Bruks- og monteringsanvisning
Komfyrtopper av glasskeramikk med induksjon CS 1212 CS 1221 CS 1234
Bruksanvisningen leses før oppstilling ­installasjon - igangsetting. Da beskytter du deg mot person- og materiellskade.
no-NO
M.-Nr. 07 138 670
Innhold
Beskrivelse av komfyrtoppene .......................................4
CS 1212 ..........................................................4
CS 1221 ..........................................................5
CS 1234 ..........................................................6
Display ...........................................................7
Kokesonedata .....................................................7
Sikkerhetsregler ..................................................9
Aktivt miljøvern ..................................................16
Før første gangs bruk .............................................17
Induksjon .......................................................18
Funksjonsmåte....................................................18
Støy ............................................................19
Kokekar .........................................................20
Betjening........................................................21
Inn- og utkobling ..................................................21
Restvarmeindikator ................................................21
Innstillingsområder ................................................22
Oppkoksautomatikk ................................................23
Boosterfunksjon ...................................................24
Varmholding......................................................26
Tips for energisparing ............................................27
Sikkerhetsinnretninger ............................................28
Sperremekanisme .................................................28
Sikkerhetsutkobling ................................................28
Overopphetingsbeskyttelse..........................................29
Rengjøring og stell ...............................................30
Hvis feil oppstår .................................................32
Ekstrautstyr .....................................................34
2
Innhold
Sikkerhetsregler for innbygging ....................................35
Apparat- og innbyggingsmål .......................................39
CS 1212 ........................................................39
CS 1221 ........................................................40
CS 1234 ........................................................41
Klargjøring av benkeplaten ..........................................42

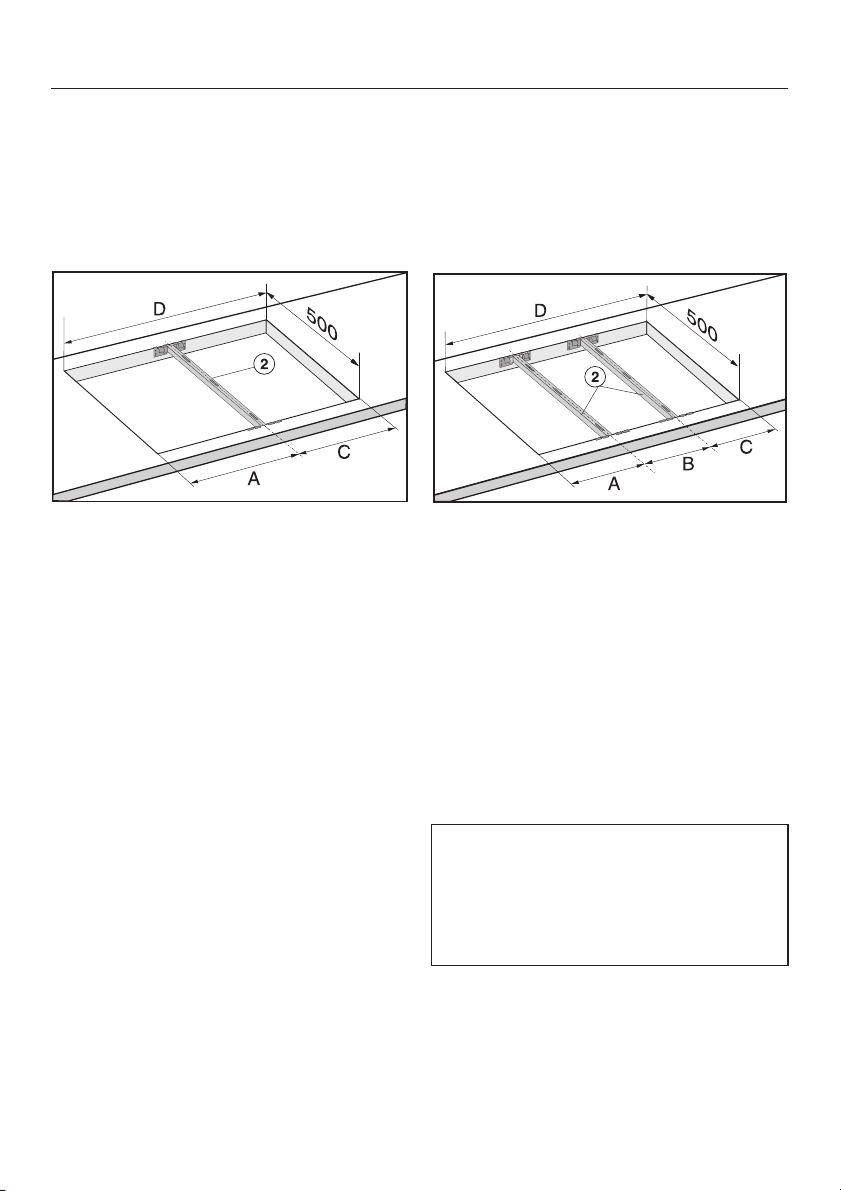

Innbygging av flere apparater ......................................43

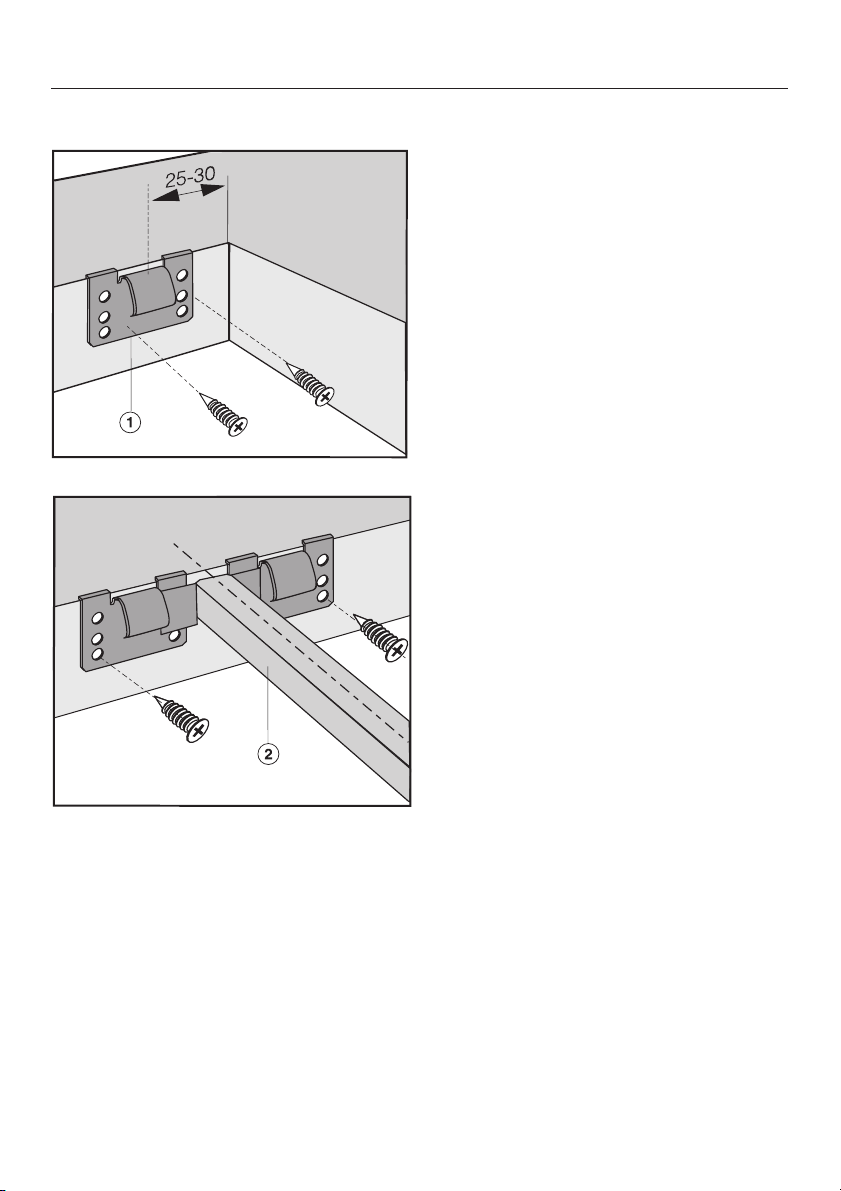

Festing av klemfjærer og mellomlister ...............................46
Innsetting av apparatet/apparatene ..................................48
Generelle innbyggingsråd .........................................49
Elektrotilkobling..................................................50
Tilkoblingsskjema CS 1234 ..........................................52
Service / typeskilt.................................................53
3
Beskrivelse av komfyrtoppene
CS 1212
a Kokesone med TwinBooster (BI/II)
b Kokesone med enkel booster (BI)
c Display
d Symboler for plassering av
kokesonene
e Indikatorelementer
4
Brytere for kokesonene:
f Bak
g Foran
Indikatorelementer
l Driftsindikator
m Indikator for booster
n Restvarmeindikator
CS 1221
Beskrivelse av komfyrtoppene
a Kokesone med TwinBooster (BI/II)
b Display
c Indikatorelementer
d Bryter
Indikatorelementer
l Driftsindikator
m Indikator for booster
n Restvarmeindikator
5
Beskrivelse av komfyrtoppene
CS 1234
abd Kokesoner med enkel
booster (BI)
c Kokesone med Twinbooster (B I/II)
e Symboler for plassering av
kokesonene
f Indikatorelementer
6
Betjeningselementer for kokesonene:
g Høyre bak
h Høyre foran
i Venstre bak
j Venstre foran
k Display
Indikatorelementer
l Driftsindikator
m Boosterindikator
n Restvarmeindikator
Beskrivelse av komfyrtoppene
Display
ß = Manglende eller uegnet kokekar
A = Oppkoksautomatikk
I = Booster I
II = Booster II (kun for kokesoner som er utstyrt med dette)
L = Sperremekanisme (se kapittel "Sikkerhetsinnretninger")
Kokesonedata
Kokesone CS 1212
Minimal til maksimal C i cm* Effekt i watt ved 230 V**
Foran
Bak
* Innenfor det angitte området kan gryter med hvilken som helst bunndiameter
brukes.
** Den angitte effekten kan variere avhengig av grytens størrelse og materiale.
10 - 16 Normal:
med booster:
16 - 23 Normal:
med booster I: med booster II:
Totalt: 3700
1400 1800
2300 3000 3700
7
Beskrivelse av komfyrtoppene
CS 1221
Minimal til maksimal C i cm* Effekt i watt ved 230 V**
18 - 30 Normal:
med booster I: med booster II:
Kokesone CS 1234
Minimal til maksimal C i cm* Effekt i watt ved 230 V**
Venstre foran 14 - 19 Normal:
med booster:
Venstre bak 14 - 19 Normal:
med booster:
Høyre bak 16 - 23 Normal:
med booster I: med booster II:
Høyre foran 10 - 16 Normal:
med booster:
Totalt: 7400
* Innenfor det angitte området kan gryter med hvilken som helst bunndiameter
brukes.
** Den angitte effekten kan variere avhengig av grytens størrelse og materiale.
2400 3000 3700
1850 2900
1850 2900
2300 3000 3700
1400 1800
8
Denne komfyrtoppen oppfyller de påbudte sikkerhetskrav. Ukyndig bruk kan likevel føre til skader på personer og gjenstander.
Les bruksanvisningen nøye før du begynner å bruke komfyrtoppen. Den gir viktige råd angående mon tering, sikkerhet, bruk og vedlike hold. Du beskytter deg selv og unn går skader på apparatet.
Ta vare på bruks- og monteringsanvisningen og gi den vi dere til en eventuell senere eier!
-
Sikkerhetsregler
Forskriftsmessig bruk
Denne komfyrtoppen er bestemt for
~
bruk i husholdningen og husholdningsliknende steder, som f.eks.:
i butikker, på kontorer og liknende
steder
-
-
-
på gårdsbruk
av kunder i hoteller, moteller og and
re typer bofellesskap.
Komfyrtoppen skal kun brukes
~
innenfor rammen av hva som er vanlig innen husholdning, til tilberedning og varmholding av mat. Annen bruk er ikke tillatt og kan inne­bære fare. Produsenten er ikke ansvar­lig for skader som skyldes ureglemen­tert bruk eller feil betjening.
Personer, som på grunn av sin
~
psykiske eller fysiske tilstand eller pga. sin uerfarenhet eller uvitenhet ikke er i stand til å betjene komfyrtoppen på en sikker måte, må ikke bruke den uten til syn eller veiledning fra en ansvarlig person.
-
-
9
Sikkerhetsregler
Barn i husholdningen
Benytt sperremekanismen, slik at
~
barn ikke skrur på komfyrtoppen utilsik tet eller endrer innstillinger.
Hold øye med barn som befinner
~
seg i nærheten av komfyrtoppen. Ikke la barn leke med komfyrtoppen.
Barn får bare bruke komfyrtoppen
~
uten tilsyn når betjeningen er forklart slik, at de kan håndtere komfyrtoppen på en sikker måte, og kjenner til mulige farer ved feil betjening.
Komfyrtoppen blir varm under bruk,
~
og er også varm en stund etter at den er skrudd av. Hold barn borte fra kom­fyrtoppen til den er så avkjølt, at enhver forbrenningsfare kan utelukkes.
Ikke oppbevar gjenstander som kan
~
være interessante for barn, over eller bak komfyrtoppen. Barna kan bli fristet til å klatre opp på komfyrtoppen. Fare for forbrenning!
Emballasjedeler (f.eks. folie, styro
~
por) kan være farlige for barn. Fare for kvelning! Oppbevar emballasjedelene
­utenfor barns rekkevidde og fjern dem
så raskt som mulig.
-
Pass på at barn ikke får mulighet til
~
å rive ned varme gryter og panner. Drei håndtakene til siden, over arbeids flaten, for å forhindre forbrenning og skålding! Et spesielt beskyttelsesgitter for barn (som kan kjøpes i faghandelen) reduserer faren.
10
-
Sikkerhetsregler
Teknisk sikkerhet
Kontroller at komfyrtoppen ikke har
~
synlige skader før den monteres. En skadet komfyrtopp må ikke tas i bruk. Det kan utsette brukeren for fare.
Sikkerheten for apparatets elektriske
~
anlegg garanteres kun hvis det kobles til et forskriftsmessig installert jordings system. Det er meget viktig at denne grunnleggende sikkerhetsanordningen finnes. I tvilstilfelle bør en elektrofagmann kon trollere husinstallasjonen. Produsenten kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jord­ledning (f.eks. elektrisk støt).
Før komfyrtoppen tilkobles, må til-
~
koblingsdataene (spenning og frek­vens) på typeskiltet sammenlignes med dataene for el-nettet. Disse dataene må stemme overens, for at det ikke skal oppstå skader på appa­ratet. Søk i tvilstilfelle råd hos en elektroinstallatør.
Komfyrtoppen må bare brukes når
~
den er bygd inn, slik at sikker funksjon er sikret.
Du må aldri åpne komfyrtoppens ka
~
binett. Eventuell berøring av strømførende del er og forandring i den elektriske og me kaniske oppbyggingen kan utsette bru keren for fare og kan føre til skader på apparatet.
Installasjons- og vedlikeholdsarbeid
~
­er samt reparasjoner skal bare utføres
av fagfolk som er autorisert av Miele. Installasjons- og vedlikeholdsarbeider samt reparasjoner som er utført av
­ukyndige, kan medføre betydelig fare
for brukeren, som produsenten ikke er ansvarlig for.
Ved installasjons- og vedlikeholdsar-
~
beider må apparatet kobles fra el-nettet. Det er kun koblet fra el-nettet når en av følgende betingelser er opp­fylt:
– sikringene i husinstallasjonen er
koblet ut,
– skrusikringene i husinstallasjonen er
skrudd helt ut,
tilkoblingsledningen er koblet fra el-nettet. For apparater med støpsel; ta tak i støpselet, ikke i ledningen, for å koble apparatet fra el-nettet.
-
-
-
-
-
11
Sikkerhetsregler
Reparasjoner av apparatet i garanti
~
tiden må bare utføres av servicefolk som er autorisert av Miele, ellers gjelder ikke noe garantiansvar ved påfølgende skader.
Defekte deler må bare skiftes ut
~
med originale Miele-reservedeler. Bare for disse delene kan vi garantere at de sikkerhetskravene vi stiller til våre appa rater blir oppfylt.
Hvis tilkoblingsledningen er skadet,
~
må den byttes ut av en elektrofagmann. Den må byttes ut med en spesiell til koblingsledning av type H 05 VV-F (PVC-isolert), som kan kjøpes hos pro­dusenten.
Komfyrtoppen må ikke kobles til
~
el-nettet via flerveis-stikkontakter. De gir ikke nødvendig sikkerhet (f.eks. fare for overoppheting).
Ikke ta i bruk komfyrtoppen, skru
~
den evt. av omgående, hvis det er brudd, rifter eller sprekker i glasskeramikkflaten. Koble komfyrtopp en fra el-nettet. Hvis ikke, er det fare for støt!
-
-
-
Hvis støpselet blir fjernet fra tilkob
~
lingsledningen på komfyrtopper med støpsel, må komfyrtoppen monteres og tilkobles av en elektrofagmann som føl ger gjeldende forskrifter. Produsenten kan ikke gjøres ansvarlig for skader som skyldes feil ved montering eller til kobling.
-
-
-
-
12
Sikkerhetsregler
Forskriftsmessig bruk
Bare for personer med pacemaker:
~
Vær oppmerksom på at det i umiddel bar nærhet av det innkoblede apparatet oppstår et magnetisk felt. Det er ikke sannsynlig at pacemakeren blir påvirket av dette. Hvis du imidlertid er i tvil, henvend deg til produsenten av pacemakeren eller til legen.
Magnetiserbare gjenstander, f.eks.
~
kredittkort, disketter, lommekalkulatorer, må ikke være i umiddelbar nærhet av komfyrtoppen når den er i bruk. Da kan funksjonen til disse gjenstandene bli påvirket.
Komfyrtoppen blir varm under bruk,
~
og er også varm en stund etter at den er skrudd av. Først når restvarmeindika­torene er sloknet, kan forbrenningsfaren utelukkes.
Ikke la komfyrtoppen være uten til-
~
syn når den er i bruk! Kjeler som er kokt tomme kan føre til skader på glasskeramikkflaten, som produsenten ikke overtar noe ansvar for. Overopphetet fett eller olje kan selvan tennes og forårsake brann.
-
-
Beskytt hendene med grillvotter,
~
grytekluter e.l. når du arbeider ved den varme komfyrtoppen. Pass på at disse tekstilene ikke er våte eller fuktige. Fuk tighet gjør at de leder varmen bedre, og det kan oppstå forbrenninger.
Flamber aldri under en ventilator.
~
Flammene kan antenne ventilatoren.
Ikke bruk komfyrtoppen som oppbe
~
varingsplass. Du må ikke legge kniver, gafler, skjeer osv. eller andre metalliske gjenstander på den. Hvis den er skrudd på, blir skrudd på ved en feil eller har litt restvarme, er det fare for at metalliske gjenstander blir varme (fare for forbrenning). Andre gjenstander kan – avhengig av materiale – smelte eller begynne å brenne. Fuktige kjelelokk kan suge seg fast. Skru av kokesonene etter bruk!
Ved innbygging av flere apparater
~
ved siden av hverandre Ikke plasser varme gryter eller panner på listene mellom apparatene. Da kan tetningslistene bli skadet.
Dekk aldri komfyrtoppen med et
~
klede eller stekefolie. Ved utilsiktet inn kobling er det fare for brann.
-
-
-
Hvis varmt fett eller varm olje skulle
~
antennes, forsøk aldri å slokke med vann! Kvel flammen, f.eks. med et kjelelokk, et fuktig kjøkkenhåndkle eller lignende.
13
Sikkerhetsregler
Ikke bruk kokekar av kunststoff eller
~
aluminiumsfolie. De smelter ved høye temperaturer. Dessuten er det brannfa re!
Ikke varm opp lukkede beholdere,
~
f.eks. hermetikkbokser, på kokesonene. På grunn av overtrykket som oppstår, kan beholderne hhv. boksene eksplo dere, og det er fare for skade og skålding!
Bruk bare gryter og panner med
~
glatt bunn. Gryter og panner med ru bunn lager riper i glasskeramikkflaten.
Varm aldri opp kokekar uten inn-
~
hold, hvis ikke kokekarprodusenten ut­trykkelig tillater det. På grunn av induksjonens høye oppvarmings­hastighet, kan bla. temperaturen i gry­tebunnen i løpet av kort tid nå selvantennelsestemperaturen til olje og fett.
Hold komfyrtoppen ren. Salt, sukker
~
eller sandkorn, f.eks. fra rensing av grønnsaker, kan forårsake riper.
Ikke sett varme gryter eller panner i
~
displayområdet. Elektronikken som lig ger under kan bli skadet.
-
-
Hvis sukker, sukkerholdig mat,
~
kunststoff eller aluminiumsfolie skulle havne på komfyrtoppen mens den er
­varm, må du skru av komfyrtoppen. Fjern restene av slike stoffer omgående med en glass-skrape, mens kokeso nene fortsatt er varme, ellers vil glasskeramikkflaten bli skadet når den kjøles ned. Forsiktig, fare for forbren ning! Rengjør kokesonen én gang til når den er blitt kald.
Hvis du bruker et elektrisk apparat,
~
f.eks. en håndmikser, i nærheten av komfyrtoppen, pass på at ledningen ikke kommer i kontakt med den varme komfyrtoppen. Isolasjonen i ledningen kan bli skadet. Fare for støt!
Komfyrtoppen er utstyrt med en kjø-
~
levifte. Hvis det er en skuff under appa­ratet, må det sørges for tilstrekkelig av­stand mellom innholdet i skuffen og un­dersiden av apparatet, slik at ventila­sjonen er sikret. Spisse eller små gjenstander, samt papir, må ikke opp bevares i skuffen. De kan trenge hhv. suges inn i apparatet via lufteventilene og skade viften eller påvirke kjølingen.
-
-
-
Pass på at ingen gjenstander eller
~
kokekar faller ned på glasskeramikk flaten. Også lette gjenstander (f.eks. en saltbøsse) kan forårsake sprekker eller brudd i glasskeramikkflaten.
14
-
Sikkerhetsregler
Hvis det er en skuff under komfyr
~
toppen, må det ikke oppbevares spray bokser, lett antennelige væsker eller andre brennbare materialer i skuffen. Eventuelle bestikkskuffer må være av varmebestandig materiale.
Metalliske gjenstander som oppbe
~
vares i en skuff under komfyrtoppen, kan bli varme ved langvarig, intensiv bruk av apparatet.
Varm alltid opp maten tilstrekkelig.
~
Eventuelle bakterier i maten uskadelig gjøres bare ved tilstrekkelig høye tem peraturer og tilstrekkelig lang virketid.
Bruk aldri to kokekar samtidig på en
~
kokesone.
Hvis komfyrtoppen er montert bak
~
en møbeldør, må den kun brukes når møbeldøren er åpen. Ikke lukk møbeldøren før komfyrtoppen er skrudd av og restvarmeindikatorene er sloknet.
Hvis komfyrtoppen er montert over
~
en stekeovn med pyrolyse, må du ikke bruke komfyrtoppen under pyrolysepro sessen. Da kan overopphetings beskyttelsen til komfyrtoppen utløses (se tilsvarende kapittel).
-
-
-
-
-
Induksjonskomfyrtoppen må ikke
~
plasseres eller benyttes utendørs.
-
Miele kan ikke gjøres ansvarlig for skader som skyldes at sikkerhets reglene ikke er fulgt.
-
-
15
Aktivt miljøvern
Kassering av transportembal
-
lasjen
Emballasjen beskytter apparatet mot transportskader. Emballasjematerialene er valgt med sikte på miljøvennlighet og avfallsbehandling og kan derfor gjen vinnes.
Tilbakeføringen av emballasjen til mate rialkretsløpet sparer råstoff og redu serer avfallsmengden. Forhandleren tar vanligvis emballasjen i retur.
-
-
Kassering av gamle apparater
Gamle elektriske og elektroniske appa rater inneholder ofte verdifulle materi aler. De innehoer imidlertid også skadelige stoffer, som har vært nødven dige for apparatets funksjon og sikker het. I restavfallet eller ved feil behand ling, kan disse stoffene være
­helseskadelige og skade miljøet. Kast
derfor aldri apparatet som restavfall.
Apparatet kan leveres gratis til forhand­lere av samme type produkter eller til en kommunal gjenbruksstasjon. For mer informasjon, se www.miele.no
Sørg for at apparatet oppbevares bar­nesikkert til det kjøres bort.
-
-
-
-
-
16
Før første gangs bruk
Kleb typeskiltet, som befinner seg blant underlagene, på det beregnede stedet i kapittel "Typeskilt".
Første rengjøring
Fjern evt. beskyttelsesfolie og klebe
^
merker.
Rengjør apparatet med en fuktig klut
^
og tørk det.
Ikke bruk oppvaskmiddel til rengjør ing av glasskeramikkflaten, det kan føre til blivende blålige misfarginger.
-
Igangsetting
Første gang du tar komfyrtoppen i bruk eller etter et strømbrudd, lyser alle indikatorelementene i ca. 1 sekund for testformål. Så snart disse indikatorene har sloknet, kan du begynne å bruke
­apparatet.
Når apparatet blir tatt i bruk for første gang, vil det oppstå lukt og evt. røyk. Lukten reduseres for hver gang du tar apparatet i bruk, og vil til slutt forsvinne helt.
Lukten og evt. røyk og innebærer ikke feil tilkobling eller feil på apparatet og er ikke helseskadelig.
Vær oppmerksom på at oppvarm­ingstiden for induksjonskomfyrtopper er mye kortere enn for vanlige kom­fyrtopper.
17
Induksjon
Funksjonsmåte
Under en induksjonskokesone er det en induksjonsplate. Når kokesonen blir skrudd på, produserer denne platen et magnetfelt, som virker direkte på gryte bunnen og varmer den opp. Kokesonen oppvarmes bare indirekte ved hjelp av varmen fra gryten.
Kokesoner med induksjon virker bare når det er satt på kokekar med mag netiserbar bunn (se kapittel "Kokekar").
Induksjonen tar automatisk hensyn til størrelsen på det påsatte kokekaret, dvs. den virker bare på den flaten som er dekket av kokekaret.
Kokesonen virker ikke,
– hvis den blir skrudd på uten eller
med uegnet kokekar (kokekar med ikke magnetiserbar bunn).
– hvis bunndiameteren på det påsatte
kokekaret er for liten.
-
Hvis det blir satt på egnet kokekar i løp et av 3 minutter, slokner ß,ogdukan fortsette som vanlig.
Hvis det ikke blir satt på kokekar, eller kokekaret er uegnet, kobles kokesonen
­hhv. komfyrtoppen automatisk ut etter 3 minutter. Symbolene C og 0 blinker vekselvis.
Bryterne må stilles på "0", for at kokeso nene skal kunne tas i bruk igjen.
Ikke bruk komfyrtoppen som oppbe varingsplass for kniver, gafler, skjeer osv. eller andre gjenstander som inneholder metall. Hvis komfyrtopp­en er skrudd på eller blir skrudd på utilsiktet eller har restvarme, er det fare for at gjenstandene blir varme (fare for forbrenning).
Skru av kokesonene etter bruk.
-
-
-
– hvis kokekaret fjernes fra en kokeso-
ne som er skrudd på.
I dette tilfellet vises symbolet ß i dis playet.
18
-
Induksjon
Støy
Når induksjonskokesoner er i drift, kan det oppstå følgende lyder i kokekaret, avhengig av materialet og bunnens ut førelse:
Brumming kan oppstå ved høye ef
fekttrinn. Den blir svakere eller for svinner, når effekttrinnet reduseres.
Spraking kan oppstå for kokekar som
har bunn av forskjellige materialer (f.eks. sandwichbunn).
Piping kan oppstå, hvis begge koke
sonene er i drift, og det på disse er plassert kokekar med bunn av for­skjellige materialer (f.eks. sandwichbunn), og en av kokeso­nene brukes med booster-funksjon.
– Klikking kan oppstå når effekttrinnet
kobler seg inn og ut, spesielt ved lave effekttrinn.
-
For å øke elektronikkens levetid, er ap paratet utstyrt med en kjølevifte. Hvis apparatet blir brukt intensivt, kobler vif ten seg inn og du hører surring. Kjøle
­viften kan også fortsette etter at du har
skrudd av apparatet.
-
-
-
-
-
19
Induksjon
Kokekar
Type
Følgende kokekar er egnet:
rustfritt stål med magnetiserbar bunn
emaljert stål
støpejern
Følgende kokekar er ikke egnet:
rustfritt stål med ikke magnetiserbar
bunn
– aluminium, kobber
– glass/keramikk, steingods
Hvis du ikke er sikker på om en gryte eller panne er egnet for induksjon, kan du kontrollere det ved å teste om en magnet fester seg på bunnen av koke­karet. Hvis magneten blir sittende, er kokekaret egnet.
Sett kokekaret midt på kokesonen. Hvis kokekaret bare står delvis på kokesonen, kan det hende at hånd takene blir svært varme.
-
Vær oppmerksom på at kokekarbun­nens bruksegenskaper kan ha innflytel se på hvor jevnt koke-/stekeresultatet blir.
For optimal utnyttelse av kokesonen, bør du velge kokekar som passer mel lom den innerste og ytterste markering en på kokesonen. Hvis kokekaret er mindre enn den innerste markeringen, kan det hende at induksjonen ikke vir ker. Da vil kokesonen reagere som om det ikke var satt på noe kokekar.
Vær oppmerksom på at det ofte er den maksimale eller øvre diameteren som oppgis for gryter og panner. Det er imidlertid bunnens diameter (som regel mindre) som er viktig.
20
-
-
-
-
Betjening
Inn- og utkobling
Hver kokesone blir koblet inn, ved å vri bryteren mot høyre a til ønsket ef fekttrinn og koblet ut ved å vri bryteren mot venstre b til "0".
Bryteren må ikke vris mot høyre for­bi BI hhv. BI/II til "0".
Etter innkobling av en kokesone, lyser driftsindikatoren, og etter en stund også restvarmeindikatoren.
Etter at apparatet er skrudd av, slokner også driftsindikatoren.
-
Restvarmeindikator
Restvarmeindikatoren slokner først når apparatet kan berøres uten fare.
Så lenge restvarmeindikatoren lyser, må du ikke berøre komfyrtoppen og ikke legge varmeømfintlige gjen stander på den. Forbrennings- og brannfare!
-
21
Betjening
Innstillingsområder
Tilberedning Innstillings-
område*
Varmholding (
Smelte smør Løse opp gelatin
Koke grøt 2
Varme opp små mengder væske Koke ris Tine grønnsaker i blokk Bløte opp korn
Varme opp flytende og halvfaste retter Lage omelett og speilegg uten skorpe Dampe frukt Koke pasta
Dampe grønnsaker, fisk Tining og oppvarming av dypfryst mat
Koke opp store mengder, f.eks. gryterett Lage saus, f.eks. jevnet saus eller hollandaise Skånsom steking (uten overoppheting av fettet) av speilegg.
Skånsom steking (uten overoppheting av fettet) av fisk, snit sel, pølse Steke potetpannekaker, pannekaker osv.
Bruning av stek osv. som deretter skal surre i gryte eller langtidsstekes i ovnen
-
1-2
3
4
5
6
7
8
Koke store mengder vann Koke opp
* Disse verdiene er veiledende.
Effekten på induksjonsplaten varierer avhengig av størrelse og materiale på ko kekarets bunn. Det er derfor mulig at effekttrinnene kan avvike litt for ditt koke kar. Ved praktisk bruk finner du de optimale innstillingene for ditt kokekar.
22
9
-
-
Betjening
Oppkoksautomatikk
Viderekokings
trinn
1 0:15
2 0:15
3 0:25
4 0:50
5 2:00
6 5:50
7 2:50
8 2:50
9-
Når oppkoksautomatikken er aktivert, varmes kokesonen automatisk opp med høyeste effekt (hurtigoppkok) og kobles så tilbake til det valgte trinnet for vide­rekoking. Oppkokstiden avhenger av det valgte trinnet for viderekoking (se tabellen).
Oppkokstid
­i minutter og se
kunder (ca.)
-
Aktivere oppkoksautomatikken
Vri bryteren mot venstre til den
^
stopper. Hold den der, til A vises i displayet.
Hvis du holder bryteren for lenge, vi ses en L i displayet og sperremekan ismen er aktiv (se kapittel "Sperreme kanisme").
Vri bryteren mot høyre til ønsket vide
^
rekokingstrinn.
Hvis du ikke velger viderekokingstrinn i løpet av 5 sekunder, er ikke oppkoks automatikken aktiv.
Det er kun mulig å endre viderekok­ingstrinnet i løpet av 10 sekunder etter aktivering av oppkoksautomatikken. Et­ter at denne tiden har gått, vil en end­ring føre til deaktivering av oppkoks­automatikken.
Under oppkokstiden vises A i displayet.
-
-
-
-
-
Ved de høye viderekokingstrinnene er det kun nødvendig med relativt korte oppkokstider, da det tomme kokekaret som regel varmes opp for bruning ved disse innstillingene.
Hvis kokekaret blir fjernet i løpet av oppkokstiden, avbrytes oppkoksauto matikken. Den fortsetter hvis kokekaret settes på kokesonen igjen i løpet av 3 minutter.
-
23
Betjening
Boosterfunksjon
Kokesonene er utstyrt med enkel- (I) el ler TwinBooster (I/II) (se kapittel "Beskri velse av komfyrtoppene").
Boosterfunksjonen er en effektforsterk ning, for å kunne varme opp store mengder raskt, f.eks. pastavann. Ved innkobling av booster I og booster II ar beider kokesonene i 10 minutter med ekstra høy effekt.
Boosterfunksjonen kan ikke brukes samtidig for to kokesoner. Unntak: For CS 1234 kan boosterfunk sjonen brukes samtidig for en kokesone på venstre side og en på høyre side.
Når boostertiden er slutt kobles det au­tomatisk tilbake til trinn 9.
Hvis kokekaret fjernes i løpet av boos­tertiden, avbrytes boosterfunksjonen. Den fortsetter, hvis kokekaret settes på kokesonen igjen i løpet av 3 minutter.
-
-
For å få effekten på boosteren, må en del av effekten fra en annen kokesone
­brukes i løpet av boostertiden. Derfor er
­to kokesoner forbundet med hverandre,
som vist under: Eksempel:
-
Innkobling av booster/TwinBooster trinn 1 fører til følgende for de to kokesonene som er forbundet med hverandre:
– hvis oppkoksautomatikken er ak-
tivert, blir den deaktivert.
– hvis effekttrinn 9 er innstilt for den ko-
kesonen som er forbundet med koke­sonen du kobler inn boos­ter/TwinBooster for, blir effekttrinnet redusert. I displayet blinker det reduserte effekttrinnet vekselvis med C.
24
Innkobling av TwinBooster trinn 2, fører til at den kokesonen som er forbundet med kokesonen du kobler inn TwinBooster for, blir koblet ut. I display et blinker 0 vekselvis med C.
-
Innkobling av booster I
Vri bryteren forbi effekttrinn 9 til BI
^
hhv. BI/II og tilbake til 9.
I kokesonens display vises I og i tillegg lyser B på driftsindikatoren.
Innkobling av booster II
Vri bryteren forbi effekttrinn 9 til BI
^
hhv. BI/II og tilbake til 9.
I kokesonens display vises I og i tillegg lyser B på driftsindikatoren.
Vri bryteren på nytt forbi effekttrinn 9
^
til BI/II og tilbake til 9.
I kokesonens display vises II.
Utkobling av boosteren
Du kan koble ut boosteren før tiden.
^ Vri bryteren så mange ganger forbi
effekttrinn 9 til BI hhv. BI/II og tilbake til 9, til symbolet I hhv. II slokner i dis­playet; eller reduser effekttrinnet.
Betjening
25
Betjening
Varmholding
Alle kokesonene er utstyrt med en funk sjon for å holde maten varm.
Hvis varmholdingstrinnet er innkoblet, kobles kokesonen ut etter maksimalt 2 timer.
Varmholdingstrinnet er beregnet for å holde maten varm rett etter at den er tilberedt, altså mens den fortsatt er varm. Det skal ikke brukes til å varme opp igjen mat som er blitt kald!
Tips
Bruk kun kokekar (gryte/panne) for å
­holde maten varm. Bruk lokk.
Det er ikke nødvendig å røre i maten mens den holdes varm.
Tapet av næringsstoffer starter med en gang du begynner å tilberede maten, og fortsetter under varmholdingen. Jo lengre maten holdes varm, jo større er tapet av næringsstoffer. Bruk derfor så kort varmholdingstid som mulig.
26

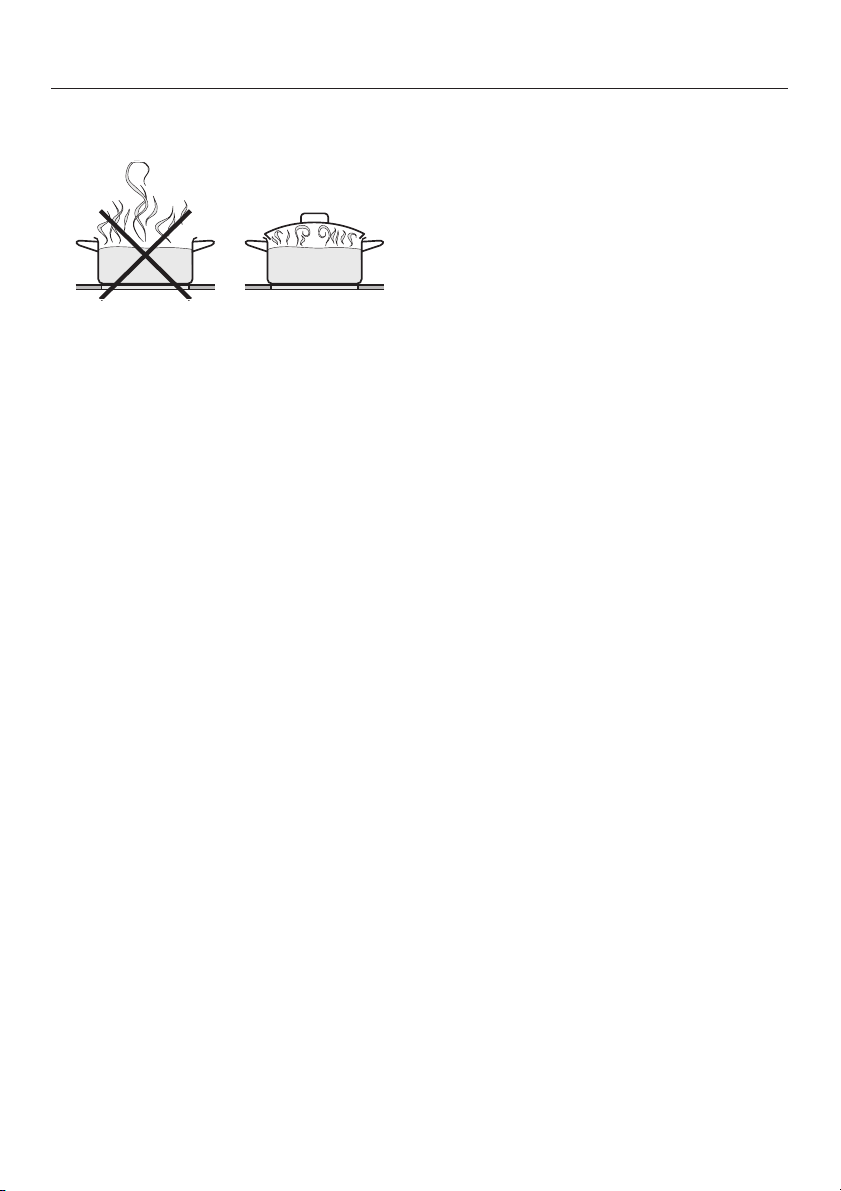

Kok helst i lukkede gryter eller pan
ner. Da forhindres unødig varmetap.
åpen lukket
Velg en liten gryte for små mengder.
En liten gryte trenger mindre energi enn stor gryte med lite innhold.
– Kok med lite vann.
– Skru tilbake til et lavere effekttrinn i
tide etter oppkok hhv. bruning.
– Koketiden kan reduseres betydelig
ved bruk av trykkoker.
Tips for energisparing
-
27
Sikkerhetsinnretninger
Sperremekanisme
For at kokesonene ikke skal kunne skrus på utilsiktet eller innstillinger for andres, er de utstyrt med en sperreme kanisme.
Sperremekanismen kan kun aktiveres når alle kokesonene er skrudd av.
Komfyrtopper med 2 kokesoner: Sperremekanismen aktiveres og deaktiveres med den høyre bryteren.
Komfyrtopper med 4 kokesoner: Sperremekanismen for de høyre koke sonene aktiveres og deaktiveres med bryteren ytterst til høyre. Sperremekanismen for de venstre koke­sonene blir aktivert og deaktivert med bryter nr. to fra venstre.
Aktivere sperremekanismen:
^ Vri bryteren mot venstre til den
stopper og hold den der, til L vises i displayet.
Hver gang du betjener bryteren vises L i displayet i 3 sekunder.
-
-
Sikkerhetsutkobling
Komfyrtoppen er utstyrt med en sikker hetsutkobling.
­Hvis en kokesone blir varmet opp i
uvanlig lang tid (se tabellen) med ufor andret effekttrinn, kobles den automat isk ut.
I displayet blinker C vekselvis med 0.
For å ta kokesonen i bruk igjen, må bry teren først stilles på "0". Driftsindikatoren og visningen i display et slokner.
Effekttrinn Maksimal driftstid
i timer
110
25
35
44
53
62
-
-
-
-
-
Deaktivere sperremekanismen:
^
Vri bryteren mot venstre til den stopper og hold den er, til L slokner i displayet og en 0 vises i kort tid.
28
72
82
91
Overopphetingsbeskyttelse
Alle induksjonsplatene og elektronikken er utstyrt med en overopphetings­beskyttelse.
Sikkerhetsinnretninger
Hvis temperaturen fortsetter å stige
etter at effekttilførselen er redusert, kobles kokesonen ut. Muligens kobles andre kokesoner ut kort etter dette.
Før induksjonsplaten eller elektronikken blir overopphetet, setter overopp­hetingsbeskyttelsen i gang ett av føl gende tiltak for den aktuelle kokesonen eller hele komfyrtoppen:
En innkoblet boosterfunksjon blir av
brutt.
Det innstilte effekttrinnet blir redusert.
– Hvis det gjelder en induksjonsplate,
kobles komfyrtoppen ut. I displayet vises en H. Muligens kobles andre kokesoner ut kort etter dette.
^ Still bryteren for de(n) aktuelle koke-
sonen(e) på "0".
Først når H er sloknet, kan kokesonen tas i bruk igjen som vanlig.
Hvis bryteren ikke stilles på "0", blinker C og 0 vekselvis i displayet. For å ta ko kesonen i bruk igjen, må bryteren først stilles på "0".
-
I displayet blinker C vekselvis med 0.
Still bryteren for de(n) aktuelle koke
^
sonen(e) på "0".
Så snart kokesonene er tilstrekkelig av kjølt, kan du ta dem i bruk igjen som
­vanlig.
Overopphetingsbeskyttelsen kan utlø­ses hvis
– kokekar uten innhold varmes opp.
– fett eller olje varmes opp ved høyt
effekttrinn.
– undersiden av apparatet ikke har til-
strekkelig lufting.
Hvis overopphetingsbeskyttelsen utlø ses på nytt, til tross for at årsaken er fjernet, tilkall service.
-
-
-
-
Hvis det gjelder elektronikken, blir ef fekttilførselen til kokesonene redu sert.
Så snart elektronikken er tilstrekkelig avkjølt, arbeider kokesonene igjen med den opprinnelige effekten.
-
-
29
Rengjøring og stell
Damprenser må absolutt ikke
,
brukes til rengjøring av apparatet. Dampen kan trenge inn til strømfør ende deler og utløse en kortslutning.
For å unngå skader på overflatene, ikke bruk
rengjøringsmidler som inneholder
­soda-, alkali-, ammoniakk-, syre eller
klorid,
Rengjør hele apparatet etter hver bruk. La apparatet avkjøles først. Tørk apparatet etter hver fuktig rengjør ing, da unngås kalkavleiringer.
kalkløsende rengjøringsmidler,
flekk- og rustfjerner,
­skurende rengjøringsmidler, f.eks.
skurepulver, skuremelk, universalstein,
løsemiddelholdige rengjøringsmidler,
rengjøringsmiddel for oppvaskma
skin,
– grill- og stekeovnsspray,
– glassrens,
– skurende, harde børster og svamper
(f.eks. grytesvamper) eller brukte svamper som inneholder rester av skuremidler,
– spisse gjenstander
(slik at pakningene mellom ramme og benkeplate ikke blir skadet)
-
30
Rengjøring og stell
Glasskeramikk
Fjern alle grove tilsmussinger med en fuktig klut. Smuss som sitter fast fjernes med en glass-skrape.
Rengjør til slutt komfyrtoppen med et spesielt rengjøringsmiddel for glasske ramikk og rustfritt stål (se kapittel "Eks trautstyr") og et kjøkkenpapir eller en ren klut. Ikke påfør middelet når koke sonen er varm, da kan det oppstå flek ker. Følg anvisningene fra produsenten av rengjøringsmiddelet.
Tørk til slutt over komfyrtoppen med en fuktig klut og gni den tørr med en ren klut. Pass på å fjerne alle rester etter rengjøringsmidler. Ved påfølgende kokeprosesser vil restene brenne seg stadig mer fast og skade glass­keramikkflaten.
Flekker som skyldes kalkrester, vann og aluminium (metallisk skimrende flek­ker) kan fjernes med et rengjøringsmid­del for glasskeramikk og rustfritt stål.
-
Rustfritt stål
Et ikke-skurende rengjøringsmiddel for rustfritt stål er egnet til rengjøring (se kapittel "Ekstrautstyr"). For å forhindre rask tilsmussing igjen, anbefaler vi et pleiemiddel for rustfritt
­stål (se kapittel "Ekstrautstyr").
­Påfør middelet i et tynt lag med en myk
klut.
-
Ikke bruk rengjøringsmidler for rust fritt stål i området rundt tallene og Miele-logoen. Disse kan bli gnidd av. Rengjør dette området kun med en svampklut, litt håndoppvaskmid­del og varmt vann.
-
Hvis sukker, kunststoff eller alumini umsfolie havner på komfyrtoppen når den er varm, skru av apparatet. Skrap grundig bort slike stoffer fra kokesonen med en glass-skrape omgående, altså mens kokesonen fortsatt er varm. For siktig, fare for forbrenning! Rengjør deretter kokesonen når den er avkjølt, som beskrevet tidligere.
-
-
31
Hvis feil oppstår
Reparasjoner på elektriske ap
,
parater skal bare utføres av elektro fagfolk. Ukyndig utførte reparasjoner kan medføre betydelig fare for bru keren.
I displayet til en kokesone blinker C
-
vekselvis med et effekttrinn
­Effekttrinnet ble redusert, fordi booster
en er koblet inn på den kokesonen som
­denne kokesonen er forbundet med (se
Kapitel "Boosterfunksjon").
I displayet til en kokesone blinker C vekselvis med 0
-
Kokesonene blir ikke varme
Undersøk om sikringen i husinstalla sjonen er utløst. Aktiver evt. sikringen.
Hvis problemet ikke lar seg løse med dette, still bryteren på "0" og koble kom­fyrtoppen fra el-nettet i ca. 1 minutt.
Hvis du fremdeles ikke kan ta komfyr­toppen i bruk, kontakt elektrofagfolk el­ler Mieles serviceavdeling.
I displayet til en kokesone blinker ß
Undersøk om
den tomme kokesonen fremdeles utilsiktet er innkoblet.
det påsatte kokekaret er egnet for in duksjon og er stort nok (se kapittel "Kokekar").
-
Kokesonen har koblet seg ut, fordi
trinn II TwinBooster er koblet inn på
den kokesonen som er forbundet med denne kokesonen (se kapittel "Boosterfunksjon").
– det ikke er satt på kokekar eller koke-
karet ikke er egnet.
– overopphetingsbeskyttelsen er utløst
(se kapittel "Overopphetings­beskyttelse").
Etter at kokesonen er skrudd på, vi­ses symbolet "d" i noen sekunder i displayet og kokesonen blir ikke varm
Demonstrasjonsmodus er aktivert.
­For å deaktivere; vri den høyre bryteren
2 x kort mot venstre (<1 sek) til den stopper, deretter nok en gang, og da holder du den der i ca. 3 sekunder.
32
Hvis feil oppstår
Etter at kokesonen er skrudd på, vi ses en L i displayet i noen sekunder
Sperremekanismen er aktivert (se kapit tel "Sperremekanisme").
I displayet til en kokesone vises H
Overopphetingsbeskyttelsen er utløst (se kapittel "Overopphetings beskyttelse").
I displayet til en kokesone vises F
Temperaturføleren for denne kokeso nen er defekt. Denne kokesonen kan ikke lenger brukes. Tilkall service.
En eller flere kokesoner kobler seg automatisk ut
Sikkerhetsutkoblingen eller overopphetingsbeskyttelsen er utløst (se kap. "Sikkerhetsutkobling", "Overopphetingsbeskyttelse").
Boosterfunksjonen blir automatisk avbrutt for tidlig.
-
-
-
Når oppkoksautomatikken er innkob let, begynner ikke innholdet i koke karet å koke
­Grunnen kan være at
store mengder matvarer blir varmet
opp.
kokekaret leder varmen dårlig.
Velg et høyere trinn for viderekoking el ler kok opp på høyeste effekttrinn og koble så ned manuelt.
Kjøleviften fortsetter etter utkobling en
Det er ingen feil! Viften fortsetter til ap­paratet er avkjølt og kobles så ut auto­matisk.
-
-
-
-
Overopphetingsbeskyttelsen er utløst (se kapittel "Overopphetings beskyttelse").
Kokesonen arbeider ikke som vanlig ved det innstilte effekttrinnet.
Overopphetingsbeskyttelsen er utløst. (Se kapittel "Overopphetings beskyttelse").
-
-
33
Ekstrautstyr
Mieles sortiment inneholder forskjellige rengjørings- og pleie midler som er tilpasset ditt apparat.
Disse midlene kan kjøpes i Mieles deleavdeling, hos din Miele-forhandler eller i Mieles nettbutikk på www.miele.no.
Rengjøringsmiddel for glasskeramikk og rustfritt stål 250 ml
Fjerner kraftige tilsmussinger, kalkflekker og aluminiumsrester
Pleiemiddel for rustfritt stål 250 ml
Enkel fjerning av vannstriper, flekker og fingeravtrykk. Forhindrer rask tilsmussing igjen
-
Universal-mikrofiberklut
Fjerner fingeravtrykk og lette tilsmussinger
34
Sikkerhetsregler for innbygging
For å unngå skader på komfyrtopp en, må den ikke bygges inn før over skapene og ventilatoren er montert.
Finér i benkeplaten må være forar
~
beidet med varmebestandig lim (100 °C), for at den ikke skal løsne eller bli deformert. Avslutningslistene på vegger må være varmebestandige.
En forutsetning for at sikker bruk ga
~
ranteres, er at installasjon og montering av dette apparatet på ikke-stasjonære oppstillingssteder (f.eks. skip) bare må utføres av fagfolk.
Det må sikres at komfyrtoppens til-
~
koblingsledning ikke blir utsatt for me­kaniske belastninger, f.eks. av en skuff.
Hvis det monteres en mellomhylle
~
under komfyrtoppen, må det være en minsteavstand på 40 mm mellom over­kanten av hyllen og undersiden av kom­fyrtoppen.
-
-
-
Det er ikke tillatt å montere komfyr
~
toppen over kjøle- og fryseapparater, oppvaskmaskiner, vaskemaskiner og tørketromler. De til dels høye strålings temperaturene kan skade slike apparat er.
De sikkerhetsavstandene som er
~
oppført på de påfølgende sidene, må overholdes nøyaktig.
Alle mål er oppgitt i mm.
-
-
-
-
35
Sikkerhetsregler for innbygging
Sikkerhetsavstand ovenfor
Mellom apparatet og en ventilator som er plassert over, må den sikkerhetsav­standen som produsenten har angitt, overholdes. Hvis det mangler opplysninger fra pro­dusenten av ventilatoren eller det er montert lett antennelige materialer over apparatet (f.eks. en hylle), må denne avstanden være min. 760 mm.
Hvis det i bruks- og monterings­anvisningen er oppgitt forskjellige sik kerhetsavstander for forskjellige appa rater under en ventilator, f.eks. wok brenner og elektrisk komfyrtopp, velg den største avstanden.
-
-
-
36
Sikkerhetsregler for innbygging
Sikkerhetsavstand til siden
Ved innbygging av en komfyrtopp kan det på en side og på baksiden være skap eller vegger med vilkårlig høyde. På den andre siden må det ikke være innredning eller apparater som er høye re enn komfyrtoppen (se tegninger).
På grunn av strålingstemperaturen, må det være en sikkerhetsavstand på minst 50 mm fra utskjæringen i benkeplaten til bakveggen.
Mellom utskjæringen i benkeplaten og kjøkkenskapene ved siden av, f.eks. et høyskap på høyre eller venstre side, skal følgende sikkerhetsavstander a overholdes:
40 mm ved CS 1212
CS 1221 CS 1234 / CS 1234-1 CS 1223
-
Anbefales sterkt!
50 mm ved CS 1112
CS 1122 CS 1134 CS 1326 CS 1411
100 mm ved CS 1012
150 mm ved CS 1421
CS 1312 CS 1322
200 mm ved CS 1034
250 mm ved CS 1011
CS 1021
Anbefales ikke!
Ikke tillatt!
37
Sikkerhetsregler for innbygging
Sikkerhetsavstand til nisjeplate
Hvis det skal monteres en nisjeplate, må en minimumsavstand mellom utskjæring en i benkeplaten og nisjeplaten overholdes, da høye temperaturer kan forandre el ler ødelegge materialer.
Ved en nisjeplate av brennbare materialer (f.eks. tre) må minimumsavstanden e mellom utskjæringen i benkeplaten og nisjeplaten være 50 mm.
Ved en nisjeplate av ikke brennbare materialer (f.eks. metall, naturstein, keramis­ke fliser) må minimumsavstanden e mellom utskjæringen i benkeplaten og nisje platen være 50 mm minus tykkelsen på nisjeplaten. Eksempel: Tykkelse på nisjeplaten 15 mm 50 mm - 15 mm = minimumsavstand 35 mm
-
-
-
a Murverk
b Nisjeplate
Mål x = tykkelse på nisjeplaten
c Benkeplate
d Utskjæring i benkeplaten
e Minimumsavstand
ved brennbare materialer 50 mm ved ikke brennbare materialer 50 mm - mål x
38
CS 1212
Apparat- og innbyggingsmål
a Klemfjærer
b Foran
c Innbyggingshøyde
d Innbyggingshøyde tilkoblingsboks med tilkoblingsledning, L = 2000 mm
39
Apparat- og innbyggingsmål
CS 1221
a Klemfjærer
b Foran
c Innbyggingshøyde
d Innbyggingshøyde tilkoblingsboks med tilkoblingsledning, L = 2000 mm
40
CS 1234
Apparat- og innbyggingsmål
a Klemfjærer
b Foran
c Innbyggingshøyde
d Innbyggingshøyde tilkoblingsboks med tilkoblingsledning, L = 2000 mm
41
Apparat- og innbyggingsmål
Klargjøring av benkeplaten
Skjær ut benkeplaten iht. målskissen.
^
Ta hensyn til minsteavstanden til bakveggen og til en sidevegg
høyre eller venstre side. Se kapittel "Sikkerhetsregler for inn bygging".
For benkeplater av tre: forsegl snitt
^
flatene med spesiell lakk, silikongum mi eller støpeharpiks, for å unngå oppsvulming på grunn av fuktighet. De anvendte materialene må være temperaturbestandige.
Pass på at slike midler ikke havner på benkeplaten.
Hvis det blir fastslått ved innbygging­en at rammepakningen ikke ligger riktig inntil benkeplaten ved hjørnene, kan hjørneradiene, ß R4, bearbeides forsiktig med en stikksag.
-
-
-
42
Innbygging av flere apparater
Ved innbygging av flere enn ett apparat, må det monteres en mellomlist b mellom de enkelte apparatene. Se kapittel "Festing av klemfjærer og mellomlister".
Utskjæring i benkeplaten
- to apparater
Ved innbygging av to apparater,er bredden på utskjæringen i benkeplaten D, målene A og C.
A = Apparatbredde (288 mm eller 380 mm eller 576 mm) minus 8 mm
B = Apparatbredde (288 mm eller 380 mm eller 576 mm)
C = Apparatbredde (288 mm eller 380 mm eller 576 mm) minus 8 mm
D = Bredde på utskjæringen i benkeplaten
Utskjæring i benkeplaten
- tre apparater
Ved innbygging av tre apparater,er bredden på utskjæringen i benkeplaten D, målene A og B og C.
Ved innbygging av flere enn tre ap parater, må den aktuelle apparatbredden B (288 mm eller 380 mm eller 576 mm) for hvert ekstra ap parat legges til målene A og B og C.
-
-
43
Innbygging av flere apparater
Utregningseksempler for utskjæring i benkeplaten ved innbygging av tre apparater
A
Apparatbredde
minus 8
280 288 280 848
280 380 372 1032
280 576 568 1424
372 288 280 940
372 380 372 1124
372 576 568 1516
568 288 280 1136
568 380 372 1320
568 - 568 1136
Alle mål i mm.
B
Apparat-
bredde
C
Apparatbredde
minus 8
D Utskjæring i benkeplaten
44
Innbygging av flere apparater
a Klemfjærer
b Mellomlister
c Mellomrom mellom list og benkeplate
d Tetningslist
Festingen av klemfjærene a og mellomlistene b vises for tre apparater på teg ningen.
For hvert ekstra apparat er en ekstra mellomlist nødvendig. Posisjonen for festing en av en ekstra mellomlist, er avhengig av apparatbredden B (288mm / 380mm / 576mm).
-
-
45
Festing av klemfjærer og mellomlister
Benkeplate av tre
^
Legg de medfølgende klemfjærene a og mellomlistene b på de merke de stedene på den øvre kanten i ut skjæringen.
^
Fest klemfjærene og mellomlistene med de vedlagte skruene 3,5 x 25 mm.
46
-
-
Benkeplate av naturstein
Festing av klemfjærer og mellomlister
Skruene behøves ikke for benkepla ter av naturstein.
-
^ Smør silikon på sidekantene og un-
derkanten av klemfjærene a og mel­lomlisten b.
^
Posisjoner og fest klemfjærene a og mellomlistene b med kraftig, dob beltsidig tape c.
^
Fyll mellomrommet e mellom listene
-
og benkeplaten med silikon (tube føl ger med).
-
47
Innsetting av apparatet/apparatene
Før apparatets nettledning nedover
^
gjennom utskjæringen i benkeplaten.
Legg først forsiden av apparatet i ut
^
skjæringen i benkeplaten.
Trykk apparatet jevnt nedover med
^
begge hendene til det tydelig fester seg. Pass på at apparatets pakning ligger inntil på benkeplaten. Bare da er det garantert tetningseffekt på alle sider. Ikke bruk fugetetningsmid
del!
Ved innbygging av flere apparater, må det settes en tetningslist inn i mellomlis tene.
^ Skyv det innebygde apparatet til si-
den, til de avlange hullene i mellom­listene er synlige.
-
Legg det neste apparatet, start med
^
forsiden, i utskjæringen i benkepla ten.
­Koble apparatet/apparatene til
^
el-nettet (se kapittel "Elektrotilkob ling").
Test apparatets/apparatenes funk
^
sjon.
Apparatene kan tas ut med spesial verktøy. Apparatene kan også trykkes ut ne denfra. Vær oppmerksom på at det
­bakre området skal trykkes ut først.
-
-
-
-
-
^
Sett tetningslisten d inn i de avlange hullene i mellomlisten b.
48
Generelle innbyggingsråd
Flislagt benkeplate
Ikke bruk fugetetningsmiddel, dersom det ikke uttrykkelig blir bedt om det. Tetningslisten under kanten på komfyr­toppens overdel sikrer tilstrekkelig tet­ning mot benkeplaten.
Det må ikke komme fugetetnings­middel mellom rammen på apparat­ets overdel og benkeplaten!
Det vil gjøre demonteringen vanske­lig ved service, ramme og benkepla te kan bli skadet.
Fugen der rammen til apparatet må være glatt og jevnt, slik at rammen ligger jevnt og tetningsbåndet under kanten til appa­ratets øvre del gir tilstrekkelig tetning mot benkeplaten.
-
a og det skraverte området un
-
49
Elektrotilkobling
Vi gjør oppmerksom på at vi ikke overtar noe ansvar for indirekte eller direkte skader som oppstår på grunn av ukyndig utført montering eller feil tilkobling.
Miele kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning (f.eks. elektrisk støt).
Berøringsbeskyttelsen mot strømfør ende deler må være sikret etter monteringen!
Totaleffekt
Se typeskiltet
Tilkobling og sikring
CS 1212 AC230V/50Hz Sikring 16 A Utløserkarakteristikk type B eller C
CS 1234 Nødvendige tilkoblingsdata finner du på typeskiltet. Disse dataene må stem
­me overens med dataene for el-nettet.
Spenning AC 230V/50Hz
/ CS 1221
-
Det anbefales å koble apparatene CS 1212 og CS 1221 til el-nettet via stikkontakt. Det vil lette evt. service. Pass på at stikkontakten er tilgjengelig etter at komfyrtoppen er montert.
Hvis apparatet ikke skal kobles til via stikkontakt, skal det kobles til av en elektrofagmann som følger gjeldende forskrifter.
Apparatent CS 1234 skal kobles til el-nettet av en elektrofagmann som føl ger gjeldende forskrifter.
Tilkoblingsmulighetene finner du på til­koblingsskjemaet.
Jordfeilbryter
For å øke sikkerheten, anbefales å koble en jordfeilbryter med en utløser­strøm på 30 mA til apparatet.
Skilleanordninger
Hvis stikkontakten ikke lenger er tilgjen gelig, eller hvis apparatet skal ha en
­fast tilkobling, må det være en skillean
ordning for hver pol på oppstillingsste det. Som skilleanordning gjelder brytere med en kontaktåpning på minst 3 mm. Dette er overstrømvern, sikringer og jordfeilbrytere.
-
-
-
50
Elektrotilkobling
Skille apparatet fra el-nettet
Hvis apparatets strømkrets skal skilles fra el-nettet, gjør følgende – avhengig av installasjon:
Stikkontakt/støpsel
Ta ut støpselet.
eller:
Smeltesikringer
Ta sikringsinnsatsene helt ut av skruekappene.
eller:
Sikrings-skrueautomater
Trykk kontrollknappen (rød) til midt knappen (sort) spretter ut.
eller:
Innbyggings-sikringsautomater
Sikring, min. type B eller C !): Still vippearmen fra 1 (på) til 0 (av).
eller:
Jordfeilbryter
Skru hovedbryteren fra 1 (på) til 0
(av) eller trykk kontrolltasten.
Utskiftning av tilkoblingsledningen
Hvis tilkoblingsledningen skal skifte ut, må den skiftes ut med en spesiell til koblingsledning av type H 05 VV-F (PVC-isolert), som kan kjøpes hos Miele. Tilkoblingsledningen må bare skiftes ut av produsenten, servicefolk som er au torisert av produsenten eller elektrofag folk. Nødvendige tilkoblingsdata finner du på typeskiltet.
-
-
-
-
Etter atskillelsen må nettet sikres mot gjeninnkobling.
51
Elektrotilkobling
200-240 V~
200 - 240 V~
200 - 240 V~
200 - 240 V~
200 - 240 V~
200 - 240 V~
Tilkoblingsskjema CS 1234
a
a
a
b
c
L
1
L
b
L
1
L
b
L
3
2
L
c
2
c
1
d
d
d
N
(L3)
N
(L2)
-
N
-
-
52
Service / typeskilt
Ved feil som du ikke kan rette på selv, kontakt:
Miele-forhandleren eller
Mieles serviceavdeling.
Telefonnummeret til Miele finner du på baksiden av denne bruksanvisningen.
Serviceavdelingen trenger apparatets modellbetegnelse og fabrikasjonsnummer. Begge opplysningene finner du på det vedlagte typeskiltet.
Fest det vedlagte typeskiltet her. Pass på at modellbetegnelsen stemmer overens med modellbetegnelsen på forsiden av denne bruksanvisningen.
535455
Rett til endringer forbeholdes / 3310
M.-Nr. 07 138 670 / 04
Loading...
