Miele CS 1112, CS 1122, CS 1134 User manual [no]

Bruks- og monteringsanvisning

Komfyrtopper av glasskeramikk CS 1112 CS 1122 CS 1134

Bruks- og monteringsanvisnigen må leses før oppstilling - installasjon igangsetting. Da beskytter du deg mot person- og materiellskade.

no-NO

M.-Nr. 07 138 300

Innhold

Beskrivelse av komfyrtoppene .......................................4

CS 1112 ..........................................................4

CS 1122 ..........................................................5

CS 1134 ..........................................................6

Sikkerhetsregler ..................................................7

Aktivt miljøvern ..................................................18

Før første gangs bruk .............................................19

Første rengjøring ..................................................19

Kokesonenes funksjonsmåte ......................................20

Betjening........................................................21

Inn- og utkobling ..................................................21

Innkobling av den andre varmekretsen ................................21

Restvarmeindikator ................................................21

Innstillingsområder ................................................22

Overopphetingsbeskyttelse..........................................23

Kokekar.........................................................24

Tips for energisparing ..............................................25

Rengjøring og stell ...............................................26

Hvis feil oppstår .................................................28

Kontroll av kokesonens effekt ......................................29

Ekstrautstyr .....................................................31

Sikkerhetsregler for innbygging ....................................32

Innhold

Apparat- og innbyggingsmål .......................................36

CS 1112 .........................................................36

CS 1122 .........................................................37

CS 1134 .........................................................38

Klargjøring av benkeplaten ........................................39

Innbygging av flere apparater ......................................40

Festing av klemfjærer og mellomlister ...............................43

Innsetting av apparatet/apparatene ..................................45

Generelle innbyggingsråd .........................................46

Elektrotilkobling..................................................47

Tilkoblingsskjema

CS 1134 .........................................................49

Service / typeskilt / garanti .........................................50

Beskrivelse av komfyrtoppene

CS 1112

a Toktres-kokesone

(C 100 mm / 180 mm, effekt: 700 / 1 800 W)

b Enkrets-kokesone

(C 145 mm, effekt: 1 200 W)

c Symboler for plassering av

kokesonene

d Indikatorelementer

Brytere for kokesonene:

f Foran

g Bak

Indikatorelementer

k Driftsindikator

l Symbol for innkobling av den andre

varmekretsen i en tokrets-kokesone

m Restvarmeindikator

CS 1122

Beskrivelse av komfyrtoppene

a Koke-/stekesone

(C 180 mm / 180 mm x 265 mm, effekt: 1 500W/2400W)

b Enkrets-kokesone

(C 145 mm, effekt: 1 200 W)

c Symboler for plassering av

kokesonene

d Indikatorelementer

Brytere for kokesonene:

f Foran

g Bak

Indikatorelementer

k Driftsindikator

l Symbol for innkobling av den andre

varmekretsen i en koke-/stekesone

m Restvarmeindikator

Beskrivelse av komfyrtoppene

CS 1134

a Tokrets-kokesone

(C 100 mm / 180 mm, effekt: 700 / 1 800 W)

b Enkrets-kokesone

(C 145 mm, effekt: 1 200 W)

c Tokrets-kokesone

(C 100 mm / 180 mm, effekt: 700 W / 1 800 W)

d Enkrets-kokesone

(C 145 mm, effekt: 1 200 W)

e Symboler for plassering av

kokesonene

f Indikatorelementer

Brytere for kokesonene:

g Venstre foran

h Venstre bak

i Høyre bak

j Høyre foran

Indikatorelementer

k Driftsindikator

l Symbol for innkobling av den andre

varmekretsen i en tokrets-kokesone

m Restvarmeindikator

Sikkerhetsregler

Denne komfyrtoppen oppfyller de påbudte sikker

hetskrav. Ukyndig bruk kan likevel føre til skader på personer og gjenstander.

Les bruksanvisningen nøye før du begynner å bruke komfyrtoppen. Den gir viktige råd angående montering, sikkerhet, bruk og vedlikehold. Du beskytter deg selv og unngår skader på apparatet.

Ta vare på bruks- og monteringsanvisningen og gi den videre til en eventuell senere eier!

Sikkerhetsregler

Forskriftsmessig bruk

Denne komfyrtoppen er bestemt for bruk i hushold

ningen og husholdningsliknende steder, som f.eks.:

i butikker, på kontorer og liknende steder

–

på gårdsbruk

–

av kunder i hoteller, moteller og andre typer

–

bofellesskap.

Komfyrtoppen skal kun brukes innenfor rammen av

hva som er vanlig innen husholdning, til tilberedning og varmholding av mat. Annen bruk er ikke tillatt og kan innebære fare. Produsenten er ikke ansvarlig for skader som skyldes ureglementert bruk eller feil betjening.

Komfyrtoppen er ikke beregnet for utendørs bruk.

Personer, som på grunn av sin psykiske eller fysiske

tilstand eller pga. sin uerfarenhet eller uvitenhet ikke er

i stand til å betjene komfyrtoppen på en sikker måte, må ikke bruke den uten tilsyn eller veiledning fra en an svarlig person.

Barn i husholdningen

Hold øye med barn som befinner seg i nærheten av

komfyrtoppen. Ikke la barn leke med komfyrtoppen.

Sikkerhetsregler

Barn under 8 år må ikke være i nærheten av komfyr

toppen, med mindre de er under konstant tilsyn.

Barn over 8 år får bare bruke komfyrtoppen uten til

syn, dersom betjeningen er forklart slik at de kan betje ne komfyrtoppen på en sikker måte. Barn må kunne forstå mulige farer ved feil betjening.

Komfyrtoppen blir varm under bruk, og er også varm

en stund etter at den er slått av. Hold barn borte fra komfyrtoppen til den er så avkjølt, at enhver forbrenningsfare kan utelukkes.

Ikke oppbevar gjenstander som kan være interes-

sante for barn, over eller bak komfyrtoppen. Barna kan bli fristet til å klatre opp på komfyrtoppen. Fare for forbrenning!

Pass på at barn ikke får mulighet til å rive ned varme

gryter og panner. Drei håndtakene til siden, over

arbeidsflaten, for å forhindre forbrenning og skålding! Et spesielt beskyttelsesgitter for barn (som kan kjøpes i faghandelen) reduserer faren.

Emballasjedeler (f.eks. folie, styropor) kan være

farlige for barn. Fare for kvelning! Oppbevar emballasjedelene utenfor barns rekkevidde og fjern dem så raskt som mulig.

Sikkerhetsregler

Teknisk sikkerhet

Kontroller at komfyrtoppen ikke har synlige skader

før den monteres. En skadet komfyrtopp må ikke tas i bruk. Det kan utsette brukeren for fare.

Sikkerheten for apparatets elektriske anlegg garante

res kun hvis det kobles til et forskriftsmessig installert jordingssystem. Det er meget viktig at denne grunnleg gende sikkerhetsanordningen finnes. I tvilstilfelle bør en elektrofagmann kontrollere husinstallasjonen. Miele kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning (f.eks. elektrisk støt).

Før komfyrtoppen tilkobles, må tilkoblingsdataene

(spenning og frekvens) på typeskiltet sammenlignes med dataene for el-nettet. Disse dataene må stemme overens, for at det ikke skal oppstå skader på apparatet. Søk i tvilstilfelle råd hos en elektroinstallatør.

Komfyrtoppen må bare brukes når den er bygd inn,

slik at sikker funksjon er sikret.

Sikkerhetsregler

Du må aldri åpne komfyrtoppens kabinett.

Eventuell berøring av strømførende deler og forandring i den elektriske og mekaniske oppbyggingen kan utset te brukeren for fare og kan føre til skader på apparatet.

Installasjons- og vedlikeholdsarbeider samt repara

sjoner skal bare utføres av fagfolk som er autorisert av Miele. Installasjons- og vedlikeholdsarbeider samt reparasjon er som er utført av ukyndige, kan medføre betydelig fare for brukeren, som produsenten ikke er ansvarlig for.

Ved installasjons- og vedlikeholdsarbeider må appa-

ratet kobles fra el-nettet. Det er kun koblet fra el-nettet når en av følgende betingelser er oppfylt:

– sikringene i husinstallasjonen er koblet ut, – skrusikringene i husinstallasjonen er skrudd helt ut, – tilkoblingsledningen er koblet fra el-nettet.

For apparater med støpsel; ta tak i støpselet, ikke i ledningen, for å koble apparatet fra el-nettet.

Reparasjoner av apparatet i garantitiden må bare ut

føres av servicefolk som er autorisert av Miele, ellers gjelder ikke noe garantiansvar ved påfølgende skader.

Sikkerhetsregler

Defekte deler må bare skiftes ut med originale

Miele-reservedeler. Bare for disse delene kan vi garan tere at de sikkerhetskravene vi stiller til våre apparater blir oppfylt.

Hvis tilkoblingsledningen er skadet, må den byttes ut

av en elektrofagmann. Den må byttes ut med en spesi ell tilkoblingsledning av type H 05 VV-F (PVC-isolert), som kan kjøpes hos Miele eller hos servicetjenesten.

Komfyrtoppen er ikke beregnet for bruk med et eks-

ternt koblingsur eller et fjernbetjeningssystem.

Komfyrtoppen må ikke kobles til el-nettet via

flerveis-stikkontakter eller skjøtekabler. De gir ikke nødvendig sikkerhet (f.eks. fare for overoppheting).

Ikke ta i bruk komfyrtoppen, skru den evt. av omgå-

ende, hvis det er brudd, rifter eller sprekker i glasskeramikkflaten. Koble komfyrtoppen fra el-nettet. Hvis ikke, er det fare for støt!

Hvis støpselet blir fjernet fra tilkoblingsledningen på

komfyrtopper med støpsel, må komfyrtoppene mon teres og tilkobles av en elektrofagmann som følger gjel dende forskrifter. Produsenten kan ikke gjøres ansvar lig for skader som skyldes feil ved montering eller til kobling.

Sikkerhetsregler

Forskriftsmessig bruk

Komfyrtoppen blir varm under bruk, og er også varm

en stund etter at den er skrudd av. Først når restvarme indikatorene er sloknet, kan forbrenningsfaren utelukkes.

Ikke la komfyrtoppen være uten tilsyn når den er i

bruk! Kjeler som er kokt tomme kan føre til skader på glasskeramikkflaten, som produsenten ikke overtar noe ansvar for. Overopphetet fett eller olje kan selvantennes og forårsake brann.

Hvis varmt fett eller varm olje skulle antennes, forsøk

aldri å slokke med vann! Kvel flammen, f.eks. med et

kjelelokk, et fuktig kjøkkenhåndkle eller lignende.

Ikke bruk apparatet til oppvarming av rom. På grunn

av høye temperaturer kan lett antennelige gjenstander i nærheten begynne å brenne. Dessuten kan apparatets levetid bli redusert.

Beskytt hendene med grillvotter, grytekluter e.l. når

du arbeider ved den varme komfyrtoppen. Pass på at disse tekstilene ikke er våte eller fuktige. Fuktighet gjør at de leder varmen bedre, og det kan oppstå forbren ninger.

Flamber aldri under en ventilator. Flammene kan an

tenne ventilatoren.

Sikkerhetsregler

Ikke bruk komfyrtoppen som oppbevaringsplass.

Hvis den blir skrudd på ved en feil eller har litt restvar me, er det fare for at metalliske gjenstander blir varme (fare for forbrenning).

Andre gjenstander kan – avhengig av materiale – smel te eller begynne å brenne. Fuktige kjelelokk kan suge seg fast. Skru av kokesonene etter bruk!

Ved innbygging av flere apparater ved siden av

hverandre Ikke plasser varme gryter eller panner på mellomlistene, da pakningen til mellomlistene kan bli skadet.

Dekk aldri til komfyrtoppen, f.eks. med deksler,

kleder eller beskyttelsesfolie. Hvis komfyrtoppen slås på ved en feil, eller den har restvarme, er det fare for at materialet kan antenne, sprekke eller smelte.

Ikke bruk kokekar av kunststoff eller aluminiumsfolie.

De smelter ved høye temperaturer. Dessuten er det brannfare!

Ikke varm opp lukkede beholdere, f.eks. hermetikk

bokser, på kokesonene. På grunn av overtrykket som oppstår, kan beholderne hhv. boksene eksplodere, og det er fare for skade og skålding!

Bruk bare gryter og panner med glatt bunn. Gryter

og panner med ru bunn lager riper i glasskeramikkflaten.

Sikkerhetsregler

Kokekar av aluminium eller med aluminiumsbunn

kan forårsake metallisk skimrende flekker. Slike flekker kan fjernes med rengjøringsmiddelet for glasskeramikk og rustfritt stål (se kapittel "Rengjøring og stell").

Varm aldri opp kokekar uten innhold, hvis ikke koke

karprodusenten uttrykkelig tillater det. Hvis dette ignoreres, kan komfyrtoppen bli skadet.

Hold komfyrtoppen ren. Salt, sukker eller sandkorn,

f.eks. fra rensing av grønnsaker, kan forårsake riper.

Pass på at ingen gjenstander eller kokekar faller ned

på glasskeramikkflaten. Også lette gjenstander (f.eks. en saltbøsse) kan forårsake sprekker eller brudd i glasskeramikkflaten.

For å unngå at rester brenner seg fast, fjern søl så

raskt som mulig og pass på når du setter på kokekar, at bunnen er ren, fettfri og tørr.

Sikkerhetsregler

Hvis sukker, sukkerholdig mat, kunststoff eller alumi

niumsfolie skulle havne på komfyrtoppen mens den er varm, må du skru av komfyrtoppen. Fjern restene av slike stoffer omgående med en glass-skrape, mens ko kesonene fortsatt er varme, ellers vil glasskeramikkflaten bli skadet når den kjøles ned. For siktig, fare for forbrenning! Rengjør kokesonen én gang til når den er blitt kald.

Hvis du bruker et elektrisk apparat, f.eks. en

håndmikser, i nærheten av komfyrtoppen, pass på at ledningen ikke kommer i kontakt med den varme komfyrtoppen. Isolasjonen i ledningen kan bli skadet. Fare for støt!

Hvis det er en skuff under komfyrtoppen, må det ikke

oppbevares spraybokser, lett antennelige væsker eller andre brennbare materialer i skuffen. Eventuelle be-

stikkskuffer må være av varmebestandig materiale.

Varm alltid opp maten tilstrekkelig. Eventuelle bakte

rier i maten uskadeliggjøres bare ved tilstrekkelig høye temperaturer og tilstrekkelig lang virketid.

Sikkerhetsregler

Hvis komfyrtoppen er montert bak en møbeldør, må

den kun brukes når møbeldøren er åpen. Ikke lukk møbeldøren før komfyrtoppen er skrudd av og restvar meindikatorene er sloknet.

Miele kan ikke gjøres ansvarlig for skader som skyl

des at sikkerhetsreglene ikke er fulgt.

Aktivt miljøvern

Kassering av transportembal

lasjen

Emballasjen beskytter apparatet mot transportskader. Emballasjematerialene er valgt med sikte på miljøvennlighet og avfallsbehandling og kan derfor gjen vinnes.

Tilbakeføringen av emballasjen til mate rialkretsløpet sparer råstoff og redu serer avfallsmengden. Forhandleren tar vanligvis emballasjen i retur.

Kassering av gamle apparater

Gamle elektriske og elektroniske appa rater inneholder ofte verdifulle materi aler. De inneholder imidlertid også skadelige stoffer, som har vært nødven dige for apparatets funksjon og sikker het. I restavfallet eller ved feil behand ling, kan disse stoffene være

helseskadelige og skade miljøet. Kast

derfor aldri apparatet som restavfall.

Apparatet kan leveres gratis til forhandlere av samme type produkter eller til en kommunal gjenbruksstasjon. For mer informasjon, se www.miele.no

Sørg for at apparatet oppbevares barnesikkert til det kjøres bort.

Før første gangs bruk

Kleb typeskiltet, som befinner seg blant underlagene, på det beregnede stedet i kapittel "Typeskilt".

Første rengjøring

Fjern en evt. beskyttelsesfolie og kle

bemerker.

Rengjør komfyrtoppen med en fuktig

klut før du tar den i bruk første gang. Tørk den etterpå.

Ikke bruk oppvaskmiddel til rengjøring av glasskeramikkflaten. Det kan føre til varige blålige misfarginger.

Metalldelene er beskyttet med et pleie middel. Første gang du tar komfyrtopp en i bruk, vil det derfor forbigående oppstå lukt. Lukten og eventuell røyk forsvinner etter kort tid og innebærer ikke feil tilkobling eller feil på apparatet.

Kokesonenes funksjonsmåte

Enkrets-kokesoner er utstyrt med et var meelement, tokrets-kokesoner og stekeksoner med to varmeelementer. Avhengig av modell, kan varmeele mentene være atskilt med en ring. Se tegninger.

Hver kokesone har en overopphetingsbeskyttelse (innertemperaturbe grenser), som forhindrer overoppheting av glasskeramikkflaten (se kapittel "Overopphetingsbeskyttelse").

Når et effekttrinn blir innstilt, kobles oppvarmingen inn og varmeelementet er synlig gjennom glasskeramikkflaten.

Kokesonenes varmeeffekt er avhengig av det innstilte effekttrinnet og reguleres elektronisk. Dette fremkaller "taktstyringen" av en kokesone: oppvarmingen kobles inn og ut.

Enkrets-kokesone

a Overopphetingsbeskyttelse

b Varmeelement

Tokrets-kokesone

a Teknisk betinget, ingen defekt

b Overopphetingsbeskyttelse

c Ytre varmeelement

d Isoleringsring

e Indre varmeelement

Betjening

Inn- og utkobling

En enkrets-kokesone kobles inn og ut ved å vri bryteren mot høyre eller venst re.

En tokrets-kokesone /stekesone kobles

inn ved å vri den tilhørende bryteren mot høyre a og kobles ut ved å vri

bryteren mot venstre b til "0".

Bryteren må ikke vris forbi n til "0".

Ved bruk av effekttrinn "12", pass på at bryterens markering peker nøayktig på "12".

Innkobling av den andre varmekretsen

Når du bruker store kokekar, kan du koble inn den andre varmekretsen i en tokrets-kokesone eller stekesone.

Vri bryteren mot høyre forbi "12" til

symbolet n.

Vri bryteren mot venstre til ønsket ef

fekttrinn.

Du kobler ut den andre varmekretsen ved å vri bryteren mot venstre til "0".

Når kokesonen kobles inn på nytt, er det kun den innerste varmekretsen som kobles inn.

Restvarmeindikator

Etter at en kokesone er koblet inn, lyser den tilhørende driftsindikatoren og etter en stund også restvarmeindikatoren. Etter utkoblingen av kokesonen slokner først driftsindikatoren. Restvarmeindika toren slokner først når kokesonen kan berøres uten fare.

Så lenge restvarmeindikatorene ly ser, må ikke kokesonene berøres, og ingen varmeømfintlige gjenstand er må legges på dem. Fare for forbrenning og brann!

Betjening

Innstillingsområder

Tilberedning Innstillings-

område

Smelte smør, sjokolade etc. Løse opp gelatin

Lage saus av eggeplomme og smør Varme opp små mengder væske Holde retter, som lett setter seg fast, varme Koke ris

Varme opp flytende og halvfaste retter Lage saus, f.eks. jevnet saus eller hollandes Koke grøt Lage omelett og speilegg uten skorpe Dampe frukt

Tine dypfryst mat Dampe grønnsaker, fisk Bløte opp korn Koke pasta, belgfrukter

Oppkok og viderekoking av store mengder 7

Skånsom steking (uten overoppheting av fettet) av fisk, snitsel, pølse, speilegg osv.

Steke potetpannekaker, pannekaker osv. 9 - 11

Koke store mengder vann Koke opp

1-2

1-3

3-5

4-6

8-9

11-12

Kjennetegn for innkobling av den andre varmekretsen n

Disse verdiene er veiledende. De gjelder for normale porsjoner for 4 personer. For tilberedning i høyere gryter, koking uten lokk og for større mengder, er en høyere innstilling nødvendig. For mindre mengder velges en lavere innstilling.

Overopphetingsbeskyttelse

Hver kokesone er utstyrt med en overopphetingsbeskyttelse (innertem peraturbegrenser. Denne kobler auto matisk ut oppvarmingen av kokesonen før glasskeramikkflaten blir for varm. Så snart glasskeramikkflaten er avkjølt, kobles oppvarmingen inn igjen automa tisk.

Betjening

Overopphetingsbeskyttelsen kan utlø ses hvis

kokesonen blir skrudd på uten at det

–

er satt på kokekar.

– kokekar uten innhold blir varmet opp.

– kokekarets bunn ikke ligger jevnt på

kokesonen.

– kokekaret leder varmen dårlig.

At overopphetingsbeskyttelsen er utløst, kjennetegnes ved at oppvarmingen også kobles inn og ut ved de høyeste innstillbare effekttrinnene.

Kokekar

Gryter og panner av alle slags mate

–

rialer er egnet for komfyrtoppen.

Best egnet er gryter og panner med

–

tykk bunn, som buer seg lett innover i kald tilstand. Når bunnen er varm, vil den ligge tett mot kokesonen. Det gjør at varmen ledes optimalt.

kald varm

– Kokekar av glass, keramikk eller

steingods er mindre egnet. Slike materialer leder varmen dårlig.

– Bruk bare gryter og panner med glatt

bunn. Gryter og panner med ru bunn lager riper i glasskeramikkflaten.

Løft kokekaret, ikke skyv det, når du

–

skal sette det på. Da unngår du riper.

Pass på at gryte- eller pannebunnen

–

stemmer med størrelsen på kokeso nen eller er litt større. Da vil ikke unø dig varme utstråles. Vær oppmerksom på at den maksi male eller øvre diameteren ofte blir oppgitt for panner og gryter. Det er imidlertid bunnens diameter (som re gel mindre) som er viktig.

for liten passe

Kokekar

Tips for energisparing

Kok helst i lukkede gryter eller pan

–

ner. Da forhindres unødig varmetap.

åpen lukket

Velg en liten gryte for små mengder.

–

En liten gryte på en liten kokesone trenger mindre energi enn en stor gryte med lite innhold på en stor kokesone.

Kok med lite vann og skru tilbake til

–

et lavere effekttrinn i tide etter opp kok hhv. bruning.

Når maten skal koke lenge, skru av

–

kokesonen allerede 5 til 10 minutter før tiden er ute. Da utnyttes restvar men.

Rengjøring og stell

Damprenser må absolutt ikke

brukes til rengjøring av apparatet. Dampen kan trenge inn til strømfør ende deler og utløse en kortslutning.

For å unngå skader på overflatene, ikke bruk

håndoppvaskmiddel

–

rengjøringsmidler som inneholder

–

soda-, alkali-, ammoniakk-, syre eller klorid,

Rengjør hele apparatet etter hver bruk. La apparatet avkjøles først. Tørk apparatet etter hver fuktig rengjør ing, da unngås kalkavleiringer.

kalkløsende rengjøringsmidler,

–

flekk- og rustfjerner,

–

skurende rengjøringsmidler, f.eks.

–

skurepulver, skuremelk, universalstein,

løsemiddelholdige rengjøringsmidler,

–

– rengjøringsmiddel for oppvaskma-

skin,

– grill- og stekeovnsspray,

– glassrens,

– skurende, harde børster og svamper

(f.eks. grytesvamper) eller brukte svamper som inneholder rester av skuremidler,

–

spisse gjenstander (slik at pakningene mellom ramme og benkeplate ikke blir skadet)

Rengjøring og stell

Glasskeramikk

Ikke bruk håndoppvaskmiddel til ren gjøring av komfyrtoppen. Da blir ikke alle flekker og matrester fjernet. Det vil dannes en usynlig film, som fører til misfarging av glasskeramikken. Disse misfargingene kan ikke fjernes. Rengjør komfyrtoppen regelmessig med et spesielt rengjøringsmiddel for glasskeramikk.

Fjern alle grove tilsmussinger med en fuktig klut. Smuss som sitter fast fjernes med en glass-skrape.

Rengjør til slutt komfyrtoppen med Miele rengjøringsmiddel for glasskeramikk og rustfritt stål eller et vanlig rengjøringsmiddel for glasskeramikk (se kapittel "Ekstrautstyr") og et kjøkkenpapir eller en ren klut. Ikke påfør middelet når kokesonen er varm, da kan det oppstå flekker. Følg anvisningene fra produsenten av rengjøringsmiddelet.

Tørk til slutt over komfyrtoppen med en fuktig klut og gni den tørr med en ren klut. Pass på å fjerne alle rester etter rengjøringsmidler. Ved påfølgende kokeprosesser vil restene brenne seg stadig mer fast og skade glass keramikkflaten.

Hvis sukker, kunststoff eller alumini umsfolie havner på komfyrtoppen når

den er varm, skru av apparatet. Skrap grundig bort slike stoffer fra kokesonen med en glass-skrape omgående, altså mens kokesonen fortsatt er varm. For siktig, fare for forbrenning! Rengjør deretter kokesonen når den er avkjølt, som beskrevet tidligere.

Rustfritt stål

Et ikke-skurende rengjøringsmiddel for glasskeramikk og rustfritt stål er egnet til rengjøring (se kapittel "Ekstrautstyr"). For å forhindre rask tilsmussing igjen, anbefaler vi et pleiemiddel for rustfritt stål (se kapittel "Ekstrautstyr"). Påfør middelet i et tynt lag med en myk klut.

Ikke bruk rengjøringsmidler for rustfritt stål i området rundt tallene og Miele-logoen. Disse kan bli gnidd av. Rengjør dette området kun med en svampklut, litt håndoppvaskmid del og varmt vann.

Flekker som skyldes kalkrester, vann og aluminium (metallisk skimrende flek ker) kan fjernes med et rengjøringsmid del for glasskeramikk og rustfritt stål.

Hvis feil oppstår

Reparasjoner på elektriske ap

parater skal bare utføres av elektro fagfolk. Ukyndig utførte reparasjoner kan medføre betydelig fare for bru keren.

Komfyrtoppen blir ikke varm etter at

den er skrudd på

Kontroller om sikringen i husinstalla

sjonen er utløst. Tilkall evt. en elektro

fagmann eller Mieles serviceavdeling.

Oppvarmingen av en kokesone kobler seg inn og ut ved det høyeste innstillbare effekttrinnet

Overopphetingsbeskyttelsen er utløst (se kapittel “Overopphetingsbeskyttelse”).

Du synes det tar for lang tid før innholdet i kokekaret begynner å koke

Undersøk om bryterens markering er vridd forbi effekttrinn "12". Mellom "12" og "0" varmes apparatet opp med redusert effekt.

Du kan kontrollere kokesonens effekt (se kapittel "Kontroll av kokesonens ef fekt").

Kontroll av kokesonens effekt

Du kan kontrollere effekten til en koke sone. Da kokes en bestemt mengde vann opp i en gryte og den nødvendige tiden blir målt.

Gryten (med lokk) må være av rustfritt stål eller være emaljert. Bunndiameter en på gryten må stemme overens med kokesonen, og bunnen må være rett el ler litt innoverbuet.

Finn diameteren og effekten for den

kokesonen som skal kontrolleres (se kapittel "Beskrivelse av komfyr toppene").

Fyll gryten med den mengden vann

som er angitt i tabellen. Vannet skal ha en temperatur på ca. 20 °C.

Sett på lokket og sett gryten på koke

sonen.

Innstill høyeste effekttrinn.

Mål tiden til vannet koker.

Kokesonens effekt er i orden, hvis vannet begynner å koke innen den tiden som er angitt i tabellen.

Tiden kan avvike betydelig, hvis

- det foreligger undereller overspenning

- det blir brukt veldig kaldt vann

- det blir brukt en uegnet gryte

- det ikke blir brukt lokk.

Kontroll av kokesonens effekt

C Kokesone

icm

10,0 600 / 700 0,5 11,0

12,0 700 / 750 1,0 13,0

14,5 1000 / 1100 1,0 9,0

14,5 1200 1,0 8,5

14,5 1350 1,0 8,0

17,0 1500 1,5 9,5

18,0 1250 1,5 11,0

18,0 1700 / 1800 1,5 9,0

21,0 2000 2,0 10,5

21,0 2200 / 2300 2,0 9,5

23,0 2500 2,0 9,0

* Maksimal tid under ugunstige forhold.

Effekt ved 230 V

i watt

Vannmengde

i ltr

Tid* i

minutter

Ekstrautstyr

Miele har et bredt sortiment av tilbehør og rengjørings- og pleieprodukter tilpasset ditt apparat.

Disse produktene kan enkelt bestilles i Mieles nettbutikk:

De kan også kjøpes i Mieles deleavdeling eller hos din Miele forhandler

Rengjøringsmiddel for glasskeramikk og rustfritt stål 250 ml

Fjerner kraftige tilsmussinger, kalkflekker og lette misfarginger

Pleiemiddel for rustfritt stål 250 ml

Enkel fjerning av vannstriper, flekker og fingeravtrykk. Forhindrer rask tilsmussing igjen

Mikrofiberklut

Fjerner fingeravtrykk og lette tilsmussinger

Sikkerhetsregler for innbygging

Generelt

For å unngå skader på komfyrtopp en, må den ikke bygges inn før over skapene og ventilatoren er montert.

Finér i benkeplaten må være forar

beidet med varmebestandig lim (100 °C), for at den ikke skal løsne eller bli deformert. Avslutningslistene på vegger må være varmebestandige.

Denne komfyrtoppen må ikke bru

kes på ikke-stasjonære oppstillingsste der (f.eks. skip).

Innbygging over en Miele stekeovn

er kun mulig ved en benkeplatehøyde på minst 40 mm.

De sikkerhetsavstandene som er

oppført på de følgende sidene, må overholdes nøyaktig.

Det må sikres at komfyrtoppens til

koblingsledning ikke blir utsatt for me kaniske belastninger etter innbygging en, f.eks. av en skuff.

Det er ikke tillatt å montere komfyr

toppen over kjøle- og fryseapparater, oppvaskmaskiner, vaskemaskiner og tørketromler. De til dels høye strålings temperaturene kan skade slike apparat er.

Alle mål er oppgitt i mm.

Sikkerhetsregler for innbygging

Sikkerhetsavstand ovenfor

Mellom apparatet og en ventilator som er plassert over, må den sikkerhetsav standen som produsenten har angitt, overholdes. Hvis det mangler opplysninger fra produsenten av ventilatoren eller det er montert lett antennelige materialer over apparatet (f.eks. en hylle), må denne avstanden være min. 760 mm.

Hvis det i bruks- og monteringsanvisningen er oppgitt forskjellige sik kerhetsavstander for forskjellige appa rater under en ventilator, f.eks. wok brenner og elektrisk komfyrtopp, velg den største avstanden.

Sikkerhetsregler for innbygging

Sikkerhetsavstand til siden

Ved innbygging av en komfyrtopp kan det på en side og på baksiden være skap eller vegger med vilkårlig høyde. På den andre siden må det ikke være innredning eller apparater som er høye re enn komfyrtoppen (se tegninger).

På grunn av strålingstemperaturen, må det være en sikkerhetsavstand på minst 50 mm fra utskjæringen i benkeplaten til bakveggen.

Mellom utskjæringen i benkeplaten og kjøkkenskapene ved siden av, f.eks. et høyskap på høyre eller venstre side, skal følgende sikkerhetsavstander a overholdes:

40 mm ved CS 1212 / CS 1212-1

CS 1221 / CS 1221-1 CS 1234 / CS 1234-1 CS 1223 CS 1222

Anbefales sterkt!

50 mm ved CS 1112

CS 1122 CS 1134 CS 1326 CS 1327 CS 1411

100 mm ved CS 1012 / CS 1012-1

150 mm ved CS 1421

CS 1312 CS 1322

200 mm ved CS 1034 / CS 1234-1

250 mm ved CS 1011

CS 1021

Anbefales ikke!

Ikke tillatt!

Sikkerhetsavstand til nisjeplate

Sikkerhetsregler for innbygging

Hvis det skal monteres en nisjeplate, må en minimumsavstand mellom utskjæring en i benkeplaten og nisjeplaten overholdes, da høye temperaturer kan forandre el ler ødelegge materialer.

Ved en nisjeplate av brennbare materialer (f.eks. tre) må minimumsavstanden e mellom utskjæringen i benkeplaten og nisjeplaten være 50 mm.

Ved en nisjeplate av ikke brennbare materialer (f.eks. metall, naturstein, keramis ke fliser) må minimumsavstanden e mellom utskjæringen i benkeplaten og nisje platen være 50 mm minus tykkelsen på nisjeplaten. Eksempel: Tykkelse på nisjeplaten 15 mm 50 mm - 15 mm = minimumsavstand 35 mm

a Murverk

b Nisjeplate

Mål x = tykkelse på nisjeplaten

c Benkeplate

d Utskjæring i benkeplaten

e Minimumsavstand

ved brennbare materialer 50 mm ved ikke brennbare materialer 50 mm - mål x

Apparat- og innbyggingsmål

CS 1112

a Klemfjærer

b Foran

c Innbyggingshøyde

d Innbyggingshøyde tilkoblingsboks med tilkoblingsledning, L = 2000 mm

CS 1122

Apparat- og innbyggingsmål

a Klemfjærer

b Foran

c Innbyggingshøyde

d Innbyggingshøyde tilkoblingsboks med tilkoblingsledning, L = 2000 mm

Apparat- og innbyggingsmål

CS 1134

a Klemfjærer

b Foran

c Innbyggingshøyde

d Innbyggingshøyde tilkoblingsboks med tilkoblingsledning, L = 2000 mm

Skjær ut benkeplaten for ett eller flere

apparatet iht. målskissene. Ta hensyn til minsteavstanden til bakveggen og til en sidevegg på høyre eller venstre side. Se kapittel "Sikkerhetsregler for inn bygging".

For benkeplater av tre: forsegl snitt

flatene med spesiell lakk, silikongum mi eller støpeharpiks, for å unngå oppsvulming på grunn av fuktighet. De anvendte materialene må være temperaturbestandige.

Hvis det blir fastslått ved innbyggingen, at rammepakningen ikke ligger riktig inntil benkeplaten ved hjørnene, kan hjørneradiene, ß R4, bearbeides forsiktig med en stikksag.

Klargjøring av benkeplaten

Innbygging av flere apparater

Ved innbygging av flere enn ett apparat, må det monteres en mellomlist b mellom de enkelte apparatene. Se kapittel "Festing av klemfjærer og mellomlister".

Utskjæring i benkeplaten

- to apparater

Ved innbygging av to apparater,er bredden på utskjæringen i benkeplaten D, målene A og C.

A = Apparatbredde (288 mm eller 380 mm eller 576 mm) minus 8 mm

B = Apparatbredde (288 mm eller 380 mm eller 576 mm)

C = Apparatbredde (288 mm eller 380 mm eller 576 mm) minus 8 mm

Utskjæring i benkeplaten

- tre apparater

Ved innbygging av tre apparater,er bredden på utskjæringen i benkeplaten D, målene A og B og C.

D = Bredde på utskjæringen i benkeplaten

Ved innbygging av flere enn tre ap parater, må den aktuelle apparatbredden B (288 mm eller 380 mm eller 576 mm) for hvert ekstra ap parat legges til målene A og B og C.

Innbygging av flere apparater

Utregningseksempler for utskjæring i benkeplaten ved innbygging av tre apparater

Apparatbredde

minus 8

280 288 280 848

280 380 372 1032

280 576 568 1424

372 288 280 940

372 380 372 1124

372 576 568 1516

568 288 280 1136

568 380 372 1320

568 - 568 1136

Alle mål i mm.

Apparat-

bredde

Apparatbredde

minus 8

D Utskjæring i benkeplaten

Innbygging av flere apparater

a Klemfjærer

b Mellomlister

c Mellomrom mellom list og benkeplate

d Deksel

Festingen av klemfjærene a og mellomlistene b vises for tre apparater på teg ningen.

For hvert ekstra apparat er en ekstra mellomlist nødvendig. Posisjonen for festing en av en ekstra mellomlist, er avhengig av apparatbredden B (288mm / 380mm / 576mm).

Benkeplate av tre

Festing av klemfjærer og mellomlister

Legg de medfølgende klemfjærene a og mellomlistene b på de merke de stedene på den øvre kanten i ut skjæringen.

Fest klemfjærene og mellomlistene med de vedlagte skruene 3,5 x 25 mm.

Festing av klemfjærer og mellomlister

Benkeplate av naturstein

Skruene behøves ikke for benkepla ter av naturstein.

Smør silikon på sidekantene og un

derkanten av klemfjærene a og mellomlisten b.

Posisjoner og fest klemfjærene a og mellomlistene b med kraftig, dob beltsidig tape c.

Fyll mellomrommet e mellom listene

og benkeplaten med silikon.

Innsetting av apparatet/apparatene

Før apparatets nettledning nedover

gjennom utskjæringen i benkeplaten.

Legg først forsiden av apparatet i ut

skjæringen i benkeplaten.

Trykk apparatet jevnt nedover med

begge hendene til det tydelig fester seg. Pass på at apparatets pakning ligger inntil på benkeplaten. Bare da er det garantert tetningseffekt på alle sider. Ikke bruk fugetetningsmid

del!

Ved innbygging av flere apparater, må det settes en tetningslist inn i mellomlis tene.

^ Skyv det innebygde apparatet til si-

den, til hullene i mellomlistene er synlige.

Legg det neste apparatet, start med

forsiden, i utskjæringen i benkepla

ten.

Koble apparatet/apparatene til

el-nettet (se kapittel "Elektrotilkob ling").

Test apparatets/apparatenes funk

sjon.

Apparatene kan tas ut med spesial verktøy. Apparatene kan også trykkes ut ne

denfra. Vær oppmerksom på at det

bakre området skal trykkes ut først.

Fest dekselet d i hullene i mellomlist en b.

Generelle innbyggingsråd

Tetning mellom komfyrtopp og ben keplate

Tetningsbåndet under kanten på komfyrtoppens overdel sikrer tilstrekkelig tetning mot benkeplaten.

Komfyrtoppen må ikke tettes med ekstra fugetetningsmiddel (f.eks. silikon). Da kan komfyrtoppen og ben keplaten bli skadet, dersom komfyr toppen må tas ut.

Flislagt benkeplate

Fugen a og det skraverte området un der rammen til apparatet må være glatt og jevnt, slik at rammen ligger jevnt og tetningsbåndet under kanten til apparatets øvre del gir tilstrekkelig tetning mot benkeplaten.

Miele gjør oppmerksom på at det ikke overtas noe ansvar for indirekte eller direkte skader som oppstår på grunn av ukyndig utført montering eller feil tilkobling.

Elektrotilkobling

Total effekt

se typeskiltet

Tilkobling og sikring

Miele kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning (f.eks. elektrisk støt).

Berøringsbeskyttelsen mot strømfør ende deler må være sikret etter monteringen!

Det anbefales å koble apparatene CS 1112 og CS 1122 til el-nettet via stikkontakt. Det vil lette evt. service. Pass på at stikkontakten er tilgjengelig etter at komfyrtoppen er montert.

Hvis apparatet ikke skal kobles til via stikkontakt, skal det kobles til av en elektrofagmann som følger gjeldende forskrifter.

Apparatet CS 1134 skal kobles til el-nettet av en elektrofagmann som føl ger gjeldende forskrifter.

CS 1112 AC230V/50Hz Sikring 16 A Utløserkarakteristikk type B eller C

CS 1134 Nødvendige tilkoblingsdata finner du

på typeskiltet. Disse dataene må stem me overens med dataene for el-nettet. Spenning AC 230V/50Hz

Tilkoblingsmulighetene finner du på tilkoblingsskjemaet.

Jordfeilbryter

For å øke sikkerheten, anbefales å koble en jordfeilbryter med en utløserstrøm på 30 mA til apparatet.

Skilleanordninger

Hvis stikkontakten ikke lenger er tilgjen gelig, eller hvis apparatet skal ha en fast tilkobling, må det være en skillean ordning for hver pol på oppstillingsste det. Som skilleanordning gjelder brytere med en kontaktåpning på minst 3 mm. Dette er overstrømvern, sikringer og jordfeilbrytere.

/ CS 1122

Elektrotilkobling

Skille apparatet fra el-nettet

Hvis apparatets strømkrets skal skilles fra el-nettet, gjør følgende – avhengig av installasjon:

Stikkontakt/støpsel

–

Ta ut støpselet.

eller:

Smeltesikringer

–

Ta sikringsinnsatsene helt ut av skruekappene.

eller:

Sikrings-skrueautomater

–

Trykk kontrollknappen (rød) til midtknappen (sort) spretter ut.

eller:

– Innbyggings-sikringsautomater

Sikring, min. type B eller C !): Still vippearmen fra 1 (på) til 0 (av).

eller:

– Jordfeilbryter

Skru hovedbryteren fra 1 (på) til 0

(av) eller trykk kontrolltasten.

Utskiftning av tilkoblingsledningen

Hvis tilkoblingsledningen skal skiftes ut, må den skiftes ut med en spesiell til koblingsledning av type H 05 VV-F (PVC-isolert), som kan kjøpes hos pro dusenten eller serviceforbindelsene. Tilkoblingsledningen må bare skiftes ut av produsenten, servicefolk som er au torisert av produsenten eller elektrofag folk. Nødvendige tilkoblingsdata finner du på typeskiltet.

Etter atskillelsen må nettet sikres mot gjeninnkobling.

Tilkoblingsskjema

200-240 V~

200 - 240 V~

CS 1134

Elektrotilkobling

(L3)

(L2)

Service / typeskilt / garanti

Ved feil som du ikke kan rette på selv, kontakt:

Miele-forhandleren eller

–

Mieles serviceavdeling.

–

Telefonnummeret til Miele finner du på baksiden av denne bruksanvisningen.

Serviceavdelingen trenger apparatets modellbetegnelse og fabrikasjonsnummer. Begge opplysningene finner du på det vedlagte typeskiltet.

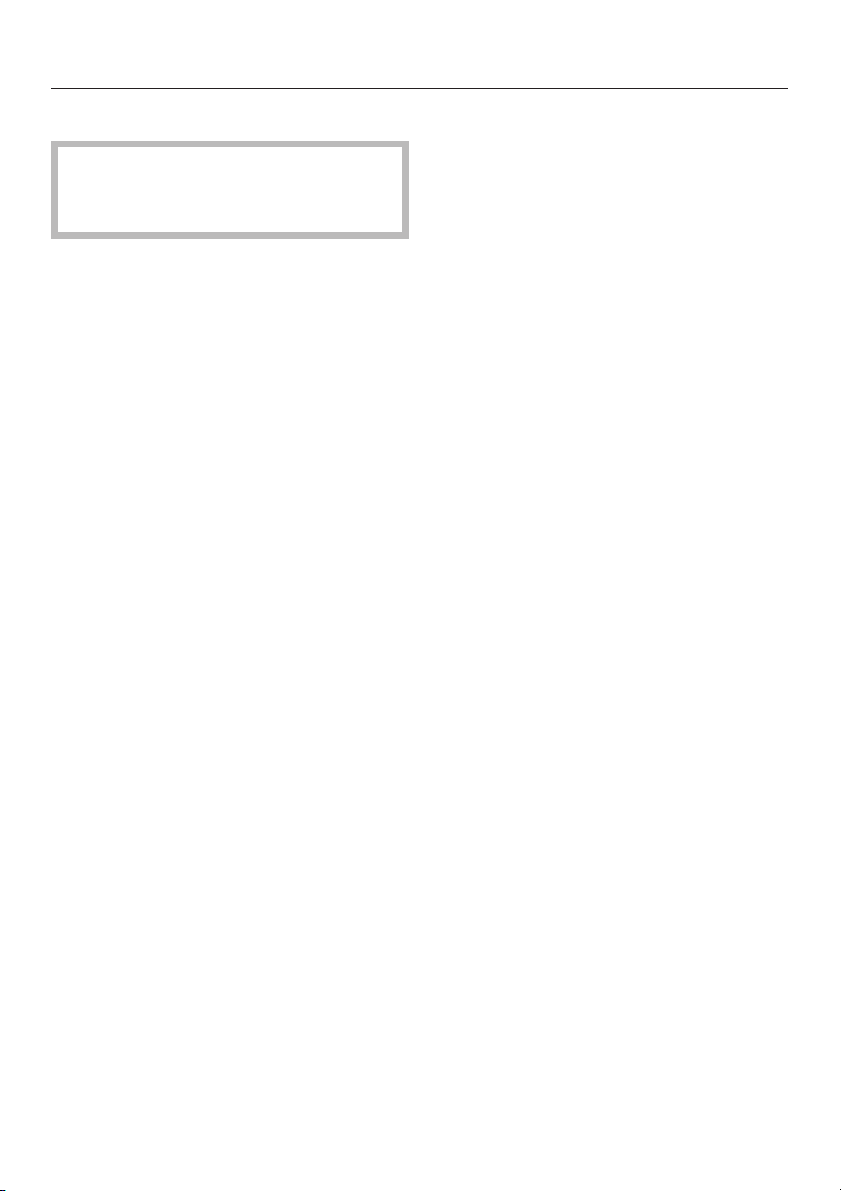

Fest det vedlagte typeskiltet her. Pass på at modellbetegnelsen stemmer overens med modellbetegnelsen på forsiden av denne bruksanvisningen.

Garantitid og garantibetingelser

Garantitiden er 2 år. Nærmere informasjon finner du i garantibetingelsene.

Rett til endringer forbeholdes / 3611

M.-Nr. 07 138 300 / 04

Miele CS 1112, CS 1122, CS 1134 User manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
