Miele AWG 102, DDG 102, ABLG 202, DDF 125, DDF 150 User manual [sv]

Monteringsanvisning Extern fläktmotor

Takgenomföring

Läs ovillkorligen bruksanvisningen innan du installerar och tar fläkten i bruk. På så vis undviker du personskador och skador på fläkten.

sv-SE M.-Nr. 10 695 720

Innehåll

Säkerhetsanvisningar och varningar................................................................... 3

Bidra till att skona miljön...................................................................................... 9

Montering............................................................................................................. 10

Innan montering .................................................................................................... 10

Monteringsanvisningar .......................................................................................... 10

AWG 102 ............................................................................................................... 11

DDG 102................................................................................................................ 14

ABLG 202.............................................................................................................. 17

DDF 125/150 ......................................................................................................... 19

Frånluftsledning................................................................................................... 20

Ljuddämpare ......................................................................................................... 21

Miele service och garanti ................................................................................... 22

Typskyltens plats på den externa fläktmotorn....................................................... 22

Elanslutning .........................................................................................................23

Tekniska data....................................................................................................... 24

AWG 102 ............................................................................................................... 24

ABLG 202.............................................................................................................. 25

DDG 102................................................................................................................ 26

Säkerhetsanvisningar och varningar

Denna externa fläktmotor uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan medföra person- och sakskador.

Läs bruks- och monteringsanvisningen noga innan du börjar använda den externa fläktmotorn. Det är viktigt eftersom den innehåller information om montering, säkerhet, användning och underhåll. På så vis undviker du personskador samt skador på den externa fläktmotorn. Miele tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

Spara bruks- och monteringsanvisningen och överlämna den vid eventuellt ägarbyte.

Användningsområde

 Denna externa fläktmotor är avsedd för användning i hushåll och i

hushållsliknande miljöer.

 Den externa fläkten får bara användas i kombination med en köks-

fläkt från Miele av modellen "...EXT".

 Den externa fläktmotorn är uteslutande avsedd för användning i

privata hushåll för uppsugning av matos som uppstår vid matlagning. All annan användning är otillåten.

Säkerhetsanvisningar och varningar

Teknisk säkerhet

 Ej fackmässigt utförd installation, underhåll och reparation kan

medföra avsevärda risker för användaren. Installationer, underhåll och reparationer får endast utföras av en av Miele auktoriserad fackman.

 Skador på den externa fläktmotorn kan riskera din säkerhet. Kon-

trollera att den inte har några synliga skador. Använd aldrig en skadad extern fläktmotor.

 Elsäkerheten för den externa fläktmotorn kan endast garanteras

om den är ansluten till en jordad säkerhetsbrytare. Det är mycket viktigt att denna grundläggande säkerhetsåtgärd utförs av en fackman. Låt en tekniker kontrollera elinstallationen i tveksamma fall.

 Tillförlitlig och säker drift av den externa fläktmotorn garanteras

endast när den är ansluten till det offentliga elnätet.

 Anslutningsdata (frekvens och spänning) på den externa fläkt-

motorns typskylt måste absolut överensstämma med elnätets, för att undvika skador på fläktmotorn. Jämför dessa data före anslutning. Fråga en elektriker vid tveksamhet.

 Grenuttag eller förlängningskablar uppfyller inte den nödvändiga

säkerheten (brandfara). Den externa fläktmotorn får inte anslutas till elnätet med dessa.

Säkerhetsanvisningar och varningar

 Använd endast den externa fläktmotorn när den är monterad. På

så vis garanteras säker funktion.

 Den externa fläktmotorn får inte användas på uppställningsplatser

som inte är fasta (till exempel båtar).

 Kontakt med strömförande anslutningar och ändring av den exter-

na fläktmotorns elektriska och mekaniska konstruktion kan utgöra fara för användaren samt leda till funktionsstörningar. Öppna bara höljet så mycket som beskrivs i anvisningarna för montering och rengöring. Öppna aldrig andra delar av höljet.

 Garantianspråk går förlorade om den externa fläktmotorn repare-

ras av andra än av servicepersonal som auktoriserats av Miele.

 Endast om originalreservdelar används garanterar Miele att alla

säkerhetskrav uppfylls.

 En skadad anslutningskabel får endast ersättas med en speciell

anslutningskabel av samma typ (kan beställas hos Mieles reservdelsavdelning).

 Vid installation, underhållsarbeten och reparationer måste den ex-

terna fläktmotorn vara spänningsfri. Det är den endast i något av följande fall:

– när säkringarna är frånslagna eller – när skruvsäkringarna är helt utskruvade eller – stickproppen är uttdragen ur vägguttaget (om sådan finns). Dra

inte i anslutningskabeln utan i stickproppen.

Säkerhetsanvisningar och varningar

Samtidig användning av exempelvis gas- eller koleldad värmekälla

 Risk för förgiftning! Om den externa fläkten används samtidigt som exempelvis en gas- eller koledad värmekälla i samma rum eller ventilationssystem är det mycket viktigt att man är försiktig. Dessa värmekällor utnyttjar rumsluften och leder ut sina avgaser i det fria via en avgasanläggning (till exempel skorsten). Det kan handla om till exempel gas-, olje-, trä eller koldrivna värmeanordningar, genomströmningsvärmare, varmvattenberedare, hällar eller ugnar.

Den externa fläktmotorn använder rumsluften från köket och närliggande rum. Om tilluften är otillräcklig så uppstår ett undertryck. Värmekällorna får för lite förbränningsluft. Detta påverkar förbrännningen. Giftiga förbränningsgaser kan dra in i rummen från skorstenen eller utsläppsanordningen. Livsfara!

Säkerhetsanvisningar och varningar

Säker drift vid samtidig användning av den externa fläkten och exempelvis en gas- eller koleldad värmekälla är möjlig om undertrycket inte överstiger 4Pa (0,04mbar), vilket förhindrar en återsugning av avgaserna.

Detta kan uppnås om förbränningsluften kan passera genom icke förslutbara springor i till exempel dörrar och fönster. Se till att öppningen är tillräckligt stor. En tillufts-/ventilationskanal garanterar normal sett inte en tillräcklig luftförsörjning.

Utgå i bedömningen alltid från bostadens ventilation i sin helhet. Dessutom är det viktigt att du följer sotarens råd.

Säkerhetsanvisningar och varningar

Montering

 Använd endast rör och slangar av ej brännbart material för från-

luftskanalen. Sådana finns att köpa hos en återförsäljare för Miele eller Miele service.

 Frånluften får varken föras ut i rök- eller imkanal eller i en skorsten

som är upptagen för annat bruk.

Bidra till att skona miljön

Transportförpackning

Förpackningen skyddar produkten mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Förpackning/emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall.

Hantering av uttjänt produkt

Uttjänta elektriska och elektroniska produkter innehåller i många fall material som kan återanvändas. Men de innehåller även skadliga ämnen som är nödvändiga beståndsdelar för dess funktion och säkerhet. Om sådana ämnen hamnar i hushållsavfallet eller hanteras på fel sätt kan det medföra skador på människors hälsa och på miljön. Kasta därför på inga villkor den uttjänta produkten i hushållsavfallet.

Lämna istället in uttjänta elektriska och elektroniska produkter till en återvinningsstation. Du är själv ansvarig för att radera eventuella personliga uppgifter som kan stå på maskinen. Se till att den uttjänta produkten förvaras barnsäkert tills den lämnas in.

Montering

Innan montering

 Läs igenom informationen i detta

avsnitt och i avsnittet "Säkerhetsanvisningar och varningar" innan montering.

Monteringsanvisningar

– Monteringsplatsen ska vara lätt åt-

komlig. Arbetet omkring monteringsplatsen måste kunna ske riskfritt. Detta gäller även för eventuella framtida servicearbeten.

AWG 102

Den externa fläktmotorn för montering på yttervägg AWG102 ska monteras utanför byggnaden.

Den får endast monteras lodrätt på ytterväggen. Frånluftsutsläppet ska peka neråt.

Den externa fläktmotorn ansluts till köksfläkten med en styrkabel och styrs via fläktens manöverpanel.

Montering

 Skruva ut båda fästskruvarna från un-

dersidan av fläktmotorn för ytterväggsmontering och ta ut fläktenheten från fläkthållaren.

Fläktmotorns sugstos har vid leverans en diameter på 125mm.

 För en frånluftsledning på 150mm

ska sugstosens främre ring kapas av med en kniv vid den förbestämda brytpunkten.

Följ också anvisningarna i köksfläktens bruksanvisning för att dra frånluftsledningen när den externa fläktmotorn ansluts.

Montering

 Gör en 185mm öppning i muren.

 Skjut in teleskopmurröret genom

öppningen i muren.

Teleskopmurröret underlättar en senare genomföring av styrkabeln och frånluftsflexislangen.

 Sätt ihop de 3 distanshylsorna vid

fläkthållarens fästhål.

 Lägg fläkthållaren mot ytterväggen.

Styrkabelns anslutning ligger nere.

 Markera de 3 borrhålen.  Borra de 3 borrhålen 8mm och

sätt in S8-pluggar i dem.

 Lyft fläkthållaren vid ytterväggen och

dra styrkabeln med den sexpoliga kontakten genom teleskopmurröret in i byggnaden.

 Om det behövs en potentialutjämning

ska den kabel som förberetts för detta dras genom den avsedda öppningen på fläkthållaren.

En potentialutjämning behövs om styrkabeln måste förlängas mer än den medföljande förlängningen (se "Elanslutning").

 Dra frånluftsflexislangen genom teles-

kopmurröret och fäst den vid fläkthållarens sugstos med hjälp av en slangklämma.

 Fäst fläkthållaren med 3 skruvar på

ytterväggen.

 Sätt in frånluftsflexislangen från vägg-

ens insida och täta öppningen mellan frånluftsflexislangen och teleskopmurröret med tätningsmassa.

Montering

 Använd den medföljande anslutnings-

ledningen för förlängningen.

 Sätt tilbaka fläktenheten och skruva

tillbaka båda fästskruvarna på fläktmotorns undersida.

 Sätt ihop styrkabelns kontaktanslut-

ningar.

Montering

DDG 102

Den externa fläktmotorn för takgenomföring DDG102 är avsedd för montering på lutande tegel-, taktegel-, skiffer- eller spåntak. Taket måste luta minst 22°, så att ingen nederbörd som regn eller snö kan tränga in.

Följ också anvisningarna i köksfläktens bruksanvisning för att dra frånluftsledningen när den externa fläktmotorn ansluts.

Fläktmotorns sugstos har vid leverans en diameter på 125mm.

 För en frånluftsledning på 150mm

ska sugstosens främre ring kapas av med en kniv vid den förbestämda brytpunkten.

För andra takläggningar ska en takläggare rådfrågas.

Fläkten kan inte användas för platta tak.

Monteringen får endast utföras av takläggare.

Den externa fläktmotorn ansluts till köksfläkten med en styrkabel och styrs via fläktens manöverpanel.

Montering

 Lossa båda fästskruvarna och ta loss

den externa fläktmotorn från grundplattan.

 Sätt de 3 distanshylsorna på grund-

plattan.

 Fäst grundplattan på monteringsra-

men med hjälp av de medföljande skruvarna och muttrarna.

 Montera tillbaka den externa fläktmo-

torn.

Montering

 Ta bort takskyddet från monterings-

området.

 Böj täckramen uppåt.  Sätt den externa fläktmotorn på taket.

Luftutsläppet ska peka neråt från taket.

 Skruva fast den externa fläktmotorn

med fästplåten på taksockeln.

 Sätt tillbaka takskyddet. Tryck fast

täckramen så att den sitter helt tätt. Lägg täckramen ovanför den externa fläktmotorn under takskyddet, på sidan och under takskyddet.

 Om det behövs en potentialutjämning

ska den kabel som förberetts för detta monteras vid den avsedda anslutningspunkten på höljet.

 Sätt ihop styrkabelns kontaktanslut-

ningar.

 Använd den medföljande anslutnings-

ledningen för förlängningen.

Under genomdragningen av kabeln och frånluftsledningen genom takskyddets underkonstruktion ska du se till att konstruktionen blir helt tät.

En potentialutjämning behövs om styrkabeln måste förlängas mer än den medföljande förlängningen (se "Elanslutning").

 Skjut frånluftsflexislangen på den ex-

terna fläktmotorns sugstos och fäst den med hjälp av en slangklämma.

Montering

ABLG 202

1)Insugssida Frånluftsfläkt ABLG202 är avsedd för

montering inne i huset. Den kan till exempel monteras i följande:

– tak, eller mellanbotten – avställnings- eller förvaringsrum – i kök med en motsvarande isolering. Frånluftsfläkten kan monteras vågrätt

eller lodrätt.

 Markera de 4 borrhålen på monte-

ringsytan.

 Ställ frånluftsfläkten åt sidan.

 Borra de 4 hålen vid de markerade

punkterna där frånluftsfläkten ska fästas, 8mm och djup 40mm.

 Tryck in S8-pluggarna i borrhålen.  Sätt ihop distanshylsorna vid fästhål-

en för fläktens grundplatta.

 Skruva fast frånluftsfläkten med de

medföljande skruvarna.

Om den monteras lodrätt ska anvisningarna på nästa sida beaktas.

Den externa fläktmotorn ansluts till köksfläkten med en styrkabel och styrs via fläktens manöverpanel.

Följ också anvisningarna i köksfläktens bruksanvisning för att dra frånluftsledningen när den externa fläktmotorn ansluts.

 Placera frånluftsfläkten på en lämplig

uppställningsplats.

Se till att frånluftsledningen placeras i rätt riktning.

Montering

Frånluftsfläktens sugstos har vid leverans en diameter på 150mm. För en diameter på 125mm behövs en reduceringsadapter.

Reduceringsadaptern finns att köpa hos Mieles återförsäljare eller via Mieles reservdelsavdelning.

 Skjut frånluftsflexislangen på från-

luftsfläktens sugstos och fäst den med hjälp av en slangklämma.

 En frånluftsledning med en diameter

på 150mm ska installeras på frånluftsfläktens utblåsningssida.

Frånluften förs ut i det fria med hjälp av ett teleskopmurrör. Teleskopmurröret finns att köpa hos Mieles återförsäljare eller via Mieles reservdelsavdelning.

Vid en lodrät montering av frånluftsfläkten och direkt frånluftsstyrning via takytor, måste man med hjälp av en takgenomföring DDF125/150 eller motsvarande åtgärder säkerställa att det inte kan tränga in någon nederbörd som regn eller snö i frånluftsutsläppet.

 Sätt ihop styrkabelns kontaktanslut-

ningar.

 Använd den medföljande anslutnings-

ledningen för förlängningen.

 Om det behövs en potentialutjämning

ska den kabel som förberetts för detta monteras vid den avsedda anslutningspunkten på höljet.

En potentialutjämning behövs om styrkabeln måste förlängas mer än den medföljande förlängningen (se "Elanslutning").

Montering

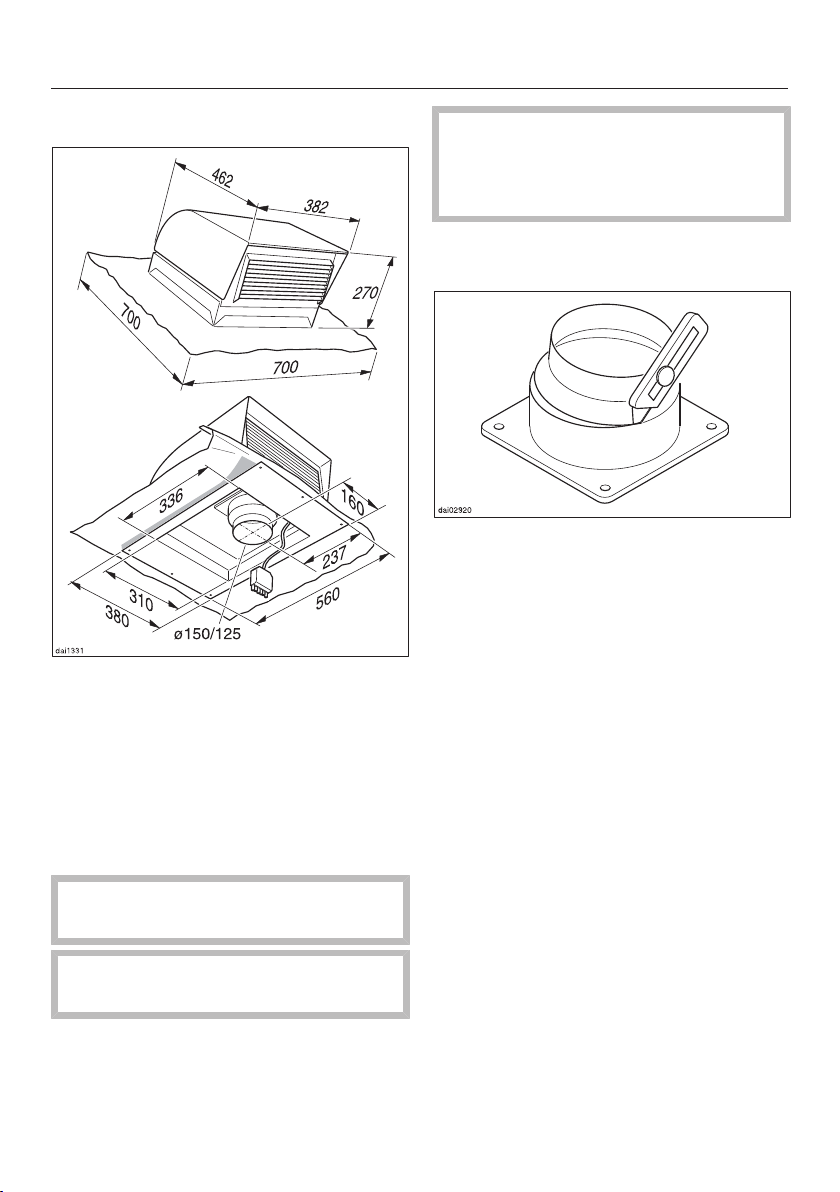

DDF 125/150

*täckram Takgenomföring DDF125/150 används

för genomföring av en frånluftsledning genom lutande tegel-, taktegel-, skiffereller spåntak. Taket måste luta minst 22°, så att ingen nederbörd som regn eller snö kan tränga in.

 Ta bort takskyddet från monterings-

området.

 Böj täckramen* uppåt.  Sätt takgenomföringen på taket. Luft-

utsläppet ska peka neråt från taket.

 Skruva fast takgenomföringen med

fästplåtenpå taksockeln.

 Sätt tillbaka takskyddet. Tryck fast

täckramen så att den sitter helt tätt. Lägg täckramen ovanför takgenomföringen under takskyddet, på sidan och under takskyddet.

Takgenomföringens sugstos har vid leverans en diameter på 150mm. För en diameter på 125mm medföljer en reduceringsadapter.

 Skjut frånluftsflexislangen på takge-

nomföringens sugstos och fäst den med hjälp av en slangklämma.

Ett kallrasskydd finns integrerat.

Under genomdragningen av frånluftsledningen genom takskyddets underkonstruktion ska du se till att konstruktionen blir helt tät.

För andra takläggningar ska en takläggare rådfrågas.

Fläkten kan inte användas för platta tak.

Monteringen får endast utföras av takläggare.

Frånluftsledning

 Använd endast glatta rör eller flexibla

frånluftsslangar av godkänt icke brännbart material till frånluftsanslutningen.

 Tänk på följande för att få största

möjliga lufteffekt och lågt brus:

– Genomsnittet på frånluftsledningen

ska inte vara mindre än genomsnittet på frånluftsanslutningen (se mått för fläkten).

 Om frånluften ska ledas in i en ven-

tilationskanal måste genomföringsröret ligga i ventilationsriktningen.

– Frånluftsledningen bör vara så kort

och rak som möjligt. – Använd endast böjar med stor radie. – Frånluftsledningen får inte vikas eller

tryckas ihop. – Se till att alla anslutningar sitter fast

och är täta.

Tänk på att allt som påverkar luftflödet negativt minskar effekten och höjer ljudnivån.

 Vid vågrät dragning av frånluftsled-

ningen måste en minimilutning om 1cm per meter hållas. På så vis undviker du att eventuellt kondensvatten rinner in i fläkten.

 Om frånluftledningen dras genom

svala rum, vindar och så vidare, kan det leda till kraftiga temperaturfall inom vissa områden. Då kan det bildas kondens. Det här gör att det krävs en isolering av frånluftsledningen.

Frånluftsledning

Ljuddämpare

I frånluftsledningen kan en ljuddämpare (extra tillbehör) monteras. Den hjälper till att reducera störande ljud ännu mer.

Frånluftsdrift med extern fläktmotor

För att minimera fläktljud i köket bör ljuddämparen placeras så nära den externa fläktmotorn  som möjligt, vid en lång frånluftsledning på fläktens frånluftsanslutning. För externa motorer som är monterade i huset (ABLG202) kan du minska fläktljudet på utsidan av huset genom att installera en ljuddämpare bakom den externa fläktmotorn. .

Miele service och garanti

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta din Mieleåterförsäljare eller Miele service.

Telefonnummer till service står på baksidan av denna bruksanvisning.

Service behöver fläktens modellbeteckning och tillverkningsnummer. Dessa båda uppgifter står på typskylten.

Typskyltens plats på den externa fläktmotorn

Typskylten sitter på höljet.

Garantivillkor och garantitid

Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.

Den externa fläktmotorn ansluts till fläkten med en speciell styrkabel och styrs via fläktens manöverpanel.

Elanslutningen måste utföras enligt gällande föreskrifter.

Jordfelsbrytare rekommenderas för ökad säkerhet.

Erforderliga anslutningsdata framgår av typskylten (se avsnittet "Miele service och garanti"). Kontrollera att dessa data angående spänning och frekvens överensstämmer med dem som gäller för elnätet på installationsplatsen.

En 5m lång förlängningsledning medföljer den externa fläktmotorn. Om man utöver den ytterligare förlängningen av styrkabeln använder en extra förlängningsledning eller en fast installerad ledning (minst 6x1,5mm²), så måste installationen utföras enligt VDE0100/0700 del1. För detta måste den externa fläktmotorn anslutas till en potentialutjämning. Det finns en anslutning på den externa fläktmotorn.

Elanslutning

Denna externa fläktmotor får bara kombineras med en köksfläkt från Miele som är avsedd för denna anslutning.

För ökad säkerhet rekommenderas jordfelsbrytare.
