Brugsanvisning
ABLG 200
De bør absolut læse denne brugsanvisning før opstilling, installation
og ibrugtagning. På denne måde beskytter De Dem selv og undgår skader på Deres Miele produkt. M.-Nr. 05 092 540
W
Indholdsfortegnelse
Indholdsfortegnelse
Sådan beskytter De miljøet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Råd om sikkerhed og advarsler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Elinstallation og tekniske data
Elinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Udluftning til det fri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Kondensvand-spærring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Sådan beskytter De miljøet
Bortskaffelse af emballagen
Emballagen beskytter emhætten mod
transportskader. Emballagematerialerne er valgt ud fra miljømæssige hensyn
og er genanvendelige.
Genbrug af emballagematerialerne sparer råstoffer og mindsker affaldsproblemerne. Smid derfor ikke emballagen i
skraldespanden, men aflevér den til
det nærmeste opsamlingssted. Deres
kommunekontor kan oplyse Dem om,
hvor De finder disse opsamlingssteder.
Sådan beskytter De miljøet
Bortskaffelse af den gamle
blæser
Gamle blæsere indeholder mange endnu værdifulde materialer. Aflevér derfor
Deres gamle blæser på en genbrugsstation. Sørg venligst for, at maskinen
indtil da opbevares utilgængeligt for
børn. Se også afsnittet ,,Råd om sikkerhed og advarsler”.
3
Råd om sikkerhed og advarsler
Råd om sikkerhed og advarsler
Blæseren overholder de foreskrevne sikkerhedsbestemmelser.
Uhensigtsmæssig brug kan dog
medføre skader på personer og ting.
Læs venligst denne brugsanvisning, før De tager blæseren i brug.
Den giver vigtige oplysninger om
sikkerhed, montering, brug og vedligeholdelse af blæseren. Derved beskytter De Dem selv og undgår ska-
der på blæseren.
Opbevar venligst brugsanvisningen, og giv den videre til en eventuel senere ejer.
Korrekt brug af blæseren
Blæseren er beregnet til brug i en
almindelig husholdning.
Producenten hæfter ikke for skader,
som er forårsaget af forkert anvendelse
eller forkert betjening.
Teknisk sikkerhed
Før blæseren tilsluttes, bør De sik-
re Dem, at tilslutningsforholdene
stemmer overens med de på typeskiltet
anførte tilslutningsdata (spænding og
frekvens) .
Disse data skal absolut være i overensstemmelse med hinanden, for at der
ikke skal ske skader på blæseren. I
tvivlstilfælde bør De rådføre Dem med
en elinstallatør.
prøves, og at installationerne i tvivlstilfælde gennemgås af en fagmand. Producenten kan ikke gøres ansvarlig for
skader, der er opstået på grund af
manglende eller afbrudt jordforbindelse
(f.eks. elektrisk stød).
Installation og reparation af blæse-
ren må kun foretages af fagfolk. Installation og reparation foretaget af
ukyndige kan medføre betydelig risiko
for brugeren og dækkes ikke af Mieles
garantiordning.
Den eksterne blæser er først af-
brudt fra elnettet, når én af følgen-
de betingelser er opfyldt:
– stikket er trukket ud,
Træk ikke i ledningen, men i stikket, når
blæseren skal afbrydes fra elnettet.
– hovedafbryderen er slukket,
– sikringerne er skruet ud.
Tilslutning af blæseren til elnettet
må ikke ske med brug af en forlængerledning.
Forlængerledninger giver ikke den fornødne sikkerhed for blæseren (f.eks. er
der fare for overophedning).
Blæserens elsikkerhed kan kun ga-
ranteres, hvis den tilsluttes en reglementeret installeret jordforbindelse.
Det er meget vigtigt, at denne grundlæggende sikkerhedsforanstaltning af-
4
Råd om sikkerhed og advarsler
Montering
Forlænges ledningen yderligere,
skal den eksterne blæser tilsluttes
til en effektiv jordforbindelse.
Blæseren leveres med stik z.
Til udluftningsrør må kun bruges
rør eller slanger af ikke brændbart
materiale. Disse fås hos Deres Miele
forhandler eller på Mieles reservedelslager.
Udluftning må ikke ske gennem
røgkanal, skorsten eller ventilationsskakt, hvis disse anvendes til udluftning af rum med ildsteder.
Hvis udluftning foretages gennem
en røgkanal eller skorsten, der ikke
længere er i brug, skal myndighedernes forskrifter overholdes.
Hvis emhætten bruges i et rum
samtidig med et ildsted, der også
er afhængig af luften i rummet (f.eks.
gas-, olie- eller kuldrevne varmeapparater, gennemstrømningsvandvarmere,
varmtvandskedler, gaskogeplader eller
gasovne), skal De være opmærksom
på, at emhætten suger den luft ud af
rummet og rummene ved siden af, som
ildstedet skal bruge til forbrænding.
Risikofri funktion er mulig, hvis De i
ovennævnte tilfælde sørger for, at der
højst bliver et undertryk på 4 Pa (0,04
mbar) i rummet, hvorved tilbagesugning af forbrændingsgas undgås.
Dette kan opnås, hvis der tilføres frisk
luft gennem åbninger i f.eks. døre, vinduer, ventilationskanaler i muren eller
andre tekniske foranstaltninger, så luf-
ten frit kan tilføres.
Bemærk: Ved vurdering bør De tage
hensyn til hele husets ventilation. I
tvivlstilfælde bør De dog forespørge
den lokale skorstensfejermester.
5
Råd om sikkerhed og advarsler
Bortskaffelse af den gamle
blæser
Stikket trækkes ud, og ledning og
stik gøres ubrugelige.
Derved undgår De, at blæseren bliver
anvendt af uvedkommende.
Producenten kan ikke gøres ansvarlig for skader, der er opstået, fordi
ovenstående råd om sikkerhed og
advarsler ikke er blevet fulgt.
6
Elinstallation og tekniske data
Elinstallation
Den eksterne blæser forbindes elektrisk med emhætten via et specielt styrekabel og styres via emhættens betjeningspanel.
Den elektriske montering skal foretages
i henhold til stærkstrømsreglementet af
en autoriseret el-installatør.
De nødvendige tilslutningsdata finder
De på typeskiltet, som er placeret udvendigt på blæseren.
Kontrollér, at tilslutningsforholdene
stemmer overens med angivelserne på
typeskiltet (spænding og frekvens).
Den eksterne blæser skal tilsluttes
en effektiv jordforbindelse.
Blæseren leveres med stik z
Disse eksterne blæsere må kun kombi-
neres med en Miele emhætte, som er
forberedt til denne tilslutning.
Elinstallation og tekniske data
Tekniske data
ABLG 200
Tilslutningsværdi [W] 315
Spænding [V] 220–230
Frekvens [Hz] 50
Sikring [A] 10
Forbindelsesledning [m] 3
Udblæsningseffekt,
ved fri udblæsning [m
iht. praksis* [m
*Målt ved følgende monteringssituation:
Emhætte, 90°-bue, 4m udluftningsrør til
ekstern blæser.
3
/h]
3
/h]
230–900
720
7
Montering
Montering
ABLG 200
Blæseren er beregnet til opsætning
inde i huset.
Blæseren kan monteres vandret eller
lodret.
Mulige monteringssteder:
– loft
– pulter- eller spisekammer
– efter isolering, i køkkenet.
Blæseren forbindes elektrisk med emhætten via et styrekabel og styres via
emhættens betjeningspanel.
Ved tilslutning af blæseren samt
ved montering af udluftningsrøret
bedes De også være opmærksom
på anvisningerne i brugsanvisningen til emhætten.
Blæseren placeres et egnet sted.
Vær opmærksom på udluftningsrørets retning.
De fire huller fra blæserens grundplade markeres på monteringsfladen.
Blæseren stilles til side.
På de markerede steder bores 4 hul-
ler til montering af blæseren
(Ø 8 mm; dybde = 40 mm).
Rawlplugs sættes i hullerne.
Monteringsfødderne monteres på
blæserens grundplade.
Blæseren skrues fast med de vedlag-
te skruer.
8
Montering
Styrekabel-stikkene sættes sammen.
Den vedlagte ledning kan anvendes
til forlængelse af styrekablet.
Er det ikke tilstrækkeligt, bemærk
venligst henvisningerne under ,,Elinstallation”.
Blæserens indsugningsstuds har
ved levering en diameter på 125 mm.
Ved at skære indsugningsstudsens
yderste ring af med en kniv, opnås
en diameter på 150 mm .
Flexslangen skubbes på indsugningsstudsen og fastgøres med
spændbåndet.
9

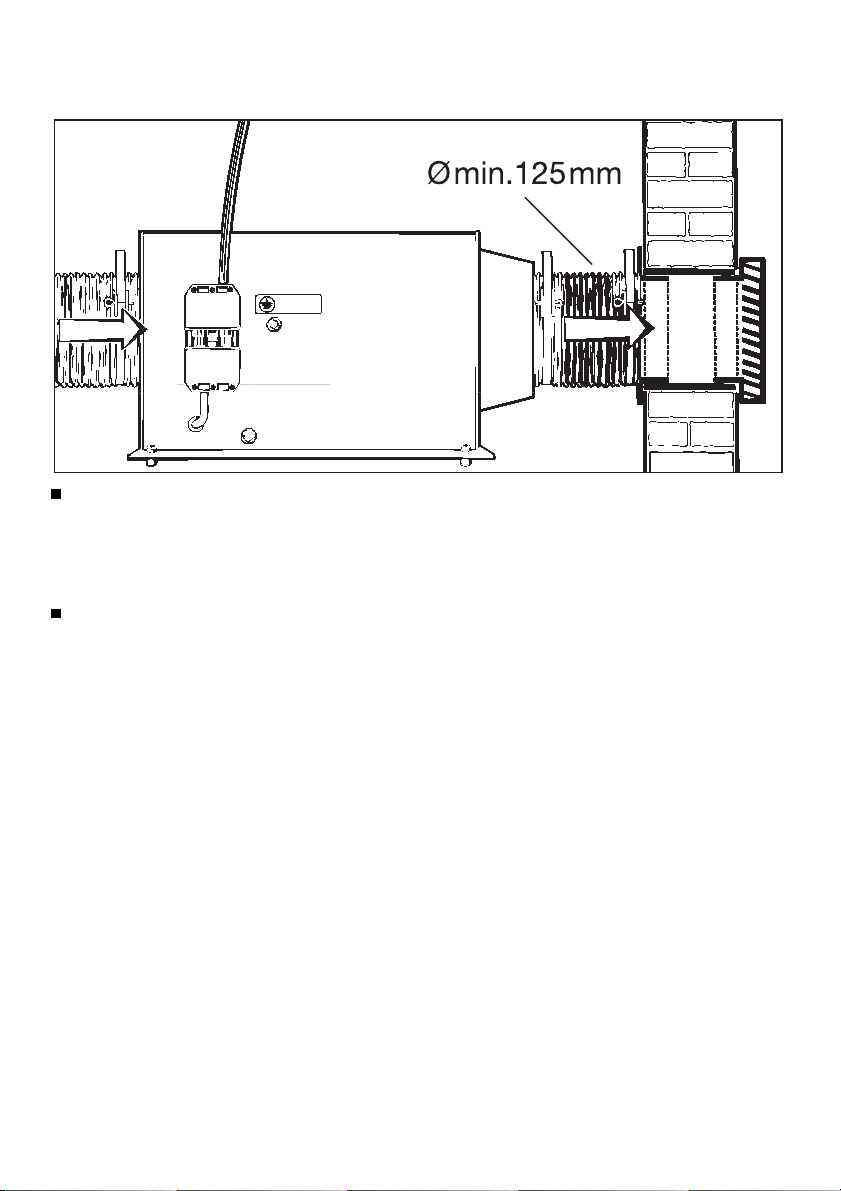

Udluftningsrørets diameter bør ikke
være mindre end 125 mm!
Derved undgås en forringet udsugningseffekt.
Hvis udsugningsluften skal føres direkte ud til det fri, anbefaler vi, at der
bruges et Miele teleskop-murrør.
Dette fås hos Deres Miele fohandler
eller på Mieles reservedelslager.
10
Udluftning til det fri
Forgiftningsfare!
De bør absolut følge anvisningerne i
afsnittet ,,Råd om sikkerhed og advarsler” !
Lad i alle tilfælde den lokale skorstensfejermester kontrollere, at brug af emhætten kan ske uden fare.
Udluftning til det fri
Hvis udluftningsrøret føres gennem
kolde rum, lofter o.lign. kan der opstå store temperaturforskelle i de enkelte områder. Der må derfor regnes med kondensvand.
Udluftningsrøret skal da isoleres efter forholdene.
Tilslutning
Udluftningsrøret skal være så kort og
lige som muligt.
Udluftningsrørets diameter bør ikke
være mindre end 125 mm, da en optimal udsugningseffekt ellers ikke
kan garanteres.
Jo større udluftningsrørets diameter er,
desto bedre ventilation.
Der bør kun anvendes bøjninger
med stor radius. Bøjninger med en lil-
le radius formindsker emhættens effekt.
Til udluftningen anvendes kun rør af
ikke-brændbart materiale.
Udluftningskanalen skal være glat
indvendig.
Derved undgås en forringelse af effekten.
Hvis udluftningsrøret lægges vandret, skal der være et fald på mindst 1
cm pr. meter, så der ikke kan løbe
kondensvand ind i blæseren.
Kondensvand-spærring
Vi anbefaler installation af en kondensvand-spærring.
Den optager det kondensvand, der
måtte komme på trods af isoleringen.
Derefter fordamper kondensvandet, så-
ledes at det ikke kan beskadige emhæt-
ten.
Kondensvand-spærringer Ø 125 mm /
Ø 150 mm fås hos Deres Miele forhandler eller på Mieles reservedelslager.
Sørg ved installation af kondensvand-spærringen for at denne anbringes lodret og så vidt muligt direkte over emhættens
udblæsningsstuds.
11
Ret til ændringer forbeholdes / 000 DK - 2198
Denne brugsanvisning er trykt på 100 % klorfrit bleget papir.
