Wissenswertes

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, daß Sie sich für dieses TV-Gerät mit perfekter 100 Hz Technik entschieden haben.

Damit diese perfekte Technik zu einem ungetrübten Fernsehgenuß wird, sollten Sie sich ein wenig Zeit nehmen, die Bedienungsanleitung zu lesen.

Das TV-Gerät ist mit einer Bedienhilfe ausgestattet (siehe Kap. 2.1).

Wir haben versucht, die Bedienhilfe im TV-Gerät mit der Bedienungsanleitung sinnvoll zu ergänzen und wünschen Ihnen viel Freude an diesem neuen Fernsehgerät.

Ihre METZ-Werke

Inhaltsverzeichnis

Fernbedienung Carat, Stratos, Kreta u.s.w.. . . . . . . 3

1. Aufstellen und Anschließen. . . . . . . . . . . . . . . . . . 4

1.1 Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . 5

2. Programmwahl. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Programmplatzverwaltung . . . . . . . . . . . . . . . . . . . . 6

9-PRG-Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.1 TV-Menü und Bedienhilfe . . . . . . . . . . . . . . . . . . . . . 8

2.2 Sprachwahl im TV-Menü . . . . . . . . . . . . . . . . . . . . . 8

3. Sender einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Farbnorm/Sendestandard. . . . . . . . . . . . . . . . . . . . . 9

Direkte Kanaleingabe / Sendersuchlauf . . . . . . . . . 10

Autostore-Funktion. . . . . . . . . . . . . . . . . . . . . . . . . 11

3.1 Sender sortieren. . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Verschieben, Kopieren, Löschen. . . . . . . . . . . . . . . 12

3.2 Feinabstimmung . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3.3 Sender-Logo einstellen. . . . . . . . . . . . . . . . . . . . . . 14

4. Verändern einzelner Bildeinstellwerte . . . . . . . . 15

4.1 Verändern einzelner Toneinstellwerte. . . . . . . . . . . 15

4.2 Bild- und Tonnormwerte einstellen. . . . . . . . . . . . . 16

5. Gerätekonfiguration. . . . . . . . . . . . . . . . . . . . . . . 17

Funktionstasten festlegen. . . . . . . . . . . . . . . . . . . . 17

Einstellungen bei Programmwechsel . . . . . . . . . . . 19

RGB-Vorrang einstellen . . . . . . . . . . . . . . . . . . . . . 20

Daueranzeige-Einstellung. . . . . . . . . . . . . . . . . . . . 20

Toneinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . 21

6. Lautstärkekorrektur und Zwangsmono . . . . . . . 22

6.1 Bildabweichungen korrigieren . . . . . . . . . . . . . . . . 23

Rauschreduktion und CTI-Funktion. . . . . . . . . . . . . 23

Kammfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

7. AV-Aufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Camcorder ➜ Videorecorder . . . . . . . . . . . . . . . . . 25

Videorecorder ➜ Videorecorder . . . . . . . . . . . . . . . 26

8. Zeiteinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . 27

Einschalt,- Ausschalt,- Erinnerungszeit. . . . . . . . . . 27

8.1 Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

8.1 Erlaubte Programme . . . . . . . . . . . . . . . . . . . . . . . 29

Geheimzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Fernsehbeginn und -ende. . . . . . . . . . . . . . . . . . . . 30

Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

8.2 Timeraufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

9. Kopfhörer anschließen. . . . . . . . . . . . . . . . . . . . . 32

Kopfhörer-Lautstärke einstellen . . . . . . . . . . . . . . . 32

10. HiText . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Grundfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Mehrfachseiten . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Direkte Seitenanwahl . . . . . . . . . . . . . . . . . . . . . . . 36

Zurück zur letzten Inhaltsübersicht. . . . . . . . . . . . . 36

Bild im Text, 3 PRG.Übersicht im Txt . . . . . . . . . . . 36

Doppelte Schriftgröße. . . . . . . . . . . . . . . . . . . . . . . 37

Marken setzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Infotext. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Marken löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Rätseltaste. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

11. Besondere Bildeffekte . . . . . . . . . . . . . . . . . . . . . 43

Variables Zoom (Formatanpassung) . . . . . . . . . . . . 43

Zoom, Neun-Bild, Film im Foto . . . . . . . . . . . . . . . . 44

Foto im Film, Zeitlupe, Zeitlupe-Zeit . . . . . . . . . . . . 45

Standbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

12. Betrieb ohne Fernbedienung . . . . . . . . . . . . . . . . 46

13. Fernbedienung für Videorecorder . . . . . . . . . . . . 47

14. Zusatzgeräte anschließen . . . . . . . . . . . . . . . . . . 48

Anschlußschema . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Camcorder / Videorecorder anschließen . . . . . . 48, 49

Menü Geräteanschluß . . . . . . . . . . . . . . . . . . . . . . 50

Videorecorder über Antennenbuchse anschließen. . 51

Bildsignal Videorecorder einstellen . . . . . . . . . . . . . 52

Pay-TV-Decoder (z.B. Premiere) anschließen . . . . . 53

Bildsignal Pay-TV-Decoder . . . . . . . . . . . . . . . . . . . 54

15. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . 55

15.1 Nachrüstmöglichkeiten. . . . . . . . . . . . . . . . . . . . . . 55

15.2 Wartung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . 55

16. Fachchinesisch . . . . . . . . . . . . . . . . . . . . . . . . . . 56

17. PIP-Funktion (Bild im Bild) . . . . . . . . . . . . . . . . . 57

18. Data Logic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

19. NexTView (elektronische Programmzeitschrift)

. . . . 62

20. Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . . . . 67

Page 3

Fernbedienung RD 11

• EIN, auf den letzten TV-Programmplatz vor dem Ausschalten

• AUS (Stand-by Stellung)

• Umschalten von TV- auf Rundfunkebene (Rundfunk nur bei SAT-Nachrüstung)

• Umschalten von Megatext auf HiText

•

Funktionstasten je nach Programmierung

(S. 17)

• Film im Foto

(S. 44)

• HiText-Marke setzen / Marke entfernen (S. 38,41)

NEXTVIEW ist eine komfortable elektronische Programmzeitschrift, mit der auch Videorecorder (mit Datenverkehr zwischen TV-Gerät und Videorec.) programmiert werden können. Die NEXTVIEW-Information von den Sendeanstalten ausgestrahlt (z.B.RTL2).

• AV-Aufnahme

(S. 25)

•

HiText - zur nächsten Marke blättern

(S. 40)

• Tonfunktion anwählen

(S. 15)

• HiText - Kapitel auswählen

(S. 33)

• Sendertabelle aufrufen

•

HiText - zur nächsten Seite blättern

(S. 34)

• Bildfunktion anwählen

(S. 15)

• HiText - Thema auswählen

(S. 33)

• Verändern der Werteinstellung

• HiText - Teilseitenwahl bei Mehrfach-

seiten (S. 35)

• Bild- und Ton-Grundeinstellungen (S. 16)

• HiText - Seite ansehen (S. 33)

• TV-Menü aufrufen (S. 8) Im aufgerufenen Menü einen Schritt zurück.

• Von Menü oder HiText zurück zum TV-Bild

• Zifferntasten

• Tonstopp

• Programmfortschaltung (S. 6)

• HiText - Cursor-Seitennummer

anwählen bei Übersichtstafeln (S. 35)

• Bedienhilfe

(S. 8)

• Zurück zum letzten Programm (S. 8)

•

Aufrufen der Nextview-Programmzeitschrift

(S. 62)

• Löschtaste in versch. Menüs

• 9 Progr. Übersicht (S. 7)

•

Formatanpassung (Variables Zoom)

(S. 43)

• Standbild (S. 46)

• Infrarotfenster

Die Fernbedienung übermittelt die Steuerbefehle per Infrarotlicht zum TV-Gerät. Deshalb, für den bestimmungsgemäßen Gebrauch, die Fernbedienung immer zum TV-Gerät richten. Andere infrarotgesteuerte Geräte oder Systeme (z.B. Infrarot-Kopfhörer) können u.U. gestört werden. Direkte Sonneneinstrahlung auf das TV-Gerät kann u.U. zu Störungen führen, weil das TV-Gerät die Infrarotsignale der Fernbedienung nicht erkennt. Um das TV-Gerät mit der Fernbedienung steuern zu können, darf es nicht mit der Netztaste ausgeschaltet sein.

Sobald eine Taste gedrückt wird, blinkt auf der Fernbedienung eine Kontrolleuchte.

Hinweis:

Die Erklärung der Video-Ebene zum Fernbedienen von Videorecordern befindet sich in Kapitel 13, auf Seite 47.

Infrarot-Licht! Fernbedienung nicht direkt vor die Augen halten und eine Taste drücken !

Im Batteriefach dürfen keine Akkus eingelegt werden.

100 Hz

123

VTR

RD11

456

789

TIMER

ľľ ıı

TV-REC

REC

PIP

NEXTVIEW

PRG.

MULTI-PRG.

ııľľ

Page 4

Antennenanschluß

Antennenanschlußkabel und sonstige Bauteile zwischen der fest eingebauten Antennen- / Breitbandsteckdose und dem Rundfunkempfänger (z. B. TV-Gerät, Videorecorder) müssen von der Post zugelassen sein, gemäß Postvorschrift 1 R 8 15.

Bei Verwendung nicht zugelassener Kabel und Bauteile erlischt die Betriebserlaubnis des Rundfunkempfängers.

Gewitter sind eine Gefahr für elektrische Geräte. Bei einem Blitzschlag in die Netzleitung oder die Antenne kann das Gerät beschädigt werden, auch dann, wenn es ausgeschaltet ist.

Ziehen Sie bei Gewitter Netzstecker und Antennenstecker aus der Steckdose bzw. aus dem Fernsehgerät. Bei längeren Benutzungspausen, wie Urlaub, sollten grundsätzlich beide Stecker gezogen sein.

Anschlußbuchsen für HiFi-Anlage bzw. Verstärker

Externe Lautsprecher

Die Anschlußbuchsen befinden sich unter den Symbolen an der Geräterückseite.

Die Lautsprecherimpedanz beträgt 4 Ohm und darf nicht

unterschritten werden. Bei Anschluß externer Lautsprecher werden die eingebauten Lautsprecher an der Frontseite abgeschaltet. Der Subwoofer an der Geräterückseite bleibt eingeschaltet.

1. Aufstellen und Anschließen

Aufstellen

Achten Sie darauf, daß kein helles Licht oder Sonnenschein direkt auf den Bildschirm fällt. Es können Spiegelungen entstehen, die die Brillanz des Bildes beeinträchtigen.

Der günstigste Betrachtungsabstand ist die 5-fache Bildschirmdiagonale, bei Geräten mit 70 cm Bildschirm also ca. 3,5 m.

Netzanschluß

Verbinden Sie den Netzstecker mit einer Steckdose. Das Gerät ist für 230 V Wechselspannung ausgelegt.

Stellen Sie Ihr Gerät nicht direkt neben einer Heizung auf; die Kühlung könnte beeinträchtigt werden.

Sorgen Sie für einen ausreichenden Kühlluftstrom, wenn Sie Ihr Gerät in einem Einbauschrank stellen.

Fernsehgeräte benötigen eine ausreichende Kühlung. Die Öffnungen in der Rückwand dürfen nicht durch Gardinen, Deckchen, Zeitungen o. ä. verdeckt werden. Die Lüftungsschlitze an der Geräteunterseite müssen frei zugänglich bleiben, denn darüber saugt das Gerät die Kühlluft an.

Ihr Gerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie ausnahmsweise das Gerät im Freien betreiben, so sorgen Sie bitte dafür, daß es vor Feuchtigkeit (Regen, Wasserspritzer, Betauung) geschützt ist.

Auf oder über das TV-Gerät gehören keine

- brennenden Kerzen

- Gefäße mit Flüssigkeit. Heißes Wachs und Flüssigkeiten, die ins Geräteinnere gelangen, zerstören die elektrischen Bauteile Ihres TV-Gerätes. Die elektrische Sicherheit des Gerätes ist in solchen Fällen nicht mehr gewährleistet.

5x cm

Page 5

Einschalten mit der Fernbedienung

Wenn sich das Gerät in Bereitschaftsstellung befindet, können mit den Tasten 0-9 die Programme direkt angewählt werden.

Auf das zuletzt gesehene Programm vor dem Ausschalten kann mit der Taste geschaltet werden.

10 Minuten nach Sendeschluß schaltet das Gerät automatisch in Stand-by Stellung. Wird innerhalb dieser Zeit nach Sendeschluß ein Testbild ausgestrahlt, erfolgt keine Abschaltung.

Ausschalten mit der Fernbedienung

Taste drücken, und das Gerät schaltet sich in den Stand-by Betrieb.

Die rote Leuchte zeigt den Stand-by Zustand an.

Ausschalten mit der Netztaste

Drücken Sie die Netztaste. Das TV-Gerät ist nun vom Netz getrennt.

Zum Sendeschluß und wenn Sie das Gerät länger nicht benutzen, empfehlen wir, das Gerät mit der Netztaste auszuschalten.

Einschalten mit der Netztaste

Ein kaltes Gerät darf in einem warmen Raum erst in Betrieb genommen werden, wenn ein vorhandener Feuchtigkeitsbeschlag auf der Bildschirmfläche verdunstet ist.

Drücken Sie die Netztaste.

Der Programmplatz 1 wird angewählt. In der Bildschirmbox erscheint, je nach Belegung des Programmplatzes:

In der Daueranzeige erscheint ebenfalls der Programmplatz.

1.1 Ein- und Ausschalten

ARD

Pr 1 MONO

18:15:33

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

1.2 TV-Menü

TV-Bild

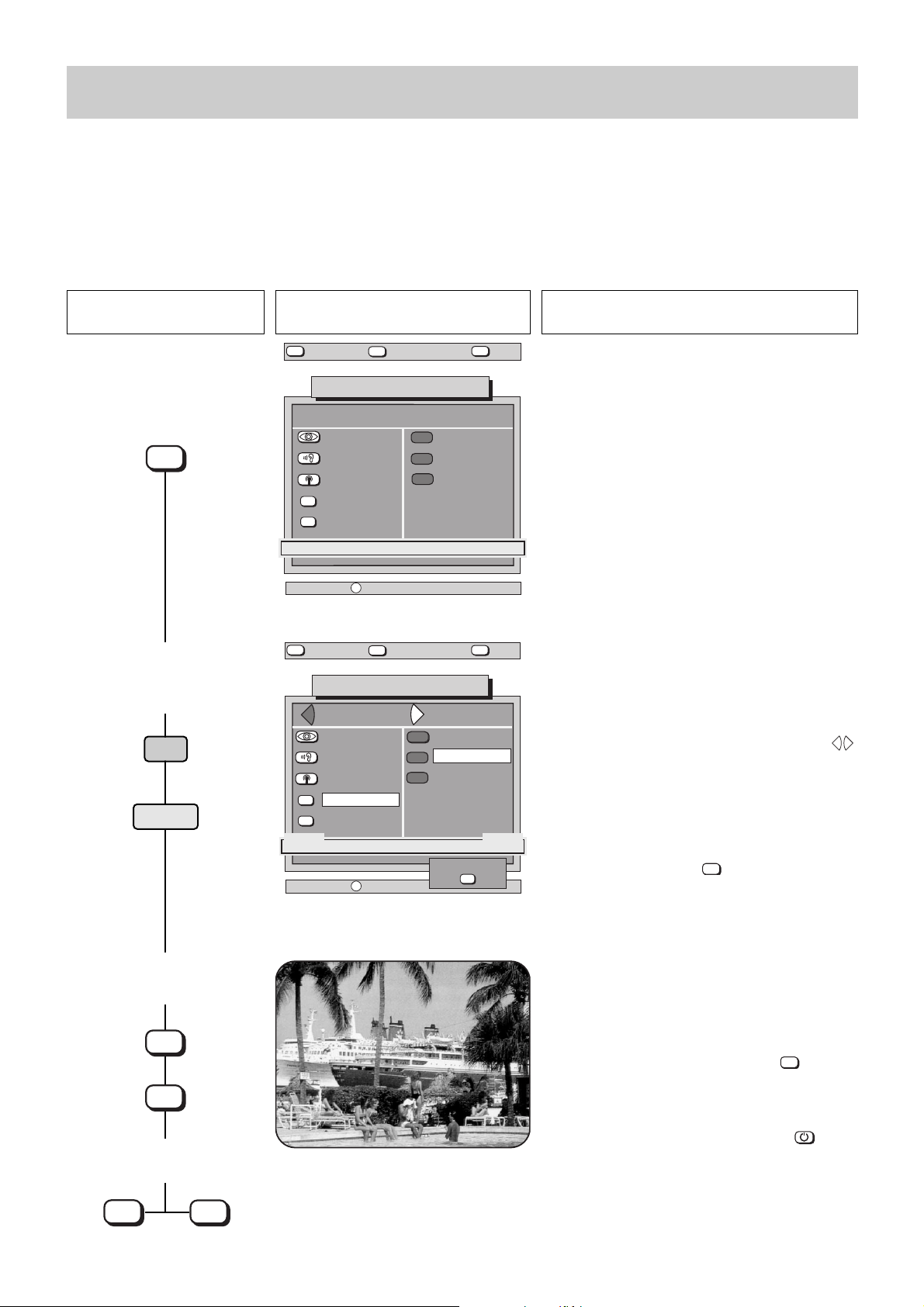

1. Menü „Gerätekonfiguration“ aufrufen

Die Sprachzuteilung für das gesamte TV-Menü wird im Menü „Gerätekonfiguration“ vorgenommen.

Ist das Sprachmenü mit einem grünen Balken hinterlegt, kann mit den Tasten eine Sprache ausgewählt werden.

Nach dem Drücken der Taste ist die getroffene Sprachauswahl gespeichert, und der gesamte Text im TV-Menü erscheint in der gewählten Sprache.

2. Sprache einstellen

3. Auswahl speichern

rot

grün

Sprache: Deutsch

Sprachwahl

zurück Hilfe

Fernsehbild

123 456 789

--/-

696+05A-D

Gerätekonfiguration

Funktionstasten

Geräteanschluß

SAT-Einstellungen

Sprache:

weiter

Deutsch

speichern ?

Page 6

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

2. Programmwahl

1. Prog-Platz 2 anwählen (Die Sendertabelle ist nur bis Prog. 9 belegt)

4. Programmfortschaltung

Mit den Tasten können die Programme der Reihe nach durchgeschaltet werden. Wird die Taste

bzw. länger als 2 Sekunden gedrückt, wird auf dem Bildschirm eine Programm-Box zur Auswahl des Programmplatzes eingeblendet. Wenn der weiße Balken auf dem gewünschten Logo steht, die Taste

bzw. loslassen. Der Programm-Platz wird

dann angewählt.

Dieses TV-Gerät kann maximal 225 TV-Programmplätze verwalten. So viele Programmplätze werden Sie im Kabelnetz oder im terrestrischen Bereich momentan nicht empfangen, aber bei einer SAT–Nachrüstung kann die Anzahl der Sender um ein Vielfaches steigen. Und wieviele Sender in Zukunft angeboten werden, wissen wir nicht, aber wir haben noch ein paar Programmplätze zu Ihrer Verfügung vorgehalten.

Bei der Programmplatzwahl haben wir einen einfachen Weg gefunden, nicht immer drei Ziffern eingeben zu müssen. Die erste gedrückte Zifferntaste steht für die Hunderterstelle - sind keine Hundert Prog.-Plätze gespeichert, so rückt die gedrückte Ziffer

auf die Zehnerstelle vor - sind keine zehn Prog.-Plätze gespeichert, so wird die Einerstelle gewählt.

Beispiel: Es sind die Prog.-Plätze 1 . . . 35 belegt. Es soll Prog.-Platz 3 eingestellt werden. Tasten und  oder



und drücken. Der

Prog.-Platz 4 kann mit Drücken der eingestellt werden, weil kein Prog.-Platz über 39 existiert. Weitere Beispiele folgen im Bildtext.

2. Prog-Platz 25 anwählen (Die Sendertabelle ist nur bis Prog. 99 belegt)

In der TV-Sendertabelle sind weniger als 99 Prog-Plätze belegt, damit durch Drücken von zwei Zifferntasten eine Umschaltung erfolgt.

Nach erfolgter Programmwahl erscheint am Bildschirm eine Box mit Programmplatz, Uhrzeit und der momentan gültigen Tonart, z. B. Stereo.

Einstellige Prog-Plätze werden mit vorangestellter , also z.B.

 

oder mit und eingestellt.

S-RTL

Pr 25 MONO

18:15:48

1 0

3. Prog-Platz 101 anwählen (Die Sendertabelle ist über Prog. 100 belegt)

In der TV-Sendertabelle sind mehr als 100 Prog-Plätze belegt, damit durch Drücken von drei Zifferntasten eine Umschaltung erfolgt.

Nach erfolgter Programmwahl erscheint am Bildschirm eine Box mit Programmplatz, Uhrzeit und der momentan gültigen Tonart, z. B. Stereo.

Einstellige und zweistellige Prog.-Plätze werden mit vorangestellter , also z.B.

 

oder mit und

eingestellt.

Nord3

Pr 101 MONO

18:15:48

Bayern 3

Pr 3 MONO

18:15:48

ZDF

Pr 2 MONO

18:15:33

Programmplatzverwaltung

In der TV-Sendertabelle dürfen nur die Prog-Plätze 0 . . .9 belegt sein, damit durch Drücken einer Zifferntaste eine Umschaltung erfolgt.

Mit dem Drücken der Zifferntaste wird ein Zeitfenster* von 3 Sekunden gestartet, d.h. innerhalb dieses Zeitraumes können noch weitere Zifferntasten gedrückt werden. Wird keine weitere Zifferntaste gedrückt, so wird auf den Prog.-Platz geschaltet, der mit der ersten Ziffer gewählt wurde.

*Zeitfenster kann verändert werden, siehe Seite 20,

Punkt 5, PW-Zeiteinstellungen.

ZDF BR3

RTL

SAT1 RTL2 PRO7 EUSPO NTV NORD3 MDR3 SWF3

Page 7

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

2. Programmwahl

9-PRG.-Übersicht

1. 9-PRG. Übersicht aufrufen

2. Zu den nächsten 9 Program-

men

3. Programmplatz wählen

4. Zurück zum ursprünglichen

Programm

Die 9-PRG. Übersicht bietet Ihnen die Möglichkeit, sich einen Überblick über die gerade laufenden Sendungen von 9 Programmen zu verschaffen.

Nach Drücken der Taste Multi-PRG. wird der Bildschirm in neun kleine Felder aufgeteilt, von denen jedes eine Momentaufnahme aus den gerade laufenden TV-Programmen der nächsten 8 Programmplätze darstellt, ausgehend von dem Programm, das Sie gerade eingeschaltet haben.

Zu den nächsten 9 Programmen können Sie mit den

Tasten weiterschalten.

Wenn Sie auf einen der nächsten Programmplätze umschalten wollen, drücken Sie die Taste  ,  oder . Die Bildschirmaufteilung ist mit den numerischen Tasten verknüpft.

Zum Abbrechen der Funktion

die Taste oder nach

einer Wartezeit von min. 5 Sek.

wieder Taste

Multi-

PRG. drücken.

Wenn Sie auf einen der angezeigten Programmplätze umschalten wollen, brauchen Sie nur eine der Tasten

1...9 zu drücken. Die Bildschirmaufteilung ist mit den numerischen Tasten verknüpft.

Wenn z.B. auf NTV geschaltet werden soll, dann drücken Sie die Taste 5, auch wenn der Programmplatz z.B. auf Pr. 14 gespeichert ist.

Zum Abbrechen der Funktion

die Taste oder

wie-

der Taste

Multi-PRG. drücken.

MULTI-PRG.



















  

  

  

oder

RTL 2WEST3 HR 3

SKY 1 3 SAT

NTV

NORD3SWF 3 VOX

RTL 2WEST3 HR 3

NTV

NORD3SWF 3 VOX

SKY 1 3 SAT

RTL 2WEST3 HR 3

NTV

NORD3SWF 3 VOX

Page 8

2.1 Menüsteuerung und Bedienhilfe

Die Menüsteuerung des TV-Gerätes und die Vielseitigkeit des Systems erlauben es, scheinbar komplizierte Einstellungen und Eingaben für jeden leicht und verständlich darzustellen. Im Fernsehbetrieb kann mit der Taste eine Bedienhilfe aufgerufen werden, die zeigt, welche Funktionen die einzelnen Tasten erfüllen. Alle Einstellungen werden über die verschiedenen Untermenüs eingegeben. Sollten bei der Eingabe von verschiedenen Gerätekonfigurationen oder bei der Bedienung des TV-Gerätes Probleme auftreten, dann rufen Sie mit der Taste die Bedienhilfe auf. Diese Bedienhilfe ist individuell dem entsprechenden Menü angepaßt und stellt bei der Eingabe oder Programmierung von Einstellungen eine Gedächtnisstütze dar.

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

Bedienhilfe aufrufen und ausblenden

TV-Menü aufrufen und ausblenden

Im Fernsehbetrieb zeigt Ihnen die Bedienhilfe, welche Funktionen die einzelnen Tasten im gerade geschalteten Betriebszustand erfüllen.

Die Funktionstasten A, B und C sind vom Anwender programmierbar und können deshalb eine andere Funktion erfüllen als die im Bild dargestellte werkseitige Einstellung.

Zu jedem auf dem Bildschirm angezeigten Menü kann eine individuelle Bedienhilfe aufgerufen werden (im Beispiel die Bedienhilfe beim Fernsehbetrieb).

Die einzelnen Menüzeilen werden mit den farbigen Tasten der Fernbedienung angewählt und das entsprechende Untermenü geöffnet. Tasten, die nicht weiß oder farbig angezeigt werden, haben im momentanen Betriebszustand keine Funktion.

In den Untermenüs kann mit den Tasten

die Einstellung geändert werden.

Mit der Taste wird die neue Einstellung gespeichert.

Innerhalb des TV-Menüs kann mit der Taste

ein Schritt zurückgeschaltet werden.

Zurück zum letzten Programm

Mit dieser Taste kann zwischen den zwei zuletzt gewählten Programmplätzen hin- und hergeschaltet werden.

Beipiel: Sie sehen das Programm RTL. Während der Werbung

schalten Sie mit den Zifferntasten

 . .

auf das Pro-

gramm ARD. Mit der Taste kann nun zwischen diesen bei-

den Programmen hin- und hergeschaltet werden.

2. Programmwahl

zurück zum letzten Programm

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

PRG.

Bedienhilfe

Gerät ein/ausschalten

Programmwahl

Programmfortschaltung

123 456 789

--/-

696+B-D

zurück Hilfe

Bild/Ton Grundwerte Tonstop

Lautstärke/Stellfkt. ändern

Bild/Tonfkt. anwählen Sendertabelle

AV-Aufnahme Film im Foto

Videotext/Fernsehbild

TV-Menü Neun-Bild

A B

Ton-Effekte Infotext

letztes Progr. Var.Format

Fernsehbild

9 PRG

zurück

Übersicht Standbild

123 456

789

--/-

696+02-D

TV-Menü

Bildnormwerte

Tonnormwerte

Sendereinstellungen

Timer/Kindersicherung

Gerätekonfiguration

Page 9

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

Im Untermenü Norm kann die Farbnorm bzw. der Sendestandard gewählt werden. Im Normalfall erkennt das TV-Gerät die Farbnorm (PAL, SECAM, NTSC) automatisch, der Sendestandard muß jedoch immer eingestellt werden. Für die zusätzlichen Sendestandard L, I, D/K und NTSC 4,43 wird der Multi-Standard-Nachrüstsatz benötigt. In Ausnahmefällen kann es vorkommen, daß die Farbnorm nicht erkannt wird. Dann muß die unter Pkt. 1 beschriebene Einstellung vorgenommen werden.

Beispiel:

Der Sendestandard I soll eingestellt werden. Die Einstellung des Sendestandard muß manuell durchgeführt werden.

1. Untermenü „Norm“ aufrufen

2. Sendestandard oder Farbnorm wählen (z.B. Standard I)

3. Einstellungen speichern und zurück zum TV-Bild

Werkseitig wurde im Untermenü „Norm“ die Automatik-Funktion eingestellt. Die Einstellungen PAL, SECAM und NTSC müssen nur dann manuell eingestellt werden, wenn die Automatik diese Farbnorm nicht erkennt.

Der Sendestandard muß immer manuell eingestellt werden.

Die verschiedenen Sendestandards können mit den zugeordneten farbigen Tasten angewählt werden. Im Beispiel wird der Sendestandard I PAL eingestellt.

Zum Empfang der Sendestandards L, I, D/K und NTSC 3,58 MHz in Farbe muß der Multi-Norm Nachrüstsatz 031 NC 1030 (Sonderzubehör) eingebaut werden.

☞

rot

3. Sender einstellen

Farbnorm/Sendestandard

weiß

gelb

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Programm Bild

▲▼

LOGIC

ARD

ZDF

SAT 1 4 5 6 7 8 9

696+03K-D

zurück Hilfe

Automatik

PAL SECAM

NTSC Standards

<< weitere Einstellungen Logo, Kanal, Bildsignal

Fernsehbild

Ton

—

TV-Sendertabelle

Programm Bild

▲▼

LOGIC

ARD

ZDF 3

SAT 1

Standard

6 7

PAL

NTSC

<< weitere Einstellungen

696+03L-D

Logo, Kanal, Bildsignal

60Hz - 4,43 MHz 60Hz - 4,43 MHz

Ton

—

— —

L SECAM

I PAL

D/K PAL

speichern?

—

— —

Norm

Auto.

Auto. Auto. Auto. Auto. Auto. Auto. Auto.

Norm

Auto.

Auto. Auto. Auto. Auto. Auto. Auto. Auto.

Page 10

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

TV-Bild

3. Sender einstellen

Direkte Kanaleingabe

Sendersuchlauf

Das TV–Gerät ist werkseitig mit keinen Sendern programmiert. Die Sender haben, je nach Wohnort, verschiedene Kanalnummern. Zur Programmierung der Sender bieten wir Ihnen drei Möglichkeiten:

a) direkte Kanaleingabe b) Sendersuchlauf c) Autostore-Funktion

1. Sendertabelle und Kanalartübersicht aufrufen

2. Kanalart wählen (z. B. Standardkanal)

3. Kanalnummer eingeben

(im Beispiel Standardk. 06) oder Sendersuchlauf starten

Bei der direkten Kanaleingabe müssen die Kanalart und Kanalnummer bekannt sein.

Sind Kanalart und Kanalnummer unbekannt, so kann mit dem Sendersuchlauf der gesamte Empfangsbereich automatisch nach Sendern abgesucht werden.

In der Sendertabelle sind alle bisher gespeicherten Sender aufgeführt.

Diese Sender können jederzeit verändert werden. Der Cursor steht immer auf der Kanalart, die momen-

tan auf diesem Programmplatz gespeichert ist. Für den Sendersuchlauf empfehlen wir, auf einen

Programmplatz zu schalten, auf dem noch kein Sender gespeichert ist.

Im gelb umrandeten Feld sind zwei Kanalarten angeboten. Wählen Sie mit den zugeordneten farbigen Tasten die Kanalart aus.

Ist die Kanalart ausgewählt, so wird im Balken eine Kanalnummer angezeigt, wenn ein Sender auf diesem Programmplatz gespeichert ist. Ist kein Sender auf diesem Platz gespeichert, so werden zwei Striche angezeigt.

„SAT-Freq.“ und „Antennensteuerung“ können nur dann angewählt werden, wenn ein SAT-Nachrüstsatz eingebaut ist.

Bei der direkten Kanaleingabe wird nach Eingabe der Kanalnummer kurzzeitig die Sendertabelle ausgeblendet und der gewählte Sender angezeigt.

Beim Sendersuchlauf wird ausgehend von der Kanalnummer die angezeigt wird, die Suchfunktion mit der Taste in aufsteigender Reihenfolge, mit der Taste

in abfallender Reihenfolge gestartet. Sind zwei Striche angezeigt, so startet die Suchfunktion vom unteren Kanalbereich nach oben oder nach unten. Wird ein Sender gefunden, bleibt der Suchlauf stehen.

Soll der gefundene Sender gespeichert werden, dann wie unter nachstehendem Pkt. 4 weitermachen.

Soll der gefundene Sender nicht gespeichert werden, dann die oder Taste drücken und mit dem Suchlauf fortfahren.

Wird der Sender nicht klar empfangen, kann eine Feinabstimmung durchgeführt werden (siehe Kapitel 3.2).

oder

speichern ?

gelb

weiß

blau

4. Einstellung speichern und zurück zum TV-Bild

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

LOGIC

ARD

ZDF

SAT 1

3 4 5

Sonderkanal

Feinabstimmung

SAT-Freq.

8 9

Antennensteuerung

>> weitere Einstellungen Norm, Bild, Ton

696+03A-D

LogicVTR+D

34 40

06 ARDStandardkanal

Antenne

Antenne Antenne

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

LOGIC

ARD

ZDF

SAT 1

3 4 5

Sonderkanal

Feinabstimmung

SAT-Freq.

8 9

Antennensteuerung

>> weitere Einstellungen Norm, Bild, Ton

696+03A-D

LogicVTR+D

34 40

06 ARDStandardkanal

Antenne

Antenne Antenne

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

LOGIC

ARD

ZDF

SAT 1

3 4 5

Sonderkanal

Feinabstimmung

SAT-Freq.

8 9

Antennensteuerung

>> weitere Einstellungen Norm, Bild, Ton

696+03A-D

LogicVTR+D

34 40

06 ARDStandardkanal

Antenne

Antenne Antenne

Page 11

3. Sender einstellen

Autostore-Funktion, sortiert nach Länder

Mit der Autostore-Funktion kann der gesamte Empfangsbereich automatisch nach Sendern abgesucht werden. Die gefundenen Sender werden in der TV-Sendertabelle präsentiert und können mit der Taste gespeichert werden.

Wenn Sie mit der Reihenfolge der Sender nicht zufrieden sind, können Sie die Programm-Belegung nach Ihrer eigenen Wahl sortieren, wie auf der folgenden Seite beschrieben ist.

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

1. Menü „Sendereinstellungen“ aufrufen

2. Autostore-Funktion aufrufen und starten

3. Sendertabelle nach Wunsch bearbeiten und speichern

Mit Drücken der gelben Taste wird die AutostoreFunktion aufgerufen.

Mit den farbigen Tasten kann eine Landesauswahl getroffen werden, um somit die später gefundenen Sender zu sortieren, so daß z.B. in Deutschland die Reihenfolge 1. ARD, 2. ZDF usw. entsteht.

Taste drücken und das TV–Gerät beginnt mit dem Absuchen des gesamten Empfangsbereiches.

Die Funktion kann mit der Taste abgebrochen werden.

Sendertabelle ➜ VTR

Menüzeile ist nur wählbar, wenn ein vollbeschaltetes Scart-Kabel angeschlossen ist.

Wenn der Videorecorder noch keine Sender gespeichert hat, kann die TV-Sendertabelle auf den Videorecorder übertragen werden.

Sollen die TV-Sender übertragen werden, dann:

•Videorecorder einschalten.

•Menüzeile „Sendertabelle ➜ VTR“ anwählen.

•Menüzeile „Sendertabelle ➜ VTR“ mit Taste bestätigen.

1 2 3

4 5 6

7 8 9

Nachdem alle Sender gefunden wurden, wird eine Sendertabelle am Bildschirm präsentiert.

Die Kanalnummer und ein automatisches Logo werden angezeigt. Automatische Logos erscheinen nur bei Sendern, die ein VPS-Signal ausstrahlen.

Sie können einzelne Sender, die nicht gut empfangen werden oder nicht gewünscht sind, mit der blauen Taste löschen.

Programmplatznummer eingeben, ab der die Sender gespeichert werden sollen und mit Taste bestätigen.

Zur weiteren Vorgehensweise lesen Sie in Kapitel 3.1 Sender sortieren nach.

blau

weiß

gelb

zurück Hilfe

Fernsehbild

Sendereinstellungen

123 456 789

--/-

696+03B1-D

zurück Hilfe

Sendertabelle

Autostore

SAT-Programmbelegung

Sendertabelle ➜ VTR

Fernsehbild

Autostore

Programm Kanal Bildsignal

sortieren für

Deutschland Östereich Schweiz

übrige

696+03C1-D

zurück Hilfe

Fernsehbild

starten?

Autostore

Programm Kanal Bildsignal

ARD ZDF SAT 1 BR 3 WDR 3 MDR PRO 7 RTL

696+03D1-D

ARD löschen 18 TV-Sender ab Programmnummer 0 0 1

06 34 40 59 25 05 21 40

Antenne Antenne Antenne Antenne Antenne Antenne Antenne Antenne

Page 12

3.1 Sender sortieren

Im Untermenü „Sortieren“ können Programmplätze verschoben,vertauscht, kopiert oder gelöscht werden. Das Untermenü „Sortieren“ erscheint automatisch nach dem Auffinden der Sender durch die Autostore-Funktion.

Eine Änderung der Senderprogrammierung kann auch jederzeit nach Aufrufen der Sendertabelle vorgenommen werden.

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

1. Untermenü „Sortieren“ aufrufen und Sender verschieben

2. Programmplätze miteinander vertauschen

3. Einstellung speichern

4. Zurück zum TV-Bild

Nachdem das Untermenü „Sortieren“ auf dem Bildschirm erscheint, ist der Unterpunkt „Verschieben“ angewählt.

Ausgehend vom angewählten Programmplatz kann der Sender gespeichert oder auf einen beliebigen anderen Programmplatz verschoben werden.

Beim Verschieben, Vertauschen oder Kopieren müssen die jeweils neuen Programmplätze dreistellig mit den Zifferntasten eingegeben werden. Der blinkende Strich auf der rechten Seite des Untermenüs fordert Sie nun zur Eingabe einer Programmplatznummer auf.

Mit der Taste B kann ein versehentlich gelöschter Programmplatz wieder eingefügt werden.

Mit der Taste C kann ein falsch eingegebene Programmplatznummer wieder gelöscht werden.

Durch Drücken der gelben Taste und Eingabe der Ziffern können zwei Programmplätze miteinander vertauscht werden.

Nachdem ein Programmplatz verschoben, vertauscht, kopiert oder gelöscht wurde, erscheint die rote Speicherbox und fragt, ob Sie diese Veränderung speichern wollen.

Soll die Veränderung gespeichert werden, dann die Taste drücken, oder den Vorgang mit der Taste

abbrechen.

automatisch nach Autostore,

oder

speichern ?

1 2 3 4 5 6 7 8 9

weiß

gelb

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

2 3 4 5 6 7 8 9

sortieren

696+03E-D

LOGIC

ARD

ZDF SAT 1 RTL BR 3 N 3 MDR 3 SWF 3 MDR 3

verschieben vertauschen kopieren Pr 1 löschen

LogicVTR+D

Antenne

S23

Antenne

S05

Antenne

Pr 1 ➔ Pr - Pr 1 ➔ Pr - Pr 1 ➔ Pr - -

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

2 3 4 5 6 7 8 9

sortieren

696+03F-D

LOGIC

ARD

ZDF SAT 1 RTL BR 3 N 3 MDR 3 SWF 3 MDR 3

verschieben vertauschen kopieren Pr 1 löschen

LogicVTR+D

Antenne

S23

Antenne

S05

Antenne

Pr 1 ➔ Pr - Pr 1 ➔ Pr - Pr 1 ➔ Pr - -

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

2 3 4 5 6 7 8 9

sortieren

696+03F-D

LOGIC

ARD

ZDF SAT 1 RTL BR 3 N 3 MDR 3 SWF 3 MDR 3

verschieben vertauschen kopieren Pr 1 löschen

LogicVTR+D

Antenne

S23

Antenne

S05

Antenne

Pr 1 ➔ Pr - Pr 1 ➔ Pr - Pr 1 ➔ Pr - -

Page 13

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

3.2 Feinabstimmung

Beim Einstellen der Sender werden die einzelnen Kanäle automatisch auf Kanalmitte abgestimmt. In der Regel reicht diese Abstimmung vollkommen aus. Sollte diese automatische Abstimmung zu keinem guten Ergebnis führen, kann eine manuelle Feinabstimmung vorgenommen werden.

Programmplatz anwählen, bei dem eine Feinabstimmung vorgenommen werden soll.

1. Feinabstimmung anwählen

2. Feinabstimmung einstellen

3. Feinabstimmung speichern

und zurück zum TV-Bild

Die Funktion „Feinabstimmung“ ist erst aktiv, wenn die Zeile aktiviert wurde.

Mit den Tasten kann die Feinabstimmung im Bereich von -99 bis +99 verstellt werden.

Damit das Bild zu beurteilen ist, wird die Sendertabelle ausgeblendet.

Ist der Sender abgestimmt, kann die Einstellung mit der Taste gespeichert werden.

SAT 140

Antenne

gelb

weiß

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

LOGIC

ARD

ZDF

SAT 1

3 4

Standardkanal

Sonderkanal

Feinabstimmung

SAT-Freq.

8 9

Antennensteuerung

>> weitere Einstellungen Norm, Bild, Ton

696+03G-D

Standardkanal Sonderkanal

Feinabstimmung

SAT-Freq. Antennensteuerung

LogicVTR+D

34 40

speichern ?

Antenne

Antenne Antenne

Page 14

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

TV-Bild

3.3 Sender-Logo einstellen

Jedem Sender wird über das VPS-Signal ein Senderkürzel (Logo) mit max. 8 Stellen gegeben, z. B. dem Sender BR 3 das Logo Bayern 3. Bei den meisten Sendern brauchen Sie das Logo nicht manuell einzustellen. Wird ein Sender z. B. mit direkter Kanaleingabe eingestellt und

erscheint das Bild auf dem Bildschirm, so erscheint wenige Sekunden später das dazugehörende Senderkürzel. Ein automatisches Logo erscheint jedoch nur bei Sendern, die das VPS-Signal ausstrahlen.

1. Logo-Menü aufrufen

2. Erstes Zeichen auswählen

3. Cursor auf die zweite Position stellen und zweites Zeichen auswählen

Bei Programmplätzen, die bereits ein Logo haben, wird dieses angezeigt. Ist auf dem Programmplatz noch kein Logo vergeben, so ist das Feld leer.

Automatisch erkannte Logos können max. 8 stellig sein, manuell eingegebene Logos sind auf 5 Stellen begrenzt.

Wählen Sie mit den Tasten , , den gewünschten Buchstaben aus, im Beispiel R.

Eventuell vorhandene Logos werden überschrieben.

Mit der blauen Taste wird der Cursor im Logofeld verschoben.

Wählen Sie mit den Tasten , , den gewünschten Buchstaben aus, im Beispiel T.

Geben Sie das gewünschte Logo ein.

Ist das gewünschte Logo eingegeben, kann die Einstellung mit der Taste gespeichert werden.

In der Sendertabelle erscheint das programmierte Logo automatisch.

Eventuell vorhandene Logos werden überschrieben.

speichern ?

weiß

blau

4. Einstellung speichern und

zurück zum TV-Bild

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

Logo:

1 2

ABCDEFGHIJKLMNOPQRSTUVW

3 4 5

XYZ 0123456789 !+-

auswählen

7 8

696+03H-D

zurück Hilfe

nächste Stelle

Fernsehbild

E1 FBAS

Antenne

Antenne Antenne Antenne Antenne Antenne Antenne Antenne Antenne

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

Logo:

1 2

ABCDEFGHIJKLMNOPQRSTUVW

3 4 5

XYZ 0123456789 !+-

7 8 9

696+03I-D

auswählen

nächste Stelle

E1 FBAS

Antenne

Antenne Antenne Antenne Antenne Antenne Antenne Antenne Antenne

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

Logo:

1 2

ABCDEFGHIJKLMNOPQRSTUVW

3 4 5

XYZ 0123456789 !+-

7 8 9

696+03J-D

auswählen

nächste Stelle

E1 FBAS

Antenne

Antenne Antenne Antenne Antenne Antenne Antenne Antenne Antenne

Page 15

Nach dem Drücken der blauen Taste erscheint auf dem Bildschirm die Funktion, die zuletzt verändert wurde.

Drücken Sie die blaue Taste so oft, bis der Bildeinstellwert angezeigt wird, der verändert werden soll.

Parallel zur Bildschirmanzeige erscheint in der Daueranzeige für: Helligkeit H oder Hell.

Kontrast C oder Kontr. Farbstärke F oder Farbe Bildschärfe F oder Focus

Mit den Tasten den gewünschten Wert einstellen.

Drücken Sie die blaue Taste so oft, bis das Kontrastfeld auf dem Bildschirm angezeigt wird.

Mit den Tasten den gewünschten Wert einstellen. Die Farbstärke und die Bildschärfe werden in glei-

cher Weise eingestellt.

4. Verändern einzelner Bildeinstellwerte

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Helligkeit verstellen

2. Kontrast verstellen

Hinweis: Die OSD-Stelleranzeige (Bildschirmanzeige) kann ein- oder ausgeschaltet werden, siehe dazu Seite 20, Punkt 8.

Alle hier veränderten Einstellwerte können gespeichert werden, wenn das Menü „Bildnormwerte“ bzw. „Tonnormwerte“ aufgerufen und die Taste gedrückt wird. Mit der Taste kann der gespeicherte Wert immer wieder aufgerufen werden.

4.1 Verändern einzelner Toneinstellwerte

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Lautstärke verstellen

2. Höhen verstellen

Nach dem Drücken der gelben Taste erscheint auf dem Bildschirm die Funktion, die zuletzt verändert wurde.

Drücken Sie die gelbe Taste so oft, bis das Lautstärkefeld angezeigt wird.

Mit den Tasten den gewünschten Wert einstellen. Drücken Sie die gelbe Taste so oft, bis das Feld Höhen auf

dem Bildschirm angezeigt wird. Mit den Tasten den gewünschten Wert einstellen. Die Bässe, Balance, Ton-Effekte und der Ton-Mode Laut-

sprecher werden analog dazu eingestellt. Parallel zur Bildschirmanzeige erscheint in der Dauer-

anzeige für: Lautstärke L oder Laut. Höhen h oder Höhen Bässe b oder Bässe Balance oder 00 oder z.B. 02 ➨ R Toneffekte ohne Ton-Mode Lautsprecher ohne

3. Tonstopp

Taste drücken. Der Ton wird abgeschaltet. Taste noch einmal drücken. Der Ton wird in der vorher

eingestellten Lautstärke wieder eingeschaltet.

blau

gelb

Helligkeit

ändern:

Kontrast

Farbstärke

Bildschärfe

ändern:

694-00E-D

Lautstärke

ändern:

Höhen

ändern:

Bässe

ändern:

Balance

Ton-Effekte

Raumklang Ein/Aus

ändern:

Ton-Mode Lautsprecher

Mono/Stereo/Ton1/Ton2

ändern:

695-D-D

Lautstärke

ändern:

OKOK

Page 16

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

4.2 Bild- und Tonnormwerte einstellen

1. TV–Menü aufrufen

Beispiel 1: Untermenü „Bildnormwerte“ aufrufen, Helligkeit einstellen und anschließend speichern

Beispiel 2: Untermenü „Tonnormwerte“ aufrufen, Lautstärke einstellen und anschließend speichern

4 . Zurück zum TV-Bild

Mit jedem Druck auf eine farbige Taste schalten Sie weiter auf ein Untermenü. Mit der blauen Taste wird das Untermenü „Bildnormwerte“, mit der gelben Taste das Untermenü „Tonnormwerte“ aufgerufen.

Im Untermenü „Bildnormwerte“ können die Helligkeit, der Kontrast, die Farbstärke und die Farbbalance* eingestellt werden.

Wählen Sie mit den zugeordneten farbigen Tasten die Menüzeile aus, deren Wert verändert werden soll.

Analog dazu können im Untermenü „Tonnormwerte“ die Lautstärke

, die Höhen, die Bässe, die Balance und

die Kopfhörerlautstärke eingestellt werden.

* (nur beim Empfang von NTSC-Sendern)

Mit den Tasten den gewünschten Wert einstellen.

Wenn keine anderen Bildnormwerte bzw. Tonnormwerte geändert werden sollen, kann der geänderte Wert mit der Taste gespeichert werden.

Nach dem Drücken der Taste wird die rote Speicherbox ausgeblendet.

blau

gelb

zurück Hilfe

Fernsehbild

TV-Menü

123 456 789

--/-

696+02-D

zurück Hilfe

Bildnormwerte

Tonnormwerte

Sendereinstellungen

Timer/Kindersicherung

Gerätekonfiguration

Fernsehbild

123 456 789

--/-

696+04A-D

Bildnormwerte

Helligkeit

Kontrast

Farbstärke

Farbbalance

speichern ?

zurück Hilfe

Fernsehbild

Tonnormwerte

123 456 789

--/-

696+04B-D

Lautstärke

Höhen

Bässe

Balance

Kopfhörerlautstärke

speichern ?

Page 17

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

5. Gerätekonfiguration

Funktionstasten

festlegen

Die Fernbedienung hat drei Funktionstasten A, B und C. Diese Funktionstasten sind werkseitig vorprogrammiert. Die werkseitige Programmierung können Sie erkennen, wenn Sie im normalen Fernsehbetrieb die Taste drücken. Die angezeigte Bedienhilfe beschreibt im vorletzten Absatz die momentane Programmierung. Diese Programmierung können Sie nach Ihren eigenen Wünschen, entsprechend der angezeigten Auswahl, ändern. Die Beschreibung der Auswahl ist im Kapitel „Fachchinesisch“ beschrieben.

Beispiel für eine Programmierung der Funktionstaste B: Im TV-Betrieb soll die Taste B die „Untertitel“-Funktion, im HiTextbetrieb die Funktion „Seite-Stop“ ausführen.

1. Menü „Gerätekonfiguration“ aufrufen

2. Menü „Funktionstasten“ aufrufen

3. Funktionstaste drücken, die

programmiert werden soll (im Beispiel Taste B)

In diesem Menü sehen Sie links die momentan gültige Programmierung der Funktionstasten.

Im Fenster auf der rechten Seite sehen Sie die Auswahl, die programmiert werden kann.

Die einzelnen Funktionen sind im Kapitel „Fachchinesisch“ auf der Seite 56 genauer erklärt.

Die Funktionstaste B kann für zwei Funktionen programmiert werden. Die obere Zeile zeigt die Programmierung im TV-Betrieb, die untere Zeile die Programmierung im HiTextbetrieb.

Mit der Taste kann zwischen den beiden Zeilen umgeschaltet werden. Nach Drücken der Taste B wird die momentan aktive Programmierung angezeigt.

rot

blau

zurück Hilfe

Fernsehbild

Gerätekonfiguration

123 456 789

--/-

696+05A-D

Funktionstasten

Geräteanschluß

SAT-Einstellungen

Sprache:

weiter

Deutsch

zurück Betriebsart

Taste wählen

Funktionstasten

Infotext

123 456

789

--/-

696+05M1-D

zurück Betriebsart

Infotext

Ton-Effekte

Große Schrift

NEXTVIEW

Taste wählen

Funktionstasten

123 456

789

--/-

696+05N1-D

Infotext Infotext

Ton-Effekte

Große Schrift

NEXTVIEW

Funktionen

Fernsehen:

ohne Funktion Logo Bildformat Kammfilter Lupe Zeitlupe Neun-Bild Sprache-Musik Ton-Effekte Stereo/Ton 1-2 Muting -12dB HIFI-Ausgang

Infotext

Untertitel U-Titel groß

VTR-Bedienung

Funktionen

Fernsehen:

ohne Funktion Logo Bildformat Kammfilter Lupe Zeitlupe Neun-Bild Sprache-Musik

Ton-Effekte

Stereo/Ton 1-2 Muting -12dB HIFI-Ausgang Infotext Untertitel U-Titel groß

VTR-Bedienung

▲ ▼

Page 18

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

5. Gerätekonfiguration

Funktionstasten

festlegen

4. Funktion für TV-Betrieb auswählen (im Beispiel „Untertitel“)

5. Auf HiText umschalten und Funktionstasten programmieren

6. Speichern der Auswahl und

zurück zum Menü „Gerätekonfiguration“

Mit den Tasten kann die Funktion im rechten Feld gewählt werden. Sobald der Cursor (weißer Balken) verschoben wird, wechselt auch der Text auf der linken Seite.

Wird auf Taste B die Funktion „Untertitel“ programmiert, so werden nach dem Einschalten des TV-Geräts die Untertitel angezeigt, sofern die Sendung mit Untertiteln ausgestrahlt wird.

Der Cursor (weißer Balken) steht nun in der zweiten Zeile auf der Funktion, die bisher programmiert wurde.

Die Programmierung der HiText-Funktionen kann in gleicher Reihenfolge vorgenommen werden, wie in den Punkten 3 und 4 beschrieben.

7. Zurück zum TV-Bild

speichern ?

zurück Betriebsart

Taste wählen

Funktionstasten

123 456 789

--/-

696+05O1-D

zurück Betriebsart

Infotext Infotext

Untertitel

Große Schrift

NEXTVIEW

Taste wählen

Funktionstasten

Infotext

123 456 789

--/-

Infotext

Untertitel

Seite Stop

NEXTVIEW

Funktionen

Fernsehen: ohne Funktion

Logo Bildformat Kammfilter Lupe Zeitlupe Neun-Bild Sprache-Musik Ton-Effekte Stereo/Ton 1-2 Muting -12dB HIFI-Ausgang Infotext

Untertitel

U-Titel groß

VTR-Bedienung

Funktionen

Videotext:

ohne Funktion Infotext Antwort Große Schrift

Seite Stop

▲ ▼

696+05P-D

zurück Hilfe

Fernsehbild

Gerätekonfiguration

123 456 789

--/-

696+05A-D

Funktionstasten

Geräteanschluß

SAT-Einstellungen

Sprache:

weiter

Deutsch

Page 19

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

5. Gerätekonfiguration

Einstellungen bei

Programmwechsel

2. Einstellungen für Programmwechsel aufrufen

3. Raumklang bei Programm-

wechsel einstellen

4. Basisbreite bei Programm-

wechsel einstellen

In diesem Menü werden die Tonfunktionen bei einem Programmwechsel festgelegt.

In dieser Menüzeile kann mit den Tasten gewählt werden, ob bei einem Programmwechsel der Tonstopp erhalten bleibt (Stellung „Ja“) oder ob die Funktion aufgehoben wird (Stellung „Nein“).

Die geänderten Einstellungen können mit der Taste gespeichert werden.

In dieser Menüzeile kann mit den Tasten gewählt werden, ob bei einem Programmwechsel auf einen Mono–Sender der Raumklang ein- oder ausgeschaltet wird.

Im Monobetrieb kann mit einer selbstprogrammierten Funktionstaste (Ton-Effekte) auf Raumklang umgeschaltet werden.

Wenn keine anderen Einstellungen geändert werden sollen, kann die Veränderung mit der Taste gespeichert werden.

Die Erklärungen für Raumklang finden Sie im Kapitel „Fachchinesisch“ auf Seite 56.

In dieser Menüzeile kann mit den Tasten gewählt werden, ob bei einem Programmwechsel auf einen Stereo–Sender die Basisbreite ein- oder ausgeschaltet wird.

Im Stereobetrieb kann mit einer selbstprogrammierten Funktionstaste (Ton-Effekte) auf Basisbreite umgeschaltet werden.

Wenn keine anderen Einstellungen geändert werden sollen, kann die Veränderung mit der Taste gespeichert werden.

Die Erklärungen für Basisbreite finden Sie im Kapitel „Fachchinesisch“ auf Seite 56.

1. Menü „Gerätekonfiguration“ aufrufen

Im Menü „Gerätekonfiguration“ kann dem TV-Gerät ein bestimmtes Verhalten zugeordnet werden.

speichern ?

rot

gelb

blau

weiß

zurück Hilfe

Fernsehbild

Gerätekonfiguration

123 456 789

--/-

696+05B-D

zurück Hilfe

123 456 789

--/-

Einst. Programmwechsel

RGB-Vorrang

Zeitlupe-Zeit

Ton-Einstellungen

1.0s

Anzeige-Konfiguration

Fernsehbild

Einst. Programmwechsel

Tonstop bei PW:

Raumklang bei PW:

Basisbreite b. PW:

PW-Zeitsteuerung:

Aus

Ein

696+05C-D

zurück Hilfe

Fernsehbild

Einst. Programmwechsel

123 456 789

--/-

696+05D-D

zurück Hilfe

Tonstop bei PW:

Raumklang bei PW:

Basisbreite b. PW:

PW-Zeitsteuerung:

Fernsehbild

Einst. Programmwechsel

123 456 789

--/-

696+05E-D

Tonstop bei PW:

Raumklang bei PW:

Basisbreite b. PW:

PW-Zeitsteuerung:

Aus

Ein

Aus

Ein

Page 20

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

In der Daueranzeige kann der Programmplatz, die Uhrzeit oder das Logo (nur bei Stratos) angezeigt werden. Die Daueranzeige-Helligkeit kann mit den Tasten in Stufen von 1 . . . 7 (bei Stratos 1 . . 3) eingestellt werden.

Die OSD-Stelleranzeige erscheint immer dann im TV–Bild, wenn z. B. die Lautstärke, die Helligkeit usw. verändert wird.

Mit den Tasten kann auf Ein oder Aus gestellt werden.

Wenn keine anderen Werte geändert werden sollen, kann die gewählte Einstellung mit der Taste gespeichert werden.

5. Gerätekonfiguration

5. RGB-Vorrang einstellen

Der RGB-Vorrang muß auf Ja stehen, wenn an das TV–Gerät ein Premiere-Decoder angeschlossen werden soll.

Die Stellung Ja oder Nein kann mit den Tasten eingestellt werden.

Mit der Taste werden alle durchgeführten Änderungen gespeichert.

6. PW-Zeiteinstellung einstel-

len

Bei der Programmwechsel-Zeitsteuerung stehen zwei Möglichkeiten zur Auswahl:

Ein = 3 Sekunden nach Eingabe der ersten Ziffer wird

der Programmplatz umgeschaltet.

Aus= nach Eingabe der ersten Ziffer müssen weitere

Ziffern oder die Taste gedrückt werden.

Die Stellung Ja oder Nein kann mit den Tasten eingestellt werden.

Mit der Taste werden alle durchgeführten Änderungen gespeichert.

RGB-Vorrang

Daueranzeige-Einstellung

7. Daueranzeige und Anzeige-

helligkeit einstellen

8. OSD-Stelleranzeige einoder ausblenden

speichern ?

9. Einstellungen speichern und

zurück zum Fernsehbild

TV-Bild

rot

grün

gelb

blau

weiß

gelb

zurück Hilfe

Fernsehbild

Gerätekonfiguration

123 456 789

--/-

696+05F-D

zurück Hilfe

Einst. Programmwechsel

RGB-Vorrang

Zeitlupe-Zeit

Ton-Einstellungen

Anzeige-Konfiguration

Fernsehbild

1.0s

123 456 789

--/-

Einst. Programmwechsel

Tonstop bei PW:

Raumklang bei PW:

Basisbreite b. PW:

PW-Zeitsteuerung:

Aus

696+05T-D

zurück Hilfe

Fernsehbild

Gerätekonfiguration

123 456 789

--/-

696+05H-D

zurück Hilfe

123 456 789

--/-

Daueranzeige:

Anzeigehelligkeit:

OSD-Stelleranzeige:

Fernsehbild

Anzeige-Konfiguration

Daueranzeige:

Anzeigehelligkeit:

OSD-Stelleranzeige:

Uhr

Ein

Uhr

Ein

696+05I-D

Page 21

TV-Bild

5. Gerätekonfiguration

Toneinstellungen

Im Menü „Toneinstellungen“ sind Veränderungen nötig, wenn das TV-Gerät an eine HiFi-Anlage angeschlossen wird oder wenn Sender mit verschiedenen Lautstärken ausgeglichen werden sollen.

An der Rückseite des TV-Gerätes sind Audio-Buchsen mit denen das TV-Gerät mit der HiFi-Anlage verbunden werden kann. Die werkseitige Einstellung dieses Menüs zeigt das folgende Bild.

Beispiel: Das TV-Gerät wird an die HiFi-Anlage angeschlossen und die Tonsteuerung von der HiFi-Anlage übernommen.

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

1. Menü „Toneinstellungen“ aufrufen und Lautsprecher ausschalten

2. HiFi-Ausgang ändern und Pegel angleichen

3. Lautstärke-Anpassung einund ausschalten

4. Einstellung speichern und zurück zum TV-Bild

Die TV-Gerätelautsprecher können aus- und eingeschaltet werden. Beim Anschluß des TV-Gerätes an eine HiFi-Anlage empfehlen wir, die Lautsprecher abzuschalten.

Werden die Lautsprecher eingeschaltet, wird der HiFi-Ausgang automatisch auf variabel gestellt.

Wird der HiFi-Ausgang auf linear gestellt, werden die Lautsprecher automatisch abgeschaltet.

Zum oben angeführten Beispiel:

Wenn die Toneinstellungen des TV-Gerätes über die HiFi-Anlage veränderbar sein sollen, dann muß der HiFi-Ausgang auf linear gestellt werden. Mit der Metz Fernbedienung können jetzt keine Tonveränderungen mehr vorgenommen werden, außer Tonstop .

Wenn die Verstellung wieder mit der Metz–Fernbedienung durchführbar sein soll, dann den HiFi–Ausgang wieder auf variabel stellen. In der Stellung „HiFi-Ausgang linear“ kann mit dem „Pegel HiFi-Ausgang“ die Lautstärke des TV–Gerätes an die Lautstärke der anderen Geräte angepaßt werden. Die Umstellung der Funktion kann auch auf einer Funktionstaste programmiert werden (siehe Seite 17).

Verschiedene Sendeanstalten strahlen Werbeeinlagen lauter aus, als die eigentliche Sendung. Damit Sie bei den vielen Werbeblöcken nicht immer zur Fernbedienung greifen müssen, haben Sie die Möglichkeit eine automatische Lautstärke-Anpassung einzuschalten.

Lautstärkedifferenzen werden somit bei eingeschalteter Lautstärke-Anpassung ausgeglichen.

Die hier gewählte Einstellung gilt für alle Programmplätze.

rot

gelb

blau

grün

zurück Hilfe

Fernsehbild

Ton-Einstellungen

123 456

789

--/-

696+05J-D

zurück Hilfe

Lautsprecher

HIFI-Ausgang

Pegel HIFI-Ausgang

Surround-Abgleich

Lautst. Anpassung:

Fernsehbild

Ein

variabel

Aus

123 456 789

--/-

695+05K-D

Ton-Einstellungen

Lautsprecher

HIFI-Ausgang

Pegel HIFI-Ausgang

Surround-Abgleich

Lautst. Anpassung:

Aus

linear

Ein

speichern ?

zurück Hilfe

Fernsehbild

Ton-Einstellungen

123 456

789

--/-

695+05L-D

Lautsprecher

HIFI-Ausgang

Pegel HIFI-Ausgang

Surround-Abgleich

Lautst. Anpassung:

speichern ?

Aus

linear

Ein

Page 22

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

6. Lautstärkekorrektur und Zwangsmono

Es kann vorkommen, daß Sie Sender mit verschiedenen Lautstärken empfangen, obwohl der Lautstärkewert auf beiden Programmplätzen der gleiche ist. Ihr TV-Gerät bietet Ihnen deshalb die Möglichkeit, für jeden Programmplatz eine Lautstärkekorrektur vorzunehmen.

Beispiel:

Programm 1 ist leise, Lautstärkewert 40. Programm 3 ist laut, Lautstärkewert 40. Sie möchten auf Programm 1 die gleiche Lautstärke wie auf Programm 3.

Schalten Sie auf Programmplatz 1.

1. Tonuntermenü aufrufen und Lautstärkewert anpassen

2. Zwangsmono einstellen

3. Speichern der Einstellung und zurück zum TV-Bild

In diesem Untermenü kann dem Programmplatz ein Lautstärkekorrekturwert zugeordnet und bei Bedarf „Zwangsmono“ eingeschaltet werden.

Wenn der Schriftzug blau hinterlegt ist, kann mit den

Tasten ein Lautstärkekorrekturwert eingegeben werden. Wird die Taste betätigt, so wird der angegebene Korrekturwert zum Lautstärkenormwert addiert. Wird die Taste betätigt, wird der angegebene Korrekturwert vom Lautstärkenormwert abgezogen.

Zurück zum Beispiel:

Drücken Sie die Taste und erhöhen Sie die Lautstärke so weit, bis die Lautstärke von Programmplatz 3 erreicht ist. Als Korrekturwert kann z.B. 05 erscheinen.

Es kann vorkommen, daß das TV-Gerät während einer Sendung unerwünscht von Mono auf Stereo schaltet, obwohl kein Stereo Sender empfangen wird. In der Regel hängt das von den Empfangsverhältnissen ab.

Mit den Tasten kann die Funktion „Zwangsmono“ eingeschaltet werden.

Wird diese Einstellung gespeichert, so werden alle Sendungen auf diesem Programmplatz immer in Mono wiedergegeben.

Alle geänderten Werte werden gespeichert.

rot

gelb

weiß

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Programm Bild

▲▼

LOGIC

ARD

ZDF

SAT 1 4 5 6 7 8 9

696+06A-D

LS-Korrektur

Zwangsmono

<< weitere Einstellungen Logo, Kanal, Bildsignal

—

— —

Ton

Norm

—

Auto.

—

Auto.

—

Auto.

—

Auto. Auto.

+00

Auto. Auto.

Aus

Auto. Auto.

speichern ?

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Programm Bild

▲▼

LOGIC

ARD

ZDF

SAT 1

4 5 6 7 8 9

696+06B-D

LS-Korrektur

Zwangsmono

<< weitere Einstellungen Logo, Kanal, Bildsignal

—

— —

Ton

Norm

—

Auto.

—

Auto.

—

Auto.

—

Auto. Auto.

+00

Auto. Auto.

Aus

Auto. Auto.

speichern ?

Page 23

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

6.1 Bildabweichungen korrigieren

Es kann vorkommen, daß Sie Sender mit verschiedener Farbstärke, Bildschärfe, Kontrast usw. empfangen, obwohl der Einstellwert auf beiden Programmplätzen der gleiche ist. Ihr TV-Gerät bietet Ihnen deshalb die Möglichkeit, für jeden Programmplatz eine Wertkorrektur vorzunehmen bzw. eine Bildkorrektur (CTI, Rauschreduktion) einzustellen.

1. Erstes Bildmenü in der Sendertabelle aufrufen und Bildschärfe verändern

2. Rauschreduktion einschalten

3. CTI-Funktion einschalten

Im Bildmenü sind alle Einstellungen untergebracht, die das Bild verändern können.

Wenn Sie einen Sender empfangen, der ein unscharfes Bild hat, können Sie mit dieser Funktion die Bildschärfe programmplatzbezogen korrigieren und speichern.

Die Bildschärfe kann mit den Tasten von 1-5 verändert werden.

Die Ausstattung dieses Fernsehgerätes gibt Ihnen die Möglichkeit, bei vergrieselten oder verrauschten Bildern eine Rauschreduktion vorzunehmen.

Die Rauschreduktion kann in den Stellungen A1 (autom. Bewegungsanpassung, niedrige Rauschunterdr.), A2 (autom. Bewegungsanpassung, hohe Rauschunterdr.), M1 (keine Bewegungsanpassung, niedrige Rauschunterdr.), M2, M3, M4, M5 (keine Bewegungsanpassung, max. Rauschunterdr.) oder AUS geschaltet werden.

Die CTI-Schaltung sorgt für exakte Farbkantenübergänge und somit für einen schärferen Bildeindruck. Die Wirksamkeit ist sowohl über den Antenneneingang als auch über die AV-Buchsen gegeben. Auch bei Wiedergabe eines Videorecorderes ist eine sichtbare Verbesserung mit CTI zu beobachten.

Bei bestimmten Anwendungsbereichen (zum Beispiel Anschluß eines S-VHS-Videorecorders) kann es vorkommen, das die CTI-Schaltung gerade das Gegenteil der erwünschten Bildverbesserung bewirkt.

Bei Wiedergabe von solchen Recordern kann durch eine aktivierte CTI-Schaltung eine Bildverschlechterung entstehen. Hierfür bieten wir die Möglichkeit, die CTI-Schaltung programmplatzbezogen auszu-

Mit dem Kammfilter werden „Color Störungen“, wie sie von Streifen oder Karomustern als Farbmoiré hervorgerufen werden, herausgefiltert.

Die Funktion kann in der Sendertabelle programmplatzbezogen gespeichert werden.

Im Menü „Funktionstasten“ kann der Kammfilter auf eine Funktionstaste programmiert werden. Mit dieser Funktionstaste kann die Funktion dann ein- oder ausgeschaltet werden.

Bei AV-Prog-Plätzen ist diese Funktion nicht sinnvoll.

rot

4. Kammfilter einschalten

gelb

blau

weiß

grün

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Programm

▲▼

LOGIC

ARD

ZDF

SAT 1 4 5 6 7 8 9

696+06C-D

zurück Hilfe

Korr. Bildsch.

Rauschreduktion CTI

Kammfilter weiter

<< weitere Einstellungen Logo, Kanal, Bildsignal


—

— —

speichern ?

Fernsehbild

Ton

—

— —

Ein Ein

Ein

4:3

Ein

Norm

Auto.

Auto. Auto. Auto.

Auto. Auto. Auto. Auto.

TV-Sendertabelle

Programm

▲▼

LOGIC

ARD

ZDF 3

SAT 1 4 5 6 7 8 9

696+06D-D

zurück Hilfe

Korr. Bildsch.

Rauschreduktion

CTI

Kammfilter weiter

<< weitere Einstellungen Logo, Kanal, Bildsignal


—

— —

Fernsehbild

Ton

—

— —

speichern ?

TV-Sendertabelle

Programm

▲▼

LOGIC

ARD

ZDF 3

SAT 1 4 5 6 7 8 9

696+06E-D

Korr. Bildsch. Rauschreduktion

CTI

Kammfilter weiter

<< weitere Einstellungen Logo, Kanal, Bildsignal


—

— —

Ton

—

— —

speichern ?

Ein Ein

Ein

4:3

Ein

Norm

Auto.

Auto. Auto. Auto.

Auto. Auto. Auto. Auto.

Norm

Auto.

Auto. Auto. Auto.

Auto. Auto. Auto. Auto.

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Programm

▲▼

LOGIC

ARD

ZDF

SAT 1 4 5 6 7 8

<< weitere Einstellungen Logo, Kanal, Bildsignal

696+06F-D


—

— —

Korr. Bildsch. Rauschreduktion CTI

Kammfilter

weiter

Ton

Norm

—

Auto.

—

Auto.

—

Auto.

—

Auto. Auto.

Auto.

Ein

Auto. Auto.

Ein

Auto.

4:3

Ein

speichern ?

Page 24

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

6.1 Bildabweichungen korrigieren

6. Farbversatz oder Kontrast einstellen

7. Bildformat umstellen

8. Alle Einstellungen speichern und zurück zum TV-Bild

Im zweiten Bildmenü können Farbstärke, Farbversatz und Kontrast programmplatzbezogen verändert werden.

Im Beispiel soll die Farbstärke auf Programm 1 vermindert werden. Drücken Sie die Taste so lange, bis die Farbstärke etwa der des 3. Programmes entspricht.

Der Stellbereich der Farbstärke liegt zwischen –15 und +15.

Wenn keine anderen Werte verstellt werden sollen, kann der geänderte Wert mit der Taste gespeichert werden.

Das Bildformat eines normalen TV-Gerätes ist 4 : 3. Bei einem Eingangssignal an den Cinch-Buchsen oder an der Mini-Din-Buchse (YC) im Format 16 : 9 muß das Bildschirmformat manuell umgestellt werden.

Liegt eine externe Schaltspannung von 4 - 7 Volt an der EURO-Buchse an, schaltet das TV-Gerät automatisch auf das 16 : 9 - Format um, vorausgesetzt, im Menü „Gerätekonfiguration, Geräteanschluß“ wurde die Signalart unter der Rubrik „ . . .steuert AV-Betrieb“ gespeichert.

oder

speichern ?

rot

5. Zweites Bildmenü aufrufen und Farbstärke einstellen

Der Farbversatz braucht im allgemeinen nicht verändert zu werden.

Unter Umständen kann es vorkommen, daß beim Anschluß externer Geräte das Farb- und das Schwarzweiß-Bild nicht deckungsgleich sind. Bei Zeitschriften kann dieser Effekt auch auftreten. Wenn Schwarzweiß-Druck und Farbdruck nicht deckungsgleich sind, verschwimmen die Konturen.

Der Stellbereich des Farbversatzes liegt zwischen –3 und +3.

Der Stellbereich der Kontrastkorrektur liegt zwischen –15 und +15.

Wenn keine anderen Werte verstellt werden sollen, kann der geänderte Wert mit der Taste gespeichert werden.

gelb

weiß

grün

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Programm

▲▼

LOGIC

ARD

ZDF

SAT 1

Korr. Farbst.

Korr. Farbversatz

5 6

Korr. Kontrast

Bildformat

VCR

<< weitere Einstellungen Logo, Kanal, Bildsignal

696+06G-D

zurück Hilfe

Ton


—

— —

Fernsehbild

—

— —

4:3

Aus

Norm

Auto.

Auto. Auto. Auto.

Auto.

Ein

Auto. Auto.

Ein

Auto.

4:3

TV-Sendertabelle

Programm

▲▼

LOGIC

ARD

ZDF

SAT 1

Korr. Farbst.

Korr. Farbversatz

5 6

Korr. Kontrast

Bildformat

VCR

<< weitere Einstellungen Logo, Kanal, Bildsignal

696+06H-D


—

— —

Ton

—

— —

4:3

Aus

Norm

Auto.

Auto. Auto. Auto.

Auto.

Ein

Auto. Auto.

Ein

Auto.

4:3

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Programm

▲▼

LOGIC

ARD

ZDF

SAT 1

Korr. Farbst.

Korr. Farbversatz

5 6

Korr. Kontrast

Bildformat

VCR

<< weitere Einstellungen Logo, Kanal, Bildsignal

696+06I-D


—

— —

Ton

—

— —

Aus

4:3

Norm

Auto.

Auto. Auto. Auto.

Auto.

Ein

Auto. Auto.

Ein

Auto.

4:3

Page 25

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

Die eingestellte Überspielauswahl ist jetzt aktiv. Sollte beim Umschalten die Überspielauswahl gefährdet werden, so erscheint auf dem Bildschirm eine Warnbox mit der Schrift „AV-Aufnahme“ und die Umschaltung wird nicht durchgeführt. Zur Kontrolle der Überspielung die Taste drücken, am Bildschirm erscheint das Bild des abspielenden Gerätes. Soll die Überspielung im Stand-by durchgeführt werden, dann kann das TV-Gerät mit der Taste in den Stand-by Zustand geschaltet werden. Wenn diese Einstellung nicht gespeichert wird, muß der Programmplatz neu angewählt werden damit das TV-Programm wieder erscheint.

7. AV-Aufnahme

Im Menü „AV-Aufnahme“ können Sie festlegen, mit welchen angeschlossenen AV-Geräten eine Überspielung durchgeführt wird. AV-Gerät ist ein Sammelbegriff für alle externen Bildgeräte, z. B. Videorecorder, Camcorder, Bildplattenspieler, Foto CD-Player usw., die

an ein Fernsehgerät angeschlossen werden können.

Beispiel: Der mit einem S-VHS/Hi8-Camcorder aufgenommene Film soll auf dem angeschlossenen S-VHS/Hi8-Videorecorder überspielt

werden.

1. AV-Menü aufrufen

2. Gewünschte AV-Geräte auf-

rufen (im Beispiel von Camcorder auf Videorec. 1)

3. Einstellung speichern und

Menü ausblenden

Im Menü „AV-Aufnahme“ kann ausgewählt werden, wie mit den angeschlossenen Geräten (siehe Kapitel „11. Zusatzgeräte anschließen, Geräteanschluß“) überspielt wird.

Auf der linken Bildseite (Eingang) sind die Geräte beschrieben, die Bild und Ton für eine Überspielung liefern.

Die Eingangswahl für ein Programm ist nur bei SAT-/ oder Decoder-Betrieb sinnvoll.

Auf der rechten Seite (Ausgang) des Bildes sind die Geräte aufgelistet, die Bild und Ton aufnehmen.

Nach Aufruf dieses Menüs muß zunächst die Eingangswahl getroffen werden, d.h. welches Gerät liefert das Bild. Nach der Eingangswahl wird im Menü automatisch auf die Ausgang-Seite gewechselt und die Tasten farbig dargestellt. Wenn auf der AusgangSeite noch eine Auswahlmöglichkeit besteht, so muß manuell das aufnehmende AV-Gerät gewählt werden. Sollten Sie sich vertippt haben, so kann mit den Tasten die Eingangs- bzw. Ausgangsseite angewählt werden.

Zurück zum Beispiel:

Sie wollen die Aufnahme des Camcorders auf den Videorecorder 1 überspielen.

Drücken Sie die Taste und am Bildschirm erscheint das Bild, das der Camcorder gerade abgibt. Anschließend die gelbe Taste drücken um das Aufnahmegerät auszuwählen.

4. AV-Aufnahme beenden oder

abbrechen

Camcorder ➜ Videorecorder

gelb

grün

zurück Hilfe

Fernsehbild

696+07A-D

AV-Aufnahme

Eingang

LogicVTR

Videorec.2

Decoder A

Camcorder

Pr. 6: RTL 2

keine Aufnahme

Geräteanschluß

Ausgang

LogicVTR

Videorec.2

Decoder A

zurück Hilfe

Fernsehbild

AV-Aufnahme

Eingang

LogicVTR

Videorec.2

Decoder A

Camcorder

Pr. 6: RTL 2

FRONT:

Camcorder ➜ Videorec.2

Video

696+07B-D

Ausgang

LogicVTR

Videorec.2

Decoder A

aufnehmen?

Geräteanschluß

EURO2: Video

Page 26

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

TV-Bild

7. AV-Aufnahme

Videorecorder ➜ Videorecorder

Beispiel:

Der Videorecorder 1 spielt einen Film ab, den der Videorecorder 2 aufnehmen soll.

1. AV-Menü aufrufen

2. Gewünschtes AV-Abspielgerät aufrufen (im Beispiel von Videorec. 1)

3. Einstellung speichern und Menü ausblenden

Wenn diese Einstellung aktiv ist, muß der Programmplatz neu angewählt werden, damit das Fernsehprogramm wieder erscheint.

4. AV-Aufnahme beenden oder abbrechen

Nach Aufruf dieses Menüs muß zunächst die Eingangswahl getroffen werden, im Beispiel Videorec. 1 mit der gelben Taste.

Nach der Eingangswahl wird im Menü automatisch auf die Ausgang-Seite gewechselt und der Videorec. 2 ausgewählt, weil kein anderes Aufnahmegerät mehr vorhanden ist.

Ist jedoch an der EURO 3-Buchse noch ein Videorecorder angeschlossen, so muß das Aufnahmegerät mit der entsprechenden Taste angewählt werden.

gelb

zurück Hilfe

Fernsehbild

AV-Aufnahme

Eingang

LogicVTR

Videorec.2

Decoder A

Camcorder

Pr. 6: RTL 2

keine Aufnahme

696+07A-D

Geräteanschluß

zurück Hilfe

Fernsehbild

AV-Aufnahme

Eingang

LogicVTR

Videorec.2

Decoder A

Camcorder

Pr. 6: RTL 2

EURO2: Video

Videorec.2 ➜ LogicVTR

696+07C-D

Geräteanschluß

Ausgang

LogicVTR

Videorec.2

Decoder A

Ausgang

LogicVTR

Videorec.2

Decoder A

EURO1: Video

aufnehmen?

Page 27

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

8. Zeiteinstellungen

Einschalt-, Ausschalt- u.

Erinnerungszeit

Im Menü „Zeiteinstellungen“ kann dem TV-Gerät eine Einschaltzeit, eine Ausschaltzeit und eine Erinnerungszeit eingegeben werden.

Die Zeitumstellung von Sommer- auf Winterzeit und umgekehrt geschieht automatisch durch die Videotextuhr, wenn das TV–Gerät mit der Netztaste aus- und wieder eingeschaltet bzw. aus Stand-by auf Programmplatz 1 geschaltet wird.

Die Einschaltzeit erlaubt das automatische Einschalten zu einer von Ihnen gewünschten Zeit. Dazu muß das TV-Gerät aber im Stand-by Betrieb stehen. Die Ausschaltzeit gestattet ein automatisches Ausschalten zu Ihrer gewünschten Zeit. Mit der Erinnerungszeit kann z.B. an ein Telefongespräch erinnert werden, das Sie zu einem späteren Zeitpunkt führen wollen. Alle drei Zeiteinstellungen können natürlich auch kombiniert programmiert werden.

Beispiel: Das TV-Gerät soll um 20:00 Uhr einschalten, um 21:45 Uhr an etwas erinnern und um 23.30 Uhr wieder ausschalten.

1. Menü „Zeiteinstellungen“

aufrufen

2. Einschaltzeit eingeben

(im Beispiel 20:00 Uhr)

3. Ausschaltzeit eingeben

(im Beispiel 23:30 Uhr)

Im Bild sehen Sie das Menü „Zeiteinstellungen“, wenn noch keine Zeiten programmiert sind.

Nach Drücken der blauen Taste die oder Taste drücken, damit die Funktion eingeschaltet wird.

Mit den numerischen Tasten die gewünschte Einschaltzeit eingeben. Nach Eingabe der letzten Ziffer ist die Funktion aktiviert, und das Gerät schaltet jeden Tag zur programmierten Uhrzeit ein.

Es wird das Programm eingeschaltet, mit dem das TVGerät ausgeschaltet wurde.

Auf dem Bildschirm erscheint On - -.

Nach Drücken der gelben Taste ist die Schrift in der zweiten Zeile gelb hinterlegt.

Danach die Taste oder drücken, damit die Funktion eingeschaltet wird.

Mit den numerischen Tasten die gewünschte Ausschaltzeit eingeben. Nach Eingabe der letzten Ziffer ist die Funktion aktiviert.

„Löschen“ von Ein- und Ausschaltzeit erfolgt mit den Tasten (Funktion auf AUS).

2 0 0 0

Nach dem automatischen Einschalten muß auf der Fernbedienung eine beliebige Taste gedrückt werden; sonst schaltet das TV-Gerät nach ca. 10 min. wieder in den Stand-by Betrieb. Damit ist sichergestellt, daß das Gerät nicht eingeschaltet bleibt, wenn Sie einmal nicht zu Hause sind.

gelb

blau

grün

zurück Hilfe

Fernsehbild

Zeiteinstellungen

123 456 789

--/-

696+08A-D

zurück Hilfe

Einschaltzeit:

Ausschaltzeit:

Erinnerungszeit:

Uhrzeit:

Fernsehbild

Zeiteinstellungen

123 456 789

--/-

Einschaltzeit:

Ausschaltzeit:

Erinnerungszeit:

Uhrzeit:

Aus

-- : --

08 : 22

20:00

Aus

-- : --

08 : 22

696+08B-D

zurück Hilfe

Fernsehbild

123 456 789

--/-

696+08C-D

Zeiteinstellungen

Einschaltzeit:

Ausschaltzeit:

Erinnerungszeit:

Uhrzeit:

20:00

23:30

-- : --

08 : 22

Page 28

TV-Bild

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

4. Erinnerungszeit eingeben (im Beispiel 21:45 Uhr)

5. Uhrzeit manuell einstellen (z.B. 14:24 Uhr)

Nach Drücken der weißen Taste ist die Schrift in der dritten Zeile weiß hinterlegt.

Mit den numerischen Tasten die gewünschte Erinnerungszeit eingeben. Nach Eingabe der letzten Ziffer ist die Funktion aktiviert.

Aus dem Stand-by Betrieb schaltet das TV-Gerät um 20:00 Uhr ein. Um 21:45 Uhr werden Sie an Ihr Telefongespräch erinnert, und um 23:30 Uhr schaltet das TV–Gerät wieder in den Stand-by Betrieb.

Die Erinnerungszeit kann mit der Taste C wieder gelöscht werden.

Zur eingestellten Uhrzeit erscheint, bei eingeschaltetem Gerät, eine Box mit der Schrift »Hallo« auf dem Bildschirm.

Mit den Tasten , oder durch Umschalten auf einen anderen Programmplatz kann die Einblendung gelöscht werden.

Sobald auf einen Programmplatz geschaltet wird auf dem Videotext gespeichert ist, erscheint automatisch die Uhrzeit in diesem Menü.

Soll die Uhr manuell eingestellt werden, so braucht die Uhrzeit nur vierstellig eingegeben werden.

6. TV-Gerät in den Stand-by Betrieb schalten

8. Zeiteinstellungen

Einschalt-, Ausschalt- u.

Erinnerungszeit

2 1 4 5

oder

Aus dem Stand-by Betrieb schaltet das TV-Gerät um 20:00 Uhr ein. Um 21:45 Uhr werden Sie an Ihr Telefongespräch erinnert, und um 23:30 Uhr schaltet das TV–Gerät wieder in den Stand-by Betrieb.

1 4

Hallo

rot

weiß

grün

zurück Hilfe

Fernsehbild

123 456 789

--/-

Zeiteinstellungen

Einschaltzeit:

Ausschaltzeit:

Erinnerungszeit:

Uhrzeit:

20:00

23:30

21:45

08 : 22

696+08D-D

zurück Hilfe

123 456 789

--/-

696+08E-D

Fernsehbild

Zeiteinstellungen

Einschaltzeit:

Ausschaltzeit:

Erinnerungszeit:

Uhrzeit:

Aus

-- : --

OKTVOK

Page 29

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

8.1 Kindersicherung

Einschalten

Dieses Fernsehgerät kann gegen unbefugte Benutzung gesichert werden. Die Benutzung kann generell gesperrt oder für 1-5 festzulegende Programme zugelassen werden. So können Sie Ihren Kindern z. B. verbieten, Kriminalfilme anzusehen, zugleich aber erlauben, auf ausgewählten Programmplätzen Kindersendungen zu betrachten. Die zugelassenen Programme können generell oder innerhalb eines bestimmten Zeitraumes freigegeben werden.

Beispiel:

Die Kinder sollen nur die Sendungen auf den Programmplätzen 01, 02 und 05 in der Zeit zwischen 14:00 und 18:00 Uhr ansehen dürfen. Alle anderen Programmplätze sollen gesperrt sein.

1. Menü „Timer/Kindersicher-

ung“ aufrufen

2. Menü „Kindersicherung“

aufrufen und Kindersicherung einschalten

3. Erlaubte Programme ein-

stellen und speichern

Die Kindersicherung kann mit den Tasten ein- oder ausgeschaltet werden.

Wird hier „Ein“ programmiert, so muß vorher auch eine 4-stellige persönliche Geheimzahl eingegeben werden.

Wurde bereits vorher eine Kindersicherungs-Auswahl getroffen, so wird diese übernommen, und das TV-Gerät schaltet in den Stand-by Betrieb.

Jetzt kann das TV-Gerät zwar eingeschaltet werden, aber es wird keine Sendung am Bildschirm sichtbar. Anstelle der Sendung erscheint das Menübild „Kindersicherung“, und der Cursor steht auf der Zeile „Code-Eingabe“.

Die Kindersicherung kann mit Eingabe der 4-stelligen persönlichen Geheimzahl wieder ausgeschaltet werden. Das TV-Gerät schaltet sich automatisch nach ca. 10 Minuten in die Stand-by Stellung, wenn es vorher nicht manuell ausgeschaltet wird.

Hier können maximal 5 Programmplätze eingetragen werden, die nicht gesichert sind.

Mit den Zifferntasten werden Programmplätze eingegeben; mit der Taste C können die Eingaben wieder gelöscht werden.

Zurück zum Beispiel:

Geben Sie die Programmplätze ein, die Sie zulassen wollen. Im Beispiel werden die Programmplätze 01, 02 und 05 zugelassen.

Vor den nächsten Programmierschritten müssen die erlaubten Programmplätze gespeichert werden; sonst geht die Eingabe verloren.

1 2 3

4 5 6

7 8 9

gelb

blau

grün

gelb

zurück Hilfe

Fernsehbild

Timer/Kindersicherung

123 456 789

--/-

696+08F-D

zurück Hilfe

Zeiteinstellungen

Kindersicherung

Timeraufnahme

MVS-Grundeinstellung

Fernsehbild

123 456 789

--/-

696+08G-D

Kindersicherung

Kindersicherung:

Erlaubte Programme:

-- -- -- -- --

Code-Eingabe:

Fernsehbeginn:

Fernsehende:

----

Aus

zurück Hilfe

Fernsehbild

Kindersicherung

123 456 789

--/-

696+08H-D

Kindersicherung:

Erlaubte Programme:

01 02 05 -- --

Code-Eingabe:

Fernsehbeginn:

Fernsehende:

----

speichern ?

Aus

Page 30

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

4. Eigene

Geheimzahl

eingeben

5. Fernsehbeginn und -ende eingeben

TV-Menü aufrufen und eigenen Code eingeben

Geben Sie an dieser Stelle Ihre persönliche 4-stellige Geheimzahl

ein.

Die Eingabe der Ziffern wird mit den numerischen Tasten durchgeführt; die Ziffern werden dabei jedoch nicht sichtbar.

Sollten Sie Ihre persönliche

Geheimzahl

vergessen haben, fragen Sie Ihren Fachhändler; er kann Ihnen helfen.

Hier können die Zeiten eingegeben werden, zwischen denen die zugelassenen Programme freigegeben werden.

Das TV-Gerät wird nicht automatisch eingeschaltet; es schaltet jedoch automatisch aus.

Sind keine erlaubten Programme eingegeben, so können während der Zeiten Fernsehbeginn/-ende alle Programme angesehen werden.

Durch Eingabe der persönlichen

Geheimzahl

wird die Kindersicherung abgeschaltet, und am Bildschirm erscheint die Sendung des angewählten Programmplatzes.

Sollten Sie Ihre persönliche Codenummer vergessen haben, fragen Sie Ihren Fachhändler; er kann Ihnen helfen.

6. Kindersicherung aktivieren

8.1 Kindersicherung

Ausschalten

Nach dem Ausschalten mit der Taste oder der Netztaste am TV-Gerät ist die Kindersicherung aktiviert.

1 2 3

4 5 6

7 8 9

114 0 0

0 08

1 2 3

4 5 6

7 8 9

8.1 Kindersicherung

Einschalten

rot

weiß

grün

zurück Hilfe

Fernsehbild

Kindersicherung

123 456 789

--/-

696-08I-D

zurück Hilfe

Kindersicherung:

Erlaubte Programme:

01 02 05 -- --

Code-Eingabe:

Fernsehbeginn:

Fernsehende:

Fernsehbild

Aus

----

--:--

123 456 789

--/-

696-08J-D

Kindersicherung

Kindersicherung:

Erlaubte Programme:

01 02 05 -- --

Code-Eingabe:

Fernsehbeginn:

Fernsehende:

Aus

----

14 : 00

18 : 00

zurück Hilfe

Fernsehbild

Kindersicherung

123 456 789

--/-

696-08I-D

Kindersicherung:

Erlaubte Programme:

01 02 05 -- --

Code-Eingabe:

Fernsehbeginn:

Fernsehende:

Aus

----

--:--

Page 31

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

8.2 Timeraufnahme

Das Menü „Timer-Aufnahme“ dient vorzugsweise zur Aufnahme von Pay-TV-Sendungen (z.B. Premiere). Bei Verwendung eines Metz–Videorecorders der VC- oder VD-Serie können auch SAT-Sendungen* über das Timermenü aufgenommen werden. Dazu muß der Videorecorder an der EURO 1-Buchse angeschlossen sein. *nur bei eingebauten SAT-Nachrüstsatz

Acht Timer können max. 2 Monate im voraus programmiert werden. Beispiel:

Am TV-Gerät ist an der EURO 1-Buchse ein VHS-Videorecorder mit Data Logic angeschlossen. An der EURO 3-Buchse des TV-Gerätes ist ein Pay TV-Decoder (z.B. Premiere) angeschlossen. Es soll eine Pay-TV-Sendung mit dem Videorecorder aufgezeichnet werden.

1. Menü „Timeraufnahme“ aufrufen

2. Daten der Sendung eingeben (siehe Beispiel)

3. Programmierte Daten speichern und zurück zum TV–Bild oder in den Stand-by

Wenn noch nie eine Programmierung durchgeführt wurde, ist dieses Menü nicht beschriftet. Wurde bereits eine Programmierung eingestellt, so wird diese angezeigt.

Für das Timer-Menü werden Uhrzeit und Datum benötigt. Die Uhrzeit wird aus dem Videotext und das Datum aus dem VPS-Signal gelesen. VPS-Signal oder/und Videotext werden von einigen Sendeanstalten nicht ausgestrahlt.

Wenn Uhrzeit oder/und Datum nicht automatisch erkannt werden, müssen diese Daten manuell eingegeben werden.

Die Daten müssen immer zweistellig eingegeben werden, z.B. 01.09 für den 1. Sept. oder 09:00 für 9 Uhr.

Werden Daten versehentlich falsch eingegeben, so kann mit der Taste C die Eingabe in der jeweiligen Spalte bzw. die ganze Zeile gelöscht werden. Die ganze Zeile kann nur dann gelöscht werden, wenn die Tastensymbole in der Kopfzeile farbig dargestellt werden.

In der Spalte „VTR“, nur wählbar wenn ein Videorec. mit Data Logic oder eine MVS-Steuerung angeschlossen ist, kann mit der Taste A folgende Auswahl getroffen werden:

— keine Weitergabe der Timerdaten an Videorec.

Videorec. selbst programmieren.

bei angeschlossenen „Data Logic“ Videorecorder

Videorec. 1 bei Verwendung einer MVS-Steuerung

Videorec. 2 bei Verwendung einer MVS-Steuerung

1) ohne „LV“ funktioniert ein „Data Logic“ Videorecorder nicht, dann Timer am Videorec. selbst programmieren.

2) ohne „M1/M2“ gibt die MVS-Steuerung keine Timerdaten an den Videorecorder, dann Timer am Videorec. selbst programmieren.

1 2 3

4 5 6

7 8 9

oder

Bei eingeschalteter Kindersicherung kann keine Timeraufnahme ausgeführt werden.

Absatz gilt nicht für Videorec. mit Datenverkehr!

Die gleichen Daten für Datum und Uhrzeit müssen auch am Videorecorder auf dem AV-Programmplatz eingegeben werden.

Die Aufnahme kann auf Wunsch zu jedem beliebigen Zeitpunkt abgebrochen werden, indem die Tastenfolge , und gedrückt wird, oder bei angezeigtem Timermenü die Taste C drücken.

grün

weiß

zurück Hilfe

Fernsehbild

Timeraufnahme

TV / R Prog. Datum VPS

– – –

696+08K-D

—

— — — — — — — — —

Datum eingeben 07.05. 14:20

Uhrzeit

—

. . . . . . . . .

—

— — — — — — — — —

VTR

—

— — — — — — — — —

zurück Hilfe

Fernsehbild

Timeraufnahme

TV / R Prog. Datum VPS

Premiere

— — — — — — — — —

Datum eingeben 07.05. 14:20

696+08L-D

07.01

. . . . . . . . .

: : : : : : : : :

Uhrzeit

—

22:10

—

speichern ?

VTR

—

— — — — — — — — —

zurück Hilfe

Fernsehbild

Timeraufnahme

TV / R Prog. Datum VPS

Premiere

—

— — — — — — — —

Datum eingeben 07.05. 14:20

696+08M-D

07.01

. . . . . . . .

: : : : : : : :

Uhrzeit

—

22:10

—

— — — — — — — —

: : : : : : : :

VTR

—

Page 32

9. Kopfhörer anschließen

An das Gerät kann ein Kopfhörer angeschlossen werden. Die Anschlußbuchse befindet sich hinter einer Abdeckung an der Vorderseite des Gerätes. Es können nur Kopfhörer mit einem Klinkenstecker 3,5 mm (Carat / Stratos 6,3mm) angeschlossen werden.

Wir empfehlen Kopfhörer mit einer Impedanz von nicht weniger als 32 Ω. Bei Kopfhörer mit kleinerer Impedanz (bis ca. 8 Ω ), verringert sich der Aussteuerbereich.

Die Kopfhörerlautstärke kann als Normwert gespeichert werden. Der Kopfhörer kann gleichzeitig auch mit den normalen Gerätelautsprechern betrieben werden.

Bei 2-Ton-Sendungen kann, unabhängig von den Gerätelautsprechern, Ton 1 oder Ton 2 über den Kopfhörer wiedergegeben werden.

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

1. Gerätelautsprecher abschalten und Kopfhörerlautstärke einstellen

2. Kopfhörerlautstärke als Normwert speichern

Kopfhörertonwahl

Zum Einstellen der Kopfhörerlautstärke empfehlen wir, zunächst die Gerätelautsprecher mit der Taste abzuschalten.

Nach Drücken der gelben Taste erscheint die Balkenanzeige für die Kopfhörerlautstärke.

Mit den Tasten kann die Kopfhörerlautstärke eingestellt werden.

Der Normwert für die Kopfhörerlautstärke kann nur über das TV-Menü gespeichert werden.

Im Untermenü „Tonnormwerte“ können alle Normwerte gespeichert werden.

Die Lautstärke wurde bereits eingestellt (siehe Pkt. 1.). Es muß nur noch die Taste gedrückt werden, und die Kopfhörerlautstärke ist gespeichert.

Bei einer 2-Ton-Sendung kann auf Ton 1 oder Ton 2 umgeschaltet werden.

Ist ein Kopfhörer angeschlossen, so kann z. B. über die Gerätelautsprecher der deutsche Ton (Ton 1) und über Kopfhörer der englische Ton (Ton 2) gehört werden.

Diese Einstellung kann, bei eingeschalteten Tonstopp, auch mit der gelben Taste durch mehrmaliges Drücken aufgerufen werden. Mit den Tasten kann auf die gewünschte Tonart umgeschaltet werden.

9. Kopfhörer

Lautstärke

3. Zurück zum TV-Bild

TV-Bild

ändern:

Kopfhörerlautstärke

gelb

zurück Hilfe

Fernsehbild

Tonnormwerte

123 456 789

--/-

696+04B-D

Lautstärke

Höhen

Bässe

Balance

Kopfhörerlautstärke

speichern ?

Ton Mode Kopfhörer

Stereo/Ton 1 / Ton 2

B15

ändern:

Page 33

In der HiText Kartei werden alle auf dem Programmplatz vorhandenen Themen und die zum Thema gehörenden Kapitel angezeigt.

Die Themen und die Kapitelauswahl sind abhängig vom Sender und können somit völlig verschieden sein.

Bei verschiedenen Sendern z. B. erscheinen nur Nummern in der HiTextkartei.

Mit jedem einzelnen Druck auf die blaue Taste wird das nächste Thema gewählt und die Karteikarte nach oben gestellt. Mit einem langen Druck auf die blaue Taste werden die Themen der Reihe nach angewählt.

Zum Blättern nach hinten die rechte Seite der Taste, zum Blättern nach vorne die linke Seite der Taste drücken.

Die Kapitelauswahl wird dem Thema angepaßt.

Mit jedem einzelnen Druck auf die gelbe Taste wird das nächste Kapitel gewählt und die Karteikarte nach oben gestellt.

Zum Blättern nach hinten die rechte Seite der Taste, zum Blättern nach vorne die linke Seite der Taste drücken.

Mit einem langen Druck auf die gelbe Taste werden die Kapitel der Reihe nach angewählt.

10. HiText

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Aufrufen des HiText

2. Thema auswählen

3. Kapitel auswählen

Grundfunktionen

Die erste Seite der Themen- und Kapitelauswahl wird angezeigt.

In der Fußzeile weisen die Karteisymbole mit den Pfeilen darauf hin, daß mit den entsprechenden farbigen Tasten themenweise, kapitelweise oder seitenweise geblättert werden kann.

Das blaue Textfenster beschreibt die momentan geöffnete Themenauswahl, das gelbe Textfenster das momentan angezeigte Kapitel.

4. Erste Kapitelseite aufschla-

gen

Der HiText öffnet für die Sendeanstalten neue Wege zur Darstellung von Informationen und Grafiken. Waren bisher nur 8 Farben darstellbar, sind heute 4096 Farben möglich. Durch die Einführung von Pixelgrafiken besteht die Möglichkeit, Informationen bildhaft darzustellen. Die Sendeanstalten sind gerade dabei, diese Neuerungen umzusetzen. Wir haben die Möglichkeit für den Benutzer offen gelassen, den HiText abzuschalten. Mit einem Druck auf die Taste R wird von HiText auf Megatext geschaltet und umgekehrt. Ein Hinweis auf Megatext „HiText?“ steht in der Kopfzeile der angezeigten Seite.

gelb

blau

Fernsehbild

TOP

Hi Text

Football

Bundesligen

Fußball

Sport

Aktuelles

Übersicht

Themen

696+10A-D

Fernsehbild

TOP

Hi Text

Football

Bundesligen

Fußball

Sport

Aktuelles

Übersicht

Themen

696+10B-D

Seite ansehen

Börse

Wetter

ARD-Programm

Seite ansehen

Börse

Wetter

ARD-Programm

Hinweise

VT-Redaktion

VT-Zentrale

Index

Inhalt

Kapitel zum Thema ÜBERSICHT

übermorgen

jetzt im TV

morgen

heute

Inhalt

Kapitel zum Thema ARD-Programm

Hilfe

Fernsehbild

TOP

Hi Text

Börse

Wetter

ARD-Programm

Football

Bundesligen

Fußball

Sport

Aktuelles

Übersicht

Themen

696+10C-D

ARD heute ARD morgen ARD-Wochenübersicht TV-Guide: Zeitschema TV-Guide: Spartenschema

ARD: Jetzt im Programm

. . . . . 333

UntertitelVorschau

. . . . . 398

696+10D-D

. . . . . . . . . . . . . .

Seite ansehen

heute

Inhalt

Kapitel zum Thema ARD-Programm

InhaltTV-Guide

übermorgen

jetzt im TV

morgen

. . . . . .

. .

ARD / ZDF

301-319 321-339

340

. . .

350

. . .

375

. . .

Hilfe

Page 34

Die einzelnen Seiten können weitergeblättert werden. Wie in einem Buch können Sie, ausgehend von der

angezeigten Seite, alle Seiten nach hinten oder nach vorne durchblättern.

Zum Blättern nach hinten die rechte Seite der Taste, zum Blättern nach vorne die linke Seite der Taste drücken.

Die einzelnen Kapitel können weitergeblättert werden. Mit jedem Druck auf die gelbe Taste wird die erste

Seite des nächsten oder vorherigen Kapitels aufgeschlagen.

Zum Blättern nach hinten die rechte Seite der Taste, zum Blättern nach vorne die linke Seite der Taste drücken.

10. HiText

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

5. Seitenweises Blättern

6. Kapitelweises Blättern

Grundfunktionen

Mit jedem Druck auf die blaue Taste wird die erste Seite des nächsten oder vorherigen Themas aufgeschlagen. In den meisten Fällen ist das die Übersicht.

Zum Blättern nach hinten die rechte Seite der Taste, zum Blättern nach vorne die linke Seite der Taste drücken.

7. Themenweises Blättern

gelb

blau

weiß

Hilfe

ARD

06.00

09.00

09.03

09.45

10.00

10.03

10.45

11.00

11.03

12.35

12.55

13.00

13.05

696+10E-D

Hilfe

ARD

05.30

09.00

09.03

09.45

10.00

10.03

10.45

11.00

11.03

12.35

12.55

13.00

696+10F-D

Kartei

301 ARD/ZDF So. 5.01.97 13:45:00

Inhalt 300

321 ARD/ZDF So. 5.01.97 14:19:00

ARD-Morgenmagazin

Tagesschau

ML Mona Lisa

Kneippen für die Gesundheit Tagesschau Weltspiegel

Fall auf Fall - . . . . . . . . .

Jedem sein Recht Tagesschau / Börse

Salomonberries Spielfilm, D 1991

Umschau . . . . . . . . . . . .

Presseschau

Tagesschau

Inhalt 300

Marke: neu nächste

ARD-Morgenmagazin

Tagesschau

Dallas

Tele-Gym

Tagesschau

auslandsjournal

ZDF-Info Gesundheit

Tagesschau

Cappuccino Melange

Fernsehfilm, 1993 . . . . . . .

Umschau

Presseschau

Tagesschau

ARD-Mittagsmagazin . . . .

bis 13.45 Uhr

Kartei

Sonntag, 5. Januar 1997

Nachmittag auf 302

InhaltARD heute

Marke: neu nächste

Montag, 6. Januar 1997

Nachmittag auf 322

InhaltARD morgen

326

307

313

Hilfe

Deutschland

Wettervorhersage Früh- bzw. Mittagstemperaturen Aussichten für die nächsten Tage

Europäisches Reisewetter

Nord- und Nordwesteuropa Mittel- und Südosteuropa Süd- und Südwesteuropa Wassertemperaturen

Temperaturen international

696+10G-D

Kartei

400 ARD/ZDF So. 5.01.97 14:19:00

Quelle: METEO CONSULT / DWD

Marke: neu nächste

InhaltWetter

WETTER

ÜBERSICHT

401 402 403

404 405 406

. . . . . . . .

407

408

Page 35

Bei Mehrfachseiten erscheint in der Kopfzeile die Anzeige der Teilseitennummer.

Die hellen Zahlen zeigen an, wieviele Teilseiten unter dieser Mehrfachseite zu finden sind. Die Anzahl der Teilseiten wird im 20 Sek.-Rhythmus von den Sendern ausgestrahlt. Somit kann es u. U. einige Zeit dauern, bis alle Teilseiten numerisch angezeigt werden.

Sind mehr als 5 Teilseiten vorhanden (z. B. bei Sender BR 3), so kann mit der Taste der Cursor (weißes Feld) nach rechts bewegt werden, und die Teilseitennummern werden erweitert (z. B. 01 bis 11).

Bei Sendern, die keine Mehrfachseitenkennung anzeigen, laufen die Teilseiten der Reihe nach durch. Sollen die Seiten zum Lesen angehalten werden, muß eine der Funktionstasten A, B oder C im HiTextbetrieb mit der Funktion „Seite Stop“ programmiert werden. Durch nochmaliges Drücken der Funktionstaste „Seite Stop“ wird auf eine andere Teilseite weitergeschaltet, so wie sie der Sender gerade ausstrahlt.

Mit den Tasten kann der Cursor (weißes Feld) nach rechts oder links bewegt werden. Die Teilseite, auf der der Cursor steht, erscheint auf dem Bildschirm.

Auf der angezeigten Seite steht in der Kopfzeile oben am Bildschirmrand z. B. 02, d. h. die Teilseite 2 von insgesamt 8 wird am Bildschirm angezeigt.

Mit den Tasten kann der Cursor (farbiges Feld) auf den Seitennummern nach oben/unten bewegt werden. Die Seitenummer, auf der der Cursor steht, kann mit der Taste direkt aufgerufen werden.

10. HiText

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Erkennen von Mehrfachsei-

ten

2. Anwählen von Teilseiten

Mehrfachseiten

10. HiText

Cursor - Seitenwahl

398

01 02 03 04 05

589 ARD/ZDF So 5.01.97 15:34:00

Hallo und herzlich willkommen . . .

Auf den folgenden Seiten informieren wir Sie über unseren Service rund um das erste regelmäßige Online-Magazin im deutschen Fernsehen.

Technische Mindestausstattung, Online-Kosten Vollständige Liste aller Internetcafes netNite im Internet (http://www.zdfmsn.de) Zuschauer-Postbox netNite Chat netNite Weiterbildung Nächste Sendung

ZDF: netNite - das Online - Magazin >>

696+10H-D

Marke: neu nächste

computer

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

ComputerService

1/8

2/9

3/9

4/9 5/9 6/9 7/9 8/9

1,92 DM

4,20 DM

340 350 375

2/8

<< 01 02 03 04 05 06 07 08 09 10 11 >>

589 ARD/ZDF So 5.01.97 15:40:00

computer

Technische Mindestausstattung, Online

Kosten Computer mit 486 Prozessor mindestens 8 MB Speicher (16 MB ideal) mindestens 500 MB Festplatte Super VGA-Grafikkarte mindestens 15" Farb-Monitor Soundkarte mit Aktivboxen

Zu veranschlagende Kosten: ca. 1500 - 2000 DM

Surf-Kosten (eine Stunde T-Online) Telefongebühren (ab 21.00Uhr) Online-Zeittakt und Internet Gebühr

696+10I-D

. . . . . . . . . . . . . . . . . . . .

ZDF: netNite - das Online - Magazin >>

ComputerService

ARD heute ARD morgen ARD-Wochenübersicht TV-Guide: Zeitschema

TV-Guide: Spartenschema

. . . . . . . . . . . . . .

. . . . . .

301-319 321-339

. . . . . .

. .

. . .

ARD: Jetzt im Programm

. . . . . 333

UntertitelVorschau

. . . . . 398

696+10D-D

ARD / ZDF

InhaltTV-Guide

Page 36

10. HiText

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

Seitenzahl eingeben, z. B. Seite 589

Direkte Seitenanwahl

Nach Drücken der ersten numerischen Taste erscheinen im Bildschirm oben links die Ziffer der gedrückten Taste und zwei Striche. Geben Sie die dreistellige Ziffer vollständig ein. Nach Eingabe der letzten Ziffer erscheint ganz oben am Bildschirm eine grüne Zeile mit dem Text „Bitte warten, Seite kommt“. Wenn die von Ihnen eingegebene Seitennummer nicht existiert, erscheint oben am Bildschirm eine rote Zeile mit dem Text „Seite wird nicht gesendet“. Das TV-Gerät sucht die entsprechende Seite und zeigt sie nach dem Auffinden sofort an.

85 9

Mit der Taste 0 kann auf die zuletzt gesehene Inhaltsübersicht zurückgeschaltet werden.

Im Bild ist z. B. die Inhaltsübersicht des ARD-Programmes.

Zurück zur letzten Inhaltsübersicht

10. HiText

Zurück zur letzten

Inhaltsübersicht

Verschiedene Sendeanstalten strahlen Videotext-Seiten mit den letzten Meldungen, Nachrichten, Bundesliga-Ergebnisse usw. aus, z.B. ARD - Seite 111 oder Pro 7 - Seite 111.

Wurde eine News-Flash-Seite von Ihnen einmal angewählt und mit der Taste wieder ausgeblendet, so wird diese Seite in regelmäßigen Abständen von den Sendeanstalten, entsprechend dem Tagesgeschehen, aktualisiert und in das TV-Bild eingeblendet.

Unter Umständen kann es vorkommen, daß eine News-Flash-Seite ein Umschalten auf einen anderen Programmplatz verhindert.

Abhilfe erfolgt durch das Anwählen einer „normalen“ Videotextseite mit der weißen Taste. Anschließend ist ein Umschalten auf andere Programmplätze problemlos möglich.

News-Flash-Seiten ausblenden

10. HiText

Aktuelle- oder

News–Flash-Seiten

weiß

01 02 03 04 05

589 ARD/ZDF So 5.01.97 15:34:00

Hallo und herzlich willkommen . . . Auf den folgenden Seiten informieren

wir Sie über unseren Service rund um das erste regelmäßige Online-Magazin im deutschen Fernsehen.

Technische Mindestausstattung, Online-Kosten Vollständige Liste aller Internetcafes netNite im Internet (http://www.zdfmsn.de) Zuschauer-Postbox netNite Chat netNite Weiterbildung Nächste Sendung

ZDF: netNite - das Online - Magazin >>

696+10H-D

Hilfe

111 ARD/ZDF So. 5.12.97 14:19:00

Marke: neu nächste

computer

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

ComputerService

Kartei

Marke: neu nächste

1/8

2/9

3/9

4/9 5/9 6/9 7/9 8/9

LETZTE MELDUNG: Eurocard bestätigt doppelte

Abbuchungen von Auslandsumsätzen im

November. . . . . . . . . . . . . . . . . . . 121

Nachrichten - Übersichten . . . . . . .112 – 115

696+12A-D

InhaltWetter

ARD heute ARD morgen ARD-Wochenübersicht TV-Guide: Zeitschema TV-Guide: Spartenschema

ARD: Jetzt im Programm

. . . . . 333

UntertitelVorschau

. . . . . 398

696+10D-D

. . . . . . . . . . . . . .

301-319 321-339

. . . . . .

. .

. . .

ARD / ZDF

340 350 375

InhaltTV-Guide

. . . . . .

Page 37

Nach dem erstmaligen Drücken der Taste A* wird der obere Teil der dargestellten Seite in der doppelten Schriftgröße angezeigt.

Durch stetiges Drücken kann die Seite auch auf einen Zug langsam durchgescrollt werden.

* Die Taste A wurde werkseitig programmiert. Diese Programmierung kann auch geändert werden (siehe Kapitel „Gerätekonfiguration, Funktionstasten festlegen“).

Nach dem zweiten Druck auf die Taste A* wird die Seite weiter nach oben gescrollt.

10. HiText

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Auf doppelte Schriftgröße stellen, z. B. Taste A * drücken

2. Seite nach oben weiterscrollen, z. B. Taste A* drücken

Doppelte Schriftgröße

* je nach Funktionstastenbelegung;

werkseitig ist A eingestellt.

Nach dem dritten Druck auf die Taste A* wird die Seite weiter nach oben gescrollt, usw.

Der fünfte Druck auf die Taste A* führt zurück zur normalen Schriftgröße.

3. Seite nach oben weiterscrollen, z. B. Taste A* drücken

4. Zurück zur normalen Schriftgröße

10.03

auslandsjournal

Hilfe

Kartei

301 ARD/ZDF So. 5.01.97 13:45:00

Marke: neu nächste

ARD

06.00

09.00

09.03

09.45

10.00

10.03

10.45

11.0 0

11.0 3

12.35

12.55

13.00

13.05

Hilfe

ARD-Morgenmagazin

Tagesschau

Dallas

Tele-Gym

Tagesschau

auslandsjournal

ZDF-Info Gesundheit

Tagesschau

Cappuccino Melange

Fernsehfilm, 1993 . . . . . . .

Umschau

Presseschau

Tagesschau

ARD-Mittagsmagazin . . . .

bis 13.45 Uhr

Inhalt 300

Kartei

Sonntag, 5. Januar 1997

Nachmittag auf 302

Marke: neu nächste

307

313

301 ARD/ZDF So. 5.01.97 13:45:00

ARD

Sonntag, 5. Januar 1997

ARD-Morgenmagazin

06.00

Tagesschau

09.00

Dallas

09.03

Tele-Gym

09.45

ARD-Morgenmagazin

06.00

Tagesschau

09.00

Dallas

09.03

Tele-Gym

09.45

Tagesschau

10.00

auslandsjournal

10.03

ZDF-Info Gesundheit

10.45

Tagesschau

11.00

Cappuccino Melange

11.03

Fernsehfilm, 1993 . . . . . . .

Umschau

12.35

ZDF-Info Gesundheit

10.45

Tagesschau

11.00

Cappuccino Melange

11.03

Fernsehfilm, 1993 . . . . . . .

Umschau

12.35

Presseschau

12.55

Tagesschau

13.00

ARD-Mittagsmagazin . . . .

13.05 bis 13.45 Uhr

Inhalt 300

Nachmittag auf 302

Sonntag, 5. Januar 1997

307

313

InhaltARD heute

Page 38

Als HiText-Anwender werden Sie bestimmte Seiten, z. B. Börse, Nachrichten, Wetter usw., immer wieder lesen wollen. Hierfür haben wir einen einfachen Weg programmiert, der Ihnen das Lesen solcher Seiten leicht macht. Mit Hilfe von Marken (Kartenreiter) können HiText–Seiten gekennzeichnet werden.

Wir haben einen Vorrat von 100 Marken (Kartenreiter) angelegt. Auf jedem Programmplatz können 10 Marken gesetzt werden, solange der Vorrat nicht aufgebraucht ist.

Die Marken können auf Textseiten Ihrer Wahl gesetzt und auch wieder gelöscht werden. Sind auf einem Programmplatz Marken gesetzt, können Sie im geöffneten HiText mit der grünen Taste der Reihe nach durchgeblättert werden.

Sind auf diesem Programmplatz noch keine Marken vergeben, so muß zum Setzen der ersten Marke die rote Taste gedrückt werden.

Im Bildschirm links oben erscheint „MARKE 1“.

Bei der ARD z. B. ist die Seite 589 eine Mehrfachseite. Bei Mehrfachseiten werden die Marken immer auf die

Hauptseite gesetzt.

10. HiText

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Gewünschte Seite aufrufen, z. B. Seite 400

2. Erste Marke setzen

3. Nächste Seite anwählen, z. B. Seite 589

Marken setzen

0 0

rot

85 9

696+10G-D

MARKE 1 400 ARD/ZDF So. 5.01.97 14:19:00

696+10J-D

Kartei

Hilfe

400 ARD/ZDF So. 5.01.97 14:19:00

Deutschland

Wettervorhersage Früh- bzw. Mittagstemperaturen Aussichten für die nächsten Tage

Europäisches Reisewetter

Nord- und Nordwesteuropa Mittel- und Südosteuropa Süd- und Südwesteuropa Wassertemperaturen

Temperaturen international

Quelle: METEO CONSULT / DWD

Hilfe

Deutschland

Wettervorhersage Früh- bzw. Mittagstemperaturen Aussichten für die nächsten Tage

Europäisches Reisewetter

Nord- und Nordwesteuropa Mittel- und Südosteuropa Süd- und Südwesteuropa Wassertemperaturen

Temperaturen international

Quelle: METEO CONSULT / DWD

Marke: neu nächste

InhaltWetter

Kartei

Marke: entf. nächste

InhaltWetter

WETTER

ÜBERSICHT

401 402 403

404 405 406

. . . . . . . .

WETTER

ÜBERSICHT

. . . . . . . .

407

408

401 402 403

404 405 406 407

408

01 02 03 04 05

MARKE 2 589 ARD/ZDF So 5.01.97 15:34:00

Marke: entf. nächste

computer

Hallo und herzlich willkommen . . . Auf den folgenden Seiten informieren

wir Sie über unseren Service rund um das erste regelmäßige Online-Magazin im deutschen Fernsehen.

Technische Mindestausstattung, Online-Kosten Vollständige Liste aller Internetcafes netNite im Internet (http://www.zdfmsn.de) Zuschauer-Postbox netNite Chat netNite Weiterbildung Nächste Sendung

ZDF: netNite - das Online - Magazin >>

696+10K-D

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

ComputerService

2/9

3/9

4/9 5/9 6/9 7/9 8/9

1/8

Page 39

Ist die gewünschte Seite angezeigt (im Beispiel die Seite 589), auf der die zweite Marke gesetzt werden soll, dann drücken Sie wieder die rote Taste.

Im Bildschirm links oben erscheint „MARKE 2“.

Sie können auf jedem Programmplatz 10 Marken setzen, solange der Markenvorrat von 100 nicht erschöpft ist, wie es unter den Punkten 1-4 beschrieben ist.

Wenn der Vorrat von 100 Marken erschöpft ist, so wechselt der rote Punkt in der Menükopfzeile seine Farbe in grau.

10. HiText

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

4. Zweite Marke setzen

5. Weitere Marken setzen,

z. B. Seite 500

6. Zurück zum TV-Bild

Marken setzen

5 0 0

rot

01 02 03 04 05

MARKE 2 589 ARD/ZDF So 5.01.97 15:34:00

Hallo und herzlich willkommen . . . Auf den folgenden Seiten informieren

wir Sie über unseren Service rund um das erste regelmäßige Online-Magazin im deutschen Fernsehen.

Technische Mindestausstattung, Online-Kosten Vollständige Liste aller Internetcafes netNite im Internet (http://www.zdfmsn.de) Zuschauer-Postbox netNite Chat netNite Weiterbildung Nächste Sendung

ZDF: netNite - das Online - Magazin >>

696+10K-D

Hilfe

MARKE 3 500 ARD/ZDF So. 5.01.97 13:47:00

SERVICE

. . . . . . . . . . . . . . . . . . .

Kultur Ratgeber: ARD/ZDF-Infos Lotto/Gewinnzahlen Reise/Verkehr halbstarl!! - Jugendprogramm Videotext-Preisrätsel Computer A la carte Weltzeituhr

Marke: entf. nächste

computer

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

ComputerService

Kartei

Marke: entf. nächste

501/502

. . . .

. . . . . . . .

. . . . . . . . . . . . .

. . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . .

575-577

530 540 550 570

580 590 599

1/8

2/9

3/9

4/9 5/9 6/9 7/9 8/9

696+10M-D

InhaltService

Page 40

Nach dem Drücken der Taste A, B oder C erscheint die Tafel mit der „Marke 1“.

Auf Programmplätzen ohne Marken erscheint ein weißes Feld mit dem Schriftzug „Keine Marke“.

Mit jedem Druck auf die Taste A, B oder C wird zur nächsten Marke weitergeblättert. So können alle Marken der Reihe nach durchgeblättert werden.

Mit der Taste A, B oder C erreichen Sie nach dem Abrufen aller Marken wieder das TV-Bild.

Wollen Sie nicht alle Marken durchblättern, so erreichen sie durch Drücken der Taste jederzeit das TV-Bild.

10. HiText

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Vom TV-Bild zur ersten Marke

2. Zur nächsten Marke blättern

3. Zurück zum Fernsehbild

Infotext

oder

oder oder

oder abbrechen mit

* je nach Funktionstastenbelegung;

werkseitig ist C eingestellt.

Der Sinn des Infotext besteht darin, daß man markierte Text-Seiten zur Info schnell vom TV-Programm ausgehend aufrufen und durchblättern kann. Dazu müssen Marken gesetzt werden, wie auf den beiden vorangehenden Seiten beschrieben. Wenn die Marken gesetzt sind, kann mit einer programmierten Taste (werkseitig ist die Taste C programmiert) vom laufenden Fernsehprogramm ausgehend, alle Marken der Reihe nach durchgeblättert werden.

grün

MARKE 1 400 ARD/ZDF Di. 12.10.93 10:52:00

WETTER

ÜBERSICHT

Deutschland

Wettervorhersage Früh- bzw. Mittagstemperaturen Aussichten für die nächsten Tage

Europäisches Reisewetter

Nord- und Nordwesteuropa Mittel- und Südosteuropa Süd- und Südwesteuropa Wassertemperaturen

Temperaturen international

Quelle: METEO CONSULT / DWD

Wetter

01 02 03 04 05

MARKE 2 589 ARD/ZDF So 5.01.97 15:34:00

Hallo und herzlich willkommen . . . Auf den folgenden Seiten informieren

wir Sie über unseren Service rund um das erste regelmäßige Online-Magazin im deutschen Fernsehen.

Technische Mindestausstattung, Online-Kosten Vollständige Liste aller Internetcafes netNite im Internet (http://www.zdfmsn.de) Zuschauer-Postbox netNite Chat netNite Weiterbildung Nächste Sendung

ZDF: netNite - das Online - Magazin >>

696+10K-D

. . . . . . . . . . . .

. . . . . . . . . . .

Inhalt

Marke: entf. nächste

. . . . .

. . . . . . . .

. . . . . . . . .

. . . . . . . .

computer

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

ComputerService

401 402 403

404 405 406 407

408

1/8

2/9

3/9

4/9 5/9 6/9 7/9 8/9

Page 41

Mit der Taste A, B oder C können Sie die Seite aufrufen, deren Marke entfernt werden soll.

Mit dem Entfernen der Marke auf der Textseite ändert sich auch die Reihenfolge der anderen Marken.

Beispiel:

Auf einem Programmplatz sind 3 Marken gesetzt:

-Marke 1 auf Textseite 400

-Marke 2 auf Textseite 500

-Marke 3 auf Textseite 589. Sie entfernen die Marke 1 auf der Textseite 400. Die Reihenfolge der Marken wird sofort neu organisiert

und sieht wie folgt aus:

-Marke 1 auf Textseite 500

-Marke 2 auf Textseite 589.

10. HiText

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Gewünschte Seite aufrufen, z. B. Seite 400

2. Marke löschen

3. Zurück zum TV-Bild

Marken löschen

rot

oder oder

* je nach Funktionstastenbelegung;

werkseitig ist C eingestellt.

Hilfe

MARKE 1 400 ARD/ZDF So. 5.01.97 14:19:00

Kartei

Marke: entf. nächste

WETTER

ÜBERSICHT

Deutschland

Wettervorhersage Früh- bzw. Mittagstemperaturen Aussichten für die nächsten Tage

Europäisches Reisewetter

Nord- und Nordwesteuropa Mittel- und Südosteuropa Süd- und Südwesteuropa Wassertemperaturen

Temperaturen international

Quelle: METEO CONSULT / DWD

696+10J-D

Kartei

Hilfe

400 ARD/ZDF So. 5.01.97 14:19:00

Marke: neu nächste

. . . . . . . .

InhaltWetter

WETTER

ÜBERSICHT

401 402 403

404 405 406 407

408

Deutschland

Wettervorhersage Früh- bzw. Mittagstemperaturen Aussichten für die nächsten Tage

Europäisches Reisewetter

Nord- und Nordwesteuropa Mittel- und Südosteuropa Süd- und Südwesteuropa Wassertemperaturen

Temperaturen international

Quelle: METEO CONSULT / DWD

696+10G-D

InhaltWetter

. . . . . . . .

401 402 403

404 405 406 407

408

Page 42

Im Fernsehbild erscheint im unteren Teil die Einblendung des Videotextes, sobald dieser vom Sender ausgestrahlt wird.

Mit der Funktionstaste A*, B* oder C* kann die Untertitelfunktion generell ein- oder ausgeschaltet werden.

Dieses TV-Gerät bietet Ihnen die Möglichkeit, automatisch den Untertitel zur Sendung einzublenden. Dazu muß eine der drei Funktionstasten A, B oder C auf der Fernbedienung programmiert werden. Die Programmierung kann im Kapitel

Gerätekonfiguration, Funktionstasten festlegen nachgelesen werden. Nur nach Programmierung einer Funktionstaste erscheint der Untertitel automatisch.

Beispiel: Sie wollen die Tagesschau mit Untertitel sehen. Programmieren Sie eine der Funktionstasten mit der Funktion „Untertitel“.

Wenn Untertitel eingeblendet ist, so kann er mit der programmierten Funktionstaste ausgeschaltet und wieder eingeschaltet werden.

Hinweis: Wenn auf eine der Funktionstasten

„Untertitel“ programmiert ist, so werden diese nach Inbetriebnahme des TVGerätes automatisch eingeschaltet.

Im Hitext gibt es Rätselfragen mit verborgenen Antworten.

Mit den Funktionstasten A*, B* oder C* können diese verborgenen Antworten angezeigt werden.

10. HiText

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Untertitel zur Sendung ein-

blenden

2. Untertitel ausblenden *

Antwortfreigabe oder Rätselauflösung

Untertitel

Anwortfreigabe o. Rätseltaste

* je nach Funktionstastenbelegung

* *

* je nach Funktionstastenbelegung

In Ballungsgebieten sind solche Bilder selten

automatisch

oder oder

Page 43

Nach dem Ausschalten des TV-Gerätes mit der Fernbedienung oder mit der Netztaste, kann nach zweimaligen Drücken der Taste der Vergrößerungsfaktor wieder aufgerufen werden.

11. Besondere Bildeffekte

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Zoomfunktion einschalten und Bild vergrößern

2. Zoomfunktion für eingestellten Programmplatz aufrufen

Variables Zoom bzw.

Formatanpassung

Alle Sendungen, die nicht im 4:3 Format (Bildschirmformat) gesendet werden, z. B. Kino-Breitwand bzw. Super-Breitwand oder 16:9 Filme, haben am oberen und unteren Bildschirmrand einen schwarzen Streifen. Mit der Zoomfunktion haben Sie die Möglichkeit, das Bild zu vergrößern und somit die schwarzen Streifen in einen nicht sichtbaren Bereich zu schieben. Dadurch geht gleichzeitig ein geringer Teil der Bildinformation auf der rechten und linken Seite verloren, was jedoch weniger störend wirkt als die schwarzen Streifen.

3. Zoomfunktion ausschalten

Zoom

Taste solange Drücken, bis am oberen und unteren Bildrand die schwarzen Streifen verschwunden sind. Der Bildinhalt wird gleichmäßig vergrößert.

Der eingestellte Vergrößerungsfaktor wird automatisch auf diesem Programmplatz gespeichert, solange das TV-Gerät nicht ausgeschaltet wird. Beim Wechsel auf ein anderes Programm, sehen Sie das normale Bild wieder. Schalten Sie wieder auf das vorherige Programm, bei dem die Zoomfunktion aktiviert wurde, so wird das Bild bei gleicher Sendung automatisch vergrößert.

Soll der eingestellte Zoomwert auch für andere Programmplätze angewendet werden, so muß nach dem Vergrößern mit der Taste nochmals die Taste gedrückt werden. Das Bild wird dann auf „normal“ zurückgesetzt, aber der vorher eingestellte Zoomfaktor wird gespeichert.

Page 44

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

11. Besondere Bildeffekte

Zoom

Zoomfunktion aufrufen und zurück zum Normalbild

Funktion aufrufen und zurück zum Normalbild

Die Funktion „Zoom 2:1“ muß vor der Anwendung im Menü „Funktionstasten“ als Funktion programmiert werden. Den Programmiervorgang können Sie im Kapitel „Gerätekonfiguration, Funktionstasten festlegen“ nachlesen.

Nach Drücken der Taste wird das Bild um 100% vergrößert dargestellt. Dabei treten jedoch Unschärfen auf.

Mit den sowie den Tasten kann das gezoomte Bild verschoben werden.

Tip:

Bei einem bewegten Bild verliert man dabei leicht die Orientierung. Es empfiehlt sich deshalb, vorher mit der Taste II auf Standbild zu schalten.

Die Funktion „Neun-Bild“ muß vor der Anwendung im Menü „Funktionstasten“ als Funktion programmiert werden. Den Programmiervorgang können Sie im Kapitel „Gerätekonfiguration, Funktionstasten festlegen“ nachlesen.

Diese Funktion ist der Zeitlupe ähnlich. Acht der neun Bilder auf dem Bildschirm stellen eine Momentaufnahme der laufenden Sendung (oder Videofilm) dar. Das neunte Bild rechts unten im Bildschirm zeigt die laufende Sendung (oder Videofilm) als bewegtes Bild an.

Auch diese Funktion ist mit dem Standbild kombinierbar.

11. Besondere Bildeffekte

Neun-Bild

oder oder

* je nach Funktionstastenbelegung

Funktion aufrufen und zurück zum Normalbild

Nach Drücken der roten Taste erscheint ein kleines Bild im linken oberen Eck des Bildschirmes.

Die laufende Sendung (oder Videofilm) läuft im kleinen Ausschnitt weiter, der restliche Bildschirm wird zum Standbild.

Das kleine Bild kann durch wiederholtes Drücken der Taste II in alle Ecken des Bildschirmes verschoben und mit Taste gespeichert werden.

Bei PIP-Geräten ist diese Funktion nicht möglich!

11. Besondere Bildeffekte

Film im Foto

rot

Page 45

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

11. Besondere Bildeffekte

Foto im Film

Funktion aufrufen und zurück zum Normalbild

Die Funktion „Foto im Film“ muß vor der Anwendung im Menü „Funktionstasten“ als Funktion programmiert werden. Den Programmiervorgang können Sie im Kapitel „Gerätekonfiguration, Funktionstasten festlegen“ nachlesen.

Nach Drücken der programmierten Taste erscheint ein kleines Foto (Standbild) im linken oberen Eck des Bildschirmes.

Die laufende Sendung (oder Videofilm) läuft auf dem Bildschirm weiter.

Das kleine Bild kann durch wiederholtes Drücken der Taste II in alle Ecken des Bildschirmes verschoben und mit Taste gespeichert werden.

oder oder

* je nach Funktionstastenbelegung

Funktion aufrufen und zurück zum Normalbild

Die Funktion „Zeitlupe“ muß vor der Anwendung im Menü „Funktionstasten“ als Funktion programmiert werden. Den Programmiervorgang können Sie im Kapitel „Gerätekonfiguration, Funktionstasten festlegen“ nachlesen.

Nach dem Aufrufen der Funktion wird der Bildschirm in neun kleine Felder aufgeteilt. In Zeitabständen von

0,1 Sek. . . . 2,0 Sek. werden die Bilder der laufenden

Sendung eingefroren und auf dem Bildschirm dargestellt.

Diese Funktion läßt sich auch mit dem Standbild kombinieren.

11. Besondere Bildeffekte

Zeitlupe

Zeitlupe-Zeit

oder oder

* je nach Funktionstastenbelegung

Einstellen der Zeitlupe-Zeit

Die Zeitlupe-Zeit beschreibt den zeitlichen Abstand, in dem die Einzelbilder geschaltet werden. In 0,1 Sek. Schritten kann die Zeit mit den Tasten von 0,1 Sek. bis auf max. 2,0 Sek. eingestellt werden.

Die gewählte Einstellung kann mit der Taste gespeichert werden.

Hinweis: Die Zeitlupe-Zeit gilt nicht für die 9-PRG-Funktion

rot

weiß

zurück Hilfe

Fernsehbild

Gerätekonfiguration

123 456 789

--/-

696+05B1-D

Einst. Programmwechsel

RGB-Vorrang

Zeitlupe-Zeit . . . . :

Ton-Einstellungen

Anzeige-Konfiguration

1.0s

Page 46

12. Betrieb ohne Fernbedienung

Programmwahl: Tasten - P + drücken.

Lautstärke:

Drücken Sie die Vorwahltaste, bis am Bildschirm die Balkenanzeige für die Lautstärke erscheint. Drücken Sie dann die - P + Tasten, um die Lautstärke zu ändern.

Kontrast:

Drücken Sie die Vorwahltaste, bis am Bildschirm die Balkenanzeige für den Kontrast erscheint. Drücken Sie dann die - P + Tasten, um den Kontrast zu ändern.

Diese Betriebsart ist nur als Notbedienung gedacht, wenn die Batterie Ihrer Fernbedienung leer ist oder die Fernbedienung nicht zur Hand sein sollte.

Die Ortsbedienung ist hinter der Klappe an der Vorderseite des TV-Gerätes. Klappe an der Markierung drücken und öffnen.

Ohne Fernbedienung können Sie folgende Funktionen auch am Gerät bedienen. Die Vorwahl der Funktion ist 10 Sek. gültig, davon werden in der Daueranzeige nur 5 Sek. angezeigt.

Vorwahltaste

Programm und Werteinstelltasten

Nach Drücken der Taste II wird das Bild sofort eingefroren und am Bildschirm angezeigt. Die Sendung (oder Videofilm) läuft jedoch im Hintergrund weiter.

Nach dem wiederholten Drücken der Taste II wird wieder auf die laufende Sendung (oder Videofilm) umgeschaltet.

11. Besondere Bildeffekte

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Standbild einschalten

2. Standbild ausschalten

Standbild

Page 47

13. Fernbedienung für Videorecorder

RD11

123

456

789

VTR

ıı

ľľ

REC

TIMER

ľľ ıı

100 Hz

PIP

MULTI-PRG.

PRG.

NEXTVIEW

TV-REC

• Videorec. EIN / AUS

• Programmplatzwahl

• Sofortaufnahme der auf dem Bildschirm laufenden Sendung bei Videorecordern mit Datenverkehr

1) Taste B und / VTR gleichzeitig

drücken.

2) Taste B und / TV-REC gleich-

zeitig drücken.

• Programmfortschaltung

• Videorec.-Timer EIN / AUS

• Umschalten auf die Videorec.-Bedienung dieser Fernbedienung.

Taste gedrückt halten und gleichzeitig gewünschte Funktionstaste drücken.

Damit die Videorecorder gesteuert werden können, muß am TV-Gerät im Menü „Gerätekonfiguration, Funktionsta- sten festlegen“ auf der Funktionstaste B für die TV-Ebene „VTR-Bedienung“ programmiert werden!

• REC - Aufnahme starten

• Still - Pause

• Index - Index Suchlauffunktion vorwärts

• Umschalten auf AV-Betrieb AV 1, AV 2 ...

• Play - Wiedergabe starten

• Stop

• Programmfortschaltung

• FF (Fast Forward) in der STOP-Betriebsart: schnelles Vorspulen. bei Wiedergabe: Bildsuchlauf vorwärts

• REW (Rewind) in der STOP-Betriebsart: schnelles Rückspulen. bei Wiedergabe: Bildsuchlauf rückwärts

• Zeitlupe bei Wiedergabe

• Bedienhilfe für Videorecorderbetrieb

• Index -

Index Suchlauffunktion rückwärts

• Stop - Beenden der Wiedergabe

oder Aufnahme

Mit dieser Fernbedienung können die Metz-Videorecorder (9836, 9837, 9847, 9874, 9875, 9876, 9877, 21VA12, 21VB11, 31VA13, 42VA11, 42VB12, 64VA14, VC 21, VC 43, VC 44, VC 62, VD 21, VD 43, VD 44, VD 45) in ihren Grundfunktionen gesteuert werden (Stand: August 1998). Die Fernbedienung sollte bei Benutzung in Richtung Videorecorder zeigen.

Damit die Videorecorder gesteuert werden können, muß am TV-Gerät im Menü „Gerätekonfiguration, Funktionstasten festlegen“ auf der Funktionstaste B für die TV-Ebene „VTR-Bedienung“ programmiert werden!

Sobald eine Taste gedrückt wird, blinkt auf der Fernbedienung eine Kontrolleuchte.

Page 48

14. Zusatzgeräte anschließen

Videorecorder können über die Antennenbuchse oder über eine EURO-Buchse an das TV-Gerät angeschlossen werden.

Wir empfehlen, den Videorecorder über eine EURO-Buchse (=Scart) anzuschließen, da nur EURO-Buchsen über getrennte Ein- und Ausgänge für Bild - und Tonsignale verfügen.

Camcorder

können über die Cinch- oder/und der Hosiden-Buchse an der Frontseite des TV-Geräts oder des Videorecorders angeschlossen werden.

Das folgende Anschlußschema kann sinngemäß für alle Geräte unserer Produktpalette verwendet werden. Die einzelnen Buchsen können bei anderen Geräte u.U. an anderen Orten sein.

TV-Gerät Vorderansicht

Camcorder (Videocamera)

TV-Gerät Rückansicht

Videorecorder Rückansicht

S-VHS

VHS

Audio = Ton

Euro 1

Euro 2

AV 1

Camcorder

Videorecorder

Metz-Kabel 087928010 nur zum Überspielen von S-VHS/Hi8-Filmen die über die TV-FRONT-Buchsen eingehen oder von EURO 1 (AV 1) auf EURO 3 = AV 3 (Cinch-Eingang)

Metz-Kabel 087928010

Euro- bzw. Scart-Kabel

Page 49

Beispiel 1:

Ein S-VHS Videorecorder mit Data Logic soll an das TV-Gerät angeschlossen werden. Gleichzeitig sollen, bei Bedarf, mit einem S-VHS Camcorder Aufnahmen auf den S-VHS Videorecorder überspielt werden.

Anschluß:

• S-VHS Videorecorder mit Data Logic über ein vollbeschaltetes Scart-Kabel mit der Euro 1-Buchse des TV-Gerätes verbinden. Über diesen Anschluß erfolgt der Datenaustausch (z.B. Sendertabelle, Timeraufnahme) vom TV-Gerät zum Videorecorder.

• S-VHS Videorecorder mit Data Logic über Metz Kabel 087928010 mit der Euro 2-Buchse des TV-Gerätes verbinden (siehe Bild Seite 48). Mit Hilfe dieses Kabels werden Bild und Ton des Camcorders über das TV-Gerät an den S-VHS Videorecorder weitergegeben.

Überspielmöglichkeiten mit S-VHS Camcorder auf S-VHS Videorecorder mit Data Logic:

a) Camcorder mit einem Hosiden-Kabel am Frontanschluß des

TV–Gerätes anschließen - Bilder werden überspielt. Camcorder mit einem Cinch-Kabel am Audio-Frontanschluß des TV–Gerätes anschließen - Ton wird überspielt,

oder

b) Camcorder mit einem Hosiden-Kabel am „S-Video in“ Frontan-

schluß des S-VHS Videorecorders mit Data Logic anschließen - Bilder werden überspielt. Camcorder mit einem Cinch-Kabel am Audio-Frontanschluß des S-VHS Videorecorders mit Data Logic anschließen - Ton wird überspielt.

Einstellung des Überspielvorganges, siehe Seite 25.

14. Zusatzgeräte anschließen

Beispiel 2:

Ein VHS Videorecorder soll an das TV-Gerät angeschlossen werden. Gleichzeitig sollen, bei Bedarf, mit einem VHS Camcorder Aufnahmen auf den VHS Videorecorder überspielt werden.

Anschluß:

VHS Videorecorder über ein vollbeschaltetes Scart-Kabel mit der Euro 1-Buchse des TV-Gerätes verbinden.

Überspielung mit VHS-Camcorder auf VHS Videorecorder:

Camcorder mit einem Cinch-Kabel am Video-Frontanschluß des TV-Geräts anschließen - Bilder werden über TV-Gerät zum VHS Videorecorder überspielt. Camcorder mit einem Cinch-Kabel am Audio-Frontanschluß des TV–Geräts anschließen - Ton wird über TV-Gerät zum VHS Videorecorder überspielt.

Page 50

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

14. Zusatzgeräte anschließen

Geräteanschluß

Im Menü „Geräteanschluß“ kann bestimmt werden, welche AV-Geräte an welchen Buchsen angeschlossen sind. Eine Auswahl der gebräuchlichsten AV-Geräte ist in der Box „Geräte“ beschrieben. An den FRONT-Buchsen kann nur eine begrenzte Auswahl von AV-Geräten angeschlossen werden. Die AV-Geräte sind an bestimmten EURO-Buchsen bevorzugt anzuschließen, dies sind:

EURO 1: VHS-Videorecorder, S-VHS bzw. VHS-Videorec.+Pay-TV-Decoder, Videorecorder mit Datenaustausch zum TV-Gerät, PC, Spiele

(z.B. Nintendo), Laser Disk, Foto CD, SAT-Receiver, Pay-TV-Decoder, SAT/Set Top, S-VHS-Abspielgerät.

EURO 2: S-VHS/Hi8-Videorecorder, VHS-Videorecorder, SAT-Receiver. EURO 3: VHS-Videorec., S-VHS bzw.VHS-Videorec.+Pay-TV-Decoder, Spiele (z.B. Nintendo), Laser Disk, Foto CD, SAT-Receiver, Pay-TV-Decoder. Der Geräteanschluß ist bereits werkseitig vorprogrammiert, so wie es das Bild unter Pkt. 1 zeigt.

1. Menü „Geräteanschluß“

aufrufen

2. Geräteanschluß verändern

3. Signalart verändern

4. Einstellung speichern und

zurück zum TV-Bild

Im Menü „Geräteanschluß“ kann den EURO-Buchsen ein AV-Gerät, entsprechend der Geräteauswahl, zugeordnet werden.

Die Abkürzungen in der rechten Box bedeuten: Videorec. = Videorecorder (max. 3 Stück).

Videorec. 1 ist der Videorecorder, der immer angeschlossen ist. Videorec. 2 und 3 sind Überspielgeräte.

LogicVTR

= Videorec. mit Datenaustausch zum TV-Gerät

VTR+Dec.=

Videorecorder und Decoder (z.B. Premiere),

der Decoder ist nur am Videorecorder angeschlossen.

Camcorder = Videokamera Decoder = Pay-TV-Decoder (z.B. Premiere) SAT = externer SAT-Receiver (SAT-Empfänger) Set Top = externer SAT-Receiver für digitales TV Spiel = Spielecomputer

Die werkseitige, empfehlenswerte Grundeinstellung kann nach eigenen Wünschen geändert werden. Beachten Sie dabei jedoch die Ein- und Ausgang Signalbelegung:

Zum Ändern der Einstellung die jeweilige EURO-Buchse mit den farbigen Tasten anwählen und mit den

Tasten eine andere Geräteauswahl treffen.

Die Signalart wird bei der Auswahl der Geräte immer auf „Video“ gestellt. Nach Drücken der roten Taste erscheint die Box zur Auswahl der Signalart.

Unterschied der Signalarten:

• ständiger AV-Betrieb: Am Bildschirm erscheint das Bild, welches vom AV-Gerät geliefert wird. Die Kanaleinstellung des TV-Gerätes ist unwirksam.

• . . . steuert AV-Betrieb: Ist das AV-Gerät auf „Play“ gestellt, erscheint am Bildschirm das Bild, welches vom AV-Gerät geliefert wird. Ist das AV-Gerät auf „Stop“ gestellt, erscheint am Bildschirm das TV–Programm.

TV-Bild

S-VHS / Hi8

(= Y/C =S-Video)

Eingang

EURO 1 EURO 2 EURO 3

FRONT

Ausgang

VHS

(= Video)

Eingang Ausgang

RGB

Eingang ja nein ja ja ja ja ja ja ja nein

nein nein ja ja ja

ja - ja - nein

rot

gelb

blau

weiß

grün

zurück Fernsehbild

Geräteanschluß

EURO1: Video

LogicVTR+D

EURO2: Video Videorec. 1

EURO3: Video Decoder A

Front: S-Video Camcorder

Auswahl der Signalart

123 456 789

--/-

696+05Q1-D

Geräte

kein Gerät Videorec. 1 Videorec. 2 Videorec. 3 LogicVTR

LogicVTR+D

VTR+DEC(1) VTR+DEC(2) VTR+DEC(3) Camcorder Mischpult PC Decoder A Decoder B DVD Foto CD SAT/SetTop Spiel

Hilfe

▲ ▼

zurück Fernsehbild

Geräteanschluß

EURO1: Video

Videorec. 2

EURO2: Video Videorec. 1

EURO3: Video Decoder A

Front: S-Video Camcorder

Auswahl der Signalart

123 456 789

--/-

696+05R1-D

Geräte

kein Gerät Videorec. 1

Videorec. 2

Videorec. 3 LogicVTR LogicVTR+D VTR+DEC(1) VTR+DEC(2) VTR+DEC(3) Camcorder Mischpult PC Decoder A Decoder B DVD Foto CD SAT/SetTop Spiel

Hilfe

▲ ▼

zurück Fernsehbild

123 456 789

--/-

696-05S-D

Geräteanschluß

EURO1: Video Videorec. 2

EURO2: Video Videorec. 1

EURO3: Video Decoder A

Front: Video Camcorder

Auswahl der Geräte

Signalart

LinkVTR steuert AV-Betrieb:

Video

RGB

YC in

ständiger AV-Betrieb

Video RGB

YC in

Hilfe

▲ ▼

Page 51

Auf einem terrestrischen Programmplatz mit Standardkanal kann eine Bildverbesserung für einen Videofilm erzielt werden.

Das Bildsignal dieses Programmplatzes muß auf „Antenne“ stehen.

Damit immer eine optimale Bildqualität gewährleistet wird, muß die Funktion „VCR“ eingeschaltet werden.

Die Funktion mit den Tasten auf „Ein“ stellen und mit der Taste programmplatzbezogen speichern.

Mit der Taste wieder zurück zum Fernsehbild schalten.

1. Sendertabelle wählen und Bilduntermenü aufrufen

2. Zweites Bilduntermenü aufrufen und VCR einstellen

14. Zusatzgeräte anschließen

Videorecorder

Anschluß eines Videorecorders über die Antennenbuchse

• Antennenausgang des Videorecorders (RF-out) über Antennenkabel mit der Antennenbuchse des TV-Gerätes verbinden.

• Bespielte Kassette in den Videorecorder einlegen.

• Wiedergabe starten oder das Testsignal des Videorecorders einschalten. Das Testsignal der meisten Videorecorder liegt im Bereich der Standardkanäle Ch 30 bis Ch 40 (siehe Bedienungsanleitung des Videorecorders).

• Sendersuchlauf ab Standardkanal 25 starten. Siehe Kapitel 3. Sender einstellen, Sendersuchlauf.

• Erscheint auf dem Bildschirm das Wiedergabebild der Videokassette oder das Testsignal, dann kann dieser Kanal gespeichert werden. Siehe Kapitel 3. Sender einstellen.

• Damit eine gute Bildqualität gewährleistet wird, müssen Sie im Menü noch die Einstellung „VCR Ein“ wählen. Gehen Sie dazu wie unter beschrieben vor.

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

rot

blau

weiß

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Programm

▲▼

LOGIC

ARD

ZDF

SAT 1 4 5 6 7 8 9

696+06C-D

zurück Hilfe

Korr. Bildsch.

Rauschreduktion CTI

Kammfilter weiter

<< weitere Einstellungen Logo, Kanal, Bildsignal

Fernsehbild


—

— —

Ton

—

— —

Norm

Auto.

Auto. Auto. Auto.

Auto.

Ein

Auto. Auto.

Ein

Auto.

4:3

Ein

TV-Sendertabelle

Programm

▲▼

LOGIC

ARD

ZDF

SAT 1 4 5 6 7 8 9

696+06J-D

Korr. Farbst. Korr. Farbversatz Korr. Kontrast Bildformat

VCR

<< weitere Einstellungen Logo, Kanal, Bildsignal


—

— —

Ton

—

— —

00 4:3

Ein

Ein Ein 4:3

Norm

Auto.

Auto. Auto. Auto.

Auto. Auto. Auto. Auto.

Page 52

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

4. Einstellung speichern und zurück zum TV-Bild

TV-Bild

14. Zusatzgeräte anschließen

Im folgenden Beispiel soll der Videorecorder 2 an der EURO 1-Buchse angeschlossen werden.

Der Videorecorder 1 ist werkseitig auf EURO 2 programmiert und auf Programmplatz 0 gespeichert - deshalb - diesen Videorec. mit EURO-Kabel an EURO 2-Buchse anschließen, Cassette einlegen, Taste ŀ drücken und am TV-Gerät das Prog. 0 einstellen.

Beispiel: Den Videorecorder 2 an der EURO 1-Buchse anschließen, wie im Bild auf Seite 48 oder 53 dargestellt.

1. Beliebigen Programmplatz wählen und Sendertabelle aufrufen

2. Untermenü Bildsignal aufrufen

3. Bildsignal „EURO1: Videorec.2“ einstellen

Beliebigen Programmplatz aufrufen (im Beispiel 25).

Das Bildsignal wird grundsätzlich immer von der Antenne direkt geliefert.

Damit das Bild der laufenden Videocassette auf dem Bildschirm erscheint, muß das Bildsignal auf „EURO1“ gestellt werden.

Videorecorder

Bildsignal

weiß

☞

1 2 3 4 5 6 7 8 9

gelb

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kanal Bildsignal

▲▼

PRO7

RTL2

VOX

DSF

EUSPO

–

DISCO

MTV

MDR

CNN

>> weitere Einstellungen Bild, Ton, Norm

696+11D-D

zurück Hilfe

Fernsehbild

Antenne

TV-Sendertabelle

Prog. Logo Kanal Bildsignal

▲▼

PRO7

RTL2

VOX

DSF

EUSPO

Antenne direkt

PREMI

EURO1: LogicVTR+D

DISCO

MTV

EURO2: Videorec. 2

MDR

EURO3: Decoder A

CNN

weiter

>> weitere Einstellungen

Bild, Ton, Norm

696+11B-D

Antenne

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kanal Bildsignal

▲▼

PRO7

RTL2

VOX

DSF

EUSPO

Antenne

PREMI

EURO1: LogicVTR+D

DISCO

MTV

EURO2: Videorec. 2

MDR

EURO3: Decoder A

CNN

weiter

>> weitere Einstellungen

Bild, Ton, Norm

696+11E-D

Antenne

Page 53

14. Zusatzgeräte anschließen

Pay-TV-Decoder

Mit diesem Zusatzgerät können codiert gesendete Programme (z.B. Premiere-Sender) entschlüsselt und auf dem Bildschirm sichtbar gemacht werden. Um einen Decoder anschließen zu können, benötigen Sie ein EURO-Kabel (=Scart), bei dem alle 21 Pole belegt sind.

Wenn Pay-TV-Sendungen auch mit einem Videorecorder aufgezeichnet werden sollen, empfehlen wir, den Decoder direkt an den Videorecorder anzuschließen. Besteht diese Möglichkeit nicht, so kann der Decoder am TV-Gerät an der EURO 1 bzw. EURO 3-Buchse angeschlossen werden (siehe dazu auch Seite 50 „Geräteanschluß“).

Im Folgenden erklären wir zwei verschiedene Anschlußarten eines Premiere-Decoder Typ G2.

EURO EURO

Euro 1 / 3

Euro 1/2/3

Euro 1 / 3

Euro 1/3

Metz-Kabel 087928010

nur zum Überspielen von S-VHS/Hi8-Filmen die über die

FRONT-Buchsen eingehen oder von EURO 1 (Scart-

oder EURO Ausgang) auf EURO 2 (Cinch-Eingang)

vollbeschaltetes Scart- oder EURO-Kabel, für S-VHS/Hi8- Wiedergabe erforderlich,

oder

Page 54

14. Zusatzgeräte anschließen

Pay-TV-Decoder

Bildsignal

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

1. Premiere-Programmplatz einstellen und Sendertabelle aufrufen

2. Untermenü Bildsignal aufrufen

3. Bildsignal „via Decoder“ wählen

4. Einstellung speichern und zurück zum TV-Bild

Das Bildsignal wird grundsätzlich immer von der Antenne direkt geliefert.

Bei Verwendung eines Decoders muß das Bildsignal zunächst entschlüsselt werden um dann am Bildschirm zu erscheinen.

Mit den Tasten kann das Bildsignal umgeschaltet werden von „Antenne direkt“ auf „Antenne via Decoder“ und umgekehrt.

Hinweis:

Den Premiere Info-Service können Sie nur aufrufen, wenn die Menüzeile RGB-Vorrang im Menü „Gerätekonfiguration“ auf „ja“ programmiert ist. Siehe dazu Kapitel 5. Gerätekonfiguration, RGB–Vorrang.

In der folgenden Erklärung ist der Premiere-Decoder (Decoder A) an der EURO 3-Buchse angeschlossen. Am TV-Gerät sind folgende Einstellungen nötig:

Den Decoder wie im Bild Seite 53 dargestellt anschließen. Am TV-Gerät das Menü Geräteanschluß aufrufen, siehe Seite 50: Eine der EURO-Buchsen mit der Anschlußkonfiguration z. B. „Decoder A“ oder „VTR+Dec (1)“, je nach Anschlußart des Decoders, belegen.

weiß

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kanal Bildsignal

▲▼

PRO7

RTL2

VOX

DSF

EUSPO

PREMI

DISCO

MTV

MDR

CNN

>> weitere Einstellungen Bild, Ton, Norm

696+11A-D

zurück Hilfe

41 24 29 52 28

12 42 53 61

Fernsehbild

Antenne Antenne Antenne Antenne Antenne

Antenne

Antenne Antenne Antenne Antenne

TV-Sendertabelle

Prog. Logo Kanal Bildsignal

▲▼

PRO7

RTL2

VOX

DSF

EUSPO

Antenne direkt

PREMI

EURO1: LogicVTR+D

DISCO

MTV

EURO2: Videorec. 2

MDR

EURO3: Decoder A

CNN

weiter

>> weitere Einstellungen

Bild, Ton, Norm

696+11B-D

Antenne

zurück Hilfe

Fernsehbild

TV-Sendertabelle

Prog. Logo Kanal Bildsignal

▲▼

PRO7

RTL2

VOX

DSF

EUSPO

Antenne via Decoder A

PREMI

EURO1: LogicVTR+D

DISCO

MTV

EURO2: Videorec. 2

MDR

EURO3: Decoder A

CNN

weiter

>> weitere Einstellungen

Bild, Ton, Norm

696+11C-D

41 24 29 52 28

12 42 53 61

speichern ?

Antenne Antenne Antenne Antenne Antenne

Antenne

Antenne Antenne Antenne Antenne

Page 55

15.2 Wartung und Pflege

Garantie

Achten Sie beim Kauf bitte darauf, daß Ihnen Ihr Fachhändler den Gerätepaß komplett ausgefüllt aushändigt, also mit Datum, Stempel und Unterschrift versehen. Bewahren Sie den Gerätepaß zusammen mit der Rechnung gut auf. Denn nur so können Sie im Falle eines Falles Ihre Garantieansprüche geltend machen. Zur Werterhaltung Ihres Gerätes empfehlen wir eine sorgfältige Behandlung und Pflege.

Reinigung des Gerätes

Vor dem Reinigen ist das Gerät mit dem Netzschalter

auszuschalten !

Für das Gehäuse verwenden Sie bitte nur ein weiches, trockenes oder nur ganz leicht angefeuchtetes Tuch. Vermeiden Sie die Anwendung von scharfen Reinigungsmitteln. Diese könnten den Lack und die Bedruckung beschädigen. Für den Bildschirm verwenden Sie ein feuchtes Fensterleder.

Reparaturen

Öffnen des Gerätes und Reparaturen dürfen nur vom Fachmann vorgenommen werden.

ACHTUNG ! LEBENSGEFAHR.

Wenden Sie sich bitte bei erforderlicher Reparatur an Ihren Fachhändler.

Unsachgemäße Eingriffe können ein Erlöschen der Betriebserlaubnis sowie den Verfall des Garantieanspruchs zur Folge haben.

Die entstehende Röntgenstrahlung ist ausreichend abgeschirmt (siehe Hinweis auf der Rückwand).

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr der Zulassung und dürfen nicht betrieben werden.

Netzspannung: 230 V ˜50 / 60 Hz

Leistungsaufnahme:

15. Technische Daten

15.1 Nachrüstmöglichkeiten

• Sat-Nachrüstsatz 081 NB 1010

für den Empfang von Satellitensendern ohne zusätzlichen Receiver.

• Sat-Nachrüstsatz 082 NB 1014

SAT-Receiver, der das terrestrische Empfangsteil ersetzt.

• Sat-Nachrüstsatz 083 NB 1018

SAT-Receiver, der zusätzlich auch unverschlüsselte ADR-Sender (Astra-Digital-Radio) empfangen kann.

• Metz-Surround-Decoder-Box 4661

für räumlichen Klangeffekt.

• MVS - Videorecorder-Steuerung 013 ZC 1048

für Datenübertragung von TV-Timerprogrammierungen an den Videorecorder.

• PIP-Nachrüstsatz 061 NB 1068 (BB-Modul)

BILD im BILD Nachrüstsatz. Das zweite Bild liefert:

- der Videorecorder an der EURO-Buchse.

- der Camcorder an den Cinch-Buchsen.

- der zweite TV-Tuner, falls vorhanden.

• PIP-Nachrüstsatz 062 NB 1061 (BB- und TZ-Modul)

BILD im BILD Nachrüstsatz mit einem terrestrischen Tuner.

• Multi-Standard-Nachrüstsatz 031 NC 1030 ( TZ-Modul)

für den Empfang von Sendenormen L, I, D/K und NTSC (Farbe).

• VGA-Nachrüstsatz 010 NC 1033

zum Betrieb des Fernsehgerätes als VGA-Monitor.

Fragen Sie für weitere Nachrüstsätze Ihren Fachhändler.

Leistungsaufnahme

(nach CENELEC/TC 59 X)

Carat Kreta Madras Sumatra Stratos

ca. 135 W

2 x 20 + 40W

(2 x 10 + 20W)

PIPGeräte

ca. 145 W

2 x 20 + 40W

(2 x 10 + 20W)

Musikleistung nach DIN 45324

an 4 Ω bei 1 kHz

(Sinusleistung)

Energieverbrauch pro Stunde:

Carat, Kreta, Madras, Sumatra, Stratos 135 Wh PIP-Geräte 145 Wh

Stand-by (Alle Geräte): ca. 2,5 W

Antenneneingang: 75 Ohm asymmetrisch DIN 45325 Empfangsbereich: Standardkanäle 2 ... 12, 21 ... 69

Sonderkanäle S1 ... S20, S21 ... S41, S42 ... S46 (Belgien Kanäle OIR)

Page 56

2-Tonkanal-Sendung

Getrennte Wiedergabe von 2 Tonkanälen (z. B. 2 verschiedene Sprachen).

Audio

Ausdruck für den Hörbereich (lat. "ich höre"). Die vom Menschen hörbare Frequenz liegt etwa zwischen 60 und 20000 Hz.

Basisbreite

Bei Stereo-Sendungen kann die Basisbreite (räumlicher Abstand zwischen den Lautsprechern) künstlich erweitert werden, um ein größeres Stereo-Dreieck zu erreichen.

Camcorder

Kompakteinheit aus Videokamera und Videorecorder.

Cinch

Einpolige Steckverbindung für getrennte Audio- und / oder Videoüberspielung.

Decoder

Einrichtung zum Entschlüsseln von TV-Signalen; wird zum Empfang von TV-Übertragungen benötigt, die verschlüsselt sind (z. B. PREMIERE).

Dual-Band-LNC

LNC, der zwei Transponderfrequenzbereiche (11 GHz und 12 GHz) gleichzeitig verarbeiten kann.

Signalart Video = FBAS-Signal F = Farb-, B = Bild-, A = Austast-, S = Synchron-Signal.

Funktionstasten Fernsehen

• ohne Funktion

die Taste erfüllt im Betrieb keine Funktion.

• Logo

Einblenden des Senderlogo. Nur sinnvoll, wenn ein PIPNachrüstsatz eingebaut ist.

• Bildformat

Umschalten von 4:3 auf 16:9 – Format.

• Kammfilter

Ein- und Ausschalten der Kammfilterfunktion (siehe auch Seite 24)

• Zoom 2:1

Bild auf doppelte Größe zoomen und wieder zurück auf 1:1

• Foto im Film

kleines Foto (Standbild) im laufenden Großen Bild.

• Zeitlupe

Funktion zum Aufrufen von 9 kleinen Bildern, die Momentausschnitte des Films zeigen.

• Neun-Bild

Funktion zum Aufrufen von 8 kleinen Bildern, die Momentausschnitte des Films zeigen. Das neunte Bild zeigt den laufenden Film.

• Sprache-Musik

Absenkung von Bässe und Höhen bei Einstellung „Sprache“.

• Ton-Effekte

Aktivieren oder Ausschalten von Raumklang bzw. Basisbreite

• Stereo/Ton 1-2

Umschalten auf Mono bei Stereo-Sendungen. Wahl zwischen Ton 1 u. Ton 2 bei 2-Ton-Sendungen.

16. Fachchinesisch

• Muting -12dB Absenken der Lautstärke um 12 dB

• HIFI-Ausgang siehe dazu Seite 21

• Infotext Vom TV-Bild zur selbst gesetzten Marke 1, Marke 2 usw.

• Untertitel Einblendung des Untertitels bei entsprechenden Sendungen.

• Untertitel groß Einblendung des um 100% vergrößerten Untertitels bei entsprechenden Sendungen.

Funktionstasten Videotext:

• ohne Funktion

die Taste erfüllt im Betrieb keine Funktion.

• Antwort Antwortfreigabe oder Rätseltaste, die verborgene Texte aufdeckt.

• Große Schrift Umschalten auf doppelte Schriftgröße im Videotext.

• Seite Stop Bei Mehrfachseiten, die über 15 Teilseiten haben, blättern die Seiten automatisch durch. Mit „Seite Stop“ kann die Seite angehalten und manuell weitergeblättert werden.

NF-Betriebsart

Die Art und Weise, in welcher das Tonsignal verarbeitet wird.

OSD (On Screen Display)

Übersichtliche Anzeige aller Funktionen zum Einstellen des TVGerätes auf dem Bildschirm. Dabei werden diese in das laufende Programm eingeblendet.

Raumklang

Bei Mono-Sendungen kann ein künstlicher Stereo-Effekt erzeugt werden.

Rauschreduktion

Einstellmöglichkeit zur Verbesserung der Bildqualität von großflächigen Bildern.

RGB-Ansteuerung R = rot, G = grün, B = blau ; steht für getrennte Verarbeitung der

Farbsignale.

Stand-by (oder Bereitschaftsstellung)

TV-Gerät wurde mit der Fernbedienung ausgeschaltet oder hat sich selbständig ausgeschaltet.

Standardkanäle

02-12 u. 21-69 können über die Antenne und über die Kabelanlage empfangen werden.

Timer

Zeitschaltvorrichtung, z. B. bei Videorecordern und TV-Geräten, mit der eine automatische Aufnahme programmiert werden kann oder automatisch zu einer bestimmten Zeit ein- oder ausgeschaltet wird.

Page 57

Euro 1/2/3-Buchse:

Videorecorder

Camcorder

Photo-CD usw.

Front-Buchsen:

Camcorder

Videorecorder

Terrestrischer TV-Empfang (Hausantenne)

oder

Kabel-TV

PIP-Bild

Terrestrischesoder Kabel-TV

Zusatzgeräte über Euro 1/2/3

Zusatzgeräte über Front-Buchsen

Hinweis für den Fachhändler: Um beide TZ-Module mit einer Antennenzuleitung betreiben zu können, empfehlen wir einen passiven Antennensplitter (z.B. Polytron 012 AS) oder den Metz Antennensplitter 014 ZC 1009 zu verwenden.

Zusatzgeräte über Euro–Buchse 1/2/3

Zusatzgeräte über Front–Buchsen

TV-Bild:

Mit der PIP-Funktion (Picture in Picture = Bild im Bild) kann in das große Fernsehbild ein zweites, kleineres Bild eingeblendet werden. Beide Bildinhalte können bewegte Bilder sein.

Das kleinere Bild kann ein anderer terrestrischer- oder Kabel-TV Programmplatz, ein Videofilm vom angeschlossenen Videorecorder oder das Bild eines laufenden Camcorders sein. Die unten stehende Grafik zeigt eine Übersicht der Möglichkeiten

So kann beispielsweise das Kinderzimmer mit einem Camcorder, der am TV-Gerät angeschlossen ist, überwacht und gleichzeitig ein TV–Programm angesehen werden.

Wie die einzelnen Zusatzgeräte angeschlossen werden, ist in der TV-Bedienungsanleitung im Kapitel „14. Zusatzgeräte anschließen“ beschrieben.

austauschbar

Mögliche PIP-Bildinhalte

Eine SAT-Nachrüstung ist nur anstelle eines- oder beider terrestrischer Empfangsteile möglich.

Antennensplitter

75 Ohm

17. PIP-Funktion für TV-Geräte mit Bild im Bild

Übersicht

Page 58

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

2. Programmplatz verändern

1. PIP-Bild aufrufen

3. Bildinhalte vertauschen

4. PIP- Bildgröße und Position verändern

5. PIP-Funktion ausblenden

Nach dem Drücken der roten Taste erscheint das kleine Bild. Der Bildinhalt des kleinen Bildes entspricht dem des großen Bildes.

Folgende Einstellungen sind möglich:

• Großes Bild terrestrisches- oder Kabel-TV Programm, kleines Bild:

-ein anderer terrestrischer- oder Kabel-TV Pro-

grammplatz.

-der EURO 1/2/3-Programmplatz.

-der Cinch-Programmplatz.

Mit den numerischen Tasten kann nur im großen Bild ein anderer Programmplatz angewählt werden.

Mit der Taste können die Bildinhalte der angezeigten Bilder vertauscht werden.

Mit Drücken der roten Taste wird die PIP-Funktion ausgeblendet und der Programmplatz des kleinen Bildes bleibt erhalten.

Mit Drücken der Taste wird die PIP-Funktion ausgeblendet und der Programmplatz des großen Bildes bleibt erhalten.

Die PIP-Bildposition kann mit der Taste II in die 4 Ecken des Bildschirmes verschoben werden.

Die PIP-Bildgröße kann mit der Taste um ca. 25% verkleinert werden. Taste nochmals drücken um zur ursprünglichen Größe zurückzukehren.

Die geänderten Einstellungen können mit der Taste

gespeichert werden.

17. PIP-Funktion

Bild im Bild

1 2 3

4 5 6

7 8 9

rot

ARD

ZDF

PRG.

Page 59

17. PIP-Funktion

Überwachung mit Videokamera

Im folgenden Beispiel wollen wir Ihnen zeigen, was gemacht werden muß um eine Videoüberwachung durch einen Camcorder (Videokamera) durchzuführen. Schließen Sie einen Camcorder an das TV-Gerät an (siehe Kapitel 14 der TV-Anleitung).

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

1. Camcorder Programmplatz wählen und Camcorder einschalten

2. PIP aufrufen und gegebenenfalls auf anderen Programmplatz umschalten

3. Bildinhalte austauschen

Der Programmplatz zur Überwachung mit einem Camcorder muß zuerst programmiert werden, dazu:

1. Mit Taste die Sendertabelle aufrufen.

2. Mit Taste das Untermenü Bildsignal aufrufen.

3. Mit der entsprechenden farbigen Taste die Buchse anwählen, an der „Camcorder“ steht. Im Menü „Geräteanschluß“ muß vorher jedoch ein Camcorder programmiert werden.

Nach Aufrufen der PIP-Funktion sind beide Bildinhalte gleich. Wenn mit den Zifferntasten ein anderer Programmplatz angewählt wird, so bleibt im PIP-Bild das Camcorderbild erhalten und im großen Bild erscheint der angewählte Programmplatz.

Mit der Taste können die Bildinhalte ausgetauscht werden.

Zum Ausblenden der PIP-Funktion die rote Taste oder die Taste drücken.

rot

CAMCO

Überwa-

chung

ARD

Überwachung

1 2 3

4 5 6

7 8 9

PRG.

Page 60

18. Data Logic

Was ist Data Logic?

Bisher waren Videorecorder und TV-Gerät zwei verschiedene Geräte, die ihr Eigenleben führten. Mit dem neuen „Data Logic“ wurde ein Dialogsystem geschaffen, mit dem Videorecorder und TV–Gerät miteinander Daten austauschen können.

Videorecorder der Metz VC/VD-Serie mit Data Logic System bieten:

• automatische Übernahme der TV-Sender bei terrestrischem oder Kabel-Empfang

• Sofortaufnahme (Direct TV REC) der Videorecorder nimmt auf, was der TV–Bildschirm zeigt, egal ob terrestrisches-, Kabel- oder SAT-Programm.

• NexTView-Programmierung anhand der elektronischen Programmzeitschrift kann der Videobzw. der TV-SAT-Timer programmiert werden.

• direkte Aufnahmesteuerung des Videorec. über das Menü „AV-Aufnahme“ oder „Timeraufnahme“.

• Statusmeldungen (nicht bei VC-Serie) werden vom Videorec. zum TV-Gerät übertragen und dort angezeigt (z.B. „Timeraufnahme hat begonnen“).

• automatisches Umschalten auf den AV-Platz (nicht bei VCSerie).

• automatisches Ausschalten (nicht bei VC-Serie) des Videorec. wenn das TV-Gerät in Stand by geschaltet wird.

Der herausragende Vorteil der Metz Videorecorder der VC/VD–Serie in Verbindung mit einem Metz TV-Gerät mit SAT-Ausstattung liegt darin, das problemlos SAT-Sendungen aufgenommen werden können.

1. Data-Logic Videorecorder an das TV-Gerät anschließen

• AV-1 Buchse des Videorec. mit einem vollbeschaltetem Scart- Kabel mit der Euro 1-Buchse des TV–Gerätes verbinden.

Nur die Verbindung AV-1 nach Euro-1 gewährleistet „Data Logic“.

• Videorecorder einschalten.

2. Einstellungen am TV-Gerät

• TV-Gerät auf Programmplatz 0 einschalten. Das TV-Gerät ist für den Videorec.-Betrieb werkseitig auf Pr 0 eingestellt. Zur Kontrolle auf Programmplatz 0 mit der weißen Taste die Sendertabelle aufrufen. Das Bildsignal des Programmplatz muß auf „EURO1: LogicVTR“ oder „EURO1: LogicVTR+D“ stehen.

Ist das Bildsignal anders eingestellt, dann muß vorher im Menü „Geräteanschluß“ auf EURO 1 „LogicVTR“ oder „LogicVTR+D“ programmiert werden (siehe Bed. Anl. Seite 50).

Einstellungen für die Übernahme der TV-Sender, siehe nächste Seite.

TV-Sendertabelle

Prog. Logo Kan./Freq. Bildsignal

▲▼

LOGIC

Geräteanschluß

123 456 789

EURO1: Video

LogicVTR+D

EURO2: Video

LogicVTR+D

Geräte

kein Gerät Videorec. 1 Videorec. 2 Videorec. 3 LogicVTR

LogicVTR+D

▲ ▼

Page 61

Datum / Zeit

Zeit Datum

18. Data Logic

automatische Übernahme der Programmplätze

Die automatische Übernahme der im TV-Gerät gespeicherten Sender auf den Videorecorder, ist mit SAT-Programmen nicht möglich! Es können nur terrestrische (mit herkömmlicher Hausantenne zu empfangen) oder Kabelprogramme übernommen werden.

Mit der automatischen Übernahme der TV-Sender sparen Sie sich die mühsame Arbeit der Programmierung des Tuners im Videorecorder. Nach der Übernahme der TV-Sender können auch Timeraufnahmen mit dem Videorecorder programmiert werden.

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

1. Menü „Sendereinstellungen“ am TV-Gerät aufrufen

2. Menü ausblenden und am Videorec. Datum/Uhrzeit einstellen

TV-Gerät auf Videoprogrammplatz, werkseitig Pr 0, schalten!

Sendertabelle ➜ VTR

Menüzeile ist nur wählbar, wenn ein vollbeschaltetes Scart-Kabel angeschlossen ist.

Wenn der Videorecorder noch keine

Sender gespeichert hat, kann die TV-Sendertabelle auf den Videorecorder übertragen werden.

Sollen die TV-Sender übertragen werden, dann:

• Videorecorder einschalten.

• Menüzeile „Sendertabelle ➜ VTR“ anwählen.

• Menüzeile „Sendertabelle ➜ VTR“ mit Taste

bestätigen - im Hintergrund erscheint das Hauptmenü des Videorec.

• Nach Übernahme der TV-Sender erscheint im Hin-

tergrund ein blaues Menü des Videorec.

• Menü „Sendereinstellungen“ mit der Taste aus-

blenden.

• Datum und Uhrzeit am Videorecorder einstellen und

speichern.

weiß

grün

☞

zurück Hilfe

Fernsehbild

123 456 789

--/-

696+03B2-D

Sendereinstellungen

Sendertabelle

Autostore

SAT-Programmbelegung

Sendertabelle ➜ VTR

starten ?

zurück Hilfe

123 456

789

--/-

Fernsehbild

Sendereinstellungen

Sendertabelle

Autostore

SAT-Programmbelegung

Sendertabelle ➜ VTR

696+03B1-D

Page 62

19. NEX

IEW

Drücken Sie diese Taste der

Fernbedienung ...

... und am Bildschirm erscheint Erklärung / Erläuterung

NEXTVIEW ist eine elektronische Programmzeitschrift für alle wichtigen Programmanbieter. Diese Programmzeitschrift wird von verschiedenen Sendern ausgestrahlt (z.B. RTL 2) und enthält auch die Daten der anderen Sendeanstalten.

Zum erstmaligen Einsammeln der umfangreichen Datenmengen benötigt das TV-Gerät 20 Minuten.

• Bei TV-Geräten mit nur einem Empfangsteil:

- muß der NEXTVIEW-Programmplatz für min. 20 Min. eingeschaltet bleiben, oder

- die Daten werden im Stand-by Zustand nachts ab 02:00 Uhr eingesammelt.

• Bei TV-Geräten mit zwei Empfangsteilen geschieht der Sammel-

vorgang während des Betriebs mit Hilfe des zweiten Empfangsteils (siehe dazu auch nächste Seite).

Nach dem Einsammeln legt das TV-Gerät die Programmzeitschrift in einem Speicher ab. Die Programmzeitschrift in diesem Speicher wird in regelmäßigen Abständen aktualisiert, solange das TV–Gerät nicht mit der Netztaste ausgeschaltet wird. Bei TV-Geräten mit zwei Empfangsteilen geschieht die Aktualisierung während des Betriebs, bei TV-Geräten mit einem Empfangsteil werden die Daten nachts ab 2 Uhr eingesammelt oder aktualisiert.

1. Menü „Funktionstasten“ aufrufen

Das Menü zeigt die momentane Programmierung der Funktionstasten an.

Die Funktion „NEXTVIEW“ kann nur auf der Taste C programmiert werden.

Deshalb erscheint „NEXTVIEW“ auch nur dann in der Auswahl, wenn die Taste C vorher gedrückt wurde.

19.1 NEX

IEW installieren

rot

blau

2. NEXTVIEW Funktionstaste festlegen und speichern

NEXTVIEW

zurück Betriebsart

Taste wählen

Funktionstasten

Infotext

123 456 789

--/-

696+05M1-D

zurück Betriebsart

Infotext

Ton-Effekte

Große Schrift

NEXTVIEW

Taste wählen

Funktionstasten

123 456 789

--/-

696+05P1-D

speichern ?

Infotext Infotext

Ton-Effekte Große Schrift

NEXTVIEW

Funktionen

Fernsehen: ohne Funktion

Logo Bildformat Kammfilter Lupe Zeitlupe Neun-Bild Sprache-Musik Ton-Effekte Stereo/Ton 1-2 Muting -12dB HIFI-Ausgang

Infotext

Untertitel U-Titel groß

VTR-Bedienung

Funktionen

Fernsehen: ohne Funktion

NEXTVIEW

Bildformat Kammfilter Zoom 2:1 Foto im Film Zeitlupe Neun-Bild Sprache-Musik Ton-Effekte Stereo/Ton 1-2 Muting -12dB HIFI-Ausgang Infotext Untertitel U-Titel groß

VTR-Bedienung

▲ ▼

Page 63

Bei allen Programmplätzen, auf denen NEXTVIEW empfangen wird, erscheint nach einiger Zeit die im Bild ersichtliche Meldung.

Das TV-Gerät fragt damit, ob dieser Programmplatz für das Einsammeln der Daten für die NEXTVIEW Programmzeitschrift genutzt werden soll.

Rote Taste für „Nein“ drücken - der Prog.-Platz wird nicht als NEXTVIEW angenommen. Die Meldung erscheint auf allen Progr.-Plätzen die NEXTVIEW empfangen wieder.

Grüne Taste für „Ja“ drücken - der Prog.-Platz wird als NEXTVIEW angenommen. Die Meldung erscheint danach nicht mehr.

Wenn der NEXTVIEW Prog.-Platz bekannt ist, kann er mit den Zifferntasten auch numerisch eingegeben werden.

Vorhandene Prog.-Platz Nummern können auch überschrieben oder mit der Taste C gelöscht werden.

• Bei TV-Geräten mit einem Empfangsteil:

Auf den NEXTVIEW Programmplatz schalten. Danach 20 Minuten lang nicht umschalten !

• Bei TV-Geräten mit zwei Empfangsteilen:

Das TV-Gerät versucht mit dem zweiten Empfangsteil die Daten die NEXTVIEW-Daten zu sammeln.

Der Sammelvorgang wird unter-/ bzw. abgebrochen wenn:

- der Prog. Platz von terrestrisch auf SAT oder umgekehrt gewechselt wird.

- die „Bild im Bild“ Funktion aufgerufen wird.

- Megatext aufgerufen wird.

- im Menü „AV-Aufnahme“ eine Aufnahme programmiert ist.

- eine „Timeraufnahme“ läuft oder in einer Stunde beginnt.

- die Megatext-Funktionen „Untertitel“ oder/und „News-FlashSeiten“ eingeschalten sind.

Wenn das TV-Gerät während des Sammels in Stand-by geschaltet wird, erscheint in der Daueranzeige „NEXTVIEW“ oder „EPG“ als Hinweis, dass der Sammelvorgang noch läuft.

Besondere Hinweise:

Sender, die in der TV-Sendertabelle des Gerätes mit einem automatischen Logo (werden automatisch vom TV-Gerät gesetzt) aufgeführt sind, werden auch in der Programmzeitung aufgeführt. Sender die einem Zeitsplitting unterliegen z.B. arte/Kinderkanal müssen auf zwei Programmplätzen gespeichert werden.

Sender, deren Logo von Hand erstellt oder verändert wurden (z.B. Leerzeichen vor Logo), erscheinen in der TV-Sendertabelle nicht oder werden nach der Logo-Änderung nicht mehr aktualisiert.

Auf diese Art können Sender, von denen Sie keine Daten wünschen, ausgeschlossen werden.

Wenn die Senderdaten eines ausgeschlossenen Senders wieder in der Programmzeitschrift erscheinen sollen, dann führen Sie die „Direkte Kanaleingabe“ durch (siehe Kap. 3.), denn dadurch wird in der Sendertabelle wieder ein automatisches Logo erstellt. Nach der nächsten Aktualisierung der Programmzeitschrift erscheinen die Daten wieder.

19.2 NEX

IEW-Daten einsammeln

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

3a. NEXTVIEW Programmplatz

festlegen (Sender unbekannt)

3b. NEXTVIEW Programmplatz

festlegen (Sender bekannt)

Die NEXTVIEW Programmzeitschrift wird in Zukunft von verschiedenen Sendeanstalten ausgestrahlt. Dementsprechend wird sich auch der informative Inhalt unterschiedlich gestalten. Sie haben somit die Wahl zwischen verschiedenen NEXTVIEW Programmzeitschriften.

oder

NEXTVIEW PRG

Nein Ja

rot

grün

weiß

rot

19.1 NEX

IEW installieren

☞

zurück Hilfe

Fernsehbild

123 456

789

--/-

696+03B4-D

Sendereinstellungen

Sendertabelle

Autostore

SAT-Programmbelegung

Sendertabelle ➜ VTR

NEXTVIEW Prg

- - -

Page 64

Wenn die Daten vollständig vorhanden sind, erscheint nach dem Drücken der Taste C die NEXTVIEW-Programmzeitschrift und weist auf die momentan laufende Sendung dieses Programmplatzes hin.

In der linken Spalte sind die Tasten angezeigt, die eine Funktion erfüllen:

Sendung auswählen angewählte Sendung sehen oder daran erin-

nern Tageszeit* vor-/zurückblättern

0-9

Uhrzeit eingeben für Auswahl der Sendungen ab . .

zurück zum TV-Bild blau: Programmauswahl des heutigen Tages gelb: Programmauswahl für die nächsten Tage

(Tageweise vor-/zurückblättern) weiß: sortiert die Programmzeitung entspre-

chend den ausgewählten Themen. grün: Themenauswahl öffnen. rot: gewählte Sendung steht zur Aufnahme

bereit.

In der Programmzeitung kann mit den Tasten eine Sendung ausgewählt werden.

- Taste drücken und angewählte Sendung

- sehen, wenn die Sendung bereit läuft.

- oder daran erinnern lassen, wenn die Startzeit

noch in der Zukunft liegt. Vor der Startzeit erscheint ein grüner Haken.

*Die Tageszeiten sind in 5 Gruppen eingeteilt: 00:00 -04:59 Uhr (Nacht)

05:00-11:59 Uhr (Vormittag) 12:00-17:59 Uhr (Nachmittag) 18:00-19:59 Uhr (Vorabend) 20:00-24:00 Uhr (Abend)

Im laufenden Fernsehbetrieb erscheint, bei eingeschalteter Erinnerungsfunktion, ca. 2 Min. vor Beginn der Sendung eine Hinweisbox.

Mit der roten Taste kann diese Meldung ausgeblendet werden.

Mit der grünen Taste wird auf diese Sendung umgeschaltet.

19.3 NEX

IEW anwenden

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. NEXTVIEW im TV-Betrieb aufrufen

2. Sendung auswählen

ansehen erinnern

3. Zurück zum TV-Bild Erinnerungsfunktion

In Kürze beginnt:

20:15 RTL Alarm für Cobra 11

- 21:15

Umschalten? Nein Ja

NV-0

NEXTVIEW

Auswahl der Sendung

Ansehen

Sendungen ab . . .

TV-Bild

Heute

Vorschau

Sortieren

Themen

Aufnehmen

Vorschau Nachmittag

12.00 ARD

Tagesschau

12.00 ZDF Tagesschau

12.00 RTL Punkt 12

12.00 SAT1 Vera am Mittag

12.00 BR Rundschau

News

Aktuelles

Mi. 24.06.

-12.15

-12.25

-13.00

-12.02

NV-03-D

Auswahl der Sendung

Ansehen

Sendungen ab . . .

TV-Bild

Heute

Vorschau

Sortieren

Themen

Aufnehmen

Vorschau Nachmittag

12.00 ARD

Tagesschau

12.00 ZDF Tagesschau

12.00 RTL Punkt 12

12.00 SAT1 Vera am Mittag

12.00 BR Rundschau

News

Aktuelles

Mi. 24.06.

-12.15

-12.25

-13.00

-12.02

NV-03-D

Page 65

Die Themenbereiche sind grob gegliedert in: Spielfilm / Aktuelles und Soziales / Shows / Freizeit

und Hobby / Sport / Kinder, Jugend, Schule / Bildung und Wissenschaft / Musik, Ballet, Tanz / Kunst und Kultur.

Aus diesen Themenbereichen können Sie bis zu 8 Sachthemen auswählen.

Mit den Tasten können die Themenbereiche weitergeblättert werden.

Mit den Tasten können in den Themenbereichen die gewünschten Sachthemen gewählt werden. Ein gewähltes Sachthema muß mit der Taste markiert werden. Als Markierung erscheint ein grüner Haken vor dem Sachthema.

Nach dem Drücken der weißen Taste, wird die Programmzeitschrift entsprechend der von Ihnen getroffenen Themenauswahl angezeigt.

19.3 NEX

IEW anwenden

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Themen auswählen

2. Programmzeitschrift nach

Themen sortiert anzeigen

Themen auswählen

Sendungen sortieren

Es wird Ihnen die Möglichkeit angeboten, die elektronische Programmzeitschrift nach Themengebieten zu gliedern. Sie haben somit die Möglichkeit, nur die Sendungen anzeigen zu lassen, deren Inhalte für Sie interessant sind.

grün

weiß

NEXTVIEW Programmzeitschrift aufrufen und mit den Tasten Sendung auswählen, die aufgenommen werden soll.

Wenn ein Videorecorder der VC/VD-Serie mit Dialogsystem angeschlossen ist:

- Videorecorder einschalten.

- auf TV-Fernbedienung die rote Taste drücken.

19.4 Sendung aufnehmen

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

1. Sendung mit Logic-Videore-

corder aufnehmen

Die NEXTVIEW Programmzeitschrift bietet, bei Verwendung eines Metz-Videorecorders der VC/VD-Serie mit Dialogsystem, den großen Vorteil, mit einem Knopfdruck eine Aufnahme zu starten. Bei Verwendung einer Metz MVS-Steuerung können auch viele Videorecorder ohne Dialogsystem gesteuert werden.

rot

Sendung wird aufgenommen!

TV-Timer wurde programmiert.

Aufnahmegerät ist Logic-VTR.

* VTR-Timer = der Timer im Videorecorder selbst

NEXTVIEW

Bei terrestrischen Sendungen: Der Timer im Videorecorder wird programmiert.

Bei SAT-Sendungen: Der TV-Timer wird programmiert. Die Steuerung der Aufnahme wird automatisch

durchgeführt. Das TV-Gerät darf nicht mit der Netztaste ausgeschaltet werden.

Auswahl der Themen

Bestätigen bzw. löschen

TV-Bild

Heute

Vorschau

Sortieren

Themen

Aufnehmen

Auswahl der Themen:

Keine Auswahl, zeige jede Sendung

Spielfilm:

Spielfilm allgemein

✔

Kriminalfilm, Thriller Abenteuer, Western Science Fiction, Fantasy, Horror Komödie Melodrama, Folklore, Soap Romaze nur für Erwachsene Serie

✔

weitere Themenbereiche

✔

Spielfilm

✔

Serie Aktuelles

✔

NV-02-D

Auswahl der Sendung

Ansehen

Sendungen ab . . .

TV-Bild

Heute

Vorschau

Sortieren

Themen

Aufnehmen

Vorschau Nachmittag

12.00 ARD

Tagesschau

12.00 ZDF Tagesschau

12.00 RTL Punkt 12

12.00 SAT1 Vera am Mittag

12.00 BR Rundschau

News

Aktuelles

Mi. 24.06.

-12.15

-12.25

-13.00

-12.02

NV-03-D

Auswahl der Sendung

Erinnern

Sendungen ab . . .

TV-Bild

Heute

Vorschau

Sortieren

Themen

Aufnehmen

Heute Abend

20.15 RTL 2

Kojak - Tod eines Polizisten

20.15 ARD

16. Fußball-WM '98

20.15 ZDF Man nennt es Liebe

20.15 RTL Alarm für Cobra 11

20.15 SAT 1 Kommissar Rex

Mi. 13:00:41

-22.10

-00.00

-21.15

-21.10

NV-04-D

Page 66

19.4 Sendung aufnehmen

Drücken Sie diese Taste der

Fernbedienung . . .

. . . und am Bildschirm erscheint Erklärung / Erläuterung

NEXTVIEW Programmzeitschrift aufrufen und mit den Tasten eine Sendung auswählen, die aufgenommen werden soll.

Wenn ein Videorecorder mit Metz-MVS-Steue- rung angeschlossen ist:

- auf TV-Fernbedienung die rote Taste drücken.

- der TV-Timer wird programmiert.

- mit der Ziffertaste  oder  das Aufnahmesteuergerät „MVS1“ (=Steuercode 1 der MVSSteuerung) oder „MVS2“ (=Steuercode 2 der MVS-Steuerung) bestätigen.

- Mit der Zifferntaste  kann ein Videorecorder bestätigt werden, der mit MVS nicht steuerbar ist. Am Videorecorder auf dem AV-Programmplatz einen Timer mit Datum und Uhrzeit programmieren, damit das vom TV-Timer gelieferte Programm aufgezeichnet werden kann.

NEXTVIEW Programmzeitschrift aufrufen und mit den Tasten eine Sendung auswählen, die aufgenommen werden soll.

Wenn ein Videorecorder angeschlossen ist:

- Videorecorder einschalten.

- auf TV-Fernbedienung die rote Taste drücken.

- der TV-Timer wird programmiert.

- am Videorecorder auf dem AV-Programmplatz einen Timer mit Datum und Uhrzeit programmieren, damit das vom TV-Timer gelieferte Programm aufgezeichnet werden kann.

Meldungen Ursache Abhilfe

2. Sendung mit Videorecorder aufnehmen, der über MVS gesteuert wird

3. Sendung mit Videorecorder aufnehmen

Der VTR-Timer im Videorecorder selbst konnte nicht programmiert werden.

Der Sender stellt keine Daten zur Verfügung.

Der Sender ist im Empfangsteil des Videorecorders nicht gespeichert. Die Daten der Sendung wurden im TV-Timer abgelegt und werden dem Videorecorder zum Startzeitpunkt zur Verfügung gestellt.

•Videorecorder einschalten

•Rote Taste auf der TV-Fernbedienung nochmal drücken.

Taste C einige Minuten später nochmal drücken - oder - anderen Nextview-Sender einstellen (siehe „Nextview installieren“)

Die Ein- und Ausschaltzeit des TV-Timer auf dem AV-Programmplatz des Videorecorders programmieren.

rot

TV-Timer wurde programmiert!

Bitte den VTR-Timer programmieren!

Art der Aufnahmesteuerung?

0:MVS1 1:MVS 2 2: VTR-Timer

Timer konnte nicht programmiert werden !

Keine Daten vorhanden !

TV-Timer wurde programmiert!

Bitte den VTR-Timer programmieren!

NEXTVIEW

VTR-Timer = der Timer im Videorecorder selbst

Auswahl der Sendung

Erinnern

Sendungen ab . . .

TV-Bild

Heute

Vorschau

Sortieren

Themen

Aufnehmen

Heute Abend

20.15 RTL 2

Kojak - Tod eines Polizisten

20.15 ARD

16. Fußball-WM '98

20.15 ZDF Man nennt es Liebe

20.15 RTL Alarm für Cobra 11

20.15 SAT 1 Kommissar Rex

Mi. 13:00:41

-22.10

-00.00

-21.15

-21.10

NV-04-D

Auswahl der Sendung

Erinnern

Sendungen ab . . .

TV-Bild

Heute

Vorschau

Sortieren

Themen

Aufnehmen

Heute Abend

20.15 RTL 2

Kojak - Tod eines Polizisten

20.15 ARD

16. Fußball-WM '98

20.15 ZDF Man nennt es Liebe

20.15 RTL Alarm für Cobra 11

20.15 SAT 1 Kommissar Rex

Mi. 13:00:41

-22.10

-00.00

-21.15

-21.10

NV-04-D

Page 67

20. Stichwortverzeichnis

Antennenanschluß . . . . . . . . . . . . . . . . . . . . . 5

Antwortfreigabe (HiText) . . . . . . . . . . . . . . . . 42

Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22, 56

Autostore-Funktion . . . . . . . . . . . . . . . . . . . . 11

Ausschaltzeit . . . . . . . . . . . . . . . . . . . . . . . . . 27

AV-Aufnahme . . . . . . . . . . . . . . . . . . . . . . . . 25

AV-Geräte anschließen . . . . . . . . . . . . . . . . . 48

Balance. . . . . . . . . . . . . . . . . . . . . . . . . . 15, 16

Basisbreite . . . . . . . . . . . . . . . . . . . . . . . . 19, 56

Bässe. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15, 16

Bedienhilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Bildformat. . . . . . . . . . . . . . . . . . . . . . . . . 24, 56

Bildnormwerte . . . . . . . . . . . . . . . . . . . . . . . . 16

Bildschärfe . . . . . . . . . . . . . . . . . . . . . . . . 15, 23

Camcorder anschließen . . . . . . . . . . . . . . . . 49

Cursor-Seitenwahl . . . . . . . . . . . . . . . . . . . . . 35

CTI-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . 23

Data Logic. . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Direkte Seitenanwahl. . . . . . . . . . . . . . . . . . . 36

Decoder anschließen. . . . . . . . . . . . . . . . . . . 53

Doppelte Schriftgröße . . . . . . . . . . . . . . . . . . 38

Einschaltzeit . . . . . . . . . . . . . . . . . . . . . . . . . 27

Erinnerungszeit . . . . . . . . . . . . . . . . . . . . . . . 28

Fachchinesisch . . . . . . . . . . . . . . . . . . . . . . . 56

Farbnorm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Farbstärke . . . . . . . . . . . . . . . . . . . . . 15, 16, 24

FBAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Feinabstimmung . . . . . . . . . . . . . . . . . . . . . . 13

Fernbedienung. . . . . . . . . . . . . . . . . . . . . . . . . 3

Funktionstasten . . . . . . . . . . . . . . . . . . . . 17, 56

Formatanpassung . . . . . . . . . . . . . . . . . . . . . 43

Foto im Film . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Film im Foto . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Geheimzahl (Codenummer) . . . . . . . . . . . . . 30

Gerätekonfiguration . . . . . . . . . . . . . . . . . . . . 17

Gewitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Helligkeit . . . . . . . . . . . . . . . . . . . . . . . . . 15, 16

Hitext (Videotext) . . . . . . . . . . . . . . . . . . . . . . 33

HiFi-Anlage . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Höhen . . . . . . . . . . . . . . . . . . . . . . . . . . . 15, 16

Infotext. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Kammfilter . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Kanaleingabe. . . . . . . . . . . . . . . . . . . . . . . . . 10

Kindersicherung. . . . . . . . . . . . . . . . . . . . . . . 29

Kontrast . . . . . . . . . . . . . . . . . . . . . . . . . . 15, 16

Kopfhörer, Kopfhörer-Tonwahl . . . . . . . . . . . 32

Kopieren (Programmplätze). . . . . . . . . . . . . . 12

Kühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Lautsprecher, externe . . . . . . . . . . . . . . . . . . . 5

Lautstärke-Anpassung . . . . . . . . . . . . . . . 21

Lautstärke . . . . . . . . . . . . . . . . . . . . . . . . 15, 16

Lautstärkekorrektur . . . . . . . . . . . . . . . . . . . . 22

Löschen (Programmplätze) . . . . . . . . . . . . . . 12

Logo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Logoeinblendung . . . . . . . . . . . . . . . . . . . . . . 14

Marken setzen . . . . . . . . . . . . . . . . . . . . . . . 38

Markenweise blättern. . . . . . . . . . . . . . . . . . . 40

Marken löschen . . . . . . . . . . . . . . . . . . . . . . . 41

Mehrfachseiten . . . . . . . . . . . . . . . . . . . . . . . 35

Nachrüstmöglichkeiten . . . . . . . . . . . . . . . . . 55

NexTView. . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Netzanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Neun-Bild . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

News-Flash-Seiten ausblenden . . . . . . . . . . . 36

OSD-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . 20

Premiere-Decoder. . . . . . . . . . . . . . . . . . . . . 53

Programmwahl. . . . . . . . . . . . . . . . . . . . . . . . . 6

Rätseltaste . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Raumklang. . . . . . . . . . . . . . . . . . . . . . . . 19, 56

Rauschreduktion . . . . . . . . . . . . . . . . . . . 23, 56

Reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

RGB-Vorrang . . . . . . . . . . . . . . . . . . . . . . . . . 20

Seite Stop . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Sender einstellen . . . . . . . . . . . . . . . . . . . . . . 10

Sendestandard. . . . . . . . . . . . . . . . . . . . . . . . . 9

Sendersuchlauf (siehe auch Autostore). . . . . 10

Sendeschluß . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sommerzeit, Winterzeit . . . . . . . . . . . . . . . . . 27

Sprachwahl (für TV-Menü). . . . . . . . . . . . . . . . 8

Standbild . . . . . . . . . . . . . . . . . . . . . . . . . . 3, 46

Stand-by. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sender

sortieren, verschieben, vertauschen, kopieren

Technische Daten . . . . . . . . . . . . . . . . . . . . . 55

Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Ton 1 / Ton 2 . . . . . . . . . . . . . . . . . . . . . . . . . 32

Toneffekte . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Tonnormwerte . . . . . . . . . . . . . . . . . . . . . . . . 16

Tonstopp . . . . . . . . . . . . . . . . . . . . . . . 3, 15, 19

TV-Menü . . . . . . . . . . . . . . . . . . . . . . . . . . . 6, 8

Überspielen . . . . . . . . . . . . . . . . . . 25, 26, 43 ff

Uhrzeit manuell einstellen . . . . . . . . . . . . . . . 28

Untertitel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Verschieben (Programmplätze) . . . . . . . . . . 12

Videorecorder anschließen . . . . . . . . . . . . . . 49

Videotext (siehe HiText)

Winterzeit, Sommerzeit . . . . . . . . . . . . . . . . 27

Zeiteinstellungen . . . . . . . . . . . . . . . . . . . . . . 27

Zeitumstellung . . . . . . . . . . . . . . . . . . . . . . . . 27

Zeitlupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Zeitlupe-Zeit . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Zusatzgeräte . . . . . . . . . . . . . . . . . . . . . . . . . 48

Zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Zoom, variabel (Formatanpassung). . . . . . . . 43

Zwangsmono . . . . . . . . . . . . . . . . . . . . . . . . . 22

Änderungen im Sinne des Technischen Fortschrittes und Irrtümer vorbehalten!

Page 68

Batterie-Entsorgung

Batterien/Akkus gehören nicht in den Hausmüll! Bitte bedienen Sie sich bei der Rückgabe verbrauchter Batterien/Akkus eines vorhandenen Rücknahmesystems. Bitte geben Sie nur entladene Batterien/Akkus ab. Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerät

- abschaltet und signalisiert „Batterien leer“

nach längerem Gebrauch der Batterien nicht mehr einwandfrei funktioniert.

Zur Kurzschlußsicherheit sollten die Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland:

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien überall dort unengeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in Ihrer Stadt oder Gemeinde. Diese Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb = Batterie enthält Blei Cd = Batterie enthält Cadmium Hg = Batterie enthält Quecksilber Li = Batterie enthält Lithium

Page 69

Fernsehgeräte

Videorecorder

DVD-Player

Qualität aus Prinzip.

Mit Spitzentechnik von Metz treffen Sie immer die richtige Wahl.

Sprechen Sie mit Ihrem Fachhändler.

Er führt Ihnen gerne die aktuellen Metz Geräte vor.

Metz-Werke GmbH & Co KG

Postfach 1267, D-90506 Zirndorf

Internet: http://www.metz.de E-Mail: info@metz.de

Tel.: (0911) 9706-0 Fax:: (0911) 9706-340

Liefermöglichkeiten und

Änderungen vorbehalten

698 47 0056.A2

Der Umwelt zuliebe wurde diese Bedienungsanleitung auf 100% Recyclingpapier gedruckt.

mecablitz Elektronenblitzgeräte

Immer erster Klasse.

Metz Madras-SF, Mondial-S PIP, Carat-SF, Stratos-SF, Sumatra-SF User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
