8090.book Seite 1 Donnerstag, 23. Mai 2002 2:49 14

BST 9.6 BST 9.6 Impuls BST 12 Impuls BST 12 Plus BST 15.6 Plus BST 18 Plus BST 12 Euro SBT 12 Plus SBT 15.6 Plus

BS 9.6 BS 9.6 Impuls BS 12 Impuls SB 12 Plus SB 12 Impuls

Gebrauchsanleitung .............. Seite

Operating Instructions........... page

Mode d’emploi ......................page

Gebruiksaanwijzing .........bladzijde

Istruzioni d’uso ................... pagina

9 13 17 21

Instrucciones de manejo .... página

Instruções de serviço ......... página

Bruksanvisning ....................... sida

Käyttöohje ...............................sivu

Bruksanvisning ....................... side

Betjeningsvejledning .............. side

Instrukcja obłsugi ................ strona

Οδηγίεσ χρήσεωσ .............Σελίδα

Használati útmutató .............. oldal

170 24 8120 - 0502

25 29 33 37 41 45 49 53 57

8090.book Seite 2 Donnerstag, 23. Mai 2002 2:49 14

BST9.6

BS 9.6

BST 9.6 Impuls

BS 9.6 Impuls

BST 12 Impuls

BST 12 Euro

BS 12 Impuls

SB 12 Impuls

BST 12 Plus

BST 15.6 Plus

BST 18 Plus

SBT 12 Plus

SB 12 Plus

UV 9,6 9,6 12 12 12 15,6 18 12 15,6

SBT 15.6 Plus

0-350 0-350 0-450 0-450 0-450 0-450 0-450 0-450 0-450

0-1200 0-1200 0-1450 0-1600 0-1600 0-1600 0-1650 0-1600 0-1600

14/124 14/124 16/142 22/195 22/195 24/212 28/248 22/195 24/212

-/- 16/142 19/168 26/230 26/230 28/248 32/283 26/230 28/248

30/266 30/266 32/283 53/469 53/469 55/487 60/531 53/469 55/487

1-8

9-71

1-8

9-71

1-8

9-71

1-8

9-71

1-8

9-71

1-8

9-71

1-8

9-71

1-8

9-71

1-8

9-71

/min, rpm

Nm / in-lbs

Nm in-lbs

10 / 0.4 10 / 0.4 10 / 0.4 10 / 0.4 10 / 0.4 12 / 0.5 12 / 0.5 10 / 0.4 12 / 0.5

1 max

mm / in

6 / 0.2 6 / 0.2 6 / 0.2 6 / 0.2 6 / 0.2 8 / 0.3 8 / 0.3 6 / 0.2 8 / 0.3

16 / 0.6 16 / 0.6 16 / 0.6 25 / 1 25 / 1 30 / 1.2 30 / 1.2 25 / 1 30 / 1.2

2 max

mm /in

12 / 0.5 12 / 0.5 12 / 0.5 16 / 0.6 16 / 0.6 20 / 0.8 20 / 0.8 16 / 0.6 20 / 0.8

3 max

mm / in -/-

kg lbs

1.5

3.3

-/- -/- 8 / 0.3 -/- -/- -/- 8 / 0.3 10 / 0.4

1,5

3.3

1,6

3.5

2,2

4.8

1,7

3.7

1,9 /

4.2

2,0

4.4

2,2

4.8

2,4

5.3

GUNF (in) 1/2“-20 1/2“-20 1/2“-20 1/2“-20 1/2“-20 1/2“-20 1/2“-20 1/2“-20 1/2“-20

mm in

dB(A)

m/s

1-10

0-0.4

1-10

0-0.4

1-10

0-0.4

1,5-13

0.1-0.5

1,5-13

0.1-0.5

1,5-13

0.1-0.5

1,5-13

0.1-0.5

1,5-13

0.1-0.5

1,5-13

0.1-0.5

< 70 < 70 < 70 87 < 70 < 70 < 70 87 87

- - - 100 - - - 100 100

< 2,5 < 2,5 < 2,5 11 < 2,5 < 2,5 < 2,5 11 11

s /min, bpm -/- -/- -/- 26000 -/- -/- -/- 26000 26000

EN 50144 73/23/EWG, 98/37EG, 89/336/EWG

8090.book Seite 3 Donnerstag, 23. Mai 2002 2:49 14

Impuls

8090.book Seite 4 Donnerstag, 23. Mai 2002 2:49 14

NiCd

31 746 9,6 V 1,4 Ah 31 728 9,6 V 2,0 Ah 31 747 12,0 V 1,4 Ah 31 729 12,0 V 2,0 Ah 31 748 12,0 V 2,4 Ah 31 749 15,6 V 2,4 Ah 31 740 18,0 V 2,4 Ah

31 737 12,0 V 1,25 Ah 31 738 15,6 V 1,25 Ah 31 739 18,0 V 1,25 Ah

31 775 9,6 V 3,0 Ah

NiMH

31 776 12,0 V 3,0 Ah 31 777 15,6 V 3,0 Ah 31 859 18,0 V 3,0 Ah

31 778

8090.book Seite 5 Donnerstag, 23. Mai 2002 2:49 14

DEUTSCH

Gebrauchsanleitung

Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, um so länger wird es zuverlässig seinen Dienst erfüllen.

Inhalt

1Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4 Spezielle Sicherheitshinweise 5 Überblick 6 Besondere Produkteigenschaften 7 Benutzung

7.1 Akku-Pack entnehmen, einsetzen

7.2 Drehrichtung, Transportsicherung (Einschaltsperre) einstellen

7.3 Getriebestufe wählen

7.4 Drehmomentbegrenzung einstellen, Bohren, Schlagbohren

7.5 Impulsfunktion ein-, ausschalten (ausstattungsabhängig)

7.6 Elektrowerkzeug ein-, ausschalten, Drehzahl einstellen

7.7 Schnellspann-Bohrfutter

8Tips und Tricks

9Zubehör 10 Reparatur 11 Umweltschutz 12 Technische Daten

2 Bestimmungsgemäße

Verwendung

Das Akku-Elektrowerkzeug ist geeignet zum Bohren, zum Schrauben und zum Gewindebohren sowie zum Schlagbohren (ausstattungsabhängig).

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvor- schriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine

Sicherheitshinweise

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise (rotes Heft) und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4 Spezielle

Sicherheitshinweise

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt.

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und um Schutz Ihres Elektrowerkzeugs!

Akku-Packs vor Nässe schützen! Keine defekten oder deformierten Akku-Packs

verwenden! Akku-Packs nicht dem Feuer aussetzen! Akku-Packs nicht öffnen! Kontakte der Akku-Packs nicht berühren oder

kurzschließen!

8090.book Seite 6 Donnerstag, 23. Mai 2002 2:49 14

DEUTSCH

5 Überblick

Siehe Seite 3 (bitte ausklappen).

1 Schnellspann-Bohrfutter 2Hülse (Drehmoment, Bohren, Schlag-

bohren)* 3 Akku-Elektrowerkzeug 4 Schaltschieber (1./2. Gang) 5 Schaltschieber für Impulsfunktion* 6 Taste zur Akku-Pack-Entriegelung 7 Akku-Pack 8 Bitdepot 9Schalterdrücker

10 Schaltschieber (Drehrichtungseinstel-

lung, Transportsicherung)

*ausstattungsabhängig

6 Besondere

Produkteigenschaften

Metabo Impulsfunktion (ausstattungsabhängig)

Für kinderleichtes Ein- und Ausdrehen festsitzender Schrauben, selbst bei beschädigten Schraubenköpfen. Für blitzsauberes Anbohren, ohne anzukörnen, ob in Fliesen, Alu oder anderen Materialien.

7.1 Akku-Pack entnehmen, einsetzen Entnehmen

Taste zur Akku-Pack-Entriegelung (6) drücken und Akku-Pack (7) entnehmen.

Einsetzen

Akku-Pack (7) bis zum Einrasten einsetzen.

7.2 Drehrichtung, Transportsicherung (Einschaltsperre) einstellen

Schaltschieber (10) nur bei Stillstand des Motors betätigen!

Schaltschieber (Drehrichtungseinstellung, Transportsicherung) (10) betätigen. R = Rechtslauf eingestellt L = Linkslauf eingestellt 0 = Mittelstellung: Transportsicherung

(Einschaltsperre) eingestellt

7.3 Getriebestufe wählen Schaltschieber (1./2. Gang) (4) nur bei

Stillstand des Motors betätigen!

Schaltschieber (1./2. Gang) (4) betätigen.

1. Gang (niedrige Drehzahl, besonders hohes Drehmoment)

2. Gang (hohe Drehzahl)

7 Benutzung

Vor der Benutzung den Akku-Pack aufladen. Der Akku-Pack erreicht erst nach 5maligem

Aufladen und Entladen (Ladezyklen) seine volle Kapazität.

Der Ladetemperaturbereich beträgt 0 - 50 °C. Abhängig vom verwendeten Ladegerät variiert

die Anzahl der möglichen Ladezyklen.

• ICS 10: max. 3000

• IC 25: max. 2000

• C 60: max. 2000

Die angegebene Anzahl der Ladezyklen wird jedoch nur erreicht, wenn eine Tiefstentladung des Akku-Packs vermieden wird. Bei Leistungsabfall Akku-Pack wieder aufladen. Die Akku-Packs haben keinen Memory-Effekt.

NiMH Akku-Packs aufgeladen einlagern und spätestens nach 6 Monaten nachladen.

7.4 Drehmomentbegrenzung einstellen, Bohren, Schlagbohren

Hülse (Drehmoment, Bohren, Schlagbohren) (2) drehen. 1 = minimales Drehmoment eingestellt

(mit Drehmomentbegrenzung) Bohren eingestellt Schlagbohren eingestellt (ausstattungsabhängig)

7.5 Impulsfunktion ein-, ausschalten (ausstattungsabhängig)

Nicht längere Zeit mit eingeschalteter Impulsfunktion arbeiten! (Der Motor kann sich überhitzen.)

Schaltschieber für Impulsfunktion (5) betä- tigen.

0 = Impulsfunktion ausgeschaltet

• = Impulsfunktion eingeschaltet

8090.book Seite 7 Donnerstag, 23. Mai 2002 2:49 14

7.6 Elektrowerkzeug ein-, ausschalten, Drehzahl einstellen

Schalterdrücker (9) betätigen. Stufenlose Drehzahlregelung.

Hinweis: Das Geräusch, das beim Ausschalten der Maschine auftritt, ist bauartbedingt und hat auf Funktion und Lebensdauer der Maschine keinen Einfluß.

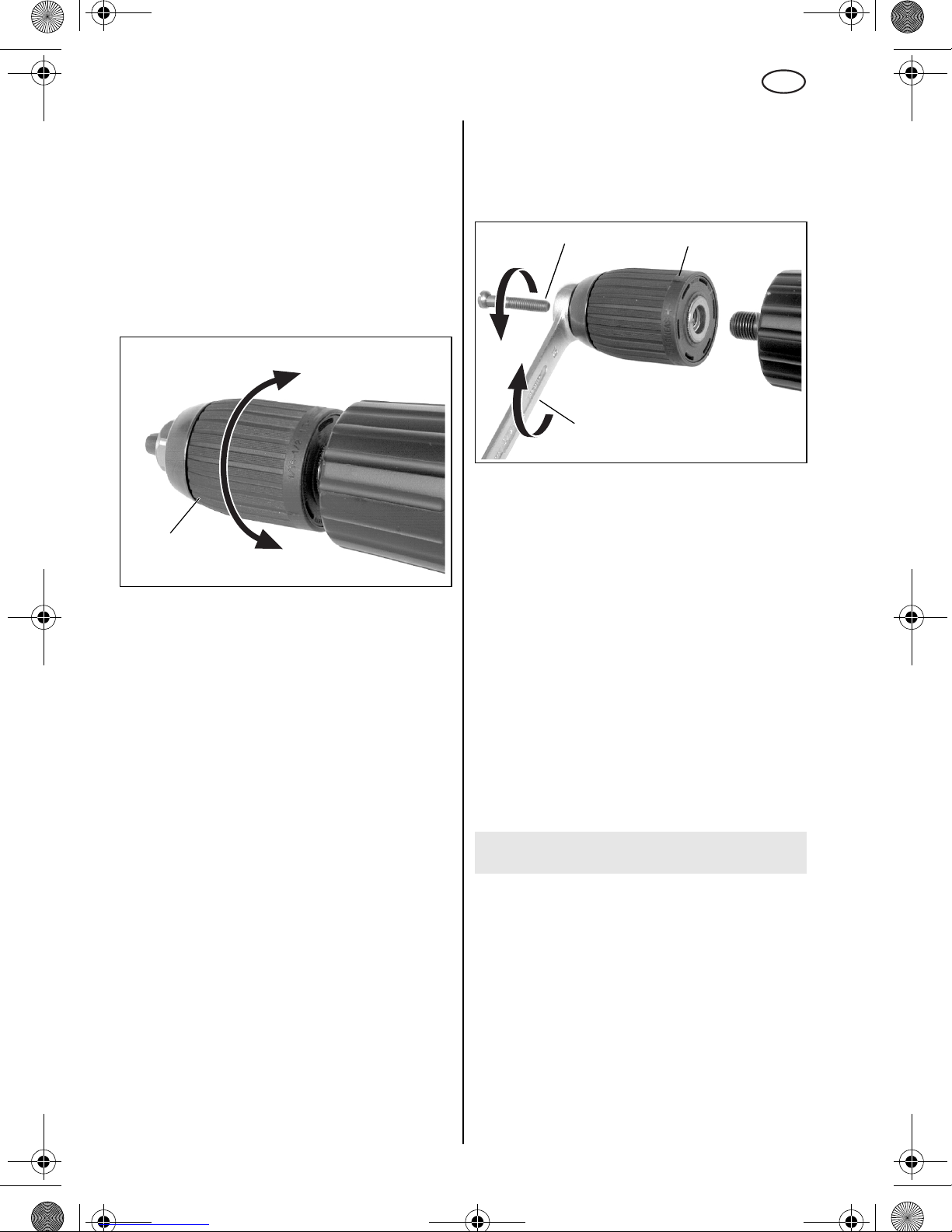

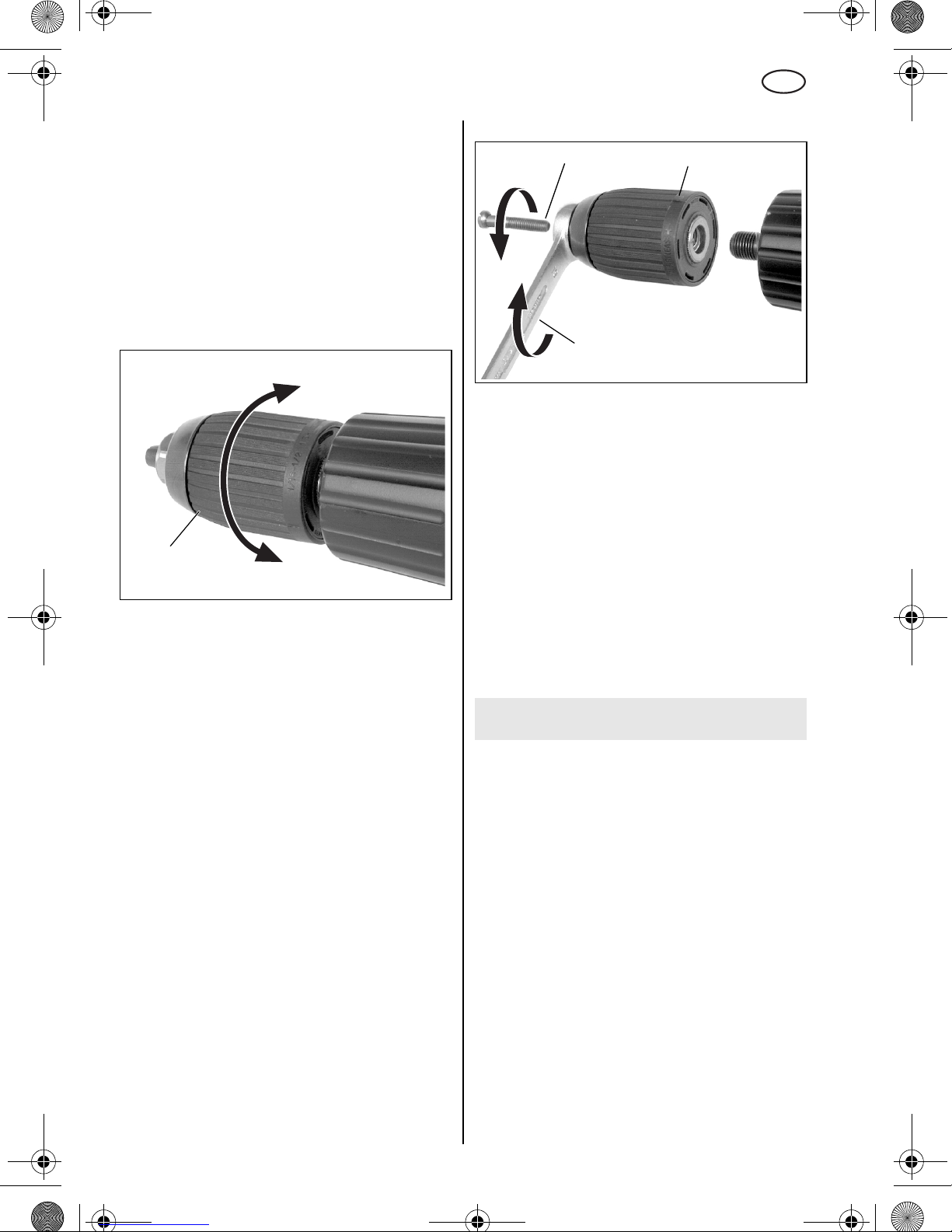

7.7 Schnellspann-Bohrfutter

AUF, RELEASE

GRIP, ZU

Öffnen

Hülse (11) in Richtung „AUF, RELEASE“ drehen.

Spannen

Schnellspann-Bohrfutter öffnen und Werkzeug so tief wie möglich einsetzen.

Hülse (11) in Richtung „GRIP, ZU“ drehen, bis das Werkzeug fest gespannt ist.

Bei weichem Werkzeugschaft muß eventuell nach kurzer Bohrzeit nachgespannt werden.

Bei SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls beachten:

Hülse (11) in Richtung „GRIP, ZU“ drehen, bis der spürbare mechanische Widerstand über- wunden ist.

Werkzeug ist jetzt noch nicht gespannt!

So lange kräftig weiterdrehen (dabei muß es „klicken“), bis kein Weiterdrehen mehr möglich

ist - erst jetzt ist das Werkzeug sicher gespannt.

Hinweis: Das nach dem Öffnen des Futters bis zum Anschlag eventuell hörbare Ratschen (funktionsbedingt) wird durch Gegendrehen der Hülse ausgeschaltet.

DEUTSCH

Abschrauben

13 1

Schnellspann-Bohrfutter öffnen. a Schraube (13) herausdrehen

(Achtung Linksgewinde!).

b Schnellspann-Bohrfutter (1) mit Maul-

schlüssel (12) abschrauben.

Das Anschrauben erfolgt sinngemäß in umgekehrter Reihenfolge.

Reinigen

Gelegentlich das Elektrowerkzeug mit dem Schnellspann-Bohrfutter senkrecht nach unten halten und Hülse vollständig in Richtung „GRIP, ZU“ drehen, dann vollständig in Richtung „AUF, RELEASE“ drehen. Der angesammelte Staub fällt aus dem Schnellspann-Bohrfutter.

8 Tips und Tricks

Bohren

Vorzugsweise im 2. Gang (hohe Drehzahl). Zum Anbohren von Stahl, Aluminium oder

Fliesen ohne Ankörnen und Vorbohren Impulsfunktion einschalten.

Schrauben

Vorzugsweise im 1. Gang (niedrige Drehzahl) und mit Drehmomentbegrenzung.

Zum Schrauben in Holz mit deformierten Schraubenköpfen Impulsfunktion einschalten.

Zum Erreichen des maximalen Drehmoments beim Schrauben Impulsfunktion einschalten.

Gewindebohren

Gewindebohrer etwas ölen.

1. Gang (niedrige Drehzahl) wählen. Drehmomentbegrenzung einstellen.

8090.book Seite 8 Donnerstag, 23. Mai 2002 2:49 14

DEUTSCH

9Zubehör

Verwenden Sie nur original Metabo Zubehör. Zur Auswahl des richtigen Zubehörs teilen Sie

dem Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit.

A Ladegerät ICS 10 B Ladegerät IC 25 C Ladegerät C 60 DGürteltasche

E Akku-Packs verschiedener Kapazitäten

Kaufen Sie nur Akku-Packs mit der zu Ihrem Elektrowerkzeug passenden Spannung.

10 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

12 Technische Daten

Erläuterungen zu den Angaben auf Seite 2. Änderungen im Sinne des technischen Fort-

schritts vorbehalten. U = Spannung des Akku-Packs

n = Leerlaufdrehzahl

Anziehmoment beim Schrauben: M M M M

Max. Bohrerdurchmesser: D D D

m = Gewicht (mit kleinstem Akku-Pack) G = Spindelgewinde D = Bohrfutter-Spannweite

Typische A-bewertete Schallpegel: L

= weicher Schraubfall (Holz)

=Impulsmoment

= harter Schraubfall (Metall)

= Anziehmoment einstellbar

=in Stahl

1 max

= in Weichholz

2 max

=in Beton

3 max

= Schalldruckpegel = Schalleistungspegel

11 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozeß zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Akku-Packs dürfen nicht mit dem Hausmüll entsorgt werden!

Geben Sie defekte oder verbrauchte AkkuPacks an den Metabo-Händler zurück!

Akku-Packs nicht ins Wasser werfen! In Deutschland sind nicht mehr gebrauchsfähige

Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld

Beim Arbeiten kann der Geräuschpegel 85 dB(A) überschreiten.

Gehörschutz tragen!

= Typisch bewertete Beschleuni-

gung im Hand-Arm-Bereich

s = max. Schlagzahl

Messwerte ermittelt gemäß EN 50144. Die angegebenen technischen Daten sind tole-

ranzbehaftet (entsprechend den jeweils gültigen Standards).

8090.book Seite 9 Donnerstag, 23. Mai 2002 2:49 14

ENGLISH

ENG

Operating Instructions

Dear Customer, Many thanks for the confidence you have shown in us with the purchase of your new Metabo power tool. Every Metabo power tool is carefully tested and is subjected to the strict quality controls of the Metabo Quality Assurance section. However, the service life of any power tool is to a great degree dependent on yourself as the user. Please take account of the information contained in these Operating Instructions and the accompanying documents. The more care you exercise in handling your Metabo power tool, the longer will be the reliable service it provides for you.

Contents

1 Declaration of Compliance 2 Proper Use 3 General Safety Instructions 4 Special Safety Instructions 5Overview 6 Special Product Features 7Operation

7.1 Removing and replacing the batterypack

7.2 Setting the direction of rotation engaging the transporting safety device (switch-on lock)

7.3 Selecting gear

7.4 Setting torque control, drilling, impact drilling

7.5 Switching impulse mode on and off (depending on equipment)

7.6 Switching the power tool on and off, setting speed

7.7 Rapid-action keyless chuck

8 Hints and Tips

9 Accessories 10 Repairs 11 Environmental Protection 12 Technical Specifications

1 Declaration of

Compliance

We, being solely responsible, hereby declare that this product conforms to the standards and directives specified on page 2.

2 Proper Use

This cordless power tool is designed for drilling, driving screws and tapping threads, and also for impact drilling (depending on equipment).

The operator bears sole responsibility for any damage caused by inappropriate use.

The generally recognised accident prevention regulations and the accompanying safety instructions must be observed.

3 General Safety

Instructions

Before using the power tool, read the accompanying Safety Instructions (red booklet) and these Operating Instructions carefully and thoroughly. Keep all of the documents supplied with the tool in a safe place and pass them on to the new owner if you part with the tool.

4 Special Safety

Instructions

Pay particular attention to the parts of the text marked with this symbol for your own safety and the protection of your power tool.

Keep battery packs dry. Do not use any damaged or deformed battery

pack. Do not expose battery packs to fire. Do not break into battery packs. Do not touch battery pack contact terminals or

short-circuit them.

8090.book Seite 10 Donnerstag, 23. Mai 2002 2:49 14

ENG

ENGLISH

5Overview

Refer to page 3 (Please fold out).

1 Rapid-action keyless chuck 2 Selector barrel (4)

(torque, drilling, impact drilling)* 3 Cordless power tool 4 Slide-switch (1st/2nd gear) 5 Slide-switch for impulse mode* 6 Battery-pack release button 7 Battery pack 8 Depot for screwdriver bits 9Trigger-switch

10 Slide-switch (rotational direction setting,

transporting safety feature)

*depending on equipment

6 Special Product Features

Metabo impulse mode (depending on equip-

ment). Makes driving in and unscrewing tight-seated screws child’s play, even if the screw head is damaged. For rapid, clean-edged drilling, with no need for centre-punching - into tiles, aluminium or other materials.

7.1 Removing and replacing the batterypack

Removing

Press in the release button (6) and remove the battery pack (7).

Replacing

Push the battery pack (7) fully into its housing until it locks into position.

7.2 Setting the direction of rotation engaging the transporting safety device (switch-on lock)

Do not operate the slide-switch (10) unless the motor is at a standstill.

Position the slide-switch (10) as required: R = right-hand rotation selected L = left-hand (reverse) rotation selected 0 = central setting: transporting position

(switch-on lock engaged)

7.3 Selecting gear Do not operate the slide-switch (4)

unless the motor is at a standstill.

Position the slide-switch (4) as required:

= 1st gear (low speed, exceptionally high

torque)

7 Operation

Charge the battery pack before use. Only once it has been charged and discharged

five times (charging cycles) does the battery pack reach its full charging capacity.

The temperature range for charging is 0 - 50°C. The number of possible charging cycles varies

depending on the particular charger in use.

• CS 10: max. 3000

• C 25: max. 2000

• C 60: max. 2000

However, the specified number of charge cycles is only reached if an exhaustive discharge of the battery pack is avoided. If performance diminishes, recharge the battery pack. The battery packs have no memory effect.

Store charged NiMH battery packs and recharge them after an interval of no more than six months.

= 2nd gear (high speed)

7.4 Setting torque control, drilling, impact drilling

Twist the selector barrel (2). 1 = minimal torque setting

(with torque control) drill setting impact drill setting (depending on equipment)

7.5 Switching impulse mode on and off (depending on equipment)

Do not work with impulse mode switched on over an extended period of time (the motor is liable to overheat).

Position the slide-switch (5) as required: 0 = Impulse mode switched off

• = Impulse mode switched on

8090.book Seite 11 Donnerstag, 23. Mai 2002 2:49 14

7.6 Switching the power tool on and off, setting speed

Position the trigger-switch (9) as required. The speed can be set to any value within its range.

NB: The noise that occurs when the machine is switched off is due to its design and has no effect on its operation or service life.

7.7 Rapid-action keyless chuck

AUF, RELEASE

GRIP, ZU

Opening

Twist the sleeve (11) towards “AUF, RELEASE”.

Clamping bit

Open the rapid-action keyless chuck and insert the bit fully.

Twist the sleeve (11) towards “GRIP, ZU”, until the bit is clamped tightly in the chuck.

When using soft bit shanks, it may be necessary to retighten the chuck after a short period of operation.

NB - with SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls:

Twist the sleeve (11) towards “GRIP, ZU” until the mechanical resistance which can be felt is overcome.

The bit is not yet fully tightened!

Continue to turn, exerting firm pressure (you must hear a clicking noise as you turn) until it cannot be turned any further - only now is the bit safely tightened.

NB: Once the chuck has been fully opened, a clicking noise may be heard. This is a functional characteristic and can be cancelled by turning the sleeve in the other direction.

ENGLISH

Removing the chuck

13 1

Open the rapid-action keyless chuck. a Loosen the screw (13)

(NB: left-hand thread).

b Screw off the chuck (1) using an open

ended spanner (12).

Replace the chuck by reversing the above procedure.

Cleaning

Clean from time to time by holding the tool with the rapid-action keyless chuck facing vertically downwards and twist the sleeve as far as it will go towards “GRIP, ZU”, and then turn back fully in the opposite direction (“AUF, RELEASE”).

The dust which has accumulated will fall out of the chuck.

ENG

8 Hints and Tips

Drilling

Use of 2nd gear is recommended (higher speed). Switch on impulse mode for drilling into steel, aluminium or tiles, with no need for preliminary centre-punching and pilot drilling.

Driving screws

Use of 1st gear is recommended (low speed), and with the torque control feature in operation. When driving screws with deformed heads in wood, switch on impulse mode. Switch on impulse mode to achieve maximum torque when driving screws.

Tapping threads

Apply a light film of oil to the tap. Select 1st gear (low speed). Switch on torque control.

8090.book Seite 12 Donnerstag, 23. Mai 2002 2:49 14

ENG

ENGLISH

9 Accessories

Use original Metabo accessories only. To assist in selecting the correct accessories,

make sure that you take a note of the exact model of your tool for your dealer.

A ICS 10 Superfast Charger B IC 25 Charger C C 60 Charger DHolster

E Battery packs of varying capacities

Buy only battery packs of the correct voltage for your cordless tool.

10 Repairs

Repairs to power tools must be carried out by a qualified electrician only.

Any Metabo power tool in need of repair can be sent to one of the addresses listed in the spare parts list.

Please attach a description of the fault to the tool.

12 Technical Specifications

Notes on the information printed on page 2. We reserve the right to undertake modifica-

tions to reflect technical advances. U = battery-pack voltage

n = no-load speed

Tightening torque when driving screws: M M M M

Max. bit diameters: D D D

m = weight (with smallest battery pack) G=spindle thread D = chuck capacity

Typically A-rated acoustic levels: L

= driving into soft materials (wood)

= impulse torque

= driving into hard materials (metal)

= adjustable tightening torque

=into steel

1 max

= into soft wood

2 max

= into concrete

3 max

= acoustic pressure level =acoustic power level

11 Environmental Protection

Metabo packaging is 100% suitable for recycling.

Power tools and accessories at the end of their service life still contain large amounts of valuable raw materials and plastics which can likewise be fed back into a recycling process.

These Operating Instructions are printed on paper produced in a chlorine-free bleaching process.

Battery packs must not be disposed of along with domestic waste.

Return any faulty or exhausted battery packs to your Metabo dealer.

Do not throw battery packs away in water.

During operation, the acoustic level may exceed 85 dB(A).

Wear ear protectors!

= typically rated acceleration in the

hand/arm area.

s = max. impacts per minute Measured values established according to

EN 50144. The stated technical specifications are subject

to tolerances (according to the applicable valid standards).

8090.book Seite 13 Donnerstag, 23. Mai 2002 2:49 14

FRANÇAIS

Mode d’emploi

Cher client Nous vous remercions de la confiance que vous nous avez témoignée par l’achat de votre nouvel outillage électrique Metabo. Chaque outillage électrique Metabo est soigneusement testé et subit les contrôles de qualité particulièrement sévères du programme d’assurance-qualité Metabo. Toutefois, la longévité d’un outillage électrique dépend grandement de vous. Veuillez donc tenir compte des informations du présent mode d’emploi ainsi que des documents joints. La longévité et la fiabilité de votre outillage électrique Metabo seront d’autant plus élevées que vous le traiterez avec soin.

Table des matières

1Déclaration de conformité 2 Utilisation en conformité 3 Consignes générales de sécurité 4 Consignes de sécurité spéciales 5Vue d’ensemble 6 Besondere Produkteigenschaften 7 Utilisation

7.1 Dépose et repose du bloc batterie

7.2 Réglage du sens de rotation, réglage de la sécurité de transport (sécurité contre tout enclenchement intempestif)

7.3 Sélection de l’étage du réducteur ne doit être actionné que lorsque le moteur est arrêté !

7.4 Réglage du dispositif de limitation du couple, perçage, perçage avec percussion

7.5 Mise en marche et arrêt du mode à impulsions (selon l’équipement)

7.6 Mise en marche et arrêt de l’outillage électrique, réglage de la vitesse

7.7 Mandrin autoserrant

8 Conseils et astuces

9 Accessoires 10 Réparations 11 Protection de l’environnement 12 Caractéristiques techniques

2 Utilisation en conformité

La perceuse sans fil convient au perçage, au vissage et au taraudage, ainsi qu’au perçage avec percussion (selon l’équipement).

En cas de dommages résultant d’une utilisation non conforme, seule la responsabilité du propriétaire est engagée.

Il convient de respecter les prescriptions géné- ralement reconnues en matière de prévention des accidents ainsi que les consignes de sécu- rité jointes.

3 Consignes générales de

sécurité

Avant d’utiliser l’outillage électrique, lire atten- tivement et intégralement les consignes de sécurité (cahier rouge) et le présent mode d’emploi. Conservez tous les documents fournis avec l’outillage électrique. Si vous prêtez votre outillage électrique, veillez à toujours joindre également cette documentation.

4 Consignes de sécurité

spéciales

Pour votre propre protection et pour celle de votre outillage électrique, tenir compte des passages repérés par ce symbole !

1Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et directives indiquées page 2.

Protéger les blocs batterie contre l’humidité ! Ne pas utiliser de blocs batterie défectueux ou

déformés ! Ne pas exposer les blocs batterie au feu ! Ne pas ouvrir les blocs batterie ! Ne pas toucher ou court-circuiter les contacts

des blocs batterie !

8090.book Seite 14 Donnerstag, 23. Mai 2002 2:49 14

FRANÇAIS

5Vue d’ensemble

Voir page 3 (déplier le document).

1 Mandrin autoserrant 2 Douille (couple, perçage, perçage avec

percussion)* 3 Outillage électrique 4 Curseur de commutation (vitesse 1/2) 5 Curseur de commutation du mode à

impulsions* 6 Touche de déverrouillage du bloc batterie 7 Bloc batterie 8 Porte-embouts de vissage 9Gâchette

10 Curseur de commutation (réglage du sens

de rotation, sécurité de transport)

*selon équipement

6 Particularités du produit

Générateur d’impulsions intégré (selon

l’équipement). Permet de visser et de dévisser sans problèmes des vis bloquées, même avec des têtes endommagées. Pour un début de perçage ultraprécis, sans pointage, dans des carreaux, dans l’aluminium ou autres matériaux.

7.1 Dépose et repose du bloc batterie Dépose

Enfoncer la touche (6) et déposer le bloc batterie (7).

Repose

Engager le bloc batterie (7) jusqu’en butée.

7.2 Réglage du sens de rotation, réglage de la sécurité de transport (sécurité contre tout enclenchement intempestif)

Le curseur de commutation (10) ne doit être actionné que lorsque le moteur est arrêté !

Actionner le curseur de commutation (10) R = Rotation à droite L = Rotation à gauche 0=Position médiane : sécurité de transpor-

tactivée (sécurité contre tout enclenchement intempestif)

7.3 Sélection de l’étage du réducteur ne doit être actionné que lorsque le moteur est arrêté !

Le curseur de commutation (4) ne doit être actionné que lorsque le moteur est arrêté !

Actionner le curseur de commutation (4).

7 Utilisation

Charger le bloc batterie avant de l’utiliser. Le bloc batterie n’atteint sa pleine capacité qu’au terme

de 5 charges et décharges (cycle de charge). La plage de température de charge est

comprise entre 0 et 50 °C. Le nombre de cycles de charge possibles varie

selon le chargeur utilisé.

• ICS 10 : max. 3000

• IC 25 : max. 2000

• IC 60 : max. 2000

Le nombre de cycles de charge indiqué n'est toutefois atteint que si l'on évite une décharge totale du bloc batterie. En cas de baisse de performance, recharger le bloc batterie. Les blocs batterie n'ont pas d'effet-mémoire.

Stocker les kits de batterie NiMH à l’état chargé ; les recharger au bout de 6 mois maximum.

=1ère vitesse (faible vitesse de rotation,

couple particulièrement élevé)

=2ème vitesse (vitesse de rotation élevée)

7.4 Réglage du dispositif de limitation du couple, perçage, perçage avec percussion

Tourner la douille (2). 1 = Couple minimal (avec dispositif de limi-

tation du couple) Position de perçage sans percussion Position de perçage avec percussion (selon l’équipement)

7.5 Mise en marche et arrêt du mode à impulsions (selon l’équipement)

Ne pas travailler longtemps avec le mode à impulsions activé ! (Risque de surchauffe du moteur.)

Actionner le curseur de commutation (5). 0=Mode à impulsions désactivé

• =Mode à impulsions activé

8090.book Seite 15 Donnerstag, 23. Mai 2002 2:49 14

7.6 Mise en marche et arrêt de l’outillage électrique, réglage de la vitesse

Actionner la gâchette (9). Réglage en continu de la vitesse.

Nota : Le bruit qui accompagne l’arrêt de la machine est lié à son type de construction et n’a aucune répercussion sur son fonctionnement ou sa durée de vie.

7.7 Mandrin autoserrant

AUF, RELEASE

GRIP, ZU

Ouverture

Tourner la douille (11) dans le sens "AUF, RELEASE".

Serrage

Ouvrir le mandrin autoserrant et emmancher l’outil aussi profondément que possible.

Tourner la douille (11) dans le sens "GRIP, ZU" jusqu’à ce que l’outil soit fortement serré.

En cas d’outils à tiges non trempées, il est éventuellement nécessaire de resserrer le mandrin peu de temps après le début du perçage.

Dans le cas du modèle SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls, tenir compte des points suivants:

Tourner la douille (11) dans le sens "GRIP, ZU" au-delà du point où une résistance mécanique est perceptible.

L’outil n’est pas encore serré !

Continuer à tourner fortement (on doit entendre un "clic") jusqu’à ce qu’il ne soit plus possible de continuer à tourner - ce n’est qu’à ce moment que l’outil est correctement serré.

Nota : le bruit de cliquetis éventuellement audible après l’ouverture du mandrin jusqu’en butée (bruit lié au principe même de fonctionnement) disparaît lorsque l’on tourne la douille dans l’autre sens.Dévissage

FRANÇAIS

Dévissage

13 1

Ouvrir le mandrin autoserrant. aDévisser la vis (13) (attention : filetage avec

pas à gauche !)

bDévisser le mandrin autoserrant (1) à l’aide

de la clé plate (12).

Le revissage s’effectue dans l’ordre inverse du dévissage.

Nettoyage

De temps en temps, tenir l’outillage électrique verticalement avec le mandrin dirigé vers le bas, et tourner la douille jusqu’en butée dans le sens "GRIP, ZU", puis jusqu’en butée dans le sens "AUF, RELEASE". La poussière accumulée tombe alors par l’ouverture du mandrin.

8 Conseils et astuces

Perçage

De préférence sur la 2ème vitesse (rapide). Pour le début de perçage dans l’acier, l’alumi-

nium ou les carrelages sans pointage préa- lable, ainsi que pour la réalisation d’avant- trous, activer le mode à impulsions.

Vissage

De préférence sur la 1ère vitesse (lente) et avec le dispositif de limitation du couple activé.

Pour le vissage dans le bois de vis à têtes déformées, activer le mode à impulsions.

Pour atteindre le couple maximal lors du vissage, activer le mode à impulsions.

Taraudage

Huiler légèrement le taraud. Sélectionner la 1ère vitesse (lente). Régler le dispositif de limitation du couple.

8090.book Seite 16 Donnerstag, 23. Mai 2002 2:49 14

FRANÇAIS

9 Accessoires

Utiliser exclusivement des accessoires Metabo d’origine.

Afin de pouvoir choisir les accessoires parfaitement adaptés, veuillez indiquer le type exact de votre appareillage électrique à votre revendeur.

A Chargeur ICS 10 B Chargeur IC 25 C Chargeur C 60 D Etui ceinture

E Blocs batterie de différentes capacités.

N’achetez que des blocs batterie dont la tension correspond à celle de votre outillage électrique.

10 Réparations

Les réparations des outillages électri- ques doivent uniquement être réali- sées par des électriciens qualifiés !

Les machines Metabo nécessitant des répara- tions peuvent être envoyées à l’une des adresses indiquées avec la liste des pièces de rechange.

Veuillez joindre à l’envoi un descriptif du défaut constaté.

12 Caractéristiques

techniques

Explication des indications de la page 2. Sous réserve de modifications allant dans le sens du progrès technique.

U = Tension du bloc batterie n=Vitesse à vide

Couple lors du vissage : M

M M

Diamètre maxi de perçage : D D D

m = Poids (avec bloc batterie le plus

G = Filetage de la broche D=Capacité du mandrin

Niveau sonore typique pondéré A : L

= Vissage dans un matériau tendre

2 3

1 max 2 max 3 max

(bois) =Couple d’impulsions = Vissage dans un matériau dur

(métal) = Couple de serrage réglable

=dans l’acier = dans du bois tendre =dans le béton

petit)

= Niveau de pression acoustique = Niveau de puissance acoustique

11 Protection de

l’environnement

Les emballages Metabo sont recyclables à 100 %.

Les outillages électriques et les accessoires usagés contiennent d’importantes quantités de matières premières et de plastiques valorisables qui peuvent également être recyclées.

Le présent mode d’emploi est imprimé sur du papier blanchi sans chlore.

Les blocs batterie ne doivent pas être jetés avec les ordures ménagères !

Ramener les blocs batterie défectueux ou usagés à un revendeur Metabo !

Ne pas jeter les blocs batterie dans l’eau !

Lors de l’utilisation de la perceuse, le niveau sonore peut dépasser 85 dB(A).

Porter une protection auditive !

s = Cadence de frappe maxi Valeurs de mesure déterminées conformément

à la norme EN 50144. Les données techniques indiquées sont

soumises à une marge de tolérance (selon les normes en vigueur).

=Accélération typique pondérée au

niveau de la main et du bras

8090.book Seite 17 Donnerstag, 23. Mai 2002 2:49 14

NEDERLANDS

Gebruiksaanwijzing

Geachte klant, Hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuw elektrisch gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangt echter ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u omgaat met uw Metabo elektrisch gereedschap, des te langer zult u er plezier van hebben.

Inhoudsopgave

1 Conformiteitsverklaring 2Toepassingen 3 Algemene veiligheidsinstructies 4 Speciale veiligheidsinstructies 5Overzicht 6 Bijzondere producteigenschappen 7Gebruik

7.1 Accu-pack verwijderen, erin zetten

7.2 Draairichting, transportbeveiliging (inschakelblokkering) instellen

7.3 Tandwieloverbrengingstrap kiezen

7.4 Koppelbegrenzing instellen, boren, klopboren

7.5 Impulsgenerator in-, uitschakelen (afhankelijk van de uitvoering)

7.6 Elektrisch gereedschap in-, uitschakelen, toerental instellen

7.7 Snelspanboorhouder

8 Tips en foefjes

9Toebehoren 10 Reparaties 11 Milieu 12 Technische gegevens

2 Toepassingen

Het elektrisch accugereedschap is geschikt voor het boren, schroeven en schroefdraadtappen, alsmede voor het klopboren (afhankelijk van de uitvoering).

Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd.

3 Algemene

veiligheidsinstructies

Lees vóór het gebruik van het elektrisch gereedschap de bijgevoegde veiligheidsinstructies (rood boekje) en deze gebruiksaanwijzing aandachtig en volledig door. Bewaar alle documenten die bij het elektrisch gereedschap horen en geef uw elektrisch gereedschap alleen samen met deze documenten door.

4 Speciale

veiligheidsinstructies

1 Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording, dat dit product voldoet aan de op pagina 2 genoemde normen en richtlijnen.

Volg de passages in de tekst op die van dit symbool zijn voorzien. Deze dienen voor uw eigen bescherming en die van uw elektrisch gereedschap!

Accu-packs tegen vocht beschermen! Geen defecte of vervormde accu-packs

gebruiken! Accu-packs niet aan vuur blootstellen! Accu-packs niet openen! De contacten van de accu-packs niet aanraken

of kortsluiten!

8090.book Seite 18 Donnerstag, 23. Mai 2002 2:49 14

NEDERLANDS

5Overzicht

Zie pagina 3 (uitklappen a.u.b.).

1 Snelspanboorhouder 2 Huls (koppel, boren, klopboren)* 3 Elektrisch accugereedschap 4 Schakelschuiver (1e,/2e versnelling) 5 Schakelschuiver voor impulsgenerator* 6 Toets voor de ontgrendeling van de accu

pack 7Accu-pack 8 Opbergplaats voor schroefbits 9 Schakelaardrukker

10 Schakelschuiver (instelling van de draai-

richting, transportbeveiliging)

*afhankelijk van de uitvoering

6 Bijzondere

producteigenschappen

Metabo impulsgenerator (afhankelijk van de

uitvoering) Voor het gemakkelijk in- en uitdraaien van vastzittende schroeven, zelfs bij beschadigde schroefkoppen. Voor het nauwkeurig boren zonder te centreren. Of het nu in tegels, aluminium of andere materialen is.

7.1 Accu-pack verwijderen, erin zetten Verwijderen

Toets (6) indrukken en accu-pack (7) verwijderen.

Erin zetten

Accu-pack (7) erin zetten totdat deze inklikt.

7.2 Draairichting, transportbeveiliging (inschakelblokkering) instellen

Schakelschuiver (10) alleen bij stilstand van de motor bedienen!

Schakelschuiver (10) bedienen. R = rechtsomdraaien ingesteld L = linksomdraaien ingesteld 0 = middelste stand: transportbeveiliging

(inschakelblokkering) ingesteld

7.3 Tandwieloverbrengingstrap kiezen Schakelschuiver (4) alleen bij stilstand

van de motor bedienen!

Schakelschuiver (4) bedienen.

= 1e versnelling (laag toerental, bijzonder

hoog koppel)

= 2e versnelling (hoog toerental)

7Gebruik

Vóór gebruik de accu-pack opladen. De accu-pack bereikt zijn volle capaciteit pas, wanneer hij 5 keer opgeladen en ontladen is (laadcycli).

Het laadtemperatuurbereik bedraagt 0-50°C. Afhankelijk van het gebruikte laadapparaat

varieert het aantal mogelijke laadcycli.

• ICS 10: max. 3000

• IC 25: max. 2000

• C 60: max. 2000

Het aangegeven aantal laadcycli wordt echter alleen bereikt, wanneer een zeer diepe ontlading van de accupack vermeden wordt. Bij vermindering van het vermogen accupack weer opladen. De accupacks hebben geen memory-effect.

NiMH-accupacks opgeladen bewaren en uiterlijk na 6 maanden bijladen.

7.4 Koppelbegrenzing instellen, boren, klopboren

Huls (2) draaien. 1 = minimaal koppel ingesteld (met koppel-

begrenzing) boren ingesteld klopboren ingesteld (afhankelijk van de uitvoering)

7.5 Impulsgenerator in-, uitschakelen (afhankelijk van de uitvoering)

Niet te lang met ingeschakelde impulsgenerator werken! (de motor kan te heet worden.)

Schakelschuiver (5) bedienen. 0 = impulsgenerator uitgeschakeld

• = impulsgenerator ingeschakeld

7.6 Elektrisch gereedschap in-, uitschakelen, toerental instellen

Schakelaardrukker (9) bedienen. Traploze toerentalregeling.

Aanwijzing: Het geluid dat bij het uitschakelen van de machine optreedt, houdt verband met

8090.book Seite 19 Donnerstag, 23. Mai 2002 2:49 14

de constructie en heeft geen invloed op het functioneren en de levensduur van de machine.

7.7 Snelspanboorhouder

AUF, RELEASE

GRIP, ZU

Openen

Huls (11) in richting ‚AUF, RELEASE‘ draaien.

Spannen

Snelspanboorhouder openen en gereedschap er zo diep mogelijk in zetten.

Huls (11) in richting ‚GRIP, ZU‘ draaien tot het gereedschap stevig gespannen is.

Bij zachte gereedschapsschacht moet het gereedschap eventueel na een korte boortijd nog een keer gespannen worden.

Bij SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls op het volgende letten:

Huls (11) in richting ‚GRIP, ZU‘ draaien totdat men over de voelbare mechanische weerstand heen is.

Gereedschap is nu nog niet gespannen!

Zo lang stevig doordraaien (daarbij moet het ‚klikken‘) tot het niet meer verder gaat – pas nu is het gereedschap veilig gespannen.

Aanwijzing: Het na het openen van de boorhouder tot aan de aanslag eventueel hoorbare ratelen (dit hangt samen met de functie van het gereedschap) wordt uitgeschakeld door de huls in de tegengestelde richting te draaien.

NEDERLANDS

Eraf draaien

13 1

Snelspanboorhouder openen. a Schroef (13) eruit draaien (opgelet: linkse

schroefdraad!).

b Snelspanboorhouder (1) met steeksleutel

(12) eraf draaien.

Het erop draaien geschiedt in de omgekeerde volgorde.

Reinigen

Van tijd tot tijd het elektrisch gereedschap met de snelspanboorhouder verticaal naar beneden houden en de huls volledig in richting ,GRIP, ZU‘ draaien, dan volledig in richting ,AUF, RELEASE‘ draaien. De opgehoopte stof valt uit de snelspanboorhouder.

8 Tips en foefjes

Boren

Bij voorkeur in de 2e versnelling (hoog toerental).

Voor het boren van staal, aluminium of tegels zonder te centreren en voorboren impulsgenerator inschakelen.

Schroeven

Bij voorkeur in de 1e versnelling (laag toerental) en met koppelbegrenzing.

Voor het schroeven in hout met beschadigde schroefkop impulsgenerator inschakelen.

Om de maximum koppel bij het schroeven te bereiken impulsgenerator inschakelen.

Schroefdraadtappen

Schroefdraadtap iets invetten. 1e versnelling (laag toerental) kiezen. Koppelbegrenzing instellen.

8090.book Seite 20 Donnerstag, 23. Mai 2002 2:49 14

NEDERLANDS

9 Toebehoren

Gebruik alleen origineel Metabo toebehoren. Deel uw dealer a.u.b. het juiste type van uw

elektrisch gereedschap mee.

A Laadapparaat ICS 10 B Laadapparaat IC 25 C Laadapparaat C 60 DRiemtas

E Accu-packs met verschillende capaci-

teiten Koop alleen accu-packs met een spanningsvoltage die bij uw elektrisch gereedschap passen.

10 Reparaties

Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkend vakman worden uitgevoerd!

De machines van Metabo kunnen voor reparatie worden verzonden naar het adres dat op de voorlaatste pagina vermeld staat.

Geef bij inzending voor reparatie in elk geval een omschrijving van het vastgestelde defect.

11 Milieu

Metabo-verpakkingen zijn voor de volle 100 % recyclebaar.

Versleten elektrische gereedschappen en toebehoren bevatten een grote hoeveelheid waardevolle grond- en kunststoffen, die eveneens gerecycled kunnen worden.

Deze gebruiksaanwijzing is gedrukt op chloorvrij gebleekt papier.

Accu-packs mogen niet bij het huisafval worden gedaan!

Geef defecte of oude accu-packs aan de Metabo-dealer terug!

Accu-packs niet in het water gooien!

12 Technische gegevens

Verklaringen bij de gegevens op pagina 2. Veranderingen in de zin van technische verbeteringen voorbehouden.

U = spanning van de accu-pack n = nullasttoerental

Aantrekkoppel bij het schroeven: M M M

Max. boordiameter: D D D

m = gewicht (met kleinste accu-pack) G=asdraad D = spanwijdte boorhouder

Het geluidsniveau volgens A-taxatie, bedraagt: L

Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden.

s = max. aantal slagen De registratie van de meetwaarden gebeurde

conform EN 50144. De opgegeven technische gegevens zijn tole-

rante waarden (conform de telkens geldende normen).

= te bewerken zacht materiaal (hout)

= impulskoppel

= te bewerken hard materiaal

1 max 2 max 3 max

(metaal)

= aantrekkoppel instelbaar

=in staal = in zacht hout =in beton

= geluidsdrukniveau = geluidsvermogensniveau

Draag gehoorbeschermers!

= Geruisemissie en hand-arm

vibratie

8090.book Seite 21 Donnerstag, 23. Mai 2002 2:49 14

ITALIANO

Istruzioni d’uso

Gentile Cliente, Un sincero ringraziamento per la fiducia che, con l’acquisto del Suo nuovo utensile elettrico Metabo, ci ha voluto accordare. Ogni singolo utensile elettrico Metabo attraversa i severissimi controlli di qualità previsti dall’Assicurazione Qualità Metabo. Ciò non toglie, però, che la durata utile di un utensile elettrico dipenda in buona parte anche da Lei. Ecco perché La preghiamo di leggere con attenzione le informazioni seguenti e la documentazione allegata. Quanto più accurato sarà l’uso che Lei farà del Suo utensile elettrico, tanto maggiori ne saranno la durata utile e l’affidabilità.

Indice

1 Dichiarazione di conformità 2Destinazione d’uso 3 Prescrizioni di sicurezza generali 4 Norme di sicurezza particolari 5 Quadro generale 6 Caratteristiche particolari del prodotto 7Uso

7.1 Estrazione e inserimento delle batterie ricaricabili Akku-Pack

7.2 Preselezione del senso di rotazione e della protezione trasporto (blocco accensione)

7.3 Scelta del grado di riduzione

7.4 Preselezione del limitatore di coppia, foratura, trapanatura a percussione

7.5 Accensione/spegnimento del funzionamento ad impulsi (opzionale)

7.6 Accensione/spegnimento dell’attrez- zo elettrico, regolazione del numero di giri

7.7 Mandrino autoserrante

8 Consigli utili

9 Accessori 10 Riparazioni 11 Tutela dell’ambiente 12 Dati tecnici

2 Destinazione d’uso

Il presente utensile elettrico ad accumulatore è indicato per perforare, avvitare, maschiare e trapanare a percussione (opzionale).

L’utente è unico responsabile in caso di danni causati da un uso improprio della macchina.

Osservare le norme antinfortunistiche generali applicabili e le avvertenze allegate.

3 Prescrizioni di sicurezza

generali

Prima d’iniziare a lavorare con l’utensile elettrico, Vi preghiamo di leggere, integralmente e attentamente, le norme di sicurezza allegate (fascicolo rosso) e le istruzioni d’uso. Conservate tutta la documentazione allegata e cedete l’utensile elettrico solo se accompagnata da tale documentazione.

4 Norme di sicurezza

particolari

A tutela vostra e dell’utensile elettrico, prestate particolare attenzione ai passaggi nel testo contrassegnati da questo simbolo.

1 Dichiarazione di

conformità

Dichiariamo sotto la nostra completa responsabilità che tale prodotto è conforme alle norme e direttive riportate a pagina 2.

Proteggere le batterie dal bagnato! Evitare l’uso di batterie difettose o deformate! Le batterie non vanno esposte al fuoco! Non aprire le batterie! Evitare di toccare o cortocircuitare i contatti!

8090.book Seite 22 Donnerstag, 23. Mai 2002 2:49 14

ITALIANO

5 Quadro generale

Vedi pagina 3 (sollevare il risvolto).

1 Mandrino autoserrante 2 Bussola (coppia di serraggio, foratura,

trapanatura a percussione)* 3 Utensile elettrico a batteria 4 Scorrevole (1ª/2ª velocità) 5 Scorrevole per funzionamento a impulsi* 6 Tasto per sblocco Akku-Pack 7 Accumulatore Akku-Pack 8Portainserti 9 Grilletto interruttore

10 Scorrevole (regolazione del senso di

rotazione, protezione trasporto)

*opzionale

6 Caratteristiche particolari

del prodotto

Funzionamento a impulsi Metabo (opzionale).

Per avvitare e svitare in modo facile le viti bloccate, anche se la testa della vite è danneggiata.

Per trapanare a perfetta regola d’arte su piastrelle, alluminio e altri materiali, e senza precedente bulinatura.

7Uso

Caricare la batteria prima dell’uso. La capacità massima della batteria è raggiunta solo dopo averla caricata e scaricata 5 volte (cicli di carica).

La temperatura di carica varia da 0 a 50°C. Il numero dei possibili cicli di carica dipende

dal caricatore utilizzato.

• ICS 10: max. 3.000

• IC 25: max. 2.000

• C 60: max. 2.000

Il numero di cicli di ricarica prestabilito viene tuttavia raggiunto solo, se si evita di lasciare scaricare completamente (a fondo) la batteria. In caso di diminuzione della potenza ricaricare nuovamente la batteria. Le batterie non sono dotate della funzione memory.

Inserire le batterie NiMH cariche ed eseguire una ricarica al massimo dopo 6 mesi.

7.1 Estrazione e inserimento delle batterie ricaricabili Akku-Pack

Estrazione

Premere il tasto (6) ed estrarre la batteria AkkuPack (7).

Inserimento

Inserire la batteria Akku-Pack (7) fino allo scatto.

7.2 Preselezione del senso di rotazione e della protezione trasporto (blocco accensione)

Attivare lo scorrevole (10) solo dopo l’arresto del motore!

Attivare lo scorrevole (10). R = rotazione destrorsa L = rotazione sinistrorsa 0 = Posizione intermedia: protezione

trasporto (blocco accensione)

7.3 Scelta del grado di riduzione Attivare lo scorrevole (4) solo dopo

l’arresto del motore!

Posizionamento dello scorrevole (4).

=1ª velocità (basso numero di giri =

coppia particolarmente elevata)

=2ª velocità (alto numero di giri)

7.4 Preselezione del limitatore di coppia, foratura, trapanatura a percussione

Girare la bussola (2). 1 = Coppia minima

(con limitatore di coppia) Foratura Trapanatura a percussione (opzionale)

7.5 Accensione/spegnimento del funzionamento ad impulsi (opzionale)

E’ sconsigliabile lasciare inserito il funzionamento ad impulsi per periodi prolungati (il motore può surriscaldarsi).

Posizionamento dello scorrevole (5). 0 = Funzionamento a impulsi OFF

• = Funzionamento a impulsi ON

8090.book Seite 23 Donnerstag, 23. Mai 2002 2:49 14

7.6 Accensione/spegnimento dell’attrezzo elettrico, regolazione del numero di giri

Attivare il grilletto interruttore (9). Microregolazione del numero di giri.

Avvertenza: Il rumore che si avverte quando si arresta l’apparecchio, è normale per questo tipo di apparecchio e non influisce né sul funzionamento né sulla durata utile dell’appa- recchio stesso.7.7Mandrino autoserrante

7.7 Mandrino autoserrante

AUF, RELEASE

ITALIANO

Svitamento

13 1

Aprire il mandrino autoserrante. a Svitare e sfilare la vite (13) (Attenzione:

filettatura sinistrorsa!).

b Svitare il mandrino autoserrante (1) con la

chiave di servizio (12).

Per avvitare procedere nello stesso modo ma in senso inverso.

GRIP, ZU

Apertura

Girare la bussola (11) in direzione "AUF, RELEASE".

Serraggio

Aprire il mandrino autoserrante e inserire a fondo l’attrezzo.

Girare la bussola (11) in direzione "GRIP, ZU" per un serraggio ottimale.

Qualora l’alberino dell’utensile fosse particolarmente morbido, dopo aver trapanato per un breve periodo, tornare a serrare.

Per SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls si prega osservare quanto segue:

Girare la bussola (11) in direzione "GRIP, ZU" fino ad avvertire il superamento della resistenza meccanica.

Attenzione! L’utensile non è ora ancora serrato!

Continuare a girare energicamente finché possibile (si dovrà avvertire il cliccare): solo ora l’attrezzo è serrato in modo ottimale e sicuro!

Avvertenza: L’eventuale crocchiare (dovuto al sistema di funzionamento), avvertibile quando si apre il mandrino al massimo, è disattivabile girando la bussola in senso contrario.

Pulizia

Occasionalmente, tenere l’utensile elettrico con il mandrino autoserrante rivolto verso il basso. Girare la bussola completamente in direzione "GRIP, ZU", quindi in direzione "AUF, RELEASE": la polvere, formatasi all’interno, cadrà dal mandrino autoserrante.

8 Consigli utili

Foratura

Lavorare preferibilmente con la 2ª velocità (alto numero di giri).

Per avviare la foratura su acciaio, alluminio o piastrelle senza bulinatura e preforatura, attivare il funzionamento a impulsi.

Avvitamento

Lavorare preferibilmente con la 1ª velocità (basso numero di giri) e con il limitatore di coppia.

Attivare il funzionamento a impulsi per avvitare nel legno viti la cui testa è deformata.

A raggiungimento, in fase d’avvitamento, della coppia massima, attivare il funzionamento a impulsi.

Maschiatura

Oliare leggermente la maschiatrice. Scegliere la 1ª velocità (basso numero di giri). Impostare il limitatore di coppia.

8090.book Seite 24 Donnerstag, 23. Mai 2002 2:49 14

ITALIANO

9 Accessori

Utilizzate esclusivamente accessori Metabo originali.

Per meglio individuare l’accessorio che vi occorre, comunicate al rivenditore l’esatto tipo d’elettroutensile in vostro possesso.

A Caricabatterie ICS 10 B Caricabatterie IC 25 C Caricabatterie C 60 DFondina

E Batterie Akku-Pack in diverse capacità

Acquistate esclusivamente batterie AkkuPack con il voltaggio adatto al vostro attrezzo

10 Riparazioni

Far riparare gli utensili elettrici esclusivamente da un elettroriparatore esperto!

A scopo di riparazione, gli utensili elettrici di Metabo possono essere inviati agli indirizzi riportati nell'elenco ricambi.

Nello spedire un utensile a scopo di riparazione, descrivere il guasto accertato.

11 Tutela dell’ambiente

12 Dati tecnici

Legenda per pagina 2. Ci riserviamo il diritto di apportare modifiche

tecniche finalizzate al miglioramento del prodotto.

U = Voltaggio Akku-Pack n=Velocità a vuoto

Coppia di serraggio in fase d’avvitamento: M M

M M

Diametro massimo della punta: D D D

m = peso (con Akku-Pack minimo) G = Filettatura albero D = Apertura del mandrino

Misurazione A del livello tipico di pressione acustica: L

= avvitamento morbido (legno)

= coppia per funzionamento ad

3 4

1 max 2 max 3 max

impulsi = avvitamento duro (metallo) = coppia di serraggio regolabile

= per acciaio = per legno tenero = per calcestruzzo

in dB (A)=livello di pressione acustica

in dB (A)=livello di potenza sonora

Le confezioni Metabo sono riciclabili al 100 %. Gli elettroutensili e relativi accessori dismessi

contengono grandi quantità di preziose materie prime e plastiche, anch’esse riciclabili.

Le presenti istruzioni d’uso sono stampate su carta sbiancata senza cloro.

Non gettare le batterie tra i rifiuti domestici! Restituire le batterie difettose o esaurite al

rivenditore Metabo! Non gettare le batterie in acqua!

In fase di lavorazione, il livello di rumorosità può superare 85 dB (A).

Indossare una cuffia insonorizzante!

= accelerazione tipica misurata in

zona mano-braccio

s = numero di percussioni max. I valori di misura sono stati rilevati ai sensi della

norma EN 50144. Le caratteristiche tecniche indicate sono

soggette a tolleranze (in conformità con gli standard di volta in volta validi).

8090.book Seite 25 Donnerstag, 23. Mai 2002 2:49 14

ESPAÑOL

Instrucciones de manejo

Muy estimado Señor Cliente: Le agradecemos la confianza puesta en nosotros al adquirir su herramienta eléctrica Metabo. Toda herramienta eléctrica Metabo es comprobada minuciosamente siendo sometida a un estricto control de calidad por la sección de aseguramiento de calidad de Metabo. No obstante, la vida útil de una herramienta eléctrica depende esencialmente de Vd. Por esta razón, le rogamos que preste atención a las informaciones entregadas en el presente manual de instrucciones para el manejo y en los documentos anexos. Cuanto más cuidadosamente maneje Vd. la herramienta eléctrica Metabo, tanto mayor será su fiabilidad operativa y su vida útil.

Indice del contenido

1 Declaración de conformidad 2Aplicación de acuerdo a la finalidad 3 Instrucciones generales de seguridad 4 Instrucciones especiales de seguridad 5 Vista de conjunto 6 Propiedades especiales de este producto 7 Utilización

7.1 Extraer, colocar el acumulador

7.2 Ajustar el sentido de rotación, seguro de transporte (bloqueo de conexión)

7.3 Seleccionar el escalonamiento del engranaje

7.4 Ajustar la limitación del par de giro, taladrar, taladrar a percusión

7.5 Conectar, desconectar la función de impulso (en dependencia del equipamiento)

7.6 Conectar, desconectar la herramienta eléctrica, ajustar el número de revoluciones

7.7 Portabrocas de cierre rápido

8 Consejos y trucos

9 Accesorios 10 Reparación 11 Protección ecológica 12 Especificaciones técnicas

1 Declaración de

conformidad

Declaramos, bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas y las directrices mencionadas en la página 2.

2 Aplicación de acuerdo a

la finalidad

La herramienta eléctrica con acumulador es apta para taladrar, para atornillar, para el roscado con macho y para taladrar a percusión (en dependencia del equipamiento).

El usuario será responsable exclusivo de daños causados por una utilización en desacuerdo con la finalidad descrita del presente aparato.

Se debe prestar estricta atención a las prescripciones generalmente reconocidas para la prevención de accidentes laborales y a las instrucciones de seguridad adjuntas.

3 Instrucciones generales

de seguridad

Antes de utilizar la herramienta eléctrica, léase completa y detenidamente las instrucciones de seguridad (cuadernillo rojo) y el manual de instrucciones para el manejo adjuntos. Guardar todos los documentos entregados junto con la herramienta eléctrica y preste la herramienta eléctrica siempre incluyendo estos documentos.

4 Instrucciones especiales

de seguridad

¡Sírvase prestar especial atención a las partes del texto marcadas mediante este símbolo, con el fin de garantizar su propia protección personal y la protección de su herramienta eléctrica!

¡Proteger el acumulador contra humedad! ¡No utilizar acumuladores defectuosos o defor-

mados! ¡No someter el acumulador a la influencia del fuego!

¡No abrir el acumulador! ¡No tocar ni poner en cortocircuito los

contactos del acumulador!

8090.book Seite 26 Donnerstag, 23. Mai 2002 2:49 14

ESPAÑOL

5 Vista de conjunto

Véase la página 3 (sírvase desplegarla).

1 Portabrocas de cierre rápido 2 Casquillo (par de giro, taladrar, taladrar a

percusión)* 3 Herramienta eléctrica con acumulador 4 Interruptor corredizo (1ª, 2ª marcha) 5 Interruptor corredizo para función de

impulso* 6Botón para desenclavar el acumulador 7Acumulador 8Depósito para puntas de atornillar 9 Pulsador de interruptor

10 Interruptor corredizo (ajuste del sentido

de rotación, seguro de transporte)

* en dependencia del equipamiento

respectivo

6 Propiedades especiales

de este producto

Función de impulso Metabo (en dependencia del equipamiento)

Facilita enormemente el atornillado y desatornillado de tornillos apretados, incluso si la cabeza del tornillo está dañada.

Para iniciar limpiamente el taladrado sin necesidad de marcar con punzón. Ya sea en azulejos, aluminio u otros materiales.

7.1 Extraer, colocar el acumulador Extraer

Pulsar el botón (6) y extraer el acumulador (7).

Colocar

Introducir el acumulador (7) hasta que se enclave.

7.2 Ajustar el sentido de rotación, seguro de transporte (bloqueo de conexión)

¡Accionar el interruptor corredizo (10) solamente cuando el motor esté detenido!

Accionar el interruptor corredizo (10). R = rotación hacia la derecha L = rotación hacia la izquierda 0=posición central: seguro de transporte

activado (bloqueo de conexión)

7.3 Seleccionar el escalonamiento del engranaje

¡Accionar el interruptor corredizo (4) solamente cuando el motor esté detenido!

Accionar el interruptor corredizo (4).

=1ª marcha (número de revoluciones

bajo), par de giro especialmente alto

=2ª marcha (número de revoluciones alto)

7 Utilización

Antes de su uso el acumulador deberá ser cargado. El acumulador alcanzará su plena capacidad después de 5 procesos de carga y descarga (ciclos de carga).

La gama de temperaturas de carga se encuentra entre 0 y 50 °C.

La cantidad de ciclos de carga posibles varía en función del cargador de acumulador utilizado.

• ICS 10: máx. 3000

• IC 25: máx. 2000

• C 60: máx. 2000

El número de ciclos de carga indicado sólo se alcanza si se evita una descarga máxima del acumulador. Cuando baje el rendimiento se debe volver a cargar el acumulador. Los acumuladores no tienen efecto memoria.

Conservar los acumuladores NiMH cargados y recargarlos, a más tardar, después de 6 meses.

7.4 Ajustar la limitación del par de giro, taladrar, taladrar a percusión

Girar el casquillo (2). 1=está ajustado el par de giro mínimo

(con limitación del par de giro). está ajustado el taladrar está ajustado el taladrar a percusión (en dependencia del equipamiento)

7.5 Conectar, desconectar la función de impulso (en dependencia del equipamiento)

¡No trabajar durante mucho tiempo con la función de impulso conectada! (El motor podría sobrecalentarse)

Accionar el interruptor corredizo (5). 0 = función de impulso desconectada

• = función de impulso conectada

7.6 Conectar, desconectar la herramienta eléctrica, ajustar el número de revoluciones

Accionar el pulsador de interruptor (9). Regulación de número de revoluciones sin escalonamientos.

8090.book Seite 27 Donnerstag, 23. Mai 2002 2:49 14

Nota: El ruido que genera la máquina al ser desconectada se debe al tipo de construcción y no influye en la función ni restringe la vida útil de la misma.

7.7 Portabrocas de cierre rápido

AUF, RELEASE

GRIP, ZU

Abrir

Girar el casquillo (11) en dirección "AUF, RELEASE" (ABRIR).

Apretar

Abrir el portabrocas de cierre rápido e introducir la herramienta hasta la mayor profundidad posible.

Girar el casquillo (11) en dirección "GRIP, ZU" (CERRAR) hasta que la herramienta esté apretada fuertemente.

Si el vástago de la heramienta es blando, será necesario, eventualmente, reapretarla después de un corto tiempo de taladrado.

En la SBT 15.6 Plus / SB 12 Plus /SBT 12 Plus / SB 12 Impuls observar lo siguiente:

Girar el casquillo (11) en dirección "GRIP, ZU" (CERRAR) hasta haber sobrepasado la perceptible resistencia mecánica.

¡La herramienta aún no está apretada!

Continuar girando fuertemente (durante este proceso debe escucharse un "clic"), hasta que ya no sea posible seguir girando. Solamente ahora se encuentra la herramienta apretada de forma segura.

Nota: Después abrirse el portabrocas hasta el tope es posible que se escuche una especie de chicharra (debido a la función), este ruido puede eliminarse girando el casquillo en la dirección opuesta.

ESPAÑOL

Desatornillar

13 1

Abrir el portabrocas de cierre rápido. a Desatornillar el tornillos (13) (¡atención:

rosca izquierda!).

b Desatornillar el portabrocas de cierre rápido

(1) con la llave de boca (12).

El atornillado tiene lugar análogamente pero en el orden inverso.

Limpieza

Llevar a cabo ocasionalmente una limpieza de la herramienta eléctrica sujetándola de modo que el portabrocas de cierre rápido quede indicando verticalmente hacia abajo. Girar ahora el casquillo completamente en dirección "GRIP, ZU" (CERRAR) y luego girarlo completamente en dirección "AUF, RELEASE" (ABRIR).

De este modo se extrae el polvo que se ha acumulado en el interior del portabrocas de cierre rápido.

8 Consejos y trucos

Taladrar

Utilizar preferentemente la 2ª marcha (alto número de revoluciones).

Para iniciar el taladro en acero, aluminio o azulejos sin necesidad de marcar con punzón o pretaladrar, conectar la función de impulso.

Atornillar

Utilizar preferentemente la 1ª marcha (bajo número de revoluciones) y la limitación de par de giro.

Para atornillar en madera con cabezas de tornillo deformadas, conectar la función de impulso.

Para alcanzar el máximo número de pares de giros al atornillar, conectar la función de impulso.

8090.book Seite 28 Donnerstag, 23. Mai 2002 2:49 14

ESPAÑOL

Roscado con macho

Aplicar un poco de aceite en el macho de roscado.

Seleccionar la 1ª marcha (bajo número de revoluciones).

Ajustar la limitación del par de giro.

9 Accesorios

Utilizar exclusivamente accesorios originales de Metabo.

Para seleccionar el accesorio correcto sírvase especificar al proveedor el tipo exacto de su herramienta eléctrica.

ACargador ICS 10 BCargador IC 25 CCargador C 60 D Estuche de cinturón

E Acumuladores de diferentes capacidades

Adquiera solamente acumuladores que sean de la tensión correspondiente a su herramienta eléctrica.

10 Reparación

¡Los trabajos de reparación en herra-

mientas eléctricas deben ser llevados a cabo exclusivamente por electricistas especializados!

Las herramientas eléctricas Metabo que requirieran reparación, pueden ser enviadas a las direcciones indicadas en la lista de piezas de repuesto.

Al enviar la máquina para su reparación, sírvase incluir una descripción de los defectos determinados.

12 Especificaciones técnicas

Explicaciones sobre las especificaciones de la página 2.

Reservados los derechos a modificaciones relacionadas con el avance técnico.

U=tensión del acumulador n=número de revoluciones de

marchaen vacío

Par de apriete para el atornillado: M

M M M

Diámetro máximo de broca: D D D

m = peso (con el acumulador más

G = rosca del husillo D = capacidad del portabrocas

Niveles acústicos típicos de evaluación V: L

El nivel acústico durante los trabajos puede sobrepasar los 85 dB(A).

= caso de atornillado blando

(madera)

= par de impulso

= caso de atornillado duro (metal)

= par de apriete ajustable

= en acero

1 max

= en madera blanda

2 max

= en hormigón

3 max

pequeño)

= nivel de intensidad acústica = nivel de potencia acústica

¡Llevar protectores del oído!

= aceleración evaluada típicamente

en la zona mano/brazo

11 Protección ecológica

El material de embalaje utilizado por Metabo es reciclable en un 100%.

Las herramientas eléctricas y sus accesorios fuera de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Este manual de instrucciones para el manejo está impreso en papel blanqueado exento de cloro.

Está prohibido depositar los acumuladores en la basura doméstica!

¡Devolver los acumuladores defectuosos o agotados al vendedor de productos Metabo!

¡No tirar los acumuladores al agua!

s=número de golpes máximo Valores de medición determinados conforme a

la norma EN 50144. Las especificaciones técnicas indicadas son

dependientes de la tolerancia (de acuerdo a las normas válidas respectivamente).

8090.book Seite 29 Donnerstag, 23. Mai 2002 2:49 14

PORTUGUÊS

Instruções de serviço

Caro cliente, Muito obrigado pela confiança demonstrada ao comprar a nova ferramenta da Metabo. Cada ferramenta eléctrica da Metabo é cuidadosamente testada e submetida aos rigorosos controlos de qualidade especificados na garantia de qualidade da Metabo. No entanto, a duração da ferramenta eléctrica depende muito de si. Por favor, tenha em atenção as informações constantes nestas instruções de serviço e nos documentos em anexo. Quanto mais cuidadosamente tratar a sua ferramenta eléctrica da Metabo, mais tempo ela irá realizar o seu serviço com fiabilidade.

Índice

1Declaração de conformidade 2 Utilização adequada 3Indicações desegurança gerais 4Indicações especiais de segurança 5Visão geral 6 Características especiais do produto 7 Utilização

7.1 Retirar, colocar o conjunto de acumuladores

7.2 Sentido de rotação, ajustar a segurança para transporte (bloqueio contra activação)

7.3 Seleccionar estágio da engrenagem

7.4 Ajustar a limitação do binário, furar, furar com percussão

7.5 Ligar / desligar a função de impulsos (dependendo do equipamento)

7.6 Ligar / desligar a ferramenta eléctrica, ajustar a rotação

7.7 Mandril de fixação rápid

8 Conselhos e truques

9Acessórios 10 Reparação 11 Protecção do meio ambiente 12 Dados técnicos

1 Declaração de

conformidade

2 Utilização adequada

A ferramenta eléctrica com acumulador é apropriada para furar, aparafusar e para abrir roscas, bem como para furar com percussão (dependendo do equipamento).

O utilizador será o único responsável pelos danos decorrentes de uma utilização incorrecta.

As normas gerais de prevenção de acidentes e as indicações de segurança em anexo devem ser respeitadas.

3Indicações desegurança

gerais

Antes de utilizar a ferramenta eléctrica, leia atenta e integralmente as indicações de segurança (caderno vermelho) em anexo e as instruções de serviço. Guarde todos os documentos que acompanham a ferramenta eléc- trica e, se a entregar a outra pessoa, disponibilize também a documentação.

4Indicações especiais de

segurança

Para a sua própria segurança, e para a segurança da sua ferramenta eléctrica, tenha atenção às partes do texto identificadas com este símbolo.

Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 2.

Proteger os Akku-Packs da humidade! Não utilizar Akku-Packs defeituosos ou defor-

mados! Não expor os Akku-Packs ao fogo! Não abrir os Akku-Packs! Não mexer nem curto-circuitar os contactos

dos Akku-Packs!

8090.book Seite 30 Donnerstag, 23. Mai 2002 2:49 14

PORTUGUÊS

5Visão geral

Consultar a página 3 (por favor, desdobre).

1 Mandril de fixação rápida 2Manga (Binário, furar, furar com

percussão)* 3 Ferramenta eléctrica com acumulador 4 Interruptor corrediço ( 1ª/2ª velocidade) 5 Interruptor corrediço para a função de

impulso* 6 Tecla para o desbloqueio do conjunto de

acumuladores 7 Conjunto de acumuladores 8Depósito 9 Interruptor de premir

10 Interruptor corrediço (ajuste do sentido

de rotação, segurança para transporte)

* dependendo do equipamento

6 Características especiais

do produto

Função de impulsos Metabo (dependendo do equipamento)

Para um apertar e desapertar fácil de parafusos presos, mesmo com as cabeças danificadas.

Para apontar o furo de forma exacta, sem marcar com punção. Seja em azulejos, alumínio ou noutros materiais.

7.1 Retirar, colocar o conjunto de acumuladores

Retirar

Premir a tecla (6) e retirar o conjunto de acumuladores (7).

Colocar

Introduzir o conjunto de acumuladores (7) até que encaixe.

7.2 Sentido de rotação, ajustar a segurança para transporte (bloqueio contra activação)

Accionar o interruptor corrediço (10) só quando o motor estiver parado!

Accionar o interruptor corrediço (10). R=rotação para a direita L=rotação para a esquerda 0=posição central: posição para transporte

(bloqueio contra activação)

7.3 Seleccionar estágio da engrenagem Accionar o interruptor corrediço (4)

só quando o motor estiver parado!

Accionar o interruptor corrediço (4).

=1ª velocidade (baixa rotação, binário

especialmente elevado)

=2ª velocidade (rotação elevada)

7 Utilização

VAntes da utilização, carregar o Akku-Pack. O Akku-Pack apenas atinge a sua capacidade total depois de carregar e descarregar 5 vezes (ciclos de carga).

A faixa de temperatura de carga é de 0 - 50 ºC. O número de ciclos de carga possíveis

depende do aparelho de carga utilizado.

• ICS 10: máx. 3000

• IC 25: máx. 2000

• IC 60: máx. 2000

No entanto, o número de ciclos de carga indicado só é atingido quando se evita uma descarga total das baterias. No caso de queda de rendimento, carregar novamente a bateria. As baterias não possuem o efeito de memória.

Armazenar o conjunto de acumuladores NiMH carregados e recarregar após no máximo 6 meses.

7.4 Ajustar a limitação do binário, furar, furar com percussão

Rodar a mangar (2) 1=binário mínimo ajustado (com limitação

de binário) Função de furar ajustada Furar com percussão ajustada (dependendo do equipamento.

7.5 Ligar / desligar a função de impulsos (dependendo do equipamento)

Não trabalhar durante muito tempo com a função de impulsos ligada (o motor pode sobreaquecer).

Accionar o interruptor corrediço (5). 0=função de impulsos desligada

• =função de impulsos ligada

8090.book Seite 31 Donnerstag, 23. Mai 2002 2:49 14

7.6 Ligar / desligar a ferramenta eléc- trica, ajustar a rotação

Premir o interruptor de premir (9). Regulação contínua da rotação.

Nota: O ruído que se faz sentir aquando da paragem rápida da máquina depende do modelo e não influencia a função nem a duração da máquina..

7.7 Mandril de fixação rápid

AUF, RELEASE

GRIP, ZU

Abrir

Rodar a manga (11) no sentido “AUF, RELEASE”.

Fixar

Abrir o mandril de fixação rápida e introduzir a ferramenta o mais fundo possível.

Rodar a manga (11) na direcção “GRIP, ZU”, até que a ferramenta esteja bem tensionada.

Em caso de a haste da ferramenta ser macia, deve, eventualmente, voltar a tensionar-se após um breve período de furação.

No SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls observar:

Rodar a manga (11) na direcção “GRIP, ZU”, até que se ultrapasse a resistência mecânica.

A ferramenta ainda não se encontra fixa!

Continuar a rodar fortemente (deve ouvir-se um “clique”), até não ser possível continuar a rodar – só agora a ferramenta se encontra fixa com segurança.

Nota: o matraquear eventualmente audível após a abertura do mandril até ao batente (condicionado pela função) é desligado rodando a manga no sentido contrário.

PORTUGUÊS

Desaparafusar

13 1

Abrir o mandril de fixação rápida. a Desapertar o parafuso (13) (Atenção à rosca

esquerda).

b Desapertar o mandril de fixação rápida (1)

com chave de bocas (12).

O apertar é efectuado da mesma maneira mas no sentido contrário.

Limpar

De vez em quando, segurar a ferramenta eléc- trica com o mandril de fixação rápida para baixo, numa posição vertical, e rodar completamente a manga na direcção “GRIP, ZU”, de seguida rodar completamente na direcção “AUF, RELEASE”. O pó acumulado cai do mandril de fixação rápida.

8 Conselhos e truques

Furar

De preferência na 2ª velocidade (rotação elevada).

Ligar a função de impulsos para apontar o furo em aço, alumínio ou azulejos, sem marcar com punção, e efectuar uma pré-fixação para marcar o furo.

Aparafusar/desaparafusar

De preferência na 1ª velocidade (baixa rotação) e com limitação de binário.

Ligar a função de impulsos para aparafusar/ desaparafusar em madeira com as cabeças dos parafusos deformadas.

Ao aparafusar/desaparafusar, ligar a função de impulsos para se atingir o máximo binário.

8090.book Seite 32 Donnerstag, 23. Mai 2002 2:49 14

Abrir roscas

Olear um pouco o macho de abrir roscas. Seleccionar a 1ª velocidade (baixa rotação). Ajustar a limitação do binário.

PORTUGUÊS

9 Acessórios

Utilize apenas acessórios originais da Metabo. Para escolher os acessórios certos, deve

indicar o modelo correcto da sua ferramenta eléctrica ao vendedor.

A Carregador ICS 10 B Carregador IC 25 C Carregador C 50 DBolsa de cinto

E Conjuntos de acumuladores com várias

capacidades Compre exclusivamente conjuntos de acumuladores com tensão compatível com a sua ferramenta eléctrica.

10 Reparação

As reparações nas ferramentas eléc- tricas só podem ser efectuadas por electricistas especializados!

Ferramentas eléctricas Metabo que requeiram reparos podem ser remetidas aos endereços indicados na lista de peças sobressalentes.

Favor descrever a parte o defeito verificado ao enviar para reparação.

12 Dados técnicos

Esclarecimentos relativos às indicações da página 2.

Reserva-se o direito a alterações no sentido das inovações técnicas.

U=Tensão do conjunto de acumula-

dores

n=Rotação em vazio

Binário de aperto ao aparafusar: M

M M

Diâmetro máx. da broca: D D D

m = peso (com conjunto de

G = rosca do fuso D = abertura de fixação do mandril

Níveis de ruído de avaliação A típicos: L

Ao trabalhar, pode ultrapassar-se o nível de ruído de 85 dB(A).

= caso de aparafusamento macio

2 3

1 max 2 max 3 max

(madeira) = momento de impulso = caso de aparafusamento duro

(metal) =binário de aperto ajustável

=em aço = em madeira macia =em betão

acumuladores mais pequeno)

=nível de pressão acústica =nível de potência acústica

11 Protecção do meio

ambiente

As embalagens da Metabo são 100 % reciclá- veis.

As ferramentas eléctricas e os acessórios usados contêm uma grande quantidade de matéria-prima e material sintético útil, que também podem ser submetidos a um processo de reciclagem.

As instruções de serviço estão impressas em papel branqueado sem cloro.

Os Akku-Packs não devem ser deitados fora juntamente com o lixo doméstico!

Devolver os Akku-Packs defeituosos ou usados ao representante Metabo!

Não deitar os Akku-Packs à água!

Utilizar protecção auditiva!

s=número máximo de percursões Valores medidos determinados de acordo com

EN 50144. Os dados técnicos indicados estão contidos

nas tolerâncias (de acordo com cada norma válida).

=aceleração avaliada típica na

zona de mão-braço

8090.book Seite 33 Donnerstag, 23. Mai 2002 2:49 14

SVENSKA

Bruksanvisning

Till våra kunder Tack för förtroendet som du visat oss genom att köpa det nya Metabo-elverktyget. Varje Metaboelverktyg provas noggrant och är underkastat den stränga kvalitetskontrollen hos Metabos kvalitetssäkring. Livslängden på ett elverktyg beror emellertid i hög grad på dig. Följ informationen i den här bruksanvisningen och bifogade dokument. Ju varsammare du hanterar ditt Metaboelverktyg, desto längre kommer det att göra nytta på ett tillförlitligt sätt.

Innehållsförteckning

1Konformitetsförklaring 2 Avsedd användning 3Allmänna säkerhetsanvisningar 4Särskilda säkerhetsanvisningar 5 Översikt 6Särskilda produktegenskaper 7Användning

7.1 Ta ut - sätta in batteripaket

7.2 Ställa in rotationsriktning transportsäkring (startspärr)

7.3 Välja växel

7.4 Ställa in vridmomentbegränsning, borrning, slagborrning

7.5 Koppla in - koppla ifrån impulsfunktion (beroende på utrustning)

7.6 Sätta på - stänga av elverktyg, ställa in varvtal

7.7 Snabbchuck

8Tips och knep

9 Tillbehör 10 Reparation 11 Miljöskydd 12 Tekniska data

1Konformitetsförklaring

2 Avsedd användning

Det batteridrivna elverktyget är lämpligt för borrning, skruvdragning och gängskärning samt för slagborrning (beroende på utrustning).

Användaren är ensam ansvarig för skador på grund av ej avsedd användning.

Allmänt godkända olycksfallsförebyggande föreskrifter och bifogade säkerhetsanvisningar måste beaktas.

3 Allmänna

säkerhetsanvisningar

Läs igenom bifogade säkerhetsanvisningar (rött häfte) och bruksanvisningen uppmärksamt och i sin helhet innan du använder elverktyget. Spara alla dokument som följer med elverktyget och låna ut ditt elverktyg endast tillsammans med dessa

4Särskilda

säkerhetsanvisningar

Beakta alla textavsnitt som är märkta med den här symbolen för att skydda dig själv och ditt elverktyg.

Härmed ansvarar vi för att den här produkten följer alla de bestämmelser och riktlinjer som anges på sidan 2.

Skydda batteripaket mot väta! Använd inga defekta eller deformerade batteri-

paket! Utsätt inte batteripaketen för eld! Öppna inte batteripaket! Vidrör eller kortslut inte batteripaketets

kontakter!

8090.book Seite 34 Donnerstag, 23. Mai 2002 2:49 14

SVENSKA

5 Översikt

Se sidan 3 (vik ut sidan).

1 Snabbchuck 2 Hylsa (vridmoment, borrning,

slagborrning)* 3 Batteridrivet elverktyg 4 Reglage (1:a / 2:a växel) 5Reglage för impulsfunktion* 6 Knapp för att lossa batteripaket 7 Batteripaket 8 Bitsmagasin 9Strömbrytare

10 Reglage (inställning av rotationsriktning,

transportsäkring)

*beroende på utrustning

6Särskilda

produktegenskaper

Metabo impulsfunktion (beroende på utrustning)

För att på ett mycket enkelt sätt skruva i och skruva ut fastsittande skruvar, även skadade skruvhuvuden. För att borra hål helt rent utan att märka med körnare. Vare sig det är kakel/klinkers, aluminium eller andra material.

7.1 Ta ut - sätta in batteripaket Ta ut

Tryck på knappen (6) och ta ut batteripaketet (7).

Sätta in

Sätt in batteripaketet (7) tills det hakar i.

7.2 Ställa in rotationsriktning transportsäkring (startspärr)

Skjut på reglaget (10) endast när motorn står stilla!

Skjut på reglaget (10). R=högervarv är inställt L=vänstervarv är inställt 0 = mittläge: transportsäkring är inställd

(startspärr)

7.3 Välja växel Skjut på reglaget (4) endast när

motorn står stilla!

Skjut på reglaget (4).

= 1:a växeln (låg hastighet), särskilt högt

vridmoment

= 2:a växeln (hög hastighet)

7Användning

Ladda upp batteripaketet före användning. Batteripaketet får sin fulla kapacitet först efter det att det laddats upp och laddats ur fem gånger (laddningscykler).

Temperaturområdet för uppladdning är 0 - 50°C.

Beroende på vilken batteriladdare som används varierar det möjliga antalet laddningscykler.

• ICS 10: max 3000

• IC 25: max 2000

• IC 60: max 2000

Angivet antal laddningscykler uppnås dock endast om du undviker att ladda ur batteriet helt. Vid effektsänkning ska batteriet åter- laddas. Batteridelen har ingen minnesfunktion.

NiMH acku-förpackningarna ska lagras i laddat skick och återuppladdas efter senast 6 månader.

7.4 Ställa in vridmomentbegränsning, borrning, slagborrning

Vrid hylsan (2). 1 = Minimalt vridmoment inställt (med vrid-

momentbegränsning) Borrning inställd Slagborrning inställd (beroende på utrustning)

7.5 Koppla in - koppla ifrån impulsfunktion (beroende på utrustning)

Arbeta inte någon längre tid med impulsfunktionen inkopplad! (Motorn kan överhettas.)

Skjut på reglaget (5). 0 = Impulsfunktionen avstängd

• = Impulsfunktionen påsatt

8090.book Seite 35 Donnerstag, 23. Mai 2002 2:49 14

7.6 Sätta på - stänga av elverktyg, ställa in varvtal

Tryck in strömbrytaren (9). Steglös hastighetsreglering.

Anvisning: Ljudet som hörs vid frånkoppling av maskinen beror på konstruktionen och har ingen betydelse för maskinens funktion och livslängd.

7.7 Snabbchuck

AUF, RELEASE

GRIP, ZU

Öppna

Vrid hylsan (11) i riktningen "AUF, RELEASE".

Spänna

Öppna snabbchucken och sätt in verktyget så djupt som möjligt. Vrid hylsan (11) i riktningen "GRIP, ZU" tills verktyget sitter stadigt.

Om verktygsskaftet är vekt måste du ev. efterspänna efter en kort borrtid.

Beakta på SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls:

Vrid hylsan (11) i riktningen "GRIP, ZU" tills det tydliga mekaniska motståndet har övervunnits.

Verktyget är ännu inte spänt!

Fortsätt att vrida kraftigt (det måste "klicka" samtidigt) tills det inte längre går att vrida först då är verktyget säkert spänt.

Anvisning: Det raspande ljudet som eventuellt hörs när chucken öppnats till stopp (funktionsberoende) kopplas bort genom att hylsan vrids åt motsatt håll.

SVENSKA

Skruva av

13 1

Öppna snabbchuck.

a Skruva ut skruven (13) (OBS! Vänster-

gänga!)

b Skruva av snabbchucken (1) med U-

nyckeln (12).

Fastskruvningen sker på samma sätt men i omvänd ordning.

Rengöring

Håll då och då elverktyget med snabbchucken lodrätt nedåt och vrid hylsan helt och hållet i riktningen "GRIP, ZU", därefter i riktningen "AUF, RELEASE".

Dammet som samlats faller ur snabbchucken.

8 Tips och knep

Borrning

Företrädesvis på 2:a växeln (hög hastighet). Koppla in impulsfunktionen för att borra hål i

stål, aluminium eller kakel/klinkers utan att först märka med körnare och förborra.

Skruvdragning

Företrädesvis på 1:a växeln (låg hastighet) och med vridmomentbegränsning.

Koppla in impulsfunktionen för att skruva i trä med deformerade skruvhuvuden.

Koppla in impulsfunktionen för att nå maximalt vridmoment vid skruvdragning.

Gängskärning

Smörj gängtappen en aning. Välj 1:a växeln (låg hastighet). Ställ in vridmomentbegränsning.

8090.book Seite 36 Donnerstag, 23. Mai 2002 2:49 14

SVENSKA

9 Tillbehör

Använd endast originaltillbehör från Metabo. Ange exakt typ på ditt elverktyg till återförsäl-

jaren så att rätt tillbehör kan väljas.

A Laddare ICS 10 B Laddare IC 25 C Laddare C 60 DBälte med maskinhölster

E Batteripaket med olika kapacitet Köp

endast batteripaket som har den spänning som passar till dittelverktyg.

10 Reparation

Endast behörig elektriker får utföra reparationer på elverktyg!

Metabo elverktyg som behöver repareras kan sändas in till de adresser som anges i reservdelslistan.

Glöm inte att även ange felet när du skickar in ett verktyg för reparation.

11 Miljöskydd

12 Tekniska data

Förklaringar till uppgifterna på sidan 2. Vi förbehåller oss ändringar i enlighet med den tekniska utvecklingen.

U = Batteripaketets spänning n=Tomgångsvarvtal

Åtdragningsmoment vid skruvdragning: M M M M

Max. borrdiameter: D D D

m = vikt (med minsta batteripaketet) G = spindelgänga D = borrchuck-spännvidd

Typiskt A-bedömd ljudnivå: L

= mjuk skruvdragning (trä)

=impulsmoment

=hård skruvdragning (metall)

=inställbart åtdragningsmoment

=i stål

1 max

= i mjukt trä

2 max

=i betong

3 max

=ljudtrycksnivå =ljudeffektsnivå

Metabos förpackningar kan återvinnas till 100%.

Uttjänta elverktyg och tillbehör innehåller stora mängder värdefulla råmaterial och plaster, som kan tillföras en återvinningsprocess.

Den här bruksanvisningen är tryckt på papper som blekts utan klor.

Batteripaket får inte kastas i hushållssoporna! Lämna tillbaka defekta eller förbrukade batteri-

paket till Metabos återförsäljare! Kasta inte batteripaketen i vatten!

Under arbete kan bullernivån 85 dB(A) över- skridas.

Bär hörselskydd!

=typiskt bedömd acceleration runt

handen-armen

s = max. antal slag Värdena har uppmätts enligt EN 50144. Angivna tekniska data är toleransvärden (de

motsvarar gällande standarder).

8090.book Seite 37 Donnerstag, 23. Mai 2002 2:49 14

SUOMI

FIN

Käyttöohje

Hyvä asiakas! Kiitos, että olet osoittanut luottamusta ostamalla uuden Metabo-sähkötyökalun. Jokainen Metabo-sähkötyökalu testataan huolellisesti ja kuuluu Metabon laadunvalvonnan tiukkojen tarkastusten piiriin. Sähkötyökalun käyttöikä riippuu kuitenkin paljolti myös sinusta itsestäsi. Noudata tätä käyttöohjetta ja liitteenä olevissa asiakirjoissa annettuja tietoja. Mitä huolellisemmin käsittelet Metabo-sähkötyökaluasi, sitä kauemmin se palvelee sinua luotettavasti.

Sisällysluettelo

1 Vaatimustenmukaisuus- vakuutus 2Määräysten mukainen käyttö 3 Yleiset turvallisuusohjeet 4 Erityiset turvallisuusohjeet 5 Laitteen osat 6 Besondere Produkteigenschaften 7Käyttö

7.1 Akun irrottaminen, kiinnittäminen

7.2 Pyörimissuunnan, kuljetusvarmistimen (käynnistyssalvan) säätö

7.3 Vaihdeportaan valinta

7.4 Vääntömomentin rajoituksen säätö, poraus, iskuporaus

7.5 Impulssitoiminnon kytkeminen päälle, pois päältä (riippuu koneen varustelusta)

7.6 Sähkötyökalun käynnistäminen, sammuttaminen, kierrosluvun säätö

7.7 Pikaistukka

8 Vihjeitä ja vinkkejä

9Lisävarusteet 10 Korjaus 11 Ympäristönsuojelu 12 Tekniset tiedot

2Määräysten mukainen

käyttö

Akkukäyttöinen sähkötyökalu soveltuu poraukseen, ruuvaukseen ja kierteitysporaukseen sekä iskuporaukseen (varustelusta riippuen).

Käyttötarkoituksen vastaisesta käytöstä aiheutuvista vahingoista vastaa yksin käyttäjä.

Yleisesti hyväksyttyjä tapaturmia estäviä määräyksiä ja tuotteen mukana toimitettuja turvallisuusohjeita on noudatettava.

3 Yleiset turvallisuusohjeet

Lue ennen sähkötyökalun käyttöönottoa turvallisuusohjeet (punainen vihko) ja käyttö- ohje huolellisesti ja kokonaan läpi. Säilytä kaikki koneen mukana toimitetut asiakirjat ja luovuta kone eteenpäin ainoastaan

4Erityiset

turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstiosiot omaksi turvaksesi ja sähkötyökalusi turvaksi.!

1 Vaatimustenmukaisuus-

vakuutus

Vakuutamme vastaavamme siitä, että tämä tuote vastaa sivulla 2 mainittuja standardeja ja määräyksiä.

Suojaa akut kosteudelta!

Älä käytä viallisia tai epämuodostuneita akkuja! Älä altista akkuja tulelle! Älä avaa akkuja! Älä kosketa akun kontaktiosia äläkä aiheuta

oikosulkua!

8090.book Seite 38 Donnerstag, 23. Mai 2002 2:49 14

FIN

SUOMI

5 Laitteen osat

Katso sivu 3 (taita sivu auki).

1 Pikaistukka 2 Hylsy (vääntömomentti, poraus,

iskuporaus)* 3 Akkukäyttöinen sähkötyökalu 4 Liukukytkin (1./2. vaihde) 5 Impulssitoiminnon liukukytkin* 6 Akun lukituksen avaamispainike 7 Akku 8 Ruuvitaltan terien pidin 9 Virtakytkin

10 Liukukytkin (pyörimissuunnan säätö,

kuljetusvarmistin)

*riippuu laitteen varustelusta

6 Tuotteen erityispiirteet

Metabon impulssitoiminto (koneen varustelusta riippuen)

Ruuvit saadaan ruuvattua kiinni ja kiinni juuttuneet ruuvit kierrettyä irti aivan helposti silloinkin, kun ruuvin kanta on vioittunut. Poraus voidaan aloittaa nopeasti ilman keskiötä riippumatta siitä, poraatko kaakeleita, alumiinia vai muita materiaaleja.

7.1 Akun irrottaminen, kiinnittäminen Irrottaminen

Paina näppäintä (6) ja ota akku (7) pois.

Kiinnittäminen

Työnnä akku (7) koneeseen, niin että se lukittuu paikoilleen.

7.2 Pyörimissuunnan, kuljetusvarmistimen (käynnistyssalvan) säätö

Siirrä liukukytkintä (10) vain, kun moottori ei käy!

Siirrä liukukytkintä (10). R=kone pyörii oikealle päin L=kone pyörii vasemmalle päin 0 = keskiasento: kuljetusvarmistin (käynnis-

tyssulku) säädetty

7.3 Vaihdeportaan valinta Siirrä liukukytkintä (4) vain, kun moot-

tori ei käy!

Siirrä liukukytkintä (4).

= 1. vaihde (alhainen kierrosluku, erityisen

suuri vääntömomentti)

= 2. vaihde (korkea kierrosluku)

7Käyttö

Lataa akku ennen käyttöä. Akku saavuttaa täyden kapasiteettinsa vasta viiden lataus- ja tyhjentymiskerran jälkeen.

Latauslämpötila-alue on 0–50 °C. Mahdollisten latauskertojen määrä riippuu

käytettävästä latauslaitteesta seuraavasti:

• ICS 10: enintään 3000

• IC 25: enintään 2000

• C 60: enintään 2000

Ilmoitettu latauskertojen määrä saavutetaan kuitenkin vain, kun vältetään akuston täydel- liset purkamiset. Lataa akusto uudestaan tehon laskiessa. Akustoissa ei esiinny muistiilmiötä .

Säilytä NiMH akkuja ladattuna ja lataa ne uudestaan viimeistään 6 kuukauden kuluttua.

7.4 Vääntömomentin rajoituksen säätö, poraus, iskuporaus

Kierrä hylsyä (2). 1=säädetty alhaisin mahdollinen vääntö-

momentti (ja vääntömomentin rajoitus) säädetty poraus säädetty iskuporaus (varustelusta riippuen)

7.5 Impulssitoiminnon kytkeminen päälle, pois päältä (riippuu koneen varustelusta)

Älä käytä impulssitoimintoa pitemmän aikaa kerrallaan! (Moottori saattaa ylikuumentua.)

Siirrä liukukytkintä (5). 0 = impulssitoiminto kytketty pois päältä

• = impulssitoiminto kytketty päälle

8090.book Seite 39 Donnerstag, 23. Mai 2002 2:49 14

7.6 Sähkötyökalun käynnistäminen, sammuttaminen, kierrosluvun säätö

Paina virtakytkintä (9). Portaaton kierrosluvun säätö.

Ohje: Konetta sammutettaessa mahdollisesti kuuluva ääni johtuu koneen rakenteesta eikä vaikuta sen toimintaan tai käyttöikään.

7.7 Pikaistukka

AUF, RELEASE

GRIP, ZU

SUOMI

Irrottaminen

13 1

Avaa pikaistukka. aKierrä ruuvi (13) auki (huom: vasemman-

puoleinen kierre)

b Irrota pikaistukka (1) kiintoavaimen avulla

(12).

Poraistukka kiinnitetään päinvastaisessa järjestyksessä.

FIN

Avaaminen

Kierrä hylsyä (11) kohdan “AUF, RELEASE” suuntaan.

Kiristäminen

Avaa pikaistukka ja sovita työkalu niin syvälle kuin mahdollista.

Kierrä hylsyä (11) kohdan “GRIP, ZU” suuntaan, kunnes työkalu on kiristetty tiukalle.

Pehmeiden teränvarsien kohdalla on työkalua mahdollisesti kiristettävä uudelleen, kun on porattu vähän aikaa.

Huomioi SBT 15.6 Plus-istukan / SB 12 Plusistukan / SBT 12 Plus / SB 12 Impuls-istukan yhteydessä seuraavaa:

Kierrä hylsyä (11) kohdan “GRIP, ZU” suuntaan, kunnes voitat mekaanisen vastuksen.

Työkalu ei vielä ole kireällä!

Kierrä voimakkaasti (on kuuluttava “naksahduksia”), kunnes hylsyä ei enää voi kiertää vasta nyt työkalu on kiristetty varmasti.

Ohje: Istukan vasteeseen saakka avaamisen jälkeen mahdollisesti kuuluva “räminä” (toiminnallisista syistä aiheutuva) sammutetaan kiertämällä hylsyä vastapäiseen suuntaan.

Puhdistus

Käännä sähkötyökalu ja pikaistukka silloin tällöin kohtisuoraan alaspäin ja kierrä hylsy täysin kohdan “GRIP, ZU” suuntaan ja sitten täysin kohdan “AUF, RELEASE” suuntaan.

Istukkaan kerääntynyt pöly putoaa ulos.

8Vihjeitä ja vinkkejä

Poraus

Mieluiten 2. vaihteella (korkea kierrosluku). Kytke impulssitoiminto päälle, kun alat porata

terästä, alumiinia tai kaakeleita ilman keskiötä ja esiporausta.

Ruuvaus

Mieluiten 1. vaihteella (alhainen kierrosluku) ja vääntömomentin rajoituksella.

Kytke impulssitoiminto päälle, kun ruuvaat puussa olevia ruuveja, joiden kannat ovat viallisia.

Kytke impulssitoiminto päälle, kun haluat saavuttaa ruuvatessa suurimman mahdollisen vääntömomentin.

Kierteitysporaus

Laita kierretappiin hieman öljyä. Valitse 1. vaihde (alhainen kierrosluku). Säädä vääntömomentin rajoitus.

8090.book Seite 40 Donnerstag, 23. Mai 2002 2:49 14

FIN

SUOMI

9Lisävarusteet

Käytä ainoastaan alkuperäisiä Metabon lisäva- rusteita.

Oikeiden lisävarusteiden löytymiseksi ilmoita kauppiaalle sähkötyökalusi tarkka malli.

A Laturi ICS 10 BLaturi IC 25 C Laturi C 60 DKantovyö

E Kapasiteeteiltaan erikokoisia akkuja

Osta vain akkuja, joiden jännite vastaa työkalusi jännitettä.

10 Korjaus

Vain sähköalan ammattilainen saa korjata sähkötyökaluja!

Korjauksen tarpeessa olevat Metabo-sähkö- työkalut voidaan lähettää varaosalistalla annettuihin osoitteisiin.

Olkaa hyvät ja kuvatkaa lähetyksen yhteydessä havaittu vika.

11 Ympäristönsuojelu

Metabon pakkaukset voidaan kierättää sataprosenttisesti. Loppuun käytetyt sähkötyökalut ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka myös voidaan kierrättää.

Tämä käyttöohje on painettu kloorittomasti valkaistulle paperille.

Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytetyt akut Metabo-kaup-

piaallesi! Älä heitä akkuja veteen!

12 Tekniset tiedot

Tiedot löytyvät sivulta 2. Oikeus teknisestä kehityksestä johtuviin

muutoksiin pidätetään.

U = akun jännite n = kuormittamaton pyörimisnopeus

Kiristysmomentti ruuvattaessa: M M M M

Suurin mahdollinen terän halkaisija: D D D

m = paino (pienimmän akun kanssa) G = karan kierre D = istukan aukeama

Tyypillinen A-äänitaso L

Häiriötaso koneen käytön yhteydessä saattaa ylittää 85 dB(A).

s = suurin mahdollinen iskumäärä Mittaukset suoritettu standardin EN 50144

mukaan. Annetuissa teknisissä tiedoissa voi esiintyä

poikkeavuuksia (vastaavien, voimassa olevien standardien mukaisesti).

=pehmeät materiaalit (puu)

= sykäysmomentti

= kovat materiaalit (metalli)

= kiristysmomentti säädettävissä

=teräkseen

1 max

=pehmeään puuhun

2 max

= betoniin

3 max

= äänipainetaso = äänitehotaso

Käytä kuulosuojaimia!

= tyypillinen kiihtyvyys käden

käsivarren alueella

8090.book Seite 41 Donnerstag, 23. Mai 2002 2:49 14

BRUKSANVISNING

Bruksanvisning

Kjære kunde, vi takker for tilliten du har vist oss ved å kjøpe ditt nye Metabo elektroverktøy. Hvert Metabo elektroverktøy testes omhyggelig og gjennomgår de strenge kvalitetskontrollene i Metabo kvalitetssikringssystemet. Et elektroverktøys levetid er imidlertid sterkt avhengig av brukeren. Følg informasjonene i denne bruksanvisningen og i de vedlagte dokumentene. Jo mer forsiktig du behandler Metabo elektroverktøyet, desto lenger vil det stå til disposisjon for deg.

Innholdsfortegnelse

1Konformitetserklæring 2 Korrekt anvendelse 3 Alminnelige sikkerhetshenvisninger 4 Spesielle sikkerhetsinformasjoner 5Oversikt 6 Spesielle produktegenskaper 7Bruk

7.1 Uttagning, innsetting av batteri pakken

7.2 Innstilling av dreieretning, transportsikring (innkoplingssperre)

7.3 Valg av girtrinn

7.4 Innstilling av dreiemomentbegrensning, boring, slagboring

7.5 Inn-, utkopling av impulsfunksjonen (avhengig av utstyret)

7.6 Inn-, utkopling av elektroverktøyet, innstilling av turtallet

7.7 Selvspennende chuck

8Tips og triks

9Tilbehør 10 Reparasjon 11 Miljøvern 12 Tekniske data

1 Konformitetserklæring

Vi erklærer under eget ansvar at dette produktet er i samsvar med normene eller normdokumentene som er oppført på side 2.

2 Korrekt anvendelse

Det batteridrevne elektroverktøyet er egnet for boring, skruing og gjengeboring samt for slagboring (avhengig av utstyret).

Brukeren bærer alt ansvar for skader som oppstår grunnet ikke korrekt anvendelse.

Generelt anerkjente ulykkesforebyggelsesforskrifter samt de vedlagte sikkerhetsinformasjonene må overholdes.

3 Alminnelige

sikkerhetshenvisninger

Før elektroverktøyet tas i bruk skal alle de vedlagte sikkerhetsinformasjonene (rødt hefte) og hele bruksanvisningen leses omhyggelig. Ta vare på alle dokumentene som følger med elektroverktøyet og gi elektroverktøyet til andre kun sammen med disse dokumentene.

4 Spesielle

sikkerhetsinformasjoner

Vær oppmerksom på alle tekststeder som er merket med dette symbolet. Her gis det opplysninger som angår din egen sikkerhet og beskyttelse av elektroverktøyet!

Beskytt batteri-pakken mot fuktighet! Ikke bruk en batteri-pakke som er defekt eller

deformert! Ikke utsett batteri-pakken for åpen ild! Batteri-pakken må ikke åpnes! Batteri-pakkens kontakter må ikke berøres

eller kortsluttes!

8090.book Seite 42 Donnerstag, 23. Mai 2002 2:49 14

BRUKSANVISNING

5Oversikt

Se side 3 (brett ut).

1 Selvspennende chuck 2 Hylse (dreiemoment, boring, slagboring)* 3 Batteridrevet elektroverktøy 4 Skyvebryter (1./2. trinn) 5 Skyvebryter for impulsfunksjon* 6Tast for løsning av batteri-pakken 7 Batteri-pakke 8 Oppbevaringsplass for skru-bits 9Trykkbryter

10 Skyvebryter (dreieretningsinnstilling,

transportsikring)

* avhengig av utstyret

6Spesielle

produktegenskaper

Metabo impulsfunksjon (avhengig av utstyret)

For enkel inn- og utskruing av fastsittende skruer, selv med skadet skruehode. For ren anboring uten kjørning. Både i fliser, aluminium og andre materialer.

7Bruk

Før batteri-pakken brukes må den lades opp. Batteri-pakken oppnår sin fulle kapasitet først etter å ha blitt oppladet og utladet 5 ganger (5 ladesykluser).

Ladetemperaturområdet er 0 - 50°C. Hvor mange ladesykluser som er mulig,

avhenger av hvilket ladeapparat det gjelder.

• ICS 10: maks. 3000

• IC 25: maks. 2000

• IC 60: maks. 2000

Det oppgitte antallet ladesykluser kan bare oppnås hvis man unngår dyputlading av batteripakken. Ved redusert ytelse må batteripakken lades på nytt. Batteripakkene har ingen minneeffekt.

NiMH-batterier lagres i ladet tilstand og etterlades etter senest 6 måneder.

7.1 Uttagning, innsetting av batteri pakken

Uttagning

Trykk tasten (6) og ta ut batteri-pakken (7).

Innsetting

Sett inn batteri-pakken (7) til den smetter på plass.

7.2 Innstilling av dreieretning, transportsikring (innkoplingssperre)

Skyvebryteren (10) må kun betjenes når motoren står stille!

Betjening av skyvebryteren (10). R=Høyregange innstilt L = Venstregange innstilt 0 = Midtstilling: Transportsikring (innko-

plingssperre) innstilt

7.3 Valg av girtrinn Skyvebryteren (4) må kun betjenes

når motoren står stille!

Betjening av skyvebryteren (4).

= 1. trinn (lavt turtall, spesielt høyt dreie-

moment)

= 2. trinn (høyt turtall)

7.4 Innstilling av dreiemomentbegrensning, boring, slagboring

Dreiing av hylsen (6). 1 = Mimimum turtall innstilt (med dreiemo-

mentbegrensning) Boring innnstilt Slagboring innstilt (avhengig av utstyret)

7.5 Inn-, utkopling av impulsfunksjonen (avhengig av utstyret)

Ikke bruk apparatet i lengre tid med innkoplet impulsfunksjon! (Motoren kan overopphetes).

Betjening av skyvebryteren (5). 0 = Impulsfunksjon utkoplet

• = Impulsfunksjon innkoplet

7.6 Inn-, utkopling av elektroverktøyet, innstilling av turtallet

Betjening av trykkbryteren (9). Trinnløs turtallsregulering.

Merknad: Lyden som oppstår ved utkopling av maskinen er konstruksjonsbetinget og har ingen innflytelse på maskinens funksjon eller levetid.

8090.book Seite 43 Donnerstag, 23. Mai 2002 2:49 14

7.7 Selvspennende chuck

AUF, RELEASE

GRIP, ZU

Åpning

Drei hylsen (11) i retning av "AUF, RELEASE".

Spenning

Åpne den selvspennende chucken og sett inn verktøyet så dypt som mulig.

Drei hylsen (11) i retning av "GRIP, ZU" til verktøyet er fastspent.

Hvis verktøyets skaft er mykt må det eventuelt etterspennes etter kort boretid.

Vær oppmerksom på følgende for SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls:

Drei hylsen (11) i retning av "GRIP, ZU" til den merkbare mekaniske motstanden er overvunnet.

Verktøyet er ennå ikke spent fast!

Drei hardt videre (det må si "klikk") til det ikke er mulig å dreie lenger - først nå er verktøyet spent godt fast.

Merknad: Skrapingen som eventuelt kan høres etter at chucken er åpnet og frem til anslag (grunnet verktøyets funksjon) kan stoppes ved å dreie hylsen imot.

BRUKSANVISNING

Avskruing

13 1

Åpne den selvspennende chucken. a Skru ut skruen (13) (OBS: Venstregjenge) b Skru av den selvspennende chucken (1)

med fastnøkkelen (12).

Chucken skrues på igjen i omvendt rekkefølge.

Rengjøring

Fra tid til annen skal elektroverktøyet holdes med den selvspennende chucken pekende loddrett ned og hylsen dreies helt i retning av "GRIP, ZU" og deretter helt i retning av "AUF, RELEASE". Støvet som har samlet seg, faller da ut av den selvspennende chucken.

8 Tips og triks

Boring

Fortrinnsvis i 2. trinn (høyt turtall). Ved anboring av stål, aluminium eller fliser uten

kjørning og forboring skal impulsfunksjonen slås på.

Skruing

Fortrinnsvis i 1. trinn (lavt turtall) og med dreiemomentbegrensning.

Ved skruing i tre med deformerte skruehoder skal impulsfunksjonen slås på.

For å oppnå maksimalt dreiemoment ved skruing skal impulsfunksjonen slås på.

Gjengeboring

Gjengeboret skal oljes lett. Velg 1. trinn (lavt turtall). Innstill dreiemomentbegrensningen.

8090.book Seite 44 Donnerstag, 23. Mai 2002 2:49 14

BRUKSANVISNING

9 Tilbehør

Bruk kun originalt Metabo tilbehør. For å kunne velge ut riktig tilbehør må forhand-

leren få nøyaktige opplysninger om elektroverktøyets type.

A Ladeapparat ICS 10 B Ladeapparat IC 25 C Ladeapparat C 60 D Belteveske

E Batteri-pakker med forskjellig kapasitet.

Kjøp kun batteri-pakker med den spenningen som passer til elektroverktøyet.

10 Reparasjon

Reparasjoner på elektroverktøy må kun utføres av elektro-fagfolk!

Metabo-elektroverktøy som må repareres, kan sendes til adressene som står på reservedelslisten.

Vennligst vedlegg en beskrivelse av oppdagede feil ved innsending til reparasjon.

12 Tekniske data

Forklaring av spesifikasjonene er å finne på side 2.

Rett til endringer grunnet tekniske fremskritt forbeholdes.

U = Batteri-pakkens spenning n = Tomgangsturtall

Tiltrekkingsmoment ved skruing: M M M M

Maks. borediameter: D D D

m = Vekt (med den minste

G = Spindelgjenge D = Chuck-spennvidde

= Myk skruing (tre)

=Impulsmoment

= Hard skruing (metall)

= Tiltrekkingsmoment innstillbart

=I stål

1 max

=I mykt tre

2 max

=I betong

3 max

batterimpakken)

11 Miljøvern

Emballasje fra Metabo kan resirkuleres 100%. Utrangert elektroverktøy og tilbehør inneholder store mengder verdifulle rå- og kunststoffer som i likhet med emballasjen kan resirkuleres.

Denne bruksanvisningen er trykket på klorfritt bleket papir.

Batteri-pakken må ikke kastes som husholdningsavfall!

Lever defekte eller oppbrukte batteri-pakker tilbake til Metabo-forhandleren!

Kast ikke batteri-pakken i vannet!

Typiske A-vurderte lydnivåer: L

= Lydtrykknivå = Lydeffektnivå

Under arbeidsutførelsen kan lydnivået overskride 85 dB(A).

Bruk hørselsvern!

= Typisk vurdert akselerasjon i

hånd-arm-området

s = Maks. slagantall Måleverdier er regnet ut etter EN 50144. Tekniske data kan variere (i forhold til de til

enhver tid gjeldende normer).

8090.book Seite 45 Donnerstag, 23. Mai 2002 2:49 14

DANSK

Betjeningsvejledning

Kære kunde. Tak for den tillid, du har vist os ved at købe dit nye elektroværktøj fra Metabo. Alle Metabos elektroværktøjer testes omhyggeligt og underkastes Metabos kvalitetssikrings strenge kvalitetskontrol. Men levetiden for et elektroværktøj afhænger i høj grad også af dig selv. Læs omhyggeligt informationerne i denne betjeningsvejledning og i vedlagte dokumentation. Jo mere omhyggeligt du behandler dit Metabo elektroværktøj, desto længere har du glæde af det.

Indholdsfortegnelse

1 Overensstemmelseserklæring 2 Tilsigtet anvendelse 3 Generelle henvisninger til sikkerheden 4Særlige sikkerhedsforskrifter 5Oversigt 6 Specielle produktegenskaber 7Anvendelse

7.1 Aftagning/isætning af batteriet

7.2 Indstilling af omløbsretning, transportsikring (startspærre)

7.3 Valg af gear

7.4 Indstilling af drejemomentbegræns- ning, boring, slagboring

7.5 Til-/frakobling af impulsfunktion (afhængigt af udstyr)

7.6 Tænd/sluk for akku-boremaskinen, indstilling af omdrejningstal

7.7 Selvspændende borepatron

8 Tips og gode ideer

9Tilbehør 10 Reparationer 11 Miljøbeskyttelse 12 Tekniske data

1 Overensstemmelseser-

klæring

2 Tilsigtet anvendelse

Akku-boremaskinen er velegnet til boring, skruning, gevindboring samt til slagboring (afhængigt af udstyr).

Brugeren er selv ansvarlig for skader forårsaget ved utilsigtet anvendelse af akku-boremaskinen.

Arbejdstilsynets sikkerhedsbestemmelser og vedlagte sikkerhedsforskrifter skal overholdes.

3 Generelle henvisninger til

sikkerheden

Læs vedlagte Sikkerhedsforskrifter (rødt hæfte) og hele betjeningsvejledningen grundigt igennem, før maskinen tages i brug. Opbevar alle medfølgende dokumenter og sørg for, at disse medfølger, hvis maskinen skifter ejer.

4Særlige

sikkerhedsforskrifter

Af hensyn til din egen sikkerhed og til beskyttelse af maskinen bør tekstpassager, der er mærket med dette symbol, følges nøje!

Vi erklærer under almindeligt ansvar at dette produkt er i overensstemmelse med de på side 2 angivne normer og direktiver.

Batterierne må ikke udsættes for fugt! Anvend aldrig defekte eller beskadigede batte-

rier! Batterierne må ikke udsættes for åben ild! Batterierne må ikke åbnes! Batteriernes kontakter må ikke berøres eller

kortsluttes!

8090.book Seite 46 Donnerstag, 23. Mai 2002 2:49 14

DANSK

5Oversigt

Se side 3 (fold ud).

1 Selvspændende borepatron 2 Indstillingsring (drejemoment, boring,

slagboring)* 3 Akku-boremaskine 4 Skydekontakt (1./2. gear) 5 Skydekontakt for impulsfunktion* 6 Tast til frigørelse af batteri 7 Batteri 8Bit-depot 9 Trykkontakt

10 Skydekontakt (indstilling af omløbs-

retning, transportsikring)

*afhængigt af udstyr

6 Specielle

produktegenskaber

Metabo impulsfunktion (afhængigt af udstyr).

Til let og enkel i- og udskruning af fastsiddende skruer, selv hvis skruehovederne er beskadiget. Prøblemfri anboring af fliser, aluminium eller andre materialer uden brug af kørner.

7Anvendelse

Før ibrugtagningen skal batterierne oplades. Batterierne når først op på fuld kapacitet, når de har været op- og afladet 5 gange.

Ladetemperatur: 0 - 50 °C. Batterierne kan genoplades mange gange;

hvor mange gange afhænger af, hvilken oplader der anvendes.

• ICS 10: maks. 3000 gange

• IC 25: maks. 2000 gange

• IC 60: maks. 2000 gange

Det oplyste antal opladningscyklusser opnåes dog ikke, hvis akkusættet ikke aflades. Ved effekttab skal akkusættet atter oplades. Akkusættene har ingen memory-effekt.

Opbevar NiMH akkupakker i opladet tilstand og genoplad dem senest efter 6 måneder.

7.1 Aftagning/isætning af batteriet Aftagning

Tryk på tasten (6) og træk batteriet af (7).

Isætning

Batteriet (7) skydes ind i grebet, til det går i indgreb.

7.2 Indstilling af omløbsretning, transportsikring (startspærre)

Skydekontakten (10) må kun betjenes, når motoren står stille!

Betjening af skydekontakten (10): R=Højreløb L=Venstreløb 0 = Midterstilling: Transportsikring

(startspærre)

7.3 Valg af gear Skydekontakten (4) må kun betjenes,

når motoren står stille!

Betjening af skydekontakten (4):

= 1. gear (lavt omdrejningstal, ekstra stort

drejemoment)

= 2. gear (højt omdrejningstal)

7.4 Indstilling af drejemomentbegræns- ning, boring, slagboring

Indstillinger på indstillingsringen (2). 1 = Minimalt drejemoment

(med drejemomentbegrænsning) Boring

Slagboring (afhængigt af udstyr)

7.5 Til-/frakobling af impulsfunktion (afhængigt af udstyr)

Der må ikke arbejdes i længere tid med tilkoblet impulsfunktion! (Motoren kan blive overophedet.)

Betjening af skydekontakten (5): 0 = Impulsfunktionen frakoblet

• = Impulsfunktion tilkoblet

7.6 Tænd/sluk for akku-boremaskinen, indstilling af omdrejningstal

Betjening af trykkontakt (9): Trinløs regulering af omdrejningstal.

OBS! Lyden, der somme tider kan opstå, når maskinen slukkes, hænger sammen med konstruktionsmåden og har ingen indflydelse på maskinens funktionsevne eller levetid.

8090.book Seite 47 Donnerstag, 23. Mai 2002 2:49 14

7.7 Selvspændende borepatron

AUF, RELEASE

GRIP, ZU

Åbning af borepatronen

Bøsningen (11) drejes i retning mod "AUF, RELEASE" (ÅBN).

Fastspænding af værktøj

Åbn borepatronen og sæt værktøjet så langt ind som muligt.

Drej bøsningen (11) i retning mod "GRIP, ZU" (LUK), indtil det isatte værktøj sidder fastspændt.

Hvis værktøjsskaftet er af blødt materiale, kan det evt. være nødvendigt at spænde efter værktøjet efter kort tids boring.

For SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls gælder:

Bøsningen (11) drejes i retning mod "GRIP, ZU" (LUK), indtil den mærkbare mekaniske modstand er overvundet.

Værktøjet er ikke rigtigt fastspændt endnu!

Drej kraftigt videre (man skal høre det "klikke"), indtil bøsningen ikke kan drejes mere - først nu er værktøjet spændt sikkert.

OBS! Den skraldelyd, som evt. kan høres efter åbning af borepatronen og indtil stop, er funk-

tionsbetinget og fjernes ved at dreje bøsningen den modsatte vej.

DANSK

Aftagning af borepatronen

13 1

Åbn borepatronen.

a Skru skruen (13) ud. (OBS! Venstregevind!) b Skru borepatronen (1) af ved hjælp af gaffel-

nøglen (12).

Påsætning af borepatronen foretages på samme måde, men i modsat rækkefølge.

Rengøring

Elektroværktøjet rengøres med jævne mellemrum, idet borepatronen holdes lodret med åbningen nedad og bøsningen drejes helt i retning mod "GRIP, ZU" (LUK) og derefter helt i retning mod "AUF, RELEASE" (ÅBN). Det ansamlede støv falder nu ud af borepatronens åbning.

8 Tips og gode ideer

Boring

Boring foretages bedst i 2. gear (højt omdrejningstal).

Ved anboring af stål, aluminium eller fliser uden brug af kørner samt ved forboring tilkobles impulsfunktionen.

Skruning

Skruning foretages bedst i 1. gear (lavt omdrejningstal) og med drejemomentbegrænsning.

Ved skruning i træ med skruer med beskadigede skruehoveder tilkobles impulsfunktionen.

For at opnå maksimalt drejemoment under skruning tilkobles impulsfunktionen.

Gevindboring

Kom lidt olie på snittappen. Vælg 1. gear (lavt omdrejningstal). Indstil drejemomentbegrænsningen.

8090.book Seite 48 Donnerstag, 23. Mai 2002 2:49 14

DANSK

9 Tilbehør

Anvend kun originale Metabo tilbehørsdele. Hvis du skal købe tilbehør, skal forhandleren

kende den nøjagtige type på elektroværktøjet.

AOplader ICS 10 BOplader IC 25 COplader C60 DBælteskede

E Batterier med forskellig kapacitet.

Køb kun batterier med den spænding, der passer til dit elektroværktøj.

10 Reparationer

Reparationer på elektroværktøjer må kun foretages af en uddannet elektriker!

Metabo-elværktøjer, der skal repareres, kan indsendes til en af de adresser, der står på reservedelslisten.

Beskriv venligst den konstaterede fejl ved indsendelsen.

12 Tekniske data

Forklaring til angivelserne på side 2. Vi tager forbehold for tekniske ændringer. U = Batterispænding

n=Friløbshastighed

Tilspændingsmomenter ved skruning: M M M M

Max. bordiametre: D D D

m=Vægt (med mindste batteritype) G = Spindelgevind D=Borepatron-spændvidde

Typisk A-vægtet lydstyrke: L

=Blødt materiale (træ)

=Impulsmoment

=Hårdt materiale (metal)

=Tilspændingsmoment stilbart

=I stål

1 max

=I blødt træ

2 max

=I beton

3 max

= Lydtryksniveau = Lydeffektniveau

11 Miljøbeskyttelse

Metabos emballage kan genbruges 100 %. Udtjent elektroværktøj og tilbehør indeholder betydelige mængder værdifulde rå- og kunststoffer, der ligeledes kan indgå i råstofkreds- løbet igen.

Denne betjeningsvejledning er trykt på klorfrit bleget papir.

Batterier må ikke smides i skraldespanden! Aflever defekte eller udslidte batterier hos

forhandleren! Batterier må ikke kastes i vandet!

Under arbejdet kan støjniveauet overskride 85 dB(A).

Bær høreværn!

=Typisk vægtet acceleration i

hånd-/armområdet.

s = Max. slagtal

Måleværdier fastlagt i henhold til EN 50144. De angivne tekniske data skal forstås med tole-

rancer (i overensstemmelse med de tilsvarende gældende standarder).

8090.book Seite 49 Donnerstag, 23. Mai 2002 2:49 14

POLSKI

POL

Instrukcja obsługi

Szanowny Kliencie, Serdecznie dziękujemy za zaufanie, którego wyrazem jest zakup nowego elektronarzędzia wyprodukowanego przez firmę Metabo. Każde elektronarzędzie ze znakiem Metabo jest poddawane wszechstronnym próbom i podlega surowej kontroli jakości prowadzonej przez dział jakości firmy Metabo. Trwałość użytkowa elektronarzędzia jest jednak w wysokim stopniu uzależniona także od postępowania użytkownika. Z tego względu zalecamy przestrzeganie wskazówek zawartych w niniejszej instrukcji obsługi oraz w dołączonej dokumentacji. Im więcej uwagi użytkownik poświęci prawidłowej obsłudze elektronarzędzia Metabo, tym dłużej będzie mu ono niezawodnie służyło.

Za szkody spowodowane wykorzystaniem

Spis treści

1 Oświadczenie zgodności 2 Wykorzystanie zgodne z przeznaczeniem 3 Ogólne zasady bezpieczeństwa pracy 4 Specjalne wskazówki bezpieczeństwa 5Przegląd 6 Szczególne cechy produktu 7Użytkowanie

7.1 Wyjmowanie i wkładanie akumulatorka

7.2 Kierunek obrotów, nastawienie zabezpieczenia na czas transportu (blokada włączenia)

7.3 Wybór stopnia przekładni

7.4 Regulacja funkcji ograniczenia momentu obrotowego, wiercenie, wiercenie z udarem

7.5 Włączenie, wyłączenie ruchu impulsowego (zależnie od wyposażenie)

7.6 Włączenie, wyłączenie elektronarzędzia, regulacja prędkości obrotowej

7.7 Uchwyt wiertarski szybkomocujący

7.8 Uchwyt wiertarski szybkomocujący

8 Pożyteczne wskazówki

9 Wyposażenie dodatkowe 10 Naprawy 11 Ochrona środowiska naturalnego 12 Dane techniczne

urządzenia niezgodnie z przeznaczeniem wyłączną odpowiedzialność ponosi użytkownik.

Konieczne jest przestrzeganie ogólnie przyjętych zasad bezpieczeństwa i higieny pracy oraz załączonych wskazówek bezpieczeństwa.

3 Ogólne zasady

bezpieczeństwa pracy

Przed przystąpieniem do użytkowania elektronarzędzia należy uważnie przeczytać w całości dołączone wskazówki bezpieczeństwa (czerwony zeszyt) oraz instrukcję obsługi. Dokumentację dostarczoną z elektronarzędziem należy przechować do ewentualnego późniejszego wykorzystania. W przypadku przekazania elektronarzędzia należy przekazać nowemu użytkownikowi także tę dokumentację.

4 Specjalne wskazówki

bezpieczeństwa

Dla ochrony własnej i ochrony elektronarzędzia należy przestrzegać uwag oznaczonych w tekście tym symbolem!

1 Oświadczenie zgodności

Oświadczamy z pełną odpowiedzialnością, że ten produkt jest zgodny z normami i wytycznymi podanymi na stronie 2.

2 Wykorzystanie zgodne z

przeznaczeniem

Elektronarzędzie akumulatorowe jest przeznaczone do wiercenia, wkręcania i wykręcania śrub oraz do wiercenia z udarem (zależnie od wyposażenia).

Chronić akumulatorek przed wilgocią! Nie używać akumulatorków uszkodzonych lub

zdeformowanych! Akumulatorków nie wrzucać do ognia! Nie otwierać akumulatorków! Nie dotykać i nie zwierać styków akumulatorka!

8090.book Seite 50 Donnerstag, 23. Mai 2002 2:49 14

POL

POLSKI

5Przegląd

Patrz strona 3 (proszę rozłożyć rozkładaną stronę).

1 Uchwyt wiertarski szybkomocujący 2 Tuleja (moment obrotowy, wiercenie,

wiercenie z udarem)* 3 Elektronarzędzie akumulatorowe 4 Przełącznik suwakowy (1./2. bieg) 5 Przełącznik suwakowy funkcji ruchu

impulsowego* 6 Przycisk zwolnienia akumulatorka 7Akumulatorek 8 Magazynek na końcówki wkrętakowe 9Przycisk włącznika

10 Przełącznik suwakowy (nastawienie

kierunku obrotów, zabezpieczenie na

czas transportu)

*zależnie od wyposażenia

6 Szczególne cechy

produktu

Funkcja ruchu impulsowego Metabo (zależnie od wyposażenia)

Do sprawnego wykręcania silnie dokręconych śrub, także w przypadku uszkodzonego łba śruby. Do dokładnego nawiercania otworów bez potrzeby nakiełkowania w płytkach ceramicznych, aluminium i innych materiałach.

7.1 Wyjmowanie i wkładanie akumulatorka

Wyjmowanie

Nacisnąć przycisk (6) i wyjąć akumulatorek (7).

Wkładanie

Osadzić akumulatorek (7) do zaryglowania.

7.2 Kierunek obrotów, nastawienie zabezpieczenia na czas transportu (blokada włączenia)

Przełącznik suwakowy (10) wolno przesuwać wyłącznie przy wyłączonym silniku!

Przesunąć przełącznik suwakowy (10) w położenie:

R = nastawiony ruch obrotowy w prawo L = nastawiony ruch obrotowy w lewo 0 = położenie środkowe – nastawione

zabezpieczenie na czas transportu (blokada włączenia)

7.3 Wybór stopnia przekładni Przełącznik suwakowy (4) wolno

przesuwać wyłącznie przy wyłączonym silniku!

Przesunąć przełącznik suwakowy (4) w położenie:

= 1. bieg (niska prędkość obrotowa,

szczególnie wysoki moment obrotowy)

7 Użytkowanie

Przed wykorzystaniem naładować akumulatorek. Akumulatorek osiąga swoją pełną pojemność dopiero po 5-krotnym naładowaniu i rozładowaniu (cykle ładowania).

Zakres temperatur ładowania wynosi 0 - 50 °C. W zależności od zastosowanego urządzenia

do ładowania maksymalna ilość cykli ładowania jest następująca:

• ICS 10: maks. 3000

• IC 25: maks. 2000

• C 60: maks. 2000 Podana ilość cykli ładowania jest możliwa do

uzyskania, tylko kiedy unika się najniższego stanu rozładowania akumulatorów. W przypadku spadku mocy akumulatory ponownie naładować. Akumulatory nie posiadają efektu pamięci.

Akumulatory NiMH należy przechowywać w stanie naładowanym i doładować najpóźniej po 6 miesiącach.

= 2. bieg (wysoka prędkość obrotowa)

7.4 Regulacja funkcji ograniczenia momentu obrotowego, wiercenie, wiercenie z udarem

Obrócić tuleję (2): 1 = nastawiony maksymalny moment

obrotowy (z ograniczeniem momentu obrotowego) nastawiona funkcja wiercenia nastawiona funkcja wiercenia z udarem (zależnie od wyposażenia)

7.5 Włączenie, wyłączenie ruchu impulsowego (zależnie od wyposażenie)

Nie należy pracować przez dłuższy czas przy włączonej funkcji ruchu impulsowego (może to spowodować przegrzanie silnika).

Przesunąć przełącznik suwakowy (5) w położenie:

0 = funkcja ruchu impulsowego wyłączona

• = funkcja ruchu impulsowego włączona

8090.book Seite 51 Donnerstag, 23. Mai 2002 2:49 14

7.6 Włączenie, wyłączenie elektronarzędzia, regulacja prędkości obrotowej

Nacisnąć przycisk włącznika (9). Włącznik umożliwia bezstopniową regulację prędkości obrotowej.

Wskazówka: Hałas słyszalny przy wyłączaniu urządzenia jest uwarunkowany konstrukcyjnie i nie ma żadnego wpływu na działanie i trwałość użytkową urządzenia.

7.7 Uchwyt wiertarski szybkomocujący

AUF, RELEASE

GRIP, ZU

7.8 Uchwyt wiertarski szybkomocujący

POLSKI

słyszalny po rozwarciu uchwytu do oporu (uwarunkowany konstrukcyjnie) można wyłączyć przez obrócenie tulei w przeciwnym kierunku.

Wykręcenie

13 1

Rozewrzeć uchwyt wiertarski szybkomocujący.

a Wykręcić śrubę (13) (uwaga! lewy gwint) b Odkręcić uchwyt wiertarski

szybkomocujący (1) przy pomocy klucza płaskiego (12).

Wkręcanie uchwytu należy przeprowadzić w odwrotnej kolejności.

POL

Rozwieranie

Tuleję (11) obrócić w kierunku położenia rozwarcia uchwytu "AUF, RELEASE".

Mocowanie

Rozewrzeć uchwyt wiertarski szybkomocujący i osadzić narzędzie w uchwycie możliwie jak najgłębiej.

Obracać tuleję (11) w kierunku położenia zaciśnięcia "GRIP, ZU", do silnego zamocowania narzędzia.

Jeśli część chwytowa narzędzia jest wykonana z miękkiego materiału należy ewentualnie po krótkim czasie pracy sprawdzić pewność mocowania narzędzia i w razie potrzeby dociągnąć.

W przypadku SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls:

Obracać tuleję (11) w kierunku położenia zaciśnięcia "GRIP, ZU" do pokonania wyczuwalnego oporu mechanicznego.

Narzędzie nie jest jeszcze wówczas zamocowane!

Obracać tuleję w dalszym ciągu pokonując opory ruchu (musi być wówczas słyszalny odgłos mechanizmu ryglującego) aż dalszy obrót okaże się niemożliwy. Dopiero wówczas narzędzie jest zamocowane w sposób bezpieczny.

Wskazówka: Ewentualny odgłos grzechotki

Czyszczenie

Od czasu do czasu przytrzymać elektronarzędzie uchwytem wiertarskim szybkomocującym skierowanym pionowo w dół i obrócić tuleję całkowicie w kierunku położenia zaciśnięcia "GRIP, ZU", po czym przekręcić ją całkowicie w kierunku położenia rozwarcia "AUF, RELEASE". W czasie tych czynności nagromadzony pył wypada z uchwytu wiertarskiego.

8 Pożyteczne wskazówki

Wiercenie

W czasie wiercenia najlepiej korzystać z 2. biegu (wysoka prędkość obrotowa).

W celu nawiercenia stali, aluminium lub płytek ceramicznych bez nakiełkowania a także przy czynności wiercenia wstępnego należy włączyć funkcję ruchu impulsowego.

Wkręcanie

Najlepiej wykorzystać 1. bieg (niska prędkość obrotowa) i funkcję ograniczenia momentu obrotowego.

Przy wykręcaniu z drewna wkrętów ze zniekształconym łbem należy włączyć funkcję ruchu impulsowego.

8090.book Seite 52 Donnerstag, 23. Mai 2002 2:49 14

POL

W celu osiągnięcia maksymalnego momentu obrotowego przy wkręcaniu i wykręcaniu śrub należy włączyć funkcję ruchu impulsowego.

Gwintowanie

Przesmarować gwintownik niewielką ilością oleju.

Dobrać 1. bieg (niska prędkość obrotowa). Nastawić funkcję ograniczenia momentu

obrotowego.

POLSKI

9 Wyposażenie dodatkowe

Należy stosować wyłącznie oryginalne wyposażenie dodatkowe Metabo.

W celu wyboru właściwego wyposażenia dodatkowego należy podać sprzedawcy dokładny typ posiadanego elektronarzędzia.

A Stacyjka do ładowania ICS 10 B Stacyjka do ładowania IC 25 C Stacyjka do ładowania C 60 D Kabura na elektronarzędzie do

zawieszenia na pasku

E Akumulatorki o różnych pojemnościach

Należy dokupywać wyłącznie akumulatorki o napięciu zgodnym z napięciem posiadanego elektronarzędzia.

10 Naprawy

Naprawy elektronarzędzi mogą być wykonywane wyłącznie przez specjalistów elektryków!

Elektronarzędzia Metabo wymagające naprawy mogą zostać przesłane na adresy podane na liście części zamiennych.

Przy każdej przesyłce do naprawy prosimy o podanie stwierdzonych usterek.

Uszkodzone lub zużyte akumulatorki należy oddawać w placówkach sprzedających narzędzia Metabo!

Nie wrzucać akumulatorków do wody!

12 Dane techniczne

Objaśnienia danych zamieszczonych na stronie 2.

Zmiany podyktowane potrzebami postępu technicznego zastrzeżone.

U = napięcie akumulatorka n = prędkość obrotowa przy pracy bez

obciążenia

Momenty dokręcania przy wkręcaniu śrub: M

Maksymalna średnica wiertła: D D D

m = masa (z najmniejszym

G=gwint wrzeciona D = zakres rozwarcia uchwytu

Typowe szacunkowe poziomy hałasu: L

= wkręcanie w materiały miękkie

1 max 2 max 3 max

(drewno)

= moment przy ruchu

impulsowymM3=wkręcanie w materiały twarde (metal)

= możliwość regulacji momentu

dokręcania

=w stali = w drewnie miękkim =w betonie

akumulatorkiem)

wiertarskiego

= poziom ciśnienia akustycznego = poziom mocy akustycznej

11 Ochrona środowiska

naturalnego

Opakowania stosowane przez firmę Metabo nadają się w 100% do powtórnego zagospodarowania. Zużyte elektronarzędzia i wyposażenie dodatkowe zawierają duże ilości wartościowych surowców i tworzyw sztucznych, które można również zagospodarować powtórnie.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

Akumulatorków nie wolno wyrzucać do śmieci domowych!

W czasie pracy poziom hałasu może przekroczyć 85 dB(A).

Należy nosić ochrony słuchu!

s = maks. liczba udarów

Wartości pomiarów ustalone w oparciu o EN

50144. Podane dane techniczne są opatrzone

tolerancyjnym błędem (odpowiednio do obowiązujących standardów)

= typowe szacunkowe

przyspieszenie w obrębie dłoni ramienia

8090.book Seite 53 Donnerstag, 23. Mai 2002 2:49 14

ΕΛΛΗΝΙΚΑ

Οδηγίες χρήσεως

Αξιτιµε πελάτη, Σασ ευχαριστούµε για την εµπιστοσύνη που δείξατε προτιµώντασ το καινούργιο ηλεκτρικ εργαλείο τησ Metabo. Κάθε ηλεκτρικ εργαλείο τησ Metabo έχει δοκιµαστεί προσεκτικά και υπκειται των αυστηρών ελέγχων ποιτητασ του Συστήµατοσ ∆ιασψάλισησ Ποιτητασ τησ Metabo. Η µακροζωία ηλεκτρικού εργαλείου εξαρτάται µωσ σε µεγάλο βαθµ και απ σασ. Σασ παρακαλούµε να τηρείτε τισ παρούσεσ οδηγίεσ χρήσεωσ και τα συνηµµένα έγγραψα. σο πιο προσεκτικά χειρίζεστε το ηλεκτρικ σασ εργαλείο Metabo, τσο µεγαλύτερο χρονικ διάστηµα θα σασ υπηρετεί αξιπιστα.

Για ζηµίεσ λγω ανάρµοστησ µεταχείρισησ

Περιεχµενα

1 ∆ήλωση Πισττητασ 2 Αρµζουσα χρήση 3 Γενιxέσ επισηµάνσεισ ασψαλείασ 4 Ειδικέσ υποδείξεισ ασψαλείασ 5 Επισκπηση 6 Ήδιαίτερεσ ιδιτητεσ του προϋντοσ 7 Χρήση

7.1 Αψαίρεση, τοποθέτηση ψυσιγγιού µπαταρίασ

7.2 Ρύθµιση ψοράσ περιστροψήσ, ασψάλειασ µεταψοράσ (αποκλεισµσ αθέλητησ ζεύξησ)

7.3 Επιλογή βαθµίδασ µειωτήρα στροψών

7.4 Ρύθµιση του περιορισµού ροπήσ στρέΨησ, διάνοιξη οπών, διάνοιξη οπών µε κρούση

7.5 Θέση τησ λειτουργίασ στροψορµήσ σε και εκτσ λειτουργίασ (ενεργοποίηση/απενεργοποίηση) (ανάλογα µε τον εξοπλισµ)

7.6 Θέση του ηλεκτρικού εργαλείου σε και εκτσ λειτουργίασ

7.7 Ταχυτσκ

8 Συµβουλέσ και τεχνάσµατα

9 Εξαρτήµατα 10 Επισκευή 11 Προστασία περιβάλλοντοσ 12 Τεχνικά χαρακτηριστικά

ευθύνεται αποκλειστικά ο χρήστησ. Γενικά αναγνωρισµένοι κανονισµοί

πρληΨησ ατυχηµάτων και επισυναπτµενεσ υποδείξεισ ασψαλείασ πρέπει να τηρούνται.

3 Γενιxές επισηµάνσεις

ασψαλείας

Πριν απ τη χρήση του ηλεκτρικού εργαλείου διαβάστε προσεκτικά τισ συνηµµένεσ υποδείξεισ ασψαλείασ (κκκινο τεύχοσ) και τισ παρούσεσ οδηγίεσ χρήσεωσ. Φυλάγετε λα τα έγγραψα που συνοδεύουν το ηλεκτρικ εργαλείο και παραδώστε τα στον επµενο κάτοχο µαζί µε το ηλεκτρικ σασ εργαλείο.

4 Ειδικές υποδείξεις

ασψαλείας

Για την προστασία σασ και για την προστασία του ηλεκτρικού σασ εργαλείου προσέχετε ιδιαίτερα τα σηµεία του κειµένου που χαρακτηρίζονται µε το σύµβολο αυτ!

1 ∆ήλωση Πισττητας

∆ηλώνουµε µε ιδία ευθύνη τι το προϊν αυτ αντιστοιχεί στισ προδιαγραφέσ ή στισ οδηγίεσ που αναφέρονται στη σελίδα 2.

2 Αρµζουσα χρήση

Το ηλεκτρικ εργαλείο µε µπαταρία είναι κατάλληλο για διάνοιξη οπών, βίδωµα, διάνοιξη σπειρωµάτων πωσ και για διάνοιξη οπών µε κρούση (ανάλογα µε τον εξοπλισµ).

Προστατεύετε τα στοιχεία µπαταριών απ την υγρασία!

Μη χρησιµοποιείτε χαλασµένα ή παραµορψωµένα στοιχεία µπαταριών!

Στοιχεία µπαταριών να µην εκτίθενται σε ψωτιά!

Μην ανοίγετε τα στοιχεία µπαταριών! Μην ακουµπάτε τισ επαψέσ και µη

βραχυκυκλώνετε τα στοιχεία µπαταριών!

8090.book Seite 54 Donnerstag, 23. Mai 2002 2:49 14

ΕΛΛΗΝΙΚΑ

5 Επισκπηση

Βλέπε σελίδα 3 (να ξεδιπλωθεί).

1 Ταχυτσκ 2 ∆ακτύλιοσ (ροπή στρέΨησ, διάνοιξη

οπών, διάνοιξη οπών µε κρούση) 3 Ηλεκτρικ εργαλείο µε µπαταρία 4 Συρταρωτσ διακπτησ (1η/2

ταχύτητα) 5 Συρταρωτσ διακπτησ για λειτουργία

στροψορµήσ 6 Πλήκτρο ξεµανδάλωσησ ψυσιγγιού

µπαταρίασ 7 Φυσίγγι µπαταρίασ 8 Χώροσ ψύλαξησ κατσαβιδολαµών 9 Πληκτροδιακπτησ

10 Συρταρωτσ διακπτησ (ρύθµιση

ψοράσ περιστροψήσ, ασψάλεια

µεταψοράσ)

*ανάλογα µε τον εξοπλισµ

6 Ήδιαίτερες ιδιτητες του

προϋντος

Λειτουργία στροψορµής Metabo (ανάλογα µε τον εξοπλισµ)

Το βίδωµα και ξεβίδωµα µαγκωµένων βιδών γίνεται παιχνίδι, ακµη και ταν έχουν χαλασµένη κεψαλή.

Για πεντακάθαρο ποντάρισµα χωρίσ τη χρήση πντασ - σε πλακάκια, αλουµίνιο ή άλλα υλικά.

7Χρήση

Αποθ

ηκεύετε τισ µπαταρίεσ NiMH φορτισµένεσ αρ

γ

τερο µετ

7.1 Αψαίρεση, τοποθέτηση ψυσιγγιού

µπαταρίας

Αψαίρεση

Πατήστε το πλήκτρο (6) και αψαιρέστε το ψυσίγγι µπαταρίασ (7).

Τοποθέτηση

Περάστε µέσα το ψυσίγγι µπαταρίασ (7) µέχρι που να ασψαλιστεί.

7.2 Ρύθµιση ψοράς περιστροψής,

ασψάλειας µεταψοράς (αποκλεισµς αθέλητης ζεύξης)

Χειρισµς του συρταρωτού διακπτη (10) µνον ταν ο κινητήρας βρίσκεται σε ηρεµία!

Χειρισµσ του συρταρωτού διακπτη (10): R = δεξιστροψη κίνηση ρυθµισµένη

L = αριστερστροψη κίνηση ρυθµισµένη 0 = µεσαία θέση: ασψάλεια µεταψοράσ

(αποκλεισµσ αθέλητησ ζεύξησ) ρυθµισµένη

7.3 Επιλογή βαθµίδας µειωτήρα

στροψών Χειρισµς του συρταρωτού διακπτη

(4) µνον ταν ο κινητήρας βρίσκεται σε ηρεµία!

Χειρισµσ του συρταρωτού διακπτη (4).

και επανα

ά 6

µηνεσ.

φορτίστε τισ το

Πριν απ τη χρήση πρέπει τα στοιχεία µπαταριών να ψορτιστούν. Η πλήρη χωρητικτητα του στοιχείου µπαταρίασ επιτυγχάνεται µετά απ 5 ψορέσ ψρτιση και εκψρτιση (κύκλοι ψρτισησ).

Εύροσ θερµοκρασίασ ψρτισησ: 0 - 50 °C Ανάλογα µε το χρησιµοποιούµενο ψορτιστή

κυµαίνεται ο αριθµσ δυνατών κύκλων ψρτισησ.

• ICS 10: το πολύ 3000

• IC 25: το πολύ 2000

• C 60: το πολύ 2000

Ο συγκεκριµένοσ αριθµσ των κύκλων φρτισησ επιτυγχάνεται µνο ταν αποφεύγεται µία πλήρησ αποφρτιση τησ µπαταρίασ. Αν µεωθεί η ισχύσ φορτίστε πάλι τη µπαταρία. Οι µπαταρίεσ δεν έχουν το χαρακτηριστικ µνήµησ.

= 1η ταχύτητα (µεγάλοσ αριθµσ

στροψών, ιδιαίτερα υΨηλή ροπή στρέΨησ)

= 2η ταχύτητα (µικρσ αριθµσ

στροψών)

7.4 Ρύθµιση του περιορισµού ροπής

στρέΨης, διάνοιξη οπών, διάνοιξη οπών µε κρούση

Περιστροψή του δακτυλίου (2). 1 = ελάχιστη ροπή στρέΨησ ρυθµισµένη

(µε περιορισµ ροπήσ στρέΨησ) διάνοιξη οπών ρυθµισµένη διάνοιξη οπών µε κρούση ρυθµισµένη (ανάλογα µε τον εξοπλισµ)

8090.book Seite 55 Donnerstag, 23. Mai 2002 2:49 14

7.5 Θέση της λειτουργίας στροψορµής σε και εκτς λειτουργίας (ενεργοποίηση/απενεργοποίηση) (ανάλογα µε τον εξοπλισµ)

Μην εκτελείτε εργασίες για µεγάλο χρονικ διάστηµα µε τη λειτουργία στροψορµής σε λειτουργία (κίνδυνος υπερθέρµανσης κινητήρα)!

Χειρισµσ του συρταρωτού διακπτη (5). 0 = λειτουργία στροψορµήσ σε

λειτουργία (ενεργοποιηµένη)

• = λειτουργία στροψορµήσ εκτσ λειτουργίασ (απενεργοποιηµένη)

7.6 Θέση του ηλεκτρικού εργαλείου σε και εκτς λειτουργίας

Χειρισµσ συρταρωτού διακπτη (9). Ρύθµιση αριθµού στροψών χωρίσ διαβαθµίσεισ.

Υπδειξη:

µηχανήµατοσ εκτσ λειτουργίασ οψείλεται στο είδοσ κατασκευήσ του και δεν έχει επιρροή στη λειτουργία του και στη µακροζωία του.

Ο θρυβοσ κατά τη θέση του

ΕΛΛΗΝΙΚΑ

Προσοχή σε SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls:

ΠεριστρέΨτε το δακτύλιο (11) προσ την κατεύθυνση "GRIP, ZU" ώσπου να ξεπεραστεί η αισθητή µηχανική αντίσταση.

Το εργαλείο δεν είναι µως ήδη σψιγµένο!

Συνεχίστε να περιστρέψετε γερά (κατά την περιστροψή πρέπει να ακούγεται το χαρακτηριστικ "κλικ") µέχρι τέρµα - το εργαλείο είναι τώρα σψιγµένο µε ασψάλεια.

Υπδειξη:

ακούγεται (λγω λειτουργίασ) µετά το άνοιγµα του τσοκ µέχρι τέρµα, σταµατά περιστρέψοντασ το δακτύλιο προσ την αντίθετη κατεύθυνση.πριστρέψοντασ το δακτύλιο προσ την αντίθτη κατύθυνση.

Ξεβίδωµα

Ο κροταλισµσ που ενδεχοµένωσ

13 1

7.7 Ταχυτσκ

AUF, RELEASE

GRIP, ZU

Άνοιγµα

ΠεριστρέΨτε το δακτύλιο (11) προσ την κατεύθυνση "AUF, RELEASE".

Σύσψιξη

Ανοίξτε το ταχυτσκ και περάστε µέσα το εργαλείο σο το δυνατν πιο βαθιά.

ΠεριστρέΨτε το δακτύλιο (11) προσ την κατεύθυνση "GRIP, ZU" ώσπου να σψιχτεί καλά το εργαλείο.

Ενδεχοµένωσ χρειάζεται πρσθετη σύσψιξη µετά απ σύντοµη λειτουργία διάνοιξησ οπών, ταν είναι µαλακ το στέλεχοσ (η ουρά) του εργαλείου.

Άνοιγµα ταχυτσοκ.

a Ξεβιδώστε τη βίδα (13) (προσοχή,

ριστερστροψο σπείρωµα!).

b Ξεβιδώστε το ταχυτσκ (1) µε γερµανικ

κλειδί (12).Το βίδωµα εκτελείται οµοίωσ ακολουθώντασ µωσ την αντίστροψη σειρά.

Καθαρισµς

Κάπου-κάπου κρατάτε το ηλεκτρικ εργαλείο µε το ταχυτσκ κάθετα προσ τα κάτω και περιστρέψετε το δακτύλιο πλήρωσ προσ την κατεύθυνση "GRIP, ZU". Κατπιν περιστρέψετε το δακτύλιο προσ την κατεύθυνση "AUF, RELEASE". Η σκνη που έχει µαζευτεί, πέψτει απ το ταχυτσκ.

8 Συµβουλές και τεχνάσµατα

∆ιάνοιξη οπών

Κατά προτίµηση στη 2η ταχύτητα (µεγάλοσ αριθµσ στροψών).

Για ποντάρισµα σε ατσάλι, αλουµίνιο ή πλακάκια χωρίσ τη χρήση πντασ και

8090.book Seite 56 Donnerstag, 23. Mai 2002 2:49 14

ΕΛΛΗΝΙΚΑ

προκαταρκτική διάνοιξη οπών να ενεργοποιείται η λειτουργία στροψορµήσ.

Βίδωµα

Κατά προτίµηση στην 1η ταχύτητα (µικρσ αριθµσ στροψών) και µε περιορισµ ροπήσ στρέΨησ.

Για βίδωµα βιδών µε παραµορψωµένεσ κεψαλέσ σε ξύλο να ενεργοποιείται η λειτουργία στροψορµήσ.

Για να επιτευχθεί η µέγιστη ροπή στρέΨησ κατά το βίδωµα, να ενεργοποιείται η λειτουργία στροψορµήσ.

∆ιάνοιξη σπειρωµάτων

Λαδώστε τον κολαούζο µε λίγο λάδι. Επιλέξτε την 1η ταχύτητα (µικρσ αριθµσ

στροψών). Ρυθµίστε την περιορισµένη ροπή στρέΨησ.

9 Εξαρτήµατα

Χρησιµοποιείτε µνο γνήσια εξαρτήµατα Metabo.

Για την επιλογή του σωστού εξαρτήµατοσ γνωστοποιείστε στο ειδικ κατάστηµα τον ακριβή τύπο του ηλεκτρικού σασ εργαλείου.

A Φορτιστήσ ICS 10 B Φορτιστήσ IC 25 C Φορτιστήσ C 60 DΘήκη ζώνησ E Φυσίγγια µπαταρίασ διαψρων

χωρητικοτήτων. Αγοράζετε µνο ψυσίγγια µπαταρίασ των οποίων η τάση ταιριάζει στην τάση του ηλεκτρικού σασ εργαλείου.

10 Επισκευή

Επισκευές ηλεκτρικών εργαλείων επιτρέπεται να εκτελούνται µνον απ ειδικ ηλεκτρολγο!

Ηλεκτρικά εργαλεία τησ Metabo που επιδέχονται επισκευήσ µπορούν να αποστέλλονται στισ διευθύνσεισ που αναφέρονται στη λίστα ανταλλακτικών.

Παρακαλείσθε να περιγράψετε κατά την αποστολή προσ επισκευή το διαπιστωµένο λάθοσ.

11 Προστασία περιβάλλοντος

Συσκευασίεσ Metabo είναι 100% ανακυκλώσιµεσ. Παλιά ηλεκτρικά εργαλεία και εξαρτήµατα

που δε χρησιµοποιούνται πλέον, περιέχουν µεγάλεσ ποστητεσ πολύτιµων πρώτων υλών και πλαστικά που επίσησ µπορούν να υποστούν κατεργασία ανακύκλωσησ.

Οι παρούσεσ οδηγίεσ χρήσεωσ έχουν τυπωθεί σε χαρτί που λευκάνθηκε χωρίσ χλώριο.

∆εν επιτρέπεται η απσυρση στοιχείων µπαταριών µαζί µε τα οικιακά απορρίµµατα!

Χαλασµένα ή εξαντληµένα στοιχεία µπαταριών να επιστρέψονται στα καταστήµατα πώλησησ συσκευών Metabo!

Μην πετάτε στο νερ στοιχεία µπαταρίασ.

12 Τεχνικά χαρακτηριστικά

Εξηγήσεισ σχετικά µε τα στοιχεία, βλέπε σελίδα 2.

Εκψράζουµε τισ επιψυλάξεισ για αλλαγέσ που υπηρετούν την τεχνική προδο.

U = τάση ψυσιγγίου µπαταρίασ n = αριθµσ στροψών χωρίσ ψορτίο

(ρελαντί) Ροπή σύσψιξησ κατά το βίδωµα: Μ Μ Μ

Μ Μέγιστη διάµετροσ τρυπανιού: D D D m = βάροσ (µε το πιο µικρ ψυσίγγι

G = σπείρωµα άξονα D = σύσψιξη τσοκ έωσ

Τυπικά εκτιµηθήσα στάθµη ακουστικήσ πίεσησ Α:

Κατά την εκτέλεση εργασιών µπορεί η στάθµη θορύβων να υπερβεί τα 85 dB(A)

s = µέγ. αριθµσ κρούσεων Οι τιµέσ µετοήθηxαν σύµφωνα µε την

EN 50144 Οι τιµέσ των αναφερµενων τεχνικών

στοιχείων µπορεί να παρουσιάσουν αποκλίσεισ (στα πλαίσια των σχετικών προδιαγραφών).

= βίδωµα σε µαλακ υλικ (ξύλο)

= ροπή στροψορµήσ

= βίδωµα σε σκληρ υλικ

1 max 2 max 3 max

(µέταλλο)

= ροπή σύσψιξησ, ρυθµιζµενη

= σε ατσάλι = σε µαλακ ξύλο = σε µπετν

µπαταρίασ)

= στάθµη ακουστικήσ πίεσησ = στάθµη ακουστικήσ ισχύοσ

Φοράτε ωτασπίδες!

= τυπικά εκτιµηθήσα επιτάχυνση στο

χέρι-βραχίονα

8090.book Seite 57 Donnerstag, 23. Mai 2002 2:49 14

MAGYAR

Kezelési utasítás

Tisztelt Vásárló! Köszönjük bizalmát, amelyet Ön az új Metabo villamos készülékének megvásárlásával irántunk kifejezésre juttatott. Minden Metabo villamos készüléket gondosan tesztelünk és alávetjük a Metabo minőségbiztosítás szigorú minőségellenőrzésének. Egy villamos készülék élettartama azonban nagymértékben függ Öntől. Tartsa szem előtt ennek a kezelési utasításnak és a mellékelt dokumentumoknak az információit. Minél gondosabban kezeli az Ön Metabo villamos készülékét, annál tovább fogja szolgálatát megbízhatóan teljesíteni.

Tartalomjegyzék

1 Megfelelőségi nyilatkozat 2 Rendeltetésszerű használat 3 Általános biztonsági szabályok 4 Különleges biztonsági előírások 5 Áttekintés 6 A termék különleges tulajdonságai 7 Használat

7.1 Az Acku-Pack kivétele, behelyezése

7.2 Forgásirány, szállítási biztosító(bekapcsolás védelem) beállítása

7.3 Áttétel fokozatának megválasztása

7.4 Forgatónyomaték-korlátozás beállítása, fúrás, ütvefúrásForgassa el a perselyt (6).

7.5 IImpulzus-funkció be-, kikapcsolása(kiviteltől függően)

7.6 A villamos készülék be-, kikapcsolása, a fordulatszám beállítása

7.7 Gyorsbefogó fúrótokmány

8 Tanácsok és ötletek

9Tartozékok 10 Javítás 11 Környezetvédelem 12 Műszaki adatok

1 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a 2. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek.

2 Rendeltetésszerű

használat

Az akkumulátoros villamos készülék alkalmas fúráshoz, csavarozáshoz és menetfúráshoz, továbbá ütvefúráshoz (a kiviteltől függően).

A nem rendeltetésszerű használatra visszavezethető károkért kizárólag a felhasználó felel.

Az általánosan elfogadott balesetelhárítási előírásokat és a mellékelt biztonsági tudnivalókat be kell tartani.

3 Általános biztonsági

szabályok

A villamos készülék felhasználása előtt olvassa el figyelmesen és teljes terjedelmében a mellékelt Biztonsági előírásokat (piros füzet) és a kezelési utasítást. Őrizze meg az összes mellékelt dokumentumot és a villamos készülékét csak ezekkel a dokumentumokkal együtt adja tovább.

4 Különleges biztonsági

előírások

Tartsa szem előtt az ezzel a szimbólummal megjelölt szövegrészeket saját védelme és az Ön villamos készülékének védelme érdekében.

Óvja az Akku-Pack-ot a

nedvességtől! Ne használjon fel sérült vagy deformálódott

Akku-Pack-ot! Ne tegye ki az Akku-Pack-ot a tűz hatásának! Ne nyissa fel az Akku-Pack-ot! Az Akku-Pack érintkezőit ne érintse meg és ne

zárja rövidre!

8090.book Seite 58 Donnerstag, 23. Mai 2002 2:49 14

MAGYAR

5 Áttekintés

Lásd a 3. oldalt (szíveskedjen kicsappantani).

1 Gyorsbefogó fúrótokmány 2 Persely (forgatónyomaték,

fúrás,ütvefúrás)* 3 Akkumulátoros villamos készülék 4 Tolókapcsoló (1./2. fokozat) 5 Tolókapcsoló az impulzus-funkció

számára* 6 Nyomógomb az Akku-Pack

reteszelésének oldására 7 Akku-Pack 8Fúróhegy-tár 9 Kapcsoló billentyű

10 Tolókapcsoló (forgásirány-

beállítás,szállítási biztosító)

* kiviteltől függő

6 A termék különleges

tulajdonságai

Metabo impulzus-funkció (kiviteltől függő).

Megszorult csavarok játszi könnyedséggel történő be- és kicsavarása, még megrongálódott csavarfejek esetén is. Igen pontos fúráskezdés, előpontozás nélkül. Akár burkolólapon, alumíniumban vagy más anyagokban.

7.1 Az Acku-Pack kivétele, behelyezése Kivétel

Nyomja meg a nyomógombot (6) és vegye ki az Akku-Pack-ot (7).

Behelyezés

Az Akku-Pack-ot (7) helyezze be úgy, hogy bekattanjon.

7.2 Forgásirány, szállítási biztosító(bekapcsolás védelem) beállítása

A tolókapcsolót (10) csak akkor működtesse, ha a motor áll!

Működtesse a tolókapcsolót (10). R = jobb forgásirány beállítva

L = bal forgásirány beállítva 0 = középállás: szállítási biztosító

(bekapcsolás védelem) beállítva.

7.3 Áttétel fokozatának megválasztása A tolókapcsolót (4) csak akkor

működtesse, ha a motor áll!

Működtesse a kapcsolót (4).

= 1. fokozat (alacsony fordulatszám,

különösen nagy forgatónyomaték)

= 2. fokozat (magas fordulatszám)

7 Használat

Használat előtt az Akku-Pack-ot fel kell tölteni. Az Akku-Pack csak 5-szöri feltöltés és kisütés (töltési ciklus) után éri el teljes kapacitását.

A töltési hőmérséklet 0 - 50°C. Az alkalmazott töltőkészüléktől függően a

lehetséges töltési ciklusok száma változik

• ICS 10: max. 3000

• IC 25: max. 2000

• C 60: max. 2000 A megadott töltési ciklus-szám azonban csak

akkor érhető el, ha az akkuegység mélykisütését elkerülik. Teljesítménycsökkenésnél töltse újra az akkuegységet. Az akkuegységek nem rendelkeznek memória-effektussal.

Az NiMH akkuegységet feltöltve kell tárolni, és legkésőbb 6 hónaponként után kell tölteni.

7.4 Forgatónyomaték-korlátozás beállítása, fúrás, ütvefúrásForgassa el a perselyt (2).

1 = minimális forgatónyomaték beállítva

(forgatónyomaték-korlátozással) fúrás beállítva ütvefúrás beállítva(kiviteltől függően)

7.5 IImpulzus-funkció be-, kikapcsolása(kiviteltől függően)

Ne dolgozzon hosszabb időn keresztül bekapcsolt impulzusfunkcióval (a motor túlmelegedhet.)

Működtesse a tolókapcsolót (5). 0 = impulzus-funkció kikapcsolva

• = impulzus-funkció bekapcsolva

7.6 A villamos készülék be-, kikapcsolása, a fordulatszám beállítása

Működtesse a kapcsoló billentyűt (9). Fokozat nélküli fordulatszám-szabályozás.

8090.book Seite 59 Donnerstag, 23. Mai 2002 2:49 14

Tájékoztatás: A zaj, amely a gép kikapcsolásakor fellép, a gép típusához kötött és a gép működésére és élettartamára semmilyen hatással nincs.

7.7 Gyorsbefogó fúrótokmány

AUF, RELEASE

GRIP, ZU

Nyitás

A perselyt (11) forgassa az "AUF, RELEASE" irányában.

Befogás

Nyissa ki a gyorsbefogó fúrótokmányt és a szerszámot olyan mélyen helyezze be, amennyire csak lehet.

A perselyt (11) forgassa a "GRIP, ZU" irányban, amíg a szerszám szilárdan nincs befogva.

Lágy szerszámszár esetén rövid fúrásidő után esetenként utánfeszítést kell végezni.

Az SBT 15.6 Plus / SB 12 Plus / SBT 12 Plus / SB 12 Impuls típusnál ügyeljen a következőkre:

A perselyt (11) forgassa a "GRIP, ZU" irányban mindaddig, amíg az érezhető mechanikai ellenállást le nem küzdötte.

A szerszám most még nincs befogva!

Mindaddig forgassa tovább erőteljesen (közben "kattogni" kell), amíg továbbforgatás már nem lehetséges - csak most van a szerszám biztosan befogva.

Tájékoztatás: A tokmány ütközésig történő nyitását követően esetleg hallható kereplés (a működéssel összefüggő) a persely ellenirányú forgatásával megszüntethető.

MAGYAR

Lecsavarás

13 1

Nyissa a gyorsbefogó fúrótokmányt. a Csavarja ki a csavart (13) (figyelem:

balmenet.).

b A gyorsbefogó fúrótokmányt (1)

franciakulccsal (12) csavarja le.

A rácsavarás értelemszerűen fordított sorrendben történik.

Tisztítás

Időnként tartsa a villamos készüléket a gyorsbefogó fúrótokmánnyal lefelé és a perselyt csavarja teljesen a "GRIP, ZU" irányban, majd teljesen az "AUF, RELEASE" irányban. Az összegyűlt por kiesik a gyorsbefogó fúrótokmányból.

8 Tanácsok és ötletek

Fúrás

A 2. fokozatban előnyös (magas fordulatszám). Acél, alumínium vagy burkolólapok

előpontozás és előfúrás nélküli fúráskezdéséhez kapcsolja be az impulzusfunkciót.

Csavarozás

Az 1. fokozatban előnyös (alacsony fordulatszám) forgatónyomatékkorlátozással.

Deformálódott csavarfejek mellett fába történő csavarozáshoz kapcsolja be az impulzusfunkciót.

Csavarozásnál a maximális forgatónyomaték eléréséhez kapcsolja be az impulzus-funkciót.

Menetfúrás

A menetfúrót kissé olajozza meg. Állítsa be az 1. fokozatot (alacsony fordulatszám). Állítsa be a forgatónyomaték-korlátozást.

8090.book Seite 60 Donnerstag, 23. Mai 2002 2:49 14

MAGYAR

9Tartozékok

Kizárólag eredeti Metabo tartozékokat használjon fel!

A megfelelő tartozék kiválasztása céljából közölje a kereskedővel az Ön villamos készülékének pontos típusát.

A ICS 10 töltőkészülék B IC 25 töltőkészülék C C 60 töltőkészülék DÖvtáska

E Különböző kapacitású Akku-Pack-ok.

Csak az Ön villamos készülékének megfelelő feszültségű Akku-Pack-okat vásároljon.

10 Javítás

Villamos készülékeken javításokat csak villamos szakember végezhet!

A meghibásodott Metabo elektromos szerszámot a pótalkatrész-jegyzékben felsorolt címek egyikére lehet beküldeni javításra.

Kérjük, hogy kísérőlevelében röviden írja le az észlelt hibát.

11 Környezetvédelem

12 Műszaki adatok

Magyarázat a 2. oldalon közölt adatokhoz. A műszaki fejlődést szolgáló változtatások jogát fenntartjuk magunknak.

U=az Akku-Pack feszültsége n = üresjárati fordulatszám

Meghúzó nyomaték csavarozásnál M M M M

Max. fúróátmérő D D D

m = súly (a legkisebb Akku-Pack-kal) G=orsómenet D=fúrótokmány-nyílás

Jellemző hangszint (A-ért.) L

Munkavégzés közben a zajszint meghaladhatja a 85 dB (A) értéket.

= lágy csavarozási eset (fa)

= impulzus-nyomaték

= kemény csavarozási eset (fém)

= beállítható meghúzó nyomaték

= acélban

1 max

= puhafában

2 max

=betonban

3 max

= hangnyomás-szint = hangteljesítmény-szint

Hallásvédő felszerelést kell viselni!

A Metabo-csomagolóanyagok 100 %-ban újrafeldolgozásra alkalmasak. Az elhasználódott villamos készülékek és tartozékaik nagy mennyiségben tartalmaznak értékes nyers- és műanyagokat, amelyek ugyancsak újrahasznosítási eljárásba adhatók.

Ez a kezelési utasítás klórmentesen fehérített papírra van nyomtatva.

Az Akku-Pack-ot nem szabad a háztartási hulladék közé helyezni!

Adja vissza a sérült vagy elhasznált AkkuPack-ot a Metabo-kereskedőnek!

Akku-Pack-ot ne dobjon a vízbe!

= jellemző gyorsulási érték a kéz-kar

területén

s = max. ütésszám A mérési eredményeket az EN 50144 szabvány

szerint határoztuk meg. Az itt közölt műszaki adatoknak tűrése van

(ennek értékét az adott időpontban érvényes szabványok tartalmazzák).

8090.book Seite 61 Donnerstag, 23. Mai 2002 2:49 14

Metabo BST 9.6, BST 9.6 Impuls, BST 12 Impuls, BST 12 Plus, BST 15.6 Plus Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
