Medion MD 20165 User Manual

Sommaire
Sommaire ...................................................................................................................................... 1
Remarques concernant le présent mode d'emploi ........................................................................ 2
Notre groupe cible ........................................................................................................................................ 2
Service .......................................................................................................................................................... 2
Symboles et avertissements utilisés dans ce mode d'emploi.......................................................................... 2
Utilisation conforme ...................................................................................................................... 2
Contenue de l'emballage ............................................................................................................... 2
Consignes de sécurité .................................................................................................................... 3
Attention ! Veiller à la sécurité de fonctionnement ! ...................................................................................... 3
Attention ! Veiller au lieu d'installation ! ........................................................................................................ 3
Réparation .................................................................................................................................................... 4
Attention ! Veiller à la température ambiante ! .............................................................................................. 4
Avertissement ! Veiller à la sécurité lors des branchements ! .......................................................................... 4
Alimentation électrique ............................................................................................................................ 4
Normes / compatibilité électromagnétique ................................................................................................... 4
Mise en service ............................................................................................................................... 5
Placement ..................................................................................................................................................... 5
Préparatifs sur votre PC ................................................................................................................................. 5
Réglages d'écran compatibles .................................................................................................................. 6
Configurations prises en charge en mode vidéo DVI et HDMI ................................................................... 6

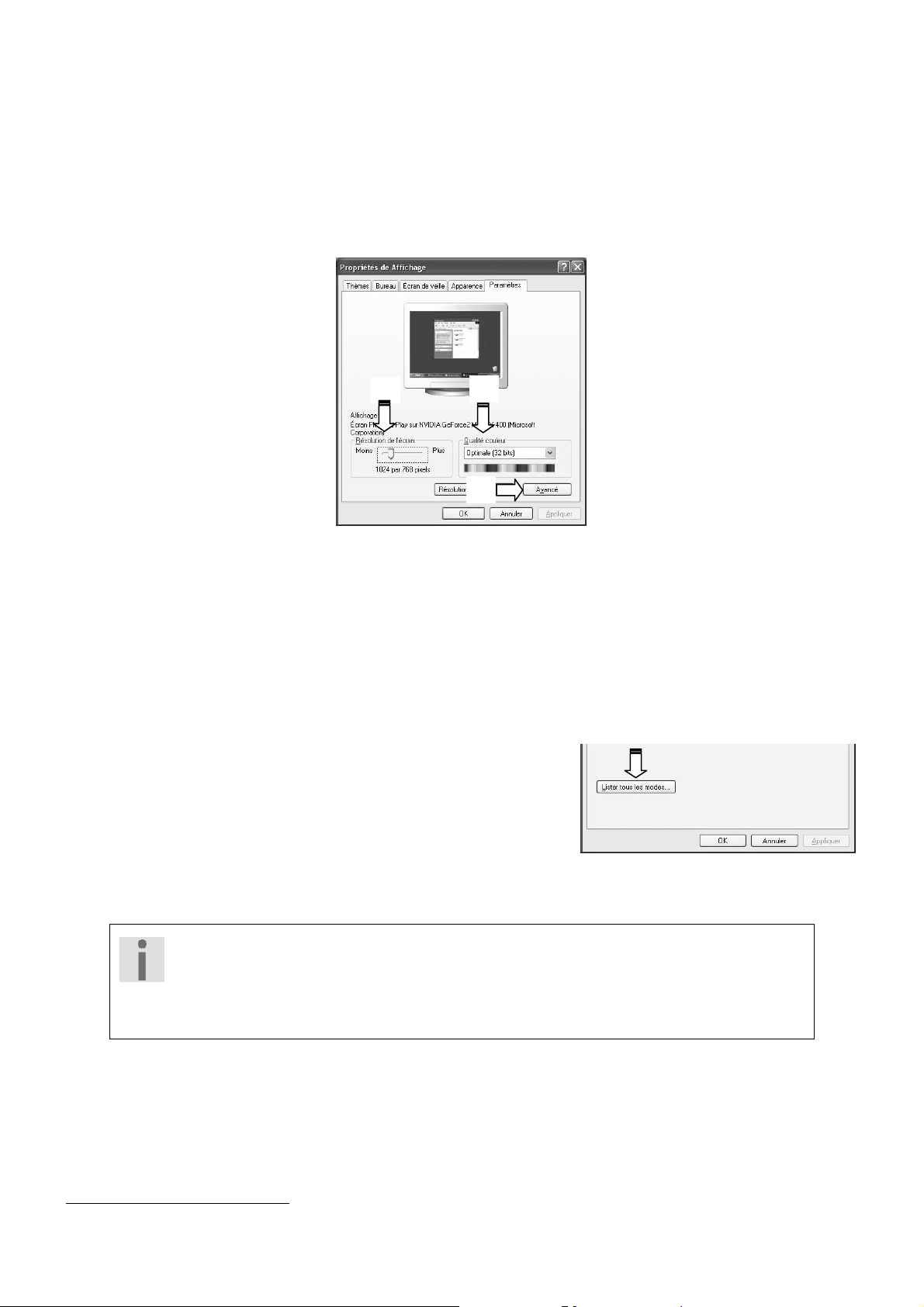

Réglages de l'écran sous Windows XP* ......................................................................................................... 7
Réglages de l'écran sous Windows Vista®* ..................................................................................................... 8
Réglages de l'écran sous Windows® 7 ............................................................................................................ 8
Connectique arrière ...................................................................................................................................... 9
Connexion de l'écran .................................................................................................................................... 9
1 Raccordement du câble de signal .......................................................................................................... 9
2 Raccordement du câble audio ............................................................................................................... 9
3 Raccorder le câble USB pour la fonction tactile* .................................................................................... 9
4 Raccordement au secteur ...................................................................................................................... 9
5 Mise en route de l'écran ........................................................................................................................ 9
Emplacement de l'écran ............................................................................................................................. 10
Éléments de commande ............................................................................................................... 11
Commandes de la fonction tactile ............................................................................................................... 12
Réglage de l'écran ....................................................................................................................... 13
Utilisation du menu (OSD) .......................................................................................................................... 13

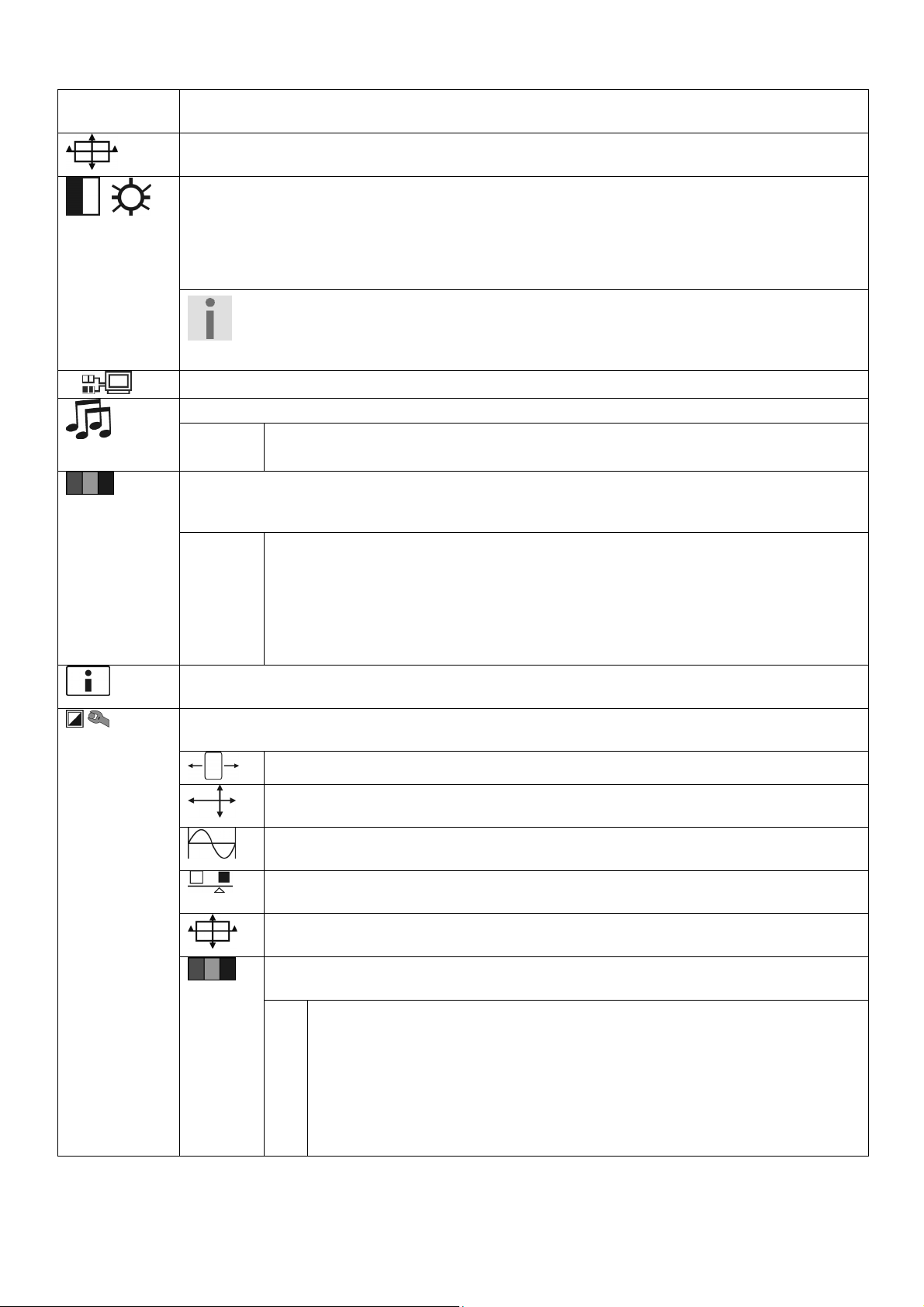

Le menu (OSD) ........................................................................................................................................... 13
Dispositifs d’économie d’énergie ................................................................................................ 15
Service après-vente ...................................................................................................................... 16
Résolution de problèmes ............................................................................................................................ 16
Localisation de la cause ............................................................................................................................... 16
Contrôle des raccordements et des câbles .............................................................................................. 16
Erreurs et causes possibles ..................................................................................................................... 16
Vous avez besoin d'une aide supplémentaire ? ........................................................................................... 17
Entretien ..................................................................................................................................... 18
Recyclage ..................................................................................................................................... 18
Pixels défectueux des écrans ....................................................................................................... 18
Reproduction du présent mode d'emploi .................................................................................... 19
Caractéristiques techniques ........................................................................................................ 20
Sommaire
1
Remarques concernant le présent mode d'emploi
Veuillez lire attentivement le présent mode d'emploi et respecter toutes les consignes et remarques indiquées. Vous serez ainsi assuré du bon fonctionnement et de la durée de vie de votre écran. Ayez toujours ce mode d'emploi à portée de main à proximité de votre écran et conservez-le soigneusement pour pouvoir le remettre au nouveau propriétaire en cas de vente.
Notre groupe cible
Le présent mode d’emploi s'adresse à des utilisateurs aussi bien débutants qu’expérimentés.
Service
Grâce à l'encadrement individuel des clients, nous vous assistons lors de votre travail quotidien. Contactez-nous, nous nous ferons un plaisir de vous aider. Le présent mode d'emploi contient un chapitre séparé concernant le service après-vente commençant à la page 16.
Symboles et avertissements utilisés dans ce mode d'emploi
Danger !
Respecter la règle pour éviter toute décharge électrique. Danger de mort !
Avertissement !
Respecter la règle pour éviter tout dommage de personne et toute blessure !
Attention !
Respecter la règle pour éviter tout dommage matériel et de l'ap­pareil.
Important ! Information supplémentaire pour l'utilisation de l'appareil.
Utilisation conforme
L'écran sert exclusivement à diffuser les signaux vidéo qui proviennent d'appareils externes tels qu'ordina-
teurs, dont la connectique et la résolution d'image s’accordent avec les caractéristiques techniques de l'écran indiquées dans le présent mode d'emploi. Toute autre utilisation est considérée comme non con­forme.
Cet appareil est prévu pour être utilisé uniquement à l’intérieur, dans un environnement sec. Cet appareil n’est destiné qu’à un usage personnel. Il n’est pas prévu pour fonctionner dans des entre-
prises de l’industrie lourde. L’utilisation dans des conditions extrêmes peut l’endommager.
Contenue de l'emballage
Veuillez contrôler le contenu de l'emballage et en cas de problème, nous informer dans un délai de quinze jours après l'achat. Le produit que vous venez d'acheter est livré avec :
Écran Stylet Câble DVI
Câble VGA Câble USB Câble audio
Cordon d'alimentation Mode d'emploi Carte de garantie
2
Français
Consignes de sécurité
Attention ! Veiller à la sécurité de fonctionnement !
Le présent appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capaci-
tés physiques, sensorielles ou mentales sont limitées ou qui manquent d'expérience et/ou de connais­sances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de cette per­sonne les instructions nécessaires pour utiliser l'appareil. Surveillez les enfants afin de garantir qu'ils ne jouent pas avec l'appareil.
Conservez les emballages tels que les plastiques hors de portée des enfants : ils pourraient s'étouffer ! N'ouvrez jamais le boîtier de l'écran (risque d'électrocution, de court-circuit et d’incendie) ! N'introduisez pas d'objets à l'intérieur de l'écran par les fentes et les ouvertures (risque d'électrocution,
de court-circuit et d’incendie) !
Les fentes et ouvertures de l’appareil servent à son aération. Ne les recouvrez pas (risque de surchauffe et
d’incendie) !
N'exercez aucune pression sur l'écran, afin d'éviter de l’endommager. Attention ! Un écran brisé représente un risque de blessure. Enfilez des gants de protection pour ramasser
les éclats de verre et envoyez les parties brisées à votre service après-vente afin d'en garantir le recyclage adéquat. Lavez-vous ensuite les mains au savon, car il se peut que des produits chimiques s'échappent.
Ne touchez pas l’écran avec des objets pointus ou anguleux, afin d’éviter tout dégât. Utilisez exclusivement un stylet arrondi ou le doigt.
Contactez le service après-vente lorsque :
le cordon d'alimentation secteur a fondu ou est endommagé, du liquide a pénétré à l'intérieur de l'écran, l'écran ne fonctionne pas correctement, l'écran est tombé ou le boîtier est endommagé.
Attention ! Veiller au lieu d'installation !
Durant les premières heures d’utilisation, les nouveaux appareils peuvent dégager une odeur typique, mais
totalement inoffensive s’estompant progressivement au fil du temps. Pour combattre cette formation d’odeur, nous vous conseillons d’aérer régulièrement la pièce. Lors du développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs aux taux limites en vigueur.
Placez votre écran et tous les périphériques raccordés dans un lieu à l'écart de l'humidité et évitez la pous-
sière, la chaleur et le rayonnement direct du soleil. Le non-respect de ces consignes peut entraîner des dys­fonctionnements ou endommager l'écran.
N’utilisez pas votre écran à l’extérieur : selon les conditions météorologiques (p. ex. pluie, neige), vous
risquez de l’endommager.
Ne posez aucun récipient rempli de liquide (vases, etc.) sur l’appareil. Le récipient pourrait se renverser
et le liquide porter atteinte à la sécurité électrique.
Ne placez aucune source potentielle d’incendie (ex : une bougie allumée) sur l’appareil. Veillez à assurer un espace suffisamment grand dans le meuble de rangement. Respectez un espace mini-
mum de 10 cm tout autour de l’appareil afin de permettre une aération suffisante.
Positionnez et utilisez l’écran de ses accessoires sur une surface stable et exempt de vibrations afin d'éviter
que l'écran ne tombe.
Évitez lumières aveuglantes, reflets et forts contrastes clairs/sombres afin de ménager vos yeux et d'as-
surer une ergonomie agréable du poste de travail.
Faites régulièrement des pauses pendant le travail devant votre écran afin de prévenir toute fatigue.
Consignes de sécurité
3
Réparation
La réparation de votre écran doit être exécutée uniquement par un personnel spécialisé et qualifié. Lorsqu'une réparation est nécessaire, veuillez vous adresser exclusivement à nos prestataires de service
agréés.
Attention ! Veiller à la température ambiante !
L'écran peut être utilisé à une température ambiante de 0° C à +35° C et une humidité relative de l'air de <
80% (sans condensation).
S'il est hors tension, l'écran peut être stocké à une température de -20° C à +60° C.
Danger ! Tenez compte de ce qui suit :
Après avoir transporté l'écran, attendez qu'il soit à nouveau à température ambiante avant de l'allumer. En cas de fortes variations de température ou d'humidité, la condensation peut en­gendrer la formation d'humidité à l'intérieur de l'écran, susceptible de provoquer un
court-circuit.
Avertissement ! Veiller à la sécurité lors des branchements !
Alimentation électrique
Remarque : certaines parties de l'appareil restent sous tension même lorsque l'interrupteur est en position ARRÊT (0). Pour couper l’alimentation électrique de votre écran ou le mettre totalement hors tension, débranchez la fiche secteur de la prise de courant.
Raccordez l'écran uniquement à une prise de terre AC 100-240 V~50-60 Hz. Si vous avez des doutes en ce
qui concerne l'alimentation électrique sur le lieu d'installation, demandez conseil à votre fournisseur d'élec­tricité.
Nous recommandons d'utiliser une protection contre les surtensions, afin de protéger votre écran contre
les dommages éventuels causés par les pics de tension ou la foudre.
Pour couper l'alimentation en courant de votre écran, débranchez la prise de courant. La prise de courant doit se trouver à proximité de votre écran et être facilement accessible. Disposez les câbles de manière à ce que personne ne risque de marcher ou trébucher dessus. Ne posez pas d'objets sur les câbles afin d’éviter de les endommager.  Votre appareil est doté d’un interrupteur marche/arrêt qui permet d’allumer ou éteindre l’écran. Lorsque
vous ne l’utilisez pas, mettez le sur ARRÊT afin d’éviter toute consommation inutile d’électricité.
Normes / compatibilité électromagnétique
Le présent écran respecte les exigences de compatibilité électromagnétique et de sécurité électrique.
Installez l'écran à au moins un mètre de toutes sources électromagnétiques (téléviseur, enceintes, télé-
phone mobile, etc.) afin d'éviter tout risque de dysfonctionnement et toute perte de données.
La fabrication de ce produit met en œuvre les techniques les plus modernes. Toutefois, en raison de la
complexité de ces techniques, il peut arriver, dans des cas très rares, qu’un ou plusieurs pixels soient défec-
tueux. Votre appareil respecte la norme européenne ISO 9241-307 Classe II (classe d'erreurs de pixels, voir page 18). Votre appareil satisfait aux exigences essentielles et prescriptions pertinentes de la directive CEM 2004/108/CE et
de la directive « Basse tension » 2006/95/CE. Le présent appareil satisfait aux exigences essentielles et prescriptions pertinentes de la directive sur l'écoconcep-
tion 2009/125/CE (Règlement n° 1275/2008).
4
Français
Mise en service
Remarque
Avant la mise en service, lisez impérativement le chapitre « Consignes de sécurité » à partir de la page 3.
Placement
Débloquez le pied à l’arrière de l’appareil. Vous pouvez déplier le pied progressivement afin de régler l’inclinaison de l’écran.
Préparatifs sur votre PC
Si vous aviez jusqu'ici raccordé à votre ordinateur un écran à tube cathodique, vous devez éventuellement faire de nouveaux réglages. Ceci est nécessaire si les réglages de votre ancien écran ne sont pas compatibles avec votre nouvel écran..
La résolution de l'écran est de 1920 x 1080 pixels. Cette résolution correspond à la résolution physique qui in­dique la qualité d’image maximale. Si vous utilisez des réglages qui ne sont pas appropriés, il se peut que vous ayez un affichage partiel sur toute la surface de l'écran ou que des déformations apparaissent, en particulier sur l’écriture.
En conséquence, avant de brancher le nouvel écran, effectuez sur votre ordinateur les réglages nécessaires en utilisant votre ancien écran avec une résolution et une fréquence d’image compatibles entre les deux écrans
Arrêtez ensuite l'ordinateur et branchez le nouvel écran. Après avoir redémarré l'ordinateur, vous pouvez ajuster les réglages de l’écran de votre MD 20165 comme décrit.
Mise en service
5
Réglages d'écran compatibles
Le présent écran prend en charge les modes suivants :
Résolution Fréquence horizontale Fréquence verticale
720 x 400 31,47 kHz 70 Hz 640 x 480 31,47 kHz 60 Hz 640 x 480 31,47 kHz 67 Hz 640 x 480 37,8 kHz 72 Hz 640 x 480 37,5 kHz 75 Hz 800 x 600 37,7 kHz 56 Hz 800 x 600 37,8 kHz 60 Hz 800 x 600 48,0 kHz 72 Hz 800 x 600 46,87 kHz 75 Hz 832 x 624 48,67 kHz 75 Hz 1024 x 768 48,36 kHz 60 Hz 1024 x 768 56,48 kHz 70 Hz 1024 x 768 60,0 kHz 75 Hz 1152 x 864 67,0 kHz 75 Hz 1152 x 870 45,0 kHz 75 Hz 1280 x 768 47,0 kHz 60 Hz 1280 x 960 60,0 kHz 60 Hz 1280 x 1024 63,98 kHz 60 Hz 1280 x 1024 80,0 kHz 75 Hz 1440 x 900 56,0 kHz 60 Hz 1440 x 900 71,0 kHz 75 Hz 1600x 1200 75,0 kHz 60 Hz 1680 x 1050 65,0 kHz 60 Hz 1920 x 1080* 67,0 kHz 60 Hz
Configurations prises en charge en mode vidéo DVI et HDMI
480i/480p 576i/576p 720p 1080i/1080p
*Résolution recommandée (physique)
6
Français
