Medion MD 20086 CODE LIST

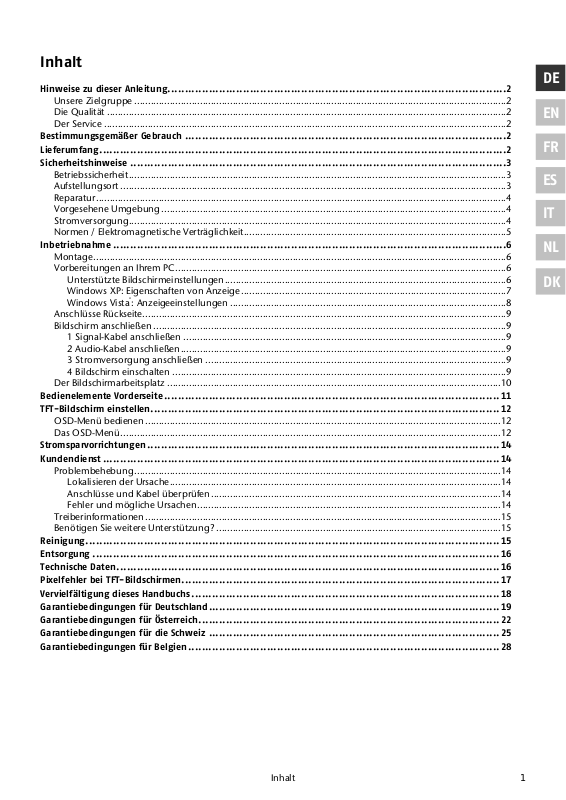

Inhalt

Hinweise zu dieser Anleitung ................................................................................................... 2

Unsere Zielgruppe ........................................................................................................................................ 2

Die Qualität .................................................................................................................................................. 2

Der Service ................................................................................................................................................... 2

Bestimmungsgemäßer Gebrauch .............................................................................................. 2

Lieferumfang ....................................................................................................................... 2

Sicherheitshinweise .............................................................................................................. 3

Betriebssicherheit .......................................................................................................................................... 3

Aufstellungsort ............................................................................................................................................. 3

Reparatur ...................................................................................................................................................... 4

Vorgesehene Umgebung .............................................................................................................................. 4

Stromversorgung .......................................................................................................................................... 4

Normen / Elektromagnetische Verträglichkeit................................................................................................ 5

Inbetriebnahme ................................................................................................................... 6

Montage ....................................................................................................................................................... 6

Vorbereitungen an Ihrem PC ......................................................................................................................... 6

Unterstützte Bildschirmeinstellungen ....................................................................................................... 6

Windows XP: Eigenschaften von Anzeige ................................................................................................. 7

Windows Vista®: Anzeigeeinstellungen ..................................................................................................... 8

Anschlüsse Rückseite ..................................................................................................................................... 9

Bildschirm anschließen ................................................................................................................................. 9

1 Signal-Kabel anschließen ...................................................................................................................... 9

2 Audio-Kabel anschließen ....................................................................................................................... 9

3 Stromversorgung anschließen .............................................................................................................. 9

4 Bildschirm einschalten .......................................................................................................................... 9

Der Bildschirmarbeitsplatz .......................................................................................................................... 10

Bedienelemente Vorderseite .................................................................................................. 11

TFT-Bildschirm einstellen ...................................................................................................... 12

OSD-Menü bedienen .................................................................................................................................. 12

Das OSD-Menü ........................................................................................................................................... 12

Stromsparvorrichtungen ....................................................................................................... 14

Kundendienst .................................................................................................................... 14

Problembehebung ...................................................................................................................................... 14

Lokalisieren der Ursache ......................................................................................................................... 14

Anschlüsse und Kabel überprüfen .......................................................................................................... 14

Fehler und mögliche Ursachen ............................................................................................................... 14

Treiberinformationen .................................................................................................................................. 15

Benötigen Sie weitere Unterstützung? ........................................................................................................ 15

Reinigung ......................................................................................................................... 15

Entsorgung ....................................................................................................................... 16

Technische Daten ................................................................................................................ 16

Pixelfehler bei TFT-Bildschirmen ............................................................................................. 17

Vervielfältigung dieses Handbuchs .......................................................................................... 18

Garantiebedingungen für Deutschland ..................................................................................... 19

Garantiebedingungen für Österreich ........................................................................................ 22

Garantiebedingungen für die Schweiz ..................................................................................... 25

Garantiebedingungen für Belgien ........................................................................................... 28

Inhalt

Hinweise zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres TFT-Bildschirms. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres TFT-Bildschirms. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des TFT-Bildschirms dem neuen Besitzer weiter geben zu können.

Wir haben diese Anleitung so gegliedert, dass Sie jederzeit über das Inhaltsverzeichnis die benötigten Informationen themenbezogen nachlesen können. Ziel dieser Anleitung ist es, Ihnen die Bedienung Ihres TFTBildschirms in leicht verständlicher Sprache nahe zu bringen.

Unsere Zielgruppe

Diese Anleitung richtet sich an Erstanwender sowie an fortgeschrittene Benutzer.

Die Qualität

Wir haben bei der Wahl der Komponenten unser Augenmerk auf hohe Funktionalität, einfache Handhabung, Sicherheit und Zuverlässigkeit gelegt. Durch ein ausgewogenes Konzept können wir Ihnen einen zukunftsweisenden TFT-Bildschirm präsentieren, der Ihnen viel Freude bei der Arbeit und in der Freizeit bereiten wird.

Wir bedanken uns für Ihr Vertrauen in unsere Produkte und freuen uns, Sie als neuen Kunden zu begrüßen.

Der Service

Durch individuelle Kundenbetreuung unterstützen wir Sie bei Ihrer täglichen Arbeit. Nehmen Sie mit uns Kontakt auf, wir freuen uns, Ihnen helfen zu dürfen. Sie finden in dieser Bedienungsanleitung

ein gesondertes Kapitel zum Thema Kundendienst beginnend auf Seite 14.

Bestimmungsgemäßer Gebrauch

 Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.  Dieses Gerät ist nur für den Privatgebrauch gedacht. Das Gerät ist nicht für den Betrieb in einem

Unternehmen der Schwerindustrie vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen

kann die Beschädigung Ihres Gerätes zur Folge haben.  Ihr Gerät ist nicht für den Einsatz an Bildschirmarbeitsplatzgeräten im Sinne §2 der

Bildschirmarbeitsplatzverordnung geeignet.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen TFT-Bildschirm haben Sie

erhalten:

 TFT-Bildschirm  Netzanschlusskabel  15-pin D-Sub Datenkabel  DVI-D Kabel  Audiokabel  Bildschirmfuß  Garantiekarte  Bedienungsanleitung

Deutsch

Sicherheitshinweise

Betriebssicherheit

 Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten spielen. Kinder können mögliche Gefah-

ren nicht immer richtig erkennen.

 Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte

Erstickungsgefahr bestehen.

 Öffnen Sie niemals das Gehäuse des TFT-Bildschirms (elektrischer Schlag, Kurzschluss und Brandgefahr)!  Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des TFT-Bildschirms

(elektrischer Schlag, Kurzschluss und Brandgefahr)!  Schlitze und Öffnungen des TFT-Bildschirms dienen der Belüftung. Decken Sie diese Öffnungen nicht ab

(Überhitzung, Brandgefahr)!

 Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.  Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die

geborstenen Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen

Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können.  Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu

vermeiden.

Wenden Sie sich an den Kundendienst, wenn:

 das Netzkabel angeschmort oder beschädigt ist  Flüssigkeit in den Bildschirm eingedrungen ist  der TFT-Bildschirm nicht ordnungsgemäß funktioniert  der TFT-Bildschirm gestürzt, oder das Gehäuse beschädigt ist

Aufstellungsort

 Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig

ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt.

Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir

haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich

unterschritten werden.

 Halten Sie Ihren TFT-Bildschirm und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie

Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen

oder zur Beschädigung des TFT-Bildschirms führen.  Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigen

könnten.

 Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten

Gefäße (Vasen oder ähnliches) auf das Gerät. Eindringende Flüssigkeit kann die elektrische Sicherheit

beeinträchtigen.

 Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät.  Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10

cm rund um das Gerät zur ausreichenden Belüftung ein.

 Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage,

um Stürze des TFT-Bildschirms zu vermeiden.  Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu

schonen und eine angenehme Arbeitsplatzergonomie zu gewährleisten.  Machen Sie regelmäßig Pausen bei der Arbeit an Ihrem TFT-Bildschirm, um Verspannungen und

Ermüdungen vorzubeugen.

Sicherheitshinweise

Reparatur

 Überlassen Sie die Reparatur Ihres TFT-Bildschirms ausschließlich qualifiziertem Fachpersonal.  Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten

Servicepartner.

Vorgesehene Umgebung

 Der TFT-Bildschirm kann bei einer Umgebungstemperatur von 0° C bis +40° C und bei einer relativen

Luftfeuchtigkeit von < 80% (nicht kondensierend) betrieben werden.

 Im ausgeschalteten Zustand kann der TFT-Bildschirm bei -20° C bis +60° C gelagert werden.  Warten Sie nach einem Transport des TFT-Bildschirms solange mit der Inbetriebnahme, bis das Gerät die

Umgebungstemperatur angenommen hat.

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur

Feuchtigkeitsbildung innerhalb des TFT-Bildschirms kommen, die einen elektrischen Kurzschluss

verursachen kann.

Stromversorgung

Bitte beachten Sie: Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem TFT-Bildschirm zu unterbrechen, oder das Gerät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steckdose.

 Betreiben Sie den TFT-Bildschirm nur an einer Schutzkontakt-Steckdose mit 100-240V~, 50/60 Hz. Wenn

Sie sich der Stromversorgung am Aufstellungsort nicht sicher sind, fragen Sie bei Ihrem Energieversorger

nach.  Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren TFT-

Bildschirm vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.  Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der

Steckdose.

 Die Steckdose muss sich in der Nähe des TFT-Bildschirms befinden und leicht erreichbar sein.  Verlegen Sie die Kabel so, dass niemand darauf treten, oder darüber stolpern kann.  Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.  Bitte beachten Sie: Der Standby-Schalter dieses Geräts trennt das Gerät nicht vollständig vom Stromnetz.

Außerdem nimmt das Gerät im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen,

ziehen Sie den Netzstecker aus der Netzsteckdose.

Deutsch

Normen / Elektromagnetische Verträglichkeit

Der TFT-Bildschirm erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit der folgenden Bestimmungen:

EN 55022:2006

EN 55024:1998 + A1:2001 + A2:2003

EN 61000-3-2:2006

EN 61000-3-3:1995 + A1:2001 + A2:2005

EN 60950-1:2001 + A11:2004

 Beim Anschluss müssen die Richtlinien für elektromagnetische Verträglichkeit (EMV) eingehalten

werden.  Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen

(Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.) um Funktionsstörungen und Datenverlust zu

vermeiden.  Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen

von einzelnen oder mehreren Leuchtpunkten kommen.

Ihr Gerät entspricht der europäischen Norm ISO 13406-2 Klasse II (Pixelfehlerklasse) (s. S. 16). Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinien

2004/108/EG und der Richtlinie für Niederspannungsgeräte 2006/95/EG.

Einrichtungen der Informationstechnik Funkstörungen - Grenzwerte und Messverfahren

Einrichtungen der Informationstechnik - Störfestigkeitseigenschaften - Grenzwe Prüfverfahren

Elektromagnetische Verträglichkeit (EMV); Teil 3: Grenzwerte; Abschnitt 2: Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom < 16A je Leiter)

Elektromagnetische Verträglichkeit (EMV); Teil 3: Grenzwerte; Abschnitt 3: Grenzwerte für Spannungsschwankungen und Flicker in Niederspannungsnetzen für Geräte mit einem Eingangsstrom < 16A je Leiter

Sicherheit von Einrichtungen der Informationstechnik

te und

Sicherheitshinweise

Inbetriebnahme

Hinweis

Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel "Sicherheitshinweise" auf Seite 3ff.

Montage

Befestigen Sie den TFT-Bildschirmfuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des Bildschirms durch.

(Abb.: Montage Bildschirmfuß, Abbildung ähnlich)

Vorbereitungen an Ihrem PC

Wenn Sie an Ihrem Computer bisher einen Röhrenmonitor betrieben haben, müssen Sie ggf. einige Vorbereitungen treffen. Dies ist dann erforderlich, wenn Ihr bisheriger Monitor mit Einstellungen betrieben wurde, die von Ihrem neuen TFT-Bildschirm nicht unterstützt werden.

Unterstützte Bildschirmeinstellungen

Dieser TFT-Bildschirm unterstützt folgende Modi.

Auflösung Horizontale Frequenz Vertikale Frequenz

720 x 400 31,47 kHz 70 Hz 640 x 480 31,47 kHz 60 Hz 640 x 480 31,47 kHz 67 Hz

640 x 480 37,5 kHz 75 Hz 800 x 600 37,7 kHz 56 Hz 800 x 600 37,8 kHz 60 Hz 800 x 600 48,0 kHz 72 Hz 800 x 600 46,87 kHz 75 Hz 832 x 624 48,67 kHz 75 Hz 1024 x 768 48,36 kHz 60 Hz 1024 x 768 56,48 kHz 70 Hz 1024 x 768 60,0 kHz 75 Hz 1152 x 864 67,0 kHz 75 Hz 1280 x 768 47,0 kHz 60 Hz 1280 x 960 60,0 kHz 60 Hz 1280 x 1024 63,98 kHz 60 Hz 1280 x 1024 80,0 kHz 75 Hz 1440 x 900 56,0 kHz 60 Hz 1440 x 900 71,0 kHz 75 Hz

Deutsch

1680 x 1050* 65,0 kHz 60 Hz

*empfohlene Auflösung (physikalisch)

Unter Windows XP/Vista überprüfen Sie die Einstellung Ihrer Grafikkarte unter "Eigenschaften von Anzeige".

Windows XP: Eigenschaften von Anzeige

Dieses Windows-Programm bietet Ihnen die Möglichkeit, die Darstellung auf Ihrem Bildschirm anzupassen. Dazu gehören z. B. das Hintergrundbild, der Bildschirmschoner, der Active Desktop (Web) sowie weiterführende Einstellungen Ihres Bildschirms und der Grafikkarte.

Das Programm kann wie folgt gestartet werden:

 rechter Mausklick auf die Windowsarbeitsfläche (Desktop) und linker Mausklick auf "Eigenschaften".

oder

 Starten Sie in der "Systemsteuerung" das Programm "Anzeige"







(Abb.: Eigenschaften von Anzeige)

Die Auflösung stellen Sie unter "Bildschirmauflösung" () ein. Ihr TFT-Bildschirm kann maximal 1680 x 1050 Bildpunkte darstellen. Sollte Ihre Grafikkarte dies nicht unterstützen, prüfen Sie, ob eine Aktualisierung der Treiber Ihrer Grafikkarte dieses Problem beheben kann.

Diese Auflösung entspricht der physikalischen Auflösung. Mit der physikalischen Auflösung erreichen TFTBildschirme die volle Bildqualität.

Unter "Farbqualität" () können Sie die Farbtiefe (Anzahl der dargestellten Farben) einstellen. Ihr TFT-Bildschirm unterstützt eine Farbtiefe von maximal 16 Millionen Farben, was 32Bit bzw. "Real Color" entspricht.

Inbetriebnahme

Die Bildwiederholfrequenz kann unter "Erweitert" () eingestellt werden. Es erscheint, je nach Konfiguration Ihres Computers, ein Fenster mit den Eigenschaften Ihrer Grafikkarte.

Unter "Grafikkarte" können Sie im Auswahlfeld "Alle Modi auflisten" den gewünschten Wert einstellen. Bei einem TFT-Bildschirm liegt der optimale Wert bei 60 Hz. Maximal können 75 Hz eingestellt werden.

(Abb.: Detail von Eigenschaften von Anzeige)

Achtung!

Entspricht Ihre Einstellung nicht den von Ihrem Display unterstützten Werten, erhalten Sie unter

Umständen kein Bild.

Schließen Sie in diesem Fall Ihren Röhrenmonitor erneut an und stellen Sie entsprechend der

vorgenannten Optionen unter "Eigenschaften von Anzeige" gültige Werte ein.

Windows Vista®: Anzeigeeinstellungen

Unter Windows Vista® nehmen Sie Bildschirmanpassungen in der "Systemsteuerung" unter "Darstellung

und Sound" vor. Das Programm kann folgendermaßen gestartet werden:

 Rechter Mausklick auf die Windowsarbeitsfläche (Desktop)

und linker Mausklick auf "Anpassen".

oder

 Über "Start"  "Systemsteuerung"  "Darstellung und

Sound anpassen" durch Klick mit der linken Maustaste.

(Abb.: Darstellung und Sound)

Deutsch

Anschlüsse Rückseite

(Abb.: Rückseite Bildschirm, Abbildung ähnlich)

1. Stromversorgung (POWER IN)

2. Audio Anschluss 3,5 mm Stereoklinke (AUDIO IN)

3. DVI-D 24-Pin Anschluss (DVI)

4. D-Sub mini 15pin Anschluss (VGA)

5. Aufnahmevorrichtung für Diebstahlsicherung (Kensington-Lock)

6. Lautsprecher

Bildschirm anschließen

Um den TFT-Bildschirm gleich in Betrieb zu nehmen, lesen Sie bitte das Kapitel "Sicherheitshinweise" (ab Seite 3ff.).

Wir empfehlen, auch die anderen Kapitel zu lesen, um detaillierte Erklärungen und Bedienhinweise zu Ihrem TFT Display zu erhalten.

 Vergewissern Sie sich, dass der TFT-Bildschirm noch nicht mit dem Stromnetz verbunden (Netzstecker noch

nicht eingesteckt) ist und TFT-Bildschirm sowie Computer noch nicht eingeschaltet sind.  Bereiten Sie Ihren Computer ggf. auf den TFT-Bildschirm vor, damit die korrekten Einstellungen für Ihren

TFT-Bildschirm vorliegen.

1 Signal-Kabel anschließen

 Stecken Sie das Signalkabel in die passenden VGA- oder DVI-Anschlüsse am Computer und am TFT-

Bildschirm ein.

2 Audio-Kabel anschließen

 Stecken Sie das Audio Kabel in die passenden Audiobuchsen am Computer und am TFT-Bildschirm ein.

3 Stromversorgung anschließen

 Verbinden Sie nun das eine Ende des mitgelieferten Netzkabels mit dem TFT-Stromversorgungsanschluss

und anschließend das andere Ende mit einer passenden Steckdose. Die Netzsteckdose muss sich in der

Nähe des TFT-Bildschirms befinden und leicht erreichbar sein. (Gleichen Stromkreis wie für PC verwenden).

4 Bildschirm einschalten

 Schalten Sie Ihren Bildschirm an dem Ein-/ Standbyschalter an der Vorderseite des Gerätes ein. Anschließend

schalten Sie Ihren Computer ein.

Inbetriebnahme

Der Bildschirmarbeitsplatz

Beachten Sie bitte: Das Bildschirmgerät soll so aufgestellt sein, dass Spiegelungen, Blendungen und starke HellDunkel-Kontraste vermieden werden (und sei der Blick aus dem Fenster noch so attraktiv!)

(Abb.: Bildschirmaufstellung)

(Abb.: Bildschirmarbeitsplatz)

 Handauflagefläche: 5 - 10 cm  Oberste Bildschirmzeile in Augenhöhe oder etwas darunter  Blickabstand: 40 bis 70 cm  Beinfreiheit (vertikal): mind. 65 cm  Beinfreiheit (horizontal): mind. 60 cm

Deutsch

Bedienelemente Vorderseite

(Abb.: Vorderseite Bedienelemente)

Ref. Taste Beschreibung







 

Betriebsanzeige Zeigt den Betriebszustand an. Zur näheren Beschreibung der Betriebsanzeige siehe



Mit dieser Taste starten Sie das OSD (On Screen Display). Drücken Sie diese Taste, wenn Sie das OSD verlassen möchten.

+ Power Sperre, bei nicht aktiviertem OSD

+ OSD Sperre, bei nicht aktiviertem OSD

Um die Sperrung zu aktivieren/deaktivieren halten Sie die Tastenkombinationen so lange, bis der angezeigte Balken komplett von links nach rechts gewandert ist. Eine entsprechende Meldung erscheint auf dem Bildschirm.

Bei eingeschaltetem OSD wählen Sie mit dieser Taste einen Parameter und verringern den Wert.

Wenn Sie sich nicht im OSD befinden: direkter Aufruf des Menüs Kontrast/Helligkeit. Bei eingeschaltetem OSD wählen Sie mit dieser Taste einen Parameter und erhöhen den

Wert. Wenn Sie sich nicht im OSD befinden: direkter Aufruf des Menüs Aspektverhältnis. Bestätigen Sie die Wahl des zu ändernden Pa

auch Seite 14. Mit dieser Taste können Sie den TFT-Bildschirm ein- bzw. in den Standby Modus

schalten.

ameters mit dieser Taste.

Bedienelemente Vorderseite

TFT-Bildschirm einstellen

Das On Screen Display (kurz: OSD) ist ein Menü, das über den TFT-Bildschirm kurzzeitig eingeblendet wird. Über das OSD-Menü können Sie bestimmte Parameter des TFT-Bildschirms einstellen.

OSD-Menü bedienen

1. Drücken Sie die Taste , um das OSD zu aktivieren.

2. Mit den Funktionswahltasten / wählen Sie die Optionen aus dem Hauptmenü.

3. Bestätigen Sie Ihre Wahl mit der Taste .

4. Drücken Sie die Taste , um das OSD zu verlassen.

Hinweis

Das OSD wird automatisch ausgeblendet, wenn Sie für die voreingestellte Zeit keine Taste am TFT-

Bildschirm bedienen.

Das OSD-Menü

Nachfolgend werden die Hauptfunktionen bzw. Einstellmöglichkeiten über das OSD erläutert.

(Abb.: OSD-Menü)

Hinweis

Aufgrund möglicher technischer Änderungen können die hier beschriebenen Menüs von denen auf

Ihrem Bildschirm abweichen.

Deutsch

Menüpunk

Funktion / Untermenü

: Stellt Horizontal- und Vertikal-Position, Phase (Feineinstellung) und Takt (H-Größe) automatisch ein. Diese Funktion steht nur im VGA Modus zur Verfügung.

Kontrast (Contrast): Stellt den Weißwert des Bildschirmvordergrundes ein. Helligkeit (Brightness): Zum Anpassen der Helligkeit des Videos. DCR: Hier können Sie die DCR-Funktion (dynamischer Kontrast) ein- und ausschalten.

Eingabequelle (Input select): Schalten Sie hier den Signaleingang zwischen Analog und Digital

um.

Audio

Farbeinstellungen (Colour Adjust): Zur Auswahl der Farben, um die Helligkeit und

Farbsättigung zu verbessern.

Kühl (Cool): Fügt dem Bildschirm Blau hinzu und erzeugt ein kühleres Weiß.

Informationen (Information): Zeigt Informationen über das aktuelle Eingangssignal von der

Grafikkarte Ihres Computers an. Manuelle Bildanpassung (Manual image adjust): Horizontale Größe . H./V.Lage,

Feineinstellung, Schärfe, Aspektverhältnis.

Menü Einstellungen (Setup menu): Sprache, OSD-Position, OSD Einblendzeit ein.

Zurücksetzen (Memory recall): Zur Wiederherstellung der Werkseinstellungen für die Video- &

Audiosteuerung.

npassung (Audio Adjustment): Zur Einstellung der Audiofunktion.

ärke (Volume): Stellt die Tonausgabe der Lautsprecher ein.

Lauts Stummschaltung (Mute switch): Ermöglicht die Wahl von Stumm Ein/Aus.

Normal (Normal): Fügt dem Bildschirm Rot hinzu und erzeugt ein wärmeres Weiß

und ein prächtigeres Rot.

: Fügt dem Bildschirm Grün hinzu und erzeugt einen dunkleren

Farbton. Benutzereinstellung (User colour): Individuelle Einstellung für rot(R), grün(G) und

blau(B).

Horizontale Größe (Horizontal size): Stellt die Breite des Bildschirms ein. Diese Funktion steht nur im VGA Modus zur Verfügung.

H./V. Lage (H./v. position): Stellt die Horizontal- und Vertikal-Position des Videobildes ein. Diese Funktion steht nur im VGA Modus zur Verfügung.

Feineinstellung (Fine tune): Feineinstellung zur Verbesserung der Anzeige des TFTBildschirms. Diese Funktion steht nur im VGA Modus zur Verfügung.

Schärfe (Sharpness): Zum Anpassen der Schärfe bei einem Signal, welches nicht der physikalischen Auflösung des Bildschirmes entspricht. Diese Funktion steht nur im VGA Modus zur Verfügung.

Aspektverhältnis (Aspect ratio): Bildformat einstellen. Wählen Sie zwischen 16:10 und 4:3

Sprache (Language): Ermöglicht dem Benutzer, aus vorhandenen Sprachen auszuwählen.

OSD Position (OSD position): Horizontale und vertikale Einstellung der OSDPosition.

H. Lage (H. position): Zur horizontalen Einstellung der OSD-Position.

V. Lage (V. position): Zur vertikalen Einstellung der OSD-Position.

OSD Einblendzeit (OSD time out): Zum automatischen Abschalten des On Screen

Displays (OSD) nach Ablauf einer voreingestellten Zeitspanne. OSD Hintergrund Aus (OSD background Off): ermöglicht das Ein- und Ausschalten

des OSD-Hintergrunds.

TFT-Bildschirm einstellen

Stromsparvorrichtungen

Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Computer / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anforderungen zur Reduzierung des Energieverbrauchs.

Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi:

Status Leistung (Nennwert) Farbe der Leuchtdiode Bereitschaft (ca.)

EIN BEREIT

Der Bildschirm verbleibt -abhängig vom Betriebssystem- solange im Stromsparzustand, bis Sie eine Taste drücken oder die Maus (falls vorhanden) bewegen.

Der Bildschirm benötigt zum Umschalten vom Zustand BEREIT bis zum Betriebsmodus EIN etwa 2 Sekunden.

< 50 Watt < 1 Watt

Blau Orange

2 Sekunden

Kundendienst

Problembehebung

Wenn Probleme mit Ihrem TFT-Bildschirm auftreten, vergewissern Sie sich, dass der TFT-Bildschirm ordnungsgemäß installiert ist (lesen Sie das Kapitel "Inbetriebnahme" ab Seite 5). Bleiben die Probleme bestehen, lesen Sie in diesem Kapitel die Informationen zu möglichen Lösungen.

Lokalisieren der Ursache

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gern weiter. Rufen Sie uns an!

Anschlüsse und Kabel überprüfen

Beginnen Sie mit einer sorgfältigen Sichtprüfung aller Kabelverbindungen. Wenn die Leuchtanzeigen nicht funktionieren, vergewissern Sie sich, dass der TFT-Bildschirm und der Computer ordnungsgemäß mit Strom versorgt werden.

Fehler und mögliche Ursachen

Der Bildschirm zeigt kein Bild:

Prüfen Sie:

 Netzversorgung: Das Netzkabel muss fest in der Buchse sitzen und der Netzschalter muss eingeschaltet

sein.

 Signalquelle: Bitte prüfen Sie, ob die Signalquelle (Computer o.ä.) eingeschaltet ist und die

Verbindungskabel fest in den Buchsen sitzen.

 Bildwiederholfrequenzen: Die aktuelle Bildwiederholfrequenz muss für den TFT-Bildschirm geeignet sein.  Stromsparmodus: Drücken Sie eine beliebige Taste oder bewegen Sie die Maus, um den Modus zu

deaktivieren.

 Bildschirmschoner: Ist der Bildschirmschoner des Computers aktiviert, drücken Sie eine Taste der Tastatur

oder bewegen Sie die Maus.

 Signalstecker: Wenn Stifte (Pins) verbogen sind, wenden Sie sich bitte an Ihren Kundendienst.  Stellen Sie gültige Werte für Ihren TFT-Bildschirm ein (siehe "Vorbereitungen an Ihrem PC", Seite 6).

Das Bild läuft durch oder ist unbeständig:

Prüfen Sie:

 Signalstecker: Wenn Stifte (Pins) verbogen sind, wenden Sie sich an Ihren Kundendienst.  Signalstecker: Die Stecker des Signalkabels müssen fest in den Buchsen sitzen.  Grafikkarte: Überprüfen Sie, ob die Einstellungen korrekt sind (siehe Seite 7).

Deutsch

 Bildwiederholfrequenzen. Wählen Sie in Ihren Grafikeinstellungen zulässige Werte.  Bildschirm-Ausgangssignal. Das Bildschirm-Ausgangssignal des Computers muss mit den technischen

Daten des Bildschirms übereinstimmen.

 Entfernen Sie störende Geräte (Funktelefone, Lautsprecherboxen etc.) aus der Nähe Ihres TFT-Bildschirms.  Vermeiden Sie die Verwendung von Bildschirmverlängerungskabeln.

Zeichen werden dunkel angezeigt, das Bild ist zu klein, zu groß, oder nicht zentriert usw.:

 Regeln Sie die jeweiligen Einstellungen nach. (TFT-Bildschirm einstellen, Seite 12)

Farben werden nicht sauber angezeigt:

 Überprüfen Sie die Signalkabelstifte. Wenn Stifte (Pins) verbogen sind, wenden Sie sich an Ihren

Kundendienst.

 Regeln Sie die Farbeinstellungen im OSD-Menü nach.  Vermeiden Sie die Verwendung von Bildschirmverlängerungskabeln.

Die Anzeige ist zu hell oder zu dunkel:

 Überprüfen Sie, ob der Video-Ausgangspegel des Computers mit den technischen Daten des Bildschirms

übereinstimmt.

 Wählen Sie Autom.-Anpassung, um die Einstellungen für Helligkeit und Kontrast zu optimieren. Zur

Optimierung sollte das Display eine Textseite (z.B. Explorer, Word, ...) anzeigen.

Das Bild zittert:

 Überprüfen Sie, ob die Betriebsspannung mit den technischen Daten des Bildschirms übereinstimmt.  Wählen Sie Autom.-Anpassung, um die Einstellungen für Pixel und Phasensynchronisation zu optimieren.

Zur Optimierung sollte das Display eine Textseite (z.B. Explorer, Word, ...) anzeigen.

Treiberinformationen

Für die Funktion Ihres Monitors ist keine Treiberinstallation erforderlich. Sollte das Betriebssystem Sie dennoch zu einer Eingabe des Monitortreibers auffordern, können Sie die

Treiberprogrammdatei von der unten aufgeführten Internetseite herunterladen. Die Treiberinstallation kann sich je nach Betriebssystem unterscheiden. Folgen Sie den spezifischen Anweisungen

für ihr Betriebssystem.

www.medion.com

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

 Wie sieht Ihre Rechnerkonfiguration aus?  Was für zusätzliche Peripheriegeräte nutzen Sie?  Welche Meldungen erscheinen auf dem Bildschirm?  Welche Software haben Sie beim Auftreten des Fehlers

verwendet?

 Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?  Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Reinigung

Die Lebensdauer des TFT-Bildschirms können Sie durch folgende Maßnahmen verlängern:

Achtung!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

 Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.  Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.  Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.

Reinigung

 Achten Sie darauf, dass keine Wassertröpfchen auf dem TFT-Bildschirm zurückbleiben. Wasser kann

dauerhafte Verfärbungen verursachen.

 Setzen Sie den Bildschirm weder grellem Sonnenlicht, noch ultravioletter Strahlung aus.  Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um den TFT-

Bildschirm zu transportieren.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung.

Technische Daten

 Modell MD 20086  Bildschirmgröße 56 cm (22”), TFT  Seitenverhältnis 16:10  Nennspannung AC 100-240 V ~ 50/60 Hz

Nennstrom 1,8 A

 Auflösung 1680 x 1050  Helligkeit 300 cd/m² (typ.)  Kontrast 1.000:1 (typ.)

10.000:1 (dyn.)

 Reaktionszeit 5 ms (typ.)  Sichtwinkel h/v 160° (typ.) CR>10  RGB-Eingang, analog 15-poliger D-SUB Anschluss  RGB-Eingang, digital DVI-D mit HDCP Entschlüsselung  Audio Eingang 1 Vrms max. 100Hz~20KHz

3,5 mm stereo Klinke

 Audio Ausgabe 2 x 2 W  Benutzersteuerung Standby EIN/AUS, OSD  Temperaturen

Nicht in Betrieb -20° C ~ +60°C

 Feuchtigkeit In Betrieb < 80%

(nicht kondensierend) Nicht in Betrieb < 90%

 Gewicht (Brutto/Netto) 6,9 kg / 5,2 kg  Abmessungen (BxHxT) ca. 519 x 415 x 200 mm  Leistungsaufnahme

(Stand-by) ca. 1 Watt

 Leistungsaufnahme

(im Betrieb) weniger als 50 Watt

Deutsch

Pixelfehler bei TFT-Bildschirmen

Bei Aktiv Matrix TFTs mit einer Auflösung von 1680 x 1050 Pixeln (WSXGA), welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 5,3 Mio. Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses, kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommen.

In der Vergangenheit gab es immer wieder verschiedenste Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt daher für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm ISO 13406-2, Klasse II; welche im Folgenden kurz zusammengefasst sind.

Der ISO-Standard 13406-2 definiert u.a. allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypen kategorisiert. Jeder einzelne Pixel setzt sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen.

Pixelfehler-Typen:

 Typ 1: dauerhaft leuchtende Pixel (heller, weißer Punkt),

obwohl nicht angesteuert. Ein weißer Pixel entsteht durch das Leuchten aller drei Subpixel.

 Typ 2: nicht leuchtende Pixel (dunkler, schwarzer Punkt), obwohl angesteuert  Typ 3: abnormale oder defekte Subpixel der Farben Rot, Grün oder Blau (z.B. dauerhaft leuchtend mit

halber Helligkeit, nicht leuchtend einer Farbe, blinkend oder flackernd, aber nicht vom Typ 1 oder 2)

Ergänzung: Cluster vom Typ3 (= Ausfall von zwei oder mehr Sub-Pixeln in einem Block von 5 x 5 Pixeln. Ein Cluster ist ein Feld von 5 x 5 Pixeln (15 x 5 Subpixeln).

Pixelfehler-Klassen:

Fehlerklasse Typ 1 Typ 2 Typ 3 Cluster v. Typ 3

I 0 0 0 - 0

II 225 - 2 III 5 15 50 5 IV 50 150 500 50

Die erlaubte Anzahl von Fehlern der o.g. Typen in jeder Fehlerklasse bezieht sich auf eine Million Pixel und muss entsprechend der physikalischen Auflösung der Displays umgerechnet werden.

Daraus folgt eine maximal erlaubte Anzahl in der Fehlerklasse II:

Für eine Auflösung Mio. Pixel Sub-Pixel (Typ s.o.)

1024 x 768 (38 cm) 0.786432 2.359296 2 2 4 - 2 1280 x 1024 (43, 46, 48 cm) 1.310720 3.932160 3 3 7 - 3 1600 x 1200 (48 cm) 1.920000 5.760000 4 4 10 - 4 1440 x 900 (48 cm wide) 1.296000 3.888000 3 3 7 - 3 1680 x 1050 (51 cm wide, 56 cm wide) 1.764000 5.292000 4 4 10 - 4 1920 x 1080 (60 cm wide) 2.073600 6.220800 4 4 10 - 4 1920 x 1200 (65 cm wide) 2.304000 6.912000 4 4 10 - 4

Pixelfehler bei TFT-Bildschirmen

Die Fehlerklasse I kommt nur bei Spezialanwendungen, z.B. im Medizinbereich zum Einsatz und ist mit entsprechenden Kostenaufschlägen verbunden. Die Fehlerklasse II hat sich als Standard für qualitätsbewusste Hersteller mit sehr guten Displays etabliert.

Beispiel:

Ein 56 cm - WSXGA-Display besteht aus 1680 horizontalen und 1050 vertikalen Bildpunkten (Pixel), dies sind

1.764.000 Pixel insgesamt. Bezogen auf eine Million Pixel ergibt dies einen Faktor von rund 1,8. Die Fehlerklasse II erlaubt somit je 4 Fehler vom Typ 1 und Typ 2 und 10 Fehler vom Typ 3 und 4 Cluster vom Typ

3. Dabei handelt es sich in der Regel nicht um einen Garantiefall. Ein Garantiefall liegt u.U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist.

Vervielfältigung dieses Handbuchs

Dieses Dokument enthält gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

MS-DOS® und Windows® sind eingetragene Warenzeichen der Fa. Microsoft®. Pentium® ist ein eingetragenes Warenzeichen der Firma Intel®.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Deutsch

Garantiebedingungen für Deutschland

Eingeschränkte Garantie

I. Allgemeine Garantiebedingungen

1. Allgemeines

Die Garantie beginnt immer am Tag des Einkaufs des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION und bezieht sich auf Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können. Die Garantiezeit ergibt sich aus der dem Gerät anliegenden Garantiekarte in Zusammenhang mit dem Kaufbeleg des autorisierten MEDION-Handelspartners.

Liegt den Geräten keine Garantiekarte bei, besteht für diese Geräte keine Garantie. Neue Geräte unterliegen den gesetzlichen Gewährleistungsfristen von 24 Monaten. Bei gebrauchten Geräten (B-Ware) unterliegt die Ware der eingeschränkten Gewährleistungsfrist von 12 Monaten.

Bitte bewahren Sie den original Kaufnachweis und die Garantiekarte gut auf. MEDION und sein autorisierter Servicepartner behalten sich vor, eine Garantiereparatur oder eine Garantiebestätigung zu verweigern, wenn dieser Nachweis nicht erbracht werden kann.

Bitte stellen Sie sicher, dass Ihr Gerät im Falle einer notwendigen Einsendung transportsicher verpackt ist. Sofern nichts anderes auf ihrer Garantiekarte vermerkt, tragen sie die Kosten der Einsendung sowie das Transportrisiko. Für zusätzlich eingesendete Materialien, die nicht zum ursprünglichen Lieferumfang des MEDION Gerätes gehören, übernimmt MEDION keine Haftung.

Bitte überlassen Sie uns mit dem Gerät eine möglichst detaillierte Fehlerbeschreibung. Zur Geltendmachung ihrer Ansprüche bzw. vor Einsendung, kontaktieren sie bitte die MEDION Hotline. Sie erhalten dort eine Referenznummer (RMA Nr.), die sie bitte außen auf dem Paket, gut sichtbar anbringen.

Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Ansprüche und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Gerätes durch den Endkunden vom autorisierten Händler der MEDION erfolgte.

2. Umfang

Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem MEDION Gerät gewährleistet die MEDION mit dieser Garantie die Reparatur oder den Ersatz des MEDION Gerätes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt MEDION. Insoweit kann MEDION nach eigenem Ermessen entscheiden, das zur Garantiereparatur eingesendet Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen.

Für Batterien oder Akkus wird keine Garantie übernommen, gleiches gilt für Verbrauchsmaterialien, d.h. Teile, die bei der Nutzung des Gerätes in regelmäßigen Abständen ersetzt werden müssen, wie z.B. Projektionslampe in Beamer.

Ein Pixelfehler (dauerhaft farbiger, heller oder dunkler Bildpunkt) ist nicht grundsätzlich als Mangel zu betrachten. Die genaue Anzahl zulässiger defekter Bildpunkte entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Für eingebrannte Bilder bei Plasma oder LCD-Geräten, die durch unsachgemäße Verwendung des Gerätes entstanden sind, übernimmt MEDION keine Garantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasmas bzw. LCD- Gerätes entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in einem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden.

Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich MEDION das Recht vor, die anfallenden Kosten in Form einer Handling Pauschale sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen.

Garantiebedingungen für Deutschland

3. Ausschluss

Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädigungen, unsachgemäße Verwendung, am MEDION Gerät vorgenommene Veränderungen, Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren oder Softwarefehler, unsachgemäßen Transport, unsachgemäße Verpackung oder Verlust bei Rücksendung des Gerätes an MEDION entstanden sind, übernimmt MEDION keine Garantie.

Die Garantie erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur entstanden ist, die durch jemand anderen als durch MEDION oder einen durch MEDION für dieses Gerät autorisierten Servicepartner durchgeführt wurde. Die Garantie erlischt auch, wenn Aufkleber oder Seriennummern des Gerätes oder eines Bestandteils des Gerätes verändert oder unleserlich gemacht wurden.

4. Service Hotline

Vor Einsendung des Gerätes an MEDION müssen Sie sich über die Service Hotline oder das MEDION Service Portal an uns wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können.

Die Inanspruchnahme der Hotline ist kostenpflichtig. Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft- bzw. Hardware, das Nachschlagen im

Handbuch oder die Betreuung von Fremdprodukten. Zusätzlich bietet MEDION eine kostenpflichtige Hotline für über die Garantie hinaus gehende Anfragen.

II. Besondere Garantiebedingungen für MEDION PC, Notebook, Pocket PC (PDA) und Geräten mit Navigationsfunktion (PNA)

Hat eine der mitgelieferten Optionen (z.B. Speicherkarten, Modems etc.) einen Defekt, so haben Sie auch einen Anspruch auf Reparatur oder Ersatz. Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betroffene MEDION Gerät.

Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betroffene MEDION Gerät.

Hardware zu Ihrem Gerät, die nicht von MEDION produziert oder vertrieben wurde, kann die Garantie zum Erlöschen bringen, wenn dadurch ein Schaden am MEDION Gerät oder den mitgelieferten Optionen entstanden ist.

Für mitgelieferte Software wird eine eingeschränkte Garantie übernommen. Dies gilt für ein vorinstalliertes Betriebssystem, aber auch für mitgelieferte Programme. Bei der von MEDION mitgelieferten Software garantiert MEDION für die Datenträger, z.B. Disketten und CD-ROMs, auf denen diese Software geliefert wird, die Freiheit von Material- und Verarbeitungsfehlern für eine Frist von 90 Tagen nach Einkauf des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION. Bei Lieferung defekter Datenträger ersetzt MEDION die defekten Datenträger kostenfrei; darüber hinausgehende Ansprüche sind ausgeschlossen. Mit Ausnahme der Garantie für die Datenträger wird jede Software ohne Mängelgewähr geliefert. MEDION sichert nicht zu, dass diese Software ohne Unterbrechungen oder fehlerfrei funktioniert oder Ihren Anforderungen genügt. Für mitgeliefertes Kartenmaterial bei Geräten mit Navigationsfunktion wird keine Garantie für die Vollständigkeit übernommen.

Bei der Reparatur des MEDION Gerätes kann es notwendig sein, alle Daten vom Gerät zu löschen. Stellen Sie vor dem Versand des Gerätes sicher, dass Sie von allen auf dem Gerät befindlichen Daten eine Sicherungskopie besitzen. Es wird ausdrücklich darauf hingewiesen, dass im Falle einer Reparatur der Auslieferzustand wiederhergestellt wird. Für die Kosten einer Softwarekonfiguration, für entgangene Einnahmen, den Verlust von Daten bzw. Software oder sonstige Folgeschäden übernimmt MEDION keine Haftung.

Deutsch

III. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch

Soweit sich aus der dem Gerät anliegenden Garantiekarte ein Anspruch auf Vorort Reparatur bzw. Vorort Austausch ergibt, gelten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Austausch für Ihr MEDION Gerät.

Zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs muss von Ihrer Seite Folgendes sichergestellt werden:

 Mitarbeitern der MEDION muss uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten

gewährt werden.

 Telekommunikationseinrichtungen, die von Mitarbeitern von MEDION zur ordnungsgemäßen Ausführung

Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zur Verfügung gestellt werden.

 Sie sind für die Wiederherstellung der eigenen Anwendungssoftware nach der Inanspruchnahme der

Dienstleistungen durch MEDION selbst verantwortlich.

 Sie haben alle sonstigen Maßnahmen zu ergreifen, die von MEDION zu einer ordnungsgemäßen

Ausführung des Auftrags benötigt werden.

 Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der

Inanspruchnahme der Dienstleistung durch MEDION selbst verantwortlich.

 Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 48

Stunden, danach müssen die uns durch den verspäteten oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt werden.

Garantiebedingungen für Deutschland

Garantiebedingungen für Österreich

Eingeschränkte Garantie

I. Allgemeine Garantiebedingungen

Name und Anschrift des Garanten:

1. Allgemeines

Diese allgemeinen Garantiebedingungen gelten nur in Verbindung mit dem zum Zeitpunkt des Einkaufs des Gerätes geltenden Allgemeinen Verkaufs- und Geschäftsbedingungen („AGB“) der MEDION Austria GmbH. Die geltende Fassung der AGB ist auf der Homepage der MEDION Austria (

Die Garantie beginnt immer am Tag der Übergabe des gekauften MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION und bezieht sich auf Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können. Die Garantiezeit ergibt sich aus der dem Gerät anliegenden Garantiekarte in Zusammenhang mit dem Kaufbeleg des autorisierten MEDION-Handelspartners.

Bitte stellen Sie sicher, dass Ihr Gerät im Falle einer notwendigen Einsendung, transportsicher verpackt ist. Bitte überlassen Sie uns mit dem Gerät eine möglichst detaillierte Fehlerbeschreibung. Zur Geltendmachung ihrer

Ansprüche, bzw. vor Einsendung, kontaktieren sie bitte die MEDION Hotline. Sie erhalten dort eine Referenznummer (RMA Nr.), die sie bitte außen auf dem Paket, gut sichtbar anbringen.

Das Gerät muss grundsätzlich komplett, d. h. mit allen im Lieferumfang enthaltenen Teilen, eingesendet werden. Ein nicht kompletter Erhalt der Sendung führt zur Verzögerung der Reparatur / des Austausches. Für zusätzlich eingesendete Materialien, die nicht zum ursprünglichen Lieferumfang des MEDION Gerätes gehören, übernimmt MEDION keine Haftung.

Diese Garantie hat keine Auswirkungen auf Ihre bestehenden, gesetzlichen Gewährleistungsansprüche und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Gerätes durch den Endkunden vom autorisierten Händler der MEDION erfolgte und gilt nur für dieses Land.

http://www.MEDION.at ) einsichtbar.

2. Umfang

Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem MEDION Gerät gewährleistet die MEDION mit dieser Garantie die Reparatur oder den Ersatz des MEDION Gerätes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt MEDION. Insoweit kann MEDION nach eigenem Ermessen entscheiden das zur Garantiereparatur eingesendet Gerät durch ein Gerät gleicher Qualität zu ersetzen.

Für eingebrannte Bilder bei Plasma oder LCD-Geräten, die durch unsachgemäße Verwendung des Gerätes entstanden sind, übernimmt MEDION keine Garantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasma bzw. LCD- Gerätes entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in einem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden.

Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich MEDION das Recht vor, die anfallenden Kosten in Form einer Handling Pauschale, sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag und Zustimmung des Kunden dem Kunden in Rechnung zu stellen.

Deutsch

3. Ausschluss

Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädigungen, unsachgemäße Verwendung, am MEDION Gerät vorgenommene Veränderungen, Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren oder Softwarefehler, unsachgemäßer Transport, unsachgemäße Verpackung oder Verlust bei Rücksendung des Gerätes an MEDION entstanden sind, übernimmt MEDION keine Garantie.

Der Garantieanspruch erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur entstanden ist, die durch jemand anderen als durch MEDION für dieses Gerät oder einen durch MEDION für dieses Gerät autorisierten Servicepartner durchgeführt wurde. Die Garantie erlischt auch, wenn Aufkleber oder Seriennummern des Gerätes oder eines Bestandteils des Gerätes verändert oder unleserlich gemacht wurden.

4. Service Hotline

Vor Einsendung des Gerätes an die MEDION empfehlen wir Ihnen sich über die Service Hotline an uns zu wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können.

Die Service Hotline steht Ihnen 365 Tage im Jahr zum Ortstarif zur Verfügung. Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft-, bzw. Hardware, das Nachschlagen im

Handbuch, oder die Betreuung von Fremdprodukten.

II. Besondere Garantiebedingungen für MEDION PC, Notebook, Pocket PC (PDA) und Geräten mit Navigationsfunktion (PNA)

Hat ein Teil der mitgelieferten Ware einen Defekt, so haben Sie auch einen Anspruch auf Reparatur oder Ersatz. Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betroffene MEDION Gerät.

Hardware zu Ihrem Gerät, die nicht von MEDION produziert oder vertrieben wurde, kann die Garantie zum Erlöschen bringen, wenn dadurch nachweislich ein Schaden am MEDION Gerät oder an einem Teil der mitgelieferten Ware entstanden ist.

Für mitgelieferte Software wird eine eingeschränkte Garantie übernommen. Dies gilt für ein vorinstalliertes Betriebssystem aber auch für mitgelieferte Programme. Bei der von MEDION mitgelieferten Software garantiert MEDION für die Datenträger, z.B. Disketten und CD-ROMs, auf denen diese Software geliefert wird, die Freiheit von Material- und Verarbeitungsfehlern für eine Frist von 90 Tagen nach Einkauf des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION. Bei Lieferung defekter Datenträger ersetzt MEDION die defekten Datenträger kostenfrei; darüber hinausgehende Ansprüche sind ausgeschlossen. Mit Ausnahme der Garantie für die Datenträger wird jede Software ohne Mängelgewähr geliefert. MEDION sichert nicht zu, dass diese Software ohne Unterbrechungen oder fehlerfrei funktioniert oder Ihren Anforderungen genügt. Für mitgeliefertes Kartenmaterial bei Geräten mit Navigationsfunktion wird keine Garantie für die Vollständigkeit übernommen.

Wie auch in der AGB angeführt kann es sein, dass bei der Reparatur des MEDION Gerätes alle Daten vom Gerät gelöscht werden müssen. Stellen Sie vor dem Versand des Gerätes sicher, das Sie von allen auf dem Gerät befindlichen Daten eine Sicherungskopie besitzen. Es wird ausdrücklich darauf hingewiesen, dass im Falle einer Reparatur der Auslieferzustand wiederhergestellt wird. Für die Kosten einer Softwarekonfiguration, für entgangene Einnahmen, den Verlust von Daten bzw. Software, oder sonstige Folgeschäden übernimmt MEDION keine Haftung.

Garantiebedingungen für Österreich

III. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch

Zur Durchführung der Vorort Reparatur bzw. den Vorort Austausch muss von Ihrer Seite folgendes sichergestellt werden:

 Mitarbeiter der MEDION muss uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten

gewährt werden.

 Telekommunikationseinrichtungen, die von Mitarbeitern von MEDION zur ordnungsgemäßen Ausführung

Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zur Verfügung gestellt werden.

 Sie sind für die Wiederherstellung der eigenen Anwendungssoftware nach der Inanspruchnahme der

Dienstleistungen durch MEDION selbst verantwortlich.

 Sie haben alle sonstigen Maßnahmen zu ergreifen, die von MEDION zu einer ordnungsgemäßen

Ausführung des Auftrags benötigt werden.

 Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der

Inanspruchnahme der Dienstleistung durch MEDION selbst verantwortlich.

 Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 24

Stunden, danach müssen die uns durch den verspäteten oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt werden.

Deutsch

Garantiebedingungen für die Schweiz

Eingeschränkte Garantie

I. Allgemeine Garantiebedingungen

1. Allgemeines

MEDION Produkte sind technisch hochstehende elektronische Geräte. Die Auseinandersetzung mit dem Benutzerhandbuch und den Anleitungen, welche für und zusammen mit dem Produkt übergeben werden, ist unerlässlich. Bitte beachten Sie zudem, dass das Produkt Hochpräzisions-Komponenten enthält, die bei unsachgemäßer Handhabung verkratzt oder beschädigt werden können.

Die Garantiezeit ergibt sich aus der dem Gerät anliegenden Garantiekarte in Zusammenhang mit dem Kaufbeleg des autorisierten MEDION-Handelspartners.

Für jede Geltendmachung von Ansprüchen nach dieser eingeschränkten Garantie müssen Sie MEDION oder den autorisierten Servicepartner innerhalb einer angemessenen Frist nach Entdeckung des angeblichen Mangels, jedenfalls aber innerhalb der Garantiezeit gemäß der anliegenden Garantiekarte, informieren.

Bitte stellen Sie sicher, dass Ihr Gerät im Falle einer notwendigen Einsendung, transportsicher verpackt ist. Sofern nicht anderes auf ihrer Garantiekarte vermerkt, tragen sie die Kosten der Einsendung, sowie das Transportrisiko.

Bitte überlassen Sie uns mit dem Geräte eine möglichst detaillierte Fehlerbeschreibung. Zur Geltendmachung ihrer Ansprüche, bzw. vor Einsendung, kontaktieren sie bitte die MEDION Hotline. Sie erhalten dort eine Referenznummer (RMA Nr.), die sie bitte außen auf dem Paket, gut sichtbar anbringen.

2. Umfang

Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem MEDION Gerät gewährleistet die MEDION mit dieser Garantie die Reparatur oder den Ersatz des MEDION Gerätes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt MEDION. Insoweit kann MEDION nach eigenem Ermessen entscheiden das zur Garantiereparatur eingesendet Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen.

MEDION erwirbt das Eigentum an allen Teilen des Produktes oder Ausstattungsgegenständen, welche MEDION ersetzt hat.

Batterien oder Akkus unterliegen einer Garantie von 6 Monaten. Für Verbrauchsmaterialien, d.h. Teile, die bei der Nutzung des Gerätes in regelmäßigen Abständen ersetzt werden müssen, wie z.B. Projektionslampe in Beamer, wird keine Garantie übernommen.

Für eingebrannte Bilder bei Plasma oder LCD-Geräten, die durch unsachgemäße Verwendung des Gerätes entstanden sind, übernimmt MEDION keine Garantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasma bzw. LCD- Gerätes entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Garantiebedingungen für die Schweiz

Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in einem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden. Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich MEDION das Recht vor, die anfallenden Kosten in Form einer Handling Pauschale, sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen.

3. Ausschluss / Beschränkung

Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädigungen, unsachgemäße Verwendung, am MEDION Gerät vorgenommene Veränderungen, Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren oder Softwarefehler, unsachgemäßer Transport, unsachgemäße Verpackung oder Verlust bei Rücksendung des Gerätes an MEDION entstanden sind, übernimmt MEDION keine Garantie.

Die Garantie erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur entstanden ist, welche durch jemand anderen als durch MEDION oder einen durch MEDION für dieses Gerät autorisierten Servicepartner durchgeführt wurde. Die Garantie erlischt auch, wenn Aufkleber oder Seriennummern des Gerätes oder eines Bestandteils des Gerätes verändert oder unleserlich gemacht wurden.

Diese Garantie beinhaltet Ihre einzigen und ausschließlichen Rechtsbehelfe gegenüber der MEDION und ist MEDIONs einzige und ausschließliche Haftung für Mängel an Ihrem Produkt.

Diese eingeschränkte Garantie ersetzt jede anderweitige Garantie und Haftung von MEDION, unabhängig davon, ob solche mündlich, schriftlich, oder aufgrund gesetzlicher (nicht zwingender) Bestimmungen oder vertraglich eingeräumt worden sind oder aufgrund unerlaubter Handlung entstehen.

Die Haftung ist der Höhe nach auf den Anschaffungswert des Produkts begrenzt. Die vorstehenden Haftungsbeschränkungen gelten nicht für den Fall, dass MEDION vorsätzlich oder grob fahrlässig handelt.

4. Service Hotline

Vor Einsendung des Gerätes an die MEDION müssen Sie sich über unsere Service Hotline an uns wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können.

Die Service Hotline steht Ihnen 365 Tage im Jahr, auch sonn- und feiertags zur Verfügung. Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft-, bzw. Hardware, das Nachschlagen im

Handbuch, oder die Betreuung von Fremdprodukten.

II. Besondere Garantiebedingungen für MEDION PC, Notebook, Pocket PC (PDA) und Geräten mit Navigationsfunktion (PNA)

Hat eine der mitgelieferten Optionen einen Defekt, so haben Sie auch einen Anspruch auf Reparatur oder Ersatz. Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betroffene MEDION Gerät. Hardware zu Ihrem Gerät, die nicht von MEDION produziert oder vertrieben wurde, kann die Garantie zum Erlöschen bringen, wenn dadurch nachweislich ein Schaden am MEDION Gerät oder den mitgelieferten Optionen entstanden ist.

Bei Lieferung defekter Datenträger ersetzt MEDION die defekten Datenträger kostenfrei; darüber hinausgehende Ansprüche sind ausgeschlossen. Mit Ausnahme der Garantie für die Datenträger wird jede Software ohne Mängelgewähr geliefert. MEDION sichert nicht zu, dass diese Software ohne Unterbrechungen oder fehlerfrei funktioniert oder Ihren Anforderungen genügt. Für mitgeliefertes Kartenmaterial bei Geräten mit Navigationsfunktion wird keine Garantie für die Vollständigkeit übernommen.

Bei der Reparatur des MEDION Gerätes kann es notwendig sein, alle Daten vom Gerät zu löschen. Stellen Sie vor dem Versand des Gerätes sicher, das Sie von allen auf dem Gerät befindlichen Daten eine Sicherungskopie besitzen.

Es wird ausdrücklich darauf hingewiesen, dass im Falle einer Reparatur der Auslieferzustand wiederhergestellt wird. Für die Kosten einer Softwarekonfiguration, für entgangene Einnahmen, den Verlust von Daten bzw. Software, oder sonstige Folgeschäden übernimmt MEDION keine Haftung.

Deutsch

III. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch

Soweit sich aus der dem Gerät anliegenden Garantiekarte ein Anspruch auf Vorort Reparatur bzw. den Vorort Austausch ergibt, gelten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Austausch für Ihr MEDION Gerät. Zur Durchführung der Vorort Reparatur bzw. den Vorort Austausch muss von Ihrer Seite folgendes sichergestellt werden:

 Mitarbeiter der MEDION muss uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten

gewährt werden.

 Telekommunikationseinrichtungen, die von Mitarbeitern von MEDION zur ordnungsgemäßen Ausführung

Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zu Verfügung gestellt werden.

 Sie sind für die Wiederherstellung der eigenen Anwendungssoftware nach der Inanspruchnahme den

Dienstleistungen durch MEDION selbst verantwortlich.

 Sie haben alle sonstigen Maßnahmen zu ergreifen, die von MEDION zu einer ordnungsgemäßen

Ausführung des Auftrags benötigt werden.

 Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der

Inanspruchnahme der Dienstleistung durch MEDION selbst verantwortlich.

 Der kostenfreie Storno-Zeitraum für den Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 24

Stunden, danach müssen die uns durch die verspätete oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt werden.

 Soweit der zwischen Ihnen und dem zuständigen Techniker von MEDION vereinbarte Termin zur

Durchführung der Vorort Reparatur bzw. des Vorort Austauschs nicht eingehalten werden kann und von Ihrer Seite auch nicht frühzeitig (mindestens 12 Stunden vorher) abgesagt wurde, so ist die MEDION berechtigt Ihnen die angefallenen Kosten hierfür in Rechnung zu stellen.

Garantiebedingungen für die Schweiz

Garantiebedingungen für Belgien

I. Allgemeine Garantiebedingungen

1. Allgemeines

Die Garantiezeit beginnt immer am Tag des Einkaufs des MEDION Gerätes von der MEDION oder einem offiziellen Handelspartner der MEDION. Die Garantie gilt für Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können. Die Garantiezeit ergibt sich aus der dem Gerät anliegenden Garantiekarte in Zusammenhang mit dem Kaufbeleg des autorisierten MEDION Handelspartners oder das auf dem Original des Lieferscheins angegebene Datum. Bei einer Vertragswidrigkeit, die bei der Lieferung der Ware besteht, beträgt die Garantiefrist nach § 1649 quater Absatz 1 B.W. zwei (2) Jahre.

Um Garantieleistungen beanspruchen zu können, müssen Sie die folgenden Unterlagen vorlegen:

 das Original des Kaufbelegs;  ggf. das Original des Lieferscheins;  die Garantiekarte

Bewahren Sie das Original des Kaufbelegs, das Original des Lieferscheins und die Garantiekarte bitte gut auf. MEDION und deren autorisierte Vertriebspartner behalten sich das Recht vor, Garantieleistungen zu verweigern, wenn der Kaufbeleg bzw. der Lieferschein oder die Garantiekarte nicht vorgelegt werden können bzw. wenn die Daten unvollständig, gelöscht oder nach dem ursprünglichen Kauf durch den Verbraucher beim Händler geändert worden sind.

Falls Sie das Produkt an uns einsenden müssen, sind Sie dafür verantwortlich, dass das Produkt für den Transport sicher verpackt ist. Soweit auf der Garantiekarte nichts anderes angegeben ist, tragen Sie die Versandkosten und das Transportrisiko.

Legen Sie dem defekten Produkt eine deutliche und möglichst detaillierte Fehlerbeschreibung mit Ihrer Anschrift und Telefonnummer sowie alles für die Reparatur erforderliche Zubehör bei. Bei der Ausführung der Reparatur geht MEDION von der Fehlerbeschreibung in Ihrem Begleitschreiben und den bei der Instandsetzung selbst festgestellten Mängeln aus.

Um einen Garantieanspruch zu haben, müssen Sie sich, bevor Sie ein Produkt an uns einsenden, grundsätzlich mit unserer Hotline in Verbindung setzen. Bei dieser Hotline erhalten Sie eine Referenznummer (die sog. RMANummer), die Sie auf der Außenseite des Pakets vermerken müssen.

Das Produkt muss vollständig, d.h. mit allem beim Kauf mitgelieferten Zubehör, eingesandt werden. Falls das Produkt nicht vollständig ist, führt dies zu Verzögerungen bei der Reparatur bzw. beim Austausch. Für zusätzlich eingesandte Produkte, die nicht Teil des beim Kauf mitgelieferten Zubehörs sind, übernimmt MEDION keinerlei Verantwortung.

Diese Garantie schränkt weder Ihre Rechte als Verbraucher nach der nationalen Gesetzgebung des Lands, in dem Sie die betreffenden Waren (erstmals) erwerben, noch, nach den gleichen nationalen Bestimmungen, Ihre Rechte gegenüber dem autorisierten Vertriebspartner von MEDION als Folge des Kaufvertrags ein.

Garantiefälle führen nicht zu einer Erneuerung bzw. Verlängerung der ursprünglichen Garantiefrist.

2. Umfang und Erbringung von Garantieleistungen

Im Fall eines durch diese Garantie abgedeckten Defekts an Ihrem MEDION Gerät gewährleistet die MEDION mit dieser Garantie die Reparatur oder den Ersatz des MEDION Gerätes bzw. eines Teils davon. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt MEDION. Insoweit kann MEDION nach eigenem Ermessen entscheiden, das zur Garantiereparatur eingesendete Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen.

Die Garantie ist auf die Instandsetzung bzw. den Ersatz der Hardware-Funktionalität in den Zustand des originalen Geräts vor dem Eintritt des Defekts beschränkt. Die Garantie erstreckt sich nicht auf die Wiederherstellung von Daten oder Software. Sie müssen vor dem Einsenden des Produkts selbst dafür sorgen, dass eine Sicherungskopie (Backup) eventuell im Produkt gespeicherter Daten oder Software, einschließlich Anwendungs- und Systemsoftware, erstellt wird. MEDION erkennt – mit Ausnahme von Vorsatz oder grober Fahrlässigkeit auf Seiten von MEDION – keine Ansprüche wegen des Verlusts dieser Daten oder Informationen an.

Deutsch

Bei Material- oder Verarbeitungsfehlern werden die defekten Teile durch neue Teile ersetzt. Eventuell wird das gesamte Produkt durch ein gleiches oder funktionell gleichwertiges Produkt ersetzt. In jedem Fall ist der Wert der Garantieleistung auf den Wert des defekten Produkts beschränkt.

Defekte Teile, die von uns ausgetauscht werden, gehen in unser Eigentum über. In der Garantie sind die Arbeitsstunden (der Mitarbeiter) von MEDION sowie die Kosten für Verpackung und

Versand durch MEDION an den Käufer enthalten. Sie dürfen selbst oder durch Dritte keine Reparaturarbeiten an von MEDION gelieferten Sachen ausführen bzw.

ausführen lassen. Bei Zuwiderhandlung verfällt jeder Garantieanspruch.

3. Garantieausschluss

Die Garantie gilt nicht für:

 normale Abnutzung.  Verbrauchsmaterial.  wie z.B. Projektionslampen in Beamer.  Produkte, deren Marken- oder Typenbezeichnung bzw. Seriennummer verändert oder entfernt worden ist.  die Bereitstellung von Treiber- oder Software-Updates/Upgrades.  geringfügige Abweichungen, die für die Funktion der Ware unerheblich sind.  Schäden durch falschen oder unsachgemäßen Gebrauch.  Schäden als Folge von Vernachlässigung sowie mangelnder bzw. ungeeigneter Wartung.  Gebrauch, Montage oder Installation von Sachen oder Teilen entgegen den Angaben in der

Bedienungsanleitung bzw. der Dokumentation.

 Defekte als Folge von Computerviren oder Softwarefehlern, für die MEDION nicht verantwortlich ist.  Defekte oder Fehlermeldungen als Folge einer falschen Versorgungsspannung.  Schäden als Folge ungenügenden Schutzes vor Feuchtigkeit oder der chemischen bzw. elektrochemischen

Einwirkung von Wasser.

 Defekte als Folge der Verwendung nicht originaler Ersatzteile, Zubehör und/oder Programme.  Produkte, die aus zweiter Hand in Verkehr gebracht werden.  abnehmende Kapazität von Batterien und Akkumulatoren bzw. nicht von MEDION mitgelieferte Batterien

und Akkumulatoren.

 Pixelfehler (dauerhaft farbiger, heller oder dunkler Bildpunkt) innerhalb der nach der Gebrauchsanweisung

bzw. dem Handbuch zu Ihrem Produkt zulässigen Grenzen.

 Defekte als Folge von Einbrennen oder Helligkeitsverlust bei Plasma- oder LCD-Produkten, die durch

unsachgemäßen Gebrauch entstanden sind. Eine genaue Anleitung zum Gebrauch von Plasma- bzw. LCDProdukten finden Sie in der Gebrauchsanweisung bzw. im Handbuch.

 Wiedergabefehler von Datenträgern, die nicht in einem kompatiblen Format oder nicht mit geeigneter

Software erstellt worden sind.

 Alle Defekte als Folge Höherer Gewalt (z.B. Krieg, Kriegsgefahr, Bürgerkrieg, Terrorismus, Aufruhr,

Kriegseinwirkung, Brand, Blitzeinschlag, Wasserschäden, Überschwemmung, Arbeitsniederlegung, Betriebsbesetzung, Streik, Dienst nach Vorschrift, Ein- und Ausfuhrbeschränkungen, Regierungsmaßnahmen, Störungen an Maschinen, Störungen bei der Gas, Wasser- und Stromversorgung, Transportprobleme).

Sollte sich bei der Reparatur des Gerätes herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich MEDION das Recht vor, die anfallenden Kosten in Form einer Abwicklungspauschale sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen.

4. Servicehotline

Vor Einsendung des Geräts an MEDION müssen Sie sich über unsere Service Hotline an uns wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können.

Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft- bzw. Hardware, das Nachschlagen im Handbuch oder die Betreuung von Fremdprodukten.

Garantiebedingungen für Belgien

II. Besondere Garantiebedingungen für MEDION PC, Notebook, Pocket PC (PDA) und Geräten mit Navigationsfunktion (PNA)

Hat eine der mitgelieferten Optionen (z.B. Speicherkarte, Modem etc.) einen Defekt, so haben Sie Anspruch auf eine Reparatur oder Ersatz. Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betroffene MEDION Gerät.

Es wird keine Garantie auf Vollständigkeit für das mitgelieferte Kartenmaterial von Geräten mit Navigationsfunktion (PNA) gewährt.

Falls ein gelieferter Datenträger defekt ist, leistet MEDION hierfür kostenlosen Ersatz.

III. Besondere Garantiebedingungen für die Reparatur bzw. den Austausch vor Ort

Zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs muss von Ihrer Seite Folgendes sichergestellt werden:

 Mitarbeitern der MEDION muss uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten

gewährt werden.

 Telekommunikationseinrichtungen, die von Mitarbeitern von MEDION zur ordnungsgemäßen Ausführung

Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zur Verfügung gestellt werden.

 Sie sind für die Wiederherstellung der eigenen Anwendungssoftware nach der Inanspruchnahme der

Dienstleistungen durch MEDION selbst verantwortlich.

 Sie müssen alle sonstigen Maßnahmen treffen, die für die Ausführung des Auftrags nach den Vorschriften

und den üblichen Praktiken erforderlich sind.

 Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der

Inanspruchnahme der Dienstleistung durch MEDION selbst verantwortlich.

Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 24 Stunden, danach müssen die uns durch den verspäteten oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt werden, es sei denn, Sie können sich auf höhere Gewalt berufen.

Deutsch

Contents

Information about these instructions ........................................................................................... 2

Target group ................................................................................................................................................ 2

Quality .......................................................................................................................................................... 2

Service .......................................................................................................................................................... 2

Use in accordance with regulations ............................................................................................... 2

Scope of supply .............................................................................................................................. 2

Safety information ........................................................................................................................ 3

Safety in operation ........................................................................................................................................ 3

Set-up location ............................................................................................................................................. 3

Repair ........................................................................................................................................................... 4

Intended environment .................................................................................................................................. 4

Power supply ................................................................................................................................................ 4

Norms / Electromagnetic compatibility ......................................................................................................... 5

Bringing the device into operation ............................................................................................... 6

Setup ............................................................................................................................................................ 6

Preparation of your PC .................................................................................................................................. 6

Supported monitor settings ..................................................................................................................... 6

Windows XP: Display Characteristics ........................................................................................................ 7

Windows Vista: Display Settings ............................................................................................................... 8

Back Connections ......................................................................................................................................... 9

Connecting the monitor ............................................................................................................................... 9

1 Connect signal cable ............................................................................................................................. 9

2 Connect audio cable ............................................................................................................................. 9

3 Connect the power supply .................................................................................................................... 9

4 Switch on the monitor .......................................................................................................................... 9

The video workstation................................................................................................................................. 10

Front Operating elements ........................................................................................................... 11

Operating the OSD menu ........................................................................................................................... 12

The OSD menu ........................................................................................................................................... 12

Energy-saving properties............................................................................................................. 14

Customer Service ......................................................................................................................... 14

Solving problems ........................................................................................................................................ 14

Localisation of the cause ........................................................................................................................ 14

Check the connections and cables ......................................................................................................... 14

Faults and possible causes ..................................................................................................................... 14

Driver information ...................................................................................................................................... 15

Do you need further support? ..................................................................................................................... 15

Cleaning ...................................................................................................................................... 15

Disposal ....................................................................................................................................... 16

Technical data ............................................................................................................................. 16

Pixel errors in the TFT monitor .................................................................................................... 17

Reproduction of this Handbook .................................................................................................. 18

Warranty Terms for United Kingdom .......................................................................................... 19

Restricted Warranty ..................................................................................................................................... 19

I. General Conditions of Warranty ............................................................................................................... 19

1. General .............................................................................................................................................. 19

2. Scope ................................................................................................................................................. 20

3. Exclusion from warranty .................................................................................................................... 20

4. Service Hotline ................................................................................................................................... 20

Contents

Information about these instructions

Read through these instructions carefully and follow all the information given under all circumstances. You will guarantee reliable operation and a long useful life of your TFT monitor in this way. Always keep these instructions ready to hand, close to your TFT monitor. Keep the instructions safe, in order for you to be able to pass them on to a new owner, in the case of you selling the monitor.

We have structured these instructions so that you will be able to read the information needed subject-related at any time. Keep the instructions safe, in order for you to be able to pass them on to a new owner, in the case of you selling the monitor.

Target group

These instructions are intended for both first times users and those with previous experience.

Quality

We have selected the components that make up this product with an attention to functionality, ease of operation, safety and reliability. We are proud to have produced a TFT monitor that will provide pleasure when used in a business or pleasure application.

We would like to thank you for your purchase and look forward to welcoming you again as a Medion customer.

Service

We are here to support you in your daily use of this monitor. Please contact us if you have questions or require assistance in operation. You will find a special chapter on the

subject of Customer Service, starting on page 14 of these Operating Instructions.

Use in accordance with regulations

 This device is only suitable for use in dry internal rooms.  This device has only been conceived for private use. The device is not designed for operation in a heavy

industry business. Use subject to extreme environmental conditions can result in damage to your device.

Scope of supply

Please check the items received in the box and inform us within 14 days from purchase if anything is missing. You should receive the following items:

 TFT monitor  Mains connection cable  15-pin D-Sub data cable  DVI-D cable  Audio cable  Monitor stand  Guarantee card  These Operating Instructions

English

Safety information

Safety in operation

 Do not allow children to play with electrical devices without supervision. Children can not always

recognise possible dangers correctly.  Keep the packaging materials, such as plastic film, away from children. The danger of suffocation could

arise in the case of misuse.

 Never open the casing of the TFT monitor (electric shock, short circuit and the danger of fire)!  Do not introduce any objects into the inside of the TFT monitor through the slots and openings (electric

shock, short circuit and the danger of fire)!  The slits and opening of the TFT monitor serve ventilation. Do not cover these openings (overheating,

danger of fire).

 Do not exert any pressure on the display unit. There will be the danger of the monitor breaking.  Attention! There will be the danger of injury if the display unit has been broken. Pack up the broken parts

with protective gloves and send them to your service centre for specialist recycling. Then wash your hands

with soap, because it cannot be excluded that chemicals can escape.  Do not touch the display unit with your fingers or with sharp objects, in order to avoid damage.

Contact Customer Service if:

 The mains cable has been contaminated or damaged  Liquid has penetrated the monitor  The TFT monitor is not functioning correctly  The TFT monitor has been dropped or the casing is damaged

Set-up location

 New devices can emit a typical, unavoidable but completely harmless smell, which reduces increasingly in

the course of time, in the initial hours of operation. We recommend that you ventilate the room regularly,

in order to counter the formation of the smell. We have taken care that the applicable limits are clearly fallen

below during the development of this product.

 Keep your TFT monitor and all the connected devices away from moisture and avoid dust, heat and direct

solar radiation. Failure to comply with this information can lead to faults or damage to the TFT monitor.

 Do not operate your device in the open air, because external influences, such as rain, snow, etc. could

damage the device.  Do not subject the device to drops of water or spray and do not put any containers filled with liquid

(vases or similar) on the device. Liquids penetrating can impair the electrical safety of the device.

 Do not put any open sources of fire (candles or similar) on the device.  Pay attention to sufficiently large clearances in the wall unit. Maintain a minimum clearance of 10 cm

around the device for sufficient ventilation.

 Place and operate all components on a stable, level and vibration-free base, in order to avoid the TFT

monitor falling.  Avoid fading effects, mirror effects and too strong contrasts between light and dark, to save your eyes

and to guarantee comfortable workstation ergonomics.  Take regular breaks when working at your TFT monitor, to prevent tension and tiredness.

Safety information

Repair

 Leave the repair of your TFT monitor exclusively to qualified specialist personnel.  Please contact our authorised Service Partners exclusively in the case of a necessary repair.

Intended environment

 The TFT monitor can be operated at a surrounding temperature from 0° C to +40° C and at a relative

ambient moisture level of < 80% (non-condensing).

 The TFT monitor can be stored at -20° C to +60° C when it has been turned off.  Wait to bring the device into operation until it has reached the surrounding temperature, after the TFT

monitor has been transported.

Moisture, which can cause an electrical short-circuit, can form within the TFT monitor in the case of wide

variations in temperature or moisture.

Power supply

Please pay attention: Parts of the device will be subject to voltage, even if the mains switch has been switched off. Pull the mains plug from the socket, to interrupt the power supply to your TFT monitor or to release the device from voltage completely.

 Only operate the TFT monitor at an earthed socket with 100-240V~, 50/60 Hz. Ask your energy supplier if

you are not sure about the power supply at the set-up location.  We recommend the use of protection against excess voltage for additional safety, in order to protect your

TFT monitor against damage because of voltage peaks or electrical flashes on the mains network.

 Pull the mains plug from the socket, in order to interrupt the power supply to your monitor.  The socket must be located close to the TFT monitor and be easily accessible.  Lay the cable so that no-one can tread on it or trip over it.  Do not place any objects on the cable, because it could be damaged otherwise.  Please pay attention to the fact that the standby switch does not separate the device completely from mains

electricity. The device will consume electricity in standy operation apart from this. Pull the mains plug out of

the mains socket to separate the device from the network completely.

English

–

Norms / Electromagnetic compatibility

The TFT monitor fulfils the requirements for electromagnetic compatibility and electrical safety of the following regulations:

EN 55022:2006

EN 55024:1998 + A1:2001 + A2:2003

EN 61000-3-2:2006

EN 61000-3-3:1995 + A1:2001 + A2:2005

EN 60950-1:2001 + A11:2004

 The Guidelines for electromagnetic compatibility (EMV) must be observed at the connection.  Maintain at least one metre clearance from high frequency and magnetic sources of interference

(television device, loudspeakers, mobile phone, cell phone, etc.), in order to avoid disruptions to function

and data loss.  The failure of individual or several scanning spots can arise in rare cases, in spite of the most modern

manufacture, because of the highly complex technology.

Your device complies with the European Norm ISO 13406-2 Class II (Pixel error class) (see P. 16). Your device complies with the basic requirements and the relevant guidelines of the 2004/108/EU EMV Guidelines

[electromagnetic compatibility] and the 2006/95/EU Guideline for low voltage devices.

Information technology equipment, interference procedure

Information technology equipment values and test procedure

Electromagnetic compatibility (EMV); Part 3: Limiting values; Section 2: Limiting values for harmonic currents (device input current < 16A per conductor)

Electromagnetic compatibility (EMV); Part 3: Limiting values; Section 3: Limiting values for variations in voltage and flickerin in low voltage networks for devices with and input current < 16A per conductor

Safety of information technology equipment

Characteristics resisting interference - Limiting

Limiting values and measuring

Safety information

Bringing the device into operation

Information

Please read the “Safety information” chapter on page 3 under all circumstances before

bringing the device into operation.

Setup

Attach the stand of the TFT monitor as illustrated. Carry out this step before connecting the monitor.

(Ill.: Installation of the monitor stand)

Preparation of your PC

You will possibly have to make some preparations if you have operated a CRT monitor with your computer in the past. This will be necessary if your current monitor is operated with settings that are not supported by your new TFT monitor.

Supported monitor settings

This TFT monitor supports the following modes.

Resolution Horizontal Frequency Vertical Frequency

720 x 400 31.47 kHz 70 Hz 640 x 480 31.47 kHz 60 Hz 640 x 480 31.47 kHz 67 Hz 640 x 480 37.5 kHz 75 Hz 800 x 600 37.7 kHz 56 Hz 800 x 600 37.8 kHz 60 Hz 800 x 600 48.0 kHz 72 Hz 800 x 600 46.87 kHz 75 Hz 832 x 624 48.67 kHz 75 Hz 1024 x 768 48.36 kHz 60 Hz 1024 x 768 56.48 kHz 70 Hz 1024 x 768 60.0 kHz 75 Hz

1152 x 864 67.0 kHz 75 Hz

1280 x 768 47.0 kHz 60 Hz 1280 x 960 60.0 kHz 60 Hz 1280 x 1024 63.98 kHz 60 Hz 1280 x 1024 80.0 kHz 75 Hz 1440 x 900 56.0 kHz 60 Hz 1440 x 900 71.0 kHz 75 Hz

English

1680 x 1050* 65.0 kHz 60 Hz

* Recommended resolution (physical)

The settings of your graphics card under “Display Characteristics” within Windows XP/Vista.

Windows XP: Display Characteristics

This Windows control panel interface offers the ability to adjust the setting of the desktop representation to your monitor and the graphics card.

The program can be started as follows:

 Right mouse-click on the Windows interface (Desktop) and left mouse-click on „Characteristics“.

 Double-click on the “Display” icon in “System Control”.







(Ill.: Display characteristics)

Set the resolution under “Screen resolution” (). Your TFT monitor can represent a maximum resolution of 1680 x 1050 pixels scanning elements. Check whether an update of the driver of your graphics card can solve the

problem, if your graphics card does not support this resolution. This resolution corresponds to the physical resolution. TFT monitors reach complete image quality with the

physical resolution. You can set the depth of colour (number of the colours represented) under “Colour quality” (). Your TFT

monitor will support a depth of colour of a maximum of 16 million colours, which corresponds to 32 bits or ‘Real Color’.

Bringing the device into operation

The image refresh frequency can be set under “Expanded” (). A Window with the characteristics of your graphics card will appear, according to the configuration of your

computer.

You will be able to set the required value in the “List all modes” field under “Graphics card“. The optimal value lies at 60 HZ

in the case of a TFT monitor. 75 Hz can be set as a maximum.

(Ill.: Detail of Display Characteristics)

Attention!

You will possibly not receive any images if your setting does not correspond to the values supported

by your display unit.

In this case, reconnect your CRT monitor and set the applicable values in correspondence with the

options specified above under “Display Characteristics”.

Windows Vista: Display Settings

Make the screen settings under ‘Display and Sound’ in ‘System Control’ under Windows Vista®.

The program can be started by means of the following steps:

 Right mouse click on the Windows interface (Desktop) and

left mouse click on "Adjust".

 By clicking with the left mouse button on ‘Start’  ‘System

control’  ‘Adjust display and sound’.

(Ill.: Display and sound)

English

Back Connections

(Ill.: Back of the monitor)

1. Power supply (POWER IN)

2. 3.5 mm stereo jack audio connection (AUDIO IN)

3. DVI-D 24-Pin connection (DVI)

4. Mini 15-pin D-sub connection (VGA)

5. Intake device for protection against theft (Kensington lock)

6. Speakers

Connecting the monitor

Please read the “Safety information” chapter (from page 3), in order to bring the TFT monitor into operation immediately.

We recommend that you also read the other chapters, in order to receive detailed explanations and operating instructions for your TFT display unit.

 Ensure that the TFT monitor has not yet been connected to the electricity supply (mains plug not yet

plugged in) and that neither the TFT monitor nor the computer has been switched on.  Prepare your computer for the TFT monitor if necessary, so that the correct settings for it will be present.

1 Connect signal cable

 Plug the signal cable into the appropriate VGA or DVI connections on the computer and the TFT monitor.

2 Connect audio cable

 Plug the audio cable into the appropriate audio sockets on the computer and the TFT monitor.

3 Connect the power supply

 Now connect one end of the mains cable supplied with the device to TFT power supply connection and

then the other end to an appropriate socket. The mains socket must be in the vicinity of the TFT monitor

and be easily accessible (use the same electricity circuit as for the PC).

4 Switch on the monitor

 Switch your monitor on at the Standby/On switch on the front of the device. Finally, switch your computer on.

Bringing the device into operation

The video workstation

Please pay attention to the following: The monitor device should be set up so that mirror effects, fading and strong contrasts between light and dark are avoided (even if the view from the window is still so attractive!)

(Ill.: Setting up the monitor)

(Ill.: Video workstation)

 Surface supporting the hands: 5 - 10 cm  Highest monitor line at eye level or somewhat below it  Viewing distance: 40 to 70 cm  Leg-room (vertical): At least 65 cm  Leg-room (horizontal): At least 60 cm

English

Front Operating elements

Ref.







 



(Ill.: Front operating elements)

Button

Operational display Shows the operational state. Please also refer to page 14.

Description

ou will start the OSD (On Screen Display) with this button. Press this button

again if you wish to leave the OSD.

+ Power block, when the OSD is not activated

+ OSD block, when the OSD is not activated

Hold the key combination until the bar displayed has moved from left to right completely, to activate/de-activate the block. A corresponding message will appear on the screen.

Select a parameter and reduce its value with this button, when the OSD is switched on.

If you are not in the OSD: direct call-up of the Contrast/Brightness menu. Select a paramete

switched on. When the OSD is not active: direct access to the aspect ratio menu. Confirm the selection of the parameter to be changed with this button.

ou can switch the TFT monitor on or to the Standby mode with this button.

and increase its value with this button, when the OSD is

Front Operating elements

Operating the OSD menu

1. Press the button, in order to activate the OSD.

2. Select the options from the Main Menu with the / function selection buttons.

3. Confirm your selection with the button.

4. Press the button, in order to leave the OSD.

Information

The OSD will be faded out automatically if you have not operated any button on the TFT monitor for

the pre-set time.

The OSD menu

The main functions or possible settings through the OSD are explained in the following.

(Ill.: OSD menu)

Information

The menus described here can differ from those on your monitor because of possible technical

changes.

English

Menu poin

Function / sub-menu

: Sets the horizontal and vertical positi

size) automatically. This function is available in VGA modus only.

Contrast: Sets the white value of the monitor foreground. Brightness: To adjust the brightness of the video. DCR: You can switch the DCR function (dynamic contrast) on and off here Input select: Here you can switch the signal source between Analog and Digital.

Audio Adjus

Volume: Sets the sound output of the loudspeakers.

Colour Adjust: For the selection of the colours, in order to improve the brightness and the colour

saturation.

Cool: Adds blue to the monitor, creating a cooler white.

Information: Displays information about the current input signal of the graphics card of your

computer.

Manual image adjust: Horizontal size. H./v. position, fine tune, sharpness, aspect ratio and

optical colour mode.

Setup Menu: Set the language, OSD position and OSD time out.

Memory recall: To recreate the factory settings for controlling video and audio.

: For setting the audio function.

Mute switch: Enables the selection between Mute On/Off.

Normal: Adds red to the monitor, creating a warmer white and a brighter red. Warm: Adds green to the monitor, creating a darker colour tone. User colour: Individual settings for red(R), green(G) and blue(B).

Horizontal size: Sets the width of the monitor. This function is available in VGA

modus only.

H./V. Position: Sets the horizontal and vertical position of the video image. This

function is available in VGA modus only.

Fine Tune: Fine tune to improve the display of the TFT monitor. This function is

available in VGA modus only.

Sharpness: For the adjustment of the clarity in the case of a signal that does not

correspond the physical resolution of the screen. This function is available in VGA modus only.

spect Ratio: Setting the display format: Select 16:10 or 4:3.

Language Select: Enables the user to select between the available languages.

OSD Position: Horizontal and vertical setting of the OSD position. H. position: For the horizontal setting of the OSD position.

V. position: For the vertical setting of the OSD position.

OSD time out: For switching off the On Screen Display (OSD) automatically after the

expiry of a preset period of time.

OSD background Off: Enables the OSD background to be switched on and off.

Front Operating elements

Energy-saving properties

This monitor will switch to various energy-saving statuses set in advance by the respective computer / operating system. This complies with the current requirements to reduce energy consumption.

The monitor supports the following types of energy-saving mode:

Status Power (nominal value) Colour of the LED Readiness (approx.)

STAND-BY

The monitor will remain in the energy-saving status until you press a key on the keyboard or move the mouse, depending on the operating system.

The monitor will need about 2 seconds to switch from the STAND-BY status to the ON operating mode.

< 50 Watts < 1 Watts

Blue Orange

2 seconds

Customer Service

Solving problems

Make sure that the TFT monitor has been installed correctly (read the “Bringing into operation” chapter from Page 5), if problems with your TFT monitor arise. Read the information in this chapter about possible solutions if the problems continue to exist.

Localisation of the cause

Problems with functionality sometimes have commonplace causes but can also arise from defective components. We cannot provide every solution possible in this manual but would be more than happy to help you by telephone. Please call us if you need support.

Check the connections and cables

Start with a careful visual check of all cable connections. Ensure that the TFT monitor and the computer are correctly supplied with electricity, if the indicator lights are not functioning.

Faults and possible causes

The monitor does not display any image:

Check:

 Mains supply: The power supply cord must be sitting firmly in the socket and the mains switch must be

switched on.  Signal input: Please check whether the signal input (computer or other device) is switched on and the

connection cables are sitting firmly in the sockets.

 Image refresh frequencies: The current image refresh frequency must be suitable for the TFT monitor.  Energy-saving mode: Press any button or move the mouse to deactivate the mode.  Screen saver: Press a button on the keyboard or move the mouse if the screen saver of the computer is

activated.

 Signal plugs: Please contact your respective customer service if pins are bent.  Set the applicable values for your TFT monitor (see “Preparations on your PC”, Page 6).

The image slips or is erratic:

Check:

 Signal plugs: Please contact your respective customer service if pins are bent.  Signal plugs: The plugs of the signal cable must be sitting firmly in the sockets.  Graphics card: Check whether the settings are correct (see Page 6).  Image refresh frequencies: Select the permissible values in your graphics settings.

English

 Monitor output signal. The monitor output signal of the computer must agree with the technical data of

the monitor.  Remove disruptive devices (mobile telephones, cell phones, loudspeakers, etc.) from the vicinity of your TFT

monitor.  Avoid the use of monitor extension cables.

Symbols are displayed darkly, the image is too small or not centred, etc.:

 Readjust the respective settings (Setting the TFT monitor, Page 6)

Colours are not displayed cleanly:

 Check the signal cable pins. Contact your respective customer service if pins are bent.  Readjust the colour settings in the OSD menu.  Avoid the use of monitor extension cables.

The display is too light or too dark:

 Check whether the video output level of the computer agrees with the technical data of the monitor.  Select automatic control, to optimise the settings for brightness and contrast. The display unit should show

a text page (e.g. Explorer, Word, etc.) for its optimisation.

The image flutters:

 Check whether the operational voltage agrees with the technical data of the monitor.  Select automatic control, to optimise the settings for the synchronisation of pixels and phases. The display

unit should show a text page (e.g. Explorer, Word, etc.) for its optimisation.

Driver information

No driver installation is necessary for the functioning of your monitor. You will be able to download the driver program file from the internet website listed below if the operating system

nevertheless requests the installation of a monitor driver. The installation of a driver can differ according to the operating system. Follow the specific instructions for your

operating system.

www.medion.com

Do you need further support?

Please contact us if the suggestions in the above sections have not solved your problem. It would help us very much if you make the following information available to us:

 What is your computer's configuration?  What peripheral devices are you using?  What messages appear on the monitor?  What software were you using when the fault arose?  What steps have you already taken to solve the problem?  Give us your customer number if you have already received one.

Cleaning

You will be able to extend the useful life of the TFT monitor by the following measures:

Attention!

No parts to be maintained or cleaned are located within the monitor casing.

 Always pull out the mains plug and all connecting cables before cleaning.  Do not use any solvents, corrosive or gaseous cleaning substances .  Clean the screen with a soft, fluff-free cloth.  Pay attention that no drops of water remain on the TFT monitor. Water can cause long-lasting

discolouring.

Cleaning

 Do not subject the screen to either dazzling sunlight or to ultra-violet radiation.  Please keep the packaging material and use this exclusively to transport the TFT monitor.

Disposal

Packaging

Your device is in packaging for protection against transport damage. Packaging is made from materials that can be disposed off in an environmentally friendly way and taken to correct recycling.

Device

Do not throw the device into the normal domestic refuse after the end of its useful life under any circumstances. Obtain information about the possibilities of environmentally friendly and correct disposal.

Technical data

 Model MD 20086  Monitor size 56 cm (22”), TFT  Size ratio 16:10  Nominal voltage AC 100-240 V ~ 50/60 Hz

Nominal electricity 1,8 A  Resolution 1680 x 1050

 Brightness 300 cd/m  Contrast 1,000:1 (typ.)

10,000:1 (dyn.)

 Reaction time 5 ms (typ.)  Viewing angle h/v 160° (typ.) CR>10  RGB input, analog 15-terminal D-SUB connection  RGB input, digital DVI-D with HDCP decoding  Audio Input 1 Vrms max. 100Hz~20KHz

3.5 mm stereo jack

 Audio Output 2 x 2 W  User control Standby ON/OFF, OSD  Temperatures

Not in operation -20° C ~ +60°C  Moisture In operation < 80%

(Non-condensing) Not in operation < 90%

 Weight (gross/net) 6.9 kg / 5.2 kg  Dimensions (WxHxD) approx. 519 x 415 x 200 mm  Power consumption

(Stand-by) approx. 1 Watt  Power consumption

(operation) less than 50 Watt

(typ.)

English

Pixel errors in the TFT monitor

A total of approx. 6.9 m control transistors are used in the case of Active Matrix TFTs with a resolution of 1680 x 1050 Pixeln (WSXGA), each composed of three sub-pixels (red, green, blue). A failure or incorrect control of

pixels or individual sub-pixels can arise occasionally, because of this very high number of transistors and the extremely complex manufacturing process associated with it.

There have been continuous approaches to define the number of permitted pixel errors in the past. However, these attempts have for the most part been very complicated and completely different from manufacturer to manufacturer. MEDION follows the strict and transparent requirement of the ISO 13406-2, Class II Norm, which are summarised in brief in the following, in the handling of guarantees for all TFT display products for this reason.

Among other matters, the 13406-2 ISO Standard defines generally applicable guidelines in relation to pixel errors. The pixel errors are categorised into four error classes and three types of error. Each individual pixel is composed in its turn of three sub-pixels each with a basic colour (red, green, blue).

Types of pixel error:

 Type 1: Pixels shining for a long time (bright, white point), although not activated.

A white pixel arises because of the illumination of all three sub-pixels.

 Type 2: Pixels not shining (dark, black point), although activated  Type 3: Abnormal or defective sub-pixels coloured red, green or blue (e.g. shining for a long time with half

brightness, not lighting one colour, flashing or flickering, but not Type 1 or 2)

Addition: Cluster of Type 3 (= failure of two or more sub-pixels in a block of 5 x 5 pixels. A cluster is a field of 5 x 5 pixels (15 x 5 sub-pixels).

Classes of pixel error:

Error Class Type 1 Type 2 Type 3 Cluster of Type 3

I 0 0 0 - 0

II 225 - 2 III 5 15 50 5 IV 50 150 500 50

The permitted number of errors of the types specified above in each class of error relates to a million pixels and must be converted in accordance with the physical resolution of the display.

A maximum permitted number in Error Class II follows from this:

For a resolution o

1024 x 768 (15") 0.786432 2.359296 2 2 4 - 2 1280 x 1024 (17,18, 19") 1.310720 3.932160 3 3 7 - 3 1600 x 1200 (19“) 1.920000 5.760000 4 4 10 - 4 1440 x 900 (19“ wide) 1.296000 3.888000 3 3 7 - 3 1680 x 1050 (20“ wide, 22“ wide) 1.764000 5.292000 4 4 10 - 4 1920 x 1080 (23.6" wide) 2.073600 6.220800 4 4 10 - 4 1920 x 1200 (25.5" wide) 2.304000 6.912000 4 4 10 - 4

Error Class I is only used in the case of special applications, e.g. in the medical sector, and is associated with corresponding supplementary costs. Error Class II has become established as the standard for manufacturers conscious of quality and with very good display units.

M. pixel Sub-pixels (Type, see

above)

Pixel errors in the TFT monitor

Example:

A 22" WSXGA display unit consists of 1680 horizontal and 1050 vertical scanning elements (pixels), that is 1,76 Mn pixels in total. This gives a factor of about 1.76 in relation to one million pixels.

Error Class II therefore allows 4 errors of both Type 1 and Type 2, 10 Type 3 errors and 4 Type 3 clusters. However, this does not usually concern a guarantee case. A guarantee may possibly exist of the number of errors given above is exceeded in a category.

Reproduction of this Handbook

MS-DOS

Pentium

Other trademarks are the property of their respective owner.

Technical and visual changes and printing errors are reserved.

and Windows® are registered trademarks of the Microsoft® Company.

is a registered trademark of the Intel® Company.

Company.

English

Warranty Terms for United Kingdom

Restricted Warranty

I. General Conditions of Warranty

1. General

This warranty covers defects relating to workmanship and manufacture in MEDION products. The period during which this warranty is valid and during which claims against the warranty can be made to MEDION must be in accordance with the following terms in order to be considered eligible:

 Is effective from the date of purchase or receipt of the MEDION product from an authorised seller of

MEDION products; and

 expires at the end of the warranty period specified on the warranty card provided with the product.

For the warranty to be valid, you must:

 provide suitable evidence of purchase, a copy of the original purchase receipt from an authorised seller of

MEDION products is preferred; or

 register your product within 28 days of purchase either online at www.MEDION.co.uk or by completing

and returning the pre-paid registration card included with the product.

Please keep the original purchase receipt and the warranty card in a safe place. MEDION and its authorised sellers reserve the right to refuse a repair under warranty or a warranty confirmation if a proof of purchase [or registration of purchase] cannot be established, or has not been, submitted.

When it is necessary to return your product for repair please ensure that your product is suitably packed for transportation.

Provided that your product is still within warranty (please check the duration of the warranty period as described above) and is eligible for repair or replacement under the terms of the warranty, to return your product, please telephone MEDION on the service hotline number. You will be sent a pre-paid transportation box suitable for returning your product to MEDION. PLEASE MAKE SURE THAT YOU HAVE A BACKUP COPY OF ALL DATA ON THE PRODUCT BEFORE RETURNING THE PRODUCT TO MEDION. MEDION shall bear the costs of postage and packaging for returning the product and the transportation risk. However, if following examination of the defective product in question, MEDION, in its reasonable opinion, considers that the defect has been caused by:

 your operating and/or using the product other than as instructed in the accompanying documentation;  damage caused in transit as a result of your negligence in packaging of the product; and/or  otherwise than in accordance with the terms of this warranty;

This warranty shall be void and you may be required by MEDION to reimburse MEDION for the reasonable costs of postage and packaging before MEDION will return the product to you. If so and you would still like MEDION to repair or replace the product, MEDION may do so but you will be charged MEDION’s standard rates for repair and replacement for this service.

Before returning the product, please contact MEDION via the service hotline or via the internet (www.MEDION.co.uk). You will receive a reference number (RMA No.) on the warranty card. Please mark the outside of your package to ensure that this reference number is clearly visible. Please submit a letter containing as much detailed information as possible and, a full description of the defect or fault.

This should include:

 a description of the fault;  when it occurred, how long it has been evident and how frequently it occurs ;  any errors message(s) displayed when using the product;  a description of the circumstance(s) and conditions in which the fault occurs; and  whether it is an intermittent or persistent fault;

This will greatly assist MEDION in identifying the defect, when submitted together with the defective product. Unless otherwise instructed by a MEDION representative in all cases, the product must be returned complete with

all parts which were included with the original product. Incomplete contents of the returned package may lead to a delay in the repair or replacement. MEDION does not accept any liability for any additionally submitted material(s) which were not supplied with the original MEDION product.

Warranty Terms for United Kingdom

This warranty does not affect your statutory rights in any way and is subject to the applicable legal statutes of the country where the product was sold to you by an authorised MEDION seller.

2. Scope

Subject to any exclusions set out within this warranty, where there is a defect in your MEDION product covered by this warranty, MEDION will repair or replace the MEDION product. The decision whether to repair or replace the product will be made solely at the discretion of MEDION. MEDION may, in its own discretion, replace the product returned for repair under warranty with a replacement product that is either identical or, in the event that such product(s) are no longer available, a product of equal or superior specification and quality.

No warranty is given for batteries or rechargeable batteries or for consumable materials subject to wear and tear, i.e. for parts which have to be replaced periodically during the normal use of the product, such as video-projector lamp.

Non critical failures that fall within industry specified tolerances e.g. noise, LCD pixels are not covered by this warranty. Please consult the appropriate section in your user or instruction manual for this product for exact specifications and tolerances.

To the extent which is permitted under law, MEDION will accept no liability for burnt-in images on plasma or LCD products as a result of normal wear and tear during the operation of the product. Please refer to your user or instruction manual for this product for detailed operating instructions for your plasma or LCD product.

The warranty does not cover errors relating to the playback of data media in an incompatible format or created with unsuitable software.

If it is found during repair or assessment that the defect concerned is not covered under warranty, MEDION reserves the right to invoice you for all reasonable costs incurred by MEDION. These costs will be in relation to the return of the product, including reasonable administration costs, plus reasonable costs for materials used and labour provided when repairing or replacing the product. This is subject to MEDION providing you with an estimate for carrying out such work prior to costs being incurred and that you have accepted the estimate.

You are entitled to seek independent advice or consultation relating to your product or any of MEDION’s findings. MEDION will not be liable for any costs incurred to you when doing so.

3. Exclusion from warranty

To the extent permitted by law, this warranty shall be void in the event that defects or loss caused by: a. failure and damage resulting from the operation of the product in an environment other than that

recommended in the accompanying user or instruction manual (e.g. in direct sunlight or in a damp room);

b. accidental damage; c. use other than in accordance with the accompanying user or instruction manual; d. modifications, conversions, expansions, maintenance and/or repairs made to the MEDION product by

unauthorised repairers or use of unauthorised third party parts; e. negligence; f. virus attack or software errors; or g. improper transportation or packaging during return of the product. This warranty will also be considered void if labels or serial numbers of the product or of a component of the

product are modified or made illegible. To the extent permitted by law, MEDION shall; only be responsible for losses which are a reasonably foreseeable

consequence of the relevant defect in the product; MEDION will not be responsible for any costs incurred in relation to software configuration; economic loss; loss of opportunity; loss of income; or loss of data or software arising out of its repair or replacement of a MEDION product under this warranty

4. Service Hotline

Before returning the product to MEDION you must contact us using the service hotline or via the internet (www.MEDION.co.uk). You will receive further instructions for making your claim under warranty when you call.

The service hotline is available on 362 days in the year, including Sundays and bank holidays but excluding Christmas day, New Years Day and Easter day. The service hotline is subject to [national rate] telephone call charges. These charges are subject to change. The price of your call will be stated at the beginning of the call.

II. Special warranty conditions for MEDION PC, notebook, pocket PC (PDA) and navigation devices (PNA) The following terms apply to MEDION PC, notebook, desktop, pocket PC and laptop products and optional items

included with such products. If one of these items has a fault, you also have a warranty claim for its repair or

English

replacement, from MEDION. The warranty covers the costs of materials and labour for repairing or replacing the defective MEDION product or the optional item in question.

Hardware connected to your product that was not produced or marketed by MEDION can invalidate the warranty if MEDION can reasonably demonstrate that damage to the MEDION product or of the optional item included with the delivery was caused by such hardware. You are entitled to seek independent advice or consultation relating to your product or any of MEDION’s findings. MEDION will not be liable for any costs incurred to you when doing so.

This warranty is restricted in relation to any pre-installed operating system as well as to application programme software that is included with the MEDION product in question. This warranty is restricted as follows:

For pre-installed operating system as well as to application programme software included in the MEDION product, MEDION only guarantees the data media (e.g. the diskettes and CD-ROMs) upon which this software is delivered and warrants that such data media shall be free from material and processing defects for a period of 90 days from the date of purchase of the MEDION product from an authorised seller of MEDION. MEDION will replace defective data media free of charge.

Any claims in respect of defective pre-installed operating system as well as to application programme software are hereby expressly excluded and you should contact the relevant licensor or copyright owner of the defective software in question. MEDION does not guarantee that any software supplied with MEDION products will function without interruption, will be free from errors or that it will fulfil your requirements. MEDION does not guarantee the 100% accuracy of the maps provided with the Navigation device.

It may be necessary to delete all data in the product in order to repair the MEDION product. PLEASE MAKE SURE THAT YOU HAVE A BACKUP COPY OF ALL DATA ON THE PRODUCT BEFORE RETURNING THE PRODUCT TO MEDION. To the extent permitted by law, MEDION excludes all liability for loss of data and MEDION recommends in all cases that you back up all data on your MEDION product before returning the product to MEDION.

III. Special warranty conditions for repair on site or replacement on site If a claim for repair or replacement on site is included within the terms of the warranty card provided with the

product, the special warranty conditions for repair or replacement of your MEDION product on site apply. The following provisions must be made by you for carrying out repairs or replacements on site:

 MEDION or its authorised personnel must have unrestricted, safe and immediate access to the products.  Telecommunication facilities required by MEDION or its authorised personnel for proper execution of your

order, for testing and diagnostic purposes and for remedying faults are provided by you at your own expense.

 You are responsible yourself for restoring the application software after the repair services have been carried

out by MEDION or its authorised personnel.

 You must take all other necessary steps to enable MEDION or its authorised personnel to carry out your

order properly.

 You are responsible yourself for connecting and configuring any existing external peripheral products after

MEDION or its authorised personnel have carried out their repairs.

 The free cancellation period for repairs or replacements on site is 24 hours, thereafter our reasonable costs

resulting from late or missing cancellation shall be invoiced at your expense.

Warranty Terms for United Kingdom

English

Sommaire

Remarques concernant ce mode d'emploi .................................................................................... 2

Notre groupe cible ........................................................................................................................................ 2

La qualité ...................................................................................................................................................... 2

Service .......................................................................................................................................................... 2

Usage conforme ............................................................................................................................. 2

Inventaire de la livraison ............................................................................................................... 2

Conseils de sécurité ....................................................................................................................... 3

Sécurité de fonctionnement .......................................................................................................................... 3

Lieu d'installation ......................................................................................................................................... 3

Réparation .................................................................................................................................................... 4

Environnement prévu ................................................................................................................................... 4

Alimentation électrique ................................................................................................................................. 4

Normes / compatibilité électromagnétique ................................................................................................... 5

Mise en service ............................................................................................................................... 6

Fixation du pied du moniteur ........................................................................................................................ 6

Préparatifs sur votre PC ................................................................................................................................. 6

Réglages d'écran assistés ......................................................................................................................... 6

Windows XP: Propriétés de l'affichage ..................................................................................................... 7

Windows Vista : réglages de l'affichage .................................................................................................... 8

Face arrière ................................................................................................................................................... 9

Connexion du moniteur ............................................................................................................................... 9

1 Raccordement du câble de données ...................................................................................................... 9

2 Raccordement du câble audio ............................................................................................................... 9

3 Raccordement au secteur ...................................................................................................................... 9

4 Mise en route de l'écran ........................................................................................................................ 9

Emplacement de l’écran ............................................................................................................................. 10

Eléments de commande ............................................................................................................... 11

Réglage de l'écran à cristaux liquides TFT ................................................................................... 12

Utilisation du menu OSD ............................................................................................................................ 12

Le menu OSD ............................................................................................................................................. 12

Dispositifs d’économie d’énergie ................................................................................................ 14

Service après-vente ...................................................................................................................... 14

Résolution de problèmes ............................................................................................................................ 14

Localisation de la cause ............................................................................................................................... 14

Contrôle des raccordements et des câbles .............................................................................................. 14

Erreurs et causes possibles ..................................................................................................................... 14

Informations sur le pilote ............................................................................................................................ 15

Avez-vous besoin d'une assistance supplémentaire ? .................................................................................. 15

Entretien ..................................................................................................................................... 15

Recyclage ..................................................................................................................................... 16

Informations techniques ............................................................................................................. 16

Erreurs de pixels dans les écrans à cristaux liquides TFT ............................................................................... 17

Reproduction du présent manuel ................................................................................................ 18

Garantie commerciale limitee ..................................................................................................... 19



Remarques concernant ce mode d'emploi

Veuillez lire ce chapitre attentivement et respectez toutes les consignes et remarques indiquées. Vous garantissez ainsi un fonctionnement fiable et une longue durée de vie à votre écran à cristaux liquides TFT. Conservez ce mode d'emploi toujours à portée de la main, près de votre écran à cristaux liquides TFT. Conservez ce mode d'emploi afin de pouvoir le remettre, en cas de vente de votre écran à cristaux liquides TFT, au nouveau propriétaire.

Nous avons articulé ce mode d’emploi de façon à ce que vous puissiez à tout moment, à l’aide du sommaire, trouver les informations, classées par thèmes, dont vous avez besoin. Le but de ce mode d’emploi est de mettre de vous informer sur votre écran couleur LCD dans un langage facilement compréhensible.

Notre groupe cible

Ce mode d’emploi est destiné à des utilisateurs débutants aussi qu’à des utilisateurs expérimentés.

La qualité

Lors du choix des composants, nous avons porté notre attention à une fonctionnalité élevée, à une manipulation facile et à une sécurité et une fiabilité élevées. Grâce à ce concept appliqué au matériel et au logiciel, nous pouvons vous présenter un écran couleur fait pour l'avenir qui vous procurera beaucoup de plaisir au travail et pendant les loisirs.

Nous vous remercions pour votre confiance en nos produits et nous nous réjouissons de pouvoir vous accueillir en tant que nouveau client.

Service

Grâce à l’assistance individuelle des clients, nous vous assistons lors de votre utilisation quotidienne. Contactez-nous et nous serons heureux de pouvoir vous aider. Ce manuel contient un chapitre séparé concernant

le service après-vente à partir de la page 14.

Usage conforme

 Cet appareil est prévu pour être utilisé uniquement à l’intérieur, dans un environnement sec.  Cet appareil n’est destiné qu’à un usage personnel. Il n’est pas prévu pour fonctionner dans des

entreprises de l’industrie lourde. L’utilisation dans des conditions extrêmes peut l’endommager.

Inventaire de la livraison

Veuillez contrôler que la livraison est complète et nous informer dans les quinze jours suivant l'achat si la livraison n'est pas complète. Avec l'écran à cristaux liquides TFT que vous venez d'acheter, vous avez reçu :

 Écran à cristaux liquides  Câble de raccordement secteur  Câble D-Sub à 15 broches  Câble DVI-D  Câble audio  Pied  Carte de garantie  Mode d'emploi

Français

Conseils de sécurité

Sécurité de fonctionnement

 Ne laissez pas jouer les enfants sans surveillance avec les appareils électriques. Les enfants ne sont pas

toujours en mesure de reconnaître un danger éventuel.  Conservez les emballages, comme par ex. les plastiques, hors de portée des enfants. Un mauvais usage

peut engendrer un risque d’étouffement.  N'ouvrez jamais le boîtier de l'écran à cristaux liquides TFT (électrocution, court-circuit et risque

d’incendie)!  N'introduisez pas d'objets à l'intérieur de l'écran à cristaux liquides TFT par les fentes et les ouvertures

(électrocution, court-circuit et risque d’incendie)!  Les fentes et les ouvertures de l’appareil servent à l'aération. Ne recouvrez pas ces ouvertures, cela pourrait

entraîner une surchauffe (surchauffes, risque d’incendie)!

 N'exercez pas de pression sur l'écran. L'écran risque de se briser.  Attention ! Il y a risque de blessure lorsque l’écran se brise. Emballez les parties cassées en portant des

gants de protection et envoyez-les à votre Service après-vente afin de garantir une élimination adéquate.

Lavez ensuite vos mains avec du savon car il n’est pas exclu que des émissions nocives de produits

chimiques se produisent.  Ne touchez pas l'écran avec les doigts ou avec des objets à arêtes vives afin d'éviter de l’endommager.

Contactez le service après-vente lorsque :

 le câble secteur a fondu ou est endommagé  du liquide a pénétré dans l'écran  l'écran à cristaux liquides TFT ne fonctionne pas correctement  l'écran à cristaux liquides TFT est tombé ou lorsque le boîtier est endommagé.

Lieu d'installation

 Durant les première heures d’utilisation, les nouveaux appareils peuvent dégager une odeur typique mais

totalement inoffensive s’estompant progressivement au fil du temps.

Pour combattre la formation d’odeurs, nous vous conseillons d’aérer régulièrement la pièce. Lors du

développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs

aux taux limites en vigueur.  Placez votre écran à cristaux liquides TFT et tous les appareils raccordés dans un lieu à l'écart de l'humidité

et évitez la poussière, la chaleur et le rayonnement direct du soleil. Le non-respect de ces remarques risque

d'entraîner des perturbations ou l'endommagement de l'écran à cristaux liquides TFT.  N’utilisez pas votre appareil à l’extérieur : selon les conditions météorologiques (par ex. la pluie, la neige),

vous risquez d’endommager l’appareil.  Ne posez aucun récipient rempli de liquide (vases, etc.) sur l’appareil. Le récipient pourrait se renverser

et le liquide porter atteinte à la sécurité électrique.

 Ne placez pas de source potentielle d'incendie (une bougie allumée par ex.) sur l’appareil.  Veillez à assurer un espace suffisamment grand dans le meuble de rangement. Respectez un espace

minimal de 10 cm tout autour de l’appareil pour permettre une aération suffisante.

 Placez et utilisez tous les composants sur une surface stable, plane et exempte de vibrations afin d'éviter

que l'écran à cristaux liquides TFT ne tombe.  Evitez les effets éblouissants, des réflexions, les contrastes clairs/sombres trop forts afin de ménager vos

yeux et d'assurer une ergonomie agréable du poste de travail.  Faites régulièrement des pauses lors du travail devant votre écran à cristaux liquides TFT afin de prévenir

toute fatigue.

Conseils de sécurité

Réparation

 La réparation de votre écran à cristaux liquides TFT doit uniquement être exécutée par du personnel

spécialisé et qualifié.  Lorsqu'une réparation est nécessaire, veuillez vous adresser exclusivement à nos partenaires de service

autorisés.

Environnement prévu

 L'écran à cristaux liquides TFT peut être exploité à une température ambiante de 0° C à +40° C et une

humidité relative de l'air de < 80% (pas de condensation).

 A l'état hors tension, l'écran à cristaux liquides TFT peut être stocké de -20° C à +60° C.  Après un transport de l'écran à cristaux liquides TFT, ne mettez l’appareil en service que lorsque celui-ci est

à la température ambiante.

En cas d’importantes fluctuations de température ou d'humidité, la condensation risque de donner lieu à

la formation d'humidité à l'intérieur de l'écran, ce qui peut déclencher un court-circuit électrique.

Alimentation électrique

Remarque : certaines parties de l'appareil restent sous tension même lorsque l'interrupteur est en position arrêt. Pour couper l’alimentation électrique de votre moniteur à cristaux liquides ou mettre l'appareil totalement hors tension, débranchez le cordon de la prise électrique.

 Raccordez l'écran à cristaux liquides TFT uniquement à une prise de courant avec mise à la terre de AC 100-

240V~/ 50-60 Hz. Si vous avez des doutes en ce qui concerne l'alimentation électrique sur le lieu

d'installation, demandez conseil à votre fournisseur d'électricité.  Pour plus de sécurité, nous vous recommandons d'utiliser une protection contre les surtensions afin de

protéger votre écran contre l'endommagement dû aux pics de tension ou à la foudre venant du réseau

électrique.  Pour interrompre l'alimentation en courant de votre écran à cristaux liquides TFT, débranchez la fiche

secteur de la prise de courant.

 La prise de courant doit se trouver à proximité de votre écran à cristaux liquides TFT et doit être facilement

accessible.

 Disposer les câbles de telle sorte que personne ne puisse marcher dessus ou trébucher.  Ne posez pas d'objets sur les câbles car vous risquez ainsi de les endommager.  Attention : l’interrupteur de veille de cet appareil n’en coupe pas complètement l’alimentation électrique,

car cet état nécessite encore de l’énergie. Pour couper totalement l’alimentation électrique, débranchez la

fiche de la prise de courant.

Français

–

Normes / compatibilité électromagnétique

L'écran à cristaux liquides TFT remplit les exigences de la compatibilité électromagnétique et de la sécurité électrique des prescriptions suivantes :

EN 55022:2006

EN 55024:1998 + A1:2001 + A2:2003

EN 61000-3-2:2006

EN 61000-3-3:1995 + A1:2001 + A2:2005

EN 60950-1:2001 + A11:2004

 Lors du raccordement, il faut respecter les directives pour la compatibilité électromagnétique (CEM).  Gardez une distance d'un mètre au minimum par rapport aux sources perturbatrices magnétiques et à

haute fréquence (téléviseur, enceintes acoustiques, téléphone mobile, etc.) afin d'éviter des perturbations

de fonctionnement et des pertes de données.  La fabrication de ce produit met en œuvre les techniques les plus modernes. Toutefois, en raison de la

complexité de ces techniques, il peut arriver, dans des cas très rares, qu’un ou plusieurs points lumineux

fassent défaut.

Votre appareil répond à la norme européenne ISO 13406-2 Classe II (catégorie erreurs de pixel) (voir page 16). Votre appareil répond aux exigences fondamentales et aux prescriptions pertinentes de la directive 2004/108/CE

concernant la CEM et de la directive 2006/95/CE concernant le matériel électrique destiné à être employé dans certaines limites de tension.

Limites et méthodes de mesure des caractéristiques des interférences radio produites par les équipements informatiques.

Équipement de technologie de l’information méthodes de mesure.

Compatibilité électromagnétique (CEM) ; partie 3 : limites ; section 2 : limites pour les courants d’harmoniques (courant d’entrée des appareils < 16 A suivant les conducteurs)

Compatibilité électromagnétique (CEM) ; partie 3 : limites ; section 3 : limites pour les fluctuations de tension et les tensions de papillotement sur les réseaux basse tension (appareils à courant d’entrée < 16 A suivant les conducteurs)

Sécurité des équipements informatiques

caractéristique de résistance - Limites et

Conseils de sécurité

Mise en service

Remarque

Avant la mise en service, lisez impérativement le chapitre « Conseils de sécurité» à partir de la page 3.

Fixation du pied du moniteur

Fixez le pied du moniteur comme le montre l’illustration. Faites-le avant de brancher le moniteur.

(Fig. : fixation du pied du moniteur)

Préparatifs sur votre PC

Si jusqu'à présent, vous aviez raccordé à votre ordinateur un écran à tube, vous devez éventuellement faire quelques préparatifs. Ceci est nécessaire lorsque votre ancien moniteur a été exploité avec des réglages qui ne sont pas assistés par votre nouvel écran à cristaux liquides TFT.

Réglages d'écran assistés

Cet écran à cristaux liquides prend en charge les modes suivants.

Résolution Fréquence horizontale Fréquence verticale

720 x 400 31,47 kHz 70 Hz 640 x 480 31,47 kHz 60 Hz 640 x 480 31,47 kHz 67 Hz

Français

1680 x 1050* 65,0 kHz 60 Hz

*Résolution recommandée (physique)

Sous Windows XP/Vista, contrôlez le réglage de votre carte graphique sous « Propriétés de l'affichage ».

Windows XP: Propriétés de l'affichage

Ce programme Windows vous offre la possibilité d'adapter la représentation à votre écran. En font partie p. ex. l'image de fond, l’économiseur d'écran, l'Active Desktop (Web) ainsi que les réglages étendus de votre écran et de la carte graphique.

Le programme peut être lancé de la manière suivante :

 cliquez avec le bouton droit de la souris sur la surface de travail Windows (bureau) et cliquez avec le bouton

gauche de la souris sur « Paramètres »

 lancez, dans le « Panneau de configuration », le programme « Affichage ».



(Ill.: Propriétés de l'affichage)

La résolution est réglée sous « Résolution de l’écran » (). Votre écran à cristaux liquides TFT peut afficher 1680 x 1050 points d'image au maximum.

Cette résolution correspond à la résolution physique. Cette dernière permet aux moniteurs LCD de produire une image de la meilleure qualité possible.

Sous « Qualité Couleur » (), vous pouvez régler l’intensité de couleur (nombre de couleurs représentées). Votre écran à cristaux liquides TFT dispose d’une intensité de couleur de 16 millions de couleurs au maximum, ce qui correspond à 32 bits ou “Real Color”.





Mise en service

La fréquence de rafraîchissement d’image peut être réglée sous « Avancé » (). Suivant la configuration de votre ordinateur, une fenêtre contenant les propriétés de votre carte graphique

apparaît.

Sous « Carte », vous pouvez régler la valeur souhaitée dans le champ « Lister tous les modes » qui, dans le cas de l'écran à cristaux liquides TFT, devrait être de 60 Hz et qui, suivant le réglage, ne devrait pas dépasser 75 Hz.

(Ill.: Détail des propriétés de l'affichage)

Attention !

Lorsque votre réglage ne correspond pas aux valeurs assistées par votre affichage, vous n'avez

éventuellement pas d'image. Dans ce cas, rebranchez votre ancien appareil et entrez les bonnes

valeurs pour les options mentionnées ci-dessus dans « Propriétés de l'affichage ».

Windows Vista : réglages de l'affichage

Sous Windows Vista®, vous pouvez régler l’affichage dans le

Panneau de configuration à partir de la catégorie Apparence et personnalisation.

On peut ouvrir le programme de la façon suivante :

 clic droit sur le Bureau de Windows et clic gauche sur

Personnaliser.

 clics gauches sur Démarrer  Panneau de configuration

 Apparence et personnalisation.

(Ill. : Apparence et personnalisation)

Français

Face arrière

1. Alimentation électrique (POWER IN)

2. Prise jack stéréo 3,5 mm (AUDIO IN)

3. Port DVI-D à 24 broches (DVI)

4. Port mini D-Sub à 15 broches (VGA)

5. Port pour dispositif antivol Kensington

6. Haute-parleurs

(Ill.: face arrière de l’écran)

Connexion du moniteur

Pour faire fonctionner le moniteur à cristaux liquides, lisez le chapitre « Conseils de sécurité » (page 3). Nous vous recommandons de lire également les autres chapitres afin d’obtenir des explications détaillées et des

recommandations pour l’utilisation de votre écran à cristaux liquides.

 Assurez-vous que l'écran à cristaux liquides TFT n'est pas encore raccordé au secteur de courant (fiche

secteur pas encore enfichée) et que l'écran à cristaux liquides TFT et l'ordinateur ne sont pas encore sous

tension.  Préparez le cas échéant votre ordinateur pour votre écran à cristaux liquides TFT afin que les réglages

corrects pour votre écran à cristaux liquides TFT soient ajustés.

1 Raccordement du câble de données

 Enfichez le câble de signaux dans les prises VGA ou DVI adéquates de l'ordinateur et de l'écran à cristaux

liquides TFT.

2 Raccordement du câble audio

 Branchez le câble audio dans les prises adéquates de l’ordinateur.

3 Raccordement au secteur

 Branchez le câble d’alimentation électrique dans la prise de l’écran à cristaux liquides et branchez l’autre

extrémité à la prise de courant la plus proche. La prise de courant doit se trouver à proximité de votre écran

à cristaux liquides TFT et doit être facilement accessible (même circuit).

4 Mise en route de l'écran

 Allumez votre écran à l’aide de l’interrupteur marche/veille à l’avant de l’appareil. Allumez ensuite votre

ordinateur.

Mise en service

Emplacement de l’écran

Veuillez vous assurer que le moniteur est réglé de manière à ce que les reflets, les éblouissements et les contrastes jour/nuit soient évités (ils rendraient l’écran moins agréable à regarder).

(Ill.: Emplacement de l’écran)

(Ill.: Poste de travail)

 Surface d’appui pour les mains: 5 - 10 cm  Ligne supérieure de l’écran à la hauteur des yeux ou légèrement en dessous  Distance des yeux : de 40 à 70 cm  Espace pour les jambes (ver.): au moins 65 cm  Espace pour les jambes (hor.): au moins 60 cm

Français

Eléments de commande

(Ill.: partie de face : éléments de commande)

Réf. Touche Description







 



Témoin

de fonctionnement

Cette touche permet d'afficher l'OSD (On Screen Display). Appuyez sur cette touche pour quitter l'OSD.

+ Verrouillage Power, lorsque l'OSD n'est pas activé

+ Verrouillage OSD, lorsque l'OSD n'est pas activé

Pour activer/désactiver le verrouillage, maintenez les touches enfoncées jusqu’à ce que la barre affichée soit complètement passée de gauche à droite. Un message s’affiche alors à l’écran.

Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et réduire la valeur.

Si vous ne vous trouvez pas dans l'OSD : invocation directe du menu Contraste/Luminosité.

Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et augmenter la valeur.

Lorsque vous ne vous trouvez pas en OSD : accès direct au menu Format d’image.

Cette touche permet de confirmer le choix du paramètre à modifier. Indique l’état de fonctionnement.

Cette touche vous permet d'allumer l'écran TFT ou de le faire basculer en mode Veille.

Eléments de commande

Réglage de l'écran à cristaux liquides TFT

Le menu OSD (On Screen Display) vous permet de régler certains paramètres de l'écran à cristaux liquides TFT.

Utilisation du menu OSD

1. Appuyez sur la touche , pour activer l’ OSD.

2. Les touches de sélection de fonction / vous permettent de sélectionner les options du menu

principal.

3. Confirmez votre sélection à l’aide de la touche .

4. Appuyez sur la touche , pour quitter l’ OSD.

Remarque

Si aucune touche du moniteur n’est actionnée, le menu OSD disparaît automatiquement au bout

d’un laps de temps prédéfini.

Le menu OSD

Les principales fonctions ou possibilités de réglage de l’affichage à l’écran vous seront expliquées dans les pages suivantes.

(Ill.: Menu OSD)

Remarque !

Les possibilités de réglage dans le cas d'un écran à cristaux liquides TFT n'entraînent que des

modifications marginales en raison de la technologie.

Français

Option de menu

Fonction / Sous-menu

définit automatiquement le positionnement horizontal et vertical, la phase (ajustement) et la vitesse d'horloge (taille H). Cette fonction est disponible uniquement en mode VGA.

Contraste (Contrast) : définit la valeur des blancs de l'avant-plan de l'écran. Luminosité (Brightness) : pour l'adaptation de la luminosité de la vidéo. DCR : vous pouvez ici désactiver / activer la fonction DCR (contraste dynamique). Source de l’entrée (Input Select) : Sélectionnez ici Analogique ou Numérique pour l’entrée du

signal.

udio Ajustage (Audio Adjust) : pour le réglage des fonctions audio.

Volume : définit le volume sonore au niveau des haut-parleurs.

Muet : permet d'activer/ désactiver la fonction Sourdine.

Réglage de la couleur (Colour Adjust) : sélection des couleurs pour l'amélioration de la

luminosité et de la saturation des couleurs. Vous avez le choix entre: Froid, Normal, Chaud et Couleur utilisateur.

Froid : ajoute du bleu à l'écran et génère un blanc plus froid.

Normal : ajoute du rouge à l'écran et génère un blanc plus chaud et un rouge plus

intense.

Chaud : ajoute du vert à l'écran et génère une teinte plus sombre. Couleur personnalisée (User Colour) : réglage individuel du rouge (R), du vert (G) et

du bleu (B).

Informations (Information) : affiche des informations relatives au signal d'entrée actuel de la

carte graphique de votre ordinateur. Réglage manuel de l'image (Manual Image Adjust) : taille horizontale, positionnement H./V.,

ajustement, netteté, rapport largeur/hauteur.

Taille horizontale (H. size) : définit la largeur de l'écran. Cette fonction est disponible uniquement en mode VGA.

Position H./V.(H./V. position) : définit le positionnement horizontal et vertical de l'image vidéo. Cette fonction est disponible uniquement en mode VGA.

Réglage Image (Fine tune) : ajustage fin pour améliorer l’affichage à l'écran. Cette fonction est disponible uniquement en mode VGA.

Netteté (Sharpness) : Permet d’adapter la précision d’un signal qui ne correspond pas à la résolution physique de l‘écran. Cette fonction est disponible uniquement en mode VGA.

Format d'image (Aspect ratio) : Réglage du format d’image. Sélectionnez 16:10 ou 4:3.

Configuration (Setup Menu) : langue, positionnement de l'OSD, durée d'affichage de l'OSD.

Langue (Language Select) : permet à l'utilisateur de sélectionner une des langues

disponibles. Position OSD (OSD Position) : appuyez sur la touche 2 pour choisir entre le réglage

horizontal et vertical du positionnement de l'OSD.

Position H. : pour le réglage horizontal du positionnement de l'OSD. Position V. : pour le réglage vertical du positionnement de l'OSD. Interruption OSD (OSD Time Out) : pour la désactivation automatique de l'On

Screen Display (OSD) le laps de temps prédéfini une fois écoulé.

Arrière-plan OSD Eteint (OSD background Of

désactivation de l'arrière-plan de l'OSD.

Rappel de mémoire (Memory Recall) : Zur Wiederherstellung der Werkseinstellungen für die Video- & Audiosteuerung.

) : permet l'activation et la

Réglage de l'écran à cristaux liquides TFT

Dispositifs d’économie d’énergie

Cet écran dispose de différents états d’économie d’énergie qui sont respectivement spécifiés par l’ordinateur / le système d’exploitation. Ce point est conforme aux prescriptions actuelles en matière d’économie d’énergie :

Etat

ON (allumé) VEILLE

L’écran reste en veille – en fonction du système d’exploitation - jusqu’à la détection d’un signal de contrôle ou jusqu’à l’activation du clavier ou de la souris (si présente).

Pour commuter de l’état EN VEILLE à l’état d’exploitation MARCHE, l’écran a besoin d’environ 2 secondes.

Puissance (valeur nominale)

< 50 Watt < 1 Watt

Couleur de la diode lumineuse

Bleu Orange

Veille (environ)

2 secondes

Service après-vente

Résolution de problèmes

Lorsque des problèmes se présentent avec votre écran à cristaux liquides TFT, assurez-vous que l'écran à cristaux liquides TFT a été installé correctement (lisez le chapitre « Mise en service » à partir de la page 5). ). Si les problèmes persistent, lisez, dans ce chapitre, les informations concernant les solutions possibles.

Localisation de la cause

Les fonctions erronées peuvent parfois avoir des causes banales ou être la conséquence de composants défectueux. Vous trouvez ici un guide vous permettant de résoudre le problème. Si les mesures indiquées ne rencontrent aucun succès, nous sommes à votre entière disposition pour vous aider. Appelez-nous !

Contrôle des raccordements et des câbles

Commencez par un contrôle visuel soigneux de tous les raccordements par câble. Lorsque les indicateurs lumineux ne fonctionnent pas, assurez-vous que l'écran à cristaux liquides TFT et l'ordinateur sont alimentés en courant comme il convient.

Erreurs et causes possibles

L'écran n'affiche pas d'image :

Vérifiez :

 Alimentation électrique : le cordon d’alimentation doit être bien enfoncé dans la prise et l’interrupteur

doit être sur la position marche.

 Source de signaux : vérifiez que la source de signaux (ordinateur ou autre) est allumée et que le câble de

raccordement est bien branché.

 Fréquences de rafraîchissement d'image : la fréquence de rafraîchissement d'image

actuelle doit convenir à l'écran à cristaux liquides TFT.

 Economiseur d’écran : Si l’économiseur d’écran est activé, appuyez sur une touche quelconque et

déplacez la souris afin de désactiver le mode.

 Broches du câble de signal. Lorsque les broches (pins) sont déformées, contactez votre service après-vente.  Ajustez des valeurs valables pour votre écran à cristaux liquides TFT (voir « Préparatifs sur votre PC »,

page 6).

L'image défile sans cesse ou est instable :

Vérifiez :

 Broches du câble de signal. Lorsque les broches (pins) sont déformées, contactez votre service après-vente.

Français

 Broches du câble de signal : les fiches du câble de transmission du signal doivent être bien enfoncées dans

les prises.

 Carte graphique : vérifiez que les réglages sont corrects.  Fréquences de rafraîchissement d'image : sélectionnez les valeurs admissibles dans vos réglages

graphiques.

 Signal de la sortie moniteur : le signal de la sortie moniteur de l’ordinateur doit correspondre aux

spécifications techniques du moniteur.

 Enlevez les appareils perturbateurs (téléphones mobiles, enceintes acoustiques, etc.) à proximité de votre

écran à cristaux liquides TFT.

 Evitez l'utilisation de rallonges de moniteur.

Les caractères sont affichés en gras, l'image est trop petite ou non centrée, etc. :

 Réajustez les réglages correspondants. (Réglage de l'écran à cristaux liquides TFT, page 12)

Les couleurs affichées ne sont pas propres :

 Contrôlez les broches du câble de signal. Lorsque les broches (pins) sont déformées,

contactez votre service après-vente.

 Réglez les couleurs dans le menu OSD.  Evitez l'utilisation de rallonges de moniteur.

L’affichage est trop clair ou trop sombre :

 Vérifiez que le niveau de sortie vidéo de l’ordinateur correspond aux spécifications techniques du moniteur.  Choisissez l’installation automatique pour optimiser les réglages de la luminosité et du contraste. Pour

l’optimisation, l’écran doit afficher une page de texte (par exemple, Explorer, Word...).

L’image tremble :

 Vérifiez que la tension de service correspond aux spécifications techniques du moniteur.  Choisissez l’installation automatique pour optimiser le réglage des pixels et de la synchronisation des

phases. Pour l’optimisation, l’écran doit afficher une page de texte (par exemple, Explorer, Word...).

Informations sur le pilote

Votre moniteur ne nécessite aucune installation de pilote pour fonctionner correctement. Si toutefois le système d’exploitation vous invitait à sélectionner un pilote de moniteur, vous pouvez télécharger le

fichier du pilote à partir du site Internet indiqué ci-dessous. L’installation du pilote peut se faire de différentes façons suivant le système d’exploitation. Suivez les instructions

correspondant à votre système.

www.medion.com

Avez-vous besoin d'une assistance supplémentaire ?

Lorsque les suggestions des paragraphes ci-dessus n'ont pas permis de résoudre votre problème, veuillez nous contacter. Dans ce cas, nous vous remercions par avance de bien vouloir nous fournir les informations suivantes :

 Quelle est la configuration de votre ordinateur ?  Quels sont les appareils périphériques que vous utilisez ?  Quels messages sont affichés à l'écran ?  Quel logiciel avez vous utilisé lorsque l'erreur s'est présentée ?  Qu'avez-vous déjà fait pour résoudre votre problème ?  Lorsque vous avez déjà reçu un numéro de client, veuillez nous l'indiquer.

Entretien

La durée de vie de l'écran à cristaux liquides TFT peut être prolongée en prenant les mesures suivantes :

Attention !

Aucune pièce devant être entretenue ou nettoyée ne se trouve à l'intérieur du boîtier de l'écran.

Entretien

 Avant le nettoyage, débranchez toujours la fiche secteur et tous les câbles de liaison.  N'utilisez pas de solvants, de produits de nettoyage caustiques ou gazeux.  Nettoyez l'écran au moyen d'un chiffon doux non pelucheux.  Veillez à ce qu'aucune goutte d’eau ne demeure sur l'écran. L'eau risque de donner lieu à des décolorations

durables.

 Ne soumettez l'écran ni à la lumière éblouissante du soleil ni au rayonnement ultraviolet.  Conservez l'emballage d'origine au cas où vous auriez besoin de transporter l'appareil.

Recyclage

Emballage

Votre appareil se trouve dans un emballage de protection afin d'éviter qu'il ne s'abîme au cours du transport. Les emballages sont constitués de matériels pouvant être éliminés écologiquement et déposés dans un point de collecte adapté.

Appareil

Lorsque l’appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités d’élimination écologique.

Informations techniques

 Modèle MD 20086  Taille de l’écran 56 cm (22”), TFT  Rapport largeur/hauteur 16:10  Tension nominale AC 100-240 V ~ 50/60 Hz

Courant nominal 1,8 A

 Résolution 1680 x 1050

 Luminosité 300 cd/m  Contraste 1.000:1 (typ.)

10.000:1 (dyn.)

 Délai de réaction 5 ms (typ.)  Angle de vue h/v 160° (typ.) CR>10  Entrée RGB, analogique Port D-Sub à 15 broches  Entrée RGB, numérique DVI-D avec déverrouillage HDCP  Entrée audio 1 Vrms max. 100Hz~20KHz

jack stéréo 3,5 mm

 Sortie audio 2 x 2 W  Commande utilisateur Standby MARCHE/ARRET, OSD  Températures en marche 0° C ~ +40°C

à l’arrêt -20° C ~ +60°C

 Humidité en marche < 80%

(pas de condensation) à l’arrêt < 90%

 Poids (brut/net) 6,9 kg / 5,2 kg  Dimensions (Ixhxp) env. 519 x 415 x 200 mm  Puissance absorbée

(en veille) env. 1 Watt

 Puissance absorbée

(en service) moins de 50 Watts

(typ.)

Français

Erreurs de pixels dans les écrans à cristaux liquides TFT

Les écrans à cristaux liquides à matrice active (TFT) d’une résolution de 1680 x 1050 pixels (WSXGA), composés respectivement de trois sous-pixels (rouge, vert et bleu), font appel à un total d’environ 5,3 millions de transistors de commutation. En raison de ce nombre très élevé de transistors et du processus de finition extrêmement complexe qui l’accompagne, il se peut que sporadiquement un défaut ou une erreur d’affichage de pixels et de certains sous-pixels survienne.

Par le passé, il existait de nombreuses méthodes permettant de définir le nombre d’erreurs de pixels tolérées. Mais elles étaient généralement très compliquées et variaient fortement d’un fabricant à l’autre. C’est la raison pour laquelle MEDION, en matière de garantie, se conforme aux exigences strictes et transparentes de la norme ISO 13406-2, classe II pour tous les écrans TFT. Ces exigences se résument comme suit:

La norme ISO 13406-2 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels. Les erreurs de pixels sont répertoriées en quatre classes et trois types d’erreurs. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).

Types d’erreur de pixels:

 Type 1: pixel allumé en permanence (point clair, blanc) alors qu’il n’est pas activé.

Un pixel devient blanc lorsque les trois sous-pixels sont allumés.

 Type 2: pixel éteint (point sombre, noir) alors qu’il est activé  Type 3: sous-pixel anormal ou défectueux pour les couleurs rouge, verte ou bleue (par exemple, allumé en

permanence avec faible luminosité; une des couleurs n’est pas allumée, clignote ou vacille mais n’est pas de type 1 ou 2)

Information supplémentaire: Cluster de type 3 (= défaut de deux sous-pixels ou plus dans un rayon de 5 x 5 pixels. Un cluster est un carré de 5 x 5 pixels (15 x 5 sous-pixels).

Classes d’erreur de pixels :

Cl. d’erreur Type 1 Type 2 Type 3 Cluster v. Type 3

I 000 - 0

II 225 - 2 III 5 15 50 5 IV 50 150 500 50

Le nombre d’erreurs tolérées dans les types figurant ci-dessus pour chaque classe d’erreur est calculé sur un million de pixels et doit être converti en fonction de la résolution physique des écrans.

Il en résulte un nombre maximal toléré dans la classe d’erreur II :

Pour une résolution de Millions Pixel Sous-pixel Type (ci-dessus)

Informations techniques

Exemple :

Un écran WSXGA de 56 cm se compose de 1680 points d’image (pixels) horizontaux et de 1050 points verticaux, ce qui fait un total de 1.764000 pixels. Sur un million de pixels, cela représente un facteur arrondi à 1,76.

La classe d’erreurs II tolère de cette façon respectivement 4 erreurs du type 1 et du type 2 et 10 erreurs du type 3 ainsi que 4 clusters du type 3.

Reproduction du présent manuel

Ce document contient des informations protégées juridiquement. Tous droits réservés. Sans l'autorisation écrite du fabricant, la reproduction est interdite sous toutes ses formes (mécanique, électronique, etc.).

Copyright © 2009 Tous droits réservés. Tous droits d'auteur du présent manuel réservés. Le Copyright est la propriété de la société Medion®. Marques déposées : MS-DOS® et Windows® sont des marques déposées de l'entreprise Microsoft®. Pentium® est une marque déposée de l'entreprise Intel®. Les autres marques déposées sont la propriété de leurs propriétaires respectifs. Ce document contient des informations protégées juridiquement. Tous droits réservés. La reproduction par moyen mécanique, électronique

ou sous toute autre forme sans l’autorisation écrite du fabricant est interdite.

Sous réserve de modifications techniques, de présentations ainsi que d’erreurs d’impression.

Français

Garantie commerciale limitee

I. Conditions générales de la garantie commerciale

1. Dispositions générales

Les produits neufs MEDION, sauf ceux exclus aux sections 2 et 3 ci-dessous, bénéficient d’une garantie commerciale limitée qui couvre les défauts de matériel et de fabrication susceptibles de nuire à une utilisation normale du produit. La garantie commerciale concerne l’acheteur agissant en qualité de consommateur à compter de la date d’achat du produit.

Cette garantie commerciale vous est consentie par la société MEDION AG, Am Zehnthof 77, D-45307 Essen, Allemagne.

La garantie commerciale s’applique à tout achat des produits MEDION auprès de MEDION ou de l’un de ses revendeurs agréés, en France ou à l’étranger. Elle est soumise au droit du pays dans lequel a eu lieu le premier achat du produit par un client final.

La durée de la garantie commerciale dépend de la nature de votre produit. Elle est indiquée sur le bon de garantie fourni par MEDION. Le délai de garantie commence à courir le jour de l'achat du produit auprès de MEDION.

Pour la mise en œuvre de la garantie commerciale, nous vous prions de bien conserver la facture originale d’achat et le bon de garantie. MEDION et ses partenaires commerciaux se réservent le droit de refuser la réparation au titre de la garantie commerciale ou la confirmation de la garantie commerciale si ces preuves d’achat ne sont pas produites.

Nous vous prions également de vous assurer que le produit que vous nous retournez est suffisamment bien emballé pour ne pas être endommagé au cours du transport. Hormis mise en œuvre de la garantie légale et sauf mention contraire sur votre bon de garantie, vous devez prendre en charge les frais d’envoi et supporter le risque d'endommagement du produit lors de l’envoi du produit à MEDION.

Pour la mise en œuvre de la garantie commerciale et avant l'envoi du produit, nous vous prions de contacter l’assistance technique téléphonique de MEDION. Celle-ci vous donnera un numéro de référence (numéro RMA) que vous devrez reproduire de manière bien visible sur le paquet de retour. Nous vous prions également de joindre au produit retourné une description complète et détaillée du défaut réclamé sur papier libre (ou le cas échéant, en complétant un formulaire qui vous sera adressé).

Le produit défectueux doit nous être retourné de manière complète, c'est-à-dire que votre envoi doit contenir toutes les pièces et accessoires faisant partie du lot initialement vendu. Nous attirons votre attention sur le fait qu'un retour incomplet du produit peut entraîner des délais de réparation et/ou d’échange. La société MEDION n’est pas responsable d’objets envoyés par vous qui ne faisaient pas partie du lot initial.

En tout état de cause, indépendamment de la garantie commerciale, MEDION reste tenue des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du Code civil. La garantie légale oblige MEDION, en tant que vendeur professionnel, à garantir l’acheteur contre toutes les conséquences des défauts ou vices cachés de la chose vendue ou du service rendu. (art. R211-4 du code de la consommation).

Les articles L. 211-4, L. 211-5 et L. 211-12 du Code de la consommation ainsi que les articles 1641 et le premier alinéa de l’article 1648 du Code civil sont rappelés à la section IV des présentes.

2. Étendue de la garantie commerciale

En cas de défaut d’un produit MEDION, couvert par la présente garantie, MEDION prendra en charge sa réparation ou son remplacement. MEDION aura le choix entre la réparation et le remplacement du produit et se réserve la possibilité de remplacer le composant défectueux par un composant d'occasion remis à neuf de même qualité.

La présente garantie ne couvre pas les batteries et piles, ni les consommables, c'est-à-dire les fournitures destinées à être remplacées régulièrement au cours de l'utilisation du produit MEDION par exemple: lampe pour vidéo projecteur.

La présence d’un pixel défectueux sur un écran (point de l'image constamment coloré, clair ou foncé) ne constitue pas, en soi, un défaut couvert par la garantie commerciale. Le nombre exact admissible de pixels défectueux figure dans les spécifications techniques dans le manuel du produit.

La présente garantie commerciale ne couvre pas la détérioration du produit due à une mauvaise utilisation, notamment pour les écrans plasma ou LCD. L'utilisation correcte de votre écran plasma ou LCD figure dans le manuel d'utilisation.

Garantie commerciale limitee

En outre, la garantie ne couvre pas les erreurs de lecture de supports de données formatés en un format incompatible ou qui sont provoquées par l’utilisation d’un logiciel inadapté.

3. Exclusions de la garantie commerciale

La présente garantie commerciale ne couvre pas les défaillances et dommages provoqués par des causes externes au produit telles que l’endommagement volontaire ou par négligence du fait de l’utilisateur, l’utilisation inappropriée, l’usage abusif, la modification, la transformation ou l’extension de l'appareil, le vol, l’utilisation de pièces provenant d’un constructeur tiers, l’absence d'entretien nécessaire, les brûlures, l’humidité, les virus ou les erreurs de logiciels, le transport ou l’emballage inappropriés ou la perte du colis lors de l’envoi du produit à la société MEDION.

La présente garantie commerciale s'éteint si le défaut du produit a été provoqué par une tentative de réparation ou d'entretien par une personne n’appartenant pas à la société MEDION ou à l’un de ses partenaires commerciaux. De même, la garantie commerciale s'éteint si des autocollants ou des numéros de série se trouvant sur le produit ou l’un des accessoires sont altérés ou illisibles.

Après le retour du produit, en cas d’absence de défaut ou d’exclusions de garantie, MEDION facture au client à titre de maintenance un forfait selon un barème préalablement défini.

Produit multimédia : ordinateur de bureau, ordinateur portable, GPS, assistant personnel, écran TFT…

Electronique Grand Public : appareil photo numérique, lecteur DVD/DIVX, machine à coudre, robot ménager, autoradio …

Télévision à écran plasma ou LCD 299 EUR

99 EUR

59 EUR

4. L’assistance téléphonique

Avant de nous retourner le produit, vous êtes priés de vous adresser à l’assistance téléphonique MEDION. Ce service vous indiquera les détails de la mise en œuvre de la garantie contractuelle.

Notre assistance téléphonique est à votre disposition du lundi au vendredi, de 9h00 à 19h00 sans interruption. L’appel à ce service à partir d’un téléphone fixe en France coûte 0,15 EUR TTC par minute.

Pour les interventions ne relevant ni de la garantie contractuelle à de la garantie commerciale, les appareils hors garantie, les problèmes liés à des logiciels ou mauvaises manipulations, vous pouvez également joindre notre assistance téléphonique. Cette prestation vous sera facturée 8 EUR par tranche de 10 minutes.

II. Conditions particulières de garantie commerciale pour les ordinateurs personnels, ordinateurs portables, ordinateurs de bureau, ordinateurs de poche, appareil de navigation GPS (PNA) :

En cas de défaut de l'une des options de votre produit, MEDION prendra en charge sa réparation ou son remplacement. La garantie couvre les frais de matériel et le temps de travail nécessaires à la remise en état du produit MEDION concerné.

L’utilisation d’accessoires qui n’ont pas été produits ou vendus par MEDION, peut entraîner l’extinction de la garantie commerciale de votre produit MEDION s’il s’est avéré qu’un dommage a été causé au produit MEDION ou à l’une de ses options par cet accessoire.

Les logiciels livrés avec le produit MEDION sont couverts par une garantie commerciale limitée spéciale. Cette garantie commerciale couvre le système d’exploitation pré installé et les programmes livrés avec le produit. Pour les logiciels livrés par MEDION et pour les supports de données, par exemple les disquettes et les CD-ROM ou DVD-ROM sur lesquels les logiciels sont livrés, MEDION garantit l’absence de défauts de fabrication et de matériau du support physique de données pendant une durée de 90 jours suivant l’achat du produit auprès de MEDION ou de l’un de ses partenaires agréés. MEDION remplacera gratuitement les supports de données qui étaient défectueux lors de leur livraison. Cette garantie commerciale ne couvre que les supports physiques de données et non le fonctionnement des logiciels. Aucune garantie n’est donnée concernant l’aptitude du produit à satisfaire à vos besoins, l’absence d’erreurs dans l’exploitation des logiciels, le fonctionnement ininterrompu ou parfait les logiciels, la correction possible ou effective de défauts dans les logiciels. MEDION ne garantit pas à 100 % l’exactitude des cartes fournies avec l’appareil de navigation GPS (PNA).

Lors de la réparation du produit MEDION, il peut s’avérer nécessaire de supprimer toutes les données qui y sont stockées. Par conséquent, avant le retour de l’appareil pour réparation, assurez-vous que vous êtes en possession

Français

d’une sauvegarde de vos données. Nous attirons tout particulièrement votre attention sur le fait que lors de la réparation le produit est remis dans son état initial. La société MEDION ne pourra pas être tenue responsable pour les frais éventuellement nécessaires pour une reconfiguration des logiciels, du gain manqué, de la perte de vos données ou de logiciels et/ou de tout dommage consécutif.

III. Conditions de garantie particulières pour les réparations et/ou échanges sur site

Dans la mesure où le bon de garantie de votre produit MEDION stipule le service de réparation et/ou d’échange sur site, il sera fait application des présentes conditions de garantie pour la réparation et/ou les échanges sur site.

Pour la bonne mise en œuvre de la réparation et/ou l’échange sur site, veuillez prendre en compte les points suivants :

 Vous devez garantir à l’employé de MEDION l’accès sans restrictions, sûr et immédiat au produit défectueux.  Vous devez, à vos frais, mettre à disposition de l’employé de MEDION les installations de télécommunication

nécessaires pour les tests, le diagnostic et la réparation du produit.

 Vous êtes seul responsable de restaurer vos logiciels d’application après avoir eu recours aux services de

MEDION.

 Vous devez prendre toutes les mesures nécessaires à la bonne exécution de votre demande de réparation.  Vous êtes seul responsable de la reconfiguration éventuellement nécessaire de votre connexion internet et des

appareils périphériques existants après avoir eu recours aux services de MEDION.

 La période pendant laquelle vous pouvez annuler gratuitement une demande d’intervention sur site est de 24

heures minimum avant le rendez-vous. Passé ce délai, nous vous facturerons les frais causés par l’annulation tardive ou le défaut d’annulation.

IV. Rappel des dispositions légales

Garantie légale de conformité (extrait du Code de la consommation)

Article L. 211-4 Code de la consommation

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Nota : Ordonnance 2005-136 2005-02-17 art. 5 : Les dispositions de la présente ordonnance s'appliquent aux contrats conclus postérieurement à son entrée en vigueur.

Article L. 211-5 Code de la consommation

Pour être conforme au contrat, le bien doit : 1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur

sous forme d'échantillon ou de modèle présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le

vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage 2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage

spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Nota : Ordonnance 2005-136 2005-02-17 art. 5 : Les dispositions de la présente ordonnance s'appliquent aux

contrats conclus postérieurement à son entrée en vigueur.

Article L. 211-12 Code de la consommation

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. Nota : Ordonnance 2005-136 2005-02-17 art. 5 : Les dispositions de la présente ordonnance s'appliquent aux

contrats conclus postérieurement à son entrée en vigueur.

Garantie commerciale limitee

De la garantie des défauts et vices cachés (extrait du Code civil)

Article 1641 Code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 alinéa 1er Code civil

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Français

Contenido

Notas sobre estas instrucciones ..................................................................................................... 2

Grupo al que van dirigidas ............................................................................................................................ 2

Calidad ......................................................................................................................................................... 2

Servicio técnico ............................................................................................................................................. 2

Utilización prevista ........................................................................................................................................ 2

Equipo incluido ............................................................................................................................. 2

Instrucciones de seguridad ............................................................................................................ 3

Seguridad en el funcionamiento ................................................................................................................... 3

Punto de utilización ...................................................................................................................................... 3

Reparaciones ................................................................................................................................................ 4

Utilización prevista ........................................................................................................................................ 4

Alimentación de corriente ............................................................................................................................. 4

Estándares/Compatibilidad electro-magnética .............................................................................................. 5

Configuración ................................................................................................................................ 6

Ajuste del Pie del Monitor ............................................................................................................................. 6

Preparaciones en su ordenador ..................................................................................................................... 6

Configuraciones soportadas ..................................................................................................................... 6

Windows XP: Propiedades de pantalla ..................................................................................................... 7

Windows Vista: Configuración de pantalla ............................................................................................... 8

Conexiones de la parte trasera ...................................................................................................................... 9

Conectar el monitor ...................................................................................................................................... 9

1 Conexión del cable de señal .................................................................................................................. 9

2 Conexión del cable de audio ................................................................................................................. 9

3 Conexión del cable de suministro de red ............................................................................................... 9

4 Encendido de pantalla .......................................................................................................................... 9

Estación de trabajo ...................................................................................................................................... 10

Vistas y Elementos de Control ...................................................................................................... 11

Cambio de la representación en pantalla .................................................................................... 12

Utilizar el OSD ............................................................................................................................................ 12

El OSD (Visualización en pantalla) ............................................................................................................... 12

Ahorro de energía ....................................................................................................................... 14

Servicio al cliente ........................................................................................................................ 14

Resolución de problemas ............................................................................................................................ 14

Localización de la causa ......................................................................................................................... 14

Comprobación de los cables y las conexiones ........................................................................................ 14

Errores y causas posibles ........................................................................................................................ 14

Información del controlador ....................................................................................................................... 15

¿Necesita más ayuda? ................................................................................................................................. 15

Precauciones ............................................................................................................................... 15

Reciclado y eliminación de desechos ........................................................................................... 16

Especificación técnica .................................................................................................................. 16

Error de Pixel en LCD (Pantalla TFT) ........................................................................................... 17

Realizar copias de este manual .................................................................................................... 18

Garantía limitada ........................................................................................................................ 19



Notas sobre estas instrucciones

Lea con detenimiento esta sección y siga todas las instrucciones dadas. De esta forma garantizará un funcionamiento fiable y una larga duración a su monitor. Mantenga siempre estas instrucciones a mano y cerca de su monitor. Mantenga este manual de instrucciones y el embalaje en lugar seguro de forma que en caso de que venda su PC pueda entregárselos al nuevo propietario.

Hemos organizado estas instrucciones de forma que pueda encontrar con rapidez la información relativa al tema que le interesa en el Contenido. La finalidad de estas instrucciones es mostrarle cómo utilizar su pantalla de una forma fácil de entender.

Grupo al que van dirigidas

Estas instrucciones están pensadas para usuarios iniciales, así como para usuarios avanzados.

Calidad

Al seleccionar los componentes nos centramos en una función máxima, un manejo fácil, seguridad y fiabilidad. El concepto equilibrado de hardware y software nos ha permitido ofrecerle un diseño de pantalla avanzado que le proporcionará gran comodidad en su trabajo y su diversión.

Le agradecemos la confianza que deposita en nuestros productos y le damos la bienvenida como nuevo cliente.

Servicio técnico

Le apoyamos en su trabajo diario con nuestro servicio técnico individualizado. Póngase en contacto con nosotros, estaremos encantados de ayudarle.

Este manual contiene un capítulo separado sobre el tema del servicio técnico que comienza en la página 14.

Utilización prevista

 Este aparato está previsto para ser utilizado únicamente en interiores secos.  Este aparato está pensado solamente para el uso privado. No se ha previsto el uso del aparato en empresas

pertenecientes a la industria pesada. La utilización en condiciones extremas puede suponer daños en el

aparato.

Equipo incluido

Compruebe el paquete para ver si contiene todos los componentes y notifíquenos dentro de los 14 días posteriores a la compra, si faltara algún componente. Con su monitor LCD recibe:

 Pantalla TFT  Cable de suministro de red  Cable 15-polos D-Sub  Cable DVI-D  Cable Audio  Pie  Tarjeta de garantía  Manual de instrucciones

Español

Instrucciones de seguridad

Seguridad en el funcionamiento

 No permita que los niños jueguen sin ser observados con equipos eléctricos. Los niños no siempre

reconocen correctamente el peligro.  Mantenga el material de embalaje como, por ejemplo, los plásticos fuera del alcance de los niños. Su uso

indebido podría causar asfixia.

 No abra nunca la carcasa del monitor LCD (shock eléctrico, cortocircuito eléctrico y fuego).  No inserte ningún objeto en las ranuras ni aperturas que hay dentro del monitor (shock eléctrico,

cortocircuito eléctrico y fuego). Esto podría provocar un cortocircuito eléctrico o incluso fuego, lo cual

podría dañar su monitor.

 Las ranuras y aperturas de la carcasa del monitor son para ventilación. ¡No cubra estas aberturas (sobre-

calentamiento, fuego)!

 No toque la pantalla con los dedos ni con objetos angulosos para evitar daños.  ¡Advertencia! Existe peligro de daño si se rompe la pantalla LCD. Embale las piezas rotas con guantes de

seguridad y envíelas al servicio técnico para que las revise un especialista.

Lávese después las manos con jabón para eliminar todo resto de producto químico.  No toque la pantalla con los dedos ni con objetos angulosos para evitar daños.

Proceda como se detalla en la sección "Servicio al cliente"

 si el cable principal está desgastado o dañado  si se derrama líquido sobre la unidad  si el monitor LCD no funciona convenientemente  si el monitor LCD se cae o la carcasa está dañada

Punto de utilización

 Los aparatos nuevos pueden desprender durante las primeras horas de utilización un olor típico e

inconfundible pero completamente inofensivo que va desapareciendo con el paso del tiempo. Para

contrarrestar la formación de olor, le recomendamos que airee regularmente la habitación. Al desarrollar

este producto, nos hemos ocupado de marcar claramente los valores en su límite válido.  Mantenga el monitor LCD y todas las unidades conectadas al mismo, lejos de la humedad y evite polvo,

calor y luz solar directa. El no observar estas instrucciones puede llevar a un mal funcionamiento o a daños

en el monitor LCD.  No utilice su aparato en el exterior debido a que las influencias externas, tales como lluvia, nieves, etc.,

pueden tener como consecuencia los daños en el aparato.  No coloque ningún contenedor lleno de líquido (jarrones o similares) sobre el aparato. El líquido puede

caer y puede poner en peligro la seguridad eléctrica del aparato.

 No coloque ninguna fuente abierta de fuego (velas o similares) sobre el aparato.  Preste atención para mantener una distancia suficientemente importante con la pared. Mantenga una

distancia mínima de 10 cm. alrededor del aparato para garantizar que pueda disfrutar de la suficiente

ventilación.  Coloque y ponga en funcionamiento todas las unidades sobre una superficie, estable, segura y libre de

vibraciones para evitar la caída del monitor LCD.  Con el objeto de proteger sus ojos y asegurar un área de trabajo apropiado, debería evitar zonas que

deslumbren y los reflejos en la pantalla, así como los fuertes contrastes.  Mientras esté trabajando con pantallas, debería tomarse descansos periódicos para evitar la tensión y la

fatiga.

Instrucciones de seguridad

Reparaciones

 Deje todas las reparaciones de este monitor LCD en manos sólo de personal de servicio autorizado y

cualificado.  En caso de necesitar reparación, consulte únicamente con servicios asociados.

Utilización prevista

 El monitor LCD puede utilizarse a una temperatura ambiente entre 0º C y 40º C y con una humedad relativa

de < 80% (sin condensación).  Cuando está apagado, el monitor LCD puede almacenarse a temperaturas entre -20° C

y 60° C.  Tras el transporte de su monitor LCD, espere hasta que haya alcanzado la temperatura ambiente antes de

conectarlo a la corriente y encenderlo. Las variaciones extremas en la temperatura y la humedad pueden

provocar condensación en el interior del monitor, lo que podría provocar un cortocircuito eléctrico.

Alimentación de corriente

Atención: Las piezas del aparato están afectadas por la corriente incluso cuando el interruptor de red está apagado. Para interrumpir la alimentación de corriente del monitor LCD o para liberar el aparato de corriente completamente, retire el cable del enchufe.

 Utilice el monitor solamente enchufado con corriente de AC 100-240V~/ 50-60 Hz. Si no está seguro del

voltaje del enchufe, pregunte al proveedor.  Para obtener una seguridad adicional, recomendamos que utilice un dispositivo de protección contra

voltaje excesivo para proteger su monitor de los daños resultantes de las subidas de voltaje o de las

tormentas.

 Para interrumpir la alimentación de energía de su ordenador, retire el cable del enchufe.  La toma de corriente debería estar ubicada cerca del monitor, donde sea de fácil acceso.  Si utiliza una alargadera, asegúrese de que cumple con todos los requisitos. Pregunte a su electricista.  Debería disponer los cables de forma que nadie pueda pisarlos ni tropezar con ellos.  Para evitar daños en el cable, no coloque ningún objeto sobre el cable  Atención: El interruptor de Standby de este aparato no desconecta el aparato totalmente de la red eléctrica.

Además, el dispositivo está en modo Standby. Para el aparato desconectarlo completamente de la red, retire

el enchufe de la toma de corriente.

Español

–

Estándares/Compatibilidad electro-magnética

Su monitor LCD cumple con los requisitos para la compatibilidad electro-magnética y seguridad eléctrica especificados en los siguientes estándares:

EN 55022:2006

EN 55024:1998 + A1:2001 + A2:2003

EN 61000-3-2:2006

EN 61000-3-3:1995 + A1:2001 + A2:2005

EN 60950-1:2001 + A11:2004

 Al realizar la conexión, asegúrese de que se observan las Pautas para compatibilidad electro-magnética

(EMC).

 Establezca una distancia de al menos un metro de fuentes de alta frecuencia y magnéticas que podrían

provocar interferencias (aparatos de televisión, altavoces, teléfonos móviles, etc.) con el objeto de evitar un

mal funcionamiento y la pérdida de datos.  Pese a su moderna fabricación, y debido a la complejidad tecnológica, puede en ocasiones tener lugar la

pérdida de uno o varios puntos de luz.

El ordenador cumple con los niveles europeos de la Norma ISO 13406-2 clase II (clase de error de pixel) (pág.16). El aparato cumple con los requisitos básicos y con las indicaciones relevantes de las Directivas de la UE

2004/108/EG y de la Directiva para aparatos de baja tensión 2006/95/EG.

Equipos de tecnología de la información radioeléctricas – Límites y métodos de medida

Equipos de tecnología de la información métodos de medida

Compatibilidad electromagnética (EMV); Parte 3: Valor límite; Sección 2: Valor límite para Corrientes armónicas (Corriente de entrada del aparato < 16A por conductor)

Compatibilidad electromagnética (EMV); Parte 3: Valor límite; Sección 3: Valor límite para fluctuaciones de tensión y fluctuaciones rápidas de tensión en redes de baja tensión para aparatos con una corriente de entrada del aparato < 16A por conductor

Seguridad de los equipos de tecnología de la información

Características de las perturbaciones

Características de inmunidad - Límites y

Instrucciones de seguridad

Configuración

Indicación

Lea el capítulo “Instrucciones de seguridad”.

Ajuste del Pie del Monitor

Ajuste el pie del monitor como se indica en el dibujo. Realice este paso antes de conectar el monitor.

(Fig.: Ajuste del Pie del Monitor)

Preparaciones en su ordenador

Si ha utilizado el ordenador con otro monitor, quizá sea necesario realizar algunas preparaciones. Se requiere cuando su monitor anterior funcionaba con una configuración no soportada por este nuevo monitor LCD.

Configuraciones soportadas

Este monitor LCD soporta los siguientes modos.

Resolución Frecuencia horizontal Frecuencia vertical

720 x 400 31,47 kHz 70 Hz 640 x 480 31,47 kHz 60 Hz 640 x 480 31,47 kHz 67 Hz 640 x 480 37,5 kHz 75 Hz 800 x 600 37,7 kHz 56 Hz 800 x 600 37,8 kHz 60 Hz 800 x 600 48,0 kHz 72 Hz 800 x 600 46,87 kHz 75 Hz 832 x 624 48,67 kHz 75 Hz 1024 x 768 48,36 kHz 60 Hz 1024 x 768 56,48 kHz 70 Hz 1024 x 768 60,0 kHz 75 Hz 1152 x 864 67,0 kHz 75 Hz 1280 x 768 47,0 kHz 60 Hz 1280 x 960 60,0 kHz 60 Hz 1280 x 1024 63,98 kHz 60 Hz 1280 x 1024 80,0 kHz 75 Hz 1440 x 900 56,0 kHz 60 Hz 1440 x 900 71,0 kHz 75 Hz

1680 x 1050* 65,0 kHz 60 Hz

Español

* Definición recomendada (física)

Verifique las opciones de su tarjeta gráfica en el apartado „Propiedades de pantalla“ de Windows XP/Vista.

Windows XP: Propiedades de pantalla

Este programa de Windows le ofrece la posibilidad de adaptar la pantalla de su monitor. Incluye elementos tales como la imagen de fondo, el salvapantallas, el Escritorio activo (Web) así como otros parámetros para su monitor y su tarjeta de vídeo.

El programa se inicia de la forma siguiente:

 Haga clic con el botón derecho del ratón sobre el escritorio de Windows y haga clic con el botón izquierdo

del ratón sobre "Propiedades".

O bien,

 Inicie el programa "Pantalla" en "Panal de control“

(Fig.: Propiedades de pantalla)

Puede ajustarse la resolución en "Resolución de pantalla" (). Su monitor puede mostrar un máximo de 1680 x 1050 puntos de imagen.

Esta resolución corresponde a la resolución física. Los monitores LCD consiguen con la resolución física la plena calidad de imagen.

A continuación, haga clic en "Calidad del color" () para ajustar la profundidad de color (número de colores visualizados). Su monitor soporta una profundidad de color máxima de 16 millones de colores correspondiente a 32 bits o "Real Color".





Configuración

La frecuencia de repetición de imagen puede ajustarse en "Opciones avanzadas" (). Aparece una ventana con su tarjeta de vídeo dependiendo de la configuración de su ordenador.

En "Adaptador“ puede cambiar el valor deseado en el campo de selección "Lista de todos los modos...". En una pantalla TFT, hay un valor óptimo en 60 Hz. Como máximo, se pueden fijar 75 Hz.

(Fig.: Propiedades de pantalla)

¡Advertencia!

Si su configuración no coincide con los valores soportados por su pantalla, puede que no aparezca

ninguna imagen.

Conéctelo de nuevo en el caso de un aparato antiguo y establezca los valores correspondientes en la

opción "Características del indicativo".

Windows Vista: Configuración de pantalla

En Windows Vista®, ajuste la configuración de la pantalla en "Configuración del Sistema" y en "Imagen y Sonido".

El programa puede iniciarse de varias formas, como sigue:

 Haciendo clic con el botón derecho del ratón en el

escritorio Windows (Desktop) y haciendo clic con el botón

izquierdo del ratón en "Ajustar".

 En "Inicio"  "Configuración del Sistema"  "Ajustar

Imagen y Sonido" haciendo clic con el botón izquierdo del

ratón.

(Fig.: Imagen y Sonido)

Español

Conexiones de la parte trasera

(Fig.: Parte trasera de la pantalla, similar a la imagen)

1. Suministro de red (POWER IN)

2. Conexión de sonido de 3,5 mm estéreo (AUDIO IN)

3. Conexión (DVI) con pin-24 DVI-D

4. Conexión D-Sub mini 15pin (VGA)

5. Dispositivo de grabación para protección antirrobo (bloqueo Kensington de seguridad)

6. Altavoces

Conectar el monitor

Para que el monitor LCD esté directamente operativo, lea el capítulo „Seguridad y mantenimiento “ (a partir de la página 3.).

Le recomendamos que lea también los demás capítulos para obtener explicaciones detalladas e indicaciones operativas sobre su dispositivo LCD.

 Asegúrese de que el monitor LCD no está aún conectado a la corriente (que el cable de corriente no está

enchufado) y que ni el monitor ni el ordenador estén encendidos.  Prepare su ordenador para el monitor LCD si fuera necesario con la configuración correcta para su monitor.

1 Conexión del cable de señal

 Conecte el cable de señal en los correspondientes enchufes VGA o DVI del ordenador y en la pantalla TFT.

2 Conexión del cable de audio

 Conecte el cable de sonido por medio del correspondiente conector de sonido al ordenador y al monitor

LCD.

3 Conexión del cable de suministro de red

 Enchufe el cable de alimentación de corriente en el enchufe de alimentación de corriente de la pantalla LCD

y conéctelo en un enchufe cercano a la pantalla LCD (mismo tipo de corriente).

4 Encendido de pantalla

 Encienda la pantalla con el interruptor de encendido y Standby que se encuentra en la parte delantera del

aparato. A continuación, encienda el ordenador.

Configuración

Estación de trabajo

Asegúrese de que el monitor está configurado de forma que se eviten los reflejos, resplandores y contrastes de luz (ya que esto haría a la pantalla menos atractiva de visualizar).

 Soporte para los brazos: 5 - 10 cm  La línea superior de la pantalla debería estar al nivel de los ojos o ligeramente por debajo  Distancia de los ojos a la pantalla: 50 - 70 cm  Espacio para las piernas (vertical): al menos 65 cm  Espacio para las piernas (horizontal): al menos 60 cm

La ilustración anterior debería darle una idea de la pauta a seguir para un espacio de trabajo ergonómico.

Español

Vistas y Elementos de Control

(Fig.: Elementos de control)

Ref. Tecla Descripción







 



Indicador de

funcionamiento

Con esta tecla, se enciendo el OSD (On Screen Display, Imagen en pantalla). Pulse esta tecla si desea abandonar el modo OSD.

+ Bloqueo de energía, con OSD desactivado

+ Bloqueo de OSD, con OSD

Para activar y desactivar el bloqueo, pulse la combinación de teclas hasta que las barras mostradas se hayan cargado al completo de izquierda a derecha. En la pantalla aparecerá el mensaje correspondiente.

Con el OSD encendido, seleccione con esta tecla un parámetro y reduzca el valor.

Si no se encuentra en el modo OSD: activación directa del menú Contraste/Brillo.

Con el OSD encendido, seleccione con esta tecla un parámetro y aumente el valor.

Si no se encuentra en el modo OSD: llamada directa del menú Proporción de Aspecto.

Confirme la selección de los parámetros que desea modificar con esta tecla. Muestra el nivel de funcionamiento.

Con esta tecla puede encender la pantalla TFT o ponerla en modo Standby.

Vistas y Elementos de Control

Cambio de la representación en pantalla

On Screen Display (acrónimo: OSD) es un menú accesible en la pantalla TFT. Con el menú OSD puede configurar determinados parámetros de la pantalla TFT.

Utilizar el OSD

1. Pulse la Tecla , para activar el OSD.

2. Con las Teclas de selección / puede elegir las opciones del menú principal.

3. Confirme la selección con la Tecla .

4. Pulse la Tecla para salir del menú OSD.

Recomendación

OSD desaparecerá automáticamente si no utiliza ninguna tecla en la pantalla TFT durante el tiempo

establecido.

El OSD (Visualización en pantalla)

En las páginas siguientes se explican las funciones principales y las posibilidades de establecimiento de opciones.

(Fig.: Menú OSD)

Indicación

Debido a posibles modificaciones técnicas, los menús descritos aquí pueden desviarse de los

indicados en la pantalla.

Español

Punto del menú

Función / Submenú

juste automático (Automatic adjustment): Ajusta las posiciones horizontal y vertical, la fase

(sintonización) y el tacto (Tamaño H) automáticamente. Esta función solamente está disponible en Modo VGA.

Contraste (Contrast): Ajusta el valor del blanco del fondo de la pantalla. Brillo (Brightness): Para ajustar la claridad de la imagen. DCR: Aquí puede encender y apagar la función DCR (contraste dinámico). Seleccionar entrada (Input select): Pinche aquí para cambiar la señal entre Analógica y Digital.

Ajuste de sonido (Audio Adjust): Para ajustar la función de sonido. Volumen (Volume): Ajusta el volumen de la reproducción de sonido.

Silencio (Mute switch): Permite activar y desactivar la opción del silenciador.

Ajustes de color (Color Adjust): Para seleccionar el color y mejorar la claridad y la saturación de

color. Se puede elegir entre: frío, normal, caliente y color de usuario.

Frío (Cool): Agrega azul a la pantalla y produce un blanco frío.

Normal (Normal): Agrega rojo a la pantalla y produce un blanco cálido y un rojo

magnífico.

Caliente (Warm): Agrega verde a la pantalla y produce un tono de color oscuro. Color de usuario (User color): Ajuste individual para rojo (R), verde (G) y azul (B).

Información (Information): Muestra información sobre la señal actual de entrada de la tarjeta

gráfica de su ordenador. Ajuste manual de la imagen (Manual image adjust): Tamaño horizontal. Puesto H./V.,

sintonización, nitidez, aspecto y modo de color Opti.

Tamaño horizontal (H. size): Ajusta el ancho de la pantalla. Esta función solamente está disponible en Modo VGA.

Posición H./V. (H./V. position): Ajusta las posiciones horizontal y vertical de la imagen de vídeo. Esta función solamente está disponible en Modo VGA.

Sintonizar (Fine tune): Sintonización para mejorar la reproducción de la pantalla TFT. Esta función solamente está disponible en Modo VGA.

Nitidez (Sharpness): Para ajustar la nitidez de una señal, que no corresponda a la resolución física de la pantalla. Esta función solamente está disponible en Modo VGA.

Proporción de Aspecto (Aspect ratio): Configurar formato de imagen. Seleccionar entre 16:10 y 4:3.

Menú de configuración (Setup Menu): idioma, posición OSD, tiempo de desaparición de OSD.

Selección de idioma (Language): Permite al usuario seleccionar idiomas

preestablecidos. Visualización en pantalla (OSD position): Ajuste horizontal y vertical de la posición

OSD.

Posición H (H. position): Para ajustar horizontalmente la posición OSD.

Posición V (V. position): Para ajustar verticalmente la posición OSD.

Interruptor de OSD (OSD time out): Para apagar automáticamente el modo On

Screen Displays (OSD) una vez transcurrido un periodo determinado de tiempo.

Visualización de OSD Desactivado(OSD background Of

apagado del fondo OSD.

Restituir memoria (Memory recall): Para volver a los valores de fábrica del control de sonido e imagen.

): permite el encendido y

Cambio de la representación en pantalla

Ahorro de energía

Este monitor puede cambiarse a varios estados de ahorro de energía a través del ordenador correspondiente o del sistema operativo. De esta forma se hace frente a los requisitos actuales para la reducción del consumo de energía.

El monitor soporta los siguientes estados de consumo bajo de energía:

Estado Consumo energético Color de LED Preparación (aprox.)

Encendido OFF

El monitor permanece (dependiendo del sistema operativo) en el estado de bajo consumo energético hasta que pulse un botón del teclado o mueva el ratón (si está disponible).

El monitor tarda menos de 2 segundos en pasar de modo Stand-by a su funcionamiento normal.

< 50 Vatios < 1 Vatios

zul

Naranja

2 segundos

Servicio al cliente

Resolución de problemas

Si su monitor LCD causara problemas, compruebe si está instalado convenientemente según la información proporcionada en el capítulo "Configuración" en la página 6. Si los problemas no se pueden resolver, lea el siguiente capítulo para encontrar una posible solución.

Localización de la causa

Los errores pueden tener a veces causas simples, pero en otras ocasiones vienen provocados por equipos defectuosos. Nos gustaría darle algunas ideas para resolver problemas comunes. En caso de que estas instrucciones no le fueran de ayuda, llámenos.

Comprobación de los cables y las conexiones

Compruebe visiblemente todos los cables y conexiones. Si todas las luces están apagadas, compruebe si llega suministro de energía al equipo.

Errores y causas posibles

No aparece nada en el monitor:

Compruebe:

 Suministro de energía eléctrica: el cable de alimentación tiene que estar fijamente colocado en la

hembrilla y el interruptor tiene que estar encendido.  Fuente de la señal: asegúrese que la fuente de señal (su ordenador, ...) esté encendida y que el cable de

conexión esté fijamente colocado en las hembrillas.  La frecuencia de refresco de la imagen: El monitor LCD debe soportar la frecuencia de refresco de imagen

actual.

 Modo Energy Star: Pulse cualquier tecla o mueva el ratón para desactivar el modo.  Protector de pantalla: Si el protector de pantalla estuviera arrancado pulse una tecla o mueva el ratón.  Pines del conector de señal: Si los pines están doblados o dañados, póngase en contacto con el servicio al

cliente.  Ajuste correctamente los valores soportados por su monitor (consulte "Preparaciones en su ordenador", en

la página 6).

La imagen es inestable o se desplaza:

Compruebe:

 Pines del conector de señal: Si los pines están doblados o dañados, póngase en contacto con el servicio al

cliente.

 Enchufe de señal: El enchufe del cable de señal debe estar correctamente inserto en el conector.

Español

 Tarjeta de vídeo: ¿Son correctos todos los parámetros?  Cable de la señal: el cable de conexión tiene que estar fijamente colocado en las hembrillas.  Frecuencia de refresco de imagen: Elija valores válidos para su sistema.  Nivel de salida de vídeo: el nivel de salida de vídeo del ordenador tiene que ser compatible con los datos

técnicos del monitor.  Retire los dispositivos que produzcan interferencias (teléfonos inalámbricos, altavoces, etc.) que se

encuentren cerca del monitor.  Evite la utilización de cables alargaderas de señal.

Los caracteres aparecen demasiado oscuros, la imagen es demasiado pequeña o demasiado grande, no está centrada etc.:

 Ajuste los parámetros correspondientes (consulte el capítulo "Cambio de la representación en pantalla",

página 12).

Los colores de muestran de forma incorrecta:

 Compruebe los pines del conector de señal. Si los pines están doblados o dañados, póngase en contacto

con el servicio al cliente.  Ajuste los parámetros correspondientes (véase el capítulo " Cambio de la representación en pantalla"),

página 12).  Evite utilizar cables alargaderas de señal.

La imagen es demasiado luminosa o demasiado oscura:

 Controle si el nivel de salida de vídeo del ordenador es compatible con los datos técnicos del monitor.

La imagen tiembla:

 Controle si la tensión eléctrica del ordenador es compatible con los datos técnicos del monitor.  Elija la instalación automática para optimizar los valores de píxeles y la sincronización de las fases. Para

conseguir la calidad óptima, la pantalla debe mostrar un programa de texto (p.ej. Explorador, Word, ...).

Información del controlador

Para utilizar el monitor, es necesario disponer de la instalación de un controlador. Si el sistema operativo solicita la instalación del controlador del monitor, puede descargar el programa del

controlador del sitio web indicado. La instalación del controlador es diferente según el sistema operativo. Siga las indicaciones concretas para su

sistema operativo.

www.medion.com

¿Necesita más ayuda?

Si las sugerencias que le damos en los capítulos anteriores no solucionan su problema, póngase en contacto con nosotros. Nos facilitará mucho el trabajo si nos proporcionara la siguiente información:

 ¿Cuál es la configuración de su ordenador?  ¿Qué dispositivos periféricos adicionales utiliza?  ¿Qué mensajes de error aparecen?  ¿Qué programas estaban abiertos cuando se produjo el error?  ¿Qué ha hecho hasta ahora para solucionar el problema?  Sería tan amable de proporcionarnos su número de cliente, en caso de que le hubieran dado uno

anteriormente.

Precauciones

Puede aumentar la vida de su monitor LCD observando las siguientes precauciones:

¡Advertencia!

No existen piezas que se puedan sustituir ni limpiar dentro de la carcasa del monitor LCD.

Precauciones

 Desconecte siempre el cable de corriente y todos los cables de conexión antes de la limpieza.  NO utilice disolventes, ni agentes limpiadores cáusticos o gaseoso.  Limpie la pantalla con un paño suave, sin restos de polvo.  Tenga cuidado de que no caiga ninguna gota de agua en la pantalla. El agua puede causar alteraciones

estables en los colores.

 Puede exponer la pantalla a la luz solar o a los rayos ultravioletas.  Transporte el equipo sólo en su embalaje original o en otro embalaje adecuado que ofrezca protección

contra golpes.

Reciclado y eliminación de desechos

Embalaje

Los materiales y accesorios de embalaje son reciclables y deben ser depositados en un contenedor para reciclaje cuando ya no sean necesarios.

Aparato

No tire bajo ningún concepto el aparato al final de su vida útil a la basura doméstica normal. Infórmese sobre las posibilidades de las que dispone para eliminarlo de forma respetuosa con el medio ambiente.

Especificación técnica

 Modelo MD 20086  Tamaño de pantalla 56 cm (22”), TFT  Relación de aspecto 16:10  Voltaje de funcionamiento AC 100-240 V ~ 50/60 Hz

Corriente nominal 1,8 A  Resolución 1680 x 1050

 Brillo 300 cd/m  Contraste 1.000:1 (tipo)

10.000:1 (dyn.)

 Tiempo de reacción 5 ms (tipo)  Ángulo de visión

horizontal/vertical 160° (tipo) CR>10

 Entrada de RGB, analógico Conector de 15-pin D-SUB  Entrada de RGB, digital Conector DVI-D con descifrado HDCP  Entrada de sonido 1 Vrms max. 100Hz~20KHz

conector 3,5 mm estéreo

 Salida de sonido 2 x 2 W  Mando Standby ON/OFF, OSD  Temperatura

almacenamiento -20° C ~ +60°C  Humedad (sin condensación) funcionamiento <80%

almacenamiento < 90%

 Peso (bruto/neto) 6,9 kg / 5,2 kg  Dimensiones (AxAxL) aprox. 519 x 415 x 200 mm  Potencia

(en reposo) aprox. 1 Watio  Potencia

(en funcionamiento) menos de 50 Watios

(tipo)

Español

Error de Pixel en LCD (Pantalla TFT)

En el Aktiv Matrix LCDs (TFT) con una resolución de 1680 x 1050 Píxeles (WSXGA) hay un total aproximado de unos 5,3 mio transistores que consisten cada uno en tres sub-píxeles (rojo, verde, azul). Debido a este gran

número de transistores y a que el proceso de fabricado asociado es tremendamente complejo puede darse en ocasiones la pérdida o el falso control de píxeles o de sub-píxeles individuales.

En el pasado había muy variadas maneras para definir el error de pixel permitido. Sin embargo, éstos eran generalmente muy complicados y muy diferentes entre los distintos fabricantes. MEDION se ocupa de todos los productos con pantalla TFT con el desarrollo de la garantía de las necesidades estrictas y transparentes de la norma ISO 13406-2, clase II que se resumen brevemente en los siguientes:

El estándar ISO 13406-2 define entre otras cosas las guías generalmente válidas en relación con los errores de pixel.

Los errores de pixel quedan establecidos en cuatro categorías de fallos y en tres tipos de fallos. Cada pixel individual se compone a su vez de tres sub-píxeles, cada uno de un color (rojo, verde, azul).

Tipos de fallos de Pixel:

 Tipo 1: pixel luminoso largo tiempo (punto blanco, claro)

pero no dirigido.

El pixel blanco es el resultado de la luz de tres sub-pixel.

 Tipo 2: pixel no luminoso (punto negro, oscuro) pero dirigido  Tipo 3: sub-pixel anormal o defectuoso de color rojo, verde o azul (p.ej. encendido largo tiempo con

luminosidad media, sin color, intermitente o trémula pero no de tipo 1 ni 2)

Suplemento: Clúster de tipo 3 ( = pérdida de dos o más sub-píxeles en un bloque de 5 x 5 píxeles. Un clúster es un campo de 5 x 5 píxeles (15 x 5 Sub-píxeles).

Clases de fallos de Pixel:

Líneas

azul verde

rojo

Clase de fallo Tipo 1 Tipo 2 Tipo 3 Clúster v. tipo 3

I 000 - 0

II 225 - 2 III 5 15 50 5 IV 50 150 500 50

El número permitido de fallos de los tipos arriba indicados en cada una de las clases de tipos consiste en un millón de píxeles y deben ser convertidos de acuerdo con la resolución física de la pantalla.

De ello se extrae un número máximo permitido en la clase de fallo II:

Para una resolución Mio. Pixel Sub-Pixel (Tipo)

La clase de fallo I tiene lugar solamente en caso de aplicaciones especiales como, por ejemplo, en los campos de la medicina para aplicación y está conectado con los correspondientes impactos de costes. La clase de fallo II se ha establecido como estándar para la fabricación de calidad con pantallas muy buenas.

Error de Pixel en LCD (Pantalla TFT)

Ejemplo :

Una pantalla XGA de 56 cm está compuesta de 1680 puntos de imagen (Pixel) horizontales y de 150 verticales, que suman un total de 1.764000 Píxeles. En relación con un millón de Píxeles, esto supone un factor de cerca de 1,76.

La clase de error II permite 4 fallos de tipo 1 y tipo 2 y 10 fallos de tipo 3 y 4 clústeres de tipo 3.

Realizar copias de este manual

Este manual contiene información protegida por la ley. Reservados todos los derechos. Queda prohibida por las leyes de copyright la reproducción de esta información

de forma, mecánica, electrónica o por cualquier otro medio sin el consentimiento escrito del fabricante.

MS-DOS

Pentium

Otras marcas comerciales están registradas por sus propietarios correspondientes.

Pueden realizarse cambios sin obligación de notificarlo a persona alguna.

Español

y Windows® son marcas comerciales registradas de Microsoft®.

es una marca comercial registrada de Intel®.

Garantía limitada

I. Condiciones generales de garantía

1. Aspectos generales

La garantía empieza siempre el día de entrega del aparato MEDION adquirido a MEDION o a un distribuidor oficial de MEDION, y se refiere a todo tipo de daños de material y de producción que pueden surgir durante el uso normal. El plazo de la garantía se infiere de la tarjeta de garantía adjunta al aparato unida al comprobante de compra del distribuidor autorizado de MEDION.

Guarde cuidadosamente el comprobante de compra original y la tarjeta de garantía. MEDION y su distribuidor autorizado se reservan el derecho a rechazar una reparación de garantía o una confirmación de garantía si no se han presentado estos documentos.

En caso de que sea necesario remitirnos su aparato, asegúrese de que esté embalado de modo seguro para el transporte, preferiblemente en su embalaje original. MEDION no asume la responsabilidad por otros materiales enviados que no formen parte del volumen de suministro original del aparato MEDION.

Rogamos nos entreguen junto con el aparato una descripción del fallo lo más detallada posible. Antes de remitirnos su aparato, póngase en contacto con la línea de atención al cliente de MEDION. Allí recibirá un número de referencia (n° RMA), que deberá agregar de modo visible en el exterior del paquete.

Esta garantía no tiene ninguna repercusión sobre sus derechos legales y queda sujeta al derecho vigente del país en el que se efectuó la primera compra del aparato por parte del cliente final en un comercio autorizado por MEDION.

2. Alcance

En caso de darse un fallo de su aparato MEDION cubierto por esta garantía, MEDION asegura con esta garantía la reparación o la sustitución del aparato MEDION. La decisión de si debe procederse a una reparación o a una sustitución corresponde al cliente, pero sólo en el marco del principio de la proporcionalidad. En este sentido, MEDION podrá decidir a su parecer, teniendo en cuenta los gastos de reparación, si en lugar de la reparación va a sustituir el aparato por otro nuevo, o por uno acondicionado de la misma calidad.

No se asume la garantía de pilas o baterías, ni tampoco de los materiales de consumo, es decir, piezas que durante el uso normal del aparato tienen que sustituirse con regularidad, como por ejemplo la lámpara de los proyectores.

Como regla general, un error de píxel (un punto de imagen permanente de color, más claro o más oscuro) no se considera un fallo. El número exacto de puntos de imagen erróneos admisible puede consultarse en la descripción del manual de este producto.

MEDION no asume la garantía por imágenes retenidas en aparatos de plasma o LCD, que han sido originadas por un uso inadecuado del aparato. El procedimiento a seguir para la operación de su aparato de plasma o LCD puede consultarse en la descripción del manual de este producto.

La garantía no abarca los errores de reproducción de soportes de datos que fueron creados en un formato no compatible o con un software inadecuado.

Si durante la reparación se comprobase que se trata de un fallo no cubierto por la garantía, MEDION se reservará el derecho a facturar al cliente los gastos originados por la reparación en cuestión de material, trabajo y demás gastos, después de presentar un presupuesto.

Garantía limitada

3. Exclusión

MEDION no asume la garantía de fallos y daños originados por influencias externas, daños accidentales, uso inadecuado, así como modificaciones, reformas, ampliaciones, uso de piezas procedentes de otros fabricantes, descuido, virus o errores de software, transporte inadecuado, o embalaje inadecuado.

La garantía se extingue en caso de que el fallo del aparato se haya ocasionado durante un mantenimiento o una reparación efectuados por personal ajeno a MEDION o al servicio técnico autorizado por MEDION para este aparato. La garantía también cesa si los adhesivos, precintos de garantía, o números de serie del aparato o de una parte integrante del mismo se han modificado, manipulado, o dañado de modo que sean ilegibles.

4. Línea de atención al cliente

Antes de remitir el aparato a MEDION tiene que comunicarse con nosotros a través de la línea de atención al cliente “Hotline”. Recibirá más informaciones de cómo hacer uso de su derecho de garantía.

El uso de la línea de atención al cliente no es gratuito. La línea de atención al cliente no sustituye de ningún modo la formación del usuario en software o hardware, la

consulta en el manual, o la asistencia de productos procedentes de otras empresas. MEDION ofrece adicionalmente una línea de atención al cliente de pago para consultas no asumidas por la

garantía.

II. Condiciones especiales de garantía para ordenadores de sobremesa (PC), ordenadores portátiles (notebook), ordenadores de bolsillo (PDA) y navegadores GPS (PNA) de MEDION

Si una de las opciones incluidas en el suministro presenta un defecto, también tiene derecho a reparación o sustitución. La garantía cubre gastos de material y de trabajo para restablecer la funcionalidad del aparato MEDION en cuestión.

Si se usa para el aparato un hardware no fabricado ni distribuido por MEDION, esto puede provocar el cese de la garantía, si por ello se generara un daño en el aparato de MEDION o en las opciones suministradas.

Se asume una garantía limitada por el software suministrado. Esto es válido para un sistema operativo preinstalado, pero también para programas incluidos en el suministro. En el caso del software incluido en el suministro, MEDION garantiza para los soportes de datos, p. ej., disquetes y CD-ROM con los que se suministra este software, que están exentos de fallos de material y de fabricación por un plazo de 6 meses desde el día de compra del aparato a MEDION o a un distribuidor oficial de MEDION. En caso de suministro de soportes de datos defectuosos, MEDION sustituirá los soportes de datos defectuosos gratuitamente; se excluye cualquier otra reclamación que vaya más allá. Si hay indicios claros de que el soporte de datos se usó o guardó de modo inadecuado, MEDION se reservará el derecho a rechazar dicha reclamación. Exceptuando la garantía para los soportes de datos, todos los programas informáticos se suministran sin garantía de fallos. MEDION no asegura que este software funcione sin interrupciones o sin fallos o que satisfaga las exigencias del cliente. MEDION no garantiza la exactitud del material cartográfico proporcionado con los equipos de navegación.

Al proceder a reparar el aparato MEDION puede ser necesario borrar todos los datos del aparato. Asegúrese antes de enviar el aparato de poseer una copia de seguridad de todos los datos que se encuentran en el aparato. Advertimos expresamente que cuando se efectúa una reparación, se restaura el estado original. MEDION no asume la responsabilidad de los costes de una configuración de software, de pérdidas de ingresos, de la pérdida de datos o de software, ni de otros daños consecuenciales.

Español

III. Condiciones especiales de garantía para la reparación in situ y la sustitución in situ

Siempre que en la tarjeta de garantía adjunta al aparato figure un derecho a reparación in situ o a sustitución in situ, se aplicarán a su aparato MEDION las condiciones especiales de garantía para la reparación in situ y la sustitución in situ.

Para poder efectuar la reparación in situ o la sustitución in situ, deberá asegurar por su parte los siguientes puntos:

 Deberá concederse al personal de MEDION un acceso ilimitado, seguro e inmediato a los aparatos.  Deberá poner a disposición del personal de MEDION los dispositivos de telecomunicación que necesiten para

ejecutar correctamente su encargo, para fines de prueba y de diagnóstico, así como para la eliminación de errores, asumiendo Ud. los gastos.

 Usted mismo es responsable de la recuperación de su propio software de aplicaciones después de haber

recurrido al servicio de asistencia de MEDION.

 Deberá tomar todas las demás medidas que MEDION precise para poder ejecutar su encargo correctamente.  Usted mismo se responsabiliza de la configuración y la conexión de aparatos externos, si los hubiere, después

de haber recurrido al servicio de asistencia de MEDION.

 El periodo de cancelación libre de costes para la reparación in situ o la sustitución in situ es de 48 horas como

mínimo; después tendremos que facturarles los gastos que se nos hayan presentado debidos a una cancelación demorada o no efectuada.

Garantía limitada

Español

Contenuto

Indicazioni relative alle presenti istruzioni ................................................................................... 2

Destinatari del prodotto ................................................................................................................................ 2

La qualità ...................................................................................................................................................... 2

L’assitenza .................................................................................................................................................... 2

Utilizzo conforme alle norme ........................................................................................................ 2

Contenuto della confezione ........................................................................................................... 2

Istruzioni per la sicurezza .............................................................................................................. 3

Sicurezza di funzionamento .......................................................................................................................... 3

Luogo di installazione ................................................................................................................................... 3

Riparazione ................................................................................................................................................... 4

Ambiente idoneo .......................................................................................................................................... 4

Alimentazione ............................................................................................................................................... 4

Norme / Compatibilità elettromagnetica ....................................................................................................... 5

Messa in funzione .......................................................................................................................... 6

Montaggio .................................................................................................................................................... 6

Fasi preliminari per il collegamento al PC ...................................................................................................... 6

Impostazioni dello schermo supportate ................................................................................................... 6

Windows XP: Proprietà impostazioni ........................................................................................................ 7

Windows Vista: Impostazioni di visualizzazione ........................................................................................ 8

Collegamenti sul lato posteriore ................................................................................................................... 9

Collegare lo schermo .................................................................................................................................... 9

1 Collegare il cavo di segnalazione ........................................................................................................... 9

2 Cavo audio collegare ............................................................................................................................ 9

3 Collegare l’alimentazione ..................................................................................................................... 9

4 Inserire l’alimentazione ......................................................................................................................... 9

Il terminale video ........................................................................................................................................ 10

Elementi di regolazione ............................................................................................................... 11

Schermo TFT impostare ............................................................................................................... 12

Comandi del menu OSD ............................................................................................................................. 12

Il Menu OSD ............................................................................................................................................... 12

Dispositivi per il risparmio di corrente ........................................................................................ 14

Assistenza clienti ......................................................................................................................... 14

Risoluzione dei problemi ............................................................................................................................. 14

Localizzare la causa ................................................................................................................................ 14

Verifica dei collegamenti e dei cavi ......................................................................................................... 14

Guasti e possibili cause .......................................................................................................................... 14

Informazioni sul driver ................................................................................................................................ 15

Necessità di ulteriore supporto? .................................................................................................................. 15

Pulizia .......................................................................................................................................... 15

Smaltimento ................................................................................................................................ 16

Dati tecnici .................................................................................................................................. 16

Pixel non conformi negli schermi TFT .......................................................................................... 17

Riproduzione del presente manuale............................................................................................ 18

Garanzia limitata ......................................................................................................................... 19

Contenuto

Indicazioni relative alle presenti istruzioni

Leggere attentamente le presenti istruzioni e attenersi a tutte le indicazioni riportate. In questo modo si garantirà un funzionamento affidabile e una lunga durata dello schermo TFT. Tenere le presenti istruzioni sempre a portata di mano vicino allo schermo TFT. Custodire bene le istruzioni per l’uso, in modo da poterle passare al nuovo possessore in caso di vendita dello schermo TFT.

Abbiamo suddiviso le presenti istruzioni, in modo tale che in ogni momento si possano rileggere le informazioni necessarie, che si riferiscono al relativo settore tematico, partendo dall’indice. Scopo delle presenti istruzioni è quello di fornire le istruzioni per l’uso dello schermo TFT in un linguaggio facilmente comprensibile.

Destinatari del prodotto

Le presenti istruzioni si rivolgono ai nuovi utilizzatori, nonché agli utilizzatori esperti.

La qualità

Nella scelta dei componenti abbiamo rivolto la nostra attenzione all’elevata funzionalità, alla maneggevolezza, alla sicurezza e all’affidabilità del prodotto. Grazie a un progetto equilibrato possiamo offrire uno schermo TFT futuristico in grado di offrire prestazioni soddisfacenti nel lavoro e nel tempo libero.

La ringraziamo per la fiducia accordata ai nostri prodotti e siamo lieti di poterla accogliere come nuovo cliente.

L’assitenza

Attraverso il servizio di assistenza forniamo un supporto durante il lavoro di tutti i giorni. La invitiamo a contattarci e saremo ben felici di poterla aiutare. Nelle presenti istruzioni per l’uso è disponibile un

capitolo a parte relativo al servizio di assistenza che inizia da pagina 14.

Utilizzo conforme alle norme

 Questo apparecchio è adatto soltanto per l’impiego in ambienti chiusi e asciutti.  Questo apparecchio è stato pensato soltanto per l’uso privato. Il funzionamento di questo apparecchio

non è previsto in un’azienda dell’industria pesante. L’utilizzo in condizioni ambientali estreme può

danneggiare l’apparecchio.

Contenuto della confezione

Si prega di verificare che la confezione sia completa e la preghiamo di comunicarci entro 14 giorni dopo l’acquisto, eventuali mancanze. Insieme allo schermo TFT, da Lei acquistato, riceverà:

 Schermo TFT  Cavo di collegamento alla rete  Cavo dati D-Sub a 15-pin  Cavo DVI-D  Cavo audio  Base per lo schermo  Certificato di garanzia  Istruzioni per l’uso

Italiano

Istruzioni per la sicurezza

Sicurezza di funzionamento

 Non lasciare giocare i bambini con gli apparecchi elettrici senza la dovuta sorveglianza. I bambini non

possono sempre riconoscere correttamente i possibili pericoli.  Tenere fuori dalla portata dei bambini il materiale d’imballaggio, come ad es. le pellicole. In caso di

manomissione si può correre il rischio di rimanere soffocati.

 Non aprire mai la scatola dello schermo TFT (pericolo di scossa elettrica, di corto circuito e di incendio)!  Non introdurre alcun oggetto attraverso le fessure e le aperture nella parte interna dello schermo TFT

(pericolo di scossa elettrica, di corto circuito e di incendio)!  Le fessure e le aperture dello schermo TFT servono per l’aerazione. Non copra queste aperture (pericolo di

surriscaldamento, pericolo di incendio)!

 Non esercitare alcuna pressione sul display. C’è il pericolo che lo schermo si rompa.  Attenzione! In caso di rottura del display c’è il pericolo di ferirsi. Raccogliere i pezzi rotti con dei guanti di

protezione e inviarli al centro di assistenza per l’opportuno smaltimento. Lavare poi le sue mani con del

sapone, poiché non è possibile escludere che le sostanze chimiche possano fuoriuscire.  Non toccare il display con le dita o con degli oggetti spigolosi per evitare di provocare dei danni.

Rivolgersi al servizio assistenza, se:

 Il cavo di rete è bruciato o danneggiato  il liquido è penetrato nello schermo  lo schermo TFT non funziona regolarmente  lo schermo TFT è caduto oppure la scatola è danneggiata

Luogo di installazione

 I nuovi apparecchi possono rilasciare nelle prime ore di funzionamento un inevitabile tipico odore, ma

completamente innocuo, che nel corso del tempo diminuisce sempre più.

Per eliminare l’odore, si consiglia di arieggiare regolarmente l’ambiente. Durante lo sviluppo di questo

prodotto abbiamo prestato attenzione a non andare al di sotto dei valori limite, attualmente validi.  Tenere il proprio schermo TFT e tutti gli apparecchi collegati lontani dall’umidità, evitare che si depositi

della polvere e che rimangono al riparo da fonti di calore e dall’irradiazione solare diretta. La mancata

osservanza delle presenti indicazioni può provocare dei disturbi o il danneggiamento dello schermo TFT.  Non far funzionare l’apparecchio all’aperto, poiché gli agenti esterni, quali la pioggia, la neve, ecc.

possono danneggiare l’apparecchio.

 Non esporre l’apparecchio a gocce o agli spruzzi dell’acqua e non porre alcun recipiente contenente del

liquido (vasi o simili) sull’apparecchio. Il liquido che penetra nell’apparecchio può danneggiare la

protezione elettrica.

 Non porre alcuna fonte combustibile (candele o simili) sull’apparecchio.  Mantenere una distanza sufficiente dalla parete con armadio componibile. Mantenere una distanza

minima di circa 10 cm dall’apparecchio per una sufficiente aerazione.

 Porre e far funzionare tutti i componenti su una base stabile, piana e priva di vibrazioni per evitare che lo

schermo TFT possa cadere.  Evitare gli abbagliamenti, i riflessi e i forti contrasti dei chiaro-scuro, per proteggere gli occhi e per

garantire un’ergonomia confortevole sul posto di lavoro.  Fare regolarmente delle pause quando si lavora davanti allo schermo TFT, per prevenire tensioni e

affaticamenti.

Istruzioni per la sicurezza

Riparazione

 Fare eseguire la riparazione dello schermo TFT solo ed esclusivamente a personale qualificato.  In caso sia necessario eseguire una riparazione, rivolgersi solo ed esclusivamente al nostro centro

assistenza autorizzato.

Ambiente idoneo

 Lo schermo TFT può funzionare a una temperatura ambiente compresa tra 0° C e +40° C e a un’umidità

relativa di < 80% (nessuna condensa).

 Quando è spento lo schermo TFT può rimanere a una temperatura compresa tra -20° C e +60° C.  Dopo aver trasportato lo schermo TFT, attendere fino a quando il valore della temperatura ambiente non

sarà stato registrato nell’apparecchio, prima di effettuare la messa in funzione.

In caso di grosse variazioni di temperatura o di umidità si può formare dell’umidità all’interno dello

schermo TFT, a causa della condensa, cosa che può provocare un corto circuito elettrico.

Alimentazione

Attenzione: Anche con l’interruttore di rete spento alcune parti dell’apparecchio rimangono sotto tensione. Per interrompere l’alimentazione dello schermo TFT o per disinserire completamente l’apparecchio dalla tensione, staccare la spina dalla presa.

 Far funzionare lo schermo TFT soltanto a una presa a terra a 100-240V~, 50/60 Hz. Se non si è sicuri

dell’alimentazione da usare sul luogo dell’installazione, rivolgersi al fornitore di energia.  Si consiglia di utilizzare una protezione contro sovratensioni per un’ulteriore protezione dello schermo

TFT da possibili danni provocati da picchi di tensione o da folgorazione della rete elettrica.

 Per interrompere l’alimentazione dello schermo, staccare la spina dalla presa.  La presa dovrà trovarsi in prossimità dello schermo TFT ed essere facilmente accessibile.  Posizionare il cavo in modo tale che nessuno possa calpestarlo o inciamparvi.  Non porre degli oggetti sul cavo, poiché questi potrebbero danneggiarsi.  Fare attezione: L’interruttore di stand-by non stacca completamente l’apparecchio dalla rete elettrica.

Inoltre l’apparecchio, in posizione di stand-by, continua a consumare corrente. Per staccare l’apparecchio

completamente dalla rete, togliere la spina dalla presa elettrica.

Italiano

Medion MD 20086 CODE LIST

Specifications and Main Features

Frequently Asked Questions

User Manual
