Maytag MAT20CSAGW, MAT20MNAGW, MAT20PDAGW, MAT20PNAGW Installation Instructions

Download

INSTALLATION INSTRUCTIONS

Before the dryer is removed from service or discarded,

(ORIgINAL INSTRUCTIONS)

CommerCial Washer

Models maT20CsaGW, maT20mNaGW, maT20PDaGW, and maT20PNaGW

INSTRUCTIONS D’INSTALLATION

(INSTRUCTIONS D’ORIgINe)

lave-liNGe CommerCial

Modèles maT20CsaGW, maT20mNaGW, maT20PDaGW et maT20PNaGW

INSTRUCCIONeS De INSTALACIÓN

(INSTRUCCIONeS ORIgINALeS)

lavaDora ComerCial

Modelos maT20CsaGW, maT20mNaGW, maT20PDaGW y maT20PNaGW

ISTRUZIONI D’INSTALLAZIONe

(ISTRUZIONI ORIgINALI)

lavaTriCe CommerCiale

Modellos maT20CsaGW, maT20mNaGW, maT20PDaGW e maT20PNaGW

W10837717A

www.maytagcommerciallaundry.com

TABLE OF CONTENTS

Page

Washer Safety .......................................................................... 3

FOR OWNER

General Use Instructions ........................................................ 4

Typical Full Load Sizes ............................................................ 4

Transporting Your Washer ......................................................5

If You Need Assistance or Service ......................................... 5

FOR MAYTAG AUTHORIZED SERVICE PERSON

Tools & Parts ............................................................................ 6

Alternate Parts & Accessories ............................................... 6

Dimensions .............................................................................. 7

Location Requirements ...........................................................8

Installation Instructions .......................................................... 9

Level Washer ..........................................................................10

Connect Drain Hose .............................................................. 11

Drain System .......................................................................... 12

Connect Inlet Hoses .............................................................. 13

Electrical Requirements........................................................14

Complete Installation ............................................................ 15

Installing Coin Slide and Coin Box ....................................... 15

Electronic Controls Set-Up Instructions

(PD & PN Models) .................................................................. 16

Washer Disposal .................................................................... 20

Warranty ................................................................................. 21

MODEL NOMENCLATURE:

MAT – Maytag 20 – Model Type Number CS – Coin Slide

MN – Timer Non-Pay PD – Coin Drop PN – Electronic Non-Pay

TABLE DES MATIÈRES

Page

Sécurité du lave-linge ........................................................... 22

POUR LE PROPRIÉTAIRE

Instructions de l’utilisation général ..................................... 23

Taille typique des charges complètes ................................. 23

Transport du lave-linge ......................................................... 24

Si vous avez besoin d’assistance ou service ...................... 24

POUR LE PERSONNEL D’ENTRETIEN AUTORISÉ

PAR MAYTAG

Outillage et pièces ................................................................. 25

Pièces supplémentaires et accessoires .............................. 25

Dimensions ............................................................................ 26

Exigences d’emplacement ................................................... 27

Instructions d’installation ..................................................... 28

Établissement de l’aplomb du lave-linge ............................ 29

Raccordement du tuyau de vidange .................................... 30

Système de vidange .............................................................. 31

Raccordement des tuyaux d’arrivée d’eau ......................... 32

Spécications électriques .................................................... 33

Achever l’installation ............................................................. 34

Installation de la glissière et de la boîte à monnaie ........... 34

Instructions de paramétrage des commandes

électroniques (Modèles PD et PN) ....................................... 35

Élimination du lave-linge ...................................................... 40

Garantie .................................................................................. 41

NOMENCLATURE DES MODÈLES :

MAT – Maytag 20 – ## (p. ex. 25) Numéro

de type du modèle CS – Glissière à pièces

MN – Minuterie non payant PD – Chute de pièce PN – Non payant électronique

ÍNDICE

Página

Seguridad de la lavadora ....................................................... 42

PARA EL PROPIETARIO

Instrucciones del uso general ............................................... 43

Tamaños de cargas típicas de volumen completo ..............43

Transporte de la lavadora ...................................................... 44

Si necesita asistencia o servicio ........................................... 44

PARA EL PERSONAL DE SERVICIO AUTORIZADO

DE MAYTAG

Herramientas y piezas ...........................................................45

Piezas y accesorios alternativos ..........................................45

Dimensiones ...........................................................................46

Requisitos de ubicación ........................................................47

Instrucciones de instalación .................................................48

Nivelación de la lavadora ....................................................... 49

Conexión de la manguera de desagüe ................................. 50

Sistema de desagüe ............................................................... 51

Conexión de las mangueras de entrada ..............................52

Requisitos eléctricos .............................................................53

Complete la instalación ........................................................54

Instalación del tragamonedas y la caja de monedas ..........54

Instrucciones para programar los controles

electrónicos (Modelos PD y PN) ...........................................55

Eliminación de la lavadora ..................................................... 60

Garantía ................................................................................... 61

NOMENCLATURA DEL MODELO:

MAT – Maytag 20 – Número de tipo de

modelo

CS – Tragamonedas

MN – Temporizador

operado sin monedas PD – Depósito de monedas PN – Operado sin monedas

electrónico

SOMMARIO

Pagina

Sicurezza della lavatrice ....................................................... 62

PER IL PROPRIETARIO

Istruzioni del uso generale ................................................... 63

Dimensioni tipiche a carico completo ................................. 63

Transporto della lavatrice ..................................................... 64

Se avete bisogno dell’assistenza o servizio ....................... 64

PER IL PERSONALE DI ASSISTENZA

AUTORIZZATO MAYTAG

Attrezzi e componenti ........................................................... 65

Parti e accessori alternativi .................................................. 65

Dimensioni ............................................................................. 66

Requisiti di posizionamento ................................................. 67

Istruzioni d’installazione ....................................................... 68

Livellamento della lavatrice .................................................. 69

Connessione del tubo di scarico ......................................... 70

Sistema di scarico ................................................................. 71

Collegare i tubi d’ingresso .................................................... 72

Requisiti elettrici .................................................................... 73

Completamento dell’installazione ....................................... 74

Installazione dello scivolo monete e della gettoniera ........ 74

Istruzioni di congurazione dei comandi elettronici

(Modelli PD e PN) ................................................................... 75

L’eliminazione della lavatrice ............................................... 79

Garanzia ................................................................................. 80

NOMENCLATURA DI MODELLO:

MAT – Maytag 20 – Numero di Tipo

di modello

CS – Scivolo gettoni

MN – Temporizzatore

non a gettoni PD – Imbuto monete PN – Non a gettoni

elettroniche

WASHER SAFETY

Before the dryer is removed from service or discarded,

NOTE: Washer installation and service must be performed by a Whirlpool authorized service person.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of re, electric shock, or injury to persons when using the washer, follow

basic precautions, including the following:

n Read all instructions before using the

washer.

n Do not wash articles that have been previously

cleaned in, washed in, soaked in, or spotted with petrol, dry-cleaning solvents, or other ammable or explosive substances as they give off vapours that could ignite or explode.

n Do not add petrol, dry-cleaning solvents, or

other ammable or explosive substances to the wash water. These substances give off vapours that could ignite or explode.

n Under certain conditions, hydrogen gas may

be produced in a hot water system that has not been used for 2 weeks or more. HYDROGEN GAS IS EXPLOSIVE. If the hot water system has not been used for such a period, before using the washer, turn on all hot water taps and let the water ow from each for several minutes. This will release any accumulated hydrogen gas. As the gas is ammable, do not smoke or use an open ame during this time.

n The appliance must be disconnected from

its power source during service and when replacing parts. The power cord plug should be visible at all times once disconnected to verify that power remains removed.

n This appliance is not intended for use by

children or by persons with reduced physical, sensory, or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instructions concerning safe use of the appliance by persons responsible for their safety. Such persons must also understand the possible hazards involved during use.

n The appliance can be used by children age 8

years and above and persons with reduced physical, sensory, or mental capabilities, or lack of experience and knowledge if they have been given supervision or instructions concerning safe use of the washer, and if they understand the hazards involved.

n Children of less than 3 years should be kept

away unless continuously supervised.

n This appliance is intended to be used in

household and similar applications such as staff kitchen areas, shops, ofces, other working environments, farm houses. It can also be used by clients in hotels, motels, other residential type environments, bed and breakfast type environments, areas for communal use in blocks of ats, or in launderettes.

SAVE THESE INSTRUCTIONS

n No washer can completey remove oil. Do not

dry anything that has ever had any type of oil on it (including cooking oils). Doing so can result in death, explosion, or re.

n It is recommended that berglass items not

be washed in coin-operated washers. If these items are washed in the washer, run the washer through a complete cycle to rinse away any residue that might be left in the washer.

n Cleaning and user maintenance by children must

be supervised.

n Do not allow children to play on, in, or with

the washer. Close supervision of children is necessary when the washer is used near children.

n Before the washer is removed from service or

discarded, remove the door or lid.

n Do not reach into the washer if the basket, tub,

or agitator is moving.

SAVE THESE INSTRUCTIONS

n Do not install or store the washer where it will be

exposed to the weather.

n Do not tamper with controls. n After installation, access to mains plug or

mains supply via a double-pole switch must be maintained at all times in order to ensure immediate deactivation of the washer in case of emergency.

n Do not repair or replace any part of the washer

or attempt any servicing unless specically recommended in this manual. You must also understand these instructions and have the skills to carry them out.

n See “Electrical Requirements” for grounding

instructions.

GENERAL USE INSTRUCTIONS

n Water pressure of 138–690 kPa (20–100 psi) is needed for

operation of the washer.

n Use new hoses supplied with the washer. Do not reuse old

hoses.

n If the supply cord is damaged, it must be replaced by the

manufacturer, its service agent, or similarly qualied persons in order to avoid a hazard.

TYPICAL FULL LOAD SIZES

Load Type Loading Suggestion Load Type Loading Suggestion

Mixed Load 3 double sheets

4 pillowcases 6 pair shorts 8 T-shirts 2 shirts 2 blouses 8 handkerchiefs

Permanent Press 2 double or 1 king size sheet

1 tablecloth 1 dress 1 blouse 2 slacks 3 shirts 2 pillowcases

Heavy Work Clothes 3 pair pants

3 shirts 1 coverall 4 pair jeans 1 overall

Knits 3 blouses

4 slacks 6 shirts 4 tops 4 dresses

MAYTAG® COMMERCIAL LAUNDRY

LIMITED WARRANTY

TRANSPORTING YOUR WASHER

n Shut off both water faucets. Disconnect and drain water

inlet hoses.

n Disconnect drain from drain system and drain any remaining

water into a pan or bucket. Disconnect drain hose from back of washer.

n Unplug power cord. n Place inlet hoses and drain hose inside washer basket. n Drape power cord over edge and into washer basket. n Place packing tray from original shipping materials back inside

washer and reuse shipping base to support the motor and tub. If you do not have original packaging, place heavy blankets or towels above basket, between the washer top and the tub ring. Close lid and place tape over lip and down the front of the washer. Keep lid taped until washer is moved to new location.

IF YOU NEED ASSISTANCE OR SERVICE

Your installation may require additional parts. To order, please contact your authorised commercial laundry distributor from whom you purchased your washer or an authorised service company.

You will need the washer model number and serial number. Both numbers can be found on the serial-rating plate located on the washer.

IF YOU NEED SERVICE:

Contact your authorized Maytag visit www.MaytagCommercialLaundry.com.

Commercial Laundry distributor. To locate your authorized Maytag® Commercial Laundry distributor,

Maytag® Commercial Laundry Service Department

For written correspondence:

2000 N M 63

Benton Harbor, Michigan 49022-2632 USA

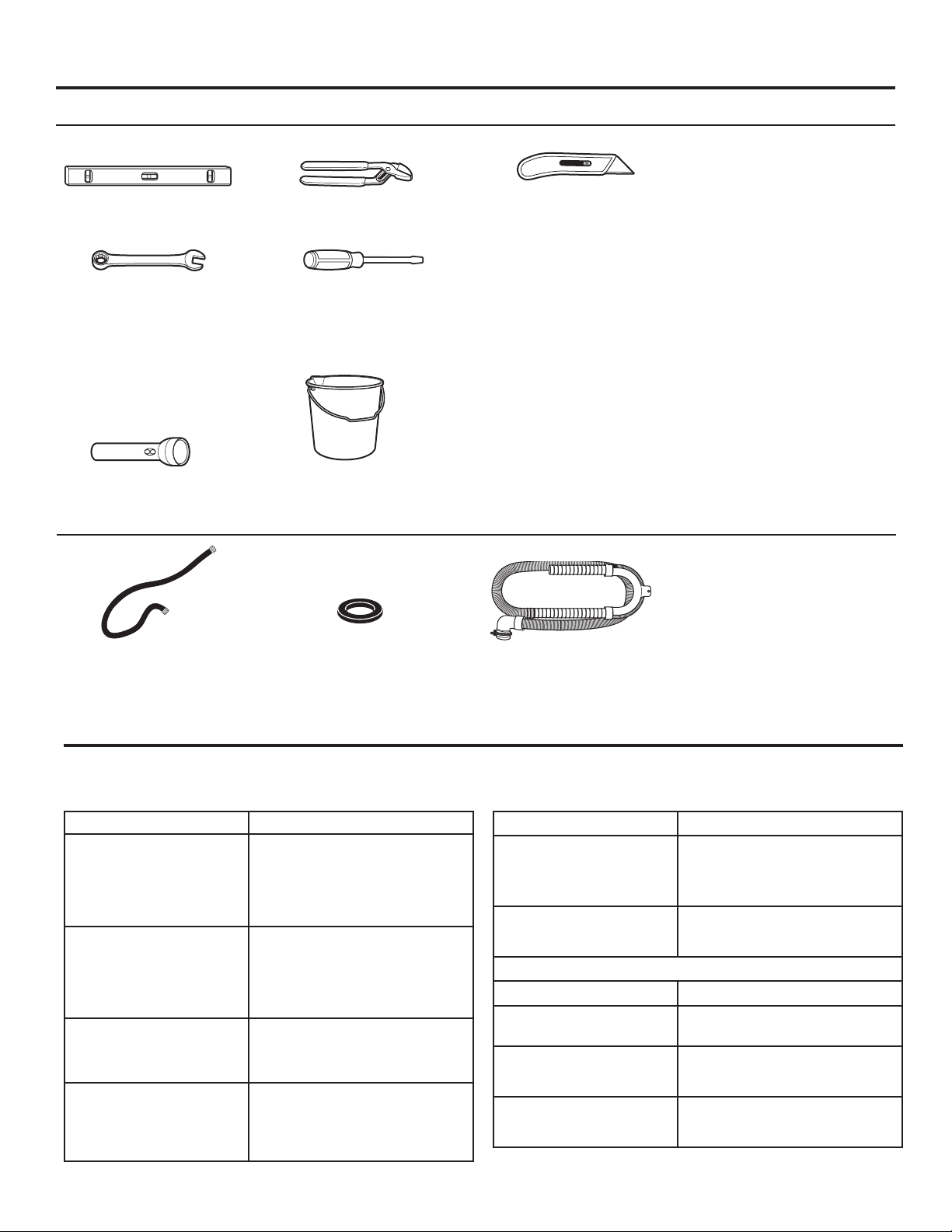

TOOLS & PARTS

Tools Needed:

Level Pliers Utility Knife

14 mm (9/16")

Open-End Wrench

or Adjustable Wrench

Flat-Blade Screwdriver

Optional tools:

Flashlight Bucket

Parts Supplied:

Water Inlet Hoses (2) Inlet Hose Washers (4)

ALTERNATE PARTS & ACCESSORIES

Drain Hose with Clamp,

U-Form, and Cable Tie

Your installation may require additional parts. To order, please contact the dealer from whom you purchased your washer or an authorised service company.

If You Have: You Will Need:

Overhead sewer Standard 76 L (20 gal.) 990 mm

(39") tall drain tub or utility sink, sump pump, and connectors (available from local plumbing suppliers)

25 mm (1") standpipe 51 mm (2") diameter to

25 mm (1") diameter Standpipe Adapter Part Number 3363920, Connector Kit Part Number 285835

Lint clogged drain Drain Protector Part Number

367031, Connector Kit Part Number 285835

Floor drain system Siphon Break Part Number

285320, Connector Kit (x2) Part Number 285835, Extension Drain Hose Part Number 285863

If You Have: You Will Need:

Water faucets beyond reach of ll hoses

2 longer water ll hoses:

1.8 m (6 ft.) 90° bend hose Part Number 76314, 3.0 m (10 ft.) Part Number 350008

Inlet hoses are sold as a pair in kit W10575888

Accessories

If You Have: You Will Need:

Washer Drip Trays Part Number 8212526

Fabric Softener Dispenser Kit Part Number 63594

Drain beyond the reach of drain hose

1.2 m (4 ft.) Drain Hose Extension Part Number DRNEXT4

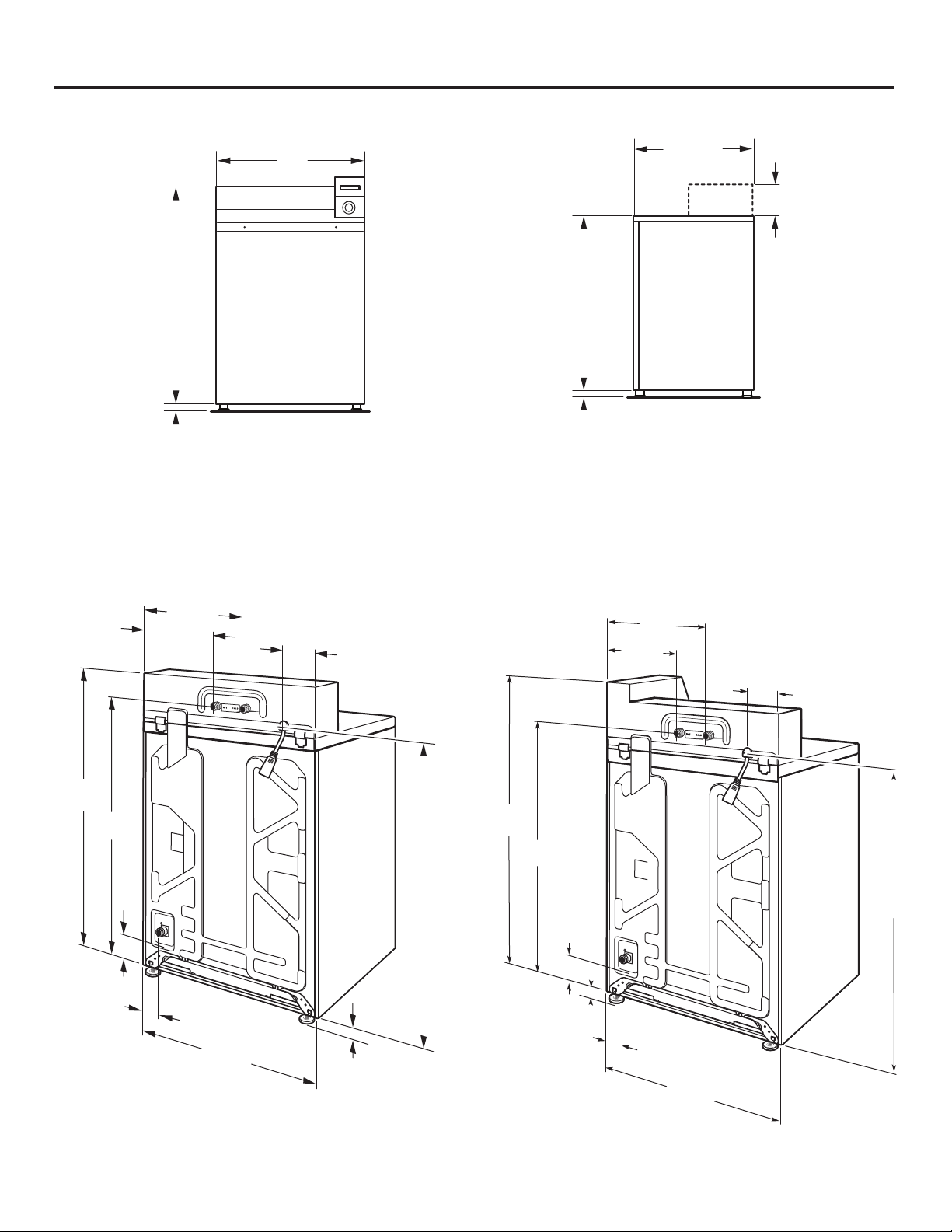

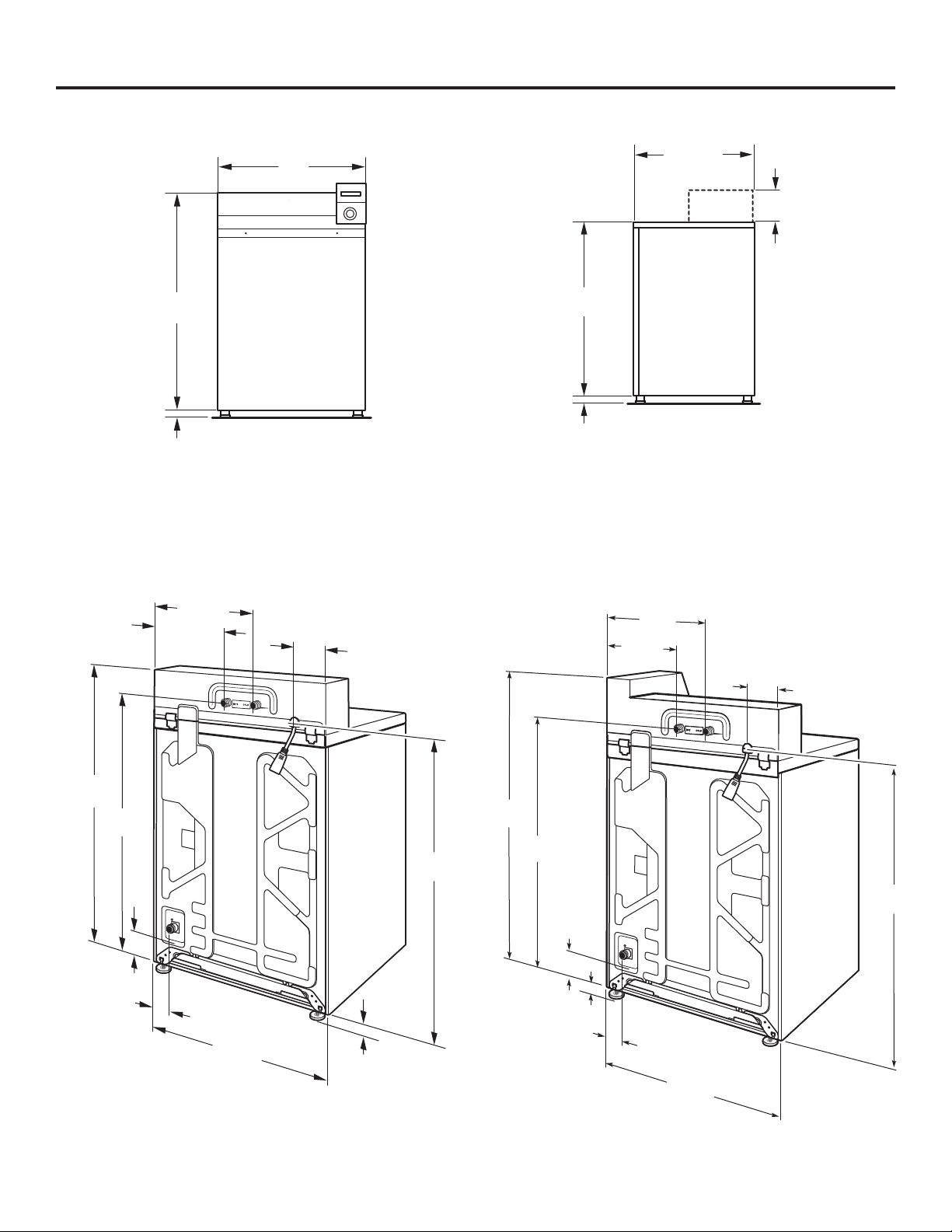

DIMENSIONS

Front View Side View

1.080 m

/2")

(42

686 mm

(27")

921 mm

(36

/4")

686 mm

(27")

25 mm

(1")

Back View

Non-coin-operated models Coin-operated models

Non-coin-operated

models:

210 mm

159 mm (61⁄4")

/4")

Coin-operated

models:

210 mm (91⁄4")

267 mm

(10

1.080 m (421/2")

946 mm

171 mm

/2")

(371/4")

/4")

406 mm

(16")

108 mm

/2")

686 mm

(27")

140 mm

(51/2")

25 mm

(1")

933 mm

(363/4")

1.130 m (441/2")

946 mm

(371/4")

171 mm

(63/4")

25 mm

(1")

406 mm

(16")

267 mm

(101/2")

140 mm

(51/2")

933 mm

(363/4")

108 mm

(41/4")

686 mm

(27")

LOCATION REQUIREMENTS

Selecting the proper location for your washer improves performance and minimizes noise and possible washer “walk.”

Your washer can be installed in a basement, laundry room, or recessed area. See “Drain System.”

Companion appliance location requirements should also be considered.

IMPORTANT: Do not install or store the washer where it will be exposed to the weather. Do not store or operate the washer in temperatures at or below 0°C (32°F). Some water can remain in the washer and can cause damage in low temperatures. Proper installation is your responsibility.

You will need:

n A water heater set to 49°C (120°F). n An earthed electrical outlet located within 1.2 m (4 ft.) of

power cord on back of washer. See “Electrical Requirements.” n Hot and cold water faucets located within 1.2 m (4 ft.) of hot

and cold water ll valves on washer, and water pressure of 138–690 kPa (20–100 psi). A pressure reduction valve should be used in the supply line where inlet pressure entering the building exceeds 690 kPa (100 psi) to avoid damage to the washer mixing valve.

n Single washer installations require 300 mm (12") minimum risers to provide an air cushion and avoid noise and damage to valves.

n A level oor with maximum slope of 25 mm (1") under entire washer. Installing on carpet is not recommended.

 Floor must support washer’s total weight (with water and load)

of 143 kgs (315 lbs). n A oor drain under the bulkhead. Prefabricated bulkheads

with electrical outlets, water inlet lines, and drain facilities should be used only where local codes permit.

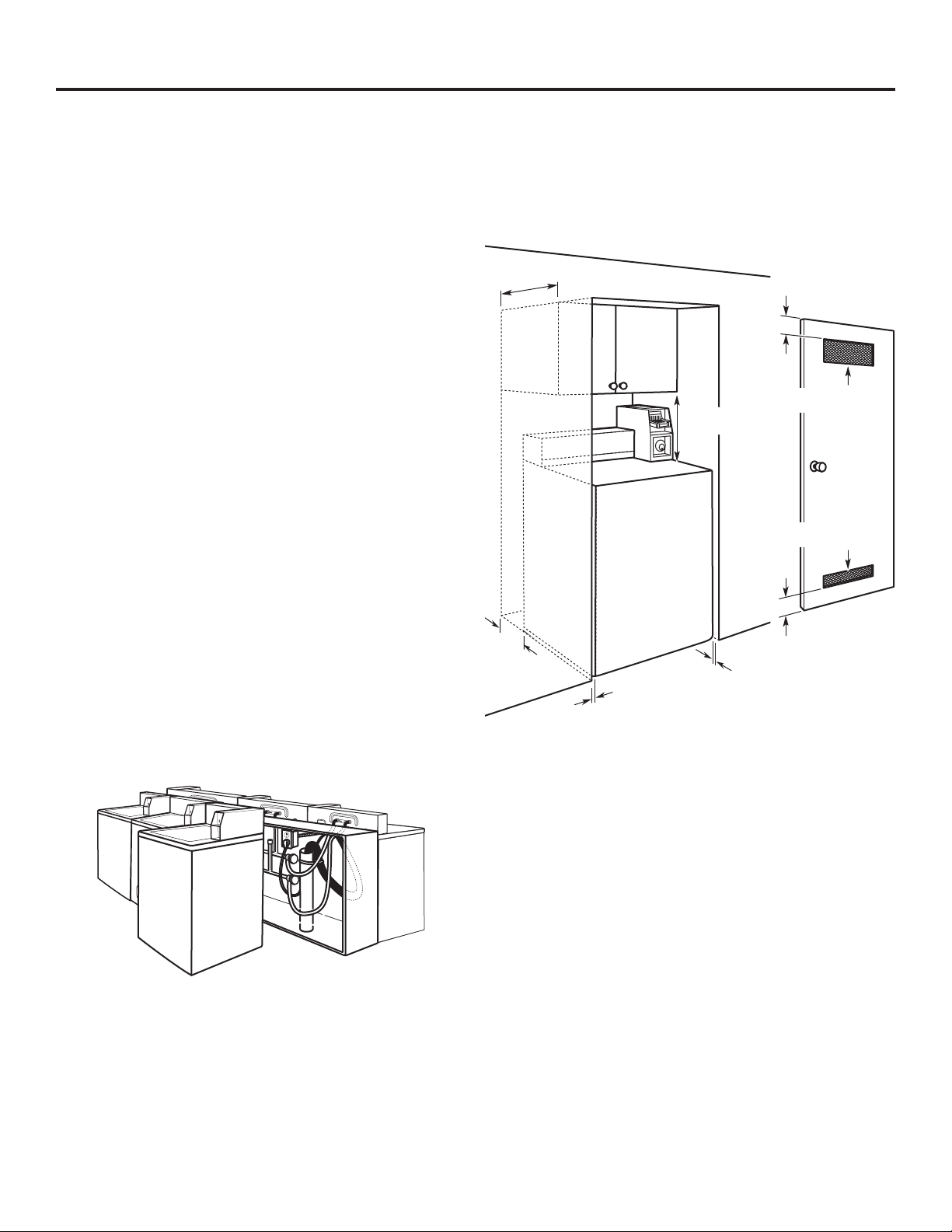

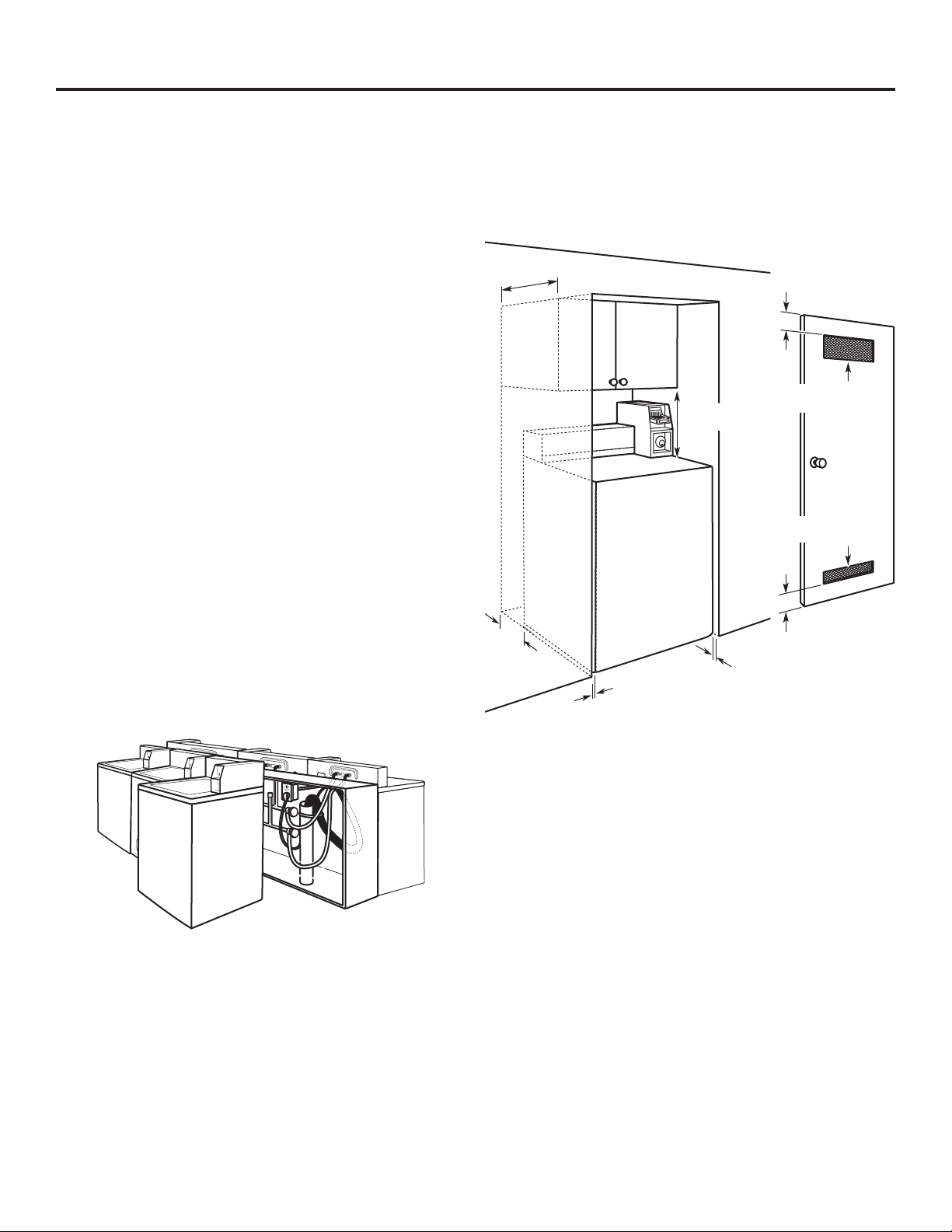

Recessed Area or Closet Installation

This washer may be installed in a recessed area or closet. The installation dimensions shown are the minimum spaces allowable. Additional spacing should be considered for ease of installation and servicing. Companion appliance spacing should be considered.

Minimum installation spacing

356 mm

(14" max.)

127 mm

(5")

25 mm

(1")

457 mm

406 mm

(18")

(16")

25 mm

76 mm

(3"/3")

310 cm2

(48 inch2/48 inch2)

155 cm2

(24 inch2/24 inch2)

76 mm (3"/3")

(1")

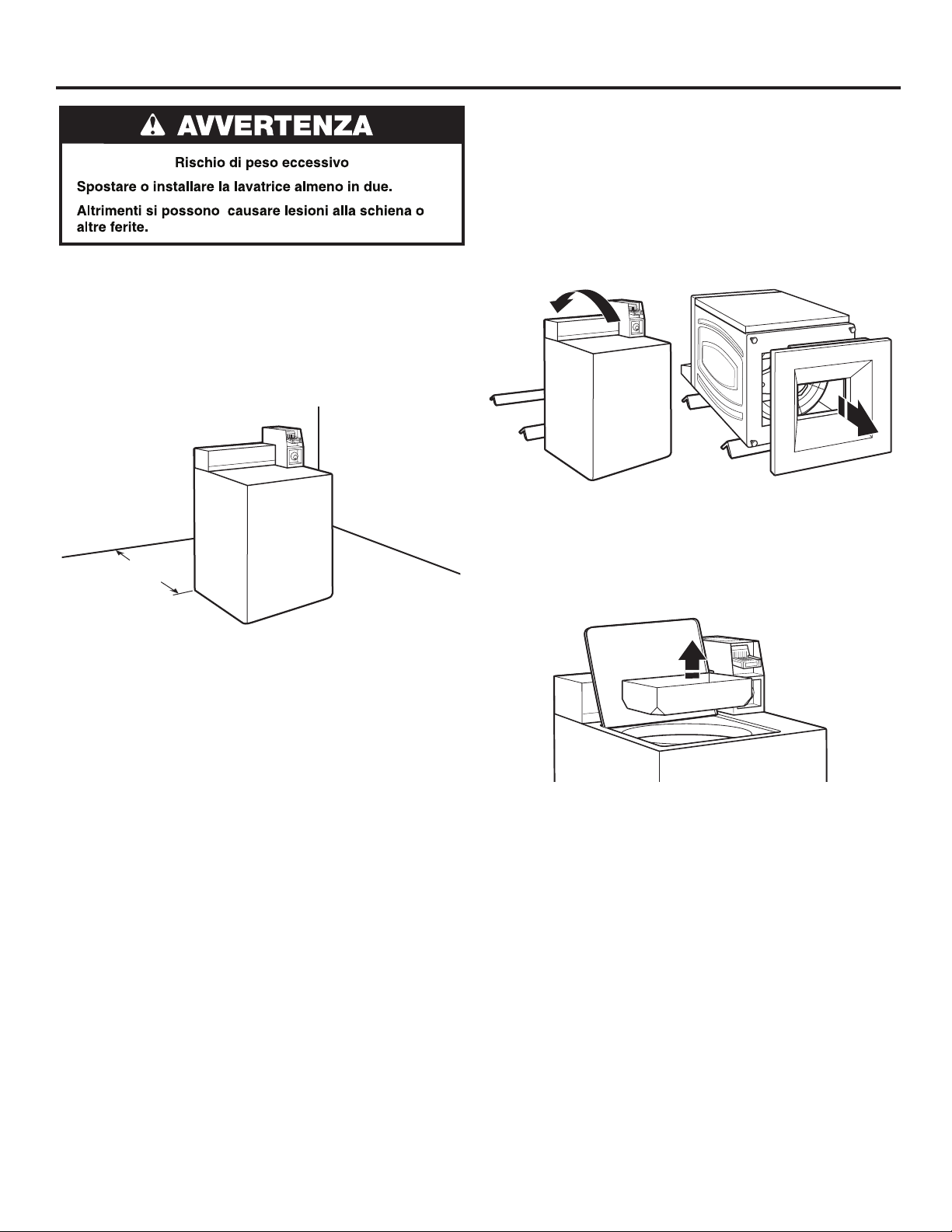

INSTALLATION INSTRUCTIONS

It is necessary to remove all shipping materials for proper operation and to avoid excessive noise from washer.

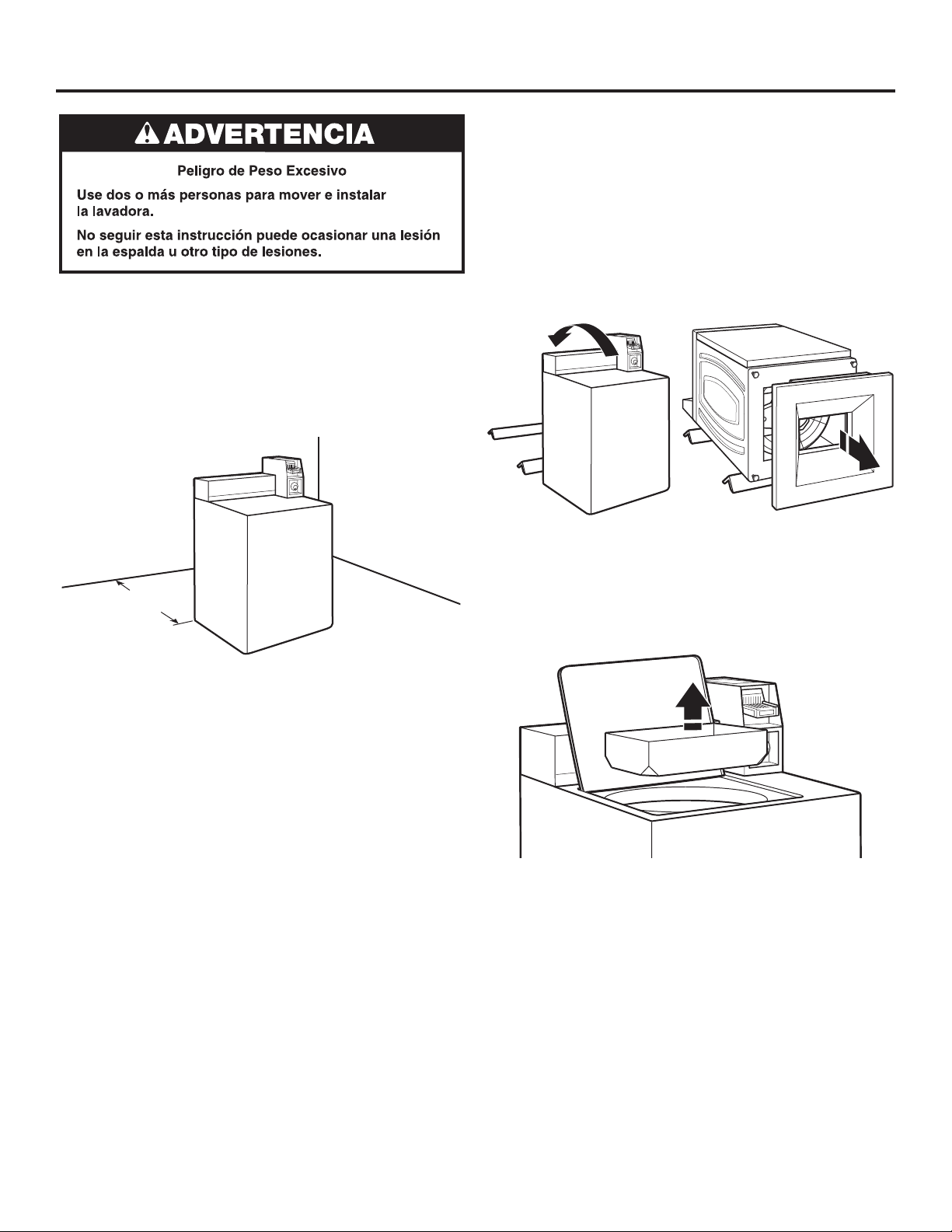

1. Move washer to within 1.2 m (4 ft.) of its nal location; it must

be in a fully upright position.

NOTE: To avoid oor damage, set washer onto cardboard before moving it and make sure lid is taped shut.

1.2 m

1,2 m

(48")

2. To avoid damaging oor, place cardboard supports from

shipping carton on oor behind washer. Tip washer back and place on cardboard supports. Remove shipping base. Set washer upright.

IMPORTANT: Removing shipping base is necessary for proper operation. If your washer includes a sound shield, please refer to the instructions included with the sound shield to install it at this time.

NOTE: Keep shipping base in case you need to move washer later.

3. Remove tape from washer lid, open lid, and remove cardboard

packing tray from tub. Be sure to remove all parts from tray.

NOTE: Tray must be removed prior to plugging the washer into an outlet. Keep tray in case you need to move washer later.

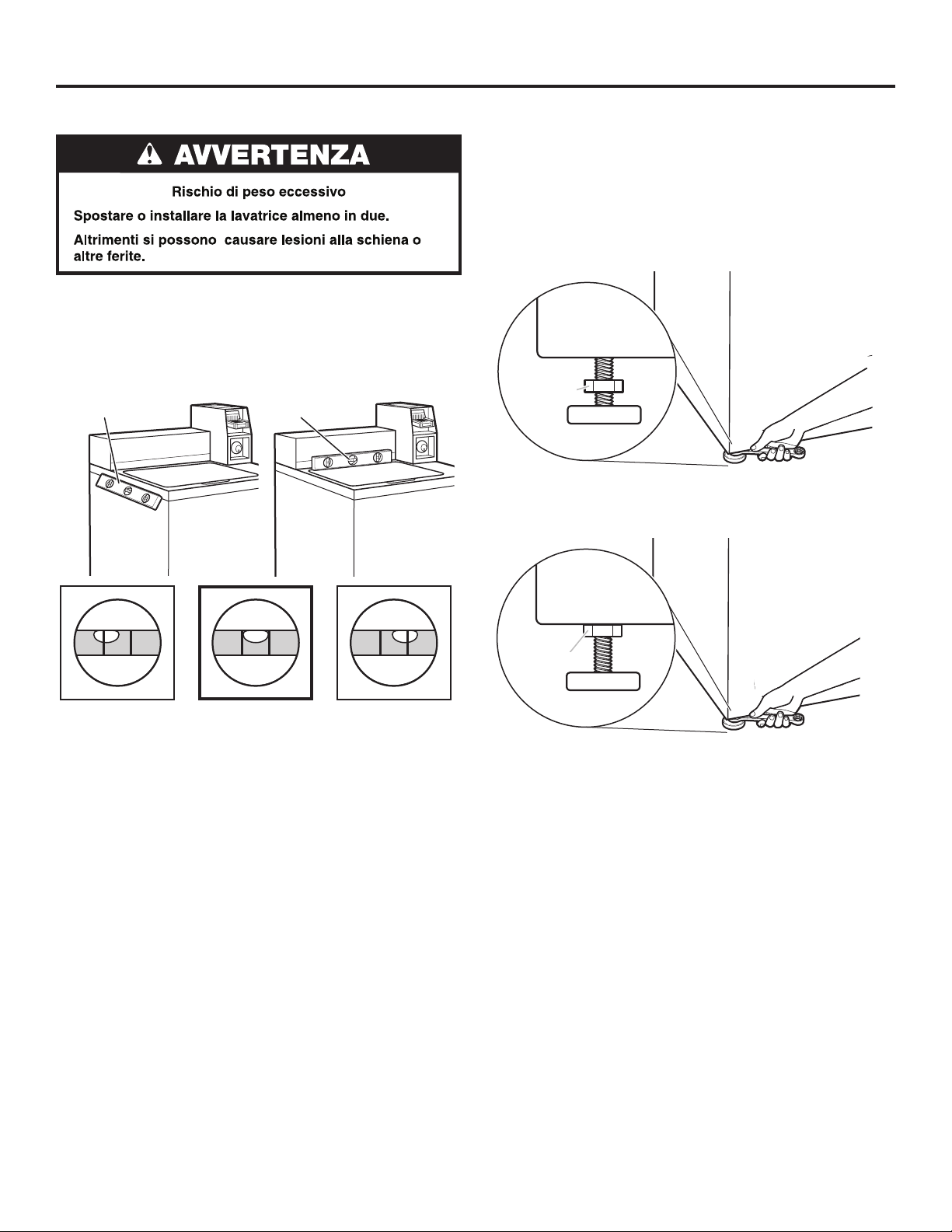

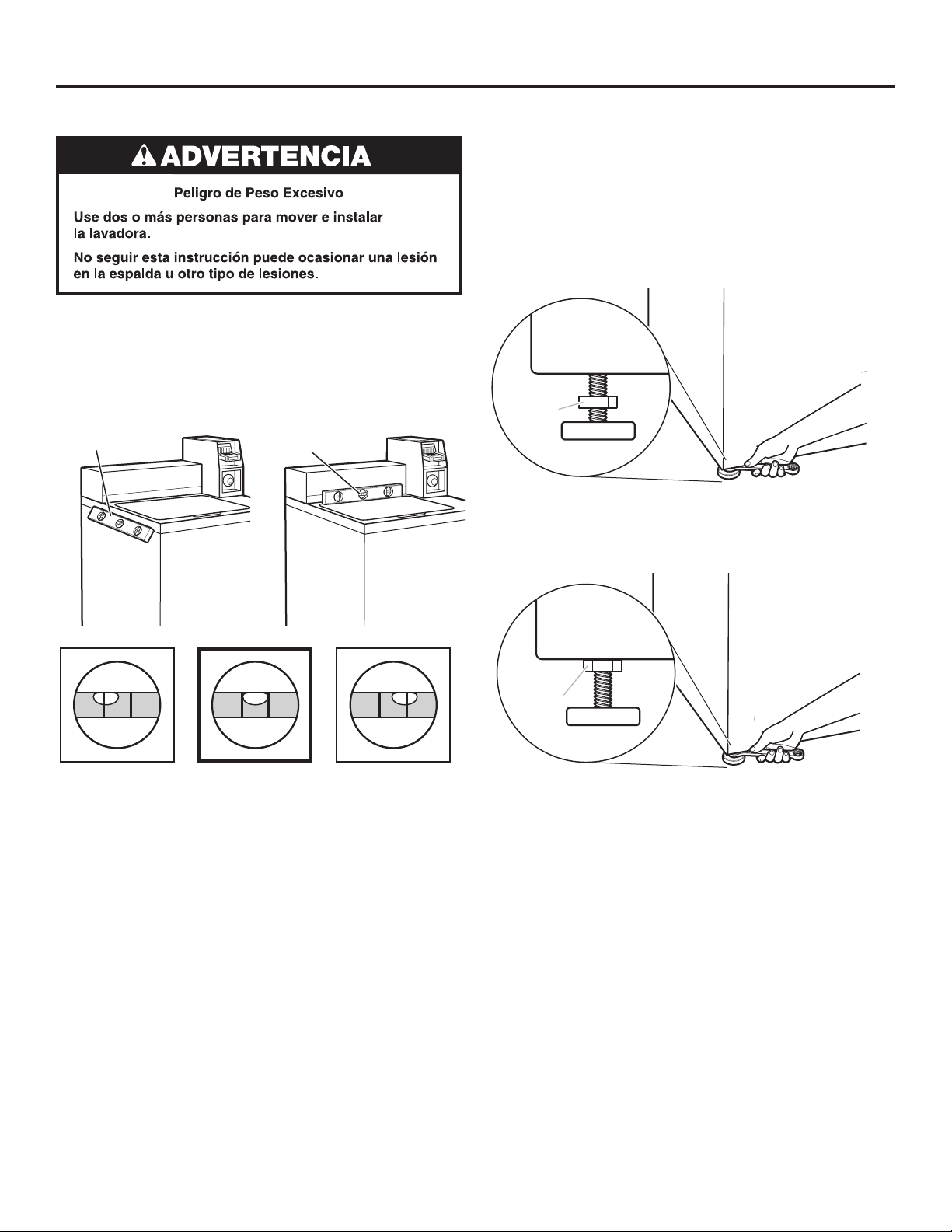

LEVEL WASHER

IMPORTANT: Level washer properly to reduce excess noise

and vibration.

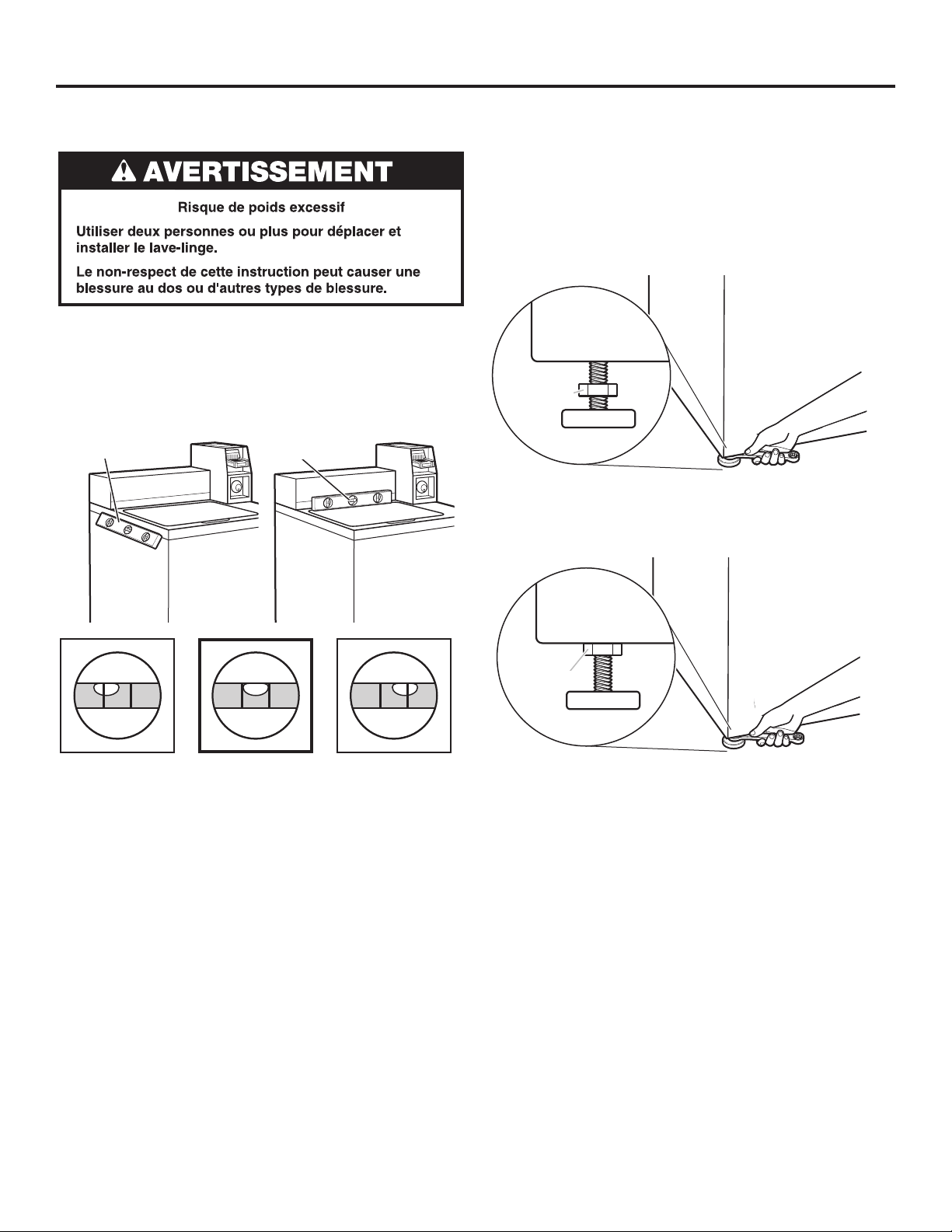

1. Move the washer to its nal location. Place a level on top edges of washer. Use side seam as a guide to check levelness of sides. Check levelness of front using lid, as shown. Rock washer back and forth to make sure all 4 feet make solid contact with oor.

Place level here

2. Use a 14 mm or 9/16" open-end or adjustable wrench to turn

jam nuts clockwise on feet until they are about 13 mm (1/2") from the washer cabinet. Then turn the leveling foot clockwise to lower the washer or counterclockwise to raise the washer.

Recheck levelness of washer and repeat as needed. HELPFUL TIP: You may want to prop up front of washer about

102 mm (4") with a wood block or similar object that will support weight of washer.

Jam nut

3. When washer is level, use a 14 mm or 9/16" open-end

or adjustable wrench to turn jam nuts counterclockwise on leveling feet tightly against washer cabinet.

Not Level LEVEL Not Level

Jam nut

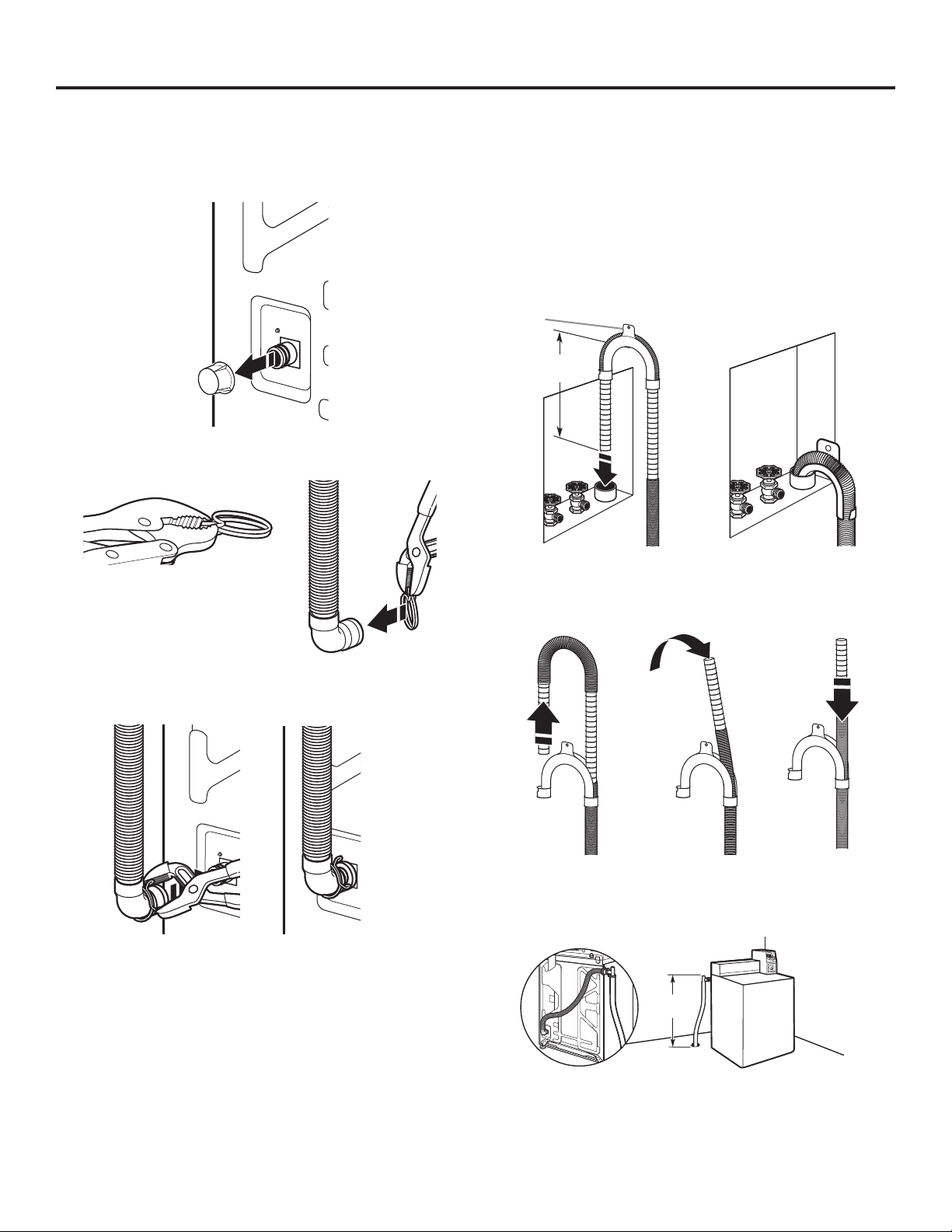

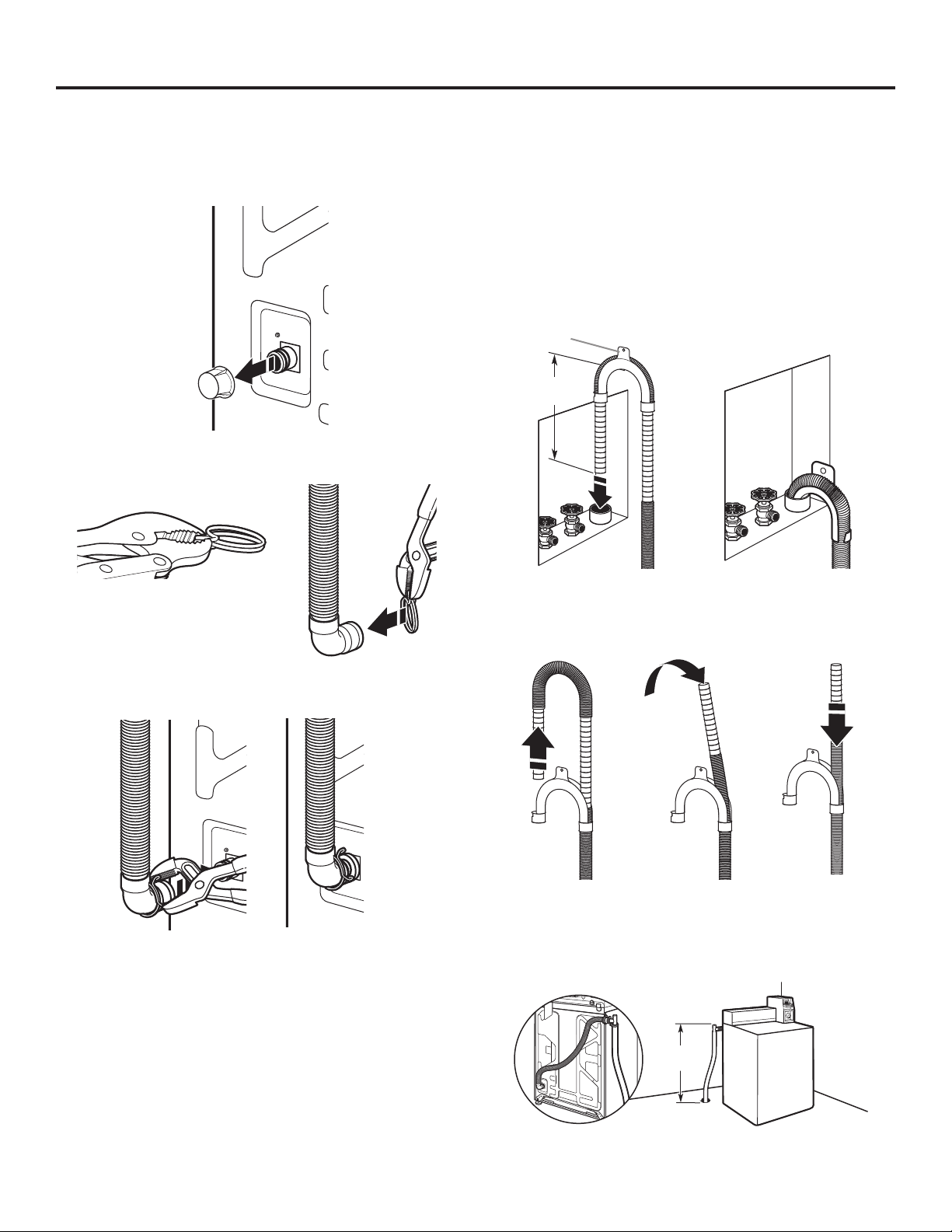

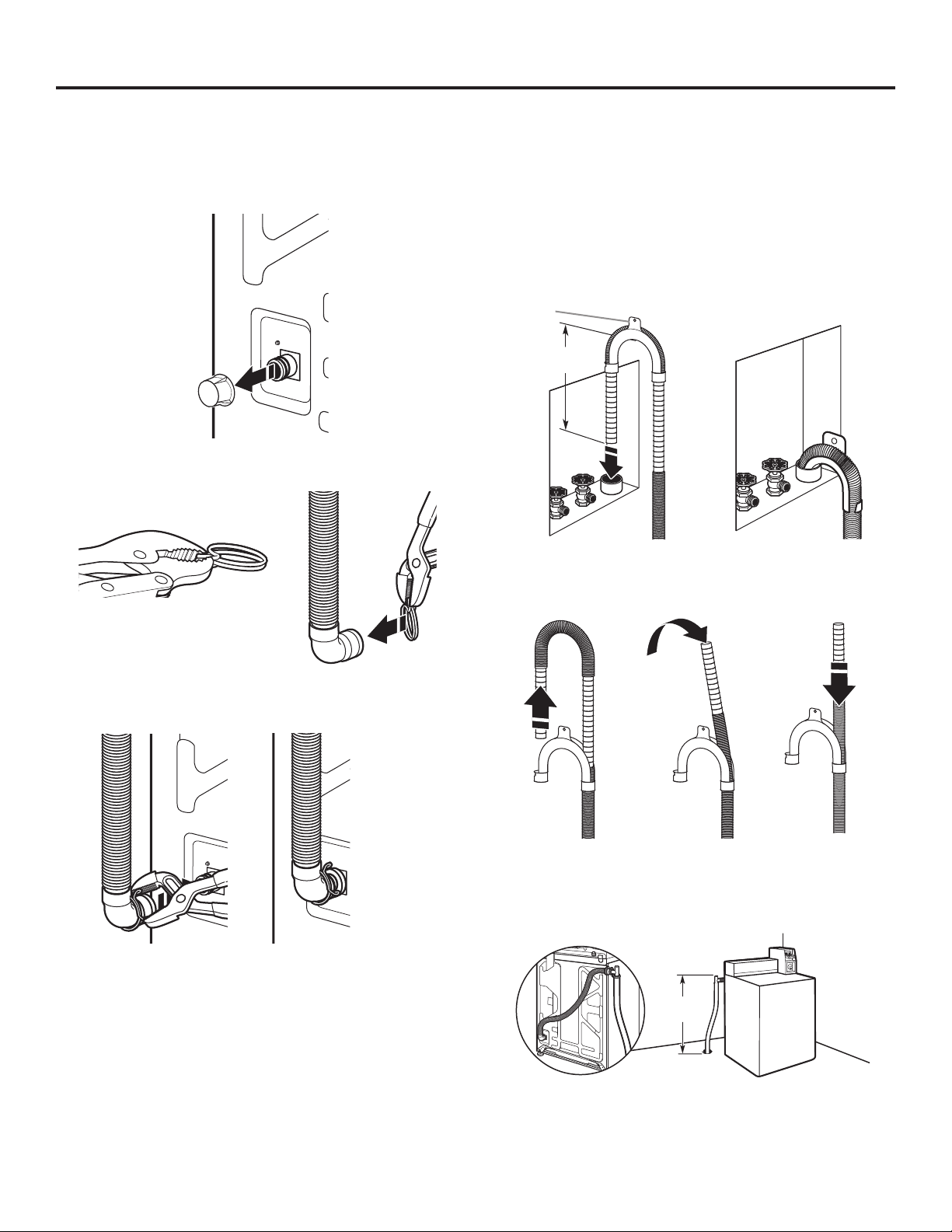

CONNECT DRAIN HOSE

Proper routing of the drain hose avoids damage to your oor due to water leakage.

Remove drain hose from the washer basket

1. Remove cap from the washer drain port on the back

of the washer.

2. If clamp is not already in place on elbow end of drain hose, slide it over end as shown.

5. Place hose into standpipe (shown in picture) or over side of laundry tub.

IMPORTANT:

nDrain hose is not to exceed 203 mm (8") into drain pipe;

do not force excess hose into standpipe or lay on bottom of laundry tub. Drain hose form must be used.

nIt is the responsibility of the installer to install and secure

the drain hose into the provided plumbing/drain in a manner that will avoid the drain hose coming out of, or leaking from, the plumbing/drain.

Drain

hose form

203 mm

(8")

(203 mm)

6. For oor drain installations, you will need to remove the drain hose form from the end of the drain hose. You may need additional parts with separate directions. See “Tools and Parts.”

3. Squeeze clamp with pliers and slide elbow end of drain hose onto washer drain port and secure with clamp.

4. The washer drain system can be installed using a oor drain, wall standpipe, oor standpipe, or laundry tub.

7. The oor drain system requires a siphon break that may be purchased separately. The siphon break (Part Number 285320) must be a minimum of 710 mm (28") from the bottom of the washer. Additional hoses might be needed.

710 mm

(28")

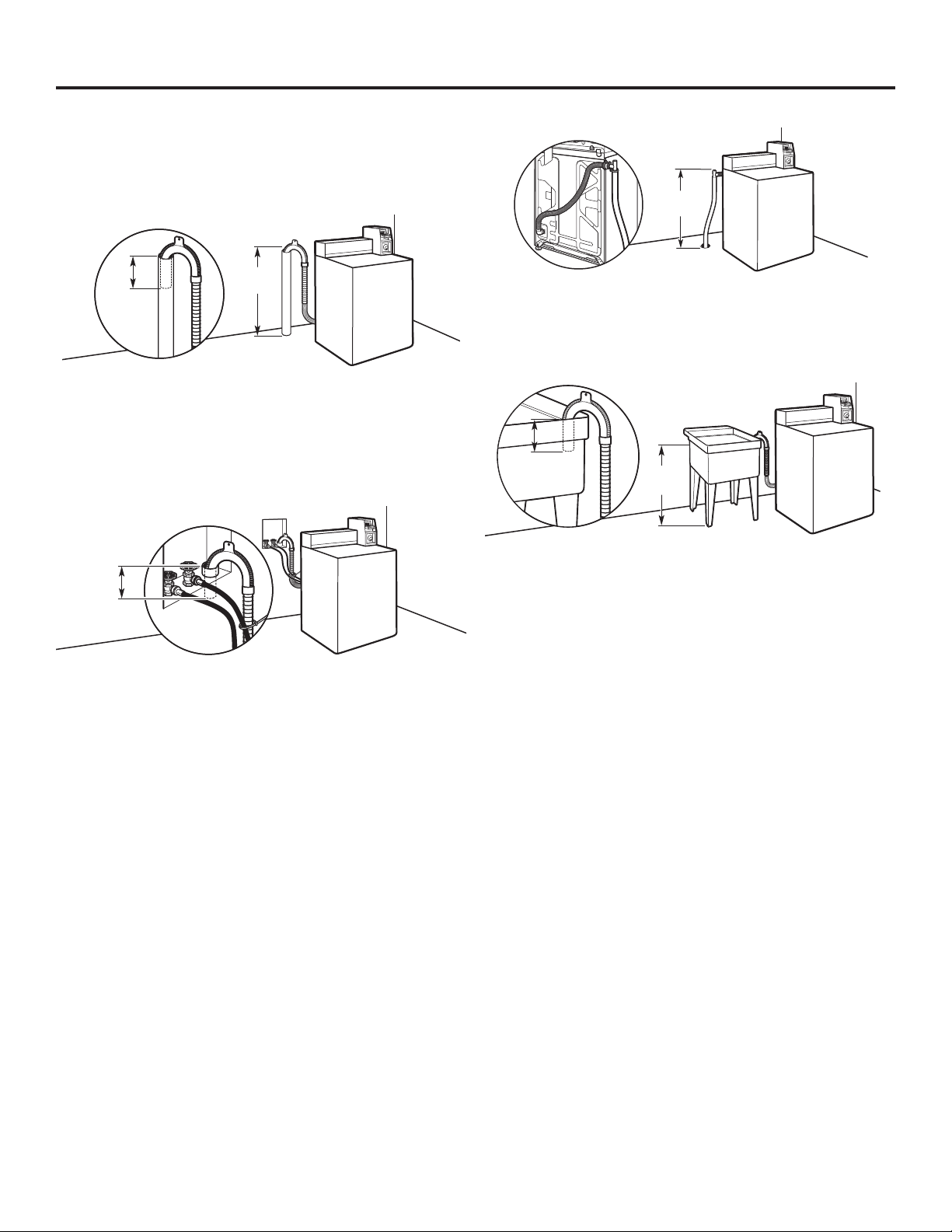

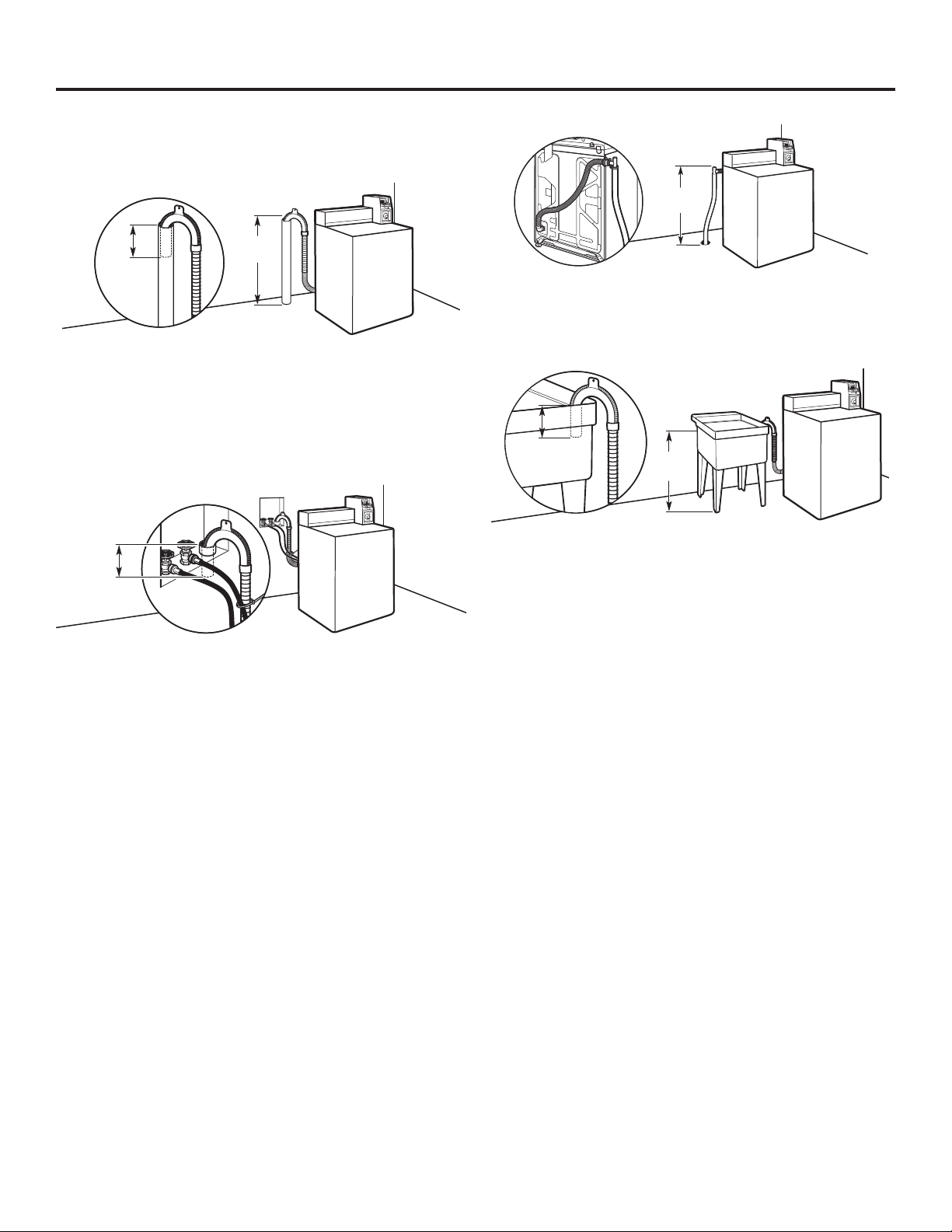

DRAIN SYSTEM

Drain system can be installed using a oor drain, wall standpipe, oor standpipe, or laundry tub. Select method you need.

Floor standpipe drain system

990 mm

203 mm

(8")

Minimum diameter for a standpipe drain: 51 mm (2"). Minimum carry-away capacity: 38 L (10 gal.) per minute. Top of standpipe must be at least 990 mm (39") high; install no higher than

2.44 m (96") from bottom of washer.

(39")

Wall standpipe drain system

203 mm

(8")

Floor drain system

710 mm

(28")

Floor drain system requires a Siphon Break Kit (Part Number

285320). Minimum siphon break: 710 mm (28") from bottom of washer. Additional hoses may be needed.

Laundry tub drain system

203 mm

(8")

Minimum capacity: 76 L (20 gal.). The top of the laundry tub must be at least 990 mm (39") above oor.

990 mm

(39")

See requirements for oor standpipe drain system.

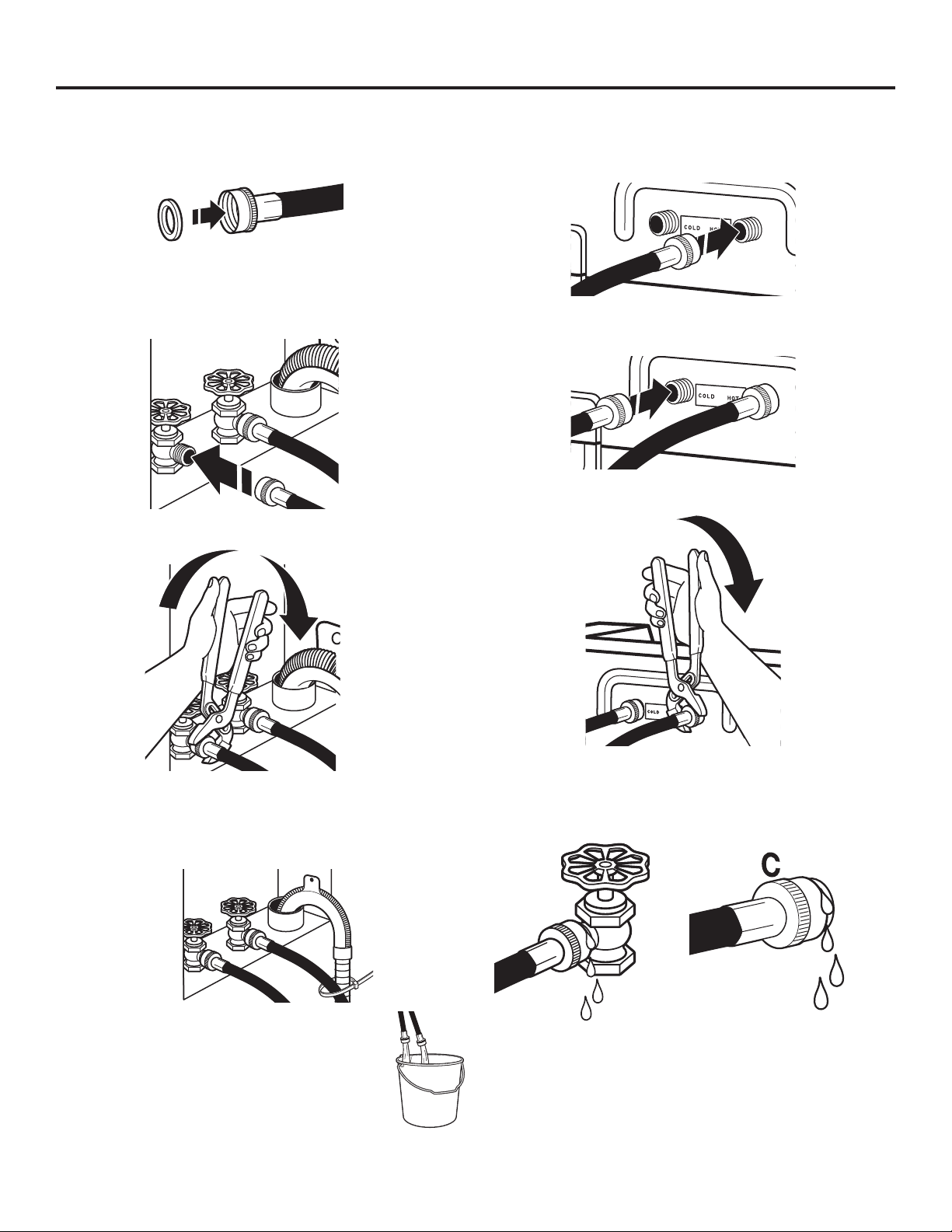

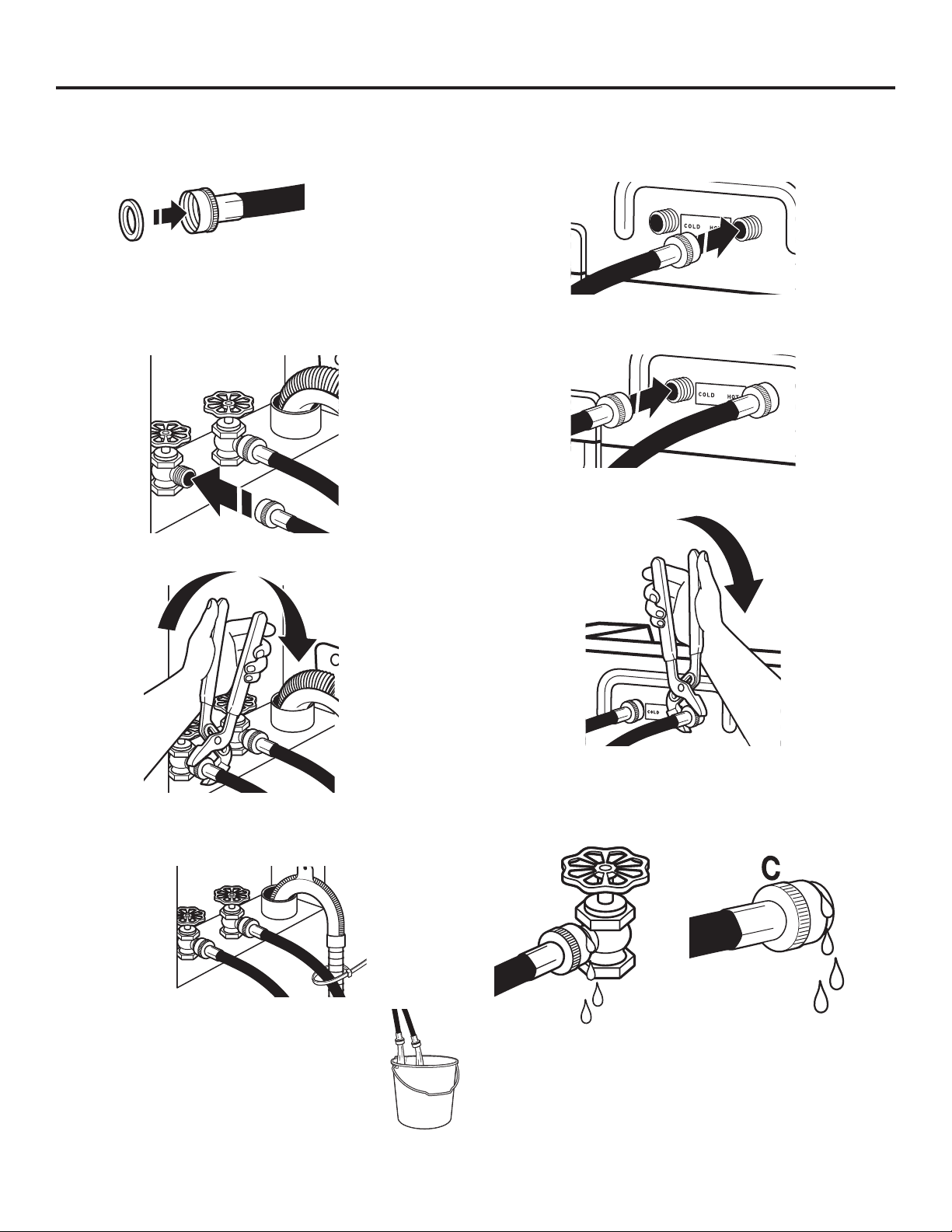

CONNECT INLET HOSES

Insert new hose washers (supplied) into each end of the inlet hoses. Firmly seat the washers in the couplings.

NOTE: Use new hoses supplied with the washer. Do not reuse old hoses.

CouplingWasher

Connect Inlet Hoses to Water Faucets

1. Attach hose to hot water faucet. Screw on coupling until

it is seated on washer. Repeat process for cold water.

2. Use pliers to tighten the couplings an additional two-thirds turn.

Connect Inlet Hoses to Washer

1. Attach cold water hose to cold water inlet valve marked with

a blue ring. Screw coupling by hand until it is snug.

2. Attach hot water hose to hot water inlet valve marked with

a red ring. Screw coupling by hand until it is snug.

3. Use pliers to tighten couplings an additional two-thirds turn.

IMPORTANT: Do not overtighten or use tape or sealants on valve

when attaching to faucets or washer. Damage can result.

3. Secure drain hose to inlet hose with zip strap.

Clear Water Lines

n Run water through both faucets and inlet hoses,

into a laundry tub, drainpipe, or bucket to get rid of particles in the water lines that might clog the inlet valve screens.

n Check the temperature of the water to make

sure that the hot water hose is connected to the hot water faucet and that the cold water hose is connected to the cold water faucet.

NOTE: Do not overtighten. Damage to the valve can result.

4. Turn on water faucets to check for leaks. A small amount

of water may enter washer. It will drain later.

NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,

wear, or leaks are found.

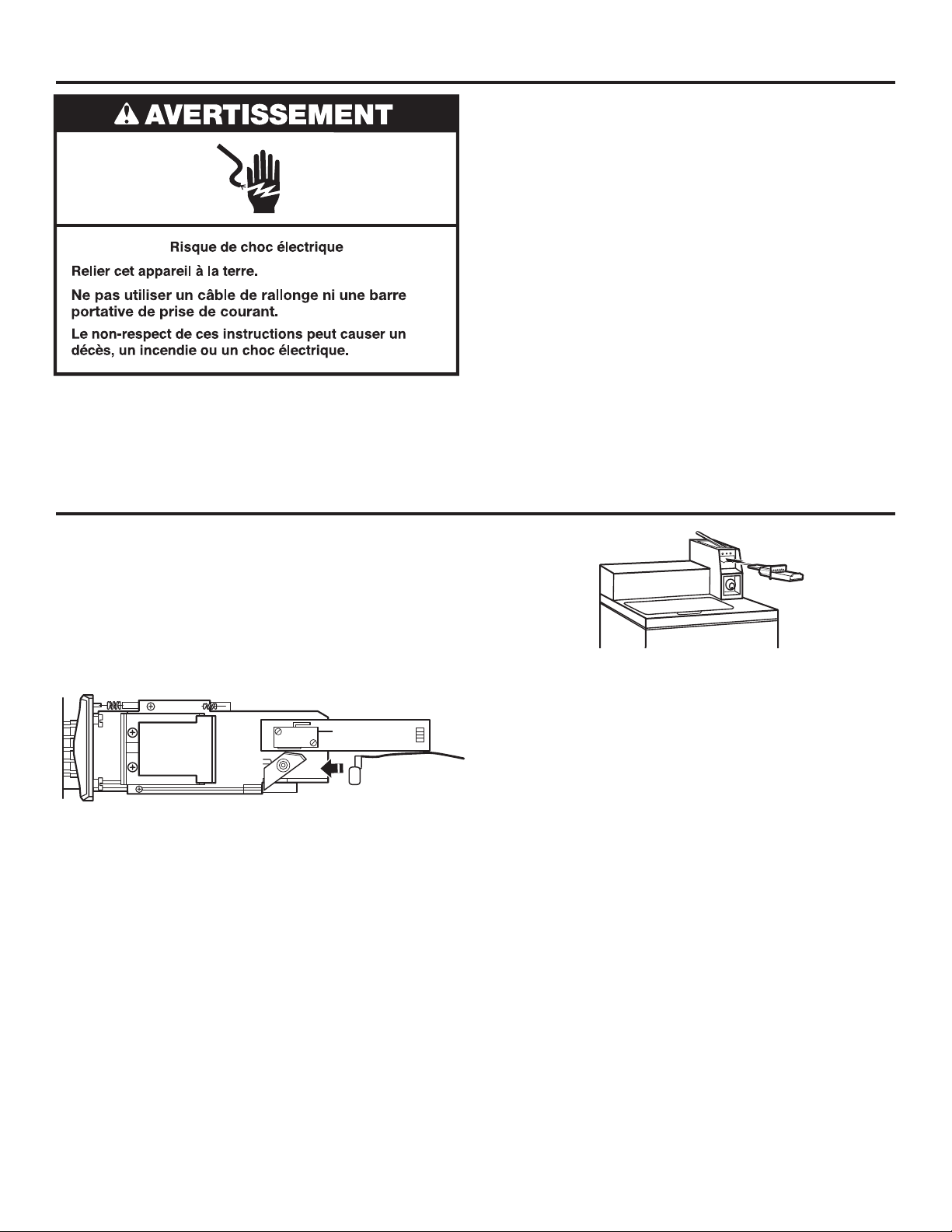

ELECTRICAL REQUIREMENTS

 A 220–240 volt, 50 Hz., AC-only, 10-amp, fused electric

supply is required. A time-delay fuse or circuit breaker is recommended. It is recommended that a separate circuit serving only this appliance be provided.

 After installation, access to mains plug or disconnection from

mains supply via a double-pole switch must be ensured at all times in order to ensure immediate deactivation of the washer in case of emergency.

 This washer is equipped with a power supply cord having an

earthing plug. The plug should be accessible for disconnection from the supply.

 If the supply cord is damaged, it must be replaced by the

manufacturer, its service agent, or similarly qualied persons in order to avoid a hazard.

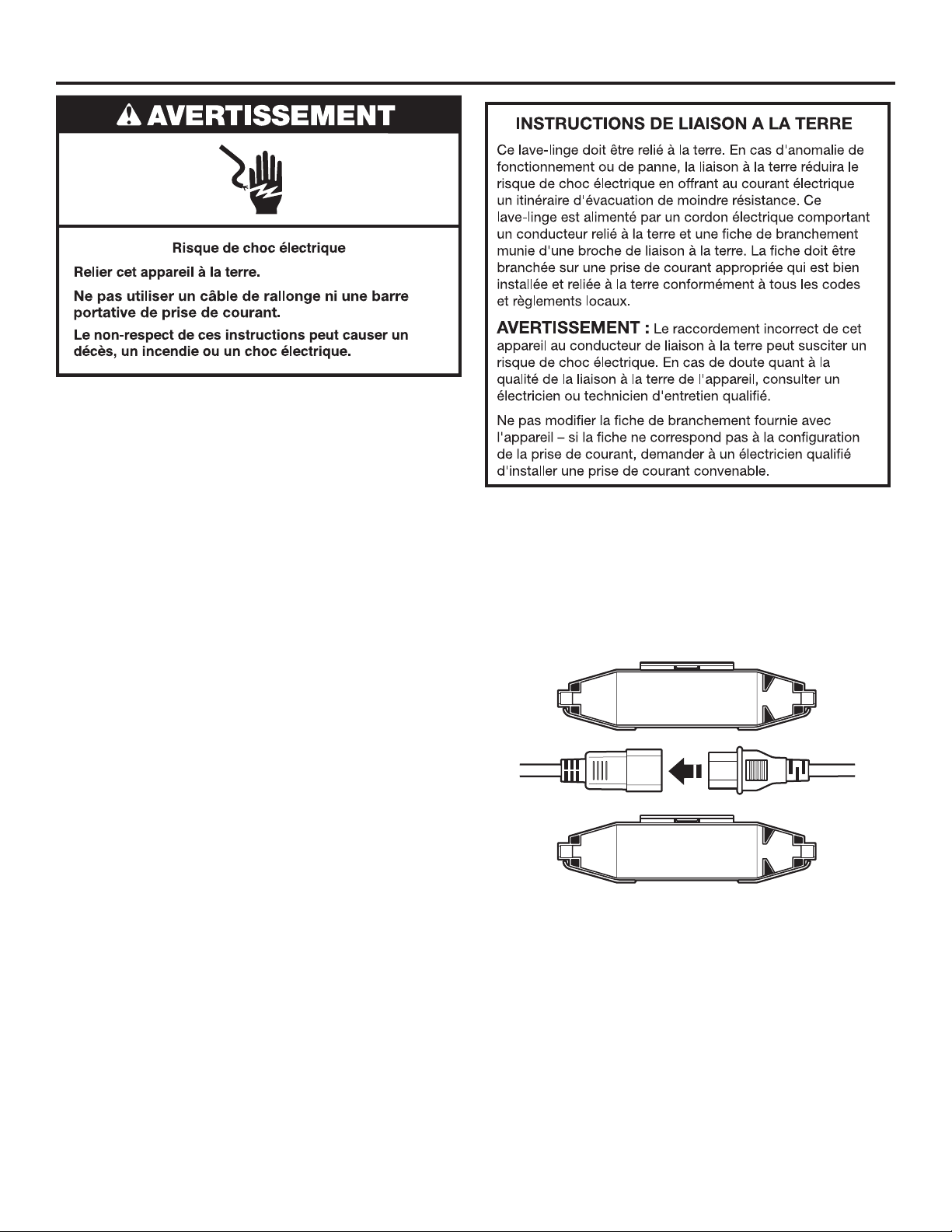

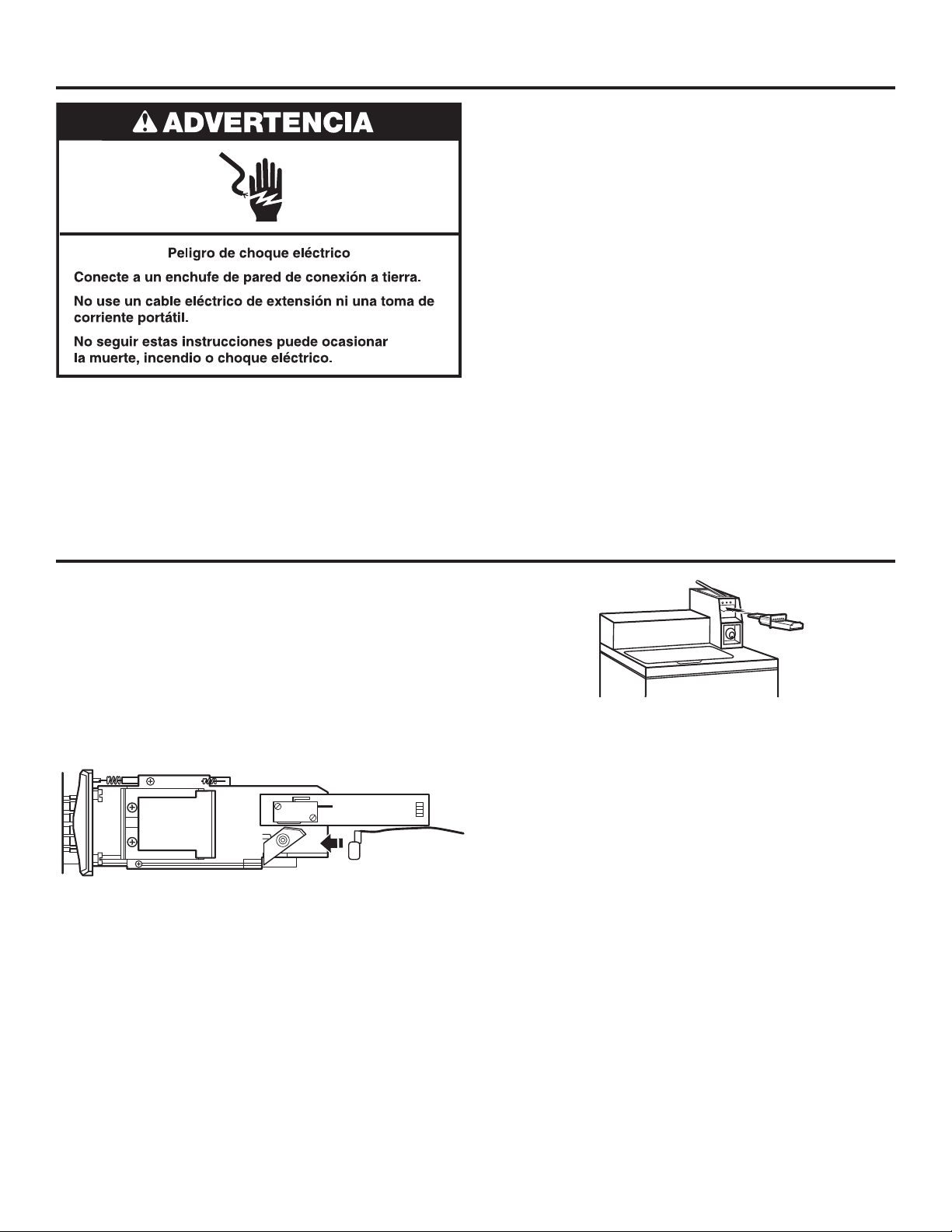

EARTHING INSTRUCTIONS

This washer must be earthed. In the event of a malfunction or breakdown, earthing will reduce the risk of electric shock by providing a path of least resistance for electric current. This washer is equipped with a cord having an equipment-earthing conductor and an earthing plug. The plug must be plugged into an appropriate outlet that is properly installed and earthed in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

earthing conductor can result in a risk of electric shock. Check with a qualified electrician or serviceman if you are in doubt as to whether the appliance is properly earthed.

Do not modify the plug provided with the appliance – if it will not fit the outlet, have a proper outlet installed by a qualified electrician.

Using the universal cord included with this washer:

This washer is equipped with a universal cord with interchangeable plugs.

1. To use the universal cord, select the plug end that ts

your electrical outlet, and plug it into the adapter on the supply cord.

2. Secure the plug end in place on the cord by aligning the

2 cover halves over the cord adapter and clipping them together.

COMPLETE INSTALLATION

Check that all parts are now installed. If there is an extra part,

go back through steps to see what was skipped.

Check that you have all of your tools.

Check that shipping materials were completely removed

from washer.

Dispose of/recycle all packaging materials.

Check that the water faucets are on.

Check for leaks around faucets and inlet hoses.

Remove lm from console and any tape remaining on

washer.

Plug into an earthed outlet or connect power.

Check that circuit breaker is not tripped or fuse is not blown.

q

Start washer using the payment system (if available) to

check that the wash cycle completes without an error code or water leak.

Check electrical requirements. Be sure that you have the

correct electrical supply and the recommended earthing method.

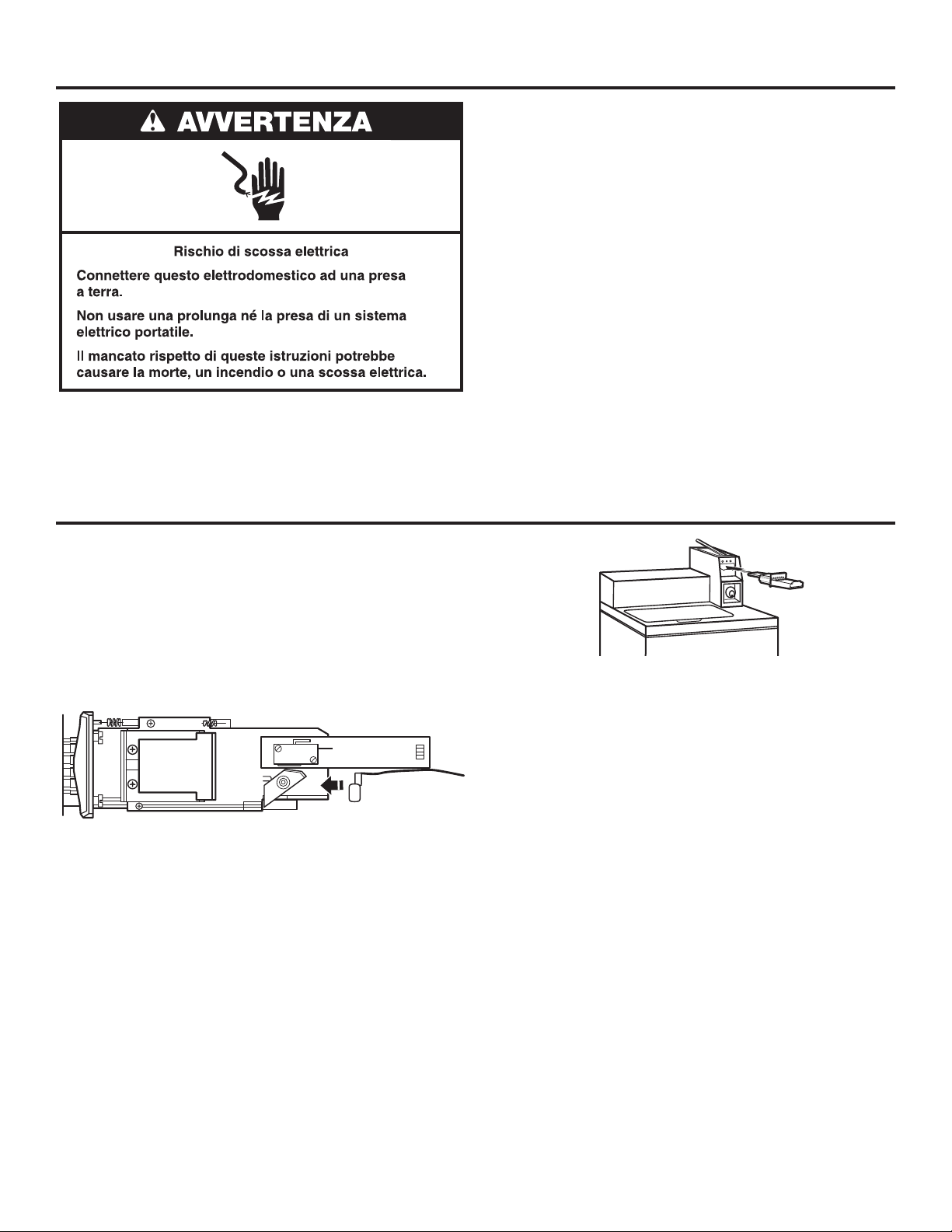

INSTALLING COIN SLIDE AND COIN BOX

The coin slide mechanism, service door lock and key, and coin box lock and key are not included with some models but can be obtained from the usual industry sources.

Remove the service door of the meter case by lifting it up at the back. Install the money-accepting device. (Refer to manufacturer’s instructions for proper installation.)

An earthing connection is needed for the coin slide, which can be made by connecting the available harness (W10846503) to the coin slide.

Earthing connection

Install a lock and cam on the meter case service door. Install the coin vault with lock and key in the meter case opening.

For Free Vend, an OPL kit can be purchased from Whirlpool. Whirlpool part number W10222023.

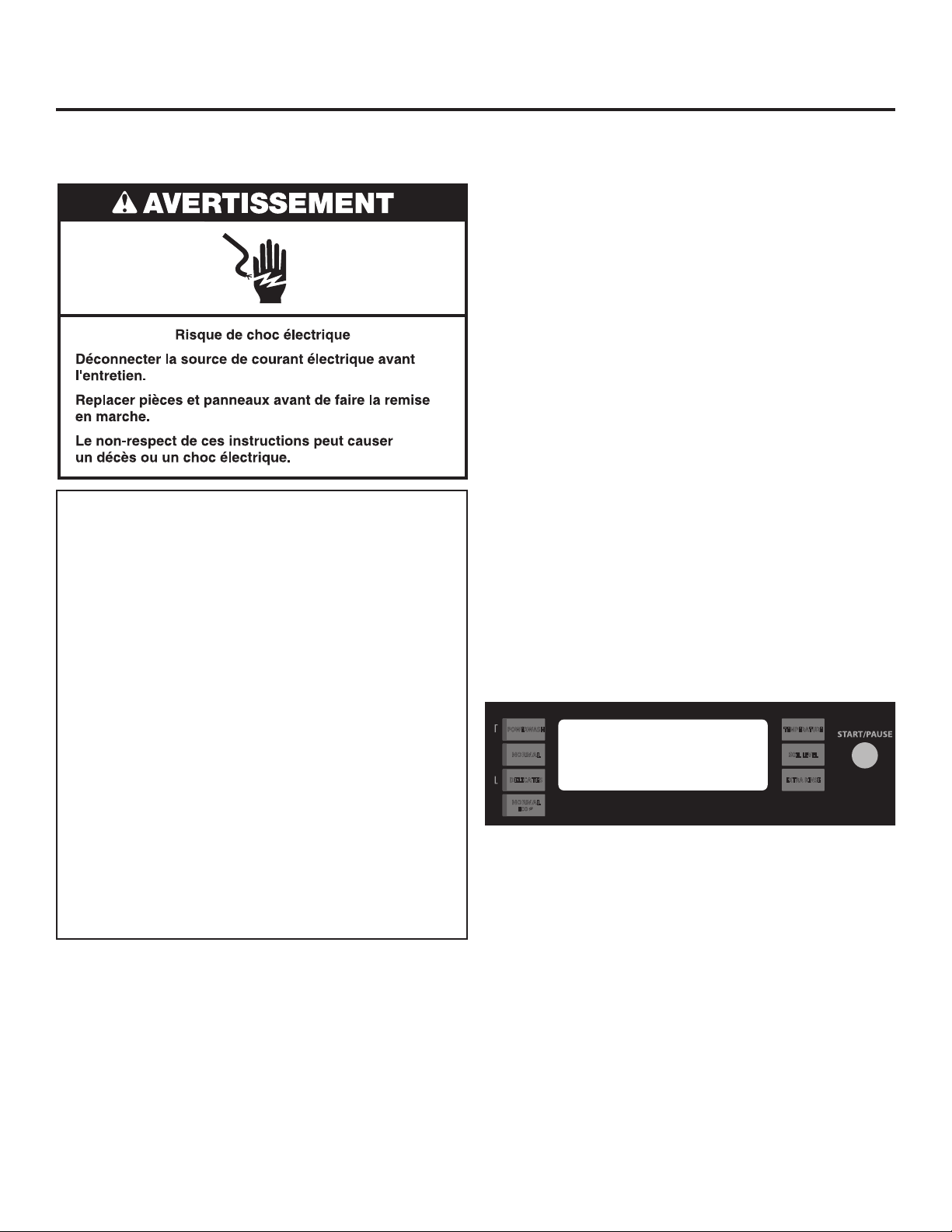

ELECTRONIC CONTROLS SET-UP INSTRUCTIONS (PD & PN MODELS)

Basic Operation of Commercial Washer

n For additional information, see

www.MaytagCommercialLaundry.com.

IMPORTANT

Electrostatic Discharge (ESD)

Sensitive Electronics

ESD problems are present everywhere. ESD may damage or weaken the electronic control assembly. The new control assembly may appear to work well after repair is nished, but failure may occur at a later date due to ESD stress.

n Use an anti-static wrist strap. Connect wrist strap to green

ground connection point or unpainted metal in the washer.

-OR-

Touch your nger repeatedly to a green earth connection point or unpainted metal in the washer.

n Before removing the part from its package, touch the

anti-static bag to a green earth connection point or unpainted metal in the washer.

n Avoid touching electronic parts or terminal contacts; handle

electronic control assembly by edges only.

n When repackaging failed electronic control assembly in

anti-static bag, observe above instructions.

Cold Start (initial use)

Washer is programmed at the factory as follows:

n POWERWASH = 12 min agitation

NORMAL = 9 min agitation DELICATES = 6 min agitation NORMAL ECO = 8 min agitation

n NORMAL = 1 rinse and 2 minutes of rinse agitation

POWERWASH = 1 deep rinse with spin-out DELICATES = 1 deep rinse with spin-out NORMAL ECO = 1 spray rinse

n NORMAL = $2.00

DELICATES = $1.75 POWERWASH = $2.50 NORMAL ECO = $1.75

Warm Start (after power failure)

After a delay of up to 8 seconds, the washer is restored to the portion of the cycle that existed at time of the power failure. To continue the cycle, press START/PAUSE.

Free Cycles

This is established by setting the cycle price to zero. When this happens, ‘SELECT CYCLE’ will appear and cycle price will show

0.00.

Display

After the washer has been installed and plugged in, the display will show ‘SYnC’ for a few seconds, then ‘0 MINUTES’. Once the washer has been plugged in and the washer lid opened and closed, the display will show the price. In washers set for free cycles, the display will ash ‘SELECT CYCLE’, and will display ‘PRICE 0.00’.

OPTIONSCYCLES

POWERWASH

NORMAL

DEEP WATER

DELICATES

NORMAL

ECO

TEMPERATURE

SOIL LEVEL

EXTRA RINSE

GENERAL INFORMATION

Blank Display

This condition indicates the washer is inoperative.

‘0 Minutes’ showing in display

This condition indicates the washer cannot be operated. Coins dropped or debit inputs during this condition will be stored in escrow but cannot be used until normal operation is restored by opening and closing the door. If a door switch fails, it must be replaced before normal operation can be restored.

ELECTRONIC CONTROLS SET-UP INSTRUCTIONS

Control Set-Up Procedures

IMPORTANT: Read all instructions before operating.

The top three key pads on the left side, the top key pad on the right side, and the digital display are used to set up the controls. The display can contain 4 numbers and/or letters and a decimal point. These are used to indicate the set-up codes and related code values available for use in programming the washer.

How to use the key pads to program the controls

1. The POWERWASH key pad is used to adjust the values

associated with set-up codes. Pressing the key pad will increment the value.

Rapid adjustment is possible by holding the key pad down.

2. The NORMAL key pad will advance you through the

set-up codes. Pressing the key pad will advance you to the next available set-up code. Holding the key pad down will automatically advance through the set-up codes at a rate of one (1) per second.

3. The DELICATES key pad is used to select or deselect options.

4. The TEMPERATURE key pad is used to decrease set-up code

value.

Start Operating Setup

n PD Models: Insert access door key, turn, and lift to remove

access door.

n PR models set for free vend: Refer to bottom of page 17

for entering operating setup.

IMPORTANT: The console must not be opened unless power is rst removed from the washer. To access connector AA1:

g Unplug washer or disconnect power. g Open console, disconnect plug on AA1, close console. g Plug in washer or reconnect power. The washer is now in the set-up mode. Before proceeding, it is worth noting that, despite all of the

options available, an owner can simply choose to uncrate a new commercial washer, hook it up, plug it in, and have a unit that operates.

Set-Up Codes

n The NORMAL key pad will advance from code to code. n The POWERWASH key pad will increase the code value. n The DELICATES key pad will select or deselect options. n The TEMPERATURE key pad will decrease the code value.

The set-up code is indicated by the one or two left-hand characters. The set-up code value is indicated by the two or three right-hand characters.

CODE EXPLANATION

6.07 DELICATES

6.07 NORMAL ECO

6.07 POWERWASH

6.08 NORMAL

g Press the NORMAL key pad once to advance to next code.

7.00 ADDITIONAL WASH TIME

7.00 This is the number of minutes that can be added to a Wash Cycle.

g Press the NORMAL key pad once to advance to next code.

8.00 ADDITIONAL RINSE TIME

8.00 This is the number of minutes that can be added to a RINSE

g Press the NORMAL key pad once to advance to next code.

9.00 CYCLE COUNTER OPTION

9.00 Not Selected ‘OFF’.

9.0C Selected ‘ON’ and not able to be deselected.

g Press the NORMAL key pad once to advance to next code.

1.00 MONEY COUNTER OPTION

1.00 Not Selected ‘OFF’.

1.0C Selected ‘ON’.

1.C0 Selected ‘ON’ and not able to be deselected.

g Press the NORMAL key pad once to advance to next code.

2.00 SPECIAL PRICING OPTION

2.00 Not Selected ‘OFF’.

2.SP Selected ‘ON’. Press the DELICATES key pad once for this

If SPECIAL PRICING OPTION is selected, there is access to codes ‘3.’ through ‘9.’. NOTE: An external battery needs to be added to keep the clock running during

periods of power outages. g Press the NORMAL key pad once to advance to next code.

DELICATES Regular Cycle Vend Price - Increase or decrease between 0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 7 coins = $1.75.

NORMAL ECO Regular Cycle Vend Price - Increase or decrease between 0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 7 coins = $1.75.

POWERWASH Regular Cycle Vend Price - Increase or decrease between 0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 7 coins = $1.75.

NORMAL Regular Cycle Vend Price - Increase or decrease between 0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 8 coins = $2.00.

Choose from 00-05 minutes by pressing the POWERWASH key pad.

Cycle. Choose from 00-05 minutes by pressing the POWERWASH key pad.

This option is either SELECTED ‘ON’ or NOT SELECTED ‘OFF’.

Press the DELICATES key pad 3 consecutive times to select ‘ON’. Once selected ‘ON’ it cannot be deselected.

This option is either SELECTED ‘ON’ or NOT SELECTED ‘OFF’.

Press the DELICATES key pad 3 consecutive times to select ‘ON’ and 3 consecutive times to remove (Not Selected ‘OFF’.) Counter resets by going from ‘OFF’ to ‘ON’.

To select ‘ON’ and not able to be deselected, rst select ‘ON’, then within 2 seconds press the DELICATES key pad twice, the POWERWASH key pad once, and exit the set-up mode.

This option is either SELECTED ‘ON’ or NOT SELECTED ‘OFF’.

selection.

ELECTRONIC CONTROLS SET-UP INSTRUCTIONS

CODE EXPLANATION

OPTIONS TO USE IF SPECIAL PRICING IS SELECTED:

3.07 DELICATES

3.07 NORMAL ECO

3.07 POWERWASH

3.08 NORMAL

g Press the NORMAL key pad once to advance to next code.

5.00 TIME-OF-DAY CLOCK, MINUTES

5.00 This is the TIME-OF-DAY CLOCK, minute setting; select

g Press the NORMAL key pad once to advance to next code.

6.00 TIME-OF-DAY CLOCK, HOURS

6.00 This is the TIME-OF-DAY CLOCK, hour setting; select between

g Press the NORMAL key pad once to advance to next code.

7.00 SPECIAL PRICE START HOUR

7.00 This is the start hour; select between 0 and 23 hours by pressing

g Press the NORMAL key pad once to advance to next code.

8.00 SPECIAL PRICE STOP HOUR

8.00 This is the stop hour; select between 0 and 23 hours by pressing

g Press the NORMAL key pad once to advance to next code.

9.00 SPECIAL PRICE DAY

9.10 This represents the day of the week and whether special pricing

g Press the NORMAL key pad once to advance to next code.

DELICATES Special Cycle Vend Price - Increase or decrease between 0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 7 coins = $1.75.

NORMAL ECO Special Cycle Vend Price - Increase between 0 and 200 by pressing the POWERWASH or decrease by pressing the TEMPERATURE key pad. Factory preset for 7 coins = $1.75.

POWERWASH Special Cycle Vend Price - Increase or decrease between 0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 7 coins = $1.75.

NORMAL Special Cycle Vend Price - Increase or decrease between 0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 8 coins = $2.00.

between 0 and 59 minutes by pressing the POWERWASH or TEMPERATURE key pad.

NOTE: Uses military time or 24 hr. clock.

0 and 23 hours by pressing the POWERWASH or TEMPERATURE key pad.

NOTE: Uses military time or 24 hr. clock.

the POWERWASH or TEMPERATURE key pad.

NOTE: Uses military time or 24 hr. clock.

the POWERWASH or TEMPERATURE key pad.

is selected for that day. A number followed by ‘0’ indicates no selection that particular day (9.10). A number followed by an ‘S’ indicates selected for that day (9.1S).

Days of the week (1-7) can be chosen by pressing the POWERWASH key pad. Press the POWERWASH key pad once to select special pricing for each day chosen.

When exiting set-up code ‘9’, the display must show current day of week:

DISPLAY DAY OF WEEK CODE (selected) 10 Day 1 = Sunday 1S 20 Day 2 = Monday 2S 30 Day 3 = Tuesday 3S 40 Day 4 = Wednesday 4S 50 Day 5 = Thursday 5S 60 Day 6 = Friday 6S 70 Day 7 = Saturday 7S

CODE EXPLANATION

A.00 VAULT VIEWING OPTION

A.00 Not Selected ‘OFF’. A.SC Selected ‘ON’. Press the DELICATES key pad once for this

g Press the NORMAL key pad once to advance to next code. b.05 VALUE OF COIN 1 b.05 This represents the value of coin 1 in number of 5% increments

g Press the NORMAL key pad once to advance to next code. C.20 VALUE OF COIN 2

C.20 This represents the value of coin 2 in number of 5% increments

g Press the NORMAL key pad once to advance to next code. d.00 COIN SLIDE OPTION

d.00 Not Selected ‘OFF’. d.CS Selected ‘ON’. Press the DELICATES key pad 3 consecutive times

g Press the NORMAL key pad once to advance to next code. E.00 ADD COINS OPTION

E.00 Not Selected ‘OFF’. E.AC Selected ‘ON’. Press the DELICATES key pad 3 consecutive times

g Press the NORMAL key pad once to advance to next code. H.00

COLD

H.00 COOL

H.00 WARM

H.00 HOT

H.00 HEAVY

This option is either SELECTED ‘ON’ or NOT SELECTED ‘OFF’.

selection. When selected, the money and/or cycle counts will be viewable (depending on what is selected) when the coin box is removed.

of the larger coin value. 5 x 5% = 25%. By pressing the POWERWASH or TEMPERATURE key pad,

there is the option of between 1 and 199 for the quantity of 5% increments.

of the larger coin value. 2 x 5% = 100%. By pressing the POWERWASH or TEMPERATURE key pad,

there is the option of between 1 and 199 for the quantity of 5% increments.

This option is either SELECTED ‘ON’ or NOT SELECTED ‘OFF’.

for this selection. When coin slide mode is selected, set ‘b.’ equal to value of slide

in 5% increments. Set Step 6 (regular cycle price) and Step 3 (special cycle price) to number of slide operations. If the installer sets up ‘CS’ on a coin drop model, it will not register coins.

This option is either SELECTED ‘ON’ or NOT SELECTED ‘OFF’. This option causes the customer display to show the number of coins (coin 1) to enter, rather than the monetary amount.

for this selection.

COLD Temperature Upgrade Price - Increase or decrease between 0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 0 coins = $0.00.

COOL Temperature Upgrade Price - Increase or decrease between 0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 1 coins = $0.25.

WARM Temperature Upgrade Price between

0 and 200 by pressing the POWERWASH or

TEMPERATURE key pad. Factory preset for 2 coins = $0.50. HOT Temperature Upgrade Price - Increase or decrease between

0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 3 coins = $0.75.

HEAVY SOIL LEVEL Upgrade Price - Increase or decrease between 0 and 200 by pressing the TEMPERATURE

key pad. Factory preset for 1 coins = $0.25.

Increase or decrease

POWERWASH

ELECTRONIC CONTROLS SET-UP INSTRUCTIONS

CODE EXPLANATION

H.00 EXTRA RINSE

EXTRA RINSE Upgrade Price - Increase or decrease between 0 and 200 by pressing the POWERWASH or TEMPERATURE key pad. Factory preset for 1 coins = $0.25.

If cycle counter (9.0C) is selected, the following is true:

1 xx Number of cycles in THOUSANDS. 1 02 = 2,000 2xxx Number of cycles in ONES. 2225 = 225 TOTAL CYCLES = 2,225

g Press the NORMAL key pad once to advance to next code. J.Cd COIN/DEBIT OPTION J.Cd Both coin & debit selected. J.C_ Coins selected, debit disabled. Press the DELICATES key pad

3 times for this selection.

J._d Debit Card selected, coins disabled. Press the DELICATES key

pad 3 times for this selection.

J.Ed Enhanced Debit is self-selected when a Generation 2 card reader

is installed in the washer. The Ed option cannot be manually selected or deselected.

g Press the NORMAL key pad once to advance to next code. L.00 PRICE SUPPRESSION OPTION

This option causes the customer display to show ‘ADD’ or ‘AVAILABLE’ rather than the amount of money to add. (Used mainly in debit installations.)

L.00 Not Selected ‘OFF’.

If money counter (1.0C or 1.C0) is selected, the following is true:

3 xx Number in THOUSANDS. 3 01 = $1,000.00 4xxx Number in ONES. 4600 = $ 600.00 5 xx Number of HUNDRETHS. 5 75 = $ 00.75 TOTAL = $1,600.75

END OF SET-UP PROCEDURES

EXIT FROM SET-UP MODE

n PD Models: Reinstall access door.

If preferred, just wait through 2 minutes of inactivity. All settings will be saved and the display will revert to Select Cycle screen.

Table 1

L.PS Selected ‘ON’. Press the DELICATES key pad once for this

selection.

g Press the NORMAL key pad once to advance to next code. n. CE CLEAR ESCROW OPTION

A3, A4,

A5, A6

00 Off Off Tap

When selected, money held in escrow for 30 minutes without

further escrow or cycle activity will be cleared. n. CE Selected ‘ON’. n. 00 Not selected ‘OFF’. Press the DELICATES key pad once to

deselect this selection. g Press the NORMAL key pad once to advance to next code. U.00 COIN (HUNDREDTH) INCREMENT OFFSET

U.00 For use with card reader applications only. g Press the NORMAL key pad once to advance to next code. A3.03 NORMAL Cycle Settings. Allows the owner to select the cycle

01 Off Off Cold 11 On Off Cold 02 Off Off Cool 12 On Off Cool 03 Off Off Warm 13 On Off Warm 04 Off Off Hot 14 On Off Hot 08 Off On Tap

09 Off On Cold 19 On On Cold

a Off On Cool 1A On On Cool B Off On Warm 1B On On Warm C Off On Hot 1C On On Hot

default options of Water Temperature, Soil Level, and Extra Rinse.

See Table 1 for specic settings. Normal is set to 03 from the

factory. A4.01 DELICATES Cycle Settings. Allows the owner to select the cycle

default options of Water Temperature, Soil Level, and Extra Rinse.

See Table 1 for specic settings. Delicates is set to 01 from the

factory. A5.1C POWERWASH Cycle Settings. Allows the owner to select the

cycle default options of Water Temperature, Soil Level, and Extra

Rinse.

See Table 1 for specic settings. Powerwash is set to 1C from the

factory. A6.03 NORMAL ECO Cycle Settings. Allows the owner to select the

cycle default options of Water Temperature, Soil Level, and Extra

Rinse.

See Table 1 for specic settings. Normal Eco is set to 03 from the

factory.

Technician Service Access Code

This method is only available on PR washers set to free vend (6 00).

To enter service mode:

Press the POWERWASH, EXTRA RINSE, TEMPERATURE, and DELICATES key pads within 10 seconds.

To exit service mode:

Wait 2 minutes without touching any key pads (without diagnostic modes running)

or Power down the washer, then reapply power. NOTE: If a service cycle is in progress upon exiting service mode,

the cycle will complete normally with cycle status information displayed. The display will resume normal customer operation mode when the cycle ends.

This is “VIEW ONLY” and cannot be cleared. Press the NORMAL key pad once to advance

to next code.

Extra

Rinse

Soil Level (Heavy-On, Normal-Off)

Water

Temp

Cold

A3, A4,

A5, A6

Extra

Soil Level

Rinse

(Heavy-On,

Normal-Off)

10 On Off Tap

18 On On Tap

Water Temp

Cold

WASHER DISPOSAL

This appliance is marked according to the European directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE).

By ensuring this product is disposed of correctly, you will help avoid potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.

The symbol on the product, or on the documents accompanying the product, indicates that this appliance may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment.

Disposal must be carried out in accordance with local environmental regulations for waste disposal.

For more detailed information about treatment, recovery and recycling of this product, please contact your local city ofce, your household waste disposal service or the shop where you purchased the product.

MAYTAG® COMMERCIAL LAUNDRY

LIMITED WARRANTY

IF YOU NEED SERVICE:

Contact your authorized Maytag visit www.MaytagCommercialLaundry.com.

WHAT IS COVERED

FIVE YEAR LIMITED WARRANTY

(PARTS ONLY — LABOR NOT INCLUDED)

For the ﬁrst ﬁve years from the original date of purchase, when this commercial appliance is installed, maintained, and operated according to the instructions attached to or furnished with the product, Maytag brand of Whirlpool Corporation (hereafter “Maytag”) will pay for factory speciﬁed replacement parts to correct defects in materials or workmanship that existed when this commercial appliance was purchased. This limited warranty does not include labor.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. Maytag recommends that you use an “authorized” service provider to diagnose and repair your Commercial Laundry product. Maytag will not be responsible under this warranty to provide additional replacement parts as a result of incorrect diagnosis or repair by an “unauthorized” service company. Except in the European Union, this limited warranty is valid only when the commercial appliance is used in the country in which it was purchased. This limited warranty is effective from the date of the original consumer purchase. Proof of original purchase date is required to obtain service under this limited warranty.

Commercial Laundry distributor. To locate your authorized Maytag® Commercial Laundry distributor,

Maytag® Commercial Laundry Service Department

Benton Harbor, Michigan 49022-2632 USA

For written correspondence:

2000 N M 63

FIVE YEAR LIMITED WARRANTY

WHAT IS NOT COVERED

1. All other costs including labor, transportation, shipping, or custom duties for

covered parts.

2. Factory speciﬁed replacement parts if this commercial appliance is used for other

than normal, commercial use or when it is used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

3. Service calls to correct the installation of your commercial appliance, to instruct

you on how to use your commercial appliance, to replace or repair house fuses, or to correct external wiring or plumbing.

4. Service calls to repair or replace appliance light bulbs, air ﬁlters, or water ﬁlters.

Consumable parts are excluded from warranty coverage.

5. Damage resulting from improper handling of product during delivery, theft,

accident, alteration, misuse, abuse, ﬁre, ﬂood, acts of God, improper installation, installation not in accordance with local electrical or plumbing codes, or use of products not approved by Maytag.

6. Pick up and delivery. This commercial appliance is designed to be repaired

on location.

7. Repairs to parts or systems resulting from unauthorized modiﬁcations made

to the commercial appliance.

8. The removal and reinstallation of your commercial appliance if it is installed

in an inaccessible location or is not installed in accordance with published installation instructions.

9. Damage resulting from exposure to chemicals.

10. Changes to the building, room, or location needed in order to make the

commercial appliance operate correctly.

11. Factory speciﬁed replacement parts on commercial appliances with original

model/serial numbers that have been removed, altered, or cannot be easily determined.

12. Discoloration, rust, or oxidation of stainless steel surfaces.

13. Factory speciﬁed replacement parts as a result of incorrect diagnosis or repair

by an “unauthorized” service company.

The cost of repair or replacement under these excluded circumstances shall

be borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO FIVE YEARS OR THE SHORTEST PERIOD ALLOWED BY LAW. Some locations may not allow limitations on the duration of implied warranties of merchantability or ﬁtness, so this limitation may not apply to you. This warranty gives you speciﬁc legal rights, and you also may have other rights that vary.

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

Maytag makes no representations about the quality, durability, or need for service or repair of this major appliance other than the representations contained in this Warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this major appliance, you should ask your retailer about buying an extended warranty. The beneﬁts to you given by this warranty are in addition to other rights and remedies available to you under a law in relation to the goods or service to which this warranty relates. Please contact Maytag for further information on warranty terms.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some locations do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you speciﬁc legal rights, and you also may have other rights that vary by location.

01/17

SÉCURITÉ DU LAVE-LINGE

Before the dryer is removed from service or discarded,

REMARQUE : L'installation et la maintenance doivent être réalisées par un technicien agréé par Whirlpool.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEMENT : An de réduire le risque d’incendie, de choc électeiue ou de blessures corporellles

lors de l’utilisation du lave-linge, il convient d’observer certaines précautions fondamentales, notamment :

n Lire toutes les instructions avant d’utiliser

le lave-linge.

n Ne pas laver des articles qui ont été

précédemment nettoyés, lavés, trempés ou tachés avec de l’essence, un solvant pour nettoyage à sec ou d’autres substances inammables ou explosives; ces substances dégagent des vapeurs qui pourraient s’enammer ou provoquer une explosion.

n Ne pas ajouter d’essence, de solvant pour

nettoyage à sec ou d’autre substance inammable ou explosive à l’eau de lavage; ces substances dégagent des vapeurs qui pourraient s’enammer ou provoquer une explosion.

n Dans certains conditions, un circuit d’eau

chaude qui n’a pas été utilisé depuis 2 semaines ou plus peut contenir de l’hydrogène. L’HYDROGENE EST UN GAZ EXPLOSIF. Si le circuit d’eau chaude est resté inutilisé pendant une telle période, ouvrir tous les robinets d’eau chaude et laisser l’eau s’écouler pendant plusieurs minutes avant d’utiliser le lave-linge. Ceci permettra l’évacuation de toute accumulation d’hydrogène. Le gaz est inammable : ne pas fumer ou utiliser une amme nue durant cette période.

n L’appareil doit être débranché de sa source de

courant électrique durant les interventions de service et le remplacement des pièces. Après son débranchement, la che du cordon d’alimentation doit rester bien visible pendant toute la durée de l’intervention an de s’assurer que l’appareil n’est pas sous tension.

n Cet appareil ne convient pas à une utilisation par

des enfants ou par des personnes à capacités physiques, sensorielles ou mentales réduites, ou dépourvues d’expérience et de connaissances, à moins qu’elles ne soient placées sous supervision ou qu’elles aient reçu des instructions concernant l’utilisation sécuritaire de l’appareil par une personne responsable de leur sécurité. De telles personnes doivent aussi comprendre les risques possibles qu’implique l’utilisation.

n Cet appareil peut être utilisé par des enfants

à partir de 8 ans et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes manquant d’expérience et de connaissances, mais uniquement si ces enfants et personnes sont placés sous la surveillance d’une personne responsable ou ont reçu des instructions sur l’utilisation en toute sécurité de l’appareil.

n Les enfants de moins de 3 ans doivent être tenus

à distance de l’appareil ou être surveillés en permanence.

CONSERVER CES INSTRUCTIONS

n Cet appareil est conçu pour un usage

domestique et des utilisations similaires telles que les suivantes : espace cuisine du personnel dans les magasins, bureaux et autres environnements de travail ; fermes ; par les clients dans les hôtels, les motels et les autres environnements de type résidentiel ; dans les environnements de type chambres d’hôtes, zones communes dans les immeubles d’appartements ou dans des laveries.

n Aucun lave-linge ne peut complètement

enlever l’huile. Ne pas faire sécher des articles qui ont été salis par tout genre d’huile (y compris les huiles de cuisson). Le nonrespect de ces instructions peut causer un décès, une explosion ou un incendie.

n Il est recommandé de ne pas laver d’articles

en bre de verre dans un lave-linge payante. Si on lave ces articles dans le lave-linge, faire fonctionner un programme complet pour rincer les éventuels résidus restés dans le lave-linge.

n Les enfants qui effectuent le nettoyage

et l’entretien doivent être supervisés.

n Ne pas laisser des enfants jouer sur,

à l’intérieur de ou avec le lave-linge. Bien surveiller les enfants lorsque le lave-linge est utilisé à proximité d’enfants.

n Avant que le lave-linge ne soit mis hors service

ou mis au rebut, enlever la porte ou le couvercle.

n Ne pas mettre la main dans le lave-linge si le

panier, la cuve ou l’agitateur sont en mouvement.

n Ne pas installer au entreposer le lave-linge dans

un endroit où il serait exposé aux intempéries.

n Ne pas effectuer d’intervention non autorisée sur

les commandes.

n Après l’installation, l’accès à la prise secteur ou

l’alimentation secteur via un interrupteur bipolaire doit être maintenu à tout moment pour assurer une désactivation immédiate du lave-linge en cas d’urgence.

n Ne pas réparer ou au remplacer un composant

quelconque du lave-linge, ni entreprendre une opération de service, si ce n’est spéciquement recommandé dans ce manuel. Il est alors essential que la personne concernée comprenne ces instructions et soit compétente pour les exécuter.

n Pour les instructions de liaison à la terre,

voir “Spécications électriques”.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS DE L’UTILISATION GÉNÉRAL

n La pression de l’eau doit être de 138 à 690 kPa (20 à 100 lb/po2)

pour le fonctionnement du lave-linge.

n Utiliser les tuyaux fournis avec le nouvel appareil ; ne pas

réutiliser celui de l’appareil précédent.

n Si le cordon d’alimentation est endommagé, il doit être

remplacé par le fabricant, son technicien d’entretien ou des personnes présentant une qualication similaire pour éviter tout risque.

TAILLE TYPIQUE DES CHARGES COMPLÈTES

Type de charge Suggestion de chargement Type de charge Suggestion de chargement

Charge mixte 3 draps (lit à 2 places)

4 taies d’oreiller 6 shorts 8 T-shirts 2 chemises 2 chemisiers 8 mouchoirs

Pressage permanent 2 draps (lit à 2 places) ou

1 drap (lit très grand) 1 nappe 1 robe 1 chemisier 2 pantalons 3 chemises 2 taies d’oreiller

Vêtements de travail très sales 3 pantalons

3 chemises 1 combinaison 4 jeans 1 salopette

Tricots 3 chemisiers

4 pantalons 6 chemises 4 tricots 4 robes

TRANSPORT DU LAVE-LINGE

GARANTIE LIMITÉE SUR LES PRODUITS MAYTAG®

COMMERCIAL LAUNDRY

n Fermer les deux robinets d’eau. Débrancher et vidanger

les tuyaux d’arrivée d’eau.

n Déconnecter le tuyau d’évacuation du système de vidange

et vider l’eau qui reste dans un bac ou un seau. Déconnecter le tuyau d’évacuation de l’arrière du lave-linge.

n Débrancher le cordon d’alimentation. n Placer les tuyaux d’arrivée d’eau et le tuyau d’évacuation

dans le panier du lave-linge.

n Faire passer le cordon d’alimentation par dessus le bord

et le mettre dans le panier du lave-linge.

n Replacer le support d’emballage issu du matériel d’expédition

d’origine à l’intérieur du lave-linge et réutiliser la base d’expédition pour soutenir le moteur et la cuve. Si vous n’avez plus l’emballage d’origine, placer des couvertures lourdes ou des serviettes au-dessus du panier, entre le sommet du lave-linge et le pourtour de la cuve. Fermer le couvercle et placer du ruban adhésif sur le couvercle et jusqu’à la partie inférieure avant du lave-linge. Laisser le couvercle fermé par l’adhésif jusqu’à ce que le lave-linge soit installé à son nouvel emplacement.

SI VOUS AVEZ BESOIN D’ASSISTANCE OU SERVICE

Il se peut que l’installation nécessite des pièces supplémentaires. Contacter le revendeur autorisé d’appareils de buanderie à usage commercial où le lave-linge a été acheté ou un service d’entretien agréé.

Lors de votre appel, vous aurez besoin du numéro de modèle et de série du lave-linge. Ces deux numéros gurent sur la plaque signalétique située sur le lave-linge.

POUR CONTACTER LE SERVICE APRÈS-VENTE :

Adressez-vous à votre distributeur Maytag le plus proche, consultez le site Internet www.MaytagCommercialLaundry.com.

Commercial Laundry agréé. Pour identiﬁer le distributeur Maytag® Commercial Laundry agréé

Pour écrire au service après-vente, utilisez cette adresse :

Maytag

Benton Harbor, Michigan 49022-2632, États-Unis

Commercial Laundry Service Department

2000 N M 63

OUTILLAGE ET PIÈCES

Outillage nécessaire :

Niveau Pince Couteau utilitaire

Clé plat ou clé à molette

de 14 mm (9/16")

Tournevis à lame plate

Outillage facultatif :

Lampe de poche Seau

Pièces fournies :

Tuyaux d’alimentation (2) Rondelles pour tuyau

d’alimentation (4)

Tuyau de vidange avec

bride, bride de retenue en

forme de u et attache-câble

PIÈCES SUPPLÉMENTAIRES ET ACCESSOIRES

Il se peut que l’installation nécessite des pièces supplémentaires. Pour passer une commande, contacter le revendeur auprès duquel le lave-linge a été acheté ou un service d’entretien agréé.

Si vous avez : Il vous faudra :

Un égout surélevé Tuyau de vidange standard de

Tuyau de rejet à l’égout rigide de diamètre 25 mm (1")

Le système d’évacuation obstrué par de la charpie

Système d’avaloir de sol Brise-siphon, référence 285320,

76 L (20 gal.) de 990 mm (39") de haut ou évier de décharge, pompe de puisard et connecteurs (disponibles chez les vendeurs de matériel de plomberie locaux)

Adaptateur pour tuyau rigide de rejet à l’égout rigide de diamètre 51 mm (2") à 25 mm (1"), Pièce numéro 3363920 Ensemble de connection, Pièce numéro 285835

Protecteur de canalisation, pièce numéro 367031 Ensemble de connection, Pièce numéro 285835

Ensemble de raccordement (x2), référence 285835 Prolongateur de tuyau exible de vidange, référence 285863

Si vous avez : Il vous faudra :

Robinets d’eau hors d’atteinte des tuyaux d’alimentation

Si vous avez : Il vous faudra :

La vidange est hors d’atteinte du tuyau de vidange

2 tuyaux de remplissage plus longs : tuyau coudé à 90° de 1,8 m (6 pi), Pièce numéro 76314, 3 m (10 pi), Pièce numéro 350008

Les tuyaux d’arrivée d’eau sont vendus en paire dans l’ensemble W10575888

Accessoires

Plateau d’égouttement du lavelinge, Pièce numéro 8212526

Ensemble distributeur d’assouplissant pour tissu, Pièce numéro 63594

Rallonge du tuyau de vidange de 1,2 m (4 pi), Pièce numéro DRNEXT4

DIMENSIONS

Vue de face Vue latérale

1.080 m

1,080 m

/2")

(42

(421⁄2")

25 mm

(1")

686 mm

(27")

921 mm

(361/4")

25 mm

(1")

686 mm

(27")

Vue arrière

Modèles ants Modèles payants

Modèles

ants

210 mm

159 mm (61⁄4")

/4")

Modèles

payants

210 mm (91⁄4")

267 mm

(10

1,080 m

1.080 m

(421⁄2")

(421/2")

946 mm

171 mm

/2")

(371/4")

/4")

406 mm

(16")

108 mm

/2")

686 mm

(27")

140 mm

(51/2")

25 mm

(1")

933 mm

(363/4")

1.130 m

1,130 m

(441/2")

(441⁄2")

946 mm

(371/4")

171 mm

(63/4")

25 mm

(1")

406 mm

(16")

267 mm

(101/2")

140 mm

(51/2")

933 mm

(363/4")

108 mm

(41/4")

686 mm

(27")

EXIGENCES D’EMPLACEMENT

Le choix d’un emplacement approprié pour le lave-linge en améliore le rendement et réduit au minimum le bruit et le “déplacement” possible du lave-linge.

Le lave-linge peut être installée dans un sous-sol, une buanderie ou un encastrement. Voir “Système de vidange”.

Il faut aussi prendre en compte les exigences d’emplacement des appareils voisins.

IMPORTANT : Ne pas installer ou remiser le lave-linge dans un endroit où il sera exposé aux intempéries. Ne pas remiser ou faire fonctionner le lave-linge à des températures égales ou inférieures à 0°C (32°F). Une quantité d’eau peut demeurer dans le lavelinge et causer des dommages à des températures basses. C’est à l’utilisateur qu’incombe la responsabilité de réaliser une installation correcte.

Il vous faudra :

n Un chauffe-eau réglé à 49°C (120°F). n Une prise électrique reliée à la terre et située à moins de

1,2 m (4 pi) du cordon d’alimentation situé à l’arrière du lave-linge. Voir “Spécications électriques”.

n Des robinets d’eau chaude et d’eau froide situés à moins

de 1,2 m (4 pi) des électrovannes de remplissage d’eau chaude et d’eau froide situées sur le lave-linge et une pression d’eau de 138 à 690 kPa (20 à 100 lb/po²). Lorsque la pression d’alimentation à l’entrée du bâtiment est supérieure à 690 kPa (100 lb/po2), on devrait installer une vanne de réduction de la pression pour éviter une éventuelle détérioration de la vanne de mixage du lave-linge.

n L’installation d’un seule lave-linge nécessite une colonne

montante d’au moins 300 mm (12") pour assurer un coussin d’air et éviter le bruit et l’endommagement des vannes.

n Un plancher de niveau avec une pente maximale de 25 mm (1") sous l’ensemble du lave-linge. L’installation sur de la moquette n’est pas recommandée.

 Un plancher capable de supporter le poids total de

143 kg (315 lb) du lave-linge (eau et charge comprises). n Un avaloir de sol sous le coffrage. Les coffrages préfabriqués

équipés de prises électriques, lignes d’arrivée d’eau et conduites d’évacuation doivent être utilisés seulement là où les codes locaux l’autorisent.

Installation dans un encastrement ou un placard

Ce lave-linge peut être installé dans un encastrement ou un placard. Les dimensions d’installation indiquées correspondent à l’espacement minimal permis. Prévoir davantage d’espace pour faciliter l’installation et l’entretien. Il faut aussi prendre en compte l’espace requis entre les appareils voisins.

Dégagement d’installation minimum

356 mm

(14" max.)

127 mm

(5")

25 mm

(1")

457 mm

406 mm

(18")

(16")

25 mm

76 mm

(3"/3")

310 cm2

(48 po2/48 po2)

155 cm2

(24 po2/24 po2)

76 mm

(3"/3")

(1")

INSTRUCTIONS D’INSTALLATION

Il est nécessaire de retirer tout le matériel d’expédition pour un fonctionnement correct et pour éviter que le lave-linge ne fasse trop de bruit.

1. Déplacer le lave-linge à moins de 1,2 m (4 pi) de son

emplacement nal; il doit être en position complètement verticale.

REMARQUE : Pour éviter d’endommager le plancher, installer

le lave-linge sur un carton avant de la déplacer. Assurer que le couvercle est retenu en place avec le ruban adhésif.

2. An d’éviter d’endommager le plancher, placer les supports

en carton du carton d’expédition sur le plancher, derrière le lave-linge. Incliner le lave-linge vers l’arrière et la placer sur les supports en carton. Retirer la base d’expédition. Redresser le lave-linge en position verticale.

IMPORTANT : Le retrait de la base d’expédition en polystyrène est nécessaire au bon fonctionnement du lave-linge. Si le lave-linge comprend une plaque d’insonorisation, consulter les instructions fournies avec la plaque d’insonorisation pour l’installer maintenant.

REMARQUE : Conserver la base d’expédition au cas

où il faudrait déplacer le lave-linge ultérieurement.

1,2 m

(48")

3. Retirer le ruban adhésif du couvercle du lave-linge, ouvrir

le couvercle et retirer le carton plat d’emballage de la cuve. Veiller à retirer toutes les pièces du carton plat.

REMARQUE : Le plateau doit être retiré avant de brancher

le lave-linge sur une prise. Conserver le carton plat au cas où il faudrait déplacer le lave-linge ultérieurement.

ÉTABLISSEMENT DE L’APLOMB DU LAVE-LINGE

IMPORTANT : L’établissement correct de l’aplomb

du lave-linge permet de réduire les nuisances sonores et de limiter les vibrations.

1. Mettre le lave-linge est à son emplacement nal. Placer un

niveau sur les bords supérieurs du lave-linge. Utiliser une rive latérale comme guide pour déterminer l’aplomb des côtés. Vérier l’aplomb de l’avant à l’aide du couvercle, tel qu’indiqué. Faire bouger le lave-linge d’avant en arrière pour s’assurer que les quatre pieds sont bien en contact avec le plancher.

Placer le niveau

à cet endroit

Place level here

Placer le niveau

à cet endroit

Place level here

2. Utiliser une clé plate ou une clé à molette de 9/16" ou 14 mm

pour tourner les contre-écrous sur les pieds dans le sens horaire jusqu’à ce qu’ils se trouvent à environ 13 mm (1/2") de la caisse du lave-linge. Tourner ensuite le pied de nivellement dans le sens horaire pour abaisser le lave-linge ou antihoraire pour le soulever.

Contrôler à nouveau l’aplomb du lave-linge et répéter au besoin. CONSEIL UTILE : Il serait judicieux de soulever l’avant du

lave-linge d’environ 102 mm (4") à l’aide d’une cale en bois ou d’un objet similaire qui soutiendra le poids du lave-linge.

Jam nut

Contre-écrou

3. Une fois l’aplomb du lave-linge établi, utiliser une clé plate

ou une clé à molette de 9/16" ou 14 mm pour tourner les contre-écrous sur les pieds de nivellement dans le sens antihoraire et les serrer fermement contre la caisse du lave-linge.

Pas d’aplomb APLOMB Pas d’aplomb

Jam nut

Contre-écrou

RACCORDEMENT DU TUYAU DE VIDANGE

Le bon acheminement du tuyau de vidange évite d’endommager le sol à cause de fuites d’eau.

Retirer le tuyau de vidange du panier du lave-linge

1. Retirer le capuchon de l’orice de vidange du lave-linge

situé à l’arrière de celui-ci.

2. Si la bride n’est pas déjà installée sur l’extrémité coudée du tuyau de vidange, la faire glisser sur l’extrémité tel qu’indiqué.

5. Placer le tuyau dans le tuyau de rejet à l’égout (illustré

sur l’image) ou par-dessus le côté de l’évier de buanderie.

IMPORTANT :

n Le tuyau d'évacuation ne doit pas être plus long que

203 mm (8") à l’intérieur du tuyau de rejet à l’égout; ne pas forcer l’excédent de tuyau dans le tuyau de rejet à l’égout ni le placer dans l’évier de buanderie. On doit utiliser la bride de retenue pour tuyau de vidange.

n Il est de la responsabilité de l’installateur pour installer

et xer le tuyau de vidange dans la plomberie/vidange prévue d’une manière qui permettra d’éviter le tuyau de vidange sortant, ou fuite de la plomberie/vidange.

Bride de retenue pour tuyau de vidange

203 mm

(203 mm)

(8")

3. Serrer la bride avec une pince et faire glisser l’extrémité

coudée du tuyau de vidange sur l’orice de vidange du lave-linge, puis xer avec la bride.

4. Le système de vidange du lave-linge peut être installé à l’aide d’un avaloir de sol, un tuyau rigide de rejet à l’égout mural, un tuyau rigide de rejet à l’égout au sol ou un évier de buanderie.

6. Pour les installations avec vidange au plancher, il faut retirer

la bride de retenue pour tuyau de vidange de l’extrémité du tuyau de vidange. Des pièces supplémentaires avec des directives distinctes seront peut-être nécessaires. Voir “Outillage et pièces”.

7. Le système de vidange au sol nécessite un brise-siphon

qui peut être acheté séparément. Le brise-siphon (pièce numéro 285320) doit se trouver au moins à 710 mm (28") de la base du lave-linge. Des tuyaux supplémentaires peuvent s’avérer nécessaires.

710 mm

(28")

SYSTÈME DE VIDANGE

Le système de vidange du lave-linge peut être installé à l’aide d’un conduit d’évacuation au plancher, un tuyau de rejet à l’égout au plancher ou mural ou un évier de buanderie. Sélectionner la méthode à utiliser.

Système de vidange avec tuyau de rejet à l’égout au plancher

990 mm

203 mm

(8")

Diamètre minimal pour un tuyau de rejet à l’égout : 51 mm (2"). Capacité minimale d’acheminement : 38 L (10 gal.) par minute. Le sommet du tuyau de rejet à l’égout doit avoir une hauteur d’au moins 990 mm (39"); ne pas l’installer à plus de 2,44 m (96") du fond du lave-linge.

(39")

Système de vidange avec tuyau de rejet à l’égout mural

Système de vidange au plancher

710 mm

(28")

Le système de vidange au plancher nécessite un ensemble de brise-siphon (pièce numéro 285320). Dimension minimale pour le brise-siphon : 710 mm (28") à partir du fond du lave-linge. Des tuyaux supplémentaires peuvent être requis.

Système de vidange dans un évier de buanderie

203 mm

(8")

Capacité minimale : 76 L (20 gal.). Le sommet de l’évier de buanderie doit se trouver à au moins 990 mm (39") du plancher.

990 mm

(39")

203 mm

(8")

Voir les exigences pour le système de vidange avec tuyau de rejet à l’égout au plancher.

RACCORDEMENT DES TUYAUX D’ARRIVÉE D’EAU

Insérer les rondelles de tuyau neuves (fournies) dans chaque extrémité des tuyaux d’arrivée d’eau. Insérer fermement les rondelles dans les raccords.

REMARQUE : Utiliser les nouveaux tuyaux fournis avec le lave-linge. Ne pas réutiliser de tuyaux usagés.

RaccordRondelle

Raccorder les tuyaux d’arrivée d’eau aux robinets

1. Fixer le tuyau au robinet d’eau chaude. Visser le raccord

à la main jusqu’à ce qu’il repose sur la rondelle. Répéter l’opération pour l’eau froide.

2. Serrer les raccords de deux tiers de tour supplémentaires

à l’aide d’une pince.

Raccorder les tuyaux d’arrivée d’eau à le lave-linge

1. Fixer le tuyau d’eau froide au robinet d’arrivée d’eau froide

cerclé de bleu. Visser le raccord à la main jusqu’à ce qu’il soit bien serré.

2. Fixer le tuyau d’eau chaude au robinet d’arrivée d’eau chaude

indiquée par une bague rouge. Visser le raccord à la main jusqu’à ce qu’il soit bien serré.

3. Serrer les raccords de deux tiers de tour supplémentaires

à l’aide d’une pince.

IMPORTANT : Ne pas serrer excessivement ni utiliser de ruban adhésif ou de dispositif d’étanchéité sur la valve lors de la xation aux robinets ou au lave-linge. Cela pourrait entraîner des dommages.

3. Fixer le tuyau de vidange au tuyau d’arrivée d’eau avec

une attache à glissière.

Purger les canalisations d’eau

n Laisser s’écouler l’eau des deux robinets et

les tuyaux d’arrivée d’eau dans un évier de buanderie, un tuyau rigide de rejet à l’égout ou un seau pour éliminer les particules se trouvant dans les canalisations d’eau qui pourraient obstruer les tamis de la valve d’arrivée d’eau.

n Vérier la température de l’eau pour s’assurer que

le tuyau d’eau chaude est connecté au robinet d’eau chaude et que le tuyau d’eau froide est connecté au robinet d’eau froide.

REMARQUE : Ne pas serrer excessivement. Les robinets

risquent d’être endommagés.

4. Ouvrir les robinets d’eau pour vérier qu’il n’y a pas de fuite.

Une petite quantité d’eau peut entrer dans le lave-linge. Elle s’évacuera plus tard.

REMARQUE : Remplacer les tuyaux d’arrivée d’eau après

5 ans d’utilisation pour réduire le risque de défaillance intempestive. Prendre note de la date d’installation ou de remplacement des tuyaux d’arrivée d’eau, pour référence ultérieure.

Inspecter périodiquement les tuyaux et les remplacer en cas

de renement, de déformation, de coupure, d’usure ou si une fuite se manifeste.

SPÉCIFICATIONS ÉLECTRIQUES

 L’appareil doit être alimenté par un circuit de 220–240 V, CA

seulement, 50 Hz, protégé par un fusible. On recommande d’utiliser un fusible ou un disjoncteur temporisé. Il est recommandé de raccorder le lave-linge sur un circuit distinct exclusif à cet appareil.

 Après l’installation, on doit pouvoir accéder en permanence

à la che de branchement du câble d’alimentation ou au coupe-circuit qui commande le circuit d’alimentation (coupecircuit bipolaire) an de pouvoir immédiatement interrompre l’alimentation du lave-linge en cas d’urgence.

 Ce lave-linge comporte un cordon d’alimentation électrique

pour liaison à la terre. La prise doit être accessible pour que l’on puisse déconnecter l’appareil de l’alimentation électrique.

 Si le cordon d’alimentation est endommagé, il doit être

remplacé par le fabricant, son agent de service ou toute autre personne qualiée an d’éviter tout danger.

À l’aide du cordon universel fourni avec ce lave-linge :

Ce lave-linge est équipé d’un cordon universel avec des ches interchangeables.

1. Pour utiliser le cordon universel, sélectionner la che

amovible qui correspond à votre prise de courant et brancher dans l’adaptateur placé sur le cordon d’alimentation.

2. Fixer la che amovible sur le cordon en alignant les deux

moitiés de couvercle sur l’adaptateur et en les emboîtant.

ACHEVER L’INSTALLATION

Vérier que toutes les pièces sont maintenant installées.

S’il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

Vérier la présence de tous les outils.

Vérier que tout le matériel d’expédition à été retiré

du lave-linge.

Éliminer/recycler tous les matériaux d’emballage.

Vérier que les robinets d’eau sont ouverts.

Vérier qu’il n’y a pas de fuite autour des robinets

et des tuyaux d’arrivée d’eau.

Ôter la pellicule de la console et tout ruban adhésif resté

sur le lave-linge.

Brancher sur une prise reliée à la terre ou connecter

la source de courant électrique. Vérier que le disjoncteur ne s’est pas déclenché

q

et qu’aucun fusible n’est grillé.

Démarrer le lave-linge à l’aide du système de paiement

q

Consulter les spécications électriques. S’assurer de

disposer d’une source d’électricité appropriée et d’une liaison à la terre conforme à la méthode recommandée.

(si elle en comporte un) pour vérier que le programme de lavage arrive bien à terme sans qu’aucun code d’erreur ou fuite n’apparaisse.

INSTALLATION DE LA GLISSIÈRE ET DE LA BOÎTE À MONNAIE

Sur certains modèles, le mécanisme de glissière, le verrou et la clé de la porte de service et le verrou et la clé de la boîte à monnaie ne sont pas inclus mais ces pièces sont disponibles auprès des fournisseurs industriels classiques.

Enlever la porte de service du compteur en la soulevant par l’arrière. Installer le dispositif de réception de la monnaie. (Consulter les instructions du fabricant concernant l’installation).

Une connexion à la terre est nécessaire pour la glissière, qui peut être effectuée en connectant le câblage disponible (W10846503) à la glissière.

Connexion à la terre

Installer un verrou et une came sur la porte de service du boîtier du compteur. Installer la chambre à pièces avec son verrou et sa clé dans l’ouverture du boîtier du compteur.

Pour une vente gratuite, il est possible d’acheter un ensemble OPL auprès de Whirlpool. Référence Whirlpool W10222023.

INSTRUCTIONS DE PARAMÉTRAGE DES COMMANDES ÉLECTRONIQUES

(MODÈLES PD ET PN)

Lave-linge commerciale – opérations de base

n Pour d’autres renseignements, consulter

www.MaytagCommercialLaundry.com.

IMPORTANT

Circuits électroniques sensibles

aux décharges électrostatiques

Le risque de décharge électrostatique est permanent. Une décharge électrostatique peut endommager ou affaiblir les composants électroniques. La nouvelle carte peut donner l’impression qu’elle fonctionne correctement après la réparation, mais une décharge électrostatique peut lui avoir fait subir des dommages qui provoqueront une défaillance plus tard.

n Utiliser un bracelet de décharge électrostatique. Connecter

le bracelet à la vis verte de liaison à la terre ou sur une surface métallique non peinte de l’appareil.

-OU-

Toucher plusieurs fois du doigt la vis verte de liaison à la terre ou une surface métallique non peinte du lave-linge.

n Avant de retirer la pièce de son sachet, placer le sachet

antistatique en contact avec la vis verte de liaison à la terre ou une surface métallique non peinte du lave-linge.

n Éviter de toucher les composants électroniques ou les

broches de contact; tenir la carte de circuits électroniques par les bords seulement lors des manipulations.

n Lors du réemballage d’une carte de circuits électroniques

défaillante dans le sachet antistatique, observer les instructions ci-dessus.

Mise en marche pour la première utilisation

Le lave-linge a été programmée à l’usine comme suit :

n POWERWASH (lavage haute puissance) = 12 min d’agitation

NORMAL = 9 min d’agitation DELICATES (articles délicats) = 6 min d’agitation NORMAL ECO (normal écologique) = 8 min d’agitation

n NORMAL = 1 rinçage et 2 min d’agitation avec rinçage

POWERWASH (lavage haute puissance) = 1 rinçage en profondeur avec essorage DELICATES (articles délicats) = 1 rinçage en profondeur avec essorage NORMAL ECO (normal écologique) = 1 rinçage par vaporisation

n NORMAL = 2,00 $

DELICATES (articles délicats) = 1,75 $ POWERWASH (lavage haute puissance) = 2,50 $ NORMAL ECO (normal écologique) = 1,75 $

Remise en marche après une interruption de l’alimentation

Après un délai qui peut atteindre 8 secondes, la partie initiale du programme de lavage de le lave-linge (au moment de l’interruption de l’alimentation) est restaurée. Pour continuer le programme, appuyer sur START/PAUSE.

Programmes gratuits

Pour ceci, on règle le prix de l’utilisation à zéro; l’afcheur présente alors ‘SELECT CYCLE’ (sélectionner le programme) et le prix du programme indiquera 0.00.

Afficheur

Après l’installation initiale et le branchement de le lave-linge, l’afcheur présente ‘SYnC’ pendant quelques secondes, puis ‘0 MINUTES’. Après le branchement de le lave-linge et l’ouverture du couvercle, l’afcheur présente le prix. Si le lave-linge est réglée pour l’utilisation gratuite, l’afcheur présente ‘SELECT CYCLE’ avec clignotement, puis présente ‘PRICE 0.00’.

OPTIONSCYCLES

POWERWASH

NORMAL

DEEP WATER

DELICATES

NORMAL

ECO

TEMPERATURE

SOIL LEVEL

EXTRA RINSE

INFORMATION GÉNÉRALE

Afficheur vierge

Cette situation indique que le lave-linge n’est pas opérationnelle.

Affichage de ‘0 Minute’

Ceci indique qu’il n’est pas possible de faire fonctionner le lave-linge. L’information sur les pièces insérées ou les entrées de débit sera mémorisée mais ne peut être utilisée avant le rétablissement du fonctionnement normal par une manœuvre d’ouverture/fermeture du couvercle. En cas de défaillance du contacteur du couvercle, on doit le remplacer pour pouvoir rétablir le fonctionnement normal.

INSTRUCTIONS DE PARAMÉTRAGE DES COMMANDES ÉLECTRONIQUES

Procédures de réglage des systèmes de commande

IMPORTANT : Lire la totalité des instructions avant l’utilisation.

Pour le réglage des systèmes de commande, on utilise les 3 touches de réglage supérieures gauche, la touche supérieure droite et l’afcheur numérique. L’afcheur peut présenter 4 chiffres et/ou lettres et un point décimal, qui indiquent les codes de paramétrage et des valeurs connexes disponibles pour la programmation du lave-linge.

Utilisation des touches pour la programmation des systèmes de commande

1. La touche POWERWASH (lavage haute puissance) sert

à régler les valeurs associées aux codes de paramétrage. Pour augmenter la valeur, appuyer sur la touche.

Un réglage rapide est possible en maintenant le bouton

enfoncé.

2. La touche NORMAL fait passer d’un code de paramétrage

au suivant. Le code de paramétrage disponible suivant est atteint en appuyant sur cette touche. Pour passer aux codes de paramétrage suivants à un rythme d’un (1) par seconde, maintenir la touche enfoncée.

3. La touche DELICATES (articles délicats) sert à sélectionner

et désélectionner des options.

4. La touche TEMPERATURE (température) sert à diminuer

la valeur du code de paramétrage.

Paramétrage pour mise en marche

n Modèle PD : Insérer la clé de la porte d’accès; tourner et

soulever pour enlever la porte d’accès.

n Modèles PR paramétrés pour une vente gratuite : Voir le bas

de la page 35 pour entrer dans le mode du paramétrage du fonctionnement.

IMPORTANT : Ne pas ouvrir la console avant d’avoir déconnecté l’appareil de toute source d’énergie. Pour accéder au connecteur AA1 :

g Débrancher le lave-linge ou déconnecter la source de courant électrique.

g Ouvrir la console, débrancher le connecteur AA1; refermer la console.

g Brancher le lave-linge ou reconnecter la source de courant électrique.

L’appareil est maintenant au mode de paramétrage. Avant de poursuivre, noter que malgré le grand nombre

d’options disponibles, le propriétaire de l’appareil peut décider de simplement déballer son nouvel lave-linge commerciale, le raccorder et le brancher; il sera alors parfaitement opérationnelle.

Codes de paramétrage

n La touche NORMAL permet de passer d’un code au suivant. n La touche POWERWASH (lavage haute puissance) augmente

la valeur du code.

n La touche DELICATES (articles délicats) sélectionne

ou désélectionne les options.

n La touche TEMPERATURE (température) diminue la valeur

du code.

Un ou deux caractères à gauche correspond(ent) au code de conguration. La valeur du code est indiquée par les 2 ou 3 caractères de droite.

CODE EXPLICATION

6.07 DELICATES (articles délicats)

6.07 NORMAL ECO

(normal

écologique)

6.07 POWERWASH (lavage haute puissance)

6.08 NORMAL

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

7.00 DURÉE DE LAVAGE SUPPLÉMENTAIRE

7.00 Nombre de minutes qu’il est possible d’ajouter à un programme

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

8.00 DURÉE DE RINÇAGE SUPPLÉMENTAIRE

8.00 Nombre de minutes qu’il est possible d’ajouter à un programme

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

9.00 OPTION DE COMPTAGE DU NOMBRE DE PROGRAMMES

9.00 Pas sélectionnée (‘OFF’).

9.0C Option sélectionnée et impossibilité de désélection.

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

1.00 OPTION COMPTEUR DE MONNAIE

1.00 Pas sélectionnée (‘OFF’).

1.0C Option sélectionnée (‘ON’).

1.C0 Option sélectionnée (‘ON’) et impossibilité de désélection.

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

Prix de vente d’un programme standard DELICATES (articles délicats) - Augmenter ou diminuer le chiffre afché entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 7 pièces de 0,25 $ = 1,75 $.

Prix de vente d’un programme standard NORMAL ECO (normal écologique) - Augmenter ou diminuer le chiffre afché entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 7 pièces de 0,25 $ = 1,75 $.

Prix de vente d’un programme standard POWERWASH (lavage haute puissance) - Augmenter ou diminuer le chiffre afché entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 7 pièces de 0,25 $ = 1,75 $.

Prix de vente d’un programme standard NORMAL - Augmenter ou diminuer le chiffre afché entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 8 pièces de 0,25 $ = 2,00 $.

de lavage. Choisir entre 00 et 05 minutes en appuyant sur la touche

POWERWASH.

de RINÇAGE. Choisir entre 00 et 05 minutes en appuyant sur la touche POWERWASH.

Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS SÉLECTIONNÉE (‘OFF’).

Appuyer 3 fois consécutives sur la touche DELICATES pour sélectionner ‘ON’ (active). Lorsque ‘ON’ a été sélectionné, on ne peut désélectionner l’option.

Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS SÉLECTIONNÉE (‘OFF’).

Appuyer 3 fois consécutives sur la touche DELICATES pour sélectionner ‘ON’ (active); appuyer 3 fois consécutives sur la touche pour désélectionner l’option. Le compteur passe de ‘OFF’ (inactive) à ‘ON’ (active).

Pour sélectionner ‘ON’ avec impossibilité de désélection, sélectionner d’abord ‘ON’. Puis en moins de deux secondes appuyer deux fois sur la touche DELICATES et une fois sur la touche POWERWASH, et quitter le mode de paramétrage.

INSTRUCTIONS DE PARAMÉTRAGE DES COMMANDES ÉLECTRONIQUES

CODE EXPLICATION

2.00 OPTION DE PRIX SPÉCIAL

Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS SÉLECTIONNÉE (‘OFF’).

2.00 Pas sélectionnée (‘OFF’).

2.SP Option sélectionnée (‘ON’). Appuyer une fois sur la touche DELICATES pour cette sélection.

Si l’OPTION DE PRIX SPÉCIAL est sélectionnée, on a accès aux codes ‘3.’ à ‘9.’.

NOTE : Il convient d’ajouter une pile externe pour que l’horloge conserve

l’heure correcte pendant les périodes de coupures d’électricité. g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

OPTIONS DISPONIBLES SI L’OPTION

DE PRIX SPÉCIAL A ÉTÉ SÉLECTIONNÉE :

3.07

DELICATES (articles délicats)

3.07

NORMAL ECO

(normal

écologique)

3.07

POWERWASH (lavage haute puissance)

3.08

NORMAL

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

5.00 HORLOGE - MINUTES

5.00 Sélection du nombre de minutes pour l’HORLOGE; sélectionner

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

6.00 HORLOGE - HEURES

6.00 Sélection du nombre d’heures pour l’HORLOGE; sélectionner

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

7.00 PRIX SPÉCIAL - HEURE DE COMMENCEMENT

7.00 Sélection de l’heure de commencement pour cette tarication;

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

8.00 PRIX SPÉCIAL - HEURE D’EXPIRATION

8.00 Sélection de l’heure d’expiration pour cette tarication;

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

Prix de vente d’un programme spécial DELICATES (articles délicats) - Augmenter ou diminuer le chiffre afché entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 7 pièces de 0,25 $ = 1,75 $.

Prix de vente d’un programme spécial NORMAL ECO (normal écologique) - Augmenter le chiffre afché entre 0 et 200 en appuyant sur la touche POWERWASH ou diminuer en appuyant sur la touche TEMPERATURE. Conguré à l’usine pour 7 pièces de 0,25 $ = 1,75 $.

Prix de vente d’un programme spécial POWERWASH (lavage haute puissance) - Augmenter ou diminuer le chiffre afché entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 7 pièces de 0,25 $ = 1,75 $.

Prix de vente d’un programme spécial NORMAL - Augmenter ou diminuer le chiffre afché entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 8 pièces de 0,25 $ = 2,00 $.

une valeur entre 0 et 59 minutes en appuyant sur la touche POWERWASH ou TEMPERATURE.

NOTE : Utilisation du format 24 h.

une valeur entre 0 et 23 heures en appuyant sur la touche POWERWASH ou TEMPERATURE.

NOTE : Utilisation du format 24 h.

sélectionner une valeur entre 0 et 23 heures en appuyant sur la touche POWERWASH ou TEMPERATURE.

NOTE : Utilisation du format 24 h.

sélectionner une valeur entre 0 et 23 heures en appuyant sur la touche POWERWASH ou TEMPERATURE.

9.00 JOUR POUR PRIX SPÉCIAL

9.10 Ceci représente le jour de la semaine sélectionné, et la sélection

g Appuyer une fois sur la touche NORMAL pour passer au code suivant. A.00 OPTION AFFICHAGE DU CONTENU DU COFFRE

A.00 Pas sélectionnée (‘OFF’). A.SC Option sélectionnée (‘ON’). Appuyer une fois sur la touche

g Appuyer une fois sur la touche NORMAL pour passer au code suivant. b.05 VALEUR DE LA PIÈCE 1 b.05 Ceci représente la valeur de la pièce 1, en multiples

g Appuyer une fois sur la touche NORMAL pour passer au code suivant. C.20 VALEUR DE LA PIÈCE 2

C.20 Ceci représente la valeur de la pièce 2, en multiples de

g Appuyer une fois sur la touche NORMAL pour passer au code suivant. d.00 OPTION GLISSIÈRE À PIÈCES

d.00 Pas sélectionnée (‘OFF’).

CODE EXPLICATION

de la tarication spéciale pour ce jour. Un chiffre suivi de ‘0’ indique que cette option n’est pas sélectionnée pour le jour particulier concerné (9.10). Un chiffre suivi d’un ‘S’ indique que cette option est sélectionnée pour le jour concerné (9.1S).

Pour sélectionner le jour de la semaine (1-7), appuyer sur la touche POWERWASH. Appuyer une fois sur la touche POWERWASH pour sélectionner l’option de prix spécial pour chaque jour choisi.

Le jour de la semaine doit apparaître sur l’afcheur au moment de sortir du code de paramétrage ‘9’ :

AFFICHEUR JOUR DE LA SEMAINE CODE (sélectionné) 10 Jour 1 = Dimanche 1S 20 Jour 2 = Lundi 2S 30 Jour 3 = Mardi 3S 40 Jour 4 = Mercredi 4S 50 Jour 5 = Jeudi 5S 60 Jour 6 = Vendredi 6S 70 Jour 7 = Samedi 7S

Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS SÉLECTIONNÉE (‘OFF’).

DELICATES pour cette sélection. Lorsque l’option est sélectionnée, le montant d’argent et/ou le nombre de programme (si on a sélectionné le comptage) est visible lorsque la boîte à pièces a été enlevée.

de 0,05 $ x 5 = 0,25 $. Par des pressions sur la touche POWERWASH ou

TEMPERATURE, on peut sélectionner une valeur entre 1 et 199 (multiples de 0,05 $).

0,05 $ x 20 = 1 $ Par des pressions sur la touche POWERWASH ou

TEMPERATURE, on peut sélectionner une valeur entre 1 et 199 (multiples de 0,05 $).

Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS SÉLECTIONNÉE (‘OFF’).

INSTRUCTIONS DE PARAMÉTRAGE DES COMMANDES ÉLECTRONIQUES

CODE EXPLICATION

d.CS Option sélectionnée (‘ON’). Appuyer 3 fois consécutives sur

la touche DELICATES pour cette sélection. Lorsqu’on sélectionne le mode de glissière à pièces,

sélectionner une valeur ‘b.’ égale à la valeur des pièces placées dans la glissière, en multiples de 0,05 $. Paramétrer à l’étape 6 (prix pour programme standard) et à l’étape 3 (prix pour programme spécial) pour le nombre de manœuvre de la glissière. Si l’installateur sélectionne le paramétrage ‘CS’ sur un modèle à pièces, le lave-linge n’enregistrera pas les pièces.

g Appuyer une fois sur la touche NORMAL pour passer au code suivant. E.00 OPTION ADDITION DE PIÈCES

Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS SÉLECTIONNÉE (‘OFF’). Cette option commande l’afchage du nombre de pièces (pièce 1) à insérer, plutôt que d’un montant monétaire.

E.00 Pas sélectionnée (‘OFF’). E.AC Option sélectionnée (‘ON’). Appuyer 3 fois consécutives sur

la touche DELICATES pour cette sélection.

g Appuyer une fois sur la touche NORMAL pour passer au code suivant. H.00

COLD

H.00 COOL

H.00 WARM

H.00 HOT

H.00 HEAVY

H.00 EXTRA RINSE

g Appuyer une fois sur la touche NORMAL pour passer au code suivant. J.Cd OPTION PIÈCES/DÉBIT J.Cd Sélection du paiement par pièces et par carte de débit. J.C_ Paiement par pièces sélectionné; paiement par carte de débit

J._d Paiement par carte de débit sélectionné, paiement par pièces

J.Ed L’option de paiement améliorée/carte de débit est auto-

g Appuyer une fois sur la touche NORMAL pour passer au code suivant.

Prix pour ajustement de température COLD : Augmenter ou diminuer entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 0 pièce de 0,25 $ = 0,00 $.

Prix pour ajustement de température COOL : Augmenter ou diminuer entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 1 pièce de 0,25 $ = 0,25 $.

Prix pour ajustement de température WARM : Augmenter ou diminuer entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 2 pièce de 0,25 $ = 0,50 $.

Prix pour ajustement de température HOT : Augmenter ou diminuer entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 3 pièce de 0,25 $ = 0,75 $.

Prix pour ajustement de niveau de saleté HEAVY : Augmenter ou diminuer entre 0 et 200 en appuyant sur la touche POWERWASH pour 1 pièce de 0,25 $ = 0,25 $.

Prix pour ajustement EXTRA RINSE : Augmenter ou diminuer entre 0 et 200 en appuyant sur la touche POWERWASH ou TEMPERATURE. Conguré à l’usine pour 1 pièce de 0,25 $ = 0,25 $.

désactivé. Appuyer trois fois sur la touche DELICATES pour cette sélection.

sélectionnée lors de l’installation d’un lecteur de carte Génération 2 sur le lave-linge. On ne peut sélectionner/ désélectionner manuellement l’option Ed.

TEMPERATURE

. Conguré à l’usine

CODE EXPLICATION

L.00 OPTION SUPPRESSION DU PRIX

L.00 Pas sélectionnée (‘OFF’). L.PS Option sélectionnée (‘ON’). Appuyer une fois sur la touche

g Appuyer une fois sur la touche NORMAL pour passer au code suivant. n. CE OPTION EFFACEMENT DU MONTANT MÉMORISÉ

n. CE Option sélectionnée (‘ON’). n. 00 Pas sélectionnée (‘OFF’). Appuyer une fois sur la touche

g Appuyer une fois sur la touche NORMAL pour passer au code suivant. U.00 INCRÉMENT CENTIME U.00 Pour utilisation avec applications de lecteur de carte

g Appuyer une fois sur la touche NORMAL pour passer au code suivant. A3.03 Réglages de programme NORMAL. Permet au propriétaire de

A4.01 Réglages de programme DELICATES (articles délicats). Permet

A5.1C Réglages de programme POWERWASH (lavage haute

A6.03 Réglages de programme NORMAL ECO (normal écologique).

Lorsque cette option est sélectionnée, l’afcheur présente le message ‘ADD’ (ajouter) ou ‘AVAILABLE’ (disponible) plutôt que le montant monétaire à ajouter. (Utilisation principalement avec l’emploi du paiement par carte de débit.)

DELICATES pour cette sélection.

Lorsque cette option est sélectionnée, un montant conservé en mémoire est effacé après 30 minutes sans autre activité.

DELICATES pour désélectionner cette option.

uniquement.

sélectionner les options de programme par défaut concernant la température de l’eau, le niveau de saleté et le rinçage supplémentaire.

Voir le Tableau 1 pour les réglages particuliers. Normal est réglé sur 03 en usine.

au propriétaire de sélectionner les options de programme par défaut concernant la température de l’eau, le niveau de saleté et le rinçage supplémentaire.

Voir le Tableau 1 pour les réglages particuliers. Delicates est réglé sur 01 en usine.

puissance). Permet au propriétaire de sélectionner les options de programme par défaut concernant la température de l’eau, le niveau de saleté et le rinçage supplémentaire.

Voir le Tableau 1 pour les réglages particuliers. Powerwash est réglé sur 1C en usine.

Permet au propriétaire de sélectionner les options de programme par défaut concernant la température de l’eau, le niveau de saleté et le rinçage supplémentaire.

Voir le Tableau 1 pour les réglages particuliers. Normal Eco est réglé sur 03 en usine.

INSTRUCTIONS DE PARAMÉTRAGE DES COMMANDES ÉLECTRONIQUES

Si le compteur de programme (9.0C) est sélectionné, ce qui suit est vrai :

1 xx Nombre de programmes en MILLIERS. 1 02 = 2 000 2xxx Nombre de programmes en UNITÉS. 2225 = 225 TOTAL PROGRAMMES = 2 225

Cette information est “SEULEMENT AFFICHÉE”; on ne peut l’effacer.

Appuyer une fois sur la touche NORMAL pour passer au code suivant.

Si le compteur monétaire (1.0C ou 1.C0) est sélectionné, ce qui suit est vrai :

3 xx Nombre de dollars en CENTAINES. 3 01 = 1 000,00 $ 4xxx Nombre de dollars en UNITÉS. 4600 = 600,00 $ 5 xx Nombre de CENTAINES. 5 75 = 0,75 $ TOTAL = 1 600,75 $

FIN DES PROCÉDURES DE PARAMÉTRAGE

POUR QUITTER LE MODE DE PARAMÉTRAGE

n Modèles PD : Réinstaller la porte d’accès.

Une autre méthode consiste à patienter pendant 2 minutes d’inactivité. Tous les réglages sont mémorisés et l’afcheur repasse à l’écran de sélection du programme.

Tableau 1

A3, A4,

A5, A6

Rinçage

suppl.

Arrêt Arrêt

Arrêt Arrêt Cold

Arrêt Arrêt Cool

Arrêt Arrêt Warm

Arrêt Arrêt Hot

Arrêt Marche

Arrêt Marche Cold

Arrêt Marche Cool

Arrêt Marche Warm

Arrêt Marche Hot

Niveau de saleté (Heavy-On,

Normal-Off)

Temp de

l’eau

Tap Cold

(Froide du

robinet)

(froide)

(fraîche)

(tiède)

(chaude)

Tap Cold

(Froide du

robinet)

(froide)

(fraîche)

(tiède)

(chaude)

A3, A4,

A5, A6

Rinçage

suppl.

Marche Arrêt

Marche Arrêt Cold

Marche Arrêt Cool

Marche Arrêt Warm

Marche Arrêt Hot

Marche Marche

Marche Marche Cold

Marche Marche Cool

Marche Marche Warm

Marche Marche Hot

Niveau

de saleté (Heavy-On, Normal-Off)

Code d’accès pour entretien par un technicien

Cette méthode est disponible uniquement sur les lave-linge réglés pour un fonctionnement gratuit (6 00).

Pour accéder au mode de service :

En moins de 10 secondes, appuyer successivement sur les touches POWERWASH, EXTRA RINSE, TEMPERATURE et DELICATES.

Pour quitter le mode de service :

Attendre 2 minutes sans appuyer sur aucune touche (alors qu’aucun mode de diagnostic n’est activé)

ou Couper l’alimentation électrique du lave-linge, puis rétablir

l’alimentation électrique. REMARQUE : Si un programme de service est en cours en

quittant le mode de service, il se termine normalement, avec l’afchage des informations d’état du programme. L’afchage retrouve son mode de fonctionnement normal pour les clients à la n du programme.

Temp de

l’eau

Tap Cold

(Froide du

robinet)

(froide)

(fraîche)

(tiède)

(chaude)

Tap Cold

(Froide du

robinet)

(froide)

(fraîche)

(tiède)

(chaude)

ÉLIMINATION DU LAVE-LINGE

Le marquage de l’appareil est conforme à la directive européenne 2012/19/EU sur les équipements électroniques et électriques, pour gestion des déchets.

En veillant à l’élimination correcte de ce produit, vous éviterez d’éventuelles conséquences néfastes pour l’environnement et la santé humaine qui peuvent être associées au traitement inapproprié de ce produit lorsqu’il a été mis au rebut.

Le symbole fugurant sur le produit ou dans les documents qui accompagnent le produit indique que cet appareil ne doit pas être traité comme déchet ménager; on doit plutôt le remettre à un centre de collecte spécialisé pour le recyclage des équipements électriques et électroniques.

L’élimination de ce produit après mise au rebut doit être effectuée conformément aux prescriptions de la réglementation locale de protection de l’environnement.

Pour l’information détaillée concernant le traitement, le recyclage et la récupération de ce produit, contacter la municipalité locale, le service d’élimination des déchets ménagers, ou le commerçant qui a vendu le produit.

GARANTIE LIMITÉE SUR LES PRODUITS MAYTAG®

COMMERCIAL LAUNDRY

POUR CONTACTER LE SERVICE APRÈS-VENTE :

Adressez-vous à votre distributeur Maytag le plus proche, consultez le site Internet www.MaytagCommercialLaundry.com.

ÉLÉMENTS COUVERTS

GARANTIE LIMITÉE DE CINQ ANS

(PIÈCES UNIQUEMENT —

MAIN-D’ŒUVRE EXCLUSE)

Pendant les cinq premières années à compter de la date d’achat d’origine, sous réserve que le présent appareil commercial soit installé, entretenu et utilisé conformément aux instructions ﬁxées au produit ou livrées avec lui, la marque Maytag du groupe Whirlpool Corporation (ci-après dénommée “Maytag”) s’engage à prendre à sa charge le coût des pièces de rechange recommandées par le fabricant aﬁn de corriger des défauts matériels ou des vices de fabrication présents dans l’appareil commercial au moment de son achat. La présente garantie limitée exclut le coût de la main-d’œuvre.

VOTRE SEUL ET UNIQUE RECOURS EN VERTU DE CETTE GARANTIE SE LIMITE À LA RÉPARATION DU PRODUIT SELON LES CONDITIONS STIPULÉES DANS LES PRÉSENTES. Maytag vous recommande d’utiliser un prestataire de services “agréé” pour le diagnostic et la réparation de votre produit Commercial Laundry. Maytag décline toute responsabilité en vertu de la présente garantie concernant la fourniture de pièces de rechange supplémentaires suite à un diagnostic erroné ou une réparation conﬁée à une société de dépannage “non agréée”. Excepté dans l’Union européenne, la présente garantie limitée est uniquement valable dans le cas où l’appareil commercial est utilisé dans le pays dans lequel il a été acheté. Cette garantie limitée entre en vigueur à la date d’achat du produit par l’acquéreur initial. La présentation d’une preuve d’achat indiquant la date de vente d’origine est nécessaire pour bénéﬁcier du service après-vente au titre de cette garantie limitée.

LES GARANTIES IMPLICITES, Y COMPRIS CELLES RELATIVES À LA QUALITÉ MARCHANDE ET À L’APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À CINQ ANS OU À LA DURÉE LA PLUS COURTE AUTORISÉE PAR LA LOI. Étant donné que certains pays n’autorisent pas les limitations de durée des garanties implicites de qualité marchande ou d’aptitude à un usage, cette restriction peut ne pas vous concerner. Cette garantie vous confère des droits légaux spéciﬁques, auxquels peuvent s’ajouter certains droits du pays de résidence.

AVIS DE NON-RESPONSABILITÉ EN CAS DE DÉCLARATIONS HORS DU CADRE DE LA GARANTIE

Maytag ne formule aucune autre déclaration relative à la qualité, la durabilité ou la nécessité de procéder à des entretiens ou réparations sur cet appareil électroménager que celles émises dans la présente garantie. Si vous souhaitez disposer d’une garantie plus détaillée ou plus complète que la garantie limitée fournie avec cet appareil électroménager, renseignez-vous auprès de votre détaillant concernant l’achat d’une garantie étendue. Les avantages dont vous bénéﬁciez en vertu de la présente garantie viennent s’ajouter aux autres droits et recours éventuellement à votre disposition dans le cadre d’une loi relative aux biens ou services auxquels la présente garantie se rapporte. Pour de plus amples informations concernant les conditions de garantie, veuillez contacter Maytag.

LIMITATION DES RECOURS ; EXCLUSION DES DOMMAGES INDIRECTS OU ACCESSOIRES

VOTRE SEUL ET UNIQUE RECOURS EN VERTU DE CETTE GARANTIE SE LIMITE À LA RÉPARATION DU PRODUIT SELON LES CONDITIONS STIPULÉES DANS LES PRÉSENTES. MAYTAG DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES INDIRECTS OU ACCESSOIRES. Étant donné que certains pays n’autorisent pas l’exclusion ou la limitation de responsabilité pour des dommages indirects ou accessoires, ces limitations et exclusions peuvent ne pas vous concerner. Cette garantie vous confère des droits légaux spéciﬁques, auxquels peuvent s’ajouter certains droits prévus par la loi du pays de résidence.

01/17

Commercial Laundry agréé. Pour identiﬁer le distributeur Maytag® Commercial Laundry agréé

Pour écrire au service après-vente, utilisez cette adresse :

Maytag

Commercial Laundry Service Department

2000 N M 63

Benton Harbor, Michigan 49022-2632, États-Unis

GARANTIE LIMITÉE DE CINQ ANS

ÉLÉMENTS NON COUVERTS

1. Tous les autres coûts, y compris les frais de main-d’œuvre, de transport, de port

ou de dédouanement des pièces couvertes par la garantie.

2. Pièces de rechange recommandées par le fabricant si cet appareil commercial est

utilisé à d’autres ﬁns qu’un usage commercial standard, ou s’il est utilisé d’une manière non conforme aux instructions d’installation ou d’utilisation ofﬁcielles.

3. Interventions destinées à corriger l’installation de votre appareil commercial, à vous

expliquer le fonctionnement de votre appareil commercial, à remplacer ou à réparer les fusibles domestiques, ou à modiﬁer la plomberie ou le câblage extérieur.

4. Interventions de dépannage visant à réparer ou à remplacer les ampoules

électriques, ﬁltres à air ou ﬁltres à eau de l’appareil. Les pièces consommables ne sont pas couvertes par la garantie.

5. Dommages consécutifs à une mauvaise manutention du produit lors de sa livraison,

un vol, un accident, une modiﬁcation, une mauvaise utilisation, une négligence, un incendie, une inondation, des cas de force majeure, une installation incorrecte, une installation non conforme aux réglementations locales en matière d’électricité et de plomberie ou à l’utilisation de produits non agréés par Maytag.

6. Enlèvement et livraison. Cet appareil commercial est conçu pour être réparé sur site.

7. Réparations de pièces ou systèmes consécutives à la réalisation de modiﬁcations

non autorisées sur l’appareil commercial.

8. Déplacement ou réinstallation de votre appareil commercial s’il est installé dans un endroit

inaccessible ou s’il n’est pas installé conformément aux instructions d’installation ofﬁcielles.

9. Dommages résultant d’une exposition à des produits chimiques.

10. Modiﬁcations nécessaires à apporter au bâtiment, à la pièce ou à l’endroit aﬁn

que l’appareil commercial fonctionne correctement.

11. Pièces de rechange recommandées par le fabricant sur des appareils

commerciaux dont les numéros de série/modèle d’origine ont été enlevés, altérés, ou sont difﬁciles à déchiffrer.

12. Décoloration, rouille ou oxydation des surfaces en acier inoxydable.

13. Pièces de rechange recommandées par le fabricant suite à un diagnostic erroné

ou une réparation conﬁée à une société de dépannage “non agréée”.

Le coût des réparations ou du remplacement de pièces dans de telles circonstances ne sera pas couvert par la garantie et incombera au client.

EXCLUSION DE GARANTIES IMPLICITES

SEGURIDAD DE LA LAVADORA

Before the dryer is removed from service or discarded,

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

NOTA: La instalación y el mantenimiento deben ser efectuados por un técnico o agencia de servicio autorizados por

Whirlpool.

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: A n de reducir el riesgo de incendio, choque eléctrico o de daño a las personas que

usen la lavadora, deben seguirese las precauciones básicas, incluidas las siguientes:

n Lea todas las instrucciones antes de usar

la lavadora.

n No lave artículos que hayan sido previamente

limpiados, lavados, remojados o humedecidos con gasolina, solventes para lavar en seco, u otras sustancias inamables o explosivas ya que éstas emanan vapores que podrían encenderse o causar una explosión.

n No agregue gasolina, solventes para lavar

en seco, u otras sustancias inamables o explosivas al agua de lavado. Estas sustancias emanan vapores que podrían encenderse o causar una explosión.

n En ciertas condiciones, puede generarse gas

hidrógeno en un sistema de agua caliente que no se haya usado por dos semanas o un período mayor. EL GAS HIDRÓGENO ES EXPLOSIVO. Si no se ha usado el agua caliente durante dicho período, antes de usar la lavadora, abra todos los grifos de agua caliente y deje que corra el agua por varios minutos. Esto liberará todo el gas hidrógeno que se haya acumulado. Debido a la inamabilidad de dicho gas, no fume ni use una llama abierta durante este lapso.

n Desconecte el aparato de la fuente de

alimentación durante las tareas de mantenimiento y al cambiar las piezas. El enchufe del cable de alimentación debe estar visible en todo momento una vez desconectado para comprobar que la alimentación sigue desconectada.

n Este aparato no ha sido diseñado para ser usado

por niños o por personas con capacidad física, sensorial o mental reducida, o falta de experiencia y conocimiento, a menos que lo hagan bajo supervisión o siguiendo las instrucciones relativas al uso seguro del aparato, a cargo de personas responsables por su seguridad. Estas personas también deben entender los posibles peligros que conlleva su utilización.

n Este aparato puede ser utilizados por

niños mayores de 8 años y por personas con discapacidad física, sensorial o mental reducida o con falta de experiencia y de conocimientos, siempre que estén supervisados o reciban instrucciones adecuadas sobre la utilización de la lavadora de forma segura y que entiendan los peligros que conlleva.

n Los niños menores de 3 años deben permanecer

lejos del electrodoméstico, a menos que estén bajo continua supervisión.

GUARDE ESTAS INSTRUCCIONES

n Este aparato ha sido diseñado para

aplicaciones domésticas y similares como, por ejemplo: áreas de cocina para el personal de tiendas, ocinas y otros entornos de trabajo; casas rurales; por clientes en hoteles, moteles y otros entornos de tipo residencial; entornos de tipo bed and breakfast; reas de uso colectivo en bloques de pisos o en lavanderías.

n Ninguna lavadora puede eliminar

completamente el aceite. No seque ningún artículo que haya tenido alguna vez cualquier tipo de aceite (incluyendo aceites de cocina). No sequire estas instrucciones puede ocasionar la muerte, explosión o incendio.

n Se recomienda que artículos de bra de vidrio

no se laven en las lavadoras de funcionamiento con monedas. Si estos artículos se lavan en la lavadora, ponga a funcionar la lavadora en un ciclo completo para enjuagar cualquier residuo que pudiera haber quedado en la lavadora.

n Los niños sólo pueden realizar la limpieza y el

mantenimiento del usuario bajo supervisión.

n No permita que los niños jueguen encima,

dentro de, o con la lavadora. Es necesario una supervisión cuidadosa de los niños toda vez que se use la lavadora cerca de ellos.

n Antes de poner fuera de servicio o desechar

la lavadora, retire la puerta o la tapa.

n No introduzca las manos en la lavadora

si la canasta, la cuba o el agitador están en movimiento.

n No instale o almacene esta lavadora donde estará

expuesta a la intemperie.

n No trate de forzar los controles. n Después de la instalación, debe mantenerse

en todo momento el acceso al enchufe de alimentación o el suministro eléctrico mediante un interruptor bipolar con el n de garantizar la desactivación inmediata de la lavadora en caso de emergencia.

n No repare ni cambie pieza alguna de la lavadora

ni intente realizar tarea alguna de servicio técnico, excepto cuando así se le indique especícamente en este manual, que usted entienda y para cuya ejecución cuente con la habilidad necesaria.

n Para obtener información respecto a la

instrucciones de conexión a tierra, consulte “Requisitos eléctricos”.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DEL USO GENERAL

n Presión del agua de 138–690 kPa (20–100 psi) es necesario

para el funcionamiento de la lavadora.

n Utilice los tubo exibles nuevos se incluyen con la lavadora.

No utilice de nuevo las mangueras viejas.

n Si se daña el cable eléctrico, deberá sustituirlo el fabricante,

su agente de servicios o una persona cualicada para evitar peligros.

TAMAÑOS DE CARGAS TÍPICAS DE VOLUMEN COMPLETO

Tipo de carga Sugerencias para cargar Tipo de carga Sugerencias para cargar

Carga mixta 3 sábanas dobles

4 fundas para almohada 6 shorts 8 camisetas 2 camisas 2 blusas 8 pañuelos

Permanent Press (Planchado permanente)

2 sábanas de tamaño doble o 1 de tamaño extra 1 mantel 1 vestido 1 blusa 2 pantalones 3 camisas 2 fundas para almohada

Ropa pesada de trabajo 3 pantalones

3 camisas 1 overol 4 pantalones de mezclilla 1 overol

Tejidos de punto 3 blusas

4 pantalones 6 camisas 4 tops 4 vestidos

TRANSPORTE DE LA LAVADORA

GARANTÍA LIMITADA DE MAYTAG® COMMERCIAL LAUNDRY

n Cierre ambos grifos de agua. Desconecte y elimine el agua

de las mangueras de entrada de agua.

n Desconecte el desagüe del sistema de desagüe y drene el

agua restante en una olla o cubeta. Desconecte la manguera de desagüe de la parte posterior de la lavadora.

n Desenchufe el cable eléctrico. n Ponga las mangueras de entrada y la manguera de desagüe

en el interior de la canasta de la lavadora.

n Pase el cable eléctrico sobre el borde y colóquelo dentro

de la canasta de la lavadora.

n Coloque nuevamente la bandeja del embalaje de los

materiales de envío originales en el interior de la lavadora y reutilice la base del embalaje para sustentar el motor y la tina. Si no tiene el embalaje original, coloque frazadas o toallas pesadas sobre la canasta, entre la parte superior de la lavadora y el aro de la tina. Cierre la tapa y péguela con cinta hacia el frente de la lavadora. Mantenga la tapa pegada con cinta adhesiva hasta que se coloque la lavadora en su nueva ubicación.

SI NECESITA ASISTENCIA O SERVICIO

Su instalación puede requerir piezas suplementarias. Para hacer un pedido, póngase en contacto con su distribuidor autorizado de lavandería comercial en donde compró la lavadora o con una compañía de servicio autorizada.

Necesitará tener a mano el número del modelo y de serie de la lavadora. Ambos números se encuentran en la placa de calicación de serie que está ubicada en la lavadora.

SI NECESITA ASISTENCIA TÉCNICA:

Póngase en contacto con su distribuidor autorizado de Maytag Commercial Laundry, visite www.MaytagCommercialLaundry.com.

Para la correspondencia escrita diríjase a:

Maytag® Commercial Laundry Service Department

Benton Harbor, Michigan 49022-2632 EE.UU.

Commercial Laundry. Para localizar su distribuidor autorizado de Maytag®

2000 N M 63

HERRAMIENTAS Y PIEZAS

Herramientas necesarias:

Nivel Pinzas Cuchillo para uso general

Llave de extremo abierto

o llave ajustable

de 14 mm (9/16")

Destornillador de hoja plana

Herramientas optativas:

Linterna Cubeta

Piezas suministradas:

Mangueras de entrada de agua (2) Arandelas de la manguera de entrada (4)

Manguera de desagüe

con abrazadera, molde

en forma de u y eje

de atadura rebordeado

PIEZAS Y ACCESORIOS ALTERNATIVOS

Su instalación puede requerir piezas suplementarias. Para hacer un pedido, póngase en contacto con el distribuidor en donde compró la lavadora o con una compañía de servicio autorizada.

Si tiene: Usted necesitará:

Una alcantarilla suspendida

Tubo vertical de 25 mm (1") de diámetro

Desagüe obstruido por pelusa

Sistema de desagüe por el piso

Tina de desagüe estándar de 76 L (20 galones) 990 mm (39") de altura o lavadero utilitario, bomba de sumidero y conectores (disponible con proveedores locales)

Adaptador para tubo vertical de 51 mm (2") a 25 mm (1") de diámetro, pieza número 3363920 Juego de conectores, pieza número 285835

Protector del desagüe, pieza número 367031 Juego de conectores, pieza número 285835

Desviación de sifón, pieza número 285320, juego de conectores (x 2), pieza número 285835, Juego de extensión para manguera, pieza número 285863

Si tiene: Usted necesitará:

Grifos del agua fuera del alcance de las mangueras de llenado

Si tiene: Usted necesitará:

El desagüe es fuera del alcance de la manguera de desagüe

2 mangueras de llenado de agua más largas: manguera con doblez de 90° de 1,8 m (6 pies), pieza número 76314 y de 3,0 m (10 pies), pieza número 350008

Las mangueras de entrada se venden como un par en el juego W10575888

Accesorios

Bandejas de goteo para lavadora, pieza número 8212526

Juego del depósito de suavizante de telas. Pieza número 63594

Extensión para manguera de desagüe de 1,2 m (4 pies), pieza número DRNEXT4

DIMENSIONES

686 mm

406 mm

Vista frontal

(27")

1.080 m

1,080 m

/2")

(42

(421⁄2")

25 mm

(1")

Vista lateral

Vista posterior

921 mm

(361/4")

25 mm

(1")

686 mm

(27")

Modelos operados

sin monedas: 159 mm (61⁄4")

210 mm

/4")

Modelos operados

con monedas:

210 mm (91⁄4")

267 mm

(10

1,080 m

1.080 m

(421⁄2")

(421/2")

946 mm

171 mm

/2")

(371/4")

/4")

Modelos operados sin monedas Modelos operados con monedas

406 mm

(16")

108 mm

/2")

686 mm

(27")

140 mm

(51/2")

25 mm

(1")

933 mm

(363/4")

1,130 m

1.130 m

(441⁄2")

(441/2")

946 mm

(371/4")

171 mm

(63/4")

25 mm

(1")

(16")

267 mm

(101/2")

108 mm

(41/4")

686 mm

(27")

140 mm

(51/2")

933 mm

(363/4")

REQUISITOS DE UBICACIÓN

Seleccione una ubicación apropiada para su lavadora, para realzar el rendimiento y reducir al mínimo el ruido y la posible “caminata” de la lavadora.

Su lavadora se puede instalar en un sótano, cuarto para lavar o un lugar empotrado. Vea “Sistema de desagüe”.

Deberá tenerse en cuenta también los requisitos para la ubicación de otro electrodoméstico que le acompañe.

IMPORTANTE: No instale o almacene esta lavadora donde estará expuesta a la intemperie. No guarde ni haga funcionar su lavadora a temperaturas iguales o inferiores a 0°C (32°F). El agua que quede en la lavadora puede ocasionar daños a bajas temperaturas. La instalación correcta es su responsabilidad.

Usted necesitará:

n Un calentador de agua jado en 49°C (120°F). n Un contacto con conexión a tierra ubicado a no más

de 1,2 m (4 pies) del cable eléctrico en la parte posterior de la lavadora. Vea “Requisitos Eléctricos”.

n Grifos de agua caliente y de agua fría ubicados a una

distancia de no más de 1,2 m (4 pies) de las válvulas de llenado del agua caliente y fría en la lavadora y una presión de agua de 138–690 kPa (20–100 lb/pulg²). Debe usarse una válvula de reducción de presión en la línea de suministro donde la presión de entrada hacia el edicio exceda 690 kPa (100 lb/pulg²) para evitar daños a la válvula de mezcla de la lavadora.

n Para las instalaciones con lavadoras simples se requieren

montantes de un mínimo de 300 mm (12") para que provean una cámara de aire, y eviten el ruido y los daños a las válvulas.

n Un piso nivelado con un declive máximo de 25 mm (1")

debajo de la lavadora completa. No se recomienda la instalación sobre una alfombra.

n El piso debe sostener el peso total de la lavadora (con el agua

y la carga) de 143 kg (315 lb).

n Un desagüe de piso debajo del tabique. Los tabiques

divisorios prefabricados con contactos eléctricos, las líneas de entrada de agua y las instalaciones con desagües deben ser usados únicamente donde los códigos locales lo permitan.

Instalación en zona empotrada o en el clóset

Esta lavadora podrá instalarse en un área empotrada o en un clóset. Las dimensiones de instalación que se ilustran a continuación son para los espacios mínimos permitidos. Debe considerarse espacio adicional para facilitar la instalación y el servicio técnico. Debe considerarse el espacio adicional para otro electrodoméstico que le acompañe.

Espacio mínimo para la instalación

356 mm

(14" máx.)

127 mm

(5")

25 mm

(1")

457 mm

406 mm

(18")

(16")

25 mm

76 mm (3"/3")

310 cm2

(48 pulg2/48 pulg2)

155 cm2

(24 pulg2/24 pulg2)

76 mm

(3"/3")

(1")

INSTRUCCIONES DE INSTALACIÓN

Es necesario quitar todos materiales de transporte para obtener un funcionamiento adecuado y para evitar ruido excesivo de la lavadora.

1. Mueva la lavadora a 1,2 m (4 pies) de su ubicación nal.

Debe estar en posición vertical. NOTA: Para evitar daños en el piso, coloque la lavadora sobre

un cartón antes de moverla y asegúrese de que la tapa esté cerrada con cinta adhesiva.

2. Para evitar daños al piso, coloque soportes de cartón

de la caja de transporte sobre el piso, detrás de la lavadora. Incline hacia atrás la lavadora y colóquela sobre los soportes de cartón. Saque la base de transporte. Ponga la lavadora en posición vertical.

IMPORTANTE: Para un funcionamiento adecuado es necesario quitar la base de transporte. Si su lavadora incluye un aislador de sonido, consulte las instrucciones incluidas con el mismo para instalarlo en este momento.

NOTA: Guarde la base del embalaje por si necesita mover la lavadora más adelante.

1,2 m

(48")

3. Quite la cinta adhesiva de la tapa de la lavadora, abra la tapa y

saque la bandeja de empaque de cartón de la tina. Cerciórese de sacar todas las piezas de la bandeja.

NOTA: La bandeja debe retirarse antes de enchufar la lavadora a una toma. Guarde la bandeja por si necesita mover la lavadora más tarde.

NIVELACIÓN DE LA LAVADORA

IMPORTANTE: La nivelación adecuadamente de la lavadora

reduce el ruido y la vibración en exceso.

1. Con la lavadora en su ubicación nal, coloque un nivel en los bordes superiores de la lavadora. Use la hendidura lateral como una guía para revisar la nivelación de los lados. Revise la nivelación del frente usando la tapa, como se muestra. Balancee la lavadora hacia delante y hacia atrás para asegurarse de que las 4 patas hagan contacto rme con el piso.

Coloque el nivel aquí Coloque el nivel aquí

Place level here

2. Use una llave de boca de 9/16" ó 14 mm o una llave ajustable

para girar las tuercas adoras hacia la derecha sobre las patas, hasta que estén a aproximadamente 13 mm (1/2") de la carcasa de la lavadora. Luego gire la pata niveladora hacia la derecha para bajar la lavadora, o hacia la izquierda para levantarla.

Revise la nivelación de la lavadora nuevamente y repita

el procedimiento según sea necesario.

CONSEJO ÚTIL: Puede apuntalar el frente de la lavadora aproximadamente 102 mm (4") con un bloque de madera o un objeto similar que vaya a soportar el peso de la lavadora.

Tuerca

Jam nut

adora

3. Cuando la lavadora esté nivelada, use una llave de boca

de 9/16" ó 14 mm o una llave ajustable para girar las tuercas adoras en las patas hacia la izquierda, apretándolas contra la carcasa de la lavadora.

No está nivelada NIVELADA No está nivelada

Tuerca

Jam nut

adora

CONEXIÓN DE LA MANGUERA DE DESAGÜE

El tendido apropiado de la manguera de desagüe evita daños a sus pisos ocasionados por ltraciones de agua.

Retire la manguera de desagüe de la canasta de la lavadora

1. Quite la tapa del puerto de desagüe de la lavadora

que se encuentra en la parte posterior de la lavadora.

2. Si la abrazadera no está en su lugar, sobre el extremo del codo de la manguera de desagüe, deslícelo sobre el extremo como se muestra.

5. Coloque la manguera dentro del tubo vertical (se muestra en la ilustración) o sobre el lado de la tina de lavadero.

IMPORTANTE:

n No debe haber más de 203 mm (8,0") de manguera

de desagüe dentro del tubo vertical; no fuerce el exceso de la manguera dentro del tubo vertical, ni lo coloque en el fondo de la tina de lavadero. El molde de la manguera de desagüe debe usarse.

n Es la responsabilidad del instalador para instalar y asegurar

la manguera de drenaje en la tubería/descarga respectiva de manera que se evite la manguera de drenaje que sale de, o se escapa de, la tubería/drenaje.

Molde de la

manguera

de desagüe

203 mm

(203 mm)

(8")

6. Para las instalaciones con desagüe por el piso, necesitará

quitar el molde de la manguera de desagüe del extremo de la misma. Puede ser que necesite piezas adicionales con instrucciones por separado. Vea “Piezas y herramientas”.

3. Apriete la abrazadera con pinzas y deslice el extremo en forma de codo de la manguera de desagüe sobre el puerto de desagüe. Asegúrelo con la abrazadera.

4. El sistema de desagüe de la lavadora se puede instalar utilizando un desagüe de piso, un tubo vertical de pared, un tubo vertical de piso o una tina de lavadero.

7. El sistema de desagüe por el piso necesita una desviación de sifón que puede adquirirse por separado. La desviación del sifón (pieza número 285320) debe estar a una distancia mínima de 710 mm (28") de la parte inferior de la lavadora. Se pueden necesitar mangueras adicionales.

710 mm

(28")

SISTEMA DE DESAGÜE

El sistema de desagüe de la lavadora se puede instalar utilizando un desagüe de piso, un tubo vertical de pared, un tubo vertical de piso o una tina de lavadero. Seleccione el método que necesita.

Sistema de desagüe de tubo vertical de piso

990 mm

203 mm

(8")

Diámetro mínimo para el desagüe de tubo vertical: 51 mm (2"). Capacidad de desplazamiento mínima: 38 L (10 gal.) por minuto. La parte superior del tubo vertical debe estar a 990 mm (39") de altura como mínimo; instálela a no más de 2,44 m (96") de la base de la lavadora.

(39")

Sistema de desagüe de tubo vertical de pared

Sistema de desagüe de piso

710 mm

(28")

Un sistema de desagüe por el piso requiere de un juego de desviación de sifón (pieza número 285320). Desviación de sifón mínima: 710 mm (28") de la base de la lavadora. Se pueden necesitar mangueras adicionales.

Sistema de desagüe de tina de lavadero

203 mm

(8")

Capacidad mínima: 76 L (20 gal.). La parte superior de la tina de lavadero debe estar a 990 mm (39") del piso como mínimo.

990 mm

(39")

203 mm

(8")

Vea los requisitos para el sistema de desagüe de tubo vertical de piso.

CONEXIÓN DE LAS MANGUERAS DE ENTRADA

Inserte las nuevas arandelas para manguera (suministradas) en cada extremo de las mangueras de entrada. Asiente rmemente las arandelas en los acoplamientos.

NOTA: Utilice las tuberías nuevas suministradas con la lavadora. No reutilice tuberías viejas.

AcoplamientoArandela

Conecte las mangueras de entrada a los grifos del agua

1. Sujete la manguera al grifo de agua caliente. Atornille el

acoplamiento hasta que quede asentado en la lavadora. Repita el procedimiento para la manguera de agua fría.

2. Use pinzas para apretar los acoplamientos dos tercios

de vuelta adicional.

Conecte las mangueras de entrada a la lavadora

1. Sujete la manguera de agua fría a la válvula de entrada de

agua fría, marcada con un aro azul. Atornille el acoplamiento a mano hasta que quede apretado.

2. Sujete la manguera de agua caliente a la válvula de entrada

del agua caliente, marcada con un anillo rojo. Atornille el acoplamiento a mano hasta que quede apretado.

3. Use pinzas para apretar los acoplamientos dos tercios

de vuelta adicional.

IMPORTANTE: No apriete en exceso ni use cinta o selladores en la válvula. Puede resultar en daños.

3. Asegure la manguera de desagüe a la manguera de entrada

con una atadura.

Despeje las líneas de agua

n Deje correr el agua de los grifos y las mangueras

de entrada en un lavadero, tubo de desagüe o cubeta para eliminar las partículas que se encuentran en las tuberías del agua, las cuales podrían obstruir los ltros de la válvula de entrada.

n Verique la temperatura del agua para

asegurarse de que la manguera de agua caliente esté conectada al grifo de agua caliente y que la manguera de agua fría esté conectada al grifo de agua fría.

NOTA: No apriete demasiado. Se puede dañar la válvula.

4. Abra los grifos del agua para revisar si hay fugas de agua

en el grifo y en la conexión a la lavadora. Una pequeña cantidad de agua podría entrar en la lavadora. Ésta se desaguará más tarde.

NOTA: Reemplace las mangueras de entrada después

de 5 años de uso para reducir el riesgo de que fallen. Para consulta en el futuro, anote en las mangueras la fecha de instalación o la fecha de reposición de las mismas.

Inspeccione periódicamente y reemplace las mangueras

si aparecen bultos, torceduras, cortaduras, desgaste o ltraciones de agua.

REQUISITOS ELÉCTRICOS

 Se requiere una fuente de energía eléctrica de 220–240

Voltios/50 Hz., CA solamente y con fusibles de 10 amperios. Se recomienda un fusible retardador o un cortacircuitos. Asimismo se recomienda el uso de un circuito independiente que preste servicio únicamente a este aparato.

 Después de la instalación, el acceso al enchufe de la red

o la desconexión del mismo por medio de un interruptor de doble polaridad deberá asegurarse en todo momento para cerciorarse de la desactivación inmediata de la lavadora en caso de emergencia.

 Esta lavadora viene equipada con un cable eléctrico dotado

de un enchufe con conexión a tierra. El enchufe debe quedar accesible para poder desconectarlo del suministro de energía.

 Si se ha dañado el cable de suministro de energía, deberá

ser reemplazado por el fabricante, el agente de servicio o una persona similarmente calicada con el n de evitar riesgos.

Cómo utilizar el cable universal provisto con esta lavadora:

Esta lavadora está equipada con un cable universal que tiene clavijas intercambiables.

1. Para utilizar el cable universal, elija la punta de la clavija

que encaje en su tomacorriente, y conéctelo al adaptador en el cable de suministro.

2. Asegure la punta de la clavija en el cable alineando

las 2 mitades de la cubierta sobre el adaptador del cable, y sujetándolas.

COMPLETE LA INSTALACIÓN

Revise los requisitos eléctricos. Asegúrese de contar con

la fuente de electricidad correcta y el método recomendado de conexión a tierra.

Verique que todas las piezas estén ahora instaladas. Si hay

alguna pieza extra, vuelva a revisar todos los pasos para ver qué se omitió.

Verique que tenga todas las herramientas.

Revise que los materiales de transporte se hayan quitado

por completo de la lavadora.

Deshágase de todos los materiales de embalaje o recíclelos.

Revise que los grifos de agua estén abiertos.

Verique si hay fugas alrededor de los grifos y de las

mangueras de entrada.

Quite la película de la consola y la cinta que quede

en la lavadora.

Enchufe en un contacto con conexión a tierra o reconecte

el suministro de energía.

q Revise que el cortacircuitos no se haya disparado o que

el fusible no esté quemado.

q Ponga en marcha la lavadora mediante el sistema de pago

(si está disponible) para vericar que el ciclo de lavado se complete sin un código de error o fuga de agua.

INSTALACIÓN DEL TRAGAMONEDAS Y LA CAJA DE MONEDAS

El mecanismo del tragamonedas, el bloqueo de la puerta y la llave, así como el seguro del tragamonedas y la llave, no están incluidos en algunos modelos, pero pueden obtenerse a través de fuentes industriales comunes.

Retire la puerta de servicio de la caja del contador levantándola por la parte posterior. Instale el dispositivo para aceptar el dinero. (Consulte las instrucciones del fabricante para ver la instalación adecuada.)

Se necesita una conexión para el tragamonedas. Esta se puede conseguir conectando el arnés disponible (W10846503) al tragamonedas.

Conexión a tierra

Instale una cerradura y una leva en la puerta de servicio de la caja del contador. Instale la cámara acorazada con cerradura y llave en la abertura para la caja del contador.

Para un funcionamiento gratuito, se puede adquirir un juego OPL de Whirlpool. Pieza número W10222023 de Whirlpool.

INSTRUCCIONES PARA PROGRAMAR LOS CONTROLES ELECTRÓNICOS

(MODELOS PD Y PN)

Funcionamiento básico de la lavadora comercial

n Para obtener información adicional, vea

www.MaytagCommercialLaundry.com.

IMPORTANTE

Descarga electroestática (DES)

Componentes electrónicos sensibles

La descarga electroestática se encuentra presente en cualquier lugar. Las descargas electroestáticas pueden dañar o debilitar el ensamblaje del control electrónico. El nuevo ensamblaje del control puede parecer que funciona bien después de que se haya terminado la reparación, pero podrían ocurrir fallos en una fecha posterior debido a la tensión provocada por la descarga electroestática.

n Utilice una correa antiestática. Conecte la correa al punto

verde de conexión a tierra, o a una parte de metal del aparato que no esté pintada.

-O BIEN-

Toque repetidamente con su dedo un punto verde de conexión a tierra, o a una parte de metal del aparato que no esté pintada.

n Antes de sacar la pieza de su paquete, toque con la bolsa

antiestática un punto verde de conexión a tierra o una parte de metal del aparato que no esté pintada.

n Evite tocar las piezas electrónicas o los contactos de los

terminales; manipule el ensamblaje del control electrónico solamente por los bordes.

n Cuando vuelva a empaquetar el ensamblaje del control

electrónico que haya fallado en una bolsa antiestática, observe las instrucciones arriba mencionadas.

Inicio en frío (primer uso)

La lavadora está programada de fábrica como se describe a continuación:

n POWERWASH (Lavado superior) = agitación durante 12 min

NORMAL = agitación durante 9 min DELICATES (Ropa delicada) = agitación durante 6 min NORMAL ECO (Ecológico normal) = agitación durante 8 min

n NORMAL = 1 enjuague y 2 minutos de agitación de enjuague

POWERWASH (Lavado superior) = 1 enjuague intenso y extracción del agua DELICATES (Ropa delicada) = 1 enjuague intenso y extracción del agua NORMAL ECO (Ecológico normal) = 1 enjuague por rociado

n NORMAL = $2,00

DELICATES (Ropa delicada) = $1,75 POWERWASH (Lavado superior) = $2,50 NORMAL ECO (Ecológico normal) = $1,75

Inicio en caliente (después de un corte de corriente)

Después de un retraso de hasta 8 segundos, la lavadora volverá a la parte del ciclo existente en el momento del corte de corriente. Para continuar con el ciclo, presione START/PAUSE (Inicio/Pausa).

Ciclos gratuitos

Esta opción se ja programando el precio del ciclo en cero. Cuando esto ocurre, aparecerá ‘SELECT CYCLE’ (Seleccionar ciclo) y el precio del ciclo mostrará 0.00.

Pantalla

Después de que se ha instalado y enchufado la lavadora, la pantalla mostrará ‘SYnC’ (Sincronización) durante algunos segundos y, luego, ‘0 MINUTES’ (0 Minutos). Una vez que la lavadora se ha conectado al suministro eléctrico y la puerta de la lavadora se ha abierto y cerrado, la pantalla mostrará el precio de venta. En las lavadoras que se hayan programado para dar ciclos gratuitos, destellará ‘SELECT CYCLE’ (Seleccionar ciclo) en la pantalla y se mostrará ‘PRICE 0.00’ (Precio 0,00).

OPTIONSCYCLES

POWERWASH

NORMAL

DEEP WATER

DELICATES

NORMAL

ECO

TEMPERATURE

SOIL LEVEL

EXTRA RINSE

INFORMACIÓN GENERAL

Pantalla en blanco

Esta condición indica que la lavadora es inoperante.

Aparece ‘0 Minutes’ (0 minutos) en la pantalla

Esta condición indica que el aparato no puede usarse. Las monedas que se hayan puesto o los ingresos de tarjeta de pago automático permanecerán en el depósito, pero no se pueden utilizar hasta que se abra y se cierre la puerta, lo cual reanuda el funcionamiento normal. Si un interruptor de una puerta falla, éste se debe reemplazar antes de que se pueda reanudar el funcionamiento normal.

INSTRUCCIONES PARA PROGRAMAR LOS CONTROLES ELECTRÓNICOS

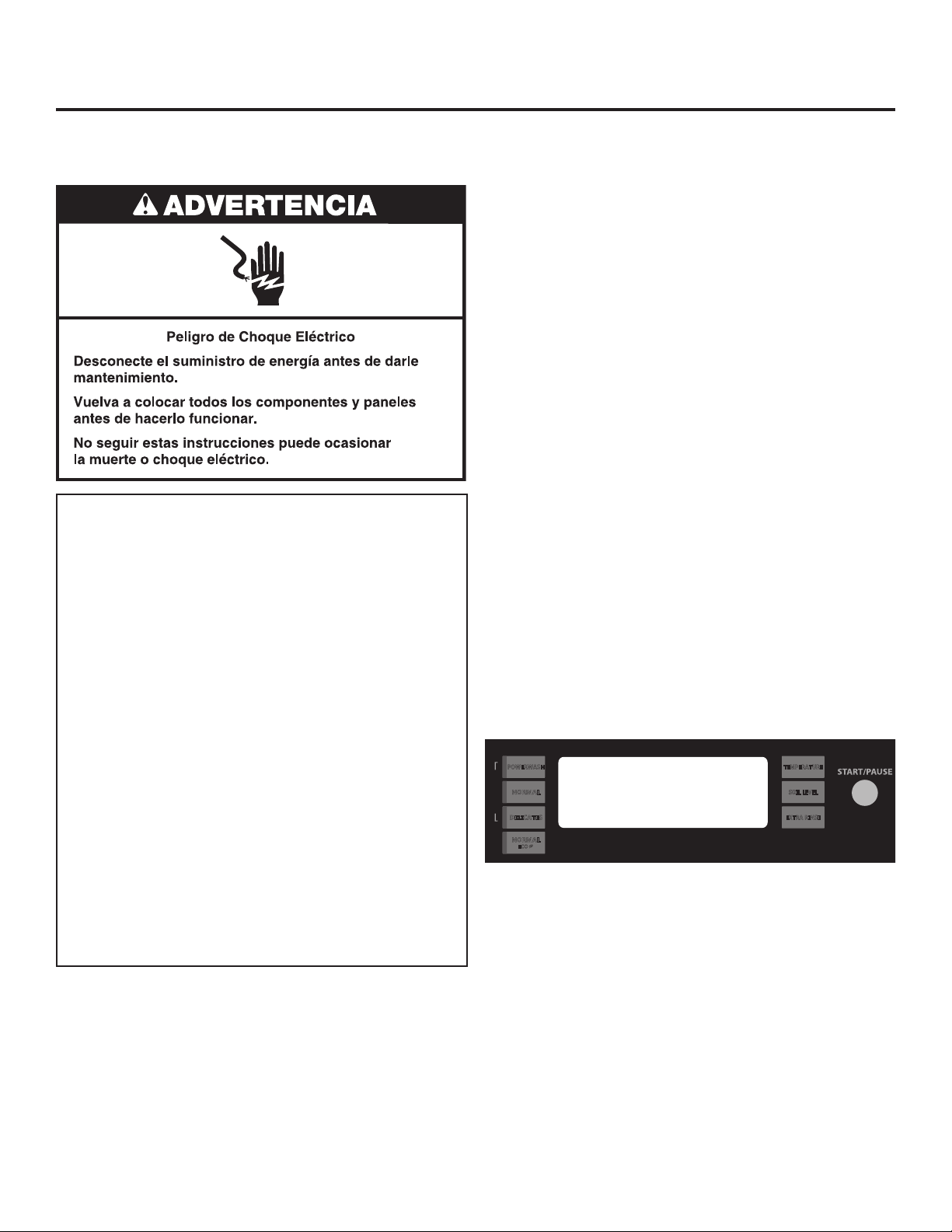

Procedimientos de programación del control

IMPORTANTE: Lea todas las instrucciones antes de usar

la lavadora. Los tres botones superiores a la izquierda, el teclado superior

a la derecha y la pantalla digital se utilizan para programar los controles. En la pantalla se pueden mostrar 4 números y/o letras y un punto decimal. Éstos se usan para indicar los códigos de la programación y los valores relacionados de los códigos disponibles para la programación de la lavadora.

Cómo utilizar los botones para programar los controles

1. El botón POWERWASH (Lavado superior) se utiliza

para ajustar los valores asociados con los códigos de programación. Al presionar el botón el valor se incrementará.

Se pueden hacer ajustes rápidamente si se mantiene

presionado el botón.

2. El botón NORMAL le permitirá ver los códigos de

programación. El presionar el botón le muestra el siguiente código de programación disponible. El mantener presionado el botón le muestra automáticamente todos los códigos de programación a una velocidad de uno (1) por segundo.

3. El botón DELICATES (Ropa delicada) se usa para seleccionar

o quitar opciones.

4. El botón TEMPERATURE (Temperatura) se usa para disminuir

el valor del código de programación.

Comience la programación de funcionamiento

n Modelos PD: Inserte la llave de acceso para la puerta, gírela

y levante para quitar la puerta de acceso.

n Modelos PR congurados para la dispensación sin costo:

Consulte la parte inferior de la página 53 para ingresar el modo de programación el funcionamiento.

IMPORTANTE: La consola no se debe de abrir a menos que se haya desconectado el suministro de energía a la lavadora. Para tener acceso al conector AA1:

g Desenchufe la lavadora o desconecte el suministro

de energía.

g Abra la consola, desconecte el enchufe en AA1 y luego

cierre la consola. g Enchufe la lavadora o reconecte el suministro de energía. La lavadora se encuentra ahora en el modo de programación.

Antes de continuar, es importante mencionar que a pesar de que haya muchas opciones disponibles, el dueño puede simplemente elegir el desempaquetar una lavadora comercial nueva, hacer las conexiones necesarias, conectarla al suministro de energía y tener una lavadora que funcione.

Códigos de programación

n El botón NORMAL avanzará código por código. n El botón POWERWASH (Lavado superior) aumentará el valor

del código.

n El botón DELICATES (Ropa delicada) seleccionará o quitará

opciones.

n El botón TEMPERATURE (Temperatura) disminuirá el valor

del código.

El código de programación se indica con uno o los dos caracteres al lado izquierdo. El valor del código de programación se indica con los dos o tres caracteres al lado derecho.

CÓDIGO

6.07

DELICATES (Ropa

delicada)

6.07 NORMAL ECO (Ecológico normal)

6.07 POWER WASH (Lavado superior)

6.08 NORMAL

Presione el botón NORMAL una vez para avanzar al siguiente código.

7.00

Presione el botón NORMAL una vez para avanzar al siguiente código.

8.00

Presione el botón NORMAL una vez para avanzar al siguiente código.

9.00

9.0C

Presione el botón NORMAL una vez para avanzar al siguiente código.

1.00

1.0C

1.C0

Presione el botón NORMAL una vez para avanzar al siguiente código.

Precio de venta de un ciclo común de DELICATES (Ropa delicada) Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 7 monedas de 25 centavos = $1,75.

Precio de venta de un ciclo común de NORMAL ECO (Ecológico normal) - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 7 monedas de 25 centavos = $1,75.

Precio de venta de un ciclo común de POWERWASH (Lavado superior) - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 7 monedas de 25 centavos = $1,75.

Precio de venta de un ciclo común NORMAL - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 8 monedas de 25 centavos = $2,00.

TIEMPO DE LAVADO ADICIONAL

Esta es la cantidad de minutos que se pueden agregar en un ciclo de lavado.

Elija de 00 a 05 minutos presionando el botón POWERWASH.

TIEMPO DE ENJUAGUE ADICIONAL

Esta es la cantidad de minutos que se pueden agregar en un ciclo de enjuague. Elija de 00 a 05 minutos presionando el botón POWERWASH.

OPCIÓN DE CONTADOR DE CICLOS

Esta opción se SELECCIONA ‘ON’ (Encendido), o NO SE SELECCIONA ‘OFF’ (Apagado).

No está seleccionado ‘OFF’ (Apagado). Se ha seleccionado ‘ON’ (Encendido) y no se puede cancelar.

Presione el botón DELICATES 3 veces consecutivas para seleccionar ‘ON’ (Encendido). Una vez que se seleccione ‘ON’ (Encendido), no se puede cancelar la opción.

OPCIÓN DE CONTADOR DE DINERO

Esta opción se SELECCIONA ‘ON’ (Encendido), o NO SE SELECCIONA ‘OFF’ (Apagado).

No está seleccionado ‘OFF’ (Apagado). Seleccionado ‘ON’ (Encendido).

Presione el botón DELICATES 3 veces consecutivas para seleccionar ON (Encendido) y 3 veces consecutivas para quitar la opción (No seleccionada ‘OFF’ - Apagado). El contador pone la cuenta en cero cuando se cambia de ‘OFF’ (Apagado) a ‘ON’ (Encendido).

Se ha seleccionado ‘ON’ (Encendido) y no se puede cancelar. Para seleccionar Encendido (‘ON’) y que no se pueda cancelar,

seleccione primero ‘ON’, luego en menos de 2 segundos, presione dos veces el botón DELICATES, el botón POWERWASH una vez y salga del modo de programación.

EXPLICACIÓN

INSTRUCCIONES PARA PROGRAMAR LOS CONTROLES ELECTRÓNICOS

CÓDIGO

2.00

2.SP

Si se selecciona la OPCIÓN DE PRECIOS ESPECIALES, tendrá acceso a los códigos ‘3’ a ‘9’. NOTA: Se debe agregar una batería externa para mantener el reloj

en funcionamiento durante periodos de corte de suministro eléctrico. g

Presione el botón NORMAL una vez para avanzar al siguiente código.

OPCIONES DISPONIBLES SI SE SELECCIONAN PRECIOS ESPECIALES:

3.07

DELICATES (Ropa delicada)

3.07

NORMAL ECO (Ecológico normal)

3.07

POWER WASH (Lavado superior)

3.08

NORMAL

Presione el botón NORMAL una vez para avanzar al siguiente código.

5.00

Presione el botón NORMAL una vez para avanzar al siguiente código.

6.00

Presione el botón NORMAL una vez para avanzar al siguiente código.

7.00

Presione el botón NORMAL una vez para avanzar al siguiente código.

8.00

Presione el botón NORMAL una vez para avanzar al siguiente código.

OPCIÓN DE PRECIOS ESPECIALES

Esta opción se SELECCIONA ‘ON’ (Encendido), o NO SE SELECCIONA ‘OFF’ (Apagado).

No está seleccionado ‘OFF’ (Apagado). Seleccionado ‘ON’ (Encendido). Presione el botón DELICATES

una vez para hacer esta selección.

Precio de venta de un ciclo especial de DELICATES (Ropa delicada) - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 7 monedas de 25 centavos = $1,75.

Precio de venta de un ciclo especial de NORMAL ECO (Ecológico normal) - Para aumentar entre 0 y 200 se debe presionar el botón POWERWASH o para disminuir se debe presionar el botón TEMPERATURE. Prejado en fábrica para 7 monedas de 25 centavos = $1,75.

Precio de venta de un ciclo especial de POWERWASH (Lavado superior) - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 7 monedas de 25 centavos = $1,75.

Precio de venta de un ciclo especial NORMAL - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 8 monedas de 25 centavos = $2,00.

RELOJ DE HORA DEL DÍA, MINUTOS

Este es el Reloj de la hora del día, para ajustar los minutos; seleccione de 0 a 59 minutos presionando el botón POWERWASH o TEMPERATURE.

RELOJ DE HORA DEL DÍA, HORAS NOTA: Usa el reloj de formato militar o de 24 horas.

Este es el Reloj de la hora del día, para ajustar las horas; seleccione de 0 a 23 horas presionando el botón POWERWASH o TEMPERATURE.

HORA EN QUE EMPIEZA EL PRECIO ESPECIAL NOTA: Usa el reloj de formato militar o de 24 horas.

Esta es la hora de inicio; seleccione de 0 a 23 horas presionando el botón POWERWASH o TEMPERATURE.

LA HORA EN QUE TERMINA EL PRECIO ESPECIAL NOTA: Usa el reloj de formato militar o de 24 horas.

Esta es la hora de parada; seleccione de 0 a 23 horas presionando el botón POWERWASH o TEMPERATURE.

EXPLICACIÓN

CÓDIGO

9.00

9.10

Presione el botón NORMAL una vez para avanzar al siguiente código.

A.00

A.00 A.SC

Presione el botón NORMAL una vez para avanzar al siguiente código.

b.05 b.05

Presione el botón NORMAL una vez para avanzar al siguiente código.

C.20 C.20

g Presione el botón

d.00

EXPLICACIÓN

DÍA DE PRECIO ESPECIAL

Esto representa el día de la semana y si se ha seleccionado un precio especial para ese día. Un número seguido por un ‘0’ indica que no se ha hecho una selección para ese día en particular (9.10). Un número seguido por la letra ‘S’ indica que se ha hecho una selección para ese día (9.1S).

Los días de la semana (1 a 7) se pueden elegir presionando el botón POWERWASH. Presione una vez el botón POWERWASH para seleccionar el precio especial para cada día elegido.

Cuando salga de la programación del código ‘9.’, la pantalla debe mostrar el día de la semana actual:

PANTALLA DÍA DE LA SEMANA CÓDIGO (seleccionado) 10 día 1 = Domingo 1S 20 día 2 = Lunes 2S 30 día 3 = Martes 3S 40 día 4 = Miércoles 4S 50 día 5 = Jueves 5S 60 día 6 = Viernes 6S 70 día 7 = Sábado 7S

OPCIÓN PARA VER EL DEPÓSITO

Esta opción se SELECCIONA ‘ON’ (Encendido), o NO SE SELECCIONA ‘OFF’ (Apagado).

No está seleccionado ‘OFF’ (Apagado). Seleccionado ‘ON’ (Encendido). Presione el botón DELICATES

una vez para hacer esta selección. Cuando se seleccione, se podrán ver los contadores de dinero y/o de ciclos (dependiendo de la selección) cuando se retire la caja de monedas.

VALOR DE LA MONEDA 1

Esto representa el valor de la moneda 1 en el número de incrementos de 5% del valor de la moneda más grande. 5 x 5% = 25%.

Al presionar el botón POWERWASH o TEMPERATURE, hay una opción de 1 a 199 para la cantidad de incrementos de 5%.

VALOR DE LA MONEDA 2

Esto representa el valor de la moneda 2 en el número de incrementos de 5% del valor de la moneda más grande. 2 x 5% = 100%.

Al presionar el botón POWERWASH o TEMPERATURE, hay una opción de 1 a 199 para la cantidad de incrementos de 5%.

NORMAL

una vez para avanzar al siguiente código.

OPCIÓN DE TRAGAMONEDAS

Esta opción se SELECCIONA ‘ON’ (Encendido), o NO SE SELECCIONA ‘OFF’ (Apagado).

No está seleccionado ‘OFF’ (Apagado).

INSTRUCCIONES PARA PROGRAMAR LOS CONTROLES ELECTRÓNICOS

CÓDIGO EXPLICACIÓN

d.CS

Presione el botón NORMAL una vez para avanzar al siguiente código.

E.00

E.00 E.AC

Presione el botón NORMAL una vez para avanzar al siguiente código.

H.00 COLD (Fría)

H.00 COOL (Fresca)

H.00 WARM (Tibia)

H.00 HOT

(Caliente)

H.00 HEAVY (

intenso)

H.00 EXTRA RINSE

(Enjuague adicional)

Presione el botón NORMAL una vez para avanzar al siguiente código.

J.Cd J.Cd

J.C_

J._d

J.Ed

Presione el botón NORMAL una vez para avanzar al siguiente código.

Seleccionado ‘ON’ (Encendido). Presione el botón DELICATES 3 veces consecutivas para esta selección.

Cuando se elige el modo de tragamonedas, je la ‘b.’ en un valor igual al del tragamonedas en incrementos de 5%. Programe el paso 6 (precio para ciclo normal) y el paso 3 (precio para ciclo especial) en el número de veces que funcione el tragamonedas. Si un instalador programa ‘CS’ en un modelo que funciona con depósito de monedas, éste no registrará monedas.

OPCIÓN DE AGREGAR MONEDAS

Esta opción se SELECCIONA ‘ON’ (Encendido), o NO SE SELECCIONA ‘OFF’ (Apagado). Esta opción hace que la pantalla del cliente muestre el número de monedas (moneda 1) que se deben poner, en lugar de un monto en dólares y centavos.

No está seleccionado ‘OFF’ (Apagado). Seleccionado ‘ON’ (Encendido). Presione el botón DELICATES

3 veces consecutivas para esta selección.

Precio del ajuste de temperatura COLD (Fría) - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 0 moneda de veinticinco centavos = $0.00.

Precio del ajuste de temperatura COOL (Fresca) - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 1 moneda de veinticinco centavos = $0.25.

Precio del ajuste de temperatura WARM (Tibia) - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 2 monedas de veinticinco centavos = $0.50.

Precio del ajuste de temperatura HOT (Caliente) - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón POWERWASH o TEMPERATURE. Prejado en fábrica para 3 monedas de veinticinco centavos = $0.75.

Precio para cambiar a la función HEAVY SOIL LEVEL (Nivel de suciedad intenso) - Para aumentar o disminuir entre 0 y 200, se debe presionar el botón fábrica para 1 moneda de veinticinco centavos = $0.25.

Precio para cambiar a la función EXTRA RINSE (Enjuague adicional) presionar el botón en fábrica para 1 moneda de veinticinco centavos = $0.25.

OPCIÓN DE MONEDA/PAGO AUTOMÁTICO

Se han seleccionado tanto moneda como el pago con tarjeta de pago automático.

Se seleccionó moneda y se desactivó el pago con tarjeta. Presione el botón DELICATES 3 veces para esta selección.

Tarjeta de pago automático seleccionada, pago con moneda desactivado. Presione el botón DELICATES 3 veces para esta selección.

El modo mejorado para tarjeta de pago automático se elige por sí mismo cuando un lector de tarjeta de Generación 2 se instala en la lavadora. La opción “Ed” no se puede seleccionar ni cancelar manualmente.

POWERWASH

Para aumentar o disminuir entre 0 y 200, se debe

POWERWASH

TEMPERATURE. Prejado en

TEMPERATURE. Prejado

CÓDIGO EXPLICACIÓN

L.00

L.00 L.PS

Presione el botón NORMAL una vez para avanzar al siguiente código.

n. CE

n. CE n. 00

Presione el botón NORMAL una vez para avanzar al siguiente código.

U.00

Presione el botón NORMAL una vez para avanzar al siguiente código.

A3.03

A4.01

A5.1C

A6.03

OPCIÓN DE SUSPENSIÓN DE PRECIOS Esta opción hace que la pantalla del cliente muestre ‘ADD’ (Agregar) o ‘AVAILABLE’ (Disponible), en lugar de la cantidad de dinero que hay que agregar. (Se usa principalmente en las instalaciones para tarjeta de pago automático.)

No está seleccionado ‘OFF’ (Apagado). Seleccionado ‘ON’ (Encendido). Presione el botón DELICATES

una vez para hacer esta selección.

CÓMO DESPEJAR LA OPCIÓN DEL DEPÓSITO

Cuando se selecciona, si hay dinero en el depósito durante más de 30 minutos sin haberse seleccionado un ciclo y sin añadir más dinero, se borrará la información relativa al ciclo o al dinero que se haya introducido en el depósito.

Seleccionado ‘ON’ (Encendido). No está seleccionado ‘OFF’ (Apagado). Presione el botón

DELICATES una vez para cancelar esta selección.

COMPENSACIÓN DE INCREMENTO DE MONEDAS (CENTÉSIMAS)

Para su uso con las aplicaciones del lector de tarjetas únicamente.

Ajustes del ciclo NORMAL Permite al propietario seleccionar las opciones por defecto de los ciclos de Water Temperature (Temperatura de agua), Soil Level (Nivel de suciedad) y Extra Rinse (Enjuague adicional).

Vea la tabla 1 para consultar los ajustes especícos. La opción Normal está prejada de fábrica en 03.

Ajustes del ciclo DELICATES (Ropa delicada). Permite al propietario seleccionar las opciones por defecto de los ciclos de Water Temperature (Temperatura de agua), Soil Level (Nivel de suciedad) y Extra Rinse (Enjuague adicional).

Vea la tabla 1 para consultar los ajustes especícos. La opción Delicates (Ropa delicada) viene prejada de fábrica en 01.

Ajustes del ciclo POWERWASH (Lavado superior) Permite al propietario seleccionar las opciones por defecto de los ciclos de Water Temperature (Temperatura de agua), Soil Level (Nivel de suciedad) y Extra Rinse (Enjuague adicional).

Para conocer la conguración especíca, consulte la Tabla 1. Powerwash (Lavado superior) está predeterminado de fábrica en 1C.

Ajustes del ciclo NORMAL ECO (Ecológico normal) Permite al propietario seleccionar las opciones por defecto de los ciclos de Water Temperature (Temperatura de agua), Soil Level (Nivel de suciedad) y Extra Rinse (Enjuague adicional).

Para conocer la conguración especíca, consulte la Tabla 1. Normal Eco (Ecológico normal) está predeterminado de fábrica en 03.

INSTRUCCIONES PARA PROGRAMAR LOS CONTROLES ELECTRÓNICOS

Si se selecciona el contador de ciclos (9.0C), lo siguiente es correcto:

1 xx Número de ciclos en MILES. 1 02 = 2.000 2xxx Número de ciclos en UNIDADES. 2225 = 225 TOTAL = 2.225 ciclos

Esto es ‘SÓLO PARA VERSE’ y no se puede despejar.

Presione el botón NORMAL una vez para avanzar

al siguiente código.

Si se selecciona el contador de dinero (1.0C ó 1.C0), lo siguiente es correcto:

3 xx Número en MILES. 3 01 = $1.000,00 4xxx Número en UNIDADES. 4600 = $ 600,00 5 xx Número de CENTÉSIMAS. 5 75 = $ 00,75 TOTAL = $1.600,75

FIN DE LOS PROCEDIMIENTOS DE PROGRAMACIÓN

CÓMO SALIR DEL MODO DE PROGRAMACIÓN

n Modelos PD: Vuelva a instalar la puerta de acceso.

Si lo desea, espere después de 2 minutos de inactividad. Se guardarán todos los ajustes y el visor regresará a la pantalla Select Cycle (Seleccionar ciclo).

Tabla 1

A3, A4,

A5, A6

00 Off (Apagado) Off (Apagado) Tap Cold

01 Off (Apagado) Off (Apagado) Cold (Fría) 11 On (Encendido) Off (Apagado) Cold (Fría) 02 Off (Apagado) Off (Apagado) Cool (Fresca) 12 On (Encendido) Off (Apagado) Cool (Fresca) 03 Off (Apagado) Off (Apagado) Warm (Tibia) 13 On (Encendido) Off (Apagado) Warm (Tibia) 04 Off (Apagado) Off (Apagado) Hot (Caliente) 14 On (Encendido) Off (Apagado) Hot (Caliente) 08 Off (Apagado) On (Encendido) Tap Cold

09 Off (Apagado) On (Encendido) Cold (Fría) 19 On (Encendido) On (Encendido) Cold (Fría)

Código de acceso del servicio técnico

Este método sólo está disponible para lavadoras PR conguradas para funcionamiento gratuito (6 00).

Para ingresar al modo de servicio:

Presione los botones POWERWASH, EXTRA RINSE, TEMPERATURE e DELICATES dentro de los 10 segundos.

Para salir del modo de servicio:

Espere 2 minutos sin tocar ningún botón (sin que estén funcionando los modos de diagnóstico) o bien Apague la lavadora y luego vuelva a encenderla.

NOTA: Si el ciclo de servicio se encuentra activo al salir del modo de servicio, el ciclo se completará normalmente y se mostrará en pantalla la información del estado del ciclo. La pantalla volverá al modo de funcionamiento normal del cliente cuando nalice el ciclo.

Extra Rinse

(Enjuague adicional)

a Off (Apagado) On (Encendido) Cool (Fresca) 1A On (Encendido) On (Encendido) Cool (Fresca) B Off (Apagado) On (Encendido) Warm (Tibia) 1B On (Encendido) On (Encendido) Warm (Tibia) C Off (Apagado) On (Encendido) Hot (Caliente) 1C On (Encendido) On (Encendido) Hot (Caliente)

Soil Level

(Nivel de

suciedad)

(Heavy-On,

Normal-Off)

Water Temp

(Temperatura

de agua)

(Fría del grifo)

A3, A4,

A5, A6

10 On (Encendido) Off (Apagado) Tap Cold

18 On (Encendido) On (Encendido) Tap Cold

Extra Rinse

(Enjuague adicional)

Soil Level

(Nivel de

suciedad)

(Heavy-On,

Normal-Off)

Water Temp

(Temperatura

de agua)

(Fría del grifo)

ELIMINACIÓN DE LA LAVADORA

Este electrodoméstico está marcado de acuerdo con la directiva europea 2012/19/EU sobre Residuos de Equipos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment – WEEE).

Asegurándose de que este producto será eliminado correctamente, usted ayudará a prevenir consecuencias negativas potenciales para el medio ambiente y la salud humana, que podrían causarse por el manejo inapropiado de este producto.

El símbolo sobre el producto, o en los documentos que acompañan al producto, indica que este electrodoméstico no puede tratarse como basura doméstica. Contrariamente, deberá ser entregado al punto de recogida correspondiente para el reciclado de equipos eléctricos y electrónicos.

La eliminación debe llevarse a cabo de acuerdo con las regulaciones ambientales locales para la eliminación de basura.

Para información más detallada acerca del tratamiento, recuperación y reciclado de este producto, por favor, contacte con su ocina municipal local, su servicio de eliminación de basura doméstica o la tienda donde compró el producto.

GARANTÍA LIMITADA DE MAYTAG® COMMERCIAL LAUNDRY

SI NECESITA ASISTENCIA TÉCNICA:

Póngase en contacto con su distribuidor autorizado de Maytag Commercial Laundry, visite www.MaytagCommercialLaundry.com.

Para la correspondencia escrita diríjase a:

Maytag® Commercial Laundry Service Department

Benton Harbor, Michigan 49022-2632 EE.UU.

GARANTÍA LIMITADA DE CINCO AÑOS

QUÉ INCLUYE LA COBERTURA

GARANTÍA LIMITADA DE CINCO AÑOS

Si este electrodoméstico comercial se instala, mantiene y utiliza conforme a las instrucciones incluidas o facilitadas con el producto, la marca Maytag de Whirlpool Corporation (en adelante “Maytag”) abonará los recambios especiﬁcados de fábrica durante los cinco primeros años desde la fecha de compra original con el ﬁn de corregir defectos de materiales o fabricación existentes en el momento de la adquisición de este electrodoméstico comercial. Esta garantía limitada no incluye mano de obra.

EL ÚNICO RECURSO DISPONIBLE CON ESTA GARANTÍA LIMITADA SERÁ LA REPARACIÓN DEL PRODUCTO CON ARREGLO A LO DISPUESTO EN LA MISMA. Maytag recomienda utilizar un proveedor de servicios “autorizado” para diagnosticar y reparar su producto de Commercial Laundry. Maytag no se hace responsable en virtud de esta garantía de proporcionar recambios adicionales como consecuencia de un diagnóstico o reparación incorrectos de una empresa de servicios “no autorizada”. Esta garantía limitada solo es válida si el electrodoméstico comercial se utiliza en el país en el que se ha adquirido, exceptuando la Unión Europea. Esta garantía limitada entrará en vigor a partir de la fecha de compra original por parte del consumidor. Es necesario un justiﬁcante de la fecha de compra original para recibir asistencia técnica conforme a esta garantía limitada.

LAS GARANTÍAS IMPLÍCITAS, INCLUIDA CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE IDONEIDAD PARA UN DETERMINADO FIN, ESTÁN LIMITADAS A CINCO AÑOS O EL PERIODO MÁS CORTO LEGALMENTE PERMITIDO. Es posible que algunos lugares no permitan limitar la duración de las garantías implícitas de comerciabilidad o idoneidad, por lo que puede que esta limitación no sea aplicable en su caso. Esta garantía le otorga derechos legales especíﬁcos, y es posible que también tenga otros derechos que varían de un caso a otro.

Maytag no hace ningún tipo de declaración sobre la calidad, durabilidad o necesidad de asistencia técnica o reparación de este electrodoméstico que sea distinto a las declaraciones incluidas en esta garantía. Si desea una garantía de mayor duración o cobertura que la garantía limitada incluida en este electrodoméstico, consulte a su distribuidor sobre la posibilidad de adquirir una garantía ampliada. Las ventajas otorgadas con esta garantía se suman a otros derechos y recursos disponibles conforme a la legislación sobre los bienes o servicios a los que hace referencia la garantía. Póngase en contacto con Maytag para obtener más información sobre los términos de la garantía.

EL ÚNICO RECURSO DISPONIBLE CON ESTA GARANTÍA LIMITADA SERÁ LA REPARACIÓN DEL PRODUCTO CON ARREGLO A LO DISPUESTO EN LA MISMA. MAYTAG NO SE HACE RESPONSABLE DE DAÑOS INCIDENTALES O CONSECUENTES. Algunos lugares no permiten excluir o limitar los daños incidentales o consecuentes, por lo que es posible que estas limitaciones y exclusiones no sean aplicables en su caso. Esta garantía le otorga derechos legales especíﬁcos, y es posible que también tenga otros derechos que varían en función del lugar.

01/17

(SOLO RECAMBIOS —

MANO DE OBRA NO INCLUIDA)

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA

LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES

Commercial Laundry. Para localizar su distribuidor autorizado de Maytag®

2000 N M 63

QUÉ NO INCLUYE LA COBERTURA

1. Todos los demás costes, incluyendo mano de obra, transporte, envío o derechos

de aduana de los recambios cubiertos.

2. Recambios especiﬁcados de fábrica si este electrodoméstico comercial se utiliza

para un uso comercial distinto al habitual o si se utiliza de manera contraria a las instrucciones de uso y/o las instrucciones de instalación publicadas.

3. Llamadas realizadas al servicio técnico para corregir la instalación del

electrodoméstico comercial, recibir instrucciones sobre cómo utilizar el electrodoméstico comercial, sustituir o reparar fusibles domésticos o corregir cableado o tuberías externas.

4. Llamadas realizadas al servicio técnico para reparar o sustituir bombillas,

ﬁltros de aire o ﬁltros de agua del electrodoméstico. Los consumibles no están incluidos en la cobertura de la garantía.

5. Los daños resultantes de un manejo indebido del producto durante el envío,

robo, accidente, alteración, uso incorrecto, abuso, incendio, inundación, casos de fuerza mayor, instalación indebida, instalación no conforme a las normativas locales de electricidad y fontanería, o uso del producto no autorizado por Maytag.

6. Recogida y entrega. Este electrodoméstico comercial ha sido diseñado para su

reparación in situ.

7. Reparaciones de piezas o sistemas como consecuencia de modiﬁcaciones no

autorizadas en el electrodoméstico comercial.

8. La retirada y nueva instalación del electrodoméstico comercial si este se

ha instalado en un lugar inaccesible o no se ha instalado conforme a las instrucciones de instalación publicadas.

9. Daños resultantes de la exposición a productos químicos.

10. Cambios realizados en el ediﬁcio, recinto o emplazamiento que resulten

necesarios para el correcto funcionamiento del electrodoméstico comercial.

11. Recambios especiﬁcados de fábrica en electrodomésticos comerciales con

números de modelo/serie originales que hayan sido retirados, alterados o no puedan determinarse con facilidad.

12. Decoloración, corrosión u oxidación de superﬁcies de acero inoxidable.

13. Recambios especiﬁcados de fábrica como consecuencia de un diagnóstico

o reparación incorrectos de una empresa de servicios “no autorizada”.

El cliente asumirá el coste de la reparación o sustitución en estas

circunstancias no incluidas.

SICUREZZA DELLA LAVATRICE

Before the dryer is removed from service or discarded,

NOTA: L’installazione e gli interventi di manutenzione e assistenza devono essere eseguiti da personale di assistenza autorizzato da Whirlpool.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

AVVERTENZA: per ridurre il rischio di incendio, scossa elettrica o lesioni alle persone durante l’uso della

lavatrice, prendere le dovute precauzioni di base, tra cui:

n Leggere tutte le istruzioni prima di usare

la lavatrice.

n Non lavare o asciugare articoli che siano stati

puliti, lavati o che siano macchiati di benzina, solventi per la pulitura a secco o altre sostanze inammabili o esplosive, poiché emanano vapori che possono essere inammabili o esplosivi.

n Non aggiungere benzina, soventi per la

pulitura a secco o altre sostanze inammabili o esplosive all’acqua di lavaggio. Tali sostanze emanano vapori che possono essere inammabili o esplosivi.

n In alcune condizioni, in impianti ad acqua

calda non utilizzati da almeno due settimane, può prodursi gas idrogeno. L’IDROGENO ALLO STATO GASSOSO È ESPLOSIVO. Se l’impianto ad acqua calda è rimasto inutilizzato per un periodo, prima di utilizzare la lavatrice, aprire tutti i rubinetti dell’acqua calda e lasciar scorrere l’acqua per alcuni minuti, In questo modo l’idrogeno accumulato viene rilasciato. Poiché il gas è inammabile, non fumare, né utilizzare amme libere.

n L’apparecchio deve essere scollegato dalla rete

di alimentazione quando si eseguono interventi di assistenza o di sostituzione delle parti. La spina del cavo di alimentazione deve rimanere sempre in vista quando è scollegata per vericare che non vi sia tensione.

n Questo apparecchio non è destinato all’uso

da parte di bambini o di persone con ridotte capacità siche, sensoriali o mentali o con esperienza e conoscenze inadeguate, a meno che non siano sorvegliati o abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio da parte delle persone responsabili della loro sicurezza. È inoltre necessario che comprendano i possibili pericoli che l’uso può comportare.

n L’apparecchio può essere usato da bambini di

età superiore a 8 anni e da persone con ridotte capacità siche, sensoriali o mentali o con esperienza e conoscenza inadeguate, solo se sono sorvegliati o se è stato loro insegnato come usare l’asciugatrice in condizioni di sicurezza e se sono a conoscenza dei pericoli che può comportare.

n I bambini di età inferiore a 3 anni devono essere

tenuti lontani dall’apparecchio a meno che non siano sempre controllati.

CONSERVARE QUESTE ISTRUZIONI

n Questo apparecchio è destinato all’uso

domestico e applicazioni analoghe, quali: aree cucina del personale in negozi, ufci e altri ambienti di lavoro; agriturismi; clienti di alberghi, pensioni e altri ambienti di tipo residenziale; ambienti di tipo bed and breakfast; aree per uso comune in condomini o appartamenti o in locali lavanderia.

n Nessuna lavatrice può rimuovere

completamente l’olio. Non asciugare nessun capo che è stato sporcato con qualsiasi tipo di olio (incluso olio da cucina). Il mancato rispetto di queste istruzioni potrebbe causare la morte, un’esplosione o un incendio.

n Si consiglia di non lavare indumenti in bra di

vetro nelle lavatrici a moneta. Se si utilizza la lavatrice per tali indumenti, effettuare un ciclo di lavaggio completo per sciacquare eventuali residui che possono essere rimasti nella lavatrice.

n La pulizia e la manutenzione ordinaria non

devono essere effettuate da bambini senza la supervisione di un adulto.

n I bambini non devono glocare sulla lavatrice,

all’interno della stessa o con la lavatrice. Sorvegliare attentamente i bambini quando si trovano vicino alla lavatrice in funzione.

n Prima di dismettere o smaltire la lavatrice,

rimuovere lo sportello.

n Non inserire la mano nella lavatrice se il cestello,

la vasca o l’agitatore sono in movimento.

n Non installare o riporre la lavatrice in luoghi

esposti agli agenti atmosferici.

n Non manomettere i comandi. n Dopo l’installazione, deve essere sempre

possibile accedere alla spina del cavo di alimentazione per scollegarla o staccare l’alimentazione mediante un interruttore bipolare per consentire lo spegnimento immediato della lavatrice in caso d’emergenza.

n Non riparare né sostituire parti della lavatrice

o effettuare qualsiasi tipo di riparazione se non specicamente consigliato dal presente manuale e si abbiano le conoscenze e le competenze per eseguirli.

n Vedere “Requisiti elettrici” per la messa a terra.

CONSERVARE QUESTE ISTRUZIONI

ISTRUZIONI DEL USO GENERALE

n Pressione acqua di 138–690 kPa (20–100 psi) è necessaria per

il funzionamento della lavatrice.

n Usare nuovos tubos in dotazione con la lavatrice. Non utilizzare

di nuovo vecchie tubos.

n Se il cavo di alimentazione è danneggiato, deve essere

sostituito con un cavo con terminazione specica da personale di assistenza autorizzato o da una persona con qualica analoga, per evitare rischi.

DIMENSIONI TIPICHE A CARICO COMPLETO

Tipo di carico Esempio di carico Tipo di carico Esempio di carico

Carico misto 3 lenzuola a due piazze

4 federe 6 paia di pantaloncini 8 T-shirt 2 camicie 2 casacche 8 fazzoletti

Pressione permanente 2 lenzuola a due piazze o

1 lenzuolo a due piazze e mezza 1 tovaglia per la tavola 1 vestito 1 casacca 2 pantaloni ampi 3 camicie 2 federe

Indumenti da lavoro pesanti 3 paia di pantaloni

3 camicie 1 soprabito 4 paia di jeans 1 soprabito

Maglieria 3 casacche

4 pantaloni ampi 6 camicie 4 top 4 vestiti

TRASPORTO DELLA LAVATRICE

GARANZIA LIMITATA

DI MAYTAG

COMMERCIAL LAUNDRY

n Chiudere entrambi i rubinetti dell’acqua. Scollegare e lasciar

scolare i tubi di ingresso dell’acqua.

n Scollegare lo scarico dall’impianto di scarico e far scolare

l’eventuale acqua rimasta in una bacinella o secchio. Scollegare il tubo di scarico dal retro della lavatrice.

n Scollegare il cavo di alimentazione. n Posizionare i tubi di ingresso e il tubo di scarico nel cestello

della lavatrice.

n Far passare il cavo di alimentazione sopra all’estremità

e inserirlo nel cestello.

n Inserire il vassoio di imballaggio dai materiali di spedizione

originali all’interno della lavatrice e riutilizzare la base per la spedizione per supportare il motore e la vasca. Se non si ha l’imballaggio originale, mettere delle coperte o degli asciugamani pesanti sopra il cestello, tra il top della lavatrice e l’anello della vasca. Chiudere lo sportello e ssare con del nastro lo sportello e la parte anteriore della lavatrice. Tenere lo sportello chiuso con il nastro no a che la lavatrice non viene spostata nella nuova posizione.

SE AVETE BISOGNO DELL’ASSISTENZA O SERVIZIO

La tua installazione può richiedere parti aggiuntive. Per ordinare, contattare il proprio distributore autorizzato di lavanderie commerciali da cui è stato acquistato la lavatrice o di una società di assistenza autorizzato.

Sarà necessario avere a disposizione il modello e il numero di serie della lavatrice. È possibile trovare entrambi questi numeri sulla targhetta identicativa che si trova sulla lavatrice.

PER ASSISTENZA:

contattare il proprio distributore autorizzato Maytag Commercial Laundry, visitare il sito www.MaytagCommercialLaundry.com.

Commercial Laundry. Per localizzare il proprio distributore autorizzato Maytag®

Per inviare richieste scritte:

Maytag® Commercial Laundry Service Department

Benton Harbor, Michigan 49022-2632 USA

2000 N M 63

ATTREZZI E COMPONENTI

Attrezzi necessari:

Livella Pinza Coltello multiuso

Chiave aperta o chiave a rullino da 14 mm (9⁄16")

Cacciavite a taglio

Facoltativa attrezzi:

Torcia elettrica Secchio

Componenti in dotazione:

Tubi essibili dell’entrata

dell’acqua (2)

Rondelle del tubo essibile

dell’entrata (4)

PARTI E ACCESSORI ALTERNATIVI

Tubo di scarico con mandrino, gomito a U e fascetta per cavi

L’installazione può richiedere componenti aggiuntivi. Per ordinare, si prega di contattare il rivenditore presso il quale è stato acquistato il rondella o di una società di assistenza autorizzato.

Se avete Avrete bisogno di:

Fogna sopraelevata Vasca di scarico standard

o lavandino di servizio da 76 l (20 gal.), alta 990 mm (39") e connettore e pompa per pozzetto di scarico (disponibile presso i distributori di prodotti per idraulica)

Tubo a colonna da 25 mm (1")

Scarico intasato di laccia Salvascarico

Impianto di scarico a pavimento

Adattatore per tubo a colonna condiametro da 51 mm (2") a 25 mm (1") Numero parte 3363920 Numero parte kit connettore 285835

Numero parte 367031 Numero parte kit connettore 285835

Sifone, numero parte 285320 Kit connettore (x2) Numero parte 285835 Prolunga per tubo di scarico Numero parte 285863

Se avete Avrete bisogno di:

Rubinetti lontani dai tubi 2 tubi per l’acqua più lunghi:

1,8 m (6 piedi) tubo con curva a 90° Numero parte 76314 3,0 m (10 piedi) Numero parte 350008

I tubi di ingresso vengono venduti in coppia nel kit W10575888

Accessori

Se avete Avrete bisogno di:

Vassoio salvagoccia per lavatrice Numero parte 8212526

Kit erogatore ammorbidente per tessuti. Numero parte 63594

Lo scarico è fuori dalla portata del tubo di scarico

1,2 m (4 piedi) Estensione di tubo di scarico. Numero parte DRNEXT4

DIMENSIONI

406 mm

Vista frontale vano

686 mm

(27")

1.080 m

1,080 m

/2")

(42

(421⁄2")

25 mm

(1")

Modelli non a gettoni Modelli a gettoni

Vista posteriore

921 mm

(361/4")

25 mm

(1")

Vista laterale

686 mm

(27")

Modelli non

a gettoni:

159 mm (61⁄4")

210 mm

/4")

Modelli a

210 mm (91⁄4")

gettoni:

267 mm

(10

1,080 m

1.080 m

(421⁄2")

(421/2")

946 mm

171 mm

/2")

(371/4")

/4")

406 mm

(16")

108 mm

/2")

686 mm

(27")

140 mm

(51/2")

25 mm

(1")

933 mm

(363/4")

1,130 m

1.130 m

(441⁄2")

(441/2")

946 mm

(371/4")

171 mm

(63/4")

25 mm

(1")

(16")

267 mm

(101/2")

140 mm

(51/2")

933 mm

(363/4")

108 mm

(41/4")

686 mm

(27")

REQUISITI DI POSIZIONAMENTO

La scelta della posizione adatta per la lavatrice ne migliora le prestazioni e riduce al minimo il possibile spostamento.

È possibile installare la lavatrice in un seminterrato, una sala lavanderia o in un’area incassata. Vedere “Sistema di scarico”.

Considerare inoltre lo spazio necessario per un eventuale altro elettrodomestico.

IMPORTANTE: non installare o posizionare la lavatrice in un luogo di esposizione diretta alle intemperie. Non collocare o azionare la lavatrice a temperature prossime a 0 gradi centigradi (32°F). L’acqua potrebbe ristagnare nella lavatrice causando danni a basse temperature. L’utente è responsabile di una corretta installazione.

È necessario disporre di quanto segue:

n Una caldaia impostata su 49°C (120°F). n Una presa di terra situata a non più di 1,2 metri (4 piedi)

dal punto in cui il cavo di alimentazione si collega al retro della lavatrice. Consultare il capitolo “Requisiti elettrici”.

n Rubinetti per l’acqua calda e fredda ubicati a una distanza

non superiore a 1,2 m (4 piedi) dalle valvole di mandata dell’acqua calda e fredda sulla lavatrice e pressione idrica compresa nell’intervallo 138–690 kPa (20–100 psi). Una valvola di riduzione della pressione deve essere utilizzata nella linea di alimentazione in cui la pressione in ingresso nell’edicio è superiore a 690 kPa (100 psi), per evitare danni alla valvola di miscelazione della lavatrice.

n Per l’installazione di una lavatrice singola, è necessario

un montante da almeno 300 mm (12"), che funga da ammortizzatore ad aria e prevenga rumori e danni alle valvole.

n Un pavimento piatto con un’inclinazione massima di 25 mm

(1") sotto l’intero elettrodomestico. L’installazione su moquette è sconsigliata.

 Il pavimento deve supportare il peso totale della lavatrice

(con acqua e carico) di 143 kg (315 libbre).

n Scarico a pavimento sotto la paratia divisoria. Le paratie divisorie prefabbricate dotate di prese elettriche, linee per l’acqua e strutture di scarico vanno utilizzate solo ove previsto dalle normative locali.

Istruzioni per l’incasso in un vano o in un armadietto

La lavatrice può essere installata in un vano o un armadietto. Le dimensioni dell’installazione visualizzate rappresentano lo spazio minimo consentito. Occorre considerare spazi aggiuntivi per l’installazione e la manutenzione. Sono accettabili porte a persiana con aperture nella parte superiore e inferiore.

Spazio minimo per l’installazione

356 mm

(14" massima)

127 mm

(5")

25 mm

(1")

457 mm

406 mm

(18")

(16")

25 mm

76 mm

(3"/3")

310 cm2

(48 pollici2/48 pollici2)

155 cm2

(24 pollici2/24 pollici2)

76 mm (3"/3")

(1")

ISTRUZIONI D’INSTALLAZIONE

È necessario rimuovere tutti i materiali di imballaggio per garantire un funzionamento appropriato ed evitare rumori eccessivi dalla lavatrice.

1. Muovere la lavatrice entro 1,2 m (4 piedi) dalla sua posizione

denitiva; la lavatrice deve essere in posizione completamente eretta.

NOTA: Per evitare danni al pavimento, posizionare la lavatrice su un pezzo di cartone prima di muoverla e assicurarsi che sia chiusa con nastro adesivo.

1,2 m

(48")

2. Per evitare di danneggiare il pavimento, posizionare sul

pavimento sotto la lavatrice dei supporti in cartone ricavati dall’imballaggio. Inclinare la lavatrice all’indietro e posizionare i supporti in cartone. Rimuovere la base per il trasporto. Posizionare la lavatrice in posizione eretta.

IMPORTANTE: La rimozione della base utilizzata per il trasporto è necessaria per un funzionamento corretto. Se la lavatrice include una schermatura acustica, fare riferimento alle istruzioni incluse con la schermatura per l’installazione.

NOTA : conservare la base per la spedizione nel caso sia necessario spostare la lavatrice in seguito.

3. Rimuovere il nastro dallo sportello della lavatrice, aprire lo

sportello e rimuovere il cartone dalla vaschetta. Assicurarsi di aver rimosso tutte le parti del cartone.

NOTA: Rimuovere i vassoi prima di collegare la lavastoviglie all’alimentazione. Conservare il cartone nel caso sia necessario spostare la lavatrice in seguito.

LIVELLAMENTO DELLA LAVATRICE

IMPORTANTE: Il livellamento corretto della lavatrice riduce

rumore e vibrazioni in eccesso.

1. Spostare la lavatrice nella posizione nale. Utilizzare la

cucitura laterale come guida per vericare il livellamento dei lati. Vericare il livellamento della parte anteriore utilizzando il coperchio, come mostrato. Spostare la lavatrice avanti e indietro per accertarsi che i piedini abbiano una buona presa sul pavimento.

Posizionare qui

la livella

Place level here

Posizionare qui

la livella

Place level here

2. Utilizzare una chiave aperta o regolabile da 14 mm o 9/16" per

ruotare i controdadi in senso orario sui piedini, no a quando non si trovano a circa 13 mm (1/2") dall’armadio della lavatrice. Ruotare quindi il piedino in senso orario per abbassare la lavatrice o in senso antiorario per sollevarla.

Vericare nuovamente il livellamento della lavatrice e ripetere

il processo se necessario.

SUGGERIMENTO UTILE: è possibile sollevare la parte anteriore della lavatrice a circa 102 mm (4") con un blocco di legno o un oggetto simile, per supportarne il peso.

Controdado

Jam nut

3. Quando la lavatrice è livellata, utilizzare una chiave aperta o

regolabile da 14 mm o 9/16" per ruotare i controdadi in senso antiorario sui piedini serrandoli contro l’armadio della lavatrice.

Non livellato LIVELLATO Non livellato

Jam nut

Controdado

CONNESSIONE DEL TUBO DI SCARICO

L’instradamento corretto del tubo di scarico evita danni al pavimento causati da perdite d’acqua.

Rimuovere il tubo di scarico dal cestello della lavatrice

1. Rimuovere il nastro dalla bocca di scarico nella parte

posteriore della lavatrice.

2. Se il mandrino non è ancora posizionato sull’estremità

a gomito del tubo di scarico, farlo scivolare sull’estremità come mostrato.

5. Posizionare il tubo nella colonna (mostrata in gura) o sul lato della vaschetta di lavaggio.

IMPORTANTE: n Il tubo di scarico non deve essere inserito più di 203 mm

(8") nel tubo nella colonna; non inserire con la forza una porzione superiore del tubo nella colonna né posizionarla sul fondo della vaschetta di lavaggio. È necessario utilizzare un gomito per il tubo di scarico.

n È responsabilità dell’installatore installare e ssare il tubo

essibile di scarico alle tubazioni idrauliche/scarico in modo tale che il tubo essibile non si stacchi o non perda in corrispondenza delle tubazioni idrauliche/scarico.

Forma del

tubo di

scarico

203 mm

(8")

(203 mm)

3. Stringere il mandrino con le pinze e far scivolare l’estremità

a gomito del tubo di scarico verso la bocca di scarico della lavatrice e fermare con il mandrino.

4. È possibile installare l’impianto di scarico della lavatrice a pavimento, a colonna (a pavimento o a parete) o una vaschetta di lavaggio.

6. Per le installazioni di scarichi sul pavimento, è necessario

rimuovere il gomito del tubo di scarico dall’estremità del tubo di scarico. Potrebbero essere necessarie ulteriori parti con direzioni speciche. Vedere “Attrezzi e componenti”.

7. Il sistema di scarico a pavimento richiede un sifone acquistabile

separatamente. Il sifone (numero parte 285320) deve trovarsi ad almeno 710 mm (28") dal fondo della lavatrice. Possono essere necessari altri tubi.

710 mm

(28")

SISTEMA DI SCARICO

È possibile installare l’impianto di scarico a pavimento, a colonna (a pavimento o a parete) o una vaschetta di lavaggio. Selezionare il metodo desiderato.

Pavimento colonna di scarico

990 mm

203 mm

(8")

Diametro minimo per uno scarico a colonna: 51 mm (2"). Capacità minima di evacuazione: 38 l (10 gal.) al minuto. La parte superiore della colonna deve trovarsi a un’altezza almeno pari a 990 mm (39"), tuttavia non deve superare i 2,44 m (96") dalla parte più bassa della lavatrice.

(39")

Parete colonna di scarico

203 mm

(8")

Impianto di scarico a pavimento

710 mm

(28")

L’impianto di scarico a pavimento necessita di un kit sifone (numero parte 285320). Distanza minima del sifone: 710 mm (28") dal fondo della lavatrice. Possono essere necessari altri tubi.

Sistema con vaschetta di scarico

203 mm

(8")

Capacità minima: 76 l (20 gal.) La parte più alta della vaschetta deve trovarsi ad almeno 990 mm (39") dal pavimento.

990 mm

(39")

Vedere i requisiti per il sistema di scarico a colonna a pavimento.

COLLEGARE I TUBI D’INGRESSO

Inserire le nuove rondelle per tubi (in dotazione) in ciascuna delle estremità dei tubi di ingresso. Inserire fermamente in sede le rondelle nei giunti.

NOTA: Utilizzare i tubi essibili in dotazione con la lavastoviglie. Non riutilizzare il vecchio tubo.

GiuntoRondella

Collegare i tubi di ingresso ai rubinetti dell’acqua

1. Collegare il tubo al rubinetto dell’acqua calda. Avvitare

il giunto no a che non tocca la lavatrice. Ripetere il processo per il rubinetto dell’acqua fredda.

2. Utilizzare le pinze per serrare i giunti di due terzi di giro.

Collegare i tubi d’ingresso alla lavatrice

1. Collegare il tubo dell’acqua fredda alla valvola di ingresso

per l’acqua fredda, segnalata da un anello blu. Avvitare il giunto a mano no a ssarlo.

2. Collegare il tubo dell’acqua calda alla valvola di ingresso per

l’acqua calda, segnalata da un anello rosso. Avvitare il giunto a mano no a ssarlo.

3. Con le pinze, serrare i giunti di due terzi di giro.

IMPORTANTE: Non serrare eccessivamente o utilizzare nastro

o sigillanti sulla valvola quando la si collega al rubinetto. Questo potrebbe provocare dei danni.

Fissare il tubo di scarico al tubo di alimentazione con cinturino zip.

Pulire le linee dell’acqua

n Far scorrere acqua attraverso i rubinetti e i

tubi, nella vaschetta di lavaggio, nel tubo di scarico o in un secchio per ripulire le linee da particelle che possono intasarsi nei ltri della valvole di ingresso.

n Vericare la temperatura dell’acqua per

accertarsi che il tubo dell’acqua calda sia connesso al rubinetto giusto e ripetere il controllo per il rubinetto dell’acqua fredda.

NOTA: non serrare eccessivamente. La valvola può

danneggiarsi.

4. Aprire i rubinetti dell’acqua per vericare la presenza di

eventuali perdite. Una piccola quantità d’acqua può entrare nella lavatrice. Sarà scaricata in seguito.

NOTA: sostituire tubi dopo 5 anni per ridurre il rischio

di problemi al tubo. Registrare le date di installazione o di sostituzione dei tubi sugli stessi, per riferimenti futuri.

Ispezionare periodicamente e sostituire i tubi in caso

di protuberanze, attorcigliamenti, tagli, usura o perdite.

REQUISITI ELETTRICI



È necessario avvalersi di una presa di corrente a 220–240 V, 50 Hz, CA da 10 A con fusibile. Si consiglia l’uso di un fusibile ritardato o di un interruttore. È preferibile avvalersi di un circuito separato da usare esclusivamente per il presente elettrodomestico.



Dopo l’installazione, garantire sempre l’accesso alla presa di corrente o la disconnessione dall’alimentazione di rete tramite un interruttore bipolare, per agevolare un’immediata disattivazione della lavatrice in caso di emergenza.



Questa lavatrice è dotata di un cavo di alimentazione predisposto per la messa a terra. La spina deve essere accessibile per poterla scollegare dall’alimentazione.



Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di servizio, o da altre persone qualicate al ne di evitare pericoli.

Se si utilizza il cavo universale incluso con la lavatrice:

La lavatrice è dotata di un cavo universale munito di spine intercambiabili.

1. Per usare il cavo universale, scegliere l’uscita della spina

adatta alla presa della corrente e inserirla nell’adattatore sul cavo dell’alimentazione.

2. Fissare l’estremità della spina in posizione sul cavo

allineando le due metà della copertura sull’adattatore del cavo e unendole.

COMPLETAMENTO DELL’INSTALLAZIONE

Vericare a questo punto che siano installate tutte le parti.

Se avanzano parti, rivedere i passaggi precedenti per vedere quali parti sono saltate.

Vericare di avere a disposizione tutti gli attrezzi.

Vericare che i materiali di imballaggio siano rimossi

completamente dalla lavatrice.

Smaltire o riciclare il materiale d’imballaggio.

Vericare che i rubinetti dell’acqua siano aperti.

Vericare l’assenza di perdite dai rubinetti e dai tubi.

Rimuovere la pellicola e il nastro rimasti sulla lavatrice.

Inserire la spina in una presa provvista di messa a terra

o collegare l’alimentazione.

qVericare che l’interruttore di circuito non sia scattato

o il fusibile non sia bruciato.

q Avviare la lavatrice utilizzando il sistema di pagamento

(se disponibile) per vericare che il ciclo di lavaggio sia

Controllare i requisiti elettrici. Accertarsi che l’alimentazione

elettrica e il metodo di collegamento a terra siano adeguati.

completato senza codici di errore o perdite d’acqua.

INSTALLAZIONE DELLO SCIVOLO MONETE E DELLA GETTONIERA

Il meccanismo dello scivolo monete, i blocchi e le chiavi dello sportello di servizio e del salvadanaio non sono inclusi in alcuni modelli ma possono essere richiesti dai soliti fornitori.

Rimuovere lo sportello di servizio del misuratore sollevandolo dalla parte posteriore. Installare il dispositivo per le monete (per l’installazione corretta, fare riferimento alle istruzioni del produttore).

Per lo scivolo monete è necessaria un’ installazione di messa a terra, che può essere effettuata collegando il cablaggio fornito (W10846503) allo scivolo monete.

Installazione di messa a terra

Installare un blocco e una camma sullo sportello di servizio del misuratore. Installare il contenitore monete con un blocco e una chiave nell’apertura del misuratore.

Per Vendita Libera, è possibile acquistare un kit OPL da Whirlpool. Codice articolo Whirlpool W10222023.

ISTRUZIONI DI CONFIGURAZIONE DEI COMANDI ELETTRONICI

(MODELLI PD E PN)

Funzionamento di base della lavatrice commerciale

n Per ulteriori informazioni, visitare il sito Web

www.MaytagCommercialLaundry.com.

IMPORTANTE

Collegamenti elettronici sensibili alla

scarica elettrostatica (ESD)

I problemi di scariche elettrostatiche possono presentarsi ovunque. La scarica elettrostatica potrebbe danneggiare o indebolire il gruppo dei controlli elettronici. Il nuovo gruppo dei controlli elettronici potrebbe funzionare apparentemente bene dopo la riparazione, ma presentare successivamente un guasto dovuto a scarica elettrostatica.

n Usare un bracciale antistatico. Collegare il bracciale al

punto di collegamento a terra di colore verde, oppure a un punto di metallo non verniciato della lavatrice.

-OPPURE-

Sorare ripetutamente con un dito il punto verde del collegamento di terra oppure un punto di metallo non verniciato della lavatrice.

n Prima di rimuovere la parte dall’imballo, toccare con la

busta antistatica un punto del collegamento di terra oppure un punto di metallo non verniciato della lavatrice.

n Evitare di toccare le parti elettroniche o i contatti del

terminale, maneggiare il gruppo dei controlli elettronici esclusivamente dai bordi.

n Nel riporre il gruppo dei controlli elettronici guasto nella

busta antistatica, osservare le istruzioni di cui sopra.

Avvio a freddo (dopo il primo uso)

La lavatrice viene programmata in fabbrica nel modo seguente:

n POWERWASH (Lavaggio intensivo) = agitazione 12 min

NORMAL (Normale) = agitazione 9 min DELICATES (Delicati) = agitazione 6 min

n NORMAL (Normale) = 1 risciacquo e 2 minuti di agitazione

per il risciacquo POWERWASH (Lavaggio intensivo) = 1 risciacquo profondo con rotazioni DELICATES (Delicati) = 1 risciacquo profondo con rotazioni NORMAL ECO (Normale ecologico) = 1 risciacquo a spruzzo

n NORMAL (Normale) = $2,00

DELICATES (Delicati) = $1,75 POWERWASH (Lavaggio intensivo) = $2,50 NORMAL ECO (Normale ecologico) = $1,75

Avvio a caldo (dopo un’interruzione dell’alimentazione)

Dopo 8 secondi, la lavatrice viene ripristinata al punto del ciclo in cui si trovava al momento dell’interruzione dell’alimentazione. Per continuare il ciclo premere START/PAUSE (Avvio/Pausa).

Cicli gratuiti

Vengono congurati impostando il prezzo del ciclo su 0. In tal caso, viene visualizzato “SELECT CYCLE” (Selezionare ciclo), mentre il prezzo del ciclo indicato è 0,00.

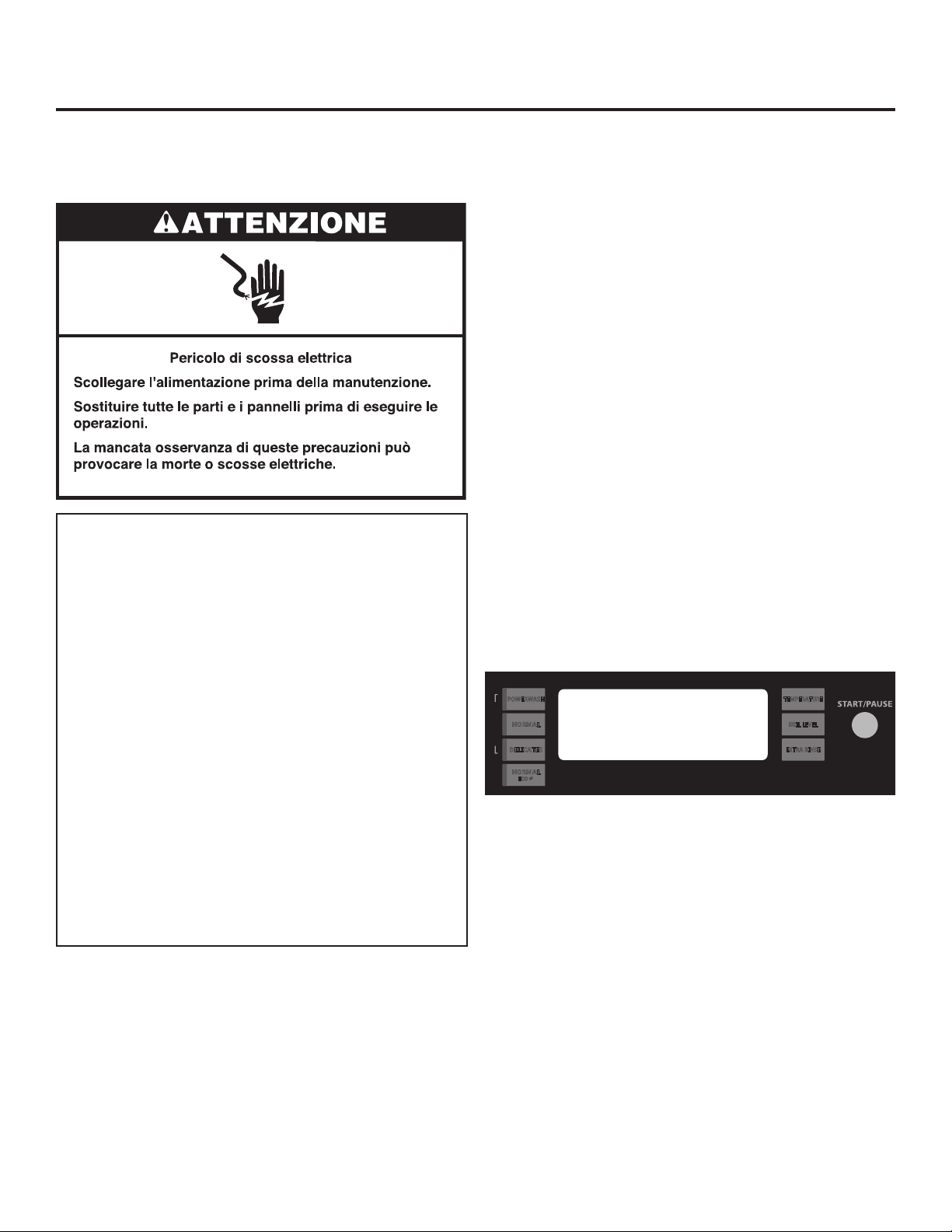

Display

Dopo l’installazione e il collegamento della lavatrice all’alimentazione, sul display viene visualizzato “SYnC” per alcuni secondi e quindi “0 MINUTES” (0 minuti). Quando la lavatrice è stata collegata e lo sportello è stato aperto e chiuso, sul display viene visualizzato il prezzo. Se le lavatrici sono impostate per i cicli gratuiti, sul display viene visualizzato “SELECT CYCLE” (Selezionare ciclo) e quindi “PRICE 0.00” (Prezzo 0,00).

OPTIONSCYCLES

POWERWASH

NORMAL

DEEP WATER

DELICATES

NORMAL

ECO

TEMPERATURE

SOIL LEVEL

EXTRA RINSE

INFORMAZIONI GENERALI

Display vuoto

Questa condizione indica che la lavatrice non è operativa.

“0 Minutes” (0 minuti) visualizzato sul display

Questa condizione indica che la lavatrice non può essere messa in funzione. Le monete o le carte ricaricabili inserite in questa condizione rimarranno nel deposito ma non possono essere utilizzate no a quando non viene ripristinato il normale funzionamento con l’apertura e chiusura dello sportello. Se uno degli interruttori sullo sportello presenta problemi, sostituirlo prima di ripristinare il normale funzionamento.

ISTRUZIONI DI CONFIGURAZIONE DEI COMANDI ELETTRONICI

Procedure di configurazione dei comandi

IMPORTANTE: leggere tutte le istruzioni prima di eseguire

le operazioni. I tre tasti superiori a sinistra, il tasto in alto a destra e il display

digitale sono usati per congurare i comandi. Il display può contenere 4 numeri e/o lettere e una virgola per i decimali, utilizzati per indicare i codici di congurazione e i valori relativi disponibili per la programmazione della lavatrice.

Uso dei tasti per la programmazione dei comandi

1. Il tasto POWERWASH (Lavaggio intensivo) è utilizzato

per regolare i valori associati ai codici di congurazione. Premendo questo tasto il valore sarà incrementato.

La regolazione rapida è possibile tenendo premuto il tasto.

2. Con il tasto NORMAL (Normale) è possibile avanzare tra

i codici di congurazione. Premendo il tasto si avanza al successivo codice di congurazione disponibile. Tenendo premuto il tasto si avanza automaticamente tra i codici di congurazione alla velocità di uno (1) al secondo.

3. Il tasto DELICATES (Delicati) viene utilizzato per selezionare

o deselezionare le opzioni.

4. Il tasto TEMPERATURE (Temperatura) viene utilizzato per

aumentare o ridurre il valore dei codici di congurazione.

Avvio della configurazione operativa

n Modelli PD: inserire la chiave nello sportello di accesso,

ruotarla e sollevare per rimuovere lo sportello di accesso.

n Modelli PR impostate per vendita libera: vedere la parte

inferiore della pagina 71 per passare alla modalità di impostazione di funzionamento.

IMPORTANTE: non aprire la console prima di aver scollegato l’alimentazione dalla lavatrice. Per accedere al connettore AA1:

g Scollegare la lavatrice o disconnettere l’alimentazione g Aprire la console, scollegare la spina da AA1, chiudere

la console. g Inserire la spina della lavatrice o riconnettere l’alimentazione. La lavatrice è ora in modalità di congurazione. Prima di procedere, è opportuno notare che a prescindere da

tutte le opzioni disponibili, è sufciente che l’utente disimballi la nuova lavatrice commerciale, la allacci e la colleghi per avere una nuova apparecchiatura funzionante.

Codici di configurazione

n Il tasto NORMAL (Normale) ha la funzione di avanzare

di codice in codice.

n Il tasto POWERWASH (Lavaggio intensivo) aumenta il valore

del codice.

n Il tasto DELICATES (Delicati) viene usato per selezionare

o deselezionare le opzioni.

n Il tasto TEMPERATURE (Temperatura) riduce il valore

del codice.

Il codice di congurazione è indicato dal carattere o dai due caratteri sulla sinistra. Il valore del codice di congurazione è indicato dai due o tre caratteri sulla destra.

CODICE SPIEGAZIONE

6.07 DELICATES (Delicati)

6.07 NORMAL ECO (Normale ecologico)

6.07 POWERWASH (Lavaggio intensivo)

6.08 NORMAL (Normale)

g Premere il tasto NORMAL per avanzare al codice successivo.

7.00 TEMPO DI LAVAGGIO AGGIUNTIVO

7.00 Si tratta del numero di minuti che è possibile aggiungere a un

g Premere il tasto NORMAL per avanzare al codice successivo.

8.00 TEMPO DI RISCIACQUO AGGIUNTIVO

8.00 Si tratta del numero di minuti che è possibile aggiungere a un

g Premere il tasto NORMAL per avanzare al codice successivo.

9.00 OPZIONE CONTEGGIO CICLI

9.00 Non selezionata, ‘OFF’.

9.0C Selezionata, ‘ON’, senza possibilità di deselezionare.

g Premere il tasto NORMAL per avanzare al codice successivo.

1.00 OPZIONE CONTEGGIO DENARO

1.00 Non selezionata, ‘OFF’.

1.0C Selezionata, ‘ON’.

1.C0 Seleziona ‘ON’ senza possibilità di deselezionare.

g Premere il tasto NORMAL per avanzare al codice successivo.

Prezzo standard del ciclo DELICATES (Delicati) - Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH o TEMPERATURE. Preimpostazione di fabbrica: 7 monete = $1,75.

Prezzo standard del ciclo NORMAL ECO (Normale ecologico) Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH o TEMPERATURE. Preimpostazione di fabbrica: 7 monete = $1,75.

Prezzo standard del ciclo POWER WASH (Lavaggio intensivo) Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH o TEMPERATURE. Preimpostazione di fabbrica: 7 monete = $1,75.

Prezzo standard del ciclo NORMAL (Normale) - Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH o TEMPERATURE. Preimpostazione di fabbrica: 8 monete = $2,00.

ciclo di lavaggio. Scegliere tra 00 e 05 minuti premendo il tasto POWERWASH.

ciclo di risciacquo. Scegliere tra 00 e 05 minuti premendo il tasto POWERWASH.

Questa opzione è SELEZIONATA, su ‘ON’, o NON SELEZIONATA, su ‘OFF’.

Premere il tasto DELICATES 3 volte consecutive per selezionare “ON”. Dopo aver selezionato “ON” non è possibile deselezionarlo.

Questa opzione è SELEZIONATA, su ‘ON’, o NON SELEZIONATA, su ‘OFF’.

Premere il tasto DELICATES 3 volte consecutive per selezionare “ON” e 3 volte consecutive per annullare la selezione (non selezionato, “OFF”). Passando da ‘OFF’ a ‘ON’ il contatore si azzera.

Per selezionare “ON” senza possibilità di deselezionare, prima selezionare “ON,” quindi entro 2 secondi, premere due volte il tasto DELICATES, una volta quello POWERWASH e uscire dalla modalità di congurazione.

ISTRUZIONI DI CONFIGURAZIONE DEI COMANDI ELETTRONICI

CODICE SPIEGAZIONE

2.00 OPZIONE PREZZO SPECIALE

Questa opzione è SELEZIONATA, su ‘ON’, o NON SELEZIONATA, su ‘OFF’.

2.00 Non selezionata, ‘OFF’.

2.SP Selezionata, ‘ON’. Premere il tasto DELICATES una volta per

Se si seleziona l’OPZIONE PREZZO SPECIALE, si ha accesso ai codici da “3” a “9”. NOTA: è necessario aggiungere una batteria esterna afnché l’orologio non

si fermi durante le interruzioni di alimentazione. g Premere il tasto NORMAL per avanzare al codice successivo.

3.07 DELICATES (Delicati)

3.07 NORMAL ECO (Normale ecologico)

3.07 POWERWASH (Lavaggio intensivo)

3.08 NORMAL (Normale)

g Premere il tasto NORMAL per avanzare al codice successivo.

5.00 ORARIO DEL GIORNO, MINUTI

5.00 Si tratta dell’ORARIO DEL GIORNO, impostazione dei minuti;

g Premere il tasto NORMAL per avanzare al codice successivo.

6.00 ORARIO DEL GIORNO, ORE

6.00 Si tratta dell’ORARIO DEL GIORNO, impostazione delle ore;

g Premere il tasto NORMAL per avanzare al codice successivo.

7.00 ORARIO DI INIZIO DEL PREZZO SPECIALE

7.00 Si tratta dell’orario di inizio; selezionare un valore tra le ore 0

g Premere il tasto NORMAL per avanzare al codice successivo.

8.00 ORARIO DI FINE DEL PREZZO SPECIALE

8.00 Si tratta dell’orario di ne; selezionare un valore tra le ore 0

g Premere il tasto NORMAL per avanzare al codice successivo.

eseguire la selezione.

OPZIONI DA USARE SE SI SELEZIONA IL PREZZO SPECIALE:

Prezzo speciale del ciclo DELICATES (Delicati) - Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH o TEMPERATURE. Preimpostazione di fabbrica: 7 monete = $1,75.

Prezzo speciale del ciclo NORMAL ECO (Normale ecologico) Aumentare tra 0 e 200 premendo il tasto POWERWASH o ridurre premendo il tasto TEMPERATURE. Preimpostazione di fabbrica: 7 monete = $1,75.

Prezzo speciale del ciclo POWER WASH (Lavaggio intensivo) Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH o TEMPERATURE. Preimpostazione di fabbrica: 7 monete = $1,75.

Prezzo speciale del ciclo NORMAL (Normale) - Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH o TEMPERATURE. Preimpostazione di fabbrica: 8 monete = $2,00.

selezionare un valore tra 0 e 59 minuti premendo il tasto POWERWASH o TEMPERATURE.

NOTA: viene usato l’orario nel formato di 24 ore.

selezionare un valore tra le ore 0 e le ore 23 premendo il tasto POWERWASH o TEMPERATURE.

NOTA: viene usato l’orario militare o nel formato di 24 ore.

e le ore 23 premendo il tasto POWERWASH o TEMPERATURE.

NOTA: viene usato l’orario militare o nel formato di 24 ore.

e le ore 23 premendo il tasto POWERWASH o TEMPERATURE.

CODICE SPIEGAZIONE

9.00 GIORNATE CON PREZZO SPECIALE

9.10 Rappresenta il giorno della settimana e indica se in quel giorno

g Premere il tasto NORMAL per avanzare al codice successivo. A.00 OPZIONE VISUALIZZAZIONE A VOLTA

A.00 Non selezionata ‘OFF’. A.SC Selezionata ‘ON’. Premere il tasto DELICATES una volta

g Premere il tasto NORMAL per avanzare al codice successivo. b.05 VALORE DELLA MONETA 1 b.05 Questo rappresenta il valore della moneta 1 in incrementi del 5%

g Premere il tasto NORMAL per avanzare al codice successivo. C.20 VALORE DELLA MONETA 2 C.20 Questo rappresenta il valore della moneta 2 in incrementi del 5%

g Premere il tasto NORMAL per avanzare al codice successivo. d.00 OPZIONE DISPOSITIVO SCORREVOLE PER L’INSERIMENTO

d.00 Non selezionata, ‘OFF’. d.CS Selezionata, ‘ON’. Premere il tasto DELICATES 3 volte

g Premere il tasto NORMAL per avanzare al codice successivo.

è stato selezionato il prezzo speciale. Un numero seguito da “0” indica che per quel giorno specico non sono presenti offerte (9.10). Un numero seguito da una “S” indica la selezione del giorno (9.1S).

I giorni della settimana (1-7) possono essere scelti premendo il tasto POWERWASH. Premere il tasto POWERWASH una volta per selezionare il prezzo speciale di ciascun giorno scelto.

Quando si esce dal codice di congurazione “9”, sul display viene visualizzato il giorno corrente:

DISPLAY GIORNO SETTIMANA CODICE (selezionato) 10 Giorno 1 = domenica 1S 20 Giorno 2 = lunedì 2S 30 Giorno 3 = martedì 3S 40 Giorno 4 = mercoledì 4S 50 Giorno 5 = giovedì 5S 60 Giorno 6 = venerdì 6S 70 Giorno 7 = sabato 7S

Questa opzione è SELEZIONATA su ‘ON’ o NON SELEZIONATA su ‘OFF’.

per eseguire la selezione. Quando selezionato, sarà possibile visualizzare le monete e/o il conteggio dei cicli (in funzione della selezione) quando viene rimossa la gettoniera.

del valore della moneta più alta. 5 x 5% = 25%. Premendo il tasto POWERWASH o TEMPERATURE c’è una scelta

da 1 a 199 per la quantità di incrementi del 5%.

del valore della moneta più alta. 2 x 5% = 100%. Premendo il tasto POWERWASH o TEMPERATURE c’è una scelta

da 1 a 199 per la quantità di incrementi del 5%.

DI MONETE

Questa opzione è SELEZIONATA, su ‘ON’, o NON SELEZIONATA, su ‘OFF’.

consecutive per questa selezione. Quando viene selezionata la modalità del dispositivo scorrevole

per l’inserimento di monete, impostare “b.” come valore del dispositivo scorrevole in incrementi del 5%. Impostare la fase 6 (prezzo del ciclo normale) e la fase 3 (prezzo del ciclo speciale) al numero di operazioni del dispositivo scorrevole. Se l’installatore congura “CS” su un modello con inserimento monete, le monete non saranno registrate.

ISTRUZIONI DI CONFIGURAZIONE DEI COMANDI ELETTRONICI

CODICE SPIEGAZIONE

E.00 OPZIONE AGGIUNTA MONETE

Questa opzione è SELEZIONATA, su ‘ON’, o NON SELEZIONATA, su ‘OFF’. Questa opzione consente all’utente di visualizzare il

numero di monete (moneta 1) da inserire piuttosto che l’importo. E.00 Non selezionata, ‘OFF’. E.AC Selezionata, ‘ON’. Premere il tasto DELICATES 3 volte

g Premere il tasto NORMAL per avanzare al codice successivo. H.00

COLD

H.00 COOL

H.00 WARM

H.00 HOT

H.00 HEAVY

H.00 EXTRA RINSE

g Premere il tasto NORMAL per avanzare al codice successivo. J.Cd OPZIONE MONETE/CARTA J.Cd Monete e carta selezionate contemporaneamente. J.C_ Monete abilitate, carta disabilitata. Premere il tasto DELICATES

J._d Carta di debito selezionata, monete disabilitate. Premere il tasto

J.Ed La modalità Carta di debito avanzata viene selezionata quando si

g Premere il tasto NORMAL per avanzare al codice successivo. L.00 OPZIONE SOPPRESSIONE PREZZO

L.00 Non selezionata, ‘OFF’. L.PS Selezionata, ‘ON’. Premere il tasto DELICATES una volta per

g Premere il tasto NORMAL per avanzare al codice successivo. n. CE OPZIONE ELIMINAZIONE DEPOSITO

n. CE Selezionata, ‘ON’.

consecutive per questa selezione.

Prezzo di aggiornamento temperatura, COLD (FREDDO) -

Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH

o TEMPERATURE. Preimpostazione di fabbrica: 0 moneta =

$0,00.

Prezzo di aggiornamento temperatura, COOL (FRESCA) -

Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH

o TEMPERATURE. Preimpostazione di fabbrica: 1 moneta =

$0,25.

Prezzo di aggiornamento temperatura, WARM (TIEPIDO) -

Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH

o TEMPERATURE. Preimpostazione di fabbrica: 2 monete =

$0,50.

Prezzo di aggiornamento temperatura, HOT (CALDO) - Aumentare

o ridurre tra 0 e 200 premendo il tasto POWERWASH o

TEMPERATURE. Preimpostazione di fabbrica: 3 monete = $0,75.

Prezzo di aggiornamento HEAVY (PESANTE) - Aumentare o ridurre

tra 0 e 200 premendo il tasto

Preimpostazione di fabbrica: 1 moneta = $0,25.

Prezzo di aggiornamento EXTRA RINSE (RISCIACQUO EXTRA) -

Aumentare o ridurre tra 0 e 200 premendo il tasto POWERWASH

o TEMPERATURE. Preimpostazione di fabbrica: 1 monete = $0,25

tre volte per eseguire la selezione.

DELICATES 3 volte per questa selezione.

installano lettori di carte di ultima generazione nella lavatrice. Non

è possibile selezionare o deselezionare manualmente l’opzione Ed

(Enhanced debit, carta di debito avanzata).

Questa opzione visualizza sul display del cliente “ADD” (Aggiungi)

o “AVAILABLE” (Disponibile), piuttosto che la quantità di monete

da aggiungere (utilizzata principalmente in installazioni con carta

di debito).

eseguire la selezione.

Quando selezionata, le monete che rimangono nel deposito per

30 minuti senza attività di cicli saranno eliminate.

POWERWASH

TEMPERATURE

CODICE SPIEGAZIONE

n. 00 Non selezionata ‘OFF’. Premere il tasto DELICATES una volta per

g Premere il tasto NORMAL per avanzare al codice successivo. U.00 OFFSET INCREMENTO MONETA (CENTESIMI)

U.00 Da utilizzare esclusivamente con le applicazioni dotate di lettori

g Premere il tasto NORMAL per avanzare al codice successivo. A3.03 Impostazioni ciclo NORMAL (Normale). Consente al proprietario di

A4.01 Impostazioni ciclo DELICATES (Delicati). Consente al proprietario

A5.1C Impostazioni ciclo POWERWASH (Lavaggio intensivo). Consente

A6.03 Impostazioni ciclo NORMAL ECO (Normale ecologico). Consente

Se si seleziona il contatore di cicli (9.0C), è vero quanto segue:

1 xx Numero di cicli in MIGLIAIA. 1 02 = 2.000 2xxx Numero di cicli in UNITÀ. 2225 = 225 CICLI TOTALI = 2.225

Questa è una modalità di “SOLA VISUALIZZAZIONE” e non può essere cancellata.

Premere il tasto NORMAL per avanzare al codice successivo.

Se si seleziona il contatore di denaro (1.0C o 1.C0), è vero quanto segue:

3 xx Numero in MIGLIAIA. 3 01 = $1.000,00 4xxx Numero in UNITÀ. 4600 = $ 600,00 5 xx Numero di CENTESIMI. 5 75 = $ 00,75 TOTALE = $1.600,75

TERMINE DELLA PROCEDURA DI CONFIGURAZIONE

USCITA DALLA MODALITÀ DI CONFIGURAZIONE

n Modelli PD: reinstallare lo sportello di accesso.

Se si preferisce, attendere che trascorrano i due minuti di inattività. Tutte le impostazioni saranno salvate e si tornerà alla schermata di selezione del ciclo.

annullare la selezione.

di carte.

selezionare le opzioni predenite per il ciclo relative a temperatura dell’acqua, livello di sporco e risciacquo extra.

Per le impostazioni speciche, consultare la Tabella 1. Normal (Normale) è impostato su 03 in fabbrica.

di selezionare le opzioni predenite per il ciclo relative a temperatura dell’acqua, livello di sporco e risciacquo extra.

Per le impostazioni speciche, consultare la Tabella 1. Delicates (Delicati) è impostato su 01 in fabbrica.

al proprietario di selezionare le opzioni predenite per il ciclo relative a temperatura dell’acqua, livello di sporco e risciacquo extra.

Per le impostazioni speciche, consultare la Tabella 1. Powerwash (Lavaggio intensivo) è impostato su 1C in fabbrica.

al proprietario di selezionare le opzioni predenite per il ciclo relative a temperatura dell’acqua, livello di sporco e risciacquo extra.

Per le impostazioni speciche, consultare la Tabella 1. Normal Eco (Normale ecologico) è impostato su 03 in fabbrica.

ISTRUZIONI DI CONFIGURAZIONE DEI COMANDI ELETTRONICI

Tabella 1

A3, A4,

A5, A6

Extra Rinse

(Risciacquo

extra)

00 Off (Spento) Off (Spento) Tap Cold

01 Off (Spento) Off (Spento) Cold (Freddo) 11 On (Acceso) Off (Spento) Cold (Freddo) 02 Off (Spento) Off (Spento) Cool (Fresca) 12 On (Acceso) Off (Spento) Cool (Fresca) 03 Off (Spento) Off (Spento) Warm (Tiepido) 13 On (Acceso) Off (Spento) Warm (Tiepido) 04 Off (Spento) Off (Spento) Hot (Caldo) 14 On (Acceso) Off (Spento) Hot (Caldo) 08 Off (Spento) On (Acceso) Tap Cold

09 Off (Spento) On (Acceso) Cold (Freddo) 19 On (Acceso) On (Acceso) Cold (Freddo)

a Off (Spento) On (Acceso) Cool (Fresca) 1A On (Acceso) On (Acceso) Cool (Fresca) B Off (Spento) On (Acceso) Warm (Tiepido) 1B On (Acceso) On (Acceso) Warm (Tiepido)

C Off (Spento) On (Acceso) Hot (Caldo) 1C On (Acceso) On (Acceso) Hot (Caldo)

Soil Level (Livello di

sporco)

(Heavy-On,

Normal-Off)

Water Temp.

(Temp dell’ acqua)

(Freddo di rubinetto)

A3, A4, A5, A6

10 On (Acceso) Off (Spento) Tap Cold

18 On (Acceso) On (Acceso) Tap Cold

Extra Rinse

(Risciacquo

extra)

Soil Level

(Livello

di sporco)

(Heavy-On,

Normal-Off)

Water Temp.

(Temp dell’

acqua)

(Freddo di

rubinetto)

(Freddo di

rubinetto)

Codice di accesso assistenza tecnica

Questo metodo è disponibile esclusivamente sulle lavatrici PR impostate con funzionamento gratuito (6 00).

Per accedere alla modalità di assistenza:

Premere i tasti IN POWERWASH, EXTRA RINSE, TEMPERATURE e DELICATES entro 10 secondi.

Per uscire dalla modalità di assistenza:

Attendere 2 minuti senza toccare tasti (senza modalità diagnostiche in funzione). Oppure Accendere la lavatrice e riattivare l’alimentazione. NOTA: se è in corso il ciclo di manutenzione all’uscita dalla modalità di assistenza, il ciclo viene portato a termine normalmente

e vengono visualizzate le relative informazioni. Al termine del ciclo il display torna alla modalità operativa normale per il cliente.

L’ELIMINAZIONE DELLA LAVATRICE

Questo elettrodomestico è stato contrassegnato in ottemperanza alla Direttiva Europea 2012/19/EU sulle Attrezzature Elettriche ed Elettroniche da Smaltire (WEEE).

Assicurarsi che questo prodotto venga eliminato correttamente, in modo da evitare possibili conseguenze dannose per l’ambiente e la salute umana, che potrebbero altrimenti sorgere dalla gestione errata dello smaltimento dell’elettrodomestico stesso.

Il simbolo sul prodotto, o sui documenti che lo accompagnano, indica che questo elettrodomestico non deve essere trattato come un riuto domestico, Deve, al contrario, essere consegnato al punto di raccolta previsto per il riciclaggio di attrezzature elettriche ed elettroniche.

L’eliminazione deve essere eseguita in ottemperanza alle norme ambientali sullo smaltimento dei riuti.

Per ulteriori informazioni dettagliate sul trattamento, il recupero ed il riciclaggio di questo prodotto, si prega di contattare l’ufcio municipale più vicino, il servizio di smaltimento dei riuti domestici o il negozio dove è stato acquistato questo prodotto.

GARANZIA LIMITATA

DI MAYTAG

COMMERCIAL LAUNDRY

PER ASSISTENZA:

contattare il proprio distributore autorizzato Maytag Commercial Laundry, visitare il sito www.MaytagCommercialLaundry.com.

VOCI INCLUSE NELLA GARANZIA

GARANZIA LIMITATA DI CINQUE ANNI

(SOLO PER LE PARTI RICAMBIO—

MANUTENZIONE ESCLUSA)

Per i primi cinque anni dalla data di acquisto originale, ove l’installazione, la manutenzione e il funzionamento di questo apparecchio commerciale siano avvenuti in conformità con le istruzioni allegate o fornite con il prodotto, il marchio Maytag di Whirpool Corporation (da questo momento “Maytag”) sarà responsabile del rimborso delle parti di ricambio indicate dalla fabbrica in caso di difetti dei materiali o di fabbricazione esistenti al momento dell’acquisto dell’apparecchio. La manodopera non è coperta dalla presente garanzia.

UNICO E SOLO RIMEDIO DA PARTE DEL CLIENTE SOTTO LA PRESENTE GARANZIA È LA RIPARAZIONE DEL PRODOTTO COME SPECIFICATO DALLA PRESENTE GARANZIA. Maytag consiglia di utilizzare un servizio “autorizzato” per la diagnosi e la riparazione di lavatrici commerciali. Maytag non è responsabile ai sensi della presente garanzia per la fornitura di ulteriori parti di ricambio a seguito di diagnosi o riparazioni errate da parte di una società di assistenza “non autorizzata”. Fatta eccezione per l'Unione europea, la garanzia limitata è valida solo quando il dispositivo viene utilizzato nel paese in cui è stato acquistato. Il periodo della presente garanzia limitata decorre a partire dalla data di acquisto originale. È necessaria una prova della data di acquisto originale per ottenere l’assistenza coperta dalla presente garanzia.

LE GARANZIE IMPLICITE, INCLUSE LE GARANZIE IMPLICITE DI COMMERCIABILITÀ O IDONEITÀ PER UNO SCOPO PARTICOLARE, SONO LIMITATE A CINQUE ANNI O AL PERIODO MINIMO CONSENTITO DALLA LEGGE. Alcune località non consentono limitazioni sulla durata delle garanzie implicite di commerciabilità o idoneità; pertanto queste limitazioni potrebbero non essere applicabili. La presente garanzia fornisce diritti legali speciﬁci oltre ad altri diritti eventualmente spettanti.

ESCLUSIONE DI RESPONSABILITÀ PER LE DICHIARAZIONI NON CONTENUTE NELLA GARANZIA

Maytag non rilascia alcuna dichiarazione sulla qualità, sulla durata o sulla necessità di manutenzione o di riparazione di questo dispositivo, escluse le dichiarazioni contenute nella presente garanzia. Per una garanzia più lunga e completa rispetto alla garanzia limitata fornita con questo dispositivo, rivolgersi al rivenditore per poter veriﬁcare la possibilità di un’estensione del periodo di garanzia. I vantaggi forniti da questa garanzia si aggiungono agli altri diritti e ai rimedi disponibili per legge relativamente ai prodotti o ai servizi cui si riferisce la presente garanzia. Per ulteriori informazioni sulle condizioni di garanzia contattare Maytag.

LIMITAZIONE DEI RIMEDI; ESCLUSIONE DI DANNI ACCIDENTALI E CONSEGUENTI

UNICO E SOLO RIMEDIO DA PARTE DEL CLIENTE SOTTO LA PRESENTE GARANZIA È LA RIPARAZIONE DEL PRODOTTO COME SPECIFICATO DALLA PRESENTE GARANZIA. MAYTAG NON È RESPONSABILE DI INCIDENTI O DANNI DA ESSI DERIVANTI. Alcune località non riconoscono l’esclusione o le limitazioni di danni incidentali o conseguenti; pertanto questa limitazione ed esclusione potrebbe non essere applicabile. La presente garanzia fornisce diritti legali e speciﬁci oltre ad eventuali diritti previsti a livello locale.

01/17

Commercial Laundry. Per localizzare il proprio distributore autorizzato Maytag®

Per inviare richieste scritte:

Maytag® Commercial Laundry Service Department

Benton Harbor, Michigan 49022-2632 USA

GARANZIA LIMITATA DI CINQUE ANNI

ESCLUSIONE DI GARANZIE IMPLICITE

2000 N M 63

VOCI ESCLUSE DALLA GARANZIA

1. Tutti gli altri costi inclusi la manodopera, il trasporto, la spedizione, o i dazi

doganali per le parti in garanzia.

2. Le parti di ricambio indicate dalla fabbrica, qualora il dispositivo venga utilizzato

per un uso non conforme a quello previsto, per uso commerciale o per uso non conforme alle istruzioni d’uso pubblicate, alle istruzioni per l’operatore e /o per l’installazione.

3. L’assistenza in caso di errata installazione dell’apparecchio commerciale, per

ricevere istruzioni sull’uso del dispositivo, per la sostituzione o la riparazione di fusibili oppure per correggere il cablaggio o l’impianto idraulico esterno.

4. L’assistenza in caso di riparazione o sostituzione delle lampadine del dispositivo, dei

ﬁltri dell'aria, o dei ﬁltri dell’acqua. Le parti di consumo non sono coperte da garanzia.

5. Danni provocati dall’errata manipolazione del prodotto durante la consegna, furto,

incidenti, alterazioni, cattivo utilizzo, abusi, incendio, inondazione, cause di forza maggiore, errata installazione, installazione non in conformità con le norme sugli impianti elettrici e idraulici locali, uso di prodotti non approvati da Maytag.

6. Ritiro e consegna. Questo dispositivo commerciale è progettato per essere

riparato in loco.

7. Le riparazioni di parti o sistemi derivanti da modiﬁche non autorizzate apportate

al dispositivo commerciale.

8. La rimozione e la reinstallazione del dispositivo commerciale se installato in un’area

di difﬁcile accesso o non in conformità con le istruzioni di installazione pubblicate.

9. Danni causati da esposizione a sostanze chimiche.

10. Le modiﬁche all’ediﬁcio, alla stanza o all’area necessarie al corretto

funzionamento del dispositivo commerciale.

11. Parti di ricambio indicate dalla fabbrica su apparecchi commerciali con modello

originale/numeri di serie rimossi, alterati o di difﬁcile veriﬁcabilità.

12. Scolorimento, ruggine o ossidazione delle superﬁci in acciaio inox.

13. Parti di ricambio indicate dalla fabbrica a seguito di diagnosi o riparazioni errate

da parte di una società di assistenza “non autorizzata”.

Il costo della riparazione o sostituzione in queste circostanze escluse è a carico

del cliente.

W10837717A 03/2017

Maytag MAT20CSAGW, MAT20MNAGW, MAT20PDAGW, MAT20PNAGW Installation Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
