MAXXUS CX 9.1 operation manual

Crosstrainer

CX 9.1

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Im Lieferumfang enthaltenes Werkzeug

4

Befestigungsmaterial

5

Montage

6 - 11

Standort & Lagerung

12

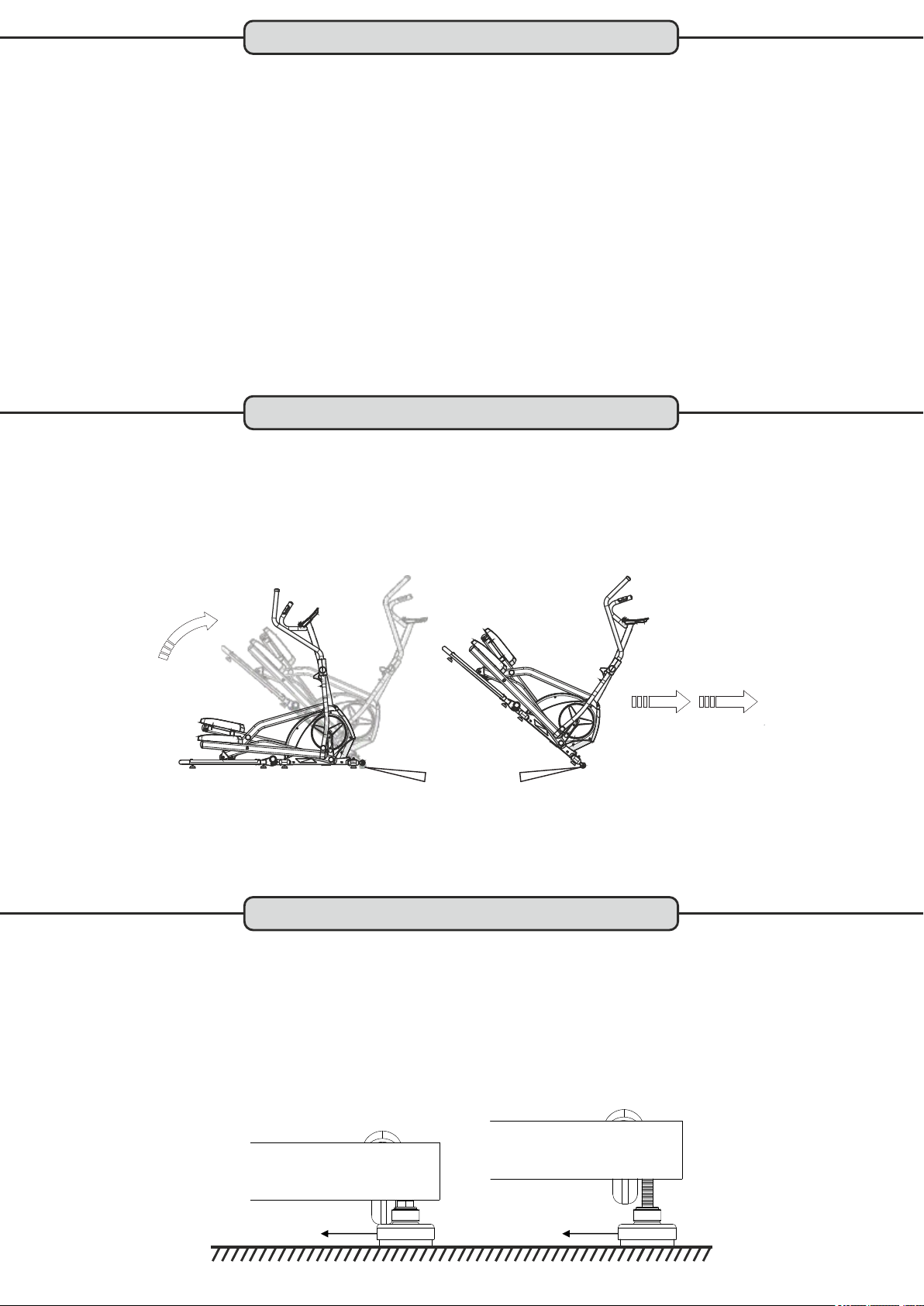

Transport

12

Bodenhöhenausgleich

12

Pflege, Reinigung & Wartung

13

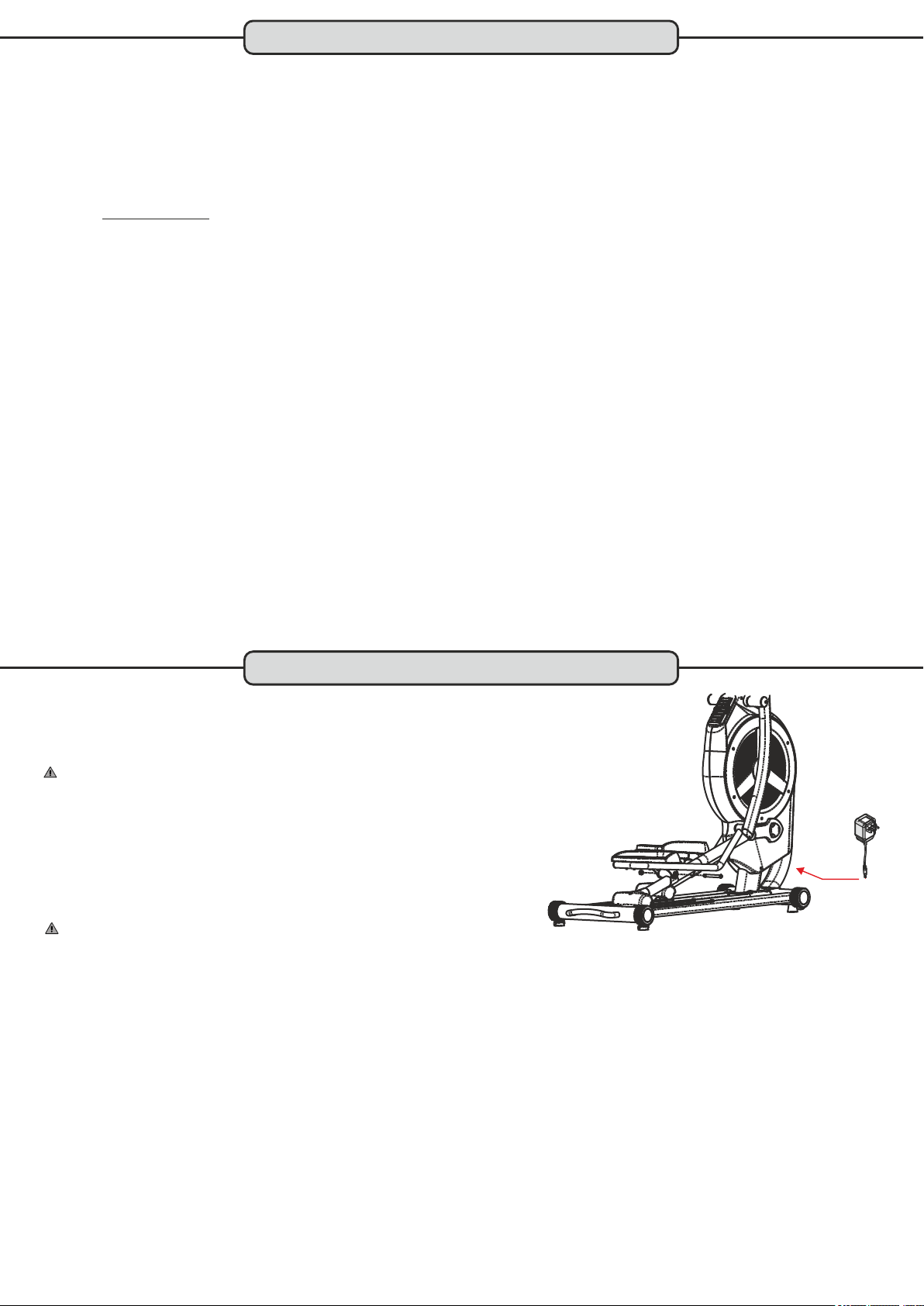

Netzteil & Netzanschluss

13

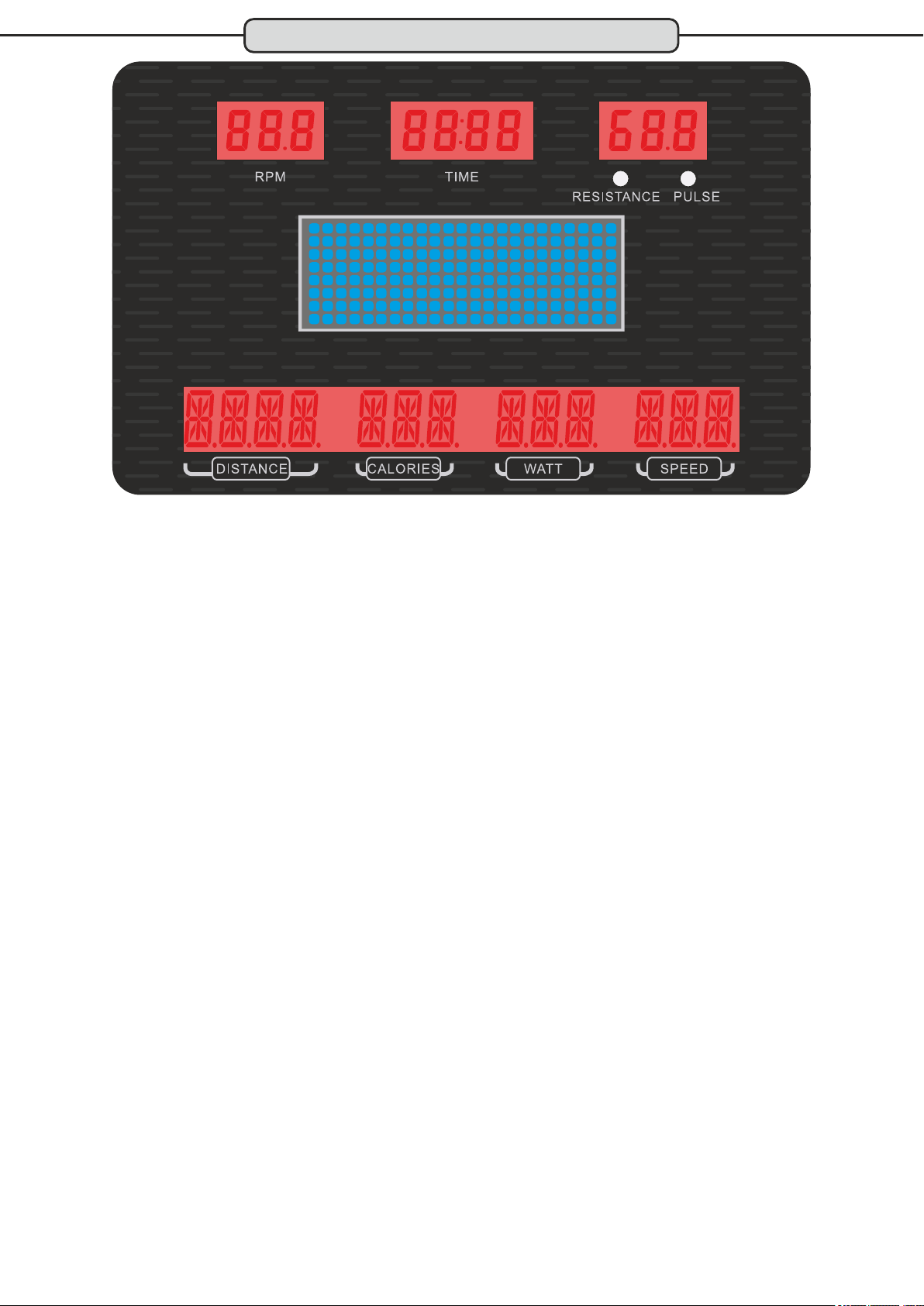

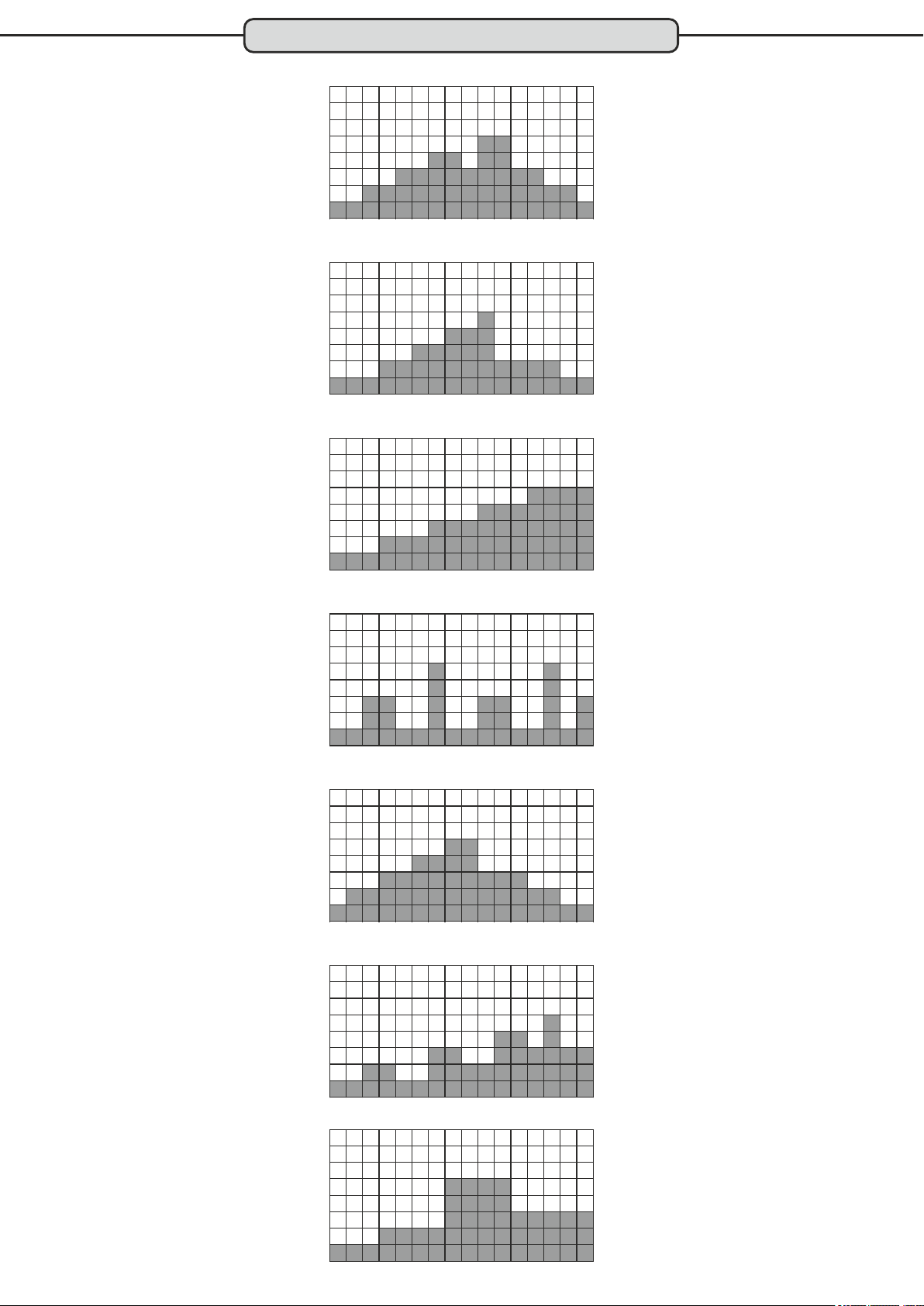

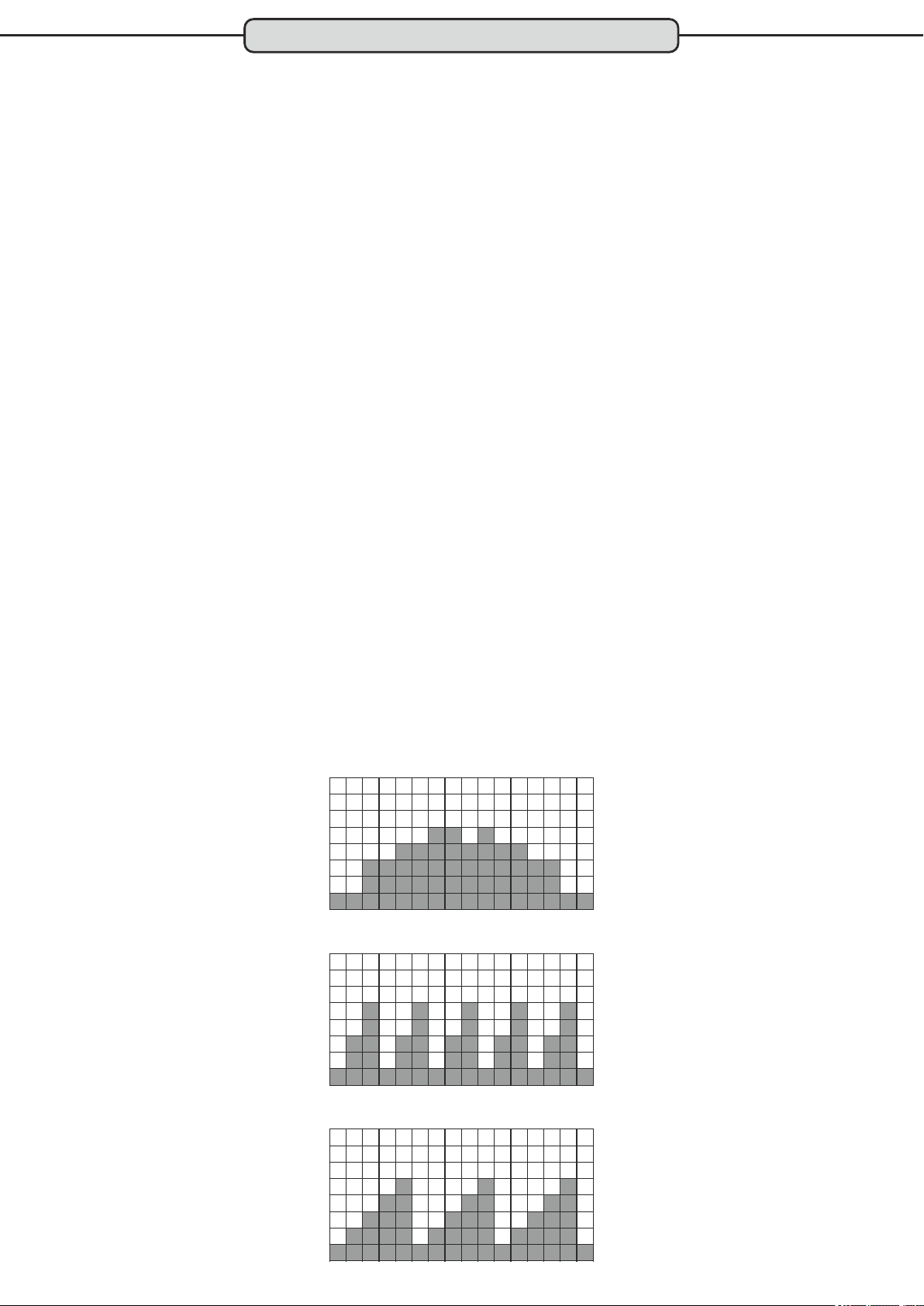

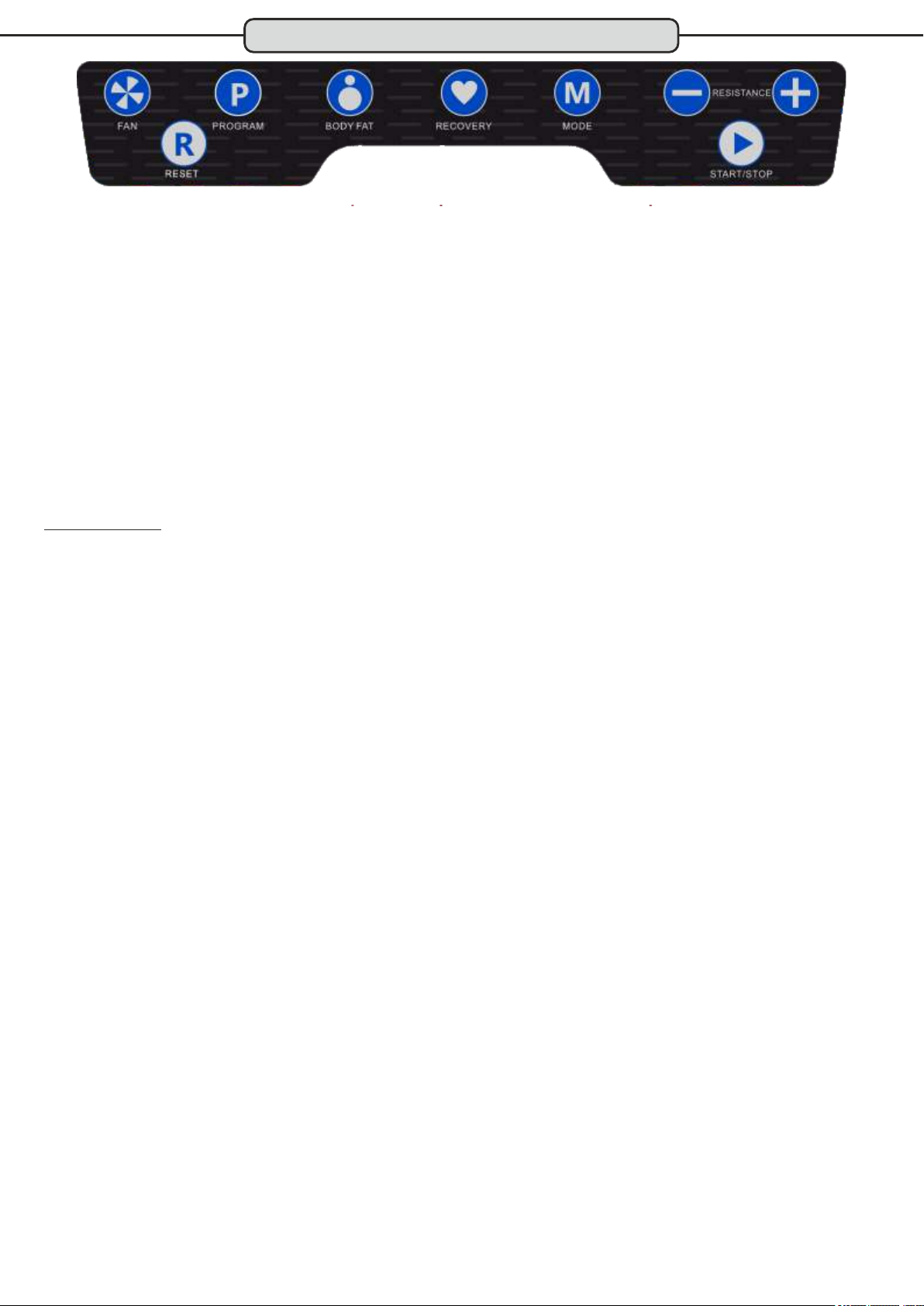

Cockpit

14 - 21

Herzfrequenzmessung

22

Warnhinweis zur Puls- und Herzfrequenzmessung

23

Pulsmessung über Handsensoren

23

Herzfrequenzmessung über Brustgurt

23

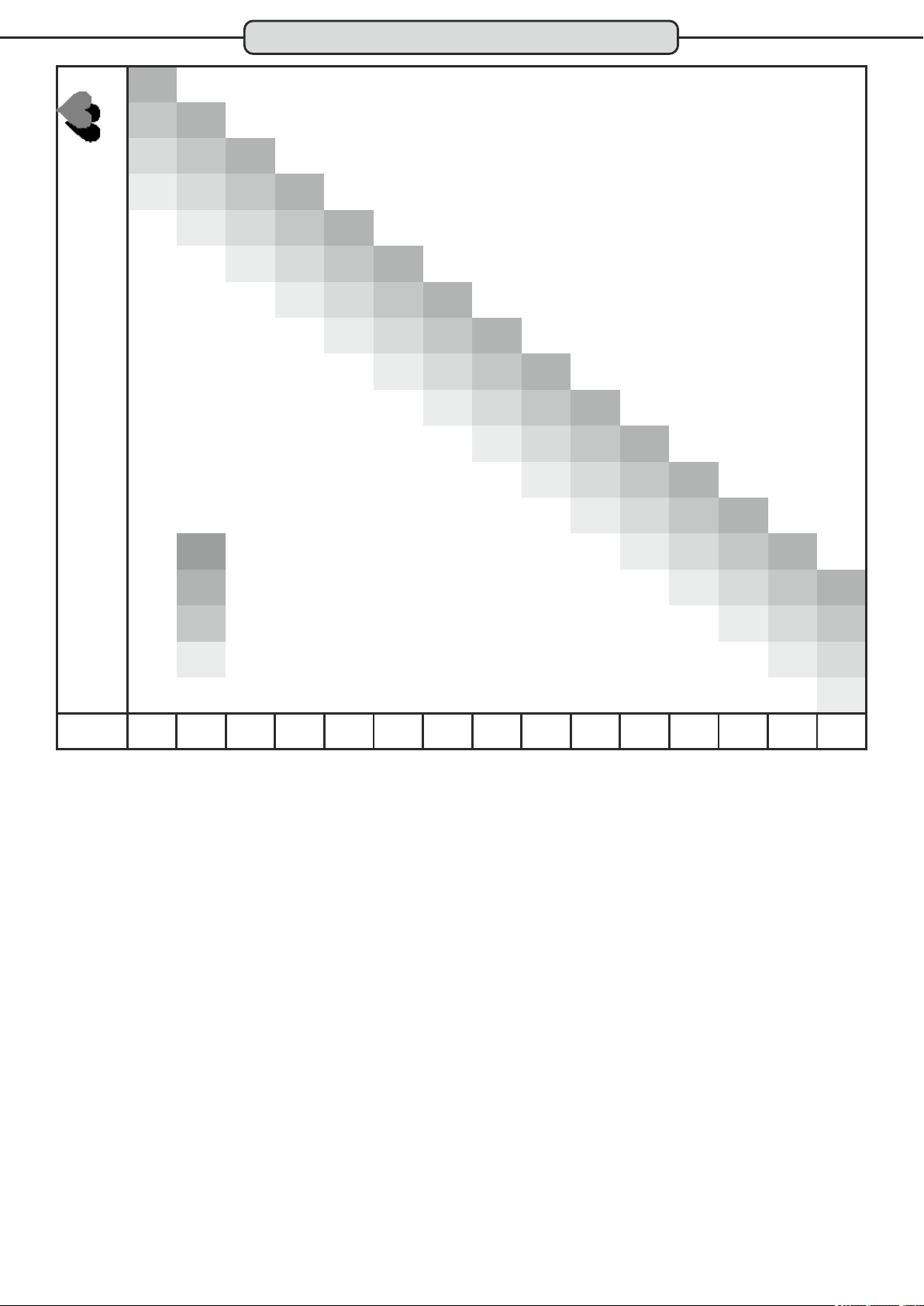

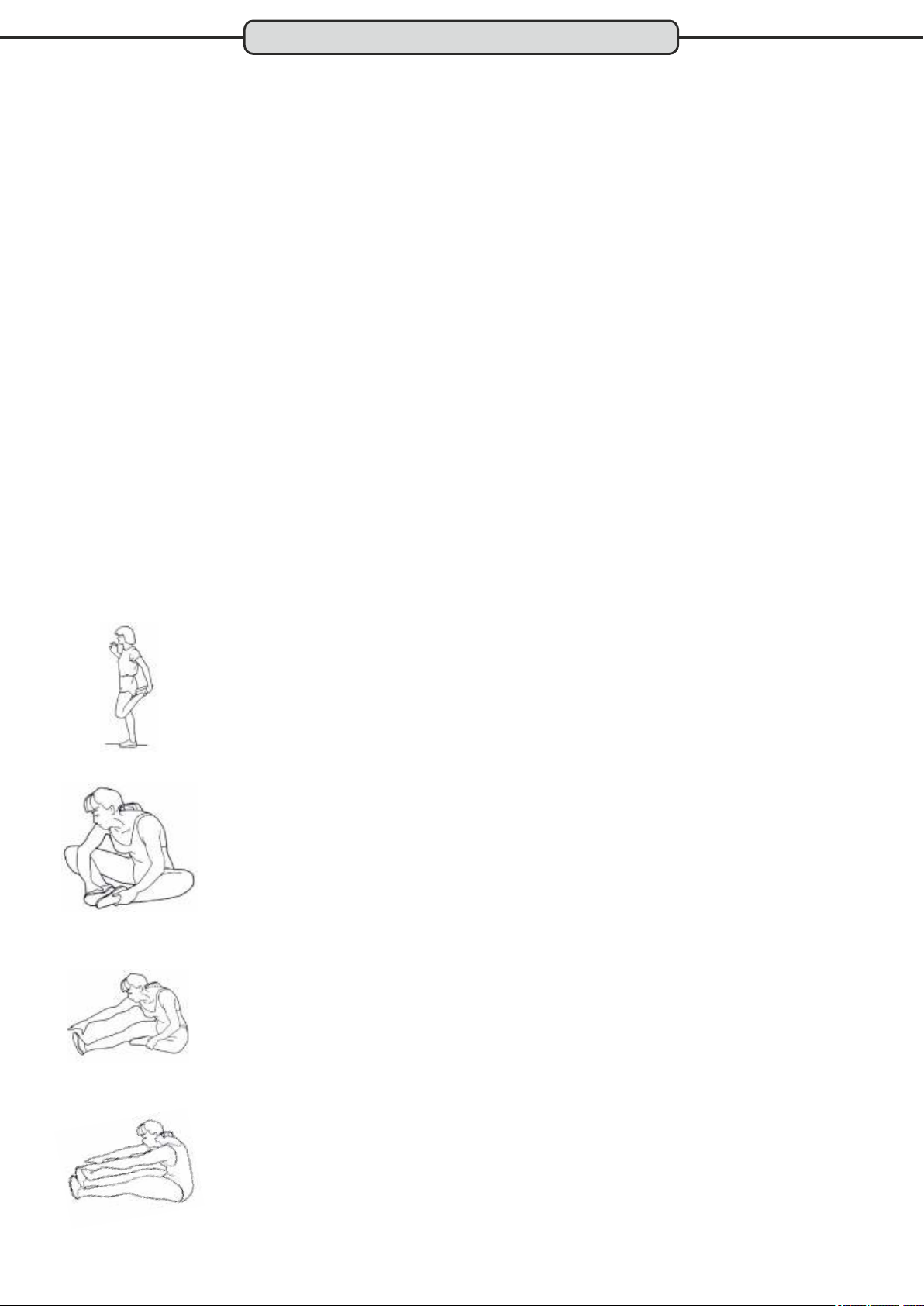

Trainingsempfehlungen

24 - 25

Technische Details

26

Entsorgung

26

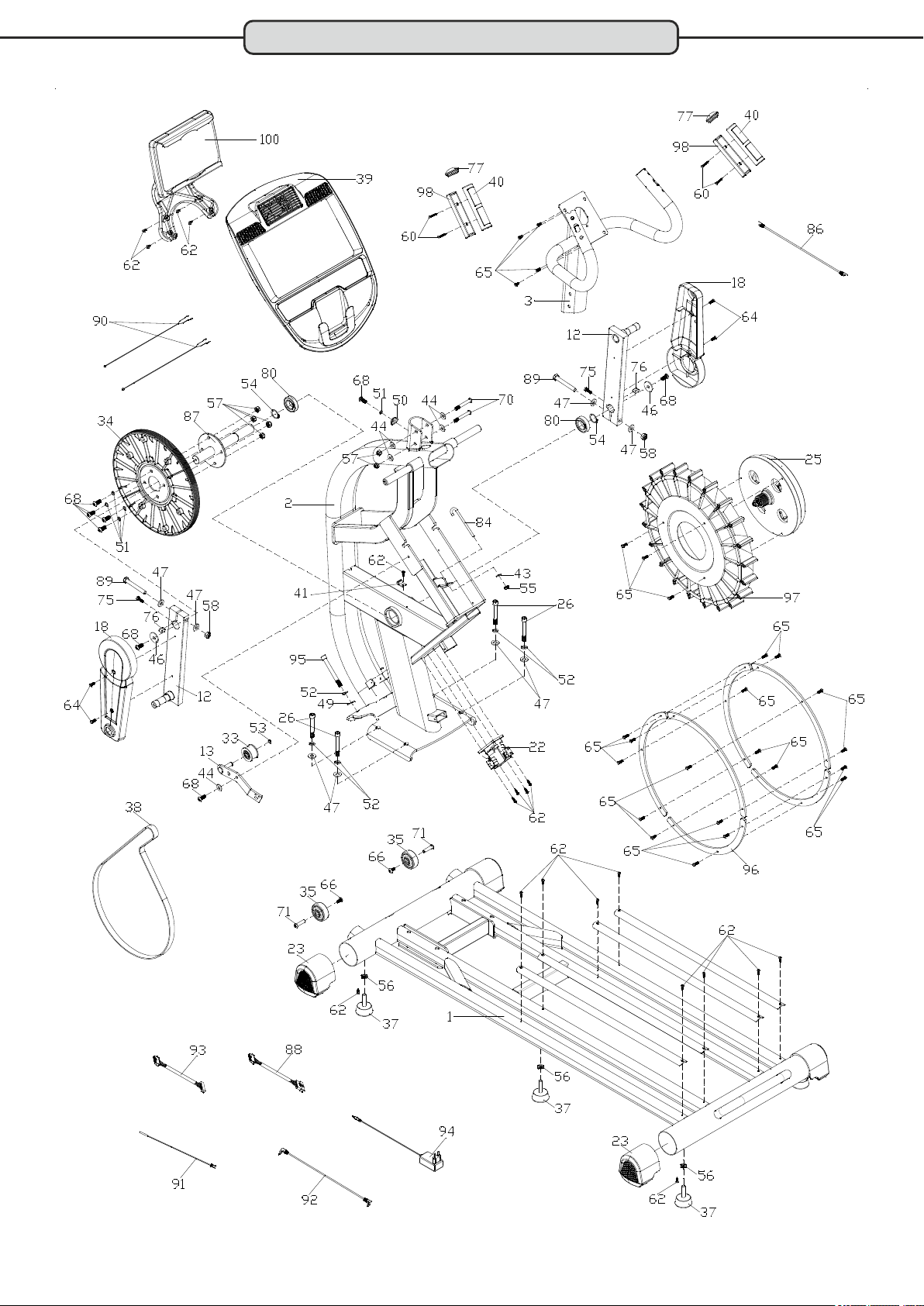

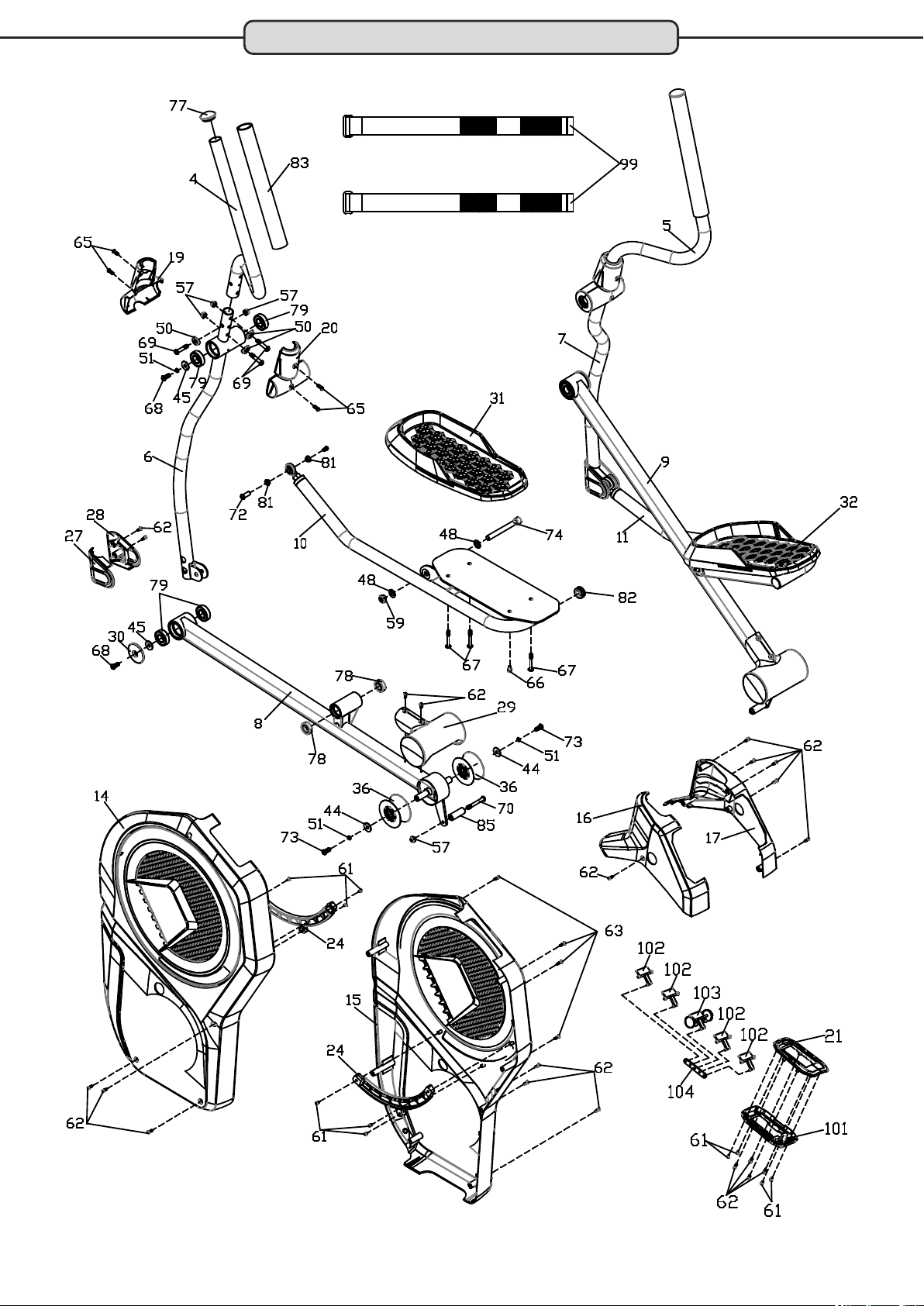

Explosionszeichnung

27 - 28

Teileliste

29

FAQ - Häufig gestellte Fragen

30

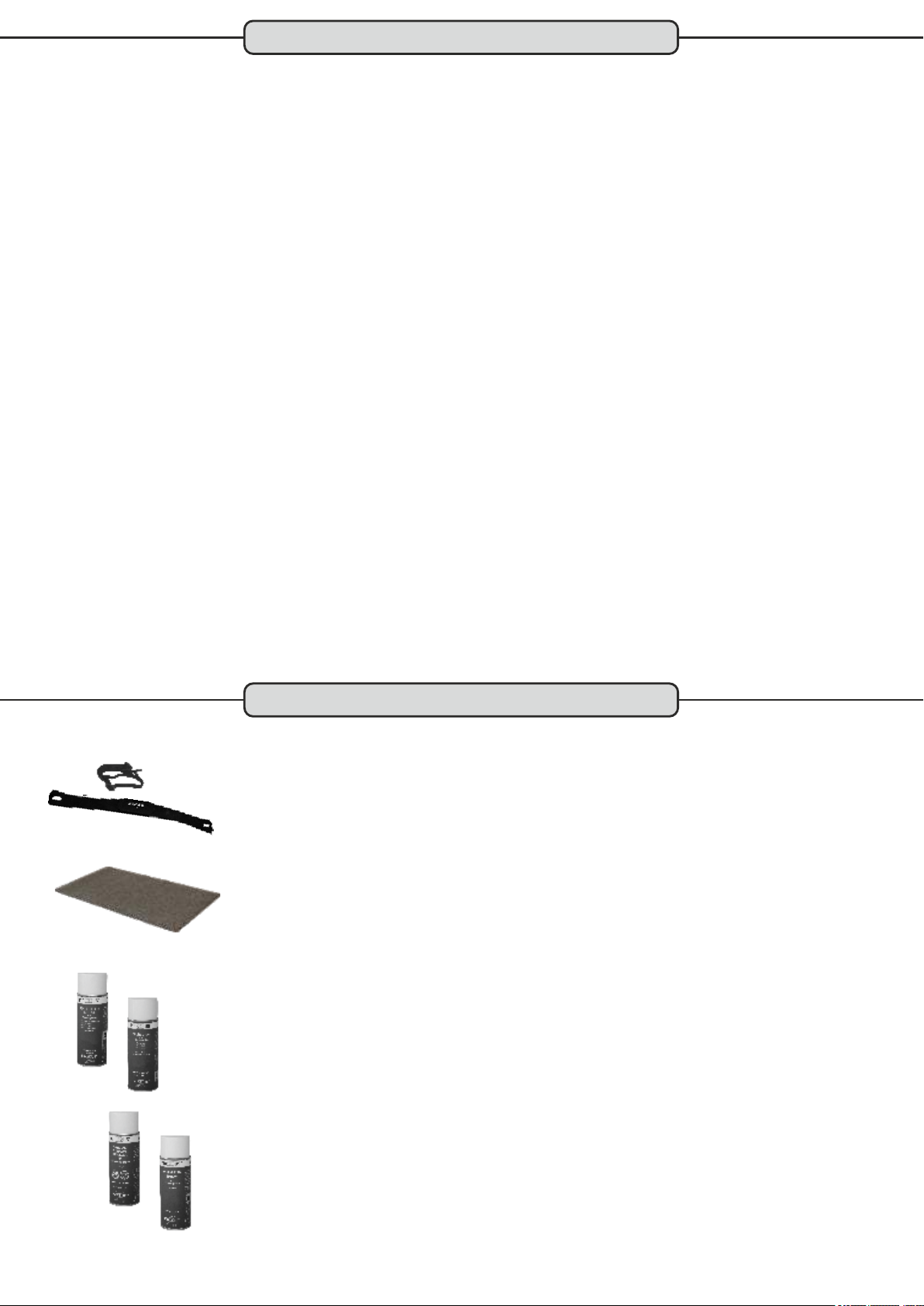

Empfohlenes Zubehör

30

Gewährleistung

31

Garantiebedingungen - private Nutzung

32

Garantiebedingungen - gewerbliche Nutzung

33

Registrierung

34

Reparaturauftrag / Schadensmeldung

35

Version1.1

Index

© 2017 by MAXXUS Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der
MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.
Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür,
dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden. Zweckentfremdete Nutzung kann ein Risiko
für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers
keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und
vom Fachmann installierte Steckdose angeschlossen werden.

- Das Ein- und Ausschalten des Trainingsgerät erfolgt ausschließlich über den ON/OFF-Schalter.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE
entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z. B. Mobiltelefone PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren
Betrieb und im Standby-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu
Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet.
Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens eine Länge von 50cm und eine Breite von 100cm, seitlich
zum Trainingsgerät mindestens 100cm und vor dem Trainingsgerät 50cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur
innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und
sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es
sich eine geeignete Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein
mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben
können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein
ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von
Dritten, wie z. B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings
gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite
Kleidungsstücke sich während des Trainings in beweglichen Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals,
wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt
werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch
Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in das Trainingsgerät bzw. in das
Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall.
Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Bauteilen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!
Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

3

Pendel-Handgriff

Geräteübersicht

Fester Handgriff

mit Handpulssensoren

Cockpit

Gleitrahmen

Standfuß

mit Handgriff

Pendelrohr

Trittfläche

Standfuß

mit Transportrollen

Pedalrohr

Führungsrohr

Im Lieferumfang enthaltenes Werkzeug

4

Teil 44

Unterlegscheibe

Ø8,5xØ20

4 Stück

Teil 47

Unterlegscheibe

Ø10xØ22

4 Stück

Teil 45

Unterlegscheibe

Ø8,2xØ25

4 Stück

Teil 49

Wellscheibe

Ø10,5xR100

2 Stück

Teil 51

Federscheibe

Ø8

3 Stück

Teil 52

Federscheibe

Ø10

6 Stück

Teil 50

Distanzscheibe

Ø8,5

7 Stück

Teil 62

Blechschraube

St4x16

10 Stück

Teil 65

Linsenkopfschraube

M5x15

12 Stück

Teil 66

Innensechskantschraube

M6x12

2 Stück

Teil 67

Innensechskantschraube

M6x50

6 Stück

Teil 69

Innensechskantschraube

M8x40

6 Stück

Teil 72

Hülsenmutter

MØ9,4x23,5/M6

2 Stück

Teil 68

Innensechskantschraube

M8x20

5 Stück

Teil 70

Innensechskantschraube

M8x60

4 Stück

Teil 26

Innensechskantschraube

M10x70

4 Stück

Teil 57

Sicherungsmutter

M8

2 Stück

Teil 95

Innensechskantschraube

M10x90

2 Stück

Befestigungsmaterial

5

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe
einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials
(Schrauben, Muttern, etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von
Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt
werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der
Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Achten
Sie insbesondere während der Montage auf Ihre persönliche Sicherheit. Tragen Sie geeignete
Arbeitshandschuhe, lassen Sie sich bei schweren und sperrigen Bauteilen von einer zweiten Person
helfen und sicheren Sie beweglichen Bauteilen so ab, dass während der Montage keine Körperteile
einklemmt werden können.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt
werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei
der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst
nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen
werden.

Schritt 1: Montage des Hauptrahmens

Setzen Sie den Hauptrahmen (2) auf der vorderen Aufnahme des Gleitrahmens (1) ein und befestigen
Sie diesen dann rechts und links mit je zwei Innensechskantschrauben M10x70 (26), zwei
Federscheiben Ø10 (52) und zwei Unterlegscheiben Ø10 (47). Von vorne befestigen Sie den Rahmen
mit zwei Innensechskantschrauben M10x90 (95), zwei Federscheiben Ø10 (52) und zwei Wellscheiben
Ø10,5 (49).

26

52

47

2

95

52

49

1

6

Montage

Schritt 2: Montage des Cockpitrahmens

Führen Sie das Cockpitkabel (88), das aus der Aufnahme des Hauptrahmen (2) ragt von unten nach
oben durch den Cockpitrahmen (3).
Setzen Sie dann den Cockpitrahmen (3) im Hauptrahmen (2) und befestigen Sie diesen seitlich mit zwei
Innensechskantschrauben M6x50 (70), vier Unterlegscheiben Ø8,5 (44) und zwei Sicherungsmuttern
M8 (57). Von vorne befestigen Sie ihn mit einer Innensechskantschraube M8x20 (68), einer
Federscheibe Ø8 (51) und einer Distanzscheibe Ø8,5 (50).

Setzen Sie dann die seitlichen Gehäuse (17-rechts/16-links), sowie das Belüftungsgehäuse (21) am

Rahmen ein und befestigen Sie diese mit sechs Blechschrauben St4x16 (62).

ACHTUNG: Achten Sie beim Einsetzen des Cockpitrahmens (3) in den Hauptrahmen (2) unbedingt
darauf, dass Sie das Kabel nicht quetschen oder beschädigen.

7

Montage

Schritt 3: Montage der Pendelrohre

Setzen Sie das linke Pendelrohr (6) in der sich auf der linken Seite des Hauptrahmens befindlichen
Achse ein.
Hinweis: Gerne können Sie die Achse zuvor mit handelsüblichem Mehrzweckfett gut einschmieren.
Befestigen Sie das Pendelrohr (6) dann mit einer Innensechskantschraube M8x20 (68) , einer
Federscheibe Ø8 (51) und einer Unterlegscheibe Ø8,2xØ25 (45).

Setzen Sie dann den linken Handgriff (4) von oben in das linke Pendelrohr (6) ein. Befestigen Sie
diesen mit drei Innensechskantschraube M8x40 (69), drei Distanzscheiben Ø8,5 (50) und drei
Sicherungsmuttern M8 (57).

Setzen Sie dann die beiden Pendelrohrabdeckungen (19-vorne/20-hinten) am Pendelrohr ein und

befestigen Sie dies mit je zwei Linsenkopfschrauben M5x15 (65).

Verfahren Sie dann ebenso mit dem rechten Pendelrohr (7) und dem rechten Handgriff (5).

8

Montage

Schritt 4: Montage der Trittflächen

Befestigen Sie die linke Trittfläche (31) am linken Führungsrohr (10).
Verwenden Sie hierzu drei Innenscheskantschrauben M6x50 und eine Innensechskantschraube M6x12 (66).

Verfahren Sie dann ebenso mit der rechten Trittfläche (32) am rechten Führungsrohr (11).

Schritt 5: Montage der Knickgelenke & der Pedalrohre

Schieben Sie die vordere Aufnahme des linken Pedalrohrs (8) auf die Achse am Basisrahmen. Befestigen Sie diese mit einer
Innensechskantschraube M8x20 (68), einer großen Abdeckscheibe, rund (30), einer Unterlegescheibe Ø8,2xØ25 (45) an der
Achse des Basisrahmens.
Setzen Sie dann das Fischaugen-Gelenk, dass sich am Ende des linken Führungsrohrs (10) befindet in der unteren
Aufnahme des linken Pendelrohrs (6) ein.
Verbinden Sie diese mit einer Hülsemutter mit Schraube (72). Ziehen Sie diese Schraubenverbindung fest an.

Befestigen Sie dann die Knickgelenk-Abdeckungen (27-links/28-rechts) am Übergang von Pendelrohr (6) zu Führungsrohr
(10). Verwenden Sie hierzu zwei Blechschrauben ST4x16 (62).

Verfahren Sie dann ebenso mit der rechten Seite des Geräte.

9

Montage

Schritt 6: Montage der Rollenführung

Befestigen Sie die Distanzhülse (85) mit einer Inbusschraube M8x60 (40) und einer Sicherungsmutter
M8 (57) unterhalb der Gleitrohre am Halter des linken Führungsrohrs (10).

Verfahren Sie dann ebenso mit dem rechten Führungsrohr.

10

Montage

Schritt 7: Montage des Cockpits & des Tablethalters

Schritt 7.1: Montage des Cockpits

Verbinden Sie die Kabel die aus dem Cockpit ragen, mit den Kabeln (88 & 90), die aus der
Cockpitaufnahme des Lenkerschafts (3) ragen.

88 - Computerkable
90 - Kabel der Handpulsmessung. Hierbei sind die Stecker identisch und die Reihenfolge der
Anschlüsse egal. Daher ist ein Vertauschen der Kabel nicht möglich.

Setzen Sie dann das Cockpit (39) in die Cockpitaufnahme des Lenkerschafts (3) ein und befestigen Sie
es von hinten mit vier Linsenkopfschrauben M5x15 (65).

Schritt 7.2: Montage des Tablethalters

Befestigen Sie den Tablethalter (100) mit vier Blechschrauben 4x16 (62) an der Rückseite des
Cockpits (39).

11
