MAXXUS CX 90 PRO operation manual

Crosstrainer

CX 90 PRO

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Befestigungsmaterial

5

Im Lieferumfang enthaltenes Werkzeug

5

Montage

6 - 12

Standort & Lagerung

13

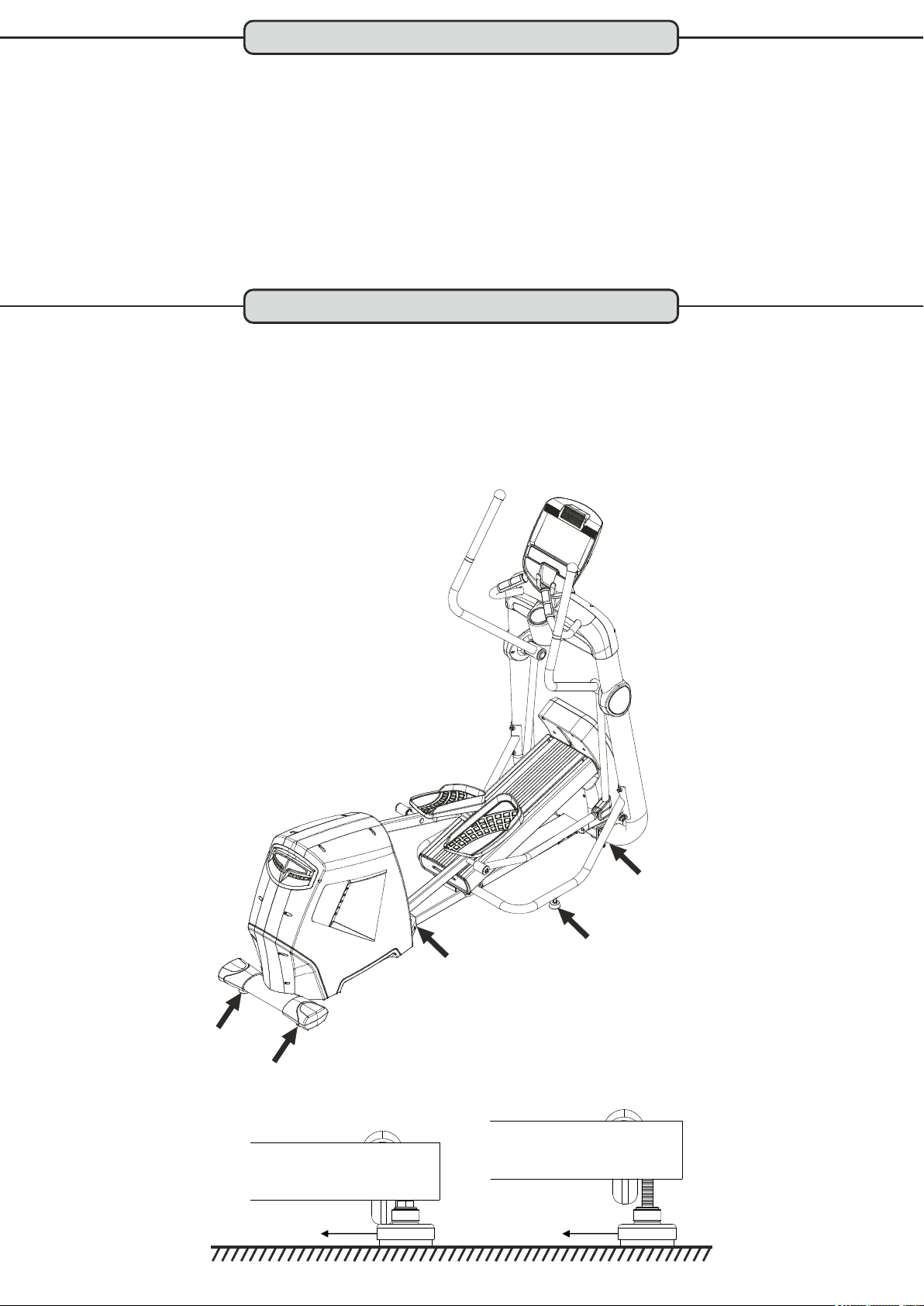

Bodenhöhenausgleich

13

Pflege, Reinigung & Wartung

14

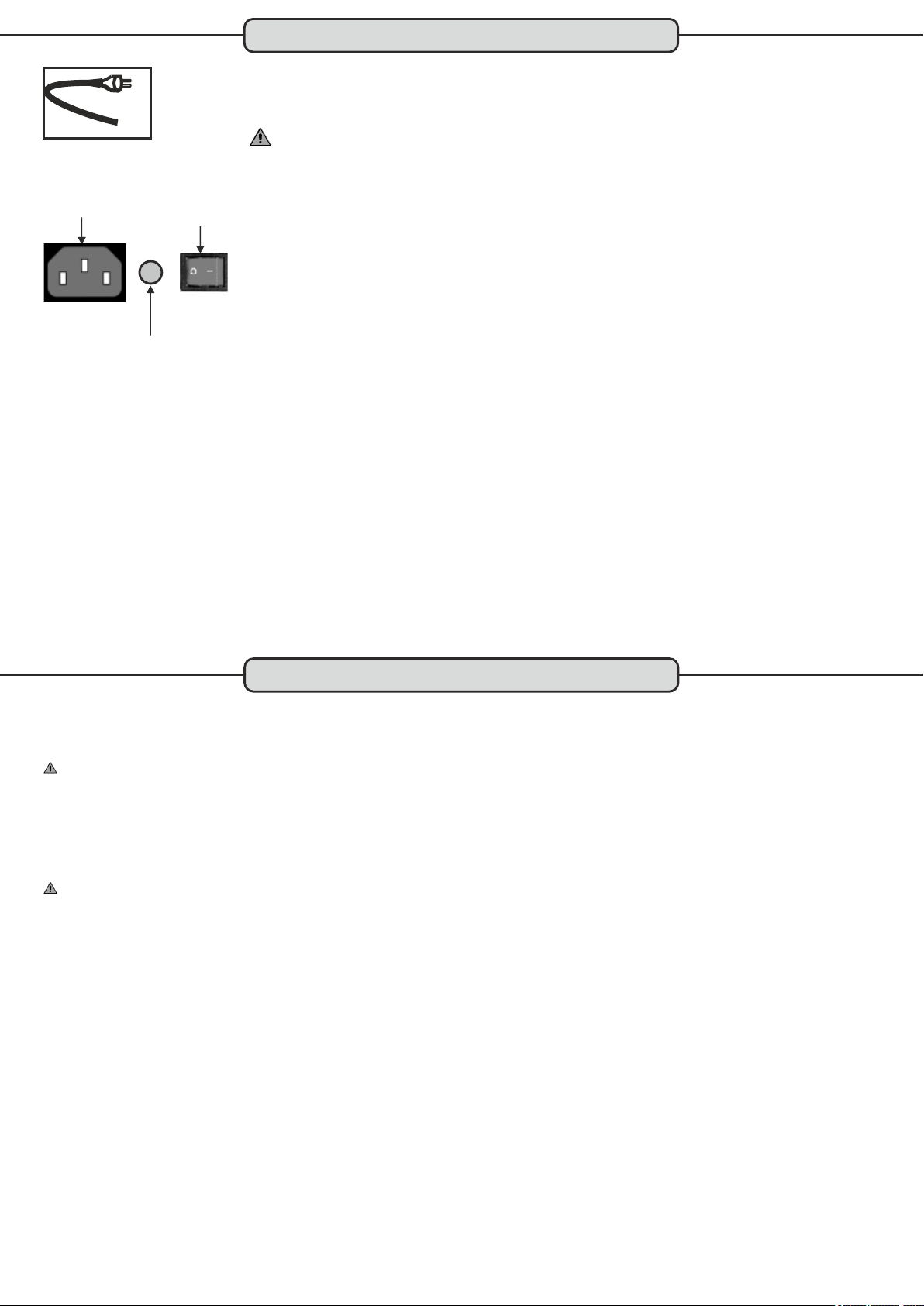

Netzteil

15

Netzanschluss

15

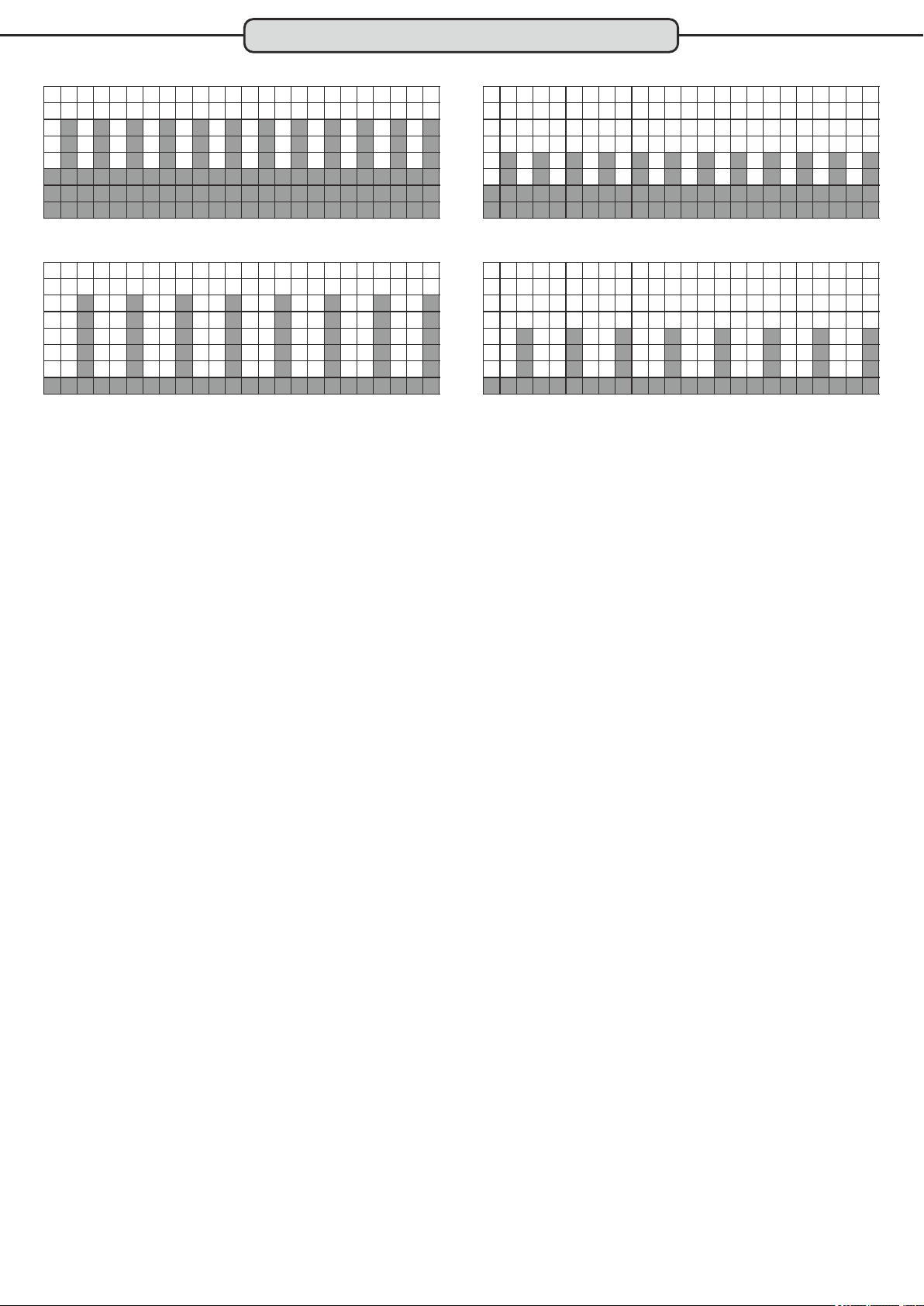

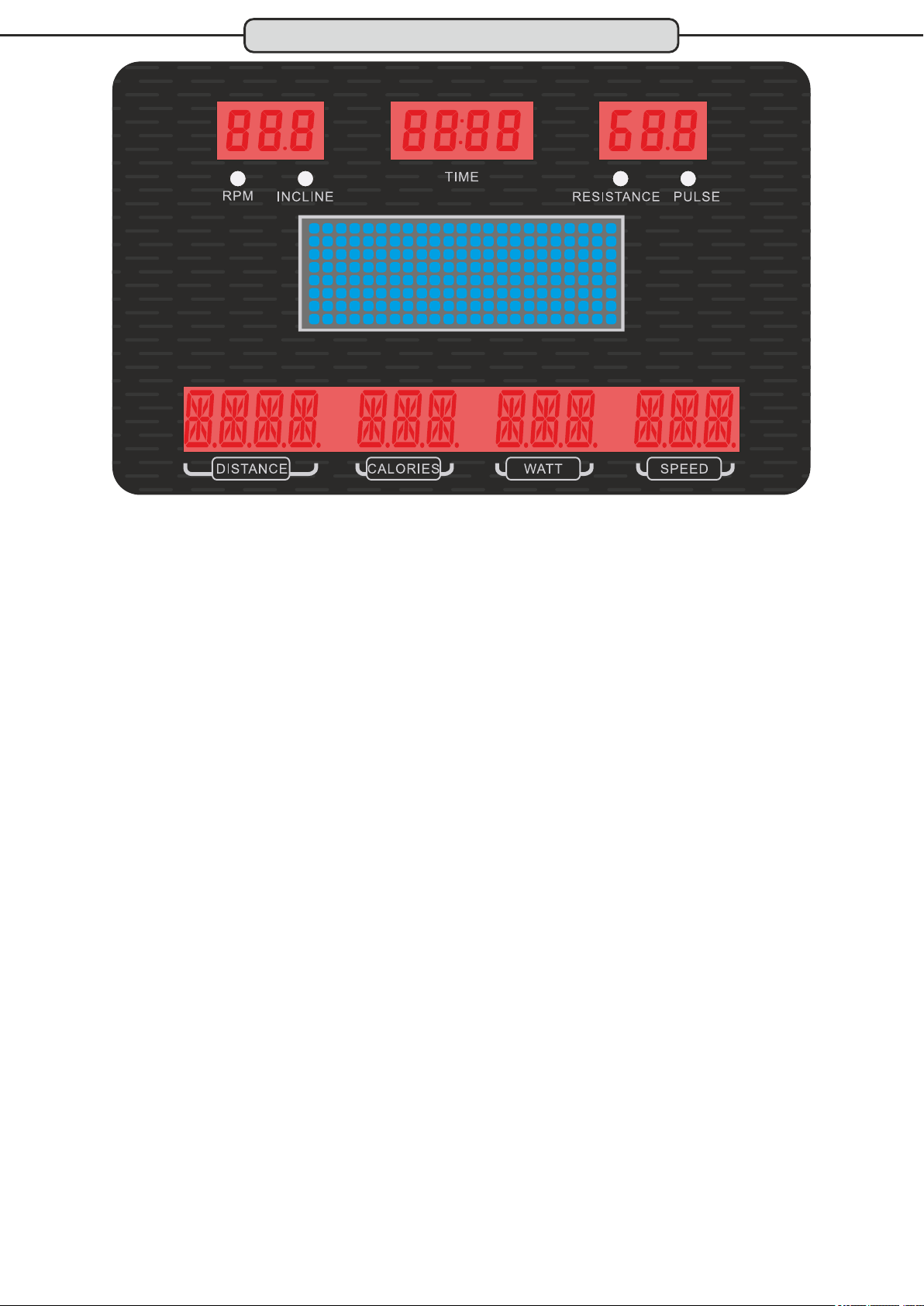

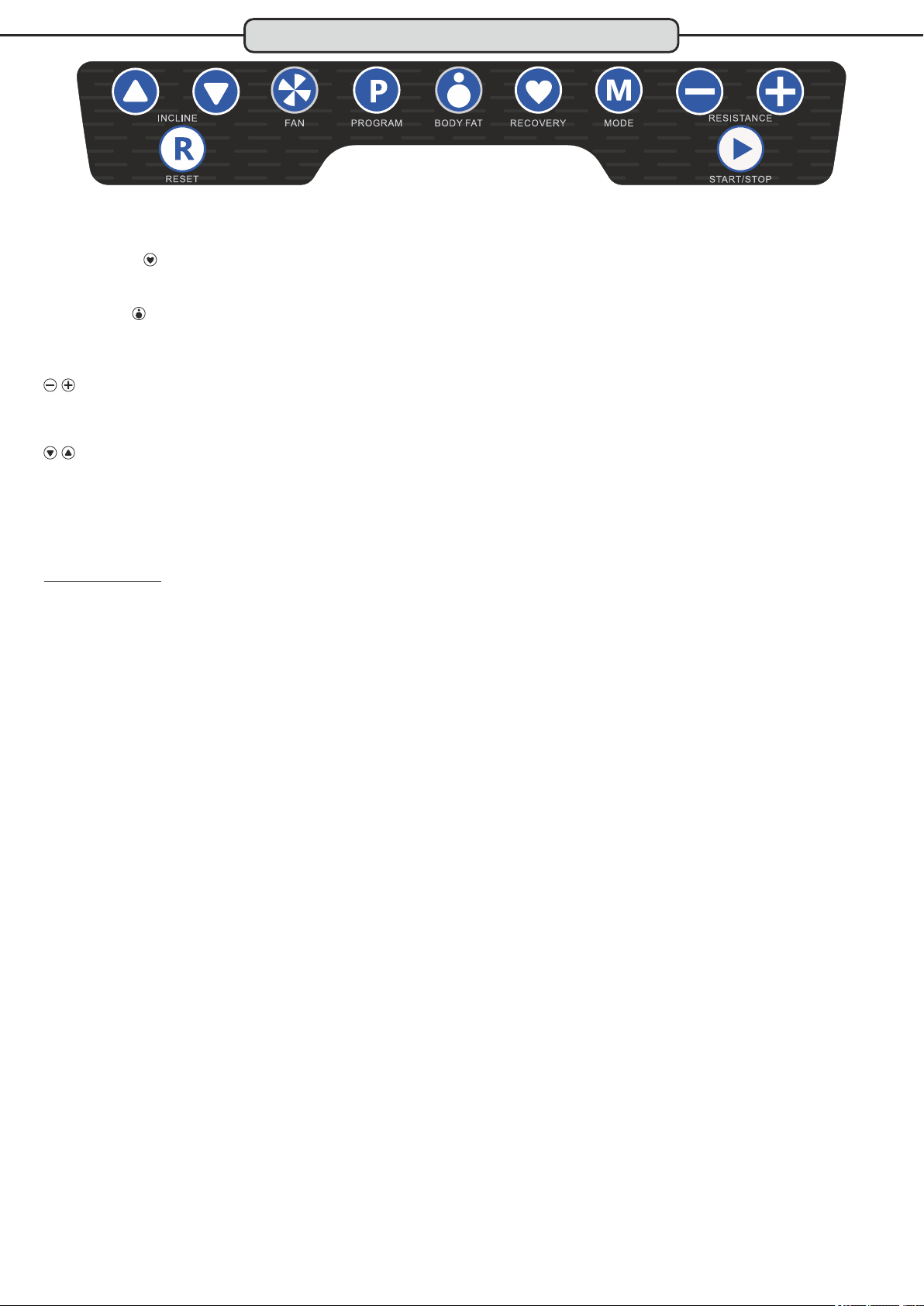

Cockpit

16 - 23

Herzfrequenzmessung

24

Warnhinweis zur Puls- und Herzfrequenzmessung

25

Pulsmessung über Handsensoren

25

Herzfrequenzmessung über Brustgurt

25

Trainingsempfehlungen

26 - 27

Technische Details

28

Entsorgung

28

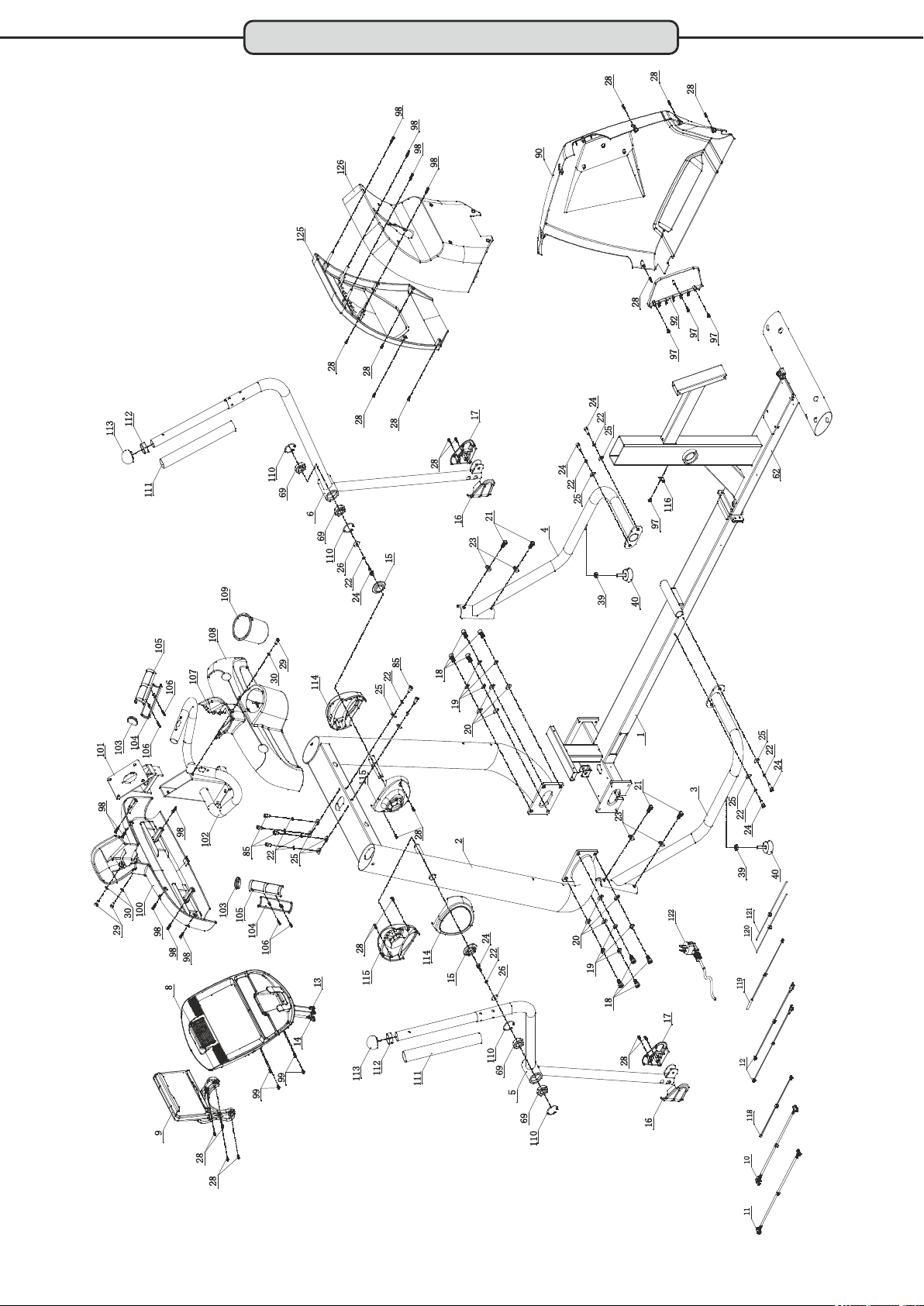

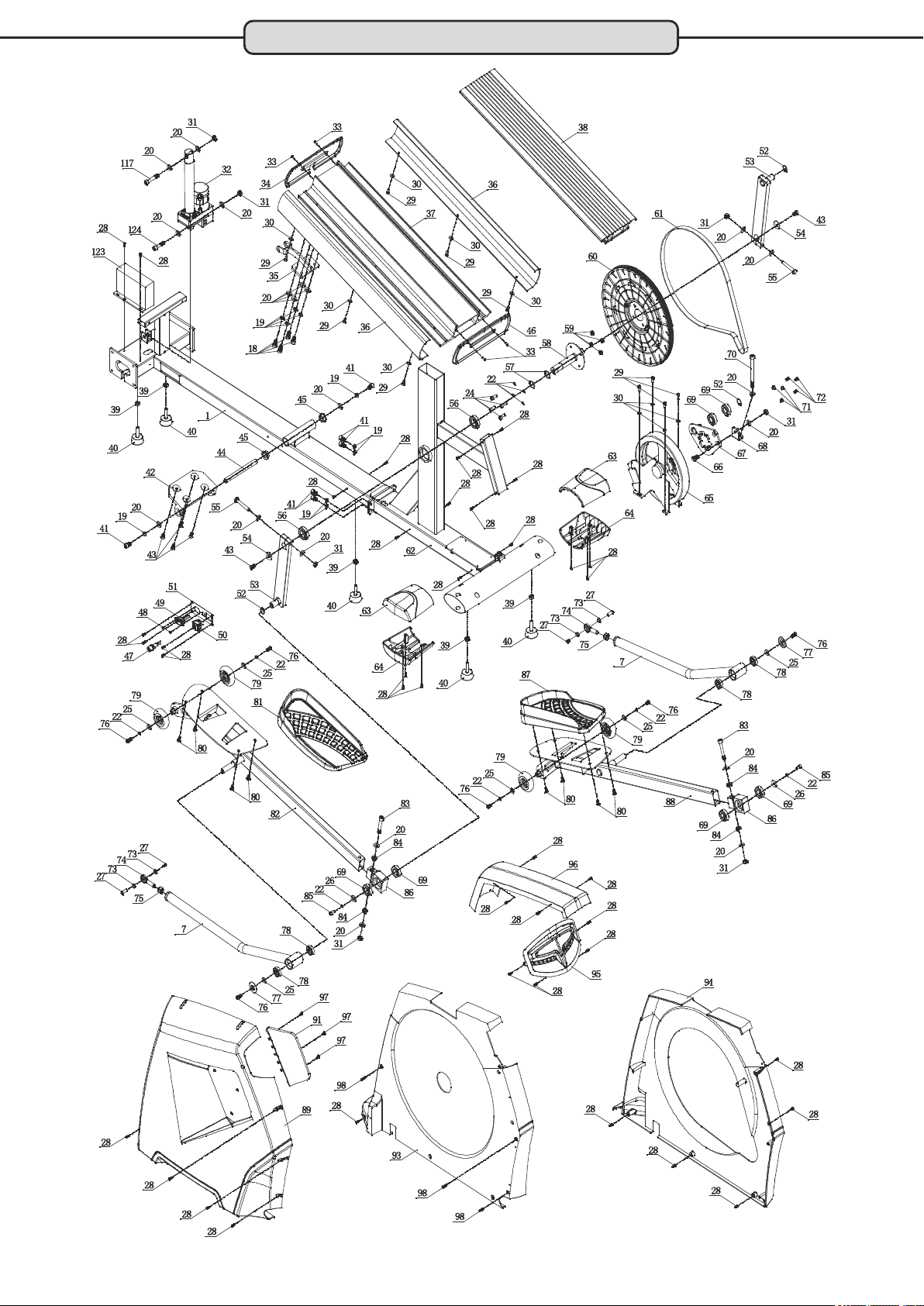

Explosionszeichnung

29 - 30

Teileliste

31 - 33

FAQ - Häufig gestellte Fragen

34

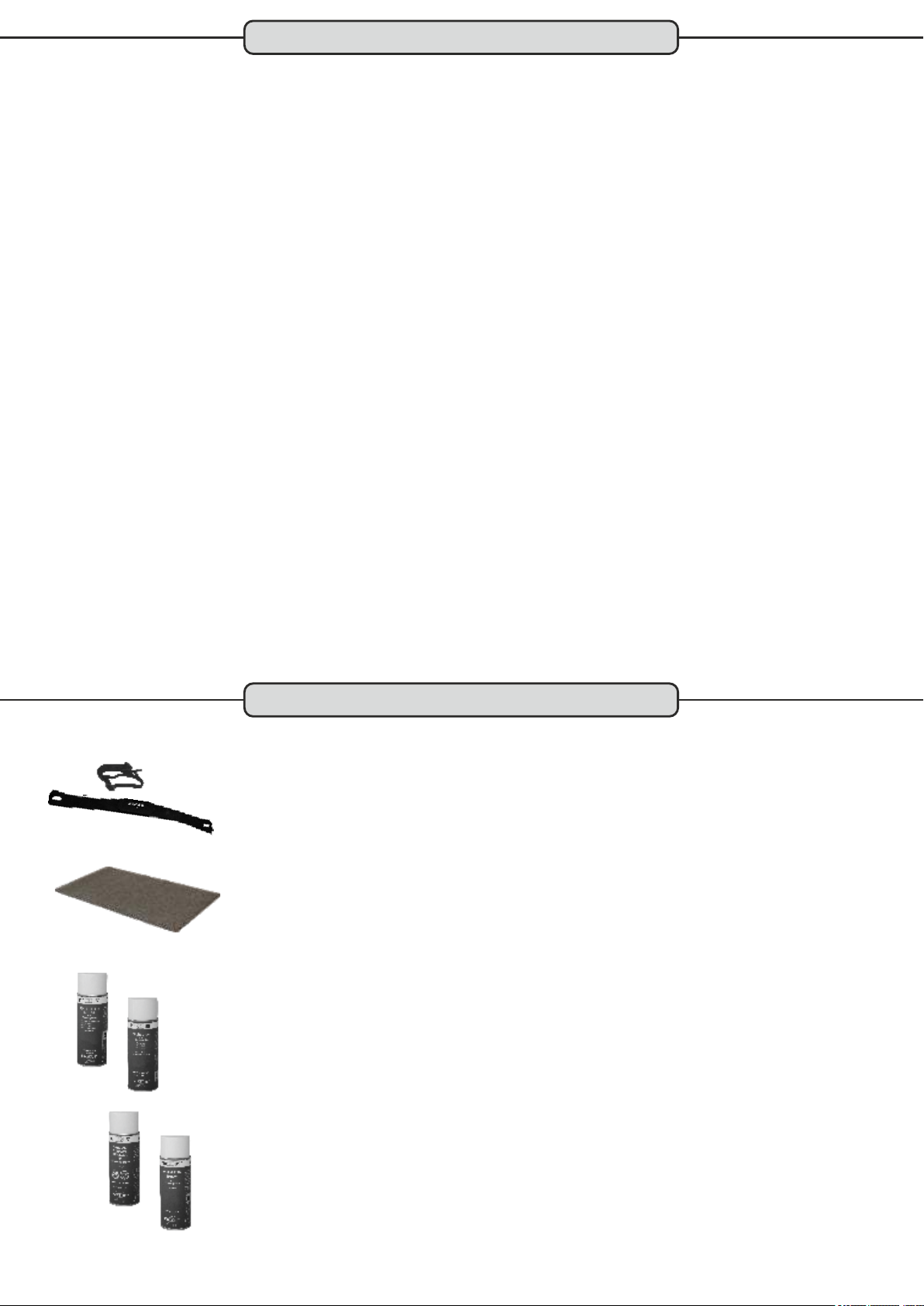

Empfohlenes Zubehör

34

Gewährleistung

35

Garantiebedingungen - private Nutzung

36

Garantiebedingungen - gewerbliche Nutzung

37

Registrierung

38

Reparaturauftrag / Schadensmeldung

39

Version1.1

Index

© 2017 by MAXXUS Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der
MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.
Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür,
dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden. Zweckentfremdete Nutzung kann ein Risiko
für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers
keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und
vom Fachmann installierte Steckdose angeschlossen werden.

- Das Ein- und Ausschalten des Trainingsgerät erfolgt ausschließlich über den ON/OFF-Schalter.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE
entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z. B. Mobiltelefone PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren
Betrieb und im Standby-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu
Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet.
Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens eine Länge von 50cm und eine Breite von 100cm, seitlich
zum Trainingsgerät mindestens 100cm und vor dem Trainingsgerät 50cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur
innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und
sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es
sich eine geeignete Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein
mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben
können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein
ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von
Dritten, wie z. B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings
gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite
Kleidungsstücke sich während des Trainings in beweglichen Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals,
wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt
werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch
Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in das Trainingsgerät bzw. in das
Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall.
Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Bauteilen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!
Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

3

Geräteübersicht

Pendel-Handgriff

Fester Handgriff
mit Handpulssensoren

Flaschenhalter

Steigungsrahmen

Trittfläche

Cockpit

Pendelrohr

Standfuß

Führungsrohr

Pedalrohr

4

Teil 30

Unterlegscheibe

Ø6

3 Stück

Teil 25

Unterlegscheibe

Ø8,5xØ20

4 Stück

Teil 26

Unterlegscheibe

Ø8,2xØ25

2 Stück

Teil 20

Unterlegscheibe

Ø10xØ22

8 Stück

Teil 22

Federscheibe

Ø8

6 Stück

Teil 19

Federscheibe

Ø10

8 Stück

Teil 23

Distanzscheibe

Ø8,5

4 Stück

Teil 28

Blechschraube

St4x16

8 Stück

Teil 29

Innensechskantschraube

M6x15

3 Stück

Teil 24

Innensechskantschraube

M8x20

6 Stück

Teil 21

Sechskantschraube

M8x20

4 Stück

Teil 18

Innensechskantschraube

M10x20

8 Stück

Teil 27

Hülsenmutter

MØ9,4x23,5/M6

2 Stück

Befestigungsmaterial

Im Lieferumfang enthaltenes Werkzeug

5

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe
einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials
(Schrauben, Muttern, etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von
Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt
werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der
Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Achten
Sie insbesondere während der Montage auf Ihre persönliche Sicherheit. Tragen Sie geeignete
Arbeitshandschuhe, lassen Sie sich bei schweren und sperrigen Bauteilen von einer zweiten Person
helfen und sicheren Sie beweglichen Bauteilen so ab, dass während der Montage keine Körperteile
einklemmt werden können.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt
werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei
der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst
nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen
werden.

Schritt 1: Montage des aufrechten Rahmen

Befestigen Sie den aufrechten Rahmen (2) am Basisrahmen (1).
Verwenden Sie hierzu rechts und links je drei Innensechskantschrauben M10x20 (18),
drei Federscheiben Ø10 (19) und drei Unterlegscheiben Ø10x22 (20).

18

18

19

20

2

20

19

1

6

Montage

Schritt 2: Montage der Stützrohre

Befestigen Sie das linke Stützrohr (3) am aufrechten Rahmen (2) mit zwei Sechskantschrauben M8x20
(21) und zwei Distanzscheiben Ø8,5 (23). Befestigen Sie es dann mit zwei Innensechskantschrauben
M8x20, zwei Federscheiben Ø8 (22) und zwei Unterlegscheiben Ø8,5xØ20 (25) am Basisrahmen (1).

Hinweis:

Um Ihnen die Montage des Stützrohres zu erleichtern ziehen Sie alle Schrauben erst handfest an.
Erst wenn das Stützrohr an seiner Position sitzt und alle Schrauben, Federscheiben und
Unterlegscheiben sitzen, ziehen Sie die Schrauben fest an.

Verfahren Sie dann ebenso mit dem rechten Stützrohr (4).

7

Montage

Schritt 3: Verbinden des Steuerungskabels

Verbinden Sie das Ende des Steuerungskabel (10), das aus dem aufrechten Rahmen (2) ragt mit dem
Ende des Steuerungskabels (11), das aus dem Basisrahmen (1) ragt.
Schieben Sie dann das Kabel in den Basisrahmen (1) zurück.

Hinweis:

Um sich diesen Arbeitsschritt zu erleichtern sollten Sie den aufrechten Stützrahmen mit zwei Personen
anheben und auf eine stabile Unterlage stellen, so dass Sie von unten an des Gerät herankommen.

8

Montage

Schritt 4: Montage des linken Pendelrohrs

Setzen Sie das linke Pendelrohr (5) an der linken Achse des aufrechten Rahmens (2) ein.

Hinweis:

Gerne können Sie die Achse zuvor mit einem handelsüblichen Mehrzweckfett einfetten.

Befestigen Sie das Pendelrohr (5) mit je einer Innensechskantschraube M8x20 (24),
einer Federscheibe Ø8 (22) und einer Unterlegscheibe Ø8,2xØ25 (26).

Setzen Sie dann die runde Abdeckung (15) in die runde Aufnahme des Pendelrohrs (5) ein.

9

Montage

Schritt 5: Montage des linken Knickgelenks

Setzen Sie das Fischaugen-Gelenk, dass sich am Ende des linken Führungsrohrs (7) befindet in der
unteren Aufnahme des linken Pendelrohrs (5) ein.
Verbinden Sie diese mit einer Hülsemutter mit Schraube (27). Ziehen Sie diese Schraubenverbindung
fest an.

Befestigen Sie dann die Knickgelenk-Abdeckungen (16-links/17-rechts) am Übergang von Pendelrohr
(5) zu Führungsrohr (7). Verwenden Sie hierzu zwei Blechschrauben St4x16 (28).

10

Montage

Schritt 6: Montage des rechten Führungsrohs & rechten Knickgelenks

Verfahren Sie nun ebenso, wie bei den beiden vorangegangen Arbeitsschritten beschrieben, mit der
rechten Seite des Gerätes.

11

Montage

Schritt 7: Montage des Cockpits & des Tablethalters

Schritt 7.1: Montage des Cockpits

Verbinden Sie die Kabel die aus dem Cockpit (8) ragen, mit den Kabeln, die aus der Cockpitaufnahme
des aufrechten Rahmens (2) ragen.

Setzen Sie dann das Cockpit (8) in die Cockpitaufnahme des aufrechten Rahmens (2) ein und
befestigen Sie es vorne mit einer Innensechskantschraube M6x15 (29) und einer Unterlegscheibe Ø6
(30). Von hinten befestigen Sie das Cockpit (8) mit zwei Innensechskantschrauben M6x15 (29) und
zwei Unterlegscheiben Ø6 (30)

Schritt 7.2: Montage des Tablethalters

Befestigen Sie den Tablethalter (9) mit vier Blechschrauben 4x16 (28) an der Rückseite des Cockpits.

12
