SICHERHEITSHINWEISE

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten
Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- &
Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der
dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese
beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung
exakt ein. Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt
werden. Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der
Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des
Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine
geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose
angeschlossen werden. Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den
Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den
Netzstecker immer von der Steckdose. Verzichten Sie bei der Verbindung des Netzsteckers
mit einer Steckdose auf Steckdosenleisten und Kabelrollen. Bei der Verwendung einer
Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht. Verlegen Sie das Netzkabel immer so, dass es weder
beschädigt werden kann, noch eine Stolperfalle darstellt. Elektrische Geräte, wie z.B. Handy,
PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb
und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von
Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben,
insbesondere bei der Herzfrequenzmessung kommen kann. Aus Sicherheitsgründen trennen
Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen
Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem
Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor
dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des
Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung
und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer
Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und
maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B.
Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand
immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im
Untergrund müssen entfernt bzw. ausgeglichen werden.

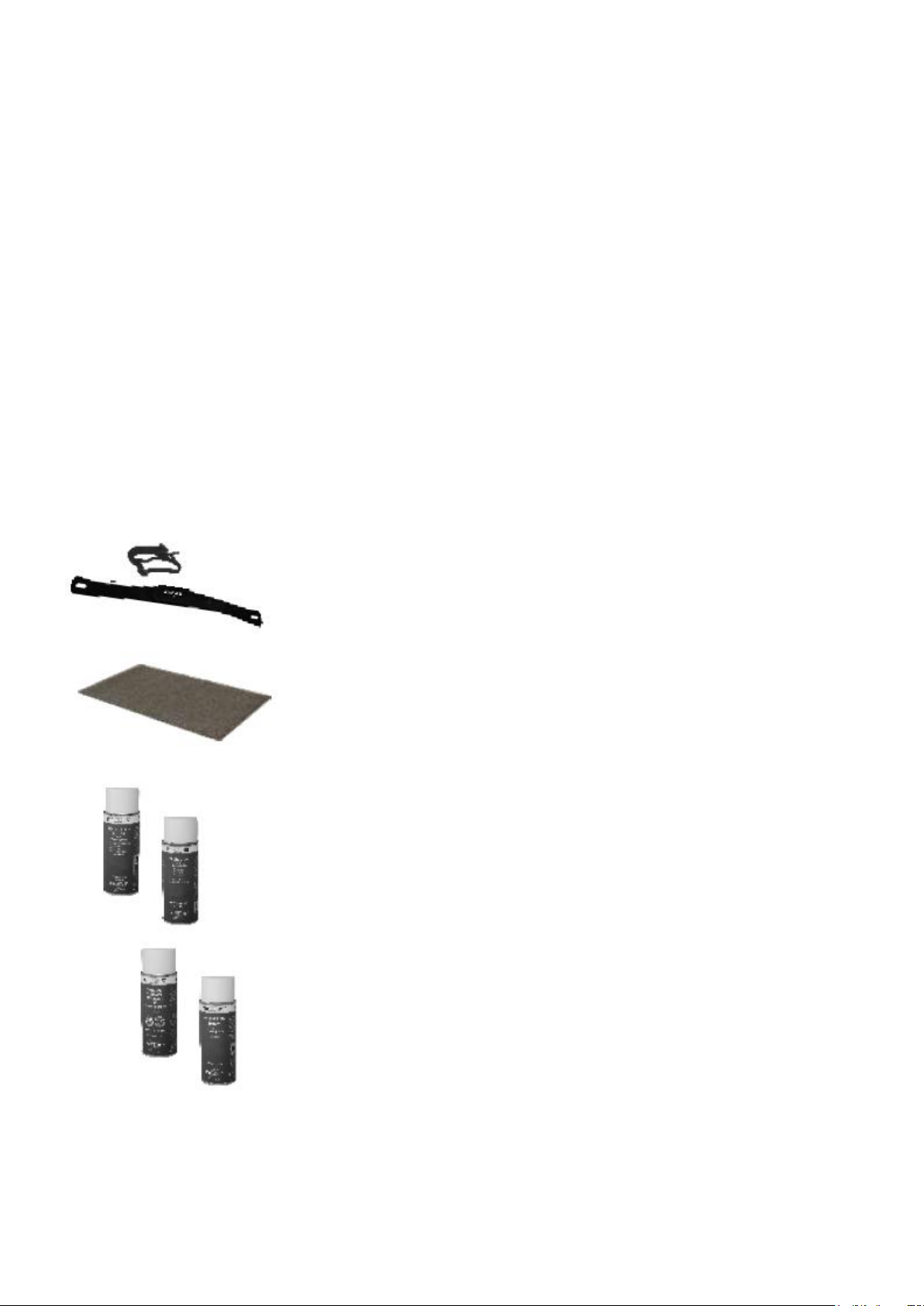

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor
Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS®
Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da
die Standfüße des Gerätes abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen
Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen
Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgeräts entfernen Sie das Netzkabel, um eine
unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie
diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die
Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und
Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen
Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch
unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile
verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere
sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen
wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall
in die Gehäuseteile
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der
mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen
ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden
und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn
sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder
Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen
Mechanismen bringen.
Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und
sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen
Personen genutzt werden!
Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!
Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

VORBEREITUNG ZUM AUFBAU

Öffnen Sie die Verpackung des Crosstrainers und überprüfen Sie die mitgelieferten Bauteile
auf Vollständigkeit. Sollte ein Bauteil fehlen, wenden Sie sich bitte direkt an den MAXXUS®
Kundendienst ([e-mail]).

Überprüfen Sie, ob alle für den Aufbau benötigten Bauteile vorhanden sind, sodass der
Aufbau problemlos durchgeführt werden kann.

Sie benötigen einen freien, sauberen und trockenen Platz zum Aufbau des Crosstrainers.

Lassen Sie sich beim Aufbau des Crosstrainers von einer zweiten Person helfen.
Insbesondere die Montage von Bauteilen mit Verkabelungen sollte sehr vorsichtig zu zweit
durchgeführt werden.

Das maximale Benutzergewicht liegt bei diesem Crosstrainer bei 150kg.

Markieren Sie das beiliegende Netzgerät, damit eine Verwechslung mit anderen Netzgeräten
ausgeschlossen wird. Durch falsche Netzgeräte entstehen sehr oft vermeidbare Schäden an
der Elektronik bei Fitnessgeräten. Sollte das Netzgerät defekt oder abhanden gekommen
sein, wenden Sie sich bitte für ein neues Netzgerät an den MAXXUS® Kundendienst
([e-mail]).

AUSPACKEN

Schneiden Sie den Karton wie im Bild beschrieben mit einem scharfen Messer vorsichtig auf
und klappen Sie die Seiten nach außen. Ziehen Sie anschließend die Styropor Verpackungs­teile seitlich heraus (1-6)

LIEFERUMFANG

LIEFERUMFANG

AUFBAU

SCHRITT 1-A: Montieren Sie die unteren Abdeckungen (341, 343) am vorderen Rahmen

(A2). Verwenden Sie die Schrauben 4x15mm (408).

SCHRITT 1-B: Entfernen Sie die Seitenverkleidungen (704, 705).
SCHRITT 1-C: Platzieren Sie den Styroporblock (8) unter dem Hauptrahmen (112)
SCHRITT 1-D: Montieren Sie den vorderen Grundrahmen (A2) am Hauptrahmen (A6),

verwenden Sie hierzu die Schraube M10x20mm (507) mit der Unterlegscheibe 16x2mm(511)
und der Unterlegscheibe 10x18xT2.0mm (517). Ziehen Sie diese fest mit dem 6mm (H).

AUFBAU

SCHRITT 2-A: Montieren Sie die Griffstütze (101) am Hauptrahmen mit den vier Schrauben
M8x16mm (504). Verbinden Sie das Cockpitkabel (601) mit dem Cockpitkabel (602).
SCHRITT 2-B: Verbinden Sie das Cockpitkabel (601) mit dem Cockpitkabel (603).
Montieren Sie den Computer auf der Griffstütze, mit den Schrauben M5x12mm (512).
SCHRITT 2-C: Montieren Sie die Konsolenabdeckung links und rechts (701, 708) mit den

Schrauben 4x12mm (501)

AUFBAU

SCHRITT 3-A: Heben Sie die Fußstützen links und rechts an (106/107) und montieren Sie die
Seitenverkleidungen (704, 705) am Hauptrahmen mit den Schrauben 4x12mm (506), den
Schrauben 4x19mm (509), und den Schrauben 4.5x15mm (510).
SCHRITT 3-B: Montieren Sie die Abdeckung (703) am Rahmen mit den beiden Schrauben

4.5 x 15mm (510).

AUFBAU

SCHRITT 4-A -: Stecken Sie die Kunststofflager (706) in die Öffnungen an der Griffstütze
(101). Bitte beachten: Die Kunststofflager müssen so angebracht werden, dass sich die

Seite mit der Prägung außen befindet!

SCHRITT 4-B. Montieren Sie die Handgriffstange, links (118) an der Griffstütze (101) mit der
Schraube M8x20mm (515), der Unterlegscheibe 8x14x2mm (514), der Unterlegscheibe
8x27XT2.0mm (513), und der Unterlegscheibe 8x27x1mm (508).
SCHRITT 4-C: Montieren Sie nun die Abdeckkappe

Wiederholen Sie den Vorgang auf der rechten Seite.

AUFBAU

SCHRITT 5-A: Schieben Sie die Schraube 20x91--M14x25mm (505) mit der Unterlegscheibe

20.7x29.1x0.3mm (503) durch die Öffnung der Fußstütze links (106) und der Handgriff­stange, links (118). Fixieren Sie das Ganze mit einer Mutter M14 (502). Benutzen Sie hierzu
den Schraubendreher E und die Nuss C.
SCHRITT 5-B: Befestigen Sie die Abdeckkappe Fußstütze in den Öffnung an den Handgriff­stangen.

AUFBAU

SCHRITT 6: Montieren Sie die Trinkflaschenhalterung (709) mit der Schraube 4x12mm (501)
und der Unterlegscheibe 4x13x1mm (518)

Der Crosstrainer ist nun fertig montiert!

BODENHÖHENAUSGLEICH

Mit den Verstellschrauben können Bodenunebenheiten ausgeglichen werden, sodass der
Crosstrainer wackelfrei steht.

Lassen Sie sich von einer zweiten Person beim Einstellen helfen!

Der Crosstrainer muss hierzu leicht zur Seite gekippt werden, damit die Verstellschrauben
zugänglich werden.

VORSICHT: VERLETZUNGSGEFAHR!

TRANSPORT IM RAUM

Der Crosstrainer kann auf glatten Untergründen durch Anheben gerollt werden.

An der Vorderseite besitzt der Crosstrainer große Transportrollen.

Heben Sie das Gerät wie auf dem oberen Bild beschrieben an.
An der Hinterseite des Crosstrainers befindet sich hierzu ein großer Griff.

VORSICHT: DER CROSSTRAINER IST SEHR SCHWER!

COCKPIT

BEDIENUNG

EINSCHALTEN

Wenn Sie den Stecker des Netzteils in die Steckdose und
am Crosstrainer eingesteckt haben, leuchtet die LCD
Anzeige auf und zeigt den Startbildschirm an.

SCHNELLSTART

Wird der Startbildschirm angezeigt, kann der
Schnellstartmodus mit der Taste START am Cockpit
eingeleitet werden. Zeit, Wegstrecke und Kalorien
werden dann von 0 hochgezählt.

Um den Crosstrainer bei längerer Nichtbenutzung abzuschalten, entfernen Sie bitte den
Netzstecker und machen den Crosstrainer damit stromlos. Ein Standby Modus ist aus
Energiespargründen nicht vorgesehen.

PAUSE

Wird auf dem Crosstrainer länger als 30 Sekunden nicht
getreten, sodass das Cockpit kein Signal empfängt,
schaltet das Cockpit in den Pause Modus und stoppt das
Programm, sowie die Anzeigen.

Durch Drücken der STOP Taste kann die Pause auch manuell eingeleitet werden. Ein zweites
Drücken der STOP Taste löscht alle Eingaben und das Cockpit kehrt zum Startbildschirm
zurück.

BEDIENUNG

Taste Funktion

START Programmbeginn
STOP Pause und Programmabbruch (durch zweimaliges Drücken)
WIDERSTAND AUF (UP) Der Widerstand wird erhöht (schwerer)
WIDERSTAND AB (DOWN) Der Widerstand wird verringert (leichter)
ENTER Bestätigen von Programmeingaben
MODUS Wechsel der Anzeigeeinstellungen

Die Anzeige kann in metrischen sowie englischen Einheiten erfolgen. Lesen Sie hierzu bitte
den Absatz zur Umstellung zwischen metrischem und englischem System. (2)

BENUTZERPROFIL (USER CODE) (7)

Durch Drücken der AUF/AB Taste kann eines der Benutzerprofile, von U1-U9, ausgewählt
werden.

GRÖSSE (HEIGHT) (6)

Es können Körpergrößen zwischen 50 und 250 cm eingestellt werden.

GEWICHT (WEIGHT) (5)

Es kann ein Gewicht zwischen 20 und 200 kg eingestellt werden.

ALTER (AGE) (4)

Es kann ein Alter zwischen 10 und 99 eingestellt werden.

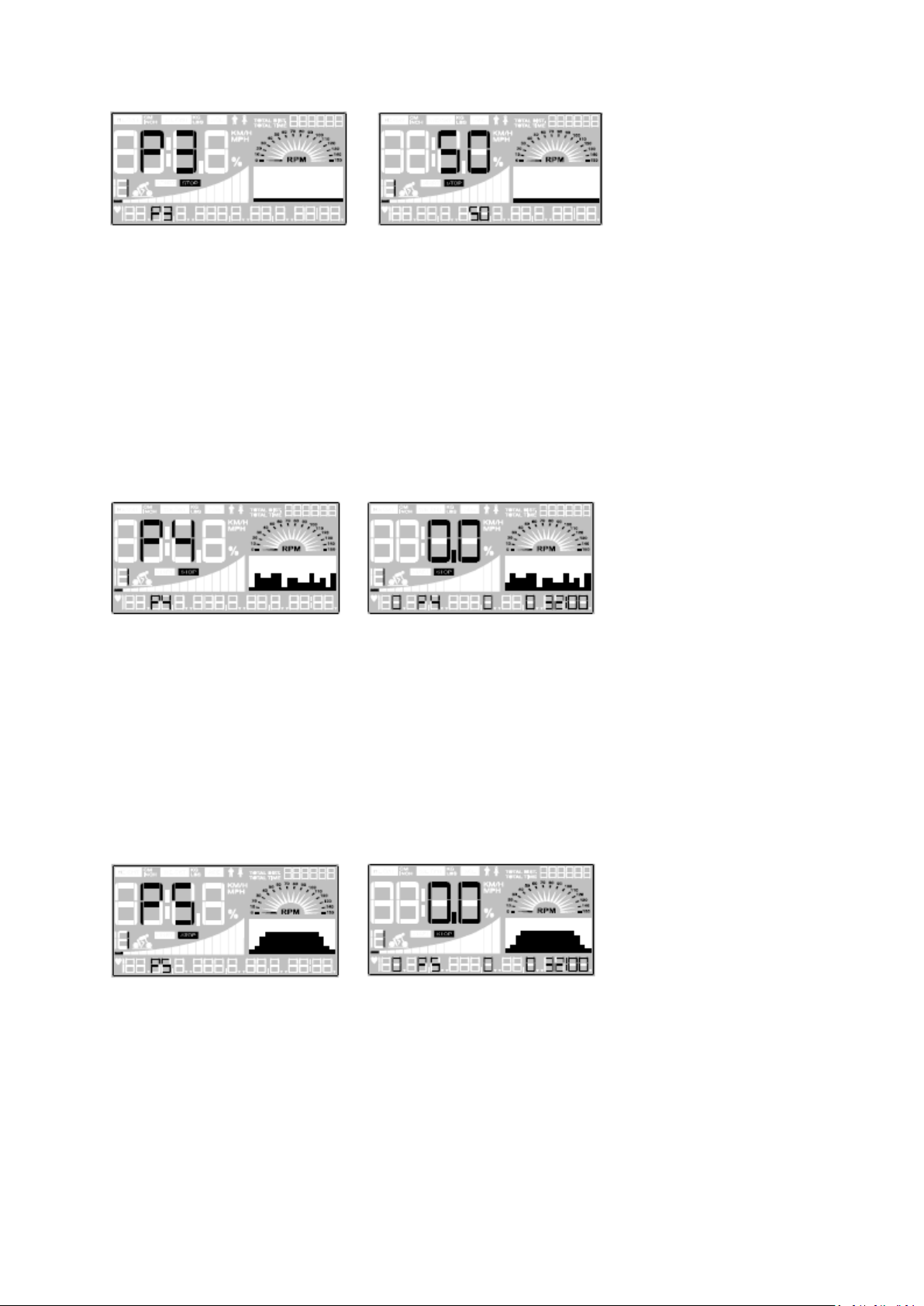

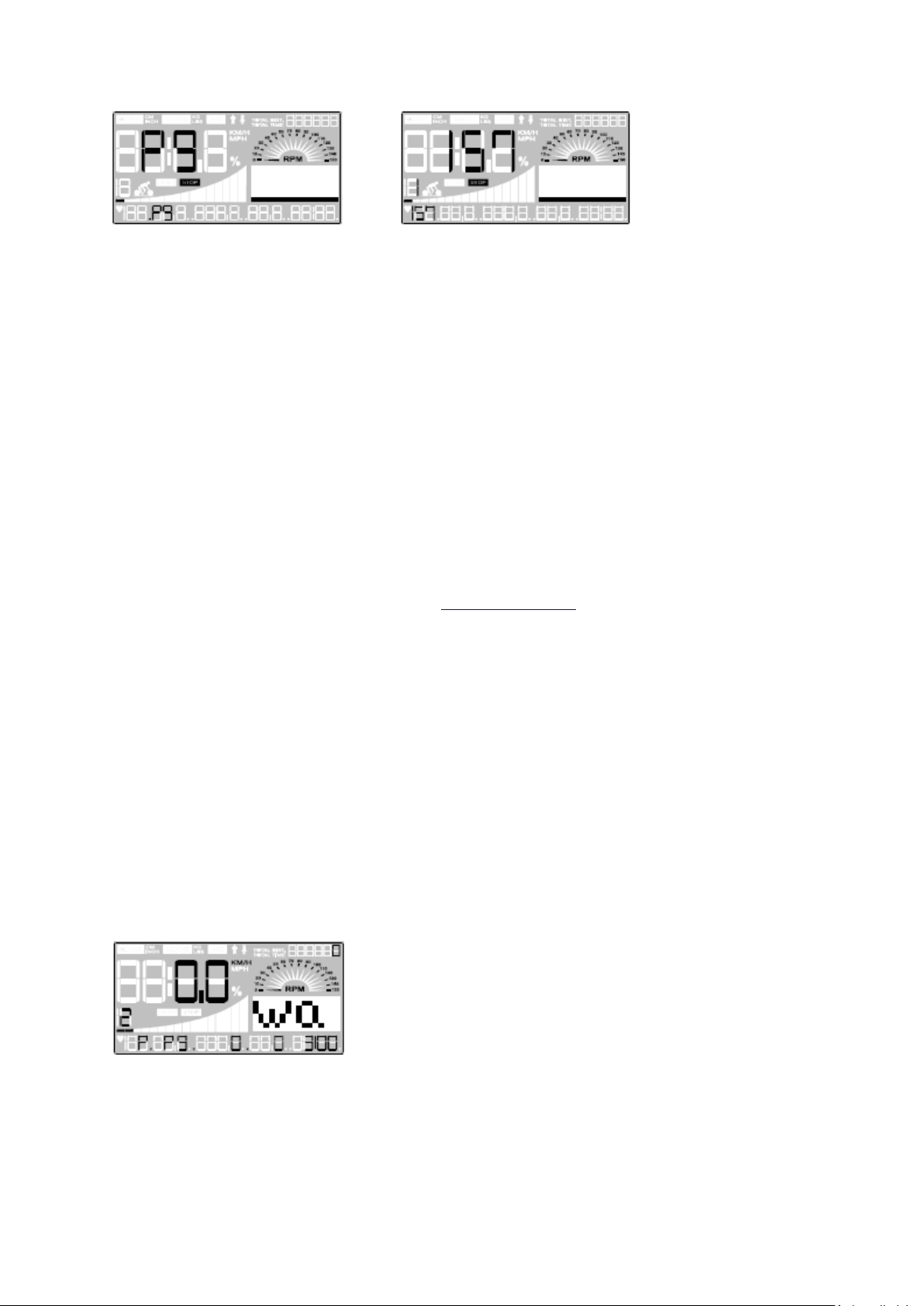

PROGRAMM (10)

Es kann ein Programm zwischen P1 und P9 eingestellt werden.

PROGRAMM SCHWIERIGKEITSSTUFE (LEVEL) (7)

Es können Schwierigkeitsstufen zwischen L1 und L8 eingestellt werden. Auf der Anzeige
erscheint das voreingestellte Programmprofil.
WIDERSTAND (RESISTANCE) LEVEL (8,15)
Der Widerstand kann zwischen Level 1 und 16 eingestellt werden.

DIAGRAM (RPM) UMDREHUNGEN (14)

Auf dem Umdrehungsdiagramm können Werte zwischen 0 und 150 angezeigt werden.

Die Umdrehungen werden immer in vollen Zehnerwerten angezeigt, z. B. liegen die
Umdrehungen pro Minute zwischen 30 und 39 erscheint 30 auf der Anzeige.

GESCHWINDIGKEIT (SPEED) (7)

Es können Geschwindigkeiten zwischen 0.0 to 99.9 km/h bzw. mph angezeigt werden.

WATT (12)

Es können Wattwerte zwischen 0 und 999 angezeigt werden.

PULS (9)

Es können Pulswerte von 0 bis199 angezeigt werden.

UMDREHUNGEN (RPM) (1)

Es können Umdrehungen von 0 bis 999 angezeigt werden.

STRECKE (DISTANCE) / PROGRAMM (10)

Die Strecke kann von 0.0 bis 99 km bzw. Meilen angezeigt werden.
Die Programmanzeige geht von P1 to P9

ZEIT (TIME) (13)

Es kann ein Zeit von 0:00 bis 99 Minuten eingestellt werden.

GESCHLECHT (GENDER) (3)

Mit der AUF/AB Taste kann das entsprechende Geschlecht eingestellt werden.

BENUTZERPROFILE AUSWÄHLEN UND EINSTELLEN

Wählen Sie zuerst einen Benutzer (U1-U9) mit den Tasten
UP/DOWN aus und bestätigen Sie mit der Taste ENTER. Ist
der gewünschte Benutzer bereits programmiert, wählen
Sie diesen mit den Tasten UP/DOWN und halten Sie zur
Bestätigung die Taste ENTER für 5 Sekunden gedrückt.

Nachdem der gewünschte Benutzer ausgewählt ist, wird im
Display „HEIGHT“ für die Körpergröße angezeigt. Stellen Sie
Ihre Körpergröße mit den Tasten UP/DOWN ein und
bestätigen Sie die Eingabe mit der Taste ENTER.

Nach der Körpergröße stellen Sie das Benutzergewicht
(Anzeige „WEIGHT“) mit den Tasten UP/DOWN ein und
bestätigen Sie die Eingabe mit der Taste ENTER.

Stellen Sie das Alter (Anzeige „AGE“) mit den Tasten

UP/DOWN ein und bestätigen Sie die Eingabe mit der Taste
ENTER. Die korrekte Eingabe des Alters wird im HRC
Programm zur Pulsermittlung benötigt!

Geben Sie das Geschlecht mit den Tasten UP/DOWN ein und
bestätigen Sie die Eingabe mit der Taste ENTER.

PROGRAMME

Programme P1-P9

Im Display blinkt die
Anzeige „P1“.

Wählen Sie das gewünschte Programm mit den Tasten UP/DOWN und bestätigen Sie die
Eingabe mit der ENTER Taste.

P1: Zeitvorgabe

Stellen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN ein. Bestätigen Sie die
Auswahl mit der Taste ENTER.
Die Zeit wird im Programm als Countdown heruntergezählt. Beginnen Sie Ihr Training durch
Drücken der Taste START. Stellen Sie die gewünschten Widerstände während des Trainings
mit den Tasten UP/DOWN ein. Um das Programm zu unterbrechen, drücken Sie die Taste
STOP. Um das Programm fortzusetzen, drücken Sie die Taste START. Um das Programm zu
beenden, drücken Sie die Taste STOP 2x.

P2: Streckenvorgabe

Stellen Sie die gewünschte Wegstrecke mit den Tasten UP/DOWN ein. Bestätigen Sie die
Auswahl mit der Taste ENTER.
Die Strecke wird im Programm als Countdown heruntergezählt. Beginnen Sie Ihr Training
durch Drücken der Taste START. Stellen Sie die gewünschten Widerstände während des
Trainings mit den Tasten UP/DOWN ein. Um das Programm zu unterbrechen, drücken Sie die
Taste STOP. Um das Programm fortzusetzen, drücken Sie die Taste START. Um das
Programm zu beenden, drücken Sie die Taste STOP 2x.

P3: Kalorienvorgabe

Stellen Sie den gewünschten Kalorienumsatz mit den Tasten UP/DOWN. Bestätigen Sie die
Auswahl mit der Taste ENTER.
Die Kalorien werden im Programm als Countdown heruntergezählt. Beginnen Sie Ihr Training
durch Drücken der Taste START. Stellen Sie die gewünschten Widerstände während des
Trainings mit den Tasten UP/DOWN ein. Um das Programm zu unterbrechen, drücken Sie die
Taste STOP. Um das Programm fortzusetzen, drücken Sie die Taste START. Um das
Programm zu beenden, drücken Sie die Taste STOP 2x.

P4: Zufallsprogramm

Das Programm P4 erzeugt selbstständig einen Intervall. Stellen Sie die gewünschte
Trainingszeit mit den Tasten UP/DOWN ein und bestätigen Sie die Auswahl mit der Taste
ENTER. Beginnen Sie Ihr Training durch Drücken der Taste START. Stellen Sie die
gewünschten Widerstände während des Trainings mit den Tasten UP/DOWN ein. Um das
Programm zu unterbrechen, drücken Sie die Taste STOP. Um das Programm fortzusetzen,
drücken Sie die Taste START. Um das Programm zu beenden, drücken Sie die Taste STOP 2x.

P5: Fettverbrennung

Ziel des Programms P5 ist eine möglichst hohe Fettverbrennung zu erzeugen. Dies geschieht
durch einen eher niedrigen Widerstand bei langer Laufzeit. Stellen Sie die gewünschte
Trainingszeit mit den Tasten UP/DOWN ein und bestätigen Sie die Auswahl mit der Taste
ENTER. Beginnen Sie Ihr Training durch Drücken der Taste START.. Stellen Sie die
gewünschten Widerstände während des Trainings mit den Tasten UP/DOWN ein. Um das
Programm zu unterbrechen, drücken Sie die Taste STOP. Um das Programm fortzusetzen,
drücken Sie die Taste START. Um das Programm zu beenden, drücken Sie die Taste STOP 2x.

P6: Widerstandsintervall

Wählen Sie mit den Tasten UP/DOWN im ersten Schritt den gewünschten
Schwierigkeitsbereich mit dem Sie trainieren möchten. Sie können von Level 1 (L1) bis Level
8 (L8) den gewünschten Bereich einstellen. Bestätigen Sie die Auswahl mit der ENTER Taste.
Stellen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN ein und bestätigen Sie die
Auswahl mit der Taste ENTER. Beginnen Sie Ihr Training durch Drücken der Taste START.

Hinweis: Als Anfänger mit wenig Ausdauer und Kraft sollte einer der niedrigeren Level
Bereiche gewählt werden, um einer Überanstrengung vorzubeugen. Steigern Sie sich mit der
Zeit auf die oberen Level, wenn sich der Körper an die Belastung gewöhnt hat.

Stellen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN ein und bestätigen Sie die
Auswahl mit der Taste ENTER. Wählen Sie den gewünschten Widerstand mit den Tasten
UP/DOWN während des Trainings.
Um das Programm zu unterbrechen, drücken Sie die Taste STOP. Um das Programm
fortzusetzen, drücken Sie die Taste START. Um das Programm zu beenden, drücken Sie die
Taste STOP 2x.

P7: Ausdauerprogramm

Das Ausdauerprogramm soll durch das ansteigende Profil die Ausdauer im Speziellen
trainieren.
Wählen Sie mit den Tasten UP/DOWN im ersten Schritt den gewünschten Schwierigkeitsgrad
mit dem Sie trainieren möchten. Sie können von Level 1 (L1) bis Level 8 (L8) den
gewünschten Bereich einstellen. Bestätigen Sie die Auswahl mit der ENTER Taste.
Stellen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN ein und bestätigen Sie die
Auswahl mit der Taste ENTER. Beginnen Sie Ihr Training durch Drücken der Taste START.

Hinweis: Als Anfänger mit wenig Ausdauer sollte einer der niedrigeren Level Bereiche gewählt
werden, um einer Überanstrengung vorzubeugen. Steigern Sie sich mit der Zeit auf die
oberen Level, wenn sich der Körper an die Belastung gewöhnt hat.

Stellen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN ein und bestätigen Sie die
Auswahl mit der Taste ENTER. Wählen Sie den gewünschten Widerstand mit den Tasten

UP/DOWN während des Trainings.
Um das Programm zu unterbrechen, drücken Sie die Taste STOP. Um das Programm
fortzusetzen, drücken Sie die Taste START. Um das Programm zu beenden, drücken Sie die
Taste STOP 2x.

P8: Watt Programm

Im Watt Programm wird nach einer vorgegebenen bzw. einzustellenden Leistung trainiert.
Stellen Sie die gewünschte Wattleistung mit den Tasten UP/DOWN ein und bestätigen Sie
die Auswahl mit der Taste ENTER. Es kann eine Wattleistung zwischen 10Watt und 400Watt
ausgewählt werden.
Wählen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN und bestätigen Sie die
Auswahl mit der Taste ENTER. Starten Sie Ihr Training mit der Taste START.
Um das Programm zu unterbrechen, drücken Sie die Taste STOP. Um das Programm
fortzusetzen, drücken Sie die Taste START. Um das Programm zu beenden, drücken Sie die
Taste STOP 2x.

P9: Herzfrequenzprogramm

Das Herzfrequenzprogramm stellt den Widerstand während des Trainings automatisch ein,
sodass die vorher eingestellte Herzfrequenz gehalten wird.

Hinweis: Zu Ihrer für Sie am besten geeigneten Herzfrequenz für Ihr Training fragen Sie

bitte Ihren Hausarzt. Bei körperlichen Beschwerden und Kreislaufproblemen, sowie
Bluthoch- und Niederdruck ist eine vorherige Anfrage bei Ihrem Arzt unbedingt anzuraten!

Die gewünschte Ziel- Herzfrequenz kann vom Cockpit nur dann erreicht und gehalten werden,
wenn diese plausibel ist. Stellen Sie beispielsweise eine Herzfrequenz von 100 Schlägen pro
Minute als Ziel ein und überschreiten Sie diesen Wert bereits nach kurzer Zeit, kann eine
Steuerung eventuell nicht möglich sein. Ebenso kann ein zu hoch eingestellter Zielwert
eventuell nicht erreicht werden. Verwenden Sie für das Herzfrequenzprogramm einen Funk­Pulsgurt, der uncodiert sendet und für diesen Crosstrainer freigegeben ist. Sie finden einen
passenden Pulsgurt im MAXXUS Shop unter www.maxxus.info. Die Handpulssensoren sind für
die korrekte Nutzung des Herzfrequenzprogramms nicht geeignet.

Stellen Sie die gewünschte Ziel-Herzfrequenz mit den Tasten UP/DOWN ein und bestätigen
Sie die Eingabe mit der Taste ENTER.

Stellen Sie die gewünschte Trainingszeit mit den Tasten UP/DOWN ein und bestätigen Sie die
Auswahl mit der Taste ENTER. Wählen Sie den gewünschten Widerstand mit den Tasten
UP/DOWN während des Trainings.
Um das Programm zu unterbrechen, drücken Sie die Taste STOP. Um das Programm
fortzusetzen, drücken Sie die Taste START. Um das Programm zu beenden, drücken Sie die
Taste STOP 2x.

Das Programm beginnt nun mit der WARM UP Phase:

Aufwärmen (Warm Up)

Nach der Zeiteinstellung beginnt das Programm mit einer dreiminütigen Aufwärmphase.
Im Display blinkt drei Mal „WARM UP“.
Während der Aufwärmphase werden der Kalorienverbrauch und die Wegstrecke nach oben
gezählt. Das Cockpit prüft alle 15 Sekunden die aktuelle Herzfrequenz mit der vorher
eingestellten Ziel- Herzfrequenz. Die Zeit wird als Count Down heruntergezählt.

Sollte der eingestellte Zielpuls nicht erreicht werden erhöht sich der Widerstand
automatisch alle 15 Sekunden um einen Level. Ist der minimale Trainingspuls erreicht, wird
der Widerstand bis zum Ende der Aufwärmphase nicht weiter erhöht und danach das
Hauptprogramm eingeleitet. Wird der errechnete minimal Trainingspuls während der 3
Minuten nicht erreicht leitet der Computer eine zweite und wenn nötig dritte
Aufwärmphase ein. Sollte nach Ablauf der dritten Aufwärmphase der aktuelle Puls des
Benutzers immer noch zu niedrig sein, wird das Programm mit einem Signalton beendet. Auf
der Zeitanzeige erscheint „FAIL“ (ungenügend). Nach 10 Sekunden wird der Standard­bildschirm angezeigt. Sollten während des Programms keine Pulswerte an den Computer
übermittelt werden wird der Widerstand nicht weiter erhöht und auf der Anzeige erscheint
“NO PULSE”.

Zielpuls Hauptprogramm

Nach Abschluss der Aufwärmphase beginnt das Hauptprogramm. Die Zeit wird weiter
heruntergezählt. Während des Hauptprogramms wird der aktuelle Puls alle 15 Sekunden
vom Computer gelesen. Die Strecke und Kalorien zählen weiter nach oben. Mit den Tasten
UP/DOWN Tasten kann der eingestellte Zielpuls während des Programms geändert werden.
Sollten während des Programms keine Pulswerte an den Computer übermittelt werden wird
der Widerstand nicht mehr verändert und auf der Anzeige erscheint “NO PULSE”.

Sollte der aktuelle Puls den maximalen Trainingspuls nicht erreichen wird der Widerstand
alle 15 Sekunden um einen Level erhöht bis der maximale Trainingspuls erreicht ist.
Sollte der aktuelle Puls den maximalen Trainingspuls überschreiten, wird der Widerstand alle
15 Sekunden um einen Level reduziert bis der maximale Trainingspuls wieder erreicht ist.

Sollte der Puls nach drei Minuten immer noch zu hoch sein, wird das Zielpulsprogramm
automatisch beendet und die Abkühlphase (COOL DOWN) eingeleitet.

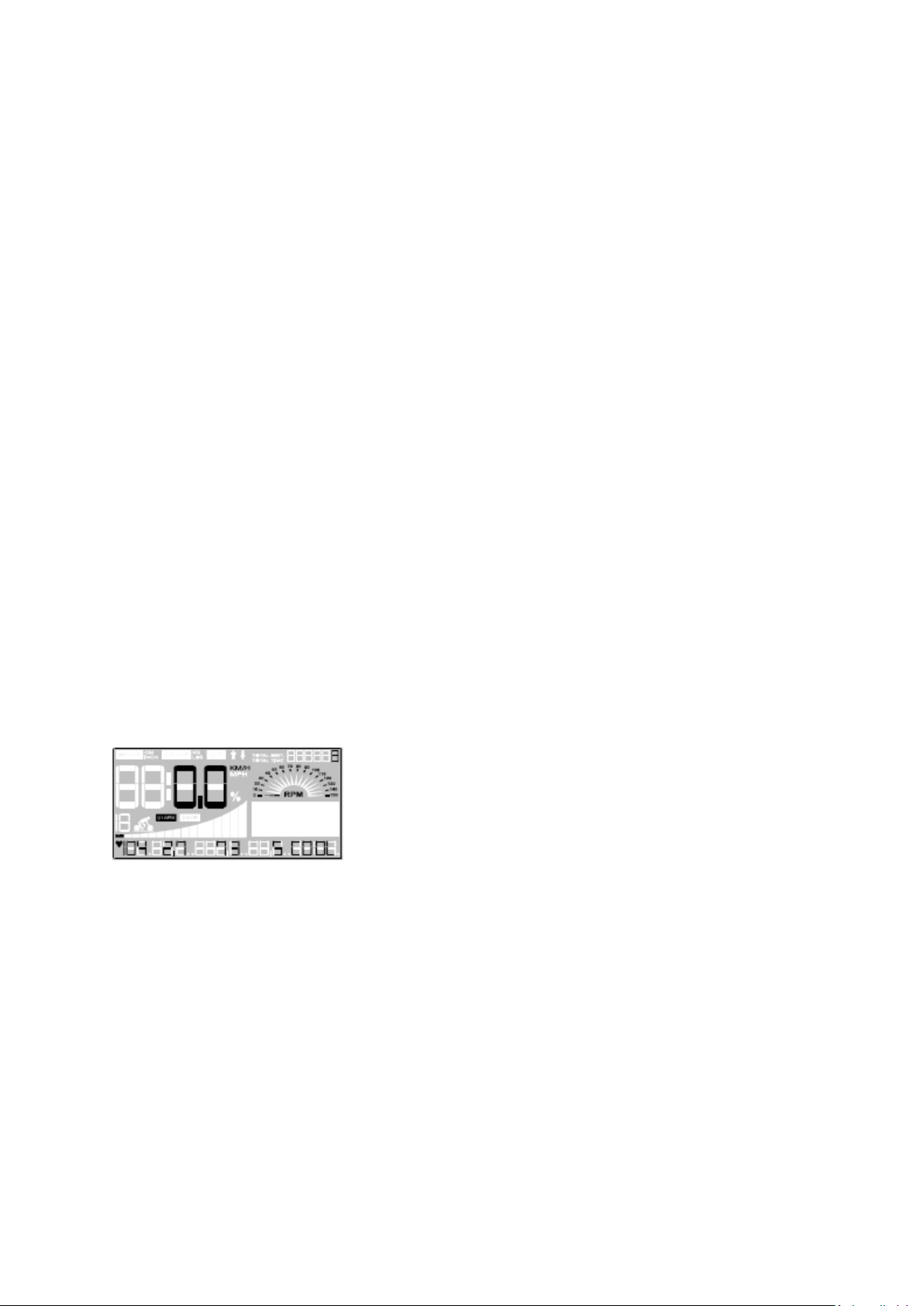

COOL DOWN (Abkühlphase)

Ist die Zeit im Hauptprogramm abgelaufen beginnt eine Abkühlphase von 1 Minute.
Im Display erscheint für 10 Sekunden die Anzeige „COOL“. Der Widerstand befindet sich auf
Level 1. Die Zeit wird von einer Minute als Count Down heruntergezählt.
Um das Programm zu unterbrechen, drücken Sie die Taste STOP. Um das Programm
fortzusetzen, drücken Sie die Taste START. Um das Programm zu beenden, drücken Sie die
Taste STOP 2x.
Folgende Tasten können während des Abkühlens nicht benutzt werden: UP, DOWN, START,
MODE.

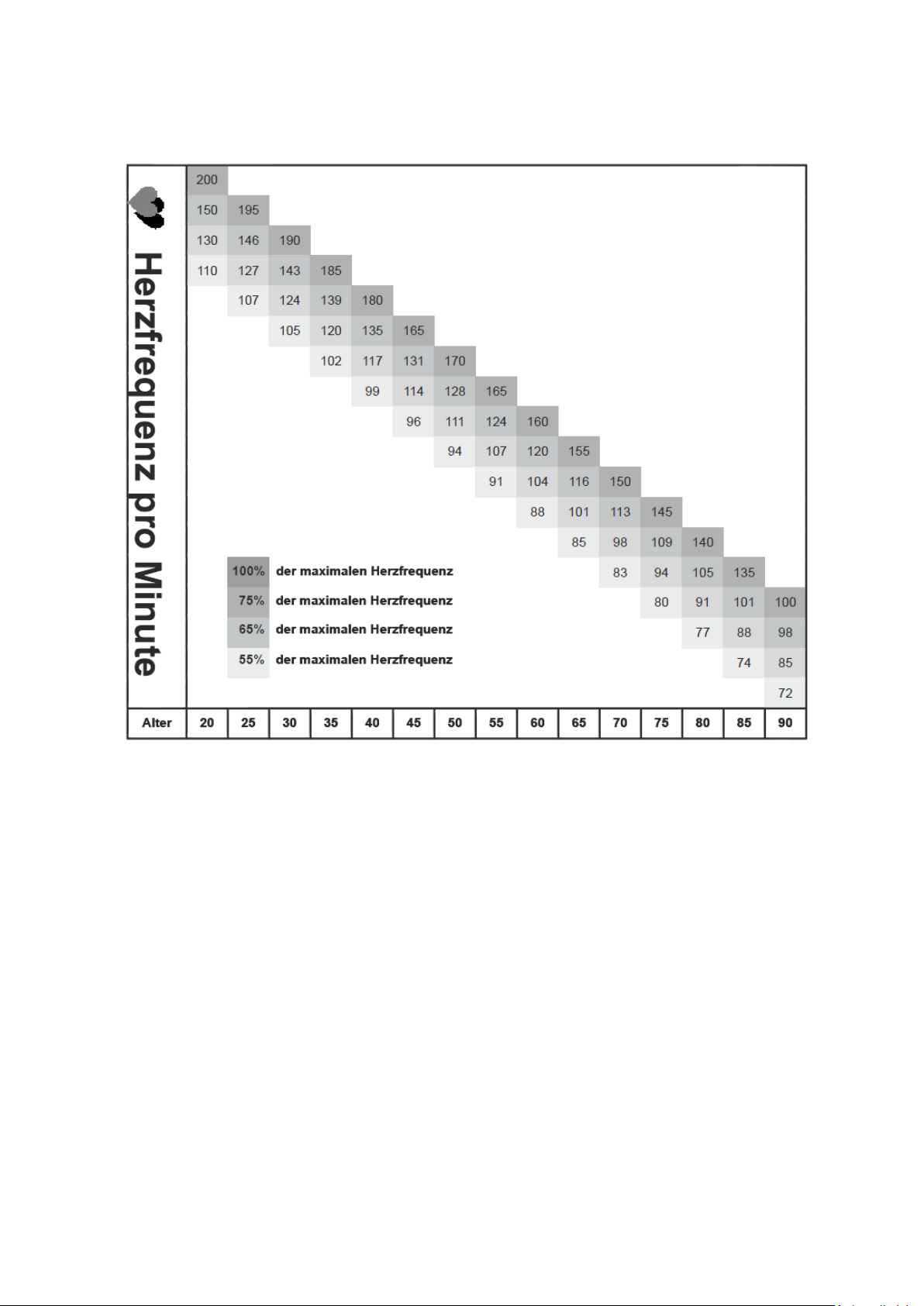

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz dar und dient als Basis für die Kalkulation der
individuellen Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale
Herzfrequenz gleich 100%.

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw.
Wiedereinsteiger mit längerer Trainingspause.
Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien
zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett,
25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.
Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien
zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett,
10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer
Ausdauer bzw. Kondition ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien
zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett,
60% Kohlehydrat und 5% Eiweiß. Für ein optimales und effektives Trainingsergebnis sollten
Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):
Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz
Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz
Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

Umstellung englisches – metrisches System

Das Cockpit des Crosstrainers kann metrische und englische Einheiten anzeigen. Falls Sie die
Anzeige wechseln möchten, ist dies folgendermaßen möglich.

1. Schalten Sie das Gerät ein, halten Sie die Taste STOP gedrückt. Drücken Sie anschließend
die Taste UP. Auf der Anzeige erscheint „E-I“ und „1“. Mit der Taste UP/DOWN wird nun die
2 ausgewählt, gefolgt von der Taste START.
Auf dem Display erscheint nun KMH oder MPH. Sie können nun mit den Tasten UP/DOWN
zwischen den beiden Systemen wählen. Bestätigen Sie die Auswahl mit der Taste ENTER.

2. Drücken Sie die Taste START. Es blinkt im Display die Anzeige „KM/H“ oder „MPH“.
Mit der Taste UP/DOWN kann zwischen den beiden Systemen gewechselt werden.
Bestätigen Sie die Auswahl durch zweimaliges Drücken der STOP/ENTER – Taste.
Anschließend kehren Sie zurück zum Standardbildschirm.

Handpulssensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im
Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen
Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die
Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses
Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen.
Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen
des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese
Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle
Pulsfrequenz angezeigt.
ACHTUNG: Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstands­veränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte
ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und
Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert
eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt
angezeigt werden. Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten
Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des

Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem
Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung
eines Brustgurtes. Dieser ist als Zubehör erhältlich.

Stromversorgung - Netzkabel

Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzkabels in die, sich am
Gehäuse befindliche Anschlussbuchse ein. Verbinden Sie dann das Netzkabel mit einer
Steckdose. ACHTUNG: Das Gerät darf nur an eine, vom Fachmann installierte und geerdete
Steckdosen angeschlossen werden. Wenn Sie ein Verlängerungskabel einsetzen, so muss
dies den Richtlinien des VDE entsprechen.

Anschließen des Gerätes

ACHTUNG:

Bevor Sie den Netzadapter an das Gerät anschließen prüfen Sie unbedingt jedes Mal, dass es
sich um den im Lieferumfang des Gerätes enthaltenen Netzadapter handelt.
Bei der Verwendung eines anderen Netzadapters kann es zu Beschädigungen der
elektronischen Bauteile des Gerätes kommen, für die der Hersteller keine Haftung
übernehmen kann. Verbinden Sie immer zuerst das Netzkabel mit dem Trainingsgerät, bevor
Sie es mit einer Steckdose verbinden.
Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das
Netzkabel aus der Steckdose.

Einschalten des Gerätes

Verbinden Sie das Netzkabel zuerst mit dem Trainingsgerät und dann mit der Steckdose. Nun
schaltet sich das Cockpit automatisch ein.

Ausschalten des Gerätes

Sobald Sie Ihr Training beendet haben, sollten Sie in jedem Fall das Trainingsgerät vom
Stromnetz trennen. Ziehen Sie hierzu immer zuerst das Netzkabel aus der Steckdose und
entfernen Sie dann den Netzstecker.

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem
einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das
Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining
mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren
und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel;
sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für
Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem
Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein
vorausschauende Trainingsplanung. Planen Sie daher Ihr Fitnesstraining in den normalen
Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor
werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.

Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag
zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend
Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen
während des Trainings. Hierbei werden Sie optisch und akustisch abgelenkt.
Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel
in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro
Trainingseinheit um 10 Minuten verlängern, etc. Wenn Sie dieses Ziel dann erreicht haben
belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher
verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf,
in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler
Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die
bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von
Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten
bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in
jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem
Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und
halten Sie ihn mit der linken Hand fest. Das Knie weist
gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach
hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie
diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß
langsam los und setzen das Bein langsam wieder ab. Wiederholen Sie
diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem
Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie
mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen
auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre
Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der
Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden
lang an. Achten Sie darauf, dass der Oberkörper während der
gesamten Übung gerade bleibt.Beenden Sie dann den Druck auf die
Oberschenkel, strecken Sie die Beine langsam aus und stehen dann
langsam und gleichmäßig wieder auf.

Bein-, Waden und Po-Muskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und
winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den
Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie
den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten
Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position
für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und
richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.
Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen
Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach
vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre
Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich.
Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter
Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist
Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser
ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den
Schweiß verliert. 30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken.
Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um
das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel
umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer
Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit
zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens
einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist oft mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die
meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu
trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens
solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz­kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die
Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der
entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen
die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen
Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger
sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche
starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich
vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle
erstellen. Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke,
Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie
persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem
Aufwachen gemessen) und des persönlichen Befindens während des Trainings. Anbei finden
Sie eine Empfehlung für einen Wochenplan.

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie
das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.
Beachten Sie hierbei die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall
bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten
Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterieverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle
gebrauchten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen
Hausmüll ist gesetzlich verboten. Auf den meisten Batterien ist bereits das Symbol
abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem Symbol befindet sich meist
die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine
umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet,
Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde,
bzw. im Handel abzugeben. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw.
Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.
Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in Gross­Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß
der Batterieverordnung sachgerecht entsorgen. Geben Sie Batterien und Akkus nur im
entladenen Zustand zurück.

EXPLOSIONSZEICHNUNGEN

Technische Daten

Aufstellmaße: ca. 175 x 64 x 156cm

Bremssystem: Server Motor Direct Drive System
Permanent Magnet

Widerstandsstufen: 16

Übersetzungsverhältnis: 1:18

Stromversorgung: 230V Netzgerät (Ausgang 12V)

F.A.Q.

Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal?

Ihr MAXXUS® Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen
Längsrippenriemen – auch Rillenriemen genannt - ausgestattet. Hinzu kommt das
hochwertige Magnetbremssystem, das vollkommen Verschleiß- und reibungsfrei arbeitet. All
diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche
extrem reduziert werden. Somit gehört Ihr MAXXUS® Trainingsgerät zu den leisesten
Produkten, die auf dem Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und
normal, dass leichte mechanische Geräusche während des Trainings wahrnehmbar sind.
Diese mechanischen Geräusche, die kontinuierlich, aber auch mit Unterbrechungen
auftreten können, werden durch die teilweise sehr hohe Rotationsgeschwindigkeit der
Schwungscheibe während des Trainings erzeugt. Auch können sich bewegende Teile
während des Trainings Geräusche erzeugen, die durch die hohlen Metallrohre des Rahmens,
die wie Resonanzkörper wirken, verstärkt werden. Durchaus normal ist es auch, dass
Laufgeräusche während des Trainings lauter werden. Dies ist zum einen mit einer Erhöhung
der Trainingsgeschwindigkeit zu erklären. Zum anderen können sich Bauteile Ihres
Trainingsgerätes während des Trainings erwärmen und somit ausdehnen.

Das Cockpit hat keine Anzeige nach dem Einschalten des Gerätes

Überprüfen Sie, ob das Netzkabel sowohl am Gerät als auch an der Steckdose
ordnungsgemäß angebracht wurde, oder beschädigt ist. Überprüfen Sie, ob das
Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die
Steckverbindung sich gelöst hat.

Der Pulswert wird nicht oder nur fehlerhaft angezeigt

Siehe Beschreibung "Puls-/Herzfrequenzmessung" in dieser Anleitung.

Die Handpulssensoren haben keine Funktion

Prüfen Sie, ob bei der Montage eventuell die Kabel der Handsensoren gequetscht oder
eingeklemmt wurden.

Die Werte für Geschwindigkeit und Strecke werden während des Trainings mit „0"

angezeigt

Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde
und/oder die Steckverbindung sich gelöst hat.

Mein Trainingsgerät erzeugt Knackgeräusche während des Trainings

Prüfen Sie, ob das Trainingsgerät eben bzw. im Lot steht. Justieren Sie gegebenenfalls die
Standfüße neu. Prüfen Sie auch, ob die Schrauben, welche die Pendelrohre am Knickgelenk
mit den Pedalrohren verbinden zu fest angezogen sind.

Während des Trainings schlafen meine Füße ein

Der Grund hierfür ist häufig ein zu enger oder ein zu eng geschnürter Trainingsschuh. Da sich
die Füße unter Belastung ausdehnen, sollten Sie Ihre Schuhe nur locker zu schnüren. Rat
hierzu erhalten Sie auch in Sport- bzw. Dieses Zubehör ist die optimale Ergänzung für Ihr

Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in
unserem Showroom in Groß-Gerau.

Empfohlenes Zubehör

POLAR® Sende-Brustgurt T34 (uncodiert)

Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter
Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten
Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von
0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den
Bodenbelag optimal gegen Beschädigungen, Kratzer und Verunreinigungen
durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark
minimiert. Erhältlich in folgenden Größen: • 160 x 90 cm und 210 x 100 cm

®

MAXXUS® Entfetter-Spray

Optimales Reinigungsmittel für Gleitrohre und Gleitrollen. Befreit die
Gleitrohre und -rollen von Verschmutzungen und pflegt die Oberfläche.

MAXXUS® Gleitspray

Optimales Schmiermittel.

MAXXUS® Anti-Statikspray

Wirkt statischer Aufladungen des Rahmens, der Verkleidungsteile und des
Trainingcomputers entgegen. Geräte, die auf Teppichböden oder
Kunststoffuntergründen stehen, laden sich statisch auf. Dies verhindert das
MAXXUS Antistatik Spray. Behandelte Kunststoffoberflächen ziehen den
Staub nicht so schnell an und bleiben länger sauber.

MAXXUS® Spezial-Schaumreiniger

Zur regelmäßigen Reinigung Ihres Fitnessgerätes. Kunststoffabdeckungen
und Metallrahmen lassen sich mit dem MAXXUS Schaumreiniger perfekt
pflegen. Auch geeignet zur Reinigung von Pulsgurte und anderem
Trainingszubehör.

GEWÄHRLEISTUNG

Damit das MAXXUS® Support-Team in der Lage ist Daten von Ihrem Fitnessgerät bzw. von
Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in
jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. Bitte füllen Sie

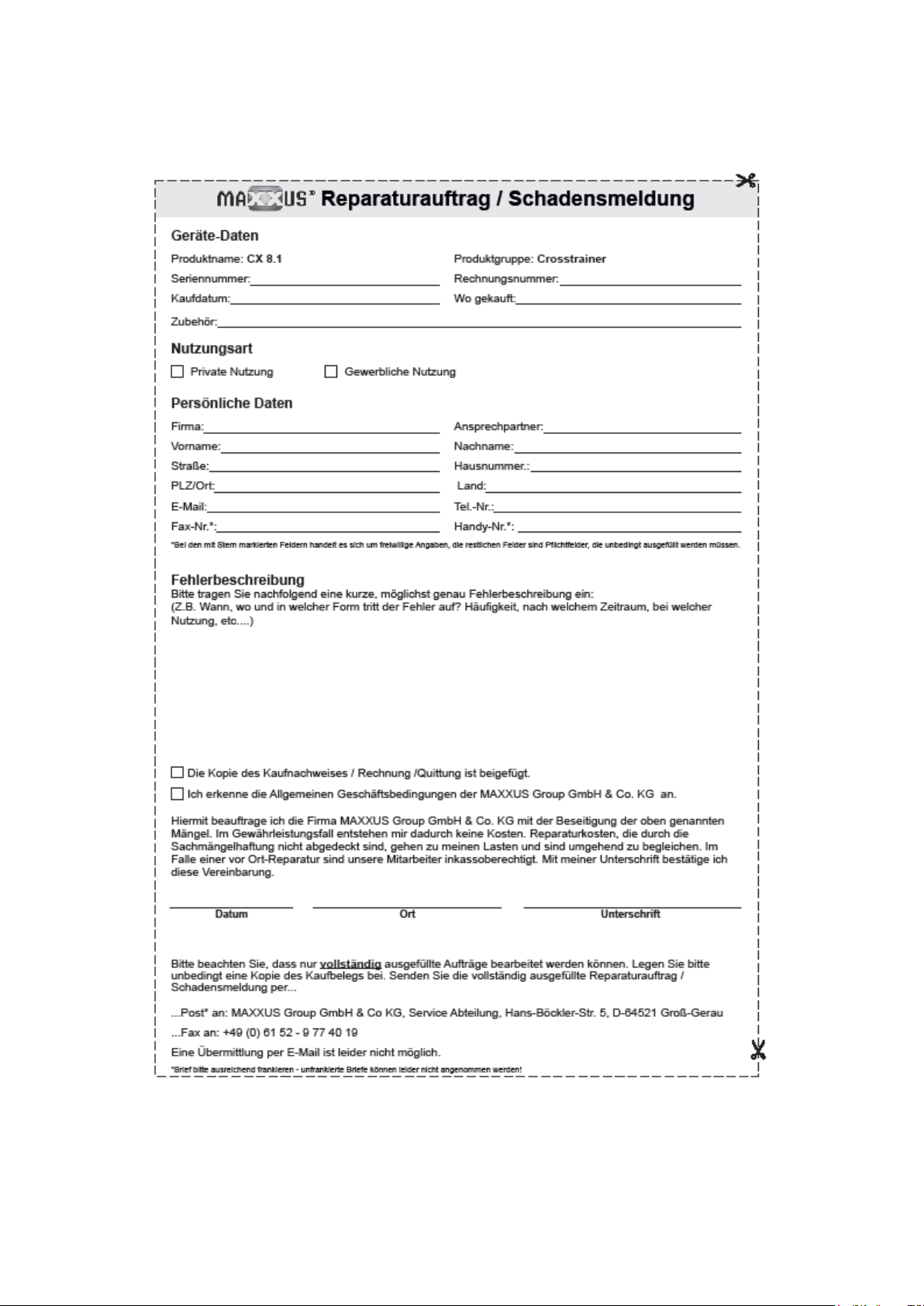

im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Endnutzer­handbuches vollständig aus und senden dieses per Post oder Fax an uns ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS® sind je nach Modell für unterschiedliche Einsatzbereiche
geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den
“Technischen Daten” dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung
Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastikpraxen, etc.
Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei
ausgeschlossen! Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von
Fachpersonal. Gewährleistungsdauer: 1 Jahr
Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen
Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren,
benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren
Kauf- bzw. Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall
als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit
gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles. Damit wir Ihre Modellversion
eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des
Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt
ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem
direkten und autorisierten Vertriebspartner der MAXXUX Group GmbH & Co. KG erworben
wurden. Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler
beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und
Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige
Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen,
höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das
Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder
Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte
Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte
Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung.
Zu diesen Bauteilen zählen zum Beispiel: Kugellager Lagerbuchsen Lager Antriebsriemen
Schalter und Tasten Laufgurte Laufplatten Laufrollen Verschleißerscheinungen an diese
Verschleißteilen sind nicht Gegenstand der Gewährleistung. Sollte das Trainingsgerät
aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und
Bereitstellung,

sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich
fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die
defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache
versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung Das MAXXUS®
Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur
Verfügung, wenn Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle,
die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall
wenden Sie sich bitte direkt per E-Mail an: [e-mail]

Bestellungen von Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des
Produktnamens, der Ersatzteil- bezeichnungen, der Ersatzteilnummern und der benötigten
Bestellmengen an: [e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben,
Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und
separat bestellt werden muss.

*Stand 01/2009

GARANTIE

Garantiebedingungen

MAXXUS® gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden
Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund
eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere
bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche
Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn
folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Kaufdatum schriftlich zu registrieren.
Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte
„Registrierungskarte“. Spätere Registrierungen können leider nicht mehr kostenfrei
entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt und
ausreichend frankiert zurück.

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte
gewährt, die direkt bei der Group GmbH & Co. KG erworben wurden und ausschließlich zum
persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind
insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder
Studiobetrieb. Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten
des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit
Vertragsschluss schriftlich an zu übermitteln.

Wartung

Für gilt eine Wartungspflicht. Die Wartungsintervalle beginnen mit dem Kaufdatum und
betragen für:
Laufbänder 12 Monate
Crosstrainer 18 Monate
Ergometer/Bike 24 Monate
Recumbents 24 Monate
Rudergeräte 24 Monate
Speedbikes 24 Monate
Vibrationsgeräte 24 Monate
Kraftmaschinen unterliegen keiner generellen Wartungspflicht.

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der
Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist
mindestens 4 Wochen vor Ablauf der oben genannten Frist beim Support zur Planung
anzumelden. Die Terminabstimmung erfolgt telefonisch oder per Email, Fax oder Postbrief.
Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über
den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig
ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu
verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage

www.maxxus.de unter dem Link:
http://www.maxxus.de/de/support/reparaturauftrag.html bereit

gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

-Transport- und Fahrtkosten

-Auf- und Abbaukosten bei notwendigem Transport

-Notwendige Wartungsarbeiten

-Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder

-mangelnder Reinigung
entstanden sind
Verschleißteile**

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:
® Laufgurt ® Antriebsriemen ® Kugellager ® Überzüge an Haltegriffen
® Laufbrett ® Folien ® Laufrollen ® Zugseile ® Pedalriemen

Für die Instandsetzung, Wartung und Pflege sind ausschließlich original Produkte zu
verwenden.
