Maxxus CX 7.8 User Manual [de]

CX 7.8
Crosstrainer
BEDIENUNGS- & MONTAGEANLEITUNG
Index
2
Sicherheitshinweise
3
4
Befestigungsmaterial & Werkzeug
5
Montage
6 - 12

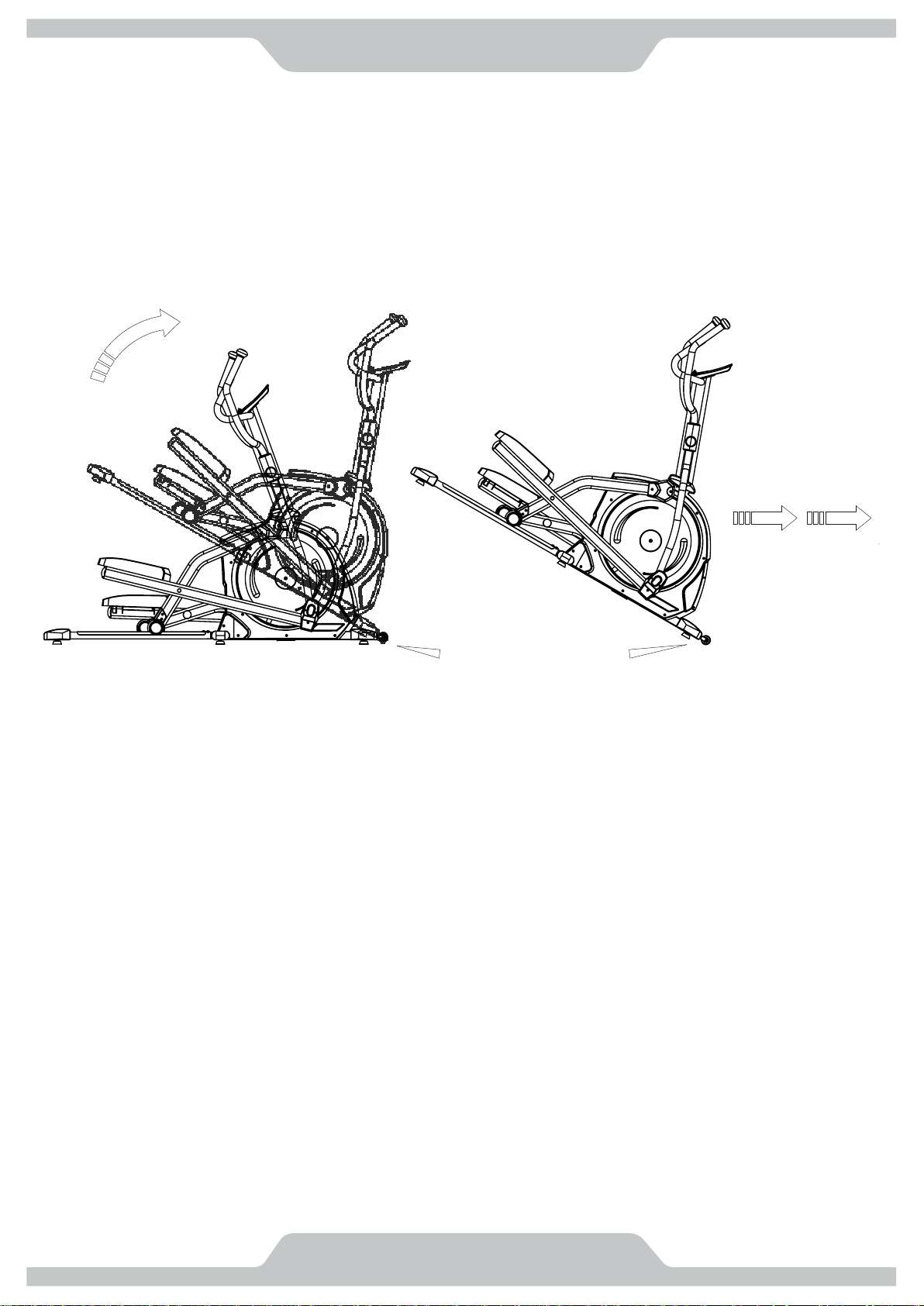

Transport, Standort & Lagerung
13
Pflege, Reinigung & Wartung
14

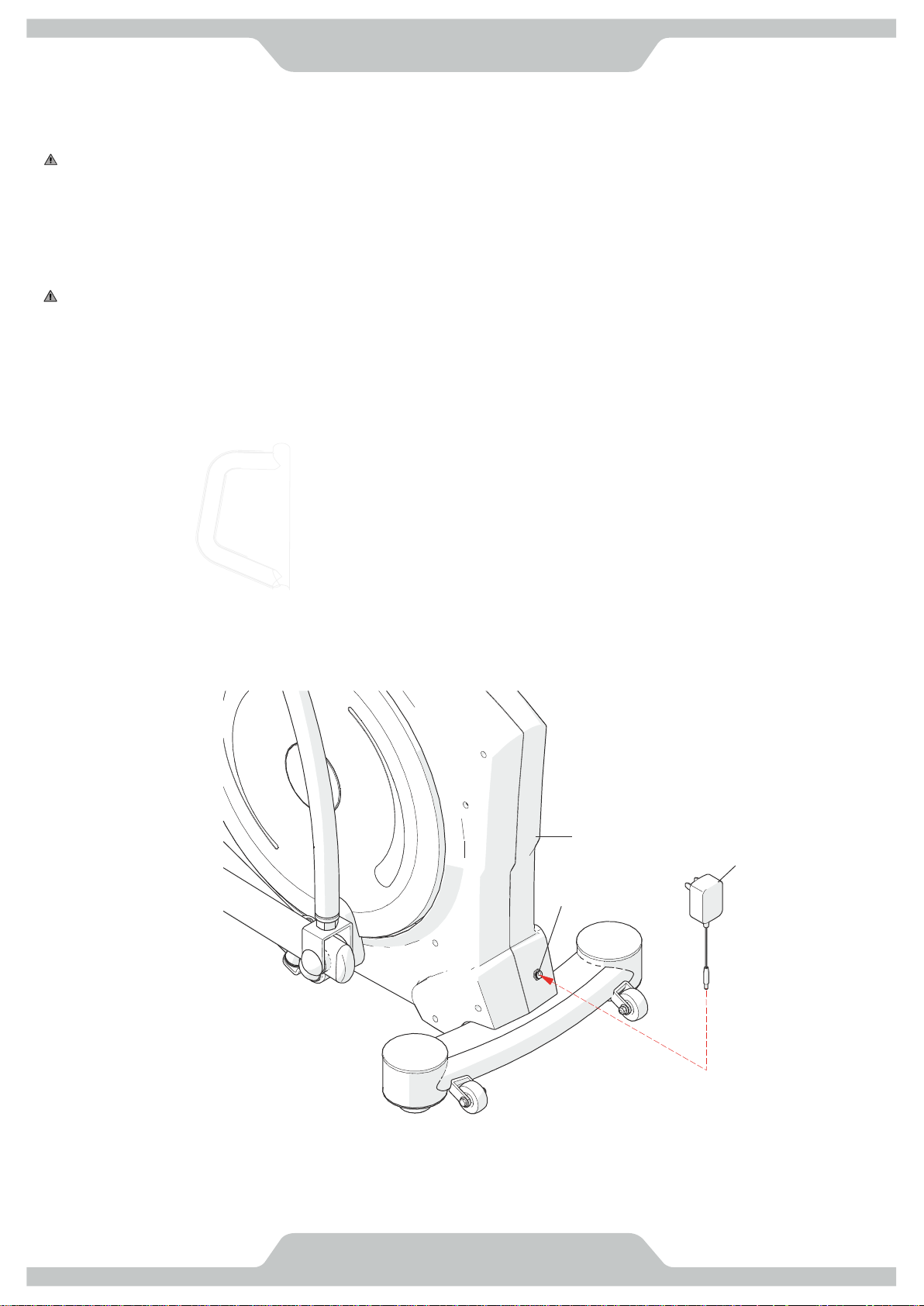

Netzanschluss
15

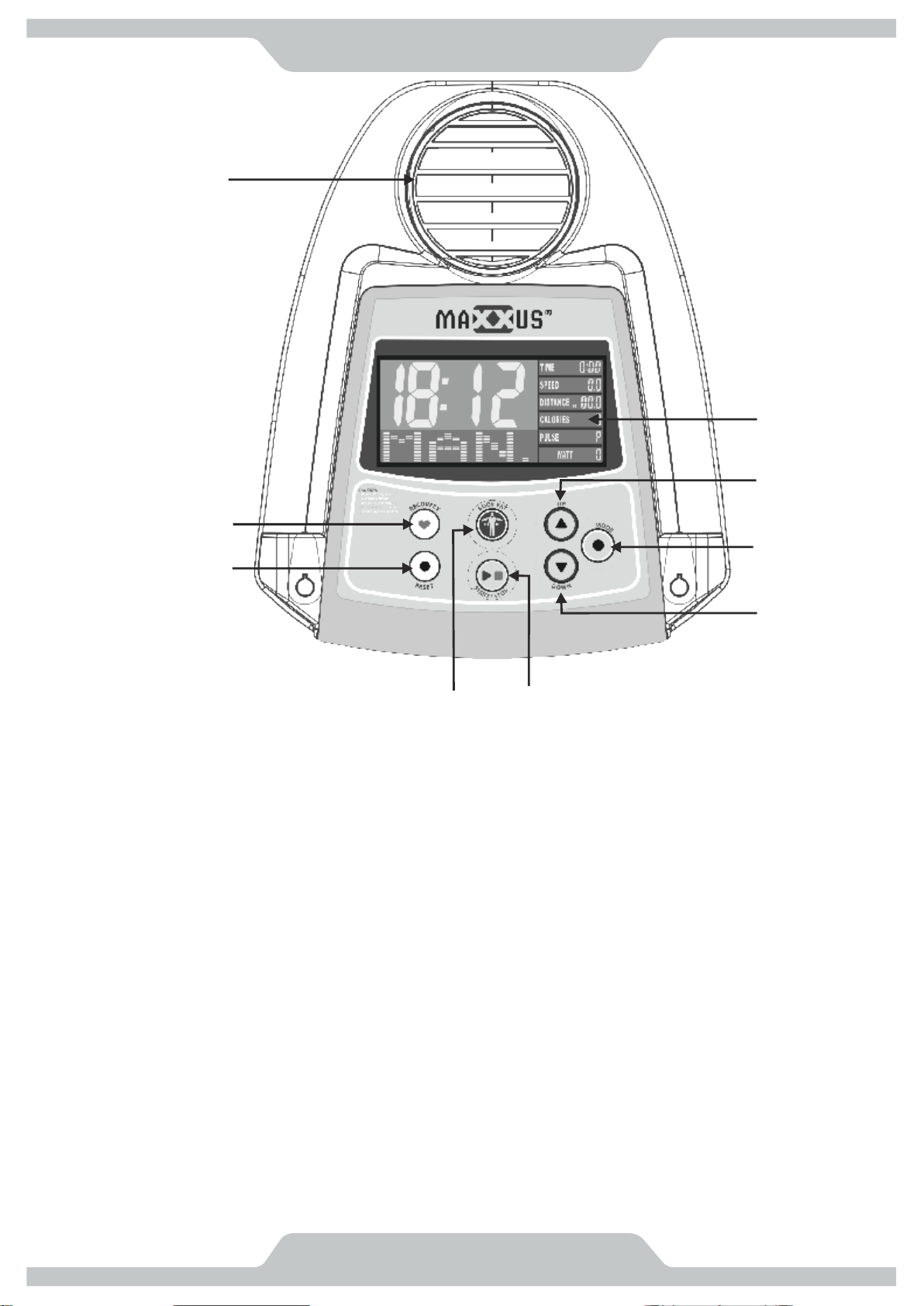

Cockpit
16 - 23
Puls- und Herzfrequenzmessung
24 - 25
Trainingsempfehlungen
26 - 27
Notizen
28
Technische Details
29
Entsorgung
30

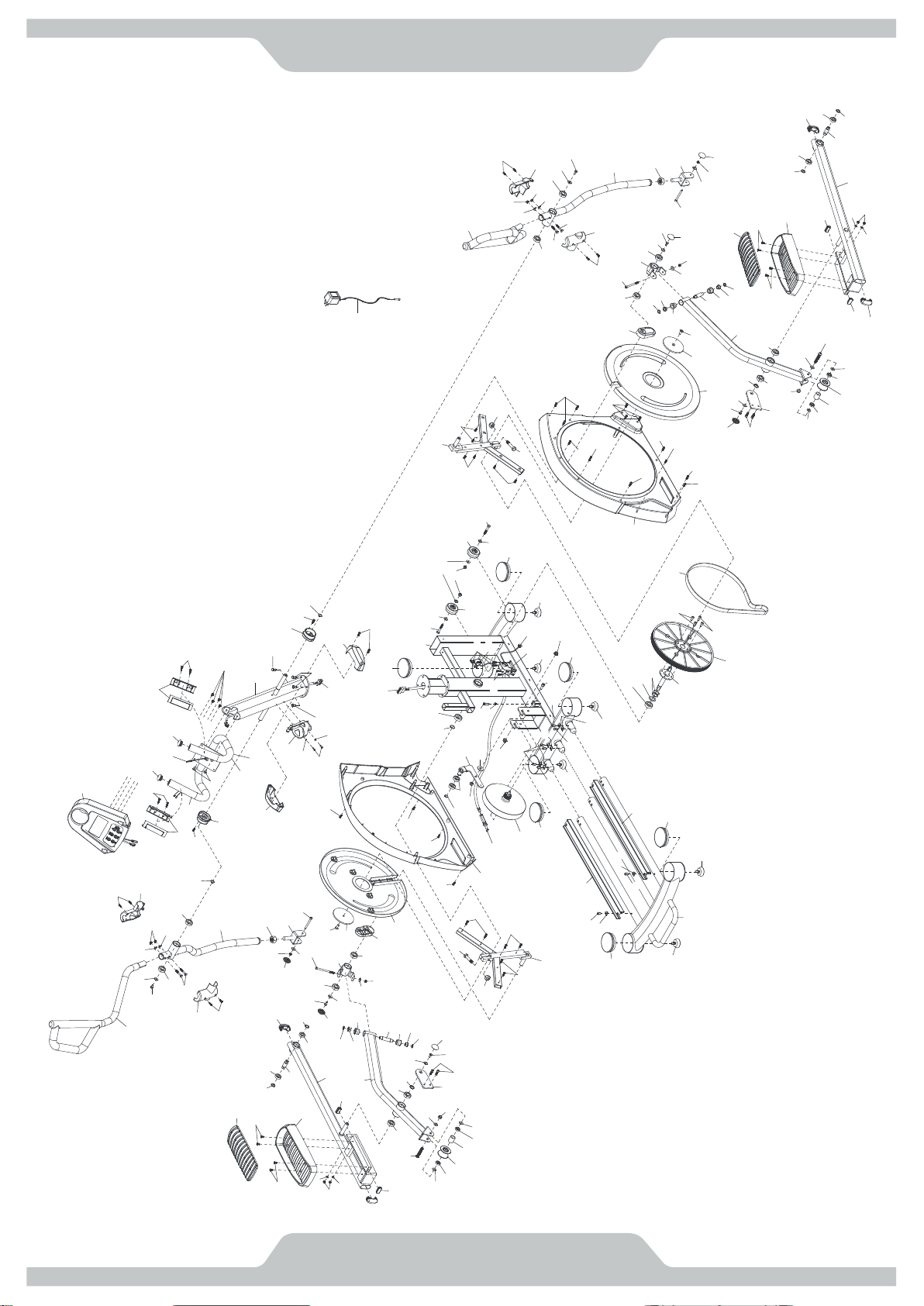

Explosionszeichnung
31
Teileliste
32 - 33
FAQ - Häufig gestellte Fragen
34
Zubehör
35
Gewährleistung
36
Garantiebedingungen
37
Registrieren
38
Reparaturauftrag / Schadensmeldung
39
Version1.0
Index
© 2014 by MAXXUS Group GmbH & Co. KG Alle Rechte vorbehalten / All rights reserved
Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.
This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.
2
Sicherheitshinweise
Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden. Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.
Stromanschluss
- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.
- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.
- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.
- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.
- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.
- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.
- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.
- Elektrische Geräte, wie z. B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.
- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.
Trainingsumgebung
- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.
- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.
- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur
innerhalb temperierter, trockener und sauberer Räume möglich.
- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.
- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.
- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.
- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.
- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.
®
Persönliche Sicherheitshinweise für das Training
- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z. B. Kindern zu verhindern.
- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.
- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.
- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.
- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen kann.
- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.
- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.
- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.
- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.
- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.
- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.
- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.
- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.
- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.
- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.
Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden! Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen! Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.
3
Karton 1
A01
Lieferumfang
A12
A16
D02
A13
Basisrahmen - 1 Stück Gleitrahmen - 1 Stück
A14
Handgriff, rechts
- 1 Stück
Schmiermittel - 1 Stück
Karton 2
A02
A05/A07
Fester Handgriff
- 1 Stück
A06/A08
Computer - 1 Stück
A03
Handgriff, links
- 1 Stück
A04
Lenkerschaft - 1 Stück
C17/C18
Pendelarmabdeckung vorne & hinten - 2 Sets
C12
Pedale - 2 Stück
Pedal- & Führungsrohr links - 1 Stück
C11
Pedal- & Führungsrohr rechts - 1 Stück
C27
Pendelarm, links
- 1 Stück
C07/C08
Pendelarm, rechts
- 1 Stück
C14
Schraubenabdeckung, rund - 4 Stück
Flaschenhalter - 1 Stück
Lenkerschaftsabdeckung rechts & links - 1 Set
Trittfläche - 2 Stück
D08
Netzdapter 9V/1000mA - 1 Stück
4
Befestigungsmaterial & Werkzeug
B33 (2) B41 (3)
Unterlegscheibe Ø5/16”x30x2.0T - 4 Stück
Inbusschraube M8x25 mm - 2 Stück
B40 (8) B44 (9)
B32 (4) B30 (6)
Sechskantschraube M8x16 mm - 4 Stück
B29 (14)
Wellscheibe M8x20x1.5T - 4 Stück
B28 (7)
Schlossschraube M8x50 mm - 4 Stück
Blechschraube M5x16 mm - 10 Stück
Sechskantschraube M8x20 mm - 4 Stück
Sicherungsmutter M8 4 Stück
Schraubenschlüssel (13mm/14mm)/Kreuzschlitz­schraubendreher
Inbusschlüssel (M6)
Inbusschlüssel (M5) Inbusschlüssel (M4)
5
Montage
Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile . Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden. Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.
Schritt 1: Montage des Gleitrahmens
Lösen und entfernen Sie zuerst die sechs, an den drei Aufnahmen des Basisrahmens (A01) bereits vormontierten Schrauben (B13) und Wellscheiben (B30) - Bild 1. Lösen Sie dann leicht die beiden Inbusschrauben (B13) am Gleitrahmen (A12) - Bild 2. Schieben Sie nun die drei Rohrenden des Gleitrahmens (A12) auf die entsprechenden Aufnahmen des Basisrahmens (A01). Befestigen Sie nun den Gleitrahmen (A12) an den drei hinteren Aufnahmen des Basisrahmens (A01) mit den soeben gelösten und entfernten Schrauben (B13) und Wellscheiben (B30) - Bild 3. Ziehen Sie zum Abschluss des ersten Montageschrittes die beiden leicht gelösten Inbusschrauben (B13) am Ende des Gleitrahmens wieder fest an - Bild 4.
Bild 1
B13
B30
Bild 3
Bild 2
B13
A01
A12
B13
B30
Bild 4
B13
A12
B30
A12
6
Montage
Schritt 2: Montage des Lenkerschaftes
Verbinden Sie das Kabel (D04), das unten aus dem Lenkerschaft (A02) ragt, mit dem Kabel (D05), das aus der Aufnahme des Basisrahmens ragt. Befestigen Sie dann den Lenkerschaft (A02) mit vier Sechskantschrauben (B44) am Basisrahmen. ACHTUNG: Achten Sie unbedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel (D04/D05) nicht quetschen oder beschädigen.
A02
D04
D05
B44
A01
Schritt 3: Montage der Lenkerschaft-Abdeckung
Befestigen Sie die beiden Lenkerschaftsabdeckungen (C07-links/C08-rechts) mit zwei Blechschrauben (B40) am Übergang Lenkerschaft (A02) zum Basisrahmen (A01).
A02
C08
C07
7
B40
Montage
Schritt 4: Fetten der Achsen
Bevor Sie mit der Montage fortfahren, fetten Sie die vier, in der Zeichnung markierten Achsen mit dem im Lieferumfang enthaltenen Schmiermittel gut ein.
Achse
A02
Schmiermittel
Achse
A11
Schritt 5: Montage der Pendel-, Pedal- & Führungsrohre
Schritt 5.1:
Lösen und entfernen Sie die, an der unteren Aufnamhe des rechten Pendelrohrs (A04) bereits vormontierte Schraube (B24), Unterlegscheibe (B33) und Mutter (B29).
B24
A17
B33
B29
8
Montage
Schritt 5.2:
Setzen Sie nun den rechten Pendelarm (A04) auf der zuvor geschmierten, rechten Achse des Lenkerschaftes (A02) ein. Befestigen Sie den Pendelarm (A04) mit einer Schraube (B32) und einer Unterlegscheibe (B33).
A02
A04
B33
B32
Schritt 5.3:
Schieben Sie die vordere Aufnahme des rechten Führungsrohrs (A08) auf die kleine Achse (A11) an der rechten Antriebsscheibe des Basisrahmens und setzen Sie die Gleitrolle (C20) auf die rechte Schienen (F01) des Gleitrahmens (A12) ein. Befestigen Sie das rechten Führungsrohrs (A08) mit einer Sechskantschraube (B32) und einer Unterlegscheibe (B33). Setzen Sie nun die runde Schraubenabdeckungen (C11) auf den Schraubenkopf der Schraube (B32).
A11
A08
B33
C11
B32
A12
C20
F01
Schritt 5.4:
Verbinden Sie nun das Pendelrohr (A04) mit dem Pedalrohr (A06). Nehmen Sie hierzu die bei Schritt 5.1 gelöste Schraube (B24), die Unterlegscheibe (B33) und die Mutter (B29). Setzen Sie nun die runde Schraubenabdeckungen (C11) auf die Mutter (B29).
A04
B24
A06
B33
B29
C11
C22
Schritt 5.5:
Führen Sie die oben beschriebenen Arbeitsschritte nun ebenfalls für den linken Pendelarm (A03), Pedalarm (A05) und Führungsrohr (A07).
9
Montage
Schritt 6: Montage des festen Handgriffs
Führen Sie die Kabel, die oben aus dem Lenkerschaft (A02) ragen, sowie die Kabel des Handgriffes (A16) durch die Öffnung in der Cockpithalteplatte des festen Handgriffs (A16) - siehe Kreisausschnitt. Ziehen Sie die Kabelenden nur soweit heraus, wie es nötig ist um sie mit dem Cockpit zu verbinden. Befestigen Sie dann den festen Handgriff (A16) mit zwei Inbusschrauben (B41) am oberen Ende des Lenkerschaftes (A02). ACHTUNG: Achten Sie unbedingt darauf, dass Sie bei der Montage des festen Handgriffs die Kabel nicht quetschen oder beschädigen.
A16
Schritt 7: Montage der Pendelhandgriffe
Setzen Sie den linken Handhebel (A13) in die Aufnahme des linken Pendelrohres (A03). Befestigen sie dann den Pendelhandgriff (A13) mit zwei Schlossschrauben (B28), zwei Wellenscheiben (B30) und zwei Sicherungsmuttern (B29). Verfahren Sie nun ebenso mit dem rechten Pendelhandgriff (A14). Beide Handhebel sind durch entsprechende Aufkleber markiert und somit leicht zu identifizieren.
B41
A02
A13
A14
10
A04
B29
B30
B28
Montage
Schritt 8: Montage der Pendelrohr-Geäuse
Befestigen Sie die beiden Pendelrohr-Geäuse (C17-links/C18-rechts) am Übergang rechter Pendelhandgriff (A14) zu rechtem Pendelrohr (A04). Verwenden Sie hierzu vier Blechschrauben (B40). Verfahren Sie nun ebenso mit dem linken Pendelhandgriff (A13) und Pendelrohr (A03).
B40
C18
C17
A04
Schritt 9: Montage des Flaschenhalters
Lösen und entfernen Sie die beiden, bereits am Lenkerschaft (A02) vormontierten Inbusschrauben (B45) und Unterlegscheiben (B47). Befestigen Sie den Flaschenhalter (C27) mit den soeben gelösten zwei Inbusschrauben (B45)
am Lenkerschaft.
(B47)
A02
C27
B47
B45
B47
A02
B45
und Unterlegscheiben
Schritt 10: Montage der Pedale & Trittflächen
Lösen und entfernen Sie die vier Inbusschrauben (B23) an der Aufnahme des rechten Pedalarms (A06). Befestigen Sie dann die Pedale (C12) mit den soeben gelösten Inbusschrauben (B23) am rechten Pedalarm (A06). Ziehen Sie die Schutzfolie auf der Unterseite der Trittflächen (C14) ab und kleben Sie diese dann auf die Pedalen (C12) auf. Verfahren Sie nun ebenso mit der linken Pedale.
B23
C14
C12
B23
A06
A06
11
Montage
Schritt 11: Montage des Cockpits
Lösen Sie die vier, auf der Rückseite des Cockpits (D02) bereits vormontierten Linsenkopfschrauben (B17). Verbinden Sie dann die Kabel, die aus dem Cockpit (D02) ragen mit den Kabeln die aus dem festen Handgriff (A16) ragen. Bitte beachten Sie, dass die beiden Kabel der Handpulsmessung identische Verbindungen haben. Die Reihenfolge des Anschlusses spielt hierbei keine Rolle. Die anderen Kabeln lassen sich eindeutig aufgrund ihrer Anschlüsse zuordnen. Befestigen Sie dann das Cockpit (D02) mit vier zuvor gelösten Linsenkopfschrauben (B17) am Cockpithalter des festen Handgriffs (A16). ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.
D02
B17
A16
Schritt 12: Bodenhöhenausgleich
Stellen Sie sicher, dass Ihr Trainingsgerät immer eben steht. Um kleinere Bodenunebenheiten oder Bodenneigungen ausgleichen zu können befinden sich rechts und links am vorderen und hinteren Standrohr, sowie am Gleitrahmen Stellfüße für den Bodenhöhenausgleich. Um einen ebenen Stand des Gerätes zu ermöglichen drehen Sie zuerst alle Stellfüße auf die niedrigste Position (Position A). Justieren Sie nun bei Bedarf die Stellfüße so, dass das Trainingsgerät eben und stabil steht. Sollte der Justierradius des Bodenhöhenausgleichs nicht ausreichen um einen sicheren Stand des Trainingsgerätes zu ermöglichen, so überprüfen Sie bitte die Oberfläche des Standortes. Falls nötig wählen Sie einen anderen Standort, an dem ein sicherer und ebener Stand des Trainingsgerätes gewährleistet ist.
Position B
Position A
Stellfuß
Stellfuß
StellfußStellfuß
Stellfuß
12
