MAXXUS CX 7.5 operation manual

Crosstrainer

CX 7.5

B E D I E NUN G S - & M O N TA G E A N LEIT U N G

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Lieferumfang - Karton A

5

Lieferumfang - Karton B

5

Befestigungsmaterial & Werkzeug

6

Montage

7 - 12

Transport, Standort & Lagerung

12

Schrittlängenverstellung

13

Pflege, Reinigung & Wartung

14

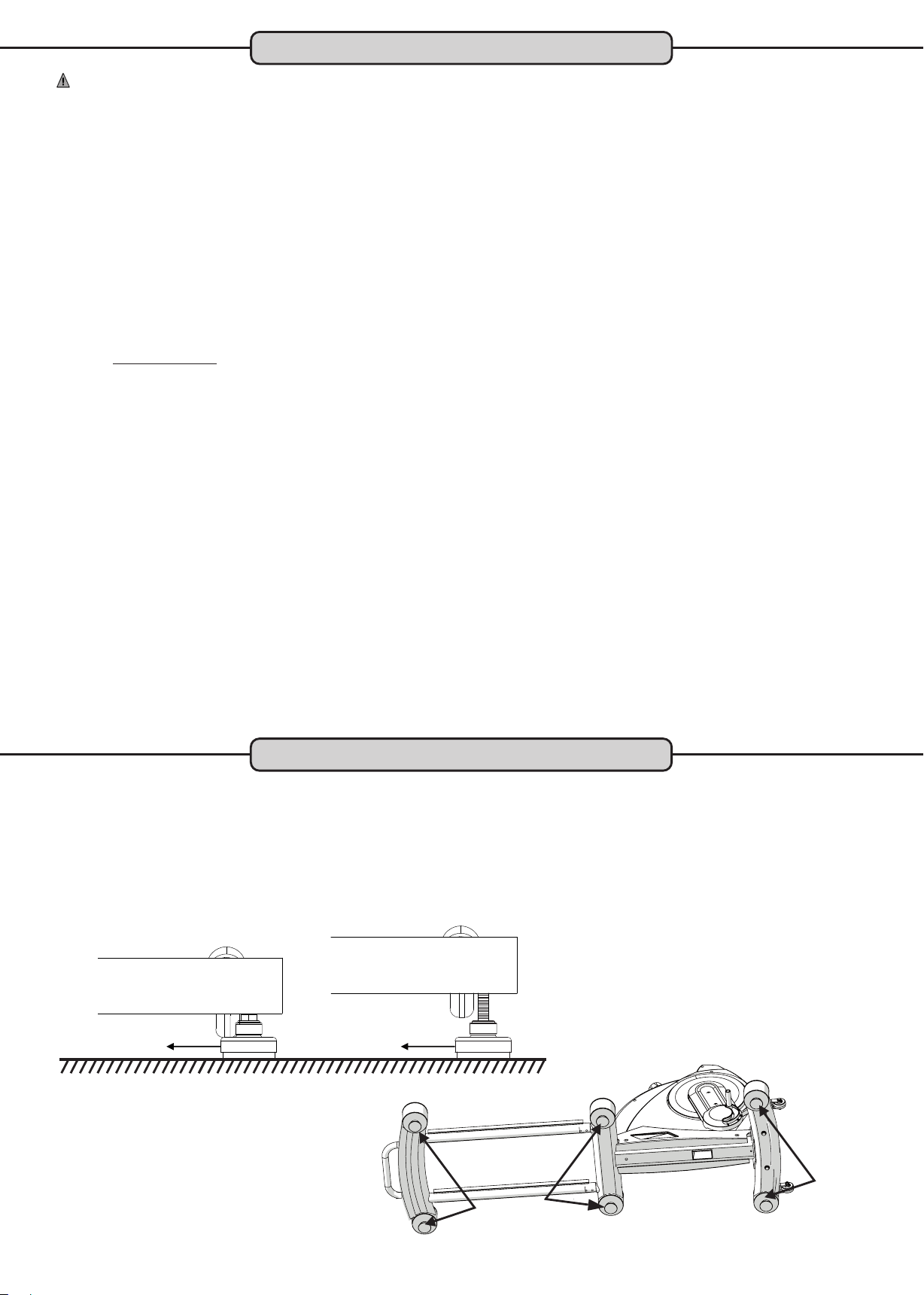

Bodenhöhenausgleich

14

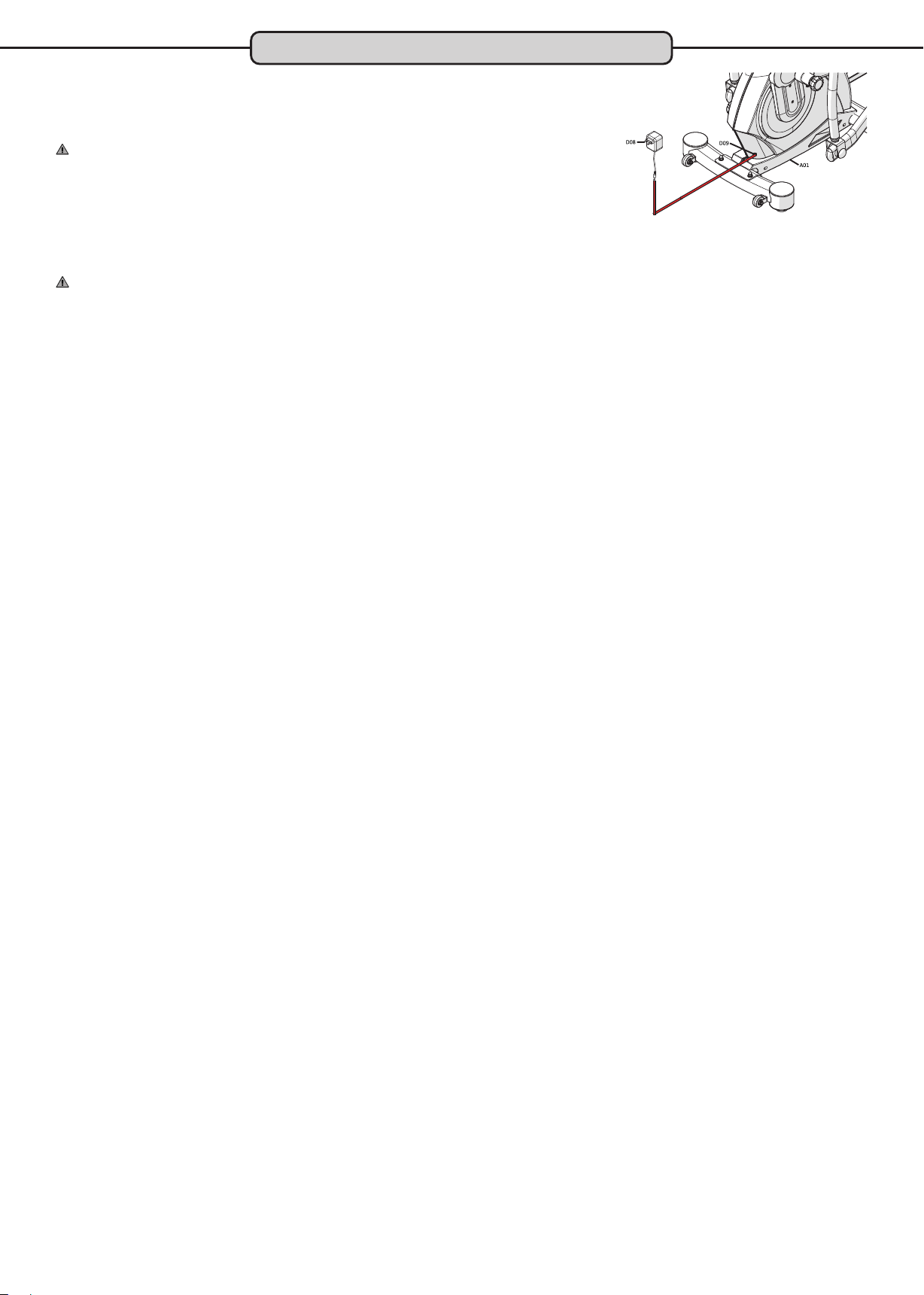

Netzkabel & Netzanschluss

15

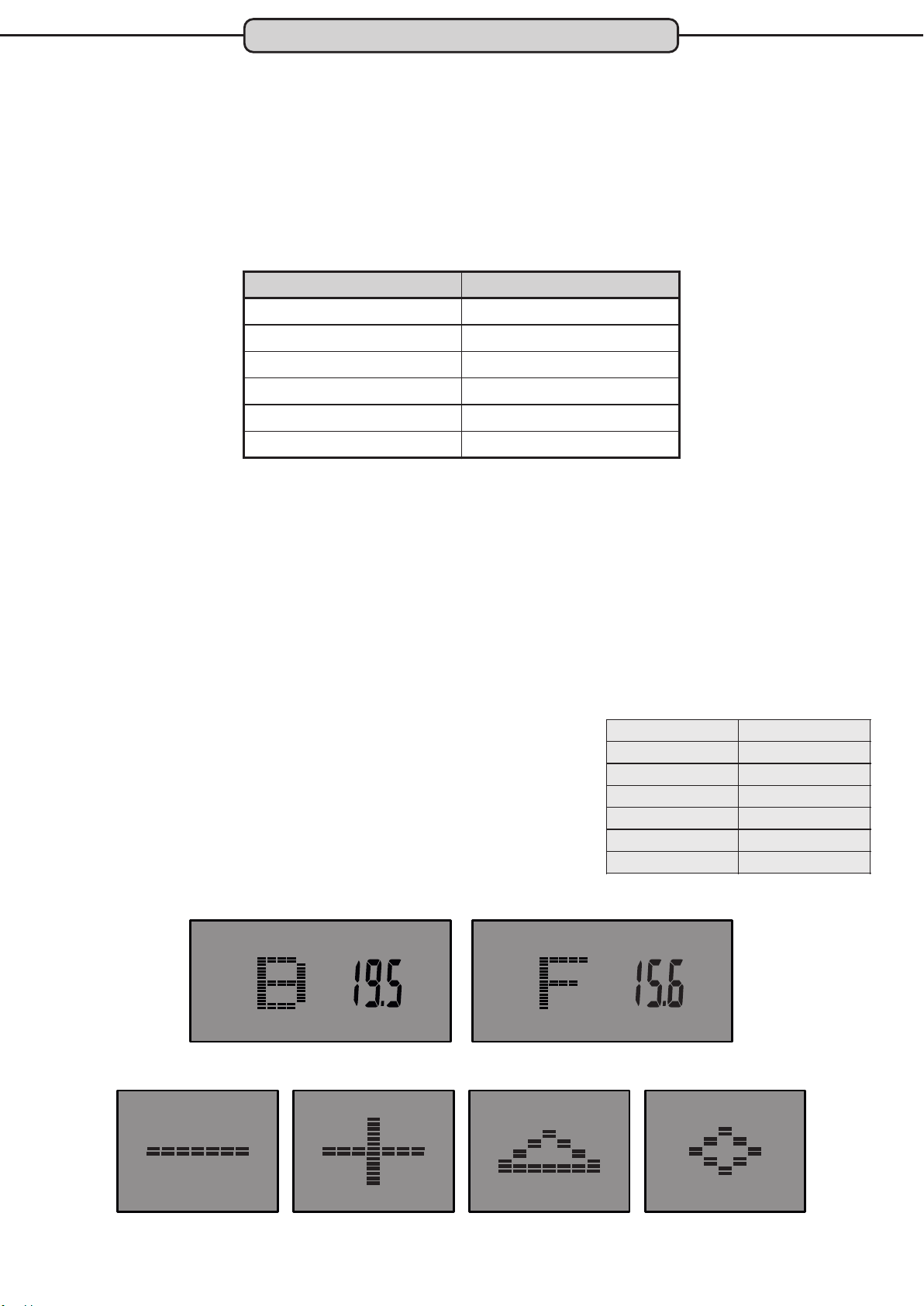

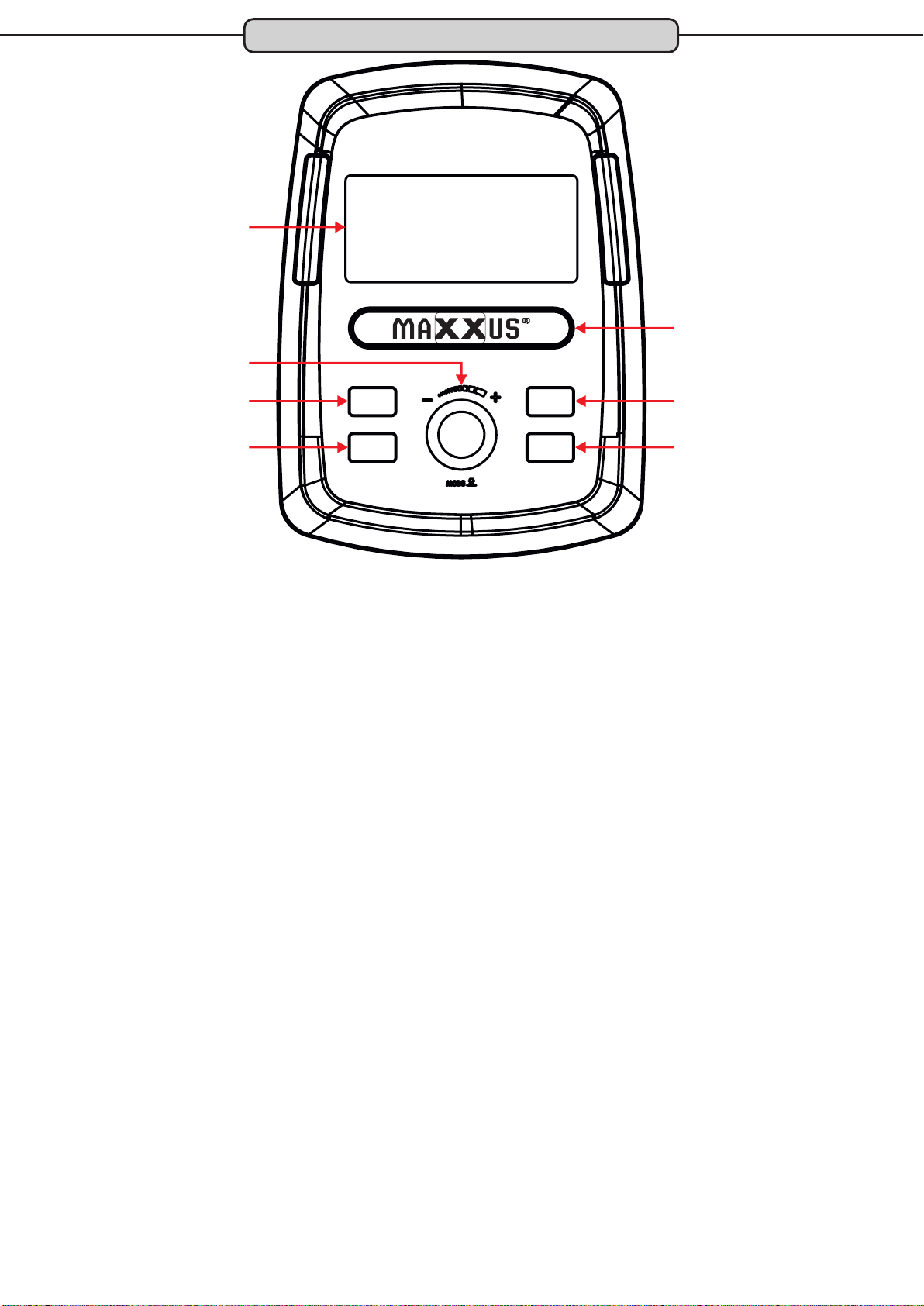

Cockpit

Herzfrequenzmessung

Warnhinweis zur Puls- und Herzfrequenzmessung

Pulsmessung über Handsensoren

Herzfrequenzmessung über Brustgurt

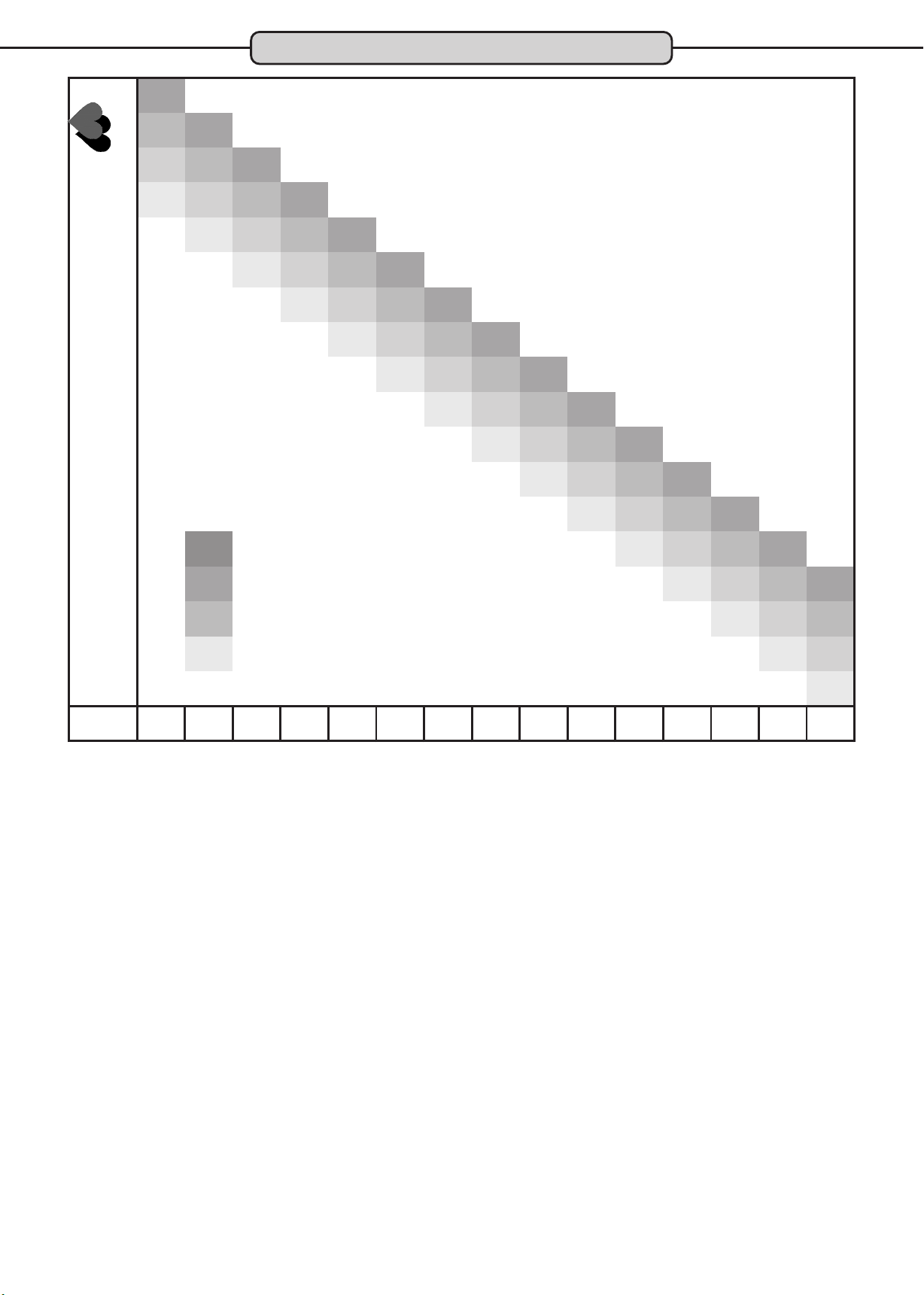

Trainingsempfehlungen

Technische Details

Entsorgung

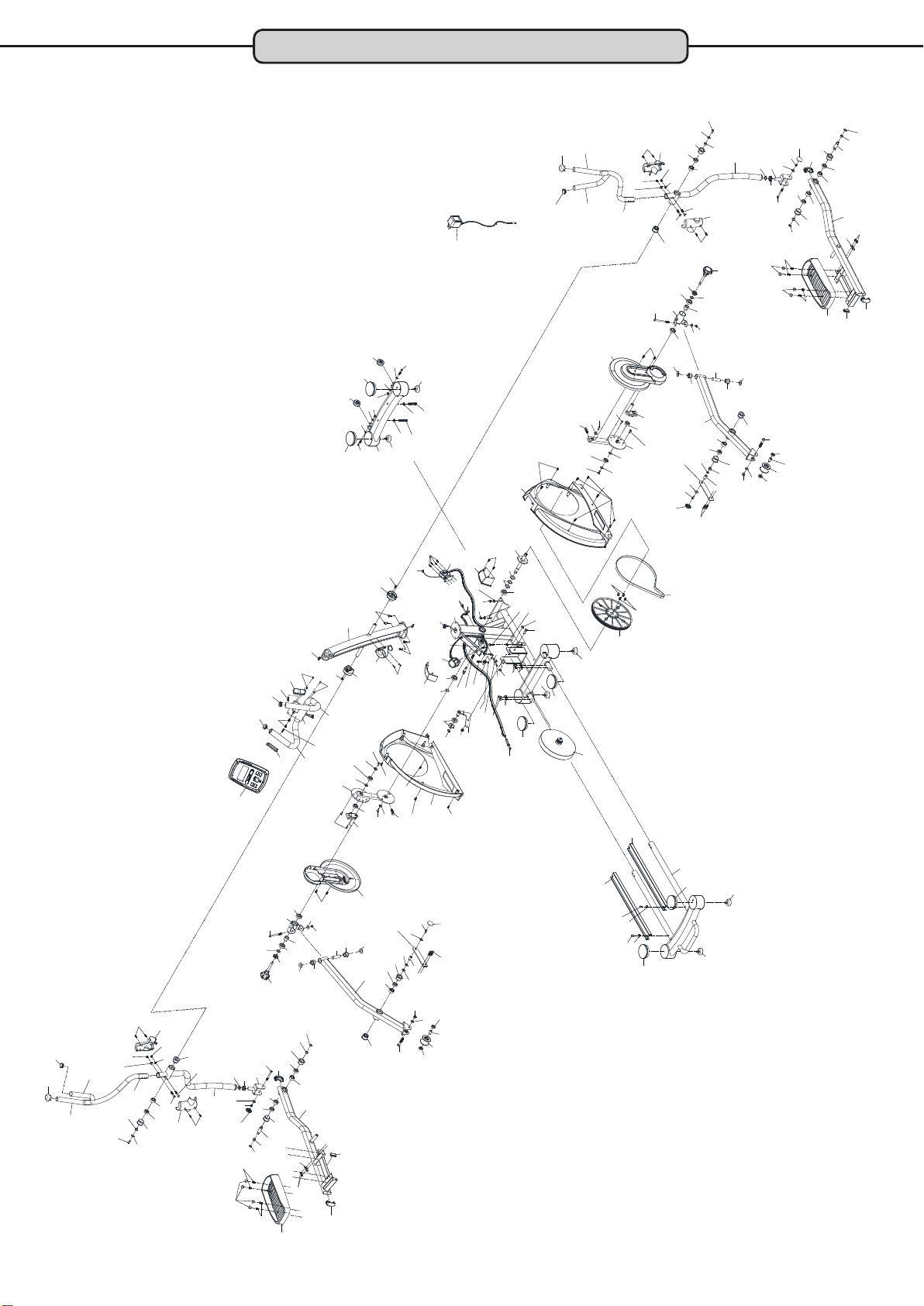

Explosionszeichnung

Teileliste

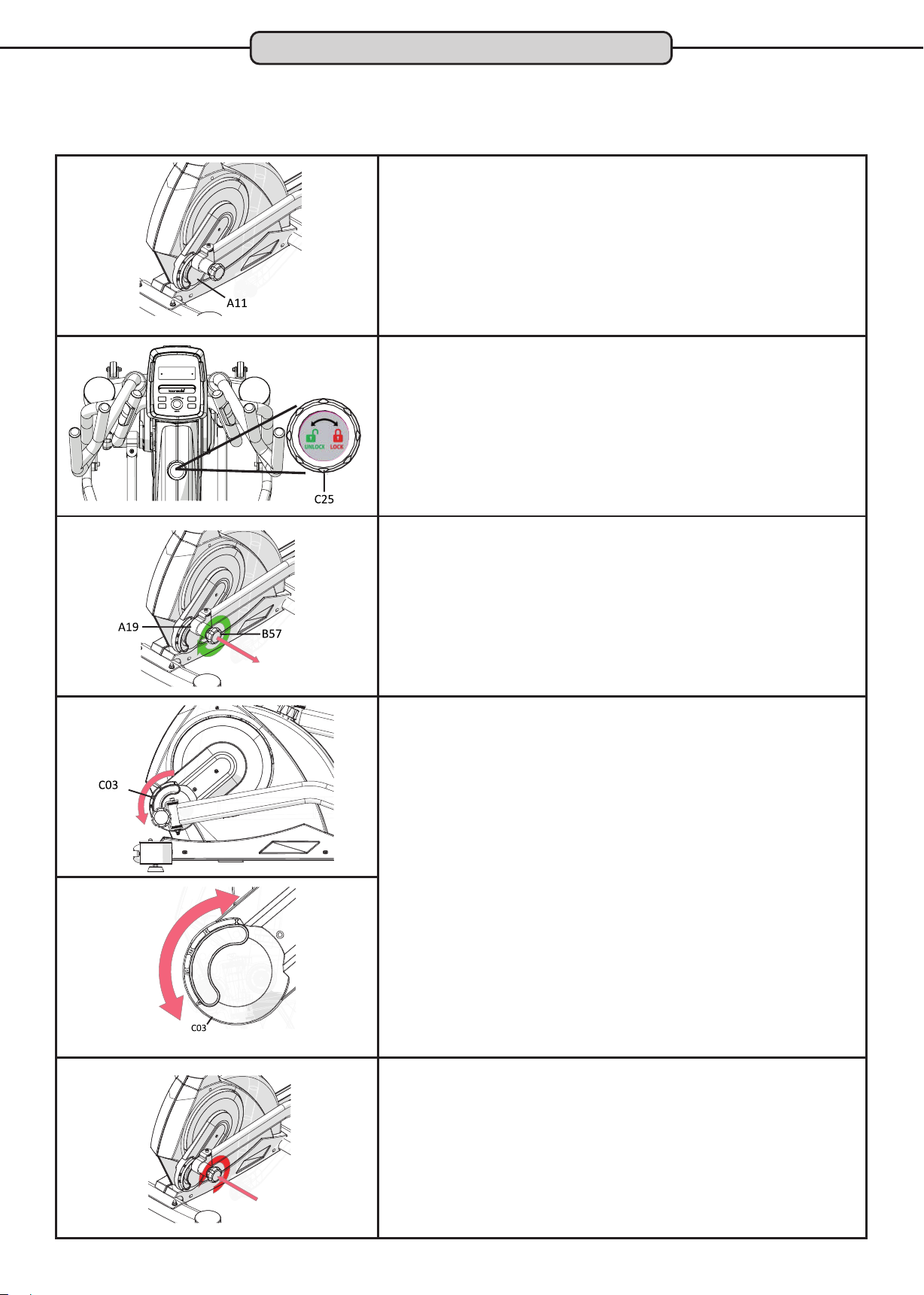

FAQ - Häufig gestellte Fragen

Zubehör

Gewährleistung

Garantiebedingungen

Registrierung

Reparaturauftrag / Schadensmeldung

Notizen

Index

1

6 - 23

24
25
25
25

26 - 27

28
28
29

30 - 31

32
32
33
34
35

© 2015 by MAXXUS Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der
MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.
Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

36

37 - 39

Version2.0

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der
dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.
Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln
abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern
wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von
der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während
deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem
Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der
Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm,
seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt
und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc.
eingehalten wird.

®

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von
Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen
kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!
Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

3

Geräteübersicht

Fester Handgriff

Pendel-Handgriff

Handpulssensoren

Cockpit

Lenkerschaft

Trinkflaschenhalter

Pendelrohr

Trittfläche

Führungsrohr

Standfuß mit
Transportrolle

Pedalrohr

Gleitrahmen

Bodenhöhenausgleich

4

Lieferumfang - Karton A

A01 - Basisrahmen A16 - Handgriff

C12

Trittflächen

(2 Stück)

Schmiermittel

Lieferumfang - Karton B

A14/A15

Pendelgriffe

A17 - Standrohr D02 - Cockpit

A05/A07

Pedal-& Führungsrohr, links

A02 - Lenkerschaft

C30

Abdeckstopfen

(8 Stück)

Lenkerschaftsverkleidung

A06/A08

Pedal-& Führungsrohr, links

C07/C08

C21

Abdeckkappe, rund

(6 Stück)

C17/C18

Pendelrohrverkleidung

(2 Sets)

Schraubenabdeckung

, rund

C11

(4 Stück)

A03/A04

Pendelrohre

Flaschenhalter

C16

A13

Gleitrahmen

D08 - Netzadapter

9V/1.300mA

5

(1)

(2)

(3)

(4)

Sechskantschraube (B41)

1

3,8"x2- / " - 2 Stück

2

Unterlegscheibe (B42)

Ø3/8"xØ20x2.0T - 4 Stück

Hutmutter (B43)

3/8" - 2 Stück

(6)

(7)

(8)

Schlossschraube (B28)

M8x50 - 4 Stück

Wellscheibe (B30)

M8x20x1,5T - 8 Stück

Sicherungsmutter (B29)

M8 - 8 Stück

(9)

(10)

(11)

(12)

Linsenkopfschraube (B23)

M6x15 - 8 Stück

(13)

(14)

(15)

(16)

Linsenkopfschraube (B21)

M5x16 - 10 Stück

Sechskantschraube (B14)

M8x20 - 4 Stück

Befestigungsmaterial & Werkzeug

Sechskantschraube (B32)

M8x16 - 2 Stück

Innensechskantschraube (B13)

M8x18 - 4 Stück

Unterlegscheibe (B53)

5/16"x20x2.0T - 6 Stück

Innensechskantschraube (B40)

M8x25 - 2 Stück

(18) (19)

Innensechskantschlüssel M5

Innensechskantschraube, (B47)

M8x80 - 2 Stück

Innensechskantschlüssel M6

Innensechskantschraube (B48)

M8x110 - 2 Stück

(21)

Schraubenschlüssel 13/14mm

Kreuzschlitzschraubendreher

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf
die Passgenauigkeit der einzelnen Werkzeuge.

6

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person
zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern,
etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der
Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte. Achten Sie insbesondere während der Montage auf Ihre persönliche Sicherheit. Tragen Sie
geeignete Arbeitshandschuhe, lassen Sie sich bei schweren und sperrigen Bauteilen von einer zweiten Person helfen
und sicheren Sie beweglichen Bauteilen so ab, dass während der Montage keine Körperteile einklemmt werden können.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage
Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1: Montage des Standfußes

Setzen Sie die beiden Abdeckkappen, rund (C21) rechts und links Standrohr (A17) ein.
Befestigen Sie den Standfuß (A17) an der vorderen Aufnahme des Basisrahmens (A01).
Verwenden Sie hierzu zwei Sechskantschrauben (B41), vier Unterlegscheiben (B42) und zwei Hutmuttern (B43).

C21

B43

A17

A01

A17

B41

B42

Schritt 2: Montage des Gleitrahmens

Setzen Sie die runden Abdeckungen (C21) am Gleitrahmen (A01)、(A13) ein.

Setzen Sie die Gleitrohre des Gleitrahmens (A13) in den Aufnahmen des Basisrahmens (A01) ein und
befestigen Sie diese mit je zwei Inbusschrauben (B13) und zwei Wellscheiben (B30).

C04

A01

C21

B13

B30

A13

A01

7

Montage

Schritt 3: Montage des Lenkerschaftes

Verbinden Sie das Kabel, das unten aus dem Lenkerschaft (A02) ragt, mit dem Kabel, das aus der Aufnahme
des Basisrahmens (A01) ragt.
Befestigen Sie dann den Lenkerschaft (A02) mit vier Sechskantschrauben (B14) am Basisrahmen.
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel (D04/D05) nicht quetschen
oder beschädigen.

A02

B14

A01

Schritt 4: Montage der Führungsrohre

Setzen Sie dann das vordere Ende des linken Führungsrohrs (A07) in die Aufnahme der linken
Schrittlängenverstellung (A19) ein und befestigen Sie dieses mit einer Innensechskantschraube
(B48), einer Unterlegscheibe (B53) und einer Sicherungsmutter (B29)

Verfahren Sie nun ebenso mit dem rechten Pedalrohr.

Abbildung 2

B48

A19

B53

B29

A07

8

Montage

Schritt 5:Montage der Pedalrohr

an der rechten Antriebsscheibe des Basisrahmens und setzen Sie die Gleitrolle (C20) auf die rechte
Schienen (F01) des Gleitrahmens (A13) ein.

A13

C20

F01

Schritt 6: Montage der Pendelrohre

Bevor Sie mit der Montage fortfahren, fetten Sie die beiden Achsen des Lenkerschaftes (A02) mit dem im Lieferumfang

enthaltenen Schmiermittel gut ein.
Setzen Sie den linken Pendelrohr (A03) auf der zuvor geschmierten, linke Achse des Lenkerschaftes (A02) ein.
Befestigen Sie den Pendelrohr (A03) mit einer Schraube (B32) und einer Unterlegscheibe (B53).
Verfahren Sie dann ebenso mit dem rechten Pendelrohr (A04).

Achse

A03

A02

B53

B32

Schmiermittel

Schritt 7: Montage des Knickgelenks (Übergang Pendelrohr - Pedalrohr)

Verbinden Sie das linke Pendelrohr (A03) mit dem linken Pedalrohr (A05). Verwenden Sie hierzu eine
Innensechskantschraube (B47), eine Unterlegscheibe (B53) und eine Sicherungsmutter (B29). Drücken Sie anschließend
die Schraubenabdeckung (C11) auf die Mutter (B32).

Verfahren Sie dann ebenso mit dem rechten Pendelrohr (A04) und Pedalrohr (A06).

9

Montage

Schritt 8: Montage der Pendelhandgriffe

Setzen Sie den linken Pendelhandgriff (A14) in die Aufnahme des linken Pendelrohres (A03) und den rechten

Befestigen sie dann den Pendelhandgriff (A14) mit zwei Schlossschrauben (B28), zwei Wellenscheibe (B30)

und zwei Sicherungsmuttern (B29).

Verfahren Sie nun ebenso mit dem rechten Pendelhandgriff (A15).

Schritt 9: Montage des festen Handgriffs

Führen Kabel des Handgriffes (A16) durch die runde Öffnung am Lenkerschaft (A02) und oben wieder aus

dem Lenkerschaft (A02) heraus. Führen Sie dann alle Kabel, die oben aus dem Lenkerschaft (A02) ragen

durch die rechteckige Öffnung des festen Handgriffs (A16).

Ziehen Sie die Kabelenden nur soweit heraus, wie es nötig ist um sie mit dem Cockpit zu verbinden.

Befestigen Sie dann den festen Handgriff (A16) mit zwei Inbusschrauben (B40) am oberen Ende des

Lenkerschaftes (A02).

ACHTUNG:

Achten Sie unbedingt darauf, dass Sie bei der Montage des festen Handgriffs die Kabel nicht quetschen oder

beschädigen.

Schritt 10: Montage der Lenkerschaft-Abdeckung

Befestigen Sie die beiden Lenkerschaftsabdeckungen (C07-links/C08-rechts) mit zwei Linsenkopfschrauben

(B21) am Übergang des Lenkerschaftes (A02) zum Basisrahmen.

10

Montage

Schritt 11: Montage der Pendelrohr-Geäuse

Befestigen Sie die beiden Pendelrohr-Geäuse (C17-links/C18-rechts) am Übergang des linken

Pendelhandgriffs (A14) zum linken Pendelrohr (A03). Verwenden Sie hierzu vier Linsenkopfschrauben (B21).

Verfahren Sie nun ebenso mit dem rechten Pendelhandgriff (A14) und Pendelrohr (A04).

A14

Schritt 12: Montage der Trittflächen

Befestigen Sie je eine der beiden Trittflächen (C12) an den hinteren Aufnahmen des linken Pedalrohrs (A05).

Verwenden Sie hierzu vier Linsenkopfschrauben (B23). Nachdem Sie die Trittflächen montiert haben drücken

Sie je vier Abdeckstopfen (C31) von oben in die vier Schraubenöffnung auf der Oberseite der Trittfläche (C12).

Verfahren Sie dann ebenso mit der rechten Seite des Gerätes.

Schritt 13: Montage des Flaschenhalters

Lösen und entfernen Sie die beiden, bereits am Lenkerschaft (A02) vormontierten Linsenkopfschrauben (B15) .
Befestigen Sie den Flaschenhalter (C16) mit den soeben gelösten zwei Linsenkopfschrauben (B15) am Lenkerschaft (A02).

11

Montage

Schritt 14: Montage des Cockpits

Lösen Sie die vier, auf der Rückseite des Cockpits (D02) bereits vormontierten Linsenkopfschrauben (B17).

Verbinden Sie dann die Kabel, die aus dem Cockpit (D02) ragen mit den Kabeln die aus dem festen Handgriff (A15)

ragen.

Bitte beachten Sie, dass die beiden Kabel der Handpulsmessung identische Verbindungen haben. Die Reihenfolge des

Anschlusses spielt hierbei keine Rolle. Die anderen Kabel lassen sich eindeutig aufgrund ihrer Anschlüsse zuordnen.

Befestigen Sie dann das Cockpit (D02) mit vier Linsenkopfschrauben (B17) am Cockpithalter des festen Handgriffs (A16).

ACHTUNG:

Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Transport, Standort & Lagerung

Transport

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen

ausgestattet.

Um das Trainingsgerät zu transportieren, stellen Sie sich an das hintere Ende des Gleitrahmens und greifen mit beiden

Händen das hintere Querrohr. Heben Sie nun das Trainingsgerät soweit nach oben an, bis das Hauptgewicht des

Trainingsgerätes auf den Transportrollen liegt.

Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position schieben.

Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Transportrollen

Standort & Lagerung

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert.
Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen,
wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.
An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen
zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei
Gewährleistungsansprüche.
Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte
Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des
Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.
Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt
zuvor ob alle Befestigungsteile fest und sicher sitzen.

12
