Maxxus CX 7.3e User Manual [de]

CX 7.3e

Crosstrainer

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Bauteile

5

Befestigungsmaterial & Werkzeug

6

Montage

7 - 13

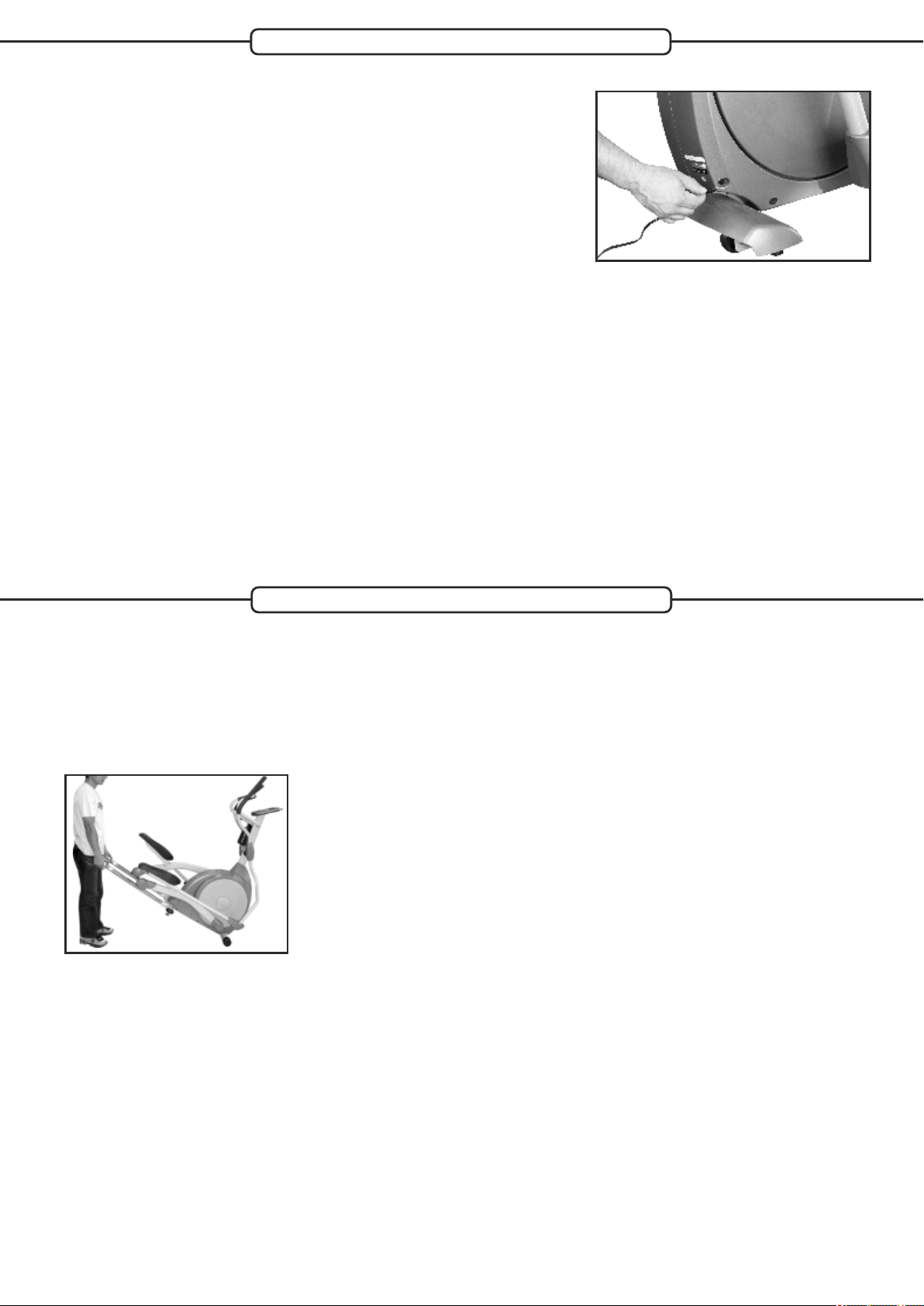

Netzanschluss

14

Standort, Transport & Lagerung

14

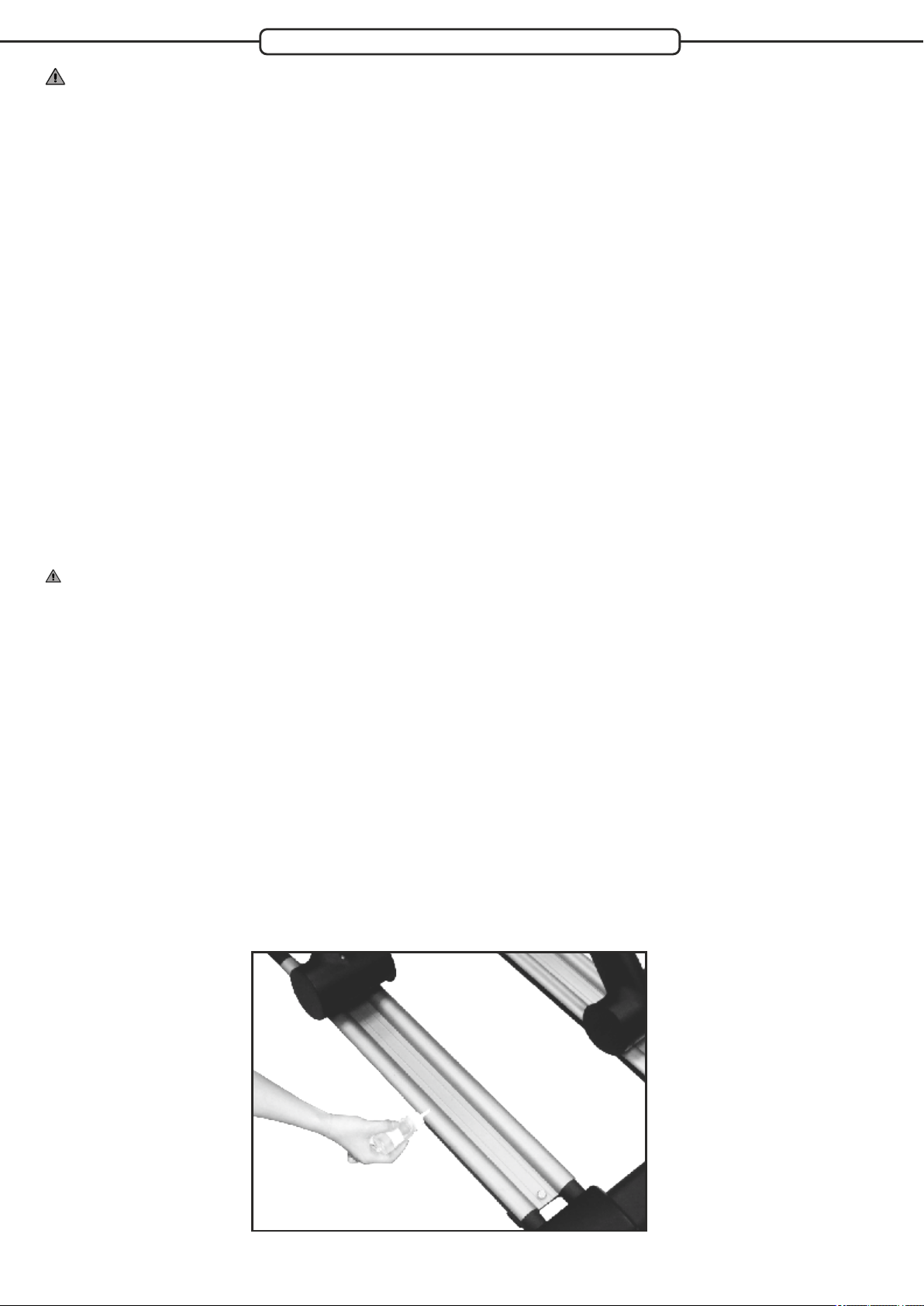

Pflege, Reinigung & Wartung

15

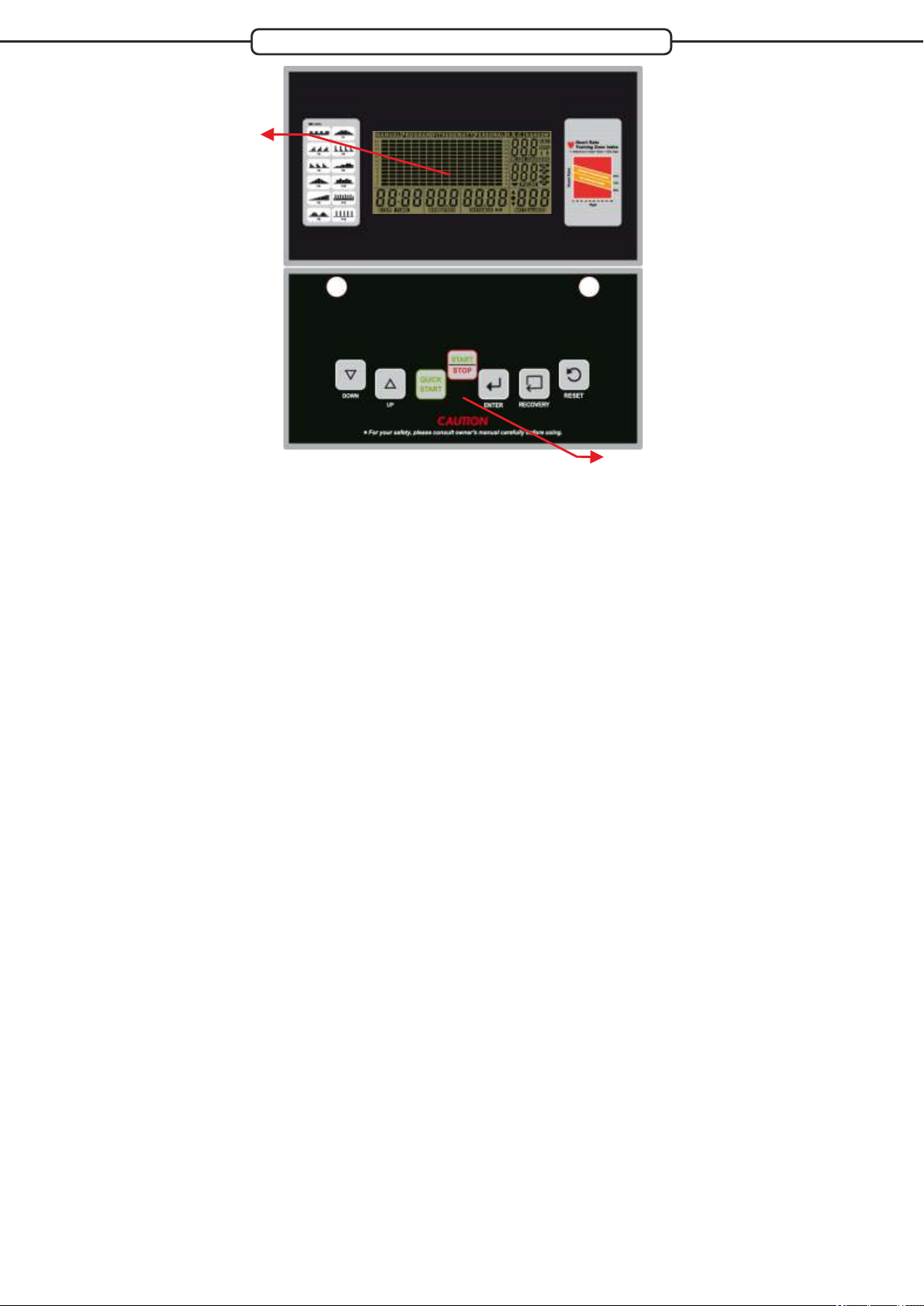

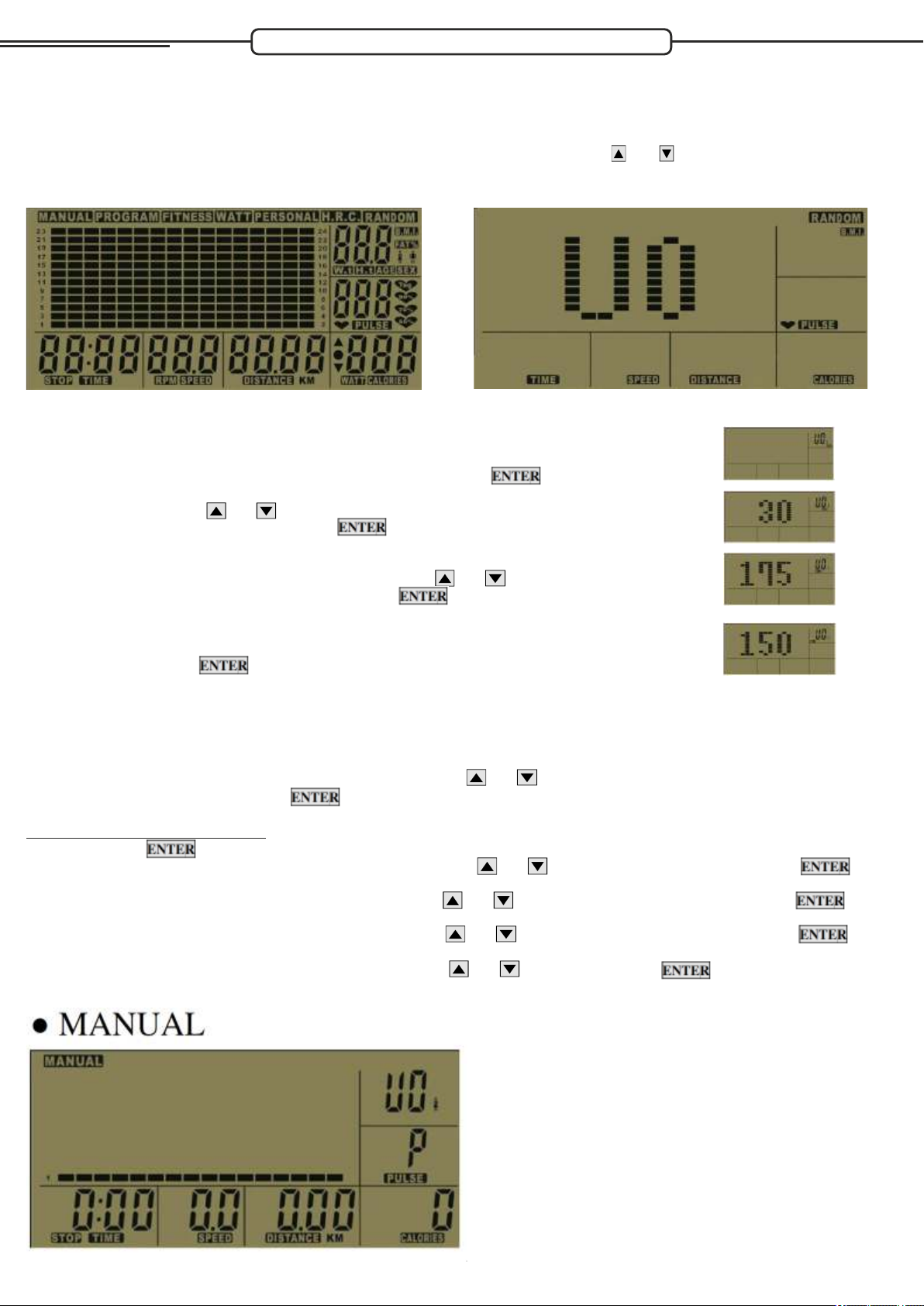

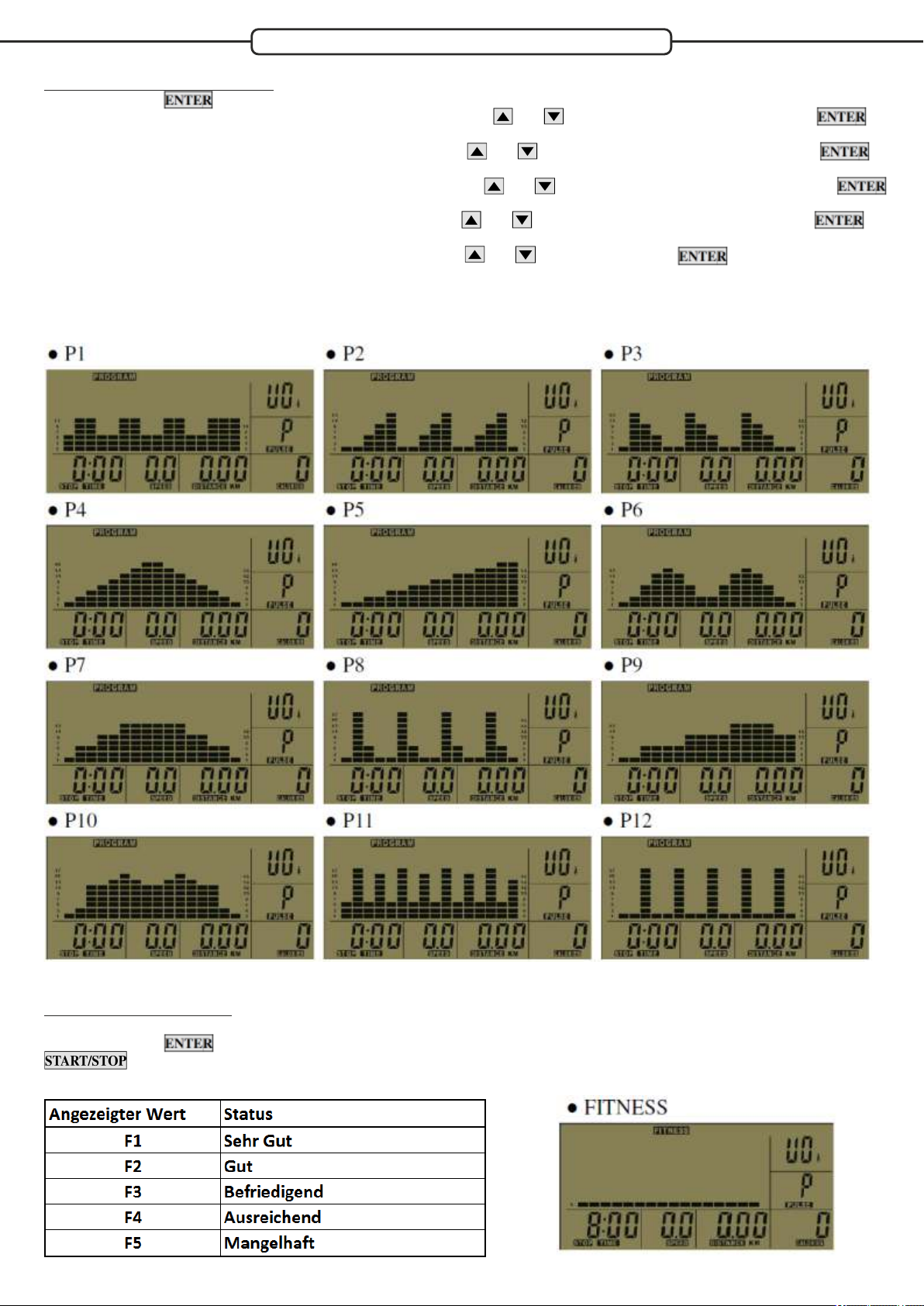

Cockpit

16 - 20

Herzfrequenzmessung

21

Warnhinweis zur Puls-/Herzfrequenzmessung

22

Pulsmessung über Handsensoren

22

Herzfrequenzmessung über Brustgurt

22

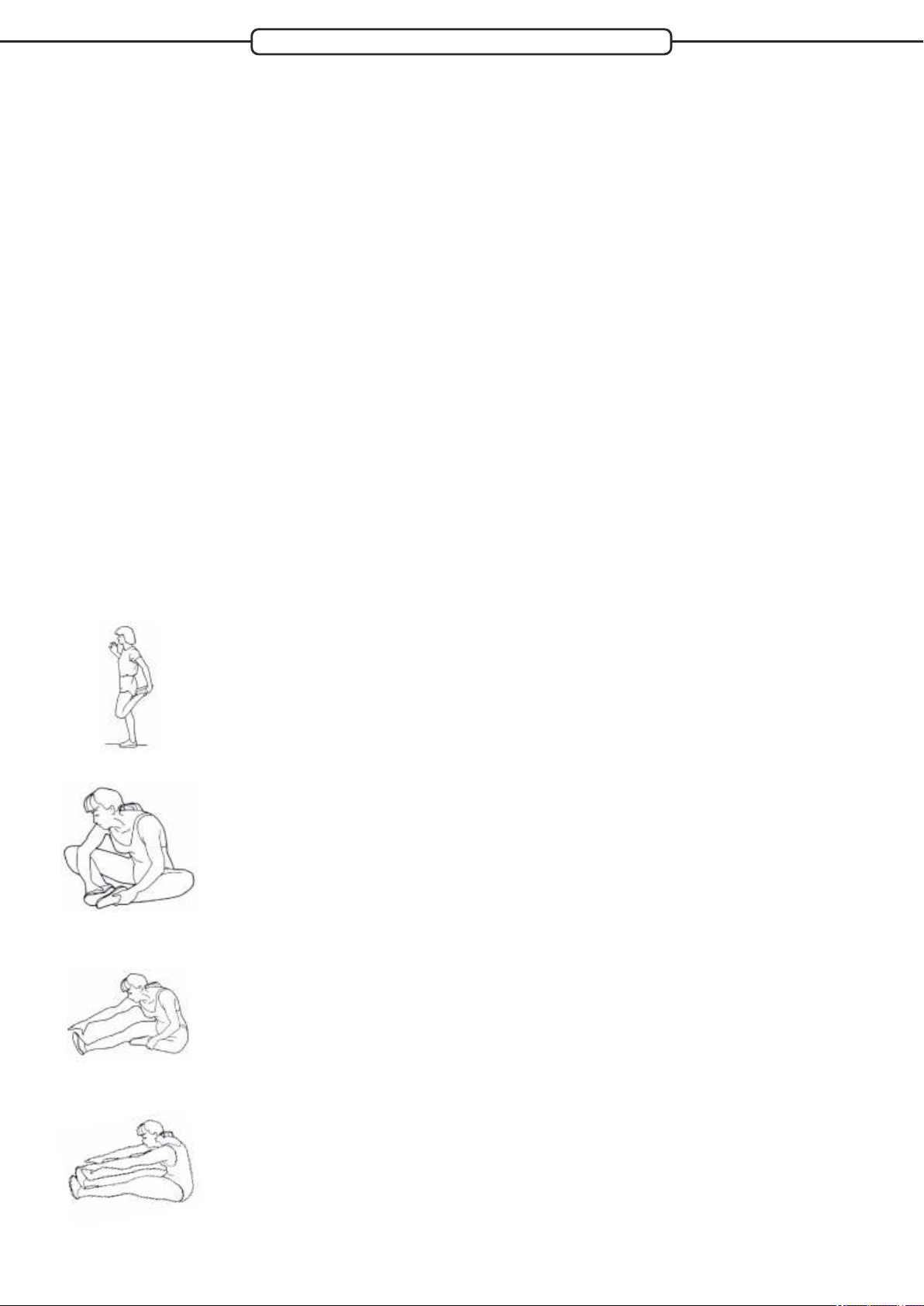

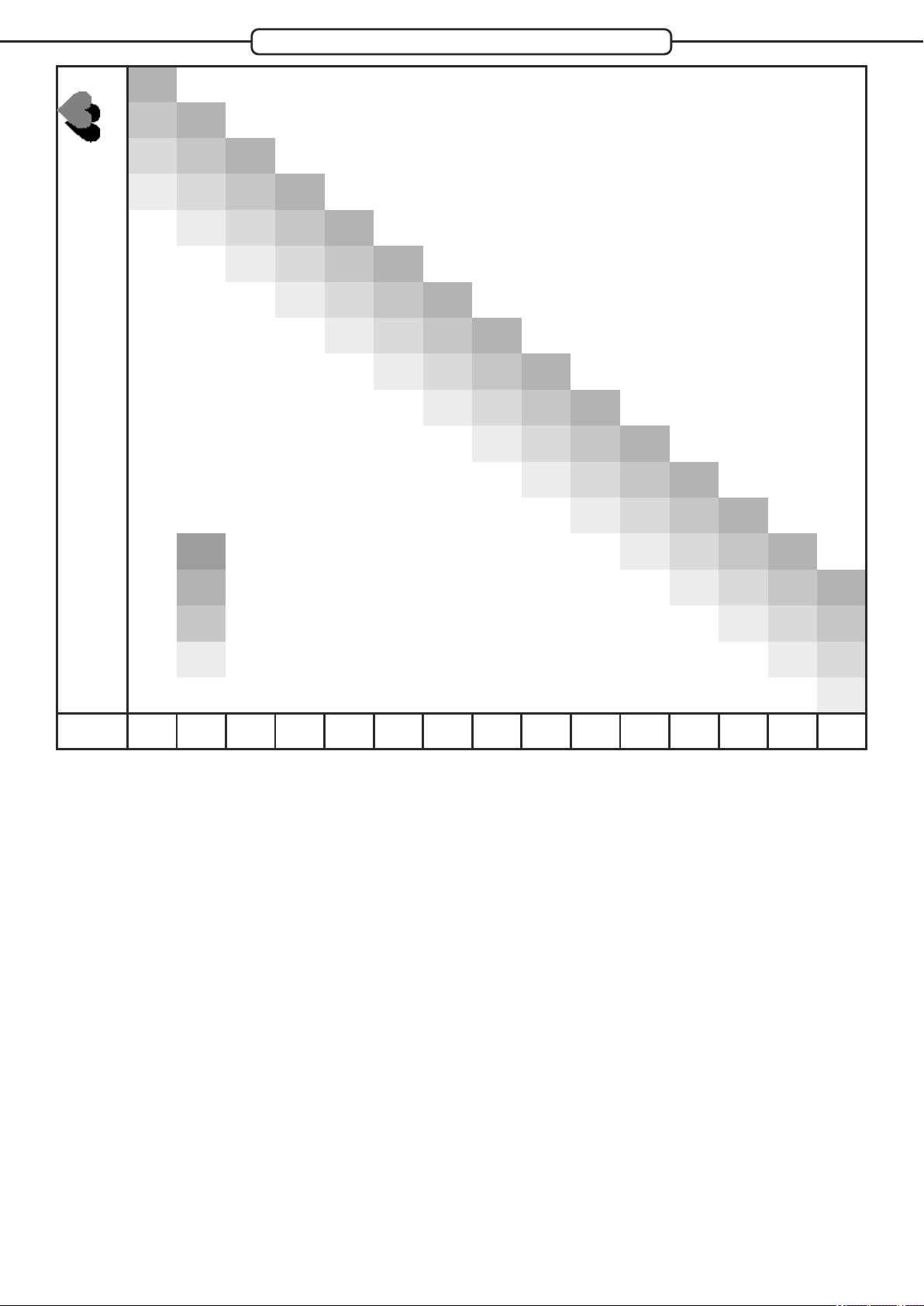

Trainingsempfehlungen

23 - 24

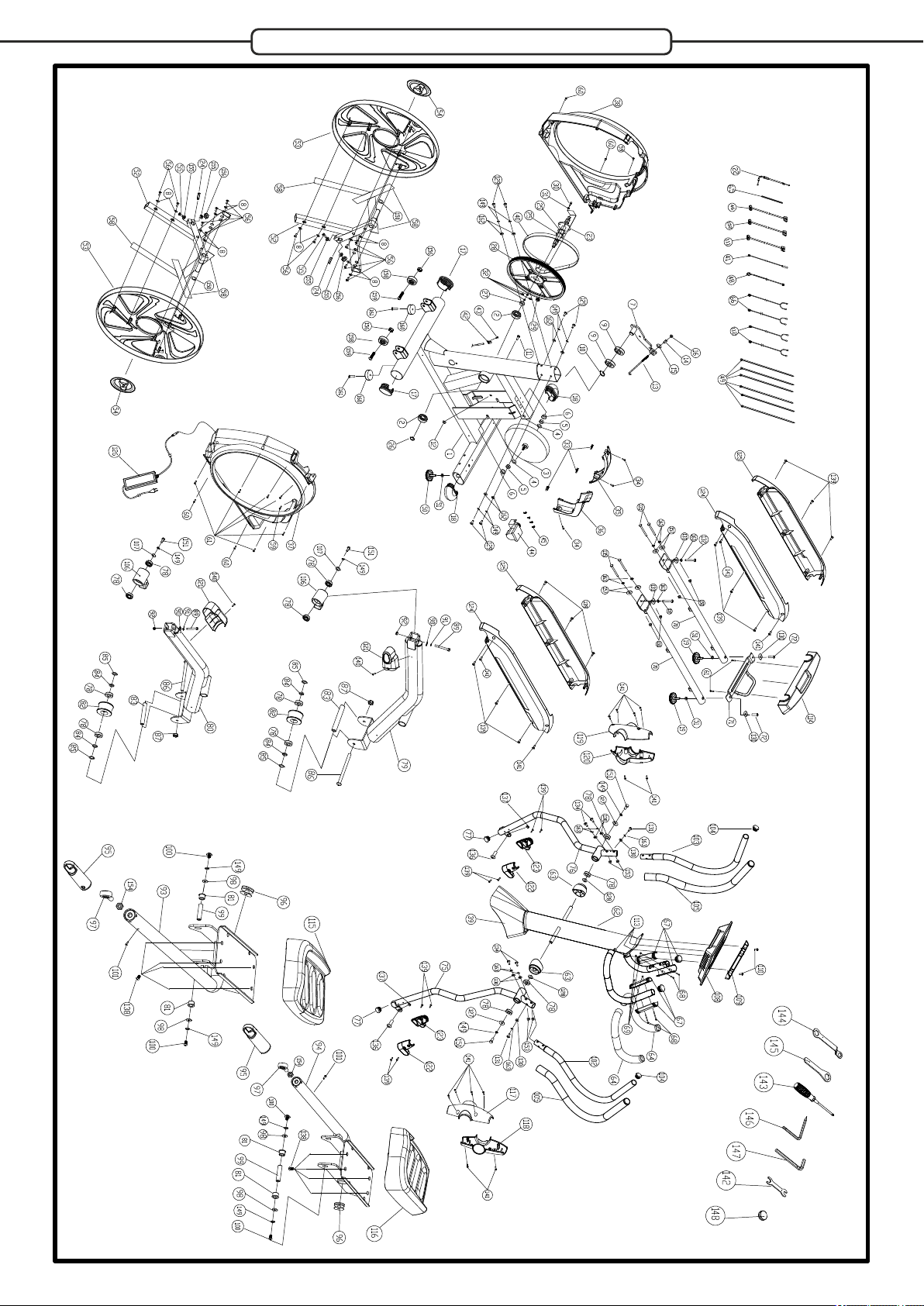

Explosionszeichnung

25

Teileliste

26 - 27

FAQ - Häufig gestellte Fragen

27

Technische Details

28

Entsorgung

28

Empfohlenes Zubehör

29

Notizen

30 - 31

Gewährleistung

32

Garantiebedingungen

33

Registrieren

34

Reparaturauftrag / Schadensmeldung

35

Index

© 2014 by MAXXUS Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der
MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.
Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch
dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.
Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln
abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern
wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von
der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während
deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem
Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der
Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 150 cm,
seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt
und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc.
eingehalten wird.

®

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von
Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihre Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings in beweglichen Teilen verfangen
kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unsere Serviceabteilung
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in das Gehäuse
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!
Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

3

Pendel-Handgriff

Cockpit

Handpulssensoren

Fester Handgriff

Lenkerschaft

Geräteübersicht

Trittfläche

Gleitrahmen

Pedalrohr

Führungsrohr

4

Bauteile

Teil 1

Basisrahmen

Teil 62

Lenkerschaft

Teil 102/103

Handgriff, links (102)

Handgriff, rechts (103)

Teil 75/76

Pendelrohr, links (75)

Pendelrohr, rechts (76)

Teil 70

Gleitrahmen

Teil 93/94

Pedal- & Führungsrohr, li. (93)

Pedal- & Führungsrohr, re. (94)

Teil 124/125

Gleitrahmengehäuse, li. (124)

Gleitrahmengehäuse, re. (125)

Teil 108 - Computer

Teil 109 - Tablet PC-Halter

Teil 115/116

Trittfläche, links (115)

Trittfläche, rechts (116)

Teil 39

Lenkerschaftsgehäuse

Teil 122/123

Knickgelenkgehäuse, li. (122)

Knickgelenkgehäuse, re. (123)

Teil 121

Pedalrohrgehäuse

Teil 119/120 (rechts)

Pendelarmgehäuse,vorne (119)

Pendelarmgehäuse,hinten (120)

Teil 117/118 (links)

Pendelarmgehäuse,vorne (117)

Pendelarmgehäuse,hinten (118)

Teil 126

Netzadapter

6V / 500~1.000mA

5

Teil

Beschreibung

Menge

Teil

Beschreibung

Menge

107

Unterlegscheibe Ø22xØ9x2t

2

140

Linsenkopfschraube M4x16

2

127

Unterlegscheibe Ø25xØ9x2t

2

141

Blechschraube Ø4x16

16

128

Wellscheibe Ø17.5xØ26x3.0t

2

142

Schraubenschlüssel 10/13

1

129

Inbusschraube M8x20

6

143

Kreuzschlitzschraubendreher

1

130

Unterlegscheibe, gebogen

6

144

Schraubenschlüssel 13/17

1

131

Inbusschraube M8x20

2

145

Schraubenschlüssel 19

1

132

Zylinderkopf-Inbusschraube M8x58

2

146

Inbusschlüssel/Kreuzschlitzschraubendreher

1

133

Unterlegscheibe Ø25xØ8,5x2t

2

147

Inbusschlüssel 8 mm

1

134

Inbusschraube M8x45

4

149

Federscheibe M8

10

135

Inbusschraube M8x95

4

150

Wellscheibe Ø17,5xØ26x0,3t

2

136

Inbusschraube M12x35

2

151

Sechskantschraube M8x20

4

137

Sicherungsmutter M12

2

153

Sicherungsmutter M8

8

138

Linsenkopfschraube M6x20

8

157

Unterlegscheibe, gebogen Ø25xØ8,5x2t

4

139

Linsenkopfschraube M4x12

20

162

Unterlegscheibe, gebogen SCB2085

6

--

-----163

Unterlegscheibe, gebogen M8x2t

12

Befestigungsmaterial & Werkzeug

Die Abbildung oben zeigt die Lage aller Teile und deren Bezeichnung identisch zu dem im Lieferumfang enthaltenen Hardware-Pack.

6

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten
Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben,
Muttern, etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor
der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen
der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter
Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1: Montage der Laufschienen

Befestigen Sie den Gleitrahmen (70) von vorne mit 2 Inbusschrauben (135), Federscheiben (163) und den
Wellenscheiben (157) am Basisrahmen (1).
Verschrauben Sie nun den Gleitrahmen (70) mit 2 Inbusschrauben (132), Federscheiben (163) und den
Unterlegscheiben (133) von oben am Basisrahmen (1).

7

Montage

Schritt 2: Montage des Schaftes

Schieben Sie zuerst das Lenkerschaftsgehäuse (39) von unten auf den Lenkerschaft (62). Achten Sie hierbei
unbedingt auf die korrekte Ausrichtung des Lenkerschaftsgehäuse (39).
Verbinden Sie nun die Steckverbindungen des Steuerkabels miteinander. Hierbei ist die Hilfe einer zweiten
Person zu empfehlen, damit weder beim Aufschieben des Lenkerschaftsgehäuses, noch beim Aufsetzen des
Lenkerschaftes (62) auf den Basisrahmen (1), das Steuerkabel gequetscht wird.

Fixieren Sie nun den Lenkerschaft (62) auf dem Basisrahmen (1). Hierzu nutzen Sie die Inbusschrauben (129)
und die Unterlegscheiben (149, 162). Drücken Sie anschließend das Lenkerschaftsgehäuse (39) nach unten,
bis es fest auf dem Basisrahmen (1) sitzt.

8

Montage

Schritt 3: Montage des Cockpits

Lösen und entfernen Sie die auf der Rückseite des Cockpits
(108) bereits vormontierten vier Linsenkopfschrauben
(113).Verbinden Sie dann das Cockpitkabel und die Kabel der
Handpulsmessung des Cockpits (108) mit denen, die oben aus
dem Lenkerschaft (62) ragen. Bitte beachte, dass bei der
Verbindung der Kabel für die Handpulsmessung ein
Vertauschen nicht möglich ist, da beide Anschlüsse gleich
beschaltet sind.
Schieben Sie die überstehenden Kabel vorsichtig in die
Öffnung des Lenkerschaftes (62) zurück und befestigen Sie
dann das Cockpit(108) auf dem Lenkerschaft (62). Verwenden
Sie hierzu die zuvor gelösten vier Linsenkopfschrauben (113).
Lösen und entfernen Sie dann die beiden, auf der Vorderseite
des Cockpits bereits vormontierten Linsenkopfschrauben (110).
Entfernen Sie nun vorsichtig die Schutzfolie auf der Cockpit
Oberseite. Befestigen Sie jetzt den Tablet PC - Halter (109) mit
den beiden, soeben gelösten Linsenkopfschrauben (110).
ACHTUNG: Bevor Sie Ihren Tablet PC auf dem Halter (109)
ablegen, testen Sie bitte vorher die Passgenauigkeit.
Verwenden Sie keine Tablet PCs auf diesem Gerät die
nicht in den Halter passen. Achten Sie während der
Nutzung des Gerätes immer darauf, dass Ihr Tablet PC einen
sicheren Halt hat.

Hinweis: Sollte bei Ihrem Gerät der Tablet PC - Halter (109) bereits vormontiert sein, so demontieren Sie diesen und
entfernen dann vorsichtig die Schutzfolie auf der Vorderseite des Cockpits (108). Befestigen Sie nun den Tablet PC ­Halter (109) wieder am Cockpit (108).

Handpulskabel



Cockpitkabel

Schritt 4: Montage der Pedalrohre

Setzen Sie die Wellenscheibe (150) auf die linke Achse des Basisrahmens (1). Danach schieben Sie die vordere
Aufnahme des linken Pedalarms (93) auf die Achse.
Tipp: Fetten Sie die Achse vorab mit handelsüblichem Mehrzweckfett ein.
Verschrauben Sie nun das Pedalrohr (93) mit den Unterlegscheibe (107), der Federscheibe (149) und der
Sechskantschraube (151) mit der Achse des Basisrahmens (1).
Verfahren Sie nun ebenso mit dem rechten Pedalrohr (94).





9

Montage

Schritt 5: Montage der Pendelrohre

Schieben Sie die Wellscheibe (128) auf die linke Achse des Lenkerschafts (62) auf. Schieben Sie nun das linke
Pendelrohr (75) auf die Achse und verschrauben Sie es mit Hilfe der Unterlegscheiben (127), der Federscheibe (149)
und der Sechskantschraube(151).
Tipp: Fetten Sie die Achse vorab mit handelsüblichem Allzweckfett ein.

Verfahren Sie nun ebenso mit dem rechten Pendelrohr (76).

76

75

Schritt 6: Montage der Handgriffe

Setzen Sie den linken Handgriff (102 - Markierung beachten) in die obere Aufnahme des linken Pendelrohrs (75) ein und
justieren Sie diesen entsprechend den Bohrungen. Verschrauben Sie den Handgriff (102) zunächst jeweils von vorne mit
zwei Unterlegscheiben (130), zwei Federscheiben (163), zwei Inbusschrauben (134) und zwei Sicherungsmuttern (153).
Die seitliche Verschraubung erfolgt mit einer Unterlegscheiben (130), einer Federscheibe (163) und einer Inbusschrauben
(131). Verfahren Sie nun ebenso mit dem rechten Handgriff (103).

R

L

R

L

10

Montage

Schritt 7: Montage der Knickgelenke

Verbinden Sie das linke Führungsrohr (93) mit dem linken Pendelrohr (75). Verwenden Sie dazu die
Schraube (136) und die selbstsichernde Mutter (137). Diese Verbindung wird auch Knickgelenk genannt.
Verfahren Sie nun ebenso mit dem rechten Pendelrohr (76) und Führungsrohr (94).

Schritt 8: Montage der Trittflächen

Positionieren Sie die linke Trittfläche (115) so auf der linken Pedale, dass die Bohrungen in der Pedalplatte
mit denen der Trittfläche übereinstimmt. Verschrauben Sie die Trittfläche (115) mit vier Linsenkopfschrauben
(138) auf der linken Pedale.
Verfahren Sie dann ebenso mit der rechten Trittfläche (116).

11
