Maxxus CX 6.0 User Manual [de]

CX 6.0

Crosstrainer

BEDIENUNGS- & MONTAGEANLEITUNG

Index

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Bauteil Übersicht

5

Montagematerial

6 - 7

Montage

8 - 16

Einstellung der Schrittlänge

17

Fehlermeldungen

18

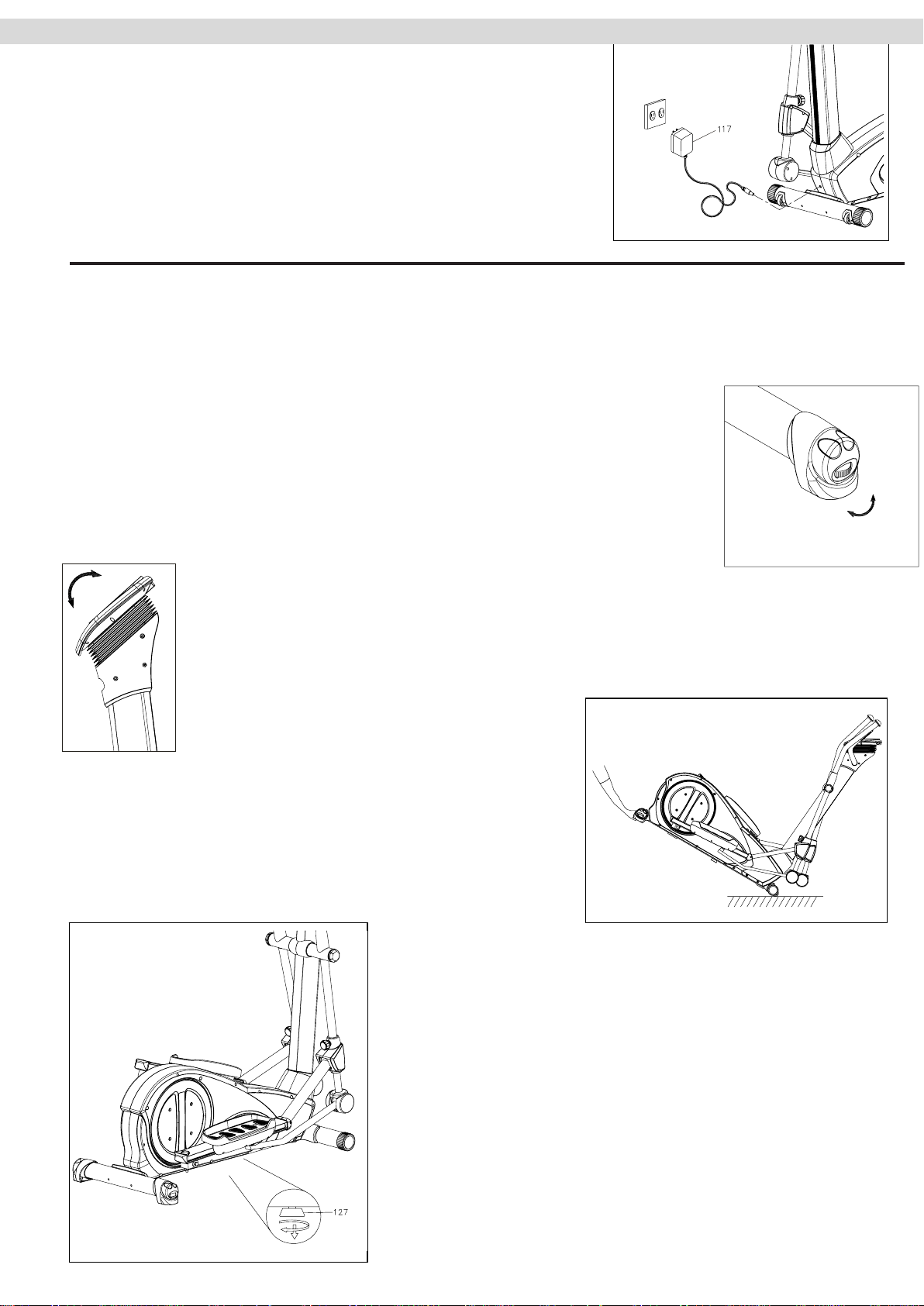

Standort & Lagerung

18

Pflege, Reinigung & Wartung

19

Cockpit

20 - 34

Herzfrequenzmessung

35

Pulsmessung über Handsensoren & Pulsgurt

36

Trainingsempfehlungen

37 - 38

Techn. Details

39

Entsorgung

39

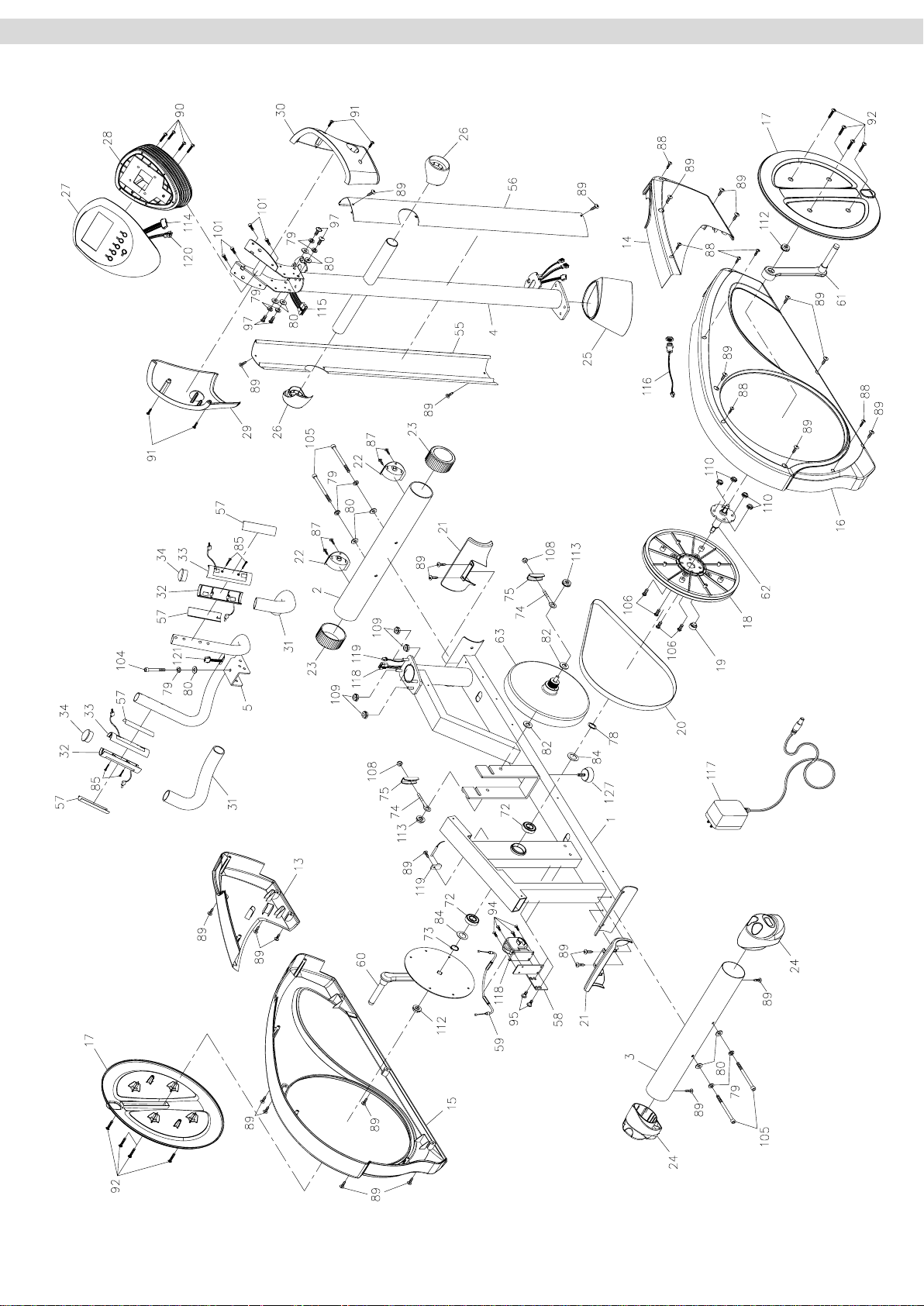

Explosionszeichnung

40 - 41

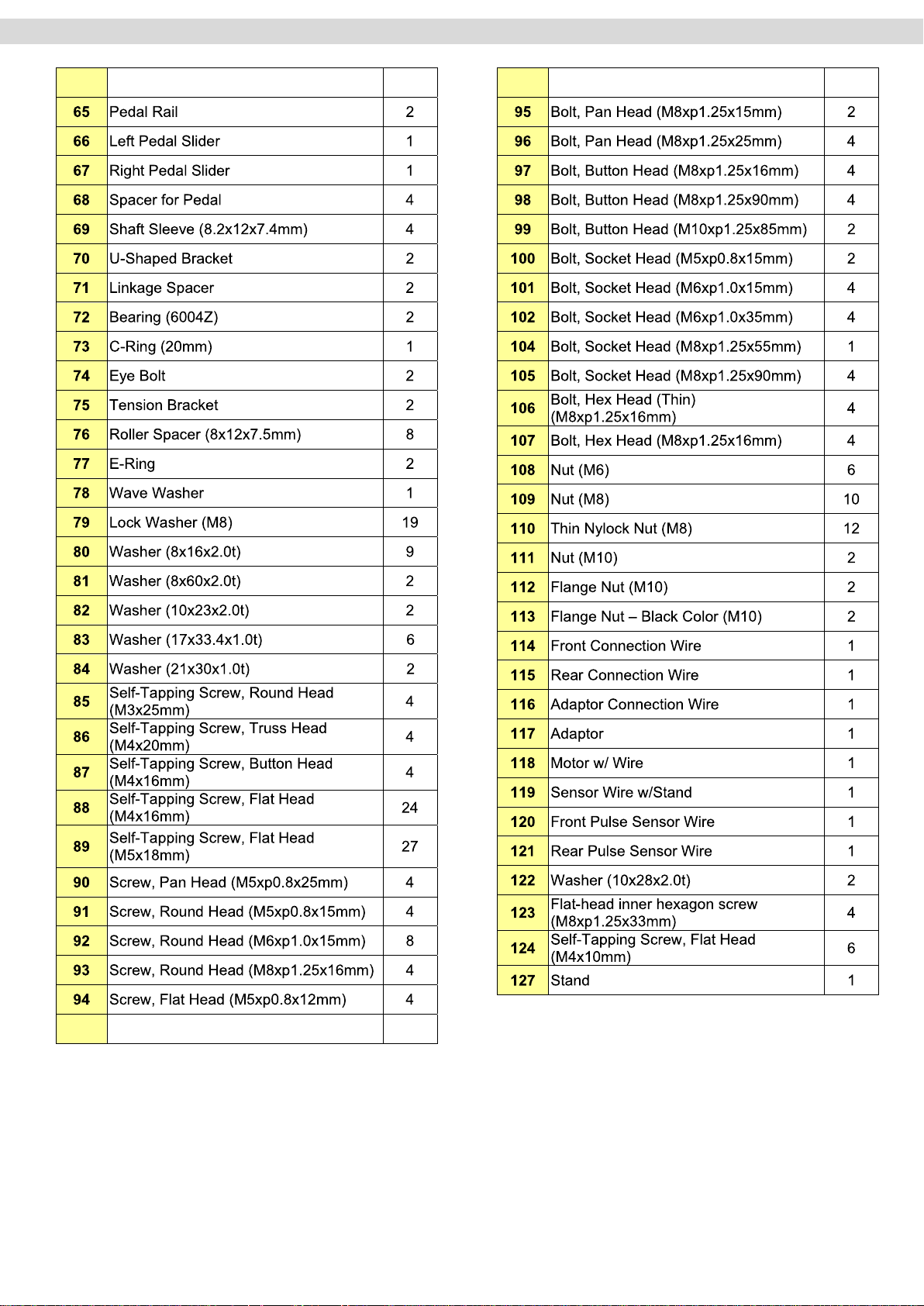

Teileliste

42 - 43

FAQ - Häufig gestellte Fragen

44

Zubehör

45

Notizen

45

Gewährleistung

46

Reparaturauftrag / Schadensmeldung

47

© 2011 by Maxxus Group GmbH & Co. KG

Alle Rechte vorbehalten / All rights reserved
Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar.

Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,

recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch
dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln
abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern
wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von
der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während
deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem
Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der
Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 150 cm,
seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich eine MAXXUS™ Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt
und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc.
eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von
Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihre Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings in beweglichen Teilen verfangen
kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unsere Serviceabteilung
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in das Gehäuse
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!
Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

3

Geräteübersicht

Cockpit

Handpulssensor

Handhebel

Lenkerschaft

Standrohr

mit Bodenhöhenausgleich

Höhenverstellung

Pedalrohr

Trittfläche

Standrohr

mit Transportrollen

Schraubendreher Onbusschlüssel Schraubenschlüssel
mit Schraubenschlüssel

4

Bauteil Übersicht

Packen Sie alle Teile vorsichtig aus und prüfen Sie diese auf Vollständigkeit.
Heben Sie das Verpackungsmaterial so lange auf, bis das Gerät komplett aufgebaut

ist und einwandfrei funktioniert.
Falls Sie kein geeignetes Montagewerkzeug besitzen, verwenden Sie das beigelegte

Werkzeug hierfür.
Lesen Sie die Montageanleitung vor dem Aufbau aufmerksam durch.

Computerplatine Cockpitaufnehme Cockpitverkleidung Frontrohr

Handgrigg mit Puls- Handhebel Rohrverkleidung Pedalrohre
sensoren

Handhebelverkleidung Handhebelverkleidung Endkappen Gehäuse
unten oben

Vordere Bodenstütze Hintere Bodenstütze Pedale Ausgleichsteller

5

Montagematerial

Sie finden im Lieferumfang drei Päckchen mit Befestigungsmaterialien, bezeichnet mit
Hardware Kit A, Hardware Kit B und Hardware Kit C.
Für den Aufbauschritt 1 verwenden Sie Hardware Kit A
Für den Aufbauschritt 2-5 verwenden Sie Hardware Kit B
Für den Aufbauschritt 6-9 verwenden Sie Hardware Kit C
Manche Bauteile sind bereits vorinstalliert. Sollte in einem Hardware Pack ein Teil
fehlen, schauen Sie nach, ob dieses bereits montiert ist.

Teile Nummer

79 Sprengring

80 Unterlegscheibe 8x16x2.0

105 Inbusschraube (M8x1.25x90mm)

79 Sprengring

122 Unterlegscheibe (10x28x2.0)

88 Selbstschneidende Schraube M6x16mm

93 Rundkopfschraube M8x1.25x16mm

Stückzahl

4

4

4

4

2

10

4

98 Inbusschraube M8x1.25x90mm 4
99 Inbusschraube M10x1.25x85mm 2

109 Mutter M8 4
111 Mutter M10 2

79 Sprengring 1

80 Unterlegscheibe 1

90 Schraube M5x0.8x25mm 4

91 Schraube M5x0.8x15mm 4

101 Inbusschraube M6x1.0x,15mm 4
102 Inbusschraube M6x1.0x35mm 4
104 Inbusschraube M8x1.25x55mm 1

108 Mutter M6 4

6

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe
einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern,
etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten
dieser Anleitung.
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von
Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt
werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der
Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt
werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei
der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst
nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen
werden.

Verwenden Sie Hardware Kit A

Schritt 1

Schrauben Sie den Boden-Ausgleichsteller (127) and das Bodenrohr vom Antrieb (1). Der Boden­Ausgleichsteller ermöglich eine Stabilisierung des Crosstrainers und muss während des Trainings
immer so weit herausgedreht sein, daß er den Boden berührt.

Montieren Sie die vordere Bodenstütze (2). Achten Sie darauf, daß die Markierung „R“ auf der
rechten Seite ist, wie auf obigem Bild zu sehen. Verwenden Sie die Inbusschrauben (105), die
Sprengringe (79) und die Unterlegscheiben (80).

Tipp: Drehen Sie die Schrauben erst nur mit der hand ein und ziehen Sie diese fest,
wenn alle Schrauben eingedreht sind. Diese Vorgehensweise verhindert Verspannungen
der Bauteile.

Montieren Sie die hintere Bodenstütze (3) auf die gleiche Weise.
Ziehen Sie die Verschraubungen der beiden Bodenstützen fest. Sind die Verschraubungen lose,

können die Bauteile beschädigt werden und laute Reibgeräusche erzeugen.
An den Endkappen der hinteren Bodenstütze können Bodenunebenheiten ausgeglichen

werden. Der Crosstrainer muss völlig wackelfrei stehen!

7

Montage

Verwenden Sie Hardware Kit B

Ziehen Sie die
Mutter M8 (109)
erst im Schritt 4
fest an!

Schritt 2

Stecken Sie die untere Frontrohr Verkleidung (25) auf das Frontrohr (4).
Quetschen Sie hierbei keine Kabel!

Schrauben Sie das Frontrohr (4) an den Antrieb (1). Verwenden Sie die Muttern (109)
Drehen Sie die Muttern nur leicht an. Ziehen Sie diese erst richtig fest, wenn Sie
den Aufbauschritt 4 erreicht haben. Quetschen Sie auch hierbei keine Kabel!

Verbinden Sie die Kabelstecker 115A mit 118, 115B mit 116 und 115C mit 119.
Prüfen Sie alle Kabelverbindungen auf einen festen Sitz.
Achten Sie stets darauf, daß während der Montage keine Kabel beschädigt werden.

Lassen Sie sich bei der Montage von einer zweiten Person helfen.

8

MontageMontage

Die Trittrohre sind mit einer Sicherung (A)
verbunden. Diese muß während der Montage
entfernt werden,
um die Schraube
(98) eindrehen zu
können. Bitte die

Sicherung (A)
nicht frühzeitig
entfernen!

Schritt 3

Montieren Sie das rechte Trittrohr (11) (R) mit der Schienen­Aufnahme (54). Verwenden Sie hierzu die Schraube (99), die
Unterlegscheibe (122) und die Mutter (111).
Montieren Sie die Endkappe (47) an das rechte Trittrohr (11).
Verwenden Sie hierzu eine selbstschneidende Schraube (88).

Entfernen Sie jetzt die Sicherung (A) und achten Sie darauf,
daß die Rohre nicht nach unten fallen und beschädigt werden.

Montieren Sie das vordere Ende vom Trittrohr (11) mit dem Handhebel-Unterteil (9)
und dem Teleskoprohr (10). Verwenden Sie hierzu die Schrauben (98) und den
Muttern (109).

Montieren Sie das linke Trittrohr (L) auf die gleiche Weise.

9

Montage

Schritt 4

Bevor Sie die Muttern (109) fest andrehen, drehen Sie das Frontrohr gerade.
Beide Trittrohre (67) sollen auf gleicher Ebene stehen.

Ziehen Sie die Muttern (109) vorsichtig fest, sodaß keine Verspannung der beiden
Trittrohre (67) oder der Teleskoprohre (10) entsteht.

Drücken Sie die Verkleidung (25) herunter, sodaß die Verbindung des vorderen
Standrohres verdekt ist.

10

Montage

Verwenden Sie Hardware Kit B

Schritt 5

Montieren Sie die Verkleidungsteile (40 & 41), sowie (42 & 43) mit den Schrauben (88)

Schritt 6

Montieren Sie die beiden Trittbretter (50L & 50R) an den Trittrohren (66 & 67) mit den
Schrauben 93 und den Sprengringen (79).

Achten Sie darauf, daß sich kein Schmutz unter den Trittbrettern befindet, der bei der
Nutzung laute Knarzgeräusche verursachen könnte.

11

Montage

Verwenden Sie Hardware Kit C

Schritt 7

Info: Das Befestigungsmaterial Sprengring (79) und Schrauben (97) sind bereits am
Handgriff (5) vormontiert und müssen vor der Montage herausgedreht werden!

Montieren Sie den Handgriff (5) am vorderen Standrohr mit den Schrauben (97), den
Unterlegscheiben (80) und den Sprengringen (79) und der Schraube (104), welche
von oben eingedreht wird.

Schritt 8

Montieren Sie die Cockpit Aufnahme (28) mit dem Cockpit (27). Verwenden Sie die
Schrauben (90).

Montieren Sie das zusammengebaute Cockpit (27 & 28) an der Aufnahme (4).
Verwenden Sie hierzu die Schrauben (101).

Verbinden Sie den Kabelstecker vom Cockpit (114) mit dem Kabelstecker vom Stand­rohr (115). Verbinden Sie den zweiten Kabelstecker vom Cockpit (120) mit dem Puls­Kabel Stecker (121) vom Handgriff (5). Verletzen Sie keine Kabel!

12

Montage

Verwenden Sie Hardware Kit C

Schritt 9

Stecken Sie die rechte Abdeckschale (30) über den Handgriff und fixieren Sie diese
mit den Schrauben (91).
Stecken Sie die linke Abdeckschale (29) über den Handgriff und fixieren Sie diese
mit den Schrauben (91).

Die Verkleidungsteile müssen wie im Bild zu sehen ist, angebracht sein.

13

Montage

Verwenden Sie Hardware Kit C

Schritt 10

Die beiden Handhebel sind mit „R“ für die rechte Seite und „L“ für die linke Seite
markiert.
Stecken Sie den rechten Handhebel (7) in die Aufnahme, wie es im Bild zu sehen ist.
Fixieren Sie diesen mit den Schrauben (102) und den Muttern 108. Achten Sie darauf,
daß die Muttern hinten sitzen, wie es im Bild zu sehen ist.

Montieren Sie den linken Handhebel auf die gleiche Weise.

Schritt 11

Das Schienensystem, in dem die Rollen der Trittbretter laufen, muss
regelmäßig mit Silikonöl geschmiert werden.
Verwenden Sie keine anderen Schmiermittel!
Diese könnten die Laufrollen beschädigen.

Tragen Sie das beiliegende Schmiermittel an der
Lauffläche der Laufschiene auf und bewegen Sie
das Trittbrett ein paar Mal hin und her,
sodass sich das Schmiermittel verteilt.

Silikonöl

14
