Maxxus CX 5.1 User Manual [de]

CX 5.1

Crosstrainer

BEDIENUNGS- & MONTAGEANLEITUNG

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Lieferumfang - Karton A

4

Lieferumfang - Karton B

5

Übersicht - Befestigungsmaterial & Werkzeug

5

Montage

6 - 11

Transport, Standort & Lagerung

11

Pflege, Reinigung & Wartung

12

Bodenhöhenausgleich

12

Netzkabel & Netzanschluss

13

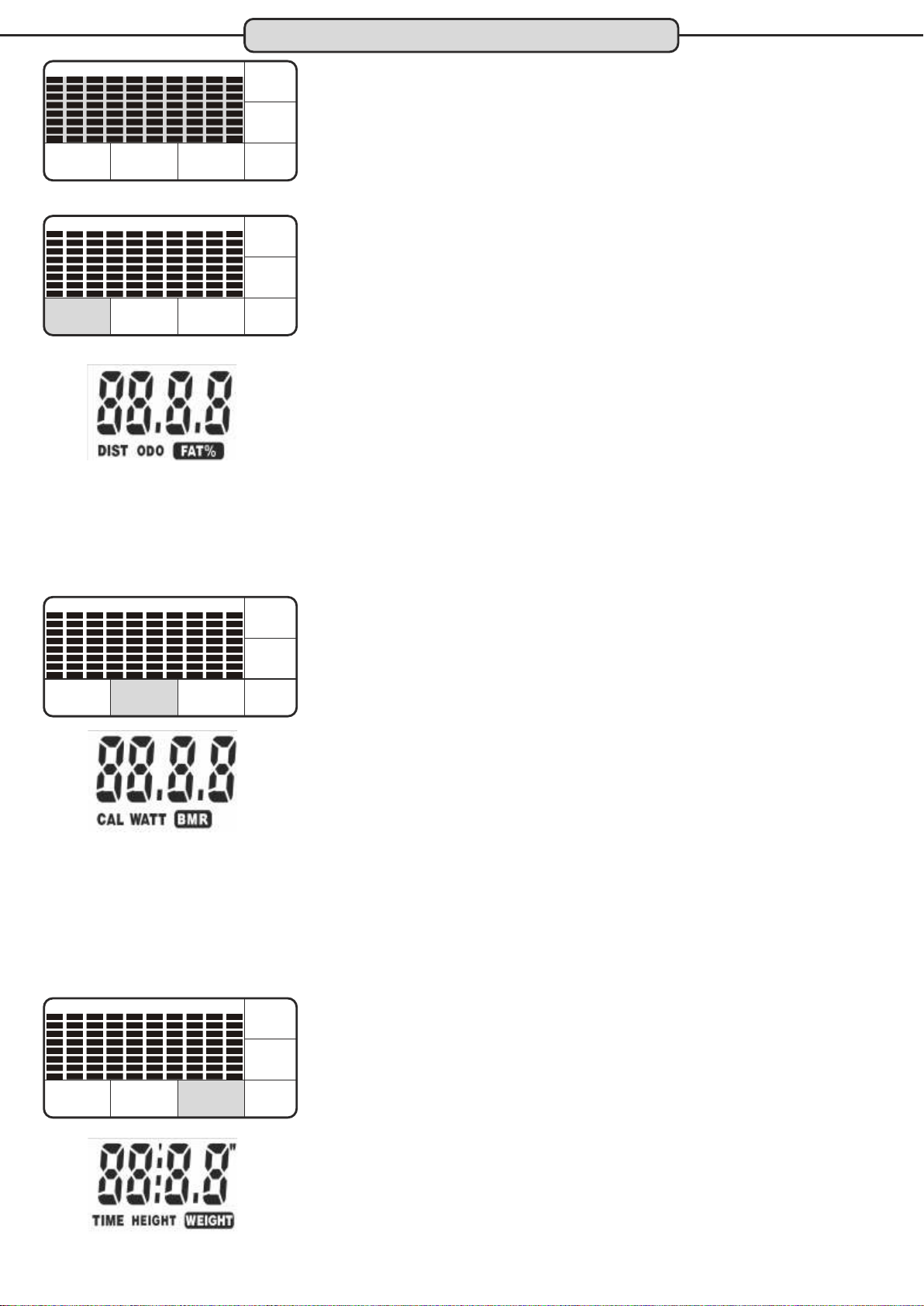

Cockpit

13 - 23

Herzfrequenzmessung

24

Warnhinweis zur Puls- und Herzfrequenzmessung

25

Pulsmessung über Handsensoren

25

Herzfrequenzmessung über Brustgurt

25

Trainingsempfehlungen

26 - 27

Technische Details

28

Entsorgung

28

Explosionszeichnung

29

Teileliste

30

FAQ - Häufig gestellte Fragen

31

Zubehör

31

Gewährleistung

32

Garantiebedingungen

33

Registrieren

34

Reparaturauftrag / Schadensmeldung

35

Version 1.0

Index

© 2012 by MAXXUS Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der
MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.
Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der
dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln
abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern
wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von
der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während
deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem
Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der
Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm,
seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt
und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc.
eingehalten wird.

®

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von
Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen
kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!
Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

3

A1 - Basisrahmen

A2 - Gleitrahmen

A3 - Fester Handgriff

A5 - Cockpit

Geräteübersicht

Cockpit

Pendel-Handgriff

Handpulssensoren

Trittfläche

Gleitrahmen

Quick-Keys

Fester Handgriff

Lenkerschaft

Trinkflaschenh alter

Pendelrohr

Pedalrohr

Standfuß mit
Transportrolle

Bodenhöhenausgleich

Führungsrohr

Bodenhöhenausgleich

Lieferumfang - Karton A

Bodenhöhenausgleich

4

B1

Standrohr

A13/A14

Pendelhandgriffe

B3

Pedalrohr links

B4

Pedalrohr rechts

B5

Lenkerschaft

C07/C08

Abdeckung für

Lenkerschaft

C11

Abdeckkappen,

rund

C14

Abdeckkappen für

Trittflächen

C17/C18
Gehäuse für
Pendelrohre

C27

Flaschenhalter

Sechskantschraube - B20

3/8"x64mm

2 Stück

Unterlegscheibe - B33

5/16""x20x2,0

4 Stück

Inbusschraube - B41

M8x25mm

2 Stück

Sechskantschraube - B32

M8x16mm

4 Stück

Unterlegscheibe - B21

3/8"x20x2,0

4 Stück

Wellenscheiben - B30

M8x20x1,5

4 Stück

Schlossschraube - B28

M8x50mm

4 Stück

Blechschraube - B40

M5x16mm

10 Stück

Sechskantschraube - B44

M8x20mm

4 Stück

Kreuzschlitz-

schraubendreher &

Schraubenschlüssel 13/14

Inbusschlüssel

M5

1 Stück

Inbusschlüssel

M4

1 Stück

Hutmutter - B22

3/8"

2 Stück

Sicherungsmutter - B29

M8

4 Stück

Netzadapter - D08

Lieferumfang - Karton B

Befestigungsmaterial & Werkzeug

1

6

2

7

3

8

4

9

5

10

11

12

13

14

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten.
Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

5

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten
Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern,
etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor
der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage
Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1: Montage des Standrohrs

Um Ihnen die Montage des Standrohres (B1) zu erleichtern, schieben Sie eine Unterlage (z. B. einen
Styroporblock aus der Verpackung) unter den Basisrahmen - siehe Abbildung unten.

Befestigen Sie dann das Standrohr (B1) an der vorderen Aufnahme des Basisrahmens (A1).
Verwenden Sie hierzu zwei Sechkantschrauben 3/8"x64mm (1), vier Unterlegscheiben 3/8"x20 (5) und zwei
Hutmuttern 3/8" (13).

13

Unterlage

5

1

Schritt 2: Montage des Gleitrahmens

Bevor Sie den Gleitrahmen (A2) montieren lösen und entfernen Sie zuerst die vier Inbusschrauben M8 (B13)
und vier Wellenscheiben M8 (B30) die bereits an den hinteren Aufnahmen des Basisrahmens (A1) vormontiert
sind. Befestigen Sie den Gleitrahmen (A2) an den hinteren Aufnahmen des Basisrahmens (A1).
Verwenden Sie hierzu die zuvor gelösten vier Inbusschrauben M8 (B13) und vier Wellenscheiben M8 (B30)

B30

B13

6

Montage

Schritt 3: Montage des Lenkerschaftes

Verbinden Sie das Kabel, das unten aus dem Lenkerschaft (B5) ragt, mit dem Kabel, das aus der Aufnahme
des Basisrahmens (A1) ragt.
Befestigen Sie dann den Lenkerschaft (B5) mit vier Sechskantschrauben M8x20 (9) am Basisrahmen (A1).
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel nicht quetschen oder
beschädigen.

9

Schritt 4: Montage des festen Handgriffs

Führen Sie das Kabel, das oben aus dem Lenkerschaft (B5) ragt durch die Öffnung in der
Cockpithalteplatte des festen Handgriffs (A3).
Befestigen Sie dann den festen Handgriff (A3) mit zwei Inbusschrauben M8x25 (3) am oberen Ende des
Lenkerschaftes (A1).
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des festen Handgriffs die Kabel nicht quetschen
oder beschädigen.

3

7

Montage

Schritt 5: Montage der Pendel-, Pedal- & Führungsrohre

Die rechte und linke Einheit „Pendel-, Pedal- und Führungsrohr“ (B3 - links/B4-rechts) sind bereits vormontiert.
Setzen Sie nun die Führungsbuchse des linken Pendelrohrs (A03) an der Querachse des Lenkerschafts ein.

Hinweis:
Es empfiehlt sich die beiden Querachsen des Lenkerschafts vor der Montage der Pendelrohre mit einem
Mehrzweckfett zu schmieren. Dies optimiert die Laufeigenschaften der Pendelrohre.

Befestigen Sie das Pendelrohr nun mit einer Unterlegscheibe 5/16" (B33) und einer Sechskantschraube M8x16
(B32). Achten Sie beim Einsetzen der Unterlegscheibe (B33) unbedingt darauf, dass Sie mittig auf der Achse
sitzt - siehe Abbildung 1.

Setzen Sie nun die Führungsbuchse des linken Pedalrohrs (A07) an der kleinen Achse der rechten
Antriebsscheibe ein.
Hinweis:
Es empfiehlt sich die beiden Achsen der Antriebsscheiben vor der Montage der Pedallrohre mit einem
Mehrzweckfett zu schmieren. Dies optimiert die Laufeigenschaften der Pedalrohre.

Befestigen Sie das Pedalrohr (A07) mit einer Unterlegscheibe 5/16" (B33) und einer Sechskantschraube M8x16
(B32). Setzen Sie nun noch die drei Abdeckkappen (C11) wie in der Zeichnung gezeigt.

Verfahren Sie nun ebenso mit der rechten Einheit (B4).

A03

A07

Abbildung 1

Richtig

Falsch

8

Montage

Schritt 6: Montage der Pendelhandgriffe

Setzen Sie den linken Handhebel (A13) in die Aufnahme des linken Pendelrohres (A03) und den rechten
Handhebel (A14) in die Aufnahme des rechten Pendelrohres (A04).
Beide Handhebel sind durch entsprechende Aufkleber markiert und somit leicht zu identifizieren.
Befestigen sie dann die Handhebel mit je zwei Schlossschrauben M8x50 (7), zwei Wellenscheiben M8 (6)
und zwei Sicherungsmuttern M8 (14).

7

14

6

A03

A04

Schritt 7: Montage der Lenkerschaft-Abdeckung

Befestigen Sie die beiden Lenkerschaftsabdeckungen (C07-links/C08-rechts) mit
zwei Blechschrauben M5x16 (8) am Übergang Lenkerschaft zu Basisrahmen.

8

9

Montage

Schritt 8: Montage der Pendelhandgriff-Abdeckung

Befestigen Sie die beiden Abdeckungen der Pendelandgriffe (C17/C16) mit je zwei Blechschrauben M5x16
(8) wie im Bild gezeigt am linken und rechten Pendelrohr (A03-links/A04-rechts).

8

8

Schritt 9: Montage der Trittflächen-Abdeckungen

Drücken Sie nun je vier Abdeckungen (C14) in die runden Öffnungen auf der Oberseite der Trittflächen.

10

Montage

Schritt 10: Montage des Flaschenhalters

Lösen und entfernen Sie die beiden, bereits am Lenkerschaft vormontierten
Inbusschrauben M5 (B45).
Befestigen Sie den Flaschenhalter (C27) mit den soeben gelösten zwei
Inbusschrauben M5 (B45) am Lenkerschaft.

Schritt 11: Montage des Cockpits

Lösen Sie die vier, auf der Rückseite des Cockpits bereits
vormontierten Linsenkopfschrauben (B17).
Verbinden Sie dann die Kabel, die aus dem Cockpit (D02) ragen mit
den Kabeln die aus dem festen Handgriff (A03) ragen.
Bitte beachten Sie, dass die beiden Kabel der Handpulsmessung
identische Verbindungen haben. Die Reihenfolge des Anschlusses
spielt hierbei aber keine Rolle. Die beiden anderen Kabeln lassen
sich eindeutig aufgrund ihrer Anschlüsse zuordnen.
Befestigen Sie dann das Cockpit (D02) mit vier Linsenkopfschrauben
(B17) am Cockpithalter des festen Handgriffs (A03).
ACHTUNG:
Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht
quetschen oder beschädigen.

A3

Transport, Standort & Lagerung

Transport

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen
ausgestattet.
Um das Trainingsgerät zu transportieren, stellen Sie sich hinter den Gleitrahmenund greifen mit beiden Händen das
hintere Querrohr. Heben Sie nun das Trainingsgerät soweit an nach unten, dass das Hauptgewicht des
Trainingsgerätes auf den Transportrollen liegt.
Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position schieben.
Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand
haben.

Transportrollen

Standort & Lagerung

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert.
Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen,
wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.
An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen
zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei
Gewährleistungsansprüche.
Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte
Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des
Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.
Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt
zuvor ob alle Befestigungsteile fest und sicher sitzen.

11
