CX 4.2e

Crosstrainer

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

Sicherheitshinweise

Geräteübersicht

Lieferumfang

Befestigungsmaterial & Werkzeug

Montage

5 - 11

Transport, Standort & Lagerung

Pflege, Reinigung & Wartung

Bodenhöhenausgleich

Netzkabel & Netzanschluss

Cockpit

15 - 22

Herzfrequenzmessung

Warnhinweis zur Puls- und Herzfrequenzmessung

Pulsmessung über Handsensoren

Herzfrequenzmessung über Brustgurt

Trainingsempfehlungen

25 - 26

Technische Details

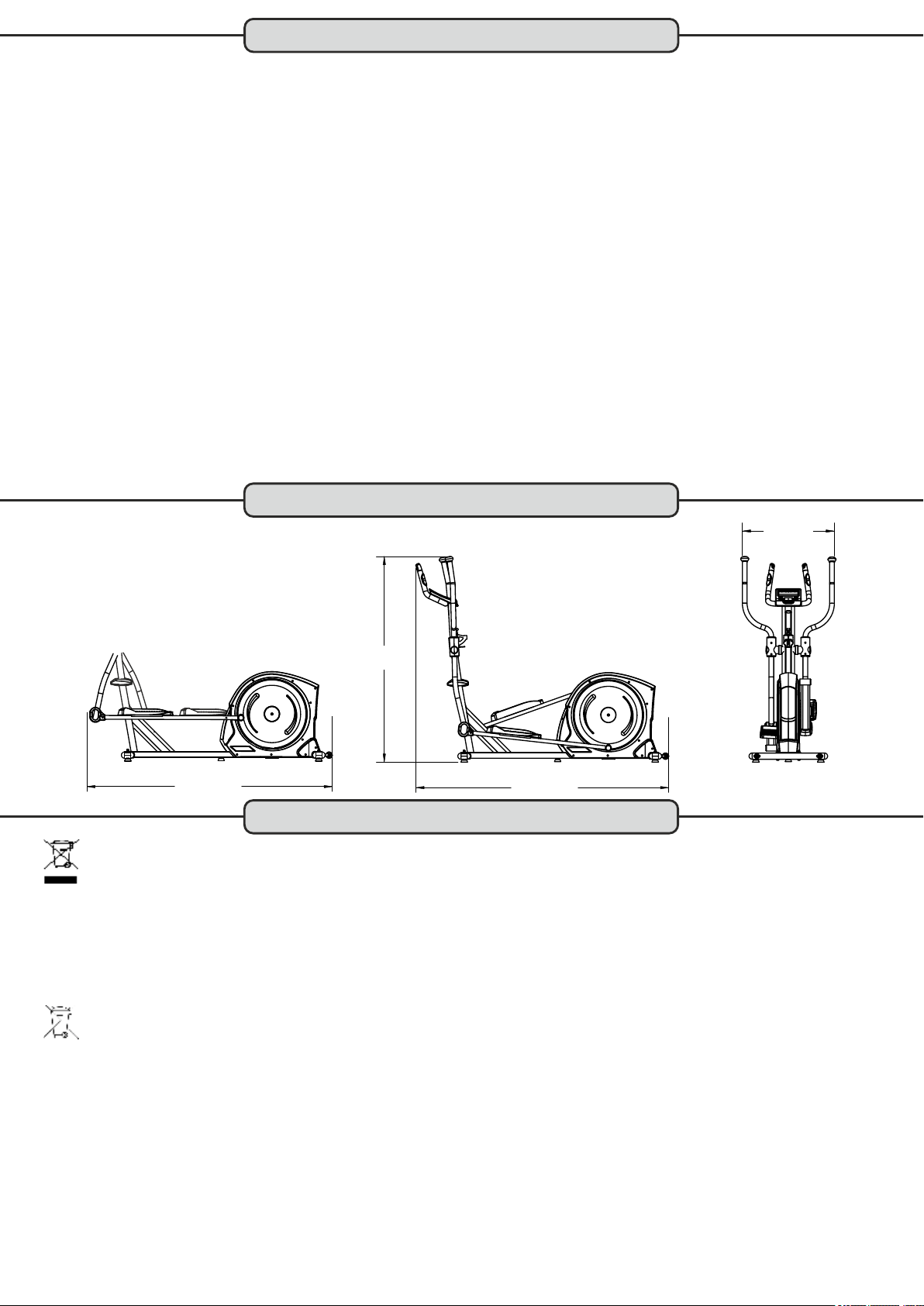

Maße

Entsorgung

Explosionszeichnung

Teileliste

29 - 30

Empfohlenes Zubehör

FAQ - Häufig gestellte Fragen

Gewährleistung

Garantiebedingungen

Registrieren

Reparaturauftrag / Schadensmeldung

Version1.0

Index

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden. Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen! Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

Geräteübersicht

A01

Basisrahmen

A11/A12

Pendelgriffe

(links/rechts)

A10

Standrohr m.

Transportrollen

A07

Standrohr

C12/C25

Trittflächen

(links/rechts)

D02

Cockpit

A11

Handgriff

C19(C20

KnickgelenkAbdeckung

(links/rechts)

C09

Trinkflaschenhalter

C16/C17

Pendelrohr-Abdeckung

C07/C08

LenkerschaftAbdeckung

(links/rechts)

B09

Sicherungs-Handrad

C30

Schraubenabdeckung

D08 Netzadapter 6V/1.000mA

Pendel-Handgriff

Handpulssensoren

Fester Handgriff

Cockpit

Standfuß mit Transportrollen

Trinkflaschenhalter

Pendelrohr

Trittfläche

Pedalrohr

Bodenhöhenausgleich

Lieferumfang

Lenkerschaft

Bodenhöhenausgleich

2 Stück

2 Sets

2 Stück

2 Sets

Befestigungsmaterial & Werkzeug

Hutmutter (B22)

3/8" - 4 Stück

Inbusschraube (B40)

M8x25 - 2 Stück

Unterlegscheibe (B21)

3/8" - 8 Stück

Blechschraube (B39)

M5x16 - 20 Stück

Schlossschraube (B28)

M8x50 - 4 Stück

Sechskantschraube (B12)

M8x20 - 4 Stück

Sicherungsmutter (B29)

M8 - 4 Stück

Sechskantschraube (B20)

3/8" - 4 Stück

Wellscheibe (B30)

M8 - 4 Stück

Inbusschraube (B23)

M6x12 - 2 Stück

Inbusschlüssel - M4 Inbusschlüssel - M5

Kombischlüssel

Schraubenschlüssel

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile . Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Achten Sie insbesondere während der Montage auf Ihre persönliche Sicherheit. Tragen Sie geeignete Arbeitshandschuhe, lassen Sie sich bei schweren und sperrigen Bauteilen von einer zweiten Person helfen und sicheren Sie beweglichen Bauteilen so ab, dass während der Montage keine Körperteile einklemmt werden können. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Montage

Schritt 1: Vorbereitung der Montage

Für die Montage des Crosstrainers benötigen Sie eine frei, ebene und saubere Fläche von ca. 2 x 2 Meter. Öffnen Sie vorsichtig den Karton und entnehmen Sie alle Bauteile. Lassen Sie sich hierbei durch eine 2. Person helfen.

A11

A12

Schritt 2: Montage des vorderen Standrohrs

Heben Sie den Basisrahmen (A01) an und schieben Sie einen der Styroporblöcke aus dem Verpackungsmaterial unter das vordere Drittel des Basisrahmens (A01). Dies erleichtert Ihnen die Montage des vorderen Standrohres (A07). Lassen Sie hierbei den Basisrahmen (A01) durch eine 2. Person gegen ein mögliches Umkippen sichern. Befestigen Sie dann das vordere Standrohr (A07) an der vorderen Aufnahme des Basisrahmens (A01). Verwenden Sie hierzu zwei Sechkantschrauben 3/8" (B20), vier Unterlegscheiben 3/8" (B21) und zwei Hutmuttern 3/8" (B22).

Hinweis: Sollten Sie das Standrohr mit Transportrollen (A10) vorne benötigen, so können Sie dies alternativ auch als vorderes Standrohr verwenden. In diesem Fall wird das Standrohr (A07) im nächsten Schritt verwendet.

B22

B21

A07

Styroporblock

B20

A01

Montage

Schritt 3: Montage des hinteren Standrohrs

Schieben Sie nun Styroporblock (weißer Pfeil) unter das hintere Drittel des Basisrahmens (A01). Dies erleichtert Ihnen die Montage des hinteren Standrohres (A10) (mit Transportrollen!). Befestigen Sie dann das hintere Standrohr mit Transportrollen (A10) an der hinteren Aufnahme des Basisrahmens. Verwenden Sie hierzu zwei Sechkantschrauben 3/8" (B20), vier Unterlegscheiben 3/8" (B21) und zwei Hutmuttern 3/8" (B22).

B22

A01

Styroporblock

A10

B21

B20

Schritt 4: Montage des Lenkerschaftes

Für diesen Montageschritt benötigen Sie die Hilfe einer zweiten Person. Person A hebt den oberen Teil des Lenkerschaftes (A02) soweit an, dass er sich senkrecht über dem unteren Teil des Lenkerschaftes befindet. Person B verbindet nun die beiden Kabel (D04) und (D05). Befestigen Sie dann den Lenkerschaft (A02) mit vier Sechskantschrauben M8x20 (B12).

ACHTUNG:

Achten Sie hierbei un bedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel nicht quetschen oder beschädigen.

B12

D04

D05

A02

A01

Montage

Schritt 5: Montage der Pendelhandgriffe

Setzen Sie den linken Handhebel (A11) in die Aufnahme des linken Pendelrohres (A03) und den rechten Handhebel (A12) in die Aufnahme des rechten Pendelrohres (A04). Beide Handhebel sind durch entsprechende Aufkleber markiert und somit leicht zu identifizieren. Befestigen sie dann die Handhebel mit je zwei Schlossschrauben M8x50 (B28), zwei Wellenscheiben M8 (B30) und zwei Sicherungsmuttern M8 (B29).

B29

B28

B30

A03

A04

Schritt 6: Montage des festen Handgriffs

Führen Sie die beiden Handpuls-Kabel (D10) des Handgriffes (A14) von außen nach innen durch die runde Öffnung am Lenkerschaft (A02) und oben wieder aus dem Lenkerschaft (A02) heraus. Führen Sie dann alle Kabel, die oben aus dem Lenkerschaft (A02) ragen von unten nach oben durch die rechteckige Öffnung des festen Handgriffs (A14). Ziehen Sie die Kabelenden nur soweit heraus, wie es nötig ist um sie später mit dem Cockpit zu verbinden. Befestigen Sie dann den festen Handgriff (A14) mit zwei Inbusschrauben (B40) am oberen Ende des Lenkerschaftes (A02). ACHTUNG: Achten Sie unbedingt darauf, dass Sie bei der Montage des festen Handgriffs die Kabel nicht quetschen oder beschädigen.

A14

B40

D10

A02

Montage

Schritt 7: Montage der Lenkerschaft-Abdeckung

Befestigen Sie die beiden Lenkerschaftsabdeckungen (C07-links/C08-rechts) mit zwei Blechschrauben M5x16 (B39) am Übergang des Lenkerschaftes (A02) zum Basisrahmen.

A02

B39

A01

Schritt 8: Montage der Pendelrohr-Geäuse

Befestigen Sie die beiden Pendelrohr-Geäuse (C17-hinten/C16-vorne) am Übergang des linken Pendelhandgriffs (A1 ) zum linken Pendelrohr (A03). Verwenden Sie hierzu 4 chrauben M5x16 (B ).4 Blechs 39 Verfahren Sie nun ebenso mit dem rechten Pendelhandgriff (A14) und Pendelrohr (A04). Beachten Sie hierbei, dass die Abdeckung (C16) nun hinten und die Abdeckung (C17) vorne befestigt werden.

B39

A03

A04

Montage

Schritt 12: Montage der Trittflächen-Rahmen

Setzen Sie das Sicherungs-Handrad (B09) in der Höhenverstellung des linken Trittflächen-Rahmens (A15) ein und schrauben Sie es fest. Setzen Sie die Schraubenabdeckung (C30) auf die Mutter (B17). Verfahren Sie dann ebenso mit der rechten Seite des Gerätes. Achten Sie darauf, dass Sie beide trittflächenrahmen in der gleichen Position fixieren.

Hinweis: Sollte der Trittflächen-Rahmen sich nur sehr schwer, oder viel zu locker bewegen, so entfernen Sie die Schraubenabdeckung (C30) und ziehen Sie die Schraube (B19) sowie die Mutter (B17) fester oder lockerer an.

B19

C30

B09

A16

A15

C30

B17

B09

Schritt 12: Montage der Trittflächen

Befestigen Sie die beiden Trittflächen (C12-links/C25-rechts) von oben auf den Trittflächenrahmen. Verwenden Sie hierzu je vier Inbusschrauben M6x12 (B23).

Montage

Schritt 10: Montage der Knickgelenk-Abdeckung

Befestigen Sie die beiden Knickgelenk-Abdeckungen (C19-rechts/C20-links) mit fünf Blechschrauben M5x16 (B39) am Übergang des rechten Pedalrohrs (A06) zum rechten Pendelrohr (A04). Verfahren Sie dann ebenso mit der Knickgelenkabdeckung für den Übergang des linken Pedalrohrs (A05) zum linken Pendelrohr (A03).

A06

Schritt 10: Montage des Cockpits

Lösen Sie die vier, auf der Rückseite des Cockpits bereits vormontierten Linsenkopfschrauben (B43). Verbinden Sie dann die Kabel, die aus dem Cockpit (D02) ragen mit den Kabeln die aus dem festen Handgriff (A14) ragen. Bitte beachten Sie, dass die beiden Kabel der Handpulsmessung identische Verbindungen haben. Die Reihenfolge des Anschlusses spielt hierbei aber keine Rolle. Die beiden anderen Kabeln lassen sich eindeutig aufgrund ihrer Anschlüsse zuordnen. Befestigen Sie dann das Cockpit (D02) mit vier Linsenkopfschrauben (B17) am Cockpithalter des festen Handgriffs (A14). ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Schritt 11: Montage des Flaschenhalters

Lösen und entfernen Sie die beiden, bereits am Lenkerschaft (A02) vormontierten Inbusschrauben (B15) und Unterlegscheiben (B18). Befestigen Sie den Flaschenhalter (C09) mit den soeben gelösten zwei Inbusschrauben (B15) und Unterlegscheiben (B18 am Lenkerschaft (A02).

Transport, Standort & Lagerung

Transport (Standrohr mit Transportrollen hinten)

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich vor das Gerät und greifen mit beiden Händen das vordere Standrohr. Heben Sie nun das Trainingsgerät soweit nach oben an, bis das Hauptgewicht des Trainingsgerätes auf den Transportrollen liegt. Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position schieben. Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Transportrollen

Transport (Standrohr mit Transportrollen vorne)

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich hinter das Gerät und greifen mit beiden Händen das hintere Standrohr. Heben Sie nun das Trainingsgerät soweit nach oben an, bis das Hauptgewicht des Trainingsgerätes auf den Transportrollen liegt. Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position schieben. Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Transportrollen

Standort & Lagerung

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert. Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen. An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei Gewährleistungsansprüche. Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen. Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt zuvor ob alle Befestigungsteile fest und sicher sitzen.

Pflege, Reinigung & Wartung

ACHTUNG

Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das Stromnetz angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie Trainingszustand des Gerätes wieder hergestellt wurde.

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden Sie auf keinen Fall Lösungsmittel. Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei. Aufgrund der chemischen Zusammensetzung von Körperschweiß ist dieser bei nicht sofortiger Entfernung/Reinigung die Hauptursache für Korrosion (Rost). Überprüfen Sie daher nach jeder Trainingseinheit, ob Körperschweiß und/oder andere Flüssigkeiten mit dem gerät in Kontakt gekommen sind. Ist dies der Fall müssen die betroffenen Bauteile/Gehäuseteile gereinigt werden.

Bitte beachten: Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch die Gewährleistung abgedeckt.

Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann.

Wartung

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Schmierung der Achsen am Lenkerschaft und an den Antriebsscheiben

Die beiden am Lenkerschaft befindlichen Querachsen, sowie die Achsen an den großen Antriebsscheiben sollten 1x alle 6 Monate mit Mehrzweckfett gut eingeschmiert werden.

Bodenhöhenausgleich

Stellen Sie sicher, dass Ihr Trainingsgerät immer eben steht. Um kleinere Bodenunebenheiten oder Bodenneigungen ausgleichen zu können befinden sich rechts und links am vorderen und hinteren Standrohr, sowie am Gleitrahmen Stellfüße für den Bodenhöhenausgleich. Um einen ebenen Stand des Gerätes zu ermöglichen drehen Sie zuerst alle Stellfüße auf die niedrigste Position (Position A). Justieren Sie nun bei Bedarf die Stellfüße so, dass das Trainingsgerät eben und stabil steht. Sollte der Justierradius des Bodenhöhenausgleichs nicht ausreichen um einen sicheren Stand des Trainingsgerätes zu ermöglichen, so überprüfen Sie bitte die Oberfläche des Standortes. Falls nötig wählen Sie einen anderen Standort, an dem ein sicherer und ebener Stand des Trainingsgerätes gewährleistet ist.

Position A

Stellfuß

Netzadapter & Netzanschluss

Netzadapter

Ihr Trainingsgerät ist mit einem 6V/1.000mA Netzadapter ausgestattet.

Hinweis: Um mögliche Verwechslungen zu vermeiden, empfehlen wir den Netzadapter eindeutig zu markieren, damit eventuelle Verwechslungen ausgeschlossen werden können. Sollte das Gerät mit einem anderen Netzadapter betrieben werden, kann dies mögliche Beschädigungen der elektronischen Bauteile mit sich führen, für die der Hersteller keine Haftung übernehmen kann.

Anschließen des Gerätes

ACHTUNG: Bevor Sie den Netzadapter an das Gerät anschließen prüfen Sie unbedingt jedes Mal, dass es sich um den im Lieferumfang des Gerätes enthaltenen Netzadapter handelt. Bei der Verwendung eines anderen Netzadapters kann es zu Beschädigungen der elektronischen Bauteile des Gerätes kommen, für die der Hersteller keine Haftung übernehmen kann.

Verbinden Sie immer zuerst den Netzadapter (D08) mit dem Trainingsgerät, bevor Sie es mit einer Steckdose verbinden. Der Anschluß (D09) für den Netzadapter befindet sich am hinteren Ende des Hauptgehäuses. Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Kabel des Netzadapters aus der Steckdose.

ACHTUNG Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen, so muss dies den Richtlinien des VDE entsprechen.

Einschalten des Gerätes

Verbinden Sie den Netzadapter zuerst mit dem Trainingsgerät und dann mit der Steckdose. Nun schaltet sich das Cockpit automatisch ein. Sollte das Trainingsgerät bereits mit dem Stromnetz verbunden sein, sich das Cockpit aber im Stand-ByModus befinden, so aktivieren Sie das Cockpit durch Drücken einer beliebigen Taste oder durch das Bewegen der Pedale.

Ausschalten des Gerätes

Bei einer Inaktivität von mehr als 4 Minuten schaltet das Cockpit automatisch in den Stand-By-Modus. Sobald Sie Ihr Training beendet haben sollten Sie in jedem Fall das Trainingsgerät vom Stromnetz trennen. Ziehen Sie hierzu immer zuerst das Netzkabel aus der Steckdose und entfernen Sie dann den Netzstecker.

Verstellung der Trittflächenneigung

Ihr Trainingsgerät bietet die Möglichkeit die Trittflächenneigung in drei Stufen zu verstellen. Hierzu lösen und entfernen Sie die beiden Sicherungs-Handräder (B09) an der rechten und linken Trittfläche, stellen Sie dann die gewünschte Neigung ein und fixieren die Trittflächen mit den Sicherungs-Handrädern (B09).

ACHTUNG: Achten Sie drauf, dass die Neigung der Trittflächen rechts und links immer identisch ist. Trainieren Sie niemals mit entfernten oder nicht festangezogenen Sicherungs-Handrädern (B09).

LCD-Display

Kontrolltasten

Erholungspulsmessung

Cockpit

Kontrolltasten

USB-Anschluss

für Ladekabel

Ablagefach für Smartphone, Tablet-PC, etc.

Tasten Funktionen:

UP: Auswahl von Trainingsprogrammen / Eingabe von Werten / Erhöhung der Bremsstufe

DOWN: Auswahl von Trainingsprogrammen / Eingabe von Werten / Verringerung der Bremsstufe

RESET: Im Stop-Modus werden durch Drücken der Taste RESET alle Werte auf Null gestellt

ST/SP:

Start-Funktion: Startet das gewählte Trainingsprogramm bzw. den Schnellstart (Quickstart) Stop-Funktion: Unterbricht das aktuelle Training. Durch erneutes Drücken der Taste wird das Training weitergeführt. Um das Training vollständig zu beenden drücken Sie nach dem Unterbrechen des Trainings die RESET-Taste.

MODE: Bestätigung von Eingaben / Auswahl der Trainingsvorgaben

RECOVERY: Messung des Erholungspulses mit anschließender Auswertung

Displayanzeige

Profilmatrix bzw. grafische Anzeige der Bremsstufe:

Anzeige des aktuellen Trainingsprofils oder der aktuellen Bremsstufe

Cockpit

Zeitanzeige:

Anzeige der Trainingszeit

Fenster 1

Geschwindigkeits- bzw. Radumdrehung/Minute-Anzeige:

Wechselanzeige der Geschwindigkeit in km/h (SPEED) und der Radumdrehung/Minute (RPM)

Fenster 2

Leistungs- bzw. Bremsstufenanzeige:

Wechselanzeige der Leistung in Watt (WATT) und der aktuellen Bremsstufe (LOAD)

Fenster 3

Informationsanzeige:

Anzeige von Informationstexten

Kalorienanzeige:

Anzeige der verbrauchten Kilokalorien

Fenster 4

Fenster 5

Distanzanzeige:

Anzeige der zurückgelegten Trainingsstrecke

Fenster 6

Puls- bzw. Herzfrequenzanzeige:

Anzeige des gemessenen Pulses bei Verwendung der Handpulssensoren bzw. der Herzfrequenz bei Verwendung eines optional erhältlichen Brustgurtes

Fenster 7

● Anzeigewerte

Cockpit

TIME ZEIT DISTANCE DISTANZ CALORIES KALORIEN PULSE PULS WATT LEISTUNG IN WATT SPEED GESCHWINDIGKEIT RPM UMDREHUNGEN

Programme

Anzeigebereich 0:00~99:99 ; Einstellbereich 0:00~99:00.

Anzeigebereich 0.00~99.99 ; Einstellbereich 0.00~99.90km.

Anzeigebereich 0~9999 ; Einstellbereich 0~9990.

Anzeigebereich P-30~230 ; Einstellbereich 0-30~230.

Anzeigebereich 0~999 ; Einstellbereich 10~350.

0.0~99.9km.

0~999.

Cockpit

Quick-Start

Wenn Sie nach dem Einschalten direkt die START-Taste drücken, beginnt die Trainingszeit zu laufen. Durch Drücken der UP/DOWNTasten können Sie die Widerstandsstufen individuell verstellen. Da bei dieser Art des Trainings keine Trainingswerte vorgegeben werden, muss das Training vom Benutzer individuell beendet werden.

● Wichtige Hinweise

A. Alle Anzeigen dienen dem Training und sind nicht für medizinische Zwecke gedacht.

B. Beachten Sie bitte, dass im Programm nur ein Wert, Zeit oder Distanz, vorgewählt werden darf.

Werden beide Werte vorgegeben, zeigt das Cockpit 0:00 an.

● Programmbedienung

A. Manuelles Training:

In diesem Programm stellen Sie den Widerstand manuell ein.

Voreinstellungen wie Zeit, Kalorien, Puls oder Distanz sind möglich.

1. Drücken Sie UP oder DOWN um das Programm zu wählen. Wählen Sie „Manual“ und drücken Sie

MODE um in das Programm zu gelangen.

2. Drücken Sie UP oder DOWN zur Auswahl von TIME (ZEIT), DISTANCE (DISTANZ), CALORIES

(KALORIEN), PULSE (PULS) und bestätigen Sie mit der Taste MODE.

3. Beginnen Sie das Training mit der Taste START/STOP. Stellen Sie die Widerstände mit den Tasten

UP oder DOWN ein.

4. Um das Training zu unterbrechen und danach wieder zu beginnen, drücken Sie die Taste

START/STOP. Im Stop Modus können Sie mit der Taste RESET zum Hauptmenu

zurückgelangen.

Cockpit

B. Programmwahl mit festem Trainingsprofil:

1. Mit den Tasten UP oder DOWN wird das gewünschte Programm gewählt und mit der Taste MODE

bestätigt.

2. Wenn die Trainingszeit vorgewählt werden soll, drücken Sie die Taste UP oder DOWN und

bestätigen Sie die Eingabe mit der MODE Taste.

3. Starten Sie das Training mit der Taste START/STOP. Stellen Sie den gewünschten Widerstand mit

den Tasten UP/DOWN ein.

4. Um das Training zu unterbrechen und danach wieder zu beginnen, drücken Sie die Taste

START/STOP. Im Stop Modus können Sie mit der Taste RESET zum Hauptmenu

zurückgelangen.

C. USER Programm:

Erstellen Sie ein eigenes Programmprofil.

1. Wählen Sie das User Programm mit den Tasten UP oder DOWN aus und bestätigen Sie die

Auswahl mit der Taste MODE.

2. Stellen Sie den Widerstand mit den Tasten UP oder DOWN ein und wechseln Sie mit der Taste

MODE zum nächsten Segment. Wählen Sie erneut den gewünschten Widerstand mit den Tasten

UP/DOWN aus und bestätigen Sie jeweils mit der Taste MODE, bis das gewünschte Profil erstellt

ist.

3. Halten Sie die Taste MODE, um die Programmeingabe zu beenden.

4. Drücken Sie die Taste UP oder DOWN zur Zeitauswahl und bestätigen Sie die Auswahl mit MODE.

5. Starten Sie das Programm mit den Tasten START/STOP.

Verändern Sie die Widerstände ggf. mit den Tasten UP oder DOWN.

6. Um das Training zu unterbrechen und danach wieder zu beginnen, drücken Sie die Taste

START/STOP. Im Stop Modus können Sie mit der Taste RESET zum Hauptmenu

zurückgelangen.

Cockpit

D. H.R.C. Herzfrequenzprogramm: (Verwenden Sie einen uncodierten Funk-Pulsgurt!)

1. Wählen Sie das Programm mit den Tasten UP oder DOWN und bestätigen Sie die Auswahl mit

MODE.

2. Wählen Sie Ihr Alter mit den Tasten UP oder DOWN und bestätigen Sie die Eingabe mit MODE.

3. Wählen Sie mit UP oder DOWN den Bereich, in dem Sie trainieren möchten: 55%, 75%, 90%, oder

TAG (Ziel H.R.) und bestätigen Sie mit MODE.

4. Wählen Sie die gewünschte Trainingszeit mit den Tasten UP oder DOWN und starten Sie das

Programm mit der START/STOP Taste.

5. Um das Training zu unterbrechen und danach wieder zu beginnen, drücken Sie die Taste

START/STOP. Im Stop Modus können Sie mit der Taste RESET zum Hauptmenu

zurückgelangen.

Cockpit

E. WATT Programm:

1. Wählen Sie das Wattprogramm mit den Tasten UP oder DOWN und bestätigen Sie die Auswahl

mit MODE.

2. Wählen Sie die gewünschte WATT Leistung mit den Tasten UP oder DOWN aus und bestätigen

Sie mit MODE.

3. Wählen Sie die gewünschte Trainingszeit mit den Tasten UP oder DOWN.

4. Starten Sie das Training mit der Taste START/STOP. Verändern Sie die Leistung mit den Tasten

UP/DOWN.

5. Um das Training zu unterbrechen und danach wieder zu beginnen, drücken Sie die Taste

START/STOP. Im Stop Modus können Sie mit der Taste RESET zum Hauptmenu

zurückgelangen.

Cockpit

F. Recovery Funktion:

Ermitteln des aktuellen Fitnesslevels durch Messung des Erholungspulses.

1. Während die Recovery Funktion ausgeführt wird, muss der Puls über die beiden

Handpulssensoren gemessen werden. Wird der Puls angezeigt, drücken Sie die RECOVERY

Taste, um die Messung zu beginnen. Treten Sie während der Messung nicht!

2. Die Zeit läuft von“0:60” Sekunden auf “0:00” als Countdown.

3. Nach der Messung zeigt das Display den Fitnesswert F1 bis F6, wobei F1 der beste Wert und F6

der schlechteste Wert ist.

F-Werte:

1.0 Hervorragend

1.0 ＜ F ＜ 2.0

2.0 ＜ F ＜ 2.9

3.0 ＜ F ＜ 3.9

4.0 ＜ F ＜ 5.9

6.0 Schlechter Fitnesszustand

Sehr gut trainiert

Gute Fitness

Ausreichende Fitness

Unterdurchschnittlich

Ablagefach für Smartphone/Tablet-PC

Auf der Vorderseite des Cockpits befindet sich ein Ablagefach. Dies ermöglicht es die meisten aktuellen Smartphones oder Tablet-PCs abzulegen.Prüfen Sie vorab unbedingt ob Ihre elektronisches Gerät sicher in der Ablage aufbewahrt werden kann.

USB-Anschluss

Das Cockpit ist seitlich mit einem USB-Anschluss ausgestattet. Hier kann der Benutzer ein USB-Ladekabel für sein Smartphone/Tablet-PC anschließen um es bei Bedarf aufzuladen. Das USB-Ladekabel ist nicht im Lieferumfang enthalten.

200

150

195

130

146

190

110

127

143

185

107

124

139

180

105

120

135

165

102

117

131

170

114

128

165

111

124

16094107

120

155

104

116

150

101

113

145

8598109

140

8394105

135

8091101

100

778898

Alter

202530354045505560657075808590

Herzfrequenzmessung

Herzfrequenz pro Minute

100% der maximalen Herzfrequenz

75% der maximalen Herzfrequenz

65% der maximalen Herzfrequenz

55% der maximalen Herzfrequenz

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

Warnhinweis zur Puls- & Herzfrequenzmessung

ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges

Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen.´ Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als

Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab. Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

ACHTUNG Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnose-zwecke konzipiert oder geeignet. Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen. Dies gilt vor allem für Personen:

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Trainingsempfehlungen

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainingsplanung. Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden. Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab. Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt.Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Trainingsempfehlungen

Kalenderwoche:_____ Jahr: 20____

Datum

Tag

Trainingsdauer

Trainingsstrecke

Kalorienverbauch

Ø Herzfrequenz

Kommentare

Montag

Dienstag

Mittwoch

Donnerstag

Freitag

Samstag

Sonntag

Wochenergebnis:

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert. 30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen. Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings. Anbei finden Sie eine Empfehlung für einen Wochenplan.

Technische Details

Cockpit

Anzeige von:

w Zeit w Geschwindigkeit w Strecke w Radumdrehung pro Minute w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Level w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)

Technische Details

Bremssystem: Motorisches Permanent-Magnet-Bremssystem Bremskraftverstellung: computergesteuert Bremsstufen: 1 - 16 Gewicht Schwungscheibe: ca. 9 kg Schwungmasse: ca. 24kg Antriebssystem: 2-stufiger Längsrippenriemen Aufstellmaßemaße: ca. 2.028 x 737 x 1.649 mm (LxBxH) Gesamtgewicht: ca. 77 kg Maximales Benutzergewicht: 160 kg Stromversorgung: 220-230V - 50Hz Netzadapter: 6V/1.000mA

Einsatzgebiet: - Heimbereich

Maße

695 mm

Maße, Trainingsfläche

2.075 mm

Maße, Stellfläche

1.690 mm

1.935 mm

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb. Beachten Sie hierbei die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in GrossGerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung sachgerecht entsorgen. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Explosionszeichnung

Teileliste

Teile-Nr. Bezeichnung St.

A01 Welded, Main Frame 1 B22 Dome Nut 3/8" 4

A02 Welded, Upright Post 1 B23 Screw M6

A03 Welded, Handrail Arm /L 1 B24 Screw M8

A04 Welded, Handrail Arm /R 1 B25 Nut M8

A05 Welded, Foot Pedal Tube /L 1 B26 Nylon Nut M10

A06 Welded, Foot Pedal Tube /R 1 B27 C-ring 1

A07 Front Stabilizer Tube 1 B28 Carriage Bolt M8

A08 Welded, Shaft Pulley 1 B29 Nylon Nut M8

A09 Welded, Crank Assembly 2 B30 Curve Washer M8

A10 Welded, Rear Stabilizer Tube 1 B31 Shaft for Lower Handlebar Pivot 2

A11 Upper Handrail Tube /L 1 B32 Screw M8

A12 Upper Handrail Tube /R 1 B33 Washer 5/16" 6

A13 Welded, Tension Wheel Arm 1 B34 Screw M8

A14 Stationary Handlebar 1 B35 Screw M3 2

A15 Foot Pedal Bracket /L 1 B36 Screw 3/16" 1

A16 Foot Pedal Bracket /R 1 B37 Screw M3

Teile-Nr. Bezeichnung St.

B01 Hex Bolt 1/4" 2 B38 Screw M4

B02 Washer 1/4" 4 B39 Screw M5

B03 Nylon Nut 1/4" 2 B40 Screw M8

B04 Nut M10 (6.0T) 1 B41 O-ring 2

B05 Nut M10 (8.0T) 1 B42 C-ring 2

B06 C-ring 1 B43 Screws for Computer 4

B07 Wave Washer M21 2 C01 Main Cover /L 1

B08 Washer M20

B09 Knob M10

B10 Hex Head Screw M8

B11 Socket Screw M10

B12 Hex Head Screw M8

B13 Hex Head Screw M10

B14 Zinc Plate 2 C08 Joint Cover /R 1

B15 Socket Screw M5

B16 Screw M8

B17 Nut M10

B18

B19 Bolt M10

B20 Hex Head Bolt 3/8" 4 C14 End Cap 1-1/4" 2

B21 Washer 3/8" 8 C15 Foam Grip

Washer ?5.3

1 C02 Main Cover /R 1

2 C03 Disc Cover 2

1 C04 Oval End Cap 50x100 4

1 C05 Adjustable Foot Pad 5

4 C06 Transportation Wheel 2

2 C07 Joint Cover /L 1

2 C09 Water Bottle Holder 1

2 C10 Belt 1

3 C11

2 C12 Foot Pedal /L 1

2 C13 Foam Grip 2

Washer ?14

Teileliste

Teile-Nr. Bezeichnung St.

C16 Pivot Cover - A 2 D01 Hand Pulse Sensor 1Set

C17 Pivot Cover - B 2 D02 Computer 1

C18 Pulley 1 D03 Magnetic Flywheel 1

C19 Pivot Cap - A 2 D04 Cable I 1

C20 Pivot Cap - B 2 D05 Cable II 1

C21

Plug ?45

2 D06 Motor with Cable 1

C22 Bearing Bushing 6 D07 Sensor Cable 1

C23 Bearing Housing 6 D08 AC Adapter 1

C24 Bushing 2 D09 AC Plug Cable 1

C25 Foot Pedal /R 1 D10 Hand Pulse Cable 1Set

C26 Upright Tube Spacer /L 1 D11 Motor Tension Cable 1

C27 Upright Tube Spacer /R 1 E01 Bearing 6004 2

C28 Spacer for 6003 Bearing 6 E02 Bearing 2203 2

C29 End Cap 2 E03 Bearing 6203 2

C30 Nut Cap M10

2 E04 Bearing 6003 6

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom.

POLAR Sende-Brustgurt T34 (uncodiert)

Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Boden-belag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

• 160 x 90 cm und 210 x 100 cm

MAXXUS Entfetter-Spray

Optimales Reinigungsmittel für Gleitrohre und Gleitrollen. Befreit die Gleitrohre und -rollen von Verschmutzungen und pflegt die Oberfläche.

MAXXUS Gleitspray

Optimales Schmiermittel.

MAXXUS Anti-Statikspray

Wirkt statischer Aufladungen des Rahmens, der Verkleidungsteile und des Trainingcomputers entgegen. Geräte, die auf Teppichböden oder Kunststoffuntergründen stehen, laden sich statisch auf. Dies verhindert das MAXXUS Antistatik Spray. Behandelte Kunststoffoberflächen

ziehen den Staub nicht so schnell an und bleiben länger sauber.

MAXXUS Spezial-Schaumreiniger

Zur regelmäßigen Reinigung Ihres Fitnessgerätes. Kunststoffabdeckungen und Metallrahmen lassen sich mit dem MAXXUS Schaumreiniger perfekt pflegen. Auch geeignet zur Reinigung

von Pulsgurte und anderem Trainingszubehör.

FAQ

Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal?

Ihr MAXXUS Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch

Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleißund reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS Trainingsgerät zu den leisesten Produkten, die auf dem

Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr-nehmbar sind. Diese mechanischen Geräusche, die kontinuierlich, aber auch mit Unterbrechungen auftreten können, werden durch die teilweise sehr hohe Rotationsgeschwindigkeit der Schwungscheibe während des Trainings erzeugt. Auch können sich bewegende Teile während des Trainings Geräusche erzeugen, die durch die hohlen Metallrohre des Rahmens, die wie Resonanzkörper wirken, verstärkt werden. Durchaus normal ist es auch, dass Laufgeräusche während des Trainings lauter werden. Dies ist zum Einen mit einer Erhöhung der Trainingsgeschwindigkeit zu erklären. Zum Anderen können sich Bauteile Ihres Trainingsgerätes während des Trainings erwärmen und somit ausdehnen.

Das Cockpit hat keine Anzeige nach dem Einschalten des Gerätes

Überprüfen Sie, ob das Netzkabel sowohl am Gerät als auch an der Steckdose ordnungsgemäß angebracht wurde, oder beschädigt ist. Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Der Pulswert wird nicht oder nur fehlerhaft angezeigt

Siehe Beschreibung "Puls-/Herzfrequenzmessung" in dieser Anleitung.

Die Handpulssensoren haben keine Funktion

Prüfen Sie, ob bei der Montage eventuell die Kabel der Handsensoren gequetscht oder eingeklemmt wurden.

Die Werte für Geschwindigkeit und Strecke werden während des Trainings mit „0" angezeigt

Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Mein Trainingsgerät erzeugt Knackgeräusche während des Trainings

Prüfen Sie, ob das Trainingsgerät eben bzw. im Lot steht. Justieren Sie gegebenenfalls die Standfüße neu. Prüfen Sie auch, ob die Schrauben, welche die Pendelrohre am Knickgelenk mit den Pedalrohren verbinden zu fest angezogen sind.

Während des Trainings schlafen meine Füße ein

Der Grund hierfür ist häufig ein zu enger oder ein zu eng geschnürter Trainingsschuh. Da sich die Füße unter Belastung ausdehnen, sollten Sie Ihre Schuhe nur locker zu schnüren. Rat hierzu erhalten Sie auch in Sport- bzw. Laufschuhfachgeschäften. Sollten Ihnen dennoch weiterhin die Füße einschlafen, so kann die Einlage einer Schaumstoffschicht auf die Trittflächen Abhilfe schaffen.

Gewährleistung*

Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige

Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses per Post oder Fax an uns ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr

Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den “Technischen Daten” dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc. Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen! Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal. Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles. Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUX Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

§ Kugellager § Lagerbuchsen § Lager § Antriebsriemen

§ Schalter und Tasten § Laufgurte § Laufplatten § Laufrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung, sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle

eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per E-Mail an:

kundendienst@maxxus.de

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

ersatzteile@maxxus.de

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

*Stand 01/2009

Garantiebedingungen*

MAXXUS gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS Registrierungskarte“. Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt per:

- Fax an: 0 6151 39735 400

- E-Mail an: info@maxxus.de (bitte beachten Sie, dass dies nur als Scan mit der Original-Unterschrift akzeptiert werden kann)

- Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt (bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS zu übermitteln.

Wartung

Für diese Trainingsgeräte gilt eine Wartungspflicht. Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

Ü Laufbänder 12 Monate Ü Crosstrainer 18 Monate Ü Ergometer/Bike 24 Monate Ü Recumbents 24 Monate Ü Rudergeräte 24 Monate Ü Speedbikes 24 Monate Ü Vibrationsgeräte 24 Monate Ü Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per Email, Fax

oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

Ü Transport- und Fahrtkosten Ü Auf- und Abbaukosten bei notwendigem Transport Ü Notwendige Wartungsarbeiten Ü Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung

entstanden sind Ü Verschleißteile**

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

® Laufgurt ® Antriebsriemen ® Kugellager ® Überzüge an Haltegriffen ® Laufbrett ® Folien ® Laufrollen ® Zugseile ® Pedalriemen

Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS Produkte zu verwenden.

*Stand: April/2014

Registrierung

Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: CX4.2E Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum:

Nutzungsart:

Private Nutzung

Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer.:

PLZ / Ort: Land:

E-Mail: Tel.-Nr.*:

Fax-Nr.*: Handy-Nr.*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Senden Sie die ausgefüllte Registrierkarte per...

...Post** an: Maxxus Group GmbH & Co KG, Zeppelinstr. 2, D-64331 Weiterstadt

...Fax an: +49 (0) 6151 39735 400

...E-Mail an: info@maxxus.de

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Ort Unterschrift

Reparaturauftrag & SchadensmeldungReparaturauftrag & Schadensmeldung

Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: CX4.2E Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart Private Nutzung Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-Nr.:

Fax-Nr.*: Handy-Nr.*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein: (Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher

Nutzung, etc....)

Die Kopie des Kaufnachweises / Rechnung /Quittung ist beigefügt.

Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per...

...Post* an: MAXXUS Group GmbH & Co KG, Service Abteilung, Zeppelinstr. 2, 64331 Weiterstadt ...Fax an: +49 (0) 6151 39735 400 Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Ort Unterschrift

Maxxus Group GmbH & Co. KG

Zeppelinstr. 2 w D-64331 Weiterstadt

Germany

E-Mail: info@maxxus.de

www.maxxus.de

Maxxus CX 4.2e User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
