CVX9

Vibrationplate

BEDIENUNGS- & MONTAGEANLEITUNG

Index

Sicherheitshinweise

Geräteübersicht

Lieferumfang

Montagematerial

Montage

6 - 11

Reinigen

Warten

Transportieren

Trainingsumgebung

Lagerung bei Nichtgebrauch

Stromanschluss

Cockpit

Bedieneinheit

Manuelles Training

Trainingsprogramme

Übungen

Allgemeine Informationen

Technische Details

Explosionszeichnung

Teileliste

Garantiebedingungen

Registrieren

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Zweckentfremdete Nutzungen können ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreiber keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 150 cm, seitlich zum Trainingsgerät mindestens 150 cm und vor dem Trainingsgerät ebenfalls 150 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich einen Bodenschutz (Teppichstück, Matte, etc.) dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.

- Verlegen Sie das Stromkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Achten Sie darauf, dass Ihr Trainingsgerät nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training Lesen Sie hierzu auch „Allgemeine Informationen“ auf Seite 18 dieser Anleitung!

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Bei Nichtbenutzung oder Lagerung des Trainingsgerätes entfernen Sie immer das Stromkabel, um somit eine unkontrollierte und/oder unsachgemäße Nutzung durch Dritte zu verhindern.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Servicabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

Geräteübersicht

Handlauf

Cockpit

Handgriff

Schaft

Bedieneinheit

Trainingsauflage

verstellbarer

Trainingsgurt

Vibrationsplatte

Bodenschutzmatte

Standfuß

Lieferumfang

Grundrahmen

Vibrationsplatte

Schaft

Packen Sie alle Teile des Lieferumfanges vorsichtig aus und überprüfen Sie anhand der Lieferumfangliste die Vollständigkeit aller Teile. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da manche Teile Ihres neuen Trainingsgerätes ein hohes Eigengewicht haben und teilweise unhandlich sind.

Handlauf

Stromkabel

Schraubensatz

Trainingsgurte

mit Handgriffen

Bodenabdeckung,

vorne

Kunststoff-

stifte

Bodenschutzmatte

Trainingsauflage

Montagematerial

Mutter

M10

Menge: 4 Stück

Unterlegscheibe

M10

Menge: 4 Stück

Inbusschraube M8x25 Menge: 4 Stück

Inbusschlüssel

Schraubenschlüssel

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

Montage

Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist.

Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1.0:Montage des Schaftes

Setzen Sie die Schraubbolzen, die sich am unteren Ende des Schaftes befinden, in die entsprechenden Bohrlöcher der Aufnahmeplatte am Basisrahmen ein.

Montage

Schritt 1.1: Montage des Schaftes

Setzen Sie die Schraubbolzen, die sich am unteren Ende des Schaftes befinden, in die entsprechenden Bohrlöcher der Aufnahmeplatte am Basisrahmen ein.

Mutter

M10

Menge: 4 Stück

Unterlegscheibe

Menge: 4 Stück

M10

Unterlegscheibe M10

Mutter M10

Montage

Schritt 2: Verbinden der Kabel

Verbinden Sie nun die Kabel, die aus dem unteren Ende des Schaftes ragen, mit den Kabeln, die aus dem Basisrahmen ragen. Achten Sie hierbei unbedingt auf die richtige Belegung der Stecker. Siehe hierzu auch Abbildung unten links auf dieser Seite.

Achten Sie unbedingt beim Zusammenstecken der Kabel, auf die richtige Steckerbelegung.

Montage

Schritt 3: Montage der Bodenabdeckung

Setzen Sie nun die Bodenabdeckung, wie in der Zeichnung gezeigt, von unten auf das untere Ende des Schaftes und befestigen Sie diese mit den 4 Kunststoffstiften.

Bodenabdeckung Menge: 1 Stück

Kunststoffstift Menge: 4 Stück

Kunststoffstift

Montage

Schritt 4: Montage des Handlaufs

Befestigen Sie den Handlauf, wie in der Zeichnung gezeigt, an den entsprechenden Aufnahmen rechts und links am Schaft mit den Inbusschrauben M8x25.

Inbusschraube M8x25 Menge: 4 Stück

Inbusschraube M8x25

Montage

Schritt 4: Montage der Handlaufabdeckungen und der Trainingsgurte

Stecken Sie die Abdeckungen der Handlaufbefestigungen, wie in der Zeichnung gezeigt, auf die entsprechenden Befestigungen des Handlaufes.

Führen Sie nun die unteren Enden der Trainingsgurte durch die beiden Zurrösen, die sich rechts und links an der Vibrationsplatte befinden und stellen Sie die gewünschte Länge der Trainingsgurte ein, in dem Sie den Klettverschluss entsprechend am Trainingsgurt befestigen.

Handlaufabdeckung, oben Menge: 2 Stück

Handlaufabdeckung, unten Menge: 2 Stück

Trainingsgurt

Reinigen

ACHTUNG: Es werden in keinem Fall Beschädigungen, die durch Körperschweiß oder andere

Flüssigkeiten entstanden sind durch die Gewährleistung abgedeckt. Reinigen Sie deshalb Ihr Trainingsgerät nach jeder Nutzung intensiv und gründlich.

Achten Sie während der Nutzung und bei Nichtgebrauch, dass keine Art von Flüssigkeit in das Gerät und insbesondere in das Cockpit gelangen kann. Dies könnte Ihr Trainingsgerät dauerhaft beschädigen. Schaden dieser Art werden nicht durch die Gewährleistung abgedeckt. Aus diesem Grund reinigen Sie nach jedem Training Ihr Trainingsgerät gründlich und achten Sie immer darauf, dass während des Trainings keine Flüssigkeit in das Trainingsgerät oder die Computer eindringen kann. Reinigen Sie das gesamte Trainingsgerät mit einem feuchten Tuch. Auf keinen Fall verwenden Sie hierzu Lösungsmittel oder andere ätzende Chemikalien.

ACHTUNG: Trennen Sie immer das Trainingsgerät vom Stromnetz bevor Sie es reinigen.

Warten

Befestigungsmaterial

Testen Sie alle 14 Tagen den festen Sitz des Befestigungsmaterials, wie z. B. Schrauben, Muttern, etc. und sichern bzw. befestigen Sie diese, falls notwendig, wieder.

Kabelverbindungen

Testen Sie alle 14 Tagen die Steckverbindungen der Kabel. ACHTUNG: Ziehen Sie jedesmal den Netzstecker des Stromkabels aus der Steckdose und trennen Sie

somit Ihr Trainingsgerät vom Stromkreis, ehe Reparatur-, Wartungs-, oder sonstige Arbeiten von Ihnen durchgeführt werden.

Transportieren

Generell sollte das Trainingsgerät einen festen und dauerhaften Standort haben. Sollte Sie dennoch das Gerät transportieren müssen, so entfernen Sie vor jedem Transport oder Standortwechsel unbedingt das Netzkabel. Verwenden Sie zum Transport die Trainingsgurte, wie im nachfolgenden Bild gezeigt. Lassen Sie sich in jedem Fall von einer 2. Person hierbei helfen, da sichergestellt sein muss, dass das Trainingsgerät während des Transports nicht kippen kann Unfallgefahr! Prüfen Sie nach jedem Transport, ob sich Teile des Gerätes bzw. des Befestigungsmaterials gelöst haben und befestigen Sie diese gegebenenfalls wieder.

Trainingsumgebung & Lagerung bei Nichtgebrauch

Dieses Trainingsgerät wurde einzig für die Nutzung in sauberen, trockenen und temperierten Innenbereichen konzipiert. Die Nutzung dieses Gerätes in Feucht- oder Nassbereichen, wie z.B. in Schwimmbädern, Saunen etc. ist ausgeschlossen. Auch eine Nutzung außerhalb geschlossener Räume, wie Terrasse, Balkon, Garten etc. ist nicht ,möglich. In all diesen Bereichen sind Beschädigungen, Korrosion und Rost möglich. Diese werden in keinem Fall durch die Gewährleistung oder Garantie abgedeckt.

Bei der Auswahl des Nutzungsortes entscheiden Sie sich bitte für einen ebnen, sauberen und trockenen Bereich. Eine optimale Belüftung sollte während des Trainings gewährleistet sein.

Bei Nichtgebrauch entfernen Sie bitte das Stromkabel und lagern Ihr Trainingsgerät so, dass es sicher vor Feuchtigkeit und Verschmutzung steht.

Im Falle einer längeren Trainingspause prüfen Sie all Montageelemente und das gesamte Befestigungsmaterial auf einen sicheren Sitz und optimale Funktionalität. Trainieren Sie niemals mit einem Trainingsgerät, bei dem sich Schrauben, Muttern, etc. gelöst haben, oder Teile defekt sind.

Stromanschluss

Stromkabel

Verwenden Sie zum Betrieb Ihres Trainingsgerätes ausschließlich das im Lieferumfang enthaltenen Stromkabel. Verbinden Sie zuerst den Anschluss des Stromkabels mit der, sich auf der Rückseite des Gerätes angebrachten Netzanschlussbuchse. Erst dann verbinden Sie den Netzstecker des Stromkabels mit einer Steckdose. Wenn Sie dass Stromkabel entfernen wollen, so ziehen Sie zuerst den Netzstecker aus der Steckdose, bevor Sie das Stromkabel vom Trainingsgerät trennen.

ACHTUNG Schließen Sie Ihr Trainingsgerät ausschließlich an eine vom Elektriker angeschlossene und geerdete Steckdose an. Verzichten Sie auf die Verwendung von Steckdosenleisten und Kabelrollen. Bei der Verwendung von Kabelverlängerungen sollten diese den Vorschriften und Richtlinien des VDE entsprechen und mit einem dementsprechenden Zeichen versehen sein.

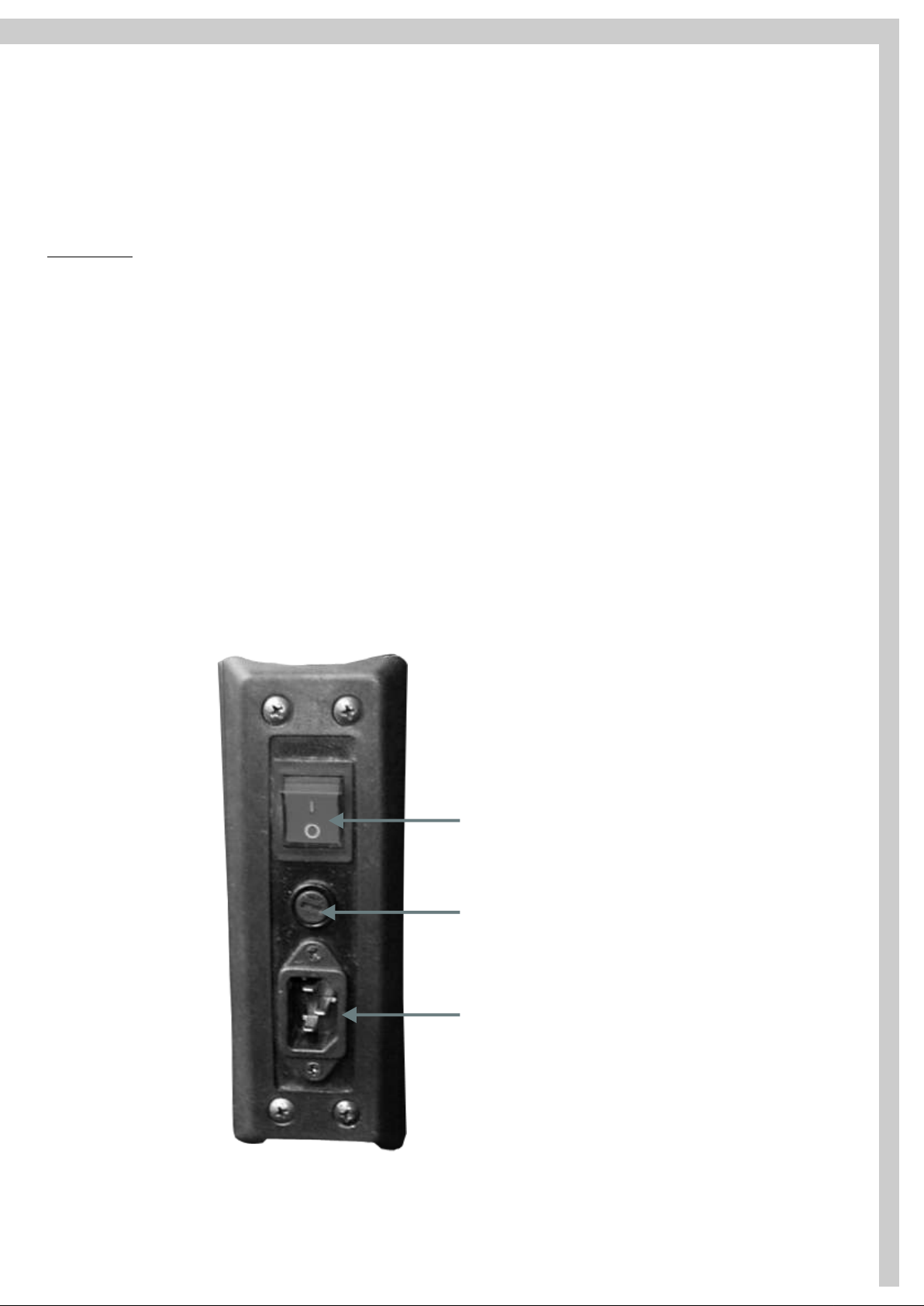

Ein-/Ausschalter

Nachdem ordnungsgemäßen Anschluss des Stromkabels können Sie Ihr Trainingsgerät über den Ein/Ausschalter an- und abschalten. Um das Trainingsgerät einzuschalten bringen Sie den Schalter in die Position „I“ - bei dieser Schalterstellung ist der Schalter beleuchtet. Um das Gerät wieder abzuschalten, bringen Sie den Schalter in die Position „0".

Sicherung

Zwischen dem Ein-/Ausschalter und der Netzanschlussbuchse befindet sich die Sicherung. Um die Sicherung gegebenenfalls zu tauschen, lösen Sie den Sicherungsdeckel mit einem passenden Schlitzschraubendreher und entnehmen die Sicherung. Achten Sie beim Tausch der Sicherung unbedingt auf die entsprechende Typenbezeichnung.

Ein-/Ausschalter

Sicherung

Netzanschlussbuchse

Cockpit

Direktwahltasten

Zeit

Display

Direktwahltasten

Frequenz

Hub-Taste

Starttaste

Direktwahltasten

Frequenz

Vorgabetasten

Zeit

Stoptaste

Programmtaste

Achtung:

Bitte Drücken Sie die Tasten ausschließlich mit den Fingerkuppen und nicht mit den Fingernägeln, um die Tasten vor Kratzern und anderen Beschädigungen zu schützen.

Direktwahltasten Zeit:

Mit den Tasten „30s“, „45s“ und „60s“ haben Sie die Möglichkeit die Zeit für das manuelle Training direkt vorzugeben.

Direktwahltasten Frequenz:

Mit diesen vier Tasten wählen Sie die gewünschte Frequenz für das manuelle Training aus. Jede Taste ist mit drei verschiedenen Frequenzen belegt. Durch mehrmaliges Drücken der entsprechenden Taste wechseln Sie zwischen den drei Frequenzen dieser Taste.

Hub-Taste (L/H):

Durch Drücken dieser Taste bestimmen Sie den Hub während des manuellen Trainings. Hierbei steht „L“ für einen niedrigen Hub und „H“ für einen hohen Hub. Die Auswahl erfolgt vor dem jeweiligen Programmstart. Eine Änderung des Hubes während der Absolvierung des manuellen Trainings ist nicht möglich.

Vorgabetasten Zeit (SEC):

Durch drücken dieser Tasten können Sie die Zeit für Ihr manuelles Training von 20 bis 180 Sekunden in 1-Sekunden-Schritte vorgeben.

Programmtaste (PROG):

Hier können Sie zwischen vier vorgegebenen Programmen (P1-P4) wählen.

Starttaste

Mit dieser Taste starten Sie das Training.

Stop-/Pausetaste

Durch einmaliges Drücken dieser Taste während des Trainings, wird das Training unterbrochen und im Display erscheint „PAUSE“. Um das Training wieder fortzusetzen drücken Sie die Starttaste. Im Display erscheint ein Countdown von 3 - 1, wobei jeder Countdown-Wert mit einem akustischen Signal unterlegt ist. Nach Beendigung des Countdowns, startet das Training an der Stelle wieder, an dem es unterbrochen wurde.

Durch zweimaliges Drücken der Taste wird das aktuelle Training beendet und im Display erscheint „M“.

Bedieneinheit

Direktwahltasten

Zeit

Direktwahltasten

Frequenz

Direktwahltasten

Frequenz

Programmanzeige

Hub-Taste

Starttaste

Stoptaste

Programmtaste

Achtung:

Bitte Drücken Sie die Tasten ausschließlich mit den Fingerkuppen und nicht mit den Fingernägeln, um die Tasten vor Kratzern und anderen Beschädigungen zu schützen.

Direktwahltasten Zeit:

Mit den Tasten „30s“, „45s“ und „60s“ haben Sie die Möglichkeit die Zeit für das manuelle Training direkt vorzugeben.

Direktwahltasten Frequenz:

Mit diesen vier Tasten wählen Sie die gewünschte Frequenz für das manuelle Training aus. Jede Taste ist mit mehreren verschiedenen Frequenzen belegt. Durch mehrmaliges Drücken der entsprechenden Taste wechseln Sie zwischen den zwei bzw. drei Frequenzbelegungen dieser Taste.

Hub-Taste (L/H):

Programmanzeige:

Das gewählte Programm wird hier optisch angezeigt.

Programmtaste (PROG):

Hier können Sie zwischen vier vorgegebenen Programmen (P1-P4) wählen.

Starttaste

Mit dieser Taste starten Sie das Training.

Stop-/Pausetaste

Durch zweimaliges Drücken der Taste wird das aktuelle Training beendet und im Display erscheint „M“.

Manuelles Training

Programmabschnitt

Frequenz

Zeit

Hub

Pause135

60 Sek.

20 Sek.235

30 Sek.

20 Sek.340

60 Sek.

20 Sek.

45 Sek.

20 Sek.

30 Sek.

20 Sek.

30 Sek.

20 Sek.740

30 Sek.

20 Sek.

60 Sek.

20 Sek.

60 Sek.

xxx

Programmabschnitt

Frequenz

Zeit

Hub

Pause135

60 Sek.

20 Sek.

45 Sek.

20 Sek.

45 Sek.

20 Sek.

30 Sek.

20 Sek.

30 Sek.

20 Sek.

45 Sek.

20 Sek.745

45 Sek.

20 Sek.

30 Sek.

20 Sek.945

45 Sek.

20 Sek.1045

45 Sek.

20 Sek.

30 Sek.

20 Sek.1235

30 Sek.

xxx

Programmabschnitt

Frequenz

Zeit

Hub

Pause135

60 Sek.

20 Sek.245

30 Sek.

20 Sek.345

60 Sek.

20 Sek.

60 Sek.

20 Sek.

30 Sek.

20 Sek.

30 Sek.

20 Sek.

60 Sek.

20 Sek.

30 Sek.

20 Sek.

30 Sek.Lxxx

Programmabschnitt

Frequenz

Zeit

Hub

Pause135

60 Sek.

20 Sek.235

30 Sek.

20 Sek.345

20 Sek.

20 Sek.435

30 Sek.

20 Sek.545

20 Sek.

20 Sek.645

60 Sek.Lxxx

Ein- und Ausschalten

Verbinden Sie das Stromkabel des Trainingsgerätes zu erst mit der Anschlussbuchse auf der Rückseite des Schaftes. Verbinden Sie dann den Netzstecker des Stromkabels mit einer geerdeten, mit 16 A einzeln abgesicherten und vom Fachmann installierten Steckdose. Schalten Sie nun das Trainingsgerät mit der Ein-/Ausschalt-Taste (befindet sich ebenfalls auf der Rückseite des Schaftes) ein. Im eingeschalteten Zustand ist diese Taste beleuchtet.

Um das Trainingsgerät auszuschalten betätigen Sie erneut die Ein-/Ausschalt-Taste. Die Beleuchtung dieser Taste erlicht und das Trainingsgerät schaltet sich komplett aus. Entfernen Sie nun zuerst den Netzstecker aus der Steckdose und ziehen Sie dann das Stromkabel aus der Anschlussbuchse des Trainingsgerätes.

Manuelles Training

Nach dem Sie Ihr Trainingsgerät, wie oben beschrieben, eingeschaltet haben, erscheint im Display „M“. Geben Sie die gewünschte Trainingszeit über die Zeit-Direktwahltasten (30, 45 oder 60 Sekunden) oder die Vorgabetasten (von 20 bis 180 Sekunden) ein. Wählen Sie dann die gewünschte Trainingsfrequenz mit den Frequenz-Direktwahltasten aus. Stellen Sie nun den Hub mittels der L/H Taste ein. Durch betätigen der Starttaste beginnen Sie mit dem Training. Im Display wird ein Countdown von 3 bis 1 angezeigt, hierbei ist jeder Countdown-Wert mit einem akustischen Signal unterlegt. Nach Beendigung des Countdowns startet das Training.

Trainingsprogramme

Programme

Sie können durch das Betätigen der Programmtaste (PROG) zwischen vier vorgegebenen Programmen auswählen. Um das Programm 1 (P1) auszuwählen drücken Sie einmal diese Taste, für Programm 2 drücken Sie zweimal , usw.. Im Display wird das jeweilige Programm mit P1, P2, usw. angezeigt. Durch Betätigen der Starttaste beginnen Sie mit dem Training. Im Display wird ein Countdown von 3 bis 1 angezeigt, hierbei ist jeder Countdown-Wert mit einem akustischen Signal unterlegt. Nach Beendigung des Countdowns startet das Training.

Programm 1 (P1) Programm 2 (P2)

Programm 3 (P3) Programm 4 (P4)

Übungen

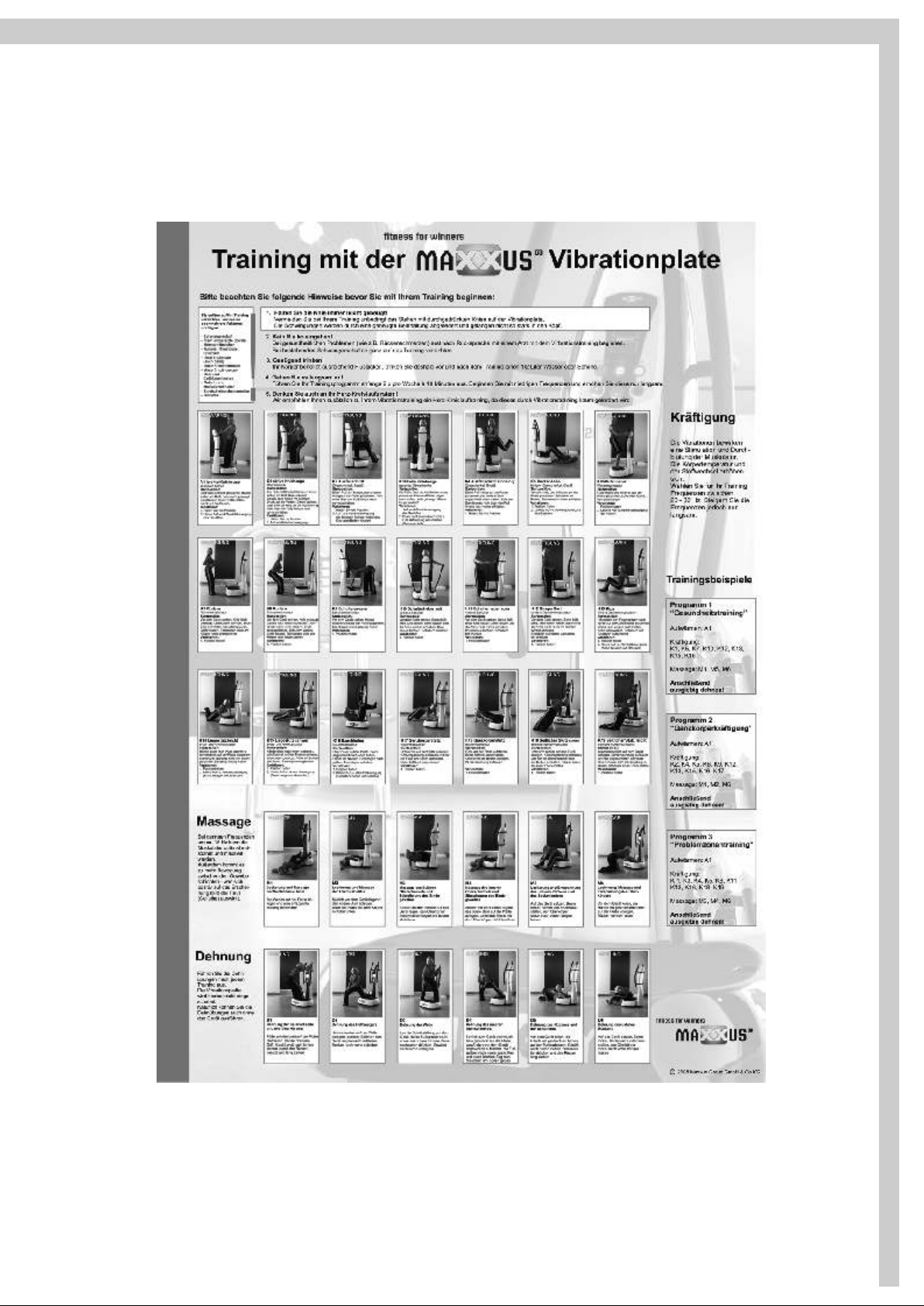

Die detaillierte Übungsanleitungen entnehmen Sie bitte dem im Lieferumfang enthaltenen Trainingsposter „Training mit der Maxxus™ Vibrationplate“.

Allgemeine Informationen

Bei dem Training mit einer Vibrationsplatte handelt es sich um eine sehr umfassende Trainingsmethode, die neben dem Effekt auf die Muskulatur auch auf den restlichen Körper Auswirkungen hat. Zum Beispiel wird die Durchblutung angeregt und der Stoffwechsel verbessert.

Seit einigen Jahren greifen Profi- und Spitzensportler auf das Training mit Vibrationsgeräten für intensive und effektive sportliche aber auch therapeutische Zwecke zurück. Auch in Fitnessstudios sind Vibrationsplatten immer häufiger anzutreffen und erfreuen sich bei immer mehr Nutzern großer Beliebtheit. Aufgrund des schonenden aber zu gleich auch höchst effektiven Trainings mit Vibrationsplatten, nutzen viele Physiopraxen Vibrationsplatten im Bereich des Muskelaufbaus nach Verletzungen oder für die Rehabilitation. Mit der entsprechenden professionellen Betreuung durch Ihren Therapeuten, können Sie im Bedarfsfall diese therapeutische Nutzung von Vibrationsplatten nun auch zu Hause durchführen. In erster Linie werden Vibrationsplatten im Heimbereich aber für sportliche Zwecke verwendet.

Bitte bedenken Sie bei ihrer Trainingsplanung, dass das Training mit einer Vibrationsplatte, obwohl sehr schonend für den Körper, dennoch sehr intensive ist. Gönnen Sie Ihrem Körper also genug Ruhephasen.

Neben einem intensiven und effektiven Training der Muskulatur, hat die Nutzung einer Vibrationsplatte aber auch noch andere, sehr positive Auswirkungen auf den Körper. So werden die trainierten Körperpartien

Wenn bei Ihnen nachfolgende Punkte zutreffen, sollten Sie auf das Training mit einer Vibrationsplatte komplett verzichten:

ÜHerzschrittmacher ÜThrombosen ÜTumore ÜMetastasen ÜEpilepsie ÜFrisch ausgeführte Operationen ÜAkute Wunden ÜSchwangerschaft ÜFrisch eingesetzte Spirale ÜAkute Knochenbrüche ÜAkute Entzündungen ÜAkute Infektionen, wie z.B. ein grippaler Infekt

Nachfolgend finden Sie eine Liste von Punkten, bei denen Sie vorab mit Ihrem Arzt abklären sollten, ob und wie ein Training mit einer Vibrationsplatte sinnvoll ist:

ÜImplantate auf Metall- oder Kunststoffbasis (auch Zahnimplantate) ÜNieren-, Gallen- und/oder Blasensteine ÜOperationen, die vor Kurzem ausgeführt wurden ÜDiabetes ÜMuskel- und Gelenkkrankheiten ÜBandscheibendegeneration ÜFehlstellung von Knochen und/oder Gelenken ÜHerz- und Gefäßkrankheiten

Sollten bei Ihnen Krankheitsbilder, Einschränkungen oder Beschwerden vorliegen, die hier nicht genannt werden, so besprechen Sie vor Beginn des Trainings mit Ihrem behandelnden Arzt oder Therapeut, ob und wie Sie Ihr Training absolvieren sollten.

Technische Details

Cockpit: Anzeige von:

Zeit

wFrequenz wHub (L oder H) wProgramm

Anzeige: LED-Dot-Matrix Trainingsprogramme: 4 vorgegebenen Trainingsprogramme

Frequenzbereich: 15 bis 60 Hz, in 5-Hz-Schritten Zeitbereich: 20 bis 180 Sekunden, in 1-Sekunden Schritten Direktwahltasten: 4 Direktwahltasten für Frequenz - mehrfach belegt

3 Direktwahltasten Zeit

Technische Details: Motor: 1 AC-Motor mit 350 Watt

Antriebsart: Direktantrieb Hubverstellung: „L“ = ca. 1-2 mm / „H“ = ca. 3-4 mm Material (Gehäuse): Fiberglas Aufstellmaßemaße (LxBxH): ca. 1180 x 900 x 1640 mm Gesamtgewicht: ca. 75 kg Maximales Benutzergewicht: 180 kg Werteverstellung: über Tastatur Stromversorgung: 220-230V - 50Hz

Einsatzgebiet: Private Nutzung

Gewerbliche Nutzung - Registrierung erforderlich

Entsorgen

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb. Beachten Sie hierbei die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Batterien / Akkus dürfen keinesfalls in den normalen Hausmüll geworfen werden. Beachten Sie, dass Batterien und Akkus Giftstoffe enthalten können, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, diese bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Explosionszeichnung

33 34

35 36

38 39

3 4 5 6

21 22

25 26

53 52 51 50

49 48

44 43

46 26

Position

Bezeichnung

Menge

Position

Bezeichnung / name

Menge

Schraube / Bolt M4x10 board

1042Gummieinsatz, rund / rubber coat

112Cockpit / console upper board

143Kunststoffschraube / plastic bolt Ø 16x19

43Blechschraube / self-taping screw

1044Bodenabdeckung, vorne / PS front cover

14Cockpithalter / console seat

145Standfuß / cushion

15Cockpitgehäuse, unten / console lower board

146Mutter / nut M10

46Blechschraube / self-taping screw

647Unterlegscheibe / washer Ø 10

47Kabelhalter / fix cable board

148Schaftabdeckung / column cushion

18Blechschraube / self-taping screw

249Abstandshalter Schaft / column deco-cushion

19Schaft / column

150Schraube / bolt M6x10

410Abstandshalter für Handlauf / handlebar cushion

251Federscheibe / spring washer Ø 6

411Bedieneinheit / console board

152Unterlegscheibe / washer Ø 6

412Halter für Bedieneinheit / small console seat

153Kabelfixierung / wire fix board

113Inbusschraube / allen screw M8x25

454Elektronikabdeckung / electric box

214Handlauf / handlebar

155Unterlegscheibe / washer Ø4xØ9x0,8

815Handlaufabdeckung / handlebar cover

456Federscheibe / spring washer

816Trainingsauflage / play cushion

157Schraube / bolt M4x15

Anti-Rutschfläche / anti-slide cushion

158Blechschraube / self-taping screw Ø3,8x12

Hauptgehäuse / plate

159Anschlussrahmen / power wire board

119Zurröse / handstrap seat

260Netzanschlussbuchse / power plug

120Abdeckung für Zurröse / handstrap seat cover

261Schraube / bolt Ø3,0x10

221Unterlegscheibe / washer

462Sicherung / fuse bracket

122Mutter / nut

463Ein-/Ausschalter / power switch

123Abstandshalter Motor / motor cushion

264Anschlusshalter / power fix board

AC-Motor / AC motor

165Netzkabel

Unterlegscheibe / washer M10

866Steuerungskabel 2 / control wire 2

126Federscheibe / spring washer M10

567Steuerungskabel 3 / control wire 3

127Schraube / bolt M10x40

468Kabel 1 / power wire 1

128Dämpfer / anti-vibrate cushion

569Kabel 2 / power wire 2

129Basisrahmen / frame

170Kabel 3 / power wire 3

Bodenabdeckung / PS cover

171Steuerungskabel 1 / control wire 1

131Blechschraube / self-taping screw Ø 3,8x12

2932Standfuß / cushion

533Schraube / bolt M5x8

234Federscheibe / spring washer Ø 5

235Unterlegscheibe / washer Ø 5

Messwandler/ transducer

Schraube / bolt M5x15

438Federscheibe / spring washer Ø 5

439Unterlegscheibe / washer Ø 5

440Glättungsdrossel/ reactor

141Netzfilter / filter

Teileliste

Garantiebedingungen*

MAXXUS™ gewährt für die Vibration Plate CVX9 eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Kaufdatum schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS™ Registrierungskarte“. Spätere Registrierungen können leider nicht mehr kostenfrei entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt und ausreichend frankiert zurück.

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS™ Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS™ zu übermitteln.

Wartung

Für die Vibration Plate CVX9 gilt eine Wartungspflicht. Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

ÜLaufbänder 12 Monate ÜCrosstrainer 18 Monate ÜErgometer/Heimtrainer 24 Monate ÜRecumbent 24 Monate ÜRudergeräte 24 Monate ÜSpeedbikes 24 Monate ÜVibrationsgeräte 24 Monate ÜKraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS™ Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per Email, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

ÜTransport- und Fahrtkosten ÜAuf- und Abbaukosten bei notwendigem Transport ÜNotwendige Wartungsarbeiten ÜBehebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung

entstanden sind

ÜVerschleißteile**

www.maxxus.de

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

®Laufgurt ®Antriebsriemen ®Kugellager ®Überzüge an Haltegriffen ®Laufbrett ®Folien ®Laufrollen ®Zugseile ®Pedalriemen

Zur Schmierung des Laufgurtes von laufbändern sind ausschließlich MAXXUS™ Pflegeöle zu verwenden. Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS™ Produkte zu verwenden.

*Stand: 10/2007

Registrieren

Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus. Bitte beachten Sie das die Garantieverlängerung bei Registrierung ausschließlich für Maxxus™ Fitnessgeräte der HomeSport Premium- und der ClubSport-Professional-Serie gilt.

Geräte-Daten:

Produktname: CVX9 Produktgruppe: Vibration Plate Seriennummer: Rechnungsnummer: Kaufdatum:

Nutzungsart:

Private Nutzung Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner: Vorname: Nachname: Straße : Hausnummer.: PLZ / Ort: Land: E-Mail: Tel.-Nr.*: Fax-Nr.*: Handy-Nr.*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die

unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Senden Sie die ausgefüllte Registrierkarte per: Post**: Fax: +49 (0) 61 52 92 7 - 22 2 Email: info@maxxus.de

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Maxxus Group GmbH & Co KG, Hans-Böckler-Strasse 5, D-64521 Groß Gerau

Ort Unterschrift

Maxxus Group GmbH & Co. KG

Hans-Böckler-Straße 5 w

Germany

Email: info@maxxus.de

www.maxxus.de

D-64521 Groß-Gerau

Maxxus CVX9 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
