Maxxus CVX8 User Manual [de]

CVX8

Vibrationplate

BEDIENUNGS- & MONTAGEANLEITUNG

Index

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Lieferumfang

5

Montagematerial

5

Montage

6 - 7

Reinigen

8

Warten

8

Transportieren

8

Trainingsumgebung

8

Lagerung bei Nichtgebrauch

8

Stromanschluss

9

Cockpit

10

Tastaturbelegung

11

Ein- und Ausschalten

12

Manuelles Training

12

Freie Speicherplätze

12

Trainingsprogramme

13

Übungen

14

Allgemeine Informationen

15

Notizen

16

Technische Details

17

Entsorgen

17

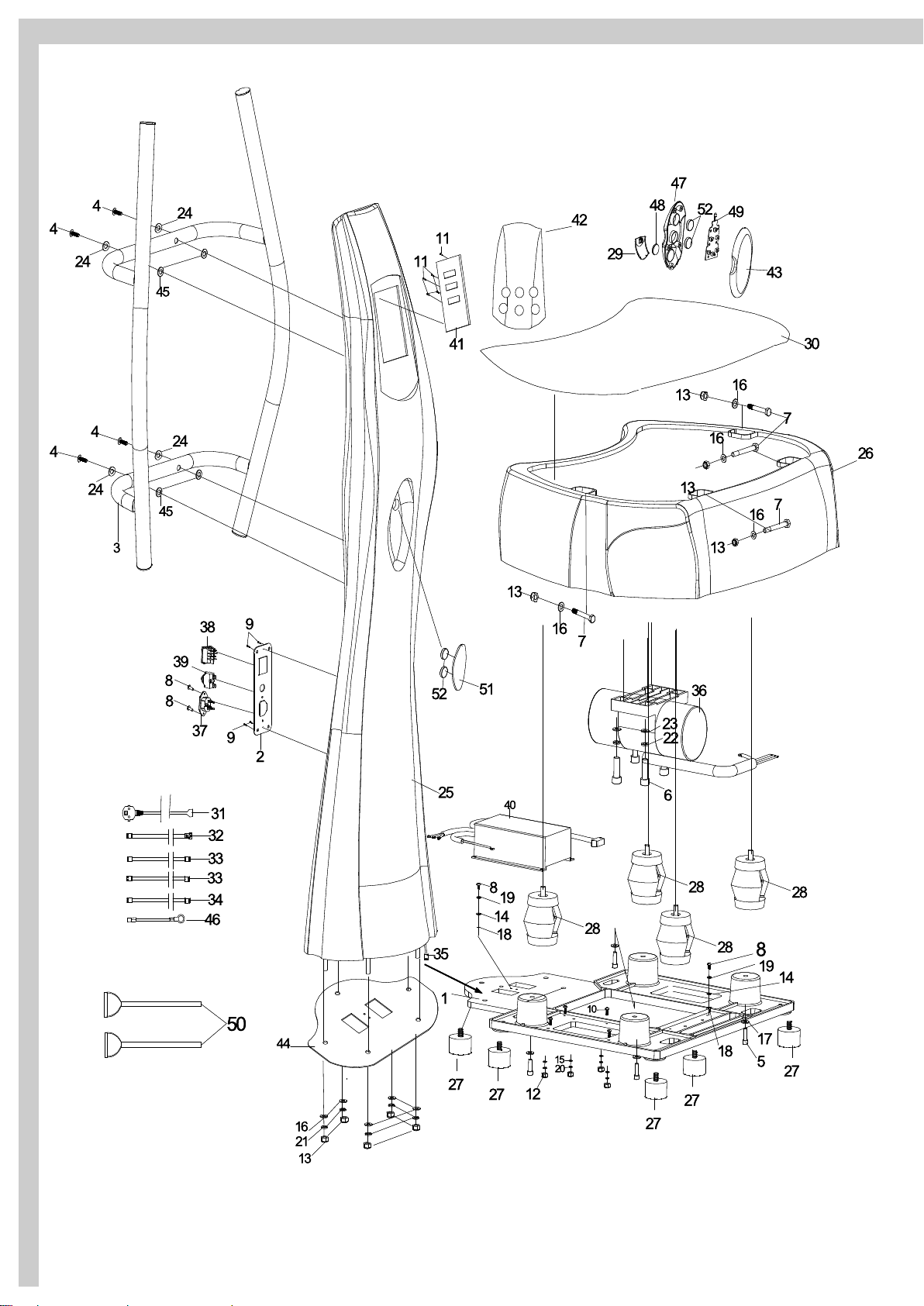

Explosionszeichnung

18

Teileliste

19

Garantiebedingungen

20

Registrieren

21

Notizen

22

Notizen

23

© 2009 by Maxxus Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung,
insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen
vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut
ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Zweckentfremdete Nutzungen können ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die
Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreiber keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln
abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern
wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von
der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 150 cm,
seitlich zum Trainingsgerät mindestens 150 cm und vor dem Trainingsgerät ebenfalls 150 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich einen Bodenschutz (Teppichstück, Matte, etc.) dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Verlegen Sie das Stromkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Achten Sie darauf, dass Ihr Trainingsgerät nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender
Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training
Lesen Sie hierzu auch „Allgemeine Informationen“ auf Seite 18 dieser Anleitung!

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Bei Nichtbenutzung oder Lagerung des Trainingsgerätes entfernen Sie immer das Stromkabel, um somit eine
unkontrollierte und/oder unsachgemäße Nutzung durch Dritte zu verhindern.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Servicabteilung und
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

3

Geräteübersicht

Handlauf

Ein-/Ausschalter

Sicherung

Cockpit

Handgriff

Netzanschlussbuchse

Schaft

Trainingsauflage

verstellbarer

Trainingsgurt

Vibrationsplatte

Standfuß

4

Lieferumfang

Grundrahmen

Vibrationsplatte

Packen Sie alle Teile des Lieferumfanges vorsichtig aus und überprüfen Sie anhand der Lieferumfangliste die
Vollständigkeit aller Teile. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da manche Teile Ihres
neuen Trainingsgerätes ein hohes Eigengewicht haben und teilweise unhandlich sind.

Schaft

Trainingsgurte

mit Handgriffen

Fernbedienung

SchraubensatzStromkabel

Trainingsauflage

Montagematerial

Mutter
Menge: 5 Stück

Unterlegscheibe
Menge: 5 Stück

Federscheibe M8
Menge: 5 Stück

M8

M8

Schraubenschlüssel

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten.
Achten Sie hierbei nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

5

Montage

Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die
Gewährleistung bzw. Garantie abgedeckt.
Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein
und befolgen Sie die Anweisungen der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist.

Führen Sie die Montage unbedingt mit 2 Personen aus.
Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Montage des Schaftes
Schritt 1:

Ziehen Sie die beiden Kabel, die sich an der Unterseite der Schaftaufnahme der Vibrationsplatte
(Position 1) befinden, durch eine der beiden Öffnungen nach unten ins Freie.

Position 1

Schritt 2:

Bringen Sie das untere Ende des Schaftes so nah an die Schaftaufnahme, dass Sie die beiden
Kabel, die aus dem Schaft ragen, ebenfalls durch die Öffnung der Schaftaufnahme ziehen können.

Setzen Sie nun den Schaft in die Schaftaufnahme der Vibrationsplatte so ein, dass die
Gewindebolzen in die dafür vorgesehenen Bohrlöcher der Schaftaufnahme rutschen.

6

Montage

Schritt 3:

Verbinden Sie die Kabel, die aus dem Schaft ragen mit den Kabeln, die aus der Vibrationsplatte
ragen.
Achten Sie hierbei unbedingt auf die richtige Steckerverbindung.

Schritt 4:

Befestigen Sie den Schaft an der Schaftaufnahme mit den Unterlegscheiben M8, den
Federscheiben M8 und den Muttern M8.
Ziehen Sie die Muttern gut an und überprüfen Sie den festen Sitz der Muttern regelmäßig.
Ziehen Sie diese gegebenenfalls nach.

Mutter
Menge: 5 Stück

Unterlegscheibe
Menge: 5 Stück

M8

M8

Federscheibe M8
Menge: 5 Stück

7

Reinigen

ACHTUNG: Es werden in keinem Fall Beschädigungen, die durch Körperschweiß oder andere

Flüssigkeiten entstanden sind durch die Gewährleistung abgedeckt.
Reinigen Sie deshalb Ihr Trainingsgerät nach jeder Nutzung intensiv und gründlich.

Achten Sie während der Nutzung und bei Nichtgebrauch, dass keine Art von Flüssigkeit in das Gerät und
insbesondere in das Cockpit gelangen kann. Dies könnte Ihr Trainingsgerät dauerhaft beschädigen.
Schaden dieser Art werden nicht durch die Gewährleistung abgedeckt. Aus diesem Grund reinigen Sie nach
jedem Training Ihr Trainingsgerät gründlich und achten Sie immer darauf, dass während des Trainings keine
Flüssigkeit in das Trainingsgerät oder die Computer eindringen kann.
Reinigen Sie das gesamte Trainingsgerät mit einem feuchten Tuch. Auf keinen Fall verwenden Sie hierzu
Lösungsmittel oder andere ätzende Chemikalien.

ACHTUNG: Trennen Sie immer das Trainingsgerät vom Stromnetz bevor Sie es reinigen.

Warten

Befestigungsmaterial

Testen Sie alle 14 Tagen den festen Sitz des Befestigungsmaterials, wie z. B. Schrauben, Muttern, etc. und
sichern bzw. befestigen Sie diese, falls notwendig, wieder.

Kabelverbindungen

Testen Sie alle 14 Tagen die Steckverbindungen der Kabel.
ACHTUNG: Ziehen Sie jedesmal den Netzstecker des Stromkabels aus der Steckdose und trennen Sie

somit Ihr Trainingsgerät vom Stromkreis, ehe Reparatur-, Wartungs-, oder sonstige Arbeiten von Ihnen
durchgeführt werden.

Transportieren

Generell sollte das Trainingsgerät einen festen und dauerhaften Standort haben.
Sollte Sie dennoch das Gerät transportieren müssen, so entfernen Sie vor jedem
Transport oder Standortwechsel unbedingt das Netzkabel.
Verwenden Sie zum Transport die Trainingsgurte, wie im nachfolgenden Bild
gezeigt.
Lassen Sie sich in jedem Fall von einer 2. Person hierbei helfen, da sichergestellt
sein muss, dass das Trainingsgerät während des Transports nicht kippen kann ­Unfallgefahr!
Prüfen Sie nach jedem Transport, ob sich Teile des Gerätes bzw. des
Befestigungsmaterials gelöst haben und befestigen Sie diese gegebenenfalls
wieder.

Trainingsumgebung & Lagerung bei Nichtgebrauch

Dieses Trainingsgerät wurde einzig für die Nutzung in sauberen, trockenen und temperierten Innenbereichen
konzipiert. Die Nutzung dieses Gerätes in Feucht- oder Nassbereichen, wie z.B. in Schwimmbädern, Saunen
etc. ist ausgeschlossen. Auch eine Nutzung außerhalb geschlossener Räume, wie Terrasse, Balkon, Garten
etc. ist nicht ,möglich. In all diesen Bereichen sind Beschädigungen, Korrosion und Rost möglich. Diese
werden in keinem Fall durch die Gewährleistung oder Garantie abgedeckt.

Bei der Auswahl des Nutzungsortes entscheiden Sie sich bitte für einen ebnen, sauberen und trockenen
Bereich. Eine optimale Belüftung sollte während des Trainings gewährleistet sein.

Bei Nichtgebrauch entfernen Sie bitte das Stromkabel und lagern Ihr Trainingsgerät so, dass es sicher vor
Feuchtigkeit und Verschmutzung steht.

Im Falle einer längeren Trainingspause prüfen Sie all Montageelemente und das gesamte
Befestigungsmaterial auf einen sicheren Sitz und optimale Funktionalität. Trainieren Sie niemals mit einem
Trainingsgerät, bei dem sich Schrauben, Muttern, etc. gelöst haben, oder Teile defekt sind.

8
