Maxxus CCX 9.1 User Manual [de]

CCX 9.1

Crosstrainer

BEDIENUNGS- & MONTAGEANLEITUNG

Index

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Befestigungsmaterial & Werkzeug

5

Bauteile

6

Montage

7 - 16

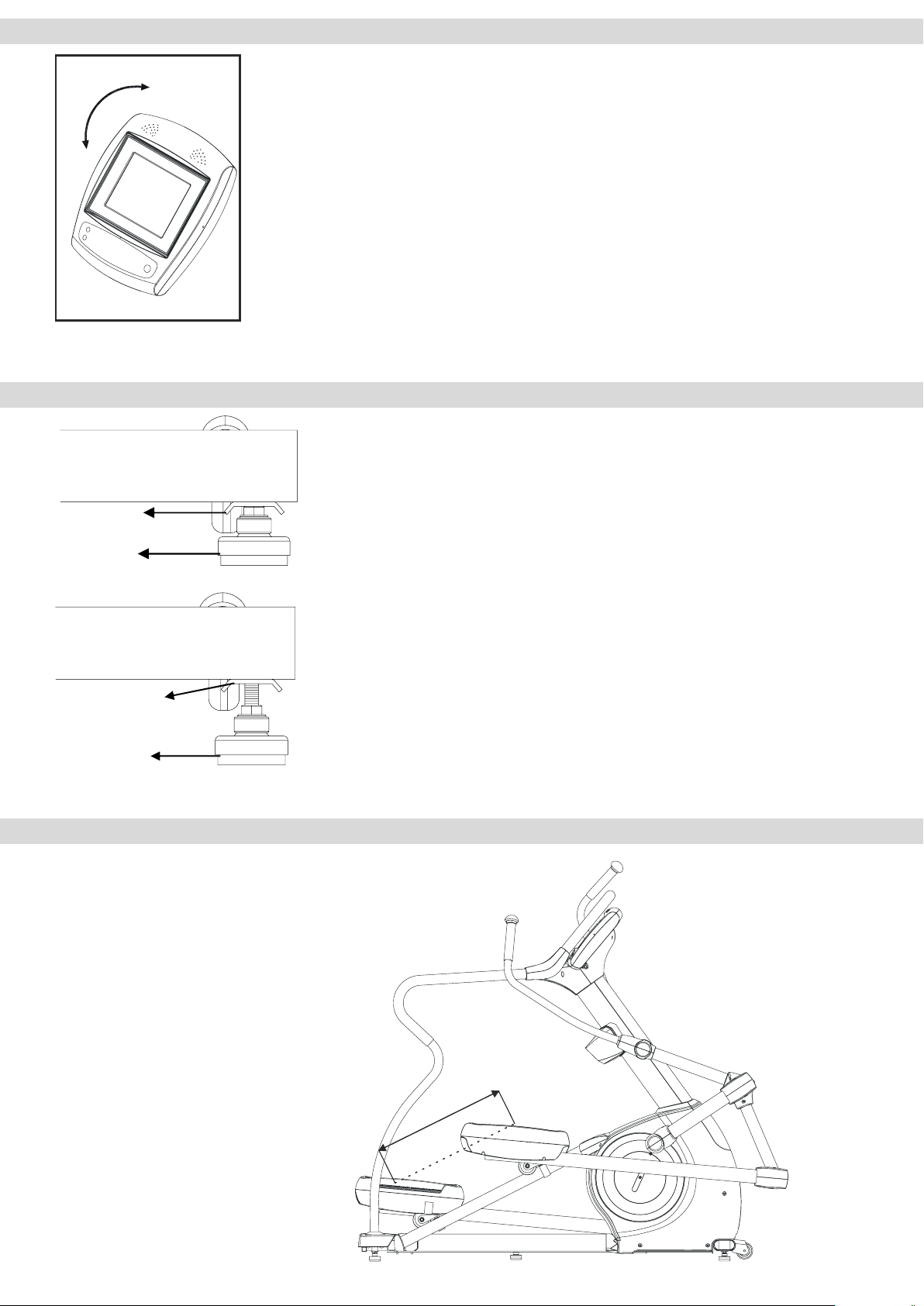

Einstellung der Cockpitneigung

17

Bodenhöhenausgleich

17

Schrittlänge

17

Standort, Transport & Lagerung

18

Pflege, Reinigung & Wartung

18

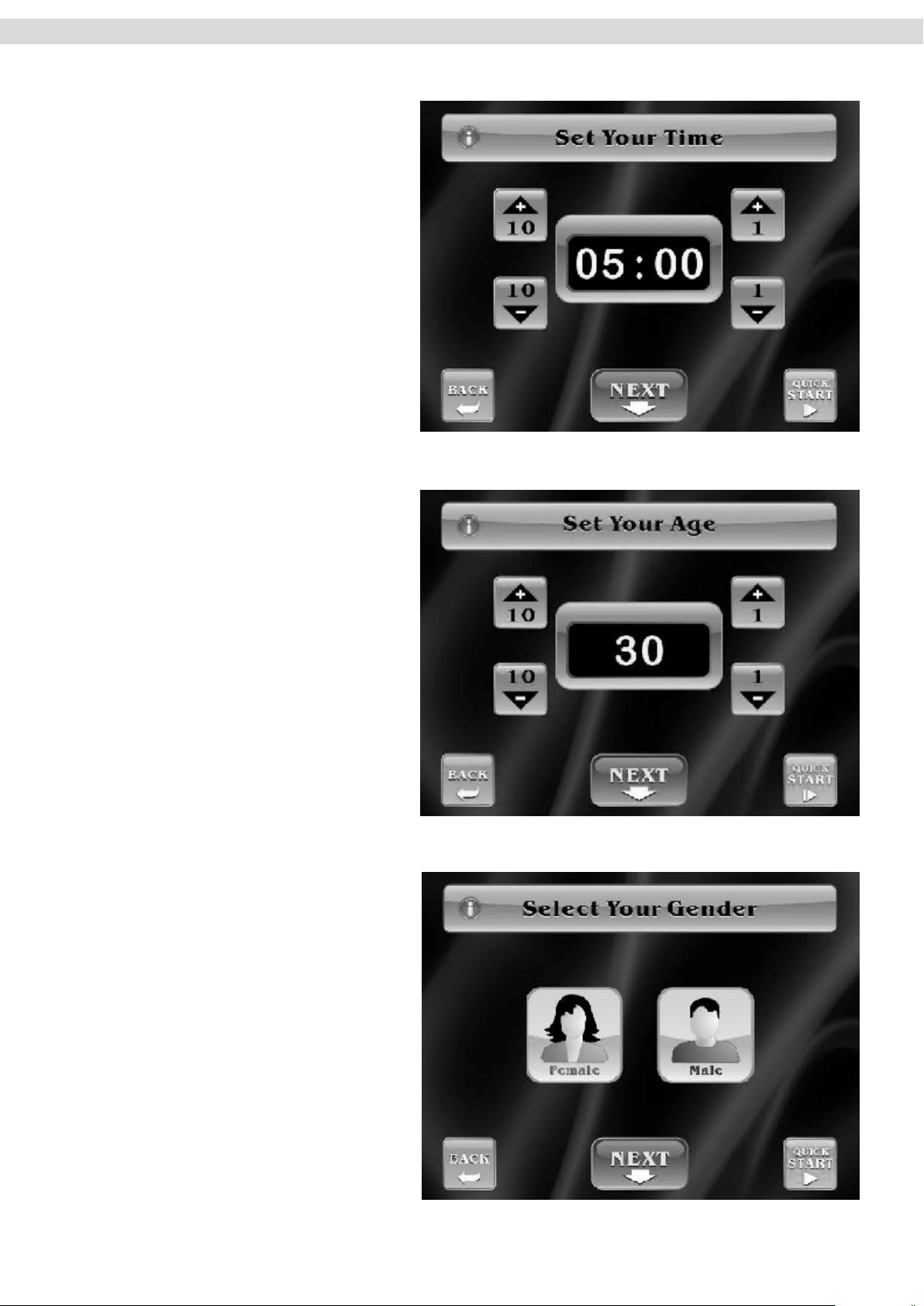

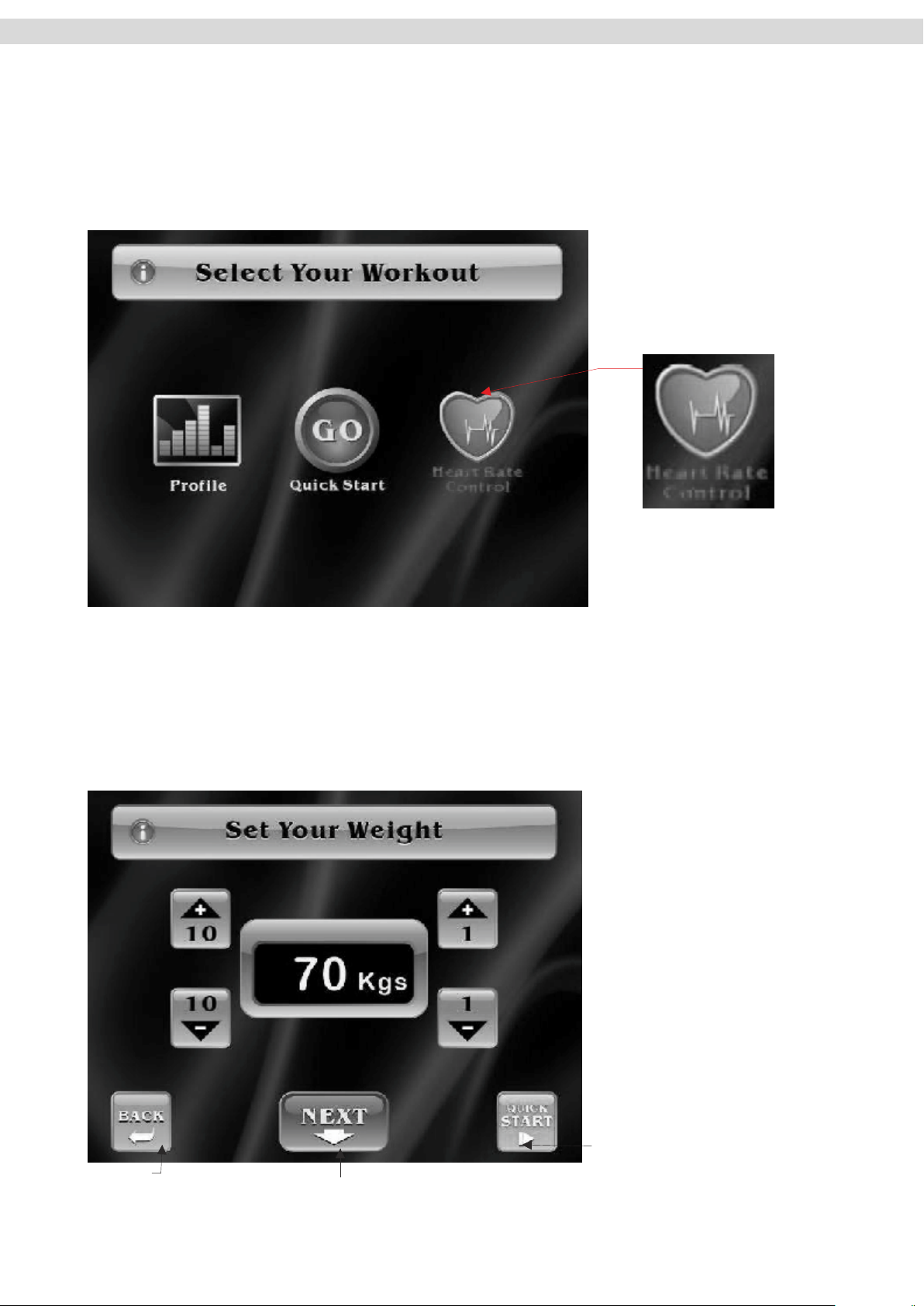

Cockpit

19 - 31

Herzfrequenzmessung

32

Pulsmessung über Handsensoren

33

Herzfrequenzmessung über Brustgurt

33

Trainingsempfehlungen

34 - 35

Technische Details

36

Entsorgung

36

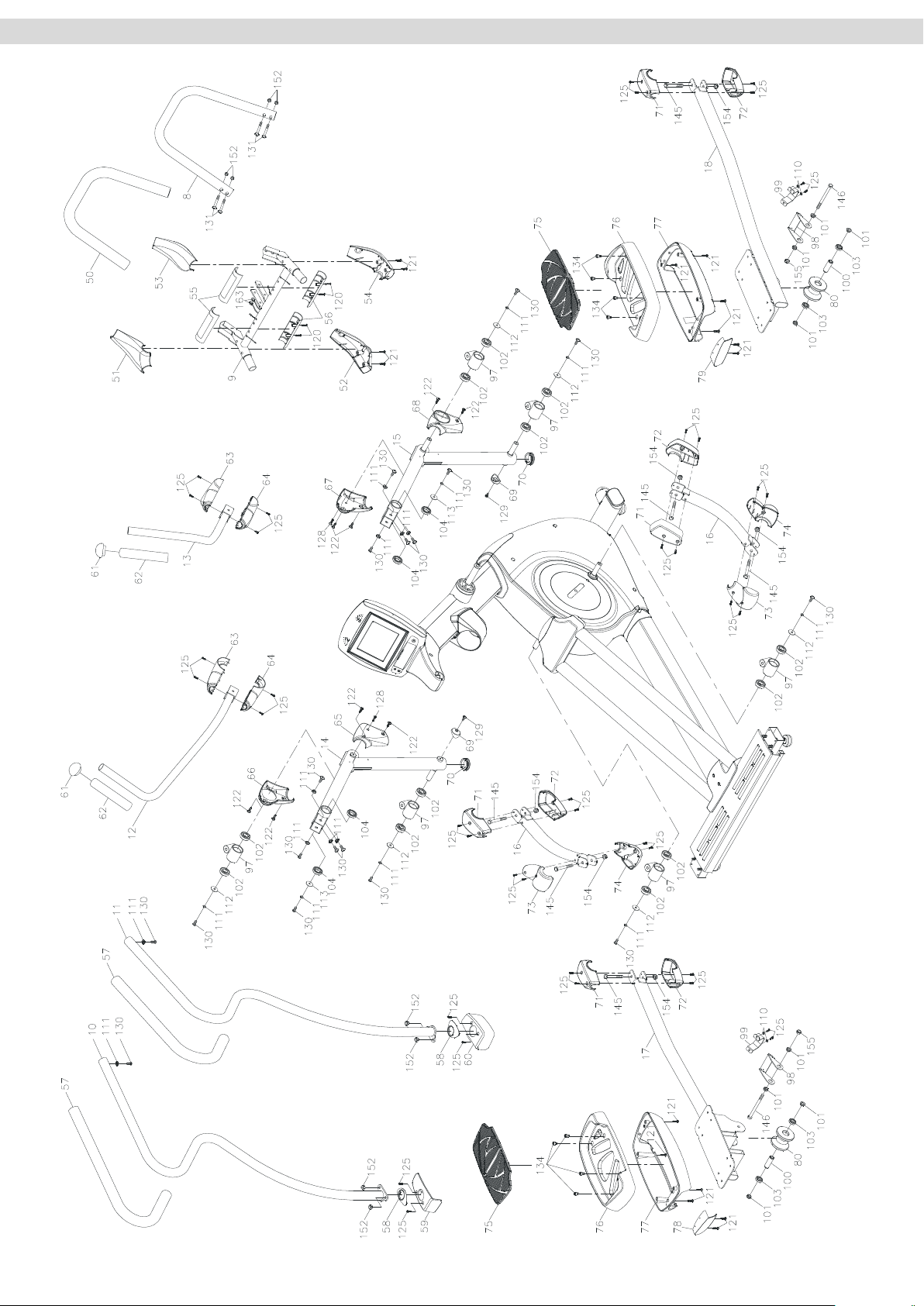

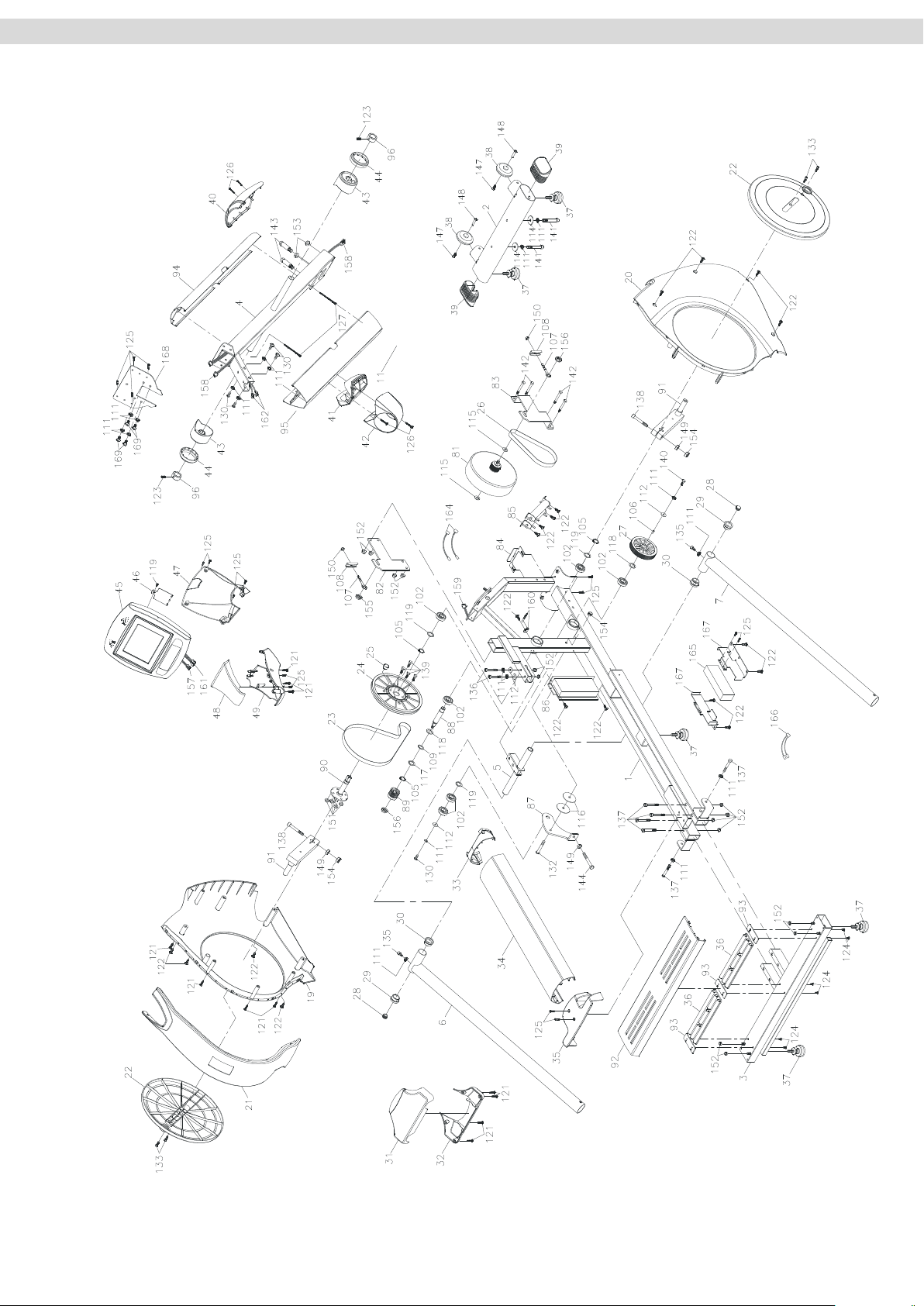

Explosionszeichnung A

37

Explosionszeichnung B

38

Teileliste

39 - 41

FAQ - Häufig gestellte Fragen

42

Empfohlenes Zubehör

43

Gewährleistung

44

Garantiebedingungen

45

Registrieren

46

Reparaturauftrag / Schadensmeldung

47

© 2011 by Maxxus Group GmbH & Co. KG

Alle Rechte vorbehalten / All rights reserved
Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar.

Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,

recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der
dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln
abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern
wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von
der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während
deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem
Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der
Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm,
seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt
und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc.
eingehalten wird.

®

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von
Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen
kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!
Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

3

Geräteübersicht

Pendel-Handgriff

Handgriff mit Pulssensoren

Handlauf

Cockpit

Trittfläche

Ablagefach

Pendelrohr

Gleitrohr

Standrohr mit

Transportrollen

Standrohr mit

Bodenhöhenausgleich

4

Befestigungsmaterial & Werkzeug

Hardware Kit A

Teile-Nr.

Bezeichnung

Menge

111

Federscheibe M8

2

114

Unterlegscheibe Ø8xØ38x2,0t

2

134

Inbusschraube M8x10

8

141

Sechskantschraube M8x65

2

143

Bolzenschraube M10x50

2

Hardware Kit B

Teile-Nr.

Bezeichnung

Menge

121

Blechschraube M4x20

7

125

Linsenkopfschraube M5x15

18

126

Linsenkopfschraube M5x30

2

Werkzeug

Teile-Nr.

Bezeichnung

Menge

--

T-Schlüssel, 17 mm

1

--

Steckschlüssel, 13 mm

1

--

Schraubenschlüssel, 17 mm

1

--

Inbusschlüssel, 6 mm

Kreuzschlitzschraubendreher

1

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten.
Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

5

Bauteile

Cockpit & hinteres

Cockpitgehäuse

Handgriff-Abdeckung

Vordere

Handlaufabdeckunge

Pendelhandgriff-

gehäuse

Führungsrohrgehäus

e

Trittflächenhalter

Standfüße

Vordere & hintere

Rahmenabdeckung

Flaschenhalter

Vorderes & hinteres

Standrohr

Pendelhandgriffe

U-Handgriff

Handgriff mit

Pulssensoren

Trittflächen &

Anti-Rutschauflagen

Verbindungsrohre

Cockpithalter

Lenkerschaft

Handläufe

Basisrahmen

Pedalrohre

6

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person
zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der
Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung.
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der
Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage
Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1.1: Montage der Standfüße - Hardware Kit A

Schrauben Sie je zwei Standfüße (37) von unten in das vordere Standrohr (2) und das hintere
Standrohr (3).

Drehen Sie dann einen Standfuß (37) von unten in den Basisrahmen (1).
Tipp:

Um Ihnen diesen Schritt zu erleichtern, verwenden Sie einen der Styroporblöcke des
Verpackungsmaterial oder ein anderes stabile Objekt. Heben Sie den vorderen Teil das
Basisrahmens (1) darauf. Somit kommen Sie leicht an die Unterseite des Basisrahmens heran.
Greifen Sie hier unbedingt auf die Hilfe einer zweiten Person zurück, die den Crosstrainer festhält
und somit ein Umkippen verhindert.

7

Montage

Schritt 1.2: Montage des vorderen Standrohrs

- Hardware Kit A

Befestigen Sie das vordere Standrohr (2) mit zwei Sechskantschrauben (141), zwei Federscheiben
(111) und zwei Unterlegscheiben (114) an der vorderen Aufnahme des Basisrahmens (1).

Schritt 1.3: Montage des hinteren Standrohrs

- Hardware Kit A

Lösen und entfernen Sie die bereits am hintern Standrohr (3) vormontierten vier Schrauben (137)
und Muttern (152). Setzen Sie dann das hintere Standrohr (3) in der hinteren Aufnahme des
Basisrahmens (1) ein und befestigen Sie es mit den zuvor gelösten vier Schrauben (137) und
Muttern (152).

Schritt 1.3: Montage der hinteren Standrohrabdeckung

- Hardware Kit A

Lösen und entfernen Sie die bereits am hintern Ende des Basisrahmens (1) vormontierten zwei
Schrauben (125). Setzen Sie dann die hintere Standrohrabdeckung auf den Übergang Basisrahmen
(1) zu hinterem Standrohr (3) ein. Befestigen Sie dies dann mit den beiden zuvor gelösten
Schrauben ( 125).

8

Montage

A

B

A

B

A

B

Schritt 2: Montage des Lenkerschafts

Verbinden Sie das Kabel (158), das aus dem Lenkerschaft (4) ragt mit dem Kabel (159), das aus dem Basisrahmen (1)
ragt.
An der Aufnahme des Basisrahmens (1) sind bereits zwei selbstsicherende Muttern (153) vormontiert.
Die beiden unteren Bohrungen an der Halteplatte des Lenkerschaftes (4) haben Ausschnitte. Setzen Sie die Halteplatte
mit diesen Ausschnitten auf den Gewindestäben, an denen die Muttern (153) vormontiert sind, ein.
Setzen Sie in den beiden oberen Bohrungen der Halteplatte je eine Bolzenschrauben (143) ein und fixieren diese

ACHTUNG (siehe Abbildung B):

Achten Sie beim Einsetzen des Lenkerschaftes (4) auf den Basisrahmen (1) unbedingt auf die korrekte Ausrichtung der
Pendelrohre (in der Abbildung 2 mit „A“ markiert) und der Schwungscheiben (in der Abbildung 2 mit „B“ markiert).

ACHTUNG:

Ziehen Sie weder die beiden Bolzenschrauben (143 noch die beiden selbstsicherenden Muttern (153) fest an.

Dies geschieht erst bei Arbeitsschritt 8.

- Hardware Kit A

.

Abbildung A

Abbildung B

4

1

J

e

L

9

Montage

Schritt 3: Montage des Cockpithalters

Lösen und entfernen Sie die an der oberen Aufnahme des Lenkerschaftes
(4) vormontierten vier Inbusschrauben (169) und vier Federscheiben
(111).
Befestigen Sie dann den Cockpithalter (168) mit den zuvor gelösten
Inbusschrauben (169) und Federscheiben (111).

ACHTUNG:

Achten Sie hierbei unbedingt darauf, dass Sie die Kabel, die aus dem
Lenkerschaft ragen nicht beschädigen.

Schritt 4: Montage der Verbindungsrohre

Lösen und entfernen Sie die bereits an den oberen und unteren Enden der Verbindungsrohre (16) vormontierten
Schrauben (145) und Muttern (154), sowie die Schrauben (125) - siehe Abbildung A.
Setzen Sie dann das obere Ende des linken Verbindungsrohrs (16) an der Aufnahme des linken Pendelrohrs (15A) und
das untere Ende des Verbindungsrohrs (16) an der Aufnahme der linken Antriebsscheibe ein. Befestigen Sie beide
Verbindungen mit je einer Schraube (145) und einer Mutter (154).

Achtung:

Nachdem Sie die Schraube (145) fest angezogen haben, lösen Sie diese wieder um eine achtel Umdrehung, damit das
Verbindungsrohr einen gleichmäßigen Bewegungsablauf hat - siehe Abbildung B.

Befestigen Sie dann die oberen Verbindungsrohrabdeckungen (71-oben/72-unten) am oberen Ende des
Verbindungsrohrs (16) mit je zwei Schrauben (125).
Nun befestigen Sie die unteren Verbindungsrohrabdeckungen (73-oben/74-unten) am unteren Ende des Verbindungs­rohrs (16) mit je zwei Schrauben (125).

Verfahren Sie nun ebenso mit dem rechten Verbindungsrohr (16).

Abbildung B

- Hardware Kit A

Abbildung A

10

Montage

Schritt 5: Montage der Pedalrohre & der Trittflächen

Lösen und entfernen Sie die bereits am vorderen Ende des rechten Pedalrohrs (18) vormontierte Schraube (145) und
Mutter (154), sowie die vier Schrauben (125) - siehe Abbildung A.
Setzen Sie dann das vordere Ende des rechten Pedalrohrs (18) an der unteren Aufnahme des linken Pendelrohrs (15B)
ein. Befestigen Sie die Verbindung mit der Schraube (145) und der Mutter (154).

Achtung:

Nachdem Sie die Schraube (145) fest angezogen haben, lösen Sie diese wieder um eine achtel Umdrehung, damit das
Pedalrohr (18) einen gleichmäßigen Bewegungsablauf hat - siehe Abbildung B.

Befestigen Sie dann die vorderen Pedalrohrabdeckungen (71-oben/72-unten) am vorderen Ende des Pedalrohrs (16)
mit je zwei Schrauben (125) - siehe Abbildung C.

Lösen und entfernen Sie die bereits am hinteren Ende des rechten Pedalrohrs (18) auf der Unterseite vormontierten
Schrauben (125) und Federscheiben (110) - siehe Abbildung D.

Setzen Sie dann die Gleitrolle des rechten Pedalrohrs (18) auf das rechte Gleitrohr (7). Befestigend Sie nun den
Gleitrollenhalter (99) mit den soeben gelösten Schrauben (125) und Federscheiben (110) von unten am hinteren Ende
des rechten Pedalrohrs (18) - siehe Abbildung E.

Befestigen Sie die rechte Trittfläche (76) mit vier Inbusschrauben (134) auf der Halteplatte des rechten Pedalrohrs (18).
Drücken Sie dann die Anti-Rutsch-Auflage (75) von oben auf die Trittfläche - siehe Abbildung F..

Verfahren Sie nun ebenso mit dem linken Pedalrohr (17).

Abbildung B

- Hardware Kit A

Abbildung A

Abbildung E

Abbildung C

18

Abbildung F

Abbildung D

11

MontageMontage

Schritt 6: Montage des Handgriffs

Lösen und entfernen Sie die bereits an der hinteren Aufnahme des Handgriffs (9) vormontierten vier Schrauben (130)
und vier Federscheiben (111) - siehe Abbildung A.

Verbinden Sie dann die beiden Handpulskabel (163), die aus dem Handgriff (9) ragen mit den beiden Handpulskabeln
(162), die aus dem Lenkerschaft (4) ragen.

Setzen Sie nun den Handgriff (9) in der Aufnahme des Lenkerschaftes (4) ein und befestigen Sie ihn mit den zuvor
gelösten vier Schrauben (130) und vier Federscheiben (111).

ACHTUNG:

Achten Sie hierbei unbedingt darauf, dass Sie die Kabel der Handpulsmessung (162/163) nicht beschädigen oder
quetschen.

Abbildung A

Schritt 7: Montage der Handläufe

Lösen und entfernen Sie die bereits an den beiden vorderen Aufnahmen des Handgriffs (9) vormontierten zwei
Schrauben (130) und zwei Federscheiben (111) - siehe Abbildung A.

Lösen und entfernen Sie dann die bereits am hinteren Standrohr (3) je rechts und links vormontierten zwei Schrauben
(152) und zwei Muttern (125) - siehe Abbildung B.

Setzen Sie nun die vorderen Enden des rechten und linken Handlaufs (11-rechts/10-links) in die Aufnahmen des
Handgriffs (9) ein und befestigen Sie diese mit den zuvor gelösten Schrauben (130) und Federscheiben (111).

Setzen Sie dann die hinteren Enden der Handläufe (11/10) am hinteren Standrohr (3) ein und befestigen Sie diese mit
den zuvor gelösten Muttern (125).

Befestigen Sie nun die hinteren Handlaufabdeckungen (59-links/60-rechts) mit den zuvor gelösten Schrauben (125) und
schieben dann die Dichtringe (58) von oben auf die Abdeckungen (59/60).

Abbildung A

Abbildung B

12

MontageMontage

Schritt 8: Montage der vorderen Gehäuseabdeckung

- Hardware Kit B

Ziehen Sie nun die Bolzenschrauben (143) und Muttern (153), mit denen Sie den Lenkerschaft (4)
am Basisrahmen (1) befestigt haben, fest an - siehe Abbildung A.

bei Schritt 2

Befestigen Sie dann die vordere Gehäuseabdeckung (40) mit zwei Linsenkopfschrauben (126) an
der Vorderseite des Hauptgehäuses des Basisrahmens (19).

Abbildung A

Schritt 9: Montage des Cockpit

- Hardware Kit B

Verbinden Sie die beiden Kabel, die aus dem Cockpit (45) ragen (Pulskabel-161/Cockpitkabel-157)
mit den beiden Kabeln, die aus dem Lenkerschaft (4) ragen (Pulskabel-162/Cockpitkabel-158).
Befestigen Sie das Cockpit dann mit vier Linsenkopfschrauben (125) am Lenkerschaft (4).

Setzen Sie nun das hintere Cockpitgehäuse auf der Rückseite des Cockpits ein und befestigen Sie
dies ebenfalls mit vier Linsenkopfschrauben (125).

13

MontageMontage

Schritt 10: Montage des Cockpit

- Hardware Kit B

Befestigen Sie die obere und untere Handgriffabdeckung (48-oben/49-unten) mit drei
Blechschrauben (121) und zwei Linsenkopfschrauben (125) an der Handgriffaufnahme des
Lenkerschaftes (4).

Schritt 11: Montage des U-Handgriffs

Lösen und entfernen Sie die an den beiden Enden des U-Handgriffs (8) bereits vormontierten vier
Inbusschrauben (133) und vier Muttern (152) - siehe Abbildung A.
Setzen Sie dann den U-Handgriff (8) in die vorderen, seitlichen Aufnahmen des Handgriffs (9) ein
und befestigen Sie ihn mit den zuvor gelösten vier Inbusschrauben (133) und vier Muttern (152).

Abbildung A

14

Montage

Schritt 12: Montage der vorderen Handlaufabdeckungen

- Hardware Kit B

Befestigen Sie die vorderen rechten Handlaufabdeckungen (53-oben/54-unten) mit zwei
Blechschrauben am vorderen Ende des rechten Handlaufs.
Befestigen Sie dann die vorderen linken Handlaufabdeckungen (51-oben/52-unten) mit zwei
Blechschrauben am vorderen Ende des linken Handlaufs.

Schritt 13: Montage der Pendelhandgriffe

Lösen und entfernen Sie die an den unteren Enden der Pendelhandgriffe (12-links/13-rechts) bereits
vormontierten vier Schrauben (130) und vier Federscheiben (111) - siehe Abbildung A.
Montieren Sie dann die beiden Pendelhandgriffe (12-links/13-rechts) an den oberen Aufnahmen der
Pendelrohre (14-links/15-rechts). Verwenden Sie hierzu pro Seite die zuvor gelösten vier Schrauben
(130) und vier Federscheiben (111).

Abbildung A

15

Montage

Schritt 14: Montage der vorderen Handlaufabdeckungen

- Hardware Kit B

Befestigen Sie die vorderen rechten Handlaufabdeckungen (53-oben/54-unten) mit zwei
Blechschrauben am vorderen Ende des rechten Handlaufs.
Befestigen Sie dann die vorderen linken Handlaufabdeckungen (51-oben/52-unten) mit zwei
Blechschrauben am vorderen Ende des linken Handlaufs.

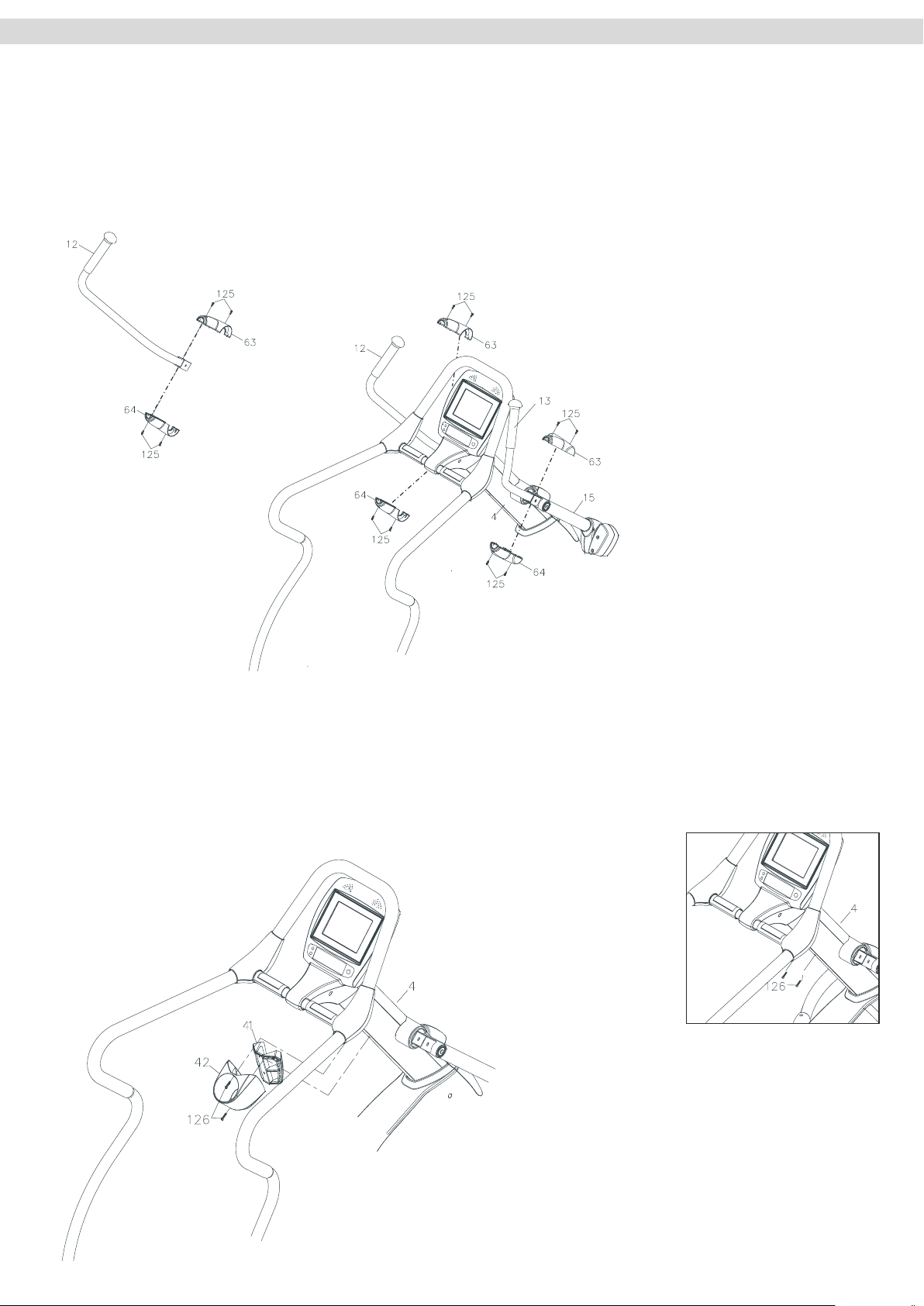

Schritt 15: Montage des Flaschenhalters

Lösen und entfernen Sie die beiden bereits am Lenkerschaft (4) vormontierten Schrauben (126) ­siehe Abbildung A.
Befestigen Sie dann den Flaschenhalter (42) und die Verbindungsmanschette (41) mit den beiden
zuvor gelösten Schrauben (126).

Abbildung A

16

Einstellung der Cockpitneigung

Um eine optimale Lesbarkeit des Displays zu ermöglichen, lässt sich die
Neigung des Cockpits justieren.
Halten Sie hierzu das Cockpit am oberen und unteren Ende fest und neigen
Sie es dann je nach Bedarf vorsichtig zu sich hin oder von sich weg.
Wenden Sie niemals zu viel Kraft an und beenden Sie die Neigungs­justierung des Cockpits sofort, wenn Sie einen Widerstand spüren.

Bodenhöhenausgleich

Stellen Sie sicher, dass Ihr Trainingsgerät immer eben steht. Um
kleinere Bodenunebenheiten oder Bodenneigungen ausgleichen

Position A

Arretierung

Stellfuß

zu können befinden sich rechts und links am vorderen und
hinteren Standrohr, sowie mittig unter dem Basisrahmen Stell­füße für den Bodenhöhenausgleich. Um einen ebenen Stand des
Gerätes zu ermöglichen. Drehen Sie alle Stellfüße auf die
niedrigste Position (Position A). Justieren Sie dann bei Bedarf die
Stellfüße so, dass das Trainingsgerät eben und stabil steht.
Fixieren Sie dann die Stellfüße in dem Sie die Arretierungen bis
zum Anschlag nach oben schrauben.

Sollte der Justierradius des Bodenhöhenausgleichs nicht
ausreichen um einen sicheren Stand des Trainingsgerätes zu

Arretierung

ermöglichen, so überprüfen Sie bitte die Oberfläche des Stand­ortes. Falls nötig wählen Sie einen anderen Standort, an dem ein
sicherer Stand des Trainingsgerätes gewährleistet ist.

Stellfuß

Schrittlänge

Die Schrittlänge des Trainingsgerätes beträgt 592 mm.

592 mm

17

Transport, Standort & Lagerung

Transport

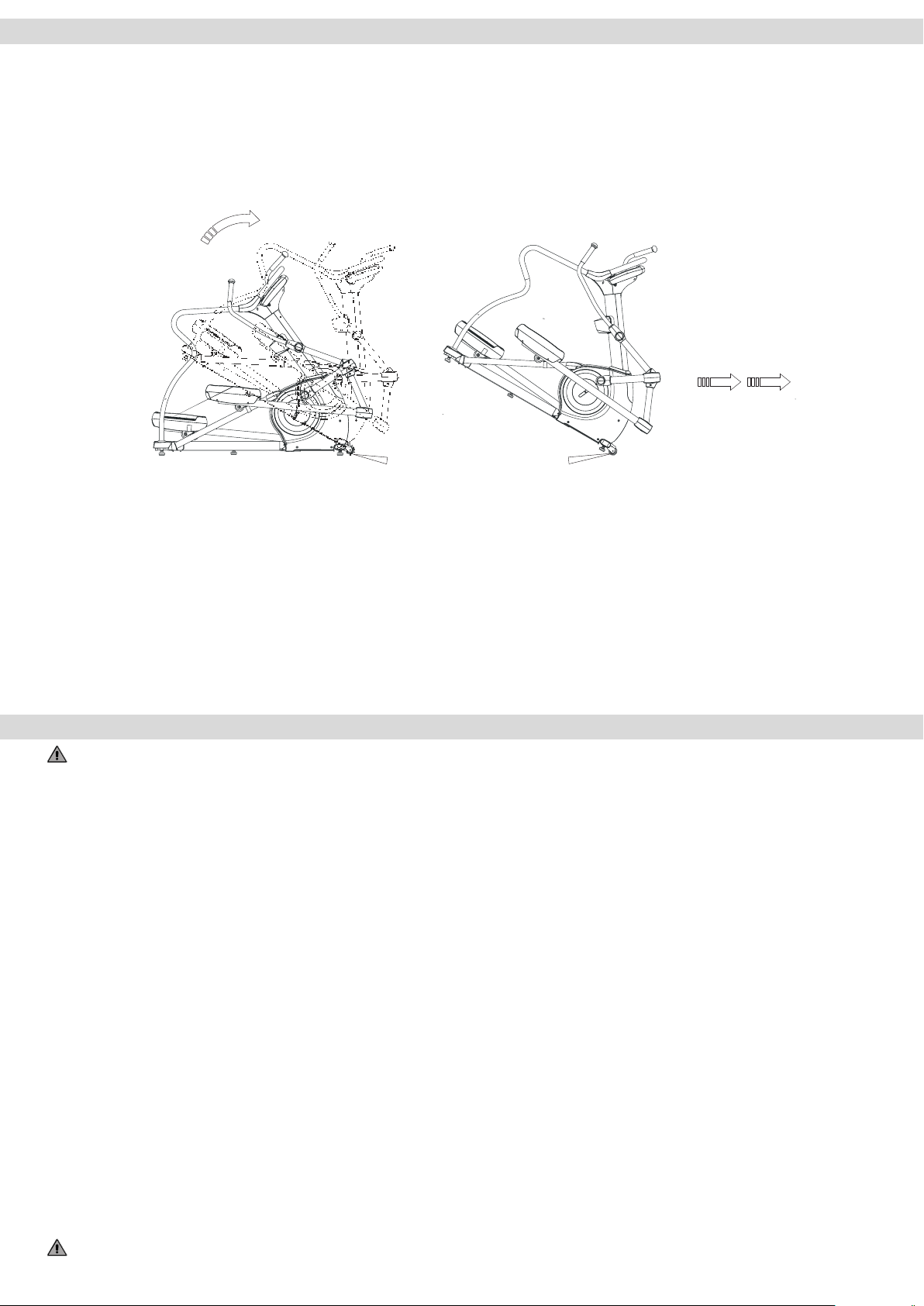

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen
ausgestattet.
Um das Trainingsgerät zu transportieren, stellen Sie sich hinter das Gerät und greifen mit beiden Händen das hintere
Standrohr. Heben Sie nun das Trainingsgerät soweit an, bis das Hauptgewicht des Trainingsgerätes auf den
Transportrollen liegt.
Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position schieben. Achten Sie
beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Transportrollen

Standort & Lagerung

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert.
Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen,
wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.
An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen
zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei
Gewährleistungsansprüche.
Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte
Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des
Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.
Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt
zuvor ob alle Befestigungsteile fest und sicher sitzen.

Pflege, Reinigung & Wartung

ACHTUNG

Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät
komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und
dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen
Sie dann das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das
Stromnetz angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie
Trainingszustand des Gerätes wieder hergestellt wurde.

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife.
Verwenden Sie auf keinen Fall Lösungsmittel.
Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei.

Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch
die Gewährleistung abgedeckt.
Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer
eindringen kann.

Wartung

Da in Ihrem Trainingsgerät nur geschlossene Lager verwendet wurden, ist eine Schmierung der Lager nicht erforderlich.

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder
fest an.

Überprüfung der Bauteile

Überprüfen Sie vor jedem Training den sicheren Sitz von Sattel, Sattelrohr, Lenker und Pedale.
ACHTUNG: Trainieren Sie niemals, wenn ein oder mehrere dieser Bauteile lose sind.

18

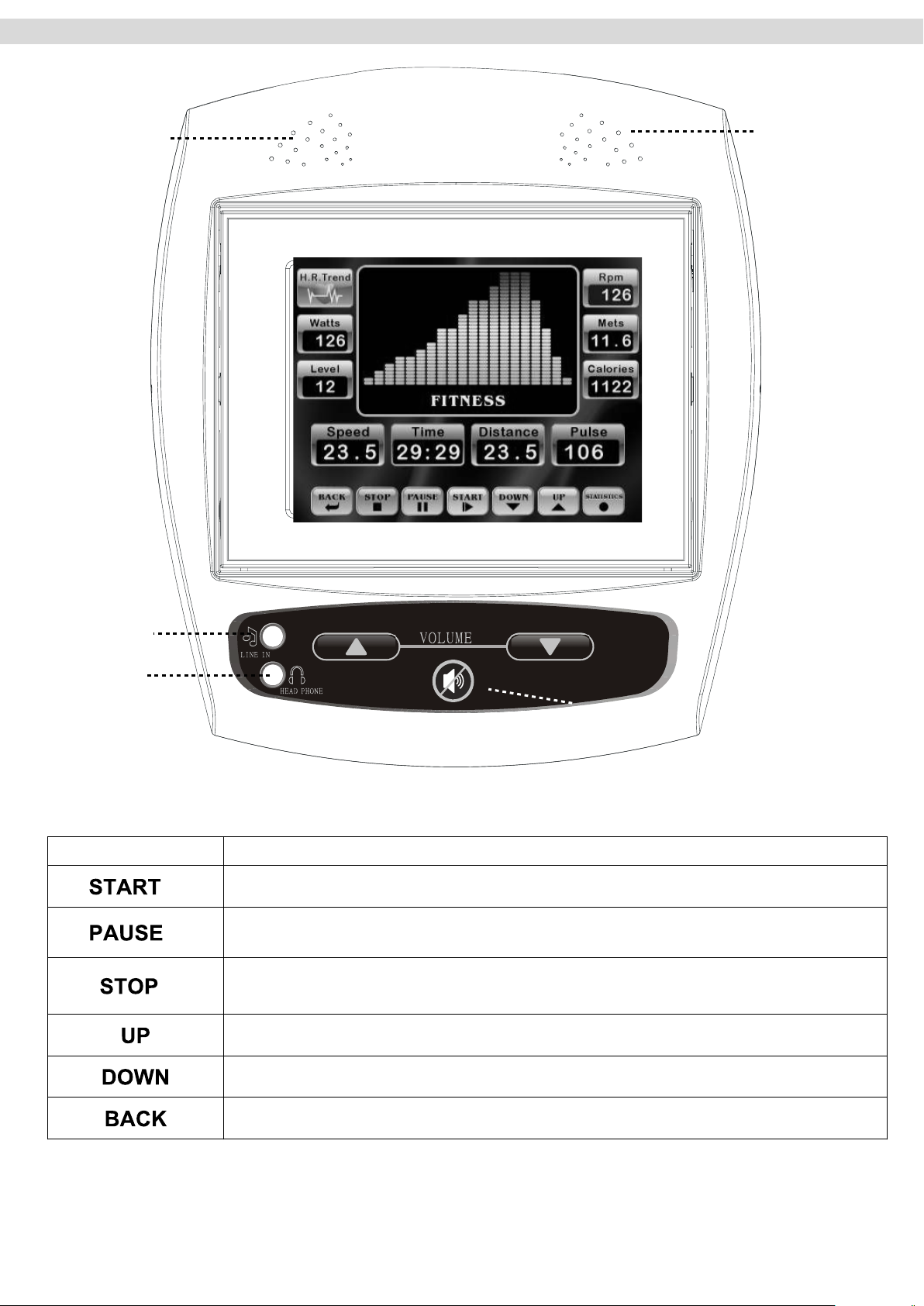

Cockpit

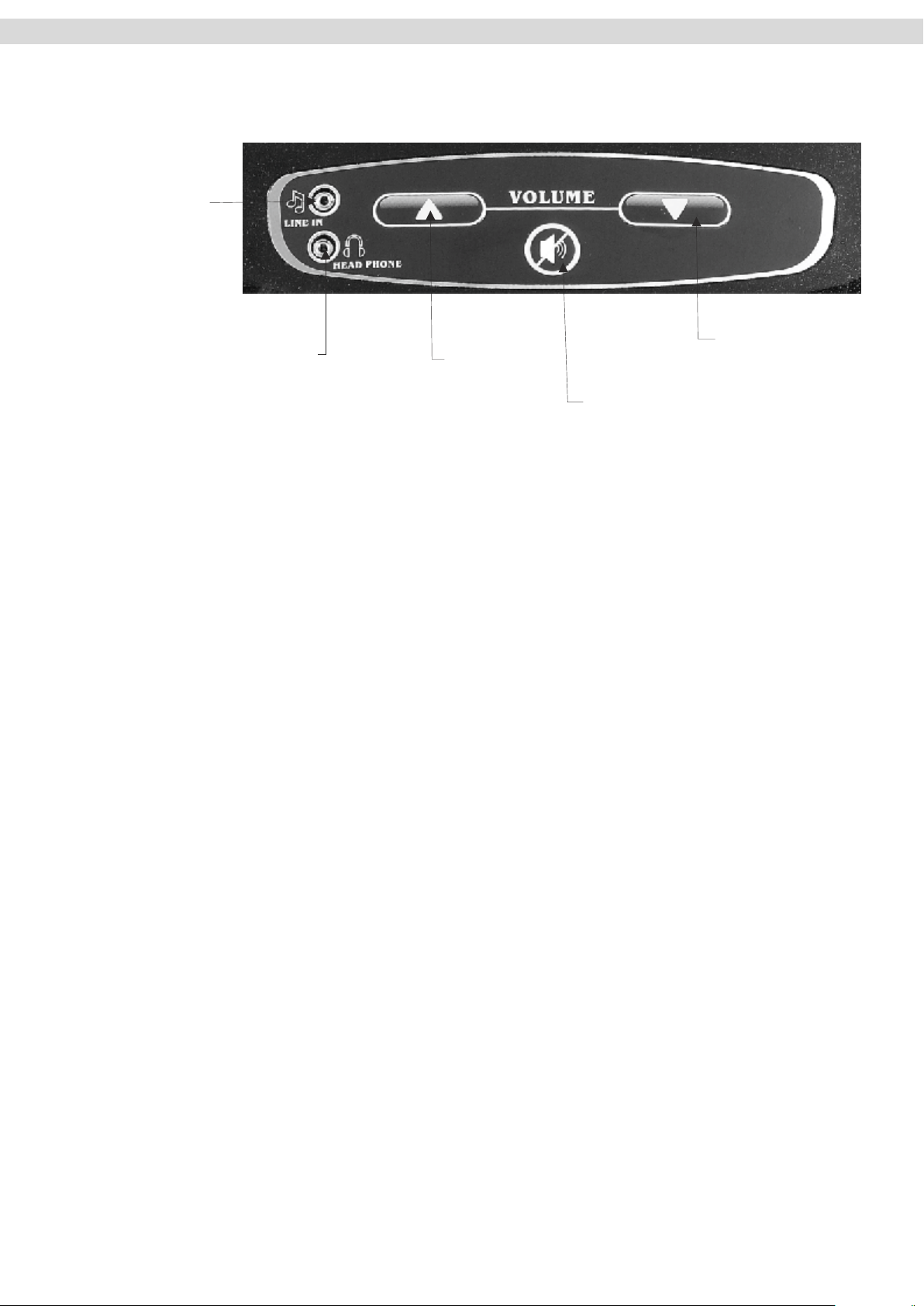

Lautsprecher

Lautsprecher

Line in

Kopfhörer

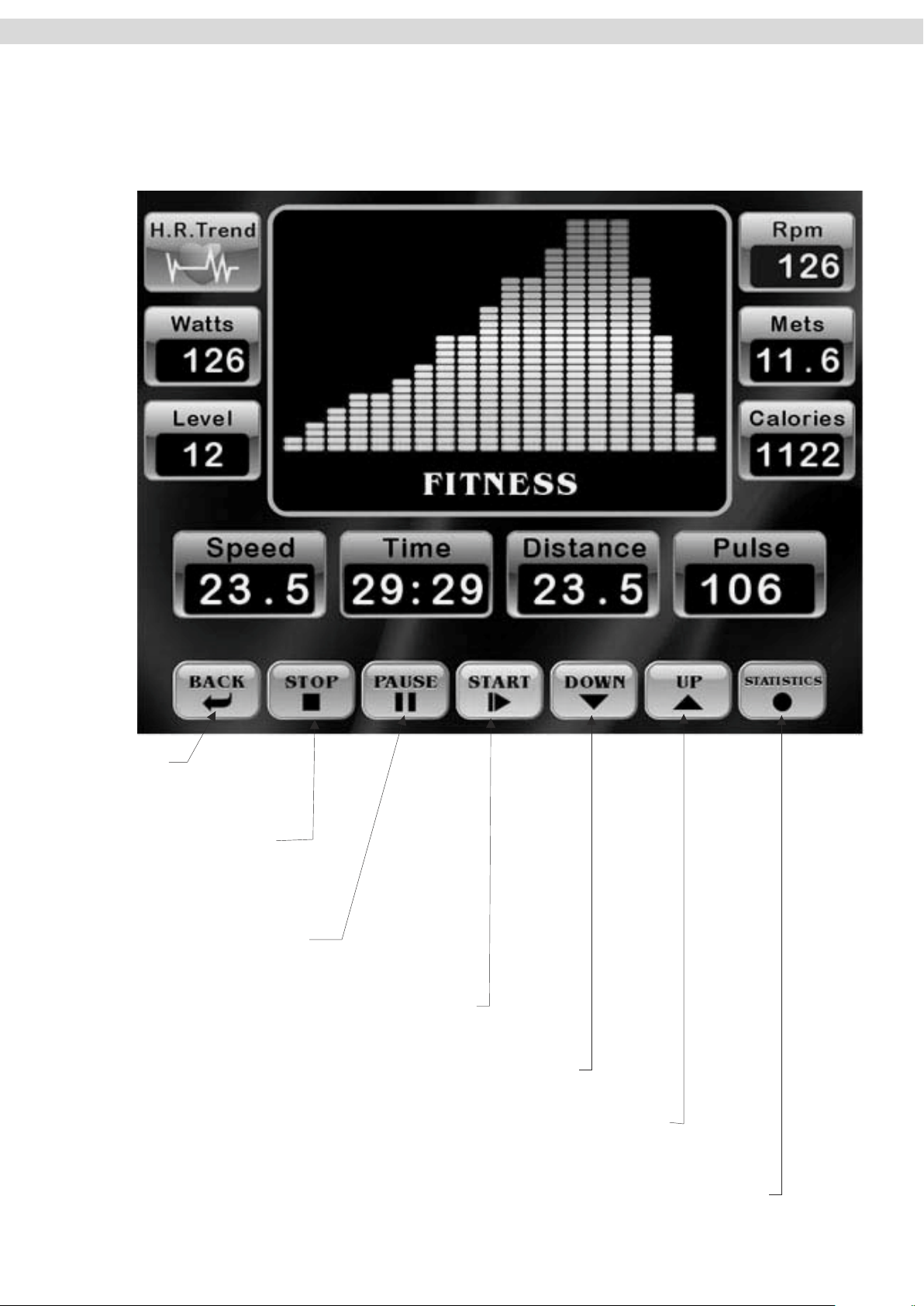

Bedienknopf Funktion

Startet das Programm

Unterbricht das Programm

Stoppt das Programm

Erhöhung des Widerstands / Eingabe von Daten

Verringerung des Widerstands / Eingabe von Daten

Mute - Lautsprecher aus

Zurück zur vorherigen Eingabe

19

Cockpit

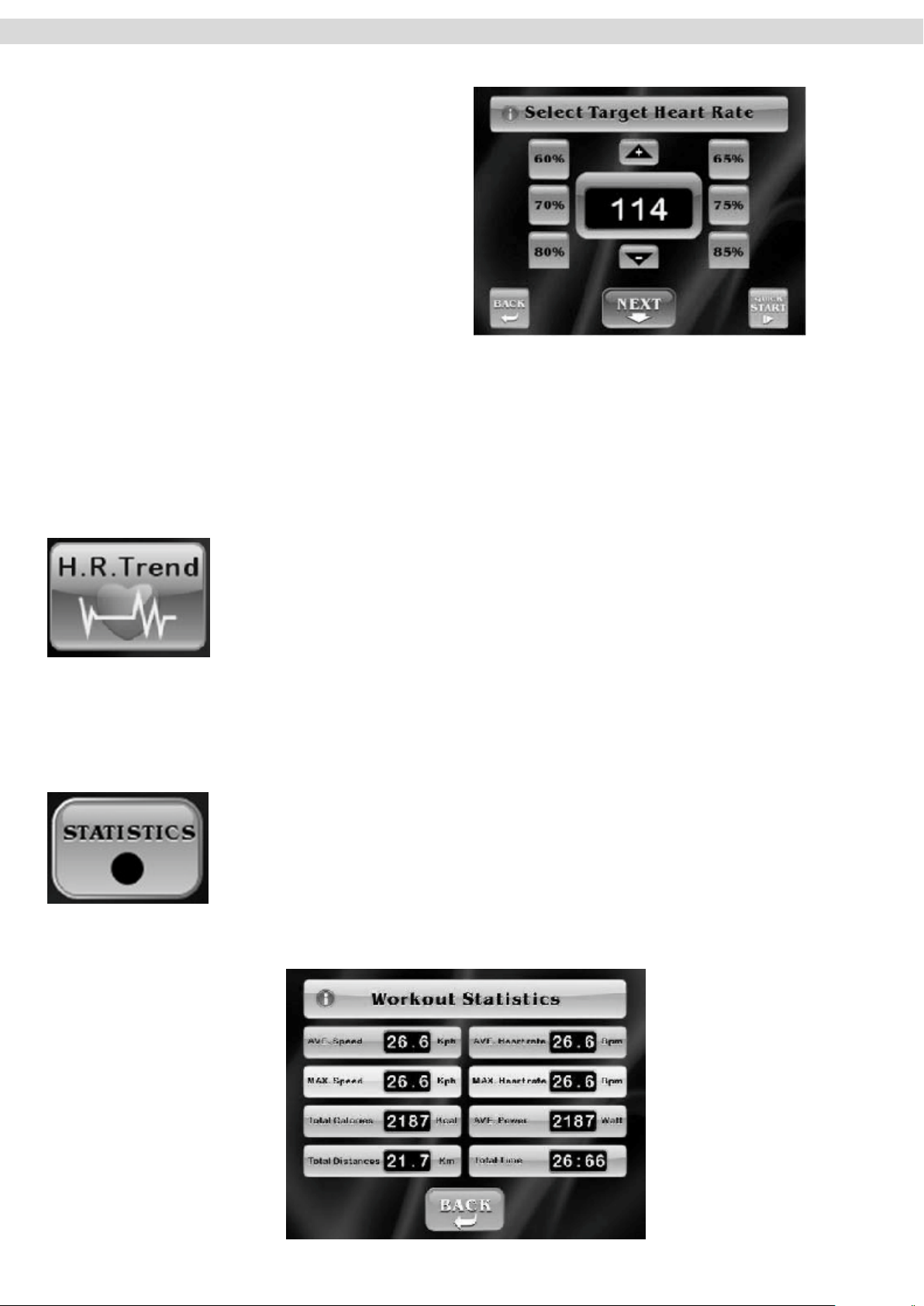

Touch Screen Bedienung

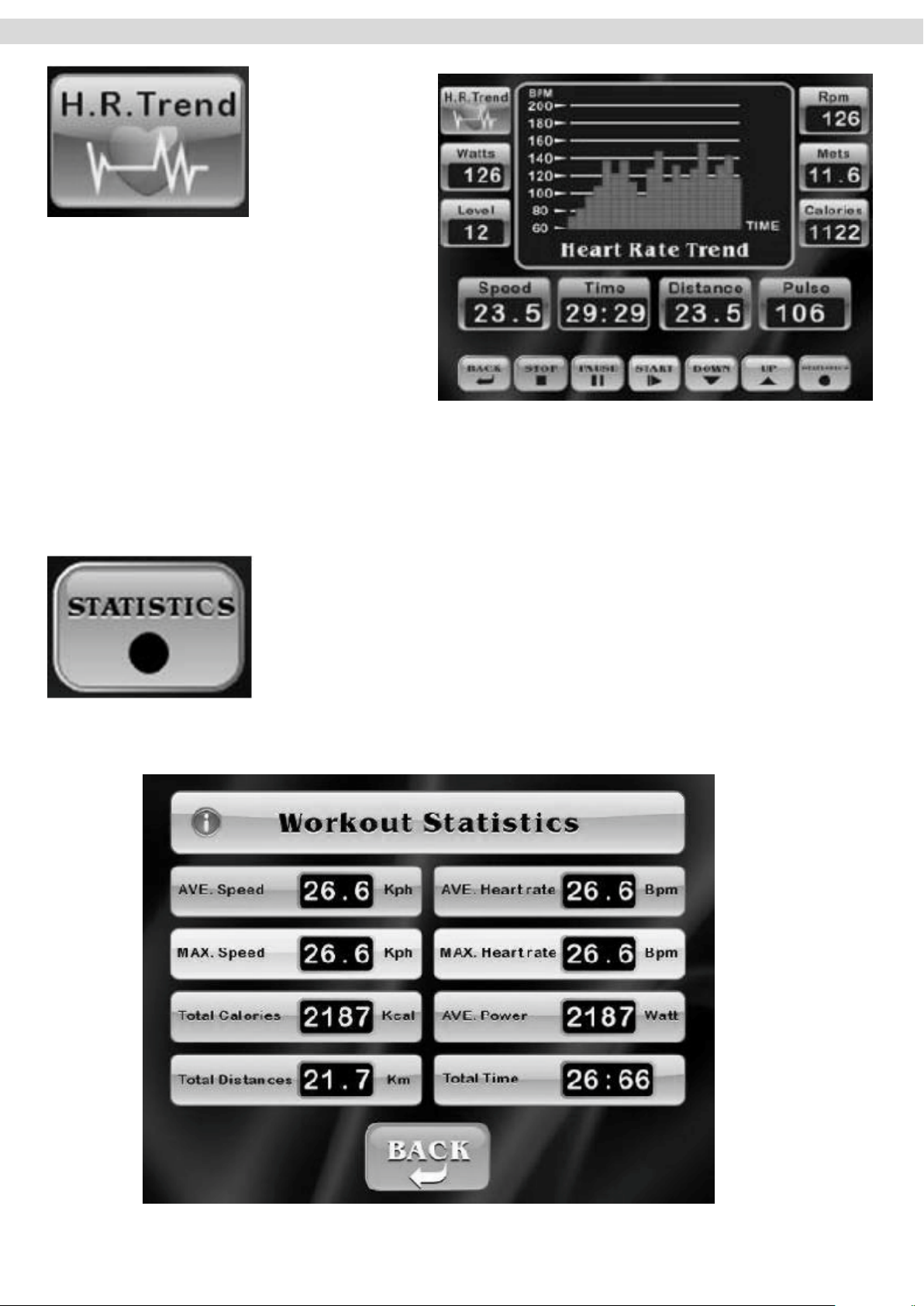

Drücken Sie H.R. Trend, um die Aufzeichnung
der Herzfrequenz in den letzten 60 Sekunden
abzurufen.
Bitte verwenden Sie zur Herzfrequenz­messung einen optionalen Funkpulsgurt!

Drücken Sie H.R. Trend erneut, um zurück in
das Programm zu gelangen.

Drücken Sie STATISTICS, um eine Zusammenfassung Ihrer Trainings­daten abzurufen.

Die Statistik kann jederzeit während des Trainings aufgerufen werden.
Angezeigt werden die durchschnittliche und maximale Geschwindigkeit,
die durchschnittliche und maximale Herzfrequenz, der durchschnittliche
und maximale Kalorienverbrauch, die erbrachte Leistung in Watt und die
totale Trainingszeit. Mit BACK gelangen Sie zurück ins Programm.

20

Cockpit

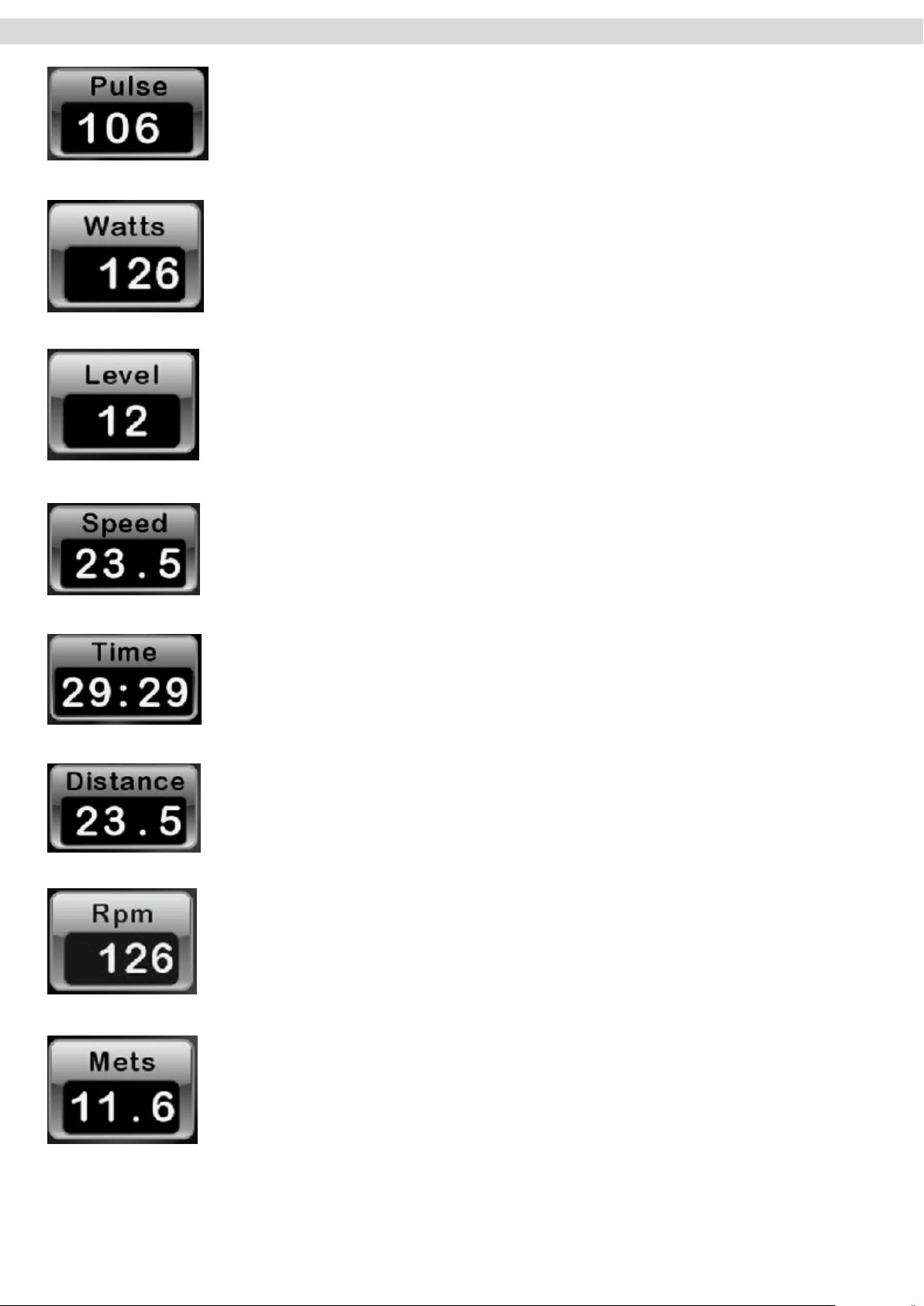

Die Anzeige „PULSE“ zeigt die über einen optional erhältlichen
Pulsgurt gemessene Herzfrequenz an.

Alternativ kann die Handpulsmessung verwendet werden, wobei
die Werte hierbei nicht so genau gemessen werden können, wie
bei der Messung über Pulsgurt.

Die Leistungsanzeige „WATT“ zeigt die erbrachte Leistung von 0
bis 999 Watt an.

Anzeige des gewählten Widerstands, in Stufen von 1-16
angezeigt.

Geschwindigkeitsanzeige von 0.0-99.9 Km/h

Anzeige der Trainingszeit von 0:00-99:59 Minuten.
Bei einer voreingestellten Zeit läuft der Count Down bis auf 0:00

Anzeige der Trainingsdistanz 0.00-99.9 Km

Anzeige der Umdrehungen von 0 bis 255 U/Min

Anzeige von METS (Metabolic Equivalent)
! MET entspricht in etwa einer Sauerstoffaufnahme eines durch­schnittlichen Menschen beim Sitzen, ohne weitere Tätigkeit.
1 MET = 3,5mg/kg/Min. Der Körper verbraucht beim Sitzen in etwa
3,5 Milliliter Sauerstoff in der Minute, gerechnet auf 1Kg
Körpergewicht.

Je anstrengender das Training ist, desto mehr Sauerstoff wird
umgesetzt, desto höher wird die MET. Eine Anzeige von METS 5
bedeutet, dass man 5 Mal mehr Sauerstoff umsetzt, als beim
Sitzen. MET 3-6 zeigt den Bereich von leichter bis moderater
Belastung an. MET >6 zeigt den Bereich der hohen Belastung an.

21

Cockpit

Ein- und Ausschalten des Cockpits

Der CCX 9.1 erzeugt seinen Strom über einen Generator, der ab 25 Umdrehungen pro Minute
ausreichend Strom produziert, um das Cockpit einzuschalten. Treten Sie, bis das Cockpit sich von
selbst einschaltet.
Nach 60 Sekunden ohne Aktivität schaltet sich das Cockpit von selbst aus.

Sind die Pufferakkus leer, schaltet das Cockpit sofort ab, wenn kein Strom erzeugt wird.
Die Pufferakkus werden ab 35 U/Min vom Generator aufgeladen.

Auswahl der Programmoption

QUICK START Schnellstart des Trainings ohne Zielvorgaben.
PROFILE Programme mit unterschiedlichen Belastungsprofilen.
HEART RATE CONTROL Herzfrequenzprogramme (60%, 65%, 70%, 75%, 80%, 85%)

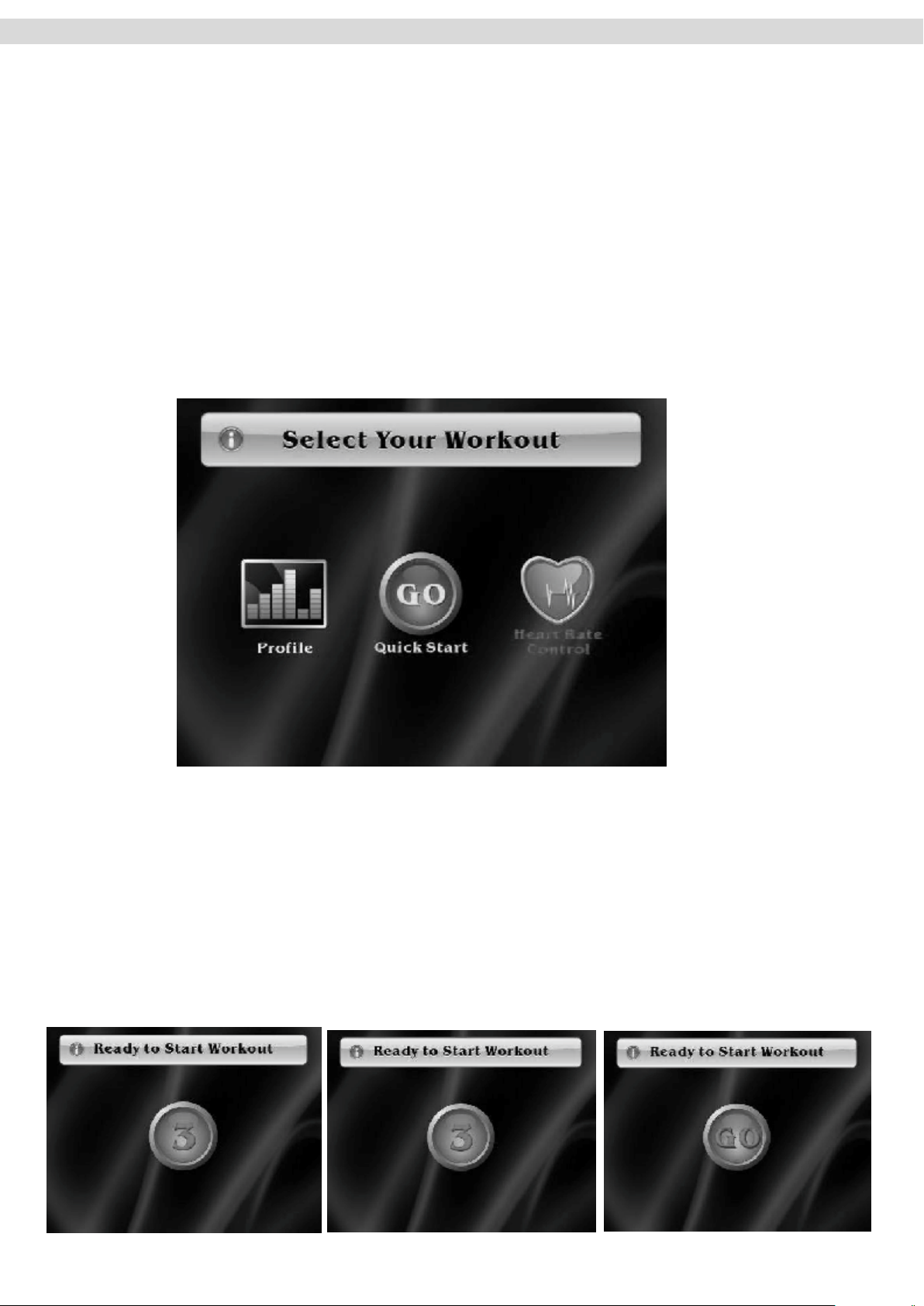

QUICK START

Um ein Training ohne Zielvorgaben wie Zeit oder Distanz zu beginnen, wählen Sie die Option
QUICK START. Der Bildschirm zeigt nun einen Count Down zum Beginn des Trainings an.

Während des Quick Start Programms können die Widerstände über die UP und DOWN Tasten
verändert werden.

22

Cockpit

Anzeigen während der Programmausführung

Zurück zum
vorherigen Menu

Stoppen eines Programms
und Rücksetzen der Trainingsdaten

Unterbrechen eines Programms für
eine kurze Zeit, um das Programm
später fortzusetzen

Starten eines Programms oder der Quick Start Funktion

Verringern des Widerstands während des Trainings

Erhöhen des Widerstands während des Trainings

Aufrufen der Trainingsstatistik

23

Cockpit

PROFILE

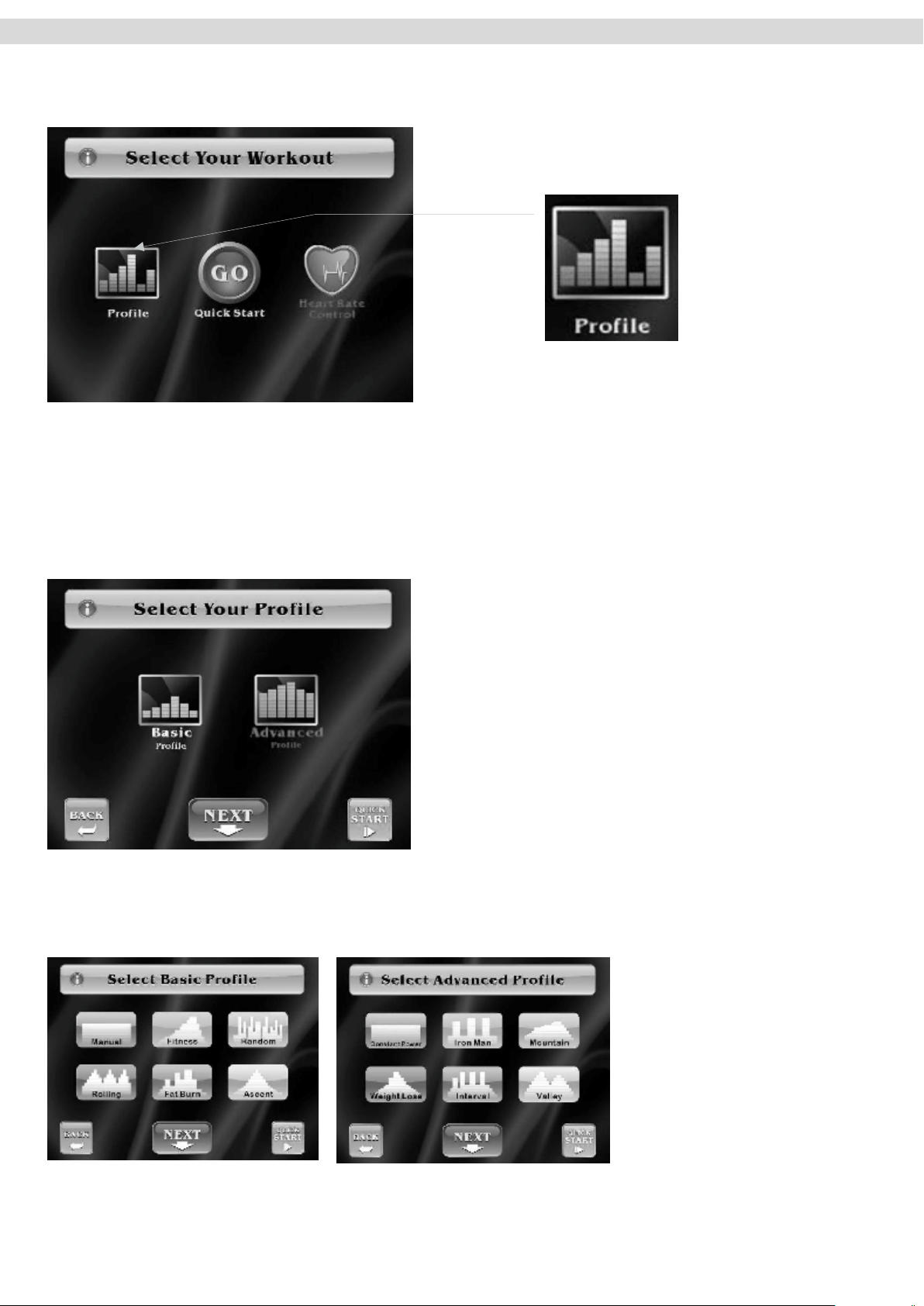

Um ein Profil auszuwählen, drücken Sie auf das Feld PROFILE.

Die Profile sind in BASIC und ADVANCED Profile aufgeteilt.
ADVANCED Profile sind im Schwierigkeitsgrad höher, als BASIC Profile.
Wählen Sie BASIC oder ADVANCED aus.

Ungeübte Personen sollten Basic Profile verwenden,
um sich an die neue Belastungssituation zu gewöhnen.

Trainierte Personen werden in den Advanced Profilen
eher eine Herausforderung finden, als in den Basic
Profilen.

24

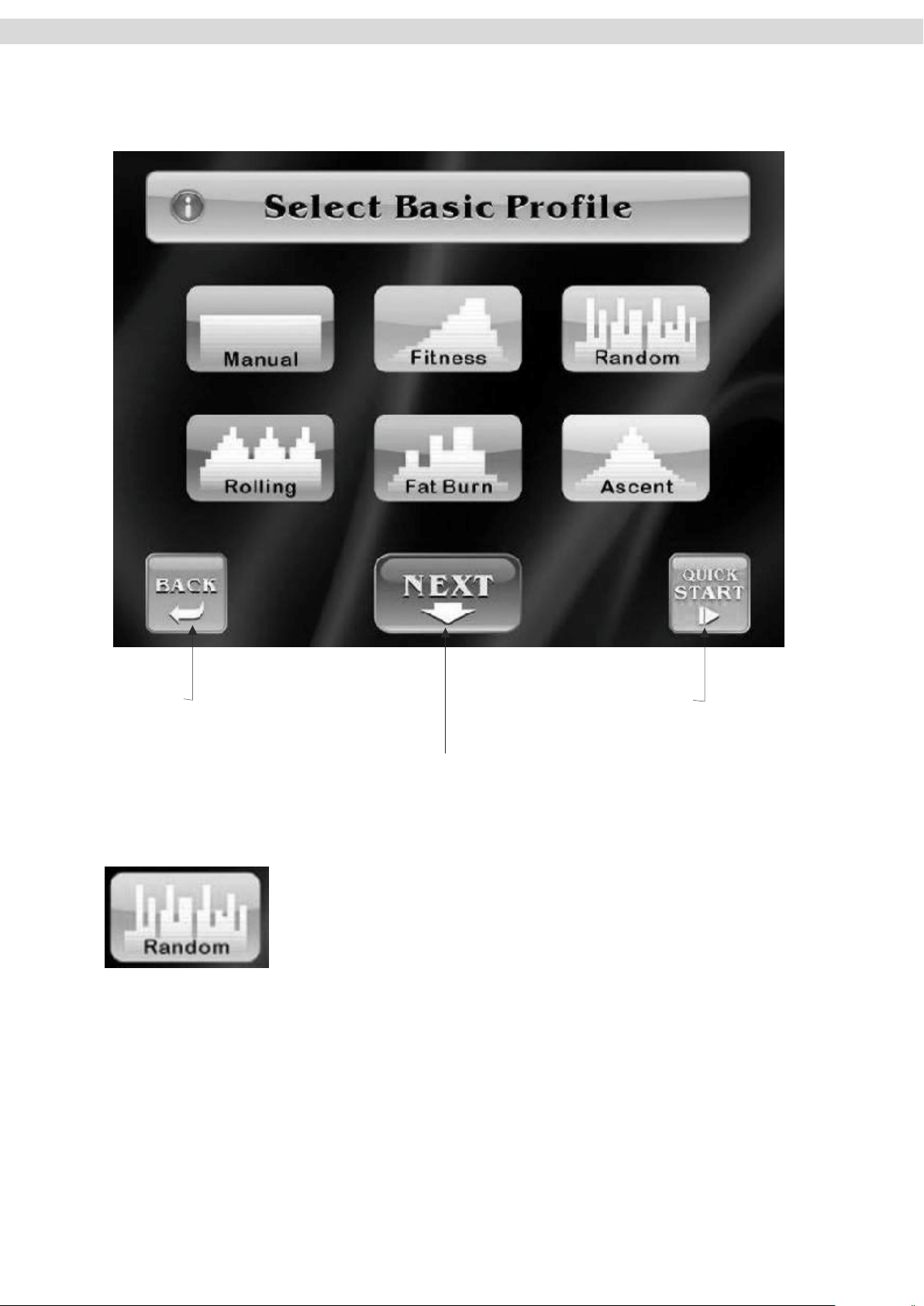

In der folgenden Anzeige
werden die einzelnen Profile
dargestellt. Wählen Sie das
gewünschte Profil aus.

Cockpit

Wählen Sie ein Profil aus.

Zurück

Quick Start

Drücken Sie NEXT, um Ihr
Körpergewicht einzugeben

Das RANDOM Profil ändert
seine Struktur selbstständig
und generiert damit
unterschiedliche Profile.

25

Cockpit

Wählen Sie ein Profil aus.

Zurück

Quick Start

Drücken Sie NEXT, um Ihr
Körpergewicht einzugeben

Das RANDOM Profil ändert
seine Struktur selbstständig
und generiert damit
unterschiedliche Profile.

26

Cockpit

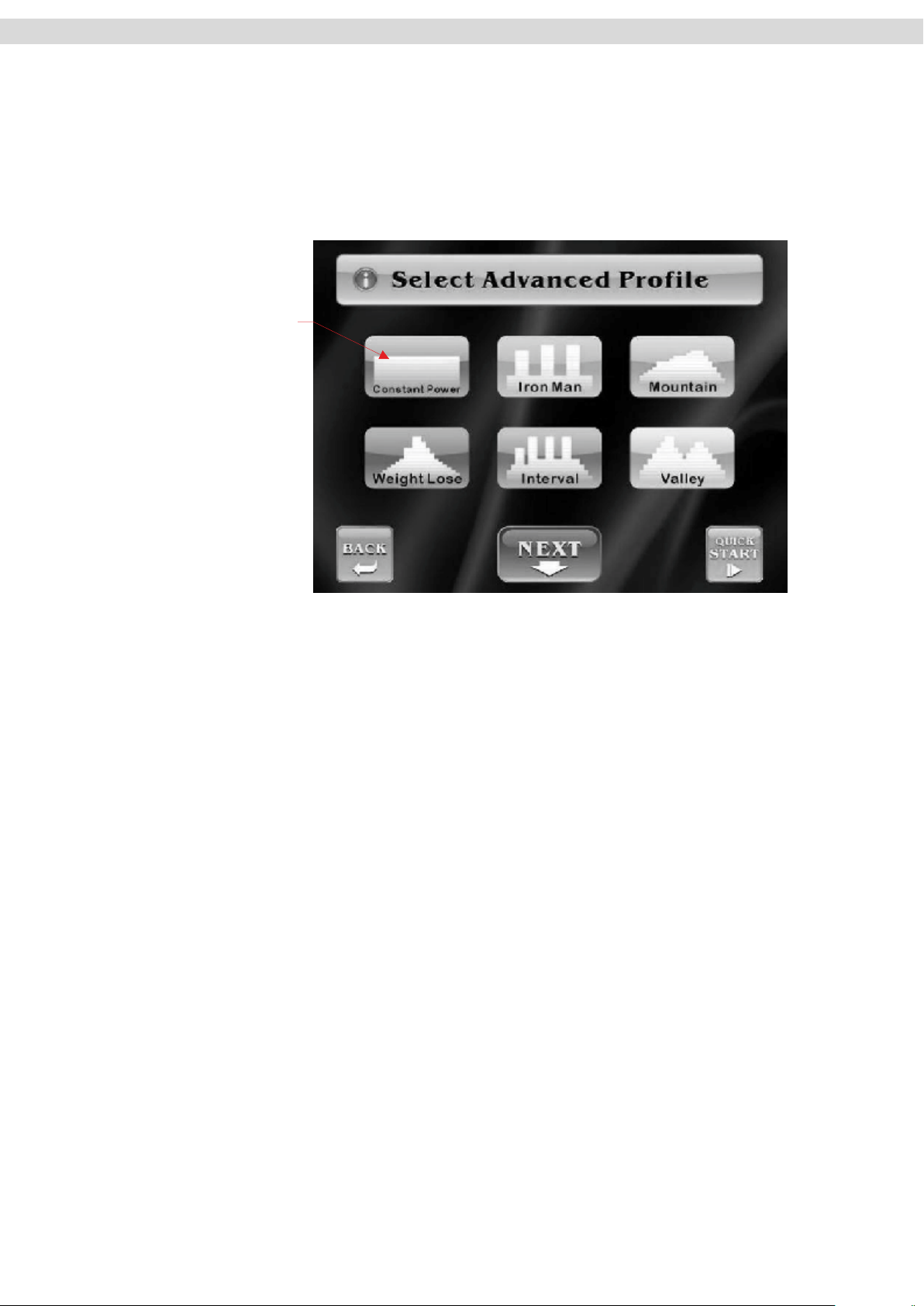

CONSTAND POWER PROFIL

In den Advanced Profilen finden Sie das Constand Power Programm, welches Wattgesteuert regelt.

Im Constant Power
Programm werden
Leistungen von 30 bis
350 Watt angezeigt.

Drücken Sie NEXT, um Ihr Körpergeicht und die Trainingszeit vorzugeben oder
Starten Sie das Programm über QUICK START.
Mit BACK gelangen Sie zurück zur vorherigen Eingabe.

Die Widerstandsstufen werden in diesem Programm in Abhängigkeit mit der
Umdrehungsgeschwindigkeit gesteuert. Schnellere Umdrehungen führen zu
leichteren Widerstandsstufen, langsamere Umdrehungen führen zu schwereren
Widerstandsstufen.

27

Cockpit

Herzfrequenzprogramme (HEART RATE CONTROL)

In den Herzfrequenzprogrammen bestimmen Sie die Ziel-Herzfrequenz und das Cockpit regelt die
Widerstandsstufen entsprechend, um die Herzfrequenz zu erreichen und zu halten.

Nach Auswahl des Herzfrequenzprogramms gelangen Sie in die Eingabemaske für das
Körpergewicht.

Stellen Sie Ihr
Körpergewicht ein.
Eingaben zwischen 30Kg
und 181Kg sind möglich.

Quick Start Funktion

Zurück

Drücken Sie NEXT, um das eingegebene Körpergewicht zu
bestätigen und in die Zeiteinstellung zu gelangen

28

Cockpit

Wählen Sie die gewünschte
Trainings- zeit aus und
bestätigen Sie die Eingabe mit
der NEXT Taste, um in die
Alterseingabe zu gelangen

Wählen Sie Ihr Alter aus und
bestätigen Sie die Eingabe mit
NEXT, um in die Auswahl des
Geschlechts zu gelangen.

Wählen Sie Ihr Geschlecht aus
und bestätigen Sie die Eingabe
mit der NEXT Taste.

29

Cockpit

Wählen Sie Ihren idealen
Herzfrequenzbereich aus.

60%, 65%, 70%, 75%, 80%, 85%
der maximalen Herzfrequenz
stehen zur Auswahl.

Drücken Sie NEXT, um das
Training zu beginnen.

Tragen Sie zum Programmstart unbedingt einen geeigneten Funkpulsgurt, um eine genaue und
Dauerhafte Messung der Herzfrequenz zu gewährleisten!
Fragen Sie ggf. Ihren Arzt, in welchem Herzfrequenzbereich Sie trainieren dürfen.

Sie können eine Aufzeichnung der Herzfrequenzmessung der letzten
60 Sekunden mit der Schaltfläche H.R. Trend aufrufen.
Die Messung der Herzfrequenz muss in dieser Zeit über einen
geeigneten optionalen Funkpulsgurt erfolgt sein.

Drücken Sie die Schaltfläche H.R. Trend erneut, um in Ihr
Trainingsprogramm zurück zu gelangen.

Um die durchschnittlichen Trainingswerte aufzurufen, können Sie
während des Trainings die Statistik über die Schaltfläche STATISTICS
auswählen.
Mit BACK gelangen Sie zurück ins Programm.

30

Cockpit

Line in & Kopfhörereingang

3,5mm Line In

3,5mm Kopfhöreranschluss

Laustärke -

Laustärke +

MUTE

Über den LINE IN Eingang können Audiogeräte, wie Mp3 Player oder CD Spieler, angeschlossen
werden. Verwenden Sie hierzu ein handelsübliches 3,5mm Klinkenstecker Kabel.

Um ohne Lautsprecher Musik wiederzugeben, kann ein Kopfhörer an der HEAD PHONE Buchse
angeschlossen werden.

Regeln Sie die Lautstärke über die Pfeiltasten.
Die Lautsprecher lassen sich über die MUTE Taste ausschalten.

Schließen Sie keine Geräte mit Verstärker an die LINE IN Buchse an!
Handelsübliche Mp3 Player besitzen keine eingebauten Verstärker und können problemlos
verwendet werden.

31

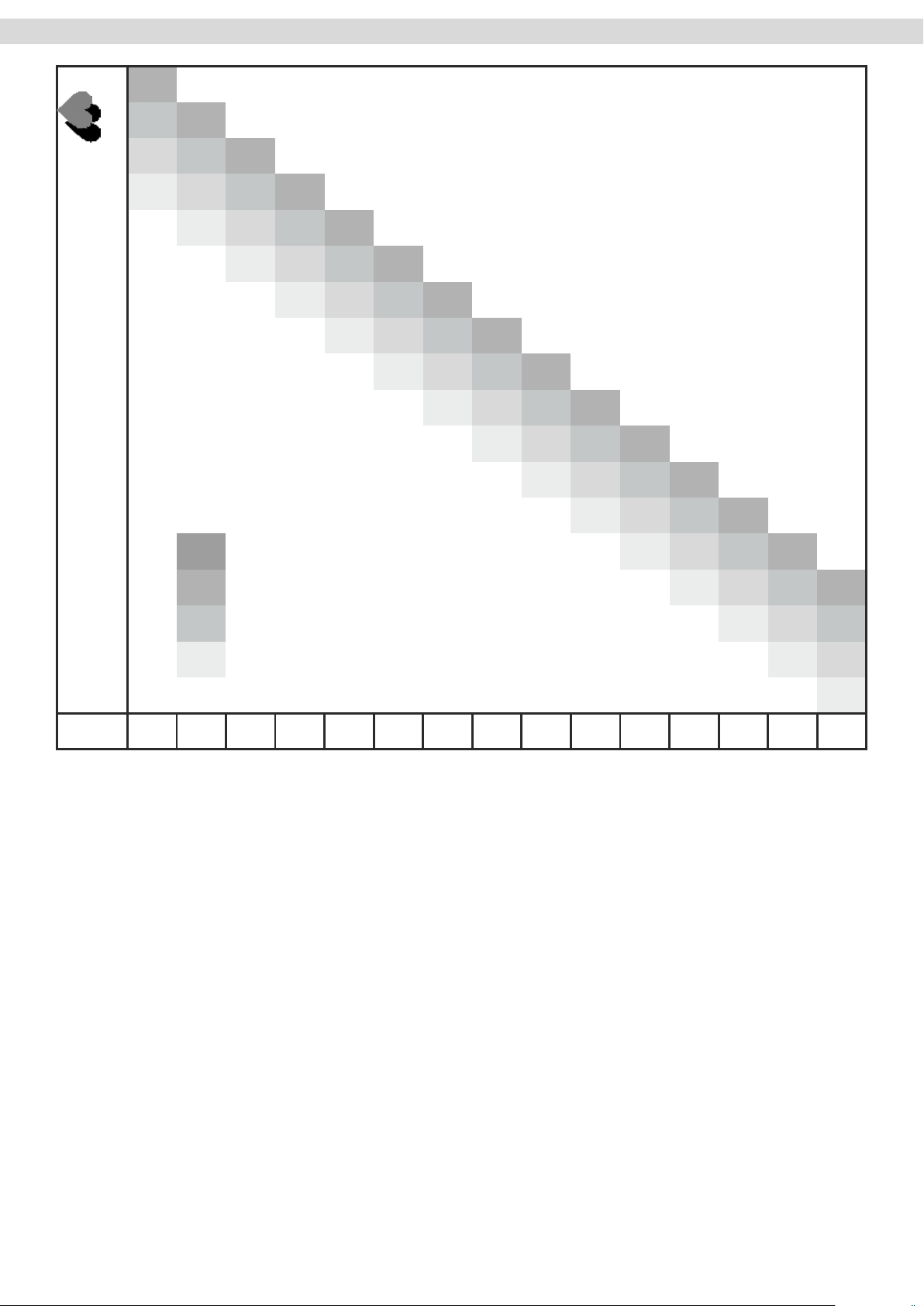

Herzfrequenzmessung

200

150

195

130

146

190

110

127

143

185

107

124

139

180

105

120

135

165

102

117

131

170

99

114

128

165

96

111

124

160

94

107

120

155

91

104

116

150

88

101

113

145

8598109

140

8394105

135

8091101

100

778898

74

8572Alter

202530354045505560657075808590

Herzfrequenz pro Minute

100% der maximalen Herzfrequenz

75% der maximalen Herzfrequenz
65% der maximalen Herzfrequenz
55% der maximalen Herzfrequenz

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen
Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit
längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung
verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.
Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist.
Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung
verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone
ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz
Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

32

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder
an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz.
Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die
aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den, durch den Herzschlag bedingten
Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten
Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese
Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz
angezeigt.

ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal,
dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke
Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen
Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert
gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder
mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu
erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger)
ausgestattet.
Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten
POLAR -Brustgurtes oder des MAXXUS™ Fitness Sende-Brustgurtes) ermöglicht dieser Ihnen eine
drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes
direkt von der Haut ab.
Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten
Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der
Nutzung herzfrequenzgesteuerter Programme.

ACHTUNG
Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen
Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und
effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnose­zwecke konzipiert oder geeignet.
Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der
Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.
Dies gilt vor allem für Personen:

®

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben
Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung

eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

33

Trainingsempfehlungen

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand
befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit
längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt
konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann
er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind,
Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainings­planung.
Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training
kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.
Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu
Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings
sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch
abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier
Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten
verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine
Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten
vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren
Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab.
Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training
locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie
den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist
gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen
leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an.
Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab.
Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie
sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen
die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel
soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie
diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während
der gesamten Übung gerade bleibt.Beenden Sie dann den Druck auf die Oberschenkel,
strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke
Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins
berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm
die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang
an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig
wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen
Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach
vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre
Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

34

Kalenderwoche:_____ Jahr: 20____

Datum

Tag

Trainingsdauer

Trainingsstrecke

Kalorienverbauch

Ø Herzfrequenz

Kommentare

Montag

Dienstag

Mittwoch

Donnerstag

Freitag

Samstag

Sonntag

Wochenergebnis:

Trainingsempfehlungen

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit
von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust
auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da
sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert.
30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine
ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz­/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger
Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem
Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen
Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht.
Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich
sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion,
Herz-/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen
Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel
zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung
weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen
25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal
10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres
Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen.
Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung
und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls
(am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings.
Anbei finden Sie eine Empfehlung für einen Wochenplan.

35

Technische Details

Cockpit

Anzeige von:

w w Geschwindigkeit in km/h

Zeit

w Strecke
w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren)
w Bremsstufe w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)
w Watt*

Technische Details

Bremssystem: Induktions-Bremssystem
Bremskraftverstellung: computergesteuert
Bremsstufen: 1 - 16
Gewicht Schwungscheibe: ca. 11 kg
Antriebssystem: 2-stufiger Längsrippenriemen
Aufstellmaßemaße: ca. 1.750 x 87 x 1.780 mm (LxBxH)
Gesamtgewicht: ca. 129 kg
Maximales Benutzergewicht: 180 kg
Stromversorgung: Generator

Einsatzgebiet: Heimbereich

w Geschwindigkeit in RPM

Semiprofessioneller Bereich
Professioneller Bereich

* Anzeige der Wattleistung ist nicht geeicht - Gerät ist für den nichttherapeutischen Einsatz geeignet

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.
Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.
Beachten Sie hierbei die aktuell geltenden Vorschriften.
Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten
Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und
Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem
Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine
umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der
entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.
Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten
Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in
Gross-Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der
Batterienverordnung sachgerecht entsorgen.
Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

36

Explosionszeichnung A

37

Explosionszeichnung B

38

Nr.

Bezeichnung

Menge

Nr.

Bezeichnung

Menge

Teileliste

2 Front Stabilizer 1

5 Fixed Rail Bracket 1
6 Left Sliding Rail 1
7 Right Sliding Rail 1
8 U-Shaped Handlebar 1

9 U-Shaped Handlebar Stand 1
10 Left Long Stationary Handrail 1
11 Right Long Stationary Handrail 1
12 Left Upper Handlebar 1
13 Right Upper Handlebar 1
14 Left Pivoting Arm 1
15 Right Pivoting Arm 1

17 Left Support Arm 1
18 Right Support Arm 1

21 Upper Chain Cover 1

24 Pulley (260mm) 1

27 Pulley (120mm) 1

30 Bushing w/flange 2
31 Front Sliding Rail Cover-Top 1
32 Front Sliding Rail Cover-Bottom 1
33 Front Base Cover 1
34 Main Frame Base Cover 1
35 Rear Base Frame Cover 1

1 emarF niaM 1

36 Non-Slip Pad for Aluminum Stand 2

5 releveL73
1 rezilibatS raeR 3
1 tsoP thgirpU 4

2 leehW gnivoM83

2 gulP lavO93

40 Front Decoration Upright Cover 1
41 Accessory Tray Support Pad 1
42 Accessory Tray 1
43 Inner Rotator Cuff-Pivoting Arm 2

2 gniR toviP44

1 elosnoC54

46 Console Lower Case 1
47 Console Bracket 1

Upper Handlebar Decoration

48

1

Cover
Lower Handlebar Decoration

49

2 egakniL 61

Cover

1

Foam Grip for U-shaped

50

1

Handlebar

1 revoC tfeL 91
1 revoC thgiR 02

51 Top Handrail Cover-Left 1
52 Bottom Handrail Cover-Left 1
53 Top Handrail Cover-Right 1

2 revoC knarC 22
1 )mm2901( tleB 32

54 Bottom Handrail Cover-Right 1
55 Pulse Sensor Top Housing 2
56 Pulse Sensor Bottom Housing 2

1 tengaM 52

Foam Grip for Long Stationary

57

2

Handrail

1 )mm485( tleB 62

58 Handrail Sleeve 2
59 Left Aluminum Stand Cover 1

2 gulP dnuoR 82

60 Right Aluminum Stand Cover 1

2 gnihsuB 92

61 Handheld Dome Plug 2
62 Foam Grip for Upper Handlebar 2
63 Front Rotator Cuff- Pivoting Arm 2
64 Rear Rotator Cuff- Pivoting Arm 2
65 Left Pivot Cuff- Inner 1
66 Left Pivot Cuff- Outer 1
67 Right Pivot Cuff- Inner 1

39

Nr.

Bezeichnung

Menge

Nr.

Bezeichnung

Menge

Teileliste

68 Right Pivot Cuff- Outer 1
69 Bottom Rotator Cuff 2

71 Front Linkage Cover-Top 4
72 Front Linkage Cover-Bottom 4
73 Rear Linkage Cover-Top 2
74 Rear Linkage Cover-Bottom 2
75 Non-Slip Pad for Pedal 2
76 Pedal Upper Case 2
77 Pedal Lower Case 2
78 Pedal Cap-Left 1
79 Pedal Cap-Right 1

82 Left Mounting Plate 1

4 )3096( gniraeB301

4 )5096( gniraeB401

2 gulP dnuoR 07

3 gniR C501

1 yeK erauqS601

2 tloB eyE701

108 Tension Bracket 2

1 rehsaW evaW901

110 Lock Washer (M5) 4
111 Lock Washer (M8) 40
112 Washer (8×23×2.0t) 10
113 Washer (8×23×2.0t) 2

114 Washer (8×38×2.0t) 2
2 relloR gnidilS 08
1 rotareneG 18

115 Washer (10×23×2.0t) 2

116 Washer (10.6×60×2.0t) 2

117 Washer (21×30×1.0t) 4

83 Right Mounting Plate 1
84 Adaptor Bracket 1

92 Aluminum Stand 1

Aluminum Stand Connection

93

3

Plate
94 Front Aluminum Upright Cover 1
95 Rear Aluminum Upright Cover 1
96 Pivot Arm Spacer 2
97 Bearing Housing 6

118 Washer (20×30×1.5t) 2

119 Screw (M3×10mm) 1
1 rotsiseR 58
1 rellortnoC 68
1 mrA reldI 78
1 tfahS reldI 88
1 )mm14( yelluP 98
1 tfahS knarC 09
2 knarC 19

120 Screw (M3×25mm) 4

121 Screw (M4×20mm) 27

122 Screw (M5×18mm) 27

123 Bolt (M8×1.25×10mm) 2

124 Bolt (M5×p0.8×6mm) 6

125 Bolt (M5×p0.8×15mm) 56

126 Bolt (M5×p0.8×30mm) 2

127 Bolt (M5×p0.8×75mm) 2

128 Bolt (M6×p1.0×15mm) 2

129 Bolt (M6×p1.0×15mm) 2

130 Bolt (M8×p1.25×16mm) 23

131 Bolt (M8×p1.25×50mm) 4

132 Bolt (M10×p1.5×55mm) 1

133 Bolt (M6×p1.25×20mm) 4

98 Top Roller Bracket 2
99 Bottom Roller Bracket 2

102 Bearing (6004) 18

134 Bolt (M8×p1.25×10mm) 8

135 Bolt (M8×p1.25×20mm) 2
2 recapS relloR 001

8 paC dnuoR 101

136 Bolt (M8×p1.25×55mm) 2

137 Bolt (M8×p1.25×65mm) 6

40

Nr.

Bezeichnung

Menge

Teileliste

138 Bolt (M10×p1.5×70mm) 2
139 Bolt (M8×p1.25×15mm) 4
140 Bolt (M8×p1.25×15mm) 1
141 Bolt (M8×p1.25×65mm) 2
142 Bolt (M8×p1.25×80mm) 4
143 Bolt (M10×p1.5×50mm) 2
144 Bolt (M10×p1.5×60mm) 1
145 Bolt (M10×p1.5×70mm) 6
146 Bolt (M10×p1.5×110mm) 2
147 Bolt (M6×p1.0×12mm) 2

2 )mm53=L( tloB 841
149 Nut (M10×p1.5) 3
150 Nylon Nut (M6×p1.0) 2
151 Thin Nylon Nut (M8×p1.25) 4
152 Nylon Nut (M8×p1.25) 22
153 Thin Nylon Nut (M10×p1.5) 2
154 Nylon Nut (M10×p1.5) 11
155 Flange Nut (M10×p1.25) 1
156 Axle Nut (M10×p1.25) 2
157 Upper Connection Wire 1
158 Middle Connection Wire 1
159 Lower Connection Wire 1

161 Upper Pulse Sensor Wire 1
162 Middle Pulse Sensor Wire 1
163 Lower Pulse Sensor Wire 2
164 Generator Connection Wire 2
165 TFT Battery Connection Wire 1

1 eriW rosneS 061

1 yrettaB TFT 661
167 TFT Battery Bracket 2
168 Console Fixed Plate 1
169 Bolt (M8×p1.25×12mm) 4

41

FAQ

Nachfolgend finden Sie Antworten zu häufig gestellten Fragen

Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal?

Ihr MAXXUS Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch
Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß­und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche
extrem reduziert werden. Somit gehört Ihr Trainingsgerät zu den leisesten Produkten, die auf dem
Fitnessmarkt erhältlich sind.
Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr­nehmbar sind. Diese mechanischen Geräusche, die kontinuierlich, aber auch mit Unterbrechungen auftreten können,
werden durch die teilweise sehr hohe Rotationsgeschwindigkeit der Schwungscheibe während des Trainings erzeugt.
Auch können sich bewegende Teile während des Trainings Geräusche erzeugen, die durch die hohlen Metallrohre des
Rahmens, die wie Resonanzkörper wirken, verstärkt werden.
Durchaus normal ist es auch, dass Laufgeräusche während des Trainings lauter werden. Dies ist zum Einen mit einer
Erhöhung der Trainingsgeschwindigkeit zu erklären. Zum Anderen können sich Bauteile Ihres Trainingsgerätes
während des Trainings erwärmen und somit ausdehnen.

®

MAXXUS

®

Das Cockpit hat keine Anzeige nach dem Einschalten des Gerätes

Überprüfen Sie, ob das Netzkabel sowohl am Gerät als auch an der Steckdose ordnungsgemäß angebracht wurde,
oder
beschädigt ist. Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder
die Steckverbindung sich gelöst hat.

Der Pulswert wird nicht oder nur fehlerhaft angezeigt

Siehe Beschreibung "Puls-/Herzfrequenzmessung" in dieser Anleitung.

Die Handpulssensoren haben keine Funktion

Prüfen Sie, ob bei der Montage eventuell die Kabel der Handsensoren gequetscht oder eingeklemmt wurden.

Die Werte für Geschwindigkeit und Strecke werden während des Trainings mit „0"
angezeigt

Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die
Steckverbindung sich gelöst hat.

Mein Trainingsgerät erzeugt Knackgeräusche während des Trainings

Prüfen Sie, ob das Trainingsgerät eben bzw. im Lot steht. Justieren Sie gegebenenfalls die Standfüße neu.
Prüfen Sie auch, ob die Schrauben, welche die Pendelrohre mit den Verbindungsrohren verbinden zu fest angezogen
wurden.

Während des Trainings schlafen meine Füße ein

Der Grund hierfür ist häufig ein zu enger oder ein zu eng geschnürter Trainingsschuh. Da sich die Füße unter
Belastung ausdehnen, sollten Sie Ihre Schuhe nur locker zu schnüren. Rat hierzu erhalten Sie auch in Sport- bzw.
Laufschuhfachgeschäften.

Während des Trainings kommen Quietschgeräusche aus dem Bereich der Gleitrohre

Prüfen Sie, ob die Gleitrohre sauber sind. reinigen Sie diese gegebenenfalls, wie im Kapitel „Reinigung“ beschrieben
und tragen Sie etwas Silikonöl oder Gleitspray auf die Gleitrohre.

42

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop
unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau.

POLAR Sende-Brustgurt T34 (uncodiert)

®

Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter
Sendereichweite.
Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur
kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS Bodenschutzmatte

®

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von
0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Boden­belag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch
Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert.
Erhältlich in folgenden Größen:

• 160 x 100 cm

• 210 x 100 cm

MAXXUS Entfetter-Spray

®

Optimales Reinigungsmittel für Gleitrohre und Gleitrollen. Befreit die Gleitrohre
und -rollen von Verschmutzungen und pflegt die Oberfläche.

MAXXUS Gleitspray

®

Optimales Schmiermittel für die Gleitrohre.

MAXXUS Anti-Statikspray

®

Wirkt statischer Aufladungen des Rahmens, der Verkleidungsteile und des
Trainingscomputers entgegen. Geräte, die auf Teppichböden oder
Kunststoffuntergründen stehen, laden sich statisch auf. Dies verhindert das
MAXXUS Antistatik Spray. Behandelte Kunststoffoberflächen ziehen den

®

Staub nicht so schnell an und bleiben länger sauber.

MAXXUS Spezial-Schaumreiniger

Zur regelmäßigen Reinigung Ihres Fitnessgerätes. Kunststoffabdeckungen und
Metallrahmen lassen sich mit dem MAXXUS Schaumreiniger perfekt pflegen.

®

®

Auch geeignet zur Reinigung von Pulsgurte und anderem Trainingszubehör.

43

Gewährleistung*

Stand: 01/2009

Damit das MAXXUS Support-Team in der Lage ist

®

Ihnen im Servicefall schnell helfen zu können, benötigen wir einige
Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können,
benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer.
Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches
vollständig aus und senden dieses per Post oder Fax an uns ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr

®

Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den “Technischen Daten” dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung
Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc.
Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen!
Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal.
Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt
gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem
Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns
eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit
gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles.
Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des
Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt
bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group
GmbH & Co. KG erworben wurden.

® ®

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland
erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige
oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt,
betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur
oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine
fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen
einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

§Kugellager §Lagerbuchsen §Lager §Antriebsriemen

§Schalter und Tasten §Laufgurte §Laufplatten §Laufrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung.
Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung,

sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht
unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und
nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn

®

Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen
abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per Email an:

[e-mail]
Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der

Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc.
nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

*

46

Garantiebedingungen*

®

MAXXUS
Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese
Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche
Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen
erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Kaufdatum schriftlich zu registrieren. Verwenden Sie hierzu
ausschließlich die der Gebrauchsanleitung beigefügte „ Registrierungskarte“. Spätere Registrierungen
können leider nicht mehr kostenfrei entgegengenommen werden.
Senden Sie die Registrierungskarte vollständig ausgefüllt und ausreichend frankiert zurück.

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der
MAXXUS
werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung
oder Studiobetrieb.
Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie
innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an zu übermitteln.

Wartung

Für gilt eine Wartungspflicht.
Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige

MAXXUS

®

Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet

®

MAXXUS

®

dieses Trainingsgerät

Ü Laufbänder 12 Monate
Ü Crosstrainer 18 Monate
Ü Ergometer/Bike 24 Monate
Ü Recumbents 24 Monate
Ü Rudergeräte 24 Monate
Ü Speedbikes 24 Monate
Ü Vibrationsgeräte 24 Monate
Ü Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit
geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben
genannten Frist beim Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per

MAXXUS

®

Email, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über
den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung
erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf
der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit
gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

Ü Transport- und Fahrtkosten
Ü Auf- und Abbaukosten bei notwendigem Transport
Ü Notwendige Wartungsarbeiten
Ü Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung

entstanden sind

Ü Verschleißteile**
** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

® Laufgurt ® Antriebsriemen ® Kugellager ® Überzüge an Haltegriffen
® Laufbrett ® Folien ® Laufrollen ® Zugseile
® Pedalriemen

Für die Instandsetzung, Wartung und Pflege sind ausschließlich original Produkte zu verwenden.

*Stand: 10/2007

47

MAXXUS

®

Registrieren

Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: CCX 9.1 Produktgruppe: Crosstrainer
Seriennummer: Rechnungsnummer:
Kaufdatum:

Nutzungsart:

Private Nutzung
Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:
Vorname: Nachname:
Straße : Hausnummer.:
PLZ / Ort: Land:
E-Mail: Tel.-Nr.*:
Fax-Nr.*: Handy-Nr.*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die

unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese
an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege
können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu
Garantiezwecken erkläre ich mich einverstanden.

Datum

Senden Sie die ausgefüllte Registrierkarte per...
...Post** an:
...Fax an: +49 (0) 61 52 / 9 77 40 19
...E-Mail an: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Maxxus Group GmbH & Co KG, Hans-Böckler-Strasse 5, D-64521 Groß-Gerau

Ort Unterschrift

48

Reparaturauftrag / Schadensmeldung

Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: CCX 9.1 Produktgruppe: Crosstrainer
Seriennummer: Rechnungsnummer:
Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart
Private Nutzung Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:
Vorname: Nachname:
Straße: Hausnummer.:
PLZ/Ort: Land:
E-Mail: Tel.-Nr.:
Fax-Nr.*: Handy-Nr.*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein:
(Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher

Nutzung, etc....)

Die Kopie des Kaufnachweises / Rechnung /Quittung ist beigefügt.
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma mit der Beseitigung der oben genannten
Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die
Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im
Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich
diese Vereinbarung.

MAXXUS Group GmbH & Co. KG

Datum

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte
unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag /
Schadensmeldung per...

...Post* an:
...Fax an: +49 (0) 61 52 / 9 77 40 19
Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS Group GmbH & Co KG, Service Abteilung, Hans-Böckler-Str. 5, D-64521 Groß-Gerau

Ort Unterschrift

49

Maxxus Group GmbH & Co. KG

Hans-Böckler-Straße 5 w

Germany

E-Mail: [e-mail]

www.maxxus.de

D-64521 Groß-Gerau
