BodyMaxx 8.0

Multipresse

BEDIENUNGS- & MONTAGEANLEITUNG

Index

2

Sicherheitshinweise

3

Lieferumfang

4 - 6

Montage - Multipresse

7 - 15

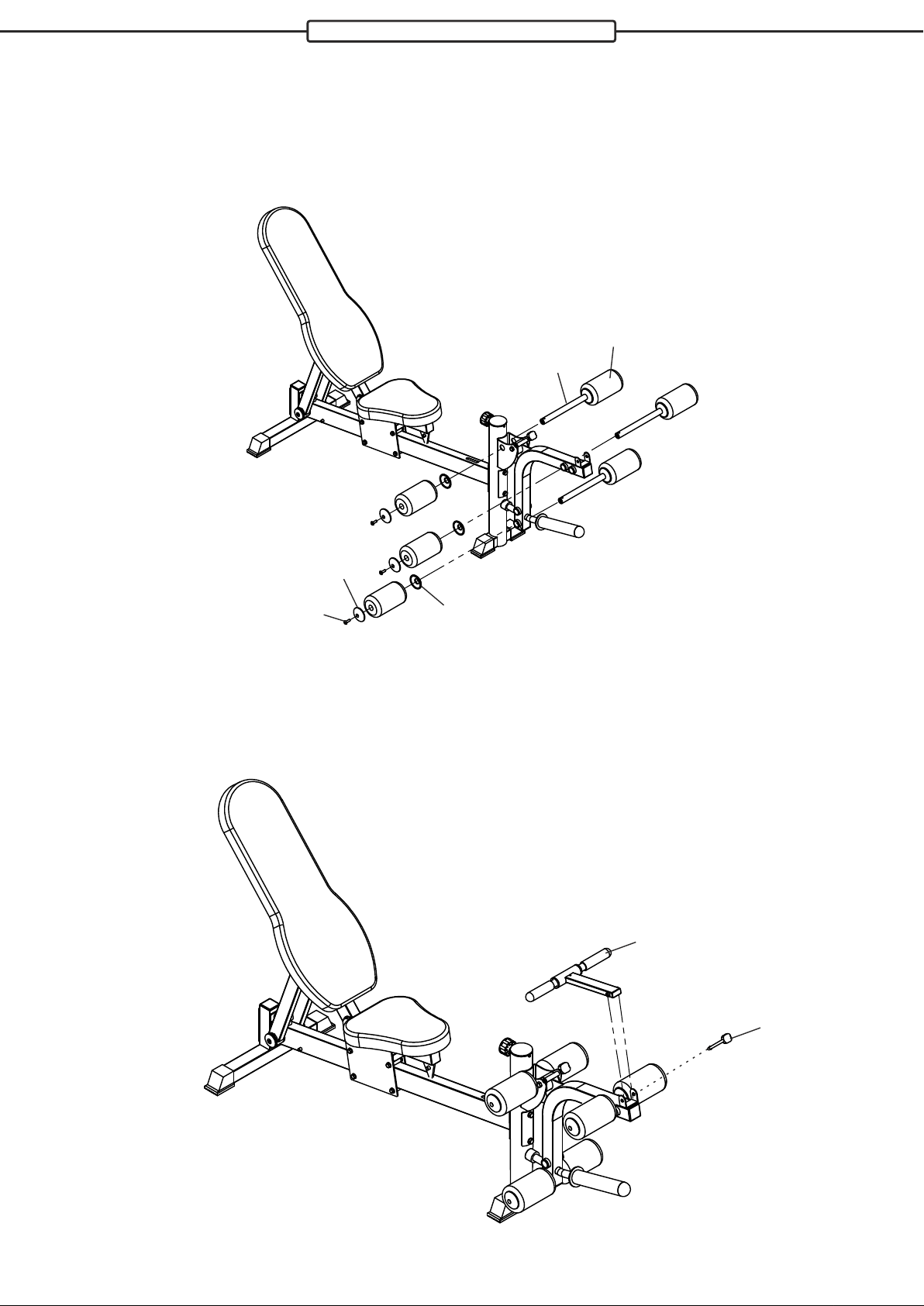

Montage - Trainingsbank

16 -18

Pflege, Reinigung & Wartung

19

Entsorgung

19

Empfohlenes Zubehör

19

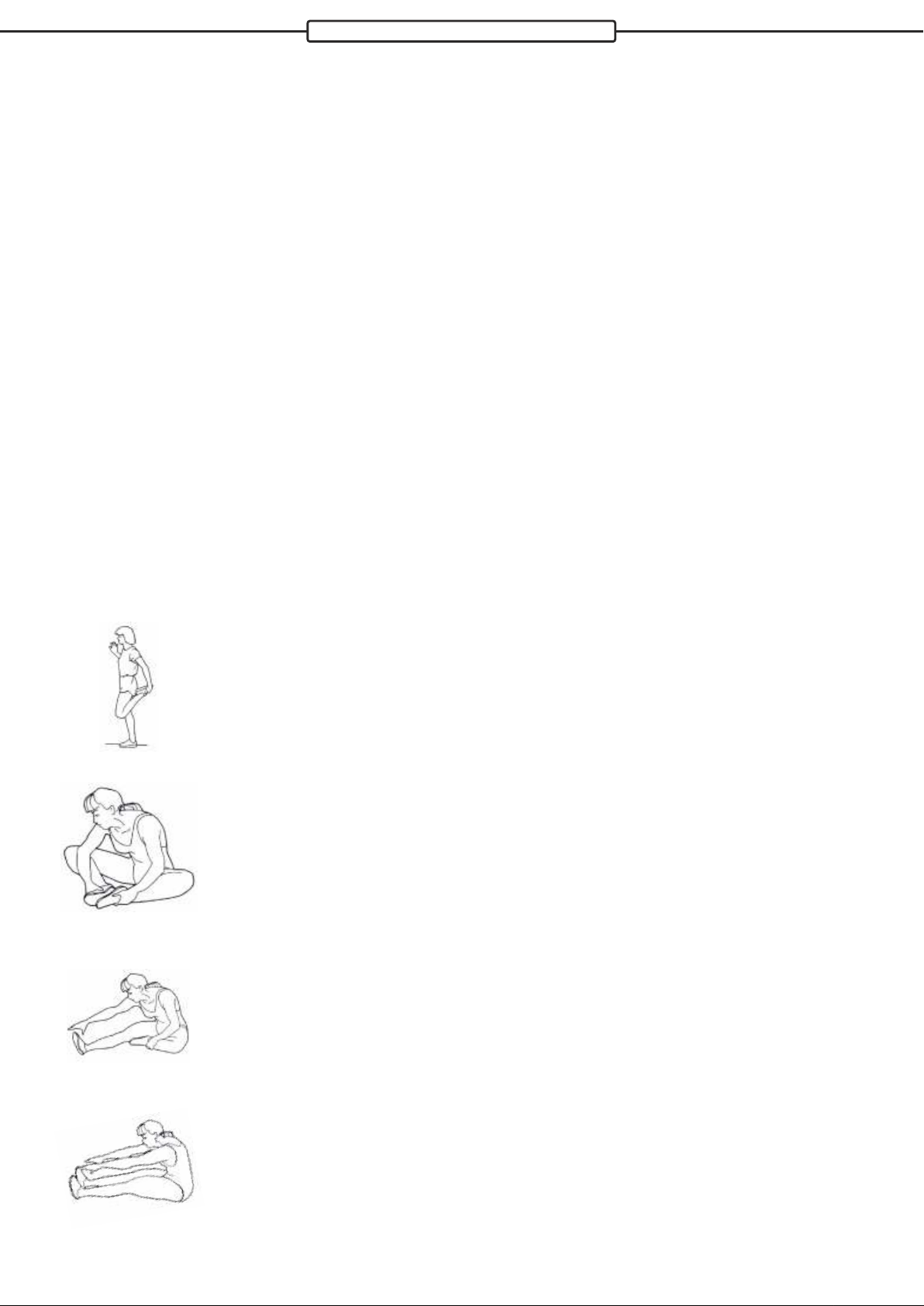

Trainingsempfehlungen

20 - 21

Notizen

22 - 23

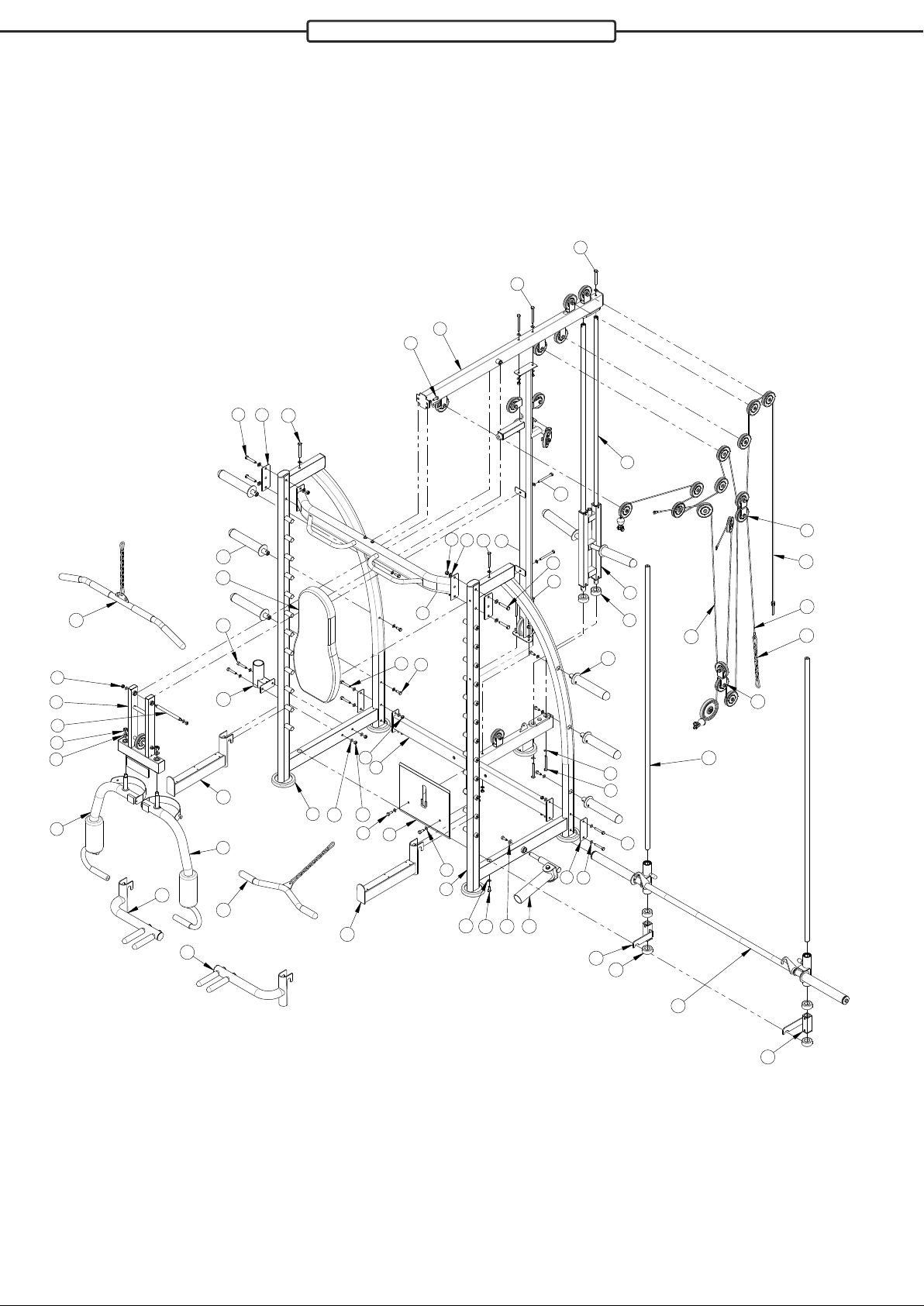

Explosionszeichnung - Multipresse

24

Teileliste - Multipresse

25

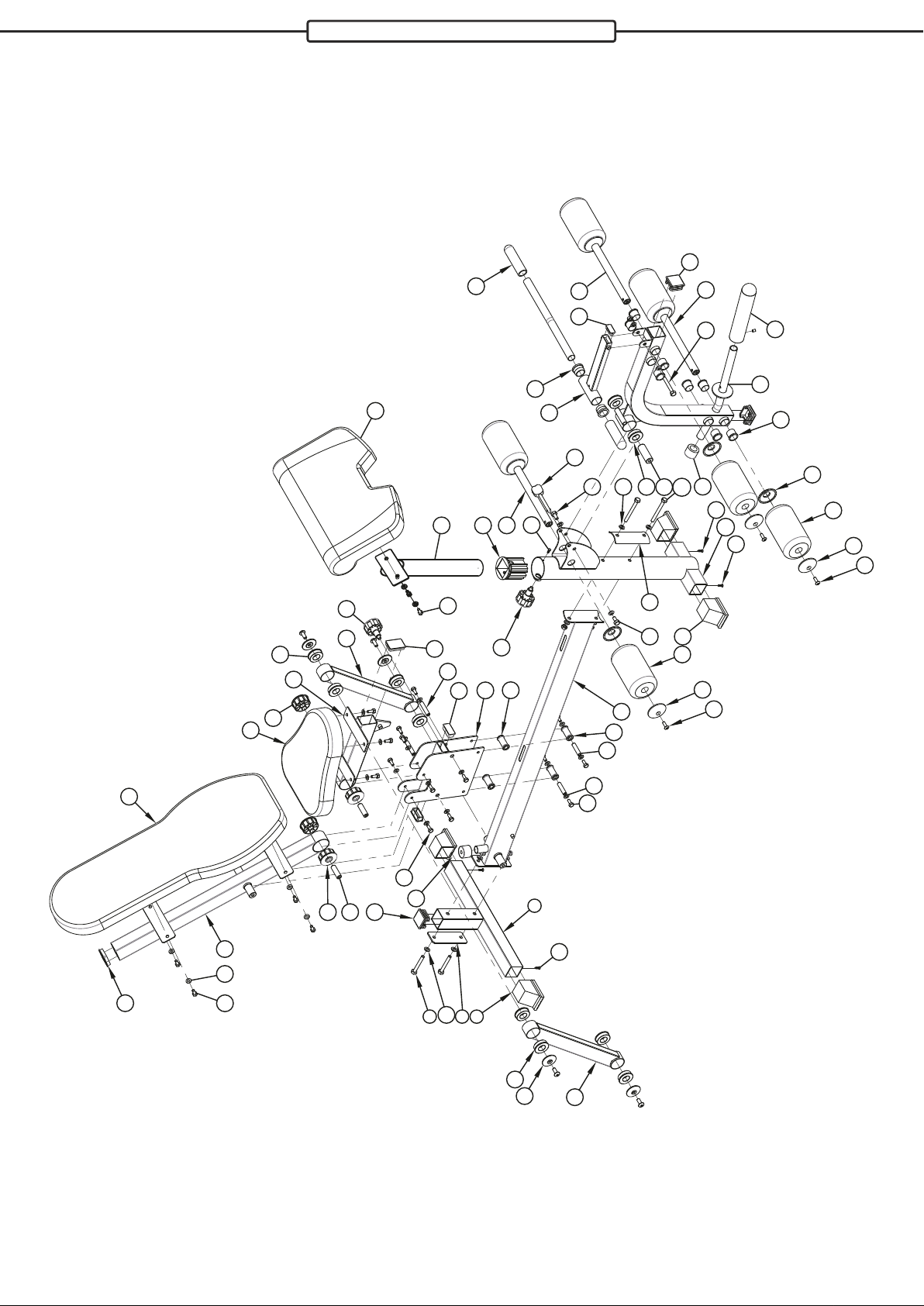

Explosionszeichnung - Trainingsbank

26

Teileliste - Trainingsbank

27

Gewährleistung

28

Garantiebedingungen

29

Registrierung

30

Reparaturauftrag / Schadensmeldung

31

Index

© 2013 by MAXXUS Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der
MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.
Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit der Montage und dem ersten Training beginnen, machen Sie sich bitte unbedingt mit der gesamten
Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den
Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen
Informationen vertraut ist und diese beachtet. Bewahren Sie diese Anleitung zur Information, Wartungs- und
Reinigungsarbeiten oder Ersatzteilbestellungen sorgsam auf.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz, das heißt für das Körpertraining erwachsener Personen

genutzt werden.
Eine zweckentfremdete Nutzung ist unzulässig und kann möglicherweise ein Risiko für Unfälle, Schäden der Gesundheit oder die
Beschädigungen des Trainingsgerätes bewirken. Der Vertreiber kann nicht für Schäden verantwortlich gemacht werden, die durch
eine unsachgemäße und nicht bestimmungsgemäße Handhabung verursacht werden.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet.

- Beachten Sie bei der Auswahl der Stellfläche, das die Belastbarkeit des Bodens bzw. Untergrundes ausreichend ist.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Als Stellfläche ist ein Bereich in stark frequentierten Räumen bzw. in unmittelbarer Nähe zu Hauptlaufrichtungen (Notausgänge,
Türen, Durchgänge, etc.) nicht zulässig.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich MAXXUS Bodenschutzmatten dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender
Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

®

Persönliche Sicherheitshinweise für das Training

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings in beweglichen Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Unsachgemäße Reparaturen und bauliche Veränderungen (Anbau von nicht zulässigen Teilen, Demontage von
Original-Bauteilen, etc.) sind nicht zulässig. Hierdurch kann die technische Sicherheit des Gerätes negativ beeinflusst werden

und für den Benutzer Gefahren entstehen.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät oder dem Trainingsbereich befinden und entfernen
Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

- Weisen Sie Personen, insbesondere Kinder, die während des Trainings anwesend sind, auf eine mögliche Gefährdung während
des Trainings hin. Dies gilt besonders für den Bewegungsraum von Gewichtsscheiben des Gewichtsblockes oder von
Hantelscheiben.

- Überprüfen Sie in regelmäßigen Abständen (mindestens einmal pro Monat) alle Bauteile und den sicheren Sitz von Schrauben und
Muttern.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!
Alle hier nicht beschriebenen bzw. erläuternden Manipulationen oder Eingriffe am Gerät können eine Beschädigung des
Trainingsgerätes bewirken oder eine Gefährdung für Personen bedeuten.
Bei Fragen oder im Zweifelsfall wenden Sie sich bitte an Ihren Fachhändler oder das MAXXUS Serviceteam. Diese helfen Ihnen
gerne weiter.

3

Lieferumfang - Multipresse

4

Lieferumfang - Multipresse

Zugseil (31) - Länge 3.045 mm

Zugseil (32) - Länge 3.345 mm

Zugseil (29) - Länge 4.120 mm

Zugstange, lang

Zugstange, kurz

5

Teile-Nr.

Bezeichnung

Menge

2

Seitenrahmen, links

1

3

Seitenrahmen, rechts

1

1

T-Rahmen, unten

1

19

Rahmen, oben

1

4

Klimmzug-Rahmen

1

21

Butterfly-Führungsrahmen

1

22

Achse für Butterfly-Führungsrahmen

1

14

Gewichtsschlitten

1

15

Führungsrohr ohne Gewinde

2

17

Mittelrahmen, aufrecht

1

23

Butterflyarm, links

1

24

Butterflyarm, rechts

1

27

Fußplatte

1

28

Doppelrolle, parallel

1

30

Doppelrolle, überkreuz

1

34

Sicherungshalter f. LH-Stange, links

1

35

Sicherungshalter f. LH-Stange, rechts

36

Langhantelstange

1

37

Führungsstange für LH-Stange

2

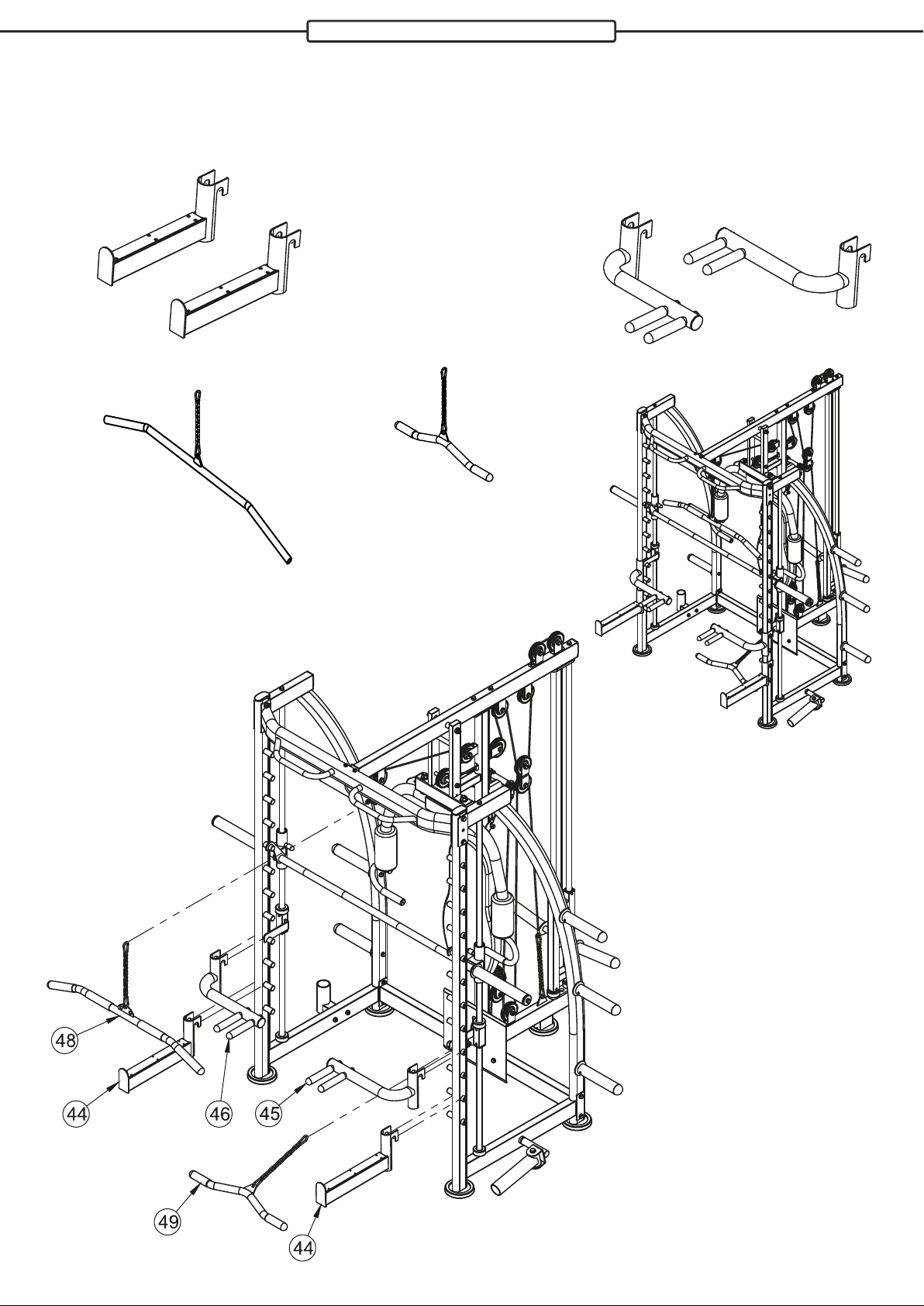

44

Ablage, lang

2

82

Ablage, kurz - links

1

46

Dip/Liegestütz-Griff, links

1

45

Dip/Liegestütz-Griff, rechts

1

43

Hantelscheiben-Halterung

6

38

Rückenploster

1

40

Hantelstangen-Halter, fix

1

41

Hantelstangen-Halter, beweglich

1

6

Fixierungsplatte 160x60 mm

2

5

Fixierungsplatte 140x50 mm

2

29

Zugseil - Länge 2.515 mm

1

31

Zugseil - Länge 3.100 mm

1

32

Zugseil - Länge 3.590 mm

1

48

Zugstange, lang

1

49

Zugstange, kurz

1

33

Kette mit Karabinerhaken

1

Lieferumfang - Multipresse

6

Montage - Multipresse

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten
Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor
der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Beachten Sie bitte das bei
Montagearbeiten und bei jeder Benutzung von Werkzeugen eine mögliches Verletzungsrisiko immer vorliegt. Seien Sie
daher immer sorgfältig und umsichtig bei der Montage dieses Trainingsgerätes.
Achten Sie bei den einzelnen Montageschritten darauf, dass Sie vorab alle Teile nur handfest miteinander verschrauben
und erst wenn alle Bauteile passgenau sitzen die Schrauben festanziehen.
Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

ACHTUNG: Alle benötigenten Schrauben, Unterlegscheiben und Muttern die zur Montage
dieses Trainingsgerätes benötigt werden sind bereits vormontiert. Bitte lösen Sie das
Befestigungsmaterial vor jedem Arbeitschritt, führen Sie dann den Arbeitschritt gemäß den
Zeichnung und Beschreibungen aus und ziehen Sie dann das Befestigungsmaterial wieder
fest an.

Montageschritt 1

Verbinden Sie den linken Seitenrahmen (2) und den rechten Seitenrahmen (3) an den Vorderseiten oben mit
dem Klimmzug-Rahmen (4). Verwenden Sie hierzu pro Seite je zwei Schrauben-Sets (10) und je eine
Fixierungsplatte (6).

Verbinden Sie den linken Seitenrahmen (2) und den rechten Seitenrahmen (3) an den Rückseiten unten mit
dem T-Rahmen (1). Verwenden Sie hierzu pro Seite je zwei Schrauben-Sets (7) und je eine
Fixierungsplatte (5).

Hinweis:
Bitte alle Schrauben nur handfest anziehen, bis alle Bauteile passgenau sitzen. Erst dann alle Schrauben
festanziehen.

7

Montage - Multipresse

Montageschritt 2

Setzen Sie den aufrechten Mittelrahmen (17) auf den bei Schritt 1 montierten und verschrauben
beide miteinander. Verwenden Sie hierzu drei Schrauben-Sets (18).

Setzen Sie die beiden Führungsrohre (15) in die Aufnahmen des Gewichtschlittens (14) ein.
Achten Sie hierbei darauf, dass die beiden Hantelscheiben-Halter des Gewichtsschlittens nach oben zeigen.

Schieben Sie je einen der beiden runden Gummidämpfer (13) von unten auf die Führungsrohre (15).
Setzen Sie dann die Führungsrohre (15) in die Bohrungen des unteren T-Rahmens ein und befestigen Sie

die Führungsrohre (15) am unteren T-Rahmen mit je einer Schrauben M10x90 (16) und einer
Unterlegscheibe Ø10 (8) .

T-Rahmen

Befestigen Sie den oberen Rahmen (19) von oben mit zwei Schrauben-Sets (18) am
Mittelrahmen (17)

und mit einer Schrauben M10x90 (16) und einer Unterlegscheibe Ø10 (8) am

aufrechten
Führungsrohr (47).
Befestigen Sie dann den oberen Rahmen (50) vorne am Klimmzug-Rahmen (4). Verwenden Sie hierzu je

zwei Schrauben Sets (20).
Hinweis:

Bitte alle Schrauben nur handfest anziehen, bis alle Bauteile passgenau sitzen. Erst dann alle Schrauben
fest anziehen.

8

Montage - Multipresse

Montageschritt 3

Befestigen Sie die Fußplatte (27) mit zwei Schrauben-Sets (20) am unteren T-Rahmen(1)
Setzen Sie dann den Butterfly-Rahmen (21) mit der Achse (22) am oberen Rahmen (19) ein und befestigen

Sie die Achse (22) mit je zwei Mutter-Sets (9).
Befestigen Sie den linken und rechten Butterflyarm (23-links/24-rechts) mit je einer Mutter M16 (26) und

einer Unterlegscheibe Ø16 (25) an den entsprechenden Aufnahmen des Butterfly-Rahmens (21) - siehe
Abbildung A.

Hinweis:
Bitte alle Schrauben nur handfest anziehen, bis alle Bauteile passgenau sitzen. Erst dann alle Schrauben
fest anziehen.

Abbildung A

9

Montage - Multipresse

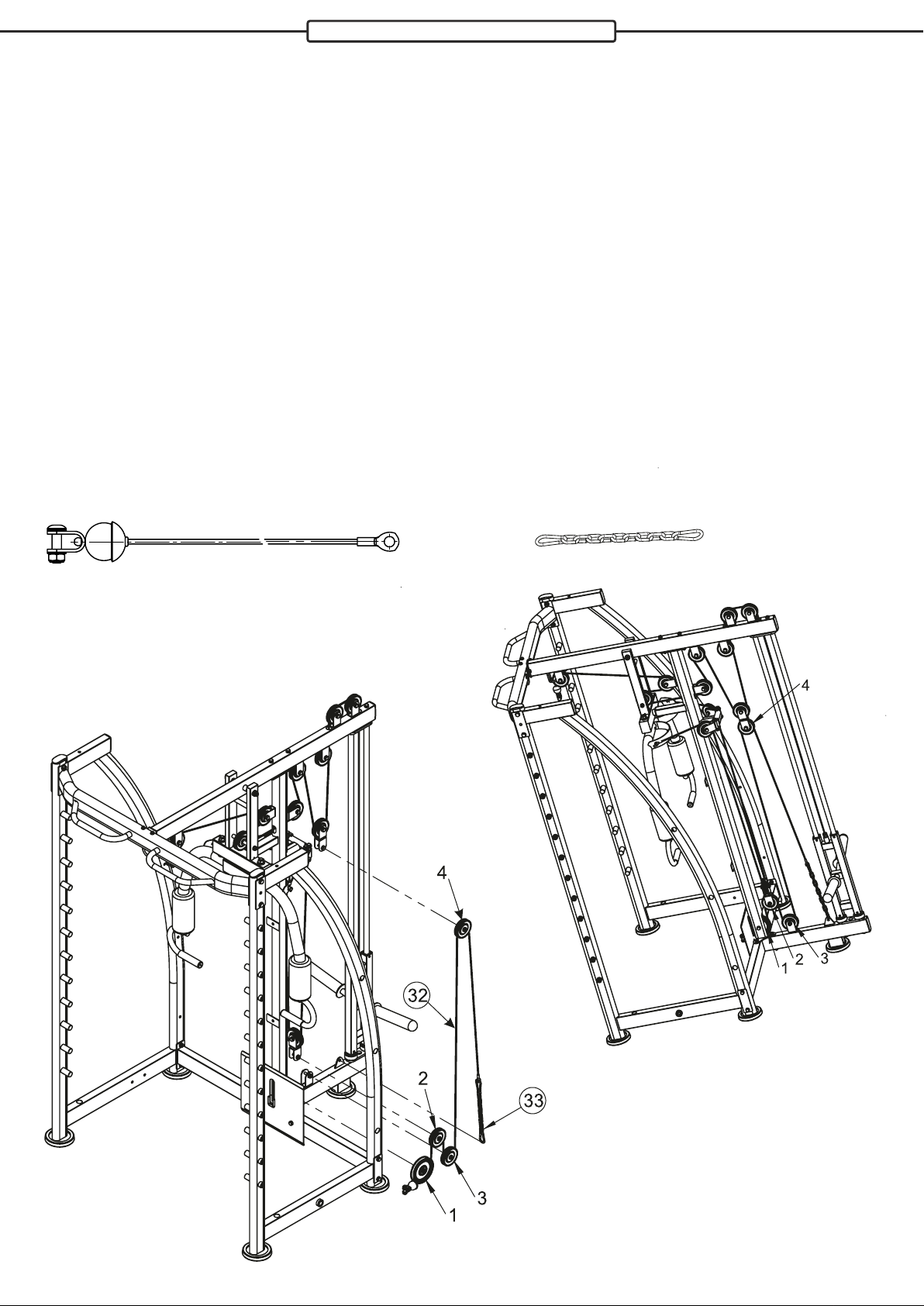

Montageschritt 4

Lösen Sie die Einzelrolle (1) aus dem oberen Rahmen (19) und die Einzelrollen (2), (3) und (4) am
aufrechten Mittelrahmen (17)
Abbildungen gezeigt über diese vier Rollen und setzen Sie die Rollen wieder in ihren Halterungen ein.
Lösen Sie dann die Einzelrollen (5), (7), (8) und (9) am oberen Rahmen (19).
Führen Sie das Ende mit Schraubgewinde des Zugseils (29) - wie in den Abbildungen gezeigt ebenfalls über
diese vier Rollen und setzen Sie die Rollen wieder in ihren Halterungen ein.
Setzen Sie nun das Schraubgewinde am Ende des Zugseils (29) in die Aufnahme des Gewichtsschlittens
(14) ein und drehen es fest..
Führen Sie dann das Zugseil (72) über die Einzelrolle (1) und montieren dann die Einzelrolle (1) wieder am

Lösen Sie jetzt die obere Rolle aus der Doppelrolle (28). Ziehen Sie das Zugseil zwischen den Einzelrollen
(5) und (7) soweit herunter, dass Sie die soeben demontierte Rolle in die entstandene Schlaufe einsetzen
können und montieren Sie diese dann wieder am Halter der Doppelrolle (28).

. Führen Sie das Ende mit Schraubgewinde des Zugseils (29) - wie in den

Doppelrolle, parallel (28)

Zugseil (29) - Länge 4.120 mm
