Guide de l'utilisateur Mbox Pro

Version9.0

Avis légal

Ce guide est sous copyright ©2010 Avid Technology, Inc. (ci-après
«Avid»). Tous droits réservés. Conformément à la législation sur
les droits d'auteur, ce guide ne peut être reproduit intégralement
ou partiellement sans l'autorisation écrite d'Avid.

003, 96I/O, 96iI/O, 192Digital I/O, 192I/O, 888|24I/O,
882|20I/O, 1622I/O, 24-Bit ADATBridgeI/O, AudioSuite, Avid,
AvidDNA, AvidMojo, AvidUnity, AvidUnityISIS, Avid Xpress,
AVoption, Axiom, BeatDetective, BombFactory, Bruno, C|24,
Command|8, Control|24, D-Command, D-Control, D-Fi, D-fx,
D-Show, D-Verb, DAE, Digi002, DigiBase, DigiDelivery, Digidesign,
DigidesignAudioEngine, Digidesign Intelligent Noise Reduction,
Digidesign TDMBus, DigiDrive, DigiRack, DigiTest, DigiTranslator,
DINR, D-Show, DVToolkit, EditPack, Eleven, EUCON, HD Core, HD
Process, Hybrid, Impact, Interplay, LoFi, M-Audio, MachineControl,
Maxim, Mbox, MediaComposer, MIDII/O, MIX, MultiShell, Nitris,
OMF, OMFInterchange, PRE, ProControl, ProTools M-Powered,
ProTools, ProTools|HD, ProToolsLE, QuickPunch, Recti-Fi,
ReelTape, Reso, ReverbOne, ReVibe, RTAS, Sibelius, Smack!,
SoundReplacer, Sound DesignerII, Strike, Structure, SYNCHD,
SYNCI/O, Synchronic, TLAggro, TLAutoPan, TLDrum Rehab,
TLEveryphase, TLFauxlder, TLIn Tune, TLMasterMeter, TLMetro,
TLSpace, TLUtilities, Transfuser, Trillium Lane Labs, Vari-Fi, Velvet,
X-Form et XMON sont des marques commerciales ou des marques
déposées d'Avid Technology, Inc. Xpand! est une marque déposée
auprès de l'U.S. Patent and Trademark Office. Toutes les autres
marques commerciales sont la propriété de leurs détenteurs
respectifs.

Les caractéristiques et spécifications du produit, ainsi que la
configuration requise peuvent faire l'objet de modifications sans
préavis.

Référence du guide: 9329-65070-02 REV A 9/10

Commentaires sur la documentation

Chez Avid, nous cherchons constamment à améliorer la qualité
de notre documentation. Pour nous faire part de vos commentaires,
corrections ou suggestions relatifs à notre documentation,
contactez-nous par e-mail à l'adresse [e-mail].

table des matières

Chapitre 1. Bienvenue dans le système MboxPro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Caractéristiques de la MboxPro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Configuration requise et compatibilité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Conventions utilisées dans ce guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

À propos de www.avid.com/fr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Chapitre 2. Présentation du matériel MboxPro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Caractéristiques du panneau avant de la MboxPro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Caractéristiques du panneau arrière de la MboxPro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Chapitre 3. Installation et connexion de la MboxPro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Chapitre 4. Établissement des connexions de votre studio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Connexion des sorties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Entrées audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Connexion d'un micro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Connexion d’instruments à la MboxPro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Connexion de claviers et de tables de mixage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Connexion d'inserts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Connexion d'E/S numériques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Connexions MIDI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Word Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Utilisation d'une pédale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Table des matières iii

Chapitre 5. Utilisation du panneau de configuration du pilote . . . . . . . . . . . . . . . . . . . . . . . . 25

Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Flow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

About . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Section Stereo Mix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Presets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Layouts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Chapitre 6. Utilisation du bouton Multi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Utilisation du bouton Multi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Options Press and Release . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Options Press and Hold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Options Hold Duration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Annexe A. Utilisation des applications compatibles CoreAudio et ASIO . . . . . . . . . . . . . . 45

Configuration de la MboxPro pour des applications tierces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Configuration des préférences audio d’Apple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Annexe B. Informations de conformité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Conformité avec les normes environnementales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Conformité aux normes électromagnétiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Conformité avec les normes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Index. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Guide de l'utilisateur Mbox Proiv

chapitre 1

Bienvenue dans le système MboxPro

Bienvenue dans l'interface audio et MIDI
FireWire Mbox® Pro d'Avid®.

Avec la Mbox Pro, votre ordinateur FireWire dispose
de six canaux d'entrée audio analogiques, six ca­naux de sortie audio analogiques, deux canaux
d'entrée et de sortie audionumériques S/PDIF, de
po rts d' E/S Word C loc k et M IDI et d e de ux so rti es
casque avec commandes de niveau indépendan­tes sur le panneau avant. La Mbox Pro intègre des
préamplificateurs micro de qualité professionnelle
et des convertisseurs analogiques-numériques et
numériques-analogiques 24 bits 192 kHz.

La Mbox Pro s'intègre avec le logiciel Pro Tools®
et est compatible avec les applications MIDI et
audio tierces qui prennent en charge la norme
CoreAudio (Mac) ou ASIO (Windows).

Caractéristiques de la
MboxPro

La Mbox Pro dispose des éléments suivants :

Entrées et sorties audio

La Mbox Pro fournit jusqu'à huit canaux distincts
d'entrée et de sortie sur les E/S analogiques et nu­mériques suivantes :

Entrées analogiques

• Deux canaux d'entrée audio analogiques avec
préamplificateurs micro de haute qualité (en­trées 1–2). Chaque canal d'entrée 1–2 fournit :

• Une alimentation fantôme 48 V et des inserts.

• Deux connecteurs combo XLR/TRS (Mic/DI)
sur le panneau avant et deux connecteurs
ligne TRS ¼ de pouce avec un niveau d'entrée
+4/-10 réglable sur le panneau arrière.

• Les préamplificateurs micro sont dotés d'un
pad –20 dB et d'un limiteur doux commutable
sur chaque canal d'entrée analogique.

• Pour chaque canal, le bouton de gain permet
de régler le signal Mic/DI.

Chapitre 1 : Bienvenue dans le système MboxPro 1

• Deux canaux d'entrée audio analogiques supplé
mentaires avec préamplificateurs micro de haute
qualité. Chaque canal d'entrée 3–4 fournit :

• Une alimentation fantôme 48 V et des inserts.

• Les prises d'entrée analogique incluent deux
connecteurs pour micro XLR sur le panneau
arrière et deux connecteurs ligne TRS ¼ de
pouce avec un niveau d'entrée +4/-10 réglable
également sur le panneau arrière.

• Les préamplificateurs micro sont dotés d'un
pad –20 dB et d'un limiteur doux commutable
sur chaque canal d'entrée analogique.

• Pour chaque canal, le bouton de gain permet
de régler le signal Mic.

• Deux canaux d'entrée audio analogiques via des
connecteurs RCA ou 1/8 de pouce (Aux 5/6).
Chaque canal d'entrée fournit :

• Les prises d'entrée analogique incluent une
entrée ligne asymétrique sur des connecteurs
RCA ou un mini-connecteur stéréo 1/8 de
pouce (courant pour connecter la plupart
des lecteurs MP3).

• Les entrées fonctionnent parfaitement avec
Pro Tools et fournissent une source de moni­toring secondaire grâce au bouton Speaker.

Sorties analogiques

• Six sorties analogiques TRS ¼ de pouce symé­triques prenant en charge les sorties de niveau
ligne, plusieurs systèmes de monitoring stéréo
ou le monitoring surround 5.1.

• Des jacks d'insert (1 à 4) pour des périphériques
de traitement externes sur les canaux d'entrée.

• Des convertisseurs A/N et N/A 24 bits acceptant
des fréquences d'échantillonnage de 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz.

-

E/S numériques

• Deux canaux d'entrée et de sortie numérique
S/PDIF. Les entrées S/PDIF sont disponibles de
façon indépendante, en c omplément des entrées
analogiques 1 à 6. Les sorties S/PDIF sont tou­jours disponibles dans Pro Tools.

MIDI

• Un port d'entrée et un port de sortie MIDI,
fournissant 16 canaux d'entrée et de sortie
MIDI.

Autres fonctions et caractéristiques

• Un bouton Multi du panneau avant pouvant
être affecté à différentes fonctions de base de
Pro Tools.

• Un monitoring d'enregistrement direct à faible
latence.

• Un accordeur intégré.

• Deux sorties casque stéréo (A et B) 1/4 de pouce
(TRS) avec commandes des niveaux et de routage
réglables indépendamment.

•

Un gestion du monitoring studio avec les boutons
Dim/Mute, Mono et Speaker/Source sur le pan­neau avant.

• Une prise pédale pour le lancement et l'arrêt de
la lecture ou punch in/out en enregistrement.

• Un port multi-broches (connecteur DB15) qui
gère Word Clock, MIDI et S/PDIF via un câble
éclaté inclus.

Guide de l'utilisateur Mbox Pro2

Configuration requise et compatibilité

Conventions utilisées dans ce guide

La Mbox Pro peut être utilisée sur un ordinateur
Windows ou Mac qualifié et exécutant le logiciel
Pro Tools 8.0.4 ou supérieur.

Pour obtenir les instructions d'installation de
Pro Tools, consultez le guide d'installation de
Pro Tools.

La Mbox Pro peut également être utilisée sur un
ordinateur Mac ou Windows qualifié et exécutant
tout autre logiciel compatible Core Audio ou ASIO.

Les pilotes matériels de la Mbox Pro doivent être
installés avant de connecter et d'utiliser votre
Mbox Pro.

Pour obtenir les instructions d'installation des
pilotes matériels de la Mbox, reportez-vous au
Chapitre 3, « Installation et connexion de la
Mbox Pro ».

Un lecteur DVD est requis pour l'utilisation du
disque d'installation des pilotes (inclus avec votre
package logiciel Pro Tools).

Avid ne peut assurer une compatibilité des pro­duits et fournir une assistance que pour les maté­riels et les logiciels testés et approuvés par ses soins.

Pour connaître la configuration requise et consulter
la liste exhaustive des ordinateurs, systèmes d'ex­ploitation, disques durs et périphériques tiers pris
en charge, rendez-vous sur :

www.avid.com/compatibility

Tous nos guides utilisent les conventions suivantes
pour indiquer les commandes de menu et les tou­ches de raccourci :

Convention Action

File > Save Dans le menu File,

sélectionnez Save.

Ctrl+NMaintenez la touche Ctrl

Ctrl+clic Maintenez la touche Ctrl

Cliquez avec le bouton
droit de la souris

Les noms des commandes, options et paramètres
qui apparaissent à l'écran sont affichés dans une
autre police.

Les symboles suivants sont utilisés pour mettre
en évidence des informations importantes :

enfoncée et appuyez sur la
touche N.

enfoncée et cliquez à l'aide
du bouton de la souris.

Cliquez à l’aide du bouton
droit de la souris.

Les conseils aux utilisateurs sont des astuces
permettant d’optimiser l’utilisation du système.

Les avertissements importants contiennent
des informations susceptibles de modifier vos
données ou les performances du système.

Les raccourcis indiquent les commandes utiles
du clavier et de la souris.

Les renvois dirigent l'utilisateur vers les sections
correspondantes dans le présent guide et les
autres guides de Pro Tools.

Chapitre 1 : Bienvenue dans le système MboxPro 3

À propos de www.avid.com/fr

Le site Web d'Avid (www.avid.com/fr) est la meil­leure source d'informations en ligne pour optimiser
votre logiciel Pro Tools. Vous trouverez ci-après
quelques exemples des services et fonctions dis­ponibles à cette adresse.

Enregistrement du produit: enregistrez votre nou-
veau produit en ligne.

Assistance et téléchargements: contactez le service
client d'Avid (support technique), téléchargez des
mises à jour logicielles et les dernières versions des
manuels en ligne, consultez les documents sur la
compatibilité, parcourez la Base de connaissances
en ligne ou rejoignez la communauté d'utilisateurs
Pro Tools, depuis la section User Conference.

Formation: étudiez directement en ligne ou dé­couvrez les méthodes de formation utilisées dans
les centres de formation certifiés Pro Tools.

Produits et développeurs: découvrez les produits
Avid, nos partenaires de développement ainsi que
leurs plug-ins, applications et matériels, et télé­chargez des versions démo de logiciels.

Actualités et événements:

de dernière minute publiées par Avid et inscrivez­vous pour obtenir une démo de Pro Tools.

Guide de l'utilisateur Mbox Pro4

accédez aux informations

chapitre 2

Bouton de sélection de

la source Speaker

Sorties
casque

Échelles de témoins

(entrées 1 à 4)

Bouton de source

d'entrée

Bouton de

source d'entrée

avant/arrière

Bouton de

source d'entrée

avant/arrière

Bouton Master

Volume

Bouton

Mono

Bouton
48V

Bouton du

limiteur doux

Boutons

du

limiteur

doux

Bouton

Dim/Mute

Témoin d'alimentation

Boutons de volume du casque A et B

Boutons Gain/Pad

–20dB

Bouton Multi

Jacks combo d'entrée

Bouton

Gain/Pad

–20dB

Présentation du matériel MboxPro

Caractéristiques du panneau avant de la MboxPro

La Figure 1 présente les commandes, les témoins et les ports d'entrée et de sortie du panneau avant de la
Mbox Pro.

Figure 1. Panneau avant de la MboxPro

Chapitre 2 : Présentation du matériel MboxPro 5

Jacks combo d'entrée (Mic/DI)

Échelles de témoins (entrées 1 à 4)

Ces jacks combo (Mic/DI) offrent des entrées XLR
et TS ¼ de pouce pour les canaux d'entrée 1 et 2.

Boutons Gain/Pad –20dB

Ces boutons permettent de régler les niveaux de
gain des entrées Mic/DI 1 et 2 ou Mic 3 et 4. Tournez
le bouton dans le sens des aiguilles d'une montre
pour augmenter le gain ou dans le sens inverse
pour le diminuer.

Si le signal d'entrée est trop élevé même avec le
bouton de gain réglé sur une valeur basse, tirez le
bouton de gain pour activez le pad et atténuer le
signal de 20 dB.

Boutons de source d'entrée
avant/arrière

Ces boutons sélectionnent la source d'entrée pour
les canaux d'entrée 1 et 2. Lorsque le bouton est
relâché, l'entrée Mic/DI du panneau avant est active
et lorsqu'il est enfoncé, l'entrée Line du panneau
arrière est active pour ce canal.

Bouton de limiteur doux

Ces boutons activent un limiteur doux sur le canal
associé, appliquant une limite de type bande magné­tique produisant un son doux avec une saturation
chaude aux signaux d'entrée forts.

Bouton de source d'entrée
micro/ligne

Ces boutons sélectionnent la source d'entrée pour
les canaux d'entrée 3 et 4. Lorsque le bouton est
relâché, l'entrée Mic du panneau arrière est active
et lorsqu'il est enfoncé, l'entrée Line du panneau
arrière est active pour ce canal.

Ces quatre échelles de VU-mètres composées de
8 témoins s'allument en vert en présence d'un si­gnal audio et en rouge lorsque l’entrée est proche du
niveau d'écrêtage. Les témoins reflètent les niveaux
des signaux routés sur les entrées 1 à 4.

Témoin et bouton48V
(alimentation fantôme)

Le bouton 48 V permet d'activer ou désactiver
l'alimentation fantôme sur tous les canaux d'en­trée micro. Lorsque ce témoin est allumé, il indique
que l'alimentation fantôme de 48 V est activée sur
les entrées micro XLR.

À propos de l'alimentation fantôme

La plupart des micros à condensateur (les M-Audio
Solaris, par exemple) nécessitent une alimentation
fantôme pour fonctionner. Les micros dynamiques
(les Shure SM57, par exemple) ne requièrent pas
d'alimentation fantôme, mais celle-ci ne les en­dommage pas.

L'alimentation fantôme peut être utilisée en
toute sécurité avec la plupart des micros. Cepen­dant, comme elle peut endommager les micros
à ruban, veillez à la désactiver et patientez au
moins dix secondes avant de connecter ou de
déconnecter un micro à ruban.

En cas d'utilisation de l'alimentation fantôme,
l'intensité maximale délivrée par la Mbox Pro
par microphone est de 10 mA.

En cas de doute sur l'utilisation de l'alimentation
fantôme avec votre micro, consultez le fabricant
ou lisez la documentation se rapportant à votre
micro.

Guide de l'utilisateur Mbox Pro6

Bouton Master Volume

Le bouton Master Volume règle le niveau de sortie
de la paire de sorties de monitoring assignée. Ce
bouton est assigné à une paire de sorties (1–2, 3–4
ou 5–6) dans le panneau de configuration. Voir
« Master Vol. » à la page 31.

Lorsque vous appuyez sur le bouton et que vous
le maintenez enfoncé, il active les entrées auxi­liaires 5–6, vous permettant de basculer entre le
monitoring du retour de votre application audio et
le monitoring d'une source externe (par exemple un
lecteur CD) connectée aux entrées auxiliaires 5–6.

Bouton Dim/Mute

Le bouton Dim/Mute affecte le volume des sorties
de monitoring telles qu'elles ont été assignées dans
les paramètres du panneau de configuration du
pilote (par défaut, les sorties de ligne 1 et 2.) Voir
« Control Room Assignment » à la page 31.

Ce bouton a deux fonctions :

 Lorsque vous appuyez dessus, les sorties ligne 1

et 2 (ou les sorties assignées au monitoring studio)
sont atténuées. Lorsque Dim est activé, le témoin
du bouton s'allume.

 Lorsque vous appuyez sur le bouton et que vous

le maintenez enfoncé, le son des sorties ligne 1 et 2
(ou des sorties assignées au monitoring studio) est
muté. Dans ce cas de figure, le témoin du bouton
clignote.

Bouton Mono

Le bouton Mono convertit les sorties de monito­ring studio en signal mono (en transmettant un
signal identique vers les deux haut-parleurs) via le
panneau de configuration du pilote ou la Mbox Pro.
Le témoin Mono s'allume, le cas échéant.

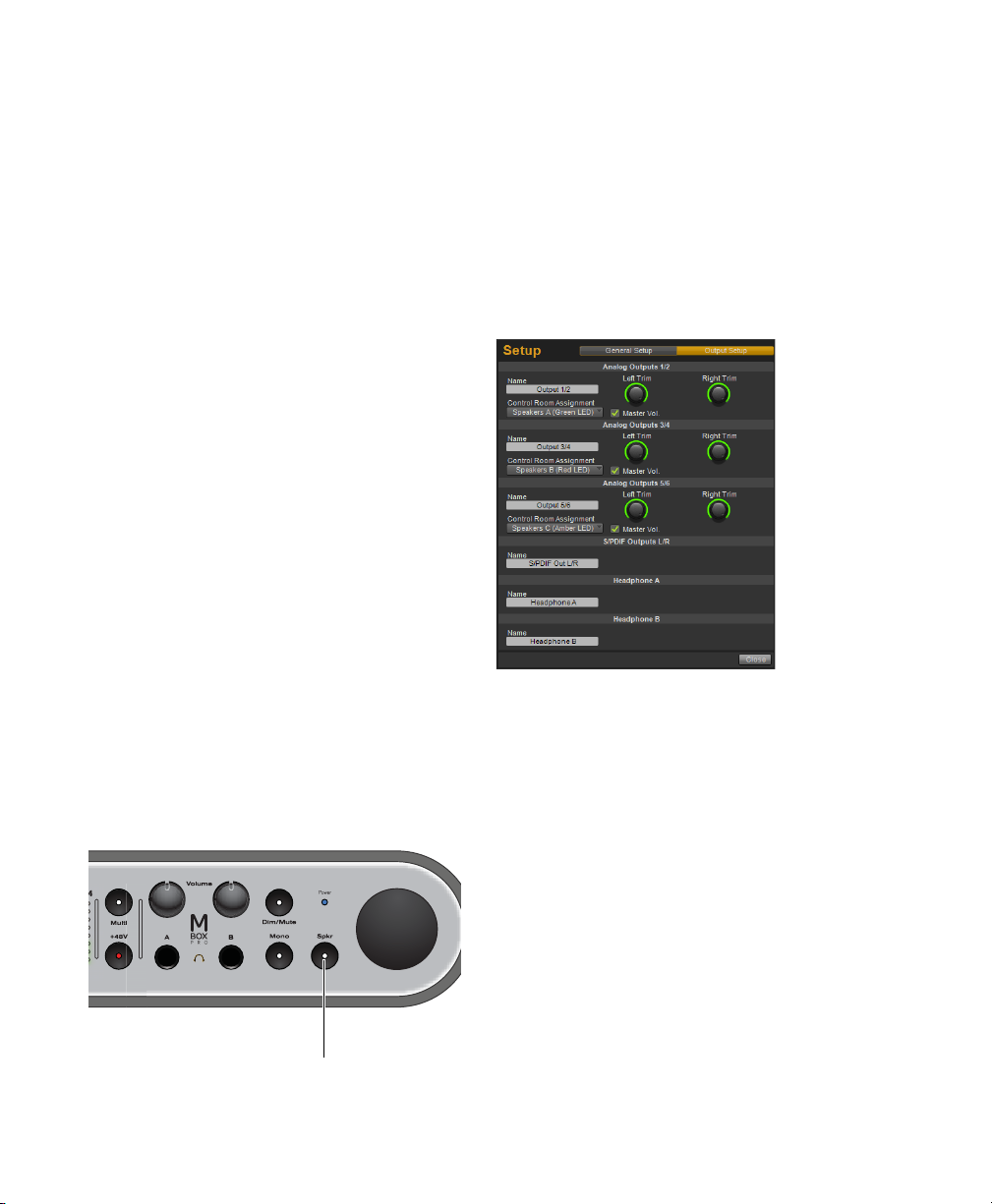

Bouton Spkr (Speaker)

Vous pouvez affecter des paires de sorties de mo­nitoring au bouton Speaker et faire défiler les paires
telles qu'elles ont été configurées dans le panneau
de configuration (reportez-vous au Chapitre 5,
« Utilisation du panneau de configuration du
pilote »
à la page 31
rer votre mixage sur plusieurs enceintes de studio.

et à la section « Cont rol Room Assignment »

). Cela peut s'avérer utile pour compa-

Sorties casque

Utilisez les sorties casque A et B du panneau avant
pour connecter un casque stéréo doté d’un connec­teur stéréo ¼ de pouce. La sortie casque A reproduit
les sorties de monitoring 1–2 par défaut. Les sources
des sorties casque peuvent être configurées dans le
panneau de configuration. Voir « Section Stereo
Mix » à la page 32.

Boutons de volume du casque A et B

Les boutons de volume du casque permettent de
ré gler l e niv eau de l a sortie c asque correspondante
(A ou B).

Bouton Multi

Le bouton Multi peut être utilisé pour exécuter
plusieurs fonctions dans Pro Tools, telles que la
création de piste, le lancement et l'arrêt de l'enre­gistrement, la définition manuelle du tempo, la
navigation entre des marqueurs d'emplacement
et l'enregistrement de session. Pour plus d’infor­mations, reportez-vous au Chapitre 6, « Utilisation
du bouton Multi ».

Témoin d'alimentation

Le témoin d'alimentation indique si la Mbox Pro
est sous-tension. Lorsque le témoin est allumé, les
données audio peuvent entrer et sortir du système.
Si le témoin clignote, la source d'alimentation n'est
pas bonne ou l'horloge n'est pas synchronisée.

Chapitre 2 : Présentation du matériel MboxPro 7

Caractéristiques du panneau arrière de la MboxPro

Boutons +4/-10

Ports FireWirePédale

Connecteur Word

clock, MIDI, S/PDIF

Entrées micro

Entrées ligne

Jacks d'insert

Commutateur d'alimentation

Sorties de monitoring

Jack d'entrée d'alimentation

Entrées auxiliaires 5/6

(RCA et mini-connecteur 1/8 de pouce)

La Figure 2 présente chaque port du panneau arrière de la Mbox Pro.

Figure 2. Panneau arrière de la MboxPro

Entrées micro

Ces deux jacks fournissent des entrées XLR pour
les canaux d'entrée 3 et 4. Le signal Mic est réglé à
l'aide du bouton de gain de chaque canal sur le
panneau avant.

Jacks d'insert

Utilisez ces jacks TRS ¼ de pouce pour connecter
(ou insérer) un périphérique d'effets analogique
externe tel un compresseur ou un limiteur sur le
signal d'entrée, entre le préamplificateur et le con­vertisseur A/N. Chaque effet inséré affecte le signal
enregistré.

Ces inserts ne sont actifs que si un connecteur est
inséré, ils sont en bypass dans le cas inverse. Le jack
TRS est configuré comme suit : bout = départ ;
anneau = retour ; manchon = terre.

Guide de l'utilisateur Mbox Pro8

Sorties de monitoring

Six sorties analogiques symétriques TRS ¼ de pouce
prennent en charge les sorties de niveau ligne,
plusieurs systèmes de monitoring stéréo ou le mo­nitoring surround 5.1. Pour plus d'informations
sur la configuration du monitoring stéréo et sur­round dans le panneau de configuration du pilote,
reportez-vous à la section « Output Setup » à la
page 30.

Entrées ligne

Quatre entrées ligne analogiques symétriques TRS
sont disponibles sur le panneau arrière pour les ca­naux d'entrée 1 à 4. Pour les canaux d'entrée 1 et 2,
les entrées ligne sont sélectionnées à l'aide du bou­ton avant/arrière 01 et 02 sur le panneau avant
(positionné ssur arrière). Pour les entrées 3 et 4, les
entrées ligne sont sélectionnées à l'aide des bou­tons Mic/Line 03 et 04 sur le panneau avant (po­sitionnés sur Line). Les entrées micro sont sélec­tionnées à l'aide des boutons Mic/Line 03 et 04
(positionnés sur Mic).

Boutons +4/-10

Ces boutons permettent de sélectionner les niveaux
de fonctionnement en entrée +4 ou –10 pour les
canaux d'entrée ligne 1–2 et/ou 3–4. Lorsque le bou­ton est relâché, le niveau est fixé sur +4 et lorsqu'il
est enfoncé le niveau est sur –10.

Si le périphérique que vous connectez à l'une
de ces entrées dispose de sorties asymétriques
(ou si vous utilisez un câble asymétrique TS),
placez le bouton d'entrée ligne sur la position -10.
Pour les sorties symétriques (utilisant des câbles
symétriques TRS), placez le bouton sur la posi­tion +4. Reportez-vous à la documentation de
votre périphérique.

Entrées auxiliaires 5-6

Les jacks RCA et le mini-connecteur 1/8 de pouce
font partie des entrées auxiliaires 5-6.

 Utilisez les jacks RCA pour les périphériques de

niveau ligne comme les lecteurs CD ou les tables
de mixage.

 Utilisez le mini-connecteur 1/8 de pouce pour

connecter des sources de niveau ligne comme des
lecteurs MP3 avec un connecteur stéréo 1/8 de pouce.

Ports FireWire

Ces connecteurs FireWire 1394 standard permet­tent de connecter l'ordinateur à la Mbox Pro. La
Mbox Pro ne peut être alimentée uniquement par
le biais d'une connexion 1394. Elle requiert une
source d'alimentation externe.

Jack d'entrée d'alimentation

Ce port permet de raccorder la Mbox Pro à l'alimen­tation électrique en utilisant le câble d'alimentation
fourni. La Mbox Pro requiert une source d'alimen­tation externe. En mode autonome, vous mettez
l'unité sous tension avec uniquement l'alimenta­tion secteur et aucune connexion FireWire.

Commutateur d'alimentation

Ce bouton est utilisé pour allumer ou éteindre la
Mbox Pro.

Connecteur Word Clock, MIDI,
S/PDIF

La connexion DB15 qui prend en charge Word
Clock, MIDI et S/PDIF est un port multi-broches
où vous branchez un câble éclaté (inclus). À l'autre
extrémité du câble, vous pouvez connecter des
périphériques Word Clock, MIDI et S/PDIF.

Câble éclaté

Connecteur de pédale

Le connecteur de pédale de la Mbox Pro vous permet
d'utiliser une pédale afin de contrôler le lancement
et l'arrêt de la lecture ou de l'enregistrement. Les
fonctions d'enregistrement audio QuickPunch et
MIDI en punch in/out sont prises en charge.

Le connecteur de pédale est spécialement conçu
pour les pédales commutables on/off instantanées
(momentanées) dotées d’un connecteur TS ¼ de
pouce. Il est possible d’utiliser des pédales on/off
continues mais leur bon fonctionnement n’est pas
toujours garanti.

Chapitre 2 : Présentation du matériel MboxPro 9

Guide de l'utilisateur Mbox Pro10

chapitre 3

Installation et connexion de la MboxPro

Pour utiliser la Mbox Pro avec Pro Tools ou toute
autre application compatible CoreAudio ou ASIO,
vous devez installer les pilotes matériels de la
Mbox Pro sur votre ordinateur.

Ce chapitre fournit les instructions pour installer
les pilotes sur Mac et Windows, et connecter la
Mbox Pro à votre ordinateur.

Si vo us av ez co nne ct é l a M bo x à vo tr e o rdi na te ur ,
déconnectez-la avant d'effectuer cette procédure.

Avant de procéder à l'installation des pilotes
matériels, consultez le fichier Lisez-Moi inclus
avec le programme d’installation des pilotes
de votre périphérique.

Pour installer les pilotes et connecter la MboxPro:

1 Assurez-vous que vous êtes connecté en tant

qu'administrateur pour le compte sur lequel vous
souhaitez installer les pilotes.

Pour obtenir des détails sur les privilèges d'admi­nistrateur, reportez-vous à la documentation
de votre ordinateur.

2 Effectuez l'une des opérations suivantes :

• Insérez le disque d'installation des pilotes
fourni avec le package logiciel Pro Tools dans
votre ordinateur.

– ou –

• Téléchargez le programme d'installation des
pilotes de la Mbox Pro pour votre ordinateur
à partir du site www.avid.com/fr. Une fois le
programme d'installation téléchargé, assurez­vous qu'il n'est pas compressé (.dmg sur Mac
ou .ZIP sur Windows).

3 Effectuez l'une des opérations suivantes :

• Sur Mac, recherchez le fichier Avid Mbox

Pro.mpkg

– ou –

• Sur Windows, recherchez le fichier Install Avid
Mbox Pro.exe et double-cliquez dessus pour
l'ouvrir.

4 Pour procéder à l'installation, suivez les instruc-

tions à l'écran.

5 Une fois l'installation terminée, redémarrez

l'ordinateur.

6 Après le redémarrage de l'ordinateur, connectez

une extrémité du câble FireWire fourni au port
FireWire de la Mbox Pro. Connectez l'autre extré­mit é du c âble à un po rt F ireWire disponible sur votre
ordinateur. Connectez le câble d'alimentation et
mettez la Mbox Pro sous tension à l'aide du com­mutateur d'alimentation situé à l'arrière. Suivez
ensuite les instructions à l'écran pour terminer
l'installation.

Vous pouvez maintenant utiliser votre Mbox Pro
avec Pro Tools ou toute autre application compa­tible CoreAudio ou ASIO.

et double-cliquez dessus pour l'ouvrir.

Pour obtenir les instructions d'installation de
Pro Tools, consultez le guide d'installation de
Pro Tools.

Chapitre 3 : Installation et connexion de la MboxPro 11

Guide de l'utilisateur Mbox Pro12

chapitre 4

Volume du casque (A, B)

Sorties casque ¼ de

pouce (A, B)

Établissement des connexions de votre studio

Ce chapitre fournit des instructions pas à pas pour
connecter des micros, des instrume nts, des tables
de mixage, des casques, des haut-parleurs et tout
autre périphérique à la Mbox Pro.

Connexion des sorties

Pour entendre de l'audio à partir de la Mbox Pro,
vous devez connecter votre casque ou un système
de monitoring externe (tel que des haut-parleurs
ou une chaîne stéréo) à la Mbox Pro.

Connexion du casque

Vous pouvez utiliser un casque équipé d'un jack
stéréo ¼ de pouce pour écouter des données audio.

Pour connecter le casque:

1 Si votre casque possède un connecteur (ou adap-

tateur) stéréo ¼ de pouce, branchez-le à la sortie
casque A ou B.

2 Réglez le volume à l'aide du bouton de volume

du casque sur le panneau avant.

Par défaut, la sortie casque A reproduit les canaux
de sortie de monitoring 1–2.

Vous pouvez créer des mixages stéréo indépen­dants pour chaque sortie casque à partir du pan­neau de configuration du pilote. Reportez-vous
à la section « Section Stereo Mix » à la page 32.

Ne branchez que des casques sur les sorties
casque du panneau avant. Pour connecter un
répartiteur de casque ou un système de retour,
utilisez l'une des six sorties de monitoring
disponibles sur le panneau arrière. Reportez­vous à la section « Sorties de monitoring 1 à 6 »
à la page 14.

Prises et commandes casque du panneau avant de la
MboxPro

Chapitre 4 : Établissement des connexions de votre studio 13

Connexion d'un système de

Sorties de monitoring 1 à 6

monitoring

Les sorties de monitoring par défaut situées à l'ar­rière de la Mbox Pro (sor ties de monitoring 1 et 2)
prennent en charge des connecteurs ¼ de pouce.
Il peut s'agir de connecteurs TRS (Tip-Ring-Sleeve)
symétriques ou TS (Tip-Sleeve) asymétriques, tels
que des câbles d'instrument. Pour écouter vos si­gnaux audio, connectez ces sorties à un système
d'amplification : des haut-parleurs, une chaîne
stéréo ou une table de mixage audio.

Connecteurs de sortie ligne pour monitoring sur la
MboxPro

Pour connecter un système de monitoring:

 Pour un monitoring stéréo, connectez les sorties

de monitoring 1 et 2 aux entrées de vos haut-par
leurs principaux gauche et droite. Vous pouvez
brancher plusieurs ensembles de haut-parleurs
stéréo et passer de l'un à l'autre (haut-parleur A,
B, C). Reportez-vous à la section « Output Setup »
à la page 30.

La Mbox Pro peut être utilisée pour le monitoring
surround 5.1 intégral avec configuration per­sonnalisée et commandes de routage. Pour plus
d'informations, reportez-vous à la section
« Output Setup » à la page 30.

Pour connecter une chaîne stéréo:

 Lors de la connexion d’une chaîne stéréo, bran-

chez le canal gauche du système stéréo (en général
la fiche blanche) à la sortie de monitoring 1, et le
canal droit (en général la fiche rouge) à la sortie
de monitoring 2.

Les chaînes stéréo utilisent souvent des connec­teurs RCA. Vous pouvez utiliser un adaptateur
ou un câble spécial pour convertir les connec­teurs TRS (Tip-Ring-Sleeve) ¼ de pouce de la
Mbox Pro en connecteurs RCA utilisables avec
votre chaîne stéréo.

Sorties de monitoring 1 à 6

Les sorties de monitoring 1 à 6 peuvent être connec­tées à n'importe quel périphérique équipé d'entrées
analogiques. Ces six sorties TRS symétriques ¼ de
pouce permettent d'alimenter des périphériques
analogiques comme les amplificateurs de casque
ou des circuits de retour pour fournir des mixages
casque distincts, des échantillonneurs ou un en­registreur secondaire.

Les sorties de monitoring peuvent également être
utilisées pour le monitoring :

• sur des haut-parleurs principaux stéréo

­(sorties de monitoring 1–2)

• sur des haut-parleurs stéréo alternatifs
(sorties de monitoring 3–4)

• surround (sorties de monitoring 1 à 6)

Pour connecter les sorties de la MboxPro pour
d'autres utilisations:



À l'aide de câbles TRS ¼ de pouce, connectez l'une

des sorties ligne (1 à 6) situées sur le panneau arr ière
aux entrées de vos périphériques externes.

Pour plus d'informations sur le routage des
signaux, les départs et l'utilisation des bus,
reportez-vous au

Guide de référence Pro Tools.

Guide de l’utilisateur Mbox Pro14

Entrées audio

01, 02, 03, 04

Entrées Aux 5/6

(et 1/8 de pouce)

La Mbox Pro propose six canaux d'entrées analo­giques et accepte les micros, guitares, claviers et
autres types d'instruments et de périphériques.

Pour plus d'informations sur la connexion de
sources audio spécifiques, reportez-vous aux sec­tions « Connexion d'un micro » à la page 16 et
« Connexion d’instruments à la Mbox Pro » à la
page 18.

Entrées Mic 3–4/Entrées Line 3–4

Les entrées Mic 3–4 du panneau arrière fournissent
deux connecteurs XLR dédiés pour les canaux
d'entrée 3 et 4.

Basculez la source d'entrée avant/arrière de chaque
canal, bouton par bouton, pour passer de l'entrée
XLR à l'entrée Line TRS ¼ de pouce du panneau
arrière.

Quand le bouton est relâché, l'entrée Mic est active ;
lorsqu'il est enfoncé, l'entrée Line est active pour
ce canal.

Entrées auxiliaires 5-6

Les entrées auxiliaires 5–6 permettent de connecter
deux jacks RCA mono ou un seul jack stéréo 1/8
de pouce pour les canaux d'entrée auxiliaire 5 et 6.

Si le jack 1/8 de pou ce et les ja cks RCA sont connec­tés, le jack 1/8 de pouce est prioritaire par rapport
aux jacks RCA.

Canaux d'entrée sur les panneaux avant/arrière de la
MboxPro

Entrées Mic/DI 1–2/Entrées Line 1–2

Les entrées Mic/DI 1–2 du panneau avant fournis­sent des jacks combo XLR (Mic) ou ¼ de pouce (DI)
pour les canaux d'entrée 1 et 2.

Basculez la source d'entrée avant/arrière de chaque
canal, bouton par bouton, pour passer de l'entrée
Mic/DI du panneau avant à l'entrée Line TRS ¼
de pouce du panneau arrière.

Quand le bouton est relâché, l'entrée Mic/DI du
panneau avant est active ; lorsqu'il est enfoncé,
l'entrée Line arrière est active.

Utilisez ces entrées pour connecter des sources de
niveau ligne telles que des tables de mixage, des
lecteurs de CD ou DVD, ou des lecteurs MP3.

Vous pouvez contrôler les entrées auxiliaires 5–6
via la sortie de monitoring studio désignée en
maintenant enfoncé le bouton Spkr du panneau
avant. Pour configurer les paramètres de monito­ring studio, reportez-vous à la section « Control
Room Assignment » à la page 31.

Chapitre 4 : Établissement des connexions de votre studio 15

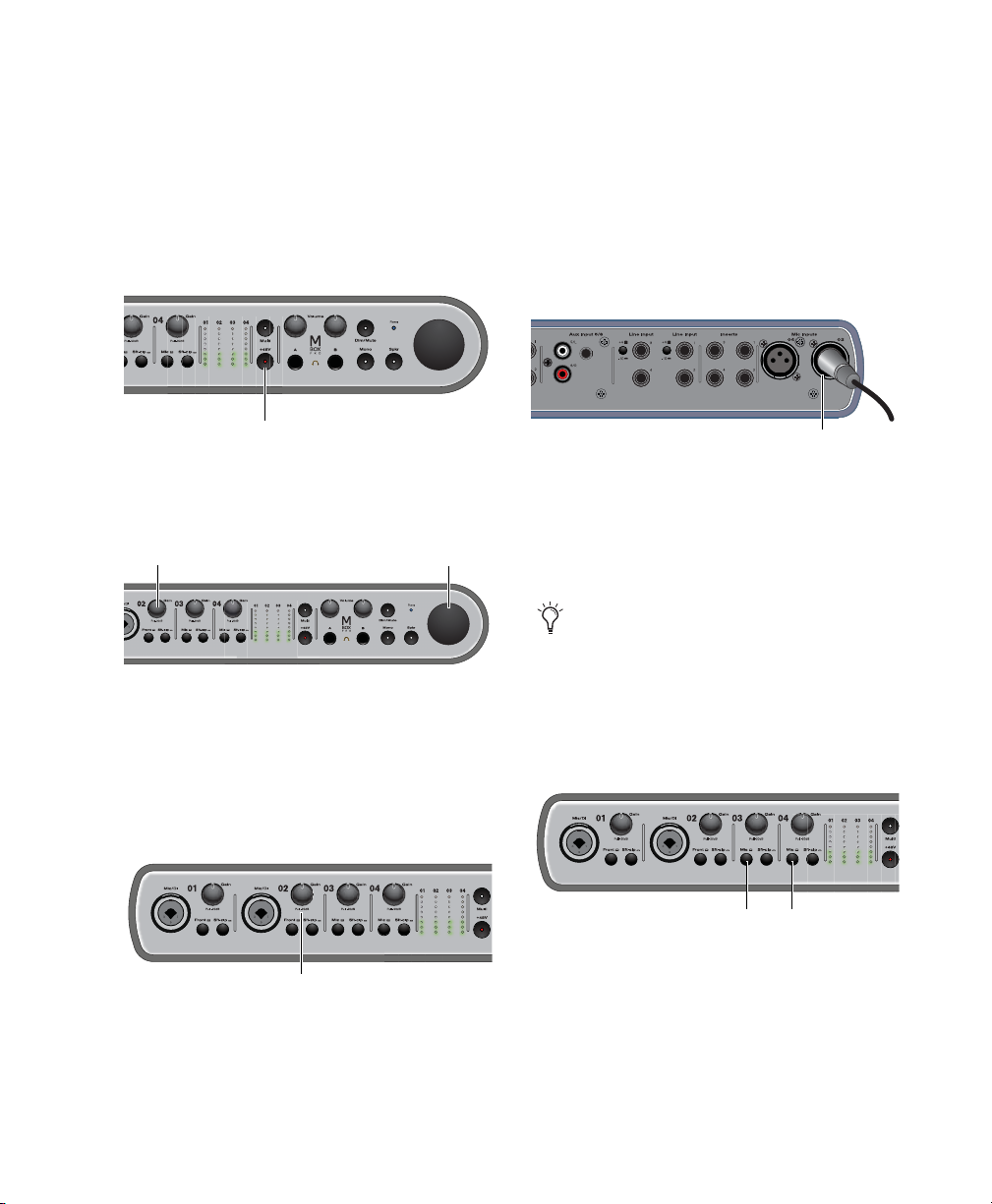

Connexion d'un micro

Entrée1
Entrée micro

Entrée Mic/DI2

Boutons avant/arrière

Connecteurs et câbles pour micro

Utilisez un micro avec un connecteur XLR pour
relier le micro à la Mbox Pro.

La Mbox Pro peut fournir une alimentation fantôme
uniquement via un câble micro XLR. En cas de
doute sur l'utilisation de l'alimentation fantôme
avec votre micro, consultez le fabricant ou lisez la
documentation se rapportant à votre micro.

Connecteur XLR

La Mbox Pro peut fournir uniquement une alimen­tation fantôme via un câble micro XLR. En cas de
doute sur l'utilisation de l'alimentation fantôme
avec votre micro, consultez le fabricant ou lisez la
documentation se rapportant à votre micro.

Utilisation d'un micro doté
d'un connecteur XLR
(canaux d'entrée 1–2)

Pour utiliser un micro doté d'un connecteur XLR:

1 Sur le panneau avant de la Mbox Pro, branchez

le câble du micro sur l'une des entrées Mic/DI (dans
cet exemple, l'entrée 2).

Alimentation fantôme (48V)

Certains micros doivent être alimentés pour fonc­tionner. Ce type d'alimentation, appelé
fantôme est fourni par la pile intégrée au micro ou
par une interface audio, telle que la Mbox Pro, qui
alimente le micro via son câble.

La plupart des micros à condensateur (les M-Audio
Solaris, par exemple) nécessitent une alimentation
fantôme pour fonctionner. Les micros dynamiques
(les Shure SM57 ou M-Audio Aries, par exemple)
ne requièrent pas d'alimentation fantôme, mais
celle-ci ne les endommage pas.

L'alimentation fantôme peut être utilisée en
toute sécurité avec la plupart des micros, mais
elle peut endommager les micros à ruban. Il est
donc vivement conseillé de la désactiver pendant
au moins dix secondes avant de connecter un
microphone de ce type.

Guide de l’utilisateur Mbox Pro16

alimentation

Connecteur XLR branché sur l'entrée2 (jack combo
Mic/DI)

2 Pour définir la source d'entrée sur Mic/DI (micro),

appuyez sur le bouton avant/arrière pour le canal 2
afin de le placer en position out. Quand le bouton
est relâché, les entrées Mic/DI du panneau avant
sont actives. Quand le bouton est enfoncé, les
entrées Line du panneau arrière sont actives.

Boutons avant/arrière pour les jacks combo Mic/DI

3 Si votre micro nécessite une alimentation fan-

48V (alimentation fantôme)

Bouton de gain

Bouton Master Volume

Pad –20dB

Entrée Mic3

Boutons Mic/Line

tôme, assurez-vous qu'il est connecté, puis appuyez
sur le commutateur d'alimentation fantôme (éti­queté 48V) du panneau arrière de la Mbox Pro. Ce
commutateur envoie une tension de 48 V sur les
quatre entrées micro. Le témoin 48V du panneau
avant de la Mbox Pro s’allume lorsque l’alimen­tation fantôme est fournie.

Utilisation d'un micro doté
d'un connecteur XLR
(canaux d'entrée 3–4)

Pour utiliser un micro doté d'un connecteur XLR:

1 Sur le panneau arrière de la Mbox Pro, branchez

le câble de micro sur l'une des deux entrées Mic
(XLR) (dans cet exemple, l'entrée 3).

Commutateur d'alimentation fantôme

4 Sur le panneau avant de la Mbox Pro, tournez le

bouton Master Volume jusqu'au niveau souhaité.

Bouton de gain de l'entrée1 (bouton Master Volume)

5 Sur le panneau avant de la Mbox Pro, tournez

doucement le bouton de gain vers la droite pour
augmenter le niveau d'entrée du signal du micro.

6 Si le signal d'entrée est trop fort, appuyez sur le

bouton pour atténuer de 20 dB le niveau du signal.

Pad de l'entrée2

Connecteur XLR branché sur l'entrée Mic3 (jack XLR)

2 Le panneau arrière comprend deux entrées Mic

(XLR) (entrée 3 et 4). Sur le panneau avant, placez
le bout on d e l' ent rée M ic/ Lin e en p osi tio n ou t pou r
le canal 3 (micro).

Utilisez les entrées correspondantes sur le pan­neau arrière (étiquetées Line Input 3 et Line
Input 4) à l'arrière lorsque vous travaillez avec
des signaux de niveau ligne. Dans ce cas, ap­puyez sur le bouton de l'entrée Mic/Line pour
le canal 3 (ligne), afin de l'enfoncer.

Boutons Mic/Line pour les jacks combo Mic/DI

Chapitre 4 : Établissement des connexions de votre studio 17

3 Si votre micro nécessite une alimentation fan-

48V (alimentation fantôme)

Bouton de gain

Bouton Master Volume

Pad –20dB

tôme, assurez-vous qu'il est connecté, puis appuyez
sur le commutateur d'alimentation fantôme (éti­queté 48V) du panneau arrière de la Mbox Pro. Ce
commutateur envoie une tension de 48 V sur les
quatre entrées. Le témoin 48V du panneau avant
de la Mbox Pro s'allume dès que l'alimentation
fantôme est fournie.

Commutateur d'alimentation fantôme

4 Sur le panneau avant de la Mbox Pro, tournez le

bouton Master Volume jusqu'au niveau souhaité.

Connexion d’instruments à la
MboxPro

La Mbox Pro dispose de trois types d'entrée (DI,
Line et Aux) pour les instruments.

Entrée DI (panneau avant): utilisez les entrées DI
(Direct Inject) du panneau avant pour les instru­ments tels que les guitares ou basses électriques,
ou tout autre instrument utilisant des micros.

Entrées Line (panneau arrière): utilisez les entrées
Line ¼ de pouce du panneau arrière pour les appa­reils de niveau ligne, notamment les sources audio
électroniques de type tables de mixage, échantil­lonneurs, claviers et synthétiseurs.

Aux 5/6 (panneau arrière):

panneau arrière ou le jack stéréo 1/8 de pouce
pour les appareils de niveau ligne, tels que les
lecteurs CD ou MP3.

Connexion d'une guitare ou d'une basse
électrique

utilisez les jacks RCA du

Bouton de gain de l'entrée3 (bouton Master Volume)

5 Sur le panneau avant de la Mbox Pro, tournez

doucement le bouton de gain vers la droite pour
augmenter le niveau d'entrée du signal du micro.

6 Si le signal d'entrée est trop fort, placez le bouton

en position out pour atténuer de 20 dB le niveau
du signal.

Pad de l'entrée3

Guide de l’utilisateur Mbox Pro18

Pour utiliser une guitare avec la MboxPro:

1 Sur le panneau avant de la Mbox Pro, branchez

le câble de la guitare ou de la basse sur l'une des
entrées Mic/DI.

Connexion d'une guitare au connecteur Mic/DI1

2 Sur le panneau avant de la Mbox Pro, assurez-

vous que le bouton avant/arrière pour Mic/DI 1
est relâché.

3 Sur le panneau avant de la Mbox Pro, tournez le

bouton Master Volume jusqu'au niveau souhaité.

4 Sur le panneau avant de la Mbox Pro, tournez

doucement le bouton de gain vers la droite pour
augmenter le niveau d'entrée du signal de la guitare.

Vous pouvez accorder votre guitare en utilisant
l'accordeur intégré situé sur le panneau avant
de la Mbox Pro. Maintenez les boutons Mono
et Dim enfoncés pour lancer l'accordeur dans
le panneau de configuration du pilote. Reportez­vous à la section « Setup » à la page 26.

Connexion de claviers et de tables de mixage

4 Réglez le volume de votre instrument sur son

niveau optimal. Le niveau optimal des claviers se
situe par exemple entre 80 et 100 % du volume
maximal.

5 Sur le panneau arrière de la Mbox Pro, utilisez

le bouton +4/–10 pour sélectionner le niveau ligne
d'entrée (pour chaque paire stéréo, 1/2 et 3/4).
Quand le bouton est relâché, le niveau est réglé
sur +4 ; quand il est enfoncé, il est réglé sur–10.

Pour utiliser les entrées ligne Aux 5/6:

 Branchez le clavier, la table de mixage ou tout

autre appareil de niveau ligne sur les entrées ligne
Aux 5/6 (L et R).

Connexion d'équipement de DJ

Pour utiliser un clavier ou une table de mixage avec
la MboxPro:

1 Branchez le clavier (sorties ligne), la table de

mixage ou toute autre source audio sur l'un des
quatre canaux d'entrée Line sur le panneau arrière
de la Mbox Pro. Si votre source est stéréo (un clavier
stéréo ou la sortie stéréo d'une table de mixage,
par exemple), branchez le canal gauche (la fiche
blanche en général) sur l'entrée 1 et le canal droit
(la fiche rouge en général) sur l'entrée 2.

Si la sortie de votre clavier est asymétrique,
réglez le bouton d'entrée ligne sur -10 au lieu
de +4. Reportez-vous à la documentation de
votre clavier.

2 Sur le panneau avant de la Mbox Pro, positionnez

le bouton avant/arrière sur arrière ou le bouton
Mic/Line sur Line (qui correspond à votre canal).

3 Sur le panneau avant de la Mbox Pro, tournez le

bouton Master Volume jusqu'au niveau souhaité.

Pour utiliser les entrées Aux 5/6:

 Branchez la table de mixage pour DJ, le lecteur

de DVD ou tout autre sortie similaire sur les entrées
Aux 5/6 (L et R).

La Mbox Pro ne disposant ni de préampli RIAA
ni de raccordement à la terre, branchez une
platine disque à une table de mixage ou à un
préampli phono avant de la connecter à la
Mbox Pro.

Pour les entrées Aux 5/6, le jack

1/8 de pouce

est prioritaire par rapport aux jacks RCA.

Chapitre 4 : Établissement des connexions de votre studio 19

Connexion d'inserts

Inserts 1 à 4

Connecteur
TS double

Connecteur
TRS unique

Port multi-broches pour le câble d'entrée éclaté

Connexion d'E/S numériques

La Mbox Pro est dotée de quatre jacks d'insert
(Inserts 1 à 4) pour insérer des périphériques de
traitement externes tels qu'un égaliseur ou un
compresseur entre le préampli micro du canal
d'entrée et le convertisseur analogique/numérique
intégrés.

Jacks d'insert pour processeur externe de la MboxPro

Pour insérer un processeur externe sur une entrée:

1 À l'aide d'un câble d'insert ¼ de pouce (connec-

teur TRS unique vers connecteurs TS doubles),
branchez le connecteur TRS unique (celui avec
deux anneaux) sur l'un des jacks d'insert de votre
Mbox Pro.

2 Branchez les connecteurs TS doubles (l'extrémité

du câble en forme de Y) sur le processeur externe
comme suit :

• Branchez le connecteur TS correspondant à la
pointe (départ) sur le connecteur TRS à l'entrée
du processeur.

– et –

Branchez l'autre connecteur TS correspondant

•
à l'anneau (retour) sur le connecteur TRS à la
sortie du processeur.

La Mbox Pro dispose d'entrées et sorties
numériques au format S/PDIF. Les E/S
numériques S/PDIF peuvent être utilisées
conjointement avec les E/S analogiques et
peuvent être routées indépendamment.

Entrée Word Clock, MIDI et S/PDIF sur la MboxPro

Connexion des périphériques numériques

Pour connecter la MboxPro à un périphérique
numérique externe:

1 À l'aide du câble éclaté inclus, connectez-le à

l'entrée Word Clock, MIDI et S/PDIF sur le panneau
arrière de la Mbox Pro.

2 À l'aide de câbles RCA (coaxiaux), connectez

l'entrée S/PDIF de la Mbox Pro à la sortie S/PDIF
du périphérique.

Utilisez des câbles RCA 75 ohm (la norme pour
l'audio numérique), les autres câbles (des câbles
de chaîne stéréo par exemple) pouvant causer
des problèmes.

3 Connectez la sortie S/PDIF de la Mbox Pro à

l'entrée S/PDIF du périphérique externe.

4 Lisez attentivement la section suivante. Elle

contient des informations importantes.

Câble d'insert

Guide de l’utilisateur Mbox Pro20

Utilisation d'une entrée S/PDIF

Si vous utilisez Pro Tools, utilisez la boîte de dialogue
Hardware Setup dans Pro Tools.

Si vous utilisez l'entrée S/PDIF de la Mbox avec une
application tierce compatible Core Audio ou ASIO,
utilisez le panneau de configuration de la Mbox
pour configurer l'entrée. Voir « General Setup » à
la page 26.

La Mbox Pro prend en charge une synchroni­sation externe avec des fréquences d'échantil­lonnage allant jusqu'à 192 kHz.

Pour utiliser le S/PDIF avec une application tierce:

1 Effectuez l'une des opérations suivantes :

• Sur Mac, lancez Préférences Système (menu
Pomme > Préférences Système), puis double­cliquez sur Avid Mbox. Vous pouvez également
ouvrir le panneau de configuration du pilote
depuis le menu Applications.

– ou –

•Sur Windows, sélectionnez Démarrer >
Panneau de configuration > Mbox.

2 Dans le panneau de configuration, sélectionnez

Setup.

Les entrées S/PDIF de la Mbox Pro peuvent être
synchronisées sur des sources d’horloge externes.
Pour plus d'informations sur la configuration,
reportez-vous à la section « Word Clock » à la
page 22.

Pour utiliser le S/PDIF avec ProTools:

1 Vérifiez les connexions des entrées et sorties

S/PDIF entre le périphérique numérique externe
et la Mbox Pro.

2 Vérifiez que le périphérique externe est sous

tension, qu'il est défini sur la fréquence d'échan­tillonnage appropriée et qu'il est configuré de
manière à fournir l'horloge S/PDIF (si nécessaire).

3 Démarrez Pro Tools.

4 Sélectionnez Hardware > Setup.

5 Cliquez sur le menu déroulant Clock Source,

puis sélectionnez S/PDIF.

Une fois définies dans la boîte de dialogue Hardware
Setup, les entrées S/PDIF sont activées et émettent
des signaux audio à destination de la Mbox Pro.

3 Sélectionnez S/PDIF dans le menu déroulant

Clock Source.

Connexions MIDI

Deux ports MIDI sont disponibles lorsque vous
connectez le câble éclaté inclus à l'entrée Word
Clock, MIDI et S/PDIF sur le panneau arrière de la
Mbox Pro. Reportez-vous à la section « Connecteur
Word Clock, MIDI, S/PDIF » à la page 9.

L'ajout d'une interface MIDI compatible vous
permet de disposer de ports MIDI supplémentaires.
Les interfaces MIDI USB fonctionnent correctement
avec les systèmes Pro Tools sous Windows et Mac.

Chapitre 4 : Établissement des connexions de votre studio 21

Pour connecter des périphériques MIDI à la
MboxPro:

1 Connectez le câble éclaté inclus à l'entrée

Word Clock, MIDI et S/PDIF sur le panneau
arrière de la Mbox Pro.

2 Connectez la sortie MIDI de l'appareil ou du

contrôleur MIDI au port d'entrée MIDI du câble
éclaté.

3 Connectez l'entrée MIDI de l'appareil ou du

contrôleur MIDI au port de sortie MIDI du câble
éclaté.

Sur Mac OS X, utilisez l'utilitaire Audio Midi
Setup (AMS) pour personnaliser les noms des
périphériques MIDI.

Word Clock

La Mbox Pro dispose de connecteurs d'entrée et
sortie Word Clock sur le panneau arrière garantis­sant la synchronisation de la Mbox Pro sur l'horloge
Word clock, norme du secteur. Cette dernière per­met de synchroniser de nombreux périphériques
(par exemple, des systèmes vidéo non linéaires ou
tout autre type de matériel d'utilisation courante
dans les studios audio professionnels).

Grâce aux entrées et sorties World Clock, la
Mbox Pro peut être définie en tant que maître ou
esclave Word clock.

Le Word Clock est bien distinct des autres réfé­rences d'horloge avec timecode ou de référence de
positionnement. Pour obtenir une présentation
des concepts et de la terminologie de la syn­chronisation, consultez le

Pro Tools

.

La Mbox Pro peut être synchronisée sur le Word
Clock avec des fréquences d'échantillonnage de
44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz
et 192 kHz.

Guide de référence

Pour connecter l'horloge Word Clock à la MboxPro:

 Branchez les connecteurs d'entrée et de sortie

Word Clock de la Mbox Pro aux ports correspon­dants des autres périphériques Word Clock du
studio à l'aide de câbles BNC 75 ohm de qualité
supérieure (vendus séparément).

Utilisation de Word Clock avec
ProTools

Le système Pro Tools avec la Mbox Pro peut être
défini en tant que maître Word Clock, ou esclave
d'un autre périphérique.

Avec des applications tierces, vous pouvez
configurer la source d'horloge de la Mbox Pro
à l'aide du panneau de configuration. Voir
« Clock Source » à la page 27.

Définition de ProTools en tant que
maître Word Clock

La sortie Word Clock de la Mbox Pro étant active
en permanence, Pro Tools est en mesure d'envoyer
le signal d’horloge vers tous les périphériques con­nectés qui le prennent en charge.

Pour utiliser ProTools en tant que maître
Word Clock:

1 Vérifiez les connexions entre la Mbox Pro et les

périphériques externes.

2 Configurez tous les périphériques externes en

tant qu'esclaves de l'horloge Word Clock provenant
de la Mbox Pro. Vérifiez les paramètres de fréquence
d'échantillonnage, la configuration des terminai­sons et les autres paramètres internes des périphé­riques. Pour plus d'informations concernant ces
paramètres, reportez-vous à la documentation du
fabricant.

3 Démarrez Pro Tools.

Guide de l’utilisateur Mbox Pro22

4 Sélectionnez Hardware > Setup.

5 Cliquez sur le menu déroulant Clock Source,

puis sélectionnez Internal.

Définition deProTools en tant
qu'esclave Word Clock

Pour définir Pro Tools en tant qu'esclave d'une
source Word Clock externe, vous devez configurer
le Word Clock en tant que source d'horloge de
Pro Tools.

Pour configurer ProTools avec la MboxPro en tant
qu'esclave Word Clock:

1 Vérifiez les connexions Word Clock et audio

(voir ci-avant).

2 Vérifiez que la source d'horloge Word Clock

externe est sous tension et émet un signal Word
Clock 1x. Vérifiez la configuration des terminai­sons. Pour plus d'informations concernant ces
paramètres, reportez-vous à la documentation
du fabricant.

3 Démarrez Pro Tools.

4 Sélectionnez Hardware > Setup.

Utilisation d'une pédale

Le connecteur de pédale de la Mbox Pro permet
d'utiliser une pédale afin de contrôler le lancement
et l'arrêt de la lecture ou de l'enregistrement. Les
fonctions punch-in et punch-out QuickPunch et
MIDI sont prises en charge.

Le connecteur de pédale est spécialement conçu
pour les pédales commutables on/off instantanées
(momentanées) dotées d’un connecteur TS ¼ de
pouce. Il est possible d’utiliser des pédales on/off
continues mais leur bon fonctionnement n’est
pas toujours garanti.

Pour utiliser une pédale:

1 Connectez la pédale au connecteur de pédale

situé sur le panneau arrière de la Mbox Pro.

2 Lancez Pro Tools.

3 Sélectionnez Setup > Hardware.

4 Sélectionnez Record Punch In/Out ou Playback

Start/Stop.

5 Cliquez sur OK.

5 Cliquez sur le menu déroulant Clock Source,

puis sélectionnez Word Clock.

Chapitre 4 : Établissement des connexions de votre studio 23

Guide de l’utilisateur Mbox Pro24

chapitre 5

Utilisation du panneau de configuration du pilote

Le panneau de configuration du pilote de la
Mbox Pro permet de conf igurer les paramètres de
l'interface audio à utiliser avec Pro Tools, ainsi que
d'autres applications audio compatibles CoreAudio
(Mac) ou ASIO (Windows).

Certaines fonctionnalités de la Mbox Pro sont acces
sibles directement depuis le panneau avant de la
Mbox Pro, comme le gain d'entrée, l'alimentation
fantôme et les niveaux de sortie. Mais de nombreux
autres paramètres ne sont pas accessibles depuis
le panneau avant. Ces fonctionnalités sont dis­ponibles en utilisant l'application du panneau de
configuration du pilote incluse.

Pour ouvrir le panneau de configuration du pilote:

 Sur Mac, lancez Préférences Système (menu

Pomme > Préférences Système), puis double-cliquez
sur Avid Mbox Pro.

-

– ou –

 Sur Windows, sélectionnez Démarrer > Panneau

de configuration > MboxPro.

Pour ouvrir le panneau de configuration du pilote
depuis ProTools:

1

Sélectionnez

2 Cliquez sur Launch control panel.

Setup > Hardware

dans la fenêtre Edit.

Panneau de configuration du pilote de la MboxPro

Chapitre 5 : Utilisation du panneau de configuration du pilote 25

Setup

Cliquez sur Setup pour accéder aux boîtes de dia­logue de configuration générale et de sortie. Vous
pouvez basculer entre les boîtes de dialogue en
cliquant sur General Setup ou Output Setup.

Configurez les paramètres matériels de la Mbox Pro
dans General Setup. Vous pouvez par exemple dé­finir la taille de mémoire tampon, la fréquence
d'échantillonnage et la source d'horloge. Vous
pouvez également définir comment fonctionne la
Mbox Pro lorsqu'elle est connectée à un ordinateur
ou qu'elle opère en mode autonome (non con­nectée à un ordinateur).

Configurez les paramètres de monitoring et de
sortie dans Output Setup. Par exemple, vous pouvez
configurer jusqu'à trois paires de sorties matérielles
stéréo fonctionnant comme sorties de monitoring
studio et pouvant ensuite être sélectionnées à l'aide
du bouton Speaker de la Mbox Pro (panneau avant).
Vous pouvez également définir le bouton Master
Volume comme commande du vo lume master pour
les six sorties simultanément, offrant une com­mande de volume master en surround 5.1.

General Setup

Les options General Setup sont regroupées dans
les catégories suivantes :

• Hardware Settings

• Soft Button Settings

• High-Pass Filter Options

•Standalone Settings

Menu Setup, mode General Setup présenté

Guide de l'utilisateur Mbox Pro26

Hardware Settings

Sample rate

Cette section du panneau de configuration fournit
des commandes permettant de configurer les pa­ramètres de l'interface lorsqu'elle est connectée à
un ordinateur via un câble FireWire (mode hébergé).

Disable Host Control

Ce paramètre permet de prendre le contrôle du
panneau de configuration du pilote. Lorsque vous
lancez Pro Tools, il prend le contrôle du premier
mixeur stéréo du panneau de configuration du
pilote. Si vous souhaitez contrôler manuellement
l'ensemble du panneau de configuration du pilote,
sélectionnez cette option.

Si vous voulez utiliser l'option de monitoring
faible latence de Pro Tools, ne sélectionnez pas
cette option.

Clock Source

Ce paramètre détermine la source d'horloge sur
laquelle la Mbox Pro est synchronisée.

Internal: lorsque vous utilisez la Mbox Pro seule
(par exemple sans autre périphérique numérique
ou horloge externe), sélectionnez l'option Internal
pour un fonctionnement correct de l'interface.

S/PDIF: si vous avez connecté un périphérique
S/PDIF à votre Mbox Pro et que vous souhaitez uti
liser ce périphérique comme source d'horloge prin­cipale, sélectionnez l'option S/PDIF. La Mbox Pro
se synchronisera sur l'horloge du périphérique
externe.

Word Clock: si vous transférez des données dans
Pro Tools depuis un périphérique numérique ex­terne ou si vous utilisez un signal d'horloge interne
commun, vous devez synchroniser Pro Tools sur
ce périphérique numérique ou sur le signal com­mun. Sélectionnez l'option Word Clock.

Ce menu déroulant définit la fréquence d'échantil-

lonnage de la Mbox Pro. Si vous utilisez l'interface

avec une application ASIO ou CoreAudio, la fré­quence d'échantillonnage peut également être
déterminée par votre application audio. Ce para­mètre ne peut pas être modifié depuis le panneau de
configuration de la Mbox Pro si votre application
audio est en cours d'exécution. Dans ce cas, effectuez
les modifications de fréquence d'échantillonnage
via l'application audio. Si l'application ne permet
pas de définir la fréquence d'échantillonnage,
quittez l'application, puis modifiez la fréquence
d'échantillonnage depuis le panneau de configu­ration de la Mbox Pro.

Si la fréquence d'échantillonnage est verrouillée
sur une source d'horloge numérique externe, le
témoin de la Mbox Pro s'allume en bleu. Si la fré­quence d'échantillonnage est définie et qu'au­cune source d'horloge numérique n'est détectée
(ou qu'elle ne peut pas se verrouiller dessus pour
quelque raison que ce soit), le témoin clignote. Un
message apparaît en bas de la section Hardware
Settings indiquant qu'aucune horloge externe n'est
détectée et que le streaming audio est désactivé.

Buffer Size (Windows uniquement)

Ce menu définit la taille des mémoires tampon

-

d'entrée et de sortie de la Mbox Pro.

Les mémoires tampon permettent de garantir un
fonctionnement régulier du matériel et des logiciels
audio en traitant les données audio par groupes
d'échantillons plutôt qu'échantillon par échan­tillon. En raison des différences entre les matériels
et les logiciels, il est impossible de recommander
un paramètre optimal pour tous les systèmes. Vous
devrez peut-être tester différents paramètres afin
de trouver la taille de mémoire tampon idéale pour
votre système.

Chapitre 5 : Utilisation du panneau de configuration du pilote 27

Définir la taille de la mémoire tampon a pour ob­jectif de la réduire à son maximum sans entendre
de clics, de parasites ou toute autre imperfection.
Si la taille de la mémoire tampon est trop petite,
l'ordinateur ne pourra pas procéder à tous les calculs
audio nécessaires à temps et vous entendrez des
parasites, des clics et des saccades dans vos flux
audio. Au contraire, si la taille est trop élevée, votre
ordinateur traitera l'audio sans incident, mais votre
logiciel sera plus lent et moins réactif.

Pour trouver la taille de mémoire tampon optimale
pour votre système, commencez par un paramètre
élevé puis réduisez progressivement la taille jusqu'à
ce que vous commenciez à entendre des clics, des
parasites ou toute autre imperfection. Augmentez
alors la taille de mémoire tampon jusqu'à ce que
ces parasites disparaissent. Vous devrez peut-être
arrêter la lecture des données audio chaque fois que
vous modifiez ce paramètre et, pour certaines ap­plications, vous devrez relancer le programme pour
activer les nouveaux paramètres.

Ce menu apparaît uniquement sur les systèmes
Windows. La plupart des applications Mac OS X
permettent de modifier la taille de mémoire
tampon depuis l'application audio. Consultez
le guide d'utilisateur de votre application audio
pour savoir comment modifier ce paramètre.

Soft Button Settings

Press and Hold Duration

Ce menu déroulant vous propose quatre choix
pour définir la durée de maintien des boutons sur
le panneau avant de la Mbox Pro. Sélectionnez
une valeur entre 250 ms, 500 ms, 750 ms et 1 s.

Use Dim LEDs for Button off State

Quand vous sélectionnez cette option, tous les bou
tons désactivés s'allumeront de manière estompée
pour vous permettre de les distinguer dans le noir.

High-Pass Filter Enable

Un filtre passe-haut à 75 Hz est disponible pour
chaque canal d'entrée de 1 à 4. Activez le filtre passe
haut du canal souhaité pour réduire les ronronne­ments basses fréquences causés par des systèmes
HVAC ou la manipulation du micro par exemple.

Driver Control Panel Options

Hold Clipping Indicators until Clicked

Un indicateur d’écrêtage rouge s'affiche dans la
partie supérieure des VU-mètres (ou la section de
droite pour les VU-mètres horizontaux). Quand
vous sélectionnez cette option, les indicateurs
d'écrêtage restent allumés jusqu’à ce que vous
cliquiez dessus.

Load Latency and Clock Settings from Settings
Files

Quand vous sélectionnez cette option, les paramè­tr es d e la sou rc e d' hor log e e t de mém oir e tam pon
sont rappelés lorsque vous chargez un fichier de
paramètres.

Post-Fader Meters

Quand vous sélectionnez cette option, les mouve­ments de fader affectent les VU-mètres. Post-Fader
Meters signifie que les VU-mètres indiquent les
niveaux post-fader.

Pre-Fader Meters

Quand vous sélectionnez cette option, les
VU-mètres affichent le niveau d'un signal avant
qu'il atteigne le fader. Les niveaux des signaux
peuvent ainsi s'afficher quelles que soient les po­sitions de fader dans le mixage stéréo (en d'autres
termes, un fader peut être au minimum et aucun

­son ne sort du mixeur, mais vous voyez quand

même si un signal est présent sur cette entrée).

-

Guide de l'utilisateur Mbox Pro28

Mode FX Sends

Clock Source

Pre-Fader FX Sends

Quand vous sélectionnez l'option Pre-Fader FX
Sends, l'ensemble des signaux audio est envoyé
aux départs d'effet, quelle que soit la position des
faders de canal du mixage stéréo 1–2.

Post-Fader (Mix 1/2) FX Sends

Quand vous sélectionnez cette option, le niveau du
signal audio envoyé aux départs d'effet sera affecté
par la position des faders de canal du mixage
stéréo 1.

Standalone Settings

Ces paramètres affectent la configuration de la
Mbox Pro lorsqu'elle est en mode autonome sans
ordinateur hôte connecté.

Lorsque vous configurez vos paramètres auto­nomes, vous devez être connecté à l'ordinateur.

L'interface peut fonctionner dans les deux modes
suivants :

Fonctionnement hébergé:

relie l'ordinateur à la Mbox Pro lorsque vous la
mettez sous tension pour la première fois, elle se
lance en mode hébergé.

Fonctionnement autonome: si aucune connexion
FireWire n'est établie entre l'ordinateur et la
Mbox Pro lorsque vous la mettez sous tension pour
la première fois, elle se lance en mode autonome.

En mode autonome, vous pouvez régler les fonc­tions suivantes :

• Source d'horloge

• Fréquence d'échantillonnage

•Mode

si une connexion FireWire

Les paramètres de la source d'horloge et de la fré­quence d'échantillonnage fonctionnent comme
expliqué ci-dessus. Cette option permet de définir
la source d'horloge interne, S/PDIF ou Word Clock.

La source d'horloge peut être modifiée depuis le
panneau avant en mode autonome à l'aide du
bouton Multi.

Le témoin peut être éteint/allumé/clignotant pour
indiquer la source d'horloge utilisée.

• Si le témoin est éteint, la source d'horloge
est interne.

• Si le témoin est allumé, la source d'horloge
est Word Clock.

• Si le témoin clignote, la source d'horloge est
S/PDIF.

Sample rate

Ce paramètre définit la fréquence d'échantillonnage
lorsque la source d'horloge est interne en mode
autonome.

Mode

La Mbox Pro peut être configurée dans l'un des
trois types de modes sous-autonomes suivants :

AD/DA Converter:

logiques 1 et 2 sont routées vers les sorties S/PDIF
gauche et droite et les entrées S/PDIF gauche et
droite sont routées vers les sorties analogiques 1 et 2.

Preamp: en mode Preamp, l'entrée analogique 1
est envoyée vers la sortie analogique 1 et la sortie
S/PDIF gauche. L'entrée analogique 2 est envoyée
vers la sortie analogique 2 et la sortie S/PDIF droite.
Les entrées analogiques 3 à 6 sont envoyées vers
les sorties analogiques 3 à 6.

en mode AD/DA, les entrées ana-

Chapitre 5 : Utilisation du panneau de configuration du pilote 29

Mixer: en mode Mixer, toutes les entrées analogi-

Bouton Speaker

ques et numériques sont ajoutées et routées vers
les sorties analogiques 1-2 et dupliquées sur les
sorties S/PDIF gauche et droite.

Modification des modes sous-autonomes

En mode autonome, vous pouvez savoir dans quel
mode sous-autonome se trouve la Mbox Pro et le
changer à l'aide de la touche de sélection de source
Speaker (appuyez sur le bouton Speaker pour par­courir tous les modes).

La couleur du bouton indique le mode :

• Vert : mode AD/DA Converter

•Rouge : mode Preamp

• Orange : mode Mixer

Output Setup

Vous pouvez configurer le monitoring stéréo et
surround, ainsi que les paramètres de sortie dans
Output Setup.

Configuration du monitoring stéréo

Vous pouvez assigner jusqu'à trois paires de sorties
de monitoring en tant que paires de monitoring
studio. Appuyez sur le bouton Speaker du panneau
avant pour faire défiler les paires de sorties de mo­nitoring studio. Cette option est particulièrement
utile pour comparer votre mixage sur différentes
enceintes studio.

Configuration du monitoring surround

Vous pouvez sélectionner les paires de sorties de
monitoring contrôlées par le bouton Master Volume
de la Mbox Pro.

Par exemple, si vous activez Master Volume pour les
trois paires de sorties de monitoring, le volume
master contrôle alors toutes les paires en même
temps. Cela peut s'avérer utile pour le mixage
surround.

Menu Setup, mode Output Setup présenté

Les options Output Setup sont regroupées dans les
catégories suivantes :

Sorties de monitoring (1–2, 3–4, 5–6)

Name

Bouton de sélection de la source/Speaker de la MboxPro

Guide de l'utilisateur Mbox Pro30

Cliquez sur la case pour attribuer un nom aux paires
de sorties de monitoring stéréo. Le nom apparaît
dans les onglets Output Pair de la section Stereo
Mix. Voir « Paires de sorties » à la page 34.

Control Room Assignment

Sorties casque A et B

Ce menu déroulant assigne une paire de sorties de
monitoring (1–2, 3–4, 5–6) comme sortie de mo­nitoring studio. Sélectionnez parmi les options
suivantes :

•None

• Speakers A (Green LED)

•Speakers B (Red LED)

• Speakers C (Amber LED)

Supposons que les sorties 1–2 sont assignées comme
Speakers A, les sorties 3–4 comme Speakers B et
les sorties 5–6 comme Speakers C. Appuyez sur le
bout on Speaker de la Mbox Pro pour basculer entre
les trois paires de haut-parleurs. Une seule paire
de sorties de monitoring studio est active simulta­nément en mode Stereo.

Master Vol.

Cette option permet de sélectionner les paires de
sorties contrôlées par le bouton Master Volume
de la Mbox Pro.

Si vous activez cette option pour les trois paires de
sorties de monitoring, le volume master contrôle
alors toutes les paires en même temps

Ces sorties ne peuvent être assignées en tant que
sorties de monitoring studio. Vous pouvez attribuer
un nom aux paires de sorties stéréo. Le nom apparaît
dans les onglets Output Pair de la section Stereo Mix.

Flow

Cliquez sur le bouton Flow pour afficher le flux de
signaux des entrées vers les sorties de la Mbox Pro.
Ce sont des informations très utiles pour com­prendre le chemin d'un signal audio qui circule
via la Mbox Pro.

Si une paire de sorties est désignée comme paire
de haut-parleurs studio, cette case est automa­tiquement cochée et ne peut être désélectionnée.

Left Trim: le bouton règle le trim du niveau de la
sortie gauche (impair).

Right Trim: le bouton règle le trim du niveau de la
sortie droite (pair).

S/PDIF Outputs L/R

Ces sorties ne peuvent être assignées en tant que
sorties de monitoring studio. Vous pouvez attribuer
un nom aux paires de sorties stéréo. Le nom apparaît
dans les onglets Output Pair de la section Stereo Mix.

Chapitre 5 : Utilisation du panneau de configuration du pilote 31

About

Liens Web

Informations sur le firmware et le pilote

Section Stereo Mix

Le menu About permet d'afficher la version du
firmware de la Mbox Pro et la version du programme
d'installation du pilote de la Mbox Pro.

Accès aux liens Web

En bas à droite du panneau de configuration du
pilote, vous pouvez accéder facilement à des res­sources en ligne utiles sur notre site Web Avid
(www.avid.com/fr) en cliquant sur l'un des menus
déroulants suivants :

•Manual

•Updates

• Support

•FAQs

•Register

Si vous cliquez sur l'un des liens Web, votre
navigateur Internet s'ouvrira. Votre ordinateur
doit disposer d'un accès Internet pour charger
ces pages.

Ces mixeurs 16 entrées et 2 sorties permettent de
créer jusqu'à six mixages stéréo avec une fréquence
d'échantillonnage inférieure ou égale à 96 kHz, et
jusqu'à deux mixages stéréo avec une fréquence
d'échantillonnage supérieure à 96 kHz.

Vous pouvez ainsi créer des mixages de retour avec
une latence proche de zéro permettant aux musi­ciens d'obtenir une balance personnalisée pour
l'enregistrement.

Il est important de noter que toutes les modifica­tions apportées au mixage stéréo affectent unique­ment ce qui est audible depuis les sorties du mixeur,
et en aucun cas les signaux envoyés vers l'applica­tion d'enregistrement. Par exemple, si vous enre­gistrez un chanteur et qu'il vous demande d'aug­menter le volume de la piste vocale afin qu'il puisse
mieux s'entendre, vous pouvez augmenter le canal
de micro du chanteur dans le mixage stéréo. Cela
augmentera le volume de la partie vocale dans le
casque du chanteur, mais elle sera toujours enre­gistrée dans Pro Tools selon le volume défini par
le bouton de réglage de gain du panneau avant.

Le mixage stéréo est configuré comme sur une table
de mixage standard. Il y a 16 canaux d'entrée (huit
entrées matérielles depuis la Mbox Pro et huit re­tours logiciels depuis l'application d'enregistre­ment). Chaque canal d'entrée possède ses propres
faders de volume, boutons de panoramique et dé­parts Aux, des boutons solo et mute, ainsi qu'une
section de sortie master avec sa propre paire de faders
et de boutons mute.

Deux canaux peuvent être couplés en cliquant sur
l'icône de liaison entre les deux canaux. Le couplage
de canaux permet de régler les paramètres de mute,
solo et les faders simultanément en modifiant les
paramètres de l'un des canaux couplés. Toutefois,
le couplage de deux canaux n'aura aucun effet sur
les commandes de panoramique qui se règlent
toujours canal par canal.

Guide de l'utilisateur Mbox Pro32

Le mixage stéréo propose des VU-mètres à segments

Entrées matérielles Retours logiciels Master

Paires de

sorties

Effets

VU-mètre de

signal

Solo

Mute

Panoramiqu

e

Fader de

canal

Nom de canal

Couplage de

canal

multiples pour indiquer les niveaux des canaux
d’entrée (directement au-dessus de chaque canal) et
les niveaux de sortie de la table de mixage principal
(en haut à droite de la table de mixage). L'affichage
des VU-mètres pré/post-fader peut être configuré
depuis l'onglet Setup du panneau de configuration.
Les témoins d'écrêtage peuvent rester allumés si
vous sélectionnez

Hold Clipping Indicators until Clicked

dans le menu Setup. Ils sont réinitialisés lorsque
vous cliquez sur le témoin d'écrêtage.

La section de mixage stéréo apparaît dans l'affichage
principal du panneau de configuration et se divise
en cinq sections principales :

e

• Hardware Inputs

• Software Returns

•Output Pairs

•Master

•Effect

Section Stereo Mix

Chapitre 5 : Utilisation du panneau de configuration du pilote 33

Hardware Inputs

La section Hardware Inputs permet de contrôler
les entrées Mic/Line, d'instrument et S/PDIF de la
Mbox Pro. Les entrées matérielles 1 à 6 sont les
entrées analogiques et les entrées matérielles 7 et
8 sont les entrées S/PDIF.

Software Returns

La section Software Returns permet de contrôler
l'audio provenant de Pro Tools (ou toute autre
application audio).

Les retours logiciels 1 et 2 sont les sorties stéréo
par défaut de Pro Tools.

Paires de sorties

Chaque paire de sorties de monitoring de la
Mbox Pro (sorties 1–2, 3–4, 5–6 , S/PDIF gauche et
droite, ou casques A et B) est représentée sur un
onglet dans l'affichage de sélection des paires de
sorties. L'affichage de sélection des paires de sorties
permet de sélectionner la source audio pour chaque
paire de sorties de monitoring et, le cas échéant,
de modifier la source audio.

• Stereo Mix 3 (uniquement disponible pour
les fréquences d'échantillonnage inférieures
ou égales à 96 kHz)

• Stereo Mix 4 (uniquement disponible pour
les fréquences d'échantillonnage inférieures
ou égales à 96 kHz)

• Stereo Mix 5 (uniquement disponible pour
les fréquences d'échantillonnage inférieures
ou égales à 96 kHz)

• Stereo Mix 6 (uniquement disponible pour
les fréquences d'échantillonnage inférieures
ou égales à 96 kHz)

• Software Returns 1–2

• Software Returns 3–4

• Software Returns 5–6

• Software Returns 7–8

• Hardware Inputs 1–2

• Hardware Inputs 3–4

• Hardware Inputs 5–6

• Hardware Inputs 7–8

Les sources audio de paires de sorties peuvent être
divisées en deux catégories :

Mixages stéréo

Onglets représentant chaque paire de sorties matérielles
de la MboxPro,affichage de sélection des paires de
sorties présenté

Chaque onglet de sélection des paires de sorties
inclut un menu déroulant à partir duquel vous
pouvez sélectionner la source audio de votre choix.
Les sources incluent :

• Stereo Mix 1

• Stereo Mix 2

Guide de l'utilisateur Mbox Pro34

Un mixage stéréo permet de configur er un mixage
stéréo personnalisé en paramétrant le niveau
souhaité pour chaque entrée matérielle et retour
logiciel dirigé vers la paire de sorties matérielles.
Reportez-vous à la section Stereo Mix pour plus
d'informations.

Routages directs

Un routage direct signifie que le signal sélectionné
passe directement vers la paire de sorties matérielles.
Par exemple, si la source de la paire de sorties 1–2
est Hardware Inputs 1–2, le signal arrivant sur les
entrées matérielles 1–2 de la Mbox Pro passe direc­tement vers les sorties matérielles 1–2. De la même
manière, si la source est Software Returns 1–2, le si­gn al en voy é de puis un r etou r lo gic iel hôte aud io 1– 2
passe directement vers les sorties matérielles 1–2.

Notes:

• La source de l'onglet sélectionné apparaît sous
l'affichage de sélection des paires de sorties.
Voir « Output Setup » à la page 30.

• Pour les sources de mixage stéréo, le mixeur
s'affiche de manière classique.

•

Pour les sources de routage direct, un affichage
comprenant des VU-mètres apparaît et la
source d'entrée et la destination de sortie
sont mises en surbrillance.

• Vous pouvez faire glisser les onglets pour en
modifier l'ordre comme bon vous semble.

Notes sur les paires de sorties désignées comme
sorties de monitoring studio:

• Si une paire de sorties est désignée comme
sortie de monitoring studio (reportez-vous à
la section « Control Room Assignment » à la
page 31), une icône de haut-parleur apparaît
dans le coin supérieur droit de l'onglet. Cliquez
sur l'icône de haut-parleur, ou double-cliquez
sur l'onglet, pour faire de la paire de sorties
associée la paire de haut-parleurs de monito­ring studio active.

•

Les paires de sorties de monitoring studio doi­vent avoir des mixages stéréo comme sources.
Ceci est automatiquement appliqué par le
logiciel.

• Dans la plupart des cas, vous souhaiterez
utiliser le même mixeur stéréo (par exemple,
Stereo Mix 1) pour toutes les paires de sorties
de monitoring studio. Ceci n'est pas appliqué
par le logiciel car il peut y avoir des cas où
plusieurs sources pour des paires de sorties
de monitoring studio sont nécessaires.

Panoramique

Les boutons de panoramique contrôlent la position
du signal audio d'un canal sur l'image stéréo du
mixage stéréo (double-cliquez sur le bouton pour
remettre le panoramique au centre).

Solo

Chaque bouton solo permet de contrôler l'audio
pour le canal dont il fait partie tout en coupant le
son de tous les autres canaux d'entrée matérielle
et les retours logiciels (sauf ceux pour lesquels le
bouton solo a également été activé).

Mute

Les boutons mute permettent de désactiver sépa­rément le monitoring audio pour chaque canal
dans le mixage stéréo.

Faders de canal

Les faders de canal contrôlent le niveau de volume de
monitoring de chaque canal dans le mixage stéréo.

Noms de canaux

Par défaut, les noms de canaux affichent le nom
de l'entrée de chaque canal (1 à 8), sauf pour la paire
de Master Faders (libellée L/R par défaut).

Si vous cliquez sur un nom de canal, un curseur
apparaît permettant de saisir un nom de canal
personnalisé (par exemple guitare, voix, etc.).

Les noms de canaux affichent également le niveau
de signal (en dB) pendant qu'un fader est réglé.

Chapitre 5 : Utilisation du panneau de configuration du pilote 35

Couplage

Boutons de couplage

Section Master

Section FX Returns

Les boutons de couplage permettent de connecter
des paires stéréo de boutons ou de faders (et aussi
de coupler les boutons de départ d'effet correspon­dants), afin que le réglage d'un canal (gauche/droite)
s'applique à l'autre côté de manière identique.

Le couplage de deux canaux n'affecte pas les
commandes de panoramique.

Hardware Input FX Sends

Les départs d'effet sont partagés par tous les mixages
stéréo sauf si Post-Fader Stereo Mix 1 est sélectionné
dans le menu Setup.

Software Return FX Sends

Les départs d'effet sont partagés par tous les mixages
stéréo sauf si Post-Fader Stereo Mix 1 est sélectionné
dans le menu Setup.

Le témoin d'écrêtage indique qu'il y a eu un écrêtage
en entrée ou en sortie de l'effet. Le VU-mètre en
lui-même n'indique que le niveau de sortie.

Effect

Le menu déroulant Effect permet de sélectionner
l'effet à appliquer aux entrées matérielles et/ou aux
retours logiciels (les effets ne sont pas disponibles
si la fréquence d'échantillonnage est inférieure à
96 kHz). Cinq types de réverbération sont dispo­nibles : trois réverbérations room et deux réverbé­rations hall, plus un delay et un écho. Ces effets
peuvent être personnalisés à l'aide des trois com­mandes suivantes :

Duration: ce bouton contrôle le temps de decay
(pour les réverbérations) ou le temps de delay (pour
le delay et l'écho).

Feedback: ce bouton contrôle le nombre de répé­titions pour les effets delay et écho. Il n'affecte pas
les réverbérations.

Volume: ce bouton contrôle le niveau de sortie des
effets envoyé aux retours d'effet.

FX Returns

Ces boutons déterminent la proportion de la sortie
audio de l'effet qui sera mélangée aux sorties L/R
Master du signal d'écoute. À la différence des dé­parts, les retours d'effet sont réglables séparément
pour chaque mixage stéréo.

FX Returns (sous la section Master)

Guide de l'utilisateur Mbox Pro36

Master

Menu déroulant
de copie du
mixage stéréo

Bouton Mute (R)

Bouton Mono

Section FX
Returns

Master Fader

Bouton Balance

Bouton Width

Bouton Mute (L)

Bouton Swap

Fader de canal

Bouton de

couplage

Indicateurs d'état

La section Master permet de contrôler la sortie du
mi xeu r p rin cip al. Cet te sor tie peu t êt re rou tée ver s
n'importe quelle sortie matérielle. Chaque mixage
stéréo inclut une section Master composée de
plusieurs commandes :

Bouton Swap:

inverse l'image stéréo, le canal gauche
est assigné à la sortie droite et le canal droit à la
sortie gauche.

Bouton de couplage: couple la section de retour
d'effets et les boutons mute.

VU-mètres Master: permettent d'avoir un contrôle
visuel du signal audio dirigé vers la paire de sorties
matérielles associée.

Copie du mixage stéréo: permet de copier les para-
mètres du mixage stéréo actuel vers l'un des autres
mixages stéréo.

Bouton Mono: le bouton Mono est disponible
uniquement dans les cas suivants :

• Au moins une paire de sorties est assignée en
tant que paire de sorties de monitoring studio.

•

Le mixage stéréo affiché est celui utilisé pour la
paire de sorties de monitoring studio actuelle.

Indicateurs d'état

En bas à gauche du panneau de configuration du
pilote apparaissent les indicateurs d'état suivants :

Section Master du panneau de configuration du pilote

Master fader:

Bouton Balance: règle l'équilibre gauche/droite du

règle le niveau global du mixage stéréo.

mixage stéréo (double-cliquez sur le bouton pour
le ramener au centre).

Bouton Width: règle la largeur de l'image stéréo,
bouton tourné au maximum vers la gauche pour
le mono et au maximum vers la droite pour la stéréo
(double-cliquez sur le bouton pour le ramener au
centre).

Boutons Mute:

coupent le son du côté gauche et/ou

droit du mixage stéréo.

Hardware Connected

Indique l'état du matériel, si une Mbox Pro cor­rectement installée et sous tension est connectée
à l'ordinateur.

Chapitre 5 : Utilisation du panneau de configuration du pilote 37

Streaming

Save as...

Indique si de l'audio provenant d'une station de
travail audionumérique ou d'un lecteur multimédia
(comme Pro Tools ou Windows Media Player) passe
par la Mbox Pro.

Host Control Enabled

Si une application telle que Pro Tools contrôle le
panneau de configuration du pilote, Host Control
Enabled s'affiche.

Presets

L'affichage Preset permet de charger et d'enregistrer
des fichiers de paramètres de la Mbox Pro. Cette
option est utile si vous voulez enregistrer plusieurs
configurations du panneau de configuration afin
de ne pas avoir à reconfigurer manuellement votre
système à chaque fois que vous travaillez sur un
type de projet différent.

Vous pouvez par exemple enregistrer les presets
suivants :

• Un preset pour l'enregistrement live, en stéréo
(faible latence/monitoring direct et/ou pour
les mixages casques distincts).

• Un preset pour le mixage en stéréo (haut­parleurs alternatifs, etc.).

• Un preset pour travailler en multicanal/
surround.

Le bouton Save as ouvre un explorateur de fichiers
afin d'enregistrer les paramètres actuels du panneau
de configuration du pilote dans un fichier de pa­ramètres.

Layouts

Le menu déroulant Layout permet de choisir les
informations à afficher dans le panneau de confi­guration du pilote, ainsi que leur disposition. Vous
avez le choix entre quatre dispositions :

Horizontal

La disposition Horizontal est la disposition par
défaut. Tous les boutons, faders et VU-mètres s'af­fichent de la même manière que sur une table de
mixage. C'est cette disposition que nous avons uti­lisée pour toutes les captures d'écran de ce chapitre.

Horizontal (Meters Only)

La disposition Meters Only met l'accent sur les
VU-mètres des entrées matérielles pré-fader et des
retours logiciels, mais ne permet pas d'accéder aux
mixeurs stéréo.

Bouton Load

Le bouton Load ouvre un explorateur de fichiers
afin de charger un fichier de paramètres précédem­ment enregistré.

Guide de l'utilisateur Mbox Pro38

Panneau de configuration du pilote de la MboxPro,
disposition Horizontal (Meters Only)

Vertical

Panneau de configuration du pilote de la MboxPro,
disposition Vertical

La disposition Vertical permet d'accéder à toutes
les commandes et tous les VU-mètres dans une fe­nêtre verticale. Cette disposition est conçue pour
prendre peu de place, ce qui est pratique quand
vous voulez l'utiliser avec Pro Tools (utilise moins
d'espace à l'écran, mais fournit des fonctionnalités
complètes).

Vertical (Meters Only)

La disposition Meters Only met l'accent sur les
VU-mètres des entrées matérielles pré-fader et des
retours logiciels, mais ne permet pas d'accéder aux
mixeurs stéréo.

Panneau de configuration du pilote de la MboxPro,
disposition Vertical (Meters Only)

Chapitre 5 : Utilisation du panneau de configuration du pilote 39

Guide de l'utilisateur Mbox Pro40

chapitre 6

Utilisation du bouton Multi

Le bouton Multi du panneau avant de la Mbox Pro
peut être utilisé pour exécuter facilement plusieurs
fonctions dans Pro Tools y compris (sans s'y
limiter) :

• Ajouter une piste

• Démarrer/Arrêter l'enregistrement

• Définir le tempo manuellement

• Naviguer jusqu'au marqueur
suivant/précédent

• Enregistrer une session

Utilisation du bouton Multi

Dans la boîte de dialogue Hardware Setup, Pro Tools
permet de définir trois paramètres pour le bouton
Multi de votre Mbox Pro à l'aide du volet Multi
Button Function. Vous pouvez également lancer
le panneau de configuration du pilote depuis cet
endroit.

Le volet Multi Button Function inclut les options
suivantes :

Press and Release: affiche les options disponibles
pour le mode Press and Release.

Pour plus d'informations sur le panneau
de configuration du pilote, reportez-vous
au Chapitre 5, « Utilisation du panneau de
configuration du pilote ».

MboxPro (bouton Multi)

Vous pouvez utiliser le bouton Multi pour effectuer
ces tâches ainsi que d'autres tâches courantes en
ayant recours à un seul bouton au lieu d'utiliser
les commandes de menu à l'écran. En appuyant
sur le bouton Multi de deux manières différentes
(appuyer et relâcher, ou appuyer et maintenir),
vous pouvez exécuter deux fonctions avec un
seul bouton.

Press and Hold: affiche les options disponibles
pour le mode Press and Hold.

Duration: propose quatre durées pour le maintien
du bouton.

Launch Control Panel:

de configuration du pilote.

permet de lancer le panneau

Chapitre 6 : Utilisation du bouton Multi 41

Pour utiliser le volet Multi Button Function et
configurer ses paramètres (exemple):

1 Démarrez Pro Tools.

2 Sélectionnez Track > New, puis créez une piste

audio mono.

Vous devez avoir au moins une piste disponible
dans une session pour utiliser les fonctions Add
Last Track et Add Selected Track.

3 Sélectionnez Setup > Hardware.

4 Dans la liste Press and Release, sélectionnez

Start/Stop Record (par défaut).

Options Press and Release

Lorsque vous cliquez sur la liste Press and Release,
un menu déroulant vous donne accès aux options
suivantes :

5 Dans la liste Press and Hold, sélectionnez Add

Selected Tracks (par défaut).

6 Dans la liste Hold Duration, sélectionnez 500msec

(par défaut).

Volet Multi Button Function (dans la boîte de dialogue
Hardware Setup)

7 Allez dans la fenêtre Edit et sélectionnez la piste

que vous venez de créer.

8 Appuyez sur le bouton Multi et maintenez-le

enfoncé pendant 500 ms, puis relâchez-le. Une
nouvelle piste est ajoutée en mode Record Enable.

9 Appuyez sur le bouton Multi et relâchez-le im-

médiatement. L'enregistrement commence sur
la piste.

Ceci n'est qu'un exemple servant à démontrer
comme il est facile d'utiliser le bouton Multi pour
ajouter rapidement des pistes et enregistrer. Mais
vous pouvez personnaliser les paramètres du bou­ton Multi pour l'adapter à votre workflow audio.

None: aucune fonction n'est sélectionnée pour
ce mode.

Add Last Track: ajoute le dernier type de piste que
vous avez créée dans la session. Supposons que
vous avez créé deux pistes audio dans une session.
Cette option ajoutera une nouvelle piste audio
mono.

Add Selected Track: ajoute toutes les pistes sélec-
tionnées dans une session. Supposons que vous
avez sélectionné deux pistes audio dans une session.
Cette option ajoutera deux nouvelles pistes audio.

Cursor to Next Marker: à chaque fois que vous
appuyez sur le bouton et que vous le relâchez, le
transport se place sur l'emplacement du marqueur
suivant.

Cursor to Previous Marker: à chaque fois que vous
appuyez sur le bouton et que vous le relâchez, le
transport se place sur l'emplacement du marqueur
précédent.

Start/Stop Playback: à chaque fois que vous ap-
puyez sur le bouton et que vous le relâchez, la lecture
de la session commence/s'arrête.

Start/Stop Record: à chaque fois que vous appuyez
sur le bouton et que vous le relâchez, l'enregistre­ment commence/s'arrête.

Guide de l'utilisateur Mbox Pro42

Loop Playback Toggle: à chaque fois que vous
appuyez sur le bouton et que vous le relâchez, le
mode de lecture en boucle est activé ou désactivé.

Undo:

à chaque fois que vous appuyez sur le bouton
et que vous le relâchez, cela annule la dernière
opération effectuée dans Pro Tools (similaire à la
commande Undo du menu Pro Tools).

Save Session: à chaque fois que vous appuyez sur
le bouton Multi et que vous le relâchez, la session
est enregistrée.

Tap Tempo:

vo us p ouv ez rég ler le t em po d e la ses si on
en appuyant sur le bouton Multi. Lorsque vous
battez le tempo, Pro Tools quitte le mode Con­ductor et cale son tempo sur le tempo battu. Si
Pro Tools est déjà en mode de tempo manuel, la
session ajuste automatiquement son tempo pour
correspondre à la valeur créée par la fonction Tap
Tempo.

Options Press and Hold

Lorsque vous cliquez sur la liste Press and Hold,
un menu déroulant vous donne accès aux options
suivantes :

Add Last Track: ajoute le dernier type de piste que
vous avez créée dans la session. Supposons que
vous avez créé deux pistes audio dans une session.
Cette option ajoutera une nouvelle piste audio
mono.

Add Selected Track: ajoute toutes les pistes sélec-
tionnées dans une session. Supposons que vous
avez sélectionné deux pistes audio dans une session.
Cette option ajoutera deux nouvelles pistes audio.

Cursor to Next Marker:

tenez le bouton enfoncé et que vous le relâchez,
le transport se place sur l'emplacement du mar-

à chaque fois que vous main-

queur suivant.

Cursor to Previous Marker: à chaque fois que vous
maintenez le bouton enfoncé et que vous le relâ­chez, le transport se place sur l'emplacement du
marqueur précédent.

Start/Stop Playback: à chaque fois que vous main-
tenez le bouton enfoncé et que vous le relâchez,
la lecture de la session commence/s'arrête.

Start/Stop Record: à chaque fois que vous main-
tenez le bouton enfoncé et que vous le relâchez,
l'enregistrement commence/s'arrête.

Loop Playback Toggle:

à chaque fois que vous main­tenez le bouton enfoncé et que vous le relâchez, le
mo de de lec tu re en b ou cl e es t a ct ivé ou dés ac ti vé.

None : aucune fonction n'est sélectionnée pour
ce mode.

Undo: à chaque fois que vous maintenez le bouton
enfoncé et que vous le relâchez, cela annule la der­nière opération effectuée dans Pro Tools (similaire
à la commande Undo du menu Pro Tools).

Save Session: à chaque fois que vous maintenez
le bouton enfoncé et que vous le relâchez, la session
est enregistrée.

Chapitre 6 : Utilisation du bouton Multi 43

Options Hold Duration

Lorsque vous cliquez sur la liste Hold Duration,
un menu déroulant vous donne accès aux options
suivantes :

Hold Duration: vous avez le choix entre quatre
options (250 msec, 500 msec, 750 msec et 1 sec),
correspondant au temps de maintien du bouton
Multi en mode Press and Hold. La valeur par défaut
est 500 msec.

Guide de l'utilisateur Mbox Pro44

annexe a

Utilisation des applications compatibles CoreAudio et ASIO

Les pilotes matériels de la Mbox Pro permettent
d'utiliser des applications compatibles CoreAudio
(Mac) ou ASIO (Windows) avec votre Mbox Pro.

Configuration des préférences audio d’Apple

Pour obtenir les instructions d'installation
des pilotes, reportez-vous au Chapitre 3,
« Installation et connexion de la Mbox Pro ».

Configuration de la MboxPro
pour des applications tierces

Lorsque vous utilisez la Mbox Pro avec une appli­cation autre que Pro Tools (Apple GarageBand, par
exemple), vous pouvez configurer les préférences
audio depuis cette application.

Vous pouvez également configurer votre maté­riel à l'aide du panneau de configuration. Voir
« Utilisation du panneau de configuration du
pilote » à la page 25.

(Opération requise sur Mac uniquement pour
utiliser une interface ProTools qualifiée avec
Apple iTunes ou QuickTime)

Pour utiliser votre Mbox Pro avec des lecteurs pre­nant en charge CoreAudio (par exemple les lecteurs
iTunes ou QuickTime d’Apple), vous devez confi­gurer les préférences audio ou les paramètres MIDI.

Pour configurer les préférences audio d’Apple:

1 Lancez Préférences Système (menu Pomme >

Préférences Système).

2 Cliquez sur Son.

3

Cliquez sur

Pro Tools comme périphérique de sortie audio.

4 C

liquez sur

Pro Tools comme périphérique d'entrée audio.

5 Quittez les Préférences Système.

Sortie

, puis sélectionnez votre systèm

Entrée

, puis sélectionnez votre systèm

e

e

Annexe A : Utilisation des applications compatibles CoreAudio et ASIO 45

Guide de l'utilisateur Mbox Pro46

annexe b

Informations de conformité

Conformité avec les normes environnementales

Élimination des équipements usagés par
les utilisateurs de l'Union européenne

Ce symbole figurant sur le produit et son conditionnement indique
que des conditions d'élimination spécifiques s'appliquent à ce
produit. En effet, il vous incombe d'apporter vos équipements
usagés à un dépôt de recyclage de matériel électri que et électronique.
La collecte sélective et le recyclage spécifique de vos équipements
usagés permettront de préserver les ressources naturelles et de
protéger l'environnement et la santé des populations. Pour plus
d'informations sur les lieux de collecte et de recyclage de vos
équipements usagés, veuillez contacter votre service de recyclage
municipal ou le revendeur local auprès de qui vous avez effectué
votre achat.

Avertissement: Proposition 65

Certains des composants chimiques tels que le plomb
présents dans ce produit sont considérés cancérigènes
par l'État de Californie et risquent d'entraîner pendant
la grossesse des effets néfastes sur l'enfant. Lavez-vous
les mains après manipulation.

Avis sur le perchlorate

Ce produit peut contenir une batterie lithium-ion. L'État de Californie
impose la mention de l'avis suivant: «Présence de perchlorate - un
mode de manipulation spécifique peut être requis. Rendez-vous
sur www.dtsc.ca.gov/hazardouswaste/perchlorate.»

Avis de recyclage

Annexe B : Informations de conformité 47

Conformité aux normes

Avid

électromagnétiques

Avid déclare que ce produit est conforme aux normes suivantes
relatives aux interférences et à la compatibilité
électromagnétique:

• FCC Partie 15 Classe B

• EN 55022 Classe B

• EN 55204 Classe B

• AS/NZS 3548 Classe B

• CISPR 22 Classe B

Conformité FCC pour les États-Unis

Conformité australienne

Conformité canadienne

This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de classe A est conforme à la norme

NMB-003 du Canada.

Interférence radio et télévision

Cet équipement a été testé et s'est révélé conforme aux limites
d'un périphérique numérique de classe A, conformément aux
règlements Part 15 de la FCC.

DECLARATION DE CONFORMITE

Nous, Avid, 2001 Junipero Serra Boulevard
Daly City, CA 94014-3886 États-Unis
650-731-6300
déclarons sous notre seule responsabilité que le produit
MboxPro
est conforme aux règlements FCC Part 15.
Son utilisation est soumise aux deux conditions suivantes:

cet équipement ne peut provoquer d'interférences nuisibles, et

(1)
(2) cet équipement doit supporter toute interférence reçue, y
compris les interférences susceptibles de provoquer un mauvais
fonctionnement.

Déclaration de communication

REMARQUE: cet équipement a été testé et s'est révélé conforme
aux limites d 'un périphérique numériq ue de classe B, conformémen
aux règlements Part 15 de la FCC. Ces limites ont pour but de
fournir une protection raisonnable contre les interférences nuisibles
dans une installation domestique. Cet équipement produit, utilise
et peut émettre de l'énergie de fréquence radioélectrique et, s'il
n'est pas installé et utilisé conformément aux instructions fournies
peut provoquer des interférences nuisibles aux communications
radio. Il n'est cependant nullement garanti qu'aucune interférenc
n'aura lieu dans une installation particulière. Si cet équipement
produit des interférences nuisibles à la réception de postes de
radio ou de télévision, ce qui peut être décelé en allumant et
en éteignant le poste, l'utilisateur peut tenter de corriger ces
interférences en effectuant une ou plusieurs des manipulations
suivantes:

• Réorientez ou déplacez l'antenne de réception.

• Éloignez davantage l'appareil du récepteur.
Branchez l'appareil dans une prise située sur un circuit différent

•
de celui sur lequel le récepteur est branché.

• Pour toute aide supplémentaire, contactez votre revendeur ou
un technicien spécialisé radio et télévision.

Toute modification de l'équipement, si elle n'est pas expressément
approuvée par Avid, peut annuler le droit d'exploitation de
l'utilisateur.

Conformité européenne

(normes électromagnétiques et sécurité)

Avid est autorisé à apposer la mention CE (Conformité Européenne)
sur les équipements conformes, déclarant ainsi la conformité à
la directive EMC 89/336/EEC et à la directive 73/23/EEC sur les
basses tensions.

Conformité avec les normes de sécurité

t

Déclaration de sécurité

Cet équipement a été testé pour être en conformité avec la certification
de sécurité des États-Unis et du Canada, conformément aux
spécifications des normes UL (UL60065 7th /IEC 60065 7th) et

,

des normes canadiennes CAN/CSA (C22.2 60065:03). Avid Inc.
a reçu l'autorisation d'appliquer la marque UL et CUL appropriée

e

sur ses équipements conformes.

Attention

Guide de l'utilisateur Mbox Pro48

Consignes de sécurité importantes

1) Lisez ces instructions.

2) Conservez-les.

3) Soyez attentif aux avertissements.

4) Suivez toutes les instructions.

5) N'utilisez pas cet équipement à proximité d'une source d'eau.

6) Pour le nettoyage, utilisez uniquement un chiffon sec.

7) N'obstruez pas les conduits de ventilation. Lors de l'installation,
respectez les instructions du fabricant.

8) N'installez pas l'unité à proximité de sources de chaleur, telles
que des radiateurs, poêles ou autres équipements (amplificateurs
compris) produisant de la chaleur.

9) Ne retirez pas la sécurité de la prise polarisée ou de mise à la
terre. Une prise polarisée possède deux lames, dont l'une est plus
large que l'autre. Une prise mise à la terre comporte deux lames
et une broche de masse. La lame plus large et la troisième broche
sont fournies pour votre sécurité. Si la prise fournie n'est pas adaptée
à votre fiche, consultez un électricien, afin qu'il remplace la prise
obsolète.

10) Veillez à ne pas marcher sur le cordon d'alimentation, ni à le
pincer, en particulier au niveau des prises, des fiches femelles et
de leur point de connexion à l'équipement.

11) Utilisez uniquement des attaches et des accessoires
recommandés par le fabricant.

12) Pour les produits non montables sur rack: utilisez uniquement
un chariot, un socle, un trépied ou une table recommandés par
le fabricant ou vendus avec l'équipement. Lorsque vous utilisez
un chariot, déplacez l'ensemble chariot/équipement avec précaution
afin d'éviter tout accident en cas de renversement de l'équipement.

13) Débranchez l'équipement en cas d'orage ou s'il n'est pas utilisé
pendant une longue période.

14) Pour t out entretien et réparation, adressez-vous à un personnel
qualifié. Des réparations sont requises lorsque l'équipement est
endommagé, notamment lorsque la prise d'alimentation ou le
cordon d'alimentation est abîmé, en cas de mauvais fonction nement,
d'exposition à la pluie ou à la moisissure, de renversement de
l'équipement, de déversement accidentel de liquide ou de chute
d'objets sur l'unité.

15) Pour les produits auto-alimentés:
l'équipement doit être protégé des éclaboussures et des ruissellements
de liquide. Évitez de placer des récipient s contenant du liquide (un
vase, par exemple) sur l'équipement.

Avertissement! Afin de réduire les risques d'incendie ou de choc
électrique, n'exposez pas cet équipement à la pluie ou à l'humidité.

16) Pour les produits contenant une batterie au lithium:
ATTENTION! Si la batterie n'est pas correctement remplacée, elle
risque d'exploser. Utilisez le même modèle ou un modèle équivalent.

17) La température ambiante d'utilisation de cet équipement ne
doit pas dépasser 40°C.

Annexe B : Informations de conformité 49

Guide de l'utilisateur Mbox Pro50

index

A

alimentation fantôme

témoin et bouton 48V 6
utilisation 6, 16

B

Bouton Master Volume 7
Bouton Multi

description 7
utilisation 41

C

caractéristiques 1
casques

affectation des sources pour les casques 32
configuration dans le panneau de configuration

du pilote 31
connexion 13
sorties casque 7

Commutateur d'alimentation 9
compatibilité 3
configuration système requise 3
connexion de la Mbox Pro 11

E

E/S numérique

connecteur S/PDIF 9
connexion 20

Entrée DI

connexion d'instruments 18
jacks combo Mic/DI 6

Entrées Aux

connexion 15
jacks 9

Entrées Line

connexion de claviers ou tables de mixage 19
jacks 8

Entrées Mic

connexion d'un micro 17
entrées combo Mic/DI 6

F

Filtre passe-haut 28
fréquence d'échantillonnage 27

G

Gain

bouton de gain 6
réglage du gain pour les instruments 18
réglage du gain pour les micros 16

I

Inserts

connexion 20
jacks 8

installation des pilotes matériels 11

J

Jack d'entrée d'alimentation 9

M

MIDI

établissement des connexions 21
ports 9

P

Panneau de configuration du pilote 25
Paramètres matériels 27
pilotes matériels

installation 11
utilisation du panneau de configuration du pilote

25

Index 51

S

S/PDIF

connecteur 9
connexion 20
utilisation 21

Sorties de monitoring

affectation dans le panneau de configuration du

pilote 34

configuration des sorties dans le panneau de

configuration du pilote 30
connexion 14
jacks 8

Source d'horloge 27

T

taille de mémoire tampon 27
Témoins

échelles de témoins 6
témoin d'alimentation 7

V

volume

bouton Master Volume 7
boutons de volume du casque A et B 7

W

Word Clock

connecteur 9
présentation 22
utilisation avec Pro Tools 22

Guide de l'utilisateur Mbox Pro52

Avid

2001 Junipero Serra Boulevard
Daly City, CA 94014-3886
États-Unis

Assistance technique

Visitez le centre d'assistance
en ligne à l'adresse
www.avid.com/fr/support.

Informations sur les produits

Pour des informations sur la société
ou les produits, visitez le site Web
www.avid.com/fr.
