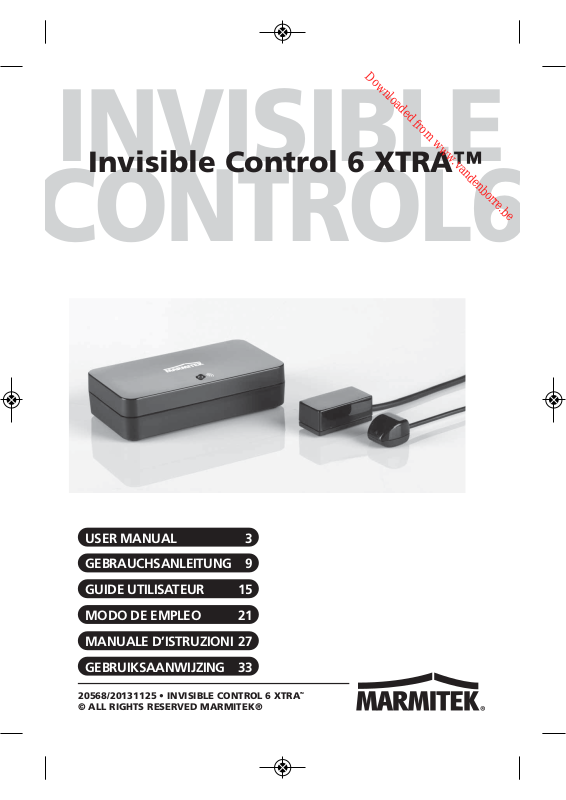

Page 1
6
INVISIBLE
Invisible Control 6 XTRA™
ONTROL
USER MANUAL 3
GEBRAUCHSANLEITUNG 9
GUIDE UTILISATEUR 15
MODO DE EMPLEO 21
MANUALE D’ISTRUZIONI 27
GEBRUIKSAANWIJZING 33
20568/20131125 • INVISIBLE CONTROL 6 XTRA
© ALL RIGHTS RESERVED MARMITEK®
TM
Page 2
2 © MARMITEK
Page 3
SAFETY WARNINGS
• To prevent short circuits, this product should only be used inside and only in dry
spaces. Do not expose the components to rain or moisture. Do not use the product
close to a bath, swimming pool etc.
• Do not expose the components of your systems to extremely high temperatures or
bright light sources.
• In case of improper usage or if you have altered and repaired the product yourself,
all guarantees expire. Marmitek does not accept responsibility in the case of
improper usage of the product or when the product is used for purposes other
than specified. Marmitek does not accept responsibility for additional damage
other than covered by the legal product responsibility.
• Do not open the product: the device may contain live parts. The product should
only be repaired or serviced by a qualified repairman.
• Only connect the adapter to the mains after checking whether the mains voltage is
the same as the values on the identification tags. Never connect an adapter when it
is damaged. In that case, contact your supplier.
• This product is not a toy. Keep out of reach of children.
ENGLISH
1. INTRODUCTION
Congratulation on buying the Invisible Control 6 XTRA™! With the Invisible Control 6
XTRA™ you can extend the IR (infra-red) signals from your own remote control. The
Invisible CONTROL 6 XTRA™ gives you the opportunity to control your A/V equipment
when it’s stored away in a closed cabinet or placed out of sight.
Marmitek products are manufactured with the utmost care and are exceptionally high
quality. Please read this manual carefully and follow the instructions in order to get the
best from this product.
2. SET CONTENTS
1x IR Receiver + sticky strip
1x IR Module + sticky strip
2x IR Extension cable with one IR blaster LED
1x Power Adapter
1x User manual
INVISIBLE CONTROL 6 XTRA
TM
3
Page 4
3. HOW DOES IT WORK?
1
3
V
2
2
Locate your A/V device in a closed cabinet or TV unit. The IR receiver (1) must be located
in view of your remote control. Stick the IR blaster LEDs (2) wherever you like in the
cabinet or TV unit. You will then be able to operate all of the A/V devices in that specific
section. You can then place the IR modules (3) in discrete locations. Point the remote
control towards the small IR receiver in order to send the desired command (via the IR
module) to the IR blaster LEDs; these will then send on this infrared command to the
A/V equipment.
4. INSTALLATION
In order to check that the system works correctly, it is advisable to first test the set-up
you had in mind. To do so, connect everything as described below but do not stick the
components securely.
4.1 LOCATING THE IR RECEIVER
1
1
Place the very small IR receiver (1) that comes with the Invisible Control 6 XTRA™ so that
it can be seen by your (infrared) remote control and receive the commands (max. 10
metres).
• The most logical location for the IR receiver is, for example, on the cabinet in which
the A/V equipment is located or near the TV.
• You can run the cable underneath or behind, using the notch at the back of the IR
receiver housing; this allows the cable to be hidden easily.
4 © MARMITEK
Page 5
• Use the self-adhesive strip which is supplied to locate the IR receiver just about
anywhere you please.
• Experiment with the location before you stick the IR receiver in its final position.
Note! The sticky strip may lead to discolouration or leave glue residues on certain
surfaces.
4.2 LOCATING THE IR (INFRARED) BLASTER LED
ENGLISH
2
2
Stick the IR blaster LEDs (2) wherever you like in the cabinet or TV unit. You
will then be able to operate all of the A/V devices in that specific section.
• With a correct placement one blaster LED can control all A/V devices placed in the
same compartment.
• In some situations it is necessary to place a second blaster LED if not all A/V devices
can be controlled with one blaster LED.
• Or you place the blaster LED on one of the A/V devices in the middle of the cabinet
and the other equipment will be controlled as well by the reflection of the
infraredsignal.
4.3 LOCATING THE IR MODULE
Mount the IR Module (3) at an accessible place behind or alongside your A/V
equipment, in the vicinity of an electrical socket.
• Be aware of the cable length of the IR blaster LEDs and
the IR receiver.
• Make sure that the connections remain accessible and
that the ‘IR data’ light remains visible so you can check
it is working properly.
• Use the self-adhesive strip which is supplied to locate
the IR receiver just about anywhere you please.
INVISIBLE CONTROL 6 XTRA
TM
V
3
5
Page 6
4.4 CONNECTING THE IR MODULE
POWER
IR OUT IR IN
1. Connect the installed IR Extender cables with blaster LEDs) to the ‘IR OUT’
connection on the IR Module.
2. Connect the installed IR Receiver cable to the ‘IR IN’ connection on the IR Module:
3. Connect the USB Power adapter to the ‘POWER’ connection on the IR Module and
plug this into an electrical socket.
4. If the Invisible Control 6 XTRA™ is correctly connected, the ‘IR data’ light will blink
on the IR Module if you press a button on the (infrared) remote control while
pointing towards the IR receiver.
5. Close the doors of your cabinet to ensure that the A/V equipment cannot receive
an infrared command directly from the remote control as this can lead to
operational problems.
6. You can now operate the A/V equipment via the Invisible Control 6 XTRA™
through closed cupboard doors!
5. FREQUENTLY ASKED QUESTIONS
The A/V equipment does not respond to signals from my remote control.
Take the following instructions into account:
• The IR receiver has a receiving sensitivity of about 10 metres with an acceptance
angle of 60 degrees. Range is also dependent on the remote control used.
•
If the ‘IR data’ light on the IR Module is continuously illuminated, the IR receiver is
probably being disrupted by another infrared signal. Try to locate the IR receiver so
that it encounters as little disruption as possible from, for example, direct sunlight,
Flat Screen TVs, (LCD, Plasma, LED), fluorescent lighting or energy-efficient light bulbs.
• The IR receiver does not work with some A/V devices and models that use higher IR
frequencies such as Bang&Olufsen (B&O).
• Ensure that the IR receiver and the IR blaster extender cable are correctly connected and
that these are plugged in properly.
6 © MARMITEK
Page 7
Do you have other questions that have not been resolved by the above information?
Please go to www.marmitek.com
6. TECHNICAL DATA
IR Module
Feed POWER: 100-240VAC 50/60Hz, mini USB (supplied).
IR blaster LEDs connections: 2 x 2.5 mm jack (mono).
IR Receiver connection: 1 x 3.5 mm jack (mono)
Dimensions: 80 x 43 x 19 mm
IR receiver
Frequency range: 30-60 KHz.
IR reception range: ± 10 metres.
Length of cable: 3 metres
IR reception angle: 60° (+30°/-30° from centre).
Dimensions receiver bloc: 15 x 30 x 11 mm.
IR Extension cable
IR blaster LEDs: 2x IR Extension cable with one IR blaster LED
IR transmission range: 2 meters
Length of cable: 3 metres
ENGLISH
Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or its packaging must not be disposed of
with unsorted municipal waste. The symbol indicates that this product should be disposed of separately from regular household waste streams.
It is your responsibility to dispose of this and other electric and electronic equipment via designated collection facilities appointed by the
human health. For more detailed information about the disposal of your old equipment, please contact your local authorities, waste disposal service, or
the shop where you purchased the product.
INVISIBLE CONTROL 6 XTRA
government or local authorities. Correct disposal and recycling will help prevent potential negative consequences to the environment and
TM
7
Page 8
8 © MARMITEK
Page 9
SICHERHEITSHINWEISE
• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des
Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht
Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades
usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder
starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder
selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek
übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen
Verwendung des Produktes als für den vorgesehenen Zweck keinerlei
Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als
die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile
enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie
Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie
überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben
Wert übereinstimmt. Schließen Sie niemals einen Netzadapter an, wenn diese
beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.
DEUTSCH
1. EINFÜHRUNG
Herzlichen Glückwunsch mit dem Erwerb des Invisible Control 6 XTRA™! Mit dem
Invisible Control 6 XTRA™ können Sie die IR Signale (Infrarot) Ihrer eigenen
Fernbedienung verlängern. Der Invisible Control 6 XTRA™ ermöglicht es Ihnen, Ihre
gesamten, in Schränken untergebrachten oder außer Sichtweite stehenden, Audio/Videogeräte zu bedienen.
Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher
Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die
Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.
2. VERPACKUNGSINHALT
1x IR Empfänger + Klebestreifen
1x IR Modul + Klebestreifen
2x IR Verlängerungskabel mit einem IR Blaster LED
1x Speisungsadapter
1x Gebrauchsanleitung
INVISIBLE CONTROL 6 XTRA
TM
9
Page 10
3. WIE FUNKTIONIERT ES?
1
3
V
2
2
Stellen Sie Ihre A/V Geräte in einem geschlossenen Stereoschrank oder TV Lowboard
auf. Der IR Empfänger (1) muss in Sichtweite Ihrer eigenen Fernbedienung installiert
werden. Kleben Sie die IR Blaster LED’s (2) an eine beliebige Stelle im Schrank oder TV
Lowboard, um sämtliche A/V Geräte in ein und demselben Fach bedienen zu können.
Entfernen Sie das IR Modul (3) daraufhin aus dem Blickfeld. Richten Sie die
Fernbedienung auf den kleinen IR Empfänger, um den gewünschten Befehl (über das IR
Modul) zu den IR LED’s zu versenden; diese werden den Infrarot-Befehl dann direkt an
Ihre A/V Geräte weiterleiten.
4. INSTALLATION
Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von Ihnen geplante
Aufstellung zunächst auszuprobieren. Schließen Sie dazu alles wie nachstehend
beschrieben an, kleben oder schrauben Sie die Komponenten jedoch noch nicht fest.
4.1 AUFSTELLUNG DES IR EMPFÄNGERS
1
1
Stellen Sie den äußerst kleinen IR Empfänger (1) der Invisible Control 6 XTRA™ in
Sichtseite Ihrer (Infrarot) Fernbedienung auf, sodass diese die übertragenen Befehle
empfangen kann (max. 10 Meter).
• Bester Standort für den IR Empfänger wäre beispielsweise auf dem Schrank, in dem
sich die A/V Geräte befinden oder in Nähe des Fernsehers.
• Um das Kabel unsichtbar zu verlegen, können Sie es aufgrund der Aussparung im
Gehäuse an der Rückseite des IR Empfängers durch die Unter- oder Rückseite
10 © MARMITEK
Page 11
führen.
• Der anliegende, selbstklebende Streifen ermöglicht Anbringung an nahezu allen
Stellen.
• Ermitteln Sie die richtige Stelle, bevor Sie den IR Empfänger definitiv festkleben.
Achtung! Der Klebestreifen kann auf bestimmten Oberflächen eine Verfärbung
verursachen oder nach Entfernung Klebereste hinterlassen.
4.2 ANBRINGUNG DER IR (INFRAROT) BLASTER LED
2
2
Kleben Sie die IR Blaster LED’s (2) an eine beliebige Stelle im Schrank oder TV Lowboard,
um sämtliche A/V Geräte in ein und demselben Fach bedienen zu können.
• Bei richtiger Anbringung kann ein einziges Blaster LED sämtliche A/V Geräte, die
sich im selben Feld befinden, bedienen.
• Wenn nicht alle A/V Geräte mit einem Blaster LED bedient werden können, kann
die Anbringung einer zweiten Blaster LED bisweilen notwendig sein.
• Oder Sie bringen die Blaster LED an einem der A/V Geräte mittig des Schranks an
und die übrigen Geräte werden durch Reflexion des Infrarotsignals auch bedient
werden.
DEUTSCH
4.3 INSTALLATION DES IR MODULS
Installieren Sie das IR Modul (3) an einen erreichbaren Ort hinter oder neben Ihren A/V
Geräten und in Reichweite einer Steckdose.
• Berücksichtigen Sie die Kabellänge der IR Blaster LEDs
und des IR Empfängers.
3
• Um die Betriebsfähigkeit überwachen zu können,
müssen die Anschlüsse zugänglich und die "IR Daten"
Leuchte sichtbar bleiben.
• Der mitgelieferte selbstklebende Streifen ermöglicht
V
Anbringung an nahezu allen Stellen.
INVISIBLE CONTROL 6 XTRA
TM
11
Page 12
4.4 ANSCHLUSS DES IR MODULS
POWER
IR OUT IR IN
1. Schließen Sie die installierten IR Verlängerungskabel (mit den 3 IR LEDs) an den
“IR OUT“ Anschluss des IR Moduls an.
2. Schließen Sie das installierte IR Empfängerkabel an den “IR IN“ Anschluss des IR
Moduls an.
3. Schließen Sie den USB Speisungsadapter an den "POWER" Anschluss des IR
Moduls an und stecken Sie den Adapter in eine Steckdose.
4. Nach korrektem Anschluss der Invisible Control 6 XTRA™ blinkt die "IR Daten"
Leuchte am IR Modul, wenn Sie eine Taste der (Infrarot-Fernbedienung) betätigen
und diese dabei auf den IR Empfänger richten.
5. Schließen Sie die Türen Ihres Schranks und verhindern Sie, dass auch die A/V
Geräte unmittelbar von der Fernbedienung ein Infrarot-Kommando empfangen
können. Das könnte nämlich zu Bedienungsproblemen führen.
6. Sie können nunmehr Ihre A/V Geräte über die Invisible Control 6 XTRA™ durch
geschlossene Schranktüren hindurch bedienen!
5. HÄUGIG GESTELLTE FRAGEN
Die A/V Geräte reagieren nicht auf Signale meiner Fernbedienungen.
Beachten Sie nachstehende Hinweise:
• Der IR Empfänger hat eine Empfangsempfindlichkeit von ca. 10 Metern bei einem
60 Grad Öffnungswinkel. Der Bereich hängt zudem von der verwendeten
Fernbedienung ab.
• Leuchtet die “IR Daten” Leuchte am IR Modul fortwährend, dann wird der IR
Empfänger möglicherweise durch ein Infrarot Störsignal gestört. Achten Sie bei der
Aufstellung des IR Empfängers darauf, dass sich zwischen Empfänger und Sender
möglichst wenig Störquellen wie direkt einstrahlendes Sonnenlicht,
Flachbildfernseher (LCD, Plasma, LED), TL Beleuchtung oder Sparlampen befinden.
• Der IR Empfänger ist mit manchen A/V Geräten und Modellen, die höhere IR
Frequenzen nutzen, nicht vereinbar, wie z.B. Bang&Olufsen (B&O).
• Prüfen Sie, ob der IR-Empfänger und das IR blaster-Verlängerungskabel richtig
angeschlossen und vollständig eingestöpselt sind.
12 © MARMITEK
Page 13
Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann
unter www.marmitek.com
6. TECHNISCHE DATEN
IR Modul
Speisung POWER: 100-240VAC 50/60Hz, mini USB (mit enthalten).
IR Blaster LED Anschlüsse: 2x 2,5mm Mini-Jack (Mono).
IR Empfänger Anschluss: 1x 3,5mm Mini-Jack (Mono).
Abmessungen: 80 x 43 x 19mm
IR Empfänger
Frequenzbereich: 30-60 KHz.
IR Empfangsbereich: ± 10 Meter.
Kabellänge: 3 Meter
IR Empfangswinkel: 60º (+30º/-30º ab Center).
Abmessung Empfangsblock: 15 x13 x 11mm.
IR Verlängerungskabel
IR BlasterLED 2x IR Verlängerungskabel mit einem IR Blaster LED
IR Sendebereich 2 Meter
Kabellänge: 3 Meter
DEUTSCH
Umweltinformation für Kunden innerhalb der Europäischen Union
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem
Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt
von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und
entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu
vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen
Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.
INVISIBLE CONTROL 6 XTRA
elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu
TM
13
Page 14
14 © MARMITEK
Page 15
AVERTISSEMENTS DE SECURITE
• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et
uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à
l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement
élevées ou à des sources de lumières trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même
annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une
utilisation impropre du produit ou d’une utilisation autre que celle pour laquelle le
produit est destiné. Marmitek n’accepte aucune responsabilité pour dommage
conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit (excepté le compartiment des piles) : Les appareils
peuvent comprendre des composants dont la tension est mortelles. Les réparations
ou l’entretien ne doivent être effectués que par des personnes compétentes.
• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié
que la tension d’alimentation correspond à la valeur indiquée sur les plaques
d’identification. Ne jamais brancher un adaptateur secteur lorsque celui-ci est
endommagé. Dans ce cas, veuillez contacter votre fournisseur.
1. INTRODUCTION
Félicitations pour l’achat de l’Invisible Control 6 XTRA™ ! L’Invisible Control 6 XTRA™
permet l’extension des signaux IR (infrarouges) de votre propre télécommande.
L’Invisible Control 6 XTRA™ permet de commander votre équipement A/V tandis que
celui-ci est installé dans une armoire fermée, ou situé hors de vue.
Les produits Marmitek sont fabriqués avec un grand soin et sont de grande qualité.
Veuillez parcourir ce manuel attentivement et suivre les instructions pour bénéficier des
possibilités de ce produit de façon optimale.
2. CONTENU DE L'EMBALLAGE
1 Récepteur IR + bande adhésive
1 Module IR + bande adhésive
2 Câbles d'extension IR avec une LED blaster IR
1 Adaptateur secteur
1 Manuel d'utilisation
FRANÇAIS
INVISIBLE CONTROL 6 XTRA
TM
15
Page 16
3. COMMENT ÇA MARCHE ?
1
3
V
2
2
Placez votre appareil A/V dans un meuble fermé ou dans un meuble TV. Le récepteur IR (1)
doit être installé en vue de votre propre télécommande. Placez la LED blaster IR (2) où
vous voulez dans le meuble pour contrôler tous les appareils A/V dans le même
compartiment. Dissimulez ensuite soigneusement le Module IR (3). Dirigez la
télécommande vers le petit récepteur IR afin d'envoyer (par le biais du module IR) l'ordre
souhaité vers les LEDs blaster IR. Ces dernières transmettront directement cet ordre
infrarouge à vos appareils A/V.
4. INSTALLATION
Pour vérifier le bon fonctionnement du système il est conseillé de tester au préalable la
disposition comme vous l'avez prévue. A cet effet connectez tout, comme décrit cidessous, mais ne fixez pas définitivement les composants.
4.1 INSTALLATION DU RÉCEPTEUR IR
1
1
Placez le minuscule Récepteur IR (1) de l'Invisible Control 6 XTRA™ de telle sorte qu'il
soit en vue de votre télécommande (infrarouge) et qu'il puisse recevoir les ordres
transmis (max. 10 mètres).
• L'emplacement le plus logique pour installer votre Récepteur IR est par exemple sur
le meuble dans lequel les appareils A/V sont placés ou à proximité du téléviseur.
• Grâce à l'encoche dans le boîtier à l'arrière du Récepteur IR vous pouvez faire
passer le câble par dessous ou sur la face arrière, ce qui permet de dissimuler
facilement le câble.
• En utilisant la bande adhésive fournie le Récepteur IR peut être placé pratiquement
n'importe où.
16 © MARMITEK
Page 17
• Faites des essais pour repérer la position exacte avant de coller définitivement le
récepteur IR.
Attention ! La bande adhésive peut provoquer une décoloration de certaines surfaces
ou laisser des résidus de colle lorsqu'on l'enlève.
4.2 INSTALLATION DU CÂBLE D’EXTENSION IR (INFRAROUGE) LED
2
2
Placez la LED blaster IR (2) où vous voulez dans le meuble pour contrôler tous les
appareils A/V dans le même compartiment.
• Si une LED blaster est installée correctement elle peut commander tous les appareils
qui se trouvent dans le même compartiment.
• Dans certains cas, s'il n'est pas possible de commander tous les appareils A/V avec
une seule LED blaster, il est nécessaire de placer une deuxième LED blaster.
• Ou vous placez la LED blaster sur l'un des appareils A/V au milieu du meuble et les
autres appareils seront également commandés par la réflexion du signal infrarouge.
FRANÇAIS
4.3 INSTALLATION DU MODULE IR
Placez le Module IR (3) dans un endroit accessible derrière ou à côté de vos appareils
A/V et à proximité d'une prise électrique.
• Tenez compte de la longueur du câble des LEDs blaster
IR et du Récepteur IR.
3
• Assurez-vous que les prises restent accessibles et que le
voyant “IR data” (données IR) soit visible pour le
contrôle du bon fonctionnement.
• En utilisant la bande adhésive fournie il peut être placé
V
pratiquement n'importe où.
INVISIBLE CONTROL 6 XTRA
TM
17
Page 18
4.4 CONNEXION DU MODULE IR
POWER
IR OUT IR IN
1. Connectez les Câbles d'extension IR installés sur la prise "IR OUT" du Module IR.
2. Connectez le Câble du Récepteur IR installé sur la prise "IR IN" du Module IR.
3. Connectez l'adaptateur secteur USB sur la prise "POWER" (Alimentation) du
Module IR et branchez-le sur une prise électrique.
4. Si l'Invisible Control 6 XTRA™ est correctement connecté le voyant “IR data”
(données IR) sur le Module IR clignote lorsque vous appuyez sur une touche de la
télécommande (infrarouge) et que vous la dirigez vers le Récepteur IR.
5. Fermez les portes de votre meuble et évitez que vos appareils A/V puissent recevoir
directement un ordre infrarouge de la télécommande, cela pourrait en effet causer
des problèmes de commande.
6. Vous pouvez maintenant commander vos appareils A/V par le biais de l'Invisible
Control 6 XTRA™ à travers les portes fermées d'un meuble !
5. FOIRE AUX QUESTIONS
L'appareil A/V ne réagit pas aux signaux de ma télécommande.
Respectez les instructions suivantes :
• Le Récepteur IR a une sensibilité de réception d'environ 10 mètres pour un angle
d'ouverture de 60 degrés. La portée dépend également de la télécommande
utilisée.
• Si le voyant “IR data” (données IR) reste allumé continuellement, il se peut que le
Récepteur IR soit éventuellement perturbé par un signal d'interférence infrarouge.
Essayez de placer le Récepteur IR de telle sorte qu'il soit le moins possible perturbé
par d'éventuelles sources d'interférence telles que la lumière directe du soleil, les
Téléviseurs à Écran Plat (LCD, Plasma, LED), les lampes fluorescentes ou les
ampoules basse consommation.
• Le Récepteur IR n'est pas compatible avec certains appareils et modèles qui utilisent
des fréquences IR plus élevées tels que p.ex. Bang&Olufsen (B&O).
• Assurez-vous que le Récepteur IR et le câble d'extension IR blaster soient correctement
connectés et qu'ils soient enfichés fermement.
18 © MARMITEK
Page 19
Vous avez des questions pour lesquelles vous ne trouvez pas de réponse ci-dessus ?
Visitez le site www.marmitek.com
6. CARACTÉRISTIQUES TECHNIQUES
Module IR
Alimentation ‘’POWER’’ (PUISSANCE): 100-240VAC 50/60Hz, mini USB (fournie)
Raccordement IR blaster LED’s: 2x 2.5mm fiche jack (mono).
Raccordement Récepteur IR: 1x 3.5mm fiche jack (mono).
mm91 x 34 x 08 :snoisnemiD
Récepteur IR
.zHK 06-03 :ecneuqérF
.sertèm 01 ± :RI eétroP
Longueur de câbles: 3 mètres
Angle de réception IR: 60º (+30º/-30º depuis le centre).
Dimensions block récepteur: 15 x 13 x 11mm.
Câble de rallonge IR
IR blaster LED’s: 2x Câbles d'extension IR avec une LED blaster IR
Portée de transmission IR: 2 mètres
Longueur de câbles: 3 mètres
FRANÇAIS
Informations environnementales pour les clients de l’Union européenne
La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas
jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets
des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de
ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le
mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou
l’endroit où vous avez acheté le produit.
INVISIBLE CONTROL 6 XTRA
collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme
TM
19
Page 20
20 © MARMITEK
Page 21
AVISOS DE SEGURIDAD
• Para evitar un cortocircuito, este producto solamente se usa en casa y en
habitaciones secas. No exponga los componentes del sistema a la lluvia o a la
humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperaturas extremamente altas o a
focos de luz fuertes.
• En caso de uso indebido o modificaciones y reparaciones montados por su mismo,
la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume
ninguna responsabilidad para el producto. Marmitek no asume ninguna
responsabilidad para daños que resultan del uso impropio, excepto según la
responsabilidad para el producto que es determinada por la ley.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los
niños.
• Nunca abra el producto (a excepción de compartimiento de pilas): Puede contener
piezas que se encuentren bajo una tensión mortal. Deja las reparaciones o servicios
a personal experto.
• Adaptador de red: No conecte el adaptador de red a la red de alumbrado antes de
que haya controlado si la tensión de red corresponde con el valor indicado en la
estampa de tipo. Nunca conecte un adaptador de si ése está dañado. En este caso,
por favor entre en contacto con su proveedor.
1. INTRODUCCIÓN
¡Enhorabuena por la compra de Invisible Control 6 XTRA™! Con Invisible Control 6
XTRA™ podrá extender las señales IR (infrarrojas) de su propio mando a distancia.
Invisible Control 6 XTRA™ permite manejar sus dispositivos A/V que se encuentren en
armarios cerrados o fuera de la vista.
Los productos de Marmitek se fabrican con el mayor esmero y son de alta calidad. Por
favor lea cuidadosamente este modo de empleo y sigua las instrucciones para poder
aprovechar al máximo de las posibilidades de este producto.
2. CONTENIDO DEL EMBALAJE
1x Receptor IR + cinta adhesiva
1x Módulo IR + cinta adhesiva
2x Cable de extensión IR con blaster IR LED
1x Adaptador de Alimentación
1x Modo de empleo
ESPAGNOL
INVISIBLE CONTROL 6 XTRA
TM
21
Page 22
3. ¿CÓMO FUNCIONA?
1
3
V
2
2
Coloca el equipo A/V dentro de un armario o mueble A/V cerrado. Instala el Receptor IR
(1) en la vista de su propio mando a distancia. Pega los Blaster IR LED (2) dondequiera
en el armario o mueble TV para manejar todos los dispositivos A/V en el mismo
compartimiento. Pon el Módulo IR (3) fuera de la vista. Dirige el mando a distancia hacía
el Receptor IR para enviar el comando deseado (por el Módulo IR) a los Blaster IR LEDs,
los que lo transmiten al dispositivo A/V.
4. INSTALACIÓN
Para comprobar si el sistema funciona perfectamente, le avisamos ensayar la posición
deseada de los elementos. Conecta todos los componentes como descrito más abajo sin
pegarlos definitivamente.
4.1 COLOCACIÓN DEL RECEPTOR IR
1
1
Coloca el pequeño Receptor IR (1) del Invisible Control 6 XTRA™ en un sitio visible (en
una distancia máxima de 10 metros) para el mando a distancia (infrarrojo) parar que
pueda recibir los comandos enviados por el mando.
• Posibles sitios para el Receptor IR pueden ser por ejemplo encima del armario del
equipo A/V o en la cencanía del televisor.
• El hueco en la parte trasera del gabinete del Receptor IR le permite esconder el
cable fácilmente.
• La cinta adhesiva facilita una colocación en casi cualquier sitio que usted desee.
• Ensaya la posición antes de pegar el Receptor IR definitivamente.
22 © MARMITEK
Page 23
¡Atención! La cinta adhesiva puede causar coloraciones en algunas superficies o dejar
restos de cola al quitarla.
4.2 COLOCACIÓN DEL BLASTER IR (INFRARROJO) LED
2
2
Pega los Blaster IR LED (2) dondequiera en el armario o mueble TV para manejar todos
los dispositivos A/V en el mismo compartimiento.
• Mediante una colocación adecuada un LED del blaster puede accionar todos los
dispositivos A/V que están en el mismo compartimiento.
• En algunas situaciones es necesario colocar un segundo Led blaster cuando no
todos los dispositivos A/V pueden accionarse con un LED blaster
• Si colocas el LED blaster en uno de los dispositivos A/V en el centro del armadio los
restantes aparatos también serán accionados a través de la reflexión de la señal de
rayos infrarrojos.
4.3 COLOCACIÓN DEL MÓDULO IR
Coloca el Módulo IR (3) en un sitio bien alcanzable detrás o al lado del equipo A/V y
cerca de un enchufe.
• Tenga en cuenta la longitud del cable de los LEDs IR y
del Receptor IR.
3
• Presta atención a que las conexiones quedan accesibles
y que la lámpara de control “IR data” se queda visible
para poder controlar el funcionamiento correcto.
• La cinta adhesiva facilita una colocación en casi
V
cualquier sitio que usted desee.
INVISIBLE CONTROL 6 XTRA
TM
ESPAGNOL
23
Page 24
4.4 CONEXIÓN DEL MÓDULO IR
POWER
IR OUT IR IN
1. Conecta el Cable de Extensión IR instalado al empalme “IR OUT”del Módulo IR.
2. Conecta el cable del Receptor IR instalado al empalme “IR IN” del Módulo IR.
3. Conecta el Adaptador de Alimentación USB al empalme "POWER" del Módulo IR y
enchúfa.
4. Si el Invisible Control 6 XTRA™ está conectado correctamente, la lámpara “IR
data” parpadea cuando empuja usted un botón del mando a distancia (infrarrojo) y
dirige el mando hacía el Receptor IR al mismo tiempo.
5. Cierre las puertas del mueble A/V para evitar que los dispositivos reciban los
comandos directamente del mando a distancia lo que puede causar problemas de
manejo.
6. ¡Ahora puede usted manejar los dispositivos A/V con el Invisible Control 6 XTRA™
a través de las peurtas del armario cerradas!
5. PREGUNTAS FRECUENTES
El equipo A/V no reacciona a las señales del mando a distancia.
Fíjese en los puntos siguientes:
• El Receptor puede recibir las señales a una distancia de 10 metros más o menos y
tiene un ángulo de apertura de 60 grados. El alcance depende del mando a
distancia empleado.
• Cuando la lámpara “IR data” en el Módulo IR resplandece constantemente,
posiblemente haya una interferencia infrarroja. Intenta colocar el Receptor IR de
manera que se influye mínimalmente por posibles fuentes de interferencia como
luz solar directa, televisores de pantalla plana (LCD, Plasma, LED), lámparas
halógenas o bombillas de bajo consumo.
• El Receptor IR no funciona en combinación con algunas marcas y modelos de
dispositivos A/V, los que utilizan frecuencias infrarrojas más altas, como p.e.
Bang&Olufsen (B&O).
• Controla la conexión correcta y completa del Receptor IR y del Cable de Extensión
IR blaster.
24 © MARMITEK
Page 25
6. DATOS TECNICOS
Módulo IR
Alimentación POWER: 100-240VAC 50/60Hz, mini USB (incluido)
Conexiones Blaster IR LEDs: 2x 2,5mm jack plug (mono)
Conexión receptor IR: 1x 3,5mm jack plug (mono)
Dimensiones: 80 x 43 x 19mm
Receptor IR
Frecuencia alcance: 30-60 KHz
Recepción IR alcance: ± 10 metros
Longitud de cables: 3 metros
Ángulo de recepción IR: 60º (+30º/-30º desde el centro)
Dimensiones del bloque receptor: 15 x 30 x11mm
Cable de extensión IR
Blaster IR LEDs: Cable de extensión IR con blaster IR LED
Alcance de emisión IR: 2 metros
Longitud de cables: 3 metros
Información medioambiental para clientes de la Unión Europea
La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse
junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos
convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través
estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más
detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o
pregunte en la tienda donde adquirió el producto.
INVISIBLE CONTROL 6 XTRA
de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos
TM
25
ESPAGNOL
Page 26
26 © MARMITEK
Page 27
PRECAUZIONI DI SICUREZZA
• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al
coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia
o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti
intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente
decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni
derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello
per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni
consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto (vano batteria escluso): L’apparecchio può contenere
componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o
modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l’alimentatore alla presa di corrente solamente dopo avere
controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate
sulla targhetta. Non utilizzare mai un alimentatore danneggiato. In tal caso
rivolgersi al proprio rivenditore.
1. INTRODUZIONE
Congratulazioni per l’acquisto di Invisible Control 6 XTRA™! Con Invisible Control 6
XTRA™ potete ampliare i segnali infrarossi (IR) del vostro telecomando. Grazie a Invisible
Control 6 XTRA™ potrete controllare il vostro impianto audio/video anche se collocato
in un armadio chiuso o fuori vista.
I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi
reghiamo
di leggere attentamente questo manuale e seguite le istruzioni per sfruttare tutte le
possibilità di questo prodotto.
2. CONTENUTO DELL'IMBALLAGGIO
1x ricevitore IR + striscia adesiva
1x modulo IR + striscia adesiva
2x cavo di prolunga IR con un LED blaster IR
1x adattore di alimentazione
1x istruzioni per l’uso
ITALIANO
INVISIBLE CONTROL 6 XTRA
TM
27
Page 28
3. COME FUNZIONA?
1
3
V
2
2
Collocare le apparecchiature A/V in un armadio o mobile per TV chiuso. Si deve
installare il ricevitore IR (1) in vista del proprio telecomando. Applicate i LED blaster IR (2)
dovunque volete nell'armadio o nel mobile per comandare tutte le apparecchiature A/V
che si trovano nello stesso vano. Poi posizionate fuori vista il modulo IR (3). Puntare il
telecomando verso il piccolo ricevitore IR per inviare il comando desiderato (tramite il
modulo IR) ai LED blaster IR; questi trasferiranno direttamente il comando ad infrarossi
alle apparecchiature A/V.
4. INSTALLAZIONE
Per controllare il buon funzionamento del sistema si raccomanda di prima testare il
vostro sistema pianificato. A tal scopo si deve collegare tutto come descritto qui sotto,
ma i componenti non devono ancora essere incollati definitivamente.
4.1 COLLOCAMENTO DEL RICEVITORE IR
1
1
Collocare il ricevitore IR (1) di dimensioni minime dell’Invisible Control 6 XTRA™ cosicché sarà
visibile per il vostro telecomando (ad infrarossi), che in tal modo potrà ricevere i comandi (max. 10
metri).
• Il posto più logico per il ricevitore IR è per esempio sull’armadio in cui si trovano le
apparecchiature A/V o vicino al TV.
• Grazie allo spazio vuoto nell’alloggiamento sul retro del ricevitore IR è possibile
condurre il cavo via il lato inferiore o posteriore e posizionare fuori dalla vista il
cavo.
28 © MARMITEK
Page 29
• Quando si usa la striscia autoadesiva fornita in dotazione, si può installarlo in quasi
ogni luogo.
• Prima di incollare in modo definitivo il ricevitore IR, provare il luogo di installazione.
Attenzione! La striscia adesiva può causare scolorimenti su determinate superfici o
lasciare residui di colla in caso di rimozione.
4.2 COLLOCAMENTO DEI LED DEL CAVO DI PROLUNGA IR (INFRAROSSI)
2
2
Applicate i LED blaster IR (2) dovunque volete nell'armadio o nel mobile per comandare
tutte le apparecchiature A/V che si trovano nello stesso vano.
• Se collocato bene, un solo LED blaster può comandare tutti gli apparecchi A/V che
si trovano nello stesso vano.
• In alcune situazioni è necessario collocare un secondo LED blaster se non è possibile
di comandare tutte le apparecchiature A/V con un solo LED blaster.
• O si deve collocare il LED blaster ad uno degli apparecchi A/V nel centro
dell’armadio e gli altri apparecchi saranno anche comandati, grazie alla riflessione
del segnale a infrarossi.
4.3 COLLOCAMENTO DEL MODULO IR
Collocare il modulo IR (3) in un luogo raggiungibile dietro o accanto alle
apparecchiature A/V e vicino a una presa di corrente.
• Tener conto della lunghezza del cavo dei LED blaster IR
e del ricevitore IR.
• Assicurarsi che le connessioni rimangano accessibili e
che la spia “IR data” rimanga visibile per il controllo
del funzionamento corretto.
• Installazione possibile in quasi ogni luogo, grazie alla
V
striscia autoadesiva fornita in dotazione.
INVISIBLE CONTROL 6 XTRA
TM
ITALIANO
3
29
Page 30
4.4 COLLEGAMENTO DEL MODULO IR
POWER
Collegare i cavi di prolunga IR già installati alla presa “IR OUT” del modulo IR.
1.
IR OUT IR IN
2. Collegare il cavo di ricezione IR già installato alla presa “IR IN” del modulo IR.
3. Collegare l’adattatore di alimentazione USB alla presa “POWER” del modulo IR ed
infilarlo in una presa di corrente.
4. Se l’Invisible Control 6 XTRA™ è stato collegato in modo corretto lampeggerà la
spia “IR data” sul modulo IR quando si preme un tasto del telecomando (ad
infrarossi) puntandolo verso il ricevitore IR.
5. Chiudere le ante dell’armadio per prevenire che le apparecchiature A/V sono anche
in grado di ricevere direttamente un comando ad infrarossi dal telecomando;
questo può causare problemi di comando.
6. Ora è possibile comandare le apparecchiature A/V attraverso le ante chiuse, grazie
all'Invisible Control 6 XTRA™!
5. DOMANDE FREQUENTI
Le apparecchiature A/V non reagiscono ai segnali dei telecomandi.
Attenersi alle seguenti istruzioni:
• La sensibilità di ricezione del ricevitore IR è di circa 10 metri ad un angolo di 60
gradi. La portata dipende anche dal telecomando usato.
•
Nel caso che la spia “IR data” si accenda continuamente, il ricevitore IR potrà essere
disturbato da un segnale ad infrarossi. Cercare di collocare il ricevitore IR in maniera
tale che le fonti di disturbo, come la luce solare diretta, i TV a schermo piatto (LCD,
plasma, LED), tubi fluorescenti o lampade a risparmio energetico, non diano fastidio.
• Il ricevitore IR non funziona con alcuni apparecchi e modelli A/V che usano le
frequenze IR più alte, come p.e. Bang&Olufsen (B&O).
• Assicurarsi che il ricevitore IR ed il cavo di prolunga IR blaster siano collegati nel modo
giusto e che siano completamente infilati.
30 © MARMITEK
Page 31
Avete ancora domande che non sono state risposte qui sopra? Vi preghiamo di visitare il
nostro sito www.marmitek.com
6. CARATTERISTICHE TECNICHE
Modulo a IR
Alimentazione POWER: 100-240VAC 50/60Hz, mini USB (in dotazione).
Connessinoni ai LED blaster IR: 2x 2,5 mm spina jack (mono).
Connessione al Ricevitore a IR: 1x 3,5 mm spina jack (mono).
Dimensioni: 80 x 43 x 19mm
Ricevitore IR
Range di frequenza: 30-60 KHz.
Range di ricezione IR: ± 10 metri.
Lunghezza del cavo: 3 metri.
Angolo di ricezione IR: 60º (+30º/-30º dal centro).
Dimensioni del blocco ricevitore: 15 x 30 x11mm.
Cavo di prolunga a IR
LED blaster IR: 2x cavo di prolunga IR con un LED blaster IR
Portata di trasmissione IR: 2 metri
Lunghezza del cavo: 3 metri
Informazioni relative all’ambiente per i clienti residenti nell’Unione Europea
La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull’imballaggio non siano
smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti
domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi
conseguenze potenzialmente negative per l’ambiente e per la salute dell’essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle
vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale
avete acquistato il prodotto.
INVISIBLE CONTROL 6 XTRA
che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire
TM
31
ITALIANO
Page 32
32 © MARMITEK
Page 33
VEILIGHEIDSWAARSCHUWINGEN
• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te
worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of
vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen
of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle
garantiebepalingen te vervallen. Marmitek aanvaardt geen
productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders
dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid
voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop
levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig
personeel.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de
netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven.
Sluit een voedingsadapter nooit aan wanneer deze beschadigd is. Neem in dat
geval contact op met uw leverancier.
1. INTRODUCTIE
Gefeliciteerd met de aankoop van de Invisible Control 6 XTRA™! Met de Invisible
Control 6 XTRA™ kunt u de IR (infrarood) signalen van uw eigen afstandsbediening
verlengen. De Invisible Control 6 XTRA™ maakt het mogelijk om uw A/V apparatuur te
bedienen terwijl deze in een gesloten kast staat of als uw apparatuur uit het zicht staat.
De producten van Marmitek worden met grote zorgvuldigheid gemaakt en zijn van
hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies
om optimaal te genieten van de mogelijkheden van dit product.
2. INHOUD VAN DE VERPAKKING
1x IR Ontvanger + plak strip
1x IR Module + plak strip
2x IR Verlengkabel met één IR blaster LED
1x Voedingsadapter
1x Gebruiksaanwijzing
INVISIBLE CONTROL 6 XTRA
NEDERLANDS
TM
33
Page 34
3. HOE WERKT HET?
1
3
V
2
2
Plaats uw A/V apparatuur in een gesloten kastje of TV meubel. De IR ontvanger (1) dient
in het zicht van uw eigen afstandsbediening geïnstalleerd te worden. Plak de IR blaster
LED’s (2) waar u maar wilt in het kastje of TV meubel om alle A/V apparatuur in hetzelfde
compartiment te kunnen bedienen. Werk vervolgens de IR module (3) netjes weg. Richt
de afstandsbediening op de kleine IR ontvanger om het gewenste commando (via de IR
module) naar de IR blaster LED’s te sturen, deze zullen het infrarood commando direct
doorgeven aan de A/V apparatuur.
4. INSTALLATIE
Ter controle van de goede werking van het systeem is het raadzaam om de opstelling
zoals u die hebt gepland eerst te testen. Sluit hiervoor alles aan zoals hieronder
omschreven maar plak de componenten nog niet definitief vast.
4.1 Plaatsing van de IR Ontvanger
1
1
Plaats de zeer kleine IR Ontvanger (1) van de Invisible Control 6 XTRA™ zo dat deze
zichtbaar is voor uw (infrarood) afstandsbediening zodat deze de verzonden
commando’s kan ontvangen (max. 10 meter).
• De meest logische plaats voor de IR Ontvanger is bijvoorbeeld op het kastje waarin
de A/V apparatuur zich bevindt of in de buurt van de TV.
• Door de uitsparing in de behuizing op de achterzijde van de IR Ontvanger kunt u
de kabel via de onder- of achterzijde geleiden, waardoor de kabel eenvoudig is weg
te werken.
34 © MARMITEK
Page 35
•
Door de bijgeleverde zelfklevende strip te gebruiken is plaatsing vrijwel overal mogelijk.
• Experimenteer voor de juiste plaats voordat u de IR ontvanger definitief vastplakt.
Let op! De plakstrip kan op bepaalde oppervlakken verkleuring veroorzaken of bij
verwijdering lijmresten achterlaten.
4.2 Plaatsing van de IR blaster LED
2
2
Plak de IR blaster LED’s (2) waar u maar wilt in het kastje of TV meubel om
alle A/V apparatuur in hetzelfde compartiment te kunnen bedienen.
• Bij een juiste plaatsing kan één blaster LED alle A/V apparatuur bedienen die in
hetzelfde compartiment staan.
• In sommige situaties is het nodig een tweede blaster LED te plaatsen als niet alle
A/V apparatuur met één blaster LED bediend kan worden.
• Of u plaatst de blaster LED op één van de A/V apparaten in het midden van kastje
en de overige apparatuur zal door reflectie van het infrarood signaal ook bediend
worden.
4.3 Plaatsing van de IR Module
Plaats de IR Module (3) op een bereikbare plaats achter of naast uw A/V apparaten, en
in de buurt van een stopcontact.
• Houd rekening met de draadlengte van de IR blaster
LED’s en de IR Ontvanger.
3
• Let er op dat de aansluitingen toegankelijk blijven en
dat het “IR data” lampje zichtbaar blijft als controle
voor een juiste werking.
• Door de bijgeleverde zelfklevende strip is plaatsing
V
vrijwel overal mogelijk.
INVISIBLE CONTROL 6 XTRA
TM
NEDERLANDS
35
Page 36
4.4 Aansluiten van de IR Module
POWER
IR OUT IR IN
1. Sluit de geïnstalleerde IR Verlengkabels met blaster LED’s aan op “IR OUT”
aansluiting van de IR Module.
2. Sluit de geïnstalleerde IR Ontvangerkabel aan op “IR IN” aansluiting van de
IR Module.
3. Sluit de USB voedingsadapter aan op de "POWER" aansluiting van de IR Module en
plug deze in een stopcontact.
4. Als de Invisible Control 6 XTRA™ juist is aangesloten dan knippert het lampje op
de IR Module als u een knop van de (infrarood) afstandsbediening in drukt en deze
op de IR Ontvanger richt.
5. Sluit de deurtjes van uw kastje en voorkom dat de A/V apparatuur ook direct van
de afstandsbediening een infrarood commando kunnen ontvangen, dit kan
namelijk tot bedieningsproblemen leiden.
6. U kunt nu uw A/V apparatuur bedienen via de Invisible Control 6 XTRA™ door
gesloten kast deurtjes heen!
5. VEEL GESTELDE VRAGEN
De A/V apparatuur reageert niet op signalen van mijn afstandsbedieningen.
Neem de volgende aanwijzingen in acht:
• De IR Ontvanger heeft een ontvangstgevoeligheid van ongeveer 10 meter bij een
openingshoek van 60 graden. Bereik is ook afhankelijk van de gebruikte
afstandsbediening.
• Indien het lampje op de IR Module continue brandt wordt de IR Ontvanger
mogelijk verstoord door een infrarood stoorsignaal. Probeer de IR Ontvanger
zodanig te plaatsen dat deze zo min mogelijk last heeft van mogelijke
storingsbronnen zoals direct invallend zonlicht, Flat Screen TV’s (LCD, Plasma, LED),
TL verlichting of spaarlampen.
• De IR Ontvanger werkt niet samen met sommige A/V apparaten en modellen die
gebruik maken van hogere IR frequenties zoals bv. Bang&Olufsen (B&O).
• Zorg ervoor dat de IR ontvanger en de IR blaster verlengkabel op de juiste manier zijn
aangesloten en dat deze volledig ingeplugd zijn.
36 © MARMITEK
Page 37
Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op
www.marmitek.com.
7. TECHNISCHE GEGEVENS
IR Module
Voeding POWER: 100-240VAC 50/60Hz, mini USB adapter
(bijgeleverd)
IR blaster LED’s aansluitingen: 2x 2.5mm jack (mono)
IR Ontvanger aansluiting: 1x 3.5mm jack (mono)
Afmetingen: 80 x 43 x 19mm
IR ontvanger
Frequentie bereik: 30-60 KHz
IR ontvangst bereik: ± 10 Meter
Kabellengte: 3 meter
IR ontvangst hoek: 60º (+30º/-30º vanaf center)
Afmeting ontvanger blokje: 15 x 30 x 11mm
IR Verlengkabel
IR blaster LED’s 2x IR Verlengkabel met één IR blaster LED
IR zendbereik: 2 meter
Kabel lengte: 3 meter
Milieu-informatie voor klanten in de Europese Unie
De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag
worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent
zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of
gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke
autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebt aangeschaft
INVISIBLE CONTROL 6 XTRA
plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve
TM
NEDERLANDS
37
Page 38
DECLARATION OF CONFORMITY
Hereby, Marmitek BV, declares that this INVISIBLE CONTROL 6 XTRA™ is in compliance with the essential requirements and other relevant provisions of the
Directive 2004/108/ec of the european parliament and of the council of 15 December 2004 on the approximation of the laws of the Member States relating to electromagnetic
Directive 2006/95/EC of the European Parliament and of the Council of 12 December 2006 on the harmonisation of the laws of Member States relating to electrical equipment
Directive 2002/95/EC of the European Parliament and of the Council of 27 January 2003 on the restriction of the use of certain hazardous substances in electrical and electronic
Commission Regulation (EC) No 278/2009 of 6 April 2009 implementing Directive 2005/32/EC of the European Parliament and of the Council with regard to ecodesign
Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes INVISIBLE CONTROL 6 XTRA™ den grundlegenden Anforderungen und den anderen relevanten
Richtlinie 2004/108/eg des europäischen parlaments und des rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die
Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische
Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die
Par la présente Marmitek BV déclare que l'appareil INVISIBLE CONTROL 6 XTRA™ est conforme aux exigences essentielles et aux autres dispositions pertinentes
Directive 2004/108/ce du parlement européen et du conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité
Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements
Directiva 2004/108/ce del parlamento europeo y del consejo de 15 de diciembre de 2004 relativa a la aproximación de las legislaciones de los Estados miembros en materia de
Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a la aproximación de las legislaciones de los Estados miembros sobre el material
Reglamento (CE) no 278/2009 de la Comisión de 6 de abril de 2009 por el que se desarrolla la Directiva 2005/32/CE del Parlamento Europeo y del Consejo en lo concerniente a
los requisitos de diseño ecológico aplicables a la eficiencia media en activo de las fuentes de alimentación externas y a su consumo de energía eléctrica durante el funcionamiento
Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità
Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche
Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto
Bij deze verklaart Marmitek BV, dat deze INVISIBLE CONTROL 6 XTRA™ voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:
Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake
Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft
Festlegung von Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb
Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel
Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les
exigences d’écoconception relatives à la consommation d’électricité hors charge et au rendement moyen en mode actif des sources d’alimentation externes
Marmitek BV declara que este INVISIBLE CONTROL 6 XTRA™ cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz:
Directiva 2002/95/CE del Parlamento Europeo y del Consejo de 27 de enero de 2003 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos
Con ciò, Marmitek BV, dichiara che il INVISIBLE CONTROL 6 XTRA™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:
Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al materiale
riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni
Richtlijn 2004/108/eg van het europees parlement en de raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstaten inzake
Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en
voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in niet-belaste toestand en de gemiddelde actieve
requirements for no-load condition electric power consumption and average active efficiency of external power supplies
Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
électrique destiné à être employé dans certaines limites de tension
eléctrico destinado a utilizarse con determinados límites de tensión
elettrico destinato ad essere adoperato entro taluni limiti di tensione
elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen
following Directives:
compatibility
designed for use within certain voltage limits
equipment
Festlegungen der Richtliniën:
elektromagnetische Verträglichkeit
Elektronikgeräten
de la directives:
électromagnétique
électriques et électroniques
compatibilidad electromagnética
eléctricos y electrónicos
en vacío
elettromagnetica
ed elettroniche
elektromagnetische compatibiliteit
elektronische apparatuur
efficiëntie van externe stroomvoorzieningen
MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS
38 © MARMITEK
Page 39
INVISIBLE CONTROL6
TM
39
Page 40
Loading...
