VISIBLE CONTROL

Invisible Control 2

USER MANUAL 3

GEBRAUCHSANLEITUNG 7

GUIDE UTILISATEUR 11

MODO DE EMPLEO 15

MANUALE D’ISTRUZIONI 19

GEBRUIKSAANWIJZING 23

™

ENGLISCH

SAFETY WARNINGS

x To prevent short circuits, this product should only be used inside and only

in dry spaces. Do not expose the components to rain or moisture. Do not use the product close to a bath, swimming pool etc.

x Do not expose the components of your systems to extremely high

temperatures or bright light sources.

x In case of improper usage or if you have altered and repaired the product

yourself, all guarantees expire. Marmitek does not accept responsibility in the case of improper usage of the product or when the product is used for purposes other than specified. Marmitek does not accept responsibility for additional damage other than covered by the legal product responsibility.

x This product is not a toy. Keep out of reach of children. x Do not open the product: the device may contain live parts. The product

should only be repaired or serviced by a qualified expert.

x Only connect the adapter to the mains after checking whether the mains

voltage is the same as the values on the identification tags. Never connect an adapter or power cord when it is damaged. In that case, contact your supplier.

1. INTRODUCTION

Congratulation on buying the Invisible Control 2™. With the Invisible Control 2™ you can extend the IR (infra-red) signals from your own remote control. The Invisible Control 2™ gives you the opportunity to control your A/V equipment when it’s stored away in a closed cabinet or placed out of sight. Marmitek products are manufactured with the utmost care and are exceptionally high quality. Please read this manual carefully and follow the instructions in order to get the best from this product.

2. SET CONTENT

1x Invisible Control 2™ 1x IR Extender cable with 2 IR LEDs 1x Power Adapters 1x User manual

INVISIBLE CONTROL 2™ 3

3. HOW DOES IT WORK?

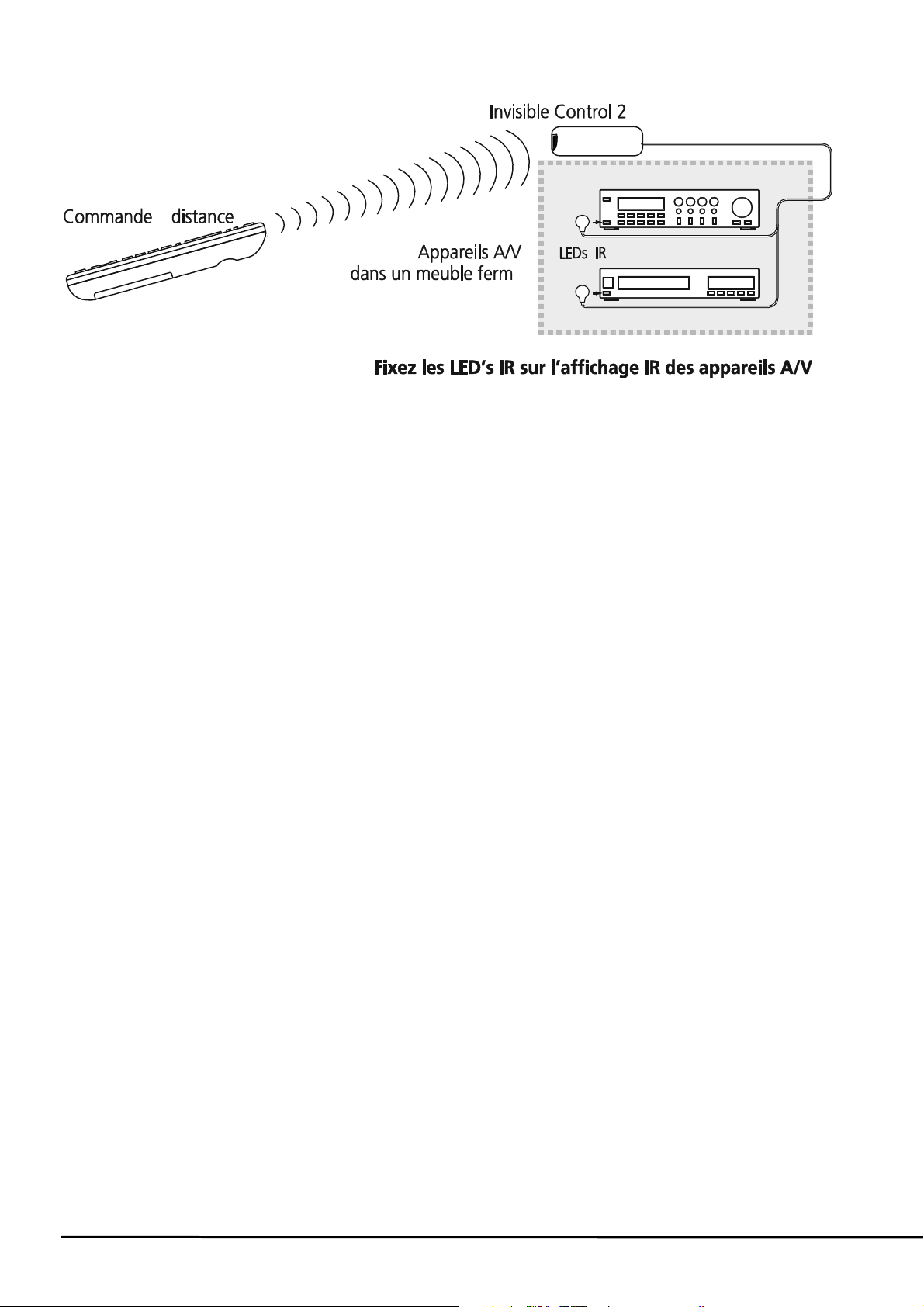

Place the Invisible Control 2™ within sight, on or below the cabinet that the A/V equipment is in. Stick the IR LEDs on the IR eye of your equipment and then wire these to the Invisible Control 2™. The Invisible Control 2™ now receives the signal from your own remote control and transmits it to the IR LEDs connected to your equipment. You can now use your own remote control to operate your equipment while it is still placed in a closed cabinet.

4. INSTALLATION

1. Plug the power adapter into the back side of the Invisible Control 2™.

2. Connect the wire with the two IR LEDs (the IR extender) to the back side

of the Invisible Control. It doesn’t matter whether you use the first or the

second connection.

3. Place the Invisible Control 2™ within sight and within reach of your remote control (max. 8 m) on or below the cupboard the equipment is in.

4. Lead the wire with the IR LEDs (the IR extender) to the A/V equipment in such a way that the IR LEDs (transmitters) are on the front of your equipment (e.g. via the back of the cabinet). The IR LEDs have selfadhesive tape on the back. Use this to stick them onto the IR sensor of your equipment. This should be done very carefully and precisely. Test the position of the IR LEDs first, before you stick them onto the sensor.

ATTENTION: If you are only using one appliance, then you do not need to use the second IR LED. Never remove it from the wire!

5. The Invisible Control 2™ receives the signal from your remote control and transfers it to an electrical signal, which is passed on to the IR LEDs.

6. This means all signals from your remote control are passed on to your equipment.

4 © MARMITEK

ENGLISCH

5. FREQUENTLY ASKED QUESTIONS

x In a few cases, the Receiver may be disrupted by interference and cannot,

therefore, pick up the signals it receives. If this is the case the red light will be continuously illuminated than the Receiver must be relocated. This interference is caused by equipment in the vicinity such as dimmers, energy-saving light bulbs, IR alarms and so on. Direct sunlight can also disrupt the Receiver.

x Invisible Control does not work with remote controls which use High

Frequency signals (such as B&O).

x Please ensure that the LEDs of the IR extender cable are placed correctly

to the infrared sensor of the A/V device, this has to be done very precisely. The exact position can be found easily by shining at it with a flashlight.

x Some IR windows from set-top and satellite boxes are very sensitive and

are easily disrupted. These devices then receive too much infrared light and will either work badly or not work at all. Relocate the IR LED so that less infrared light is received via the IR window.

Do you have other questions that have not been resolved by the above information? Please go to www.marmitek.com

6. TECHNICAL DATA

Invisible Control 2™ module

Power: DC 12V 200mA adapter IR LEDs connections: 2 x 3.5 mm jack plug (mono) Frequency range: 30-60 KHz. IR reception range: ± 8 metres. IR reception angle: 60° (+30°/-30° from centre). Dimensions: 90 x 75 x 30mm

IR Extension cable

Connection: 3.5mm jack plug IR LEDs: 2x IR LED Length of cable: 3 metres (from plug to division 2m, from

division to LED 1m).

Specifications may change without prior notice.

INVISIBLE CONTROL 2™ 5

7. OPTIONAL

Extra IR Extension cable Art.nr.: 08174

With the help of an extra IR extension cable you can operate 2 extra A/V devices. See for more information www.marmitek.com.

Connect

To connect multiple AV devices to your TV with only one cable or to transmit the signal of multiple AV devices to your TV, you can you can choose from a wide range of active switchers. More information about these so called AV Switchers can be found at www.marmitek.com.

Environmental Information for Customers in the European Union

European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or its packaging must not be disposed of with unsorted municipal waste. The symbol indicates that this product should be disposed of separately from regular household waste streams. It is your responsibility to dispose of this and other electric and electronic equipment via

designated collection facilities appointed by the government or local authorities. Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. For more detailed information about the disposal of your old equipment, please contact your local authorities, waste disposal service, or the shop where you purchased the product.

6 © MARMITEK

DEUTSCH

SICHERHEITSHINWEISE

x Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich

innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.

x Setzen Sie die Komponente Ihres Systems nicht extrem hohen

Temperaturen oder starken Lichtquellen aus.

x Bei einer zweckwidrigen Verwendung, selbst angebrachten

Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

x Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten. x Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf

lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

x Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem

Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb des Invisible Control 2™. Mit dem Invisible Control 2™ können Sie die IR Signale (Infrarot) Ihrer eigenen Fernbedienung verlängern. Der Invisible Control 2™ermöglicht es Ihnen, Ihre gesamten, in Schränken untergebrachten oder außer Sichtweite stehenden, Audio-/Videogeräte zu bedienen. Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

2. VERPACKUNGSINHALT

1x Invisible Control 2™ 1x IR Verlängerungskabel mit 2 IR LEDs 1x Speisungsadapter 1x Gebrauchsanleitung

INVISIBLE CONTROL 2™ 7

3. WIE FUNKTIONIERT ES?

Stellen Sie den Invisible Control 2™ sichtbar auf, z.B. auf oder unter dem Schrank, in dem sich Ihre A/V Geräte befinden. Kleben Sie nun die mitgelieferten IR LED’s auf das IR auge Ihrer Geräte und verbinden das kleine Kabel mit dem Invisible Control 2™. Der Invisible Control 2™ empfängt nun das Signal Ihrer eigenen Fernbedienung und sendet dieses zu den IR LED’s die es an Ihre Geräte weitergeben. Sie bedienen also mit Ihrer eigenen Fernbedienung Ihre Geräte, während diese sich in einem verschlossenen Schrank befinden.

4. INSTALLATION

1. Schließen Sie den Netzadapter an der Rückseite des Invisible Control 2™

an.

2. Das kleine Kabel mit den sich daran befindenden zwei IR LEDs (das IR

Verlängerungskabel) schließen Sie an die Rückseite des Invisible Control 2™ an. Es ist egal, ob Sie den ersten oder zweiten Anschluss verwenden.

3. Stellen Sie den Invisible Control 2™ sichtbar und innerhalb der Reichweite

Ihrer Fernbedienung auf, (max. 8 Meter), auf oder unter dem Schrank in dem sich Ihre Geräte befinden.

4. Legen Sie nun das Kabel mit IR LEDs (das IR Verlängerungskabel) so,

dass die IR LEDs (Senderchen) sich an der Vorderseite Ihrer Geräte befinden (z.B. über die Rückseite des Schranks). Die IR LEDs sind mit einer selbstklebenden Folie versehen. Somit können Sie die beiden IR LEDs auf dem IR auge Ihrer Geräte befestigen. Achtung, das erfordert große Genauigkeit. Testen Sie erst die Position der IR LEDs bevor Sie diese auf das Auge kleben.

ACHTUNG: Wenn Sie nur ein Gerät bedienen wollen, lassen Sie den zweiten IR LED dann ungenutzt. Entfernen Sie diesen niemals vom Kabel!

5. Der Invisible Control 2™ empfängt das Signal Ihrer Fernbedienung und

wandelt dieses in ein elektrisches Signal um, das an die IR LEDs weitergeleitet wird.

6. Alle Signale Ihrer Fernbedienung werden nunmehr an Ihre Geräte

versendet.

8 © MARMITEK

DEUTSCH

5. HÄUGIG GESTELLTE FRAGEN

x In wenigen Fällen kann es vorkommen, dass der Empfänger aufgrund

Interferenz gestört wird und somit nicht gut auf Signale reagiert. In diesem Falle brennt das rote Lämpchen fortwährend und müssen Sie den Empfänger ein wenig umstellen. Diese Interferenz entsteht durch andere Geräte im direkten Umfeld wie Dimmer, Energiesparlampen, IR Alarm usw. Auch direkte Sonneneinstrahlung kann den Empfänger negativ beeinflussen.

x Invisible Control 2™ funktioniert nicht mit Fernbedienungen die ein

Hochfrequenzsignal nutzen (wie B & O).

x Die LED des IR Verlängerungskabels müssen präzise auf den

Infrarotsensor des A/V Geräts geklebt werden; das erfordert große Genauigkeit. Die genaue Position finden Sie, indem Sie mit einer Taschenlampe darauf scheinen.

x Manche IR Fenster von Settop- und Satellit Boxen sind sehr

störungsempfindlich. Diese Geräte empfangen dann zu viel Infrarotstrahlung und werden auf Grund dessen nicht oder nur schlecht funktionieren. Verrücken Sie das IR LED, sodass weniger Infrarotlicht über das IR Fenster einstrahlt.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

6. TECHNISCHE DATEN

Invisible Control 2™ Modul

Speisung: DC 12V 500mA Adapter IR LED Anschlüsse: 2x 3,5mm Mini-Jack (Mono). Frequenzbereich: 30-60 KHz. IR Empfangsbereich: ± 8 Meter. IR Empfangswinkel: 60º (+30º/-30º ab Center). Abmessung: 90 x 75 x 30mm

IR Verlängerungskabel

Anschluss: 3,5mm Mini-Jack. IR LED: 2x IR LED Kabellänge: 3 Meter (von Stecker bis Teilung 2m, von

Teilung bis LED 1m).

Angaben können ohne vorherige Mitteilung geändert werden.

INVISIBLE CONTROL 2™ 9

7. ZUSÄTZLICH ERHÄLTLICH

Extra IR Verlängerungskabel Art.-Nr.: 08174

Mithilfe eines zusätzlichen IR Verlängerungskabels können Sie 2 zusätzliche A/V Geräte bedienen. Weitere Informationen zu diesem Thema finden Sie unter

www.marmitek.com.

Anschließen

Zum Anschluss mehrerer AV Geräte an Ihren TV mit nur einem einzigen Kabel oder wenn Sie das Signal zu mehreren Fernsehern versenden möchten, bietet Marmitek Ihnen ein umfassendes Angebot an aktiven Schaltern. Weitere Infos zu diesen so genannten AV Switchers finden Sie auf www.marmitek.com.

Environmental Information for Customers in the European Union

European Directive 2002/96/EC requires that the equipment bearing this

symbol on the product and/or its packaging must not be disposed of with

unsorted municipal waste. The symbol indicates that this product should be

disposed of separately from regular household waste streams. It is your

responsibility to dispose of this and other electric and electronic equipment via

10 © MARMITEK
