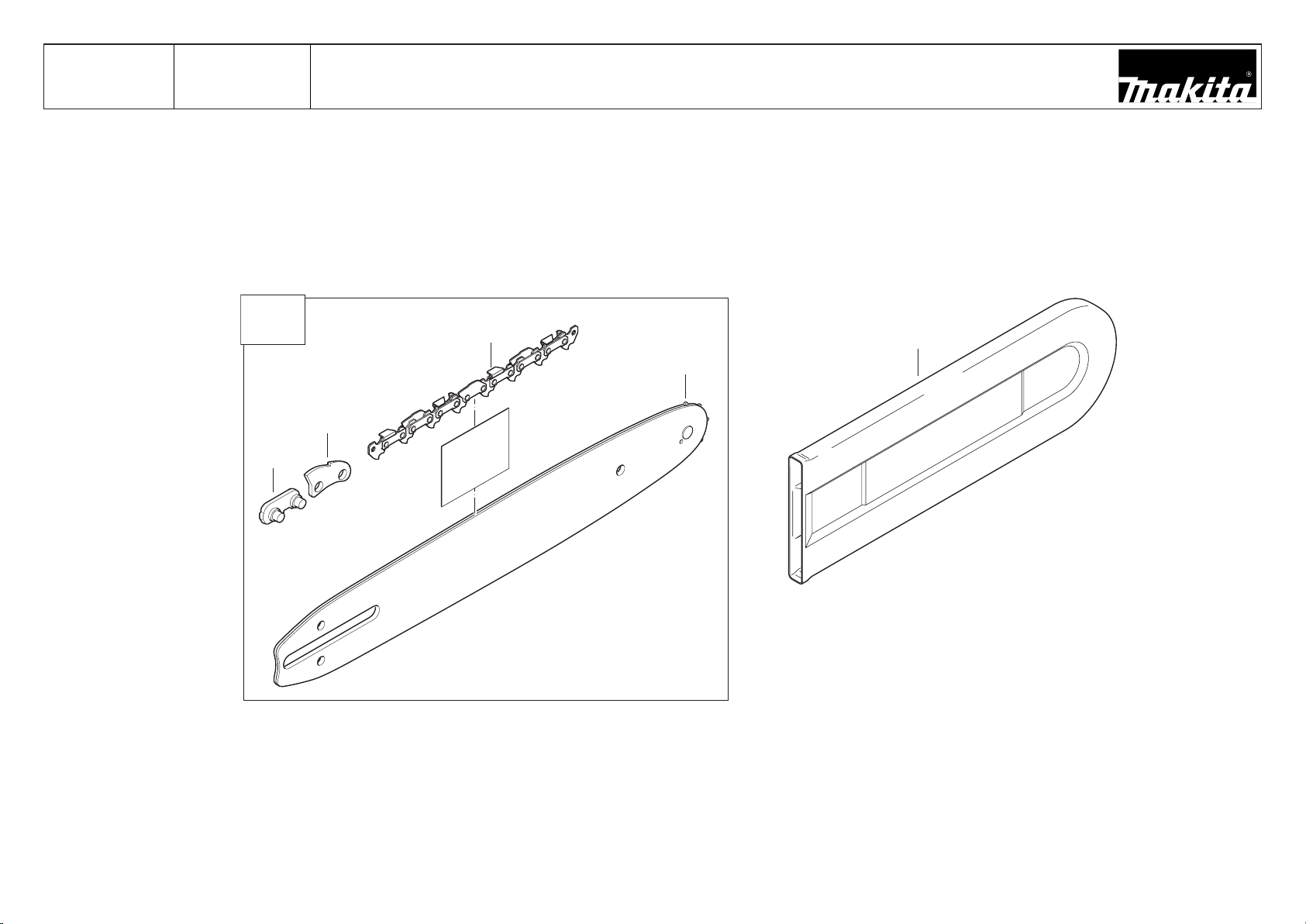

Makita UC3530AP, UC4530A, UC4030AP, UC3030A User Manual

2006-09

Spare Parts List
Ersatzteilliste
Liste de pièces détachées
Lista de piezas de repuesto

UC3030A
UC3530A
UC4030A
UC4530A

UC3530AP
UC4030AP

995 700 738 (DE, GB, FR, ES)

Makita Werkzeug GmbH • Postfach 70 04 20 • D-22004 Hamburg • Germany

UC3030A

18

16

34

36

31

24

33

37

22

25

19

13

15

32

14

28

20

21

26

27

23

11

12

7

1

2

9

3

4

5

8

6

17

35

UC3530A UC3530AP
UC4030A UC4030AP
UC4530A

1

Handgriffe, Motorgehäuse, Getriebe
Handles, motor case, gear
Poignées, carter moteur, engrenage
Mangos, carter motor, engranaje

Seite / Page

Pos.

UC3030A

UC3530A

UC4030A

UC4530A
UC3530AP

UC4030AP

Teil-Nr.

Part No.
No. de pièce
No. de pieza

Hinweise

Notes

Renseign.

Nota

Bezeichnung

Spezifikation
Specification

Description Désignation Denominación

1 1 1 1 1 1 1 1 226 310 610 EU HANDGRIFF KPL. BLAU EU HANDLE CPL. POIGNÉE CPL. MANGO CPL.
1 1 1 1 1 1 1 1 226 310 620 USA, CDN HANDGRIFF KPL. BLAU UL HANDLE CPL. POIGNÉE CPL. MANGO CPL.
1 2 1 1 1 1 1 1 980 115 235 SICHERHEITSAUFKLEBER LABEL PLAQUE CALCOMANIA
1 3 1 1 1 1 1 1 225 144 010 SPERRKNOPF LOCKING BUTTON BOUTON DE BLOCAGE BOTON DE BLOQUEO
1 4 1 1 1 1 1 1 225 145 010 FEDER FÜR SPERRKNOPF SPRING RESSORT RESORTE
1 5 1 1 1 1 1 1 226 271 010 EIN- / AUSSCHALTER SWITCH INTERRUPTEUR INTERRUPTOR
1 6 1 1 1 1 1 1 660 265 995 BLECHSCHRAUBE SCREW VIS TORNILLO
1 7 1 1 1 1 1 1 660 265 995 BLECHSCHRAUBE SCREW VIS TORNILLO
1 8 5 5 5 5 5 5 660 265 995 BLECHSCHRAUBE SCREW VIS TORNILLO
1 9 1 1 1 1 1 1 226 111 660 MOTORGEHÄUSE BLAU MOTOR CASE CARTER MOTEUR CARTER MOTOR
1 11 1 1 1 1 1 1 957 805 410 KOHLEBÜRSTE (2 STÜCK) SET CARBON BRUSH (2 PCS.) JEU DE BALAIS (2 PIÈ.) ESCOB. DE CARB. (2 PZS.)
1 12 2 2 2 2 2 2 970 805 420 DECKEL FÜR KOHLEBÜRSTE COVER COUVERCLE TAPA
1 13 1 1 1 1 1 1 226 310 020 BÜGELGRIFF TUBULAR HANDLE POIGNÉE TUBULAIRE MANGO TUBULAR
1 14 2 2 2 2 2 2 226 111 810 KUNSTSTOFFSCHRAUBE 5X30 SCREW VIS TORNILLO
1 15 1 1 1 1 1 1 226 118 010 LUFTFÜHRUNG AIR DUCT PLAQUE DE VENTILATION PLACA VENTILACIÓN
1 16 1 1 1 1 1 1 226 211 020 GETRIEBEGEHÄUSE LINKS GEAR HOUSING LEFT CARTER D’ ENGRENAGE GAUCHE CÁRTER DE ENGRANAJE IZQU.
1 17 2 2 2 2 2 2 226 111 850 SCHRAUBE 5X55 SCREW VIS TORNILLO
1 18 4 4 4 4 4 4 226 111 810 KUNSTSTOFFSCHRAUBE 5X30 SCREW VIS TORNILLO
1 19 1 1 1 1 1 1 226 211 100 EU ABDECKUNG KPL. EU COVER CPL. COUVERCLE CPL. CUBIERTA CPL.
1 19 1 1 1 1 1 1 226 211 120 ABDECKUNG KPL. COVER CPL. COUVERCLE CPL. CUBIERTA CPL.
1 19 1 1 1 1 1 1 226 211 110 USA, CDN ABDECKUNG KPL. UL COVER CPL. COUVERCLE CPL. CUBIERTA CPL.
1 20 1 1 1 1 1 1 226 114 100 ÖLTANKDECKEL KPL. TANK CAP CPL. BOUCHON RESERVOIR CPL. TORNILLO DE CIERRE CPL.
1 21 1 1 1 1 1 1 226 114 060 GEHÄUSEDICHTUNG FÜR ÖLTANK GASKET JOINT JUNTA
1 22 1 1 1 1 1 1 226 114 020 ÖLTANK OIL TANK RÉSERVOIR D’ HUILE DEPÓSITO DE ACEITE
1 23 1 1 1 1 1 1 226 245 101 ÖLPUMPE KPL. OIL PUMP CPL. POMPE À HUILE CPL. BOMBA DE ACEITE CPL.
1 24 1 1 1 1 1 1 963 206 018 O-RING 5,5X1,8 O-RING BAGUE-JOINT ANILLO DE GUARNICIÓN
1 25 1 1 1 1 1 1 226 245 210 SAUGLEITUNG SUCTION LINE CONDUITE D’ ASPIR. CONDUCTO DE ASPIR.
1 26 1 1 1 1 1 1 021 245 060 DRUCKFEDER SPRING RESSORT RESORTE
1 27 1 1 1 1 1 1 021 245 100 STOPFEN PLUG BOUCHON TAPÓN
1 28 1 1 1 1 1 1 226 245 060 ÖLPUMPENKOLBEN PISTON PISTON PISTÓN
1 31 1 1 1 1 1 1 225 221 012 ZAHNRAD KPL. Z=43 GAER WHEEL CPL. ROUE DENTEE PINON
1 32 1 1 1 1 1 1 225 222 010 RITZEL Z=14 PINION PIGNON PINON
1 33 1 1 1 1 1 1 226 221 020 WELLE SPIKE BAR CPL. BARRE DENTÉE CPL. BARRA DENTADA CPL.
1 34 1 1 1 1 1 1 960 101 064 KUGELLAGER 606ZZ BALL BEARING RUOLEMENT A’BILLES RODAMIENTO DE BOLAS
1 35 1 1 1 1 1 1 226 245 050 EXENTERSCHEIBE WASHER DISQUE ARANDELA
1 36 1 1 1 1 1 1 930 110 120 SICHERUNGSSCHEIBE 10X1,2 LOCK WASHER RONDELLE DE SECURITE ARANDELA SEGURIDAD
1 37 1 1 1 1 1 1 960 102 124 KUGELLAGER 6201 2Z BALL BEARING ROULEMENT A’BILLES RODAMIENTO DE BOLAS

UC3030A, UC3530A/AP,

UC4030A/AP, UC4530A

UC3030A

51

52

41

43

47

45

50

44

58

59

60

40

63

64

42

48

46

56

57

49

75

65

66

67

69

70

76

78

77

79

80

81

71

72

68

73

74

83

82

UC3530A UC3530AP
UC4030A UC4030AP
UC4530A

2

Ölpumpe, Kupplung, Kettenbremse
Oil pump, clutch, chain brake
Pompe a huile, embrayage, frein de chaîne
Bomba de aceite, embrague, freno de cadena
