Page 1

INSTRUCTION MANUAL MANUEL D'INSTRUCTION MANUAL DE INSTRUCCIONES

Trimmer Affleureuse Recortadora

RT0700C RT0701C

IMPORTANT: Read Before Using. IMPORTANT: Lire avant usage. IMPORTANTE: Leer antes de usar.

011833

DOUBLE INSULATION DOUBLE ISOLATION DOBLE AISLAMIENTO

Page 2

ENGLISH (Original instructions)

SPECIFICATIONS

Model RT0700C / RT0701C

Collet chuck capacity 1/4", 3/8"

No load speed (RPM) 10,000 - 30,000 /min

Overall length 200 mm (7-7/8")

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

General Power Tool Safety Warnings

WARNING Read all safety warnings and all

instructions.

may result in electric shock, fire and/or serious injury.

Failure to follow the warnings and instructions

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

3. Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.

Electrical Safety

4. Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will

reduce risk of electric shock.

5. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.

7. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords

increase the risk of electric shock.

Net weight 1.8 (3.9 lbs)

GEA008-2

8. When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

9. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter (GFCI) protected supply. Use of an

GFCI reduces the risk of electric shock.

Personal Safety

10. Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while

operating power tools may result in serious personal injury.

11. Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

12. Prevent unintentional starting. Ensure the

switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. . Carrying power tools

with your finger on the switch or energising power tools that have the switch on invites accidents.

13. Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

14. Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.

15.

Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing, and gloves away from moving parts.

or long hair can be caught in moving parts.

16.

If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used.

dust collection can reduce dust-related hazards.

Loose clothes, jewellery

Use of

Page 3

Power tool use and care

17. Do not force the power tool. Use the correct power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

18. Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

19. Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

20. Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are

dangerous in the hands of untrained users.

21. Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

22. Keep cutting tools sharp and clean. Properly

Table 1: Minimum gage for cord

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

23. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power

tool for operations different from those intended could result in a hazardous situation.

Service

24. Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

25. Follow instruction for lubricating and

changing accessories.

26. Keep handles dry, clean and free from oil and grease.

USE PROPER EXTENSION CORD. Make sure your extension cord is in good condition. When using an extension cord, be sure to use one heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. Table 1 shows the correct size to use depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gage. The smaller the gage number, the heavier the cord.

Volts

Ampere Rating

More Than Not More Than

000300

120V 25 ft. 50 ft. 100 ft. 150 ft.

220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.

GEB019-4

TRIMMER SAFETY WARNINGS

Hold power tool by insulated gripping surfaces, because the cutter may contact its own cord.

Cutting a "live" wire may make exposed metal parts of the power tool "live" and shock the operator.

2. Use clamps or another practical way to secure

and support the workpiece to a stable platform.Holding the work by your hand or

against the body leaves it unstable and may lead to loss of control.

Total length of cord in feet

AWG

16 16 14

1416

3. Wear hearing protection during extended period of operation.

4. Handle the bits very carefully.

5. Check the bit carefully for cracks or damage

before operation. Replace cracked or damaged bit immediately.

6. Avoid cutting nails. Inspect for and remove all nails from the workpiece before operation.

7. Hold the tool firmly.

8. Keep hands away from rotating parts.

9. Make sure the bit is not contacting the

workpiece before the switch is turned on.

Not Recommended

Page 4

10. Before using the tool on an actual workpiece, let it run for a while. Watch for vibration or wobbling that could indicate improperly installed bit.

11. Be careful of the bit rotating direction and the feed direction.

12. Do not leave the tool running. Operate the tool only when hand-held.

13. Always switch off and wait for the bit to come to a complete stop before removing the tool from workpiece.

14. Do not touch the bit immediately after operation; it may be extremely hot and could burn your skin.

15. Do not smear the tool base carelessly with thinner, gasoline, oil or the like. They may cause cracks in the tool base.

16. Use bits of the correct shank diameter suitable for the speed of the tool.

17. Some material contains chemicals which may be toxic. Take caution to prevent dust inhalation and skin contact. Follow material supplier safety data.

18. Always use the correct dust mask/respirator for the material and application you are working with.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to safety rules for the subject product. MISUSE or failure to follow the safety rules stated in this instruction manual may cause serious personal injury.

USD201-2

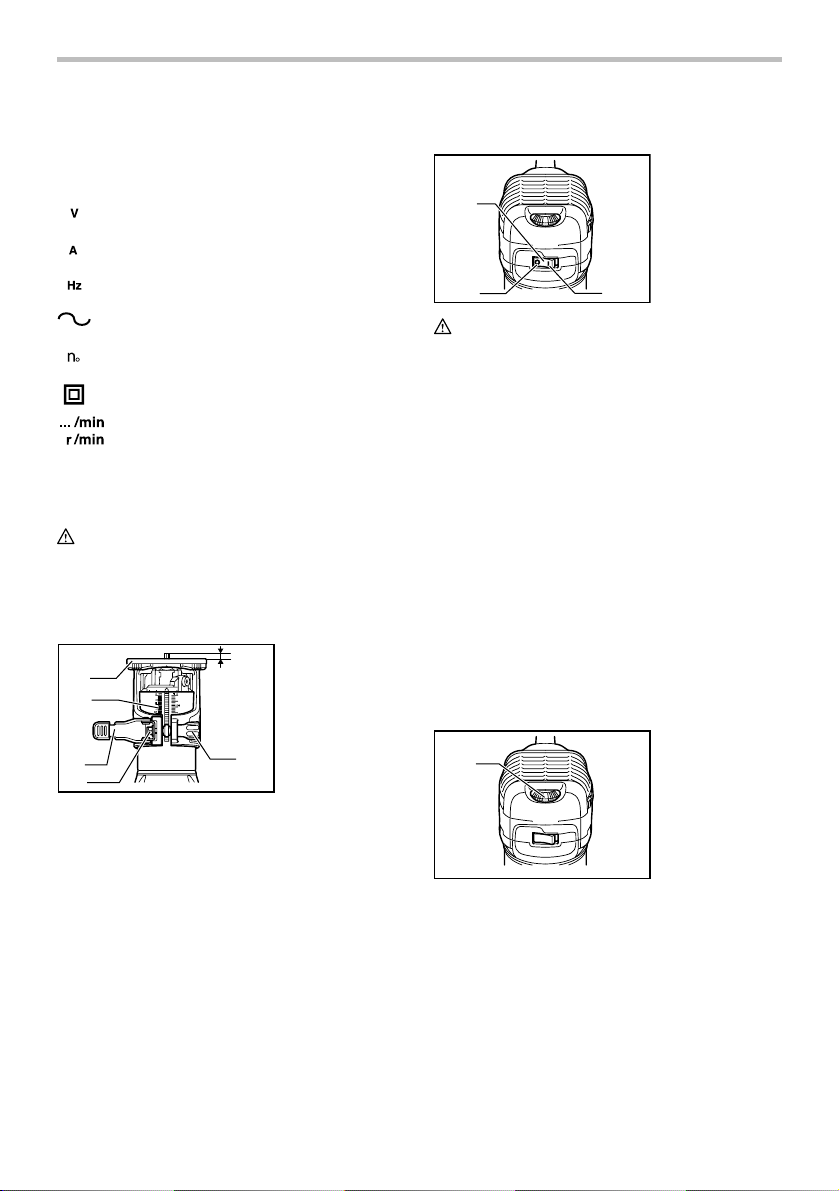

Symbols

The followings show the symbols used for tool.

･ volts

･ amperes

･ hertz

･ alternating current

･ no load speed

･ Class II Construction

･ revolutions or reciprocation per minute

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and

unplugged before adjusting or checking function on the tool.

Adjusting bit protrusion

1. Bit protrusion

1 2 3

011834

To adjust the bit protrusion, loosen the locking lever and move the tool base up or down as desired by turning the adjusting screw. After adjusting, tighten the locking lever firmly to secure the tool base.

NOTE:

• When the tool is not secured even if the locking

lever is tightened, tighten the hex nut and then tighten the locking lever.

Switch action

011836

CAUTION:

• Before plugging in the tool, always check to see

that the tool is switched off. To start the tool, press the "ON ( I )" side of the switch. To stop the tool, press the "OFF (O)" side of the switch.

Electronic function

The tool equipped with electronic function are easy to operate because of the following features.

Constant speed control

Electronic speed control for obtaining constant speed. Possible to get fine finish, because the rotating speed is kept constant even under load condition.

Soft start

Soft-start feature minimizes start-up shock, and makes the tool start smoothly.

2. Tool base

3. Scale

4. Locking lever

5. Adjusting screw

6. Hex nut

1. Switch

2. OFF (O) side

3. ON ( I ) side

Page 5

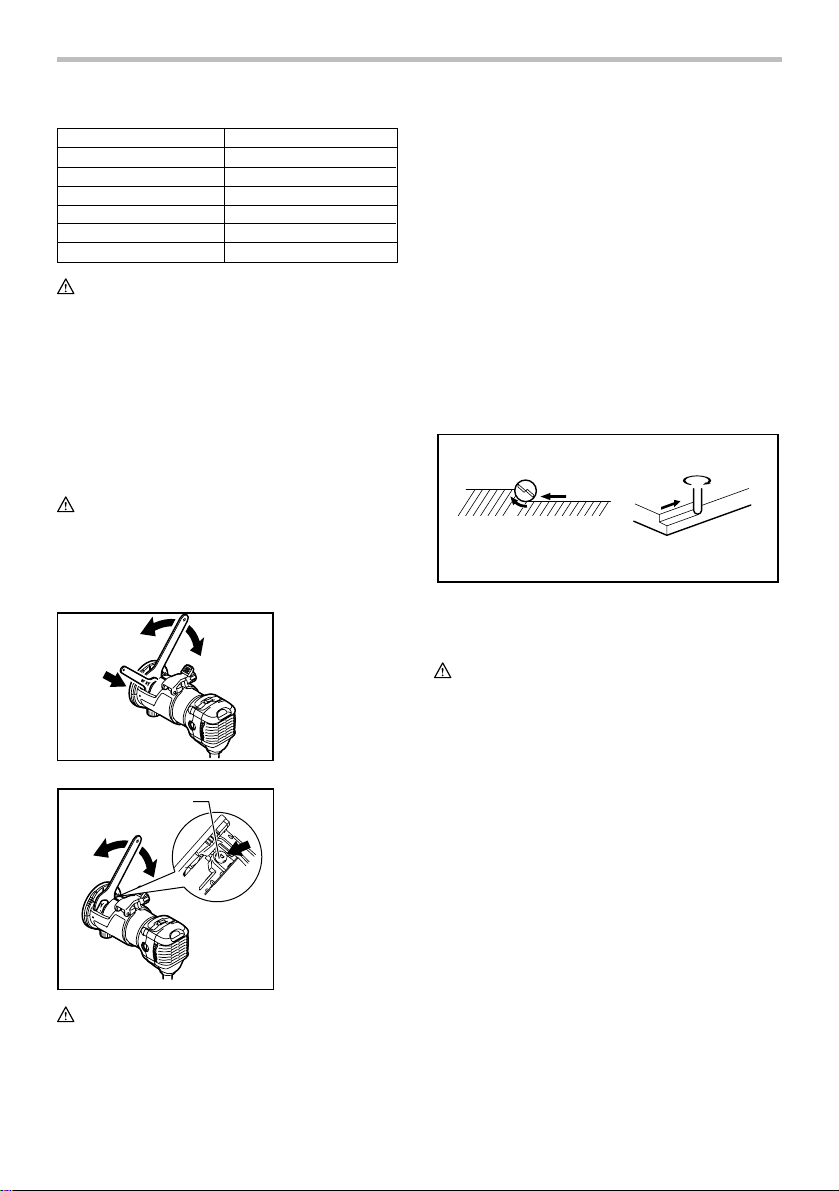

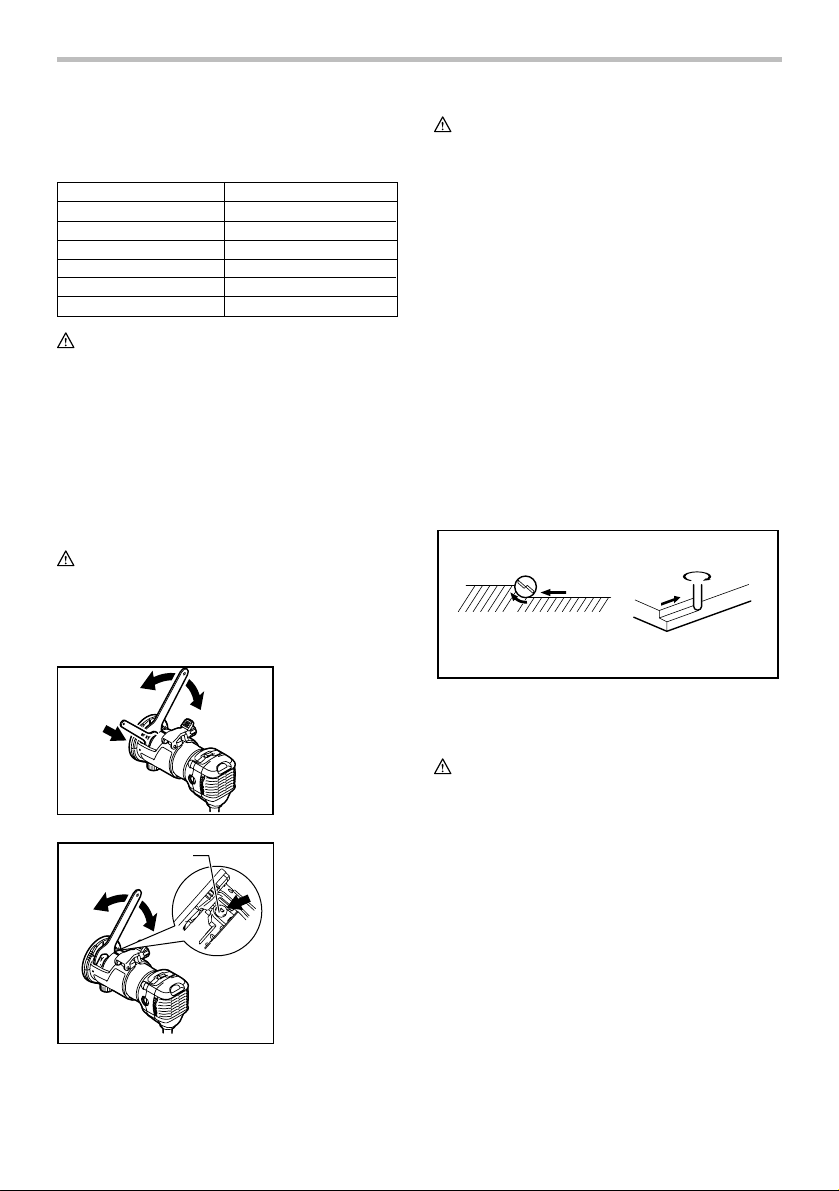

Speed adjusting dial

1. Speed adjusting dial

Installing or removing trimmer bit

1. Tighten

2. Loosen

3. Hold

011835

The tool speed can be changed by turning the speed adjusting dial to a given number setting from 1 to 6. Higher speed is obtained when the dial is turned in the direction of number 6. And lower speed is obtained when it is turned in the direction of number 1. This allows the ideal speed to be selected for optimum material processing, i.e. the speed can be correctly adjusted to suit the material and bit diameter. Refer to the table for the relationship between the number settings on the dial and the approximate tool speed.

Number min

1 2 3

011932

• If the tool is operated continuously at low speeds

• The speed adjusting dial can be turned only as far

CAUTION:

for a long time, the motor will get overloaded, resulting in tool malfunction.

as 6 and back to 1. Do not force it past 6 or 1, or the speed adjusting function may no longer work.

-1

10,000 12,000 17,000 22,000

27,000 30,000

ASSEMBLY

CAUTION:

•

Always be sure that the tool is switched off and unplugged before carrying out any work on the tool.

011837

011987

CAUTION:

• Do not tighten the collet nut without inserting a bit,

or the collet cone will break.

• Use only the wrenches provided with the tool.

Insert the bit all the way into the collet cone and tighten the collet nut securely with the two wrenches or by pressing the shaft lock and using the provided wrench. To remove the bit, follow the installation procedure in reverse.

1. Tighten

2. Loosen

3. Shaft lock

OPERATION

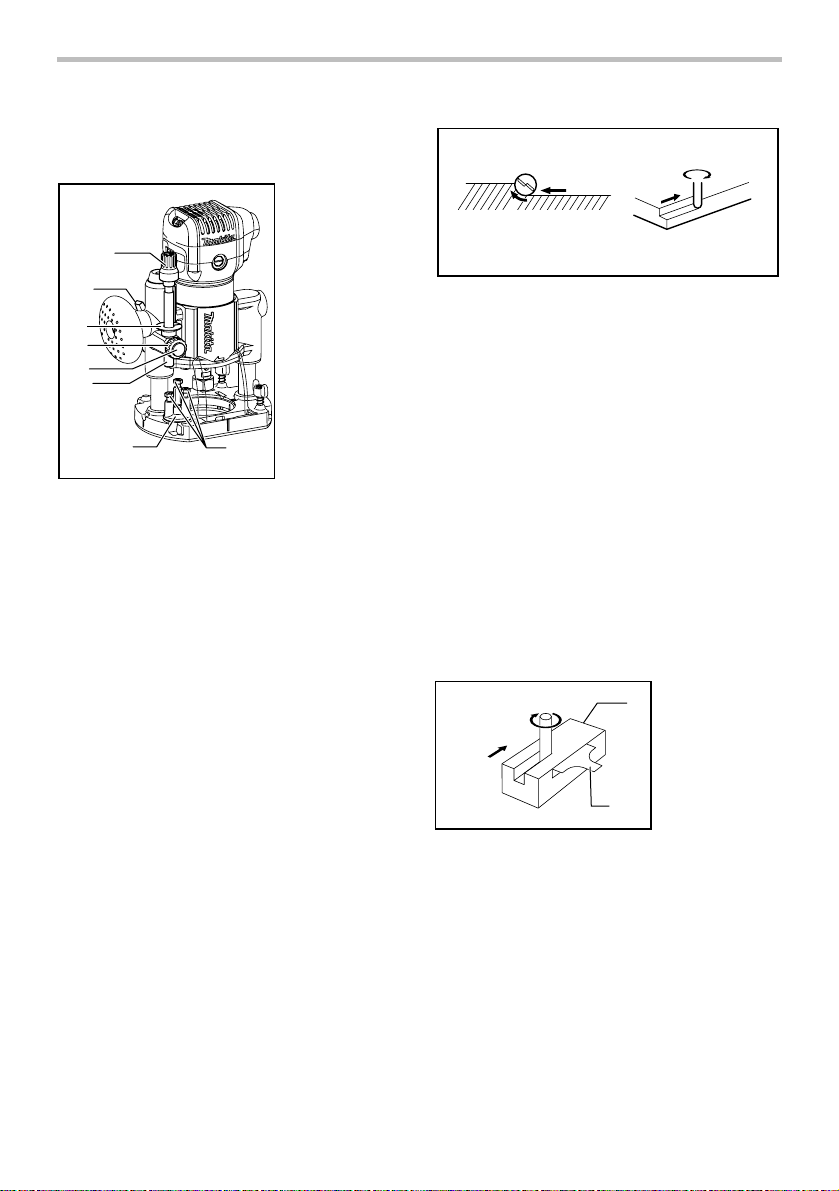

Set the tool base on the workpiece to be cut without the bit making any contact. Then turn the tool on and wait until the bit attains full speed. Move the tool forward over the workpiece surface, keeping the tool base flush and advancing smoothly until the cutting is complete. When doing edge cutting, the workpiece surface should be on the left side of the bit in the feed direction.

1. Workpiece

2. Bit revolving direction

3. View from the top of the tool

4. Feed direction

001984

Page 6

CAUTION:

•

Since excessive cutting may cause overload of the motor or difficulty in controlling the tool, the depth of cut should not be more than 3 mm (1/8") at a pass when cutting grooves. When you wish to cut grooves more than 3 mm (1/8") deep, make several passes with progressively deeper bit settings.

NOTE:

•

Moving the tool forward too fast may cause a poor quality of cut, or damage to the bit or motor. Moving the tool forward too slowly may burn and mar the cut. The proper feed rate will depend on the bit size, the kind of workpiece and depth of cut. Before beginning the cut on the actual workpiece, it is advisable to make a sample cut on a piece of scrap lumber. This will show exactly how the cut will look as well as enable you to check dimensions.

• When using the trimmer shoe, the straight guide or

the trimmer guide, be sure to keep it on the right side in the feed direction. This will help to keep it flush with the side of the workpiece.

001985

1. Feed direction

2. Bit revolving

direction

3. Workpiece

4. Straight guide

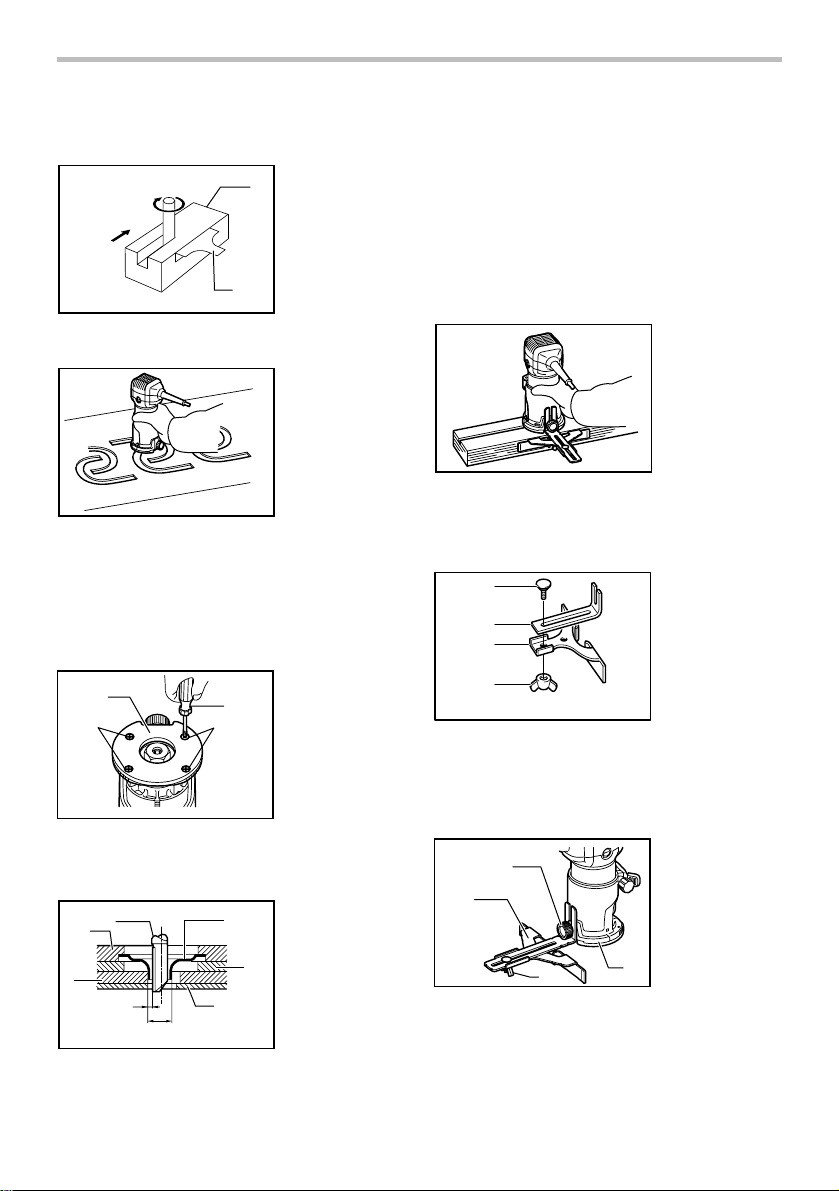

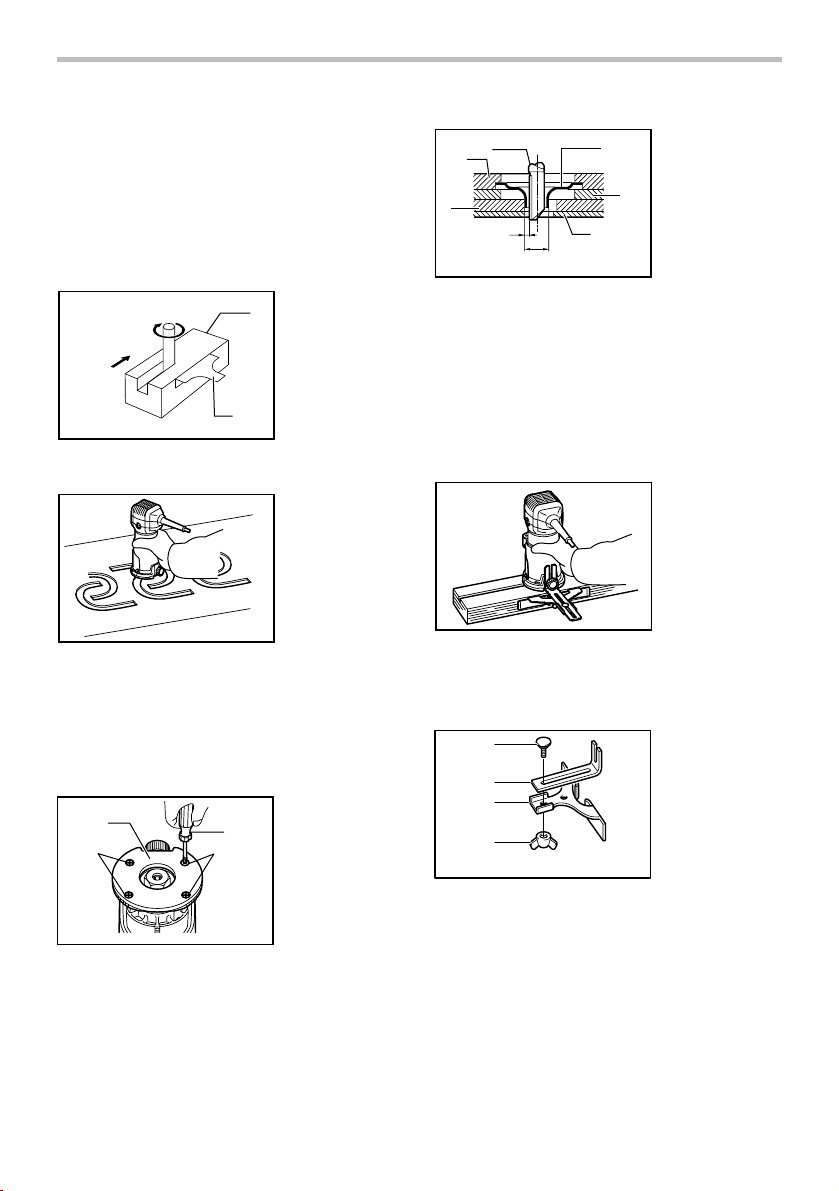

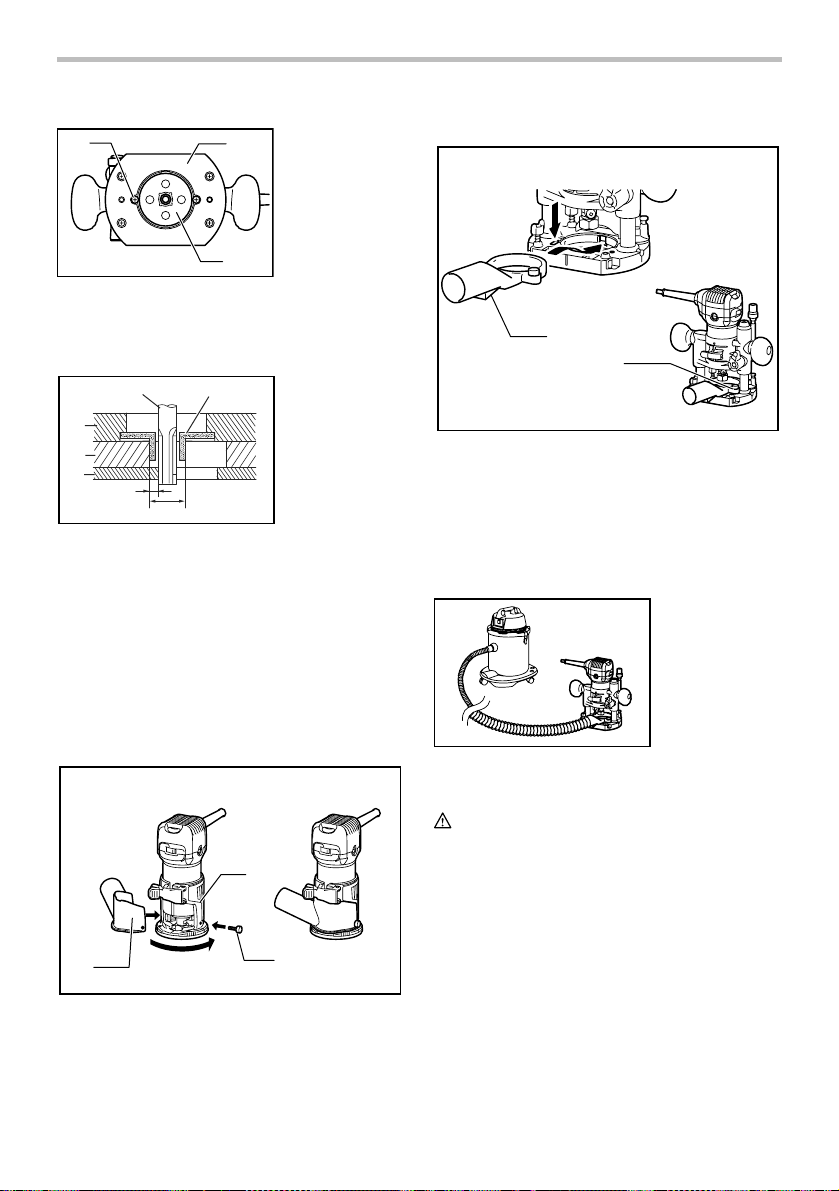

Templet guide (optional accessory)

1. Base protector

2. Screws

3. Screwdriver

011839

Secure the templet to the workpiece. Place the tool on the templet and move the tool with the templet guide sliding along the side of the templet.

1. Straight bit

2. Base

3. Templet

4. Distance (X)

5. Workpiece

6. Templet guide 10

7. Base protector

011982

10mm (3/8")

NOTE:

• The workpiece will be cut a slightly different size

from the templet. Allow for the distance (X) between the router bit and the outside of the templet guide. The distance (X) can be calculated

by using the following equation: Distance (X) = (outside diameter of the templet guide router bit diameter) / 2

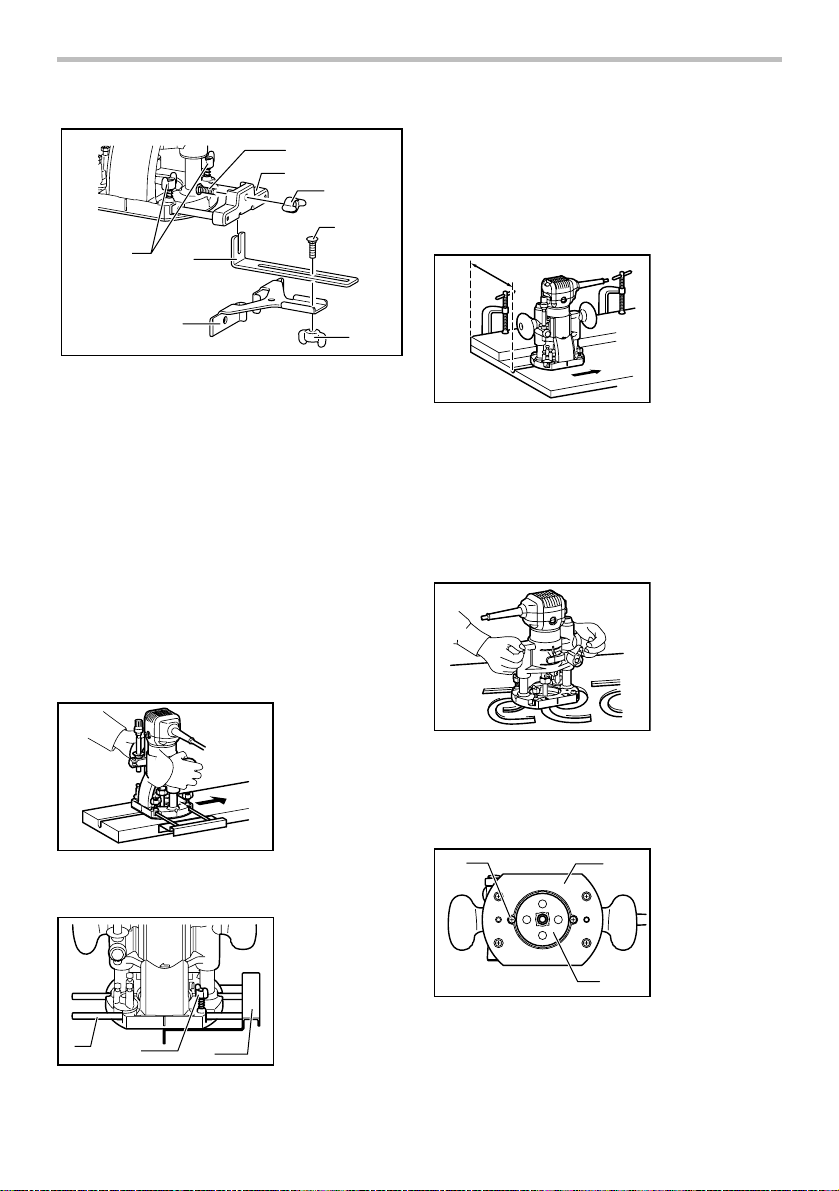

Straight guide (optional accessory)

011838

The templet guide provides a sleeve through which the bit passes, allowing use of the trimmer with templet patterns. Loosen the screws and remove the base protector. Place the templet guide on the base and replace the base protector. Then secure the base protector by tightening the screws.

011840

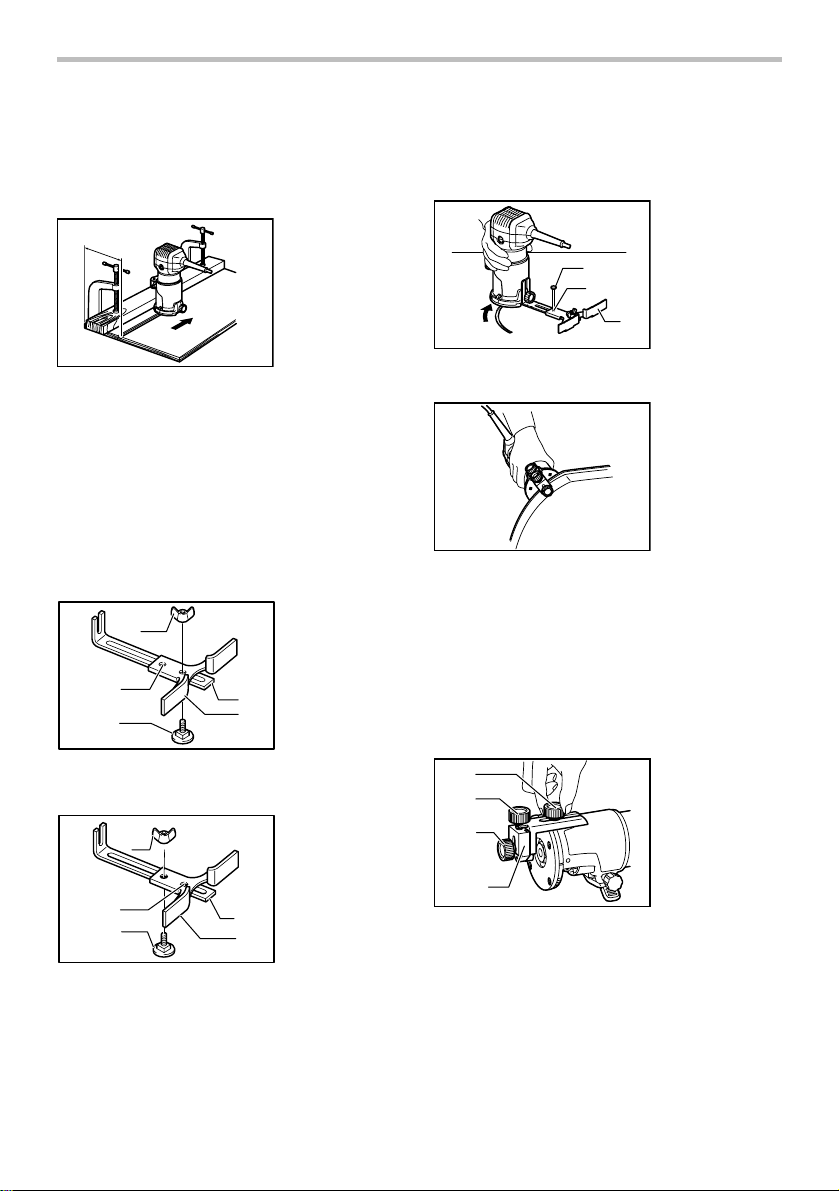

The straight guide is effectively used for straight cuts when chamfering or grooving. Attach the guide plate to the straight guide with the bolt and the wing nut.

Page 7

2 3

001990

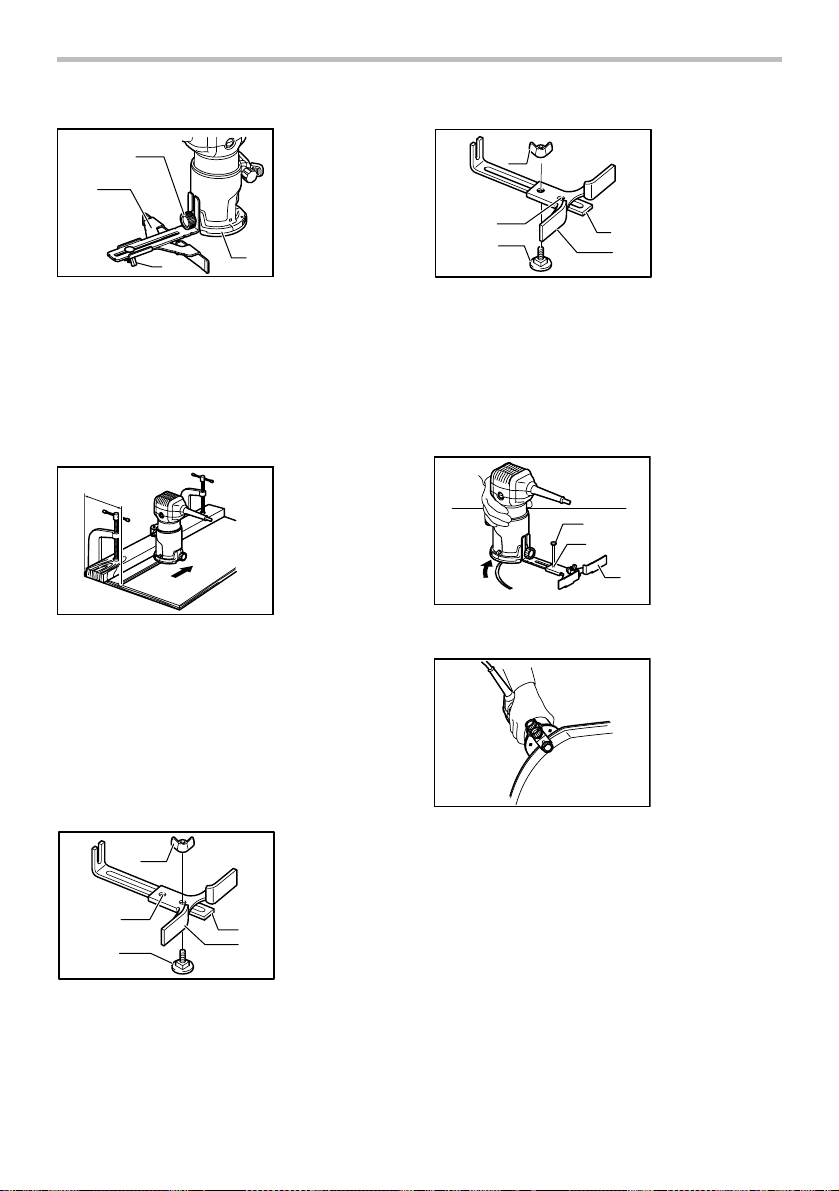

Attach the straight guide with the clamp screw (A). Loosen the wing nut on the straight guide and adjust the distance between the bit and the straight guide. At the desired distance, tighten the wing nut securely.

011841

When cutting, move the tool with the straight guide flush with the side of the workpiece. If the distance (A) between the side of the workpiece and the cutting position is too wide for the straight guide, or if the side of the workpiece is not straight, the straight guide cannot be used. In this case, firmly clamp a straight board to the workpiece and use it as a guide against the trimmer base. Feed the tool in the direction of the arrow.

1. Bolt

2. Guide plate

3. Straight guide

4. Wing nut

1. Clamp screw (A)

2. Straight guide

3. Wing nut

4. Base

1. Wing nut

001993

For cutting circles between 121 mm (4-3/4") and 221 mm (8-11/16") in radius.

001994

NOTE:

• Circles between 172 mm (6-3/4") and 186 mm

(7-5/16") in radius cannot be cut using this guide. Align the center hole in the straight guide with the center of the circle to be cut. Drive a nail less than 6 mm (1/4") in diameter into the center hole to secure the straight guide. Pivot the tool around the nail in clockwise direction.

1 2

2. Guide plate

3. Straight guide

4. Center hole

5. Bolt

2 3

1. Wing nut

2. Guide plate

3. Straight guide

4. Center hole

5. Bolt

2 3

1. Nail

2. Center hole

3. Straight guide

011842

Circular work

Circular work may be accomplished if you assemble the straight guide and guide plate as shown in the figures. Min. and max. radius of circles to be cut (distance between the center of circle and the center of bit) are as follows: Min.: 70 mm (2-3/4") Max.: 221 mm (8-11/16") For cutting circles between 70 mm (2-3/4") and 121 mm (4-3/4") in radius.

011843

Trimmer guide (optional accessory)

011844

Trimming, curved cuts in veneers for furniture and the like can be done easily with the trimmer guide. The guide roller rides the curve and assures a fine cut. Install the trimmer guide on the tool base with the clamp screw (A). Loosen the clamp screw (B) and adjust the

Page 8

distance between the bit and the trimmer guide by turning the adjusting screw (1 mm (3/64") per turn). At the desired distance, tighten the clamp screw (B) to secure the trimmer guide in place.

1. Clamp screw (A)

2. Adjusting screw

3. Clamp screw (B)

4. Trimmer guide

1. Base protector

2. Screw

011845

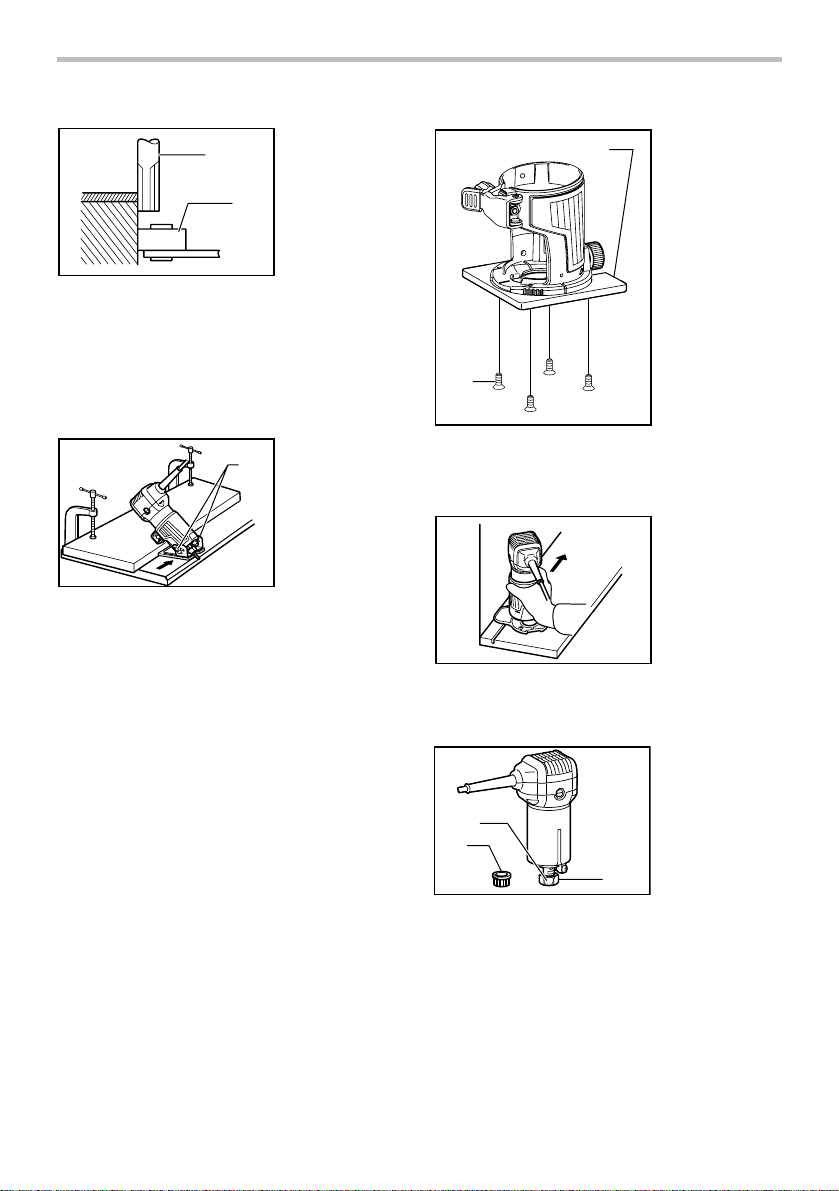

When cutting, move the tool with the guide roller riding the side of the workpiece.

001998

1. Workpiece

2. Bit

3. Guide roller

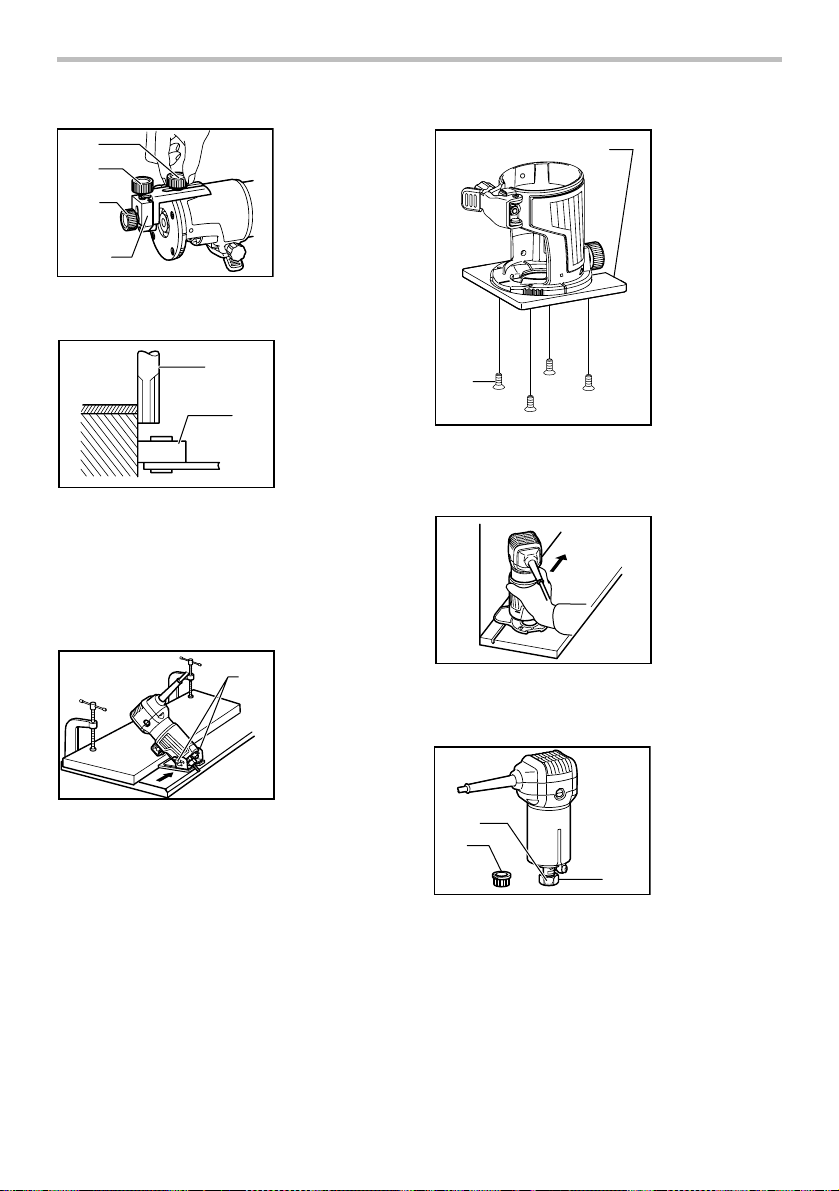

Tilt base (optional accessory)

Tilt base (optional accessory) is convenient for chamfering. Place the tool onto the tilt base and close the locking lever at the desired protrusion of the bit. For desired angle, tighten the clamping screws on its sides.

1. Clamping

screws

011993

Firmly clamp a straight board to the workpiece and use it as a guide against the tilt base. Feed the tool in the direction of the arrow.

Base protector removed from the tilt base (optional accessory)

Mounting the base protector which has been removed from the tilt base on the trimmer base allows the change of the trimmer base from the round base to a square base. For another application, remove the base protector from the tilt base by loosening and removing four screws.

011994

And then mount the base protector on the trimmer base.

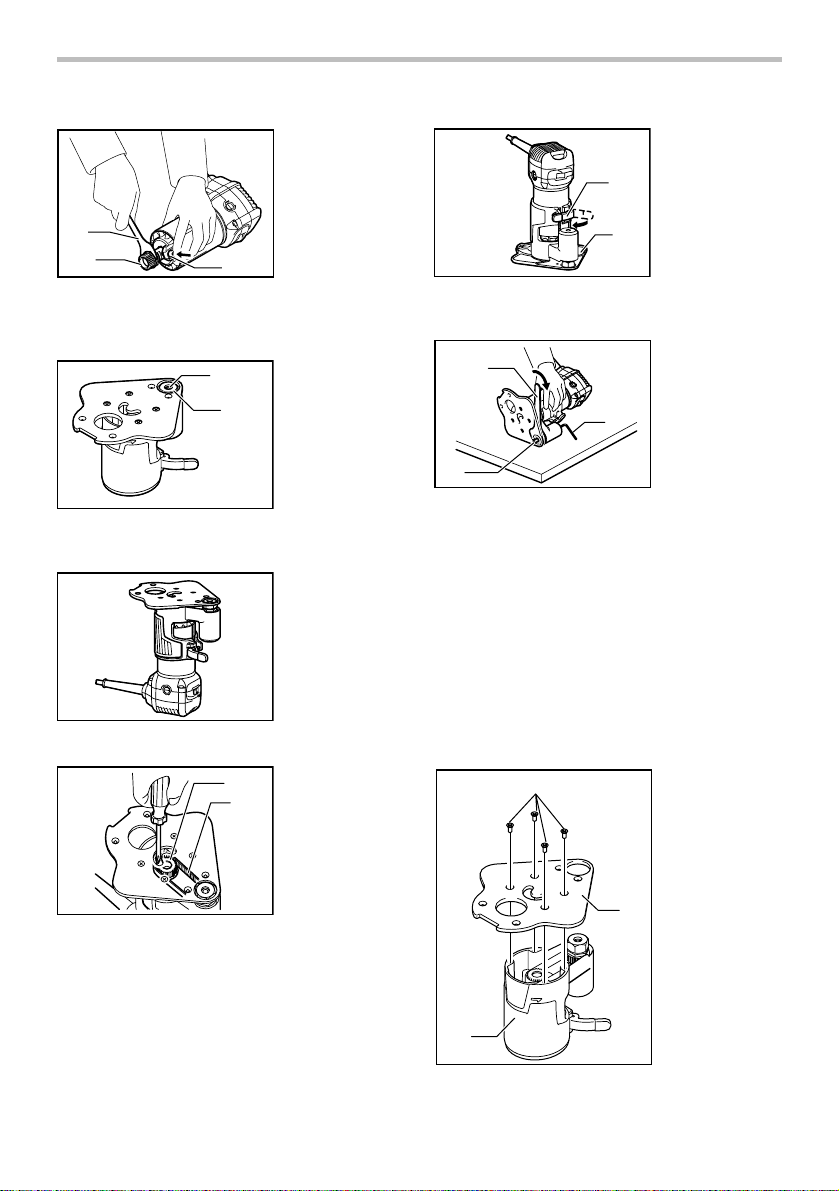

Offset base (optional accessory)

012085

(1)

Offset base (optional accessory) is convenient for work in a tight area such as a corner.

011858

Before installing the tool on the offset base, remove the collet nut and collet cone by loosening the collet nut.

011985

1. Pulley

2. Collet nut

3. Collet cone

1. Wrench

2. Pulley

3. Shaft lock

Page 9

Install the pulley on the tool by pressing the shaft lock

and firmly tightening the pulley with a wrench.

1. Collet nut

2. Collet cone

1. Wrench

2. Hex wrench

3. Bit

011859

Place the collet cone and screw the collet nut on the offset base as shown in the figure.

011860

Mount the tool on the offset base

011861

Put an end of the belt over the pulley using a screwdriver and make sure that its entire belt width fits over the pulley completely.

011862

Secure it with a locking lever on the offset base.

1. Pulley

2. Belt

1. Locking lever

2. Offset base

011992

To install the bit, fall the tool with the offset base on its side. Insert the hex wrench into the hole in the offset base. With the hex wrench held in that position, insert the bit into the collet cone on the shaft of the offset base from the opposite side and tighten the collet nut firmly with a wrench. To remove the bit at replacement, follow the installation procedure in reverse.

(2) Offset base (optional accessory) can also be

used with a trimmer base and a grip attachment (optional accessory) for more stability.

011934

Loosen the screws and remove the upper section from the offset base. Put aside the upper section of the offset base.

011935

Mount the trimmer base with four screws and the grip attachment (optional accessory) with two screws on the offset base plate.

1. Screws

2. Offset base plate

3. Upper section o the offset base

Bar type grip (optional accessory) Grip attachment

(optional accessory) Offset base plate

Trimmer base assembly (optional accessory)

Page 10

Screw a bar type grip (optional accessory) onto the grip attachment.

1. Screw

2. Knob type grip

3. Offset base plate

1. Screw

2. Knob

011984

In another way of use, the knob type grip which is removed from a plunge base (optional accessory) can be installed on the grip attachment. To install the knob type grip, place it on the grip attachment and secure it with a screw.

011986

When using as a router only with a plunge base (optional accessory)

CAUTION:

• When using as a router, hold the tool firmly with

both hands.

1. Plunge base

2. Grip

011855

To use the tool as a router, install the tool on a plunge base (optional accessory) by pressing it down fully. Either knob type grip or bar type grip (optional accessory) can be used according to your work.

011856

To use the bar type grip (optional accessory), loosen the screw and remove the knob type grip.

011857

And then screw the bar type grip on the base.

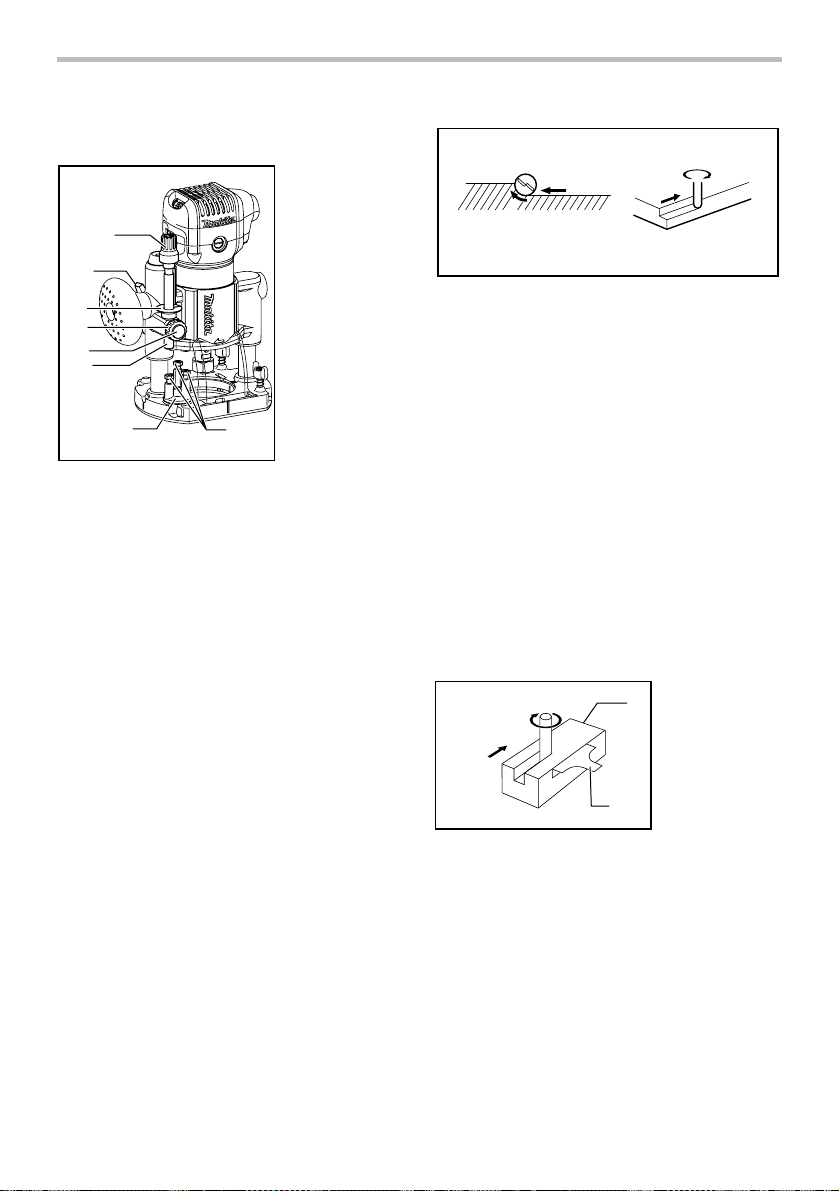

Adjusting the depth of cut when using the plunge base (optional accessory)

3 4

011983

Place the tool on a flat surface. Loosen the lock lever and lower the tool body until the bit just touches the flat surface. Tighten the lock lever to lock the tool body. Turn the stopper pole setting nut counterclockwise. Lower the stopper pole until it makes contact with the adjusting bolt. Align the depth pointer with the "0" graduation. The depth of cut is indicated on the scale by the depth pointer. While pressing the fast-feed button, raise the stopper pole until the desired depth of cut is obtained. Minute depth adjustments can be obtained by turning the adjusting knob (1 mm per turn).

1. Bar type grip (optional accessory)

1. Adjusting knob

2. Lock lever

3. Depth pointer

4. Stopper pole setting nut

5. Fast-feed button

6. Stopper pole

7. Stopper block

8. Adjusting bolt

Page 11

By turning the stopper pole setting nut clockwise, you can fasten the stopper pole firmly. Now, your predetermined depth of cut can be obtained by loosening the lock lever and then lowering the tool body until the stopper pole makes contact with the adjusting hex bolt of the stopper block. Always firmly hold the tool by both grip during operation. Set the tool base on the workpiece to be cut without the bit making any contact. Then turn the tool on and wait until the bit attains full speed. Lower the tool body and move the tool forward over the workpiece surface, keeping the tool base flush and advancing smoothly until the cutting is complete. When doing edge cutting, the workpiece surface should be on the left side of the bit in the feed direction.

1. Workpiece

2. Bit revolving direction

3. View from the top of the tool

4. Feed direction

001984

NOTE:

•

• When using the straight guide, be sure to install it

on the right side in the feed direction. This will help to keep it flush with the side of the workpiece.

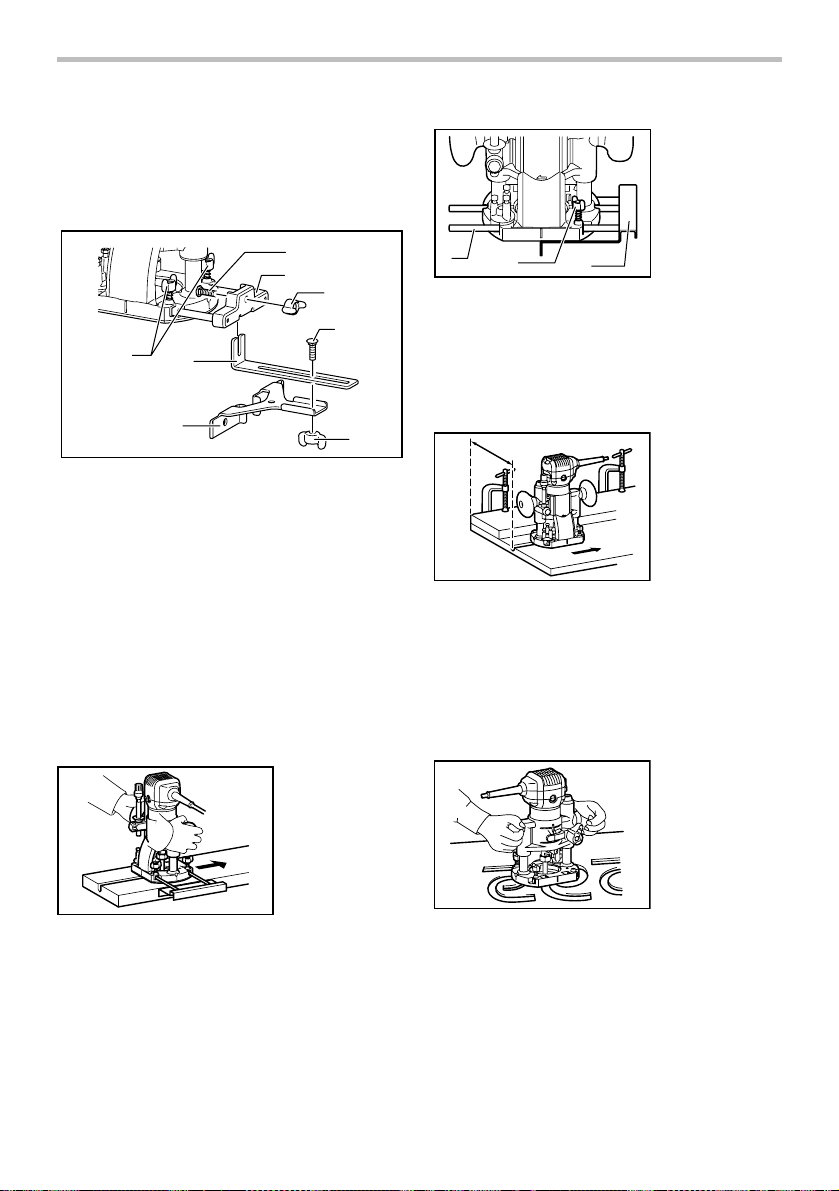

Straight guide when using as a router (needed to use with guide holder (optional accessory))

The straight guide is effectively used for straight cuts when chamfering or grooving.

1 2

1. Bolt

2. Guide holder

3. Wing nut

4. Bolt

5. Wing nut

6. Guide plate

7. Straight guide

8. Wing bolts

011988

Install the straight guide on the guide holder (optional accessory) with the wing nut. Insert the guide holder into the holes in the plunge base and tighten the wing bolts. To adjust the distance between the bit and the straight guide, loosen the wing nut. At the desired distance, tighten the wing nut to secure the straight guide in place.

Straight guide (optional accessory)

001985

1. Feed direction

2. Bit revolving direction

3. Workpiece

4. Straight guide

011848

The straight guide is effectively used for straight cuts when chamfering or grooving.

Page 12

1. Guide bar

2. Wing bolt

3. Straight guide

1. Screw

2. Base

3. Templet

011849

To install the straight guide, insert the guide bars into the holes in the plunge base. Adjust the distance between the bit and the straight guide. At the desired distance, tighten the wing bolts to secure the straight guide in place. When cutting, move the tool with the straight guide flush with the side of the workpiece.

011850

If the distance (A) between the side of the workpiece and the cutting position is too wide for the straight guide, or if the side of the workpiece is not straight, the straight guide cannot be used. In this case, firmly clamp a straight board to the workpiece and use it as a guide against the router base. Feed the tool in the direction of the arrow.

Templet guide (optional accessory)

011851

The templet guide provides a sleeve through which the bit passes, allowing use of the tool with templet patterns. To install the templet guide, loosen the screws on the tool base, insert the templet guide and then tighten the screws.

011852

Secure the templet to the workpiece. Place the tool on the templet and move the tool with the templet guide sliding along the side of the templet.

3 4

003695

NOTE:

• The workpiece will be cut a slightly different size

from the templet. Allow for the distance (X) between the bit and the outside of the templet guide. The distance (X) can be calculated by using the following equation: Distance (X) = (outside diameter of the templet guide - bit diameter) / 2

1. Bit

2. Base

3. Templet

4. Workpiece

5. Distance (X)

6. Outside diameter of the templet guide

7. Templet guide

Dust nozzle sets (optional accessory)

For the trimmer base

1. Dust nozzle

2. Thumb screw

3. Trimmer base

011989

Page 13

For the plunge base

1. Dust nozzle

2. Thumb screw

011853

Use the dust nozzle for dust extraction. Install the dust nozzle on the tool base using the thumb screw so that protrusion on the dust nozzle fit to the notch in the tool base. Then connect a vacuum cleaner to the dust nozzle.

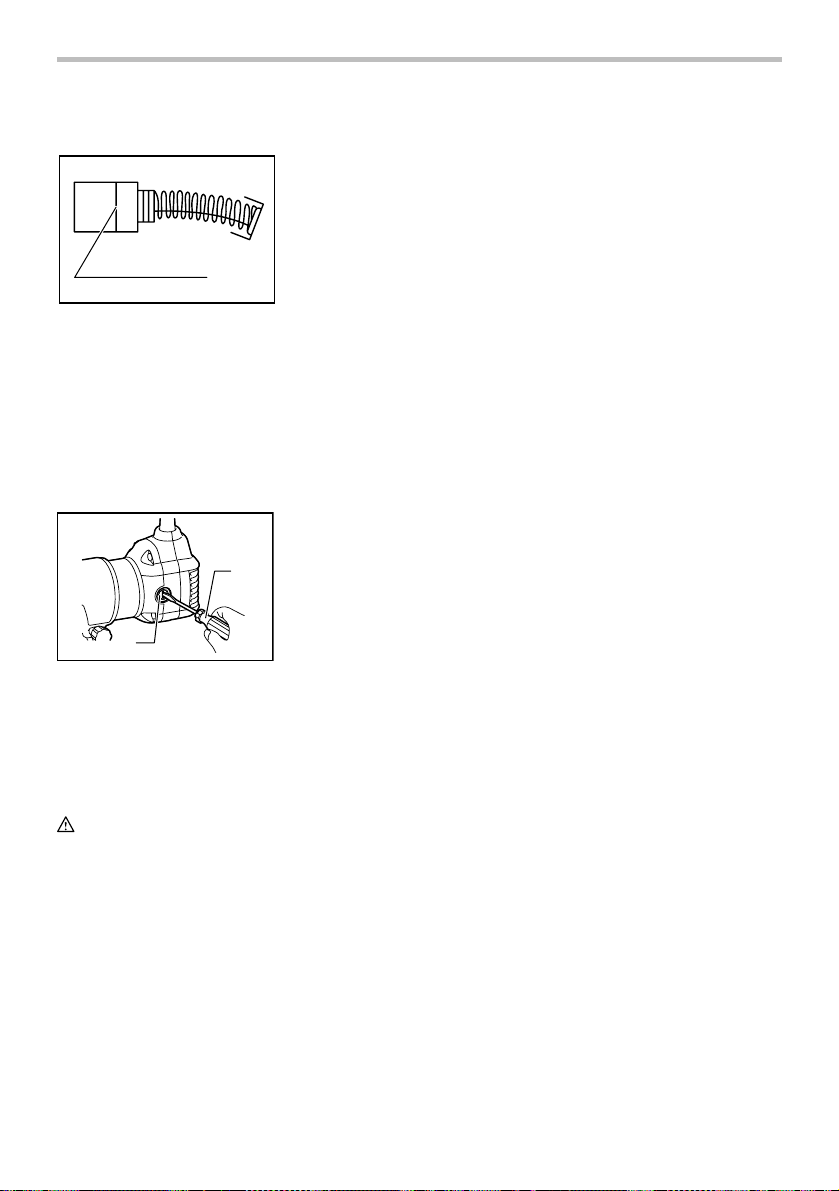

Replacing carbon brushes

1. Limit mark

001145

Remove and check the carbon brushes regularly. Replace when they wear down to the limit mark. Keep the carbon brushes clean and free to slip in the holders. Both carbon brushes should be replaced at the same time. Use only identical carbon brushes. Use a screwdriver to remove the brush holder caps. Take out the worn carbon brushes, insert the new ones and secure the brush holder caps.

1. Screwdriver

2. Brush holder

cap

011854

MAINTENANCE

CAUTION:

•

Always be sure that the tool is switched off and unplugged before attempting to perform inspection or maintenance.

•

Never use gasoline, benzine, thinner, alcohol or the like. Discoloration, deformation or cracks may result.

011846

To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are

recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use accessory or

attachment for its stated purpose. If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.

• Straight & groove forming bits

• Edge forming bits

• Laminate trimming bits

• Straight guide assembly

• Trimmer guide assembly

• Trimmer base assembly

• Tilt base assembly

• Plunge base assembly

• Offset base assembly

Page 14

• Templet guide

• Collet cone 1/4"

• Collet cone 3/8"

• Wrench 13

• Wrench 22

• Dust nozzle set

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ from country to country.

MAKITA LIMITED ONE YEAR WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested before leaving the factory. It is warranted to be free of defects from workmanship and materials for the period of ONE YEAR from the date of original purchase. Should any trouble develop during this one year period, return the COMPLETE tool, freight prepaid, to one of Makita’s Factory or Authorized Service Centers. If inspection shows the trouble is caused by defective workmanship or material, Makita will repair (or at our option, replace) without charge.

This Warranty does not apply where:

repairs have been made or attempted by others: repairs are required because of normal wear and tear: the tool has been abused, misused or improperly maintained: alterations have been made to the tool.

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES FROM THE SALE OR USE OF THE PRODUCT. THIS DISCLAIMER APPLIES BOTH DURING AND AFTER THE TERM OF THIS WARRANTY. MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED WARRANTIES, INCLUDING IMPLIED WARRANTIES OF "MERCHANTABILITY" AND "FITNESS FOR A SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM OF THIS WARRANTY. This Warranty gives you specific legal rights, and you may also have other rights which vary from state to state. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.

EN0006-1

Page 15

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle RT0700C / RT0701C

Capacité du mandrin à bague 1/4", 3/8"

Vitesse à vide (T/MIN) 10 000 - 30 000 /min

Longueur totale 200 mm (7-7/8")

Poids net 1,8 (3,9 lbs)

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.

• Les spécifications peuvent varier suivant les pays.

• Poids conforme à la procédure EPTA du 01/2003

Consignes de sécurité générales pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises en

garde de sécurité et toutes les instructions.

des mises en garde et des instructions comporte un risque de choc électrique, d'incendie et/ou de blessure grave.

Conservez toutes les mises en garde et instructions pour référence future.

Le terme ≪ outil électrique ≫ qui figure dans les avertissements fait référence à un outil électrique branché sur une prise de courant (par un cordon d'alimentation) ou alimenté par batterie (sans fil).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien éclairée. Les zones de travail encombrées ou

sombres ouvrent grande la porte aux accidents.

2. N'utilisez pas les outils électriques dans les

atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent

des étincelles au contact desquelles la poussière ou les vapeurs peuvent s'enflammer.

3. Assurez-vous qu'aucun enfant ou curieux ne

s'approche pendant que vous utilisez un outil électrique. Vous risquez de perdre la maîtrise de

l'outil si votre attention est détournée.

Sécurité en matière d'électricité

4. Les fiches d'outil électrique sont conçues pour s'adapter parfaitement aux prises de courant. Ne modifiez jamais la fiche de quelque façon que ce soit. N'utilisez aucun adaptateur de fiche sur les outils électriques avec mise à la terre. En ne modifiant pas les

fiches et en les insérant dans des prises de courant pour lesquelles elles ont été conçues vous réduirez les risques de choc électrique.

GEA008-2

L'ignorance

5. Évitez tout contact corporel avec les surfaces

mises à la terre, telles que les tuyaux, radiateurs, cuisinières et réfrigérateurs. Le

risque de choc électrique est plus élevé si votre corps se trouve mis à la terre.

6. N'exposez pas les outils électriques à la pluie ou à l'eau. La présence d'eau dans un outil électrique augmente le risque de choc électrique.

7. Ne maltraitez pas le cordon. N'utilisez jamais

le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon à l'écart des sources de chaleur, de l'huile, des objets à bords tranchants et des pièces en mouvement. Le risque de choc

électrique est plus élevé lorsque les cordons sont endommagés ou enchevêtrés.

8. Lorsque vous utilisez un outil électrique à

l'extérieur, utilisez un cordon prolongateur prévu à cette fin. Les risques de choc électrique

sont moindres lorsqu'un cordon conçu pour l'extérieur est utilisé.

9. Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une source d'alimentation protégée par un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de

fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

10.

Restez alerte, attentif à vos mouvements et faites preuve de bon sens lorsque vous utilisez un outil électrique. Évitez d'utiliser un outil électrique si vous êtes fatigué ou si vous avez pris une drogue, de l'alcool ou un médicament.

Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner une grave blessure.

11. Portez des dispositifs de protection

personnelle. Portez toujours un protecteur pour la vue. Les risques de blessure seront

moins élevés si vous utilisez des dispositifs de protection tels qu'un masque antipoussières, des chaussures à semelle antidérapante, une coiffure résistante ou une protection d'oreilles.

Page 16

12. Évitez les démarrages accidentels.

Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher l'outil et/ou d'insérer la batterie, ainsi qu'avant de saisir ou de transporter l'outil. . Vous ouvrez la porte aux

accidents si vous transportez les outils électriques avec le doigt sur l'interrupteur ou laissez l'interrupteur en position de marche avant de mettre l'outil sous tension.

13. Retirez toute clé de réglage ou de serrage avant de mettre l'outil sous tension. Toute clé laissée en place sur une pièce rotative de l'outil électrique peut entraîner une blessure.

14. Maintenez une bonne position. Assurez-vous

d'une bonne prise au sol et d'une bonne position d'équilibre en tout temps. Cela vous

permettra d'avoir une meilleure maîtrise de l'outil dans les situations imprévues.

15. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Vous devez maintenir cheveux, vêtements et gants à l'écart des pièces en mouvement. Les pièces

en mouvement peuvent happer les vêtements amples, les bijoux et les cheveux longs.

16. Si des accessoires sont fournis pour

raccorder un appareil d'aspiration et de collecte de la poussière, assurez-vous qu'ils sont correctement raccordés et qu'ils sont utilisés de manière adéquate. L'utilisation d'un

appareil d'aspiration permet de réduire les risques liés à la présence de poussière dans l'air.

Utilisation et entretien des outils électriques

17. Ne forcez pas l'outil électrique. Utilisez l'outil électrique adéquat suivant le type de travail à effectuer. Si vous utilisez l'outil électrique

adéquat et respectez le régime pour lequel il a été conçu, il effectuera un travail de meilleure qualité et de façon plus sécuritaire.

18. N'utilisez pas l'outil électrique s'il n'est pas

possible de mettre sa gâchette en position de marche et d'arrêt. Un outil électrique dont

l'interrupteur est défectueux représente un danger et doit être réparé.

19. Débranchez la fiche de la source

d'alimentation et/ou retirez le bloc-piles de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. De telles mesures préventives

réduisent les risques de démarrage accidentel de l'outil électrique.

20. Après l'utilisation d'un outil électrique,

rangez-le hors de portée des enfants et ne laissez aucune personne l'utiliser si elle n'est pas familiarisée avec l'outil électrique ou les présentes instructions d'utilisation. Les outils

électriques représentent un danger entre les mains de personnes qui n'en connaissent pas le mode d'utilisation.

21. Veillez à l’entretien des outils électriques.

Assurez-vous que les pièces mobiles ne sont pas désalignées ou coincées, qu’aucune pièce n’est cassée et que l’outil électrique n’a subi aucun dommage affectant son bon fonctionnement. Le cas échéant, faites réparer l'outil électrique avant de l'utiliser. De

nombreux accidents sont causés par des outils électriques mal entretenus.

22. Maintenez les outils tranchants bien aiguisés et propres. Un outil tranchant dont l'entretien est effectué correctement et dont les bords sont bien aiguisés risquera moins de se coincer et sera plus facile à maîtriser.

23. Utilisez l'outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes instructions, en tenant compte des conditions de travail et du type de travail à effectuer.

L'utilisation d'un outil électrique à des fins autres que celles prévues peut entraîner une situation dangereuse.

Réparation

24. Faites réparer votre outil électrique par un réparateur qualifié qui utilise des pièces de rechange identiques aux pièces d'origine. Le

maintien de la sûreté de l'outil électrique sera ainsi assuré.

25. Suivez les instructions de lubrification et de

changement des accessoires.

26. Maintenez les poignées de l'outil sèches, propres et exemptes d'huile ou de graisse.

UTILISEZ UN CORDON PROLONGATEUR APPROPRIÉ. Assurez-vous que votre cordon prolongateur est en bonne condition. Lorsque vous utilisez un cordon prolongateur, assurez-vous qu'il est assez robuste pour transporter le courant exigé par le produit. Un cordon qui est trop petit entraînera une baisse dans la tension composée, ce qui causera une perte d'énergie et un surchauffage. Le tableau 1 indique la dimension de cordon à utiliser, en fonction de la longueur du cordon et de l'intensité nominale figurant sur la plaque signalétique. En cas de doute, utilisez un cordon plus robuste. Plus le numéro de calibre est bas, plus le cordon est robuste.

Page 17

Tableau 1. Gabarit minimum du cordon

Vol ts

Intensité nominale

120V 25 pi 50 pi 100 pi 150 pi

220V - 240V 50 pi 100 pi 200 pi 300 pi

Plus de Pas plus de

10 12

000300

12 16

GEB019-4

CONSIGNES DE SÉCURITÉ POUR L’AFFLEUREUSE

1. Tenez l’outil électrique par ses surfaces de prise isolées, car l’outil de coupe pourrait venir en contact avec son propre cordon. En

cas de contact avec un conducteur sous tension, les parties métalliques à découvert de l’outil deviendraient également sous tension et risqueraient de transmettre une décharge à l’utilisateur.

Immobilisez le matériau sur une surface stable au moyen de brides ou de toute autre façon adéquate.

contre votre corps offre une stabilité insuffisante et peut entraîner une perte de maîtrise de l’outil.

3. Portez une protection d'oreille lors des

travaux de longue durée.

4. Maniez les fraises avec soin.

5. Vérifiez bien l'absence de fissures ou de

dommages sur la fraise avant l'utilisation. Remplacez immédiatement toute fraise fissurée ou endommagée.

6. Évitez les clous. Avant de travailler votre pièce, inspectez-la et retirez-en tous les clous.

7. Tenez l'outil fermement.

8. Gardez les mains éloignées des pièces en

rotation.

9. Assurez-vous que la lame ne touche pas la pièce à travailler avant que le contact ne soit mis.

10. Avant de commencer à travailler, laissez tourner l'outil à vide un instant ; assurez-vous qu'il n'y a ni vibration ni ballottement, ce qui indiquerait une fraise mal fixée.

11. Vérifiez toujours le sens de rotation de la fraise et le sens de déplacement de l'outil.

12. N'abandonnez pas l'outil alors qu'il tourne. Ne

Le fait de tenir la pièce avec la main ou

Longueur totale du cordon en pieds

Calibre américain des fils

16 14

16 16 14

1416

16 12

faites fonctionner l'outil qu'une fois que vous l'avez bien en main.

13. Avant de retirer l'outil de la pièce, coupez toujours le contact et attendez que la fraise soit complètement arrêtée.

14. Ne touchez pas la fraise immédiatement après son arrêt ; elle peut être extrêmement chaude et pourrait vous brûler.

15. Veillez à maintenir la base de l'outil à l'écart des produits tels que du diluant, de l'essence ou de l'huile. Ils peuvent causer des fissures sur la base de l'outil.

16. Utilisez des fraises dont la queue présente un diamètre adéquat pour la vitesse de l'outil.

17. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour éviter l'inhalation de ces poussières ou leur contact avec la peau. Conformez-vous aux consignes de sécurité du fournisseur du matériau.

18. Utilisez toujours un masque antipoussières ou un masque filtrant approprié au matériau à travailler et à l'outil utilisé.

Non recommandé

CONSERVEZ CE MODE D'EMPLOI.

AVERTISSEMENT:

NE VOUS LAISSEZ PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance ou de familiarité avec le produit en négligeant les consignes de sécurité qui accompagnent le produit. L’utilisation non sécuritaire ou incorrecte de cet outil comporte un risque de blessure grave.

Page 18

USD201-2

Symboles

Les symboles utilisés pour l'outil sont indiqués ci-dessous.

･ volts

･ ampères

･ hertz

･ courant alternatif

･ vitesse à vide

･ construction, catégorie II

･ tours ou alternances par minute

DESCRIPTION DU FONCTIONNEMENT

ATT EN TI ON :

• Assurez-vous toujours que l'outil est hors tension

et débranché avant de l'ajuster ou de vérifier son fonctionnement.

Ajustage de la fraise

1. Partie saillante

1 2 3

011834

Pour ajuster la fraise, desserrez le levier de verrouillage et déplacez l’embase de l’outil vers le haut ou vers le bas au besoin en tournant la vis de réglage. Une fois le réglage effectué, serrez fermement le levier de verrouillage pour fixer l’embase de l’outil.

NOTE:

• Si l’outil n’est pas verrouillé malgré le serrage du

levier de verrouillage, serrez l’écrou hexagonal puis serrez le levier de verrouillage.

de la fraise

2. Base de l’outil

3. Échelle

4. Levier de verrouillage

5. Vis de réglage

6. Écrou hexagonal

Interrupteur

1. Interrupteur

2. Côté OFF (O)

011836

ATT EN TI ON :

• Avant de brancher l'outil, vérifiez toujours que

l'outil est hors tension. Pour mettre l'outil en marche, appuyez sur le côté d'"ON ( I )" de l'interrupteur. Pour l'arrêter, appuyez sur le côté d'"OFF (O)" de l'interrupteur.

3. Côté ON ( I )

Fonction électronique

Les outils dotés de fonctions électroniques sont faciles à utiliser grâce aux caractéristiques suivantes.

Commande de vitesse constante

Commande électronique de la vitesse afin d'obtenir une vitesse constante. Permet d'obtenir une finition précise puisque la vitesse de rotation est maintenue constante même dans des conditions de lourde charge.

Démarrage en douceur

La fonction de démarrage en douceur minimise le choc initial et permet à l'outil de démarrer en douceur.

Cadran de rélage de vitesse

1. Cadran de

011835

Vous pouvez changer la vitesse de l'outil en tournant le cadran de réglage de vitesse sur un réglage de 1 à 6. Si vous tournez le cadran en direction du 6, la vitesse sera plus élevée. Si vous tournez le cadran en direction du 1, la vitesse sera plus faible. Cela vous permet de sélectionner une vitesse idéale pour traiter le matériau de façon optimale, c'est-à-dire que la vitesse peut être ajustée correctement pour correspondre au matériau et au diamètre de la fraise. Consultez le tableau pour connaître le rapport entre les chiffres du cadran et une approximation de la vitesse de l'outil correspondante.

réglage de la vitesse

Page 19

Numéro min

1 2 3 4 5

011932

-1

10 000 12 000 17 000 22 000

27 000 30 000

ATT EN TI ON :

• Si l'outil est utilisé de manière continue à vitesse

réduite sur une période prolongée, le moteur sera surchargé et cela entraînera un mauvais fonctionnement de l'outil.

• Le cadran de réglage de la vitesse ne peut pas

dépasser le 6 et le 1. Ne le forcez pas à dépasser le 6 ou le 1, sinon la fonction de réglage de la vitesse risque de ne plus fonctionner.

ASSEMBLAGE

ATT EN TI ON :

• Avant d'effectuer toute intervention sur l'outil,

assurez-vous toujours qu'il est hors tension et débranché.

Pose et dépose de la fraise d'affleurage

011837

011987

ATT EN TI ON :

• Ne serrez pas l'écrou de mandrin sans y avoir

inséré une fraise, sinon vous risquez de briser le cône de mandrin.

• N'utilisez que les clés fournies avec l'outil.

1. Serrer

2. Desserrer

3. Prise

1. Serrer

2. Desserrer

3. Verrouillage de l'arbre

Insérez la fraise jusqu’au fond du collet de mandrin, puis serrez fermement l’écrou de mandrin à l’aide des deux clés ou en appuyant sur le verrouillage de l’arbre et en utilisant la clé fournie. Pour retirer la fraise, suivez la procédure d'installation en sens inverse.

UTILISATION

Poser l'embase de l'outil sur la pièce à travailler sans que la fraise touche quoi que ce soit. Mettez ensuite le contact et attendez que la fraise ait atteint sa pleine vitesse. Déplacez l'outil vers l'avant sur la surface de la pièce à travailler, en maintenant l'embase bien à plat et en progressant doucement jusqu'à l'extrémité du tracé. Quand vous faites une coupe sur rebord, la surface de la pièce doit être du côté gauche de la fraise dans le sens de progression de l'outil.

1. Pièce

2. Sens de rotation du foret

3. Vu à partir du haut de l'outil

4. Sens d'alimentation

001984

ATT EN TI ON :

• Une taille trop profonde risque de forcer le moteur

ou de rendre difficile le contrôle de l'outil ; quand vous rainez, limitez donc votre profondeur de taille à 3 mm (1/8") par passage. Pour des rainures d'une profondeur supérieure, opérez en plusieurs passages et en approfondissant progressivement.

NOTE:

• Si vous déplacez votre outil trop vite vers l'avant,

vous risquez d'obtenir une coupe de qualité médiocre et d'endommager la fraise ou le moteur. Si vous allez trop lentement, vous risquez de brûler la pièce et de gâcher la coupe. La vitesse de progression adéquate dépend du calibre de la fraise, de la nature de la pièce et de la profondeur de coupe. Avant de commencer votre coupe sur la pièce, nous vous conseillons de faire un essai sur un morceau de chute de bois. Cela vous montrera exactement l'allure qu'aura votre coupe et vous permettra de vérifier les dimensions.

• Lorsque vous vous servez du support d'affleurage

horizontal, du guide de coupe rectiligne ou du guide d'affleurage, veillez à bien l'installer du côté droit de l'outil dans le sens de la progression. Vous

Page 20

pourrez ainsi le maintenir parfaitement en contact avec les côtés de la pièce que vous taillez.

001985

1. Sens

d'alimentation

2. Sens de rotation

du foret

3. Pièce

4. Guide de coupe

rectiligne

Guide de gabarit (accessoire en option)

NOTE:

• La pièce à travailler sera taillée selon une

dimension légèrement différente de celle du gabarit. Prévoyez donc un distance (X) entre la fraise et l'extérieur du guide de gabarit. Cette

distance (X) se calcule selon l'équation : Distance (X) = diamètre extérieur du guide de gabarit diamètre de la fraise/2

Guide de coupe rectiligne (accessoire en option)

011838

Le guide de gabarit est une courte section de tube traversée par la fraise, ce qui permet d'utiliser l'affleureuse avec des gabarits de modèles. Desserrez les vis, et retirez la plaque de protection de l'embase. Placez le guide de gabarit sur l'embase et remplacez la plaque de protection. Puis, fixez la plaque de protection avec ses vis.

011839

Fixez le gabarit sur la pièce. Placez l'outil sur le gabarit et déplacez-le en faisant glisser le guide de gabarit le long du côté du gabarit.

10mm (3/8")

011982

1. Protecteur de

base

2. Vis

3. Tournevis

Foret à denture droite Base

2. Gabarit

Distance (X) Pièce

5. Guide de gabarit 10

Protecteur de base

011840

Le guide de coupe rectiligne est efficace pour obtenir des coupes droites quand vous chanfreinez ou rainez. Fixez la butée orientable au guide de coupe rectiligne à l'aide du boulon et de l'écrou à oreilles.

2 3

001990

Fixez le guide de coupe rectiligne sur l'outil à l'aide de la vis de serrage (A). Desserrez l'écrou à oreilles du guide et réglez la distance entre celui-ci et la fraise. Une fois obtenue la distance désirée, serrez à fond l'écrou à oreilles.

011841

Quand vous coupez, déplacez l'outil en maintenant le guide en appui avec le côté de la pièce à travailler. Si la distance (A) entre le côté de la pièce à travailler et le tracé est trop grande pour le guide de coupe rectiligne, ou si ce même côté n'est pas rectiligne, vous ne pouvez

1. Boulon

2. Plaque de guidage

3. Guide de coupe rectiligne

4. Écrou à oreilles

1. Vis de serrage (A)

2. Guide de coupe rectiligne

3. Écrou à oreilles

4. Base

Page 21

pas utiliser ce guide. En ce cas, fixez solidement, à l'aide de serre-joints, une pièce de bois rectiligne à la pièce à travailler et servez-vous en comme de guide au contact de l'embase de l'affleureuse. Déplacez celle-ci dans la direction de la flèche.

011842

Tailles circulaires

Des tailles circulaires peuvent être réalisées si vous assemblez le guide de coupe rectiligne et la plaque du guide comme sur la figure. Les rayons min. et max. des tailles circulaires réalisables (les distances entre le centre du cercle et le centre de la fraise) sont les suivants : Min. : 70 mm (2-3/4") Max. : 221 mm (8-11/16") Pour la taille de cercles de 70 mm (2-3/4") à 121 mm (4-3/4") de rayon.

1. Écrou à oreilles

001993

Pour la taille de cercles de 121 mm (4-3/4") à 221 mm (8-11/16") de rayon.

001994

NOTE:

• Les cercles de rayons compris entre 172 mm

(6-3/4") et 186 mm (7-5/16") ne peuvent pas être

taillés avec ce guide. Alignez le trou de centrage du guide de coupe rectiligne sur le centre du cercle à tailler. Enfoncez un clou de

2. Plaque de guidage

3. Guide de coupe rectiligne

4. Trou de

centrage

5. Boulon

1. Écrou à oreilles

2. Plaque de guidage

3. Guide de coupe rectiligne

4. Trou de

2 3

centrage

5. Boulon

diamètre inférieur à 6 mm (1/4") dans le trou de centrage pour assurer le guide en place. Faites pivoter l'outil autour du clou en le tournant dans le sens des aiguilles d'une montre.

1. Clou

2. Trou de centrage

1 2

011843

3. Guide de coupe rectiligne

Guide d’affleurage (accessoire en option)

011844

Le guide d'affleurage permet d'effectuer aisément affleurage ou tailles courbes des bois de placage pour mobilier, etc. Le galet du guide suit la courbure et assure une coupe parfaite. Installez le guide d'affleurage sur l'embase de l'outil avec la vis de serrage (A). Desserrez la vis de serrage (B) et ajustez la distance entre le fraise et le guide d'affleurage en tournant la vis de réglage (1 mm (3/64") par tour). À la distance désirée, serrez la vis de serrage (B) pour fixer le guide d'affleurage en position.

011845

Quand vous coupez, déplacez l'outil avec le galet du guide courant sur le côté de la pièce à travailler.

1. Vis de serrage (A)

2. Vis de réglage

3. Vis de serrage (B)

4. Guide d'affleurage

Page 22

1. Protecteur de base

2. Vis

1. Pièce

2. Embout

3. Rouleau-guide

001998

Base inclinable (accessoire en option)

La base inclinable (accessoire en option) est utile pour chanfreiner. Installez l’outil sur la base inclinable et fermez le levier de verrouillage lorsque la fraise se trouve au niveau souhaité. Pour obtenir l’angle souhaité, serrez les vis de serrage qui se trouvent sur les côtés.

1. Vis de serrage

011993

Fixez fermement un panneau droit sur la pièce et utilisez-le comme guide contre la base inclinable. Suivez le sens de la flèche.

Plaque de protection de l’embase retirée de la base inclinable (accessoire en option)

La plaque de protection de l’embase, retirée de la base inclinable et montée sur l'embase de l’affleureuse, permet de changer la base ronde en base carrée. Pour une autre application, retirez la plaque de protection de la base inclinable en desserrant et en retirant les quatre vis.

011994

Montez ensuite la plaque de protection de l’embase sur l’embase de l’affleureuse.

Base déportée (accessoire en option)

012085

(1) La base déportée (accessoire en option)

permet de travailler dans un endroit où l’espace est limité, comme dans un coin.

011858

Avant d’installer l’outil sur la base déportée, retirez l’écrou de mandrin et le collet de mandrin en desserrant l’écrou de mandrin.

1. Poulie

2. Ecrou à collet

3. Cône de la bague de mandrin

Page 23

1. Clé

2. Poulie

3. Verrouillage de l'arbre

1. Levier de verrouillage

2. Base déportée

011985

Installez la poulie sur l’outil en appuyant sur le verrouillage de l’arbre et en serrant fermement la poulie à l’aide d’une clé.

011859

Placez le collet de mandrin et vissez l’écrou de mandrin sur la base déportée, comme illustré sur la figure.

011860

Montez l’outil sur la base déportée

1. Ecrou à collet

2. Cône de la bague de mandrin

1. Poulie

2. Ceinture

011862

Fixez-le à l’aide d’un levier de verrouillage se trouvant sur la base déportée.

011992

Pour installer la fraise, couchez l’outil avec la base déportée sur le côté. Insérez la clé hexagonale dans le trou de la base déportée. En tenant la clé hexagonale dans cette position, insérez la fraise dans le collet de mandrin sur l’arbre de la base déportée à partir du côté opposé, puis serrez fermement l’écrou de mandrin à l’aide d’une clé. Pour retirer la fraise lors du remplacement, suivez les étapes de l’installation en sens inverse.

(2) La base déportée (accessoire en option) peut

également être utilisée en association avec l’embase d’affleureuse et une fixation de poignée (accessoire en option) pour une meilleure stabilité.

1. Clé

2. Clé hexagonale

3. Embout

1. Vis

2. Plateau de la base déportée

3. Partie supérieure de la base déportée

011861

Placez une extrémité de la courroie sur la poulie à l’aide d’un tournevis, en vous assurant que toute la largeur de la courroie couvre toute la poulie.

011934

Page 24

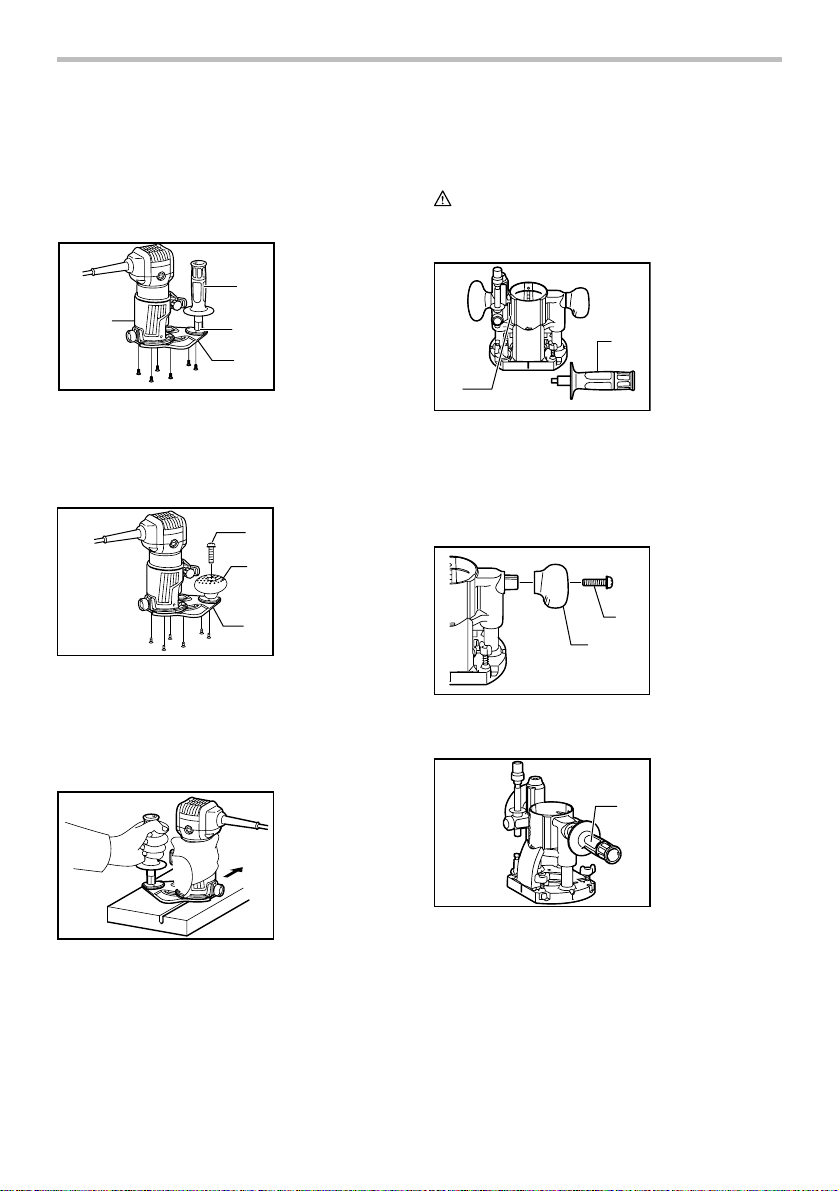

Desserrez les vis et retirez la section supérieure de la base déportée. Mettez de côté la partie supérieure de la base déportée.

Tige poignée (accessoire en option)

Fixation de poignée (accessoire en option)

Plateau de la

base déportée Ensemble de

011935

Montez l’embase de l’affleureuse à l’aide des quatre vis et la fixation de poignée (accessoire en option) à l’aide de deux vis sur le plateau de la base déportée. Vissez une tige poignée (accessoire en option) sur la fixation de poignée.

l’embase de l’affleureuse (accessoire en option)

1. Vis

2. Poignée bouton

3. Plateau de la base déportée

Lors de l’utilisation en guise de toupie seulement avec base plongeante (accessoire en option)

ATT EN TI ON :

• Lorsque vous utilisez l’outil en guise de toupie,

tenez-le fermement à l’aide des deux mains.

1. Base plongeante

2. Poignée

011855

Pour utiliser l’outil en guise de toupie, installez l’outil sur une base plongeante (accessoire en option) en le poussant complètement vers le bas. Il est possible d’utiliser la poignée bouton ou la tige poignée (accessoire en option), selon le type de travail réalisé.

1. Vis

2. Bouton

011984

Une autre possibilité consiste à installer la poignée bouton que vous aurez préalablement retirée d’une base plongeante (accessoire en option) sur la fixation de poignée. Pour installer la poignée bouton, placez-la sur la fixation de poignée et fixez-la à l’aide d’une vis.

011986

011856

Pour utiliser la tige poignée (accessoire en option), desserrez la vis et retirez la poignée bouton.

011857

Vissez ensuite la tige poignée sur la base.

1. Tige poignée (accessoire en option)

Page 25

Réglage de la profondeur de coupe lors de l’utilisation de la base plongeante (accessoire en option)

1. Bouton de réglage

2. Levier de verrouillage

4 5

011983

Posez l’outil sur une surface plane. Relâchez le levier de verrouillage et abaissez le bâti jusqu’à ce que la fraise entre en contact avec la surface plane. Serrez alors le levier de verrouillage pour verrouiller le bâti de l’outil. Tournez l’écrou de réglage de la tige d’arrêt dans le sens inverse des aiguilles d’une montre. Abaissez la tige d’arrêt jusqu’à ce qu’elle entre en contact avec le boulon de réglage. Alignez l’index de profondeur sur la graduation « 0 ». La profondeur de coupe est indiquée sur l’échelle par l’index de profondeur. Tout en appuyant sur le bouton d’avance rapide, relevez la tige d’arrêt jusqu’à obtention de la profondeur de coupe souhaitée. Il est possible d'effectuer de petits réglages de profondeur en tournant le bouton de réglage (1 mm par tour). En tournant l’écrou de réglage de la tige d’arrêt dans le sens inverse des aiguilles d’une montre, vous pouvez fixer fermement la tige d’arrêt. Désormais, pour obtenir votre profondeur de coupe prédéterminée, il vous suffit de relâcher le levier de verrouillage puis d’abaisser le bâti de l’outil jusqu’à ce que la tige d’arrêt entre en contact avec le boulon hexagonal de réglage de la tige d’arrêt. Tenez toujours fermement l’outil par les deux poignées lors de l’utilisation. Placez la base de l'outil sur la pièce à couper sans que la fraise ne touche quoi que ce soit. Mettez ensuite l'outil sous tension et attendez que la fraise ait atteint sa pleine vitesse. Abaissez le bâti et faites avancer l'outil sur la pièce, en maintenant la base de l'outil bien en contact avec la pièce et en progressant doucement jusqu'à ce que la coupe soit terminée. Quand vous faites une coupe sur rebord, la surface de la pièce doit être du côté gauche de la fraise dans le sens de progression de l'outil.

3. Index de profondeur

4. Écrou de réglage de la tige d’arrêt

5. Bouton d'alimentation rapide

6. Tige d'arrêt

7. Bloc de butée

8. Boulon de réglage

1. Pièce

2. Sens de rotation du foret

3. Vu à partir du haut de l'outil

4. Sens d'alimentation

001984

NOTE:

• Si vous déplacez votre outil trop vite vers l'avant,

• Quand vous utilisez le guide de coupe rectiligne,

veillez à l'installer du côté droit dans le sens de progression de l'outil. Il sera ainsi plus facile de la garder bien au contact sur le côté de la pièce.

001985

1. Sens

d'alimentation

2. Sens de rotation du foret

3. Pièce

4. Guide de coupe

rectiligne

Guide de coupe rectiligne lors de l’utilisation en guise de toupie (requis pour l’utilisation à l’aide d’un support de guide (accessoire en option))

Le guide de coupe rectiligne est efficace pour obtenir des coupes droites quand vous chanfreinez ou rainez.

Page 26

Pour installer le guide de coupe rectiligne, insérez les

1 2

tiges guide dans les trous de la base plongeante. Réglez la distance entre la fraise et le guide de coupe rectiligne. Une fois la distance désirée obtenue, serrez l’écrou à oreilles (A) pour immobiliser le guide de coupe rectiligne. Quand vous coupez, déplacez l'outil en maintenant le guide en appui avec le côté de la pièce à travailler.

1. Boulon

2. Porte-guide

3. Écrou à oreilles

4. Boulon

5. Écrou à oreilles

6. Plaque de guidage

7. Guide de coupe rectiligne

8. Boulons à oreilles

011988

Installez le guide de coupe rectiligne sur le support de guide (accessoire en option) à l’aide de l’écrou à oreilles. Insérez le support de guide dans les trous de la base plongeante et serrez l’écrou à oreilles. Pour régler la distance entre la fraise et le guide de coupe rectiligne, desserrez l’écrou à oreilles. Une fois la distance désirée obtenue, serrez l’écrou à oreilles pour immobiliser le guide de coupe rectiligne.

Guide de coupe rectiligne (accessoire en option)

011848

Le guide de coupe rectiligne est efficace pour obtenir des coupes droites quand vous chanfreinez ou rainez.

011850

Si la distance (A) entre le bord de la pièce et la position de coupe est trop grande pour le guide de coupe rectiligne, ou encore si le côté de la pièce n'est pas droit, il n'est pas possible d'utiliser le guide de coupe rectiligne. Dans ce cas, fixez fermement un panneau droit sur la pièce et utilisez-le comme guide contre la base de l'outil. Suivez le sens de la flèche.

Guide de gabarit (accessoire en option)

011851

Le guide de gabarit présente un manchon à travers lequel passe la fraise, permettant d'utiliser l'outil pour la reproduction exacte d'un modèle donné. Pour installer le guide de gabarit, desserrez les vis à tête plate de la base, insérez le guide, puis resserrez les vis.

1. Vis

2. Base

3. Gabarit

011849

1. Guide-chaîne

2. Boulon à oreilles

3. Guide de coupe rectiligne

011852

Fixez le gabarit sur la pièce. Placez l'outil sur le gabarit

et déplacez-le en faisant glisser le guide de gabarit le long du côté du gabarit.

Page 27

3 4

003695

NOTE:

• La pièce sera coupée avec une taille légèrement

différente du gabarit. Permet d'établir la distance (X) entre la fraise et l'extérieur du guide de gabarit. L'équation suivante permet de calculer la distance (X) : Distance (X) = (diamètre extérieur du guide de gabarit - diamètre de la fraise) ÷ 2

1. Embout

2. Base

3. Gabarit

4. Pièce

5. Distance (X)

Diamètre

extérieur du guide de gabarit

Guide de gabarit

Raccords d’aspiration (accessoire en option)

Pour l’embase de l’affleureuse

Pour la base plongeante

1. Raccord à poussières

2. Vis à oreilles

011853

Utilisez le raccord d'aspiration pour extraire la poussière. Installez le raccord d'aspiration sur la base de l'outil à l'aide de la vis à serrage à main, de manière à ce que la saillie sur le raccord d'aspiration s'insère dans l'encoche à la base de l'outil. Branchez ensuite un aspirateur au raccord d'aspiration.

1. Raccord à poussières

2. Vis à oreilles

3. Embase de l’affleureuse

011989

011854

ENTRETIEN

ATT EN TI ON :

• Assurez-vous toujours que l'outil est hors tension

et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.

• N'utilisez jamais d'essence, de benzine, de solvant,

d'alcool ou d'autres produits similaires. Une décoloration, une déformation, ou la formation de fissures peuvent en découler.

Page 28

Remplacement des charbons

1. Trait de limite

d'usure

001145

Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être remplacés en même temps. N'utilisez que des charbons identiques. Utilisez un tournevis pour retirer les bouchons de porte-charbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de porte-charbon.

1. Tournevis

2. Bouchon de

porte-charbon

• Ensemble de guide d'affleurage

• Ensemble de l’embase de l’affleureuse

• Ensemble de la base inclinable

• Ensemble de la base plongeante

• Ensemble de la base déportée

• Guide de gabarit

• Cône du mandrin 1/4"

• Cône de mandrin 3/8"

• Clé 13

• Clé 22

• Raccord d'aspiration

NOTE:

• Certains éléments de la liste peuvent être inclus

avec l'outil comme accessoires standard. Ils peuvent varier suivant les pays.

011846

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

ACCESSOIRES EN OPTION

ATT EN TI ON :

• Ces accessoires ou pièces complémentaires sont

recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils

ont été conçus. Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.

• Fraises pour coupes rectilignes et rainures

• Fraises pour rebord

• Fraises pour affleurage de stratifié

• Ensemble de guide de coupe rectiligne

Page 29

GARANTIE LIMITÉE D’UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d’usine. Nous garantissons qu’il sera exempt de défaut de fabrication et de vice de matériau pour une période d’UN AN à partir de la date de son achat initial. Si un problème quelconque devait survenir au cours de cette période d’un an, veuillez retourner l’outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l’outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériau est découvert lors de l’inspection.

Cette garantie ne s’applique pas dans les cas où:

des réparations ont été effectuées ou tentées par un tiers: des réparations s’imposent suite à une usure normale: l’outil a été malmené, mal utilisé ou mal entretenu: l’outil a subi des modifications.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À LA VENTE OU À L’UTILISATION DU PRODUIT. CET

VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE PAR CETTE GARANTIE. MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT

TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE “QUALITÉ MARCHANDE” ET “ADÉQUATION À UN USAGE PARTICULIER”

PRÈS LA PÉRIODE D’UN AN COUVERTE PAR CETTE GARANTIE. Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d’autres droits, qui varient d’un État à l’autre. Certains États ne permettant pas l’exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s’applique pas à vous. Certains États ne permettant pas la limitation de la durée d’application d’une garantie tacite, il se peut que la limitation ci-dessus ne s’applique pas à vous.

EN0006-1

Page 30

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Especificaciones eléctricas en México 120 V 6,5 A 50/60 Hz

Diámetro de la pinza de sujeción 6,3mm 9,5mm

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.

• Las especificaciones pueden ser diferentes de país a país.

• Peso de acuerdo al procedimiento de EPTA-01/2003

Advertencias de seguridad generales para herramientas eléctricas

ADVERTENCIA: lea todas las advertencias de

seguridad e instrucciones. Si no sigue todas las

advertencias e instrucciones indicadas a continuación, podrá ocasionar una descarga eléctrica, un incendio y/o lesiones graves.

Guarde todas las advertencias e instrucciones para su futura referencia.

El término "herramienta eléctrica" se refiere, en todas las advertencias que aparecen a continuación, a su herramienta eléctrica de funcionamiento con conexión a la red eléctrica (con cableado eléctrico) o herramienta eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien iluminada. Las áreas oscuras o desordenadas

son propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presencia de líquidos, gases o polvo inflamables. Las herramientas eléctricas crean

chispas que pueden prender fuego al polvo o los humos.

3. Mantenga a los niños y curiosos alejados mientras utiliza una herramienta eléctrica. Las distracciones le pueden hacer perder el control.

Seguridad eléctrica

Las clavijas de conexión de las herramientas eléctricas deberán encajar perfectamente en la toma de corriente. No modifique nunca la clavija de conexión de ninguna forma. No utilice ninguna clavija adaptadora con

Modelo RT0700C / RT0701C

Velocidad sin carga (r.p.m.) 10 000 r/min - 30 000 r/min

Longitud total 200 mm (7-7/8")

Peso neto 1,8 (3,9 lbs)

GEA008-2

herramientas eléctricas que tengan conexión a tierra (puesta a tierra).

modificadas y que encajen perfectamente en la toma de corriente reducirá el riesgo de que se produzca una descarga eléctrica.

5. Evite tocar con el cuerpo superficies

conectadas a tierra o puestas a tierra tales como tubos, radiadores, cocinas y refrigeradores. Si su cuerpo es puesto a tierra o

conectado a tierra existirá un mayor riesgo de que sufra una descarga eléctrica.

No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas.

agua en una herramienta eléctrica aumentará el riesgo de que se produzca una descarga eléctrica.

7. No jale el cable. Nunca utilice el cable para

transportar, jalar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, aceite, objetos cortantes o piezas móviles. Los

cables dañados o atrapados aumentan el riesgo de sufrir una descarga eléctrica.

Cuando utilice una herramienta eléctrica en exteriores, utilice un cable de extensión apropiado para uso en exteriores.

un cable apropiado para uso en exteriores reducirá el riesgo de que se produzca una descarga eléctrica.

9. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un alimentador protegido con interruptor de circuito de falla en tierra (ICFT). El uso de un

ICFT reduce el riesgo de descarga eléctrica.

Seguridad personal

10. Manténgase alerta, preste atención a lo que está haciendo y utilice su sentido común cuando opere una herramienta eléctrica. No utilice la herramienta eléctrica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de

distracción mientras opera la máquina puede dar como resultado heridas personales graves.

La utilización de clavijas no

La entrada de

La utilización de

Page 31

11. Use equipo de protección personal. Póngase siempre protección para los ojos. El equipo protector tal como máscara contra el polvo, zapatos de seguridad antiderrapantes, casco rígido y protección para oídos utilizado en las condiciones apropiadas reducirá las heridas personales.

12. Impida el encendido accidental. Asegúrese de

que el interruptor esté en la posición de apagado antes de conectar a la alimentación eléctrica y/o de colocar el cartucho de la batería, así como al levantar o cargar la herramienta. Cargar las herramientas eléctricas

con su dedo en el interruptor o conectarlas con el interruptor encendido hace que los accidentes sean propensos.

13.

Retire cualquier llave de ajuste o llave de apriete antes de encender la herramienta.

Una llave de ajuste o llave de apriete que haya sido dejada puesta en una parte giratoria de la herramienta eléctrica podrá resultar en heridas personales.

14. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo firme y el equilibrio en todo momento. Esto permite un

mejor control de la herramienta eléctrica en situaciones inesperadas.

15. Use vestimenta apropiada. No use ropas

sueltas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las partes móviles, ya

que pueden ser atrapadas por estas partes en movimiento.

16. Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo, asegúrese de conectarlos y utilizarlos debidamente. La utilización de estos dispositivos

reduce los riesgos relacionados con el polvo.

Mantenimiento y uso de la herramienta eléctrica

17. No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica adecuada

hará un trabajo mejor a la velocidad para la que ha sido fabricada.

18. No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reemplazada.

19. Desconecte la clavija de la fuente de energía

y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o guardar las herramientas eléctricas. Dichas

medidas de seguridad preventivas reducen el riesgo de que la herramienta se inicie accidentalmente.

20. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita que las personas que no están familiarizadas con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos de personas que no saben operarlas

21. Realice el mantenimiento a las herramientas

eléctricas. Compruebe que no haya partes móviles desalineadas o estancadas, piezas rotas y cualquier otra condición que pueda afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, haga que se la reparen antes de utilizarla. Muchos accidentes son ocasionados

por herramientas eléctricas con un mal mantenimiento.

22. Mantenga las herramientas de corte limpias y filosas. Si recibe un mantenimiento adecuado y tiene los bordes afilados, es probable que la herramienta se atasque menos y sea más fácil controlarla.

23. Utilice la herramienta eléctrica, así como

accesorios, piezas, brocas, etc. de acuerdo con estas instrucciones y de la manera establecida para cada tipo de unidad en particular; tenga en cuenta las condiciones laborales y el trabajo a realizar. Si utiliza la

herramienta eléctrica para realizar operaciones distintas de las indicadas, podrá presentarse una situación peligrosa.

Servicio de mantenimiento

24. Haga que una persona calificada repare la herramienta utilizando sólo piezas de repuesto idénticas. Esto asegura que se

mantenga la seguridad de la herramienta eléctrica.

25. Siga las instrucciones para la lubricación y

cambio de accesorios.

26. Mantenga las agarraderas secas, limpias y sin aceite o grasa.

UTILICE CABLES DE EXTENSIÓN APROPIADOS. Asegúrese de que su cable de extensión esté en buenas condiciones. Cuando utilice un cable de extensión, asegúrese de utilizar uno del calibre suficiente para conducir la corriente que demande el producto. Un cable de calibre inferior ocasionará una caída en la tensión de línea y a su vez en una pérdida de potencia y sobrecalentamiento. La Tabla 1 muestra la medida correcta a utilizar dependiendo de la longitud del cable y el amperaje nominal indicado en la placa de características. Si no está seguro, utilice el siguiente calibre más alto. Cuanto menor sea el número de calibre, más corriente podrá conducir el cable.

Page 32

Tabla 1. Calibre mínimo para el cable

Vol ts

Amperaje nominal

Más de No más de

0 A 6 A

6 A

10 A

12 A

000300

120V~

220V~ - 240V~15,2 m (50 ft) 30,4 m (100 ft) 60,8 m (200 ft) 91,2 m (300 ft)

10 A

12 A

16 A

7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)

GEB019-4

ADVERTENCIAS DE SEGURIDAD PARA LA RECORTADORA

1. Sujete la herramienta eléctrica sólo a través de las superficies de empuñadura recubiertas con aislamiento, ya que puede que haya contacto de la cuchilla con su propio cable eléctrico. El corte de un cable con corriente

hará que la corriente circule por las partes metálicas expuestas de la herramienta eléctrica y podrá electrocutar al operario.

Utilice abrazaderas o algún otro modo práctico para asegurar y sujetar la pieza de trabajo a una plataforma estable.

con la mano o contra su cuerpo produce inestabilidad y una posible pérdida de control.

3. Póngase protección para los oídos durante

los periodos de operación prolongados.

4. Maneje las brocas con mucho cuidado.

5. Inspeccione la broca cuidadosamente para ver

si tiene grietas o daños antes de comenzar la operación. Reemplace la broca inmediatamente si está agrietada o dañada.

6. Evite cortar clavos. Inspeccione y quite todos los clavos de la pieza de trabajo antes de la operación.

7. Sostenga la herramienta con firmeza.

8. Mantenga las manos alejadas de las piezas

giratorias.

9. Asegúrese de que la broca no esté haciendo contacto con la pieza de trabajo antes de activar el interruptor.

10. Antes de usar la herramienta en una pieza de trabajo, déjela un rato en funcionamiento. Observe si se producen vibraciones o desequilibrios que pudieran indicar que la broca está mal colocada.

Sostener la pieza de trabajo

Longitud total del cable en metros

Calibre del cable (AWG)

16 14

11. Tenga cuidado con la dirección de giro y de

12. No deje la herramienta en marcha. Tenga en

13. Apague siempre la herramienta y espere hasta

14. No toque la broca inmediatamente después de

15. No manche la base de la herramienta con

16. Use fresas del diámetro de vástago correcto

17. Algunos materiales contienen sustancias

18.

16 16 14

1416

16 12

avance de la broca.

marcha la herramienta solamente cuando la tenga en la mano.

que la broca se haya parado completamente antes de retirar la herramienta de la pieza de trabajo.

la operación; estará muy caliente y podrá y quemarle la piel.

diluyente, gasolina, aceite o por el estilo. Estos productos pueden ocasionar grietas en la base de la herramienta.

adecuado a la velocidad de la herramienta.

químicas que pueden ser tóxicas. Tome precauciones para evitar la inhalación de polvo o que éste tenga contacto con la piel. Consulte la información de seguridad del proveedor de los materiales. Siempre utilice el respirador/máscara indicado para protegerse del polvo que corresponda con la aplicación o material con el que trabaje.

No se recomienda

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA:

NO DEJE que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para dicho producto. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones puede ocasionar graves lesiones personales.

Page 33

USD201-2

Símbolos

A continuación se muestran los símbolos utilizados para la herramienta.

･ volts o voltios

･ amperes

･ hertz

･ corriente alterna

･ velocidad en vacío o sin carga

･ Construcción clase II

･ revoluciones o alternaciones por minuto,

frecuencia de rotación.

DESCRIPCIÓN DEL FUNCIONAMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de ajustar o comprobar cualquier función en la misma.

Ajuste de la saliente de la fresa

Saliente de la fresa

1 2 3

011834

Para ajustar la saliente de la fresa, afloje la palanca de bloqueo y mueva la base de la herramienta hacia arriba o abajo, según se desee, girando el tornillo de ajuste. Después de ajustar, apriete firmemente la palanca de bloqueo para fijar la base de la herramienta.

NOTA:

•

Si la herramienta no queda fijada aunque se haya apretado la palanca de bloqueo, apriete la tuerca hexagonal y después apriete la palanca de bloqueo.

2. Base de la herramienta

3. Escala

4. Palanca de bloqueo

5. Tornillo de ajuste

6. Tuerca hexagonal

Accionamiento del interruptor

1. Interruptor

2. Lado que dice

011836

PRECAUCIÓN:

• Antes de conectar la herramienta, compruebe

siempre y asegúrese de que esté apagada. Para encender la herramienta, presione el lado del interruptor que dice "ENCENDIDO ( I )". Para apagar la herramienta, presione el lado del interruptor que dice "APAGADO (O)".

"APAGADO (O)"

3. Lado que dice "ENCENDIDO ( I )"

Función electrónica

La herramienta está equipada con funciones electrónicas sencillas de operar debido a las siguientes funcionalidades.

Control de velocidad constante

Control electrónico de velocidad para obtener una velocidad constante. Es posible obtener un buen acabado, dado que la velocidad de giro se mantiene constante aún en condiciones de carga.

Encendido suave

La funcionalidad de encendido suave minimiza el impacto de encendido y hace que la herramienta se inicie suavemente.

Control de ajuste de velocidad

1. Control de

011835

La velocidad de la herramienta puede ser modificada al poner el control giratorio de velocidad en un valor numérico dado de 1 a 6. Se consigue una mayor velocidad cuando el control giratorio está hacia la dirección del número 6; una menor velocidad se consigue cuando se gira hacia la dirección del número 1. Esto permite que la velocidad ideal sea escogida para un procesamiento óptimo del material, por ejemplo, la velocidad puede ajustarse correctamente para corresponder con el material y el diámetro de la fresa.

ajuste de velocidad

Page 34

Consulte la tabla para la relación entre las configuraciones numéricas del control giratorio y la velocidad aproximada de la herramienta.

Número min r/min

1 2 3 4 5

011932

-1

10 000 r/min 12 000 r/min 17 000 r/min 22 000 r/min

27 000 r/min 30 000 r/min

PRECAUCIÓN:

• Si la herramienta es utilizada continuamente a

velocidades bajas durante largo tiempo, el motor se sobrecargará resultando en un mal funcionamiento de la herramienta.

• El control de ajuste de velocidad sólo se puede

subir hasta 6 y bajar hasta 1. No lo fuerce más allá de estas marcas o de lo contrario la función de ajuste de velocidad podría arruinarse.

ENSAMBLE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de realizar cualquier trabajo en la misma.

Instalación o desmontaje de fresa de recorte

1. Apretar

2. Aflojar

3. Sujetar

1. Apretar

2. Aflojar

3. Bloqueo del eje

011837

011987

PRECAUCIÓN:

• No apriete la tuerca de ajuste sin insertar una fresa

porque se romperá la tuerca de apriete.

• Utilice únicamente las llaves provistas con la

herramienta. Inserte la fresa hasta el fondo del cono de apriete y apriete la tuerca de ajuste firmemente con las dos llaves, o presionando el cierre del eje y usando la llave provista. Para retirar la broca, siga el proceso inverso al de instalación.

OPERACIÓN

Coloque la base de la herramienta sobre la pieza de trabajo a cortar sin que la fresa la toque. Después encienda la herramienta y espere hasta que la fresa adquiera plena velocidad. Mueva la herramienta hacia delante sobre la superficie de la pieza de trabajo, manteniendo la base de la herramienta a ras y avanzando suavemente hasta completar el corte. Cuando haga corte de bordes, la superficie de la pieza de trabajo deberá estar en el costado izquierdo de la fresa en la dirección de avance.

1. Pieza de trabajo

2. Dirección de giro de la fresa

3. Vista desde la parte superior de la herramienta

4. Dirección de alimentación

001984

PRECAUCIÓN:

• Dado que un corte excesivo puede causar

sobrecarga al motor o dificultad en controlar la

herramienta, la profundidad de corte no deberá ser

de más de 3 mm (1/8") por pasada cuando se

hagan ranuras. Cuando quiera hacer ranuras de

más de 3 mm (1/8") de profundidad, haga varios

pases aumentando la profundidad

progresivamente.

NOTA:

• Si mueve la herramienta hacia delante muy de

prisa podrá ocasionar un corte de mala calidad, o

dañar la fresa o el motor. Si mueve la herramienta

hacia delante muy despacio podrá quemar y

arruinar el corte. La velocidad de avance

apropiada dependerá del tamaño de la fresa, el

tipo de pieza de trabajo y la profundidad de corte.

Antes de comenzar el corte en la pieza de trabajo

Page 35

real, se aconseja hacer un corte de prueba en una pieza de madera de desecho. Esto mostrará exactamente cómo será el corte y también le permitirá comprobar las dimensiones.

• Cuando utilice la zapata de recorte, la guía recta o

la guía de recorte, asegúrese de mantenerlas en el costado derecho de la dirección de avance. Esto ayudará a mantenerla a ras con el costado de la pieza de trabajo.

001985

1. Dirección de

alimentación

2. Dirección de giro de la fresa

3. Pieza de trabajo

4. Guía recta

Guía de plantilla (accesorio opcional)

10mm (3/8")

011982

NOTA:

• La pieza de trabajo será cortada con un tamaño

ligeramente diferente al de la plantilla. Tenga en cuenta la distancia (X) entre la fresa y el exterior de la guía de plantilla. La distancia (X) se puede

calcular utilizando la siguiente ecuación: Distancia (X) = (diámetro exterior de la guía de plantilla diámetro de la fresa) / 2

Broca recta o fresa

2. Base

3. Plantilla

4. Distancia (X)

5. Pieza de trabajo

6. Guía de plantilla 10

7. Protector de la base

Guía recta (accesorio opcional)

011838

La guía de plantilla contiene un casquillo a través del cual pasa la fresa, permitiendo utilizar la recortadora con patrones de plantilla. Afloje los tornillos y quite el protector de la base. Ponga la guía de plantilla en la base y vuelva a poner el protector de la base. Después sujete el protector de la base apretando los tornillos.

011839

Sujete la plantilla en la pieza de trabajo. Ponga la herramienta sobre la plantilla y mueva la herramienta deslizando la guía de plantilla a lo largo del costado de la plantilla.

1. Protector de la

base

2. Tornillos

3. Destornillador

011840

La guía recta resulta útil para realizar cortes rectos cuando se hacen biseles o ranuras. Coloque la placa guía en la guía recta con el perno y la tuerca de mariposa.

2 3

001990

Coloque la guía recta con el tornillo de apriete (A). Afloje la tuerca de mariposa de la guía recta y ajuste la distancia entre la fresa y la guía recta. En la distancia deseada, apriete la tuerca de mariposa firmemente.

1. Tornillo

2. Placa guía

3. Guía recta

4. Tuerca de mariposa

Page 36

1. Tornillo de

011841

Cuando corte, mueva la herramienta con la guía recta a ras del costado de la pieza de trabajo. Si la distancia (A) entre el costado de la pieza de trabajo y la posición de corte es muy ancha para la guía recta, o si el costado de la pieza de trabajo no es recto, no podrá utilizarse la guía recta. En este caso, sujete firmemente una tabla recta a la pieza de trabajo y utilícela como guía contra la base de la recortadora. Avance la herramienta en el sentido de la flecha.

011842

sujeción (A)

2. Guía recta

3. Tuerca de mariposa

4. Base

Corte circular

El corte circular lo podrá realizar si ensambla la guía recta y la placa guía como se muestra en las figuras. Los radios mínimos y máximos de los círculos a cortar (distancia entre el centro del círculo y el centro de la fresa) son los siguientes: Mín.: 70 mm (2-3/4") Máx.: 221 mm (8-11/16") Para cortar círculos entre 70 mm (2-3/4") y 121 mm (4-3/4") de radio.

1. Tuerca de

001993

Para cortar círculos entre 121 mm (4-3/4") y 221 mm (8-11/16") de radio.

mariposa

2. Placa guía

3. Guía recta

4. Orificio central

5. Tornillo

1. Tuerca de

001994

NOTA:

• Con esta guía no se pueden cortar círculos de

entre 172 mm (6-3/4") y 186 mm (7-5/16") de radio. Alinee el centro del orificio en la guía recta con el centro del círculo a ser cortado. Inserte un clavo de menos de 6mm (1/4") de diámetro en el centro del orificio para fijar la guía recta. Gire la herramienta sobre el eje del clavo en dirección a las manecillas del reloj.

011843

2 3

1 2

mariposa

2. Placa guía

3. Guía recta

4. Orificio central

5. Tornillo

1. Clavo

2. Orificio central

3. Guía recta

Guía de recorte (accesorio opcional)

011844

Con la guía de recorte se podrán hacer fácilmente recortes, cortes curvados en chapas para muebles y otros cortes por el estilo. El rodillo guía sigue la curva y asegura un corte fino. Instale la guía de recorte en la base de la herramienta con el tornillo de apriete (A). Afloje el tornillo de apriete (B) y ajuste la distancia entre la fresa y la guía de recorte girando el tornillo de ajuste (1 mm (3/64") por vuelta). En la distancia deseada, apriete el tornillo de apriete (B) para sujetar la guía de recorte en su sitio.

Page 37

1. Tornillo de sujeción (A)

2. Tornillo de ajuste

3. Tornillo de sujeción (B)

4. Guía de recorte

1. Protector de la base

2. Tornillo

011845

Cuando corte, mueva la herramienta desplazando el rodillo guía por el costado de la pieza de trabajo.

001998

1. Pieza de trabajo

2. Broca o fresa

3. Balero guía

Base de inclinación (accesorio opcional)

La base de inclinación (accesorio opcional) es conveniente para hacer biseles. Coloque la herramienta en la base de inclinación y cierre la palanca de bloqueo en la saliente deseada de la fresa. Para lograr el ángulo deseado, apriete los tornillos de sujeción a los lados.

1. Tornillos de

fijación

011993

Sujete firmemente un tablero recto a la pieza de trabajo con la abrazadera y úselo como una guía contra la base de inclinación. Alimente la herramienta hacia la dirección de la flecha.

Protector de base retirado de la base de inclinación (accesorio opcional)

El montaje del protector de base que se ha retirado de la base de inclinación en la base de la recortadora permite cambiar la base de la recortadora, de base redonda a base cuadrada. Para otra aplicación, retire el protector de base de la base de inclinación aflojando y retirando cuatro pernos.

011994

A continuación, monte el protector de base en la base de la recortadora.

Base descentrada (accesorio opcional)

012085

(1) La base descentrada (accesorio opcional) es

conveniente para trabajar en áreas estrechas, como las esquinas.

011858

Antes de instalar la herramienta en la base descentrada, retire la tuerca de ajuste y el cono de apriete aflojando la tuerca de ajuste.

1. Polea

2. Tuerca

3. Cono de apriete

Page 38

1. Llave

2. Polea

3. Bloqueo del eje

1. Palanca de bloqueo

2. Base descentrada

011985

Instale la polea en la herramienta presionando el bloqueo del eje y apretando firmemente la polea con una llave.

011859

Coloque el cono de apriete y enrosque la tuerca de ajuste en la base descentrada como se muestra en la figura.

011860

Monte la herramienta en la base descentrada

1. Tuerca

2. Cono de apriete

1. Polea

2. Correa

011862

Fíjela con una palanca de bloqueo en la base descentrada.

011992

Para instalar la fresa, gire la herramienta para dejar la base descentrada de lado. Inserte la llave hexagonal en el orificio de la base descentrada. Con la llave hexagonal en esa posición, inserte la fresa en el cono de apriete del eje de la base descentrada desde el lado opuesto y apriete la tuerca de ajuste firmemente con una llave. Para retirar la fresa al reemplazarla, siga el procedimiento de instalación a la inversa.

(2) La base descentrada (accesorio opcional)

también se puede usar con una base de recortadora y un aditamento de empuñadura (accesorio opcional), para mayor estabilidad.

1. Llave

2. Llave hexagonal

3. Fresa

1. Tornillos

2. Placa de base descentrada

3. Sección superior de la base descentrada

011861

Coloque un extremo de la correa sobre la polea con un destornillador y asegúrese de que todo el ancho de la correa quede sobre la polea completamente.

011934

Page 39

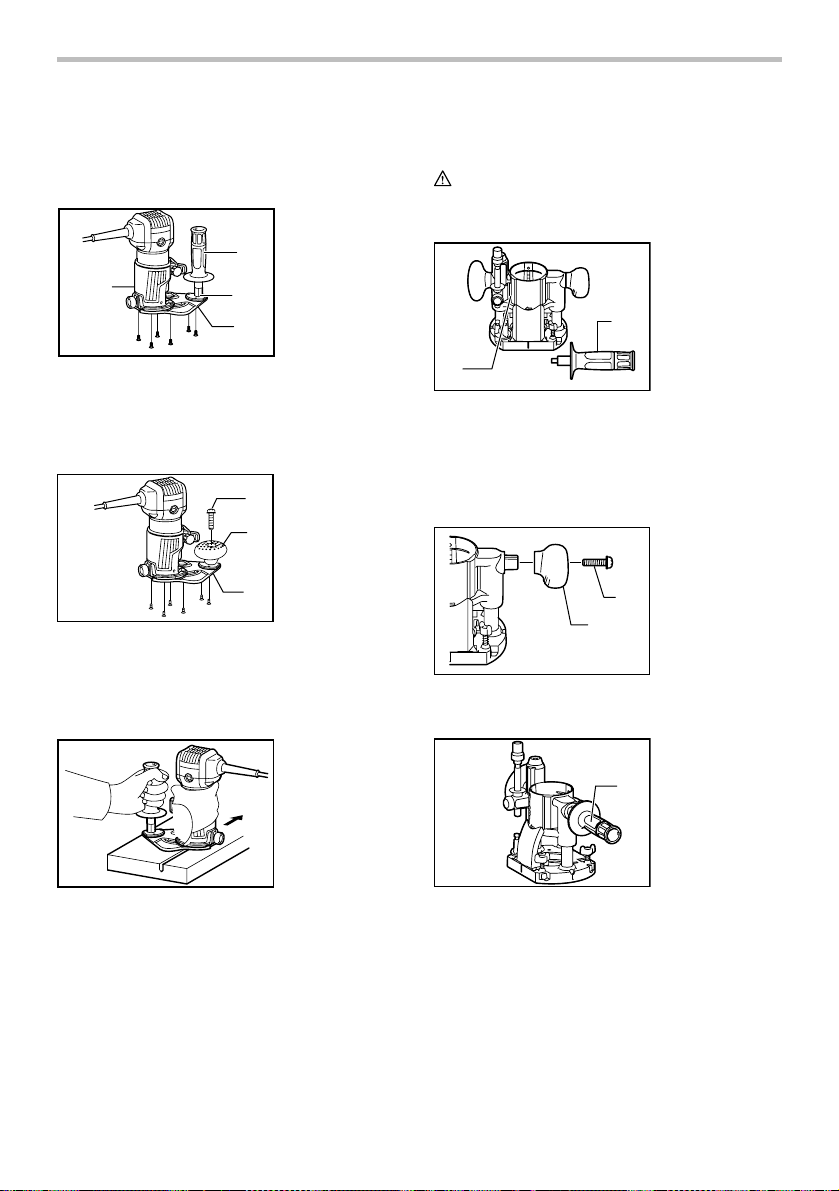

Afloje los tornillos y retire la sección superior desde la

(

)

base descentrada. Deje a un lado la sección superior de la base descentrada.

Empuñadura tipo barra (accesorio opcional)

Aditamento de

empuñadura (accesorio opcional)

011935

Monte la base de la recortadora con cuatro tornillos y el aditamento de empuñadura (accesorio opcional) con dos tornillos en la placa de base descentrada. Atornille una empuñadura tipo barra (accesorio opcional) en el aditamento de empuñadura.

Placa de base descentrada

Conjunto de la base de la recortadora

accesorio opcional

1. Tornillo

2. Empuñadura

tipo perilla

3. Placa de base

descentrada

Cuando se usa como rebajadora sólo con una base de penetración (accesorio opcional)

PRECAUCIÓN:

• Cuando se usa como rebajadora, sujete

firmemente la herramienta con ambas manos.

1. Base de penetración

2. Empuñadura

011855

Para usar la herramienta como rebajadora, instale la herramienta en una base de penetración (accesorio opcional) presionándola completamente hasta abajo. Se puede usar ya sea una empuñadura tipo perilla o empuñadura tipo barra (accesorio opcional) según su trabajo.

1. Tornillo

2. Perilla

011984

En otra forma de uso, la empuñadura tipo perilla que se retira de una base de penetración (accesorio opcional) se puede instalar en el aditamento de empuñadura. Para instalar la empuñadura tipo perilla, colóquela en el aditamento de empuñadura y fíjela con un tornillo.

011986

011856

Para usar la empuñadura tipo barra (accesorio opcional), afloje el tornillo y retire la empuñadura tipo perilla.

011857

A continuación, atornille la empuñadura tipo barra en la base.

1. Empuñadura tipo barra (accesorio

opcional)

Page 40

Ajuste de la profundidad de corte al usar la base de penetración (accesorio opcional)

1. Perilla de ajuste

2. Palanca de bloqueo del interruptor

4 5

011983

Coloque la herramienta en una superficie plana. Afloje la palanca de bloqueo y baje el cuerpo de la herramienta hasta que la fresa toque la superficie plana. Apriete la palanca de bloqueo para bloquear el cuerpo de la herramienta. Gire la tuerca de ajuste de la vara de tope hacia la izquierda. Baje la vara de tope hasta que haga contacto con el perno de ajuste. Alinee el apuntador de profundidad con graduación "0" (cero). La profundidad de corte se indica en la báscula mediante el apuntador de profundidad. Mientras se presiona el botón de alimentación rápida, levante la vara de tope hasta obtener la profundidad de corte deseada. Se pueden obtener ajustes de profundidad diminutos girando la perilla de ajuste (1 mm por giro). Al girar la tuerca de ajuste de la vara de tope hacia la derecha, se puede apretar firmemente la vara de tope. Ahora, su profundidad predeterminada de corte se puede obtener aflojando la palanca de bloqueo y, luego, bajando el cuerpo de la herramienta hasta que la vara de tope haga contacto con el perno hexagonal de ajuste del bloqueo de tope. Siempre sujete firmemente la herramienta por ambas empuñaduras durante la operación. Coloque la base de la herramienta sobre la pieza de trabajo a cortar sin que la fresa la toque. Después encienda la herramienta y espere hasta que la fresa adquiera plena velocidad. Baje el cuerpo de la herramienta y mueva la herramienta hacia delante sobre la superficie de la pieza de trabajo. Cuando haga corte de bordes, la superficie de la pieza de trabajo deberá estar en el costado izquierdo de la fresa en la dirección de avance.

3. Apuntador de profundidad

4. Tuerca de ajuste de la vara de tope

5. Botón de avance rápido

6. Tornillo de tope

7. Bloque de tope

8. Perno de ajuste

1. Pieza de trabajo

2. Dirección de giro de la fresa

3. Vista desde la parte superior de la herramienta

4. Dirección de alimentación

001984

NOTA:

• Si mueve la herramienta hacia delante muy de

prisa podrá ocasionar un corte de mala calidad, o dañar la fresa o el motor. Si mueve la herramienta hacia delante muy despacio podrá quemar y arruinar el corte. La velocidad de avance apropiada dependerá del tamaño de la fresa, el tipo de pieza de trabajo y la profundidad de corte. Antes de comenzar el corte en la pieza de trabajo real, se aconseja hacer un corte de prueba en una pieza de madera de desecho. Esto mostrará exactamente cómo será el corte y también le permitirá comprobar las dimensiones.

• Cuando use la guía recta, asegúrese de instalarla

sobre el lado correcto en la dirección del alimentador. Esto ayudará a mantenerla a ras con el costado de la pieza de trabajo.

001985

1. Dirección de

alimentación

2. Dirección de giro de la fresa

3. Pieza de trabajo

4. Guía recta

Page 41

Guía recta cuando se usa como rebajadora (necesaria para su uso con sujetador de la guía (accesorio opcional))

La guía recta resulta útil para realizar cortes rectos cuando se hacen biseles o ranuras.

1. Barra de guía

2. Tornillo de mariposa

3. Guía recta

1 2

1. Tornillo

2. Portaguía

3. Tuerca de mariposa

4. Tornillo

5. Tuerca de mariposa

6. Placa guía

7. Guía recta

8. Pernos de mariposa

011988

Instale la guía recta en el sujetador de la guía (accesorio opcional) con la tuerca de mariposa. Inserte el sujetador de la guía en los orificios de la base de penetración y apriete los pernos de mariposa. Para ajustar la distancia entre una fresa y la guía recta, afloje la tuerca de mariposa. En la distancia deseada, apriete la tuerca de mariposa para fijar la guía recta en su lugar.

Guía recta (accesorio opcional)

011849

Para instalar la guía recta, inserte las barras de guía en los orificios de la base de buzamiento. Ajuste la distancia entre la fresa y la guía recta. En la distancia deseada, apriete los pernos de orejetas para fijar la guía recta en su lugar. Cuando corte, mueva la herramienta con la guía recta a ras del costado de la pieza de trabajo.

011850

Si la distancia (A) entre el costado de la pieza de trabajo y la posición de corte es muy ancha para la guía recta, o si el costado de la pieza de trabajo no es recto, la guía recta no puede usarse. En este caso, sujete un tablero recto a la pieza de trabajo con la abrazadera y úselo como una guía contra la base de la rebajadora. Alimente la herramienta hacia la dirección de la flecha.

Guía de plantilla (accesorio opcional)

011848

La guía recta resulta útil para realizar cortes rectos cuando se hacen biseles o ranuras.

011851

La guía de plantilla proporciona un manguito a través del que pasa la fresa. Para instalar la guía de plantilla

Page 42

011852

Sujete la plantilla en la pieza de trabajo. Ponga la herramienta sobre la plantilla y mueva la herramienta deslizando la guía de plantilla a lo largo del costado de la plantilla.

3 4

003695

NOTA:

• La pieza de trabajo será cortada con un tamaño

ligeramente diferente al de la plantilla. Tenga en cuenta la distancia (X) entre la fresa y el exterior de la guía de plantilla. La distancia (X) se puede calcular utilizando la siguiente ecuación: Distancia (X) = (diámetro exterior de la guía de plantilla - diámetro de la fresa) / 2

1. Tornillo

2. Base

3. Plantilla

1. Fresa o broca

2. Base

3. Plantilla

4. Pieza de trabajo

5. Distancia (X)

6. Diámetro exterior de la guía de plantilla

7. Guía de plantilla

Juegos de boquilla para polvo (accesorio opcional)

Para la base de la recortadora

1. Boquilla para polvo

2. Tornillo de mariposa

3. Base de la recortadora

011989

Para base de penetración

1. Boquilla para polvo

2. Tornillo de mariposa

011853

Use la boquilla para polvo para la extracción del polvo. Coloque la boquilla para polvo en la base de la herramienta usando el tornillo manual de tal forma que la protuberancia de la boquilla para polvo encaje en el orificio en la base de la herramienta. Luego conecte una aspiradora a la boquilla para polvo.

011854

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre que la herramienta esté

apagada y desconectada antes de intentar realizar una inspección o mantenimiento.

• Nunca use gasolina, bencina, diluyente (tíner),

alcohol o sustancias similares. Puede que esto ocasione grietas o descoloramiento.

Page 43

Reemplazamiento de las escobillas de carbón

1. Marca límite

001145

Extraiga e inspeccione de forma periódica las escobillas de carbón. Sustitúyalas cuando se hayan gastado hasta la marca límite. Mantenga las escobillas de carbón limpias de forma que entren libremente en los portaescobillas. Ambas escobillas de carbón deberán ser sustituidas al mismo tiempo. Utilice únicamente escobillas de carbón originales e idénticas. Utilice un destornillador para quitar las tapas de los portaescobillas. Extraiga las escobillas gastadas, inserte las nuevas y vuelva a colocar las tapas.

1. Destornillador

2. Tapa del carbón

• Conjunto de guía de recorte

• Conjunto de la base de la recortadora

• Conjunto de la base de inclinación

• Conjunto de la base de penetración

• Conjunto de la base descentrada

• Guía de plantilla

• Cono de apriete 6,35 mm

• Cono de apriete 9,5 mm

• Llave del 13

• Llave 22

• Juego de boquilla para polvo

NOTA:

• Algunos de los artículos en la lista puede que

vengan junto con el paquete de la herramienta como accesorios incluidos. Puede que estos accesorios varíen de país a país.

011846

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en Centros de Servicio Autorizados por Makita, empleando siempre repuestos Makita.

ACCESORIOS OPCIONALES

PRECAUCIÓN:

• Estos accesorios o aditamentos (incluidos o no)

están recomendados para utilizar con su herramienta Makita especificada en este manual. El empleo de cualesquiera otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o

acoplamientos solamente para su fin establecido. Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio Makita local.

• Fresas rectas y de formación de ranuras

• Fresas de formación de bordes

• Fresas de recorte de laminados

• Conjunto de guía recta

Page 44

GARANTÍA LIMITADA MAKITA DE UN AÑO Ésta Garantía no aplica para México

Política de garantía

Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de salir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de adquisición original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a nuestra opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

se hayan hecho o intentado hacer reparaciones por otros: se requieran reparaciones debido al desgaste normal: la herramienta haya sido abusada, mal usada o mantenido indebidamente: se hayan hecho alteraciones a la herramienta.

EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO. ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA. MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E “IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA. Esta garantía le concede a usted derechos legales específicos, y usted podrá tener también otros derechos que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos estados no permiten limitación sobre la duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.

EN0006-1

Page 45

Page 46

Page 47

Page 48

< USA only >

WARNING

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending o n how often you do this type of work. To reduce your exposure to these ch emicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic particles.

< Sólo en los Estados Unidos >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y otras actividades de la construcción contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscó

picas.

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

885025-938

www.makita.com

Makita RT0701C, RT0701CX7 Owner's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
