MAKITA
ELEKTRONIKUS FÉNYEZŐGÉP
PV7000C
Használati utasítás
Szimbólumok
Az alábbiakban a géppel kapcsolatosan használt szimbólumokat soroljuk fel. Gondoskodjon
arról, hogy a gép használatba vétele előtt tisztában legyen a jelentésükkel.
Olvassa el a “Használati utasítást”
KETTŐS SZIGETELÉS
Magyarázatok az ábrák számozott részleteihez
(1) Oldalsó markolat
(2) Kioldó kapcsoló
(3) Rögzítőgomb
(4) Fordulatszám-szabályozó gomb
(5) Alátét
(6) Nyakcsap
(7) Csavarkulcs
(8) Szivacstalp
(9) Gyapjútalp
(10) Biztosítóanya
(11) Gumi alátét
(12) Nyolcaskulcs biztosítóanyához
(13) Csiszolókorong
(14) Határjelzés
(15) Kefetartó rögzítősapkája
(16) Csavarhúzó
(17) Magas / alacsony fordulatszámot kiválasztó nyomógomb
SPECIFIKÁCIÓK
Típus PV7000C
Maximális teljesítmény (átmérőben)
Szivacstalp / gyapjútalp 180 mm
Csiszolókorong 180 mm
Üresjárati sebesség (percenkénti fordulatszám) 600-2000
Teljes hosszúság 210 mm
Nettó súly 2,0 kg
• A folyamatos kutatási és fejlesztési munka következtében az itt megadott specifikációk
előzetes értesítés nélkül módosulhatnak.
• Megjegyzés: A specifikációk országonként változhatnak.
Elektromos hálózat
A gépet csak olyan elektromos hálózathoz szabad csatlakoztatni, amely a gép adattábláján
szereplővel azonos feszültséget biztosít, továbbá a gép kizárólag egyfázisú, váltóáramú
tápfeszültséggel működtethető. A gép az Európai Szabványnak megfelelő kettős szigeteléssel van
ellátva, ezért földvezeték nélküli csatlakozó aljzatról is használható.
Munkavédelmi előírások
Kérjük, hogy saját biztonsága érdekében olvassa el a mellékelt munkavédelmi utasításokat.
KIEGÉSZÍTŐ MUNKAVÉDELMI SZABÁLYOK
1. A gép működtetése közben használjon mindenkor védőszemüveget és fülvédőt.
2. Mielőtt bármilyen munkába fogna a gépen, mindig ellenőrizze, hogy a gép kikapcsolt
állapotban van-e, és csatlakozózsinórja ki lett-e húzva a hálózati aljzatból.
3. A tartozékok legyenek alkalmasak a gép figyelmeztető címkéjén feltüntetett, ajánlott
fordulatszámhoz. A névleges szintet meghaladó fordulatszámon használt korongok és
egyéb tartozékok lerepülhetnek és sérülést okozhatnak.
4. Használat előtt gondosan ellenőrizze az alapalátétet, hogy nincsenek-e rajta repedések,
sérülések vagy alaktorzulások. A repedt, sérült vagy deformálódott alátétet
haladéktalanul ki kell cserélni.
5. Ellenőrizze a munkadarab megfelelő alátámasztását.
6. Tartsa szilárdan a gépet.
7. Ne nyúljon a forgó alkatrészek közelébe.
8. Ügyeljen arra, hogy a kioldó kapcsoló megnyomása előtt a csiszolókorong vagy
gyapjútalp ne érjen hozzá a munkadarabhoz.
9. Fém felületek csiszolásakor ügyeljen a repkedő szikrákra. Tartsa úgy a gépet, hogy a
szikrák ne repülhessenek Ön, más személyek vagy gyúlékony anyagok felé.
10. Ne hagyja magában járni a gépet. Csak kézben tartva működtesse.
11. Ne feledje, hogy a korong a gép kikapcsolása után is tovább forog.
12. Közvetlenül működtetés után ne nyúljon a munkadarabhoz, mert nagyon forró lehet, és
megégetheti a kezét.
13. Ha a munkahely rendkívül meleg vagy párás, illetve elektromosan vezető porral erősen
szennyezett, a gépkezelő biztonsága érdekében rövidre záró megszakítót (30 mA) kell
használni.
14. Tilos a gépet azbeszt tartalmú munkadarabhoz használni.
15. Tilos a művelethez vizet vagy csiszolási kenőanyagot használni.
16. Csiszolási művelet végzésekor gondoskodni kell a munkaterület megfelelő mértékű
szellőztetéséről.
ŐRIZZE MEG EZT A „HASZNÁLATI UTASÍTÁST”.
KEZELÉSI UTASÍTÁSOK
Az oldalsó markolat (segédfogantyú) felszerelése (1. ábra)
FIGYELEM:
Az oldalsó markolat fel- vagy leszerelése előtt minden esetben ellenőrizze, hogy a gép kikapcsolt
állapotban van-e, és csatlakozózsinórja ki lett-e húzva a hálózati aljzatból.
Erősen csavarja rá az oldalsó markolatot a gépre. Az oldalsó markolatot a gép bármelyik oldalára
fel lehet szerelni. Mindig győződjön meg az oldalsó markolat biztonságos rögzítéséről.
A kapcsoló működtetése (2. ábra)
FIGYELEM:
Mielőtt csatlakoztatná a gépet a hálózati aljzathoz, minden esetben ellenőrizze, hogy a kioldó
kapcsoló megfelelően működésbe lép-e, majd elengedésekor visszatér-e „KI” helyzetébe.
A gép bekapcsolásához egyszerűen nyomja be a kioldó kapcsolót. A gép kikapcsolása a kioldó
elengedésével lehetséges. A gép folyamatos üzemeltetéséhez a kioldó megnyomása után nyomja
be a rögzítőgombot is. A reteszelt helyzet megszüntetéséhez ütközésig nyomja be, majd engedje
el a kioldót.
A fordulatszám-szabályozó gomb (3. ábra)
A gép fordulatszámát oly módon tudjuk változtatni, hogy az 1-es és 5-ös beállítás között
eltekerjük a fordulatszám-szabályozó gombot. Ha a gombot az 5-ös beállítás felé tekerjük,
magasabb fordulatszámot kapunk. Ha viszont a gombot az 1-es beállítás felé tekerjük, csökken a
gép fordulatszáma. Az alábbi táblázatból kiolvasható a fordulatszám-szabályozó gomb beállításai
és a gép körülbelüli fordulatszáma közötti összefüggés.
Beállítás Percenkénti fordulatszám
1-2 600-800
2-3 800-1300
3-4 1300-1800
4-5 1800-2000
FIGYELEM:
A fordulatszám-szabályozó gombot felfelé csak az 5-ös, lefelé pedig csak az 1-es beállításig lehet
tekerni. Ne erőltesse a gomb tekerését ennél tovább, mert ettől tönkremehet a szabályozási
funkció.
Alábbi szolgáltatásaik révén az elektronikus kisgépek igen egyszerűen működtethetők:
• Állandósebesség-szabályozás:
Elektronikus sebességszabályozás biztosítja a konstans sebességet. Ezzel lehetőség nyílik a
finom felületi megmunkálásra, mert a fordulatszám terhelés alatt is állandó marad.
• „Lágy” indítás:
A korlátozott indítóáram mellett biztonságosan és lágyan indul be a gép.
A magas / alacsony fordulatszámot kiválasztó nyomógomb (2. és 4. ábra)
A gép működése közben egy pillanat alatt is válthatunk fordulatszámot. Ha a legalacsonyabb
fordulatszámmal kíván dolgozni, nyomja be a gomb „I” jelű oldalát, ha pedig egy adott
beállításnak megfelelő fordulatszámot akar elérni, a gomb „II” jelzésű oldalát nyomja be. A
gomb „I” helyzetében a fordulatszám-szabályozó gomb eltekerésével sem lehet megváltoztatni a
gép fordulatszámát. Ha el akarja tekerni a fordulatszám-szabályozó gombot, előtte mindig
ellenőrizze, hogy a kiválasztó nyomógomb „II” helyzetben van-e.
A GÉP HASZNÁLATA FÉNYEZÉSRE
Az alátét felszerelése és leszerelése (5. ábra)
FIGYELEM:
Az alátét fel- vagy leszerelése előtt minden esetben ellenőrizze, hogy a gép kikapcsolt állapotban
van-e, és csatlakozózsinórja ki lett-e húzva a hálózati aljzatból.
Fogja meg a csavarkulccsal a nyakcsapot, hogy ne foroghasson el, majd ütközésig tekerje fel az
alátétet a nyakcsapra. (Az alátét az opcionális szivacstalp felszereléséhez is használható.) Az
alátét leszerelése a felszerelési eljárás fordított sorrendjében történik.
A szivacstalp felszerelése és leszerelése (6. ábra)
FIGYELEM:
A szivacstalp fel- vagy leszerelése előtt minden esetben ellenőrizze, hogy a gép kikapcsolt
állapotban van-e, és csatlakozózsinórja ki lett-e húzva a hálózati aljzatból.
Ha fel akarja szerelni a szivacstalpat, először távolítsa el az alátétről az összes szennyeződést
vagy idegen anyagot, majd helyezze a szivacstalpat az alátétre. A szivacstalp eltávolítása úgy
lehetséges, hogy lassan lehúzzuk az alátétről.
A gyapjútalp felszerelése és leszerelése (7., 8. és 9. ábra)
FIGYELEM:
A gyapjútalp fel- vagy leszerelése előtt minden esetben ellenőrizze, hogy a gép kikapcsolt
állapotban van-e, és csatlakozózsinórja ki lett-e húzva a hálózati aljzatból.
Szerelje fel a nyakcsapra a gumi alátétet, és csavarozza fel rá a biztosítóanyát is. A csavarkulccsal
erősen fogja meg a nyakcsapot, és közben a nyolcaskulccsal húzza meg a biztosítóanyát. Húzza
rá a gyapjútalpat a gumi alátétre. A zsinórját kösse hurokra, és a csomót meg a zsinór szabad
végeit tűzködje be a gyapjútalp és a gumi alátét közé. A gyapjútalp leszerelése a felszerelési
eljárás lépéseinek fordított sorrendjében történik.
Fényezés szivacstalppal / gyapjútalppal (10. és 11. ábra)
FIGYELEM:
• A gép használata közben mindig viseljen védőszemüveget vagy arcvédő maszkot.
• A géppel csak enyhe nyomást szabad gyakorolni a munkadarabra. A túlzottan nagy nyomóerő
hatására gyengén teljesít és idő előtt elkopik a szivacs- vagy gyapjútalp.
Fényezés közben a munkadarab felületéhez képest kb. 15°-os szögben kell tartani a szivacs- vagy
gyapjútalpat.
A GÉP HASZNÁLATA CSISZOLÁSRA
A csiszolókorong felszerelése vagy leszerelése (12. és 13. ábra)
FIGYELEM:
A csiszolókorong felszerelése vagy leszerelése előtt minden esetben ellenőrizze, hogy a gép
kikapcsolt állapotban van-e, és csatlakozózsinórja ki lett-e húzva a hálózati aljzatból.
Szerelje fel a gumi alátétet a nyakcsapra. Helyezze a csiszolókorongot a gumi alátét fölé, és
csavarja rá a nyakcsapra a biztosítóanyát. A csavarkulccsal szilárdan fogja meg a nyakcsapot, és
közben a nyolcaskulccsal húzza meg a biztosítóanyát. A csiszolókorong leszerelése a felszerelési
eljárás lépéseinek fordított sorrendjébe lehetséges.
MEGJEGYZÉS:
A gumi alátét, a csiszolókorong, a biztosítóanya és a nyolcaskulcs a gép opcionális tartozékai.
Csiszolás (14. ábra)
FIGYELEM:
• A gép használata közben mindig viseljen védőszemüveget vagy arcvédő maszkot.
• A géppel csak enyhe nyomást szabad gyakorolni a munkadarabra. A túlzottan nagy nyomóerő
hatására gyengén teljesít és idő előtt elkopik a csiszolókorong.
• Tilos a gépet a csiszolókorong felszerelése nélkül működtetni, ettől ugyanis súlyosan
károsodhat az alátét.
A csiszolókorongot a munkadarab felszínéhez képest kb. 15°-os szögben kell tartani.
KARBANTARTÁS
FIGYELEM:
Mielőtt bármilyen munkát végezne a gépen, minden esetben győződjön meg arról, hogy a gép
kikapcsolt állapotban van-e, és csatlakozózsinórja ki lett-e húzva a hálózati aljzatból.
A szénkefék cseréje (15. és 16. ábra)
A határjelzésig elkopott szénkeféket ki kell cserélni. A két, azonos típusú szénkefe cseréjét
egyszerre célszerű elvégezni.
A termék biztonságos és megbízható voltának megőrzése érdekében mindennemű javítást,
karbantartást vagy beszabályozást a Makita egyik erre felhatalmazott javítóközpontjával célszerű
elvégeztetni.
TARTOZÉKOK
FIGYELEM:
A jelen kézikönyvben ismertetett Makita gyártmányú géphez ezeket a tartozékokat vagy
készülékeket ajánljuk használni. Bármilyen egyéb tartozék vagy készülék használata a személyi
sérülés veszélyével járhat együtt. A tartozékokat és készülékeket csak rendeltetésszerűen és a
célnak megfelelő módon szabad alkalmazni.
• Gumi alátét
• Szivacstalp
• Gyapjútalp
• Csiszolókorong; szemcseméret: 16, 20, 24, 30, 50, 80, 100, 120
• Biztosítóanya
• Nyolcaskulcs
• Csavarkulcs
A jelen használati útmutatóban szereplő tartozékok nem feltétlenül leszállított
tartozékok! A leszállított tartozékokról kérem érdeklődjön viszonteladóinknál!
EC MEGFELELŐSÉGI NYILATKOZAT
Alulírott Yasuhiko Kanzaki a Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446
Japán megbízásából kijelentem, hogy ez, a Makita Corporation által Japánban előállított termék
(Gyártási szám : gyártási sorozat)
a 73/23/EEC, a 89/336/EEC és a 98/37/EC számú Tanácsi Direktívák értelmében megfelel az
alábbi szabványoknak, illetve harmoniczált dokumentumoknak:
HD400, EN50144, EN55014, EN61000*.
*2001. január 1-étől
Yasuhiko Kanzaki CE 2000
Igazgató
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ANGLIA
A PV7000C zaj- és rezgésadatai
A tipikus A-súlyozású hangnyomásszint 79 dB(A).
Működés közben a zajszint meghaladhatja a 85 dB(A)-t.
- Használjon zajártalom elleni védőfelszerelést. -
A gyorsulás tipikus súlyozott négyzetes középértéke nem haladja meg a 2,5 m/s
2
-et.

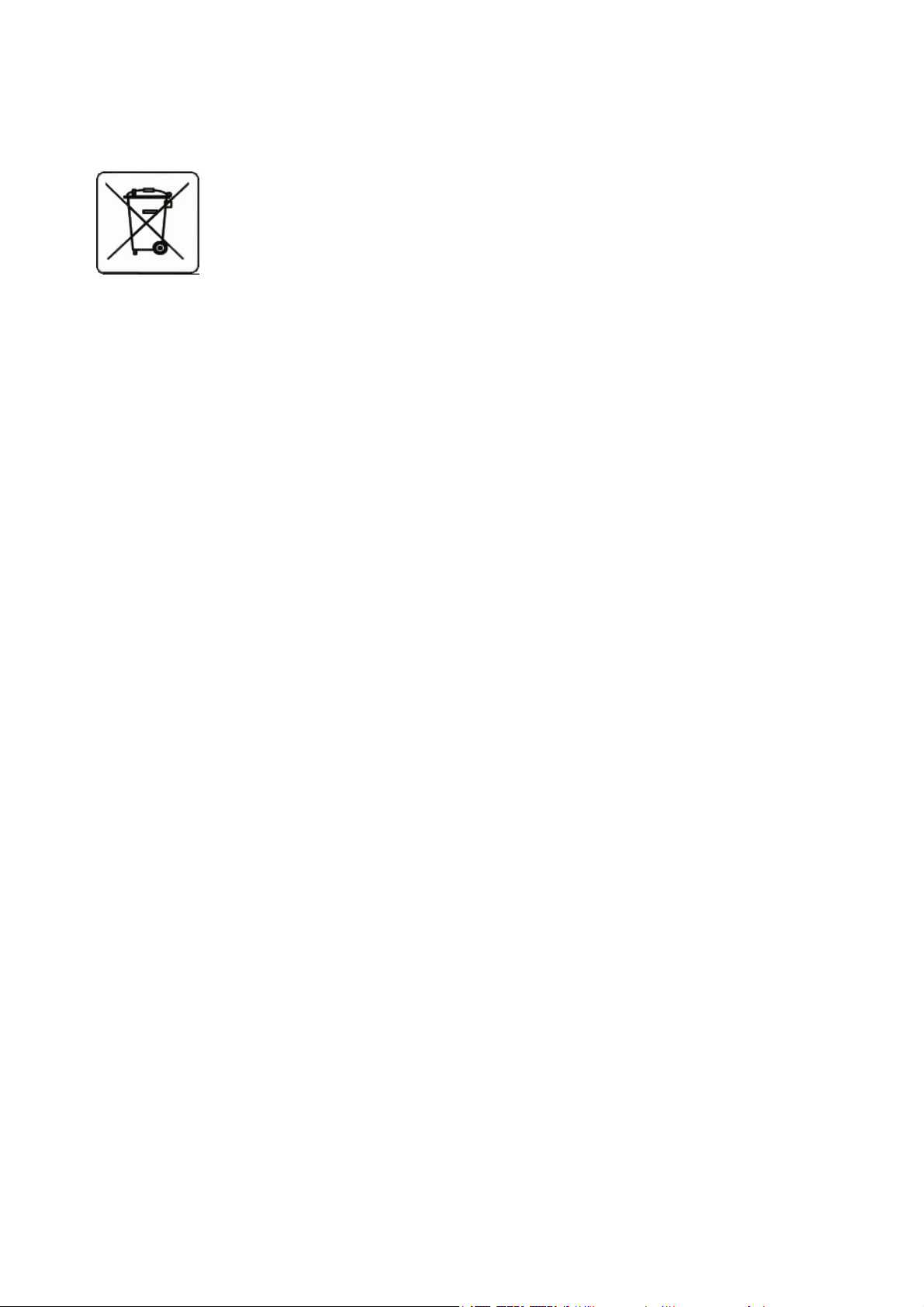

Hulladékkezelés: Az elektromos kéziszerszámokat, tartozékokat és csomagolóanyagokat a
környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Csak az EU- tagországok számára: Ne dobja ki az elektromos
kéziszerszámokat a háztartási szemétbe! Az elhasznált villamos és elektronikus
berendezésekre vonatkozó 2002/96/EG európai irányelvnek és a megfelelő
országos törvényekbe való átültetésnek megfelelően a már nem használható
elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi
szempontoknak megfelelően kell újrafelhasználásra leadni.
