GB Cordless Hedge Trimmer Instruction manual

F Taille-haie sans fil Manuel d’instructions

D Akku-Heckenschere Betriebsanleitung

I Tagliasiepi a batteria Istruzioni per l’uso

NL Accuheggenschaar Gebruiksaanwijzing

E Cortasetos Inalámbrico Manual de instrucciones

P Aparador De Cerca Viva a Manual de instruções

Bateria

DK Batteridrevet hækkeklipper Brugsanvisning

GR Ψαλίδι Μπορντούρας Μπαταρίας Οδηγίες χρήσης

TR Akülü Çit Budama Kullanım kılavuzu

DUH481 DUH483 DUH521 DUH523

012444

1 012445 2 012128

3 015659 4 012491

5 012480 6 1020201

7 012484 8 012485

9 012486 10 012487

11 012488 12 012489

13 012493 14 012494

15 009293 16 012447

17 012451 18 012481

19 012450 20 012490

21 012454 22 012455

23 012482 24 012452

25 012446 26 012453

ENGLISH (Original instructions)

Ni-MH Li-ion

Explanation of general view

1. Red indicator

2. Button

3. Battery cartridge

4. Star marking

5. Indicator lamps

6. Check button

7. Switch trigger A

8. Switch trigger B

9. Lock-off button

10. Indication lamp

11. Cutting height

12. 10 cm

13. Trimming direction

14. Hedge surface to be trimmed

15. Tilt the blades

16. String

17. Press

18. Chip receiver

19. Nut

20. Shear blade

21. Hooks

22. Fit the hooks into groove

23. Grooves

24. Press the levers on both sides

25. Unlock the hooks

26. Screws

27. Under cover

28. Sponge

29. Washer

30. Gear

31. Sleeves

32. Groove

33. Blade cover

34. Grease

35. Blade

SPECIFICATIONS

Model DUH481 DUH483 DUH521 DUH523

Blade length 480 mm 520 mm

Strokes per minute

(Depending on the

• Due to our continuing program of research and development, the specifications herein are subject to change without

• Specifications may differ from country to country.

• The weight may differ depending on the attachment(s), including the battery cartridge. The lightest and heaviest

-1

(min

) Rated voltage D.C.14.4 V D.C.18 V D.C.14.4 V D.C.18 V Overall length

battery)

Net weight 3.0 - 3.2 kg 3.0 - 3.3 kg 3.0 - 3.2 kg 3.0 - 3.4 kg

notice.

combination, according to EPTA-Procedure 01/2014, are shown in the table.

869 - 881 mm 873 - 888 mm 919 - 931 mm 923 - 938 mm

1,350

Applicable battery cartridge and charger

Battery cartridge

Charger DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH

• Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.

WARNING:

• Only use the battery cartridges and chargers listed above. Use of any other battery cartridges and chargers may

cause injury and/or fire.

Symbol

The following show the symbols used for the equipment. Be sure that you understand their meaning before use.

....... Read instruction manual.

................... Do not expose to moisture.

............ Only for EU countries

Do not dispose of electric equipment or battery pack together with household waste material! In observance of the European Directives, on Waste Electric and

D.C.14.4 V Model BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B

D.C.18 V Model

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/

END013-5

BL1850/BL1850B/BL1860B

Electronic Equipment and Batteries and Accumulators and Waste Batteries and Accumulators and their implementation in accordance with national laws, electric equipment and batteries and battery pack(s) that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Intended use

The tool is intended for trimming hedges.

ENE014-1

General Power Tool Safety Warnings

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or serious injury.

GEA010-1

Save all warnings and instructions for future reference.

Cordless Hedge Trimmer Safety Warnings

1. Keep all parts of the body away from the cutter blade. Do not remove cut material or hold material to be cut when blades are moving. Make sure the switch is off when clearing jammed material. A

moment of inattention while operating the hedge trimmer may result in serious personal injury.

2. Carry the hedge trimmer by the handle with the

cutter blade stopped. When transporting or storing the hedge trimmer always fit the cutting device cover. Proper handling of the hedge trimmer

will reduce possible personal injury from the cutter blades.

3. Hold the power tool by insulated gripping surfaces

only, because the cutter blade may contact hidden wiring. Cutter blades contacting a “live” wire may

make exposed metal parts of the power tool “live” and could give the operator an electric shock.

4. DANGER - Keep hands away from blade. Contact with blade will result in serious personal injury.

5. Do not use the hedge trimmer in the rain or in wet or very damp conditions. The electric motor is not waterproof.

6. First-time users should have an experienced

hedge trimmer user show them how to use the trimmer.

7. The hedge trimmer must not be used by children or young persons under 18 years of age. Young

persons over 16 years of age may be exempted from this restriction if they are undergoing training under the supervision of an expert.

8. Use the hedge trimmer only if you are in good physical condition. If you are tired, your attention will be reduced. Be especially careful at the end of a working day. Perform all work calmly and carefully. The user is responsible for all damages to third parties.

9. Never use the trimmer when under the influence of

alcohol, drugs or medication.

10. Work gloves of stout leather are part of the basic equipment of the hedge trimmer and must always be worn when working with it. Also wear sturdy shoes with anti-skid soles.

11. Before starting work check to make sure that the trimmer is in good and safe working order. Ensure guards are fitted properly. The hedge trimmer must not be used unless fully assembled.

12. Make sure you have a secure footing before starting operation.

13. Hold the tool firmly when using the tool.

GEB062-9

14. Do not operate the tool at no-load unnecessarily.

15. Immediately switch off the motor and remove the

battery cartridge if the cutter should come into contact with a fence or other hard object. Check the cutter for damage, and if damaged repair immediately.

16. Before checking the cutter, taking care of faults, or removing material caught in the cutter, always switch off the trimmer and remove the battery cartridge.

17. Switch off the trimmer and remove the battery cartridge before doing any maintenance work.

18. When moving the hedge trimmer to another location, including during work, always remove the battery cartridge and put the blade cover on the cutter blades. Never carry or transport the trimmer with the cutter running. Never grasp the cutter with your hands.

19. Clean the hedge trimmer and especially the cutter after use, and before putting the trimmer into storage for extended periods. Lightly oil the cutter and put on the cover. The cover supplied with the

unit can be hung on the wall, providing a safe and practical way to store the hedge trimmer.

20. Store the hedge trimmer with the cover on, in a dry

room. Keep it out of reach of children. Never store t

e trimmer outdoors.

21. Never point the shear blades to yourself or others.

22. If the blades stop moving due to the stuck of

foreign objects between the blades during operation, switch off the tool and remove the battery cartridge, and then remove the foreign objects using tools such as pliers. Removing the

foreign objects by hand may cause an injury for the reason that the blades may move in reaction to removing the foreign objects.

23. Avoid dangerous environment. Don't use the tool

in damp or wet locations or expose it to rain. Water entering the tool will increase the risk of electric shock.

24. Do not dispose of the battery(ies) in a fire. The cell may explode. Check with local codes for possible special disposal instructions.

25. Do not open or mutilate the battery(ies). Released electrolyte is corrosive and may cause damage to the eyes or skin. It may be toxic if swallowed.

26. Do not charge battery in rain, or in wet locations.

27. Check the hedges and bushes for foreign objects,

such as wire fences or hidden wiring before operating the tool.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to safety rules for the subject product. MISUSE or failure to follow the safety rules stated in this instruction manual may cause serious personal injury.

IMPORTANT SAFETY INSTRUCTIONS FOR BATTERY CARTRIDGE

1. Before using battery cartridge, read all instructions and cautionary markings on (1) battery charger, (2) battery, and (3) product using battery.

2. Do not disassemble battery cartridge.

3. If operating time has become excessively shorter,

stop operating immediately. It may result in a risk of overheating, possible burns and even an explosion.

4. If electrolyte gets into your eyes, rinse them out with clear water and seek medical attention right away. It may result in loss of your eyesight.

5. Do not short the battery cartridge: (1) Do not touch the terminals with any

conductive material.

(2) Avoid storing battery cartridge in a container

with other metal objects such as nails, coins, etc.

(3) Do not expose battery cartridge to water or

rain. A battery short can cause a large current flow, overheating, possible burns and even a breakdown.

6. Do not store the tool and battery cartridge in locations where the temperature may reach or exceed 50°C (122°F).

7. Do not incinerate the battery cartridge even if it is severely damaged or is completely worn out. The battery cartridge can explode in a fire.

8. Be careful not to drop or strike battery.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries are subject to

the Dangerous Goods Legislation requirements.

For commercial transports e.g. by third parties, forwarding agents, special requirement on packaging and labeling must be observed. For preparation of the item being shipped, consulting an expert for hazardous material is required. Please also observe possibly more detailed national regulations. Tape or mask off open contacts and pack up the battery in such a manner that it cannot move around in the packaging.

11. When disposing the battery cartridge, remove it

from the tool and dispose of it in a safe place.

Follow your local regulations relating to disposal of battery.

12. Use the batteries only with the products specified by Makita. Installing the batteries to non-compliant products may result in a fire, excessive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time, the

battery must be removed from the tool.

ENC007-13

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that have been altered, may result in the battery bursting

causing fires, personal injury and damage. It will also void the Makita warranty for the Makita tool and charger.

Tips for maintaining maximum battery life

1. Charge the battery cartridge before completely discharged. Always stop tool operation and charge the battery cartridge when you notice less tool power.

2. Never recharge a fully charged battery cartridge. Overcharging shortens the battery service life.

3. Charge the battery cartridge with room temperature at 10°C - 40°C (50°F - 104°F). Let a hot battery cartridge cool down before charging it.

4. Charge the battery cartridge if you do not use it for a long period (more than six months).

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and the

battery cartridge is removed before adjusting or checking function on the tool.

Installing or removing battery cartridge (Fig. 1)

CAUTION:

• Always switch off the tool before installing or removing

of the battery cartridge.

• Hold the tool and the battery cartridge firmly when

installing or removing battery cartridge. Failure to hold the tool and the battery cartridge firmly may cause them to slip off your hands and result in damage to the

tool and battery cartridge and a personal injury. To remove the battery cartridge, slide it from the tool while sliding the button on the front of the cartridge. To install the battery cartridge, align the tongue on the battery cartridge with the groove in the housing and slip it into place. Insert it all the way until it locks in place with a little click. If you can see the red indicator on the upper side of the button, it is not locked completely.

CAUTION:

• Always install the battery cartridge fully until the red

indicator cannot be seen. If not, it may accidentally fall

out of the tool, causing injury to you or someone

around you.

• Do not install the battery cartridge forcibly. If the

cartridge does not slide in easily, it is not being inserted

correctly.

Battery protection system (Lithium-ion battery with star marking) (Fig. 2)

Lithium-ion batteries with a star marking are equipped with a protection system. This system automatically cuts off power to the tool to extend battery life. The tool will automatically stop during operation if the tool and/or battery are placed under one of the following conditions:

• Overloaded:

The tool is operated in a manner that causes it to draw an abnormally high current. In this situation, release the switch trigger on the tool and stop the application that caused the tool to

become overloaded. Then pull the switch trigger again to restart. If the tool does not start, the battery is overheated. In this situation, let the battery cool before pulling the switch trigger again.

• Low battery voltage: The remaining battery capacity is too low and the tool will not operate. In this situation, remove and recharge the battery.

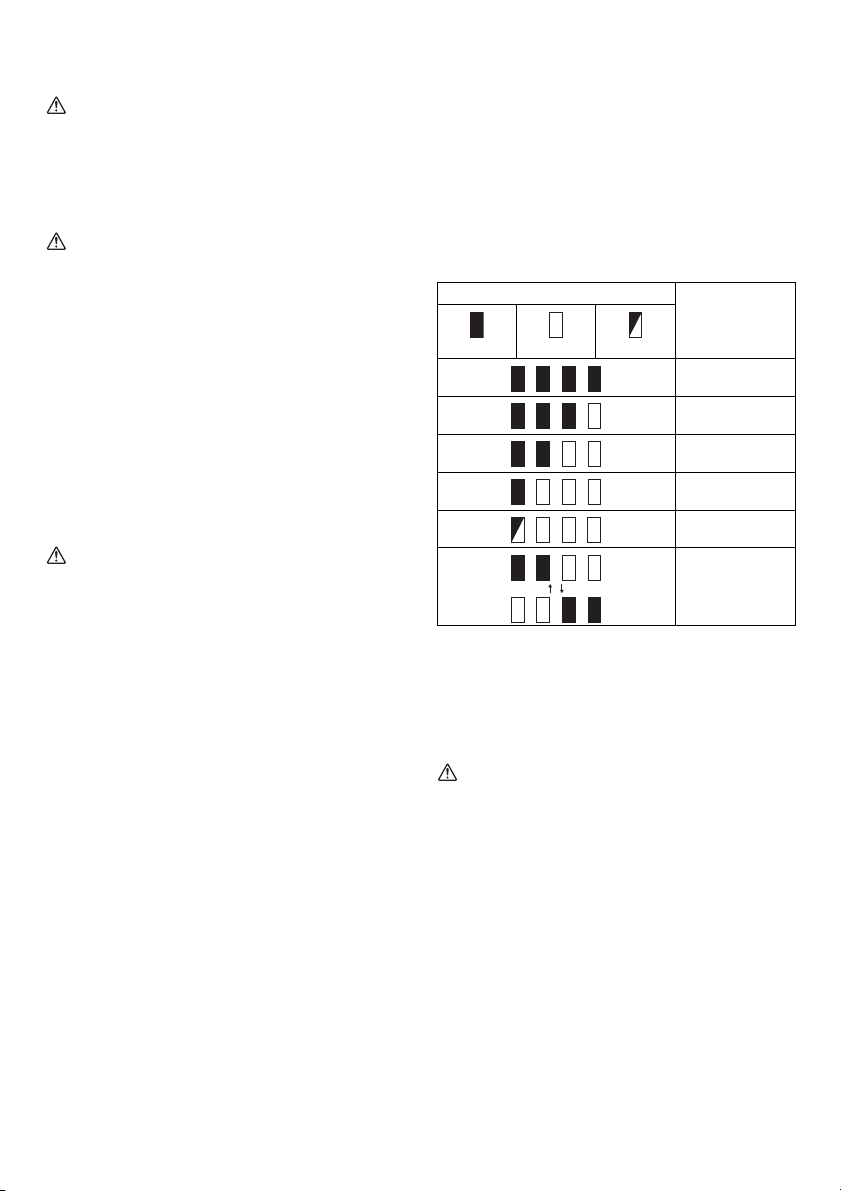

Indicating the remaining battery capacity

(Only for battery cartridges with “B” at the end of the model number.) (Fig. 3) Press the check button on the battery cartridge to indicate the remaining battery capacity. The indicator lamps light up for few seconds.

Indicator lamps

Lighted Off Blinking

Remaining

capacity

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery may

have

malfunctioned.

015658

NOTE:

• Depending on the conditions of use and the ambient

temperature, the indication may differ slightly from the actual capacity.

Switch action

CAUTION:

• Before inserting the battery cartridge into the tool,

always check to see that the switch trigger actuates properly and returns to the “OFF” position when released. (Fig. 4)

For your safety, this tool is equipped with a dual switching system. To turn on the tool, press the lock-off button and triggers A and B. Release either one of the two pressed triggers to turn off. The sequence of switching is unimportant as the tool only starts when both switches are activated.

Indication lamp (Fig. 5)

Running the tool allows the indication lamp to show the battery cartridge capacity status. When the tool is also overloaded and has stopped during operation, the lamp lights up in red. Refer to the following table for the status and action to be taken for the indication lamp.

Indication lamp Status Action to be taken

The lamp blinks in red This indicates the appropriate time to

The lamp lights up in red. (Note 1)

Note 1: The time at which the indication lamp lights up varies by the temperature around the work area and the battery

cartridge conditions.

010970

OPERATION

CAUTION:

• Be careful not to accidentally contact a metal fence or

other hard objects while trimming. The blade will break and may cause serious injury.

• Overreaching with a hedge trimmer, particularly from a

ladder, is extremely dangerous. Do not work from anything wobbly or infirm.

NOTICE: Do not attempt to cut branches thicker than 10 mm in diameter with the tool. Cut branches to 10 cm lower

than the cutting height using branch cutters before using the tool. (Fig. 6)

CAUTION:

• Do not cut off dead trees or similar hard objects. Failure

to do so may damage the tool. (Fig. 7)

Hold the trimmer with both hands and pull the switch trigger A or B and then move it in front of your body.

(Fig. 8)

As a basic operation, tilt the blades towards the trimming direction and move it calmly and slowly at the speed rate of 3 - 4 seconds per meter. (Fig. 9) To cut a hedge top evenly, it helps to tie a string at the desired hedge height and to trim along it, using it as a reference line. (Fig. 10) Attaching the chip receiver (optional accessory) on the tool when trimming the hedge straight can avoid cut off leaves’ being thrown away. (Fig. 11) To cut a hedge side evenly, it helps to cut from the bottom upwards. (Fig. 12) Trim boxwood or rhododendron from the base toward the top for a nice appearance and good job.

Installing or removing chip receiver (optional accessory)

CAUTION:

• Always be sure that the tool is switched off and

unplugged before installing or removing chip receiver.

NOTE:

• When replacing the chip receiver, always wear gloves

so that hands and face does not directly contact the blade. Failure to do so may cause personal injury.

• Always be sure to remove the blade cover before

installing the chip receiver.

• The chip receiver receives cut-off leaves and alleviates

collecting thrown-away leaves. This can be installed on either side of the tool. (Fig. 13)

replace the battery cartridge when the battery power becomes low.

This function works when the battery power is almost used up. At this time, tool stops immediately.

Autostop due to overload

Press the chip receiver on the shear blades so that its slits overlap with the nuts on the shear blades. (Fig. 14) At this time, the chip receiver needs to be installed so that its hooks fit into grooves in the shear blade unit. (Fig. 15) To remove the chip receiver, press its lever on both sides so that the hooks are unlocked.

CAUTION:

• The blade cover (standard equipment) cannot be installed on the tool with the chip receiver being installed. Before carrying or storing, uninstall the chip receiver and then install the blade cover to avoid blade exposure.

NOTE:

• Check the chip receiver for secure installment before use.

• Never try to uninstall the chip receiver by an excessive force with its hooks locked in the blade unit grooves. Using the excessive force may damage it.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and the battery cartridge is removed before attempting to perform inspection or maintenance.

Cleaning the tool

Clean out the tool by wiping off dust with a dry or soapdipped rag.

CAUTION:

• Never use gasoline, benzine, thinner, alcohol or the like. Discoloration, deformation or cracks may result.

Blade maintenance

Smear the blade before and once per hour during operation using machine oil or the like.

NOTE:

• Before smearing the blade, remove the chip receiver.

After operation, remove dust from both sides of the blade with wired brush, wipe it off with a rag and then apply enough low-viscosity oil, such as machine oil etc. and spray-type lubricating oil.

CAUTION:

• Do not wash the blades in water. Failure to do so may cause rust or damage on the tool.

Recharge the battery cartridge as soon as possible.

Recharge the battery cartridge.

Turn off the tool.

Removing or installing shear blade

CAUTION:

• Before removing or installing shear blade, always be sure that the tool is switched off and the battery cartridge is removed.

• When replacing the shear blade, always wear gloves without removing blade cover so that hands and face does not directly contact the blade. Failure to do so may cause personal injury.

NOTE:

• Do not wipe off grease from the gear and crank. Failure to do so may cause damage to the tool.

Removing the shear blades (Fig. 16)

Reverse the tool and loosen four screws and remove the under cover.

NOTE:

• Be careful not to get your hands dirty as grease is applied in the shear blade driving area. (Fig. 17)

Loosen four screws and remove the blades. Remove the washer and sponge from the shear blades and put them aside. They are required for the later installation. (Fig. 18) If the sleeves are still left in the holes of the gear, remove the gear and push the sleeves out of it with a screwdriver or the like.

NOTE:

The washer underneath the gear may come off by mistake when removing the gear. In this case, return it to the original position as it was installed.

Installing the shear blade (Fig. 19)

Remove the blade cover from the old shear blades and fit it onto the new ones to avoid contact with blades.

(Fig. 20)

Adjust the hole positions by turning the gear as illustrated.

(Fig. 21 & 22)

Apply some grease provided with the new shear blades as illustrated. (Fig. 23) Put the removed sponge in the same position as the old one. Make sure that the sleeves provided with the new shear blades are put on the pins of the blade. Place the new shear blades on the tool so that the pins fit in the holes of the gear. If the sleeves on the pins come off mistakenly, put them into the holes of the gear beforehand. (Fig. 24) Install the blade and tighten the four screws and put the removed washer in the same position as the old one.

(Fig. 25)

Install the under cover on the tool and tighten the four screws firmly.

Storage

The hook hole in the tool bottom is convenient for hanging the tool from a nail or screw on the wall. (Fig. 26) Remove the battery cartridge and put the blade cover on the shear blades so that the blades are not exposed. Store the tool out of the reach of children carefully. Store the tool in the place not exposed to water and rain. To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized Service Centers, always using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use accessory or attachment for its stated purpose.

If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.

• Blade cover

• Shear blade assembly

• Makita genuine battery and charger

• Chip receiver

NOTE:

• Some items in the list may be included in the tool package as standard accessories. They may differ from country to country.

Noise

The typical A-weighted noise level determined according to EN60745-2-15:

Model DUH481, DUH483, DUH521

Sound pressure level (L Uncertainty (K): 2.5 dB (A)

): 75 dB (A)

The noise level under working may exceed 80 dB (A).

Model DUH523

Sound pressure level (L Uncertainty (K): 2.5 dB (A)

): 77 dB (A)

The noise level under working may exceed 80 dB (A).

• The declared noise emission value(s) has been measured in accordance with a standard test method and may be used for comparing one tool with another.

• The declared noise emission value(s) may also be used in a preliminary assessment of exposure.

WARNING:

• Wear ear protection.

• The noise emission during actual use of the power tool can differ from the declared value(s) depending on the ways in which the tool is used especially what kind of workpiece is processed.

• Be sure to identify safety measures to protect the operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

Vibration

The vibration total value (tri-axial vector sum) determined according to EN60745-2-15:

Vibration emission (a Uncertainty (K): 1.5 m/s

): 2.5 m/s2 or less

• The declared vibration total value(s) has been measured in accordance with a standard test method and may be used for comparing one tool with another.

• The declared vibration total value(s) may also be used in a preliminary assessment of exposure.

ENG905-1

ENG907-1

ENG900-1

ENG901-2

WARNING:

• The vibration emission during actual use of the power tool can differ from the declared value(s) depending on the ways in which the tool is used especially what kind of workpiece is processed.

EC Declaration of Conformity

For European countries only

The EC declaration of conformity is included as Annex A to this instruction manual.

FRANÇAIS (Instructions d’origine)

Ni-MH Li-ion

Descriptif

1. Voyant rouge

2. Bouton

3. Batterie

4. Étoile

5. Voyants

6. Bouton de vérification

7. Gâchette A

8. Gâchette B

9. Bouton de sécurité

10. Voyant

11. Hauteur de coupe

12. 10 mm

13. Sens de la taille

14. Surface de la haie à tailler

15. Inclinez les lames

16. Ficelle

17. Appuyez

18. Récepteur de copeaux

19. Écrou

20. Lame de cisailles

21. Fermoirs

22. Installez les fermoirs dans la rainure

23. Rainures

24. Appuyez des deux côtés des leviers

25. Déverrouillez les fermoirs

26. Vis

27. Couvercle secondaire

28. Éponge

29. Rondelle

30. Engrenage

31. Manchons

32. Rainure

33. Protège-lame

34. Graisse

35. Lame

SPÉCIFICATIONS

Modèle DUH481 DUH483 DUH521 DUH523

Longueur de la

lame

Passes par minute

Tension nominale 14,4 V C.C. 18 V C.C. 14,4 V C.C. 18 V C.C.

(Selon la batterie)

• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications

• Les spécifications peuvent varier suivant les pays.

• Le poids peut varier en fonction des pièces complémentaires, notamment de la batterie. La combinaison la plus légère

-1

(min

)

Longueur totale

Poids net 3,0 - 3,2 kg 3,0 - 3,3 kg 3,0 - 3,2 kg 3,0 - 3,4 kg

contenues dans ce manuel sont sujettes à des modifications sans préavis.

et la combinaison la plus lourde, selon la procédure EPTA du 01/2014, sont présentées dans le tableau.

869 - 881 mm 873 -888 mm 919 - 931 mm 923 - 938 mm

480 mm 520 mm

1350

Batterie standard et chargeur applicables

Batterie

Chargeur DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH

• Certains types de batterie et de chargeurs répertoriés ci-dessus peuvent ne pas être disponibles en fonction de votre région ou lieu de résidence.

AVERTISSEMENT:

• Utilisez uniquement les batteries et chargeurs indiqués ci-dessus. L'utilisation de toute autre batterie ou d'un autre chargeur peut provoquer des blessures et/ou déclencher un incendie.

Symboles

Les symboles utilisés pour l’appareil sont indiqués cidessous. Assurez-vous d’avoir bien compris leur signification avant d’utiliser l’appareil.

....... Reportez-vous au manuel

................... Gardez à l’abri de l'humidité.

............ Pour les pays européens uniquement

C.C. 14,4 V Modèle BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B

C.C. 18 V Modèle

d’instructions.

Ne pas jeter les appareils électriques et les bloc-batteries dans les ordures ménagères !

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/

END013-5

BL1850/BL1850B/BL1860B

Conformément aux directives européennes relatives aux déchets d’équipements électriques ou électroniques (DEEE) ainsi qu’aux batteries, aux accumulateurs et aux batteries et accumulateurs usagés et à leur transposition dans la législation nationale, les appareils électriques, les batteries et les bloc-batteries doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Utilisations

Cet outil est conçu pour le taillage des haies.

ENE014-1

Consignes de sécurité générales des outils électriques GEA010-1

AVERTISSEMENT Veuillez lire toutes les

consignes de sécurité et les instructions. Il y a un

risque de choc électrique, d’incendie et/ou de blessure grave si les consignes et les instructions ne sont pas toutes respectées.

Conservez toutes les consignes et instructions pour référence ultérieure.

Consignes de sécurité pour taille-haie sans fil

1. Prenez soin de n’approcher aucune partie du

corps de la lame de coupe. Ne retirez pas le matériau coupé, ni ne tenez le matériau à couper lorsque les lames sont en mouvement. Assurezvous que le commutateur est éteint lorsque vous dégagez un matériau bloqué. Un moment

d’inattention en cours d’utilisation du taille-haie peut entraîner des blessures graves.

2. Transportez le taille-haie par la poignée avec la

lame de coupe arrêtée. Lors du transport ou du rangement du taille-haie, mettez toujours en place le couvercle du dispositif de coupe. Une

manipulation correcte du taille-haie réduira le risque de blessure présenté par les lames de coupe.

3. Tenez l’outil électrique uniquement par ses

surfaces de prise isolées, car la lame de coupe pourrait entrer en contact avec le câblage caché.

Le contact des lames de coupe avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil électrique et électrocuter l’utilisateur.

4. DANGER - Gardez vos mains à l’écart de la lame.

Le contact avec la lame présente un risque de graves blessures corporelles.

5. N’utilisez pas le taille-haie sous la pluie ou dans

des conditions mouillées ou très humides. Le moteur électrique n’est pas étanche.

6. Les utilisateurs novices doivent être formés par

un utilisateur de taille-haie expérimenté pour leur montrer comment l’utiliser.

7. Le taille-haie ne doit pas être utilisé par des

enfants ou des adolescents de moins de 18 ans.

Cette restriction peut ne pas s’appliquer aux mineurs de plus de 16 ans s’ils sont en cours de formation sous la surveillance d’un expert.

8. N’utilisez le taille-haie que si vous êtes en bonne

condition physique. Si vous êtes fatigué, votre attention sera réduite. Redoublez de précaution à la fin d’une journée de travail. Travaillez toujours en faisant preuve de calme et de prudence. L’utilisateur est responsable de tous les dommages causés à des tiers.

GEB062-9

9. N’utilisez jamais le taille-haie lorsque vous êtes

sous l’influence d’alcool, de drogues ou de médicaments.

10. Les gants de travail en cuir robuste font partie de l’équipement de base du taille-haie et leur port est obligatoire pendant que vous l’utilisez. Portez également des chaussures solides à semelles antidérapantes.

11. Avant de commencer la tâche, assurez-vous que le taille-haie est dans un bon état de marche sécuritaire. Assurez-vous que les carters de protection sont correctement installés. Le taillehaie ne doit pas être utilisé tant qu’il n’est pas complètement assemblé.

12. Assurez-vous que vous avez une bonne assise avant la mise en marche.

13. Tenez l’outil fermement lorsque vous l’utilisez.

14. Ne faites pas tourner l’outil à vide inutilement.

15. Coupez immédiatement le moteur et retirez la

batterie si le coupoir entre en contact avec une clôture ou un autre objet dur. Vérifiez si le coupoir est endommagé et réparez-le sur-le-champ, le cas échéant.

16.

Avant de vérifier le coupoir, de le dépanner ou de re

tire

r les matériaux pris dedans, éteignez

toujours le taille-haie et retirez la batterie.

17. Éteignez le taille-haie et retirez la batterie avant de procéder à l’entretien.

18. Lorsque vous déplacez le taille-haie dans un autre endroit, y compris pendant le travail, retirez toujours la batterie et placez le couvre-lame sur les lames de coupe. Ne transportez jamais le taillehaie avec le coupoir fonctionnant. Ne saisissez jamais le coupoir avec les mains.

19. Nettoyez le taille-haie et particulièrement le coupoir après utilisation et avant de le ranger pendant une période prolongée. Huilez légèrement le coupoir et mettez le couvercle en place. Le

couvercle fourni avec l’appareil peut être accroché au mur, fournissant un moyen sûr et pratique pour ranger le taille-haie.

20. Rangez le taille-haie avec son couvercle en place

dans une pièce sèche. Gardez-le hors de portée des enfants. Ne rangez jamais le taille-haie à l’extérieur.

21. Ne dirigez jamais les lames de cisaille vers vousmême ou quelqu’un d’autre.

22. Si les lames cessent de bouger, car des corps étrangers sont collés entre elles pendant le fonctionnement, éteignez l’outil et retirez la batterie, puis ôtez les corps étrangers en utilisant un outil comme une pince. Ôter les corps étrangers

à la main présente un risque de blessure, du fait que les lames peuvent bouger en réaction au retrait des corps étrangers.

23. Évitez les environnements dangereux. N’utilisez

pas l’outil dans un endroit humide, ni ne l’exposez à la pluie. Le risque d’électrocution augmente si de l’eau pénètre dans l’outil.

24. Ne jetez pas la ou les batteries au feu. L’élément de la pile pourrait exploser. Consultez les codes locaux pour de possibles instructions de mise au rebut spéciales.

25. N’ouvrez ni ne manipulez la ou les batteries.

L’électrolyte qui s’échappe de la batterie est corrosif et peut irriter la peau ou les yeux. Il peut être toxique en cas d’ingestion.

26. Ne chargez pas la batterie sous la pluie ou dans un endroit mouillé.

27. Vérifiez l’absence de corps étrangers comme du fil barbelé ou un câblage caché dans les haies et les buissons avant d’utiliser l’outil.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT :

NE vous laissez PAS tromper (au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l’outil ou l’ignorance des consignes de sécurité indiquées dans ce mode d’emploi peut entraîner de graves blessures.

CONSIGNES DE SECURITE IMPORTANTES POUR LA BATTERIE

1. Avant d’utiliser la batterie, veuillez lire toutes les instructions et tous les avertissements inscrits sur (1) le chargeur, (2) la batterie et (3) l’appareil alimenté par la batterie.

2. Ne démontez pas la batterie.

3. Cessez immédiatement d’utiliser l’outil si le temps

de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d’explosion.

4. Si l’électrolyte pénètre dans vos yeux, rincez-les à l’eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.

5. Évitez de court-circuiter la batterie : (1) Ne touchez les bornes avec aucun matériau

conducteur.

(2) Évitez de ranger la batterie dans un

contenant où se trouvent d’autres objets métalliques tels que des clous, pièces de

monnaie, etc. (3) N’exposez pas la batterie à l’eau ou à la pluie. Un court-circuit de la batterie risque de provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

6. Ne rangez pas l’outil ou la batterie dans des endroits où la température risque d’atteindre ou de dépasser 50 °C (122 °F).

7. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

8. Veillez à ne pas laisser tomber ou heurter la batterie.

9. N’utilisez pas de batterie endommagée.

10. Les batteries au lithium-ion contenues sont

soumises aux exigences de la législation sur les marchandises dangereuses.

ENC007-13

Lors du transport commercial par des tierces parties ou des transitaires par exemple, des exigences spécifiques en matière d’étiquetage et d’emballage doivent être respectées. Pour la préparation de l’article expédié, il est nécessaire de consulter un expert en matériau dangereux. Veuillez également respecter les réglementations nationales susceptibles d’être plus détaillées. Recouvrez les contacts exposés avec du ruban adhésif ou du ruban de masquage et emballez la batterie de telle sorte qu’elle ne puisse pas bouger dans l’emballage.

11. Lors de la mise au rebut de la batterie, retirez-la de

l’outil et jetez-la en lieu sûr. Respectez les réglementations locales relatives à la mise au rebut des batteries.

12. Utilisez les batteries uniquement avec les produits spécifiés par Makita. L’installation des batteries sur

des produits non conformes peut entraîner un incendie, une chaleur excessive, une explosion ou une fuite d’électrolyte.

13. Lorsque vous n’utilisez pas l’outil pendant une

période prolongée, la batterie doit être retirée de l’outil.

CONSERVEZ CES INSTRUCTIONS.

ATTENTION : N’utilisez que des batteries Makita

d’origine.

L’utilisation de batteries de marque autre que Makita ou de batteries modifiées peut provoquer l’explosion des batteries, ce qui présente un risque d’incendie, de dommages matériels et corporels. Cela annulera également la garantie Makita pour l’outil et le chargeur Makita.

Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu’elle ne soit complètement épuisée. Arrêtez toujours l’outil et rechargez la batterie quand vous constatez que la puissance de l’outil diminue.

2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.

3. Chargez la batterie alors que la température de la pièce se trouve entre 10 °C et 40 °C (50 °F et 104 °F). Si une batterie est chaude, laissez-la refroidir avant de la charger.

4. Chargez la batterie si vous ne l’avez pas utilisée pendant une longue période (plus de six mois).

DESCRIPTION DU FONCTIONNEMENT

ATTENTION :

• Veillez toujours à ce que l’outil soit éteint et la batterie

déposée avant d’effectuer des réglages ou de vérifier le fonctionnement de l’outil.

Installation et retrait de la batterie (Fig. 1)

ATTENTION :

• Éteignez toujours l’outil avant d’installer ou de déposer la batterie.

• Tenez fermement l’outil et la batterie lors de l’installation ou du retrait de la batterie. Si vous ne tenez pas fermement l’outil et la batterie, ils risquent de glisser et de s’abîmer ou de vous blesser.

Pour retirer la batterie, faites glisser le bouton à l’avant de la batterie et sortez la batterie. Pour installer la batterie, alignez sa languette sur la rainure qui se trouve à l’intérieur du carter, puis glissez la batterie pour la mettre en place. Insérez-la bien à fond, jusqu’à ce qu’elle se verrouille en émettant un léger clic. Si vous pouvez voir le voyant rouge sur la face supérieure du bouton, la batterie n’est pas parfaitement verrouillée.

ATTENTION :

• Installez toujours la batterie à fond, de sorte que le voyant rouge ne soit plus visible. Sinon, elle risque de tomber accidentellement de l’outil, en vous blessant ou en blessant une personne située près de vous.

• Ne forcez pas pour installer la batterie. Si la batterie ne glisse pas aisément, c’est qu’elle n’est pas insérée correctement.

Système de protection de la batterie (batterie au lithium-ion comportant une étoile) (Fig. 2)

Les batteries au lithium-ion comportant une étoile sont équipées d’un système de protection. Ce système coupe automatiquement l’alimentation en électricité vers l’outil afin de prolonger sa durée de vie. L’outil s’arrête automatiquement pendant l’utilisation lorsqu’il et/ou la batterie se trouvent dans l’une des situations suivantes :

• Surchargé :

L’outil fonctionne de manière à créer un courant anormalement élevé. Dans ce cas, relâchez la gâchette située sur l’outil et arrêtez l’application ayant provoqué la surcharge de l’outil. Ensuite, tirez à nouveau sur la gâchette pour redémarrer l’outil. Si l’outil ne démarre pas, la batterie est en surchauffe. Dans ce cas, laissez la batterie refroidir avant d’appuyer à nouveau sur la gâchette.

• Basse tension :

L’autonomie restante est trop basse et l’outil ne fonctionnera pas. Dans ce cas, retirez la batterie et rechargez-la.

Voyants

Allumé Éteint Clignotant

015658

REMARQUE :

• Selon les conditions d’utilisation et la température ambiante, les indications peuvent différer légèrement de l’autonomie réelle restante.

Autonomie

restante

75 % à 100 %

50 % à 75 %

25 % à 50 %

0% à 25%

Recharger la

batterie.

Il est possible que

la batterie ait mal

fonctionné.

Interrupteurs

ATTENTION :

• Avant d’insérer la batterie dans l’outil, vérifiez toujours que la gâchette fonctionne correctement et revient en position d’arrêt lorsqu’elle est libérée. (Fig. 4)

Pour votre sécurité, cet outil est équipé d’un double système d’allumage. Pour mettre l’outil sous tension, appuyez sur le bouton de sécurité et les gâchettes A et B. Pour mettre l’outil hors tension, relâchez une ou les deux gâchettes enfoncées. La séquence d’allumage importe peu car l’outil démarre uniquement lorsque les deux interrupteurs sont activés.

Voyant (Fig. 5)

Faites fonctionner l’outil pour que le voyant indique l’autonomie restante de la batterie. Si l’outil est également surchargé et s’arrête pendant son fonctionnement, le voyant rouge s’allume. Reportez-vous au tableau suivant pour connaître l’état de la batterie et les mesures à prendre concernant le voyant.

Indication de l’autonomie restante de la batterie

(uniquement pour les batteries dont le numéro de modèle se termine par la lettre « B ».) (Fig. 3) Appuyez sur le bouton de vérification pour indiquer l’autonomie restante de la batterie. Les voyants s’allument alors pendant quelques secondes.

Voyant État Mesure à prendre

Le voyant rouge clignote. Cela indique le bon moment pour remplacer

Le voyant rouge s’allume. (Remarque 1)

Remarque 1 : l’heure à laquelle le voyant s’allume varie selon la température de la zone de travail et l’état de la batterie.

010970

FONCTIONNEMENT

ATTENTION :

• Veillez à ne pas entrer en contact accidentellement avec une clôture métallique ou d’autres objets durs lors de la taille. La lame pourrait se briser et provoquer de graves blessures.

• Il est extrêmement dangereux de tendre le bras trop loin avec un taille-haie, en particulier depuis une échelle. Ne travaillez pas sur une surface bancale ou instable.

NOTE : N’essayez pas de couper les branches d’une épaisseur supérieure à 10 mm de diamètre avec l’outil. Coupez les branches jusqu’à 10 cm plus bas que

la hauteur de coupe à l’aide d’un sécateur avant d’utiliser l’outil. (Fig. 6)

ATTENTION :

• Ne coupez pas les arbres morts ou objets durs similaires. Vous risqueriez d’endommager l’outil.

(Fig. 7)

Tenez le taille-haie avec les deux mains, appuyez sur la gâchette A ou B, puis déplacez l’outil devant votre corps.

(Fig. 8)

Le fonctionnement de base consiste à incliner les lames dans le sens de la taille et à les déplacer calmement et lentement à une vitesse nominale de 3 à 4 secondes par mètre. (Fig. 9) Pour couper le haut d’une haie de manière régulière, vous pouvez attacher une ficelle au niveau de la hauteur souhaitée de la haie et tailler le long de celle-ci, en l’utilisant comme une ligne de référence. (Fig. 10) La fixation du récepteur de copeaux (accessoire en option) sur l’outil lors du taillage de la haie de manière droite peut éviter que les feuilles coupées soient éparpillées. (Fig. 11) Pour couper le côté d’une haie de manière régulière, coupez-la de bas en haut. (Fig. 12) Taillez le buis ou les rhododendrons de la base vers le haut afin d’obtenir une jolie haie et un travail bien fait.

Installation ou retrait du récepteur de copeaux (accessoire en option)

ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et débranché avant d’installer ou de retirer le récepteur de copeaux.

la batterie lorsque son alimentation faiblit. Cette fonction peut être utilisée lorsque

l’autonomie de la batterie est quasiment nulle. À ce stade, l’outil s’arrête immédiatement.

Arrêt automatique en raison d’une surcharge.

REMARQUE :

• Lorsque vous remplacez le récepteur de copeaux, portez toujours des gants, de sorte que vos mains et votre visage ne soient pas en contact direct avec la lame. Le non-respect de cette instruction peut provoquer des blessures corporelles.

• Veillez toujours à retirer le protège-lame avant d’installer le récepteur de copeaux.

• Le récepteur de copeaux reçoit les feuilles coupées et facilite le recueil des feuilles éparpillées. Il s’installe d’un côté comme de l’autre de l’outil. (Fig. 13)

Appuyez sur le récepteur de copeaux situé sur les lames de cisailles de sorte que ses fentes chevauchent les écrous situés sur les lames de cisailles. (Fig. 14) À ce stade, vous devez installer le récepteur de copeaux, de sorte que ses fermoirs s’insèrent dans les rainures de l’unité des lames de cisailles. (Fig. 15) Pour déposer le récepteur de copeaux, appuyez de chaque côté de son levier de manière à déverrouiller les fermoirs.

ATTENTION :

• Le protège-lame (équipement standard) ne peut pas être installé sur l’outil lorsque le récepteur de copeaux s’y trouve déjà. Avant de transporter ou de ranger l’outil, désinstallez le récepteur de copeaux, puis installez le protège-lame afin d’éviter que celle-ci soit exposée.

REMARQUE :

• Vérifiez que le récepteur de copeaux est installé de manière sécurisée avant de l’utiliser.

• N’essayez jamais de désinstaller le récepteur de copeaux en forçant de manière démesurée lorsque ses fermoirs sont verrouillées dans les rainures de l’unité de la lame. L’application d’une force excessive risque de l’endommager.

ENTRETIEN

ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et que la batterie est retirée avant d’y effectuer tout travail d’inspection ou d’entretien.

Nettoyage de l’outil

Pour nettoyer l’outil, essuyez la poussière à l’aide d’un chiffon sec ou imbibé d’eau savonneuse.

ATTENTION :

• N’utilisez jamais d’essence, de benzine, de diluant, d’alcool ou de produit similaire. Ces produits risquent

Rechargez la batterie dans les plus brefs délais.

Rechargez la batterie.

Éteignez l’outil.

de provoquer des décolorations, des déformations ou des fissures.

Maintenance de la lame

Lubrifiez la lame à l’aide d’huile pour machines ou de produits similaires avant d’utiliser l’outil et toutes les heures pendant son fonctionnement.

REMARQUE :

• Avant de lubrifier la lame, retirez le récepteur de copeaux.

Après avoir utilisé l’outil, retirez la poussière des deux côtés de la lame à l’aide d’une brosse métallique, essuyez-la à l’aide d’un chiffon, puis appliquez suffisamment d’huile à basse viscosité, telle que de l’huile pour machines, de l’huile de graissage à pulvérisation, etc.

ATTENTION :

• Ne lavez pas les lames dans l’eau. Vous risqueriez de provoquer l’apparition de rouille ou d’endommager l’outil.

Retrait ou installation de la lame de cisailles

ATTENTION :

• Avant de retirer ou d’installer la lame de cisailles, assurez-vous toujours que l’outil est hors tension et que la batterie est retirée.

• Lorsque vous remplacez la lame de cisailles, portez toujours des gants sans retirer le protège-lame, de sorte que vos mains et votre visage ne soient pas en contact direct avec la lame. Le non-respect de cette instruction peut provoquer des blessures corporelles.

REMARQUE :

• N’essuyez pas la graisse de l’engrenage et de la bielle. Vous risqueriez d’endommager l’outil.

Démontage des lames de la cisaille (Fig. 16)

Retournez l’outil et desserrez les quatre vis et retirez le couvercle secondaire.

REMARQUE :

• Veillez à ne pas vous salir les mains car la graisse se diffuse sur la zone de déplacement de la lame de cisailles. (Fig. 17)

Desserrez les quatre vis et retirez les lames. Retirez la rondelle et l’éponge des lames de la cisaille et mettez-les de côté. Vous en aurez besoin pour la suite de l’installation. (Fig. 18) Si les manchons n’ont pas été retirés des orifices de l’engrenage, retirez l’engrenage et appuyez sur les manchons avec un tournevis ou un objet similaire pour les faire sortir.

REMARQUE :

La rondelle située sous l’engrenage peut se détacher par erreur lors du retrait de l’engrenage. Dans ce cas, replacez-le en position d’origine tel qu’il était installé.

Installation de la lame de la cisaille (Fig. 19)

Retirez le protège-lame des anciennes lames de cisaille et installez-le sur les nouvelles pour éviter tout contact avec celles-ci. (Fig. 20) Réglez la position des orifices en tournant l’engrenage comme illustré. (Fig. 21 et 22) Appliquez de la graisse fournie les lames de cisailles neuves comme illustré. (Fig. 23) Placez l’éponge que vous avez retirée dans la même position que l’ancienne. Assurez-vous que les manchons fournis avec les lames de cisailles neuves sont placés sur les goupilles de la lame. Placez les lames de cisailles neuves sur l’outil, de sorte que les goupilles s’insèrent dans les orifices de l’engrenage. Si les manchons situés sur les goupilles se détachent par erreur, placez-les préalablement dans les orifices de l’engrenage. (Fig. 24) Installez la lame et serrez les quatre vis, puis placez la rondelle que vous avez retirée dans la même position que l’ancienne. (Fig. 25) Installez le couvercle secondaire sur l’outil et serrez les quatre vis fermement.

Entreposage

L’orifice du crochet situé dans la partie inférieure de l’outil est pratique pour suspendre l’outil à un clou ou une vis au mur. (Fig. 26) Retirez la batterie et placez le protège-lame sur les lames de cisailles afin que celles-ci ne soient pas exposées. Veillez à ranger l’outil hors de portée des enfants. Rangez l’outil à l’abri de la pluie et de l’eau. Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations ainsi que tout autre travail d’entretien ou de réglage doivent être effectués dans un centre d’entretien Makita agréé, exclusivement avec des pièces de rechange Makita.

ACCESSOIRES FOURNIS EN OPTION

ATTENTION :

• Ces accessoires ou pièces complémentaires sont recommandés pour être utilisés avec l’outil Makita spécifié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N’utilisez les accessoires ou pièces qu’aux fins auxquelles ils ont été conçus.

Pour obtenir plus de détails sur ces accessoires, contactez votre Centre de service local Makita.

• Protège-lame

• Lame de cisailles

• Batterie et chargeur Makita d’origine

• Récepteur de copeaux

REMARQUE :

• Certains éléments de la liste peuvent être inclus en tant qu’accessoires standard dans le coffret de l’outil envoyé. Ils peuvent varier suivant les pays.

Bruit

ENG905-1

Les niveaux de bruit pondéré A typiques ont été mesurés selon la norme EN60745-2-15 :

Modèles DUH481, DUH483, DUH521

Niveau de pression sonore (L Incertitude (K) : 2,5 dB (A)

): 75 dB (A)

Le niveau de bruit peut dépasser 80 dB (A) lors de l’utilisation.

Modèles DUH523

Niveau de pression sonore (L Incertitude (K) : 2,5 dB (A)

): 77 dB (A)

Le niveau de bruit peut dépasser 80 dB (A) lors de l’utilisation.

• La ou les valeurs d’émission de bruit déclarées ont été

ENG907-1

mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.

• La ou les valeurs d’émission de bruit déclarées peuvent aussi être utilisées pour l’évaluation préliminaire de l’exposition.

AVERTISSEMENT :

• Portez un serre-tête antibruit.

• L’émission de bruit lors de l’usage réel de l’outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l’outil est utilisé, particulièrement selon le type de pièce usinée.

• Les mesures de sécurité à prendre pour protéger l’utilisateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement).

Vibrations

ENG900-1

La valeur totale de vibration (somme du vecteur triaxial) a été déterminée selon la norme EN60745-2-15 :

Émission des vibrations (a Incertitude (K) : 1,5 m/s

) : 2,5 m/s2 ou moins

ENG901-2

• La ou les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.

• La ou les valeurs de vibration totales déclarées peuvent aussi être utilisées pour l’évaluation préliminaire de l’exposition.

AVERTISSEMENT :

• L’émission de vibrations lors de l’usage réel de l’outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l’outil est utilisé, particulièrement selon le type de pièce usinée.

lorsqu’il tourne à vide et le moment de son déclenchement).

Déclaration de conformité CE

Pour les pays d’Europe uniquement

La Déclaration de conformité CE figure en Annexe A du présent mode d’emploi.

DEUTSCH (Originalanweisungen)

Ni-MH Li-ion

Erklärung der Gesamtdarstellung

1. Roter Bereich

2. Taste

3. Akkublock

4. Sternmarkierung

5. Anzeigenlampen

6. Akkuprüftaste

7. Ein/Aus-Schalter A

8. Ein/Aus-Schalter B

9. Arretiertaste

10. Anzeige

11. Schneidhöhe

12. 10 cm

13. Schneidrichtung

14. Zu schneidende Heckenfläche

15. Neigung der Messer

16. Schnur

17. Drücken

18. Spanaufnehmer

19. Mutter

20. Schneidblatt

21. Haken

22. Einpassen der Haken in die Kerbe

23. Kerben

24. Drücken der Hebel an beiden Seiten

25. Lösen der Haken

26. Schrauben

27. Untere Abdeckung

28. Schaumstoff

29. Unterlegscheibe

30. Zahnrad

31. Hülsen

32. Nut

33. Schneidschwertschutz

34. Schmierfett

35. Schneidmesser

TECHNISCHE DATEN

Modell DUH481 DUH483 DUH521 DUH523

Schneidblattlänge 480 mm 520 mm

Schläge pro Minute

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen

• Die Technischen Daten können in den einzelnen Ländern voneinander abweichen.

• Das Gewicht kann sich je nach Umfang und Art der vorhandenen Zubehörteile inkl. Akkublock ändern. Das Gewicht

-1

(min

)

Nennspannung 14,4 V Gleichstrom 18 V Gleichstrom 14,4 V Gleichstrom 18 V Gleichstrom

Gesamtlänge

(Je nach Akku)

Nettogewicht 3,0 - 3,2 kg 3,0 - 3,3 kg 3,0 - 3,2 kg 3,0 - 3,4 kg

Technischen Daten ohne Vorankündigung vorbehalten.

der leichtest- und schwerstmöglichen Kombination, das im Einklang mit dem EPTA-Verfahren 01/2014 ermittelt wurde, ist in der Tabelle aufgeführt.

869 - 881 mm 873 - 888 mm 919 - 931 mm 923 - 938 mm

1.350

Zu verwendender Akkublock mit Ladegerät

Akkublock

Ladegerät DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH

• In Abhängigkeit der Region, in der Sie ansässig sind, kann es vorkommen, dass einige von den oben aufgeführten Akkublöcken und Ladegeräten nicht verfügbar sind.

WARNUNG:

• Verwenden Sie ausschließlich die oben angegebenen Akkublöcke und Ladegeräte. Bei Verwendung anderer Akkublöcke und Ladegeräte besteht Verletzungs- und Brandgefahr.

Symbole

Im Folgenden sind die im Zusammenhang mit diesem Gerät verwendeten Symbole dargestellt. Machen Sie sich vor der Benutzung des Geräts unbedingt mit diesen Symbolen vertraut!

................... Setzen Sie das Gerät keiner

14,4 V Gleichspannung Modell BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B

18 V Gleichspannung Modell

....... Lesen Sie die Bedienungsanleitung!

Feuchtigkeit aus.

............ Nur für EU-Länder

Entsorgen Sie Elektrowerkzeuge, Batterien und Akkus nicht über den

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/

END013-5

BL1850/BL1850B/BL1860B

Hausmüll! Gemäß der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte und über Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren und ihrer Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge sowie Altbatterien und Altakkumulatoren getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Verwendungszweck

Das Gerät wurde für das Schneiden von Hecken entwickelt.

ENE014-1

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitshinweise

und Anweisungen sorgfältig durch. Wenn die Hinweise

und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verletzungen.

GEA010-1

Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf.

Sicherheitswarnungen für Akku-Heckenschere

1. Halten Sie alle Körperteile vom Schneidmesser

fern. Versuchen Sie nicht, abgeschnittenes Material zu entfernen oder zu schneidendes Material zu halten, während die Messer sich bewegen. Vergewissern Sie sich, dass der Schalter ausgeschaltet ist, wenn Sie gestautes Material ausräumen. Ein Augenblick der

Unachtsamkeit während der Benutzung der Heckenschere kann zu schweren Personenschäden führen.

2. Tragen Sie die Heckenschere am Handgriff bei

stillstehendem Schneidmesser. Bringen Sie beim Transportieren oder Lagern der Heckenschere immer die Schneidwerkabdeckung an.

Sachgemäße Handhabung der Heckenschere verringert die Gefahr möglicher Personenschäden durch die Schneidmesser.

3. Halten Sie das Elektrowerkzeug nur an den

isolierten Griffflächen, wenn die Gefahr besteht, dass das Schneidmesser verborgene Kabel kontaktiert. Wenn die Schneidmesser ein Strom

führendes Kabel berühren, können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

4. GEFAHR - Halten Sie Ihre Hände vom Messer fern.

Kontakt mit dem Messer führt zu ernsthaften Personenschäden.

5. Benutzen Sie die Heckenschere nicht bei Regen

oder unter nassen oder sehr feuchten Bedingungen. Der Elektromotor ist nicht wasserdicht.

6. Anfänger sollten sich von einem erfahrenen

Heckenscherenbenutzer im Gebrauch der Schere unterweisen lassen.

7. Die Heckenschere darf nicht von Kindern oder

Jugendlichen unter 18 Jahren benutzt werden.

Jugendliche über 16 Jahre können von dieser Einschränkung ausgenommen werden, wenn sie eine Schulung unter der Aufsicht eines Fachmanns durchmachen.

8. Benutzen Sie die Heckenschere nur, wenn Sie sich

in guter körperlicher Verfassung befinden.

GEB062-9

Ermüdung führt zu verminderter Aufmerksamkeit. Besonders hohe Aufmerksamkeit ist am Ende eines Arbeitstages erforderlich. Führen Sie alle Arbeiten ruhig und sorgfältig durch. Der Benutzer ist für alle Schäden an Dritten verantwortlich.

9. Benutzen Sie die Schere niemals unter dem

Einfluss von Alkohol, Drogen oder Medikamenten.

10. Arbeitshandschuhe aus robustem Leder sind Teil der Grundausrüstung der Heckenschere und müssen bei der Arbeit immer getragen werden. Tragen Sie auch robuste Schuhe mit rutschfesten Sohlen.

11. Bevor Sie mit der Arbeit beginnen, vergewissern Sie sich, dass die Schere in gutem und sicherem Arbeitszustand ist. Vergewissern Sie sich, dass Schutzhauben ordnungsgemäß angebracht sind. Die Heckenschere darf nur in vollständig montiertem Zustand benutzt werden.

12. Achten Sie auf sicheren Stand, bevor Sie mit der Arbeit beginnen.

13. Halten Sie das Werkzeug während der Benutzung mit festem Griff.

14. Lassen Sie das Werkzeug nicht unnötig im Leerlauf laufen.

15. Schalten Sie sofort den Motor aus, und nehmen Sie den Akku ab, falls das Messer mit einem Zaun oder einem anderen harten Objekt in Berührung kommt. Überprüfen Sie das Messer auf Beschädigung, und reparieren Sie es bei Bedarf unverzüglich.

16. Bevor Sie das Messer überprüfen, Fehler beheben oder im Schneidglied verfangenes Material entfernen, schalten Sie immer die Schere aus, und nehmen Sie den Akku ab.

17. Schalten Sie die Schere aus, und nehmen Sie den Akku ab, bevor Sie irgendwelche Wartungsarbeiten ausführen.

18. We

nn Sie die Heckenschere zu einem anderen Ort

ransportieren, auch während der Arbeit, nehmen

t Sie immer den Akku ab, und setzen Sie die Messerabdeckung auf die Schneidmesser. Die Schere darf auf keinen Fall mit laufendem Messer getragen oder transportiert werden. Ergreifen Sie das Messer niemals mit Ihren Händen.

19. Reinigen Sie die Heckenschere und insbesondere das Messer nach jedem Gebrauch und vor längerer Lagerung der Schere. Ölen Sie das Messer leicht ein, und bringen Sie die Abdeckung an. Die mit der Einheit gelieferte Abdeckung kann an

die Wand gehängt werden und bietet somit eine sichere und praktische Aufbewahrungsart der Heckenschere.

20. Lagern Sie die Heckenschere mit angebrachter

Abdeckung in einem trockenen Raum. Halten Sie sie außer Reichweite von Kindern. Lagern Sie die Schere niemals im Freien.

21. Richten Sie die Schermesser niemals auf sich selbst oder andere Personen.

22. Falls die Messer stehen bleiben, weil sich Fremdkörper während des Betriebs zwischen den Messern verfangen haben, schalten Sie das Werkzeug aus, nehmen Sie den Akku ab, und beseitigen Sie dann die Fremdkörper mithilfe von Werkzeugen, wie z. B. einer Zange. Beseitigen der

Fremdkörper von Hand kann zu einer Verletzung führen, da sich die Messer als Reaktion auf die Beseitigung der Fremdkörper bewegen können.

23. Vermeiden Sie gefährliche Umgebungen.

Benutzen Sie das Werkzeug nicht an feuchten oder nassen Orten, und setzen Sie es auch keinem Regen aus. Wasser, das in das Werkzeug eindringt, erhöht die Stromschlaggefahr.

24. Werfen Sie den (die) Akku(s) nicht ins Feuer. Die Zelle könnte explodieren. Prüfen Sie die örtlichen Vorschriften für mögliche spezielle Entsorgungsanweisungen.

25. Versuchen Sie nicht, den (die) Akku(s) zu öffnen oder zu verstümmeln. Freigesetzter Elektrolyt ist korrosiv und kann Schäden an Augen oder Haut verursachen. Falls er verschluckt wird, kann er giftig sein.

26. Laden Sie den Akku nicht im Regen oder an nassen Orten.

27. Überprüfen Sie die Hecken und Büsche auf Fremdkörper, wie z. B. Drahtzäune oder verborgene Kabel, bevor Sie das Werkzeug betreiben.

DIESE ANWEISUNGEN AUFBEWAHREN.

WARNUNG:

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

WICHTIGE SICHERHEITSANWEISUNGEN FÜR AKKU

1. Lesen Sie vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.

2. Der Akkublock darf nicht zerlegt werden.

3. Falls die Betriebsdauer erheblich kürzer wird,

beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie das Risiko möglicher Verbrennungen und sogar einer Explosion.

4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie diese mit klarem Wasser aus und suchen Sie sofort einen Arzt auf. Andernfalls können Sie Ihre Sehfähigkeit verlieren.

5. Vermeiden Sie einen Kurzschluss des Akkublocks: (1) Die Kontakte dürfen nicht mit leitendem

Material in Berührung kommen.

(2) Der Akkublock darf nicht in einem Behälter

aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispielsweise Nägel, Münzen usw. befinden.

ENC007-13

(3) Der Akkublock darf weder Feuchtigkeit noch

Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und sogar zu einer Zerstörung des Werkzeugs führen.

6. Werkzeug und Akkublock dürfen nicht an Orten aufbewahrt werden, an denen Temperaturen von 50°C oder darüber erreicht werden können.

7. Beschädigte oder verbrauchte Akkus dürfen nicht verbrannt werden. Der Akkublock kann in den Flammen explodieren.

8. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.

9. Verwenden Sie niemals einen beschädigten Akku.

10. Die enthaltenen Lithium-Ionen-Akkus unterliegen

den Anforderungen der GefahrengutGesetzgebung.

Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die in Ihrem Land

geltenden Bestimmungen bzgl. der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von Makita genannten Produkten. Der Einsatz der Akkus in nicht kompatiblen Produkten kann Brände, extreme Wärmeentwicklung, Explosionen oder einen Austritt von Elektrolyt verursachen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug entfernt werden.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

VORSICHT: Verwenden Sie nur Original-Makita-

Akkus.

Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das MakitaWerkzeug und -Ladegerät ungültig.

Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku vollständig entladen ist. Sobald Sie eine verringerte Leistung des Werkzeugs bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.

2. Ein voll aufgeladener Akkublock darf niemals erneut geladen werden.

Durch Überladungen wird die Lebensdauer des Akkus verkürzt.

3. Laden Sie den Akkublock bei einer Zimmertemperatur von 10°C bis 40°C auf. Lassen Sie einen heißen Akkublock vor dem Aufladen abkühlen.

4. Laden Sie den Akkublock auf, wenn Sie diesen für längere Zeit nicht verwenden (mehr als sechs Monate).

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und entfernen

Sie den Akkublock, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen.

Einsetzen und Abnehmen des Akkublocks (Abb. 1)

ACHTUNG:

• Schalten Sie das Werkzeug stets aus, bevor Sie den

Akkublock einsetzen oder abnehmen.

• Halten Sie das Werkzeug und den Akkublock

sicher fest, wenn Sie den Akkublock einsetzen oder herausnehmen. Andernfalls könnte Ihnen das

Werkzeug oder der Akkublock aus den Händen fallen, sodass das Werkzeug oder der Akkublock beschädigt

werden oder diese Verletzungen verursachen. Zum Abnehmen des Akkublocks müssen Sie die Taste auf der Vorderseite des Akkublocks schieben und gleichzeitig den Akkublock aus dem Werkzeug herausziehen. Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schieben. Setzen Sie den Akkublock ganz ein, bis er mit einem Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Akkublock nicht ganz eingerastet.

ACHTUNG:

• Setzen Sie den Akkublock unbedingt ganz ein, bis der

rote Bereich nicht mehr zu sehen ist. Andernfalls kann

der Akkublock versehentlich aus dem Werkzeug fallen

und Sie oder umstehende Personen verletzen.

• Wenden Sie beim Einsetzen des Akkublocks keine

Gewalt an. Wenn der Akkublock nicht leicht

hineingleitet, ist er nicht richtig angesetzt.

Akku-Schutzsystem (Lithium-Ionen-Akku ist mit einem Stern gekennzeichnet) (Abb. 2)

Mit einem Stern gekennzeichnete Lithium-Ionen-Akkus verfügen über ein Schutzsystem. Dieses System schaltet die Stromversorgung des Werkzeugs automatisch aus, um die Lebensdauer des Akkus zu verlängern. Unter folgenden Bedingungen des Werkzeugs und/oder des Akkus kann das Werkzeug während des Betriebs automatisch stoppen:

• Überlastet:

Das Werkzeug wird auf eine Weise betrieben, die zu einer anormal hohen Stromaufnahme führt. Lassen Sie in dieser Situation den Ein/Aus-Schalter des Werkzeugs los und beenden Sie die Arbeiten,

die zu der Überlastung des Werkzeugs geführt haben. Betätigen Sie anschließend den Ein/AusSchalter wieder, um das Werkzeug wieder in Betrieb zu nehmen. Wenn das Werkzeug nicht startet, ist der Akku überhitzt. Lassen Sie in dieser Situation den Akku erst abkühlen, bevor Sie wieder den Ein/Aus-Schalter betätigen.

• Spannung des Akkus zu niedrig: Die noch vorhandene Akkuladung ist zu niedrig, und das Werkzeug startet nicht. Entnehmen Sie in dieser Situation den Akku und laden Sie den Akku wieder auf.

Anzeigen der Restladung des Akkus

(Nur für Akkublöcke mit einem „B“ am Ende der Modellnummer.) (Abb. 3) Drücken Sie zum Anzeigen der Restladung des Akkus die Akkuprüftaste. Die Anzeigenlampen leuchten dann wenige Sekunden lang auf.

Anzeigenlampen

Leuchtet Aus Blinkt

015658

HINWEIS:

• In Abhängigkeit von den Bedingungen bei Gebrauch

und von der Umgebungstemperatur kann der angezeigte Ladezustand geringfügig vom tatsächlichen Ladezustand abweichen.

Verbleibende

Akkuladung

75% bis 100%

50% bis 75%

25% bis 50%

0% bis 25%

Laden Sie den

Akku auf.

Möglicherweise

liegt ein Defekt des Akkus vor.

Einschalten

ACHTUNG:

• Achten Sie vor dem Einsetzen des Akkublocks in das

Werkzeug darauf, dass sich der Ein/Aus-Schalter korrekt bedienen lässt und beim Loslassen in die Position „OFF“ (AUS) zurückkehrt. (Abb. 4)

Zu Ihrer Sicherheit ist das Werkzeug mit einem ZweifachSchaltersystem ausgestattet. Zum Einschalten des Werkzeugs drücken Sie die Arretiertaste und die Auslöser A und B. Lassen Sie zum Ausschalten einen der zwei gedrückten Auslöser los. Die Reihenfolge der Schalterbetätigung ist unwichtig, da das Gerät nur startet, wenn beide Schalter betätigt werden.

Anzeige (Abb. 5)

Bei eingeschaltetem Werkzeug zeigt die Anzeige den Ladezustand des Akkublocks an. Wenn das Werkzeug überlastet wurde und während des Betriebs ausgeschaltet hat, leuchtet die Anzeige rot. Die verschiedenen Anzeigen und die entsprechenden Vorgehensweisen finden Sie in der folgenden Tabelle:

Anzeige Status Auszuführende Maßnahme

Die Anzeige blinkt rot. Dies bedeutet, dass der Akkublock nahezu

Die Anzeige leuchtet rot. (Hinweis 1)

Hinweis 1: Bei welchem Ladezustand die Anzeige aufleuchtet, ist von der Temperatur am Arbeitsort und vom Zustand des

010970

Akkublocks abhängig.

BETRIEB

ACHTUNG:

• Achten Sie darauf, dass Sie während des Schneidens nicht versehentlich mit einem metallischen Anschlag oder anderen harten Gegenständen in Berührung kommen. Das Schneidmesser kann brechen und schwere Verletzungen verursachen.

• Das weite Hinauslehnen mit einer Heckenschere, vor allem von einer Leiter aus, ist äußerst gefährlich. Arbeiten Sie niemals von einem wackligen oder unsichern Standort aus.

HINWEIS: Schneiden Sie mit diesem Werkzeug keine Äste mit einem Durchmesser von mehr als 10 mm. Vor

Verwendung des Werkzeugs sind Äste mittels Astscheren derart zuzuschneiden, dass sie nun 10 cm unterhalb der Schneidhöhe liegen. (Abb. 6)

ACHTUNG:

• Schneiden Sie keine toten Äste oder ähnliche harte Gegenstände ab. Anderenfalls kann das Werkzeug beschädigt werden. (Abb. 7)

Halten Sie die Heckenschere mit beiden Händen und betätigen Sie den Schalter A oder B. Bewegen Sie anschließend die Heckenschere vor Ihrem Körper.

(Abb. 8)

Neigen Sie die Schneidmesser in Richtung der Schneidrichtung und bewegen Sie die Heckenschere ruhig und langsam mit einer Geschwindigkeit von 3 bis 4 Sekunden pro Meter. (Abb. 9) Zum geraden Schneiden einer Heckenoberkante können Sie eine Schnur in der gewünschten Heckenhöhe spannen und diese beim Schneiden als Referenzlinie verwenden. (Abb. 10) Befestigen Sie beim Schneiden der Heckengerade die Spanaufnahme (Sonderzubehör) am Werkzeug, um ein Umherfliegen der Blätter zu vermeiden. (Abb. 11) Zum gleichmäßigen Schneiden der Heckenseite schneiden Sie diese von unten nach oben. (Abb. 12)

entladen ist und ausgetauscht werden muss.

Dies bedeutet, dass der Akkublock leer ist. Das Werkzeug wird dann sofort ausgeschaltet.

Automatisches Ausschalten wegen Überlastung

Schneiden Sie Buchsbaum oder Rhododendron für ein hübsches Aussehen und einen guten Schnitt von der Basis zur Spitze.

Montage und Demontage der Spanaufnahme (Sonderzubehör)

ACHTUNG:

• Schalten Sie das Werkzeug aus und ziehen Sie den Stecker, bevor Sie die Spanaufnahme einsetzen oder entfernen.

HINWEIS:

• Tragen Sie beim Austauschen der Spanaufnahme immer Arbeitshandschuhe, sodass Sie das Schneidmesser nicht direkt mit den Händen berühren. Anderenfalls kann es zu Verletzungen kommen.

• Achten Sie vor dem Einsetzen der Spanaufnahme darauf, dass Sie die Schneidblattabdeckung entfernt haben.

• Die Spanaufnahme fängt die abgeschnittenen Blätter auf und erleichtert das Aufsammeln der abgefallenen Blätter. Dies kann an jeder Seite des Werkzeugs erfolgen. (Abb. 13)

Drücken Sie die Spanaufnahme auf die Schneidblätter, sodass die Schlitze die Muttern auf den Schneidblättern überdecken. (Abb. 14) Zu diesem Zeitpunkt müssen Sie die Spanaufnahme anbringen, damit die Haken in die Kerben im Schneidblatt passen. (Abb. 15) Zum Entfernen der Spanaufnahme drücken Sie den Hebel an beiden Seiten, sodass die Haken freigegeben werden.

ACHTUNG:

• Die Schneidblattabdeckung (Standardausrüstung) kann bei angebrachter Spanaufnahme nicht montiert werden. Entfernen Sie vor dem Transport oder der Lagerung die Spanaufnahme und bringen Sie die Schneidblattabdeckung an, um ein Freiliegen des Blattes zu vermeiden.

HINWEIS:

• Prüfen Sie vor der Verwendung die sichere Installation der Spanaufnahme.

Laden Sie den Akkublock möglichst bald auf.

Laden Sie den Akkublock auf.

Schalten Sie das Werkzeug aus.

• Wenden Sie beim Entfernen der Spanaufnahme keine übermäßigen Kräfte an, wenn die Haken in den Blattkerben eingerastet sind. Die Anwendung übermäßiger Kräfte kann zu Beschädigungen führen.

WARTUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und ziehen Sie den Akkublock ab, bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.

Reinigen des Werkzeugs

Reinigen Sie das Werkzeug, indem Sie den Staub mit einem trockenen oder in Seifenlösung getunkten Lappen abwischen.

ACHTUNG:

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen.

Wartung des Sägeblatts

Schmieren Sie das Blatt vor dem Betrieb und nach jeder Betriebsstunde mit Maschinenöl oder ähnlichem.

HINWEIS:

• Nehmen Sie vor dem Schmieren des Messers die Spanaufnahme ab.

Entfernen Sie nach dem Betrieb den Staub von beiden Seiten des Blattes mit einer Drahtbürste, wischen Sie den Staub mit einem Lappen ab und tragen Sie anschließend dünnflüssiges Öl, z.B. Maschinenöl usw., oder Sprühschmieröl auf.

ACHTUNG:

• Waschen Sie die Blätter nicht mit Wasser ab. Anderenfalls können die Messer rosten und das Werkzeug kann beschädigt werden.

Montage und Demontage des Schneidblatts

ACHTUNG:

• Schalten Sie das Werkzeug aus und ziehen Sie den Akkublock ab, bevor Sie das Schneidblatt an- oder abbauen.

• Tragen Sie beim Austauschen des Schneidblattes immer Arbeitshandschuhe und entfernen Sie die Blattabdeckung nicht, sodass Sie das Schneidblatt nicht direkt mit den Händen berühren. Anderenfalls kann es zu Verletzungen kommen.

HINWEIS:

• Wischen Sie vom Zahnrad und von der Kurbelwelle keine Schmiere ab. Zuwiderhandlungen können das Werkzeug beschädigen.

Entfernen der Schneidblätter (Abb. 16)

Drehen Sie das Werkzeug um, lösen Sie die vier Schrauben und nehmen Sie die untere Abdeckung ab.

HINWEIS:

• Achten Sie darauf, dass Sie sich Ihre Hände nicht beschmieren, denn im Antriebsbereich des Schneidblattes wurde Schmiermittel aufgetragen.

(Abb. 17)

Lösen Sie die vier Schrauben, und nehmen Sie die Schneidblätter ab. Nehmen Sie die Unterlegscheibe und den Schaumstoff von den Schneidblättern ab und legen Sie dies beiseite. Dies wird für den späteren Einbau benötigt. (Abb. 18) Falls die Hülsen in den Löchern im Zahnrad verbleiben, entfernen Sie das Zahnrad und drücken Sie die Hülsen mit einem Schraubendreher oder ähnlichem heraus.

HINWEIS:

Die Unterlegscheibe unter dem Zahnrad kommt möglicherweise beim Entnehmen des Zahnrads mit heraus. Setzen Sie sie wieder in die ursprüngliche Position ein.

Einbauen des Schneidblatts (Abb. 19)

Nehmen Sie die Blattabdeckung von den alten Schneidblättern ab und passen Sie diese auf die neuen an, um einen Kontakt mit den Blättern zu vermeiden.

(Abb. 20)

Passen Sie die Lochpositionen durch Drehen des Zahnrads an. (Abb. 21 und 22) Tragen Sie etwas Schmiermittel auf die neuen Schneidblätter auf. (Abb. 23) Setzen Sie den entfernten Schaumstoff in die gleiche Position wie vorher ein. Stellen Sie sicher, dass die mit den neuen Schneidblättern gelieferten Hülsen auf die Stifte am Schneidblatt aufgesetzt sind. Platzieren Sie die neuen Schneidblätter so auf dem Werkzeug, dass die Stifte in die Löcher am Zahnrad passen. Falls die Hülsen auf den Stiften versehentlich entfernt wurden, setzen Sie diese vorher wieder in die Löcher im Zahnrad ein.

(Abb. 24)

Befestigen Sie das Schneidblatt und ziehen Sie die vier Schrauben fest. Setzen Sie die entfernte Unterlegscheibe wieder in die gleiche Position wie die alte ein. (Abb. 25) Befestigen Sie die untere Abdeckung am Werkzeug und ziehen Sie die vier Schrauben fest.

Aufbewahrung

Zum Aufhängen des Werkzeugs an einem Nagel oder einer Schraube in der Wand ist der Hakendurchbruch im unteren Bereich der Messerabdeckung praktisch.

(Abb. 26)

Nehmen Sie den Akkublock heraus und bringen Sie die Messerabdeckung auf den Schneidblättern an, damit die Messer nicht frei liegen. Bewahren Sie das Werkzeug außerhalb der Reichweite von Kindern auf. Bewahren Sie das Werkzeug an einem Platz auf, an dem es weder Wasser noch Regen ausgesetzt ist. Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts sollten Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgeführt und ausschließlich Makita-Ersatzteile verwendet werden.

SONDERZUBEHÖR

ACHTUNG:

• Für das in diesem Handbuch beschriebene MakitaGerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu diesem Zubehör erhalten Sie von Ihrem Makita-Servicecenter.

• Schneidschwertschutz

• Schneidblatt-Baugruppe

• Originalakku und Ladegerät von Makita

• Spanaufnehmer

HINWEIS:

• Einige der in der Liste aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör beigefügt. Diese können in den einzelnen Ländern voneinander abweichen.

Schallpegel

ENG905-1

Typischer A-bewerteter Schallpegel nach EN60745-2-15:

Modell DUH481, DUH483, DUH521

Schalldruckpegel (L Abweichung (K): 2,5 dB (A)

): 75 dB (A)

Unter Arbeitsbedingungen kann der Schalldruck 80 dB (A) überschreiten.

Modell DUH523

Schalldruckpegel (L Abweichung (K): 2,5 dB (A)

): 77 dB (A)

Unter Arbeitsbedingungen kann der Schalldruck 80 dB (A) überschreiten.

• Der (Die) angegebene(n) Schallemissionswert(e)

ENG907-1

wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

• Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNUNG:

• Einen Gehörschutz tragen.

• Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.

• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingung

ENG900-1

Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745-2-15:

Schwingungsbelastung (a Abweichung (K): 1,5 m/s

): 2,5 m/s2 oder weniger

ENG901-2

• Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

• Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNUNG:

• Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

EG-Konformitätserklärung

Nur für europäische Länder

Die EG-Konformitätserklärung liegt dieser Betriebsanleitung als Anhang A bei.

ITALIANO (Istruzioni originali)

Ni-MH Li-ion

Spiegazione della vista generale

1. Indicatore rosso

2. Pulsante

3. Batteria

4. Contrassegno a stella

5. Spie luminose

6. Pulsante di controllo

7. Interruttore di accensione A

8. Interruttore di accensione B

9. Sicura di accensione

10. Spia luminosa

11. Altezza di taglio

12. 10 cm

13. Direzione di potatura

14. Superficie della siepe da potare

15. Inclinare le lame

16. Spago

17. Premere

18. Raccoglitore di residui

19. Dado

20. Lama da taglio

21. Ganci

22. Inserire i ganci nelle fessure

23. Fessure

24. Premere le leve su entrambi i lati

25. Sbloccare i ganci

26. Viti

27. Coperchio inferiore

28. Spugna

29. Rondella

30. Ingranaggio

31. Manicotti

32. Scanalatura

33. Coprilama

34. Grasso

35. Lama

CARATTERISTICHE TECNICHE

Modello DUH481 DUH483 DUH521 DUH523

Lunghezza lama 480 mm 520 mm

Colpi al minuto

-1

(min

)

Tensione nominale 14,4 V CC 18 V CC 14,4 V CC 18 V CC

Lunghezza totale

(In base alla

batteria)

Peso netto 3,0 - 3,2 kg 3,0 - 3,3 kg 3,0 - 3,2 kg 3,0 - 3,4 kg

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso in virtù del nostro programma continuo di ricerca e sviluppo.

• Le caratteristiche tecniche possono differire da paese a paese.

• Il peso può variare in base agli accessori in uso, compresa la batteria. Le combinazioni più leggere e pesanti, in conformità alla procedura EPTA 01/2014, sono mostrate nella tabella.

869 - 881 mm 873 -888 mm 919 - 931 mm 923 - 938 mm

1.350

Batteria e caricabatteria applicabili

Batteria

Caricatore DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH

• Alcune delle batterie e dei caricabatterie elencati sopra potrebbero non essere disponibili a seconda della vostra regione di residenza.

ATTENZIONE:

• Utilizzare solo le batterie e i caricabatterie elencati sopra. L’uso di batterie e caricabatterie diversi può far sorgere il rischio di infortuni e/o incendi.

Simboli

Di seguito sono riportati i simboli utilizzati per l’apparecchio. È importante comprenderne il significato prima dell’uso.

....... Leggere il manuale di istruzioni.

................... Evitare l’esposizione all’umidità.

............ Solo per Paesi UE

14,4 V CC Modello BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B

18 V CC Modello

Non gettare le apparecchiature elettriche o le batterie tra i rifiuti domestici. Secondo le Direttive Europee sui rifiuti

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/

END013-5

BL1850/BL1850B/BL1860B

di apparecchiature elettriche ed elettroniche, su batterie e accumulatori e sui rifiuti di batterie e di accumulatori, e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche e le batterie esauste devono essere raccolte separatamente, al fine di essere riciclate in modo ecocompatibile.

Uso previsto

L’utensile è progettato per la potatura delle siepi.

ENE014-1

Avvertenze generali di sicurezza per l’uso dell’utensile

AVVERTENZA Leggere attentamente tutte le

avvertenze di sicurezza e le istruzioni. La mancata

osservanza delle istruzioni e delle avvertenze riportate di seguito potrebbe provocare scosse elettriche, incendi e/o lesioni gravi.

GEA010-1

Conservare le avvertenze e le istruzioni per riferimenti futuri.

Avvertenze di sicurezza relative al tagliasiepi a batteria

1. Tenere tutte le parti del corpo lontane dalla lama

del dispositivo di taglio. Non rimuovere il materiale tagliato né tenere in mano il materiale da tagliare quando le lame sono in movimento. Accertarsi che l’interruttore sia disattivato quando si intende rimuovere materiale inceppato. Un

momento di disattenzione durante il funzionamento del tagliasiepi potrebbe risultare in gravi lesioni personali.

2. Trasportare il tagliasiepi tenendolo per

l’impugnatura con la lama del dispositivo di taglio arrestata. Quando si intende trasportare o riporre il tagliasiepi, applicare sempre la copertura del dispositivo di taglio. Se si maneggia correttamente il

tagliasiepi, si riduce la possibilità di lesioni personali dovute alle lame del dispositivo di taglio.

3. Mantenere l’utensile elettrico solo mediante le

superfici di impugnatura isolate, poiché la lama del dispositivo di taglio potrebbe entrare in contatto con cablaggi nascosti. Le lame del

dispositivo di taglio che entrano in contatto con un filo elettrico sotto tensione potrebbero mettere sotto tensione le parti metalliche esposte dell’utensile elettrico, e trasmettere una scossa elettrica all’operatore.

4. PERICOLO - Tenere le mani lontane dalla lama. Il

contatto con la lama causa gravi lesioni personali.

5. Non utilizzare il tagliasiepi sotto la pioggia o in

condizioni di bagnato o di estrema umidità. Il motore elettrico non è impermeabile.

6. Chi utilizza il prodotto per la prima volta dovrebbe

farsi mostrare da un utente esperto di tagliasiepi come utilizzare quest’ultimo.

7. Il tagliasiepi non deve essere utilizzato da bambini

o giovani al di sotto dei 18 anni di età. I giovani di

età superiore ai 16 anni possono venire esentati da questa restrizione se stanno seguendo un addestramento sotto la supervisione di un esperto.

8. Utilizzare il tagliasiepi solo se si è in buone

condizioni fisiche. In condizioni di stanchezza, il livello di attenzione si riduce. Fare particolarmente attenzione alla fine di una giornata di lavoro. Effettuare tutti i lavori con calma e con attenzione. L’utente è responsabile per qualsiasi danno arrecato a terzi.

9. Non utilizzare mai il tagliasiepi se si è sotto

l’effetto di alcol, droghe o farmaci.

10. I guanti da lavoro in pelle robusta fanno parte

dell’equipaggiamento di base del tagliasiepi, e

GEB062-9

devono essere sempre indossati quando si lavora con quest’ultimo. Indossare anche scarpe robuste con suole antiscivolo.

11. Prima di iniziare il lavoro, accertarsi che il tagliasiepi sia in condizioni operative ottimali e sicure. Accertarsi che le protezioni siano applicate correttamente. Il tagliasiepi non va utilizzato se non è stato montato completamente.

12. Accertarsi di avere un equilibrio saldo sui piedi, prima di iniziare l’operazione.

13. Mantenere saldamente l’utensile quando lo si utilizza.

14. Non far funzionare l’utensile a vuoto inutilmente.

15. Qualora il dispositivo di taglio entri in contatto con

una recinzione o un altro oggetto duro, spegnere immediatamente il motore e rimuovere la cartuccia della batteria. Controllare il dispositivo di taglio alla ricerca di eventuali danni, e qualora sia danneggiato ripararlo immediatamente.

16. Prima di controllare il dispositivo di taglio, riparare guasti o rimuovere materiale incastrato nel dispositivo di taglio, spegnere sempre il tagliasiepi e rimuovere la cartuccia della batteria.

17. Spegnere il tagliasiepi e rimuovere la cartuccia della batteria prima di effettuare qualsiasi lavoro di manutenzione.

18. Quando si intende spostare il tagliasiepi in un’altra ubicazione, anche durante il lavoro, r

muovere sempre la cartuccia della batteria e applicare il coprilama sulle lame del dispositivo di taglio. Non portare né trasportare mai il tagliasiepi con il dispositivo di taglio in funzione. Non afferrare mai il dispositivo di taglio con le mani.

19. Pulire il tagliasiepi e particolarmente il dispositivo di taglio dopo l’uso, e prima di riporre il tagliasiepi per periodi di tempo prolungati. Oliare leggermente il dispositivo di taglio e applicare la copertura. La copertura in dotazione con l’unità può

venire appesa al muro, fornendo un modo sicuro e pratico per riporre il tagliasiepi.

20. Riporre il tagliasiepi con la copertura applicata, in

una stanza asciutta. Tenerlo fuori dalla portata dei bambini. Non riporre mai il tagliasiepi all’aperto.

21. Non puntare mai le lame a cesoie verso se stessi o altri.

22. Qualora le lame smettano di muoversi a causa di corpi estranei incastrati tra le lame durante l’uso, spegnere l’utensile e rimuovere la cartuccia della batteria, quindi rimuovere i corpi estranei utilizzando degli utensili, ad esempio delle pinze.

La rimozione dei corpi estranei con le mani potrebbe causare lesioni personali, in quanto le lame potrebbero muoversi in risposta alla rimozione dei corpi estranei.

23. Evitare gli ambienti pericolosi. Non utilizzare

l’utensile in luoghi umidi o bagnati né esporlo alla pioggia. La penetrazione di acqua nell’utensile incrementa il rischio di scosse elettriche.

24. Non smaltire le batterie nel fuoco. La cella potrebbe esplodere. Controllare le normative locali per eventuali istruzioni speciali relative allo smaltimento.

25. Non aprire né fare a pezzi le batterie. L’elettrolita rilasciato è corrosivo, e potrebbe causare danni

agli occhi o alla pelle. Inoltre, potrebbe essere tossico, se inghiottito.

26. Non caricare la batteria sotto la pioggia o in condizioni di bagnato.

27. Prima di utilizzare l’utensile, verificare l’eventuale presenza di corpi estranei nelle siepi e nei cespugli, ad esempio recinzioni in fil di ferro o cablaggi nascosti.

CONSERVARE LE PRESENTI ISTRUZIONI.

AVVERTIMENTO:

NON lasciare che la comodità o la familiarità d’uso con il prodotto (acquisita con l’uso ripetuto) sostituiscano la stretta osservanza delle norme di sicurezza. L’USO IMPROPRIO o la mancata osservanza delle norme di sicurezza riportate nel presente manuale manuale di istruzioni potrebbero causare lesioni personali gravi.

ISTRUZIONI DI SICUREZZA IMPORTANTI PER LA CARTUCCIA DELLA BATTERIA

1. Prima di utilizzare la batteria, leggere tutte le istruzioni e gli avvisi di sicurezza relativi a (1) caricabatteria, (2) batteria e (3) prodotto utilizzato con la batteria.

2. Non smontare la batteria.

3. Se il tempo di funzionamento è diventato

eccessivamente breve, non utilizzare l’utensile. Potrebbero verificarsi surriscaldamenti, ustioni o esplosioni.

4. In caso di contatto dell’elettrolita della batteria con gli occhi, sciacquare con acqua fresca e rivolgersi immediatamente a un medico. Potrebbero verificarsi danni permanenti alla funzionalità visiva.

5. Non cortocircuitare la batteria: (1) Non toccare i terminali della batteria con

materiale in grado di condurre elettricità.

(2) Evitare di conservare la batteria a contatto

con oggetti metallici quali chiodi, monete e così via.

(3) Non esporre le batterie all’acqua o alla

pioggia. Un cortocircuito può provocare un elevato flusso di corrente, surriscaldamento, ustioni o rotture.

6. Non conservare l’utensile e la batteria a una temperatura superiore a 50 °C.

7. Evitare di smaltire le batterie danneggiate o esaurite bruciandole. Se esposte al fuoco, le batterie possono esplodere.

8. Evitare di far cadere o di colpire la batteria.

9. Non utilizzare batterie danneggiate.

10. Le batterie a ioni di litio contenute sono soggette

ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation).

Per trasporti commerciali, ad esempio da parte di terzi o spedizionieri, è necessario osservare dei requisiti speciali sull’imballaggio e sull’etichetta. Per la preparazione dell’articolo da spedire, è richiesta

ENC007-13

la consulenza di un esperto in materiali pericolosi. Attenersi anche alle normative nazionali, che potrebbero essere più dettagliate. Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all’interno dell’imballaggio.

11. Quando si intende smaltire la cartuccia della

batteria, rimuoverla dall’utensile e smaltirla in un luogo sicuro. Attenersi alle normative della propria

area geografica relative allo smaltimento delle batterie.

12. Utilizzare le batterie solo con i prodotti specificati da Makita. L’installazione delle batterie in prodotti non compatibili potrebbe causare incendi, calore eccessivo, esplosione o perdita di elettroliti.

13. Se l’utensile non viene utilizzato per un periodo di

tempo prolungato, la batteria deve essere rimossa dall’utensile.

CONSERVARE QUESTE ISTRUZIONI.

ATTENZIONE: Utilizzare solo batterie originali

Makita.

L’utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l’utensile e il caricabatterie Makita.

Suggerimenti per il prolungamento della durata della batteria

1. Caricare le batterie prima di scaricarle completamente. Se si nota una diminuzione di potenza dell’utensile, interrompere il lavoro e ricaricare la batteria.

2. Non ricaricare una batteria già completamente carica. In caso contrario, la durata operativa della batteria potrebbe ridursi.

3. Caricare la batteria in ambienti con temperatura compresa tra 10 °C e 40 °C. Prima di caricare una batteria surriscaldata, lasciarla raffreddare.

4. Caricare la batteria qualora non venga utilizzata per un lungo periodo (superiore a sei mesi).

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Prima di regolare o controllare le funzioni dell’utensile,

verificare sempre di averlo spento e di aver rimosso la batteria.

Installazione o rimozione della batteria (Fig. 1)

ATTENZIONE:

• Prima di inserire o rimuovere la batteria, spegnere

sempre l’utensile.

• Durante l’inserimento o la rimozione della batteria,

tenere saldamente l’utensile e la batteria stessa. In caso contrario potrebbero scivolare dalle mani, con

conseguenti danni all’utensile, alla batteria e alla

persona. Per rimuovere la batteria è sufficiente estrarla dall’utensile facendo scorrere il pulsante sulla parte anteriore della batteria. Per inserire la batteria, allineare la linguetta della batteria con la scanalatura nell’alloggiamento e farla scorrere in posizione. Inserire a fondo la batteria fino a bloccarla in posizione con uno scatto. Se è visibile l’indicatore rosso sul lato superiore del pulsante, significa che la batteria non è completamente inserita.

ATTENZIONE:

• Inserire a fondo la batteria fino alla scomparsa

dell’indicatore rosso. In caso contrario la batteria

potrebbe fuoriuscire accidentalmente dall’utensile,

provocando danni all’operatore o a eventuali

osservatori.

• Non forzare l’inserimento della batteria. Se la batteria

non scorre agevolmente, significa che la manovra di

inserimento non è corretta.

Sistema di protezione della batteria (batteria agli ioni di litio con contrassegno a stella) (Fig. 2)

Le batterie agli ioni di litio con contrassegno a stella sono dotate di una sistema di protezione. Questo sistema interrompe automaticamente l’alimentazione dell’utensile per prolungare la durata della batteria. L’utensile viene spento automaticamente durante l’uso se l’utensile stesso e/o la batteria vengono utilizzati in una delle condizioni riportate di seguito:

• Sovraccarico:

La modalità d’uso dell’utensile provoca un assorbimento anomalo di corrente. In questa situazione occorre rilasciare l’interruttore di accensione dell’utensile e interrompere l’operazione che ne ha provocato il sovraccarico. Azionare di nuovo l’interruttore di accensione per riavviare l’utensile. In caso di mancato avvio dell’utensile, si è verificato un surriscaldamento della batteria. In questa situazione occorre far raffreddare la batteria prima di azionare nuovamente l’interruttore di accensione.

• Bassa tensione della batteria:

La capacità residua della batteria è troppo bassa e non consente di utilizzare l’utensile. In questo caso occorre rimuovere e ricaricare la batteria.

Indicazione della capacità residua della batteria

(Solo per batterie il cui codice modello termina con “B”).

(Fig. 3)

Premere il pulsante di controllo sulla batteria per visualizzare la capacità residua della batteria. Le spie luminose si illuminano per qualche secondo.

Spie luminose

Capacità residua

Accesa Spenta Lampeggiante

Dal 75% al 100%

Dal 50% al 75%

Dal 25% al 50%

Dal 0% al 25%

Caricare la

batteria.

Probabile

malfunzionamento

della batteria.

015658

NOTA:

• Il valore indicato potrebbe variare leggermente dalla capacità effettiva in base alle condizioni di utilizzo e alla temperatura ambientale.

Azionamento dell’interruttore

ATTENZIONE:

• Prima di inserire la batteria nell’utensile, controllare se l’interruttore funziona correttamente e ritorna in posizione “OFF” una volta rilasciato. (Fig. 4)

Per maggiore sicurezza, questo utensile è dotato di un doppio sistema di interruttori. Per accendere l’utensile, premere la sicura di accensione ed entrambi gli interruttori A e B. Per spegnere, rilasciare uno dei due interruttori. La sequenza con cui si premono gli interruttori non è significativa, poiché l’utensile si accende solo in caso di attivazione simultanea dei due interruttori.

Spia luminosa (Fig. 5)

Quando l’utensile è in funzione, la spia luminosa indica la capacità residua della batteria. Se l’utensile ha smesso di funzionare a causa di un sovraccarico, la spia si illumina in rosso. Fare riferimento alla seguente tabella per le informazioni di stato e le azioni da compiere a seconda della spia luminosa.

Spia luminosa Stato Azione da compiere

La spia lampeggia in rosso. È il momento adatto per sostituire la batteria

La spia si illumina in rosso. (Nota 1)

Nota 1: Il momento di accensione della spia luminosa dipende dalla temperatura nell’area di lavoro e dalle condizioni della

batteria.

010970

DURANTE L’USO

ATTENZIONE:

• Fare attenzione a non entrare accidentalmente in contatto con una palizzata metallica o altri oggetti rigidi durante il taglio. La lama si romperebbe, causando lesioni gravi.

• Sporgersi con il tagliasiepi, soprattutto da una scala, è estremamente pericoloso. Non lavorare su strutture pericolanti o instabili.

AVVISO: Non tentare di tagliare rami con diametro superiore ai 10 mm utilizzando l’utensile. Tagliare i rami 10 cm più in

basso rispetto all’altezza di taglio utilizzando un troncarami prima di utilizzare l’utensile. (Fig. 6)

ATTENZIONE:

• Non tagliare alberi secchi o corpi ugualmente rigidi per non correre il rischio di danneggiare l’utensile. (Fig. 7)

Impugnare il tagliasiepi con entrambe le mani e tirare gli interruttori di accensione A e B, spostando quindi l’utensile di fronte al proprio corpo. (Fig. 8) Per l’uso più semplice, inclinare le lame in direzione di potatura spostandole lentamente e con calma, a una velocità di circa 3-4 secondi per metro. (Fig. 9) Per tagliare in modo uniforme la sommità di una siepe, è possibile tendere uno spago all’altezza desiderata per utilizzarlo come linea di riferimento durante il taglio.

(Fig. 10)

L’uso di un raccoglitore di residui (accessorio opzionale) durante il taglio orizzontale delle siepi evita di spargere in giro le foglie tagliate. (Fig. 11) Per tagliare in modo uniforme il lato di una siepe, può essere d’aiuto procedere dal basso verso l’alto. (Fig. 12) Per ottenere buoni risultati, il bosso e il rododendro devono essere tagliati dalla base verso l’alto.

Installazione o rimozione del raccoglitore di residui (accessorio opzionale)

ATTENZIONE:

• Prima di installare o rimuovere il raccoglitore di residui accertarsi sempre che l’utensile sia spento e scollegato dall’alimentazione.

NOTA:

• Durante la sostituzione del raccoglitore di residui, indossare sempre i guanti per evitare il contatto diretto di mani e volto con la lama. In caso contrario si potrebbero verificare lesioni personali.

• Accertarsi sempre di rimuovere il coprilama prima di installare il raccoglitore di residui.

(carica ridotta). Questa funzione si attiva quando la batteria

è quasi scarica. In questa situazione l’utensile si spegne immediatamente.

Spegnimento automatico dovuto a sovraccarico.

• Il raccoglitore di residui raccoglie le foglie tagliate, impedendo che vengano disperse. Può essere installato su entrambi i lati dell’utensile. (Fig. 13)

Premere il raccoglitore di residui sulla lama da taglio, in modo che le sue feritoie si sovrappongano ai dadi della lama da taglio. (Fig. 14) Per installare il raccoglitore di residui, inserire i ganci nelle fessure della lama da taglio. (Fig. 15) Per rimuovere il raccoglitore di residui, premere la leva su entrambi i lati in modo da sbloccare i ganci.

ATTENZIONE:

• Il coprilama (dotazione standard) non può essere installato sull’utensile quando è già installato il raccoglitore di residui. Prima di trasportare o riporre l’utensile, smontare il raccoglitore di residui e rimontare il coprilama per evitare di esporre la lama.

NOTA:

• Prima dell’uso, verificare che il raccoglitore di residui sia installato correttamente.

• Non tentare di smontare il raccoglitore di residui esercitando una forza eccessiva sui ganci inseriti nelle fessure dell’unità della lama. Questo potrebbe danneggiare l’accessorio.

MANUTENZIONE

ATTENZIONE:

• Prima di effettuare controlli e operazioni di manutenzione, verificare sempre di aver spento l’utensile e di aver rimosso la batteria.

Pulizia dell’utensile

Pulire l’utensile eliminando la polvere con un panno asciutto o immerso in acqua e sapone.

ATTENZIONE:

• Evitare assolutamente di usare benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

Manutenzione della lama

Oliare la lama prima dell’uso e dopo ogni ora di utilizzo con olio per macchine o simili.

NOTA:

• Rimuovere il raccoglitore di residui prima di oliare la lama.

Dopo l’uso, eliminare la polvere da entrambi i lati della lama con una spazzola metallica, pulirla con un panno e quindi applicare una quantità sufficiente di olio a bassa

Ricaricare la batteria il più presto possibile.

Ricaricare la batteria.

Spegnere l’utensile.

viscosità, ad esempio olio per macchine o simili, oppure olio lubrificante spray.

ATTENZIONE:

• Non lavare le lame con acqua. Questa operazione potrebbe favorire la comparsa di ruggine o danneggiare l’utensile.

Installazione o rimozione della lama da taglio

ATTENZIONE:

• Prima di rimuovere o installare la lama da taglio, verificare sempre che l’utensile sia spento e che la batteria sia stata rimossa.

• Durante la sostituzione della lama da taglio, indossare sempre i guanti e non rimuovere il coprilama, per evitare il contatto diretto di mani e volto con la lama. In caso contrario si potrebbero verificare lesioni personali.

NOTA:

• Non eliminare il grasso dall’ingranaggio e dal collare. In caso contrario si potrebbero causare danni all’utensile.

Rimozione delle lame di taglio (Fig. 16)

Rovesciare l’utensile e allentare le quattro viti, quindi rimuovere il coperchio inferiore.

NOTA:

• Fare attenzione a non sporcarsi le mani con il grasso applicato nella zona di guida della lama da taglio.

(Fig. 17)

Allentare le quattro viti e rimuovere le lame. Rimuovere la rondella e la spugna dalle lame di taglio e conservarle in un apposito luogo per la successiva installazione.

(Fig. 18)

Se i manicotti sono ancora inseriti nei fori dell’ingranaggio, rimuovere l’ingranaggio ed estrarre i manicotti con un cacciavite o simili.

NOTA:

Durante la rimozione dell’ingranaggio, la rondella sottostante potrebbe uscire inavvertitamente dalla propria sede. In tal caso, riportarla nella sua posizione originale.

Installazione della lama da taglio (Fig. 19)

Rimuovere il coprilama dalle vecchie lame di taglio e applicarlo sulle lame nuove per evitare ogni contatto con le stesse. (Fig. 20) Regolare le posizioni del foro ruotando l’ingranaggio come illustrato in figura. (Fig. 21 e 22) Applicare il grasso in dotazione con le nuove lame di taglio come illustrato in figura. (Fig. 23) Posizionare la spugna precedentemente rimossa nello stesso punto di quella vecchia. Assicurarsi che i manicotti in dotazione con le nuove lame di taglio vengano inseriti nei perni della lama. Posizionare le nuove lame sull’utensile inserendo i perni nei fori dell’ingranaggio. Se i manicotti dei perni dovessero fuoriuscire in modo accidentale, inserire in anticipo i manicotti nei fori dell’ingranaggio. (Fig. 24) Installare la lama, stringere le quattro viti e riposizionare la rondella nello stesso punto di partenza. (Fig. 25) Installare il coperchio inferiore dell’utensile e stringere saldamente le quattro viti.

Stoccaggio

Il foro per il gancio nella parte inferiore dell’utensile è utile per appendere l’utensile a un chiodo o a una vite sulla parete. (Fig. 26) Rimuovere la batteria e applicare il coprilama sulle lame di taglio, in modo che le lame non siano esposte. Riporre l’utensile con attenzione e lontano dalla portata dei bambini. Riporre l’utensile in un luogo non esposto ad acqua e pioggia. Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, qualsiasi riparazione o intervento di manutenzione e regolazione deve essere eseguito dai centri assistenza autorizzati Makita, utilizzando sempre ricambi Makita.

ACCESSORI OPZIONALI

ATTENZIONE:

• Si consiglia l’uso dei seguenti accessori per l’utensile Makita descritto in questo manuale. L’uso di qualsiasi altro accessorio potrebbe provocare lesioni personali. Utilizzare gli accessori esclusivamente per l’uso dichiarato.

Per l’assistenza e per ulteriori informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.

• Coprilama

• Unità lama da taglio

• Batteria e caricabatteria originali Makita

• Raccoglitore di residui

NOTA:

• Alcuni degli accessori elencati potrebbero essere inclusi nella confezione dell’utensile come accessori standard. Gli accessori standard possono differire da paese a paese.

Rumore

Il tipico livello di rumore ponderato A è determinato in conformità alla norma EN60745-2-15:

Modello DUH481, DUH483, DUH521

Livello di pressione sonora (L Variazione (K): 2,5 dB (A)

Il livello acustico in esercizio può superare 80 dB (A).

Modello DUH523

Livello di pressione sonora (L Variazione (K): 2,5 dB (A)

Il livello acustico in esercizio può superare 80 dB (A).

• Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un altro.

• Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzati anche per una valutazione preliminare dell’esposizione.

AVVERTENZA:

• Indossare protezioni per le orecchie.

• L’emissione di rumori durante l’utilizzo effettivo dell’utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l’utensile e specialmente a seconda di che tipo di pezzo venga lavorato.

): 75 dB (A)

): 77 dB (A)

ENG905-1

ENG907-1

• Accertarsi di identificare misure di sicurezza per la protezione dell’operatore che siano basate su una stima dell’esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell’utensile e di quando giri a vuoto, oltre al tempo di attivazione).

Vibrazione

ENG900-1

Il valore totale delle vibrazioni (somma vettoriale triassiale) è determinato in conformità alla norma EN60745-2-15:

Emissione di vibrazioni (a Variazione (K): 1,5 m/s

): 2,5 m/s2 o inferiore

ENG901-2

• Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un altro.

• Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzati anche per una valutazione preliminare dell’esposizione.

AVVERTENZA:

• L’emissione delle vibrazioni durante l’utilizzo effettivo dell’utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l’utensile, specialmente a seconda di che tipo di pezzo venga lavorato.

Dichiarazione di conformità CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa nell’Allegato A di questo manuale di istruzioni.

NEDERLANDS (Originele instructies)

Ni-MH Li-ion

Verklaring van het onderdelenoverzicht

1. Rode deel

2. Knop

3. Accu

4. Ster-merkteken

5. Indicatorlampjes

6. Testknop

7. Aan/uit-schakelaar A

8. Aan/uit-schakelaar B

9. Uit-vergrendelknop

10. Bedrijfslampje

11. Snoeihoogte

12. 10 cm

13. Snoeirichting

14. Hegoppervlak dat u wilt snoeien

15. Kantel de messenbladen

16. Touwtje

17. Drukken

18. Snoeiafvalgeleider

19. Moer

20. Messenblad

21. Vergrendelingen

22. Plaats de vergrendelingen in de groeven

23. Groeven

24. Duw de knoppen aan beide zijden in

25. Trek de vergrendeling uit de groeven

26. Schroeven

27. Deksel op onderkant

28. Kussentje

29. Ring

30. Tandwiel

31. Bussen

32. Groef

33. Schede

34. Vet

35. Messenblad

TECHNISCHE GEGEVENS

Model DUH481 DUH483 DUH521 DUH523

Lengte messenblad 480 mm 520 mm

Aantal

zaagbewegingen

per minuut (min

Nominale spanning 14,4 V DC 18 V DC 14,4 V DC 18 V DC

Totale lengte

(afhankelijk van de

Nettogewicht 3,0 - 3,2 kg 3,0 - 3,3 kg 3,0 - 3,2 kg 3,0 - 3,4 kg

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Het gewicht kan verschillen afhankelijk van het/de hulpstuk(ken), waaronder de accu. De lichtste en zwaarste combinatie, volgens EPTA-Procedure 01/2014, worden vermeld in de tabel.

accu)

-1

)

869 - 881 mm 873 -888 mm 919 - 931 mm 923 - 938 mm

1.350

Geschikte accu en acculader

14,4V gelijkspanning

Accu

Acculader DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH

• Sommige van de bovenvermelde accu's en acculaders zijn mogelijk niet leverbaar, afhankelijk van het gebied waarin u woont.

WAARSCHUWING:

• Gebruik uitsluitend de bovenvermelde accu's en acculaders. Als u een andere accu of oplader gebruikt, kan dit leiden tot letsel en/of brand.

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens de accu te gebruiken.

....... Lees de gebruiksaanwijzing.

................... Stel het gereedschap niet bloot aan

vocht.

............ Alleen voor EU-landen

Geef elektrisch gereedschap en accu’s

Model

18 V gelijkspanning

Model

BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/

END013-5

BL1850/BL1850B/BL1860B

niet met het huisvuil mee! Volgens de Europese richtlijn inzake oude elektrische en elektronische apparaten, en inzake batterijen en accu’s en oude batterijen en accu’s, en de toepassing daarvan binnen de nationale wetgeving, dienen elektrisch gereedschap, accu’s en batterijen die het einde van hun levensduur hebben bereikt, gescheiden te worden ingezameld en te worden afgevoerd

naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Gebruiksdoeleinden

Het gereedschap is bedoeld om heggen te snoeien.

ENE014-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING Lees alle

veiligheidswaarschuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

GEA010-1

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Veiligheidswaarschuwingen voor een accuheggenschaar

1. Houd alle lichaamsdelen uit de buurt van de

messenbladen. Verwijder geen snoeiafval en houd geen materiaal om te snoeien vast terwijl de messenbladen bewegen. Zorg ervoor dat de aan/ uit-schakelaar in de uit-stand staat voordat u vastgeklemd materiaal uit de messenbladen verwijdert. Een ogenblik van onoplettendheid kan

tijdens het gebruik van de heggenschaar leiden tot ernstig persoonlijk letsel.

2. Draag de heggenschaar aan het handvat met

stilstaande messenbladen. Bij het transporteren of opbergen van de heggenschaar moet altijd de schede om de messenbladen worden gedaan.

Door op de juiste manier met de heggenschaar om te gaan, verkleint u de kans op mogelijk letsel door de messenbladen.

3. Houd het elektrisch gereedschap alleen vast bij

het geïsoleerde oppervlak omdat de messenbladen met verborgen bedrading in aanraking kunnen komen. Wanneer de

messenbladen in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

4. GEVAAR - Houd uw handen uit de buurt van de

messenbladen. Aanraking van de messenbladen kan leiden tot ernstig persoonlijk letsel.

5. Gebruik de heggenschaar niet in de regen of

onder natte of zeer vochtige omstandigheden. De elektromotor is niet waterdicht.

6. Beginnende gebruikers dienen door een ervaren

gebruiker van heggenscharen te worden voorgedaan hoe de heggenschaar moet worden gebruikt.

7. De heggenschaar mag niet worden gebruikt door

kinderen of jeugd jonger dan 18 jaar. Jongeren

ouder dan 16 jaar kunnen uitgezonderd worden van deze regel mits zij les krijgen onder toezicht van een expert.

GEB062-9

8. Gebruik de heggenschaar alleen als u in goede lichamelijke conditie bent. Als u vermoeid bent, kunt u zich minder goed concentreren. Wees met name voorzichtig aan het einde van de werkdag. Werk altijd rustig en voorzichtig. De gebruiker is aansprakelijk voor alle schade toegebracht aan derden.

9. Gebruik de heggenschaar nooit onder invloed van

alcohol, drugs of medicijnen.

10. Werkhandschoenen van stevig leer maken deel uit van de standaard werkuitrusting van de heggenschaar en moeten tijdens het werken ermee altijd worden gedragen. Draag tevens stevige schoenen met antislip zolen.

11. Alvorens met de werkzaamheden te beginnen, moet u controleren of de heggenschaar in goede en veilige staat verkeert. Controleer dat de beschermkappen stevig gemonteerd zijn. De heggenschaar mag niet worden gebruikt voordat deze geheel compleet en afgemonteerd is.

12. Zorg alvorens met de werkzaamheden te beginnen ervoor dat u stevig staat.

13. Houd tijdens het gebruik het gereedschap stevig vast.

14. Laat het gereedschap niet onnodig onbelast draaien.

15. Schakel het gereedschap onmiddellijk uit en verwijder de accu als het snijgarnituur van de heggenschaar in aanraking komt met een afrastering of ander hard voorwerp. Controleer het snijgarnituur op beschadigingen en repareer het onmiddellijk.

16. Alvorens het snijgarnituur te controleren, storingen te verhelpen of vastgelopen materiaal uit het snijgarnituur te verwijderen, schakelt u de heggenschaar altijd uit en verwijdert u de accu.

17. Schakel de heggenschaar uit en verwijder de accu alvorens enige onderhoudswerkzaamheden uit te voeren.

18. Wanneer u de heggenschaar naar een andere plaats overbrengt, ook tijdens het werk, verwijdert u altijd eerst de accu en brengt u de schede aan ove

de messenbladen. Draag of vervoer de heggenschaar nooit met ingeschakelde snijgarnituur. Pak het snijgarnituur nooit met uw handen beet.

19. Reinig de heggenschaar, en met name het snijgarnituur, na ieder gebruik en voordat de heggenschaar langdurig wordt opgeborgen. Smeer het snijgarnituur met een beetje olie en breng de schede aan. De schede die bij het

gereedschap is geleverd kan aan een muur worden gehangen zodat de heggenschaar praktisch en veilig opgeborgen kan worden.

20. Berg de heggenschaar op met aangebrachte

schede in een droog vertrek. Houd het gereedschap buiten bereik van kinderen. Laat de heggenschaar nooit buiten liggen.

21. Richt de messenbladen nooit op uzelf of anderen.

22. Als de messenbladen tijdens gebruik stoppen met

bewegen doordat vreemde voorwerpen verstrikt geraakt zijn tussen de messenbladen, schakelt u het gereedschap uit en verwijdert u de accu, en verwijdert u vervolgens de vreemde voorwerpen met behulp van gereedschappen, zoals een tang.

Als u de vreemde voorwerpen met de hand verwijdert, kan dat leiden tot letsel omdat de messenbladen kunnen gaan bewegen als reactie op het verwijderen van de vreemde voorwerpen.

23. Vermijd gevaarlijke omgevingen. Gebruik het

gereedschap niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Als water binnendringt in het gereedschap, wordt de kans op een elektrische schok groter.

24. Werp de accu(’s) niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor mogelijke speciale verwerkingsvereisten.

25. Open of vervorm de accu(’s) niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zijn bij inslikken.

26. Laad de accu niet op in de regen of op een natte plaats.

27. Controleer de heggen en struiken op vreemde voorwerpen, zoals draadafrastering of verborgen draden, voordat u het gereedschap gebruikt.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig letsel.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR EEN ACCU

1. Alvorens de accu in gebruik te nemen, leest u eerst alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparaat waarin de accu wordt aangebracht.

2. Haal de accu niet uit elkaar.

3. Als de gebruikstijd aanzienlijk korter is geworden,

stopt u onmiddellijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, mogelijke brandwonden en zelfs een explosie.

4. Als de elektrolyt in uw ogen komt, wast u deze uit met schoon water en raadpleegt u onmiddellijk een arts. Dit kan leiden tot verlies van gezichtsvermogen.

5. Sluit de accu niet kort: (1) Raak de accupolen niet aan met enig

geleidend materiaal.

(2) Bewaar de accu niet op een plaats waar deze

in aanraking kan komen met andere metalen

voorwerpen, zoals spijkers, munten, enz. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan leiden tot een hoge stroomsterkte, oververhitting, mogelijke brandwonden en zelfs een defect.

ENC007-13

6. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu niet in een vuur, zelfs niet als deze al ernstig beschadigd of helemaal versleten is. De accu kan in een vuur exploderen.

8. Wees voorzichtig dat u de accu niet laat vallen of ergens tegenaan stoot.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan mogelijk strengere nationale regelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

11. Wanneer u de accu wilt weggooien, verwijdert u de

accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Neem de plaatselijke

regelgeving met betrekking tot het weggooien van de accu in acht.

12. Gebruik de accu’s uitsluitend met de apparaten opgegeven door Makita. Als de accu’s worden geplaatst in niet-compatibele apparaten, kan dat leiden tot brand, buitensporige hitte, een explosie of lekkage van elektrolyt.

13. Als u het gereedschap gedurende een lange tijd

niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.

BEWAAR DEZE INSTRUCTIES.

LET OP: Gebruik uitsluitend originele Makita

accu’s.

Het gebruik van niet-originele accu’s, of accu’s die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een lange levensduur van de accu

1. Laad de accu op voordat deze volledig leeg is. Wanneer u merkt dat het gereedschap minder vermogen heeft, stopt u met het gebruik ervan en laadt u eerst de accu op.

2. Laad nooit een volledig opgeladen accu op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstemperatuur van 10 °C tot 40 °C. Laat een warme accu eerst afkoelen voordat u deze oplaadt.

4. Als de accu gedurende een lange tijd (meer dan zes maanden) niet gebruikt, laadt u deze eerst op alvorens deze te gebruiken.

BESCHRIJVING VAN DE FUNCTIES

LET OP:

• Zorg ervoor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de werking van het gereedschap aanpast of controleert.

De accu aanbrengen en verwijderen (zie afb. 1)

LET OP:

• Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.

• Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en beschadigd raken, of kan persoonlijk letsel worden veroorzaakt.

Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu eraf. Om de accu aan te brengen, lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk erin tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kunt zien, is de accu niet goed aangebracht.

LET OP:

• Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.

• Breng de accu niet met kracht aan. Als de accu niet gemakkelijk erin kan worden geschoven, wordt deze niet goed aangebracht.

Accubeveiligingssysteem (lithiumionaccu met een ster-merkteken) (zie afb. 2)

Lithiumionaccu’s met een ster-merkteken zijn uitgerust met een beveiligingssysteem. Dit systeem schakelt automatisch de voeding naar het gereedschap uit om de levensduur van de accu te verlengen. Het gereedschap zal tijdens gebruik automatisch stoppen wanneer het gereedschap en/of de accu zich in een van de volgende omstandigheden bevinden:

• Overbelasting:

Het gereedschap wordt gebruikt op een manier die ertoe leidt dat een abnormaal hoge stroomsterkte uit de accu wordt getrokken. Laat in die situatie de aan/uit-schakelaar van het gereedschap los en stop het gebruik dat ertoe leidde dat het gereedschap overbelast werd. Knijp daarna opnieuw de aan/uit-schakelaar in om het gereedschap weer in te schakelen. Als het gereedschap niet wordt ingeschakeld, is de accu oververhit. In die situatie laat u de accu eerst afkoelen voordat u opnieuw de aan/uit-schakelaar inknijpt.

• Lage accuspanning:

De resterende acculading is te laag en het gereedschap wordt niet ingeschakeld. Verwijder in die situatie de accu en laad hem op.

Aanduiding van de resterende acculading

(Alleen voor accu's met een “B” aan het einde van het modelnummer.) (zie afb. 3) Druk op de testknop op de accu om de resterende accucapaciteit af te lezen. De indicatorlampjes branden gedurende enkele seconden.

Indicatorlampjes

Brandt Uit Knippert

015658

OPMERKING:

• Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijke acculading.

Resterende

acculading

75% tot 100%

50% tot 75%

25% tot 50%

0% tot 25%

Laad de accu op.

Er kan een storing

in de accu zijn

opgetreden.

Werking van de aan/uit-schakelaar

LET OP:

• Controleer altijd, voordat u de accu in het gereedschap steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten (zie afb. 4).

Voor uw veiligheid is dit gereedschap uitgerust met een tweevoudig in-/uitschakelsysteem. Om het gereedschap in te schakelen, drukt u de uit-vergrendelknop en de aan/ uit-schakelaars A en B in. Laat één van de twee ingedrukte aan/uit-schakelaars los om het gereedschap uit te schakelen. De volgorde waarin de aan/uitschakelaars worden ingedrukt is niet van belang omdat het gereedschap pas start nadat de tweede schakelaar is ingedrukt.

Bedrijfslampje (zie afb. 5)

Tijdens gebruik van het gereedschap geeft het bedrijfslampje de toestand van de acculading aan. In het geval het gereedschap overbelast is en tijdens gebruik is gestopt, brandt het bedrijfslampje rood. Raadpleeg onderstaande tabel voor de toestand van de accu en het gereedschap, alsmede de te nemen maatregelen voor iedere status van het bedrijfslampje.

Status van bedrijfslampje Toestand van accu/gereedschap Te nemen maatregelen

Het bedrijfslampje knippert rood.

Het bedrijfslampje brandt rood. (Opmerking 1)

Opmerking 1:Het moment waarop het bedrijfslampje gaat branden varieert met de temperatuur in het werkgebied en de

010970

toestand van de accu.

BEDRIJF

LET OP:

• Wees voorzichtig niet per ongeluk een metalen afrastering of andere harde voorwerpen te raken tijdens het snoeien. De messenbladen zullen breken en kunnen ernstig letsel veroorzaken.

• Het is bijzonder gevaarlijk met de heggenschaar te ver te reiken, met name op een ladder. Werk niet vanuit een wankele of instabiele positie.

KENNISGEVING: Probeer geen takken dikker dan 10 mm diameter te snoeien met dit gereedschap. Snoei takken tot 10 cm

minder dan de snoeihoogte met takkenscharen voordat u het gereedschap gebruikt (zie afb. 6).

LET OP:

• Snoei niet in dode bomen of andere harde voorwerpen. Als u zich hier niet aan houdt, kan het gereedschap worden beschadigd (zie afb. 7).

Druk met beide handen de aan/uit-schakelaars A en B in, houdt de heggenschaar vóór uw lichaam en snoei vervolgens van beneden naar boven (zie afb. 8). Als standaardmethode houdt u de messenbladen gekanteld in de snoeirichting en beweegt u ze rustig en langzaam met een snelheid van 3 of 4 seconden per meter (zie afb. 9). Om de bovenkant van een heg gelijkmatig te snoeien, is het handig een touwtje op de gewenste hoogte te spannen en er langs te snoeien (zie afb. 10). Door een snoeiafvalgeleider (los verkrijgbaar) op het gereedschap aan te brengen bij het recht snoeien van een heg, wordt voorkomen dat het snoeiafval wordt weggeworpen (zie afb. 11). Om de zijkant van een heg gelijkmatig te snoeien, is het handig van onder naar boven te snoeien (zie afb. 12). Snoei buxus en rododendron van onder naar boven voor een mooie, gladde afwerking.

De snoeiafvalgeleider (los verkrijgbaar) aanbrengen en verwijderen

LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de snoeiafvalgeleider aan te brengen of te verwijderen.

OPMERKING:

• Draag bij het aanbrengen of verwijderen van de snoeiafvalgeleider altijd handschoenen zodat uw handen en gezicht niet rechtstreeks in aanraking

Dit geeft het juiste tijdstip aan om de accu te vervangen wanneer de accu bijna leeg is.

Deze functie treedt in werking wanneer de acculading bijna opgebruikt is. Op dat moment stopt het gereedschap onmiddellijk.

Het gereedschap stopt automatisch als gevolg van overbelasting.

komen met de messenbladen. Als u dat niet doet, kan dit leiden tot persoonlijk letsel.

• Haal altijd eerst de schede van de messenbladen af voordat u de snoeiafvalgeleider aanbrengt.

• De snoeiafvalgeleider vangt de gesnoeide blaadjes af en vergemakkelijkt het verzamelen van de vallende blaadjes. Deze kan aan beide kanten van het gereedschap worden bevestigd (zie afb. 13).

Duw de snoeiafvalgeleider op de messenbladen zodat de sleuven over de moeren op de messenbladen vallen (zie afb. 14). De snoeiafvalgeleider moet zodanig worden aangebracht dat de vergrendelingen ervan aangrijpen in de groeven in de messenbladen (zie afb. 15). Om de snoeiafvalgeleider te verwijderen, drukt u aan beide zijden op de vergrendeling zodat deze loslaat.

LET OP:

• De schede (standaarduitrusting) kan niet om de messenbladen worden geschoven terwijl de snoeiafvalgeleider is aangebracht. Alvorens de heggenschaar mee te nemen of op te bergen, verwijdert u de snoeiafvalgeleider en schuift u de schede om de messenbladen om te voorkomen dat deze bloot liggen.

OPMERKING:

• Controleer de snoeiafvalgeleider op correcte montage alvorens deze te gebruiken.

• Probeer de snoeiafvalgeleider nooit met grote kracht te verwijderen terwijl de vergrendelingen aangrijpen in de gleuven van de messenbladen. Bij gebruik van grote kracht kan de snoeiafvalgeleider worden beschadigd.

ONDERHOUD

LET OP:

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd, voordat u een inspectie of onderhoud uitvoert.

Het gereedschap schoonmaken

Maak het gereedschap schoon door het stof eraf te vegen met een droge of met zeepwater bevochtigde doek.

LET OP:

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten.

Laad de accu zo spoedig mogelijk op.

Laad de accu op.

Schakel het gereedschap uit.

Onderhoud van messenbladen

Smeer de messenbladen voor aanvang van de werkzaamheden en na ieder bedrijfsuur met machineolie of iets soortgelijks.

OPMERKING:

• Verwijder de snoeiafvalgeleider alvorens de messenbladen te smeren.

Verwijder na de werkzaamheden het vuil van beide zijden van de messenbladen met behulp van een staalborstel, veeg de messenbladen schoon met een doek, en breng voldoende olie met een lage viscositeit aan, zoals bijvoorbeeld machineolie, smeerolie uit een spuitbus, enz.

LET OP:

• Was de messenbladen niet met water. Als u dit toch doet, kunnen de messenbladen gaan roesten of het gereedschap worden beschadigd.

De messenbladen aanbrengen en verwijderen

LET OP:

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd, voordat u de messenbladen aanbrengt of verwijdert.

• Draag bij het aanbrengen of verwijderen van de messenbladen altijd handschoenen zonder de schede eraf te halen zodat uw handen en gezicht niet rechtstreeks in aanraking komen met de messenbladen. Als u dat niet doet, kan dit leiden tot persoonlijk letsel.

OPMERKING:

• Veeg het vet op het tandwiel en de kruk niet af. Als u dit toch doet, kan het gereedschap worden beschadigd.

De messenbladen verwijderen (zie afb. 16)

Draai het gereedschap ondersteboven, draai de vier schroeven los en verwijder het deksel op de onderkant.

OPMERKING:

• Wees voorzichtig uw handen niet vuil te maken aan het vet in het tandwielhuis van de messenbladen (zie afb. 17).

Draai de vier schroeven los en verwijder de messenbladen. Verwijder de ring en het kussentje vanaf de messenbladen en leg deze aan de kant. Zij zijn later bij montage weer nodig (zie afb. 18). Als de bussen nog in de gaten van het tandwiel zitten, verwijdert u het tandwiel en duwt u de bussen eruit met een schroevendraaier of iets soortgelijks.

OPMERKING:

De ring onder het tandwiel kan per ongelijk mee eruit komen wanneer het tandwiel wordt verwijderd. In dat geval plaatst u hem terug op zijn oorspronkelijke plaats.

De messenbladen aanbrengen (zie afb. 19)

Verwijder de schede vanaf de oude messenbladen en schuif hem over de nieuwe messenbladen om aanraking van de nieuwe messenbladen te voorkomen (zie afb. 20). Lijn de posities van de gaten uit door het tandwiel te draaien zoals aangegeven (zie afb. 21 en 22).

Breng enig vet aan dat bij de nieuwe messenbladen werd geleverd, zoals aangegeven (zie afb. 23). Plaats het verwijderde kussentje terug op zijn oorspronkelijke plaats. Zorg ervoor dat de bussen die bij de nieuwe messenbladen werden geleverd op de pennen van de nieuwe messenbladen worden geplaatst. Plaats de nieuwe messenbladen in het gereedschap zodanig dat de bussen passen in de gaten in het tandwiel. Als per ongeluk de bussen van de pennen afvallen, mag u ze ook eerst in de gaten in het tandwiel plaatsen (zie afb. 24). Breng de messenbladen aan en draai de vier schroeven vast en plaats de verwijderde ring terug op zijn oorspronkelijke plaats (zie afb. 25). Breng het deksel aan op de onderkant van het gereedschap en draai de vier schroeven stevig vast.

Opslag

Het gat in de onderkant van het gereedschap is handig om het gereedschap aan een spijker of schroef in de muur te hangen (zie afb. 26). Verwijder de accu en schuif de schede over de messenbladen zodat deze niet bloot liggen. Bewaar het gereedschap buiten bereik van kinderen. Bewaar het gereedschap op een plaats die niet is blootgesteld aan water of regen. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makitavervangingsonderdelen.

VERKRIJGBARE ACCESSOIRES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

• Schede

• Messenbladen

• Originele Makita-accu en -lader

• Snoeiafvalgeleider

OPMERKING:

• Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Zij kunnen van land tot land verschillen.

Geluid

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN60745-2-15:

Modellen DUH481, DUH483 en DUH521

Geluidsdrukniveau (L

Onzekerheid (K): 2,5 dB (A) Het geluidsniveau kan tijdens gebruik hoger worden dan 80 dB (A).

): 75 dB (A)

ENG905-1

Modellen DUH523

Geluidsdrukniveau (L Onzekerheid (K): 2,5 dB (A)

): 77 dB (A)

Het geluidsniveau kan tijdens gebruik hoger worden dan 80 dB (A).

• De opgegeven geluidsemissiewaarde(n) is/zijn

ENG907-1

gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

• De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• Draag gehoorbescherming.

• De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Trillingen

ENG900-1

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745-2-15:

Trillingsemissie (a Onzekerheid (K): 1,5 m/s

): 2,5 m/s2 of lager

ENG901-2

• De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

• De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

EU-verklaring van conformiteit

Alleen voor Europese landen

De EU-verklaring van conformiteit is opgenomen als Bijlage A in deze instructiehandleiding.

ESPAÑOL (Instrucciones originales)

Ni-MH Li-ion

Explicación de los dibujos

1. Indicador rojo

2. Botón

3. Cartucho de la batería

4. Marca de estrella

5. Luces indicadoras

6. Botón de comprobación

7. Interruptor disparador A

8. Interruptor disparador B

9. Botón de desbloqueo

10. Luz indicadora

11. Altura de corte

12. 10 cm

13. Dirección de corte

14. Superficie del seto que se desea cortar

15. Incline las cuchillas

16. Cuerda

17. Pulse

18. Receptor de virutas

19. Tuerca

20. Cuchilla de corte

21. Ganchos

22. Encaje los ganchos en la ranura

23. Ranuras

24. Pulse las palancas en ambos lados

25. Desbloquee los ganchos

26. Tornillos

27. Cubierta inferior

28. Esponja

29. Arandela

30. Engranaje

31. Casquillos

32. Ranura

33. Cubierta de la cuchilla

34. Grasa

35. Cuchilla

ESPECIFICACIONES

Modelo DUH481 DUH483 DUH521 DUH523

Longitud de la

cuchilla

Carreras por minuto

(Dependiendo de la

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí descritas están sujetas a

• Las especificaciones pueden ser diferentes de un país a otro.

• El peso puede diferir en función de los accesorios, incluyendo el cartucho de la batería. En la tabla se muestran la

-1

(mín

)

Tensión nominal 14,4 V CC 18 V CC 14,4 V CC 18 V CC

Longitud total

batería)

Peso neto 3,0 - 3,2 kg 3,0 - 3,3 kg 3,0 - 3,2 kg 3,0 - 3,4 kg

cambios sin previo aviso.

combinación más ligera y la más pesada, de acuerdo con el Procedimiento EPTA 01/2014.

869 - 881 mm 873 -888 mm 919 - 931 mm 923 - 938 mm

480 mm 520 mm

1.350

Cargador y cartucho de la batería aplicable

Cartucho de la batería

Cargador DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH

• Es posible que algunos de los cartuchos de la batería y los cargadores que se muestran más arriba no estén disponibles, en función de su región de residencia.

ADVERTENCIA:

• Utilice solo los cartuchos de la batería y los cargadores que se muestran más arriba. El uso de cualquier otro cartucho de la batería y otros cargadores puede crear un riesgo de lesiones y/o incendio.

Símbolo

Se utilizan los siguientes símbolos para el equipo. Asegúrese de que comprende su significado antes del uso.

....... Lea el manual de instrucciones.

................... No la exponga a la humedad.

............ Sólo para países de la Unión Europea

CC de 14,4V Modelo BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B

CC de 18V Modelo

¡No deseche el aparato eléctrico o la batería junto con los residuos

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/

END013-5

BL1850/BL1850B/BL1860B

domésticos! De conformidad con la Directiva Europea sobre residuos de aparatos eléctricos y electrónicos, y sobre baterías y acumuladores y el desecho de baterías y acumuladores y su aplicación de acuerdo con la legislación nacional, la herramienta eléctrica y las baterías y paquetes de baterías cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje

que cumpla con las exigencias ecológicas.

Uso previsto

La herramienta está diseñada para cortar setos.

ENE014-1

Advertencias de seguridad generales para herramientas eléctricas

ADVERTENCIA Lea todas las advertencias de

seguridad y todas las instrucciones. La no observancia

de las advertencias y las instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves.

GEA010-1

Guarde todas las advertencias e instrucciones para futuras consultas.

Advertencias de seguridad para el cortasetos inalámbrico

1. Mantenga todas las partes del cuerpo alejadas de

la cuchilla de corte. No retire el material cortado o sujete el material que va a cortar cuando las cuchillas estén moviéndose. Asegúrese de que el interruptor está desactivado cuando retire material atascado. Un momento de inatención

mientras está operando el cortasetos puede resultar en heridas personales graves.

2. Transporte el cortasetos agarrándolo por el

mango con la cuchilla de corte detenida. Cuando transporte o almacene el cortasetos, coloque siempre la cubierta del dispositivo de corte. Un

manejo correcto del cortasetos reducirá la posibilidad de heridas personales con las cuchillas de corte.

3. Sujete la herramienta eléctrica por las superficies

de asimiento aisladas solamente, porque la cuchilla de corte puede entrar en contacto con cableado oculto. El contacto de las cuchillas de corte

con un cable con corriente puede hacer que la corriente circule por las partes metálicas expuestas de la herramienta eléctrica y soltar una descarga eléctrica al operario.

4. PELIGRO - Mantenga las manos alejadas de la

cuchilla. El contacto con la cuchilla provocará heridas personales graves.

5. No utilice el cortasetos en la lluvia o en

condiciones mojadas o muy húmedas. El motor eléctrico no es a prueba de agua.

6. Los usuarios que utilicen el cortasetos por

primera vez tendrán que tener con ellos un usuario con experiencia en el uso de cortasetos para enseñarles cómo utilizar el cortasetos.

7. El cortasetos no debe ser utilizado por niños o

personas jóvenes de menos de 18 años de edad.

Las personas jóvenes de más de 16 años de edad pueden excluirse de esta restricción si están recibiendo preparación bajo la supervisión de un experto.

8. Utilice el cortasetos solamente si usted se

encuentra en buena condición física. Si está cansado, su atención se reducirá. Tenga cuidado

GEB062-9

especial al final de la jornada laboral. Realice todo el trabajo con calma y con cuidado. El usuario es responsable de todos los daños causados a terceros.

9. No utilice nunca el cortasetos cuando esté bajo la

influencia de alcohol, drogas o medicamento.

10. Los guantes de trabajo de cuero resistente son parte del equipo básico del cortasetos y se deben llevar puestos siempre que se trabaje con él. Póngase también zapatos robustos con suelas antideslizantes.

11. Antes de comenzar el trabajo, compruebe para asegurarse de que el cortasetos está en buen estado de funcionamiento y que se puede usar con seguridad. Asegúrese de que los protectores están colocados firmemente. El cortasetos no debe ser utilizado a menos que esté totalmente ensamblado.

12. Asegúrese de que tiene suelo firme antes de comenzar la operación.

13. Sujete la herramienta firmemente cuando la esté utilizando.

14. No utilice la herramienta sin carga innecesariamente.

15. Apague el motor inmediatamente y retire el cartucho de batería si la cuchilla entra en contacto con una valla u otro objeto duro. Compruebe la cuchilla por si está dañada, y si está dañada repárela inmediatamente.

16. Antes de comprobar la cuchilla, ocuparse de los fallos, o de retirar material enganchado en la cuchilla, apague siempre el cortasetos y retire el cartucho de batería.

17. Apague el cortasetos y retire el cartucho de batería antes de realizar cualquier trabajo de mantenimiento.

18.

Cuando mueva el cortaseto incluyendo durante el trabajo, retire siempre el cartucho de batería y ponga la cubierta de las cuchillas en las cuchillas de corte. No transporte nunca el cortasetos con la cuchilla en movimiento. No agarre nunca la cuchilla con las manos.

19. Limpie el cortasetos y especialmente la cuchilla después de utilizarlo, y antes de almacenar el cortasetos durante periodos de tiempo largos. Enaceite ligeramente la cuchilla y póngale la cubierta. La cubierta suministrada con la unidad se

puede colgar en la pared, ofreciendo una forma segura y práctica de almacenar el cortasetos.

20. Almacene el cortasetos con la cubierta puesta, en

un cuarto seco. Manténgalo alejado del alcance de los niños. No almacene nunca el cortasetos en exteriores.

21. No dirija nunca las cuchillas de tijeras hacia usted u otros.

22. Si las cuchillas dejan de moverse debido al atasco de objetos extraños entre las cuchillas durante la operación, apague la herramienta y retire el cartucho de batería, y después retire los objetos extraños utilizando implementos como unos alicates. Retirar los objetos extraños con la mano

puede ocasionar heridas por el hecho de que las cuchillas pueden moverse como reacción al retirar los objetos extraños.

a otro lugar,

23. Evite los entornos peligrosos. No utilice la herramienta en lugares húmedos o mojados ni la exponga a la lluvia. La entrada de agua en la herramienta aumentará el riesgo de que se produzca una descarga eléctrica.

24. No deseche la batería(s) arrojándola al fuego. La célula puede explotar. Compruebe los códigos locales por si hay instrucciones para el posible desecho especial.

25. No abra o mutile la batería(s). El electrolito liberado es corrosivo y puede ocasionar daño a los ojos o la piel. Puede ser tóxico si se traga.

26. No cargue la batería bajo la lluvia, o en lugares mojados.

27. Compruebe los setos y arbustos por si tienen objetos extraños, tal como cercas alambradas o cables ocultos antes de utilizar la herramienta.

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA:

NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar heridas personales graves.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA EL CARTUCHO DE BATERÍA

1. Antes de utilizar el cartucho de la batería, lea todas las instrucciones y referencias de precaución que se encuentran en (1) el cargador de baterías, (2) la batería y (3) el producto que utiliza la batería.

2. No desmonte el cartucho de la batería.

3. Si el tiempo de funcionamiento es excesivamente

corto, deje de utilizar la herramienta de inmediato. De lo contrario, existe el riesgo de sobrecalentamiento, quemaduras e incluso explosión.

4. Si se produce contacto ocular con electrolito, enjuáguese los ojos con agua limpia y acuda de urgencia al médico. Corre el riesgo de perder la visión.

5. No cortocircuite el cartucho de la batería: (1) No toque los terminales con material

conductor.

(2) Evite guardar el cartucho de la batería en un

recipiente con otros objetos metálicos, como clavos, monedas, etc.

(3) No exponga el cartucho de la batería al agua

o a la lluvia. Un cortocircuito puede provocar un elevado flujo de corriente, sobrecalentamiento, quemaduras o incluso una avería.

6. No almacene la herramienta ni el cartucho de la batería en lugares donde la temperatura supere los 50 °C (122 °F).

ENC007-13

7. No queme el cartucho de la batería aunque esté

gravemente dañado o completamente gastado. El cartucho de la batería puede explotar si entra en contacto con fuego.

8. Procure que la batería no sufra golpes ni caídas.

9. No utilice una batería dañada.

10. Las baterías de litio-ion contenidas están sujetas

a los requisitos de la Legislación para Materiales Peligrosos.

Para transportes comerciales, p.ej., por terceras personas y agentes de transportes, se deberán observar requisitos especiales para el empaquetado y etiquetado. Para la preparación del artículo que se va a enviar, se requiere consultar con un experto en materiales peligrosos. Por favor, observe también la posibilidad de reglamentos nacionales más detallados. Cubra con cinta aislante o enmascare los contactos expuestos y empaquete la batería de tal manera que no se pueda mover alrededor dentro del embalaje.

11. Para desechar el cartucho de batería, retírelo de la herramienta y deséchelo en un lugar seguro. Siga las normativas locales relativas al desecho de la batería.

12. Utilice las baterías solo con los productos especificados por Makita. La instalación de las baterías en productos no compatibles puede provocar un incendio, un calor excesivo, una explosión o fuga de electrolitos.

13. Si la herramienta no va a ser utilizada durante un

periodo de tiempo largo, la batería deberá ser retirada de la herramienta.

GUARDE ESTAS INSTRUCCIONES.

PRECAUCIÓN: Utilice solamente baterías

genuinas de Makita.

La utilización de baterías no genuinas de Makita, o baterías que han sido alteradas, puede resultar en una explosión de la batería ocasionando incendios, heridas personales y daños. También anulará la garantía de Makita para la herramienta y el cargador de Makita.

Consejos para conseguir una mayor duración de la batería

1. Cargue la batería antes de que se descargue por completo. Cuando observe que la herramienta tiene menos potencia, deje de utilizarla y cargue el cartucho de la batería.

2. No recargue nunca un cartucho de batería completamente cargado. La sobrecarga acorta la vida útil de la batería.

3. Cargue el car tuch o de l a bat ería a una temp erat ura ambiente que oscile entre 10 °C y 40 °C (50 °F 104 °F). Antes de cargar un cartucho de batería caliente, deje que se enfríe.

4. Cargue el cartucho de la batería si no lo ha utilizado durante un período prolongado (más de seis meses).

DESCRIPCIÓN DEL FUNCIONAMIENTO

PRECAUCIÓN:

• Antes de ajustar o de comprobar la herramienta, asegúrese siempre de que está apagada y de que la batería ha sido extraída.

Instalación o extracción del cartucho de la batería (Fig. 1)

PRECAUCIÓN:

• Apague siempre la herramienta antes de instalar o extraer el cartucho de la batería.

• Sujete la herramienta y el cartucho de la batería

firmemente cuando instale o extraiga el cartucho de la batería. Si no sujeta la herramienta y el cartucho

de la batería firmemente, pueden resbalar de sus manos y pueden producirse daños en la herramienta o el cartucho de la batería, así como lesiones personales.

Para quitar el cartucho de la batería, mantenga pulsado el botón de la parte frontal del cartucho y retírelo. Para instalar el cartucho de la batería, alinee la lengüeta situada en el cartucho de la batería con la ranura del alojamiento e insértela. Insértelo completamente hasta que quede firmemente encajado con un clic. Si puede ver el indicador rojo de la zona superior del botón, significa que el cartucho no está encajado completamente.

PRECAUCIÓN:

• Instale siempre completamente el cartucho de la batería de forma que el indicador rojo quede oculto. De lo contrario, el cartucho puede desprenderse accidentalmente de la herramienta y causar lesiones al operario o a alguna persona que se encuentre cerca.

• No presione excesivamente el cartucho de la batería para instalarlo. Si el cartucho no entra con suavidad, significa que no lo está instalando correctamente.

Sistema de protección de la batería (batería de iones de litio con una marca de estrella) (Fig. 2)

Las baterías de iones de litio con una marca de estrella están equipadas con un sistema de protección. Este sistema corta automáticamente la alimentación a la herramienta para ampliar la duración de la batería. La herramienta se detendrá automáticamente durante el funcionamiento si la herramienta y/o la batería se someten a los siguientes estados:

• Sobrecarga:

La herramienta se utiliza de una forma que hace que consuma una cantidad anómalamente alta de corriente. En ese caso, suelte el interruptor disparador de la herramienta y detenga la aplicación que provocaba que la herramienta se sobrecargara. A continuación vuelva a accionar el interruptor disparador para reanudar las operaciones. Si la herramienta no se pone en marcha, la batería se sobrecalienta. En ese caso, deje que la batería se enfríe antes de volver a accionar el interruptor disparador.

• Tensión de la batería baja: La capacidad restante de la batería es demasiado baja y la herramienta no funcionará. En ese caso, extraiga y recargue la batería.

Indicación de la capacidad restante de la batería

(Solo para cartuchos de la batería con “B” al final del número de modelo.) (Fig. 3) Pulse el botón de comprobación del cartucho de la batería para indicar la capacidad restante de la batería. Las luces indicadoras se encienden durante unos segundos.

Luces indicadoras

Iluminada Apagado Parpadea

015658

NOTA:

• En función de las condiciones de uso y de la

temperatura ambiente, la indicación puede diferir ligeramente de la capacidad real.

Capacidad

restante

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargue la batería.

Es posible que la

batería se haya

averiado.

Acción del gatillo interruptor

PRECAUCIÓN:

• Antes de insertar el cartucho de la batería en la

herramienta, asegúrese siempre de que el interruptor disparador funciona como es debido y que vuelve a la posición “OFF” (apagado) al soltarlo. (Fig. 4)

Por su seguridad, esta herramienta está equipada con un sistema dual de interruptores. Para poner en marcha la herramienta, pulse el botón de desbloqueo de los disparadores A y B. Suelte cualquiera de los dos para apagarla. La secuencia de pulsación de los interruptores no es importante, ya que la herramienta solamente se pone en marcha cuando se activan dos interruptores.

Luz indicadora (Fig. 5)

Mientras la herramienta está en funcionamiento la luz indicador muestra el estado de capacidad del cartucho de la batería. Cuando la herramienta también está sobrecargada y se ha detenido durante el funcionamiento, la luz se enciende de color rojo. Consulte en la siguiente tabla el estado y la acción que se debe tomar para la luz indicadora.

Luz indicadora Estado Acción que debe realizarse

La luz parpadea de color rojo. Indica el tiempo aproximado para

La luz se enciende de color rojo. (Nota 1)

Nota 1: El momento en el que se enciende la luz indicadora varía en función de la temperatura de la zona de trabajo y del

estado del cartucho de la batería.

010970

FUNCIONAMIENTO

PRECAUCIÓN:

• Tenga cuidado de no entrar en contacto accidentalmente con una valla metálica u otros objetos duros mientras corta. La cuchilla puede romperse y causar lesiones graves.

• Intentar llegar demasiado lejos con un cortasetos, especialmente desde una escalera, es extremadamente peligroso. No trabaje desde ninguna superficie que se tambalee o no sea firme.

AVI SO : No intente cortar ramas de un grosor superior a 10 mm de diámetro con la herramienta. Corte las

ramas 10 cm por debajo de la altura de corte usando unas tijeras de podar antes de usar la herramienta.

(Fig. 6)

PRECAUCIÓN:

• No corte árboles muertos u objetos duros similares. De lo contrario, podría dañar la herramienta. (Fig. 7)

Sujete el cortasetos con ambas manos, tire de los interruptores disparadores A y B y después muévalo por delante de su cuerpo. (Fig. 8) Como operación de manejo básica, incline las cuchillas en la dirección de corte y mueva el cortasetos tranquilamente y suavemente a una velocidad de 3 - 4 segundos por metro. (Fig. 9) Para cortar de forma uniforme la parte superior de un seto, resulta de ayuda atar una cuerda a la altura deseada del seto y cortar a lo largo de ella, usándola como referencia. (Fig. 10) Si se acopla el receptor de virutas (accesorio opcional) en la herramienta cuando se corta el seto de forma recta, se puede evitar que las hojas salgan despedidas. (Fig. 11) Para cortar el lateral de un seto de forma uniforme, resulta útil cortar desde la parte inferior hacia arriba.

(Fig. 12)

Corte madera de boj o rododendro desde la base hacia la parte superior para lograr un aspecto atractivo y un buen trabajo.

Instalación o extracción del receptor de virutas (accesorio opcional)

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de instalar o extraer el receptor de virutas.

reemplazar el cartucho de la batería cuando la carga de la batería está baja.

Esta función se activa cuando la carga de la batería casi se ha agotado. En ese caso, la herramienta se detiene inmediatamente.

Parada automática causada por una sobrecarga

NOTA:

• Siempre que reemplace el receptor de virutas, utilice guantes para que las manos y la cara no entren en contacto con la cuchilla. De lo contrario, puede sufrir lesiones personales.

• Asegúrese siempre de que se haya retirado la cubierta de la cuchilla antes de instalar el receptor de virutas.

• El receptor de virutas recibe hojas cortadas y ayuda a recoger las hojas que salen despedidas. Puede instalarse en cualquier lado de la herramienta.

(Fig. 13)

Ejerza presión sobre el receptor de virutas en las cuchillas de forma que sus hendiduras se solapen con las tuercas de las cuchillas. (Fig. 14) A continuación, el receptor de virutas debe instalarse de forma que sus ganchos encajen en las ranuras de la unidad de la cuchilla. (Fig. 15) Para extraer el receptor de virutas, pulse sus palancas en ambos lados de forma que los ganchos estén desbloqueados.

PRECAUCIÓN:

• La cubierta de la cuchilla (equipo estándar) no se puede instalar en la herramienta con el receptor de virutas instalado. Antes de transportar o almacenar la herramienta, desinstale el receptor de virutas e instale la cubierta de la cuchilla para evitar la exposición de la cuchilla.

NOTA:

• Compruebe si el receptor de virutas estás correctamente instalado antes de su uso.

• Nunca intente desinstalar el receptor de virutas aplicando una fuerza excesiva sobre sus ganchos bloqueados en las ranuras de la unidad de la cuchilla. El uso de una fuerza excesiva puede dañarlo.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese de apagar siempre la herramienta y extraer el cartucho de la batería antes de intentar realizar cualquier trabajo de inspección o mantenimiento en ella.

Limpieza de la herramienta

Limpie la herramienta eliminando la suciedad con un trapo húmedo o empapado en jabón.

Recargue el cartucho de la batería lo antes posible.

Recargue el cartucho de la batería.

Apague la herramienta.

PRECAUCIÓN:

• Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se puede provocar una decoloración, una deformación o grietas.

Mantenimiento de la cuchilla

Engrase la cuchilla antes de su uso, y una vez por hora durante su uso, con aceite para máquina o un producto similar.

NOTA:

• Antes de engrasar la cuchilla, extraiga el receptor de virutas.

Tras su uso, elimine la suciedad de ambos lados de la cuchilla con un cepillo de alambre, límpiela con un trapo y después aplique suficiente aceite de baja viscosidad, como aceite para máquina, etc. y aceite lubricante en aerosol.

PRECAUCIÓN:

• No limpie las cuchillas con agua. En caso contrario se pueden provocar daños o herrumbre en la herramienta.

Extracción o instalación de la cuchilla de corte

PRECAUCIÓN:

• Antes de extraer o instalar la cuchilla de corte, asegúrese siempre de que la herramienta esté apagada y que se haya extraído el cartucho de la batería.

• Siempre que reemplace la cuchilla, póngase guantes sin extraer la cubierta de la cuchilla para que las manos y la cara no entren en contacto con la cuchilla. De lo contrario, puede sufrir lesiones personales.

NOTA:

• No limpie la grasa de los engranajes o del cigüeñal. De lo contrario, podría dañar la herramienta.

Extracción de las cuchillas de corte (Fig. 16)

Dé la vuelta a la herramienta, afloje los cuatro tornillos y extraiga la cubierta inferior.

NOTA:

• Tenga cuidado de no ensuciarse las manos cuando aplique grasa en el área de empuje de la cuchilla.

(Fig. 17)

Afloje los cuatro tornillos y extraiga las cuchillas. Retire la arandela y la esponja de las cuchillas y déjelas a un lado. Se necesitarán para la instalación posterior. (Fig. 18) Si los casquillos aún se encuentran en los orificios del engranaje, retire el engranaje y extraiga los casquillos con un destornillador o un elemento similar.

NOTA:

La arandela que se encuentra debajo del engranaje se puede desprender por error cuando se extrae el engranaje. En ese caso, devuélvala a su posición de instalación original.

Instalación de la cuchilla de corte (Fig. 19)

Extraiga la cubierta de la cuchilla de las cuchillas usadas y encájela en las nuevas para evitar el contacto con las cuchillas. (Fig. 20)

Ajuste las posiciones de los orificios girando el engranaje tal y como se muestra en la ilustración. (Fig. 21 y 22) Aplique grasa proporcionada con las nuevas cuchillas tal y como se muestra en la ilustración. (Fig. 23) Coloque la esponja extraída en la misma posición que la antigua. Asegúrese de que los casquillos proporcionados con las nuevas cuchillas se coloquen en los salientes de la cuchilla. Coloque las nuevas cuchillas en la herramienta de forma que los salientes encajen en los orificios del engranaje. Si los casquillos se desprenden de los salientes accidentalmente, póngalos en los orificios del engranaje previamente. (Fig. 24) Instale la cuchilla, apriete los cuatro tornillos y coloque la arandela extraída en la misma posición que la antigua.

(Fig. 25)

Instale la cubierta inferior en la herramienta y apriete los cuatro tornillos firmemente.

Almacenamiento

El orificio para ganchos de la parte inferior de la herramienta es útil para colgar la herramienta de un clavo o un tornillo en la pared. (Fig. 26) Extraiga el cartucho de la batería y coloque la cubierta de la cuchilla en las cuchillas para que no queden expuestas. Guarde la herramienta con cuidado fuera del alcance de los niños. Guarde la herramienta en un lugar que no esté expuesto al agua y la lluvia. Para mantener la SEGURIDAD y la FIABILIDAD del producto, las reparaciones y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en centros de servicio autorizados por Makita, utilizando siempre repuestos Makita.

ACCESORIOS OPCIONALES

PRECAUCIÓN:

• Se recomienda el uso de estos accesorios o complementos con la herramienta Makita especificada en este manual. El uso de otros accesorios o complementos puede conllevar el riesgo de ocasionar daños corporales. Utilice los accesorios o complementos solamente para su fin establecido.

Si necesita cualquier ayuda para obtener más información relativa a estos accesorios, pregunte a su centro de servicio Makita local.

• Cubierta de la cuchilla

• Ensamblado de cuchilla de corte

• Batería y cargador originales de Makita

• Receptor de virutas

NOTA:

• Algunos elementos de la lista se pueden incluir en el paquete de la herramienta como accesorios estándar. Pueden ser diferentes de un país a otro.

Ruido

Niveles típicos de ruido ponderado A determinados conforme a EN60745-2-15:

Modelo DUH481, DUH483, DUH521

Nivel de presión de sonido (L

Incertidumbre (K): 2,5 dB (A) El nivel de ruido durante el trabajo puede superar los 80 dB (A).

): 75 dB (A)

ENG905-1

Modelo DUH523

Nivel de presión de sonido (L Incertidumbre (K): 2,5 dB (A)

): 77 dB (A)

El nivel de ruido durante el trabajo puede superar los 80 dB (A).

• El valor (o los valores) de emisión de ruido declarado

ENG907-1

ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor (o valores) de emisión de ruido declarado también se puede utilizar en una valoración preliminar de exposición.

ADVERTENCIA:

• Póngase protectores para oídos.

• La emisión de ruido durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo).

Vibración

ENG900-1

Valor total de la vibración (suma de vectores triaxiales) determinado conforme a EN60745-2-15:

Emisión de vibraciones (a Incertidumbre (K): 1,5 m/s

): 2,5 m/s2 o menos

ENG901-2

• El valor (o los valores) total de emisión de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor (o los valores) total de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición.

ADVERTENCIA:

• La emisión de vibración durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

Declaración de conformidad de la CE

Sólo para países europeos

La Declaración de conformidad de la CE se incluye como Anexo A en este manual de instrucciones.

PORTUGUÊS (Instruções de origem)

Ni-MH Li-ion

Descrição geral

1. Indicador vermelho

2. Botão

3. Bateria

4. Marca de estrela

5. Lâmpadas indicadoras

6. Botão de verificação

7. Gatilho A

8. Gatilho B

9. Botão de bloqueio

10. Luz indicadora

11. Altura de corte

12. 10 cm

13. Direcção da aparagem

14. Superfície da sebe a aparar

15. Incline as lâminas

16. Fio

17. Pressione

18. Receptor de chip

19. Porca

20. Lâmina da tesoura

21. Ganchos

22. Instale os ganchos na ranhura

23. Ranhuras

24. Pressione as alavancas em ambos os lados

25. Desbloqueie os ganchos

26. Parafusos

27. Cobertura inferior

28. Esponja

29. Anilha

30. Engrenagem

31. Mangas

32. Ranhura

33. Cobertura da lâmina

34. Massa lubrificante

35. Lâmina

ESPECIFICAÇÕES

Modelo DUH481 DUH483 DUH521 DUH523

Comprimento da

lâmina

Cortes por minuto

Comprimento total

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

• Estas especificações podem diferir de país para país.

• O peso pode variar dependendo do(s) acessório(s), incluindo a bateria. A combinação mais leve e a mais pesada, de

-1

(min

)

Tensão nominal D.C.14,4 V D.C.18 V D.C.14,4 V D.C.18 V

(Consoante a

bateria)

Peso líquido 3,0 - 3,2 kg 3,0 - 3,3 kg 3,0 - 3,2 kg 3,0 - 3,4 kg

acordo com o procedimento EPTA 01/2014, são apresentadas na tabela.

869 - 881 mm 873 -888 mm 919 - 931 mm 923 - 938 mm

480 mm 520 mm

1.350

Bateria e carregador aplicáveis

Bateria

Carregador DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH

• Algumas baterias e carregadores indicados acima podem não estar disponíveis consoante a região de residência.

AVI SO:

• Utilize apenas os tipos de bateria e carregador indicados acima. A utilização de qualquer outra bateria ou

carregador pode criar um risco de ferimentos e/ou incêndios.

Símbolo

Descrição dos símbolos utilizados no equipamento. Certifique-se de que compreende o seu significado, antes da utilização.

....... Leia o manual de instruções.

................... Não exponha à humidade.

............ Apenas para países da UE

D.C. 14,4V Modelo BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B

D.C. 18V Modelo

Não deite equipamentos eléctricos ou a bateria no lixo doméstico! De acordo com as directivas europeias sobre ferramentas eléctricas e

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/

END013-5

BL1850/BL1850B/BL1860B

electrónicas usadas e baterias, acumuladores e baterias usadas e a sua aplicação em conformidade com as leis nacionais, as ferramentas eléctricas, as baterias e conjuntos usados devem ser recolhidos em separado e encaminhados para uma instalação de reciclagem dos materiais ecológicos.

Utilização prevista

A ferramenta destina-se a aparar cercas vivas.

ENE014-1

Avisos gerais de segurança para ferramentas eléctricas

AVISO Leia todos os avisos de segurança e todas

as instruções. O não cumprimento dos avisos e

instruções pode resultar na ocorrência de choques eléctricos, incêndios e/ou ferimentos graves.

GEA010-1

Guarde todos os avisos e instruções para referência futura.

Avisos de Segurança para o Aparador De Cerca Viva a Bateria

GEB062-9

1. Mantenha todas as partes do corpo afastadas da

lâmina de corte. Não remova material cortado nem segure material a cortar quando as lâminas estiverem em movimento. Verifique se o interruptor está desligado quando desimpedir material encravado. Um momento de desatenção

durante a operação do aparador de cerca viva pode resultar em ferimentos pessoais graves.

2. Transporte o aparador de cerca viva segurando a

pega com a lâmina de corte imobilizada. Quando transportar ou guardar o aparador de cerca viva encaixe sempre a tampa do dispositivo de corte. O

manuseamento apropriado do aparador de cerca viva reduz eventuais lesões físicas resultantes das lâminas de corte.

3. Segure a ferramenta elétrica apenas pelas

superfícies de agarrar isoladas, porque a lâmina de corte poderá tocar em fios ocultos. As lâminas

de corte que tocam num fio sob tensão poderão colocar sob tensão as peças metálicas expostas da ferramenta elétrica e podem provocar um choque elétrico no operador.

4. PERIGO - Mantenha as mãos afastadas da lâmina.

O contacto com a lâmina resultará em lesões físicas graves.

5. Não utilize o aparador de cerca viva sob

precipitação ou em condições chuvosas ou de muita humidade. O motor elétrico não é estanque.

6. As pessoas que utilizam o aparador de cerca viva pela primeira vez devem ser instruídos por um utilizador experiente capaz de lhes demonstrar como utilizar o aparador.

7. O aparador de cerca viva não deve ser utilizado por crianças ou jovens com idade inferior a 18 anos. Os jovens com mais de 16 anos poderão estar

isentos desta restrição se estiverem a receber formação sob a supervisão de um utilizador experiente.

8. Utilize o aparador de cerca viva apenas se estiver em boas condições físicas. Se estiver cansado, a sua atenção será reduzida. Tenha especial atenção no final de um dia de trabalho. Realize todo o trabalho com calma e cuidado. O utilizador é responsável por todos os danos causados a terceiros.

9. Nunca utilize o aparador se estiver sob a

influência de álcool, drogas ou medicamentos.

10. As luvas de trabalho de couro robusto fazem parte do equipamento básico do aparador de cerca viva

e têm de ser sempre usadas quando trabalhar com esta ferramenta. Use sempre calçado robusto com solas antideslizantes.

11. Antes de iniciar o trabalho, verifique se o aparador apresenta condições de trabalho adequadas e seguras. Assegure que os resguardos estão corretamente instalados. O aparador de cerca viva não deve ser utilizado se não estiver completamente montado.

12. Certifique-se de que usufrui de uma posição segura antes da iniciar a operação.

13. Agarre a ferramenta com firmeza durante a sua utilização.

14. Não opere a ferramenta sem carga desnecessariamente.

15. Desligue imediatamente o motor e retire a bateria se o cortador entrar em contacto com uma cerca ou outro objeto duro. Verifique eventuais danos no cortador e, caso se encontre danificado, repare-o imediatamente.

16. Antes de verificar o cortador, reparar avarias ou remover material preso no cortador, desligue sempre o aparador e remova a bateria.

17. Desligue o aparador e remova a bateria antes de realizar qualquer trabalho de manutenção.

18. Quando mover o aparador de cerca viva para outro local, incluindo durante o trabalho, remova sempre a bateria e coloque a tampa da lâmina nas lâminas de corte. Nunca mova ou transporte o aparador com o cortador em funcionamento. Nunca agarre o cortador com as mãos.

19. Limpe o aparador de cerca viva e especialmente o cortador após a utilização e antes de colocar o aparador no armazém por períodos prolongados. Lubri

ique ligeiramente o cortador e coloque a

tampa. A tampa fornecida com a unidade pode ser

pendurada na parede, proporcionando uma forma segura e prática de guardar o aparador de cerca viva.

20. Guarde o aparador de cerca viva com a tampa

colocada num local seco. Mantenha-o fora do alcance das crianças. Nunca guarde o aparador em espaços exteriores.

21. Nunca aponte as lâminas de corte na sua direção ou na direção de terceiros.

22. Se as lâminas pararem devido ao encravamento de objetos estranhos entre as lâminas durante o funcionamento, desligue a ferramenta e remova a bateria e, em seguida, remova os objetos estranhos utilizando ferramentas, tais como um alicate. A remoção manual dos objetos estranhos

pode causar ferimentos, uma vez que as lâminas podem mover-se como reação à remoção dos objetos estranhos.

23. Evite ambientes perigosos. Não utilize a

ferramenta em locais húmidos ou molhados, nem a exponha à chuva. A água que entra na ferramenta aumenta o risco de choque elétrico.

24. Não elimine a(s) bateria(s) no fogo. A célula pode explodir. Verifique com os códigos locais as possíveis instruções de eliminação especiais.

25. Não abra nem mutile a(s) bateria(s). O eletrólito libertado é corrosivo e pode provocar danos nos olhos ou na pele. Pode ser tóxico se for engolido.

26. Não carregue a bateria sob chuva ou em locais

húmidos.

27. Verifique as sebes e os arbustos quanto a objetos estranhos, tais como cercas de arame ou fios ocultos antes de utilizar a ferramenta.

GUARDE ESTAS INSTRUÇÕES.

AVI SO:

NÃO permita que conforto ou familiaridade com o produto (adquirido com o uso repetido) substitua a aderência estrita às regras de segurança da ferramenta. MÁ INTERPRETAÇÃO ou não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais sérios.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES PARA A BATERIA

ENC007-13

1. Antes de utilizar a bateria, leias as instruções e

chamadas de atenção sobre: (1) o carregador da bateria, (2) a bateria e (3) o produto que utiliza a bateria.

2. Não desmonte a bateria.

3. Se o tempo de utilização com a bateria se tornar

demasiado curto, deve parar imediatamente. Se continuar, pode causar sobreaquecimento, incêndio e mesmo explosão.

4. Se o electrólito entrar em contacto com os olhos, enxagúe-os com água limpa e consulte imediatamente um médico. Os riscos incluem perda de visão.

5. Não provoque um curto-circuito na bateria: (1) Não deixe que quaisquer materiais

condutores entrem em contacto com os terminais da bateria.

(2) Evite guardar a bateria juntamente com

outros objectos de metal como pregos,

moedas, etc. (3) Não exponha a bateria a água ou chuva. Um curto-circuito na bateria pode criar uma grande carga eléctrica, sobreaquecimento, possiveis queimaduras e mesmo uma avaria.

6. Não guarde a ferramenta e a bateria em locais onde a temperatura possa atingir ou exceder 50°C (122°F).

7. Não incinere a bateria, nem mesmo se esta estiver irremediavelmente danificada ou completamente gasta. Pode explodir num incêndio.

8. Não a deixe cair e evite o choque com outros objectos.

9. Não utilize uma bateria danificada.

10. As baterias de iões de lítio contidas na ferramenta

são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos).

Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem. Para preparação do artigo a ser expedido, é necessário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de

existirem regulamentos nacionais mais detalhados. Coloque fita-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa moverse dentro da embalagem.

11. Quando eliminar a bateria, remova-a da ferramenta e elimine-a num local seguro. Siga os regulamentos locais relacionados com a eliminação da bateria.

12. Use as baterias apenas com os produtos especificados pela Makita. A instalação de baterias em produtos que não estão em conformidade pode resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

13. Se a ferramenta não for utilizada durante um

período de tempo prolongado, a bateria deve ser removida da ferramenta.

GUARDE ESTAS INSTRUÇÕES.

PRECAUÇÃO: Utilize apenas baterias genuínas

da Makita.

A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita.

Sugestões para o máximo de tempo de vida da bateria

1. Não espere que a bateria se gaste completamente para voltar a carregá-la. Pare a ferramenta e carregue a bateria sempre que detectar um baixo nível de energia.

2. Nunca volte a carregar uma bateria já completamente carregada. O carregamento excessivo diminui o tempo de vida das baterias.

3. Carregue a bateria em locais onde a temperatura se situe entre 10°C e 40°C (50°F - 104°F). Se a bateria estiver quente, deixe-a arrefecer antes de iniciar o carregamento.

4. Carregue a bateria em caso de inatividade durante um longo período de tempo (mais de seis meses).

DESCRIÇÃO DO FUNCIONAMENTO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está

desligada e que a bateria foi removida antes de proceder a ajustes ou testar acessórios.

Inserir ou retirar a bateria (Fig. 1)

PRECAUÇÃO:

• Desligue sempre a ferramenta antes de instalar ou

retirar a bateria.

• Segure bem a ferramenta e a bateria quando

instalar ou retirar a bateria. Se não segurar bem a ferramenta e a bateria, pode fazer com que caiam das mãos e provoquem danos na ferramenta e na bateria e ferimentos pessoais.

Para retirar a bateria, mantenha premido o botão na frente da bateria e puxe. Para colocar a bateria, alinhe a respectiva saliência com a calha do compartimento e encaixe-a suavemente. Insira-a completamente até fixar em posição com um clique. Se ainda estiver visível o indicador vermelho na parte superior do botão, não estará bem encaixado.

PRECAUÇÃO:

• Instale sempre a bateria completamente, até deixar de ver o indicador vermelho. Caso contrário, pode cair da ferramenta e causar ferimentos em si, ou em alguém que esteja perto de si.

• Não instale a bateria forçosamente. Se não encaixar facilmente é porque não está correctamente posicionada.

Sistema de protecção da bateria (Bateria de iões de lítio com uma marca de estrela) (Fig. 2)

As baterias de iões de lítio com uma marca de estrela estão equipadas com um sistema de protecção. Este sistema corta automaticamente a alimentação para prolongar a vida útil da bateria. A ferramenta pára automaticamente durante o funcionamento quando a ferramenta e/ou bateria são colocadas numa das condições seguintes:

• Sobrecarregada:

A ferramenta é utilizada de tal forma que atrai uma corrente invulgarmente alta. Nesta situação, solte o gatilho da ferramenta e pare a aplicação que causou a sobrecarga. De seguida, prima novamente o gatilho para reiniciar. Se a ferramenta não ligar, a bateria está sobreaquecida. Nesta situação, deixe a bateria arrefecer antes de premir novamente o gatilho.

• Tensão baixa da bateria:

A carga restante da bateria é demasiado baixa e a ferramenta não funciona. Nesta situação, retire e recarregue a bateria.

Indicar a carga restante da bateria

(Apenas para baterias com “B” no final do número de modelo.) (Fig. 3) Prima o botão de verificação na bateria para indicar a carga restante da bateria. As lâmpadas indicadoras acendem-se durante alguns segundos.

Lâmpadas indicadoras

Carga restante

Acesa Apagada Intermitente

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Carregue a

bateria.

A bateria pode ter

avariado.

015658

NOTA:

• Consoante as condições de utilização e a temperatura ambiente, a indicação pode ser ligeiramente diferente da carga real.

Acção do interruptor

PRECAUÇÃO:

• Antes de inserir a bateria na ferramenta, verifique se o gatilho está a funcionar correctamente e se regressa à posição “OFF” quando o solta. (Fig. 4)

Para sua segurança, esta ferramenta está equipada com um sistema de ligação dupla. Para ligar a ferramenta, pressione o botão de bloqueio e pressione os gatilhos A e B. Solte um dos dois gatilhos pressionados para desligar. A sequência da ligação não é importante porque a ferramenta arranca apenas quando ambos os interruptores estiverem activados.

Luz indicadora (Fig. 5)

Colocar a ferramenta em funcionamento permite à luz indicadora mostrar o estado de capacidade da bateria. Além disso, quando a ferramenta é sobrecarregada e parou durante o funcionamento, a luz acende-se a vermelho. Consulte a tabela seguinte para o estado e acção a tomar relativamente à luz indicadora.

Luz indicadora Estado Acção a efectuar

A luz pisca a vermelho Isto indica o tempo adequado para substituir

A luz acende-se a vermelho. (Nota 1)

Nota 1: O momento em que a luz indicadora acende, varia de acordo com a temperatura em redor da área de trabalho e

de acordo com as condições da bateria.

010970

FUNCIONAMENTO

PRECAUÇÃO:

• Tenha cuidado para não entrar em contacto, acidentalmente, com uma vedação de metal ou outros objectos duros ao aparar. A lâmina quebrará e poderá causar ferimentos graves.

• Estender-se com um aparador de cerca viva, especialmente de uma escada, é muito perigoso. Não trabalhe em cima de superfícies instáveis ou desequilibradas.

ATENÇÃO: Não tente cortar ramos com um diâmetro superior a 10 mm com a ferramenta. Corte ramos para 10 cm

abaixo da altura de corte utilizando tesouras de poda antes de utilizar a ferramenta. (Fig. 6)

PRECAUÇÃO:

• Não corte árvores mortas ou objectos duros semelhantes. Caso contrário poderá danificar a ferramenta. (Fig. 7)

Segure o aparador com ambas as mãos e pressione o gatilho A ou B e, de seguida, mova-o para a frente do seu corpo. (Fig. 8) Como operação básica, incline as lâminas para a direcção da aparagem e mova-as calma e lentamente a uma velocidade de 3 - 4 segundos por metro. (Fig. 9) Para cortar o topo de uma sabe de igual forma, ajuda se atar um fio à altura da sebe desejada e se aparar ao longo dele, usando-o como linha de referência. (Fig. 10) Prender o receptor de chip (acessório opcional) na ferramenta quando aparar a sebe a direito pode evitar que folhas cortadas sejam deitadas fora. (Fig. 11) Para cortar um lado da sebe de forma igual, ajuda cortar do fundo para o topo. (Fig. 12) Apare o buxo e rododendro da base para o topo para um aspecto agradável e um bom trabalho.

Instalar ou remover o receptor de chip (acessório opcional)

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada no interruptor e da tomada antes de instalar ou remover o receptor de chip.

NOTA:

• Ao substituir o receptor do chip, use sempre luvas para que as mãos e face não entrem em contacto directo com a lâmina. Caso contrário, poderá causar ferimentos.

a bateria quando a carga da bateria estiver fraca.

Esta função é activada quando a carga da bateria está praticamente gasta. A este ponto, a ferramenta pára imediatamente.

Paragem automática devido a sobrecarga Desligue a ferramenta.

• Certifique-se de que retira a cobertura da lâmina antes de instalar o colector de aparas.

• O apanha-aparas recebe as folhas cortadas e alivia a recolha das folhas deitadas fora. Pode ser instalado de qualquer dos lados. (Fig. 13)

Pressione o receptor do chip para as lâminas da tesoura para que as suas fendas se sobreponham às porcas nas lâminas da tesoura. (Fig. 14) A esta altura, o receptor do chip precisa de ser instalado para que os seus ganchos encaixem nas ranhuras na unidade da lâmina da tesoura. (Fig. 15) Para remover o receptor do chip, pressione a sua alavanca em ambos os lados para que os ganchos sejam desbloqueados.

PRECAUÇÃO:

• A cobertura da lâmina (equipamento standard) não pode ser instalada na ferramenta com o receptor do chip a ser instalado. Antes de transportar ou armazenar, desinstale o receptor do chip e instale a cobertura da lâmina para evitar a exposição da lâmina.

NOTA:

• Verifique o receptor do chip para uma instalação segura antes da utilização.

• Nunca tente desinstalar o receptor do chip através de força excessiva com os seus ganchos bloqueados nas ranhuras da unidade da lâmina. Se usar força excessiva poderá danificá-lo.

MANUTENÇÃO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida antes de efectuar operações de inspecção ou de manutenção.

Limpar a ferramenta

Limpe a ferramenta retirando o pó com um pano seco ou embebido em sabão.

PRECAUÇÃO:

• Nunca utilize gasolina, benzina, diluente, álcool ou semelhante. Podem formar-se descolorações, deformações ou fissuras.

Manutenção da lâmina

Unte a lâmina antes e uma vez por hora durante a operação usando óleo da máquina ou semelhantes.

NOTA:

• Antes de untar a lâmina, retire o receptor de chip.

Recarregue a bateria assim que possível.

Recarregue a bateria.

Depois do funcionamento, retire o pó de ambos os lados da lâmina com uma escova de arame, limpe-a com um pano e depois aplique óleo de viscosidade baixa como óleo da máquina, etc. e óleo lubrificante tipo spray.

PRECAUÇÃO:

• Não lave as lâminas com água. Se o fizer, a ferramenta poderá ficar enferrujada ou danificada.

Remover ou instalar a lâmina da tesoura

PRECAUÇÃO:

• Antes de retirar ou instalar a lâmina da tesoura, certifique-se sempre de que a ferramenta está desligada e a bateria removida.

• Ao substituir a lâmina da tesoura, use sempre luvas sem remover a cobertura da lâmina para que as mãos e face não entrem em contacto directo com a lâmina. Caso contrário, poderá causar ferimentos.

NOTA:

• Não limpe a massa lubrificante da engrenagem e da manivela. Caso contrário poderá danificar a ferramenta.

Remover as lâminas da tesoura (Fig. 16)

Inverta a ferramenta e solte os quatro parafusos e remova a cobertura inferior.

NOTA:

• Tenha cuidado para não sujar as suas mãos porque é aplicada massa lubrificante na área de condução da lâmina da tesoura. (Fig. 17)

Solte os quatro parafusos e remova as lâminas. Remova a anilha e a esponja das lâminas da tesoura e coloque-as de lado. São necessárias para instalação posterior.

(Fig. 18)

Se as mangas ainda estiverem nos orifícios da engrenagem, remova a engrenagem e empurre as mangas para fora com uma chave de fendas ou semelhante.

NOTA:

A anilha debaixo da engrenagem pode sair por engano ao remover a engrenagem. Neste caso, reponha-a na posição original, como foi instalada.

Instalar a lâmina da tesoura (Fig. 19)

Remova a cobertura da lâmina das antigas lâminas da tesoura e instale-a nas novas, para evitar o contacto com as lâminas. (Fig. 20) Ajuste as posições dos orifícios rodando a engrenagem, tal como ilustrado. (Fig. 21 e 22) Aplique alguma massa lubrificante fornecida com as novas lâminas de tesoura, como ilustrado. (Fig. 23) Coloque a esponja removida na mesma posição da antiga. Certifique-se de que as mangas fornecidas com as novas lâminas de tesoura são colocadas nos pinos da lâmina. Coloque as novas lâminas de tesoura na ferramenta de forma a que os pinos alinhem com os oficícios na engrenagem. Se as mangas dos pinos saírem por engano, coloque-os previamente nos orifícios da engrenagem. (Fig. 24) Instale a lâmina e aperte os quatro parafusos, e coloque a anilha removida na mesma posição da antiga. (Fig. 25) Instale a cobertura inferior na ferramenta e aperte bem os quatro parafusos.

Armazenamento

O orifício do gancho no fundo da ferramenta é conveniente para pendurar a ferramenta num prego ou parafuso na parede. (Fig. 26) Retire a bateria e coloque a cobertura da lâmina nas lâminas da tesoura para que as lâminas não fiquem expostas. Mantenha a ferramenta fora do alcance das crianças, com cuidado. Guarde a ferramenta num local que não esteja exposto a água e chuva. Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, as reparações e os procedimentos de manutenção ou ajustes devem ser executados por centros de assistência Makita autorizados, utilizando sempre peças de substituição Makita.

ACESSÓRIOS OPCIONAIS

PRECAUÇÃO:

• Os seguintes acessórios ou extensões são os recomendados para utilizar com a ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios poderá representar um risco de ferimento para as pessoas. Apenas utilize o acessório para o fim indicado.

Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

• Cobertura da lâmina

• Montagem da lâmina da tesoura

• Bateria e carregador genuínos da Makita

• Receptor de chip

NOTA:

• Alguns itens na lista podem estar incluídos no pacote de ferramentas como acessórios de série. Podem diferir de país para país.

Ruído

O nível de ruído ponderado A típico determinado, de acordo com EN60745-2-15:

Modelo DUH481, DUH483, DUH521

Nível de pressão sonora (L

Incerteza (K): 2,5 dB (A) O nível de ruído quando em funcionamento pode exceder os 80 dB (A).

Modelo DUH523

Nível de pressão sonora (L

Incerteza (K): 2,5 dB (A) O nível de ruído quando em funcionamento pode exceder os 80 dB (A).

• O(s) valor(es) da emissão de ruído indicado(s) foi

medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

• O(s) valor(es) da emissão de ruído indicado(s) pode

também ser utilizado na avaliação preliminar da exposição.

AVISO:

• Utilize protetores auriculares.

• A emissão de ruído durante a utilização real da

ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a

): 75 dB (A)

): 77 dB (A)

ENG905-1

ENG907-1

ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada.

• Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento).

Vibração

ENG900-1

O valor total de vibração (soma vector triaxial) determinado, de acordo com EN60745-2-15:

Emissão de vibrações (a Incerteza (K): 1,5 m/s

): 2,5 m/s2 ou menos

ENG901-2

• O(s) valor(es) total(ais) de vibração indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

• O(s) valor(es) total(ais) de vibração indicado(s) pode também ser utilizado na avaliação preliminar da exposição.

AVISO:

• A emissão de vibração durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada.

Declaração de conformidade CE

Apenas para os países europeus

A declaração de conformidade CE está incluída como Anexo A neste manual de instruções.

DANSK (Originalvejledning)

Ni-MH Li-ion

Forklaring til generel oversigt

1. Rød indikator

2. Knap

3. Batteripakke

4. Stjernemærkning

5. Indikatorlamper

6. Kontrolknap

7. Kontaktgreb A

8. Kontaktgreb B

9. Aflåseknap

10. Indikatorlampe

11. Klippehøjde

12. 10 cm

13. Klipperetning

14. Den hækkeoverflade der skal klippes

15. Hold sværdet på skrå

16. Snor

17. Tryk

18. Flisopsamler

19. Møtrik

20. Sværd

21. Kroge

22. Placer krogene i rillerne

23. Riller

24. Tryk på udløsningsmekanismerne på begge sider

25. Frigør krogene

26. Skruer

27. Underdæksel

28. Svamp

29. Skive

30. Tandhjul

31. Bøsninger

32. Rille

33. Sværdhylster

34. Fedtstof

35. Sværd

SPECIFIKATIONER

Model DUH481 DUH483 DUH521 DUH523

Sværdlængde 480 mm 520 mm

Snit pr. minut

-1

(min

)

Nominel spænding 14,4 V DC 18 V DC 14,4 V DC 18 V DC

Længde i alt

(Afhængigt af

batteriet)

Nettovægt 3,0 - 3,2 kg 3,0 - 3,3 kg 3,0 - 3,2 kg 3,0 - 3,4 kg

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel.

• Specifikationerne kan variere fra land til land.

• Vægten kan muligvis afvige afhængigt af tilbehøret, inklusive batteripakken. Den letteste og tungeste kombination, ifølge EPTA-procedure 01/2014, er vist i tabellen.

869 - 881 mm 873 -888 mm 919 - 931 mm 923 - 938 mm

1.350

Anvendelig batteripakke og oplader

Batteripakke

Oplader DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH

• Nogle af de ovennævnte batteripakker og opladere er muligvis ikke til rådighed, afhængigt af den region du bor i.

ADVARSEL:

• Brug kun de ovennævnte batteripakker og opladere. Brug af nogen andre batteripakker og opladere kan muligvis forårsage personskade og/eller brand.

Symbol

Her vises de symboler, der benyttes til udstyret. Vær sikker på, at du forstår deres betydning, før du bruger udstyret.

....... Læs brugsanvisningen.

................... Udsæt ikke maskinen for fugt.

............ Kun for EU-lande

Elektrisk udstyr eller batteripakke må ikke bortskaffes sammen med almindeligt affald! I henhold til det europæiske direktiv om

14,4 V DC Model BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B

18 V DC Model

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/

END013-5

BL1850/BL1850B/BL1860B

bortskaffelse af elektriske og elektroniske produkter og om batterier og akkumulatorer og bortskaffelse af batterier og akkumulatorer og deres implementering under gældende national lovgivning skal brugt elektrisk udstyr, batterier og batteripakke(r), der har udtjent deres levetid, indsamles separat og returneres til miljøgodkendt genindvinding.

Tilsigtet anvendelse

Maskinen er beregnet til klipning af hække.

ENE014-1

Generelle sikkerhedsadvarsler for maskiner

ADVARSEL Læs alle sikkerhedsadvarsler og alle

instruktioner. Hvis De ikke følger alle advarsler og

instruktioner, kan det medføre elektrisk stød, brand og/ eller alvorlig personskade.

GEA010-1

Gem alle advarsler og instruktioner til senere reference.

Sikkerhedsadvarsler for akku hækketrimmer

1. Hold alle dele af kroppen væk fra den skærende

klinge. Undlad at fjerne afskåret materiale eller at holde materiale, der skal skæres, når klingerne bevæger sig. Sørg for, at der er slukket på kontakten, når du fjerner fastklemt materiale. Ved

brug af hækketrimmeren kan ét øjebliks uopmærksomhed medføre alvorlig personskade.

2. Bær hækketrimmeren i håndtaget med den

skærende klinge stoppet. Ved transport eller opbevaring af hækketrimmeren skal dækslet til den skærende enhed altid sættes på. Korrekt

håndtering af hækketrimmeren reducerer den mulige personskade fra de skærende klinger.

3. Hold altid kun i maskinen i de isolerede grebflader,

da den skærende klinge kan komme i berøring med skjulte ledninger. Skærende klinger, der

kommer i kontakt med en strømførende ledning, kan gøre blottede metaldele på maskinen strømførende og udgøre en risiko for, at operatøren får elektrisk stød.

4. FARE - Hold hænderne på afstand af klingen.

Kontakt med klingen vil medføre alvorlig personskade.

5. Brug ikke hækketrimmeren i regnvejr eller under

våde eller meget fugtige forhold. Den elektriske motor er ikke vandtæt.

6. Førstegangsbrugere bør få en erfaren bruger af

hækketrimmere til at vise dem, hvordan man bruger trimmeren.

7. Hækketrimmeren må ikke anvendes af børn eller

unge på under 18 år. Unge på over 16 år er muligvis

undtaget fra denne begrænsning, hvis de er under oplæring under opsyn af en ekspert.

8. Brug kun hækketrimmeren, hvis du er i god fysisk

form. Hvis du er træt, vil din opmærksomhed være reduceret. Vær særligt opmærksom sidst på arbejdsdagen. Udfør alt arbejde roligt og omhyggeligt. Brugeren er ansvarlig for enhver skade på tredjepart.

9. Brug aldrig trimmeren under indflydelse af

alkohol, narkotika eller medicin.

10. Arbejdshandsker af solidt læder er en del af det

grundlæggende udstyr til hækketrimmeren og skal altid bæres, når du arbejder med den. Bær også solide sko med skridsikre såler.

11. Før du påbegynder arbejdet, skal du kontrollere, at

trimmeren er i god og korrekt arbejdstilstand. Kontroller, at beskyttelsesskærme er monteret korrekt. Hækketrimmeren må ikke anvendes, medmindre den er fuldt samlet.

GEB062-9

12. Sørg for at have solidt fodfæste, før du starter

brugen.

13. Hold godt fast i maskinen, når du bruger maskinen.

14. Betjen ikke maskinen unødigt uden belastning.

15. Sluk med det samme for motoren, og fjern akkuen,

hvis klipperen kommer i kontakt med et hegn eller en anden hård genstand. Kontroller klipperen for beskadigelse, og reparer den med det samme, hvis den er beskadiget.

16. Før du kontrollerer klipperen, udbedrer fejl eller fjerner materiale, der sidder fast i klipperen, skal du altid slukke for trimmeren og fjerne akkuen.

17. Sluk for trimmeren, og fjern akkuen, før du udfører vedligeholdelsesarbejde.

18. Når hækketrimmeren flyttes til et andet sted, herunder under arbejde, skal du altid fjerne akkuen og sætte klingedækslet på de skærende klinger. Du må aldrig bære eller transportere trimmeren, mens klipperen kører. Tag aldrig fat i klipperen med hænderne.

19. Rengør hækketrimmeren og især klipperen efter brug, og før trimmeren lægges til opbevaring i længere tid. Smør klipperen let, og sæt dækslet på. Det dæksel, der følger med enheden, kan hænges

på væggen, hvilket er en sikker og praktisk måde at opbevare hækketrimmeren på.

20. Opb

evar hækketrimmeren med dækslet på i et tørt

ærelse. Hold den utilgængelig for børn. Opbevar

aldrig trimmeren udendørs.

21. Ret aldrig klingerne mod dig selv eller andre.

22. Hvis klingerne holder op med at bevæge sig under

brugen på grund af fremmedlegemer, der sidder fast mellem klingerne, skal du slukke for maskinen og fjerne akkuen og derefter fjerne fremmedlegemerne ved hjælp af redskaber som f.eks. en tang. Hvis du fjerner fremmedlegemerne i

hånden, kan det medføre personskade, da klingerne kan bevæge sig som reaktion på fjernelsen af fremmedlegemerne.

23. Undgå farlige miljøer. Brug ikke maskinen på

fugtige eller våde steder, og udsæt den ikke for regn. Hvis der kommer vand ind i maskinen, forøger det risikoen for elektrisk stød.

24. Undlad at kaste batterierne i åben ild. Cellen kan eksplodere. Tjek de lokale regler for eventuelle særlige instruktioner vedrørende bortskaffelse.

25. Undlad at åbne eller mishandle batterierne. Lækket elektrolyt er ætsende og kan medføre skader på øjnene eller huden. Den kan være giftig, hvis den indtages.

26. Undlad at oplade batteriet i regnvejr eller under våde forhold.

27. Kontrollér hækkene og buskene for fremmedlegemer som f.eks. trådhegn eller skjulte ledninger, før maskinen anvendes.

GEM DENNE BRUGSANVISNING.

ADVARSEL:

LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge

de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade.

VIGTIGE SIKKERHEDSINSTRUKTIONER FOR AKKUEN

1. Før brugen af batteripakken skal du læse alle instruktioner og advarsler på (1) batteriopladeren, (2) batteriet og (3) det produkt, som batteriet anvendes i.

2. Skil ikke batteripakken ad.

3. Hvis driftstiden bliver betydeligt kortere, skal du

straks ophøre med brugen. Brug kan medføre risiko for overophedning, risiko for forbrændinger eller endog eksplosion.

4. Hvis du får elektrolyt i øjnene, skal du med det samme rense øjnene med rent vand og søge læge. Dette kan medføre tab af synet.

5. Kortslut ikke batteripakken: (1) Undgå at røre ved terminalerne med ledende

materiale.

(2) Undgå at opbevare batteripakken i en

beholder med andre metalgenstande som

f.eks. søm, mønter osv. (3) Udsæt ikke batteripakken for vand eller regn. Hvis batteriet kortsluttes, kan det medføre voldsom strøm, overophedning, mulige forbrændinger og endog nedbrud.

6. Undgå at opbevare værktøjet og batteripakken på steder, hvor temperaturen kan komme op på eller overstige 50°C.

7. Sæt ikke ild til batteripakken, selvom den er alvorligt beskadiget eller helt udtjent. Batteripakken kan eksplodere ved brand.

8. Undgå at tabe eller slå på batteriet.

9. Undlad brug af et beskadiget batteri.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods.

Ved kommerciel transport, f.eks. af tredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuel mere detaljeret national lovgivning. Tape eller tildæk åbne kontakter, og pak batteriet på en måde, så det ikke kan flytte sig rundt i pakningen.

11. Når akkuen bortskaffes, skal du fjerne den fra

maskinen og bortskaffe den på et sikkert sted.

Følg de lokale bestemmelser med hensyn til bortskaffelse af batteri.

12. Brug kun batterierne med de produkter, som er specificeret af Makita. Monteres batterierne i produkter, som ikke er kompatible, kan det muligvis resultere i brand, kraftig varmeudvikling, eksplosion eller lækage af elektrolyt.

13. Hvis maskinen ikke skal bruges i længere tid ad

gangen, skal du fjerne batteriet fra maskinen.

ENC007-13

GEM DISSE INSTRUKTIONER.

FORSIGTIG: Brug kun originale batterier fra

Makita.

Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, personskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren.

Tips til, hvordan du forlænger batteriets levetid

1. Oplad batteripakken, før den bliver helt afladet. Ophør med at bruge værktøjet, og udskift batteripakken, hvis strømmen til værktøjet aftager.

2. Oplad aldrig en fuldt opladet batteripakke. Overopladning forkorter batteriets levetid.

3. Oplad batteripakken ved stuetemperatur på 10°C 40°C. Lad batteripakken køle ned før den oplades, hvis den er varm.

4. Oplad batteripakken, hvis du ikke skal anvende den i en længere periode (mere end seks måneder).

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og at

batteripakken er taget ud, før du justerer maskinen eller kontrollerer dens funktion.

Montering eller afmontering af batteripakken (Fig. 1)

FORSIGTIG:

• Sluk altid for værktøjet inden montering eller

afmontering af batteripakken.

• Hold godt fast i værktøjet og batteripakken, når du

monterer eller afmonterer batteripakken. Hvis maskinen og batteripakken ikke holdes ordentligt fast, kan de glide ud af hænderne og resultere i skader på

maskinen og batteripakken samt personskade. Afmonter batteripakken ved at holde ned på knappen foran på batteripakken og skubbe den af værktøjet. Ved montering af batteripakken justeres tungen på batteripakken med rillen i huset, hvorefter pakken skubbes på plads. Sæt den hele vejen ind, indtil den låses på plads med et lille klik. Hvis den røde indikator øverst på knappen er synlig, er batteripakken ikke låst helt fast.

FORSIGTIG:

• Sæt altid batteripakken helt ind, indtil den røde

indikator ikke længere er synlig. Ellers kan den falde ud

af værktøjet og skade dig eller andre personer i

nærheden.

• Anvend ikke kræfter ved monteringen af batteripakken.

Hvis den ikke glider let ind, er den ikke indsat korrekt.

Batteribeskyttelsessystem (lithium-ionbatteri med stjernemærkning) (Fig. 2)

Lithium-ion-batterier med en stjernemærkning er udstyret med et beskyttelsessystem. Dette system slukker automatisk for strømmen til maskinen for at forlænge batterilevetiden.

Maskinen stopper automatisk under anvendelsen, hvis maskinen og/eller batteriet udsættes for en af de følgende situationer:

• Overbelastning: Maskinen anvendes på en sådan måde, at det får den til at bruge unormalt meget strøm. I denne situation skal du slippe kontaktgrebet på maskinen og stoppe den anvendelse, som gjorde maskinen overbelastet. Tryk derefter ind på kontaktgrebet for starte igen. Hvis maskinen ikke starter, er batteriet overbelastet. I denne situation skal du lade batteriet køle af, inden du trykker ind på kontaktgrebet igen.

• Lav batterispænding: Den resterende batterikapacitet er for lav, og maskinen kan ikke køre. I denne situation skal du afmontere og oplade batteriet.

Angivelse af den resterende batterikapacitet

(Kun for batteripakker med “B” til sidst i modelnummeret.)

(Fig. 3)

Tryk på kontrolknappen på batteripakken for at få angivet den resterende batterikapacitet. Indikatorlamperne lyser i nogle få sekunder.

Indikatorlamper

Resterende

kapacitet

Tændt Slukket Blinker

75% til 100%

50% til 75%

betydning, eftersom maskinen kun starter, når begge kontaktgreb er trykket ind.

Indikatorlampe (Fig. 5)

Når maskinen kører, viser indikatorlampen batteripakkens kapacitetsstatus. Når maskinen er overbelastet og stopper under arbejdet, lyser lampen rødt. Se det følgende skema over indikatorlampens status og afhjælpning.

25% til 50%

0% til 25%

Oplad batteriet.

Der opstod

muligvis

funktionsfejl på

batteriet.

015658

BEMÆRK:

• Afhængigt af anvendelsesforholdene og den

omgivende temperatur, kan angivelsen muligvis afvige en smule fra den egentlige kapacitet.

Betjening af kontakt

FORSIGTIG:

• Før batteripakken sættes i maskinen, skal du altid

kontrollere, at kontaktgrebet reagerer korrekt og vender tilbage i “OFF”-stillingen, når du slipper det. (Fig. 4)

Denne maskine er af sikkerhedsårsager udstyret med et dobbelt kontaktsystem. Du tænder for maskinen ved at trykke på aflåseknappen og kontaktgreb A og B. Slip et af de to aktiverede kontaktgreb for at slukke for maskinen. Rækkefølgen for aktiveringen af kontaktgrebene er uden

Indikatorlampe Status Afhjælpning

Lampen blinker rødt Dette angiver det passende tidspunkt for

Lampen lyser rødt. (Bemærk 1)

Bemærk 1: Tidspunktet for hvornår indikatorlampen lyser varierer afhængigt af temperaturen på arbejdsstedet og

010970

batteripakkens tilstand.

BETJENING

FORSIGTIG:

• Sørg for, at du ikke utilsigtet kommer i kontakt med

metalhegn eller andre hårde genstande under klipning. Sværdet kan muligvis brække og forårsage alvorlig personskade.

• Det er meget farligt at strække sig meget langt frem

med en hækkeklipper, især fra en stige. Udfør ikke arbejde stående på noget der rokker eller ikke står ordentligt fast.

BEMÆRK: Forsøg ikke at klippe grene der er tykkere end 10 mm i diameter med maskinen. Klip grene ned til 10 cm

lavere end klippehøjden vha. en grensaks inden anvendelse af maskinen. (Fig. 6)

FORSIGTIG:

• Klip ikke i døde træer eller lignende hårde genstande.

Hvis du gør det, kan det muligvis beskadige maskinen.

(Fig. 7)

Hold hækkeklipperen med begge hænder, tryk ind på kontaktgreb A eller B og før derefter hækkeklipperen foran kroppen. (Fig. 8) Grundlæggende bør du holde sværdet på skrå, vendt mod klipperetningen og stille og roligt føre hækkeklipperen frem med en hastighed på 3 - 4 sekunder pr. meter.

(Fig. 9)

Når du skal klippe toppen på hækken lige, hjælper det at spænde en snor ud i den ønskede højde og klippe langs med den, ved at bruge den som en referencelinje.

(Fig. 10)

Hvis du monterer flisopsamleren (ekstratilbehør) på maskinen, når du klipper hækken lige, kan du undgå at afskårne blade bliver kastet væk. (Fig. 11) For at klippe hækkens side lige hjælper det at klippe fra bunden af og op. (Fig. 12) Når buksbom eller rhododendron klippes nedefra og op mod toppen, får du det bedste resultat.

Montering og afmontering af flisopsamleren (ekstratilbehør)

FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og at stikket er

taget ud af stikkontakten, før du monterer eller afmonterer flisopsamleren.

BEMÆRK:

• Når du monterer/afmonterer flisopsamleren, skal du

altid bære handsker, sådan at hænder og ansigt ikke

udskiftning af batteripakken, når batteriets strømstyrke sænkes.

Denne funktion aktiveres, når strømmen på batteriet næsten er brugt op. På dette tidspunkt stopper maskinen øjeblikkeligt.

Automatisk stop pga. overbelastning Sluk for maskinen.

kommer i direkte kontakt med sværdet. Ellers kan det medføre personskader.

• Sørg altid for at fjerne sværdhylsteret inden montering af flisopsamleren.

• Flisopsamleren modtager de afskårne blade, og gør det lettere at opsamle bortkastede blade. Den kan monteres på begge sider af maskinen. (Fig. 13)

Tryk flisopsamleren ned på sværdet så dens sprækker overlapper med møtrikkerne på sværdet. (Fig. 14) Flisopsamleren skal monteres sådan, at dens kroge passer ind i rillerne på sværdenheden. (Fig. 15) For at afmontere flisopsamleren skal du trykke på udløsningsmekanismen på begge sider, sådan at krogene låses op.

FORSIGTIG:

• Sværdhylsteret (standardudstyr) kan ikke monteres på maskinen, mens flisopsamleren er monteret. Inden du bærer på eller opbevarer hækkeklipperen, skal du afmontere flisopsamleren og sætte sværdhylsteret på for at undgå kontakt med sværdet.

BEMÆRK:

• Efterse flisopsamleren inden brug for at sikre ordentlig fastgørelse.

• Forsøg aldrig at afmontere flisopsamleren ved brug af kraft, mens krogene er låst ind i sværdenhedens riller. Brug af overdreven kraft kan beskadige maskinen.

VEDLIGEHOLDELSE

FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og at batteripakken er taget ud, før du forsøger at udføre inspektion eller vedligeholdelse.

Rengøring af maskinen

Rengør maskinen ved at tørre den af med en tør klud, eller en der er dyppet i sæbevand.

FORSIGTIG:

• Brug aldrig benzin, benzen, fortynder, alkohol eller lignende. Det kan muligvis medføre misfarvning, deformation eller revner.

Vedligeholdelse af sværdet

Smør sværdet inden brug, samt én gang i timen under brug med maskinolie eller lignende.

BEMÆRK:

• Afmonter flisopsamleren inden du smører sværdet.

Efter udført arbejde skal du fjerne støv fra begge sider af sværdet med en stålbørste, tørre det af med en klud og

Genoplad batteripakken så hurtigt som muligt.

Genoplad batteripakken.

derefter påføre rigeligt olie med lav viskositet, som fx maskinolie osv., eller smøreolie på spraydåse.

FORSIGTIG:

• Vask ikke sværdet i vand. Det muligvis forårsage rust eller beskadige maskinen.

Afmontering eller montering af sværd

FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, før du afmonterer eller monterer sværd.

• Når du udskifter sværdet, skal du altid bære handsker og undgå at fjerne sværdhylsteret, sådan at hænder og ansigt ikke kommer i direkte kontakt med sværdet. Ellers kan det medføre personskader.

BEMÆRK:

• Tør ikke fedtet af tandhjulet eller krumtappen. Hvis du gør det, kan det muligvis beskadige maskinen.

Afmontering af sværdet (Fig. 16)

Vend maskinen om og løsn fire skruer så du kan fjerne underdækslet.

BEMÆRK:

• Pas på dine hænder ikke snavses til eftersom der er smurt med fedt i sværdets bevægelsesområde.

(Fig. 17)

Løsn fire skruer og fjern sværdet. Fjern skiven og svampen fra sværdet og læg dem til side. De behøves til senere installation. (Fig. 18) Hvis bøsningerne stadig er placeret i tandhjulets huller, skal du fjerne tandhjulet og trykke bøsningerne ud af det med en skruetrækker eller lignende.

BEMÆRK:

Skiven under tandhjulet kan falde af ved fjernelse af tandhjulet. I dette tilfælde skal du sætte den tilbage på dens oprindelige position.

Montering af sværdet (Fig. 19)

Fjern sværdhylsteret fra det gamle sværd og placer det på det nye sværd for at undgå kontakt med sværdet.

(Fig. 20)

Juster hulpositionerne ved at dreje på tandhjulet som illustreret. (Fig. 21 og 22) Påfør som illustreret noget af det fedtstof som følger med det nye sværd. (Fig. 23) Placer den fjernede svamp på den samme position som den gamle svamp. Sørg for at de bøsninger, som følger med det nye sværd, placeres på sværdets ben. Placer det nye sværd på maskinen så benene passer ind i hullerne på tandhjulet. Hvis bøsningerne på benene falder af ved en fejltagelse, skal du placere dem i hullerne på tandhjulet på forhånd. (Fig. 24) Monter sværdet, stram de fire skruer og placer den fjernede skive på den samme position som den gamle.

(Fig. 25)

Monter underdækslet på maskinen og stram de fire skruer ordentligt til.

Opbevaring

Hullet i bunden af maskinen er praktisk, når maskinen hænges op på et søm eller en skrue på væggen. (Fig. 26)

Fjern batteripakken og placer sværdhylsteret over sværdet så knivene ikke er udækkede. Sørg for at opbevare maskinen uden for børns rækkevidde. Opbevar maskinen på et sted hvor den ikke udsættes for vand og regn. For at holde produktet SIKKERT og PÅLIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udføres af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele.

EKSTRAUDSTYR

FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til.

Henvend dig til dit lokale Makita-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.

• Sværdhylster

• Sværdmontering

• Originalt batteri og oplader fra Makita

•Flisopsamler

BEMÆRK:

• Visse dele på listen er muligvis indeholdt maskinindpakningen som standardtilbehør. De kan variere fra land til land.

Støj

Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745-2-15:

Model DUH481, DUH483, DUH521

Lydtryksniveau (L Usikkerhed (K): 2,5 dB (A)

Støjniveauet under arbejdet kan overstige 80 dB (A).

Model DUH523

Lydtryksniveau (L Usikkerhed (K): 2,5 dB (A)

Støjniveauet under arbejdet kan overstige 80 dB (A).

• De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne støjemissionsværdi(er) kan også anvendes i en præliminær eksponeringsvurdering.

ADVARSEL:

• Bær høreværn.

• Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden).

): 75 dB (A)

): 77 dB (A)

ENG905-1

ENG907-1

Vibration

ENG900-1

Den samlede vibrationsværdi (treaksiel vektorsum) bestemt i overensstemmelse med EN60745-2-15:

Vibrationsemission (a Usikkerhed (K): 1,5 m/s

): 2,5 m/s2 eller mindre

ENG901-2

• De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering.

ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.

EF-overensstemmelseserklæring

Kun for europæiske lande

EF-overensstemmelseserklæringen er inkluderet som appendiks A til denne betjeningsvejledning.

ΕΛΛΗΝΙΚΑ (Πρωτογενείς οδηγίες)

Ni-MH Li-ion

Περιγραφή γενικής όψης

1. Κόκκινη ένδειξη

2. Κουμπί

3. Κασέτα μπαταρίας

4. Ένδειξη άστρου

5. Ενδεικτικές λυχνίες

6. Κουμπί ελέγχου

7. Σκανδάλη-διακόπτης Α

8. Σκανδάλη-διακόπτης B

9. Κουμπί ασφάλισης

10. Ενδεικτική λυχνία

11. Ύψ ος κοπ ής

12. 10 cm

13. Διεύθυνση κλαδέματος

14. Επιφάνεια του φράκτη που

πρόκειται να κλαδευτεί

15. Δώστε κλίση στις λεπίδες

16. Κορδόνι

17. Πιέστε

18. Συλλέκτης θραυσμάτων

19. Παξιμάδι

20. Λεπίδα κοπής

21. Άγκιστρα

22. Προσαρμόστε τα άγκιστρα στην αυλάκωση

23. Αυλακώσεις

24. Πιέστε τους μοχλούς και στις δυο πλευρές

25. Απασφαλίστε τα άγκιστρα

26. Βίδες

27. Κάτω κάλυμμα

28. Σπόγγος

29. Ροδέλα

30. Γρανάζι

31. Έδρανα

32. Αυλάκωση

33. Κάλυμμα λεπίδων

34. Γράσο

35. Λεπίδα

ΠΡΟΔΙΑΓΡΑΦΕΣ

Μοντέλο DUH481 DUH483 DUH521 DUH523

Μήκος λεπίδας 480 mm 520 mm

Διαδρομές το λεπτό

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο

• Τα τεχνικά χαρακτηριστικά ενδέχεται να διαφέρουν ανάλογα με τη χώρα.

• Το βάρος μπορεί να διαφέρει αναλόγως του προσαρτήματος(ων), συμπεριλαμβανομένης της κασέτας μπαταρίας. Ο

-1

(min

)

Ονομαστική τιμή

τάσης

Ολικό μήκος

(Ανάλογα με την

μπαταρία)

Καθαρό βάρος 3,0 - 3,2 kg 3,0 - 3,3 kg 3,0 - 3,2 kg 3,0 - 3,4 kg

παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

ελαφρύτερος και ο βαρύτερος συνδυασμός, σύμφωνα με τη Διαδικασία-EPTA 01/2014, εμφανίζονται στον πίνακα.

D.C.14,4 V D.C.18 V D.C.14,4 V D.C.18 V

869 - 881 mm 873 -888 mm 919 - 931 mm 923 - 938 mm

1.350

Ισχύουσα κασέτα μπαταρίας και φορτιστής

Κασέτα μπαταρίας

Φορτιστής DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH

• Μερικές από τις κασέτες μπαταριών και φορτιστές που παρατίθενται παρακάτω μπορεί να μην είναι διαθέσιμες ανάλογα με την περιοχή κατοικίας σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Χρησιμοποιήστε μόνο τις κασέτες μπαταριών και τους φορτιστές που παρατίθενται παρακάτω. Η χρήση άλλων κασετών μπαταριών και φορτιστών μπορεί να προκαλέσει τραυματισμό ή/και φωτιά.

Σύμβολο

Παρακάτω παρουσιάζονται τα σύμβολα που χρησιμοποιούνται για τον εξοπλισμό. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν από τη χρήση.

....... Διαβάστε το εγχειρίδιο οδηγιών.

................... Μην εκθέσετε στην υγρασία.

D.C. 14,4V Μοντέλο BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B

D.C. 18V Μοντέλο

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/

END013-5

BL1850/BL1850B/BL1860B

............. Μόνο για τις χώρες της ΕΕ

Μην απορρίπτετε τον ηλεκτρικό εξοπλισμό ή την μπαταρία μαζί με τα οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία περί απορριμμάτων ηλεκτρικών, ηλεκτρονικών συσκευών, μπαταριών και συσσωρευτών και των απορριμμάτων μπαταριών και συσσωρευτών και την ενσωμάτωσή

τους στην εθνική νομοθεσία, οι ηλεκτρικές συσκευές, οι μπαταρίες και οι κασέτες μπαταριών, των οποίων έχει παρέλθει ο χρόνος ωφέλιμης ζωής τους, πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται σε εγκαταστάσεις περιβαλλοντικής ανακύκλωσης.

Προοριζόμενη χρήση

Το εργαλείο προορίζεται για το κλάδεμα φρακτών από θάμνους.

ENE014-1

Γενικές Προειδοποιήσεις Ασφαλείας Του Ηλεκτρικού Εργαλείου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις

προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

δεν ακολουθήσετε όλες τις προειδοποιήσεις και τις οδηγίες, υπάρχει κίνδυνος ηλεκτροπληξίας, πυρκαγιάς ή/ και σοβαρού τραυματισμού.

GEA010-1

Αν

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Προειδοποιήσεις ασφάλειας για το φορητό ψαλίδι μπορντούρας

GEB062-9

1. Απομακρύνετε όλα τα μέρη του σώματος από την

κοπτική λάμα. Μην αφαιρείτε το κομμένο υλικό και μην κρατάτε το υλικό προς κοπή όταν οι λάμες κινούνται. Βεβαιωθείτε ότι ο διακόπτης είναι κλειστός όταν καθαρίζετε μπλοκαρισμένο υλικό.

Μια στιγμ ή απρο σεξίας κατά τη διά ρκεια χειρισμού του ψαλιδιού μπορντούρας μπορεί να προκαλέσει σοβαρό τραυματισμό.

2. Να μεταφέρετε το ψαλίδι μπορντούρας από τη

λαβή, με την κοπτική λάμα σταματημένη. Κατά τη μεταφορά ή την αποθήκευση του ψαλιδιού μπορντούρας, να τοποθετείτε πάντα το κάλυμμα της κοπτικής συσκευής. Ο σωστός χειρισμός του

ψαλιδιού μπορντούρας θα μειώσει τους πιθανούς ατομικούς τραυματισμούς από τις κοπτικές λάμες.

3. Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες

επιφάνειες λαβής επειδή η κοπτική λάμα μπορεί να κάνει επαφή με το κρυμμένο καλώδιο. Σε

περίπτωση επαφής των κοπτικών λαμών με ηλεκτροφόρο καλώδιο, μπορεί τα εκτεθειμένα μεταλλικά εξαρτήματα του ηλεκτρικού εργαλείου να καταστούν τα ίδια ηλεκτροφόρα και να προκαλέσουν ηλεκτροπληξία στο χειριστή.

4. ΚΙΝΔΥΝΟΣ - Να διατηρείτε τα χέρια σας μακριά

από τη λάμα. Η επαφή με τη λάμα θα έχει ως αποτέλεσμα σοβαρό προσωπικό τραυματισμό.

5. Μη χρησιμοποιήσετε το ψαλίδι μπορντούρας στη

βροχή ή σε βρεγμένες ή πολύ νωπές συνθήκες. Το ηλεκτρικό μοτέρ δεν είναι αδιάβροχο.

6. Όσοι χρησιμοποιούν το ψαλίδι για πρώτη φορά

θα πρέπει να ζητήσουν από έναν έμπειρο χρήστη

του ψαλιδιού μπορντούρας να τους δείξει πώς να χρησιμοποιήσουν το ψαλίδι.

7. Το ψαλίδι μπορντούρας δεν πρέπει να χρησιμοποιείται από παιδιά και νέους κάτω των 18 ετών. Εξαιρούνται από αυτήν την απαγόρευση οι

νέοι άνω των 16 ετών που εκπαιδεύονται υπό την επίβλεψη ειδικού.

8. Να χρησιμοποιείτε το ψαλίδι μπορντούρας μόνο αν βρίσκεστε σε καλή σωματική κατάσταση. Αν είστε κουρασμένοι, η προσοχή σας θα είναι μειωμένη. Προσέξτε ιδιαίτερα κατά το τέλος της μέρας εργασίας. Εκτελέστε όλες τις εργασίες με ηρεμία και προσοχή. Ο χρήστης είναι υπεύθυνος για όλες τις ζημιές σε άλλα άτομα.

9. Μη χρησιμοποιείτε ποτέ το ψαλίδι υπό την

επήρεια αλκοόλ, ναρκωτικών ουσιών ή φαρμάκων.

10. Τα γάντια εργασίας από ανθεκτικό δέρμα αποτελούν μέρος του βασικού εξοπλισμού του ψαλιδιού μπορντούρας και πρέπει πάντα να φοριούνται κατά την εργασία με αυτό. Επίσης, να φοράτε σταθερά παπούτσια με αντιολισθητικές σόλες.

11. Πριν ξεκινήσετε οποιαδήποτε εργασία, ελέγξτε για να βεβαιωθείτε ότι το ψαλίδι βρίσκεται σε καλή και ασφαλή κατάσταση εργασίας. Βεβαιωθείτε ότι οι προφυλακτήρες είναι τοποθετημένα σωστά. Το ψαλίδι μπορντούρας δεν πρέπει να χρησιμοποιηθεί αν δεν είναι πλήρως συναρμολογημένο.

12. Να βεβαιώνεστε ότι στέκεστε σταθερά πριν ξεκινήσετε μια εργασία.

13. Κρατήστε το εργαλείο σταθερά όταν χρησιμοποιείτε το εργαλείο.

14. Μη θέτετε το εργαλείο σε λειτουργία χωρίς φορτίο όταν αυτό δεν είναι απαραίτητο.

15. Να σβήνετε αμέσως το μοτέρ και να βγάζετε την κασέτα μπαταριών αν το κοπτικό έρθει σε επαφή με φράχτη ή άλλο σκληρό αντικείμενο. Ελέγξτε το κοπτικό για ζημιά και, αν υπάρχει ζημιά, επισκευάστε αμέσως.

16. Πριν ελέγξετε το κοπτικό, διορθώσετε μια βλάβη ή αφαιρέσετε υλικά που πιάστηκαν στο κοπτικό, να σβήνετε πάντα το ψαλίδι και να βγάζετε την κασέτα μπαταριών.

17. Σβήστε το ψαλίδι και βγάλτε την κασέτα μπαταριών πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης.

18.

Όταν μετακινείτε το ψαλίδι μπορντούρας σε άλλη τ

οποθεσία, συμπεριλαμβάνοντας κατά τη διάρκεια της εργασίας, να αφαιρείτε πάντα την κασέτα μπαταριών και να τοποθετείτε το κάλυμμα λαμών στις κοπτικές λάμες. Μη μεταφέρετε ποτέ το ψαλίδι με το κοπτικό να λειτουργεί. Μην πιάνετε ποτέ το κοπτικό με τα χέρια σας.

19. Να καθαρίζετε το ψαλίδι μπορντούρας, και ειδικά το κοπτικό, μετά τη χρήση και πριν τοποθετήσετε το ψαλίδι για αποθήκευση για μεγάλες χρονικές περιόδους. Λιπάνετε ελαφρά το κοπτικό και τοποθετήστε το κάλυμμα. Το κάλυμμα που

παρέχεται με τη μονάδα μπορεί να κρεμαστεί στον τοίχο, παρέχοντας έναν ασφαλή και πρακτικό τρόπο αποθήκευσης του ψαλιδιού μπορντούρας.

20. Να αποθηκεύετε το ψαλίδι μπορντούρας με

τοποθετημένο το κάλυμμα, σε ένα δωμάτιο χωρίς υγρασία. Φυλάξτε το μακριά από παιδιά. Μην αποθηκεύετε ποτέ το ψαλίδι σε εξωτερικό χώρο.

21. Μην στρέφετε ποτέ τις λάμες κουρευτικού προς το μέρος σας ή προς τους άλλους.

22. Αν οι λάμες σταματήσουν να κινούνται επειδή κόλλησαν ξένα αντικείμενα μεταξύ των λαμών κατά τη λειτουργία, σβήστε το εργαλείο και αφαιρέστε την κασέτα μπαταριών, μετά αφαιρέστε το ξένο αντικείμενο χρησιμοποιώντας κάποιο εργαλείο, όπως μια πένσα. Η αφαίρεση των ξένων

αντικειμένων με το χέρι μπορεί να προκαλέσει τραυματισμό, επειδή οι λάμες μπορεί να κινηθούν σε αντίδραση της αφαίρεσης των ξένων αντικειμένων.

23. Να αποφεύγετε τα επικίνδυνα περιβάλλοντα. Μη

χρησιμοποιείτε το εργαλείο σε υγραμένο ή υγρό χώρο ούτε να το εκθέτετε στη βροχή. Η είσοδος νερού στο εργαλείο μπορεί να αυξήσει τον κίνδυνο πρόκλησης ηλεκτροπληξίας.

24. Μη απορρίπτετε την μπαταρία(ίες) στη φωτιά. Το κελί μπορεί να εκραγεί. Συμβουλευτείτε τους τοπικούς κώδικες για πιθανές ειδικές οδηγίες απόρριψης.

25. Μη απορρίπτετε και μην καταστρέψετε την μπαταρία(ίες). Ο ηλεκτρολύτης που εκλύεται είναι διαβρωτικός και μπορεί να προκαλέσει ζημιά στα μάτια ή στο δέρμα. Σε περίπτωση κατάποσης, μπορεί να είναι τοξικό.

26. Μη φορτίζετε την μπαταρία στη βροχή, αλλά ούτε σε υγρές τοποθεσίες.

27. Ελέγχετε τους φράχτες από θάμνους και τους θάμνους για ξένα αντικείμενα, όπως συρμάτινους φράχτες ή κρυμμένα καλώδια, πριν θέσετε σε λειτουργία το εργαλείο.

ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

ΜΗΝ επιτρέψετε το βαθμό άνεσης ή εξ οικείωσης με το προϊόν (λόγω επανειλημμένης χρήσης) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η αμέλεια να ακολουθήσετε τους κανόνες ασφάλειας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΚΑΣΕΤΑ ΜΠΑΤΑΡΙΩΝ

1. Πριν χρησιμοποιήσετε την μπαταρία, διαβάστε όλες τις οδηγίες και τις ενδείξεις προφύλαξης στο (1) φορτιστή μπαταρίας, (2) την μπαταρία και (3) το προϊόν στο οποίο χρησιμοποιείται η μπαταρία.

2. Μην αποσυναρμολογείτε την μπαταρία.

3. Αν ο χρόνος λειτουργίας της μπαταρίας είναι

υπερβολικά σύντομος, διακόψτε αμέσως τη λειτουργία. Αν συνεχίσετε, μπορεί να έχει ως αποτέλεσμα τον κίνδυνο υπερθέρμανσης, πιθανών εγκαυμάτων και ακόμη έκρηξης.

ENC007-13

4. Αν μπει στα μάτια σας ηλεκτρολύτης, ξεπλύνετε με

καθαρό νερό και αναζητήστε αμέσως ιατρική βοήθεια. Μπορεί να χάσετε την όρασή σας.

5. Μη βραχυκυκλώνετε την μπαταρία: (1) Μην αγγίζετε τους ακροδέκτες με αγώγιμο

υλικό.

(2) Μην αποθηκεύετε την μπαταρία σε δοχείο με

άλλα μεταλλικά αντικείμενα, όπως καρφιά,

νομίσματα, κτλ. (3) Μην εκθέτετε την μπαταρία σε νερό ή βροχή. Αν βραχυκυκλωθεί η μπαταρία, μπορεί να προκληθεί μεγάλη ροή ηλεκτρικού ρεύματος, υπερθέρμανση, πιθανά εγκαύματα και ακόμη και καταστροφή της μπαταρίας.

6. Μην αποθηκεύετε το εργαλείο και την μπαταρία σε μέρη όπου η θερμοκρασία μπορεί να φτάσει ή να ξεπεράσει τους 50°C (122°F).

7. Μην αποτεφρώνετε την μπαταρία ακόμη κι αν παρουσιάζει σοβαρή ζημιά ή είναι εντελώς φθαρμένη. Η μπαταρία μπορεί να εκραγεί σε φωτιά.

8. Να προσέχετε να μη σας πέσει η μπαταρία και να μη συγκρουστεί με κάποιο αντικείμενο.

9. Μη χρησιμοποιείτε μια μπαταρία που έχει υποστεί βλάβη.

10. Οι μπαταρίες ιόντων λιθίου που περιέχονται υπόκεινται στις απαιτήσεις της νομοθεσίας για επικίνδυνα αγαθά.

Για εμπορικές μεταφορές, για παράδειγμα από τρίτα μέρη, πρέπει να τηρούνται οι διαμεταφορείς, οι ειδικές απαιτήσεις στη συσκευασία και η επισήμανση. Για προετοιμασία του στοιχείου που αποστέλλεται, είναι απαραίτητο να συμβουλευτείτε έναν ειδικό για επικίνδυνα υλικά. Επίσης, τηρήστε τους πιθανούς, πιο αναλυτικούς εθνικούς κανονισμούς. Καλύψτε με αυτοκόλλητη ταινία ή κρύψτε τις ανοικτές επαφές και συσκευάστε την μπαταρία με τρόπο που να μην μπορεί να μετακινείται μέσα στη συσκευασία.

11. Όταν απορρίπτετε την κασέτα μπαταριών,

αφαιρέστε την από το εργαλείο και διαθέστε την σε ένα ασφαλές μέρος. Ακολουθήστε τους τοπικούς

κανονισμούς σχετικά με την απόρριψη της μπαταρίας.

12. Χρησιμοποιείτε τις μπαταρίες μόνο με τα προϊόντα που καθορίζει η Makita. Η τοποθέτηση των μπαταριών σε μη συμμορφούμενα προϊόντα μπορεί να προκαλέσει πυρκαγιά, υπερβολική ζέστη, έκρηξη ή διαρροή ηλεκτρολύτη.

13. Αν δεν χρησιμοποιείτε το εργαλείο για μεγάλο

χρονικό διάστημα, πρέπει να βγάλετε την μπαταρία από το εργαλείο.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε μόνο γνήσιες

μπαταρίες της Makita.

Η χρήση μη γνήσιων μπαταριών Makita, ή μπαταριών που έχουν τροποποιηθεί, μπορεί να έχει ως αποτέλεσμα τη ρήξη της μπαταρίας, προκαλώντας πυρκαγιά, προσωπικό τραυματισμό και βλάβη. Επίσης, θα ακυρωθεί η εγγύηση της Makita για το εργαλείο και φορτιστή Makita.

Συμβουλές για τη διατήρηση της μέγιστης ζωής της μπαταρίας

1. Να φορτίζετε την μπαταρία πριν αποφορτιστεί εντελώς. Πάντοτε να διακόπτετε τη λειτουργία του εργαλείου και να φορτίζετε την μπαταρία όταν παρατηρείται μειωμένη ισχύ του εργαλείου.

2. Ποτέ μην επαναφορτίζετε μια πλήρως φορτισμένη μπαταρία. Αν υπερφορτίσετε την μπαταρία, μειώνεται η ωφέλιμη διάρκεια ζωής της.

3. Να φορτίζετε την μπαταρία σε θερμοκρασία δωματίου, δηλαδή στους 10°C έως 40°C (50°F έως 104°F). Αν η μπαταρία είναι θερμή, αφήστε την να ψυχθεί πριν τη φορτίσετε.

4. Φορτίστε την κασέτα μπαταρίας εάν δεν πρόκειται να την χρησιμοποιήσετε για περισσότερους από έξι μήνες.

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο

και έχετε βγάλει την μπαταρία πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία του εργαλείου.

Τοποθέτηση ή αφαίρεση της κασέτας μπαταρίας (Εικ. 1)

ΠΡΟΣΟΧΗ:

• Πάντοτε να απενεργοποιείτε το εργαλείο πριν από την

τοποθέτηση ή την αφαίρεση της κασέτας μπαταρίας.

• Κρατήστε το εργαλείο και την κασέτα μπαταρίας

γερά κατά την τοποθέτηση ή την αφαίρεση της κασέτας μπαταρίας. Εάν δεν κρατήσετε το εργαλείο

και την μπαταρία καλά μπορεί να γλιστρήσουν από τα χέρια σας και να προκληθεί ζημιά στο εργαλείο και στη

μπαταρία αλλά και προσωπικός τραυματισμός. Για να βγάλετε την κασέτα μπαταρίας, σύρετε την από το εργαλείο ολισθαίνοντας το κουμπί στο μπροστινό μέρος της κασέτας. Για να τοποθετήσετε την κασέτα μπαταρίας, ευθυγραμμίστε τη γλωττίδα της κασέτας μπαταρίας με την εγκοπή στο περίβλημα και ολισθήστε τη στη θέση της. Τοποθετήστε τη έως το τέρμα, δηλαδή έως ότου ασφαλίσει στη θέση και ακουστεί ένας χαρακτηριστικός ήχος “κλικ”. Αν μπορείτε να δείτε την κόκκινη ένδειξη στην πάνω πλευρά του κουμπιού, η μπαταρία δεν είναι πλήρως ασφαλισμένη.

ΠΡΟΣΟΧΗ:

• Πάντοτε να τοποθετείτε πλήρως την κασέτα μπαταρίας

για να μη φαίνεται η κόκκινη ένδειξη. Σε αντίθετη

περίπτωση, μπορεί να πέσει κατά λάθος από το

εργαλείο και να τραυματίσει εσάς ή κάποιον

παρευρισκόμενο.

• Μην εισάγετε με τη βία την κασέτα μπαταρίας. Αν η

κασέτα δεν ολισθαίνει με ευκολία, δεν την εισαγάγατε

σωστά.

Σύστημα προστασίας μπαταρίας (Μπαταρία ιόντων λιθίου με την ένδειξη άστρου) (Εικ. 2)

Οι μπαταρίες ιόντων λιθίου με ένδειξη άστρου είναι εφοδιασμένες με ένα σύστημα προστασίας. Αυτό το σύστημα διακόπτει αυτόματα το ρεύμα στο εργαλείο για να παρατείνεται η διάρκεια ζωής της μπαταρίας. Το εργαλείο θα σταματήσει αυτόματα κατά τη λειτουργία όταν το εργαλείο και/ή η μπαταρία υποστούν τις παρακάτω συνθήκες.

•Υπερφόρτιση: Το εργαλείο λειτουργεί με τρόπο που προκαλεί την κατανάλωση ασυνήθιστα υψηλής ποσότητας ρεύματος. Στην περίπτωση αυτή, ελευθερώστε σκανδάληδιακόπτης του εργαλείου και σταματήστε την εφαρμογή που προκάλεσε την υπερφόρτωση του εργαλείου. Στη συνέχεια, τραβήξτε τη σκανδάληδιακόπτης ξανά για επανεκκίνηση. Εάν το εργαλείο δεν ξεκινά, η μπαταρία έχει υπερθερμανθεί. Στην περίπτωση αυτή, αφήστε την μπαταρία να κρυώσει πριν τραβήξετε τη σκανδάληδιακόπτης ξανά.

• Χαμηλή τάση της μπαταρίας: Η εναπομένουσα ποσότητα ρεύματος της μπαταρίας είναι πολύ χαμηλή και το εργαλείο δεν θα λειτουργήσει. Σε αυτήν την περίπτωση, αφαιρέστε και επαναφορτίστε τη μπαταρία.

Ένδειξη της εναπομένουσας χωρητικότητας της μπαταρίας

(Μόνο για τις κασέτες μπαταρία με “Β” στο τέλος του αριθμού μοντέλου.) (Εικ. 3) Πατήστε το κουμπί ελέγχου στην κασέτα μπαταρίας για να εμφανιστεί η υπολειπόμενη χωρητικότητα της μπαταρίας. Οι ενδεικτικές λυχνίες θα ανάψουν για μερικά δευτερόλεπτα.

Ενδεικτικές λυχνίες

Αναμμένες Σβηστές Αναβοσβήνουν

015658

Εναπομένουσα

χωρητικότητα

75% έως 100%

50% έως 75%

25% έως 50%

0% έως 25%

Φορτίστε τη

μπαταρία.

Η μπαταρία

μπορεί να

δυσλειτουργεί.

ΣΗΜΕΙΩΣΗ:

• Ανάλογα με τις συνθήκες χρήσης και τη θερμοκρασία περιβάλλοντος, η ένδειξη μπορεί να διαφέρει ελαφρώς από την πραγματική χωρητικότητα.

Δράση διακόπτη

ΠΡΟΣΟΧΗ:

• Πριν την τοποθέτηση της μπαταρίας στο εργαλείο, πάντοτε να ελέγχετε ότι η σκανδάλη-διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση “OFF” όταν την αφήνετε. (Εικ. 4)

Για την ασφάλειά σας αυτό το εργαλείο είναι εφοδιασμένο με ένα διπλό σύστημα διακοπτών. Για να ενεργοποιήσετε το εργαλείο, πατήστε το κουμπί ασφάλισης και τις σκανδάλες Α και Β. Ελευθερώστε την μια από τις δυο

Ενδεικτική λυχνία Κατάσταση Ενέργεια που πρέπει να γίνει

Η λυχνία αναβοσβήνει στο κόκκινο

Η λυχνία ανάβει στο κόκκινο. (Σημείωση 1)

Σημείωση 1: Ο χρόνος κατά τον οποίο ανάβει η ενδεικτική λυχνία διαφέρει ανάλογα με τη θερμοκρασία γύρω από το

010970

χώρο εργασίας και τις συνθήκες της κασέτας μπαταρίας.

Αυτό δείχνει τον κατάλληλο χρόνο για την αντικατάσταση της κασέτας μπαταρίας όταν αυτή εξασθενήσει.

Αυτή η λειτουργία ενεργοποιείται όταν η ισχύς της μπαταρίας είναι σχεδόν εξαντλημένη. Τη στιγμή αυτή το εργαλείο σταματά αμέσως.

Αυτόματη διακοπή λόγω υπερφόρτωσης Απενεργοποιήστε το εργαλείο.

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΣΟΧΗ:

• Να προσέξετε να μην έρθετε σε επαφή κατά τύχη με ένα μεταλλικό φράκτη ή με άλλα σκληρά αντικείμενα κατά το κλάδεμα. Η λεπίδα θα σπάσει και μπορεί να προκαλέσει σοβαρό τραυματισμό.

• Το υπερβολικό τέντωμα με το ψαλίδι μπορντούρας, ιδιαίτερα από μια σκάλα είναι υπερβολικά επικίνδυνο. Να μην εργάζεστε από μια κινούμενη ή ασταθή θέση.

ΕΙΔΟΠΟΙΗΣΗ: Μην προσπαθήσετε να κόψετε κλαδιά με διάμετρο πάχους μεγαλύτερη από 10 mm με αυτό το εργαλείο.

Να κόβετε τα κλαδιά 10 cm χαμηλότερα σε σχέση με το ύψος κοπής χρησιμοποιώντας κόφτες κλαδιών πριν χρησιμοποιήσετε το εργαλείο. (Εικ. 6)

ΠΡΟΣΟΧΗ:

• Μην κόβετε ξερά δένδρα ή παρόμοια σκληρά αντικείμενα. Αν δεν τηρήσετε αυτή την οδηγία, μπορεί να προκληθεί ζημιά στο εργαλείο. (Εικ. 7)

Κρατήστε το ψαλίδι με τα δύο σας χέρια και τραβήξετε τη σκανδάλη-διακόπτης Α ή Β και μετακινήστε το μπροστά από το σώμα σας. (Εικ. 8) Για τη βασική λειτουργία, στρέψτε τις λεπίδες προς την διεύθυνση κλαδέματος και κινήστε το ήρεμα και αργά με μια ταχύτητα 3 - 4 δευτερολέπτων το μέτρο. (Εικ. 9) Η ομοιόμορφη κοπή της κορυφής ενός φράκτη, γίνεται ευκολότερη με το δέσιμο ενός κορδονιού στο επιθυμητό ύψος και το κλάδεμα κατά μήκος της, χρησιμοποιώντας την ως γραμμή αναφοράς. (Εικ. 10) Η τοποθέτηση του συλλογέα θραυσμάτων (προαιρετικό αξεσουάρ) στο εργαλείο κατά το κλάδεμα του φράκτη σε

πατημένες σκανδάλες για την απενεργοποίηση του εργαλείου. Δεν έχει σημασία η σειρά με την οποία θα ενεργοποιηθούν οι σκανδάλες επειδή το εργαλείο ξεκινά μόνο όταν ενεργοποιηθούν και οι δυο σκανδάλες.

Ενδεικτική λυχνία (Εικ. 5)

Όταν λειτουργεί το εργαλείο η ενδεικτική λυχνία δείχνει την κατάσταση χωρητικότητας της κασέτας μπαταρίας. Όταν το εργαλείο υπερφορτωθεί και σταματήσει τη λειτουργία, η ενδεικτική λυχνία ανάβει στο κόκκινο. Ανατρέξτε στον παρακάτω πίνακα για την κατάσταση της ενδεικτικής λυχνίας και τις ενέργειες που πρέπει να γίνουν.

Επαναφορτίστε τη μπαταρία όσο το δυνατόν συντομότερα.

Επαναφορτίστε τη μπαταρία.

ευθεία μπορεί να βοηθήσει στην αποφυγή του πετάγματος των κομμένων φύλλων. (Εικ. 11) Για την ίσια κοπή των πλαϊνών του φράκτη, θα βοηθηθείτε εάν κόβετε από κάτω προς τα πάνω. (Εικ. 12) Να κλαδεύετε ένα πυξό ή ένα ροδόδεντρο από τη βάση προς τα επάνω ώστε να γίνει μια καλή δουλειά και να δημιουργηθεί μια ωραία εμφάνιση.

Τοποθέτηση ή αφαίρεση του συλλέκτη θραυσμάτων (προαιρετικό αξεσουάρ)

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν τοποθετήσετε ή αφαιρέσετε το συλλέκτη θραυσμάτων.

ΣΗΜΕΙΩΣΗ:

• Κατά την αντικατάσταση του συλλέκτη θραυσμάτων, πάντοτε να φοράτε γάντια έτσι ώστε τα χέρια σας και το πρόσωπό σας να μην έρχονται σε άμεση επαφή με τη λεπίδα. Αν δεν τηρήσετε αυτή την οδηγία, μπορεί να προκληθεί προσωπικός τραυματισμός.

• Πάντοτε να φροντίζετε να αφαιρείτε το κάλυμμα των λεπίδων πριν την εγκατάσταση του συλλέκτη θραυσμάτων.

• Ο συλλέκτης θραυσμάτων δέχεται κομμένα φύλλα και μετριάζει το πέταγμα των φύλλων. Μπορείτε να τον τοποθετήσετε σε οποιαδήποτε πλευρά του εργαλείου.

(Εικ. 13)

Πιέστε τον συλλέκτη θραυσμάτων στις λεπίδες κοπής έτσι ώστε οι σχισμές του να επικαλύπτουν τα παξιμάδια των λεπίδων κοπής. (Εικ. 14) Τη στιγμή αυτή, ο συλλέκτης θραυσμάτων χρειάζεται να τοποθετηθεί με τέτοιο τρόπο ώστε τα άγκιστρά του να

ταιριάζουν μέσα στις αυλακώσεις της μονάδας των λεπίδων κοπής. (Εικ. 15) Για να βγάλετε τον συλλέκτη θραυσμάτων, πιέστε το μοχλό και στις δυο πλευρές έτσι ώστε να απασφαλίσουν τα άγκιστρα.

ΠΡΟΣΟΧΗ:

• Το κάλυμμα των λεπίδων (βασικός εξοπλισμός) δεν μπορεί να τοποθετηθεί πάνω στο εργαλείο με εγκαταστημένο το συλλέκτη θραυσμάτων. Πριν από την μεταφορά ή την αποθήκευση, αφαιρέστε τον συλλέκτη θραυσμάτων και μετά τοποθετήστε το κάλυμμα των λεπίδων για να αποφύγετε την έκθεση των λεπίδων.

ΣΗΜΕΙΩΣΗ:

• Ελέγξετε ότι ο συλλέκτης θραυσμάτων έχει τοποθετηθεί σταθερά πριν από την χρήση.

• Ποτέ να μην προσπαθήσετε να αφαιρέσετε τον συλλέκτη θραυσμάτων με τη χρήση υπερβολικής βίας καθώς τα άγκιστρά του είναι ασφαλισμένα στις αυλακώσεις στη μονάδα των λεπίδων. Η χρήση υπερβολικής δύναμης μπορεί να τον καταστρέψει.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο και έχετε βγάλει την μπαταρία πριν εκτελέσετε οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό.

Καθαρισμός του εργαλείου

Καθαρίσετε το εργαλείο σκουπίζοντας την σκόνη με ένα στεγνό πανί ή με ένα πανί βουτηγμένο σε σαπουνόνερο.

ΠΡΟΣΟΧΗ:

• Μην χρησιμοποιήσετε ποτέ βενζίνη, βενζόλη, διαλυτικό, αλκοόλη ή κάτι παρόμοιο. Μπορεί να προκληθεί αποχρωματισμός, παραμόρφωση ή ρωγμές.

Συντήρηση λεπίδας

Επαλείψτε την λεπίδα πριν από τη λειτουργία και μια φορά κάθε μια ώρα λειτουργίας, χρησιμοποιώντας μηχανικό λάδι ή κάτι παρόμοιο.

ΣΗΜΕΙΩΣΗ:

• Πριν την επάλειψη της λεπίδας, αφαιρέστε το συλλέκτη θραυσμάτων.

Μετά τη λειτουργία, αφαιρέστε την σκόνη από τις δυο πλευρές της λεπίδας με μια συρματόβουρτσα, σκουπίστε με ένα πανί και με τά βάλε τε αρ κετό λάδι χαμηλού ιξώδους, όπως μηχανικό λάδι, κτλ. και λιπαντικό ψεκασμού.

ΠΡΟΣΟΧΗ:

• Μην πλύνετε τις λεπίδες με νερό. Αν δεν τηρήσετε αυτή την οδηγία, μπορεί να προκληθεί σκουριά ή φθορά στο εργαλείο.

Αφαίρεση ή τοποθέτηση της λεπίδας κοπής

ΠΡΟΣΟΧΗ:

• Πριν από την αφαίρεση ή την τοποθέτηση της λεπίδας κοπής, πάντοτε να φροντίζετε να απενεργοποιείτε το εργαλείο και να αφαιρείτε την μπαταρία.

• Κατά την αντικατάσταση της λεπίδας κοπής, πάντοτε να φοράτε γάντια χωρίς να αφαιρέσετε το κάλυμμα των

λεπίδων έτσι ώστε τα χέρια σας και το πρόσωπό σας να μην έρχονται σε άμεση επαφή με τη λεπίδα. Αν δεν τηρήσετε αυτή την οδηγία, μπορεί να προκληθεί προσωπικός τραυματισμός.

ΣΗΜΕΙΩΣΗ:

• Μην σκουπίσετε το γράσο από το γρανάζι και το στρόφαλο. Αν δεν τηρήσετε αυτή την οδηγία, μπορεί να προκληθεί ζημιά στο εργαλείο.

Αφαίρεση των λεπίδων κοπής (Εικ. 16)

Αναστρέψετε το εργαλείο, ξεσφίξετε τις τέσσερις βίδες και αφαιρέστε το κάτω κάλυμμα.

ΣΗΜΕΙΩΣΗ:

• Προσέξετε να μην λερώσετε τα χέρια σας επειδή υπάρχει γράσο στην επιφάνεια κίνησης της λεπίδας κοπής. (Εικ. 17)

Χαλαρώστε τις τέσσερις βίδες και αφαιρέστε τις λεπίδες. Αφαιρέστε τη ροδέλα και το σπόγγο από τις λεπίδες κοπής και φυλάξτε τις. Απαιτούνται για μεταγενέστερη εγκατάσταση. (Εικ. 18) Αν τα έδρανα παραμένουν μέσα στις τρύπες του γραναζιού, αφαιρέστε το γρανάζι και σπρώξτε τα έδρανα έξω από αυτό με ένα κατσαβίδι ή κάτι παρόμοιο.

ΣΗΜΕΙΩΣΗ:

Η ροδέλα κάτω από το γρανάζι μπορεί να βγει έξω κατά λάθος κατά την αφαίρεση του γραναζιού. Στην περίπτωση αυτή, επαναφέρετε τη στην αρχική της θέση όπως ήταν εγκαταστημένη.

Τοποθέτηση της λεπίδας κοπής (Εικ. 19)

Αφαιρέστε το κάλυμμα των λεπίδων από τις παλιές λεπίδες κοπής και τοποθετήστε το πάνω στις καινούργιες αποφεύγοντας την επαφή με τις λεπίδες. (Εικ. 20) Προσαρμόστε τις θέσεις των οπών περιστρέφοντας το γρανάζι όπως παρουσιάζεται στην εικόνα. (Εικ. 21 και 22) Τοποθε τήστε λίγο γράσο που παρέχεται με τις καινο ύργιες λεπίδες κοπής όπως παρουσιάζεται στην εικόνα. (Εικ. 23) Τοποθετήστε τον σπόγγο που είχε αφαιρεθεί στην ίδια θέση με την παλιά. Φροντίστε ότι τα έδρανα που παρέχονται με τις καινούργιες λεπίδες κοπής είναι τοποθετημένα πάνω στους πείρους της λεπίδας. Τοποθετήστε τις καινούργιες λεπίδες κοπής πάνω στο εργαλείο έτσι ώστε οι πείροι να ταιριάζουν πάνω στο γρανάζι. Αν τα έδρανα βγουν έξω από τους πείρους κατά λάθος, τοποθετήστε τα προηγουμένως μέσα στις τρύπες του γραναζιού. (Εικ. 24) Τοποθετήστε τη λεπίδα και σφίξτε τις τέσσερις βίδες και τοποθετήστε την ροδέλα που είχε αφαιρεθεί στην ίδια θέση με την παλιά. (Εικ. 25) Τοποθετήστε το κάτω κάλυμμα του εργαλείου και σφίξτε καλά τις τέσσερις βίδες.

Αποθήκευση

Η τρύπα του γάντζου στη βάση του εργαλείου είναι βολική για το κρέμασμα του εργαλείου από ένα καρφί ή μια βίδα στον τοίχο. (Εικ. 26) Αφαιρέστε τη μπαταρία και τοποθετήστε το κάλυμμα των λεπίδων πάνω στις λεπίδες κοπής έτσι ώστε οι λεπίδες να μην είναι εκτεθειμένες. Αποθηκεύστε προσεκτικά το εργαλείο σε χώρο όπου βρίσκεται μακριά από την πρόσβαση των παιδιών. Αποθηκεύστε το εργαλείο σε ένα χώρο που δεν είναι εκτεθειμένος στο νερό ή στη βροχή.

Για να διατηρείται η ΑΣΦΑΛΕΙΑ και η ΑΞΙΟΠΙΣΤΙΑ του προϊόντος, οι εργασίες επισκευής, καθώς και οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης, θα πρέπει να εκτελούνται σε εξουσιοδοτημένα κέντρα εξυπηρέτησης της Makita, και πάντοτε με τη χρήση ανταλλακτικών της Makita.

ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ

ΠΡΟΣΟΧΗ:

• Συνιστάται η χρήση αυτών των αξεσουάρ ή εξαρτημάτων με το εργαλείο της Makita, όπως περιγράφεται στο παρόν εγχειρίδιο. Αν χρησιμοποιήσετε άλλα αξεσουάρ ή εξαρτήματα μπορεί να παρουσιαστεί κίνδυνος για πρόκληση τραυματισμού προσώπων. Να χρησιμοποιείτε τα αξεσουάρ και τα εξαρτήματα μόνο για το σκοπό για τον οποίο προορίζονται.

Αν χρειάζεστε κάποια βοήθεια ή περισσότερες πληροφορίες σχετικά με τα αξεσουάρ αυτά, απευθυνθείτε στο πλησιέστερο κέντρο εξυπηρέτησης της Makita.

• Κάλυμμα λεπίδων

• Συγκρότημα λεπίδων κοπής

• Αυθεντική μπαταρία και φορτιστής της Makita

• Συλλέκτης θραυσμάτων

ΣΗΜΕΙΩΣΗ:

• Ορισμένα από τα στοιχεία της λίστα μπορεί να περιέχονται στην συσκευασία του εργαλείου ως κανονικά αξεσουάρ. Αυτά ενδέχεται να διαφέρουν από χώρα σε χώρα.

Θόρυβος

Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει καθοριστεί σύμφωνα με την EN60745-2-15:

Μοντέλα DUH481, DUH483, DUH521

Επίπεδο ηχητικής πίεσης (L Αβεβαιότητα (Κ): 2,5 dB (A)

): 75 dB (A)

Το επίπεδο θορύβου σε λειτουργία ενδέχεται να υπερβεί τα 80 dB (A).

Μοντέλα DUH523

Επίπεδο ηχητικής πίεσης (L Αβεβαιότητα (Κ): 2,5 dB (A)

): 77 dB (A)

Το επίπεδο θορύβου σε λειτουργία ενδέχεται να υπερβεί τα 80 dB (A).

• Η δηλωμένη τιμή(ές) εκπομπής θορύβου έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

• Η δηλωμένη τιμή(ές) εκπομπής θορύβου μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Να φοράτε ωτοασπίδες.

• Η εκπομπή θορύβου κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης

ENG905-1

ENG907-1

(λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Δόνηση

ENG900-1

Η συνολική τιμή δόνησης (διανυσματικό άθροισμα τριών αξόνων) που έχει καθοριστεί σύμφωνα με την EN607452-15:

Εκπομπή δόνησης (a Αβεβαιότητα (Κ): 1,5 m/s

): 2,5 m/s2 ή λιγότερο

ENG901-2

• Η δηλωμένη τιμή(ές) συνολικών κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

• Η δηλωμένη τιμή(ές) συνολικών κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) εκπομπής ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

ΕΚ Δήλωση συμμόρφωσης

Για Ευρωπαϊκές χώρες μόνο

Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως παράρτημα Α σε αυτό το εγχειρίδιο οδηγιών.

TÜRKÇE (Orijinal talimatlar)

Ni-MH Li-ion

Genel görünüm

1. Kırmızı gösterge

2. Düğme

3. Akü

4. Yıldız işareti

5. Gösterge lambaları

6. Kontrol düğmesi

7. Açma/kapama düğmesi A

8. Açma/kapama düğmesi B

9. Kilitleme düğmesi

10. Gösterge lambası

11. Kesim yüksekliği

12. 10 cm

13. Budama yönü

14. Budanacak çit yüzeyi

15. Bıçakların eğim açısı

16. İp

17. Bastırın

18. Atık toplayıcı

19. Somun

20. Budama bıçağı

21. Kancalar

22. Kancaları yuvaya oturtun

23. Yuvalar

24. Tırnakları her iki tarafından bastırın

25. Kancaları serbest bırakın

26. Vidalar

27. Alt kapak

28. Sünger

29. Pul

30. Dişli

31. Halkalar

32. Yuva

33. Bıçak kapağı

34. Gres

35. Bıçak

TEKNİK ÖZELLİKLER

Model DUH481 DUH483 DUH521 DUH523

Bıçak uzunluğu 480 mm 520 mm

Vuruş / dakika

-1

(dak

)

Anma gerilimi D.C.14,4 V D.C.18 V D.C.14,4 V D.C.18 V

Toplam uzunluk

(Aküye bağlıdır)

Net ağırlık 3,0 - 3,2 kg 3,0 - 3,3 kg 3,0 - 3,2 kg 3,0 - 3,4 kg

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ülkeden ülkeye farklılıklar gösterebilir.

• Ağırlık, akü de dahil aksesuar(lar)a bağlı olarak değişebilir. EPTA Prosedürü 01/2014'e göre en düşük ve en yüksek ağırlıklı kombinasyonlar tabloda gösterilmiştir.

869 - 881 mm 873 -888 mm 919 - 931 mm 923 - 938 mm

1.350

İlgili akü ve şarj cihazı

Akü

Şarj cihazı DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH

• Listelenen akülerden ve şarj cihazlarından bazıları yaşadığınız bölgede bulunmayabilir.

UYARI:

• Sadece yukarıda listelenen aküleri ve şarj cihazlarını kullanın. Başka akülerin ve şarj cihazlarının kullanılması yaralanmalara ve/veya yangına yol açabilir.

Simgeler

Makine için kullanılan simgeler aşağıda gösterilmiştir. Makineyi kullanmaya başlamadan önce bu simgelerin ne anlama geldiğini öğrenin.

....... Kullanım kılavuzunu okuyun.

................... Neme maruz bırakmayın.

............ Sadece AB ülkeleri için

D.C. 14,4V Model BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B

D.C. 18V Model

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/

END013-5

BL1850/BL1850B/BL1860B

bunların ulusal kanunlara göre uygulanışı uyarınca kullanım ömrünü tamamlayan elektrikli cihazlar ve piller mutlaka ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Kullanım amacı

Bu makine çitlerin budanması için tasarlanmıştır.

Genel Elektrikli Aletler Güvenlik

Elektrik cihazları ve pilleri ev çöpüyle birlikte atmayın! Elektrikli ve Elektronik Cihaz Atıkları, Piller ve Aküler ve Pil ve Akü Atıkları Hakkındaki Avrupa Yönergeleri ve

Uyarıları GEA010-1

UYARI Tüm güvenlik uyarılarını ve tüm talimatları

okuyun. Verilen uyarılara ve talimatlara uyulmaması

elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara yol açabilir.

ENE014-1

Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.

Akülü Çit Budama Güvenlik Uyarıları

1. Vücudunuzun tüm kısımlarını kesici bıçaktan uzak

tutun. Bıçaklar hareket halindeyken kesilen malzemeyi çıkarmaya ve kesilecek malzemeyi tutmaya çalışmayın. Sıkışan malzemeyi çıkarırken anahtarın kapalı konumda olduğundan emin olun.

Çit budamayı kullanırken bir anlık dikkatsizlik ciddi bir yaralanmayla sonuçlanabilir.

2. Çit budamayı, kesici bıçak durduğunda koldan

tutarak taşıyın. Çit budamayı naklederken veya saklarken kesici cihaz kılıfını daima takın. Çit

budamayı doğru bir şekilde kullanmak kesici bıçaklardan kaynaklanan kişisel yaralanma olasılığını azaltır.

3. Kesim bıçağı gizli kordona temas edebileceği için,

elektrikli aleti sadece yalıtımlı kavrama yüzeylerinden tutun. Kesici bıçakların “akımlı” bir

telle temas etmesi elektrikli aletin yalıtımsız metal kısımlarını “akımlı” hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.

4. TEHLİKE - Ellerinizi bıçaktan uzak tutun. Bıçağa

temas edilmesi ciddi yaralanmaya neden olur.

5. Çit budamayı yağmura ve ıslak veya çok nemli

koşullara maruz bırakmayın. Elektrikli motor su geçirmez değildir.

6. Aleti ilk kez kullanacak olanlar, budama aletini

nasıl kullanabileceklerini gösteren deneyimli bir çit budama operatöründen yardım almalıdır.

7. Çit budama, çocuklar ve 18 yaşın altındaki gençler

tarafından kullanılmamalıdır. 16 yaşın üzerindeki

gençler, bir uzmanın gözetiminde eğitim alıyorsa bu kısıtlamadan muaf tutulabilirler.

8. Çit budamayı yalnızca fiziksel durumunuz

uygunsa kullanın. Yorgunsanız dikkatiniz azalır. Özellikle çalışma gününün son saatlerinde dikkatli olun. Tüm işlerinizi sakin ve dikkatli bir şekilde yürütün. Üçüncü taraflar üzerinde meydana gelebilecek tüm zararlardan kullanıcı sorumludur.

9. Budama aletini alkol, uyuşturucu ya da ilaçların

etkisi altındayken asla kullanmayın.

10. Dayanıklı deriden yapılmış iş eldivenleri çit

budama aletinin temel ekipmanının parçasıdır ve bu aletle çalışırken daima giyilmelidir. Daima kaymaz tabanlı sağlam ayakkabılar giyin.

11. İşe başlamadan önce, budama aletinin iyi ve

güvenli bir şekilde çalışır durumda olduğundan emin olun. Siperlerin yerine düzgün bir şekilde takıldığından emin olun. Çit budama, tam olarak monte edilmediği durumlarda kullanılmamalıdır.

12. Çalışmaya başlamadan önce, yere sağlam

bastığınızdan emin olun.

13. Aleti kullanırken sıkıca tutun.

14. Aleti gereksiz yere yüksüz çalıştırmayın.

15. Kesici, tel örgüye ya da sert bir nesneye temas

ederse motoru hemen kapatın ve batarya kartuşunu çıkarın. Kesiciye zarar gelip gelmediğini kontrol edin ve zarar gelmişse hemen tamir edin.

GEB062-9

16. Kesiciyi kontrol etmeden, arızalarla ilgilenmeden

ya da kesiciye takılan bir maddeyi gidermeden önce daima budama aletini kapatın ve batarya kartuşunu çıkarın.

17. Herhangi bir bakım işlemi yapmadan önce budama aletini kapatın ve batarya kartuşunu çıkarın.

18. Çit budama aletini başka bir konuma taşımadan önce ve çalışma sırasında, daima batarya kartuşunu çıkarın ve kesici bıçaklara bıçak kılıfı takın. Kesici çalışırken çit budama aletini asla taşımayın ya da nakletmeyin. Kesiciyi asla elinizle kavramayın.

19. Kullanımın ardından ve çit budama aletini uzun bir süre boyunca saklayacağınız zaman, çit budama aletini ve özellikle kesiciyi temizleyin. Kesiciyi hafifçe yağlayın ve kılıfını takın. Üniteyle birlikte

verilen kılıf duvara asılabilir, çit budamayı saklamak için güvenli ve pratik bir yol sunar.

20. Çit bu

21. Keski bıçaklarının asla kendinize veya başkalarına

22. Çalışma sırasında bıçakların arasına yabancı

23. Tehlikeli ortamlardan kaçının. Aleti nemli ya da

24. Bataryayı/bataryaları ateşe atmayın. Batarya

25. Batarya/bataryaları açmayın ya da batarya(lar)

26. Bataryayı yağmurda veya ıslak yerlerde şarj

27. Aleti çalıştırmadan önce çitleri ve çalılıkları, tel

damayı kılıfı takılı olarak, kuru bir odada

aklayın. Çocukların ulaşamayacağı yerlerde

saklayın. Budama aletini asla dışarıda saklamayın.

doğrultmayın.

maddelerin sıkışmasından dolayı bıçaklar hareket etmeyi keserse aleti kapatın ve batarya kartuşunu çıkarın, ardından yabancı maddeleri pense, vb. kullanarak çıkarın. Yabancı maddelerin elle

çıkarılması, yabancı maddeleri çıkarmaya tepki olarak bıçaklar hareket edebileceğinden dolayı yaralanmaya neden olabilir.

ıslak yerlerde kullanmayın ve yağmura maruz bırakmayın. Makinenin içine su girmesi elektrik çarpması riskini arttıracaktır.

hücresi patlayabilir. Bertaraf etmeye ilişkin olası özel talimatlar için yerel yönetmelikleri kontrol edin.

üzerinde değişiklik yapmayın. Ortaya çıkan elektrolit aşındırıcıdır ve gözlere ya da cilde zarar verebilir. Yutulduğu takdirde zehirli olabilir.

etmeyin.

örgü veya gizli kablo gibi yabancı maddelere karşı kontrol edin.

BU TALİMATLARI SAKLAYIN.

UYARI: Ürünü kullanırken (defalarca kullanınca

kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yaralanmaya neden olabilir.

BATARYA KARTUŞU HAKKINDA ÖNEMLİ GÜVENLİK TALİMATLARI

ENC007-13

1. Aküyü kullanmaya başlamadan önce (1) akü şarj

cihazı, (2) akü ve (3) akünün takıldığı ürüne ilişkin tüm talimatları ve uyarıları okuyun.

2. Aküyü sökmeye çalışmayın.

3. Çalışma süresinde önemli bir kısalma gözlerseniz,

hemen çalışmayı bırakın. Bu durum aşırı ısınmaya, yangına ve hatta patlamaya yol açabilir.

4. Elektrolit (akü sıvısı) gözlerinize temas ederse, bol temiz suyla yıkayın ve derhal bir doktora başvurun. Elektrolit körlüğe neden olabilir.

5. Akünün kısa devre yapmasını önleyin: (1) Herhangi bir iletken nesne ile akü uçlarına

dokunmayın.

(2) Aküyü çivi, madeni para vb. metal nesnelerin

bulunduğu bir yerde saklamayın. (3) Aküyü suya veya yağmura maruz bırakmayın. Aküde oluşan kısa devre büyük bir elektrik akımına, aşırı ısınmaya, yangına ve aletin bozulmasına yol açabilir.

6. Aleti ve aküyü 50°C (122°F) sıcaklığa ulaşabilecek veya bu değeri aşabilecek ortamlarda saklamayın.

7. Önemli ölçüde hasar görmüş veya tümüyle tükenmiş olsa da aküyü kesinlikle yakarak imha etmeye çalışmayın. Akü ateşe atıldığında patlayabilir.

8. Akünün düşmemesine ve darbe almamasına dikkat edin.

9. Hasarlı bir aküyü kesinlikle kullanmayın.

10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabidir.

Ticari nakliye işlemleri için, örneğin üçüncü taraflar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

11. Batarya kartuşunu bertaraf ederken aletten çıkarın ve güvenli bir yerde bertaraf edin. Akünün atılması sırasında ilgili yönetmeliklere uyun.

12. Aküleri sadece Makita tarafından belirtilen ürünlerle kullanın. Akülerin, uyumlu olmayan ürünlere takılması yangına, aşırı ısınmaya, patlamaya veya elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya aletten

çıkarılmalıdır.

BU TALİMATLARI SAKLAYIN.

DİKKAT: Sadece orijinal Makita bataryalarını

kullanın.

Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur.

Akünün öngörülen maksimum ömrü dolana kadar kullanılması için öneriler

1. Aküyü tamamen boşalmasını beklemeden şarj edin. Aletin çalışma gücünde bir azalma gördüğünüzde, mutlaka çalışmayı bırakıp, aküyü şarj edin.

2. Tam olarak şarj edilmiş bir aküyü tekrar şarj etmeyin. Akünün normalden fazla şarj edilmesi ömrünü kısaltır.

3. Aküyü 10°C - 40°C (50°F - 104°F) değerlerini aşmayan oda sıcaklığında şarj edin. Akü ısınmışsa, şarj etmeden önce soğumasını bekleyin.

4. Uzun (altı ayı aşkın) bir süredir kullanmıyorsanız aküyü şarj edin.

KULLANIMA İLİŞKİN TANIMLAR

DİKKAT:

• Makine üzerinde ayar veya başka bir kontrol işlemi

yapmadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

Akünün takılması ve çıkartılması (Şekil 1)

DİKKAT:

• Aküyü takmadan ve çıkarmadan önce mutlaka

makineyi kapalı konuma getirin.

• Aküyü takarken ve çıkartırken makineyi ve aküyü

sıkıca tutun. Aksi takdirde, makine ve akü elinizden kayarak düşebilir ve neticesinde makine ve akü

hasarları ve yaralanmalar meydana gelebilir. Aküyü çıkarmak için akünün ön tarafında bulunan düğmeye bastırın ve aküyü çekerek makineden çıkartın. Aküyü takmak için aküdeki dili makine gövdesindeki girintiyle aynı hizaya getirin ve aküyü iterek yerine oturmasını sağlayın. Akünün tam yerine oturduğunu klik sesinden anlayabilirsiniz. Düğmenin üst tarafında bulunan kırmızı göstergeyi görüyorsanız, akü tam olarak kilitlenmemiştir.

DİKKAT:

• Kırmızı gösterge tamamen kayboluncaya kadar aküyü

itin. Aksi takdirde, akü makineden kayıp düşebilir ve

operatörün veya çevredeki kişilerin yaralanmasına

neden olabilir.

• Aküyü zorlayarak takmaya çalışmayın. Akünün

makineye rahatça takılamaması, yanlış takıldığını

gösterir.

Akü koruma sistemi (Yıldız işaretli lityum akülerde) (Şekil 2)

Yıldız işaretli lityum akülerde koruma sistemi mevcuttur. Bu sistem, akü ömrünü uzatmak için makineye beslenen gücü otomatik olarak keser. Makine ve/veya akü için aşağıda sıralanan durumlardan birinin geçerli olması halinde, çalışmayı otomatik olarak durdurur:

• Aşırı yüklenme:

Makine anormal yüksek akım çekecek şekilde çalışır. Böyle bir durumda, makine üzerindeki açma/kapama düğmesinden elinizi çekin ve makinenin aşırı yüklenmesine neden olan uygulamayı durdurun. Ardından, yeniden başlatmak için açma/kapama düğmesine tekrar basın.

Makine çalışmıyorsa, akü aşırı ısınmıştır. Böyle bir durumda, açma/kapama düğmesine tekrar basmadan önce akünün soğumasını bekleyin.

• Düşük akü gerilimi: Kalan akü kapasitesi çok düşüktür ve makine çalışmıyordur. Böyle bir durumda, aküyü çıkartın ve şarj edin.

Kalan akü kapasitesinin kontrol edilmesi

(Yalnızca model numarasının sonunda “B” harfi içeren akülerde mevcuttur.) (Şekil 3) Kalan akü kapasitesini görmek için akü üzerindeki kontrol düğmesine basın. Ardından, gösterge lambaları birkaç saniye yanar.

Gösterge lambaları

Açık Kapalı

015658

NOT:

• Gösterilen kapasite seviyesi, kullanım koşullarına ve

ortam sıcaklığına bağlı olarak gerçek seviyeden bir miktar farklı olabilir.

Yanıp

sönüyor

Kalan kapasite

%75 ile %100

arası

%50 ile %75 arası

%25 ile %50 arası

%0 ile %25 arası

Aküyü şarj edin.

Akü bozulmuş

olabilir.

Açma/kapama işlemi

DİKKAT:

• Aküyü makineye takmadan önce, açma/kapama

düğmesinin kusursuz çalışıp çalışmadığını ve açma/ kapama düğmesi bırakıldığında “KAPALI” konuma dönüp dönmediğini kontrol edin. (Şekil 4)

Güvenliğiniz için makinede bir ikili açma/kapama sistemi bulunmaktadır. Makineyi açık konuma getirmek için, kilitleme düğmesine ve A ve B açma/kapama düğmelerine basın. Kapatmak için ise iki açma/kapama düğmesinden birini serbest bırakın. Makine yalnızca iki düğmesine birden basılınca çalıştığı için basma sırası önemli değildir.

Gösterge lambası (Şekil 5)

Makine çalışırken, gösterge lambası daima akünün kapasite durumunu gösterir. Makine aşırı yüklenmişse ve çalışma sırasında durursa, lamba kırmızı yanmaya başlar. Gösterge lambasının durumu ve ilgili durumda alınması gereken önlemler için aşağıdaki tabloya bakın.

Gösterge lambası Durumu Alınacak önlem

Lamba kırmızı yanıp sönüyor Aküdeki güç azaldığında akünün

Lamba kırmızı sabit yanıyor. (Not 1)

Not 1: Gösterge lambasının yandığı süre, çalışma alanındaki sıcaklığa ve akünün durumuna bağlı olarak değişir.

010970

KULLANIM

DİKKAT:

• Budama sırasında makinenin, çit demirine veya

benzeri sert bir cisme temas etmemesine dikkat edin. Aksi takdirde, bıçak kırılarak ciddi yaralanmalara yol açabilir.

• Özellikle de merdiven üzerindeyken çit budamayla ileri

uzanmaya çalışmak çok tehlikelidir. Kesinlikle sallanan veya sabit olmayan platformlar üzerinde çalışmayın.

İKAZ: Bu makineyle çapı 10 mm’den büyük dal parçalarını kesmeye çalışmayın. Bu makineyi kullanmadan önce

kesim yüksekliğinin 10 cm altına kadar olan dalları dal budamayla kesin. (Şekil 6)

DİKKAT:

• Ölü ağaç parçaları veya benzeri sert cisimleri kesmeye

çalışmayın. Aksi takdirde, makine hasar görebilir.

(Şekil 7)

Çit budamayı her iki elinizle kavradıktan sonra açma/ kapama düğmesi A veya B’ye basın ve makineyi vücudunuzun önünde tutun. (Şekil 8) Temel bir çalışma ilkesi olarak, bıçakları budama yönüne eğimli tutun ve makineyi, 3 - 4 saniyede bir metre budayacak bir hızda sakin ve yavaşça hareket ettirin.

(Şekil 9)

İstenen çit yüksekliğine bir ip bağlanması ve budama işleminin bu ip referans alınarak gerçekleştirilmesi çitin üst kısmının eşit uzunlukta kesilmesine yardımcı olur.

(Şekil 10)

Çitler düz budanırken makineye bir artık toplayıcının (opsiyonel aksesuar) takılması, kesilen yaprakların etrafa dağılmasını önleyebilir. (Şekil 11) Çitin yan kısmının eşit uzunlukta kesilmesi için, aşağıdan yukarıya doğru çalışılması yararlı olabilir. (Şekil 12) Çalı veya orman güllerini alttan yukarı doğru budayarak hoş bir görünüm elde edebilirsiniz.

Atık toplayıcının (opsiyonel aksesuar) takılması ve sökülmesi

DİKKAT:

• Atık toplayıcıyı takmadan veya sökmeden önce,

mutlaka makinenin kapalı ve fişinin çekili olduğundan emin olun.

NOT:

• Atık toplayıcıyı değiştirirken daima eldiven takın,

böylece elleriniz ve yüzünüz bıçakla doğrudan temas etmeyecektir. Aksi takdirde, yaralanmalar meydana gelebilir.

değiştirilmesi gerektiğini gösterir. Bu işlev, aküdeki güç tükenmek üzereyken

devreye girer. Ardından, makine hemen durur.

Makine, aşırı yüklenme nedeniyle kendiliğinden durmuştur

• Atık toplayıcıyı takmadan önce, bıçak kapağının çıkartıldığından emin olun.

• Atık toplayıcı, kesilen yaprakları toplar ve böylece yaprakların etrafı saçılmasını azaltır. Kanca makinenin her iki tarafına da takılabilir. (Şekil 13)

Atık toplayıcıyı, boşluk kısımları budama bıçakları üzerindeki somunlara karşılık gelecek şekilde kesici bıçaklara bastırın. (Şekil 14) Atık toplayıcı, kancaları budama bıçağı tertibatı üzerindeki yuvalara oturacak şekilde takılmalıdır. (Şekil 15) Atık toplayıcıyı çıkarmak için, her iki tarafındaki tırnaklara bastırarak kancaların serbest kalmasını sağlayın.

DİKKAT:

• Bıçak kapağı (standart parça) ile atık toplayıcı aynı anda takılamaz. Makineyi taşımadan veya depoya kaldırmadan önce, atık toplayıcıyı çıkartın ve ardından, bıçağın açıkta kalmaması için bıçak kapağını takın.

NOT:

• Kullanmaya başlamadan önce, atık toplayıcının sağlam şekilde takıldığını kontrol edin.

• Kancaları bıçak tertibatı yuvalarına takılıyken kesinlikle aşırı kuvvet kullanarak atık toplayıcıyı çıkarmaya çalışmayın. Aşırı kuvvet uygulanması, hasar verebilir.

BAKIM

DİKKAT:

• Makinede herhangi bir kontrol veya bakım işlemine başlamadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

Makinenin temizlenmesi

Makine üzerindeki tozları kuru veya sabunlu bezle temizleyin.

DİKKAT:

• Kesinlikle gazolin, benzin, tiner, alkol veya benzeri bir madde kullanmayın. Aksi takdirde renk bozulması, deformasyon veya çatlaklar meydana gelebilir.

Bıçak bakımı

Bıçağı kullanmadan önce ve her saat başı makine yağı veya muadili bir yağla iyice yağlayın.

NOT:

• Bıçağa yağ uygulamadan önce, atık toplayıcıyı çıkartın.

Çalışma sonunda, bıçağın her iki tarafındaki tozları bir tel fırça yardımıyla temizleyin, bıçağı bir bezle silin ve ardından makine yağı vs. veya sprey tipi yağlama yağı gibi düşük viskoziteli bir yağla iyice yağlayın.

Aküyü mümkün olan en kısa sürede şarj edin.

Aküyü şarj edin.

Makineyi kapalı konuma getirin.

DİKKAT:

• Bıçakları suda yıkamayın. Aksi takdirde, makine paslanabilir veya hasar görebilir.

Budama bıçağının sökülmesi ve takılması

DİKKAT:

• Budama bıçağını takıp çıkarmadan önce mutlaka makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

• Budama bıçağını değiştirirken, bıçak kapağını açmadan önce mutlaka koruyucu eldiven takın, böylece elleriniz ve yüzünüzün doğrudan bıçağa temas etmesini önlemiş olursunuz. Aksi takdirde, yaralanmalar meydana gelebilir.

NOT:

• Dişli ve kranktaki gresi silmeyin. Aksi takdirde, makine hasar görebilir.

Budama bıçaklarının sökülmesi (Şekil 16)

Makineyi ters çevirin, dört adet vidayı gevşetin ve alt kapağı çıkarın.

NOT:

• Budama bıçağı hareket alanına gres uygulandığından, ellerinizin kirlenmemesine dikkat edin. (Şekil 17)

Dört vidayı gevşetin ve bıçakları çıkarın. Budama bıçaklarındaki pulu ve süngeri çıkartın ve bir kenara kaldırın. Daha sonraki montaj işleminde gerekli olacaktır.

(Şekil 18)

Halkalar dişli deliklerinde kalmışsa, dişliyi sökün ve halkaları bir tornavida veya benzeri bir alet yardımıyla bastırarak delikten çıkartın.

NOT:

Dişli sökülürken, dişlinin altındaki pul da kazara çıkabilir. Böyle bir durumda, pulu başlangıçtaki konumuna geri takın.

Budama bıçağının takılması (Şekil 19)

Eski budama bıçakları üzerindeki bıçak kapağını çıkartın ve bıçaklara temas edilmesini önlemek için yeni bıçaklara takın. (Şekil 20) Dişliyi şekilde gösterildiği gibi çevirerek delik konumlarını ayarlayın. (Şekil 21 ve 22) Yeni budama bıçaklarıyla birlikte verilen gresten şekilde gösterildiği gibi bir miktar uygulayın. (Şekil 23) Çıkartılan süngeri başlangıçtaki konumuna yerleştirin. Yeni budama bıçaklarıyla birlikte verilen halkaların, bıçak pimlerine takıldığından emin olun. Yeni budama bıçaklarını pimleri dişli deliklerine gelecek şekilde yerleştirin. Pimler üzerindeki halkalar yanlışlıkla çıkarsa, önceden dişli deliklerine yerleştirin. (Şekil 24) Bıçağı takın, dört adet vidayı sıkın ve çıkartılan pulu eskisiyle aynı konuma yerleştirin. (Şekil 25) Alt kapağı makineye takın ve dört adet vidayı sağlam şekilde sıkın.

Saklama

Makinenin altındaki kanca deliği makinenin duvardaki bir çiviye veya vidaya asılması için uygundur. (Şekil 26) Aküyü çıkartın ve bıçakların açıkta kalmaması için budama bıçaklarının kapağını kapatın. Makineyi çocukların ulaşmayacağı bir yere dikkatlice kaldırın.

Makineyi suya veya yağmura maruz kalmayacağı bir yerde saklayın. Ürünün EMNİYETLİ ve GÜVENİLİR durumda kalmasını sağlamak için tüm onarımlar, bakım ve ayarlar Makita yetkili servisleri veya fabrika servis merkezleri tarafından Makita yedek parçaları kullanılarak yapılmalıdır.

OPSİYONEL AKSESUARLAR

DİKKAT:

• Bu kullanım kılavuzunda tanıtılan Makita marka makineyle aşağıdaki aksesuarların ve parçaların kullanılması önerilir. Bunların dışında başka aksesuarların veya parçaların kullanılması yaralanmalara yol açabilir. Aksesuarlar ve parçalar doğru şekilde ve öngörüldükleri işlevler için kullanılmalıdır.

Aksesuarlara ilişkin daha ayrıntılı bilgi almak için size en yakın yetkili Makita servisine başvurabilirsiniz.

• Bıçak kapağı

• Budama bıçağı tertibatı

• Orijinal Makita akü ve şarj cihazı

• Atık toplayıcı

NOT:

• Listedeki bazı parçalar makineyle birlikte standart aksesuar olarak verilebilir. Ürünle verilen aksesuarlar ülkeden ülkeye farklılıklar gösterebilir.

Gürültü

EN60745-2-15 uyarınca belirlenen tipik A ağırlıklı gürültü seviyesi:

DUH481, DUH483 ve DUH521 Modeli

Ses basıncı seviyesi (L Belirsizlik (K): 2,5 dB (A)

Çalışma sırasında gürültü seviyesi 80 dB (A)’yı aşabilir.

DUH523 Modeli

Ses basıncı seviyesi (L Belirsizlik (K): 2,5 dB (A)

Çalışma sırasında gürültü seviyesi 80 dB (A)’yı aşabilir.

• Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

• Beyan edilen gürültü emisyonu değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

UYARI:

• Kulak koruyucuları takın.

• Elektrikli aletin gerçek kullanımı sırasındaki gürültü emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

• Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

): 75 dB (A)

): 77 dB (A)

ENG905-1

ENG907-1

Titreşim

ENG900-1

EN60745-2-15’e göre belirlenen toplam titreşim değeri (üç eksenli vektörel toplam):

Titreşim emisyonu (a Belirsizlik (K): 1,5 m/s

): 2,5 m/s2 veya daha düşük

ENG901-2

• Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

• Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

UYARI:

• Elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

AT Uygunluk Beyanı

Sadece Avrupa ülkeleri için

AT uygunluk beyanı bu kullanım kılavuzunun Ek A’sında verilmiştir.

www.makita.com

Makita Europe N.V.

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

885312F997

ALA

Makita DUH481, DUH483, DUH521, DUH523 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
