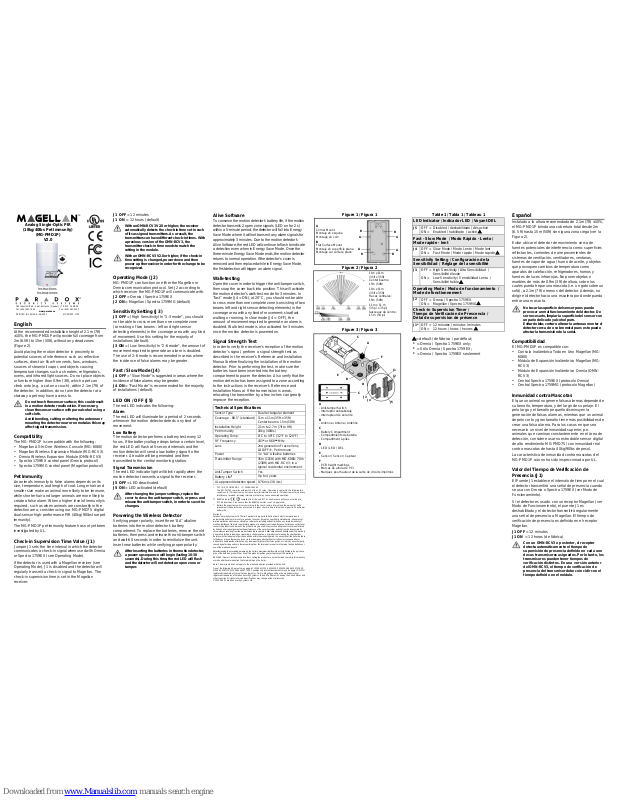

Magellan MG-PMD1P Installation Manual

English

At the recommended installation height of 2.1m (7ft)
±10%, the MG-PMD1P will provide full coverage from
2m (6.5ft) to 15m (50ft), without any dead zones
(Figure 2).

Avoid placing the motion detector in proximity to
potential sources of interference such as: reflective
surfaces, direct air flow from vents, fans, windows,
sources of steam/oil vapor, and objects causing
temperature changes such as heaters, refrigerators,
ovens, and infrared light sources. Do not place objects
or furniture higher than 0.9m (3ft), which a pet can
climb onto (e.g. a cat on a couch), within 2.1m (7ft) of
the detector. In addition, do not aim the detector at a
stairway a pet may have access to.

Do not touch the sensor surface; this could result
in a motion detector malfunction. If necessary,
clean the sensor surface with pure alcohol us ing a
soft cloth.

Avoid bending, cutting or altering the antenna or
mounting the detector near or on metal as this may
affect signal transmission.

Compatibility

The MG-PMD1P is compatible with the following:

• Magellan All-In-One Wireless Console (MG-6060)

• Magellan Wireless Expansion Module (MG-RCV3)

• Omnia Wireless Expansion Module (OMN-RCV3)

• Spectra 1759EX control panel (Omnia protocol)

• Spectra 1759MG control panel (Magellan protocol)

Pet Immunity

An animal’s immunity to false alarms depends on its
size, temperature, and length of coat. Longer hair and
smaller size make an animal more likely to be immune,
while shorter hair and larger animals are more likely to
create a false alarm. When a higher level of immunity is
required, such as when animals are constantly in the
detection area, consider using our MG-PMD75 digital
dual-sensor high-performance PIR (40kg/90lbs true pet
immunity).

The MG-PMD1P pet immunity feature has not yet been
investigated by UL.

Check-in Supervision Time Value (J1)

Jumper J1 sets the time interval in which the detector
communicates a check-in signal when used with Omnia
or Spectra 1759EX (see Operating Mode).

If the detector is used with a Magellan receiver (see
Operating Mode), J1 is disabled and the detector will
regularly transmit a check-in signal to Magellan. The
check-in supervision time is set in the Magellan
receiver.

J1 OFF = 12 minutes
J1 ON = 12 hours (default)

With an OMN-RCV3 V2.0 or higher, the receiver
automatically detects the check-in time set in each
of its assigned transmitters. As a result, the
transmitters can have different check-in times. With
a previous version of the OMN-RCV3, the
transmitter check-in time needs to match the
setting in the module.

With an OMN-RCV3 V2.0 or higher, if the check-in
time setting is changed, power down and then
power up the receiver in order for the change to be
recognized.

Operating Mode (J2)

MG-PMD1P can function on either the Magellan or
Omnia communication protocol. Set J2 according to
which receiver the MG-PMD1P will communicate with.

J2 OFF = Omnia / Spectra 1759EX
J2 ON = Magellan / Spectra 1759MG (default)

Sensitivity Setting (J3)

J3 OFF = (High Sensitivity) In "1-3 mode", you should

not be able to cross more than one complete zone
(consisting of two beams - left and right sensor
detecting elements) in the coverage area with any kind
of movement. Use this setting for the majority of
installations (default).
J3 ON = (Low Sensitivity) In "2-6 mode", the amount of
movement required to generate an alarm is doubled.
The use of 2-6 mode is recommended in areas where
the incidence of false alarms may be greater.

Fast / Slow Mode (J4)

J4 OFF =

"Slow Mode" is suggested in areas where the
incidence of false alarms may be greater.
J4 ON = "Fast Mode" is recommended for the majority
of installations (default).

LED ON / OFF (J5)

The red LED indicates the following:

Alarm

The red LED will illuminate for a period of 2 seconds
whenever the motion detector detects any kind of
movement.

Low Battery

The motion detector performs a battery test every 12
hours. If the battery voltage drops below a certain level,
the red LED will flash at 5-second intervals and the
motion detector will send a low battery signal to the
receiver. A trouble will be generated and then
transmitted to the central monitoring station.

Signal Transmission

The red LED indicator light will blink rapidly when the
motion detector transmits a signal to the receiver.

J5 OFF = LED deactivated
J5 ON = LED activated (default)

After changing the jumper settings, replace the
cover to close the anti-tamper switch, or press and
release the anti-tamper switch, in order to save the
changes.

Powering the Wireless Detector

Verifying proper polarity, insert three “AA” alkaline
batteries into the motion detector’s battery
compartment. To replace the batteries, remove the old
batteries, then press and release the anti-tamper switch
and wait 60 seconds in order to reinitialize the unit.
Insert new batteries while verifying proper polarity.

After inserting the batteries in the motion detector,
a power-up sequence will begin (lasting 10-30
seconds). During this time, the red LED will flash
and the detector will not detect an open zone or
tamper.

Alive Software

To conserve the motion detector’s battery life, if the motion
detector transmits 2 open zone signals (LED on for 2 s)
within a 5-minute period, the detector will fall into Energy
Save Mode where it will not transmit any alarm signals for
approximately 3 minutes. Due to the motion detector’s
Alive Software, the red LED will continue to flash to indicate
a detection even when in Energy Save Mode. Once the
three-minute Energy Save Mode ends, the motion detector
returns to normal operation. If the detector’s cover is
removed and then replaced while in Energy Save Mode,
the first detection will trigger an alarm signal.

Walk-testing

Open the cover in order to trigger the anti-tamper switch,
then snap the cover back into position. This will activate
the motion detector’s walk-test mode for 3 minutes. In
“fast” mode (J4 = ON), at 20°C, you should not be able
to cross more than one complete zone (consisting of two
beams left and right sensor detecting elements) in the
coverage area with any kind of movement; slow/fast
walking or running. In slow mode (J4 = OFF), the
amount of movement required to generate an alarm is
doubled. Walk-test mode is also activated for 3 minutes
once the motion detector is powered on.

Signal Strength Test

In order to verify the receiver's reception of the motion
detector’s signal, perform a signal strength test as
described in the receiver’s Reference and Installation
Manual before finalizing the installation of the motion
detector. Prior to performing the test, make sure the
batteries have been inserted into the battery
compartment to power the detector. Also verify that the
motion detector has been assigned to a zone according
to the instructions in the receiver’s Reference and
Installation Manual. If the transmission is weak,
relocating the transmitter by a few inches can greatly
improve the reception.

* FCC ID: KDYOMNPMD1 IC: 2438A-104560

The MG-PMD1P complies with part 15 of the FCC rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) This device must accept any
interference received, including interference that may cause undesired operation.

** 868MHz (only) compliant to all EU and EFTA countries except Greece according to

RTT&E directives. Please note that the 868MHz version is not UL approved.

†

Battery life expectancy will vary according to the check-in time interval and the amount of traffic
(movement) the detector has processed. A higher check-in time interval and higher traffic will lower
battery life.

Warranty
Paradox Security Systems Ltd. (“Seller”) warrants its products to be free from defects in materials and
workmanship under normal use for a period of one year. Except as specifically stated herein, all express or
implied warranties whatsoever, st at uto ry or ot he rwis e, incl u din g w it hout limitation, any implied warranty of
merchantability and fitness for a particular purpose, are expressly excluded. Because Seller doe s not install or
connect the products and because the products may be used in conjunctio n with products not manufactured
by Seller, Seller cannot guarantee the performance of the s ec ur it y sy ste m an d sha ll no t b e r espo ns i ble for
circumstances resulting from the product’s inability to operate. Seller obligation and liability unde r this warranty
is expressly limited to repairing or replaci ng , a t Se ll er' s op ti on, any pr od uc t no t me eti n g t he sp ec if ic ati o ns .
Returns must include proof of purchase and be wi thin t he warr anty pe riod. In no event shall the Seller be liable
to the buyer or any other person for any loss or damage s whe the r di re ct o r in di r ect or cons eq uen tia l or
incidental, including without limitati on, an y d amage s fo r lo st p rof its stolen goods, or claims by any other party,
caused by defective goods or otherwise arising from the improper, incorrect or otherwise faulty installation or
use of the merchandise sold.

Notwithstanding the preceding paragraph, the Seller’s maximum liability will be strictly limited to the purchase
price of the defective product. Your use of this product signifies your acceptance of this warranty.

BEWARE: Dealers, installers and/or others selling the product are not authorized to modify this warranty
or make additional warranties that are binding on the Seller.

Note: The warranty does not apply to the alkaline batteries provided with the unit.
One of the following US patents may apply: 6215399, 6111256, 6104319, 5920259, 5886632, 5751803,

5721542, 5287111, 5119069 and 5077549. Canadian and international patents may also apply. LODIFF®
registered trademark of Fresnel Technologies Inc. Omnia, Magellan and Spectra are trademarks or
registered trademarks of Paradox Security Systems Ltd. a nd its affiliates in Canada, the United States and
other countries. All rights reserved. Specifications may change without prior notice.
© 2002-2005 Paradox Security Systems Ltd.

Figure 1 / Figura 1

Figure 2 / Figura 2

Figure 3 / Figura 3

Table 1 / Tabla 1 / Tableau 1

U= default / de fábrica / par défaut;
* = Omnia / Spectra 1759EX only;
* = Sólo Omnia / Spectra 1759EX;
* = Omnia / Spectra 1759EX seulement

Español

Instalado a la altura recomendada de 2.1m (7ft) ±10%,
el MG-PMD1P brinda una cobertura total desde 2m
(6.5 ft) hasta 15m (50ft) sin niguna zona ciega (ver la
Figura 2).

Evitar ubicar el detector de movimiento cerca de
fuentes potenciales de interferencia como: superfi c ies
reflectantes, corrientes de aire provenientes de
sistemas de ventilación, ventiladores, ventanas,
fuentes de vapor de agua / humo de aceite, y objetos
que provoquen cambios de temperatura como
aparatos de calefacción, refrigeradores, hornos y
fuentes de luces infrarrojas. No poner objetos o
muebles de más de 0.9m (3ft) de altura, sobre los
cuales pueda trepar una mascota (i.e. un gato sobre un
sofá), a 2.1m (7ft) o menos del detector. Además, no
dirigir el detector hacia una escalera por donde pueda
entrar una mascota.

No tocar la superficie del sensor pues puede
provocar un mal funcionamiento del detector. De
ser necesario, limpiar la superficie del sensor con
un paño delicado y alcohol puro.
Evitar doblar, cortar o alterar la antena o montar el
detector cerca de o sobre metal pues esto puede
afectar la transmisión de la señal.

Compatibilidad

El MG-PMD1P es compatible con:

• Consola Inalámbrica Todo en Uno Magellan (MG-

6060)

• Módulo de Expansión Inalámbrico Magellan (MG­RCV3)

• Módulo de Expansión Inalámbrico Omnia (OMN­RCV3)

• Central Spectra 1759EX (protocolo Omnia)

• Central Spectra 1759MG (protocolo Magellan)

Inmunidad contra Mascotas

El que un animal no genere falsas alarmas depende de
su tamaño, temperatura, y del largo de su pelaje. El
pelo largo y el tamaño pequeño disminuyen la
generación de falsas alarmas, mientras que un animal
de pelo corto y gran tamaño tiene más posibilidades de
crear una falsa alarma. Para los casos en que sea
necesario un nivel de inmunidad superior, p.e.
animales que caminan constantemente en el área de
detección, considere usar nuestro doble sensor digital
de alto rendimiento MG-PMD75 (con inmunidad real
contra mascotas de hasta 40kg/90lbs de peso).

La característica de inmunidad contra mascotas del
MG-PMD1P aún no ha sido inspeccionada por UL.

Valor del Tiempo de Verificación de
Presencia (J1)

El Puente J1 establece el intervalo de tiempo en el cual
el detector transmitirá una señal de presencia cuando
se usa con Omnia o Spectra 1759EX (ver Modo de
Funcionamiento).

Si el detector es usado con un receptor Magellan (ver
Modo de Funcionamiento), el puente J1 es
deshabilitado y el detector transmitirá regularmente
una señal de presencia a Magellan. El tiempo de
verificación de presencia es definido en el receptor
Magellan.

J1 OFF = 12 minutos
J1 ON = 12 horas (de fábrica)

Con un OMN-RCV3 o posterior, el receptor
detecta automáticamente el tiempo de
supervisión de presencia definido en cada uno
de sus transmisores asignados. Por lo tanto, los
transmisores pueden tener tiempos de
verificación distintos. En una versión anterior
del OMN-RCV3, el tiempo de verificación de
presencia del transmisor debe coincidir con el
tiempo definido en el módulo.

Analog Single-Optic PIR

(18kg/40lbs Pet Immunity)

(MG-PMD1P)

V2.0

Instructions

Instrucciones

780 Industriel Blvd., Saint-Eustache (Quebec) J7R 5V3 CANADA
Tel.: [phone] Fax: [phone]

www.paradox.ca

PRINTED IN CAN ADA - 06/2005 M GPMD1P-TI03

Technical Specifications

Sensor Type Dual rectangular element
Coverage - 88.5° (standard) 11m x 11m (35ft x 35ft)

Center beams: 15m (50ft)
Installation Height 2.1m to 2.7m (7ft to 9ft)
Pet Immunity 18kg (40lbs)
Operating Temp. 0°C to 49°C (32°F to 120°F)
RF Frequency 433* or 868** MHz
Lens 2nd generation Fresnel lens,

LODIFF®, Pet Immune
Power 3 x “AA” Alkaline batteries
Transmitter Range 35m (115ft) with MG-6060; 70m

(230ft) with MG-RCV3; in a

typical residential environment
Anti-Tamper Switch Yes
Battery Life

†

Up to 4 years
UL approved detection speed 0.76m/s (30 in/s)

A

Corner Mount
Montaje en esquina
Montage en coin

B

Flat Surface Mount
Montaje en superficie plana
Montage sur surface plane

A

B

A

A

A

B

B

B

11m x 11m
(35ft x 35ft)
Center beams:
15m (50ft)

11m x 11m
(35ft x 35ft)
Haces centrales:
15m (50ft)

11 m x 11 m
(35 pi x 35 pi)
faisceaux du centre :
15 m (50 pi)

A

- Anti-tamper Switch

- Interruptor antisabotaje

- Interrupteur de sécurité

B

- Antenna / Antena / Antenne

C

- Battery Compartment

- Compartimiento de bateria

- Compartiment à piles

D

- LED / LED / DEL

E

- Sensor / Sensor / Capteur

F

- PCB height markings

- Marcas de altura de PCI

- Marques pour hauteur de la carte de circuits imprimés

A

B

C

D

E

F

J1

J3

J4

J5

C

J2

LED Indicator / Indicador LED / Voyant DEL

J5

OFF = Disabled / deshabilitado / désactivé
ON = Enabled / habilitado / activé U

Fast - Slow Mode / Modo Rápido - Lento /
Mode rapide - lent

J4

OFF = Slow Mode / Mode Lento / Mode lent
ON = Fast Mode / Modo rápido / Mode rapide U

Sensitivity Setting / Configuración de la
Sensibilidad / Réglage de la sensibilité

J3

OFF = High Sensitivity / Alta Sensibilidad /

Sensibilité élevée

ON = Low Sensitivity / Sensibilidad Lenta /

Sensibilité faible U

Operating Mode / Modo de funcionamiento /
Mode de fonctionnement

J2

OFF = Omnia / Spectra 1759EX
ON = Magellan / S pectra 1759MGU

Check-in Supervision Timer /
Tiempo de Verificación de Prescencia /
Délai de supervision de présence

J1*

OFF = 12 minutes / minutos / minutes
ON = 12 hours / horas / heures U

Con un OMN-RCV3 V2.0 o posterior, si se
cambia el tiempo de supervisión de presencia,
apagar y encender el receptor para que el
cambio sea reconocido.

Modo de Funcionamiento (J2)

El MG-PMD1P puede funcionar con el protocolo de
comunicación Magellan u Omnia. Configurar el Puente
2 considerando con cual receptor se comunicará el
MG-PMD1P.

J2 OFF = Omnia / Spectra 1759EX
J2 ON = Magellan / Spectra 1759MG (de fábrica)

Configuración de la Sensibilidad (J3)

J3 OFF = (Alta Sensibilidad) En el modo “1-3”, no se

debe poder atravesar más de una zona completa
(consistente de 2 haces - elementos de detección
derecho e izquierdo) en el área de cobertura con
cualquier tipo de movimiento. Usar esta configuración
para la mayoría de las instalaciones (de fábrica).
J3 ON = (Sensibilidad Lenta) En el “modo 2-6”, se
requiere el doble de la cantidad de movimiento para
generar una alarma. Se recomienda usar el “modo 2-6”
en áreas con mayor riesgo de falsas alarmas.

Modo Rápido / Lento (J4)

J4 OFF =

Se sugiere usar el “Modo Lento” en áreas con
mayor riesgo de falsas alarmas.
J4 ON= Usar el “Modo Rápido” para la mayoría de las
instalaciones (de fábrica).

LED ENCENDIDO/APAGADO (J5)

La luz LED roja indica lo siguiente:

Alarma

La luz LED roja se enciende durante 2 segundos para
indicar la detección de un movimiento por el detector.

Batería Baja

El detector de movimiento efectúa una prueba de
batería cada 12 horas. Si el voltaje de la batería
disminuye por debajo de cierto nive, la luz LED roja
parpadeará a intervalos de 5 segundos y el detector de
movimiento enviará una señal de batería baja al
receptor. Se generará un fallo que será transmitido
luego a la central receptora.

Transmisión de Señal

La luz LED roja parpadeará rápidamente cuando el
detector de movimiento transmita una señal al receptor.

J5 OFF = LED desactivado
J5 ON = LED activado (de fábrica)

Después de cambiar la configuración del puente,
encajar la cubierta en su lugar para cerrar el
interruptor antisabotaje, o pulsar y soltar el
interruptor antisabotaje para guardar los cambios.

Encendido del Detector Inalámbrico

Poner tres baterías “AA” en el compartimiento del
detector de movimiento, verificando la correcta polaridad.
Para remplazar las baterías, sacar las baterías usadas,
pulsar y soltar el interruptor antisabotaje y esperar 60
segundos para reinicializar la unidad. Poner nuevas
baterías verificando la correcta polaridad.

Luego de haber insertado las baterías en el
detector de movimiento, empezará una secuencia
de encendido (que durará de 10 a 30 segundos).
Durante este tiempo, la luz LED roja parpadeará y el
detector no detectará zonas abiertas ni sabotajes.

Software Alive

Para conservar la vida útil de la batería, si el detector de
movimiento transmite 2 señales de zona abierta (LED
iluminado por 2 seg.) al interior de 5 minutos, el detector
entrará en el Modo de Ahorro de Energía durante el cual
no transmitirá ninguna señal de alarma durante
aproximadamente 3 minutos. Debido al Software Alive del
detector, la luz LED roja seguirá parpadeando para indicar
la detección incluso si está en el Modo de Ahorro de

Energía. Al terminar los 3 minutos del Modo de Ahorro de
Energía, el detector de movimiento retoma su
funcionamiento normal. Si la cubierta del detector es
quitada y repuesta durante el Modo de Ahorro de Energía,
la primera detección activará una señal de alarma.

Prueba Caminando

Abrir la cubierta para activar el interruptor antisabotaje,
luego devolverla a su posición original. Esta operación
activará por 3 minutos el modo de prueba caminando
del detector de movimiento. En el modo “rápido” (J4 =
ON), a 20 °C, no se debe poder atravesar más de una
zona completa (consistente de 2 haces, elementos de
detección derecho e izquierdo) en el área de cobertura
con cualquier tipo de movimiento; corriendo,
caminando despacio o rápido. En el modo “lento” (J4 =
OFF), se requiere el doble de la cantidad de
movimiento para generar una alarma. El modo de
prueba caminando también se activa por 3 minutos
cuando se enciende el detector de movimiento.

Prueba de Fuerza de la Señal

Para verificar si el receptor está recibiendo la señal del
detector de movimiento, efectuar una prueba de fuerza
de señal como se describe en el Manual de Instalación
y Consulta de dicho receptor, antes de terminar de
instalar el detector de movimiento. Antes de efectuar la
prueba, verificar que las baterías fueron insertadas en
su compartimiento para poder encender el detector.
Comprobar también que el detector de movimiento
esté asignado a una zona según las instrucciones
dadas en el Manual de Instalación y Consulta del
receptor. Si la transmisión es débil, mover el transmisor
tan sólo unos pocos centímetros puede mejorar
considerablemente la recepción.

* FCC ID: KDYOMNPMD1 IC: 2438A-104560

El MG-PMD1P cumple con la sección 15 de los reglamentos de la FCC. Su operación está sujeta a
las siguientes condiciones: (1) Este dispositivo no debe causar severa interferencia y (2) Este
dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan
provocar un funcionamiento errático.

** 868MHz (sólo) cumple con todos los paises de la UE y EFTA excepto Grecia, de

acuerdo a las directivas de RTT&E. Nótese que la versión 868MHz no está homologada por UL.

† La esperanza de vida de la batería puede variar dependiendo del intervalo de verificación de

presencia y del tráfico (cantidad de movimiento) procesado por el detector. Un intervalo de
verificación más frecuente y un mayor tráfico disminuirán la esperanza de vida de la batería.

Garantía

Paradox Security Systems Ltd. (“el Vendedor”) garantiza que sus productos están libres de defectos,
tanto materiales como de mano de obra, bajo un uso normal durante un año. Exceptuando lo que se
menciona aquí específicamente, todas las garantías expresas o implícitas, sean estatutarias o de otro
tipo, cualquier garantía implícita de comerciabilidad y de adaptabilidad a un propósito particular, son
expresamente excluidas. Debido a que el Vendedor no instala ni conecta los productos y debido a que
los productos podrían ser usados en conjunto con productos no manufacturados por el Vendedor, éste
no puede garantizar el rendimiento del sistema de seguridad y no será responsable de las
circunstancias que resulten de la incapacidad del producto para funcionar. La obligación del fabricante
bajo esta garantía se limita expresamente a la reparación o reemplazo, según el vendedor, de cualquier
producto que no cumpla con las especificaciones. Toda devolución debe incluir la factura de compra y
efectuarse dentro del periodo de la garantía. En ningún momento podrá el comprador o cualquier
persona hacer responsable al vendedor por cualquier pérdida o daños ocasionados, sean directos o
indirectos, incluyendo, pero sin limitarse a esto, cualquier daño por pérdida de beneficios, mercancía
robada o reclamaciones realizadas por terceros, que sea causado por artículos defectuosos o se deban
al uso incorrecto o a una instalación defectuosas del material.

No obstante el párrafo anterior, la máxima responsabilidad del Vendedor se limitará estrictamente al precio de
compra del producto defectuoso. El uso de este producto significa la aceptación de esta garantía.

ATENCIÓN: Los distribuidores, instaladores y/o otros que vendan el producto no están autorizados a
modificar esta garantía o establecer garantías adicionales que comprometan al Vendedor.
Nota: La garantía no se aplica a las baterías alcalinas entregadas con la unidad.

Uno o más de estas patentes EE UU podria aplicarse: 6215399, 6111256, 6104319, 5920259,
5886632, 5751803, 5721542, 5287111, 5119069 y 5077549. Patentes canadienses e internacionales
también podrian aplicarse. Lente LODIFF®: Patente #4,787,722 (EE.UU). LODIFF es una marca
registrada de Fresnel Technologies Inc. Las especificaciones pueden cambiar sin previo aviso. Omnia,
Magellan y Spectra son marcas de comercio o marcas registradas de Paradox Security Systems Ltd. o
de sus afiliados en Canadá, Estados Unidos y/o otros países. Todos los derechos reservados.

© 2002-2005 Paradox Security Systems Ltd.

Français

À la hauteur d’installation recommandée de 2,1 m
(7,0 pi) ±10 %, le MG-PMD1P offre une couverture
complète de 2,0 m (6,5 pi) à 15,0 m (50,0 pi) sans
aucune zone en angle mort (voir Figure 2).

Éviter d’installer le détecteur à proximité des sources
d’interférence suivantes : les surfaces réfléchissantes,
la circulation d’air provenant de dispositifs de
ventilation, les ventilateurs, les fenêtres, les sources de
vapeur d’eau/huile, les articles entraînant des
variations de température tels que les appareils de
chauffage, les réfrigérateurs et les fours et les sources
de lumière à infrarouge. Éviter de mettre des objets ou
des meubles ayant une hauteur supérieure à 0,9 m
(3 pi) et sur lesquels un animal domestique peut
grimper (p. ex. un chat sur un canapé) à moins de 2,1 m
(7 pi) du détecteur. Éviter aussi d’orienter le détecteur
vers un escalier accessible à un animal domestique.

Ne pas toucher à la surface du capteur, car ceci
pourrait entraîner un mauvais fonctionnement du
détecteur. Au besoin, nettoyer la surface du
capteur à l’aide d’un chiffon doux et d’alcool pur.

Éviter de courber, de couper ou de modifier
l’antenne ainsi que d’installer le détecteur près de
sources de métal ou sur du métal, car ceci pourrait
nuire à l’émission des signaux.

Compatibilité

Le MG-PMD1P est compatible avec :

• la console sans fil tout-en-un Magellan (MG-6060);

• le module d’expansion sans fil Magellan (MG­RCV3);

• le module d’expansion sans fil Omnia (OMN-RCV3);

• le panneau de contrôle Spectra 1759EX (protocole
Omnia); et

• le panneau de contrôle Spectra 1759MG (protocole
Magellan).

Insensibilité aux animaux

Le fait qu’un animal ne cause pas de fausses alarmes
dépend de la taille de ce dernier, de sa température et
de la longueur de son poil. Un animal de petite taille au
poil long a peu de chances d’être capté par le détecteur
alors que les animaux de grande taille au poil court
sont plus susceptibles de créer une fausse alarme.
Lorsqu'un niveau d'insensibilité plus élevé est
nécessaire, comme lorsque des animaux sont
constamment dans la zone de détection, penser à
utiliser le MG-PMD75, notre détecteur passif à
infrarouge numérique haute performance à optiques
doubles (véritable insensibilité aux animaux au poids
inférieur à 40 kg/90 lb).

La caractéristique d’insensibilité aux animaux du
MG-PMD1P n’a pas encore été examinée par les UL.

Délai de supervision de présence (J1)

Le cavalier J1 détermine l’intervalle de temps auquel le
détecteur transmet un signal de présence lorsqu’il est
utilisé avec Omnia ou Spectra 1759EX (voir Mode de
fonctionnement).

Si le détecteur est utilisé avec un récepteur Magellan
(voir Mode de fonctionnement), le cavalier J1 est
désactivé et le détecteur transmet régulièrement un
signal de présence au Magellan. Le délai de
supervision de présence est réglé dans le récepteur
Magellan.

J1 NON INSTALLÉ (OFF) = 12 minutes
J1 INSTALLÉ (ON) = 12 heures (par défaut)

Avec un OMN-RCV3 de V2.0 ou ultérieure, le
récepteur détecte automatiquement le délai de
supervision de présence réglé dans chacun des
émetteurs qui lui sont assignés. Grâce à cela, les
émetteurs peuvent avoir des délais de supervision
de présence différents. Avec une version
antérieure du OMN-RCV3, le délai de supervision
de présence des émetteurs doit correspondre au
réglage dans le module.

Avec un OMN-RCV3 de V2.0 ou ultérieure, si le délai
de supervision de présence est modifié, mettre le
récepteur hors tension puis sous tension afin que
la modification soit reconnue.

Mode de fonctionnement (J2)

Le MG-PMD1P peut fonctionner sur le protocole de
communication Magellan ou Omnia. Régler le cavalier
J2 selon le récepteur avec lequel le MG-PMD1P
communique.

J2 NON INSTALLÉ (OFF) = Omnia / Spectra 1759EX
J2 INSTALLÉ (ON) = Magellan / Spectra 1759MG (par

défaut)

Réglage de la sensibilité (J3)

J3 NON INSTALLÉ (OFF) = (sensibilité élevée) En

mode 1-3, un humain ne devrait pas pouvoir traverser
plus d'une zone complète (constituée de 2 faisceaux,
éléments de détection du capteur gauche et droit) dans
le champ de protection, et ce, peu importe le type de
mouvement. Utiliser ce réglage pour la plupart des
installations (par défaut).
J3 INSTALLÉ (ON) = (sensibilité faible) En mode 2-6,
la quantité de mouvement requise pour déclencher une
alarme est doublée. L’utilisation du mode 2-6 est
recommandée dans les secteurs ou les incidents et les
fausses alarmes risquent d’être plus nombreux.

Mode rapide/lent (J4)

J4 NON INSTALLÉ (OFF) = Le mode lent est suggéré

dans les secteurs où les incidents et les fausses
alarmes risquent d’être plus nombreux.
J4 INSTALLÉ (ON) = Le mode rapide est recommandé
pour la plupart des installations (par défaut).

DEL ALLUMÉE/ÉTEINTE (J5)

La DEL rouge indique ceci :

Alarme

La DEL rouge s’allume pendant 2 secondes aussitôt
que le détecteur de mouvement détecte un
mouvement.

Pile faible

Le détecteur de mouvement effectue une vérification
de la pile à toutes les 12 heures. Si la tension de
batterie chute en dessous d'un certain niveau, la DEL
rouge clignote à intervalles de 5 secondes et le
détecteur de mouvement envoie un signal au
récepteur. Par la suite, le récepteur envoie un rapport
au panneau de contrôle qui génère ensuite un
problème. Le panneau de contrôle peut alors signaler
le problème à la station centrale de surveillance.

Transmission d’un signal

La DEL rouge clignote rapidement lorsque le détecteur
de mouvement transmet un signal au récepteur.

J5 NON INSTALLÉ (OFF) = DEL désactivée
J5 INSTALLÉ (ON) = DEL activée (par défaut)

Si des ajustements de cavaliers sont effectués,
refermer le couvercle (1) ou appuyer sur
l’interrupteur de sécurité (8) afin de sauvegarder et
rendre les changements effectifs.

Mise sous tension du détecteur sans fil

Insérer les piles qui sont fournies avec le détecteur à
l’intérieur du compartiment prévu à cet effet en
respectant la polarité. Pour remplacer les piles, retirer
les piles hors d’usage, appuyer et relâcher
l’interrupteur de sécurité et attendre 60 secondes afin
de réinitialiser l’unité. Insérer ensuite les nouvelles piles
en respectant la polarité.

Une fois les piles insérées dans le détecteur de
mouvement, une séquence de mise en marche
débute et la DEL rouge clignote à titre d’indication
(pendant environ 10-30 secondes). Noter que la
détection d’alarme ainsi que l’interrupteur de
sécurité sont inopérants durant cette séquence.

Logiciel Alive

Afin de préserver la durée de vie de la pile, le détecteur
de mouvement commute en mode d’économie
d’énergie après avoir transmis deux signals de zone
ouverte (DEL allumée pendant 2 s) pendant une
période de 5 minutes. Le détecteur ne transmet alors
aucun signal pendant environ 3 minutes. Grâce au
logiciel Alive, le voyant DEL continue de clignoter pour
indiquer qu’il y a détection même en mode d’économie
d’énergie. Lorsque la durée du mode d’économie
d’énergie de 3 minutes se termine, le détecteur de
mouvement retourne en mode Normal. Si le couvercle
du détecteur est retiré puis replacé lorsque ce dernier
est en mode d’économie d’énergie, la première
détection déclenche un signal d’alarme.

Essai de marche

Ouvrir le couvercle afin de déclencher l’interrupteur de
sécurité puis remettre le couvercle en place. Ceci
active le mode d’essai de marche du détecteur de
mouvement pour 3 minutes. En mode « rapide » (J4 =
INSTALLÉ), à 20°C, un humain ne devrait pas pouvoir
traverser plus d'une zone complète (constituée de 2
faisceaux, éléments de détection du capteur gauche et
droit) dans le champ de protection, et ce, peu importe le
type de mouvement; marche rapide/lente ou course. En
mode « lent » (J4 = NON INSTALLÉ), la quantité de
mouvement requise pour déclencher une alarme est
doublée. Le mode d’essai de marche est aussi activé
pour 3 minutes une fois que le détecteur de
mouvement est mis en marche.

Vérification de l’intensité du signal

Avant de finaliser l’installation du détecteur sans fil,
vérifier l’intensité du signal tel que décrit dans le
Manuel d’installation et de référence du récepteur.
Avant d’exécuter cette vérification, s’assurer que les
piles sont installées dans le compartiment à piles du
détecteur. Vérifier également que le détecteur sans fil a
été assigné à une zone selon les instructions fournies
dans le Manuel d’installation et de référence du
récepteur. Si la transmission est de faible intensité, la
réception peu fortement être améliorée en déplaçant
l’émetteur de peu.

* FCC ID: KDYOMNPMD1 IC: 2438A-104560

Le MG-PMD1P est conforme à la partie 15 des règles FCC. L’application est subordonnée aux deux
conditions suivantes : (1) Ce dispositif ne devrait pas entraîner de brouillage préjudiciable et (2) Ce
système doit accepter toute interférence reçue, y compris les types d’interférences pouvant
entraîner un fonctionnement indésirable.

** 868 MHz (seulement) Conforme à tous les pays de l’UE et de l’EFTA sauf la Grèce

d’après la directive européenne R&TTE. Noter que la version 868 MHz n'est pas approuvée par les
UL.

† La durée de vie de la pile varie selon l'intervalle de temps de supervision de présence et selon la

quantité de mouvement traité par le détecteur. Un grand intervalle de temps de supervision de
présence et une grande quantité de détection de mouvement réduisent la durée de vie de la pile.

GARANTIE
Systèmes de sécurité Paradox Ltée (« Vendeur ») garantie, pour une période d’un an, que ses produits
ne comportent aucun défaut de pièce ou de main-d’œuvre si utilisés dans des conditions normales. Sauf
ce qui est expressément prévu par les présentes, toute autre garantie, expresse ou implicite, légale ou
autre, se rapportant à la qualité de la marchandise y compris, sans limiter ce qui précède, toute garantie
implicite de qualité marchande et d’adaptation à des fins particulières est exclue. Le Vendeur ne peut

garantir la performance du système de sécurité parce qu’il n’installe pas et ne raccorde pas les produits
et parce que les produits peuvent être utilisés conjointement avec des produits qui ne sont pas fabriqués
par le Vendeur; ce dernier ne doit pas être responsable dans les circonstances découlant de l’incapacité
de fonctionnement du produit. L’obligation et la responsabilité du Vendeur en vertu de la présente
garantie sont expressément limitées à la réparation ou au remplacement, au choix du Vendeur, de tout
produit ne rencontrant pas les spécifications. Les retours sur ventes doivent comprendre une preuve
d’achat et doivent être faits dans le délai de garantie. Dans tous les cas, le Vendeur ne sera pas tenu
responsable, envers l’acheteur ou toute autre personne, de pertes ou de dommages de quelque sorte,
directs ou indirects, conséquents ou accidentels, y compris, sans limiter ce qui précède, de pertes de
profits, de biens volés ou de réclamations par des tiers causés par des produits défectueux ou autres
résultant d’une installation ou d’un usage impropre, incorrect ou autre de la marchandise vendue.

Malgré le paragraphe précédent, la responsabilité maximale du Vendeur est strictement limitée au prix
d’achat du produit défectueux. L’utilisation de ce produit signifie l’acceptation de cette garantie.

*MISE EN GARDE : Les distributeurs, les installateurs et/ou autres qui vendent le produit ne sont pas
autorisés à modifier cette garantie ou d’apporter des garanties supplémentaires qui engagent le
Vendeur.

Un ou plusieurs des brevets américans suivants peuvent s’appliquer : 215399, 6111256, 6104319,
5920259, 5886632, 5751803, 5721542, 5287111, 5119069 et 5077549. Des brevets canadi ens et
international peuvent également s’appliquer. Lentilles LODIFF®: Brevet #4,787,722 (U.S.). LODIFF®
est une marque de commerce déposée de Fresnel Technologies Inc. Omnia, Magellan et Spectra sont
des marques de commerce ou des marques de commerce déposées de Systèmes de sécurité Paradox
Ltée ou de ses sociétés affiliées au Canada, aux États-Unis et/ou dans d’autres pays. Tous droits
réservés. Spécifications sujettes à changement sans préavis.

© Systèmes de sécurité Paradox Ltée, 2002-2005.

Especificaciones Técnicas

Tipo de Sensor Doble elemento rectangular
Cobertura - 88.5°
(estándar)

11m x 11m (35ft x 35ft)

Haces centrales: 15m (50ft)
Altura de Instalación 2.1m a 2.7m (7ft a 9ft)
Immunidad contra

Mascotas

18kg (40lbs)

T. Funcionamiento 0°C a 49°C (32°F a 120°F)
Radiofrecuencia 433* o 868** MHz
Lente Lente Fresnel d e 2d a g e n e r a c ió n ,

LODIFF®, Inmune a Mascotas
Alimentación 3 baterías Alcalinas “AA”
Alcance del
Transmisor

35m (115ft) con el MG-6060; 70m

(230ft) con el MG-RCV3; en un

ambiente residencial típico
Interr. Antisabotaje Sí
Vida de la Batería

†

Hasta 4 años
Velocidad de detección

homologada por UL

0.76m/s (30 in/s)

Spécifications techniques

Type de capteur élément rectangulaire double
Couverture - 88.5°
(standard)

11 m x 11 m (35 pi x 35 pi)
faisceaux du centre : 15 m (50 pi)

Hauteur
d’installation

2,1 m à 2,7 m (7 pi à 9 pi)

Insensibilité aux
animaux

18 kg (40 lb)

Température de
fonctionnement

0 °C à 49 °C (32 °F à 120 °F)

Fréquence RF 433* ou 868** MHz
Lentille lentille Fresnel 2ième génération,

LODIFF®, insensible aux animaux
Alimentation 3 piles alcalines « AA »
Portée de l’émetteur 35 m (115 pi) avec la MG-6060; 70 m

(230 pi) avec le MG-RCV3;

représentatif dans un environnement

résidentiel
Interrupteur de
sécurité

oui

Durée de vie des
piles

†

jusqu’à 4 ans

Vitesse de détection
approuvée par les UL

0,76 m/s (30 po/s)
