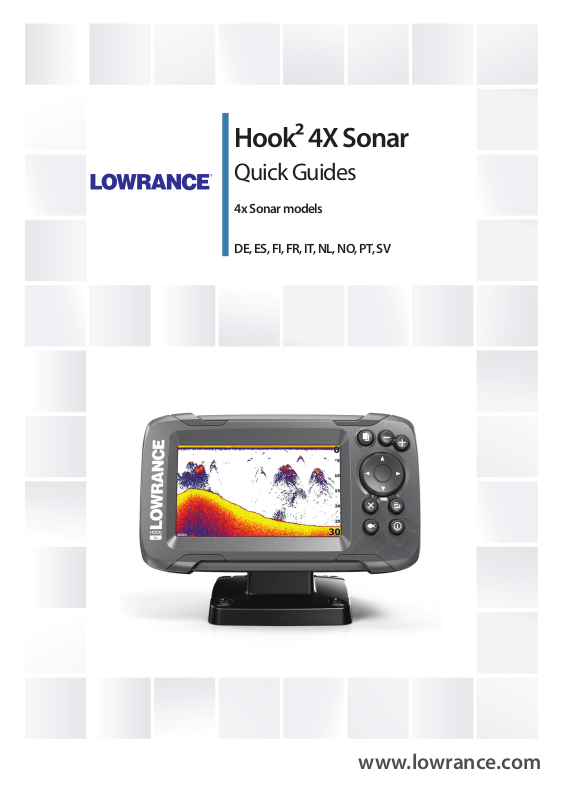

Lowrance Hook2 4X Sonar User guide [de]

Hook2 4X Sonar

Quick Guides

4x Sonar models

DE, ES, FI, FR, IT, NL, NO, PT, SV

www.lowrance.com

HOOK Kurzbedienungsanleitung

Steuerungen vorne

DE

4x Sonar-Modelle

1 Seiten

Vergrößern/

2

Verkleinern

3 Pfeiltasten

1

4 Beenden (X)

2
3

4
6

5
7

5 Menü/Enter

6 Fische

7 An/Aus

Dialogfeld „System Kontrolle“

Drücken, um zwischen der Sonar- und der
Flasher-Seite hin- und herzuschalten.

Drücken, um das Sonarbild zu vergrößern oder
zu verkleinern.

In Menüs und Dialogfeldern: Drücken, um mit
den Aufwärts- und Abwärtspfeiltasten eine
Option zu markieren.

Drücken, um zur übergeordneten Ebene
zurückzukehren und um ein Dialogfeld zu
verlassen.

Wenn kein Menü oder Dialogfeld aktiv ist:
Drücken, um das Menü aufzurufen.

In Menüs und Dialogfeldern: Drücken, um eine
Auswahl zu bestätigen.

Drücken, um zwischen Fisch-ID und klassischen
Sonar-Echos hin- und herzuschalten.

Drücken, um das Dialogfeld Systemkontrolle
aufzurufen.

Gedrückt halten, um das Gerät ein- oder
auszuschalten

• Option AN

• Option AUS

Displaybeleuchtung

• Im Dialogfeld Systemkontrolle wird die Helligkeit eingestellt und die Tag-/Nachtkamera

ausgewählt

• Durch mehrfaches kurzes Drücken der An-/Aus-Taste wird die Hintergrundbeleuchtung

eingestellt

|

2

HOOK2 4x Sonar | Kurzbedienungsanleitung - DE

Seiten

• Durch Drücken der Seiten-Taste wird

zwischen der Sonar- und der Flasher­Seite gewechselt

• Mit den Zoom-Tasten wird das

Sonarbild vergrößert und verkleinert

Standardmäßig ist auf dem Gerät der Auto-Modus eingestellt, und alle Einstellungen
sind automatisiert.

• Wechseln Sie in den Custom-Modus, um die Einstellungen wunschgemäß anzupassen.

Overlay-Daten

Standardmäßig werden 3 Datenelemente auf dem Bild angezeigt. Die
Datenelemente sind vordeniert (Tiefe, Temperatur und Spannung), und
die Position ist festgelegt. Datenpositionen können über das Dialogfeld
Systemkontrolle ein- und ausgeschaltet werden. Jedes Datenelement
kann einzeln aus dem Bild entfernt werden:

1. Wählen Sie im Dialogfeld Systemkontrolle die Option Editieren des

Overl. aus, um den Bearbeitungsmodus des Geräts zu aktivieren

2. Drücken Sie die Taste Menu/Enter-Taste, um die Editierungs-Optionen

anzuzeigen

3. Drücken Sie die X-Taste, um den Bearbeitungsmodus zu verlassen

Einrichtungsdialogfelder

Wird für die Systemkonguration verwendet.

Produkthandbücher

Benutzerhandbücher, technische Spezikationen, Zertikate und Erklärungen nden
Sie auf der Produkt-Website: www.lowrance.com/de-de/

HOOK2 4x Sonar | Kurzbedienungsanleitung - DE

|

3

Controles frontales

HOOK Guía rápida

Modelos de sondas 4x

ES

1 Pages

Acercar/

2

alejar

3 Flechas

1

4 Salir (X)

2
3

4
6

5

5

7

6 Pez

7 Encendido

Menu/
Enter

Pulse para cambiar entre la sonda y la página
del asher.

Pulse para acercar o alejar la imagen de la
sonda.

Pulse las echas arriba o abajo para destacar
una opción en los menús y cuadros de
diálogo.

Pulse para volver al nivel de menú anterior y
para salir de un cuadro de diálogo.

Pulse para mostrar el menú cuando no haya
ningún menú o cuadro de diálogo activos.
En menús y cuadros de diálogo: pulse para
conrmar una selección.

Pulse para cambiar entre la ID de peces y los
ecos de sonda tradicionales.

Pulse para mostrar el cuadro de diálogo
Controles del sistema.

Manténgalo pulsado para encender o
apagar la unidad.

Cuadro de diálogo Controles del sistema

• Opción de

encendido

• Opción de

apagado

Iluminación de la pantalla

• Establezca el brillo y seleccione el modo de día/noche en el cuadro de diálogo

Controles del sistema

• Pulse brevemente la tecla de encendido varias veces para cambiar el brillo de la

iluminación de fondo

|

4

HOOK2 4x Sonda | Guía rápida - ES

Páginas

• Cambie entre las páginas de sonda y

asher al pulsar la tecla de páginas

• Acerque o aleje la imagen con las

teclas de zoom

La unidad está congurada en el Modo Auto de forma predeterminada y todos los
parámetros se denen automáticamente.

• Cambie al modo Personalizado para poder personalizar los ajustes.

Superponer Datos

Se muestran 3 elementos de datos en la imagen de forma predeterminada.
Los elementos de datos se denen previamente (profundidad,
temperatura y tensión) y las posiciones son jas.

Se pueden activar y desactivar los elementos de datos en el cuadro de
diálogo Controles del sistema.

Se puede quitar cada elemento de datos de la imagen de forma individual:

1. Seleccione la opción Editar datos en el cuadro de diálogo Controles

del sistema para que la unidad esté en el modo de edición

2. Pulse la tecla Menu/Enter para mostrar las opciones de edición

3. Pulse la tecla X para nalizar el modo de edición

Cuadros de diálogo de ajustes

Se utilizan para la conguración del sistema.

Manuales del producto

Para obtener el Manual de usuario completo, especicaciones técnicas y las
declaraciones, consulte el sitio web del producto: www.lowrance.com/es-ES/

HOOK2 4x Sonda | Guía rápida - ES

|

5

Etuohjaimet

HOOK Pikaohje

4x-luotainmallit

FI

1 Sivut

2 Zoomaus

3 Nuolet

1

4 Sulje (X)

2
3

4
6

5
7

Valikko/

5

Enter

6 Kala

7 Virta

Voit vaihtaa luotainsivun ja Flasher-sivun
välillä painamalla tätä painiketta.

Voit zoomata luotainkuvaa painamalla tätä
painiketta.

Kun olet valikossa tai valintaikkunassa, voit
korostaa haluamasi vaihtoehdon painamalla
ylä-/alanuolipainikkeita.

Palaa edelliselle valikkotasolle tai poistu
valintaikkunasta painamalla tätä painiketta.

Jos mikään valikko tai valintaikkuna ei ole
aktiivinen, voit näyttää valikon painamalla tätä
näppäintä.

Kun olet valikossa tai valintaikkunassa, voit
vahvistaa valinnan painamalla tätä painiketta.

Voit vaihtaa kalasymbolin ja perinteisen kaiun
välillä painamalla tätä painiketta.

Avaa Järjestelmäasetukset-valintaikkuna
painamalla tätä painiketta.

Käynnistä tai sammuta yksikkö painamalla
tätä painiketta pitkään

Järjestelmäasetukset-valintaikkuna

• Asetus

käytössä

• Asetus poissa

käytöstä

Näyttövalaistus

• Voit asettaa kirkkauden ja valita päivä- tai yötilan Järjestelmäasetukset-

valintaikkunassa

• Voit muuttaa taustavalon kirkkautta toistamalla lyhyitä virtapainikkeen painalluksia

|

6

HOOK2 4x-luotain | Pikaohje - FI

Sivut

• Voit vaihtaa luotainsivun ja Flasher-

sivun välillä painamalla Sivut­painiketta

• Voit zoomata luotainkuvaa

zoomauspainikkeilla

Yksikön oletusasetuksena on Auto-tila ja kaikki asetukset on automatisoitu.

• Voit mukauttaa asetuksia ottamalla mukautuksen käyttöön.

Kerrostieto

Kuvassa näytetään oletusarvoisesti kolme tietokohdetta. Tietokohteet
on ennaltamääritetty (syvyys, lämpötila ja jännite) ja sijainti
on vakio. Tietokohteet voi ottaa käyttöön tai poistaa käytöstä
Järjestelmäasetukset-valintaikkunassa.

Jokainen tietokohde on poistettavissa kuvasta:

1. Voit asettaa yksikön muokkaustilaan valitsemalla

Järjestelmäasetukset-valintaikkunassa Muokkaa tietokerrosta -asetus

2. Näytä muokkausvaihtoehdot painamalla Valikko/Enter-näppäintä

3. Poistu muokkaustilasta painamalla X-näppäintä

Asetukset-valintaikkunat

Käytetään järjestelmän määrittämiseen.

Tuotteen käyttöoppaat

Tutustu kattavaan käyttöohjeeseen, teknisiin eritelmiin ja vakuutuksiin tuotteen
verkkosivuilla: www.lowrance.eu/

HOOK2 4x-luotain | Pikaohje - FI

|

7

HOOK Guide Rapide

Modèles de sondeurs 4x

Commandes à l'avant du système

FR

1 Pages

Zoom

2

avant/
arrière

3 Flèches

1

4
6

2

4

3
5

7

5

6 Poisson

7

Quitter
(X)

Menu/
Enter

Marche/
arrêt

Appuyez pour basculer entre la page du
sondeur et celle du Flasher

Appuyez pour eectuer un zoom sur l'image du
sondeur.

Dans les menus et boîtes de dialogue, appuyez
sur les èches haut/bas pour mettre en
surbrillance une option.

Appuyez pour revenir au niveau de menu
précédent et pour fermer une boîte de
dialogue.

Si aucun menu ou boîte de dialogue n'est actif,
appuyez pour acher le menu.

Dans les menus et boîtes de dialogue, appuyez
pour conrmer une sélection

Appuyez pour basculer entre l'ID de poisson et
les échos traditionnels du sondeur.

Appuyez une fois pour acher la boîte de dialogue
Contrôles système. Maintenez la touche enfoncée
pour allumer ou éteindre l'unité.

Boîte de dialogue Contrôles système

• Option

activée

• Option

désactivée

Éclairage de l'achage

• Réglez la luminosité et sélectionnez le mode jour/nuit dans la boîte de dialogue

Contrôles système

• Appuyez plusieurs fois sur la touche Marche/arrêt pour régler la luminosité du

rétroéclairage

|

8

HOOK2 sondeur 4x | Guide Rapide - FR

Pages

• Basculez entre la page du sondeur et

celle du Flasher en appuyant sur la
touche Pages

• Eectuez un zoom sur l'image du

sondeur à l'aide des touches de zoom

Par défaut, l'unité est en mode automatique et tous les paramètres sont automatisés.

• Passez en mode Personnalisé an de pouvoir personnaliser les paramètres.

Données Overlay

Par défaut, 3données sont achées sur l'image. Les données sont
prédénies (profondeur, température et tension) et leur position est xe.
Les données peuvent être activées/désactivées dans la boîte de dialogue
Contrôles système.

Chaque donnée peut être supprimée individuellement à partir de
l'image:

1. Sélectionnez l'option Éditer Overlay dans la boîte de dialogue

Contrôles système pour faire passer l'appareil en mode d'édition

2. Appuyez sur le bouton Menu/Enter pour acher les options d'édition

3. Appuyez sur la touche X pour quitter le mode d'édition

Boîtes de dialogue Paramètres

Utilisées pour la conguration du système.

Manuels des produits

Pour obtenir la version complète du manuel utilisateur, les spécications techniques et
les déclarations, consultez le site Web du produit: www.lowrance.com/fr-fr/

HOOK2 sondeur 4x | Guide Rapide - FR

|

9

HOOK Guida di Uso Rapido

Controlli anteriori

IT

Modelli di sonar 4x

1 Pagine

Ingrandire/

2

Rimpicciolire

3 Frecce

1

2

4 Esci (X)

3

4
6

5
7

5 Menu/Invio

6 Pesce

7 Alimentazione

Premere per passare dalla pagina del
sonar a quella del asher.

Premere per ingrandire l'immagine del
sonar.

Nei menu e nelle nestre di dialogo:
premere le frecce su/giù per evidenziare
un'opzione.

Premere per tornare al livello di menu
precedente e per uscire dalla nestra di
dialogo.

Senza menu o nestra di dialogo attivi:
premere per visualizzare il menu.

Nei menu e nelle nestre di dialogo:
premere per confermare una selezione.

Premere per passare dall'eco dell'ID pesce
a quella del sonar tradizionale.

Premere per visualizzare la nestra di
dialogo Controlli sistema.

Tenere premuto per accendere/spegnere
l'unità.

Finestra di dialogo Controlli sistema

• Opzione

ATTIVATA

• Opzione

DISATTIVATA

Illuminazione dello schermo

• Impostare la luminosità e selezionare la modalità diurna/notturna dalla nestra di

dialogo Controlli sistema

• Brevi pressioni ripetute consentono di scorrere i livelli di retroilluminazione

|

10

HOOK2 sonar 4x | Guida di Uso Rapido - IT

Pagine

• Per passare dalla pagina Sonar a

quella Flasher, premere il tasto Pagina

• Ingrandire l'immagine del sonar

usando i tasti zoom

Per impostazione predenita, l'unità è impostata sulla modalità Auto e tutte le
impostazioni sono automatizzate.

• Per personalizzare le impostazioni, passare alla modalità Personalizzata.

Dati sovrapposti

Per impostazione predenita, sull'immagine sono visualizzati 3 dati. I dati sono
predeniti (profondità, temperatura e tensione) e la posizione è ssa.

I dati possono essere attivati/disattivati nestra di dialogo Controlli sistema.
Ogni dato può essere rimosso singolarmente dall'immagine:

1. Per attivare la modalità di modica, selezionare l'opzione Modifica

overlay della nestra di dialogo Controlli sistema

2. Premere il tasto Menu/Invio per visualizzare le opzioni di modica

3. Premere il tasto X per uscire dalla modalità di modica

Finestre di dialogo Impostazioni

Utilizzate per la congurazione del sistema.

Manuali dei prodotti

Per il manuale dell'operatore completo, le speciche tecniche e le dichiarazioni, fare
riferimento al sito Web del prodotto: www.lowrance.com/it-it/

HOOK2 sonar 4x | Guida di Uso Rapido - IT

|

11

HOOK Beknopte handleiding

Bediening voorpaneel

NL

4x sonarmodellen

1 Pagina's

In-/

2

uitzoomen

3 Pijlen

1

2

4

Afsluiten
(X)

3

4
6

5

5

7

6 Vis

7 Aan/uit

Menu/
Enter

Indrukken om te wisselen tussen de
sonarpagina en de itserpagina.

Indrukken om in of uit te zoomen op het
sonarbeeld.

In menu's en dialoogvensters: de pijlen
omhoog/omlaag indrukken om een optie te
markeren.

Indrukken om naar het vorige menuniveau te
gaan en een dialoogvenster te sluiten.

Wanneer geen menu of dialoogvenster actief is:
indrukken om het menu weer te geven.

In menu's en dialoogvensters: indrukken om
een selectie te bevestigen.

Indrukken om te wisselen tussen Fish ID en
traditionele sonarecho's.

Indrukken om het dialoogvenster Systeem
regelingen te openen.

Ingedrukt houden om de unit aan of uit te
zetten.

Dialoogvenster Systeem regelingen

• Optie AAN

• Optie UIT

Displayverlichting

• Helderheid instellen en dag/nacht-modus in het dialoogvenster Systeem

regelingen selecteren

• Herhaaldelijk de aan/uit-knop kort indrukken om de helderheid van de

schermverlichting te doorlopen

|

12

HOOK2 4x Sonar | Beknopte handleiding - NL

Pagina's

• Wissel tussen de Sonar en Flitser

pagina's door op de Pagina's toets te
drukken

• Zoom met behulp van de zoomtoetsen

in of uit op het sonarbeeld

Standaard is de unit ingesteld op de Auto modus en zijn alle instellingen automatisch
ingesteld.

• Ga naar de Aangepast modus om instellingen aan te passen.

Overlaygegevens

Standaard worden er 3 items op het beeld weergegeven. De gegevensitems
zijn vooraf gedenieerd (diepte, temperatuur en voltage) en de positie is vast.

De gegevensitems kunnen via het dialoogvenster Systeem regelingen worden
in- of uitgeschakeld.

Elk gegevensitem kan afzonderlijk uit de weergave worden verwijderd:

1. Selecteer de optie Overlay wijzigen in het dialoogvenster Systeem

regelingen om de unit in de bewerkinsgsmodus te zetten

2. Druk op de Menu/Enter toets om de bewerkingsopties weer te geven

3. Druk op de X toets om de bewerkinsgsmodus te verlaten

Instellingen dialoogvensters

Worden gebruikt voor systeemconguratie.

Producthandleidingen

Voor de volledige bedieningshandleiding, technische specicaties en verklaringen
raadpleegt u de productwebsite: www.lowrance.eu/nl

HOOK2 4x Sonar | Beknopte handleiding - NL

|

13

Kontroller foran

HOOK Hurtigguide

4x ekkoloddmodeller

NO

1 Skjermvinduer

2 Zoom inn/ut Trykk for å forstørre ekkoloddbildet.

3 Piler

4 Avslutt (X)

1

2
3

4
6

5

5 Meny/Enter

7

6 Fisk

7 Av/på

Dialogboksen Systemkontroll

Trykk for å veksle mellom
skjermvinduene for ekkolodd og asher.

I menyer og dialogbokser: trykk på pil
opp/ pil ned for å merke et alternativ

Trykk for å gå tilbake til forrige
menynivå eller for å lukke en
dialogboks.

Når ingen meny eller dialogboks er
aktiv: Trykk for å vise menyen.

I menyer og dialogbokser: Trykk for å
bekrefte et valg.

Trykk for å veksle mellom ske-ID og
tradisjonelt ekkolodd.

Trykk for å vise dialogboksen
Systemkontroll.

Trykk og hold inne for å slå enheten på/
av.

• Alternativ PÅ

• Alternativ AV

Visningsbelysning

• Angi lysstyrke og velg mellom dag- og nattmodus fra dialogboksen Systemkontroll

• Gjenta korte trykk på av/på-knappen for å bla gjennom lysstyrkenivåene for

bakgrunnslyset

|

14

HOOK2 4x ekkolodd | Hurtigguide - NO

Skjermvinduer

• Bytt mellom skjermvinduene for

ekkolodd og asher ved å trykke på
Skjermvinduer-knappen

• Forstørr ekkoloddbildet ved hjelp av

zoom-knappene

Som standard er enheten satt til Auto-modus, og alle innstillinger gjøres automatiske.

• Bytt til Tilpasset modus hvis du vil tilpasse innstillingene.

Overleggsdata

Som standard vises 3 dataelementer på bildet. Dataelementene er
forhåndsdenert (dybde, temperatur og spenning), og plasseringen er
fast.

Dataelementene kan slås av/på fra dialogboksen Systemkontroll.
Hvert dataelement kan ernes enkeltvis fra bildet:

1. Velg alternativet Rediger overlegg i dialogboksen Systemkontroll

for å sette enheten i redigeringsmodus

2. Trykk på Meny/Enter for å vise redigeringsalternativer

3. Trykk på X for å avslutte redigeringsmodus

Dialogbokser under Innstillinger

Brukes til systemkongurasjon.

Produkthåndbøker

Du kan nne den fullstendige brukerhåndboken, tekniske spesikasjoner og
erklæringer på webområdet for produktet: www.lowrance.com/nb-NO/

HOOK2 4x ekkolodd | Hurtigguide - NO

|

15

Controlos frontais

HOOK Guía rápida

Modelos da sonda 4X

PT

1 Páginas

Ampliar/

2

reduzir o
zoom

3 Setas

1

2

4 Sair (X)

3

4
6

5

5 Menu/Enter

7

6 Peixe

7 Alimentação

Prima para alternar entre as páginas da sonda
e do asher.

Prima para aplicar zoom à imagem da sonda.

Nos menus e caixas de diálogo: prima as setas
para cima/baixo para destacar uma opção.

Prima para regressar ao nível de menu anterior
e para sair da caixa de diálogo.

Sem menu ou caixa de diálogo ativos: prima
para apresentar o menu.

Em menus e caixas de diálogo: prima para
conrmar uma seleção.

Prima para alternar entre o símbolo de peixe e
os ecos de sonda tradicionais.

Prima para apresentar a caixa de diálogo
Controlos do sistema.

Prima e mantenha premido para ligar/desligar
a unidade.

Caixa de diálogo Controlos do sistema

• Opção

Ligada

• Opção

Desligada

Iluminação do ecrã

• Dena a luminosidade e selecione o modo dia/noite a partir da caixa de diálogo

Controlos do sistema

• Prima brevemente várias vezes a tecla Power para percorrer as opções de

luminosidade da retroiluminação

|

16

HOOK2 sonda 4x | Guía rápida - PT

Páginas

• Para alternar entre as páginas Sonda

e Flasher, prima a tecla Páginas

• Aplique zoom à imagem da sonda,

utilizando as teclas de Zoom

Por predenição, a unidade está denida para o modo Auto e todas as denições são
automatizadas.

• Altere para o modo Personalizado, para personalizar as denições.

Sobreposição de dados

Por predenição, 3 itens de dados são apresentados na imagem. Os itens
de dados estão predenidos (profundidade, temperatura e tensão) e a
posição é xa.

Os itens de dados podem ser ativados/desativados a partir da caixa de
diálogo Controlos do sistema.

Cada item de dados pode ser removido individualmente da imagem:

1. Selecione a opção Editar a sobrep. na caixa de diálogo Controlos do

sistema para colocar a unidade no modo de edição

2. Prima a tecla Menu/Enter para apresentar as opções de edição

3. Prima a tecla X para sair modo de edição

Caixas de diálogo de denições

Utilizadas para a conguração do sistema.

Manuais do produto

Para aceder ao manual do utilizador completo, especicações técnicas e declarações,
consulte o website do produto: www.lowrance.com

HOOK2 sonda 4x | Guía rápida - PT

|

17

HOOK Snabb guide

4x ekolodsmodeller

Kontroller på framsidan

SV

1 Sidor

Zooma

2

in/ut

3 Pilar

1

2

4

Avsluta
(X)

3

4
6

5
7

Meny/

5

Enter

6 Fisk

7 Ström

Tryck för att växla mellan ekolodssidan och
blinklodsidan.

Tryck för att zooma ekolodsbilden.

I menyer och dialogrutor: Tryck på pilarna
uppåt/nedåt för att markera ett alternativ.

Tryck om du vill återgå till föregående menynivå
eller stänga en dialogruta.

Om ingen meny eller dialogruta är aktiv: Tryck
för att visa menyn.

I menyer och dialogrutor: Tryck för att bekräfta
ett val.

Tryck för att växla mellan Fisk ID och
traditionella sonarekon.

Tryck för att öppna dialogrutan
Systemkontroller.

Håll intryckt för att slå på/stänga av enheten.

Dialogrutan Systemkontroller

• Alternativ PÅ

• Alternativ AV

Skärmbelysning

• Ange ljusstyrka och välj dag-/nattläge från dialogrutan Systemkontroller

• Tryck kort era gånger på Strömknappen för att justera bakgrundsljuset

|

18

HOOK2 4x Ekolod | Snabb guide - SV

Sidor

• Växla mellan ekolodssidan och

blinklodsidorna genom att trycka på
knappen Sidor

• Zooma sonarbilden genom att

använda Zoom-knapparna

Som standard är enheten inställd på Auto-läge och alla inställningar är automatiserade.

• Ändra till läget Egen för att anpassa inställningarna.

Lagerdata

Som standard visas 3 dataobjekt på bilden. Dataobjekten är
fördenierade (djup, temperatur och spänning) och positionen är låst.
Dataobjekten kan stängas av/sättas på från dialogrutan Systemkontroller.
Varje dataobjekt kan tas bort individuellt från bilden:

1. Välj alternativet Ställ in lager i dialogrutan Systemkontroller för att

ställa enheten i redigeringsläge

2. Tryck på knappen Meny/Enter för att visa redigeringsalternativ

3. Tryck på X-knappen för att lämna redigeringsläget

Dialogrutan Inställningar

Används för systemkonguration.

Produkthandböcker

Gå till produktwebbplatsen för att få fullständiga produkthandböcker, tekniska
specikationer och deklarationer: www.lowrance.com/sv-SE/

HOOK2 4x Ekolod | Snabb guide - SV

|

19

*988-11957-001*
