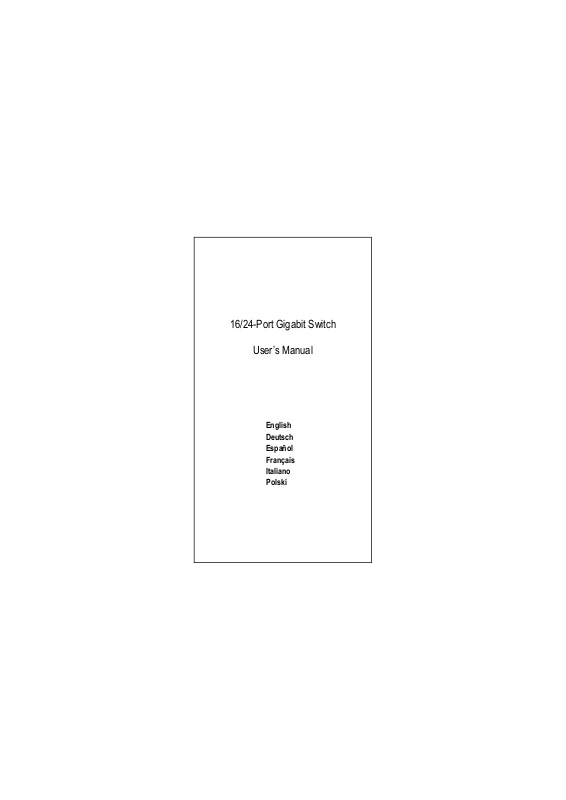

16/24-Port Gigabit Switch
User’s Manual
English
Deutsch
Español
Français
Italiano
Polski
The device is a powerful, high-performance Gigabit Ethernet switch,
with all ports capable of 10, 100 or 1000Mbps auto-negotiation
operation (NWay), which means the switch could automatically
negotiate with the connected partners on the network speed and
duplex mode. It is ideal for micro-segmenting large networks into
smaller, connected subnets for improved performance, enabling the
bandwidth demanding multimedia and imaging applications. Moreover,
the 10/100/1000Mbps auto-sensing ability provides an easy way to
migrate 10/100Mbps to 1000Mbps network with no pain. Compared to
the shared 10Mbps or 100Mbps networks, the switch delivers a
dedicated 10/100/1000Mbps connection to every attached client with
no bandwidth congestion issue. This switch also supports auto MDI /
MDI-X function. Each port could be used to connect to another switch
or hub with no crossover RJ-45 cable.
Store-and-forward switching mode promises the low latency plus
eliminates all the network errors, including runt and CRC error packets.
To work under full-duplex mode, transmission and reception of the
frames can occur simultaneously without causing collisions as well as
double the network bandwidth.
The switch provides 9K bytes jumbo frames, which means the frames
size is larger than normal 1.5K. With the Jumbo frame function, you can
get better network performance, because the switch can send more
data at the same time.
The switch is plug-n-play without any software to configure and also
fully compliant with all kinds of network protocols.
Before you start to install the switch, check the following contents in this
package：
One Gigabit Ethernet switch
One external power adapter
One Power Cord
User’s manual
1
Please refer to the following table for LED definition.
16-Port
24-Port
LED Status Operation
Power
Link/Act
Steady Green Power is on
Off Power is off
Steady Green Port Connected
Blinking Green The port is transmitting/receiving data
2
Connect each station to the switch by twisted-pair cable. Plug one
RJ-45 connector into a RJ-45 port of the switch, and plug the other
RJ-45 connector into the station’s network adapter. Power on the
switch and then system is ready.
For cable selection, refer to the following table.
In making a switch interconnection, you could use any port to connect
another switch with straight or crossover cable. As all the ports support
auto MDI / MDI-X function, using a straight cable to make a
switch-to-switch connection is allowed.
For cable selection, refer to the following table:
Network Speed Cable Type Max. Length
10Mbps Cat. 3, 4, 5 UTP/STP 100 meters
100Mbps Cat. 5 UTP/STP 100 meters
1000Mbps Cat. 5 UTP/STP 100 meters
3
Standard IEEE 802.3 10BASE-T
Interface 16/24* 10/100/1000Mbps RJ-45 Gigabit Ethernet Ports
Uplink
Network
Speed
MAC Addr.
Tab le
Memory 500K bytes
Jumbo
Frame
Power
Supply
EMI CE, FCC and VCCI class A
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x full duplex operation and flow control
Auto MDI/MDI-X（Auto crossover）
10/100/1000Mbps & Full/Half duplex mode auto
detection (1000Mbps for Full duplex only)
8K MAC entries
9K bytes
External Power adapter
12V 3A
4
FCC Certifications
This Equipment has been tested and found to comply with the limits for
a Class A digital device, pursuant to part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio
communications.
Operation of this equipment in a residential area is likely to cause
harmful interference in which case the user will be required to correct
the interference at his own expense.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) this device may not cause
harmful interference, and (2) this device must accept any interference
received; including interference that may cause undesired operation.
CE Mark Warning
This equipment complies with the requirements relating to
electromagnetic compatibility, EN 55022 class A for ITE, the essential
protection requirement of Council Directive 89/336/EEC on the
approximation of the laws of the Member States relating to
electromagnetic compatibility.
Company has an on-going policy of upgrading its products and it may
be possible that information in this document is not up-to-date. Please
check with your local distributors for the latest information. No part of
this document can be copied or reproduced in any form without written
consent from the company.
Trademarks:
All trade names and trademarks are the properties of their respective
companies.
Copyright © 2008, All Rights Reserved.
5
Einleitung
Dieses Gerät ist ein hochleistungsfähiger Gigabit Ethernet Switch,
dessen Ports alle die 10, 100 oder 1000Mbps Auto-Negotiation
Funktion (NWay) unterstützen. Dies bedeutet, dass der Switch
automatisch mit den angeschlossenen Partnern über die
Netzwerkdatenrate und den Duplexmodus verhandeln kann. Er ist
nahezu ideal, um größere Netzwerke auf kleinere, verbundene
Subnetzwerke zu verteilen, um so die Leistung zu verbessern und die
Bandbreite, die für Multimedia und Image-Applikationen erforderlich ist,
zu ermöglichen. Außerdem bietet die 10/100/1000Mbps Auto-Sensing
Fähigkeit einen einfachen Weg, um ohne Mühe 10/100Mbps- auf
1000Mbps-Netzwerke umzustellen. Im Vergleich zu den gemeinsamen
10Mbps oder 100Mbps Netzwerken liefert der Switch eine separate
10/100/1000Mbps Verbindung zu jedem angeschlossenen Client, ohne
dass es zu Stauungen bei der Bandbreite kommt. Darüber hinaus
unterstützt der Switch die automatische MDI / MDI-X Funktion. Jeder
Port kann also über ein normales oder ein Crossover RJ-45 Kabel mit
einem anderen Switch oder Hub verbunden werden.
Der Store & Forward Switching Modus verspricht niedrige Latenzzeiten
und eliminiert alle Netzwerkfehler, inklusive kleiner Fehler und CRC
Fehlerpakete. Um in dem Full-Duplex Modus arbeiten zu können, ist
der gleichzeitige Empfang und die Versendung von Frames möglich,
ohne dass dabei Kollisionen entstehen. In Folge dessen wird die
Bandbreite des Netzwerkes verdoppelt.
Der Switch bietet 9K bytes Jumbo Frames, was bedeutet, dass die
Frames größer sind als die 1,5K Standard. Der Switch kann gleichzeitig
mehr Daten senden und somit eine Leistungssteigerung im Netz
erzielen.
Der Switch ist komplett Plug & Play fähig und es wird keine Software
für die Konfiguration benötigt, außerdem werden alle möglichen
Netzwerkprotokolle unterstützt. Weiterhin bieten die Anzeige-LEDs auf
der Frontseite ausgiebige Diagnoseinformationen über den Zustand der
einzelnen Ports und das Gesamtsystem.
6
Bevor Sie beginnen den Switch zu installieren, überprüfen Sie bitte den
folgenden Inhalt dieser Packung:
Ein Gigabit Ethernet Switch
Ein externes Netzteil
Ein Netzspannungskabel
Handbuch

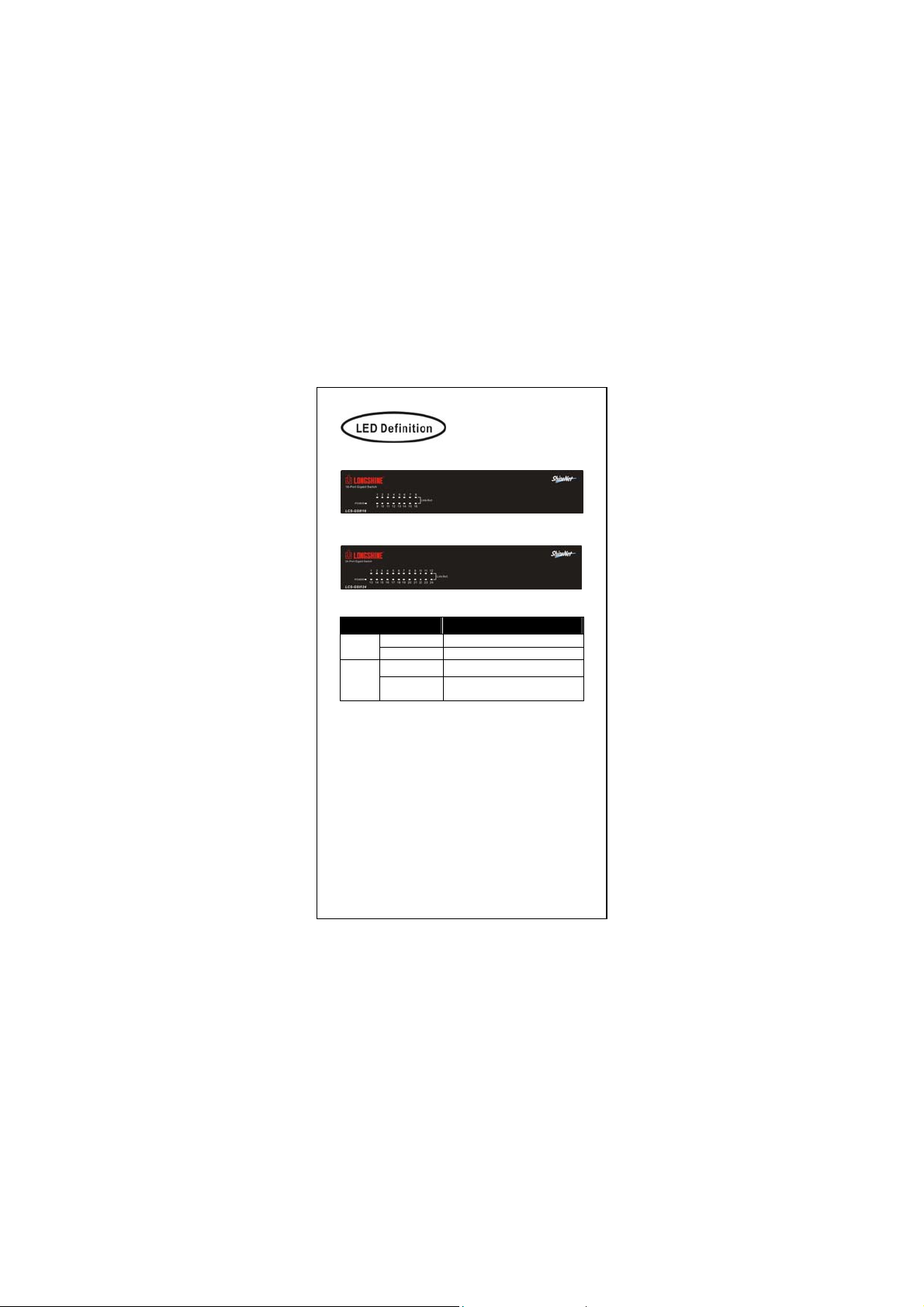

LED Anzeigen
Bitte beachten Sie die folgende Tabelle für die Bestimmung der LED
Anzeigen:
LED Status Operation
Strom
Link/Act
Grün Gerät ist an
Aus Gerät ist aus
Grün Port verbunden
Blinkendes
Grün
16-Port
24-Port
Der Port übermittelt/ sendet Daten
7
Stationsverbindungen
Verbinden Sie jede Station durch ein twisted-pair Kabel mit dem Switch.
Stecken Sie ein RJ-45 Kabel in einen RJ-45 Port des Switches, und
stecken Sie die das andere Ende des RJ-45 Kabels in den Netzwerk
Adapter der Station. Schalten Sie den Switch an. Das System ist nun
bereit.
Für die Kabelwahl beachten Sie bitte die folgende Tabelle.
Switchverbindung
Um eine Verbindung zwischen Switchen herzustellen, können Sie
jeden Port benutzen, um einen anderen Switch anzuschließen. Da alle
Ports die automatische MDI / MDI-X Funktion unterstützen, ist sowohl
die Benutzung eines normalen Kabels, als auch die eines
Crossover-Kabels für die Switch zu Switch Verbindung erlaubt.
Für die Kabelwahl beachten Sie bitte die folgende Tabelle:
Netzwerkdatenrate Kabeltyp Max. Länge
10Mbps Kat. 3, 4, 5 UTP/STP 100 meter
100Mbps Kat. 5 UTP/STP 100 meter
1000Mbps Kat. 5 UTP/STP 100 meter
8
Spezifikationen
Standards IEEE 802.3 10BASE-T
Schnittstelle 16/24 * 10/100/1000Mbps RJ-45 Gigabit Ethernet
Uplink
Netzwerk
Datenrate
MAC
Adressentabelle
Speicher 500K bytes
Jumbo Frame 9K bytes
SpannungsVersorgung
EMV CE FCC und VCCI Klasse A
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x Full Duplex Operation und Flow
Control
Ports
Auto MDI/MDI-X（Auto Crossover）
10/100/1000Mbps & Full/Half Duplex Mode Auto
Detection (1000Mbps nur bei Full Duplex)
8K MAC Einträge
Externer Spannungsadapter
12V 3A
9
