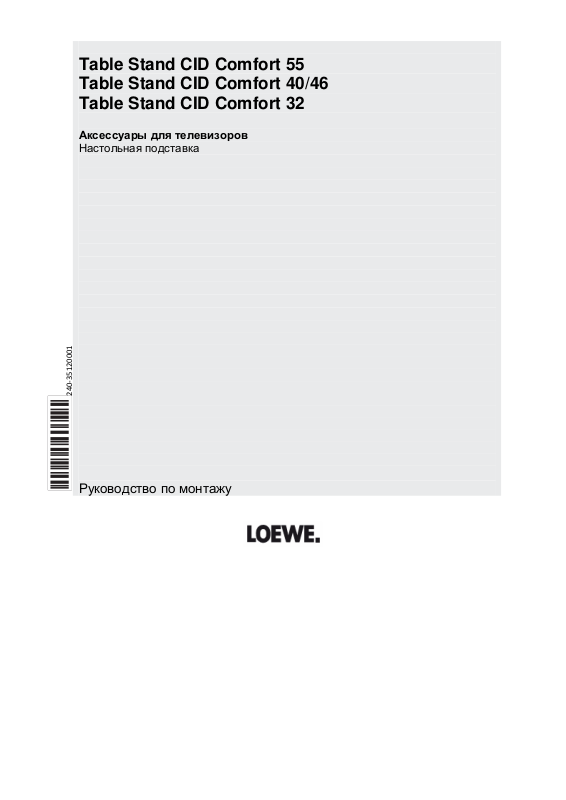

Page 1
240
-
35120001
Table Stand CID Comfort 55
Table Stand CID Comfort 40/46
Table Stand CID Comfort 32
Аксессуары для телевизоров
Настольная подставка
Руководство по монтажу
Page 2
Table Stand CID Comfort 55
арт. №: 71632B00
Table Stand CID Comfort 40/46
арт. №: 71353B00
Table Stand CID Comfort 32
арт. №: 71384B00
Отпечатано в России
Издание 2, 06/12 CH
Возможно последующее внесение изменений.
Германия
Loewe Opta GmbH
Customer Care Center
Industriestraße 11
D-96305 Kronach
D-96317 Kronach
Телефон 01801/22256393
Факс (09261) 99500
Page 3
Table Stand CID Comfort 32, 40/46, 55 - 3 -
Руководство по монтажу
Инструкции по безопасности
Объём поставки
Соблюдайте требования, приведённые в настоящем
Руководстве.
Всегда проявляйте особое внимание при работе с
инструментами.
Устанавливать оборудование таким образом, чтобы
исключить его падение, например, во время игр детей,
оборудование должно быть защищено от
повреждений.
Также следует соблюдать Инструкции по
безопасности для наших телевизоров.
A Подставка
B Держатель телевизора
C 3 потайных винта M5x16, внутренний
D 4 винта с фланцевой головкой M4x6, Torx T20
E Липучка для кабеля
шестигранник SW3
Page 4
Table Stand CID Comfort 32, 40/46, 55 - 4 -
Руководство по монтажу
Установка настольной подставки
Внимание! Алюминиевые поверхности
могут легко поцарапаться. При сборке
соблюдайте осторожность.
Установить держатель телевизора (B) на
основание (A) с помощью винтов (C).
Установить телевизор на мягкую
поверхность и снять крышку отсека
кабелей.
Установить телевизор на держатель
телевизора (B), он закрепляется без
использования винтов.
Затянуть винты с фланцевой головкой (D)
до упора, не затягивать!
Page 5
Table Stand CID Comfort 32, 40/46, 55 - 5 -
Руководство по монтажу
Выравнивание телевизора
Внимание! Ни в коем случае не отпускать
винт фиксации (Y).
Выровнять телевизор по горизонтали с
помощью спиртового уровня.
Внимание! Защищать телевизор от
царапин.
Затянуть винты с фланцевой головкой (D).
Для установки угла наклона слегка
отпустить винт с внутренним
шестигранником (X).
Установить нужный угол наклона.
Затянуть винт с внутренним
шестигранником (X).
Page 6
Table Stand CID Comfort 32, 40/46, 55 - 6 -
Руководство по монтажу
Подключение кабелей
Провести концы липучки (E) в держатель
телевизора.
Подключить кабель к телевизору.
Присоедить кабель и рукав (при наличии
такового, см.примечание ниже) с
помощью концов липучки (E).
Установить на место крышку кабельного
отсека.
Примечание
Предусмотрена опция прокладки выходящих из
телевизора кабелей внутри рукава из ткани. Рукав из
ткани не входит в объём поставки. Рукава различной
длины и цвета можно приобрести у дилера.
№ заказа рукава из ткани: 31947 004
