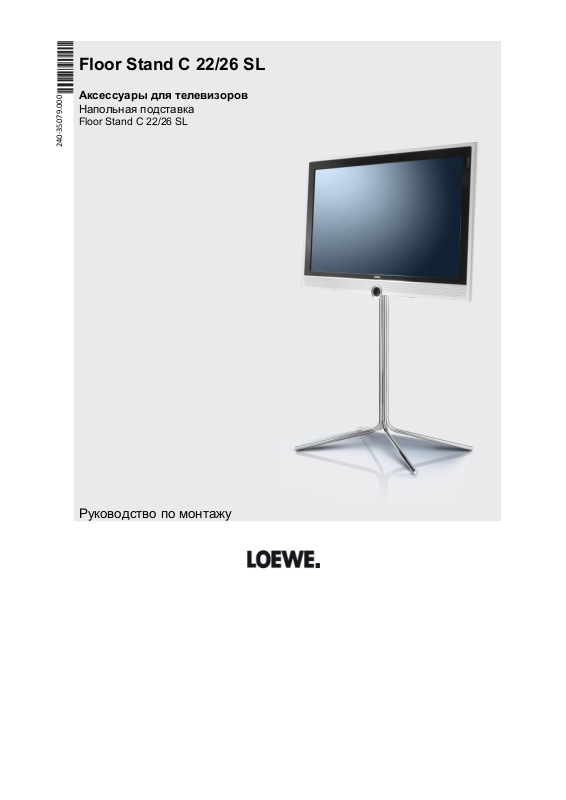

240-35079.000
Floor Stand C 22/26 SL
Аксессуары для телевизоров
Напольная подставка
Floor Stand C 22/26 SL
Руководство по монтажу
Floor Stand C 22/26 SL
арт. №: 51495Q00
Отпечатано в России AP 01.12
Возможно последующее внесение изменений.
Loewe Opta GmbH
Customer Care Center
Industriestraße 11
D-96305 Kronach
D-96317 Kronach
Телефон 01801/22256393
Факс (09261) 99500
2
Floor Stand C 22/26 SL - 3 -
Руководство по монтажу
Инструкции по безопасности Объём поставки
Соблюдайте требования, приведённые в настоящем
Руководстве.
Всегда проявляйте особое внимание при работе с
инструментами.
Устанавливать оборудование таким образом, чтобы
исключить его падение, например, во время игр детей,
оборудование должно быть защищено от
повреждений.
A Напольная подставка Floor Stand C 22/26 SL
B 3 кабельных зажима
C 1 липучка
D 1 рукав из ткани для кабелей подключения
E 4 контактные шайбы
Floor Stand C 22/26 SL - 4 -
Руководство по монтажу
Извлечь сетевой адаптер
Установить телевизор на мягкую
поверхность и снять крышку отсека
кабелей.
Снять подставку с помощью крестообразной отвёртки PHILLIPS PH2.
Установить монтажную пластину под
крючок крепления телевизора.
Затянуть винтами напольное основание
до обычной плотной затяжки.
Ушки контактных шайб должны быть
направлены вниз.
Floor Stand C 22/26 SL - 5 -
Руководство по монтажу
Подключение кабелей
Ввести вверх три тонких кабеля (кабель
питания, антенный кабель) один за другим в
рукав из ткани.
Кабели должны быть уложены плотно друг к
другу.
Подключить кабель к телевизору.
Прижать рукав из ткани в направляющий канал.
Закрепить 3 зажима в направляющем канале.
1 кабель большей толщины (кабель SCAR,
HDMI) можно провести через зажимы
крепления).
Floor Stand C 22/26 SL - 6 -
Руководство по монтажу
Крепление кабелей и закрытие
кабельного отсека
Закрепить кабель на перекладине с помощью
липучки.
Установить на место крышку кабельного отсека.
