A Division of Cisco Systems, Inc.

Model No.

Package Contents

• Wireless-G Broadband Router

• Setup CD-ROM with User Guide

• Power Adapter

• Ethernet Network Cable

• Quick Installation (some models may only have the Quick Installation on the Setup CD)

GHz

802.11g

Wireless

WRT54G (EU/LA/UK)

Wireless-G

Broadband Router

Quick Installation Guide

There are two ways to configure the Router. Choose one of the following:

• Run the Setup CD-ROM - It is strongly recommended that you use the Setup CD-ROM. Insert the Setup CD-ROM into the CD-ROM drive, and follow the on-screen instructions.

•Use this Quick Installation guide - If you wish, you can use the Router’s Web-based Utility. Proceed to Step 1 of this Quick Installation.

Connect the Router

A Power down your network

devices.

B Locate an optimum location

for the Router. The best place for the Router is usually at the center of your wireless network, with line of sight to all of your mobile stations.

C Fix the direction of the

antennas. Normally, the higher you place the antennas, the better the performance will be.

D Connect a standard Ethernet

network cable to the Router’s Internet port. Then connect the other end of the network cable to your broadband modem.

E Connect your computers or

Ethernet devices to the Router’s numbered ports using standard Ethernet network cabling.

F Power on the broadband

modem.

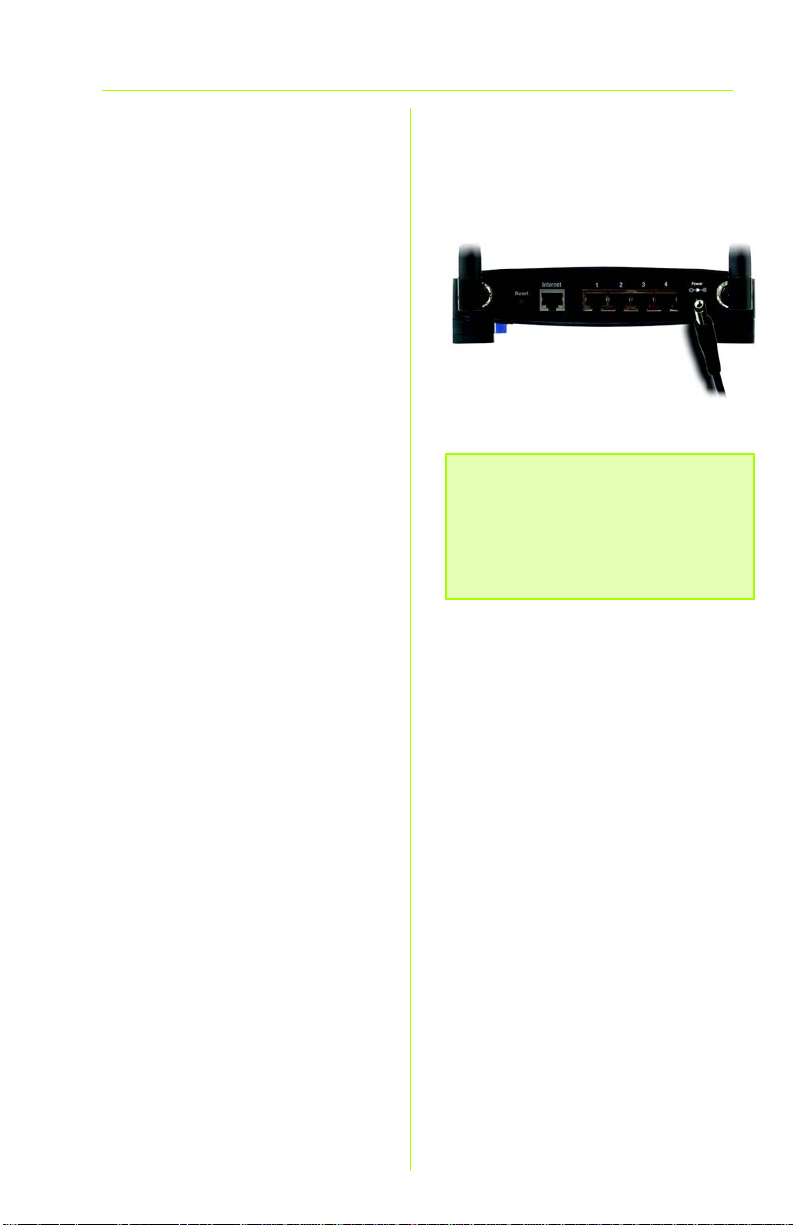

G Connect the AC power

adapter to the Router’s Power port and the other end into an electrical outlet.

H Power on the PC you wish to

use to configure the Router.

Proceed to Step 2.

IMPORTANT: Make sure you use

the power adapter that is supplied with the Router. Use of a different power adapter could damage the Router.

NOTE: Make sure your PC’s Ethernet

adapter is set to obtain an IP address automatically. For more information, refer to Windows Help.

Configure the Router

A Open your web browser. Enter

http://192.168.1.1 in its Address field. Press the Enter key.

B A password request screen will

appear. Leave the User name field blank, and enter the default password, admin, in the Password field. (For added security, you should later set a new password, using the Administration tab’s Management screen of the Web-based Utility). Then click the OK button.

C The Web-based Utility will

appear with the Setup tab selected. If requested by your Internet Service Provider (ISP), complete the Host Name and Domain Name fields. (These are usually requested by cable ISPs.) Otherwise, leave them blank.

D For the Internet Connection

Type setting, six connection types are offered through the drop-down menu, five of which are covered here. Each Setup screen and available features will differ depending on which connection type you select.

Internet Configuration Type

Automatic Configuration - DHCP:

If you are connecting through DHCP or a dynamic IP address from your ISP, keep this default setting.

Static IP: If your ISP assigns you a static IP address, select Static IP from the drop-down menu. Complete the Internet IP Address, Subnet Mask, Gateway, and DNS fields. You need to enter at least one DNS address.

DHCP

Static IP

PPPoE: If you are connecting through PPPoE, select PPPoE from the drop-down menu. Complete the User Name and Password fields.

Select Keep Alive if you always want to be connected to your ISP, or select Connect on Demand if you are charged for the time that you are connected to your ISP.

PPPoE

PPTP: PPTP is a service used in Europe only.

Complete the Internet IP Address, Subnet Mask, and Gateway fields.

Complete the User Name and Password fields.

Select Keep Alive if you always want to be connected to your ISP, or select Connect on Demand if you are charged for the time that you are connected to your ISP.

Telstra: Telstra is a service used in Australia and New Zealand only. If you are using an HBS connection, check with your ISP for setup information.

L2TP: L2TP is a service used in Israel only. If you are using an L2TP connection, check with your ISP for setup information.

E When you have finished

entering your Internet connection settings, click the Save Settings button to save your changes.

PPTP

Telstra

L2TP

F To configure the Router for your

wireless network, select the Wireless Tab’s Basic Wireless Settings screen.

Select the Wireless Network

Mode:

Mixed: If your network has Wireless-G and Wireless-B devices, then keep the default setting, Mixed.

G-Only: If your network only has Wireless-G devices, select G-Only.

B-Only: If your network only has Wireless-B devices, select B-Only.

Disable: If you want to disable wireless networking, select Disable.

H Wireless Network Name (SSID).

The SSID is the network name shared among all devices in a wireless network. The SSID must be identical for all devices in the wireless network. It is casesensitive and must not have more than 32 characters (use any keyboard character). For added security, you should change the default SSID (linksys) to a unique name.

I Wireless Channel. Select the

appropriate channel from the list provided to correspond with your network settings. All devices in your wireless network must broadcast on the same channel in order to function correctly.

J Wireless SSID Broadcast. When

wireless clients survey the local area for wireless networks to associate with, they will detect the SSID broadcast by the Router. To broadcast the Router's SSID, keep the default setting, Enable. If you do not want to broadcast the Router's SSID, then select Disable.

K Change these settings as

described here and click the Save Settings button to apply your changes.

L Power your broadband

modem off and back on again.

M Restart or power on your PCs so

they can obtain the Router’s new settings.

N To test the Router’s settings,

open your web browser from any computer. In the browser’s

Address field, enter www.linksys.com/registration

and press the Enter key.

IMPORTANT: Once the Router is

configured, wireless security, either WEP or WPA, should be configured to prevent security breaches in your network.

NOTE: If your wireless adapters support Secure Easy Setup (SES), you can use the SES button on the Router to set them up.

T o do this: Press the orange Cisco logo on the Router’s front panel for at least two seconds. Wait about 10 seconds. When the logo turns white and begins to flash, press the adapter’s SecureEasySetup button. The Router’s Cisco logo will stop flashing when the device has been added to the network. Repeat this procedure for any additional SecureEasySetup device.

Refer to the User Guide for further instructions.

Congratulations! The installation of

the Wireless-G Broadband Router

is complete.

Configuring Wireless Security

The Router comes equipped with four types of wireless security: WEP,

WPA Pre-Shared, WPA RADIUS, and RADIUS. These security methods are

not enabled right out of the box, however. To configure wireless security on the Router, do the following:

A Open the Router’s Web Utility

as shown in Step 2, and click the Wireless tab. The Basic Wireless Settings screen will appear.

B Select Wireless Security to

configure wireless security on the Router.

Directions for the configuration of WEP and WPA Pre-Shared wireless security are provided here.

NOTE: If your wireless adapters support Secure Easy Setup (SES), you can use the SES button on the Router to set up wireless security.

Basic Wireless Settings

NOTE: Please refer to the User Guide if you wish to configure WPA RADIUS or RADIUS wireless security options.

C From the Security Mode pull-

down menu, select the type of wireless security you’ll use on your network.

WEP: WEP is a basic encryption method, which is not as secure as WPA. To use WEP, select a Default Transmit Key (choose which Key to use), and a level of WEP encryption, 64 bits 10 hex digits or 128 bits 26 hex digits. Then either generate a WEP key using the Passphrase or enter the WEP key manually.

WEP Security Settings

WPA Pre-Shared: WPA gives you two encryption methods, TKIP and AES, with dynamic encryption keys. Select the type of algorithm, TKIP or AES. Enter a WPA Shared Key of 8-63 characters. Then enter a Group Key Renewal period, which instructs the Router how often it should change the encryption keys.

D Click the Save Settings button.

Congratulations! Wireless Security

is now configured on the Router.

WPA Pre-Shared

Security Settings

For additional information or troubleshooting help, refer to the User Guide on the CD-ROM or the Technical Support Insert. You can also e-mail for further support.

Website

http://www.linksys.com/international

Product Registration

http://www.linksys.com/registration

WRT54G-EU-LA-UK_V3.1-QIG-50803A JL

A Division of Cisco Systems, Inc.

Modelnr.

GHz

802.11g

Wireless

WRT54G (DK)

Pakkens indhold

• Trådløs-G Bredbånds-router

• Installations-cd-rom med brugervejledning

• Strømforsyning

• Ethernet-netværkskabel

• Installationsvejledning (til nogle modeller findes installationsvejledningen kun på installationscd-rom'en)

Trådløs-G

Bredbåndsrouter

Installationsvejledning

Du kan konfigurere routeren på to måder. Vælg en af følgende:

• Kør installations-cd-rom'en - det anbefales på det kraftigste, at du bruger installations-cd-rom'en. Placer installations-cd-rom'en i cd-romdrevet, og følg vejledningen på skærmen.

Brug denne installationsvejledning - du kan eventuelt bruge routerens

• webbaserede hjælpeprogram. Gå videre til trin 1 i installationsvejledningen.

Tilslutning af routeren

A Sluk for netværksenhederne. B Find en velegnet placering

til routeren. Den bedste placering er normalt midt i det trådløse netværk med en fri sigtelinje til alle dine mobile stationer.

C Fikser antennernes retning.

Normalt bliver modtage- og sendeforhold bedre, jo højere du placerer antennerne.

D Slut et standard-Ethernet-

netværkskabel til routerens internetport. Slut derefter den anden ende af netværkskablet til dit bredbåndsmodem.

E Slut dine computere eller

Ethernet-enheder til routerens nummererede porte ved hjælp af standard-Ethernetnetværkskabler.

F Tænd bredbåndsmodemmet. G Slut vekselstrømsforsyningen

til routerens strømstik og en stikkontakt.

H Tænd den pc, du vil bruge til

konfiguration af routeren.

Fortsæt til trin 2.

VIGTIGT: Brug den strøm-

forsyning, der følger med routeren. Brug af en anden strømforsyning kan beskadige routeren.

BEMÆRK: Sørg for, at pc'ens Ethernet-

netværkskort er indstillet, så det automatisk henter en IP-adresse. Yderligere oplysninger finder du i Windows Hjælp.

Konfiguration af routeren

A Åbn webbrowseren. Indtast

http://192.168.1.1 i feltet Adresse. Tryk på Enter.

B Der vises et skærmbillede til

indtastning af en adgangskode. Lad feltet Brugernavn stå tomt, og indtast standard-adgangskoden admin i feltet Adgangskode. (Af sikkerhedsmæssige årsager, bør du senere angive en ny adgangskode i skærmbilledet Management (Styring) under fanen Administration i det webbaserede hjælpeprogram). Klik på knappen OK.

Det webbaserede hjælpeprogram vises med fanen Setup (Konfiguration) valgt. Hvis din internetudbyder kræver det, skal du udfylde felterne

Name

(Værtsnavn) og (Domænenavn). (Det

Name

kræves normalt af kabelinternetudbydere). I modsat fald skal du bare lade dem stå tomme.

Host

Domain

Der tilbydes seks forskellige typer

internetforbindelser i rullemenuen. Fem af dem nævnes her. Konfigurationsskærmbillederne og de tilgængelige funktioner varierer, afhængigt af hvilken forbindelsestype du vælger.

Internet Connection Type

(Internetforbindelsestype)

Automatic Configuration - DHCP (Automatisk konfiguration - DHCP): Hvis du opretter forbindelse via DHCP eller en dynamisk IP-adresse fra din internetudbyder, skal du beholde denne standardindstilling.

Static IP (Statisk IP): Hvis din internetudbyder tildeler dig en statisk IP-adresse, skal du vælge Static IP i rullemenuen. Udfyld felterne Internet IP Address (Internet-IP-adresse), Subnet Mask (Undernetmaske), Gateway og DNS. Du skal indtaste mindst én DNS-adresse.

DHCP

Static IP (Statisk IP)

PPPoE: Hvis du opretter forbindelse via PPPoE, skal du vælge PPPoE i rullemenuen. Udfyld felterne User Name (Brugernavn) og Password (Adgangskode).

Vælg Keep Alive (Permanent) hvis du altid vil have forbindelse til din internetudbyder, eller vælg Connect on Demand (Opret forbindelse efter behov), hvis du betaler for den tid, du har forbindelse til din internetudbyder.

PPPoE

PPTP: PPTP er en tjeneste, der kun bruges i Europa.

Udfyld felterne Internet IP Address (Internet-IP-adresse), Subnet Mask (Undernetmaske) og Gateway.

Udfyld felterne User Name (Brugernavn) og Password (Adgangskode).

Telstra: Telstra er en tjeneste, der kun bruges i Australien og New Zealand. Hvis du bruger en HBSforbindelse, skal du henvende dig til din internetudbyder for at få konfigurationsoplysninger.

L2TP: L2TP er en tjeneste, der kun bruges i Israel. Hvis du bruger en L2TP-forbindelse, skal du henvende dig til din internetudbyder for at få konfigurationsoplysninger.

E Når du er færdig med at

indtaste indstillinger for din internet-forbindelse, skal du klikke på knappen Save Settings (Gem indstillinger) for at gemme ændringerne.

PPTP

Telstra

L2TP

F Vælg skærmbilledet Basic

Wireless Settings (Basisindstillinger for trådløs) under fanen Wireless (Trådløs) for at konfigurere routeren til dit trådløse netværk.

Vælg tilstanden Wireless

Network (Trådløst netværk):

Mixed (Blandet): Hvis dit netværk har Trådløs-G- og Trådløs-B-enheder, skal du beholde standardindstillingen Mixed (Blandet).

G-Only (Kun G): Hvis du kun har trådløs-G-enheder, skal du vælge G-Only (Kun G).

B-Only (Kun B): Hvis du kun har trådløs-B-enheder, skal du vælge B-Only (Kun B).

Disable (Deaktiver): Hvis du vil deaktivere trådløse netforbindelser, skal du vælge Disable (Deaktiver).

H Wireless Network Name (Navn

på trådløst netværk) (SSID). SSID er det netværksnavn, der deles af alle enhederne i et trådløst netværk. SSID skal være identisk for alle enheder i det trådløse netværk. Der er forskel på store og små bogstaver i navnet, og det må ikke være længere end 32 tegn (alle tegn på tastaturet må bruges). Af sikkerhedsmæssige årsager bør du ændre standard-SSID (linksys) til et entydigt navn.

I Wireless Channel (Trådløs

anal). Vælg den relevante kanal

k på den viste liste, så den passer til dine netværksindstillinger. Alle enheder i dit trådløse netværk skal sende på den samme kanal for at fungere korrekt.

J Wireless SSID Broadcast

(Trådløs SSID-broadcast). Når trådløse klienter overvåger lokalområdet for at finde trådløse netværk, de kan oprette forbindelse til, registrerer de det SSID, der udsendes af routeren. Behold standardindstillingen Enable (Aktiver) for at udsende routerens SSID. Vælg Disable (Deaktiver), hvis du ikke vil udsende routerens SSID.

K Rediger disse indstillinger, som

beskrevet her, og klik på knappen Save Settings (Gem indstillinger) for at anvende indstillingerne.

L Sluk og tænd bredbånds-

modemmet.

M Genstart eller tænd dine pc'er,

så de kan hente routerens nye indstillinger.

VIGTIGT: Så snart routeren er

konfigureret, bør den trådløse sikkerhed (enten WEP eller WPA) konfigureres for at undgå, at der opstår åbninger i dit netværk.

BEMÆRK: Hvis dine trådløse netværkskort understøtter Secure Easy Setup (SES) (Sikker Nem Konfiguration), kan du bruge SES-knappen på routeren til at konfigurere dem.

Hvis du vil gøre det, skal du trykke på det orange Cisco-logo på routerens frontpanel i mindst to sekunder. Vent i cirka 10 sekunder. Tryk på knappen SecureEasySetup (SikkerNemKonfiguration) på netværkskortet, når logoet bliver hvidt og begynder at blinke. Routerens Cisco-logo stopper med at blinke, når enheden er blevet føjet til netværket. Gentag denne fremgangsmåde for eventuelle andre SecureEasySetup-enheder (SikkerNemKonfiguration).

Se i brugervejledningen, hvis du ønsker yderligere oplysninger.

Test routerens indstillinger ved at

åbne webbrowseren på en computer. Indtast

www.linksys.com/registration

Address

feltet webbrowseren, og tryk på

Tillykke! Installationen af Trådløs-G

Bredbåndsrouteren med Speed-

Booster er færdig.

(Adresse) i

Enter

Konfiguration af trådløs sikkerhed

Routeren leveres med fire typer trådløs sikkerhed: WEP, WPA Pre-Shared, WPA Radius og Radius. Disse sikkerhedsmetoder aktiveres dog ikke, hvis du ikke foretager dig noget. Hvis du vil konfigurere trådløs sikkerhed på routeren, skal du gøre følgende:

Åbn routerens

webhjælpeprogram som vist under trin 2, og klik på fanen

Wireless

Basic Wireless Settings

(Basisindstillinger for trådløs) vises.

(Trådløs). Skærmbilledet

B Vælg Wireless Security (Trådløs

sikkerhed) for at konfigurere trådløs sikkerhed på routeren.

Her angives retningslinjer for

konfiguration af trådløs WEP- og WPA Pre-Shared-sikkerhed.

C I rullemenuen Security Mode

(Sikkerhedstilstand) skal du vælge den type trådløs sikkerhed, du vil anvende på dit netværk.

BEMÆRK: Hvis dine trådløse netværkskort understøtter Secure Easy Setup (SES) (Sikker Nem Konfiguration), kan du bruge SES-knappen på routeren til at konfigurere Trådløs sikkerhed.

Basic Wireless Settings

(Basisindstillinger for

trådløs)

BEMÆRK: Hvis du ønsker at konfigurere de trådløse sikkerhedsmuligheder WPA Radius eller Radius, skal du se i brugervejledningen.

WEP: WEP er en grundlæggende krypteringsmetode, der ikke er så sikker som WPA. For at anvende WEP skal du vælge en Default Transmit Key (Transmissionsnøgle) (vælg, hvilken nøgle, du vil anvende) og et WEP-krypteringsniveau: 64 bit 10

tegn i hex eller 128 bit 26 tegn i hex. Derefter skal du enten

generere en WEP-nøgle ved hjælp af dit adgangsord, eller angive WEP-nøglen manuelt.

WEP Security Settings

(WEP-sikkerhedsind-

stillinger)

WPA Pre-Shared: Med WPA har du to krypteringsmetoder med dynamiske krypteringsnøgler: TKIP og AES. Vælg algoritmetypen TKIP eller AES. Indtast en WPA Shared Key på 8-63 tegn. Indtast derefter en udskiftningsperiode for gruppenøglerne, som angiver over for routeren, hvor ofte den bør ændre krypteringsnøglerne.

D Klik på knappen Save Settings

(Gem indstillinger).

Tillykke! Wireless Security

(Trådløs sikkerhed) er nu

konfigureret på routeren.

WPA Pre-Shared

Security Settings

(Sikkerhedsindstillinger)

Yderligere oplysninger eller hjælp til fejlfinding finder du i brugervejledningen på cd-rom'en eller på arket med teknisk support. Du kan også sende en e-mail for at få yderligere support.

Websted

http://www.linksys.com/international

Produktregistrering

http://www.linksys.com/registration

Linksys er et registreret varemærke tilhørende Cisco Systems, Inc. og/eller Cisco Systems associerede selskaber i USA og visse andre lande . Copyright © 2005 Cisco Systems, Inc. Alle rettigheder forbeholdes.

WRT54G-DK_V3.1-QIG-50803A JL

A Division of Cisco Systems, Inc.

Modell-Nr.

GHz

802.11g

Wireless

WRT54G (DE)

Lieferumfang

• Wireless-G Broadband-Router

• Installations-CD-ROM mit Benutzerhandbuch

• Netzstromadapter

• Ethernet-Netzwerkkabel

• Kurzanleitung (bei einigen Modellen ist die Kurzanleitung nur auf der Installations-CD enthalten)

Wireless-G

Broadband-Router

Kurzanleitung

Sie können den Router auf zwei Arten konfigurieren. Wählen Sie eine der folgenden Methoden aus:

•

Ausführen der Installations-CD-ROM – Es wird dringend empfohlen, die Installations-CD-ROM zu verwenden. Legen Sie die Installations-CD-ROM in das CD-ROM-Laufwerk ein, und befolgen Sie die Anweisungen auf dem Bildschirm.

• Verwenden der Kurzanleitung – Sie können auch das integrierte webbasierte Dienstprogramm des Routers verwenden. Beginnen Sie mit Schritt 1 der Kurzanleitung.

Anschließen des Routers

A Schalten Sie Ihre Netzwerkgeräte

aus.

B Ermitteln Sie die optimale

Installationsposition für den Router. Optimal ist in der Regel eine zentrale Position im Wireless-Netzwerk in Sichtweite aller mobilen Arbeitsstationen.

C Fixieren Sie die Ausrichtung der

Antennen. Je höher Sie die Antennen anbringen, desto besser ist in der Regel die Leistung.

D Schließen Sie ein Standard-

Ethernet-Netzwerkkabel am Internet-Port des Routers an. Schließen Sie dann das andere Ende des Netzwerkkabels an das Breitband-Modem an.

E Schließen Sie die Computer

oder Ethernet-Geräte mit Standard-Ethernet-Netzwerkkabeln an die nummerierten Ports des Routers an.

F Schalten Sie das Breitband-

Modem ein.

G Schließen Sie den Netzstrom-

adapter an den Stromanschluss des Routers an, und stecken Sie das andere Ende in eine Netzsteckdose.

H Schalten Sie dann den

Computer ein, mit dem Sie den Router konfigurieren möchten.

Fahren Sie mit Schritt 2 fort.

WICHTIG: Verwenden Sie nur den

Netzstromadapter, der im Lieferumfang des Routers enthalten ist. Bei Verwendung eines anderen Netzstromadapters könnte der Router beschädigt werden.

HINWEIS: Stellen Sie sicher, dass der

Ethernet-Adapter Ihres PCs so eingestellt ist, dass er automatisch eine IP-Adresse bezieht. Weitere Informationen hierzu finden Sie in der Windows-Hilfe.

Konfigurieren des Routers

A Öffnen Sie Ihren Web-Browser.

Geben Sie http://192.168.1.1 in das Feld Adresse ein. Drücken Sie die Eingabetaste.

B Das Fenster zur Eingabe des

Passworts wird angezeigt. Lassen Sie das Feld Benutzername leer, und geben Sie dann das Standardpasswort admin in das Feld Kennwort ein. (Um die Sicherheit zu erhöhen, sollten Sie später im webbasierten Dienstprogramm auf der Registerkarte Administration (Verwaltung) im Fenster Management (Verwaltungsfunktionen) das Passwort ändern.) Klicken Sie anschließend auf die Schaltfläche OK.

Das webbasierte RouterDienstprogramm wird mit ausgewählter Registerkarte (Einrichtung) angezeigt. Wenn von Ihrem ISP (Internet Service Provider) Angaben in den Feldern

Host Name Domain Name

gefordert werden, geben Sie die relevanten Informationen in die Felder ein. (Diese Daten sind in der Regel für Kabel-ISPs erforderlich.) Lassen Sie die Felder anderenfalls leer.

(Hostname) und

(Domänenname)

Setup

Im Dropdown-Menü stehen

zur Einstellung des Internet-Verbindungstyps sechs Verbindungstypen zur Verfügung, fünf davon werden hier behandelt. Die Setup-Fenster und verfügbaren Funktionen unterscheiden sich je nach ausgewähltem Verbindungstyp.

Internet Connection Type (Internet-Verbindungstyp)

Automatic Configuration – DHCP (Automatische Konfiguration – DHCP): Behalten Sie diese Standardeinstellung bei, wenn Sie Verbindungen über DHCP bzw. über eine dynamische IP-Adresse Ihres ISPs herstellen.

Static IP

Ihnen Ihr ISP eine statische IP-Adresse zuweist, wählen Sie im Dropdown-Menü die Option Adresse) aus. Füllen Sie die Felder

Internet IP Address Subnet Mask

und eine DNS-Adresse eingeben.

PPPoE: Wenn Sie Verbindungen über PPPoE herstellen, wählen Sie im Dropdown-Menü die Option PPPoE aus. Füllen Sie die Felder User Name (Benutzername) und Password (Passwort) aus.

(Statische IP-Adresse): Wenn

Static IP

DNS

aus. Sie müssen mindestens

(Statische IP-

(Internet-IP-Adresse),

(Subnetzmaske),

Gateway

DHCP

Static IP

(Statische IP-Adresse)

PPPoE

Wählen Sie für eine ständige Verbindung mit dem ISP die Option

Keep Alive

erhalten), oder wählen Sie

on Demand

aus, wenn die Verbindungszeit mit dem ISP gebührenpflichtig ist.

(Verbindung aufrecht-

Connect

(Bei Bedarf verbinden)

PPTP: PPTP ist ein Dienst, der nur in Europa verwendet wird.

Füllen Sie die Felder (Internet-IP-Adresse), (Subnetzmaske),

Füllen Sie die Felder User Name (Benutzername) und Password (Passwort) aus.

Wählen Sie für eine ständige Verbindung mit dem ISP die Option (Verbindung aufrechterhalten), oder wählen Sie (Bei Bedarf verbinden) aus, wenn die Verbindungszeit mit dem ISP gebührenpflichtig ist.

Telstra: Telstra ist ein Dienst, der nur in Australien und Neuseeland verwendet wird. Wenn Sie eine HBSVerbindung verwenden, klären Sie die erforderlichen Setup-Informationen mit Ihrem ISP ab.

L2TP: L2TP ist ein Dienst, der nur in Israel verwendet wird. Wenn Sie eine L2TP-Verbindung verwenden, klären Sie die erforderlichen Setup-Informationen mit Ihrem ISP ab.

Connect on Demand

Internet IP Address

Subnet Mask

Gateway

und DNS aus.

Keep Alive

PPTP

Telstra

Wenn Sie alle Einstellungen zur Internetverbindung vorgenommen haben, klicken Sie auf die Schaltfläche (Einstellungen speichern), um die Änderungen zu speichern.

Um den Router für Ihr drahtloses Netzwerk zu konfigurieren, wählen Sie in der Registerkarte das Fenster (Grundlegende drahtlose Einstellungen) aus.

Save Settings

Basic Wireless Settings

Wireless

L2TP

G Wählen Sie den Wireless-

Netzwerkmodus aus:

Mixed (Gemischt): Behalten Sie die Standardeinstellung Mixed (Gemischt) bei, wenn Ihr Netzwerk sowohl Wireless-G- als auch Wireless-B-Geräte enthält.

G-Only

Wireless-G-Geräte vorhanden sind, wählen Sie

B-Only

Wireless-B-Geräte vorhanden sind, wählen Sie

Disable (Deaktivieren): Um das drahtlose Netzwerk zu deaktivieren, wählen Sie Disable.

Wireless Network Name (SSID)

(Wireless-Netzwerkname (SSID)): Bei der SSID handelt es sich um den Netzwerknamen, der von allen Geräten im drahtlosen Netzwerk verwendet wird. Die SSID muss für alle Geräte im Wireless-Netzwerk identisch sein. Für die maximal 32 Zeichen lange SSID dürfen alle Zeichen der Tastatur verwendet werden. Es wird zwischen Großund Kleinschreibung unterschieden. Um die Sicherheit zu erhöhen, sollten Sie die StandardSSID ( Namen ändern.

(Nur G): Wenn ausschließlich

G-Only

(Nur B): Wenn ausschließlich

linksys

(Nur G).

B-Only

(Nur B).

) in einen eindeutigen

Wireless Channel

Wählen Sie aus der angezeigten Liste den Kanal aus, der den Netzwerkeinstellungen entspricht. Der einwandfreie Betrieb Ihres Wireless-Netzwerks ist nur gewährleistet, wenn die Übertragung für alle Geräte über denselben Kanal erfolgt.

(Wireless-Kanal):

Wireless SSID Broadcast

SSID-Übertragung): Wenn WirelessClients im lokalen Netzwerk nach einer Verbindung zu WirelessNetzwerken suchen, erkennen sie die Übertragung der SSID über den Router. Zur Übertragung der SSID des Routers behalten Sie die Standardeinstellung (Aktivieren) bei. Wenn Sie die SSID des Routers nicht übertragen möchten, wählen Sie (Deaktivieren) aus.

Ändern Sie die Einstellungen wie

hier beschrieben, und klicken Sie auf die Schaltfläche (Einstellungen speichern), um Ihre Änderungen anzuwenden.

(Wireless-

Enable

Save Settings

Disable

L Schalten Sie Ihr Breitband-

Modem aus und anschließend wieder ein.

M Starten Sie Ihre PCs neu, oder

schalten Sie sie wieder ein, sodass die neuen Einstellungen des Routers übernommen werden können.

WICHTIG: Sobald der Router

konfiguriert ist, muss die Wireless-Sicherheit (WEP oder WPA) konfiguriert werden, sodass keine Sicherheitslücken in Ihrem Netzwerk bestehen.

HINWEIS: Wenn Ihre WirelessAdapter SES (Secure Easy Setup) unterstützen, können Sie die SESTaste auf dem Router verwenden, um sie einzurichten.

Vorgehensweise: Halten Sie das orange leuchtende Cisco Logo auf der Vorderseite des Routers mindestens 2 Sekunden lang gedrückt. Warten Sie etwa 10 Sekund en. Sob ald da s Logo weiß blinkt, drücken Sie die SecureEasySetup-Taste am Adapter. Das Cisco Logo des Routers leuchtet konstant, sobald das Gerät zum Netzwerk hinzugefügt wurde. Wiederholen Sie diesen Vorgang für alle weiteren SecureEasySetup-Ge räte.

Weitere Anweisungen finden Sie im Benutzerhandbuch.

Öffnen Sie Ihren Web-Browser auf

einem beliebigen Computer, um die Einstellungen des Routers zu überprüfen. Geben Sie im Adressfeld des Browsers

www.linksys.com/registration

und drücken Sie die

Herzlichen Glückwunsch! Die

Installation des Wireless-G

Broadband-Routers mit

SpeedBooster ist hiermit

abgeschlossen.

ein,

Eingabetaste.

Konfigurieren von Wireless-Sicherheit

Auf dem Router können vier WirelessSicherheitstypen eingerichtet werden:

WPA Pre-Shared

gemeinsamer Schlüssel),

Radius

. Diese Sicherheitseinstellungen sind

jedoch nicht sofort nach Kauf des Geräts aktiviert. Wenn Sie die Wireless-Sicherheit auf dem Router konfigurieren möchten, führen Sie folgende Schritte aus:

Öffnen Sie das webbasierte

Dienstprogramm des Routers wie in Schritt 2 erklärt, und klicken Sie auf die Registerkarte

Basic Settings

Einstellungen) wird angezeigt.

Wählen Sie

(Wireless-Sicherheit), um die Sicherheit des Routers im WirelessNetzwerkbetrieb zu konfigurieren.

Hier erhalten Sie Anweisungen

zum Konfigurieren der WirelessSicherheitsoptionen WEP und WPA Pre-Shared (WPA Vorläufiger gemeinsamer Schlüssel).

Wählen Sie aus dem Pulldown-Menü

Security Mode

den Wireless-Sicherheitstyp aus, den Sie in Ihrem Netzwerk verwenden.

(WPA Vorläufiger

WPA Radius

Wireless

(Grundlegende

Wireless Security

. Das Fenster

(Sicherheitsmodus)

WEP

und

HINWEIS: Wenn Ihre WirelessAdapter SES (Secure Easy Setup) unterstützen, können Sie die SESTaste auf dem Router verwenden, um Wireless-Sicherheit einzurichten.

Basic Wireless Settings

(Grundlegende

Wireless-Einstellungen)

HINWEIS: Lesen Sie im Benutzerhandbuch nach, wenn Sie die Wireless-Sicherheitsoptionen WPA RADIUS oder RADIUS konfigurieren möchten.

WEP

: WEP ist eine einfache

Verschlüsselungsmethode, die nicht so sicher wie WPA ist. Um WEP zu verwenden, wählen Sie einen Wert (bzw. den gewünschten Schlüssel) für

Default Transmit Key

Übertragungsschlüssel) sowie die WEPVerschlüsselungsebene (

digits

(64 Bit 10 Hexadezimalziffern)

oder

128 bits 26 hex digits

26 Hexadezimalziffern)) aus. Erstellen Sie anschließend einen WEP-Schlüssel, indem Sie entweder die Passphrase verwenden oder den WEP-Schlüssel manuell eingeben.

(Standard-

64 bits 10 hex

(128 Bit

WEP (Sicherheitse-

instellungen)

WPA Pre-Shared

gemeinsamer Schlüssel): Bei WPA stehen Ihnen zwei Verschlüsselungsmethoden (TKIP und AES) mit dynamischen Verschlüsselungsschlüsseln zur Verfügung. Wählen Sie den Algorithmus aus: Geben Sie im Feld (WPA/Gemeinsamer Schlüssel) einen gemeinsamen WPA-Schlüssel mit einer Länge von 8 bis 63 Zeichen ein. Legen Sie anschließend den Zeitraum

Group Key Renewal

für Gruppenschlüssel) fest. Diese Zeitangabe teilt dem Router mit, wie oft die Verschlüsselungsschlüssel auszutauschen sind.

(WPA Vorläufiger

TKIP

oder

AES

WPA Shared Key

(Erneuerung

D Klicken Sie auf die Schaltfläche

Save Settings (Einstellungen speichern).

WPA Pre-Shared

(WPA Vorläufiger

gemeinsamer

Schlüssel) Sicherheits-

einstellungen

Herzlichen Glückwunsch!

Wireless-Sicherheit ist nun auf dem

Router konfiguriert.

Weitere Informationen und Anleitungen zur Fehlerbehebung finden Sie im Benutzerhandbuch auf der CD-ROM und in der Beilage zum technischen Support. Sie können auch per E-Mail weitere Unterstützung anfordern.

Website

http://www.linksys.com/international

Produktregistrierung

http://www.linksys.com/registration

Linksys ist eine eingetragene Marke bzw. eine Marke von Cisco Systems, Inc. und/oder deren Zweigunternehmen in den USA und anderen Ländern. Copyright © 2005 Cisco Systems, Inc. Alle Rechte vorbehalten.

WRT54G-DE_V3.1-QIG-50803A JL

A Division of Cisco Systems, Inc.

Nº de modelo

GHz

802.11g

Wireless

WRT54G (ES)

Contenido del paquete

• Ruteador de banda ancha Wireless-G

• CD-ROM de configuración con guía del usuario

• Adaptador de corriente

• Cable de red Ethernet

• Guía de instalación rápida (es posible que algunos modelos sólo dispongan de esta guía en el CD de configuración)

Wireless-G

Ruteador de banda ancha

Guía de instalación rápida

Puede configurar el ruteador de dos formas. Seleccione una de las siguientes:

• Ejecute el CD-ROM de configuración: Recomendamos encarecidamente que utilice dicho CD. Inserte el CD-ROM de configuración en la unidad de CD y siga las instrucciones que aparecen en la pantalla.

• Utilice esta guía de instalación rápida: Si lo desea, puede usar la utilidad basada en Web del ruteador. Vaya al paso 1 de esta guía de instalación rápida.

Conexión del ruteador

A Apague los dispositivos de red. B Busque una ubicación

adecuada para el ruteador. El mejor lugar suele ser el centro de la red inalámbrica, a la vista de todas las estaciones móviles.

C Ajuste la dirección de las

antenas. Por lo general, el rendimiento es mayor cuanto más altas estén situadas las antenas.

D Conecte un cable de red

Ethernet estándar al puerto Internet del ruteador. A continuación, conecte el otro extremo del cable de red al módem de banda ancha.

E Conecte los ordenadores o

dispositivos Ethernet a los puertos numerados del ruteador mediante cables de red Ethernet estándar.

F Encienda el módem de banda

ancha.

G Conecte el adaptador de

corriente CA al puerto Power (Alimentación) del ruteador y el otro extremo del cable a una toma de corriente.

H Encienda el PC que desea utilizar

para configurar el ruteador.

Vaya al paso 2.

IMPORTANTE: Debe utilizar el

adaptador de corriente proporcionado con el ruteador. Si utiliza un adaptador de corriente distinto puede provocar daños al producto.

NOTA: Asegúrese de que el adaptador

Ethernet del PC está establecido para obtener una dirección IP automáticamente. Para obtener más información, consulte la ayuda de Windows.

Configuración del ruteador

A Abra el explorador Web. Escriba

http://192.168.1.1 en el campo Dirección. Pulse la tecla Entrar.

Aparece una pantalla en que se le solicita una contraseña. Deje en blanco el campo

usuario

predeterminada, campo seguridad debe establecer una nueva contraseña posteriormente, mediante la pantalla (Administración) de la ficha Administration (Administración) de la utilidad basada en Web.) Haga clic en el botón

e introduzca la contraseña

Contraseña

Nombre de

admin

Aceptar

, en el

. (Para mayor

Management

Aparece la utilidad basada en Web del ruteador con la ficha Setup (Configuración) seleccionada. Si el proveedor de servicios de Internet (ISP) lo solicita, rellene los campos

Host Name Domain Name

dominio). (Los ISP por cable suelen solicitar esta información.) Si no, déjelos en blanco.

(Nombre de host) y

(Nombre de

D En el parámetro Internet

Connection Type (Tipo de conexión a Internet) se ofrecen seis tipos de conexión en el menú desplegable, cinco de los cuales se tratan aquí. Cada pantalla Setup (Configuración) y las funciones disponibles son distintas según el tipo de conexión que seleccione.

Internet Connection Type

(Tipo de conexión a Internet)

Automatic Configuration - DHCP (Configuración automática - DHCP): Si va a realizar la conexión mediante DHCP o una dirección IP dinámica del ISP, mantenga este parámetro predeterminado.

Static IP (IP estática): Si el ISP le asigna una dirección IP estática, seleccione Static IP (IP estática) en el menú desplegable. Rellene los campos Internet IP Address (Dirección IP de Internet), Subnet Mask (Máscara de subred), Gateway (Puerta de enlace) y DNS. Debe introducir por lo menos una dirección DNS.

DHCP

Static IP (IP estática)

PPPoE: Si realiza la conexión mediante PPPoE, seleccione PPPoE en el menú desplegable. Rellene los campos User Name (Nombre de usuario) y Password (Contraseña).

Seleccione Keep Alive (Mantener activo) si desea estar continuamente conectado al ISP. De lo contrario, seleccione Connect on Demand (Conectar cuando se solicite) si debe pagar según el tiempo que esté conectado al ISP.

PPPoE

PPTP: PPTP es un servicio que sólo se utiliza en Europa.

Rellene los campos Internet IP

Address (Dirección IP de Internet), Subnet Mask (Máscara de subred) y Gateway (Puerta de enlace).

Rellene los campos User Name (Nombre de usuario) y Password (Contraseña).

Telstra: Telstra es un servicio que sólo se utiliza en Australia y Nueva Zelanda. Si utiliza una conexión HBS, consulte con el ISP para obtener la información de configuración.

PPTP

L2TP: L2TP es un servicio que sólo se utiliza en Israel. Si utiliza una conexión L2TP, consulte con el ISP para obtener la información de configuración.

E Cuando termine de introducir los

parámetros de conexión a Internet, haga clic en el botón Save Settings (Guardar parámetros) para guardar los cambios.

F Para configurar el ruteador para

la red inalámbrica, seleccione la pantalla Basic Wireless Settings (Parámetros inalámbricos básicos) de la ficha Wireless (Inalámbrico).

Telstra

L2TP

Seleccione el modo de red inalámbrica (Wireless Network Mode):

Mixed (Mixto): Si dispone de dispositivos Wireless-G y Wireless-B en la red, mantenga el parámetro predeterminado, Mixed (Mixto).

G-Only (Sólo G): Si sólo tiene dispositivos Wireless-G en la red, seleccione G-Only (Sólo G).

B-Only (Sólo B): Si sólo tiene dispositivos Wireless-B en la red, seleccione B-Only (Sólo B).

Disable (Desactivar): Si desea desactivar la red inalámbrica, seleccione Disable (Desactivar).

H Wireless Network Name (SSID)

(Nombre de la red inalámbrica, SSID). EL SSID es un nombre de red que comparten todos los dispositivos de una red inalámbrica. Debe ser el mismo para todos los dispositivos de la red inalámbrica. El nombre distingue entre mayúsculas y minúsculas y no debe tener más de 32 caracteres (puede utilizar cualquier carácter del teclado). Para mayor seguridad, debe cambiar el SSID predeterminado (linksys) por otro.

Wireless Channel

inalámbrico). Seleccione el canal de la lista correspondiente a los parámetros de red. Para que el funcionamiento sea correcto, todos los dispositivos de la red inalámbrica deben emitir en el mismo canal.

(Canal

J Wireless SSID Broadcast (Difusión

inalámbrica SSID). Cuando los clientes inalámbricos sondeen el área local en busca de redes inalámbricas con las que asociarse, detectarán el SSID que difunde el ruteador. Para difundir el SSID del ruteador, mantenga el parámetro predeterminado, Enable (Activar). Si no desea difundir el SSID del ruteador, seleccione Disable (Desactivar).

IMPORTANTE: Una vez

configurado el ruteador se debe configurar la seguridad inalámbrica, ya sea WEP o WPA, para evitar que se vulnere la seguridad de la red.

NOTA: Si los adaptadores inalámbricos admiten Secure Easy Setup (SES), puede utilizar el botón SES del ruteador para configurarlos.

K Cambie estos parámetros según

lo descrito aquí y haga clic en el botón Save Settings (Guardar parámetros) para aplicar los cambios.

L Apague el módem de banda

ancha y vuelva a encenderlo.

M Reinicie o encienda los PC para

que obtengan los nuevos parámetros del ruteador.

N Para probar dichos parámetros,

abra el explorador Web desde cualquier ordenador. En el campo Dirección del explorador, escriba www.linksys.com/registration y pulse la tecla Entrar.

Enhorabuena. La instalación del

ruteador de banda ancha Wireless-G

con SpeedBooster ha finalizado.

Para ello, pulse el logotipo naranja de Cisco del panel frontal del ruteador durante un mínimo de dos segundos. Espere unos 10 segundos. Cuando el logotipo se vuelva blanco y empiece a parpadear, pulse el botón SecureEasySetup del adaptador. El logotipo de Cisco del ruteador dejará de parpadear cuando el dispositivo se haya agregado a la red. Repita este procedimiento para cualquier dispositivo SecureEasySetup adicional.

Consulte la guía del usuario para obtener más instrucciones.

Configuración de la seguridad

inalámbrica

El ruteador incorpora cuatro tipos de seguridad inalámbrica: WEP, WPA Pre-

Shared Key (Clave precompartida WPA), WPA Radius y Radius. Sin embargo, estos

métodos de seguridad no están activados de forma automática. Para configurar la seguridad inalámbrica en el ruteador, realice las siguientes acciones:

A Abra la utilidad Web del ruteador

como se muestra en el paso 2 y haga clic en la ficha Wireless (Inalámbrico). Aparece la pantalla Basic Wireless Settings (Parámetros inalámbricos básicos).

B Seleccione Wireless Security

(Seguridad inalámbrica) para configurar la seguridad inalámbrica en el ruteador.

En este documento se proporcionan instrucciones para la configuración de la seguridad inalámbrica WEP y WPA Pre-Shared Key (Clave precompartida WPA).

C En el menú desplegable Security

Mode (Modo de seguridad), seleccione el tipo de seguridad inalámbrica que utilizará en la red.

NOTA: Si los adaptadores inalámbricos admiten Secure Easy Setup (SES), puede utilizar el botón SES del ruteador para configurar la seguridad inalámbrica (Wireless Security).

Basic Wireless Settings

(Parámetros

inalámbricos básicos)

NOTA: Consulte la guía del usuario si desea configurar las opciones de seguridad inalámbrica WPA Radius o Radius.

WEP: Se trata de un método de encriptación básico y no es tan seguro como WPA. Para utilizar WEP, seleccione una clave de transmisión predeterminada (Default Transmit Key; elija la que desea utilizar) y un nivel de encriptación WEP, 64 bits 10 hex digits (64 bits, 10 dígitos hexadecimales) o 128 bits 26 hex digits (128 bits, 26 dígitos hexadecimales). A continuación, cree una clave WEP mediante la frase de paso (Passphrase) o introduzca manualmente la clave WEP.

Parámetros de

seguridad WEP

WPA Pre-Shared Key (Clave precompartida WPA): WPA ofrece dos métodos de encriptación, TKIP y AES, con claves de encriptación dinámica. Seleccione el tipo de algoritmo, TKIP o AES. Introduzca una clave compartida WPA (WPA Shared Key) de 8 a 63 caracteres. A continuación, introduzca un periodo de renovación de clave de grupo (Group Key Renewal), que indica al ruteador la frecuencia con que debe cambiar las claves de encriptación.

D Haga clic en el botón Save

Settings (Guardar parámetros).

Enhorabuena. La seguridad

inalámbrica ya está configurada

en el ruteador.

Parámetros de

seguridad de

WPA Pre-Shared Key

(Clave precom-

partida WPA)

Para obtener información adicional o ayuda sobre resolución de problemas, consulte la guía del usuario que se incluye en el CD-ROM o el suplemento de asistencia técnica. También puede solicitar más asistencia mediante el correo electrónico.

Sitio Web

http://www.linksys.com/international

Registro de productos

http://www.linksys.com/registration

WRT54G-ES_V3.1-QIG-50803A JL

A Division of Cisco Systems, Inc.

Modèle

GHz

802.11g

Sans fil

WRT54G (FR)

Contenu de l'emballage

• Routeur haut débit sans fil G

• CD-ROM d'installation contenant le guide de l'utilisateur

• Adaptateur électrique

• Câble réseau Ethernet

• Installation rapide (pour certains modèles, seule l'installation rapide est disponible sur le CD d'installation)

Sans fil - G

Routeur haut débit

Guide d'installation rapide

Deux procédures permettent de configurer le routeur. Choisissez l'une des deux méthodes suivantes :

• Exécutez le CD-ROM d'installation. Il est vivement recommandé de l'utiliser. Insérez le CD-ROM d'installation dans le lecteur de CD-ROM et suivez les instructions affichées à l'écran.

• Utilisez ce guide d'installation rapide. Si vous le souhaitez, vous pouvez utiliser l'utilitaire Web du routeur. Passez à l'étape 1 de ce guide d'installation rapide.

Connexion du routeur

A Mettez vos périphériques réseau

hors tension.

B Choisissez un emplacement

offrant des conditions optimales pour le routeur. Le meilleur emplacement se situe généralement au centre de votre réseau sans fil, avec une visibilité directe sur toutes vos stations mobiles.

C Déterminez la direction des

antennes. En règle générale, plus les antennes sont haut placées, meilleures sont les performances.

D Branchez un câble réseau

Ethernet standard sur le port Internet du routeur, puis branchez l'autre extrémité du câble réseau sur votre modem haut débit.

E A l'aide de câbles réseau

Ethernet standard, connectez vos ordinateurs ou périphériques Ethernet aux ports numérotés du routeur.

F Mettez le modem haut débit sous

tension.

G Branchez l'adaptateur secteur sur

le port d'alimentation du routeur et branchez l'autre extrémité sur une prise d'alimentation.

H Allumez l'ordinateur que vous

voulez utiliser pour configurer le routeur.

Passez à l'étape 2.

IMPORTANT : Veillez à utiliser

l'adaptateur secteur fourni avec le routeur. L'utilisation d'un autre adaptateur pourrait endommager le routeur.

REMARQUE : Assurez-vous que

l'adaptateur Ethernet de votre ordinateur est configuré pour obtenir automatiquement une adresse IP. Pour obtenir de plus amples informations, reportez-vous à l'aide de Windows.

Configuration du routeur

A Ouvrez votre navigateur Web.

Entrez http://192.168.1.1 dans le champ Adresse. Appuyez sur la touche Entrée.

B Un écran vous invite à entrer un

mot de passe. Ne renseignez pas le champ Nom d'utilisateur et saisissez le mot de passe par défaut, admin, dans le champ Mot de passe. Pour optimiser la sécurité, vous devrez définir ultérieurement un nouveau mot de passe par le biais de l'onglet Administration de l'écran Management (Gestion) de l'utilitaire Web. Cliquez sur le bouton OK.

C L'utilitaire Web apparaît et son

onglet Setup (Configuration) est sélectionné. Si ces informations sont requises par votre fournisseur d'accès Internet, renseignez les champs Host Name (Nom de l'hôte) et Domain Name (Nom de domaine). (Généralement, ces informations sont demandées par les fournisseurs d'accès par câble.) Dans le cas contraire, laissez ces champs vides.

D Six types de connexion sont

proposés dans un menu déroulant pour définir le paramètre Internet Connection Type (Type de connexion Internet). Vous trouverez une description de cinq de ces types de connexion ci-après. Les écrans d'installation et les options disponibles varient selon le type de connexion sélectionné.

Internet Connection Type (Type de connexion Internet)

Automatic Configuration - DHCP (Configuration automatique - DHCP) : si vous vous connectez à votre fournisseur d'accès Internet au moyen d'une adresse DHCP ou IP dynamique, conservez ce paramètre par défaut.

Static IP (IP statique) : si votre fournisseur d'accès Internet vous attribue une adresse IP statique, sélectionnez Static IP (IP statique) dans le menu déroulant. Complétez les champs

Internet IP Address (Adresse IP Internet), Subnet Mask (Masque de sous-réseau), Gateway (Passerelle) et DNS. Vous

devez entrer au moins une adresse DNS.

PPPoE : si vous vous connectez via le protocole PPPoE, sélectionnez PPPoE dans le menu déroulant. Renseignez les champs User Name (Nom d'utilisateur) et Password (Mot de passe).

Sélectionnez Keep Alive (Maintenir la connexion) pour être toujours connecté à votre FAI ou sélectionnez Connect on Demand (Connexion à la demande) si vous êtes facturé pour la durée de votre connexion à votre FAI.

DHCP

Static IP (IP statique)

PPPoE

PPTP : PPTP est un service utilisé en Europe uniquement.

Complétez les champs Internet

IP Address (Adresse IP Internet), Subnet Mask (Masque de sous-

réseau) et Gateway (Passerelle).

Renseignez les champs User Name (Nom d'utilisateur) et Password (Mot de passe).

PPTP

Telstra : Telstra est un service utilisé en Australie et en Nouvelle-Zélande uniquement. Si vous utilisez une connexion HBS, demandez les paramètres de configuration à votre FAI.

L2TP : L2TP est un service utilisé en Israël uniquement. Si vous utilisez une connexion L2TP, demandez les paramètres de configuration à votre FAI.

E Lorsque vous avez terminé de

renseigner vos paramètres de connexion Internet, cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

F Pour configurer le routeur et

l'utiliser avec votre réseau sans fil, sélectionnez l'écran Basic Wireless Settings (Paramètres sans fil de base) de l'onglet Wireless (Sans fil).

Telstra

L2TP

Sélectionnez le mode réseau sans fil :

Mixed (Mixte) : si votre réseau comporte des périphériques sans fil G et B, conservez le paramètre par défaut, Mixed (mixte).

G-only (G uniquement) : si votre réseau ne comporte que des périphériques sans fil G, sélectionnez G-only (G uniquement).

B-only (B uniquement) : si votre réseau ne comporte que des périphériques sans fil B, sélectionnez B-Only (B uniquement).

Disable (Désactiver) : si vous souhaitez désactiver la mise en réseau sans fil, sélectionnez Disable (Désactiver).

H Wireless Network Name (SSID)

(Nom du réseau sans fil [SSID]). Il s'agit du nom de réseau que partagent tous les périphériques interconnectés à un réseau sans fil. Il doit être identique pour tous les périphériques du réseau sans fil. Ce paramètre sensible à la casse ne doit pas comporter plus de 32 caractères (tous les caractères du clavier peuvent être utilisés). Pour optimiser la sécurité de votre système, vous devez remplacer le nom du réseau sans fil par défaut (linksys) par un nom unique.

I Wireless Channel (Canal sans fil).

Sélectionnez le canal approprié dans la liste fournie en fonction de vos paramètres réseau. Tous les périphériques de votre réseau sans fil doivent communiquer sur le même canal pour fonctionner correctement.

J Wireless SSID Broadcast (Diffusion

SSID sans fil). Lorsque des ordinateurs clients sans fil recherchent des réseaux sans fil auxquels s'associer, ils détectent le SSID diffusé par le routeur. Pour diffuser le SSID du routeur, conservez le paramètre par défaut, Enable (Activer). Si vous ne souhaitez pas diffuser le SSID du routeur, sélectionnez Disable (Désactiver).

K Modifiez ces paramètres comme

décrit ici et cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications.

L Mettez votre modem haut débit

hors tension, puis de nouveau sous tension.

M Redémarrez ou mettez vos

ordinateurs sous tension pour qu'ils puissent charger les nouveaux paramètres du routeur.

N Testez les paramètres du routeur

en ouvrant un navigateur Web à partir de n'importe quel ordinateur. Dans le champ

Adresse du navigateur, saisissez www.linksys.com/registration et

appuyez sur la touche Entrée.

IMPORTANT : Une fois que le

routeur est configuré, il est nécessaire de configurer la sécurité sans fil, WEP ou WPA, afin d'éviter les failles de sécurité sur votre réseau.

REMARQUE : Si vos adaptateurs sans fil sont compatibles avec la fonction SecureEasySetup (SES), vous pouvez utiliser le bouton SES du routeur pour les configurer.

Pour ce faire, appuyez sur le logo Cisco orange sur le panneau avant du routeur pendant au moins deux secondes. Patientez une dizaine de secondes. Lorsque le logo devient blanc et commence à clignoter, appuyez sur le bouton SecureEasySetup de l'adaptateur. Le logo Cisco du routeur cesse de clignoter lorsque le périphérique a été ajouté au réseau. Répétez cette procédure pour chaque périphérique SecureEasySetup supplémentaire.

Reportez-vous au guide de l'utilisateur pour obtenir des instructions complémentaires.

Félicitations ! L'installation du routeur

haut débit sans fil G avec Speed-

Booster est terminée.

Configuration de la sécurité sans fil

Le routeur comprend quatre types de sécurité sans fil : WEP, WPA Pre- Shared Key, WPA Radius et Radius. Ces méthodes de sécurité ne sont cependant pas activées. Pour configurer la sécurité sans fil du routeur, procédez comme suit :

A Ouvrez l'utilitaire Web du routeur

comme indiqué à l'étape 2 et cliquez sur l'onglet Wireless (Sans fil). L'écran Basic Wireless Settings (Paramètres sans fil de base) apparaît.

B Sélectionnez l'option Wireless

Security (Sécurité sans fil) pour configurer la sécurité sans fil du routeur.

Cette section comporte des instructions de configuration de la sécurité sans fil WEP et WPA Pre- Shared Key (clé WPA prépartagée).

C Sélectionnez le type de sécurité

sans fil que vous souhaitez utiliser pour votre réseau dans le menu déroulant Security Mode (Mode de sécurité).

REMARQUE : Si vos adaptateurs sans fil sont compatibles avec la fonction SecureEasySetup (SES), vous pouvez utiliser le bouton SES du routeur pour configurer la sécurité sans fil.

Basic Wireless

Settings (Paramètres

sans fil de base)

REMARQUE : Reportez-vous au guide de l'utilisateur si vous souhaitez configurer les options de sécurité sans fil WPA Radius ou Radius.

WEP : le système WEP est une méthode de cryptage élémentaire qui n'est pas aussi sûre que le système WPA. Pour utiliser ce système, sélectionnez une clé de transmission par défaut en regard de l'option appropriée Default Transmit Key (Clé de transmission par défaut), puis un niveau de cryptage WEP : 64 bits 10 hex digits (64 bits et 10 chiffres hexadécimaux) ou 128 bits 26 hex digits (128 bits et 26 chiffres hexadécimaux). Générez ensuite une clé WEP à partir d'une phrase de passe ou entrez-la manuellement.

Paramètres de

sécurité WEP

WPA Pre-Shared key (clé WPA prépartagée) : le système WPA vous propose deux méthodes de cryptage, TKIP et AES, associées à des clés de cryptage dynamiques. Sélectionnez le type d'algorithme : TKIP ou AES. Entrez une clé WPA pré-partagée composée de 8 à 63 caractères. Précisez ensuite un délai de renouvellement des clés dans la zone Group Key Renewal (Renouvellement des clés du groupe) pour indiquer au routeur à quelle fréquence il doit changer les clés de cryptage.

D Cliquez sur le bouton Save

Settings (Enregistrer les paramètres).

Félicitations ! La sécurité sans fil du

routeur est configurée.

Paramètres de

sécurité WPA Pre-

Shared Key (Clé

WPA pré-partagée)

Pour obtenir de plus amples informations ou bénéficier d'une assistance technique, reportez-vous au guide de l'utilisateur du CD-ROM ou à la fiche d'assistance technique. Pour obtenir davantage d'aide, vous pouvez également envoyer un e-mail.

Site Web

http://www.linksys.com/international

Enregistrement du produit

http://www.linksys.com/registration

Linksys est une marque déposée ou une marque commerciale de Cisco Systems, Inc. et/ou ses filiales aux Etats-Unis et dans certains autres pays. Copyright © 2005 Cisco Systems,Inc. Tous droits réservés.

WRT54G-FR_V3.1-QIG-50803A JL

A Divisione of Cisco Systems, Inc.

N. modello

GHz

802.11g

Wireless

WRT54G (IT)

Contenuto della confezione

• Router a banda larga Wireless-G

• CD per l'installazione guidata e Guida l'utente

• Adattatore di corrente

• Cavo di rete Ethernet

• Guida di installazione rapida (alcuni modelli non dispongono della Guida di installazione rapida nel CD per l'installazione guidata

Wireless-G

Router a banda larga

Guida di installazione rapida

È possibile configurare il router in due modi diversi. Scegliere una delle modalità riportate di seguito.

• Eseguire il CD-ROM per l'installazione guidata. Si raccomanda di utilizzare questo CD-ROM. Inserire il CD-ROM per l'installazione guidata nell'apposita unità e seguire le istruzioni visualizzate sullo schermo.

• Seguire le istruzioni riportate in questa Guida di installazione rapida. Se si desidera, utilizzare l'utilità basata sul Web. Continuare con la fase 1 di questa Guida di installazione rapida.

Collegamento del router

A Spegnere le periferiche di rete. B Individuare la posizione migliore

in cui collocare il router. La posizione ideale per il router è generalmente al centro della rete wireless, da dove è possibile controllare tutte le stazioni di lavoro mobili.

C Orientare la antenne.

Generalmente le prestazioni migliorano quanto più in alto vengono installate le antenne.

D Collegare un cavo di rete

Ethernet standard alla porta Internet del router. Collegare l'altra estremità del cavo di rete al modem a banda larga.

E Collegare i computer o i

dispositivi Ethernet alle porte numerate del router mediante cavi di rete Ethernet standard.

F Accendere il modem a banda

larga.

G Collegare l'adattatore di corrente

CA alla porta di alimentazione del router e l'altra estremità a una presa elettrica.

H Accendere il PC che si desidera

utilizzare per configurare il router.

Passare alla fase 2.

IMPORTANTE Assicurarsi di

utilizzare l'adattatore di corrente fornito con il router. L'uso di un adattatore di corrente diverso può provocare danni al router.

NOTA Assicurarsi che l'adattatore

Ethernet del PC sia impostato in modo da ottenere automaticamente un indirizzo IP. Per ulteriori informazioni, consultare la Guida in linea di Windows.

Configurazione del router

A Aprire il browser Web. Immettere

http://192.168.1.1 nel campo Indirizzo. Premere il tasto Invio.

B Viene visualizzata una schermata in

cui si chiede di immettere la password. Lasciare vuoto il campo Nome utente e immettere la password predefinita, admin, nel campo Password. Per motivi di sicurezza, si consiglia di impostare in seguito una nuova password nella scheda Administration (Amministrazione) della schermata Management (Gestione) dell'utilità basata sul Web. Infine, fare clic sul pulsante OK.

C Viene visualizzata l'utilità basata

sul Web con la scheda Setup (Configurazione) selezionata. Se richiesto dal provider di servizi Internet (ISP) in uso, completare anche i campi Host Name (Nome host) e Domain Name (Nome dominio). Solitamente questi dati vengono richiesti da provider che forniscono connettività via cavo. In caso contrario, lasciarli vuoti.

D Nel menu a discesa Internet

Connection Type (Tipo di connessione Internet) sono disponibili sei opzioni, cinque delle quali sono descritte di seguito. Le schermate Setup (Configurazione) con le relative funzioni variano a seconda del tipo di connessione selezionato.

Internet Connection Type (Tipo di connessione Internet)

Automatic Configuration - DHCP (Configurazione automatica - DHCP): se si è collegati tramite DHCP o un indirizzo IP dinamico del provider di servizi Internet, non modificare questa impostazione predefinita.

Static IP (IP statico): se l'indirizzo IP assegnato dal provider di servizi Internet è statico, selezionare Static IP (IP statico) dal menu a discesa. Completare i campi Internet IP Address (Indirizzo IP Internet), Subnet Mask (Maschera di sottorete), Gateway e DNS. È necessario specificare almeno un indirizzo DNS.

PPPoE: se la connessione avviene tramite PPPoE, selezionare PPPoE dal menu a discesa. Completare i campi User Name (Nome utente) e Password.

Selezionare Keep Alive (Connessione sempre attiva) se si desidera essere sempre collegati al provider di servizi Internet oppure Connect on Demand (Connessione su richiesta) se la tariffa viene conteggiata in base al tempo effettivo di connessione al provider.

DHCP

Static IP (IP statico)

PPPoE

PPTP: PPTP è un servizio utilizzato esclusivamente in Europa.

Completare i campi Internet IP Address (Indirizzo IP Internet), Subnet Mask (Maschera di sottorete) e Gateway.

Completare i campi User Name (Nome utente) e Password.

Telstra: Telstra è un servizio utilizzato solo in Australia e Nuova Zelanda. Se si utilizza una connessione HBS, contattare il provider di servizi Internet per ottenere le informazioni di configurazione.

L2TP: L2TP è un servizio utilizzato esclusivamente in Israele. Se si utilizza una connessione L2TP, contattare il provider di servizi Internet per ottenere le informazioni di configurazione.

PPTP

Telstra

E Una volta terminata l'impostazione

dei parametri della connessione a Internet, fare clic sul pulsante Save Settings (Salva impostazioni) per salvare le modifiche apportate.

F Per configurare il router per la rete

wireless, selezionare la schermata Basic Wireless Settings (Impostazioni wireless di base) della scheda Wireless.

L2TP

Selezionare la modalità di rete

wireless:

Mixed (Mista): se sono collegate in rete periferiche Wireless-G e Wireless-B, lasciare l'impostazione predefinita Mixed (Mista).

G-Only (Solo G): se sono collegate in rete solo periferiche Wireless-G, selezionare G-Only (Solo G).

B-Only (Solo B): se sono collegate in rete solo periferiche Wireless-B, selezionare B-Only (Solo B).

Disable (Disattiva): se si desidera disattivare la connessione di rete wireless, selezionare Disable (Disattiva).

H Wireless Network Name (SSID)

(Nome di rete wireless, SSID). SSID è il nome di rete condiviso da tutte le periferiche di una rete wireless che deve essere identico per tutti i dispositivi collegati in rete. È sensibile alla distinzione tra maiuscole e minuscole e non può contenere più di 32 caratteri (che possono essere scelti tra tutti quelli disponibili sulla tastiera). Per una maggiore sicurezza, si consiglia di sostituire il valore SSID predefinito (linksys) con un nome univoco.

I Wireless Channel (Canale

wireless). Nell'elenco fornito, selezionare il canale appropriato corrispondente alle impostazioni

di rete. Tutte le periferiche collegate alla rete wireless devono comunicare sullo stesso canale per poter funzionare correttamente.

J Wireless SSID Broadcast

(Trasmissione SSID wireless). Durante la ricerca di reti wireless a cui collegarsi all'interno dell'area locale, i client wireless rilevano la trasmissione SSID del router. Per trasmettere il valore SSID del router, mantenere l'impostazione predefinita Enable (Attiva). Se non si desidera trasmettere il valore SSID del router, selezionare Disable (Disattiva).

K Modificare le impostazioni come

indicato e fare clic sul pulsante Save Settings (Salva impostazioni) per applicare i cambiamenti.

L Spegnere e riaccendere il

modem a banda larga.

M Riavviare o accendere i computer

in modo che possano ricevere le nuove impostazioni del router.

IMPORTANTE Una volta configurato

il router, è necessario configurare la protezione wireless, WEP o WPA, per impedire violazioni della sicurezza in rete.

NOTA Se gli adattatori wireless supportano Secure Easy Setup (SES), è possibile utilizzare il pulsante SES del router per configurarli.

Per eseguire questa operazione: premere il logo Cisco arancione sul pannello anteriore del router per almeno due secondi. Attendere circa 10 secondi. Quando il logo diventa bianco e inizia a lampeggiare, premere il pulsante Secure Easy Setup dell'adattatore. Quando il dispositivo è stato aggiunto alla rete, il logo Cisco del router smette di lampeggiare. Ripetere questa procedura per ogni dispositivo Secure Easy Setup aggiuntivo.

Per ulteriori informazioni, consultare la Guida per l'utente (solo in inglese).

N Per verificare le impostazioni del

router, aprire il browser Web da uno dei computer. Immettere www.linksys.com/registration nel campo Indirizzo del browser Web e premere il tasto Invio.

Congratulazioni! L'installazione del

router a banda larga Wireless-G con

SpeedBooster è completata.

Configurazione della protezione wireless

Il router è dotato di quattro tipi di protezione wireless: WEP, WPA Pre-

Shared (WPA precondivisa), WPA Radius e Radius. Questi metodi di

sicurezza non sono tuttavia pronti per l'immediato utilizzo. Per configurare la protezione wireless sul router, attenersi alla seguente procedura:

A Aprire l'utilità del router basata sul

Web come mostrato nella fase 2, quindi fare clic sulla scheda Wireless. Viene visualizzata la schermata Basic Wireless Settings (Impostazioni wireless di base).

B Selezionare Wireless Security

(Sicurezza wireless) per configurare la protezione wireless sul router.

Qui vengono fornite le istruzioni per la configurazione della protezione wireless WEP e WPA Pre-Shared (WPA precondivisa).

C Nel menu a discesa Security

Mode (Modalità sicurezza), selezionare il tipo di sicurezza wireless da utilizzare per la rete.

NOTA Se gli adattatori wireless supportano Secure Easy Setup (SES), è possibile utilizzare il pulsante SES del router per impostare la sicurezza wireless.

Basic Wireless Settings

(Impostazioni wireless

di base)

NOTA Per configurare le opzioni di sicurezza WPA Radius o Radius, consultare la Guida per l'utente (solo in inglese).

WEP: WEP è un metodo di cifratura di base meno sicuro di WPA. Per utilizzare WEP, selezionare una chiave di trasmissione predefinita (scegliere quale chiave usare) e un livello di cifratura WEP, 64 bits 10 hex digits (64 bit 10 cifre esadecimali) o 128 bits 26 hex digits (128 bit 26 cifre esadecimali). Quindi, generare una chiave WEP utilizzando una passphrase o immettere la chiave WEP manualmente.

Impostazioni di

sicurezza WEP

WPA Pre-Shared (WPA precondivisa): WPA consente di scegliere tra due metodi di cifratura, TKIP e AES, che utilizzano chiavi dinamiche. Selezionare il tipo di algoritmo, TKIP o AES. Immettere una chiave WPA condivisa di lunghezza compresa tra 8 e 63 caratteri. Quindi immettere un intervallo di rinnovo della chiave di gruppo per specificare la frequenza con cui si desidera che il router modifichi le chiavi di cifratura.

D Fare clic sul pulsante Save

Settings (Salva impostazioni).

Congratulazioni! La sicurezza wireless

è ora configurata sul router.

Impostazioni di

sicurezza WPA

precondivisa

Per ulteriori informazioni o istruzioni relative alla risoluzione dei problemi, consultare la Guida per l'utente (solo in inglese) su CD-ROM oppure il supplemento per l'assistenza tecnica. È possibile ricevere ulteriore assistenza anche inviando un messaggio di posta elettronica.

Sito Web

http://www.linksys.com/international

Registrazione del prodotto

http://www.linksys.com/registration

WRT54G-IT_V3.1-QIG-50803A JL

A Division of Cisco Systems, Inc.

Modelo n.º

GHz

802.11g

Wireless

WRT54G (PT)

Conteúdo da embalagem

• Router de banda larga sem fios G

• CD-ROM de configuração com Manual do Utilizador

• Transformador

• Cabo de rede Ethernet

• Instalação Rápida (é possível que alguns modelos só tenham o Manual de Instalação Rápida no CD de configuração)

Sem fios G

Router de banda larga

Manual de Instalação Rápida

Existem dois modos de configurar o Router. Escolha um dos seguintes:

• Executar o CD-ROM de configuração - Recomenda-se vivamente a utilização do CD-ROM de configuração. Coloque o CD-ROM de configuração na unidade de CD-ROM e siga as instruções apresentadas no ecrã.

• Utilizar este Manual de Instalação Rápida - Se pretender, poderá utilizar o Utilitário baseado na Web do Router. Avance para o Passo 1 deste Manual de Instalação Rápida.

Ligar o router

Desligue os dispositivos de rede.

B Escolha um local apropriado

para o Router. Normalmente, o melhor local para o Router é a parte central da rede sem fios, com visibilidade para todas as estações móveis.

C Fixe a orientação das

antenas. Normalmente, quanto mais alto colocar as antenas, melhor será o desempenho.

D Ligue um cabo de rede

Ethernet padrão à porta de Internet do Router. Em seguida, ligue a outra extremidade do cabo de rede ao modem de banda larga.

E Ligue os computadores ou os

dispositivos Ethernet às portas numeradas do Router utilizando cabos de rede Ethernet padrão.

F Ligue o modem de banda

larga.

G Ligue o transformador CA à

porta de alimentação do Router e a outra extremidade a uma tomada.

H Ligue o computador que

pretende utilizar para configurar o Router.

Avance para o Passo 2.

IMPORTANTE: Certifique-se de

que utiliza o transformador fornecido juntamente com o Router. A utilização de um transformador diferente poderá danificar o Router.

NOTA:

Ethernet do computador está definida para obter um endereço IP automaticamente. Para obter mais informações, consulte a Ajuda do Windows.

Configurar o router

Certifique-se de que a pl aca

A Abra o Web browser. Introduza

http://192.168.1.1 no respectivo campo Endereço. Prima a tecla Enter.

Será apresentado um ecrã a solicitar a palavra-passe. Deixe o campo branco e introduza a palavrapasse predefinida, campo obter segurança adicional, deverá definir posteriormente uma nova palavra-passe, utilizando o ecrã (Gestão) do separador Administration (Administração) do Utilitário baseado na Web.) Em seguida, clique no botão

Nome de utilizador

admin

Palavra-passe

Management

, no

. (Para

C O Utilitário baseado na Web

será apresentado com o separador Setup (Configurar) seleccionado. Se for solicitado pelo fornecedor de serviços Internet (ISP), preencha os campos Host Name (Nome do sistema anfitrião) e Domain Name (Nome do domínio). (Normalmente, os ISPs do serviço de cabo requerem o preenchimento destes campos.) Caso contrário, deixe os campos em branco.

Para a definição Internet

Connection Type (Tipo de ligação à Internet), são fornecidos seis tipos de ligação através do menu pendente, cinco dos quais são abordados aqui. Os ecrãs Setup (Configurar) e as funcionalidades disponíveis variarão consoante o tipo de ligação seleccionado.

Internet Connection Type (Tipo de ligação à Internet)

Automatic Configuration - DHCP

(Configuração automática - DHCP): Se estiver a ligar através de DHCP ou de um endereço IP dinâmico do ISP, mantenha esta predefinição.

Static IP

um endereço IP estático, seleccione

Static IP

pendente. Preencha os campos

Internet IP Address

Internet), sub-rede), necessário introduzir, pelo menos, um endereço de DNS.

PPPoE: Se estiver a ligar através de PPPoE, seleccione PPPoE no menu pendente. Preencha os campos User Name (Nome de utilizador) e Password (Palavra-passe).

Seleccione ligado) se pretender estar sempre ligado ao ISP ou seleccione

Connect on Demand

mediante pedido) se for cobrado pelo tempo que está ligado ao ISP.

(IP estático): Se o ISP atribuir

(IP estático) no menu

(Endereço IP de

Subnet Mask

Gateway

Keep Alive

(Máscara de

DNS

. É

(Manter

(Ligar

DHCP

Static IP (IP estático)

PPPoE

PPTP: PPTP é um serviço utilizado apenas na Europa.

Preencha os campos Internet IP

Address (Endereço IP de Internet), Subnet Mask (Máscara de sub-

rede) e Gateway. Preencha os campos User Name

(Nome de utilizador) e Password (Palavra-passe).

Seleccione Keep Alive (Manter ligado) se pretender estar sempre ligado ao ISP ou seleccione Connect on Demand (Ligar mediante pedido) se for cobrado pelo tempo que está ligado ao ISP.

Telstra

: Telstra é um serviço utilizado apenas na Austrália e na Nova Zelândia. Se estiver a utilizar uma ligação HBS, contacte o ISP para obter as informações de configuração.

PPTP

Telstra

L2TP

: L2TP é um serviço utilizado apenas em Israel. Se estiver a utilizar uma ligação L2TP, contacte o ISP para obter as informações de configuração.

E Quando concluir a introdução

das definições de ligação à Internet, clique no botão Save Settings (Guardar definições) para guardar as alterações.

Para configurar o Router na

rede sem fios, seleccione o ecrã

Basic Wireless Settings

(Definições sem fios básicas) do separador Wireless (Sem fios).

L2TP

Seleccione o Wireless Network

Mode (Modo de rede sem fios):

Mixed (Misto): Se existirem dispositivos Sem fios G e Sem fios B na rede, mantenha a predefinição Mixed (Misto).

G-Only (Só G): Se apenas existirem dispositivos Sem fios G na rede, seleccione

B-Only (Só B): Se apenas existirem dispositivos Sem fios B na rede, seleccione

Disable (Desactivar): Se pretender desactivar a rede sem fios, seleccione

Wireless Network Name (SSID)

(Nome da rede sem fios (SSID)). O SSID é o nome da rede partilhado por todos os dispositivos de uma rede sem fios. O SSID tem de ser idêntico para todos os dispositivos na rede sem fios. É sensível a maiúsculas e minúsculas e não pode exceder 32 caracteres (utilize qualquer carácter do teclado). Para obter segurança adicional, deverá alterar o SSID predefinido ( nome exclusivo.

G-Only

B-Only

Disable

(Só G).

(Só B).

(Desactivar).

linksys

) para um

Wireless Channel

fios). Seleccione o canal adequado a partir da lista fornecida, para corresponder às definições da rede. Todos os dispositivos da rede sem fios têm de difundir no mesmo canal para funcionarem correctamente.

(Canal sem

J Wireless SSID Broadcast

(Difusão de SSID sem fios). Quando os clientes sem fios pesquisarem a área local para se associarem a redes sem fios, detectarão a difusão do SSID efectuada pelo Router. Para difundir o SSID do Router, mantenha a predefinição, Enable (Activar). Se não pretender difundir o SSID do Router, seleccione Disable (Desactivar).

K Altere as definições, conforme

aqui se descreve, e clique no botão Save Settings (Guardar definições) para aplicar as alterações.

L Desligue e volte a ligar o

modem de banda larga.

M Reinicie ou ligue os

computadores, para obterem as novas definições do Router.

IMPORTANTE: Assim que o

Router estiver configurado, deve ser configurada a segurança sem fios (WEP ou WPA) para evitar falhas de segurança na rede.

NOTA: Se as suas placas sem fios suportarem Secure Easy Setup (SES) (Configuração fácil e segura), poderá utilizar o botão SES do Router para as configurar.

Para o fazer: Prima o logótipo cor-delaranja da Cisco no painel frontal do Router durante pelo menos 2 segundos. Aguarde cerca de 10 segundos. Quando o logótipo ficar branco e começar a piscar , prima o botão SecureEasySetup da placa. O logótipo da Cisco no Router deixará de piscar quando o dispositivo for adicionado à rede . Rep ita este procedimento para quaisquer dispositivos com SecureEasySetup adicionais.

Consulte o Manual do Utilizador para obter mais instruções.

N Para testar as definições do

Router, abra o browser a partir de um dos computadores. No campo Endereço do browser, introduza www.linksys.com/registration e prima a tecla Enter.

Parabéns! A instalação do Router

de banda larga sem fios G com

SpeedBooster está concluída.

Configurar a segurança sem fios

O Router vem equipado com quatro

WEP

WPA

tipos de segurança sem fios:

WPA Pre-Shared WPA Radius

estes métodos de segurança não vêm já activados. Para configurar a segurança sem fios no Router, efectue os seguintes procedimentos:

Abra o Utilitário baseado na Web do

Router, conforme é mostrado no Passo 2, e clique no separador

Wireless

o ecrã (Definições sem fios básicas).

Seleccione Wireless Security

(Segurança sem fios) para configurar a segurança sem fios no Router.

As instruções para a configuração

da segurança sem fios

Pre-Shared

são fornecidas aqui.

(WPA pré-partilhada),

Radius

(Sem fios). Será apresentado

Basic Wireless Settings

. No entanto,

(WPA pré-partilhada)

C No menu pendente Security

Mode (Modo de segurança), seleccione o tipo de segurança sem fios que irá utilizar na rede.

NOTA: Se as suas placas sem fios suportarem Secure Easy Setup (SES) (Configuração fácil e segura), poderá utilizar o botão SES do Router para configurar a segurança sem fios.

Basic Wireless

Settings (Definições

sem fios básicas)

NOTA: Consulte o Manual do Utilizador se pretender configurar as opções de segurança sem fios WPA Radius ou Radius.

WEP

: WEP é um método de

encriptação básico, que não é tão seguro como o WPA. Para utilizar WEP, seleccione a Default Transmit Key (Chave de transmissão predefinida) que pretende utilizar, bem como o nível de encriptação WEP,

hex digits

hexadecimais) ou

digits

hexadecimais). Em seguida, proceda à geração de uma chave WEP utilizando a frase-passe ou introduza a chave WEP manualmente.

(64 bits, 10 dígitos

128 bits 26 hex

(128 bits, 26 dígitos

64 bits 10

Definições de

segurança WEP

WPA Pre-Shared (WPA prépartilhada): A WPA oferece dois métodos de encriptação, TKIP e AES, com chaves de encriptação dinâmicas. Seleccione o tipo de algoritmo, TKIP ou AES. Introduza uma WPA Shared Key (Chave partilhada WPA) que tenha entre 8 e 63 caracteres. Em seguida, introduza o período de Group Key Renewal (Renovação das chaves de grupo), que indica ao Router a frequência com que deve alterar as chaves de encriptação.

D Clique no botão Save Settings

(Guardar definições).

Parabéns! A segurança sem fios

está configurada no Router.

Definições de

segurança WPA

Pre-Shared (WPA

pré-partilhada)

Para obter informações adicionais ou ajuda para resolução de problemas, consulte o Manual do Utilizador no CD-ROM ou a Folha de Suporte Técnico. Também poderá enviar uma mensagem de correio electrónico para obter suporte.

Web site

http://www.linksys.com/international

Registo do produto

http://www.linksys.com/registration

WRT54G-PT_V3.1-QIG-50803A JL

A Division of Cisco Systems, Inc.

Modellnummer

GHz

802.11g

Wireless

WRT54G (SE)

Innehåll i förpackningen

• Wireless-G Bredbandsrouter

• Installations-cd med användarhandbok

• Strömadapter

• Ethernet-nätverkskabel

• Snabbinstallation (vissa modeller har bara Snabbinstallation på installations-cd-skivan)

Wireless-G

Bredbandsrouter

Snabbinstallationshandbok

Du kan konfigurera routern på två sätt. Välj något av följande alternativ:

• Kör installations-cd:n. Du rekommenderas att använda installations-cd:n. Sätt in installations-cd:n i cd-enheten och följ anvisningarna på skärmen.

•

Använd snabbinstallationshandboken. Om du vill kan du även använda routerns webbaserade verktyg. Fortsätt till steg 1 i den här snabbinstallationen.

Ansluta routern

A Stäng av nätverksenheterna. B Leta upp bästa möjliga

placering för routern. Den bästa platsen är vanligtvis mitt i det trådlösa nätverket, inom synhåll för alla mobila stationer.

C Rikta in antennerna. Ju högre

upp du placerar antennerna, desto bättre blir täckningen.

D Anslut en vanlig Ethernet-

nätverkskabel till routerns Internet-port. Anslut därefter den andra änden av nätverkskabeln till bredbandsmodemet.

E Anslut datorer och Ethernet-

enheter till routerns numrerade portar med vanliga Ethernetnätverkskablar.

F Starta bredbandsmodemet. G Anslut strömadaptern till

routerns strömport och den andra änden till ett eluttag.

H Starta den dator du vill

använda till att konfigurera routern.

Gå vidare till steg 2.

VIKTIGT! Se till att du använder

strömadaptern som medföljer routern. Om du använder en annan strömadapter kan routern skadas.

OBS! Kontrollera att datorns

Ethernet-adapter är inställd på Hämta IP-adress automatiskt. Mer information finns i Windows-hjälpen.

Konfigurera routern

A Öppna webbläsaren. Ange

http://192.168.1.1 i fältet Adress. Tryck på Enter.

En skärm visas där du blir ombedd att ange lösenord. Lämna fältet tomt och skriv sedan standardlösenordet

Lösenord

fältet av säkerhetsskäl skapa ett nytt lösenord genom att använda fliken Administration på skärmen

Management

det webbaserade verktyget.) Klicka på

Användarnamn

admin

. (Senare bör du

(Administration) i

C Det webbaserade verktyget

visas med fliken Setup (Inställningar) markerad. Om du blir ombedd av Internetleverantören fyller du i fälten

Host Name (Värdnamn) och Domain Name (Domännamn).

(Detta efterfrågas oftast av kabel-Internet-leverantörer.) Annars lämnar du fälten tomma.

D För inställningen av Internet-

anslutningstyp kan du välja mellan sex olika anslutningstyper i listrutan. Fem av dem beskrivs här. Alla Setup-skärmar och tillgängliga funktioner skiljer sig åt beroende på vilken anslutningstyp du väljer.

Internet Connection Type

(Inställningen av Internet-anslutningstyp)

Automatic Configuration - DHCP (Automatisk konfigurering – DHCP): Behåll standardinställningen om du ansluter via DHCP eller en dynamisk IP-adress från Internet-leverantören.

Static IP (Statisk IP-adress): Om Internet-leverantören tillhandahåller en statisk IP-adress väljer du Static IP i listrutan. Fyll i fälten Internet IP Address (InternetIP-adress), Subnet Mask (Nätmask), Gateway och DNS. Du måste ange minst en DNS-adress.

DHCP

Static IP

(Statisk IP-adress)

PPPoE: Om du ansluter via PPPoE väljer du PPPoE i listrutan. Fyll i fälten User Name (Användarnamn) och Password (Lösenord).

Välj Keep Alive (Behåll anslutning) om du alltid vill vara ansluten till Internet, eller välj Connect on Demand (Anslut på begäran) om du debiteras för den tid du är ansluten till Internet.

PPPoE

PPTP: PPTP är en tjänst som endast används i Europa.

Fyll i fälten Internet IP Address (Internet-IP-adress), Subnet Mask (Nätmask) och Gateway.

Fyll i fälten User Name (Användarnamn) och Password (Lösenord).

Välj Keep Alive (Behåll anslutning) om du alltid vill vara ansluten till Internet, eller välj Connect on Demand (Anslut på begäran) om du debiteras för den tid du är ansluten till Internet.

Telstra: Telstra är en tjänst som endast används i Australien och Nya Zeeland. Om du använder en HBS-anslutning kontaktar du Internet-leverantören och ber om inställningsinformation.

L2TP: L2TP är en tjänst som endast används i Israel. Om du använder en L2TP-anslutning kontaktar du Internet-leverantören och ber om inställningsinformation.

PPTP

Telstra

E När du är klar med

inställningarna för din Internetanslutning klickar du på Save Settings (Spara inställningar) för att spara alla ändringar.

F Om du vill konfigurera routern

för det trådlösa nätverket väljer du fliken Wireless (Trådlöst) på skärmen Basic Wireless Settings (Grundläggande trådlösa inställningar).

L2TP

Välj trådlöst nätverksläge:

Mixed (Blandat läge): Om enheter av typen Wireless-G och Wireless-B ingår i nätverket behåller du standardläget Mixed (Blandat läge).

G-Only (Endast G-läge): Om endast enheter av typen Wireless-G ingår i nätverket väljer du

G-Only

B-Only (Endast B-läge): Om endast enheter av typen Wireless-B ingår i nätverket väljer du B-Only (Endast B-läge).

Disable (Avaktivera): Välj Disable om du vill avaktivera det trådlösa nätverket.

(Endast G-läge).

H Wireless Network Name (SSID)

(Trådlöst nätverksnamn (SSID)). SSID är det nätverksnamn som delas av alla enheter i ett trådlöst nätverk. SSID:t måste vara identiskt för alla enheter i det trådlösa nätverket. Namnet är skiftlägeskänsligt och får inte överstiga 32 tecken (alla tangentbordstecken kan användas). Av säkerhetsskäl bör du ändra standard-SSID:t (linksys) till ett unikt namn.

I Wireless Channel (Trådlös

kanal). I listan väljer du en lämplig kanal som motsvarar dina nätverksinställningar. Alla enheter i det trådlösa nätverket måste sändas på samma kanal för att fungera korrekt.

J Wireless SSID Broadcast

(Trådlös SSID Broadcast). När trådlösa kunder söker i det lokala nätet efter trådlösa nätverk att koppla till kommer routern att känna av SSID Broadcast. Om du vill sända routerns SSID behåller du standardinställningen Enable (Aktivera). Om du inte vill sända routerns SSID väljer du Disable (Avaktivera).

VIKTIGT! När routern är

konfigurerad bör trådlös säkerhet, antingen WEP eller WPA, vara konfigurerat för att förhindra säkerhetsrisker på nätverket.

OBS! Om dina trådlösa adaptrar stöder Secure Easy Setup (SES) kan du använda knappen SES på routern för att konfigurera dem.

K Ändra inställningarna enligt

den här beskrivningen och klicka på Save Settings (Spara inställningar) för att verkställa ändringarna.

L Stäng av bredbandsmodemet

och sätt sedan på det igen.

M Starta om eller sätt på

datorerna så att routerns nya inställningar börjar gälla.

N Om du vill testa routerns

inställningar startar du webbläsaren på någon av datorerna. I fältet Adress i webbläsaren skriver du www.linksys.com/registration och trycker på Enter.

Klart! Installationen av Wireless-G

Bredbandsrouter med

SpeedBooster är klar.

Gör så här: Tryck på den orangefärgade Cisco-logotypen på routerns frontpanel i minst två sekunder. Vänta i cirka 10 sekunder. När logotypen blir vit och börjar blinka trycker du på knappen SecureEasySetup på adaptern. Routerns Cisco-logotyp slutar blinka när enheten har lagts till i nätverket. Upprepa proceduren för övriga SecureEasySetup-enheter.

Fler instruktioner finns i användarhandboken.

Konfigurera trådlös säkerhet

Routern levereras med fyra typer av trådlös säkerhet: WEP, WPA Pre-

Shared (WPA med för-delad nyckel), WPA Radius (WPA med Radius) och Radius. De här säkerhetsmetoderna

är dock inte aktiverade direkt utan att du behöver göra något. Konfigurera trådlös säkerhet på routern genom att göra följande:

A Öppna routerns webbverktyg

på det sätt som beskrivs i steg 2 och klicka på fliken Wireless (Trådlöst). Fönstret Basic Wireless Settings (Grundläggande trådlösa inställningar) visas.

B Välj Wireless Security (Trådlös

säkerhet) för att konfigurera trådlös säkerhet på routern.

Anvisningar för konfigurationen

av WEP och WPA Pre-Shared (WPA med för-delad nyckel) finns här.

OBS! Om dina trådlösa adaptrar stöder Secure Easy Setup (SES) kan du använda knappen SES på routern för att konfigurera trådlös säkerhet.

Basic Wireless Settings

(Grundläggande

trådlösa inställningar)

OBS! Läs i användarhandboken om du vill konfigurera alternativen för trådlös säkerhet, WPA Radius (WPA med Radius) eller Radius.

C På menyn Security Mode

(Säkerhetsläge) väljer du den typ av trådlös säkerhet du vill använda på nätverket.

WEP: WEP är en enkel krypteringsmetod som inte är lika säker som WPA. Om du vill använda WEP väljer du en standardnyckel (ange vilken nyckel som ska användas) och en nivå för WEP-krypteringen, 64 bitar

10 hex-siffror eller 128 bitar 26 hex-siffror. Sedan genererar du en

WEP-nyckel med ett lösenord eller anger WEP-nyckeln manuellt.

WEP-säkerhetsinställningar

WPA Pre-Shared (WPA med för-delad nyckel): Med WPA får du två krypteringsmetoder, TKIP och AES, med dynamiska krypteringsnycklar. Välj typ av algoritm, TKIP eller AES. Ange en WPA-delad nyckel med 8–63 tecken. Slutligen anger du en gruppnyckelförnyelseperiod, vilket anger hur ofta krypteringsnycklarna ska ändras för routern.

D Klicka på Save Settings

(Spara inställningar).

Klart! Trådlös säkerhet har nu

konfigurerats på routern.

Säkerhetsinställningar

för WPA Pre-Shared

(WPA med för-delad

nyckel)

Mer information samt felsökningshjälp finns i användarhandboken på cd-skivan och i supportbilagan. Du kan också skicka e-post till vår supportavdelning.

Webbplats

http://www.linksys.com/international

Produktregistrering

http://www.linksys.com/registration

Linksys är ett registrerat varumärke eller ett varumärke som tillhör Cisco Systems, Inc. och/ eller dess samarbetspartner i USA och i vissa andra länder. Copyright © 2005 Cisco Systems, Inc. Med ensamrätt.

WRT54G-SE_V3.1-QIG-50803A JL

Linksys WRT54G Quick Start Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Connect the Router

Configure the Router

Configuring Wireless Security

Tilslutning af routeren

Konfiguration af routeren

Konfiguration af trådløs sikkerhed

Anschließen des Routers

Konfigurieren des Routers

Konfigurieren von Wireless-Sicherheit

Conexión del ruteador

Configuración del ruteador

Connexion du routeur

Configuration du routeur

Configuration de la sécurité sans fil

Collegamento del router

Configurazione del router

Configurazione della protezione wireless

Ligar o router

Configurar o router

Configurar a segurança sem fios

Ansluta routern

Konfigurera routern

Konfigurera trådlös säkerhet
