Liebherr K 3620-22 User Manual

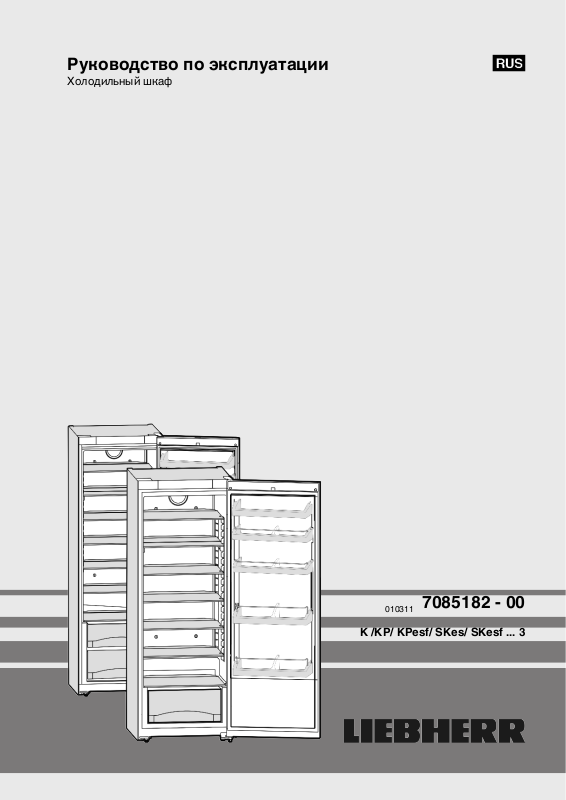

Руководство по эксплуатации

Холодильный шкаф

010311

K /KP/ KPesf/ SKes/ SKesf ... 3

7085182 - 00

Основные отличительные особенности устройства

Содержание

1 Основные отличительные особенности

устройства............................................................. 2

1.1 Обзор устройства и оборудования....................... 2

1.2 Область применения устройства.......................... 3

1.3 Декларация соответствия..................................... 3

1.4 Размеры для установки......................................... 3

1.5 Экономия электроэнергии.................................... 3

2 Общие указания по технике безопасности.... 4

3 Органы управления и индикации..................... 4

3.1 Элементы управления и контроля........................ 4

3.2 Индикатор температуры........................................ 4

4 Ввод в работу....................................................... 5

4.1 Транспортировка устройства................................ 5

4.2 Установка устройства............................................ 5

4.3 Перевешивание дверей......................................... 5

4.4 Установка в кухонную стенку................................ 7

4.5 Упаковку утилизируйте надлежащим образом... 7

4.6 Подключение устройства...................................... 7

4.7 Включение устройства........................................... 8

5 Обслуживание...................................................... 8

5.1 Охлаждение продуктов......................................... 8

5.2 Регулировка температуры..................................... 8

5.3 SuperCool................................................................ 8

5.4 Вентилятор............................................................. 8

5.5 Перемещение съемных полок............................... 8

5.6 Используйте разделяемую полку......................... 9

5.7 Перестановка полок на двери............................... 9

5.8 Извлечение держателя для бутылок.................... 9

5.9 Ёмкости для овощей.............................................. 9

6 Уход........................................................................ 9

6.1 Размораживание.................................................... 9

6.2 Чистка устройства.................................................. 9

6.3 Замена внутреннего освещения с лампой

накаливания........................................................... 10

6.4 Сервисная служба................................................. 10

7 Неисправности..................................................... 10

8 Вывод из работы................................................. 11

8.1 Выключение устройства........................................ 11

8.2 Отключение............................................................ 11

9 Утилизация устройства...................................... 11

10 Информация об изготовителе / Гарантийное

свидетельство...................................................... 11

1 Основные отличительные особенности устройства

1.1 Обзор устройства и оборудования

Указание

Рассортировать продукты, как показано на рисунке.

Так устройство работает с экономией энергии. Места для хранения, выдвижные ящики или корзины в

состоянии поставки расположены для оптимального энергосбережения.

Изготовитель постоянно работает над дальнейшим развитием всех типов и моделей. Поэтому мы рассчитываем на понимание в том, что мы оставляем за собой право изменять форму, оборудование и технику.

Чтобы познакомиться со всеми полезными возможностями данного нового устройства, пожалуйста, прочитайте внимательно указания в этом руководстве.

Данное руководство действительно для множества моделей, поэтому для конкретной модели возможны некоторые отклонения. Разделы, относящиеся только к определенным устройствам, помечены знаком "звездочка" (*).

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

Fig. 1

(1) Панель управления (9) Место для бутылок+* (2) Потолочное осве-

щение

(3) Вентилятор (11) Стеклянная пластина (4) Отделение для масла

и сыра

(5) Стеклянные полки,

перемещаемые

(6) Дверная полка для

консервов, перемещаемая

(7) Стеклянная полка,

разделенная*

(8) Дверная полка для

бутылок, перемещаемая

(10) Отверстие для стока

(12) Табличка

(13) Наиболее холодная

зона

(14) Ящик для овощей

(15) Опорная ножка, регули-

руемая по высоте

(16) Ручки для транспорти-

ровки

Основные отличительные особенности устройства

1.2 Область применения устройства

Прибор предназначен исключительно для охлаждения пищевых продуктов в домашних условиях или условиях приближенным к домашним. Сюда относится, например, использование

на кухнях частных лиц, в столовых,

в частных пансионатах, отелях, мотелях и других

местах проживания, при обеспечении готовым питанием и аналогичных

услугах оптовой торговли

Используйте прибор только в бытовых условиях. Все другие способы применения являются недопустимыми. Устройство не предназначено для хранения и охлаждения медикаментов, плазмы крови, лабораторных препаратов или похожих веществ, лежащих в основе директивы медицинской продукции 2007/47/EG. Неправильное использование устройства может привести к повреждениям хранящихся изделий или к их порче. Устройство не подходит для эксплуатации во взрывоопасной области.

Устройство предназначено для эксплуатации в ограниченном диапазоне температуры окружающей среды в зависимости от климатического класса. Климатический класс, соответствующий Вашему устройству, указан на заводской табличке.

Указание

Выдерживайте указанную температуру окружающего

воздуха, иначе мощность охлаждения снижается.

Климатический класс

SN 10 °C до 32 °C

N 16 °C до 32 °C

ST 16 °C до 38 °C

T 16 °C до 43 °C

для температуры окружающего воздуха

1.4 Размеры для установки

Fig. 2

Обозначение H (мм)

K 36.., KP 36.., KPesf 36.. 1655

K 42.., KP 42.., SK(esf) 42.. 1852

1.5 Экономия электроэнергии

1.3 Декларация соответствия

Контур хладагента проверен на герметичность. Устройство отвечает соответствующим предписаниям по технике безопасности, а также директивам ЕС 2006/95/EG и 2004/108/EG.

Всегда следите за хорошим притоком и оттоком

воздуха. Не закрывайте вентиляционные отверстия/ решетки. Вентиляционный воздушный зазор должен всегда оста-

ваться открытым. Избегайте устанавливать устройство в зоне прямых

солнечных лучей, рядом с плитой, системой отопления и другими аналогичными приборами. Потребление электроэнергии зависит от условий в

меcте установки, например, температуры окружающей среды (см. 1.2) . Открывайте устройство на предельно короткое время.

Чем ниже заданная температура, тем больше потре-

бление электроэнергии. Сортируйте продукты при размещении (см. Основные

отличительные особенности устройства). Храните все продукты хорошо запакованными и закры-

тыми. Это поможет избежать образования инея. Вынимайте продукты на как можно менее продолжи-

тельный срок, чтобы они не сильно нагрелись. Закладка теплых блюд: сначала дайте им остыть до

комнатной температуры. Осевшая пыль повышает расход электроэнергии:

Холодильную установку с теплооб-

менником – металлическая решетка

на задней стенке устройства – один

раз в год следует очищать от пыли.

Общие указания по технике безопасности

Избегайте продолжительного контакта кожи с холод-

2 Общие указания по технике безопасности

Опасности для пользователя:

Данное устройство не предназначено для использо-

вания людьми (в том числе детьми) с психическими отклонениями, с нарушенной функцией органов чувств и сознания или людьми, которые не обладают достаточным опытом и знаниями. Если это все же происходит, то лицо, ответственное за безопасность такого пользователя, должно научить его обхождению с устройством и наблюдать за ним первое время. Наблюдайте за детьми, чтобы они не играли с устройством. При появлении неисправности извлеките сетевую

вилку (не тяните при этом за соединительный кабель) или выключите предохранитель. Ремонт и вмешательство в устройство и замену сете-

вого кабеля разрешается выполнять только работнику сервисной службы или другому специалисту, прошедшему соответствующее обучение. При отключении от сети всегда беритесь за вилку. Не

тяните за кабель. Устанавливайте и подключайте устройство только в

соответствии указаниями руководства по эксплуатации. Тщательно сохраняйте данное руководство и при необ-

ходимости передайте его следующему владельцу. Специальные лампы (лампы накаливания, светодиоды,

флуоресцентные лампы) в устройстве служат для освещения его внутреннего пространства и не подходят для освещения помещения.

Опасность пожара

Содержащийся в устройстве хладагент R 600a

неопасен для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.

Не повреждайте трубопроводы контура хладагента.

•

Не пользуйтесь внутри устройства открытым огнем

•

или источником искр. Внутри устройства не пользуйтесь электрическими

•

приборами (например, устройства для очистки паром, нагревательные приборы, устройства для приготовления мороженого и т.д.). Если хладагент вытекает: удалите с места утечки

•

источники открытого огня или искр. Извлеките сетевую вилку. Хорошо проветрите помещение. Обратитесь в сервисную службу

Не храните в устройстве взрывоопасные вещества или

аэрозольные баллончики с горючими газообразующими средствами, такими как, например, пропан, бутан, пентан и т.д. Соответствующие аэрозольные баллончики можно распознать по надпечатке со сведениями о содержимом или по значку пламени. Случайно выделившиеся газы могут воспламениться при контакте с электрическими узлами. Не ставить вблизи устройства горячие свечи, лампы и

другие предметы с открытым пламенем, чтобы не вызвать пожар. Жидкости с большим содержанием спирта храните

только плотно закрытыми и в стоячем положении. Случайно вылившийся спирт может воспламениться при контакте с электрическими узлами.

Опасность падения и опрокидывания:

Не используйте основание устройства, выдвижные

ящики, двери и т.п. в качестве подножки или опоры. Это особенно касается детей.

Опасность пищевого отравления:

Не употребляйте продукты с превышенным сроком

хранения.

Опасность обморожения, онемения и появления болезненных ощущений:

ными поверхностями или охлажденными / замороженными продуктами или примите меры защиты, например, наденьте перчатки. Не потребляйте пищевой лед, особенно замерзшую воду или кубики льда, сразу после их извлечения и слишком холодными.

Соблюдайте специальные указания, помещенные в других главах:

ОПАСНОСТЬ

ПРЕДУПРЕЖДЕНИЕ

ОСТОРОЖНО

ВНИМАНИЕобозначает опасную ситуацию,

Указание обозначает полезные указания и

3 Органы управления и индикации

3.1 Элементы управления и контроля

Fig. 3

(1) Кнопка On/Off (4) Кнопка SuperCool (2) Кнопка настройки (5) Кнопка Вентиляция (3) Индикатор темпера-

туры

3.2 Индикатор температуры

В нормальном режиме работы появляется следующая индикация:

заданная температура охлаждения

обозначает непосредственную опасную ситуацию, которая, если не будет устранена, приведет к смерти или тяжелым травмам.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к смерти или тяжелой травме.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к травмам легкой или средней тяжести.

которая, если не будет устранена, может привести к повреждению имущества.

советы.
