Руководство по эксплуатации

Холодильный шкаф

090114

KP2620/ K(P)(sl)3120 ... 3

7082831 - 01

Основные отличительные особенности устройства

Содержание

1 Основные отличительные особенности

устройства............................................................. 2

1.1 Обзор устройства и оборудования....................... 2

1.2 Область применения устройства.......................... 2

1.3 Декларация соответствия..................................... 3

1.4 Размеры для установки......................................... 3

1.5 Экономия электроэнергии.................................... 3

2 Общие указания по технике безопасности.... 3

3 Органы управления и индикации..................... 5

3.1 Элементы управления и контроля........................ 5

3.2 Индикатор температуры........................................ 5

4 Ввод в работу....................................................... 5

4.1 Перевешивание дверей......................................... 5

4.2 Установка в кухонную стенку................................ 6

4.3 Транспортировка устройства................................ 7

4.4 Установка устройства............................................ 7

4.5 Упаковку утилизируйте надлежащим образом... 8

4.6 Подключение устройства...................................... 8

4.7 Включение устройства........................................... 8

5 Обслуживание...................................................... 8

5.1 Регулировка яркости индикатора температуры.. 8

5.2 Охлаждение продуктов......................................... 9

5.3 Регулировка температуры..................................... 9

5.4 SuperCool................................................................ 9

5.5 Вентилятор............................................................. 9

5.6 Съемные полки....................................................... 9

5.7 Используйте разделяемую полку......................... 10

5.8 Дверные полки....................................................... 10

5.9 Извлечение держателя для бутылок.................... 10

6 Уход........................................................................ 10

6.1 Размораживание.................................................... 10

6.2 Чистка устройства.................................................. 10

6.3 Замена светодиодной лампы внутренней

подсветки................................................................ 11

6.4 Сервисная служба................................................. 11

7 Неисправности..................................................... 11

8 Вывод из работы................................................. 12

8.1 Выключение устройства........................................ 12

8.2 Отключение............................................................ 12

9 Утилизация устройства...................................... 12

10 Информация об изготовителе / Гарантийное

свидетельство...................................................... 12

Изготовитель постоянно работает над дальнейшим разви­тием всех типов и моделей. Поэтому мы рассчитываем на
понимание в том, что мы оставляем за собой право изме­нять форму, оборудование и технику.

Чтобы познакомиться со всеми полезными возможно­стями данного нового устройства, пожалуйста, прочитайте
внимательно указания в этом руководстве.

Данное руководство действительно для множества
моделей, поэтому для конкретной модели возможны неко­торые отклонения. Разделы, относящиеся только к опре­деленным устройствам, помечены знаком "звездочка" (*).

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

1 Основные отличительные особенности устройства

1.1 Обзор устройства и оборудо­вания

Указание

Рассортировать продукты, как показано на рисунке.

u

Так устройство работает с экономией энергии.
Места для хранения, выдвижные ящики или корзины в

u

состоянии поставки расположены для оптимального
энергосбережения.

Fig. 1

(1) Элементы управления

и контроля

(2) Переставляемая

полка*

(3) Полка для масла (10) Полка для бутылок
(4) Контейнер для яиц (11) Отделение для овощей
(5) Полка для хранения

бутылок

(6) Внутреннее осве-

щение

(7) Перемещаемая

дверная полка

1.2 Область применения устройства

Прибор предназначен исключительно для
охлаждения пищевых продуктов в домашних
условиях или условиях приближенным к
домашним. Сюда относится, например,
использование

-

на домашних кухнях, в столовых,

-

в частных пансионатах, отелях, мотелях и
других местах проживания,

(8) Сток для конденсата

(9) Наиболее холодная

зона

(12) Заводская табличка

(13) Спереди ножки, сзади

ролики для переме­щения

2 * Наличие в зависимости от модели и комплектации

Общие указания по технике безопасности

-

при обеспечении готовым питанием и
аналогичных услугах оптовой торговли

Прибор можно использовать только в
домашних и схожих условиях. Все другие
способы применения являются недопусти­мыми. Устройство не предназначено для
хранения и охлаждения медикаментов,
плазмы крови, лабораторных препаратов
или похожих веществ, лежащих в основе
директивы медицинской продукции
2007/47/EG. Неправильное использование
устройства может привести к поврежде­ниям хранящихся изделий или к их порче.
Устройство не подходит для эксплуатации
во взрывоопасной области.

Устройство предназначено для эксплуа­тации в ограниченном диапазоне темпера­туры окружающей среды в зависимости от
климатического класса. Климатический
класс, соответствующий Вашему устрой­ству, указан на заводской табличке.

Указание

Выдерживайте указанную температуру

u

окружающего воздуха, иначе мощность
охлаждения снижается.

1.4 Размеры для установки

Fig. 2

H

KP 2620 1250

K(P)(sl) 3120 1447

x

В устройствах, в комплект поставки которых входят
пристенные распорки, величина увеличивается на 35 mm
(см. 4.4) .

Климатиче­ский класс

SN 10 °C до 32 °C

N 16 °C до 32 °C

ST 16 °C до 38 °C

T 16 °C до 43 °C

для температуры окружающего
воздуха

1.3 Декларация соответствия

Контур хладагента проверен на герметичность. Устрой­ство отвечает соответствующим предписаниям по технике
безопасности, а также директивам ЕС 2006/95/EС,
2004/108/EС, 2009/125/EС и 2010/30/EС.

Указание для проверяющих органов:

Проверки следует проводить согласно действующим
нормам и директивам.
Подготовка и проверка устройств должна выполняться
с учетом схем загрузки от производителя и указа-

ниям, содержащимся в руководстве по эксплуа­тации.

1.5 Экономия электроэнергии

Всегда следите за хорошим притоком и оттоком

-

воздуха. Не закрывайте вентиляционные отверстия/
решетки.
Вентиляционный воздушный зазор должен всегда оста-

-

ваться открытым.
Избегайте устанавливать устройство в зоне прямых

-

солнечных лучей, рядом с плитой, системой отопления
и другими аналогичными приборами.
Потребление электроэнергии зависит от условий в

-

меcте установки, например, температуры окружающей
среды (см. 1.2) .
Открывайте устройство на предельно короткое время.

-

Чем ниже заданная температура, тем больше потре-

-

бление электроэнергии.
Сортируйте продукты при размещении (см. Основные

-

отличительные особенности устройства).
Храните все продукты хорошо запакованными и закры-

-

тыми. Это поможет избежать образования инея.
Вынимайте продукты на как можно менее продолжи-

-

тельный срок, чтобы они не сильно нагрелись.
Закладка теплых блюд: сначала дайте им остыть до

-

комнатной температуры.
Осевшая пыль повышает расход элек­троэнергии:

Холодильную установку с теплооб-

-

менником – металлическая решетка

на задней стенке устройства – один

раз в год следует очищать от пыли.

2 Общие указания по технике безопасности

Опасности для пользователя:

* Наличие в зависимости от модели и комплектации 3

Общие указания по технике безопасности

-

Дети от 8 лет и старше, а также лица с
ограниченными физическими, сенсор­ными или умственными способностями, а
также люди, не имеющие достаточного
опыта или знаний могут использовать
прибор только в том случае, если они
находятся под присмотром или прошли
инструктаж по безопасному использо­ванию устройства и понимают возможные
опасности. Детям запрещается играть с
устройством. Детям запрещается выпол­нять очистку и техническое обслужи­вание, если они находятся без присмотра.

-

При отключении от сети всегда беритесь
за вилку. Не тяните за кабель.

-

В случае неисправности извлеките вилку
из розетки или выключите предохрани­тель.

-

Не допускайте повреждения сетевого
кабеля. Не используйте устройство с
поврежденным сетевым кабелем.

-

Ремонт и вмешательство в устройство и
замену сетевого кабеля разрешается
выполнять только работнику сервисной
службы или другому специалисту,
прошедшему соответствующее обучение.

-

Устанавливайте, подключайте и утилизи­руйте устройство только в соответствии
указаниями руководства по эксплуатации.

-

Тщательно сохраняйте данное руковод­ство и при необходимости передайте его
следующему владельцу.

-

Специальные лампы (лампы накаливания,
светодиоды, флуоресцентные лампы) в
устройстве служат для освещения его
внутреннего пространства и не подходят
для освещения помещения.

Опасность пожара

-

Содержащийся в устройстве хладагент R
600a неопасен для окружающей среды, но
является горючим материалом. Выте­кающий хладагент может загореться.

•

Не повреждайте трубопроводы контура
хладагента.

•

Не пользуйтесь внутри устройства
открытым огнем или источником искр.

•

Внутри устройства не пользуйтесь элек­трическими приборами (например,
устройства для очистки паром, нагрева­тельные приборы, устройства для приго­товления мороженого и т.д.).

•

В случае утечки хладагента: удалите с
места утечки источники открытого огня
или искр. Хорошо проветрите поме­щение. Обратитесь в службу
поддержки.

-

Не храните в устройстве взрывоопасные
вещества или аэрозольные баллончики с
горючими газообразующими средствами,
такими как, например, пропан, бутан,
пентан и т.д. Соответствующие аэро­зольные баллончики можно распознать по
надпечатке со сведениями о содержимом
или по значку пламени. Случайно выде­лившиеся газы могут воспламениться при
контакте с электрическими узлами.

-

Не ставить вблизи устройства горячие
свечи, лампы и другие предметы с
открытым пламенем, чтобы не вызвать
пожар.

-

Алкогольные напитки и другие емкости,
содержащие спирт, храните только
плотно закрытыми. Случайно вылившийся
спирт может воспламениться при
контакте с электрическими узлами.

Опасность падения и опрокидывания:

-

Не используйте основание устройства,
выдвижные ящики, двери и т.п. в качестве
подножки или опоры. Это особенно
касается детей.

Опасность пищевого отравления:

-

Не употребляйте продукты с превы­шенным сроком хранения.

Опасность обморожения, онемения и
появления болезненных ощущений:

-

Избегайте продолжительного контакта
кожи с холодными поверхностями или
охлажденными / замороженными продук­тами или примите меры защиты,
например, наденьте перчатки. Не потре­бляйте пищевой лед, особенно
замерзшую воду или кубики льда, сразу
после их извлечения и слишком холод­ными.

Опасность получения травм и повре­ждений:

-

Горячий пар может нанести вред
здоровью. Для оттаивания запрещено
использовать электроприборы с нагрева­тельными элементами или подачей пара,
открытое пламя или аэрозоли для стиму­лирования оттаивания.

-

Не удалять лет с помощью острых пред­метов.

Соблюдайте специальные указания,
помещенные в других главах:

ОПАС­НОСТЬ

обозначает непосредственную
опасную ситуацию, которая, если
не будет устранена, приведет к
смерти или тяжелым травмам.

4 * Наличие в зависимости от модели и комплектации

Органы управления и индикации

ПРЕД­УПРЕ­ЖДЕНИЕ

ОСТО­РОЖНО

ВНИМАНИЕобозначает опасную ситуацию,

Указание обозначает полезные указания и

обозначает опасную ситуацию,
которая, если не будет устра­нена, может привести к смерти
или тяжелой травме.

обозначает опасную ситуацию,
которая, если не будет устра­нена, может привести к травмам
легкой или средней тяжести.

которая, если не будет устра­нена, может привести к повре­ждению имущества.

советы.

3 Органы управления и инди­кации

3.1 Элементы управления и контроля

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Извлеките из двери распорную деталь

u

слева.

Внизу справа на опорном

u

кронштейне выкрутите фикси-

рующий винт

Откройте дверцу.

u

Поднимите дверцу, удерживая

u

ее со стороны расположения

ручек и снизу.

Опорный палец

w

можно извлечь из опорного

кронштейна

Если не удается извлечь

u

опорный палец

нажмите на него снизу.

Отведите нижнюю часть дверцы наружу и снимите ее.

u

Fig. 5 (1)

Fig. 5 (21)

Fig. 6 (2)

Fig. 5 (21)

.

.

,

Fig. 4 (22)

Fig. 4

внизу

Fig. 5

Fig. 3

(1) Кнопка On/Off (6) Символ SuperCool
(2) Кнопка SuperCool (7) Значок яркости
(3) Индикатор темпера-

туры

(4) Кнопка настройки (9) Символ «Меню»
(5) Кнопка «Вентиляция»

(8) Символ «Вентиляция»

3.2 Индикатор температуры

В нормальном режиме работы появляется следующая
индикация:

заданная температура охлаждения

-

4 Ввод в работу

4.1 Перевешивание дверей

При необходимости можно изменить направление откры­вания двери:

Убедитесь, что подготовлен следующий инструмент:

Torx 25

q

Torx 15

q

Вильчатый ключ на 6

q

Отвертка

q

прилагаемый вильчатый ключ

q

При необходимости привлеките второго человека для

q

монтажной работы

Fig. 6

Открутите опорный кронштейн

u

Открутите опорную деталь

u

отверстие на противоположной стороне опорного крон-

штейна, снова прикрутите.

Извлеките заглушку

u

переставьте ее в отверстие на противоположной

стороне опорного кронштейна.

Осторожно снимите крышку со стороны ручки

u

Выкрутите болт

u

ложной стороне.

Снова установите крышку

u

Снова прикрутите опорный кронштейн

u

новой стороне шарнира (с моментом 4 Нм). При необ-

ходимости используйте аккумуляторный шуруповерт.

Fig. 6 (4)

Fig. 6 (6)

Fig. 6 (2)

Fig. 6 (3)

из опорного кронштейна и

.

и, переставив в

Fig. 6 (5)

и вкрутите на противопо-

Fig. 6 (5)

.

Fig. 6 (2)

.

на

* Наличие в зависимости от модели и комплектации 5

Ввод в работу

Верхнюю крышку

u

помощью отвертки выведите вперед из фиксатора и
снимите, наклоняя вниз.
Выкрутите опорный палец

u

воположной стороне (с моментом 4 Нм).
Снова установите крышку

u

пальца: насадите сзади, защелкните спереди.
Установите крышку

u

стороне: насадите сзади, защелкните спереди.

Fig. 7 (7)

Fig. 7 (9)

Fig. 7 (7)

Fig. 7 (8)

и крышку

на противоположной

Fig. 7 (8)

и вкрутите на проти-

на стороне опорного

Fig. 7

с

Вкрутите фиксирующий винт

u

палец и затяните (с моментом 4 Нм).
При необходимости выровняйте дверцы через два

u

продольных паза в опорном кронштейне параллельно
корпусу устройства. Для этого выкрутите средний винт.
Вставьте распорную деталь

u

внизу.

Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи­тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.

u

u

ПРЕДУПРЕЖДЕНИЕ

Закрутите опорные кронштейны/пальцы (с моментом
4 Нм).
Проверить все болты и при необходимости подтянуть.

Fig. 5 (1)

Fig. 4 (22)

внизу в опорный

в дверь справа

4.2 Установка в кухонную стенку

Для устройств шириной 600 мм

Fig. 8

Извлеките пробку

u

и переставьте.
Снимите и переставьте на противоположную сторону

u

дверную ручку, пробку
пластины
При установке прижимных пластин следите за

u

правильной фиксацией.
переставить пружинный

u

зажим
Нажмите вниз язычок
защелки, снимите с него
пружинный зажим.
Вдвиньте пружинный

u

зажим на новой стороне
шарнира до защелки­вания.
Извлеките опорный

u

палец
втулки двери и вставьте
вместе с шайбами на
противоположную
сторону. Язычок
защелки должен быть
направлен к внутренней
стороне двери, паз — к
внешней стороне.
Подвесьте верхнюю часть двери на опорный палец

u

Fig. 7 (9)

Поверните нижнюю часть двери и вставьте опорный

u

палец
мости покрутите опорный палец, чтобы он смог заско­чить.

Fig. 8 (11)

Fig. 9 (20)

Fig. 9 (21)

.

Fig. 9 (21)

Fig. 8 (12)

.

из

в опорный кронштейн. При необходи-

из опорной втулки дверцы

Fig. 8 (10)

:

и прижимные

Fig. 9

Fig. 10

(1) Дополнительный

шкафчик

(2) Устройство (4) Стенка

x

В устройствах, в комплект поставки которых входят
пристенные распорки, величина увеличивается на 35 мм
(см. 4.4) .

Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
высоте с кухонной стенкой, можно установить над устрой­ством соответствующий дополнительный шкафчик

Fig. 10 (1)

При комбинировании с кухонными шкафами (глубина
макс. 580 мм) устройство можно установить непосред­ственно рядом с кухонным шкафом
выступает сбоку на 34 ммx и по центру на 50 ммx относи­тельно передней стенки кухонного шкафа.

.

(3) Кухонный шкаф

Fig. 10 (2)

Fig. 10 (3)

. Устройство

по

6 * Наличие в зависимости от модели и комплектации

Важно для вентиляции:

На задней стенке шкафчика должен быть вентиля-

-

ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
Поперечное сечение вентиляционного отверстия под

-

нижней панелью должно составлять не менее 300 см2.
Чем больше площадь вентиляционного отверстия, тем

-

меньше электроэнергии потребляет устройство при
работе.

Если устройство установлено на шарнирах у стены

Fig. 10 (4)

должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.

, то расстояние между устройством и стеной

Ввод в работу

Опасность пожара и повреждения из-за заблокированных
вентиляционных отверстий!

u

ВНИМАНИЕ

Опасность повреждения под действием конденсата!

u

ПРЕДУПРЕЖДЕНИЕ

Держите вентиляционные отверстия всегда свобод­ными. Всегда следите за хорошим притоком и оттоком
воздуха!

Не разрешается устанавливать данное устройство
непосредственно рядом с другими холодильниками или
морозильниками.

4.3 Транспортировка устройства

Опасность травмы и повреждений в результате ненадле­жащей транспортировки!

u
u
u

ОСТОРОЖНО

Перевозите устройство в упаковке.
Перевозите устройство в стоячем положении.
Не транспортируйте устройство в одиночку.

4.4 Установка устройства

Опасность возгорания из-за влажности!
Если токоведущие узлы или сетевой кабель становятся
влажными, то это может привести к короткому замы­канию.

u

Опасность возгорания вследствие короткого замыкания!
Если сетевой кабель/вилка устройства или другого
устройства соприкасаются с обратной стороной устрой­ства, то вибрации устройства могут привести к повре­ждению сетевого кабеля/вилки, что может вызвать
короткое замыкание.

u

u

Опасность возгорания хладагента!
Содержащийся в устройстве хладагент R 600a неопасен
для окружающей среды, но является горючим мате­риалом. Вытекающий хладагент может загореться.

u

Опасность пожара и повреждения!

u

ПРЕДУПРЕЖДЕНИЕ

Устройство предназначено для использования в
закрытых помещениях. Запрещается использовать
устройство на открытом воздухе или во влажных поме­щениях и в зоне разбрызгивания воды.

ПРЕДУПРЕЖДЕНИЕ

Устанавливайте устройство таким образом, чтобы оно
не соприкасалось с вилками или сетевыми кабелями.
Не подключайте к розеткам в области обратной
стороны устройства ни само устройство, ни другие
устройства.

ПРЕДУПРЕЖДЕНИЕ

Не повреждайте трубопроводы контура хладагента.

ПРЕДУПРЕЖДЕНИЕ

Не ставьте на устройство приборы, выделяющие тепло,
например, микроволновую печь, тостер и т.д.!

При повреждении устройства немедленно - до подклю-

q

чения - обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и

q

ровным.
Избегайте установки устройства в зоне попадания

q

прямых солнечных лучей, рядом с плитой, системой
отопления и другими аналогичными приборами.
Оптимальное место установки — сухое и хорошо венти-

q

лируемое помещение.
Устройство следует установить к стене вплотную

q

обратной стороной или прилагаемыми пристенными
распорками, если они используются.
Устройство можно передвигать только в разгруженном

q

состоянии.
Не устанавливайте устройство без помощника.

q

Помещение для установки устройства согласно

q

стандарту EN 378 должно на каждые 8 г хладагента
R 600a иметь объем 1 м3. Если помещение для уста­новки устройства слишком мало, то в случае протечки в
контуре хладагента может образоваться легковоспла­меняющаяся газовоздушная смесь. Данные о количе­стве хладагента имеются на заводской табличке внутри
устройства.

Снимите соединительный кабель с задней стороны

u

устройства. При этом необходимо удалить держатель
кабеля, иначе возникнет вибрационный шум!

ВНИМАНИЕ
Дверцы из высококачественной стали имеют

специальное покрытие, их нельзя обрабатывать сред­ством для ухода, входящим в комплект поставки.

В противном случае покрытие будет поцарапано.

Протирайте покрытие поверхностей дверцы только

u

мягкой, чистой тряпкой.
Равномерно наносите средство по уходу за

u

специальной сталью только на боковые стенки из
высококачественной стали в направлении шлифовки.

Это облегчает последующую очистку.
Лакированные боковые стенки и лакированные

u

поверхности дверцы протирайте только мягкой,
чистой тряпкой.

снимите защитную пленку со всех декоративных

u

планок.
Удалите все детали, защищавшие устройство при пере-

u

возке.

Чтобы достичь задекларированного расхода электроэ­нергии, следует использовать пристенные распорки,
входящие в комплект поставки некоторых устройств. В
таком случае глубина устройства увеличивается примерно
на 35 мм. Без использования пристенных распорок
устройство полностью работоспособно, однако потреб­ляет немного больше электроэнергии.*

* Наличие в зависимости от модели и комплектации 7

Обслуживание

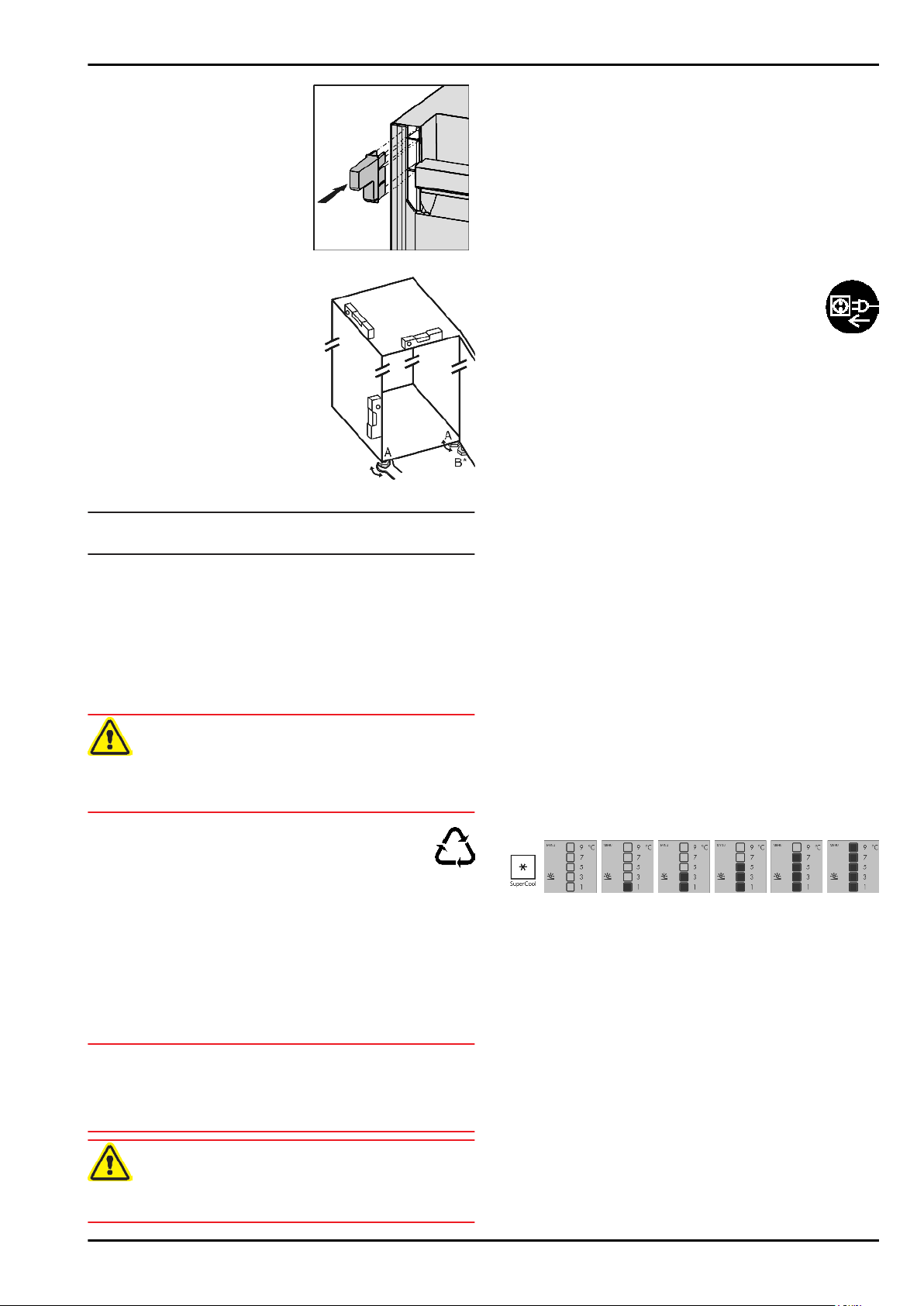

Если к устройству прила-

u

гаются пристенные распорки,
их следует установить с
обратной стороны устройства
слева и справа.*

Упаковку утилизируйте надлежащим образом (см. 4.5) .

u

С помощью любого вильча-

u

того ключа выведите
устройство в устойчивое
положение посредством
регулируемых опор (A) и
выровняйте его, используя
уровень.
После этого подоприте

u

подпорками дверь: Вывора­чивайте регулируемую
опору на опорном крон­штейне (В) до тех пор, пока
она не будет опираться на
пол, затем крутите далее по
углом 90°.

Указание

Очистите устройство (см. 6.2) .

u

Если устройство установлено в очень влажном поме­щении, то на внешней его стороне может образоваться
конденсат.

Всегда следите за хорошим притоком и оттоком

u

воздуха на месте установки.

Вид тока (переменный ток) и напряжение на месте уста­новки должны соответствовать данным, приведенным на
заводской табличке (см. Основные отличительные
особенности устройства).

Розетка должна быть надлежащим образом заземлена и
снабжена электрическим предохранителем. Ток срабаты­вания предохранителя должен находиться в диапазоне от
10 A до 16 A.

К розетке должен быть обеспечен легкий доступ, чтобы в
случае аварии устройство можно было легко отключить от

*

сети. Она должна находиться за областью обратной
стороны устройства.

Проверьте электрическое подключение.

u

Вставьте вилку сетевого кабеля.

u

4.7 Включение устройства

Нажмите кнопку On/Off

u

Устройство включено. Индикатор температуры показы-

w

вает заданную температуру.
Если на дисплее светятся все светодиоды индикатора

w

температуры, это означает, что активирован демон­страционный режим. Обратитесь в службу поддержки.

Fig. 3 (1)

.

5 Обслуживание

5.1 Регулировка яркости индикатора температуры

Яркость индикатора температуры можно регулировать в
соответствии с условиями освещенности помещения.

4.5 Упаковку утилизируйте надле­жащим образом

ПРЕДУПРЕЖДЕНИЕ

Опасность удушения упаковочным материалом и пленкой!

Не разрешайте детям играть с упаковочным мате-

u

риалом.

Упаковка изготовлена из материалов, пригодных
для вторичного использования:

Гофрированный картон / картон

-

Детали из вспененного полистирола

-

Пленки и мешки из полиэтилена

-

Обвязочные ленты из полипропилена

-

сбитая гвоздями деревянная рама со вставкой

-

из полиэтилена*
Упаковочный материал отнесите в официальное место

u

сбора вторсырья.

4.6 Подключение устройства

ВНИМАНИЕ

Опасность повреждения электронного оборудования!

Не используйте автономные инверторы (преобразова-

u

тели постоянного тока в переменный или трехфазный
ток), либо энергосберегающие разъемы.

5.1.1 Регулировка яркости

Фоновую подсветку можно либо выключить, либо
настроить на одну из 5 ступеней. При поставке с завода
фоновая подсветка выключена.

Активация режима настройки: удерживайте кнопку

u

SuperCool
Включится подсветка символа «Меню»

w

начнет мигать Значок яркости
Подтверждение выбора функции настройки яркости:

u

нажмите и сразу отпустите кнопку SuperCool
Значок яркости

w

Выберите с помощью кнопки настройки

u

"ВЫКЛ." или нужную яркость. Чем больше полей инди­катора температуры светится, тем выше будет яркость.
Если ни одно поле не светится, то выбрана опция
"ВЫКЛ.".
Подтверждение: нажмите кнопку SuperCool

u

Значок яркости

w

Яркость установлена на новое значение.

w

Выход из режима настройки: Нажать кнопку On/Off

u

Fig. 3 (1)

-или-

Подождите 5 минут.

u

Символ "Защита от детей"

w

Fig. 3 (9)

На индикаторе снова появляется показание темпера-

w

туры.

Fig. 3 (2)

Fig. 3 (7)

Fig. 3 (7)

.

погаснет.

прим. 5 с.

светится.

мигает.

Fig. 3 (7)

Fig. 3 (7)

Fig. 3 (9)

.

Fig. 3 (2)

Fig. 3 (4)

Fig. 3 (2)

и символ "Меню"

и

.

опцию

.

Опасность пожара и перегрева!

u

ПРЕДУПРЕЖДЕНИЕ

Не используйте удлинители или распределители.

8 * Наличие в зависимости от модели и комплектации

Обслуживание

5.2 Охлаждение продуктов

Указание

При недостаточной вентиляции потребление электроэ­нергии повышается и мощность охлаждения снижается.

Вентиляционный воздушный зазор всегда должен оста-

u

ваться свободным.

Скоропортящиеся продукты, например, готовые блюда,

u

мясные и колбасные изделия храните в зоне с самой
низкой температурой. В верхней зоне и на двери поме­стите масло и консервы. (см. Основные отличительные
особенности устройства)
Для упаковки используйте контейнеры для многократ-

u

ного применения из пластмассы, металла, алюминия,
стекла или мешочки для хранения продуктов.
Продукты, которые легко распространяют и впитывают

u

запах и вкус, а также жидкости всегда храните в
закрытых емкостях или под крышкой.
Продукты, выделяющие много этилена и легко впиты-

u

вающие его, такие как овощи и салат, всегда отделяйте
друг от друга или упаковывайте, чтобы не сокращать
срок хранения; например, помидоры не храните вместе
с киви или капустой.
Переднюю поверхность днища холодильного отделения

u

используйте для кратковременного хранения охла­ждаемых продуктов, например, при их перемещении
или сортировке. Но не оставляйте охлаждаемые
продукты в стоячем положении, иначе при закрывании
двери они могут сдвинуться назад или опрокинуться.
Размещайте продукты не слишком плотно, чтобы

u

воздух мог хорошо циркулировать.
Предохранение бутылок от опрокидывания: сдвиньте

u

держатель для бутылок.

5.3 Регулировка температуры

стью охлаждения, из-за этого временно могут усилиться
шумы при работе холодильного агрегата.

При включении функции SuperCool прибор работает в
режиме максимального охлаждения. При этом уровень
шума охладительного агрегата может временно увели­чится.

SuperCool предполагает немного большее потребление
электроэнергии.

5.4.1 Режим SuperCool охлаждать

Коротко нажмите кнопку SuperCool

u

На индикации горит символ SuperCool

w

Fig. 11

Температура холодильного отделения опустится до

w

самого низкого значения. SuperCool включён.
SuperCool автоматически выключается через 6–12

w

часов. Устройство продолжает работать в обычном
энергосберегающем режиме.

Fig. 3 (2)

Fig. 3 (6)

.

.

5.4.2 SuperCool - досрочное выключение

Коротко нажмите кнопку SuperCool

u

Символ SuperCool

w

SuperCool выключено.

w

Fig. 3 (6)

на индикации гаснет.

Fig. 3 (2)

.

5.5 Вентилятор

С помощью вентилятора можно быстро охла­дить большое количество свежих продуктов или
обеспечить относительно равномерное распре­деление температуры на всех уровнях хранения.

Температура зависит от следующих факторов:

частота открывания дверцы

-

окружающая температура на месте установки

-

вид, температура и количество замораживаемых

-

продуктов
Рекомендуемое значение задания температуры: 5 °C
Температуру можно изменять непрерывно. Если достиг-

нута настройка 1 °C, то индикация снова начинается с
9 °C.

Вызов регулировки температуры: один раз нажмите

u

кнопку настройки

На индикаторе температуры мигает светодиод текущей

w

температуры.

Нажимайте последовательно кнопку настройки

u

Fig. 3 (4)

требуемой температуры.

Указание

Путем длительного нажатия кнопки настройки можно

u

настроить несколько меньшее значение в пределах

небольшого диапазона температуры (например, между

5 °C и 7 °C). Тогда на индикаторе температуры заго-

рится светодиод следующего (более низкого) диапа-

зона температуры.

до тех пор, пока не загорится светодиод

Fig. 3 (4)

.

5.4 SuperCool

РежимSuperCool означает включение макси­мальной мощности охлаждения. Таким образом
можно достичь более низкой температуры.
ИспользуйтеSuperCool для быстрого охлаждения
большого количества продуктов.

Когда включён режим SuperCool, то вентилятор* может
работать. Устройство работает с максимальной мощно-

Рекомендуется циркуляционное воздушное охлаждение:

при высокой температуре в помещении (свыше 33 °C )

-

при высокой влажности воздуха

-

В режиме циркуляционного воздушного охлаждения
расходуется несколько больше электроэнергии. Чтобы
сэкономить электроэнергию, вентилятор отключается при
открытой двери.

5.5.1 Включение вентилятора

Коротко нажмите кнопку "Вентиляция"

u

Символ Вентиляция

w

Fig. 3 (8)

горит.

Fig. 12

Вентилятор активен. У некоторых устройств он вклю-

w

чается только при работающем компрессоре.

Fig. 3 (5)

.

5.5.2 Выключение вентилятора

Коротко нажмите кнопку "Вентиляция"

u

Символ Вентиляция

w

Вентилятор выключен

w

Fig. 3 (8)

не горит.

Fig. 3 (5)

.

5.6 Съемные полки

5.6.1 Перемещение съемных полок

Съемные полки защищены от случайного вытаскивания с
помощью стопоров.

* Наличие в зависимости от модели и комплектации 9

Уход

Приподнимите съемную

u

полку и извлеките движе­нием на себя.
Съемную полку с задним

u

упором вставляйте упором
вверх.
Продукты не примерзают

w

к задней стенке.

5.9 Извлечение держателя для бутылок

Держатель для бутылок извле-

u

кайте, как показано на рис.

5.6.2 Разборка съемных полок

Съёмные полки можно

u

разобрать, чтобы выпол­нить очистку.

5.7 Используйте разделяемую полку*

Fig. 13

Стеклянная полка с опорной кромкой (2) должна быть

u

расположена сзади.
Стеклянная панель (1) с вытяжными стопорами должна

u

лежать спереди, при этом стопоры (3) должны быть
направлены вниз.

5.8 Дверные полки

5.8.1 Перестановка полок на двери

Полки на двери извлекайте, как

u

показано на рис.

5.8.2 Разборка дверных полок

6 Уход

6.1 Размораживание

6.1.1 Размораживание холодильного отде­ления

Размораживание холодильного отделения происходит
автоматически. Талая вода испаряется. Наличие капель
воды на задней стенке функционально обосновано и
полностью нормально.

Регулярно прочищайте отверстие для стока, чтобы

u

талая вода могла вытечь. (см. 6.2)

6.2 Чистка устройства

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы и повреждения горячим паром!
Горячий пар может вызвать ожоги и повредить поверх­ности.

Не используйте устройства очистки горячим паром!

u

ВНИМАНИЕ

Неправильная чистка ведёт к повреждению устройства!

Используйте только неконцентрированные чистящие

u

средства.
Запрещается использовать губки с трущим или цара-

u

пающим покрытием, а также стальную вату.
Не используйте едкие, порошковые чистящие средства,

u

а также чистящие средства, содержащие песок, хлор,
химикаты или кислоту.
Не используйте химические растворители.

u

Не допускайте повреждения заводской табличке на

u

внутренней стороне устройства или её удаления. Она
имеет значение для сервисной службы.
Не допускайте обрыва кабеля или других узлов, их

u

изгибания или повреждения.
Не допускайте попадания используемой для чистки

u

воды в желоба для стока, на вентиляционные решетки
и электрические узлы.
Используйте мягкую ткань и универсальное чистящее

u

средство с нейтральным значением рН.
Внутри устройства используйте только чистящие сред-

u

ства и средства ухода, безопасные для продуктов.

Разгрузите устройство.

u

Извлеките сетевую вилку.

u

Пластмассовые наружные и внутренние поверх-

u

Дверные полки можно разобрать, чтобы выполнить

u

очистку.

ности очищайте вручную чуть теплой водой с
небольшим количеством моющего средства.

10 * Наличие в зависимости от модели и комплектации

Очистка отверстия для стока

u

талой воды: Удалите отложения,

используя тонкие вспомога-

тельные средства, например,

ватные палочки.

Детали оборудования очистите вручную чуть теплой

u

водой с небольшим количеством моющего средства.

После чистки:

Протрите насухо устройство и детали оборудования.

u

Снова подсоедините устройство к сети и включите.

u

Снова заложите продукты.

u

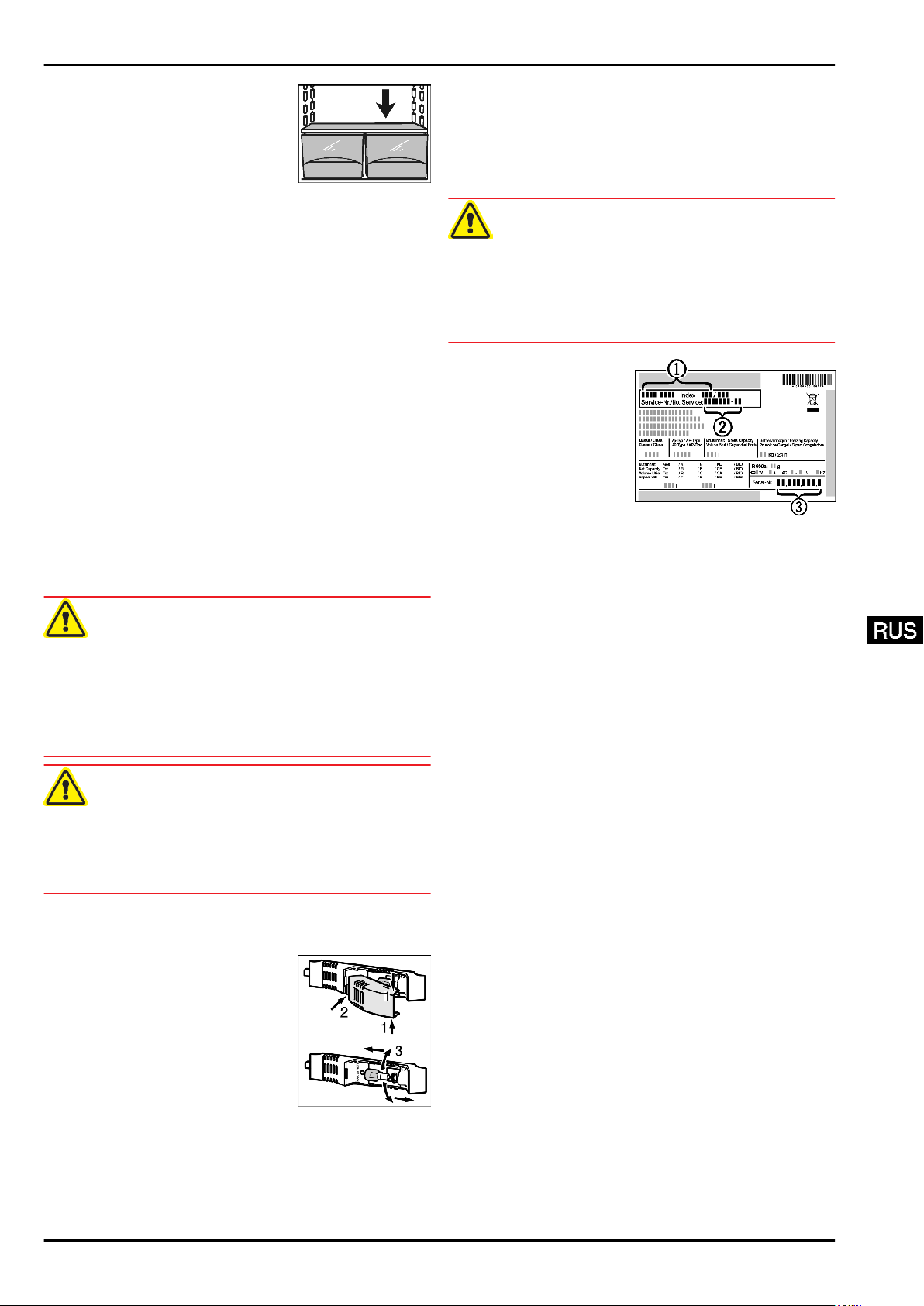

6.3 Замена светодиодной лампы внутренней подсветки

В устройствах серийного образца используется свето­диодная лампа для освещения внутренней части.

При использовании лампы накаливания:

Выбрать лампу накаливания макс. на 25 Вт с патроном

q

типа E14.

Вид тока (переменный ток) и напряжение на месте

q

установки должны соответствовать данным, приве-

денным на заводской табличке (см. Основные отличи-

тельные особенности устройства).

При использовании светодиодной лампы:

Можно использовать только оригинальную свето-

q

диодную лампу от производителя. Лампу можно приоб-

рести через отдел обслуживания или у дилера (см. 6.4) .

ПРЕДУПРЕЖДЕНИЕ

Светодиодная лампа: опасность для здоровья!
Интенсивность света светодиодной подсветки соответ­ствует классу лазера 1/1M.
После удаления крышки:

Не смотрите на лампу с близкого расстояния через

u

оптические линзы. Это может привести к нарушению

зрения.

Светодиодная лампа: опасность пожара!
При использовании других светодиодных ламп существует
опасность перегрева или пожара.

u

u
u

u

u

u
u

ПРЕДУПРЕЖДЕНИЕ

Используйте оригинальную светодиодную лампу от

производителя.

Выключить устройство.

Извлечь вилку сетевого кабеля или выключить предох-

ранитель.

Возьмитесь за крышку

лампы сверху и снизу

Fig. 14 (1)

Выведите крышку лампы

сзади из зацепления и

снимите

Замените лампу

Снова навесьте покрытие

сзади и зафиксируйте по

бокам.

.

Fig. 14 (2)

Fig. 14 (3)

.

.

Fig. 14

Неисправности

6.4 Сервисная служба

Сначала проверьте, не можете ли Вы сами устранить
неисправность на основании информации (см. Неисправ­ности). Если нет, то обратитесь в сервисную службу.
Адрес имеется в прилагаемом указателе сервисных
служб.

Опасность травмы из-за неквалифицированно выполнен­ного ремонта!

u

u

u

w

u

w
u

ПРЕДУПРЕЖДЕНИЕ

Ремонт и вмешательство в устройство и работы на
сетевом кабеле, не указанные однозначно (см. Уход),
разрешается выполнять только специалисту сервисной
службы.

Наименование
устройства

Fig. 15 (1)

сервисный №

Fig. 15 (2)

серийный №

Fig. 15 (3)

заводской
таблички. Завод­ская табличка нахо­дится внутри
устройства слева.

Обратитесь в сервисную службу и сообщите вид неис­правности, наименование устройства
сервисный №
Это позволит выполнить быстрое и целенаправленное
обслуживание.
До прибытия специалиста сервисной службы держите
устройство закрытым.
Продукты дольше останутся холодными.
Извлеките сетевую вилку (не тяните при этом за соеди­нительный кабель) или выключите предохранитель.

считайте с

,

и

Fig. 15 (2)

и серийный №

Fig. 15

Fig. 15 (1)

Fig. 15 (3)

.

7 Неисправности

Данное устройство сконструировано и изготовлено так,
чтобы обеспечить безопасность функционирования и
длительный срок службы. Если, всё же, при эксплуатации
возникла неисправность, то проверьте, не вызвана ли она
ошибкой эксплуатации. В этом случае возникшие расходы
должны быть отнесены на счет пользователя даже в
период гарантийного обслуживания. Следующие непо­ладки пользователь может устранить самостоятельно:

Устройство не работает.

Устройство не включено.

→

Включить устройство.

u

Сетевая вилка неправильно вставлена в розетку.

→

Проверьте сетевую вилку.

u

Предохранитель розетки не в порядке.

→

Проверьте предохранитель.

u

Увеличилась продолжительность работы компрес­сора.

При небольшой потребности в холоде компрессор

→

переключается на пониженные обороты. Хотя из-за
этого возрастает продолжительность работы, в резуль­тате энергия сберегается.
Для энергосберегающих моделей это нормальное

u

явление.
SuperCool включен.

→

Чтобы быстрее охладить продукты, компрессор рабо-

u

тает дольше. Это нормальное явление.

,

* Наличие в зависимости от модели и комплектации 11

Вывод из работы

Светодиод сзади внизу на приборе (возле компрес­сора) регулярно мигает каждые 15 секунд*.

Инвертер оборудован светодиодной диагностикой

→

неисправностей.
Такое мигание является нормальным явлением.

u

Слишком громкий шум.

Различные ступени частоты вращения компрессоров с

→

регулированием частоты вращения* могут приводить к
возникновению различных шумов.
Такой шум является нормальным явлением.

u

бульканье и плеск

Этот шум вызывает хладагент, текущий в холодильном

→

контуре.
Этот шум является нормальным.

u

легкий щелчок

Этот шум возникает всегда, когда холодильный

→

агрегат (мотор) автоматически включается или выклю­чается.
Такой шум является нормальным явлением.

u

Гудение. На короткое время оно становится громче,
когда холодильный агрегат (двигатель) включается.

При включенном SuperCool при только что заложенных

→

продуктах или если дверь долго была открыта,
мощность охлаждения автоматически возрастает.
Такой шум является нормальным явлением.

u

Окружающая температура слишком высокая.

→

Решение: (см. 1.2)

u

низкочастотное гудение

Этот шум возникает из-за воздушных потоков вентиля-

→

тора.
Такой шум является нормальным явлением.

u

Вибрационные шумы

Устройство стоит на полу в неустойчивом положении.

→

Из-за этого предметы или близстоящая мебель вибри­руют при работе холодильного агрегата.

Выровняйте устройство с помощью ножек.

u

Бутылки и емкости соприкасаются.

u

На индикации температуры горит DEMO.

Активирован демонстрационный режим.

→

Обратитесь в службу поддержки (см. Уход).

u

Наружные поверхности устройства тёплые*.

Тепло контура охлаждения используется для предот-

→

вращения конденсации воды.
Это нормальное явление.

u

Температура недостаточно низкая.

Дверь устройства неплотно закрыта.

→

Закройте дверь устройства.

u

Недостаточная вентиляция.

→

Очистите вентиляционные решетки.

u

Окружающая температура слишком высокая.

→

Решение: (см. 1.2) .

u

Устройство открывали слишком часто или надолго.

→

Подождите - возможно, необходимая температура

u

восстановится сама собой. Если это не происходит, то
обратитесь в службу поддержки (см. Уход).
Устройство установлено вблизи источника тепла

→

(плита, система отопления и т. д.).
Изменить место установки устройства или источника

u

тепла.

Внутреннее освещение не работает.

Устройство не включено.

→

Включить устройство.

u

Дверца была открыта дольше 15 минут.

→

При открытой двери внутреннее освещение автомати-

u

чески выключается приблизительно через 15 минут.
Если внутренняя подсветка не работает, а индикатор

→

температуры светится, это означает, что перегорела
лампочка (поставляется со светодиодной лампой).

Светодиодная лампа: опасность для здоровья!
Интенсивность света светодиодной подсветки соответ­ствует классу лазера 1/1M.
После удаления крышки:

u

u

ПРЕДУПРЕЖДЕНИЕ

Не смотрите на лампу с близкого расстояния через
оптические линзы. Это может привести к нарушению
зрения.

Замените светильник (см. Уход).

8 Вывод из работы

8.1 Выключение устройства

Нажимать кнопку «On/Off»

u

погаснет. Отпустить кнопку.
Если устройство не выключается, это означает, что

w

активна защита от детей .

Fig. 3 (1)

, пока дисплей не

8.2 Отключение

Разгрузите устройство.

u

Извлеките сетевую вилку.

u

Вычистите устройство (см. 6.2) .

u

Оставьте дверь устройства открытой, тогда не будут

u

возникать неприятные запахи.

9 Утилизация устройства

Оно содержит материалы, представляющие
ценность, и поэтому должно быть доставлено
на пункт сбора, отличный от пункта сбора
обычных бытовых отходов. Утилизация старого
оборудования должна быть выполнена надле­жащим образом в соответствии с действую­щими на месте использования предписаниями.

При вывозе устройства, отслужившего свой срок, не
повредите контур хладагента, т.к. в результате этого
хладагент (тип указан на заводской табличке) и масло
могут неконтролируемо выйти наружу.

Приведите устройство в состояние, непригодное для

u

употребления.
Извлеките сетевую вилку.

u

Отрежьте соединительный кабель.

u

10 Информация об изготови­теле / Гарантийное свидетель­ство

Liebherr-Hausgeraete Marica EOOD

BG 4202 Радиново, обл. Пловдив

Болгария

12 * Наличие в зависимости от модели и комплектации

Информация об изготовителе / Гарантийное свидетельство

* Наличие в зависимости от модели и комплектации 13

Liebherr Hausgeräte Marica EOOD * 4202 Radinovo * Bezirk Plovdiv * Bulgarien * www.liebherr.com
