LIEBHERR BNes, SBNes6 User Manual

Руководство по эксплуатации

Морозильник в комбинации с отделением BioFresh

031209

7084406 - 03

BNes/SBNes ... 6

Основные отличительные особенности устройства

Содержание

1 Основные отличительные особенности

устройства............................................................. 2

1.1 Область применения устройства.......................... 2

1.2 Декларация соответствия..................................... 2

1.3 Краткое описание устройства и оборудования

................................................................................. 2

1.4 Габариты для установки........................................ 3

1.5 Экономия электроэнергии.................................... 3

1.6 HomeDialog............................................................. 3

2 Общие указания по технике безопасности

................................................................................. 3

3 Органы управления и индикации..................... 4

3.1 Элементы управления и контроля........................ 4

3.2 Индикатор температуры........................................ 4

4 Ввод в работу....................................................... 5

4.1 Перевешивание дверей......................................... 5

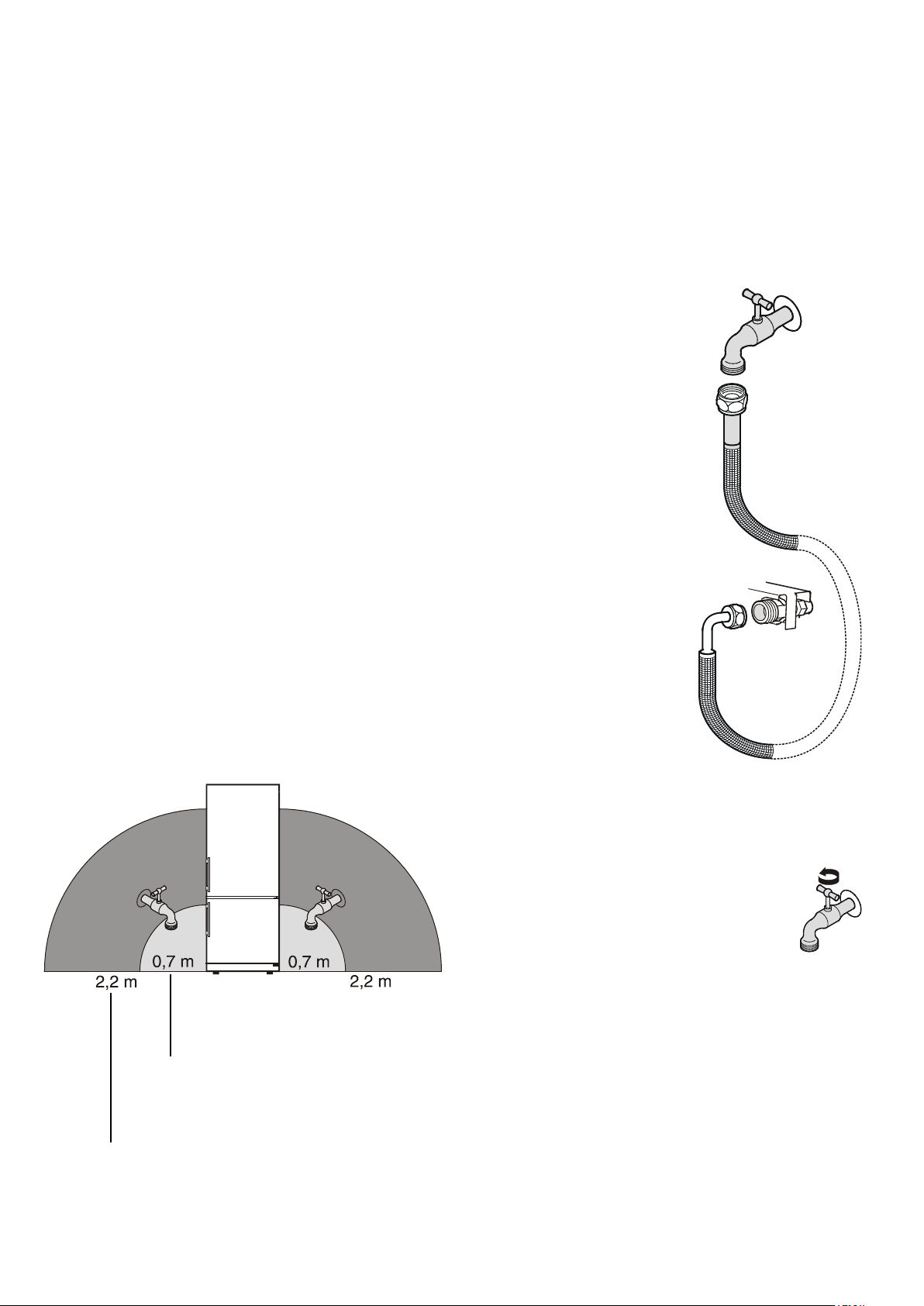

4.2 Подключение воды................................................. 6

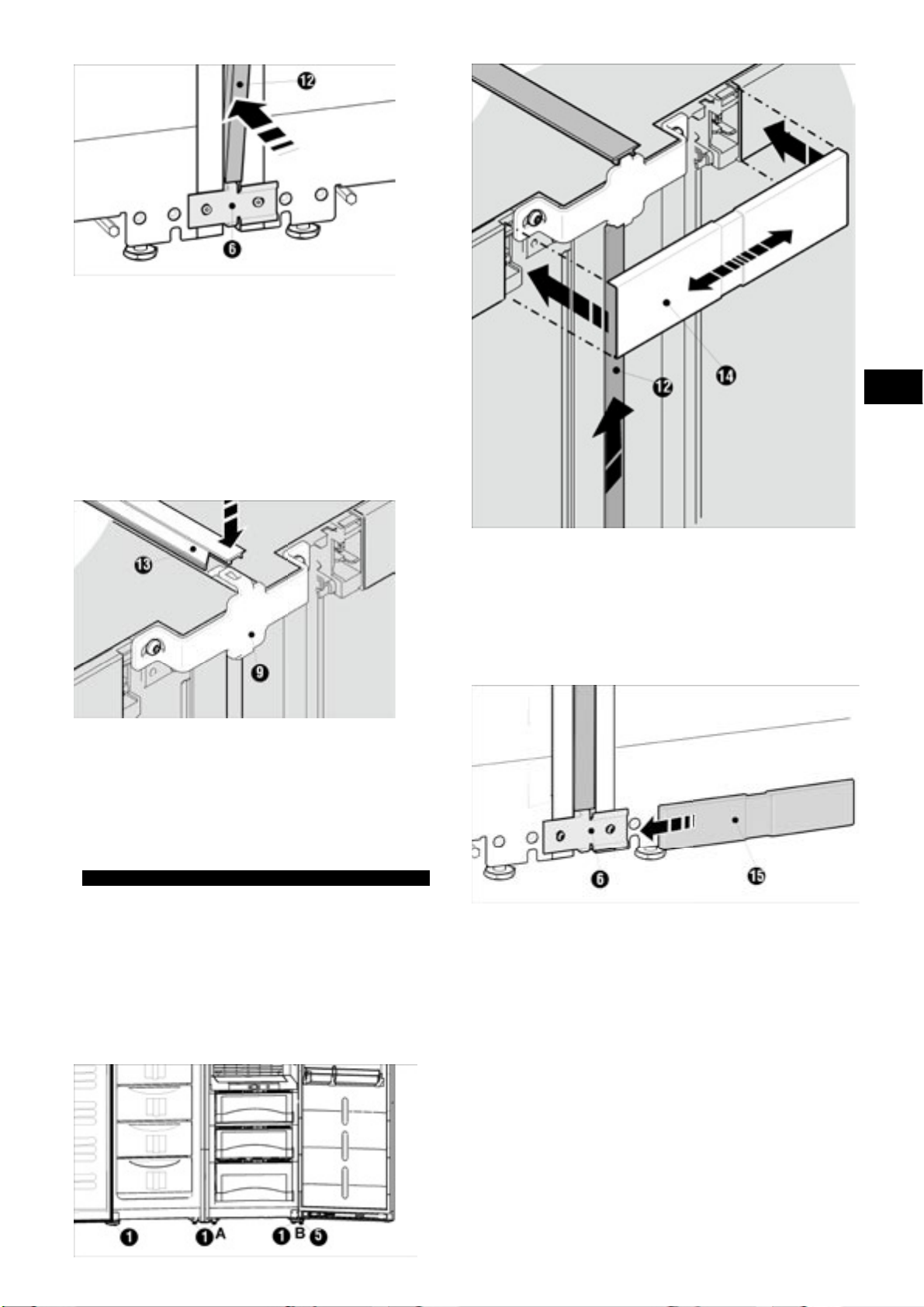

4.3 Установка в кухонную стенку................................ 7

4.4 Транспортировка устройства................................ 7

4.5 Установка устройства............................................ 7

4.6 Упаковку утилизируйте надлежащим образом

................................................................................. 8

4.7 Подключение устройства...................................... 8

4.8 Включение устройства........................................... 9

5 Обслуживание...................................................... 9

5.1 Регулировка яркости индикатора температуры

................................................................................. 9

5.2 Защита от детей..................................................... 9

5.3 Аварийный сигнал открытой двери...................... 9

5.4 Аварийный сигнал по температуре....................... 9

5.5 Отделение BioFresh............................................... 10

5.6 Морозильное отделение........................................ 11

6 Уход........................................................................ 13

6.1 Размораживание с помощью NoFrost................... 13

6.2 Чистка устройства.................................................. 13

6.3 Очистка IceMaker................................................... 14

6.4 Сервисная служба................................................. 14

7 Неисправности..................................................... 15

8 Вывод из работы................................................. 16

8.1 Выключение устройства........................................ 16

8.2 Отключение............................................................ 16

9 Утилизация устройства...................................... 16

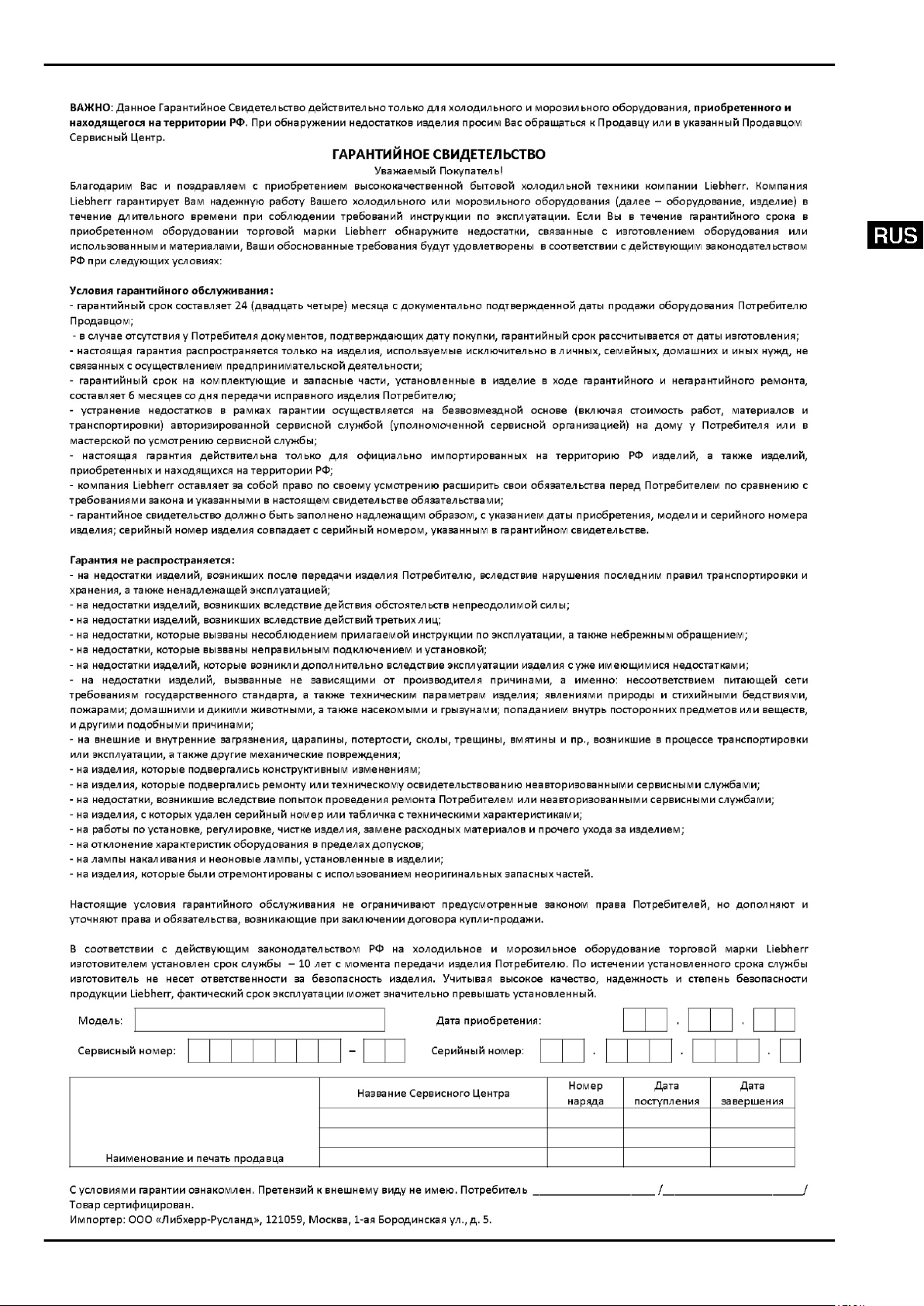

10 Информация об изготовителе / Гарантийное

свидетельство...................................................... 16

Изготовитель постоянно работает над дальнейшим развитием всех типов и моделей. Поэтому мы рассчитываем на понимание в том, что мы оставляем за собой право изменять форму, оборудование и технику.

Чтобы познакомиться со всеми полезными возможностями данного нового устройства, пожалуйста, прочитайте внимательно указания в этом руководстве.

Данное руководство действительно для множества моделей, поэтому для конкретной модели возможны некоторые отклонения. Разделы, относящиеся только к определенным устройствам, помечены знаком "звездочка" (*).

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

1 Основные отличительные особенности устройства

1.1 Область применения устройства

Устройство предназначено исключительно для охлаждения продуктов.

В случае профессионального охлаждения продуктов следует соблюдать соответствующие правила. Устройство не предназначено для хранения и охлаждения медикаментов, плазмы крови, лабораторных препаратов или похожих веществ, лежащих в основе директивы медицинской продукции 2007/47/EG. Неправильное использование устройства может привести к повреждениям хранящихся изделий или к их порче. Устройство не подходит для эксплуатации во взрывоопасной области.

Устройство предназначено для эксплуатации в ограниченном диапазоне температуры окружающей среды в зависимости от климатического класса. Климатический класс, соответствующий Вашему устройству, указан на заводской табличке.

Указание

u

Выдерживайте указанную температуру окружающего воздуха, иначе мощность охлаждения снижается.

Климатический класс

SN 10 °C до 32 °C

N 16 °C до 32 °C

ST 16 °C до 38 °C

T 16 °C до 43 °C

1.2 Декларация соответствия

Контур хладагента проверен на герметичность. Устройство отвечает соответствующим предписаниям по технике безопасности, а также директивам ЕС 2006/95/EG и 2004/108/EG.

1.3 Краткое описание устройства и оборудования

Указание

u

Места для хранения, выдвижные ящики или корзины в состоянии поставки расположены для оптимального энергосбережения.

для температуры окружающего воздуха

2

Общие указания по технике безопасности

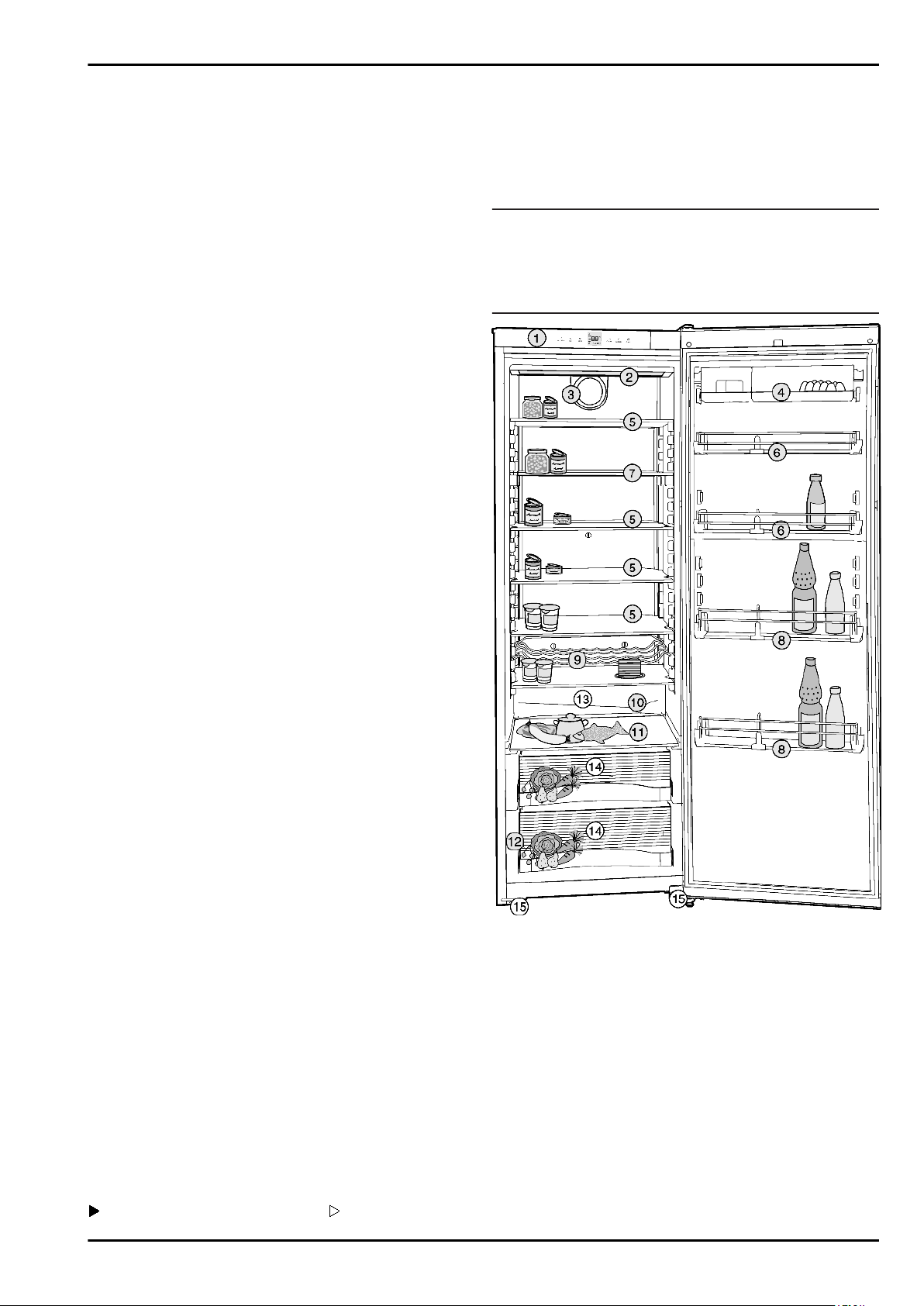

Fig. 1

(1) Транспортные ручки

задние

(2) Приборы контроля и

управления

(3) Внутреннее осве-

щение

(4) Место для бутылок (13) VarioSpace (5) Разделяемая полка (14)Информационная

(6) полка (15) Выдвижные ящики (7) Относительно сухая

зона хранения

(8) Регулятор BioFresh (17)Установочные ножки,

(9) HydroSafe

(10) Отверстие для стока

(11) IceMaker

(12) Аккумулятор холода

табличка

(16) Заводская табличка

ручки для перемещения устройства спереди, задние ролики для перемещения

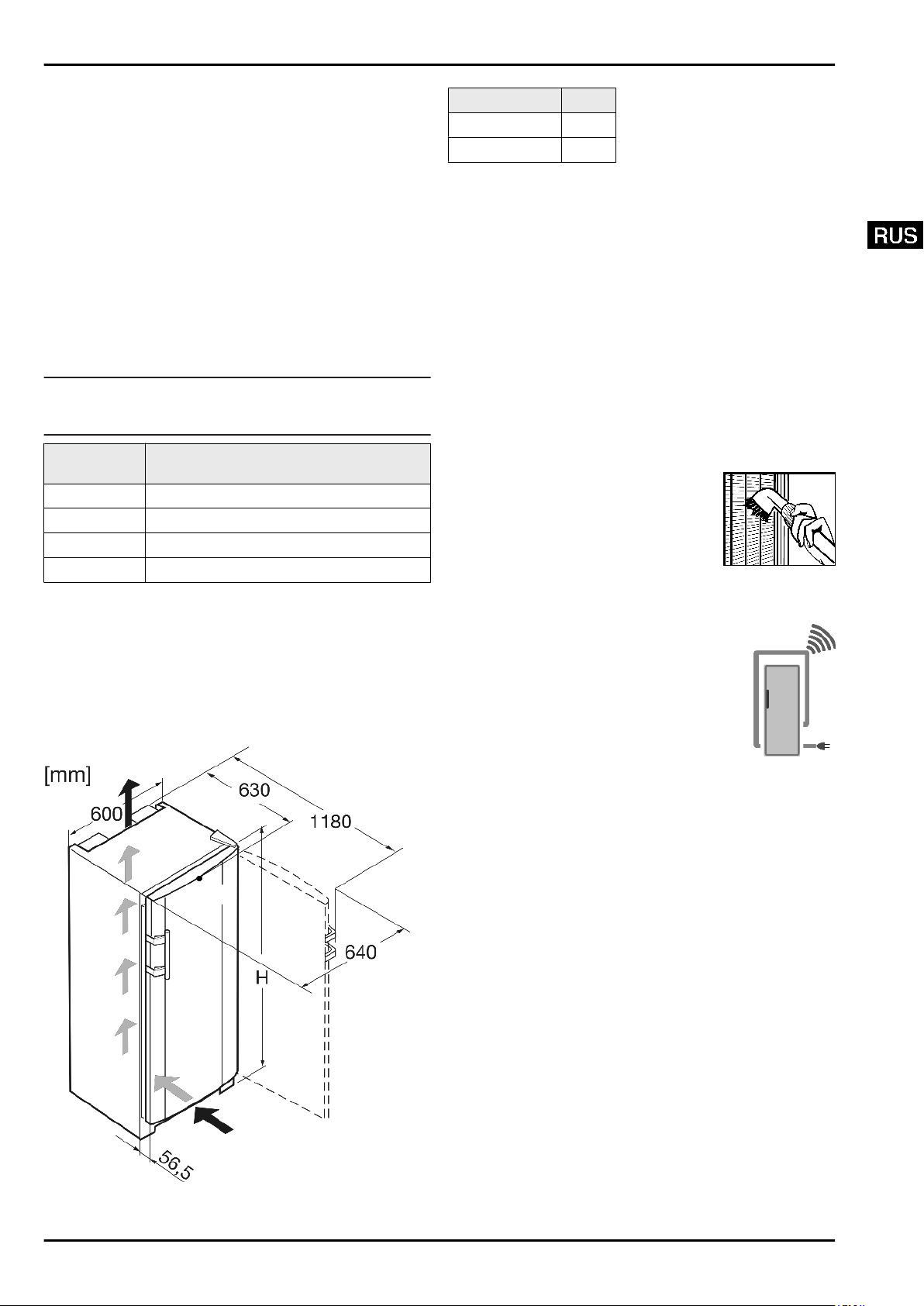

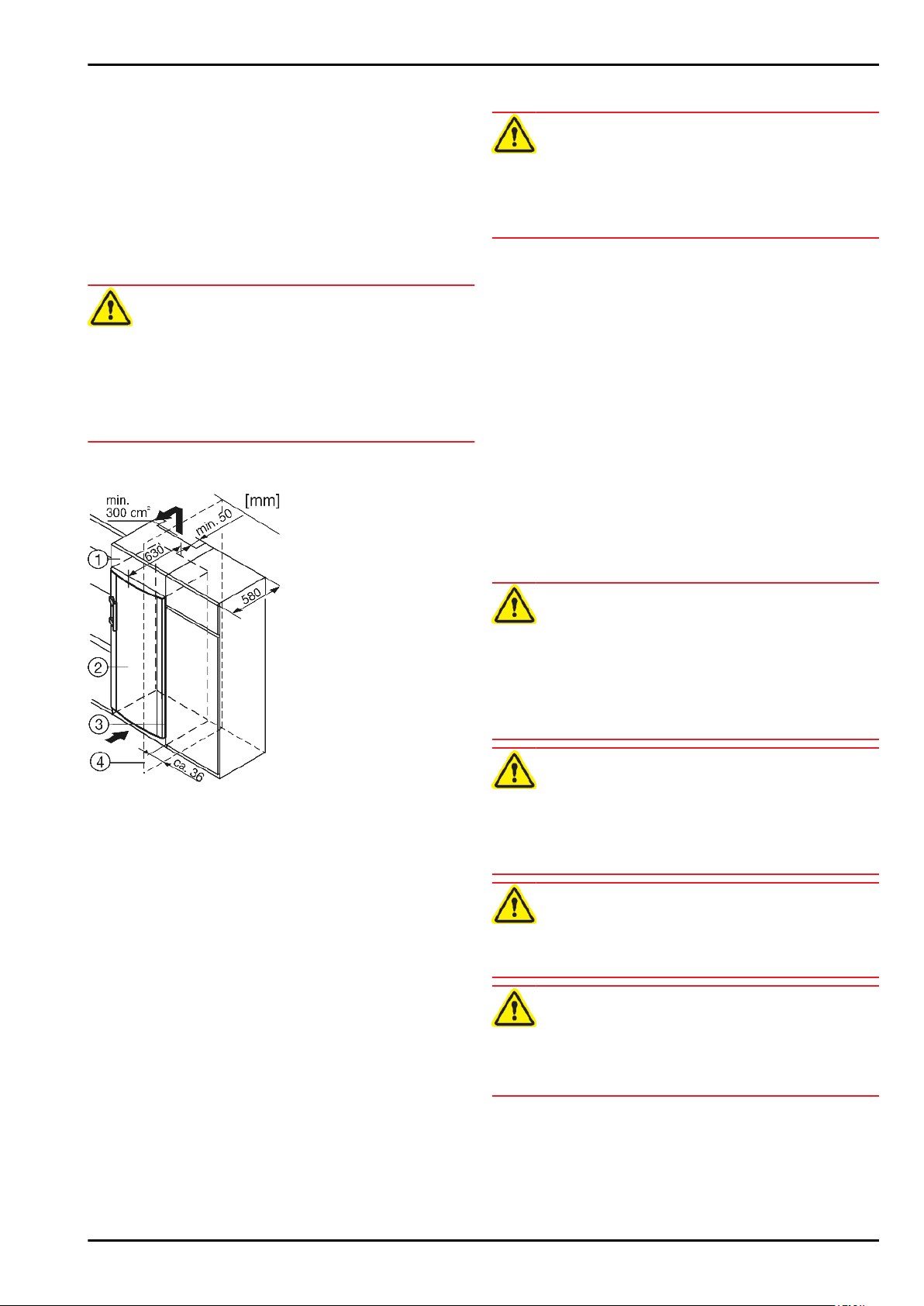

1.4 Габариты для установки

Fig. 2

1.5 Экономия электроэнергии

Всегда следите за хорошим притоком и оттоком воздуха.

-

Не закрывайте вентиляционные отверстия/ решетки. Вентиляционный воздушный зазор должен всегда оста-

-

ваться открытым. Избегайте устанавливать устройство в зоне прямых

-

солнечных лучей, рядом с плитой, системой отопления и другими аналогичными приборами. Потребление электроэнергии зависит от условий в меcте

-

установки, например, температуры окружающей среды (см. 1.1) . Открывайте устройство на предельно короткое время.

-

Сортируйте продукты при размещении.

-

Храните все продукты хорошо запакованными и закры-

-

тыми. Это поможет избежать образования инея. Закладка теплых блюд: сначала дайте им остыть до

-

комнатной температуры. Осевшая пыль повышает расход электроэнергии:

Холодильную установку с теплооб-

-

менником – металлическая решетка

на задней стенке устройства – один

раз в год следует очищать от пыли.

1.6 HomeDialog

В зависимости от модели и оборудования устройство может быть оснащено дополнительными модулями для системы HomeDialog или серийным интерфейсом (RS 232). Модули можно приобрести в специализированных магазинах.

Более подробная информация имеется в Интернете на сайте www.liebherr.com.

2 Общие указания по технике безопасности

Опасности для пользователя:

Данное устройство не предназначено для использо-

-

вания людьми (в том числе детьми) с психическими

отклонениями, с нарушенной функцией органов чувств и

сознания или людьми, которые не обладают доста-

точным опытом и знаниями. Если это все же происходит,

то лицо, ответственное за безопасность такого пользо-

3

Органы управления и индикации

вателя, должно научить его обхождению с устройством и наблюдать за ним первое время. Наблюдайте за детьми, чтобы они не играли с устройством. При появлении неисправности извлеките сетевую вилку

-

(не тяните при этом за соединительный кабель) или выключите предохранитель. Ремонт и вмешательство в устройство и замену сетевого

-

кабеля разрешается выполнять только работнику сервисной службы или другому специалисту, прошедшему соответствующее обучение. При отключении от сети всегда беритесь за вилку. Не

-

тяните за кабель. Устанавливайте и подключайте устройство только в

-

соответствии указаниями руководства по эксплуатации. Тщательно сохраняйте данное руководство и при необ-

-

ходимости передайте его следующему владельцу. Все виды ремонта и вмешательства в ледогенератор

-

IceMaker разрешается выполнять только представителям сервисной службы или другим прошедшим соответствующее обучение специалистам. Изготовитель не отвечает за повреждения, возникшие

-

из-за неправильного подсоединения к водопроводной сети.

Опасность пожара

Содержащийся в устройстве хладагент R 600a неопасен

-

для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.

Не повреждайте трубопроводы контура хладагента.

•

Не пользуйтесь внутри устройства открытым огнем

•

или источником искр. Внутри устройства не пользуйтесь электрическими

•

приборами (например, устройства для очистки паром, нагревательные приборы, устройства для приготовления мороженого и т.д.). Если хладагент вытекает: удалите с места утечки

•

источники открытого огня или искр. Извлеките сетевую вилку. Хорошо проветрите помещение. Обратитесь в сервисную службу

Не храните в устройстве взрывоопасные вещества или

-

аэрозольные баллончики с горючими газообразующими средствами, такими как, например, пропан, бутан, пентан и т.д. Соответствующие аэрозольные баллончики можно распознать по надпечатке со сведениями о содержимом или по значку пламени. Случайно выделившиеся газы могут воспламениться при контакте с электрическими узлами. Не ставьте на устройство или в него свечи, лампы и

-

другие предметы с открытым пламенем. Жидкости с большим содержанием спирта храните

-

только плотно закрытыми и в стоячем положении. Случайно вылившийся спирт может воспламениться при контакте с электрическими узлами.

Опасность падения и опрокидывания:

Не используйте основание устройства, выдвижные

-

ящики, двери и т.п. в качестве подножки или опоры. Это особенно касается детей.

Опасность пищевого отравления:

Не употребляйте продукты с превышенным сроком

-

хранения.

Опасность обморожения, онемения и появления болезненных ощущений:

Избегайте продолжительного контакта кожи с холод-

-

ными поверхностями или охлажденными / замороженными продуктами или примите меры защиты, например, наденьте перчатки. Не потребляйте пищевой лед, особенно замерзшую воду или кубики льда, сразу после их извлечения и слишком холодными.

Соблюдайте специальные указания, помещенные в других главах:

ОПАСНОСТЬ

ПРЕДУПРЕЖДЕНИЕ

ОСТОРОЖНО

ВНИМАНИЕобозначает опасную ситуацию,

Указание обозначает полезные указания и

обозначает непосредственную опасную ситуацию, которая, если не будет устранена, приведет к смерти или тяжелым травмам.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к смерти или тяжелой травме.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к травмам легкой или средней тяжести.

которая, если не будет устранена, может привести к повреждению имущества.

советы.

3 Органы управления и индикации

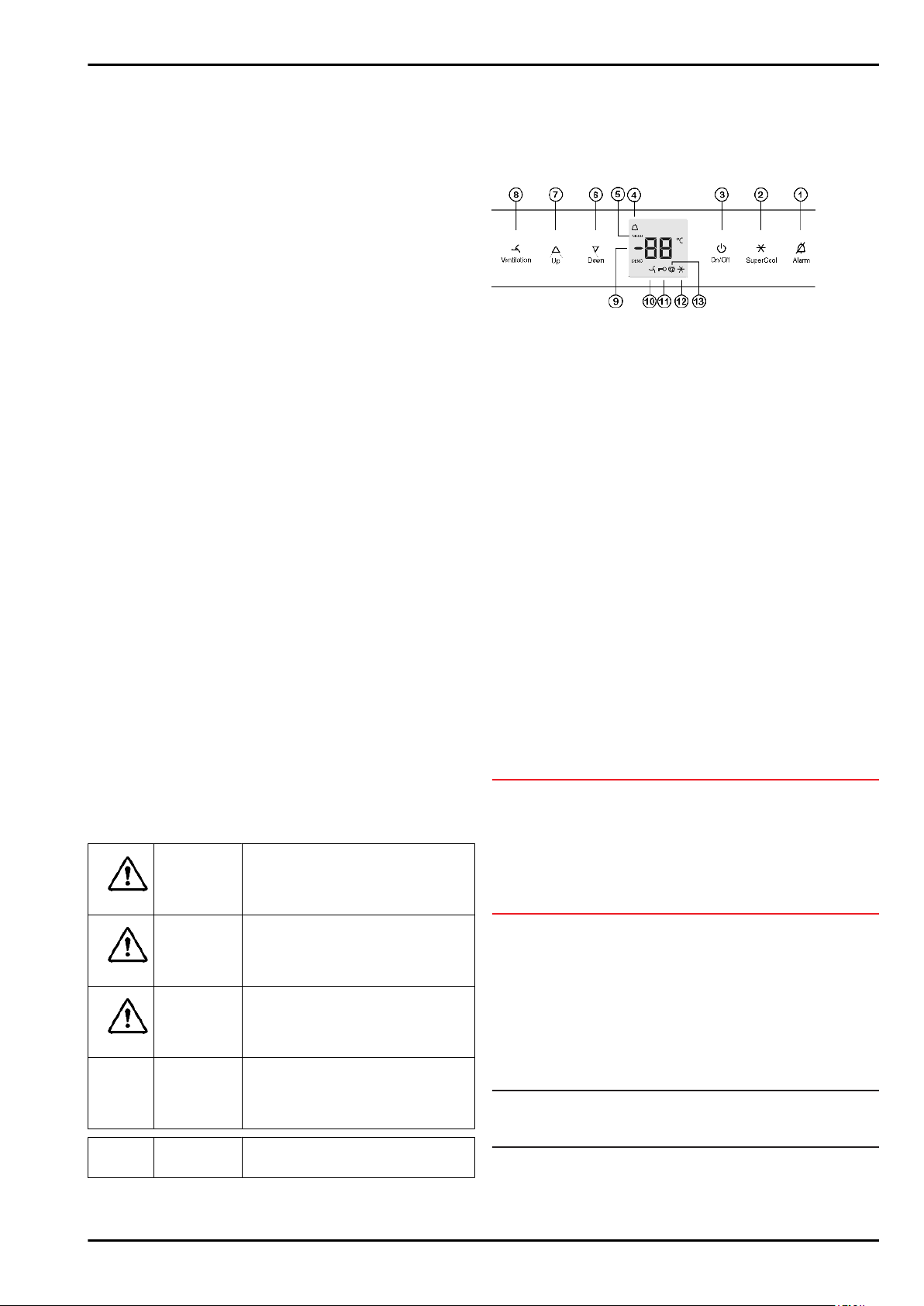

3.1 Элементы управления и контроля

Fig. 3

(1) Кнопка "BioCool" (11) Кнопка "SuperFrost" (2) Кнопка On/Off отде-

ления BioFresh

(3) Кнопка настройки Up

отделения BioFresh

(4) Кнопка настройки

Down отделения BioFresh

(5) Символ "BioCool" (15) Символ "Меню" (6) Индикация темпера-

туры отделение BioFresh

(7) Символ "IceMaker" (17) Индикация температуры

(8) Кнопка настройки Up

морозильного отделения

(9) Кнопка настройки

Down морозильного отделения

(10) Кнопка On/Off моро-

зильного отделения

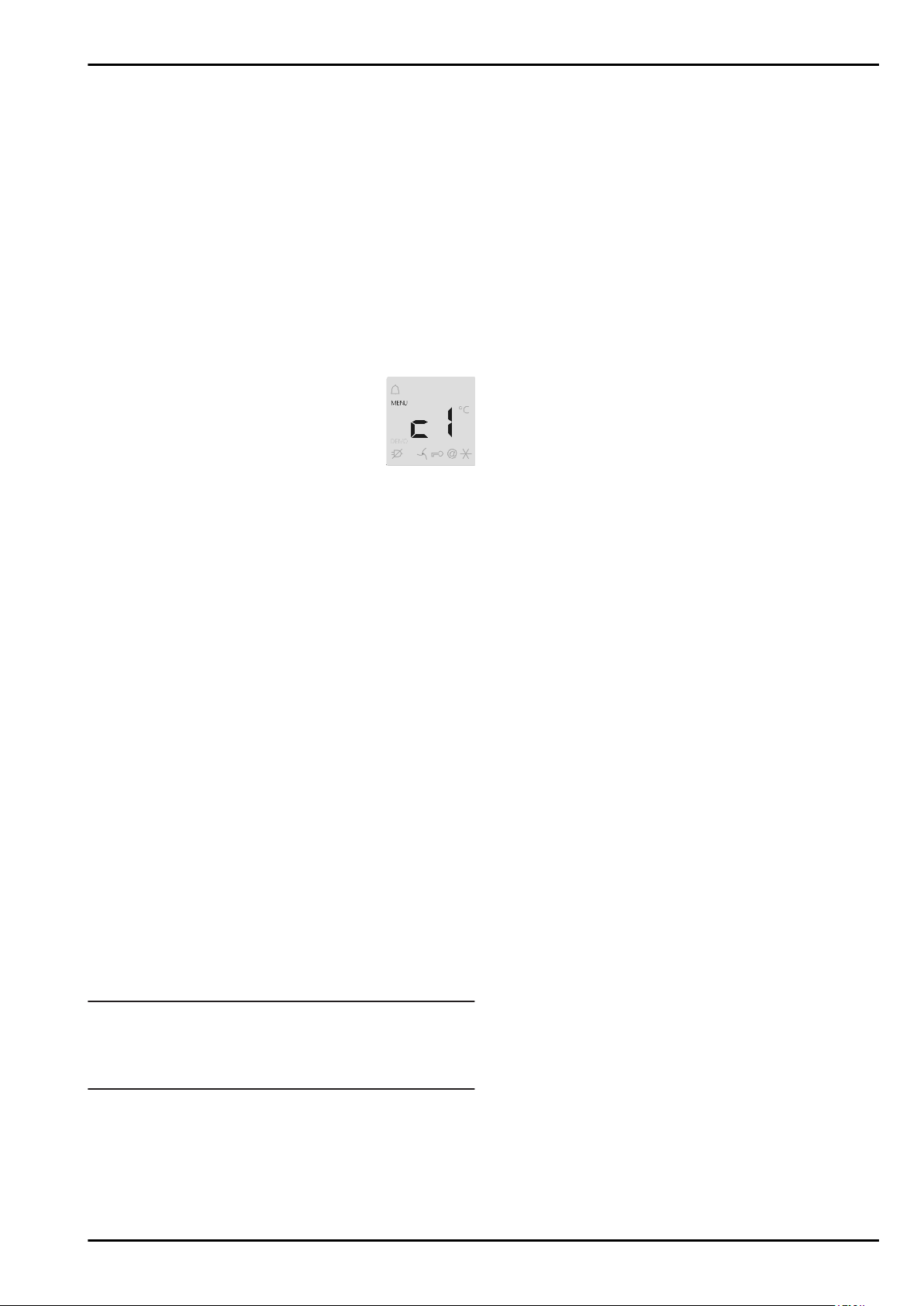

3.2 Индикатор температуры

В нормальном режиме работы появляется следующая индикация:

самая высокая температура замораживания

-

средняя температура отделения BioFresh

-

Индикация температуры морозильного отделения мигает.

настройка температуры изменяется

-

после включения температура еще недостаточно низкая

-

температура повысилась на несколько градусов

-

(12) Кнопка "Alarm"

(13) Символ "Отключение

питания"

(14) Символ "Защита от

детей"

(16) Символ "HomeDialog"

морозильного отделения

(18) Символ "Alarm"

(19) Символ "SuperFrost"

4

Ввод в работу

На индикации появляются мигающие штрихи:

температура замораживания выше 0 °C.

-

Следующая индикация указывает на неисправность: Возможные причины и меры по устранению: (см. Неисправности).

F0 - F9

-

FE

-

Горит светодиод символа отключения питания

.

4 Ввод в работу

4.1 Перевешивание дверей

При необходимости можно изменить направление открывания двери:

ВНИМАНИЕ

Опасность повреждения под действием конденсата устройств, установленных Side-by-Side (бок о бок)! Если устройство Side-by-Side (S...) устанавливается вместе со вторым устройством (в качестве комбинации SBS) ограничитель хода дверцы должен оставаться в состоянии поставки.

u

Не меняйте ограничитель хода дверцы.

Убедитесь, что подготовлен следующий инструмент:

Torx 25

q

Torx 15

q

Отвертка

q

При необходимости аккумуляторный шуруповерт

q

При необходимости привлеките второго человека для

q

монтажной работы

4.1.1 Снятие верхней двери

Указание

u

Уберите продукты с полочек на дверце, прежде чем снимать дверцу, чтобы продукты не упали.

4.1.2 Снятие нижней двери

u

Закройте нижнюю дверь.

u

Вытащите из опорного кронштейна и нижней дверцы

средний опорный палец

u

Пластмассовый колпачок

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Откройте нижнюю дверь.

u

Снимите средний опорный кронштейн

u

Дверь приподнимите и отставьте в сторону.

Fig. 5 (11)

Fig. 5 (10)

.

снимите.

Fig. 5 (13)

.

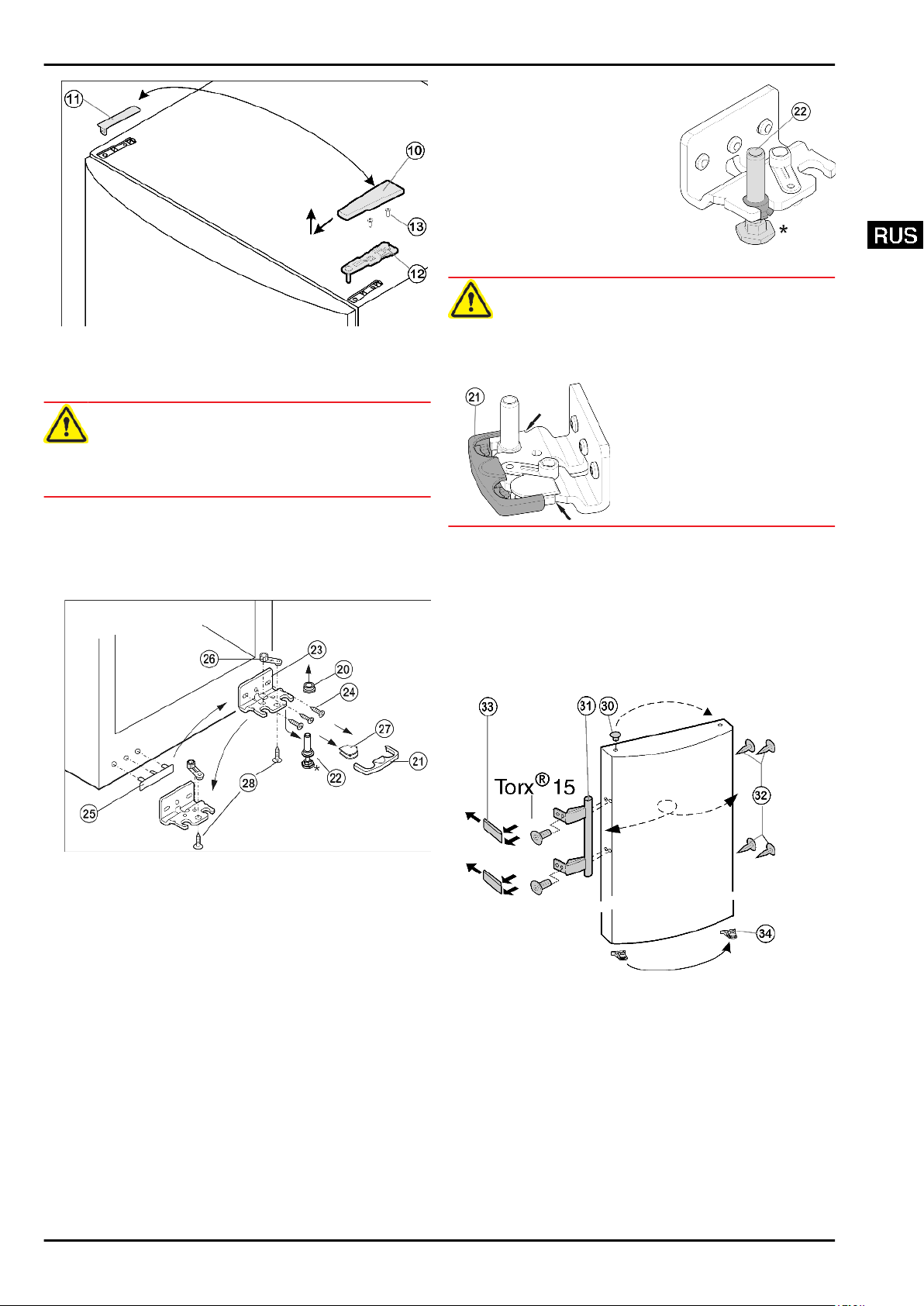

4.1.3 Перестановка средних опорных деталей

Fig. 5

u

Осторожно снимите накладку

u

Открутите средний кронштейн

его с поворотом на 180° на новую сторону шарнира с

усилием мин. 4 Нм.

u

Защелкните накладку

стороне, где теперь будет ручка.

Fig. 5 (12)

Fig. 5 (13)

.

и прикрутите

, повернув на 180 °, на

Fig. 4

u

Закройте верхнюю дверь.

u

Крышку

u

Снимите крышку

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите верхний опорный кронштейн Torx 25)

u

Верхнюю дверь приподнимите и отставьте в сторону.

Fig. 4 (1)

снимите движением вперед и вверх.

Fig. 4 (2)

ОСТОРОЖНО

Fig. 4 (4)

и вытяните вверх.

.

Fig. 4 (3)

(2 шт.

4.1.4 Перестановка нижних опорных деталей

Fig. 6

u

Предохранитель

u

Снимите крышку

u

При необходимости с помощью второго человека устрой-

ство слегка наклоните назад, чтобы удалить опорный

палец.

u

Вытяните опорный палец

этом следите за гнездом шарнира

u

Открутите опорный кронштейн

Fig. 6 (24)

.

Fig. 6 (21)

Fig. 6 (27)

снимите движением вперед.

.*

Fig. 6 (22)

вниз и вперёд. При

Fig. 6 (20)

Fig. 6 (23)

.

(3 шт. Torx 25)

5

Ввод в работу

u

Открутите опорную деталь

Fig. 6 (28)

стороне опорного кронштейна, снова прикрутите.

u

Осторожно приподнимите и переставьте крышку

Fig. 6 (25)

u

Снова прикрутите нижний опорный кронштейн

Fig. 6 (23)

с помощью аккумуляторного шуруповерта с усилием мин. 4 Нм.

u

Снова слегка наклоните устройство назад и снова установите опорный палец брина должна быть расположена спереди.

u

Установите крышку

Fig. 6 (27)

ложной стороне.*

и, переставив в отверстие на противоположной

со стороны ручки.

на новой стороне шарнира при необходимости

Fig. 7 (22)

на противопо-

. Зазу-

Fig. 6 (26)

(1 Torx 25)

Fig. 7

4.1.6 Монтаж нижней двери

u

Установите нижнюю дверцу сверху на нижний опорный палец

u

Закройте дверь.

u

Снова наденьте пластмассовый колпачок средний опорный кронштейн

u

Вставьте средний опорный палец стороне шарнира через средний опорный кронштейн

Fig. 5 (13)

Fig. 6 (22)

.

в нижнюю дверцу.

Fig. 5 (13)

Fig. 5 (11)

Fig. 5 (10)

.

на новой

4.1.7 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig. 5 (11)

u

Установите верхний опорный кронштейн новой стороне шарнира и защелкните в дверце.

u

Прикрутите верхний опорный кронштейн с усилием мин. 4 Нм(2 шт. Torx 25)

проделайте отверстия или используйте аккумуляторную отвертку.

u

Наденьте и защёлкните крышку

Fig. 4 (2)

.

Fig. 4 (3)

Fig. 4 (4)

на противоположной стороне снаружи.

. При необходимости

Fig. 4 (1)

и крышку

на

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Предохранитель кронштейне, чтобы опорный палец и двери были защищены от выпадения.

u

Снова защелкните предохранитель кронштейне.

u

Наденьте гнездо шарнира

(21)

нужно зафиксировать сбоку на

(21)

на опорном

Fig. 6 (20)

.

4.1.5 Перестановка ручек

u

Выведите из фиксатора верхней дверцы пружинный зажим

Fig. 8 (31)

шарнира.

u

Извлеките пробки переставьте.

и переставьте его на новую сторону

Fig. 8 (30)

из опорных втулок дверцы и

4.1.8 Выравнивание дверей

u

При необходимости выровняйте дверцы через два продольных паза в нижнем опорном кронштейне

Fig. 6 (23)

параллельно корпусу устройства. Для этого выкрутите средний винт на нижнем опорном кронштейне

Fig. 6 (23)

Опасность травмы при опрокидывании двери! Если опорные детали недостаточно хорошо прикручены, дверь может опрокинуться. Кроме того, если дверь плотно не закрывается, устройство охлаждает неправильно.

u

Закрутить опорные кронштейны с усилием мин. 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

и среднем опорном кронштейне

.

ПРЕДУПРЕЖДЕНИЕ

Fig. 5 (13)

4.2 Подключение воды

ПРЕДУПРЕЖДЕНИЕ

Опасность электрического удара!

u

Отсоедините устройство от розетки, прежде чем подключать его к водопроводу.

u

Перекройте подачу воды до тех пор, пока не будут подсоединены трубопроводы для подачи воды устройства для приготовления кубиков льда (льдогенератор).

u

Подсоединение к сети для подачи питьевой воды разрешается выполнять только квалифицированному слесарю-водопроводчику.

u

Снимите и переставьте на противоположную сторону дверную ручку пластины

u

При установке прижимных пластин на противоположной стороне следите за правильной фиксацией.

Fig. 8 (32)

Fig. 8 (34)

.

, пробку

Fig. 8 (33)

и прижимные

6

Fig. 8

ПРЕДУПРЕЖДЕНИЕ

Опасность отравления!

u

Качество воды, которое используется в устройстве, должно соответствовать предписанию по подготовке питьевой воды, действующему в стране использования (напр., 98/93 ЕС).

u

IceMaker служит исключительно для приготовления кубиков льда в количестве, необходимом в домашнем хозяйстве, и должен снабжаться пригодной для этого водой.

Fig. 9

- Значение давления воды должно составлять от 0.15 МПа до

0.6 МПа (1,5 бар - 6 бар).

- Подвод воды к устройству должен осуществляться через трубопровод холодной воды, который соответствует предписаниям по рабочему давлению и гигиеническим нормам. Используйте шланг из высококачественной стали, входящий в комплект поставки (длина 1,5 м). Не используйте старые шланги повторно. Шланг длиной 3 м можно приобрести в сервисной службе. Устанавливать его разрешается только специалисту. В фитинге шланга находится приемный фильтр с уплотнением.

- В месте подсоединения шлангопровода к системе домового водоснабжения необходимо предусмотреть запорный кран, чтобы в случае необходимости можно было перекрыть подачу воды.

- Все приборы и устройства для подвода воды должны соответствовать предписаниям, действующим в стране использования.

- При установке не допускается повреждение или перегибание линии подачи воды.

u

Подсоедините к запорном крану прямую часть прилагаемого шланга из высококачественной стали.

Электромагнитный клапан находится внизу на обратной стороне устройства. Он оснащен метрической резьбой R3/4.

u

Подсоедините к электромагнитному клапану изогнутую в виде угла часть шланга из высококачественной стали.

u

Откройте запорный кран системы подвода воды и проверьте герметичность всей водяной системы. Перед первым вводом в эксплуатацию:

u

привлеките компетентного специалиста для удаления воздуха из водопровода.

Ввод в работу

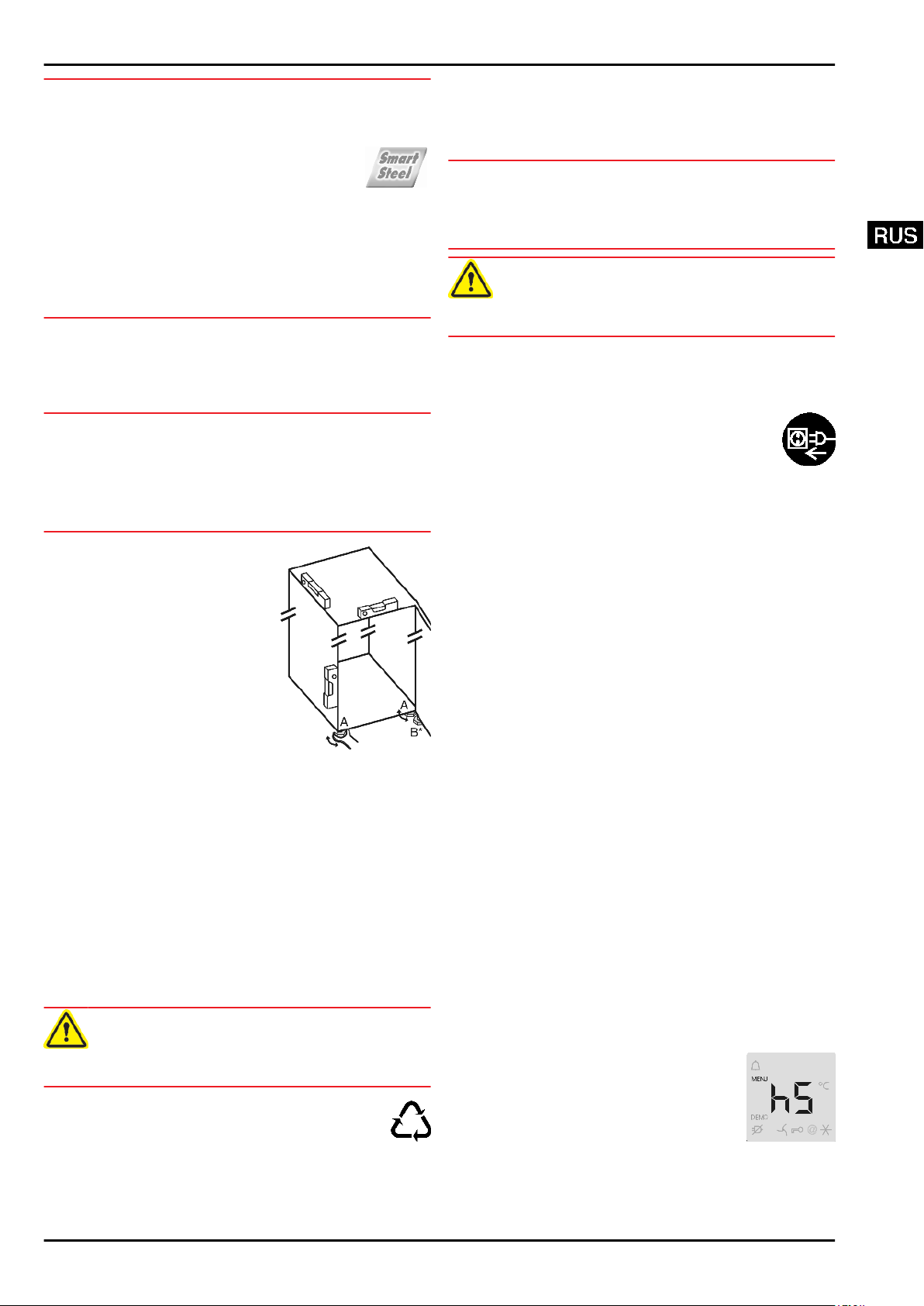

4.3 Установка в кухонную стенку

Fig. 10

(1) Дополнительный

шкафчик

(2) Устройство (4) Стенка

Устройство может быть окружено предметами кухонной обстановки. Чтобы уравнять устройство с кухонной стенкой, можно установить над устройством соответствующий дополнительный шкафчик

При комбинировании с обычными кухонными шкафами (глубина макс. 580 мм) устройство можно установить непосредственно рядом с кухонным шкафом устройства выступает по сторонам на 34 мм и по центру устройства на 50 мм относительно передней стенки кухонного шкафа. Поэтому ее можно свободно открывать и закрывать. Важно для вентиляции:

На задней стенке шкафчика должен быть вентиля-

-

ционный канал глубиной не менее 50 мм по всей ширине этого шкафчика. Поперечное сечение вентиляционного отверстия под

-

нижней панелью должно составлять не менее 300 см2.

Если устройство установлено на шарнирах у стены

Fig. 10 (4)

должно быть не менее 36 мм. Настолько выступает ручка при открытой дверце.

, то расстояние между устройством и стеной

4.4 Транспортировка устройства

ОСТОРОЖНО

Опасность травмы и повреждений в результате ненадлежащей транспортировки!

u

Перевозите устройство в упаковке.

u

Перевозите устройство в стоячем положении.

u

Не транспортируйте устройство в одиночку.

4.5 Установка устройства

При повреждении устройства немедленно - до подключения

- обратитесь к поставщику. Пол на месте установки должен быть горизонтальным и

ровным. Избегайте устанавливать устройство в зоне прямых

солнечных лучей, рядом с плитой, системой отопления и другими аналогичными приборами.

Устройство всегда следует устанавливать непосредственно у стены.

Не устанавливайте устройство без помощника.

(3) Кухонный шкаф

Fig. 10 (2)

Fig. 10 (1)

Fig. 10 (3)

по высоте

.

. Дверца

7

Ввод в работу

Помещение для установки устройства согласно стандарту EN 378 должно на каждые 8 г хладагента R 600a иметь объем 1 м3. Если помещение для установки устройства слишком мало, то в случае протечки в контуре хладагента может образоваться легковоспламеняющаяся газовоздушная смесь. Данные о количестве хладагента имеются на заводской табличке внутри устройства.

ПРЕДУПРЕЖДЕНИЕ

Опасность возгорания из-за влажности! Если токоведущие узлы или сетевой кабель становятся влажными, то это может привести к короткому замыканию.

u

Устройство предназначено для использования в закрытых помещениях. Запрещается использовать устройство на открытом воздухе или во влажных помещениях и в зоне разбрызгивания воды.

ПРЕДУПРЕЖДЕНИЕ

Опасность возгорания хладагента! Содержащийся в устройстве хладагент R 600a неопасен для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.

u

Не повреждайте трубопроводы контура хладагента.

ПРЕДУПРЕЖДЕНИЕ

Опасность пожара и повреждения!

u

Не ставьте на устройство приборы, выделяющие тепло, например, микроволновую печь, тостер и т.д.!

u

Снимите соединительный кабель с задней стороны устройства. При этом необходимо удалить держатель кабеля, иначе возникнет вибрационный шум!

u

Снимите защитную пленку с внешней стороны устройства.

ВНИМАНИЕ

Дверцы из высококачественной стали имеют специальное покрытие, их нельзя обрабатывать средством для ухода, входящим в комплект поставки.

В противном случае покрытие будет поцарапано.

u

Протирайте покрытие поверхностей двери только мягкой, чистой тряпкой.

u

Равномерно наносите средство по уходу за специальной сталью только на боковые стенки из высококаче- ственной стали в направлении шлифовки. Это облегчает последующую очистку.

u

Лакированные боковые стенки протирайте только мягкой, чистой тряпкой.

u

С помощью любого вильчатого ключа выведите устройство в устойчивое положение посредством регулируемых опор (A) и выровняйте его, используя уровень.

u

После этого подоприте подпорками дверь: Выворачивайте регулируемую опору на опорном кронштейне (В) до тех пор, пока она не будет опираться на пол, затем крутите далее по углом 90°. Если устройство Side-by-Side (S...) устанавливается вместе со вторым устройством (в качестве комбинации SBS, бок о бок):

u

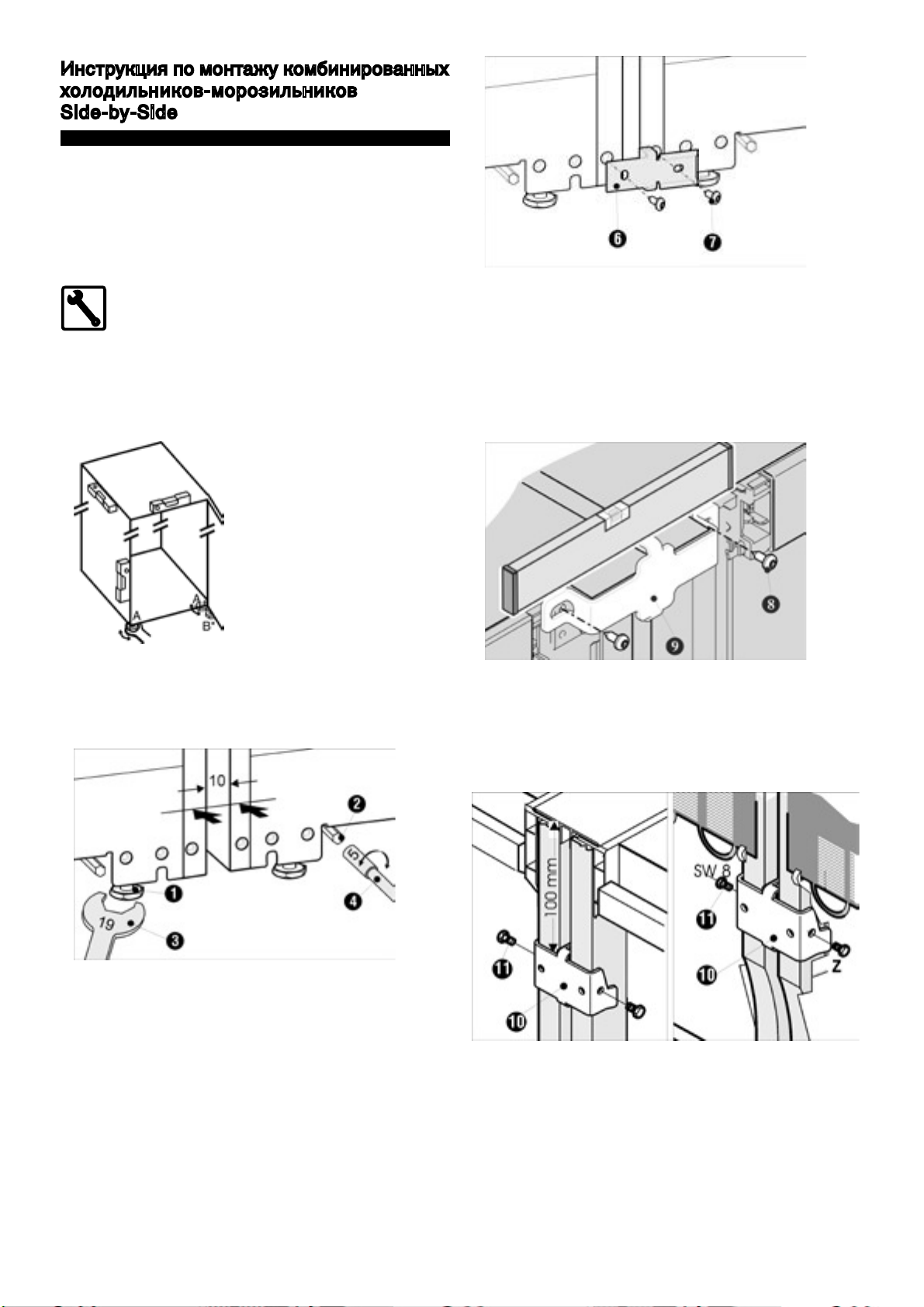

действуйте согласно руководству по монтажу комбинации Side-by-Side. (принадлежности SBS-морозильника или SBS-холодильника с морозильным отделением)

Если устройство установлено в очень влажном помещении, то на внешней его стороне может образоваться конденсат.

u

Всегда следите за хорошим притоком и оттоком воздуха на месте установки.

4.6 Упаковку утилизируйте надлежащим образом

ПРЕДУПРЕЖДЕНИЕ

Опасность удушения упаковочным материалом и пленкой!

u

Не разрешайте детям играть с упаковочным материалом.

Упаковка изготовлена из материалов, пригодных для вторичного использования:

Гофрированный картон / картон

-

Фасонные детали из вспененного полистирола

-

Пленки и мешки из полиэтилена

-

Обвязочные ленты из полипропилена

-

u

Упаковочный материал отнесите в официальное место сбора вторсырья.

4.7 Подключение устройства

ВНИМАНИЕ

Опасность повреждения электронного оборудования!

u

Не используйте автономные инверторы (преобразователи постоянного тока в переменный или трехфазный ток), либо энергосберегающие разъемы.

u

Удалите все детали, защищавшие устройство при перевозке.

u

Упаковку утилизируйте надлежащим образом (см. 4.6) .

ВНИМАНИЕ

Опасность повреждения под действием конденсата! Если Ваше устройство не является устройством типа Sideby-Side (SBS):

u

не разрешается устанавливать данное устройство непосредственно рядом с другими холодильниками или морозильниками.

8

ПРЕДУПРЕЖДЕНИЕ

Опасность пожара и перегрева!

u

Не используйте удлинители или распределители.

Вид тока (переменный ток) и напряжение на месте установки должны соответствовать данным, приведенным на заводской табличке (см. Основные отличительные особенности устройства). Подключайте устройство только через надлежащим образом заземленную розетку с защитным контактом. Розетка должна быть защищена предохранителем 10 A или выше.

К ней должен быть обеспечен легкий доступ, чтобы в случае аварии устройство можно было легко отключить от сети.

u

Проверьте электрическое подключение.

u

Очистите устройство (см. 6.2) .

u

Вставьте вилку сетевого кабеля.

4.8 Включение устройства

Указание

u

Чтобы полностью включить устройство, необходимо включить только морозильное отделение.

4.8.1 Включение морозильного отделения

u

Нажмите кнопку On/Off морозильного отделения

Fig. 3 (10)

w

Индикатор температуры отделения BioFresh показывает заданную температуру.

w

Индикатор температуры морозильного отделения и аварийная кнопка мигают, пока температура не станет достаточно низкой. Если температура выше 0 °C, то на индикации мигают штрихи, если ниже – мигает текущая температура.

4.8.2 Включение отделения BioFresh

u

Нажмите кнопку On/Off отделения BioFresh

w

Индикация температуры горит.

w

Внутреннее освещение горит при открытой двери.

.

Fig. 3 (2)

5.2.1 Задание защиты от детей

u

Активация режима настройки: удерживайте кнопку SuperFrost

w

На индикации появляется c.

w

Символ меню

u

Коротко нажмите кнопку SuperFrost подтверждения. На индикации появляется c1:

u

Для включения защиты от детей коротко нажмите клавишу SuperFrost

w

Горит светодиод символа защиты от детей индикации мигает c.

На индикации появляется c0:

u

Для выключения защиты от детей коротко нажмите клавишу SuperFrost

w

Гаснет светодиод символа защиты от детей индикации мигает c.

u

Выход из режима настройки: нажмите кнопку On/Off морозильного отделения

-или-

.

u

Подождите 5 минуты.

w

На индикаторе снова появляется показание температуры.

Fig. 3 (11)

Fig. 3 (15)

прибл. 5 секунд.

Fig. 3 (11)

Обслуживание

горит.

Fig. 3 (11)

.

Fig. 3 (10)

.

Fig. 3 (14)

.

для

. На

5 Обслуживание

5.1 Регулировка яркости индикатора

температуры

Яркость индикатора температуры можно регулировать в соответствии с условиями освещенности помещения.

5.1.1 Регулировка яркости

Яркость можно установить в диапазоне h0 (нет освещения) – h5 (максимальная яркость).

u

Активация режима настройки: удерживайте кнопку SuperFrost

w

На индикации появляется c.

w

Символ меню

u

Кнопкой настройки Up морозильного отделения

Fig. 3 (8)

отделения

u

Подтвердить: Коротко нажмите кнопку SuperFrost

Fig. 3 (11)

u

Увеличение яркости индикации: нажмите кнопку настройки Up морозильного отделения

u

Уменьшение яркости индикации: нажмите кнопку настройки Down морозильного отделения

u

Подтвердить: нажмите кнопку SuperFrost

Fig. 3 (11)

w

Яркость установлена на новое значение.

u

Выход из режима настройки: нажмите кнопку On/Off морозильного отделения

-или-

u

Подождите 5 минуты.

w

На индикаторе снова появляется показание температуры.

5.2 Защита от детей

Используя функцию "Защита от детей", можно быть уверенным, что дети во время игры случайно не выключат устройство.

Fig. 3 (11)

или кнопкой настройки Down морозильного

Fig. 3 (9)

.

прибл. 5 секунд.

Fig. 3 (15)

выберите h.

горит.

Fig. 3 (8)

Fig. 3 (9)

.

Fig. 3 (10)

.

5.3 Аварийный сигнал открытой двери

Для холодильного и морозильного отделений и отделения Biofresh

Если дверь открыта дольше 60 секунд, раздается звуковой сигнал.

Звуковой сигнал выключается автоматически, когда дверь закрыта.

5.3.1 Выключение сигнала открытой двери

Звуковой сигнал можно отключить при открытой двери. Возможность отключения звука действует в течение всего времени, пока открыта дверь.

u

Нажмите кнопку Alarm

w

Звуковой сигнал открытой двери прекращается.

Fig. 3 (12)

.

5.4 Аварийный сигнал по температуре

Если температура морозильного отделения недостаточно низкая, то раздается звуковой сигнал (предупреждение).

Одновременно мигает индикация температуры и светодиод символа тревоги Причина слишком высокой температуры может быть следующая:

были заложены теплые свежие продукты

-

при сортировке и извлечении продуктов внутрь попало

-

слишком много теплого комнатного воздуха в течение долгого времени отсутствовало электропи-

-

тание неисправность устройства

-

Звуковой сигнал выключается автоматически, символ аварийного сигнала температуры перестает мигать, если температура снова становится достаточно низкой.

Если аварийное состояние сохраняется: (см. Неисправности).

Fig. 3 (18)

.

выключается и индикатор

9

Обслуживание

Указание

Если температура недостаточно низкая, то продукты могут испортиться.

u

Проверьте качество продуктов. Испортившиеся продукты более не употребляйте.

5.4.1 Отключение аварийного сигнала по температуре

Звуковой сигнал можно отключить. Если температура снова становится достаточно низкой, то аварийная функция снова приводится в готовность.

u

Нажмите кнопку Alarm

w

Звуковой сигнал прекращается.

Fig. 3 (12)

.

5.5 Отделение BioFresh

.Отделение BioFresh для некоторых свежих продуктов обеспечивает увеличение срока хранения до трех раз при сохранении качества по сравнению с обычным охлаждением.

Для продуктов с указанием минимального срока хранения всегда действует указанная на упаковке дата.

5.5.1 HydroSafe

Отделение HydroSafe при задании "влажного" режима подходит для хранения без упаковки салата, овощей, фруктов с высокой собственной влажностью. При достаточно заполненном выдвижном ящике устанавливается атмосфера "выпадения росы" с влажностью воздуха до макс. 90%. Влажность воздуха в ящике зависит от влажности заложенных для охлаждения продуктов, а также от частоты открывания ящика. Влажность пользователь может регулировать самостоятельно.

5.5.2 Хранение продуктов

Указание

u

Не подлежат хранению вОтделение BioFresh чувствительные к холоду овощи, такие как огурцы, баклажаны, полузрелые помидоры, цуккини, а также все чувствительные к холоду южные фрукты.

u

Тогда продукты не испортятся под действием занесенных микроорганизмов: Незапакованные продукты животного и растительного происхождения храните отдельно друг от друга в выдвижных ящиках. То же относится к различным сортам мяса. Если из-за недостатка места продукты приходится хранить вместе:

u

запакуйте продукты.

5.5.3 Сроки хранения

Ориентировочные значения для сроков хранения при пониженной влажности воздуха

Масло до 90 дней

Твердый сыр до 110 дней

Молоко до 12 дней

Колбаса, нарезка до 9 дней

Птица до 6 дней

Свинина до 7 дней

Говядина до 7 дней

Дичь до 7 дней

Указание

u

Обратите внимание, что продукты, богатые белком, портятся быстрее. Это означает, что мясо животных, имеющих панцирь или ракообразных, портится быстрее, чем рыба, а рыба - быстрее, чем обычное мясо.

Ориентировочные значения для сроков хранения при

высокой влажности воздуха

Овощи, салат

Артишоки до 14 дней

Сельдерей до 28 дней

Цветная капуста до 21 дня

Брокколи до 13 дней

Салатный сорт цикория до 27 дней

Валерьянница до 19 дней

Горох до 14 дней

Капуста листовая до 14 дней

Морковь до 80 дней

Чеснок до 160 дней

Кольраби до 55 дней

Кочанный салат до 13 дней

Травы до 13 дней

Лук до 29 дней

Грибы до 7 дней

Редис до 10 дней

Брюссельская капуста до 20 дней

Спаржа до 18 дней

Шпинат до 13 дней

Савойская капуста до 20 дней

Фрукты

Абрикосы до 13 дней

Яблоки до 80 дней

Груши до 55 дней

Ежевика до 3 дней

Финики до 180 дней

Земляника до 7 дней

Инжир до 7 дней

Черника до 9 дней

Малина до 3 дней

Смородина до 7 дней

Вишня, сладкая до 14 дней

Киви до 80 дней

Персики до 13 дней

Сливы до 20 дней

Брусника до 60 дней

Ревень до 13 дней

Крыжовник до 13 дней

Виноград до 29 дней

10

5.5.4 Регулировка температуры

В Отделение BioFresh температура автоматически регулируется чуть выше 0 °C.

Можно установить несколько более низкую или более высокую температуру. Температура регулируется от b1

(самая низкая температура) до b9 (самая высокая температура). Предварительно установлено значение b5. При установке значений от b1 до b4 температура может упасть ниже 0 ° C, так что продукты слегка заморозятся.

u

Установка более высокой температуры: нажмите кнопку настройки Up отделения BioFresh

u

Установка более низкой температуры: Нажмите кнопку настройки Down отделения BioFresh

w

При первом нажатии на индикации температуры BioFresh появится предыдущее значение.

u

Поэтапное изменение температуры: коротко нажимайте клавишу.

-или-

u

Непрерывное изменение температуры: удерживайте клавишу нажатой.

w

Во время настройки на индикаторе отображаются значения b1 – b9.

w

Прибл. через 5 секунд после последнего нажатия кнопки на индикации появляется фактическая температура. Температура медленно выйдет на новое значение.

Fig. 3 (3)

Fig. 3 (4)

.

Обслуживание

u

У снятого выдвижного ящика крышку тором влажности освободите из фиксаторов сверху, извлеките вперед.

u

Установите крышки выдвижного ящика речные ребра крышки выдвижного ящика вставьте снизу в задние направляющие, защелкните спереди фиксатор в направляющей.

u

Выдвижные ящики ляющие и вдвиньте полностью до ясно слышимого защелкивания.

w

У самого нижнего выдвижного ящика дополнительно защелкивается фиксатор выдвижного ящика, и ящик для овощей надежно фиксируется на телескопических направляющих.

Fig. 12 (1)

5.6 Морозильное отделение

В морозильном отделении можно хранить уже замороженные продукты, готовить кубики льда и замораживать свежие продукты.

Fig. 11 (2)

с регуля-

Fig. 12

Fig. 12 (2)

установите на направ-

: попе-

5.5.5 BioCool

BioCool означает включение максимальной мощности охлаждения. Используйте BioCool для быстрого охлаждения большого количества продуктов.

BioCool предполагает немного большее потребление электроэнергии.

BioCool включить

u

Коротко нажмите кнопку BioCool

w

Горит светодиод символа BioCool

BioCool выключить

u

Коротко нажмите кнопку BioCool

w

Гаснет светодиод символа BioCool

Fig. 3 (1)

Fig. 3 (5)

Fig. 3 (1)

Fig. 3 (5)

.

5.5.6 Регулировка влажности в отделении

HydroSafe

u

низкая влажность воздуха:

сдвиньте регулятор влево.

u

высокая влажность воздуха

сдвиньте регулятор вправо.

5.5.7 Выдвижные ящики

5.6.1 Замораживание продуктов

Можно в течение 24 часов заморозить столько килограммов свежих продуктов, сколько указано на заводской табличке у значка "Производительность по замораживанию ... кг/24 часа".

Нагрузка на отдельный выдвижной ящик и на пластину не должна превышать 25 кг.

ОСТОРОЖНО

Опасность травмы осколками стекла! Бутылки и банки с напитками при замораживании могут взорваться. Это в особенности относится к газированным напиткам.

u

Не замораживайте бутылки и банки с напитками!

w

Температура морозильника начнет опускаться, устройство будет работать с максимальной охлаждающей мощностью.

u

Продукты в упаковке уложите непосредственно на подставки и после замораживания поместите в

выдвижные ящики. Для того, чтобы продукты быстро промерзали полностью, не кладите в каждый пакет больше следующего количества:

- фрукты, овощи до 1 кг

- мясо до 2,5 кг

u

Упакуйте разделенные на порции продукты в пакеты для

замораживания, контейнеры для многократного исполь-

зования из пластмассы, металла или алюминия.

u

Выдвижные ящики

u

Затем приподнимте выдвижной ящик сзади, потяните вперёд и поднимите.

w

У самого нижнего выдвижного ящика дополнительно разъединяется фиксатор выдвижного ящика и выдвижной ящик может быть снят.

Fig. 11 (1)

извлеките до упора.

Fig. 11

5.6.2 Размораживание продуктов

- в холодильном отделении

- при комнатной температуре

- в микроволновой печи

- в духовке/в аэрогриле

u

Размороженные продукты замораживайте снова только

в исключительных случаях.

11

Обслуживание

5.6.3 Регулировка температуры в морозильном отделении

В серийном варианте устройство отрегулировано для работы в нормальном режиме.

Температура может быть установлена от -14 °C до -28 °C, рекомендуется -18 °C.

u

Установка более высокой температуры: нажмите кнопку настройки Up морозильного отделения

u

Установка более низкой температуры: нажмите кнопку настройки Down морозильного отделения

w

При первом нажатии на индикаторе температуры морозильного отделения отображается прежнее значение..

u

Температуру меняйте ступенями по 1 °C: коротко нажимайте клавишу.

-или-

u

Непрерывное изменение температуры: удерживайте клавишу нажатой.

w

Во время настройки задаваемое значение мигает.

w

Прибл. через 5 секунд после последнего нажатия кнопки на индикации появляется фактическая температура. Температура медленно выйдет на новое значение.

5.6.4 SuperFrost

С помощью этой функции можно быстро полностью заморозить свежие продукты. Устройство работает с максимальной мощностью охлаждения, из-за этого временно могут усилиться шумы при работе холодильного агрегата.

Можно в течение 24 часов заморозить столько килограммов свежих продуктов, сколько указано на заводской табличке у значка "Производительность по замораживанию ... кг/24 часа". Это максимальное количество замораживаемых продуктов может быть различным в зависимости от модели и климатического класса.

Режим SuperFrost - работа

SuperFrost не следует включать в следующих случаях:

- при закладке уже замороженных изделий

- при замораживании ежедневно до 2 кг свежих продуктов

u

Один раз коротко нажмите кнопку SuperFrost

w

Горит светодиод символа SuperFrost

w

Температура морозильника начнет опускаться, устройство будет работать с максимальной охлаждающей мощностью. При небольшом количестве замораживаемых продуктов:

u

подождите прибл. 6 часа.

u

Уложите свежие продукты в верхние ящики. При максимальном количестве замораживаемых продуктов:

u

подождите прибл. 24 часа.

w

SuperFrost выключается автоматически. В зависимости от количества заложенных продуктов, не ранее, чем через 30, и не позднее, чем через 65 часов.

w

Гаснет светодиод символа SuperFrost

w

Устройство продолжает работать в обычном энергосберегающем режиме.

5.6.5 Выдвижные ящики

Указание

При недостаточной вентиляции потребление электроэнергии повышается и мощность охлаждения снижается. Для устройств с NoFrost:

u

самый нижний выдвижной ящик оставьте в устройстве!

u

Вентиляционный воздушный зазор на задней стенке всегда должен оставаться свободным!

Fig. 3 (8)

Fig. 3 (9)

Fig. 3 (19)

.

Fig. 3 (11)

.

u

Чтобы хранить замороженные продукты непосредственно на съемных полках: выдвижной ящик потяните на себя и извлеките.

5.6.6 Съёмные полки

u

Извлечение съёмных полок: приподнимите спереди и извлеките.

u

Установка съёмных полок на место: просто вдвиньте до упора.

5.6.7 VarioSpace

В дополнение к выдвижным ящиками можно извлечь также и съемные полки. Т.о. будет место для замораживания крупных продуктов. Благодаря этому можно замораживать птицу, мясо, большие части туш и высокие хлебобулочные изделия, а затем использовать их целиком.

u

Вес продуктов для замораживания, уложенных в отдельный выдвижной ящик или на полку, не должен превышать 25 кг.

5.6.8 Информационная табличка

.

Fig. 13

(1) Готовые блюда, моро-

женое

(2) Свинина, рыба (5) Дичь, грибы (3) Фрукты, овощи (6) Птица, говядина / теля-

Числа обозначают срок хранения в месяцах для многих видов замороженных продуктов. Указанные сроки хранения являются ориентировочными.

(4) Колбаса, хлеб

тина

5.6.9 Аккумуляторы холода

При отсутствии напряжения аккумуляторы холода предотвращают слишком быстрое повышение температуры.

Использование аккумуляторов холода

u

Уложите аккумуляторы холода компактно в морозильное отделение.

u

Замороженные аккумуляторы холода уложите в верхний передний отсек морозильного отделения на продукты для замораживания.

12

Уход

5.6.10 IceMaker

IceMaker находится в самом верхнем выдвижном ящике морозильного отделения. На выдвижном ящике имеется табличка "IceMaker". Убедитесь, что выполнены следующие условия:

Устройство стоит горизонтально.

-

Устройство включено.

-

Морозильное отделение включено.

-

IceMaker подсоединен к системе водоснабжения.

-

Включение IceMaker

u

Вытяните выдвижной ящик.

u

Нажмите и удерживайте кнопку On/Off чтобы светодиод

u

Вдвиньте выдвижной ящик.

w

Горит светодиод символа IceMaker

Указание

u

IceMaker производит только кубики льда, если выдвижной ящик полностью закрыт.

Приготовление кубиков льда

Производственная мощность зависит от температуры замораживания Чем ниже температура, тем больше кубиков льда можно приготовить в определенный период времени.

Кубики льда падают из IceMaker в выдвижной ящик. Когда достигается определенный уровень заполнения, процесс изготовления кубиков льда прекращается.

Если требуется большое количество кубиков льда, то заполненный выдвижной ящик IceMaker можно заменить на соседний. Если выдвижной ящик закрыт, то IceMaker автоматически снова начинает приготовление кубиков льда.

После того, как IceMaker был включен в первый раз, может пройти 24 часа до того, как будут приготовлены первые кубики льда.

Указание

Если устройство используется впервые или не использовалось на протяжении длительного периода времени, IceMaker следует прополоскать, чтобы удалить всевозможные частицы.

u

Поэтому кубики льда, которые производятся в течение первых 24 часов, не использовать и не употреблять.

Выключение IceMaker

Если кубики льда не требуются, можно выключить IceMaker независимо от морозильного отделения.

Если IceMaker выключен, то его выдвижной ящик также можно использовать для замораживания и хранения продуктов.

u

Нажмите и удерживайте кнопку On/Off примерно 1 секунду так, чтобы светодиод погас.

w

Гаснет светодиод символа IceMaker

u

Очистить IceMaker.

w

Это обеспечивает удаление остатков воды или льда в IceMaker.

Настройка продолжительности подачи воды

Можно задать время открывания клапана на IceMaker, если, например, давление воды слишком низкое или высокое.

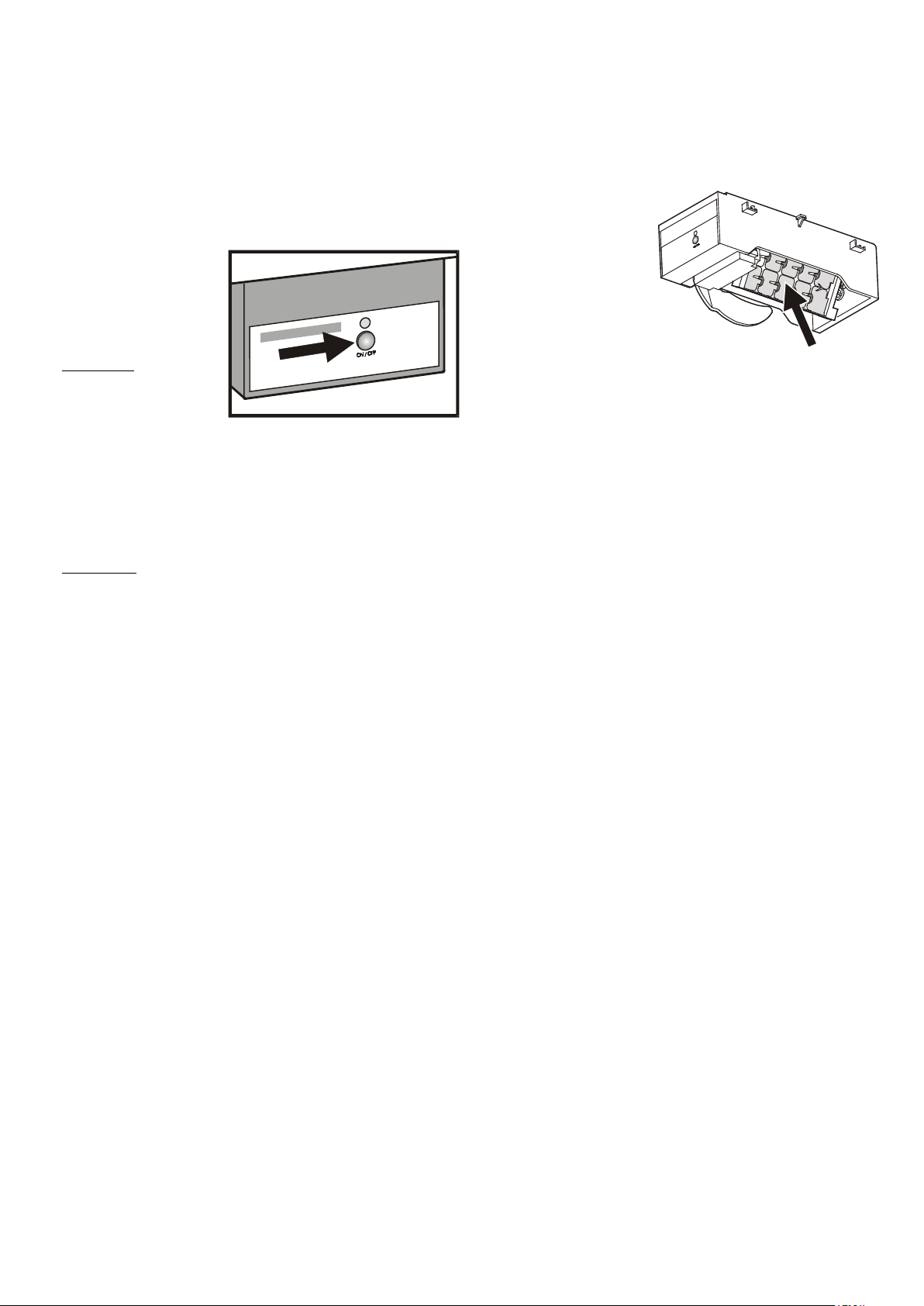

Fig. 14 (2)

Fig. 14

загорелся.

Fig. 3 (7)

Fig. 14 (1)

.

так,

Продолжительность подачи воды регулируется в несколько ступеней от E1 (короткое время подачи) до E8 (длительное

время подачи).

u

Активация режима настройки: удерживайте кнопку

SuperFrost

w

На индикации появляется c.

w

Символ меню

u

Кнопкой настройки Up морозильного отделения

Fig. 3 (8)

ления

u

Подтвердить: Коротко нажмите кнопку SuperFrost

Fig. 3 (11)

u

Увеличение времени подачи воды: нажмите

кнопку настройки Up морозильного отделения

Fig. 3 (8)

u

Уменьшение времени подачи воды: нажмите

кнопку настройки Down морозильного отде-

ления

u

Подтвердить: нажмите кнопку SuperFrost

Fig. 3 (11)

u

Выход из режима настройки: нажмите кнопку On/Off

морозильного отделения

-или-

u

Подождите 2 минуты.

Fig. 3 (11)

и кнопкой настройки Down морозильного отде-

Fig. 3 (9)

.

Fig. 3 (9)

.

прибл. 5 секунд.

Fig. 3 (15)

выберите E.

.

горит.

Fig. 3 (10)

.

6 Уход

6.1 Размораживание с помощью NoFrost

Система NoFrost размораживает устройство автоматически.

Отделение BioFresh:

Талая вода испаряется благодаря теплу компрессора. Наличие капель воды на задней стенке функционально обосновано и полностью нормально.

Морозильное отделение:

Влага конденсируется на испарителе, периодически размораживается и испаряется.

u

Устройство необязательно размораживать вручную.

6.2 Чистка устройства

Перед чисткой:

ОСТОРОЖНО

Опасность травмы и повреждения горячим паром! Горячий пар может повредить поверхности и вызывать ожоги.

u

Не используйте устройства очистки горячим паром!

13

Уход

ВНИМАНИЕ

Неправильная чистка ведёт к повреждению устройства!

u

Используйте только неконцентрированные чистящие средства.

u

Запрещается использовать губки с трущим или царапающим покрытием, а также стальную вату.

u

Не используйте чистящие средства, содержащие песок, хлор, химикаты или кислоту.

u

Не используйте химические растворители.

u

Не допускайте повреждения заводской табличке на внутренней стороне устройства или её удаления. Она имеет значение для сервисной службы.

u

Не допускайте обрыва кабеля или других узлов, их изгибания или повреждения.

u

Не допускайте попадания используемой для чистки воды в желоба для стока, на вентиляционные решетки и электрические узлы.

u

Разгрузите устройство.

u

Извлеките сетевую вилку.

- Используйте мягкую ткань и универсальное чистящее средство с нейтральным значением рН.

- Внутри устройства используйте только чистящие средства и средства ухода, безопасные для продуктов.

Наружные поверхности и внутренняя камера:

u

Регулярно очищайте вентиляционную решетку.

w

Осевшая пыль повышает расход электроэнергии.

u

Пластмассовые наружные и внутренние поверхности очищайте вручную чуть теплой водой с небольшим количеством моющего средства.

ВНИМАНИЕ

Дверцы из высококачественной стали имеют специальное покрытие, их нельзя обрабатывать средством для ухода, входящим в комплект поставки.

В противном случае покрытие будет поцарапано.

u

Протирайте покрытие поверхностей двери только мягкой, чистой тряпкой. При сильном загрязнении используйте небольшое количество воды или нейтрального чистящего средства. Опционально также можно использовать микрофибровую салфетку.

u

Боковые стенки из высококачественной стали при загрязнении можно очищать обычным средством для очистки специальной стали. Затем средство по уходу за изделиями из высококачественной стали из комплекта поставки равномерно нанесите в направлении шлифовки.

u

Лакированные боковые стенки протирайте только мягкой, чистой тряпкой. При сильном загрязнении используйте небольшое количество воды или нейтрального чистящего средства. Опционально также можно использовать микрофибровую салфетку.

Не наносите средство для очистки специальной стали на стеклянные или пластмассовые поверхности, чтобы их не поцарапать. Наличие изначально более темных мест и более интенсивной окраски поверхностей из высококачественной стали является нормальным явлением.

u

Очистка отверстия для стока талой воды: Удалите отложения, используя тонкие вспомогательные средства, например, ватные палочки.

После чистки:

u

Протрите насухо устройство и детали оборудования.

u

Снова подсоедините устройство к сети и включите.

u

Включите функцию SuperFrost (см. 5.6.4) . Если температура достаточно низкая:

u

снова заложите продукты.

6.3 Очистка IceMaker

Выдвижной ящик IceMaker должен быть пустым и закрытым.

u

Активация режима настройки: удерживайте кнопку SuperFrost

w

На индикации появляется c.

w

Символ меню

u

Кнопкой настройки Up морозильного отделения

Fig. 3 (8)

отделения

u

Подтвердить: нажмите кнопку SuperFrost

u

Кнопкой настройки Up морозильного отделения морозильного отделения Ic.

u

Подтвердить: нажмите кнопку SuperFrost

Fig. 3 (11)

w

IceMaker перемещается в позицию очистки и выключается.

u

Выход из режима настройки: нажмите кнопку On/Off морозильного отделения

-или-

u

Подождите 2 минуты.

w

На индикаторе снова появляется показание температуры.

u

Извлеките выдвижной ящик.

u

Промойте емкость для льда и выдвижной ящик теплой водой. При необходимости используйте мягкое чистящее средство. Затем сполосните.

u

Установите выдвижной ящик на место. Если использовалось моющее средство:

u

выбросьте первые три партии кубиков льда, чтобы удалить остатки моющего средства.

Либо дайте IceMaker выключиться в этом положении, либо включите его снова (см. 5.6.10) .

Fig. 3 (11)

или кнопкой настройки Down морозильного

Fig. 3 (9)

Fig. 3 (8)

.

прибл. 5 секунд.

Fig. 3 (15)

или кнопкой настройки Down

горит

выберите I.

Fig. 3 (9)

Fig. 3 (10)

выберите

.

Fig. 3 (11)

.

6.4 Сервисная служба

Сначала проверьте, не можете ли Вы сами устранить неисправность на основании информации (см. Неисправности). Если нет, то обратитесь в сервисную службу. Адрес имеется в прилагаемом указателе сервисных служб.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы из-за неквалифицированно выполненного ремонта!

u

Ремонт и вмешательство в устройство и работы на сетевом кабеле, не указанные однозначно (см. Уход), разрешается выполнять только специалисту сервисной службы.

Детали оборудования:

u

Детали оборудования очистите вручную чуть теплой водой с небольшим количеством моющего средства.

u

Для очистки снимите опорные шины половинок стеклянных полок.

14

u

Наименование устройства сервисный №

Fig. 15 (2)

№

Fig. 15 (3)

с заводской таблички. Заводская табличка находится внутри устройства слева.

Fig. 15 (1)

и серийный

считайте

,

Fig. 15

u

Обратитесь в сервисную службу и сообщите вид неисправности, наименование устройства сервисный №

w

Это позволит выполнить быстрое и целенаправленное обслуживание.

u

До прибытия специалиста сервисной службы держите устройство закрытым.

w

Продукты дольше останутся холодными.

u

Извлеките сетевую вилку (не тяните при этом за соединительный кабель) или выключите предохранитель.

Fig. 15 (2)

и серийный №

Fig. 15 (1)

Fig. 15 (3)

.

7 Неисправности

Данное устройство сконструировано и изготовлено так, чтобы обеспечить безопасность функционирования и длительный срок службы. Если, всё же, при эксплуатации возникла неисправность, то проверьте, не вызвана ли она ошибкой эксплуатации. В этом случае возникшие расходы должны быть отнесены на счет пользователя даже в период гарантийного обслуживания. Следующие неполадки пользователь может устранить самостоятельно:

Устройство не работает.

Устройство не включено.

→

Включить устройство.

u

Сетевая вилка неправильно вставлена в розетку.

→

Проверьте сетевую вилку.

u

Предохранитель розетки не в порядке.

→

Проверьте предохранитель.

u

Увеличилась продолжительность работы компрессора.

При небольшой потребности в холоде компрессор пере-

→

ключается на пониженные обороты. Хотя из-за этого возрастает продолжительность работы, в результате энергия сберегается. Для энергосберегающих моделей это нормальное

u

явление. SuperFrost включен.

→

Чтобы быстрее охладить продукты, компрессор рабо-

u

тает дольше. Это нормальное явление. BioCool включён.

→

Чтобы быстрее охладить продукты, компрессор рабо-

u

тает дольше. Это нормальное явление.

Слишком громкий шум.

Различные уровни скорости вращения компрессоров с

→

регулированием скорости вращения* могут приводить к возникновению различных шумов. Такой шум является нормальным явлением.

u

бульканье и плеск

Этот шум вызывает хладагент, текущий в холодильном

→

контуре. Этот шум является нормальным.

u

легкий щелчок

Этот шум возникает всегда, когда холодильный агрегат

→

(мотор) автоматически включается или выключается. Такой шум является нормальным явлением.

u

Неисправности

Гудение. На короткое время оно становится громче, когда холодильный агрегат (двигатель) включается.

При включенном SuperFrost при только что заложенных

→

продуктах или если дверь долго была открыта, мощность охлаждения автоматически возрастает. Такой шум является нормальным явлением.

u

При включенном BioCool при только что заложенных

→

продуктах или если дверь долго была открыта, мощность охлаждения автоматически возрастает. Такой шум является нормальным явлением.

u

Окружающая температура слишком высокая.

→

Решение: (см. 1.1)

u

,

Вибрационные шумы

Устройство стоит на полу в неустойчивом положении.

→

Из-за этого близстоящая мебель или предметы вибрируют при работе холодильного агрегата.

u

Немного сдвиньте устройство, отрегулируйте его положение с помощью опор.

u

Бутылки и емкости соприкасаются.

На индикаторе температуры появляется: F0 - F9

имеет место неисправность.

→

Обратитесь в сервисную службу (см. Уход).

u

На индикаторе температуры появляется:FE

имеет место неисправность.

→

Обратитесь в сервисную службу (см. Уход).

u

На индикации температуры горит "Отключение электропитания"

яется самая высокая температура, зафиксированная во время отключения электропитания.

Из-за отключения электропитания или прерывания

→

подачи напряжения температура морозильного отделения за последние часы или дни была слишком высокой. После окончания перерыва в подаче электропитания устройство снова заработает в соответствии с последним заданным значением температуры.

u

Удаление индикации самой высокой температуры: Нажмите кнопку Alarm

u

Проверьте качество продуктов. Испортившиеся продукты более не употребляйте. Размороженные продукты не замораживайте снова.

На индикации температуры горит DEMO.

Активирован демонстрационный режим.

→

Обратитесь в сервисную службу (см. Уход).

u

Ледогенератор IceMaker не включается.

Устройство и, тем самым, IceMaker не подключены.

→

Подключите устройство (см. Ввод в работу).

u

IceMaker не делает кубиков льда.

IceMaker не включен.

→

Включите IceMaker.

u

Выдвижной ящик IceMaker закрыт неплотно.

→

Правильно закройте выдвижной ящик.

u

Вентиль для подачи воды не открыт.

→

Откройте вентиль для подачи воды.

u

Температура недостаточно низкая.

Дверь устройства неплотно закрыта.

→

Закройте дверь устройства.

u

Недостаточная вентиляция.

→

Очистите вентиляционные решетки.

u

Окружающая температура слишком высокая.

→

Решение: (см. 1.1) .

u

Устройство открывали слишком часто или надолго.

→

Подождите, возможно сама собой восстановится

u

нужная температура. Если это не происходит, обратитесь в сервисную службу (см. Уход).

На индикации температуры появл-

Fig. 3 (12)

.

15

Вывод из работы

Слишком большое количество свежих продуктов было

→

заложено безSuperFrost . Решение: (см. 5.6.4)

u

Температура установлена неправильно.

→

Установите более низкую температуру и проверьте

u

через 24 часа. Устройство установлено вблизи источника тепла.

→

Решение: (см. Ввод в работу).

u

Внутреннее освещение не работает.

Устройство не включено.

→

Включить устройство.

u

Дверца была открыта дольше 15 минут.

→

При открытой двери внутреннее освещение автомати-

u

чески выключается приблизительно через 15 минут. Неисправен светодиод освещения или повреждена

→

крышка:

ПРЕДУПРЕЖДЕНИЕ

Опасность удара электрическим током! Под крышкой находятся токоведущие узлы.

u

Для замены или ремонта светодиодов внутреннего освещения привлекайте только специалистов сервисной службы или персонал, имеющий соответствующую квалификацию.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы лазерным излучением класса 1М.

u

Когда крышка снята, не смотрите внутрь.

w

Индикация температуры отделения BioFresh горит. Отделение BioFresh выключено.

Fig. 3 (6)

не

8.2 Отключение

u

Разгрузите устройство.

u

Установите IceMaker в положение очистки (см. Уход).

u

Извлеките сетевую вилку.

u

Вычистите устройство (см. 6.2) .

u

Оставьте дверь устройства открытой, тогда не будут возникать неприятные запахи.

9 Утилизация устройства

Оно содержит материалы, представляющие ценность, и поэтому должно быть доставлено на пункт сбора, отличный от пункта сбора обычного бытового мусора. Утилизация старого оборудования должна быть выполнена надлежащим образом в соответствии с действующими на месте использования предписаниями.

При вывозе устройства, отслужившего свой срок, не повредите контур хладагента, т.к. в результате этого хладагент (тип указан на заводской табличке) и масло могут неконтролируемо выйти наружу.

u

Приведите устройство в состояние, непригодное для употребления.

u

Извлеките сетевую вилку.

u

Отрежьте соединительный кабель.

8 Вывод из работы

8.1 Выключение устройства

Указание

u

Чтобы полностью выключить устройство, необходимо выключить только морозильное отделение.

8.1.1 Выключение морозильного отделения

u

Кнопку "On/Off Gefrierteil" прибл. 2 секунды.

w

Индикаторы температуры не горят. Устройство выключено.

8.1.2 Выключение отделения BioFresh

u

Кнопку "On/Off BioFresh-Teil" прибл. 2 секунды.

Fig. 3 (10)

Fig. 3 (2)

удерживайте

10 Информация об изготовителе / Гарантийное свидетельство

Liebherr-Hausgeraete Ochsenhausen GmbH

D-88411 Оксенхаузен

Меммингер Штрассе 77-79

Германия

16

Информация об изготовителе / Гарантийное свидетельство

17

Информация об изготовителе / Гарантийное свидетельство

18

Руководство по монтажу и эксплуатации

Холодильный шкаф

101209

SKes/Sk/K/Kes 36...42 ... 6

7084444 - 02

Основные отличительные особенности устройства

Содержание

1 Основные отличительные особенности

устройства............................................................. 2

1.1 Краткое описание устройства и оборудования

................................................................................. 2

1.2 Область применения устройства.......................... 3

1.3 Декларация соответствия..................................... 3

1.4 Габариты для установки........................................ 3

1.5 Экономия электроэнергии.................................... 3

1.6 HomeDialog............................................................. 3

2 Общие указания по технике безопасности

................................................................................. 3

3 Органы управления и индикации..................... 4

3.1 Приборы контроля и управления.......................... 4

3.2 Индикатор температуры........................................ 4

4 Ввод в работу....................................................... 4

4.1 Перевешивание дверей......................................... 4

4.2 Установка в кухонную стенку................................ 6

4.3 Транспортировка устройства................................ 6

4.4 Установка устройства............................................ 6

4.5 Упаковку утилизируйте надлежащим образом

................................................................................. 7

4.6 Подключение устройства...................................... 7

4.7 Включение устройства........................................... 7

5 Обслуживание...................................................... 7

5.1 Регулировка яркости индикатора температуры

................................................................................. 7

5.2 Защита от детей..................................................... 8

5.3 Аварийный сигнал открытой двери...................... 8

5.4 Охлаждение продуктов......................................... 8

5.5 Регулировка температуры..................................... 8

5.6 SuperCool................................................................ 8

5.7 Вентилятор............................................................. 8

5.8 Перемещение съемных полок............................... 9

5.9 Используйте разделяемую полку......................... 9

5.10 Перестановка полок на двери............................... 9

5.11 Извлечение держателя для бутылок.................... 9

5.12 Ёмкости для овощей.............................................. 9

6 Уход........................................................................ 9

6.1 Чистка устройства.................................................. 9

6.2 Замена внутреннего освещения с лампой

накаливания........................................................... 10

6.3 Замена внутреннего освещения с лампой

накаливания........................................................... 10

6.4 Сервисная служба................................................. 11

7 Неисправности..................................................... 11

8 Вывод из работы................................................. 12

8.1 Выключение устройства........................................ 12

8.2 Отключение............................................................ 12

9 Утилизация устройства...................................... 12

10 Информация об изготовителе / Гарантийное

свидетельство...................................................... 12

Изготовитель постоянно работает над дальнейшим развитием всех типов и моделей. Поэтому мы рассчитываем на понимание в том, что мы оставляем за собой право изменять форму, оборудование и технику.

Чтобы познакомиться со всеми полезными возможностями данного нового устройства, пожалуйста, прочитайте внимательно указания в этом руководстве.

Данное руководство действительно для множества моделей, поэтому для конкретной модели возможны некоторые отклонения. Разделы, относящиеся только к определенным устройствам, помечены знаком "звездочка" (*).

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

1 Основные отличительные особенности устройства

1.1 Краткое описание устройства и оборудования

Указание

u

Рассортировать продукты, как показано на рисунке. Так устройство работает с экономией энергии.

u

Места для хранения, выдвижные ящики или корзины в состоянии поставки расположены для оптимального энергосбережения.

Fig. 1

(1) Панель управления (9) Полка для хранения

бутылок

(2) Потолочное осве-

щение

(3) Вентилятор (11) Стеклянная пластина (4) Полка с ящичками,

съёмная

(5) Стеклянные полки,

перемещаемые

(6) Дверная полка для

консервов, перемещаемая

(7) Стеклянная полка,

секционная перемещаемая

(8) Дверная полка для

бутылок, перемещаемая

(10) Желоб для сток талой

воды

(12) Заводская табличка

(13) Наиболее холодная зона

(14) Ящик для овощей

(15) Опорная ножка, регули-

руемая по высоте*

2

Общие указания по технике безопасности

1.2 Область применения устройства

Устройство предназначено исключительно для охлаждения продуктов.

В случае профессионального охлаждения продуктов следует соблюдать соответствующие правила. Устройство не предназначено для хранения и охлаждения медикаментов, плазмы крови, лабораторных препаратов или похожих веществ, лежащих в основе директивы медицинской продукции 2007/47/EG. Неправильное использование устройства может привести к повреждениям хранящихся изделий или к их порче. Устройство не подходит для эксплуатации во взрывоопасной области.

Устройство предназначено для эксплуатации в ограниченном диапазоне температуры окружающей среды в зависимости от климатического класса. Климатический класс, соответствующий Вашему устройству, указан на заводской табличке.

Указание

u

Выдерживайте указанную температуру окружающего воздуха, иначе мощность охлаждения снижается.

Климатический класс

SN 10 °C до 32 °C

N 16 °C до 32 °C

ST 16 °C до 38 °C

T 16 °C до 43 °C

для температуры окружающего воздуха

Наименование H (мм)

K 36 1655

K 42 1852

1.5 Экономия электроэнергии

Всегда следите за хорошим притоком и оттоком воздуха.

-

Не закрывайте вентиляционные отверстия/ решетки. Вентиляционный воздушный зазор должен всегда оста-

-

ваться открытым. Избегайте устанавливать устройство в зоне прямых

-

солнечных лучей, рядом с плитой, системой отопления и другими аналогичными приборами. Потребление электроэнергии зависит от условий в меcте

-

установки, например, температуры окружающей среды (см. 1.2) . Открывайте устройство на предельно короткое время.

-

Сортируйте продукты при размещении.

-

Храните все продукты хорошо запакованными и закры-

-

тыми. Это поможет избежать образования инея. Закладка теплых блюд: сначала дайте им остыть до

-

комнатной температуры. Осевшая пыль повышает расход электроэнергии:

Холодильную установку с теплооб-

-

менником – металлическая решетка

на задней стенке устройства – один

раз в год следует очищать от пыли.

1.3 Декларация соответствия

Контур хладагента проверен на герметичность. Устройство отвечает соответствующим предписаниям по технике безопасности, а также директивам ЕС 2006/95/EG и 2004/108/EG.

1.4 Габариты для установки

Fig. 2

1.6 HomeDialog

В зависимости от модели и оборудования устройство может быть оснащено дополнительными модулями для системы HomeDialog или серийным интерфейсом (RS 232). Модули можно приобрести в специализированных магазинах.

Более подробная информация имеется в Интернете на сайте www.liebherr.com.

2 Общие указания по технике безопасности

Опасности для пользователя:

Данное устройство не предназначено для использо-

-

вания людьми (в том числе детьми) с психическими

отклонениями, с нарушенной функцией органов чувств и

сознания или людьми, которые не обладают доста-

точным опытом и знаниями. Если это все же происходит,

то лицо, ответственное за безопасность такого пользо-

вателя, должно научить его обхождению с устройством

и наблюдать за ним первое время. Наблюдайте за

детьми, чтобы они не играли с устройством.

При появлении неисправности извлеките сетевую вилку

-

(не тяните при этом за соединительный кабель) или

выключите предохранитель.

Ремонт и вмешательство в устройство и замену сетевого

-

кабеля разрешается выполнять только работнику

сервисной службы или другому специалисту, прошед-

шему соответствующее обучение.

При отключении от сети всегда беритесь за вилку. Не

-

тяните за кабель.

Устанавливайте и подключайте устройство только в

-

соответствии указаниями руководства по эксплуатации.

Тщательно сохраняйте данное руководство и при необ-

-

ходимости передайте его следующему владельцу.

3

Органы управления и индикации

Опасность пожара

Содержащийся в устройстве хладагент R 600a неопасен

-

для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.

Не повреждайте трубопроводы контура хладагента.

•

Не пользуйтесь внутри устройства открытым огнем

•

или источником искр. Внутри устройства не пользуйтесь электрическими

•

приборами (например, устройства для очистки паром, нагревательные приборы, устройства для приготовления мороженого и т.д.). Если хладагент вытекает: удалите с места утечки

•

источники открытого огня или искр. Извлеките сетевую вилку. Хорошо проветрите помещение. Обратитесь в сервисную службу

Не храните в устройстве взрывоопасные вещества или

-

аэрозольные баллончики с горючими газообразующими средствами, такими как, например, пропан, бутан, пентан и т.д. Соответствующие аэрозольные баллончики можно распознать по надпечатке со сведениями о содержимом или по значку пламени. Случайно выделившиеся газы могут воспламениться при контакте с электрическими узлами. Не ставьте на устройство или в него свечи, лампы и

-

другие предметы с открытым пламенем. Жидкости с большим содержанием спирта храните

-

только плотно закрытыми и в стоячем положении. Случайно вылившийся спирт может воспламениться при контакте с электрическими узлами.

Опасность падения и опрокидывания:

Не используйте основание устройства, выдвижные

-

ящики, двери и т.п. в качестве подножки или опоры. Это особенно касается детей.

Опасность пищевого отравления:

Не употребляйте продукты с превышенным сроком

-

хранения.

Опасность обморожения, онемения и появления болезненных ощущений:

Избегайте продолжительного контакта кожи с холод-

-

ными поверхностями или охлажденными / замороженными продуктами или примите меры защиты, например, наденьте перчатки. Не потребляйте пищевой лед, особенно замерзшую воду или кубики льда, сразу после их извлечения и слишком холодными.

Соблюдайте специальные указания, помещенные в других главах:

ОПАСНОСТЬ

ПРЕДУПРЕЖДЕНИЕ

ОСТОРОЖНО

ВНИМАНИЕобозначает опасную ситуацию,

Указание обозначает полезные указания и

обозначает непосредственную опасную ситуацию, которая, если не будет устранена, приведет к смерти или тяжелым травмам.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к смерти или тяжелой травме.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к травмам легкой или средней тяжести.

которая, если не будет устранена, может привести к повреждению имущества.

советы.

3 Органы управления и индикации

3.1 Приборы контроля и управления

Fig. 3

(1) Кнопка аварийного

сигнала

(2) Кнопка SuperCool (9) Индикация температуры (3) Кнопка On/Off (10) Символ "Вентиляция" (4) Символ Alarm (11)Символ "Защита от

(5) Символ "Меню" (12)Символ SuperCool (6) Кнопка настройки

Down

(7) Кнопка настройки Up

(8) Кнопка Ventilation

детей"

(13) Символ "HomeDialog"

3.2 Индикатор температуры

В нормальном режиме работы появляется следующая индикация:

средняя температура охлаждения

-

Следующая индикация указывает на неисправность: Возможные причины и меры по устранению: (см. Неисправности).

F0 - F9

-

4 Ввод в работу

4.1 Перевешивание дверей

При необходимости можно изменить направление открывания двери:

ВНИМАНИЕ

Опасность повреждения под действием конденсата устройств, установленных Side-by-Side (бок о бок)! Если устройство Side-by-Side (S...) устанавливается вместе со вторым устройством (в качестве комбинации SBS) ограничитель хода дверцы должен оставаться в состоянии поставки.

u

Не меняйте ограничитель хода дверцы.

Убедитесь, что подготовлен следующий инструмент:

Torx 25

q

Torx 15

q

Отвертка

q

При необходимости аккумуляторный шуруповерт

q

При необходимости привлеките второго человека для

q

монтажной работы

4.1.1 Снятие двери

Указание

u

Уберите продукты с полочек на дверце, прежде чем снимать дверцу, чтобы продукты не упали.

4

Fig. 4

u

Закройте дверь.

u

Крышку

u

Снимите крышку

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

Fig. 4 (10)

Fig. 4 (11)

ОСТОРОЖНО

снимите движением вперед и вверх.

.

Ввод в работу

u

Снова слегка наклоните

устройство назад и снова

установите опорный

палец

Fig. 6 (22)

брина должна быть

расположена спереди.

u

Установите крышку

Fig. 5 (27)

ложной стороне.*

Опасность травмы при опрокидывании двери!

u

Предохранитель

кронштейне, чтобы опорный палец и двери были защи-

щены от выпадения.

u

на противопо-

ОСТОРОЖНО

. Зазу-

(21)

нужно зафиксировать сбоку на

Fig. 6

u

Открутите верхний опорный кронштейн Torx 25)

u

Дверь приподнимите и отставьте в сторону.

Fig. 4 (13)

и вытяните вверх.

Fig. 4 (12)

4.1.2 Перестановка опорных деталей

u

Предохранитель

u

Снимите крышку

u

Полностью вверните регулируемую опору

u

При необходимости с помощью второго человека устройство слегка наклоните назад, чтобы удалить опорный палец.

u

Вытяните опорный палец этом следите за гнездом шарнира

u

Открутите опорный кронштейн

Fig. 5 (24)

u

Открутите опорную деталь

Fig. 5 (28)

стороне опорного кронштейна, снова прикрутите.

u

Осторожно приподнимите и переставьте крышку

Fig. 5 (25)

u

Снова прикрутите опорный кронштейн новой стороне шарнира, при необходимости с

помощью аккумуляторного шуруповерта с усилием 4 Нм.

.

и, переставив в отверстие на противоположной

со стороны ручки.

Fig. 5 (21)

Fig. 5 (27)

снимите движением вперед.

.*

Fig. 5 (22)

вниз и вперёд. При

Fig. 5 (20)

Fig. 5 (23)

Fig. 5 (26)

.

(3 шт. Torx 25)

(1 Torx 25)

Fig. 5 (23)

(2 шт.

Fig. 5

.

на

u

Снова защелкните предохранитель

кронштейне.

u

Наденьте гнездо шарнира

Fig. 5 (20)

(21)

.

на опорном

4.1.3 Перестановка ручки

u

Выведите из фиксатора дверцы пружинный зажим

Fig. 7 (34)

u

Извлеките пробку

переставьте.

и переставьте его на новую сторону шарнира.

Fig. 7 (30)

из опорной втулки дверцы и

Fig. 7

u

Снимите и переставьте на противоположную сторону

дверную ручку

пластины

u

При установке прижимных пластин на противоположной

стороне следите за правильной фиксацией.

Fig. 7 (31)

Fig. 7 (33)

.

, пробку

Fig. 7 (32)

и прижимные

4.1.4 Монтаж двери

u

Установите дверцу сверху на нижний опорный палец

Fig. 5 (22)

u

Закройте дверь.

u

Установите верхний опорный кронштейн

новой стороне шарнира и защелкните в дверце.

.

Fig. 4 (12)

на

5

Ввод в работу

u

Прикрутите верхний опорный кронштейн усилием мин. 4 Нм(2 шт. Torx 25) ходимости проделайте отверстия или используйте аккумуляторную отвертку.

u

Защёлкните крышку противоположной стороне.

Fig. 4 (10)

Fig. 4 (13)

и крышку

4.1.5 Выравнивание дверцы

u

При необходимости выровняйте дверцы через два продольных паза в нижнем опорном кронштейне

Fig. 5 (23)

выкрутите средний винт.

Опасность травмы при опрокидывании двери! Если опорные детали недостаточно хорошо прикручены, дверь может опрокинуться. Это может привести к значительным повреждениям. Кроме того, если дверь плотно не закрывается, устройство охлаждает неправильно.

u

Закрутить опорные кронштейны 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

параллельно корпусу устройства. Для этого

ПРЕДУПРЕЖДЕНИЕ

4.2 Установка в кухонную стенку

Fig. 4 (12)

. При необ-

Fig. 4 (11)

на

с

4.3 Транспортировка устройства

ОСТОРОЖНО

Опасность травмы и повреждений в результате ненадлежащей транспортировки!

u

Перевозите устройство в упаковке.

u

Перевозите устройство в стоячем положении.

u

Не транспортируйте устройство в одиночку.

4.4 Установка устройства

При повреждении устройства немедленно - до подключения

- обратитесь к поставщику. Пол на месте установки должен быть горизонтальным и

ровным. Избегайте устанавливать устройство в зоне прямых

солнечных лучей, рядом с плитой, системой отопления и другими аналогичными приборами.

Устройство всегда следует устанавливать непосредственно у стены.

Не устанавливайте устройство без помощника. Помещение для установки устройства согласно стандарту

EN 378 должно на каждые 8 г хладагента R 600a иметь объем 1 м3. Если помещение для установки устройства слишком мало, то в случае протечки в контуре хладагента может образоваться легковоспламеняющаяся газовоздушная смесь. Данные о количестве хладагента имеются на заводской табличке внутри устройства.

Fig. 8

(1) Дополнительный

шкафчик

(2) Устройство (4) Стенка

Устройство может быть окружено предметами кухонной обстановки. Чтобы уравнять устройство с кухонной стенкой, можно установить над устройством соответствующий дополнительный шкафчик

При комбинировании с обычными кухонными шкафами (глубина макс. 580 мм) устройство можно установить непосредственно рядом с кухонным шкафом устройства выступает по сторонам на 34 мм и по центру устройства на 50 мм относительно передней стенки кухонного шкафа. Поэтому ее можно свободно открывать и закрывать. Важно для вентиляции:

На задней стенке шкафчика должен быть вентиля-

-

ционный канал глубиной не менее 50 мм по всей ширине этого шкафчика. Поперечное сечение вентиляционного отверстия под

-

нижней панелью должно составлять не менее 300 см2. Чем больше площадь вентиляционного отверстия, тем

-

меньше электроэнергии потребляет устройство при работе.

Если устройство установлено на шарнирах у стены

Fig. 8 (4)

должно быть не менее 36 мм. Настолько выступает ручка при открытой дверце.

, то расстояние между устройством и стеной

(3) Кухонный шкаф

Fig. 8 (2)

Fig. 8 (1)

Fig. 8 (3)

по высоте

.

. Дверца

ПРЕДУПРЕЖДЕНИЕ

Опасность возгорания из-за влажности! Если токоведущие узлы или сетевой кабель становятся влажными, то это может привести к короткому замыканию.

u

Устройство предназначено для использования в закрытых помещениях. Запрещается использовать устройство на открытом воздухе или во влажных помещениях и в зоне разбрызгивания воды.

ПРЕДУПРЕЖДЕНИЕ

Опасность возгорания хладагента! Содержащийся в устройстве хладагент R 600a неопасен для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.

u

Не повреждайте трубопроводы контура хладагента.

ПРЕДУПРЕЖДЕНИЕ

Опасность пожара и повреждения!

u

Не ставьте на устройство приборы, выделяющие тепло, например, микроволновую печь, тостер и т.д.!

ПРЕДУПРЕЖДЕНИЕ

Опасность пожара и повреждения из-за заблокированных вентиляционных решеток!

u

Держите вентиляционные решетки всегда свободными. Всегда следите за хорошим притоком и оттоком воздуха!

u

Снимите соединительный кабель с задней стороны устройства. При этом необходимо удалить держатель кабеля, иначе возникнет вибрационный шум!

u

Снимите защитную пленку с внешней стороны устройства.*

6

ВНИМАНИЕ*

Дверцы из высококачественной стали имеют специальное покрытие, их нельзя обрабатывать средством для ухода, входящим в комплект поставки.

Обслуживание

u

Упаковочный материал отнесите в официальное место

сбора вторсырья.

4.6 Подключение устройства

В противном случае покрытие будет поцарапано.

u

Протирайте покрытие поверхностей двери только мягкой, чистой тряпкой.

u

Равномерно наносите средство по уходу за специальной сталью только на боковые стенки из высококаче- ственной стали в направлении шлифовки. Это облегчает последующую очистку.

u

Лакированные боковые стенки протирайте только мягкой, чистой тряпкой.

u

снимите защитную пленку со всех декоративных планок.*

u

Удалите все детали, защищавшие устройство при перевозке.

u

Упаковку утилизируйте надлежащим образом (см. 4.5) .

ВНИМАНИЕ

Опасность повреждения под действием конденсата! Если Ваше устройство не является устройством типа Sideby-Side (SBS):

u

не разрешается устанавливать данное устройство непосредственно рядом с другими холодильниками или морозильниками.

u

С помощью любого вильчатого ключа выведите устройство в устойчивое положение посредством регулируемых опор (A) и выровняйте его, используя уровень.

u

После этого подоприте подпорками дверь: Выворачивайте регулируемую опору на опорном кронштейне (В) до тех пор, пока она не будет опираться на пол, затем крутите далее по углом 90°. Если устройство Side-by-Side (S...) устанавливается вместе со вторым устройством (в качестве комбинации SBS, бок о бок):

u

действуйте согласно руководству по монтажу комбинации Side-by-Side. (принадлежности SBS-морозильника или SBS-холодильника с морозильным отделением)

Если устройство установлено в очень влажном помещении, то на внешней его стороне может образоваться конденсат.

u

Всегда следите за хорошим притоком и оттоком воздуха на месте установки.

4.5 Упаковку утилизируйте надлежащим образом

ПРЕДУПРЕЖДЕНИЕ

Опасность удушения упаковочным материалом и пленкой!

u

Не разрешайте детям играть с упаковочным материалом.

Упаковка изготовлена из материалов, пригодных для вторичного использования:

Гофрированный картон / картон

-

Фасонные детали из вспененного полистирола

-

Пленки и мешки из полиэтилена

-

Обвязочные ленты из полипропилена

-

ВНИМАНИЕ

Опасность повреждения электронного оборудования!

u

Не используйте автономные инверторы (преобразова-

тели постоянного тока в переменный или трехфазный

ток), либо энергосберегающие разъемы.

ПРЕДУПРЕЖДЕНИЕ

Опасность пожара и перегрева!

u

Не используйте удлинители или распределители.

Вид тока (переменный ток) и напряжение на месте установки должны соответствовать данным, приведенным на заводской табличке (см. Основные отличительные особенности устройства). Подключайте устройство только через надлежащим образом заземленную розетку с защитным контактом. Розетка должна быть защищена предохранителем 10 A или выше.

К ней должен быть обеспечен легкий доступ, чтобы в случае аварии устройство можно было легко отключить от сети.

u

Проверьте электрическое подключение.

u

Очистите устройство (см. 6.1) .

u

Вставьте вилку сетевого кабеля.

4.7 Включение устройства

u

нажмите кнопку On/Off

w

Индикатор температуры показывает текущую темпера-

туру.

w

Внутреннее освещение горит при открытой двери.

Fig. 3 (3)

.

5 Обслуживание

5.1 Регулировка яркости индикатора температуры

Яркость индикатора температуры можно регулировать в соответствии с условиями освещенности помещения.

5.1.1 Регулировка яркости

Яркость можно установить в диапазоне h0 (нет освещения) – h5 (максимальная яркость).

u

Активация режима настройки: удерживайте кнопку

SuperCool

w

На индикации появляется c.

w

Символ меню

u

Кнопкой настройки Up

Down

u

Подтвердить: Коротко нажмите кнопку SuperCool

Fig. 3 (2)

u

Увеличение яркости индикации: нажмите

кнопку настройки Up

u

Уменьшение яркости индикации:

нажмите кнопку настройки Down

Fig. 3 (6)

u

Подтвердить: нажмите кнопку SuperCool

Fig. 3 (2)

w

Яркость установлена на новое значение.

u

Выход из режима настройки: нажмите кнопку On/Off

Fig. 3 (3)

-или-

Fig. 3 (2)

Fig. 3 (6)

.

прибл. 5 секунд.

Fig. 3 (5)

выберите h.

горит.

Fig. 3 (7)

.

и кнопкой настройки

7

Обслуживание

u

Подождите 5 минуты.

w

На индикаторе снова появляется показание температуры.

5.2 Защита от детей

Используя функцию "Защита от детей", можно быть уверенным, что дети во время игры случайно не выключат устройство.

5.2.1 Задание защиты от детей

u

Активация режима настройки: удерживайте кнопку SuperCool

w

На индикации появляется c.

w

Символ меню

u

Коротко нажмитекнопку SuperCool ждения. На индикации появляется c1:

u

Для включения защиты от детей коротко нажмите клавишу SuperCool

w

Символ "Защита от детей" мигает c.

На индикации появляется c0:

u

Для выключения защиты от детей коротко нажмите клавишу SuperCool

w

Символ защиты от детей мигает c.

u

Выход из режима настройки: нажмите кнопку On/Off

Fig. 3 (3)

-или-

u

Подождите 5 минуты.

w

На индикаторе снова появляется показание температуры.

Fig. 3 (2)

Fig. 3 (5)

.

прибл. 5 секунд.

горит.

Fig. 3 (2)

Fig. 3 (11)

Fig. 3 (2)

.

Fig. 3 (11)

Fig. 3 (2)

горит. На индикации

гаснет. На индикации

для подтвер-

.

5.3 Аварийный сигнал открытой двери

Если дверь открыта дольше 60 секунд, раздается звуковой сигнал.

Звуковой сигнал выключается автоматически, когда дверь закрыта.

5.3.1 Выключение сигнала открытой двери

Звуковой сигнал можно отключить при открытой двери. Возможность отключения звука действует в течение всего времени, пока открыта дверь.

u

Нажмите кнопку Alarm

w

Звуковой сигнал открытой двери прекращается.

Fig. 3 (1)

.

5.4 Охлаждение продуктов

u

Переднюю поверхность днища холодильного отделения используйте для кратковременного хранения охлаждаемых продуктов, например, при их перемещении или сортировке. Но не оставляйте охлаждаемые продукты в стоячем положении, иначе при закрывании двери они могут сдвинуться назад или опрокинуться.

u

Размещайте продукты не слишком плотно, чтобы воздух мог хорошо циркулировать.

u

Предохранение бутылок от опрокидывания: сдвиньте держатель для бутылок.

5.5 Регулировка температуры

Температура может быть установлена от 9 °C до 2 °C, рекомендуется 5 °C.

u

Установка более высокой температуры: нажмите кнопку настройки Up

u

Установка более низкой температуры: нажмите кнопку настройки Down

w

При первом нажатии на индикаторе температуры отображается до этого заданное значение.

u

Температуру меняйте ступенями по 1 °C: коротко нажимайте клавишу.

u

Непрерывное изменение температуры: удерживайте клавишу нажатой.

w

Во время настройки задаваемое значение мигает.

w

Прибл. через 5 секунд после последнего нажатия кнопки на индикации появляется фактическая температура. Температура медленно выйдет на новое значение.

Fig. 3 (7)

Fig. 3 (6)

.

5.6 SuperCool

РежимSuperCool означает включение максимальной мощности охлаждения. Таким образом можно достичь более низкой температуры. ИспользуйтеSuperCool для быстрого охлаждения большого количества продуктов.

Когда включен режим SuperCool, работает вентилятор. Устройство работает с максимальной мощностью охлаждения, из-за этого временно могут усилиться шумы при работе холодильного агрегата.

SuperCool предполагает немного большее потребление электроэнергии.

5.6.1 Режим SuperCool охлаждать

u

Коротко нажмите кнопку SuperCool

w

На индикации горит символ SuperCool

w

Температура холодильного отделения опустится до самого низкого значения. SuperCool включён.

w

SuperCool автоматически выключается через 6–12 часов. Устройство продолжает работать в обычном энергосберегающем режиме.

5.6.2 SuperCool - досрочное выключение

u

Коротко нажмите кнопку SuperCool

w

Символ SuperCool

w

SuperCool выключено.

Fig. 3 (12)

на индикации гаснет.

Fig. 3 (2)

Fig. 3 (12)

Fig. 3 (2)

.

Указание

При недостаточной вентиляции потребление электроэнергии повышается и мощность охлаждения снижается.

u

Вентиляционный воздушный зазор всегда должен оставаться свободным.

u

Скоропортящиеся продукты, например, готовые блюда, мясные и колбасные изделия храните в зоне с самой низкой температурой. В верхней зоне и на двери поместите масло, яйца и консервы. (см. Основные отличительные особенности устройства)

u

Для упаковки используйте контейнеры для многократного применения из пластмассы, металла, алюминия, стекла или мешочки для хранения продуктов.

8

5.7 Вентилятор

С помощью вентилятора можно быстро охладить большое количество свежих продуктов или обеспечить относительно равномерное распределение температуры на всех уровнях хранения. Рекомендуется циркуляционное воздушное охлаждение:

при высокой окружающей температуре (выше примерно

-

30 °C) при высокой влажности воздуха

-

В режиме циркуляционного воздушного охлаждения расходуется несколько больше электроэнергии. Чтобы сэконо-

Уход

мить электроэнергию, вентилятор отключается при открытой двери.

5.7.1 Включение вентилятора

u

Коротко нажмите кнопку "Вентиляция"

w

Символ Вентиляция

w

Вентилятор активен. Он включается автоматически, когда работает компрессор.

Fig. 3 (10)

горит.

Fig. 3 (8)

.

5.7.2 Выключение вентилятора

u

Коротко нажмите кнопку "Вентиляция"

w

Символ Вентиляция

w

Вентилятор выключен

Fig. 3 (10)

не горит.

Fig. 3 (8)

.

5.8 Перемещение съемных полок

Съемные полки защищены от случайного вытаскивания с помощью стопоров.

u

Приподнимите съемную полку и извлеките движением на себя.

u

Съемную полку с задним упором вставляйте упором вверх.

w

Продукты не примерзают к задней стенке.

5.9 Используйте разделяемую полку

u

Снятие крышки: откройте на 90° и

извлеките из фиксатора движением

вверх.

5.11 Извлечение держателя для бутылок

u

Держатель для бутылок всегда

берите за пластмассовую часть.

5.12 Ёмкости для овощей

Овощные лотки ниже:

u

Извлечение ящиков для овощей:

w

У самого нижнего выдвижного ящика дополнительно

разъединяется фиксатор выдвижного ящика, и ящик для

овощей может быть снят.

u

Полностью вытяните ящик для овощей и слегка накло-

ните его вперед.

Fig. 10

u

Стеклянная полка с опорной кромкой (2) должна быть расположена сзади.

Fig. 9

5.10 Перестановка полок на двери

u

Полки на двери извлекайте, как показано на рис.

Полки с ящиками могут быть извлечены и поставлены на стол как единое целое.

Можно использовать как только один ящик, так и оба. Если требуется поставить особо высокие бутылки, то подвешивайте над полкой для бутылок только широкий ящик.

Через сервисную службу вместо одного широкого и одного маленького ящика в качестве особого оснащения можно получить три маленьких ящика.

u

Перестановка ящиков: снимите в направлении вверх и снова установите в любом месте.

Fig. 11

Овощные блюда использования:

u

Снова задвиньте выступающие телескопические

направляющие.

w

У самого нижнего выдвижного ящика дополнительно

6 Уход

6.1 Чистка устройства

Перед чисткой:

ОСТОРОЖНО

Опасность травмы и повреждения горячим паром! Горячий пар может повредить поверхности и вызывать ожоги.

u

Не используйте устройства очистки горячим паром!

9

Уход

ВНИМАНИЕ

Неправильная чистка ведёт к повреждению устройства!

u

Используйте только неконцентрированные чистящие средства.

u

Запрещается использовать губки с трущим или царапающим покрытием, а также стальную вату.

u

Не используйте чистящие средства, содержащие песок, хлор, химикаты или кислоту.

u

Не используйте химические растворители.

u

Не допускайте повреждения заводской табличке на внутренней стороне устройства или её удаления. Она имеет значение для сервисной службы.

u

Не допускайте обрыва кабеля или других узлов, их изгибания или повреждения.

u

Не допускайте попадания используемой для чистки воды в желоба для стока, на вентиляционные решетки и электрические узлы.

u

Разгрузите устройство.

u

Извлеките сетевую вилку.

- Используйте мягкую ткань и универсальное чистящее средство с нейтральным значением рН.

- Внутри устройства используйте только чистящие средства и средства ухода, безопасные для продуктов.

Наружные поверхности и внутренняя камера:

u

Регулярно очищайте вентиляционную решетку.

w

Осевшая пыль повышает расход электроэнергии.

u

Пластмассовые наружные и внутренние поверхности очищайте вручную чуть теплой водой с небольшим количеством моющего средства.

ВНИМАНИЕ*

Дверцы из высококачественной стали имеют специальное покрытие, их нельзя обрабатывать средством для ухода, входящим в комплект поставки.

u

Разборка съемных полок: снимите планки и боковые детали.

u

Разборка полок на двери: снимите защитную пленку со всех декоративных планок.

u

Извлеките контейнеры, приподнимите и снимите крышки.

После чистки:

u

Протрите насухо устройство и детали оборудования.

u

Снова подсоедините устройство к сети и включите.

u

Снова заложите продукты.

6.2 Замена внутреннего освещения с лампой накаливания

Параметры лампы накаливания

макс. 25 Вт Патрон: E14 Тип тока и напряжение должны совпадать с указанными на заводской табличке

u

Выключите устройство.

u

Извлеките вилку сетевого кабеля или выключите предохранитель.

u

Возьмитесь за крышку

Fig. 12 (1)

снимите с крючка сзади.

u

Лампу накаливания

Fig. 12 (2)

u

Снова наденьте крышку

Fig. 12 (1)

спереди и

заменить.

.

Fig. 12

В противном случае покрытие будет поцарапано.

u

Протирайте покрытие поверхностей двери только мягкой, чистой тряпкой. При сильном загрязнении используйте небольшое количество воды или нейтрального чистящего средства. Опционально также можно использовать микрофибровую салфетку.

u

Боковые стенки из высококачественной стали при загрязнении можно очищать обычным средством для очистки специальной стали. Затем средство по уходу за изделиями из высококачественной стали из комплекта поставки равномерно нанесите в направлении шлифовки.

u

Лакированные боковые стенки протирайте только мягкой, чистой тряпкой. При сильном загрязнении используйте небольшое количество воды или нейтрального чистящего средства. Опционально также можно использовать микрофибровую салфетку.

Не наносите средство для очистки специальной стали на стеклянные или пластмассовые поверхности, чтобы их не поцарапать. Наличие изначально более темных мест и более интенсивной окраски поверхностей из высококачественной стали является нормальным явлением.*

u

Очистка отверстия для стока талой воды: Удалите отложения, используя тонкие вспомогательные средства, например, ватные палочки.

Детали оборудования:

u

Детали оборудования очистите вручную чуть теплой водой с небольшим количеством моющего средства.

u

Для очистки снимите опорные шины половинок стеклянных полок.

6.3 Замена внутреннего освещения с лампой накаливания*

Параметры лампы накаливания

T25 трубки, Philips макс. 25 Вт Патрон: E14 Тип тока и напряжение должны совпадать с указанными на заводской табличке

u

Выключите устройство.

u

Извлеките вилку сетевого кабеля или выключите предохранитель.

u

Снятие накладки за накладку и снимите её с фиксатора.

u

Извлеките стеклянную полку

u

Лампу накаливания

u

Снова вдвиньте стеклянную полку.

u

Установка накладки на место: защелкните справа и слева, следя за тем, чтобы средний крюк захватил стеклянную полку.

Fig. 13 (1)

Fig. 13 (3)

: сзади возьмитесь пальцем

Fig. 13 (2)

заменить.

.

Fig. 13

Fig. 13 (4)

10

Неисправности

6.4 Сервисная служба

Сначала проверьте, не можете ли Вы сами устранить неисправность на основании информации (см. Неисправности). Если нет, то обратитесь в сервисную службу. Адрес имеется в прилагаемом указателе сервисных служб.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы из-за неквалифицированно выполненного ремонта!

u

Ремонт и вмешательство в устройство и работы на сетевом кабеле, не указанные однозначно (см. Уход), разрешается выполнять только специалисту сервисной службы.

u

Наименование устройства сервисный №

Fig. 14 (2)

№

Fig. 14 (3)

с заводской таблички. Заводская табличка находится внутри устройства слева.

Fig. 14 (1)

и серийный

считайте

,

Fig. 14

u

Обратитесь в сервисную службу и сообщите вид неисправности, наименование устройства сервисный №

w

Это позволит выполнить быстрое и целенаправленное обслуживание.

u

До прибытия специалиста сервисной службы держите устройство закрытым.

w

Продукты дольше останутся холодными.

u

Извлеките сетевую вилку (не тяните при этом за соединительный кабель) или выключите предохранитель.

Fig. 14 (2)

и серийный №

Fig. 14 (1)

Fig. 14 (3)

.

7 Неисправности

Данное устройство сконструировано и изготовлено так, чтобы обеспечить безопасность функционирования и длительный срок службы. Если, всё же, при эксплуатации возникла неисправность, то проверьте, не вызвана ли она ошибкой эксплуатации. В этом случае возникшие расходы должны быть отнесены на счет пользователя даже в период гарантийного обслуживания. Следующие неполадки пользователь может устранить самостоятельно:

Устройство не работает.

Устройство не включено.

→

Включить устройство.

u

Сетевая вилка неправильно вставлена в розетку.

→

Проверьте сетевую вилку.

u

Предохранитель розетки не в порядке.

→

Проверьте предохранитель.

u

Увеличилась продолжительность работы компрессора.

При небольшой потребности в холоде компрессор пере-

→

ключается на пониженные обороты. Хотя из-за этого возрастает продолжительность работы, в результате энергия сберегается. Для энергосберегающих моделей это нормальное

u

явление. SuperCool включен.

→

Чтобы быстрее охладить продукты, компрессор рабо-

u

тает дольше. Это нормальное явление.

Слишком громкий шум.

Различные уровни скорости вращения компрессоров с

→

регулированием скорости вращения* могут приводить к возникновению различных шумов. Такой шум является нормальным явлением.

u

бульканье и плеск

Этот шум вызывает хладагент, текущий в холодильном

→

контуре. Этот шум является нормальным.

u

легкий щелчок

Этот шум возникает всегда, когда холодильный агрегат

→

(мотор) автоматически включается или выключается. Такой шум является нормальным явлением.

u

Гудение. На короткое время оно становится громче, когда холодильный агрегат (двигатель) включается.

При включенном SuperCool при только что заложенных

→

продуктах или если дверь долго была открыта, мощность охлаждения автоматически возрастает. Такой шум является нормальным явлением.

u

Окружающая температура слишком высокая.

→

Решение: (см. 1.2)

u

низкочастотное гудение

Этот шум возникает из-за воздушных потоков вентиля-

→

тора. Такой шум является нормальным явлением.

u

Вибрационные шумы

Устройство стоит на полу в неустойчивом положении.

→

,

Из-за этого близстоящая мебель или предметы вибрируют при работе холодильного агрегата.

u

Немного сдвиньте устройство, отрегулируйте его положение с помощью опор.

u

Бутылки и емкости соприкасаются.

На индикаторе температуры появляется: F0 - F9

имеет место неисправность.

→

Обратитесь в сервисную службу. (см. Уход).

u

На индикации температуры горит DEMO.

Активирован демонстрационный режим.

→

Обратитесь в сервисную службу. (см. Уход).

u

Температура недостаточно низкая.

Дверь устройства неплотно закрыта.

→

Закройте дверь устройства.

u

Недостаточная вентиляция.

→

Очистите вентиляционные решетки.

u

Окружающая температура слишком высокая.

→

Решение: (см. 1.2) .

u

Устройство открывали слишком часто или надолго.

→

Подождите, возможно, необходимая температура

u

восстановится сама собой. Если это не происходит, обратитесь в сервисную службу. (см. Уход). Температура установлена неправильно.

→

Установите более низкую температуру и проверьте

u

через 24 часа. Устройство установлено вблизи источника тепла.

→

Решение: (см. Ввод в работу).

u

Внутреннее освещение не работает.

Устройство не включено.

→

Включить устройство.

u

Дверца была открыта дольше 15 минут.

→

При открытой двери внутреннее освещение автомати-

u

чески выключается приблизительно через 15 минут. Если внутреннее освещение не работает, а индикатор

→

температуры горит, то перегорела лампа накаливания.* Замените лампу накаливания. (см. Уход).*

u

Неисправен светодиод освещения или повреждена

→

крышка:*

11

Вывод из работы

ПРЕДУПРЕЖДЕНИЕ*

Опасность удара электрическим током! Под крышкой находятся токоведущие узлы.

u

Для замены или ремонта светодиодов внутреннего освещения привлекайте только специалистов сервисной службы или персонал, имеющий соответствующую квалификацию.

ПРЕДУПРЕЖДЕНИЕ*

Опасность травмы лазерным излучением класса 1М.

u

Когда крышка снята, не смотрите внутрь.

8 Вывод из работы

9 Утилизация устройства

Оно содержит материалы, представляющие ценность, и поэтому должно быть доставлено на пункт сбора, отличный от пункта сбора обычного бытового мусора. Утилизация старого оборудования должна быть выполнена надлежащим образом в соответствии с действующими на месте использования предписаниями.

При вывозе устройства, отслужившего свой срок, не повредите контур хладагента, т.к. в результате этого хладагент (тип указан на заводской табличке) и масло могут неконтролируемо выйти наружу.

u

Приведите устройство в состояние, непригодное для употребления.

u

Извлеките сетевую вилку.

u

Отрежьте соединительный кабель.

8.1 Выключение устройства

u

Кнопку On/Off

w

Индикация температуры не горит.

Fig. 3 (3)

удерживайте прибл. 2 секунды.

8.2 Отключение

u

Разгрузите устройство.

u

Извлеките сетевую вилку.

u

Вычистите устройство (см. 6.1) .

u

Оставьте дверь устройства открытой, тогда не будут возникать неприятные запахи.

10 Информация об изготовителе / Гарантийное свидетельство

Liebherr-Hausgeraete Ochsenhausen GmbH

D-88411 Оксенхаузен

Меммингер Штрассе 77-79

Германия

12

Информация об изготовителе / Гарантийное свидетельство

13

Информация об изготовителе / Гарантийное свидетельство

14

Инструкция по эксплуатации

Льдогенератор

7080 151-00

AEWB 805

RUS

2

Льдогенератор встроен в морозильную камеру двухкамерного холодильника с морозильной камерой. Для работы он должен быть подключен к стационарному водопроводу. Приведенные ниже описания касаются лишь льдогенератора и подключения воды через электромагнитный клапан. Все указания и пояснения, касающиеся всего прибора, Вы найдете в прилагающейся инструкции по эксплуатации двухкамерного холодильника с морозильной камерой.

Пол на месте установки должен быть ровным и плоским. Неровнос ти следует компенсиров ать выравнивани ем ножек с помощью прилагаемого вилкового гаечного ключа.

Двухкамерный холодильник должен стоять ровно!

Указания по технике безопасности

• Нельзя подключать воду, когда двухкамерный холодильник подключен к электрической сети.

• Подключение к стационарному водопроводу можно

производить только силами специально обученных специалистов.

• Качество воды должно соответствовать Распоряжению о питьевой воде соответствующей страны, в которой эксплуатируется прибор.

• Льдоге не ратор предн аз на че н исклю чи те ль но для приготовления кубиков льда в бытовых количествах, и использовать его можно лишь при использовании пригодной для этого воды.

• Весь ремонт или изменения в льдогенераторе можно производить только силами службы сервисного обслуживания или обученных специалистов.

• Первые три порции приготовленного льда нельзя

употреблять в пищу или использовать. Это касается как запуска в эксплуатацию, так и включения после вывода прибора из эксплуатации на длительное время. Таким образом обеспечивается промывание подводящего водопровода.

• Производитель не несет ответственности за ущерб, возникший в связи с неправильным подключением к стационарному водопроводу.

Инструкция для специалистов

Подключение к подводящему водопроводу

Перед подключением примите во внимание первые три пункта указаний по технике безопасности.

Давление воды должно составлять от 1,5 до 6 бар. Вода к прибору должна подключаться через трубопровод холодной воды, выдерживающий рабочее давление и соответствующий санитарно-гигиеническим предписаниям. Для подключения используйте прилагающийся шланг из высококачественной стали (длина 1,5 м).

Шланг-удлинитель длиной 1,5 м или 3 м имеется в бюро сервисного обслуживания. Его должен устанавливать специалист.

Между шланговым проводом и соединением для воды должен быть предусмотрен запорный кран, чтобы в случае необходимости иметь возможность перекрытия подачи воды.

Перед первым запуском в эксплуатацию компетентный специалист должен выкачать из водопровода воздух!

1. Откройте запорный кран в водопроводе и проверьте

всю водную систему на герметичность.

2. Воткнит е сетевой штекер двух камерно го

хол одильника с морозильной к ам ер ой в розетку.

3. Переместите двухкамерный холодильник с морозильной

камерой в предусмотренное положение на месте установки.

Проследите, чтобы подводящий водопровод при этом не был поврежден или не перегибался.

Все приборы и приспособления, используемые для подвода воды к прибору, должны соответствовать действующим предписаниям соответствующей страны!

Расположенная под углом часть шланга из высококачественной с т а л и п о д к л ю ч а е т с я к эл ек тр ом аг ни тн ом у клапану. Элек т рома г нитн ы й к л апан расположен на задней стороне двухкам ерного хол одильник а с морозильной камерой снизу. Д и а м етр с о е д и н е н ия н а эле ктр о маг нит ном к лап ане составляет R 3/4.

Инструкция для специалистов

Расположение водопроводного крана

Расположение водопроводного крана при использовании шланга длиной 1,5 м. Этот шланг прилагается к прибору серийно.

Расположение водопроводного крана при использовании шланга длиной 3 м. Этот шланг имеется в бюро сервисного обслуживания.

Прямая часть прилагающегося шланга из высококачественной стали подключается к запорному крану. В соединительной детали находится пр иемное си то с уплотнительной прокладкой.

3

Запуск в эксплуатацию

Льдогенератор будет работать лишь в том случае, если двухкамерный холодильник с морозильной камерой подключен к электрической сети. Кубики льда будут производиться лишь в том случае, если работает морозильная камера. Льдогенератор находится в левом верхнем выдвижном ящике в морозильной камере двухкамерного холодильника. Вы узнаете этот выдвижной ящик по надписи "IceMaker" ("льдогенератор").

Включение:

• Выдвиньте выдвижной ящик.

• Нажмите на кнопку ON / OFF ("вкл / выкл"), что б ы заг о рел а сь с о о т в етствующая контрольная лампа.

• Задвиньте выдвижной ящик.

Указание: Льдогенератор может производить кубики льда лишь в том случае, если выдвижной ящик полностью закрыт.

Выключение:

Если Вам не нужны кубики льда, льдогенератор можно отключить независимо от морозильной камеры.

• Нажмите на кнопку ON / OFF ("вкл / выкл") и удерживайте ее в течение прим. 1 секунды, чтобы погасла соответствующая контрольная лампа.

Указание: Когда льдогенератор выключен, пустой выдвижной ящик "IceMaker" ("льдогенератор") можно также использовать для замораживания и хранения продуктов.

Приготовление кубиков льда

После запуска в эксплуатацию может пройти до 24 часов, пока приготовятся первые кубики льда.

Обратите внимание на то, что первые три порции кубикового льда нельзя использовать или употреблять в пищу.

Количество производимого кубикового льда зависит от температуры внутри морозильной камеры. Чем ниже температура, тем больше кубикового льда будет произведено за определенный промежуток времени.

Кубики льда выпадают из льдогенератора в выдвижной ящик. После того, как ящик будет заполнен определенным количеством льда, производство льда автоматически останавливается.

Если Вам понадобится большее количество кубикового льда, полный выдвижной ящик "IceMaker" ("льдогенератор") можно поменять местами с выдвижным ящиком справа от него. После того, как будет закрыт выдвижной ящик, льдогенератор немедленно вновь начинает производить лед.

Очистка формочки для льда

Формочку для льда можно очищать. Придерживайтесь при этом следующего порядка действий.

• Льдогенератор должен быть включен!

• Удалите имеющиеся кубики льда из выдвижного ящика.

• Удерживайте кнопку ON / OFF ("вкл / выкл") нажатой в течение 10 сек. (Через 1 секунду льдогенератор выключится

- светодиод погаснет).

• Через 10 сек. продолжительного нажатия на кнопку ON / OFF ("вкл / выкл") светодиод начнет мигать в течение 60 секунд.

• В течение этих 60 секунд задвиньте выдвижной ящик. Затем формочка для льд а повер нется в наклонное положение.

• Дос та ньт е в ыдв ижной ящик формочку для льда можно очистить. Для очистки лучше всего воспользоваться теплой водой с добавлением небольшого количества моющего средства.

• Нажмите на кнопку ON / OFF ("вкл / выкл") и закройте выдвижной ящик. Сразу после этого льдогенератор вновь начнет производить кубики льда.

Эти действия необходимо выполнить также в том случае, если Вы отключаете льдогенератор. Таким образом, исключается возможность того, что в формочке для льда останется вода или лед.

Неисправности

Если возникнет неисправность, проверьте, пожалуйста, нет ли ошибки в обслуживании.

Следующие неис правности Вы можете устранить самостоятельно:

• Льдогенератор не включается:

– Двухкамерный холодильник с морозильной камерой

подключен к электрической сети?

• Не производятся кубики льда:

– Льдогенератор включен? – Подводящий водопровод включен? – Выдвижной ящик "IceMaker" ("льдогенератор") закрыт как

следует?

Если Вы не смогли самостоятельно устранить неисправность или над кнопкой ON / OFF ("вкл / выкл") мигает контрольная ла мпа, об рат итесь, п ожалуй ста , в бюро сервис ного обслуживания. Относительно указания данных на заводской табличке примит е, пожал уйста, к сведе ни ю разд ел "Неисправности" в инструкции по эксплуатации двухкамерного холодильника с морозильной камерой.

RUS

˄ʽ˅ʿ˃˃ˁƘʽʾ

ʿʾʽ˅

ȟɛɠɡɟɣɘɦɖɯɝɜɚɜɛɡɋɔɣɘɜɚɌɖɛɖɟɜɎɋɛɛɫɥ

ɥɜəɜɑɖəɬɛɖɘɜɎƘɚɜɟɜɕɖəɬɛɖɘɜɎ

Á¼½ƘºÑƘÁ¼½

ÇÆÌÔŪÆčÆÔÎÇ¼ÈÊÇÁ¼½ƘºÑƘÁ¼½ÃÇÅºÁÆ¹»Á

ȦɜɠɸɌɛɖɘɕɸɎɠɡɋɛɜɎəɓɛɛɯɜɥɜəɜɑɔɣɎɋəɬɛɜɏɜɝɟɖɠɡɟɜɮɝɜɟɣɧɕ

ɸɛɨɖɚɝɟɖɠɡɟɜɶɚÁ¼½ƘºÑƘÁ¼½ȡɜɚɌɸɛɜɎɋɛɸɥɜəɜɑɖəɬɛɖɘɖƘɚɜɟɜɕɖəɬɛɖɘɖ









ЖЛМКНГ»В¹ЕЗЖМ¹ūННКТз¼Т½ЖБ¹ÌÑÈÍËÁ¼½ƘºÑƘËÁ¼½Çğç»Ò½ÆÁ½

ʿ

˄ʽ˅ʿ˃˃ˁƘʽʾ

ˀ

½ÊÜÌ½º½Ò½Á»ÀÆÍÆ¿

ÈÈÄÁ¹Æ»½¼½ËÁ¿Æ¹ÌÁÇÆ

õËÁ¿Æ¹ÌÁÇÆ¼½Äơ¹ÈÈ¹Ê½ÁÄ

ÈÈ¹Ê¹¹Ì¹¹Æ¼ÍÁ¼ÁÆ¿

½ЖЗЕБЖ¹ТБЗЖ½¹ИИ¹К½»»АБЗ

½ËÁ¿Æ¹»ÁĦÆ¼½¹È¹Ê¹ÌÇ

½ËÁ¿Æ¹ðÛÇ¼Ç¹È¹Ê½ÄÀÇ

ɌɜɕɛɋɧɓɛɖɓɣɠɡɟɜɗɠɡɎɋ

ТЖ¹о½ЖčИľčЛМКЗВ½

Ȧɜɕɛɋɧɓɛɛɯɑɜɝɟɖəɋɑɣ

ÒÆ¹»Ò½ÆÁ½ÍÊÒç¼Ò½ÆÁ¹

ǣǯȀǯǹȃǵȀǸȂǻȑȁȃǵȁȂȄȂǹǳȄȍȁǻȑȁȃǵȁȂȄȂǹǳȄȍȁ

ÈÈ¹Ê¹Ì½ÌËº½Ì½¿Æ½ÄË½

¹БММ½½ЖЖБЕБГ½

МЛМСК½МЛº½М½¿Ж½ДЛ½

ÃäÈº½Ì½»ÃÆÁÆ¿

ĮÀ½

½Á¿ÀÌ

¹ÍÌ½ÍÊ

ÇÇ¿Ì½

ÄÌ½ÒÒ¹

ÄÌÍÊ¹

ɫɠɜɡɋ

ţłÃ¹

șɖɠɜɡɋ

СЛЗГЗŀм

ǬȈǾȁ

ĺÂ¼½

ÇÊÃ½ÍË

ĺÑ¼½

ĮÂ¼



3"3

3"3ES

3"3

3"3

3"3ES

3"3ESF

3"3ES

3"3ES

3"3ES

3"3

3"3ES

3"3ES

ȨɑɎɖɛɬɡɓɜɌɋɣɠɡɟɜɗɠɡɎɋɑɜɟɋɠɠɡɜɯɛɖɯʾʽɚɚɚɓɔɑɣ

ɛɖɚɖɡɋɘƓɧɡɜɌɫɜɛɖɠɝɓɟɓɑɖɌɫəɖɎɜɑɛɜɝəɜɠɘɜɠɡɖ

ɑɟɣɏɠɑɟɣɏɜɚƖ

ȪɠɡɟɜɗɠɡɎɋɠəɓɑɣɓɡɎɫɟɜɎɛɯɡɬɝɟɖɝɜɚɜɩɖɝɓɟɓɑɛɖɥ

ɣɠɡɋɛɜɎɜɧɛɫɥɛɜɔɓɘ

Ɠɋ ɡɋɘɔɓɟɓɏɣəɖɟɜɎɜɧɛɫɥ

ɜɠɓɗ

ɕɋɑɛɖɥɣɠɡɋɛɜɎɜɧɛɫɥɛɜɔɓɘ

țəɯɟɓɏɣəɖɟɜɎɘɖɝɓɟɓɑɛɖɥɣɠɡɋɛɜɎɜɧɛɫɥɛɜɔɓɘ¼½Æ

ɠəɓɑɣɓɡɖɠɝɜəɬɕɜɎɋɡɬɝɟɖəɋɏɋɓɚɫɗɏɋɓɧɛɫɗɘəɮɧ



ʾˆƖ

țəɯɟɓɏɣəɖɟɜɎɜɧɛɫɥɜɠɓɗ

ɕɋɑɛɖɥɣɠɡɋɛɜɎɜɧɛɫɥ

ɛɜɔɓɘɖɠɝɜəɬɕɣɓɡɠɯɡɜɟɦɜɎɫɗɘəɮɧ

˂Ɩ

țəɯɡɜɧɛɜɏɜɎɫɠɡɋɎəɓɛɖɯɝɜɏɜɟɖɕɜɛɡɣ

ɝɟɖɚɓɛɯɓɡɠɯɣɟɜɎɓɛɬƖ

șɛɖɚɋɛɖɓƕșɓɟɥɛɖɓɝɜɎɓɟɥɛɜɠɡɖɣɠɡɟɜɗɠɡɎɑɜəɔɛɫ

ɛɋɥɜɑɖɡɬɠɯɛɋɜɑɖɛɋɘɜɎɜɗɎɫɠɜɡɓɖɌɫɡɬɎɫɟɜɎɛɓɛɫ

Ɏ ɜɑɛɜɚ ɝɜəɜəɔɓɛɖɖƖȩɜəɬɘɜ ɡɋɘ ɚɜɔɓɡɌɫɡɬ

ɜɌɓɠɝɓɧɓɛɋɌɓɕɣɘɜɟɖɕɛɓɛɛɋɯɝɜɠɋɑɘɋɘɟɫɨɓɘƖ

ƹ



ȦɟɓɔɑɓɧɓɚɕɋɘɟɣɡɖɡɬɛɖɔɛɖɗɘɟɓɝɓɔɛɫɗɣɏɜəɜɘƓ

ɠəɓɑɣɓɡɝɟɖɔɋɡɬɣɠɡɟɜɗɠɡɎɋɑɟɣɏɘɑɟɣɏɣɖəɖƓ

ɠɜɜɡɎɓɡɠɡɎɓɛɛɜƓɕɋɛɜɎɜɎɫɟɜɎɛɯɡɬɝɜɏɜɟɖɕɜɛɡɣƖȦɜɠəɓ

ɭɡɜɏɜɝɟɖəɋɏɋɓɚɫɚɖɎɖɛɡɋɚɖɡɣɏɜɝɟɖɎɖɛɡɖɡɓ

ɘɟɓɝɓɔɛɫɗɣɏɜəɜɘ

Ɩ

șɛɖɚɋɛɖɓƚȨɜɌɟɋɛɛɣɮɘɜɚɌɖɛɋɦɖɮ ɣɠɡɟɜɗɠɡɎ

ɟɋɕɟɓɨɋɓɡɠɯɑɎɖɏɋɡɬɡɜəɬɘɜɝɜɠəɓɡɜɏɜƓɘɋɘɎɠɓ

ɘɟɓɝɓɔɛɫɓɣɏɜəɘɖɛɋɑɓɔɛɜɣɠɡɋɛɜɎəɓɛɫƖ

ȤɋɝɓɟɓɑɛɓɗɠɡɜɟɜɛɓɠɎɓɟɥɣɠəɓɑɣɓɡɝɟɖɘɟɣɡɖɡɬɝɟɖ

ɝɜɚɜɩɖɎɖɛɡɜɎɖɕɘɜɚɝəɓɘɡɋɌɜəɬɨɜɗɘɟɓɝɓɔɛɫɗ

ɣɏɜəɜɎɘ

ƖȦɟɓɑɎɋɟɖɡɓəɬɛɜɝɟɜɘɜəɖɡɓɜɡɎɓɟɠɡɖɯɝɜɑ

ɎɖɛɡɫɖəɖɖɠɝɜəɬɕɣɗɡɓɨɣɟɣɝɜɎɓɟɡƖȦɓɟɓɑɖɎɜɎɟɓɚɯ

ɝɟɖɘɟɣɧɖɎɋɛɖɯɠəɓɑɣɓɡɝɟɖɔɖɚɋɡɬɣɠɡɟɜɗɠɡɎɋɑɟɣɏɘ

ɑɟɣɏɣƔɝɟɖɛɓɜɌɥɜɑɖɚɜɠɡɖɎɫɟɜɎɛɯɗɡɓɖɥɕɋɛɜɎɜƖ

Ɩ

ȨɕɋɑɛɓɗɠɡɜɟɜɛɫɠəɓɑɣɓɡɣɠɡɋɛɜɎɖɡɬƓɠɜɜɡɎɓɡɠɡɎɓɛɛɜƓ

ɠɎɓɟɥɣɖɠɛɖɕɣɨɖɟɜɘɖɓɘɟɓɝɓɔɛɫɓɣɏɜəɘɖ

-7Ɩ

ȨɚɓɠɡɖɡɓɎɓɟɥɛɖɗɘɟɓɝɓɔɛɫɗɣɏɜəɜɘɎɎɓɟɥɛɋɟɋɠɠɡɜɯɛɖɓ

ɑɜʾʽʽɚɚɜɡɎɓɟɥɛɓɏɜɘɟɋɯƖȤɖɔɛɖɗɘɟɓɝɓɔɛɫɗɣɏɜəɜɘ

ɎɠɡɋɎɬɡɓɎɠɜɜɡɎɓɡɠɡɎɣɮɩɖɗɎɫɟɓɕƼƽƖ

ȦɜɠəɓɭɡɜɏɜɜɌɋɘɟɓɝɓɔɛɫɥɣɏɜəɘɋ

-7ɝɟɖɘɟɣɡɖɡɓ

ɝɟɜɧɛɜɠɌɜɘɣɎɖɛɡɋɚɖɠɨɓɠɡɖɏɟɋɛɛɜɗɏɜəɜɎɘɜɗ

-8Ɠ

ɎɥɜɑɯɩɖɚɖɎɘɜɚɝəɓɘɡɝɜɠɡɋɎɘɖƖ

ȮɡɜɌɫɝɟɓɑɣɝɟɓɑɖɡɬɎɜɕɛɖɘɛɜɎɓɛɖɓ

ɎɖɌɟɋɦɖɜɛɛɜɏɜɨɣɚɋƓɛɓɑɜɝɣɠɘɋɓɡɠɯɘɜɛɡɋɘɡ

ɣɏɜəɘɜɎɖəɖɎɖɛɡɜɎɠɟɋɠɝɜəɜɔɓɛɛɫɚɖɠɕɋɑɖ

ɡɟɣɌɘɋɚɖƚ

ƹ

ƚ

ȟɛɠɡɟɣɘɦɖɯɝɜɚɜɛɡɋɔɣɘɜɚɌɖɛɖɟɜɎɋɛɛɫɥ

ɥɜəɜɑɖəɬɛɖɘɜɎƘɚɜɟɜɕɖəɬɛɖɘɜɎ

Á¼½ƘºÑƘÁ¼½

ǈɎɕɋɎɖɠɖɚɜɠɡɖɜɡɚɜɑɓəɖɖɜɠɛɋɩɓɛɖɯ

ȡɜɏɑɋ ɣɠɡɟɜɗɠɡɎɋ ɠɚɜɛɡɖɟɜɎɋɛɫƓ ɚɜɟɜɕɖəɬɛɖɘ ɖəɖƓ

ɠɜɜɡɎɓɡɠɡɎɓɛɛɜƓɣɠɡɟɜɗɠɡɎɜ ɠɚɜɟɜɕɖəɬɛɜɗɘɋɚɓɟɜɗ

ɑɜəɔɛɜɎɠɓɏɑɋɟɋɠɝɜəɋɏɋɡɬɠɯɠəɓɎɋƖȣɜɟɜɕɖəɬɛɋɯ

ɘɋɚɓɟɋƯɚɜɟɜɕɖəɬɛɖɘɜɌɜɟɣɑɜɎɋɛɋɛɋɠɜɜɡɎɓɡɠɡɎɣɮɩɓɗ

ɎɛɣɡɟɓɛɛɓɗɠɡɜɟɜɛɓɜɌɜɏɟɓɎɜɚɌɜɘɜɎɜɗɠɡɓɛɘɖƖȴɡɜ

ɝɟɓɑɜɡɎɟɋɩɋɓɡɜɌɟɋɕɜɎɋɛɖɓɘɜɛɑɓɛɠɋɡɋƖ

țəɯɚɜɛɡɋɔɋɡɋɘɜɗɘɜɚɌɖɛɋɦɖɖɡɟɓɌɣɓɡɠɯ

ɠəɓɑɣɮɩɖɗɖɛɠɡɟɣɚɓɛɡƕɣɟɜɎɓɛɬƓȯɣɟɣɝɜɎɓɟɡƓ

ɜɡɎɓɟɡɘɋÇÊÐʿ˂ƓɏɋɓɧɛɫɗɘəɮɧʾˆƓ˅Ɠ

ɡɜɟɦɜɎɫɗɘəɮɧ˂Ɩ

șɠɓɘɟɓɝɓɔɛɫɓɑɓɡɋəɖɝɟɖəɋɏɋɮɡɠɯɘɣɠɡɟɜɗɠɡɎɣƖ

ȦɓɟɓɑɚɜɛɡɋɔɜɚɣɠɡɟɜɗɠɡɎɠəɓɑɣɓɡɠɛɯɡɬɎɠɮ

ɕɋɩɖɡɛɣɮɝəɓɛɘɣɠɎɛɓɨɛɓɗɠɡɜɟɜɛɫɣɠɡɟɜɗɠɡɎɋƖ

ȡɋɔɑɜɓ ɣɠɡɟɜɗɠɡɎɜɝɜƘɜɡɑɓəɬƘɛɜɠɡɖ ɎɫɟɜɎɛɯɗɡɓ ɠ

ɝɜɚɜɩɬɮɣɟɜɎɛɯƖ

ʾ˅

˄ʽ˅ʿ˃˃ˁƘʽʾ

șɑɋɎɖɡɓɛɋɝɓɟɓɑɛɓɗɠɡɜɟɜɛɓɑəɖɛɛɣɮɝəɋɛɘɣɖɕ

ɛɓɟɔɋɎɓɮɩɓɗɠɡɋəɖ-9ɎɎɓɟɡɖɘɋəɬɛɣɮɩɓəɬƖȥɌɟɋɡɖɡɓ

ɎɛɖɚɋɛɖɓɛɋɡɜƓɧɡɜɝəɋɛɘɋɜɝɖɟɋɓɡɠɯɛɋɘɟɓɝɓɔɛɫɗ

ɣɏɜəɜɘƖ

ȦəɋɛɘɣɠəɓɑɣɓɡɎɑɋɎəɖɎɋɡɬɋɘɘɣɟɋɡɛɜɖɝɟɯɚɜƓ

ɧɡɜɌɫɝɜəɣɧɖɡɬɜɝɡɖɚɋəɬɛɜɓɠɜɓɑɖɛɓɛɖɓƖțəɯ

ɛɋɑɋɎəɖɎɋɛɖɯɛɋɝəɋɛɘɣɖɠɝɜəɬɕɣɗɡɓɚɯɏɘɣɮ

ɡɘɋɛɬƓɧɡɜɌɫɝɟɓɑɜɡɎɟɋɡɖɡɬɜɌɟɋɕɜɎɋɛɖɓɎɚɯɡɖɛ

ɛɋɝɜɎɓɟɥɛɜɠɡɖɝəɋɛɘɖɖɕɛɓɟɔɋɎɓɮɩɓɗɠɡɋəɖƖ

ȗɘɘɣɟɋɡɛɜɖɝɟɯɚɜɎɑɋɎəɖɎɋɗɡɓɝəɋɛɘɣɎɩɓəɬƓ

ɧɡɜɌɫɜɌɓɠɝɓɧɖɡɬɜɝɡɖɚɋəɬɛɣɮɠɎɯɕɬƖ

Ȩɛɖɚɖɡɓɕɋɩɖɡɛɣɮɝəɓɛɘɣɠɝəɋɛɘɖɖɕ

ɛɓɟɔɋɎɓɮɩɓɗɠɡɋəɖƖ

ȤɋɎɓɟɥɛɓɗɠɡɜɟɜɛɓɎɑɋɎɖɡɓɎɩɓəɬɘɜɟɜɡɘɣɮɝəɋɛɘɣ-:Ɩ

ȥɌɟɋɡɖɡɓɎɛɖɚɋɛɖɓɛɋɡɜƓɧɡɜɌɫɎɫɟɓɕɛɋɘəɋɑɘɖɌɫə

ɛɋɝɟɋɎəɓɛɘɝɓɟɓɑɛɓɗɠɡɜɟɜɛɓɣɠɡɟɜɗɠɡɎɋƖȦəɋɛɘɋ

ɑɜəɔɛɋɌɫɡɬɕɋɝɜɑəɖɦɜɠɘɟɫɨɘɜɗɣɠɡɟɜɗɠɡɎɋɛɋ

ɝɓɟɓɑɛɓɗɘɟɜɚɘɓƖ

ȩɓɝɓɟɬɝɜɑɘəɮɧɖɡɓɘɜɚɌɖɛɋɦɖɮɣɠɡɟɜɗɠɡɎɘ

ɭəɓɘɡɟɖɧɓɠɘɜɗɠɓɡɖɎɠɜɜɡɠɡɎɖɖɠɟɣɘɜɎɜɑɠɡɎɜɚɝɜ

ɭɘɠɝəɣɋɡɋɦɖɖɜɡɑɓəɬɛɫɥɣɠɡɟɜɗɠɡɎƖ

ƚ

ȪɠɡɟɜɗɠɡɎɋɠɜɎɠɡɟɜɓɛɛɜɗɤɜɟɚɜɗɑəɯ

ɝɟɖɏɜɡɜɎəɓɛɖɯɘɣɌɖɘɜɎəɬɑɋƕ

ȦɜɑɠɜɓɑɖɛɖɡɓɣɠɡɟɜɗɠɡɎɜɘɎɜɑɜɝɟɜɎɜɑɛɜɗɠɓɡɖ

ɠɜɏəɋɠɛɜɟɣɘɜɎɜɑɠɡɎɋɝɜɚɜɛɡɋɔɣɤɜɟɚɫɑəɯ

ɝɟɖɏɜɡɜɎəɓɛɖɯɘɣɌɖɘɜɎəɬɑɋƖ

ȥɠɡɜɟɜɔɛɜɠɑɎɖɛɬɡɓɘɜɚɌɖɛɋɦɖɮɣɠɡɟɜɗɠɡɎɎɡɟɓɌɣɓɚɜɓ

ɝɜəɜɔɓɛɖɓƖțəɯɭɡɜɏɜɝɜɑɛɖɚɖɡɓƓɎɟɋɩɋɯƓɣɠɡɋɛɜɎɜɧɛɫɓ

ɛɜɔɘɖƓɟɋɠɝɜəɜɔɓɛɛɫɓɠɎɛɣɡɟɓɛɛɓɗɠɡɜɟɜɛɫƖȴɡɜ

ɜɌəɓɏɧɋɓɡɝɓɟɓɚɓɩɓɛɖɓɠɜɌɟɋɛɛɜɗɘɜɛɠɡɟɣɘɦɖɖƖ

ƹ



ƹ

Ȟɋɩɓəɘɛɖɡɓɘɟɫɨɘɣ-;ɛɋɓɩɓɜɡɘɟɫɡɜɚɝɟɜɚɓɔɣɡɘɓ

ɜɌɓɖɥɕɋɏəɣɨɓɘɣɧɋɠɡɘɜɎɜɌɠəɣɔɖɎɋɛɖɯƖ ȥɌɟɋɡɖɡɓ

ɎɛɖɚɋɛɖɓƓɧɡɜɌɫɛɋɟɣɔɛɫɓɠɡɜɟɜɛɫɘɟɫɨɘɖ

ɕɋɘɋɛɧɖɎɋəɖɠɬ ɕɋɝɜɑəɖɦɜ ɠɕɋɏəɣɨɘɋɚɖ ɣɧɋɠɡɘɜɎ

ɜɌɠəɣɔɖɎɋɛɖɯƖȡɟɫɨɘɋɑəɯɭɡɜɏɜɚɜɔɓɡɌɫɡɬ

ɖɕɎəɓɧɓɛɋƖ

ȤɖɔɛɖɗɜɌəɖɦɜɎɜɧɛɫɗɣɏɜəɜɘ-<ɖɕɝɟɖəɋɏɋɓɚɜɏɜ

ɝɋɘɓɡɋɎɠɡɋɎɬɡɓɠɌɜɘɣɖɕɋɑɎɖɛɬɡɓɎɠɜɓɑɖɛɓɛɖɓƖ

ȦɟɜɎɓɟɬɡɓɘɜɚɌɖɛɋɦɖɮɎɝɜəɜɔɓɛɖɖɜɘɜɛɧɋɡɓəɬɛɜɗ

ɣɠƘɡɋɛɜɎɘɖɖɝɟɖɛɓɜɌɥɜɑɖɚɜɠɡɖɓɩɓɟɋɕɎɫɟɜɎɛɯɗɡɓ

ɝɜɣɟɜɎɛɮƖ

ȨɟɓɑɛɖɓɣɠɡɋɛɜɎɜɧɛɫɓɜɝɜɟɫƼȗƽɎɫɘɟɣɡɖɡɓɠɛɜɎɋɑɜ

ɠɜɝɟɖɘɜɠɛɜɎɓɛɖɯɠɝɜəɜɚƖ

ȦɟɖɛɓɜɌɥɜɑɖɚɜɠɡɖɎɫɘɟɣɡɖɡɓɟɓɏɣəɖɟɣɓɚɣɮɜɝɜɟɣƼ˂ƽ

ɛɋɜɝɜɟɛɜɚɘɟɜɛɨɡɓɗɛɓƼƽƓɧɡɜɌɫɝɜɑɝɓɟɓɡɬɑɎɓɟɦɣƖ

ƹ



ȟɕɏɜɡɜɎɖɡɓəɬɝɜɠɡɜɯɛɛɜɟɋɌɜɡɋɓɡɛɋɑɑɋəɬɛɓɗɨɖɚɟɋɕɎɖɡɖɓɚɎɠɓɥ

ɡɖɝɜɎɖɚɜɑɓəɓɗƖȦɜɭɡɜɚɣɚɫɟɋɠɠɧɖɡɫɎɋɓɚɛɋɝɜɛɖɚɋɛɖɓɎɡɜɚƓ

ɧɡɜɚɫɜɠɡɋɎəɯɓɚɕɋɠɜɌɜɗɝɟɋɎɜɖɕɚɓɛɯɡɬɤɜɟɚɣƓɜɌɜɟɣɑɜɎɋɛɖɓ

ɖɡɓɥɛɖɘɣƖ

ʾˆ

LIEBHERR BNes, SBNes6 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
