Liebherr B 2830 User manual

Руководство по монтажу и эксплуатации

Холодильник с отделением BioFresh, без морозильного отделения

20191002

7088279 - 00

B....

Основные отличительные особенности устройства

Содержание

1 Основные отличительные особенности

устройства............................................................. 2

1.1 Краткое описание устройства и оборудования... 2

1.2 Область применения устройства.......................... 2

1.3 Декларация соответствия..................................... 3

1.4 Технические характеристики продукта................ 3

1.5 Габариты для установки........................................ 3

1.6 Экономия электроэнергии.................................... 3

1.7 Пример размещения.............................................. 4

1.8 SmartDevice ............................................................ 4

2 Общие указания по технике безопасности.... 4

3 Органы управления и индикации..................... 5

3.1 Основной экран...................................................... 5

3.2 Структура управления........................................... 5

3.3 Навигация............................................................... 6

3.4 Символы индикации............................................... 6

3.5 Опции устройства................................................... 6

4 Ввод в работу....................................................... 7

4.1 Транспортировка устройства................................ 7

4.2 Установка устройства............................................ 7

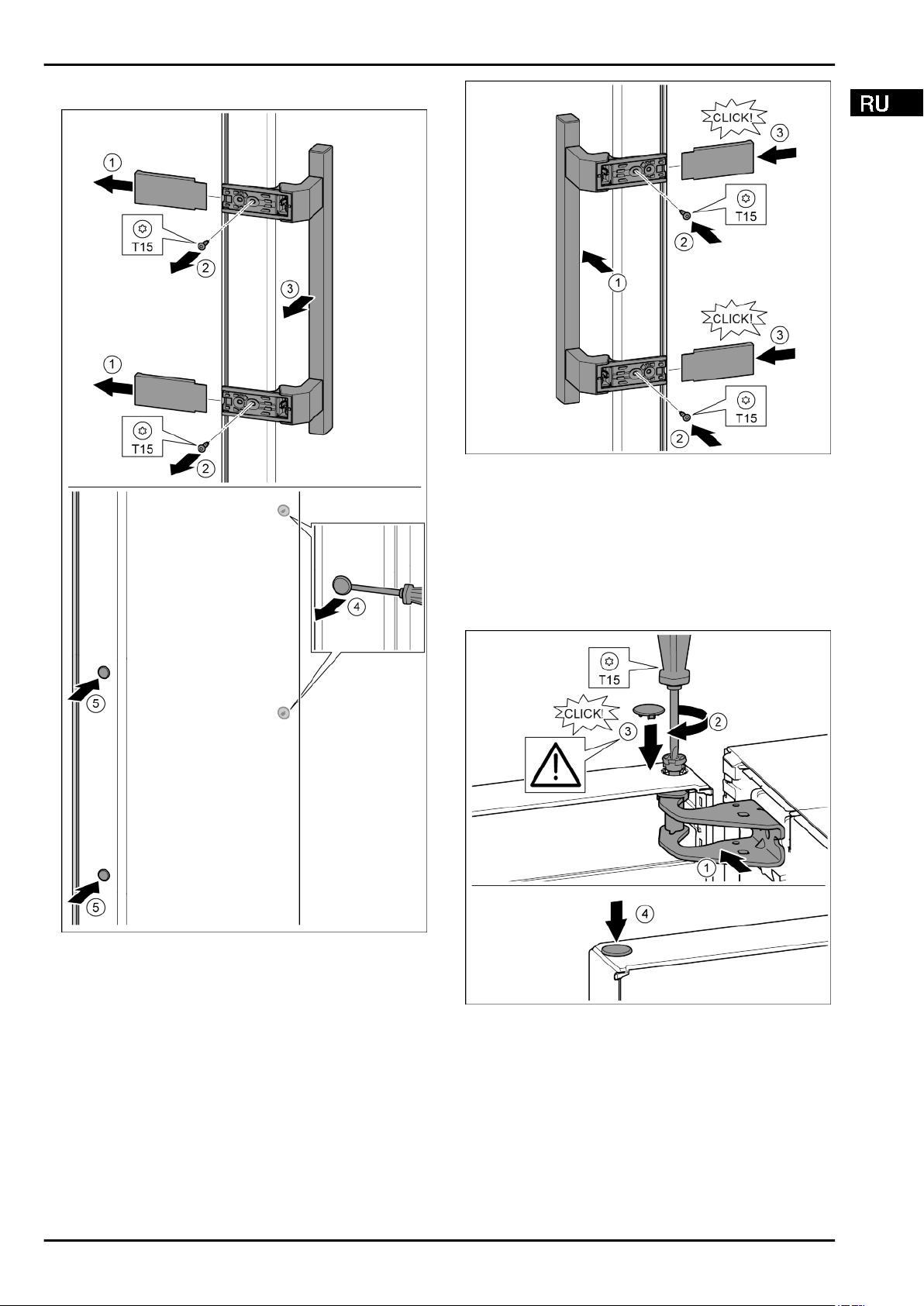

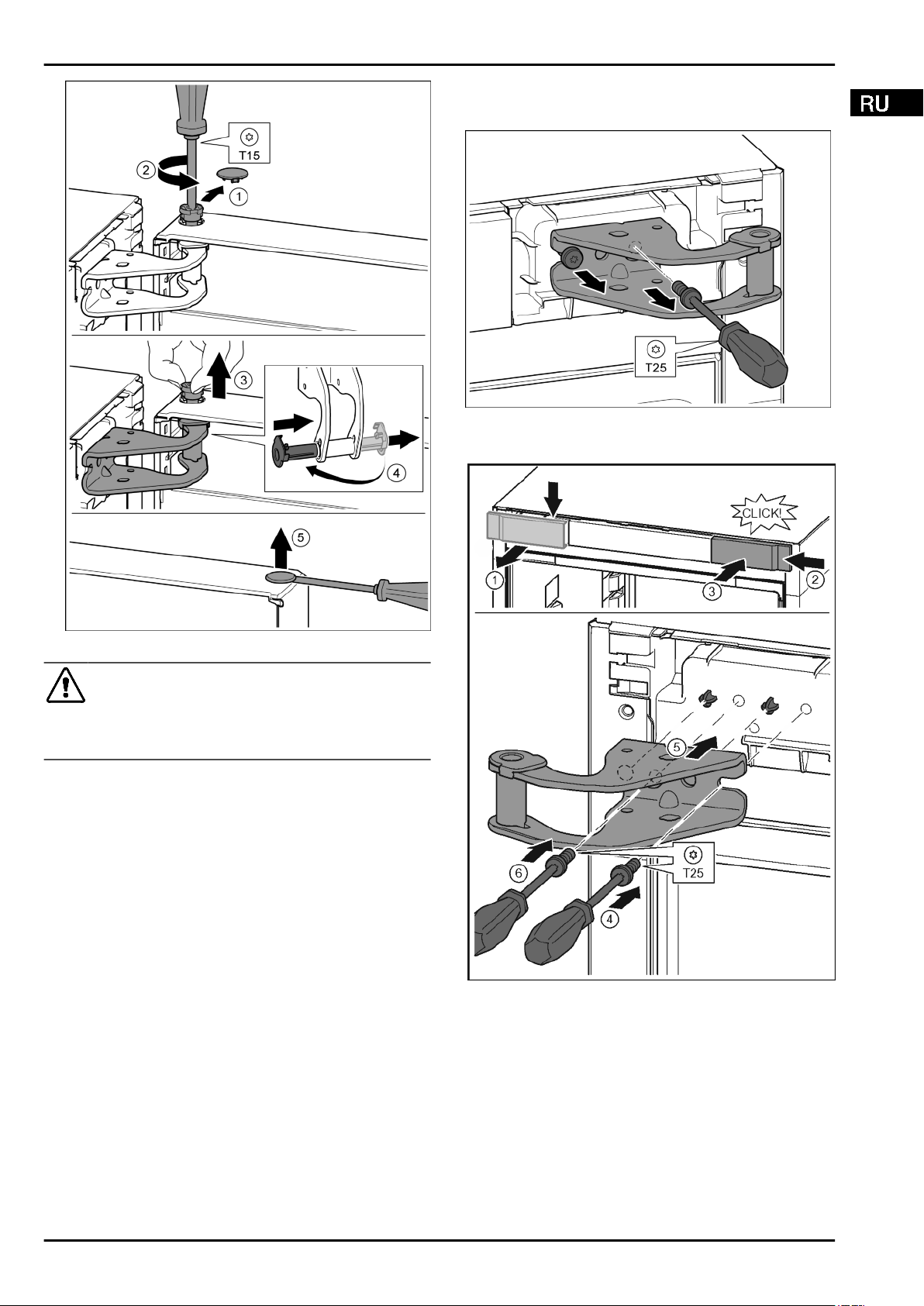

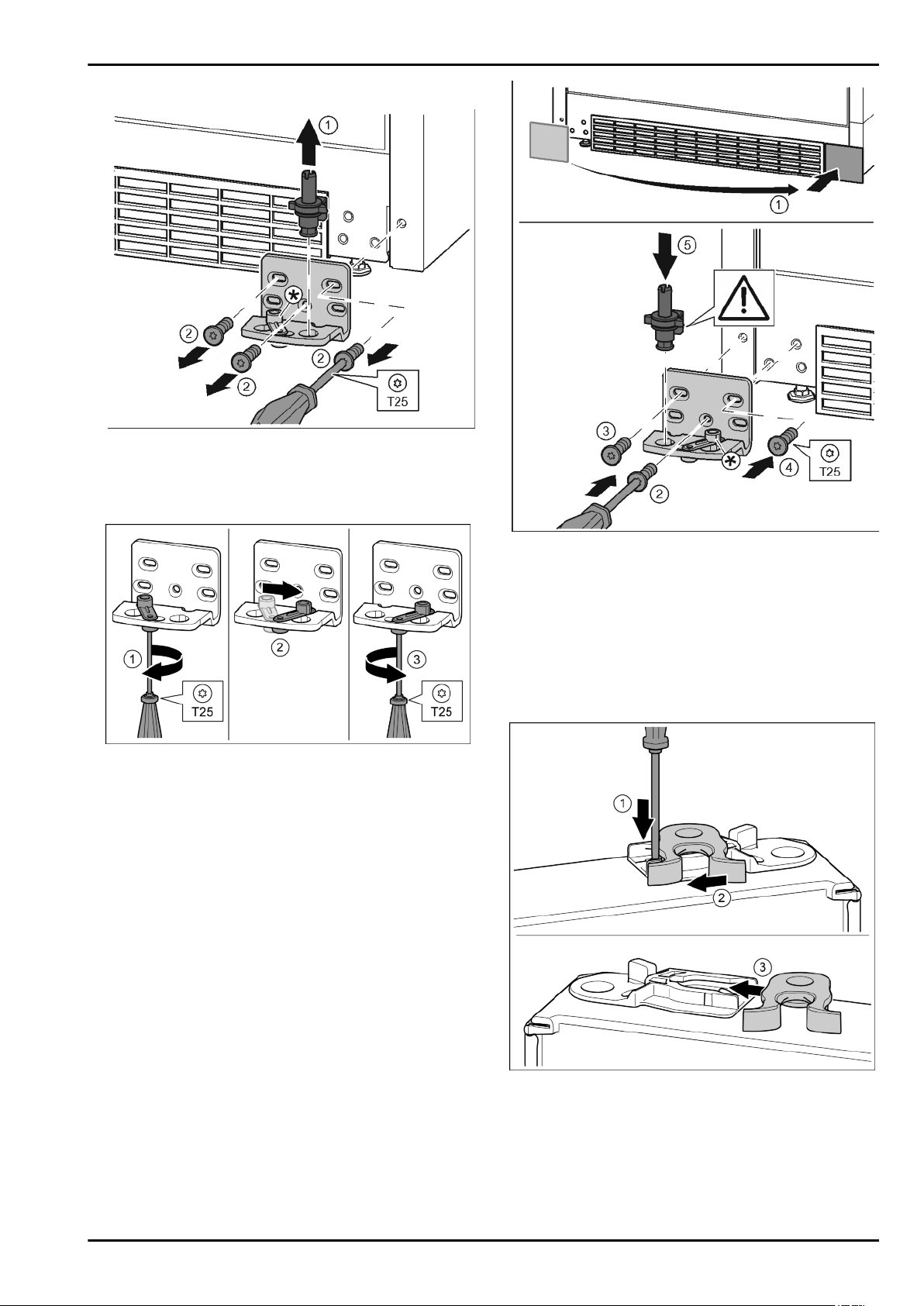

4.3 Перевешивание двери........................................... 8

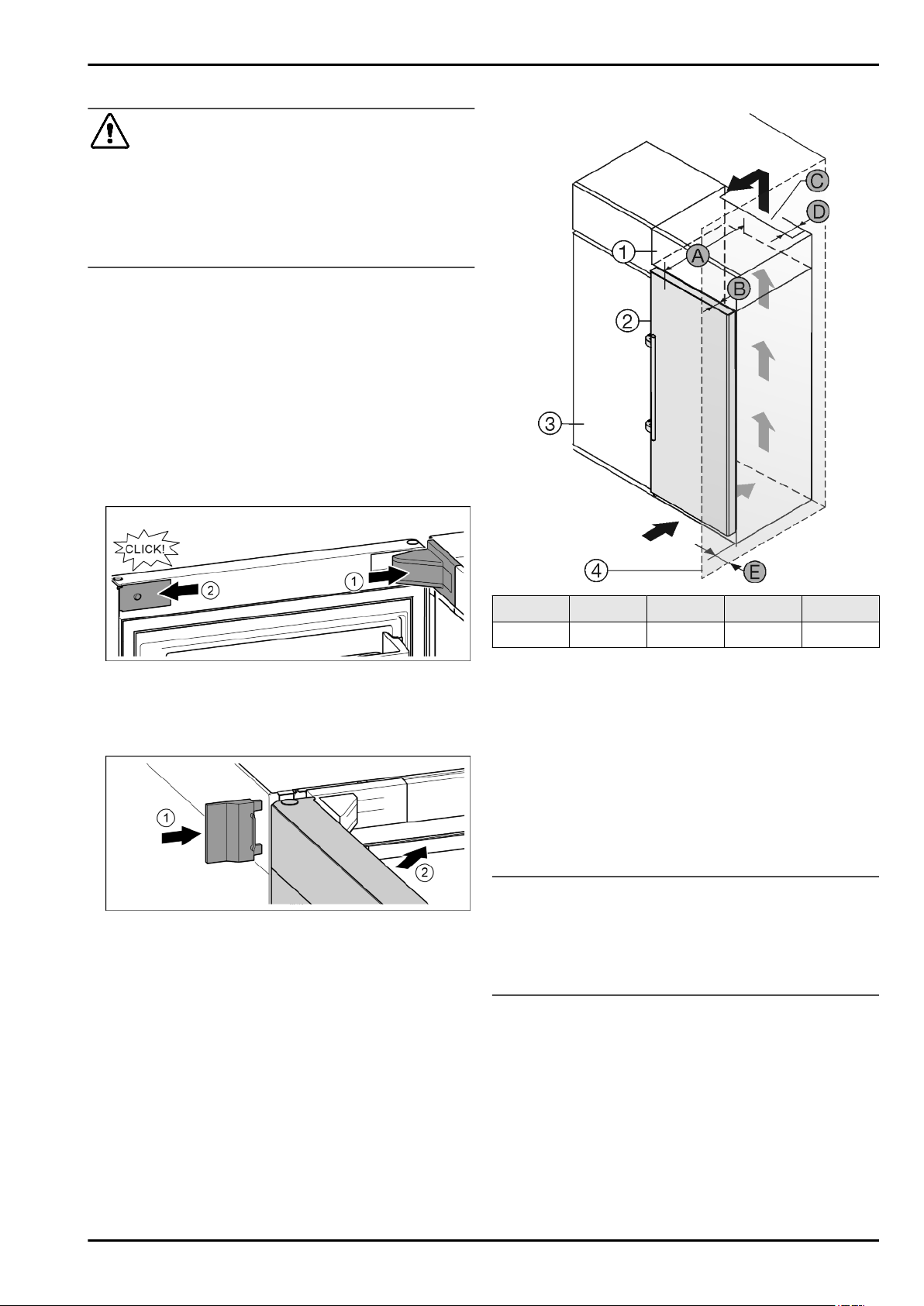

4.4 Установка в кухонную стенку................................ 12

4.5 Упаковку утилизируйте надлежащим образом.... 13

4.6 Подключение устройства...................................... 13

4.7 Включение устройства........................................... 13

4.8 Активация таймера очистки вентиляционной

сетки........................................................................ 13

5 Обслуживание...................................................... 14

5.1 Изменение единицы измерения температуры.... 14

5.2 Защита от детей..................................................... 14

5.3 Режим Sabbath Mode............................................. 14

5.4 Регулировка влажности......................................... 14

5.5 Хранение продуктов.............................................. 14

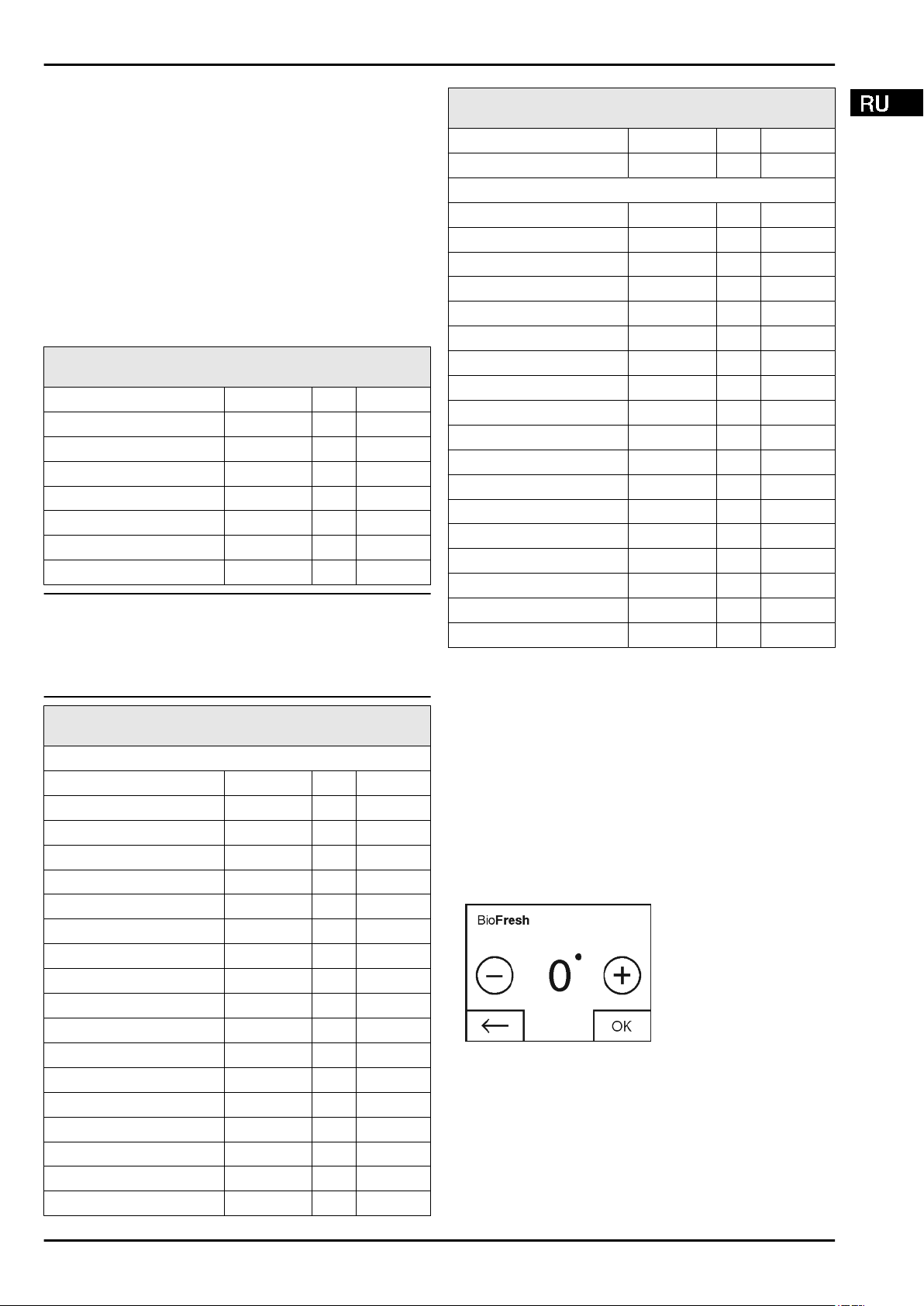

5.6 Сроки хранения...................................................... 15

5.7 Регулирование температуры................................. 15

5.8 Функция Holiday...................................................... 16

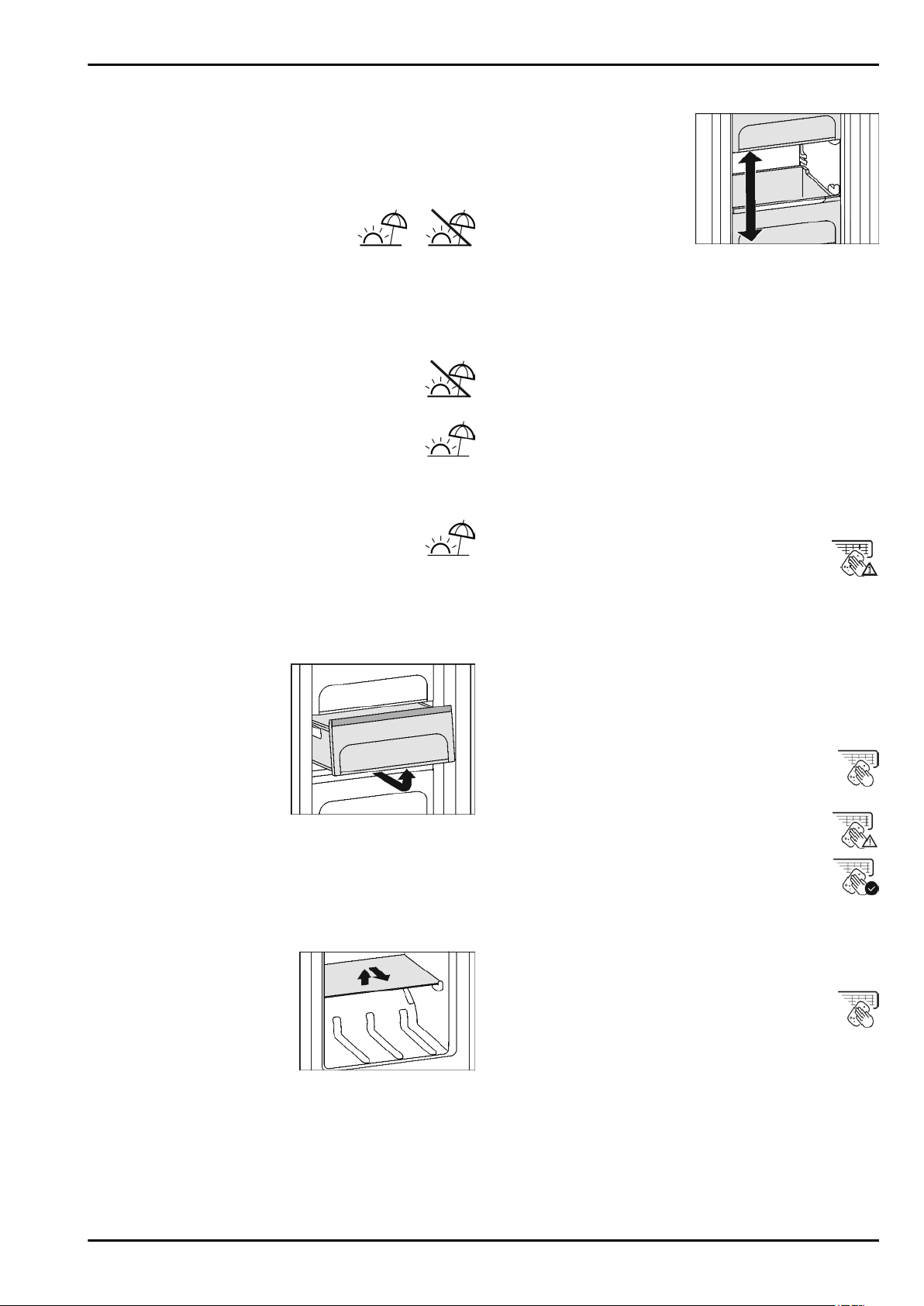

5.9 Выдвижные ящики................................................. 16

5.10 Съемные полки....................................................... 16

5.11 VarioSpace............................................................... 16

6 Уход......................................................................... 16

6.1 Очистка вентиляционной сетки............................ 16

6.2 Чистка устройства.................................................. 16

6.3 Сервисная служба................................................. 17

7 Неисправности..................................................... 18

8 Сообщения............................................................ 19

9 Вывод из работы................................................. 19

9.1 Выключение устройства........................................ 19

9.2 Отключение............................................................ 19

10 Утилизация устройства...................................... 19

11 Информация об изготовителе........................... 20

Изготовитель постоянно работает над дальнейшим развитием всех типов и моделей. Поэтому мы рассчитываем на понимание в том, что мы оставляем за собой право изменять форму, оборудование и технику.

Чтобы познакомиться со всеми полезными возможностями данного нового устройства, пожалуйста, прочитайте внимательно указания в этом руководстве.

Данное руководство действительно для множества моделей, поэтому для конкретной модели возможны некоторые отклонения. Разделы, относящиеся только к определенным устройствам, помечены знаком "звездочка" (*).

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

1 Основные отличительные особенности устройства

1.1 Краткое описание устройства и оборудования

Примерное отображение модели устройства

Fig. 1

(1) Приборы контроля и

управления

(2) Внутреннее свето-

диодное освещение

(3) Отделение BioFresh (8) VarioSpace (4) Вентиляционная

решетка

(5) Установочные опоры

Указание

Места для хранения, выдвижные ящики или корзины в

состоянии поставки расположены для оптимального энергосбережения.

1.2 Область применения устройства

Применение по назначению

Данное устройство предназначено исключительно для охлаждения пищевых продуктов в домашних условиях или условиях, близких к домашним. Сюда относится, например, следующее использование:

на кухнях частных лиц, в столовых,

в частных пансионатах, отелях, мотелях и других местах проживания,

(6) Транспортировочные

ручки спереди, транспортировочные ролики сзади

(7) Заводская табличка

(9) Транспортировочные

ручки сзади

2 * Наличие в зависимости от модели и комплектации

Основные отличительные особенности устройства

при обеспечении готовым питанием и аналогичных услугах оптовой торговли.

Все другие виды применения являются недопустимыми.

Предсказуемое ненадлежащее использование

Следующее использование запрещается в явном виде:

Хранение и охлаждение медикаментов, плазмы крови, лабораторных препаратов или аналогичных веществ и продуктов, лежащих в основе директивы по медицинской продукции 2007/47/EG

Использование во взрывоопасных зонах.

Использование на подвижных носителях, таких как корабли, рельсовый транспорт или самолеты.

Хранение живых животных.

Неправильное использование устройства может привести к повреждению хранящихся изделий или к их порче.

Климатические классы

Устройство предназначено для эксплуатации в ограниченном диапазоне температуры окружающей среды в зависимости от климатического класса. Климатический класс, соответствующий данному устройству, указан на заводской табличке.

Указание

Для обеспечения безупречной работы

соблюдать заданную температуру окружающей среды.

Климатический класс

SN 10 °C до 32 °C

N 16 °C до 32 °C

ST 16 °C до 38 °C

T 16 °C до 43 °C

для температуры окружающего воздуха

1.3 Декларация соответствия

Контур хладагента проверен на герметичность. Устройство отвечает соответствующим предписаниям по технике безопасности, а также директивам ЕС 2014/35/EU, 2014/30/EU, 2009/125/EG, 2011/65/EU и 2010/30/EU.

Отделение BioFresh соответствует требованиям, предъявляемым к холодильным отделениям согласно стандарту DIN EN 62552.

1.4 Технические характеристики продукта

Согласно Директиве ЕС 2017/1369 документ с техническими характеристиками продукта входит в комплект поставки прибора. Полный перечень технических характе-

ристик доступен в разделе загрузок на веб-сайте компании Liebherr.

1.5 Габариты для установки

Fig. 2

Модель a

(мм)b(мм)c(мм)d(мм)e(мм)f(мм)g(мм)

B 28... 600 1250

При использовании пристенных распорок этот размер

увеличивается на 15 мм (см. 4.2) .

600x665x709

122

h (°)

640 90

1.6 Экономия электроэнергии

Всегда следите за хорошим притоком и оттоком

воздуха. Не закрывайте вентиляционные отверстия / решетки. Вентиляционный воздушный зазор должен всегда оста-

ваться открытым. Избегайте устанавливать устройство в зоне прямых

солнечных лучей, рядом с плитой, системой отопления и т. п. Энергопотребление зависит от условий на меcте разме-

щения устройства, например, от температуры окружающей среды (см. 1.2) . При отклонении температуры окружающей среды от нормальной температуры 25 °C энергопотребление может измениться. Открывайте устройство на предельно короткое время.

Чем ниже заданная температура, тем больше потре-

бление электроэнергии. Храните все продукты хорошо запакованными и закры-

тыми. Это поможет избежать образования инея. Вынимайте продукты на как можно менее продолжи-

тельный срок, чтобы они не сильно нагрелись. Закладка тёплых блюд: сначала дайте им остыть до

комнатной температуры.

* Наличие в зависимости от модели и комплектации 3

Общие указания по технике безопасности

Во время длительного отсутствия используйте функцию

Holiday .

1.7 Пример размещения

Fig. 3

1.8 SmartDevice

Устройство полностью готово для встраивания в систему умного дома и продвинутых бытовых услуг. Благодаря SmartDeviceBox можно использовать дополнительные опции. Активация осуществляется через портал для клиентов MyLiebherr.

Подробную информацию о возможностях, условиях и отдельных опциях можно найти в интернете на сайте www.smartdevice.liebherr.com.

2 Общие указания по технике безопасности

Опасности для пользователя:

Дети, как и лица с ограниченными физическими, сенсорными или умственными способностями, а также не имеющие достаточного опыта или знаний, могут пользоваться устройством только в том случае, если они находятся под присмотром или прошли инструктаж по безопасному использованию устройства и понимают возможные опасности. Детям запрещается играть с устройством. Детям запрещается выполнять очистку и техническое обслуживание, если они находятся без присмотра. Дети возрастом 3-8 лет могут загружать и выгружать устройство. Детей возрастом до 3 лет следует удержи-

вать подальше от устройства, если они не находятся под постоянным присмотром.

При отключении от сети всегда беритесь за вилку. Не тяните за кабель.

В случае неисправности извлеките вилку из розетки или выключите предохранитель.

Не допускайте повреждения сетевого кабеля. Не используйте устройство с поврежденным сетевым кабелем.

Ремонтные работы и вмешательства в устройство разрешается выполнять только сервисной службе или другим прошедшим соответствующее обучение специалистам.

Устанавливайте, подключайте и утилизируйте устройство только в соответствии указаниями руководства по эксплуатации.

Тщательно сохраняйте данное руководство и при необходимости передайте его следующему владельцу.

Специальные лампы, такие как светодиоды, в устройстве служат для освещения его внутреннего пространства и не предназначены для освещения помещения.

Опасность пожара

Содержащийся в устройстве хладагент (данные на заводской табличке) не опасен для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.

•

Не допускайте повреждения трубопроводов контура хладагента.

•

Не пользуйтесь внутри устройства открытым огнём или источником искр.

•

Внутри устройства не пользуйтесь электрическими приборами (например, устройства для очистки паром, нагревательные приборы, устройства для приготовления мороженого и т.д.).

•

Если хладагент вытекает: удалите с места утечки источники открытого огня или искр. Хорошо проветрите помещение. Обратитесь в сервисную службу

Не храните в устройстве взрывоопасные вещества или аэрозольные баллончики с горючими газообразующими средствами, такими как, например, пропан, бутан, пентан и т.д. Соответствующие аэрозольные баллончики можно распознать по надпечатке со сведениями о содержимом или по значку пламени. Случайно выделившиеся газы могут воспламениться при контакте с электрическими узлами.

4 * Наличие в зависимости от модели и комплектации

Не ставить вблизи устройства горячие свечи, лампы и другие предметы с открытым пламенем, чтобы не вызвать пожар.

Алкогольные напитки и другие емкости, содержащие спирт, храните только плотно закрытыми. Случайно вылившийся спирт может воспламениться при контакте с электрическими узлами.

Опасность падения и опрокидывания:

Не используйте основание устройства, выдвижные ящики, двери и т.п. в качестве подножки или опоры. Это особенно касается детей.

Опасность пищевого отравления:

Не употребляйте продукты с превышенным сроком хранения.

Опасность обморожения, онемения и появления болезненных ощущений:

Избегайте продолжительного контакта кожи с холодными поверхностями или охлажденными / замороженными продуктами или примите меры защиты, например, наденьте перчатки. Не потребляйте пищевой лед, особенно замерзшую воду или кубики льда, сразу после их извлечения и слишком холодными.

Опасность получения травм и повреждений:

Горячий пар может нанести вред здоровью. Для оттаивания запрещено использовать электроприборы с нагревательными элементами или подачей пара, открытое пламя или аэрозоли для стимулирования оттаивания.

Не удалять лет с помощью острых предметов.

Опасность защемления:

При открывании и закрывании двери не касайтесь дверных петель. Можно защемить пальцы.

Символы на приборе:

Органы управления и индикации

Символ находится на компрессоре и обозначает опасность от пожароопасных веществ.

Эта или аналогичная наклейка может располагаться на обратной стороне устройства. Она относится к панелям из вспененного материала в двери и/или корпусе. Данное указание имеет значение только для утилизации. Не удаляйте наклейку.

Соблюдайте специальные указания, помещенные в других главах:

ОПАСНОСТЬ

ПРЕДУПРЕЖДЕН ИЕ

ОСТОРОЖНО

ВНИМАНИЕобозначает опасную ситуацию,

Указание обозначает полезные указания и

обозначает непосредственную опасную ситуацию, которая, если не будет устранена, приведет к смерти или тяжелым травмам.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к смерти или тяжелой травме.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к травмам легкой или средней тяжести.

которая, если не будет устранена, может привести к повреждению имущества.

советы.

3 Органы управления и индикации

3.1 Основной экран

символ может находиться на компрессоре. Он относится к маслу в компрессоре и указывает на следующую опасность: проглатывание и попадание в дыхательные пути может привести к смертельному исходу. Данное указание имеет значение только для утилизации. В обычном режиме работы опасность отсутствует.

Fig. 4

(1) Поле BioFresh (3) Экран (2) Поле меню

Основной экран представляет собой индикатор выходных параметров для пользователя. Отсюда предпринимаются все регулировки.

Путем нажатия на экран можно вызывать функции и изменять параметры.

3.2 Структура управления

Поле BioFresh

* Наличие в зависимости от модели и комплектации 5

Органы управления и индикации

Fig. 5

(1) Символ BioFresh (2) Индикатор температуры

BioFresh

В поле BioFresh отображается настроенная температура BioFresh.

Можно выполнять указанные ниже настройки.

Настройки температуры.

Устройство выключить, экран остается работающим.

Поле меню

Fig. 6

(1) Главное меню (2) Активированная опция

Поле меню обеспечивает доступ к опциям и настройкам устройства. В дополнение к этому отображаются активные опции.

3.3 Навигация

Доступ к отдельным опциям происходит путем нажатия на меню. После подтверждения опции или настройки раздается звуковой сигнал. Индикатор переходит в режим основного экрана.

Обслуживание устройства происходит через следующие символы.

Режим готовности к работе:

включение устройства и температурной зоны.

Меню:

вызов опций.

Минус/плюс:

изменение настройки (например, регулировка температуры).

Навигационная стрелка левая/ правая:

выбор опций и навигация по меню.

С помощью навигационных стрелок можно по очереди переходить к отдельным опциям. После последней опции снова появляется первая.

отмена выбора.

Индикатор переходит на ближайший более высокий уровень или к главному экрану.

OK:

Подтверждение выбора.

После подтверждения индикатор переходит к основному экрану.

ON / OFF, START / STOP

Активация/деактивация опции.

После активации или деактивации опции индикатор переходит к основному экрану.

RESET:

Сброс таймера.

Доступ только для сервисной службы

Указание

Если выбор не происходит за 1 минуту, индикатор переходит к основному экрану.

3.4 Символы индикации

Символы индикации дают представление о текущем состоянии устройства.

Восходящие стрелки:

температура повышается.

Нисходящие стрелки:

температура понижается.

Режим готовности к работе:

прибор и температурная зона выключены.

Сообщения:

выдаются сообщения о неисправностях и напоминания.

3.5 Опции устройства

Могут быть активированы или настроены следующие опции, объяснения и возможность настройки (см. 5) :

Символ Опция

SabbathMode

Защита от детей

Функция Holiday

Единицы измерения температуры

Влажность

Если опция активирована, соответствующий символ

отображается в окне меню. Символ затемняется, если опция завершается или деакти-

вируется.

6 * Наличие в зависимости от модели и комплектации

Ввод в работу

4 Ввод в работу

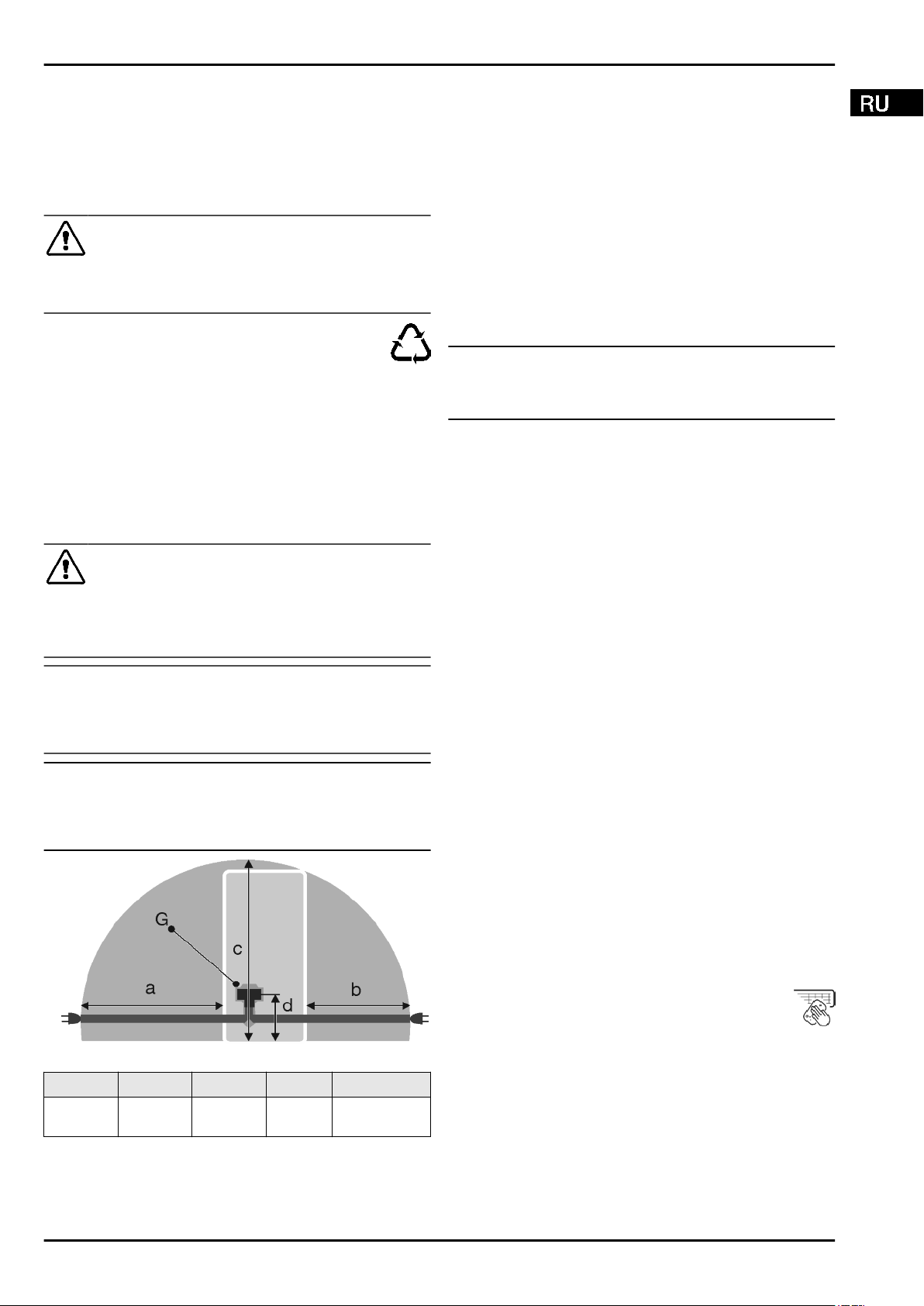

4.1 Транспортировка устройства

Опасность травмы и повреждений в результате ненадлежащей транспортировки!

u u u

4.2 Установка устройства

Опасность возгорания из-за влажности! Если токоведущие узлы или сетевой кабель становятся влажными, то это может привести к короткому замыканию.

Опасность возгорания вследствие короткого замыкания! Если сетевой кабель/вилка устройства или другого устройства соприкасаются с обратной стороной устройства, то вибрации устройства могут привести к повреждению сетевого кабеля/вилки, что может вызвать короткое замыкание.

ОСТОРОЖНО

Перевозите устройство в упаковке. Перевозите устройство в стоячем положении. Не транспортируйте устройство в одиночку.

ПРЕДУПРЕЖДЕНИЕ

Устройство предназначено для использования в закрытых помещениях. Запрещается использовать устройство на открытом воздухе или во влажных помещениях и в зоне разбрызгивания воды.

ПРЕДУПРЕЖДЕНИЕ

Устанавливайте устройство таким образом, чтобы оно не соприкасалось с вилками или сетевыми кабелями. Не подключайте к розеткам в области обратной стороны устройства ни само устройство, ни другие устройства.

Указание

При установке нескольких устройств рядом друг с другом оставляйте между ними расстояние 70 мм. При несоблюдении этого расстояния между боковыми стенками устройств образуется конденсат.

Fig. 7

При повреждении устройства немедленно — до

подключения — обратитесь к поставщику. Пол на месте установки должен быть горизонтальным и

ровным. Избегайте устанавливать устройство в зоне прямых

солнечных лучей, рядом с плитой, системой отопления и т. п. Устройство следует установить к стене вплотную

задней стенкой, а при использовании прилагаемых при поставке пристенных распорок (см. ниже) — ими. Устройство разрешается передвигать только в разгру-

женном состоянии. Основание устройства должно быть на одном уровне с

окружающей поверхностью. Не устанавливайте устройство без помощника.

Чем больше хладагента находится в устройстве, тем

больше должно быть помещение, в котором расположено это устройство. Если объём помещения небольшой, то при вытекании хладагента может образоваться горючая газо-воздушная смесь. На 8 г хладагента должно приходиться не менее 1 м3 помещения. Данные об используемом хладагенте приведены на заводской табличке внутри устройства.

Опасность возгорания хладагента! Содержащийся в устройстве хладагент не опасен для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.

Не повреждайте трубопроводы контура хладагента.

ПРЕДУПРЕЖДЕНИЕ

Опасность пожара и повреждения!

Не ставьте на устройство приборы, выделяющие тепло,

например, микроволновую печь, тостер и т.д.!

ПРЕДУПРЕЖДЕНИЕ

Опасность пожара и повреждения из-за заблокированных вентиляционных отверстий!

Держите вентиляционные отверстия всегда свобод-

ными. Всегда следите за хорошим притоком и оттоком воздуха!

ВНИМАНИЕ

Опасность повреждения под действием конденсата!

Не разрешается устанавливать данное устройство

непосредственно рядом с другими холодильниками или морозильниками.

ВНИМАНИЕ

Опасность повреждения при использовании средств для ухода за нержавеющей сталью! На двери из нержавеющей стали и боковые стенки из нержавеющей стали нанесено высококачественное покрытие. Средства для ухода за нержавеющей сталью отрица-

тельно действуют на это покрытие.

Протирайте поверхности дверей и боковых стенок

со специальным покрытием, а также дверцы и боковые стенки с лакокрасочным покрытием

только мягкой, чистой тряпкой. При сильном загрязнении используйте небольшое количество воды или нейтрального чистящего средства. Также можно использовать микрофибровую салфетку.

Снимите защитную пленку с декоративных планок и

передних стенок выдвижных ящиков. Удалите все детали, защищавшие устройство при пере-

возке.

Распорки следует использовать, чтобы достичь декларированного уровня энергопотребления, а также исключить появление конденсата при высокой влажности окружающей среды. В таком случае глубина устройства увеличивается примерно на 15 мм. Без использования распорок устройство полностью работоспособно, однако потребляет немного больше электроэнергии.

* Наличие в зависимости от модели и комплектации 7

+ 15 hidden pages
