EIGENSCHAFTEN
Corner Master
Das neue Design des HomBot macht ihn speziell in den Ecken noch effizienter.
Lern Modus
Der HomBot ist in der Lage, sich mit der Smart Operation Funktion seine
Umgebung zu merken und so noch effektiver zu reinigen.
Turbo Modus
Der "Turbo" Modus macht den HomBot noch leistungsfähiger und effektiver.
Der "Turbo" Modus wird auf Teppichen automatisch aktiviert.
Slide-In-Wischmopp (optional)
Der Wischmopp kann unter den HomBot geschoben werden und ermöglicht dem Benutzer den Austausch ohne das Gerät drehen zu müssen.
My Space Modus
In diesem Modus reinigt der HomBot einen zuvor mit der Fernbedienung bestimmten Bereich.
Wiederholtes Reinigen
Der HomBot reinigt einen bestimmten Bereich ununterbrochen bis der Akku leer ist.
Zick-Zack-
ReLocation-Funktion
Mit dieser Funktion setzt der HomBot, wenn durch den Benutzer der Standort verändert wird, seine Reinigung an der letzten Position fort.
Beschreibung der Smartphone App
Der Staubsaugerroboter kann mit Ihrem Smartphone gesteuert werden.
INHALTSVERZEICHNIS
1 |
|
4 |
|
||
VOR GEBRAUCH |
Zusätzliche Information |
||||
|
|
|
|
|
|
2~5 |
Sicherheitshinweise |
52~54 |

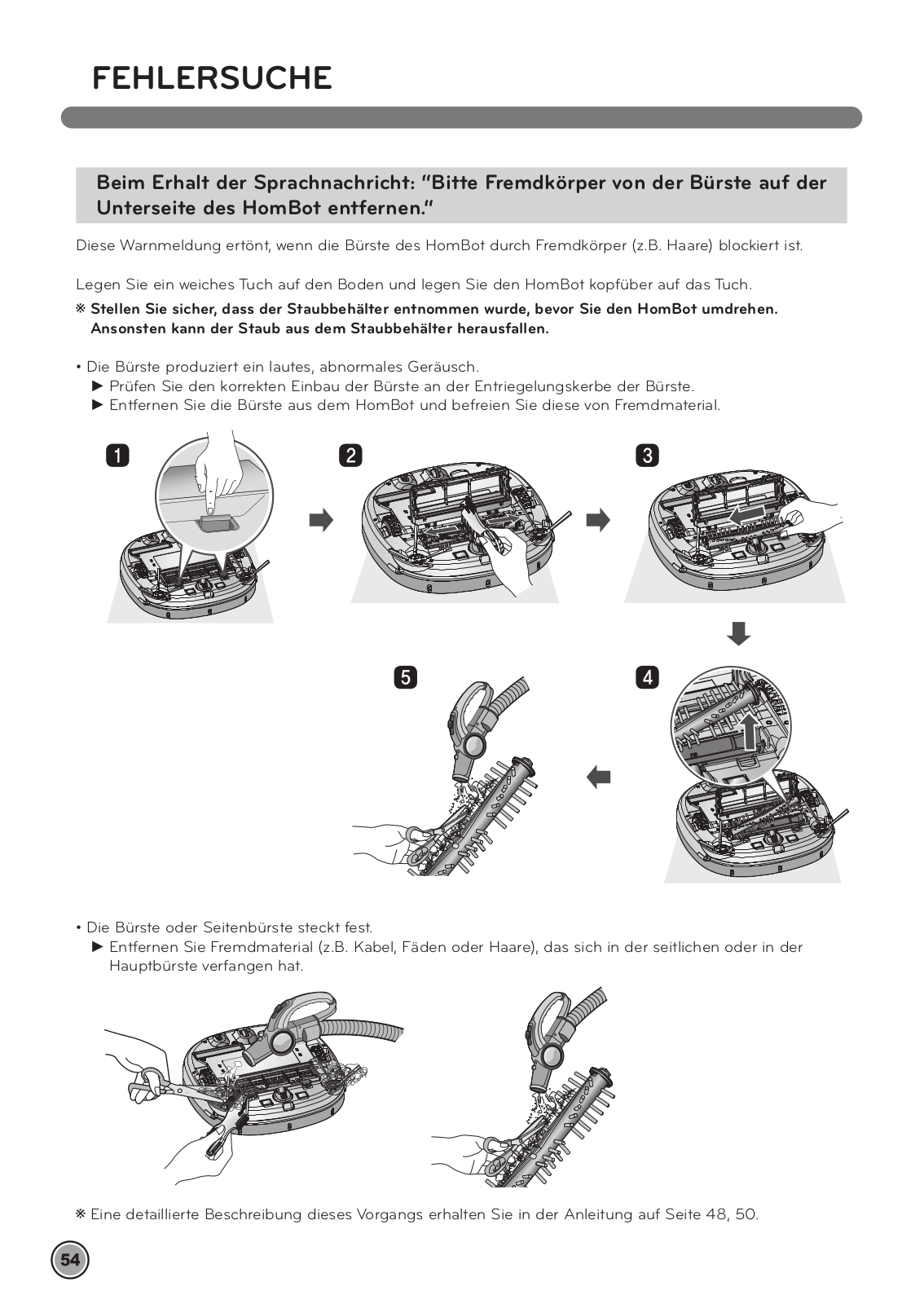

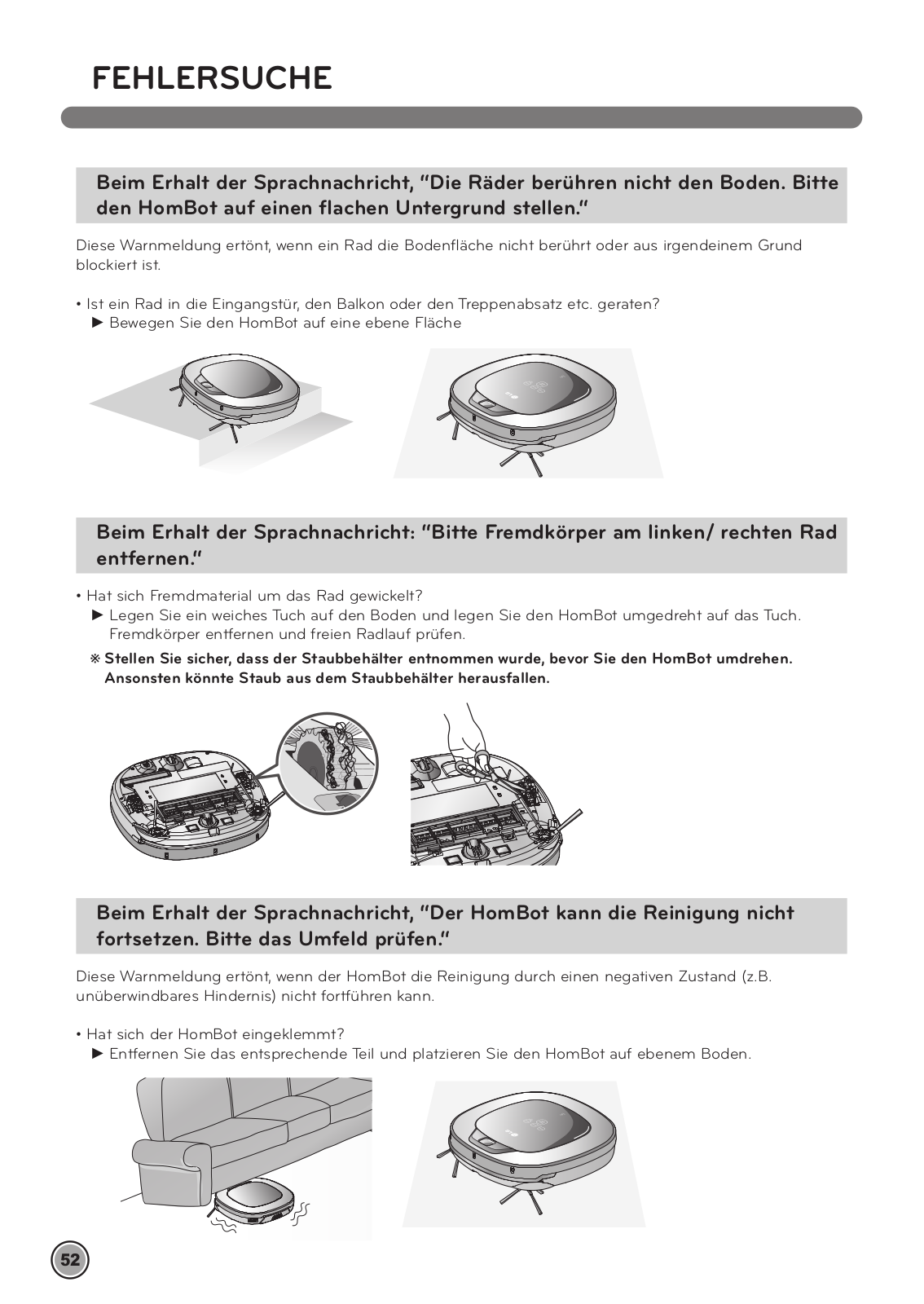

Fehlersuche |
||
6 |
Im Produkt enthalten |
55 |
Bevor Sie den Kundendienst rufen |
||
7~8 |
Teilebeschreibung |
|
|
|
|
9~10 |
Tastenfunktionen |
5 |
|
||
11 |
Statusinformationen des Displays |
|
|||
Referenz |
|||||
12 |
Vor dem Starten |
||||
|
|
|
|||
56 |

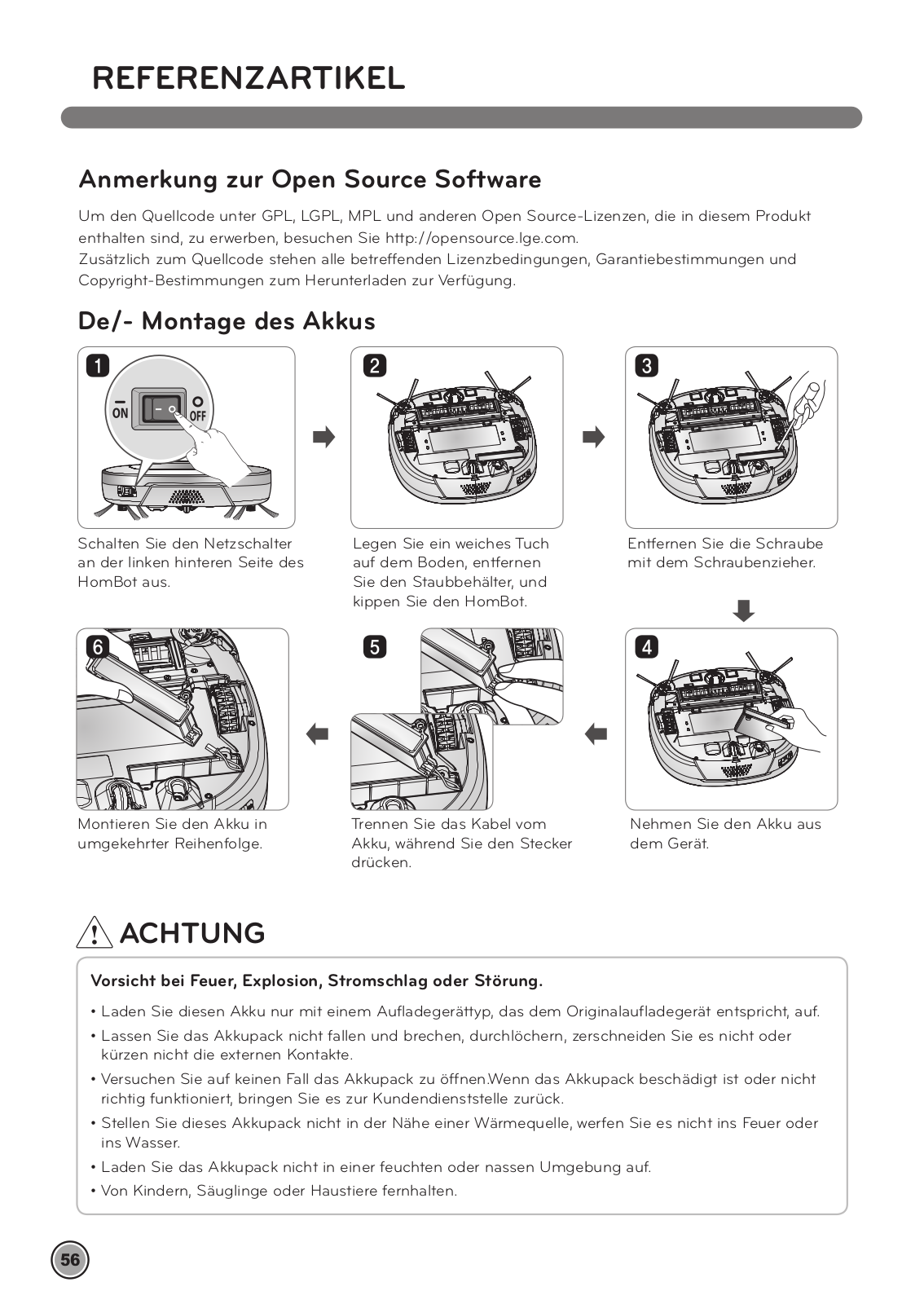

Referenzartikel |
||||
13 |
Überblick |
||||
|
|
|
2
GEBRAUCH
14So installieren Sie die Ladestation
15So schalten Sie die Stromversorgung des HomBot ein und aus
1 6 |
So starten und stoppen Sie die Reinigung |
17~18 |

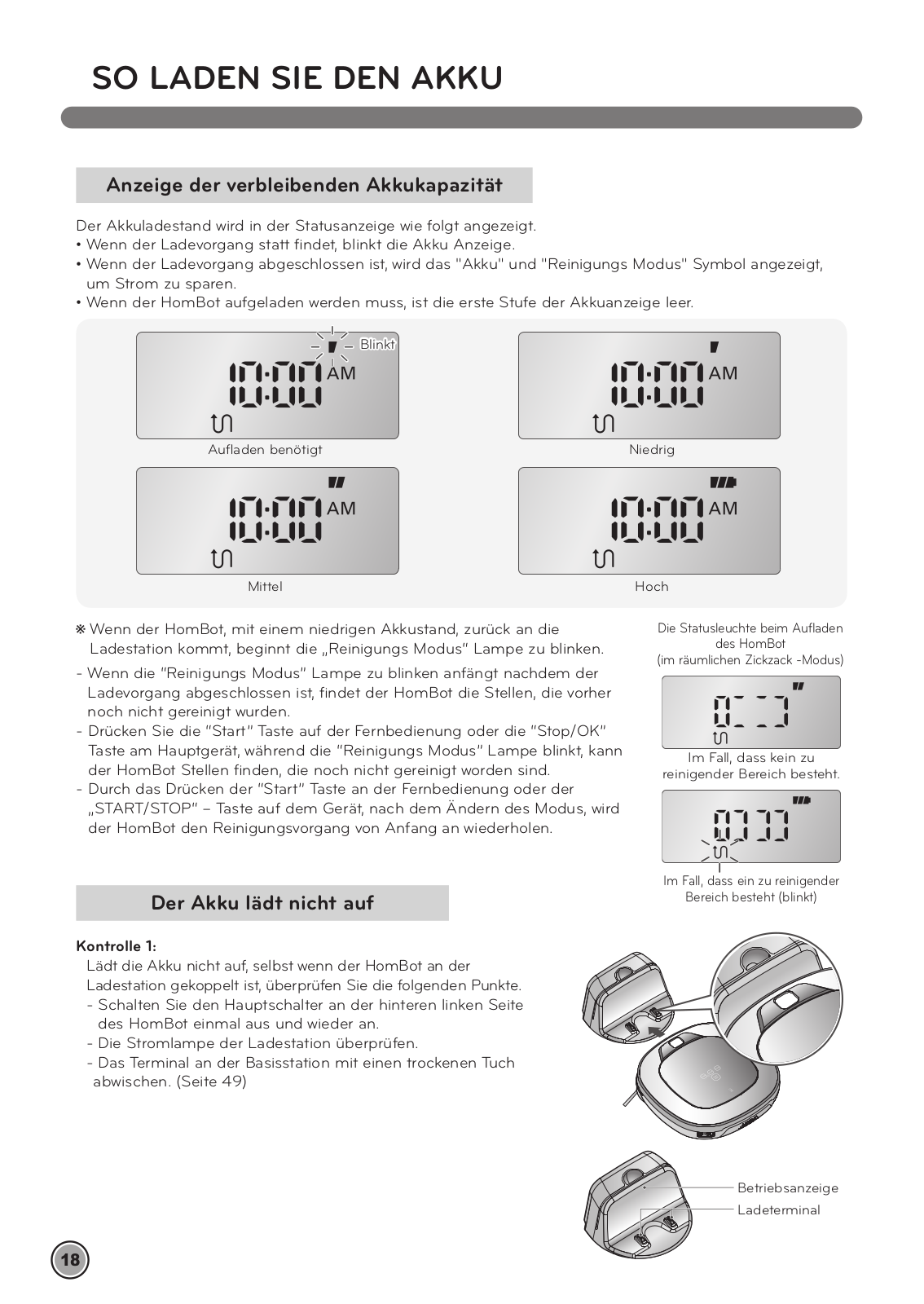

So laden Sie den Akku |
19~20 |

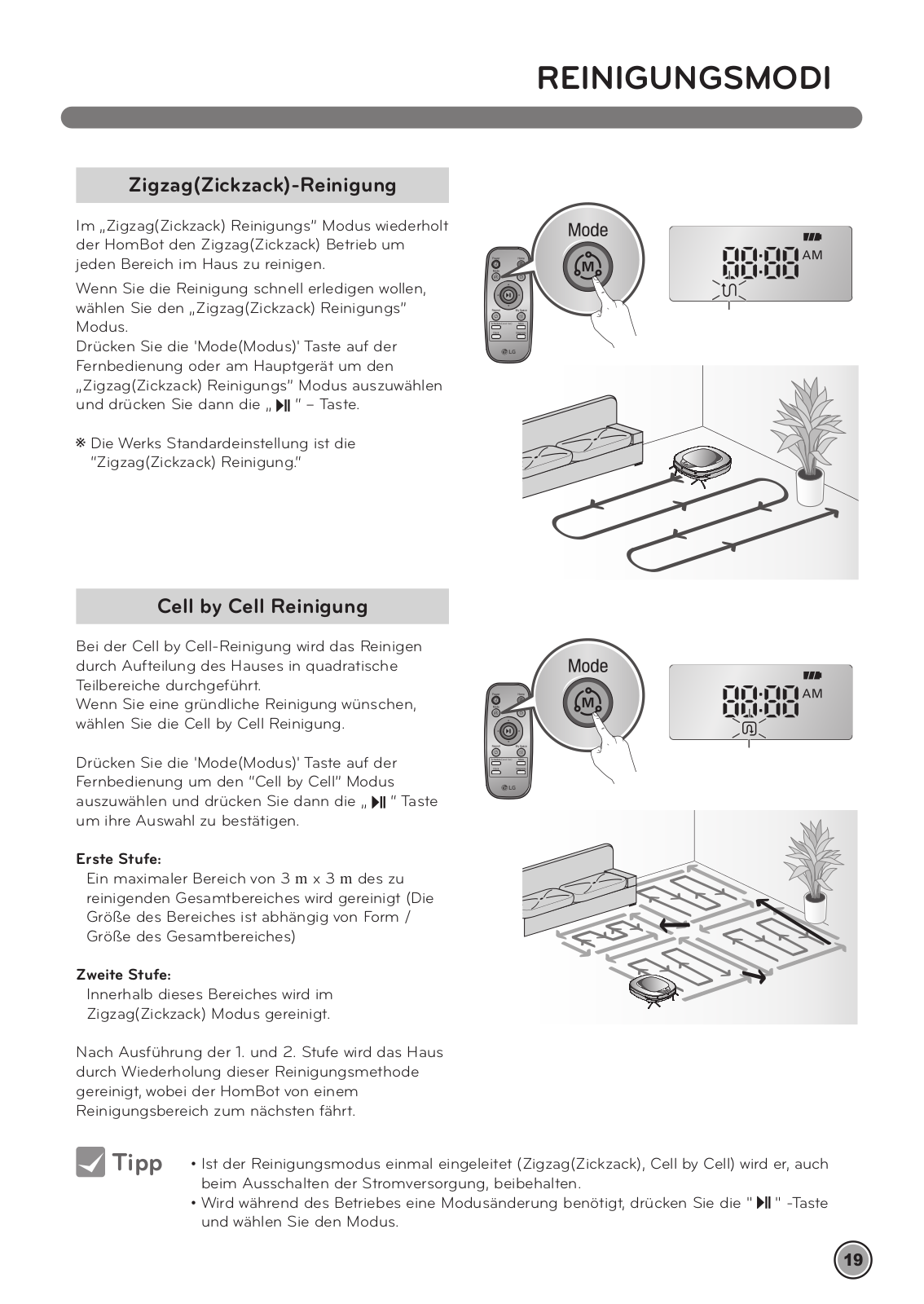

Reinigungsmodi |
21~22 |

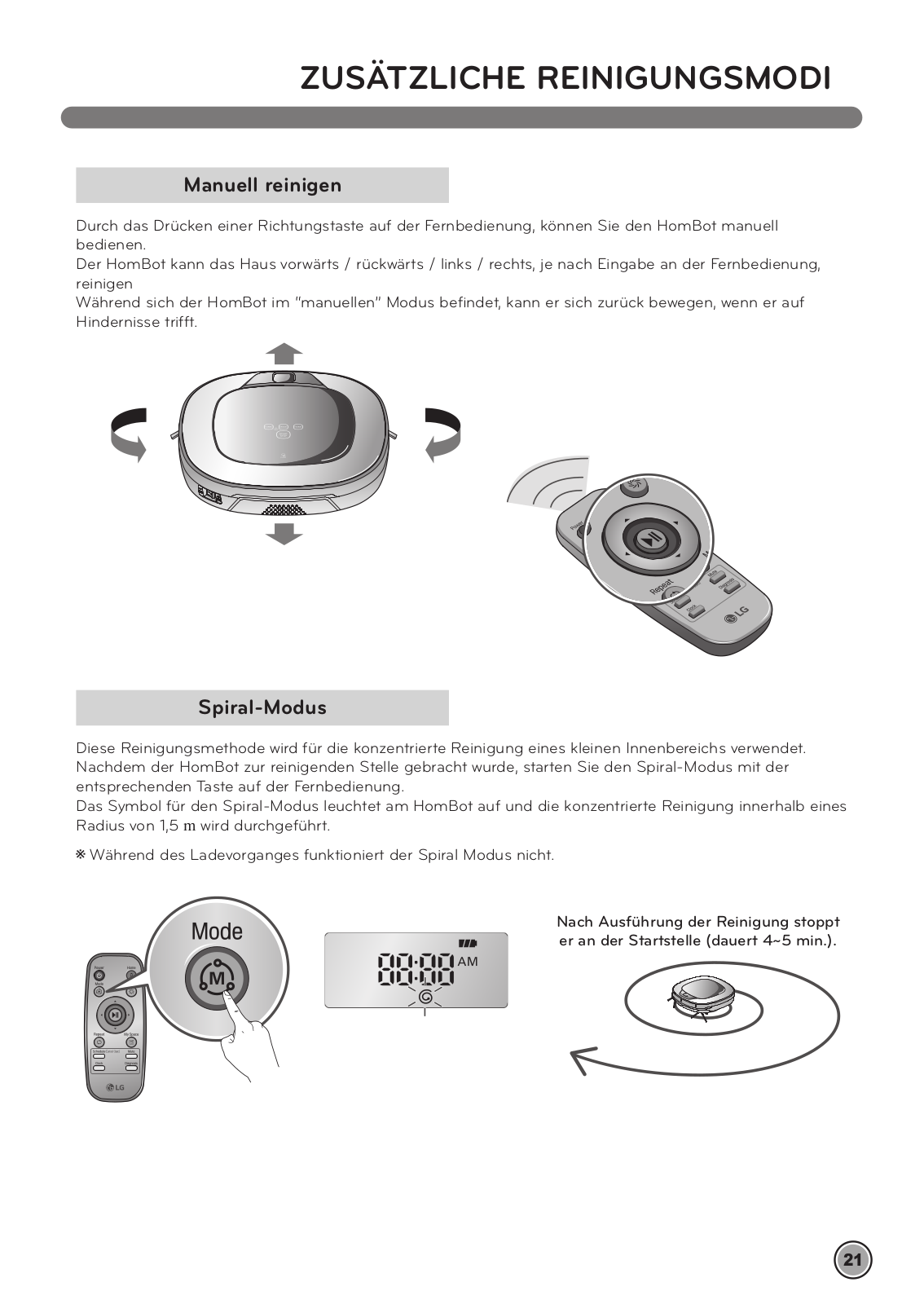

Zusätzliche Reinigungsmodi |
23Zeiteinstellung
24Geplante Reinigung

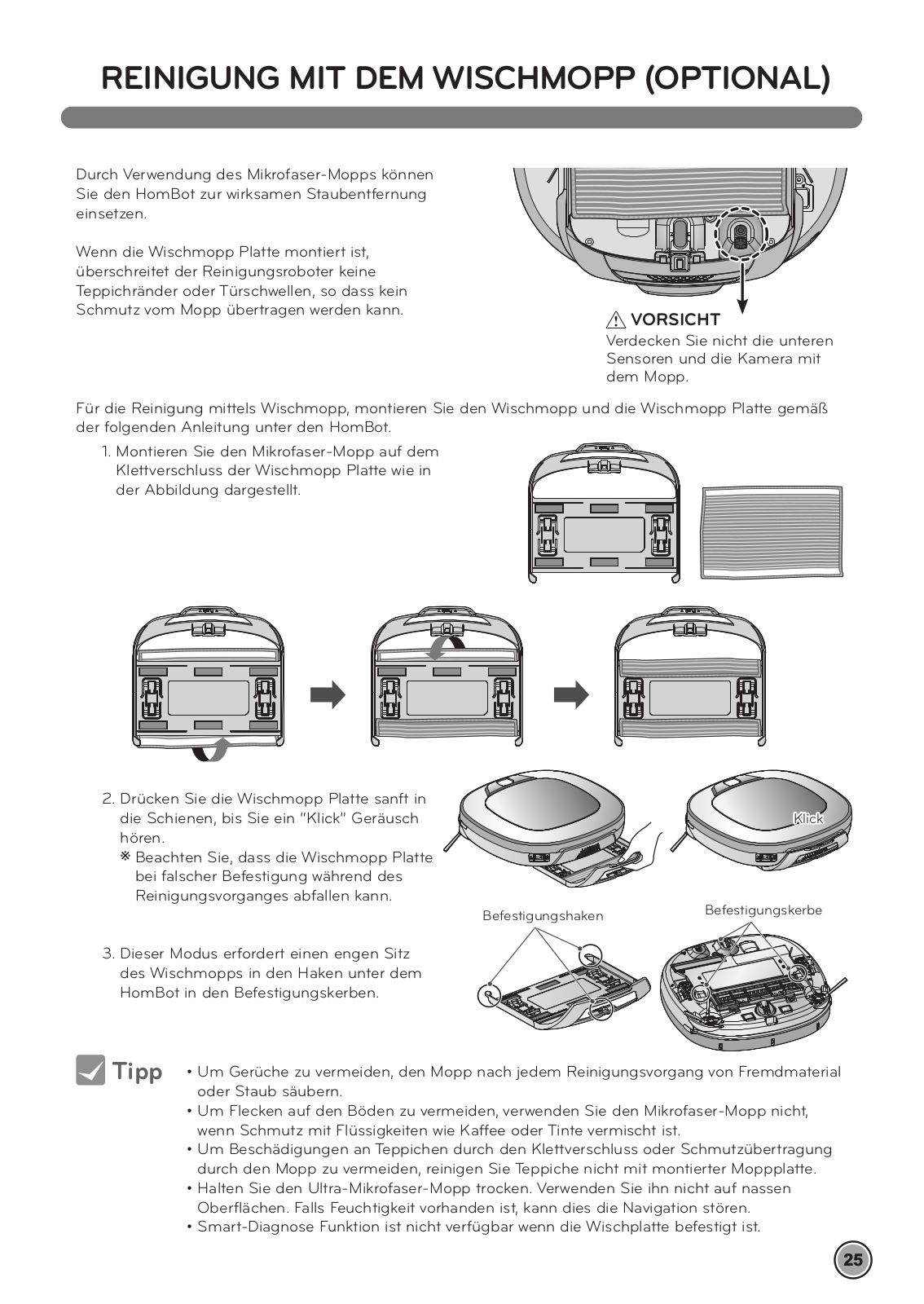

25Reinigung mit dem Wischmopp (Optional)
26Relocation Funktion

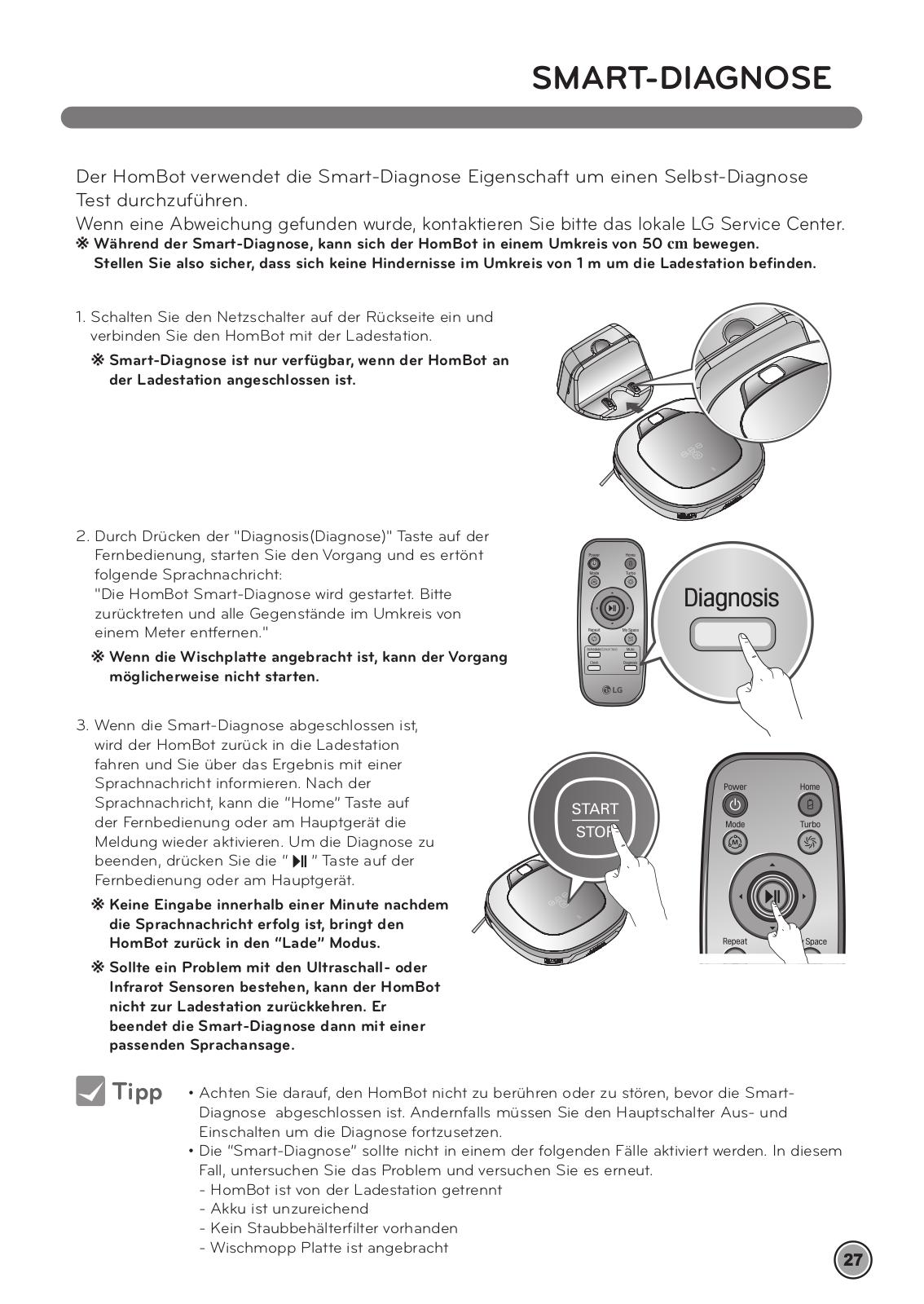

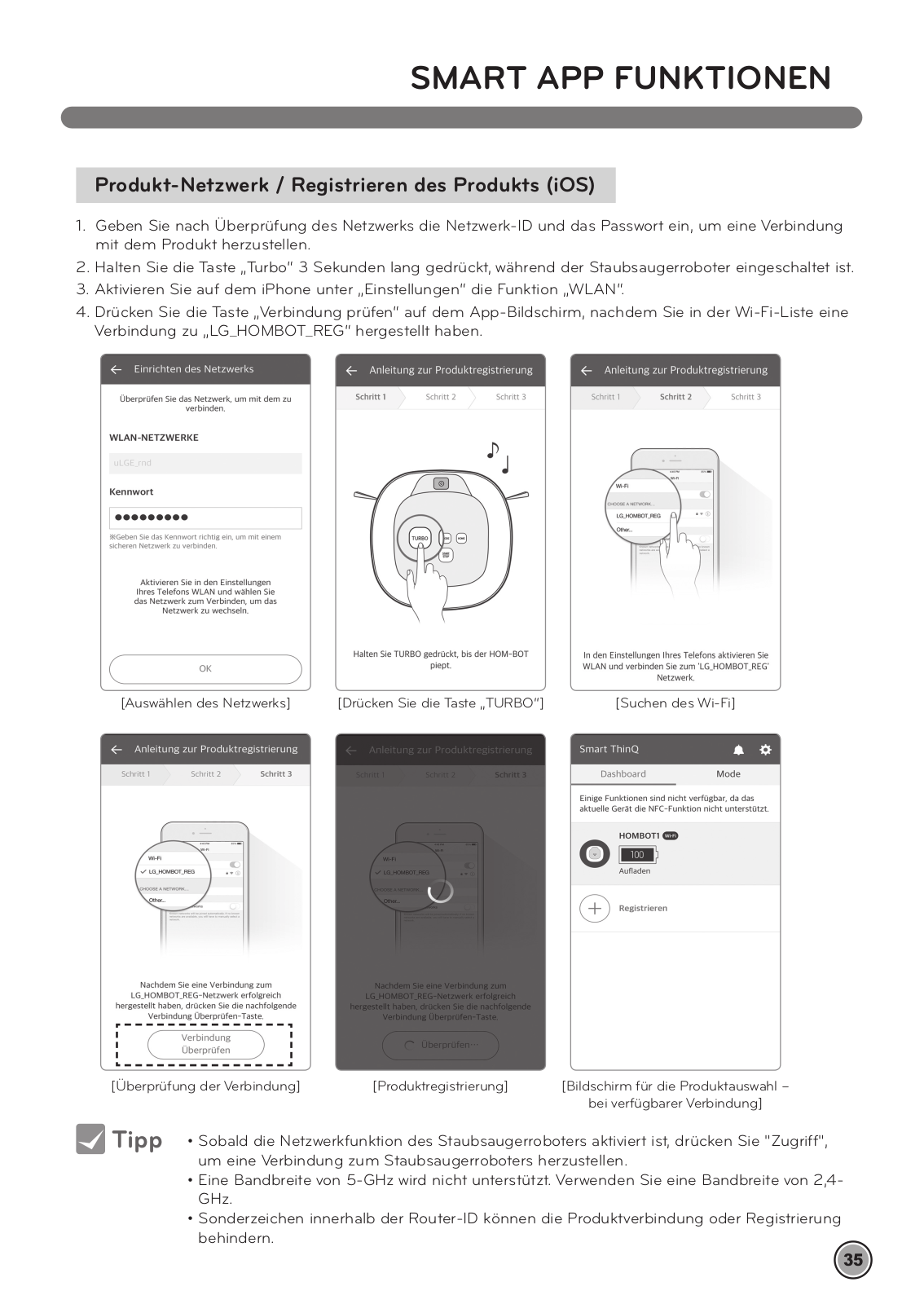

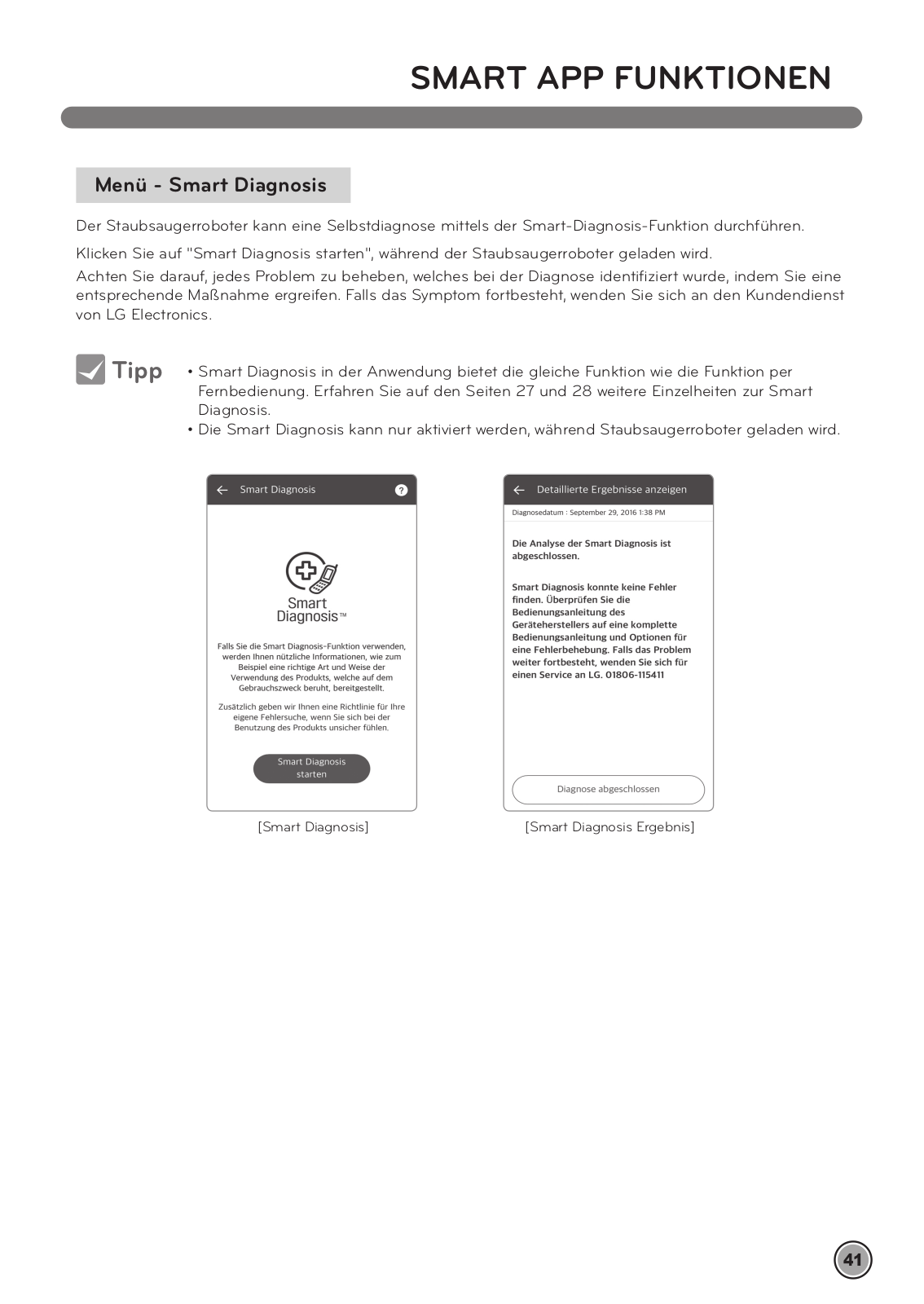

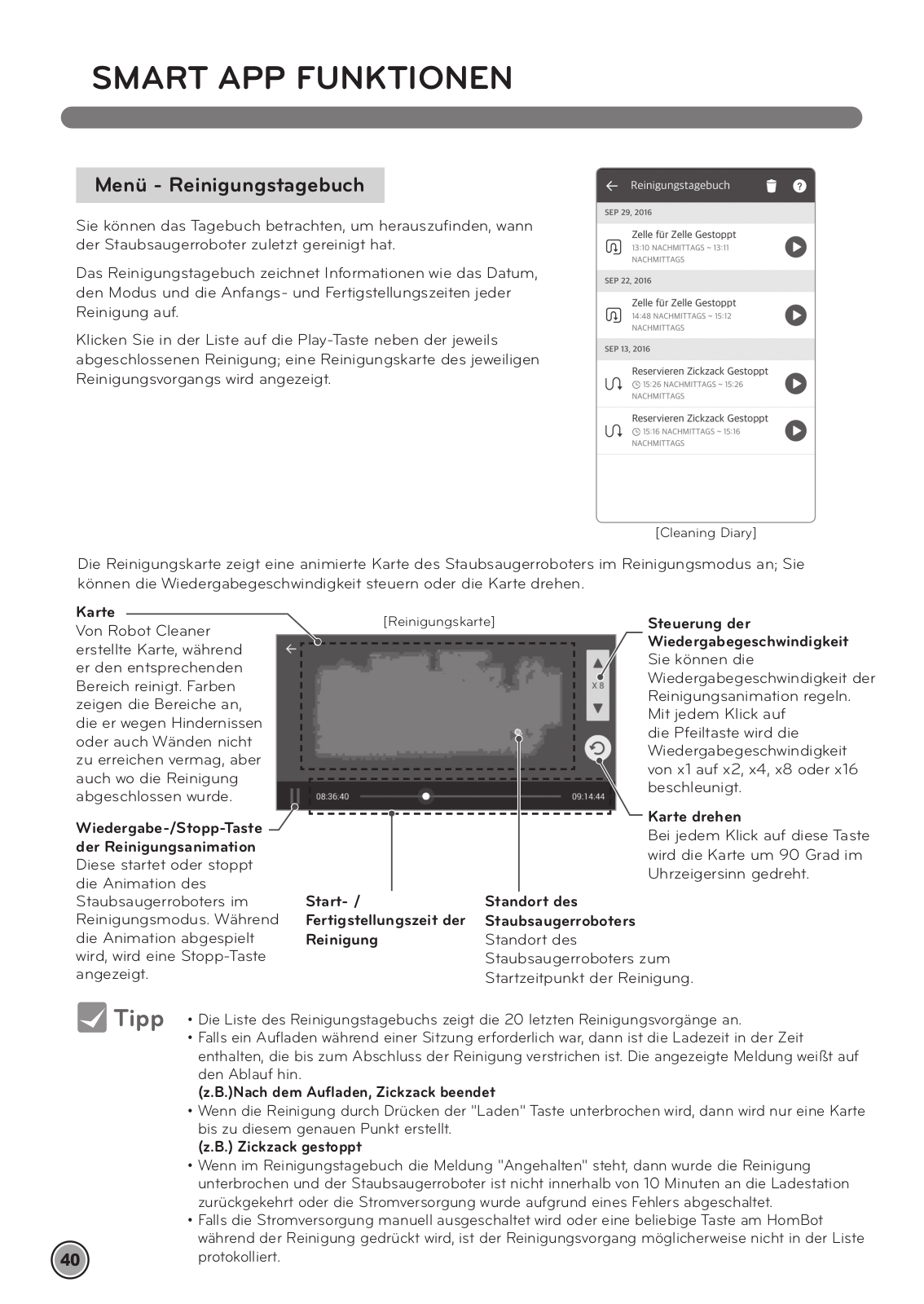

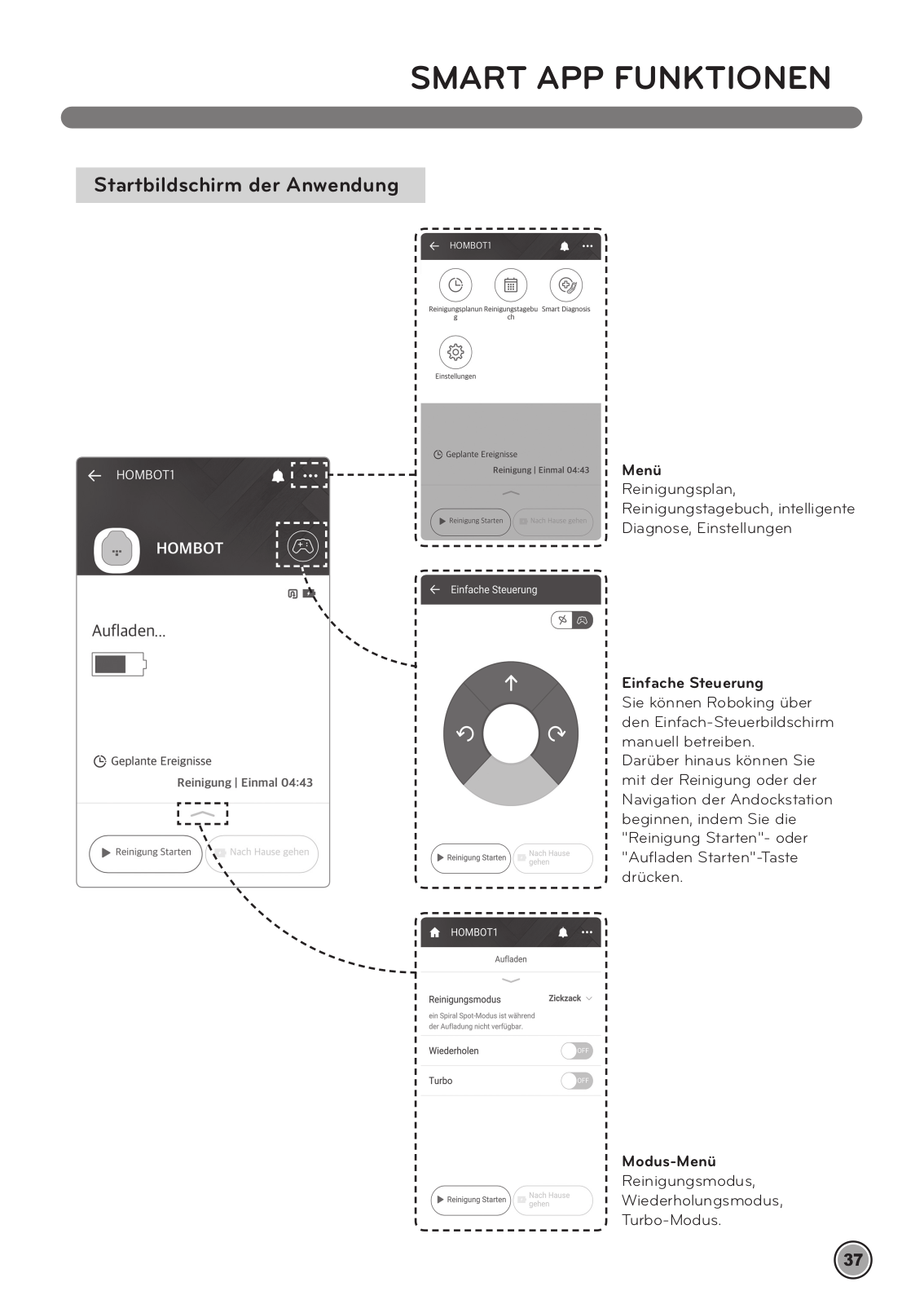

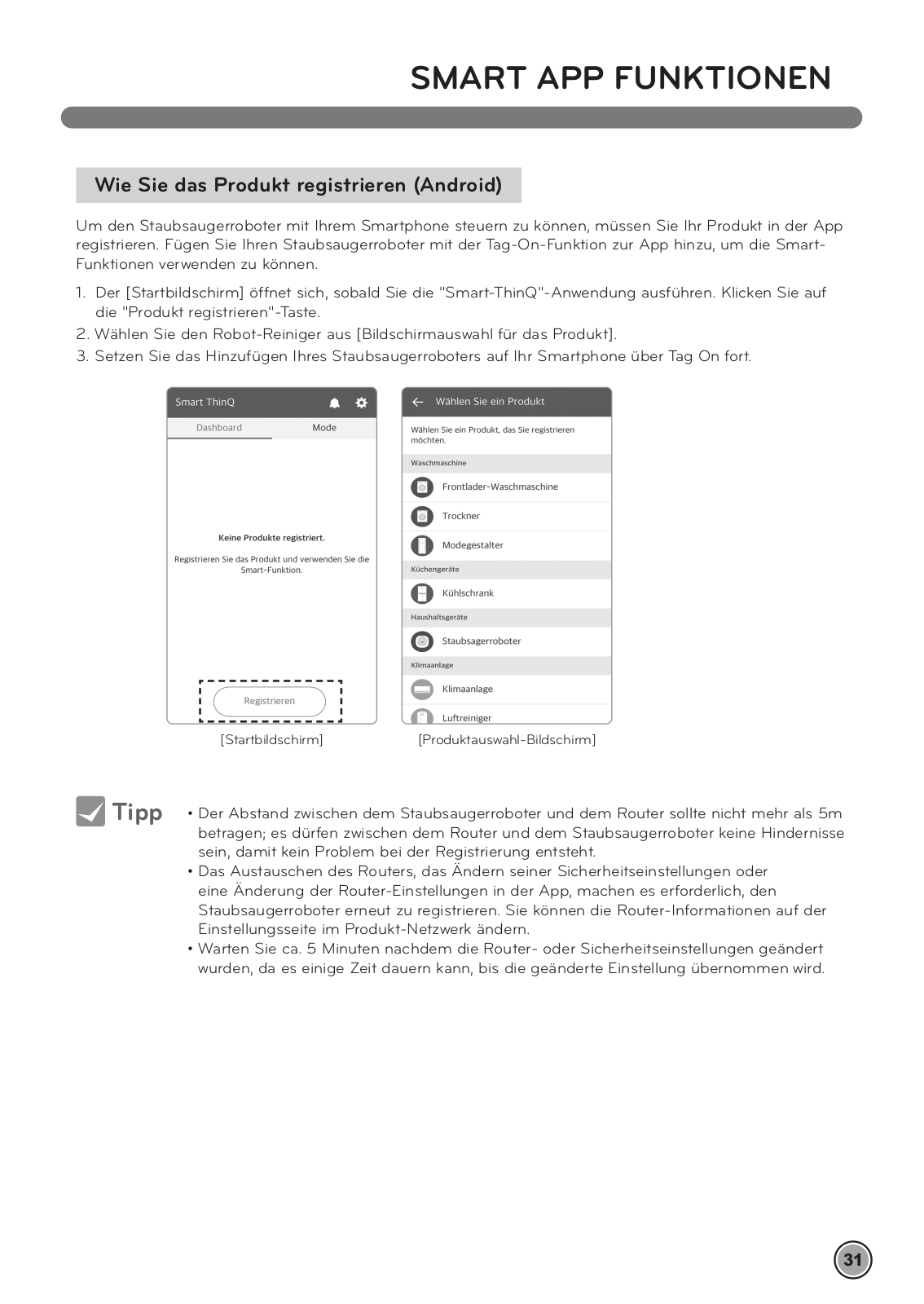

27~28 Smart-Diagnose 29~44 Smart App Funktionen

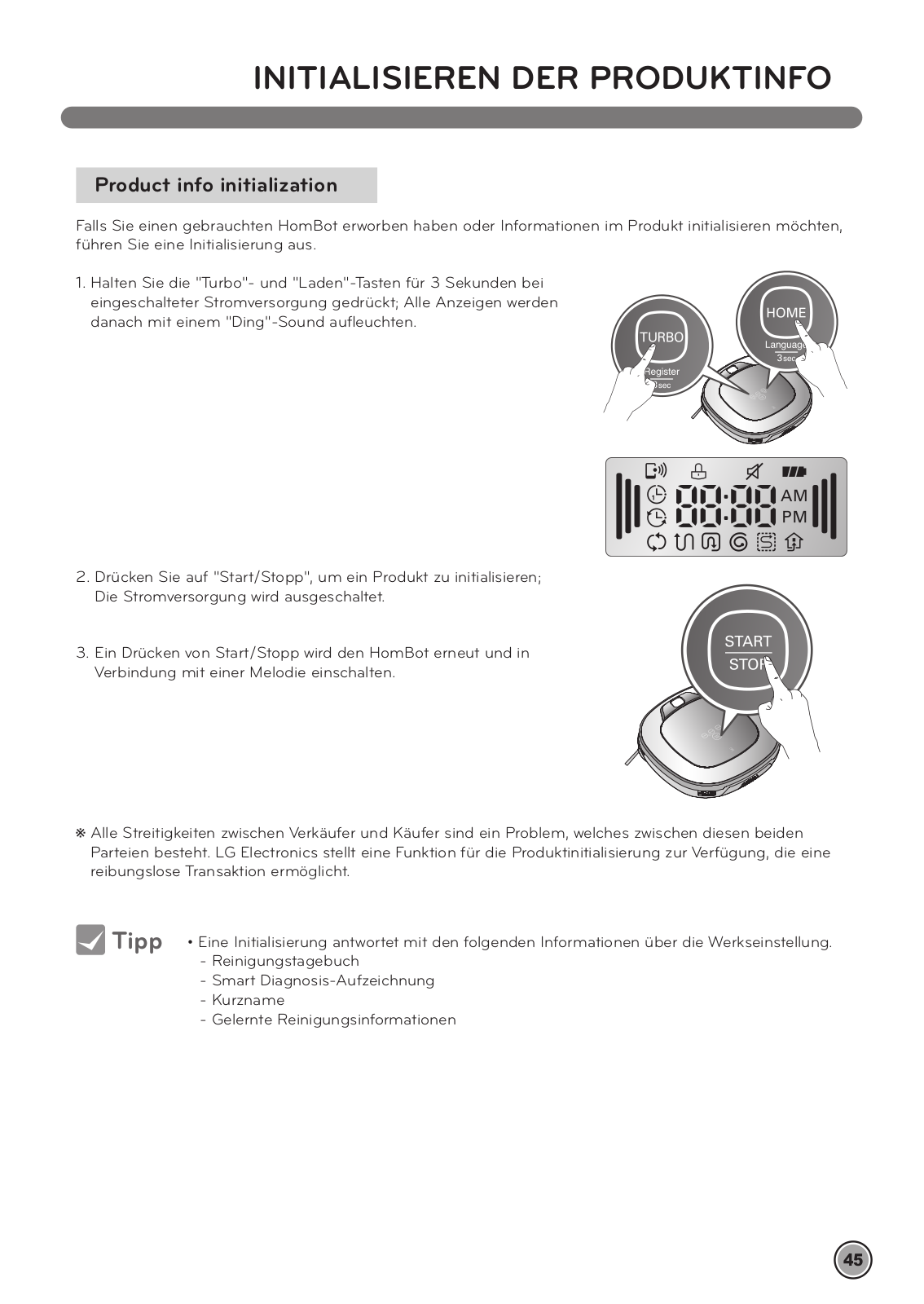

45 Initialisieren der Produktinfo
3
PFLEGE-UNDWARTUNGSHINWEISENACHDEMGEBRAUCH
46Reinigung des Staubbehälters
47Reinigung des Filters am Staubbehälter
48Reinigung der Bürste
49Reinigung des Sensors/ der Ladestation
50Reinigung der seitlichen Bürste
51Reinigung des Mikrofaser-Mopps (Optional)
SICHERHEITSHINWEISE
Die folgenden Sicherheitshinweise dienen dem Benutzer zur sicheren und richtigen Nutzung des Produktes, um unerwartete Verletzungsoder Beschädigungsgefahren zu verhindern.
Grundlegende Sicherheitshinweise
Nach Durchsicht dieser Anleitung soll diese an einem leicht zugänglichen Ort aufbewahren werden.
Dieses Symbol weist auf Sicherheitsrelevante Themen hin. Dieses Symbol warnt Sie vor möglichen Gefahren wie Sachschaden und/ oder ernsthaften Verletzungen oder Lebensgefahr.
ACHTUNG Kennzeichnet eine Gefahrensituation, die sofern sie nicht vermieden wird, zu ernsthaften Verletzungen oder Lebensgefahr führen kann.
VORSICHT Kennzeichnet eine Gefahrensituation, die sofern sie nicht vermieden wird, zu geringen Verletzungen führen kann.
ACHTUNG
1.Das Gerät sollte ohne Aufsicht und vorherige Einweisung nicht von Personen (einschließlich Kinder) mit physischen, sensorischen oder geistigen Einschränkungen oder unzureichenden Erfahrungen und Kenntnissen bedient werden, um die sichere Handhabung des Gerätes zu gewährleisten.
2.Kinder sollten beaufsichtigt werden, um sicherzustellen, dass das Gerät nicht als Spielzeug benutzt wird.
3.Wenn das Netzkabel beschädigt ist, muss es, um Gefährdungen zu vermeiden, durch den LG Service ersetzt werden.
4.Dieses Gerät kann von Kindern ab 8 Jahren oder älter und Personen mit physischen, sensorischen oder mentalen Einschränkungnen oder unzureichender Erfahrung und Kenntnissen, bedient werden, wenn diese sich unter Aufsicht befinden oder Ihnen eine ausführliche Anleitung zur sicheren Benutzung des Gerätes vorliegt und Sie die potentiellen Gefahren verstehen. Reinigung und Wartung sollte nicht von Kindern ohne Aufsicht durchgeführt werden.
|
Entfernen Sie aus Sicherheitsgründen |
|
den Akku nicht aus dem HomBot. |
|
Wenn Sie den Akku oder den HomBot |
|
austauschen müssen, bringen Sie ihn |
|
zum nächsten autorisierten LG Service- |
|
Center oder Händler. |
2 |
Andernfalls kann dies zu Brandgefahr oder |
zu Fehlfunktionen des Produkts führen. |
Den HomBot niemals mit einem Akku und/ oder einer Ladestation eines anderen Herstellers verwenden.
Andernfalls kann dies zu einem Brand oder Fehlfunktionen führen.
SICHERHEITSHINWEISE
ACHTUNG
|
|
|
Stellen Sie sicher, dass das Netzkabel |
|
|
|
|
der Ladestation nicht unter einem |
|
|
|
|
schweren Gegenstand gequetscht ist |
|
|
|
|
oder durch den Kontakt mit scharfen |
|
|
|
|
Gegenständen beschädigt wurde. |
|
|
|
|
|
|
|
|
|
Andernfalls kann dies zu Elektroschock, |
|
|
|
|
|
|
|
|
|
Brandgefahr oder zu Fehlfunktionen des |
|
|
|
|
Produkts führen. Wenn das Netzkabel beschädigt |
|
|
|
|
ist, stecken Sie es nicht ein. Bringen Sie das |
|
|
|
|
Produkt zu einer LG autorisiten Service Werkstatt. |
|
|
|
|
Platzieren Sie die Ladestation und |
|
|
|
|
den HomBot nicht in der Nähe der |
|
|
|
|
Heizung. |
|
|
|
|
Andernfalls kann dies zur Verformung |
|
|
|
|
des Produkts, zu einem Brand oder |
|
|
|
|
Fehlfunktionen führen. |
|
|
|
|
Den Stecker nicht knicken. Stecker |
|
|
|
|
nicht weiter verwenden, wenn er |
|
|
|
|
beschädigt oder locker ist. |
|
|
|
|
Andernfalls kann dies zu einem |
|
|
|
|
Brand oder Fehlfunktionen führen. |
|
|
|
|
|
|
|
|
|
Den Netzstecker niemals mit |
|
|
|
|
nassen Händen berühren. |
|
|
|
|
Andernfalls kann dies einen |
|
|
|
|
Stromschlag verursachen. |
|
|
|
|
Keine brennbaren Materialien, |
|
|
|
|
Oberflächenbehandlungsmittel oder |
|
|
|
<![if ! IE]> <![endif]>Gasoline |
Trinkwasser in der Nähe des HomBot |
|
|
|
versprühen oder einsaugen. |
|
Andernfalls kann dies zu einem
Brand oder Fehlfunktionen führen.
*Brennbare Materialien: Benzin, Lösungsmittel etc.
*Oberflächenbehandlungsmittel: Reiniger, Körperpflegeprodukte etc.
Keine Körperteile, wie z.B. Hände oder Füße, unterhalb der Bürsten oder Räder, in den in Betrieb befindlichen HomBot stecken.
Andernfalls kann dies zu Verletzungen oder Fehlfunktionen des Produkts führen.
Den HomBot nicht auf schmalen und hohen Möbelstücken so wie Garderoben, Kühlschränken,
Schreibtischen, Tischen etc. benutzen.
Andernfalls kann dies zu Verletzungen, Fehlfunktionen des Produkts oder Beschädigungen führen, die nicht durch die Garantie gedeckt sind.
Schalten Sie das Gerät nicht auf Böden mit mehr als 10 Grad Neigung ein.
Das Gerät könnte nicht ordnungsgemäß funktionieren.
Den HomBot nicht verwenden, wenn sich Kerzen oder zerbrechliche Gegenstände auf dem Boden befinden.
Andernfalls kann dies zu einem Brand oder Fehlfunktionen führen.
Verwenden Sie stets eine Steckdose, die mit 5 bis 10 A abgesichert ist.
Wenn mehrere Geräte gleichzeitig an dieselbe Buchse angeschlossen sind, kann dies zu einem Brand führen.
Beim Trennen der Stromversorgung immer direkt am Stecker und nicht am Kabel ziehen. Beim Ziehen des Steckers nicht die Stifte mit den Fingern berühren.
Andernfalls kann dies einen Stromschlag verursachen..
Verbieten Sie Kindern oder Haustieren auf jeden Fall, mit dem HomBot zu spielen oder sich darauf zu legen. Benutzen Sie den HomBot nicht, wenn sich ein Gegenstand darin verfangen hat.
Andernfalls kann dies zu Verletzungen oder Produkt Fehlfunktionen führen.
Die Stromversorgung sofort ausschalten, wenn der HomBot ein unnatürliches Geräusch, Geruch oder Rauch von sich gibt.
Andernfalls kann dies zu einem Brand oder Fehlfunktionen führen.
Den HomBot nicht in einem Raum, wo ein Kind schläft, betreiben.
Andernfalls kann dies zu Verletzungen oder Fehlfunktionen des Produkts führen.
Kinder oder Haustiere in der Nähe des HomBot nicht unbeaufsichtigt lassen.
Andernfalls kann dies zu Verletzungen oder Fehlfunktionen des Produkts führen.
3
SICHERHEITSHINWEISE
VORSICHT
Leeren Sie den Staubbehälter häufig und halten Sie ihn sauber.
Der im Staubbehälter gesammelte
Staub kann Allergien auslösen oder
Schädlinge enthalten.
Den HomBot nur in geschlossenen
Räumen verwenden.
Eine Verwendung im Freien kann zu
Fehlfunktionen des Produkts und
Beschädigungen am Gerät führen.
Schließen Sie vor der Reinigung die Klappe des Staubbehälters am HomBot.
Bei geöffneter Klappe besteht die Gefahr von Verletzungen oder Geräteschäden.
Verwenden Sie den HomBot NICHT
rund um ein Geländer, Treppen oder
anderen gefährlichen Stellen.
Andernfalls kann der Benutzer verletzt oder das Produkt beschädigt werden.
In seltenen Fällen, kann die Bürste des HomBot den Teppich beschädigen. In diesem Fall sofort den Reinigungsbetrieb stoppen.
Wenn ein Teppich lange Fransen hat, können die Fransen beschädigt werden.
Das Hauptgerät und das Ladeterminal der Ladestation dürfen nicht in Kontakt mit metallischen Gegenständen kommen.
Andernfalls kann dies zu Fehlfunktionen des Produkts führen.
Kein Wasser, Reinigungsmittel etc. in den HomBot einfüllen.
Andernfalls kann dies zu Fehlfunktionen des Produkts führen. Kein Wasser, Reinigungsmittel etc. auf den HomBot kippen.
Wenn Flüssigkeiten ins Innere des HomBot gelangen, die Stromversorgung ausschalten und den LG Electronics-Händler oder
den LG Kundendienst kontaktieren.
Den HomBot nicht fallen lassen oder starken Stößen aussetzen.
Andernfalls kann dies zu Verletzungen oder Fehlfunktionen des Produkts führen, die nicht durch die Garantie gedeckt sind.
Den HomBot nicht längere Zeit kalten Temperaturen (unter -5 ˚C) aussetzen.
Andernfalls kann dies zu Fehlfunktionen des Produkts führen.
Lange Kabel oder Schnüre vom Boden entfernen.
Kabel oder Schnüre können sich in den Rädern des HomBot verfangen und zum Ausfall des Geräts oder zum Trennen der Stromverbindung führen.
Stellen Sie sicher, dass der HomBot nicht auf einem Schreibtisch oder Esstisch gestellt wird wenn er eingeschaltet ist.
Es kann zu Verletzungen des Benutzers oder Produktschäden führen
Der HomBot darf keine Flüssigkeiten, Klingen, Reißnägel, Späne etc. aufsaugen
Diese Gegenstände können den Geräteausfall verursachen.
Keine scharfkantigen Gegenstände in die Öffnung des Ultraschallsensors des HomBot stecken.
Andernfalls kann dies zu Fehlfunktionen des Produkts führen.
Wenn der Staubbehälter vollständig gefüllt ist, den HomBot nicht verwenden.
Andernfalls kann dies zu Fehlfunktionen des Produkts führen.
4
SICHERHEITSHINWEISE
VORSICHT
Wenn der Boden nass ist oder nasse Stellen aufweist, sollte der Boden
vor Gebrauch des HomBot trocken
gewischt werden. Den HomBot nicht
auf nasser Oberfläche verwenden.
Andernfalls kann dies zu einem Geräteausfall führen..
Bei Anbringen des Mopps nicht den unteren Kamerasensor blockieren.
Wenn der untere Kamerasensor blockiert wird, kann dies die einwandfreie Funktion des Geräts behindern.
Bei Betrieb des HomBot können Stuhl-, Schreibtisch-, Tischbeine oder andere Möbelteile gestoßen werden.
Für ein schnelleres und besseres
Reinigungsergebnis stellen Sie die
Stühle auf den Tisch.
Wenn der HomBot nicht geladen wird oder reinigt, können Sie um Energie zu sparen, am Ladeterminal und am HomBot den Netzschalter
auf Off stellen.
Tipp Vor dem Geräteeinsatz ist Folgendes zu beachten:
• Prüfen Sie, ob der Staubbehälter geleert werden muss
• Entfernen Sie Kabel oder lange Schnüre vom Boden.
• Entfernen Sie vor dem Reinigen Feuchtigkeit vom Boden, falls vorhanden.
• Vor dem Reinigen die Abdeckung des Staubbehälters schließen.
• Entfernen Sie zerbrechliche oder unnötig herumliegende Gegenstände aus dem zu reinigenden Raum.
Entfernen Sie teure Keramik und Wertgegenstände vom Boden.
• Prüfen Sie, ob die Batterie ausreichend geladen ist, bei niedrigem Ladezustand ggf. laden.
• Schließen Sie die Türen der Zimmer, die vom HomBot nicht gereinigt werden sollen.
Im Reinigungsmodus, könnte der HomBot in einem anderen Raum die Reinigung fortsetzen.
• Den HomBot nicht in einem Raum, wo ein Kind alleine schläft, benutzen. Das Kind könnte verletzt werden.
• Entfernen Sie Handtücher, Vorleger oder sonstigen dünnen Stoffe vom Boden, da diese
Gegenstände von der Bürste erfasst werden können.
• Vor der Inbetriebnahme des Gerätes, ist es besser, Teppiche, die dicker als 20 mm sind, zu entfernen, da diese zu einer Fehlfunktion führen können.
• Bitte schließen Sie alle Balkontüren. Die Räder können während der Reinigung stecken bleiben.
• Bitte deinstallieren Sie die Mopp-Platte, da das Befahren von geringen Erhöhungen - wie z.B. der Standfuß eines Ventilators - zu Beschädigungen am Staubsaugerroboter führen können.
• Der Anschluss an einen WLAN-Router, ohne entsprechende Sicherheitseinstellungen, kann Sicherheitsprobleme verursachen.
• Falls die Sicherheit intern für Ihre Organisation festgelegt wird, kann dies die Verbindung darin beeinflussen.
5
IM PRODUKT ENTHALTEN
HomBot
Fernbedienung Ladestation
s Die Abbildungen können sich von den tatsächlichen Gegenständen unterscheiden.
Reinigungsgerät |
Filter des Staubbehälters |
DVD Handbuch |
|
(Ersatzteil) (Optional) |
|
Reinigung der |
|
|
Sensoren |
|
|
Reinigung des |
|
|
Filters |
|
|
Reinigungsbürste |
Slide-In-Wischmopp |
Ultra-Mikrofaser- |
(Sie befindet sich auf der |
(Optional) |
Mopp |
Staubbehälter Abdeckung) |
|
(2 Stück) (Optional) |
Batterien für die Fernbedienung |
Seiten Bürste (2 Teile) |
Hauptbürste |
(2 x AAA) |
(Optional) |
(Optional) |
6
TEILEBESCHREIBUNG – HomBot
Ansicht von oben
Oberer Kamerasensor
Deckel des Staubbehälters
Display & Bedienknopf
Taste der Abdeckung des Staubbehälters
Ansicht von vorne
Tag On
Hinderniserfassungssensor Fenstererkennungssensor der Ladestation & Empfangssensoren der Fernbedienung
Ansicht von hinten
Netzschalter
Belüftungsschlitze
Ansicht von unten
Sensor zur Ortung von Absätzen
Seitliche Bürsten
Ladekontakte
Bürste
Rad
Akku
Unterer Kamerasensor
s Die Abbildungen können sich von den tatsächlichen Gegenständen unterscheiden.
7
TEILEBESCHREIBUNG – Ladestation / Staubbehälter
Ladestation
Fach für Fernbedienung
Ladekontakte
Kabelbefestigung
Adapter
Staubbehälter
Griff des Staubbehälters
Reinigungsbürste
Deckel des Staubbehälters
Abdeckung des |
|
Ansaugstutzens |
Schwammfilter |
|
Taste zum Öffnen der Abdeckung des
Staubbehälters EPA-Filter
Filter Abdeckung
s Die Abbildungen können sich von den tatsächlichen Gegenständen unterscheiden.
8
TASTENFUNKTIONEN - HomBot
TURBO
START/STOP
MODUS
HOME
• Wird die Taste gedrückt, wird der "Turbo-Modus" aktiviert.
• Wird die Taste im “Turbo-Modus” gedrückt, wird der Vorgang abgebrochen.
• Wird verwendet um das Gerät einzuschalten, zu starten oder die Reinigung zu stoppen.
• Wird die Einschalt-Taste gedrückt, startet die Reinigung.
• Wenn die Taste während des Reinigungsvorganges gedrückt wird, wird der
Reinigungsvorgang gestoppt.
• Wenn die Einschalttaste für zwei Sekunden gehalten wird, schaltet sich das Gerät ab.
• Wenn die Taste im „Smart-Diagnose“ Modus gedrückt wird, wird die Diagnose beendet.
• Diese Taste zum Ändern des Reinigungsmodus drücken.
• Wenn der HomBot in der Ladestation ist, ist die “Stellenreinigung” nicht möglich.
• Der "My Space" Modus kann nur mit der Fernbedienung ausgewählt werden
(wenn der HomBot nicht gerade aufgeladen wird).
• Wird verwendet um dem HomBot zu befehlen zur Ladestation zu fahren und sich aufzuladen.
• Wenn die Reinigung beendet ist oder der Akku zu schwach ist, bewegt sich der
HomBot von allein zur Ladestation, um den Akku wieder aufzuladen.
TASTENSPERRE
EIN/ AUS
Sprache ändern
Produktregistrierung
(WLAN)
•Durch Drücken der “Turbo” und “Modus” Taste für mindestens drei Sekunden wird die
Tastensperre entweder aktiviert oder deaktiviert.
•Wenn die “Tastensperre” eingeschaltet ist, wird beim Drücken dieser Taste das Symbol für die Tastensperre aufleuchten und die Meldung “Die Tasten wurden gesperrt.“ ertönt.
•Durch Drücken der "Home"-Taste für 3 Sekunden wird die Sprache für die
Textansage geändert.
•Sie können diese Funktion nicht mit der Taste auf der Fernbedienung aktivieren.
•Halten Sie die Turbo-Taste für 3 Sekunden gedrückt, um den Registrierungsmodus zu aktivieren
(Bestätigung durch Sprachansage).
•Dieser Modus ist dazu da, damit der Staubsaugerroboter über WLAN registriert werden kann.
9
TASTENFUNKTIONEN – FERNBEDIENUNG
Power
Durch Drücken der Taste kann der HomBot aus dem Standby Modus aktiviert werden bzw. in den Standby Modus geschaltet werden.
Dies gilt, solange der Hauptnetzschalter auf EIN
steht.
Mode (Modus)
Den Reinigungsmodus wechseln. (Seite 19)
Pfeiltaste
Diese Taste ermöglicht die manuelle Bedienung und die Auswahl eines Bereiches im
“My Space” Modus.
Repeat(Wiederholung)
Diese Taste aktiviert oder deaktiviert die "wiederholte Reinigung". (Seite 22)
Zeitplan
Wird verwendet um die Reinigung zu einem geplanten Zeitpunkt zu
beginnen. Taste für bricht die
Zeitplan
Option "Lade" (Seite 24)
Clock(Uhr)
Wird verwendet um die aktuelle Uhrzeit, die auf dem HomBot angezeigt wird, einzustellen. (Seite 23)
Home
Wird verwendet um den HomBot zurück zur Ladestation zu kommandieren und ihn wieder aufzuladen. (Seite 17)
Turbo
Wird verwendet um den “Turbo”
Modus zu aktivieren oder zu deaktivieren. (Seite 22)
Start/Stop
Durch Drücken der Taste startet bzw. stoppt der HomBot oder
ein Reinigungplan bzw. eine
Zeiteinstellung kann bestätigt werden.
My Space
Wird verwendet um den HomBot in
den "My Space“ Modus zu setzen.
(Seite 20)
Mute(Stumm)
Wird verwendet um den “Stumm”
Modus zu aktivieren oder zu deaktivieren. (Seite 11)
Diagnosis(Diagnose)
Wird verwendet um die SmartDiagnose zu starten. Sie ist nur verfügbar wenn der HomBot aufgeladen wird. (Seite 27)
Tipp • Bei ausgeschaltetem Hauptgerät ist die Fernbedienung nicht aktiv.
• Zum Ein-/Ausschalten der Stromversorgung, die START/STOP-Taste an der Oberseite des
HomBot oder die Power Taste auf der Fernbedienung drücken.
• Die 'Mode'(Modus), My Space und Clock(Uhr) Taste können Sie nur verwenden, wenn der
HomBot angehalten wurde.
10
STATUSINFORMATIONEN DES DISPLAYS
Tastensperre Symbol
Zeigt an ob die “Tastensperre” aktiviert ist oder
RemoteVerbindungssymbol
Wird angezeigt,
das Smartphone dem Staubsaugerroboter
verbunden ist.
Zeitplan Symbol
Zeigt den Status des Zeitplans/ “Einmalig”,
"Täglich" Einstellung
Wiederholte Reinigung
Zeigt ob der HomBot im Modus "Wiederholte Reinigung" ist.
Zigzag(Zickzack)-Reinigung
Dieses Symbol zeigt an wenn der HomBot in der
Zigzag(Zickzack)-Reinigung ist.
Reinigung nach Cell by Cell(Parzellen)
Dieses Symbol wird angezeigt um darzustellen wenn der HomBot eine
Reinigung nach Cell by Cell(Parzellen) durchführt.
Zeitanzeige
Dies zeigt
und geplante Zeit.
Stumm Symbol
Dieses Symbol zeigt an ob die Tonausgabe EIN oder AUS ist.
Akku-Symbol
Dieses Symbol zeigt den verbleibenden Akku Stand an, es blinkt wenn der Akku wieder aufgeladen werden muss.
AM/PM Symbol
Dies zeigt an ob es AM oder PM ist..
Turbo Symbol
Dies zeigt an wenn der Turbo Modus EIN und aktiviert ist.
Rückkehr Symbol
Dieses Symbol wird angezeigt wenn der HomBot sich im "Homing(Rückkehr)" Modus befindet.
My Space Reinigung
Wird angezeigt, wenn der HomBot im "My Space" Modus läuft.
Reinigung kleiner Flächen
Das Zeichen erscheint, wenn der HomBot die Reinigung kleiner Flächen beginnt.
Tipp • Ist der Reinigungsmodus einmal gewählt, wird dieser beibehalten, auch wenn der HomBot ausgeschaltet wird.
•Um die Eingabe zu stornieren, drücken Sie bitte die “Zeitplan” Taste für drei Sekunden, während der HomBot aufgeladen wird.
11
VOR DEM STARTEN
Überprüfen Sie vor dem Reinigen folgende Punkte
•Das Gerät darf nicht in einem Raum betrieben werden, indem sich ein Kind alleine aufhält. Das Kind könnte verletzt werden.
•Entfernen Sie zerbrechliche oder unnötig herumliegende Gegenstände aus dem zu reinigenden Raum.
Entfernen Sie teure Keramik und Wertgegenstände vom Boden.
•Die Abdeckung des Staubbehälters vor dem Reinigen schließen.
•Trocknen Sie eventuell vorhandene feuchte oder nasse Stellen auf dem Boden.
•Entfernen Sie Kabel, Leisten, Handtücher, Vorleger, usw. vom Boden, damit diese Gegenstände nicht von der Bürste erfasst werden können.
•Prüfen Sie, ob der Akku ausreichend geladen ist, bei niedrigem Ladezustand ggf. aufladen.
•Leeren Sie den Staubbehälter wenn er voll ist.
•Schließen Sie die Türen der Zimmer, die vom HomBot nicht gereinigt werden sollen. Im
Reinigungsmodus, könnte der HomBot in einem anderen Raum die Reinigung fortsetzen.
•Wenn der Mopp montiert ist, kann der HomBot keine Türschwellen von 5 mm oder höher überqueren. Möchten Sie zum Reinigen den Mopp nicht verwenden, entfernen Sie den Mopp bevor Sie den HomBot benutzen.
•Vor der Inbetriebnahme des Gerätes, ist es besser, Teppiche die dicker als 20 mm sind, zu enfernen, da diese zu einer Fehlfunktion führen könnten.
•Bitte schließen Sie alle Balkontüren. Die Räder können während der Reinigung stecken bleiben.
Batterien für die Fernbedienung einsetzen
1.Öffnen Sie den Batteriedeckel, indem Sie den hinteren Haken der Fernbedienung anheben.
2.Setzen Sie zwei AAA-Batterien ein, beachten Sie dabei die +/- Kontakte.
3.Schließen Sie den Batteriedeckel sorgfältig, damit die Batterien nicht wieder herausfallen können.
–
+
+
Sicherheitshinweise bei der Handhabung der Fernbedienung
•Drücken Sie nur eine Taste auf einmal.
•Die Fernbedienung nicht fallen lassen oder starken Stößen aussetzen.
•Bewahren Sie die Fernbedienung nicht in der Nähe von Geräten auf, die Hitze, Feuer oder warme Luft abgeben.
•Manche Leuchtstofflampen, wie 3-Wellenlänge-Leuchtstofflampen, können die Steuerung der
Fernbedienung stören. Darum benutzen Sie die Fernbedienung nicht in der Nähe solcher Lampen.
•Sind Sie mit der Fernbedienung zu weit vom HomBot entfernt, kann es zu Fehlfunktionen kommen. Wenn möglich, benutzen Sie die Fernbedienung in einem Abstand von höchstens 3 m vom HomBot.
12
ÜBERBLICK
1
2
3
4
5
6
Die Ladestation aufbauen (Seite 14) |
|
|
1.5 |
|
|
|
|
Stecken Sie den Stecker des Stromkabels in eine |
|
|
2 |
Steckdose und platzieren Sie die Basisstation an einer |
1.5 |
|
|
Wand. Hat die Ladestation keine Stromversorgung, kann |
|
||
|
|
|
sich der HomBot nicht aufladen.
Die Stromversorgung des HomBot einschalten. (Seite 15)
Schalten Sie den Netzschalter auf der Rückseite links vom HomBot ein und drücken Sie die
“START/STOP” – Taste auf der Oberseite.
Lässt sich die Stromversorgung nicht einschalten, siehe Seite 15.
Staubbehälter überprüfen.
Vor dem Reinigen überprüfen Sie die Sauberkeit des
Staubbehälters und schließen Sie die Abdeckung des
Staubbehälters am HomBot.
Reinigung starten. (Seite 16)
Drücken sie noch einmal die "START/STOPP"-Taste (oder die " "-Taste der Fernbedienung) nachdem Sie den HomBot eingeschaltet haben. Sie hören wie die Reinigung startet.
Automatisch aufladen. (Seite 17~18)
Der HomBot überwacht sich selber und fährt automatisch zum Laden zu seiner Ladestation zurück, bevor die Akku völlig entladen ist. Das Aufladen des Akku dauert ca. drei Stunden.
Reinigungsmodus und Hilfsfunktionen anwenden. (Seite 19~25)
Die Reinigungsmodi und Hilfsfunktionen können mit Hilfe der Tasten am HomBot oder an seiner Fernbedienung ausgewählt werden.
Als Reinigungmodus steht Ihnen der Zigzag(Zick-Zack),
Spiral oder My Space-Modus zur Verfügung, und als Hilfsmodus können Sie zwischen manueller Reinigung, wiederholter Reinigung, Turbo-Modus, programmierbare Reinigung und Mikrofaser-Mopp-Reinigung wählen.
< ACHTUNG > Wird der HomBot mit geöffneter Staubbehälter Abdeckung betrieben, kann dies zu Verletzungen führen und/ oder zu beachtlichen Schäden am HomBot selbst führen.
13
SO INSTALLIEREN SIE DIE LADESTATION
So installieren Sie die Ladestation
1.Stellen Sie die Ladestation gegen eine Wand, damit diese während des Andockens nicht wegrutscht.
Entfernen Sie alle Gegenstände innerhalb von 1.5 m rechts und links und 2 m von vorne.
1.5
1.5
2
2. Schließen Sie das Netzkabel an eine Steckdose an.
Wickeln Sie das Kabel um den festen Haken hinter der Ladestation oder längs der Oberfläche an der Wandoberfläche damit die Bewegungen des HomBot nicht behindert wird.
Kabelbefestigungshaken
3. Stelle die Ladestation gegen die Wand, so dass sie sich nicht bewegen kann.
4. Wird die Fernbedienung nicht gebraucht, platzieren Sie diese in dem dazu vorgesehnen Halter auf der Ladestation.
Tipp
< ACHTUNG >
•Stellen Sie sicher, dass die Ladestation immer eingesteckt ist. Wenn die Basisstation nicht eingesteckt ist, kann der HomBot nicht heimkehren und sich nicht automatisch aufladen.
Betreiben Sie den HomBot nicht, wenn Stromkabel oder Stromstecker beschädigt sind; wenn der HomBot Fehlfunktionen aufweist; wenn der HomBot beschädigt ist oder fallen gelassen wurde. Um Gefahren zu vermeiden muss das Kabel durch LG Electronics, Inc. oder eine qualifizierte Fachperson ersetzt werden.
14
SO SCHALTEN SIE DIE STROMVERSORGUNG DES HOMBOT EIN UND AUS
Hauptstromversorgung einschalten
Stellen Sie sicher, dass der Netzschalter auf der Rückseite links am HomBot eingeschaltet ist. Wenn das Gerät ausgeschaltet ist, schalten Sie den Schalter auf AN.
Beim Einschalten des Stromschalters drücken Sie nicht die Taste am Oberbereich des HomBot. Die Tastenaktivierung kann verzögert werden.
Wird der HomBot längere Zeit nicht benutzt schalten Sie zum
Schutz der Batterie, den Stromschalter aus.
Einschalten aus dem Stand-by Modus.
Wenn der HomBot ausgeschaltet ist, drücken Sie die 'START/ STOP' Taste für mindestens eine Sekunde bis ein „Ting“ Ton hörbar ist. Innerhalb von ca. 10 Sekunden wir das Gerät mit einer Melodie ertönend eingeschalten.
Wenn 10 Minuten vergehen, in denen der HomBot sich nicht bewegt und nicht geladen wird, schaltet sich das Gerät automatisch aus.
Die Stromversorgung ausschalten
Ist der HomBot eingeschaltet, halten Sie die START / STOP-
Taste zwei Sekunden gedrückt, um ihn auszuschalten. Beim
Ausschalten ertönt eine Melodie.
Tipp • Kann der Strom nicht eingeschaltet werden handeln Sie wie folgt.
- Stromschalter einschalten und mindestens drei Sekunden warten. - Mit Stromschalter eingeschaltet START/STOP-Taste drücken.
- Ist der Strom nicht eingeschaltet oder ertönt lediglich ein "Ting", aber ohne Anzeige, setzen Sie den HomBot auf die Ladestation.
15
SO STARTEN UND STOPPEN SIE DIE REINIGUNG
Die Tasten am HomBot verwenden
Nach dem Einschalten des HomBot, START/STOP-Taste drücken um Reinigung zu starten. Eine Melodie ertönt und die Reinigung startet.
Im Reinigungsbetrieb die START/STOP-Taste drücken um die Reinigung zu stoppen.
Wenn die Stromversorgung des HomBot ausgeschaltet ist, drücken Sie die START/STOP-Taste um diese einzuschalten. Um die Reinigung zu starten, drücken Sie erneut die START/STOP-Taste.
Verwendung der Fernbedienung
Nach dem Einschalten des HomBot, die ''-Taste an der
Fernbedienung drücken. Eine Melodie ertönt und die Reinigung startet.
" "-Taste drücken um den Reinigungszyklus zu stoppen.
Befindet sich der HomBot im Stand-by-Modus, drücken Sie die START/STOP-Taste am HomBot oder die Power Taste der Fernbedienung, um den Strom einzuschalten.
Während des Reinigungsbetriebs kann es zu Kollisionen kommen, wenn der Sensor Gegenstände auf Grund ihrer Gestaltung nicht wahrnehmen kann (dünne Stuhlund Tischbeine, Möbelränder). In diesem
Fall meidet der eingebaute Crashsensor diese Hindernisse durch eine Rückwärtsbewegung.
Ist der HomBot nicht in der Ladestation zum Reinigungsstart aufgestellt, stellen Sie das Gerät auf einen ebenen Boden, um eine Fehlfunktion des Hindernis-Erkennungs-Sensors zu vermeiden.
Dazu starten Sie die Reinigung an einer hindernisarmen Stelle ohne Gardinen oder Wänden im Umkreis von 30cm um den HomBot herum.
Tipp Für beste Ergebnisse:
• Schauen Sie kurz, ob der zu reinigenden Bereich große bzw. kleine Gegenstände beinhaltet, die Schwierigkeiten für den HomBot verursachen könnten.
• Bei Reinigungsstart des HomBot an der Ladestation, kann das Gerät rasch zur Ladestation zurückkehren, da die Basisposition genau abgetastet wurde.
• Um eine Verschmutzung durch den Mopp zu vermeiden, kann mit montierter Wischplatte, eine Türschwelle von 5 mm und höher, nicht überquert werden.
16
SO LADEN SIE DEN AKKU
Automatisches Aufladen
Der HomBot kehrt zur Ladestation zurück wenn der Reinigungszyklus fertig ist oder wenn der Akkuladestand niedrig ist.
Wenn 10 Minuten vergehen, in denen der HomBot sich nicht bewegt oder
der Akku geladen wird, schaltet sich das Gerät automatisch AUS.
Schalten Sie den Netzschalter AUS, wenn der Akku nicht aufgeladen
wird. Wenn das Gerät mit dem ausgeschalteten Netzschalter aufgeladen werden soll, ertönt eine Fehlermeldung “Der HauptNetzschalter auf der Rückseite des HomBot ist ausgeschaltet. Bitte
den Schalter einschalten.“
Falls das Gerät wegen schwachem Akku zur Ladestation zurückkehrt,
wird das Reinigen wieder an der nächsten Stelle fortgesetzt die noch nicht zuvor gereinigt wurde. (Seite 18)
Wenn beim ersten Versuch der HomBot an der Ladestation nicht andocken kann, versucht er es wiederholt bis er erfolgreich an die Ladestation andockt.
Hat der HomBot alle Bereiche fertig gereinigt die er reinigen kann, kehrt er, auch ohne schwachen Akkuladezustand, zur Ladestation zurück.
Manuelle Aufladung
Bei der ersten Benutzung des HomBot, oder zur Aufladung des Akkus während dem Reinigen, kann man den Akku manuell aufladen.
Methode 1. HomBot an der Ladestation ankoppeln durch Ausrichten an der Vorderseite der Basisstation. Eine Melodie ertönt zusammen mit einer Audiomeldung um das Aufladen zu starten.
Wenn eine Sprachnachricht ertönt “Der Haupt-Netzschalter auf der Rückseite des HomBot ist ausgeschaltet. Bitte den Schalter einschalten.“ stellen Sie sicher, dass der Hauptschalter eingeschaltet ist.
Methode 2. Wird die HOME-Taste der Fernbedienung oder des HomBot gedrückt, wird das Aufladen durch das automatische Ertönen eines Suchtones und das Wiederkehren des HomBot zur Ladestation gestartet.
Startet der HomBot das Reinigen nicht von der Ladestation weg, oder wird der HomBot durch drücken der Aufladetaste manuell aufgeladen, kann es etwas länger dauern die Basisstation zu finden.
Falls bei eingeschalteter Stromversorgung der HomBot innerhalb von 10 cm Entfernung vor dem Ladeterminal verbleibt, kehrt er automatisch zur Ladestation zurück und startet das Aufladen.
Tipp |
Beachten Sie die folgenden Vorsichtsmaßnahmen beim Betreiben der Ladestation. |
|
• Wird Fremdmaterial im Ladeterminal erfasst, könnte die Funktion des Ladeterminals |
|
gestört werden. Ziehen Sie den Stromstecker heraus und benutzen Sie ein trockenes Tuch |
|
um das Terminal abzuwischen (Seite 49). |
|
• Um einen Elektroschock zu verhindern, berühren Sie das Ladeterminal nie mit metallischen Gegenständen. |
|
• Demontieren bzw. modifizieren Sie nie die Ladestation aufgrund von Brandoder |
Elektroschockgefahr. |
17 |
|
• Platzieren Sie die Ladestation und den Stromstecker nicht in der Nähe der Heizung. |
||
|
