MANUALE D’INSTALLAZIONE

MODELLO : PWFCKN000

KIT portata acqua variabile
(Accessorio)

• Prima di installare il prodotto, leggere completamente questo manuale di
installazione.

• L'installazione deve essere eseguita in conformità con le norme nazionali per
il cablaggio solo da parte di personale autorizzato.

• Dopo avere letto il manuale di installazione conservarlo in un luogo sicuro per
usarlo come riferimento in futuro.

ITALIANO

Manuale di Installazione Kit di Controllo Del Flusso Variabile Dell’Acqua

INDICE

n Precauzioni di Sicurezza.............................................................................3

n Parti Accessorie .........................................................................................5

n Identificazione delle Parti ...........................................................................6

n Kit portata acqua variabile – Sintesi delle funzioni .....................................7

n Metodo di Installazione ..............................................................................8

Metodo di Installazione del Kit portata acqua variabile ..............................8

n Metodo di Impostazione E D’Uso ..............................................................11

1. Schema Elettrico ................................................................................11

2. Collegamenti Elettrici del Kit di portata acqua variabile .......................12

3. Installazione in Serie (più di 2 unità) ....................................................13

4. Ingresso Alimentazione Principale .......................................................14

5. Funzioni del Kit portata acqua variabile ...............................................16

6. Impostazione microinterruttori dell’Unità Esterna.................................22

7. Esempio di Impostazione .....................................................................23

2 KIT di Controllo Del Flusso Variabile Dell’Acqua

Manuale d’installazione 3

Precauzioni di Sicurezza

ITALIANO

n Durante l’installazione

Precauzioni di Sicurezza

Per evitare infortuni all'utente o a terzi e danni alla proprietà, attenersi alle seguenti istruzioni.
n L’uso errato causato dalla mancata osservanza delle istruzioni può causare danni o lesioni.

La gravità è classificata in base alle seguenti indicazioni.

n

Il significato dei simboli utilizzati in questo manuale è spiegato di seguito.

PERICOLO

ATTENZIONE

Questo simbolo indica la possibilità di morte o di grave infortunio.

Questo simbolo indica il rischio di lesioni alla persona o di danni alla proprietà.

Azione da non fare.

Attenersi alle istruzioni.

PERICOLO

Assicurarsi di aver discon­nesso l’alimentazione del­l’unità esterna prima dell’in­stallazione.

Si prega di installare nella
posizione indicata nella sca­tola di controllo.

• Può provocare la rottura o un
incidente.

Non toccare il pannello
quando l’alimentazione è
collegata.

• Può provocare scossa elettrica o
incendio, esplosione o lesioni e
problemi al prodotto.

Richiedere sempre l’installazione del prodot­to al centro di assistenza o a un installatore
autorizzato.

• Può provocare scossa elettrica o incendio, esplo­sione o lesioni.

Quando si reinstalla un prodotto già installa­to, richiedere l’intervento di un centro assi­stenza o di un installatore autorizzato.

• Può provocare scossa elettrica o incendio, esplo­sione o lesioni.

4 KIT di Controllo Del Flusso Variabile Dell’Acqua

Precauzioni di Sicurezza

n Durante l’uso

Non modificare i cavi forniti
né utilizzare prolunghe.

• Si potrebbero verificare incendi
e scosse elettriche.

Non versare acqua nel pro­dotto.

• Può provocare scossa elettrica e
un problema al prodotto.

Quando il prodotto è stato
immerso in acqua, richiedere
la manutenzione del prodotto
al centro di assistenza o a un

installatore autorizzato.

• Si potrebbero verificare incendi
e scosse elettriche.

Fare in modo che i bambini
e gli anziani usino il prodot-

to con l’ausilio di qualcuno.

• Può provocare un incidente di
sicurezza e problemi al prodotto.

Non urtare il prodotto.

• Può provocare un problema al
prodotto

Parti Accessorie

Manuale d’installazione 5

ITALIANO

Parti Accessorie

Componente assemblato

(Scheda elettronica per controllo portata acqua variabile,

trasformatore, moresettiera, connettori per cablaggio)

Vite(2PZ)

Manuale

Fascetta (1PZ)

Identificazione delle Parti

6 KIT di Controllo Del Flusso Variabile Dell’Acqua

Identificazione delle Parti

① Connettore principale : Alimentazione in entrata e connettore di comunicazione con l’Unità Esterna

② SW104 : Selettore rotativo per l’impostazione della fase di controllo della capacità

③ Uscita digitale : Uscita relè stato & Errore (Uscita DDC AC 1A sorgente 250V)

④ SW102 : Microinterruttori per l’impostazione della funzionalità

⑤ Ingresso Digitale : Ingresso contatto privo di tensione

⑥ Ingresso Analogico : DC 0~10V Ingresso segnale analogico

⑦ Uscita Analogica : DC 0~10V Uscita segnale analogico

⑧ SW103 : Interruttore di Reset

⑨ SW101 : Microinterruttori per impostazione funzionalità

⑩ LED : Indica lo stato del (pannello) VWFC*

- LED1C(Verde) : stato comunicazione (riceve)

- LED2C(Rosso) : stato comunicazione (trasferisce)

- LED3C(Giallo) : Stato errore di comunicazione

- LED4C(Arancione) : Stato alimentazione

* KIT portata acqua variabile

ڸہ

ڹ

ۀ

ڿ

ں

ڻ

ڼڽ

ھ

Kit di Controllo Del Flusso Variabile Dell’Acqua – Sintesi delle funzioni

Manuale d’installazione 7

ITALIANO

Kit portata acqua variabile – Sintesi delle funzioni

Controllo Flusso Variabile Dell’Acqua

Questo accessorio permette di gestire la porta acqua dell'impianto idraulico di Multi V IV Water mediante la
sincronia tra pompe ad azionamento variabile e valvole di regolazione e la capacità erogata dal circuito fri­gorifero. In funzione del lavoro del circuito frigorifero, la scheda elettronica genera un uscita con tensione
variabile (0-10Vcc) in funzione della necessità di flusso acqua nell'impianto.

ATTENZIONE

La portata d'acqua minima necessaria al funzionamento dell'impianto deve essere superiore al 40%
del valore di traga indicato nei dati tecnici di prodotto.

Controllo di capacità

- Questa funzionalità permette di limitare la capacità erogata dall'unità in base ad un ingresso esterno; sono
disponibili due modalità di gestione: con segnale analogico 0-10Vcc o con contatti privi di tensione (3 livel­li).

Uscita stato di funzionamento dell’unità esterna o interna

- Questa funzione permette di sincronizzare dispositivi con lo stato di funzionamernto dell'unità esterna o
delle unità interne.

Segnale di Stato di Errore in Uscita dell’unità esterna o interna

- Questa funzionalità permette di gestire la sincronia di dispositivi esterni con lo stato di errore dell'unità
esterna o delle unità interne.

Metodo di Installazione

8 KIT di Controllo Del Flusso Variabile Dell’Acqua

Metodo di Installazione del Kit portata acqua variabile

Metodo di Installazione

①

Assicurarsi di aver rimosso alimentazione elettrica dall' l’unità esterna prima dell’installazione.

②

Rimuovere il pannello frontale dall’unità esterna

③

Staccare la copertura anteriore della centralina di controllo.

④

Rimuovere i connettori dei sensore livello olio (Giallo 3 pin) dalla scheda elettronica dell'unità esterna
(CN_28) (CN28).

⑤

Rimuovere il coperchio del Kit Portata Acqua Variabile

⑥ Installare il kit portata acaqua variabile utilizzando le viti a corredo.

ڹ

ں

* Rimuovere i connettori dei sesnori

livello olio

* Stringere la vite dal basso verso l’alto.

ڻ

ڽ

ڼ

ATTENZIONE

Assicurarsi di aver rimosso l’alimentazione dell’unità esterna prima dell’installazione.

Metodo di Installazione

Manuale d’installazione 9

ITALIANO

⑦

Collegare l' alimentazione (24Vca) della valvola di controllo del flusso dell’acqua alla morsettiera
(Morsettiera a 2 Pin, corrente Max. 0,42 A).

⑧

Collegare il cavo di segnale (CC 0~10 V) della valvola di controllo del flusso dell’acqua al
CN1_A0(A0_1(A+), TERRA (A-)) del kit portat acqua variabile.

⑨

Impostare i microinterruttori del kit portata acqua variabile. (Vedere pagina 16)

⑩

Estrarre facendo passare dal foro di copertura.

⑪

Installare il coperchio del kit portata acqua variabile utilizzando delle viti.

ھ

AO_1

ڿ

Metodo di Installazione

10 KIT di Controllo Del Flusso Variabile Dell’Acqua

⑫

Connettere il cavo blu del trasformatore alla scheda elettronica principale (CN_JIG_N,CN_JIG_L).

⑬

Connettere il cavo nero della scheda elettronica del kit portata acqua variabile alla scheda elettronica del-

l'unità esterna (CN_10) principale (CN10).

⑭

Collegare nuovamente i connettori del sensore livello olio.

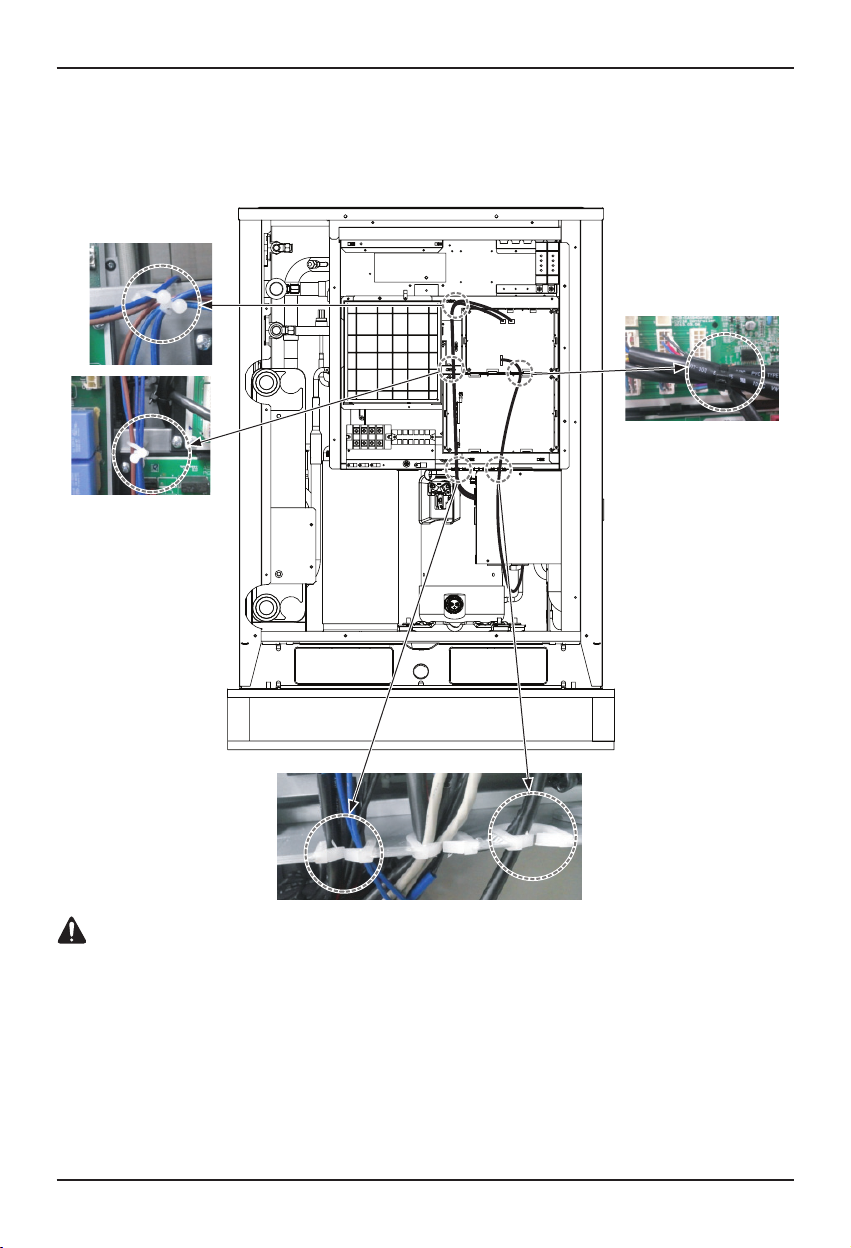

⑮

Fissare e stringere cavi e componenti.

⑯

Attivare la linea di alimentazione principale dell’unità esterna.

1. Installare il prodotto su superficie piana e fissare con viti almeno in 2 posizioni. In caso contrario, la PCB
del kit portataq acqua variabile potrebbe non essere fissata correttamente.

2. Non deformare la struttura dell’unità. Rischio di malfunzionamenti del kit portat acqua variabile.

3. Questo è un prodotto di classe A. In un ambiente non industriale, questo prodotto può provocare interfe­renze radio, nel qual caso l’utente dovrà adottare le misure correttive adatte.

4. La valvola o il sistema di regolazione dell'acqua, deve essere installato preventivamente all'impianto.

5. La resistenza interna della valvola di controllo del flusso variabile dell’acqua deve essere maggiore di
100kΩ. La resistenza del cavo di segnale (CN1_A0) deve essere inferiore a 10Ω.

ATTENZIONE

ۃ

ۄ

Metodo di Impostazione E D’Uso

Manuale d’installazione 11

ITALIANO

1. Schema Elettrico

Metodo di Impostazione E D’Uso

Metodo di Impostazione E D’Uso

12 KIT di Controllo Del Flusso Variabile Dell’Acqua

AO_1

2. Collegamenti Elettrici del Kit di portata acqua variabile

Note

Il trasformatore può fornire alla morsettiera solamente CA 24V.
Non inserire corrente esterna nella PCB principale.
In caso contrario potrebbero verificarsi seri danni.
Il kit di portata acqua variabile controlla solo 1 attuatore della valvola.
Si raccomandano una potenza (CA 24V) e una linea del segnale (DC 0~10V) entro AWG22(1/32 in,
(0,644 mm), 0,016 Ω/ft (0,053 Ω/m)).
Si prega di fare riferimento al manuale di installazione valvola di controllo del flusso d'acqua variabile per
il cablaggio.

1 Unità

h BL : Blu, RD : Rosso, BK : Nero

Scheda elettronica unità esterna

BL

Trasformatore

BL

CA 220-240V

Scheda elettronica kit portata acqua variabile.

BK

RD

RD

Morsettiera

AO_1

AO_1

Valvola Flusso

Variabile Acqua

Segnale Controllo

DC 0~10V

CA 24V

Metodo di Impostazione E D’Uso

Manuale d’installazione 13

ITALIANO

3. Installazione in Serie (più di 2 unità)

Controllo portata d'acqua variabile

Per questa configurazione deve essere prevista una scheda controllo portata acqua variabile per ciascuna unità esterna Multi V Water IV.

ATTENZIONE

Il Kit portata acqua variabile può controllare solo 1 unità MULTI V WATER IV e relativa val­vola elettrica.

Note

Il cablaggio per le funzioni di controllo della capacità o controllo a richiesta deve essere realizzato solo sul­l'unità master.

- Controllo capacità

- Stato funzionamento in uscita dell’unità esterna o interna

- Segnale stato di errore in uscita dell’unità esterna o interna

Ingresso

Acqua

Ingresso

Acqua

Uscita

Acqua

Uscita

Acqua

AO_1

Principale Secondario

Principale Secondario

Metodo di Impostazione E D’Uso

14 KIT di Controllo Del Flusso Variabile Dell’Acqua

4. Ingresso Alimentazione Principale

① Contatti privi di tensione

• Ingresso_1,2,3 : Controllo capacità (3 livelli)

• Ingresso_LNO: Avvio modalità riduzione rumorosità

• Priorità di funzionamento

L'impostazione della priorità permette di gestire il controllo della capacità partendo dal comando centra­lizzato o utilizzando le limitazioni del kit portata acqua variabile.

- Contatto chiuso: priorità a comando centralizzato

- Contatto aperto: priorità al controllo capacità del kit portata acqua variabile.

- Chiuso: Il controller centrale ha la priorità sul segnale esterno.

- Aperto : IL segnale esterno ha la priorità sul controller centrale (impostazione predefinita)

② Ingresso analogico (AI : DC 0 ~ 10V)

• AI_1 : Controllo della capacità attraverso ingresso analogico (10 livelli)

③ Uscita analogica(AO : DC 0 – 10V, Max 20 mA)

• AO_1 : Segnale in uscita per controllo valvola motorizzata.

④ Uscita digitale (Uscita DDC CA 1A con sorgente a 250V)

• Stato di errore in uscita

• Stato funzionamento in uscita

ATTENZIONE

Attivare l’alimentazione solo dopo aver completato il cablaggio del prodotto.

Alimentazione

CA o CC

ڻ

Alimentazione

CA o CC

Stato di Errore

Stato Funzionamento

ڸ

Ingresso_1

Ingresso_2

Ingresso_3

Impostazione prioritaria

Ingresso_LNO

Riservato

AI_1

Riservato

ڹ

AO_4

AO_3

ں

AO_2

AO_1

Cablaggio Sul Campo

Metodo di Impostazione E D’Uso

Manuale d’installazione 15

ITALIANO

Portata di corrente della linea di alimentazione Distanza

100 V o superio-

re

10 A 11-13/16 in (300 mm)

50 A 19-11/16 in (500 mm)

100 A 39-3/8 in (1 000 mm)

Superiore a 100 A 59-3/64 in (1 500 mm)

Note

Se la forma d’onda dell’alimentazione di energia continua ad avere una certa distorsione, la distan­za indicata nella tabella deve essere aumentata.

• Se le linee sono installare entro condotte, allora si deve considerare anche il seguente punto
quando si raggruppano varie linee assieme per l’introduzione nelle condotte.

• Le linee di alimentazione (che includono l’alimentazione al condizionatore d’aria) e le linee di
segnale non devono essere disposte entro la stessa condotta.

• Allo stesso modo, quando si raggruppano le linee di alimentazione e le linee di segnale, non col­legarle fra loro.

n

Linea di comunicazione e di alimentazione

- Se le linee di comunicazione e di alimentazione sono disposte una accanto all’altra esiste una forte
probabilità di guasti di funzionamento che si generano per interferenza nel cablaggio dei segnali per
un accoppiamento elettrostatico e elettromagnetico. La tabelle seguenti indicano le nostre raccoman­dazioni per una distanza adatta delle linee di comunicazione e di alimentazione nelle posizioni in cui
esse devono essere installate fianco a fianco.

Metodo di Impostazione E D’Uso

16 KIT di Controllo Del Flusso Variabile Dell’Acqua

ATTENZIONE

Dopo aver modificato le impostazioni ‘dell’Interruttore DIP’, premere l’interruttore di reset per con­fermare l’impostazione.
Prima di far funzionare l’unità esterna, controllare portata dell’acqua ed il segnale di potenza della
PCB.
Si raccomanda una portata minima dell’acqua al 40% della velocità del flusso nominale.
In caso contrario sono possibili avarie o danni all'unità.

Posizione Funzione

Segnale di controllo : CC 0 V (Arresto), CC 8~10 V (Marcia)

Segnale di controllo : CC 0 V (Arresto), CC 6~10 V (Marcia)

Segnale di controllo : CC 0 V (Arresto), CC 4~10 V (Marcia)
Stato predefinito

Segnale di controllo : CC 0 V (Arresto), CC 2~10 V (Marcia)

ON

L1 2 3 4

ON

L1 2 3 4

ON

L1 2 3 4

ON

L1 2 3 4

• Impostazione segnale in uscita : SW101 L1, L2

5. Funzioni del Kit di portata acqua variabile

Configurazione microinterruttori

Utilizzzando i microinterruttori di SW01 L1 ed L2, è possibile determinate la gamma di apertura (gamma di
tensioni minima e massima) che caratterizza il segnale di controllo della valvola durante il funzionamento
dell'impianto.

L1

ON

2

3

4

Note

La condizione predefinita prevede che tutti i microinterruttosi si trovino in posizione off.

SW101

Metodo di Impostazione E D’Uso

Manuale d’installazione 17

ITALIANO

Posizione Funzione Cablaggio

ON

L1 2 3 4

ON: Attiva l’uscita digitale in base allo stato dell’unità interna

Off: Attiva l’uscita digitale in base allo stato dell’unità esterna

Stato funziona-

mento

Utilizzando il microinterruttore SW01 L4, è possibile determinare la funzionalità dell'uscita stato di
funzionamento.

• Uscita stato funzionamento : SW101 L4

In base alla posizione SW101 L4 (On/Off, il relay della scheda elettronica del kit portata acqua variabile è
avviato come indicato in seguito.), il (Pannello) VWCK viene fatta funzionare come indicato di seguito

L1

ON

2

3

4

Note

La condizione predefinita prevede che tutti i microinterruttosi si trovino in posizione off.

SW101

Interruttore Dip Funzionamento (relè kit portata acqua variabile)

SW101 L4 ON

Quando anche solo un’unità interna (Telecomando) è accesa → Relè chiuso
Tutte le unità interne sono spente → Relè aperto

SW101 L4 OFF

Quando anche solo un compressore è acceso → Relè chiuso
Tutti i compressori sono spenti → Relè aperto

ATTENZIONE

Per applicare le modifiche dovute al posizionamento dei microinterruttori,, premere il pulsante
di reset.

Metodo di Impostazione E D’Uso

18 KIT di Controllo Del Flusso Variabile Dell’Acqua

L1

ON

2

Note

La condizione predefinita prevede che tutti i microinterruttosi si trovino in posizione off.

ATTENZIONE

Queste impostazioni devono essere applicate soltanto da personale qualificato.
Per applicare le modifiche dovute al posizionamento dei microinterruttori,, premere il pulsante di reset.

Posizione Funzione

ON

L1 2

ON: il valore di tensione minima selezionato mediante SW01 L1 ed L2 è ignorato

OFF: il valore di tensione minima selezionato mediante SW01 L1 ed L2 è rispettato

• Questa impostazione (SW102 L2) permette di determinare se il segnale in uscita alla valvola quando è
presente una condizione di errore nella comunicazione tra scheda elettronica dell'unità e kit portata acqua
variabile, deve o meno rispettare la condizione di tensione minima impostat con i microinterruttori SW01
L1 ed L2.

Quando si verifica un errore di comunicazione, il LED 3C (giallo) si illumina.

Questa impostazione (SW102 L1) permette di determinare il segnale in uscita alla valvola quando è presente
una condizione di errore nella comunicazione tra scheda elettronica dell'unità e kit portata acqua variabile.

Utilizzzando i microinterruttori di SW102 L1 ed L2, è possibile determinare ulteriori impostazioni alla condizione
dell'uscita analogica.

SW102

Posizione Funzione Cablaggio

ON

L1 2

ON: Uscita analogica a 0 V

OFF: Uscita analogica a 10 V

AO_1 ~ 4

Metodo di Impostazione E D’Uso

Manuale d’installazione 19

ITALIANO

Impostazioni per controllo capacità

Utilizzare il selettore rotativo SW104 per determinare la condizione di gestione del controllo di capacità.

ATTENZIONE

Non cambiare un comando troppo rapidamente.

Mantenere il comando per almeno 30 secondi, altrimenti si può danneggiare l'unità esterna.

• Condizioni intervallo di funzionamento:

- Raffreddamento: Esterno 35°C, Interno 27°C

- Riscaldamento: Esterno 7°C, Interno 20°C

• La tolleranza dell'intervallo di funzionamento è stabilita da una combinazione dei seguenti elementi: unità
esterna, condizioni di funzionamento e di installazione.

• Quando la frequenza di funzionamento è del 100%, la Temperatura di Evaporazione Target e la
Temperatura di Condensazione Target possono essere modificate dalle opzioni di installazione.

• Ingresso_1 : 0 ← SPENTO, Ingresso_1 : 1 ← ACCESO

- Impostazioni del controllo di capacità e del tipo di ingresso.

Segnale ingresso

SW_STEP

Cablaggio

Controllo capacità con ingressi digitali

Controllo di capacità con ingressi analogici

0, 1, 2, 3, 4, 5, 6, 7 Ingresso 1,2,3

Controllo capacità con ingressi digitali

Controllo di capacità con ingressi analogici(0~10V)

C, D, E AI_1

Metodo di Impostazione E D’Uso

20 KIT di Controllo Del Flusso Variabile Dell’Acqua

• Controllo fabbisogno attraverso il controllo richiesta contatto (3 Fasi)

3

000

Nessun controllo

-

Nessun controllo

-

Segnale di

contatto

1 0 0 5.9 70% 40.4 70%

0

1 0 11.0 40% 31.3 40%

00

1

Tutto spento

0%

Tutto spento

0%

4

000

Nessun controllo

-

Nessun controllo

-

1 0 0 5.9 70% 40.4 70%

0

1 0 9.0 50% 34.5 50%

00

1

Tutto spento

0%

Tutto spento

0%

5

0 0 0

Nessun controllo

-

Nessun controllo

-

1 0 0 5.0 80% 43.1 80%

0 1 0 9.0 50% 34.5 50%

0 0 1

Tutto spento

0%

Tutto spento

0%

6

0 0 0

Nessun controllo

-

Nessun controllo

-

1 0 0 9.0 50% 34.5 50%

0 1 0

Comp. spento

0%

Comp. spento

0%

0 0 1

Tutto spento

0%

Tutto spento

0%

7

0 0 0

Nessun controllo

-

Nessun controllo

-

1 0 0 5.5 75% 41.8 75%

0 1 0 9.0 50% 34.5 50%

0 0 1

Tutto spento

0%

Tutto spento

0%

SW_ STEP

Ingresso_1 Ingresso_2 Ingresso_3

Raffreddamento Riscaldamento

Tipo di

ingresso

Temperatura di

evaporazione

[°C]

Intervallo di

funzionamento

Temperatura di
condensazione

[°C]

Intervallo di

funzionamento

0

000

Nessun controllo

-

Nessun controllo

-

Segnale di

contatto

1 0 0 5.9 70% 40.4 70%

0

1 0 11.0 40% 31.3 40%

00

1

Comp. spento

0%

Comp. spento

0%

1

000

Nessun controllo

-

Nessun controllo

-

1 0 0 5.9 70% 40.4 70%

0

1 0 9.0 50% 34.5 50%

00

1

Comp. spento

0%

Comp. spento

0%

2

0 0 0

Nessun controllo

-

Nessun controllo

-

1 0 0 5.0 80% 43.1 80%

0 1 0 9.0 50% 34.5 50%

0 0 1

Comp. spento

0%

Comp. spento

0%

Metodo di Impostazione E D’Uso

Manuale d’installazione 21

ITALIANO

• Controllo richiesta attraverso controllo ingresso analogico (10 Fasi)

SW_ STEP

Normale

(V)

Intervallo potenza di

ingresso(V)

Raffreddamento Riscaldamento

Tipo di

ingresso

Min Max

Temperatura di

evaporazione[°C]

Intervallo di fun-

zionamento

Temperatura di

condensazione [°C]

Intervallo di fun-

zionamento

C

0 0 0.4

Comp. spento

0%

Comp. spento

0%

Ingresso

analogico

1 0.6 1.4

Comp. spento Comp. spento

2 1.6 2.4

Comp. spento Comp. spento
3 2.6 3.4 11.0 40% 31.3 40%
4 3.6 4.4 9.8 45% 33.3 45%
5 4.6 5.4 9.0 50% 34.5 50%
6 5.6 6.4 7.2 60% 37.5 60%
7 6.6 7.4 5.9 70% 40.4 70%
8 7.6 8.4 5.0 80% 43.1 80%
9 8.6 9.4 4.1 90% 45.6 90%

10 9.6 10 3.1 100% 48.1 100%

D

0 0 0.4

Nessun controllo

-

Nessun controllo

-

Ingresso

analogico

1 0.6 1.4 3.1 100% 48.1 100%
2 1.6 2.4 4.1 90% 45.6 90%
3 2.6 3.4 5.0 80% 43.1 80%
4 3.6 4.4 5.9 70% 40.4 70%
5 4.6 5.4 7.2 60% 37.5 60%
6 5.6 6.4 9.0 50% 34.5 50%
7 6.6 7.4 9.8 45% 33.3 45%
8 7.6 8.4 11.0 40% 31.3 40%
9 8.6 9.4

Comp. spento

0%

Comp. spento

0%

10 9.6 10

Tutto spento

0%

Tutto spento

0%

E

0 0 0.4

Comp. spento

0%

Comp. spento

0%

Ingresso

analogico

1 0.6 1.4 11.0 40% 31.3 40%
2 1.6 2.4 9.8 45% 33.3 45%
3 2.6 3.4 9.0 50% 34.5 50%
4 3.6 4.4 7.2 60% 37.5 60%
5 4.6 5.4 5.9 70% 40.4 70%
6 5.6 6.4 5.0 80% 43.1 80%
7 6.6 7.4 4.1 90% 45.6 90%
8 7.6 8.4 3.1

100%

48.1
100%9 8.6 9.4 3.1 48.1

10 9.6 10 3.1 48.1

Metodo di Impostazione E D’Uso

22 KIT di Controllo Del Flusso Variabile Dell’Acqua

6. Impostazione unità esterna

Modalità KIT portata acqua variabile

• Fasi per l’impostazione della modalità portata acqua variabile

Impostare l’interruttore No.5 dell’unità esterna su

ON

Selezionare la modalità “Func” utilizzando i tasti '▶'

e '◀' , quindi premere il pulsante di conferma '●'

Selezionare l’ “Fn4” utilizzando i pulsanti '▶' e

'◀'quindi premere il pulsante di conferma '●'

Premere il pulsante reset per applicare l’imposta-

zione

L’impostazione del kit portata acqua variabile del-

l’acqua è conclusa

h

Se si desidera rimuovere il kit portata acqua variabile, seguire gli stessi passi e impostare “Fn4” su “OFF”

Selezionare “On” utilizzando i pulsanti '▶' e '◀' ,

quindi premere il pulsante di conferma '●'

ATTENZIONE

Dopo aver modificato l’impostazione degli interruttori ‘Interruttore DIP’ si deve premere l’interruttore
di reset per confermare l’impostazione.
Prima di far funzionare l’unità esterna, controllare la portata dell’acqua ed il segnale di potenza della
scheda elettronica.
Si raccomanda una portata minima dell'acqua pari al 40% del valore di portata nominale.
Altrimenti l’unità esterna potrebbe subire avarie o danni.

INTERRUTTORE DIP 7 Segmenti

SW04C ( X : annullare)

SW03C (ȯ : avanti)

SW02C (ȭ : indietro)

SW03C (Ɨ : confermare)

SW01D (reset)

Metodo di Impostazione E D’Uso

Manuale d’installazione 23

ITALIANO

7. Esempio di Impostazione

Utilizzo

Controllo della capacità

Utilizzo della funzione di controllo della capacità mediante 3 contatti provi di tensione.

LG non fornisce questa sezione
(Reperire localmente)

Usando questa funzione è possibile controllare la capacità dell’unità esterna.
Esempio: Controllo del fabbisogno tramite tre contatti privi di tensione.

SW_ STEP Ingresso_1 Ingresso_2 Ingresso_3

Capacità comp. dell'unità

esterna (%)

Tipo di ingresso

0

0 0 0 Senza controllo

Segnale di

contatto

100 70
0

10 40

00

1 Comp. spento

ATTENZIONE

• A questo ingresso può essere collegato solo un contatto senza tensione.
Non collegare fonti di alimentazione esterne.
Potrebbero verificarsi seri danni.

Ingresso_1

Ingresso_2

Ingresso_3

Ingresso_LNO

Riservato

Riservato

Metodo di Impostazione E D’Uso

24 KIT di Controllo Del Flusso Variabile Dell’Acqua

Con questa funzione la capacità del compressore dell’Unità esterna può essere controllata attraverso un
Sistema Centrale di Controllo.

Es) Il controllo di fabbisogno attraverso un segnale di ingresso Analogico si riferisce al dettaglio della fase di

controllo per segnale di ingresso analogico.

ATTENZIONE

• Questa funzione è molto sensibile ai livelli di tensione.

• Se si utilizza un ingresso analogico, usare un cavo di segnale il più corto possibile.

• Non cambiare un comando troppo rapidamente.
Mantenere il comando per almeno 30 secondi, altrimenti si può danneggiare l'unità esterna.

Utilizzo della funzione di controllo di capacità con un segnale di tensione CC a 0~10 V

LG non fornisce questa sezione
(Reperire localmente)

Ingresso
CC 0~10 V

Digitale Diretto

Controller

GND

Metodo di Impostazione E D’Uso

Manuale d’installazione 25

ITALIANO

ATTENZIONE

Quando si utilizza alta tensione al di sopra di CA24V, assicurarsi di utilizzare un cavo H07RNF.

①

Display Errore
: Questa funzione mostra un segnale di errore attraverso uscita digitale quando nell’unità interna o ester-

na si verifica un errore

②

Display Funzionamento
: Questa funzione si basa sull’impostazione del quarto interrutore DIP di “SW101”.

- L4 è ACCESO : Mostra lo stato di funzionamento dell’unità interna (Solo funzione FAN (ventilatore))

- L4 è SPENTO : Mostra lo stato di funzionamento dell’unità esterna (Stato acceso/spento di funziona­mento del compressore)

Stato Funzionamento

LG non fornisce questa
sezione (Fornita sul posto)

Il relè di stato in uscita può
sopportare una tensione di
250VAC, 1A.

Posizione Funzione

ON

L1 2 3 4

ACCESO: Attiva l’uscita digitale in base allo stato dell’unità interna
SPENTO: Attiva l’uscita digitale in base allo stato dell’unità esterna

• L4: configurazione uscita stato di funzionamento

Alimentazione

CA o CC

Alimentazione

CA o CC

Stato di Errore

Stato di Funzionamento

26 KIT di Controllo Del Flusso Variabile Dell’Acqua
