MANUAL DEL PROPIETARIO
Por favor lea este manual detenidamente antes de utilizar su equipo y guárdelo para consultas futuras.
www.lge.com
TIPO : Unidad inteligente de control avanzado (AC SMART II) Menú manual
2
Unidad inteligente de control avanzado (AC SMART II).
Unidad inteligente de control avanzado (AC SMART II).
Índice
Introducción a la unidad inteligente de control avanzado: AC SMART II .........................3
Características del menú..................................................................................................3
Componentes del menú ...................................................................................................4
Activación del menú ...............................................................................................................5
Función de programa Web...................................................................................................11
Gestión de grupo programado........................................................................................12
Creación de modelo programado ...................................................................................21
Aplicación de programa..................................................................................................38
Comprobación de programa...........................................................................................46
Ejecución/Detención de programa .................................................................................49
Función de estadísticas sobre consumo energético.........................................................51
Consumo energético acumulativo...............................................................................................................52
Consumo energético mensual.....................................................................................................................55
Configuración del estado de la vista de consumo energético .................................................................57
SInformación sobre ahorro de consumo energético.................................................................................59
Menú manual
3
Introducción a la unidad inteligente de control avanzado: AC SMART II
Introducción a la unidad inteligente de control avanzado: AC SMART II
La unidad inteligente de control avanzado, AC SMART II, ofrece varias opciones relevantes a elegir por el usuario.
Estas funciones adicionales se facilitan en una tarjeta SD. Cuando el usuario inserta dicha tarjeta SD en la unidad principal del sistema de control avanzado, el
menú se activa y permite su utilización.
Las características del menú de la unidad inteligente de control avanzado son las siguientes.
■ Función de configuración del programa basado en la Web
Al utilizar la función de servidor Web de la unidad AC SMART II, puede configurar y aplicar el programa de AC SMART II incluso a distancia.
El administrador puede gestionar el programa de la unidad AC SMART II a través de la red con total libertad desde donde se encuentre, además de reducir cualquier operación innecesaria de la unidad mediante el uso de funciones programadas.

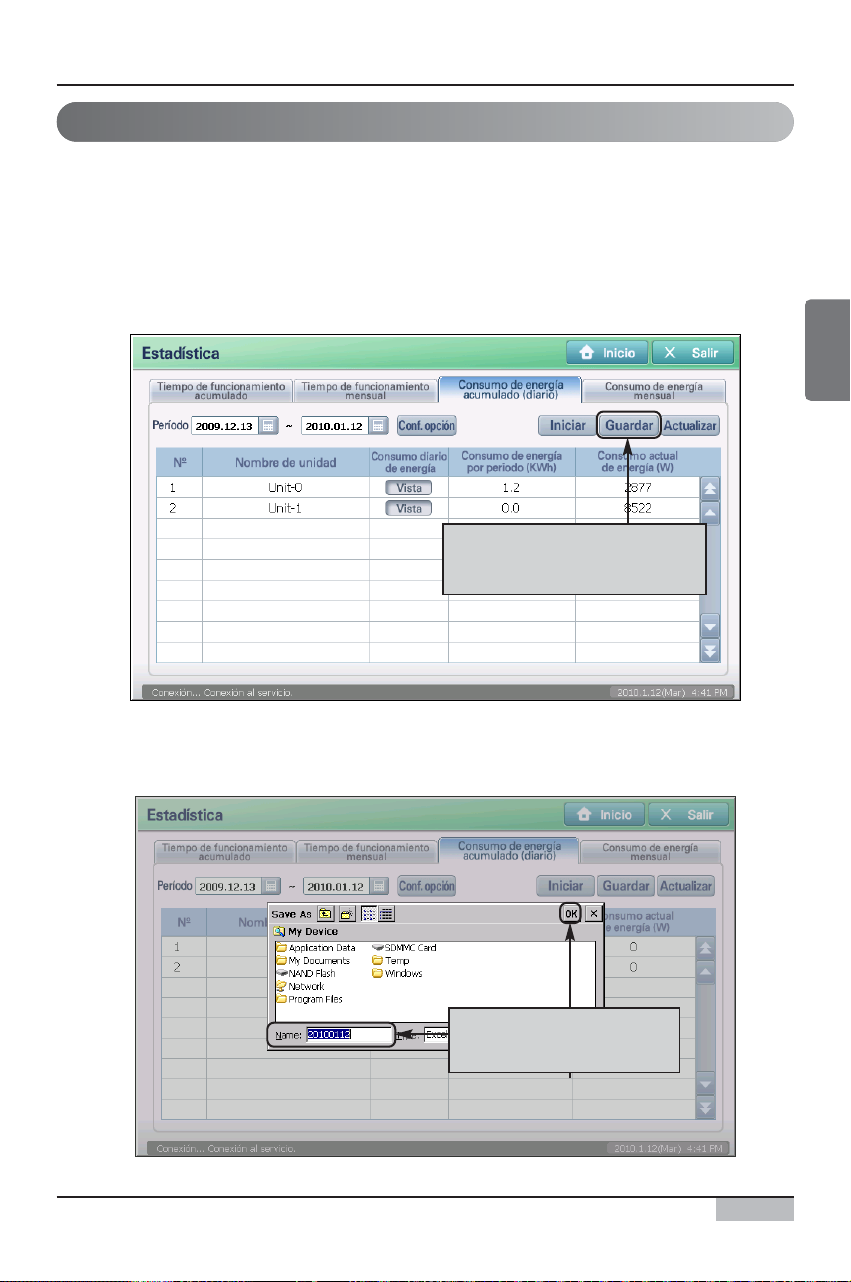

■ Función de estadísticas sobre consumo energético
Le permite ver información sobre el consumo energético del sistema de aire acondicionado. Dicho consumo energético se facilita de diferentes maneras; como el uso total, el uso en un período
concreto, o el uso mensual o diario, entre otros. Al utilizar la información estadística, el administrador puede analizar y gestionar el uso de la energía
con gran eficacia. Para utilizar la función de estadísticas sobre consumo energético, el indicador de distribución de
potencia (PDI) y el vatímetro le permiten medir el consumo de energía siempre que estén conectados a la unidad AC SMART II.
Características del menú
Referencia: Modalidad de menú vendida.
El menú se puede vender conforme a 2 modalidades diferentes:
- Función de programa Web + Función de estadísticas sobre consumo energético (PCS-E342A0).
- Función de programa Web (PCS-E341A0).
Si sólo ha adquirido la función de programa Web, no podrá utilizar la función de estadísticas sobre consumo energético.
Unidad inteligente de control avanzado (AC SMART II).
4
Introducción a la unidad inteligente de control avanzado: AC SMART II
Los siguientes componentes se incluyen en el embalaje de la unidad AC SMART II, según se muestra a continuación.
Abra la caja de la unidad AC SMART II y compruebe si se incluyen todos los componentes pertinentes.
Guía rápida Manual en CD Tarjeta SD (Kit opcional)
Componentes del menú
Menú manual
5
Activación del menú
Para utilizar la función operativa desde AC SMART II, utilice la tarjeta SD facilitada en el embalaje a fin de activar dicha función.
Para activar el menú, haga lo siguiente.
1. Para utilizar el menú, inserte la tarjeta SD facilitada en la ranura para tarjetas situada en la parte
inferior del terminal de AC SMART II. Inserte la tarjeta dejando la parte con el nombre del producto hacia arriba, como se muestra a continuación.
Presione la tarjeta hasta que escuche un "clic" de ajuste en su posición.
2. Cuando el terminal de AC SMART II esté activado, pulse el botón del teclado y el teclado de
software se visualizará en la pantalla.
Activación del menú
Botón de teclado
Teclado de software
Activación del menú
Unidad inteligente de control avanzado (AC SMART II).
6
3. Después de pulsar la tecla "Ctrl" en el teclado de software, pulse la tecla "Esc" para mostrar el
menú en el lado izquierdo de la pantalla.
4. Seleccione "Programa (P)" ➠ "Windows Explorer" desde el menú.
Cuando pulse l a tecla
"Ct rl " y "Es c ", s e
vi s uali zará el men ú.
Seleccione "Windo ws
Ex plorer" des de el
menú.
Activación del menú
Menú manual
7
5. Se mostrará Windows Explorer. Haga doble clic en la "SDMMC Card".
6. Haga doble clic en el archivo "ACSmartActivator.exe" situado en la carpeta de la Tarjeta SDMMC
para ejecutar el archivo.
Haga doble cli c en el archivo
"ACSmartActi v ato r.ex e".
Haga doble cli c en la
carpeta de la "SDMMC
Card".
Activación del menú
Unidad inteligente de control avanzado (AC SMART II).
8
7. Se mostrará la pantalla de activación de la unidad: "AC Smart Activator".
8. Se mostrará la pantalla de entrada de contraseña. Utilice el teclado de software para introducir la
contraseña del administrador del servicio y después, haga clic en el botón [OK]. La contraseña del administrador del servicio está configurada como: "digital21".
Haga cli c en el botó n
"Activar función
interna".
De s p ué s de i n t ro duci r l a
contras eña, haga cli c en el
botón [OK].
Referencia: Cambio de idioma.
Cuando seleccione el idioma en la opción "Idioma", el texto visualizado en la pantalla "AC Smart Activator" cambiará al idioma seleccionado.
Activación del menú
Menú manual
9
9. Cuando introduzca la contraseña correctamente, se mostrará en la pantalla el mensaje "La función
se ha activado con éxito". Haga clic en el botón [OK].
10. Haga clic en el botón [Cerrar] del activador de la unidad AC SMART y después, haga clic en el
botón [X] en Windows Explorer para finalizar el programa correspondiente.
Cuando s e muestre el
mensaje, haga clic en el
botón [OK].
Referencia: Cambio de idioma.
Cuando seleccione el idioma en la opción "Idioma", el texto visualizado en la pantalla "AC Smart Activator" cambiará al idioma seleccionado.
Haga cli c en el botó n [Cerrar]
y en el botón [X] para finalizar
el prog rama.
Activación del menú
Unidad inteligente de control avanzado (AC SMART II).
10
11. Volverá a la pantalla de la unidad AC SMART II. Compruebe si el menú está activado.
Por ejemplo, conecte la función de servidor Web de AC SMART II para comprobar si el menú programado se puede configurar.
Compruebe si el menú pro gramado se
puede config urar a través de la Web.
Función de programa Web
Menú manual
11
Menú de pro grama a
través de la Web
Programa es la función que permite ejecutar la operación programada a una hora específica mediante el ajuste previo de dicha operación en la unidad (unidad interior, ventilador, unidad de conexión/desconexión, unidad AWHP).
Al añadir el menú, la función de control de programa y otras funciones establecidas en la unidad principal de AC SMART II serán accesibles a través de la Web.
A través de esta función, puede configurar y comprobar el programa a distancia. Después de instalar el menú, puede conectar la función de servidor Web de AC SMART II para
añadir el menú "Programa".
Función de programa Web
Referencia: Limitación del uso de la función de programa Web
Mientras configura la función de programa desde el terminal de la unidad AC SMART II, la función de programa a través de la Web no se puede utilizar y se mostrará el siguiente mensaje.
"El programa se está utilizando desde el terminal. Inténtelo de nuevo más tarde". En este caso, la función de programa Web se puede utilizar después de finalizar la configuración
de la función de programa a través del terminal.
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
12

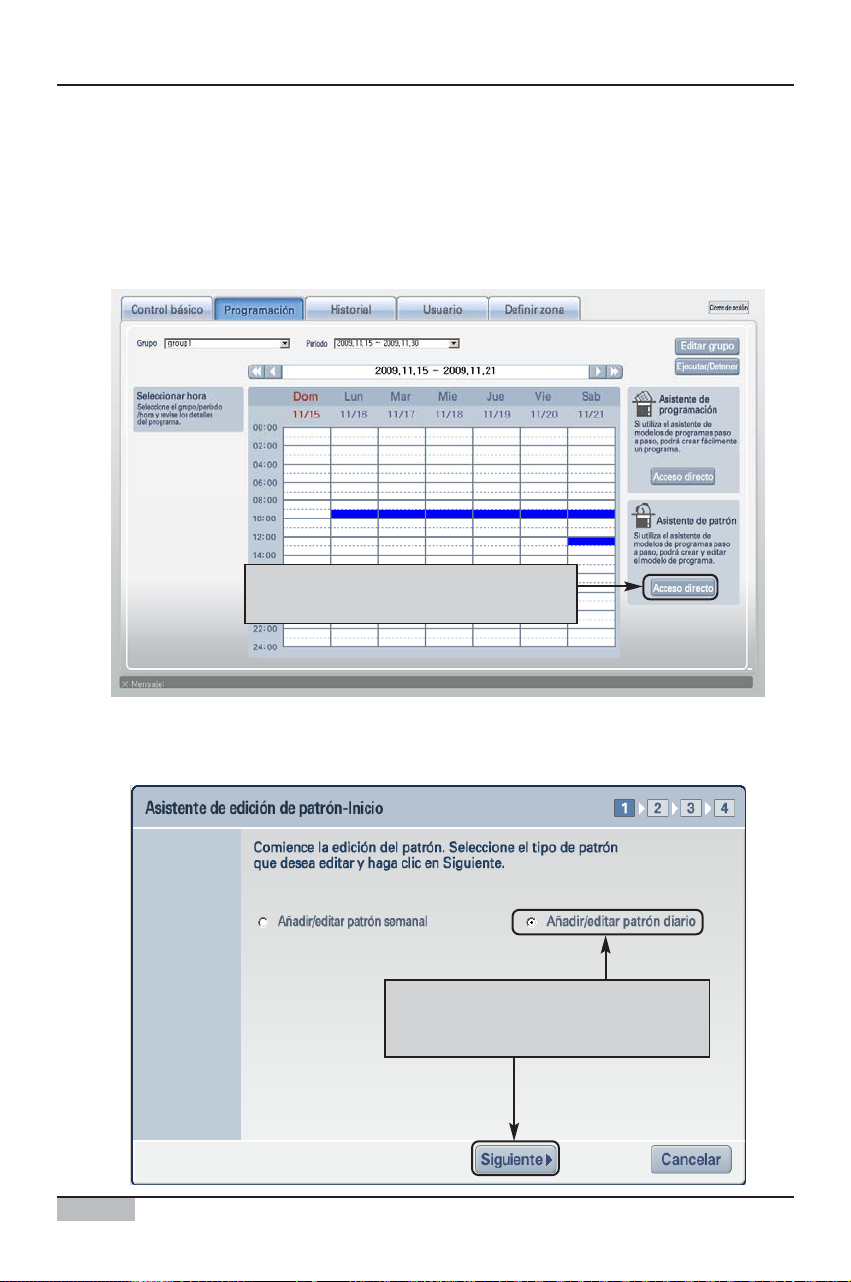

Por lo general, el programa Web se puede configurar conforme al orden siguiente.
En este capítulo se describe el método de funcionamiento de la función de AC SMART II al utilizar el programa Web.
Grupo programado se refiere a un conjunto de unidades que ejecutan la misma operación. Al pulsar el botón [Editar grupo] en la esquina superior derecha, la pantalla "Editar grupo" se mostrará
para crear, editar o eliminar el grupo programado.
1. Editar el grupo programado.
Puede crear o editar el grupo programado a través de editar grupo.
2. Editar el modelo programado.

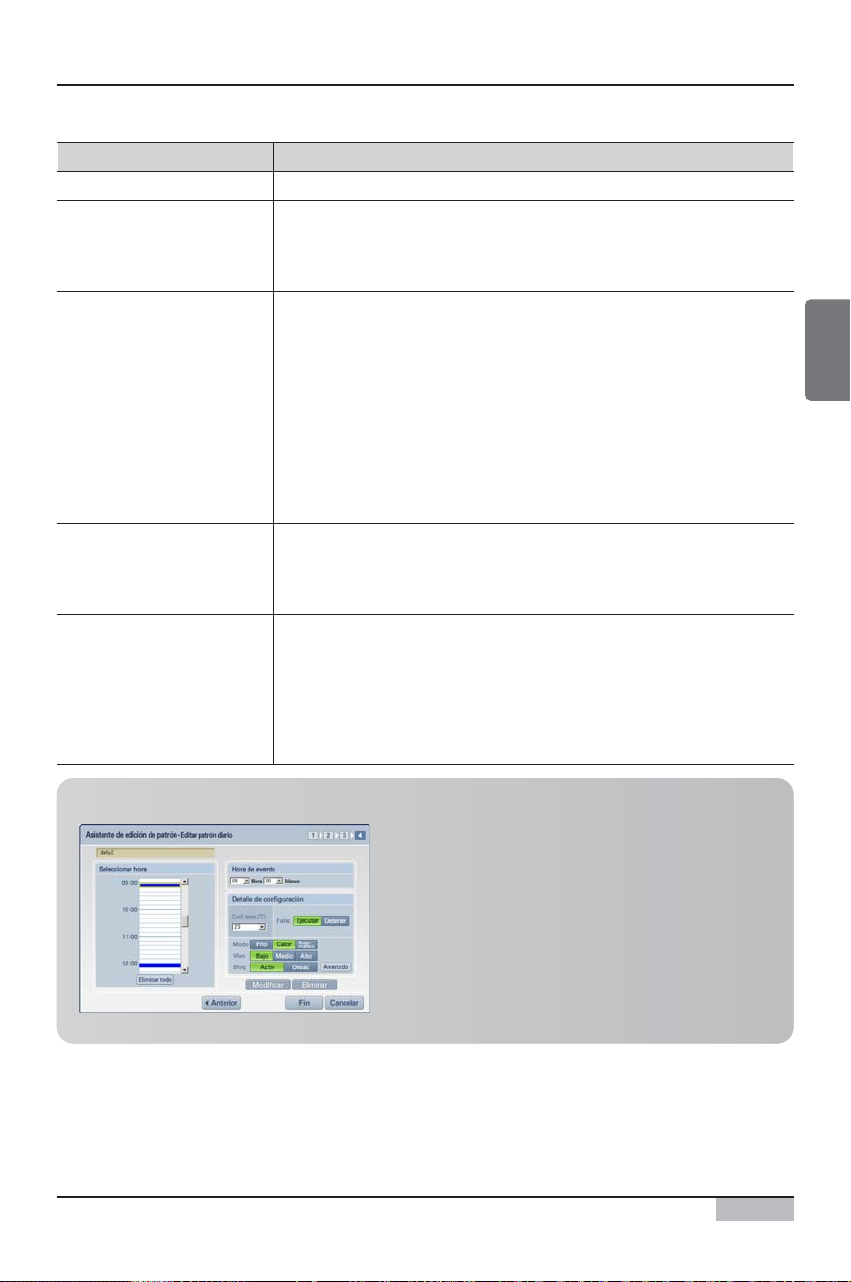

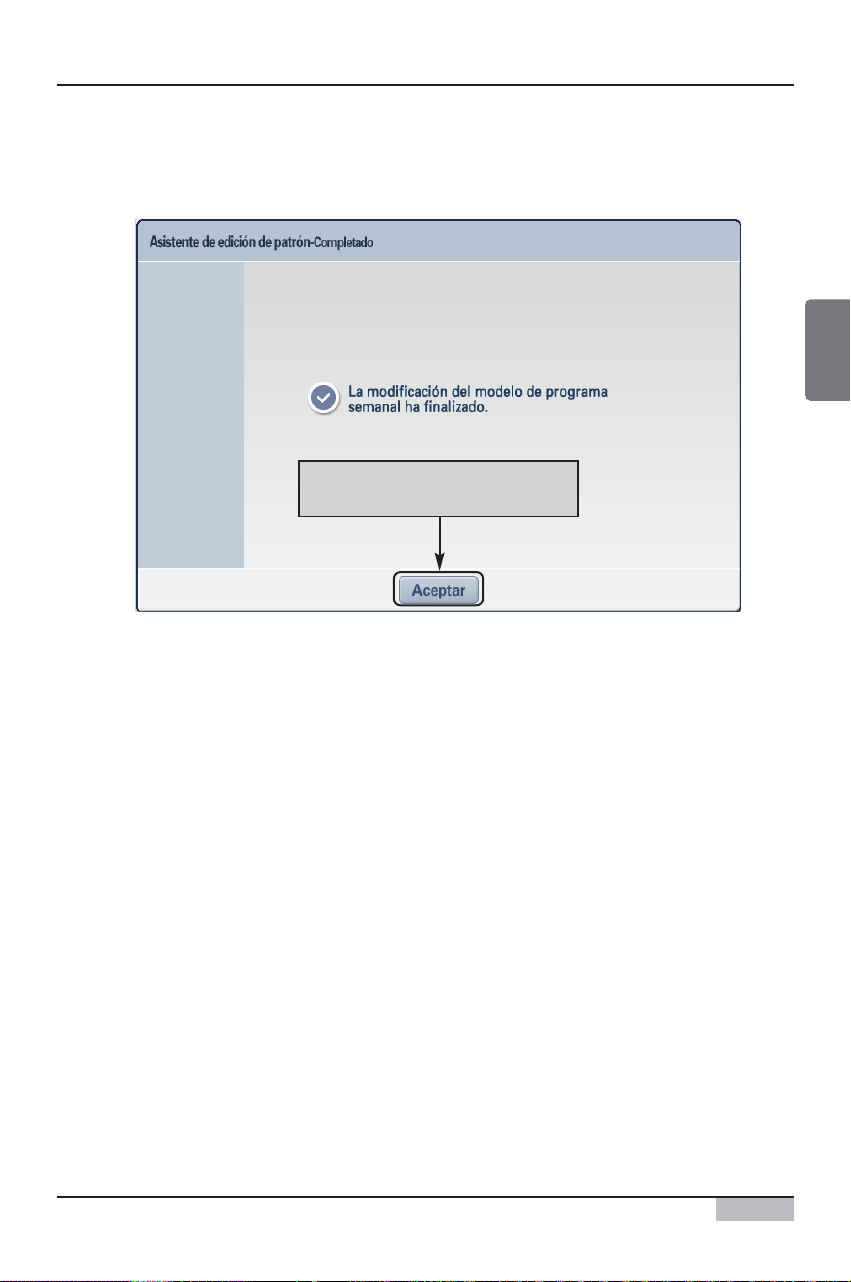

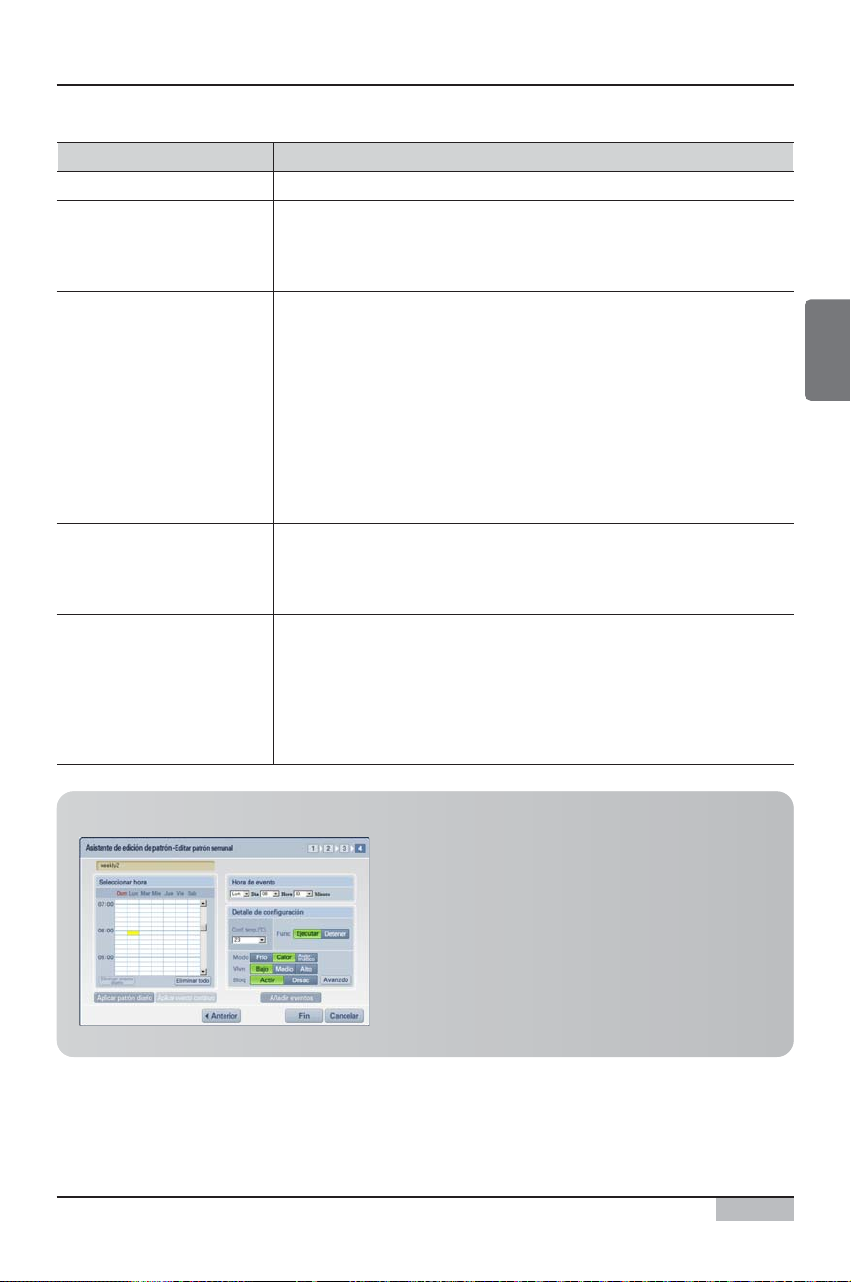

Puede crear o editar el modelo de programa semanalmente/diariamente a través del asistente de modelo programado.

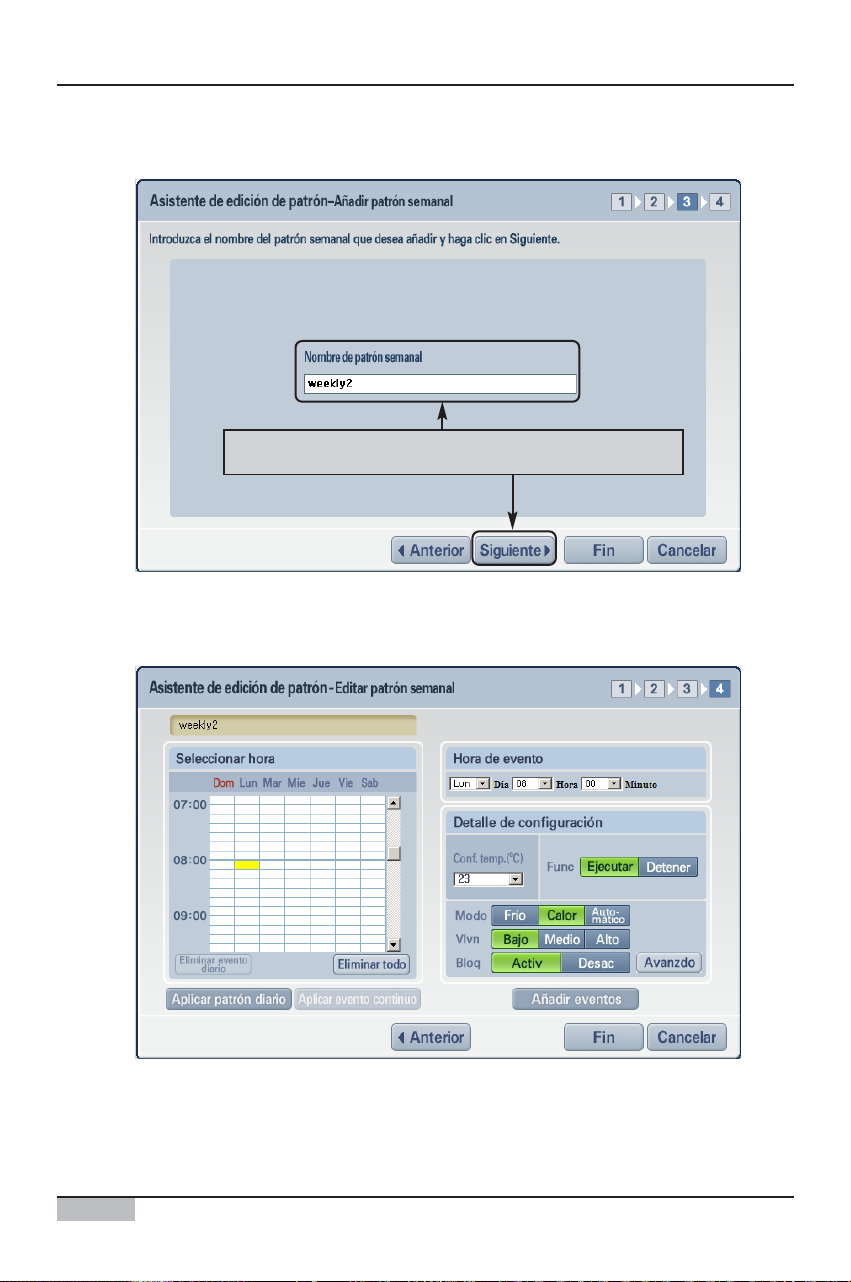

3. Configurar el programa a través del asistente de programa.

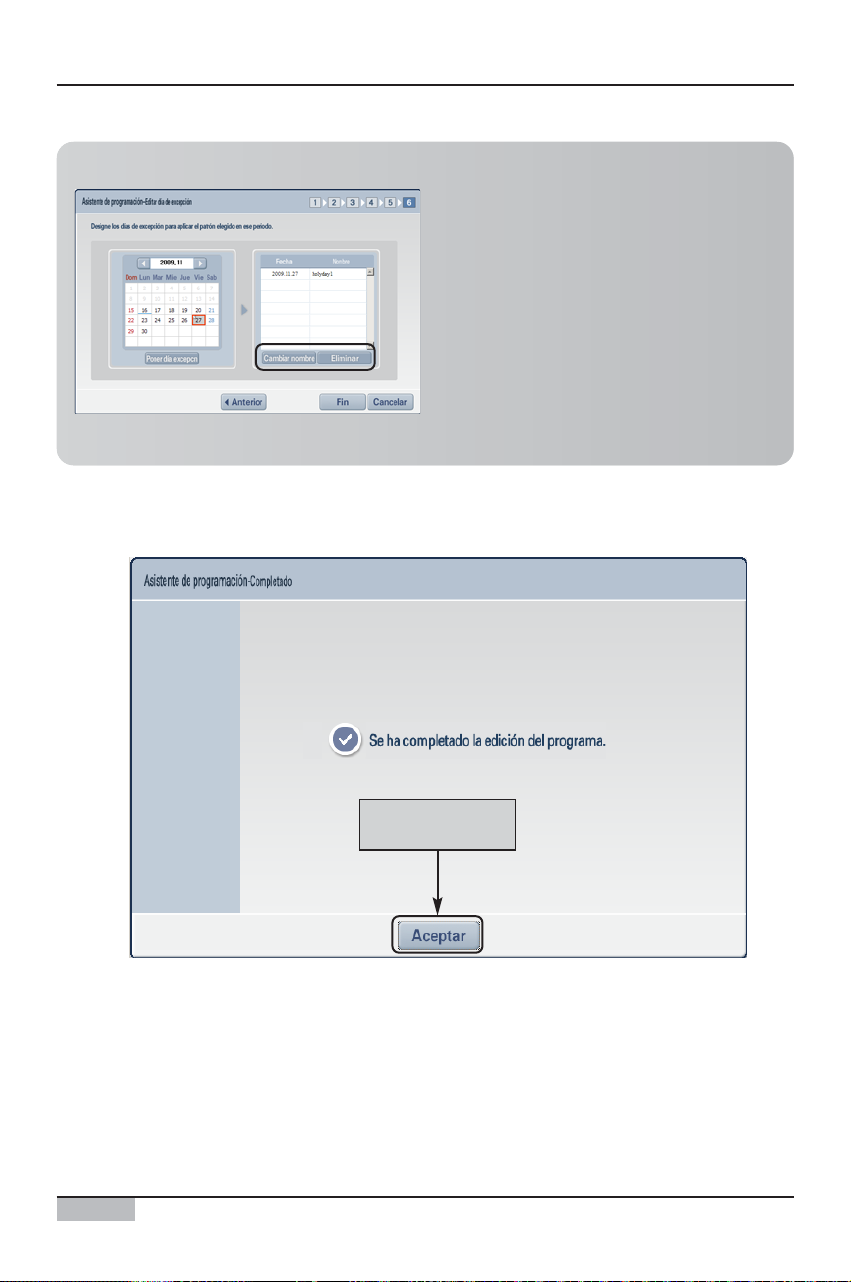

Puede aplicar el modelo programado y el período operativo al grupo programado a través del asistente de programa.
4. Ejecutar y detener el programa.
Puede ejecutar o detener el programa aplicado al grupo programado.
Gestión de grupo programado
Se visualiza la lista
del g rup o
prog ramado
reg i s t ra do e n e s t o s
momento s .
Puede crear, cambiar
el nombre o
eliminar el grupo
programado,
dependiendo de cada
botón.
Puede designar el
ajuste.
Puede cancelar y no guardar
el ajuste, y volver a la
pantal la anterior.
Se muestra la lista de
uni dade s n o i nc l uidas en
el grupo.
Puede incluir o excluir la
uni dad de un g rup o e s p e c í f i co .
Puede crear un grupo programado con la misma
co n f i g urac i ó n que el g rup o c o n f i g urado de s de
el me n ú de g e s t i ón de l a un i dad.
Se mo s t ra rá e l n o mbre de l grup o
seleccionado y la li sta de unidades
i nc l ui da s e n di c h o g rupo .
Función de programa Web
Menú manual
13
■ Creación de grupo programado
Para crear un grupo programado nuevo, haga lo siguiente.
1. Cuando se conecte a un servidor Web de AC SMART II y seleccione el menú "Programa", se
mostrará la siguiente pantalla. Para crear el grupo programado, haga clic en el botón [Editar grupo].
Haga cli c en el botó n
[Editar grupo].

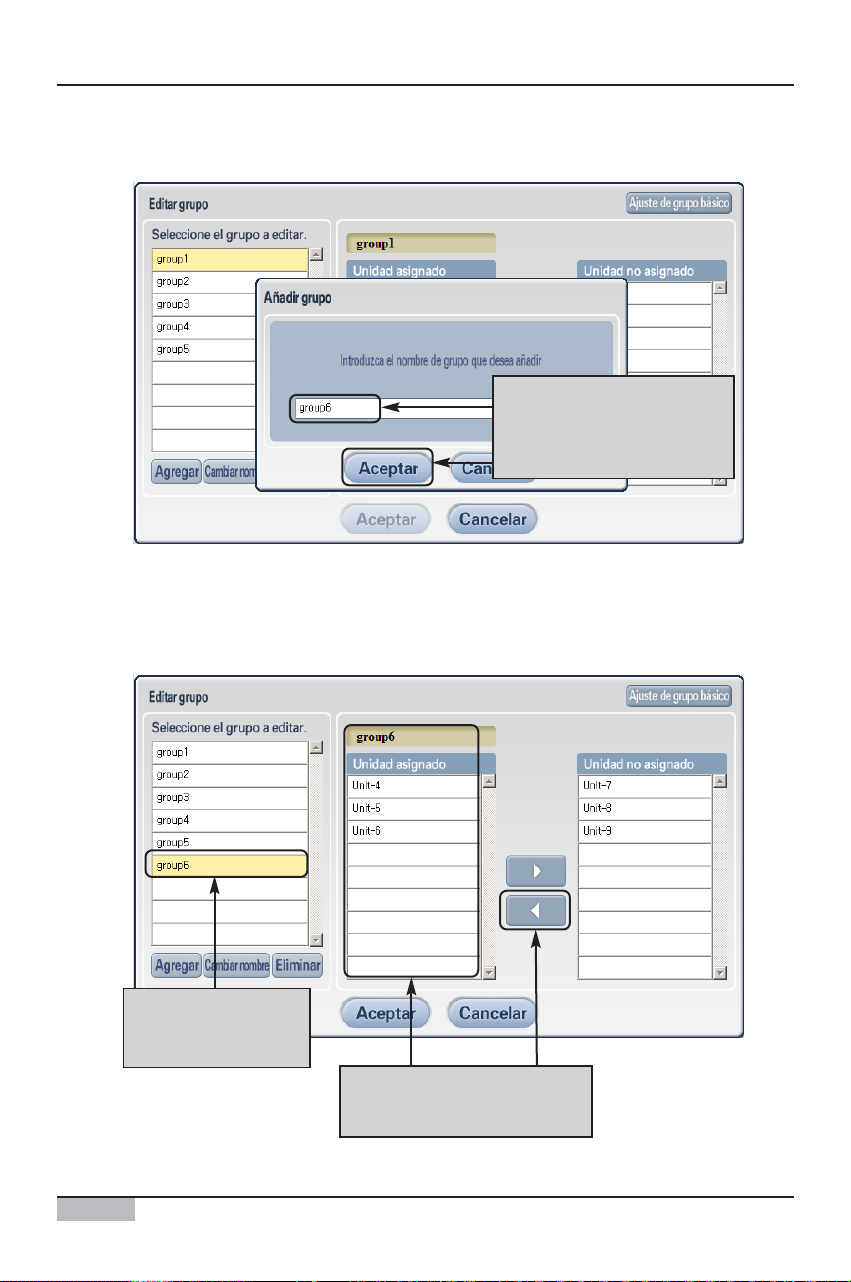

Cuando haga clic en el botón [Añadir], se
mostrará la pantal la "Añadi r grupo".
2. Se mostrará la pantalla "Editar grupo". Para crear un grupo programado nuevo, haga clic en el
botón [Añadir]. Se mostrará la pantalla "Añadir grupo" para introducir el nombre del grupo programado a crear.
Unidad inteligente de control avanzado (AC SMART II).
14
Función de programa Web
3
. Después de introducir el nombre del grupo programado a crear, haga clic en el botón [Aceptar].
4
. Compruebe si el grupo programado correspondiente se ha creado en "Nombre de grupo". A continuación, seleccione la unidad a incluir en el grupo programado desde la lista de unidades sin registrar y haga clic en el botón [<] para mover a la unidad registrada.
Compruebe si se ha
creado el grupo
programado.
Haga cli c en el botó n [<] para
incluir la unidad en la unidad
reg i s trada.
De s p ué s de i n t ro duci r e l
nombre del grupo, haga clic
en el botón [Aceptar].
Menú manual
15
Función de programa Web
5
. Haga clic en el botón [Aceptar] para guardar el ajuste actual. Cuando lo haya guardado, la pantalla de edición de grupo desaparecerá.
Haga clic en el botón
[Aceptar] para guardar el
ajuste.
Referencia: Crear grupo programado en servidor Web.
La configuración del grupo programado y el grupo físico creado en el servidor Web puede ser diferente.
n Guía detallada
Cuando utilice la función de Programa Web de AC Smart ll, el usuario debe leer los avisos siguientes.
Si el usuario selecciona para el programa una especificación superior a las instrucciones de la empresa, AC Smart ll no podrá utilizar la función Programa Web.
[Guide a limitation]
Instalación
128 Unidades
Ajuste de
las
especificaci
ones del
programa
10 Programar grupos
4 patrones semanales para 1 mes
7 patrones diarios para 1 semana
24 eventos para 1 día
AC Smart II
Programar grupos 10
Patrones diarios 7
Patrones semanales 4
Evento del día 24
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
16
Información: Configurar el grupo programado utilizando el botón de configuración de grupo básico.
Cuando haga clic en el botón [Configuración de grupo básico] situado en la esquina superior derecha de la pantalla "Editar grupo", el mismo grupo que en grupo de control básico configurado en control y seguimiento del menú "Gestión de unidad" del terminal AC SMART II se creará en el grupo programado.
<Pantalla de unidad de terminal>
<Pantalla de servidor Web>
Cuando haga clic en el botón
[Configuración de grupo básico], el
mismo grupo que en el grupo configurado
des de el menú "Gestión de uni dad" se
creará automáti camente en el g rupo
programado.
Función de programa Web
Menú manual
17
■ Renombrar grupo programado
Para renombrar el grupo programado, haga lo siguiente.
1
. Cuando se conecte al servidor Web de AC SMART II y seleccione el menú "Programa", se mostrará la siguiente pantalla. Para crear el grupo programado, haga clic en el botón [Editar grupo].
Haga cli c en el botó n
[Edi t a r g rup o ] .
2
. Se mostrará la pantalla "Editar grupo". Seleccione el grupo programado para cambiar el nombre y haga clic en el botón [Cambiar nombre].
Después de sel eccionar el
grupo programado, haga clic
en el botón [Cambiar nombre].
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
18
3
. Se mostrará la pantalla "Renombrar grupo". Después de introducir el nombre del grupo programado a renombrar, haga clic en el botón [Aceptar].
4
. Haga clic en el botón [Aceptar] para guardar el ajuste actual. Cuando lo haya guardado, la pantalla de edición de grupo desaparecerá.
Haga cli c en el botó n
[Ace p t ar] p a ra g uarda r e l
ajuste.
De s p ué s de i n t ro duci r e l
no mbre de l g rup o
programado, haga clic en
el botón [Aceptar].
Función de programa Web
Menú manual
19
■ Eliminación del grupo programado
Para eliminar el grupo programado, haga lo siguiente.
1
. Cuando se conecte al servidor Web de AC SMART II y seleccione el menú "Programa", se mostrará la siguiente pantalla. Para crear el grupo programado, haga clic en el botón [Editar grupo].
Haga cli c en el botó n [Editar g rupo].
2
. Se mostrará la pantalla "Editar grupo". Seleccione el grupo programado a eliminar y haga clic en el botón [Eliminar]. El grupo programado aplicable se eliminará.
Después de sel eccionar el
grupo programado a
eliminar, haga clic en el
botón [Eliminar].
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
20
3
. Compruebe si el grupo programable correspondiente se ha eliminado y haga clic en el botón [Aceptar] para guardar el ajuste actual. Cuando lo haya guardado, la pantalla de edición de grupo desaparecerá.
Compruebe si se
ha eliminado el
grupo programado.
Haga cli c en el botó n [Aceptar].
Función de programa Web
Menú manual
21
Creación de modelo programado
El modelo programado se refiere a una operación concreta de la unidad (unidad interior, ventilador, unidad de conexión/desconexión, unidad AWHP) repetida semanal o diariamente.
El asistente de modelo programado le permite configurar la operación de la unidad conforme a un modelo semanal o diario.
El modelo credo a través del asistente de modelo programado se aplica como el modelo del grupo a través del asistente de programa que se describe en el siguiente capítulo.
El asistente de modelo programado realiza un total de 4 pasos, como se detalla a continuación.
1. Seleccionar el tipo de modelo programado.
2. Seleccionar para añadir/editar el modelo programado.
3. Introducir el nombre del modelo programado.
4. Editar el modelo programado.
1
34
2
Unidad inteligente de control avanzado (AC SMART II).
22
Función de programa Web
■ Añadir el modelo programado semanalmente.
Para crear un modelo programado semanalmente, haga lo siguiente.
1
. Cuando se conecte al servidor Web de AC SMART II y seleccione el menú "Programa", se mostrará la siguiente pantalla. Para crear el modelo programado, haga clic en el botón [Acceso directo] del asistente del modelo programado.
Haga cli c en el botó n [Acceso
di rec t o ] de l as i st e nt e del mo de l o
programado.
2
. Se mostrará la pantalla "Asistente de edición de modelo programado". Para crear un nuevo modelo programado semanalmente, seleccione "Añadir/Editar modelo programado semanalmente" y después, haga clic en el botón [Siguiente].
Después de sel eccionar "Añadir/Editar modelo
pro gramado semanalmente", haga clic en el botón
[Siguiente].
Menú manual
23
Función de programa Web
3
. Seleccione "Añadir modelo programado" y después, haga clic en el botón [Siguiente].
Seleccione "Añadir modelo
programado" y después, haga
clic en el botón [Siguiente].
Referencia: Editar el modelo programado semanalmente.
Cuando edite el modelo programado semanalmente, seleccione el modelo programado semanalmente a editar de la lista y seleccione "Editar modelo programado".
Todo es similar al proceso de añadir un modelo semanal, excepto por el hecho de que no puede introducir el nombre del modelo en el paso 3 del asistente de edición del modelo programado.
Información: Renombrar y eliminar el modelo programado.
En el paso 2 del asistente de edición del modelo programado, puede renombrar el modelo programado existente o eliminar el modelo que ha creado.
Para renombrar el modelo programado, haga clic en el botón [Renombrar modelo programado] e introduzca un nombre nuevo.
Para eliminar el modelo programado, seleccione el modelo programado a eliminar y haga clic en el botón [Eliminar modelo programado].
Después de renombrar y eliminar el modelo programado, el asistente no continuará con el siguiente paso.
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
24
4
. Introduzca el nombre del modelo programado semanalmente y haga clic en el botón [Siguiente].
5
. Seleccione la hora para accionar la unidad desde "Seleccionar hora" o desde "Hora programada". A continuación, desde "Configuración de control", defina el funcionamiento de la unidad. Consulte el funcionamiento que se puede configurar en la siguiente tabla.
In tro duz c a e l n o mb re del mo del o p ro g ra mado
semanal mente y haga clic en el bo tón [Sig uiente].
Función de programa Web
Menú manual
25
Elemento Descripción
Puede configurar la temperatura interior deseada que quiera mantener.
Puede configurar la unidad (unidad interior, ventilador, unidad de conexión/desconexión, unidad AWHP) para que funcione o se detenga.
• Ejecutar]: Esta opción conecta la corriente de la unidad.
• [Detener]: Esta opción desconecta la corriente de la unidad.
Puede establecer el modo operativo de la unidad interior.
• Aire acondicionado]: Esta opción activa la unidad en el modo de aire
acondicionado. Puede seleccionar la temperatura deseada entre 18°C y 30°C desde la configuración de temperatura. Cuando la temperatura deseada sea superior a la temperatura interior durante el funcionamiento del aire acondicionado, la unidad se activará en el modo de ventilador.
• Calefacción]: Esta opción activa la unidad en el modo de calefacción.
Puede seleccionar la temperatura deseada entre 18°C y 30°C desde la configuración de temperatura.
• [Automático]: Esta opción evalúa la situación interior y, de forma automática,
mantiene un estado óptimo.
Controla el nivel del ventilador de la unidad interior.
• [Bajo]: Configura el nivel del ventilador en un valor bajo.
• [Medio]: Configura el nivel del ventilador en un valor medio.
• [Alto]: Configura el nivel del ventilador en un valor alto.
Esta opción bloquea/desbloquea la función de bloqueo de manera que el usuario no puede cambiar directamente el ajuste de la unidad (unidad interior, ventilador, unidad AWHP).
• [Bloqueo]: Esta opción configura la función de bloqueo de manera que
ninguna de las funciones se puede cambiar de forma individual.
• [Desbloqueo]: Esta opción cancela la función de bloqueo de manera que
todas las funciones se pueden cambiar de forma individual.
Bloquear
Configuración de temperatura
Funcionamiento
Modo
Nivel del ventilador
Información: Eliminar el programa.
Si quiere eliminar todos los programas existentes, haga clic en el botón [Eliminar todos los programas].
Si quiere eliminar el programa por día(s), pulse el período de tiempo del día que desea eliminar y después, haga clic en el botón [Eliminar programa diario] para eliminar todos los programas del día correspondiente.
Unidad inteligente de control avanzado (AC SMART II).
26
Función de programa Web
6
. Cuando haga clic en el botón [Aplicar programa], el programa se añadirá a la tabla. Si tiene programas planificados de forma adicional, repita el proceso actual y continúe para añadir el evento configurado. Cuando todos los programas estén configurados, haga clic en el botón [Finalizar].
Información: Aplicar el modelo programado diariamente y aplicar
diariamente de forma continua.
Al crear o editar el modelo programado semanalmente, puede aplicar el modelo programado diariamente.
Cuando haga clic en el botón [Aplicar modelo programado diariamente] en el proceso de 4 pasos del asistente del modelo de edición de programa, puede abrir el modelo programado diariamente y aplicarlo a días específicos.
También puede configurar modelos programados específicos aplicables a varios días de forma continua. Cuando seleccione el modelo programado desde los 4 pasos del asistente del modelo de edición de programa, y haga clic en [Aplicar a diario continuamente], podrá aplicar el mismo modelo a varios días.
<Pantalla para aplicar el modelo
programado diariamente>
<Pantalla para aplicar de forma continua
el modelo programado diariamente>
Haga cli c en el botó n
[Apl i car prog rama] para
añadir el programa.
Cuando to dos l os prog ramas
estén configurados, haga
clic en el botón [Finalizar].
Función de programa Web
Menú manual
27
7
. Se muestra un mensaje indicando que la edición del modelo programado se ha completado. Pulse el botón [Aceptar] para finalizar la edición.
Haga cli c en el botó n [Aceptar]
para finalizar el asistente.
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
28
■ Añadir el modelo programado diariamente.
Para crear un modelo programado diariamente, haga lo siguiente.
1
. Cuando se conecte al servidor Web de AC SMART II y seleccione el menú "Programa", se mostrará la siguiente pantalla. Para crear el modelo programado, haga clic en el botón [Acceso directo] del asistente del modelo programado.
Haga cli c en el botó n [Acceso directo]
del asistente del modelo programado.
2
. Se mostrará la pantalla "Asistente de edición de modelo programado". Para crear un nuevo modelo programado diariamente, seleccione "Añadir/Editar modelo programado diariamente" y después, haga clic en el botón [Siguiente].
Después de sel eccionar "Añadir/Editar
modelo programado diariamente", haga
clic en el botón [Siguiente].
Función de programa Web
Menú manual
29
3
. Seleccione "Añadir modelo programado" y después, haga clic en el botón [Siguiente].
Seleccione "Añadir modelo
programado" y después, haga
clic en el botón [Siguiente].
Referencia: Editar modelo programado diariamente.
Cuando edite el modelo programado diariamente, seleccione el modelo programado diariamente a editar de la lista y seleccione "Editar modelo programado".
Todo es similar al proceso de añadir un modelo diario, excepto por el hecho de que no puede introducir el nombre del modelo en el paso 3 del asistente de edición del modelo programado.
Información: Renombrar y eliminar el modelo programado.
En el paso 2 del asistente de edición del modelo programado, puede renombrar el modelo programado existente o eliminar el modelo que ha creado.
Para renombrar el modelo programado, haga clic en el botón [Renombrar modelo programado] e introduzca un nombre nuevo.
Para eliminar el modelo programado, seleccione el modelo programado a eliminar y haga clic en el botón [Eliminar modelo programado].
Después de renombrar y eliminar el modelo programado, el asistente no continuará con el siguiente paso.
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
30
4
. Introduzca el nombre del modelo programado diariamente y después, haga clic en el botón [Siguiente].
5
. Seleccione la hora para accionar la unidad desde "Seleccionar hora" o desde "Hora programada". A continuación, desde "Configuración de control", configure el funcionamiento de la unidad. Consulte el funcionamiento que se puede configurar en la siguiente tabla.
In tro duz c a e l n o mb re del mo del o p ro g ramado di ari ame nt e y
des pués, haga cli c en el botó n [Siguiente].
Función de programa Web
Menú manual
31
Información: Eliminar el programa.
Si quiere eliminar todos los programas existentes, haga clic en el botón [Eliminar todos los programas].
Si quiere eliminar el programa por día(s), pulse el período de tiempo del día que desea eliminar y después, haga clic en el botón [Eliminar programa diario] para eliminar todos los programas del día correspondiente.
Elemento Descripción
Puede configurar la temperatura interior deseada que quiera mantener.
Puede configurar la unidad (unidad interior, ventilador, unidad de conexión/desconexión, unidad AWHP) para que funcione o se detenga.
• Ejecutar]: Esta opción conecta la corriente de la unidad.
• [Detener]: Esta opción desconecta la corriente de la unidad.
Puede establecer el modo operativo de la unidad interior.
• Aire acondicionado]: Esta opción activa la unidad en el modo de aire
acondicionado. Puede seleccionar la temperatura deseada entre 18°C y 30°C desde la configuración de temperatura. Cuando la temperatura deseada sea superior a la temperatura interior durante el funcionamiento del aire acondicionado, la unidad se activará en el modo de ventilador.
• Calefacción]: Esta opción activa la unidad en el modo de calefacción. Puede
seleccionar la temperatura deseada entre 18°C y 30°C desde la configuración de temperatura.
• [Automático]: Esta opción evalúa la situación interior y, de forma automática,
mantiene un estado óptimo.
Controla el nivel del ventilador de la unidad interior.
• [Bajo]: Configura el nivel del ventilador en un valor bajo.
• [Medio]: Configura el nivel del ventilador en un valor medio.
• [Alto]: Configura el nivel del ventilador en un valor alto.
Esta opción bloquea/desbloquea la función de bloqueo de manera que el usuario no puede cambiar directamente el ajuste de la unidad (unidad interior, ventilador, unidad AWHP).
• [Bloqueo]: Esta opción configura la función de bloqueo de manera que
ninguna de las funciones se puede cambiar de forma individual.
• [Desbloqueo]: Esta opción cancela la función de bloqueo de manera que
todas las funciones se pueden cambiar de forma individual.
Bloquear
Configuración de temperatura
Funcionamiento
Modo
Nivel del ventilador
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
32
6
. Cuando haga clic en el botón [Aplicar programa], el programa se añadirá a la tabla. Si tiene programas planificados de forma adicional, repita el proceso actual y continúe para añadir el evento configurado. Cuando todos los programas estén configurados, haga clic en el botón [Finalizar].
7
. Se muestra un mensaje indicando que la edición del modelo programado se ha completado. Pulse el botón [Aceptar] para finalizar la edición.
Haga cli c en el botó n [Aceptar]
para finalizar el asistente.
Haga cli c en el botó n
[Apl i car prog rama] para
añadir el programa.
Cuando to dos l os prog ramas
estén configurados, haga
clic en el botón [Finalizar].
Función de programa Web
Menú manual
33
■ Configuración de modelo programado en detalle.
Cuando añada o edite el modelo programado semanal o diariamente, podrá configurar el funcionamiento detallado de cada unidad a través del programa detallado.
1
. En el paso 4 del asistente del modelo programado semanal o diariamente, haga clic en el botón [Avanzdo]
Haga cli c en el botó n
[Avanzdo]
2
. ʻSe mostrará la pantalla "Configuración de programa detallado" para configurar el funcionamiento detallado de la unidad. Después de configurar el programa, haga clic en el botón [Aplicar].
Consulte la siguiente tabla para el funcionamiento que puede seleccionar en "Control de detalles".
De s p ué s de c o n f i g urar el
programa, haga clic en el
botón [Aplicar].
Paso 4 del asistente del
modelo programado
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
34
Elemento Descripción
Puede configurar la temperatura interior deseada.
Puede configurar la unidad interior para que funcione o se detenga.
• [Ejecutar]: Esta opción conecta la unidad interior.
• [Detener]: Esta opción desconecta la unidad interior.
Puede establecer el modo operativo de la unidad interior.
• [Aire acondicionado]: Esta opción activa la unidad en el modo de aire
acondicionado. Puede seleccionar la temperatura deseada entre 18ºC y 30ºC desde la configuración de temperatura. Cuando la temperatura deseada sea superior a la temperatura interior durante el funcionamiento del aire acondicionado, la unidad se activará en el modo de ventilador.
• [Calefacción]: Esta opción activa la unidad en el modo de calefacción.
Puede seleccionar la temperatura deseada entre 18ºC y 30ºC desde la configuración de temperatura.
• [Automático]: Esta opción evalúa la situación interior y, de forma automática,
mantiene un estado óptimo.
• [Deshumidificador]: Esta opción activa la unidad en el modo de
deshumidificador. Durante la época de lluvias o cuando la humedad es elevada, puede eliminar dicha humedad de un modo eficaz mediante el uso de este modo. Cuando configure la unidad interior en este modo, no puede configurar una temperatura deseada.
• [Ventilador]: Esta opción activa la unidad en el modo de ventilador.
Se dispersa aire fresco mediante el funcionamiento del purificador de aire. Se recomienda utilizar esta opción sólo para la purificación del aire durante la primavera o el otoño.Cuando configure la unidad interior en este modo, no puede configurar una temperatura deseada.
Controla el nivel del ventilador de la unidad interior. Ajuste el nivel del ventilador teniendo en cuenta la contaminación interior.
• [Bajo]: Configura el nivel del ventilador en un valor bajo.
• [Medio]: Configura el nivel del ventilador en un valor medio.
• [Alto]: Configura el nivel del ventilador en un valor alto.
• [Automático]: Esta opción mide el nivel de contaminación interior de forma
automática y mantiene un estado óptimo.
Enable/Disable the lock function for the user to individually control the unit.
• [Configuración]: La dirección del ventilador gira de forma automática.
• [Cancelar]: La dirección del ventilador se mantiene constante.
Esta opción configura la función de bloqueo de manera que el usuario no puede controlar la unidad interior.
• [Bloquear todo]: Esta opción configura la función de bloqueo de manera que
ninguna de las funciones de la unidad interior se puede cambiar individualmente.
• [Desbloquear todo]: Esta opción cancela el bloqueo de todas las funciones.
Modo
Funcionamiento
Nivel del ventilador
Dirección del ventilador
Bloquear
Configuración de temperatura
[Elemento de configuración del programa de la unidad interior]
Función de programa Web
Menú manual
35
Elemento Descripción
• *[Bloqueo de modo]: Esta opción bloquea el modo operativo de la unidad
interior de manera que no se puede controlar individualmente.
• [Desbloqueo de modo]: Esta opción cancela la función de bloqueo de modo.
• [Bloqueo de nivel del ventilador]: Esta función bloquea el nivel del ventilador
de manera que no se puede controlar individualmente.
• [Desbloqueo de nivel del ventilador]: Esta opción cancela la función de
bloqueo de nivel del ventilador.
• [Configuración de bloqueo de temperatura]: Esta función bloquea la
configuración de temperatura de manera que no se puede controlar individualmente.
• [Configuración de desbloqueo de temperatura]: Esta opción cancela la
función de configuración de bloqueo de temperatura. Le permite limitar la configuración de la temperatura interior de manera que dicha temperatura interior se establezca dentro de ciertos parámetros de temperatura. En este caso, la temperatura fuera de los parámetros establecidos no podrá ser controlada individualmente por el usuario.
Bloquear
Configuración de límite de
temperatura
Elemento Descripción
Puede configurar el ventilador para que funcione o se detenga.
• [Ejecutar]: Esta opción conecta la corriente del ventilador.
• [Detener]: Esta opción desconecta la corriente del ventilador.
Puede establecer el modo operativo del ventilador.
• Calefacción]: Esta función activa tanto la entrada como la salida del
ventilador a través del intercambiador de calor. Utilice este modo durante el
verano e invierno cuando la diferencia de temperatura y humedad entre el
interior y el exterior es significativa.
• [Normal]: Esta función activa sólo la entrada del ventilador a través del
intercambiador de calor. Utilice este modo durante la primavera y otoño
cuando la diferencia de temperatura y humedad entre el interior y el exterior no
es tan significativa.
• [Automático]: Esta opción mide la temperatura interior y exterior y, de forma
automática, controla la entrada y salida. A través de esta función, el aire
interior mantiene un estado óptimo y en perfecto equilibrio.
Esta opción configura el nivel del ventilador en el ventilador. Ajuste el nivel del ventilador teniendo en cuenta el nivel de contaminación interior.
• [Bajo]: Configura el nivel del ventilador en un valor bajo.
• [Alto]: Configura el nivel del ventilador en un valor alto.
• [Muy alto]: Esta opción configura el nivel del ventilador en su nivel máximo.
• [Automático]: Esta opción mide el nivel de contaminación interior de forma
automática y mantiene un estado óptimo. El usuario no puede seleccionar el
modo automático y cuando el modo de ahorro de energía o el de velocidad del
modo de usuario están configurados, éste se ajusta de forma automática.
Modo
Nivel del ventilador
Funcionamiento
[Elemento de configuración del programa del ventilador]
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
36
Elemento Descripción
Esta opción configura la función de bloqueo de manera que el usuario no puede controlar el ventilador.
• [Bloqueo]: Esta opción configura la función de bloqueo de manera que
ninguna de las funciones del ventilador se puede cambiar individualmente.
• [Desbloqueo]: Esta opción cancela la función de bloqueo.
Esta opción designa el método de funcionamiento adicional del ventilador.
• [Habilitar plasma]: Permite configurar la función de plasma.
Dependiendo del tipo de ventilador, la función puede no ajustarse.
En estos momentos, esta función no es compatible aunque se espera que lo
sea en el futuro.
• [Deshabilitar plasma]: Esta opción cancela la función de plasma.
• [Habilitar calentador]: Esta opción configura la función del calentador para
calentar el aire existente durante la época de invierno. Dependiendo del tipo
de ventilador, la función puede no configurarse.
• [Deshabilitar calentador]: Esta opción cancela la función del calentador.
• [Habilitar ahorro de energía]: Activa el ventilador en la opción más eficiente
para reducir el consumo de energía. Cuando el nivel del ventilador está
configurado en un valor: bajo, alto o muy alto, este ajuste se cancela de forma
automática.
• [Deshabilitar ahorro de energía]: Esta opción cancela la función de ahorro
de energía.
• [Deshabilitar la velocidad]: Permite ajustar el ventilador en su rendimiento
máximo para evitar que el aire interior contaminado y la humedad se
propaguen a otras áreas. Se recomienda utilizar esta función cuando el nivel
de contaminación interior es alto. Cuando el nivel del ventilador está
configurado en un valor: bajo, alto o muy alto, este ajuste se cancela de forma
automática.
• [Deshabilitar la velocidad]: Esta opción cancela la función de velocidad.
Modo usuario
Bloquear
Referencia: ¿Qué es el plasma?
Se refiere a una función de limpieza del aire para facilitar aire fresco con iones negativos.
Esta función no sólo destruye los virus y hongos del hogar sino que también elimina los virus gripales y los respectivos catarrales, en un afán por preservar la salud y el entorno.
Elemento Descripción
Puede activar o desactivar el dispositivo conectado a la unidad AC SMART II.
• Ejecutar]: Esta opción activa la unidad de conexión/desconexión.
• [Detener]: Esta opción detiene la unidad de conexión/desconexión.
Funcionamiento
[Elemento de configuración del programa de la unidad de conexión/desconexión]
Función de programa Web
Menú manual
37
Elemento Descripción
Esta opción configura la temperatura del aire interior.
Esta opción configura la temperatura del agua que pasa a través de la unidad AWHP.
Esta opción configura la temperatura del agua en el depósito de agua caliente.
Puede configurar la unidad AWHP para que funcione o se detenga.
• [Ejecutar]: Esta opción conecta la corriente de la unidad AWHP.
• [Detener]: Esta opción desconecta la corriente de la unidad AWHP.
Puede establecer el modo operativo de la unidad AWHP.
• [Aire acondicionado]: Esta opción activa la unidad AWHP en el modo de aire
acondicionado.
• [Calefacción]: Esta opción activa la unidad AWHP en el modo de calefacción.
• [Automático]: Esta opción evalúa la situación interior y, de forma automática,
mantiene un estado óptimo.
Esta opción configura la función de bloqueo de manera que el usuario no puede controlar la unidad AWHP individualmente.
• [Bloqueo]: Esta opción configura la función de bloqueo de manera que
ninguna de las funciones de la unidad AWHP se puede cambiar de forma
individual.
• [Desbloqueo]: Esta opción cancela el bloqueo de todas las funciones.
Temperatura del aire
Temperatura de salida
del agua
Temperatura del agua caliente
Funcionamiento
Modo
Bloquear
[Elemento de configuración del programa de la unidad AWHP]
Referencia:
Configuración de temperatura del aire y de salida del agua.
Aunque la unidad AC SMART II permite configurar desde una única opción tanto la temperatura del aire como la temperatura de salida del agua, en el caso de la unidad AWHP el control se realiza en base a una de estas dos opciones.
La aplicación de criterios (temperatura del aire, temperatura de salida del agua) se puede establecer a través del controlador remoto.
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
38
El programa se refiere al proceso de añadir información sobre el período de aplicación al grupo programado y al modelo programado configurado previamente, y designar el período para la unidad (unidad interior, ventilador, unidad de conexión/desconexión, unidad AWHP) para activar el período correspondiente.
La unidad AC SMART II ofrece el asistente de programa para facilitar la aplicación del programa.
El asistente del programa consta de un total de 6 pasos, como se muestra a continuación.
Aunque, el copiado de programa entre grupos se realiza mediante un proceso de 2 pasos.
Aplicación de programa
1. Seleccionar para añadir/editar el programa.
2. Seleccionar para añadir/editar el programa.
3. Seleccionar la fecha de inicio/fin del programa.
4. Aplicar el modelo de programación semanal.
5. Comprobar/editar el programa. 6. Configurar la fecha de excepción en la que no se aplicará el programa.
1
2
3
56
4
Menú manual
39
Función de programa Web
Para aplicar el programa, haga lo siguiente.
1
. Cuando se conecte al servidor Web de AC SMART II y seleccione el menú "Programa", se mostrará la siguiente pantalla. Para aplicar el programa, haga clic en el botón [Acceso directo] del asistente del programa.
Haga cli c en el botó n
[Acceso directo ] del
asi s tente del p rog rama.
2
. Se mostrará la pantalla del asistente del programa. Seleccione "Añadir/Editar programa" y
seleccione el grupo programado al que aplicar el programa. A continuación, haga clic en el botón [Siguiente].
Después de sel eccionar
"Añadir/Editar prog rama y
seleccionar g rupo", haga clic
en el botón [Siguiente].
Información: Editar el período del programa y eliminar el programa.
En el segundo paso del asistente del programa, puede editar el período de aplicación del programa y eliminar el programa creado.
Para editar el período del programa, pulse el botón [Editar período programado] y configure el nuevo período.
Para eliminar el programa, seleccione el período programado a eliminar y pulse el botón [Eliminar programa].
Después de editar el período programado y tras eliminar el programa, no podrá continuar con el siguiente paso del asistente del programa.
Unidad inteligente de control avanzado (AC SMART II).
40
Función de programa Web
3
. Seleccione "Añadir programa" y haga clic en el botón [Siguiente].
Seleccione "Añadir programa" y
haga clic en el botón [Sigui ente].
Función de programa Web
Menú manual
41
4
. Cuando pulse el botón se mostrará el calendario. Utilice el calendario para seleccionar el
período (la fecha de inicio y fin) para aplicar el programa. Después de introducir el período, haga clic en el botón [Siguiente].
2. Hag a clic en el bo tón [Sig uiente].
5
. Configure si aplicar el modelo de programa semanalmente. Para aplicar el modelo de programa
semanalmente, seleccione la opción "Aplicar" y después elija el modelo de programa semanal a aplicar. Si no quiere aplicar el modelo de programa semanal, seleccione la opción "No aplicar" y vaya directamente al quinto paso. A continuación, haga clic en el botón [Siguiente].
1. Seleccione si aplicar el mo de l o de p ro gram a
semanalmente.
2. Hag a clic en el bo tón [Sig uiente].
1. Utilice el calendario para introducir la fecha de inicio y fin.
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
42
6
. Compruebe la información de configuración del programa actual. Además, pude añadir un programa nuevo o añadir/eliminar el programa configurado. Después de comprobar la información del programa, haga clic en el botón [Siguiente].
1. Compruebe y edite la información del programa.
2. Hag a clic en el
botón [Siguiente].
7
.Por último, especifique la fecha de excepción. La fecha de excepción permite establecer fechas
concretas dentro del período a aplicar al programa en las que se excluye la aplicación del mismo. Si hay un programa a registrar como fecha de excepción, seleccione la fecha que será de excepción
desde el calendario y haga clic en [Registrar fecha de excepción].
Seleccione la fecha
de ex cepción y haga
clic en [Registrar
fecha de excepci ón].
Referencia: Editar programa
Cuando edite el programa, la configuración de la opción de entrada es la misma que la configuración del modelo programado. Para más información sobre el elemento de configuración, consulte el apartado "Crear modelo programado".
Función de programa Web
Menú manual
43
8
. Cuando se muestre la pantalla para introducir el nombre de la fecha de excepción, introduzca el nombre de dicha fecha de excepción y haga clic en el botón [Aceptar].
9
. Compruebe el contenido de la configuración de la fecha de excepción y haga clic en el botón [Finalizar].
1. Compruebe la configuración.
2. Hag a clic en el
botón [Finalizar].
Referencia: Establecer fecha de excepción.
La configuración de la fecha de excepción no es un paso obligatorio. Si no quiere configurar la fecha de excepción, haga clic en el botón [Finalizar] para terminar la configuración del programa.
De s pué s de i n t ro duci r e l no mbre
de l a fecha de excepción, haga
clic en el botón [Aceptar].
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
44
Información: Renombrar y eliminar la fecha de excepción.
Desde la pantalla de edición de la fecha de excepción, puede renombrar o eliminar el nombre de la fecha de excepción existente.
Para renombrar la fecha de excepción, seleccione el nombre de la fecha de excepción y pulse el botón [Renombrar] para cambiar el nombre.
Para eliminar la fecha de excepción, seleccione la fecha de excepción y pulse el botón [Eliminar].
10
. Se mostrará la pantalla que indica que la edición del programa se ha completado. Haga clic en el botón [Aceptar] para cerrar la pantalla del asistente del programa y para finalizar la configuración del mismo.
Haga cli c en el
botón [Aceptar].
Función de programa Web
Menú manual
45
Información: Copiar programa
Puede copiar el ajuste del programa de un grupo programado específico en otro programa de otro grupo programado.
1. Desde la pantalla de inicio del asistente de programa, seleccione la opción "Copiar programa entre grupos" y después, haga clic en el botón [Siguiente].
2. Designe el grupo original y el grupo de destino para copiar el programa en ambas direcciones, y después seleccione el período a copiar. A continuación, haga clic en el botón [Finalizar]
3. Cuando vea la pantalla de finalización del asistente de programa, haga clic en el botón [Aceptar].
1. Seleccione el
grupo y período.
2. Pul se el bo tón [Finalizar].
Seleccione la opción
"Copiar programa entre
grupos" y después, haga
clic en el botón
[Siguiente].
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
46
La siguiente pantalla es la primera que se muestra cuando el usuario selecciona el menú programado.
En esta pantalla, puede comprobar los detalles del programa aplicados a un grupo programado específico.
Además, puede editar directamente el programa.
Comprobación de programa
Puede seleccio nar el
grupo programado.
Puede crear, editar o el iminar el
grupo programado.
Puede
ejecutar/detener
el programa
configurado.
Puede ver los detalles programados para la semana, según l a zona
ho rari a.
Cuando haga clic en el programa confi gurado (azul) puede
comprobar y editar el número de programa y la operación.
Puede ejecutar el
asi s tente de
prog rama de manera
que el prog rama se
pueda configurar
por fases.
Puede ejecutar el
as i s t e n t e de m o de l o
programado de
man e ra que e l
model o prog ramado
semanal o
di ari a me n t e s e
puede config urar
por fases.
Puede seleccio nar el
período programado.
Puede seleccio nar la configuración del programa en 1
semana o en 1 mes para ver los detalles.
Referencia: Configurar grupo programado y programa.
Desde la vista programada, sólo puede comprobar el grupo programado y el programa que se ha configurado.
Por lo tanto, si el grupo programado y el programa no están configurados, debe configurarlos primero según el proceso descrito en la sección anterior.
Función de programa Web
Menú manual
47
Para comprobar o editar los detalles del programa, haga lo siguiente.
1. Cuando seleccione el grupo programado y el período del programa a comprobar desde el menú
del programa, podrá comprobar el programa configurado.
Cuando s eleccio ne el grupo
programado y el período, podrá
co mpro b ar e l p ro g ram a.
Cuando haga clic en el programa
configurado, podrá comprobar y editar
el prog rama.
2. Cuando haga clic en el programa configurado (mostrado en azul), podrá comprobar la
configuración del programa en la zona horaria correspondiente. Para editar el programa correspondiente, pulse el botón [Editar].
Función de programa Web
Unidad inteligente de control avanzado (AC SMART II).
48
Información: Ver detalles del programa.
Cuando pulse el botón [Ver detalles], podrá ver la pantalla "Ver detalles del programa". En esta pantalla, puede ver los detalles de la operación programada según la unidad.
3
. Se activará el asistente del programa a editar. Cuando edite el programa y pulse el botón
[Finalizar], se completará la edición.
1. Compruebe y edi te la
información del programa.
2. Haga clic en el botón [Finalizar].
Referencia: Editar programa
La configuración del elemento de entrada de la edición del programa es el mismo que el del modelo programado.
Para más detalles sobre el elemento de configuración, consulte el apartado "Crear modelo programado".
Menú manual
49
Función de programa Web
Ejecución/Detención de programa
Cuando haga clic en el botón [Ejecutar/Detener] desde le menú del programa, se mostrará la pantalla "Ejecutar/Detener". En esta pantalla, puede ejecutar o detener el programa aplicado al grupo.
Puede seleccio nar la
detenci ón del
prog rama de un
grupo concreto o de
todos los grupos.
Para ejecutar o detener el programa, haga lo siguiente.
Puede aplicar la configuración de
ejecuci ón/detención del pro grama.
Cuando deteng a el
programa por grupo,
podrá selecci onar el
grupo a detener.
1. Haga clic en el botón [Ejecutar/Detener] desde el menú de programa.
Haga cli c en el botó n
[Ejecutar/Detener].
Unidad inteligente de control avanzado (AC SMART II).
50
Función de programa Web
Configure s i ejecutar el programa.

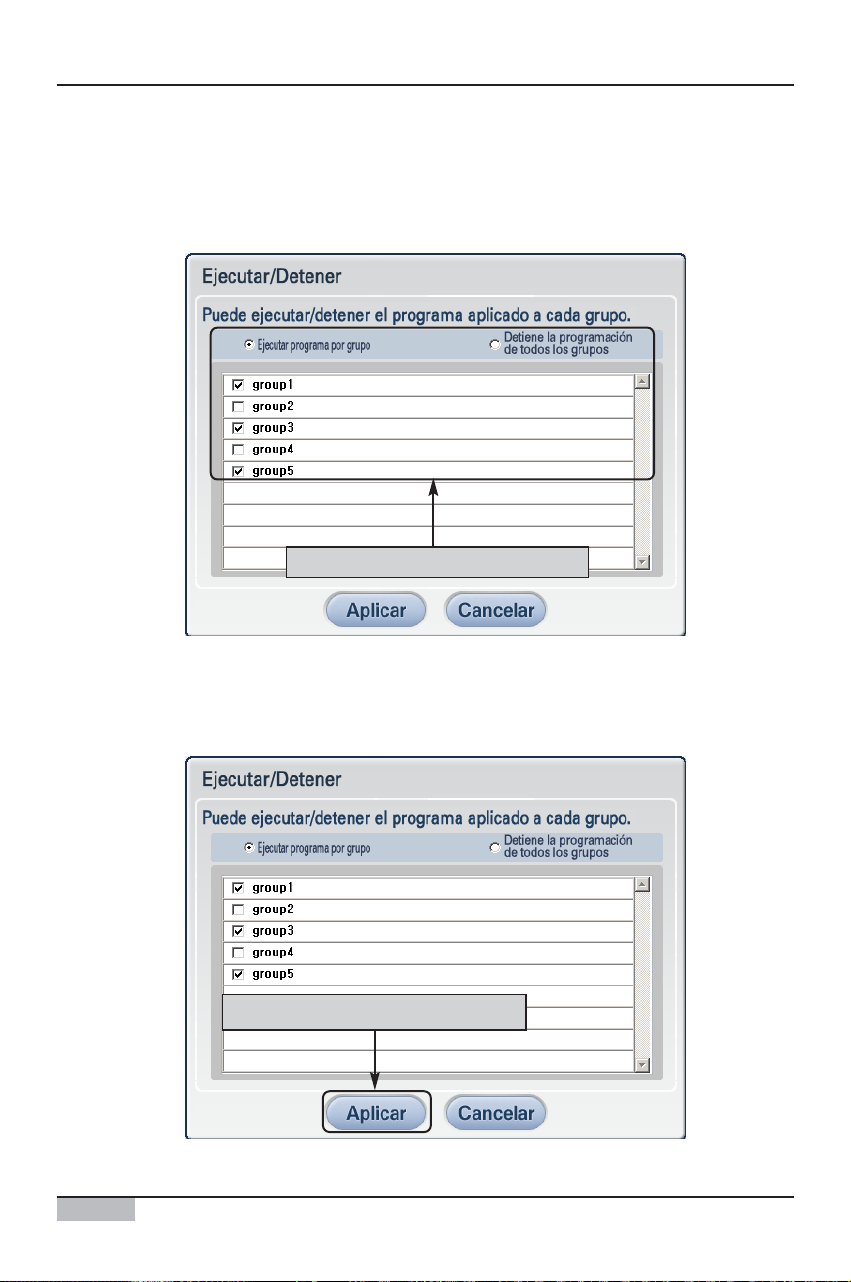

2. Se mostrará la pantalla "Ejecutar/Detener". Cuando ejecute el programa por grupo, seleccione la
opción "Ejecutar programa por grupo" y compruebe el grupo programado a ejecutar. Por otro lado, si quiere detener todos los programas, seleccione la opción "Detener todos los
programas de grupo".
Haga clic en el botón [Aplicar].
3. Cuando haga clic en el botón [Aplicar], el ajuste se completará y desaparecerá la pantalla
"Ejecutar/Detener".
Menú manual
51
Función de estadísticas sobre consumo energético
Función de estadísticas sobre consumo energético
En la unidad AC SMART II, puede comprobar el consumo energético de la unidad interior según la clase, el grupo y la unidad.
Cuando seleccione el menú de estadísticas después de instalar el menú para comprobar el consumo energético, dicho menú de estadísticas incluirá y mostrará las 2 fichas funcionales como se muestra a continuación.
• Consumo energético acumulativo (por día): Esta opción ofrece información sobre el consumo energético total durante un período específico, datos sobre el consumo energético diario o información sobre el consumo energético actual.
• Consumo energético mensual: Esta opción ofrece información sobre el consumo energético a nivel mensual, durante un período de tiempo concreto (3 meses, 6 meses, 1 año).
Referencia: Antes de utilizar la función de estadísticas sobre
consumo energético, compruebe la conexión del indicador de distribución de potencia (PDI).
Para utilizar la función de estadísticas sobre consumo energético, el indicador de distribución de potencia (PDI), el dispositivo de medición de consumo, la unidad AC SMART II y la unidad interior/exterior deben estar conectadas.
Puede ver el consumo energético de la unidad
interior y los valores estadísticos de un
perí odo de tiempo concreto.
Puede ver el consumo
energ ético mensual de 3
meses, 6 meses y 1 año.
Referencia: Información estadística
La función estadística ofrece información del tiempo operativo y del consumo energético durante el período de funcionamiento de la unidad interior.
La información sobre el período operativo del ventilador, la unidad de conexión/desconexión o la unidad AWHP no se facilita.
Unidad inteligente de control avanzado (AC SMART II).
52
Función de estadísticas sobre consumo energético
Consumo energético acumulativo
El consumo energético acumulativo es la función que calcula y facilita el consumo energético acumulativo de la unidad interior durante un período concreto seleccionado por el usuario.
Al pulsar la opción de consumo energético acumulativo, se mostrará la siguiente pantalla.
* El botón [Restablecer] sólo se mostrará cuando inicie sesión con el acceso de experto de
instalación.
El consumo energético acumulativo se muestra a modo de tabla, incluyendo la información siguiente.
Puede configurar el período para
visuali zar el consumo energéti co
ac umul a t i v o de l a un i dad i n t eri o r.
Puede configurar el estado de
visualización y el objetivo del
consumo energ ético acumulativo.
Puede guardar la información sobre el co nsumo energético
ac umul a t i vo e n un arch i v o .
Puede restablecer la
informaci ón so bre el consumo
energ ético acumulativo.
Puede actualizar y v er l a últi ma
información disponible sobre el
consumo energ ético acumulativo.
Puede ver el consumo energético
acumulati v o e i nfo rmaci ó n es tadís ti ca del
período que está visualizando.
Elemento Descripción
Muestra el nombre del objetivo para visualizar el tiempo operativo acumulado. Dependiendo de la configuración existente, se mostrará el tipo, el grupo y/o la unidad interior.
Cuando haga clic en el botón [Ver], se mostrará la pantalla "Consumo energético diario" y le permitirá ver el consumo energético diario.
Muestra el consumo energético total, correspondiente a un período de tiempo establecido.
Muestra el consumo energético actual de cada unidad. [Vatios (W)/hora]
Nombre de la unidad
Consumo energético diario
Consumo energético por período
(KWh)
Consumo energético actual (W)
Menú manual
53
Función de estadísticas sobre consumo energético
■ Vista del consumo energético acumulativo
Puede comprobar el consumo energético acumulativo de la unidad interior durante un período de tiempo concreto. Para comprobar el consumo energético acumulativo, haga lo siguiente.
1
. Cuando pulse la opción "Consumo energético acumulativo" desde el menú de estadísticas, podrá
configurar el período para visualizar el consumo energético acumulativo desde la opción "Período". Cuando pulse el botón
podrá seleccionar la fecha. A continuación, pulse el botón [Actualizar].
2
. La siguiente información del consumo energético acumulativo se muestra en la pantalla.
Configure el período para visualizar
el consumo energético acumulativo y
pul se el bo tón [Actualizar].
Función de estadísticas sobre consumo energético
Unidad inteligente de control avanzado (AC SMART II).
54
Información: Vista del consumo energético diario
Cuando pulse el botón [Vista] desde la opción de consumo energético diario, se mostrará la pantalla "Consumo energético diario".
En esta pantalla, el usuario puede ver el consumo energético de la unidad interior durante el período configurado por el usuario, conforme al uso diario.
Cuando pulse el botón [Vista],
se mostrará la pantalla de
consumo energ ético diario.
Función de estadísticas sobre consumo energético
Menú manual
55
Consumo energético mensual
Consumo energético mensual es la función que permite calcular y ofrecer el consumo energético mensual de la unidad interior durante un período de tiempo concreto (3 meses, 6 meses, 1 año) desde el mes específico seleccionado por el usuario.
Al pulsar la opción de consumo energético mensual, se mostrará la siguiente pantalla.
* El botón [Restablecer] sólo se mostrará cuando inicie sesión con el acceso de experto de instalación.
El consumo energético mensual se muestra a modo de tabla, incluyendo la información siguiente.
Puede configurar el año y mes para
visuali zar el consumo energéti co
mensual de la unidad interior.
Puede configurar el estado de visualización y el objetivo del co nsumo energético mensual.
Puede guardar la
informaci ón so bre el
consumo energ ético
mensual en un archivo.
Puede restablecer la
informaci ón so bre el
consumo energ ético mensual.
Puede actualizar y v er l a últi ma
información disponible sobre el
consumo energ ético mensual.
Puede ver el consumo energético total y el
consumo energ ético mensual de la unidad interior,
correspondiente al período que está visualizando.
Puede configurar el estado de
visualización y el objetivo del
consumo energ ético mensual.
Elemento Descripción
Muestra el nombre del objetivo para visualizar el tiempo de funcionamiento acumulativo. Dependiendo de la configuración existente, se mostrará la clase, el grupo y/o la unidad interior.
Muestra el consumo energético total, correspondiente a un período de tiempo
establecido.
El consumo energético durante el período establecido según la configuración de estado se mostrará a nivel mensual.
Nombre de la unidad
Consumo energético por período
(KWh)
Estadísticas mensuales
Unidad inteligente de control avanzado (AC SMART II).
56
Función de estadísticas sobre consumo energético
■ Vista del consumo energético mensual
Puede comprobar el consumo energético mensual de la unidad interior correspondiente a un período de tiempo concreto, desde el mes específico.
1
. Cuando pulse la opción "Consumo energético mensual" desde el menú de estadísticas, podrá configurar el mes como criterio para visualizar el consumo energético mensual desde la opción "Período". Cuando pulse el botón , puede seleccionar el año y el mes, y el período para
visualizar el consumo energético (3 meses, 6 meses, 1 año). A continuación, pulse el botón [Actualizar].
2
. La siguiente información del consumo energético mensual se muestra en la pantalla.
Configure el período para visualizar el consumo
energ ético mensual y pulse el botón [Actualizar].
Menú manual
57
Función de estadísticas sobre consumo energético
Configuración del estado de la vista de consumo energético.
Puede configurar el estado de visualización del consumo energético acumulativo y mensual. Para configurar el estado de visualización, haga lo siguiente. La descripción utiliza el consumo energético acumulativo como el ejemplo de partida. La configuración del estado de visualización para el consumo energético mensual es la misma.
1. Pulse el botón [Configuración de estado] situado en la ficha "Consumo energético acumulativo".
Se visualizará la pantalla "Configuración de estado" para establecer la unidad de visualización y el objetivo.
2. Configure la unidad de visualización y el objetivo, y pulse el botón [Aplicar].
Para más información sobre el elemento de configuración, consulte la siguiente tabla.
Cuando pulse el botón [Configuració n de estado] se
mostrará la pantalla "Configuración de estado".
Después de confi gurar el estado, pul se el bo tón
[Aplicar].
Unidad inteligente de control avanzado (AC SMART II).
58
Función de estadísticas sobre consumo energético
Tipo Elemento Descripción
Ver clase Configurar para mostrar la información de uso por clase.
Ver grupo Configurar para mostrar la información de uso por grupo.
Ver unidad Configurar para mostrar la información de uso por unidad.
Seleccionar clase
Configurar la clase para mostrar la información de uso.
Seleccionar grupo
Configurar el grupo dentro de la clase para mostrar la información de uso.
Ver configuración
Configurar objetivo
3. Se mostrará el mensaje para comprobar que la información modificada se guardó.
Puls e el botó n [Sí].
4. La información sobre el consumo energético acumulativo que fija la condición de configuración se
muestra en la pantalla.
Menú manual
59
Función de estadísticas sobre consumo energético
Información sobre ahorro de consumo energético
El consumo energético mensual y acumulativo que se ha mostrado se puede guardar en una memoria USB externa como un archivo de Excel. Para guardar los resultados de la visualización en un archivo, haga lo siguiente. La descripción utiliza el consumo energético acumulativo como el ejemplo de partida. El método para guardar el archivo del consumo energético mensual es el mismo.
1. Conecte la memoria USB externa a la unidad AC SMART II y vea el consumo energético
acumulativo. Cuando se muestren en la pantalla los resultados del consumo energético acumulativo, pulse el botón [Guardar en archivo].
Después de ver la información
de l as estadísticas, pulse el
botón [Guardar en archivo].
2. ʻSe visualizará la pantalla "Guardar como". Introduzca el nombre del archivo de Excel a guardar y
después, pulse el botón [OK].
De s p ué s de i n t ro duci r e l nombre, pulse el botón
[OK].
Unidad inteligente de control avanzado (AC SMART II).
60
Función de estadísticas sobre consumo energético
3
. Se mostrará un mensaje para confirmar que el archivo se ha guardado correctamente. Cuando pulse el botón [Aceptar], se completará el proceso de guardar el archivo.
A continuación, puede desconectar la unidad USB conectada a AC SMART II.
Puls e el botó n [Aceptar].
Información: Restablecer la información estadística.
Cuando haya instalado la unidad AC SMART II por primera vez o después de producirse un error, la información estadística no se mostrará correctamente.
En este caso, pulse el botón [Restablecer] para restablecer la información estadística anterior.
El botón [Restablecer] sólo se mostrará cuando inicie sesión como experto de instalación.
Información: Actualizar la información estadística más reciente.
Mientras la información estadística se muestra desde el menú de estadísticas, las unidades conectadas a AC SMART II aún están en funcionamiento.
No obstante, la información estadística no se refleja de forma inmediata en la pantalla de estadísticas.
Para ver la información sobre estadísticas más reciente, pulse el botón [Actualizar] situado en la parte derecha de la pantalla de consumo energético mensual y acumulativo.
La información estadística visualizada en la pantalla se actualizará conforme a la información más reciente.
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
