ĪSĀ ROKASGRĀMATA

GAISA KONDICIONIERIS

Lūdzu, pilnībā izlasiet šo uzstādīšanas rokasgrāmatu pirms iekārtas uzstādīšanas. Uzstādīšanas darbi ir jāveic saskaņā ar Nacionālo Elektrības kodeksu (NEC), un tos drīkst veikt tikai kvaliﬁcēts un attiecīgi pilnvarots personāls. Lūdzu, saglabājiet šo uzstādīšanas rokasgrāmatu turpmākai uzziņai pēc rūpīgas iepazīšanās ar to.

LATVIEŠU VALODA

PDI (PDI Standard) PPWRDB000 Tulkojums no oriģinālā instrukciju

Norint gauti daugiau informacijos, Kreipkitės į CD arba LG Interneto svetainę (www.lg.com).

www.lg.com

DROŠĪBAS PASĀKUMI

• Produkta uzstādīšana jāveic uzstādīšanas profesionālim no LG pilnvarota servisa centra.

• Jebkādas sekas, kas radušās, uzstādīšanu veicot tam nesankcionētai personai, ir lietotāja atbildība un garantija nesedz šādus gadījumus.

• Sekojošie drošības pasākumi ir paredzēti, lai novērstu jebkādus neparedzētus bīstamības vai bojājumu faktorus.

• Šis produkts ir paredzēts saimnieciskās darbības vajadzībām vai teritorijām ārpus telpām, un tam ir veikta Elektromagnētiskās

LATVIEŠU VALODA

interferences pārbaude.

BRĪDINĀJUMS

Instrukciju neievērošana var izraisīt traumas vai nāvi.

UZMANĪBU

Norādījumu ignorēšanas gadījumā var gūt nenozīmīgas traumas vai izraisīt produkta bojājumus.

BRĪDINĀJUMS

Uzstādīšana

• Atkārtotai ierīces uzstādīšanai sazinieties ar izplatītāju, pie kura iegādājāties ierīci, vai servisa centru, kas nodrošina atkārtotas uzstādīšanas pakalpojumu.

- Ja produktu uzstāda tam nesankcionēta persona, tas var izraisīt

ugunsgrēku, elektrošoku, eksploziju, traumu vai produkta disfunkciju.

• Nesapiniet un nebojājiet barošanas vadu.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Elektrodarbu veikšanai sazinieties ar izplatītāju, pie kura iegādājāties produktu, vai servisa centru.

- Ja produkta demontāžu vai remontu veic tam nesankcionēta

persona, tas var izraisīt ugunsgrēku vai elektrošoku.

• Uzstādiet produktu no lietus pasargātā vietā.

- Ūdens nonākšana produktā var izraisīt tā disfunkciju.

• Neuzstādiet produktu mitrā vietā.

- Ja produkts ir mitrs, var rasties produkta disfunkcija.

• Produkta uzstādīšanai sazinieties ar izplatītāju, pie kura iegādājāties produktu, vai servisa centru.

DROŠĪBAS PASĀKUMI

- Ja produktu uzstāda tam nesankcionēta persona, tas var izraisīt ugunsgrēku, elektrošoku, eksploziju, traumu vai produkta disfunkciju.

• Elektrodarbu veikšanai norīkojiet elektriķi, kurš var veikt darbus, ievērojot uzstādīšanas instrukciju un noteikto elektriskās ķēdes shēmu.

- Neatbilstoša barošanas vada izmantošana vai neprofesionāls darbs

ar elektroelementiem var izraisīt ugunsgrēku vai elektrošoku.

• Nenovietojiet produktu uguns avota tuvumā.

- Šāda rīcība var izraisīt produkta aizdegšanos.

• Ja produkts ir uzstādīts slimnīcā vai sakaru bāzes stacijā, nodrošiniet atbilstošu aizsardzības aprīkojumu pret elektriskajiem trokšņiem.

- Neievērojot šo nosacījumu, produktam var rasties disfunkcija vai

anormāla darbība var parādīties arī citiem produktiem.

• Droši uzstādiet produktu.

- Ja produkts uzstādīšanas laikā nav nostiprināts, tas var apgāzties vai

tam var rasties disfunkcija.

• Lai veiktu nekļūdīgu produkta uzstādīšanu, pilnībā izlasiet instrukciju.

- Pretējā gadījumā kļūdaina uzstādīšana var izraisīt ugunsgrēku vai

elektrošoku.

• Produkta elektroinstalācijas procesā nelietojiet nestandarta vadu un pārlieku nepagariniet to.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Droši uzstādiet barošanas vadu un sakaru kabeli.

- Nedroša uzstādīšana var izraisīt ugunsgrēku vai elektro.

• Nepievienojiet barošanas vadu sakaru terminālim.

- Šāda rīcība var izraisīt ugunsgrēku, elektrošoku vai produkta

disfunkciju.

• Neuzstādiet produktu viegli uzliesmojošas gāzes tuvumā.

- Tas var izraisīt ugunsgrēku, elektrošoku, eksploziju, traumu vai

produkta disfunkciju.

• Noteikti veiciet produkta zemējumu.

- Pastāv ugunsgrēka vai elektriskās strāvas trieciena risks.

LATVIEŠU VALODA

Lietošana

• Nenovietojiet uz barošanas vada smagus priekšmetus.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Patvaļīgi nenomainiet un nepagariniet barošanas vadu.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Izmantojiet produktam īpaši paredzēto barošanas vadu.

- Ražotāja nesankcionēta, nestandarta barošanas vada lietošana var

izraisīt ugunsgrēku vai elektrošoku.

DROŠĪBAS PASĀKUMI

• Nenovietojiet sildierīces barošanas vada tuvumā.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Nodrošiniet, lai produktā nenonāk ūdens.

- Šī nosacījuma neievērošana var izraisīt elektrošoku vai produkta disfunkciju.

• Nenovietojiet uz produkta ar šķidrumiem pildītus traukus.

- Tas var izraisīt produkta disfunkciju.

• Nepieskarieties produktam ar slapjām rokām.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Lietojiet standarta detaļas.

LATVIEŠU VALODA

- Nestandarta produkta lietošana var izraisīt ugunsgrēku, elektrošoku, eksploziju, traumu vai produkta disfunkciju.

• Ja produkts ir atradies ūdenī, jāsazinās ar servisa centru.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Nepakļaujiet produktu triecieniem.

- Tas var izraisīt produkta disfunkciju.

• Produkta tuvumā neuzglabājiet un nelietojiet viegli uzliesmojošas gāzes vai vielas.

- Tas var izraisīt ugunsgrēku vai produkta disfunkciju.

• Neveiciet patvaļīgu produkta demontāžu, remontu vai uzlabošanu.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Bērniem un veciem cilvēkiem produkta lietošana ir ieteicama tikai aizbildņa uzraudzībā.

- Produkta neuzmanīga lietošana var izraisīt negadījumus vai produkta disfunkciju.

• Aizbildnim jānodrošina, lai bērni nevar piekļūt produktam.

- Produktam var rasties bojājumi vai tas var apgāzties, radot bērniem

traumas.

• Ņemiet vērā instrukcijā norādīto produkta darbības temperatūras diapazonu. Ja instrukcijā nav norādīta produkta darbības temperatūras diapazons, lietojiet produktu temperatūrā starp 0 °C ~ 40 °C (32 °F ~ 104 °F).

- Ja produkts tiek lietots temperatūrā, kas ir ārpus šī diapazona

robežām, tam var rasties nopietni bojājumi.

• Nedarbiniet slēdžus vai taustiņus ar asu objektu.

- Tas var izraisīt elektrošoku vai produkta disfunkciju.

• Neveiciet produkta elektroinstalācijas darbus, kamēr tas ir ieslēgts.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

DROŠĪBAS PASĀKUMI

• Ja produkts rada neparastas skaņas vai smaržas, jāpārtrauc tā lietošana.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Nenovietojiet uz produkta smagus priekšmetus.

- Tas var izraisīt produkta disfunkciju.

• Nesmidzieniet uz produkta ūdeni un netīriet to ar slapju audumu.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Nelietojiet produktu dzīvnieku un augu, mērinstrumentu un mākslas priekšmetu saglabāšanai vai citiem īpašiem nolūkiem.

- Tas var izraisīt īpašuma bojājumus.

• Iznīciniet iepakojuma materiālu, ievērojot drošības prasības.

- Iepakojuma materiāls var izraisīt traumas.

UZMANĪBU

Uzstādīšana

• Droši uzstādiet produktu vietā, kas ir pielāgota produkta svara noturēšanai.

- Pretējā gadījumā produkts var nokrist un tikt iznīcināts.

• Nelietojiet produktu vietās ar eļļas, tvaiku un sēra gāzes klātbūtni.

- Šādi apstākļi var ietekmēt produkta veiktspēju vai izraisīt tās

bojājumus.

• Pārbaudiet nominālās jaudas kapacitāti.

- Tas var izraisīt ugunsgrēku vai produkta disfunkciju.

• Atkarībā no produkta modeļa izmantojiet produkta komplektā iekļauto adapteri vai 2. klases 24 V~ transformatora saražoto strāvu.

- Nestandarta adaptera lietošana var izraisīt produkta disfunkciju.

Adapteris nav iekļauts ASV tirgotajā PDI komplektā.

• Uzmantieties, lai produkts pārvietošanas laikā netiek nomests.

- Šādi gadījumi var izraisīt produkta disfunkciju vai personas traumas.

• Pārliecinieties, lai vads ir droši pievienots, pasargājot produktu no rasas, ūdens vai insektu nonākšanas tajā.

- Ja produktā nonāk sveša viela, tas var izraisīt elektrošoku vai

produkta disfunkciju.

LATVIEŠU VALODA

Lietošana

• Tīriet produktu ar mīkstu lupatiņu, bet neizmantojot šķīdinātājus saturošus tīrīšanas līdzekļus.

- Šāda līdzekļa lietošana var izraisīt ugunsgrēku vai produkta

deformēšanos.

DROŠĪBAS PASĀKUMI

• Nepieskarieties panelim, izmantojot smailus vai asus priekšmetus.

- Tas var izraisīt elektrošoku vai produkta disfunkciju.

• Neļaujiet produktam nonākt saskarē ar metāliskām vielām.

- Tas var izraisīt produkta disfunkciju.

• Sterilizējot vai dezinficējot produktu, izslēdziet to.

- Šī nosacījuma neievērošana var izraisīt produkta anormālu darbību.

• Nepieskarieties produkta iekšējiem elementiem.

- Tas var izraisīt produkta disfunkciju.

• Pēc produkta ilgstošas lietošanas pārbaudiet tā tehnisko stāvokli.

- Produkta ilgstošas lietošanas rezultātā produkta tehniskais stāvoklis

LATVIEŠU VALODA

var pasliktināties, radot lietotājam traumas.

• Neatstājiet produktu ziedu vāzes, ūdens pudeles vai citu šķidrumu tuvumā.

- Tas var izraisīt ugunsgrēku vai elektrošoku.

• Ja ir salūzis produkta šķidro kristālu monitors, nepieļaujiet ādas (sejas, roku) saskari ar to.

- Tas var izraisīt traumas vai īpašuma bojājumus.

• Lai novērstu risku, bojāts strāvas vads jānomaina ražotājam, ražotāja tehniskās apkopes pārstāvim vai atbilstošas kvalifikācijas meistaram.

• Remonta un daļu nomaiņas laika ierīcei ir jābūt atvienotai no barošanas padeves avota.

Saskaņā ar IEC 60335-1

Šī ierīce nav paredzēta lietošanai cilvēkiem (ieskaitot bērnus) ar fizisko vai garīgo spēju traucējumiem, vai pieredzes un zināšanu trūkumu, ja vien persona, kas atbild par viņu drošību nenodrošina atbilstošu uzraudzību vai apmācību par ierīces lietošanu. Bērni jāuzrauga, lai nodrošinātu, ka viņi nerotaļājas ar ierīci.

Saskaņā ar EN 60335-1

Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām, vai pieredzes un zināšanu trūkumu atbildīgās personas uzraudzībā vai, ja tie ir apmācīti par ierīces drošu lietošanu un izprot potenciālos riskus. Neļaujiet bērniem rotaļāties ar ierīci. Tīrīšanu un lietotāja veikto apkopi nedrīkst veikt bērni bez uzraudzības.

DROŠĪBAS PASĀKUMI

UZMANĪBU

Jebkādu produkta izmaiņu veikšana, kas nav par atbilstību atbildīgā ražotāja nepārprotami atļauta, var atņemt lietotāja tiesības strādāt ar aprīkojumu.

Vecās ierīces iznīcināšana

1. Ja uz produkta ir norādīta šāda pārsvītrota atkritumu tvertne, tas nozīmē, ka uz produktu attiecas Direktīva 2002/96/EK.

2. Visi elektriskie un elektroniskie produkti jāiznīcina atsevišķi no sadzīves atkritumiem, nosakot speciālas šādu atkritumu savākšanas iestādes, ko norīko valdība vai vietējās varas iestādes.

3. Jūsu vecās ierīces pareiza iznīcināšana palīdzēs izvairīties no iespējamas negatīvas ietekmes uz vidi un cilvēku veselību.

4. Sīkākai informācijai par savas vecās ierīces iznīcināšanu, lūdzu, sazinieties ar savas pilsētas biroju, atkritumu apsaimniekošanas dienestu vai veikalu, kurā produkts ir iegādāts.

LATVIEŠU VALODA

SASTĀVDAĻAS

POWER

155 mm

Barošanas padeves indikators

LATVIEŠU VALODA

POWER

WHM

PPWRDB000

270 mm

WHM

SELECT

ODU

CHECK

WHM

Barošanas avots

ODU

CHECK

WHM

Priekšējais vāks

Pozīcija Specifikācija

Aizsardzības klase IP20

KATRAS DAĻAS NOSAUKUMS

POWER

ڸ Priekšējais vāks

WHM

ODU

CHECK

WHM

120 mm

1 serde

155 mm

Rokasgrāmata

Skrūve

ڹ LED displejs

ں Izvēlnes poga ڻ LCD displejs

ڼ SELECT [IZVĒLES]

izvēles poga

POWER

PPWRDB000

WHM

SELECT

ODU

CHECK

WHM

ڹ LED displejs ڽ Navigācijas poga

① Priekšējais vāks ② LED displejs

barošanas padeves indikatora statusu

Parāda pašreizējo

③ Izvēlnes poga Izmanto, lai pārbaudītu

sākotnējos iestatījumus un elektroenerģijas padevi

④ LCD displejs Parāda iestatījumu

informāciju un jaudas izmantošanu

ھ Barošanas padeve

⑤ SELECT [IZVĒLES] izvēles poga

Izmantot sākotnējiem iestatījumiem

⑥ Navigācijas poga Izmanto, lai

pārbaudītu sākotnējos iestatījumus un elektroenerģijas padevi

⑦ Barošanas padeve Elektroenerģijas

padeve jaudas indikatoram

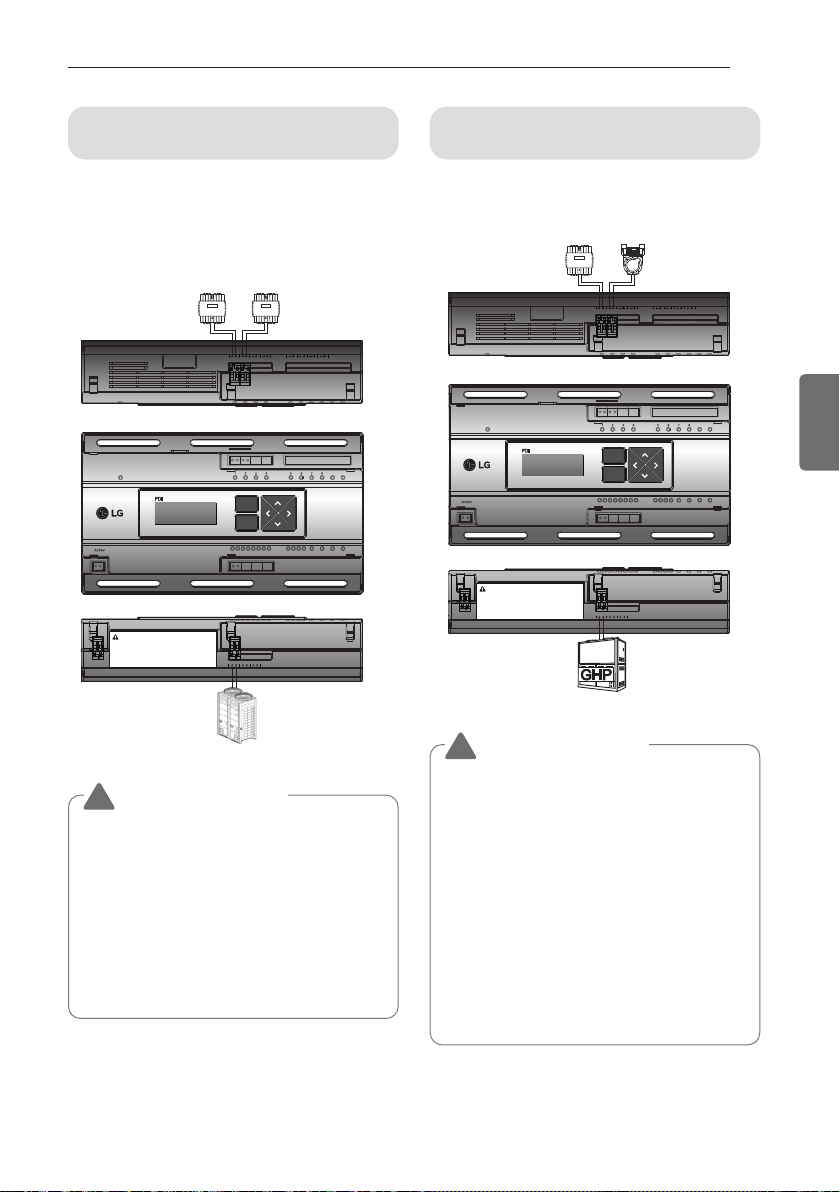

UZSTĀDĪŠANAS METODE

Kopējās iekārtas konﬁgurācijas diagramma

Kad pieslēgta impulsa veida vatmetram

• Savienotā darbība ar centrālo vadības ierīci (kas savienota ar EHP ierīci)

Impulsa signāls Impulsa signāls

POWER

Jauda vienā fāzē

220-240 V~,

50/60 Hz

(00) (01) (02) (03)

Iekštelpu iekārtas jaudas kabelis

WHM

SELECT

PPWRDB000

CHECK

ODU

WHM

RS-485

Vat met rs

Jauda 3 fāzēs

4 vados

380-415 V 3N~,

50/60 Hz

LATVIEŠU VALODA

RS-485

(10) (11) (12) (13)

(LGAP)

3 fāzu 4 vadu jaudas kabelis Vienfāzes jaudas kabelis Sakaru kabelis (2 vadu ekranēts kabelis): starp āra iekārtu un centrālo vadības ierīci. Sakaru kabelis (2 vadu ekranēts kabelis): starp iekštelpu iekārtu un āra iekārtu Impulsa signāla vads Aukstumaģenta caurule

UZMANĪBU

• Atkarībā no elektroenerģijas izmantojiet vatmetru attālinātai nolasīšanai, nosūtot impulsa signālu.

• Izmantojiet vatmetru ar impulsa platumu 50 ms ~ 400 ms.

• Vatmetra impulsam jāspēj kristies vismaz par 3 mA no jaudas indikatora strāvas vai vairāk.

• Izmantojiet vatmetru 1 W/impulss, 2 W/impulss, 4 W/impulss, 6 W/impulss, 8 W/impulss, 10 W/impulss, 100 W/impulss un PT/CT (1 ~ 50 000).

• Regulējot vatmetru, iestatiet to sekotājrežīmā.

• Maksimāli var uzstādīt 2 vatmetrus.

• Normālos apstākļos attālumam starp barošanas indikatoru un vatmetru vajadzētu būt īsākam par 10 m.

• Kad ir paredzams elektrisks vai mehānisks troksnis, nepieciešams īsāks elektroinstalācijas vadu garums.

EHP (Elektriskais siltumsūknis): Tas ir elektriskais gaisa kondicionētājs, kas darbina kompresoru ar elektrisko jaudu.

UZSTĀDĪŠANAS METODE

• Kad savienots ar GHP ierīci

- Piesaistot GHP ierīcei, centrālo vadības ierīci var saistīt tikai ar ACS IV sērijas vai jaunākiem modeļiem.

LATVIEŠU VALODA

(00) (01) (02) (03)

Impulsa signāls (Jauda) Impulsa signāls (Gāze)

POWER

WHM

SELECT

PPWRDB000

ODU

CHECK

WHM

Vat metr s

Jauda

3 fāzēs

4 vados:

380-415 V 3N~,

50/60 Hz

Gazometrs

RS-485

RS-485 (LGAP)

UZMANĪBU

• Izmantojiet vatmetru attālinātai nolasīšanai, lai nosūtītu impulsa signālu atkarībā no jaudas.

• Izmantojiet vatmetru ar impulsa platumu 50 ms ~ 400 ms.

• Vatmetra impulsam jāspēj kristies vismaz par 3 mA no jaudas indikatora strāvas vai vairāk.

• Izmantojiet vatmetru 1 W/impulss, 2 W/impulss, 4 W/impulss, 6 W/impulss, 8 W/impulss, 10 W/impulss, 100 W/impulss, PT/CT (1 ~ 50 000).

• Izmantojiet gazometru attālinātai nolasīšanai, lai nosūtītu impulsa signālu atkarībā no gāzes patēriņa.

• Izmantojiet gazometru ar impulsa platumu 50 ms vai vairāk.

• Izmantojiet gazometru, kas satur maks. gāzes spiedienu 0.2 m

/h ~ 10 m3/h.

• Gazometra impulsam jāspēj kristies vismaz par 3 mA no jaudas indikatora strāvas vai vairāk.

• Izmantojiet vatmetru 1 ℓ/impulss, 2 ℓ/impulss, 4 ℓ/impulss, 6 ℓ/impulss, 8 ℓ/impulss, 10 ℓ/impulss, 100 ℓ/impulss, VT/Pr (1 ~ 50 000).

• Uzstādiet sekotājrežīmu, regulējot vatmetru vai gazometru.

• Vatmetru vai gazometru var uzstādīt līdz 1.

• Normālos apstākļos savienojuma kabelis strāvas indikatoram un vatmetram (gazometram) nedrīkst pārsniegt 10 m.

• Saīsiniet savienojuma kabeli, ja ir kāds elektrisks vai mehānisks troksnis atrašanās vietā.

GHP (gāzes dzinēja siltumsūknis): Tas ir gāzes gaisa kondicionētājs, kas apgādā kompresoru ar LNG vai LPG

kā siltuma avotu un gāzes dzinēja elektrisko jaudu.

UZSTĀDĪŠANAS METODE

Kā pievienot iekārtas elektroinstalāciju (ja ir pieslēgta GHP ierīce)

Elektroinstalācijas jaudas indikators

Impulsu vatmetra pievienošana

( 1 ~ 2 pieslēgvieta)

POWER

24 V~ jauda tiek piegādāta barošanas padeves ierīcei

UZMANĪBU

WHM

SELECT

PPWRDB000

ODU

CHECK

WHM

Pievienojieties centrālās vadības ierīces 485 sakaru kabelim

Elektroinstalācijas barošanas padeve

220–240 V~

barošanas kabeļa

savienojuma spaile

Zemējuma kabeļa

savienojuma spaile

Stiprinājuma skava

220-240 V~

24 V~

24 V~ barošanas kabeļa savienojuma spaile

• Barošanas padevi drīkst ieslēgt tikai pēc iekārtas elektroinstalācijas pilnīgas pabeigšanas.

Kā pievienot iekārtas elektroinstalāciju (ja ir pieslēgta GHP ierīce)

Elektroinstalācijas jaudas indikators

Savienots ar impulsu vatmetru (1. pieslēgvieta) Savienots ar impulsu gazometru (2. pieslēgvieta)

Elektroinstalācijas barošanas padeve

LATVIEŠU VALODA

POWER

24 V~ jauda tiek piegādāta barošanas padeves ierīcei

UZMANĪBU

WHM

SELECT

PPWRDB000

ODU

CHECK

WHM

Pievienojieties centrālās vadības ierīces 485 sakaru kabelim

220–240 V~

barošanas kabeļa

savienojuma spaile

Zemējuma kabeļa

savienojuma spaile

Stiprinājuma skava

220-240 V~

24 V~

24 V~ barošanas kabeļa savienojuma spaile

• Barošanas padeves avots jāieslēdz tikai pēc iekārtas elektroinstalācijas uzstādīšanas pilnīgas pabeigšanas, ja piemērojams.

UZSTĀDĪŠANAS METODE

POWER

WHM

PPWRDB000

ODU

SELECT

WHM

CHECK

Elektroinstalācija

• Atdaliet barošanas padeves bloku.

• Atbrīvojiet skavu, kas stiprina barošanas padeves bloku.

• Pievienojiet 220-240 V~ barošanas kabeli melnajai un zemētajai spailei.

• Pievienojiet 24 V~ barošanas kabeli dzeltenajai spailei.

• Izmantojiet skavu 220-240 V~ un 24 V~ barošanas vada fiksācijai.

• Izmantojiet skrūvi, lai samontētu bloku.

• Izmantojiet komplektā iekļautās skrūves, lai fiksētu strāvas indikatoru un elektroapgādes bloku atbilstīgās vietās strāvas paneļa ietvaros.

• Pievienojiet 24 V~ strāvas vadu, kas savienots ar barošanas avotu, jaudas indikatora spailei.

• Pievienojiet vatmetru, gazometru, centrālo vadības sakaru kabeli un retranslatoru attālinātai nolasīšanai.

• Uzstādiet komplektā iekļauto serdi 24 V~ elektrības kabelim.

LATVIEŠU VALODA

UZMANĪBU

Saskaņā ar elektroinstalāciju noteikumiem atvienošanas ierīces jāiekļauj stacionārajā elektroinstalācijā.

Barošanas padeves pieslēgums

POWER

WHM

SELECT

PPWRDB000

CHECK

ODU

WHM

220-240 V~

Uzstādiet serdi

Montāža pie sienas

BRĪDINĀJUMS

• Vienmēr pievelciet termināla skrūves, lai tās nekļūtu vaļīgas.

• Pievienojot strāvas un sakaru kabeļus, vienmēr izmantojiet spailes (O-Ring, Y-Ring).

• 220-240 V~ elektrības kabelim izmantojiet (CV) 1.5 mm V~ strāvas kabelim izmantojiet CV vadu.

UZMANĪBU

• Barošanas padevi drīkst ieslēgt tikai pēc iekārtas elektroinstalācijas pilnīgas pabeigšanas.

x 3 un 24

UZSTĀDĪŠANAS METODE

Pievienojiet vatmetru un sakaru

kabeli (EHP ierīces)

Pievienojiet impulsu vatmetru

• Barošanas indikatora neatkarīga darbība (kas savienota ar EHP ierīci)

Impulsu vatmetrs

POWER

CAUTION

1. Please read the manual carefully, before using the product.

2. The installation requires expert skills, and it should be installed by the service or other shops specialized in the installation and recognized by our company.

3. For all the problems arising after installation by someone who has no relevant qualiﬁcations, our company will not provide free service

WHM

PPWRDB000

ODU

SELECT

WHM

CHECK

Impulsu vatmetrs

Pievienojiet vatmetru un sakaru

kabeli (GHP ierīces)

Savienojumā ar RS-485 tipa vatmetru

Impulsu vatmetrs

POWER

PPWRDB000

CAUTION

1. Please read the manual carefully, before using the product.

2. The installation requires expert skills, and it should be installed by the service or other shops specialized in the installation and recognized by our company.

3. For all the problems arising after installation by someone who has no relevant qualiﬁcations, our company will not provide free service

Āra vienība (Centrālā vadības ierīce)

WHM

SELECT

ODU

WHM

Impulsu gazometrs

CHECK

LATVIEŠU VALODA

Āra vienība (Centrālā vadības ierīce)

UZMANĪBU

• Atkarībā no vatmetra ražotāja signāla vada krāsa un polaritāte var atšķirties no datiem, kas norādīti uz bloka. [Melns: (-), balts: (+)]

• Pievienojot 485 sakaru kabeli, obligāti pārbaudiet A, B polaritāti.

• Pēc vatmetra pievienošanas pārbaudiet, vai signāls tiek savienots caur LED.

• Barošanas indikators un impulsu vatmetrs jāuzstāda uz viena un tā paša paneļa.

UZMANĪBU

• Atkarībā no vatmetra ražotāja signāla vada krāsa un polaritāte var atšķirties no datiem, kas norādīti uz bloka. [Melns: (-), balts: (+)]

• Pievienojot 485 sakaru kabeli, obligāti pārbaudiet A, B polaritāti.

• Pēc vatmetra pievienošanas pārbaudiet, vai signāls tiek savienots caur LED.

• Uzstādiet barošanas indikatoru un impulsu vatmetru uz viena un tā paša paneļa.

• Pārliecinieties, ka vatmetra un gazometra impulsu vadi ir pievienoti pareizajām pozīcijām (vatmetrs: 1. ~ 4. pieslēgvietai, gazometrs: 5. ~ 8. pieslēgvietai)

IESTATĪŠANA UN LIETOŠANA

Detalizēto funkciju iestatīšana (EHP ierīces)

Funkciju iestatīšanas shēma (EHP ierīces)

Izvēloties EHP ierīci, iestatiet detalizētas barošanas indikatora funkcijas, atsaucoties uz tālāk norādīto diagrammu.

E L E C T R I C P O W E R

LATVIEŠU VALODA

D I S T R I B U T O R

"MENU" izvēlnes poga + „SELECT” izvēles poga

C O N N E C T I O N : M A S T E R

S T A N D B Y P : A U T O

W H M 1 : N O T U S E

W H M 2 : N O T U S E

▼ Poga

C O N N E C T I O N : M A S T E R

S T A N D B Y P : A U T O

W H M 1 : N O T U S E

W H M 2 : N O T U S E

▼ Poga

C O N N E C T I O N : M A S T E R

S T A N D B Y P : A U T O

W H M 1 : N O T U S E

W H M 2 : N O T U S E

▼ Poga

C O N N E C T I O N : M A S T E R

S T A N D B Y P : A U T O

W H M 1 : N O T U S E

W H M 2 : N O T U S E

„SELECT”

izvēles

poga

„SELECT”

izvēles

poga

„SELECT”

izvēles

poga

„SELECT”

izvēles

poga

C O N N E C T I O N T Y P E

1 . M A S T E R

2 . S L A V E

3 . S L A V E - R C

<Izvēlieties savienojuma veidu>

S T A N D B Y P O W E R

1 . A U T O

2 . M A N U A L

<Iestatīt gaidīšanas režīma barošanas sadales metodi>

* W H M W / P U L S E S E L E C T *

1 . N O T U S E

2 . 1 W / P U L S E

3 . 2 W / P U L S E

4 . 4 W / P U L S E

5 . 6 W / P U L S E

6 . 8 W / P U L S E

7 . 10 W / P U L S E

8 . 100 W / P U L S E

9 . C T / P T

<Iestatīt barošanas patēri

u impulsā>

UZMANĪBU

IESTATĪŠANA UN LIETOŠANA

• Barošanas indikatora iestatījumus var mainīt tikai 20 minūšu laikā pēc barošanas ieslēgšanas. Ja jums ir nepieciešams mainīt iestatījumus, divdesmit (20) minūtes vēlāk atkārtoti ieslēdziet barošanas indikatoru.

C T & P U L S E R A T I O S E T

LATVIEŠU VALODA

„SELECT”

izvēles

poga

„SELECT”

izvēles

poga

C T : 0 0 0 0 0 , P r : 0 0 0 0 0

W H M 1 [ P u l s e / k W h ]

<Iestatīt CT veidu>

„SELECT” izvēles poga

C O N S U M E U N I T S E L E C T

1 . O U T D O O R U N I T

2 . I N D O O R U N I T

„SELECT”

<Izvēlēties barošanas patēriņa ierīci>

I N D O O R A D D R E S S S E T

( S T A R T ) → ( E N D )

( 0 0 ) → ( 0 0 )

izvēles

poga

<Pievienotās iekštelpu iekārtas adreses iestatīšana>

IESTATĪŠANA UN LIETOŠANA

Detalizētu funkciju iestatīšana (GHP ierīces)

Funkciju iestatīšanas metodes diagramma (GHP ierīces)

Izvēloties GHP ierīci, iestatiet detalizētas barošanas indikatora funkcijas, atsaucoties uz tālāk norādīto diagrammu.

S#R#Z#H#U#)#J#D#V

G#L#V#W#U#L#E#X#W#R#U

LATVIEŠU VALODA

C O N N E C T I O N : M A S T E R

S T A N D B Y P : A U T O

W H M 1 : N O T U S E

L H M 1 : N O T U S E

C O N N E C T I O N : M A S T E R

S T A N D B Y P : A U T O

W H M 1 : N O T U S E

L H M 2 : N O T U S E

C O N N E C T I O N : M A S T E R

S T A N D B Y P : A U T O

W H M 1 : N O T U S E

L H M 1 : N O T U S E

"MENU" izvēlnes poga + „SELECT” izvēles poga

C O N N E C T I O N###T Y P E

1 . M A S T E R

„SELECT”

▼ Poga

„SELECT”

▼ Poga

„SELECT”

▼ Poga

2 . S L A V E

3 . S L A V E - R C

izvēles

poga

izvēles

poga

izvēles

poga

<Izvēlieties savienojuma veidu>

S T A N D B Y P O W E R

1 . A U T O

2 . M A N U A L

<Iestatīt gaidīšanas režīma barošanas sadales metodi>

* W H M W / P U L S E S E L E C T *

1 . N O T U S E

2 . 1 W / P U L S E

3 . 2 W / P U L S E

4 . 4 W / P U L S E

5 . 6 W / P U L S E

6 . 8 W / P U L S E

7 . 10 W / P U L S E

8 . 100 W / P U L S E

9 . C T / P T

<Iestatīt gāzes izmantošanu impulsā>

C O N N E C T I O N : M A S T E R

S T A N D B Y P : A U T O

W H M 1 : N O T U S E

L H M 1 : N O T U S E

„SELECT”

* L H M L / P U L S E S E L E C T *

1 . N O T U S E

2 . 1 L / P U L S E

3 . 2 L / P U L S E

izvēles

4 . 4 L / P U L S E

poga

5 . 6 L / P U L S E

6 . 8 L / P U L S E

7 . 10 L / P U L S E

8 . 100 L / P U L S E

9 . V T & P r

<Iestatīt gāzes izmantošanu impulsā>

UZMANĪBU

IESTATĪŠANA UN LIETOŠANA

C T & P U L S E R A T I O S E T

C T : 0 0 0 0 0 , P r : 0 0 0 0 0

W H M 1 [ P u l s e / k W h ]

<Iestatīt CT veidu>

‘SELECT’

button

„SELECT”

izvēles

poga

C O N S U M E U N I T S E L E C T

1 . O U T D O O R U N I T

2 . I N D O O R U N I T

<Izvēlēties barošanas patēriņa ierīci>

„SELECT” izvēles poga

„SELECT”

izvēles

poga

I N D O O R A D D R E S S S E T

( S T A R T ) → ( E N D )

( 0 0 ) → ( 0 0 )

<Iestatīt pievienotās iekštelpu vienības adresi>

LATVIEŠU VALODA

„SELECT”

izvēles

poga

V T & P U L S E R A T I O S E T

V T : 0 0 0 0 0 , P r : 0 0 0 0 0

L H M 1 [ P u l s e / k L ]

<Iestatīt VT veidu>.

„SELECT” izvēles poga

„SELECT”

izvēles

poga

I N D O O R A D D R E S S S E T

( S T A R T ) → ( E N D )

( 0 0 ) → ( 0 0 )

<Iestatīt pievienotās iekštelpu vienības adresi>

IESTATĪŠANA UN LIETOŠANA

E L E C T R I C P O W E R

D I S T R I B U T O R

C O N N E C T I O N : M A S T E R

S T A N D B Y P : A U T O

W H M 1 : 1 W , I D U , 0 0 - 0 1

W H M 2 : 1 W , O D U , 0 0 - 0 1

P O W E R & G A S

D I S T R I B U T O R

C O N N E C T I O N : M A S T E R

S T A N D B Y P : A U T O

W H M 1 : 1 W , O D U , 0 0 - 0 1

L H M 1 : 1 0 L , O D U , 0 0 - 0 1

• Ienākot iestatījumu ekrānā pirmo reizi.

- Ieslēdzot barošanas padevi, vienlaicīgi nospiediet "MENU" izvēlnes pogu un „SELECT” izvēles pogu, un ekrāns mainīsies uz ekrānu, kurā jūs varat izvēlēties iekārtu savienojuma veidu. Izvēlieties pievienojamās iekārtas veidu un nospiediet „SELECT” izvēles pogu. Tad iekārtas izvēle tiks saglabāta, un ekrāns pārslēgsies uz galveno gaidīšanas režīma ekrānu.

P R O D U C T T Y P E

L G##H#O#H#F#W#U#R#Q#L#F#V

V#W#D#Q#G#D#U#G##Y##413

1 . E H P

2 . G H P

C H A N G E S E T T I N G I N F O !

LATVIEŠU VALODA

• Ja pēc vismaz vienas pievienojamas iekārtas veida izvēles jums jāienāk iestatījumu ekrānā.

- Pieslēdzot barošanas padevi, vienlaicīgi nospiediet "MENU" izvēlnes pogu un „SELECT” izvēles pogu un ekrāns pārslēgsies uz funkciju iestatīšanas ekrānu.

• Pēc EHP iekārtas izvēles

• Pēc GHP iekārtas izvēles

• Ieraksts ar mirgojošiem burtiem ir pašreizējo iestatījumu atrašanās vieta funkciju iestatīšanas ekrānā.

h Ja jūs vēlaties mainīt iekārtas savienojuma veidu.

- Funkciju iestatījumu ekrānā vienlaicīgi nospiediet (▲)un (▼) pogas, tādējādi jūs varat ienākt pievienojamās iekārtas vaida iestatījumu ekrānā.

UZMANĪBU

ver. 1.0.4

LG PPWRDB000 Instructions for quick setup [lt,lv]

Specifications and Main Features

Frequently Asked Questions

User Manual
