LG 室外机 PI485
安装手册
重要说明
在您安装设备之前,请仔细阅读本安装手册。
安装工作只能由专业人员按照相应的国家接线
标准来完成。
在阅读完此用户手册后请将其妥善保管以备后 用。
CHINESE
CHINESE
PI 485 安装手册
目 录
安全注意事项
部件说明
附件
...............................................................................................................
安装指南
安装步骤
DIP 开关配置
简单中央控制器连接图
PC / Deluxe 中央控制器连接图
如何连接基站控制器
.....................................................................................
.....................................................................................................
............................................................................................
.................................................................................................................................
.......................................................................................................................
3~4
7~11
....................................................................................................
................................................................................
.....................................................................................................
5
6
7 8
9 10 11
2 485 网关 (M)
安全注意事项
安全注意事项
为了避免对用户和他人带来人身伤害和财产损失,必须遵守以下注意事项。
不遵守操作指南的错误操作会导致人身伤害和财产损失。严重程度通过以下两种方式来表示。
警 告 小 心
此手册中使用的符号含义说明如下。
操 作
电源打开时请勿触摸
否则会有火灾或电击危险。
此符号表示可能造成死亡或严重伤害。
此符号表示可能造成损伤或伤害。
使用标准部件(接口)。
请不要自行拆卸或维修空调器。 否则会有火灾或电击危险。
请不要执行此操作。
请按照说明操作。
警 告
对于电力方面的操作,请联系 经销商、专业电工技术人员 或授权服务中心。
请不要自行拆卸或维修空调器。 否则会有火灾或电击危险。
安装手册 3
CHINESE
安全注意事项
使用具有正确额定功率的断路 器或保险丝。
否则会有火灾或电击危险。
用户请不要自行安装、拆卸或 重新安装此设备。
否则会有火灾、电击、爆炸或 伤害的危险。
使用过程中
当产品浸湿(被水淹过或浸过)时,请联系授权服 务中心。
否则会有火灾或电击危险。
在安装时,请联系经销商或授权 服务中心。
否则会有火灾、电击、爆炸或 伤害的危险。
确保不会有水分进入产品中。
否则会导致火灾、电击或产品故障。
4 485 网关 (M)
附件
ON
L1 2 3 4
KSDO4H
1
2 3 4 5
6
7 8
9 10 11
1
1 2
1 2
3
1 2
3
4
1 2
3
4
5
1 2
3
4
5
6
1 2
3
4
5
6
7
1 2
3
4
5
6
7
8
1 2
3
4
5
6
7
8 9
1 2
3
4
5
6
7
8 9
10
1 2
3
4
5
6
7
8
9 10 11
PMNFP14A0 / PMNFP14A1
附件
PMNFP14A1 的部件位置可能有所不同。
PMNFP14A0 :连接 1 ~ 16 台室内机 PMNFP14A1 :连接 1 ~ 48 台室内机 PGNFP14A0
PI485 网关 (M)
CN_PWR:AC 220V 接口 +10V: DC 10V 端子 GND:地 BUS_A:*RS-485 (+) 端子(参见“注意”) BUS_B:RS-485 (-) 端子 CN_OUT:室外机接口 LED1:RS-485 状态 LED DIP 开关:产品选择(参见 [DIP 开关配置]) LED01G、02G 和 03G:通讯状态 LED 复位开关:复位 PI485(M) CN_DRY:干触点
* 注意:RS-485 是串行通信的通用接口标准之一。
CHINESE
安装手册 5
附件
ON
L1 2 3 4
KSDO4H
PI485(M):PMNFP14A0(1EA) 或 PMNFP14A1(1EA) 或 PGNFP14A0(1EA)
支架 (1EA)
Multi-V
Multi-V
MPS Multi
配线 1(1EA)
螺丝 (4EA)
配线 2(1EA) 配线 3(1EA)
附件
其它 : 扎带 (3 EA) - 扎带夹 (1 EA)
6 485 网关 (M)
安装指南
1
2
3
4
5
6
1
2
3
4
5
6
7
8
1
1
2
3
4
5
6
7
1
2
3
4
5
6
7
8
9
1
2
3
4
1
2
3
4
5
1
2
1
2
3
* 有关 Multi V plus 的例子
安装指南
安装步骤
1. 用附带的电缆将 CN_OUT 连接到室外机
2. 将 RS-485 BUS_A(+) 和 BUS_(B)(-) 连接到其它网络设备(如中央控制器,I-网关等)
3. 如果使用简单中央控制器,则只连接 VCC(+10V) 和 GND 即可。 无需其它连接。
4. 选择 DIP 开关配置(参见第 8 页)
5. 将 CN_PWR 连接到室外机 PCB 电源接口(参见第 9、10 页)
6. 上电后,检查通讯 LED
- LED1G(红色)
正常:LED 闪烁 5 次后熄灭 每 3 分钟此过程重复一次
不正常:检查室内机地址和接线
- LED2G(黄色),LED3G(橙色)
正常:LED 持续闪烁
不正常:检查 DIP 开关设置和接线
7. 检查 RS-485 通讯状态 LED:
正常:LED 每 10~30 秒闪烁 2 次
不正常:检查接线
8. 上述步骤均通过后,用扎带和夹子系紧电缆
小心
将 PI485 安装在 Multi V plus 中的噪声滤波器上。 检查了螺丝孔后安装 PI485。
CHINESE
安装手册 7
安装指南
ON
L1 2 3 4
KSDO4H
ON KSDO 4H
ON KSDO4H
ON KSDO4H
ON KSDO4H
ON KSDO4H
ON KSDO4H
DIP 开关配置
Multi V & Multi(应用 LGAP)产品配置方法
1 开启,其它全部关闭:MultiV 产品(CRUN 产品除外)或 Multi(定频)产品(应用了普通
PCB)(参见“注意”)或 Multi(变频)产品 + 中央控制器(所有类型)- 无 LGAP
1 和 4 开启,其它全部关闭:MultiV 产品(CRUN 产品除外)或 Multi(定频)产品(应用了
普通 PCB)或 Multi(变频)产品 + 中央控制器(所有类型)- 使用 LGAP
2 开启,其它全部关闭:Multi(变频)产品 + 中央控制器(所有类型)- 无 LGAP
2 和 4 开启,其它全部关闭:Multi(定频)产品 + 中央控制器(所有类型)- 使用 LGAP
1,2,3,4 开启:MultiV CRUN 产品 + 中央控制器(所有类型)- 使用 LGAP
选择空调类型
* LGAP : LG Air conditioner Protocol
选择网络类型
* 如果您想要了解您的中央控制器是否与 LGAP 兼容,请参阅相应的中央控制器安装手册。
小心: 空调开关设置错误可能导致发生故障。 设置开关时须小心谨慎。 转换 Dip 开关后推动复位 (Reset) 按钮。
注意:Multi(定频)产品(应用了普通 PCB)
PCB P/NO.: 6871A20917* P/NO.: 6871A20918* P/NO.: 6871A20910* * 注意:LGAP 是 LG 中央控制空调使用的特殊协议。
8 485 网关 (M)
简单中央控制器 - 连接图
PI485
C D
VCC
主 PCB
主 PCB
PI485
控制盒
GND
主 PCB
CN_CENTRAL
CN_CENTRAL
CN_OUT
安装指南
小心
安装好产品后,请用附带的夹子和扎带系紧电线。 检查每个 BUS A 和 BUS B 的连接。
CHINESE
安装手册 9
安装指南
CNU PCB
BUS_A
BUS_A
BUS_B
BUS_B
LAN 端口
A B C D
VCC GND
MULTI OUTDOOR TERMINAL BLOCK
CN_CENTRAL
室外机 PCB
PC / Deluxe 中央控制器
∩ 对于 Multi V,可将 PI485 连接到
Multi V 端子,也可如图所示将其直 接连接到 CNU PCB。

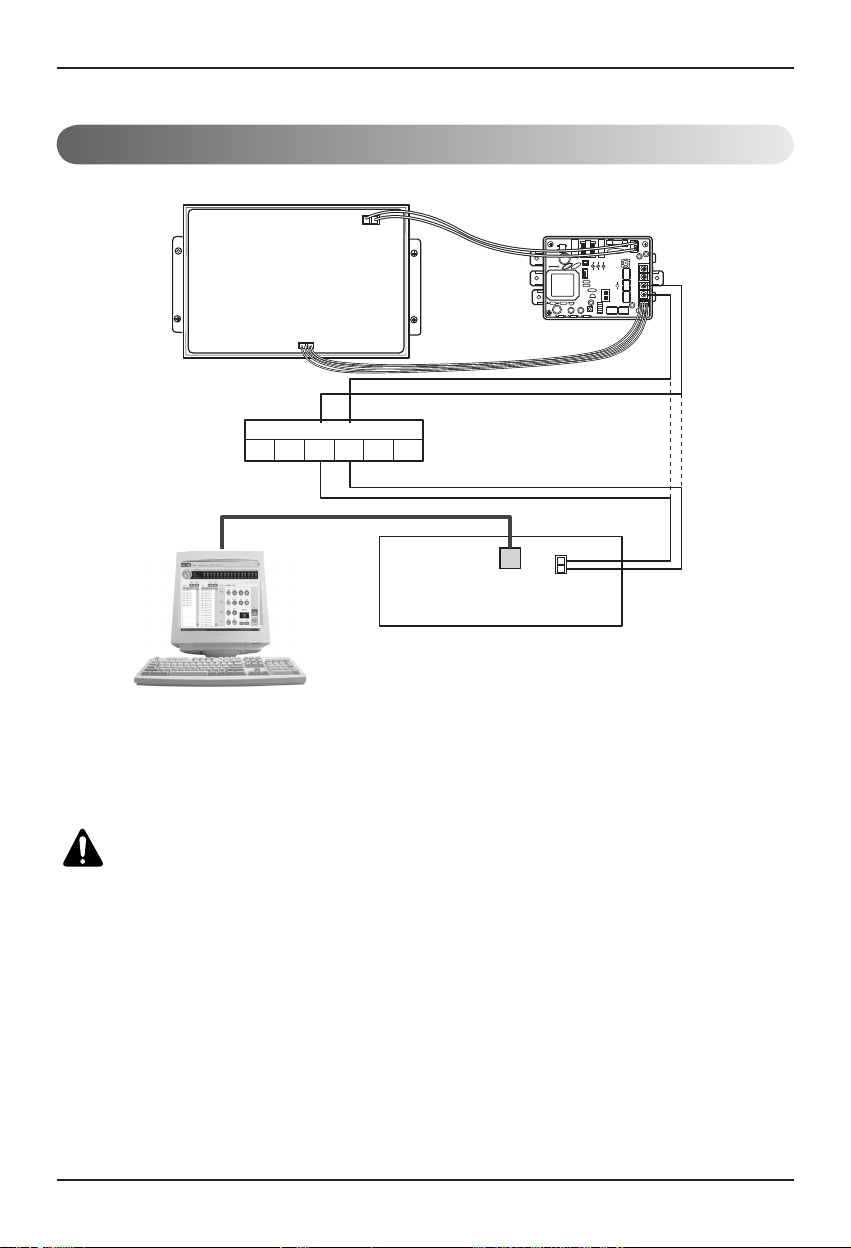

PC/ Deluxe 中央控制器 - 连接图
小心 : 安装好产品后,请用附带的夹子和扎带系紧电线。 检查每个 BUS A 和 BUS B 的连接。
10 485 网关 (M)
如何连接基站控制器
POWER
RUN/STOP RESETMODE
EREORRUN
室内机 #1 (控制地址: 01)
室内机 #1 (控制地址: 02)
基站控制器
AB
BUS_B BUS_A
GND
10V
BUS_B BUS_A
GND
10V
Aircon
PGNFP14A0(仅此型号适用)
连接 PI 485 通讯线
安装指南
[连接步骤]
* 注意:有关内部设置请参见 PI 485 手册。 * 注意:连接到 PI 485 的 RS485 通讯线有极性之分,所以请检查 A 和 B。
CHINESE
安装手册 11
P/No.: MFL37115809
