Lg M2080D, M2280D, M2380D, M2080DF, M2280DF user Manual [pl]

...
www.lg.com
INSTRUKCJA OBSŁUGI
MONITOR TELEWIZYJNY
LED LCD
MODELE MONITORA LED LCD
M2080D
M2280D
M2380D
M2080DF
M2280DB
M2380DB
M2280DN
M2380DN
Przed rozpoczęciem korzystania z urządzenia prosimy dokładnie zapo-
znać się z tą instrukcją obsługi oraz zachować ją do wykorzystania w przy-
szłości.
POLSKI
SPIS TREŚCI
SPIS TRCI
2
PRZYGOTOWANIE DO UŻYTKOWANIA
PRZYCISKI STERUJĄCE NA PANELU
PRZEDNIM ..........................................................4
INFORMACJE O PANELU TYLNYM ..................6
MONTAŻ PODSTAWY ........................................8
DEMONTAŻ PODSTAWY .................................11
DEMONTAŻ NÓŻKI PODSTAWY .....................14
MONTAŻ NA ŚCIANIE: INSTALACJA W
POZIOMIE .........................................................15
KORZYSTANIE Z PODSTAWY ........................16
USTAWIANIE POZYCJI ....................................17
EKRANU ...........................................................17
SYSTEM ZABEZPIECZACY KENSINGTON ........18
PODŁĄCZANIE URZĄDZEŃ
ZEWNĘTRZNYCH
PODŁĄCZANIE ANTENY .................................19
POĄCZANIE ODBIORNIKA SYGNU HD ......20
PODŁĄCZANIE ODTWARZACZA DVD ...........23
PODŁĄCZANIE MAGNETOWIDU ....................26
INSTALOWANIE MODUŁU CI ..........................29
PODŁĄCZANIE DO CYFROWEGO WYJŚCIA
AUDIO ...............................................................30
POĄCZANIE ZA POMO GNIAZDA USB ......31
PODŁĄCZANIE SŁUCHAWEK .........................32
PODŁĄCZANIE INNEGO ŹRÓDŁA SYGNAŁU
AUDIO/WIDEO ..................................................33
PODŁĄCZANIE KOMPUTERA .........................34
ZARZĄDZANIE PRZEWODAMI NA TYLNEJ
OBUDOWIE ......................................................37
OBSŁUGIWANA ROZDZIELCZOŚĆ EKRANU .........38
OGLĄDANIE TELEWIZJI/
PRZEŁĄCZANIE PROGRAMÓW

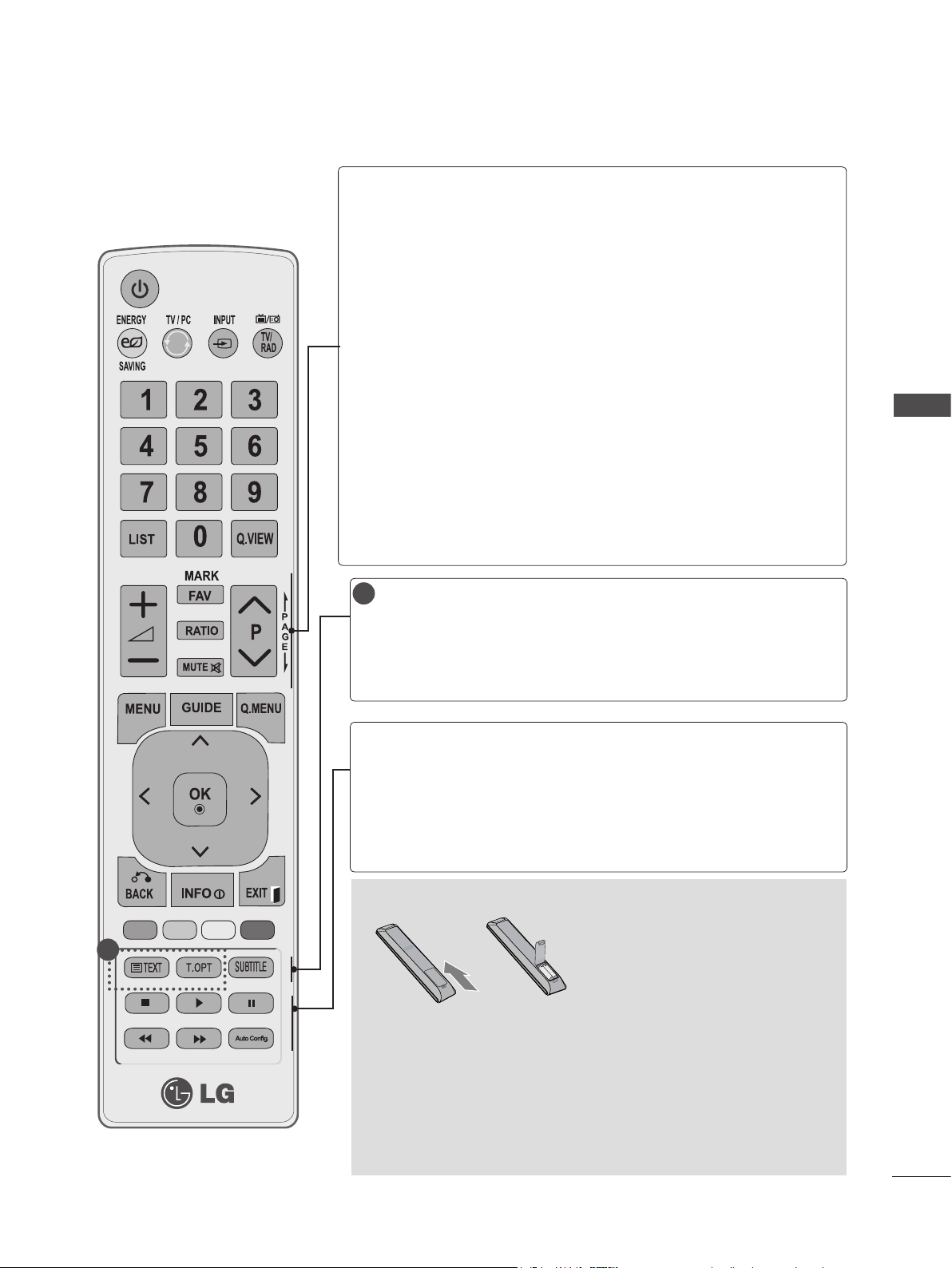

FUNKCJE PRZYCISKÓW PILOTA ZDALNE-
GO STEROWANIA ....................................40
WŁĄCZANIE TELEWIZORA .............................42
WYBIERANIE PROGRAMU .............................42
REGULACJA GŁOŚNOŚCI ..............................42
SZYBKIE MENU ...............................................43
WYBIERANIE I KONFIGURACJA MENU
EKRANOWYCH ................................................44
AUTOMATYCZNE STROJENIE PROGRAW ..............45
USTAWIENIA CYFROWEJ TELEWIZJI
KABLOWEJ (TYLKO W TRYBIE CYFROWYM) .......50
RĘCZNE STROJENIE PROGRAMÓW
(W TRYBIE CYFROWYM) .......................51
RĘCZNE STROJENIE PROGRAMÓW
(W TRYBIE ANALOGOWYM) ..................53
EDYCJA PROGRAMU ......................................55
W TRYBIE TELEWIZJI CYFROWEJ (DTV)/RADIA .......56
W TRYBIE TELEWIZJI .....................................56
AKTUALIZACJA OPROGRAMOWANIA ...........58
DIAGNOSTYKA ................................................60
INFORMACJE O MODULE CI (COMMON
INTERFACE) .....................................................61
WYWOŁYWANIE LISTY PROGRAMÓW .........62
KONFIGURACJA ULUBIONYCH PROGRAMÓW .......63
LISTA WEJŚĆ ...................................................64
EPG (ELEKTRONICZNY PRZEWODNIK
PO PROGRAMACH DOSTĘPNY W
TRYBIE CYFROWYM)
Włączanie i wyłączanie funkcji EPG .................65
Wybór programu ...............................................65
Funkcje przycisków w trybie TERAZ/DALEJ
przewodnika po programach .............................66
Funkcje przycisków w trybie 8-dniowym
przewodnika po programach .............................66
Funkcje przycisków w trybie ustawiania daty ...67
Funkcje przycisków w polu rozszerzonego opisu ........67
EPG (ELEKTRONICZNY PRZEWODNIK PO
PROGRAMACH ................................................68
DOSTĘPNY W TRYBIE CYFROWYM) ............68
Funkcje przycisków w trybie ustawiania
parametrów nagrywania/przypominania ...........68
Funkcje przycisków w trybie Schedule List
(Zaplanowana lista) ...........................................68
USTAWIENIA OBRAZU
USTAWIENIA ROZMIARU OBRAZU
(PROPORCJI EKRANU) ...................................69
KREATOR OBRAZU .........................................71
OSZCZĘDZANIE ENERGII ........................72
WSTĘPNE USTAWIENIA OBRAZU .................73
RĘCZNA REGULACJA OBRAZU .....................74
TECHNOLOGIA POPRAWIANIA JAKOŚCI
OBRAZU ...........................................................75
STEROWANIE OBRAZEM NA POZIOMIE
EKSPERTA ........................................................76
RESETOWANIE OBRAZU ................................79
KONFIGURACJA EKRANU DLA TRYBU
KOMPUTERA ....................................................80
SPIS TRCI
3
STEROWANIE DŹWIĘKIEM
AUTOMATYCZNE DOSTOSOWYWANIE
GŁOŚNOŚCI .....................................................85
CZYSTY GŁOS II ..............................................86
BALANS ............................................................87
WSTĘPNE USTAWIENIA DŹWIĘKU
– TRYB DŹWIĘKU .....................................88
WSTĘPNE USTAWIENIA DŹWIĘKU
– TRYB UŻYTKOWNIKA ............................89
Surround X ........................................................89
RESETOWANIE AUDIO ...................................90
CYFROWE WYJŚCIE AUDIO ..........................91
USTAWIENIA WŁĄCZANIA/WYŁĄCZANIA
GŁOŚNIKÓW TELEWIZORA ............................92
USTAWIENIA DŹWIĘKU DTV
(TYLKO W TRYBIE CYFROWYM) ...........93
USTAWIENIA DŹWIĘKU ...................................94
I/II
Odbiór stereo/dual
(tylko w trybie analogowym) ..............94
Odbiór w trybie NICAM
(Tylko w trybie analogowym) .............95
Wyr wyciowego sygnałuwiękowego
dla głośników .............................................95
USTAWIENIA CZASU
USTAWIENIA ZEGARA .....................................96
USTAWIENIE AUTOMATYCZNEGO
WŁĄCZANIA/ WYŁĄCZANIA WŁĄCZNIKA
CZASOWEGO ..................................................97
USTAWIENIA DRZEMKI ...................................98
USTAWIENIA OPCJI
WYBÓR JĘZYKA/KRAJU W MENU
EKRANOWYM ..................................................99
WYBÓR JĘZYKA
(TYLKO W TRYBIE CYFROWYM) .........100
OPIS DŹWIĘKIEM
(TYLKO W TRYBIE CYFROWYM) .........101
SERWIS DANYCH ..........................................102
OZNACZENIE WEJŚCIA ................................103
WSKAŹNIK ZASILANIA ..................................104
TRYB DEMO ...................................................105
USTAWIENIA TRYBU .....................................106
INICJOWANIE (PRZYWRÓCENIE
ORYGINALNYCH USTAWIEŃ FABRYCZNYCH) ......107
KONTROLA RODZICIELSKA/
KLASYFIKACJA PROGRAMÓW
USTAWIANIE HASŁA I BLOKADA ODBIORNIKA ......108
ZABLOKUJ PROGRAM ..................................109
KONTROLA RODZICIELSKA
(TYLKO W TRYBIE CYFROWYM) .........110
BLOK. WEJŚCIA .............................................111
BLOKADA PRZYCISKÓW ..............................112
KORZYSTANIE Z URZĄDZENIA USB
PODCZASĄCZANIA URDZENIA USB ..........113
LISTA ZDJĘĆ ..................................................115
LISTA MUZYKI ................................................121
LISTA FILMÓW ...............................................125
KOD REJESTRACJI DIVX..............................132
DEAKTYWACJA ..............................................133
TELETEKST
WŁĄCZANIE I WYŁĄCZANIE ........................134
TRYB SIMPLE ................................................134
TRYB TOP.......................................................134
Tryb FASTEXT ................................................135
SPECJALNE FUNKCJE TELETEKSTU .........135
CYFROWY TELETEKST
TELETEKST W RAMACH USŁUGI CYFROWEJ ...........136
TELETEKST W USŁUDZE CYFROWEJ ........136
DODATEK
ROZWIĄZYWANIE PROBLEMÓW ................137
KONSERWACJA .............................................141
DANE TECHNICZNE PRODUKTU ................142
PROGRAMOWANIE PILOTA ZDALNEGO
STEROWANIA ................................................145
KOD PROGRAMOWANIA ..............................145
KODY STEROWANIA PODCZERWIENIĄ .....147
USTAWIENIA ZEWNĘTRZNEGO URZĄDZENIA
STERUJĄCEGO
Instalacja RS-232C .................................148
Rodzaj złącza: D-Subski 9-stykowy ........ 148
Konfiguracja RS-232C .............................148
Ustawianie numeru identyfikacyjnego ID ...........149
Parametry komunikacyjne .......................150
4
PRZYGOTOWANIE DO YTKOWANIA

PRZYGOTOWANIE DO UŻYTKOWANIA

PRZYCISKI STERUJĄCE NA PANELU PRZEDNIM

To jest uproszczona ilustracja panelu przedniego. Ilustracja może nie odpowiadać dokładnie używa-
nemu telewizorowi.
PRZYCISK INPUT
(SYGNAŁ WEJŚCIOWY)
PRZYCISK MENU
PRZYCISK OK
PRZYCISK REGULACJI
GŁOŚNOŚCI
GŁOŚNIK
PRZYCISK WYBORU
PROGRAMU
PRZYCISK ZASILANIA
<M2080D/M2280D/2380D> <M2080DF/M2280DF/M2380DF>
5
PRZYGOTOWANIE DO YTKOWANIA
PRZYCISKI STERUJĄCE NA PANELU PRZEDNIM
To jest uproszczona ilustracja panelu przedniego. Ilustracja może nie odpowiadać dokładnie używa-
nemu telewizorowi.
PRZYCISK INPUT
(SYGNAŁ WEJŚCIOWY)
PRZYCISK MENU
PRZYCISK OK
PRZYCISK REGULACJI
GŁOŚNOŚCI
PRZYCISK WYBORU
PROGRAMU
PRZYCISK ZASILANIA
<M2280DN/M2380DN><M2280DB/M2380DB>
6
PRZYGOTOWANIE DO UŻYTKOWANIA
PRZYGOTOWANIE DO YTKOWANIA
<M2280DB/M2380DB>

INFORMACJE O PANELU TYLNYM

To jest uproszczona ilustracja panelu tylnego. Ilustracja może nie odpowiadać dokładnie używanemu
telewizorowi.
1
7 8 9
10 11 12
13
2 3 4 5 6
<M2080D/M2280D/M2380D> <M2080DF/M2280DF/M2380DF>
<M2280DN/M2380DN>
13
13 13
7
PRZYGOTOWANIE DO YTKOWANIA
INFORMACJE O PANELU TYLNYM
ZŁĄCZE ZASILACZA
Podłączyć przewód zasilający.
WEJŚCIE HDMI/DVI
Umożliwia podłączanie źródeł sygnału HDMI do złącza HDMI IN
lub sygnału DVI (WIDEO) do złącza HDMI IN za pomocą przewodu DVI-HDMI.
Optyczne, cyfrowe wyjście audio
Umożliwia przesyłanie dźwięku cyfrowego do różnego rodzaju urządzeń. Służy do podłączenia cyfro-
wych urządzeń audio.
Wymaga korzystania z optycznego przewodu audio.
WEJŚCIE AUDIO RGB/DVI
Umożliwia podłączanie sygnału dźwiękowego z komputera.
GNIAZDO SŁUCHAWEK
Gniazdo słuchawek służy do podłączania słuchawek.
Gniazdo Euro Scart (AV1)
Umożliwia podłączanie urządzeń zewnętrznych wysyłających lub odbierających sygnał za pośrednic-
twem złącz scart.
PORT WEJŚCIOWY RS-232 (STEROWANIE I OBSŁUGA SERWISOWA)
Umożliwia podłączenie do portu RS-232C komputera PC.
Ten port jest wykorzystywany w trybie serwisowym i hotelowym.
Wejście RGB (PC)
Służy do podłączenia sygnału wyjściowego przesyłanego z komputera osobistego.

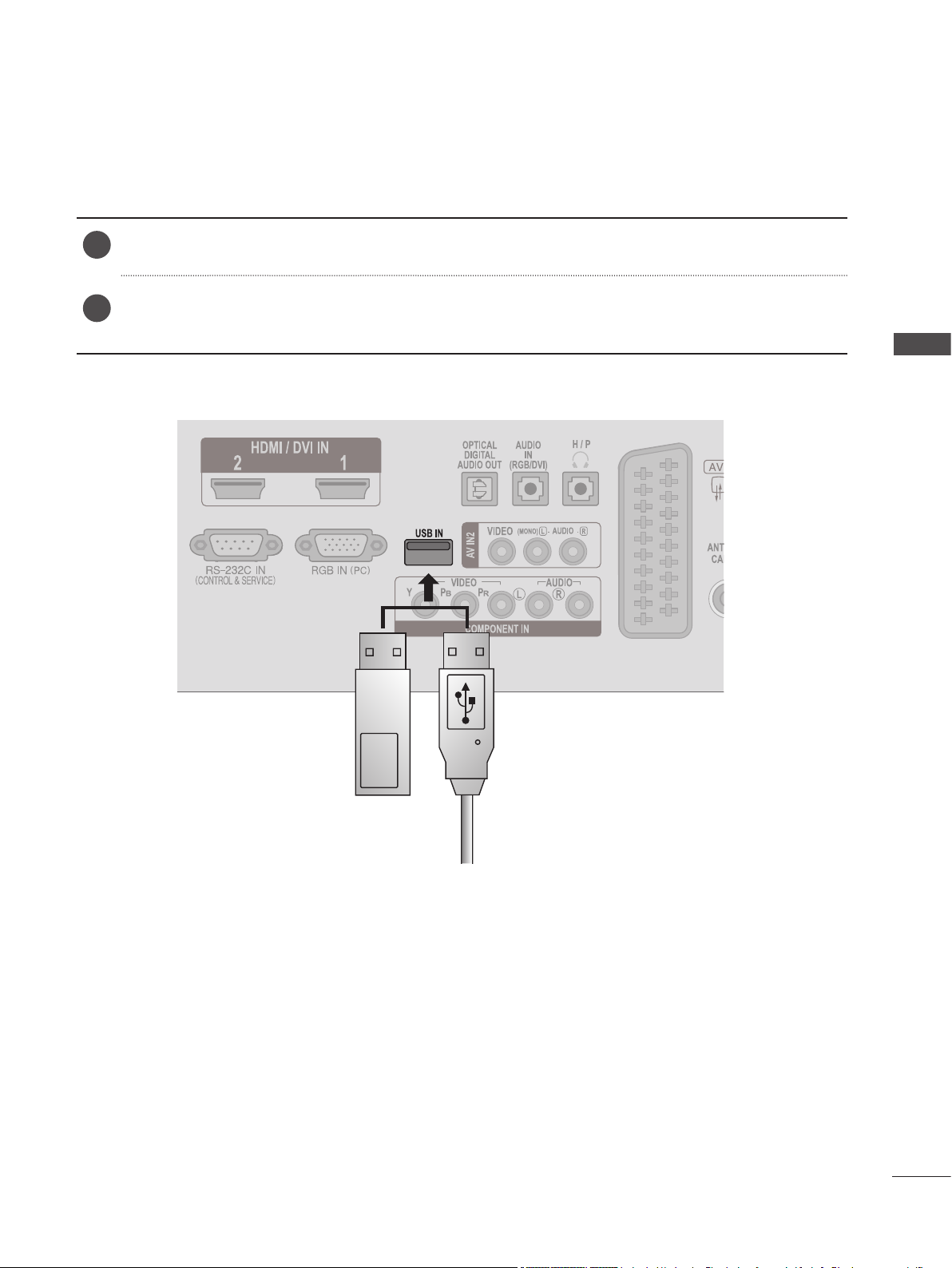

Wejście USB
WEJŚCIA SYGNAŁU COMPONENT
Umożliwiają podłączanie urządzeń audio/wideo przesyłających sygnał w standardzie Component.
WEJŚCIE AV2 (AUDIO/WIDEO)
Do tych gniazd można podłączyć sygnał wyjściowy audio/wideo z zewnętrznego urządzenia.
WEJŚCIE ANTENOWE/KABLOWE
Umożliwia podłączanie odbiorników źródeł sygnału przesyłanego bezprzewodowo.
GNIAZDO KARTY PCMCIA
W gnieździe PCMCIA CARD SLOT można umieścić moduł CI.
(Ta funkcja może być niedostępna w niektórych krajach).
1
5
6
7
8
9
10
11
12
13
2
3
4
8
PRZYGOTOWANIE DO UŻYTKOWANIA
PRZYGOTOWANIE DO YTKOWANIA

MONTPODSTAWY

Ilustracja może nie odpowiadać dokładnie używanemu telewizorowi.
Ostrożnie połóż telewizor ekranem w dół na mięk-
kim podłożu, aby nie dopuścić do uszkodzenia ekra-
nu.
Wsuń podstawę w telewizor.
Za pomocą „monety” znajdującej się na spo-
dzie podstawy przykręć wkręt, obracając go w
prawo aż do wystąpienia oporu.
1
2
3
<M2080D/M2280D/M2380D>
9
PRZYGOTOWANIE DO YTKOWANIA
MONTPODSTAWY
Ilustracja może nie odpowiadać dokładnie używanemu telewizorowi.
Ostrożnie połóż telewizor ekranem w dół na mięk-
kim podłożu, aby nie dopuścić do uszkodzenia ekra-
nu.
Wsuń podstawę w telewizor.
Za pomocą „monety” znajdującej się na spo-
dzie podstawy przykręć wkręt, obracając go w
prawo aż do wystąpienia oporu.
1
2
3
<M2080DF/M2280DF/M2380DF>
10
PRZYGOTOWANIE DO UŻYTKOWANIA
PRZYGOTOWANIE DO YTKOWANIA
MONTPODSTAWY
Ilustracja może nie odpowiadać dokładnie używanemu telewizorowi.
Ostrożnie połóż telewizor ekranem w dół na mięk-
kim podłożu, które będzie chronić telewizor i ekran
przed uszkodzeniem.
Wsuń podstawę w telewizor.
1
2
3
<M2280DB/M2380DB>
Za pomocą „monety” znajdującej się na spo-
dzie podstawy przykręć wkręt, obracając go w
prawo aż do wystąpienia oporu.
11
PRZYGOTOWANIE DO YTKOWANIA

DEMONTPODSTAWY

Ilustracja może nie odpowiadać dokładnie używanemu telewizorowi.
1
2
3
Połóż telewizor ekranem w dół na poduszce
lub miękkiej serwecie.
Obracając wkręt w lewą stronę, odkręć podsta-
wę od telewizora.
Do wykręcenia wkrętu użyj monety.
Wyciągnij podstawę.
<M2080D/M2280D/M2380D>
12
PRZYGOTOWANIE DO UŻYTKOWANIA
PRZYGOTOWANIE DO YTKOWANIA
DEMONTPODSTAWY
Ilustracja może nie odpowiadać dokładnie używanemu telewizorowi.
1
2
3
Połóż telewizor ekranem w dół na poduszce
lub miękkiej serwecie.
Wyciągnij podstawę.
<M2080DF/M2280DF/M2380DF>
Obracając wkręt w lewą stronę, odkręć podsta-
wę od telewizora.
Do wykręcenia wkrętu użyj monety.
13
PRZYGOTOWANIE DO YTKOWANIA
DEMONTPODSTAWY
Ilustracja może nie odpowiadać dokładnie używanemu telewizorowi.
1
2
3
Połóż telewizor ekranem w dół na poduszce
lub miękkiej serwecie.
Wyciągnij podstawę.
<M2280DB/M2380DB>
Obracając wkręt w lewą stronę, odkręć podsta-
wę od telewizora.
Do wykręcenia wkrętu użyj monety.
14
PRZYGOTOWANIE DO UŻYTKOWANIA
PRZYGOTOWANIE DO YTKOWANIA

DEMONTNÓŻKI PODSTAWY

Ilustracja może nie odpowiadać dokładnie używanemu telewizorowi.
W przypadku montażu telewizora na ścianie za pomocą haka do montażu naściennego należy w
opisany poniżej sposób zdemontować podstawę.
1. Odkręć obydwa wkręty.
2. Wyciągnij nóżkę podstawy.
<M2080D/M2280D/M2380D> <M2280DB/M2380DB>
3. Dokręć obydwa wkręty.
Wkręt
15
PRZYGOTOWANIE DO YTKOWANIA

MONTNA ŚCIANIE: INSTALACJA W POZIOMIE

W celu zapewnienia właściwej wentylacji należy pozostawić po 10 cm wolnej przestrzeni ze wszystkich
stron telewizora, w tym również między telewizorem a ścianą. Szczegółowe instrukcje montażu można
uzyskać od sprzedawcy. Zalecamy też zapoznanie się z instrukcją montażu i konfiguracji opcjonalnego
uchwytu ściennego o regulowanym nachyleniu.
Jeśli telewizor ma być zamocowany na ścianie, z tyłu jego obudowy należy przymocować przejściówkę
do montażu ściennego (do nabycia osobno).
Podczas mocowania telewizora przy użyciu przejściówki należy wszystkie części mocno dokręcić, aby
mieć pewność, że telewizor nie spadnie.
1. Używaj wkrętów i uchwytu do montażu ściennego zgodnego ze standardami VESA.
2. Stosowanie wkrętów dłuższych niż zalecane może spowodować uszkodzenie produktu.
3. Stosowanie wkrętów niezgodnych ze standardem VESA może doprowadzić do uszkodzenia produk-
tu lub jego odpadnięcia od ściany. Firma LG nie ponosi odpowiedzialności za żadne szkody powsta-
łe wskutek nieprzestrzegania tych instrukcji.
4. Produkt zgodny ze standardem VESA wyłącznie w zakresie wymiarów przejściówek do montażu za
pomocą wkrętów oraz danych technicznych wkrętów montażowych.
5. Należy przestrzegać następujących standardów VESA:
5-1) Do 784,8 mm (30,9 cala)
* Grubość podkładki do montażu ściennego: 2,6 mm
* Wkręt: Φ 4,0 mm x gwint 0,7 mm x długość 10 mm
5-2) Od 787,4 mm (31,0 cali)
* Należy używać podkładek do montażu ściennego i wkrętów
zgodnych ze standardem VESA.
<Wymiary przejściówki do montażu za pomocą wkrętów>
Odstępy między otworami: 75 mm x 75 mm
10 cm
10 cm
10 cm
10 cm
10 cm
Podkładka do
montażu ścien-
nego
16
PRZYGOTOWANIE DO UŻYTKOWANIA
PRZYGOTOWANIE DO YTKOWANIA

KORZYSTANIE Z PODSTAWY

W celu zapewnienia właściwej wentylacji należy pozostawić po 10 cm wolnej przestrzeni ze wszystkich
stron telewizora, w tym również między telewizorem a ścianą.
Ilustracja może nie odpowiadać dokładnie używanemu telewizorowi.
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
<M2080D/M2280D/M2380D>
<M2080DF/M2280DF/M2380DF>
<M2280DB/M2380DB>
17
PRZYGOTOWANIE DO YTKOWANIA

USTAWIANIE POZYCJI

EKRANU

Ilustracja może nie odpowiadać dokładnie używanemu telewizorowi.
Wypróbuj różne sposoby wyregulowania pozycji panelu w celu zapewnienia sobie maksymalnego kom-
fortu.
* Zakres nachylenia
-5° 10°
Podczas regulowania kąta nachylenia
ekranu nie wolno wkładać palców mię-
dzy korpus monitora a nóżkę podstawy
czy głośnik.
Grozi to urazem palców.
Telewizor należy umieścić w miejscu, w którym na ekran nie będzie padało silne światło sztuczne ani
światło słoneczne. Nie powinno się wystawiać telewizora na niepotrzebne drgania ani na oddziaływanie
wilgoci, kurzu i wysokich temperatur. Telewizor należy ustawić w sposób zapewniający swobodny prze-
pływ powietrza. Nie wolno zakrywać otworów wentylacyjnych znajdujących się z tyłu obudowy.
OSTRZEŻENIE
<M2080DF/M2280DF/M2380DF>
18
PRZYGOTOWANIE DO UŻYTKOWANIA
PRZYGOTOWANIE DO YTKOWANIA

SYSTEM ZABEZPIECZAJĄCY KENSINGTON

- Na tylnym panelu telewizora znajduje się złącze systemu Kensington. Podłącz kabel systemu ochrony
Kensington, tak jak pokazano poniżej.
- Szczegółowe informacje na temat instalacji oraz korzystania z systemu zabezpieczającego Kensington
znajdują się w instrukcji dostarczonej razem z systemem.
Więcej informacji na ten temat można znaleźć też na stronie internetowej firmy Kensington, pod adre-
sem http://www.kensington.com. Firma Kensington sprzedaje systemy zabezpieczające do drogich
urządzeń elektronicznych, takich jak notebooki PC i projektory LCD.
UWAGA
- System zabezpieczający Kensington jest wyposażeniem dodatkowym.
UWAGI
a. Jeśli telewizor jest zimny, podczas włączania może wystąpić niewielkie migotanie obrazu.
Jest to zjawisko normalne i nie świadczy o nieprawidłowym działaniu telewizora.
b. Na ekranie mogą pojawić się uszkodzone punkty w postaci czerwonych, zielonych lub niebieskich plamek.
Nie mają one jednak negatywnego wpływu na działanie urządzenia.
c. Unikaj dotykania ekranu LCD lub naciskania go palcami przez dłuższy czas.
Może to spowodować tymczasowe zniekształcenie obrazu na ekranie.
<M2080D/M2280D/M2380D>
<M2280DN/M2380DN>
<M2080DF/M2280DF/M2380DF>
<M2280DB/M2380DB>
19

PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH

PODŁĄCZANIE ANTENY

i Aby zapobiec uszkodzeniu urządzeń, nigdy nie wolno podłączać przewodów zasilających przed
zakończeniem łączenia urządzeń.
Aby uzyskać optymalną jakość obrazu, należy dostosować położenie anteny.
Kabel antenowy i konwerter nie są dostarczane.
Domy wielorodzinne/mieszkania w blokach
(Podłączanie do ściennego gniazda antenowego)
Ścienne
gniazdo
antenowe
Antena
zewnętrzna
Domy jednorodzinne
(Podłączanie do gniazda ściennego połą-
czonego z anteną zewnętrzną)
Przewód koncentryczny
RF (75 Ω)
W miejscach o słabym sygnale w celu uzyskania lepszej jakości obrazu należy podłączyć do anteny
wzmacniacz sygnału w sposób pokazany na ilustracji powyżej.
Jeśli konieczne jest rozdzielanie sygnału na dwa telewizory, połączenie należy wykonać za pomocą
rozdzielacza sygnału antenowego.
PODŁĄCZANIE URZĄDZEŃ ZEWNĘTRZNYCH
Antena
Wzmacniacz
sygnału
UHF
VHF
20
PODŁĄCZANIE URZĄDZEŃ ZEWNĘTRZNYCH
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH

PODŁĄCZANIE ODBIORNIKA SYGNAŁU HD

Podłączanie za pomocą kabla typu Component
W celu uniknięcia uszkodzeń sprzętu nigdy nie należy podłączać jakiegokolwiek przewodu zasilają-
cego do źródła zasilania przed zakończeniem podłączania wszystkich urządzeń.
Ilustracja może nie odpowiadać dokładnie używanemu telewizorowi.
Formaty dźwięku obsługiwane przez interfejs HDMI: Dolby Digital, PCM.
Format DTS Audio nie jest obsługiwany.
Sygnał Component HDMI
480i / 576i TAK No
480p / 576p TAK TAK
720i / 1080i TAK TAK
1080p
TAK
(tylko 50 Hz / 60 Hz)
TAK
(24 Hz / 30 Hz / 50 Hz /
60 Hz)
Podłącz wyjścia wideo (Y, PB, PR) cyfrowego dekode-
ra STB do wejść COMPONENT IN VIDEO w telewizo-
rze.
Podłącz wyjście audio cyfrowego dekodera STB do
wejść COMPONENT IN AUDIO w telewizorze.
Włącz cyfrowy dekoder STB.
(W razie potrzeby skorzystaj z instrukcji obsługi deko-
dera).
Za pomoprzycisku INPUT (SYGNAŁ WEJŚCIOWY)
na pilocie zdalnego sterowania wybierz źródło sygnału
wejściowego COMPONENT.
1
2
3
4
1
2
21
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH
Podłączanie cyfrowego dekodera STB za pomocą przewodu HDMI
Podłącz cyfrowy dekoder STB do złącza HDMI/DVI
IN 1 lub HDMI/DVI IN 2 w telewizorze.
Włącz cyfrowy dekoder STB.
(W razie potrzeby skorzystaj z instrukcji obsługi
dekodera).
Za pomocą przycisku INPUT (SYGNAŁ WEJŚCIOWY)
na pilocie zdalnego sterowania wybierz źródło sygna-
łu wejściowego: HDMI 1 lub HDMI 2.
1
2
3
UWAGA
Sprawdź, czy używany jest kabel HDMI w wersji 1.3 lub wyższej. Jeśli Twój przewód HDMI nie
obsługuje standardu HDMI w wersji 1.3,mogą pojawić się zakłócenia obrazu lub całkowity jego
brak na ekranie. W takim wypadku należy wymienić przewód na zgodny ze standardem
HDMI 1.3 (lub wyższym).
!
1
22
PODŁĄCZANIE URZĄDZEŃ ZEWNĘTRZNYCH
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH
Podłącz cyfrowy dekoder STB do złącza HDMI/DVI IN 1 lub HDMI/DVI IN 2 w telewizorze.
Podłącz wyjście audio cyfrowego dekodera STB do złącza AUDIO IN (RGB/DVI) w telewizo-
rze.
Włącz cyfrowy dekoder STB.
(W razie potrzeby skorzystaj z instrukcji obsługi dekodera).
Za pomocą przycisku INPUT (SYGNAŁ WEJŚCIOWY) na pilocie zdalnego sterowania wybierz
źródło sygnału wejściowego: HDMI 1 lub HDMI 2.
Podłączanie za pomocą kabla HDMI-DVI
1
2
3
4
1
2
23
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH

PODŁĄCZANIE ODTWARZACZA DVD

Podłączanie za pomocą kabla typu Component
Podłącz wyjścia wideo (Y, PB, PR) odtwarzacza
DVD do wejść COMPONENT IN VIDEO w telewizo-
rze.
Podłącz wyjścia audio odtwarzacza DVD do wejść
COMPONENT IN AUDIO w telewizorze.
Włącz odtwarzacz DVD i włóż do niego płytę.
Za pomo przycisku INPUT (SYGNAŁ WEJŚCIOWY)
na pilocie zdalnego sterowania wybierz źdło sygnału
weciowego Component.
Informacje na temat obsługi odtwarzacza DVD
można znaleźć w jego instrukcji obsługi.
1
2
3
4
5
Porty wejściowe sygnału Component
W celu uzyskania lepszej jakości obrazu podłącz odtwarzacz DVD do portów wejściowych sygnału
Component, tak jak przedstawiono poniżej.
Porty Component w telewizorze Y P
B
P
R
Porty wyjściowe wideo
w odtwarzaczu DVD
Y P
B
P
R
Y P-Y R-Y
Y Cb Cr
Y Pb Pr
1
2
24
PODŁĄCZANIE URZĄDZEŃ ZEWNĘTRZNYCH
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH
1
OPTICAL
DIGITAL
AUDIO OUT
ANTENNA /
CABLE IN
USB IN
VIDEO
VIDEO
YP
B
P
R
LR
AUDIO
(MONO) L -
AUDIO
- R
AUDIO
IN
(RGB/DVI)
H / P
AV IN2
(R) AUDIO (L )
AUDIO/
VIDEO
Podłączanie za pomocą kabla Euro Scart
Połącz gniazdo Euro Scart odtwarzacza DVD z
gniazdem Euro Scart AV1 w telewizorze.
Włącz odtwarzacz DVD i włóż do niego płytę.
Za pomo przycisku INPUT (SYGNAŁ WEJŚCIOWY)
na pilocie zdalnego sterowania wybierz źdło sygnału
weciowego AV1.
Informacje na temat obsługi odtwarzacza DVD
można znaleźć w jego instrukcji obsługi.
1
2
3
4
UWAGA
Sygnał RGB, tzn. przekazujący informacje o kolorach czerwonym, zielonym i niebieskim, można
wybrać jedynie dla złącza Euro Scart. Sygnały tego rodzaju na przykład emitowane przez
dekodery płatnej telewizji, konsole do gier czy odtwarzacze CD do zdjęć.
Należy korzystać z ekranowanego kabla Scart.
Wyjście telewizyjne: wysyłanie
sygnału telewizji analogowej lub
cyfrowej.
!
1
Scart
Wejście Wyjście
Wideo Audio RGB Video, Audio
AV1 O O O Telewizja analogowa, telewizja cyfrowa
Typ sygnału wyjściowego
Bieżący tryb
sygnału wejściowego
AV1
(Wyjściowy sygnał
telewizyjny)
AV1
(gdy trwa zaprogramowane nagry-
wanie sygnału cyfrowego za pomo-
cą urządzenia rejestrującego)
Telewizja cyfrowa Telewizja cyfrowa O
Analogue TV, AV Telewizja analogowa
O
(Tryb sygnału wejściowego
jest konwertowany na DTV).
Component/RGB Telewizja analogowa
HDMI X
25
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH
Podłączanie przewodu HDMI
Podłącz wyjście HDMI odtwarzacza DVD do złącza
HDMI/DVI IN 1 lub HDMI/DVI IN 2 w telewizorze.
Za pomoprzycisku INPUT (SYGNAŁ WEJŚCIOWY)
na pilocie zdalnego sterowania wybierz źródło sygnału
wejściowego HDMI 1 lub HDMI 2.
Informacje na temat obsługi odtwarzacza DVD
można znaleźć w jego instrukcji obsługi.
1
2
3
UWAGA
Sprawdź, czy używany jest kabel HDMI w wersji 1.3 lub wyższej. Jeśli Twój przewód HDMI nie
obsługuje standardu HDMI w wersji 1.3,mogą pojawić się zakłócenia obrazu lub całkowity jego
brak na ekranie. W takim wypadku należy wymienić przewód na zgodny ze standardem
HDMI 1.3 (lub wyższym).
!
1
26
PODŁĄCZANIE URZĄDZEŃ ZEWNĘTRZNYCH
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH

PODŁĄCZANIE MAGNETOWIDU

Podłączanie za pomocą przewodu RF
Aby uniknąć zakłóceń obrazu (interferencji), należy umieścić magnetowid w odpowiedniej odległości
od telewizora.
Połącz gniazdo ANT OUT magnetowidu z gniazdem ANTENNA/CABLE IN w telewizorze.
Podłącz kabel antenowy do gniazda ANT IN (Wejście antenowe) w magnetowidzie.
Naciśnij przycisk PLAY magnetowidu i wybierz w telewizorze odpowiedni kanał, na którym
będzie wyświetlany obraz z magnetowidu.
1
1
2
2
3
Gniazdo naścienne
Antena
27
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH
Podłączanie za pomocą kabla Euro Scart
Połącz gniazdo Euro Scart magnetowidu z gniaz-
dem Euro Scart AV1 w telewizorze.
Włóż kasetę wideo do magnetowidu i naciśnij przy-
cisk PLAY (Odtwórz) magnetowidu. (Szczegółowe
informacje na temat obsługi magnetowidu znajdują
się w jego instrukcji obsługi).
Za pomoprzycisku INPUT (SYGNAŁ WEJŚCIOWY)
na pilocie zdalnego sterowania wybierz źródło sygnału
wejściowego AV1.
Informacje na temat obsługi magnetowidu można
znaleźć w jego instrukcji obsługi.
1
2
3
4
UWAGA
Sygnał RGB, tzn. przekazujący informacje o kolorach czerwonym, zielonym i niebieskim, można
wybrać jedynie dla złącza Euro Scart. Sygnały tego rodzaju na przykład emitowane przez
dekodery płatnej telewizji, konsole do gier czy odtwarzacze CD do zdjęć.
Należy korzystać z ekranowanego kabla Scart.
!
1
OPTICAL
DIGITAL
AUDIO OUT
ANTENNA /
CABLE IN
USB IN
VIDEO
VIDEO
YP
B
P
R
LR
AUDIO
(MONO) L -
AUDIO
- R
AUDIO
IN
(RGB/DVI)
H / P
AV IN2
(R) AUDIO (L )
AUDIO/
VIDEO
1
Wyjście telewizyjne: wysyłanie
sygnału telewizji analogowej lub
cyfrowej.
Scart
Wejście Wyjście
Wideo Audio RGB Video, Audio
AV1 O O O Telewizja analogowa, telewizja cyfrowa
Typ sygnału wyjściowego
Bieżący tryb
sygnału wejściowego
AV1
(Wyjściowy sygnał
telewizyjny)
AV1
(gdy trwa zaprogramowane
nagrywanie sygnału cyfrowego
za pomocą urządzenia rejestrują-
cego)
Telewizja cyfrowa Telewizja cyfrowa O
Analogue TV, AV Telewizja analogowa
O
(Tryb sygnału wejściowe-
go jest konwertowany na
DTV).
Component/RGB Telewizja analogowa
HDMI X
28
PODŁĄCZANIE URZĄDZEŃ ZEWNĘTRZNYCH
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH
OPTICAL
DIGITAL
AUDIO OUT
USB IN
VIDEO
YP
B
P
R
LR
AUDIO
AUDIO
IN
(RGB/DVI)
H / P
COMPONENT IN
VIDEO
(MONO) L -
AUDIO
- R
AV IN2
L
R
S-VIDEO
VIDEO
OUTPUT
SWITCH
ANT IN
ANT OUT
Podłączanie za pomocą przewodu RCA
Połącz gniazda AUDIO/VIDEO magnetowidu i tele-
wizora. Dopasuj gniazda kolorami. (Wideo = żółty,
Audio, kanał lewy = biały, Audio, kanał prawy =
czerwony)
Włóż kasetę wideo do magnetowidu i naciśnij na
nim przycisk PLAY. (Szczegółowe informacje na
temat obsługi magnetowidu znajdują się w jego
instrukcji obsługi).
Za pomoprzycisku INPUT (SYGNAŁ WEJŚCIOWY)
na pilocie zdalnego sterowania wybierz źródło sygnału
wejściowego AV2.
1
2
3
1
UWAGA
Jeśli magnetowid jest monofoniczny, podłącz przewód audio z magnetowidu do gniazda
AUDIO L/MONO w telewizorze.
!
29
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH

INSTALOWANIE MODUŁU CI

Włóż moduł CI do gniazda PCMCIA CARD SLOT telewizora, jak to pokazano na rysunku.
Więcej informacji można znaleźć na str. 61.
1
UWAGA
Sprawdź, czy moduł CI jest prawidłowo umieszczony w gnieździe karty PCMCIA. Nieprawidłowe
umieszczenie modułu może być przyczyną uszkodzenia telewizora i gniazda karty PCMCIA.
!
- Umożliwia oglądanie programów szyfrowanych (płatnych) w trybie telewizji cyfrowej.
- Funkcja nie jest dostępna we wszystkich krajach.
30
PODŁĄCZANIE URZĄDZEŃ ZEWNĘTRZNYCH
PODŁĄCZANIE URZĄDZ ZEWNĘTRZNYCH

PODŁĄCZANIE DO CYFROWEGO WYJŚCIA AUDIO

Podłącz jeden z końców kabla optycznego do portu cyfrowego wyjścia audio (optycznego) w
telewizorze.
Podłącz drugi koniec przewodu optycznego do cyfrowego wejścia audio (optycznego) w urzą-
dzeniu audio.
W menu AUDIO ustaw opcję „Głośniki TV – Wył. (str. 92).
Szczegółowe informacje na ten temat można znaleźć w instrukcji obsługi zewnętrznego urzą-
dzenia audio.
1
2
3
UWAGA
Nie wolno patrzeć w port wyjścia optycznego. Patrzenie na promień lasera może spowodować
uszkodzenie wzroku.
Służy do wysyłania sygnału dźwiękowego z telewizora do zewnętrznego urządzenia audio przez port
cyfrowego wyjścia audio (optycznego).
Aby odtwarzać dźwięk z nadawanych cyfrowo programów za pomocą głośników 5.1-kanałowych, nale-
ży połączyć wyjście OPTICAL DIGITAL AUDIO OUT znajdujące się z tyłu telewizora z zestawem kina
domowego (lub wzmacniaczem).
1
2
Loading...
+ 126 hidden pages
