MANUAL DEL USUARIO

REFRIGERADOR DE DOS PUERTAS

ESPAÑOL

Lea cuidadosamente este manual del usuario antes de poner en funcionamiento el refrigerador, y téngalo a la mano de referencia en todo momento.

GM-X267NSTM

MFL67653471

www.lg.com

TABLA DE CONTENIDOS

CARACTERÍSTICAS DEL

PRODUCTO

INSTRUCCIONES DE SEGURDIAD

INSTRUCCIONES IMPORTANTES DE

SEGURDIAD

ESPECIFICACIONES DEL

PRODUCTO

DESCRIPCIÓN GENERAL DEL

PRODUCTO

Exterior

Interior

FUNCIONES INTELIGENTES

Aplicación Smart ThinQ

- Función Red Inteligente (Smart Grid)

Función Smart Diagnosis ™ (Diagnóstico Inteligente)

MANTENIMIENTO

Limpieza

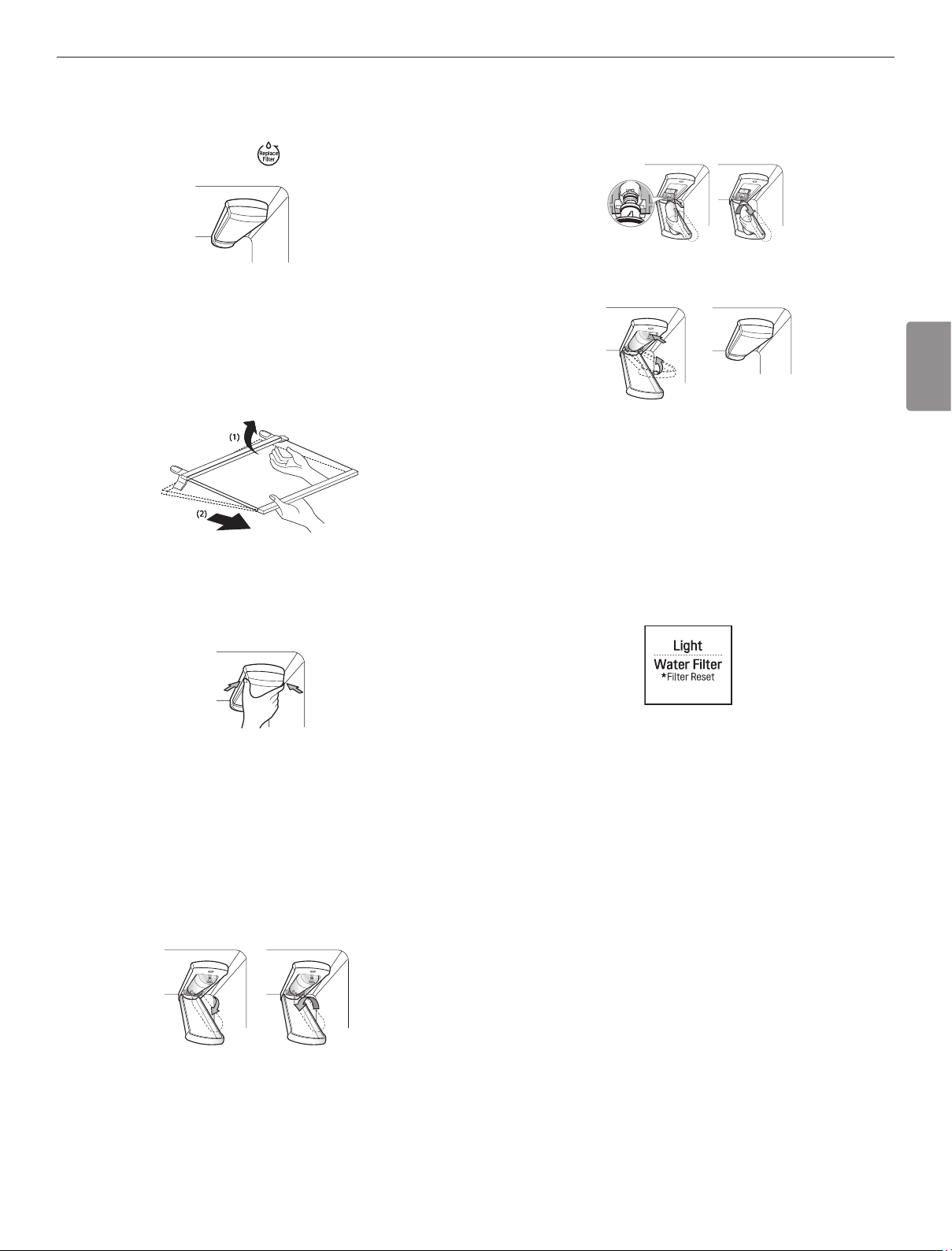

Reemplazo del Filtro de Agua

SOLUCIÓN DE PROBLEMAS

INSTALACIÓN

Descripción general de la instalación

- Desempacando el refrigerador Elección de la ubicación adecuada

Removiendo/Ensamblando Agarraderas

Cómo quitar/armar la puerta

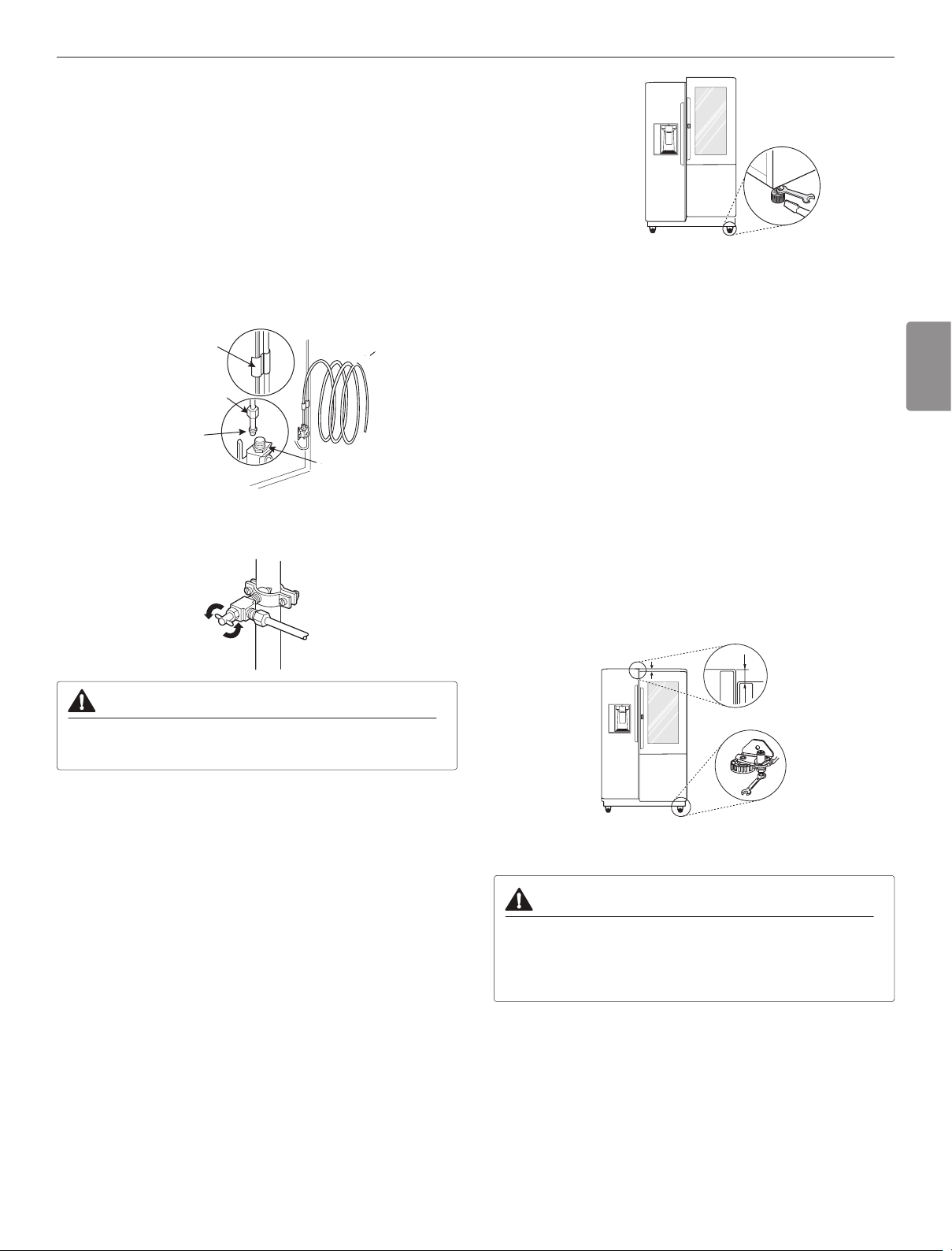

Conectando la línea de agua

Nivelando y Alineando la Puerta

Encendido

FUNCIONAMIENTO

Antes de usar

Panel de control

Flujo de aire

Preguntas frecuentes

Antes de llamar al servicio técnico

GARANTÍA

NOTAS49

Dispensador de Hielo y Agua

Almacenando Alimentos

Dispensador/Ensamblando los Recipientes de

Almacenamiento

Función InstaView

Puerta-en-Puerta (Door-in-Door)

- Ajustando los Estantes del Refrigerador

CARACTERÍSTICAS DEL PRODUCTO

Nota

• Según el modelo, es posible que algunas de las siguientes funciones no estén disponibles.

CARACTERÍSTICAS DEL PRODUCTO

DISPENSADOR DE AGUA FLITRA Y HIELO

El dispensador de agua dispensa agua fresca y helada. El dispensador de hielo dispensa hielo en cubos y picado.

ALARMA DE LA PUERTA

La función de alarma de la puerta está diseñada para prevenir el mal funcionamiento del refrigerador que podría producirse si se dejara

abierta una puerta del refrigerador o un cajón del congelador. Si se deja abierta una puerta del refrigerador o un cajón del congelador por más de 60 segundos, sonará una alarma de advertencia en intervalos de 30 segundos.

CENTRO DE REFRESCO PUERTA EN PUERTA

El centro de refrescos Puerta en Puerta ofrece una cómoda área para elementos de uso común que requieren de un acceso fácil.

CAJONES DE ZONA FRESCA

Los cajones de zona fresca están diseñados para que las frutas y las verduras se mantengan frescas.

BISAGRA DE CIERRE AUTOMÁTICO

Las puertas del refrigerador y los cajones del congelador se cierran automáticamente mediante una leve presión. (La puerta únicamente se cierra automáticamente cuando se encuentra abierta a un ángulo menor a 30°).

FUNCIÓN ICE PLUS

ESPAÑOL

La producción de hielo se incrementa cuando la sección del congelador se mantiene en la temperatura más baja.

FUNCIÓN INSTAVIEW

La función InstaView en la Puerta en Puerta le permite ver si se están agotando sus artículos de consumo más frecuentes como bebidas y refrigerios, sin abrir la puerta del refrigerador.

INSTRUCCIONES DE SEGURIDAD

INSTRUCCIONES DE SEGURDIAD

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR

Su seguridad y la de los demás son muy importantes.

Tanto en este manual como en el equipo, hemos proporcionado muchos mensajes de seguridad importantes. Siempre debe leer y respetar

todos los mensajes de seguridad.

Estos términos signican lo siguiente:

PRECAUCIÓN

Puede resultar lesionado o causar daño al producto si no sigue las instrucciones.

Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, le indicarán cómo reducir la probabilidad de lesiones y le

proporcionarán información sobre qué podría suceder si no se siguen las instrucciones.

Este aparato está destinado a ser usado en aplicaciones domésticas y similares, tales como: aéreas de personal de cocina en tiendas,

ocinas y otros ambientes de trabajo; casas de campo y por clientes en hoteles, moteles y otros ambientes tipo residencial; entornos de alojamiento y desayuno de tipo; hostelería y similares aplicaciones no comerciales.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Para disminuir el riesgo de explosiones, incendios, descargas eléctricas, quemaduras,

lesiones o muerte para las personas que usen este artefacto, siga las precauciones

básicas, incluidas las siguientes:

INSTALACIÓN

• Para reducir el riesgo de lesiones personales, respete todos los procedimientos de seguridad recomendados por la industria, incluso el

uso de guantes de manga larga y gafas de seguridad.

• Nunca intente operar este artefacto si se encuentra dañado, si no funciona correctamente, si no está ensamblado por completo o si tiene

piezas faltantes o rotas, incluido un cable o enchufe dañado.

• Conecte este producto únicamente a un tomacorriente dedicado, conectado a tierra, apto para usar con este producto (220 voltios, 50 Hz,

solo CA). El usuario tiene la responsabilidad de reemplazar un tomacorriente de pared estándar de 2 tomas por un tomacorriente de pared estándar de 3 tomas.

• No use un tomacorriente que pueda apagarse con un interruptor. No use un cable de extensión.

• Su refrigerador debe estar nivelado y sobre un piso rme.

• Posicione el electrodoméstico de un modo que le permita acceder fácilmente a la alimentación eléctrica.

• Al mover el electrodoméstico, tenga cuidado de no torcer ni dañar el cable de alimentación.

• Póngase en contacto con un centro de servicio autorizado antes de instalar o cambiar de lugar el electrodoméstico.

• Por ninguna razón debe cortar o quitar la tercera clavija (tierra) del cable de alimentación.

• Mantenga los materiales de empaque fuera del alcance de los niños. Los materiales de empaque pueden ser peligrosos para los niños. Corren riesgo de asxia.

• No instale el electrodoméstico en un lugar húmedo o polvoriento, donde el aislamiento de las piezas eléctricas podría deteriorarse.

• No coloque el electrodoméstico bajo la luz solar directa ni lo exponga a electrodomésticos que emitan calor, como cocinas o calefactores.

• No doble ni pellizque en exceso el cable de alimentación, ni coloque objetos pesados sobre este.

FUNCIONAMIENTO

• No use este electrodoméstico para nes especiales, como para conservar medicamentos o materiales de

ensayo, usar en barcos, etc.

• NO permita que los niños entren y se paren o se cuelguen de las puertas o los estantes del electrodoméstico. Podrían dañar el

refrigerador o sufrir lesiones graves.

• No permita que los niños entren al electrodoméstico. Podrían quedar atrapados y sofocarse.

• Debe supervisar a los niños para asegurarse de que no jueguen con el electrodoméstico.

• Mantenga los dedos lejos de los puntos de riesgo de pinzamiento; las distancias de separación entre las puertas y los gabinetes son necesariamente pequeñas. Tenga cuidado al cerrar las puertas cuando haya niños cerca.

• No toque los alimentos congelados ni las partes metálicas del compartimento del congelador si tiene las manos mojadas o húmedas.

Hacerlo podría causar congelación.

• No vuelva a congelar alimentos congelados que se hayan descongelado por completo. Esto podría ser peligroso para su salud.

INSTRUCCIONES DE SEGURIDAD

• No use adaptadores ni enchufe el cable de alimentación en un alargador de múltiples tomacorrientes.

• No use un cable que tenga grietas o daño de abrasión en su longitud o en algún extremo del enchufe o conector. Haga que personal de servicio calicado repare inmediatamente todo cable de energía que esté gastado o dañado de alguna manera.

• No use el refrigerador ni toque el cable de alimentación con las manos mojadas.

• No modique ni extienda el cable de alimentación.

• No use un tomacorriente que no esté certicado. No enchufe el electrodoméstico en un tomacorriente de pared dañado.

• No coloque las manos, los pies u otros objetos en la ventilación de aire ni en la parte inferior del

refrigerador. Si lo hace, podría sufrir lesiones personales o descargas eléctricas.

• Si se produce una fuga de gas (propano/GPL), asegúrese de que el área esté adecuadamente ventilada y póngase en contacto con un centro de servicio autorizado antes de volver a usar el refrigerador. No toque ni desarme el electrodoméstico ni el cable de alimentación

del electrodoméstico.

• Ante la presencia de ruidos u olores extraños, o si sale humo del electrodoméstico, desconecte el cable de

alimentación de inmediato y póngase en contacto con un centro de servicio autorizado.

• No use fusibles (como cobre, alambre de acero, etc.) que no sean los fusibles estándar.

• No coloque ni use un aparato eléctrico dentro del electrodoméstico, a menos que sea de un tipo

recomendado por el fabricante.

• No introduzca animales con vida dentro del electrodoméstico.

• No coloque objetos pesados o frágiles, contenedores llenos de líquido, sustancias combustibles u objetos inamables (como velas y

lámparas) sobre el electrodoméstico.

• Evite el contacto con las partes móviles del mecanismo eyector o con el elemento de calor que dispensa

los cubos de hielo. NO introduzca los dedos en el mecanismo de fabricación automática de hielo con el refrigerador enchufado.

• Al retirar hielo del dispensador, no use un contenedor frágil.

• Si se conecta a un circuito protegido con fusibles, utilice un fusible de retardo.

• No almacene sustancias explosivas como latas de aerosol con propulsores inamables en este electrodo méstico.

ESPAÑOL

MANTENIMIENTO

• No use secadoras eléctricas para secar el interior del producto.

• No prenda velas para remover el olor interno del producto.

• En el caso de fuga del refrigerante, aleje los objetos inamables del refrigerador. Asegúrese de que el área esté bien ventilada y

póngase en contacto con un centro de servicio autorizado.

• Mantenga materiales inamables y vapores, como gasolina, alejados del refrigerador.

• Este aparato no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o

capacitación para el funcionamiento del aparato por una persona responsable de su seguridad.

• Antes de instalar y limpiar desconecte el refrigerador. Cuando haya terminado, vuelva a conectar el refrigerador y ajuste el control (del

termostato, refrigerador o congelador, según su modelo) a la posición deseada.

• Desenchufe el cable de alimentación antes de limpiar o reparar el electrodoméstico.

• Las luces del refrigerador y el compartimento del congelador son luces LED para interiores, y un técnico calicado debe realizar el

mantenimiento.

• En caso de apagón o tormenta eléctrica, desenchufe el cable de alimentación de inmediato

• Apague la alimentación si ingresa agua o polvo en el electrodoméstico. Llame a un agente de servicio.

• No almacene contenedores de vidrio ni refrescos en el compartimento del congelador. Al congelarse, los contenidos pueden expandirse,

romper el contenedor y provocar lesiones.

• No almacene, desarme ni repare el electrodoméstico usted mismo ni permita que el personal no calicado lo hagan.

ELIMINACIÓN

• Los electrodomésticos desechados o abandonados son peligrosos, incluso si se dejan de usar solo por unos pocos días. Al momento de desechar el refrigerador, retire los materiales de embalaje de la puerta o quite las puertas, pero deje los estantes en su lugar, a n de que los niños no puedan ingresar fácilmente a este.

• Si ya no es necesario el uso de esta unidad, póngase en contacto con las autoridades locales para deshacerse de este producto de una manera segura debido a que contiene ciclo-pentano o pentano como gas para el aislamiento. Los gases de aislamiento requieren un proceso de eliminación espacial. Este producto contiene aislamiento inamable.

• Su desechara un refrigerador, asegúrese de retirar el refrigerante para que un miembro calicado del personal de servicio lo deseche

correctamente. Si usted libera el refrigerante, podría ser multado o encarcelado de conformidad con la ley ambiental vigente.

INSTRUCCIONES DE SEGURIDAD

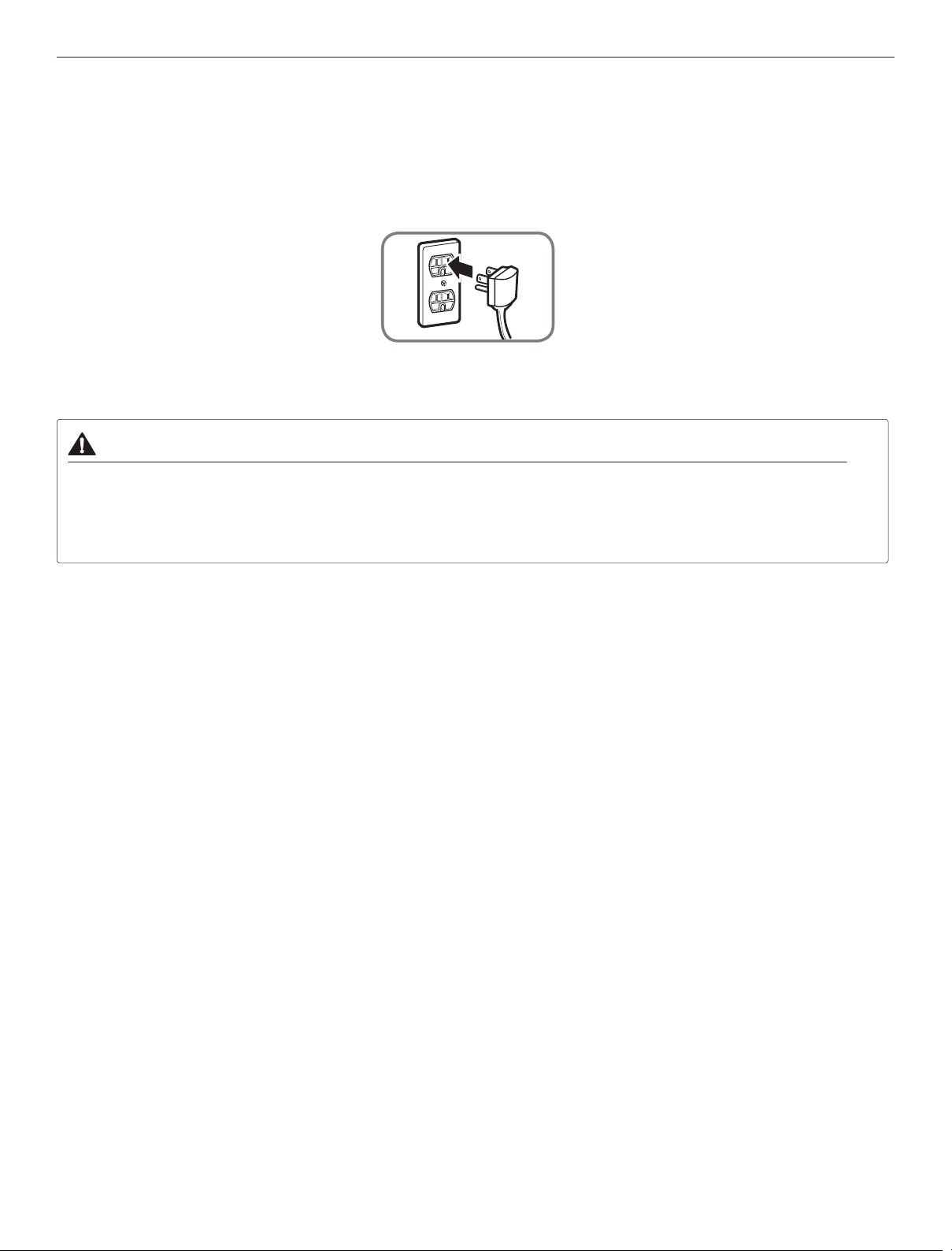

• La conexión inadecuada del conductor de conexón a tierra puede resultar en riesgo de choque eléctrico. Pregunte a un electricista calicado o al personal de servicio si no está seguro si el artefacto está adecuadamente conectado a tierra. No modique el enchufe que viene con el artefacto. Si no cabe en el contacto, pida que un electricista calicado instale un contacto apropiado.

• Haga que un técnico certicado verique que el tomacorriente de pared y los cables estén adecuadamente conectado a tierra.

• Si el cordón de alimentación es dañado, este debe sustituirse por el fabricante, por su agente de servicio autorizado o por personal calicado con el n de evitar un peligro.

• Nunca tire del cable de alimentación para desenchufar el electrodoméstico. Agare siempre el enchufe rmemente y tire del mismo para

retirarlo del tomacorriente. Si no hace esto, podría dañar el cable de alimentación y generar un riesgo de incendio y descarga eléctrica.

• No utilizar extensiones o adaptadores sin puesta a tierra.

PRECAUCIÓN

Para reducir el riesgo de lesiones leves o moderadas a personas, el mal funcionamiento o

daño al producto o propiedad cuando use este producto, siga las precauciones básicas,

incluido lo siguiente:

• No cuelgue ni coloque objetos pesados en el dispensador del electrodoméstico.

INSTALACIÓN

• No coloque el electrodoméstico en un lugar donde podría caerse.

• El refrigerador debe instalarse correctamente, teniendo en cuenta las instrucciones de instalación.

FUNCIONAMIENTO

• No use aerosoles cerca del electrodoméstico.

• Este refrigerador está destinado únicamente a usos domésticos y similares.

• No golpee ni aplique demasiada fuerza en las supercies de vidrio. No toque las supercies de vidrio si están agrietadas o rotas.

• No llene ni envase en exceso los alimentos en los compartimentos de la puerta. Esto podría dañar el

compartimento o provocar lesiones personales al retirar los alimentos aplicando una fuerza excesiva.

• No llene demasiado el electrodoméstico con alimento. Si lo hace, puede causar lesión personal o daño a la propiedad.

• No cuelgue ni coloque objetos pesados en el dispensador del electrodoméstico.

MANTENIMIENTO

• No use detergentes fuertes como cera o diluyentes para la limpieza. Limpie con un trapo suave.

• Retire los objetos extraños (como polvo y agua) de las clavijas del enchufe y las áreas de contacto. No use un trapo mojado o húmedo

para limpiar el enchufe.

• No rocíe agua directamente en el interior o exterior del electrodoméstico.

• Cuando estén fríos, no limpie los estantes de vidrio ni las tapas con agua caliente. Si se exponen a cambios de temperatura repentinos,

podrían romperse.

• No utilice mangueras viejas, gastadas o usadas, sólo use nuevas para hacer un mejor uso y lograr un mejor servicio. Conecte sólo al

suministro de agua potable por su seguridad y salud.

GUARDE ESTAS INSTRUCCIONES

ESPECIFICACIONES DEL PRODUCTO

Requerimientos Eléctricos: 220 V, 50 Hz Presión de agua mín. / máx.:

GM-X267NSTM

Descripción Peso neto

Profundidad de la mesada, Refrigerador de lago a lado

306.5 libras (139 kg)

ESPECIFICACIONES DEL PRODUCTO

DESCRIPCIÓN GENERAL DEL PRODUCTO

Las ilustraciones en esta guía pueden diferir de los componentes y accesorios reales, los cuales están sujetos a cambios sin previo aviso

Nota

• Algunos componentes mostrados en esta ilustración pueden no estar incluidos en su refrigerador, ya que estos varían según las características de cada modelo.

ESPAÑOL

Pantalla LED

Muestra la temperatura del refrigerador y el congelador,

Panel de control

Fija la temperatura del refrigerador y el congelador, el

Congelador

Mantiene los alimentos congelados.

Manija

Abre y cierra la puerta del refrigerador.

Botón Puerta en Puerta

Presione este botón para abrir la Puerta en Puerta.

InstaView Puerta en Puerta

El compartimiento InstaView Puerta en Puerta facilita el acceso a artículos de cosnumo frecuentes.

Refrigerador

Mantiene los alimentos frescos.

ESPECIFICACIONES DEL PRODUCTO

Interior

GM-X267NSTM

Dispensador de Hielo Automático

Produce y almacena hielo de manera automática.

Cesto de la Puerta del Congelador

Almacena pequeños paquetes de alimento congelado. No almacene helado o alimentos que

estarán en almacenamiento por un largo período de tiempo en estas cestas.

Lámparas LED interiores

Iluminan el interior del refrigerador.

Estante del congelador

Ajuste los estantes del congelador para que se

adapten a artículos grandes o altos.

Cajón del congelador

Almacene artículos congelados durante períodos largos.

Filtro de agua

Purica el agua

Estante del refrigerador

Los estantes son ajustables para adaptarse a las necesidades individuales de almacenamiento.

Ajuste la altura del estante vaciando y quitando

el estante e insertándolo en un soporte de estante diferente. La cantidad de estantes en el refrigerador puede variar según el modelo.

Zona fresca

Almacene frutas, verduras o comidas selectas.

Caja Door-In-Door (puerta a puerta)

Abra el compartimento Puerta en Puerta para un acceso fácil a artículos de uso frecuente sin dejar salir mucho aire frío del refrigerador.

Cesto de la puerta del refrigerador

Cestos estándar de la puerta que se ajustan para

artículos más altos.

Nota

• El ltro debe cambiarse cada 6 meses. Consulte la sección Reemplazo del ltro de agua de este manual para obtener más información.

• Algunos componentes mostrados en esta ilustración pueden no estar incluidos en su refrigerador, ya que estos varían según las

características de cada modelo.

INSTALACIÓN

Descripción general de la instalación

Lea las siguientes instrucciones de instalación antes de adquirir este producto o transportarlo a otra ubicación.

INSTALACIÓN

ESPAÑOL

Desempacando el refrigerador

Elección de la ubicación

adecuada

Desensamblando /

Ensamblando

PRECAUCIÓN

• Conecte únicamente a un suministro de agua

potable.

Conectando la línea de agua

Nivelando y Alineando la Puerta

Desempacando el refrigerador

ADVERTENCIA

• Utilice a dos o más personas para mover e instalar el refrigerador. Si no lo hace, puede resultar en lesiones en la espalda o de otro tipo.

• El refrigerador es pesado. Proteja el piso al mover el refrigerador para limpieza o servicio. Siempre empuje el refrigerador hacia afuera al

moverlo. No menee o sacuda el refrigerador al intentar moverlo pues puede dañar el piso.

• Mantenga materiales inamables y vapores, como gasolina, alejados del refrigerador. Si no lo hace puede provocar un incendio,

explosión o muerte.

Nota

• Remueva la tapa y cualquier etiqueta temporal de su refrigerador previo a su uso. No remueva ninguna etiqueta de precaución, modelo y número de serie, o la Hoja Técnica que se encuentra bajo la parte frontal del refrigerador.

• Para remover cualquier cinta adhesiva o goma restante frote enérgicamente el área con su pulgar. La cinta adhesiva o residuos de goma pueden ser fácilmente removidos frotando una pequeña cantidad de jabón líquido para platos con sus dedos. Limpie con agua caliente y seque.

• No utilice instrumentos puntiagudos, alcohol para frotar, uidos inamables o limpiadores abrasivos para remover cinta adhesiva o goma. Estos productos pueden dañar la supercie de su refrigerador.

• Reinstale o ajuste lo estantes como sea necesario. Los estantes del refrigerador están instalados en su posición de embarque. Reinstale

los estantes de acuerdo a sus necesidades de almacenamiento individuales.

INSTALACIÓN

Elección de la ubicación adecuada

Agua

El suministro de agua debe estar fácilmente conectado para el dispensador de hielo automático.

Nota

•La presión del agua debe ser de 20 - 120 psi ó 138 - 827 kPa o

1,4 - 8,4 kgf/cm|2. Si el refrigerador es instalado en un área con baja presión de agua (debajo de 20 psi o 138 kPa o 1,4 kgf/cm) puede instalar una bomba de refuerzo para compensar la baja presión.

ADVERTENCIA

•No use los oricios existentes, a menos que se

encuentren en el área objetivo. De lo contrario, las mangueras de suministro de agua y de desagüe podrían dañarse por aplastamiento o pliegue.

Electricidad

Utilice un enchufe con conexión a tierra individual: 220 Volts, 50 Hz, AC Amps mínimo.

Suelo

Para evitar ruido y vibración, la unidad debe ser instalada y nivelada en un piso sólidamente construido. De ser necesario, ajuste el nivel de las patas para compensar la irregularidad del piso.

Nota

• No es recomendable la instalación sobre alfombrado, baldosas

suaves o estructuras débilmente apoyadas.

Temperatura ambiente

Instale este electrodoméstico en un área donde la temperatura esté entre 55 °F (13 °C) y 110 °F (43 °C). Si la temperatura alrededor del electrodoméstico es muy baja o alta, la capacidad de enfriamiento puede ser afectada negativamente.

• Revise las dimensiones del electrodoméstico y el proceso de instalación para asegurar que haya suciente espacio para mover el

refrigerador a través de aperturas angostas.

• Si una apertura es muy angosta para que quepa el refrigerador,

remueva sus puertas. Ver Removiendo/Ensamblando las Puertas y Estantes en este manual.

• La ubicación de instalación elegida para el refrigerador debería

considerar espacio en la parte trasera de la unidad para conexiones, circulación de aire y espacio en el frente para abrir las puertas y

Dimensiones y Espacios

• Revise las dimensiones del electrodoméstico y el proceso de instalación para asegurar que haya suciente espacio para mover el

refrigerador a través de aperturas angostas.

• Si una apertura es muy angosta para que quepa el refrigerador, remueva sus puertas. Ver Removiendo/Ensamblando las Puertas y

Estantes en este manual.

• La ubicación de instalación elegida para el refrigerador debería considerar espacio en la parte trasera de la unidad para conexiones,

circulación de aire y espacio en el frente para abrir las puertas y estantes.

• Una distancia muy pequeña entre los elementos adyacentes puede resultar en capacidad de enfriamiento reducida y en cargos altos de

consumo eléctrico. Deje al menos 24 pulgadas (610 mm) frente al refrigerador para abrir las puertas, y al menos 2 pulgadas (50,8 mm) entre la parte trasera del refrigerador y la pared.

- Lista

INSTALACIÓN

Profunidad sin agarrador

Ancho

Altura a la Punta de la Ceja

Altura a la Punta de la Bisagra

Espacio Trasero

Profunidad sin Puerta

Profunidad (Total con Puerta Abierta 90°

Espacio Frontal

Profunidad con manija

33 2/5”

(848 mm)

35 9/10”

(912 mm)

68 9/10”

(1750 mm)

(1785 mm)

(50 mm)

28 7/10”

(730 mm)

(1285 mm)

(610 mm)

35 9/10”

(912 mm)

Removiendo/Ensamblando Agarraderas

• Es preferible remover las puertas del refrigerador al moverlo a través de una apertura estrecha.

• La apariencia de los agarradores puede variar de como se muestra.

70 3/10”

2”

50 3/5”

24”

ESPAÑOL

ADVERTENCIA

•No balancee el agarrador cerca de personas o animales cercanos.

•Asegúrese de que el agujero en el soporte del agarrador calce adecuadamente en el tornillo de la tapa de la puerta. Ensamble los

•Asegúrese de que no existe una brecha entre la puerta y el agarrador luego de haber ensamblado el agarrador.

Herramientas necesarias

Llave Allen de 3/32 pulgadas Llave Allen de 1/8 pulgadas Llave Allen de 1/4 pulgadas

INSTALACIÓN

Removiendo los Agarradores del Refrigerador

1 Aoje los tornillos de presión (1) con una llave Allen de 3/32

pulgadas y remueva el agarrador.

2 Aoje la tornillería de montaje (2) que conecta la puerta del

refrigerador y el agarrador usando una llave Allen de 1/4 pulgadas, y remueva la tornillería.

Ensamblando los Agarradores del Refrigerador

1 Ensamble la tornillería de montaje (1) en ambos extremos del

agarrador con una llave Allen de 1/4 pulgadas.

Herramientas necesarias

Llave Allen de 3/32 pulgadas Llave Allen de 1/8 pulgadas Llave Allen de 1/4 pulgadas

Cómo quitar la puerta del congelador (con conexión de línea de agua)

1 Antes de quitar la puerta del congelador, desconecte los

conectores de la línea de agua (un tubo blanco, un tubo azul)

•No quite la puerta del congelador si el tubo blanco o el azul están

aún conectados.

•Use el bloque de soporte enviado en el estante superior en el

refrigerador para mantener la parte delantera del refrigerador

inclinada mientras quita los conectores.

2 Coloque el agarrador en la puerta calzando la pare inferiro del

mismo con la tornillería de montaje y asegurando los tronillos de presión (2) con una llave Allen de 3/32 pulgadas.

Cómo quitar/ armar la puerta

Si la puerta de entrada es muy angosta para que el refrigerador

pase, remueva las puertas del mismo y mueva el refrigerador, de costado, a través de la puerta.

ADVERTENCIA

•Es necesario contar con dos o más personas para quitar e instalar las puertas del refrigerador.

•Desconecte la fuente de electricidad del refrigerador previo a

instalarlo.

•No coloque las manos, los pies u otros objetos en la ventilación

de aire ni en la parte inferior del refrigerador.

•Tenga cuidado al manejar la bisagra y el tapón.

•Remueva alimentos y desechos previo a desprender las puertas

y estantes.

•No sujete el agarrador mientras mueve o reemplaza

las puertas y estantes pues puede desprenderse.

Desensamblando / Ensamblando las Líneas de Agua

Pinza

Tubo

Inserte línea

Clip

(Correcto)

2 Aoje los tornillos de la bisagra y quite la tapa de la bisagra.

Desconecte todos los arneses

Tapa de la bisagra

Arneses

Bisagra superior

INSTALACIÓN

3 Rote la placa de la bisagra en dirección de las agujas del reloj

(1) y eleve la bisagra superior (2).

Palanca de la bisagra

(1)

Bisagra superior

(2)

4 Eleve la puerta para quitarla del pin inferior de la bisagra. Tenga

cuidado al empujar las líneas de agua desde la puerta de atrás del pin inferior de la bisagra.

Lo suciente como para quitar completamente el tubo de

alimentación de agua.

tubo de alimentación de agua

Bisagra inferior

3 Rote la manija de la bisagra hacia la izquierda (1). Levante la

bisagra superior (2) libre del picaporte de la manija de la bisagra.

Palanca de la bisagra

(2)

Bisagra superior

(1)

4 Eleve la puerta desde el pin inferior de la bisagra.

Bisagra inferior

PRECAUCIÓN

• Al liberar la bisagra del picaporte, tenga cuidado de que la

puerta no se caiga hacia adelante.

• Coloque la puerta, la parte de adentro mirando hacia afuera, en una supercie antirrayado, tenga cuidado de no dañar líneas de

agua.

ESPAÑOL

PRECAUCIÓN

• Al liberar la bisagra del picaporte, tenga cuidado de que la puerta

no se caiga hacia adelante.

• Coloque la puerta, la parte de adentro mirando hacia afuera, en una supercie antirrayado, tenga cuidado de no dañar líneas de

agua.

Cómo quitar la puerta del refrigerador

1 Abra la puerta y quite el tornillo de la tapa superior de la bisagra.

2 Use un destornillador de hoja plana para levantar los ganchos

(no aparecen) de la tapa de la bisagra desde la parte superior

del gabinete del regerador. Quite la tapa y desconecte todos los

arneses.

Nota

• No quite la grasa en la supercie del casquillo o bisagra.

• No quite el ensamble sensor en la tapa derecha superior de la

bisagra.

Cómo armar la puerta del congelador

1 Conecte los tubos de agua a través del pin de la bisagra inferior

y coloque la puerta en el pin de la bisagra inferior. Asegúrese de que las mangueras de agua estén detrás de la pata para impedir

Nota

• Abra la puerta y gire la manguera hacia el interior. Las mangueras

de agua deben estar detrás de la pata para impedir daños.

(Correcto) (Incorrecto)

INSTALACIÓN

Desensamblando / Ensamblando las Líneas de Agua

Pinza

Tubo

Inserte línea

Clip

(Correcto)

2 Presione suavemente la pinza e inserte el tubo hasta que

únicamente una línea se muestre en él.

(Correcto) (Incorrecto)

Nota

• Las mangueras de agua deben cortarse dejando un borde limpio

y recto para evitar pérdidas.

2 Coloque la bisagra superior por encima del pestillo de la

palanca de la bisagra y colóquela en su lugar. Rote la palanca en

dirección contraria a las agujas del reloj y asegure la bisagra.

(1)

(2)

3 Vuelva a conectar todos los arneses. Enganche la pestaña en

el interruptor lateral de la tapa, debajo del borde de la apertura

en la parte de arriba del gabinete. Coloque la tapa y reemplace el

3 Coloque la parte superior por encima del pestillo de la palanca

de la bisagra y colóquela en su lugar. Rote la palanca en dirección

de las agujas del reloj y asegure la bisagra.

4 Instale los tornillos a tierra y conecte todos los arneses.

5 Enganche la pestaña en el interruptor lateral de la tapa de la

puerta, debajo del borde de la apertura en la parte de arriba del

gabinete. Coloque la tapa en su lugar. Inserte y ajuste el tornillo de

la tapa.

6 Reconecte los tubos de agua insertando los tubos en los

conectores. El tubo se inserta correctamente cuando solamente una de las dos líneas de guía aparece.

Cómo amar la puerta del refrigerador

1 Coloque la puerta desde el pin inferior de la bisagra.

Conectando la línea de agua

Antes de Iniciar

La instalación de esta línea de agua no está cubierta por la garantía del refrigerador. Siga las instrucciones cuidadosamente para minimizar el riesgo de costosos gastos de agua.

De ser necesario, llame a un plomero calicado para corregir el

golpe de ariete previo a instalar la línea de suministro de agua al refrigerador. Agua golpeando o forjando tuberías residenciales puede causar daños a partes del refrigerador y provocar fugas de agua o inundaciones.

• Apague el dispensador de hielo (OFF) si el refrigerador será

usado previo a conectar la línea de agua.

• No instale la tubería del dispensador de hielo en áreas donde la

temperatura ambiente cae al punto de congelación.

ADVERTENCIA

• Conecte únicamente a un suministro de agua potable.

Bisagra inferior

INSTALACIÓN

PRECAUCIÓN

• Para prevenir quemaduras y daños al producto, únicamente

conecte la línea de agua del refrigerador a un suministro de agua fría.

• Utilice protección ocular durante la instalación para prevenir

lesiones.

Presión de Agua

Necesitará un suministro de agua fría.

Presión de Agua

agua

donde un sistema

de osmosis inversa está conectado a un suministro de agua fría

Si la presión del agua del sistema de osmosis inversa es menor a 20 psi o 138 kPa o 1,4 kgf/cm² (toma más de 4 segundos llenar una taza de 1,4 oz o capacidad de 210 ml)

• Revise para ver si el ltro de sedimentos en el sistema de osmosis inversa está bloqueado. Reemplace el ltro de ser

necesario.

20–120 psi (138 - 827 kPa)

40-60 psi mínimo para sistema de osmosis inversa (2,8 kgf/cm

, o menos de 2-3

kgf/cm segundos para llenar una taza con capacidad de 7 oz o 210 ml)

- 4,2

• Dos tuercas de presión de ¼ pulgadas de diámetro externo y 2 casquillos (fundas) para conectar el tubo de cobre a la válvula

de cierre y a la válvula de agua del refrigerador.

• Si su línea de agua de cobre existente tiene una adaptación acampanada al nal, compre un adaptador (disponible en tiendas

de plomería) para conectar la línea de agua al refrigerador O corte la adaptación acampanada con un cortador de tubos y luego use un

• Válvula de cierre para conectar a la línea de agua fría. La válvula

de cierre debe tener una toma de agua con un diámetro interior mínimo de 5/32 pulgadas al punto de conexión a la LÍNEA DE AGUA FRÍA. Las válvulas de cierre tipo silla están incluidas en varios kits de suministro de agua. Previo a su compra, asegúrese

de que la válvula de tipo silla acate sus códigos de plomería

ESPAÑOL

• Permita que el tanque de almacenamiento en el sistema de

osmosis inversa se vuelva a llenar luego de uso intensivo.

• Si la presión del agua continúa baja, llame a un plomero calicado y con licencia.

• Todas las instalaciones deben ser de acuerdo a los

Suministros Requeridos

• Cobre o Tubería PEX, ¼ pulgadas. diámetro externo, para conectar el refrigerador al suministro de agua. Asegúrese de que

ambos extremos de la tubería sean cortados de forma recta. Para determinar cuánta tubería necesita, mida la distancia desde la válvula de agua en la parte trasera del refrigerador hasta la cañería de suministro de agua. Luego, agregue 8 pies (2,4m). Asegúrese

de que haya suciente tubería extra (alrededor de 8 pies [2,4m] enrollados en 3 vueltas de alrededor de 10 pulgadas. [25 cm] de

diámetro) para permitir movimiento al refrigerador desde la pared luego de la instalación.

• Taladro eléctrico.

• Llave de ½ pulg. o una llave inglesa.

• Destornillador de hoja plana y Phillips.

Nota

• Una válvula autopunzante de agua tipo silla no debería ser utilizada.

Instrucciones de Instalación Línea de Agua

ADVERTENCIA

Peligro de Descarga Eléctrica:

• Cuando use cualquier dispositivo eléctrico (Como un taladro eléctrico) durante la instalación, asegúrese de que su

dispositivo está alimentado por batería, tenga doble aislado o

esté en tierra de manera que prevenga el peligro de descarga

eléctrica.

INSTALACIÓN

Instale la válvula de cierre en la línea frecuente de agua potable más cercana.

1 Cierre el suministro principal de agua

Abra el grifo más cercano para aliviar la presión en la línea.

2 Elija la ubicación de la válvula

Elija una ubicación para la válvula que sea fácilmente accesible.

Es mejor conectar a un lado de la tubería vertical de agua. Cuando sea necesario conectar a una tubería horizontal de agua, haga la conexión a la parte superior o de costado, en vez de a la parte

inferior, para evitar el trasiego de cualquier sedimento desde la

tubería de agua.

3 Perfore el agujero para la Válvula

• Perfore un agujero de ¼ pulgadas en la tubería de agua utilizando

una broca punzante. Remueva cualquier rebaba resultante de la

perforación del agujero en la tubería. Tenga cuidado de no permitir

que agua escurra dentro del taladro. No perforar un agujero de ¼

pulgadas puede resultar en una producción reducida de hielo o en

cubos más pequeños.

5 Apriete la abrazadera

• Apriete los tornillos de la abrazadera hasta que la arandela de

sellado comience a hincharse.

Extremo de la Entrada de la

Abrazadera

Arandela de

Sellado

Arandela

Nota

• No apriete en exceso la arandela o puede aplastar la tubería.

6 Encamine la tubería

Encamine la tubería entre la línea de agua fría y el refrigerador. Encamine la tubería a través del agujero en la pared o piso (detrás del refrigerador o gabinete base adyacente) lo más cerca de la pared posible.

Nota

• La línea de montaje no puede ser tubería plástica blanca.

Plomeros certicados deben usar únicamente tubería de cobre

(tubería NDA #49595 o #49599) o tubería de Polietileno de Vínculo Cruzado (PEX).

4 Sujete la válvula de cierre.

Sujete la válvula de cierre a la tubería de agua fría con la

Abrazadera

Válvula de Cierre

Tipo Silla

Nota

• Deberán cumplirse los códigos de plomería de la mancomunidad de Massachusetts 248CMR. Las válvulas de asiento son ilegales y su uso no está permitido en Massachusetts. Consulte con su

plomero certicado de su país.

Tubería Vertical de Agua Fría

• Asegúrese de que haya suciente tubería extra (alrededor de 2,4

m enrollados en 3 vueltas de alrededor de 20,3 cm de diámetro) para permitir movimiento al refrigerador desde la pared luego de la instalación.

7 Conecte la tubería a la válvula

Coloque la tuerca de compresión y el casquillo (lengüeta) para tubería de cobre al nal del tubo y conéctelo a la válvula de cierre. Asegúrese de que la tubería esté completamente introducida

dentro de la válvula. Apriete la tuerca de compresión de forma

Válvula de Cierre

Tipo Silla

Tuerca

Espaciadora

Válvula de

Salida

Tuerca de Compresión

Casquillo (lengüeta)

8 Enjuague el tubo

Encienda el suministro de agua y Enjuague el tubo hasta que el

agua esté clara. Cierre el agua en la válvula de agua cuando se haya eliminado alrededor de 1/4 de agua a través del tubo.

+ 36 hidden pages
