BENUTZERHANDBUCH
LED TV
*LG LED TV verwendet LCD-Bildschirm mit LED-Beleuchtung
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr
Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren
Verwendung auf.
LY33**
LY34**
LY54**
LY31**
*
www.lg.com
DEUTSCH
ENG
INHALTSVERZEICHNIS
2
INHALTSVERZEICHNIS
3 LIZENZEN
3 ANMERKUNG ZU OPEN SOURCE-
SOFTWARE
4 MONTAGE UND VORBEREITUNG
4 Auspacken
6 Optional erhältlich
6 Gehäuse und Bedienelemente
7 Verwendung der Joystick-Taste
8 Anheben und Bewegen des TV-Geräts
9 Einrichten des TV-Geräts
9 -Anbringen des Standfußes
10 -Montage auf einem Tisch
10 -Wandmontage
12 -So verwenden Sie Dual Lock™
13 HERSTELLEN VON
VERBINDUNGEN

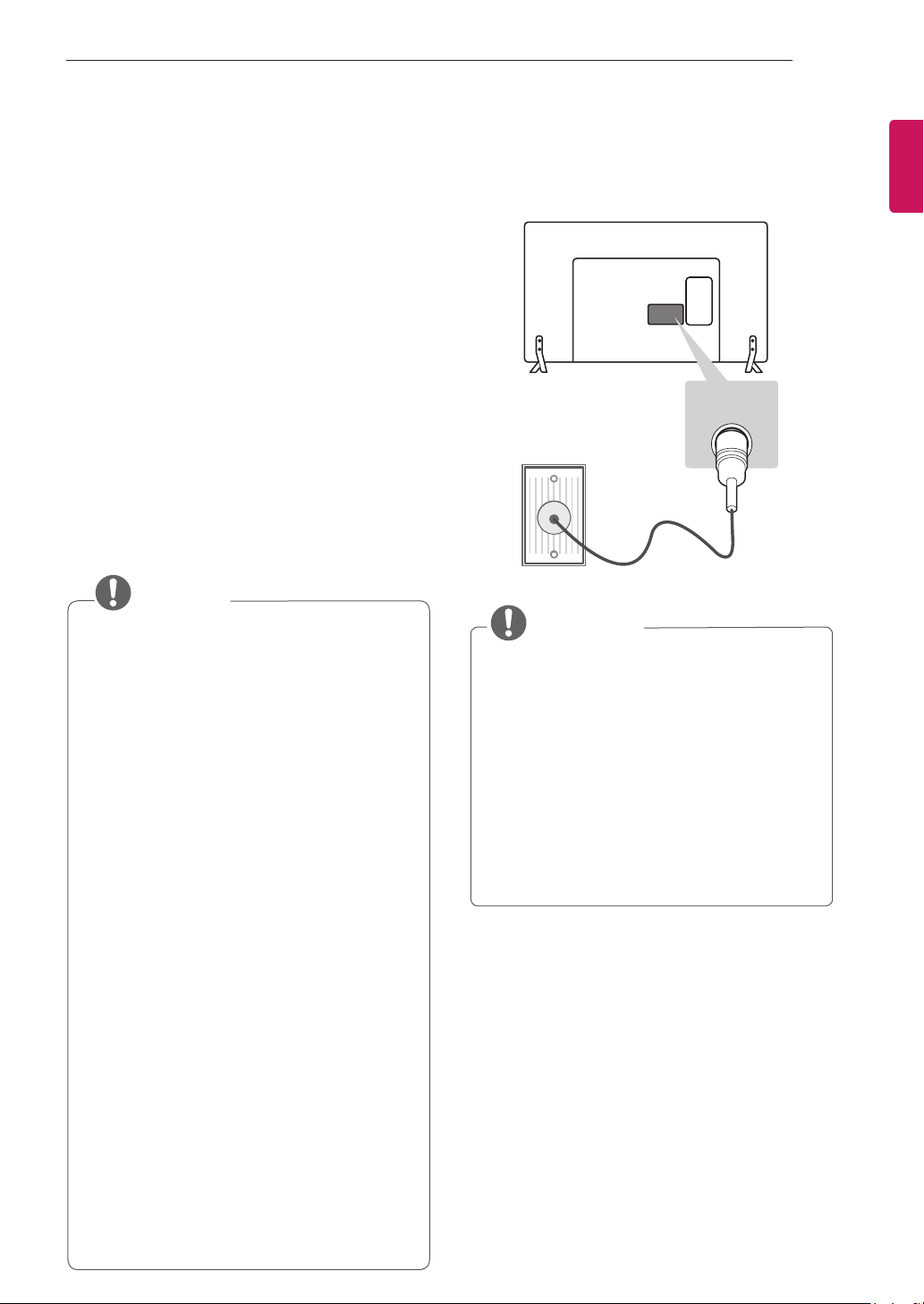

13 Anschließen einer Antenne

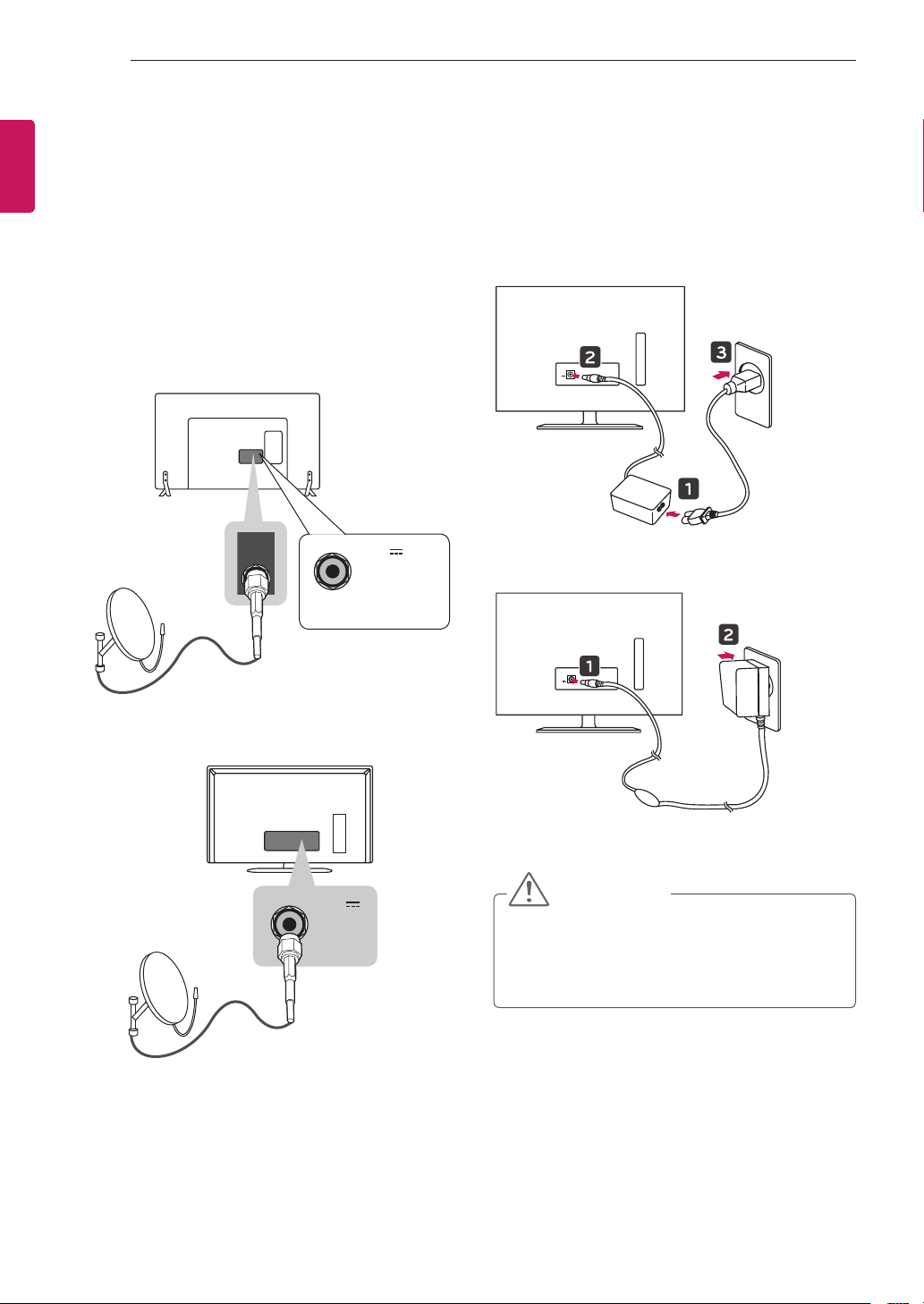

14 Anschließen
einer Satellitenschüssel
14 Netzsteckeranschluss
15 Netzwerkeinrichtung

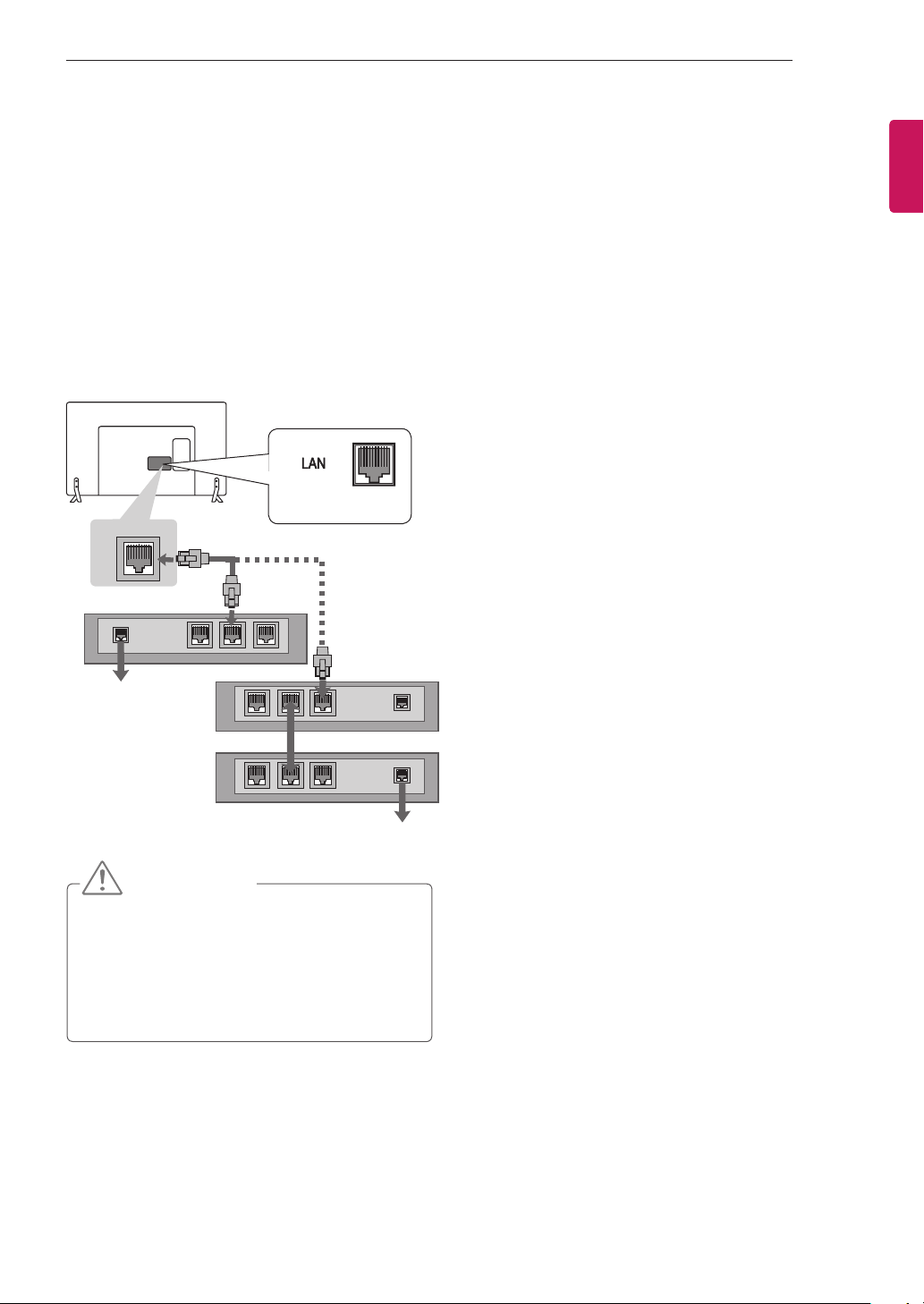

15 -Kabelgebundene Netzwerkverbindung

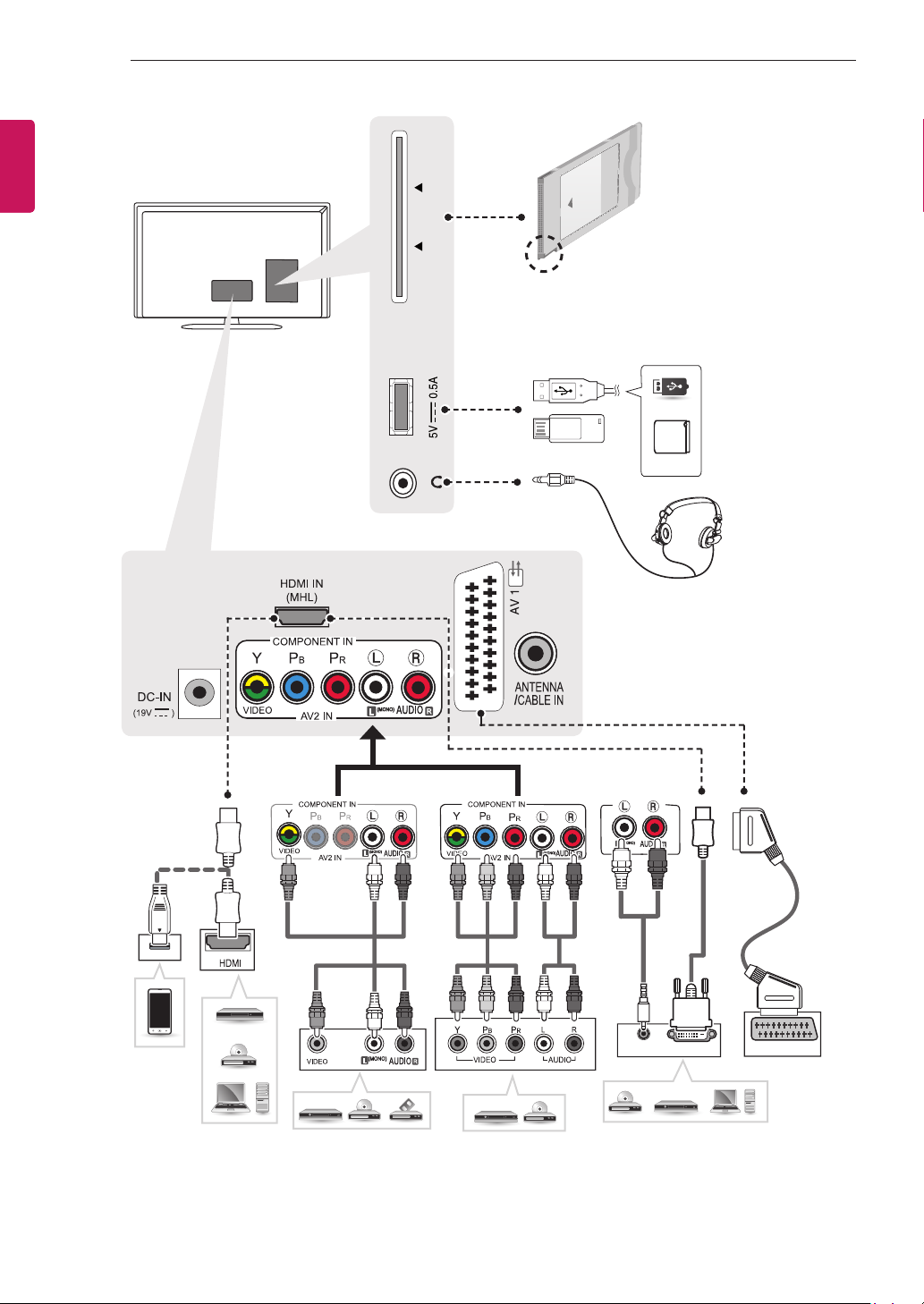

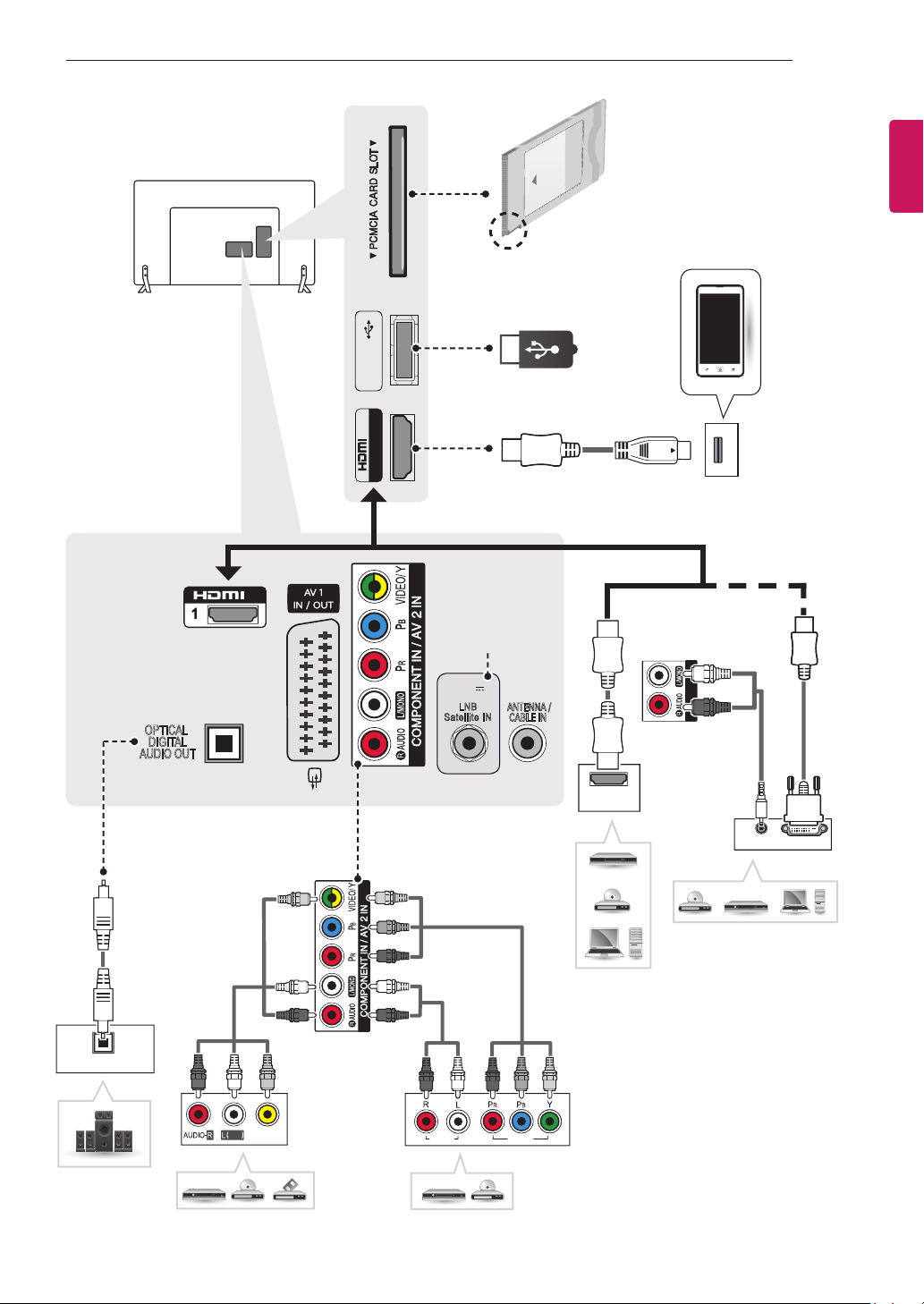

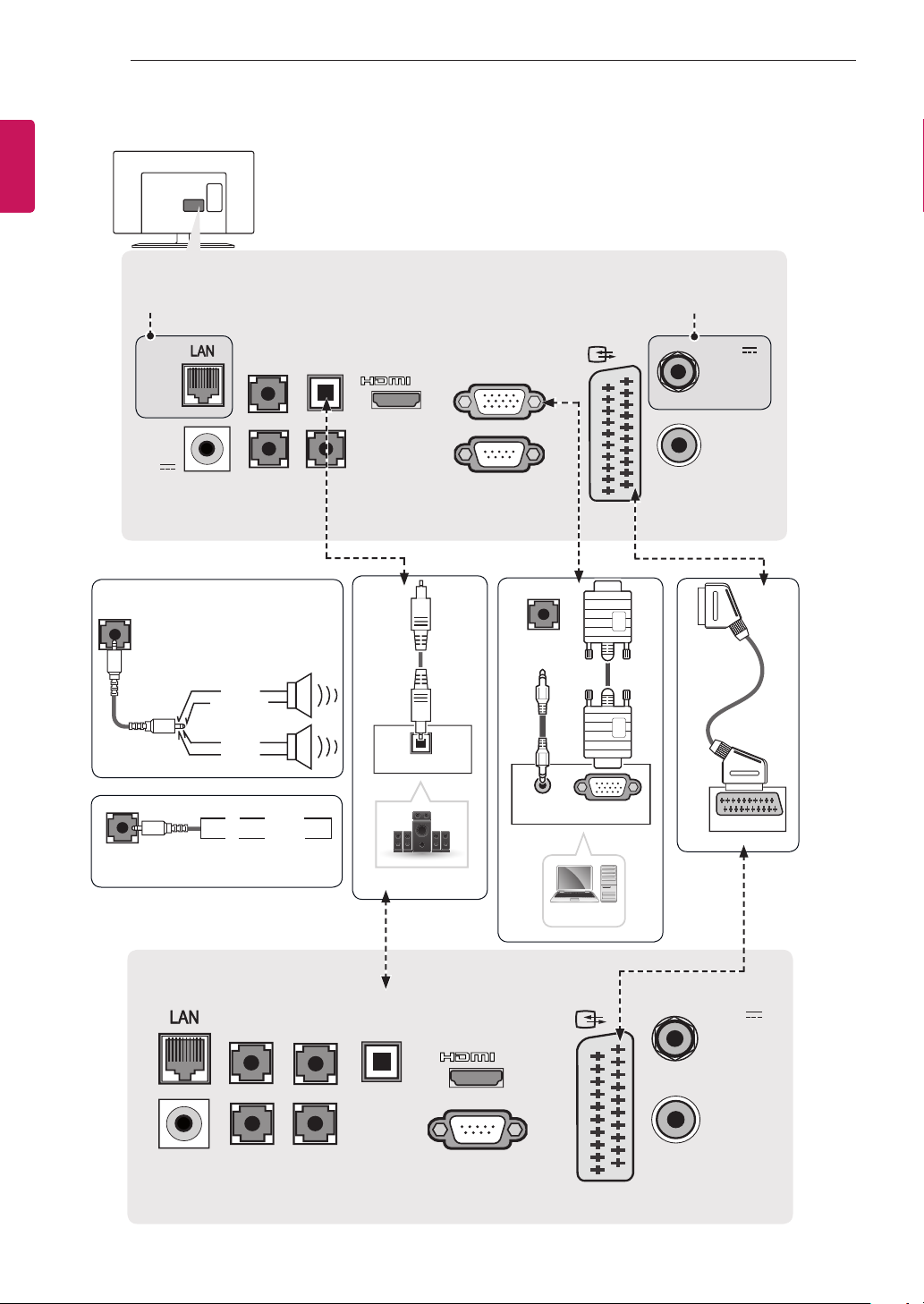

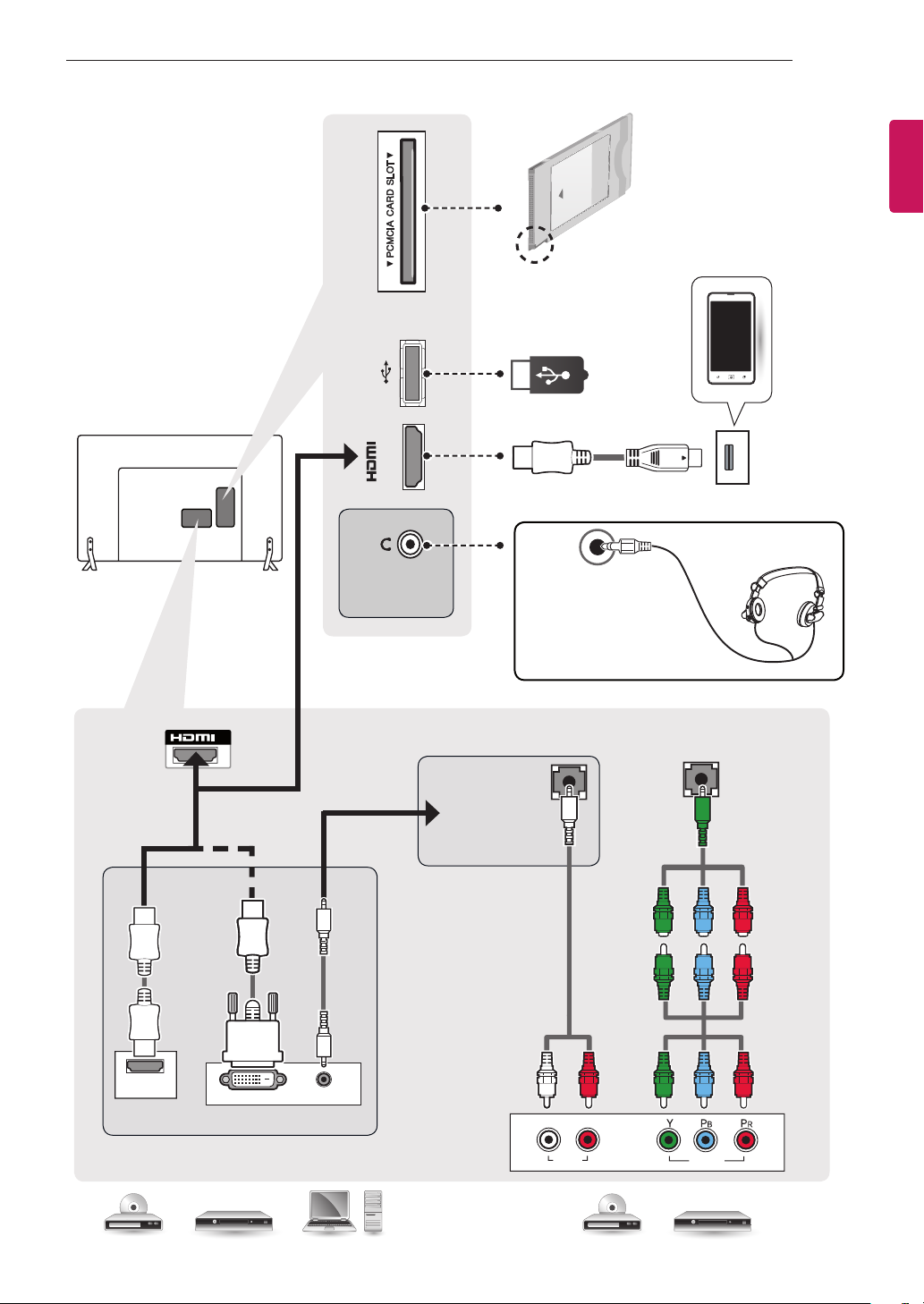

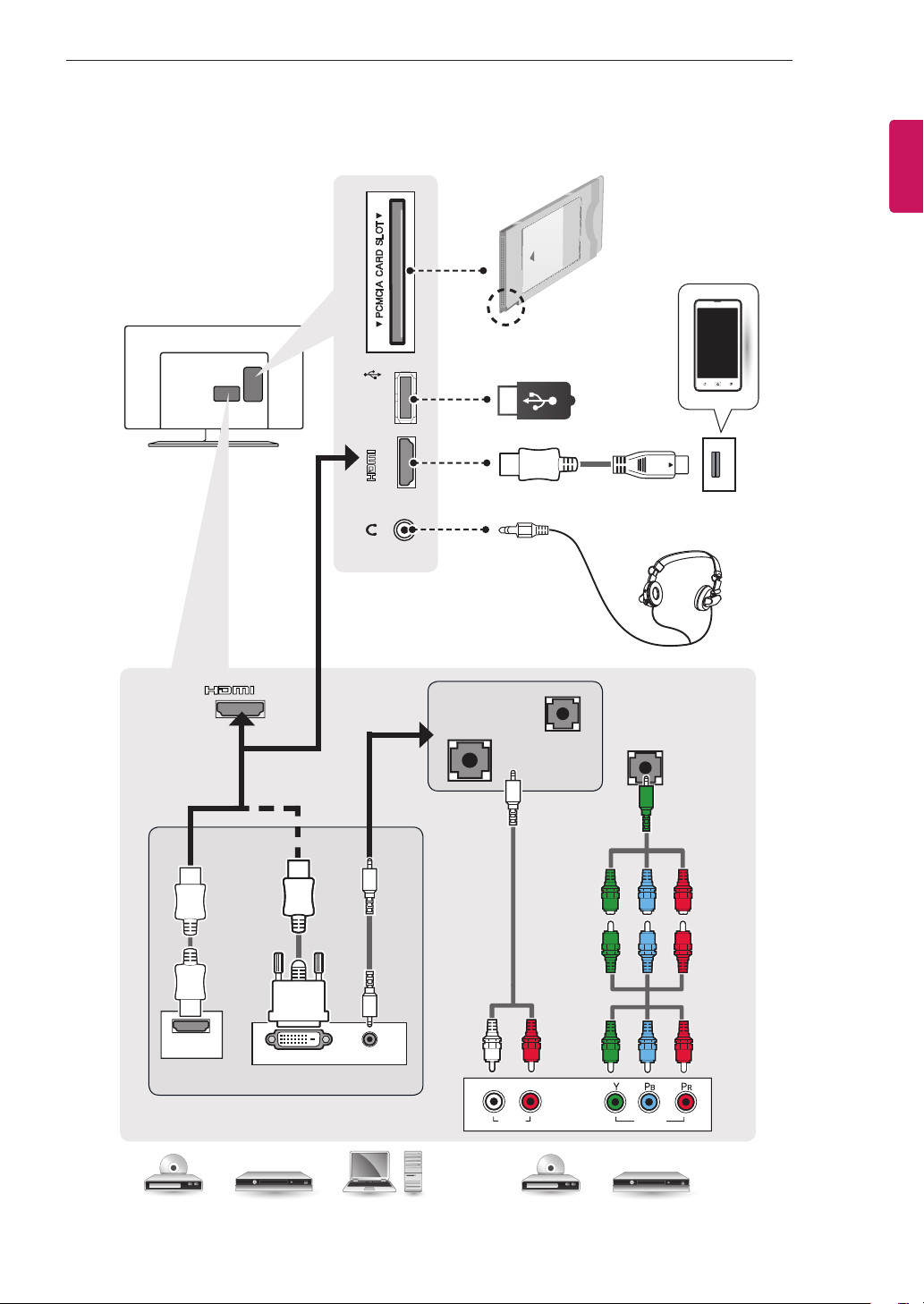

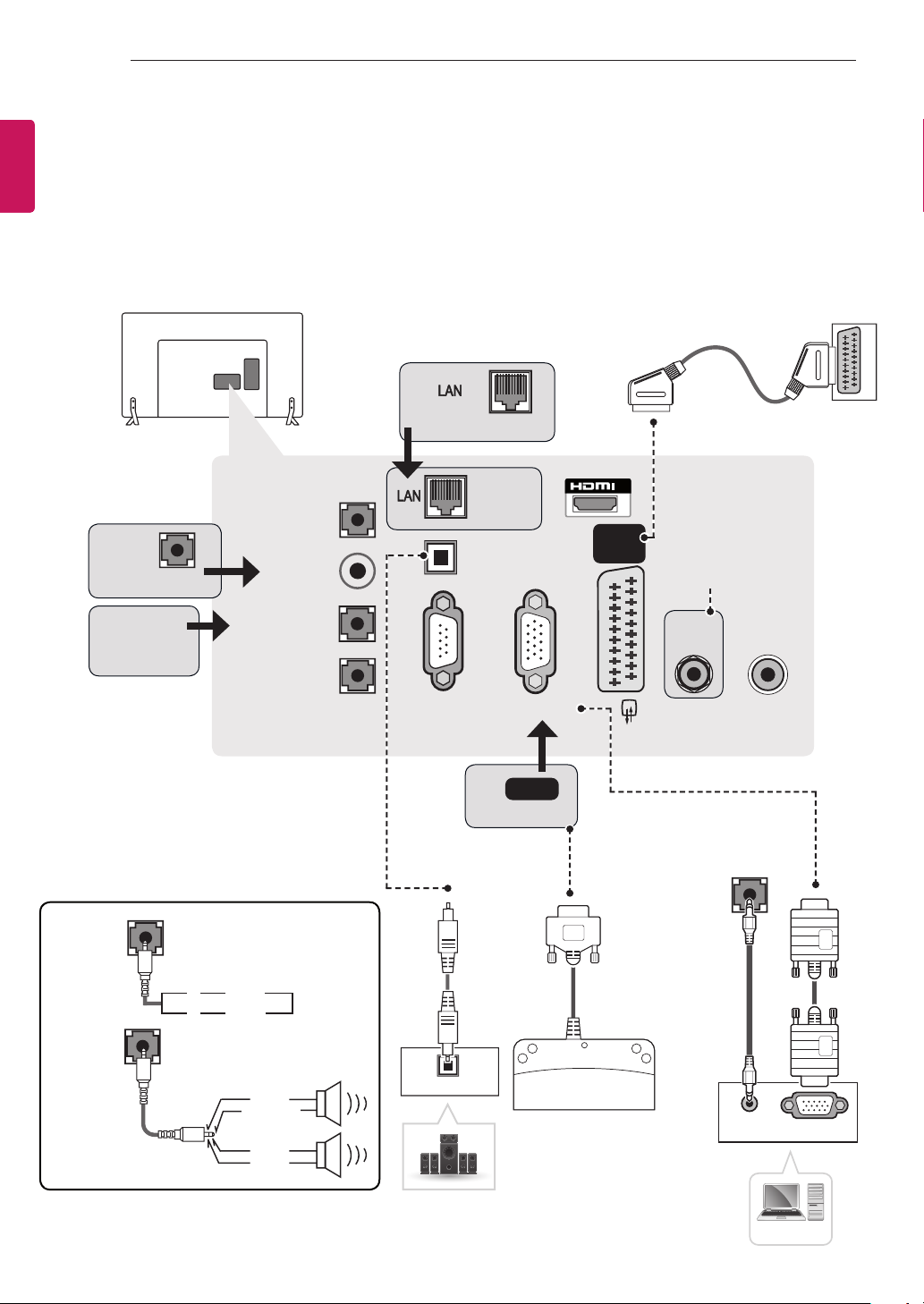

16 Andere Anschlüsse
31 IR-CODES
32 EINRICHTEN EXTERNER
STEUERGERÄTE

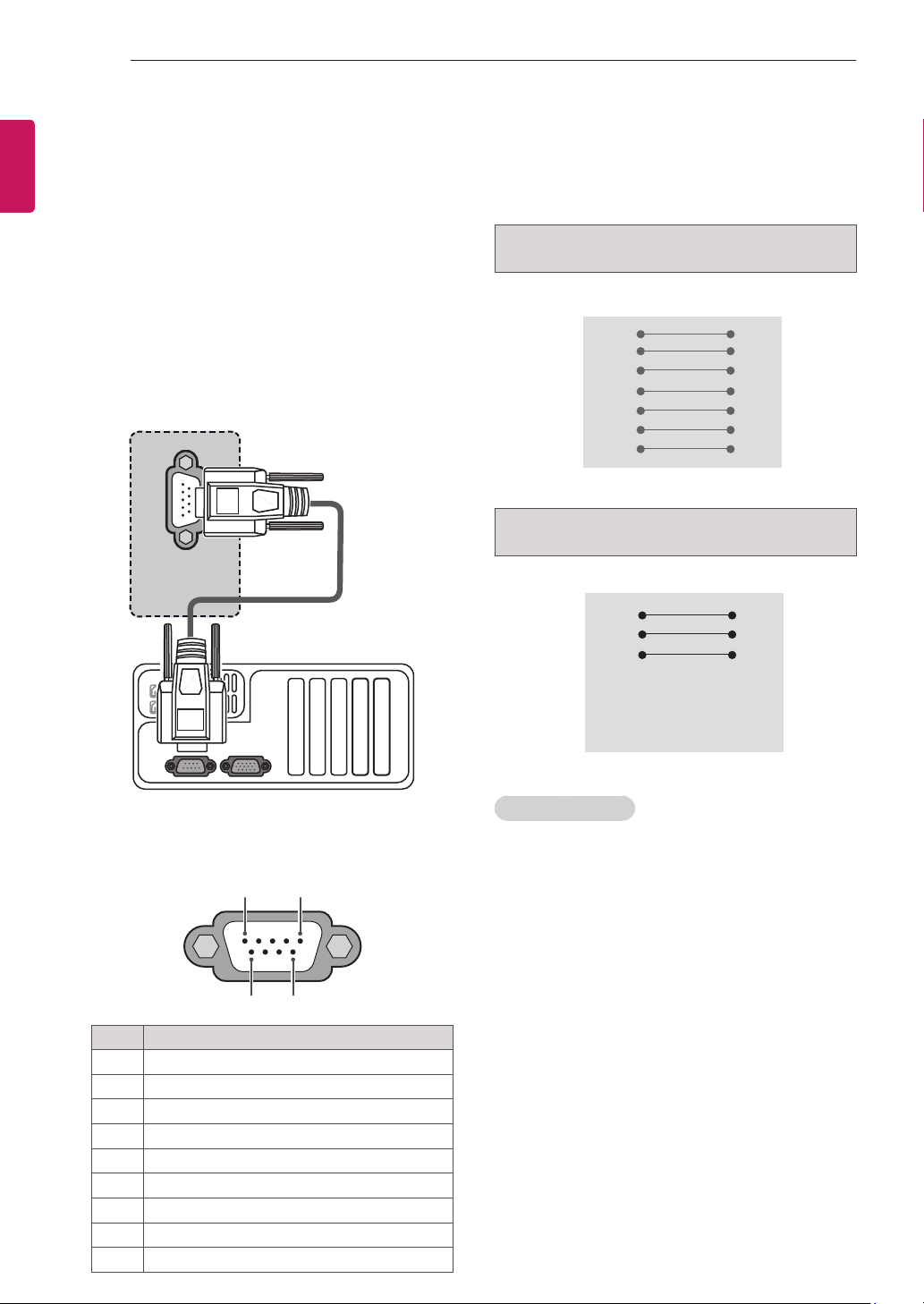

32 RS-232C-Einstellung
32 Steckertyp:
D-Sub 9-polig
32 RS-232C-Konfigurationen
33 Kommunikationsparameter
33 Befehlsreferenzliste
34 Übertragungs-/Empfangsprotokoll
WARNUNG

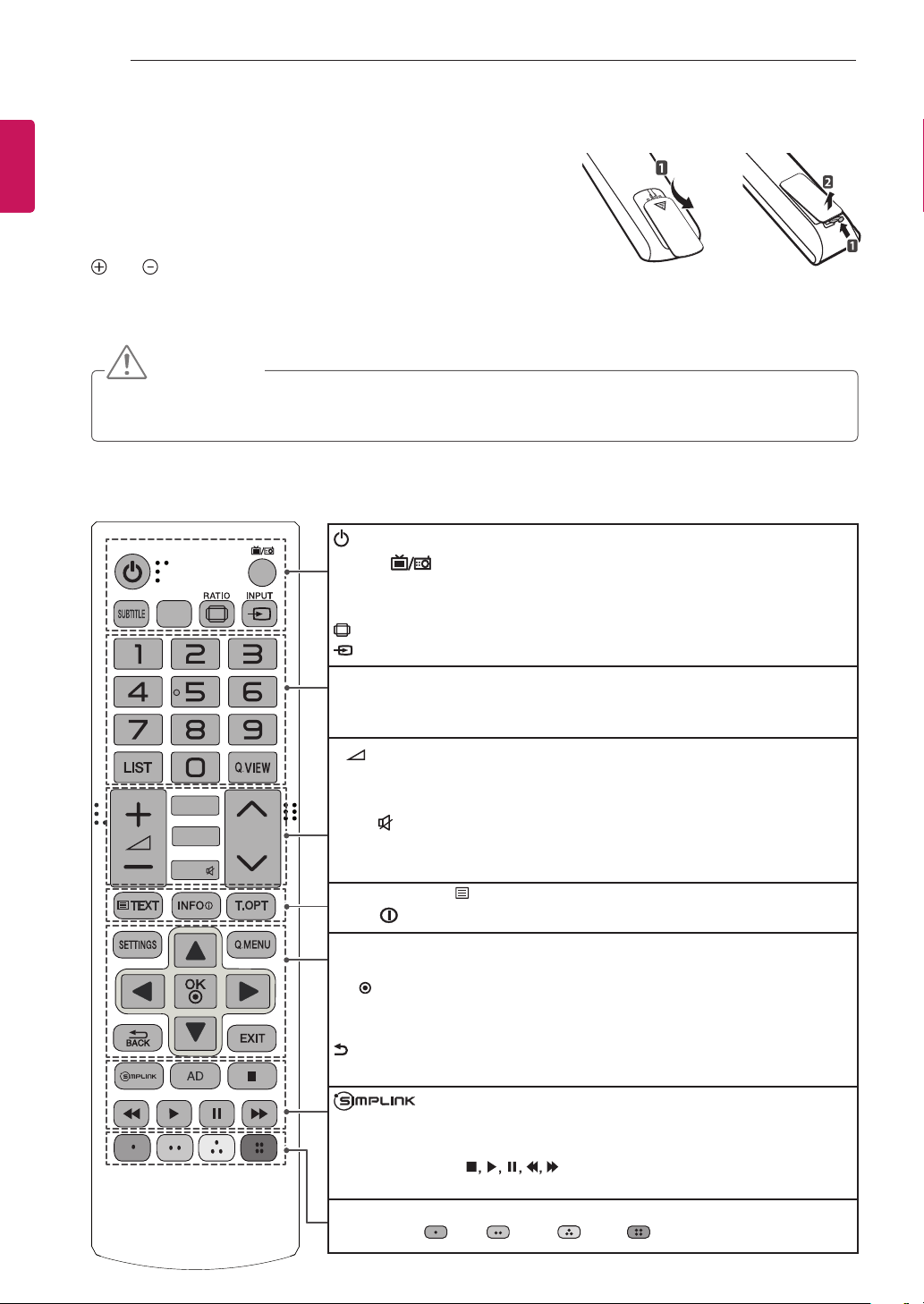

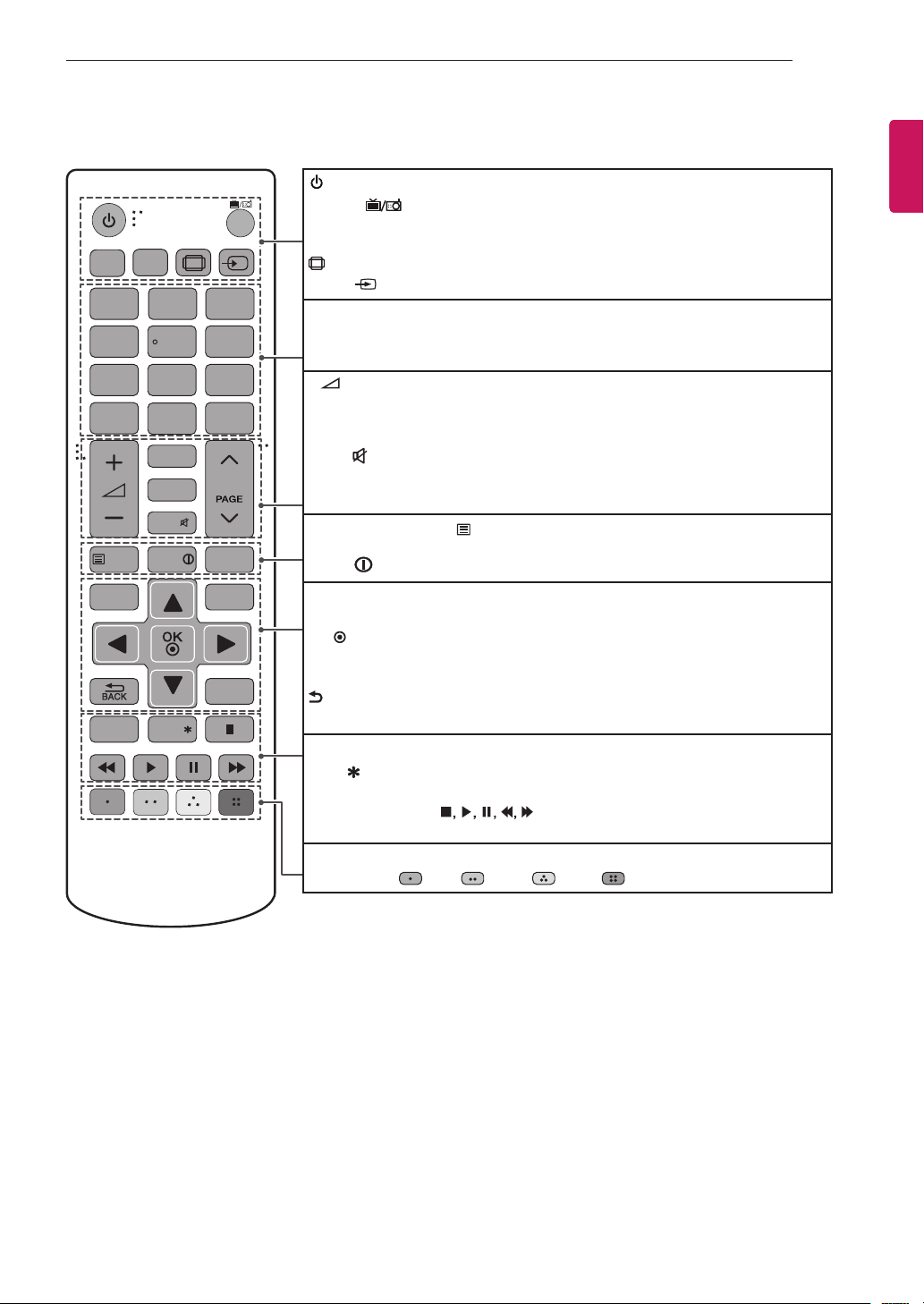

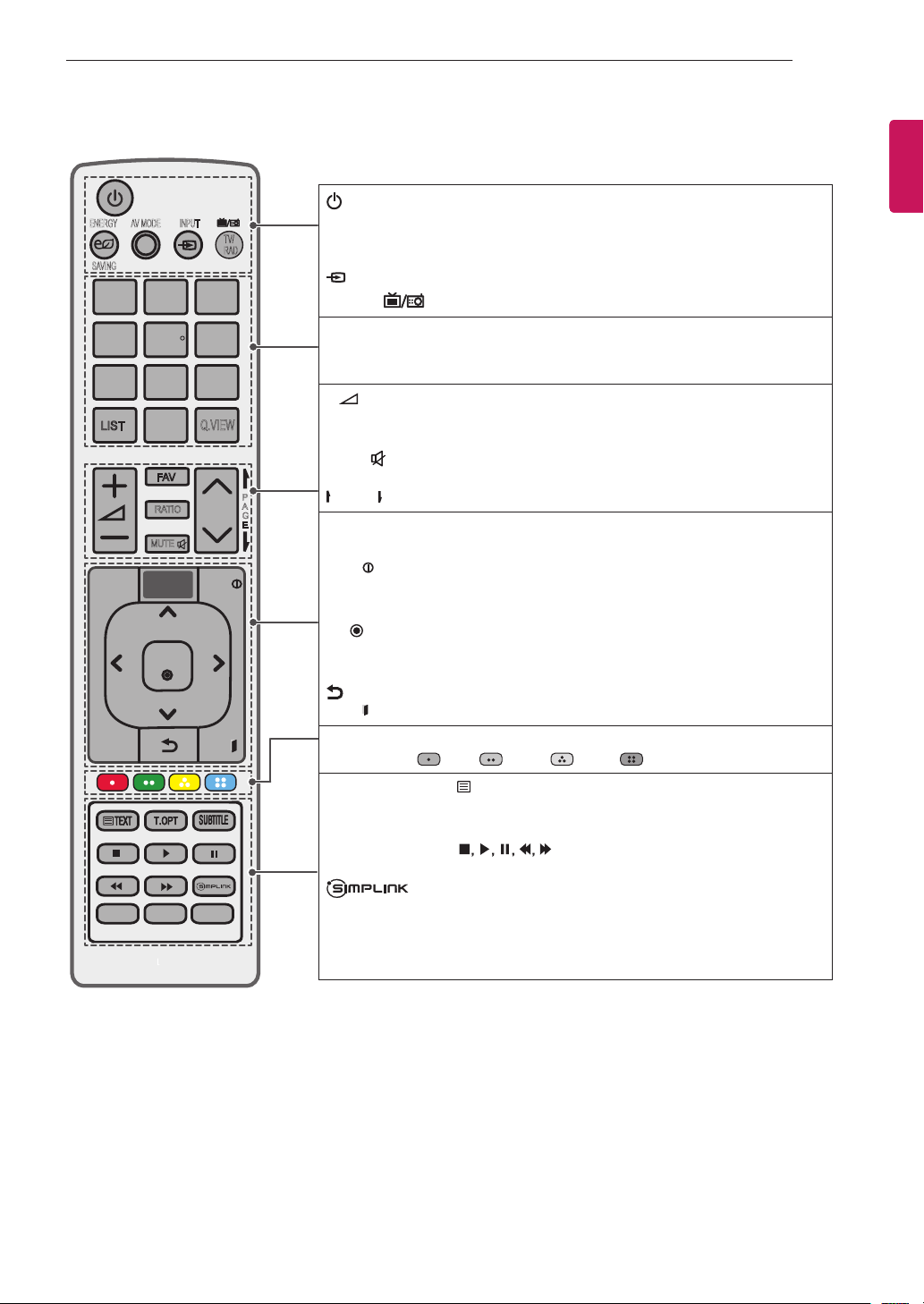

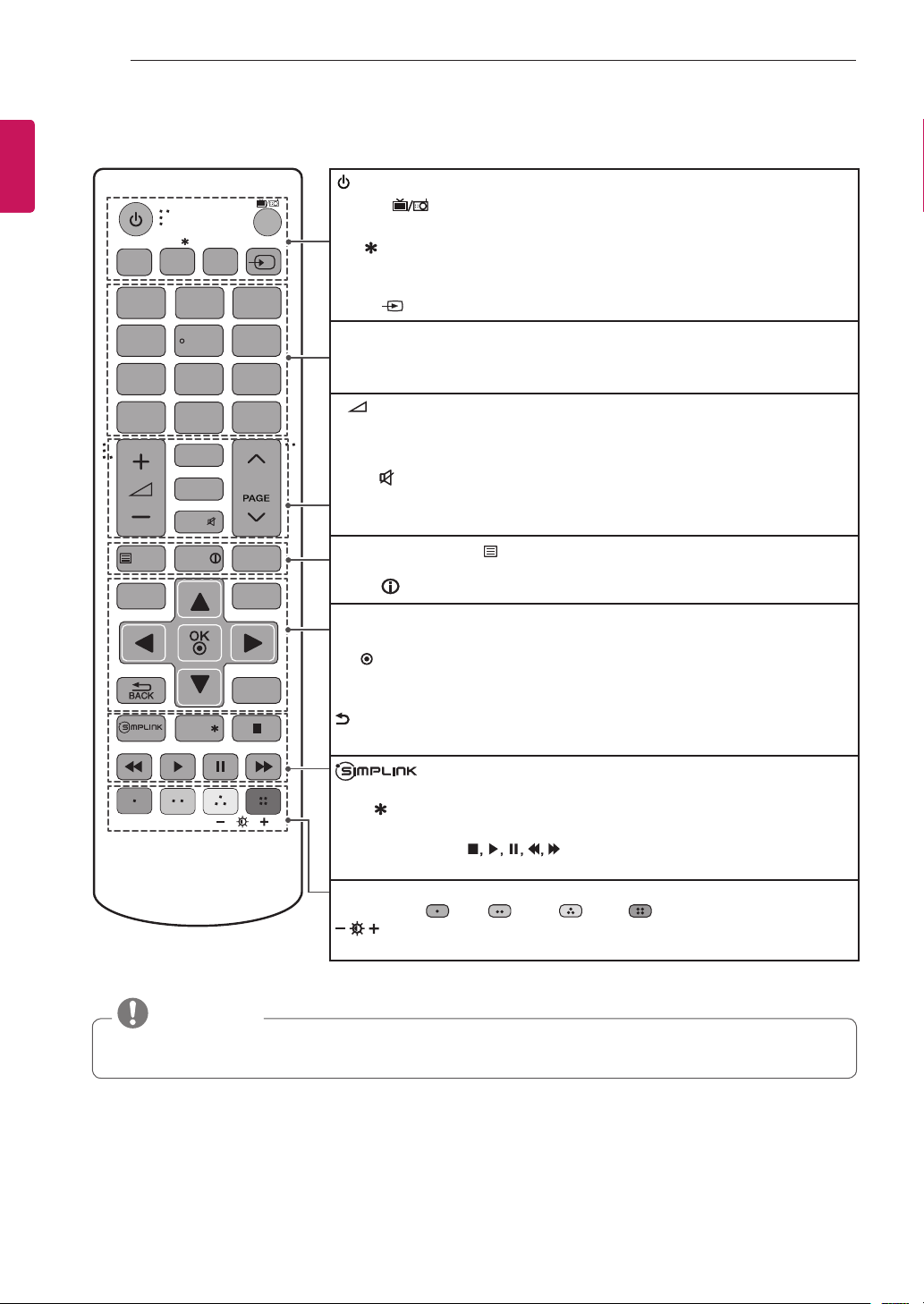

22 FERNBEDIENUNG
26 WARTUNG
26 Reinigung des TV-Gerätes
26 -Bildschirm, Rahmen, Gehäuse und
Standfuß
26 -Netzkabel
26 FEHLERBEHEBUNG

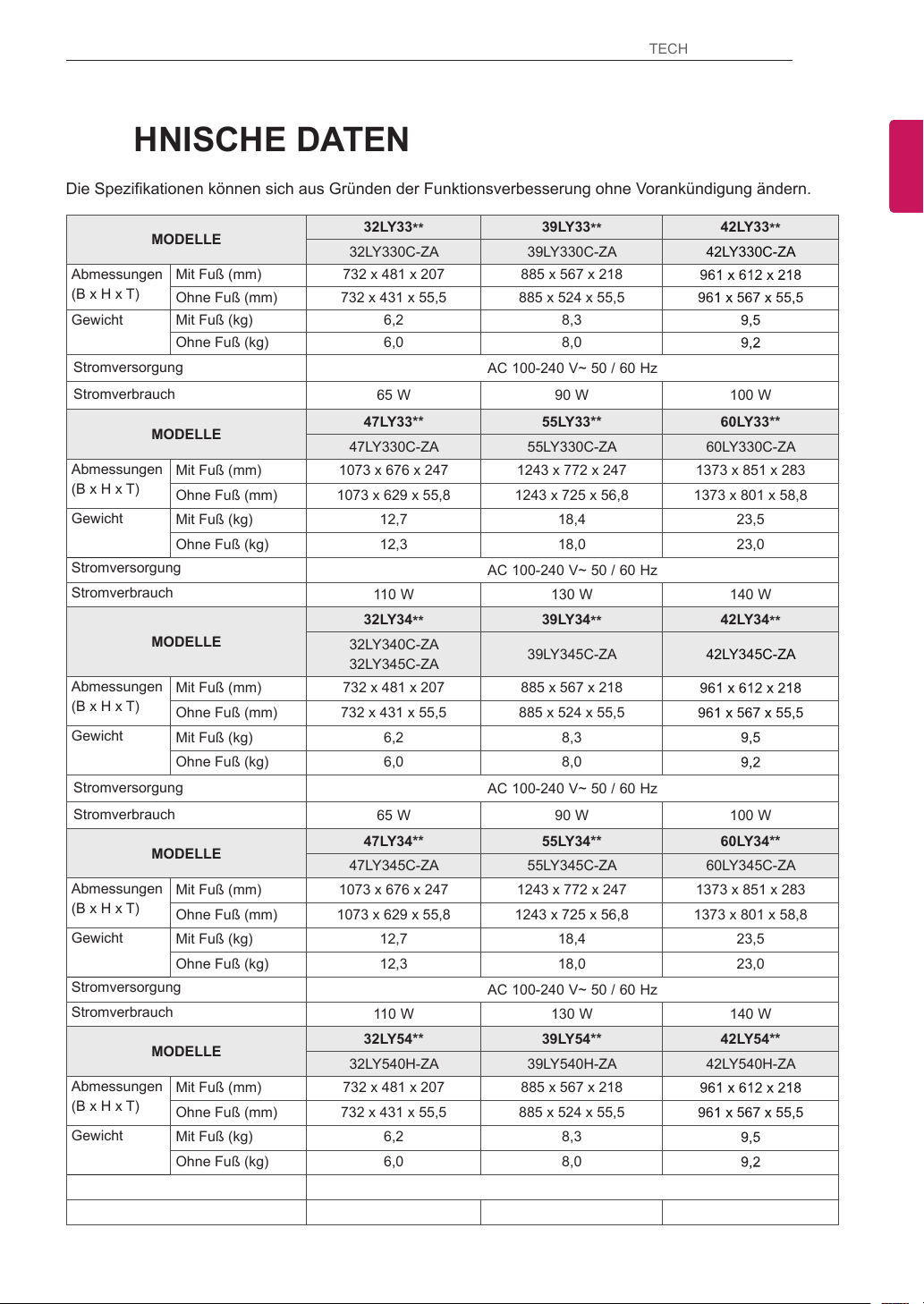

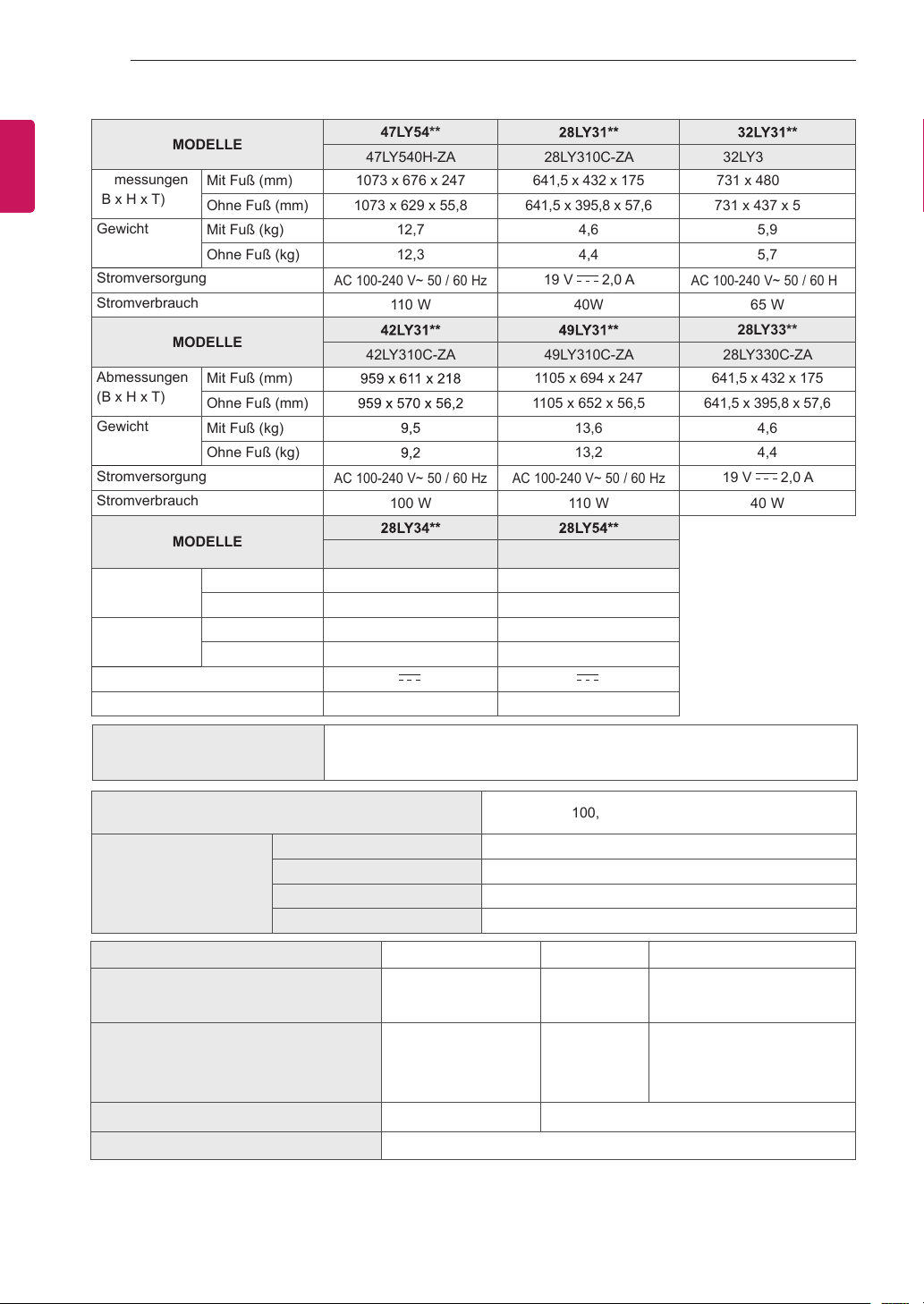

27 TECHNISCHE DATEN
Bei Nichtbeachtung drohen schwere
Verletzungen, Unfälle und Tod.
VORSICHT
Bei Nichtbeachtung drohen leichte
Verletzungen oder eine Beschädigung des
Produkts.
HINWEIS
Der Hinweis hilft Ihnen dabei, das Produkt
zu verstehen und sicher zu benutzen. Bevor
Sie das Produkt zum ersten Mal verwenden,
lesen Sie den Hinweis bitte aufmerksam
durch.
LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE
3
3
LIZENZEN
Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen
erhalten Sie unter www.lg.com.
Hergestellt unter Lizenz von Dolby Laboratories.
„Dolby“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
„Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMILogo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den
Vereinigten Staaten und anderen Ländern.“
INFO ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat von DivX, LLC, einem
Tochterunternehmen der Rovi Corporation. Dies ist ein offizielles DivX Certified®Gerät, das strengen Tests unterzogen wurde, um zu gewährleisten, dass DivX-Videos
abgespielt werden. Weitere Informationen und Softwaretools zur Konvertierung Deiner
Dateien in DivX-Videos findest Du auf divx.com.
INFO ÜBER DIVX-VIDEO-ON-DEMAND: Dieses DivX Certified®-Gerät muss
registriert sein, um gekaufte Inhalte aus DivX Video-on-Demand (VOD) wiedergeben
zu können. Um Deinen Registriercode zu erhalten, musst Du den Abschnitt DivX VOD
im Einstellungsmenü des Geräts suchen. Weitere Informationen dazu, wie Du die
Registrierung abschließt, findest Du auf vod.divx.com.
ENGDEUTSCH
„DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschließlich
Premium-Inhalten.“
„DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi
Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.“
„Geschützt durch eines oder mehrere der folgenden US-Patente:
7,295,673; 7,460,668; 7,515,710; 7,519,274”
ANMERKUNG ZU OPEN SOURCE-SOFTWARE
Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten
ist, können Sie unter http://opensource.lge.com herunterladen.
Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse
sowie Urheberrechtshinweise zum Download bereit.
LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den
Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses
Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.
DEUTSCH
<
<
ENG
4
MONTAGE UND VORBEREITUNG
HINWEIS
Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in
diesem Handbuch unterscheiden.
Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach
Modell unterscheiden.
Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern.
Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu
sparen.
Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die
Helligkeit des Bildes vermindert wird.
MONTAGE UND VORBEREITUNG
Auspacken
Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte
an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich
möglicherweise von Ihrem Gerät.
VORSICHT
Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.
Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
Einige Modelle besitzen einen dünnen Film auf dem Display, der nicht entfernt werden darf.
HINWEIS
Die im Lieferumfang enthaltenen Artikel sind modellabhängig.
Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von
Aktualisierungen der Produktfunktionen vorbehalten.
Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10
mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn
das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.
B
A
B
*A
10 mm
=
*B
18 mm
A
=
MONTAGE UND VORBEREITUNG
Fernbedienung und
Batterien (AAA) Benutzerhandbuch
5
ENGDEUTSCH
Kabelhalter
(Abhängig vom Modell)
Schrauben für Standfuß
4 Stk, M4 x L14
(Nur 42/49LY31**,
39/42/47/55/60LY33**,
39/42/47/55/60LY34**,
39/42/47LY54**)
Kabelclip
2 Stk
(Nur 32/42/49LY31**,
32/39/42/47/55/60LY33**,
32/39/42/47/55/60LY34**,
32/39/42/47LY54**)
Standfüße
(
Nur 32/42/49LY31**,
32/39/42/47/55/60LY33**,
32/39/42/47/55/60LY34**,
32/39/42/47LY54**)
Standfüße
(Nur 28LY31**, 28LY33**,
28LY34**, 28LY54**)
Netzkabel
(Abhängig vom Modell)
Schrauben für Standfuß
4 Stk, M4 x L20
(Nur 32LY33**,
32LY34**, 32LY54**,
32LY31**)
Distanzstücke für
Wandmontage
2 Stk
(Nur 42LY33**,
42LY34**, 42LY54**,
42LY31**)
Dual Lock™
(
Nur
LY54**)
Netzstecker
(Nur 28LY31**, 28LY33**,
28LY34**, 28LY54**)
(Abhängig von Modell und
Land)
MONTAGE UND VORBEREITUNG
6
DEUTSCH
ENG
Optional erhältlich
Sonderzubehör kann zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird.
Erwerben können Sie diese Artikel bei Ihrem Händler.
Diese Geräte sind nur mit bestimmten Modellen kompatibel.
LG Audiogerät LED Clock
LEC-003
(Nur 32/39/42/47LY54**)
Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung
durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.
Gehäuse und Bedienelemente
Option A : 32/39/42/47/55/60LY33**,
32/39/42/47/55/60LY34**, 32/39/42/47LY54**,
32/42/49LY31**
Option B : 28LY31**, 28LY33**, 28LY34**, 28LY54**
Bildschirm
Lautsprecher
Fernbedienungssensor
Betriebsanzeige
Joystick-Taste
Joystick-Taste - Diese Taste bendet sich unten am Bildschirm.
1
1
Lautsprecher
Fernbedienungssensor
Betriebsanzeige
Bildschirm
Joystick-Taste
HINWEIS
Sie können das LG Leuchtlogo oder die Betriebsanzeigeleuchte über OPTION in den Hauptmenüs ein-
und ausschalten.
1
MONTAGE UND VORBEREITUNG
7
Verwendung der Joystick-Taste
Sie können die TV-Funktionen verwenden, indem Sie die Joystick-Taste drücken und nach oben, unten,
rechts oder links bewegen.
Grundfunktionen
Einschalten
Ausschalten
Lautstärkeregelung
Programmauswahl
Drücken Sie bei ausgeschaltetem Fernsehgerät einmal kurz
auf die Joystick-Taste und lassen Sie sie dann wieder los.
Drücken Sie bei eingeschaltetem Fernsehgerät für ein paar
Sekunden einmal auf die Joystick-Taste und lassen Sie sie
dann wieder los. (Wenn jedoch die Taste MENU (Menü) auf
dem Bildschirm zu sehen ist, können Sie durch Drücken
und Halten der Joystick-Taste das Menü verlassen.)
Sie können die Lautstärke regeln, indem Sie die JoystickTaste nach rechts oder links bewegen.
Sie können durch die gespeicherten Programme navigieren,
indem Sie die Joystick-Taste nach oben oder unten
bewegen.
ENGDEUTSCH
HINWEIS
Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unten, links oder
rechts bewegen. Wenn Sie die Joystick-Taste zuerst drücken, können Sie die Lautstärke und die
gespeicherten Programme nicht mehr anpassen.
Einstellen des Menüs
Drücken Sie bei eingeschaltetem Fernsehgerät die Joystick-Taste einmal.
Sie können die Menüpunkte ( , , , ) einstellen, indem Sie die Joystick-Taste nach oben, unten,
rechts oder links bewegen.
TV-Gerät
ausschalten
Einstellungen Öffnet das Hauptmenü.
Eingangsliste Ändert die Eingangsquelle.
Schließen
Schaltet das Gerät aus.
Blendet die Bildschirmmenüs aus und kehren zum TV-Bild
zurück.
DEUTSCH
ENG
MONTAGE UND VORBEREITUNG
8
Anheben und Bewegen des TV-Geräts
Lesen Sie folgende Hinweise, bevor Sie das TVGerät bewegen oder anheben, um Kratzer oder
Beschädigungen am TV-Gerät zu verhindern und
um einen sicheren Transport unabhängig von Typ
und Größe zu gewährleisten.
VORSICHT
Berühren Sie nach Möglichkeit nicht den
Bildschirm, da er dadurch beschädigt
werden könnte.
Es wird empfohlen, das TV-Gerät im
Originalkarton oder in der Originalverpackung
zu bewegen bzw. zu transportieren.
Trennen Sie das Netzkabel und alle weiteren
Kabel, bevor Sie das TV-Gerät bewegen oder
anheben.
Halten Sie das TV-Gerät so, dass sein
Bildschirm von Ihnen abgewendet ist, um
Beschädigungen zu vermeiden.
Große TV-Geräte sollten stets von mindestens
2 Personen transportiert werden.
Wenn das TV-Gerät von Hand transportiert
wird, halten Sie es wie in der folgenden
Abbildung gezeigt.
Setzen Sie das TV-Gerät während des
Transports keinen ruckartigen Bewegungen
oder starken Erschütterungen aus.
Halten Sie das TV-Gerät beim Transport
aufrecht, drehen Sie es niemals auf die Seite,
und kippen Sie es nicht nach links oder rechts.
Üben Sie keinen übermäßigen Druck auf
den Gehäuserahmen aus, da dies zur
Beschädigung des Bildschirms führen kann.
Halten Sie das TV-Gerät oben und unten am
Rahmen gut fest. Halten Sie ihn nicht am
transparenten Teil, am Lautsprecher oder am
Lautsprechergrill fest.
VORSICHT
Achten Sie beim Bewegen und Bedienen des
TV-Geräts darauf, dass die hervorstehende
Joysticktaste nicht beschädigt wird.
(Vom Modell abhängig)
MONTAGE UND VORBEREITUNG
1
2
9
Einrichten des TV-Geräts
Anbringen des Standfußes
* Ihr TV-Gerät kann von der Abbildung
abweichen.
(
Nur 32/42/49LY31**, 32/39/42/47/55/60LY33**,
32/39/42/47/55/60LY34**, 32/39/42/47LY54**)
1
A Standfüß
B Standfüß
ENGDEUTSCH
(Nur 28LY31**, 28LY33**, 28LY34**, 28LY54**)
1
Standfüß
2
M4 x L14
(
Nur 42/49LY31**,
39/42/47/55/60LY33**,
39/42/47/55/60LY34**,
39/42/47LY54**)
4 Stk
M4 x L20
(Nur 32LY33**, 32LY34**,
32LY54**, 32LY31**)
2
VORSICHT
Wenn Sie den Ständer am TV-Gerät anbrin-
gen, legen Sie den Bildschirm nach unten
gerichtet auf einen Tisch oder eine andere
flache Oberfläche mit einer weichen Unterlage, um den Bildschirm vor Verkratzen zu
schützen.
MONTAGE UND VORBEREITUNG
10
DEUTSCH
ENG
Montage auf einem Tisch
Heben Sie das TV-Gerät an, und kippen Sie es
1
auf einem Tisch in die aufrechte Position.
- Lassen Sie (mindestens) 10 cm Platz
zur Wand, um eine gute Belüftung zu
gewährleisten.
10 cm
10 cm
Schließen Sie das Netzkabel an eine
2
Steckdose an.
VORSICHT
Stellen Sie das TV-Gerät nicht in die Nähe
von Wärmequellen, da dies einen Brand
oder Beschädigungen verursachen könnte.
10 cm
10 cm
Setzen Sie die Ringschrauben oder TV-
1
Halterungen und Schrauben an der Rückseite
des TV-Gerätes ein, und befestigen Sie sie.
- Wenn an den Ringschraubenpositionen
Schrauben eingesetzt sind, entfernen Sie
zunächst die Schrauben.
Montieren Sie die Wandhalterungen mit den
2
Schrauben an der Wand.
Stimmen Sie die Position der Wandhalterung
auf die Ringschrauben an der Rückseite des
TV-Gerätes ab.
Verbinden Sie die Ringschrauben und
3
Wandhalterungen fest mit einem stabilen Seil.
Achten Sie darauf, dass das Seil horizontal
verläuft.
VORSICHT
Achten Sie darauf, dass Kinder nicht auf das
TV-Gerät klettern oder sich daran hängen.
HINWEIS
Verwenden Sie eine Haltevorrichtung oder
einen Schrank, der stabil und groß genug
ist, um das TV-Gerät sicher abzustützen.
Halterungen, Seile und anderes
Befestigungsmaterial gehören nicht zum
Lieferumfang des Gerätes. Bitte wenden Sie
sich zum Erwerb von geeignetem Zubehör
an Ihren Fachhändler.
Befestigen des TV-Gerätes an einer Wand
*Diese Funktion der Kippsicherung steht nicht bei
allen Modellen zur Verfügung.
Wandmontage
Befestigen Sie an der Rückseite des TV-Gerätes
sorgfältig eine optionale Wandhalterung, und
montieren Sie die Wandhalterung an einer stabilen
Wand, die senkrecht zum Fußboden steht.
Wenn Sie das TV-Gerät an anderen Baustoffen
befestigen möchten, fragen Sie zunächst bei einer
qualizierten Fachkraft nach.
LG empfiehlt, dass die Wandmontage von einem
qualizierten Techniker durchgeführt wird.
Separat zu beziehen (Wandmontagehalterung)
Verwenden Sie unbedingt Schrauben und
Wandhalterungen, die der VESA-Norm entsprechen.
Die Standardmaße der Wandmontagesätze können
der folgenden Tabelle entnommen werden.
28LY33**
Modell
28LY34**
28LY31**
28LY54**
VESA (A x B)
Standardschraube
Anzahl Schrauben
Wandmontagehalterung
100 x 100 200 x 200
M4 X L10
4
LSW140B
32/39LY33**
32/39LY34**
32/39LY54**
32LY31**
M6
4
LSW440B
MSW240
42/47/55LY33**
Modell
42/47/55LY34**
42/47LY54**
60LY33**
60LY34**
42/49LY31**
VESA (A x B)
Standardschraube
Anzahl Schrauben
Wandmontagehalterung
400 x 400 400 x 400
M6 M6
4 4
LSW440B
MSW240
LSW440B
MONTAGE UND VORBEREITUNG
VORSICHT
Trennen Sie erst das Netzkabel, bevor Sie
das TV-Gerät bewegen oder installieren.
Ansonsten besteht Stromschlaggefahr.
Wenn Sie das TV-Gerät an einer Decke
oder Wandschräge montieren, kann
es herunterfallen und zu schweren
Verletzungen führen. Verwenden Sie eine
zugelassene Wandhalterung von LG, und
wenden Sie sich an Ihren Händler vor Ort
oder an qualifiziertes Fachpersonal.
Ziehen Sie die Schrauben nicht zu fest
an, da dies Beschädigungen am TV-Gerät
hervorrufen und zum Erlöschen Ihrer
Garantie führen könnte.
Verwenden Sie die Schrauben und
Wandhalterungen, die der VESA-Norm
entsprechen. Schäden oder Verletzungen,
die durch unsachgemäße Nutzung oder die
Verwendung von ungeeignetem Zubehör
verursacht werden, fallen nicht unter die
Garantie.
Die Länge der Schrauben an der
Rückseitenoberfläche darf maximal 8
mm betragen. (Nur 28LY31**, 28LY33**,
28LY34**, 28LY54**)
Unterlage für Wandmontage
11
ENGDEUTSCH
Rückseite
A
B
Unterlage für
Wandmontage
Rückseite
Standardschraube:
M4 x L10
Max.8mm
HINWEIS
Verwenden Sie die Schrauben, die unter
den Spezifikationen der VESA-Norm
aufgeführt sind.
Der Wandmontagesatz beinhaltet eine
Installationsanleitung und die notwendigen
Teile.
Die Wandhalterung ist optional.
Zusätzliches Zubehör erhalten Sie bei
Ihrem Elektrohändler.
Die Schraubenlänge hängt von der
Wandbefestigung ab. Verwenden Sie
unbedingt Schrauben der richtigen Länge.
Weitere Informationen können Sie dem
im Lieferumfang der Wandhalterung
enthaltenen Handbuch entnehmen.
MONTAGE UND VORBEREITUNG
12
DEUTSCH
ENG
HINWEIS
Nur 42LY33**, 42LY34**, 42LY54**,
42LY31**
Distanzstücke für
Wandmontage
So verwenden Sie Dual Lock™
(Nur LY54**)
Befestigen Sie die Set-Top-Box am TV-Gerät, um
sie bei Bedarf verwenden zu können.
Entfernen Sie das Schutzpapier des Dual
1
Lock, und befestigen Sie es wie dargestellt an
TVGerät und Set-Top-Box.
Dual Lock™
Befestigen Sie die Set-Top-Box mit Hilfe der
2
Klettstreifen an dem TV-Gerät.
HINWEIS
Vergewissern Sie sich, dass sich auf der
Produktoberfläche keine Fremdkörper
befinden, und bringen Sie den Dual Lock
sorgfältig an.
Lassen Sie den Dual Lock anschließend
mindestens drei Tage lang trocknen,
bevor Sie die Set-Top-Box am TV-Gerät
anbringen.
HERSTELLEN VON VERBINDUNGEN
13
HERSTELLEN VON
VERBINDUNGEN
* Ihr TV-Gerät kann von der Abbildung
abweichen.
* Es wird kein separates Kabel mitgeliefert.
Dieser Abschnitt zum HERSTELLEN VON
VERBINDUNGEN enthält hauptsächlich
Abbildungen für LY33**-Modelle.
Verbinden Sie mehrere externe Geräte mit dem
TV-Gerät, und wechseln Sie die Eingangsmodi,
um ein externes Gerät auszuwählen. Weitere
Informationen zum Anschluss von externen
Geräten entnehmen Sie bitte dem Handbuch des
jeweiligen Geräts.
Verfügbare externe Geräte sind: HD-Receiver,
DVD-Player, Videorekorder, Audiosysteme, USBSpeichergeräte, PCs, Spielkonsolen und weitere
externe Geräte.
HINWEIS
Der Anschluss für externe Geräte kann von
Modell zu Modell unterschiedlich sein.
Verbinden Sie externe Geräte unabhängig
von der Reihenfolge der Anschlüsse mit
dem TV-Gerät.
Wenn Sie eine Fernsehsendung über DVD-
Player oder Videorekorder aufnehmen,
vergewissern Sie sich, dass das TV-Gerät
über das Eingangskabel für das TV-Signal
mit dem DVD-Player oder Videorekorder
verbunden ist. Weitere Informationen zu
Aufnahmen entnehmen Sie bitte dem
Handbuch des verbundenen Geräts.
Anweisungen zum Betrieb nden Sie im
Handbuch des externen Geräts.
Wenn Sie eine Spielekonsole mit dem TV-
Gerät verbinden, verwenden Sie das mit der
Konsole mitgelieferte Kabel.
Im PC-Modus kann es hinsichtlich
Auösung, vertikalem Muster, Kontrast oder
Helligkeit zu Rauschen kommen. Wenn
Rauschen auftritt, stellen Sie den PC auf
eine andere Auösung ein, ändern Sie die
Bildwiederholrate, oder passen Sie Helligkeit
und Kontrast im Menü „BILD“ an, bis das
Bild optimal ist.
Abhängig von der Grakkarte
funktionieren im PC-Modus einige
Auösungseinstellungen möglicherweise
nicht ordnungsgemäß.
Es kann nur ein USB-Speichergerät erkannt
werden.
Falls das USB-Speichergerät über einen
USB-Hub angeschlossen wird, wird das
Gerät nicht erkannt.
Die Verwendung eines DVI-zu-HDMI-Kabels
kann zu Kompatibilitätsproblemen führen.
Anschließen einer Antenne
Schließen Sie das TV-Gerät mit einem HF-Kabel
(75 Ω) an eine Wandantennenbuchse an.
ANTENNA/
Antennenbuchse
in der Wand
HINWEIS
Bei Verwendung von mehr als 2 TV-Geräten
verwenden Sie einen Signalsplitter.
Ist das Bild schlecht, installieren Sie einen
Signalverstärker, um die Bildqualität zu
verbessern.
Wenn die Bildqualität bei angeschlossener
Antenne schlecht ist, richten Sie die Antenne
richtig aus.
Antennenkabel und Wandler sind nicht im
Lieferumfang enthalten.
Unterstützter DTV-Ton: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
CABLE IN
ENGDEUTSCH
HERSTELLEN VON VERBINDUNGEN
13/18V
DC-IN
(19V )
ANTENNA/
CABLE IN
H/P OUT
IN 3USB IN
PCMCIA CARD SLOT
13/18V
14
DEUTSCH
ENG
Satellitenschüssel
Anschließen einer Satellitenschüssel
(Nur Satellitenmodelle)
Schließen Sie das TV-Gerät mit einem SatellitenHF-Kabel (75 Ω) an eine Satellitenschüssel und an
eine Satellitenbuchse an.
(
Nur 32/42/49LY31**, 32/39/42/47/55/60LY34**,
32/39/42/47LY54**)
LNB
Satellite
700mA Max
LNB
Satellite IN
(Nur 32/42/49LY31**)
Netzsteckeranschluss
(Nur 28LY31**, 28LY33**, 28LY34**, 28LY54**)
(Abhängig von Modell und Land)
DC-IN
(19V )
Netzstecker
oder
(Nur 28LY34**, 28LY54**)
Satellitenschüssel
Netzstecker
VORSICHT
700mA Max
LNB
Satellite IN
Stellen Sie sicher, dass das TV-Gerät mit
dem Netzteil verbunden ist, bevor Sie
das Stromkabel des TV-Gerätes mit der
Wandsteckdose verbinden.
HERSTELLEN VON VERBINDUNGEN
15
Netzwerkeinrichtung
Kabelgebundene Netzwerkverbindung
(Nur LY340C, LY54**)
Dieser TV kann über den LAN-Anschluss mit
einem Pro:Centric-Server verbunden werden. Nach
dem Herstellen der physischen Verbindung muss
das TV-Gerät für die Netzwerkkommunikation
eingerichtet werden.
Verbinden Sie den LAN-Anschluss des Modems
oder Routers von Pro:Centric-Server mit dem
LAN-Anschluss des TV-Geräts.
(MHEG & SERVICE)
(Nur LY340C)
LAN
Breitbandmodem
ENGDEUTSCH
Pro:Centric-Server
Breitbandmodem
Pro:Centric-Server
VORSICHT
Schließen Sie an den LAN-Port kein modulares
Telefonkabel an.
Da mehrere Verbindungsmethoden möglich
sind, sollten Sie sich an die Spezifikationen
Ihres Telekommunikations- oder
Internetdienstanbieters halten.
Router
HERSTELLEN VON VERBINDUNGEN
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
EXTERNAL
SPEAKER OUT
VOLUME
CONTROL
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
CLOCK
COMPONENT
IN
AUDIO IN
(COMPONENT/DVI)
EXTERNAL
SPEAKER OUT
VOLUME
CONTROL
ANTENNA
/
CABLE IN
LNB
Satellite
OPTICAL
DIGITAL
AUDIO OUT
RS-232C IN
(CONTROL & SERVICE)
AV
(RGB)
1
IN
RGB IN (PC)
CLOCK
ANTENNA
/
CABLE IN
LNB
Satellite
AV
(RGB)
1
IN
EXTERNAL
SPEAKER OUT
H/P OUT
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
EXTERNAL
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
AUDIO IN
(COMPONENT/RGB/DVI)
EXTERNAL
SPEAKER OUT
H/P OUT
ANTENNA/
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
EXTERNAL
SPEAKER OUT
VOLUME
CONTROL
ANTENNA
/
LNB
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
ANTENNA/
CABLE
AV
(RGB)
1
IN
RGB IN (PC)
RS-232C IN
(CONTROL & SERVICE)
OPTICAL
DIGITAL
AUDIO OUT
AUDIO / VIDEO
ANTENNA/
CABLE IN
LNB IN
Satellite
RGB OUT (PC)
AUDIO OUT
PC
ANTENNA/
CABLE
AV
(RGB)
1
IN
RGB IN (PC)
RS-232C IN
OPTICAL
DIGITAL
AUDIO / VIDEO
AUDIO IN
ANTENNA/
CABLE IN
LNB IN
Satellite
+
-
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
+
-
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
-
EXTERNAL
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
AV
1
IN
16
DEUTSCH
ENG
Andere Anschlüsse
Verbinden Sie Ihr TV-Gerät mit externen Geräten. Um beste Bild- und Tonqualität zu erhalten, verbinden
Sie das externe Gerät mit dem TV-Gerät mithilfe des HDMI-Kabels wie in der Abbildung gezeigt.
* Ihr TV-Gerät kann von der Abbildung abweichen.
* Es wird kein separates Kabel mitgeliefert.
(
Nur 32/39/42/47/55/60LY33**, 32/39/42/47/55/60LY34**, 32/39/42/47LY54**)
(MHEG & SERVICE)
(Nur LY340C)
IN
1
AV
(RGB)
(Nur
Satellitenmodelle)
LNB
Satellite
ANTENNA/
CABLE IN
VOLUME
CONTROL
(Nur LY54**)
AUDIO IN
(COMPONENT/DVI)
(Nur LY54**)
EXTERNAL
SPEAKER OUT
VOLUME
CONTROL
AUDIO IN
(COMPONENT/DVI)
COMPONENT
IN
OPTICAL
DIGITAL
AUDIO OUT
RS-232C IN
(CONTROL & SERVICE)
(Nur LY54**)
(Nur
LY54**)
CLOCK
AUDIO / VIDEO
EXTERNAL
SPEAKER OUT
VOLUME
CONTROL
Steueranschluss für
Lautsprecherausgang
+
Oben
Unten
GND
RECHTS
LINKS
GND
OPTICAL
Digitales Audiosystem
AUDIO IN
(COMPONENT/RGB/DVI)
LED-Uhr
AUDIO IN
HERSTELLEN VON VERBINDUNGEN
ANTENNA/
CABLE
AV
(RGB)
1
IN
RGB IN (PC)
RS-232C IN
(CONTROL & SERVICE)
COMPONENT
IN
AUDIO IN
(COMPONENT/DVI)
H/P OUT
EXTERNAL
SPEAKER OUT
OPTICAL
DIGITAL
AUDIO OUT
HDMI
ANTENNA/
CABLE IN
LNB IN
Satellite
DVI OUT
AUDIO OUT
USB IN
2 (MHL)
IN
USB IN
2 (MHL)
IN
H/P OUT
USB
HDD
PCMCIA Card
Mobile Phone
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
AUDIO IN
(COMPONENT/DVI)
EXTERNAL
SPEAKER OUT
VOLUME
CONTROL
ANTENNA
/
CABLE IN
LNB
Satellite
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
EXTERNAL
SPEAKER OUT
VOLUME
CONTROL
ANTENNA
/
LNB
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
USB
HUB
Mobile Phone
PCMCIA Card
EXTERNAL
SPEAKER OUT
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
EXTERNAL
SPEAKER OUT
VOLUME
CONTROL
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
AUDIO
L R
1(ARC) 2
3
/DVI IN
DVI OUT
AUDIO OUT
IN
AUDIO
AUDIO
1(ARC) 2
3
/DVI IN
DVI OUT
AUDIO OUT
IN
AUDIO
AUDIO
(
Nur 32/39/42/47/55/60LY33**, 32/39/42/47/55/60LY34**, 32/39/42/47LY54**)
17
(Nur LY54**)
USB
Passives MHL-Kabel
H/P OUT
PCMCIA-Karte
Mobiltelefon
ENGDEUTSCH
Kopfhörer
IN
1
Blu-Ray / HD Receiver / DVD / PC
AUDIO IN
(COMPONENT/DVI)
oder
AUDIO IN
(COMPONENT/RGB/DVI)
COMPONENT
IN
GRÜN
GRÜN
WEISS
ROT
L R
AUDIO
Blu-Ray / HD Receiver / DVD
GRÜN
VIDEO
BLAU
BLAUBLAU
ROT
ROT ROT
HERSTELLEN VON VERBINDUNGEN
COMPONENT
IN
VOLUME
CONTROL
AUDIO IN
(COMPONENT
/DVI)
EXTERNAL
SPEAKER
OUT
ANTENNA
/CABLE IN
13/18V
700mA Ma
x
LNB
Satellite IN
OPTICAL
DIGITAL
AUDIO OUT
RS-232C IN
(CONTROL & SERVICE)
AV
(RGB)
IN 1
AUDIO IN
(COMPONENT
/DVI)
EXTERNAL
SPEAKER
OUT
13/18V
700mA Ma
x
LNB
Satellite IN
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
IN 1
COMPONENT
IN
AUDIO IN
(COMPONENT
/RGB/DVI)
EXTERNAL
SPEAKER
OUT
ANTENNA
/CABLE IN
13/18V
700mA Max
LNB
Satellite IN
OPTICAL
DIGITAL
AUDIO OUT
RS-232C IN
(CONTROL & SERVICE)
AV
(RGB)
IN 1
RGB IN (PC)
DC-IN
(19V )
+
-
ANTENNA/
CABLE
AV
1
IN
ANTENNA/
CABLE IN
LNB IN
Satellite
RGB OUT (PC)
AUDIO OUT
PC
ANTENNA/
CABLE
AV
(RGB)
1
IN
RGB IN (PC)
RS-232C IN
(CONTROL & SERVICE)
OPTICAL
DIGITAL
AUDIO OUT
AUDIO / VIDEO
ANTENNA/
CABLE IN
LNB IN
Satellite
ANTENNA/
CABLE
AV
(RGB)
1
IN
RGB IN (PC)
RS-232C IN
OPTICAL
DIGITAL
AUDIO / VIDEO
AUDIO IN
ANTENNA/
CABLE IN
LNB IN
Satellite
COMPONENT
IN
VOLUME
CONTROL
AUDIO IN
(COMPONENT
/DVI)
EXTERNAL
SPEAKER
OUT
ANTENNA
/CABLE IN
13/18V
700mA Ma
x
LNB
Satellite IN
OPTICAL
DIGITAL
AUDIO OUT
RS-232C IN
(CONTROL & SERVICE)
AV
(RGB)
IN 1
AUDIO IN
(COMPONENT
/DVI)
EXTERNAL
SPEAKER
OUT
13/18V
700mA Ma
x
LNB
Satellite IN
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
IN 1
COMPONENT
IN
AUDIO IN
(COMPONENT
/RGB/DVI)
EXTERNAL
SPEAKER
OUT
ANTENNA
/CABLE IN
13/18V
700mA Max
LNB
Satellite IN
OPTICAL
DIGITAL
AUDIO OUT
RS-232C IN
(CONTROL & SERVICE)
AV
(RGB)
IN 1
RGB IN (PC)
18
DEUTSCH
ENG
(Nur 28LY33**, 28LY34**)
(Es werden nur Netzwerkmodelle unterstützt.)
(MHEG &
SERVICE)
(Nur
Satellitenmodelle)
(Nur 28LY54**)
Steueranschluss für
Lautsprecherausgang
GND
RECHTS
LINKS
GND
+
Oben
Unten
Digitales Audiosystem
OPTICAL
AUDIO IN
AUDIO / VIDEO
HERSTELLEN VON VERBINDUNGEN
USB IN 1 USB IN 2
PCMCIA CARD SLOT
USB
HDD
PCMCIA Card
Mobile Phone
USB
HUB
Mobile Phone
PCMCIA Card
ANTENNA/
CABLE
AV
(RGB)
1
IN
RGB IN (PC)
RS-232C IN
(CONTROL & SERVICE)
COMPONENT
IN
AUDIO IN
(COMPONENT/DVI)
H/P OUT
EXTERNAL
SPEAKER OUT
OPTICAL
DIGITAL
AUDIO OUT
HDMI
ANTENNA/
CABLE IN
LNB IN
Satellite
DVI OUT
AUDIO OUT
13/18V
700mA Max
LNB
Satellite IN
AV
(RGB)
IN 1
RGB IN (PC)
13/18V
700mA Max
LNB
Satellite IN
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
IN 1
RGB IN (PC)
AUDIO
L R
VIDEO
1(ARC) 2
3
/DVI IN
DVI OUT
AUDIO OUT
IN
AUDIO
AUDIO
1(ARC) 2
3
/DVI IN
DVI OUT
AUDIO OUT
IN
AUDIO
AUDIO
COMPONENT
IN
EXTERNAL
SPEAKER
OUT
ANTENNA
/CABLE IN
13/18V
700mA Max
LNB
Satellite IN
OPTICAL
DIGITAL
AUDIO OUT
RS-232C IN
(CONTROL & SERVICE)
AV
(RGB)
IN 1
RGB IN (PC)
AUDIO IN
(COMPONENT
/DVI)
13/18V
700mA Ma
x
LNB
Satellite IN
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
IN 1
AUDIO
L R
19
(Nur 28LY33**, 28LY34**, 28LY54**)
ENGDEUTSCH
PCMCIA-Karte
Mobiltelefon
USB
USB IN
)
IN 2
MHL
(
Passives MHL-Kabel
H/P OUT
Kopfhörer
Blu-Ray / HD STB / HD Receiver / DVD / PC
oder
AUDIO IN
(COMPONENT
/RGB/DVI)
WEISS
ROT
Blu-Ray / HD Receiver / DVD
GRÜN
GRÜN
GRÜN
COMPONENT
IN
BLAU
BLAU
BLAU
ROT
ROT
ROT
HERSTELLEN VON VERBINDUNGEN
ANTENNA/
CABLE
AV
1
IN
ANTENNA/
CABLE IN
LNB IN
Satellite
(MONO)
L
R
R
R
(MONO)
L
R
(MONO)
L
(MONO)
L
DVI OUT
AUDIO OUT
(MONO)
L
(MONO)
L
R
R
R
R
(MONO)
L
R
(MONO)
L
(MONO)
L
DVI OUT
AUDIO OUT
(MONO)
L
(MONO)
L
R
R
R
(MONO)
L
R
(MONO)
L
DVI OUT
AUDIO OUT
R
R
R
(MONO)
L
R
(MONO)
L
(MONO)
L
(MONO)
L
R
H / P
USB IN
PCMCIA
CARD SLOT
USB
HUB
Mobile Phone
PCMCIA Card
20
DEUTSCH
ENG
(Nur 28LY31**)
PCMCIA-Karte
USB / HDD
1
Kopfhörer
Passives MHL-Kabel
Der USB-Anschluss unterstützt Netzteile mit 0,5 A. Verwenden Sie ein separates Netzteil, falls Sie für
1
Geräte wie Festplatten eine höhere Stromstärke benötigen.
Mobiltelefon
Blu-Ray / DVD
/ HD STB /
HD Receiver /
PC
GELB
GELB
Blu-Ray / HD Receiver
/ DVD / VCR
(MONO)
WEISSWEISS
R
R
GRÜN
ROT
GRÜN
ROT
R
Blu-Ray / HD Receiver
/ DVD
BLAU
BLAU
ROT
ROT
(MONO)
L
R
WEISS
WEISS
(MONO)
L
R
WEISS
ROT
ROT
ROT
DVI OUT
AUDIO OUT
Blu-Ray / HD Receiver / DVD / PC
AUDIO / VIDEO
L
(MONO)
L
(MONO)
L
HERSTELLEN VON VERBINDUNGEN
LNB
Sate llite IN
13/18V
700mA Max
ANTENNA /
CABLE IN
R
R
(MONO)
L
R
(MONO)
L
(MONO)
L
DVI OUT
AUDIO OUT
(MONO)
L
(MONO)
L
R
R
R
R
(MONO)
L
R
(MONO)
L
(MONO)
L
DVI OUT
AUDIO OUT
(MONO)
L
(MONO)
L
R
R
R
(MONO)
L
R
(MONO)
L
DVI OUT
AUDIO OUT
R
ANTENNA/
CABLE
AV
(RGB)
1
IN
RGB IN (PC)
RS-232C IN
(CONTROL & SERVICE)
OPTICAL
DIGITAL
AUDIO OUT
AUDIO / VIDEO
ANTENNA/
CABLE IN
LNB IN
Satellite
ANTENNA/
CABLE
AV
(RGB)
1
IN
RGB IN (PC)
RS-232C IN
OPTICAL
DIGITAL
AUDIO / VIDEO
AUDIO IN
ANTENNA/
CABLE IN
LNB IN
Satellite
ANTENNA/
CABLE
AV
(RGB)
1
IN
RGB IN (PC)
RS-232C IN
(CONTROL & SERVICE)
COMPONENT
IN
AUDIO IN
(COMPONENT/DVI)
H/P OUT
EXTERNAL
SPEAKER OUT
OPTICAL
DIGITAL
AUDIO OUT
HDMI
ANTENNA/
CABLE IN
LNB IN
Satellite
USB
HDD
PCMCIA Card
Mobile Phone
21
(Nur 32/42/49LY31**)
OPTICAL
AUDIO IN
OPTICAL
DIGITAL
AUDIO OUT
ROT
IN
GELB
WEISS
ROT
WEISS
GELB
IN
86%,1
0+/
GRÜN
BLAU
ROT
WEISS
ROT
Passives MHL-Kabel
(Nur
Satellitenmodelle)
13/18V
700mA Max
LNB
Sat ell ite IN
ANTENN A /
CABLE IN
WEISS
ROT
ROT
USB
BLAU
PCMCIA-Karte
Blu-Ray / DVD
/ HD STB /
HD Receiver /
PC
GRÜN
Mobiltelefon
DVI OUT
AUDIO OUT
Blu-Ray / HD Receiver / DVD / PC
ENGDEUTSCH
Digitales Audiosystem
Blu-Ray / HD Receiver
/ DVD / VCR
( )
MONO
VIDEO
AUDIO
Blu-Ray / HD Receiver
/ DVD
VIDEO
FERNBEDIENUNG
RATIO INPUT
1
.,;@2 abc3 def
4
ghi
5
jkl6 mno
7
pqrs8 tuv
0
9
wxyz
[
LIST
Q.VIEW
FAV
MUTE
P
P
A
G
E
EXIT
OK
SETTINGS
INFO
REC
MY APPS
LIVE TV
SUBTITLE
REC/
*
INFO
22
DEUTSCH
ENG
FERNBEDIENUNG
Die Beschreibungen in diesem Handbuch beziehen sich auf
die Tasten der Fernbedienung. Lesen Sie dieses Handbuch
bitte aufmerksam durch, und verwenden Sie das TV-Gerät
bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das
Batteriefach, wechseln Sie die Batterien (1,5 V, AAA), legen Sie die
und -Enden entsprechend der Kennzeichnung im Fach ein, und
schließen Sie das Batteriefach.
Gehen Sie zum Herausnehmen der Batterien in umgekehrter
Reihenfolge vor.
VORSICHT
Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung
hervorrufen kann.
Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.
(Nur LY33**, LY34**)
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD Wählt Radio-, TV- und DTV-Programme.
SUBTITLE
AV MODE Auswahl eines AV-Modus.
RATIO Ändert die Bildgröße.
INPUT Ändert die Eingangsquelle.
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+ - Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
GUIDE Öffnet den Programmführer.
MUTE Stellt den Ton aus.
ꕌPꕍ
ꕌ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
TELETEXT-Tasten ( TEXT/T.OPT) Diese Tasten werden für Teletext verwendet.
SETTINGS Öffnen der Hauptmenüs.
Q.MENU Öffnet die Schnellmenüs.
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Navigationstasten (nach oben/nach unten/nach links/nach rechts)
Navigiert durch Menüs und Einstellungen.
BACK Zurück zur vorherigen Ebene.
EXIT
HDMI-CEC zu. Öffnen des SIMPLINK-Menüs.
AD Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert.
Steuerungstasten
oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
Ruft den bevorzugten Untertitel im digitalen Modus auf.
Navigiert durch die gespeicherten Programme oder Kanäle.
Anzeige von Informationen zum aktuellen Programm und Bildschirm.
Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte über
( )
( : Rot, : Grün, : Gelb, : Blau)
Steuerung der Menüs von „MEINE MEDIEN“
AV MODE
FAV
GUIDE
MUTE
P
PAGE
TV/
RAD
oder
FERNBEDIENUNG
23
(Nur LY54**)
AV MODE INPUT
ENERGY
SAVING
1 2 3
4 506
7 8 9
LIST
FAV
RATIO
MUTE
PORTAL
GUIDE
OK
SETTINGS
Q.MENU AD ALARM
TV/
RAD
Q.VIEW
P
INFO
EXIT
ENGDEUTSCH
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
ꕊ
ENERGY SAVING (Energiesparen) Passt die Bildschirmhelligkeit an,
um den Stromverbrauch zu senken.
AV MODE Auswahl eines AV-Modus.
INPUT Ändert die Eingangsquelle.
TV/RAD Wählt Radio-, TV- und DTV-Programme.
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+ - Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
RATIO Ändert die Bildgröße.
MUTE Stellt den Ton aus.
ꕌPꕍ
P
A
G
E
GUIDE Öffnet den Programmführer.
PORTAL Zeigt das interaktive Hotelmenü an, oder entfernt es.
INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm.
Navigationstasten (nach oben/nach unten/nach links/nach rechts)
Navigiert durch Menüs und Einstellungen.
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
SETTINGS Wählt ein Menü aus. Blendet alle Bildschirmmenüs aus und kehrt
zum TV-Bild zurück.
EXIT
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
TELETEXT-Tasten (
wendet.
SUBTITLE
Steuerungstasten
DIEN“ oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
HDMICEC zu. Öffnen des SIMPLINK-Menüs.
Q.MENU Öffnet die Schnellmenüs.
AD Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert.
ALARM
Navigiert durch die gespeicherten Programme oder Kanäle.
PAGE Wechselt zum vorherigen oder nächsten Bildschirm.
Zurück zur vorherigen Ebene.
Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
( : Rot, : Grün, : Gelb, : Blau)
TEXT/T.OPT)
Diese Tasten werden für Teletext ver-
Ruft den bevorzugten Untertitel im digitalen Modus auf.
( )
Steuerung der Menüs von „MEINE ME-
Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte über
Stellt die Weckfunktion ein. (Außer bei 28LY54**)
FERNBEDIENUNG
INFO
24
DEUTSCH
ENG
(Nur 28LY31**)
PIP/
AD
SUBTITLE
1
4 5 6
7 8 9
LIST
GUIDE
MUTE
TEXT
INFO
SETTINGS
REC/
TV/PC
2 3
Q.VIEW
0
FAV
Q.MENU
TV/
RAD
INPUT
P
T.OPT
EXIT
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD Wählt Radio-, TV- und DTV-Programme.
SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.
PIP/ Schaltet den PIP-Modus ein oder aus. (Abhängig vom Modell)
AD
Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert.
TV/PC Wählen Sie den TV- oder PC-Modus
INPUT Ändert die Eingangsquelle.
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+ - Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
GUIDE Öffnet den Programmführer.
MUTE Stellt den Ton aus.
ꕌPꕍ
Navigiert durch die gespeicherten Programme oder Kanäle.
ꕌ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
TELETEXT-Tasten ( TEXT/T.OPT) Diese Tasten werden für Teletext
verwendet
SETTINGS Öffnen der Hauptmenüs.
Q.MENU Öffnet die Schnellmenüs.
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Navigationstasten (nach oben/nach unten/nach links/nach rechts)
Navigiert durch Menüs und Einstellungen.
BACK Zurück zur vorherigen Ebene.
EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
HDMI-CEC zu. Öffnen des SIMPLINK-Menüs.
REC/ Beginnen Sie mit dem Aufnehmen, und lassen Sie dasAufnahmemenü
anzeigen. (Abhängig vom Modell)
Steuerungstasten
oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
Bildschirmbeleuchtung an.
.
Anzeige von Informationen zum aktuellen Programm und Bildschirm.
Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte über
( )
( : Rot, : Grün, : Gelb, : Blau)
(Beleuchtung) Passt die Bildschirmhelligkeit durch Steuerung der
Steuerung der Menüs von „MEINE MEDIEN“
HINWEIS
Auf dem MHEG-Kanal können Sie die Beleuchtung nicht mit der gelben oder blauen Taste einstellen.
FERNBEDIENUNG
INFO
25
(Nur 32/42/49LY31**)
AD
SUBTITLE
1
2 3
4 5 6
7 8 9
LIST
TEXT
SETTINGS
AV MODE
0
FAV
GUIDE
MUTE
INFO
REC/
TV/
RAD
INPUTRATIO
Q.VIEW
P
T.OPT
Q.MENU
EXIT
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
TV/RAD Wählt Radio-, TV- und DTV-Programme.
SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.
AD
Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert.
RATIO Ändert die Bildgröße.
INPUT Ändert die Eingangsquelle.
Zifferntasten Zur Eingabe von Nummern.
LIST Zum Zugriff auf die Liste der gespeicherten Programme.
Q.VIEW Kehrt zurück zum vorherigen Programm.
+ - Regelt die Lautstärke.
FAV Zugriff auf die Liste der Lieblingskanäle.
GUIDE Öffnet den Programmführer.
MUTE Stellt den Ton aus.
ꕌPꕍ
Navigiert durch die gespeicherten Programme oder Kanäle.
ꕌ
PAGEꕍ Wechselt zum vorherigen oder nächsten Bildschirm.
TELETEXT-Tasten ( TEXT/T.OPT) Diese Tasten werden für Teletext
verwendet
SETTINGS Öffnen der Hauptmenüs.
Q.MENU Öffnet die Schnellmenüs.
OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Navigationstasten (nach oben/nach unten/nach links/nach rechts)
Navigiert durch Menüs und Einstellungen.
BACK Zurück zur vorherigen Ebene.
EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.
AV MODE Auswahl eines AV-Modus.
REC/ Beginnen Sie mit dem Aufnehmen, und lassen Sie dasAufnahmemenü
anzeigen. (Abhängig vom Modell)
Steuerungstasten
oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK).
.
Anzeige von Informationen zum aktuellen Programm und Bildschirm.
( )
Steuerung der Menüs von „MEINE MEDIEN“
ENGDEUTSCH
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
DEUTSCH
ENG
WARTUNG / FEHLERBEHEBUNG
26
WARTUNG
Reinigung des TV-Gerätes
Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte Produktlebensdauer.
VORSICHT
Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen
Kabel vom Gerät bzw. der Steckdose.
Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das
Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche Schäden durch
Blitzschlag oder Spannungsspitzen zu vermeiden.
Bildschirm, Rahmen, Gehäuse und Standfuß
Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch.
Entfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit
sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend
umgehend mit einem trockenen Tuch trocken.
VORSICHT
Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.
Die Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen
Gegenstand gestoßen werden, da dies Kratzer und Bildverzerrungen verursachen kann.
Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen können.
Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt, kann dies
zu Feuer, elektrischem Schlag oder Fehlfunktionen führen.
Netzkabel
Entfernen Sie angesammelten Staub oder Schmutz regelmäßig vom Netzkabel.
FEHLERBEHEBUNG
Die Software-Version kann zur Leistungsoptimierung aktualisiert werden. Stellen Sie sicher, dass Ihre
Geräte mit der LGE-Software kompatibel sind. Wenden Sie sich andernfalls an LGE und laden Sie die
überarbeitete Software-Version nach den Vorgaben von LGE herunter.
Problem Mögliche Lösung
Das TV-Gerät
reagiert nicht auf die
Fernbedienung.
Weder Bild noch Ton
wird ausgegeben.
Das TV-Gerät schaltet
sich plötzlich ab.
Beim Anschließen an
den PC (RGB/HDMI
DVI) wird entweder
„Kein Signal“ oder
„Ungültiges Format“
angezeigt.
Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut.
Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis
befindet.
Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß eingesetzt wurden
( auf , auf ).
Prüfen Sie, ob das Gerät eingeschaltet ist.
Prüfen Sie, ob das Netzkabel in der Steckdose steckt.
Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem Sie andere Geräte
einstecken.
Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die
Stromversorgung ist möglicherweise unterbrochen.
Prüfen Sie, ob die Funktionen Automat. Standby (Abhängig vom Modell) / Sleep
Timer / Ausschaltzeit unter ZEIT aktiviert sind.
Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann erneut ein.
Schließen Sie das RGB-,HDMI- oder DVI-Kabel erneut an.
Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.
TECHNISCHE DATEN
27
27
TECHNISCHE DATEN
Die Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.
32LY33
MODELLE
Abmessungen
(B x H x T)
Gewicht Mit Fuß (kg) 6,2 8,3 9,5
Stromversorgung
Stromverbrauch
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
Mit Fuß (mm) 732 x 481 x 207 885 x 567 x 218 961 x 612 x 218
Ohne Fuß (mm) 732 x 431 x 55,5 885 x 524 x 55,5 961 x 567 x 55,5
Ohne Fuß (kg) 6,0 8,0 9,2
MODELLE
Mit Fuß (mm) 1073 x 676 x 247 1243 x 772 x 247 1373 x 851 x 283
Ohne Fuß (mm) 1073 x 629 x 55,8 1243 x 725 x 56,8 1373 x 801 x 58,8
Mit Fuß (kg) 12,7 18,4 23,5
Ohne Fuß (kg) 12,3 18,0 23,0
MODELLE
Mit Fuß (mm) 732 x 481 x 207 885 x 567 x 218 961 x 612 x 218
Ohne Fuß (mm) 732 x 431 x 55,5 885 x 524 x 55,5 961 x 567 x 55,5
Mit Fuß (kg) 6,2 8,3 9,5
Ohne Fuß (kg) 6,0 8,0 9,2
MODELLE
Mit Fuß (mm) 1073 x 676 x 247 1243 x 772 x 247 1373 x 851 x 283
Ohne Fuß (mm) 1073 x 629 x 55,8 1243 x 725 x 56,8 1373 x 801 x 58,8
Mit Fuß (kg) 12,7 18,4 23,5
Ohne Fuß (kg) 12,3 18,0 23,0
MODELLE
Mit Fuß (mm) 732 x 481 x 207 885 x 567 x 218 961 x 612 x 218
Ohne Fuß (mm) 732 x 431 x 55,5 885 x 524 x 55,5 961 x 567 x 55,5
Mit Fuß (kg) 6,2 8,3 9,5
Ohne Fuß (kg) 6,0 8,0 9,2
32LY330C-ZA 39LY330C-ZA 42LY330C-ZA
47LY330C-ZA 55LY330C-ZA 60LY330C-ZA
32LY340C-ZA
32LY345C-ZA
47LY345C-ZA 55LY345C-ZA 60LY345C-ZA
32LY540H-ZA 39LY540H-ZA 42LY540H-ZA
**
AC 100-240 V~ 50 / 60 Hz
65 W 90 W 100 W
47LY33** 55LY33** 60LY33**
AC 100-240 V~ 50 / 60 Hz
110 W 130 W 140 W
32LY34
**
AC 100-240 V~ 50 / 60 Hz
65 W 90 W 100 W
47LY34** 55LY34** 60LY34**
AC 100-240 V~ 50 / 60 Hz
110 W 130 W 140 W
32LY54** 39LY54** 42LY54**
AC 100-240 V~ 50 / 60 Hz
65 W 90 W 100 W
39LY33
**
39LY34
**
39LY345C-ZA 42LY345C-ZA
42LY33
42LY34
**
**
ENGDEUTSCH
TECHNISCHE DATEN
28
28
DEUTSCH
ENG
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
MODELLE
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Stromverbrauch
47LY54** 28LY31** 32LY31**
47LY540H-ZA 28LY310C-ZA 32LY310C-ZA
Mit Fuß (mm) 1073 x 676 x 247 641,5 x 432 x 175 731 x 480 x 208
Ohne Fuß (mm) 1073 x 629 x 55,8 641,5 x 395,8 x 57,6 731 x 437 x 56,5
Mit Fuß (kg) 12,7 4,6 5,9
Ohne Fuß (kg) 12,3 4,4 5,7
AC 100-240 V~ 50 / 60 Hz
110 W 40W 65 W
42LY31** 49LY31** 28LY33**
42LY310C-ZA 49LY310C-ZA 28LY330C-ZA
Mit Fuß (mm) 959 x 611 x 218 1105 x 694 x 247 641,5 x 432 x 175
Ohne Fuß (mm) 959 x 570 x 56,2 1105 x 652 x 56,5 641,5 x 395,8 x 57,6
Mit Fuß (kg) 9,5 13,6 4,6
Ohne Fuß (kg) 9,2 13,2 4,4
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
100 W 110 W 40 W
28LY34** 28LY54**
28LY340C-ZA 28LY540H-ZA
Mit Fuß (mm) 641,5 x 432 x 175 641,5 x 432 x 175
Ohne Fuß (mm) 641,5 x 395,8 x 57,6 641,5 x 395,8 x 57,6
Mit Fuß (kg) 4,6 4,6
Ohne Fuß (kg) 4,4 4,4
19 V 2,0 A 19 V 2,0 A
40 W 40 W
19 V 2,0 A
AC 100-240 V~ 50 / 60 Hz
19 V 2,0 A
Netzstecker
CI-Modulabmessungen
(Breite x Höhe x Tiefe)
Umgebungsbedingungen
Fernsehnorm
Programmabdeckung
Maximale Anzahl speicherbarer Programme 6,000 1,500
Externe Antennenimpedanz 75 Ω
Satellitenmodelle und DVB-T2 Modelle mit DVB-T2-Unterstützung
1
Außer Modellen mit DVB-T2-Unterstützung
2
Hersteller : APD
Modell : DA-48F19
100,0 mm x 55,0 mm x 5,0 mm
Betriebstemperatur 0 °C bis 40 °C
Betriebs-Luftfeuchtigkeit Unter 80 %
Temperatur bei Lagerung -20 °C bis 60 °C
Luftfeuchtigkeit bei Lagerung Unter 85 %
Satelliten-Digital-TV
DVB-T/T2
DVB-C
DVB-S/S2
VHF, UHF
C-Frequenz,
Ku-Frequenz
1
Digital-TV Analog-TV
DVB-T
DVB-C
VHF, UHF
PAL/SECAM B/G/D/K,
PAL I/I’,
SECAM L/L’
VHF: E2 bis E12,
UHF: E21 bis E69,
CATV: S1 bis S20,
HYPER: S21 bis S47
2
TECHNISCHE DATEN
29
29
Informationen zu Component-Anschlüssen
Component-Anschlüsse
am Fernsehgerät
Video-Ausgänge
auf dem DVD-Player
Signal Component
480i/576i O
480p/576p O
720p/1080i O
1080p
(
Nur 32/39/42/47/55/60LY33**,
Y P
Y P
Y B-Y R-Y
Y Cb Cr
Y Pb Pr
(nur 50 Hz / 60 Hz)
B
B
O
32/39/42/47/55/60LY34**)
RGB-PC, HDMI/DVI-PC-unterstützter Modus
(Verwenden Sie HDMI IN 1 für PC-Modus)
Auflösung
640 x 350 31,468 70,09
720 x 400 31,469 70,08
640 x 480 31,469 59,94
800 x 600 37,879 60,31
1024 x 768 48,363 60,00
1152 x 864 54,348 60,053
1360 x 768 47,712 60,015
1280 x 1024 63,981 60,020
1920 x 1080
(RGB-PC)
1920 x 1080
(Nur FHD)
Horizontale
Frequenz (kHz)
66,587 59,934
67,50 60,00
Vertikale
Frequenz (Hz)
HDMI/DVI-DTV-unterstützter Modus
P
R
P
R
Auflösung
720 x 480
720 x 576 31,25 50
1280 x 720
1920 x 1080i
1920 x 1080p
Horizontale
Frequenz (kHz)
31,469
31,5
37,5
44,96
45
33,72
33,75
28,125
26,97
27
33,716
33,75
56,25
67,43
67,5
Vertikale
Frequenz (Hz)
59,94
60
50
59,94
60
59,94
60
50
23,97
24
29,976
30,00
50
59,94
60
ENGDEUTSCH
(Nur 28LY33**, 28LY34**)
RGB-PC, HDMI/DVI-PC-unterstützter Modus
(Verwenden Sie HDMI IN 1 für PC-Modus)
Auflösung
640 x 350 31,468 70,09
720 x 400 31,469 70,08
640 x 480 31,469 59,94
800 x 600 37,879 60,31
1024 x 768 48,363 60,00
1152 x 864 54,348 60,053
1360 x 768 47,712 60,015
Horizontale
Frequenz (kHz)
Vertikale
Frequenz (Hz)
(Außer bei 32LY330C, 32LY340C)
DEUTSCH
ENG
TECHNISCHE DATEN
30
30
(Nur 28/32/39/42/47LY54**, 32/42/49LY31**)
(Nur 28LY31**)
HDMI/DVI-PC-unterstützter Modus
(Verwenden Sie HDMI IN 1 für PC-Modus)
Auflösung
640 x 350 31,468 70,09
720 x 400 31,469 70,08
640 x 480 31,469 59,94
800 x 600 37,879 60,31
1024 x 768 48,363 60,00
1152 x 864 54,348 60,053
1360 x 768 47,712 60,015
1280 x 1024 63,981 60,020
1920 x 1080 67,50 60,00
(Außer bei 28LY540H)
Horizontale
Frequenz (kHz)
Vertikale
Frequenz (Hz)
HDMI-PC-unterstützter Modus
Auflösung
720 x 400 31,468 70,080
640 x 480
800 x 600
1024 x 768
1280 x 800 49,702 59,810
1366 x 768 47,717 59,79
Horizontale
Frequenz (kHz)
31,469
37,500
37,879
46,875
48,363
60,023
Vertikale
Frequenz (Hz)
59,940
75,000
60,317
75,000
60,004
75,029
HINWEIS
Die optimale Bildschirmauflösung
- 1366 X 768 @60Hz
Die optimale Einstellung im jeweiligen Modus
ist eine vertikale Frequenz von 60 Hz.
IR-CODES
31
IR-CODES
* Diese Funktion steht nicht bei allen Modellen zur Verfügung.
Code (Hexa) Funktion HINWEIS
08
F0 TV/RAD Fernbedienungstaste
39 SUBTITLE Fernbedienungstaste
91 AD Fernbedienungstaste
79 RATIO Fernbedienungstaste
0B INPUT Fernbedienungstaste
10-19
53 LIST Fernbedienungstaste
1A Q.VIEW Fernbedienungstaste
02
03 - Fernbedienungstaste
1E FAV Fernbedienungstaste
AB GUIDE Fernbedienungstaste
09 MUTE Fernbedienungstaste
00
01
20 TEXT
21 T.OPT(T.Option)
43 SETTINGS Fernbedienungstaste
45 Q.MENU Fernbedienungstaste
AA INFO Fernbedienungstaste
28
5B EXIT Fernbedienungstaste
44 OK Fernbedienungstaste
40
41
07
06
72 ROT Fernbedienungstaste
71 GRÜN Fernbedienungstaste
63
61
B1
B0
BA
8E
8F
7E SIMPLINK Fernbedienungstaste
30 AV MODE Fernbedienungstaste
E8 ALARM Fernbedienungstaste
0C PORTAL Fernbedienungstaste
95 ENERGY SAVING
60
98
BD
(EIN/AUS)
Zahlentaste 0-9
+
P
ꕌ /
PAGE
ꕌ
P
ꕍ /
PAGE
ꕍ
BACK
^
v
<
>
GELB /
BLAU /
n
►
yy
►►
◄◄
PIP/
TV/PC
REC/
Fernbedienungstaste (Ein/Aus)
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
ENGDEUTSCH
DEUTSCH
CLOCK
ANTENNA
/
CABLE IN
LNB
Satellite
OPTICAL
DIGITAL
AUDIO OUT
AV
(RGB)
1
IN
ENG
32
EINRICHTEN EXTERNER STEUERGERÄTE
32
EINRICHTEN EXTERNER STEUERGERÄTE
RS-232C-Einstellung
Verbinden Sie die RS-232C (serielle Schnittstelle) mit
einem externen Steuergerät (z. B. ein Computer oder
ein A/V-Steuersystem), um die Gerätefunktionen extern
zu steuern.
Verbinden Sie die serielle Schnittstelle des Steuergeräts
mit der RS-232C-Buchse auf der Rückseite des Geräts.
Hinweis: Die RS-232C-Anschlusskabel sind nicht im
Lieferumfang des Produkts enthalten.
* Ihr TV-Gerät kann von der Abbildung
abweichen.
RS-232C IN
(CONTROL & SERVICE)
(*nicht im Lieferumfang enthalten)
RS-232C-Kongurationen
7-adrige Konfigurationen
(Standard-RS-232C-Kabel)
PC TV
RXD 2 3 TXD
TXD 3 2 RXD
GND 5 5 GND
DTR 4 6 DSR
DSR 6 4 DTR
RTS 7 8 CTS
CTS 8 7 RTS
D-Sub 9 D-Sub 9
3-adrige Konfigurationen
(nicht Standard)
PC TV
RXD 2 3 TXD
TXD 3 2 RXD
GND 5 5 GND
DTR 4 6 DTR
DSR 6 4 DSR
RTS 7 7 RTS
CTS 8 8 CTS
D-Sub 9 D-Sub 9
Steckertyp: D-Sub 9-polig
1 5
6
9
Nr. Polbezeichnung
1 3.5V
2 RXD (Empfangsdaten)
3 TXD (Sendedaten)
4 IR-Ausgang von TV
5 GND
6 Kein Anschluss
7 Kein Anschluss (5 V bei nur LY54** verfügbar)
8 Kein Anschluss
9 Kein Anschluss (12 V bei nur LY54** verfügbar)
Set ID (Geräte-ID)
Set ID-Nummer. „Echtdatenzuordnung“
1 Öffnen Sie die Hauptmenüs mit der Taste
SETTINGS oder HOME.
2 Drücken Sie die Navigationstasten, um zu OP-
TION zu scrollen und drücken Sie OK.
3 Drücken Sie die Navigationstasten, um zur Set
ID(Geräte-ID) zu gelangen, und drücken Sie
OK.
4 Gehen Sie nach links oder rechts, um eine
Set-ID-Nummer auszuwählen, und wählen
Sie Schließen. Der Einstellungsbereich liegt
zwischen 1 und 99.
5 Drücken Sie abschließend EXIT.
EINRICHTEN EXTERNER STEUERGERÄTE
33
33
Kommunikationsparameter
y Baudrate: 9600 Bit/s (UART)
Datenlänge: 8 Bit
Parität: Keine
Stoppbit: 1 Bit
Kommunikationscode: ASCII-Code
Verwenden Sie ein Kreuzkabel(Cross/Reverse).
Befehlsreferenzliste
(Abhängig vom Modell)
BEFEHL1 BEFEHL2
01. Stromversorgung
02. Format k c (Siehe S.35)
03. BildschirmRuhezustand
04.
Stummschaltung
05. Lautstärkeregelung
06. Kontrast k g 00 bis 64
07. Helligkeit k h 00 bis 64
08. Farbe k i 00 bis 64 20. Taste m c (Siehe S.37)
09. Farbton k j 00 bis 64
10. Schärfe k k 00 bis 32
11. OSDAuswahl
12. Fernbedienung
Sperrmodus
k a 00 bis 01 13. Balance k t 00 bis 64
k d (Siehe S.35)
k e 00 bis 01
k f 00 bis 64 17. Equalizer j v (Siehe S.37)
k l 00 bis 01
k m 00 bis 01
DATEN
(Hexadezi-
mal)
14. Farbtemperatur
15. Energie
sparen
16. Aubism. Konfiguration
18. Abstimmungsbefehl
19. Programm
hinzufügen/überspringen
21. Einstellen der
Hintergrundbeleuchtung
22. Eingangsauswahl
(Haupt)
BEFEHL1 BEFEHL2
x u 00 bis 64
j q 00 bis 05
j u 01
m a
m b 00 bis 01
m g 00 bis 64
x b (Siehe S.38)
DATEN
(Hexadezimal)
(Siehe S.37)
ENGDEUTSCH
* Hinweis:Während des USB-Betriebs, wie z. B. DivX oder EMF, können keine Befehle außer Power (ka)
und Key (mc) ausgeführt werden und werden als NG behandelt.
DEUTSCH
ENG
34
EINRICHTEN EXTERNER STEUERGERÄTE
34
Übertragungs-/Empfangsprotokoll
Übertragung
[Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr]
[Befehl 1] : Erster Befehl zur TV-Steuerung (j, k, m oder x)
[Befehl 2] : Zweiter Befehl zur TV-Steuerung.
[Set ID] : Sie können die Set ID einstellen, um die gewünschte Monitor-ID im Optionsmenü zu
wählen.
Der Einstellungsbereich liegt zwischen 1 und 99. Wenn Sie als Set ID „0“ auswählen,
wird jedes angeschlossene Gerät gesteuert. Die Set ID wird im Menü als Dezimalzahl
(1 bis 99) und im Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0x0 bis 0x63)
angegeben.
[DATEN] : Für die Übertragung von Befehlsdaten. „FF“ übertragen, um Befehlsstatus zu lesen.
[Cr] : Zeilenschaltung
ASCII-Code „0x0D“
[ ] : ASCII-Code „Leerschritt (0x20)“
OK Bestätigung
[Befehl2][ ][Set ID][ ][OK][Daten][x]
* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format.
Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten
angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurück-
gegeben.
Fehlerbestätigung
[Befehl2][ ][Set ID][ ][NG][Daten][x]
* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang anormaler Daten von nicht brauchbaren
Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.
Daten 00: Unzulässiger Code
EINRICHTEN EXTERNER STEUERGERÄTE
35
35
01. Ein/Aus (Befehl: k a)
► Für die Steuerung des Ein-/Ausschaltens des Geräts.
Transmission[k][a][ ][Set ID][ ][Daten][Cr]
Daten 00: Ausschalten 01: Einschalten
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
► Für die Anzeige des Ein-/Ausschaltstatus.
Transmission [k][a][ ][Set ID][ ][FF][Cr]
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
* Wenn andere Funktionen „0xFF“-Daten auf der Basis
dieses Formats übertragen, enthält die
Best ä t i g u ngsdaten - R ü c k meldung ( Ack)
Statusinformationen zu den einzelnen Funktionen.
* Beim Einschalten des TV-Geräts werden u. U. die
Meldungen „OK Ack.“ (OK Best.), „Error Ack.“ (Fehler
Best.) oder andere Meldungen auf dem Bildschirm
eingeblendet.
02.Format (Befehl
► Zur Einstellung des Bildformats. (Format des Hauptbildes)
Das Bildschirmformat kann auch über die Option
„Format“ im Q.MENU oder im Menü BILD festgelegt
werden.
Transmission [k][c][ ][Set ID][ ][Daten][Cr]
Daten 01:Normalbildschirm
(4:3)
02: Breitbild (16:9)
04: Zoom
06: Original
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
* Über die PC-Eingabe wählen Sie das Format 16:9 oder
4:3 aus.
* Im DTV/HDMI-Modus
50 Hz/60 Hz, 1080p 24 Hz/30 Hz/50 Hz/60 Hz),
Component-Modus (720p, 1080i, 1080p 50 Hz/60 Hz)
ist die Einstellung „Just Scan“ verfügbar.
* Die Option „Volle Breite“ wird nur für
AV unterstützt
03. Bildschirm-Ruhezustand (Befehl: k d)
► Zur Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.
: k
c) (Größe des Hauptbildes)
07: 14:9
09: Just Scan
0B: Volle Breite
10 bis 1F: Kino- Zoom 1 bis
16
(1080i 50 Hz/60 Hz, 720p
.
Digital,
Analog
und
04. Stummschaltung (Befehl: k e)
► Zur Aktivierung/Deaktivierung der Stummschaltung.
Sie können die Stummschaltung auch über die Taste
MUTE der TV-Fernbedienung einstellen.
Transmission [k][e][ ][Set ID][ ][Daten][Cr]
Daten 00: Stummschaltung ein (Lautstärke aus)
01 : Stummschaltung aus (Lautstärke ein)
Ack [e][ ][Set ID][ ][OK/NG][Daten][x]
05. Lautstärkeregelung (Befehl: k f)
► Zur Regelung der Lautstärke.
Sie können die Lautstärke auch über die
LAUTSTÄRKE-Tasten der Fernbedienung einstellen.
Transmission [k][f][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.38
Ack [f][ ][Set ID][ ][OK/NG][Daten][x]
06. Kontrast (Befehl: k g)
► Zur Einstellung des Bildkontrastes.
Sie können den Kontrast auch über das Menü BILD
einstellen.
Transmission [k][g][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.38
Ack [g][ ][Set ID][ ][OK/NG][Daten][x]
07. Helligkeit (Befehl: k h)
► Zur Einstellung der Bildhelligkeit.
Sie können die Helligkeit auch über das Menü BILD
einstellen.
Transmission [k][h][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.38
Ack [h][ ][Set ID][ ][OK/NG][Daten][x]
ENGDEUTSCH
Transmission [k][d][ ][Set ID][ ][Daten][Cr]
Daten 00: Bildschirm-Ruhezustand aus (Bild ein)
Videoausgabe-Ruhezustand aus
01: Bildschirm-Ruhezustand ein (Bild aus)
10: Videoausgabe-Ruhezustand ein
Ack [d][ ][Set ID][ ][OK/NG][Daten][x]
* Beim Stummschalten eines Videos wird das
Bildschirmmenü (OSD) eingeblendet. Beim
Stummschalten des Bildschirms wird das OSDBildschirmmenü nicht eingeblendet.
08. Farbe (Befehl: k i)
► Einstellung der Bildfarbe.
Sie können die Farbe auch über das Menü BILD ein-
stellen.
Transmission [k][i][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.38
Ack [i][ ][Set ID][ ][OK/NG][Daten][x]
36
EINRICHTEN EXTERNER STEUERGERÄTE
36
DEUTSCH
ENG
09. Farbton (Befehl: k j)
► Zur Einstellung des Farbtons auf dem Bildschirm.
Sie können den Farbton auch über das Menü BILD
einstellen.
Transmission [k][j][ ][Set ID][ ][Daten][Cr]
Daten rot: 00 bis grün: 64
* Siehe „Echtdatenzuordnung“.Siehe S.38
Ack [j][ ][Set ID][ ][OK/NG][Daten][x]
10. Schärfe (Befehl: k k)
► Zur Einstellung der Schärfe auf dem Bildschirm.
Sie können die Schärfe auch über das Menü BILD
einstellen.
Transmission [k][k][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 32
* Siehe „Echtdatenzuordnung“.Siehe S.38
Ack [k][ ][Set ID][ ][OK/NG][Daten][x]
13. Balance (Befehl: k t)
► Zur Einstellung der Balance.
Sie können die Balance auch über das Menü AUDIO
einstellen.
Transmission [k][t][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.38
Ack [t][ ][Set ID][ ][OK/NG][Daten][x]
14. Farbtemperatur (Befehl:x u)
► Zur Einstellung der Farbtemperatur. Sie können die
Farbtemperatur auch über das Menü BILD einstellen.
Transmission [x][u][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“.Siehe S.38
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
11. OSD-Auswahl (Befehl: k l)
► OSD (Bildschirmmenü) Ein/Aus bei Verwendung der
Fernbedienung.
Transmission [k][l][ ][Set ID][ ][Daten][Cr]
Daten 00: OSD Aus 01: OSD Ein
Ack [l][ ][Set ID][ ][OK/NG][Daten][x]
12. Fernbedienungssperre (Befehl: k m)
► Zum Sperren der Steuerelemente auf der Vorderseite des
Bildschirms und der Fernbedienung.
Transmission [k][m][ ][Set ID][ ][Daten][Cr]
Daten 00: Sperre Aus 01: Sperre Ein
Ack [m][ ][Set ID][ ][OK/NG][Daten][x]
* Falls keine Fernbedienung verwendet wird, sollte dieser
Modus eingestellt werden.
Wenn die Netzstromversorgung aus-/eingeschaltet
wird, wird die Sperre für das externe Steuergerät aufgehoben.
* Wenn die Tastensperre im Standby-Modus aktiviert ist,
lässt sich das Gerät nicht über die Einschalttaste der
IR-Fernbedienung und die lokalen Tasten einschalten.
15. Energie sparen (Befehl: j q)
► Zur ROTuzierung der Leistungsaufnahme des TV-Geräts.
Sie können die Funktion „Energie sparen“ auch im Menü
einstellen.
Transmission [j][q][ ][Set ID][ ][Daten][Cr]
Energiespar-
Modus
7 6 5 4 3 2 1 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
► „Auto“ (Automatisch) ist für Fernsehgeräte verfügbar, die
den „Intelligent Sensor“ (Intelligenter Sensor) unterstützen.
Ack [q][ ][Set ID][ ][OK/NG][Daten][x]
Low
Power
Low
ower
Low
ower
Low
ower
Low
ower
Low
Power
Stufe
0 0 0 0 Aus
0 0 0 1 Minimum
0 0 1 0 Mittel
0 0 1 1 Maximum
0 1 0 1
0 1 0 0
Beschreibung
Bildschirm
aus
Automatisch
EINRICHTEN EXTERNER STEUERGERÄTE
37
37
16. Automatische Konfiguration (Befehl: j u)
(Nur RGB Modelle)
► Zur automatischen Anpassung der Bildposition und zum
Minimieren instabiler Bilder. Funktioniert nur im Modus RGB
(PC).
Transmission [j][u][ ][Set ID][ ][Daten][Cr]
Daten 01: Zum TV
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
17. Equalizer (Befehl: j v)
► Zum Einstellen des Equalizers
Transmission [j][v][ ][Set ID][ ][Daten][Cr]
MSB LSB
0 0 0 0 0 0 0 0
Frequenz Daten
7 6 5
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
Frequenz
1. Frequenz
2. Frequenz
3. Frequenz
4. Frequenz
5. Frequenz
4 3 2 1 0
0 0 0 0 0
0 0 0 0 1
... ... ... ... ... ...
1 0 1 0 0
1 0 1 0 1
Schritt
0 (Dezimal)
1 (Dezimal)
19 (Dezimal)
20 (Dezimal)
18. Tune-Befehl (Befehl: m a)
► Kanal mit folgender Nummer wählen.
Transmission [m][a][ ][Set ID][ ][Daten0][ ][Daten1][ ][Daten2][Cr]
Daten00: Hochkanaldaten
Daten01: Tiefkanaldaten
Beisp. Nr. 47 -> 00 2F (2FH)
Nr. 394 -> 01 8A (18AH),
DTV-Nr. 0 -> Egal
Daten02: [Antenne]
0x00:
0x10: DTV Main
0x20: Radio
[Kreuzkabel]
0x80 : Analog Main
0x90 : DTV Main
0xA0 : Radio
Kanaldatenbereich Analog - Min: 00 bis Max: 63 (0 bis 99)
Digital - Min: 00 bis Max: 3E7 (0 bis 999)
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
Daten Min: 00 bis Max: 7DH
19. Kanal hinzufügen/überspringen (Befehl: m b)
► Zum Einstellen des Überspringen-Status für das aktuelle
Programm.
Transmission [m][b][ ][Set ID][ ][Daten][Cr]
Daten 00: Überspringen 01: Hinzufügen
Analog
Main
ENGDEUTSCH
Ack [v][ ][Set ID][ ][OK/NG][Daten][x]
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
20. Taste (Befehl: m c)
► Für das Senden des IR-Fernbedienungs-Tastencodes.
Transmission [m][c][ ][Set ID][ ][Daten][Cr]
Daten Tastencode Siehe S.31
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
21. Einstellen der Hintergrundbeleuchtung (Befehl:
m g)
► Zum Einstellen der Hintergrundbeleuchtung.
Transmission [m][g][ ][Set-ID][ ][Daten][Cr]
Daten: Daten Min: 00 bis Max: 64
Ack [g][ ][Set-ID][ ][OK/NG][Daten][x]
38
EINRICHTEN EXTERNER STEUERGERÄTE
38
DEUTSCH
ENG
22.
Eingangsauswahl (
(Hauptbildeingang)
► Zur Auswahl der Eingangsquelle für das Hauptbild.
Transmission [x][b][ ][Set ID][ ][Daten][Cr]
Datenstruktur
MSB LSB
0 0 0 0 0 0 0 0
Externer Eingang
Externer Eingang Daten
0 0 0 0 DTV
0 0 0 1 Analog
0 0 1 0 AV
0 1 0 0 Component
0 1 1 0 RGB
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
Befehl: x
b)
Eingangsnummer
HDMI
Eingangsnummer Daten
0 0 0 0 Eingang1
0 0 0 1 Eingang2
0 0 1 0 Eingang3
0 0 1 1 Eingang4
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
Echtdatenzuordnung
*
Schritt 0
00 :
A: Schritt 10 (Set-ID 10)
F: Schritt 15 (Set-ID 15)
10 : Schritt 16 (Set-ID 16)
64 : Schritt 100
6E: Schritt 110
73 : Schritt 115
74 : Schritt 116
CF: Schritt 199
FE: Schritt 254
FF: Schritt 255
Modell- und Seriennummer des TV-Gerätes
benden sich auf der Rückseite
Notieren Sie diese Angaben unten (für den
Fall einer Reparatur).
MODELL :
SERIENNUMMER :
Loading...
