MANUAL DE USUARIO

Seguridad y Referencias

LED TV*

* La TV LED de LG aplica una pantalla LCD con iluminación

posterior LED.

Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite.

www.lg.com

ESPAÑOL

Advertencia: Instrucciones de seguridad

PRECAUCIÓN

RIESGO DE DESCARGA

ELÉCTRICA, NO ABRIR

PRECAUCIÓN : PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA TAPA (NI LA PARTE POSTERIOR). EN EL INTERIOR NO HAY NINGUNA PIEZA QUE EL USUARIO PUEDA REPARAR. PÓNGASE EN CONTACTO CON PERSONAL DE SERVICIO CUALIFICADO.

Este símbolo tiene como objetivo alertar al usuario de la

presencia de un "voltaje peligroso" sin aislamiento dentro de la carcasa del producto, que puede tener la suficiente potencia como para constituir un riesgo de descarga eléctrica para las personas.

Este símbolo tiene como objetivo alertar al usuario de la

presencia de importantes instrucciones de mantenimiento y funcionamiento en la documentación que acompaña al producto.

ADVERTENCIA : PARA REDUCIR EL RIESGO DE INCENDIO Y DESCARGA ELÉCTRICA, NO EXPONGA EL PRODUCTO A LA LLUVIA O A LA HUMEDAD.

PARA EVITAR LA PROPAGACIÓN DE INCENDIOS, MANTENGA LAS VELAS U OTROS ELEMENTOS CON LLAMA ALEJADOS DE ESTE PRODUCTO EN TODO MOMENTO.

• No coloque la TV ni el mando a distancia en los siguientes entornos:

- Una ubicación expuesta a luz solar directa

- Un área con mucha humedad, como un cuarto de baño

- Cerca de cualquier fuente de calor, como hornos u otros

dispositivos que emitan calor

- Cerca de la encimera de la cocina o de un humidificador, donde

puede estar expuesta a vapor o aceite

- Un área expuesta a la lluvia o al viento

- Cerca de recipientes que contengan agua, como floreros

De lo contrario, podrían producirse incendios, descargas eléctricas, averías o deformaciones en el producto.

• No coloque el producto donde pueda verse expuesto al polvo. Esto

supone un riesgo de incendio.

• El enchufe de la toma de corriente es el dispositivo de desconexión.

Debe poder acceder en todo momento a dicho enchufe.

• No toque el enchufe de alimentación con las manos húmedas. Si las clavijas están húmedas o cubiertas de polvo, séquelas o límpielas. Si hay un exceso de humedad, podría sufrir una descarga.

• Asegúrese de conectar el cable de alimentación a una toma de corriente con toma de tierra. (Excepto para dispositivos sin toma a tierra). Podría electrocutarse o sufrir daños personales.

• Introduzca el enchufe totalmente hasta el final o de lo contrario puede provocar un incendio.

• Asegúrese de que el cable de alimentación no entra en contacto con objetos calientes, como una estufa. Esto puede suponer un riesgo de incendio o de descarga eléctrica.

• No coloque objetos pesados, ni el propio producto, sobre los cables de alimentación. De lo contrario, podría provocar incendios o descargas eléctricas.

• Pliegue el cable de antena que conecta la TV con la antena externa del edificio para evitar que se moje con la lluvia. El agua podría dañar el interior del producto y podrían producirse descargas eléctricas.

• Al montar el TV en pared, asegúrese de no dejar los cables colgando o pillados para evitar descargas eléctricas.

• No enchufe demasiados dispositivos eléctricos a una misma toma de alimentación eléctrica múltiple. De lo contrario, podría producirse un incendio por exceso de calentamiento.

• No golpee ni deje caer el producto cuando lo conecta a dispositivos externos. De lo contrario, podrían producirse lesiones personales o daños en el producto.

• Mantenga el embalaje de vinilo o de material aislante lejos del alcance de los niños. El material aislante es nocivo si se ingiere. En caso de ingestión por error, provoque el vómito del paciente y acuda al hospital más cercano. El embalaje de vinilo también puede provocar asfixia. Manténgalo fuera del alcance de los niños.

• No permita que los niños se suban ni se agarren a la TV. De lo contrario, la TV podría caerse y ocasionar daños personales.

• Deseche adecuadamente las pilas usadas para evitar que los niños las ingieran. En caso de que esto suceda, consulte con un médico inmediatamente.

• No inserte objetos metálicos/conductores (como una varilla de metal/cubierto/destornillador) en el extremo del cable de alimentación mientras el enchufe de alimentación esté conectado a la toma de corriente de pared. Tampoco toque el enchufe de alimentación justo después de desenchufarlo de la toma de corriente. Podría electrocutarse.

ESPAÑOL

• No coloque ni almacene sustancias inflamables cerca del producto. Una manipulación imprudente de estas sustancias podría provocar una explosión o un incendio.

• No introduzca objetos metálicos (como monedas, horquillas, varillas o alambres) ni inflamables (como papel o cerillas) dentro del producto. Debe prestarse una atención especial a los niños. Pueden producirse descargas eléctricas, incendios o daños personales. Si se introduce un objeto extraño en el producto, desconecte el cable de alimentación y póngase en contacto con el centro de atención al cliente.

• No pulverice agua sobre el producto ni frote con ninguna sustancia inflamable (como disolvente o benceno). Puede causar un incendio o una descarga eléctrica.

• No deje que el producto sufra impactos o que caigan objetos sobre él o sobre la pantalla. Podría electrocutarse y el producto podría sufrir daños.

• No toque el producto o la antena durante una tormenta eléctrica. Podría electrocutarse.

• No toque la toma de corriente en caso de fuga de gas, abra las ventanas y ventile la habitación. Una chispa podría provocar un incendio o causarle quemaduras.

• No desmonte, repare ni modifique el producto según su criterio. Puede causar un incendio o una descarga eléctrica. Póngase en contacto con el centro de atención al cliente para cualquier comprobación, calibración o reparación.

• Si ocurre algo de lo indicado a continuación, desenchufe inmediatamente el producto y póngase en contacto con su centro de servicio local.

- Se ha dañado el producto

- Se han introducido objetos extraños en el producto

- El producto emitió humo o un olor extraño

Esto podría provocar incendios o descargas eléctricas.

• Si no tiene previsto utilizar el producto durante mucho tiempo, desenchufe el cable de alimentación. La acumulación de polvo puede provocar incendios, mientras que el deterioro del revestimiento aislante puede provocar fugas eléctricas, descargas o incendios.

• No exponer el aparato a salpicaduras ni goteras, evite colocar objetos cerca como vasos, o floreros.

• No instale este producto en una pared si puede quedar expuesto al aceite o al vapor de aceite. Esto podría dañar el producto y provocar que se caiga.

• Si entra agua u otra sustancia en el producto (como un adaptador de CA, cable de alimentación, TV), desconecte el cable de alimentación y póngase en contacto con el centro de atención al cliente inmediatamente. De lo contrario, podría provocar incendios o descargas eléctricas.

• Utilice únicamente un adaptador de CA autorizado y un cable de alimentación aprobado por LG Electronics. De lo contrario, podrían producirse incendios, descargas eléctricas, averías o deformaciones en el producto.

• No desmonte nunca el adaptador de CA ni el cable de alimentación. Esto podría provocar incendios o descargas eléctricas.

• Tenga cuidado al manipular el adaptador para evitar golpes externos. Los golpes externos pueden causar daños en el adaptador.

• Asegúrese de que el cable de alimentación está correctamente conectado a la clavija de la TV.

• Instale el producto en un lugar alejado de ondas de radio.

• Entre la antena exterior y las líneas de alimentación debe dejarse una distancia suficiente como para evitar que se entren en contacto, incluso en caso de caída de la antena. Podría producirse una descarga eléctrica.

• No instale el producto en lugares como un estante poco estable o una superficie inclinada. Evite también los lugares donde haya vibraciones o en los que no se pueda sostener totalmente. De lo contrario, el producto podría caerse o darse la vuelta, lo cual podría producir daños personales o daños en el producto.

• Si instala la TV en un soporte, es necesario que tome medidas para evitar que el producto vuelque. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales.

• Si tiene intención de montar el producto en la pared, fije la interfaz de montaje estándar VESA (piezas opcionales) a la parte posterior del producto. Cuando instale el equipo de forma que vaya a utilizar el soporte de pared (piezas opcionales), fíjelo cuidadosamente para que no se caiga.

• Utilice únicamente los elementos adjuntos/accesorios especificados por el fabricante.

• Cuando instale la antena, consulte con un técnico cualificado. De lo contrario, corre riesgo de incendio o de descarga eléctrica.

• Le recomendamos que mantenga una distancia de 2 a 7 veces la longitud diagonal de la pantalla cuando vea la TV. Si ve la TV durante un largo período de tiempo, es posible que vea borroso.

• Utilice solamente el tipo especificado de pila. De lo contrario, podrían producirse daños en el mando a distancia.

• No mezcle pilas nuevas y antiguas. De lo contrario, podrían sobrecalentarse las pilas y presentar fugas.

• Evite exponer las pilas a altas temperaturas. Por ejemplo, evite la luz directa del sol, hogueras o radiadores.

ESPAÑOL

• La señal del mando a distancia puede verse afectada por la luz del sol por otra luz fuerte. En este caso, oscurezca la habitación.

• Cuando conecte dispositivos externos como videoconsolas, asegúrese de que los cables que se conectan sean lo suficientemente largos. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales o daños en el producto.

• No encienda ni apague el producto enchufando y desenchufando la clavija a la toma de pared. (No utilice la clavija para como un interruptor). Puede provocar un fallo mecánico o una descarga eléctrica.

• Siga las instrucciones de instalación que se indican a continuación para evitar que el producto se sobrecaliente.

- La distancia entre el producto y la pared ha de ser de al menos

10cm.

- No instale el producto en un lugar sin ventilación (p. ej., en un

estante o en un armario).

- No instale el producto en una alfombra o un cojín.

- Asegúrese de que la rejilla de ventilación no está bloqueada por

manteles o cortinas.

De hacerlo, se puede producir un incendio.

• Procure no tocar las aberturas de ventilación cuando la TV haya estado funcionando durante largos períodos de tiempo, ya que pueden calentarse. Esto no afecta al funcionamiento ni al rendimiento del producto.

• Revise periódicamente el cable del aparato, y si su aspecto indica daños o deterioro, desenchúfelo, deje de utilizarlo y haga que un profesional de servicio autorizado lo sustituya por una pieza de repuesto idéntica.

• Evite que el polvo se acumule en las clavijas del enchufe de alimentación o en la toma. Esto supone un riesgo de incendio.

• Proteja el cable de alimentación de un mal uso físico o mecánico: no lo retuerza, no lo doble ni lo punce y evite que se cierre ninguna puerta sobre él. No camine sobre el cable. Preste especial atención a los enchufes, las tomas de pared y el punto de salida del cable en el aparato.

• No presione el panel con fuerza usando la mano ni ningún objeto afilado como un clavo, lápiz o bolígrafo, ni tampoco lo raye.

• Evite tocar la pantalla o colocar los dedos sobre ella durante un tiempo prolongado. Si lo hace, podría provocar una distorsión temporal en la pantalla.

• Siempre que la unidad esté conectada a la toma de corriente, no estará desconectada de la fuente de alimentación aunque el INTERRUPTOR de la unidad esté apagado.

• Cuando desconecte el cable, agárrelo por el enchufe y desenchúfelo. Si los cables que se encuentran en el interior del cordón alimentación se desconectan, puede producirse un incendio.

• Cuando mueva el producto, asegúrese de apagarlo primero. A continuación, desenchufe los cables de alimentación, los cables de antena y los demás cables de conexión. Puede que el equipo de la TV o el cable de alimentación estén dañados, lo que puede provocar un incendio o una descarga eléctrica.

• Dado el elevado peso del producto, muévalo o desembálelo siempre con la ayuda de alguien. De lo contrario, se pueden producir daños personales.

• Solicite cualquier reparación necesaria al personal cualificado. Las reparaciones son necesarias cuando el aparato sufre cualquier tipo de daños, como daños en el cable de alimentación o el enchufe, vertido de líquidos o caída de objetos sobre el aparato, exposición del aparato a la lluvia o la humedad, o cuando no funciona con normalidad o ha sufrido una caída.

• No utilice productos eléctricos de alto voltaje cerca de la TV (por ejemplo, un mata mosquitos eléctrico). Esto podría provocar un funcionamiento incorrecto.

• Cuando limpie el producto y sus componentes, desconecte la corriente primero y límpielo con un paño suave. Una fuerza excesiva podría producir arañazos o decoloración. No pulverice agua ni limpie el producto con un paño húmedo. Nunca utilice limpiacristales, ambientadores, insecticidas, lubricantes, ceras (para coche, industriales), limpiadores abrasivos, disolventes, benceno, alcohol, etc., ya que pueden dañar el producto y el panel. De lo contrario, podrían producirse incendios, descargas eléctricas o daños en el producto (deformación, corrosión o roturas).

ESPAÑOL

Preparación

• La primera vez que se encienda la TV tras su envío, puede tardar unos minutos en iniciarse. (En función del modelo)

• La imagen que se muestra puede diferir de la de su TV.

• Es posible que el menú en pantalla (OSD) de la TV no coincida exactamente con el de las imágenes incluidas en este manual.

• Los menús y las opciones disponibles pueden diferir según la fuente de entrada o modelo de producto que emplee.

• Puede que en el futuro se incorporen nuevas funciones a esta TV.

• Los elementos proporcionados con el producto pueden variar en función del modelo.

• Las especificaciones del producto o el contenido de este manual pueden cambiar sin previo aviso debido a la actualización de las funciones del producto.

• Para obtener una conexión óptima, los cables HDMI y los dispositivos USB deberían tener biseles de menos de 10mm de grosor y 18mm de ancho. Utilice un cable de extensión compatible con USB 2.0 si el cable USB o la memoria USB no son válidos para el puerto USB de su TV.

• Utilice un cable certificado con el logotipo HDMI.

• Si no utiliza un cable HDMI certificado, es posible que la pantalla no se muestre o que se produzca un error de conexión. (Tipos de cable HDMI recomendados)

- Cable HDMI®/TM de alta velocidad (3m o menos)

- Cable HDMI®/TM de alta velocidad con Ethernet (3m o menos)

* A < 10 mm

* B < 18 mm

• Para garantizar la seguridad y la vida útil del producto, no utilice elementos no aprobados.

• Los daños o lesiones causados por el uso de elementos no aprobados no están cubiertos por la garantía.

• Algunos modelos incluyen una fina película pegada a la pantalla, no la retire.

• Para instalar el soporte en la TV, coloque la pantalla mirando hacia abajo sobre una mesa o una superficie plana amortiguadas para evitar que se raye la pantalla.

• Asegúrese de que los tornillos están colocados y apretados correctamente. (De no ser así, la TV podría inclinarse hacia delante tras su instalación.) No aplique demasiada fuerza a los tornillos ni los apriete en exceso, ya que podría dañarlos y éstos no se apretarían correctamente.

• Asegúrese de escurrir cualquier exceso de agua o limpiador del paño.

• No pulverice agua ni limpiador directamente sobre la pantalla de TV.

• Compruebe que pulveriza suficiente agua o limpiador sobre el paño seco para limpiar la pantalla.

• Cuando limpie el producto, tenga cuidado de no permitir que ningún líquido ni objetos extraños se introduzcan en el hueco entre la parte superior, derecha o izquierda del panel y el panel de la guía. (En función del modelo)

Compra por separado

Los artículos que se compran por separado pueden cambiarse o modificarse sin notificación alguna para mejorar la calidad. Póngase en contacto con el distribuidor para comprar estos artículos. Estos dispositivos solo funcionan en ciertos modelos. El nombre de modelo o su diseño pueden cambiar en función de la actualización de las funciones del producto, las circunstancias o las políticas del fabricante.

AN-MR650A

Mando a distancia Magic Control

ESPAÑOL

Elevación y desplazamiento de la TV

Antes de levantar o mover la TV, lea la información siguiente para evitar arañar o dañar la TV y transportarla de manera segura, independientemente del tipo y tamaño de que se trate.

• Se recomienda mover la TV en el interior de la caja o envuelta en su material de embalaje original.

• Antes de levantar o mover la TV, desenchufe el cable de alimentación y los demás cables.

• Al sostener la TV, la pantalla debería orientarse hacia el lado contrario al que se encuentra usted para evitar dañarla.

• Sujete con firmeza la parte superior e inferior del marco de la TV. Asegúrese de no sujetar la TV por la zona transparente, la zona del altavoz o la zona de la rejilla del altavoz.

• Para transportar una TV grande, se necesitan como mínimo dos personas.

• Cuando transporte la TV con las manos, sujétela como se muestra en la ilustración siguiente.

Uso del botón

Puede utilizar las funciones de la TV fácilmente usando el botón.

Funciones básicas

Encendido (Pulsar) Apagado1 (Mantener pulsado) Control de menú (Pulsar2) Selección de menú (Mantener pulsado3)

1 Todas las aplicaciones en ejecución se cerrarán, y las grabaciones en

curso se detendrán.

2 Pulse brevemente el botón mientras la TV esté encendida para

navegar por el menú.

3 Puede utilizar la función cuando acceda al control de menú.

Ajuste del menú

Cuando la TV esté encendida, pulse el botón una vez. Puede ajustar los elementos del menú usando el botón.

• Al transportar la TV, no la exponga a sacudidas ni a vibraciones excesivas.

• Cuando transporte la TV, manténgala en vertical, nunca la gire hacia uno de sus lados ni la incline hacia la izquierda o la derecha.

• No aplique demasiada presión sobre la sobre la estructura del marco porque podría doblarse o deformarse y dañar la pantalla.

• Al manipular la TV, asegúrese de no dañar los botones que sobresalen.

• Procure en todo momento no tocar la pantalla, ya que podría dañarla.

• No mueva la TV sujetándola por los organizadores de cables, ya que estos podrían romperse y podrían

ocasionarse lesiones físicas o daños a la TV.

Apaga la televisión.

Permite cambiar la fuente de entrada.

Permite desplazarse por los programas o canales almacenados.

Permiten ajustar el nivel de volumen.

ESPAÑOL

Montaje en una mesa

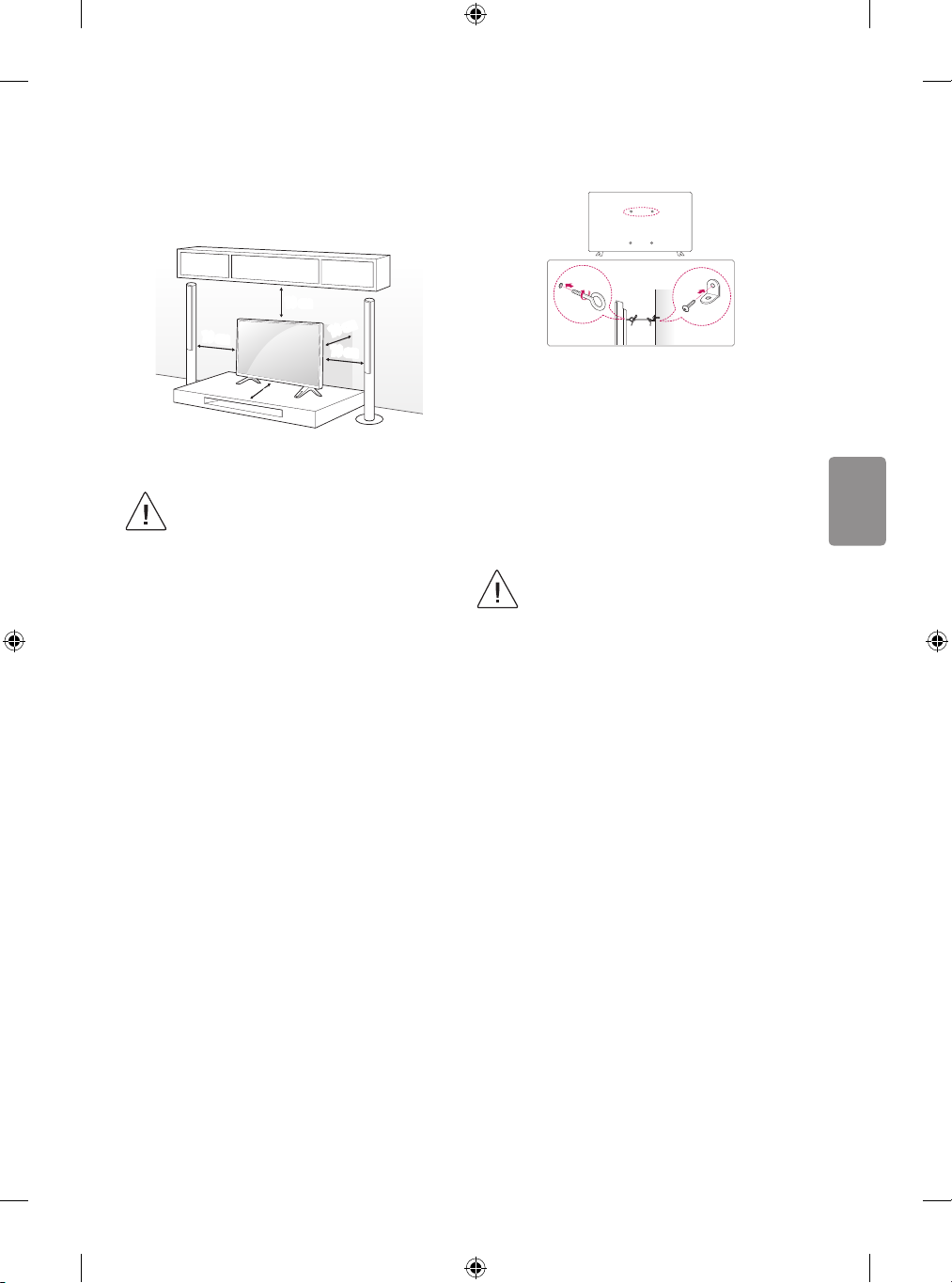

1 Levante la TV e inclínela hasta la posición vertical sobre una mesa.

• Deje un espacio de 10cm (como mínimo) con respecto a la pared para permitir una ventilación adecuada.

10 cm

2 Enchufe el cable de alimentación a una toma de pared.

• No coloque la TV cerca ni sobre fuentes de calor, ya que esto podría provocar un incendio u otros daños.

• No aplique sustancias extrañas (aceites, lubricantes, etc.) en las piezas con tornillos al montar el producto. (Si lo hace, puede dañar el producto).

10 cm

Cómo fijar la TV a una pared

(Esta función no está disponible en todos los modelos.)

1 Inserte y apriete los cáncamos o los soportes y los pernos de la TV en

la parte posterior de esta.

• Si hay pernos insertados en la posición de los cáncamos, quite primero los pernos.

2 Monte las abrazaderas de pared junto con los pernos en la pared.

Haga coincidir la ubicación del soporte de pared y los cáncamos en la parte posterior de la TV.

3 Conecte los cáncamos y las abrazaderas de pared firmemente con

una cuerda resistente. Asegúrese de mantener la cuerda horizontal con respecto a la superficie plana.

• Asegúrese de que los niños no se suban a la TV ni se cuelguen de esta.

• Utilice una plataforma o una carcasa que sea lo suficientemente resistente y grande como para soportar la TV de forma segura.

• Los soportes, pernos y cuerdas no se suministran. Puede solicitar accesorios adicionales a su distribuidor local.

ESPAÑOL

Montaje a pared

Monte un soporte de montaje en pared opcional en la parte posterior de la TV con cuidado e instale el soporte de montaje en una pared robusta y perpendicular con respecto al suelo. Si desea fijar la TV sobre otros materiales del edificio, póngase en contacto con personal cualificado. LG recomienda que un profesional cualificado instale el soporte de pared. Recomendamos el uso del soporte de montaje en pared de LG. El soporte de montaje en pared de LG puede moverse con facilidad con los cables conectados. Cuando no use el soporte de montaje en pared de LG, use uno en el que se pueda asegurar adecuadamente el dispositivo a la pared, con espacio suficiente para poder conectar otros dispositivos externos. Se recomienda conectar todos los cables antes de instalar los soportes de montaje en pared.

10 cm

Asegúrese de utilizar tornillos y un soporte de montaje en pared que cumplan con el estándar VESA. Las dimensiones estándar de los kits de montaje en pared se describen en la tabla siguiente.

10 cm

• Retire el soporte antes de instalar la TV en una pared realizando el procedimiento inverso del montaje.

• Al fijar el soporte de pared LG a la TV, no utilice los separadores para montaje en pared suministrados con el soporte de pared LG. Utilice los separadores interiores para montaje en pared suministrados con los accesorios de TV. (Solo 43/49UJ62**)

Artículo proporcionado

Separador interior para

montaje en pared (4EA)

Soporte de montaje en pared (se adquiere por separado)

Modelo 43/49UJ62** 55/65UJ62**

VESA (A x B) (mm) 200 x 200 300 x 200

Tornillo estándar M6 M6

Número de tornillos 4 4

Se adquiere por separado

LSW240B MSW240

OTW420B

ESPAÑOL

Conexiones (notificaciones)

Conexión de la antena parabólica

Puede conectar varios dispositivos externos a la TV y cambiar entre los modos de entrada para seleccionar un dispositivo externo. Para obtener más información sobre la conexión de dispositivos externos, consulte el manual que se incluye con cada dispositivo.

Los dispositivos externos disponibles son: Receptores HD, reproductores de DVD, vídeos, sistemas de audio, dispositivos de almacenamiento USB, PC, consolas de juegos, etc.

• La conexión de dispositivos externos puede variar entre distintos modelos.

• Conecte los dispositivos externos a la TV independientemente del orden de los puertos de la TV.

• Si graba un programa de TV en un grabador de DVD o un vídeo, asegúrese de conectar el cable de entrada de señal de TV a la TV a través del grabador de DVD o del vídeo. Para obtener más información sobre la grabación, consulte el manual que se incluye con el dispositivo que se conecte.

• Consulte el manual del equipo externo para obtener las instrucciones de funcionamiento.

• Si conecta una consola de juegos a la TV, emplee el cable proporcionado con el dispositivo en cuestión.

• En el modo PC, puede que se genere ruido asociado a la resolución, al patrón vertical, al contraste o a la luminosidad. Si se produce ruido, cambie la salida PC a otra resolución, cambie la frecuencia de actualización o ajuste la luminosidad y el contraste del menú IMAGEN hasta que la imagen se muestre más clara.

• En el modo PC, puede que algunos ajustes de la resolución no funcionen correctamente en función de la tarjeta gráfica.

• Si se reproduce contenido ULTRA HD en el PC, la imagen o el sonido puede interrumpirse de forma intermitente, dependiendo del rendimiento del PC. (En función del modelo)

• Cuando conecte el TV a la LAN mediante cable, se recomienda utilizar un cable CAT 7.

Conexión de la antena

Conecte la TV a una toma de pared de antena con un cable RF (75 Ω).

• Emplee un divisor de señal cuando desee utilizar más de dos TV.

• Si la imagen es de poca calidad, instale un amplificador de señal correctamente para mejorar la calidad de imagen.

• Si la imagen es de poca calidad con una antena conectada, intente volver a orientar la antena en la dirección adecuada.

• No se suministran el cable de antena ni el conversor.

• Audio DTV admitido: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

• En una ubicación que no sea compatible con la emisión ULTRA HD, esta TV no puede recibir emisiones ULTRA HD directamente. (En función del modelo)

(Solo los modelos de satélite)

Para conectar la TV a una antena parabólica, enchufe un cable de RF de satélite a una toma de satélite (75Ω).

Conexión del módulo CI

(En función del modelo)

Puede visualizar los servicios de abono (de pago) en el modo de DTV.

• Compruebe si el módulo CI se ha insertado en la ranura para tarjeta PCMCIA en la dirección correcta. Si el módulo no se ha insertado correctamente, podría causar daños en la TV y en la ranura para tarjeta PCMCIA.

• Si la TV no reproduce vídeo ni audio cuando se conecta CI+ CAM, póngase en contracto con el operador del servicio por satélite/ cable/digital terrestre.

Conexión USB

Es posible que algunos concentradores USB no funcionen. Si no se detecta un dispositivo USB conectado mediante un concentrador USB, conéctelo directamente al puerto USB de la TV.

Otras conexiones

Conecte la TV a los dispositivos externos. Para conseguir la mejor calidad de imagen y sonido, conecte el dispositivo externo y la TV con el cable HDMI. Algunos cables no se incluyen.

• General HDMI ULTRA HD Deep

Colour

- Conex: Compatible con 4K a 50/60 Hz (4:4:4, 4:2:2, 4:2:0)

- Descon: Compatible con 4K a 50/60 Hz 8 bits (4:2:0)

Si el dispositivo conectado al puerto Entrada también es compatible con ULTRA HD Deep Colour, la imagen será más clara. Sin embargo, si el dispositivo no es compatible, es posible que no funcione correctamente. En tal caso, conecte el dispositivo a un puerto HDMI distinto o cambie la configuración de HDMI ULTRA HD Deep Colour del televisor a Apagado.

• Formato de audio HDMI admitido: DTS (44,1 kHz, 48 kHz), Dolby Digital / Dolby Digital Plus (32 kHz, 44,1 kHz, 48 kHz), PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz, 192 kHz) (En función del modelo)

ESPAÑOL

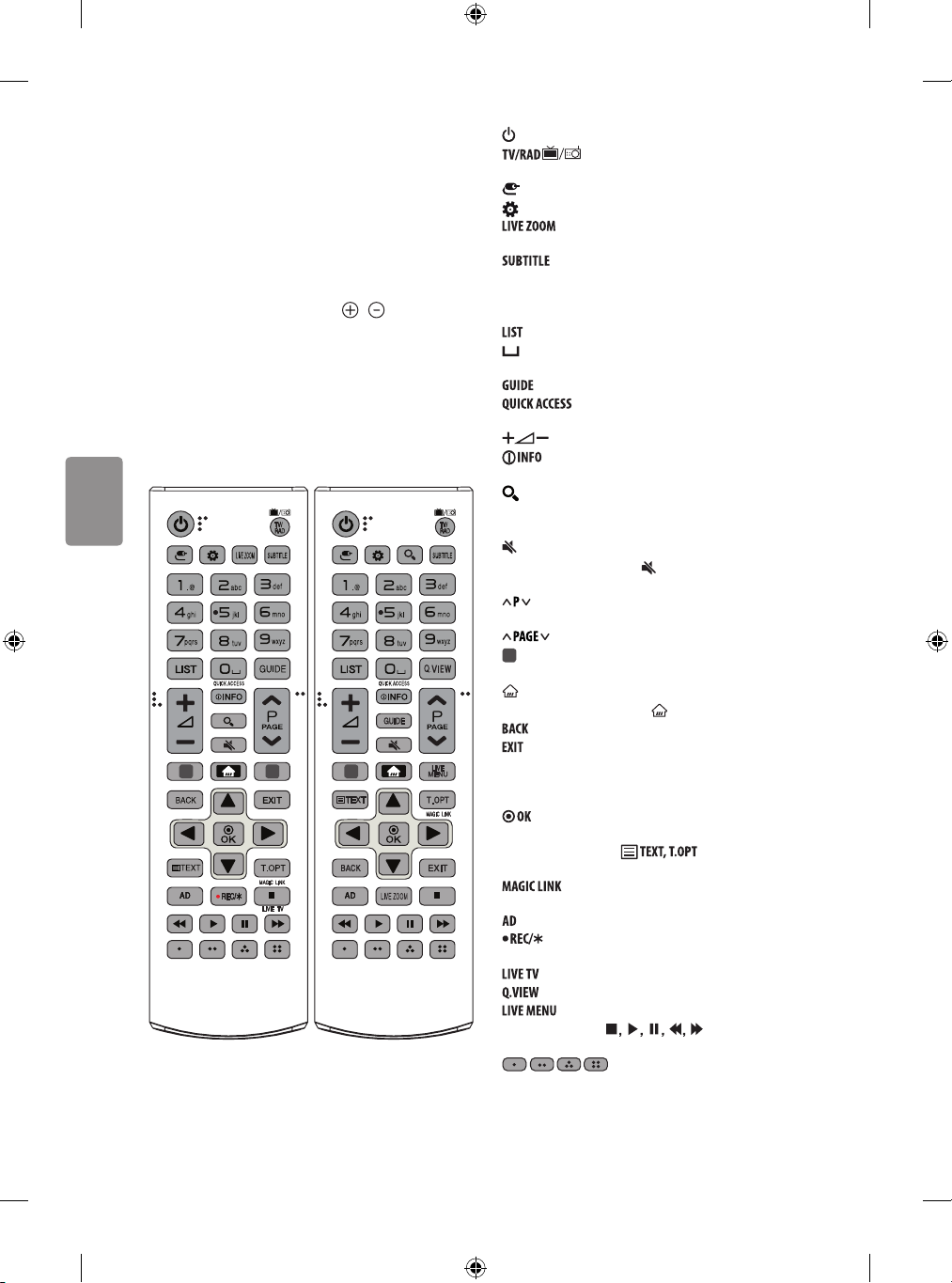

Mando a distancia

(Es posible que algunos botones y servicios no estén disponibles en función del modelo o las regiones.)

Las descripciones que aparecen en este manual se basan en los botones del mando a distancia. Lea este manual con detenimiento y utilice la TV correctamente.

Para cambiar las pilas, abra la tapa del compartimento, sustitúyalas (AAA de 1,5V) haciendo coincidir los polos y de acuerdo con la etiqueta del interior del compartimento, y vuelva a colocar la tapa. Para quitar las pilas, realice el proceso de instalación en orden inverso.

Asegúrese de apuntar con el mando a distancia hacia el sensor correspondiente de la TV.

* Para utilizar el botón, manténgalo pulsado durante más de 3 segundos.

1 1 1

(ENCENDIDO/APAGADO) Permite encender y apagar la TV.

Permite seleccionar un programa de radio, TV o

DT V.

(ENTRADA) Permite cambiar la fuente de entrada. (Ajustes rápidos) Permite acceder a los Ajustes rápidos.

Al hacer zoom en el área seleccionada, puede verla a

pantalla completa.

Recupera la opción de subtítulos preferida en modo

digital.

Botones numéricos Permite introducir números. Botones alfabéticos Permiten introducir letras.

Permite el acceso a la lista de programas almacenados.

(Espacio) Escribe un espacio en blanco en el teclado de la

pantalla.

Muestra la guía de programación.

utilizando los botones numéricos correspondientes a las funciones.

pantalla.

TV, películas y otros vídeos, o realizar una búsqueda en la web introduciendo los términos de búsqueda en el cuadro de búsqueda.

- Mantenga pulsado el botón para acceder al menú

Accesibilidad.

Permite desplazarse por los programas o canales

almacenados.

Permite ir a la pantalla anterior o siguiente.

servicios de retransmisión de vídeo.

- Al mantener pulsado el botón , se muestra el historial anterior.

visualización de TV. Botones de navegación (arriba/abajo/izquierda/derecha) Permiten desplazarse por los menús y las opciones.

entradas. Botones del teletexto ( ) Estos botones se usan para el teletexto.

que está viendo actualmente.

Comienza a grabar y muestra el menú de grabación. (Solo

modelo compatible con Time Machine

Botones de control ( ) Permite controlar los contenidos de medios.

algunos menús.

* Puede acceder a la aplicación o a la TV en vivo

Permiten ajustar el nivel de volumen.

Permite visualizar la información del programa actual y la

(BUSCAR) Permite buscar contenidos como programas de

(SILENCIO) Permite silenciar el sonido completamente.

Botones de servicios de retransmisión Permite conectar a los

(INICIO) Permite acceder al menú de inicio.

Permite volver al nivel anterior.

Permite salir de todas las pantallas y volver al modo de

Permite seleccionar menús u opciones y confirmar las

* Proporciona contenidos relacionados con el programa

Se activará la función de descripción de audio.

Ready

Permite volver a TV en vivo. Permite volver al programa visto anteriormente.

Muestra la lista de Canales y Recomendados.

Permiten acceder a funciones especiales de

)

ESPAÑOL

Licencias

Solución de problemas

Las licencias admitidas pueden diferir según el modelo. Para obtener más información acerca de las licencias, visite www.lg.com.

Información del aviso de software de código abierto

Para obtener el código fuente correspondiente GPL, LGPL, MPL y otras licencias de código abierto que contiene este producto, visite

http://opensource.lge.com.

Además del código fuente, podrá descargar las condiciones de las licencias, exención de responsabilidad de la garantía y avisos de copyright.

LG Electronics también le proporcionará código abierto en CD-ROM por un importe que cubre los gastos de su distribución (como el soporte, el envío y la manipulación) previa solicitud por correo electrónico a opensource@lge.com. Esta oferta es válida durante tres (3) años a partir de la fecha de adquisición del producto.

Configuración del dispositivo de control externo

No se puede controlar la TV con el mando a distancia.

• Compruebe el sensor para el mando a distancia del producto e inténtelo de nuevo.

• Compruebe si hay algún obstáculo entre el producto y el sensor para el mando a distancia.

• Compruebe si las pilas aún funcionan y si están bien colocadas ( a , a ).

No se muestra ninguna imagen ni se produce ningún sonido.

• Compruebe si el producto está encendido.

• Compruebe si el cable de alimentación está conectado a una toma de pared.

• Compruebe si hay algún problema con la toma de pared. Para ello, conecte otros productos.

La TV se apaga repentinamente.

• Compruebe los ajustes de control de alimentación. Puede que se haya cortado el suministro eléctrico.

• Compruebe si las funciones Temporizador de apagado /

Apagar Temporizador están activadas en la opción de ajustes de Temporizadores.

• Compruebe si el Apagado automático está activado en los ajustes General Modo Eco . (En función del modelo)

• Si no hay señal cuando la TV está encendida, la TV se apagará automáticamente transcurridos 15 minutos de inactividad.

Al conectar al PC (HDMI), aparecerá el mensaje “No hay señal” o “Formato no válido”.

• Encienda y apague la TV con el mando a distancia.

• Vuelva a conectar el cable HDMI.

• Reinicie el PC con la TV encendida.

Para obtener más información sobre la configuración del dispositivo de control externo, visite www.lg.com.

ESPAÑOL

Visualización anómala

• Si toca el producto y está frío, podría producirse un pequeño «parpadeo» al encenderlo. Esto es normal; el producto no tiene ningún problema.

• Este panel es un producto avanzado que contiene millones de píxeles. Puede que vea pequeños puntos negros o puntos de colores brillantes (rojo, azul o verde) de 1ppm en el panel. Esto no significa que haya una avería y no afecta al rendimiento ni a la fiabilidad del producto. Este fenómeno también ocurre en productos de otros fabricantes y no está sujeto a cambios ni reembolsos.

• Podría ver una luminosidad y un color diferentes en el panel según su posición de visualización (izquierda/derecha/arriba/abajo). Este fenómeno ocurre debido a las propias características del panel. No está relacionado con el rendimiento del producto y no es una avería.

• Mostrar una imagen fija durante un período de tiempo prolongado puede provocar la adherencia de imágenes. Impida que se quede una imagen fija en la pantalla del TV durante un periodo de tiempo prolongado.

Sonido generado

• “Crujido”: El sonido que se produce cuando se ve o cuando se apaga la TV está generado por la contracción térmica del plástico debido a la temperatura y a la humedad. Este ruido es común en los productos para los que se requiere deformación térmica.

• Zumbido del circuito eléctrico/panel: Un circuito de conmutación de alta velocidad, que suministra una gran cantidad de energía para hacer funcionar un producto, genera un ruido de nivel bajo. Varía según el producto. Este sonido generado no afecta al rendimiento ni a la fiabilidad del producto.

Especificaciones

Especificaciones del Módulo Wireless

• Dado que los canales de banda pueden variar según el país, el usuario no puede cambiar ni ajustar la frecuencia de funcionamiento. Este producto está configurado para la tabla de frecuencias de la región.

• Por seguridad del usuario, este dispositivo se debe instalar y utilizar con una distancia mínima de 20 cm entre el dispositivo y el cuerpo.

Especificaciones del Módulo Wireless (LGSBWAC72)

LAN inalámbrico (IEEE 802.11a/b/g/n/ac)

Rango de frecuencias Potencia de salida (máx.)

De 2.400 a 2.483,5 MHz

De 5.150 a 5.725 MHz

De 5.725 a 5.850 MHz (Fuera

de la UE)

Bluetooth

Rango de frecuencias Potencia de salida (máx.)

De 2.400 a 2.483,5 MHz 8,5 dBm

* “IEEE802.11ac” no está disponible en todos los países.

14 dBm 16,5 dBm 11,5 dBm

ESPAÑOL

Condiciones del entorno

(En función del país)

Sistema de televisión

Cobertura de canal

(Banda)

Número máximo de

programas almacenables

Impedancia de antena

externa

Módulo CI (An x Al x P) 100,0 mm x 55,0 mm x 5,0 mm

Temperatura de funcionamiento

Humedad de

funcionamiento

Temperatura de

almacenamiento

Humedad de

almacenamiento

TV digital TV analógica

DVB-T

DVB-T2

DVB-C

DVB-S/S2

DVB-S/S2 DVB-C DVB-T/T2

950 ~ 2.150 MHz 46 ~ 890 MHz

Banda S II: 230 ~ 300 MHz

Banda S III: 300 ~ 470 MHz

6.000 2.000

75 Ω

De 0 °C a 40 °C

Menos del 80%

De -20 °C a 60 °C

Menos del 85 %

PAL/SECAM, B/G, D/K, I

VHF III: 174 ~ 230 MHz UHF IV: 470 ~ 606 MHz

UHF V: 606 ~ 862 MHz

SECAM L

46 ~ 862 MHz

MANUAL DEL USUARIO

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

Lea este manual atentamente antes de utilizar el monitor y consérvelo para consultarlo cuando lo necesite.

www.lg.com

ENG

ESPAÑOL

CÓDIGOS CLAVE

• Esta función no está disponible en todos los modelos.

Código

(hexad

Función Nota

ecimal)

00 CH +, PR +

01 CH -, PR -

02 Volume +

03 Volume -

> (Botón de flecha / Tecla

izquierda)

< (Botón de flecha / Tecla

izquierda)

08 Power

09 Mute

0B Input

0E SLEEP

0F TV, TV/RAD

10 - 19 * Botones numéricos del 0 al 9

1A Q.View / Flashback

1E FAV (Canal favorito)

20 Text (Teletexto)

21 T. Opt (Opción de teletexto)

28 Return (ATRÁS)

30 AV Mode (Audio / Vídeo)

39 Caption/Subtitle

Λ

(Botón de flecha / Cursor

hacia arriba) V (Botón de flecha / Cursor

hacia abajo)

42 My Apps

43 Menu / Settings

44 OK / Enter

45 Q.Menu

4C List (Solo ATSC)

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

* El código clave 4C (0x4C) está disponible en los modelos ATSC/ISDB que usan un canal mayor/menor.

(Para Corea del Sur, Japón, Norteamérica y Latinoamérica, excepto los modelos de Colombia)

Código

(hexad

Función Nota

ecimal)

53 List

5B Exit

60 PIP(AD)

61 Azul

63 Amarillo

71 Verde

72 Rojo

79 Ratio / Aspect Ratio

91 AD (Audio Description)

7A User Guide

7C Smart / Home

7E SIMPLINK

8E ►►(Avanzar)

8F ◄◄(Retroceder)

AA Info

AB Program Guide

B0 ►(Reproducir)

ꕗ (Detener / Lista de

archivos) ꕘ (Congelar / Reproducción a

BB Soccer

DC 3D

99 Configuración automática

9F App / *

9B TV/PC

cámara lenta / Pausa)

ꔄ (GRABAR)

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

Botón del mando

a distancia

ENGESPAÑOL

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

USB IN

(TV)

(PC)

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

• La imagen visualizada puede diferir de su TV.

Conecte el USB al conversor en serie/la toma de entrada RS-232C al dispositivo de control externo (como un ordenador o un sistema de control A/V) y gestione las funciones del producto externamente.

Nota: el tipo de puerto de control de la televisión puede variar en función de los distintos modelos y series.

* Tenga en cuenta que no todos los modelos admiten esta conectividad. * No se incluye el cable.

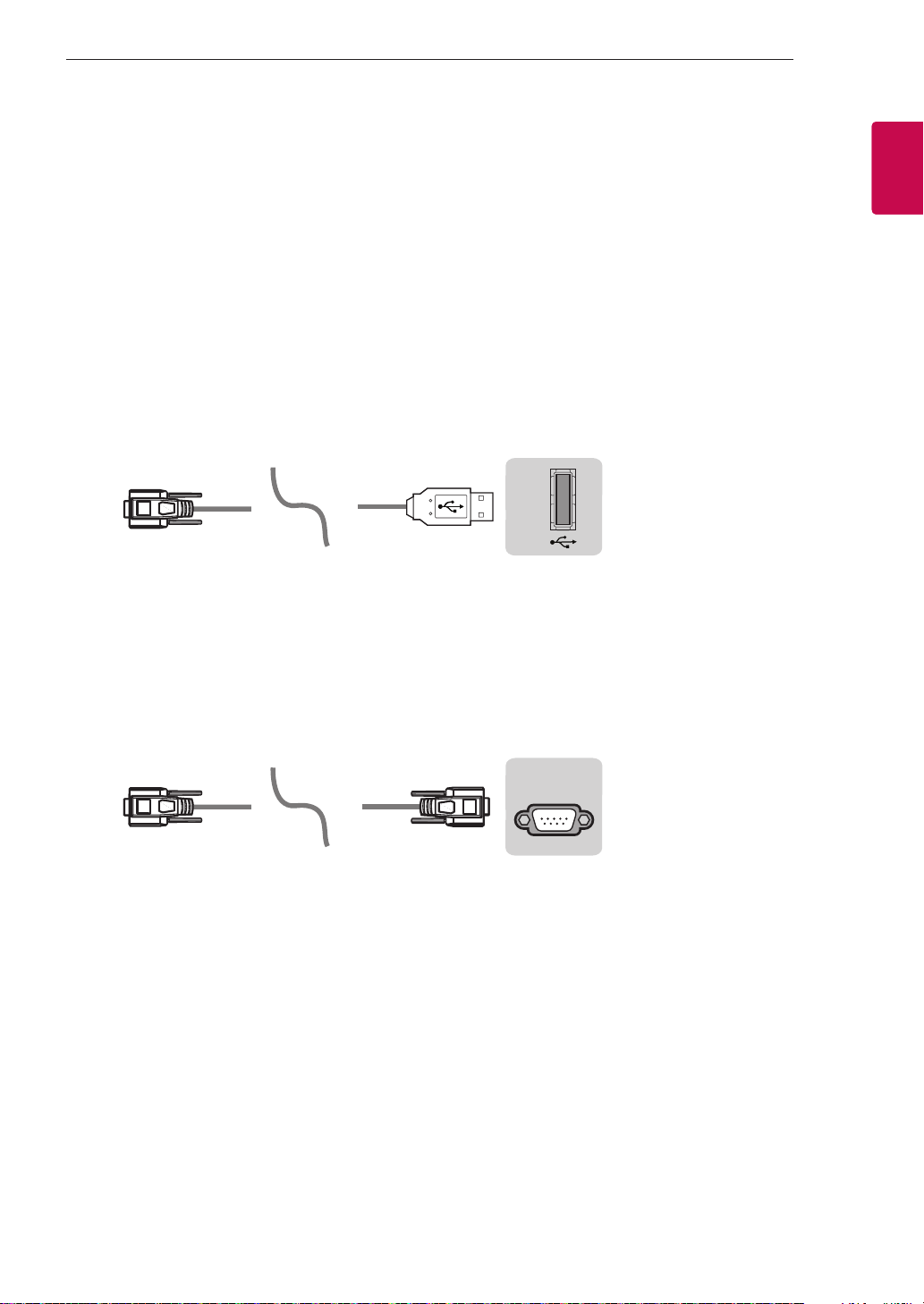

Conversor en serie con cable USB

Tipo de USB

(PC)

• LGTV es compatible con el USB con chip PL2303 (ID del fabricante: 0x0557; ID del producto: 0x2008)

para el conversor en serie, que no es distribuido ni fabricado por LG.

• Puede adquirirse en tiendas de informática con accesorios para profesionales de asistencia de TI.

USB IN

(TV)

RS-232C con cable RS232C

Tipo DE9 (D-sub de 9 patillas)

• Debe adquirir el cable RS-232C (tipo DE9, D-Sub de 9 patillas de hembra a hembra) a RS-232C

necesario para conectar el PC y la TV, tal como se indica en el manual.

RS-232C IN

(CONTROL & SERVICE)

(PC)

La interfaz de conexión puede diferir de la de su TV.

(TV)

ENG

ESPAÑOL

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

USB IN

(TV)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC

USB IN

(TV)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC)

(PC

SERVICE ONLY

Tipo de toma telefónica

• Debe adquirir la toma telefónica para el cable RS-232 necesario para conecta el PC y la TV, tal como se

indica en el manual. * Para el resto de modelos, conéctelos al puerto USB. * La interfaz de conexión puede diferir de la de su TV.

(TV)

- o

)

SERVICE ONLY

)

RS-232C IN

(CONTROL & SERVICE)

Ordenador del cliente Configuraciones de RS-232C

Configuraciones de 3 cables (no estándar)

RS-232C

(Puerto serie)

Set ID

Para configurar el número de identificación del equipo, consulte el apartado "Asignación de datos reales" en la página 6

1. Presione CONFIGURACIÓN para acceder a los menús principales.

2. Presione los botones de navegación para desplazarse hasta (*General → Acerca de esta TV o

OPCIÓN) y presione OK.

3. Presione los botones de navegación para desplazarse hasta SET ID y pulse OK.

4. Desplácese a la izquierda o la derecha para seleccionar un número de identificación del equipo y

seleccione CERRAR. El rango de ajuste es de 1 a 99.

5. Cuando haya finalizado, pulse SALIR.

* (En función del modelo)

RXD 2 2 TXD

TXD 3 1 RXD

GND 5 3 GND

RXD 3 2 TXD

TXD 2 1 RXD

GND 5 3 GND

PC TV

D-Sub 9 Teléfono

ENGESPAÑOL

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

Parámetros de comunicación

• Velocidad en baudios 9.600 bps (UART)

• Longitud de datos: 8 bits

• Paridad: ninguna

• Bit de parada: 1 bit

• Código de comunicación: código ASCII

• Utilice un cable trenzado (inverso).

Lista de referencia de comandos

(En función del modelo)

COMAN

DO1

01. Encender* k a de 00 a 01 15. Balance k t de 00 to 64

02. Relación de aspecto

03. Screen Mute (Silencio de pantalla)

04. Volume Mute (Silencio de volumen)

05. Volume Control (Control de volumen)

06. Contraste k g de 00 a 64

07. Brillo k h de 00 a 64

08. Color k i de 00 a 64 22. Key (Clave) m c

09. Tint k j de 00 a 64

10. Nitidez k k de 00 a 32

11. OSD Select (Selección OSD)

12. Remote Control Lock Mode

13. Treble k r de 00 a 64

14. Bass k s de 00 a 64

k c (p.7)

k d (p.7)

k e de 00 a 01 18. Ecualizador j v (p.8)

k f de 00 a 64

k l de 00 a 01

k m de 00 a 01

COMAN

DO2

DATA (Hexad ecimal)

16. Temperatura de color

17. ISM Method (Método ISM) (Solo TV de plasma)

19. Ahorro de energía

20. Tune Command (Comando de sintonización)

21. Canal (Programme) (Programa) Add/ Del(Skip) (Añadir/ eliminar[Omitir])

23. Control Back Light (Control de luz de fondo), Control Panel Light (Luz del panel de control)

24. Input select (Main) (Selección de entrada [principal])

25. 3D (Solo para los modelos 3D)

26. Extended 3D (Only 3D models)

27.

Configuración

automática

COMAN

DO1

x u de 00 to 64

j p (p.8)

j q 00 a 05

m a (p.9)

m b 00 a 01

m g de 00 a 64

x b (p.11)

x t (p.11)

x v (p.11)

j u (p.12)

COMAN

DO2

* Note: Durante la reproducción o la grabación de contenidos multimedia, no se ejecutará ningún

comando, excepto Encendido(ka) y Clave(mc), y se tratarán todos como NG. Con el cable RS232C, la TV puede comunicar el "comando ka" en estado de encendido o apagado, pero con el cable conversor de USB-a serie, el comando solo funciona si la TV está encendida.

DATA (Hexad ecimal)

CÓDIGOS clave

ENG

ESPAÑOL

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

Protocolo de transmisión / Recepción

Transmisión

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : Primer comando para controlar la TV. (j, k, m o x) [Command 2] : Segundo comando para controlar la TV. [Set ID] : Permite ajustar la identificación del equipo [Set ID] para elegir el número de identificación

del monitor que desee en el menú de opciones. El rango de ajuste en la TV es de 1 a 99. Si el valor de [Set ID] es ‘0’, se pueden controlar todos los equipos conectados.

* [Set ID] se expresa como un decimal (1 a 99) en el menú y como un hexadecimal (0x00

a 0x63) en el protocolo de transmisión/recepción.

[DATA] : Para transmitir datos de los comandos (hexadecimal). Transmite datos 'FF' para leer el

estado del comando. [Cr] : Retorno de carro: código ASCII "0x0D" [ ] : Espacio: código ASCII "0x20"

Confirmación correcta

[Command2][ ][Set ID][ ][OK][Data][x]

* El aparato transmite una confirmación basada en este formato al recibir datos normales. En ese

momento, si los datos están en modo de lectura, indicará el estado actual de los mismos. Si están en modo de escritura, devolverá los datos del PC.

Confirmación de error

[Command2][ ][Set ID][ ][NG][Data][x]

* El aparato transmite una confirmación basada en este formato al recibir datos anormales de funciones

no viables o errores de comunicación.

Data 00: código no admitido

Asignación de datos reales (Hexadecimal → Decimal)

* Cuando introduzca [data] en valor hexadecimal, consulte la siguiente tabla de conversión. * El comando de sintonización de canal (ma) utiliza un valor hexadecimal ([data]) para seleccionar el

número de canal.

00 : Paso 0 32 : Paso 50 (Set ID 50) FE : Paso 254 01 : Paso 1 (Set ID 1) 33 : Paso 51 (Set ID 51) FF : Paso 255

... ... ...

0A : Paso 10 (Set ID 10) 63 : Paso 99 (Set ID 99) 01 00 : Paso 256

... ... ...

0F : Paso 15 (Set ID 15) C7 : Paso 199 27 0E : Paso 9998 10 : Paso 16 (Set ID 16) C8 : Paso 200 27 0F : Paso 9999

... ... ...

ENGESPAÑOL

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

* Los comandos podrían funcionar de un modo distinto en función del modelo y la señal.

01. Encender (Command: k a)

► Controla el *encendido y apagado del equipo.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00 : Apagado 01 : *Encendido

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

► Muestra si la TV está encendida o *apagada

Transmission [k][a][ ][Set ID][ ][FF][Cr] Ack [a][ ][Set ID][ ][OK][Data][x]

* De forma similar, si otras funciones transmiten

datos "FF" basados en este formato, la respuesta de confirmación de datos presenta el estado de cada función.

02. Relación de aspecto (Command: k c) (Tamaño de imagen principal)

► TAjusta el formato de la pantalla. (Formato de

imagen principal)También puede ajustar el formato de la pantalla con la opción Relación de aspecto de Q.MENU o en el menú PICTURE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Datos 01 : Normal screen

(Pantalla normal) (4:3)

02 : Wide screen

(Pantalla panorámica)

(16:9) 04 : Zoom 05 : Zoom 2

(Solo

Latinoamérica

excepto Colombia) 06 : Set by the program

(Establecido por el

programa)/Original

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

07 : 14:9 (Europa; Colombia; Oriente Medio y Asia, excepto Corea del Sur y Japón) 09 : * Solo leer 0B : Ancho completo (Europa; Colombia; Oriente Medio y Asia, excepto Corea del Sur y Japón) De 10 a 1F : Zoom

cine de 1 a 16

* Con la entrada de PC es posible seleccionar la

relación de aspecto 16:9 o 4:3.

* En el modo DTV/HDMI/Componente (alta

definición), Solo leer está disponible.

* El modo de ancho completo podría funcionar

de un modo distinto en función del modelo y es totalmente compatible con DTV y parcialmente con ATV y AV.

03. Screen Mute

► Para desactivar o activar el silencio de pantalla.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00 : Silencio de pantalla desactivado (imagen

activada) Silencio de vídeo desactivado

01 : Silencio de pantalla activado (imagen

desactivada)

10 : Silencio de vídeo activado

(Silencio de pantalla) (Command: k d)

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* En caso de silenciar solamente el vídeo, la TV

mostrará los menús en pantalla (OSD). Pero en el caso de silenciar la pantalla, la TV no mostrará las opciones en pantalla.

04. Volume Mute (Silencio de volumen) (Command: k e)

► Para activar y desactivar silencio de volumen.

También puede ajustar el silencio con el botón MUTE del mando a distancia.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00 : Silencio de volumen activado (volumen

desactivado)

01 : Silencio de volumen desactivado (volumen

activado)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volume Control (Control de volumen) (Command: k f)

► Para ajustar el volumen.

También puede ajustarlo con los botones de volumen del mando a distancia.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data Mín. : 00 a Máx.: 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contraste (Command: k g)

► Para ajustar el contraste de la pantalla.

También puede ajustarlo en el menú IMAGEN.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data Mín. : 00 a Máx.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Brillo (Command: k h)

► Para ajustar el brillo de la pantalla.

También puede ajustarlo en el menú PICTURE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data Mín. : 00 a Máx.: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Color (Command: k i)

► Para ajustar el color de la pantalla.

También puede ajustarlo en el menú PICTURE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

ENG

ESPAÑOL

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

Data Mín. : 00 a Máx.: 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Tinte (Command: k j)

► Para ajustar el tinte de la pantalla.También puede

ajustarlo en el menú PICTURE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data Rojo: 00 a Verde: 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Nitidez (Command: k k)

► Para ajustar la nitidez de la pantalla.

También puede ajustarla en el menú PICTURE.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Data Mín. : 00 a Máx.: 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Selección OSD) (Command: k l)

► Para activar o desactivar el menú OSD (menú

de visualización en pantalla) desde el mando a distancia.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00 : OSD Apagado 01: OSD activado

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

* (En función del modelo)

14. Bass (Bajos) (Command: k s)

► Para ajustar los graves.

También puede ajustarlos en el menú AUDIO.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data Mín. : 00 a Máx.: 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (En función del modelo)

15. Balance (Command: k t)

► Para ajustar el balance.

También puede ajustarlo en el menú AUDIO.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data Mín. : 00 a Máx.: 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

16. Color(Colour) Temperature (Temperatura de

color) (Command: x u)

► Para ajustar la temperatura del color. También es

posible ajustarla en el menú PICTURE.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data Mín. : 00 a Máx.: 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

12. Remote control lock mode (Modo de bloqueo del mando a distancia) (Command: k m)

► Para bloquear el mando a distancia y los controles

del panel frontal del monitor.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00 : Bloqueo desactivado 01: Bloqueo activado

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Si no está utilizando el mando a distancia, emplee

este modo. Si la alimentación está activada o desactivada (se conecta y desconecta tras 20 o 30 segundos), se libera el bloqueo de control externo.

* Si la TV está en modo de inactividad (CC apagada

con el temporizador o los comandos "ka" y "mc") y el bloqueo de teclados se encuentra activado, ésta no se encenderá al pulsar la tecla de IR ni la tecla local.

13. Treble (Agudos) (Command: k r)

► Para ajustar los agudos.

También puede ajustarlos en el menú AUDIO.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data Mín. : 00 a Máx.: 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Método ISM) (Command: j p) (sólo TV de plasma)

► Para controlar el método ISM. También puede

ajustar el método ISM en el menú OPTION.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data Mín : 02: Orbiter

08: Normal 20: Borrado de color

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

18. Ecualizador (Command : j v)

► Para ajustar el ecualizador de la TV.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

MSB

0 0 0 0 0 0 0 0

Frecuencia Data

7 6 5 0 0 0 1ª banda 0 0 0 0 0 0(decimal) 0 0 1 2ª banda 0 0 0 0 1 1(decimal)

0 1 0 3ª banda ... ... ... ... ... ...

0 1 1 4ª banda 1 0 0 1 1 19(decimal)

Frecuencia

4 3 2 1 0 Paso

LSB

ENGESPAÑOL

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

1 0 0 5ª banda 1 0 1 0 0 20(decimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* Depende del modelo y se puede ajustar cuando

el modo de sonido es un valor ajustable de ecualizador.

19. Ahorro de energía (Command: j q)

► TPara reducir el consumo de energía de la TV.

También puede ajustar la función de ahorro de energía en el menú PICTURE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Data 00 : Apagado 01 : Mínimo 02 : Medio 03 : Máximo 04 : Automático (para TV LCD / TV LED) / Sensor

inteligente (para TV PDP)

05 : Apagar pantalla * (En función del modelo)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Comando de sintonización) (Command: m a)

* Este comando podría funcionar de un modo

distinto en función del modelo y la señal.

• Para modelos de Europa; Oriente Medio;

Colombia y Asia, excepto Corea del Sur y Japón

► Permite seleccionar el canal con el siguiente

número físico.

Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

* Cable analógico/antena

[Data 00][Data 01] Datos de canales Data 00 : Dato de canal de byte alto Data 01 : Dato de canal de byte bajo

- 00 00 ~ 00 C7 (Decimal : 0 ~ 199)

Data 02 : Fuente de entrada (analógica)

- 00 : TV antena (ATV)

- 80 : Cable TV (CATV)

* Digital Antena/Cable/Satélite

[Data 00][Data 01]: Datos de canales Data 00 : Dato de canal alto Data 01 : Dato de canal bajo

- 00 00 ~ 27 0F (Decimal: 0 ~ 9999)

Data 02 : Fuente de entrada (digital)

- 10 : TV antena (DTV)

- 20 : Radio antena (Radio)

- 40 : TV por satélite (SDTV)

- 50 : Radio por satélite (S-Radio)

- 90 : Cable TV (CADTV)

- a0 : Cable Radio (CA-Radio)

* Ejemplos de comandos de sintonización:

1. Sintonización del canal 10 a analógico antena (PAL).

Set ID = Todos = 00 Data 00 y 01 = El dato de canal es 10 = 00 0a Data 02 = TV analógica antena = 00 Resultado = ma 00 00 0a 00

2. Sintonización del canal 01 a digital antena (DVB-T). Set ID = Todos = 00 Data 00 y 01 = El dato de canal es 1 = 00 01 Data 02 = TV analógica antena = 10 Resultado = ma 00 00 01 10

3. Sintonización del canal 1000 a satélite (DVB-S). Set ID = Todos = 00 Data 00 y 01 = El dato de canal es 1000 = 03 E8 Data 02 = TV analógica antena = 40 Resultado = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• Para modelos de Corea del Sur y Norteamérica/

Latinoamérica, excepto Colombia

► Para sintonizar el canal para el siguiente número

físico/mayor/menor.

Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Los canales digitales tienen un número de canal físico, mayor y menor. El número físico es el número real del canal digital, el mayor es el número al que debería estar asignado el canal y el menor es el subcanal. Siempre que el sintonizador ATSC asigne automáticamente el canal desde un número mayor / menor, no será necesario el número físico para enviar un comando al digital.

* Cable analógico/antena

Data 00 : Número físico del canal

- Antena (ATV): 02~45 (Decimal: 2 ~ 69)

- Cable (CATV): 01, 0E~7D (Decimal: 1, 14~125)

[Data 01 ~ 04]: Número de canal mayor/menor Data 01 y 02: xx (indiferente) Data 03 y 04: xx (indiferente) Data 05: Fuente de entrada (analógica)

- 00 : TV antena (ATV)

- 01 : Cable TV (CATV)

* Digital Antena/Cable

Data 00 : xx (indiferente)

[Data 01][Data 02]: Número de canal mayor Data 01 : Dato de canal de byte alto Data 02 : Dato de canal de byte bajo

- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)

[Data 03][Data 04]: Número de canal menor Data 03 : Dato de canal de byte alto Data 04 : Dato de canal de byte bajo

Data 05 : Fuente de entrada (digital)

- 02 : TV antena (DTV): Utilice el número físico del

canal

- 06 : Cable TV (CADTV): Utilice el número físico

ENG

ESPAÑOL

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

del canal

- 22 : TV antena (DTV): No utilice el número físico del canal

- 26 : Cable TV (CADTV): No utilice el número físico del canal

- 46 : Cable TV (CADTV): Utilice sólo el número de canal más alto (One Part Channel)

Hay dos bytes disponibles para el mayor y el menor pero normalmente el byte más bajo se utiliza en solitario (el byte alto es 0).

* Ejemplos de comandos de sintonización:

1. Sintonización del canal 35 a cable analógico (NTSC).

Set ID = Todos = 00 Data 00 = El dato de canal es 35 = 23 Data 01 y 02 = Sin canal mayor = 00 00 Data 03 y 04 = Sin canal menor = 00 00 Data 05 = TV analógica por cable = 01 Total = ma 00 23 00 00 00 00 01

2. Sintonización del canal 30-3 a digital antena (ATSC).

Set ID = Todos = 00 Data 00 = Canal físico indiferente = 00 Data 01 y 02 = El mayor es 30 = 00 1E Data 03 y 04 = El menor es 3 = 00 03 Data 05 = TV digital antena = 22 Total = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

• Para modelos de Japón

► Para sintonizar el canal para el siguiente número

físico/mayor/menor.

Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Digital Antena/Satélite Data 00: xx (indiferente)

Data 05 = TV digital antena = 02 Total = ma 00 00 00 11 00 01 02

2. Sintonización del canal 30 a BS (ISDB-BS). Set ID = Todos = 00 Data 00 = Canal físico indiferente = 00 Data 01 y 02 = El mayor es 30 = 00 1E Data 03 y 04 = Indiferente = 00 00 Data 05 = TV digital BS = 07 Total = ma 00 00 00 1E 00 00 07

* Esta función varía en función del modelo.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

21. Canal (Programa) Añadir/eliminar(Omitir)

(Command: m b)

► Para omitir el canal actual (programa) la próxima vez.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00 : Del (Borrar) (ATSC,ISDB)/

Omitir (DVB)

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Establezca el estado del canal guardado en

del(ATSC,ISDB)/skip(DVB) (Eliminar[ATSC,ISDB]/ Omitir[DVB]) o añadir.

01 : Agregar

22. Key (Clave) (Command: m c)

► Envía el código de tecla del mando a distancia.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Data Código clave - p.2.

[Data 01][Data 02]: Número de canal mayor Data 01: Dato de canal de byte alto Data 02: Dato de canal de byte bajo

- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)

[Data 03][Data 04]: Número de canal menor/

bifurcado(Indiferente en satélite) Data 03: Dato de canal de byte alto Data 04: Dato de canal de byte bajo

Data 05 : Fuente de entrada (Digital/Satélite para Japón)

- 02 : TV antena (DTV)

- 07 : BS (emisión por satélite)

- 08 : CS1 (comunicación por satélite 1)

- 09 : CS2 (comunicación por satélite 2)

* Ejemplos de comandos de sintonización: 1

Sintonización del canal 17-1 a digital antena (ISDB-T). Set ID = Todos = 00 Data 00 = Canal físico indiferente = 00 Data 01 y 02 = El mayor es 17 = 00 11 Data 03 y 04 = El menor/bifurcado es 1 = 00 01

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Control Back Light (Control de luz de fondo) (Command: m g)

• Para TV LCD/TV LED

► Para controlar la iluminación de fondo.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Mín. : 00 a Máx.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Control Panel Light (Luz del panel de control) (Command: m g)

• Para TV de plasma

► Para controlar la luz del panel.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Mín. : 00 a Máx.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

ENGESPAÑOL

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

24. Selección de entrada (Command: x b) (entrada de imagen principal)

► Para seleccionar la fuente de entrada de la

imagen principal.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Data

00 : DTV 02 : Satélite DTVISDB-BS

(Japón) 03 : ISDB-CS1 (Japón) 04 : ISDB-CS2 (Japón) 11 : CATV

20 : AV o AV1 21 : AV2 40 : Component1

(Componente 1)

60 : RGB 90 : HDMI1

92 : HDMI3

01 : CADTV 10 : ATV

41 : Component2

(Componente 2)

91 : HDMI2 93 : HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Esta función varía en función del modelo y la señal.

25. 3D (Command: x t) (solo para los modelos 3D)

(en función del modelo)

► Para cambiar el modo 3D de la TV.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr]

* (En función del modelo)

Estructura de datos

[Data 00] 00 : 3D activado

[Data 01] 00 : arriba y abajo

[Data 02] 00 : derecha a izquierda

[Data 03] Efecto 3D(3D Depth): Mín.: 00 - Máx.: 14

01 : 3D desactivado 02 : 3D a 2D 03 : 2D a 3D

01 : lado a lado 02 : tablero 03 : fotograma secuencial 04 : columna entrelazada 05 : fila entrelazada

01 : izquierda a derecha

(*transmitido mediante código hexadecimal)

* Las funciones [Data 02], [Data 03] varían en

función del modelo y la señal.

* Si [Data 00] es 00 (3D activado), [Data 03] carece

de significado.

* Si [Data 00] es 01 (3D desactivado) o 02 (3D a

2D), [Data 01], [Data 02] y [Data 03] carecen de significado.

* Si [Data 00] es 03 (2D a 3D), [Data 01] y [Data 02]

carecen de significado.

* Si [Data 00] es 00 (3D activado) o 03 (2D a 3D),

[Data 03] funciona cuando el modo 3D (Género) es sólo manual.

* Es posible que no todas las opciones de patrón 3D

([Data 01]) estén disponibles con la señal de vídeo/ transmisión.

[Data 00] [Data 01] [Data 02] [Data 03]

00 O O O 01 X X X 02 X X X 03 X O O

X: indiferente

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02] [Data03][x] [t][ ][Set ID][ ][NG][Data00][x]

26. Extended 3D (3D ampliado) (Command: x v) (solo modelo en 3D)(en función del modelo)

► Para cambiar la opción 3D de la TV.

Transmission [x][v][ ][Set ID][ ][Data 00][ ] [Data 01][Cr]

[Data 00] Opción 3D

00 : Corrección de imágenes 3D 01 : Profundidad en 3D (el modo 3D solo es manual) 02 : Punto de vista 3D 06 : Corrección de color 3D 07 : Ampliación de sonido 3D 08 : Vista imagen normal 09 : Modo 3D (Género)

[Data 01] Tiene su propio rango para cada opción

3D determinada por [Data 00].

1) Cuando [Data 00] es 00

00 : derecha a izquierda 01 : izquierda a derecha

2) Cuando [Data 00] es 01, 02

Data Mín: 0 - Máx: 14 (* transmitido mediante

código hexadecimal) El rango de valor de datos (0 - 20) convierte la distancia de punto de vista (-10 - +10) automáticamente (en función del modelo) * Esta función está operativa únicamente cuando el

Modo 3D (Género) es solo manual.

3) Cuando [Data 00] es 06, 07

00 : Apagado 01 : Encendido

4) Cuando [Data 00] es 08

00 : Volver a vídeo 3D desde 3D - a - 2D

convertido en vídeo 2D

01 : Cambia vídeo 3D a vídeo 2D, pero no

de vídeo 2D a vídeo 3D * Si no se cumple la condición de conversión, el comando se interpreta como NG.

5) Cuando [Data 00] es 09 00 : Estándar

02 : Cine 04 : Manual

01 : Deportes 03 : Extremo 05 : Automático

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x] [v][ ][Set ID][ ][NG][Data00][x]

ENG

ESPAÑOL

CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO

27. Auto Configure (Config. auto) (Command: j u) (En función del modelo)

► Para ajustar la posición de la imagen y minimizar

las vibraciones automáticamente. Funciona solamente en modo RGB (PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Dado 01 : Ejecutar configuración automática

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

LG 43UJ620V, 55UJ620V User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
