MANUEL DE L'UTILISATEUR
MODÈLES DE
TÉLÉVISEUR LCD
3322LLGG6600
****
3377LLGG6600
****
4422LLGG6600
****
4422LLGG6611
****
4477LLGG6600
****
MODÈLES DE TÉLÉVISEUR
PLASMA
3322PPGG6600
****
4422PPGG6600
****
5500PPGG6600
****
5500PPGG7700
****
6600PPGG7700
****
5500PPGG4400******
Téléviseur plasma
Avant la mise en service de votre téléviseur, veuillez lire attentivement ce manuel d'utilisation.
Conservez-le à portée de main pour pouvoir vous y reporter
ultérieurement.
Notez le numéro de série et le numéro du modèle, qui figurent
sur la plaque signalétique fixée à l’arrière du poste.
Transmettez ces informations à votre revendeur lorsque vous
demandez une intervention de maintenance.
FRANÇAIS
Téléviseur LCD
1
ACCESSOIRES
ACCESSOIRES
Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs
de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil.
■
L'image peut être différente de celle affichée sur votre téléviseur.
Manuel de l'utilisateur Piles
Télécommande
Cordon d’alimentation
Chiffon doux
Nettoyez l'écran avec ce chiffon.
Cet accessoire n'est pas disponible pour tous les modèles.
*Si la surface du téléviseur comporte des traces de doigts
ou des taches, nettoyez-la à l'aide du chiffon doux.
Évitez de frotter lorsque vous tentez d’éliminer une tache.
Vous risquez de rayer ou de décolorer la surface.
MMooddèèlleess ddee TTÉÉLLÉÉVVIISSEEUURR LL CCDD
Dispositif de rangement
des câbles
Boulons pour l'assemblage du socle
(Voir page
8)
Capot de protection
(
Voir page
13 )
Dispositif de rangement des
câbles
Capot de protection
(
Voir page
13 )
Noyau de ferrite
(Voir page
11 )
(Cet accessoire n'est pas
disponible pour tous les modèles.)
Modèles de TÉLÉVISEUR PLASMA
(50PG60
** ,
50/60PG70
**
uniquement)
(50PG40
**
uniquement)
(
A l’exception du
50PG40**
)
Support de câbles
(32/42PG60**: x1,
50PG40
**
: x2)
*Cet accessoire n'est pas disponible
pour tous les modèles.
Boulons pour l'assem-
blage du socle
(Voir page
8)
x4
(32PG60**uniquement)
32LG60
**
: x3
37LG60
**
: x4
x2
x4
x1
x4
(32/37LG60
**
uniquement)
(42LG60
**,
42LG61
**
uniquement)
TABLE DES MATIÈRES
2
TABLE DES MATIÈRES
AACCCCEESSSSOOIIRREESS
.................................................... 1
PRÉPARATION
COMMANDES DU PANNEAU AVANT................. 4
PRÉSENTATION DU PANNEAU ARRIÈRE............ 6
INSTALLATION DU SOCLE ..................................... 8
VEUILLEZ INSTALLER LE TÉLÉVISEUR AVEC
PRÉCAUTION POUR ÉVITER QU'IL NE TOMBE.... 9
SUPPORT ARRIÈRE POUR LE RANGEMENT DES
CÂBLES ....................................................................... 10
SOCLE PIVOTANT ................................................... 11
Installation du socle................................................. 12
Montage au mur : Installation horizontale ........ 13
Raccordement à une antenne............................... 14
CONFIGURATION D’UN APPAREIL
EXTERNE
CONFIGURATION DU RÉCEPTEUR HD........... 15
CONFIGURATION D'UN LECTEUR DVD ......... 17
CONFIGURATION D'UN MAGNÉTOSCOPE .. 20
INSERTION DU MODULE CI............................... 22
CONFIGURATION DE LA SORTIE
AUDIONUMÉRIQUE............................................... 23
CONFIGURATION D'UNE AUTRE SOURCE
AUDIO/VIDÉO ......................................................... 24
CONFIGURATION DE L'ENTRÉE USB.............. 25
CONFIGURATION D'UN PC................................ 26
-Configuration de l' écran pour le mode PC...... 29
UTILISATION DU TÉLÉVISEUR/CONTRÔLE
DES CHAÎNES

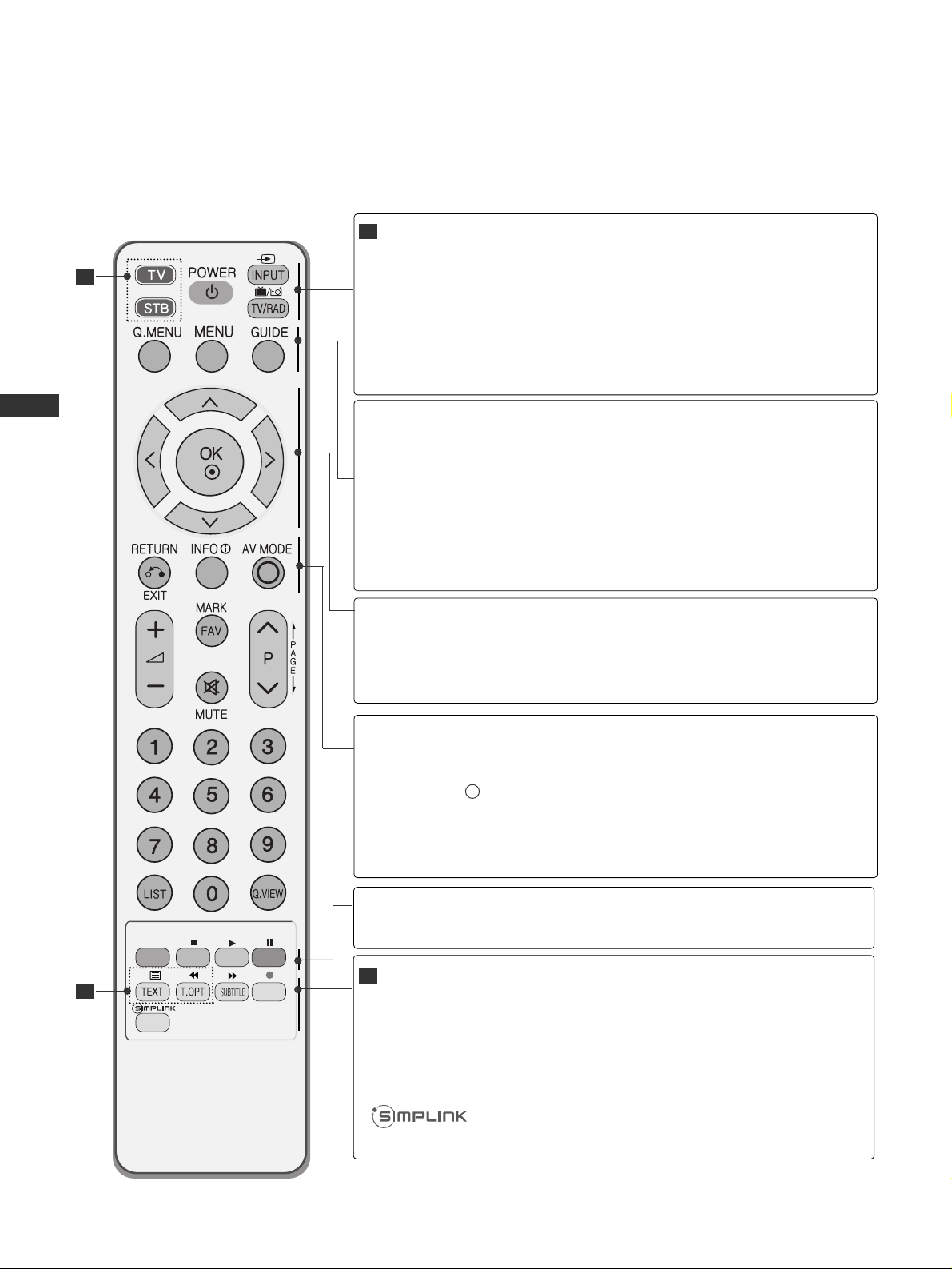

Fonctions des touches de la télécommande ... 34
Mise sous tension du téléviseur........................... 36
SÉLECTION DES CHAÎNES .................................. 36
Volume Adjustment ................................................. 36
MENU RAPIDE ........................................................ 37

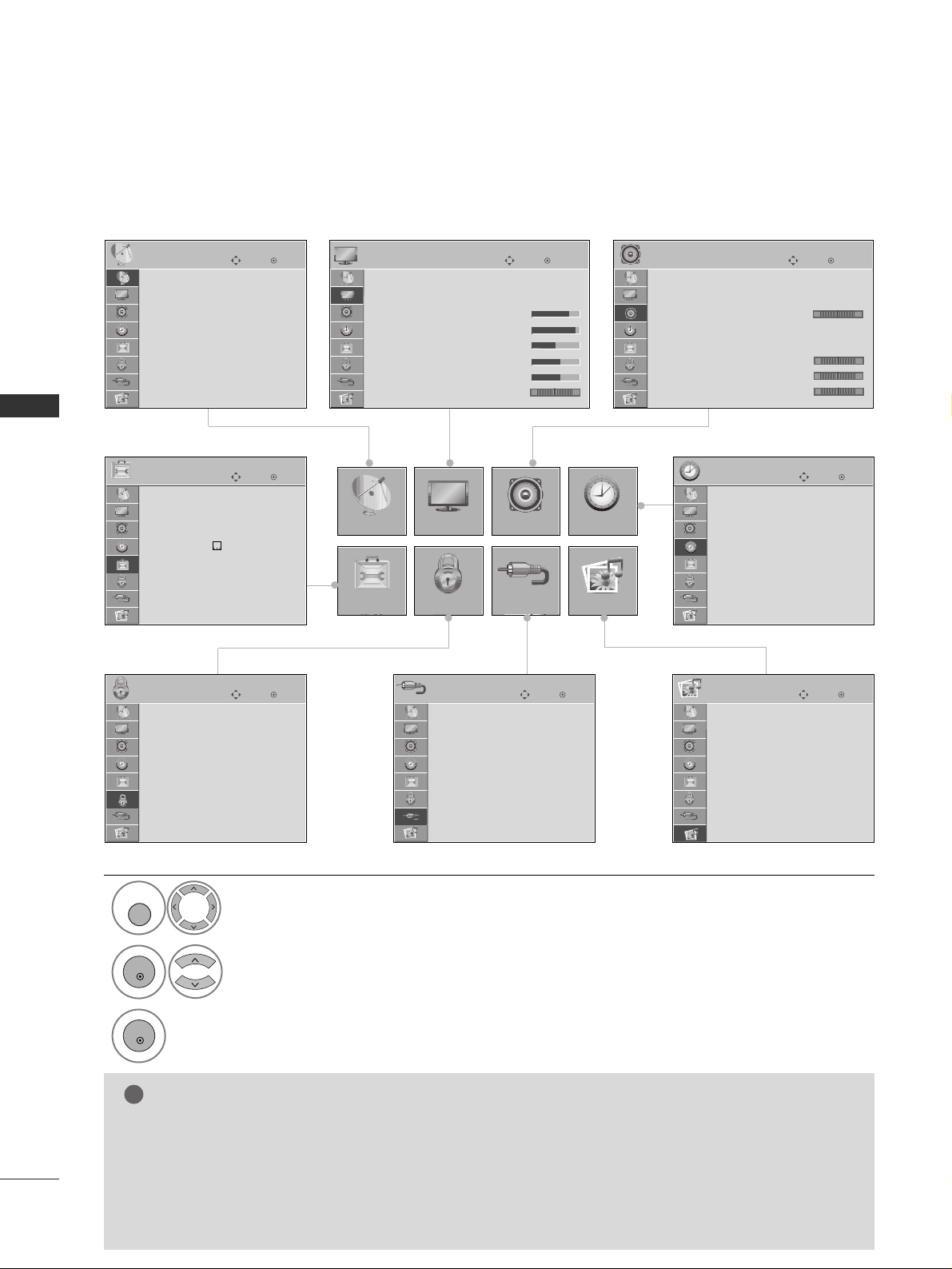

SÉLECTION ET RÉGLAGE DES MENUS À L’ÉCRAN.... 38
Mémorisation des chaînes..................................... 39
RECHERCHE MANUELLE (EN MODE NUMÉRIQUE) .... 40
RECHERCHE MANUELLE (EN MODE ANALOGIQUE).... 41
EDITION DES CHAÎNES........................................ 43
Préampli (EN MODE NUMÉRIQUE)....................46

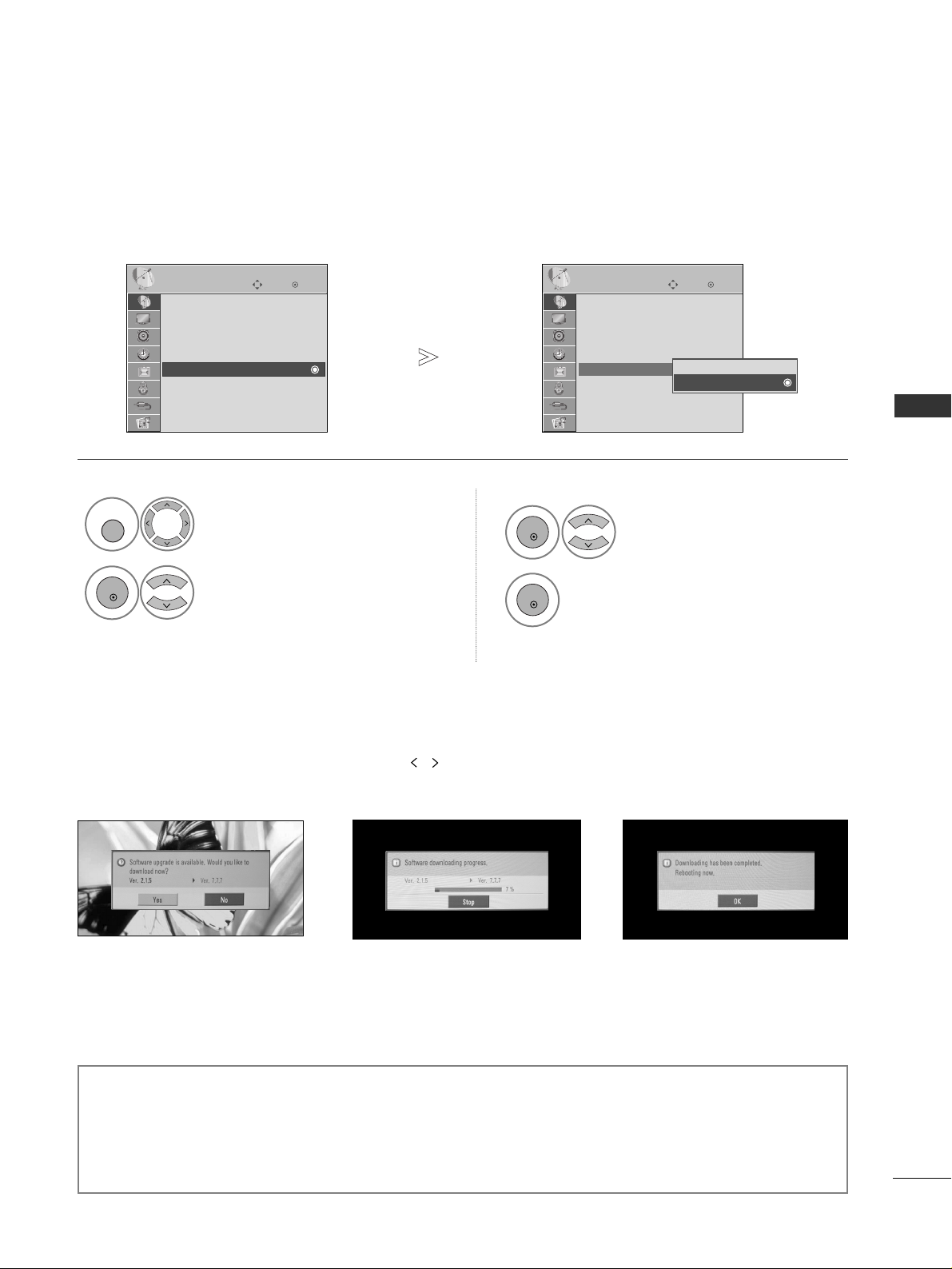

MISE À JOUR LOGICIELLE .................................... 47
DIAGNOSTICS......................................................... 48
INFOS CI [COMMON INTERFACE] (INTERFACE
COMMUNE)) ........................................................... 49
SÉLECTION DE LA LISTE DES CHAÎNES ......... 50
LISTE DES ENTRÉES ............................................... 51
............................................................. 52
LIBELLÉ DES ENTRÉES........................................... 54
MODE AV................................................................... 55
POUR UTILISER UN PÉRIPHÉRIQUE USB
Raccordement d'un périphérique USB .............. 56
LISTE DES PHOTOS................................................ 57

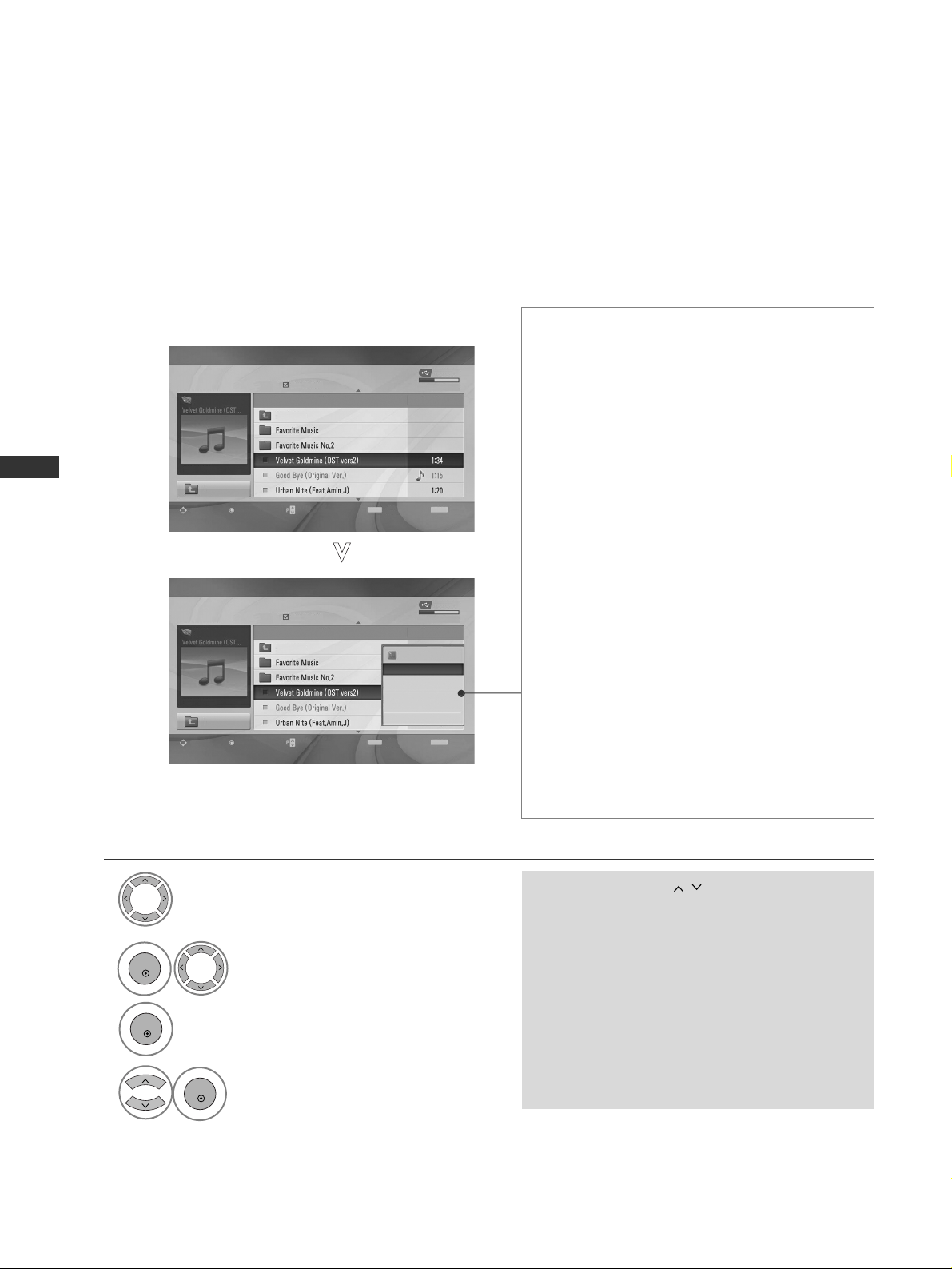

LISTE DE MUSIQUE .................................................61
EPG (GUIDE DE PROGRAMMES
ÉLECTRONIQUE) (EN MODE
NUMÉRIQUE UNIQUEMENT)
- Activation/désactivation du guide de programmes
électronique .............................................................. 64
- Sélection d'un programme................................ 64
- Signification des touches en mode Guide
NOW/NEXT (Actuel/Suivant)............................. 65
-
Signification des touches en mode Guide sur 8 jours
.65
-
Signification des touches en mode Modification date
.65
-
Button Function in Extended Description Box .....
66
- Signification des touches en mode de réglage
Enregistrement/Rappel ...................................... 66
- Fonction des boutons en mode Liste planifiée.... 66
RÉGLAGES DE L'IMAGE
RÉGLAGE DE LA TAILLE DE L'IMAGE (FORMAT
D'IMAGE)................................................................... 67
RÉGLAGES PRÉDÉFINIS DE L'IMAGE
- Mode image – Réglages prédéfinis................ 69
- Réglages automatique de la tonalit é de couleur
(Chaud / Moyen / Froid) .................................. 70
RÉGLAGE MANUEL DE L'IMAGE
- Mode image - Option Utilisateur.................... 71
- Mode Image – Utilisateurs expérimentés..... 72
TECHNOLOGIE D'OPTIMISATION DE L'IMAGE
..... 73
CONTRÔLE AVANCÉ : MODE CINÉMA/REAL CINE-
MA................................................................................ 74
CONTRÔLE AVANCÉ : NIVEAU DE NOIR........ 75
CONTRÔLE AVANCÉ : TRUMOTION.................76
TRUMOTION DEMO ..............................................77
PROTECTION DES YEUX .....................................78
RÉINITIALISATION DE L'IMAGE.......................... 79
TABLE DES MATIÈRES
3
VOYANT LUMINEUX ...............................................80
MÉTHODE ISM (RÉDUCTION DE LA RÉMANENCE
À L'ÉCRAN) ............................................................... 81
MODE IMAGE ÉCONOMIE D'ÉNERGIE .......... 82
RÉGLAGES DU SON ET DE LA LANGUE
NIVELAGE AUTOMATIQUE DU VOLUME (VOLUME AUTO.)
.. 83
RÉGLAGES PRÉDÉFINIS DU SON : MODE SON ................
84
RÉGLAGES DU SON : MODE UTILISATEUR ..... 85
SRS TruSurround XT............................................... 85
VOIX NETTE ............................................................ 86
Balance........................................................................ 87
ACTIVATION ET DÉSACTIVATION DES HAUT-PAR-
LEURS ......................................................................... 88
SÉLECTION DE LA SORTIE AUDIONUMÉRIQUE
... 89
REINITIALISATION DES PARAMETRES AUDIO........
90
I/II
- Réception stéréo/bilingue (en mode analogique
uniquement).............................................................. 91
- Réception NICAM (en mode analogique unique-
ment)........................................................................... 92
- Sélection de la sortie audio des haut-parleurs.... 92
SÉLECTION DU PAYS/LANGUE DU MENU À
L'ÉCRAN..................................................................... 93
SÉLECTION DE LA LANGUE (EN MODE
NUMÉRIQUE UNIQUEMENT)............................. 94
RÉGLAGE DE L'HEURE
Horloge....................................................................... 95
ACTIVATION ET DÉSACTIVATION DU MINUTEUR
... 96
RÉGLAGE DE LA MISE EN VEILLE AUTOMATIQUE
... 97
CONFIGURATION DU FUSEAU HORAIRE ...... 98
RÉGLAGE DE LA MINUTERIE DE VEILLE.......... 98
CONTRÔLE PARENTAL
DÉFINITION DU MOT DE PASSE ET SYSTÈME DE VERROUIL-
LAGE.........................................................................................................
99
BLOCAGE D'UNE CHAÎNE................................. 100
Contrôle parental................................................... 101
BLOCAGE DES TOUCHES.................................. 102
TÉLÉTEXTE
Pour activer/désactiver le télétexte ................. 103
Texte SIMPLE........................................................... 103
Texte TOP................................................................ 103
FASTEXT.................................................................. 104
Fonctions télétexte spéciales.............................. 104
TÉLÉTEXTE NUMÉRIQUE
TÉLÉTEXTE DANS LE SERVICE NUMÉRIQUE... 105
TÉLÉTEXTE DU SERVICE NUMÉRIQUE ......... 105
ANNEXE
DÉPANNAGE........................................................... 106
ENTRETIEN ............................................................ 108
SPÉCIFICATIONS DE L’APPAREIL...................... 109
PROGRAMMATION DE LA TÉLÉCOMMANDE ... 111
CODES INFRAROUGE.......................................... 113
INSTALLATION D'UN SYSTÈME DE COMMANDE
EXTERNE............................................................................... 115
PRÉPARATION
4
PRÉPARATION
COMMANDES DU PANNEAU AVANT
■
L'image peut être différente de celle affichée sur votre téléviseur.
■
Si votre appareil est entouré d'un film de protection, enlevez-le et nettoyez l'appareil avec un chiffon à lustrer.
Modèles de téléviseur plasma
Capteur de la télécommande
MARCHE/ARRET
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode
veille.
• S'éclaire en vert lorsque le téléviseur est allumé.
CHAÎNESVOLUMEMENU OK
P
OKOK
MENUMENU
INPUTINPUT
ENTRÉE
P
5
PRÉPARATION
Modèles de téléviseur LCD
P
OK
MENU
INPUT
P
PROGRAMME
VOLUME
OK
MENU
ENTRÉE
Capteur intelligent
Ajuste l'image en fonction de l'é-
clairage ambiant.
MARCHE/ARRÊT
CAPTEUR DE LA TÉLÉCOMMANDE
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode
veille.
• Remarque : vous pouvez régler le voyant d'alimentation dans le menu OPTION.
PRÉPARATION
6
PRÉPARATION
PRÉSENTATION DU PANNEAU ARRIÈRE
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La
tension est indiquée sur la page des Spécifications.
N'essayez jamais d'utiliser ce téléviseur sur courant
continu (CC).
Entrée HDMI
Raccordez un signal HDMI à l'entrée HDMI IN. Vous
pouvez également raccorder un signal DVI (VIDÉO) au
port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur
ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez un signal audionumérique à partir de
différents types d'appareils.
Remarque : en mode veille, ces ports ne sont pas
opérationnels.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à
ces prises.
Entrée RVB
Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un
ordinateur.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil
externe à ces prises.
Entrée d'antenne
Raccordez l'antenne RF à cette prise.
Logement pour carte PCMCIA (Personal Computer
Memory Card International Association)
(Cette fonction n'est pas disponible dans tous les pays.)
Entrée S-Video
Raccordez la sortie S-Vidéo d'un appareil S-VIDÉO.
Entrée audio/vidéo
Raccordez la sortie audio/vidéo d'un appareil externe à
ces prises.
Port USB
PORT DE MAINTENANCE UNIQUEMENT
1
2
3
4
7
8
9
10
13
12
11
A
L'image peut être différente de celle affichée sur votre téléviseur.
5
6
Modèles de téléviseur plasma
1
2
3 4 5
6
7 8
9
50PG40
**
uniquement
50PG40
**
uniquement
10
12 13
2
11
2
7
PRÉPARATION
Modèles de téléviseur LCD
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La
tension est indiquée sur la page des Spécifications
N'essayez jamais d'utiliser ce téléviseur sur courant
continu (CC).
Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un
ordinateur.
Entrée RVB
Raccordez la sortie d'un ordinateur.
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur
ou d'un téléviseur.
Entrée HDMI
Vous pouvez également raccorder un signal DVI
(VIDÉO) au port HDMI/DVI à l'aide d'un câble DVIHDMI.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à
ces prises.
Entrée audio/vidéo
Raccordez la sortie audio/vidéo d'un appareil
externe à ces prises.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez un signal audionumérique à partir de
différents types d'appareils.
Remarque : en mode veille, ces ports ne sont pas
opérationnels.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil
externe à ces prises.
Entrée d'antenne
Raccordez l'antenne RF à cette prise.
1
2
3
4
6
7
8
9
1
5
432
Entrée HDMI
Raccordez un signal HDMI à
l'entrée HDMI.
Port USB
Logement pour carte
PCMCIA (Personal
Computer Memory Card
International Association)
(Cette fonction n'est pas
disponible dans tous les pays.)
5
7
8 9
6
PRÉPARATION
8
PRÉPARATION
INSTALLATION DU SOCLE
1
3
4
Couchez avec précaution l’écran de télévision sur
une surface rembourrée pour éviter d’abimer
l’écran.
2
Fixez le pied de la télévision au support.
Fixez le téléviseur comme indiqué.
Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.
1
2
3
Couchez avec précaution l’écran de télévision sur
une surface rembourrée pour éviter d’abimer
l’écran.
Fixez le téléviseur comme indiqué.
Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.
Corps du socle
Base du
socle
32LG60
**
37LG60
**
Corps du socle
Base du socle
42LG60**, 42LG61
**
3322//3377//4422LLGG6600**** ,, 4422LLGG6611**** uunniiqquueemmeenntt
3322PPGG6600**** uunniiqquueemmeenntt
■
L'image peut être différente de celle affichée sur votre téléviseur.
Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un
phénomène d'abrasion de la pièce de serrage du boulon.
PRÉPARATION
9
VEUILLEZ INSTALLER LE TÉLÉVISEUR AVEC
PRÉCAUTION POUR ÉVITER QU'IL NE TOMBE.
2
1
A
Pour pouvoir fixer le téléviseur au mur, vous devrez vous procurer le matériel nécessaire.
A
Placez le téléviseur près du mur afin d'éviter qu'il tombe si on le pousse.
A
Les consignes présentées ci-après décrivent comment installer votre téléviseur en toute sécurité en le fixant
au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et
provoque des blessures.
Il permettra également d'éviter que votre appareil soit endommagé. Vérifiez qu'aucun enfant ne grimpe sur le
téléviseur ou ne s'y suspende.
2
3
1
1
2
Utilisez les boulons à œil ou les supports/boulons du téléviseur pour fixer l’appareil au mur, comme indiqué
dans l’illustration ci-dessous.
(Si votre téléviseur comporte des boulons à œillet, dévissez-les.)
* Insérez les boulons à œil ou les supports/boulons du téléviseur, puis serrez-les solidement dans les ori-
fices supérieurs.
Fixez les supports muraux à l’aide des boulons. Ajustez la hauteur du support fixé au mur.
3
Utilisez une corde solide pour attacher l'appareil. Pour plus de sécurité, la corde doit être tendue
jusqu'à être parfaitement horizontale entre le mur et l'appareil.
REMARQUE
!
GG
Retirer la corde avant de déplacer l'appareil.
GG
Utiliser un support ou un meuble assez grand et solide pour supporter la taille et le poids de l'appareil.
GG
Pour utiliser le téléviseur en toute sécurité, veiller à ce le support fixé au mur soit à la même hauteur que
celui du téléviseur.
PRÉPARATION
10
PRÉPARATION
SUPPORT ARRIÈRE POUR LE RANGEMENT DES CÂBLES
Raccordez les câbles.
Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des
appareils externes.
1
Installez le DISPOSITIF DE RANGEMENT DES CÂBLES comme indiqué.
2
REMARQUE
!
GG
Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur.
-Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.
■
L’image peut être différente de celle affichée sur votre poste de télévision.
Modèles de téléviseur plasma
Tenez le
DDIISSPPOOSSIITTIIFF DDEE RRAANNGGEEMMEENNTT DDEESS CCÂÂBBLLEESS
avec les deux mains et tirez-le vers le haut.
Pour le modèle 42PG60**, appuyez sur le centre de la
PPIINNCCEE DDEE GGEESSTTIIOONN DDEESS CCÂÂBBLLEESS
puis soulevez la.
Comment retirer le dispositif de rangement des câbles
Dispositif de rangement des câbles
50PG60
**,
50/60PG70
**
*
Fixez le support de câbles comme indiqué et regroupez les câbles.
32/42PG60
**
Dispositif de rangement des câbles
50PG40
**
50PG60**, 50/60PG70**
32PG60
**
50PG40
**
42PG60
**
Retirez le DISPOSITIF DE FIXATION DES CÂBLES du téléviseur
en appuyant sur les deux loquets.
11
PRÉPARATION
SOCLE PIVOTANT
Après avoir installé le téléviseur, vous pouvez le faire pivoter
manuellement de 20 degrés vers la gauche ou vers la droite en
fonction de votre angle de vue.
Modèles de téléviseur LCD
Raccordez les câbles.
Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des
appareils externes.
1
2
Alignez l'orifice et l'onglet du
DDIISSPPOOSSIITTIIFF DDEE RRAANNGGEEMMEENNTT DDEESS CCÂÂBBLLEESS
.
Faites pivoter le
DDIISSPPOOSSIITTIIFF DDEE RRAANNGGEEMMEENNTT DDEESS CCÂÂBBLLEESS
comme illustré.
L'usage d'une force excessive lors de l'utilisation du dispositif de rangement des câbles peut endommager
l'appareil.
UTILISATION DU NOYAU DE FERRITE(Cet accessoire n'est pas
disponible pour tous les modèles.)
Un noyau de ferrite peut être utilisé pour réduire l'onde
électromagnétique au moment du branchement du cordon
d'alimentation.
Plus le noyau de ferrite est proche de la prise de courant,
plus son action sera efficace.
Installez la prise de courant à proximité.
10 c m
10 cm 10 cm
10 c m
12
PRÉPARATION
PRÉPARATION
INSTALLATION DU SOCLE
Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté du téléviseur.
■
Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc.
■
Le téléviseur est conçu pour être installé à l’horizontale.
Alimentation
Disjoncteur
MISE À LA TERRE
Assurez-vous de raccorder ce téléviseur à la terre afin
d’éviter les chocs électriques. Si la mise à la terre n’est pas
possible, demandez à un électricien qualifié d’installer un
disjoncteur indépendant. N’essayez pas de mettre cet
appareil à la terre en le raccordant à des câbles téléphoniques, à un paratonnerre ou à des tuyaux de gaz.
13
PRÉPARATION
MONTAGE AU MUR : INSTALLATION HORIZONTALE
Afin de permettre une aération suffisante, l’espace minimum requis est de 10 cm de chaque côté et derrière
le mur. Nous vous recommandons d’utiliser un support de montage mural de la marque LG pour monter le
téléviseur au mur.
10 c m
10 c m
10 c m
10 c m
10 c m
SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED
■
L'image peut être différente de celle affichée sur votre téléviseur.
Lors de la fixation de l'appareil au mur, utilisez le couvercle de protection destiné à l'installation sur pied.
MODÈLES DE TV Plasma
MODÈLES DE TV LCD
Après avoir ôté le film protecteur du couvercle de protection, placez-le sur le téléviseur comme illustré.
PRÉPARATION
ANTENNA
ANTENNA
14
PRÉPARATION
RACCORDEMENT À UNE ANTENNE
■
Afin d’obtenir la meilleure qualité d’image, réglez la direction de l’antenne.
■
Le câble et le convertisseur d’antenne ne sont pas fournis.
■
Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.
Logements collectifs/Appartements
(Raccordement à la prise d’antenne murale)
Logements individuels/Maisons
(Raccordement à la prise murale pour l’antenne
extérieure)
Antenne
extérieure
(VHF, UHF)
Prise
d’antenne
murale
Câble coaxial RF (75 ohms)
Antenne
UHF
Amplificateur
de signal
VHF
■
Pour recevoir une image de meilleure qualité dans les zones où le signal est faible, installez un amplificateur de
signal sur l'antenne comme indiqué ci-dessus.
■
Pour acheminer le signal vers deux téléviseurs, utilisez un séparateur de signal d'antenne.
ANTENNA
IN
ANTENNA
IN
15
CONFIGURATION D’UN APPAREIL EXTERNE
CONFIGURATION D'UN APPAREIL EXTERNE
CONFIGURATION DU RÉCEPTEUR HD
■
Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.
■
Cette section sur la configuration d'un appareil externe reprend essentiellement les schémas correspondant aux
modèles 42PG60**.
■
L'image peut être différente de celle affichée sur votre téléviseur.
1
2
Signal
480i/576i
480p/576p
720p/1080i
1080p
Composantes
Oui
Oui
Oui
Oui
(50/60Hz uniquement)
HDMI
Non
Oui
Oui
Oui
(24Hz/30Hz/50Hz/60Hz)
■
Ce téléviseur peut recevoir des signaux numériques RF/par câble sans décodeur numérique externe.
Toutefois, si vous ne parvenez pas à recevoir les signaux numériques à partir d'un décodeur ou d'un autre
appareil numérique externe, reportez-vous au schéma ci-dessous.
Raccordement avec un câble composantes
Raccordez les prises de sortie vidéo (Y, PB, PR) du
décodeur numérique aux prises d'entrée
CC OOMMPPOONNEENNTT
IINN VVII DDEEOO
du téléviseur.
Raccordez la sortie audio du décodeur numérique aux
prises d'entrée
CC OOMMPP OONNEE NN TT IINN AAUUDD IIOO
du
téléviseur.
Allumez le décodeur numérique (reportez-vous au
manuel d'utilisation de l'appareil).
Sélectionnez la source d'entrée
CCoommppoossaanntteess
à
l'aide de la touche INPUT de la télécommande.
2
3
4
1
16
CONFIGURATION D’UN APPAREIL EXTERNE
CONFIGURATION D'UN APPAREIL EXTERNE
Raccordement d'un décodeur avec un câble HDMI
1
Raccordement avec un câble HDMI-DVI
1
2
Raccordez le décodeur numérique à la prise d'entrée
HHDDMMII//DDVVII IINN 11, HHDDMMII IINN 22, HHDDMMII IINN 33
ou
HHDDMMII IINN 44
(à l'exception du 50PG40**) du
téléviseur.
Allumez le décodeur numérique (reportez-vous au
manuel d'utilisation de l'appareil).
Sélectionnez la source d'entrée
HHDDMMII11, HHDDMMII22
,
HHDDMMII33
ou
HHDDMM II
4 (à l'exception du 50PG40**) à
l'aide de la touche
IINNPPUUTT
de la télécommande.
2
3
1
Raccordez le décodeur numérique à la prise d'entrée
HHDDMMII//DDVVII IINN 11
du téléviseur.
Raccordez la sortie audio du décodeur numérique à la
prise d'entrée
AAUUDDII OO IINN ((RRGGBB//DDVVII))
du téléviseur.
Allumez le décodeur numérique (reportez-vous au
manuel d'utilisation de l'appareil).
Sélectionnez la source d’entrée
HH DDMMII11
à l’aide de la
touche
IINNPPUUTT
de la télécommande.
2
3
4
1
17
CONFIGURATION D'UN APPAREIL EXTERNE
CONFIGURATION D'UN LECTEUR DVD
Raccordement avec un câble composantes
1
2
Raccordez les sorties vidéo (Y, PB, PR) du lecteur DVD aux
prises d'entrée
CCOOMMPPOONNEENNTT IINN VVIIDDEEOO
du téléviseur.
Raccordez les sorties audio du lecteur DVD aux prises d'entrée
CCOOMMPPOONNEENNTT IINN AAUUDDIIOO
du téléviseur.
Mettez votre lecteur DVD sous tension, puis insérez un DVD.
Sélectionnez la source d'entrée
ccoommppoossaanntteess
à l'aide de
la touche
IINNPPUUTT
de la télécommande.
Reportez-vous au manuel d'utilisation du lecteur DVD pour
en connaître le fonctionnement.
2
3
4
5
1
EEnnttrr ééeess eenn ccoommppoossaanntteess
Vous pouvez améliorer la qualité de l'image en raccordant le lecteur DVD aux ports d'entrée en composantes,
comme illustré ci-dessous.
Entrées en composantes du téléviseur
YPB PR
Y
Y
Y
Y
P
B
B-Y
Cb
Pb
P
R
R-Y
Cr
Pr
Sorties vidéo du lecteur DVD
18
CONFIGURATION D’UN APPAREIL EXTERNE
CONFIGURATION D'UN APPAREIL EXTERNE
1
Raccordement avec un câble S-Vidéo
(téléviseur plasma uniquement)
L R
S-VIDEOVIDEO
OUTPUT
SWITCH
ANT IN
ANT OUT
1
2
Raccordement avec un câble Péritel
REMARQUE
!
GG
Un câble Péritel doit toujours être blindé.
Raccordez la prise Péritel du DVD à la prise Péritel
AAVV 11
du
téléviseur.
Mettez votre lecteur DVD sous tension, puis insérez un
DVD.
Sélectionnez la source d’entrée
AAVV 11
à l’aide de la touche
IINNPPUUTT
de la télécommande.
En cas de raccordement à la prise Péritel AV2, sélectionnez
la source d'entrée AV2.
Reportez-vous au manuel d'utilisation du lecteur DVD pour
en connaître le fonctionnement.
2
3
4
1
Raccordez la sortie S-VIDÉO du LECTEUR DVD à l'entrée
SS --VVIIDDÉÉOO
du téléviseur.
Raccordez les sorties audio du lecteur DVD aux
entrées
AAUUDDIIOO
du téléviseur.
Mettez votre lecteur DVD sous tension, puis insérez
un DVD.
Sélectionnez la source d’entrée
AAVV 33
à l’aide de la
touche
IINNPP UUTT
de la télécommande.
Reportez-vous au manuel d'utilisation du lecteur DVD
pour en connaître le fonctionnement.
2
3
4
5
1
AUDIO/
VIDEO
(R) AUDIO (L)
19
CONFIGURATION D'UN APPAREIL EXTERNE
Raccordement avec un câble HDMI
Raccordez la sortie HDMI du lecteur DVD à l'entrée
HHDDMMII//DDVVII IINN 11, HHDDMMII IINN 22, HHDDMMII IINN 33
ou
HHDDMMII
IINN 44
(à l'exception du 50PG40**) du téléviseur.
Sélectionnez la source d'entrée
HHDDMMII11, HHDDMMII22
,
HHDDMMII33
ou
HHDDMMII44
(à l'exception du 50PG40**) à
l'aide de la touche
IINNPPUUTT
de la télécommande.
Reportez-vous au manuel d'utilisation du lecteur DVD
pour en connaître le fonctionnement.
2
3
1
1
GG
Si vous utilisez un câble HDMI, le téléviseur peut recevoir simultanément des signaux audio et vidéo.
GG
Si le lecteur DVD ne prend pas en charge la fonction Auto HDMI, vous devez régler correctement la
résolution de sortie.
REMARQUE
!
CONFIGURATION D'UN MAGNÉTOSCOPE
■
Afin d’éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le
téléviseur.
■
Dans le cas de l'image figée d'un magnétoscope, notez que l'utilisation prolongée du format 4/3 peut entraîner
une rémanence de l'image sur les côtés de l'écran.
OUTPUT
SWITCH
ANT IN
R
S-VIDEO VIDEO
ANT OUT
L
Prise murale
Antenne
1
2
Raccordement avec un câble RF
20
CONFIGURATION D’UN APPAREIL EXTERNE
CONFIGURATION D'UN APPAREIL EXTERNE
Raccordez la prise
AANNTT OOUUTT
du magnétoscope à la prise
AANNTTEENNNNAA IINN
du téléviseur.
Raccordez le câble d’antenne à la prise
AANNTT II NN
du magnétoscope.
Appuyez sur la touche
PP LLAAYY
(LECTURE) du magnétoscope, puis trouvez le canal adéquat entre le
téléviseur et le magnétoscope pour pouvoir regarder la télévision.
2
3
1
21
CONFIGURATION D'UN APPAREIL EXTERNE
(R) AUDIO (L)
AUDIO/
VIDEO
Raccordement avec une prise Péritel
1
Raccordez la prise Péritel du magnétoscope à la prise
Péritel
AAVV11
du téléviseur.
Insérez une cassette vidéo dans le magnétoscope, puis
appuyez sur la touche
PP LLAAYY
(LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).
Sélectionnez la source d’entrée
AAVV 11
à l’aide de la
touche
IINNPPUUTT
de la télécommande.
En cas de raccordement à la prise Péritel
AAVV22
, sélec-
tionnez la source d'entrée
AAVV22
.
2
3
4
1
L
R
S-VIDEO
VIDEO
OUTPUT
SWITCH
ANT IN
ANT OUT
1
REMARQUE
!
GG
Un câble Péritel doit toujours être blindé.
Raccordement avec un câble RCA
Raccordez les prises
AAUUDDIIOO//VVIIDDEEOO
du magnétoscope aux prises AUDIO/VIDÉO du téléviseur.
Respectez les couleurs des prises : Vidéo = jaune, Audio
gauche = blanc et Audio droit = rouge.
Insérez une cassette vidéo dans le magnétoscope, puis
appuyez sur la touche
PP LLAAYY
(LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).
Sélectionnez la source d ’entrée
AAVV 33
à l ’aide de la
touche
IINNPPUUTT
de la télécommande.
1
2
3
GG
Si vous avez un magnétoscope mono, raccordez le câble audio du
magnétoscope à la prise
AAUUDDIIOO LL//MMOO NNOO
du téléviseur.
REMARQUE
!
22
CONFIGURATION D’UN APPAREIL EXTERNE
CONFIGURATION D'UN APPAREIL EXTERNE
Raccordement avec un câble S-Vidéo
(téléviseur plasma uniquement)
1
2
Insérez le module CI dans le logement pour carte PCMCIA (PCMCIA CARD SLOT) du téléviseur, comme
indiqué sur le schéma.
Pour plus d'informations, reportez-vous à la page 49.
1
INSERTION DU MODULE CI
TVTVTV
-- PPeerrmmeett dd''aaccttiivveerr lleess cchhaaîînneess ccrryyppttééeess ((cchhaaîînneess
ppaayyaanntteess)) eenn mmooddee ttéélléévviissiioonn nnuumméérriiqquuee..
-- CC eettttee ffoonnccttiioonn nn''eesstt ppaass ddiissppoonniibbllee ddaannss ttoouuss lleess
ppaayyss ..
1
Raccordez la prise de sortie
SS --VVIIDDEEOO
du magnéto-
scope à la prise d'entrée
SS --VVIIDDEEOO
du téléviseur. Vous
obtiendrez une meilleure qualité d'image qu'avec une
entrée composite (câble RCA) normale.
Raccordez les prises audio du magnétoscope aux prises d'entrée AUDIO du téléviseur.
Insérez une cassette vidéo dans le magnétoscope, puis
appuyez sur la touche
PP LLAAYY
(LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).
Sélectionnez la source d’entrée
AAVV 33
à l’aide de la
touche
IINNPPUUTT
de la télécommande.
2
3
4
1
GG
Si les prises S-VIDEO et VIDEO sont raccordées simultanément au
magnétoscope S-VHS, seul le signal S-VIDÉO sera reçu.
REMARQUE
!
S-VIDEO
VIDEO
OUTPUT
SWITCH
L
R
ANT IN
ANT OUT
G
Ne jamais regarder à l’intérieur du port de sortie optique.
L'exposition directe au faisceau laser pourrait entraîner des
lésions oculaires !
ATTENTION
Raccordez une des extrémités d'un câble optique au
port de sortie audionumérique (optique) du téléviseur.
Raccordez l'autre extrémité du câble optique au port
d'entrée audio numérique (optique) de l'équipement
audio. Raccordez l'autre extrémité du câble optique
à l'entrée audionumérique (optique) de l'appareil
audio.
Réglez l'option “Haut-parleurs TV" sur "Arrêt” dans le
menu SON (p. 88). Reportez-vous au manuel d'utilisation de l'appareil externe.
2
3
1
1
2
23
CONFIGURATION D'UN APPAREIL EXTERNE
CONFIGURATION DE LA SORTIE AUDIONUMÉRIQUE
Envoie le signal audio du téléviseur à un appareil audio externe via le port de sortie audionumérique (optique).
24
CONFIGURATION D’UN APPAREIL EXTERNE
CONFIGURATION D'UN APPAREIL EXTERNE
CONFIGURATION D'UNE AUTRE SOURCE AUDIO/VIDÉO
L R
VIDEO
CCaammééssccooppee
CCoonn ssoollee ddee jjeeuu
1
Raccordez les prises
AAUUDDIIOO//VVIIDDEEOO
du magnétoscope aux prises AUDIO/VIDÉO du téléviseur.
Respectez les couleurs des prises : Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge.
Sélectionnez la source d’entrée
AAVV 33
à l’aide de la touche
IINNPPUUTT
de la télécommande.
Mettez en marche la source externe correspondante.
Reportez-vous au manuel d'utilisation de l'appareil externe.
1
2
3
25
CONFIGURATION D'UN APPAREIL EXTERNE

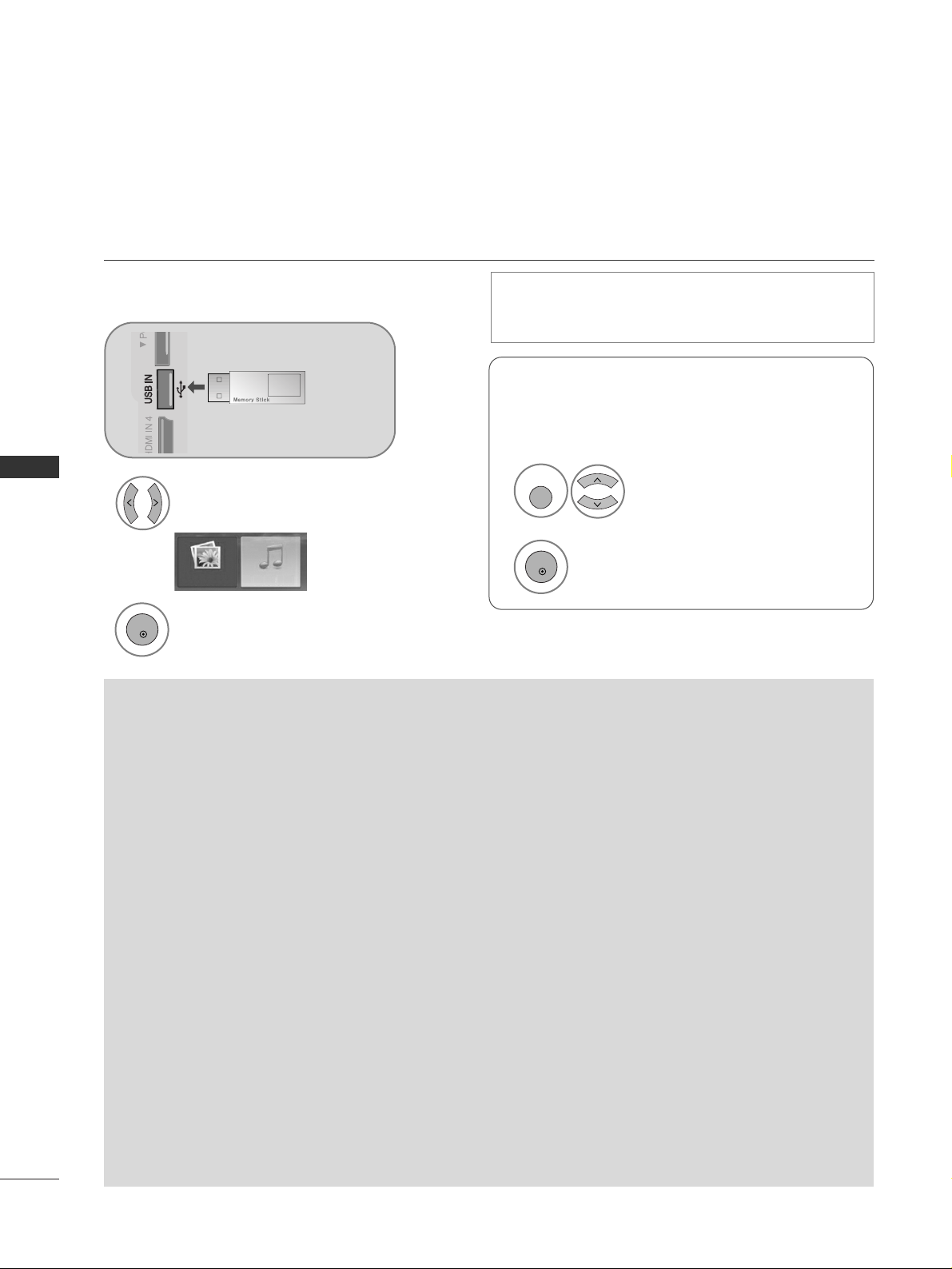

CONFIGURATION DE L'ENTRÉE USB
(À L'EXCEPTION DU 50PG40**)
Raccordez le périphérique USB aux prises d'entrée
UUSSBB II NN
sur le côté du téléviseur.
Après avoir raccordé les prises d'entrée
UUSSBB IINN,,
vous pouvez utiliser la fonction USB. (p. 56)
2
1
1
CONFIGURATION D'UN PC
Ce téléviseur comprend la fonction Plug and Play, ce qui signifie que l’ordinateur s’adapte automatiquement
aux paramètres du téléviseur.
Raccordement avec un câble D-sub à 15
broches
AUDIO
RGB OUTPUT
1
2
4
Raccordez la sortie RGB du PC à l'entrée
RRGGBB IINN
((PPCC))
du téléviseur.
Raccordez la sortie audio du PC à la prise
AAUUDDIIOO IINN
((RRGGBB//DDVVII
) du téléviseur.
Allumez l ’ordinateur et le téléviseur.
Sélectionnez la source d ’entrée
RRGGBB
à l ’aide de la
touche
IINNPPUUTT
de la télécommande.
2
3
1
DVI-PC OUTPUT
AUDIO
Raccordement avec un câble HDMI-DVI
1 2
26
CONFIGURATION D’UN APPAREIL EXTERNE
CONFIGURATION D'UN APPAREIL EXTERNE
4
Raccordez la prise de sortie DVI de l'ordinateur à la
prise d'entrée
HHDDMMII//DDVVII IINN11
du téléviseur.
Raccordez les prises de sortie audio du boîtier
décodeur numérique à la prise
AAUUDDIIOO IINN
((RRGGBB//DDVVII ))
du téléviseur.
Allumez l ’ordinateur et le téléviseur.
Sélectionnez la source d ’entrée
HH DDMMII11
à l ’aide de la
touche
IINNPPUUTT
de la télécommande.
2
3
1
27
CONFIGURATION D'UN APPAREIL EXTERNE
Résolution d’affichage prise en charge
Mode RVB-PC, HDMI/DVI-PC
70,08
59,94
60,31
60,00
59,87
59,8
59,937
60,02
59,979
31,468
31,469
37,879
48,363
47,78
47,72
66,587
63,98
65,317
720x400
640x480
800x600
10 2 4 x 76 8
12 8 0 x 76 8
13 6 0 x 76 8
1920x1080
12 8 0 x 10 2 4
1400x1050
Résolution
Fréquence
horizontale(KHz)
Fréquence
verticale(Hz)
Mode HDMI/DVI-DTV
59,94
60
59,94
60
50,00
50,00
59,94
60
50,00
59,94
60
24 ,0 0
30
50,00
59,94
60
31,649
31,469
31,47
31,50
31,25
37,50
44,96
45,0 0
28,125
33,72
33,75
27,00
33,75
56,25
67,433
67,50
Résolution
Fréquence
horizontale(KHz)
Fréquence
verticale(Hz)
640x480
720x480
720x576
12 8 0 x 7 2 0
1920x1080
50/60PG70**, 50PG40** uniquement
Modèles de téléviseur plasma
Mode RVB-PC, HDMI/DVI-PC
70,08
59,94
60,31
60,00
59,87
59,8
59,988
60,02
59,979
31,468
31,469
37,879
48,363
47,78
47,72
66,647
63,981
65,317
720x400
640x480
800x600
10 2 4 x 76 8
12 8 0 x 76 8
13 6 0 x 76 8
1920x1080
12 8 0 x 10 2 4
1400x1050
Résolution
Fréquence
horizontale(KHz)
Fréquence
verticale(Hz)
Mode HDMI/DVI-DTV
59,94
60
59,94
60
50,00
50,00
50,94
60
50,00
59,94
60
24 ,0 0
30
50,00
59,94
60
31,469
31,469
31,47
31,50
31,25
31,50
44,96
45,0 0
28,125
33,72
33,75
27,00
33,75
56,25
67,433
67,50
Résolution
Fréquence
horizontale(KHz)
Fréquence
verticale(Hz)
640x480
720x480
720x576
12 8 0 x 7 2 0
1920x1080
Modèles de téléviseur LCD
À l'exception du 32LG60**
28
CONFIGURATION D’UN APPAREIL EXTERNE
CONFIGURATION D'UN APPAREIL EXTERNE
REMARQUE
!
G
Pour bénéficier d'un son et d'une image optimisés,
raccordez un ordinateur au téléviseur.
G
Évitez de laisser une image figée à l'écran pendant
une période prolongée ; l'image figée peut laisser
une empreinte permanente à l'écran. Si vous en
avez la possibilité, utilisez un économiseur d'écran.
G
Raccordez l'ordinateur au port RVB (PC) ou HDMI
IN (ou HDMI/DVI IN) du téléviseur, et modifiez la
résolution.
G
Il est possible que des interférences apparaissent
selon la résolution, le modèle vertical, le contraste
ou la luminosité en mode PC. Changez alors la
résolution du mode PC, modifiez la fréquence de
rafraîchissement ou réglez la luminosité et le contraste dans le menu, jusqu'à ce que l'image soit
nette. Si la fréquence de rafraîchissement de la
carte graphique de l’ordinateur ne peut pas être
modifiée, changez la carte graphique de l’ordinateur ou demandez conseil au fabricant de la carte
graphique.
G
Le mode de synchronisation est distinct pour les
fréquences horizontale et verticale.
G
Raccordez le câble de signal du port de sortie du
moniteur de l'ordinateur au port RGB (PC) du
téléviseur ou le câble de signal du port de sortie
HDMI de l'ordinateur au port HDMI/IN (ou
HDMI/DVI IN) du téléviseur.
G
Raccordez le câble audio de l’ordinateur à l’entrée
audio du téléviseur (les câbles audio ne sont pas
fournis avec le téléviseur).
G
Si vous utilisez une carte son, réglez le son de l'ordinateur en conséquence.
G
Ce téléviseur utilise une solution VESA Plug & Play.
Ce téléviseur fournit des données EDID au système
de l'ordinateur avec un protocole DDC.
L'ordinateur se règle automatiquement lorsque
vous utilisez le téléviseur.
G
Le protocole DDC est prédéfini pour les modes
RVB (RVB analogique) et HDMI (RVB numérique).
G
Si besoin est, définissez les paramètres de la fonction Plug and Play.
G
Si la carte graphique de l'ordinateur ne reproduit
pas les signaux RVB analogiques et numériques
simultanément, raccordez soit le port RVB, soit
l'entrée HDMI IN (ou HDMI/DVI IN) pour afficher
l'écran de l'ordinateur sur le téléviseur.
G
Si la carte graphique de l'ordinateur reproduit
simultanément la sortie RVB analogique et
numérique, réglez le téléviseur sur RVB ou HDMI
(l'autre mode est automatiquement réglé sur Plug
and Play par le téléviseur.)
G
Il est possible que le mode DOS ne fonctionne pas
selon la carte vidéo, si vous utilisez un câble HDMIDVI.
G
Si vous utilisez un câble RVB-PC trop long, des
interférences peuvent apparaître sur l'écran. Nous
vous recommandons d’utiliser un câble inférieur à
5 mètres. Cela vous garantit une qualité d'image
optimale.
G
En cas de connexion HDMI (1080 p, supérieure à
12 bits) à la prise HDMI sur le côté, l'écran peut
paraître anormal.
Loading...
