Lexmark P700, Z700 User Manual

Z700 Series Color Jetprinter™
P700 Series Photo Jetprinter™

Guía del usuario para Windows

• Solución de problemas de instalación

Lista de comprobación para encontrar soluciones a problemas de instalación
habituales.

• Descripción general de la impresora

Descripción de los componentes y el software de la impresora.

• Consejos para imprimir

Impresión de varios proyectos en distintos tipos de papel.

• Mantenimiento

Mantenimiento de los cartuchos y realización de pedidos de consumibles.

• Solución de problemas generales

Mensajes de error, problemas de calidad de impresión, atascos de papel y
mucha más información.

Enero de 2003

www.lexmark.com

Edición: Enero de 2003

El párrafo siguiente no se aplica a los países en los que tales disposiciones son contrarias a la legislación local: LEXMARK

INTERNATIONAL, INC, PROPORCIONA ESTA PUBLICACIÓN “TAL CUAL” SIN GARANTÍA DE NINGÚN TIPO, NI EXPLÍCITA NI
IMPLÍCITA, LO QUE INCLUYE, PERO SIN LIMITARSE A ELLO, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O IDONEIDAD
PARA UN PROPÓSITO EN PARTICULAR. Algunos estados no permiten la renuncia a garantías explícitas ni implícitas en algunas
transacciones; por lo tanto, es posible que la presente declaración no se aplique en su caso.

Esta publicación puede incluir inexactitudes técnicas o errores tipográficos. Periódicamente se realizan modificaciones en la presente
información; las cuales se incluyen en ediciones posteriores. Las mejoras o modificaciones en los productos o programas descritos
pueden efectuarse en todo momento.

Los comentarios acerca de esta publicación pueden dirigirse a Lexmark International, Inc., Department F95/032-2, 740 West New Circle
Road, Lexington, Kentucky 40550, EE.UU . En el Reino Unido y la República de Irlanda, envíelos a Le xmark International Ltd., Marketing
and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Lexmark puede utilizar o distribuir la información
suministrada de la forma que considere apropiada sin que ello implique obligación alguna por su parte. Puede adquirir copias adicionales
de publicaciones relacionadas con este producto llamando al 1-800-553-9727. En el Reino Unido y la República de Irlanda, llame al
teléfono [phone]. En otros países, póngase en contacto con su punto de venta habitual.
Las referencias hechas en esta publicación a productos, programas o servicios no implican que el fabricante tenga la intención de
ponerlos a la venta en todos los países en los que opere. Cualquier referencia a un producto, programa o servicio no indica o implica que
sólo se pueda utilizar dicho producto, programa o servicio. Se puede utilizar cualquier producto, programa o servicio de funcionalidad
equivalente que no infrinja los derechos de la propiedad intelectual. La evaluación y comprobación del funcionamiento junto con otros
productos, programas o servicios, excepto aquellos designados expresamente por el fabricante, son responsabilidad del usuario.

Lexmark y Lexmark con el diseño de diamante son marcas comerciales de Lexmark International, Inc., registradas en los Estados Unidos
o en otros países. Color Jetprinter y Photo Jetprinter son marcas registradas de Lexmark International, Inc. Otras marcas registradas son
propiedad de sus respectivos propietarios.

© 2003 Lexmark International, Inc.
Reservados todos los derechos.

UNITED STATES GOVERNMENT RIGHTS

This software and any accompanying documentation provided under this agreement are commercial computer software and
documentation developed exclusively at private expense.

2

Índice general

Capítulo 1: Descripción general de la impresora........................ 5

Descripción de los componentes de la impresora.......................................... 5

Uso de las tarjetas de memoria (Lexmark P700 Series sólo)........................ 7

Uso del software de la impresora................................................................... 8

Uso del sensor de tipo de papel.................................. .. ............................... 12

Capítulo 2: Consejos para imprimir ........................................... 14

Impresión en papel normal................................................................ ........... 14

Impresión de fotografías............................................................................... 15

Impresión en papel de primera calidad o papel tratado............................... 17

Imprimir en ambas caras del papel.............. ........................................ ........ 19

Impresión de tarjetas.................................................................................... 21

Impresión de sobres..................................................................................... 22

Impresión de imágenes de color en blanco y negro................................. .... 24

Impresión de un catálogo............................................................................. 26

Impresión de etiquetas................................. ................... .................. ........... 29

Impresión de folletos .................................................................................... 31

Impresión de un póster................................................................................. 33

Impresión de transferencias térmicas .......................................................... 36

Impresión de transparencias........................................................................ 37

Impresión del documento en orden inverso................................................. 39

Impresión de un banner ............................................................................... 41

Impresión en papel de tamaño personalizad o ............................. .. .............. 43

Capítulo 3: Mantenimiento.......................................................... 45

Sustitución de los cartuchos de impresión................................................... 45

Alineación de los cartuchos de impresión.................................................... 49

Mejora de la calidad de impresión................................................................ 49

Índice general

3

Mantenimiento de los cartuchos de impresión............................................. 51

Pedidos de consumibles .............................................................................. 52

Capítulo 4: Solución de problemas de instalación................... 53

Lista de comprobación para la solución de problemas ................................ 53

Solución de problemas de instalación del software de la

impresora ..................................................................................................... 54

Capítulo 5: Solución de problemas generales .......................... 57

Solución de problemas de impresión de red................................................ 57

Descripción de los mensajes de error e indicadores luminosos

parpadeantes.................................... ................................................ .. ......... 57

Solución de problemas de impresión incorrecta o lenta............................... 59

Eliminación de fallos de alimentación o atascos de papel........................... 62

Solución de problemas de calidad de impresión.......................................... 63

Solución de problemas de papel especial.................................................... 67

Avisos ............................................................................................ 68

Glosario ......................................................................................... 70

Índice alfabético............................................................................ 74

Índice general

4

1

Descripción general de la impresora

Descripción de los componentes de la impresora

Lexmark™ Z700 Series Color Jetprinter™

Conector del cable USB

Bandeja de papel

Guía del papel y
lengüeta de
liberación

Cubierta frontal

Conector de la fuente de
alimentación

Botón de alimentación de papel

Botón de encendido

Bandeja de salida del papel

Descripción general de la impresora

5

Lexmark P700 Series Photo Jetprinter™

Bandeja de papel

Guía del papel y
lengüeta de
liberación

Cubierta
frontal

Bandeja de salida del papel

Conector del cable USB

Conector de la fuente de
alimentación

Botón de alimentación de pap el

Botón de encendido

Ranuras de la tarjeta de memoria

Lector de tarjeta USB

En la tabla que aparece a continuación se incluye una descripción de cada componente.

Utilice: Para:

Cubierta frontal • Instalar o cambiar los cartuchos de impresión.

• Eliminar atascos de papel.

Ranuras de la tarjeta de

Acceder a las fotografías.

memoria
Bandeja de salida del

Apilar el papel después de la impresión.

papel

Descripción de los componentes de la impresora

6

Utilice: Para:

Botón de alimentación de
papel

Guía del papel y
lengüeta de liberación

Bandeja de papel Mantener el papel recto en el alimentador de hojas.
Botón de encendido • Encender o apagar la impresora.

Conector de la fuente de
alimentación

Conector del cable USB Conectar la impresora al ordenador.
Lector de tarjeta USB Transferir información de una tarjeta de memoria al ordenador.

• Extraer papel de la impresora.

• Verificar el estado de la impresora Para obtener más información,

consulte la sección “Descripción de los mensajes de error e
indicadores luminosos parpadeantes” en la página 57.

Asegurarse de que la alimentación de papel se realiza de forma
correcta en la impresora.

• Verificar el estado de la impresora Para obtener más información,
consulte la sección “Descripción de los mensajes de error e
indicadores luminosos parpadeantes” en la página 57.

Suministrar corriente a la impresora.

Uso de las tarjetas de memoria (Lexmark P700 Series sólo)

La mayoría de las cámaras digitales emplean tarjetas de memoria para almacenar fotografías.
Puede introducir la tarjeta de memoria en la impresora e imprimir las fotos, o bien guardarlas en el
ordenador.

Introducción de una tarjeta de memoria

La impresora admite los siguientes dispositivos digitales:

• CompactFlash tipo I y tipo II

• IBM Microdrive

• Secure Digital

• MultiMedia Card

• Memory Stick

• SmartMedia

Uso de las tarjet as de memoria (Lexmark P700 Series sólo)

7

El Lector de tarjeta USB de la impresora dispone de cuatro ranuras para colocar estos dispositivos.
Esta ilustración muestra dónde debe introducir cada una de las tarjetas de memoria admitidas.

CompactFlash I y II, IBM

Microdrive

Secure Digital,

MultiMedia Card

Memory Stick

SmartMedia

Antes de introducir la tarjeta de memoria, tenga en cuenta la información siguiente:

• Introduzca sólo una tarjeta de memoria cada vez.

• Cuando la tarjeta esté correctamente instalada, se encenderá una pequeña luz en la parte

superior del lector de la tarjeta.

Si introduce una tarjeta de memoria de este tipo: Asegúrese de que:

• CompactFlash I y II

• IBM Microdrive

• Memory Stick

• Secure Digital

• MultiMedia Card

• SmartMedia El área de contacto dorada está orientada hacia la

La etiqueta de nombre se encuentra orientada hacia
la impresora.

El área de contacto dorada está orientada hacia el
lado contrario a la impresora.

impresora.

Uso del software de la impresora

El software de la impresora junto con el sistema operativo hace que los documentos se impriman
con mejores resultados. Este softwar e consta de dos partes: el Controla dor de impresor a y el Centro
de soluciones Lexmark.

Uso del software de la impresora

8

Controlador de impresora

Puede cambiar los valores de impresión desde el controlador de la impresora. Para imprimir un
documento en papel normal, no necesita cambiar los valore s de impresión. Cuando se instala el
software de la impresora, las Propiedades de impresión se configur arán según los valores
predeterminados:

• Tipo de papel: Utilizar el sensor de la impresora

• Calidad/veloci dad: Automática

• Tamaño del papel: A4 o Carta

• Orientación: Vertical

• Presentación: Normal

Si desea obtener más información acerca de los valores de impresión de los distintos tipos de
trabajos, consulte la sección “Consejos para imprimir” en la página 14.

Personalización de los valores del documento

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 En la Ficha Calidad/copias, seleccione un valor de calidad de impresión.
4 En la Ficha Configuración de papel, seleccione un valor de tipo y tamaño de papel.

Uso del software de la impresora

9

5 En la Ficha Presentación de impresi ón, puede cambiar la presentación del documento.
6 Haga clic en Aceptar para aplic ar los valores.

Ficha Calidad/copias

En: Seleccionar:

Tipo de papel • Utilizar el sensor de la impresora cuando quiera que el sensor de

tipo de papel detecte el que contiene la imp reso ra.

• Utilizar mi opción cuando quiera seleccionar el tipo de papel.

Calidad/velocidad • Automática cuando desee que la impresora seleccione la calidad de

impresión correcta para el tipo de papel detectado.

• Rápida cuando desee imprimir documentos rápidamente y con una
calidad de impresión reducida.

• Normal cuando la mayoría de los documentos se van a imprimir en
papel normal.

• Superior cuando desee imprimir fotografías y documentos con
gráficos en papel tratado o brillante.

• Óptima cuando desee imprimir fotografías nítidas y gráficos de alta
resolución, pero con una velocidad reducida.

Varias copias • Intercalar copias si desea imprimir más de una copia de un

documento. Esta opción imprime todas las páginas de la primera
copia y, a continuación, todas las páginas de la segunda cop ia, etc.

• Invertir orden de impresión si desea imprimir las páginas en orden
inverso.

• El número de copias que se desee imprimir

Imprimir imágenes de color en blanco y negro para ahorrar tinta de
color.

Nota: Esta opción sólo está disponible si hay un cartucho negro
instalado.

Ficha Configuración de papel

En: Seleccionar:

Tamaño del papel Papel, Sobre, Banner, o Sin bordes y, a co ntinuación, seleccione el

tamaño específico para el tipo de papel. Si el tamaño de papel que
desea no aparece en la lista, seleccione Tamaño personalizado. Para
obtener ayuda, co nsulte la página 43.

Orientación Vertical u Horizontal.

Uso del software de la impresora

10

Ficha Presentación de impresión

En: Seleccionar:

Presentación Normal, Banner, Simetría, Nº por cara, Póster o Catálogo.
Doble cara • A dos caras para imprimir un documento en ambas caras de la

página.

• Unión lateral o Unión superior para configurar la dirección hacia la
que giran las páginas de los documentos.

Nota: Cuando se selecciona Unión lateral, las páginas del documento
se imprimen con la misma orientación que las páginas de una revista.
Cuando se selecciona Unión superior, las páginas se im prime n co n l a
misma orientaci ón que las páginas de un bloc de notas.

Centro de soluciones Lexmark

El Centro de soluciones Lexmark Z700-P700 Series (LSC) es una guía de consulta de la impresora.
Hay dos modos de abrir el LSC:

• Haga clic en Inicio Programas Lexmark Z700-P700 Series Centro de soluciones

Lexmark Z700-P700 Series.

• Haga doble clic en el icono del escritorio del Centro de soluciones

Lexmark Z700-P700 Series.

Uso del software de la impresora

11

En la tabla siguiente se describen las fichas que componen el Centro de soluciones Lexmark.

En esta ficha: Puede:

Cómo • Recibir información acerca de la impresora.

• Recibir consejos básicos de impresión.

• Recibir información acerca de la impresión de los proyectos.

Solución de problemas • Ver consejos acerca del estado de la impresora.

• Ver los temas de solución de problemas más comunes.

Mantenimiento • Ins talar un cartucho de impresión.

• Ver la información acerca de la adquisición de nuevos cartuchos.

• Limpiar los inyectores de los cartuchos de impresión.

• Alinear los cartuchos.

• Solucionar otros problemas.

Nota: No seleccione esta ficha mientras se esté imprimiendo un
documento.

Información de contacto • Ver información acerca de la adquisición de consumibles.

• Obtener la información que necesite en el Centro de atención al
cliente de Lexmark.

• Registrar la impresora.

• Recibir las actualizaciones del software de la impresora.

• Buscar ofertas especi ales.

Avanzadas • Cambiar las opciones de apariencia del estado de la impresión.

• Descargar las novedades de software desde Internet.

Uso del sensor de tipo de papel

La impresora incluye un sensor de tipo de papel que detecta:

• Papel normal

• Transparencias

• Papel tratado

• Papel brillante/fotográfico

Si desea que la impresora seleccione el tipo de papel:

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 En el cuadro de diálogo Propiedades de impresión, seleccione la ficha Calidad/copias.
4 En el área Tipo de papel, seleccione Utilizar el sensor de la impresora.

Nota: La impresora puede detectar el t ipo de papel que se ut iliza, pe ro no el tamaño del

papel.

Uso del sensor de tipo de papel

12

Si desea desactivar el sensor de tipo de papel y selecc ionarlo de manera manual, siga estos pasos:

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 En el cuadro de diálogo Propiedades de impresión, seleccione la ficha Calidad/copias.
4 En el área Tipo de papel, seleccione Utilizar mi opción.

Uso del sensor de tipo de papel

13

2

Consejos para imprimir

Impresión en papel normal

Dependiendo del grosor, puede cargar hasta 100 hojas de papel normal de una vez.

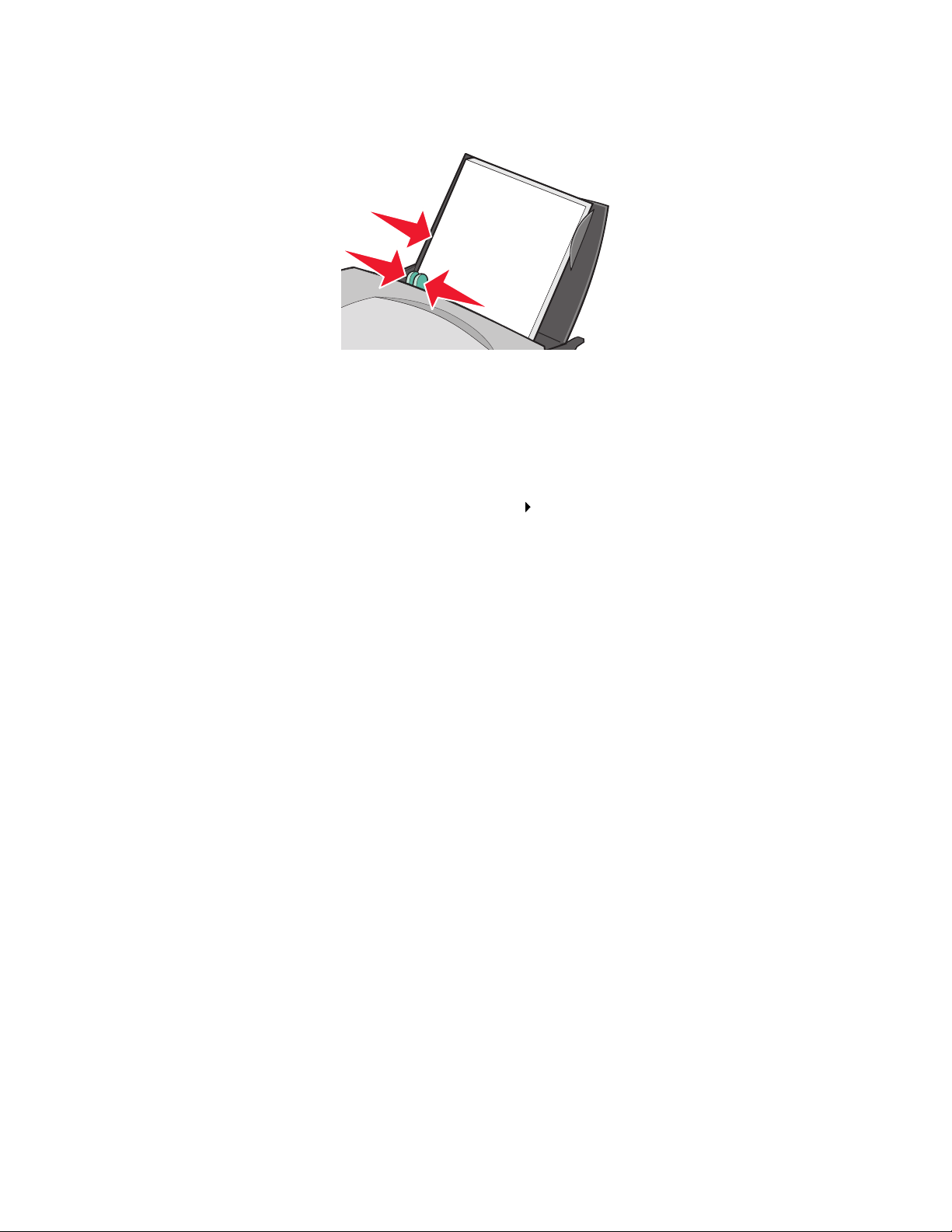

Paso 1: Carga del papel

• Cargue el papel verticalmente en el lado derecho de la bandeja de papel.

• Cuando cargue papel en la impresora, no lo fuerce.

• Apriete y deslice la guía del papel hacia el extremo izquierdo del papel.

Nota: Si utiliza papel de tamaño Carta, es posible que no sea necesario ajustar la guía

del papel.

Consejos para imp rimir

14

Paso 2: Personalización de los valores de impresión

Si está utilizando papel normal de tamaño A4 o Carta, y desea imprimir utilizando una calidad y
velocidad de impresión normales, no necesita ajustar los valores.

Si utiliza papel especial, siga las instrucciones específicas para dicho tipo de papel.

Paso 3: Impresión del documento

Haga clic en Aceptar.

Impresión de fotografías

Para obtener resultados de impresión fotográfica excelentes, se recomienda usar:

• El software de edición de fotografías que se suministra con la impresora.

• Un cartucho fotográfico. Para obtener más información acerca de los cartuchos, consulte la

página 45.

• Papel fotográfico.

Nota: Es aconsejable imprimir en papel normal antes de cargar el papel fotográfico y

cambiar los valores. Para imprimir en tarjetas fotográficas, consulte la página 21.

Si desea imprimir una fotografía sin bordes con otro programa de software, puede que tenga que
ajustar manualmente algunos valores como, por ejemplo:

• Tamaño del papel

• Márgenes de la página

• Tamaño de imagen

Si necesita más información, consulte la documentación del otro programa de soft ware.

Paso 1: Carga del papel fotográfico

• Para obt ener resultados óptimos, utilice papel fotográfico para impresoras de inyección de

tinta. También puede usar papel tratado o papel brillante. Puede cargar un máximo de 25
transparencias cada vez, dependiendo de su grosor.

• Si el papel incluye sus propias instrucciones, léalas detenidamente.

Impresión de fotografías

15

• Cargue el papel fotográfico verticalmente en el lado derecho de la bandeja de papel.

• Asegúrese de que la cara brillante o tratada está dirigida hacia usted.

• Cuando cargue papel en la impresora, no lo fuerce.

• Apriete y deslice la guía del papel hacia el lado izquierdo del papel fotográfico.

Nota: Si utiliza papel de tamaño Carta, es posible que no sea necesario ajustar la guía

del papel.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.

Impresión de fotografías

16

3 Seleccione un tamaño de papel.

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el área Tamaño del papel, seleccione:

– Sin bordes si desea imprimir una f ot og raf ía sin bordes. El tamaño del papel utilizado

debe coincidir con el tamaño de la fotografía que desea imprimir.

– Papel si no desea que la impresor a imprima en los bordes del papel.

c En el menú Tamaño del papel, seleccione el tamaño correcto. Para obtener más

información acerca de la impresión en papel de tamaño personalizado, consulte la
página 43.

4 Haga clic en Aceptar.

Paso 3: Impresión d e fotografías

Haga clic en Aceptar.

Nota: Para evitar manchas, retire las fotografías según van saliendo de la impresora y

deje que se sequen antes de poner unas encima de otras.

Impresión en papel de primera calidad o papel tratado

Puede cargar un máximo de 100 hojas de papel de primera calidad cada vez, dependiendo del
grosor del papel.

Paso 1: Carg a del papel de primera calidad

• Si el papel incluye sus propias instrucciones, léalas detenidamente.

• Cargue el papel verticalmente en el lado derecho de la bandeja de papel.

• Si hay una marca especial en el papel, asegúrese de que la cara impresa está hacia abajo.

Impresión en papel de primera calidad o papel tratado

17

• Cuando cargue papel en la impresora, no lo fuerce.

• Apriete y deslice la guía del papel hacia el extremo izquierdo del papel.

Nota: Si utiliza papel de tamaño Carta, es posible que no sea necesario ajustar la guía

del papel.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Seleccione un tamaño de papel:

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el área Tamaño del papel, elija Papel.
c En el menú Tamaño del papel, seleccione el tamaño correcto. Para obtener más

información acerca de la impresión en papel de tamaño personalizado, consulte la

página 43.

4 Haga clic en Aceptar.

Paso 3: Impresión del documento

Haga clic en Aceptar.

Nota: La bandeja de salida del papel puede contener un máximo de 50 hojas de papel

de primera calidad. Si desea imprimir más de 50 hojas, extrai ga las 50 primeras de
la bandeja de salida del papel antes de continu ar la impresión.

Impresión en papel de primera calidad o papel tratado

18

Imprimir en ambas caras del papel

Puede ahorrar papel imprimiendo en las dos car as . Puede car gar un máximo de 100 hojas de papel
normal cada vez, dependiendo de su grosor.

Paso 1: Carga de papel

Nota: Para obtener una calidad de impresión óptima, utilice un papel más pesado.

• Cargue el papel verticalmente en el lado derecho de la bandeja de papel.

• Cuando cargue papel en la impresora, no lo fuerce.

• Asegúrese de que la cara de impresión está dirigida hacia usted.

• Apriete y deslice la guía del papel hacia el extremo izquierdo del papel.

Nota: Si utiliza papel de tamaño Carta, es posible que no sea necesario ajustar la guía

del papel.

Imprimir en ambas caras del papel

19

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Imprima en ambas caras del papel:

a En el cuadro de diálogo Propiedad es de impresión, seleccione l a ficha Presentación de

impresión.

b En el área Doble cara, seleccione A dos caras.
c Seleccione Unión lateral o Unión superio r.

Cuando se selecciona Unión lateral, las páginas del documento se imprimen con la

misma orientación que las páginas de una revista. Cuando se selecciona Unión superior ,

las páginas se impri m en con la misma orientación que las páginas de un bloc de notas.

4 Para personalizar más a fo ndo el document o, siga los pasos correspondientes al tipo de

papel.

5 Haga clic en Aceptar.

Paso 3: Impresión del documento

Haga clic en Aceptar.
Se imprimen primero las páginas impares, junto con una página de instrucciones de carga Cuando

se hayan imprimido las páginas impares, el software de impresora le avisará para que cargue de
nuevo el papel.

1 Introduzca la pila de papel y la página de instrucciones con la cara impresa en el reverso y

las flechas hacia abajo en la bandeja de papel.

2 Haga clic en Seguir imprimiendo.

Se imprimen en primer lugar las páginas pares.

Imprimir en ambas caras del papel

20

Si no quiere imprimir la página de instrucciones de carga, haga lo siguiente:

1 En el cuadro de diálogo Propiedades de impresión, haga clic en Opciones Opciones

de estilo.

2 Desactive la casilla de verificación Imprimir instrucciones sobre cómo cargar el pape l.
3 Haga clic en Aceptar.

Impresión de tarjetas

Se pueden cargar un máximo de 25 tarjetas de felicitación, fichas, tarjetas fotográficas o postales
cada vez, dependiendo de su grosor.

Paso 1: Car ga de las tarjetas

• Si las tarjetas incluyen instrucciones, léalas detenidamente.

• Cargue las tarjetas verticalmente en el lado derecho de la bandeja de papel.

• Asegúrese de que la cara de impresión está dirigida hacia usted.

• Cuando cargue las tarjetas en la impresora, no las fuerce.

• Empuje y deslice la guía de papel hacia el lado izquierdo de las tarjetas.

Impresión de tarjetas

21

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Seleccione un tamaño de papel:

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el área Tamaño del papel, seleccione:

– Sin bordes si desea imprimir una f ot og raf ía sin bordes. El tamaño del papel utilizado

debe coincidir con el tamaño de la fotografía que desea imprimir.

– Papel si no desea que la impresor a imprima en los bordes del papel.
c En el menú Tamaño del papel, seleccione el tamaño correcto. Para obtener más

información acerca de la impresión en papel de tamaño personalizado, consulte la

página 43.

4 Haga clic en Aceptar.

Paso 3: Impresión de las tarjetas

Haga clic en Aceptar.

Impresión de sobres

Se pueden cargar un máximo de 10 sobres cada vez, dependiendo de su grosor.

Impresión de sobres

22

Paso 1: Carg a de los sobres

Nota: No utilice sobres con orificios , ventanas, membretes en relieve, cierres metálicos,

cuerdas o solapas reforzadas con barras metálicas.

• Cargue los sobres verticalmente en el lado derecho de la bandeja de papel.

• Asegúrese de que la cara de impresión está dirigida hacia usted.

• Asegúrese de que el área destinada al sello se encuentra en la esquina superior izquierda.

• Cuando cargue los sobres en la impresora, no los fuerce.

• Empuje y deslice la guía de papel hacia el lado izquierdo de los sobres.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.

Impresión de sobres

23

3 Seleccione un tamaño de sobre. Para ello, siga estos pasos:

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el área Tamaño del papel, seleccione Sobre.
c En el menú Tamaño del sobre, seleccione el tamaño correcto. Para obtener más

información acerca de la impresión en papel de tamaño personalizado, consulte la

página 43.

4 Seleccione la orientación. Para ello, siga estas instruccio nes:

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el área Orientación, seleccione Horizontal.

5 Haga clic en Aceptar.

Nota: Muchos programas de softw are se han diseñado para qu e reemplacen los va lores

en Configuración de papel. Asegúrese de que la orientación horizontal está
seleccionada en el programa.

Paso 3: Impresión de los sobres

Haga clic en Aceptar.

Nota: La bandeja de salida del pa pel puede albe rgar un máximo de 10 sobres. Si desea

imprimir más de 10 sobres, extraiga los 10 primeros de la bandeja de salida del
papel antes de continuar la impresión.

Impresión de imágenes de color en blanco y n egro

Puede imprimir un máximo de 100 hojas de papel cada vez, dependiendo de su grosor.
Imprimir en negro sirve para ahorrar tinta del cartucho de impresión de color.

Impresión de imágenes de color en blanco y negro

24

Paso 1: Carga de papel

• Cargue el papel verticalmente en el lado derecho de la bandeja de papel.

• Asegúrese de que la cara de impresión está dirigida hacia usted.

• Cuando cargue papel en la impresora, no lo fuerce.

• Apriete y deslice la guía del papel hacia el extremo izquierdo del papel.

Nota: Si utiliza papel de tamaño Carta, es posible que no sea necesario ajustar la guía

del papel.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 P ara imprimir imágenes de color en blanco y negro:

a En el cuadro de diálogo Propiedades de impresión, seleccione la ficha Calidad/copias.
b Seleccione Imprimir imágenes de color en blanco y negro.

Impresión de imágenes de color en blanco y negro

25

4 Para personalizar más a fo ndo el document o, siga los pasos correspondientes al tipo de

papel.

5 Haga clic en Aceptar.

Paso 3: Impresión del documento

Haga clic en Aceptar.

Nota: La bandeja de salida del papel puede contener un máximo de 50 hojas de papel

normal. Si desea imprimir más de 50 hojas, extrai ga las 50 primeras de la bandeja
de salida del papel antes de continuar la i mpr esión.

Impresión de un catálogo

Puede imprimir y encuadernar el documento para crear un catálogo. Puede imprimir un máximo de
100 hojas de papel cada vez, dependiendo de su grosor.

Paso 1: Carga de papel

• Cargue el papel verticalmente en el lado derecho de la bandeja de papel.

• Asegúrese de que la cara de impresión está dirigida hacia usted.

• Cuando cargue papel en la impresora, no lo fuerce.

Impresión de un catálogo

26

• Apriete y deslice la guía del papel hacia el extremo izquierdo del papel.

Nota: Si utiliza papel de tamaño Carta, es posible que no sea necesario ajustar la guía

del papel.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Seleccione un tamaño de papel:

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el área Tamaño del papel, elija Papel.
c En el menú Tamaño del papel, seleccione A4 o Carta.

4 Seleccione una presenta ción. Para ello, siga estas instrucciones:

a En el cuadro de diálogo Propiedad es de impresión, seleccione l a ficha Presentación de

impresión.

b En el área Presentación, seleccione Catálogo.

5 Introduzca el número de páginas por paquete.

Nota: Un paquete es un grupo de páginas de catálogos doblada s por la mitad y apiladas

antes de su encuadernación. Puede que los paquetes muy gruesos no se doblen
fácilmente , por lo que, si está utilizando papel grueso, utilice menos hojas por
paquete.

a En el cuadro de diálogo Propiedades de impresión, haga clic en Opciones Opciones

de estilo.

b Introduzca el número de hojas que desea en cada paquete y haga clic en Aceptar.

6 Haga clic en Aceptar para cerrar el cuadro de diálogo Propiedades de impresión.

Impresión de un catálogo

27

Paso 3: Impresión del documento

Haga clic en Aceptar.
Una vez se haya impreso la primera mit ad del catálogo, el s o ftware de la impresora le solicitará que

vuelva a cargar papel.

1 Introduzca la pila de papel y la página de instrucciones con la cara impresa en el reverso y

las flechas hacia abajo en la bandeja de papel.

2 Haga clic en Seguir imprimiendo.

Si no quiere imprimir la página de instrucciones de carga, haga lo siguiente:

1 En el cuadro de diálogo Propiedades de impresión, haga clic en Opciones Opciones de

estilo.

2 Desactive la casilla de verificación Imprimir instrucciones sobre cómo cargar el papel.
3 Haga clic en Aceptar.

Paso 4: Creación del catálogo

Una vez impreso el documento, apile los paquetes y encuaderne el catálogo.
Para cr ear un catálogo, debe seguir estos pasos:

1 Retire el primer paquete de la bandeja de salida, dóblelo por la mitad y póngalo aparte.
2 A continuación, extraiga el paquete siguiente, dóblelo por la mitad y póngalo encima del

primer paquete.

Impresión de un catálogo

28

3 Coloque el resto de los paquetes uno encima de otro, hasta completar el catálogo.
4 Encuaderne los paquetes para terminar el catálogo.

Impresión de etiquetas

Puede imprimir un máximo de 20 hojas de etiquetas cada vez, dependiendo de su grosor.

Paso 1: Carg a de etiquet as

• Utilice etiquetas diseñadas para impresoras de inyección de tinta.

• Si las etiquetas incluy en sus propias instrucciones, léalas detenidamente.

• Imprima dejando un milímetro (0,04 pulg.) de margen en la etiqueta.

• Cargue las etiquetas verticalmente alineadas al l ado derecho de la bandeja de papel.

• Asegúrese de que no faltan etiquetas en la hoja y de que no hay ninguna curvada.

• Asegúrese de que la cara de impresión está dirigida hacia usted.

• Cuando cargue las hojas de etiquetas en la impresor a, no las fuerce.

Impresión de etiquetas

29

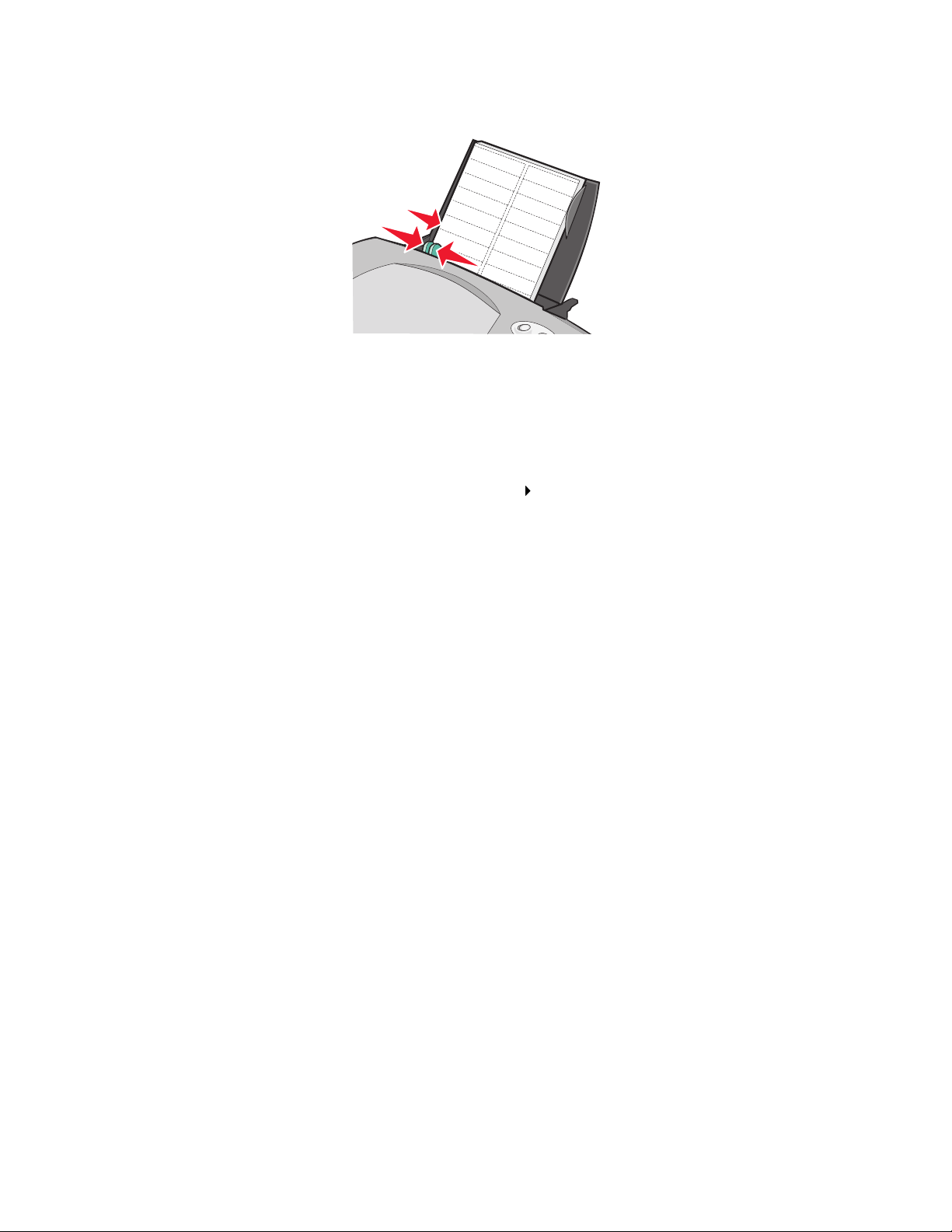

• Empuje y deslice la guía de papel hacia el lado izquierdo de las etiquetas.

Nota: Si utiliza papel de etiquetas de tamaño Carta, es posible que no sea necesario

ajustar la guía del papel.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Seleccione un tamaño de papel:

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el área Tamaño del papel, elija Papel.
c En el menú Tamaño del papel, seleccione el tamaño correcto. Para obtener más

información acerca de la impresión en papel de tamaño personalizado, consulte la

página 43.

4 Haga clic en Aceptar.

Paso 3: Impresión de etiquetas

Haga clic en Aceptar.

Nota: La bandeja de salida del papel puede albergar un máximo de 10 hojas de

etiquetas. Si desea imprimir más de 10 hojas, extraiga las 10 primeras de la
bandeja de salida del papel antes de continuar la impresión.

Impresión de etiquetas

30

Impresión de folletos

Puede economizar papel imprimiendo folletos o imágenes de varias páginas en una sola hoja.
Puede cargar un máximo de 100 hojas de papel cada vez, dependiendo de su grosor.

Paso 1: Carga de papel

• Cargue el papel verticalmente en el lado derecho de la bandeja de papel.

• Asegúrese de que la cara de impresión está dirigida hacia usted.

• Cuando cargue papel en la impresora, no lo fuerce.

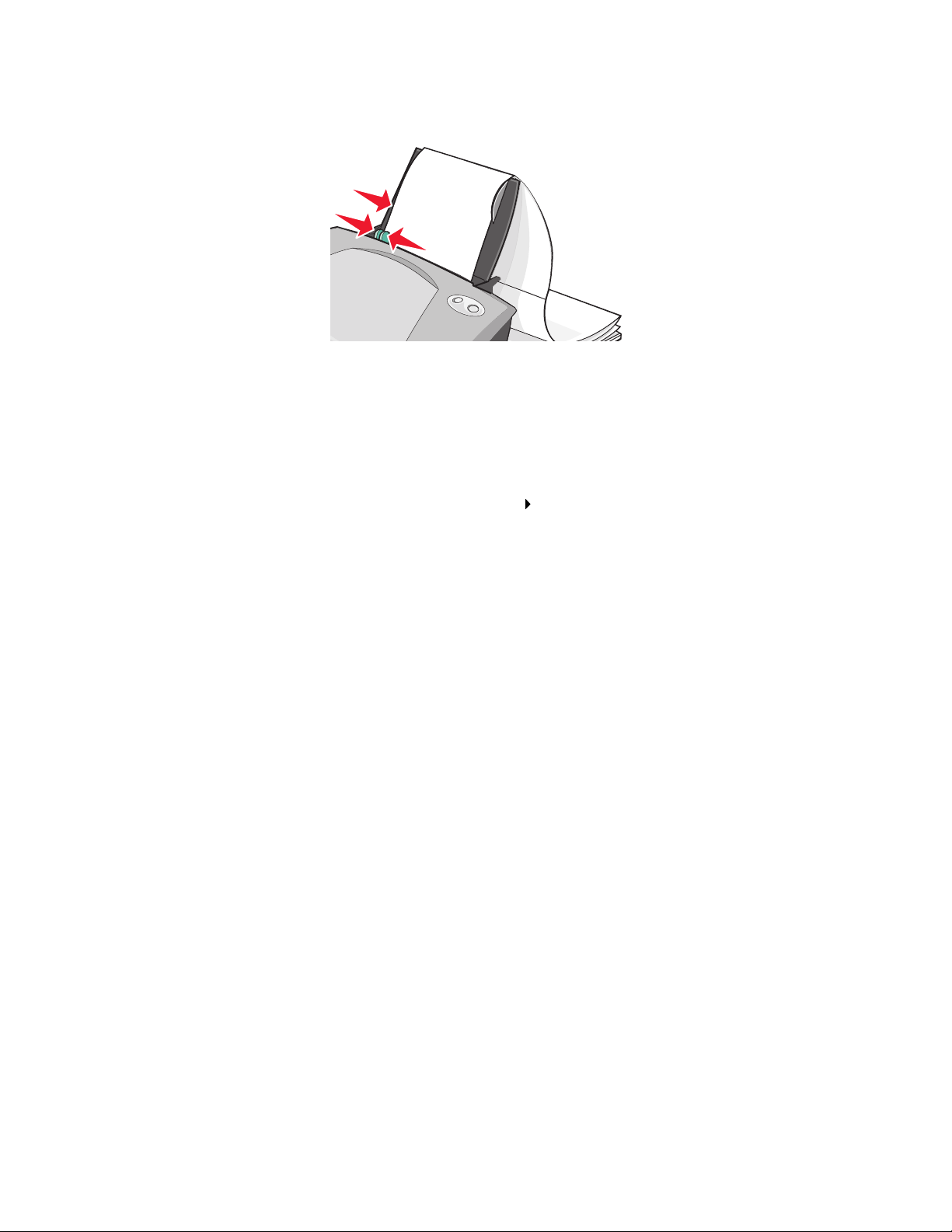

• Apriete y deslice la guía del papel hacia el extremo izquierdo del papel.

Nota: Si utiliza papel de tamaño Carta, es posible que no sea necesario ajustar la guía

del papel.

Nota: Para obtener una calidad de impresión óptima, utilice un papel más pesado.

Impresión de folletos

31

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Seleccione una presenta ción. Para ello, siga estas instrucciones:

a En el cuadro de diálogo Propiedad es de impresión, seleccione l a ficha Presentación de

impresión.

b En el área Presentación, seleccione Nº por cara.
c Seleccione el número de páginas (dos, tres, cuatro u ocho) que desea imprimir en una

sola hoja.

d Si desea imprimir un borde alrededor de las imágenes, seleccione Imprimir bordes de

página.

4 Para imprimir en ambas caras del papel, siga estas instrucciones:

a En el cuadro de diálogo Propiedad es de impresión, seleccione l a ficha Presentación de

impresión.

b En el área Doble cara, seleccione A dos caras.
c Seleccione el tipo de encuadernación que desee, Unión lateral o Unión superior.

Cuando se selecciona Unión lateral, las páginas del documento se imprimen con la

misma orientación que las páginas de una revista. Cuando se selecciona Unión

superior, las páginas se imprimen con la misma orientación que las páginas de un bloc

de notas.

5 Haga clic en Aceptar.

Paso 3: Impresión de folletos

Haga clic en Aceptar.
Si ha fijado la impresión de los folletos en una cara de la hoja, ya ha terminado.

Impresión de folletos

32

Si ha fijado la impresión de los folletos para que se impriman por las dos caras, siga imprimiéndolos.

1 Una vez se haya imprimido la primera mitad de los folletos, el software de la impresora le

solicitará que vuelva a cargar papel. Introduzca el papel y la página de instrucciones de
carga con la cara impresa en el reverso y con las flechas hacia la bandeja de papel.

2 Haga clic en Seguir imprimiendo.

Si no quiere imprimir la página de instrucciones de carga, haga lo siguiente:

1 En el cuadro de diálogo Propiedades de impresión, haga clic en Opciones Opciones de

estilo.

2 Desactive la casilla de verificación Imprimir instrucciones sobre cómo cargar el papel.
3 Haga clic en Aceptar.

Impresión de un póster

Puede aumentar una imagen de una página para que se imprima en varias. Por ejemplo, puede
ampliar una fotografía para que se imprima como un póster de cuatro , nueve o dieciséis páginas.

Puede imprimir un máximo de 100 hojas de papel cada vez, dependiendo de su grosor.

Impresión de un póster

33

Paso 1: Carga de papel

• Cargue el papel verticalmente en el lado derecho de la bandeja de papel.

• Asegúrese de que la cara de impresión está dirigida hacia usted.

• Cuando cargue papel en la impresora, no lo fuerce.

• Apriete y deslice la guía del papel hacia el extremo izquierdo del papel.

Nota: Si utiliza papel de tamaño Carta, es posible que no sea necesario ajustar la guía

del papel.

Nota: Para obtener una calidad de impresión óptima, utilice un papel más pesado.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.

Impresión de un póster

34

3 Seleccione una presenta ción. Para ello, siga estas instrucciones:

Bord

a En el cuadro de diálogo Propiedad es de impresión, seleccione l a ficha Presentación de

impresión.

b En el área Presentación, seleccione Póster.

4 Seleccione el tamaño del póster. Para ello, siga estas instrucciones:

a Seleccione el tamaño del póster. Para ello, siga estas instrucciones: 2 x 2 (cuatro

páginas en total), 3 x 3 (nueve páginas en total) o 4 x 4 (16 páginas en total).

b Seleccione Imprimir marcas de recorte si desea ayuda para cortar los bordes de las

páginas.

5 Si desea volver a imprimir ciertas páginas, siga estas instrucciones:

a Haga clic en Seleccionar páginas para imprimir...

Las páginas que no se va n a imprimir ti enen un círculo y una barra encima del número y

aparecen sombreados Se pueden seleccionar o desactivar haciendo clic.

b Haga clic en Aceptar.

6 Haga clic en Aceptar.

Paso 3: Impresión del póster

Haga clic en Aceptar.

Montaje del póster

1 En cada página impresa, recorte los bordes blancos desde dos laterales adyacentes.

Por ejemplo, recorte los bordes blancos desde los laterales superior e izquierdo de cada
página.

Páginas impresas
con el borde
blanco recortado
de dos lados
adyacentes

2 Disponga las páginas de manera que cada margen recortado coincida con un margen no

recortado.

es recortados

Bordes sin
recortar

3 Pegue el reverso de las páginas para unirlas.
4 P ara terminar el póster, recorte los bordes blancos restantes.

Impresión de un póster

35

Impresión de transferencias térmicas

Puede cargar un máximo de 100 transferencias térmicas cada vez, dependiendo de su grosor. Es
conveniente imprimir en papel normal antes de cargar las transferencias térmicas.

Nota: Para obtener resultados óptimos, cargue las transferencias térmicas de una en

una.

Paso 1: Car ga de las transferencias térmicas

• Si las transferencias térmicas incluyen sus propias instrucciones, léalas detenidamente.

• Cargue las transf erenci as térmicas verticalmente en el lado derecho de la bandeja de papel .

• Asegúrese de que la cara de impresión (la cara en blanco) está dirigida hacia usted.

• Cuando introduzca las transferencias térmicas en la impresora, no las fuerce.

Impresión de transferencias térmicas

36

• Apriete y deslice la guía del papel hacia el lado izquierdo de las transferencias térmicas.

Nota: Si utiliza transferencias térmicas de tamaño Carta, es posible que no sea

necesario ajustar la guía del papel.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Si el programa de software no tiene valores de simetría o transferencia térmica, s e le c cione

una presentación de impresión. Para ello, siga estas instrucciones:

a En el cuadro de diálogo Propiedad es de impresión, seleccione l a ficha Presentación de

impresión.

b En el área Presentación, seleccione Simetría.

4 Haga clic en Aceptar.

Paso 3: Impresión de la transferencia térmica

Haga clic en Aceptar.

Nota: Para evitar manchas, retire las transferencias térmicas según van saliendo de la

impresora y deje que se sequen antes de poner unas encima de otras.

Impresión de transparencias

Se pueden cargar un máximo de 20 transparencias cada vez, dependiendo de su grosor.

Impresión de transparencias

37

Paso 1: Carga de las transparencias

• Utilice transparencias diseñadas para impresoras de inyección de tinta.

• Si las transparencias incluyen sus propias instrucciones, léalas detenidamente.

• Cargue las transparencias verticalmente en el lado derecho de la bandeja de papel.

• Asegúrese de que la cara rugosa (cara de impresión) de las tr ansparencias está hacia

arriba. Si las transparencias incluyen una tira ext raíble, asegúrese de que cada tira está
hacia abajo .

• Cuando cargue las transparencias en la impresora, no las fuerce.

• Apriete y deslice la guía del papel hasta el extremo izquierdo de las transparencias.

Nota: Si utiliza transparencias de ta maño Carta, es posible que no sea necesario ajustar

la guía del papel.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.

Impresión de transparencias

38

3 Seleccione un tamaño de papel:

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el área Tamaño del papel, elija Papel.
c En el menú Tamaño del papel, seleccione A4 o Carta.

4 Haga clic en Aceptar.

Paso 3: Impresión de las transparencias

Haga clic en Aceptar.

Nota: Para e vita r manchas, retire l as transparencias se gún van saliendo de la impres ora

y deje que se sequen antes de poner unas encima de otras.

Impresión del documento en orden inverso

Puede cargar un máximo de 100 hojas de papel cada vez, dependiendo de su grosor.

Paso 1: Carga de papel

• Cargue el papel verticalmente en el lado derecho de la bandeja de papel.

• Asegúrese de que la cara de impresión está dirigida hacia usted.

• Cuando cargue papel en la impresora, no lo fuerce.

Impresión del documento en orden inverso

39

• Apriete y deslice la guía del papel hacia el extremo izquierdo del papel.

Nota: Si utiliza papel de tamaño Carta, es posible que no sea necesario ajustar la guía

del papel.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Para invertir el orden de impresión, haga lo siguiente:

a En el cuadro de diálogo Propiedades de impresión, seleccione la ficha Calidad/copias.
b Seleccione Invertir or den de impresión.

4 Si desea personalizar el documento más a fondo, siga los pasos indi cados para el tipo de

papel que esté utilizando.

5 Haga clic en Aceptar.

Paso 3: Impresión del documento

Haga clic en Aceptar.

Nota: La bandeja de salida del papel puede contener un máximo de 50 hojas de papel

normal. Si desea imprimir más de 50 hojas, extrai ga las 50 primeras de la bandeja
de salida del papel antes de continuar la i mpr esión.

Impresión del documento en orden inverso

40

Impresión de un banner

Puede cargar un máximo de 20 hojas de papel de banner cada vez.

Paso 1: Carga del papel de banner

1 Extraiga tod o el papel de la impresora.

2 Coloque detrás de la impresora una pila de papel de banner con el número exacto de hojas

que necesita para imprimir el banner.

Nota: Una carga excesi va de papel de banner puede dar lugar a un atasco de papel. Par a

obtener ayuda, co nsul te la secci ón “El papel de la impresora est á atasca do” en la
página 63.

3 Cargue el extremo del papel de banner en la impresora alineado a la derecha de la bandeja

de papel.

Impresión de un banner

41

4 Apriete y deslice la guía del papel hasta el extremo izquierdo del papel de banner.

Nota: Si utiliza papel de banner de tamaño Carta, es posible que no sea necesario

ajustar la guía del papel.

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Seleccione un tamaño de papel de banner. Para ello, siga estas instrucciones:

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el área Tamaño del papel, elija Banner.
c En el menú Tamaño del banner, seleccione A4 o Carta.

4 Seleccione la orientación:

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el área Orientación, seleccione Horizontal o Vertical.

5 Seleccione una presenta ción. Para ello, siga estas instrucciones:

a En el cuadro de diálogo Propiedad es de impresión, seleccione l a ficha Presentación de

impresión.

b En el área Presentación, seleccione Banner.

6 Haga clic en Aceptar.

Impresión de un banner

42

Paso 3: Impresión del banner

Haga clic en Aceptar.

Impresión en papel de tamaño personalizado

Puede cargar un máximo de 100 hojas de papel de tamaño personalizado cada vez, dependiendo
de su grosor.

Paso 1: Carga del papel de tamaño personalizado

• Asegúrese de que el tamaño del papel se corresponde con estas dimensiones:
– Ancho: de 76 a 216 mm (de 3 a 8,5 pulg.)

– Longitud: de 127 a 432 mm (de 5 a 17 pulg.)

• Cargue el papel verticalmente en el lado derecho de la bandeja de papel.

• Asegúrese de que la cara de impresión está dirigida hacia usted.

• Cuando cargue papel en la impresora, no lo fuerce.

• Apriete y deslice la guía del papel hacia el extremo izquierdo del papel.

Impresión en papel de tamaño personalizado

43

Paso 2: Personalización de los valores de impresión

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Cree un tamaño de papel personalizado:

a En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

b En el menú Tamaño del papel, seleccione Tamaño personalizado.

Aparece un cuadro de diálogo en pantalla.

c En el área Unidades, seleccione Milímetros o Pulgadas.
d Introduzca las dimensiones del tamaño de papel personalizado.
e Haga clic en Aceptar.

4 Siga personalizando el documento con los valores de su tipo de papel.

Paso 3: Impresión del documento

Haga clic en Aceptar.

Impresión en papel de tamaño personalizado

44

3

Mantenimiento

Sustitución de los cartuchos de impresión

La impresora Lexmark Z700-P700 Series utiliza los cartuchos siguientes:

Carro del cartucho izquierdo:
Sólo cartuchos de color

19 48
20 50
25 55

Nota: No es necesario que estén instalados cartuchos de los dos tipos, basta con que

haya uno. Cuando imprima con un cartucho fotográfico, debe tener instalado un
cartucho de color.

Para obt ener información acerca de la adquisición de consumibles, consulte la página 52.

Carro del cartucho derecho:
Cartuchos negro y fotográfico

90 (fotográfico)

Extracción de cartuchos usados

1 Asegúrese de que el indicador luminoso de encendido está activ ado.
2 Levante la cubierta frontal.

El carro del cartucho se desplaza hasta la posición de carga, a menos que la impr esor a esté
ocupada.

Mantenimiento

45

3 Tire de los cartuchos hacia usted hasta que oiga un clic.

4 Retire los cartuchos utilizados. Guárdelos en un en vase hermético o deséchelos de forma

adecuada.

Sustitución de los cartuchos de impresión

46

Instalación de los cartuchos

1 Si desea instalar cartuchos nuevos, retir e el adhesivo y la cinta transparente de la parte

trasera e inferior de cada cartucho.

Aviso: No toque ni retire las áreas de contacto doradas de la parte posterior e infe rior.

2 Inserte el cartucho de color en el carro izquierdo . Inserte el cartucho negro o fotog ráfico en el

carro derecho . El col or de la parte superior de los cartuchos puede variar según los números
de referencia.

P/N19, 20 o 25 P/N 48, 50, 55 o 90

Nota: Para aumentar la duración del cartucho de color y aumentar la velocidad de

impresión, instale un cartucho de tinta negra o fotográfico además del de colo r.

(fotográfico)

Sustitución de los cartuchos de impresión

47

3 Encaje los cartuchos en su lugar.

4 Cierre la cubierta frontal.

Nota: Debe cerrar la cubierta frontal para iniciar un nuevo trabajo de impresión.

Especificación de los valores del cartucho en el software de la impresora

Antes de especificar los v alores del cartucho de impresión en el software de la impresor a, instale los
cartuchos. Para obtener ayuda, consulte la sección “Instalación de los cartuchos” en la página 47.

1 Abra el Centro de soluciones Lexmark. Para obtener ayuda, consulte la sección “Centro de

soluciones Lexmark” en la página 11.

2 En la ficha Mantenimiento, haga clic en Instalar un cartucho de impresión nuevo.
3 Seleccione el tipo de cartucho que ha instalado.

Nota: Indique si el cartucho es nuevo o antiguo (utilizado previament e). Si un cartucho

antiguo se identifica de forma incorrecta como nuevo, puede que los niveles de
tinta que proporciona el Centro de solucio nes Lexmark no sean correctos.

4 Haga clic Aceptar o Siguiente.
5 Si ha instalado un nuevo cartucho, continúe con “Alineación de los cartuchos de impresión.”

Sustitución de los cartuchos de impresión

48

Alineación de los cartuchos de impresión

Normalmente, los cartuchos de impresión sólo se alinean tras instalar o sustituir un cartucho. Sin
embargo, puede que sea necesario alinea r cartuchos cuando:

• Los caracteres están mal formados o mal alineados en el margen izquierdo.

• Las líneas rectas verticales aparecen onduladas.

Para alinear los cartuchos, haga lo siguiente:

1 Cargue papel normal.
2 Abra el Centro de soluciones Lexmark. Para obtener ayuda, consulte la página 11.
3 En la ficha Mantenimiento, haga clic en Alinear para eliminar bordes borrosos.
4 Haga clic en Imprimir.

A continuación, se imprime una página de alineación.
Si debe alinear los cartuchos manualmente, seleccione los valores de alineación más

adecuados para la página impresa. Para ello, siga estas instrucciones:

a Encuentre el número situado bajo la flecha más oscura en cada grupo de alineación.
b Utilice las flechas del cuadro de diálogo Alinear cartuchos para seleccionar el número

que corresponda a la flecha más oscura de la página impresa de cada grupo de
alineación.

c Haga clic en Aceptar.

Si no se imprime la página de alineación, asegúrese de que ha retirado el adhesivo y la
cinta transparente de ambos cartuchos. Para obtener ayuda, consulte la página 47.

Mejora de la calidad de impresión

Si no está satisfecho con la calidad de impresión del documento, asegúrese de que:

• Utiliza el papel adecuado para el documento. Por ejemplo, utilice papel fotográfico cuando

imprima una fotografía.

• Utiliza papel más pesado, blanco brillante o tratado.

• Seleccione un valor superior de calidad de impresión.

1 En el programa de software, seleccione Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 En el área de Calidad/velocidad, seleccione Superior u Óptima.

Alineación de los cartuchos de impresión

49

Si después de realizar este procedimiento, la calidad de impresión del documento no es la deseada,
siga los pasos que se indican a continuación:

1 Introduzca de nuevo los cartuchos de impresión siguiendo estas indicaciones:

a Retire los cartuchos de impresión. Para obtener ayuda, consulte la página 45.
b Inserte los cartuchos de impresión. Para obtener ayuda, consulte la página 47.
c Imprima el documento de nuevo.
d Si no mejora la calidad de la impresión, proceda con el paso 2.

2 Limpie los inyectores de impresión:

a Cargue papel. Para obtener ayuda, consulte la página 14.
b Abra el Centro de soluciones Lexmark. Para obtener ayuda, consulte la página 11.
c Haga clic en la ficha Mantenimiento.
d En la ficha Mantenimiento, haga clic en Efect uar limpieza para eliminar bandas

horizontales.

e Haga clic en Imprimir.

La impresión de una página de inyectores hace que la tinta pase por los mismos para
eliminar cualquier obstrucción.

f V uelva a imprimir el documento para comprobar si ha mejorado la calidad de impresión.
g Si no está satisfecho con la cal idad de la impresión, proceda con el paso 3 y, a

continuación, vuelva a imprimir el documento.

3 Limpie los contactos y los inyectores de los cartuchos de impresión. Para ello, siga estas

instrucciones:

a Retire los cartuchos de impresión. Para obtener ayuda, consulte la página 45.
b Humedezca un paño limpio que no suelte pelusa.
c Aplique suavemente el paño sobre los inyectores durante unos tres segundos y, a

continuación, límpielos en la dirección indicada.

Inyectores

Mejora de la calid ad de i mp re si ón

50

d Después, coloque un lado limpio del paño sobre los contactos durante unos tres

segundos y proceda del mismo modo que con los inyectores.

Contactos

e Repita el proceso de los pasos paso c ad con un paño limpio.
f Deje secar completamente los inyectores y los contactos.
g Vuelva a introducir los cartuchos de impresión.
h Imprima el documento de nuevo.
i Si la calidad de impresión no ha mejorado, siga las instrucciones del paso 3 hasta dos

veces más.

j Si todavía no está satisfecho con la calidad de impres ión obt enida, sustituya los

cartuchos de impresión. Para obtener ayuda, consulte la sección “Pedidos de
consumibles” en la página 52.

Mantenimiento de los cartuchos de impresión

Para al argar al máximo la dura ción de los c artuchos de impresión y logr ar un rendi miento óptimo de
la impresora, siga las siguientes instrucciones:

• Guarde el cartucho nuevo en su embalaje hasta que vaya a instalarlo.

• Mantenga el cartucho fotográfico en su propia unidad de almacen amiento cuando n o esté en

uso. Los cartuchos fotográficos nuevos incluyen una unidad de almacenamiento.

• No extraiga un ca rtucho de la impresora a no ser que vaya a sustituirlo, limpiarlo o guardarlo

en un envase hermético. El cartucho de impresión no impr imirá correctamente si lo deja
expuesto al aire durante un largo período de tiempo.

La garantía de la impresora Le xmark no cubre la reparación de fallos o daños causados por el uso
de un cartucho rellenado. No es recomendable rellenar los cartuchos. Esto puede afectar a la
calidad de impresión y originar daños en la impresora. Para obtener resultados óptimos, utilice
consumibles de Lexmark.

Mantenimiento de los cartuchos de impresión

51

Pedidos de consumibles

Si desea adquirir consumibles o ponerse en contact o con su pro veedor más cercano , vi site la página
web de Lexmark en www.lexmark.com.

Componente: Número de referencia:

Cartucho negro 48

50
55

Cartucho de color 19

20

25
Cartucho fotográfico 90
CableUSB 12A2405

Pedidos de consumibles

52

4

Solución de pr ob lemas de instalación

Lista de comprobación para la solución de problemas

¿La fuente de alimentación está acoplada firmemente a la impresora y a la toma de
corriente de tierra?

¿Están encendidos tanto el ordenador como la impresora? Si va a imprimir en una red,
asegúrese de que el ordenador se encuentra conectado a la red, el adaptador Lexmark
está activado y los indicadores luminosos están encendidos. Para obtener más
información, consulte la documentación del adaptador.

¿El cable USB está acoplado correctamente a la impresora y al adaptador Le xmark?

¿Parpadea alguno de los indicadores luminos os de la impresora? Par a obtener ayuda,

consulte la sección “Descripción de los mensajes de error e indicadores luminosos
parpadeantes” en la página 57.

¿Ha retirado el adhesivo y la cinta transparente de la parte posterior e inferior de los dos
cartuchos de impresión?

¿Ha instalado los cartuchos de impresión correctamente? Para obtener ayuda, consulte la
página 47.

¿Ha cargado el papel correctamente? Asegúrese de que no coloca el papel demasiado
dentro de la impresora. Para obtener ayuda, consulte la página 14.

¿Ha instalado el software de la impresora correctamente?

En el escritorio, haga clic en Inicio Programas o Todos los programas.
Si la impresora Lexmark Z700-P700 Series no aparece en la lista de programas,

instale el software de la impresora.

Solución de problemas de instalación

53

¿La impresora está configurada como predeterminada?

Para el lo, siga estos pasos:

1 Haga clic en Inicio Configuración Impresoras
2 Haga clic con el botón derecho en Lexmark Z700 Series y asegúrese de que

selecciona Establecer como opción predeterminada.

¿Se encuentra la impresora conectada al ordenador a través de un dispositivo exter no,
como por ejemplo, un c oncentr ador USB, una caja de conmutadores, un escáner o un f ax?
Si es así, siga los siguientes pasos:

1 Desconecte la impresora de cualquier dispositivo externo.
2 Conecte la impresora directamente al ordenador con un cable USB.
3 Siga estas instrucciones para imprimir una página de prueba.

a Abra el Centro de soluciones Lexmark. Para obtener ayuda, consulte la

página 11.

b En la ficha Mantenimiento, haga clic en Imprimir una página de prueba.

• Si se imprime la página de prueba, el problema pued e estar relacionado con

los dispositivos externos y no con la impresora. Consulte la documentación
que se facilita con los disposi tivos externos para obtener más información.

• Si la página de prueba no se imprime, consulte la Ayuda del software de la

impresora para obtener más información acerca de la solución de
problemas.

Solución de problemas de instalación del software de la impresora

Si el software de la impresora no se instal a correctamente, aparece un mensaje de error de
comunicaciones al intentar imprimir. Puede que tenga que desinstalar y volver a inst alar el software
de la impresora.

Si, al intr oducir el CD del software de la impresora, no sucede nada, siga
estos pasos.

1 Cierre todos los programas abiertos.
2 Reinicie el ordenador.

Solución de problemas de instalación del software de la impresora

54

3 Haga clic en Cancelar en todas las pantallas que aparezcan que sean parecidas a la

siguiente:

Windows 98/Me

Windows 2000/XP

4 Extraiga el CD del software de la impresora y vuelva a insertarlo.
5 En el escritorio, haga doble clic en Mi PC.
6 Haga doble clic en el icono de la unidad de CD-ROM. Si es necesario, haga doble clic en

setup.exe.

7 Siga las instrucciones en pantalla para completar la instalación del software de la impresora.

Solución de problemas de instalación del software de la impresora

55

Desinstalación del software de la impresora

1 En el escritorio, haga clic en Inicio Programas Lexmark Z700-P700 Series

Desinstalar Lexmark Z700-P700 Series.

2 Siga las instrucciones qu e aparecen en pant alla p ar a des instal ar el so ftw ar e de la impresor a .
3 Reinicie el ordenador antes de volver a instalar el software de la impresora.

Instalación del software de la impresora

Puede instalar el softwar e de la impr esor a con el CD que se entrega con la i mpres ora o descar garlo
de la página web de Lexmark en www.lexmark.com.

Para conectar la impresora a una red mediante un adaptador Lexmark, consulte la documentación
que se suministró con el adaptador.

Instalación mediante el CD que se entrega con la impresora

1 Cierre todos los programas abiertos.
2 Cuando aparezca el escritorio, inserte el CD del software de la impresora.

Aparece la pantalla del programa de instalación de Lexmark.

3 Haga clic en Instalar.
4 Siga las instrucciones en pantalla para completar la instalación del software de la impresora.

Automáticamente se crea un icono de la impresora en el escritorio.

Instalación desde la World Wide Web

1 En la página web de Le xmark, www.lexmark.com, seleccione el control ador apropiad o para

su sistema operativo.

2 Siga las instrucciones que aparecen en pantalla para instalar el software de la impresora.

Solución de problemas de instalación del software de la impresora

56

5

Solución de pr ob lemas generales

Para obtener información sobre: Consulte la página:

Solución de problemas de impresión de red 57
Descripción de los mensajes de error e indicadores luminosos parpadeantes 57
Solución de problemas de impresión incorrecta o lenta 59
Eliminación de fallos de alimentación o atascos de papel 62
Solución de problemas de calidad de impresión63
Solución de problemas de papel especial 67

Solución de problemas de impresión de red

Si está conectado a una red con un adaptador Le xmark, consul te la documentación del adaptador
para obtener más información acerca de la solución de problemas.

Descripción de los mensajes de error e indicadores luminosos parpadeantes

Utilice esta sección para obtener información acerca de los mensajes de error de software de la
impresora que aparecen en pantalla, así como de los indicadores luminosos parpadeantes de la
impresora. P ara obtener inf ormación acerca de l os indicadores luminosos de un adapt ador Le xmark,
consulte la documentación del adaptador.

Mensaje Atasco de papel

Para obt ener ayuda sobre la manera de eliminar un atasco de papel, consulte la sección “El papel
de la impresora está atascado” en la página 63.

Solución de problemas g enerales

57

Mensaje Nivel bajo de tinta

El nivel de tinta del cartucho es bajo. El mensaje Nivel bajo de tinta aparece cuando uno de los
cartuchos contiene un 25% de tinta o menos.

Cuando aparezca este mensaje, puede hacer lo siguiente:

• Haga clic en Aceptar.

• Haga clic en ? para obtener más información acerca de la adquisición de consumibles.

• Solicitar un nuevo cartucho o localizar a su proveedor más cercano en la página web de

Lexmark en www. lexmark.com.

Para obt ener ayuda:

• Acerca de cómo instalar un cartucho nuevo, consulte la página 47.

• Acerca de cómo adquirir consumibles, consulte la sección “Pedi dos de consumi bles” en la

página 52.

El indicador de alimentación de papel parpadea

Si la impresora no tiene papel, siga las siguient es instrucciones:

1 Cargue papel.
2 Pulse el botón de alimentación de papel.

Si se produce un atasco de papel en la impresora, consult e la página 63.

Descripción de los mensajes de error e indicadores luminosos parpadeantes

58

El indicador luminoso de encendido parpadea

El carro del cartucho de impresión está obstruido.

1 Compruebe si en la pantalla aparece algún mensaje de error.
2 Apague la impresora.
3 Espere unos segundos antes de encender de nuevo la impresora. Para obtener más ayuda,

consulte la sección “Eliminación de fallos de alimentación o atascos de papel” en la
página 62.

Solución de problemas de impresión incorrecta o lenta

Los siguientes temas pueden a yudarle a soluci onar el pr ob lema de una i mpres ión incorrec ta o lenta .

La impresora está enchufada pero no imprime

Para obt ener ayuda, consulte, en primer lugar, la lis ta de comprobación para la solución de
problemas en la página 53 y, a continuación:

Compruebe el estado de la impresora:

Windows 98/Me/2000 Windows XP

1 Haga clic en Inicio Configuración

Impresoras.

2 En la carpeta Impresoras, haga doble

clic en el icono de la impresora

Lexmark Z700-P700 Series.

3 En el menú Impresora, asegúrese de que:

• La opción Establecer como opción
predeterminada está seleccionada.

• La opción Interrumpir impresión no está
seleccionada.

1 Haga clic en Inicio Panel de control.
2 Haga clic en Impresoras y otro hardware.
3 Haga clic en Ver impresoras o impresoras

de fax instaladas.

4 En la carpeta Impresoras, asegúrese

de que el icono de la impresora
Lexmark Z700-P700 Series está
seleccionado (para indicar que es la
impresora predeterminada). Si no está
seleccionada, haga clic con el botón derecho
en el icono y, a continuación, haga clic en

Establecer como impresora
predeterminada.

5 En el menú Impresora, asegúrese de que la

opción Interrumpir impresión no está
seleccionada.

Solución de problemas de impresión incorrecta o lenta

59

• Compruebe el puerto de impresora.

Windows 98/Me Windows 2000 Windows XP

1 Haga clic en Inicio

Configuración
Impresoras.

2 Haga clic con el botón

derecho del ratón en
el icono de la impresora
Lexmark Z700-P700 Series
y, a continuación, haga clic
en Propiedades.

3 Haga clic en la ficha

Detalles.

4 En el menú desplegable de

puertos, compruebe el
puerto de impresora.

Si el puerto USB no está
seleccionado, desinstale y, a
continuación, vuelva a
instalar el software de la
impresora.

5 Haga clic en Aceptar.

1 Haga clic en Inicio

Configuración
Impresoras.

2 Haga clic con el botón

derecho del ratón en
el icono de la impresora
Lexmark Z700-P700 Series
y, a continuación, haga clic
en Propiedades.

3 Haga clic en la ficha

Puertos.

4 En la lista de puertos,

seleccione el puerto USB de
impresora.

Si el puerto USB no está
seleccionado, desinstale y, a
continuación, vuelva a
instalar el software de la
impresora.

5 Haga clic en Aplicar.
6 Haga clic en Aceptar.

1 Haga clic en Inicio Panel

de control Impresoras y
otro hardware
Impresoras y faxes.

2 Haga clic con el botón

derecho del ratón en
el icono de la impresora
Lexmark Z700-P700 Series
y, a continuación, haga clic
en Propiedades.

3 Haga clic en la ficha

Puertos.

4 En la lista de puertos,

seleccione el puerto USB de
impresora o el puerto
virtual USB de impresora.

Si el puerto USB no está
seleccionado, desinstale y, a
continuación, vuelva a
instalar el software de la
impresora.

5 Haga clic en Aplicar.
6 Haga clic en Aceptar.

• Asegúrese de que no haya instalado varias copias del software de la impresora:

1 Windows 98/Me/2000: Haga clic en Inicio Configuración Impresoras.

Windows XP: Haga clic en Inicio Panel de cont rol Impresoras y otro hardware
Impresoras y faxes.

2 En la carpeta Impresoras, asegúrese de que sólo hay un icono para la impresora

Lexmark Z700-P700 Series.

• Si ha instalado varias copias del software de la impresora, elimine todas las copias y, a

continuación, reinicie el ordenador y vuelva a instalar el software de la impresora.

• Si el puerto de la impresora no es correcto, desinstale y, a continuación, vuelva a instalar el

software de la impresora.

Tras comprobar estos elementos, imprima una página de prueba. Para obtener ayuda, consulte la
página 54.

Solución de problemas de impresión incorrecta o lenta

60

No se imprime la página de prueba

Para obt ener ayuda, consulte, en primer lugar, la lis ta de comprobación para la solución de
problemas en la página 53 y, a continuación:

• Si el papel se ha atascado , consult e la sección “El papel de la impresora está atascado” en la

página 63.

• Intente imprimir de nuevo la página de prueba. Si tampoco se imprime, consulte:
– “Solución de problemas de impresión incorrecta o lenta” en la página 59

– “Solución de problemas de instalación del software de la impresora” en la página 54

La página de alineación no se imprime

Asegúrese de que:

• Ha retirado el adhesivo y la cinta transparente de la parte trasera e inferior de los cartuchos

de impresión. Para obtener ayuda, consulte la página 47.

• Ha instalado los cartuchos de impresión correctamente. Para obtener ayuda, consulte la

página 47.

• Ha cargado el papel de forma correcta y no lo ha forzado dentro de la impresora.

• Si está conectado a una red con un adaptador Le xmark, los ind icadores luminosos se

encuentran encendidos. Para obtener más información, consulte la documentación del
adaptador.

No se obtiene el documento impreso sino una página en blanco

Asegúrese de que:

• Ha retirado el adhesivo y la cinta transparente de la parte trasera e inferior de los cartuchos

de impresión. Para obtener ayuda, consulte la página 47.

• No hay ningún inyector obstruido en el cartucho. Limpie los i n y ect ores y l os cartuchos de los

cartuchos de impresión. Para obtener ayuda, consulte la página 49.

La impresora imprime muy despacio

• Cierre los programas de software que no estén en uso.

• Compruebe el tipo de documento que va a imprimir. Tenga en cuenta que las fotografías e

imágenes tardan más en imprimirse que el texto normal. Los documentos de gran tamaño y
los que contienen imágenes de fondo también pueden tar dar más tiempo en imprimirse.

Solución de problemas de impresión incorrecta o lenta

61

• Compruebe en la impresora que no hay más trabajos imprimiéndose. Los trabajos de

impresión se imprimen siguiendo el orden en el que se envían a la impresora.

• Reduzca el valor de la calidad de impresión a Normal o Rápida.

Nota: Los valores de calidad de impresión más altos dan lugar a documentos de mejor

calidad, pero el tiempo de impresión es mayor.

Eliminación de fallos de alimentación o atascos de papel

Los siguientes temas pueden ayudarle a solucionar atascos o fallos de alimentación.

El papel no se carga correctamente o se atasca

Asegúrese de que:

• El papel es de un tipo recomendado para impresoras de inyección de tinta.

• No hay pliegues en los bordes del papel.

• En la impresora no hay ninguna hoja atascada de un trabajo anterior.

• No cargue demasiado papel. Dependie ndo del gros or del pap el, se pueden car gar hasta 100

hojas de papel normal, 20 trasparencias o etiquetas, 10 sobres o 25 tarjetas.

• No fuerce el papel al introducirlo en la impresora. Por ejemplo, el papel de tamaño A4

debería sobresalir un poco de la bandeja de papel, y el papel de tamaño Carta debería
ajustarse al borde superior de la bandeja de papel.

• La guía del papel está colocada en el lado izquierdo del papel.

• La guía del papel no dobla el papel.

• La impresora está colocada sobre una superficie plana.

• Los valores de la impresora que ha seleccionado son los adecuados para el tipo de

documento que va a imprimir. Para obtener ayuda, consulte la sección “Consejos para
imprimir” en la página 14.

• El papel está cargado en el lado derecho de la bandeja de papel.

La impresora no acepta el papel especial o sobres

Asegúrese de que:

• La alimentación de papel se realiza sin probl emas.

• Cargue los sobres o el papel especial verticalmente en el lado derecho de la bandeja de

papel. Ajuste y deslice la guía del papel hasta el extremo izquierdo de los sobres o del pape l
especial. Para obtener ayuda, consulte la sección “Consejos para imprimir” en la página 14.

Eliminación de fallos de alimentación o atascos de papel

62

• Ha seleccionado el tamaño adecuado de sobre o material especial y el tipo de papel

apropiado.

• Utiliza un tamaño de papel especial o de sobre admitido por la impresora.

• El programa de software está diseñado para imprimir sobres. Para obtener ayuda, consulte

la documentación del programa de software.

• El sobre o el papel especial no está atascado. Para obtener ayuda, consult e la sección “El

papel de la impresora está atascado” en la página 63.

El papel de la impres ora está atascado

Si el papel está demasiado dentro de la impresora y no se puede extraer:

1 Apague la impresora.
2 Enciéndala de nuevo.

Si la impresora no expulsa automáticamente el papel:

a Apague la impresora.
b Tire con decisión del papel para extraerlo.

Si no puede alcanzar el papel, levante la cubierta frontal, tire del papel par a sa carlo de l a
impresora y cierre la cubierta.

c Encienda la impresora.

Nota: Cuando cargue papel en la impresora, no lo fuerce.

Solución de problemas de calidad de impresión

Si la calidad de impresión no es la esper ada, es pos ible que necesite ajustar los valores de margen,
seleccionar una calidad de impresión mayor, alinear los cartuchos de impresión o limpiar los
inyectores.

Los siguientes temas pueden ayudarle a mejorar la calidad de impresión de un documento.

La impresión es demasiado oscura o borrosa

• Asegúrese de que el papel está recto y no está arrugado.

• Deje que la tinta se seque por completo antes de tocar el papel.

• Asegúrese de que los valores de tamaño y tipo de papel del software de la impresora

coinciden con el papel cargado. Para obtener ayuda, consul te la página 8.

Solución de problemas de calidad de impresión

63

• Asegúrese de que el valor de calidad de impresión es el adecuado para el tipo de papel.

• Limpie los iny ectores y los cartuchos de los cartuchos de impresión. Para obtener ayuda,

consulte la sección “Mejora de la calidad de impresión” en la página 49.

Las líneas rectas verticales aparecen difuminadas

Para mejorar la calidad de impresión de líneas rectas verticales en tablas, bordes, y gráficos:

• Seleccione un valor superior de calidad de impresión.

• Alinee los cartuchos de impresión. Para obtener ayuda, consulte la sección “Alineación de

los cartuchos de impresión” en la página 49.

• Limpie los iny ectores y contactos de los cartuchos de impresión. Para obtener ayuda,

consulte la sección “Mejora de la calidad de impresión” en la página 49.

La impresión aparece borrosa

• Es posible que la tinta se corr a cuando sal ga la sigui ente página impresa. Retire las páginas

a medida que salen de la impresora y deje que se sequen completamente antes de poner
unas encima de otras.

• Limpie los inyectores y los contactos de los cartuchos de impresión. Para obtener ayuda,

consulte la sección “Mejora de la calidad de impresión” en la página 49.

Las páginas impresas presentan alternancia de bandas claras y oscuras
(impresión intermitente)

Seleccione un valor superior de calidad de impresión. Para obtener ayuda, consulte la página 8.

Faltan caracteres o aparecen caracteres ine spe rados

• Compruebe que la impresora Lexmark está seleccionada como impresora predeterminada.

• Limpie los iny ectores y contactos de los cartuchos de impresión. Para obtener ayuda,

consulte la sección “Mejora de la calidad de impresión” en la página 49.

Solución de problemas de calidad de impresión

64

Si no desea imprimir un documento sin bordes, los márgenes deben definirse con estos valor es:

Margen: Valor mínimo:

Izquierdo y derecho • 6,35 mm (0,25 pulg.) para Carta EE.UU., Legal EE.UU., Carta

Banner y tamaños de papel personalizados

• 3,175 mm (0,125 pulg.) para sobres

• 3,37 mm (0,13 pulg.) para la mayoría de los tamaños de papel

Superior • 1,7 mm (0,067 pulg.)
Inferior • 12,7 mm (0,5 pulg.) para los trabajos en blanco y negro

• 19 mm (0,75 pulg.) para trabajos de impresión a color

Los caracteres se imprimen de forma incorre cta o aparecen mal
alineados

• Cancele todos los trabajos de impresi ón e imprima de nuevo el trabajo. Para cancelar todos

los trabajos de impresión:

1 Haga clic en Inicio Configuración Impresoras.
2 Haga doble clic en el icono de la impresora.
3 Seleccione el documento que desea cancelar.
4 En el menú Documento, haga cl ic en Cancelar.

• Repita los pasos 3 a 4 para todos los documentos que desee cancelar.

• Alinear los cartuchos de impresión. Para obtener ayuda, consulte la sección “Alineación de

los cartuchos de impresión” en la página 49.

• Limpie los iny ectores y contactos de los cartuchos de impresión. Para obtener ayuda,

consulte la sección “Mejora de la calidad de impresión” en la página 49.

Los colores de las hojas impresas difieren de los de la pantalla

• Uno de los cartuchos puede tener el nivel de tinta bajo. Compruebe los niveles de tinta en el

Centro de soluciones Lexmark. Para obtener ayuda, consulte la sección “Centro de
soluciones Lexmark” en la página 11.

• Utilice otra marca de papel. Cada mar ca de papel admite la tint a de un modo distinto y puede

mostrar variaciones en los color es.

Solución de problemas de calidad de impresión

65

Seleccione Color natural como color del documento:

1 Con el documento abierto, haga cl ic en Archivo Imprimir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 Haga clic en Opciones Opciones de calidad.
4 Haga clic en Selección manual de los v alores de color.
5 Seleccione Color natural.

Los colores impresos aparecen apagados

Siga los consejos que se muestran en la sección “Los colores de las hojas impresas difieren de los
de la pantalla” en la página 65. Si los colores siguen apareciendo apagados, limpie manualmente los
inyectores y los contactos de los cartuchos de impresión. Para obtener ayuda, consulte la sección
“Mejora de la calidad de impresión” en la página 49.

Las fotografías no se imprimen según lo esperado

• Utilice papel fotográfico diseñado para impresoras de inyección de tinta.

• Seleccione un valor superior de calidad de impresión.

• Seleccione papel foto gráfico como tipo de papel.

• Imprima un documento sin bordes:

1 Con el documento abierto, haga clic en Archivo Im primir.

Aparece el cuadro de diálogo Imprimir.

2 En el cuadro de diálogo Imprimir, haga clic en Propiedades, Preferencias u Opciones.
3 En el cuadro de diálogo Propiedades de impresión, selec cione la fi cha Configuración de

papel.

4 En el área Tamaño del papel, seleccione Sin bordes.
5 En el menú Tamaño del papel, seleccione el tamaño correcto.
6 En el cuadro de diálogo Imprimir, haga clic en Aceptar.
7 En el cuadro de diálogo Imprimir, haga clic en Aceptar.

Solución de problemas de calidad de impresión

66

Solución de problemas de papel especial

Los siguientes temas pueden ayudarle a solucionar problemas con el papel especial.

El papel brillante, fotográfico o las transparencias se adhieren

• Cargue las hojas de papel fotog ráfico o las transparencias de una en una.

• Utilice papel fotográfico o transparencias diseñados para impresoras de inyección de tinta.

• Asegúrese de que ha cargado el papel correctamente (con la cara de impr esión hacia arriba)

y de que ha seleccionado los valores adecuados en el software de la impresora. Para
obtener ayuda, consulte la sección “Impresión de fotografías” en la página 15 o “Impresión
de transparencias” en la página 37.

• Retire las páginas a medida que salen de la impresora y deje que se sequen complet amente

antes de poner unas encima de otras.

Las transparencias o fotografías contienen líneas blancas

• Asegúrese de que ha cargado el papel correctamente (con la cara de impr esión hacia arriba)

y de que ha seleccionado los valores adecuados en el software de la impresora. Para
obtener ayuda, consulte la sección “Impresión de transparencias” en la página 37 o
“Impresión de fotografías” en la página 15.

• Seleccione valores de calidad de impresión superiores, como Superior u Óptima.

• Limpie los iny ectores y contactos de los cartuchos de impresión. Para obtener ayuda,

consulte la sección “Mejora de la calidad de impresión” en la página 49.

Solución de problemas de papel especial

67

Avisos

Avisos de emisiones eléctricas

Declaración de inf ormación de c umplimiento de la Comisión F ederal de Comunicaciones (Federal Communications Commission,
FCC)

El dispositivo Lexmark Z700 Series Color Jetprinter, tipo 4136-001 y Lexmark P700 Series Photo Jetprinter, tipo 4136-0P1, ha sido probado
y cumple con los límites para dispositivos digitales de clase B, de conformidad con el apartado 15 de las Normas de la FCC. El
funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales y (2) este
dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado.

Los límites FCC de la Clase B están diseñados para proporcionar una protección razonable frente a interferencias perjudiciales en entornos
residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de forma adecuada según
las instrucciones, puede provocar interferencias perjudiciales a las comunicaciones de radio. Sin embargo, no se garantiza que las
interferencias no se den en una instalación en particular. Si este equipo causara interferencias perjudiciales en la recepción de radio o
televisión, lo cual puede determinarse apagando y encendiendo el equipo, se ruega al usuario que intente corregir la interferencia mediante
una o varias de las siguientes medidas:

• Vuelva a orientar o ubicar la antena receptora.

• Aumente la distancia de separación entre el equipo y el receptor.

• Conecte el equipo a la salida de un circuito diferente al que se encuentra conectado el receptor.

• Consulte con su establecimiento de compra o con el representante de servicios para obtener más sugerenc ias.

El fabricante no es responsable de las interferencias de radio o televisión causadas al utilizar cables dif erentes a los recomendados, o por
cambios o modificaciones no autorizados en el equipo. Los cambios o las modificaciones no autorizados pueden invalidar la autoridad del
usuario para manejar el equipo.

Nota: Para asegurar el cumplimiento de la normativa de la FCC sobre interferencias electromagnéticas para dispositivos informáticos de
Clase B, utilice un cable blindado y con masa como el cable con número de referencia 1329605 para una conexión pararela o el 12A2405
para una conexión USB. El uso de un cable de sustitución sin blindaje ni masa apropiados puede provocar una violación de la normativa
de la FCC.

Cualquier pregunta relacionada con esta declaración de información de cumplimiento debe dirigirse a:

Director de Tecnología y Servicios de Lexmark
Lexmark International, Inc.
740 West New Circle Road
Lexington, KY 40550

[phone]
Industry Canada compliance statement
This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations.
Avis de conformité aux normes de l’industrie du Canada
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
Conformidad con las directivas de la Comunidad Europea (CE)
Este producto está en conformidad con los requisitos de protección de las directivas 89/336/EEC y 73/23/EEC del Consejo de la CE sobre

la aproximación y harmonía de las leyes de los estados miembros en relación con la compatibilidad electromagnética y seguridad de
equipos eléctricos diseñados para su uso dentro de ciertos límites de voltaje.
El Director de fabricación y soporte técnico de Lexmark International, S.A., Boigny, Francia, ha firmado una declaración de conformidad
con los requisitos de las directivas.
Este producto satisface los límites de Clase B de EN 55022 y los requisitos de seguridad de EN 60950.

68

Japanese VCCI notice

The United Kingdom Telecommunications Act 1984

This apparatus is approved under the approval number NS/G/1234/J/100003 for the indirect connections to the public telecommunications
systems in the United Kingdom.

69

Glosario

adaptador de red. Consulte adaptador Lexmark.
adaptador Lexmark. Dispositivo externo que conecta a una red una impresora con opción de red.
Alimentador automático de papel (ASF, Automatic Sheet Feeder). Mecanismo que alimenta

papel a la impresora automáticamente.

alineación automática. Función que alinea automáticamente los cartuchos de impresión.
alineación manual. Función del software de la impresora que permite seleccionar valores de

alineación de los cartuchos de impresión.

aumentar nitidez. Opción de software que hace menos borrosas las imágenes imprimidas.
cable USB. Cable ligero y fle xib le que permite que l a impresora se comuni que con el orde nador . Los

cables USB transmiten datos a velocidades muy superiores a las de los cables paralelos.
cartucho de impresión. Unidad sustituible colocada en el interior de la impresora y que contiene

tinta.

catálogos. Varias páginas impresas, plegadas y empaquetadas en forma de libro pequeño.
cola de impresión. Ubicación en el servidor en la que los trabajos de impresión se almacenan en el

orden en el que se han enviado.
color natural. Opción del software de la impresora utilizada par a imprimir fotografías e imágenes

gráficas de gran detalle.
contacto del cartucho. Área dorada del cartucho de impresión que toca los contactos del carro

dentro de la impresora.

controlador. Consulte software de la impresora.
controlador de impresora. Consulte software de la impresora.
dibujo artístico. Opción de software utilizada para imprimir gráficos y dibujos artísticos sencillos.
dispositivo periférico. Cualquier dispositivo externo conectado a un ordenador y controlado por él.

70

doble cara. Opción de software de la impresora que permite imprimir en ambas caras de una hoja
de papel.

encuadernación de borde corto. Opción de software de la impresora que organiza las páginas a
doble cara de modo que se puedan unir por el lado corto.

encuadernación de borde largo. Opción de software de la impresora que organiza las páginas a
doble cara de modo que se puedan unir por el lado más largo.

etiqueta. Papel autoadhesivo.
folletos. Imágenes de varias páginas impresas en una sola hoja de papel. Ver Nº por cara.
impresora con opción de red. Impresora que se puede conectar a una red. Algunas impresoras

con opción de red pueden precisar un adaptador de red e xterno.
impresora predeterminada. Impresora que se utiliza automáticamente cuando se envían trabajos

a imprimir.
intercalar. Opción de software le permite imprimir automáticamente una copia completa de un

documento de varias páginas antes de que comience la siguiente página, etc.

invertir el orden de impresión. Opción de software de la impresor a que permite imprimir primero la
última página del documento, de modo que las páginas estén en orden secuencial en la bandeja de

salida.
inyectores de los cartuchos de impresión. Área dorada del cartucho de impresión a través de la

cual fluye la tinta antes de ser aplicada al papel durante la impresión.

marca de agua. Gráfico suave o texto de fondo que aparece en cada página del documento.
márgenes. Área en blanco entre el texto o gráficos impresos y el borde de la página.
Nº por cara. Opción de software que permite imprimir varias páginas de un documento en una

única hoja de papel. Por ejemplo, seleccione 4 hojas por cara para imprimir imágenes reducidas de
las páginas 1 a 4 en la primera hoja del papel, imágenes de l as páginas 5 a 8 en la segunda hoja, y
así sucesivamente.

orientación horizontal. Orientación de página en la que el texto se coloca paralelo al borde largo
del papel.

orientación vertical. Orientación de página en la que el texto se encuentra paralelo al borde más
corto del papel.

página de alineación. Página con patrones de alineación impresos que crea la impresora durante
la alineación de los cartuchos.

papel brillante. Papel con una cara brillante crea do para fotografías.

71

papel continuo. Consulte papel de banner.
papel de banner. Hojas continuas de papel de inyección de tinta perf orado diseñado para banners.

También llamado papel continuo.

papel de primera calidad. Papel tratado diseñado para informes o documentos con gráficos.
papel fotográfico. Papel tratado diseñado para fotografías.
papel normal. Papel diseñado para l a impresión de documentos de texto.
papel tratado. Papel tratado diseñado para imágenes impresas de gran calidad.
paquete. Grupo de páginas de catálogos dobladas por la mitad y apiladas antes de su

encuadernación.
póster. Imagen impresa en varias hojas de papel que al montarse producen una versión ampliada

de la imagen original.
programa. Software instalado en el ordenador que permite realizar una tarea específica, como el

procesamiento de textos o la edición de fotografías.

programa de software. Consulte programa.
puerto de la impresora. Consulte puerto USB.
puerto USB. Puer to pequeño y rectangular en la parte posterior del ordenador que conecta los

dispositivos p erif éricos, co mo una impresor a, util izando un cab le USB . El pu erto USB permite que el
ordenador se comunique con la impresora a alta velocidad.

red. Grupo de ordenadores, impresoras y otros dispositivos periféricos conectados para compartir
información.

sensor de tipo de papel. Función que detecta de forma automática algunos tipos de papel al
cargarlos en la bandeja.

simetría. Opción del software de la impresora que permite obtener la imagen simétrica de un
documento antes de su impresión.

Sincronización con Web. Función que permite descargar periódicamente software actualizado de
la impresora que ya estaba inst alado en el ordenador.

sistema operativo. Software que proporciona las funciones básicas necesarias para el
funcionamiento del ordenador. Por ejemplo, Windows 98 o Macintosh OS X.

software de la impresora. (1) Programa que permite seleccionar los valores para personalizar el
trabajo de impresión. (2) Programa que permite al ordenador comunicarse con la impresora.

72

tamaño de papel personalizado. Tamaño de papel que no es estándar.
transparencia. Hoja transparente de material de impresión que se puede mostrar con un

retroproyector.
unión lateral. Opción de software de la impresora que organiza las páginas a doble cara para que

resulten como las de una revista.
unión superior. Opción de software de la i mpresora que organiza las p áginas a dob le car a par a que

resulten como las de un bloc de notas.

valores de alineación. Números que corresponden a patrones de la página de alineación.
valores predeterminados de la impresora. Valores del software de la impresora definidos de

fábrica.

73

Índice alfabético

A

a dos caras, impresión19
ahorro de tinta de color 24
alineación de los cartuchos de

impresión49

Atasco de papel, mensaje 57

B

bandas 64
banner, papel 41
brillante, papel 15

C

cable de la impresora, sol ución

de problemas 53

cable, números de referencia

USB 52
Calidad/copias, ficha 10
caracteres, difuminados 65
carga

catálogo 26

doble cara 19

etiquetas 29

fichas 21

folletos 31

imprimir a dos caras 19

imprimir en ambas caras del

papel 19
papel brillante 15
papel de banner 41
papel de primera calidad 17
papel fotográfico 15
papel tratado 15
póster 33
sobres 22
tamaño de papel

personalizado 43

tarjetas 21
tarjetas de felicitación21
tarjetas fotográficas 21
tarjetas postales 21
transferencias en

camisetas 36
transferencias térmicas 36
transparencias 37

cartucho de color, número de

referencia 45

cartucho fotográfico, número

de referencia 45

cartucho negro, número de

referencia 45

cartuchos de impresión

extraer 45
instalar 47
mantener 51
realizar pedidos 52
solución de problemas 53

cartuchos, impresión

alinear 49
números de referencia 45
sustituir 45

catálogo

crear 28

CD del software de la

impresora, solución de
problemas 54

Configuración de papel,

ficha 10

consumibles, realización de

pedidos 52

controlador de impresora

extraer 56

controlador de impresora

descargado, instalación56

D

declaración de la FCC 68
desinstalación del software de

la impresora 56
digitales, dispositivos 7
doble cara 19

E

emisión, aviso 68
emisiones electrónicas,

avisos 68
en camisetas,

transferencias 36
error, mensajes

Atasco de papel 57
Nivel bajo de tinta 58

especial, papel

solucionar problemas

con 67
etiquetas 29
extracción de los cartuchos de

impresión45

F

felicitación, tarjetas 21
fichas 21
folletos 31
fotográficas, tarjetas 21
fotográfico, papel 15

I

impresión

catálogo 26
doble cara 19
etiquetas 29

74

fichas 21
folletos

Consulte Varias páginas

en una hoja.
fotografía sin bordes 15, 17
imágenes de color en bl anco

y negro 24
imprimir a dos caras 19
imprimir en ambas caras del

papel 19
invertir el orden de

impresión39
Nº por cara

Consulte Varias páginas

en una hoja
orden inverso 39
página de alineación49
página de prueba 54
papel brillante 15
papel de banner 41
papel de primera calidad 17
papel fotográfico 15
papel normal 14
papel tratado 15
póster 33
sobres 22
tamaño de papel

personalizado 43
tarjetas 21
tarjetas de felicitación21
tarjetas fotográficas 21
tarjetas postales 21
transferencias en

camisetas 36
transferencias térmicas 36
transparencias 37

impresión de imágenes de

color en blanco y negro 24

impresión en ambas caras del

papel 19
impresión en orden inverso 39
impresión, calidad

mejorar 49

impresión, cartucho

alinear 49
instalar 47
mantener 51
números de referencia 45

realizar pedidos 52
sustituir 45

impresión, problemas

alimentación de papel 62
atascos de papel 63
calidad de impresión63
impresión incorrecta o

lenta 59
indicadores luminosos 57
mensajes de error 57
páginas en blanco 61
papel especial 67
red 57
software 54

impresora, componentes 6
impresora, controlador

instalar 56

impresora, software

Centro de soluciones

Lexmark 8
controlador 8
extraer 56
instalar 56

instalación

cartuchos de impresión47
software de la impresora 56

intermitente, impresión64

L

lenta, impresión61
Lexmark, Centro de

soluciones 11

luminosos, indicadores 57

M

manual, alineación de

cartuchos 49

márgenes, valores

mínimos 65

mejora de la calidad de

impresión63
memoria, tarjetas 7
mensajes de error

Atasco de papel 57
Nivel bajo de tinta 58

N

Nivel bajo de tinta,

mensaje 58

Nº por cara 31

O

orden de impresión, inversión

del 39

oscura o con manchas de col or

negro, impresión63

P

página de prueba,

impresión54

papel, eliminación de

atasco 63

papel, fallos de

alimentación62

personalización de valores

ambas caras del papel 19
catálogo 26
controlador 9
doble cara 19
etiquetas 29
fichas 21
folletos

ConsulteVarias páginas

en una hoja

fotografías sin bordes 15,

17

impresión de varias páginas

en una hoja 31
imprimir a dos caras 19
imprimir en orden

inverso 39
imprimir imágenes de color

en blanco y negro 24
invertir el orden de

impresión39
papel brillante 15
papel de banner 41
papel de primera calidad 17
papel fotográfico 15
papel normal 14
papel tratado 15
póster 33
sobres 22

75

tamaño de papel

personalizado 43
tarjetas 21
tarjetas de felicitación21
tarjetas fotográficas 21
tarjetas postales 21
transferencias en

camisetas 36
transferencias térmicas 36
transparencias 37
varias páginas en una

hoja 31

personalizado, tamaño de

papel 43
póster 33
predeterminados, valores 9
Presentación de impresión,

ficha 11
primera calidad, papel 17
prueba, página

alinear 49
no se imprime 61

R

realización de pedidos de

consumibles 52
red, configuración de la

impresora 57
referencia, n úmeros

cable USB 52
cartucho de color 45
cartucho fo t ográfico 45
cartucho negro 45

S

sin bordes, impresión 15, 17,

22
sobres 22
software de la impresora 8

extraer 56
instalar 56

solución de problemas

alimentación de papel 62
atascos de papel 63
cable de la impresora 53
calidad de impresión63
cartuchos 53

desinstalar software

(Windows) 60

fallos de alimentación de

papel 62

impresión incorrecta o

lenta 59
impresión lenta 61
impresora no imprime 59
imprimir en red 57
indicadores luminosos 57
instalar el software de la

impresora 54
márgenes 65
mejorar la calidad de

impresión63
mensajes de error 57
página de alineación61
página de prueba 54
páginas en blanco 61
papel especial 67
software 54
solucionar problemas de

calidad de impresión63

sustitución de cartuchos de

impresión45

T

tarjetas 21
tarjetas postales 21
térmicas, transferencias 36
transparencias 37
tratado, papel 15

U

USB, cable

realizar pedidos 52

V

valores predeterminados 9
valores recomendados

ambas caras del papel 19
catálogo 26
doble cara 19
etiquetas 29
fichas 21
folletos 31

fotografías sin bordes 15,

17

imágenes de color en blanco

y negro 24
imprimir a dos caras 19
imprimir en ambas caras del

papel 19
imprimir imágenes de color

en blanco y negro 24
invertir el orden de

impresión39
papel brillante 15
papel de banner 41
papel de primera calidad 17
papel fotográfico 15
papel normal 14
papel tratado 15
póster 33
predeterminados 9
sobres 22
tamaño de papel

personalizado 43
tarjetas 21
tarjetas de felicitación21
tarjetas fotográficas 21
tarjetas postales 21
transferencias en

camisetas 36
transferencias térmicas 36
transparencias 37

varias páginas en una hoja 31

76

Lexmark and Lexmark with diamond design are trademarks of Lexmark International, Inc.,
registered in the United States and/or other countries.

Color Jetprinter and Photo Jetprinter are trademarks of Lexmark International, Inc.
© 2003 Lexmark International, Inc.
740 West New Circle Road
Lexington, Kentucky 40550

www.lexmark.com
